Содержание

активная, реактивная, полная (P, Q, S), коэффициент мощности (PF)

Из письма клиента:
Подскажите, ради Бога, почему мощность ИБП указывается в Вольт-Амперах, а не в привычных для всех киловаттах. Это сильно напрягает. Ведь все уже давно привыкли к киловаттам. Да и мощность всех приборов в основном указана в кВт.
Алексей. 21 июнь 2007

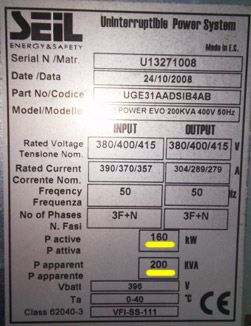

В технических характеристиках любого ИБП указаны полная мощность [кВА] и активная мощность [кВт] – они характеризуют нагрузочную способность ИБП. Пример, см. фотографии ниже:



b_278_0_16777215_0___images_stories_reference_tech-articles_pqs-again_001.jpg b_251_326_16777215_0___images_stories_reference_tech-articles_pqs-again_001-1.jpg



Мощность не всех приборов указана в Вт, например:

  • Мощность трансформаторов указывается в ВА:
    http://www.mstator.ru/products/sonstige/powertransf (трансформаторы ТП: см приложение)
    http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ: см приложение)
  • Мощность конденсаторов указывается в Варах:
    http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39: см приложение)
    http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК: см приложение)
  • Примеры других нагрузок — см. приложения ниже.



Мощностные характеристики нагрузки можно точно задать одним единственным параметром (активная мощность в Вт) только для случая постоянного тока, так как в цепи постоянного тока существует единственный тип сопротивления – активное сопротивление.

Мощностные характеристики нагрузки для случая переменного тока невозможно точно задать одним единственным параметром, так как в цепи переменного тока существует два разных типа сопротивления – активное и реактивное. Поэтому только два параметра: активная мощность и реактивная мощность точно характеризуют нагрузку.

Принцип действия активного и реактивного сопротивлений совершенно различный. Активное сопротивление – необратимо преобразует электрическую энергию в другие виды энергии (тепловую, световую и т.д.) – примеры: лампа накаливания, электронагреватель (параграф 39, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Реактивное сопротивление – попеременно накапливает энергию затем выдаёт её обратно в сеть – примеры: конденсатор, катушка индуктивности (параграф 40,41, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Дальше в любом учебнике по электротехнике Вы можете прочитать, что активная мощность (рассеиваемая на активном сопротивлении) измеряется в ваттах, а реактивная мощность (циркулирующая через реактивное сопротивление) измеряется в варах; так же для характеристики мощности нагрузки используют ещё два параметра: полную мощность и коэффициент мощности. Все эти 4 параметра:

  1. Активная мощность: обозначение P, единица измерения: Ватт
  2. Реактивная мощность: обозначение Q, единица измерения: ВАр (Вольт Ампер реактивный)
  3. Полная мощность: обозначение S, единица измерения: ВА (Вольт Ампер)
  4. Коэффициент мощности: обозначение k или cosФ, единица измерения: безразмерная величина

Эти параметры связаны соотношениями:  S*S=P*P+Q*Q,   cosФ=k=P/S

Также cosФ называется коэффициентом мощности (

Power FactorPF)

Поэтому в электротехнике для характеристики мощности задаются любые два из этих параметров так как остальные могут быть найдены из этих двух.

Например, электромоторы, лампы (разрядные) — в тех. данных указаны P[кВт] и cosФ:
http://www.mez.by/dvigatel/air_table2.shtml (двигатели АИР: см. приложение)
http://www.mscom.ru/katalog.php?num=38 (лампы ДРЛ: см. приложение)
(примеры технических данных разных нагрузок см. приложение ниже)

То же самое и с источниками питания. Их мощность (нагрузочная способность) характеризуется одним параметром для источников питания постоянного тока – активная мощность (Вт), и двумя параметрами для ист. питания переменного тока. Обычно этими двумя параметрами являются полная мощность (ВА) и активная (Вт). См. например параметры ДГУ и ИБП.

Большинство офисной и бытовой техники, активные (реактивное сопротивление отсутствует или мало), поэтому их мощность указывается в Ваттах. В этом случае при расчёте нагрузки используется значение мощности ИБП в Ваттах. Если нагрузкой являются компьютеры с блоками питания (БП) без коррекции входного коэффициента мощности (APFC), лазерный принтер, холодильник, кондиционер, электромотор (например погружной насос или мотор в составе станка), люминисцентные балластные лампы и др. – при расчёте используются все вых. данные ибп: кВА, кВт, перегрузочные характеристики и др.



См. учебники по электротехнике, например:

1. Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

2. Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

3. Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

Так же см. AC power, Power factor, Electrical resistance, Reactance http://en.wikipedia.org

(перевод: http://electron287.narod.ru/pages/page1.html)




Приложение



Пример 1: мощность трансформаторов и автотрансформаторов указывается в ВА (Вольт·Амперах)

Трансформаторы питания номинальной выходной мощностью 25-60 ВА
http://www.mstator.ru/products/sonstige/powertransf (трансформаторы ТП)




http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ)



Однофазные автотрансформаторы


TDGC2-0.5 kVa, 2A
АОСН-2-220-82
TDGC2-1.0 kVa, 4A Латр 1.25 АОСН-4-220-82
TDGC2-2.0 kVa, 8A Латр 2.5 АОСН-8-220-82
TDGC2-3.0 kVa, 12A

TDGC2-4.0 kVa, 16A

TDGC2-5.0 kVa, 20A
АОСН-20-220
TDGC2-7.0 kVa, 28A

TDGC2-10 kVa, 40A
АОМН-40-220
TDGC2-15 kVa, 60A

TDGC2-20 kVa, 80A

http://www.gstransformers.com/products/voltage-regulators.html (ЛАТР / лабораторные автотрансформаторы TDGC2)





Пример 2: мощность конденсаторов указывается в Варах (Вольт·Амперах реактивных)

http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39)




http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК)





Пример 3: технические данные электромоторов содержат активную мощность (кВт) и cosФ

Для таких нагрузок как электромоторы, лампы (разрядные), компьютерные блоки питания, комбинированные нагрузки и др. — в технических данных указаны P [кВт] и cosФ (активная мощность и коэффициент мощности) или S [кВА] и cosФ (полная мощность и коэффициент мощности).


http://www.mez.by/dvigatel/air_table2.shtml (двигатели АИР)

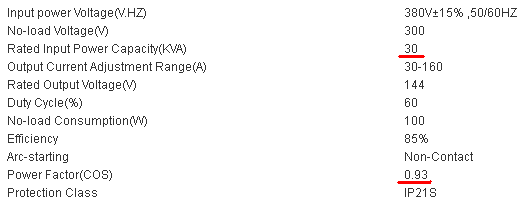

http://www.weiku.com/products/10359463/Stainless_Steel_cutting_machine.html
(комбинированная нагрузка – станок плазменной резки стали / Inverter Plasma cutter LGK160 (IGBT)




Технические данные разрядных ламп содержат активную мощность (кВт) и cosФ
http://www.mscom.ru/katalog.php?num=38 (лампы ДРЛ)




http://www.silverstonetek.com.tw/product.php?pid=365&area=en (блок питания ПК)





Дополнение 1

Если нагрузка имеет высокий коэффициент мощности (0.8 … 1.0), то её свойства приближаются к активной нагрузке. Такая нагрузка является идеальной как для сетевой линии, так и для источников электроэнергии, т.к. не порождает реактивных токов и мощностей в системе.

Если нагрузка имеет низкий коэффициент мощности (менее 0.8 … 1.0), то в линии питания циркулируют большие реактивные токи (и мощности). Это паразитное явление приводит к повышению потерь в проводах линии (нагрев и др.), нарушению режима работы источников (генераторов) и трансформаторов сети, а также др. проблемам.

Поэтому во многих странах приняты стандарты нормирующие коэффициент мощности оборудования.



Дополнение 2

Оборудование однонагрузочное (например, БП ПК) и многосоставное комбинированное (например, фрезерный промышленный станок, имеющий в составе несколько моторов, ПК, освещение и др.) имеют низкие коэффициенты мощности (менее 0.8) внутренних агрегатов (например, выпрямитель БП ПК или электромотор имеют коэффициент мощности 0.6 .. 0.8). Поэтому в настоящее время большинство оборудования имеет входной блок корректора коэффициента мощности. В этом случае входной коэффициент мощности равен 0.9 … 1.0, что соответствует нормативным стандартам.



Дополнение 3. Важное замечание относительно коэффициента мощности ИБП и стабилизаторов напряжения

Нагрузочная способность ИБП и ДГУ нормирована на стандартную промышленную нагрузку (коэффициент мощности 0.8 с индуктивным характером). Например, ИБП 100 кВА / 80 кВт. Это означает, что устройство может питать активную нагрузку максимальной мощности 80 кВт, или смешанную (активно-реактивную) нагрузку максимальной мощности 100 кВА с индуктивным коэффициентом мощности 0.8.

В стабилизаторах напряжения дело обстоит иначе. Для стабилизатора коэффициент мощности нагрузки безразличен. Например, стабилизатор напряжения 100 кВА. Это означает, что устройство может питать активную нагрузку максимальной мощности 100 кВт, или любую другую (чисто активную, чисто реактивную, смешанную) мощностью 100 кВА или 100 кВАр с любым коэффициентом мощности емкостного или индуктивного характера. Обратите внимание, что это справедливо для линейной нагрузки (без высших гармоник тока). При больших гармонических искажениях тока нагрузки (высокий КНИ) выходная мощность стабилизатора снижается.



Дополнение 4

Наглядные примеры чистой активной и чистой реактивных нагрузок:

  • К сети переменного тока 220 VAC подключена лампа накаливания 100 Вт – везде в цепи есть ток проводимости (через проводники проводов и вольфрамовый волосок лампы). Характеристики нагрузки (лампы): мощность S=P~=100 ВА=100 Вт, PF=1 => вся электрическая мощность активная, а значит она целиком поглащается в лампе и превращается в мощность тепла и света.
  • К сети переменного тока 220 VAC подключен неполярный конденсатор 7 мкФ – в цепи проводов есть ток проводимости, внутри конденсатора идёт ток смещения (через диэлектрик). Характеристики нагрузки (конденсатора): мощность S=Q~=100 ВА=100 ВАр, PF=0 => вся электрическая мощность реактивная, а значит она постоянно циркулирует от источника к нагрузке и обратно, опять к нагрузке и т.д.



Дополнение 5

Для обозначения преобладающего реактивного сопротивления (индуктивного либо ёмкостного) коэффициенту мощности приписывается знак:

+ (плюс) – если суммарное реактивное сопротивление является индуктивным (пример: PF=+0.5). Фаза тока отстаёт от фазы напряжения на угол Ф.

— (минус) – если суммарное реактивное сопротивление является ёмкостным (пример: PF=-0,5). Фаза тока опережает фазу напряжения на угол Ф.



Дополнение 6

В различных областях техники мощность может быть либо полезной, либо паразитной НЕЗАВИСИМО от того активная она или реактивная. Например, необходимо различать активную полезную мощность рассеиваемую на рабочей нагрузке и активную паразитную мощность рассеиваемую в линии электропередачи. Так, например, в электротехнике при расчете активной и реактивной мощностей наиболее часто активная мощность является полезной мощностью, передаваемой в нагрузку и является реальной (не мнимой) величиной. А в электронике при расчёте конденсаторов или расчёте самих линий передач активная мощность является паразитной мощностью, теряемой на разогрев конденсатора (или линии) и является мнимой величиной. Причём, деление на мнимые и немнимые величины производится только для удобства рассчётов. На самом деле, все физические величины конечно реальные.





Дополнительные вопросы



Вопрос 1:
Почему во всех учебниках электротехники при расчете цепей переменного тока используют мнимые числа / величины (например, реактивная мощность, реактивное сопротивление и др.), которые не существуют в реальности?

Ответ:
Да, все отдельные величины в окружающем мире – действительные. В том числе температура, реактивное сопротивление, и т.д. Использование мнимых (комплексных) чисел – это только математический приём, облегчающий вычисления. В результате вычисления получается обязательно действительное число. Пример: реактивная мощность нагрузки (конденсатора) 20кВАр – это реальный поток энергии, то есть реальные Ватты, циркулирующие в цепи источник–нагрузка. Но что бы отличить эти Ватты от Ваттов, безвозвратно поглащаемых нагрузкой, эти «циркулирующие Ватты» решили называть Вольт·Амперами реактивными [6].

Замечание:
Раньше в физике использовались только одиночные величины и при расчете все математические величины соответствовали реальным величинам окружающего мира. Например, расстояние равно скорость умножить на время (S=v*t). Затем с развитием физики, то есть по мере изучения более сложных объектов (свет, волны, переменный электрический ток, атом, космос и др.) появилось такое большое количество физических величин, что рассчитывать каждую в отдельности стало невозможно. Это проблема не только ручного вычисления, но и проблема составления программ для ЭВМ. Для решения данное задачи близкие одиночные величины стали объединять в более сложные (включающие 2 и более одиночных величин), подчиняющиеся известным в математике законам преобразования. Так появились скалярные (одиночные) величины (температура и др.), векторные и комплексные сдвоенные (импеданс и др.), векторные строенные (вектор магнитного поля и др.), и более сложные величины – матрицы и тензоры (тензор диэлектрической проницаемости, тензор Риччи и др.). Для упрощения рассчетов в электротехнике используются следующие мнимые (комплексные) сдвоенные величины:

  1. Полное сопротивление (импеданс) Z=R+iX
  2. Полная мощность S=P+iQ
  3. Диэлектрическая проницаемость e=e’+ie»
  4. Магнитная проницаемость m=m’+im»
  5. и др.





Вопрос 2:

На странице http://en.wikipedia.org/wiki/Ac_power показаны S P Q Ф на комплексной, то есть мнимой / несуществующей плоскости. Какое отношение это все имеет к реальности?






Ответ:
Проводить расчеты с реальными синусоидами сложно, поэтому для упрощения вычислений используют векторное (комплексное) представление как на рис. выше. Но это не значит, что показанные на рисунке S P Q не имеют отношения к реальности. Реальные величины S P Q могут быть представлены в обычном виде, на основе измерений синусоидальных сигналов осциллографом. Величины S P Q Ф I U в цепи переменного тока «источник-нагрузка» зависят от нагрузки. Ниже показан пример [5] реальных синусоидальных сигналов S P Q и Ф для случая нагрузки состоящей из последовательно соединённых активного и реактивного (индуктивного) сопротивлений.








Вопрос 3:
Обычными токовыми клещами и мультиметром измерен ток нагрузки 10 A, и напряжение на нагрузке 225 В. Перемножаем и получаем мощность нагрузки в Вт: 10 A · 225В = 2250 Вт.

Ответ:
Вы получили (рассчитали) полную мощность нагрузки 2250 ВА. Поэтому ваш ответ будет справедлив только, если ваша нагрузка чисто активная, тогда действительно Вольт·Ампер равен Ватту. Для всех других типов нагрузок (например электромотор) – нет. Для измерения всех характеристик любой произвольной нагрузки необходимо использовать анализатор сети, например APPA137:









См. дополнительную литературу, например:



[1]. Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

[2]. Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

[3]. Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

[4]. AC power, Power factor, Electrical resistance, Reactance
http://en.wikipedia.org (перевод: http://electron287.narod.ru/pages/page1.html)

[5]. Теория и расчёт трансформаторов малой мощности Ю.Н.Стародубцев / РадиоСофт Москва 2005 г. / rev d25d5r4feb2013

[6]. Международная система единиц, СИ, см напр. ГОСТ 8.417-2002. ЕДИНИЦЫ ВЕЛИЧИН

www.xn--80aacyeau1asblh.xn--p1ai

Расчёт мощности генератора

Для начала вспомним школу.

Что такое электрическая мощность?
Электрическая мощность обозначается при написании формул латинской буквой Р и измеряется в ваттах Вт или на латинице W, киловаттах (кВт или kW), мегаваттах (МВт или MW) и так далее.
Электрическая мощность равна произведению напряжения и тока:

P (Вт) = U (В) * I (А)

Различают следующие виды электрической мощности, которые, соответственно, по-разному обозначаются:

Активная мощность:
Обозначение: P
Единица измерения: Вт (W)

Это мощность, отдаваемая при подключении к источнику тока (генератору) нагрузки, имеющей активное (омическое) сопротивление. Если нагрузка, имеет только активное сопротивление и не содержит реактивных сопротивлений, то активная мощность будет равна полной мощности.

Расчёт производится по формуле: P = U * I * cos φ

Примеры: лампы накаливания, нагревательные приборы и т. п.

Реактивная мощность:
Обозначение: Q
Единица измерения: вар или VAr (вольт-ампер реактивный)

Это мощность, отдаваемая при подключении к источнику тока компонента сети или нагрузки, имеющей индуктивные (электродвигатель) или ёмкостные (конденсатор) элементы.

Расчёт производится по формуле: Q = U * I * sin φ

Примеры:
Потребители, придающие нагрузке индуктивный характер: электродвигатели, сварочные трансформаторы и т.п.
Потребители, придающие нагрузке ёмкостной характер: конденсаторы в компенсаторных устройствах, конденсаторы, создающие реактивную мощность в цепи возбуждения генераторов и т.п.

Полная мощность:
Обозначение: S
Единица измерения: В·A или VA (вольт-ампер)

Полная электрическая мощность равна произведению сдвинутых по фазе напряжения и тока. Полная мощность непосредственно связана с активной и реактивной мощностями. Её расчёт производится по формуле, выражающей закон Пифагора. Полная электрическая мощность представляет собой максимальную мощность электрического тока, которая может быть выработана генератором или использована.

Расчёт производится по формуле: S = U * I  или S = P + Q

Изображенный на рисунке треугольник отображает взаимосвязь между электрическими мощностями или соответствующими им напряжениями.

Теперь о расчёте мощности генератора.

Для точного определения области применения и пригодности любого электроагрегата для выполнения поставленных задач необходимо прежде всего определить суммарную мощность потребителей тока. Только таким образом можно определить, какой электроагрегат может быть использован для данных целей. При выборе необходимой мощности электроагрегата можно использовать приведённые ниже эмпирические формулы.

1. Потребители, являющиеся только активной нагрузкой (например, электронагреватели, лампы накаливания и подобные им приборы с чисто омическим сопротивлением).
Суммарную мощность можно расчитать путём простого сложения мощностей отдельных потребителей, которые могут быть подключены к генератору. В данном случае полная электрическая мощность, измеряемая в ВА или VA (Вольт-ампер) равна активной мощности, измеряемой в Вт или W (Ватт). Необходимая мощность электроагрегата определяется путём увеличения суммарной мощности подключаемых потребителей на 10% (т.е. с учётом определённых технических факторов).

Пример: Суммарная мощность потребителей * 110% = Мощность, требуемая от электроагрегата.

Если суммарная мощность всех потребителей 2000 Вт (в данном случае 2000 Вт = 2000 ВА ), то требуемая мощность электроагрегата будет: 2000 ВА * 110% = 2200ВА

2. Потребители, имеющие индуктивную составляющую мощности (компрессоры, насосы и прочие электродвигатели). Эти нагрузки потребляют очень большой ток при пуске и выходе на рабочий режим. В данном случае, сначала необходимо определить точное значение мощности одновременно подключаемых потребителей. Далее следует выбрать мощность электроагрегата.

Полная мощность такого электроагрегата должна быть не менее, чем в 3,5 раза больше суммарной мощности потребителей. В исключительных случаях она должна превышать мощность потребителей в 4—5 раз.

Пример: Суммарная мощность потребителей * 3,5 = Мощность, требуемая от электроагрегата.

Если суммарная мощность всех потребителей 2000 ВА, то требуемая мощность электроагрегата будет: 2000 ВА * 3,5 = 7000 ВА

malvil.kz

3.5. Активная, реактивная и полная мощности

Мощность переменного тока — величина, периодически изменяющаяся. Ее мгновенное значение

Пусть ток отстает по фазе от напряжения на угол , т.е.. Тогда мгновенное значение мощности

Но

Тогда

Мгновенная мощность имеет постоянную составляющую и переменную двойной частоты. Диаграммы изменения приведены на рис.40. На ин­тервалах, когдаu и i имеют одинаковое направление, мгновенная мощность положительна, энергия потребляется от источника. На интервалах, когда u и i имеют противоположное направление, мгновенная мощность отрицательна и энергия возвращается источнику.

t

Среднее значение мгновенной мощности за период переменного напряжения (или тока) называется активной мощностью и обозначается, как и в целях постоянного тока, прописной буквой Р. Так как среднее значение гармонической составляющей на периоде повторения равно нулю, то

(37)

Активная мощность физически представляет собой энергию, которая выделяется в единицу времени в виде теплоты на участке цепи с сопротивлением R:

где — активная составляющая напряжения.

Единицей измерения активной мощности является ватт (Вт).

Под реактивной мощностью Q понимают произведение

(38)

В зависимости от знака реактивная мощность может быть как положительной, так и отрицательной.

Единица измерения здесь та же, что и у активной мощности, но для различия используется вольт-ампер реактивный (ВАр).

Реактивная мощность характеризует собой ту энергию, которой обмениваются генератор и приемник (если реактивных элементов в приемнике нет, то мгновенная мощность не имеет отрицательных значений, реактивная мощность равна нулю).

Полная (или кажущаяся) мощность

S=UI (39)

Единица полной мощности –.

Полную мощность можно характеризовать как максимальную активную мощность, которую мог бы отдать генератор при активной нагрузке. Мощности Р, Q и S связаны следующей зависимостью:

(40)

Очень важной характеристикой цепей переменного тока является отношение

(41)

Для лучшего использования электрических генераторов желательно иметь максимально возможное значение . Например, для питания приемника мощностью 10000 кВт приисточник питания должен быть рассчитан на мощность 14300 кВА, а при— на 10000 кВА.

Высокое значение желательно также для уменьшения потерь в ЛЭП. При неизменной активной мощности Р приемника ток в линии тем меньше, чем больше значение:

Большинство реальных потребителей электроэнергии имеют индуктивный характер нагрузки, т.е. в сети ток отстает от напряжения. Отмеченное можно проиллюстрировать схемой на рис.41, а (конденсатор отключен) и векторной диаграммой на рис.41,б

При отключенном конденсаторе имеем:

Подключение в схему конденсатора приведет к изменению тока I, что можно проследить по векторной диаграмме на рис.42 (для удобства построений здесь вектор направлен вертикально, но взаимное расположение векторовине изменилось).

На диаграмме обозначено: и— активная и реактивная составляющие токаI; и— активная и реактивная составляющие тока. Для схемы с конденсатором получим

Отсюда требуемая емкость для уменьшения отставания тока от величины до величины

Если требуется полная компенсация угла сдвига фаз, то

.

Компенсация сдвига фаз существенна для энергоемких потребителей, например, промышленных предприятий. Осуществляется она в местах ввода линии питания в распределительном устройстве. Экономически выгодно подключать конденсаторы на возможно более высокое напряжение, так как величина обратно пропорциональна квадрату напряжения.

Рассмотрим простой прием расчета активной и реактивной мощностей. Пусть задан некоторый комплекс

Введем понятие сопряженного комплекса. Под комплексом сопряженным с комплексом А, будем понимать комплекс

.

Обозначим напряжение на некотором участке цепи , ток поэтому участку. Угол между напряжением и током. Умножим комплекс напряжения на сопряженный комплекс токаи обозначим полученный комплекс черезS

Значок ~ (тильда) над S обозначает комплекс (а не сопряженный комплекс) полной мощности, составленный при участим сопряженного комплекса тока .

Таким образом, активная мощность Р есть действительная часть (Rе), а реактивная мощность О — мнимая часть (Im) произведения :

(42)

Для определения же полной мощности следует пользоваться только формулой (40).

Из закона сохранения энергии следует, что в любой цепи должен соблюдаться баланс мощностей. Для цепей переменного тока он формулируется следующим образом: сумма активных мощностей источников равна сумме активных мощностей приемников, а сумма реактивных мощностей источников равна сумме реактивных мощностей приемников.

При этом под реактивной мощностью приемников энергии понимается сумма произведений квадратов токов ветвей на реактивные сопротивления ветвей с учетом их знака.

Реактивная мощность, получаемая индуктивным элементом, положительна, а емкостным — отрицательна. Поэтому баланс для полных мощностей не соблюдается (на основании (39) , но в этом выражении знакQ роли не играет).

Для экспериментального определения мощности применяются специальные приборы — ваттметры. Ваттметр содержит две обмотки и соответственно две пары зажимов для подключения его в цепь. Одна обмотка включается в цепь последовательно, подобно амперметру, вторая — параллельно участку цепи, подобно вольтметру. На схемах ваттметр изображается в виде кружка с буквой W, из которого выходят четыре конца, как показано на рис.43.

Для правильного включения в цепь начала обмоток обозначаются звездоч-ками. Ваттметр устроен таким образом, что измеряет произведение эффективных значений напряженияна ток I и на косинус угла сдвига между током и напряжением (предполагается, что ток втекает в вывод последовательной обмотки, отмеченной звездочкой, а напряжение на параллельной обмотке равно разности потенциалов между выводом со звездочкой – точка на рис.43 – и выводом без звездочки – точкаb на рисунке) Как правило, ваттметр включают в схему так, что он измеряет активную мощность. По можно при определенном подклюю-чении измерять и реактивную мощность.

Пример 15.

Приборы, подключенные к цепи на рис.44, дали следующие показания:

Требуется вычислить комплексное сопротивление Z и комплексные проводимости Y цепи для случаев: а) >0; б) <0.

Модуль сопротивления и его аргумент:

Искомые комплексные сопротивления и проводимости цепи:

a)

б)

Для определения знака необходимо провести следующий опыт: подключить параллельно нагрузкеZ конденсатор небольшой емкости и проследить реакцию амперметра.

Если нагрузка имела емкостный характер, то добавление емкостной нагрузки приведет к увеличению тока и увеличению показания амперметра. В этом случае отрицательно.

Если же подключение конденсатора приводит к уменьшению тока, то положительно (см., например, векторную диаграмму на рис.42, поясняющую компенсацию сдвига фаз).

Пример 16.

Требуется определить все токи, проверить баланс мощностей, построить векторную диаграмму.

Рассчитаем реактивные сопротивления:

Комплекс эффективного значения приложенного к цепи напряжения в раз меньше комплексной амплитуды, поэтому

Введем обозначение комплексных сопротивлений:

Полное сопротивление цепи

В неразветвленной части цепи проходит ток

Токи в параллельных ветвях, согласно формуле (23), могут быть выражены через ток в неразветвленной части цепи

Найдем активные мощности всей цепи и отдельных ее ветвей:

С учетом погрешности вычислений баланс активных мощностей выполняется.

Наконец, определим реактивные мощности всей цепи и отдельных ее ветвей:

Отсюда видно, что выполняется и баланс реактивных мощностей.

На рис.46 приведена векторная диаграмма

Порядок построения диаграммы следующий: по результатам расчетов отложены векторы токов, затем по направлениюотложен вектори перпендикулярно к нему в сторону опережения – векторИх сумма дает вектор. Далее в фазепостроен вектори перпендикулярно к нему в сторону отставания – вектор, а их сумма дает вектор напряжения на параллельном участке. Тот же вектор может быть получен, если в фазе сотложитьи к нему прибавить векторопережающийна 90°. Сумма векторовидает вектор приложенного напряжения

studfile.net

формула, как определить — Asutpp

Мощностные характеристики установки или сети являются основными для большинства известных электрических приборов. Активная мощность (проходящая, потребляема) характеризует часть полной мощности, которая передается за определенный период частоты переменного тока.

Определение

Активная и реактивная мощность может быть только у переменного тока, т. к. характеристики сети (силы тока и напряжения) у постоянного всегда равны. Единица измерений активной мощности  Ватт, в то время, как реактивной – реактивный вольтампер и килоВАР (кВАР). Стоит отметить, что как полная, так и активная характеристики могут измеряться в кВт и кВА, это зависит от параметров конкретного устройства и сети. В промышленных цепях чаще всего измеряется в килоВаттах.

Соотношение энергийСоотношение энергий

Электротехника используется активную составляющую в качестве измерения передачи энергии отдельными электрическими приборами. Рассмотрим, сколько мощности потребляют некоторые из них:

Прибор Мощность бытовых приборов, Вт/час
Зарядное устройство 2
Люминесцентная лампа ДРЛ От 50
Акустическая система 30
Электрический чайник 1500
Стиральной машины 2500
Полуавтоматический инвертор 3500
Мойка высокого давления 3500



Исходя из всего, сказанного выше, активная мощность – это положительная характеристика конкретной электрической цепи, которая является одним из основных параметров для выбора электрических приборов и контроля расхода электричества.

Генерация активной составляющейГенерация активной составляющей

Обозначение реактивной составляющей:

Это  номинальная величина, которая характеризует нагрузки в электрических устройствах при помощи колебаний ЭМП и потери при работе прибора. Иными словами, передаваемая энергия переходит на определенный реактивный преобразователь (это конденсатор, диодный мост и т. д.) и проявляется только в том случае, если система включает в себя эту составляющую.

Расчет

Для выяснения показателя активной мощности, необходимо знать полную мощность, для её вычисления используется следующая формула:

S = U \ I, где U – это напряжение сети, а I – это сила тока сети.

Этот же расчет выполняется при вычислении уровня передачи энергии катушки при симметричном подключении. Схема имеет следующий вид:

Схема симметричной нагрузкиСхема симметричной нагрузки

Расчет активной мощности учитывает угол сдвига фаз или коэффициент (cos φ), тогда:

S = U * I * cos φ.

Очень важным фактором является то, что эта электрическая величина может быть как положительной, так и отрицательной. Это зависит от того, какие характеристики имеет cos φ. Если у синусоидального тока угол сдвига фаз находится в пределах от 0 до 90 градусов, то активная мощность положительная, если от 0 до -90 – то отрицательная. Правило действительно только для синхронного (синусоидального) тока (применяемого для работы асинхронного двигателя, станочного оборудования).

Также одной из характерных особенностей этой характеристики является то, что в трехфазной цепи (к примеру, трансформатора или генератора), на выходе активный показатель полностью вырабатывается.

Расчет трехфазной сетиРасчет трехфазной сети

Максимальная и активная обозначается P, реактивная мощность – Q.

Из-за того, что реактивная обуславливается движением и энергией магнитного поля, её формула (с учетом угла сдвига фаз) имеет следующий вид:

QL = ULI = I2xL

Для несинусоидального тока очень сложно подобрать стандартные параметры сети. Для определения нужных характеристик с целью вычисления активной и реактивной мощности используются различные измерительные устройства. Это вольтметр, амперметр и прочие. Исходя от уровня нагрузки, подбирается нужная формула.

Из-за того, что реактивная и активная характеристики связаны с полной мощностью, их соотношение (баланс) имеет следующий вид:

S = √P2 + Q2, и все это равняется U*I .

Но если ток проходит непосредственно по реактивному сопротивлению. То потерь в сети не возникает. Это обуславливает индуктивная индуктивная составляющая – С и сопротивление – L. Эти показатели рассчитываются по формулам:

Сопротивление индуктивности: xL = ωL = 2πfL,

Сопротивление емкости: хc = 1/(ωC) = 1/(2πfC).

Для определения соотношения активной и реактивной мощности используется специальный коэффициент. Это очень важный параметр, по которому можно определить, какая часть энергии используется не по назначению или «теряется» при работе устройства.

При наличии в сети активной реактивной составляющей обязательно должен рассчитываться коэффициент мощности. Эта величина не имеет единиц измерения, она характеризует конкретного потребителя тока, если электрическая система содержит реактивные элементы. С помощью этого показателя становится понятным, в каком направлении и как сдвигается энергия относительно напряжения сети. Для этого понадобится диаграмма треугольников напряжений:

Диаграмма треугольников напряженийДиаграмма треугольников напряжений

К примеру, при наличии конденсатора формула коэффициента имеет следующий вид:

cos φ = r/z = P/S

Для получения максимально точных результатов рекомендуется не округлять полученные данные.

Компенсация

Учитывая, что при резонансе токов реактивная мощность равняется 0:

Q = QL — QC = ULI – UCI

Для того чтобы улучшить качество работы определенного устройства применяются специальные приборы, минимизирующие воздействие потерь на сеть. В частности, это ИБП. В данном приборе не нуждаются электрические потребители со встроенным аккумулятором (к примеру, ноутбуки или портативные устройства), но для большинства остальных источник бесперебойного питания является необходимым.

При установке такого источника можно не только установить негативные последствия потерь, но и уменьшить траты на оплату электричества. Специалисты доказали, что в среднем, ИБП поможет экономить от 20 % до 50 %. Почему это происходит:

  1. Значительно уменьшается нагрузка силовых трансформаторов;
  2. Провода меньше нагреваются, это не только положительно влияет на их работу, но и повышает безопасность;
  3. У сигнальных и радиоустройств уменьшаются помехи;
  4. На порядок уменьшаются гармоники в электрической сети.

В некоторых случаях специалисты используют не полноценные ИБП, а специальные компенсирующие конденсаторы. Они подходят для бытового использования, доступны и продаются в каждом электротехническом магазине. Для расчета планируемой и полученной экономии можно использовать все вышеперечисленные формулы.

www.asutpp.ru

Понятие о реактивных и активных мощностях и нагрузках: формула и единицы измерения

В технической литературе и сопроводительной документации применяют разные обозначения электрических параметров. Реактивная мощность определяет часть процессов при подключении индуктивных (емкостных) нагрузок. Вместе с активной (рабочей) составляющей она формирует полные энергетические характеристики цепи переменного тока.

Наглядная демонстрация физических понятий

Наглядная демонстрация физических понятий

Мощность активная, реактивная и полная

Перечисленные понятия рассматривают с учетом особенностей нагрузки. Активная мощность потребляется обычным проводником. При увеличении силы тока энергия расходуется на повышение температуры (ТЭН чайника) или световое излучение (нить лампы накаливания).

Индуктивная нагрузка и конденсатор потребляют реактивную мощность. Энергия в этих вариантах преобразуется в магнитное (электрическое) поле, соответственно. Суммарная величина – полная мощность.

Смысл реактивной нагрузки

Любая реактивная нагрузка создает временной сдвиг между фазами тока и напряжения. Эту величину измеряют в градусах. Наиболее наглядным является векторное представление электрических параметров. Если подключить индуктивность, напряжение будет опережать ток. Угол между ними обозначают в формулах буквой «ϕ» («Фи» греч.).

Временные и векторные диаграммы показывают, как изменяются основные параметры при подключении индуктивных (емкостных) элементов

Временные и векторные диаграммы показывают, как изменяются основные параметры при подключении индуктивных (емкостных) элементов

На картинке показано, что при подключении емкостной нагрузки вектора «меняются» местами. В идеальных условиях сдвиг между векторами равен 90°. В действительности следует учитывать влияние электрического сопротивления цепи, несовершенство конструкций. С учетом особенностей элементов следует напомнить, что в индуктивности (емкости) при сохранении параметров источника питания плавно изменяется ток (напряжение), соответственно.

Почему в сети напряжение переменное

Для объяснения настоящей ситуации надо сделать краткий экскурс в историю. Электричество известно человеку сотни (по некоторым данным, тысячи лет). Однако действительно массовое использование этой энергии началось сравнительно недавно – в конце 19 века. Именно тогда (1879 г.) Эдисон запатентовал первый функциональный прибор, который помогал решать проблемы освещения. Для питания лампочек он стал монтировать сети постоянного тока.

Через десять лет Тесла создал генераторы переменного тока. После ожесточенной конкурентной борьбы именно его способ передачи энергии на расстояния одержал победу. Этот результат был обеспечен скорее рыночными методами, чем внимательным сравнением потребительских характеристик.

К сведению. Метрополитен Нью-Йорка до сих пор функционирует с подключением к сети постоянного тока.

Выгода от переменного напряжения

Важные для потребителей преимущества этого варианта приведены в следующем перечне:

  • простая конструкция генераторов/ электродвигателей;
  • минимальные потери при передаче электроэнергии на сравнительно небольшие расстояния;
  • простота преобразования напряжения с применением трансформатора;
  • поддержание стабильности оборотов электрических приводов без лишних трудностей;
  • отсутствие полярности.

Каждый из пунктов можно рассмотреть подробно. Генератор (электромотор) переменного тока, например, нетрудно создать без токосъемных щеток и постоянных магнитов. Простота конструкции обеспечивает:

  • разумную стоимость;
  • минимальные затраты при обслуживании и ремонте;
  • долговечность;
  • надежность.

Обороты мощных электродвигателей регулируют изменением частоты. Это значит, что в обычных условиях эксплуатации обеспечивается поддержание расчетных параметров без дополнительных схем управления и контроля. В частности, отмеченные особенности идеально подходят для создания насосной станции.

Для повышения/ уменьшения напряжения в сетях переменного тока используют типовые сравнительно недорогие конструкции. Изменяя количество витков обмотки на едином сердечнике, можно получить необходимый коэффициент трансформации с высокой точностью. В процессе работы дополнительная настройка не требуется.

Постоянное напряжение снижают с применением электрического сопротивления, которое в данном случае не выполняет никаких полезных функций. Для повышения – применяют сложные схемы с промежуточным преобразованием в переменный сигнал.

Какой из способов предпочтительнее, можно определить после перечисления преимуществ сетей постоянного тока:

  • возможность подключения непосредственно к источнику питания светодиодов, гальванических ванн, иных потребителей;
  • простая зарядка аккумуляторных батарей;
  • отсутствие необходимости согласования нагрузок;
  • высокая точность измерений;
  • минимальные потери при передаче электроэнергии на большие расстояния;
  • применение «однопроводной» линии питания (метро, трамвай).

Убытки от переменного напряжения

Формулы расчетов активной и реактивной мощностей подробно рассмотрены в следующих разделах статьи. Однако для изучения потерь в сетях переменного тока необходимо привести определение поправочного коэффициента cosϕ (косинус Фи). Это значение производители указывают в технических паспортах и на бирках корпусов мощных моторов, сварочных аппаратов, другой техники.

Потери в электрической схеме а) с диаграммой полной б) и частичной в) компенсации

Потери в электрической схеме а) с диаграммой полной б) и частичной в) компенсации

В этом примере рассмотрена приближенная к реальной ситуация, когда подключены активные нагрузки вместе с реактивными. Если cosϕ=0,75, то при одной и той же потребляемой мощности номинальный ток в цепи (100 А) увеличится следующим образом:

I = Ia/ cosϕ = 100/0,75 ≈ 133 А.

При этом на повышение температуры будет расходоваться мощность, пропорциональная квадрату тока. Считать ее можно по формуле:

Pнагр = I2 * Rc.

Соответствующие потери увеличатся в 1,77 раза.

Следует отметить! Изменения силы тока сопровождаются колебаниями напряжения. Иные потребители, подключенные к этой же сети, будут работать в неблагоприятных режимах. При этом счетчик будет показывать неизменное потребление энергетических ресурсов.

Понятной является ситуация, когда ИБП или другой источник питания начинает выдавать ток, превышающий расчетные параметры. Перегревается не только генератор, но и проводка. Значительно возрастает риск аварий, поломок.

Активная, реактивная и полная мощности в формулах

Чтобы рассчитать или измерить мощность: полную, активную и реактивную, служат основные формулы:

  • активная мощность = полная * cosϕ;
  • реактивная = напряжение * ток * sinϕ.

Для упрощения можно начать с примера на основе цепи постоянного тока, где действительна известная формула:

Pa = U * I.

Это активная (рабочая, полная) мощность. Единицы измерения – ватт (Вт), киловатт (кВт), другие производные. При подключении сопротивления (R) ее можно вычислить следующим образом:

  • Pa = I2 * R;
  • Pa = U2 / R.

Простота исчезает при рассмотрении сигналов синусоидальной формы. Именно такими параметрами отличаются стандартные сети питания (220/380V). Активная мощность в этом случае зависит от фазового сдвига между векторами тока и напряжения.

Соответствующие зависимости выражают следующим образом:

Pa = U * I * cosϕ.

Эта формула подходит для расчета обычной сети 220V, которой пользуется большинство рядовых потребителей. Мощные насосы и станки подключают к трехфазным источникам питания 380 V. Для этого варианта нужна коррекция:

Pa = √3 * U * I * cosϕ = 1,732 * U * I * cosϕ.

Реактивная мощность (Pq) не только потребляется нагрузкой, но и возвращается обратно в источник питания. Ее значение определяют следующим образом:

Pq = U * I * sinϕ.

К сведению. Измеряется эта величина в реактивных вольт-амперах (вар).

Для вычисления полной мощности формула содержит перечисленные выше компоненты:

Ps = √( Pa2 + Pq2).

Что такое реактивная мощность

Эту мощность можно назвать бесполезной, так как она обозначает переход энергии между источником питания и нагрузкой. Недоступный для практического применения энергетический потенциал в данном случае только увеличивает потери.

Треугольник мощностей

На картинке ниже рядом с электрической схемой приведены графические изображения мощностей. Соответствующими векторами обозначены мощности:

  • S – полная;
  • Q – реактивная;
  • P – активная.

Коэффициент мощности

Этим термином обозначают потери, созданные реактивной нагрузкой. Обозначение – cosϕ.

Коррекция cos ϕ

Для компенсации угла сдвига фаз используют дополнительные электрические компоненты. При индуктивном характере нагрузки подключают параллельно конденсатор. Емкость рассчитывают по формуле:

C=I/(w*U), где w – угловая частота.

Как и где измеряют cos ϕ

Потери определяют по изменению силы тока, напряжения и мощности в цепях с мощными реактивными нагрузками:

cosϕ = P/ (I * U).

Можно найти в магазине либо арендовать специализированный прибор –  «фазометр». Специализированные сервисы предлагают расчет электрических параметров онлайн.

Колебательный процесс в цепях переменного тока сопровождается изменением магнитного (электрического) поля для индуктивной и емкостной нагрузки, соответственно.

Электроприборы, влияющие на качество потребления

Коэффициент мощности равен единице при подключении ламп и нагревателей. Он уменьшается до 0,7 и менее, когда в цепи добавляют преобладающие по потреблению энергии электромоторы, другие компоненты с реактивными составляющими.

Правильное применение определений и расчетов мощности помогает оптимизировать проект электрической сети с учетом особенностей подключаемых нагрузок. Приведенные выше сведения пригодятся на стадии определения параметров проводки, защитных автоматов. Комплексное использование этих знаний повысит надежность электроснабжения, предотвратит возникновение и развитие аварийных ситуаций.

Видео

amperof.ru

как найти по формуле, в чем измеряется

Многие люди, которые изучают скалярные физические величины и такие сферы точных наук, как электродинамика, электростатика и магнитостатика, сталкиваются с понятием мощности. Каково определение активной и реактивной мощности, их источник и в чем основная разница — далее в статье.

Описание явлений

Мощностью называется скалярный вид физической величина, которая показывает, как передается или преобразуется электроэнергия. Бывает мощность постоянного и переменного тока. Что касается последнего, то делится на активную и реактивную.

Разновидности

Активной называется полезная сила, определяющая процесс прямого преобразования электроэнергии в необходимый вид силы. В каждом электроприборе преобразовывается она по-своему. К примеру, в лампочке получается свет с теплом, в утюге — тепло, а в электрическом двигателе — механическая энергия. Соответственно, показывает КПД устройства.

Реактивной называется та, которая определяется при помощи электромагнитного поля. Образуется при работе электроприборов.

Обратите внимание! Это вредная и паразитная мощностная характеристика, которая определяется тем, каков характер нагрузки. Для лампочки она равняется нулю, а для электродвигателя она может быть равна большим значениям.

Основные понятия из учебного пособия

Зачем нужна

Электричество передает энергию в проводник для осуществления технического процесса. Чтобы процесс происходил, переданная сила должна преобразовываться в тепло и напряжение. При этом электроэнергия должна поступать постоянно, что обеспечивается обеими разновидностями мощностной характеристики. Активно действующая дает полезную силу, а реактивно действующая ее поддерживает в электродвигательных, трансформаторных, печных, сварочных, дроссельных и осветительных установках.

Значение

Источник реактивной энергии

Чтобы понять природу появления этой энергии и то, как найти реактивную мощность, нужно уточнить, что любая электромагнитная или индукционная машина, которая работает на переменном токе, преобразует электричество в тепло. Чтобы это преобразование произошло, нужно магнитное поле. Оно, соответственно, формируется безваттной энергией. Причина в поглощении энергии индукционной цепи и отдаче ее обратно при спаде магнитного поля два раза за цикл мощностной частоты.

Природа явления

Различия

Разница между величинами в том, что активно действующая мощностная характеристика показывает КПД устройств, а реактивная является передачей этого КПД. Разница также наблюдается в определении, символе, формуле и значимости.

Обратите внимание! Что касается значения, то вторая нужна лишь для того, чтобы управлять создавшимся напряжением от первой величины и преодолевать мощностные колебания.

Основная разница

Расчет по формуле

Представить обе разновидности можно определением из формул вычисления. Так активно действующая мощностная характеристика это соотношение напряжения с силой тока на косинус угла сдвига фаз между ними. Там, где несинусоидальный ток, она равна суммированию средних мощностных характеристик. Может быть выражена через другую формулу. Она может быть равна удвоенной силе тока на сопротивление цепи или удвоенному напряжению на проводимость. Также может быть найдена с помощью полной энергии, перемноженной на косинус угла сдвига фаз напряжения с электротоком.

Формула через полную мощностную характеристику

Возвращаясь к вопросу, в каких единицах выражается реактивная мощность потребителей, можно отметить, что она находится по двум формулам, основной из которых является умножение напряжения на силу тока и синус сдвига фаз. Также может быть найдена через квадрат вычисления удвоенной полной энергии потребления. Измерение полной происходит из умножения напряжения на токовую силу.

Обратите внимание! Обе разновидности находятся в ваттах. Один ватт равен килограмму, умноженному на соотношение квадратного метра на кубические секунды. Также он равен джоулю, поделенному на секунды, ньютону на метр/секунду, вольту на ампер.

Отыскать одну и другую силу можно не только по формулам, но и по технологически современным устройствам, таким как вольтметр, амперметр или фазометр. Для вычисления любых показателей можно воспользоваться также мультиметром.

Физические формулы нахождения величин

Мощность — то, что характеризует скорость передачи с преобразованием электроэнергии. Реактивная мощность в цепи переменного тока от активной отличается тем, что используется для передачи реальной силы источника, в то время как вторая является самой реальной электроэнергией. Обе измеряются в ваттах и имеют большое значение в электромагнитном излучении, механической форме генератора или акустической волне. Активно применяются в промышленности.

rusenergetics.ru

Активная, реактивная и полная мощность

В отличии от сетей постоянного тока, где мощность имеет выражение   1 и не изменяется во времени, в сетях переменного тока это не так.

Мощность в цепи переменного тока также есть переменной величиной. На любом участке цепи в любой момент времени t она определяется  как  произведение мгновенных значений напряжения и тока.

Рассмотрим, что представляет активная мощность

В цепи с чисто активным сопротивлением она равна:

2

Если принять 3 и 4 тогда выйдет:

5

Где 6

Исходя из выражений выше — активная энергия состоит из двух частей — постоянной 7 и переменной 8 , которая меняется с двойной частотой. Среднее ее значение 1

Документ2График Р(ωt)

Отличие реактивной мощности от активной

В цепи, где есть реактивное сопротивление (возьмем для примера индуктивное) значение мгновенной мощности равно:

10

Соответственно 11 и 12 в итоге получим:

13

Данное выражение показывает, что реактивная энергия содержит только переменную часть, которая изменяется с двойной частотой, а ее среднее значение равно нулю

фи 90График q(ωt)

Если ток и напряжение имеют синусоидальную форму и сеть содержит элементы типа R-L или R-C, то в таких сетях кроме преобразования энергии в активном элементе R вдобавок еще и изменяется энергия электрического и магнитного полей в реактивных элементах L и C.

В таком случае полная мощность сети будет равна сумме:

18Что такое полная мощность на примере простой R-L цепи

схема

Графики изменения мгновенных значений u,i:

угол фиГрафики изменения мгновенных значений u,i:

φ — фазовый сдвиг между током и напряжением

Уравнение для S примет следующий вид 15

Подставим вместо 16 и заменим амплитудные значения на действующие:

17

Значение S рассматривается как сумма двух величин 18, где

19 и 20 — мгновенные активные и реактивные мощности на участках R-L.

S,P,QГрафики p,q,s:

Как видим из графика, наличие индуктивной составляющей повлекло за собой появление отрицательной части в полной мощности (заштрихованная часть графика), что снижает ее среднее значение. Это происходит из-за фазового сдвига, в какой-то момент времени ток и напряжение находятся в противофазе, поэтому появляется отрицательное значение S.

Итоговые выражения для действующих значений:

21

22

Активная составляющая сети выражается в ваттах (Вт), а реактивная в вольт-амперах реактивных (вар).

Полная мощность сети S, обусловлена номинальными данными генератора. Для генератора она обусловлена выражением:

23

Для нормальной работы генератора ток в обмотках и напряжение на зажимах не должны превышать номинальные значения Iн, Uн.  Для генератора значения P и S одинаковы, однако все-таки на практике условились S выражать в вольт-амперах (ВА).

Также энергию сети можно выразить через каждую составляющую отдельно:

24

25

26

Где S, P, Q – соответственно активное, реактивное и полное сопротивление сети. Они образуют треугольник мощностей:

треугольник индуктивн.Треугольник мощностей с преобладающей индуктивной нагрузкой

Если вспомнить теорему Пифагора, то из прямоугольного треугольника можно получить такое выражение:

27

Реактивная составляющая в треугольнике является положительной (QL), когда ток отстает от напряжения, и отрицательной (QC), когда опережает:

QcТреугольник мощностей с преобладающей емкостной нагрузкой

Для реактивной составляющей сети справедливо алгебраическое выражение:

28

Из чего следует что индуктивная и емкостная энергия взаимозаменяемы. То есть если вы хотите уменьшить влияние индуктивной части цепи, вам необходимо добавить емкость, и наоборот. Ниже пример данной схемы :

схема2Схема компенсации реактивной составляющей

Векторная диаграмма показывает влияние конденсатора на cosφ. Как видно, что при включении конденсатора cosφ2> cosφ1 и  Iл<I.

ВДВекторная диаграмма

Связь между полной и реактивной энергии выражается:

29

Отсюда:

30

сosφ – это коэффициент мощности. он показывает какую долю от полной энергии составляет активная энергия. Чем ближе он к 1, тем больше полезной энергии потребляется из сети.

Выводы о трех составляющих цепи переменного тока

В отличии от цепей постоянного тока, цепи переменного напряжения имеют три вида мощности – активная, реактивная, полная. Активная энергия, как и в цепях постоянного тока, выполняет полезную работу. Реактивная – не выполняет ничего полезного, а только снижает КПД сети, греет провода, грузит генератор. Полная – сумма активной и реактивной, она равна мощности сети. Индуктивная составляющая реактивной энергии может быть скомпенсирована емкостной.  На практике в промышленности это реализовано в виде конденсаторных установок.

elenergi.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
