Как определить фазу и ноль без приборов как найти мультиметром

В состав любого кабеля в обязательном порядке входит одна нулевая жила и одна либо несколько фазных.

От правильного определения функционального назначения жил кабеля зависит простота монтажа и эксплуатации системы электроснабжения, а также безопасность лиц, обслуживающих ее и производящих какие-либо электромонтажные работы.

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током. По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».

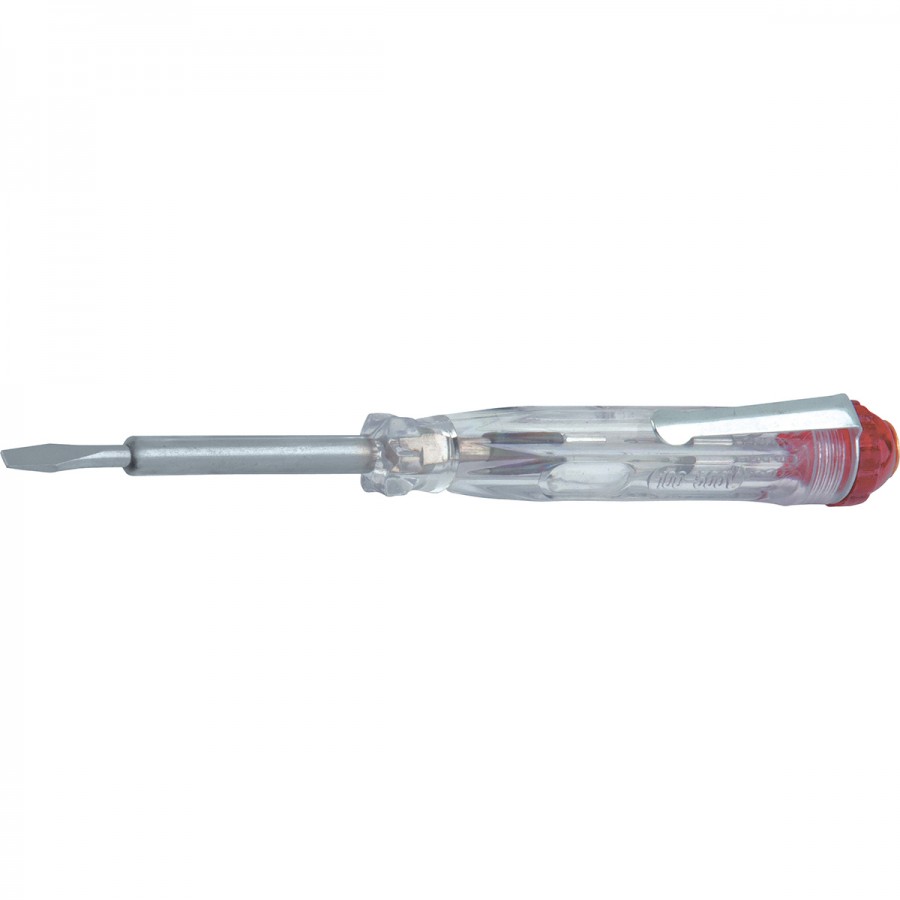

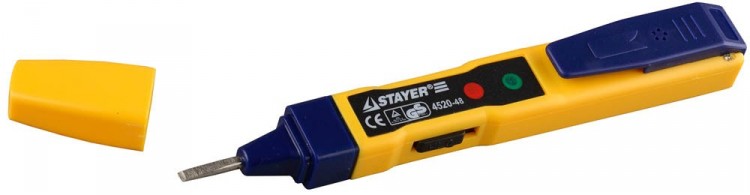

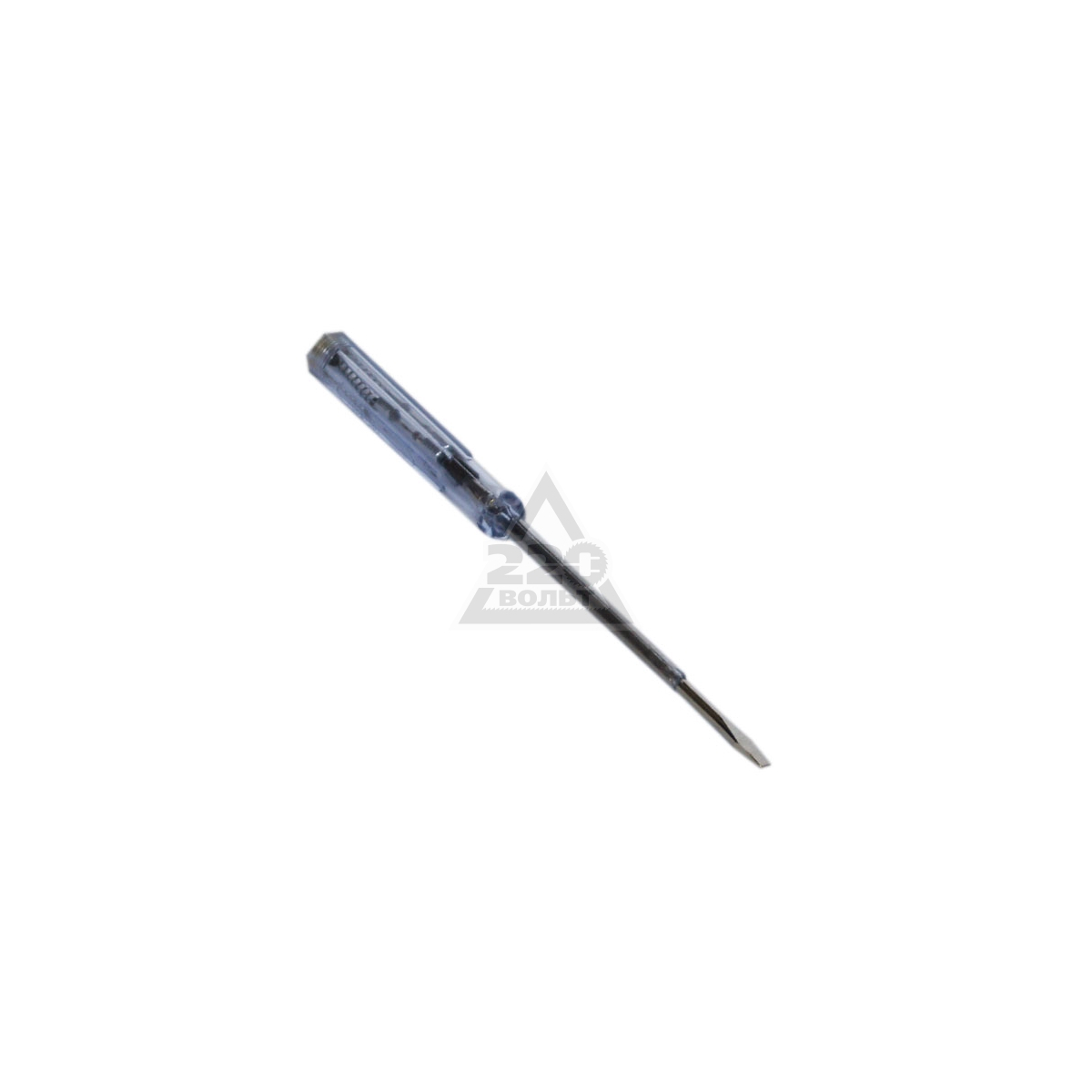

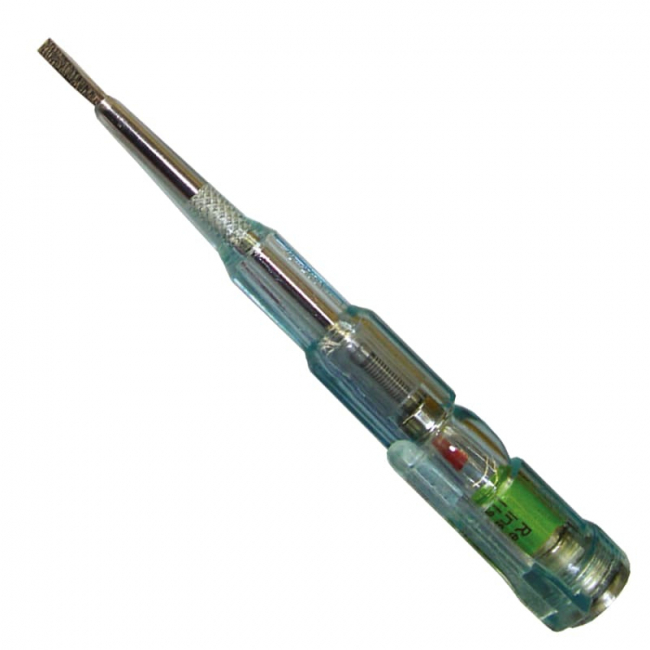

Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения.

Тут достаточно важным моментом будет определение фазы, нуля и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск нуля и фазы является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

Что такое фаза и ноль в электричестве для новичка
Как определить фазу и ноль индикаторной отверткой
Определение фазы и нуля мультиметром
Как найти фазу и ноль без приборов

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Определение фазы и нуля мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как найти фазу и ноль без приборов

При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования.

Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Как определить фазу и ноль индикаторной отверткой: советы

Если принимаетесь за самостоятельную установку новых розеток и выключателей, подключаете бытовую технику, важно понять, где проходят функциональные жилы проводки. Чтобы определить фазу и ноль, необязательно иметь под рукой профессиональные устройства. Как обойтись подручными инструментами, к примеру индикаторной отверткой, об этом дальше.

Приборы для фиксации фазы и ноль

Советы, которые можно увидеть на тематических форумах, по вопросу, как определить фазу и ноль, сведены в такой список:

из приборов понадобится мультиметр;
указатель напряжения;
самый простой способ – воспользоваться индикаторной отверткой, которая есть у каждого хозяина.

Эти варианты наиболее доступны для использования в домашних условиях. Поэтому на уровне бытового применения их отличает высокая популярность.

Читайте также: Какие преимущества имеет индикаторная отвертка

Использование индикаторной отвертки

Этот способ подойдет тем, кто не желает при поиске фазы и ноля тратить финансы. Покупая инструмент, обратите внимание – на рукоятке должна присутствовать надпись о напряжении, которое улавливает индикатор (от 500 В и более).

Рабочей деталью является жало инструмента. Поэтому оно не покрыто пластиком. Касаться к оголенному жалу во время работы нельзя. Приспособление должно быть сухим, без растрескиваний и сколов металла.

Рассмотрим, как определить фазу и ноль индикаторной отверткой на примере розетки. Следуйте пошаговой инструкции и все получится:

Возьмите отвертку за рукоятку и подойдите к исследуемой розетке.

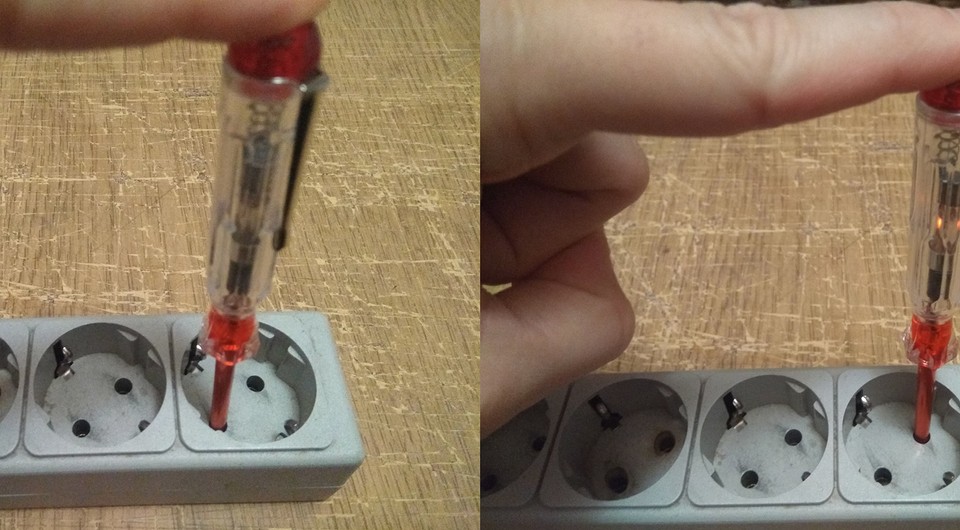

Расположите жало внутри розетки. Следите за изменениями цвета.
Если неоновая лампочка засветилась, это сигнализирует о фазе.
В оставшемся отверстии после размещения жала с большей долей вероятности свет не появится. Это прямое указание – здесь находится ноль.
Если свечение индикатора возникает сразу в двух отверстиях розетки, значит, фазы две. Вывод – нет контакта нулевого кабеля.

Приступая к работе, не путайте индикаторный инструмент с предназначенным для прозвонки. Последнее приспособление снабжено батарейкой. Если другого прибора нет, тогда проверку осуществляют без касания к «пятке» устройства. В противном случае лампочка станет светиться и при сочетании с фазой, и с нулем.

Видеоинструкция по использованию индикаторной отверткой при обнаружении фазы и ноля показана ниже: https://www.youtube.com/watch?v=mOh6dC68h5I.

Как правильно пользоваться мультиметром

Приобрести мультиметр можно с множеством функций. Способ, который описывает, как зафиксировать фазу и ноль, предлагаемый специалистами, подойдет даже для простейших изделий. Первым делом необходимо покопаться в настройках приспособления, замеряющего переменное напряжение. Как установить оптимальные настройки?

Разместите в разъемах щупы.
Установите переключатель режимов на измерении переменного формата напряжения в показателе 750 вольт.

Далее используйте пошаговую инструкцию:

Один щуп мультиметра вставьте в разъем розеточного устройства. Не имеет значения, какого он цвета.
Оставшийся щуп прижмите двумя пальцами. Если значения близки к 0, вам удалось найти проводник ноль.
Переставьте щуп в следующий разъем. Если показания остановились в значении 20-60 вольт, речь идет о фазном проводе.

Не важно, на сколько пунктов показывает мультиметр выше 0. На значения может влиять изоляция напольного покрытия, обуви. Еще один вариант вычисления фазы и ноля с помощью мультиметра, состоит из таких шагов:

Вставьте щуп в разъем розетки.
Второй удерживайте возле розетки и ни к чему не прикладывайте.
Если к полюсу розеточного механизма зафиксирован ноль, значения на мультиметре будут нулевые.
Затем переставьте щуп в следующий разъем. Вторым снова-таки прикасаться ни к чему не нужно. Оставьте его свободно свисающим.
Если к этому полюсу подходит фаза, оборудование установит напряжение 3-10 вольт.

Правила использования двухполюсного указателя напряжения

Указатель напряжения, рассчитанный на 2 полюса, насчитывает 2 рабочие части, соединенные друг с другом мягкой проводкой. Этот инструмент считается наиболее близким к профессиональному. На одной рабочей области присутствует шкала, где индикаторные лампочки указывает на напряжение в разных значениях.

К сожалению, профессиональный аппарат не всегда позволяет обнаружить, где фаза и ноль. Какой указатель напряжения точно справится с этой задачей? Например, ПСЗ-3. Если напряжение есть, прибор издает выраженный сигнал. Также срабатывает индикатор.

Читайте также: Как выбрать и использовать динамометрическую отвертку

Чем опасно пользоваться

От каких методов для обнаружения фазы и ноля лучше отказаться? Одни из них опасны для жизни, другие попросту не отражают реальное положение дел. Итак, безуспешными считаются следующие варианты:

Вкручивание в патрон контрольной лампы, а по существу – обычной лампочки. Существует реальный риск взрыва осветительного прибора.
Откажитесь от применения водопровода или батареи отопления.
Бесполезным считают полагаться на цветовую маркировку проводки. Кабель окрашен в разный цвет для дополнительного ориентирования. Электрики, которые занимались монтажом проводки, могли перепутать кабель. Часто встречаются случаи, когда к проводу заземления подсоединяют фазу.

Как проверить фазу на выключателе. Простые и сложные способы определения фазы, ноля и заземления

Что такое фаза и ноль в электричестве для новичка

Обозначение фазы и нуля буквы . Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Определение фазы и нуля мультиметром

Как найти фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль . Оставшиеся три свободных конца обмоток называются Фазами .

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого .

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки . Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты , и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик , а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя . Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник

для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки , даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор .

Почему индикатор светится

при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты , установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя , телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон . К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста . Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Монтаж внутренней электропроводки, самостоятельная установка выключателей и розеток часто бывает сопряжена с необходимостью определения фазного и нулевого проводов. Процесс этот не сложен в том случае, если вы имеете представление о возможных способах и правилах безопасной работы с электричеством. Решению этих вопросов мы посвятили сегодняшнюю статью.

Предварительно следует вспомнить немного теории. Всем известно, что для работы домашних электроприборов необходима самая малость – наличие в электросети напряжения 220 вольт. Для подвода электричества непосредственно к применяются два (в современных домах – три) провода. Первый из них является фазным, второй – нулевым и третий – заземление, предохраняющее пользователя от удара током в случае нарушения работы изоляции прибора. Для чего рядовому жителю многоэтажки или загородного дома необходимо уметь определять ноль и фазу?

Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать именно на фазный провод. Это дает возможность выполнять ремонт осветительного прибора без отключения электроэнергии во всей квартире. Кроме этого монтаж розетки для подсоединения различных бытовых приборов, особенно тех, работа которых связана с использованием проточной воды, а так же имеющих металлические корпуса. Для их подключения кроме традиционных фазы и нуля требуется задействовать и третий провод – заземление.

Поиск фазы индикатором

В наши дни есть несколько способов определения фазы без привлечения профессионального электрика. Первый из них предполагает применение так называемого пробника, или фазоиндикатора. Он представляет собой неширокую плоскую отвертку с пластиковой рукояткой, в которой заключен световой сигнализатор – полупроводниковая или неоновая лампочка.

Технология определения фазы этим прибором проста. Достаточно лишь прикоснуться жалом отвертки к исследуемому оголенному проводу или погрузить его в одно из штепсельных отверстий розетки.

При наличии напряжения на проводе или в гнезде сигнализатор фазной отвертки отзовется несильным свечением. Но это произойдет лишь при правильном использовании прибора – один из пальцев руки, в которой вы держите приспособление, должен быть прижат к металлическому торцу рукоятки. В этом случае вы замыкаете цепь между проводом и землей, но опасаться этого не стоит, так как напряжение резко понижается отверткой и не принесет пользователю никакого вреда.

Определение фазы тестером

Второй вариант определения фазного провода предполагает использование более продвинутого прибора – тестера или мультиметра. Он позволяет измерять различные электрические величины постоянного или переменного тока. Используя вращающийся переключатель настройте прибор на измерение разности потенциалов переменного тока. Один из щупов прибора плотно зажмите в руке, а вторым прикоснитесь к исследуемому проводу или углубите его в отверстие в розетке. В случае попадания на нулевой провод табло мультиметра покажет набор нулей или небольшое напряжение, не превышающее обычно двух вольт. При контакте с проводником фазы цифры на дисплее прибора будут выше.

Существует и третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам монтажа внутридомовых и промышленных электросетей все провода имеют определенную цветовую маркировку в зависимости от их назначения. Так, для подключения к фазе должен использоваться черный или коричневый проводник, к нулю – синий или голубой, а заземляющий проводник окрашивается частично в желтый цвет, а частично в зеленый.

К сожалению, особенности нашей страны и многих безответственных электриков часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям. Не стоит полностью полагаться на профессионализм и мастерство рабочих, занимавшихся монтажом электросетей в вашем доме. Лучше воспользоваться указанными выше способами. Кроме этого до 2011 года маркировка проводов была отличной от ныне существующей. Так, для заземления использовался провод, окрашенный в черный цвет.

Определив фазный провод, и аккуратно отогнув его, переходим к определению нулевого провода и провода заземления. Особенность присоединения их к внутриквартирному щитку не предполагает ввод заземляющего проводника непосредственно в корпус входного устройства. В том случае, если вы имеете доступ к щитку, можете уточнить цвет проводника, проходящего мимо установленных в нем автоматов и определить его окраску.

В том случае, если доступ к щитку не возможен или при желании перестраховаться, можно воспользоваться простейшим приспособлением, которое всегда есть у любого электрика – лампочка с патроном и присоединенными к нему проводами. Присоединив или просто касаясь одним из проводов, отходящих от лампочки к фазному проводу, второй провод по очереди замкните на два оставшихся, предназначенных к определению. При контакте с нулем лампочка должна загореться. Контакт с заземляющим проводом обычно такого эффекта не имеет.

В противовес простейшему приспособлению можно воспользоваться описанным уже мультиметром. Поочередно измерьте разность потенциалов (напряжение) между известным фазным и остальными проводами. Величина пары ноль-фаза должна значительно превышать показатель пары фаза-земля.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

Концом отвертки касаемся контакта.
Нажимаем пальцем на металлическую кнопку вверху отвертки.
Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.

Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

При ремонте электрических проводок, а также при установке розетки и выключателя часто приходится определять фазу и ноль. Для профессиональных электромонтёров – это простая задача. А как же справиться с этой задачей тем, кто плохо знаком с устройством электросетей? Статья поможет разобраться с этой задачей.

Для начала необходимо понять, из чего состоит бытовая электросеть. Она, как правило, состоит из трёхкомпонентного провода:

Фаза;
Ноль;
Заземление.

Простейшим случаем электрической цепи является однофазная цепь. В этой цепи есть всего два провода – фаза и ноль. По первому проводу электрический ток поступает к потребителю (потребителем тока является вся бытовая техника). Второй провод предназначен для возвращения электрического тока обратно. В рассматриваемой однофазной сети присутствует ещё одна проводка: её называют землёй или заземлением. Этот провод не проводит электрический ток, а выполняет функцию предохранителя, то есть в случае обрыва предотвращает удар электрическим током. С помощью этого провода избыток электричества уходит в землю, то есть заземляется. Фазой называется проводник, по которому к потребителю поступает электрический ток.

В отличие от остальных проводников, только фаза обладает напряжением 220 В . Но для использования электричества одной только фазы недостаточно. Нулевым проводом называется проводник, протянутый от генератора электростанции к потребителю. Несмотря на то что он практически не проводит электрический ток, он является полноправным участником передачи тока по металлическим проводам. Заземлением называется проводник, подключённый к земле и предназначенный для изоляции фазы во время пробоя, в целях защиты человека от поражения током. Для определения фазы и ноля существуют три варианта:

Определение фазы и ноля визуально, то есть без приборов;
Определение фазы и нуля с помощью индикаторной отвёртки ;
Определение фазы и ноля посредством мультиметра .

Не следует забывать, что при осуществлении электромонтажных работ, автоматы должны быть выключены. Кроме этого, необходимо убедиться, что инструменты имеют надёжно заземлённые рукоятки. Иначе, их использование несёт угрозу для здоровья человека.

Как определить фазу и ноль без приборов?

Визуальный метод обнаружения фазы и нуля является самым простым, потому что его реализация не требует никаких приборов и оборудования. Если электрическая проводка изготовлена по стандарту, то определение фазового, нулевого и заземляющего проводника осуществляется с помощью цветовой маркировки проводов :

Зная, какой цвет какому проводу соответствует, можно с лёгкостью определить, для чего предназначен провод. Этот способ, оказывается, выигрышный во многих случаях, исключением бывают провода, которые используются в выключателях и переключателях, поскольку в этих электрооборудованиях применяется другая схема . Иногда цветовая маркировка проводов не соответствует стандарту. Это возможно в тех случаях, когда в электрооборудовании используется старая проводка или электриками были установлены нестандартные провода, имеющие иную маркировку. Тогда можно воспользоваться более практичными методами обнаружения фазы и нуля.

Как определить фазу и ноль индикаторной отвёрткой?

Одним из распространённых методов обнаружения нуля и фазы считается способ, заключающийся в применении индикаторной отвёртки. Корпус этого прибора оснащён резистором и светодиодом. К резистору подключено металлическое жало инструмента, которое играет роль проводника. Резистор необходим для уменьшения силы тока до максимально возможных величин. Благодаря этому обеспечивается безопасное использование инструмента. Ток проходит по щупу и резистору инструмента и уменьшается до величин, не оказывающих угрозы для жизни человека. В этом и заключается весь принцип работы этого прибора.

Проверяющему сотруднику нужно острым концом прибора прикоснуться поочерёдно к проверяемым проводам, дотрагиваясь при этом пальцем до пластины на торце рукоятки прибора. После этого цепь замыкается и произойдёт активация светодиода . Свечение светодиода указывает на то, что проверяемая проводка является фазовой, а другая проводка нулевой. Для обнаружения фазы и ноля посредством индикаторной отвёртки применяется следующий алгоритм действий:

Как определить фазу и ноль мультиметром?

Ещё одним популярным способом обнаружения фазы и нуля считается метод, заключающийся в использовании мультиметра. Измерение осуществляют в следующей последовательности:

При применении мультиметра необходимо соблюдение следующих правил:

Запрещается использовать мультиметр в среде повышенной влаги.
Запрещается во время измерения изменять положение переключателя.
Запрещается использовать мультиметр с неисправными измерительными щупами.

Цвет проводов фазы и ноль

Многие молодые электрики смеются над разноцветными проводами. Но проходит время, и они с уважением признают, что такого рода маркировка помогает в нужный момент отличить фазу от ноля и заземления. Если мастер неправильно подсоединил провода по цветам, это может спровоцировать удар током и короткое замыкание. Именно с целью безопасности людей и помещений, проводам подобрана своеобразная цветовая гамма.

Согласно правилам эксплуатации установок, заземление окрашивается в жёлто-зелёный цвет. Стоит учитывать, что каждый производитель может нанести полосы жёлто-зелёного цвета в различном направлении. А бывает и такое, что заземление попадается одного цвета либо жёлтого, либо зелёного.

Опытные рабочие знают, что в электросетях ноль имеет синий цвет в некоторых случаях он может быть голубой. Ноль является нейтральным рабочим контактом.

Электрику найти фазу помогает её индивидуальный цвет. Конечно, вариантов её расцветки довольно много, но все же производителями чаще используются: коричневый, чёрный или белый .

Зная расцветки всех проводов, найти ноль и фазу не составит большого труда. Но все равно в вопросах, касающихся электричества, лучше обратиться к специалисту.

Поделись статьей:

Узнаем как найти фазу и ноль индикаторной отверткой? Инструкция к индикаторной отвертке

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

Многофункциональная отвертка Safeline.
MS 18.
Lek ОП 1.
Lek ОП 2Э.
ВМ 1141 220 250В.
Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

Индикаторная отвертка показывает фазу или ноль.
Определение скрытой проводки бесконтактным способом.
Определение места обрыва кабеля.
Определение полярности элементов питания.
Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

сначала проводка обесточивается;
провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
после чего необходимо включить электричество;
щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

желто-зеленый провод является заземлением;
цвет провода фазы — черный;
ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

взять индикаторную отвертку необходимо непосредственно за щуп;
металлическую пластину нужно приложить к проводу;
если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
Использование поврежденной отвертки строго запрещается.
Запрещается использовать устройство без винта.
При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

Как определить фазу, ноль и заземление

Как узнать в домашних условиях, где фаза, ноль и заземление?
В наших инструкциях есть схемы подключения электроприборов к сети в домашних условиях, для чего и нужно знать, где у Вас фазный провод, рабочий ноль и заземление.
Безопасным методом определить заземление, фазу и ноль, можно с помощью цветов электрических проводов в соответствии с принятым стандартом IEC 60446 2004 года. Где синий, бело-синий провод означает рабочий ноль, зелено-желтый провод – защитный ноль (заземление). Другие цвета обозначают фазу.

Определяем, какой из проводов будет фазой возможно с использованием мультиметра.

С помощью индикаторной отвертки можно определить фазный провод. При прикосновении концом этой отвертки проводника под напряжением к контакту, на задней ее стороне, загорится индикаторная лампа и показывает напряжение. Таким способом определяется провод с фазой.
В отвертке индикаторной встроены лампа и резистор, при замыкании цепи загорится лампочка. Недостаток этого метода заключается в вероятности срабатывания отвертки, реагируя на наводки, определяя ток в том месте, где его нет.

Использование контрольной лампы.
Можно использовать устройство контрольная лампа. Используется патрон, в который вкручена лампочка, а в клемму патрона нужно прикрепить провода без изоляции на концах.
Как из двух проводов определить фазу и ноль.

Распознать с использованием контрольной лампы провод фазный из двух проводов можно только узнать есть ли фаза или нет. Подключив один конец, идущий от контрольной лампы, к уже определенному нулю, при прикосновении со вторым концом фазного провода, лампа загорится. Ноль соответствует последнему проводу.
Как определить из трех проводов фазу и ноль.

Нужно поочередно соединить контакты, которые идут от контрольно лампы к жилам кабеля. Исключения определяем положение, когда лампа загорается. Один провод фаза, а другой ноль. Изменяем положение контактов. Лампа загорается — свободный провод фаза, а остальные значит ноль и земля.

Если при изменении положения лампа ненадолго засверкает, а при реагировании УЗО или дифференциального автомата, значит оставшийся провод ноль, а проверяемые являются фазой и заземлением.

При загорании лампочки в двух положениях, а линия без защиты УЗО или дифференциального автомата, тогда определить какой провод рабочий ноль, а какой является заземлением, нужно отключив в щитке электричества вводный кабель от клеммы заземления. Проверяем контрольной лампой жилы и методом исключения определяем заземление, распознаем проводник заземления.

как прозвонить ноль, индикаторной отверткой

Цвета и обозначение проводов

Таблица цветовой маркировки проводов до и после 2011 года

Период действия ПУЭ	Первая фаза L1	Вторая фаза L2	Третья фаза L3	Нулевой провод, N	Заземляющий провод, РЕ
До 1 января 2011 г.	желтый	зеленый	красный	голубой	желто — зеленый (черный)
После 1 января 2011 г.	коричневый	черный	серый	светло-синий	желто — зеленый

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России. В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого

провода. Международного стандарта пока нет.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Для чего нужно заземление

Казалось бы — жили раньше с двумя проводниками, и жили бы дальше. Но наука электротехника на месте не стоит. И вообще, новые стандарты всегда написаны либо утечками немалых денег, либо кровью. И не соблюдать их как минимум глупо.

Заземление нужно, чтобы снизить напряжение прикосновения до безопасного для человека значения. Иначе любое касание фазового провода — а они случаются часто — приводило бы к катастрофическим последствиям.

На электрических схемах заземление изображается специальным символом ⏚.

Индикаторы-пробники для поиска фазы и ноля

На неоновой лампочке

Светодиодный индикатор-пробник

. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

Мультиметр стрелочный или цифровой;
Индикаторную отвертку или тестер;
Маркер;
Пассатижи;
Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Почему индикатор светится при прикосновении к нулевому проводу

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Контролька электрика на светодиоде

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Поиск фазы при наличии нулевого и заземляющего проводников

Поиск фазы и нуля контролькой

Поиск фазы и ноля с помощью картошки

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Определяем фазу и ноль с помощью индикаторной отвертки

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Инструкция по пользованию мультиметром

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Как определить фазу в проводе. Как найти отвертку для индикации фазы и нуля? Инструкция на индикаторную отвертку

Современные отверточные индикаторы избавят от головной боли человека, пытающегося понять, как определить фазу, ноль, землю. Увидел затруднение, расскажу ниже. Для тестирования используется сигнал, генерируемый отверткой. Ясно, что внутри есть батарейки. Старая советская индикаторная отвертка на одной газоразрядной лампочке непригодна. Позволяет точно определить фазу. Следовательно, другая цепь нулевая или заземлена.

Правильно определите фазу

Трехжильные провода

Начнем с терминов. Слов ноль русских впечатлений. Но в быту его использовали из-за легкого произношения. Ноль — искаженный ноль, восходящий к латинскому языку. Программист знает: под термином NULL принято понимать пустые, неопределенные переменные (лишенные типа). Иногда тип данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная индикаторная отвертка представляет собой стальной зонд, за которым следует высокоомный (например, углеродистый), ограничивающий ток, источником света является малогабаритная газоразрядная лампа. Мелочи, но незнание термина «контактная кнопка», определить ноль бессильны. В конце ручки-отвертки индикаторная металлическая площадка. Это контактная кнопка, которую вы пытаетесь коснуться пальцем. В противном случае лампочка откажется светиться при касании фазы.

Мы объясним, что происходит. Человеческое тело наделено способностями. Не так уж и велико, чтобы пропустить скудный ток. Фаза начинает колебаться, электроны уходят в сеть и обратно. Создает небольшой ток. Размер сильно ограничен резистором, убить себя, удерживая контактную площадку индикаторной отвертки, другой за патрубок подачи воды, непросто. Непосредственно инструментом обнаружить землю невозможно.

Обнаружение фазы является основным; напряжение не должно доходить до патрона люстры при выключенном выключателе.В противном случае обычный процесс замены лампочки может оказаться опасным, последним. По нормам фаза розетки слева. Если переключатели стоят, как обычно (включаются нажатием вверх), методы определения фазы вырождают по умению найти левую руку, понять, где внизу:

Определение положения фазы по цвет изоляции жилы

Нулевой рабочий провод имеет синюю изоляцию, земля желто-зеленая.Соответственно фаза имеет красный (коричневый) цвет. Правило можно грубо нарушить. Дома старых построек часто оснащались двумя проводами. Цвет изоляции в каждом случае белый. Отдельные устройства, такие как датчики света или движения, имеют разную компоновку. Например, нулевой провод черный. Здесь приготовьтесь посмотреть мануал, макетов бесчисленное множество.

Найдите нулевой провод в квартире

По правилам корпус приводной пластины заземлен. Осуществляется он за счет солидных габаритов терминала, затягивается мощным болтом в домах старой постройки, жителям современных домов легче ориентироваться на количество проживающих.У нулевой шины наибольшее количество подключений, фазы разведены на квартиры (хорошие электрики вешают наклейки А, В, С, злые их не вешают). Несложно проследить за раскладкой машин защиты, счетчиков.

Вилка UK 230 В

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по меркам современные кабели снабжены декорированной изоляцией. Обратите внимание — если дом оборудован заземлением, проживало минимум 5 вводов. Тело охранника высажено на желто-зеленый цвет. Нулевой провод будет служить для отвода рабочего тока от устройств (замыкает цепь). Консолидация филиалов на стороне потребителя запрещена. Вот три правила, которые помогают разобраться в щитке доступа (обратите внимание, по правилам жилец вообще не должен показывать нос — предупрежден):

Схема защиты обрывает фазу. Есть биполярные модели, относительно редко используются для помещений с особой опасностью (санузел).Следовательно, положение провода сможет сказать: это фаза. Затем необходимо вырубить машину, прожилку прозвонить сбоку от квартиры. Обязательно дайте положение фазы.
Напряжение между нулевым проводом, любой фазой 230 вольт. По ключевому признаку выбираем ядро, по другому дает указанную разницу. Разница между фазами составляет 400 вольт. Проценты на 10 выше, российские сети стараются соответствовать европейским стандартам.
Текущие клещи измеряют значения по жилкам. Для каждой фазы появится значение, сумма которого (из трех) должна вернуться в сеть на нуле (или соответствующей фазе). Заземление применяется редко, ток здесь близок к нулю при равномерной нагрузке ответвлений. Место, где ценность наиболее высока, традиционно является нулевым проводником.
Видна клемма заземления распределительного щита. Знак помогает найти нейтральный провод в домах с NT-C-S. В остальных случаях здесь применяется заземление.

Дополнительная информация по нахождению заземления, фазы, нулевого провода

Напоминаем, что были случаи, когда под рукой нет индикаторной отвертки, но есть токовые клещи, мультиметр. Затем перед входом в квартиру определяется земля, фаза, нулевой провод, вызывается домашняя сеть. Жил три, техника лежит на поверхности: между фазой и другим проводом разность потенциалов будет 230 вольт. Обратите внимание, в других случаях техника не подходит.Например, разность напряжений между двумя одинаковыми фазными проводниками округляется до нуля. Тестером сложно измерить и определить.

Добавьте еще способ — промышленность запрещена. Лампочка в патроне с двумя оголенными проводами. С помощью инструмента фазу находят, можно замкнуть жилу на землю. Нельзя использовать воду, газ, канализационные трубы, другие инженерные сооружения. По правилам оплетка кабельной антенны снабжена пристрелкой (заземлением).По этому поводу допустимо тестером (запрещено по нормам лампочка в патроне) найти фазу.

Для целеустремленных мы порекомендуем пожарные лестницы, стальные шины для громоотводов. Необходимо зачистить металл до блеска, чтобы вызвать фазу. Обратите внимание, не все пожарные лестницы заземлены (хотя должны быть), молниеотводы на 100%. Если обнаружите такой вопиющий произвол, обратитесь в руководящие организации, при отсутствии ответа — сообщите в государственные органы.Укажите нарушение правил защитного обнуления зданий.

Современные отвертки индикаторы определения фазы, нулевого провода, земли

Когда вы не можете разобраться, какого цвета провода, полезно воспользоваться индикатором отвертки. В инструкции на батарейки уловки написано: зондом землю можно будет найти. Спешим разочаровать читателей — любой длинный проводник определяется ложно. Рваная фаза в районе пробок, нулевой провод, настоящая земля — ответ один.Не каждая индикаторная отвертка может выполнять функции одинаково эффективно. Смысл операции следующий:

Индикатор отвертки

Активная индикаторная отвертка способна обнаружить длинный проводник, посылая там сигнал, улавливая реакцию.
На практике при некачественных контактах волна быстро затухает. Индикатор отвертки показывает наличие заземления на штекере обрыва фазы.
Для определения земли есть условие — нужно прикоснуться пальцем к контактной площадке.В этом разница между активными и пассивными индикаторными отвертками. В первом можно по этому принципу найти фазу, во втором правильное определение происходит при условии отсутствия контакта с этой областью.

Современная индикаторная отвертка на расстоянии позволит судить, течет ли ток по проводу. Есть специальный удаленный режим. Обычно даже два: высокая и низкая чувствительность. Позволяет отсеять неиспользуемую часть проводки.Допустим, известны случаи: строители заводили в дом две фазы вместо одной, местами их путали. Осторожно обращайтесь с проводкой.

Следует отметить, что на практике измерить сопротивление проводки, вызвала непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (иногда временами при попытке измерить сопротивление проводника под током). Также следует знать, что цепи с низким импедансом определяются с ошибкой.Например, большинство тестеров не показывают ноль, когда прямые датчики закрыты. Но если с помощью активной индикаторной отвертки не определить заземление, легко испортятся контакты. Если свет горит при выключенных пробках, прижав палец к контактной площадке, пора задуматься о покупке новой коробки автоматов, замените твист на современные заглушки.

Красный — это фаза.
Синий — нулевой провод.
Желтый — земля.

Обычно водорастворимая краска смывается с трудом. На цвета электрических проводов можно наносить штампы с цветами принтеров. Вышеупомянутая система не единственная, она часто встречается. В продаже найдем черный цвет. Вы можете использовать как хотите. Обозначение проводов выполняется раз и навсегда. Смыть этикетку проще с помощью концентрированной уксусной кислоты, вещество предназначено для мытья рук (не всегда сразу входит в практику). Напоследок — постарайтесь не шлепать одежду.

Будь то установка переключателя или что-то еще, всегда необходимо определить нейтральный и фазный провода.

Честно говоря, это довольно простая процедура, но только при условии, что у вас есть необходимые навыки работы с электричеством. В статье речь пойдет о том, как бороться с подобными проблемами.

Введение в принципы работы электроприборов

Все мы знаем, что почти вся бытовая техника требует сравнительно небольшой мощности — всего 220 вольт. А чтобы подвести электрика к розетке, понадобится два провода (в некоторых случаях — три). Итак, вот они:

Фаза.
Нулевой.
Заземление (при нарушении изоляции предотвратит поражение электрическим током). А зачем, спросите вы, обычному обывателю знать, где фаза, а где ноль?

Прежде всего, пригодится при замене выключателя вручную, если его нужно устанавливать именно на фазный провод. Кто не в курсе, это позволит отремонтировать осветительный прибор без отключения электричества во всем доме.

Но не только они, но и бытовая техника, работающая с проточной водой или имеющая железные корпуса. Причем для их подключения нужно использовать не только ноль и фазу, но и заземление.

Есть три способа определения фазы и нуля. Подробно рассмотрим все их достоинства и недостатки.

Определение фазы и индикатор нулевой фазы

В этом случае вам понадобится специальный щуп, или, как его еще называют, индикатор. В общем, это обычная плоская отвертка с пластиковой ручкой, где размещается визуальный датчик — неоновая или полупроводниковая лампа.

Таким образом, процедура определения фазы проста. Нужно только прикоснуться концом инструмента к нужному проводу или засунуть его в розетку. Если там присутствует напряжение, то отвертка загорится слабым светом.

Следует отметить, что это возможно при правильном использовании отвертки: палец ладони, в которой находится инструмент, должен быть прижат к металлической части отвертки. Это замкнет цикл между землей и проводкой, но бояться не стоит, ведь та же металлическая часть устройства значительно снижает напряжение.

Преимущества : простота и доступность метода; купить отвертку можно в любом магазине.

Недостатки : опасность поражения электрическим током, но преимущественно на психологическом уровне.

Видео для определения фаз и индикатора нуля отвертка

Тестер для определения фазы и нуля

Используется более современный прибор — фазомер. Он позволит владельцу качественно измерить силу переменного или постоянного напряжения. Для настройки устройства используется специальный поворотный переключатель.

Также есть два зонда, первый из которых нужно вставить в гнездо, а второй крепко держать в ладони. Если мы дойдем до нулевой разводки, то на дисплее появится небольшое напряжение или несколько нулей. А если фазный — напряжение будет существенно выше.

Преимущества: современный прибор, широко доступный на отечественном рынке; более высокая точность измерения.

Недостатки: незначительные.

Видео по определению фазовый мультиметр

Определение фазы и нуля маркировка

Это, наверное, самый ненадежный способ. Суть его в следующем: сегодня вся электропроводка современных домов имеет особую цветовую маркировку в зависимости от назначения того или иного провода.

Например, коричневый или черный провод часто подключают к фазе, а один к нулю должен иметь синие тона. Что касается заземляющего провода, то он имеет два цвета — зеленый и желтый.

Жалко, конечно, но в нашей стране халатность электриков часто приводит к тому, что правила игнорируются, а значит, влекут самые непредсказуемые последствия.Поэтому ни в коем случае не стоит рассчитывать на порядочность и профессионализм работников, выполняющих монтаж электропроводки в вашем доме.

Когда фазовый провод определен, убавляем и начинаем определять ноль. Крепятся к щиту внутри квартиры таким образом, что исключается сама система заземления. И если у вас есть доступ к приборной панели, вы должны узнать цвет провода, который проходит мимо пулеметов, и определить его.

А если из-за того, что вы хотите застраховать или что прямой доступ к щиту невозможен, то в любой момент можно воспользоваться старым добрым средством — патроном с лампочкой, к которой подключаются провода.А если один из них подключить или просто прикоснуться им к фазному проводу, а второй провод подключить к двум оставшимся по очереди, то вы тоже можете определить нужные вам категории. Если есть контакт с нулем, то лампочка загорится, а если с заземляющим проводом, то ничего не произойдет.

И, как бы противопоставляя этот метод более продвинутому, можно использовать уже описанный нами прибор — фазомер.

В этом случае следует по очереди измерять разность напряжений (другими словами, потенциалов) между всеми проводами и уже определенными фазами.Категория фаза-ноль должна значительно превосходить все другие категории (земля-фаза).

Преимущества: Относительная простота.

Недостатки: незащищенность.

Итак, вместе мы разобрались, как определить фазу и ноль.

Монтаж внутренней электропроводки, самостоятельный монтаж выключателей и розеток часто связан с необходимостью определения фазного и нулевого проводов. Этот процесс несложный, если вы имеете представление о возможных способах и правилах безопасной работы с электричеством.Решению этих вопросов мы посвятили сегодняшнюю статью.

Сначала напомним немного теории. Всем известно, что для работы бытовой техники требуется лишь небольшое количество — наличие 220 вольт в электросети. Для подачи электричества непосредственно применять два (в современных домах — три) провода. Первый из них — фазный, второй — нулевой, а третий — заземляющий, что защищает пользователя от поражения электрическим током в случае пробоя изоляции устройства.Зачем рядовому жителю многоэтажки или загородного дома уметь определять ноль и фазу?

Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать на фазный провод. Это дает возможность производить ремонт осветительного прибора без отключения электричества во всей квартире. Кроме того, возможна установка розеток для подключения различных бытовых приборов, особенно тех, работа которых предполагает использование проточной воды, а также имеющих металлические корпуса.Для их подключения, помимо традиционной фазы и нуля, требуется использовать третий провод — заземление.

Индикатор поиска фазы

В настоящее время существует несколько способов определения фазы без привлечения профессионального электрика. Первый предполагает использование так называемого щупа или индикатора фазы. Это узкая плоская отвертка с пластиковой ручкой, в которой находится световой сигнализатор — полупроводниковая или неоновая лампочка.

Технология определения фазы этого прибора проста.Просто прикоснитесь кончиком отвертки к оголенному оголенному проводу или погрузите его в одно из отверстий в розетке.

При наличии напряжения на проводе или в розетке индикатор фазовой отвертки среагирует легким свечением. Но произойдет это только при правильном использовании устройства — один из пальцев руки, в которой вы держите устройство, должен быть прижат к металлическому концу ручки. В этом случае вы замыкаете цепь между проводом и землей, но бояться этого не стоит, так как при помощи отвертки напряжение резко падает и никакого вреда пользователю не причинит.

Тестер фаз

Второй вариант определения фазного провода предполагает использование более совершенного прибора — тестера или мультиметра. Он позволяет измерять различные электрические величины постоянного или переменного тока. С помощью поворотного переключателя настройте прибор на измерение разности потенциалов переменного тока. Крепко зажмите один из щупов в руке, а второй коснитесь проверяемого провода или вставьте его в отверстие в розетке. В случае контакта с нулевым проводом мультиметр покажет набор нулей или небольшое напряжение, обычно не превышающее двух вольт.При контакте с фазным проводом цифры на дисплее прибора будут выше.

Есть и третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам устройства домашних и промышленных электрических сетей все провода имеют определенную цветовую маркировку в зависимости от их назначения. Так, для подключения к фазе следует использовать черный или коричневый провод, на ноль — синий или синий, а заземляющий провод окрашен частично в желтый, а частично в зеленый цвет.

К сожалению, особенности нашей страны и многие безответственные электрики часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям. Не стоит полностью полагаться на профессионализм и умение рабочих, занимающихся устройством электрических сетей в вашем доме. Лучше использовать вышеуказанные методы. Кроме того, до 2011 года маркировка проводов отличалась от существующей. Например, для заземления использовался провод черного цвета.

Определив фазный провод, и аккуратно загнув его назад, приступаем к определению нулевого и заземляющего провода. Особенность их подключения к внутренней панели не предполагает ввода заземляющего проводника непосредственно в корпус вводного устройства. В том случае, если у вас есть доступ к панели, вы можете уточнить цвет проводника, проходящего мимо установленных в нем станков, и определить его цвет.

В том случае, если доступ к панели невозможен или если вы хотите перестраховаться, можно использовать простейшее приспособление, которое всегда есть у любого электрика — лампочку с патроном и присоединенными к ней проводами. Соединяя или просто касаясь одного из проводов, идущих от лампочки к фазовому проводу, второй провод, в свою очередь, замыкает два оставшихся, которые необходимо определить. При попадании в ноль лампочка должна загореться. Контакт с заземляющим проводом обычно не дает такого эффекта.

В отличие от простейшего прибора можно использовать уже описанный мультиметр. Поочередно измерьте разность потенциалов (напряжение) между известной фазой и другими проводами. Значение пары нулевой фазы должно значительно превышать значение пары фаза-земля.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Цифровой мультиметр

— очень полезная вещь в повседневной жизни. С помощью тестера легко определить, какой из проводов фазный, нулевой, а какой — заземленный.

Любая электрическая сеть, как бытовая, так и промышленная, может быть постоянного или переменного тока. При постоянной подаче электрического напряжения электроны движутся в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть, в свою очередь, состоит из двух частей — рабочей и пустой фаз. Рабочее напряжение, которое называется в электричестве, называется «фазой», подается рабочее электрическое напряжение, а пустое, называемое «нулем», — нет. Это необходимо для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила использования мультиметра

Для определения фазы и нуля мультиметром необходимо очистить концы проводов от изоляции, развести их в разные стороны во избежание контакта, которое вызовет короткое замыкание, и подать электрическое напряжение после них.

На мультиметре установите предел измерения переменного напряжения выше 220 В. Вставьте щуп для измерения напряжения в гнездо с надписью «V». Коснитесь очищенной сердцевины и следите за дисплеем. Если значение до 20В — это фазный провод, при отсутствии индикации — ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

Противопоказано использовать прибор при повышенной влажности.
Не используйте сломанные измерительные провода.
Запрещается измерять параметры, значение которых превышает верхнюю границу измерительного прибора.
Во время процедуры измерения нельзя повернуть переключатель и изменить пределы.

Как мультиметр может помочь найти фазу

Чтобы мультиметр показывал, какой провод находится в фазе, устройство должно быть настроено на определение переменного напряжения, которое обозначается как V ~, устанавливая предел измерения от 500 до 800 В. Зонд подключается стандартно, черный к разъем COM, красный в «VmA».

Как мультиметр показывает ноль

Как только провод с фазой определен, проще всего найти нулевой.Установив красный щуп на фазу, прикоснитесь к другим проводам, после чего тестер должен показать значение около 220 В. Из этого будет видно, что второй провод либо нулевой защитный, либо нулевой рабочий.

Определить мультиметром, где нулевой защитный провод, а где нулевой рабочий, очень сложно, так как они дублируют друг друга. Лучше всего отсоединить подводящий провод от шины заземления в электрощите, тогда в испытательной комнате не будет 220 В между фазным и заземляющим проводами, как при проверках фазы и нуля.

Определить заземление устройства

Наличие заземляющего контакта не означает, что этот контакт действительно заземлен. Нередко этот провод никуда не подключается, а только создает видимость для пользователя. Грамотные электрики для земли выбирают провод с полосой, но если мастер был неопытен или небрежно отнесся к этой задаче, то цветную маркировку можно было бы не запомнить. В таких ситуациях лучше всего измерять напряжение, прикоснувшись к трубам водопровода или отопления.На проводе с заземлением уровень напряжения будет меньше нуля.

Другие варианты испытаний

Кроме перечисленных методов проверки фазы и нуля мультиметром, есть проверка с помощью контрольной ламы.
Метод довольно необычный и требует особого ухода, но эффективен.

Для такого устройства необходимы патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить, есть фаза или нет, и какой фазный провод установить невозможно.Если при соединении проводки контрольной лампы с обозначенными проводниками она загорается, то один из проводов фазный, а второй скорее нулевой. Если он не загорается, значит нет ни фазы, ни фазы, ни нуля, что тоже возможно.

Отвертка с индикатором в помощь

Конструкция инструмента проста. Внутри лампочка. Укус на одном конце, шунтирующий контакт на другом.

Суть проверки тестовой отверткой заключается в выполнении следующих действий:

Отключение питания от пульта.
Удалите из изоляции жилы, которые необходимо проверить на 1 см.
Разделяем их в разные стороны во избежание контакта.
Выполните подачу питания включив входной автомат.
Жало отверткой довести до оголенной проводки.
Если во время выполнения этого действия загорается окошко индикатора, то это фаза, если ее нет, то это ноль.
Пометьте желаемую жилу, отсоедините автомат и подключите коммутационный аппарат.

При работе с щупом необходимо всем соблюдать правила безопасности, которые заключаются в том, что во время измерения нельзя касаться отвертки внизу. Инструмент необходимо содержать в чистоте. Перед тем как определить отсутствие напряжения (в отличие от его наличия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, находящегося под напряжением.

Цвет провода

Самый простой и надежный способ определения фазы и нуля — это цвет проводов.
Но только в том случае, если вы уверены, что проводка подключена правильно!
В основном всегда жил с фазой черного, коричневого, белого или серого и нулевого синего или синего. Также он может быть жил зеленого или желто-зеленого цвета, это свидетельствует о наличии проводника с заземлением.
В этом случае можно обойтись без измерительных приборов, по цвету понятно, где фаза, а где ноль.

При установке электропроводки наибольшую угрозу несут фазные жилы.Чтобы избежать ситуации, влекущей за собой летальный исход — их раскрашивают в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и относиться к ним осторожно.

Многие из нас никогда не сталкивались с фазовым поиском, другие делают это постоянно, а третьему он иногда нужен. Зачем? Бывают разные ситуации. Вот хотя бы некоторые из них:

Необходимо вешать люстру двух, трех и более плафонов.
Вы купили электроприбор, требующий соблюдения полярности, и наши розетки для этого не рассчитаны (а такое случается, хотя и редко).
Вы ремонтируете проводку в квартире или делаете электропроводку в доме, а у вас остались советские провода, все одного цвета. Кажется, вам не нужно много — просто научитесь находить фазу и ноль с помощью индикаторной отвертки, которая у вас есть.
Необходимо найти оголенный провод, являющийся источником опасности (такая ситуация возникает при разборке зданий, ремонте в незнакомых помещениях, и все это отключить невозможно).

Но прежде чем мы начнем поиск, давайте посмотрим, что мы ищем.

Все мы со школьного курса физики знаем, что в наших электрических сетях протекает переменный ток. Некоторые даже знают, насколько она переменная — 50 Гц. То есть за одну секунду носители заряда дергаются туда-сюда пятьдесят раз. График напряжения и тока в сети графически выглядит как синусоида.

Амплитуда колебания напряжения около 310 В. Если пропустить этот ток и выпрямить, то получим действующее напряжение в сети — 220 В.Фактически, это среднее значение по всей синусоиде, оно получается делением амплитуды на квадратный корень из двух.

Но дальше поинтереснее. Мало кто из жителей знает, что в России есть трехфазное электроснабжение. Наглядно это выглядит так: из коробки трансформатора в вашем районе выходит не один провод питания, а три, и еще один, называемый нейтралью или нулевым. Отличие первых трех в том, что синусоиды тока и напряжения в них сдвинуты друг относительно друга на 2π / 3. Это означает, что если в одном проводе цикл составляет треть, значит, второй только начался, а третий еще не догнал. Трудно представить? Вы можете принести это фото:

Это явление называется фазовым сдвигом.

Каждая квартира снабжена одним таким проводом и нейтралью, соединяющей вас с концами всех трех обмоток вашего дворового трансформатора и с землей. Однако у вас также должен быть отдельный участок, чтобы отводить статическое электричество от корпусов бытовой техники.

Из этого рисунка видно, что утверждение «нет напряжения на нуле» не совсем верно. Не будет, когда во всех квартирах будут трехфазные электроприборы — тогда нагрузка на них будет симметричной. Но мало кто подумает поставить в квартиру электродвигатели от промышленных агрегатов, а симметричная нагрузка встречается редко. Поэтому в нейтральном проводе всегда есть напряжение.

Поиск фазы

В настоящее время мы легко можем определить фазный провод с помощью специальных приборов. Эта несложная операция под силу любому человеку. Сделаем это двумя способами — индикаторной отверткой и мультиметром. И в конце поговорим, можно ли без приборов найти фазу и ноль и как это сделать.

Как определить индикаторную отвертку

Отвертка индикаторная представляет собой устройство с прозрачной ручкой, внутри которой находится лампа-конденсатор, а конец ручки — проводник. Это выглядит так:

Принцип работы этого индикатора прост.Вы вставляете отвертку в розетку, а если дойдете до фазы и нажмете контактную пластину на ручке, то вы увеличиваете емкость конденсатора, считая свое тело — горит неоновая лампа. Фазу вы найдете несложно. Но ноль, даже если в нем есть напряжение, — нет. Там не больше 60 В, а ниже этого порога индикаторная отвертка ничего не покажет. В этом нет необходимости: когда лампа загорается только при контакте с фазой, такая отвертка — лучший определитель фазы.

Более продвинутые версии индикаторов (со светодиодами, звуковым сигналом и батарейками) тут не помощники: они покажут меньшее напряжение. Если покажете, то тоже и со стоимостью. И для определения этого значения лучше использовать мультиметр. Но лучше всего использовать такие индикаторы для поиска скрытой проводки. Для этого есть более совершенные устройства. Некоторые из них реагируют на поле, создаваемое переменным током, другие — на металл в стене. Но у всех этих устройств разная сфера применения, которая выходит за рамки данной темы.

Ищем мультиметром

Это не сложно. Для начала ставим ваш функциональный тестер на переключатель (либо этот сектор будет называться ACV, либо V ~ будет стоять) с пределом выше 220 В. У кого-то будет 500, у кого-то 800. Тестеры разные. Вставьте черный щуп в общее гнездо (рядом написано COM), а красный щуп в гнездо для измерения тока, напряжения и сопротивления. Разъем для работы с током в десять ампер вставлять не надо, его там, наверное, нет.Затем два вторых конца щупов вставляются в отверстия выпускного отверстия. Если он исправен, на дисплее отобразится значение вашего напряжения — от 220 до 230 В.

Осталось узнать где фаза. Вставляем красный зонд в одно из выходных отверстий, а черный либо придерживаем пальцами, либо подключаем к земле, например, к батарее центрального отопления (находим место, где отошла краска, либо смахиваем щеткой маленький). Если ударить по фазе, то на дисплее отобразится текущее напряжение около 220 В.А если он равен нулю, то больше 60 В вы не увидите (чаще — не более 30 В).

Определение фазного и нулевого проводов для установки трехфазной розетки

Такая ситуация может произойти в доме. с электроплитой советского производства. У вас есть пять проводов, они одного цвета, розетка будет асимметричной, и нам нужно точно знать, где три фазы, где ноль, а где земля.И это важно — все типы трехфазных розеток асимметричны.

Здесь вам нужна небольшая помощь. Если между одной фазой и нейтралью у нас 220 В, то между двумя фазами со сдвигом на 120 градусов (2π / 3) 220 надо будет умножить на квадратный корень из трех, и мы получим текущее напряжение 380 В.

Итак, запасаемся цветными фломастерами, бумагой и ручкой и приступаем к решению головоломки. Размечаем изоляцию маркерами разного цвета, фазы ищем так же, как в обычной розетке, результаты записываем на листке бумаги.Выделить три фазы сравнительно легко. А потом нужно найти ноль и землю. Если заземление выполнено правильно, то напряжение в нем будет нулевым, а в нейтрали будет несколько десятков вольт.

Для контроля измерьте напряжение между фазами. Оно должно быть 380 В, а 220 В. должно быть между нулем и каждой фазой.

Еще одно интересное приложение мультиметра

Тестер можно использовать для поиска скрытой проводки в квартире, если она находится под напряжением.Обычно это можно сделать и без него, если электромонтаж выполняется по правилам. В этом случае вы можете перемещаться по распределительным ящикам. Хуже того, если квартира вам досталась после доморощенного евроремонта, когда все лишнее просто заштукатурено.

Для обнаружения проводки Вам понадобится тестер KP303 и транзистор (можно использовать другой полевой).

Установите переключатель примерно на 200 кОм. Вставьте щупы в штатное положение (COM и универсальное гнездо) и подключите их концы к истоку и стоку транзистора.Проволочная антенна может быть намотана вокруг ворот. Если в стене есть провод под напряжением, он создаст электромагнитное поле, хотя и небольшое, которое изменит внутреннее сопротивление транзистора.

Если нет устройств

Что делать, если у вас нет ни тестера, ни индикаторной отвертки? Как определить фазу и ноль без приборов? Оказывается, это возможно.

Правда, прежде чем это сделать, посмотрите в свой щит: может, и не надо ничего делать.Если дом новый и проводка в нем сделана по правилам, то провода можно обозначить по цветам. Итак, ноль выделен синим, фаза любого другого цвета, а заземление желто-зеленым. Обратите внимание также на на автоматические выключатели (например, на маленькие выключатели): они должны быть синфазными. Если вы откручиваете розетку и видите на ее месте землю, то, скорее всего, электрики тоже не перепутали ноль с фазой.

В общем, есть отечественные способы диагностики проводки, вот некоторые из них:

с помощью зонда;
с использованием картофеля;
с использованием старых предохранителей и плоскогубцев;
«голыми руками.

Последние три по понятным причинам мы не будем обсуждать.

Использование зонда

Зондом называется лампа накаливания в патроне с удаленными двумя проводами. Советовать такой метод проверки не совсем этично: этот метод запрещен инструкцией. Необязательно использовать его в ситуациях, когда вы не знаете, сколько фаз проводится в помещении и где он включается и выключается.

Но иногда приходится пользоваться щупом. Например, отличить ноль от заземления при отсутствии розеток (мы рассматриваем ситуацию, когда розетки не установлены, а из стены торчат три провода).

В последнее время в жилых помещениях установлена трехпроводная проводка. Если электрики пренебрегли правилами цвета, можно различить, где ноль, а где земля, используя зонд. Для этого нужно в дашборде отключить один из нулей, если не знаете, какой из них настоящий, и проверить работоспособность будущей розетки. Если отключить ноль, то розетки работать не будут, и свет не загорится — земля квартиры в цепь не подключена.А при выключении земли свет заработает.

Чего нельзя делать

На самом деле вы уже знаете основные правила работы с проводкой , но некоторые хотели бы повторить.

Не беритесь за измерительные провода мультиметра за открытые детали. Надеюсь, не нужно объяснять почему.
У некоторых горожан есть привычка искать скрытую проводку голыми руками. Если вы один из них, нет смысла вас отговаривать. Но можно дать совет: делайте это тыльной стороной ладони.При ударе током вы отскакиваете от стены, иначе рискуете не отпустить оголенный провод из-за судорог.
Иногда можно измерить сопротивление, а не напряжение, чтобы указать ноль и фазу. Будьте внимательны: работая тестером в этом режиме, не замыкайте фазу на массу, так как может произойти короткое замыкание.

Чтобы дальше не попадать в ситуацию, когда придется перебирать провода, советую промаркировать их. В будущем вам будет проще ремонтировать и подключать электроприборы.Что ж, обязательно приобретите индикаторную отвертку. Стоит копейки, а инструмент в хозяйстве необходим. Поверьте, порядок в вашем пульте и безопасность электроснабжения вашего жилья — дорогое удовольствие. Сопротивление

— полностью ли безопасны портативные тестеры переменного тока (те, которые выглядят как отвертка)? Почему, почему нет?

Эти отвертки имеют преимущество перед мультиметрами. Отвертка показывает, есть ли напряжение между проводом и землей (под вашими ногами), а не между двумя проводами.

Я видел испорченную проводку, когда вы измеряете между горячим и предполагаемым нейтралью и получаете ноль вольт — потому что все подключено настолько неправильно, что провод, обозначенный как нейтраль, на самом деле горячий.

В таких случаях лучше отвертка, чем счетчик. Измеритель показывает «нет разницы в напряжении между этими двумя проводами, все в порядке», но отвертка говорит: «напряжение между этим проводом и землей, это может вас убить».

Не думаете, что это происходит? Несколько недель назад я пошла поставить новую лампу в гостиной квартиры дочери.

Существующая лампа была подключена к двум синим проводам — по цветовому коду, это нейтраль. Один из двух был горячим, а в распределительной коробке на потолке был черный (цветовой код для горячего).

Итак, между одним синим и черным я бы измерил 0 вольт с помощью счетчика, но отвертка показала горячую для черного и одного синего.

Я установил новую лампу и попросил дочь пожаловаться домовладельцу. Реакция была «Мех. Это сделал электрик, должно быть, все в порядке.«

Отверткам тоже не доверяю. Я всегда сначала проверяю, показывает ли он мощность на горячем и ничего на нейтральном. Затем я переворачиваю автоматический выключатель для этой цепи и проверяю, что теперь он показывает «мертвый» на «горячем» и «нейтральном». Если он был живым до и мертвым после включения выключателя, то я почти уверен, что питание действительно отключено.

Еще одна вещь, которая делает его более безопасным, чем вы думаете, — это то, что угольные резисторы выходят из строя.

Слишком большой ток, и резистор буквально перегорает.Он становится горячим, а углерод тлеет и прожигает. Это оставляет вас с разомкнутой цепью, поэтому вы не можете получить удар при использовании тестера для отверток.

Углеродные резисторы также увеличивают сопротивление с возрастом. Они также не открываются при механическом повреждении — трескаются и больше не проводят ток.

Конечно, если он не откроется, вы можете подумать, что напряжение отсутствует, когда цепь находится под напряжением. Вот почему вы проверяете, работает ли он, прежде чем использовать его, чтобы убедиться, что к проводу действительно безопасно прикасаться.

Есть ли смысл в настоящее время использовать неоновую индикаторную лампу вместо светодиода?

Есть причина? Конечно. Предположим, вы делаете компьютер на основе реле, без полупроводников, и вам нужна память, скажем, PROM. Каждый бит представляет собой микропереключатель или небольшую перемычку. Но как подключить их к линиям данных? Вам нужен переключатель, управляемый напряжением, например, реле … или газоразрядная трубка, и неон определенно отвечает всем требованиям, хотя обычно вы бы управляли им таким образом (10-20 мА), даже если для коротких импульсов.Итак, неон не совсем соответствует требованиям, вам нужны газоразрядные трубки, если вы заботитесь о долговечности, но я поделюсь секретом: вы можете использовать токопроводящий GDT, чтобы запустить неоновую лампочку, только для визуальных эффектов. Ток, необходимый для срабатывания следующего реле, будет проходить через GDT, в то время как неоновая лампа выглядит красиво.

С диодами, неоновыми лампами или GDT вы можете управлять памятью в форме кубической матрицы, используя только одно реле на каждую линию / плоскость на измерение, например матрица 16×8 может выбрать байт из массива килобит (128 байт).Дерево декодера адресов для такого массива занимает ~ 48 реле. Без GDT вам также понадобится тысяча реле сопряжения в дополнение к дереву декодера адресов, а другие схемы, такие как реле драйвера шины, останутся прежними.

Высокое напряжение, необходимое для включения дешево доступных GDT (~ 90 В), не так удобно, как низкие (5-48 В) напряжения, необходимые для срабатывания реле сопряжения шины, но GDT занимает гораздо меньше площади на плате и дешево по сравнению с реле — если вы найдете выгодную сделку на аукционах.

Трудно купить большие (> 1000) партии быстрых реле по 0,10 доллара за каждое (мне они нужны быстро — 1 мс или быстрее, когда новые) — вы найдете одну или две сделки, а затем сверчков на 6-18 месяцев. Низковольтные GDT по 0,10 доллара за штуку появляются партиями разумного размера примерно каждые 2 месяца, хотя недавний спад каким-то образом увеличил предложение вдвое. Вы получите пару тысяч штук, которые вам нужны, гораздо раньше, чем в противном случае. Это все еще примерно 2/5 по сравнению с ценами дистрибьютора в количестве> 1 ku, так что, если это хобби-продукт, который вы собираете сами, у вас будет достаточно времени, чтобы обменять его на доллары, так как сборка печатных плат с сотнями деталей на плате кажется, это займет вечность. Но даже цены на GDT у дистрибьюторов на первичном рынке не сумасшедшие — вы можете получить его менее чем за $ 0,50 в количестве 1 тыс. Штук.

Из-за керамической оболочки они могут весить примерно столько же, сколько самые маленькие из серийных низковольтных реле SMT, но вы можете упаковать их в 5 раз плотнее, и их также легче паять.

Заявление об отказе от ответственности: есть много способов создавать вещи, которые хорошо работают, и приведенное выше никоим образом не является золотым гусем или даже деревянным гуся, и в любом случае оно работает достаточно хорошо.

Определение фазного провода. Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов? Замена батареи

Чтобы понять, что такое фаза и ноль в розетке, обычному человеку (не специалисту) не нужно копаться в электрических джунглях. В качестве примера рассмотрим обычную розетку, в которую подается переменный ток.

В розетку идут два электрических провода — нулевой и фазный. Ток протекает только по одной из них — фазной (ее еще называют рабочей фазой).Второй провод — нейтраль (или нулевая фаза).

Ноль и фаза в старых розетках

Для подключения старой розетки используйте два провода. Один из них синего цвета (рабочий нулевой провод). Этот провод передает ток от источника электричества к прибору. Если вы возьмитесь за токоведущий провод, но не коснетесь второго провода, то не произойдет поражение электрическим током.

Второй провод в розетке фазный. Он бывает самых разных цветов, включая синий, зелено-желтый или голубой.

Примечание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Фаза и ноль в современной розетке

Современные устройства имеют три провода. Фаза может быть любого цвета. Кроме фазы и нуля есть еще один провод (защитный ноль). Цвет этого проводника зеленый или желтый.

Напряжение подается по фазе. Ноль используется для защитной нейтрализации. Третий провод нужен как дополнительная защита — для снятия перегрузки по току при коротком замыкании.Ток перенаправляется на землю или в обратном направлении к источнику электричества.

Примечание! Не имеет практического значения, расположены ли фаза и ноль справа или слева. Однако чаще всего фаза находится слева, а ноль — справа.

Определение фазы и нуля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированный электроизмерительный прибор, способный выполнять несколько функций.В минимальную комплектацию входят вольтметр, омметр и амперметр. Некоторые модификации выполнены в виде токоизмерительных клещей. Доступны как аналоговые, так и электронные счетчики.

Чтобы начать процесс измерения, необходимо перейти в режим измерения переменного напряжения. Измерение проводится одним из нескольких методов:

Зажмите один из существующих датчиков двумя пальцами. Второй зонд наводим на контакт, который находится в выключателе или розетке. Если данные на мониторе незначительны (не превышают 10 вольт), речь идет о нуле. Если прикоснуться к другому контакту, показатель будет выше — это фаза.
Если вас беспокоит необходимость прикасаться к щупу, есть другой способ. Направляем один из стержней в розетку. Вторым стержнем прикасаемся прямо к стене рядом с розеткой. Результат будет примерно таким же, как и в описанном выше случае.
Есть третий способ измерения мультиметром.Прикоснитесь щупом к заземленной поверхности (например, к корпусу оборудования). Вторым щупом коснитесь измеряемой поверхности. Если провод фазный, мультитестер обнаружит напряжение 220 вольт.

Индикатор — это простой способ определения фазы, доступный даже человеку, который впервые начал этот бизнес. Контрольная отвертка выглядит как стандартная. Отличие в том, что индикаторная отвертка имеет внутреннее устройство. Ручка отвертки изготовлена из специального прозрачного пластика.Внутри находится диод. Верхняя часть сделана из металла.

Примечание! Не используйте индикаторную отвертку для других целей. Он не предназначен для откручивания и закручивания винтов. Неправильное использование тестовой отвертки приведет к ее поломке.

Чтобы найти фазу и ноль отверткой, нужно выполнить следующую последовательность операций:

Коснитесь контакта концом отвертки.
Нажмите пальцем на металлическую кнопку в верхней части отвертки.
Если светодиод горит, это фаза. Если он не отвечает, это ноль.

Примечание! Индикаторная лампа на 220-380 вольт будет гореть при напряжении более 50 вольт.

Не прикасайтесь к нижнему концу отвертки во время измерения.
Держите отвертку в чистоте, иначе есть большой риск повреждения изоляции.
Если вам необходимо определить отсутствие напряжения, сначала проверьте работоспособность устройства, которое находится под абсолютным напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень просто. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов будут образовываться пузыри — это минус. Второй провод — плюс.

Индикаторную отвертку не следует путать с диалером. Наборная отвертка поставляется с батареями. При работе с таким устройством не нужно нажимать кнопку для определения нуля и фазы, так как отвертка будет светиться в любой возможной ситуации.

Владелец квартиры или частного дома, решивший пройти любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или бра, неизменно сталкивается с необходимостью определения места расположения фазного и нулевого проводов. , а также заземляющий кабель находятся на месте работы. Это необходимо для того, чтобы правильно подключить навесной элемент, а также избежать случайного поражения электрическим током. Если у вас есть некоторый опыт работы с электричеством, то этот вопрос вас не смутит, но для новичка это может стать серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличая их друг от друга.

В чем разница между фазным проводом и нулевым проводом?

Назначение фазного кабеля — подавать электроэнергию в нужное место … Если говорить о трехфазной электросети, то для единственного нейтрального провода (нейтрали) предусмотрено три подвода тока. Это связано с тем, что поток электронов в цепи такого типа имеет фазовый сдвиг 120 градусов, и наличия в ней одного нейтрального кабеля вполне достаточно.Разность потенциалов на фазном проводе составляет 220В, при этом ноль, как и заземляющий провод, не запитан. На паре фазных проводов значение напряжения 380 В.

Линейные кабели предназначены для подключения фазы нагрузки к фазе генератора. Назначение нулевого провода (рабочего нуля) — соединение нулей нагрузки и генератора. От генератора поток электронов движется к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нейтральный провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нейтрального провода — создать цепь с низким показателем сопротивления, чтобы в случае короткого замыкания тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует быстрое отключение от сети.

В современной электропроводке оболочка нейтрального провода синего или голубого цвета.В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Этот кабель имеет желто-зеленое покрытие.

В зависимости от назначения ЛЭП может иметь:

Жестко заземленный нейтральный кабель.
Изолированный нейтральный провод.
Эффективно заземленный ноль.

Линия первого типа все чаще используется при обустройстве современных жилых домов.

Для того, чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами, а также передается по трем фазным проводам высокого напряжения. Рабочий ноль, то есть четвертый провод, подается от той же генераторной установки.

Четко про разницу фазы и нуля на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных бытовых электроприборах. Это помогает снизить количество тока до безвредного для здоровья уровня, перенаправляя большую часть потока электронов на землю и защищая человека, который прикасается к устройству, от поражения электрическим током. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях — через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не вызывая пожара.

На вопрос — как определить заземляющий провод — можно было бы ответить: по желто-зеленой оболочке, но цветовая кодировка, к сожалению, часто не соблюдается. Бывает и так, что электрик, не имеющий достаточного опыта, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Бытовая электропроводка: найти ноль и фазу

Можно установить дома, где какой провод находится по-разному. Разберем только самое обычное и доступное практически любому человеку: с помощью обычной лампочки, индикаторной отвертки и тестера (мультиметра).

О цветовой кодировке фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электрической лампы

Перед тем, как приступить к такому тесту, нужно собрать тестовое устройство с лампочкой.Для этого его следует вкрутить в патрон подходящего диаметра, а затем закрепить на клеммах провода, сняв изоляцию с их концов с помощью стриппера или обычного ножа. Затем проводники лампы необходимо поочередно приложить к испытуемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверить двухжильный кабель, то уже ясно, что второй будет нулем.

Проверка с помощью индикаторной отвертки

Индикаторная отвертка — хороший помощник в электромонтажных работах. Этот недорогой инструмент основан на принципе протекания емкостного тока через корпус индикатора. Он включает следующие основные элементы:

Металлический наконечник в форме плоской отвертки, прикрепляемый к проводам для тестирования.
Неоновая лампа, которая загорается при прохождении тока и сигнализирует о фазовом потенциале.
Резистор для ограничения силы электрического тока, защищающий устройство от возгорания под действием мощного потока электронов.
Контактная площадка, позволяющая создавать цепь при прикосновении.

Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными батарейками, но простой прибор китайского производства вполне доступен каждому и должен быть доступен каждому хозяину дома.

Если при дневном свете проверять наличие напряжения на проводе этим устройством, то в процессе работы придется присматриваться повнимательнее, так как свечение сигнальной лампы будет плохо видно.

Когда острие отвертки касается фазового контакта, загорается индикатор. В этом случае он не должен светиться ни на защитном нуле, ни на земле, иначе можно сделать вывод, что в схеме подключения есть проблемы.

При использовании этого индикатора будьте осторожны, чтобы случайно не коснуться рукой токоведущего провода.

О фазовом детектировании четко на видео:

Поверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно перевести в режим вольтметра и измерять напряжение между контактами попарно.Между фазой и любым другим проводом этот показатель должен быть 220 В, а подключение щупов к земле и защитному нулю должно указывать на отсутствие напряжения.

Заключение

В этом материале мы подробно ответили на вопрос, какая фаза и ноль в современной электротехнике, для чего они нужны, а также разобрались, как определить, где в разводке находится фазовый провод. Какой из этих методов предпочтительнее — решать вам, но помните, что вопрос определения фазы, нуля и земли очень важен. Неправильные результаты тестирования могут привести к возгоранию приборов при подключении или, что еще хуже, к поражению электрическим током.

Содержание:

Наша бытовая электросеть все для нас. Особенно там, где для приготовления пищи не используется газ — все на электричестве. Мы привыкли пользоваться электроприборами очень просто: есть розетки и выключатели. Включите или выключите свет одним нажатием кнопки. Чтобы включить какое-то другое устройство, находим розетку, подключаем и пользуемся. Пылесос, например.

А большинство устройств уже подключены и никогда не выдергиваются из сети как телевизор. Также выключатель, похожий на выключатель для лампы или люстры, и весь выключатель делается в одно касание. И даже вообще — холодильник стоит сам и сам при желании включается и выключается.

Ну значит в сети все нормально и даже не нужно точно знать, что там, в розетках, провода разные по своей природе.

Напряжение в нашей сети переменное, 220 вольт, частота 50 герц. Так устроена наша энергосистема. Генераторы обеспечивают трехфазное напряжение, в каком-то смысле это оптимально для доставки потребителям. Ведь если простое синусоидальное напряжение требует разводки из двух проводов, то трехфазное напряжение может передаваться комплексно, со всеми тремя фазами сразу. Но для передачи требуется не шесть проводов, как можно было ожидать, а всего четыре. То есть раза в полтора меньше. При передаче на большие расстояния это так важно для экономии металла.

В наши дома и квартиры подается трехфазное напряжение с амплитудой 380 вольт. Но обычно на щите выбирается одна фаза. Это означает, что нам понадобится как минимум два провода для потребления энергии. И один из них называется фазовым, а другой — нулевым. Так было со старым подключением. А старые розетки делали без расчета подключения третьего провода — заземления. Теперь заземление стало нормой, оно должно защищать нас от поражения электрическим током от наших бытовых приборов, если в них произойдет поломка, а 220 вольт прямо на металлическом корпусе или корпусе прибора. Поэтому необходимо, чтобы везде было заземление. Он присоединяет все непроводящие устройства из металлоконструкций, и хорошо, если он будет заземлен как можно ближе к нам. Это сделано для того, чтобы сопротивление между заземленными частями устройств и реальной землей было как можно меньше. Тогда в случае аварийного обрыва провода, несущего фазу и корпус устройства, фаза сразу уходила в землю, не повредив нас.

Но так бывает не всегда.Раньше и даже сейчас при отсутствии заземления устройств можно было определить, подключен ли он к сети, например, утюг или холодильник или нет, а может, перегорел его предохранитель. Если вы проведете рукой — особенно по чувствительной тыльной стороне локтя — просто «погладьте» утюг, слегка дотронувшись до него, вы почувствуете что-то вроде легкой вибрации или легкого покалывания. Это указывало на то, что к устройству была приложена фаза, а в незаземленном корпусе были наведены индуктивные напряжения.

Сами по себе такие звукосниматели ничего хорошего нет, они иногда могут доходить до 100 вольт, да еще чутко «раскалывать» человека. Зависит от взаимной емкости фазных проводов и частей корпуса. В холодильнике побольше будет, утюга будет меньше.

Собственно, это первый способ проверить фазу, хотя в этом нет необходимости — может треснуть, либо фокус вообще не сработает при нормальном заземлении. И таким образом совершенно непонятно, по каким проводам подаются ноль и фаза.Их присутствие будет только указано.

Причем питание происходит минимум двумя (фазный и нулевой, как тут уже писали) провода, максимум — тремя. Это при однофазном подключении. А когда к какому-то потребителю подадут сразу три фазы проводов, их будет пять. Гораздо серьезнее три фазы, гораздо опаснее напряжение 380 вольт — часто приводит к летальному исходу, поэтому заземление таких установок всегда является обязательным условием.

Однофазная сеть имеет один фазный провод, одну нейтраль и одну землю.

Заземляющий провод выделяется сразу и не требует определения. А вот фазный и нейтральный провода в розетке могут быть как справа, так и слева. Нет правила, по которому это точно установлено. Вы можете видеть цвет изоляции соответствующих проводов, но они следующие:

проложены под крышкой розетки и скрыты в стене;
даже если вы дойдете до них, открутив винт и сняв крышку, все равно нет гарантии, что:
- соблюдена цветовая кодировка фаз;
- наблюдалось при выдергивании провода из распределительной коробки.

Цветовая кодировка проводов в блоке питания предписывает:

обозначить нулевой провод синим цветом;
желто-зеленая полоска — провод заземления;
провод другого цвета, кроме этих двух, указывает фазу (черный, красный, серый, фиолетовый …).

Точно так же обозначается трехфазный поводок, только фазные провода должны быть всех цветов, а не синими или желто-зелеными.

Это следует тщательно соблюдать при обычной профессиональной установке, но… Покупаем квартиры и переезжаем на новые места обитания и становимся собственниками. И мы делаем в своих квартирах то, что считаем полезным и правильным, и не всегда заботимся о соблюдении стандартов. Обычно мы помним, что делали, и легко находим при необходимости в розетке, поставленной своими руками, и фазировку, и нулевой провод без индикатора. Чего нельзя сказать о собственниках, которые нас заменят, если мы продадим квартиру.

По этим причинам любому владельцу необходимо, и не только полезно, знать, как проверить исправность сети и как найти фазу и ноль в любом месте домашней сети.И, кроме того, проведите осмотр всей электрической сети и установите правильную маркировку на все проверенные проводники. Если не соблюдается стандартная маркировка испытуемых проводов по цветам, пометьте их кольцами из изоленты или термоусадочными трубками другого, но стандартного цвета. Следует особо отметить места неисправностей и как можно скорее приступить к исправлению всех обнаруженных неисправностей.

Обнаружение фазы и нуля

Это можно сделать с помощью различных устройств. Проще всего проверить фазу индикатором. Устройство, специально разработанное для этого. Как определить ноль, зная фазу? Если все нормально, то это тот провод, на котором нет фазы.

Индикатор часто работает как отвертка. Могут даже открутить винтик, не сильно закрученный, но судьбу лучше не испытывать — это приспособление, и лучше использовать по прямому назначению. Он состоит из жала, от которого через большое сопротивление (около 1 МОм) идёт провод к неоновой лампе.Другой контакт неона идет на другую сторону индикатора, и при измерении следует касаться его пальцем. К нему нужно прижать наконечник для проверки проводника. Поскольку человек имеет достаточно большую площадь поверхности, он образует своеобразный конденсатор с нейтрализованными / заземленными металлическими поверхностями сети. При наличии переменного напряжения на проводе, к которому прижимается жало, очень слабый, не опасный для человека, ток около 0,02 мА будет протекать через человека и неоновую лампу, что вызовет слабое свечение неона лампа, которая укажет на наличие фазы в проводе. Индикатор рассчитан на напряжение до 500 вольт. При высоком напряжении устройство (резистор в нем) может сломаться, потом оно выйдет из строя, и пользоваться им станет опасно. Поэтому на всякий случай нужно работать со всеми мерами безопасности: чтобы находиться в изоляционной обуви, в помещении должно быть сухо. Потому что поражение электрическим током в случае поломки будет направлено от фазы через проверяющего человека к нулю, земле или любому заземленному металлу (корпус бытового прибора, радиатор, водопровод и т. Д.).

Такой индикатор также чувствителен к напряжениям, возникающим в проводниках, где нет фазы. Бывает так: в розетке оба контакта дают свечение неоновой индикаторной лампы. Фаза — одна из них. А другой — «плохой» ноль. Если ноль где-то в проводке срезан, сломан или перегорел, то в нем будет подхват фазы. Его напряжение, конечно, не такое, как в фазе, но этого достаточно, чтобы индикатор показывал его неоновым свечением. Как же тогда отличить ноль от фазы? В данном случае успеха нет — ничего не определено. И другие средства должны применяться. Например, попробуйте найти фазу мультиметром.

Может использоваться как однополюсный: прижать жало одного полюса к контакту, где должна быть фаза, а второй полюс взять рукой. Но при обрыве в ноль показывает свечение на обоих контактах. В этом случае вы можете проверить падение напряжения между двумя разными контактами. Относительно земли, определяется где-то в другом розетке «хорошего» нуля. Два фазных провода в разных розетках, но на одной фазе разницы потенциалов не будет.

При наличии напряжения между двумя полюсами индикатор неоновый светится.

Использование контрольной лампы

Для определения целостности проводов делается зонд. Это лампочка с батареей и двумя довольно длинными проводами с удобными для подключения концами: концы шпильки или крокодила. С помощью такого щупа тогда можно будет искать место обрыва нейтрального провода, о котором говорилось выше. Однако такие поиски уже следует производить при полностью обесточенной сети.

Но нам нужен пробник для проверки напряжения. Еще ее называют контрольной лампой — это то же самое, что и двухполюсный индикатор, разница в том, что вместо неоновой лампы используется обычная лампа накаливания, рассчитанная на напряжение, фазу которого мы ищем. Преимущество такой конструкции в том, что лампочка загорается только при «родном» напряжении. Однако, если есть возможность расклеить его в двух разных фазах, он может сгореть. Но если такой вероятности нет (квартира запитана только на одну фазу), то можно смело использовать такой щуп.Воткнув его одним полюсом в один контакт розетки, а другой подключив к ТОЧНОМУ нулю, мы получаем свет от лампочки, указывающий на то, что мы нашли фазу. Ломаный ноль в этом случае не даст никакого свечения. Равно как и неразрывно.

Как определить фазу и ноль с помощью мультиметра

Для определения фазы и нуля можно использовать мультиметр или тестер. В этом случае просто определяется напряжение. Все почти так же, как и в предыдущем случае с лампочкой, только значение напряжения мы увидим по показаниям прибора. Необходимо только предварительно настроить переменный ток (переменный ток — переменный ток) и диапазон измерения так, чтобы внутри него было наше сетевое напряжение 220 вольт, например, переключить диапазон «на 500 вольт».

Полярность переменного тока не имеет значения; для определения фазы нужно проверить напряжение между двумя проводниками двумя щупами. А к «точному нулю» лучше цепляться крокодилом (или землю — батареей отопления, просто найти место, где нет краски — или оторвать), а фазу в контактах розетки проверить другим зонд.Сколько должна дать фаза? Правильно, 220 вольт или меньше, как обычно в нашей сети. Нулевое напряжение даст нам хороший ноль — то есть покажет непрерывную нулевую шину, а некоторые промежуточные значения означают плохую проводку. Либо фаза идет плохо — где-то в фазе плохие контакты и надо срочно искать — либо плохой ноль — обломался. Если на розетке плохой и ноль, и фаза, это значит, что проводка совсем не подходит, и вот-вот что-то случится в сети.

А дальше начинается новый этап — найти, выяснить, выяснить все неисправности и устранить их.

Проведение ремонтных работ в любом помещении, немаловажным моментом является оснащение этого помещения электричеством. Помимо разводки не забывайте о необходимости установки розеток и выключателей, с помощью которых будет регулироваться освещение. Здесь довольно важным моментом будет определение фазного, нулевого и заземляющего проводника системы.

Для профессиональных установщиков эта задача очень проста, чего нельзя сказать об обычных людях, которые не всегда могут справиться с такой задачей.Тем не менее, поиск нуля и фазы не так сложен, как может показаться изначально, и включает несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как она предусматривает подключение к нулевому проводу и к одной из фаз. В этом случае заземление обязательно, что делает электрификацию помещения безопасной для жителей.

Что такое фаза и ноль в электричестве для новичка

Чтобы понять принцип нахождения фазы и нуля в сети, вы должны сначала определить для себя, что означают эти термины, что для простого обывателя может звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, это касается и низковольтных линий, задачей которых является питание жилых домов.

Между любыми двумя фазами возникает линейное напряжение 380 В. Однако напряжение в бытовой сети 220В, основная задача — появление необходимого для сети напряжения. Для этого в любой сети есть нейтральный провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая будет представлять собой фазное напряжение.

Ноль в электрической цепи называется проводником, который подключается к цепи заземления и используется для создания нагрузки от фазы. Эта фаза подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке для наглядности один вход принят за фазу, а другой — за ноль.

Проще говоря, фаза — это провод, по которому течет ток. Через нейтральный провод ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов.Допустим, в трехфазной цепи есть три фазных провода и один возврат, ноль.

Цветовая кодировка. Нередко многих интересует вопрос, какого цвета у провода фаза от нуля к земле, как определить, где какой провод, часто становится возможным с помощью цветовых различий, используемых в электрике. Однако этот способ сработает только в том случае, если публикация действительно выполняется по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает сразу два цвета — зеленый и желтый.По правилам фазный провод обозначается коричневым, белым или черным цветом.

Обозначение фаз и нулевых букв … Помимо цветовой кодировки, возможна также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой «L», а нейтральный провод обычно обозначается буквой «N». Кроме того, заземление имеет собственное обозначение, которое обозначается буквой «Г».

Как определить фазу и ноль индикаторной отверткой

Можно использовать различные инструменты для поиска фазы и нуля в сети. Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражатель-индикатор.

Проверить фазу и ноль в сети с помощью отвертки проще простого. Отвертку следует зажать между большим и средним пальцами. Не прикасайтесь к оголенной части лезвия отвертки. Указательный палец следует положить на металлический круглый выступ на конце ручки.

Принцип работы индикаторной отвертки определить несложно, внутри нее находится специальная лампа, а также резистор, который является сопротивлением.Лампа загорается, если цепь замкнута. Благодаря сопротивлению во время теста можно не бояться поражения электрическим током, так как оно сводит его значение к минимуму.

Как с помощью индикаторного щупа узнать где фаза а где ноль в розетке видео

Найти ноль такой отверткой соответственно не получится. Кроме того, подобный способ часто не работает из-за не слишком хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

Определение фазы и нуля мультиметром

Помимо индикаторной отвертки, можно использовать мультиметр, который также позволит определять токоведущие провода в сети. Обязательным условием его использования является предварительная зачистка проводов.

Перед использованием в приборе необходимо установить предельное значение переменного тока, значение которого должно превышать 220В. Также следует ориентироваться на маркировку гнезд, куда входят щупы прибора.Для этого типа проверки потребуется, чтобы зонд был вставлен в гнездо с надписью «V».

Сама проверка заключается в прикосновении щупа к одному из проводов при одновременном контроле показаний прибора. Если мультиметр определяет какое-либо напряжение, значит, этот провод фазный. Если другой провод показывает нулевое значение, то это соответственно нейтральный провод.

Устройство может использоваться для работы любого типа — указателя или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов.Точность этого устройства обычно выше, чем у индикаторной отвертки.

Главное правило при использовании мультиметра — запретить одновременное касание фазного провода и контура заземления. Такая халатность может привести к коротким замыканиям и, как следствие, к травматическим ожогам.

Как найти фазу и ноль без приборов

Несмотря на столь широкое использование инструментальных методов определения фазы и нуля в сети, далеко не всегда под рукой тот нужный прибор, который приведет к правильному выводу.В то же время неправильная идентификация проводов в сети «на глаз» может привести к весьма опасным последствиям.

Первый способ справиться с этой задачей был описан в одном из разделов выше. Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если публикация была проведена по всем правилам.

Второй способ их определения — сделать так называемую контрольную лампочку, используя доступные инструменты.Для этого потребуется простая лампа накаливания и два куска провода длиной примерно 50 сантиметров. Жилы проводов должны быть подключены к лампочке, при этом другой конец одного из проводов должен касаться труб отопления (зачищен), а второй должен касаться «звенящих» проводов. Провод, при прикосновении лампочка горит, фаза.

Обнаружение фаз без индикатора и видеоустройства

Следует отметить, что описанный метод очень опасен и может привести к поражению электрическим током при его использовании.Ни в коем случае не рекомендуется использовать его, если в сети есть предельное напряжение, а также не следует прикасаться к оголенным проводам.

Альтернативой лампе накаливания может быть неоновая лампочка, которая позволит вам определить полярность системы.

В заключение следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторная отвертка, мультиметр, можно и без инструментов. Все зависит от возможностей и наличия под рукой инструментов.При работе с электричеством обязательно соблюдать все меры безопасности.

Необходимость разобраться, где находится фазный провод, а где нулевой, может возникнуть у любого хозяина дома или квартиры. Иногда это необходимо при проведении простейших электромонтажных работ, например, при установке выключателей и розеток, замене ламп. Это важно при диагностике неисправностей в домашней электросети, проведении профилактических или ремонтных мероприятий. А некоторые устройства, например, термостаты, при подключении к источнику питания требуют строгого соблюдения расположения проводов «L» и «N» в клеммной колодке.В остальном ничто не гарантирует ни их долговечность, ни правильность в работе.

Следовательно, необходимо научиться самостоятельно определять фазный и нейтральный провод. Это не так уж и сложно — есть проверенные методики с использованием простых и недорогих устройств. Но вот некоторые пользователи по неизвестной причине задают вопрос в поисковых системах: как определить фазу и ноль без приборов? Что ж, давайте обсудим эту проблему.

Несколько слов о домашней электросети

В подавляющем большинстве случаев в квартирах используется однофазное электроснабжение 220 В / 50 Гц.К многоэтажному дому подключается трехфазная мощная линия, но затем в распределительных щитах переключение на потребителей (квартиру) осуществляется по одной фазе и нулевому проводу. Их стараются распределить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.

В домах современной постройки практикуется укладка и контурирование защитным заземлением — современная мощная бытовая техника в большинстве своем требует такого подключения для обеспечения безопасности эксплуатации.Таким образом, для розеток или, например, многих осветительных приборов подходят три провода — фаза L (от англ. Lead), нулевой N (Null) и защитное заземление PE (Protective Earth).

В зданиях старой постройки часто отсутствует заземляющая защитная цепь. Это означает, что внутренняя разводка ограничивается всего двумя проводами — нулевым и фазным. Он проще, но уровень безопасности при эксплуатации электроприборов не на высоте. Поэтому при проведении капитального ремонта жилого фонда часто включают мероприятия по усовершенствованию внутренних электрических сетей — добавляется цепь РЕ.

В частных домах могут практиковаться вводные и трехфазные линии. И даже некоторые точки потребления часто организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощный технологический станок в домашней мастерской. Но внутренняя «бытовая» сеть все же сделана однофазной — всего три фазы равномерно распределены по разным линиям, чтобы не допустить перекоса. И в любой обычной розетке мы все равно увидим те же три провода — фазу, ноль и землю.

Кстати, о заземлении в данном случае сказано однозначно. И это по той причине, что владелец частного дома ничем не связан и просто обязан его организовать, если такой схемы не было, скажем, при покупке ранее построенного дома.

Заземление в частном доме — как сделать самому?
Наличие цепи защитного заземления в вашем жилом доме означает значительное повышение уровня безопасности при эксплуатации электроприборов.А по большому счету — и вообще степень безопасности проживания в доме для всей семьи. Если его еще нет, то, не откладывая надолго, необходимо организовать. В помощь — статья нашего портала, на которую ведет рекомендуемая ссылка.

Существуют ли принципиальные способы определения фазы и нуля без приборов?

Прежде всего, сразу «возьмем быка за рога» и ответим на этот важный вопрос.

Этот метод представлен в единственном числе , да и то, в определенной степени, можно считать условным.Речь идет о цветовой кодировке проводов проложенных силовых кабелей и проводов.

Действительно, существует международный стандарт IEC 60446-2004, которого должны придерживаться производители кабелей и специалисты, выполняющие электромонтаж.

Раз уж речь идет об однофазной сети, то тут все должно быть просто. Изоляция рабочего нулевого проводника должна быть синего или голубого цвета. Защитное заземление чаще всего характеризуется зелено-желтой полосатой окраской.И изоляция фазного провода — другого цвета, например коричневого, как показано на рисунке.

Следует правильно понимать, что коричневый цвет для фазы это вовсе не догма. Очень распространены другие цвета — в широком диапазоне от белого до черного. Но в любом случае он будет отличаться и от нулевого провода, и от защитного заземления.

Казалось бы, все очень просто и понятно. Вы не ошибетесь. Так почему же это единственный способ распознать провода без инструментов до сих пор считается условным?

Дело в том, что увы не везде и не всегда придерживаются такой цветовой «распиновки».О старых домах говорить не приходится. Там проводка в основном сделана проводами в точно такой же белой изоляции, конечно, никому не говоря.

А в случае, когда прокладываются кабели с проводами в изоляции разного цвета, нужно быть абсолютно уверенным, что специалисты, проводящие электромонтажные работы, строго соблюдали правила. Довольно часто приглашенные извне «мастера» берут на себя вольность в этих вопросах. Это означает, что вы можете быть уверены, что работа проводилась под надзором профессионального электрика с безупречной репутацией.Или если в процессе эксплуатации владельцы уже имели возможность убедиться в соблюдении «цветовой гаммы». И, наконец, если арендодатель провел всю установку самостоятельно, строго следуя рекомендованному стандарту.

Кроме того, бывает, что для проводки используется цвет изоляции жил очень далек от стандартного «набора» — синий, зелено-желтый и фаза какого-то другого оттенка. Если схемы с описанием нет, то цвет проводов в данной ситуации ничего определенного не скажет.

Это означает, что вам придется искать фазу и ноль другими способами, используя инструменты.

Если читатель сейчас ждет объяснений о других способах определения нуля и фазы, используя какие-то «экзотические» устройства вроде сырого картофеля, то это совершенно напрасно. Автор статьи и сам никогда такими методами не баловался, а остальные никогда и ни при каких обстоятельствах не рекомендуют .

Мы даже не будем касаться надежности таких проверок.Это не главное. Такие «эксперименты» чрезвычайно опасны. Специально для человека неопытного в электротехнике. (А опытному, поверьте, всегда лучше использовать действительно надежную и безопасную технику). Кроме того, маленькие дети могут видеть такие манипуляции за грех. Разве позже не было бы тревожно узнать о врожденном желании ребенка во многом подражать своим родителям?

И, по большому счету, вряд ли можно будет представить себе ситуацию, при которой обстоятельства настолько накалены, что приходится прибегать к таким «языческим» методам? Сложно пойти в ближайший магазин и купить простую индикаторную отвертку за 30 ÷ 35 рублей и забыть о проблеме? Если вечер, то до утра не дотянуть с диагностикой? Да ведь нельзя же у соседа индикатор на несколько минут попросить?

Кстати, картошка это другое дело… Есть «знатоки», которые на полном серьезе рекомендуют проверить наличие фазы, слегка прикоснувшись пальцем к проводнику. Мол, если в сухом помещении, но в обуви с диэлектрической подошвой, то ничего страшного не произойдет. Я хотел бы спросить таких «советников» — уверены ли они, что все, кто прислушались к их рекомендациям, живы и здоровы? Что не произошло, когда человек, попробовавший фазу «наощупь», случайно коснулся телом заземленного предмета или другого неизолированного проводника?
Чтобы понять степень опасности подобных «проверок», рекомендуем ознакомиться с информацией об угрозах для жизни и здоровья этого «безвредного» электричества в сети 220 вольт.Возможно, после этого многие вопросы снимутся сами собой.
«Бытовое» переменное напряжение 220 вольт может быть смертельным!
Жизнь современного человека невозможно представить без электричества. Но не всегда он действует только как «друг и помощник». При пренебрежении правилами эксплуатации устройств, халатности, неточности и тем более — явном пренебрежении требованиями безопасности может наказать мгновенно и крайне жестоко.Отдельная публикация нашего портала подробно рассказывает о человеческом теле.
А посему — резюмируем. Нет никаких способов, кроме одного упомянутого, самостоятельно опередить положение нуля и фазы без приборов — не существует .
Теперь рассмотрим возможные способы такой проверки.
Определение фазы и нуля разными способами
С помощью индикаторной отвертки
Это, пожалуй, самый простой и доступный метод.Как уже было сказано, стоимость самого простого устройства очень низкая. А научиться работать с ним — дело нескольких минут.
Итак, как работает обычная индикаторная отвертка:

Вся «начинка» этого зонда собрана в пустотелом корпусе (поз. 1) из диэлектрического материала.
Рабочий орган такой отвертки — металлический наконечник (поз. 2), чаще всего плоской формы. Чтобы снизить вероятность случайного контакта с другими проводящими частями рядом с тестируемым проводом, оголенный наконечник обычно имеет небольшой размер.Жало укорачивается само, идет «надевается» в изолирующую оболочку.
Важно — кончик индикаторной отвертки при проверке следует рассматривать именно как контактный наконечник. Да, при необходимости они могут выполнить простейшие монтажные операции, например, открутить винт, удерживающий крышку розетки или выключателя. Но регулярно использовать его как отвертку — большая ошибка. И долго при такой эксплуатации аппарат не проживет 0, он просто не рассчитан на высокие нагрузки.
Металлический стержень наконечника, входящий в корпус, становится проводником, контактирующим с внутренней цепью индикатора. А сама схема состоит, во-первых, из мощного резистора (поз.4) номиналом не менее 500 кОм. Его задача — снизить силу тока при замыкании цепи до значений, безопасных для человека.
Следующий элемент — неоновая лампа (поз. 5), которая может загораться при очень малых токах, протекающих через нее. Взаимный электрический контакт всех элементов схемы обеспечивает удерживающая пружина (поз.6). А он, в свою очередь, сжимается заглушкой, вкручиваемой в торец корпуса (поз. 7), которая может быть как полностью металлической, так и с металлической «пяткой». То есть этот штекер играет роль контактной площадки при проверках.
Прикасаясь пальцем к контактной площадке, пользователь «включается» в схему. Человеческое тело, во-первых, само по себе имеет определенную проводимость, а во-вторых, это очень большой «конденсатор».
Это основа принципа поиска фазы и нуля.Кончик индикаторной отвертки касается зачищенного проводника (клеммы розетки или выключателя, другой тонкой несущей детали, например, контактного вывода патрона лампы). Затем прикоснитесь к контактной площадке пальцем.

Если кончик отвертки касается фазы, то при замкнутой цепи напряжения достаточно, чтобы вызвать безвредный для человека ток, приводящий к свечению неоновой лампы.
В этом же случае, если чек попал на нулевой контакт, то накала не произойдет.Да, там тоже небольшой потенциал, особенно если в это время в квартире (доме) работают другие электроприборы. Но ток через резистор будет настолько мал, что не должен вызывать свечение индикатора.
Точно так же и на заземлителе — там вообще потенциала быть не должно.
В том же случае, если, скажем, два контакта в розетке показывают фазу, это повод искать причину столь серьезной неисправности.Но это уже тема для отдельного рассмотрения.
Тест проводится несколько иначе с помощью индикаторной отвертки более продвинутого типа. Такие щупы позволяют не только определять фазу и ноль, но и проводить проверки целостности и ряд других операций.
Внешне такие индикаторные отвертки очень похожи на рассмотренные выше простейшие. Единственное отличие — вместо неоновой лампы используется светодиод. А в корпусе есть батарейки на 3 вольта, которые обеспечивают работу цепи.

Если вы не уверены, какая отвертка есть у пользователя, можно выполнить простой тест. Они просто касаются наконечника и контактной площадки одновременно. В этом случае цепь замкнется, и светодиод сигнализирует об этом своим свечением.

Для чего все это сказано? Да просто потому, что алгоритм определения фазы и нуля при использовании такой отвертки несколько меняется. Конкретно касаться контактной площадки не нужно. При простом прикосновении к фазовому проводу индикатор загорится.На рабочем нуле и на земле такого свечения не будет.
В настоящее время в продаже широко представлены более дорогие индикаторные отвертки с электронной начинкой, световой и звуковой индикацией. Причем довольно часто — даже с цифровым жидкокристаллическим дисплеем, показывающим напряжение на проверяемом проводе. То есть по сути индикаторная отвертка становится упрощенной подобием
.
Использовать их тоже не составляет особого труда. Придется руководствоваться прилагаемой к прибору инструкцией — в любом случае прибор должен четко указывать наличие напряжения на фазном проводе и отсутствие — на нуле или земле.Главное, перед началом проверки убедиться, что возможности используемого устройства соответствуют напряжению в сети. Обычно это указывается прямо на корпусе индикатора.
Еще один «родственник» индикаторных отверток — бесконтактный пробник напряжения. На его корпусе вообще нет токопроводящих частей. А рабочая часть — это удлиненный пластиковый «носик», который просто подводят к проверяемому проводнику (клемме).

Удобство такого устройства еще и в том, что совсем не нужно снимать испытываемый провод с изоляции.Устройство реагирует не на контакт, а на переменное электромагнитное поле, создаваемое проводником. При определенном напряжении срабатывает цепь, и устройство сигнализирует о том, что перед нами фазный провод, включив световой и звуковой сигнал.
Определение фазы и нуля с помощью мультиметра
Еще один контрольно-измерительный прибор, который может понадобиться любому умелому домовладельцу, — это стоимость недорогих, но достаточно функциональных моделей — в пределах 300 ÷ 500 рублей.И сделать такое приобретение один раз вполне возможно — оно обязательно будет востребовано.

Итак, как определить фазу мультиметром. Здесь могут быть разные варианты.
A. Если разводка включает три провода, то есть фазу, ноль и защитное заземление, но с цветовой кодировкой или нет четкости или нет уверенности в ее надежности, то можно применить метод исключения.
Это делается следующим образом:
Мультиметр готовится к работе.Черный щуп подключается к разъему COM, красный — к разъему измерения напряжения.
Переключатель режима работы переведен в сектор, предназначенный для измерения переменного напряжения (~ V или ACV), а стрелка установлена на значение, которое превышает напряжение в сети. В разных моделях это может быть, например, 500, 600 или 750 вольт.
Далее измеряется напряжение между ранее зачищенными проводниками. Всего комбинаций в этом случае может быть три:
Между фазой и нулем напряжение должно быть близким к номинальным 220 вольт.
Между фазой и землей может быть такая же картина. Но, однако, если линия оборудована системой защиты от утечки тока (УЗО), то защита вполне может сработать и в этом случае. Если нет УЗО или ток утечки совсем незначительный, то напряжение, опять же, находится в номинальном районе.
Между нулем и землей не должно быть напряжения.
Это как раз последняя опция, которая покажет, что провод, не участвующий в этом измерении, является фазовым.

После проверки необходимо отключить напряжение, заизолировать оголенные концы проводов и промаркировать. Например, приклеив полоски лейкопластыря белого цвета и сделав на них соответствующие надписи.
Б. Можно проверить провод (контакт в розетке) и на прямом примере напряжение на нем. Делается это так:
Подготовка мультиметра к работе — аналогично тому, как показано выше.
Далее выполняется измерение управляющего напряжения.Здесь преследуются сразу две цели. Во-первых, нужно убедиться, что в линии нет обрыва, и мы не будем искать фазу и ноль, как говорится, с нуля. А во-вторых, тестируется само устройство. Если показания верны, это означает, что переключение выполнено правильно, и в схему включен мощный резистор, который обеспечит должный уровень безопасности для последующих операций.
Коснитесь тестируемого провода красным щупом. Если это розетка, то в розетку вставляется зонд, если лучше зачищенный конец проводника, лучше использовать зажим «крокодил».
Второй датчик касается пальцем правой руки. И — наблюдайте за показаниями на дисплее мультиметра.
— Если испытательный датчик был установлен на ноль, напряжение отображаться не будет. Или его значение будет предельно маленьким — измеряется в вольтах.

— В этом же случае, когда провод управления в фазе, индикатор покажет напряжение в несколько десятков, а то и больше вольт. Конкретное значение не так важно — оно зависит от очень большого количества факторов.Это и установленный предел измерений используемой мультитестерной модели, и особенности сопротивления тела конкретного человека, и влажности, и температуры воздуха, и обуви, в которую обут мастера и т. Д. Главное, чтобы есть напряжение, и оно разительно отличается от второго контакта. То есть фаза найдена.

Наверное, далеко не каждому удастся преодолеть психологический рубеж — дотронуться рукой до щупа при подключении мультитестера к розетке.Здесь нечего бояться — мы предварительно протестировали устройство, замерив напряжение. И ток, проходящий через него сейчас, когда цепь замкнута, мало чем отличается от того, который проходит через индикаторную отвертку. Но тем не менее — для некоторых такое прикосновение становится догологически невозможным.
Ничего страшного, можно немного по другому. Например, просто прикоснитесь к стене вторым щупом — штукатуркой или даже обоями. Еще есть влага, и это приведет к замыканию цепи.Правда, показания индикатора, скорее всего, будут намного меньше. Но и этого будет достаточно, чтобы однозначно выяснить, какой из контактов фазовый.

Такая проверка будет не хуже, если в качестве второго контакта использовать любой заземленный прибор или предмет, например, радиатор отопления или водопровод … Подойдет и металлический каркас, даже без заземления. А иногда даже один зонд, подключенный к розетке, а второй просто лежит на полу или на столе, позволяет увидеть разницу.При проверке фазы тестер может показать единицы или пару десятков вольт. С нулевым проводником конечно будет ноль.
IN. Как видите, с определением фазы особых проблем нет. Но что делать, если есть три провода. То есть мы определились с фазой, и теперь нам нужно выяснить, какая из двух оставшихся равна нулю, а какая — защитное заземление.
Но это не так просто. Конечно, доступно несколько методов. Но ни один из них не может претендовать на звание «истины в последней инстанции».«То есть здесь требуются специальные устройства, которые есть в распоряжении профессиональных электриков.
Но иногда помогает и самотестирование.
Один из них уже упоминался выше. Когда напряжение измеряется между фазой и нулем, это не должно вызывать никаких особенностей. Но при измерении между фазой и землей из-за неизбежной утечки тока может сработать система защиты — УЗО.

Еще один способ обнаружения нуля и защитного заземления — это звонок.То есть можно попробовать переключив мультиметр на измерение сопротивления в диапазоне, скажем, до 200 Ом и в обязательном порядке — отключив напряжение на экране, поочередно измерить сопротивление между этими проводниками и гарантированно заземленным объектом. На проводе РЕ это сопротивление теоретически должно быть намного меньше.
Но, опять же, этот способ не отличается надежностью, так как связи практикуются по-разному, и значения могут оказаться примерно одинаковыми, то есть ни о чем не говорят.

Другой вариант — отсоединить заземляющую шину от ведущего к ней контура. Или снимите с него предполагаемый провод для проверки. Затем — либо прозвонить, либо произвести поочередное измерение напряжения между фазой и двумя оставшимися проводниками. По результатам часто можно судить, где ноль, а где PE.
Но, честно говоря, этот метод не кажется ни эффективным, ни безопасным. Опять же, из-за различных нюансов разводки и включения коммутаторов результат может быть не совсем надежным.
Узнайте, а также ознакомьтесь с его назначением и методами работы с видеоустройством, из нашей новой статьи на нашем портале.
Так что если вам нужна гарантированная четкость, где ноль, а где заземление, а выяснить самостоятельно нет возможности, лучше обратиться к квалифицированному электрику. При всей схожести этих проводников в домашней электропроводке их ни в коем случае не следует путать.
Итак, основные доступные способы определения фазы и нуля.Еще раз подчеркнем — если визуальный метод определения (по цветовой маркировке изоляции) не гарантирует достоверности информации, то все остальное следует проводить исключительно с помощью специальных приборов … Никакой «100% методики» со всем совершенно недопустимы сорта картофеля, пластиковые бутылки, бидоны с водой и прочие «игрушки»!
Кстати, в публикации ничего не говорится об использовании так называемого «контроля» — лампочки в розетке с двумя проводниками.Опять же, это связано с тем, что такие испытания прямо запрещены действующими правилами безопасной эксплуатации электроустановок. Не рискуйте собой и не представляйте потенциальную угрозу своим близким!
В конце публикации — небольшой видеоролик по проблеме поиска фазы и нуля.
Видео: Как можно определить расположение фазы и нуля
Индикатор определения фазы и нуля. Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов? Непосредственно о загадочной фазе и нуле
Вы собираетесь подключить новый выключатель, но под рукой нет ни одного датчика, который мог бы указать, какой из проводов находится под напряжением.В этом случае нужно уметь определять фазу и ноль без индикаторов.

Что такое фаза и ноль
Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводов на выходе фазный, а какой нулевой
Фаза является проводник, по которому напряжение передается к потребителю.
Ноль — это пустая фаза. Возвращает ток: создает непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.
Почему необходимо определять рабочий и пустой сердечник
Многие приборы требуют соблюдения полярности для правильной работы:
термостат;
контроллер в системе газовой котельной;
измерительное оборудование лабораторий;
прочие.
Если подключить данные устройства без строгого соблюдения правил расположения проводов, никто не может гарантировать срок службы и качество их работы.
Как определять без приборов
Есть несколько простых и доступных способов.
Путем маркировки проводов цветом
Цветовая кодировка проводов разработана таким образом, чтобы можно было без приборов узнать, какая из жил нейтральная, а какая фаза
Первый и самый надежный способ самостоятельно определить, где фаза и ноль без тестера — это проверка цвета изоляции каждого проводника:
ноль — синий / голубой;
Земля желто-зеленая;
фаза
— любой другой цвет от черного до белого, кроме вышеуказанного.
В старых домах проводка может выполняться однотонным проводом. В этом случае мы рекомендуем промаркировать провода с помощью термоусадочной трубки.
Изготовление контрольной лампы
Этот вариант наиболее опасен и может вызвать поражение электрическим током.
Для этого метода нужно найти лампу накаливания с цоколем и два отрезка многожильного провода длиной около 50 см:
Подключаем проводники к разъемам патрона.
Зачищаем трубу отопления до металла.
Прикрепляем один провод к трубе, а вторым «нащупываем» интересующие нас жилы.
Как только провод коснется фазы, загорится лампа.
Используем картошку
Понадобится:
резистор 1 МОм;
1 картофель;
2 провода длиной 50 см.
Подключаем один конец первого проводника к трубе, второй вставляем в разрезанную картошку. Еще одним концом в картошку вставляем еще один проводник, а другим «прощупываем» жилки.
Ждем 5-10 минут.
Довольно эффективный метод определения фазы и нуля без приборов.
Фаза — появилось небольшое темное пятно. Ноль — никакой реакции.
В этом случае определение должно происходить с небольшой временной задержкой при контакте жилки с срезом картофеля
Видео: определение полярности без инструментов
С водой
Для определения полярности контактов аналогичным способом , два провода опускаются в емкость с водой.Если вокруг одного образуются пузыри, это минус. Поэтому второе ядро - плюс.
Этот метод также опасен, при его использовании необходимо соблюдать меры предосторожности.
При использовании подручных средств для определения токоведущих проводов нужно быть предельно осторожным. Несоблюдение мер безопасности может привести к поражению электрическим током.
Монтаж внутренней проводки, самостоятельной установки выключателей и розеток часто связан с необходимостью определения фазного и нулевого проводов… Этот процесс несложный, если вы имеете представление о возможных способах и правилах безопасной работы с электричеством. Решению этих вопросов мы посвятили сегодняшнюю статью.
Предварительно следует запомнить немного теории. Всем известно, что для работы бытовых электроприборов необходимо самое маленькое — наличие в сети напряжения 220 вольт. Для подачи электричества напрямую, два (в современных домах — три) провода. Первый из них — фазный, второй — нулевой и третий — заземляющий, что защищает пользователя от поражения электрическим током в случае нарушения работы изоляции устройства.Зачем обычному жителю многоэтажки или загородного дома уметь определять ноль и фазу?
Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать на фазный провод. Это дает возможность ремонтировать осветительный прибор без отключения электричества по всей квартире. Кроме того, возможна установка розетки для подключения различных бытовых приборов, особенно тех, работа которых связана с использованием проточной воды, а также имеющих металлические корпуса.Для их подключения, помимо традиционной фазы и нуля, требуется использовать третий провод — землю.
Поиск фазы по индикатору
В наши дни существует несколько способов определения фазы без привлечения профессионального электрика. Первый из них предполагает использование так называемого зонда, или индикатора фазы. Это узкая плоская отвертка с пластиковой ручкой, в которой находится устройство световой сигнализации — полупроводниковая или неоновая лампа.
Технология определения фазы с этим устройством проста.Достаточно просто прикоснуться к исследуемому оголенному проводу кончиком отвертки или погрузить его в одно из отверстий гнезда.
При наличии напряжения на проводе или в розетке индикатор фазовой отвертки среагирует легким свечением. Но произойдет это только при правильном использовании устройства — один из пальцев руки, в которой вы держите устройство, должен быть прижат к металлическому концу ручки. В этом случае вы замыкаете цепь между проводом и массой, но бояться этого не стоит, так как при помощи отвертки напряжение резко упадет и никакого вреда пользователю не принесет.
Определение фазы тестером
Второй вариант определения фазного провода предполагает использование более совершенного прибора — тестера или мультиметра. Он позволяет вам измерять различные электрические величины постоянного или переменного тока … С помощью поворотного переключателя настройте прибор на измерение разности потенциалов переменного тока. Крепко держите в руке один из щупов прибора, а вторым коснитесь проверяемого провода или углубите его в отверстие в розетке. В случае контакта с нулевым проводом на дисплее мультиметра будет отображаться набор нулей или небольшое напряжение, обычно не превышающее двух вольт.При контакте с фазным проводом цифры на дисплее устройства будут выше.
Есть и третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам устройства внутриквартирных и промышленных электрических сетей все провода имеют цветовую маркировку в зависимости от их назначения. Итак, для подключения к фазе следует использовать черный или коричневый провод, синий или синий до нуля, а заземляющий провод окрашен частично в желтый, а частично в зеленый цвет.
К сожалению, особенности нашей страны и множество безответственных электриков часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям. Не стоит полностью полагаться на профессионализм и умение работников, занимающихся прокладкой электрических сетей в вашем доме. Лучше использовать вышеуказанные методы. К тому же до 2011 года маркировка проводов отличалась от нынешней. Итак, для заземления использовался провод черного цвета.
Определив фазный провод, и аккуратно загнув его обратно, приступаем к определению нулевого провода и заземляющего провода.Особенность подключения их к внутризаводскому щитку не подразумевает введения заземляющего проводника непосредственно в корпус вводного устройства. В случае, если у вас есть доступ к панели, вы можете указать цвет проводника, проходящего мимо установленных в нем автоматов, и определить его цвет.
В том случае, если доступ к щиту невозможен или вы хотите перестраховаться, можно воспользоваться самым простым приспособлением, которое всегда есть у любого электрика — лампочкой с розеткой и подключенными к ней проводами.Подсоединив или просто коснувшись одного из проводов, идущих от лампочки к фазовому проводу, замкните второй провод по очереди с двумя оставшимися, предназначенными для определения. При попадании в ноль лампочка должна загореться. Контакт с заземляющим проводом обычно не дает такого эффекта.
В отличие от простейшего прибора можно использовать уже описанный мультиметр. Поочередно измерьте разность потенциалов (напряжение) между известной фазой и другими проводами. Значение пары нулевой фазы должно быть значительно выше, чем пары фаза-земля.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂
В этой статье мы рассмотрим вопрос, как найти фазу и ноль с помощью щупа и мультиметра.
При необходимости обслуживания электрики квартиры, в частности, замены розеток, выключателей света или проведения мелкого ремонта, возникает необходимость определения фазы и нуля. Если человек обладает некоторыми знаниями основ электротехники, то найти фазу и ноль ему не составит труда.Что делать, если у вас нет этих навыков? Найти фазу и ноль не так сложно, как может показаться. Рассмотрим несколько способов определения фазы и нуля.
Сначала давайте определим, что такое фаза и ноль. Вся наша энергосистема трехфазная, включая линии низкого напряжения, питающие жилые дома и квартиры. Обычно напряжение между любыми двумя фазами составляет 380 вольт — это линейное напряжение. Всем известно, что напряжение в бытовой сети 220 вольт. Как получить это напряжение?
Для этого в электроустановках предусмотрен нулевой провод с рабочим напряжением 380 вольт.Если взять одну из фаз и нулевой провод, то между ними будет разность потенциалов 220 вольт, то есть это фазное напряжение.
Для человека, не обладающего знаниями в области электротехники, вышесказанное не очень понятно. Нам важно знать, что в каждую квартиру или дом приходит одна фаза и один ноль. Подробно рассмотрено, что такое фаза и ноль.
Итак, у вас есть два провода, и вам нужно определить, какой из них фазовый, а какой нулевой.Во-первых, необходимо отключить их, отключив автоматический выключатель, который питает данную линию электропроводки.
Затем нужно зачистить оба провода, то есть снять с него 1-2 см изоляции. Зачищенные проводники должны быть немного разделены, чтобы при подаче напряжения не произошло короткого замыкания в результате их контакта.
Следующим шагом будет определение фазного провода. Включаем автомат, через который на проводники подается напряжение.Берём индикаторную отвертку за ручку и одним пальцем касаемся металлической части у основания ручки.
Помните, что щуп под рукоять, то есть за рабочую часть, брать категорически запрещено. Подносим щуп к одному из проводов и касаемся его рабочей частью. Палец остается на металлической части ручки.
Если загорается лампа индикаторной отвертки, значит этот провод фазный, то есть фазный. Другой провод соответственно нулевой.
Если лампа щупа не загорается при прикосновении к проводу, значит, это нейтральный провод. Соответственно другой провод — фаза, это можно проверить, дотронувшись до индикаторной отвертки.
А что делать, если проводка в квартире трехпроводная? В этом случае у вас есть не только фаза и ноль, но еще и. С помощью пробника можно легко определить, где находится фаза по трем проводам.
а как определить где ноль, а где защитный провод, то есть заземлитель? В этом случае одной индикаторной отвертки недостаточно.Рассмотрим способ определения нуля в трехпроводной бытовой сети.
Вы можете использовать мультиметр, чтобы определить, где находится ноль, а где — защитный (заземляющий провод). Итак, фазный провод мы уже определили зондом. Берем мультиметр и включаем его на диапазон измерения переменного напряжения 220 вольт и выше.
Берем два щупа измерительного прибора и прикасаемся одним из них к фазе, а другим к одному из двух оставшихся проводников. Фиксируем значение напряжения, которое показывает мультиметр.
Затем оставляем один из щупов в фазе, а другим касаемся другого провода и снова фиксируем значение напряжения. При одновременном прикосновении к фазе и нулю отобразится значение напряжения бытовой электросети, то есть примерно 220 вольт. Если прикоснуться к фазе и защитному проводнику, то значение напряжения будет немного меньше предыдущего.
Если у вас нет щупа, то фазу можно найти мультиметром. Для этого выберите диапазон измерения переменного напряжения величиной выше 220 вольт.Два щупа подключаются к мультиметру в гнездах «COM» и «V» соответственно.
Берем в руки щуп, который входит в розетку с маркировкой «V» и прикасаемся им к проводникам. Если коснуться фазы, прибор покажет небольшое значение — 8-15 вольт. При прикосновении к нейтральному проводу показания счетчика останутся равными нулю.
Необходимость разобраться, где находится фазный провод, а где нулевой, может возникнуть у любого хозяина дома или квартиры. Иногда это необходимо при проведении простейших электромонтажных работ, например, при установке выключателей и розеток, замене ламп.Иногда это важно при диагностике неисправностей в домашней электросети, проведении профилактических или ремонтных мероприятий. А некоторые устройства, например, термостаты, при подключении к источнику питания требуют строгого соблюдения расположения проводов «L» и «N» в клеммной колодке. В остальном ничто не гарантирует ни их долговечность, ни правильность в работе.
Следовательно, необходимо научиться самостоятельно определять фазный и нейтральный провод. Это не так уж и сложно — есть проверенные методики с использованием простых и недорогих устройств.Но некоторые пользователи по непонятной причине задаются вопросом в поисковиках: как определить фазу и ноль без приборов? Что ж, давайте обсудим эту проблему.
В подавляющем большинстве случаев в квартирах практикуется однофазное сетевое электроснабжение 220 В / 50 Гц. К многоэтажному дому подключается трехфазная мощная линия, но затем в распределительных щитах переключение на потребителей (квартиру) осуществляется по одной фазе и нулевому проводу. Они стараются выполнить распределение максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных искажений.
В домах современной постройки практикуется укладка и контурирование защитного заземления — современные мощные приборы в большинстве своем требуют такого подключения для обеспечения безопасности эксплуатации. Так, к розеткам или, например, ко многим осветительным приборам подходят три провода — фаза L (от англ. Lead), нулевой N (Null) и защитное заземление PE (Protective Earth).
В старых зданиях часто отсутствует защитная цепь заземления. Это означает, что внутренняя разводка ограничивается всего двумя проводами — нулевым и фазным.Проще, но уровень безопасности эксплуатации электроприборов — не на высоте. Поэтому при проведении капитального ремонта жилого фонда часто включают мероприятия по усовершенствованию внутренних электрических сетей — добавляется цепь РЕ.
В частных домах могут практиковаться вводные и трехфазные линии. И даже некоторые точки потребления часто организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощный технологический станок в домашней мастерской.Но внутренняя «бытовая» сеть все же сделана однофазной — всего три фазы равномерно распределены по разным линиям, чтобы не допустить перекоса. И в любой обычной розетке мы все равно увидим те же три провода — фазу, ноль и землю.
Кстати, о заземлении в данном случае сказано однозначно. И это по той причине, что владелец частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при покупке ранее построенного дома.
Заземление в частном доме — как сделать самому?
Наличие цепи защитного заземления в вашем жилом доме означает значительное повышение уровня безопасности при эксплуатации электроприборов. А по большому счету — и вообще степень безопасности проживания в доме для всей семьи. Если его еще нет, то, не откладывая надолго, необходимо организовать. В помощь — статья нашего портала, на которую ведет рекомендуемая ссылка.
Существуют ли принципиальные способы определения фазы и нуля без приборов?
Прежде всего, сразу «возьмем быка за рога» и ответим на этот важный вопрос.
Этот метод представлен в единственном числе , да и то в определенной степени можно считать условным. Речь идет о цветных проводах, проложенных силовых кабелях и проводах.
Действительно, существует международный стандарт IEC 60446-2004, которого должны придерживаться производители кабелей и специалисты, выполняющие электромонтаж.
Раз уж речь идет об однофазной сети, то тут все должно быть просто. Изоляция рабочего нулевого проводника должна быть синего или голубого цвета. Защитное заземление чаще всего характеризуется зелено-желтой полосатой окраской. И изоляция фазного провода — другого цвета, например коричневого, как показано на рисунке.
Следует правильно понимать, что коричневый цвет для фазы это вовсе не догма. Очень распространены другие цвета — в широком диапазоне от белого до черного.Но в любом случае он будет отличаться и от нулевого провода, и от защитного заземления.
Казалось бы, все очень просто и понятно. Вы не ошибетесь. Так почему же это единственный способ распознать провода без инструментов до сих пор считается условным?
Дело в том, что увы не везде и не всегда придерживаются этой цветовой «распиновки». О старых домах говорить не приходится. Там проводка в основном сделана проводами в точно такой же белой изоляции, конечно, никому не говоря.
И даже в том случае, когда прокладываются кабели с проводами в изоляции разного цвета, нужно быть абсолютно уверенным, что при проведении токопроводящих электромонтажных работ специалисты строго соблюдали правила. Часто называемые «хозяевами», приглашенные извне, берут на себя вольность в этих вопросах. А это значит, что вы можете быть уверены, если работа велась под контролем, действительно была сделана профессиональным электриком с безупречной репутацией. Или если в процессе эксплуатации владельцы уже имели возможность убедиться в соблюдении «цветовой гаммы».И, наконец, если арендодатель провел всю установку самостоятельно, строго следуя рекомендованному стандарту.
Кроме того, бывает, что он применяется для проводки, цвет изоляции жилы которой очень далек от стандартного «набора» — синий, зелено-желтый и фаза любого другого оттенка. Если схемы с описанием нет, то цвет проводов в данной ситуации ничего определенного не скажет.
Это означает, что вам нужно искать фазу и ноль другими способами, используя инструменты.
Если читатель теперь ждет объяснений о других методах определения нуля и фазы с помощью каких-то «экзотических» устройств, таких как сырой картофель, то это совершенно напрасно. Автор статьи и сам никогда такими методами не баловался, а остальные никогда и ни при каких обстоятельствах не рекомендуют .
Мы даже не будем касаться надежности таких проверок. Это не главное. Такие «эксперименты» чрезвычайно опасны.Специально для человека неопытного в электротехнике. (А опытному, поверьте, всегда лучше использовать действительно надежную и безопасную технику). Кроме того, маленькие дети могут видеть такие манипуляции за грех. Разве позже не было бы тревожно узнать о врожденном желании ребенка во многом подражать своим родителям?
И, по большому счету, вряд ли можно будет представить себе ситуацию, при которой обстоятельства настолько накалены, что приходится прибегать к таким «языческим» методам? Сложно пойти в ближайший магазин и купить простую индикаторную отвертку за 30 ÷ 35 рублей и забыть о проблеме? Если вечер, то до утра не дотянуть с диагностикой? Да ведь нельзя же у соседа индикатор на несколько минут попросить?
Кстати, картошка это другое дело… Есть «знатоки», которые на полном серьезе рекомендуют проверить наличие фазы, слегка прикоснувшись пальцем к проводнику. Мол, если в сухом помещении, но в обуви с диэлектрической подошвой, то ничего страшного не произойдет. Я хочу спросить таких «советчиков» — уверены ли они, что все, кто прислушались к их рекомендациям, живы и здоровы? Что не произошло, когда человек, попробовавший фазу «наощупь», случайно коснулся телом заземленного предмета или другого оголенного проводника?
Чтобы понять степень опасности таких «проверок», рекомендуем ознакомиться с информацией о том, какие угрозы несет эта «безвредная» жизнь и здоровье.электричество в сети 220 вольт. Возможно, после этого многие вопросы снимутся сами собой.
«Бытовое» переменное напряжение 220 вольт может быть смертельным!
Жизнь современного человека невозможно представить без электричества. Но не всегда он действует только как «друг и помощник». При пренебрежении правилами эксплуатации устройств, при халатности, неточности и тем более — явном пренебрежении соблюдением требований безопасности может наказывать моментально и крайне жестоко.Отдельная публикация нашего портала подробно рассказывает о человеческом теле.
А посему — резюмируем. Нет никаких способов, кроме одного упомянутого, самостоятельно опередить положение нуля и фазы без приборов — не существует .
Теперь рассмотрим возможные способы такой проверки.
Определение фазы и нуля разными способами
С помощью индикаторной отвертки
Это, пожалуй, самый простой и доступный метод.Как уже было сказано, стоимость самого простого устройства очень низкая. А научиться работать с ним — дело нескольких минут.
Итак, как работает обычная индикаторная отвертка:
Вся «начинка» этого зонда собрана в пустотелом корпусе (поз. 1) из диэлектрического материала.
Рабочий орган такой отвертки — металлический наконечник (поз. 2), чаще всего плоской формы. Чтобы уменьшить вероятность случайного контакта с другими токопроводящими частями вблизи проверяемого провода, оголенный наконечник обычно имеет небольшой размер.Жало укорачивается само, идет «надевается» в изолирующую оболочку.
Важно — кончик индикаторной отвертки при проверке следует рассматривать именно как контактный наконечник. Да, при необходимости они могут выполнить простейшие монтажные операции, например, открутить винт, удерживающий крышку розетки или выключателя. Но регулярно использовать его как отвертку — большая ошибка. И долго при такой эксплуатации аппарат не проживет 0, он просто не рассчитан на высокие нагрузки.
Металлический стержень наконечника, входящий в корпус, становится проводником, контактирующим с внутренней цепью индикатора. А сама схема состоит, во-первых, из мощного резистора (поз.4) номиналом не менее 500 кОм. Его задача — снизить показатели силы тока при замыкании цепи до безопасных для человека значений.
Следующий элемент — неоновая лампа (поз. 5), которая может загораться при очень малых токах, протекающих через нее.Взаимный электрический контакт всех элементов схемы обеспечивает удерживающая пружина (поз. 6). А он, в свою очередь, сжимается заглушкой, вкручиваемой в торец корпуса (поз. 7), которая может быть как полностью металлической, так и с металлической «пяткой». То есть этот штекер играет роль контактной площадки при проверках.
Прикасаясь пальцем к контактной площадке, пользователь «включается» в схему. Человеческое тело, во-первых, само по себе имеет определенную проводимость, а во-вторых, это очень большой «конденсатор».
Это основа принципа поиска фазы и нуля. Кончик индикаторной отвертки касается зачищенного проводника (клеммы розетки или выключателя, другой тонкой несущей детали, например, контактного вывода патрона лампы). Затем прикоснитесь к контактной площадке пальцем.
Если кончик отвертки касается фазы, то при замкнутой цепи напряжения достаточно, чтобы вызвать безвредный для человека ток, приводящий к свечению неоновой лампы.
В этом же случае, если чек упал на нулевой контакт, свечения не будет. Да, тоже небольшой потенциал, особенно если в это время в квартире (доме) работают другие электроприборы. Но ток через резистор будет настолько мал, что не должен вызывать свечение индикатора.
Точно так же и на заземлителе — там вообще потенциала быть не должно.
В том же случае, если, скажем, два контакта в розетке показывают фазу, это повод искать причину столь серьезной неисправности.Но это уже тема для отдельного рассмотрения.
Тест проводится несколько иначе с помощью индикаторной отвертки более продвинутого типа. Такие щупы позволяют не только определять фазу и ноль, но и проводить проверки целостности и ряд других операций.
Внешне такие индикаторные отвертки очень похожи на рассмотренные выше простейшие. Единственное отличие — вместо неоновой лампы используется светодиод. А в корпусе есть батарейки на 3 вольта, которые обеспечивают работу цепи.
Если вы не уверены, какая именно отвертка доступна пользователю, можно выполнить простой тест. Они просто касаются наконечника и контактной площадки одновременно. В этом случае цепь замкнется, и светодиод сигнализирует об этом своим свечением.
Для чего все это сказано? Да просто потому, что алгоритм определения фазы и нуля при использовании такой отвертки несколько меняется. Конкретно касаться контактной площадки не нужно.При простом прикосновении к фазовому проводу индикатор загорится. На рабочем нуле и на земле такого свечения не будет.
В настоящее время в продаже широко представлены более дорогие индикаторные отвертки с электронной начинкой, световой и звуковой индикацией. Причем довольно часто — даже с цифровым жидкокристаллическим дисплеем, показывающим напряжение на тестируемом проводе. То есть по сути индикаторная отвертка становится упрощенной подобием
.
Использовать их тоже не составляет особого труда.Придется руководствоваться прилагаемой к прибору инструкцией — в любом случае прибор должен однозначно указывать на наличие напряжения на фазном проводе и отсутствие — на ноль или землю. Главное перед началом проверки убедиться, что возможности используемого устройства соответствуют напряжению в сети. Обычно это указывается прямо на корпусе индикатора.
Еще один «родственник» индикаторных отверток — бесконтактный пробник напряжения.На его корпусе вообще нет токопроводящих частей. А рабочая часть — это удлиненный пластиковый «носик», который просто подводят к проверяемому проводнику (клемме).
Удобство такого устройства еще и в том, что совсем не нужно снимать испытываемый провод с изоляции. Устройство реагирует не на контакт, а на переменное электромагнитное поле, создаваемое проводником. При определенном напряжении срабатывает цепь, и устройство сигнализирует о том, что перед нами фазный провод, включив световой и звуковой сигнал.
Определение фазы и нуля с помощью мультиметра
Еще один контрольно-измерительный прибор, который может понадобиться любому умелому домовладельцу, — это стоимость недорогих, но достаточно функциональных моделей — в пределах 300 ÷ 500 рублей. И сделать такое приобретение один раз вполне возможно — оно обязательно будет востребовано.
Итак, как определить фазу мультиметром. Здесь могут быть разные варианты.
И. Если разводка включает три провода, то есть фазу, ноль и защитное заземление, но с цветовой кодировкой или нет четкости или нет уверенности в ее надежности, то можно применить метод исключения.
Это делается следующим образом:
Мультиметр готовится к работе. Черный щуп подключается к разъему COM, красный — к разъему измерения напряжения.
Переключатель режима работы перемещается в сектор, предназначенный для измерения переменного напряжения (~ V или ACV), а стрелка устанавливается на значение, которое превышает напряжение в сети.В разных моделях это может быть, например, 500, 600 или 750 вольт.
Далее измеряется напряжение между ранее зачищенными проводниками. Всего комбинаций в этом случае может быть три:
Между фазой и нулем напряжение должно быть близким к номинальным 220 вольт.
Между фазой и землей может быть такая же картина. Но, правда, если линия оборудована системой защиты от утечки тока (устройство защитного отключения — УЗО), то защита в этом случае вполне может сработать.Если нет УЗО или ток утечки совсем незначительный, то напряжение, опять же, находится в номинальном районе.
Между нулем и землей не должно быть напряжения.
Вот только последняя опция покажет, что провод, который не участвует в этом измерении, является фазой.
После проверки необходимо выключить напряжение, заизолировать зачищенные концы проводов и промаркировать. Например, наклеив полоски лейкопластыря белого цвета и сделав на них соответствующие надписи.
Б. Можно проверить провод (контакт в розетке) и на прямом примере напряжение на нем. Делается это так:
Подготовка мультиметра к работе — аналогично тому, как показано выше.
Далее выполняется измерение управляющего напряжения. Здесь преследуются сразу две цели. Во-первых, нужно убедиться, что в линии нет обрыва, и мы не будем искать фазу и ноль, как говорится, с нуля. А во-вторых, тестируется само устройство.Если показания верны, это означает, что переключение выполнено правильно, и в схему включен мощный резистор, который обеспечит должный уровень безопасности для последующих операций.
Коснитесь тестируемого провода красным щупом. Если это розетка, то в розетку вставляется щуп, если лучше зачищенный конец проводника, лучше использовать зажим «крокодил».
Коснитесь пальцем второго щупа правой руки … И — наблюдайте за показаниями на дисплее мультиметра.
— Если испытательный датчик был установлен на ноль, напряжение отображаться не будет. Или его значение будет крайне маленьким — измеряется в вольтах.
— В том же случае, когда провод управления в фазе, индикатор покажет напряжение в несколько десятков, а то и больше вольт. Конкретное значение не так важно — оно зависит от очень большого количества факторов. Это и установленный предел измерения используемой мультитестерной модели, и характеристики сопротивления тела конкретного человека, и влажности, и температуры воздуха, и обуви, в которую обут мастера и т. Д.Главное, чтобы напряжение было, и оно разительно отличается от второго контакта. То есть фаза найдена.
Наверное, далеко не каждому удастся преодолеть психологический рубеж — дотронуться рукой до щупа при подключении мультитестера к розетке. Здесь нечего бояться — мы предварительно протестировали устройство, замерив напряжение. И ток, протекающий по нему сейчас при замкнутой цепи, мало чем отличается от того, который проходит через индикаторную отвертку.Но тем не менее — для некоторых такое прикосновение становится экологически невозможным.
Ничего страшного, можно немного по другому. Например, просто прикоснитесь к стене вторым щупом — штукатуркой или даже обоями. Еще есть влага, и это приведет к замыканию цепи. Правда, показания индикатора, скорее всего, будут намного меньше. Но и этого будет достаточно, чтобы однозначно выяснить, какой из контактов фазовый.
Такая проверка будет не хуже, если в качестве второго контакта использовать какое-либо заземленное устройство или объект, например, радиатор отопления или водопровод.Подойдут и металлические каркасы даже без заземления. А иногда даже один зонд, подключенный к розетке, а второй просто лежит на полу или на столе, позволяет увидеть разницу. При проверке фазы тестер может показать единицы или пару десятков вольт. С нулевым проводником конечно будет ноль.
IN. Как видите, с определением фазы особых проблем нет. Но что делать, если есть три провода. То есть мы определились с фазой, и теперь нам нужно выяснить, какая из двух оставшихся равна нулю, а какая — защитное заземление.
Но это не так просто. Конечно, доступно несколько методов. Но ни один из них не может претендовать на звание «истины в последней инстанции». То есть здесь требуются специальные устройства, которые есть в распоряжении профессиональных электриков.
Но иногда помогает и самотестирование.
Один из них уже упоминался выше. Когда напряжение измеряется между фазой и нулем, это не должно вызывать никаких особенностей. Но при измерении между фазой и землей из-за неизбежной утечки тока возможно срабатывание системы защиты — УЗО.
Еще один способ обнаружения нуля и защитного заземления — это звонок. То есть можно попробовать переключив мультиметр на измерение сопротивления в диапазоне, скажем, до 200 Ом и в обязательном порядке — отключив напряжение на экране, поочередно измерить сопротивление между этими проводниками и гарантированно заземленным объектом. На проводе РЕ это сопротивление теоретически должно быть намного меньше.
Но, опять же, этот способ не отличается надежностью, так как связи практикуются по-разному, и значения могут оказаться примерно одинаковыми, то есть ни о чем не говорят.
Другой вариант — отсоединить шину заземления от ведущего к ней контура. Или снимите с него предполагаемый провод для проверки. Затем — либо произвести прозвон, либо произвести поочередное измерение напряжения между фазой и двумя оставшимися проводниками. По результатам часто можно судить, где ноль, а где PE.
Но, честно говоря, этот метод не кажется ни эффективным, ни безопасным. Опять же, из-за различных нюансов разводки и включения коммутаторов результат может быть не совсем надежным.
Узнайте, а также ознакомьтесь с его назначением и методами работы с видеоустройством, из нашей новой статьи на нашем портале.
Так что если вам нужна гарантированная четкость, где ноль, а где заземление, а выяснить самостоятельно нет возможности, лучше обратиться к квалифицированному электрику. При всей схожести этих проводников в домашней электропроводке ни в коем случае нельзя путать их.
Итак, были рассмотрены основные доступные методы определения фазы и нуля.Еще раз подчеркнем — если визуальный метод определения (по цветовой маркировке изоляции) не гарантирует достоверности информации, то все остальное следует проводить исключительно с помощью специальных приборов. Никакая «100% техника» со всевозможной картошкой, пластиковыми бутылками, банками с водой и прочими «игрушками» совершенно недопустима!
Кстати, в публикации ничего не говорится об использовании так называемого «контроля» — лампочки в розетке с двумя проводниками.Опять же — это потому, что такое тестирование прямо запрещено. действующие правила безопасной эксплуатации электроустановок. Не рискуйте собой и не представляйте потенциальную угрозу своим близким!
В конце публикации — небольшой видеоролик, посвященный задаче поиска фазы и нуля.
Видео: Как можно определить расположение фазы и нуля
Как вы знаете, электричество в наш дом подается трехфазное. Напряжение между любыми двумя выходами — 380 В.В то же время мы знаем, что в бытовой технике используется напряжение 220 В. Как одно преобразовать в другое?

Нейтральный провод здесь играет важную роль. Если замерить напряжение между одной из фаз и этим проводом, то оно будет просто равно 220 В. В более современных розетках предусмотрен дополнительный нулевой вывод — это так называемый защитный ноль.
Возникает естественный вопрос, в чем разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (мы пытаемся его определить) — это нейтральный контакт на трехфазной установке генераторной подстанции, подключенный к нейтральному контакту трехфазной установки в доме или отдельном входе. .
При этом может вообще не быть заземленным. Основное назначение — создание замкнутой электрической цепи при питании бытовой техники. Во втором случае речь идет о. Его обычно называют «защитным заземлением».
Из-за довольно сложной природы переменного тока существует несколько типичных видов нейтрального провода и заземления, которые могут не соответствовать реальному положению вещей:
«Напряжение на нуле вообще отсутствует.« Это неправда. Он подключен к разъему нейтрали на подстанции и предназначен для создания разности потенциалов на выходе. Иногда он находится под напряжением.
«Если есть заземление, то короткого замыкания точно не будет». В большинстве случаев это так. Но если ток нарастает слишком быстро, он может не успеть выйти через землю вовремя.
«Если в кабеле два провода одинаковые, а третий другой, то, скорее всего, это земля.« Так и должно быть, но иногда это не так.
Методы определения
Цифровой мультиметр
Определение нуля и фазы с помощью мультиметра. Это устройство очень удобно для работы с электричеством. Он включает в себя различные возможности. Это может быть как амперметр, так и вольтметр или омметр.
Также, в зависимости от конкретного типа, могут быть другие возможности (например, измерение частоты). Эти устройства могут быть как аналоговыми, так и цифровыми.
С помощью индикаторной отвертки. У этой отвертки прозрачная ручка. Если вставить его в розетку определенным образом, то при попадании в фазу загорится свет.
Есть несколько исполнений этих отверток. В простейшем случае при тестировании нужно дотронуться до конца ручки. Без этого свет не загорится.
При визуальном тестировании назначение проводов можно определить по их цвету.
Использование выделенной фазы . Это небольшое цифровое устройство, которое умещается в ладони. Один из проводов нужно держать в руке, другой проверять на фазу.
Пошаговая инструкция
Поговорим подробнее о том, как выполнять такую работу.
При использовании мультиметра необходимо правильно настроить его рабочий диапазон. Напряжение переменного тока должно быть 220 В.
Может использоваться для решения двух задач:
Определите, где фаза, а где «рабочий ноль» или заземление.
Определите где собственно заземление , а где нулевой выход.
Давайте сначала поговорим о том, как выполнить первую задачу. Перед началом работы нужно правильно настроить рабочий диапазон устройства. Сделаем его больше 220 В. Два щупа подключаются к гнездам «COM» и «V».
Берем второй из них и прикасаемся к проверяемому отверстию гнезда. Если есть фаза, то на мультиметре будет отображаться небольшое напряжение. Если фазы нет, то будет отображаться нулевое напряжение.
Во втором случае рабочее напряжение должно быть 220В. Вставляем один провод там, где есть фаза. Остальное тестируем с другими. При ударе о землю будет показано ровно 220 В. В противном случае напряжение будет немного меньше.
С помощью фазометра
Один провод держим аккуратно пальцами, второй тестируем. Если попадем в фазу в розетке, то цифры на индикаторе будут намного больше нуля. При достижении нуля на экране также отображается нулевое или незначительное значение напряжения.
Этот прибор удобен как тем, что он широко доступен на рынке радиоизмерительной техники, так и тем, что измерения производятся с достаточно высокой точностью.
С помощью индикаторной отвертки
Выглядит как обычная отвертка, но с небольшим отличием. У нее прозрачная ручка с маленькой лампочкой внутри. На первый взгляд, это довольно примитивное устройство, на самом деле очень удобно.
Достаточно просто вставить его в отверстие гнезда, при этом касаясь пальцем противоположного конца отвертки.Если есть фаза, то лампа загорится. Если есть нейтральный провод или земля, то он не сгорит. Важно помнить, что при измерении категорически запрещается касаться металлической части отвертки. Это может привести к поражению электрическим током.
В некоторых случаях фазу и нейтральный провод можно определить без каких-либо инструментов или приспособлений. Это можно сделать, правильно прочитав маркировку. Это ненадежный метод, но в некоторых случаях он может быть полезен.
При работе в современных домах обычно соблюдаются правила маркировки.
Итак, какие они:
Провод, у которого фаза , обычно коричневый или черный.
Нулевой, принято обозначать провод синего цвета.
зеленый или желтый указан провод, служащий для заземления.
Эти правила могли быть другими в предыдущие периоды времени. Также в будущем они могут измениться.Поэтому описанный метод подходит только для предварительной проверки назначения проводов.
Как отличить заземляющий провод от нулевого при отключенной фазе?

Предположим, что в сети нет тока. Есть ли в этом случае разница между землей и нейтралью? На первый взгляд может показаться, что они очень похожи друг на друга.
На самом деле их функции различаются. Заземление предназначено для аварийных ситуаций.. Через него электрический заряд уходит в землю. Нейтральный провод является частью электрической цепи для питания бытовых электроприборов в доме.
Здесь присутствует ток, а не заземление. Как их отличить? При отключенной фазе вам просто нужно измерить ток между этим проводом и точно известной землей. Если это нейтральный провод, то ток хоть и небольшой, но в этом случае будет. Если есть заземление, то здесь не может быть тока.
В каких случаях может понадобиться?

При большом разнообразии доступных электроприборов есть разница в том, какая электрическая мощность им нужна. В разных случаях такие вопросы решаются по-разному.
Иногда для этого используются специальные приспособления — переходники. В некоторых случаях просто необходимо произвести правильное подключение к розетке. В частности, при подключении электроплиты возникает необходимость при подключении правильно определить, где фаза в розетке, а где «рабочий ноль».
В этом и в подобных случаях без такой информации обойтись невозможно.
Другая ситуация, когда это необходимо, — это ремонтные работы другого рода … При их проведении нужно точно знать, какой провод находится под напряжением (он должен быть отключен или надежно изолирован), а какой нет.
При подключении многих бытовых приборов действительно не имеет значения, с какой стороны находится фаза на , но для коммутатора это может иметь значение.Поясним это: «Фаза» должна быть подана на выключатель, а «ноль» пусть подключена непосредственно к лампам в люстре.
При этом в процессе замены лампы в люстре, при выключенном выключателе, человек не будет шокирован, даже если он случайно прикоснется к ней.
Как проверить, находится ли электрический кабель под напряжением
Предупреждение о безопасности: Проверка проводов на наличие напряжения может быть опасной, если вы не являетесь экспертом.Всегда выключайте автоматический выключатель на главной панели, прежде чем открывать любую электрическую коробку в вашем доме — никогда не работайте с токоведущим проводом ни при каких обстоятельствах.
Прежде чем приступить к более сложным действиям по открытию электрической коробки, попробуйте проверить это с помощью тестера розеток. Если это штепсельная розетка, самый простой и безопасный способ проверить напряжение (и еще несколько вещей) — это подключить напрямую. У каждого домашнего мастера должно быть одно из этих устройств — на момент написания статьи Home Depot предлагает их менее чем за 20 долларов (рис. 1).
Тестер розеток

Этот маленький инструмент, вставленный в розетку, сообщит вам, вставлена ли вилка, включив световые индикаторы.Последовательность этих огней укажет, разомкнута ли земля или нейтраль, и правильно ли подключены провода Hot, Neutral и Ground (Gnd). Самое главное в этом случае, если в цепи нет питания (или если Hot открыт), это удобное устройство сообщит вам. Некоторые тестеры розеток также оснащены дополнительной опцией для проверки розеток GFCI, например, показанной на рис. 1.
Когда индикаторы тестера (если они горят), показывают ситуацию с проводкой вилки, обратите внимание на любые аномалии проводки. указано.Помните — перед снятием декоративной пластины ВСЕГДА ДОЛЖЕН БЫТЬ ВЫКЛЮЧЕН на главной панели (исключений из этого правила нет). После этого можно произвести ремонт или модификацию проводки розетки. Неисправные провода можно удалить и снова подключить в правильные места, а затем повторно протестировать, как только коробка будет закрыта и питание снова включено.
Может ли розетка с неверным подключением вызвать опасность?

Световые розетки имеют только два провода (кроме Gnd).Так могут ли они быть неправильно подключены? Если какой-нибудь предыдущий разнорабочий подключил его нейтральным проводом к переключателю, а не горячим проводом, это означало бы, что даже когда переключатель выключен, розетка для освещения постоянно находится под напряжением. Это можно быстро проверить на осветительной арматуре.
Под светильник потребуется устойчивая стремянка или другая прочная подставка.
Потребуется временно снова включить питание, затем выключить свет выключателем и вынуть лампочку.
Используя стремянку, чтобы приблизиться к коробке с осветительной арматурой, установите мультиметр на напряжение переменного тока, поместите один провод на заземляющий винт на розетке, а другой на контакт в нижней части резьбового разъема (рис. 2) . Если на глюкометре есть показания, значит, горячее подключение неправильно, в противном случае переходите к следующему шагу.
Когда первый вывод все еще находится на винте заземления, другой вывод теперь переносится на сторону гнезда с металлической резьбой. Если на счетчике есть показания, это значит, что проводка Hot неверна, в противном случае — все в порядке.Работа выполнена.
Что делать, если кабель, входящий в электрическую коробку, был неправильно подключен?

Если есть напряжение на розетке освещения, распределительную коробку необходимо повторно подключить — начните с повторного выключения выключателя.
Как только вы это сделаете, вы можете открыть электрическую коробку переключателя и вытащить переключатель, чтобы открыть проводку (рис. 3).
В этой конкретной коробке, подключенной к двухпозиционным переключателям, любой из черных и красных проводов, вероятно, будет горячим.Сначала убедившись, что прерыватель выключен, откройте его и вытащите переключатель, чтобы убедиться, что белый (нейтральный) провод (а НЕ черный или красный) неправильно подсоединен к переключателю. Это можно исправить, удалив белый кусок провода, соединяющего коммутатор с группой белых проводов, и заменив его черным проводом между тем же местом на переключателе и «кластером» черных проводов.
Циферблатный индикатор Сравнение брендов
Mahr-Federal (США), ранее известный как Federal Gage, большинство этих индикаторов производится в Провиденсе, Род-Айленд, и их можно определить по зеленоватым циферблатам.В 2017 году компания отказалась от названия Federal и превратилась в Mahr Inc. Эти показатели большие и надежные, но зубчатая рейка (шпиндель) по-прежнему изготовлена из мягкой стали, а зубья легко сгибаются или ломаются. Из-за дороговизны запчастей ремонт может быть дорогим. По крайней мере, одна «экономичная серия» (например, 1810SZ) изготавливается по индивидуальному заказу компанией Käfer (Германия). Модели, начинающиеся с IDT, являются специальными производителями и должны быть возвращены в Mahr-Federal для обслуживания. Федеральные циферблатные индикаторы не имеют серийных номеров.Индикаторы группы 4 с большим циферблатом очень тяжелые.
Ремонт: часто не экономичный, спрашивайте около
Продажи: Дилеры Mahr или напрямую от производителя
Детали: обратитесь к производителю
Информация: посетите сайт Mahr
Mercer (Англия) первоначально производился для британского рынка в Сент-Олбансе, недалеко от Лондона. Эти популярные индикаторы «Сделано в Англии» больше не доступны. Запасных частей больше нет, и ремонт невозможен.Вы можете заменить некоторые модели индикаторами Mercer, которые в настоящее время производятся в Швейцарии (см. Ниже).
Mercer (Швейцария) Циферблатные индикаторы нынешней модели Mercer производятся Tesa в Швейцарии и схожи с индикаторами Compac с небольшими изменениями. Несмотря на то, что Compac прекратил выпуск большинства моделей с дюймовым считывающим устройством, они все еще могут быть доступны под названием Mercer. Большинство других индикаторов Mercer швейцарского производства, похоже, были сняты с производства с 2016 года.
Ремонт: Индикаторная служба Лонг-Айленда
Продажи и информация: см. Стр. 170
Детали: индикаторы Mercer используют те же детали, что и Compac (см. Выше)
Messner (Германия) этот бывший производитель был куплен Kafer в 1990-х годах, и производство этой линейки индикаторов было прекращено.
MHC (Китай) — универсальные индикаторы часового типа, произведенные в коммунистическом Китае.
Индикаторы Mitutoyo (Япония) имеют надежную точность во всем диапазоне, поскольку текущие модели имеют беззубый шпиндель.Этот инновационный дизайн устраняет слишком частую причину ошибок, наблюдаемых в индикаторах других производителей. Пластиковые лицевые панели, заменяемые пользователем, включают уплотнительное кольцо, и иногда их бывает трудно повернуть при попытке выполнить мелкую регулировку. В новейших моделях, обозначаемых буквой S, по бокам корпусов циферблатных индикаторов используются «ласточкин хвост», на которые можно установить любое количество насадок, включая зажимы для лицевой панели. К сожалению, некоторые насадки тоже пластиковые и ломаются.Индикаторы дальнего действия, как правило, лучше, чем у других, благодаря улучшенному дизайну.
Mueller (Калифорния), производит специальные измерительные приборы. Циферблатные индикаторы, используемые для этих инструментов, часто имеют шток 8 мм. В настоящее время они используют индикаторы серии D производства Mitutoyo, ранее серии B и C производства Starrett (от которых они отказались из-за проблем с качеством), а когда-то серия A производилась в Англии. Мы можем отремонтировать индикаторы, но если остальная часть инструмента требует ремонта, верните его производителю для достижения наилучших результатов.
Oldak (Англия) антиквариат, ранее изготовленный лондонской компанией Engineering Products Ltd. Нет в наличии запасных частей.
Peacock (Япония) относительно недорогой индикатор, который, вероятно, следует рассматривать как «одноразовый», когда приходит время ремонта. Запчасти часто отсутствуют. Вероятно, это шаг вперед по сравнению с китайскими продуктами и может подойти для общего использования в цехах. Часто продается через крупные каталоги.
Precise (Китай) смехотворно дешевые индикаторы циферблата, предлагаемые в каталоге Penn Tool Co.Считайте это мелочами. См. «Китай» в таблице результатов ниже.
Phase-II , недорогой китайский импортный прибор, который не подлежит ремонту, потому что он будет стоить больше, чем новый индикатор. Относитесь к ним как к мелочам. Циферблатный индикатор 0–1 дюйма имеет своеобразную удачу: маленький счетчик оборотов обходит два раза, один раз для первой половины дюйма, затем еще раз для второй половины дюйма. Однако мы не можем придраться к точности. В новых моделях. Показатель 001 «такой же точный, как и у любой другой марки.Также доступны в цифровых версиях.
Ремонт: неэкономичный
Продажи: самый большой каталог компаний
Запчасти: на складе в Нью-Джерси, звоните 1-800-526-9087
Randall & Stickney (Уолтем, Массачусетс), похоже, является одним из первых претендентов на безумие производства, которое охватило Новую Англию в конце 1800-х годов. Приятно видеть, что некоторые из этих старинных индикаторов все еще находятся в обращении спустя все это время.
Royal Master (США) — косметический циферблат для индикатора CDI (см. Выше).
Индикаторы Scherr-Tumico (США и другие страны) имеют значительно меньшее качество, но некоторые из их индикаторов произведены в США. Их можно недорого отремонтировать, если вернуть их производителю, хотя ремонтные работы часто не соответствуют стандартам. Шерр-Тумико обычно сокращается до S-T.
Satisloh — циферблат для индикатора Kafer (см. Выше).
Seibert (США) — косметичка для индикатора CDI (см. Выше).
Наборы Snap-On производятся в США, но мы не можем проверить происхождение циферблатных индикаторов, используемых в этих наборах.На их веб-сайте они ошибочно указаны как индикаторы проверки циферблата — термин, который применяется к маленьким индикаторам измерения рычажного типа. Если они не работают, вам лучше заменить неисправный элемент.
Soiltest , туалетный циферблат. Индикаторы дальнего действия производятся Mitutoyo, но это может быть изменено.
SPI распространяет дешевую импортную продукцию из Китая под собственной торговой маркой SPI, хотя аббревиатура расшифровывается как «Swiss Precision Instruments».SPI не предоставляет запасные части или услуги по ремонту их индикаторов. Их следует рассматривать как «одноразовые». Последние модели являются копией моделей Mitutoyo. Похоже, что Китай не придумал оригинальной идеи с тех пор, как изобрели порох. Вероятно, они и это украли. SPI также продает индикаторы Кефера (см. Выше), которые можно рекомендовать. SPI принадлежит гиганту каталога MSC.
Standard Gage (Швейцария-Германия-Китай) Циферблатные индикаторы Standard Gage распространяются компанией Brown & Sharpe в США.Раньше Poughkeepsie, теперь это бренд туалетных принадлежностей, производимый в Швейцарии, Германии и Китае компаниями Tesa, Käfer и анонимными фабриками в пригороде Пекина. Как сказал один покупатель: «Никогда не знаешь, кто будет их делать дальше».
Ремонт: Индикаторная служба Лонг-Айленда (за исключениями)
Детали: обычно отсутствуют (обратите внимание)
Индикаторы Starrett (США) — отечественные фавориты и, вероятно, лучшие из индикаторов «Сделано в США».Новое поколение имеет чистую и прочную конструкцию, но они по-прежнему страдают от втулки, которая довольно быстро изнашивается, и зубьев рейки, которые срезаются из-за металла низкого качества, используемого при ее производстве. Новые пластиковые лицевые панели упрощают замену поврежденных кристаллов. Они недорогие и почти всегда подлежат ремонту. Модель 645 с обратным плунжером является одной из лучших в своем роде и может быть рекомендована. Однако избегайте модели 196. Циферблатные индикаторы Starrett не имеют серийных номеров. Их онлайн-каталог является исчерпывающим, а описания деталей доступны в Интернете.
Steinmeyer (Германия) показатели поступают из разных источников, в основном из Kafer (см. Выше). Steelex (Китай) косметический циферблат на недорогом одноразовом индикаторе.
Stoppani (Швейцария) В период с 1913 по 1945 год Stoppani SA была одним из первых разработчиков индикаторов часового типа, штангенциркулей и других приборов. В настоящее время компания действует как контрактный производитель со вспомогательным подразделением в Малайзии.
Индикаторы выброса Storm (Китай), продаваемые Central Tool of Rhode Island.Это их «ценностная» линейка индикаторов.
Индикаторы Sunnen (США) являются составными частями их очень успешных измерителей внутреннего диаметра. Индикаторы, которые они используют на текущих моделях, произведены Mitutoyo (Япония) специально для этих нутромеров (модель индикатора 4S2218). Обычные модели Mitutoyo нельзя использовать в качестве замены, они не подходят. Старые модели были оснащены циферблатными индикаторами Federal.
Ремонт и продажа: только у производителя по телефону 1-800-325-3670
Teclock (Япония) производит легкую, но хорошо продуманную линейку циферблатных индикаторов по выгодной цене.У нас есть популярный индикатор часового типа АИ-921. Однако они не подлежат ремонту и должны рассматриваться как одноразовые. Некоторые модели ошибочно называются «противоударными». В механизме нет ничего, что могло бы сделать его ударопрочным. Ряд различных моделей находится в обращении в основном потому, что они входят в состав (недорогих) компонентов машин. По большей части эти индикаторы недоступны в США, и вам придется искать альтернативные модели в качестве замены.
Ремонт: не экономно
Продажи: см. Стр. 33 и различные каталоги
Детали: нет в наличии
Testex (Ньюарк, Делавэр) — индикатор Mitutoyo с названием Testex на нем.Его можно встретить в составе толщиномеров с циферблатом. См. Mitutoyo на этой странице для получения дополнительной информации.
3D-Taster (Германия) индикатор центровки и позиционирования для станков с ЧПУ, производства Haff & Schneider, который не подлежит ремонту в средней мастерской.
No related posts.
