Содержание

Использование мультиметра для проверки заземления

Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от поражения электричеством в домах и квартирах устанавливают заземление. Оно нужно для того, чтобы уровнять потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно.

Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков.

Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт.

После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт.

Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии. Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось…

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли. Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто…
А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на  нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

  • увеличение кислотности грунта,
  • замена грунта в месте нахождения заземлителя,
  • увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине. А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.


Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?
Аккумуляторные батареи для котла отопления или насоса
Вода из крана бьется током,в чем причина,как устранить?
Гальмар заземление инструкция по монтажу
Гибридный инвертор,как работает,как выбрать?
Заземление дома или дачи своими руками,как сделать
Заземление зарядной станции для электромобиля
Заземление МРТ или медицинского оборудования
Заземление своими руками,уголком или модульное заземление?
ИБП для дома,генератор или солнечная станция что лучше?
Измерение сопротивления заземления,проверка контура заземления
Как выбрать бесперебойник?Советы бывалых
Как выбрать заземление правильно
Как выбрать солнечный инвертор для дома?
Как выгодно купить твердотопливный котел?
Как заземлить бойлер правильно
Как заземлить дом
Как заработать на солнечной энергии?
Как защитить розетки от перегрузки?Решение есть!!!
Как настроить регулятор тяги котла твердотопливного Огонек
Как получить зеленый тариф в Украине,порядок оформления
Как проверить контур заземления самому,метод электрочайника
Как сделать заземление в розетке и проверить заземление розеток?
Какие колосиники бывают,котлы с охлаждамыми колосниками
Какой генератор лучше синхронный или асинхронный?
Комплект ИБП+аккумулятор для газового котла
Котел длительного горения Огонек ДГ модернизированный
Можно ли фундамент использовать для заземления дома?
Молниезащита дома своими руками,монтаж молниезащиты дома
Молниезащита дома,цена,или от чего зависит стоимость?
Пиролизные котлы,как они работают?
С праздником пасхи,получите подарок
Система уравнивания потенциалов для борьбы с блуждающими токами
Солнечная станция для дома,выгодно или нет?
Солнечные инверторы SAJ выставка SOLAR Ukraine 2018
Солнечные инверторы для дома,как выбрать
Солнечные станции для дома,зеленый тариф
Твердотопливные котлы Огонек с электротенами
Твердотопливный котел для отопления дома,выгодно или нет?
Термическая сварка Galmar weld,для монтажа заземления
Требования к заземлению
УЗО без заземления работает или нет?
Чем забивать модульное заземление на глубину
Что такое сетевой солнечный инвертор?
Электромонтажные работы в квартире,офисе,доме в Киеве,расценки
Что такое заземление и зачем это нам нужно?
Как выбрать твердотопливный котел
Молниезащита внутренняя,зачем она нужна?
Как выбрать электрогенератор для дома правильно?
Как правильно выбрать стабилизатор напряжения

Как проверить тестером сопротивление – каковы варианты? + видео

У кого-то такой прибор есть дома, достался в наследство и лежит в шкафу… Мы постараемся частично раскрыть его потенциал, и для начала разберем, как проверить тестером сопротивление!

Как замерить тестером сопротивление и где необходимы такие операции?

Под тестером измерения сопротивления заземления понимается измерительный прибор со встроенным микропроцессорным управлением. С его помощью можно узнать не только сопротивления заземлений, но также и удельное сопротивление грунта. Им хорошо определяются имеющиеся паразитные напряжения в почве. Последние модели тестеров полностью автоматические и удобны в работе. Обычно их используют для измерений систем заземлений на электростанциях, на многих промышленных предприятиях, а также в тех отраслях, где есть распределительные сети.

Обычно стандартные приборы состоят из следующих элементов: корпуса измерителя, передней и базовой панелей, панели с соединительными разъемами, клавиш обозначений органов индикации, а также управления измерителя. Последние модели таких приспособлений являются переносными приборами с внутренним источником питания. Измерение сопротивления тестером заземляющих устройств должно осуществляться так, чтобы они соответствовали общим европейским стандартам. Обычно тестеры имеют в комплекте все основные принадлежности, которые нужны для выполнения испытательных работ.

Современные приборы оборудованы электронной частью. Производители используют при изготовлении SMD-технологии, а значит, в работе не нужно дополнительное обслуживание. Дисплей ЖК выполнен по традиционной разработке, и с его помощью легко считывается вся получаемая в процессе информация. Тестеры легки и просты в использовании. Операторам не надо проходить специальное обучение и подготовку, достаточно будет только внимательно изучить инструкцию, как померить сопротивление тестером.

Прежде, чем мы узнаем, как замерить тестером сопротивление, разберем основные сферы применения этого прибора и самые частые операции, которые им выполняются. С помощью данного прибора можно осуществлять следующие работы: тестировать безопасность электроустановок, машин и механизмов, испытывать и сертифицировать структурированные кабельные сети, измерять, регистрировать и анализировать системы электрораспределения, фиксировать параметры окружающей среды, электропроводки внутри помещений и контролировать работы климатического оборудования.

Смысл проведения работ, связанных с заземлением не только закрытых, но и открытых проводящих частей электронагрузок, в том, чтобы рассчитать возможные электрические потенциалы, которые могут возникнуть на электрических нагрузках, когда имеется неисправность, к потенциалу земли.

Как проверить тестером сопротивление – методы изысканий

Есть много разных методов измерений системы заземления, которые встречаются среди пользователей. Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:

  • с использованием внутреннего генератора и 2-мя электродами;
  • используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
  • используя внешнее напряжение и вспомогательные электроды;
  • используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;
  • бесстержневой метод, в котором используются два измерительных клеща.

Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет использоваться синусоидальный измерительный сигнал. Этот сигнал – идеальный вариант, в отличие от прямоугольного. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлениям. Такой метод применим там, где заземление делается с помощью металлических полос, которые обходят вокруг объектов работы. Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.

Методом, где используется внешнее измерительное напряжение без включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системах ТТ. Основным преимуществом данного метода является то, что в работе не нужно использовать вспомогательные измерительные электроды. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы разместить испытательные электроды. Методом, где используется не только внешнее измерительное напряжение, а также и вспомогательные электроды, активно обследуют в отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.

Метод, где используется внутренний генератор и 2 измерительных электрода, или же с помощью одних измерительных клещей, работает тогда, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть параллельно соединены с испытательными электродами. Бесстрежневым методом работают тогда, когда нужно проводить измерения в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод используют при наличии вторичной системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.

Измерение сопротивления тестером – особенности процесса

А теперь обсудим самое любопытное – как измерить сопротивление заземления тестером. Любая подобная работа должна начинаться с внешнего осмотра всех элементов заземляющих контуров. Обязательно нужно проверить не только качество сварочных работ, но и качество болтовых соединений. Если при осмотре не было серьезных замечаний, то можно смело начинать выполнять измерения. Обычно помимо основного прибора в работе необходимо наличие специальных электроизмерительных агрегатов.

Чтобы полноценно и правильно измерить сопротивление заземлений, нужно знать и выполнять все общие правила работы.  Важно вначале работы обратить внимание на то, чтобы прибор находился в горизонтальном положении, и были установлены все элементы питания. Надо следить за стрелкой прибора: если положение переключателя диапазона находится в необходимом состоянии, то она должна быть на нуле. Все провода нужно подключать только по специальным схемам.

Если проводится непосредственное измерение сопротивлений и применяются, помимо зонда, и дополнительные электроды в виде металлических стержней, то они должны быть заглублены в грунт на расстоянии около 0,5 м. Все проверки сопротивлений любых заземляющих устройств должны проводиться по графику, который утверждается на предприятии. Обычно они проводятся один раз в полгода. Если самостоятельно провести анализ невозможно, то необходимо обращаться за помощью к специализированным организациям. Важно при выполнении измерений максимально обеспечивать безопасность при пользовании электричеством.

Оцените статью: Поделитесь с друзьями!

Как проверить качество заземления — electro city

Как проверить тестером сопротивление – методы изысканий

Есть много разных методов измерений системы заземления, которые встречаются среди пользователей. Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:

  • с использованием внутреннего генератора и 2-мя электродами;
  • используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
  • используя внешнее напряжение и вспомогательные электроды;
  • используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;
  • бесстержневой метод, в котором используются два измерительных клеща.

Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет использоваться синусоидальный измерительный сигнал. Этот сигнал – идеальный вариант, в отличие от прямоугольного. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлениям. Такой метод применим там, где заземление делается с помощью металлических полос, которые обходят вокруг объектов работы. Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.

Методом, где используется внешнее измерительное напряжение без включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системах ТТ. Основным преимуществом данного метода является то, что в работе не нужно использовать вспомогательные измерительные электроды. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы разместить испытательные электроды. Методом, где используется не только внешнее измерительное напряжение, а также и вспомогательные электроды, активно обследуют в отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.

Метод, где используется внутренний генератор и 2 измерительных электрода, или же с помощью одних измерительных клещей, работает тогда, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть параллельно соединены с испытательными электродами. Бесстрежневым методом работают тогда, когда нужно проводить измерения в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод используют при наличии вторичной системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

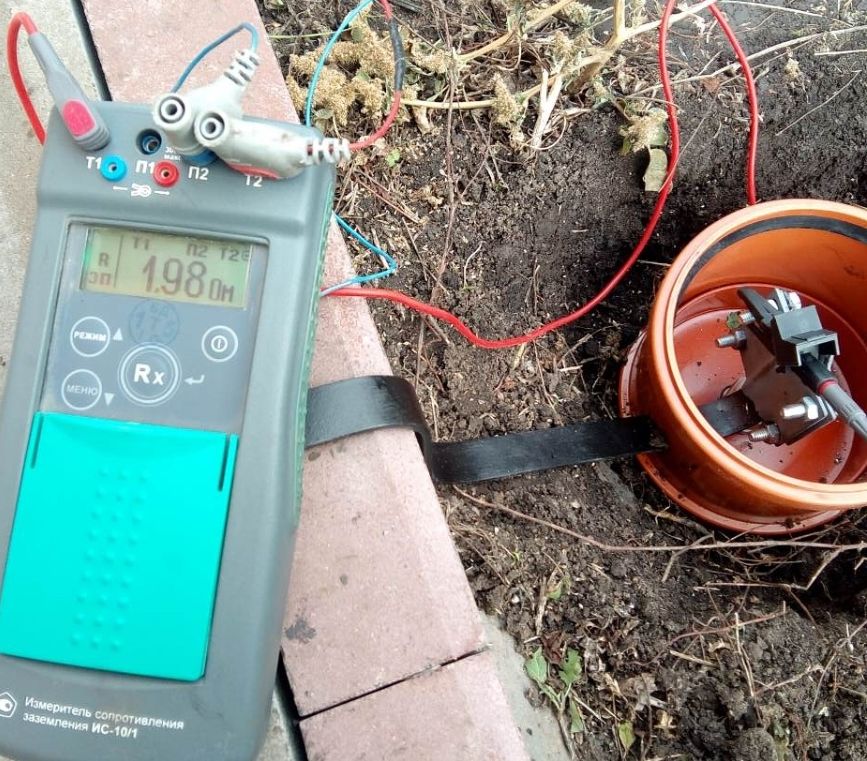

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами. вы можете в нашей статье!

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала

Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

  • визуальный осмотр устройств заземления на целостность;
  • проверка сварочных швов;
  • измерение расстояние от здания;
  • осмотр крепежей;
  • подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением  полярности.
Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.
Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
Полученное значение умножается на соответствующее число

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как проверить мультиметром напряжение в розетке 220в?

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Контур заземления: устройство, нормы пуэ, как проверить и измерить сопротивление мультиметром

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление.

Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома.

По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно).

В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть.

Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

  • Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
  • Рабочий ноль (цветовая маркировка — синяя или голубая).
  • Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой.

К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина.

Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

  1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
  2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
  3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Сразу оговоримся: изготовить такой комплект самостоятельно возможно, но дорого и нецелесообразно.

Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины.

Да и сформировать высокое напряжение, необходимое для измерения параметров растекания, тестер не сможет. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Видео по теме

Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/kak-proverit-zazemlenie.html

Как замерить сопротивление заземления мультиметром

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

  • Перед использованием необходимо проверить контур на заземляющее сопротивление.
  • О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления.

Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом.

Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением.

То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку.

У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена.

Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

  • В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
  • На приборе установите режим измерения напряжения.

  • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
  • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

  • патрон;
  • лампочка;
  • провода;
  • концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться.

Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее.

Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

  1. В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.
  2. Наглядно этот способ показан на видео:
  3. О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:
  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416.

Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем.

Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
127 В 220 В 8 Ом
220 В 380 В 4 Ом
380 В 660 В 2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Источник: https://YaElectrik.ru/elektroprovodka/kak-zamerit-soprotivlenie-zazemleniya-multimetrom

Измерение металлосвязи: методика, нормы, периодичность проверки

Наличие защитного заземления – одно из основных требований электробезопасности. Надежность заземляющих элементов контролируют специалисты электролаборатории, проводя измерение металлосвязи.

Согласно действующим нормам и правилам, такая проверка обязательна, если на объекте производился ремонт электрического оборудования, переоснащение или монтажные работы.

Что скрывается под термином «металосвязь» и зачем проводятся ее измерения, мы подробно расскажем в этой публикации.

Под данным термином принято понимать связь (электрическую цепь), образованную электроустановкой и заземлителем. Основное требование к металлосвязи – непрерывность цепи заземления. Нарушение этого условия грозит образованием высокой разности потенциалов в цепях электроустановки, что представляет угрозу для жизни и может повлечь за собой выход из строя оборудования.

Надежный  контакт заземлителя и объекта заземления обеспечивает низкую величину переходного сопротивления

Со временем может наблюдаться рост переходных сопротивлений в цепи заземления, что приводит к образованию дефектов металлосвязи, давайте разберемся с природой этого явления.

Чем вызван рост переходного сопротивления?

Под переходными контактами подразумеваются соприкасающиеся металлические элементы. Добиться их идеальной полировки невозможно, все равно на поверхности будут присутствовать бугорки и вмятины микроскопического размера.

Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления.

На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

Поверхность медного контакта, увеличенная микроскопом

Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может оказаться достаточно, чтобы нарушить металлосвязь.

В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металлосвязи.

Не менее распространенная причина – человеческий фактор, именно поэтому после монтажных работ требуется проводить измерение металлосвязи.

Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металлосвязи:

  1. Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
  2. Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
  3. Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

Как видим, основная цель проверки – осуществление измерений параметров заземляющих цепей, поскольку именно они характеризуют качество металлосвязи, а соответственно, и электробезопасность установки.

В соответствии с требованиями ПУЭ металлические элементы электроустановок подлежат заземлению. Замеры металлосвязи производятся между главной заземляющей шиной и элементом, подлежащим проверке. По нормам сопротивление контактов в одном переходе должно быть 0,01 Ом ± 20%.

Если измерительный прибор подтверждает наличие качественного соединения, выполняется проверка следующего узла. Когда между заземлителем и заземленной электроустановкой несколько переходов, то их суммарное сопротивление не должно выходить за пределы 0,05 Ом.

Измерение сопротивления переходных контактов

Если сопротивление превышает допустимые нормы, следует проверить состояние контактов, зачистить их, соединить и произвести повторные измерения.

Большинством электролабораторий замеры металлосвязи проводятся по следующему алгоритму:

  1. Осуществляется визуальный осмотр контактов заземляющих проводников. Эффективны при поисках «плохого» контакта специальные приборы – тепловизоры, они быстро позволяют обнаружить проблемное соединение.
  2. Сварочные соединения проверяются на прочность путем применения механической нагрузки.
  3. Все заземленные элементы конструкции тестируются на наличие металлосвязи.
  4. Проверка наличия электрического тока на заземленных элементах.
  5. Полученные результаты фиксируются в специальном протоколе.

Приведенная методика измерений доказала свою эффективность.

Нормы и правила

Согласно нормам ПУЭ заземляющие проводники, а также используемые для выравнивания потенциалов, необходимо надежно соединять, чтобы обеспечить наличие непрерывности цепи заземления.

При этом для стальных проводников предписывается сварочное соединение, другие способы контакта допускаются только в том случае, если имеется защита от разрушающего воздействия воздушной среды.

При использовании болтовых соединений, должны быть приняты соответствующие меры, не позволяющие ослабевать контактному соединению.

Все соединения цепи заземлителя и заземленного устройства должны быть расположены таким образом, чтобы к ним имелся свободный доступ, поскольку должен производиться осмотр, с целью проверки непрерывности электрического соединения. Исключение их этого правила – герметизированные контакты.

В Правилах также указано, что для контакта с заземляющими устройствами могут выполняться болтовыми или сварочными соединениями. Если устройства электроустановок подвержены сильной вибрации или их часто перемещают на другое место, то применяются гибкий защитный провод.

Более детальную информацию о нормах и правилах, можно получить в ПУЭ (р. 1.7.).

Периодичность

Согласно норм ПТЭЭП и ПУЭ, испытания металлосвязи проводится по графику, определенному техническим отделом объекта. Как правило, в этом случае руководствуются табл. 37 п. 3.1 ПТЭЭП, где установлена следующая периодичность измерения металлосвязи:

  • В помещениях и объектах, относящихся к повышенной категории опасности, замеры переходных сопротивлений в заземляющих цепях должны проводиться ежегодно, при других обстоятельствах — не реже одного раза на протяжении трех лет.
  • Для лифтового и подъемного оборудования – 1 год.
  • Стационарным электроплитам – 1 год.

Как правило, проверка металлосвязи производится совместно с другими видами электроизмерений (сопротивления изоляции, проверка целостности электропроводки и т.д.).

Помимо этого, обязательные измерения металлосвязи проводятся в следующих случаях:

  1. Если производился ремонт или переоснащение электрооборудования.
  2. При испытаниях новых электроустановок.
  3. После проведения монтажных работ.

Приборы для измерения

Учитывая, что измерения металлосвязи проводятся на уровне сотых Ома, то обычные измерительные приборы, например, мультиметры, для этой цели не подходят. Когда проводят замеры сопротивления заземления, используют более точные приборы, достаточно чувствительные, чтобы измерять сопротивления малого уровня.

Прибор для измерения заземления Metrel MI3123

Большинство таких устройств оснащены дополнительными функциями, например, представленный на рисунке прибор Metrel MI3123 может также измерять электропроводимость грунта и тока утечки.

Фиксация результатов в протоколе измерения

Все результаты измерений заносятся в специальный протокол испытаний. Данные фиксируются в таблице, с указанием наименования каждого осмотренного соединения. В отчете также приводится информация о количестве осмотренных узлов, их местоположении и отображается максимальное значение общего сопротивления контактов защитной цепи.

Если в процессе испытаний обнаружено отсутствие металлосвязи, информация об этом обязательно фиксируется в документе и одновременно в приложении к протоколу (дефектной ведомости).

Кратко о профилактике.

Регулярно проводить замеры металлозаземления, не значит отказаться от профилактики. Чтобы обеспечить непрерывность защитных цепей необходимо регулярно проверять, в каком состоянии находятся контактные соединения, и при необходимости подтягивать их. Не менее важно очищать контакты пыли, окисной пленки и грязи.

При обнаружении наличия электрического напряжения на одном из элементов конструкции, необходимо позаботится о ее качественном заземлении. В противном случае возрастает риск возникновения нештатной ситуации.

Не стоит экономить на проверке качества устройства защитного заземления, поскольку потери могут стать более затратными, чем оплата вызова электролаборатории.

Важно ознакомиться и прочитать:

Источник: https://www.asutpp.ru/kak-vypolnjaetsja-proverka-metallosvjazi.html

Как измерить сопротивление контура заземления – обзор методик

Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., а также ПТЭЭП пр. 3,3.1.

Замеры, которые проводятся в электроустановке с глухозаземленной нейтралью (напряжение которых составляет ниже 1000В) должны соответствовать следующим нормам.

Неважно, зимой или летом, значение не должно превышать отметку 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током.

 Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным).

Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю.

Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления.

Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором.

Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

  • МС-08;
  • М-416;
  • ИСЗ-2016;
  • Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность.

Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей.

Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей.

Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

  • возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
  • экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет.

Получается, что, когда производить замеры заземления – решать вам.

Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления.

 Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию.

По окончании работы вам будет выдан протокол измерения сопротивления заземления.

В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Источник: https://samelectrik. ru/kak-izmerit-soprotivlenie-kontura-zazemleniya.html

Как проверить контур заземления

:

Заземление представляет собой соединение электрических приборов с землей. С его помощью обеспечивается защита от поражающего действия тока при неисправностях или повреждениях электрооборудования.

Для заземлителя используются обыкновенные металлические стержни или специальные комплексы, включающие в свой состав сложные элементы. Перед вводом в эксплуатацию всей системы, происходит проверка контура заземления, где в первую очередь замеряется его сопротивление.

Таким образом, удается выяснить способность заземляющего контура выполнять свою основную защитную функцию.

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора.

Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения.

Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие  удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

  • Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
  • Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
  • Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

  • Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
  • Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
  • Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

Для измерения изоляции применяется мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты.

Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами.

Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

Источник: https://electric-220.ru/news/proverka_kontura_zazemlenija/2016-04-04-953

Какая периодичность проверки контура заземления?

Этот материал подготовлен специалистами компании «ЭлектроАС». Нужен электромонтаж или электроизмерения? Звоните нам!

Евгений
Сроки проверки заземляющих устройств?
Ответ:
В соответствии с ПТЭЭП, периодичность проверки состояния заземляющих устройств (контура заземления) определяется графиком планово-профилактических работ (ППР), который утверждается техническим руководителем Потребителя. На основании п. 2.7.9. ПТЭЭП, визуальный осмотр видимых частей заземляющих устройств должен проводится не реже 1 раза в 6 месяцев. Осмотр с выборочным вскрытием грунта должен проводится не реже одного раза в 12 лет.

Периодичность измерения сопротивления заземляющего устройства проводят в соответствии с приложением 3, п. 26. «Заземляющие устройства», а именно:
1) Заземляющее устройство опор воздушных линий электропередачи напряжением до 1000 В — не реже 1 раза в 6 лет, и для ВЛ выше 1000 В — не реже 1 раза в 12 лет.

2) Заземляющее устройство электроустановок в соответствии с графиком планово-профилактических работ (ППР), но не реже 1 раза в 12 лет.

ПТЭЭП
2.7.8

Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования (Приложение 3).

2.7.9
Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.

Результаты осмотров должны заноситься в паспорт заземляющего устройства.

2.7.10
Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее — ППР), но не реже одного раза в 12 лет.

Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности — см. п.2.7.11), определяется решением технического руководителя Потребителя.

2.7.11
Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

Источник: http://elektroas.ru/kakaya-periodichnost-proverki-kontura-zazemleniya

замер, проверка, испытания по выгодной цене от Testvolt

Методика работы заземляющих систем

Устройство предназначено для отведения опасности поражением электрическим током человека при появлении напряжения на оборудовании. Тело является отличным проводником, и его противодействие составляет 1000 Ом.

Поэтому для того, чтобы электричество отходило в сторону (в землю), необходимо намного меньше сопротивляемости. Как правило, по нормам ПУЭ значение не должно превышать 4 Ом. В случае неисправности электрооснащения, например, при появлении пробоя в изоляционном слое, ток может пройти при прикосновении рукой через все тело и дойти до ног. Это в итоге может привести к летальному исходу. Поэтому для предотвращения негативных последствий необходима установка защитной системы. Также следует периодически осуществлять проведение проверки заземления и измерения сопротивления изоляции.

Как происходит защита человека

Представим ситуацию, что у вас сломалось оборудование. При выходе из строя изолирующего слоя, если вы прикоснетесь рукой за корпус, то почувствуете легкое жжение и покалывание, даже в специальной одежде. Так как мы знаем, что ток течет по пути наименьшего сопротивления, а вы являетесь не самым лучшим проводником, то через тело пройдет меньшее количество энергии, а основная масса отводится в землю.

В противном случае, когда контур нарушен или неправильно установлен, то ток выбирает путь протекания через тело человека, находящегося между потенциалами грунта и поврежденного электрического оборудования. В итоге такая ситуация может привести к гибели или к серьезным проблемам со здоровьем. Поэтому необходима проверка сопротивления заземлителей и заземляющих устройств.

Для чего нужны периодические испытания

Ваше оборудование должно выполнять свои функции в полной мере. Для этого исследуют состояние системы защиты при помощи замеров специальным аппаратом – мультиметром. При нормальной работе контура во время возникновения нештатной аварийной ситуации ток будет уходить в грунт по заземляющему проводнику беспрепятственно и равномерно.

Со временем на металлических поверхностях происходит образование окисной пленки из-за постоянной связи с землей и химически активными веществами. Что, в свою очередь, приводит к коррозии металла. Отслоенные чешуйки мешают нормальному электрическому контакту. Постепенно таких мест становится больше, что ведет к увеличению противодействия, иными словами, к потере электропроводности (ведь отведенные токи проникают в землю недостаточно легко).

Поэтому в лабораторных условиях необходимо проводить проверку цепи заземления и сопротивления контура, чтобы определить реальное состояние оборудования. Данный процесс предполагает

 точное соблюдение правил и методик для измерения. Процедуру невозможно выполнить самостоятельно в домашних условиях.

Как часто нужны лабораторные испытания и проверка цепи заземления

Услуга производится по заказу. Есть различные ее составляющие:

  • Визуальный осмотр. Каждые 6 месяцев ответственный электрик обязан обследовать приборы на предмет обрывов, повреждений, механических дефектов, сильных загрязнений, окисления контактов или образования коррозии с последующей записью в паспорт технического средства. Если у вас нет штатного специалиста, доверьте процедуру нашей электролаборатории.
  • Методика замеров специальными приборами. Состояние элемента электросети можно проверять летом или зимой, когда почва сильно промерзает.
  • Анализ функционирования высоковольтных линий требуется осуществлять раз в год, а также после ремонта и модернизации.

Почему и как возникают неисправности у защитного устройства

При некорректной работе оборудования ток беспрепятственно протекает по шинам обнуления и поступает на отводящие электроды, а затем от них на потенциал земли.

В грунте содержатся большое количество химически активных веществ (солей, щелочей, кислот). Поэтому при длительном нахождении в агрессивной среде почвы металлические элементы токоотводов постепенно покрываются оксидной пленкой, что приводит к ржавчине. Чешуйки отслаиваются от железа и мешают местному электроконтакту. Через короткое время ненадежных мест становится еще больше, что влечет за собой потерю электрической проводимости. В итоге, защитное устройство теряет свою непосредственную функцию по отводу опасного потенциала в землю.

Часто в процессе реорганизации производства или переналадки технологии приходится производить манипуляции с оборудованием. Зачастую к безопасности монтажники относятся халатно. Контакт, присоединенный не по нормативам, со временем теряет свои свойства. Что приводит к травмам.

Методы измерения сопротивления изоляции и заземления

В электролаборатории «Тествольт», применяется несколько способов для выяснения надежности приборов с довольно высокой точностью. Рассмотрим каждый метод более подробно.

Применение профессионального измерительного аппарата – мультиметра

Он необходим для выявления скрытых разрывов в цепи, пропадания контактов. Такая методика позволяет выявить грубые нарушения в работе контура.

Алгоритм:

  • Проводится оценка напряжения между фазой и «нулем».
  • Измеряется эта же величина по отношению к корпусу.
  • Сопоставляются оба значения.

Если отличия минимальные, то оборудование заземлено. В противном случае это говорит о появившейся проблеме.

С помощью амперметра и вольтметра

Измерения сопротивления заземляющих устройств можно условно поделить на проверку целостности подводящих проводников и эффективности контакта «Земля – оборудование». Для контроля второго пункта используется метод вычисления по закону Ома. Для этого необходимо собрать цепь. Между исследуемым контуром и дополнительным соединением на некотором удалении создается напряжение. Ток, инициированный источником, контролируется амперметром. Между тестируемой точкой и зондом делается замер.

Использование спецтехники

Для упрощения работы и исключения вычислительных процессов применяются автоматизированные приборы, выдающие сразу значения в Омах. Принцип функционирования такой же, как мы писали выше.

Измерения токовыми клещами

Метод позволяет оперативно оценить работоспособность без демонтажа системы и дополнительных электродов. Под рабочим напряжением контуром прибора снимается величина протекающего тока. По закону Ома вычисляются значения.

Периодичность проверок и измерений сопротивления защитного и рабочего заземления

Операцию проводят, чтобы оценить состояние токоведущих металлических систем. Ведь неисправность влечет за собой поражение человека током и, как следствие, гибель. Поэтому по нормативному предписанию исследования необходимо проводить в четырех случаях. Подробно рассмотрим каждый вид.

Плановые проверки

При установке электрооборудования вы должны прочитать прилагающуюся к ней инструкцию. По нормативам ПУЭ обязаны проводить исследования:

  1. Один раз в шесть месяцев – визуальный осмотр всех видимых элементов конструкции.
  2. Через 6 лет – измерение контура.
  3. Обследование металлического оборудования со вскрытием земли – не реже одного раза в 12 лет.

Всю ответственность за исследовательские работы берут на себя организации, уполномоченные соответствующими органами. Протокол, подписанный такими электролабораториями, имеет законную силу.

Внеочередные

Измерение сопротивления изоляции заземляющих устройств и электроустановок проводится после появления нештатных ситуаций, то есть, если были произведены ремонтные работы, внесены технологические изменения в конструкцию во время введения ЗК в эксплуатацию или после аварийного разрушения и последующего восстановления.

Пусковые

Перед запуском нового оборудования приглашается специалист из электролаборатории, например, из компании «Тествольт». После проверки подписывается акт приемки, на основании которого можно запускать устройство в эксплуатацию.

При каких условиях необходимо проводить обследование

Согласно действующим нормативам ПУЭ испытания возможны только в летнюю сухую погоду. Объясняется тем, что в это время получают наиболее реальные результаты. В дождь показатели будут значительно искажены, так как влажный грунт увеличивает параметры проводимости почвы.

Приборы для замеров контура заземления и сопротивления заземляющих устройств

До сих пор остаются актуальными аппараты, сделанные несколько десятилетий назад в Советском Союзе: МС-08, М 4116, Ф4103-М1. Сейчас стали использовать усовершенствованные цифровые и микропроцессорные приборы. С их помощью проводятся наиболее точные исследования. Последние вычисления хранятся в карте памяти, что значительно упрощает процесс работы.

По каким правилам проходят исследования

Любая электролаборатория использует множественные методы, о которых мы расскажем чуть позже. Но стандартная проверка всегда начинается с визуального осмотра болтовых соединений и сварных швов. Далее, проверяется удельная сопротивляемость земли и проводятся замеры заземления.

Трехпроводный способ

Прибор подсоединяется к контуру и к двум зондам, вбитых в грунт на определенном расстоянии. Между дальними контактами наводится ЭДС и замеряется ток. В промежутке до ближайшего штыря оценивается падение напряжения. Для этой операции используется специализированное устройство.

Четырехточечный метод

Отличается от предыдущего тем, что разность потенциалов измеряется с помощью заземленных электродов на участке между контуром и тестовым зондом.

Способ с токоизмерительными клещами

Этот инструмент позволяет оценить протекающий в проводнике ток без прямого подключения за счет снятия наводок с шины.

Без разрыва цепи

В данном случае клещи дают возможность произвести замер без демонтажа точек соединения.

Способ двух клещей

ЭДС в проводнике можно навести с помощью встроенной катушки. При измерениях один элемент является источником, а второй оценивает величину протекающего тока. По правилам необходимо разнести зонды на расстояние не менее 30 сантиметров для получения корректных данных.

Формулы расчета

Общая конечная цифра сопротивления вычисляется по закону Ома. Суммирование величин зависит от схемы подключения (параллельная/последовательная) и подчиняется общим физическим принципам.

Амперметр и вольтметр

Приборы – базовые. С помощью них можно получить точные результаты. Недостатком является необходимость производить простейшие вычисления, и учитывать погрешности.

Проверка в бытовых приборов

Операция сводится к оценке потенциала от фазы к «нулю» и к «земле». Результаты не должны отличаться более чем на 5%.

В нашей статье мы рассказали о необходимости и способах диагностике защитных систем. Простым выходом для поддержания уровня безопасности является привлечение специалистов. Цена замеров сопротивления контура заземления, измерения растекания тока заземлителя зависит от того, сколько их делалось и в каких условиях. Более подробно можно узнать на сайте.

По каким нормам мы работаем

Основные нормативные документы, которыми пользуются наши сотрудники, – это ПЭУ и ПТЭЭП. Они предлагают формулу для расчета величин противодействия с учетом ряда факторов: количество фаз источника, сила тока, напряжение, расстояние до заземлителя и состояние грунта. Именно поэтому обследования должны проводиться в такую погоду, когда земля обладает лучшим удельным сопротивлением.

Мы работаем только по официальному методу снятия показаний с использованием лучшего современного оборудования. У него высокая точность и результативность, поэтому он дает безошибочный результат.

Этапы нашей работы

Мы приступаем к деятельности сразу после подписания договора с заказчиком. Бригада выезжает на объект и реализует сперва камеральные исследования (на месте), а затем лабораторные.

Вся процедура состоит из следующих фаз:

  1. Изучение документации. По электрической схеме здания уже можно понять многое: каким моментам стоит уделить особое внимание, где максимально возможны допущенные при монтаже ошибки. Также внимательный просмотр чертежей и расчетов определяет последовательность действий.
  2. Визуальный осмотр системы. Все контакты, крепления, соединения исследуются на предмет деформаций, появления коррозии.
  3. Замеры и испытания.
  4. Расчеты и заполнение необходимых бумаг.

В результате вы получаете отчет по проведенной деятельности.

Как измеряется сопротивление заземления?

Измерение сопротивления заземления

Что такое заземление.

Заземление – это намеренное соединение частей и узлов электрооборудования, не находящихся в нормальном состоянии под напряжением с электродом, установленном в земле. При этом необходимо обозначить такое понятие как сопротивления растеканию.

При замыкании на землю, по мере удаления от электрода потенциал будет падать и, в конце концов, станет нулевым. Таким образом, сопротивление растеканию заземлителя – это параметр характеризующий сопротивление земли в месте установки электрода. Понятие сопротивления растеканию особенно актуально в сетях выше 1000 В.

Для чего нужно заземление.

Заземление необходимо для предотвращения поражения человека воздействием электрического тока, в случае его появления там, где при нормальных условиях его не должно быть. При касании корпуса прибора, находящимся под напряжением, сила тока, проходящего через тело человека, может оказаться смертельной.

Необходимостью снижения разности потенциалов и обусловлено применение защитного заземления. Кроме этого, замыкание на землю приводит к увеличению силы тока и, как следствие, к срабатыванию защитных устройств. Нормы сопротивления защитного заземления регламентируются ПУЭ, а также документом называемым «Правила и нормы испытания электрооборудования».

Конструкция заземления.

Заземление – это комплекс технических устройств защитного типа, состоящий из:

  1. Заземлителя — одного или нескольких вертикальных проводников (стержней), имеющих электрический контакт с землей и связанных между собой.
  2. Заземляющего проводника (путь для тока замыкания), соединяющего заземляемый объект и заземлитель.

На каждое заземление составляется паспорт. В паспорт заносится схема заземляющего устройства (длина, и схема расположения электродов контура), тип, удельное сопротивление грунта, а также результаты замера сопротивления заземления. Обязательным приложением к паспорту является акт на скрытые работы. Данный акт необходим в связи с тем, что большая часть заземляющего устройства находится под землей и этот акт представляет собой схему расположения элементов заземляющего устройства. В случае, если паспорт на заземление отсутствует, эксплуатация объекта запрещена.

Методика измерения сопротивления защитного заземления.

Для проверки сопротивления заземления используется метод амперметра-вольтметра, заключающийся в том, что через измеряемое сопротивление течет ток определенной величины и одновременно измеряется падение напряжения. Разделив значение тока на величину падения напряжения, получаем значение сопротивления. В принципе, под понятием измерения сопротивления заземления, подразумевается измерение сопротивления растеканию. Правила и нормы испытаний электрооборудования задают минимальное сопротивление заземления, рассчитанные с точки зрения безопасности. Нормы различаются в зависимости от типов электроустановок (глухозаземленная или изолированной нейтралью). Класс использованного напряжения также влияет на нормы сопротивления.

Приборы для измерения заземления.

Бытовой тестер для такой проверки использовать нельзя, так как он не способен генерировать достаточно высокое напряжение. Для измерений используется, как приборы уже давно выпускающиеся (МС-08, М-416 и др.), так и новые средства измерения, выполненные на современной электронной базе и характеризующиеся малым потреблением тока от источника питания. В настоящее время измерение защитного заземления можно выполнить также цифровым мультиметром или специальным тестером.

Порядок проведения измерения заземления (сопротивления растеканию заземлителя).

Для проведения проверки необходимо помимо прибора иметь два электрода (токовый и потенциальный) с проводами достаточной длины, как образец, можно предложить отрезок гладкой арматуры или трубы круглого сечения.
В зависимости от сложности конструкции заземлителя, измерение сопротивления проводят по двум разным схемам:

  1. Простой (одиночный) заземлитель.
    Применяется «линейная» схема подключения электродов. Потенциальный электрод устанавливают на расстоянии не менее 20 м. от заземлителя, а токовый не менее, чем в 10-12 м. от потенциального.
  2. Сложный заземлитель.
    Используется, когда простая схема неприменима, ввиду того, что при расчетах сопротивление заземления она не будет соответствовать минимально допустимым нормам. Представляет собой несколько вертикальных стержней вбитых в землю, электрически связанных между собой (электросваркой, чтобы снизить переходное сопротивление). Такое устройство называется контуром заземления. В этом случае необходимо определить наибольшее расстояние (диагональ) защитного контура заземления. Потенциальный электрод нужно вбивать на расстоянии равным пяти диагоналям от места присоединения заземляющего проводника. Токовый зонд забивается не менее, чем в 20 м. от потенциального. Измерительный прибор необходимо располагать как можно ближе к выводу заземления.

Порядок проведения измерений.

Так как в настоящее время самый распространенный прибор для проведения измерения является измеритель сопротивления заземления М-416, в дальнейшем, как образец, будет рассматриваться именно это средство измерений. Данный прибор относится к системе, в которой принцип измерений основан на компенсационном методе.
Запрещается для проверки пользоваться приборами, не имеющих действующего клейма о поверке, результаты которой должны заноситься в паспорт на средство измерения.

  1. Проверить наличие элементов питания в батарейном отсеке, убедившись, что их напряжение находится в пределах нормы;
  2. Откалибровать прибор, установив переключатель диапазонов в положение 5 Ом (контроль), ручкой реохорда установить стрелку как можно ближе к нулевой отметке. При этом на шкале должны быть показания 5 Ом;
  3. Отсоединить контур от заземляющего проводника;
  4. Присоединить прибор к соответствующим электродам;
  5. Тщательно зачистив вывод измеряемого заземлителя (для того чтобы исключить влияние, которое может оказать на конечный результат переходное сопротивление), присоединить к нему прибор.

Примечание: В зависимости от планируемых показателей сопротивления заземления измерение прибор нужно подключать по двух- или четырехпроводной схеме. Первая применяется, если предполагаемое сопротивление более 5 Ом, а вторая для измерения более низких значений (при этом разделяются пути прохождения тока и измерения разности потенциалов, для исключения влияния сопротивления присоединяемых проводов при измерении). В этом случае присоединение к заземлителю осуществляется двумя проводниками. Паспорт прибора содержит наглядные рисунки, которые позволят произвести подключения без ошибок.

  1. Установить переключатель диапазонов в положение, соответствующее наибольшей чувствительности (Х1), нажав кнопку «Измерение», регулятором установить стрелку на нуль. При этом на шкале реохорда будет отражен искомый результат проверки сопротивления заземлителя. Если стрелка не устанавливается на нуль, необходимо переключателем выбрать другой диапазон и показания реохорда умножить на соответствующий множитель.

Примечание: Если измерение проводится тестером или мультиметром, необходимость выбора множителя отпадает — эти приборы обладают функцией автоматического выбора предела шкалы.
ВАЖНО! После проведения измерений, если сопротивление заземления в пределах нормы необходимо вновь присоединить заземляющий проводник к заземлителю!

Оформление результатов измерений (протокол).

После окончания измерений нужно оформить протокол результата замера. Протокол представляет собой бланк определенной формы, в котором отражаются наименование объекта, схема установки заземляющих стержней и их соединений (для этого понадобится паспорт объекта и акт на скрытые работы). Также протокол должен отражать схему контура заземления и метод, по которому проводилось измерение. В протокол необходимо включить графу, в которой указан прибор или тестер (его тип, заводской номер и пр.), которым проводилось испытание. Результаты, полученные при измерении, заносятся в паспорт заземляющего устройства.
Отдельно представляется протокол испытания переходных сопротивлений. Переходное сопротивление (также, его еще называют металлосвязью) – это возможные потери на пути прохождения тока, связанные со сварочными, болтовыми и др. соединениями всего контура заземления. Это испытание проводится специальным тестером – микроомметром.

ВАЖНО! Проводить испытания и выдавать протокол измерения сопротивления заземления может только испытательная лаборатория, аккредитованная в системе органов стандартизации.
После окончания измерений составляется соответствующий акт, и заземляющее устройство считается годным к эксплуатации.

Как измерить сопротивление контура заземления – обзор методик

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

  • возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
  • экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать?

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

  • В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
  • На приборе установите режим измерения напряжения.

  • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
  • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм 2 . Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм 2 .
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
127 В 220 В 8 Ом
220 В 380 В 4 Ом
380 В 660 В 2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Сопротивление заземления

Сопротивление заземления (сопротивление растеканиЮ электрического тока) определяется как величина “противодействия” растеканию электрического тока в земле, поступающего в нее через заземлитель.

Измеряется в Ом и должно иметь минимально низкое значение. Идеальный случай – нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании “вредных” электротоков, что гарантирует их ПОЛНОЕ поглощение землей.

Так как идеала достигнуть невозможно, все электрооборудование и электроника создаются исходя из некоторых нормированных величин сопротивления заземления = 60, 30, 15, 10, 8, 4, 2, 1 и 0,5 Ом.

    для частных домов, с подключением к электросети 220 Вольт / 380 Вольт необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом

При подключении локального заземления к нейтрали трансформатора / генератора в системе TN суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора)

Подробнее об этом на странице “Заземление дома”.

    при подключении газопровода к дому должно выполняться стандартное требование для заземления дома. Однако из-за использования опасного оборудования необходимо выполнять локальное заземление с сопротивлением не более 10 Ом
    (ПУЭ 1.7.103; для всех повторных заземлений)

Подробнее об этом на странице “Заземление газового котла / газопровода”.

для заземления, использующегося для подключения молниеприемников, сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

Подробнее об этом на странице “Молниезащита и заземление”.

  • для источника тока (генератора или трансформатора) сопротивление заземления должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока (ПУЭ 1.7.101)
  • для уверенного срабатывания газовых разрядников в устройствах защиты воздушных линий связи (например, локальная сеть на основе медного кабеля или радиочастотный кабель) сопротивление заземления, к которому они (разрядники) подключаются должно быть не более 2 Ом. Встречаются экземпляры с требованием в 4 Ом.
  • при подключении телекоммуникационного оборудования, заземление обычно должно иметь сопротивление
    не более 2 или 4 Ом
  • для подстанции 110 кВ сопротивление растеканию токов должно быть не более 0,5 Ом (ПУЭ 1.7.90)
  • Приведенные выше нормы сопротивления заземления справедливы для нормальных грунтов с удельным электрическим сопротивлением
    не более 100 Ом*м (например, глина / суглинки).

    Если грунт имеет более высокое удельное электрическое сопротивление – то часто (но не всегда) минимальные значения сопротивление заземления повышаются на величину 0,01 от удельного сопротивления грунта.

    Например, при песчаных грунтах с удельным сопротивлением
    500 Ом*м минимальное сопротивление локального заземления дома с системой TN-C-S повышается в 5 раз – до 150 Ом (вместо 30 Ом).

    Расчет сопротивления заземления

    Для расчета сопротивления заземления существуют специальные формулы и методики, описывающие зависимости от описанных факторов. Они представлены на странице “Расчет заземления”.

    Качество заземления

    Сопротивление заземления является основным качественным показателем заземлителя и напрямую зависит от:

    • удельного сопротивления грунта
    • конфигурации заземлителя, в частности: площади электрического контакта электродов заземлителя с грунтом

    Удельное сопротивление грунта

    Параметр определяет собой уровень “электропроводности” земли как проводника = как хорошо будет растекаться в такой среде электрический ток, поступающий от заземлителя. Чем меньший размер будет иметь эта величина, тем меньше будет сопротивление заземления.

    Удельное электрическое сопротивление грунта (Ом*м) – это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, его влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

    Обычно используется таблица ориентировочных величин “удельное сопротивление грунта”, т. к. его точное измерение возможно только в ходе проведения специальных геологических изыскательных работ.

    Конфигурация заземлителя

    Сопротивление заземления напрямую зависит от площади электрического контакта электродов заземлителя с грунтом, которая должна быть как можно большей. Чем больше площадь поверхности заземлителя, тем меньше сопротивление заземления.

    Чаще всего, из-за наименьшей сложности монтажа, в роли заземлителя используется вертикальный электрод в виде стержня/трубы/уголка.

    Для увеличения площади контакта заземлителя с грунтом:

    • увеличивается длина (глубина) электрода
    • используется несколько соединенных вместе коротких электродов, размещенных на некотором расстоянии друг от друга (контур заземления). В таком случае площади единичных электродов просто складываются вместе, что подробно описано на отдельной странице о расчете заземления.

    Различные отраслевые нормы

    Сопротивление заземления для кабелей городской телефонной сети с медными жилами (из ОСТ 45. 82-96, п. 8)

    Для металлических экранов и оболочек кабелей приняты следующие значения (зависимость от удельного электрического сопротивления грунта (УЭС)):

    Замер сопротивления заземляющих устройств

    Контур заземления – важный элемент защитного электрооборудования. Он соединяется с системой выравнивания потенциалов строительного объекта и всеми корпусами электроприборов, оберегая людей от получения электротравмы при соприкосновении с токопроводящей цепью. Для соблюдения требований безопасности нужно периодически проверять состояние и эффективность заземляющих устройств.

    Как работает заземление

    Заземление обеспечивает уменьшение напряжения между электроустановкой и землей до безопасного уровня. При нормальной работе электрооборудования и цепей через контур проходят только малые фоновые токи. При пробое изоляционного слоя проводки на корпусе оборудования возникает высокое напряжение. Оно отводится через контур по РЕ-проводнику на потенциал земли. В итоге напряжение на нетоковедущих поверхностях оборудования уменьшается до безопасного значения.

    При повреждении заземляющих устройств напряжение не отводится. Если при этом человек окажется между потенциалами неисправного электроприбора и землей, через его тело будет проходить ток. Поэтому во избежание электротравм при эксплуатации электрического оборудования важно поддерживать эффективность заземления и периодически проверять его состояние.

    Причины проблем с сопротивлением заземления

    В нормально работающем контуре ток в аварийной ситуации по РЕ-проводнику идет на контактирующие с грунтом токоотводящие электроды. Общий поток равномерно делится на составляющие и следует на потенциал земли. Но продолжительное пребывание тоководов в агрессивной среде грунта приводит к окислению металла и появлению на его поверхности окисной пленки.

    Из-за коррозийных явлений ухудшается протекание тока, и увеличивается электрическое сопротивление контактов. Коррозия в виде отстающих от металлической поверхности чешуек нарушает локальный электрический контакт. При дальнейшем коррозийном повреждении тоководов сопротивление контура возрастает, заземляющее устройство становится менее проводимым и не справляется со своими задачами. Для выяснения состояния контура заземления выполняются замеры сопротивления заземляющих устройств.

    Цель замеров сопротивления ЗУ

    Качество заземления характеризуется величиной сопротивления протеканию тока. Чем ниже это значение, тем лучше справляются со своими задачами заземляющие устройства. Основные способы уменьшения сопротивления – увеличение площади заземляющих электродов и уменьшение удельного электрического сопротивления почвы.
    Чтобы снизить сопротивление, можно увеличить число или глубину заземляющих электродов. Измерение сопротивления заземляющих устройств помогает минимизировать риск аварий, поломки электроустановок и нанесения урона здоровью или жизни людей.

    Типы заземляющих устройств

    Есть 3 вида заземления:
    – Рабочее – определенные точки электрической цепи соединены с землей. Этот тип заземления осуществляется при помощи прибивных предохранителей, резисторов и других элементов. Оно необходимо для безопасного функционирования в нормальных и аварийных рабочих условиях.
    – Заземление молниезащиты – молниеприемники и разрядники соединяются с землей, чтобы токи молнии отводились в землю без ущерба для электроустановки и находящихся рядом людей.
    – Защитное заземление – металлические части, по которым не проходит ток, но есть риск оказаться под напряжением в случае замыкания на корпус. Для обеспечения безопасности соединяются с землей.

    Нормальные величины для сопротивления заземляющих устройств

    Согласно Правилам устройства электроустановок, оптимальная периодичность измерений сопротивления заземления – не реже, чем единожды в год. При этом первая проверка осуществляется сразу после монтажных работ, чтобы удостовериться, что схема заземлена правильно.

    Норматив величины сопротивления заземления зависит от напряжения источника в цепи.

    Трехфазный ток в источнике с напряжением:

    Однофазный ток в источнике с напряжением:

    Норма сопротивления заземления

    660 В

    380 В

    Не превышает 2 Ом

    Не превышает 4 Ом

    Не превышает 6 Ом

    Как измеряют сопротивление заземления

    Методика измерения сопротивления заземляющих устройств основывается на разных теоретических базах:

    • по формуле Дуайта (вычисляет сопротивление заземления в зависимости от радиуса электрода, глубины его погружения в землю и среднего удельного сопротивления грунта)
    • по принципу падения потенциала
    • по стандартному 3-проводному методу (другое название – метод 62%)
    • по двухточечному методу (с последовательно включенными двумя устройствами заземления – методика, отлично подходящая для городских условий)
    • по методу двух клещей (когда передающие клещи провоцируют ток в контуре, а дополнительные – снимают его величину)
    • по методу Веннера (выявляет зависимость между расстоянием от электрода до электрода и глубиной, где течет ток).

    Замер сопротивления контура заземления проходит с применением измерительных приборов М416 или Ф4103-М1. Ход работ таков:

    • Элементы питания устанавливаются в измеритель заземления.
    • Устанавливается переключатель в положение «Контроль», при этом стрелку индикатора нужно привести в отметку «0» после нажатия кнопки и вращения рукоятки «реохорд». Соединительные провода подключаются к прибору-измерителю, как указано в инструкции.
    • Зонд и заземлитель (которые выступают в качестве вспомагательных электродов) углубляют до 0,5 м, затем подключают к ним соединительные провода.
    • Переключатель устанавливают в «Х1», нажимают кнопку и двигают стрелку индикатора вращением ручки реохорда в нулевое положение. Результат умножается на необходимый множитель.

    Методы замеров сопротивления заземляющих устройств

    По 3-проводной схеме (3П) сопротивление заземляющего устройства измеряется при значениях выше 5 Ом. В остальных случаях прибор подключается по 4-проводной схеме (4П). Нужный метод измерения выбирается кнопкой «Режим». При использовании метода 4П выполняются следующие действия:

      • Определяется максимальная диагональ (Д) заземляющего устройства (ЗУ).
      • ЗУ соединяется измерительными кабелями с гнездами Т1 и П1.
      • В грунт на дистанции 1,5 Д, но не менее 20 м от ЗУ, устанавливается потенциальный штырь П2.
      • В грунт на расстоянии больше 3Д, но не меньше 40 м от ЗУ, устанавливается токовый штырь Т2.
      • К разъему Т2 прибора подключается соединительный кабель.
      • Проводится серия замеров. При этом потенциальный штырь П2 последовательно устанавливается в грунт на расстоянии 10, 20, …, 90% от дистанции до токового штыря Т2. При этом ЗУ и измерительные штыри обычно размещаются на одной линии. Амплитудное значение напряжения помехи (при его наличии) измеряется в вольтах и отображается на индикаторе. В таком случае нужно отыскать подходящее направление размещения штырей, чтобы минимизировать значение напряжения помехи.

    • Строится график зависимости сопротивления от дистанции между ЗУ и П2. При равномерном возрастании сопротивления в средней части графика истинным считается значение между точками с наименьшей разницей величины сопротивления (не более 5%). Иначе все расстояния от ЗУ до П2 и Т2 нужно увеличить в 1,5–2 раза или сменить направление расположения штырей.

    При использовании 3-проводного метода нужно выбрать его кнопкой «Режим», подсоединить измерительный кабель наименьшей длины к гнезду Т1. Замеры выполняются аналогично, но важно учесть, что измеренная величина сопротивления ЗУ включает сопротивление измерительного кабеля, подсоединенного к гнезду Т1.

    Используемые приборы и средства

    Сопротивление ЗУ замеряется специальными приборами – измерителями сопротивления заземления типа ИС-10, EurotestXE 2,5 кВ MI 3102H, М416, Ф4103-М1, MRU различных конфигураций и др. Дополнительно используются диэлектрические боты и перчатки, защитная каска и инструмент с изолирующими рукоятками.

    В процессе проведения работ используется инструмент для забивания электродов в грунт на глубину не менее 0,5 м. Прибор подключается к корпусу электроустановки с помощью щупа, в роли которого применяется квадратный напильник с глухоприсоединенным медным проводом сечением 2,5 мм 2 .

    Периодичность проведения замеров

    Периодичность необходимых замеров сопротивления ЗУ основывается на правилах эксплуатации технических устройств. Для зданий действуют индивидуальные правила, включающие общие рекомендации по осмотру контура заземления. Периодичность замеров значится в специальных справочных материалах, используемых при реализации профилактических мероприятий. В большинстве случаев для поддержания работоспособности электросети достаточно осматривать участки заземления раз в полгода.

    Замеры сопротивления переносного электрооборудования и дымовых труб должны проводиться ежегодно и включать обследование грунта возле заземленного электрооборудования. Сопротивление ЗУ в виде опор воздушных ЛЭП с напряжением до 1 кВт необходимо измерять с периодичностью раз в 6 лет, а с напряжением более 1 кВт – раз в 12 лет. Замеры сопротивления ЗУ нужно проводить во время максимальной засухи или замерзания грунта.

    Инженерный центр «ПрофЭнергия» имеет огромный опыт и высокоточное оборудование, позволяющее оперативно измерять сопротивление заземляющих устройств и проводить другие электротехнические работы.

    Инженерный центр “ПрофЭнергия” имеет все необходимые лицензии для измерения сопротивления заземляющих устройств, слаженный коллектив профессионалов и сертификаты, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории “ПрофЭнергия” вы выбираете надежную и качествунную работу своего оборудования!

    Если Вы хотите заказать замер сопротивления заземления, а также по другим вопросам, звоните по телефону: +7 (495) 181-50-34 .

    Как проверить заземление

    Как проверить заземление в домашних условиях

    Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

    Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru .

    Как проверить заземление мультиметром

    Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

    Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V

    или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

    При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

    Как проверить заземление лампочкой

    Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

    Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

    В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

    Как измерить сопротивление заземления мультиметром

    Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

    Тем не менее, для домашнего использования он вполне годится, если знать вот что:

    • Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
    • Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
    • Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

    При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

    Использование мультиметра для проверки заземления

    Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от электричества в домах и квартирахют заземление. Оно нужно для того, чтобы уровня потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

    Зачем проверять заземление

    Проводить оборудование нужно для того, чтобы предотвратить поражение жильцов дома электрическим током.Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести самостоятельно можно либо пригласить специалиста из электросети.

    Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять не нужно.Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют состояние грунта с находящимися в нём электродами, проводником, заземляющим шину и металлическими связями. В промышленных зданиях их рекомендуют проводить один раз в три года, а в промышленных зданиях — проводить ее каждый год.

    Как проверяют грунт и металл связи?

    Оценка состояния металл связи начинается с визуального осмотра.Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Требование соблюдения требований застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков.Удельное сопротивление земли измерить работники электросети с помощью специальных аппаратов. Полученные результаты отличаются от норм, заземление выводят на другой участок грунта.

    Как оценить состояние заземляющего контура в квартире?

    Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, выполнить следующие действия:

    Проверить напряжение в розетке.Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
    Отключите электроэнергию в квартире. Для этого следует использовать УЗО или автоматом (если у вас старый дом).

    Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

    Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

    Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

    В идеале цифры напряжения между фазой и землёй должны быть больше напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят.В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким образом напряжение получится, но зато вы узнаете, работает ли у вас заземление.

    Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочки в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

    Притроньтесь одним концом провода к фазе, а вторым к нулю.Лампочка должна загореться.

    После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

    При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

    Как измерить заземление в частном доме?

    Техника заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлов связи и грунта. Как это сделать, описано, выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

    Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки.Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в том. Если это так, то можно собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить. В третьем вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас есть в доме зануление и нужно модернизировать сеть.

    В первых двух случаях всё хорошо.Остаётся только собрать розетку, убедиться, что отсутствует ток на металлический контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

    Как понять, что заземляющий контур не работает?

    Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит.Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

    Если у вас не получилось измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т. к. ток попадёт в него.

    Как проверить контур заземления самым, метод электрочайника

    Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно.Во-первых — это ваша безопасность, а во-вторых, это долгий срок службы практически всех ваших бытовых потребителей.

    Давайте познакомимся с этим советами …

    Совет №1 (из форума электриков)

    Цитата: народ, кто хорошо разбирается в тонкостях контуров заземления? Есть у меня вопросики.Сегодня захреначили 6 арматурин по 4 метра.Приспособление для замера сопротивления не было сегодня. падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома, то получается, что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько я не учёл что-то, то хотелось бы понять , что именно? И тут понеслось…

    Советы, разные советы, электрики со стажем в десятки лет … Все разговоры крутятся вокруг сопротивления чайника, а о контуре заземления забыли. Понравилось то, что все остались при своем мнении и каждый уверен, что он прав на 100%.

    Совет №2 (как проверить контур заземления тестером)

    Цитата: не стоит проводить подобные работы, не имеющее личного опыта. Хотя правила их выполнения довольно просты.

    Все гениальное просто …
    А теперь советы «опытных электриков»:

    1.Необходимо определить контакт фазы в розетке. Это специальный отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемые проводы с током, пальцем касаются специального контакта на ручке, лампочка горит только при касании к фазе;

    2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

    Описанный выше способ высокой погрешности из-за низких токов измерительного прибора.Более правильным будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

    Предлагаем посмотреть видео как проверить заземление на нашем канале:

    Если в результате измерений вы измените, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

    • увеличение кислотности грунта,
    • замена грунта в месте нахождения заземлителя,
    • увеличение площади заземлителя.

    Таких советов можно найти множество.Но удивляет то, что люди называют себя электриками-думают не о том, как проверить контур заземления правильно по методикам и с помощью специальных приборов, а как провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

    Это равноценно тому, что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы, а слушать хрипы в легких прикладывая ухо к спине. А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

    Звучит смешно? Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

    Не выглядят смешными последствиями деятельности таких электриков.

    Если Вам необходимо проверить схему заземления обращайтесь в электроизмерительную лабораторию, которая имеет сертификат, позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.


    Заказать проверку контура заземления или модульного заземления Вы можете через онлайн форму или по телефонным указанным на нашем сайте www.energomag.net

    +38 (095) 235-49-95, + 38 (096) 262-98 -48, +38 (063) 103-80-04

    комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

    Если Вы сомневаетесь в выборе или не знаете как выбрать заземление, мы будем рады Вам помочь.

    Звоните, пишите мы Вам подскажем.

    Статьи по категории «Заземление для дома»

    Аккумулятор для ИБП, гелевый, AGM или мультигелевый, разница?
    Аккумуляторные батареи для котла отопления или насоса
    Вода из крана бьется током, в чем причина, как устранить?
    Гальмарочное заземление инструкция по монтажу
    Гибридный инвертор, как работает, как выбрать?
    Заземление дома или дачи своими руками, как сделать
    Заземление зарядной станции для электромобиля
    Заземление МРТ или медицинского оборудования
    Заземление своими руками, уголком или модульное заземление?
    ИБП для дома, генератор или солнечная станция что лучше?
    Измерение сопротивления заземления, проверка контура заземления
    Как выбрать бесперебойник? Советы бывалых
    Как выбрать заземление правильно
    Как выбрать солнечный инвертор для дома?
    Как выгодно купить твердотопливный котел?
    Как заземлить бойлер правильно
    Как заземлить дом
    Как заработать на солнечной энергии?
    Как защитить розетки от перегрузки? Решение есть !!!
    Как настроить тяги котла твердотопливного Огонек
    Как получить зеленый тариф в Украине, порядок оформления
    Как проверить контур заземления самым, метод электрочайника
    Как сделать заземление в розетке и проверить заземление розеток?
    Какие колосиники бывают, котлы с охлаждающими колосниками
    Какой генератор лучше синхронный или асинхронный?
    Комплект ИБП + аккумулятор для газового котла
    Котел длительного горения Огонек ДГ модернизированный
    Можно ли фундамент использовать для заземления дома?
    Молниезащита дома своими руками, монтаж молниезащиты дома
    Молниезащита дома, цена, или от чего зависит стоимость?
    Пиролизные котлы, как они работают?
    С праздником пасхи, получите подарок
    Система уравнивания потенциалов для борьбы с блуждающими токами
    Солнечная станция для дома, выгодно или нет?
    Солнечные инверторы SAJ выставка СОЛНЕЧНАЯ Украина 2018
    Солнечные инверторы для дома, как выбрать
    Солнечные станции для дома, зеленый тариф
    .
    Твердотопливные котлы Огонек с электротенами
    Твердотопливный котел для отопления дома, выгодно или нет?
    Термическая сварка Galmar weld, для монтажа заземления
    Требования к заземлению
    УЗО без заземления работает или нет?
    Чем забивать модульное заземление на глубину
    Что такое сетевой солнечный инвертор?
    Электромонтажные работы в квартире, офисе, доме в Киеве, расценки
    Что такое заземление и зачем это нам нужно?
    Как выбрать твердотопливный котел
    Молниезащита внутренняя, зачем она нужна?
    Как выбрать электрогенератор для дома правильно?
    Как правильно выбрать стабилизатор напряжения

    Как проверить тестером сопротивление — каковы варианты? +

    У кого-то такой прибор есть дома, достался в наследство и лежит в шкафу… Мы постараемся частично раскрыть его возможности, и для начала разберем, как проверить тестером сопротивление!

    Как замерить тестером сопротивление и где необходимы такие операции?

    Под тестером измерения сопротивления заземления понимается измерительный прибор со встроенным микропроцессорным управлением. С его помощью можно узнать не только сопротивления заземлений, но также и удельное сопротивление грунта. Им хорошо оценивает паразитные напряжения в почве. Последние модели тестеров полностью автоматические и удобны в работе. Обычно их используют для измерений систем заземления на электростанциях, на многих промышленных предприятиях, а также в тех отраслях, где есть распределительные сети.

    Обычно стандартные приборы состоят из следующих элементов: корпуса измерителя, передней и панелей панели с соединительными разъемами, клавиш обозначений органов индикации, а также управления измерителя.Последние модели таких приспособлений являются переносными приборами с внутренним устройством питания. Измерение сопротивления тестером заземляющих устройств должно выполняться так, чтобы они соответствовали общим европейским стандартам. Обычно тестеры имеют все основные характеристики, которые нужны для выполнения испытательных работ.

    Современные приборы Электронная часть. Производители используют при изготовлении SMD-технологий, а значит, в работе не нужно дополнительное обслуживание. Дисплей ЖК выполнен по традиционной разработке. Тестеры легки и просты в использовании. Операторам не надо проходить специальное обучение и подготовку, достаточно будет внимательно изучить инструкцию, как померить сопротивление тестером.

    Прежде, чем мы узнаем, как замерить тестером сопротивление, разберем основные сферы применения этого прибора и самые частые операции, которые им выполняются. С помощью данного прибора можно осуществлять следующие работы: тестировать безопасность электроустановок, машин и механизмов, испытывать и сертифицировать структурированные кабельные сети, измерять, регистрировать и анализировать системы электрораспределения, фиксировать параметры окружающей среды, электропроводки внутри помещений и контролировать работы климатического оборудования.

    Смысл проведения работ, связанных с заземлением не только закрытых, но и открытых проводников частей электронагрузок, в, чтобы рассчитать возможные электрические потенциалы, которые могут быть на электрических нагрузках, когда имеется неисправность, к потенциалу земли.

    Как проверить тестером сопротивление — методы изысканий

    Есть много разных методов системы заземления, которые встречаются среди пользователей.Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:

    • с использованием внутреннего генератора и 2-мя электродами;
    • используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
    • 9010 используя внешнее напряжение и вспомогательные электроды;
    • используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;
    • бесстержневой метод, в котором используются два измерительных клеща.

    Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет синусоидальный измерительный сигнал. Этот сигнал — идеальный вариант, в отличие от прямого. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлением. Такой метод применения там, где заземление делается с помощью металлических полос, обходящих вокруг объектов работы .Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.

    Методом, где используется внешнее измерительное напряжение включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системе ТТ. Основным преимуществом данного метода является использование вспомогательных измерительных электродов. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы связать испытательные электроды.Методом, где используется не только внешнее измерительное напряжение, а также вспомогательные электроды, активно обследуют отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.

    Метод, где используется внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей, тогда работает, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть соединены с испытательными электродами.Бесстрежневым методом работают тогда, когда необходимо проводить испытания в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод использовать при наличии системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.

    Измерение сопротивления тестером — особенности процесса

    А теперь обсудим самое любопытное — как измерить сопротивление заземления тестером. Любая подобная работа должна начинаться с внешнего осмотра всех элементов заземляющих контуров. Обязательно проверить не только качество сварочных работ, но и качество болтовых соединений. Если при осмотре не было серьезных замечаний, то можно смело выполнять выполнение измерения. Обычно помимо основного прибора в работе необходимо наличие специальных электроизмерительных агрегатов.

    Чтобы полноценно и правильно измерить сопротивление заземлений, нужно знать и выполнять все общие правила работы.Важно вначале работы обратить внимание на то, чтобы прибор находился в горизонтальном положении, и были установлены все элементы питания. Надо следить за стрелкой прибора: если положение переключателя находится в необходимом состоянии, то она должна быть на нуле. Все провода нужно подключать только по специальным схемам.

    Если проводится непосредственное измерение сопротивлений и дополнительных электродов в виде металлических стержней, то они должны быть заглублены в грунт на расстоянии около 0,5 м . Все проверки сопротивлений любых заземляющих устройств должны проводиться по графику, который утверждается на предприятии. Обычно они действуют один раз в полгода. Если самостоятельно провести анализ невозможно, то необходимо обратиться за помощью к специализированным организациям. Важно при выполнении максимально быстрой безопасности при пользовании электричеством.

    Оцените статью: Поделитесь с друзьями!

    Контур заземления: устройство, нормы пуэ, как проверить и измерить сопротивление мультиметром

    Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление.

    Это касается помещений без признаков повышенной опасности. В опасных условиях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Мы в данном материале будем рассматривать в основном жилые дома.

    По умолчанию принимаем, что заземление должно быть.

    При установке новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за проследить (или подключить его самостоятельно).

    В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как заземление? В первую очередь, надо убедиться в том, что оно у вас есть.

    Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

    Проверка наличия и правильности подключения защитного заземления

    Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

    По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

    В щитке должно быть три независимых входных линии:

    • Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
    • Рабочий ноль (цветовая маркировка — синяя или голубая).
    • Защитное заземление (желто-зеленая изоляция).

    Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой.

    К сожалению, некоторые электрики (даже в профессиональные бригадах), вместо использования использовать так называемое зануление.В качестве защиты используется рабочий ноль: к нему просто подключается заземляющая шина.

    Это нарушение Правил устройства электроустановок, использование такой схемы опасно.

    Как проверить, заземление или зануление подключено в качестве защиты?

    Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочими нулем.

    Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания друг отличаются от друга — у вас правильная «земля».

    Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

    Как устроено заземление, и зачем проверять его параметры

    Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочими нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

    Соответственно, при попадании фазы на корпус электроустановки, срабатывает защитный автомат, и электротоком не будет.

    Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

    Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление человека может оказаться меньше.Тогда, при касании рукой аварийной электроустановки, вы будете гарантированно поражены электротоком.

    Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

    Когда на корпусе электроустановки фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток возможности превысит 50 вольт, опасность сохранится.

    Равно как защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой.Полную защиту дает установку автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

    И, наконец о том, что представляет собой контур заземления.

    Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), погруженных в грунт, соединенных проводниками между собой и заземлением в здании.

    Проверка параметров защитного заземления

    Очевидные составляющие системы защитной «земли»: такие, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, роль в роли в защите играет собственно земля.Соответственно надо убедиться в следующем:

    1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещении до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
    2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
    3. Физические условия местности (грунта) обеспечивают надежный контакт даже при плохих (с точки зрения электротока) условиях.А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

    Разумеется, не проводятся измерения на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

    По какому принципу проводится проверка защитного контура заземления?

    Необходимо создать полный аналог заведомо работающего контура, сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

    Сразу оговоримся: изготовить такой комплект самостоятельно, но дорого и нецелесообразно.

    Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины.

    Да и сформировать высокое напряжение, необходимо для параметров растекания, тестер не соответствует. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

    Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем.Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получить разовый доступ к оборудованию.

    Типовая схема включения прибора

    Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке участка грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока.Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью вычислить сопротивление контура заземления.

    Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

    Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не надежных и точных) конструкциях — надо будет выполнить простую операцию деления.В соответствии с законом Ома.

    Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

    Мегаомметр лучше использовать для повышения эффективности факторов безопасности

    Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь диэлектрической рукой за изоляцию в норме, вы не получите поражение электротоком.

    Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

    Мегаомметр для одного корпуса изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

    Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

    Высокий потенциал напряжения легко выявляет изъяны в изоляции и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

    Для измерения пробоя между проводами в одном кабеле используются два провода. Они подключаются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

    Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

    При наличии экрана (бронировки кабеля), используется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

    Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

    С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

    Видео по теме

    Источник: https: // ProFazu.ru / provodka / bezopasnost-provodka / kak-proverit-zazemlenie.html

    Как замерить сопротивление заземления мультиметром

    То, что предписано, требуется периодически измерять сопротивление заземления. Это не просто чья-то придумка или блажь, прежде всего, вопрос безопасности жизни. Существуют установленные стандартные нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

    Перед тем, как проверить заземление в частном доме, очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, основную цель преследует, почему это так необходимо?

    Что такое заземление?

    Защитное заземление — это преднамеренное соединение с землёй тех частей электрического оборудования, которое при нормальной работе электросети находится под действием напряжения, но может попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

    Главная составляющая защитного заземления — это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

    Но если есть финансовые возможности, то имейте в виду, что медь является идеальным и наилучшим проводником.

    По логике понятно, что заземления должен располагаться в земле.Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

    Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

    Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идет в щиток и подключается там к заземляющей шине.А на этой шинку выводятся заземляющие проводники от всех розеток.

    • Перед использованием необходимо проверить контур на заземляющее сопротивление.
    • О том, что такое заземление — на следующем видео:

    В чём суть работы заземления?

    Принцип действия защитного заземления основывается на главном качестве электрического тока — протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление тела оказывает влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

    Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление меньшее (не более 4 Ом).

    А теперь смотрите, в чём заключается принцип действия защитного заземления.

    Произошёл какой-то электрический прибор, неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с прибором будет уходить через землю человека, путь будет выглядеть как рука-тело- нога ».Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

    Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом.

    Когда прибор посредством вилки включён в розетку и повреждение на его корпусе, появляется потенциал, то он уйдёт в по заземляющему проводнику с низким сопротивлением.

    То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

    Вот почему важным этапом в схеме построения электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100% уверенность, что эта величина ниже наших человеческих 1000 Ом.

    И запомните, что это процедура не разового характера, измеряйте сопротивление периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

    Проверка заземления розеток

    Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

    Для начала предлагаем вам визуальный осмотр.Отключите вводной автомат на квартиру и разберите одну розетку.

    У нее должна быть соответствующая клемма, к которой подключается заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена.

    Если же вы встретите только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

    В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

    Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

    • В распределительном щитке включается вводной автомат, то есть в розетках присутствовать напряжение.
    • На приборе установить режим измерения напряжения.

    • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение.На приборе должна высветиться величина порядка 220 В.
    • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в наличии присутствует. Если на приборном устройстве никаких цифр нет, значит, цепь заземления отсутствует либо он в неисправном состоянии.

    Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками.Вам понадобятся:

    • патрон;
    • лампочка;
    • провода;
    • концевики.

    Электрики называют подобным тестером «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться.

    Теперь концевик, вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии.Лампа не будет гореть, если защитное заземление не рабочее.

    Слабое свечение свидетельством плохого состояния контура.

    Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

    Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта заменить щуп на нулевой разъем.

    1. В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.
    2. Наглядно этот способ показан на видео:
    3. О неисправном либо неподключенном контуре заземления также свидетельствовать такие косвенные ситуации:
    • бьётся током стиральная машина или водонагревательный бойлер;
    • слышится шум в колонках, когда работает музыкальный центр.

    Проведение замеров

    И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим образом считается электроизмерительный переносной прибор М-416.

    . Возможный электродвигатель и вспомогательный заземлителем.

    измеряет пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

    А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

    • Прибор расположите на горизонтальной ровной поверхности.
    • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая ее, установите стрелку в положение «ноль».
    • Соединительное сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это расположение устройства поближе к измеряемому заземлителю.
    • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого вывода соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую следует снять с помощью соединительных проводов, которые есть между выводами снимается перемычка и четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
    • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотным и не насыпной.Для забивания кувалду, удары должны быть прямыми, без раскачивания.

    • Место, где будете подключать проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используется трёхзажимная схема, то напольное устройство выполняет роль соединительного щупа между заземлителем и выводом, так как с другой стороны его подсоединяется медный провод сечением 2,5 мм2.
    • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления.Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

    Наглядно, как проводится измерение заземления на следующем видео:

    Некоторые основные параметры и правила

    Неважно, в какое время года вы должны выполнять замеры, показания всегда должны соответствовать следующим нормам:

    Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
    127 Â 220 В 8 Ом
    220 Â 380 В 4 Ом
    380 Â 660 В 2 Ом

    Замеры рекомендуется при определенных погодных условиях, когда земля считается наиболее плотной.

    Идеальное время — это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

    Мокрый грунт сильно повлияет на растекаемость тока, поэтому, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

    Есть ещё способ еще способ замеры токоизмерительными клещами. Электротехническая лаборатория предоставила место проведения испытаний, в котором указаны характеристики и удельное сопротивление грунта, величина замеров с сезонным поправочным коэффициентом.

    Источник: https://YaElectrik.ru/elektroprovodka/kak-zamerit-soprotivlenie-zazemleniya-multimetrom

    Измерение металл связи: методика, нормы, периодичность проверки

    Наличие защитного заземления — одно из основных требований электробезопасности. Надежность заземляющих элементов контролируют специалисты электролаборатории, проводя измерение металл связи.

    Согласно действующим нормам и правилам, такая проверка обязательна, если на объекте производился ремонт электрического оборудования, переоснащение или монтажные работы.

    Что скрывается под термином «металосвязь» и зачем ее использовать, мы подробно расскажем в этой публикации.

    Под данным термином принято понимать связь (электрическую цепь), образованную электроустановку и заземлителем. Основное требование к металл связии — непрерывность цепи заземления. Нарушение этого условия грозит представляет высокой разности потенциалов в цепях электроустановки, что угроза для жизни и может повлечь за собой выход из строя оборудования.

    Надежный контакт заземления и объекта заземления обеспечивает низкое переходное сопротивление

    Со временем может наблюдаться рост переходных сопротивлений в цепи заземления, что приводит к образованию дефектов металл связи, давайте разберемся с природой этого явления.

    Чем вызван рост переходного сопротивления?

    Под переходными контактами подразумеваются соприкасающиеся металлические элементы. Добиться их идеальной полировки невозможно, все равно на поверхности присутствуют бугорки и вмятины микроскопического размера.

    Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления.

    На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

    Поверхность медного контакта, увеличенная микроскопом

    Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может быть достаточно, чтобы нарушить металл связи.

    В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металла связи.

    Не менее распространенная причина — человеческий фактор, поэтому после монтажных работ требуется измерение металл связи.

    Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металл связи:

    1. Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
    2. Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
    3. Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

    Как видимая основная цель проверки — выполнение измерений заземляющих цепей, как они характеризуют качество металлических связей, а соответственно и электробезопасность установки.

    В соответствии с требованиями ПУЭ элементы электроустановок подлежат заземлению. Заметьте металл связи производятся между главной заземляющей шиной. По нормам сопротивления контактов в одном переходе должно быть 0,01 Ом ± 20%.

    Если измерительный прибор подтверждает качественного соединения, выполняется проверка наличия следующего узла. Когда между заземлителем и заземленной электроустановкой несколько переходов, то их суммарное сопротивление не должно выходить за пределы 0,05 Ом.

    Измерение сопротивления переходных контактов

    Минимальное сопротивление, допустимое значение, проверить состояние контактов, зачистить их, соединить и выполнить повторные измерения.

    Большинством электролабораторий замеры металл привязи по следующему алгоритму:

    1. Осуществляется визуальный осмотр контактов заземляющих проводников. Эффективны при поисках «плохого» контакта специальные приборы — тепловизоры, они быстро позволяют построить проблемное соединение.
    2. Сварочные соединения на прочность применения механической нагрузки.
    3. Все заземленные элементы конструкции тестируются на наличие металл связи.
    4. Проверка наличия электрического тока на заземленных элементах.
    5. Полученные результаты фиксируются в специальном протоколе.

    Приведенная методика измерений доказала свою эффективность.

    Нормы и правила

    Согласно нормам ПУЭ заземляющие проводники, также используется для выравнивания потенциалов, необходимо надежно соединять, чтобы обеспечить наличие непрерывности цепи заземления.

    При этом для стальных проводников предписывается сварочное соединение, способы допускаются только в том случае, если имеется защита от разрушающего воздействия.

    При использовании болтовых соединений, позволяющих ослабевать контактному соединению, приняты соответствующие меры.

    Все соединения цепи заземления, обеспечивающие непрерывность электрического соединения, должны быть защищены таким образом, чтобы он имел свободный доступ.Исключение их этого правила — герметизированные контакты.

    В Правилах также указано, что для контакта с заземляющими устройствами продукты болтовыми или сварочными соединениями. Если устройства электроустановок подвержены сильной вибрации или их часто перемещают на другое место, то применяются гибкий защитный провод.

    Более детальную информацию о нормах и правилах, можно получить в ПУЭ (стр. 1.7.).

    Периодичность

    Согласно норм ПТЭЭП и ПУЭ, испытания металл связани проводится по графику, определенному техническому отделом объекта.Как правило, в этом случае руководствуются табл. 37 п. 3.1 ПТЭЭП, где установлена ​​следующая периодичность измерения металл связи:

    • В помещениях и объектах, относящихся к повышенной категории опасности, замеры переходных сопротивлений в заземляющих цепях должны проводиться ежегодно, при других обстоятельствах — не реже одного раза на протяжении трех лет.
    • Для лифтового и подъемного оборудования — 1 год.
    • Стационарным электроплитам — 1 год.

    Как правило, проверка металл связи другими видами электроизмерений (изоляции, проверка целостности электропроводки и т.д.).

    Помимо обязательных измерений металлические связи этого используются в следующих случаях:

    1. Если производился ремонт или переоснащение электрооборудования.
    2. При испытаниях новых электроустановок.
    3. После проведения монтажных работ.

    Приборы для измерения

    Измерения, проводимые на уровне сотых Ома, обычные измерительные приборы, например, мультиметры, для целей цели не подходят.Когда проводят замеры сопротивления заземления, используют более точные приборы, чувствительные, чтобы измерять сопротивления малого уровня.

    Прибор для измерения заземления Metrel MI3123

    Типовых устройств дополнительных функций, например, представленный на рисунке прибор Metrel MI3123 может также измерять электропроводимость грунта и тока утечки.

    Фиксация результатов в протоколе измерения

    Все результаты измерений заносятся в специальные протоколы испытаний.Данные фиксируются в таблице, с указанием наименования каждого осмотренного соединения. В отчете также отображается информация о количестве осмотренных узлов, их показывает общее значение сопротивления контактов защитной цепи.

    Если в процессе испытаний обнаружено отсутствие металл связи, информация об этом обязательно фиксируется в документе и одновременно в приложении к протоколу (дефектной ведомости).

    Кратко о профилактике.

    Регулярно проводить замеры металлозаземления, не значит отказаться от профилактики.Чтобы обеспечить непрерывность защитных цепей, необходимо регулярно проверять, в каком состоянии находятся контактные соединения, и при необходимости подтягивать их. Не менее важно очищать контакты пыли, окисной пленки и грязи.

    При обнаружении электрического напряжения на одном из элементов конструкции, необходимо позаботится о ее качественном заземлении. В противном случае возрастает риск возникновения нештатной ситуации.

    Не стоит экономить на проверке качества устройства защитного заземления, поскольку потери могут стать более затратными, чем оплата вызова электролаборатории.

    Важно ознакомиться и прочитать:

    Источник: https://www.asutpp.ru/kak-vypolnjaetsja-proverka-metallosvjazi.html

    Как измерить сопротивление контура заземления — обзор методик

    Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., А также ПТЭЭП пр. 3,3.1.

    Замеры, которые в электроустановке с глухозаземленной нейтралью (напряжение, которое составляет 1000В) должны соответствовать следующим нормам.

    Неважно, зимой или летом, значение не должно быть указано на 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током.

    Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз Обзор методик

    Метод амперметра-вольтметра

    Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным).

    Также в этой схеме задействуется потенциальный электрод, назначение которого — замер напряжения во время протекания электрического тока по заземлителю.

    Потенциальный электрод расположить одинаково от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

    Чтобы измерить сопротивление методом амперметра-вольтметра необходимо использовать законом Ома. Итак, по формуле R = U / I находимое сопротивление контура заземления.

    Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором.

    Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

    Использование специальных приборов

    Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками использовать аналоговые приборы:

    • МС-08;
    • М-416;
    • ИСЗ-2016;
    • Ф4103-М1.

    Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность.

    Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой.Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

    Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

    На видео наглядно демонстрируется, как измерить сопротивление заземления прибором:

    Также используются более современные цифровые приборы, которые упрощают работу по замерам, более точны и сохраняют последние результаты измерений.Например, это приборы серии MRU — MRU200, MRU120, MRU105 и др.

    Работа токовыми клещами

    Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключить заземляющее устройство и вспомогательные электроды. Таким образом, они позволяют оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей.

    Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, находится в измерительной головке клещей.

    Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на значение тока, измеренную клещами.

    В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

    Безэлектродный способ

    Этот метод наиболее современного и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов.В связи с этим условием, метод имеет ряд дополнительных преимуществ:

    • возможность замеры в полевых условиях, в тех местах, где невозможно применить другие методы сопротивления;
    • экономия времени и средств для выполнения работ.

    Безэлектродный метод может использовать, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи вокруг заземляющего электрода или соединительного кабеля.Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

    Тестер сопротивления сопротивления контура заземления для данного соединения.

    Периодичность измерений

    Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет.

    Получается, что, когда выполнять замеры заземления — решать вам.

    Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

    При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления.

    Напротив, если замерзающая система либо в сырую, влажную погоду, результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

    . Если вы хотите, чтобы размеры защитного и рабочего оборудования были использованы специалистами, необходимо обратиться в специальную электротехническую лабораторию.

    По окончании работы вам будет выдан протокол измерения сопротивления заземления.

    В нем отображается место работы, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии от друга находятся электроды. Образец протокола предоставлен ниже:

    Напоследок просматривает видео, в котором показано, как измеряется сопротивление заземления опоры ВЛ:

    Вот мы и рассмотрели электрические методики измерения сопротивления заземления в домашних условиях.Если вы не обладаете навыками пользуйтесь услугами, которые все сделают быстро и качественно!

    Также рекомендуем прочитать:

    Источник: https://samelectrik.ru/kak-izmerit-soprotivlenie-kontura-zazemleniya.html

    Как проверить контур заземления

    :

    Заземление представляет собой соединение электрических приборов с землей. С его помощью обеспечивается защита от поражающего действия тока при неисправностях или повреждениях электрооборудования.

    Для заземлителя используются обыкновенные металлические стержни или специальные комплексы, включающие в свой состав сложные элементы. Перед вводом в эксплуатацию всей системы, происходит проверка контура заземления.

    Таким образом, удается выполнить способность заземляющего контура выполнять основную защитную функцию.

    Для чего измеряется сопротивление

    Проведение замеров позволяет определить сопротивление контура, которая не должна быть выше уровня норм.В случае сопротивления сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

    Необходимо помнить, что с помощью простого заземления возможно снижение напряжения фазы, попадающей на корпус прибора.

    Чтобы повысить надежность, заземление нередко устанавливается вместе с этим защитным отключением.

    Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в конкретном случае.На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

    Как измерить сопротивление контура заземления

    Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дополнительных, повторных замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, которые они установлены.

    Замеры выполняют в несколько этапов:

    • Вначале заземляется цепление замыкается с искусственной электрическим током, в котором замеряется падение напряжения.
    • Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же электрического напряжения.
    • Затем, с помощью измерительного зонда, в зоне нулевого положения, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

    Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющем сопротивлении может отличаться в каждом отдельном случае.Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

    Правила замера сопротивления контура заземления:

    • Для размещения потенциального зонда, замеряющего сопротивления, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
    • Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
    • Если сопротивление измеряется в комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальному длине диагонали, проходящей между заземляющими устройствами.

    Иногда используются дополнительные замеры, особенно в подземных коммуникациях. В этих случаях выполняются несколько измерительных операций. Реальное значение принимается по самому худшему результату.

    Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

    Замер сопротивление изоляции

    Для измерения использования мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

    Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением.С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты.

    Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами.

    Их изоляция обладает большим сопротивлением, как правило, не меньше 100 мегаом.

    Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления по показаниям стрелки измерительного прибора.На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

    Источник: https://electric-220.ru/news/proverka_kontura_zazemlenija/2016-04-04-953

    Какая периодичность проверки контура заземления?

    Этот материал подготовлен специалистами компании «ЭлектроАС». Нужен электромонтаж или электроизмерения? Звоните нам!

    Евгений
    Сроки проверки заземляющих устройств?
    Ответ:
    В соответствии с ПТЭЭП, периодичность установления состояния заземляющих устройств (контура заземления) определяется графиком планово-профилактических работ (ППР), который утверждается техническим руководителем Потребителя.На основании п. 2.7.9. ПТЭЭП, визуальный осмотр видимых частей заземляющих устройств проводится не реже 1 раза в 6 месяцев. Осмотр с выборочным вскрытием грунта проводится не реже одного раза в 12 лет.

    Периодичность измерения сопротивления заземляющего устройства проводят в соответствии с приложением 3, п. 26. «Заземляющие устройства», а именно:
    1) Заземляющее устройство для воздушных линий электропередачи напряжением до 1000 В — не реже 1 раза в 6 лет, и для ВЛ выше 1000 В — не реже 1 раза в 12 лет.

    2) Заземляющее устройство электроустановок в соответствии с графиком планово-профилактических работ (ППР), но не реже 1 раза в 12 лет.

    ПТЭЭП
    2.7.8

    Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования (Приложение 3).

    2.7.9
    Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным.
    При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.

    Результаты осмотров должны заноситься в паспорт заземляющего устройства.

    2.7.10
    Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, в том числе вблизи заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений производств в соответствии с графиком планово-профилактических работ (далее — ППР), но не реже раза в 12 лет.

    Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в ​​населенной местности — см. П.2.7.11), определяется решением технического руководителя Потребителя.

    2.7.11
    Выборочное вскрытие грунта осуществляется на всех заземляющих устройств электроустановок Потребителя; для ВЛ в ​​населенной местности вскрытие производится выборочно у 2% опор, имеющего заземляющие устройства.

    Источник: http://elektroas.ru/kakaya-periodichnost-proverki-kontura-zazemleniya

    замер, проверка, испытания по выгодной цене от Testvolt

    Методика работы заземляющих систем

    Устройство предназначено для отведения опасности поражения электрическим током человека при появлении напряжения на оборудовании.Тело является отличным проводником, и его противодействие составляет 1000 Ом.

    Поэтому для того, чтобы электричество отходило в сторону (в землю), необходимо намного меньше сопротивляемости. Как правило, по нормам ПУЭ значение не должно быть 4 Ом. В случае неисправности электрооснащения, например, при появлении пробоя в изоляционном слое, может пройти при прикосновении рукой через все тело и дойти до ног. Это в итоге может привести к летальному исходу. Поэтому для предотвращения негативных последствий необходима установка защитной системы.Также следует периодически проводить проверку заземления и измерения изоляции.

    Как происходит защита человека

    Представим ситуацию, что у вас сломалось оборудование. При выходе из строя изолирующего слоя, если вы прикоснетесь рукой за корпус, то почувствуете легкое жжение и покалывание, даже в специальной одежде. Так как мы знаем, что ток течет по пути наименьшего сопротивления, а вы оказались самым лучшим проводником, то через тело проходит меньшее количество энергии, а основная масса отводится в землю.

    В противном случае, когда контур нарушен или неправильно установлен, то ток выбирает путь протекания через тело человека, находящегося междуми грунта и поврежденного электрического оборудования. В результате такая ситуация может привести к гибели или к серьезным проблемам со здоровьем. Поэтому необходимость проверки сопротивления заземлителей и заземляющих устройств.

    Для чего нужны периодические испытания

    Ваше оборудование должно выполнять свои функции в полной мере.Для этого исследуют состояние системы защиты при помощи замеров специальным аппаратом — мультиметром. При нормальной работе контура во время возникновения нештатной аварийной ситуации ток будет уходить в заземляющему проводнику беспрепятственно и равномерно.

    Со временем на металлических поверхностях происходит образование окисной пленки из-за постоянной с землей и химически активными веществами. Что, в свою очередь, приводит к коррозии металла. Отслоенные чешуйки мешают нормальному электрическому контакту.Постепенно таких мест становится больше, что ведет к увеличению противодействия, иными словами, к большему количеству потерепроводности (отведенные токи проникают в землю недостаточно легко).

    Поэтому в лабораторных условиях необходимо провести проверку цепи заземления и сопротивления, чтобы определить реальное состояние оборудования. Предполагается

    точное соблюдение правил и методик для данного процесса измерения. Процедуру невозможно выполнить самостоятельно в домашних условиях.

    Как нужны лабораторные испытания и проверка цепи заземления

    Система производится по заказу. Есть различные ее составляющие:

    • Визуальный осмотр. Каждые 6 месяцев ответственный электрик обязан обследовать приборы на предмет обрывов, повреждений, механических дефектов, сильных загрязнений, окисления контактов или образования коррозии с первой записью в паспорт технических средств. Если у вас нет штатного специалиста, доверьтесь нашей электролаборатории.
    • Методика замеров специальными приборами. Состояние элемента электросети можно проверять летом или зимой, когда почва сильно промерзает.
    • Функционирование высоковольтных линий требуется осуществлять раз в год, а также после ремонта и модернизации.

    Почему и как возникают неисправности у защитного устройства

    При некорректной работе оборудования ток беспрепятственно протекает по шинам обнуления и поступает на отводящие электроды, а затем от них на потенциал земли.

    В грунте накопилось большое количество химически активных веществ (солей, щелочей, кислот). Поэтому при длительной эксплуатации в агрессивной среде металлические элементы постепенно покрываются оксидной пленкой, что приводит к ржавчине. Чешуйки отслаиваются от железа и мешают местному электроконтакту. Через короткое время ненадежных мест становится еще больше, что влечет за собой потерю электрической проводимости. В итоге, защитное устройство теряет свою непосредственную функцию по отводу опасного в землю.

    Часто в процессе реорганизации производства или переналадки приходится выполнять манипуляции с оборудованием. За блоком к безопасности монтажники халатно. Контакт, присоединенный не по нормативам, со временем теряет свои свойства. Что приводит к травмам.

    Методы измерения изоляции и заземления

    В электролаборатории «Тествольт», методы измерения надежности приборов с довольно высокой точностью.Рассмотрим каждый метод более подробно.

    Применение измерительного прибора — мультиметра

    Он необходим для скрытых разрывов в цепи, пропадания контактов. Такая методика позволяет выявить грубые нарушения в работе контура.

    Алгоритм:

    • Проводится оценка напряжения между фазой и «нулем».
    • Измеряется эта же величина по отношению к корпусу.
    • Сопоставляются оба значения.

    Если отличия минимальные, то оборудование заземлено.В случае возникновения проблемы.

    С помощью амперметра и вольтметра

    Измерения сопротивления заземляющих устройств можно условноить на проверку целостности подводящих проводников и эффективности контакта «Земля — ​​оборудование». Для контроля второго пункта используется метод вычислений по закону Ома. Для этого необходимо собрать цепь. Между исследуемым контуром и дополнительным соединением на некотором удалении создается напряжение. Ток, инициированный объект, контролируется амперметром.Между тестируемой точкой и зондом делается замер.

    Использование спецтехники

    Для упрощения работы и исключения вычислительных процессов применяются автоматизированные приборы, выдающие значения в Омах. Принцип функционирования такой же, как мы писали выше.

    Измерения токовыми клещами

    Метод позволяет оперативно оценить работоспособность без демонтажа системы и дополнительных электродов. Под рабочим напряжением контуром снимается величина протекающего тока.По закону Ома вычисляются значения.

    Периодичность проверки и измерений сопротивления защитного и рабочего заземления

    Операцию проводят, чтобы оценить состояние токоведущих металлических систем. Ведь неисправность влечет за собой поражение человека током и, как следствие, гибель. Поэтому по предписанию предписания необходимо проводить в четырех случаях. Подробно рассмотрим каждый вид.

    Плановые проверки

    При установке электрооборудования вы должны прочитать прилагающуюся к ней инструкцию.По нормативам ПУЭ рекомендует проводить исследования:

    1. Один раз в шесть месяцев — визуальный осмотр всех видимых элементов конструкции.
    2. Через 6 лет — измерение контура.
    3. Обследование металлического оборудования со вскрытием земли — не реже одного раза в 12 лет.

    Всю ответственность за исследовательские работы берут на себя организации, уполномоченные поставщик предоставленные. Протокол, подписанный такими электролабораториями, имеет законную силу.

    Внеочередные

    Измерение сопротивления изоляции заземляющих устройств и электроустановок проводится после появления нештатных ситуаций, если были произведены ремонтные работы, внесены технологические изменения в конструкцию во время введения ЗК в эксплуатацию или после аварийного разрушения и последующего восстановления.

    Пусковые

    Перед запуском нового оборудования приглашается специалист из электролаборатории, например, из компании «Тествольт».После проверки подписывается акт приемки, на основании которого можно запускать устройство в эксплуатацию.

    При каких условиях необходимо проводить обследование

    Согласно действующим нормативам ПУЭ испытания возможны только в летнюю сухую погоду. Объясняется тем, что в это время наиболее реальные результаты. Так как влажный грунт увеличивает параметры проводимости почвы.

    Приборы для замеров контура заземления и сопротивления заземляющих устройств

    До сих пор остаются актуальными аппараты, сделанные несколько десятилетий назад в Советском Союзе: МС-08, М 4116, Ф4103-М1.Сейчас стали использовать усовершенствованные цифровые и микропроцессорные приборы. С их помощью наиболее точные исследования. Последние хранятся в карте памяти, что значительно упрощает процесс работы.

    По каким правилам проходят исследования

    Любая электролаборатория использует множественные методы, о которых мы расскажем чуть позже. Но стандартная проверка всегда начинается с визуального осмотра болтовых соединений и сварных швов. Далее, проверяется удельная сопротивляемость земли и выполняет замеры заземления.

    Трехпроводный способ

    Прибор подключается к контуре и к двум зондам, вбитых в грунт на определенном расстоянии. Между дальними контактами наводится ЭДС и замеряется ток. В промежутке до ближайшего штыря оценивается падение напряжения. Для этой операции используется специализированное устройство.

    Четырехточечный метод

    Отличается от предыдущего тем, что разность потенциалов измеряется с помощью заземленных электродов на участке между контуром и тестовым зондом.

    Способ с токоизмерительными клещами

    Этот инструмент позволяет провести протекающий в проводнике ток без прямого подключения за счет снятия наводок с шины.

    Без разрыва цепи

    В данном случае клещи дают возможность измерения без демонтажа точек соединения.

    Способ двух клещей

    ЭДС в проводнике можно навести с помощью встроенной катушки. При втором измерении один элемент является средством, а оценивает протекающего тока.По правилам необходимо разнести зонды на расстояние не менее 30 сантиметров для получения корректных данных.

    Формулы расчета

    Общая конечная цифра сопротивления вычисляется по закону Ома. Суммирование величин зависит от схемы подключения (параллельная / последовательная) и подчиняется общим физическим принципам.

    Амперметр и вольтметр

    Приборы — базовые. С помощью них можно получить точные результаты. Недостатком является выполнение простейших вычислений, и погрешностей.

    Проверка в бытовых приборах

    Операция сводится к возможности от фазы к «нулю» и к «земле». Результаты не должны отличаться более чем на 5%.

    В нашей статье мы рассказали о необходимости и способах диагностике защитных систем. Простым выходом для поддержания уровня безопасности является привлечение. Цена замеров сопротивления контура заземления, измерения растекания тока заземлителя зависит от того, сколько их делалось и в каких условиях. Более подробно можно узнать на сайте.

    По каким нормам мы работаем

    Основные нормативные документы, пользуются наши сотрудники, — это ПЭУ и ПТЭЭП. Они задают формулу для расчета величин противодействия с учетом ряда факторов: фаз источника, сила тока, напряжение, расстояние до заземлителя и состояние грунта. Именно поэтому обследования должны проводиться в такую ​​погоду, когда земля обладает лучшим удельным сопротивлением.

    Мы работаем только по официальному методу снятия показаний с использованием лучшего современного оборудования.У него высокая точность и результативность, поэтому он дает безошибочный результат.

    Этапы нашей работы

    Мы приступаем к деятельности сразу после подписания договора с заказчиком. Бригада выезжает на объект и реализует сперва камеральные исследования (на месте), а лабораторные.

    Вся процедура состоит из следующих этапов:

    1. Изучение документации. По электрической схеме уже можно понять многое: каким моментм стоит уделить особое внимание, где максимально возможны допущенные при наставже ошибки.Также внимательный просмотр чертежей и расчетов последовательности действий.
    2. Визуальный осмотр системы. Все контакты, крепления, соединения исследуются на предмет деформаций, появление коррозии.
    3. Замеры и испытания.
    4. Расчеты и заполнение необходимых бумаг.

    В результате вы получите отчет по проведенной деятельности.

    Измерение сопротивления заземления при помощи клещей UNI-T UTM 1275 (UT275)

    Как известно, без работы системы заземления проходят испытания электрические током, результаты испытаний и результаты испытаний.Проще говоря, если ток не находит пути к заземляющему электроду через должным образом разработанную систему заземления, он обязательно найдет, непреднамеренные пути для растекания, одним из которых может оказаться человек.

    Низкая температура воздуха, высокая температура, низкая температура, низкая температура, низкая температура, низкая температура, низкая температура Последовательно установление таких систем.Такие устройства, как наш сегодняшний экземпляр — токовые клещи для измерения сопротивления заземления UNI-T UTM 1275 (ранее известный на отечественном рынке под модельным номером UT275), незаменимы при локализации и устранении проблем в системе заземления.

    Перед тем, как перейти к обзору прибора для измерения сопротивления заземления, давайте, ненадолго, но все-таки обратимся к теории и вспомним, что же такое это самое заземление. Попросту говоря, заземлением называют намеренное или случайное токопроводящее соединение между электрическими цепью / оборудованием и землей (грунтом), или же определенными проводящими телами, служащими «землей».Под словом «заземление» могут скрываться сразу два понятия: грунтовое заземление и заземление оборудования. Грунтовым заземлением является первое подключение токопроводящей цепи к заземляющему стержню или электроду, помещенному в почву, а заземление оборудования, что приборы и другое оборудование, работающее в комплексе, заземленыправильно. Эти две системы заземления не должны пересекаться между собой.

    Теперь, когда мы разобрались с теоретической составляющей заземления, давайте, наконец, познакомимся с главным героем данной статьи — токоизмерительными клещами для измерения сопротивления заземления UNI-T UTM 1275.

    Функции Диапазон Точность
    Измерение сопротивления 0,01 ~ 0,099 Ом ± (1% + 0,01 Ом)
    0,1 ~ 0,99 Ом ± (1% + 0,01 Ом)
    1,0 ~ 49,9 Ом ± (1,5% + 0,1 Ом)
    50,0 ~ 99,5 Ом ± (2% + 0,5 Ом)
    100 ~ 199 Ом ± (3% + 1 Ом)
    200 ~ 395 Ом ± (6% + 2 Ом)
    400 ~ 590 Ом ± (10% + 5 Ом)
    600 ~ 1000 Ом ± (20% + 10 Ом)
    Общие характеристики
    Диаметр клещей 28 мм
    Батарея 1.5 В (AA) x4
    Дисплей 4 знака 47 × 36 мм
    Вес 1500 г
    Габариты 293 × 90 × 66 мм

    Прибор нельзя назвать хрупким, но, несмотря на это, он поставляется в удобном ударопрочном кейсе, изготовленном из твердого пластика. Внутри данный кейс выложен мягкими поролоновыми вставками, которые прочно удерживают прибор и все аксессуары, которые поставляются в комплекте.Кстати, в комплект входят также два тестовых кольца (на 1 и 10 Ом), четыре батарейки типа АА и руководство по эксплуатации на английском и английском языках. К сожалению, как и с множеством других моделей токоизмерительных клещей производителя, в комплекте поставки не входит крестовая отвертка, которая понадобится для открытия отсека батареек.

    Как было сказано ранее, UNI-T UTM 1275 является далеко не хрупким, скорее наоборот — доставленной из кейса полуторакилограммовый прибор, сразу чувствуется его бескомпромиссность и то, что предназначено оно для использования в промышленной среде.

    На передней панели UNI-T UTM 1275 встроен блок функциональных клавиш: включение / выключение (Power), выбор режима и очистка данных (Mode / Clear), сохранение и увеличение значения (Save / ▲), загрузка и уменьшение значения (Load / ▼), удержание показателей и включение подсветки дисплея (Hold / Light), а также клавиша входа в режим настроек (Установить). Сами же имеют клавиши прорезиненные и небольшой ход.

    Блоком клавишных представлений монохромный ЖК-дисплей размером 48 × 35 мм, который, что немаловажно, обладает подсветкой ярко-голубого цвета — это позволяет эксплуатировать данный прибор в темное время суток и в местах с плохой освещенностью.Для включения подсветки нужно нажимать и удерживать «Hold / Light» в течение 3 секунд.

    В этих токоизмерительных клещах, как, впрочем, и в других подобных устройствах, используется бесконтактный метод измерения сопротивления заземления, который исключает необходимость размыкания параллельных заземляющихней и установки заземляющих электродов. Это позволяет электромонтерам жилых домов и производственных помещений, а также специалистам по техобслуживанию оборудования и подрядчиков, выполнять тестирование контура заземления в местах, где невозможно применение других методов измерения, например, внутри зданий или на опорах линий электропередач.

    Для того, чтобы измерить сопротивление заземления при помощи токоизмерительных клещей, нужно расположить этот прибор вокруг заземляющего стержня или соединительного кабеля. Когда испытательное напряжение посредством специального трансформатора прикладывается к заземляющему стержню (проводнику с сопротивлением), по цепи начинает протекать результирующий ток. Результирующий ток улавливается приемной катушкой измерительных клещей, внутренний фильтр прибора (настроенный на частоту прилагаемого напряжения) отсекает все токи, кроме результирующего, величина которого равна I = E / R (где I — ток, E — испытательное напряжение, R — сопротивление ).Поэтому зная напряжение E, которая задается генератором, можно вычислить сопротивление R контура — эта величина и отображается на дисплее прибора в виде конечного результата измерения сопротивления заземления.

    Отличительной особенностью модели UTM 1275, по сравнению с другим прибором из этой серии UTM 1273, является старшая модель, кроме измерения сопротивления заземления, способна измерять ток утечки. Для того чтобы войти в этот режим измерений, нужно нажать «Режим / Очистить».Эта функция является отличительной чертой данных токоизмерительных клещей, так как высокий уровень токов утечки свидетельствует о низком значении изоляции в токопроводящих цепях. Как известно, токи утечки могут привести к нарушению нормального функционирования отдельных устройств или же целых установок.

    предлагает тему эргономичных подобных устройств и этой модели в частности. UNI-T UTM 1275, как и многие другие приборы от других производителей, мало чем отличается от обычных токоизмерительных клещей, присутствующих на рынке.Несмотря на конструктивные сходства, а также расположение элементов управления, данный прибор имеет значительные отличия от своих собратьев в плане удобности использования. Как уже было сказано ранее, UTM 1275 является достаточно увесистым прибором (1,5 кг), что никак не способствует продолжительной эксплуатации. Можно с уверенностью сказать, что никому не захочется носить с собой этот прибор долгое время. Корпус прибора более широкий, по сравнению с традиционными токоизмерительными клещами, из-за чего им не очень удобно оперировать одной рукой.Еще одной характерной особенностью этих клещей является то, что механизм раскрытия клещей имеет очень тугой ход — возможно, это «болезнь» всех современных клещей для измерения сопротивления заземления, связана с габаритами самих клещей, но сам этот факт не способствует улучшению эргономических свойств UNI- Т УТМ 1275.

    Несмотря на некоторые минусы, связанные, по большей части, с конструктивными особенностями, этот прибор может похвастаться мгновенными измерениями и выводом на дисплей результатов измерения сопротивления заземления в диапазоне от 0,01 Ом до 1000 Ом.

    При каждом запуске UNI-T UTM 1275 проводит автоматическую калибровку, которая сопровождается отсчетом на дисплее и щелчками. Кстати говоря, во включенном состоянии, когда клещи замкнуты, если прислушаться, можно услышать высокочастотный свист. Он слышен только тогда, когда клещи сомкнуты, и нельзя сказать, что он каким-то образом мешает работе.

    Для проверки рабочего состояния измерительных клещей используются тестовые кольца, которые поставляются вместе с прибором. В комплекте можно построить тестовые кольца с номинальным сопротивлением 1 и 10 Ом.Как гласит руководство по эксплуатации — во время выполнения проверки при помощи этих колец возможны различия с номинальным значением на одну единицу, например, считается нормальным, когда при измерении кольца с сопротивлением 10 Ом на дисплее отображается 9,9 Ом. Во время наших тестов такого результата не наблюдалось.

    В итоге, несмотря на некоторые промахи, связанные с конструктивными особенностями, токоизмерительные клещи для измерения сопротивления заземления UNI-T UTM 1275 отлично подойдут для профессионалов, которые работают с множеством систем: одноточечной, трехточечной, многоточечной и других систем заземления.Кроме этого, такие клещи Программу при работе в, так называемых, «полевых» условиях: измерении сопротивления заземления электростанций и подстанций, а также нейтрали трансформатора, телекоммуникационных систем, громоотводов и систем заземления АЗС.

    Измеритель сопротивления заземления DT-5300B — Мегаомметр

    Назначение DT-5300B:
    Предназначен для измерения сопротивления заземления электрического оборудования и удельного сопротивления грунта.Его можно также использовать для измерения низкоомных постоянных сопротивлений, а также для измерения постоянного напряжения, напряжения и сопротивления.
    ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ DT-5300B:
    Диапазон сопротивлений показления заземления: 20Ом, 200Ом, 2000ОмЭкран: широкий жидкокристаллический, двухуровневый
    Диапазон значений мультиметра: 200кОм, до 750В (переменное напряжение), до 1000В (постоянное напряжение)
    Частота измерений: 2, 5 раза в сек.
    Установка нуля: автоматическаяИндикатор выхода за пределы установленного диапазона: «1» на экране
    Индикатор низкого заряда батареи: если напряжение питания прибора установленного значения, включается индикатор
    Автоматическое выключение питания для увеличения срока службы элемента питания прибор автоматически выключается примерно через 15 минут после последнего использования.Для повторного включения необходимо повернуть выключатель в положение OFF, затем установить его в соответствующий режим измерения.
    Рабочая температура: от 0ºC до 40ºC (32ºF до 104ºF) и влажность ниже 80%
    Температура хранения: от -10ºC до 60ºC (14ºF до 140ºF) и влажность ниже 70%
    Источник питания: батареи 6×1,5В типа «AA» или аналогичного типа (9В, постоянное напряжение)
    Размеры: 200 (Д) x 92 (Ш) x 50 (В) мм
    Вес: примерно 700 г с элементом питания

    Комплект DT-5300B измеритель сопротивления заземления:
    комплекты для измерения (4 шт.),
    металлические стержни (2 шт.),
    элементы питания (6 шт.),
    кейс,
    инструкция по эксплуатации.

    Технические характеристики DT-5300B:


    Диапазон

    Единица измерения

    Точность

    20 Ом

    0,01 Ом

    + (2% + 10)

    200 Ом

    0,1 Ом

    + (2% + 3)

    2000 Ом

    1 Ом

    + (2% + 3)

    Напряжение заземления


    Диапазон

    Единица измерения

    Точность

    200В

    0,1В

    + (3% + 3)

    Сопротивление


    Диапазон

    Ед.измерения

    Точность

    Защита от перегрузки

    200 кОм

    0,1 кОм

    + (1% + 2)

    250 × Vrms


    Постоянное напряжение


    Диапазон

    Ед.измерения

    Точность

    Входное сопротивление

    Защита от перегрузки

    1000В

    + (0,8% + 3)

    10мОм

    1000 × Vrms

    Переменное напряжение (40 \ 400Гц)


    Диапазон

    Ед.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован.
