Как измерить силу тока мультиметром на аккумуляторе автомобиля?

Мультиметр — тестер, авометр, комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В зависимости от модели включает в себя функции вольтметра, амперметра и омметра. Существуют цифровые и аналоговые мультиметры. В некоторых случаях исполняется мультиметр в виде токоизмерительных клещей.

Название «мультиметр»закрепилось именно за цифровыми измерителями, в то время как аналоговые приборы часто именуются «тестер», «авометр», а иногда и просто «Цешка» (отечественные).

Подключение мультиметра

Для начала нужно отключить все устройства, которые могут питаться от аккумулятора. Для проведения измерений мультиметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы (можно и минусовой) АКБ снимают провод. Затем подключают один контакт амперметра к плюсу (или минусу) аккумулятора. А второй контакт подключают к снятому проводу.

Не подключайте измерительные приборы к плюсу и минусу на аккумуляторе, иначе случится короткое замыкание и в мультиметре сгорит предохранитель.

После подключения на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

Какие параметры можно проверить мультиметром?

• измерить напряжение с максимальной точностью. По электрическому напряжению можно определить заряжена ли аккумуляторная батарея или необходимо заряд;
• проверить напряжение аккумуляторов сотовых телефонов. Для этого необходимо перевести прибор в режим измерения постоянного тока до 20 В;
• аккумулятор шуруповерта;
• емкость аккумулятора.

Как измерить напряжение аккумулятор

Чтобы проверить напряжения аккумулятора, необходимо перевести мультиметр в режим DC. Если необходимо проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Далее чёрным щупом мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока. Исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Таким же образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость аккумулятора

1. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи, т.е. вначале нужно полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.
2. Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление аккумулятора

Проверить работоспособностьаккумулятора можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии. Когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Рейтинг автора

Автор статьи

Опытный мастер по ремонту автомобилей. Работает в сервисе по ремонту авто с 2008 года. Город Санкт-Петербург.

Написано статей

Как измерить силу тока аккумулятора мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A

). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет. Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

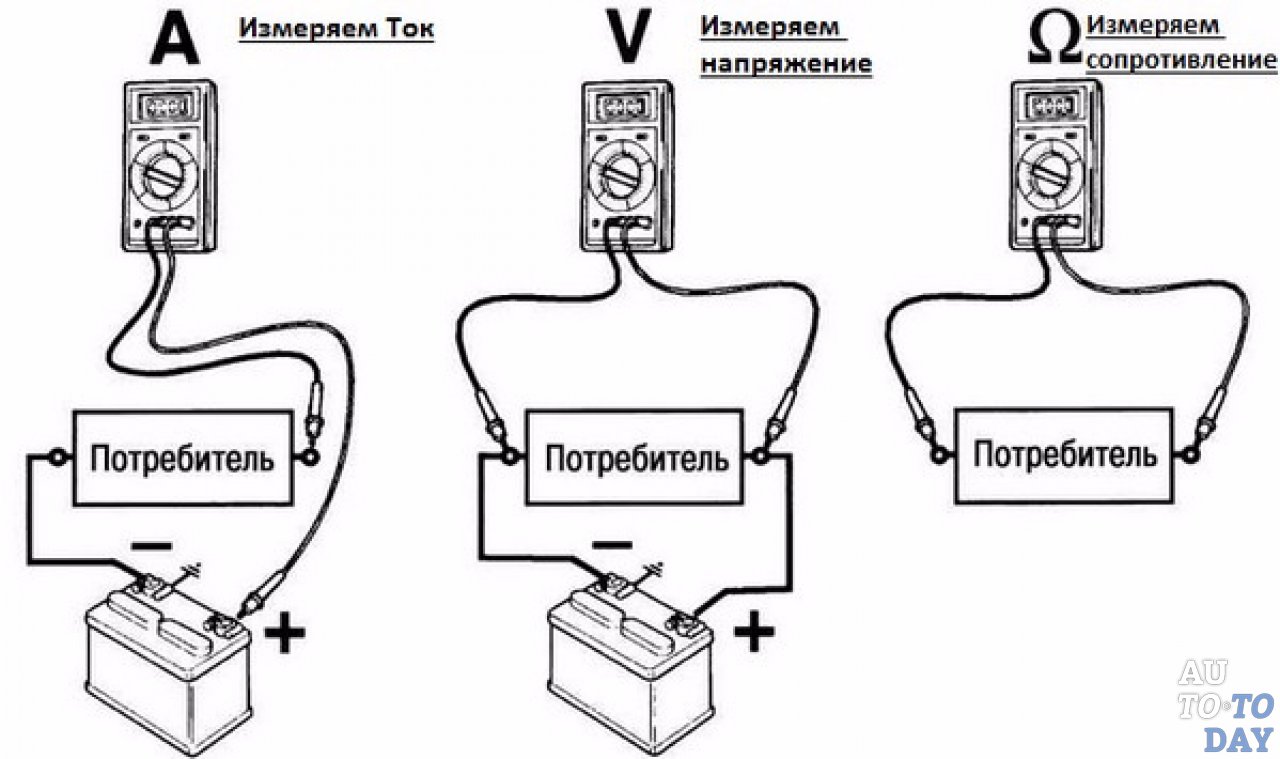

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.

Данный прибор считается незаменимым и даже необходимым атрибутом каждого радиолюбителя. С его помощью всегда можно определить напряжение, уточнить параметры транзисторов с диодами, прозвонить цепь. Разновидностей такого прибора довольно много, различаются они точностью замеров и своей функциональностью.

Содержание:

Как работать

Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд рекомендаций, как работать:

Первым делом, следует изучить инструкцию о порядке работы таким прибором, чтобы не вывести его из строя. Чтобы уверенно работать с электрической цепью, необходимо потренироваться на слабых элементах питания – батарейках. Если опыта работы маловато, строго соблюдайте инструкции и изучите все функции вашего мультиметра:

Такой простой моделью пользуются автомобилисты, когда возникают проблемы с зарядкой аккумуляторной батареи.

Измеряем силу тока

Многие интересуются вопросом, как измерить силу тока зарядного устройства. Примеры могут быть различными – аккумулятор, батарейка и даже обычная комнатная розетка. Такой вопрос не совсем правильный, и этому есть причина – для источника питания определить силу тока не представляется возможным, так как такой показатель определяется только в электроцепи. Поэтому придется ее создать, взяв источник питания, любой прибор и мультиметр. Примерная схема будет выглядеть таким образом:

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше наибольшего показателя напряжения на аккумуляторной батарее. После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее прибора появляются интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не превышает пятидесяти процентов, требует срочной подпитки. Показатель, не превышающий 11,6 В сигнализирует о том, что аккумулятор разряжен полностью.
Чтобы зарядки батареи хватало долго, следует выявить причины потери тока, которая бывает в любом автомобиле. Способствуют этому сигнализация, магнитола, приборная панель и устройство центрального замка. Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет.
Для работы мультиметр выставляется в режим замера тока на 10 или 20 ампер:

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Проверяем автомобильный генератор

Это основной источник энергии в транспортном средстве, и если является неисправным, то одного аккумулятора для долгих поездок вам не хватит. Разберемся, как проверить напряжение на генераторе.
Чтобы выполнить все правильно, придется выполнить несколько операций по проверке:

• щеток и колец;
• диодного моста;
• регулятора напряжения;
• статорного устройства;
• ротора:

Блок питания

Сегодня автолюбитель должен иметь на вооружении все блага технического оснащения. В их число входит и гаражный блок питания, представляющий собой мощное, надежное, вполне универсальное устройство и, что самое важное – абсолютно безопасное.
Его вполне можно собрать своими руками, имея в распоряжении трансформатор и другие нужные детали, или приобрести в магазине. В первом случае прибор для измерения напряжения разрешается не устанавливать, просто показатель данной величины на блоке придется замерять при помощи мультиметра.
Работать с таким прибором довольно удобно. Он позволяет не подсаживать аккумуляторную батарею, запускать мотор для периодической подзарядки, открывать гаражные ворота для проветривания. С помощью блока есть возможность проверять практически все приборы автомобиля на работоспособность, настраивать автолюбительские конструкции.
Блок питания без проблем подзарядит батарею, но в качестве пускового элемента его применять не следует – однозначно перегорит.

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Как измерить амперы. Цифровой мультиметр измерение силы тока и напряжения, проверка

Данный прибор считается незаменимым и даже необходимым атрибутом каждого радиолюбителя. С его помощью всегда можно определить напряжение, уточнить параметры транзисторов с диодами, прозвонить цепь. Разновидностей такого прибора довольно много, различаются они точностью замеров и своей функциональностью.

Как работать

Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд рекомендаций, как работать:

Первым делом, следует изучить инструкцию о порядке работы таким прибором, чтобы не вывести его из строя. Чтобы уверенно работать с электрической цепью, необходимо потренироваться на слабых элементах питания – батарейках. Если опыта работы маловато, строго соблюдайте инструкции и изучите все функции вашего мультиметра:

Такой простой моделью пользуются автомобилисты, когда возникают проблемы с зарядкой аккумуляторной батареи.

Измеряем силу тока

Многие интересуются вопросом, как измерить силу тока зарядного устройства. Примеры могут быть различными – аккумулятор, батарейка и даже обычная комнатная розетка. Такой вопрос не совсем правильный, и этому есть причина – для источника питания определить силу тока не представляется возможным, так как такой показатель определяется только в электроцепи. Поэтому придется ее создать, взяв источник питания, любой прибор и мультиметр.

Примерная схема будет выглядеть таким образом:

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше наибольшего показателя напряжения на аккумуляторной батарее. После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее прибора появляются интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не превышает пятидесяти процентов, требует срочной подпитки. Показатель, не превышающий 11,6 В сигнализирует о том, что аккумулятор разряжен полностью.
Чтобы зарядки батареи хватало долго, следует выявить причины потери тока, которая бывает в любом автомобиле. Способствуют этому сигнализация, магнитола, приборная панель и устройство центрального замка.

Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет.
Для работы мультиметр выставляется в режим замера тока на 10 или 20 ампер:

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Проверяем автомобильный генератор

Это основной источник энергии в транспортном средстве, и если является неисправным, то одного аккумулятора для долгих поездок вам не хватит. Разберемся, как проверить напряжение на генераторе.
Чтобы выполнить все правильно, придется выполнить несколько операций по проверке:

как мультиметром проверить силу тока аккумулятора?

1. При запуске двигателя сила тока на стартере порядка 200- 300 А… это каким мультиметром померить можно?
2. проверить мультиметром силу тока аккумулятора невозможно. не советую проверять силу тока в розетке, СОЖГШ ДОМ. новый аккумулятор имеет заряд, что на нем написано (как правило) А сила тока провепяется соследовательно с нагрузкой.
3. Силу тока проверять надо не на аккумуляторе и не в розетке.. . Будет короткое замыкание. Проверяется сила тока в цепи. Пределы устанавливаются в зависимости от того, на какой нагрузке надо померять. Начинай с самого большого предела. Хотя может оказаться, что и он окажется слишком мал. Тогда может прибор сгореть.

   В аккумуляторе- в каком???? В автомобильном 12 вольт. А вот сила тока зависит от нагрузки. Чтоб узнать хороший ли аккумулятор- надо мерять его мкость и сравнивать с паспортной.
4. http://www.softlex.ru/sovet/rozetki.php
   ссылка заблокирована по решению администрации проекта

   Любая нагрузка это эл. прибор преобразующий эл. энергию в тепловую или механическую энергию (Лампа, пылесос, ветилятор, элчайник) . Создаем последовательную цепь. На мультиметре выставляем шкалу на амперы, подключаем мультиметр «+» это красный провод к «+» аккумулятора, «-» мультиметра черный провод присоединяем к «+» нагрузки, «-» от нагузки присоединяем к «-» аккумулятора.

   Отклонение стрелки мультиметра или изменение шкалы и указывает силу тока потребляемую или используемую для работы эл. прибора. Учебник физики 78 класс.

   1. Никакой ток у АКБ (аккумуляторная батарея) не измеряется, точно так же не измеряется ток у любого источника питания. В случае измерения тока получаем короткозамкнутую цепь и все последствия. (пример: шпилька в розетке) .
   2. Степень заряженности АКБ контролируется по напряжению на клеммах АКБ. У полностью заряженного АКБ с номинальным напряжением 12В. напряжение на клеммах должно быть в пределах 12.6 13В.
   Методика измерения. Ставим переключатель режимов работы мультиметра в положение
   DCV(постоянное напряжение) на цифру 20 или ближайшую к ней в сторону увеличения.
   Красный щуп к клемме «+», черный «-«. Значение напряжения считываем с экрана, или отсчитываем по шкале (в зависимости от конструкции прибора) .
   3. Степень износа можно проверить подключив к АКБ нагрузку, параллельно измеряя напряжение на клеммах. Обычно для этих целей используют нагрузочную вилку, включающую в себя 30А нагрузку и вольтметр, но для измерения можно использовать и мультиметр. Сложнее с нагрузкой. Если АКБ стоит на автомобиле, используем для нагрузки его (автомобиля) эл. цепи. Включите дальний свет фар, противотуманные фары, вентилятор отопителя на самую большую скорость и замерьте напряжение как сказано в п. 2. Если оно превышает 11В, можете ездить дальше, если меньше стоит перед следущей зимой задуматься о покупке новой АКБ.

5. а че у тебя в мультиметре есть проверка более 20ампер? нагрузку…нагрузочной вилкой проверяй
6. Не знаеш закон Ома, сиди дома 🙂 без обид, лучше пошли пива въпьем, чем тестер палить

Прежде чем начать разговор о том, как измерить силу тока мультиметром необходимо сделать несколько предупреждений. Во-первых, если вы ни разу не использовали мультиметр или любой другой прибор – внимательно прочтите инструкцию, поскольку иначе вы можете его сжечь в первый же день. Во-вторых, прежде чем измерять любые показатели, в том числе и силу тока в розетке или цепи под высоким напряжением потренируйтесь на более безобидных источниках питания, например, на батарейках. В-третьих, при недостатке опыта тщательно выполняйте все инструкции к прибору.

Соблюдение правил обращения с прибором необходимо в обязательном порядке, поскольку в лучшем случае вы можете сжечь устройство, а в худшем и вовсе получить удар током. Это обусловлено тем, что все замеры производятся под напряжением. Также в процессе производства замеров не стоит пренебрегать стандартными требованиями техники безопасности.

Как измерить силу тока (ампераж)

Измерение силы тока в цепи производится путем последовательного подключения прибора к ней. На практике это значит, что, для производства замеров, вам нужно подсоединить оба щупа от мультиметра к разорванному проводу. То есть, простейшая цепь будет выглядеть так: источник питания – лампа – мультиметр – источник питания. При этом, прибор следует выставить на показатель А~(это значок переменного тока) и на максимальное значение. Значок постоянного тока очень похож, так что не постарайтесь не перепутать. Далее можно производить замер.

Очень многих интересует, какова сила тока в розетке 220В и как проверить силу тока аккумулятора или батарейки. Данный тип вопросов некорректен, по одной простой причине – у источников питания невозможно проверить силу тока, поскольку она измеряется исключительно в цепи. А для определения силы тока в цепи, вам требуется создать цепь из источника питания, какого-то прибора и мультиметра. Тем не менее, отметим, что большинство современных бытовых розеток рассчитаны на силу тока в 16А.

Как измерить напряжение в розетке

Измерение напряжения в розетке следует проводить только с помощью мультиметров, рассчитанных на силу тока до 20А или более. Если ваш прибор предназначен для измерений в диапазоне до 6А, то при попытке произвести замеры он просто сгорит. Настройте мультиметр на измерение напряжения переменного тока(V~ или AVC) и выставьте показатель на 750В. Далее черный щуп подключите к порту COM, а затем подключите и красный щуп. Теперь включаем прибор и вставляем щупы в розетку, смотрим на экран и записываем показатели.

О том, как правильно это делать смотрите на видео:

Как мультиметром проверить сопротивление

Для того чтобы измерить сопротивление выставьте регулятор мультиметра в сектор Ω(Ом) и выберите единицы измерения К (КилоОмы) или М (МегаОмы). Далее просто включаем прибор, щупы подсоединяем к двум контактам, измеряемого предмета и смотрим на показатели. Не стоит пытаться измерить сопротивление в розетке это бессмысленно и опасно для устройства. Однако, вы всегда можете измерить сопротивление собственного тела, для этого просто включите прибор, возьмите черный щуп в одну рук, а красный в другую и смотрите на показатели.

Наглядно о том, как измерять сопротивление

Краткая инструкция по использованию мультиметра.

Графическая инструкция по измерению напряжения, силы тока на примере проверки батареек мультиметром — тестером:
Постоянное (DCV или V=) и переменное (ACV или V~) напряжение: 2В, 20В, 200В, 800В…
Ток (mA): 2мА, 20мА, 200мА, 10A. ..

Измерение напряжения: (постоянка)- мультиметр слева

Измерение силы тока (мультиметр справа) переносим предварительно щуп мультиметра в положение ADC — с правого гнезда в левое, переключатель режимов — как на фото

На фото выше приведены измеренные цифровым мультиметром значения нормального — рабочего напряжения и силы тока для новых батареек и аккумуляторных батарей, необходимых для нормального функционирования аппаратуры — фотоаппаратов (аккумуляторные батарейки AAA, AA) самих мультиметров — батарейка крона, системных плат компьютера — батарея таблетка.

6 вольтовый аккумулятор для ККТ (касс) рабочая сила тока от 13 до 20 А. (мин. 10А при одновременной работе с блоком питания)

Сила тока измеряется кратковременным прикосновением на контакты в течение 1,5-2 секунд, так как в противном случае возможно полное разряжение измеряемого элемента питания.

Внимание!!! Переменный ток — в розетки — не измеряется!!!

Так как даже для измерения силы тока в 12 вольтовых автомобильных аккумуляторных батарей необходим сверх — мощный мультиметр, приведенный на фото мультиметр с максимальным значением 10А — скорее всего просто сгорит!

Прозвонка кабеля, цепи, проверка дидов и лампочек — тестер прозвонка (наиболее частая операцию при использовании прибора).

Для проверки проводника — цепи на разрыв тестер переводится в режим прозвонки — на фото пиктограмма на корпусе внизу чуть правее середины — в виде точки и нескольких закрывающихся скобочек. Щупы перетыкаем если нужно в режим измерения напряжения, т.е. втыкаем в правые гнезда мультиметра.

После чего при замыкании щупа мультиметра на щуп будет раздаваться писк тестера. Таким образом, можно проверить любой провод, схему на наличие разрывов — не контакта.

Если при замыкании щупов — концов например провода не раздается писка — следовательно, провод, где то поврежден — и он не проводит электрический сигнал.

Прозвонка сверх простая и в тоже время кране полезная штука позволяющая элементарно устранять какие либо разрывы в цепи или сужать поиск неисправности в сложном оборудовании.

В общем мультиметр — самый простой и удобный прибор для проверки проводов, кабелей, лампочек, предохранителей, эл. цепей и других более сложных элементов устройств.

Проверка годности батарейки — измерение емкости элемента питания мультиметром является наиболее простым для вычисления не работающей батарейки — аккумулятора. Понятно, что измерения на обычном мультиметре достаточно не точны. Но правильно сориентироваться он всегда поможет.

Как правило, новая батарейка — аккумулятор Ni-MH должна давать не менее 11 Ампера.

Мой Canon PowerShot (имеющий блок питания 3,15 вольт — 2 ампера) работающий на 2 пальчиковых батарейках типа AA, не запускается уже при 5-6 А с одной батарейки.

Т.е. рабочий диапазон для требовательной аппаратуры является 7-12 А с Ni-MH батарейки при измерении с помощью амперметра на замыкание. При 4,5А у Canon PowerShot постоянно горит индикатор разряда и камера через пару снимков выключается.

Конечно же как уже говорилось — данное измерение имеет значительную погрешность, так как включаемого в разрыв цепи ток в значительной мере определяется именно сопротивлением амперметра (токоизмерительного шунта и щупов). Сопротивление щупов длиной 80 см может составлять около 0,06 Ом при сечении провода 0,5 мм2.

Canon PowerShot, работающий двумя элементами типа АА, потребляет как правило 800 мА.

Но при включении — работа видоискателя, выдвижение объектива, фокусировке потребление тока вырастает в 2 раза и составляет 1,2 — 1,4 А.

Т.е. например, в данной модели камеры главное запустить объектив, после чего отключаем в камере видоискатель и снимаем далее, сколько нужно уже как старым добрым советским фотиком — в глазок. С отключенным видоискателем удается практически в — трое-четверо увеличить количество снимков. Так как срабатывание затвора, и запись на флеш карту потребляют совсем не много в сравнение с работающим видоискателем — монитором.

Тестер — инструкция по использованию на этом почти завершена, далее расскажем об аккумуляторных батареях, а отдельные аспекты наиболее часто используемых функциональных возможностях тестера — мултиметра рассмотрим в следующих статьях: и .

NiMH (никель-металгидридные) аккумуляторы

Первым 1999 году Panasonic презентовала новую модель элементов питания —

NiMH (никель-металгидридные) аккумуляторы в форм-факторе SC (диаметр 22 мм, высота 43 мм) емкостью 3000 ма/ч.

Как и в случае с NiCd батареями, во время зарядки температура батареи NiMH не должна превышать 45 градусов. Так же не допускается резких перепадов температур.

NiMH аккумуляторы так же достаточно сильно боятся как перезарядки.. Поэтому их нельзя подпитывать слабым током по окончании заряда (режим «trickle charge»).

Следовательно, заряжающие батарейки нужно сразу же вынимать из зарядника сразу после завершения зарядки.

NiMH батарейки при необходимости добивают в заряднике повторно, непосредственно при использовании за полчаса-час от использования. Это даёт возможность по max-мому использовать заряд батареек.

Как и сколько заряжать NiMH батарейки аккумуляторы?

Часто задают вопрос, сколько заряжать NiMH батарейки — ответ прост, заряжаются они, как правило, при напряжении зарядника в 1,5 вольт, силой тока

Для батареек AA = 160-185 mA (100-200 mA)

Для батареек AAA= 60-75 mA

Следовательно, берем ёмкость вашего конкретного никель-металгидридного аккумулятора и делим на зарядный ток зарядного устройства (написано на зарядном устройстве) , получаем время.

2100 mAh / 185 mA = 11.5 h

(одиннадцать с половиной часов)

Расшифровываем надписи на батарейках и зарядниках:

на батарейках: mah- это «миллиамперы в час», единица измерения ёмкости,

на заряднике: ma- это просто миллиамперы, единица измерения эл. тока. Эти ma должно выдать зарядное устройство на батарею.

Т.е. получается, что среднее время зарядки для Ni-MH равняется — 9 -16 часов.

Чем больше ток зарядки, тем быстрее заряжаются аккумуляторы. Но есть и обратная сторона медали — быстрый заряд, во-первых, недозаряжает, во-вторых, быстрее выводит аккумуляторы из строя.

Автомобильный аккумулятор:

Ёмкость аккумулятора, как правило, ровна = 55 Ач (Ампер/Часы). Т.е. аккумулятор

проработает 55 часов при силе тока в 1 ампер, или наоборот он попытается выдать 55А/ч — обеспечивает силу тока в 55 ампер в течении одного часа.

При напряжение в 10,5 В — при такой разности потенциалов на клеммах аккумулятор принято считать полностью разряженной.

Нормальный показатель более 100 минут, в течение этого времени автомобильный аккумулятор будет обеспечивать работу без генератора

Ампер-часы у всех аккумуляторов, как правило, одинаковые, но сила тока достаточно разная, производители ставят в наклейках от 460 до 610 А!

В теории большой ток говорит о малом внутреннем сопротивлении, о технологическом совершенстве, но на практике данные показатели выдерживаются достаточно редко.

Ампер-час

Ампер-час — это заряд, который проходит через поперечное сечение проводника в течение одного часа при наличии в нём тока силой в 1 Ампер.

Производители аккумуляторов, как правило, указывают в технических характеристиках значение или мА·ч(mAh), или в Вт·ч(Wh). Для перевода из мА·ч в Вт·ч нужно знать значение напряжения в вольтах и воспользоваться формулой

Ватт =Вольт * Ампер

Напряжение аккумулятора умножаешь на ампер час получишь ватты

Аккумулятор =55а/ч*12в=650 ватт

Батарейка NiMH = 2,1а/ч*1,2в=2,52 ватт

Краткая справочная информация из открытых источников по форматам батареек:

Батарейка «Крона» (также 6F22 (солевая), 6LR61 (щелочная), PP3, E-Block, 9V Brick Battery) — типоразмер батареек. Название происходит от марки выпускавшихся в СССР угольно-марганцевых батареек этого типоразмера «Крона ВЦ».

Батарейка AA (также: R6, 316, А316, Mignon, в просторечии «Пальчиковая») — один из наиболее популярных типоразмеров гальванических элементов питания (батареек) и аккумуляторов. Номинальное напряжение — 1,5 В у батареек, 1,2 В — у никель-кадмиевых и 1,55 В у серебряно-цинковых аккумуляторов.

Возможные значения электрической ёмкости
Угольно-цинковая (солевая) батарейка: 150-550 мАч.
Щелочная батарейка: 1700-3000 мАч.
Никель-кадмиевый аккумулятор: 650-1000 мАч.
Никель-металл-гидридный аккумулятор: 1400-3000 мАч.

AAA (также: R03, 286, Micro, в просторечии «Мизинчиковая») — типоразмер батареек и аккумуляторов. В разговорной речи часто называются «мизинчиковыми» или «минипальчиковыми»

Типичная ёмкость солевой батарейки — 500мАч, щелочной батарейки — 1250 мАч. Типичная ёмкость аккумулятора этого стандарта — 300-1100 мАч.

Немного теории:

Последовательное соединение:
При последовательном соединении проводников сила тока в любых частях цепи одна и та же: I = I1 = I2

Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи: U = U1 + U2

Параллельное соединение:
Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I = I1 + I2

Напряжение на участках цепи АВ и на концах всех параллельно соединенных проводников одно и то же: U = U1 = U2

Есть вопросы — задавайте — поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать «Post as» — вбить е-мейл и Имя, и нажать «Post comment».

Как измерить силу тока батарейки

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

• удобный;
• надежный;
• функциональный;
• практичный;
• универсальный.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

• Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
• Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
• Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Схема дальнейших действий:

• Устройство настраивается в нужном диапазоне измерения.
• Значение выставляется на 10% больше того, которое предполагается.
• Если показатель неизвестен, то за крайнюю отметку берется максимум.
• Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
• Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
• Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

• Внутрь контактов вставляются швейные иглы из стали.
• Для этого используют плоскогубцы, а на руки надевают перчатки.
• К кончикам иглы нужно подсоединить щупы через нагрузку.
• Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту.

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

• Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
• Устанавливают диапазон в 0-20В.
• Замерять аккумулятор желательно только при отключении от питания транспортного средства.
• Красный щуп прикладывается на положительное гнездо.
• Черный щуп кладется на отрицательное гнездо через нагрузку.
• Полученные показания нужно зафиксировать.

Теперь необходимо оценить результат:

• Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
• Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
• Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Изучение делается в разрыв с нагрузкой:

• Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
• Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
• Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
• Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
• В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
• Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание. Это может вывести из строя все агрегаты, подключенные к цепи.

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

• щетки;
• кольца;
• диодный мост;
• регулятор напряжения;
• статорный прибор;
• ротор.

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

• Подключение прибора проводят в обесточенном состоянии.
• Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
• Мерить амперы нужно только в резиновых перчатках.
• Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
• Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
• Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
• Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

измерить напряжение, сопротивление и силу тока

Мультиметр – это комбинированный прибор, совмещающий ряд функций для произведения измерений параметров электрической сети.

О том, как правильно пользоваться мультиметром, пойдет речь в данной статье.

Устройство мультиметра

В минимальном наборе мультиметр, также зачастую называемый тестером, сочетает в себе возможности вольтметра, амперметра, а также омметра.

Тестеры бывают электронными и аналоговыми. Как бы не казались аналоговые приборы пережитком прошлого, но порой их применение оправдано и в наши дни. В частности, они выигрывают при следующих обстоятельствах:

• при измерении переменных параметров стрелка устройства в режиме реального времени будет показывать амплитуду колебаний сигнала;
• стрелочный тестер способен выявить паразитные пульсации силы тока и напряжения;
• для работы цифрового прибора требуется источник питания, аналоговый же требует его только при режиме омметра;
• аналоговый тестер может работать при условиях сильных высокочастотных помех, где его электронный собрат не сможет функционировать без должной защиты.

Противовесом вышеизложенному будут служить следующие достоинства цифровых тестеров:

• простота конструкции и процесса изготовления;
• устойчивость к вибрациям;
• легкость эксплуатации и снятия показаний;
• самокалибровка.

Стрелочный мультиметр

Итак, самый обычный мультиметр имеет на передней панели экран (жидкокристаллический или стрелочный), ниже которого расположен переключатель диапазонов. Данный переключатель можно установить на один из режимов работы прибора:

• OFF– выключенный мультиметр;
• AVC – измерение переменного напряжения;
• DCV – измерение постоянного напряжения;
• DCA– измерение силы постоянного тока;
• Ω — измерение сопротивления;
• прозвонка сети.

Важно! Некоторые тестеры также оснащены функцией измерения силы переменного тока и иными полезными функциями.

Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А.

Помимо вышеописанной конфигурации на рынке электротехники можно встретить модели тестеров с горизонтальным расположением гнезд, а также с различным их количеством – от двух до четырех. Четвертое гнездо предназначается для измерения микротоков (менее 200мА).

Произведение измерений посредством мультиметра

Как померить сопротивление мультиметром

Чтобы измерить сопротивление каких-либо элементов электрической цепи, необходимо переключатель мультиметра установить в одно из положений, находящихся в зоне, обозначенной буквой Ω (диапазон измерений изначально может быть любым). После этого щупами одновременно касаемся входов.

Проверка резистора

Если в ходе измерений на табло мультиметра высвечивается «1», «OL» или «OVER», то перемещением переключателя повышаем диапазон измерений; при показаниях прибора «0» требуется понизить диапазон. Точно также можно подобрать требуемую точность производимых измерений.

Как измерить напряжение мультиметром

Учитывая тот факт, что измеряемое напряжение может быть постоянным либо переменным, выставляем переключатель мультиметра в соответствующее положение. Следующим этапом должен быть выбор диапазона измерений. Если с этим возникают трудности, целесообразно установить переключатель на максимальное значение, а затем, исходя из показаний прибора, понизить его до приемлемого уровня.При измерении напряжения щупы тестера подключаются к цепи параллельно.

В частном порядке рассмотрим, как померить напряжение в розетке мультиметром. Для этого выставляем переключатель прибора в положение «750В» зоны AVC и вставляем щупы в отверстия розетки.

Важно! Перед началом обязательно проверьте состояние изоляции щупов и не прикасайтесь при работе к их оголенным частям. В противном случае вы рискуете получить поражение электрическим током.

Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону.

Теперь вам известно, как мультиметром проверить напряжение в сети 220В.

Как замерить силу тока мультиметром

При отсутствии представления о том, сила тока какого порядка подлежит измерению, рекомендуется установить красный щуп тестера в гнездо для измерения больших токов, чтобы не привести прибор к негодности.

Замер потребляемого тока

Если величина, получаемая в результате измерений, меньше 200 мА, можете смело поменять гнездо для красного щупа с целью получения более точного результата. Из таких же соображений переключатель мультиметра устанавливаем на максимальное значение диапазона, а затем при необходимости идем от большего к меньшему.

Измерение силы тока мультиметром осуществляется при приборе, подключенном последовательное, то есть в разрыв цепи.

Прозвонка электрической сети тестером

Данный режим помогает проверить целостность проводников. Если при касании щупами в данном режиме концов провода, прибор издает звуковой сигнал, значит обрыва на данном участке электрической цепи не имеется.

Кроме того, тестером при режиме прозвонки сети можно определять функциональное назначение жил кабеля, иными словами, отличать, где находятся фазный, нулевой и защитный заземляющий проводники.

Как проверить аккумулятор мультиметром

При помощи тестера можно проверить параметры различных аккумуляторных устройств – от автомобильных до телефонных.

Проверка напряжения

Проверка напряжения аккумулятора посредством тестера позволяет определить уровень его заряда. В частности, для проверки автомобильного аккумуляторного устройства необходимо отсоединить его от электропроводки автомобиля, и, выставив на тестере диапазон работы от 0 до 20 вольт зоны DCV, подсоединить его красный и черный щупы к положительному и отрицательному контакту аккумулятора соответственно.

Проверка аккумулятора

Если последний полностью заряжен, на дисплее тестера вы увидите значение, максимально приближенное к 13 вольтам. При меньших показаниях аккумулятор нуждается в дозарядке, если же тестер показывает напряжение 12 вольт, то аккумулятор практически полностью разряжен и вам необходимо срочно зарядить его. Если вдруг напряжение автомобильного аккумулятора оказалось меньше 11 вольт, значит, данное устройство подлежит замене.

Важно! Для получения достоверных данных необходимо выждать пять-шесть часов после отключения аккумулятора от электропроводки автомобиля и только после истечения этого времени браться за проверку его зарядка тестером.

Проверка емкости

Емкость аккумулятора – важная характеристика, дающая информацию о том, какое количество заряда отдается устройством за определенный промежуток времени при определенном напряжении. Единицы измерения данного параметра – ампер-часы (А*ч). Проверку емкости аккумулятора можно проводить следующими методами:

• под нагрузкой;
• контрольным разрядом.

При использовании обоих методов аккумулятор должен быть предварительно полностью заряжен.

Нагрузкой для проверки емкости аккумулятора может выступать обыкновенная лампочка накаливания, берущая на себя половину всего его тока. Заметим, что если при подключении она начинает постепенно затухать, то проводить проверку не имеет смысла – аккумулятор неработоспособен.

Итак, к отключенному от генератора аккумулятору подключается нагрузка, под которой прибор должен профункционировать пару минут. Далее нагрузка снимается и к контактам аккумулятора подсоединяются щупы тестера, включенного на режим измерения напряжения.

Исправный автомобильный аккумулятор в результате такого эксперимента должен иметь напряжение более 12,4 вольт, в противном случае срок службы его будет недолгим, вскоре потребуется замена.

Для проверки емкости аккумуляторной батареи таким способом, как метод контрольного разряда, потребуется измерить силу тока мультиметром на аккумуляторе. Предварительно заряженный аккумулятор нагружается таким образом, чтобы сила тока разрядки соответствовала паспортной. В полученную цепь включается тестер при режиме работы амперметра.

Необходимо зафиксировать время, через которое сила тока уменьшится вдвое, и сравнить полученные результаты с данными из паспорта аккумуляторной батареи. Новые устройства достигают указанного момента вскоре после паспортного времени. Если этот момент наступил раньше, ваш аккумулятор теряет свою емкость, а если значительно раньше (например, вдвое быстрее), стоит начать задумываться о замене батареи.

Теперь вы осведомлены не только о том, как работает мультиметр и о расшифровке обозначений на нем, но и разбираетесь в тонкостях того, как пользоваться тестером для измерения напряжения, силы тока, сопротивления, а также как проверить напряжение, емкость и ампераж аккумулятора мультиметром.

Как измерить силу тока мультиметром?

Хороший хозяин должен позаботиться о том, чтобы неполадки в электросети дома были заранее выявлены и ликвидированы ещё до конечной поломки. В этом может помочь мультиметр, позволяющий проводить тестирование бытовой техники и освещения.

Помимо этого, с помощью прибора легко определяется напряжение, уточняются показатели диодных транзисторов. Существует достаточное количество мультиметров различного вида. Они отличаются по точности и функциональности.

Особенности

Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.

Стоит также отметить, что при измерении силы тока нужно соединить щупы в последовательном порядке согласно допустимой нагрузке. Измеряя же две величины, соединить параллельно.

Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.

Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.

На показатель величины силы тока оказывают влияние несколько параметров.

• Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
• Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.

В независимости от общего количества гнёзд мультиметра, каждый из приборов может иметь несколько типов выходов, обозначающихся различными оттенками.

Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.

Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра. Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.

Любой прибор для измерения рассчитан на свой предел максимума, поэтому выбирая электросети для теста, силу тока, необходимо проверить, стоит сравнить её мощность с пределами, на которые рассчитан прибор.

Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.

Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Помимо этого, обязательной является функция замеров сопротивлений и цепных прозвонов.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Мультитестер с указанием диапазона измерения более распространён, прежде всего из-за того, что стоит значительно дешевле.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Подготовительный этап

Перед началом работы переключите мультиметр в сектор А, соответствующий измерению тока, выбирая нужный предел. Для тока постоянного используется обозначение DA, а для переменного – CA. Правда, некоторые сегодняшние приборы для измерения постоянных токов могут иметь одно положение, а для переменных другое.

Для того чтобы не совершить ошибку, ориентируйтесь на литеры, имеющиеся на лицевой стороне панели. Они не отличаются на разных приборах, однако, стоит понимать показания конкретной величины обозначения каждой из них.

Описание процесса

Для того чтобы измерить силу тока мультиметром, необходим подключить его к разрыву электроцепи. Именно в этом заключается различие от замера напряжений, путём присоединения тестера параллельно к цепи. Таким образом, измерительный аппарат станет цепной частью, через которую будет проходить ток. Всем известно, что ток в любом месте цельной цепи постоянен. Иными словами, сколько тока «попало», столько должно потом и «пропасть». Значит, место подключения аппарата сильного значения иметь не будет.

Воткнутый в СОМ щуп чёрного цвета трогать не нужно, красный же следует перенести в гнёзда mA, xA. В последнем «х» обозначает потребление силы тока, которую сможет измерить аппарат. В зависимости от значения силы, которую вы хотите замерить, следует подключение щупа красного цвета. Если вам неизвестно, количество тока, которое будет протекать внутри цепи, то следует подключиться к хА.

Для измерения переменного напряжения утечки сил тока необходимо установить вращающуюся рукоятку на знак измерения токовой силы переменного напряжения «А~». Далее по вышеописанной схеме выполняется замер. Стрелка шкалы аналогового аппарата отображает величины показателей тока, проходящего через прибор. Светодиодный аппарат показывает количество тока на дисплее.

Если отсоединить одно гнездо радиоэлемента с помощью паяльника, то получится оборвать цепочку. В экстренных случаях следует перекусить провода с помощью кусачек или пассатижей.

Данной проблемы не будет при измерении тока в батарейке или аккумуляторе, так как сама цепь предельно простая.

Измеряем утечку тока в авто

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Меры безопасности

Не забудьте обесточить сеть электроэнергии перед тем, как начать проводить замеры мультиметром. Перестраховываясь, проверьте кабельную изоляцию, так как продолжительная эксплуатация нарушает её целость. Из-за этого появляется возможность пораниться электротоком. При работе используйте резиновые перчатки.

В следующем видео вы узнаете, как измерить силу тока в розетке.

Как померить напряжение мультиметром на аккумуляторе автомобиля

Мультиметр – универсальный прибор для точного определения напряжения, силы тока или сопротивления и не только. Использование даже недорогих китайских моделей позволяет эффективно проверить аккумулятор любого типа. В этой статье будут описаны основные способы использования тестера для определения работоспособности батарей.

Какие аккумуляторы можно проверить мультиметром

Все виды аккумуляторов характеризуются такими параметрами, как ёмкость, сила тока или напряжение, поэтому с помощью измерительного прибора можно легко проверить любой аккумулятор на работоспособность.

Наиболее часто, по причине большой распространённости, приходится таким способом измерять показатели у автомобильных аккумуляторов, Ni-Cd, Ni-MH, Li-Pol и Li-Ion батарей.

Даже если автомобиль или гаджет оснащается штатными программами измерения заряда батареи, во многих случаях, такие утилиты показывают общую информацию о величине заряда. При этом, точности таких утилит не всегда стоит доверять.

Проверяем параметры аккумулятора с помощью мультиметра

Для проведения измерительных работ, во многих случаях, не обойтись без демонтажа батареи. Если необходимо протестировать автомобильный АКБ, то его также следует снять с машины.

Напряжение

Все аккумуляторы выдают на клеммах постоянный электрический ток, поэтому для его измерения переключатель режимов мультиметра следует перевести в положение DC. Вольтаж батарей может существенно отличаться от типа аккумулятора, поэтому чтобы получить максимально корректные показатели необходимо правильно выбрать максимальное напряжение, которое может измерить прибор.

На переключателе мультиметра имеется несколько режимов, которыми можно замерить постоянное напряжение. Для большинства аккумуляторов достаточно выставить ограничение на 20 В. Практически все пальчиковые аккумуляторы и батареи телефонов способны выдавать значительно меньшее напряжение.

Исключением из этого правила является только измерение автомобильных АКБ на 24 В, и некоторых батарей ноутбуков, которые при полном заряде могут иметь на своих выводах напряжение, превышающее 20 В.

Обратите внимание. Таким же образом можно измерить напряжение у производственных аккумуляторах или в розетке, только в этом случае надо переключатель на мультиметре переключить на более высокое напряжение, например 200 V.

При измерении важно соблюсти полярность, то есть подключить красный щуп к плюсу аккумулятора, а чёрный – к минусу. При переполюсовке устройства, оснащённые цифровым дисплеем, проинформируют о нарушении полярности знаком минуса перед числом.

На стрелочных приборах такое подключение вызовет движение стрелки в обратном направлении, что совершенно не позволит получить правильные замеры вольтажа. Хотя в целом в этом ничего страшного нет.

Сила тока

Для того чтобы измерить силу тока аккумулятора небольшой мощности достаточно перевести прибор в режим измерения этого параметра (А). Прикоснувшись щупами прибора к клеммам батареи можно получить точное значение в миллиамперах.

При проведении измерений на АКБ большей мощности прибор переводится в положение «10А», а положительный выход мультиметра переставляется в соседнюю ячейку.

Если необходимо замерить силу тока на автомобильном аккумуляторе, то эти два способа не годятся, ведь сила разрядного тока таких АКБ может достигать нескольких сотен ампер. Проводить подобные измерения можно только с использованием специального тестера, например, Bosch BAT-131.

Ёмкость

С помощью мультиметра можно рассчитать приблизительно фактическую ёмкость АКБ. Кроме тестера потребуется собрать или приобрести стабилизатор напряжения, который должен соответствовать номинальному вольтажу аккумулятора.

Затем следует подобрать нагрузку, которая может быть запитана от батареи на достаточно продолжительном отрезке времени. Для вычисления ёмкости также следует подготовить секундомер.

Процесс измерения производится в такой последовательности:

• Мультиметр переводится в режим измерения силы тока (10 А).
• Измерительный прибор последовательно подсоединяется в схему, состоящую из источника тока, стабилизатора напряжения и нагрузки.
• Включается секундомер.

После включения схемы следует зафиксировать значения мультиметра, а с помощью секундомера определить количество времени, которое понадобится для полной разрядки аккумулятора. После умножения силы тока на время можно получить фактическую ёмкость батареи, измеряемую в ампер/часах.

Применение данного метода для измерения ёмкости многих кислотных батарей не рекомендовано, по причине негативного воздействия полного разряда аккумулятора на его работоспособность.

Пример! Если мы заранее знаем, что подключенное к аккумулятору устройство потребляет 10 а/ч, то в зависимости от того, сколько часов оно проработает, такая и будет емкость батареи. Если в нашем случае устройство проработает 10 часов, то емкость аккумулятора составит 100 Ампер.

Внутреннее сопротивление

С помощью мультиметра можно легко измерить внутреннее сопротивление источника тока. Для выполнения этой операции необходимо:

• Измерить напряжение на клеммах аккумулятора.
• Подключить нагрузку и измерить падение напряжения и силу тока в цепи.
• Произвести вычисления по формуле R = U/I, где R – внутреннее сопротивление, U – величина разности напряжения на клеммах аккумулятора до включения нагрузки и после, I – сила тока в цепи.

Этот метод подходит для измерения практически любого типа аккумуляторов и батарей.

Высокий ток утечки

Ток утечки

Измеление тока утечки осуществляется очень просто. Чтобы определить этот параметр необходимо перевести мультиметр в режим измерения силы тока, подключить минусовую клемму батареи к устройству, а плюсовой выход АКБ соединить с подключаемым кабелем через тестер.

Величина тока утечки будет отображена на цифровом дисплее. При измерении тока утечки на автомобиле следует перевести мультиметр в режим измерения сопротивления (10 А), а все потребители электроэнергии должны быть отключены.

Перезаряд

Для определения перезаряда мультиметр следует перевести в режим измерения напряжения. После определения вольтажа следует сравнить показатели номинального значения батареи с полученными в результате измерения. Если последние будут более чем на 20% превышать нормальные показатели, то это будет говорить о том, что аккумулятор перезаряжен.

Перезаряд аккумулятора является достаточно опасным явлением. Кислотные аккумуляторы, в этом случае, начинают закипать с образованием взрывоопасного газа. Литий-ионные батареи могут загореться или взорваться, если их заряжать выше нормы.

Степень заряженности

Для многих видов батарей степень заряженности проверяется по напряжению. Как и в предыдущем случае необходимо знать вольтаж батареи при стопроцентном заряде. Полностью заряженная свинцовая батарея должна иметь на клеммах напряжение 12,7 Вольт.

Полностью заряженный автомобильный аккумулятор

Полной разрядке АКБ будет соответствовать значение 10,5 В. Несложно определить таким образом степень заряженности батареи если показатели вольтажа будет отклоняться от этих значений.

Аналогичным образом, зная номинальные значения напряжения, можно измеряя напряжение с помощью мультиметра примерно определить степень заряженности пальчикового аккумулятора либо батареи для мобильного телефона или переносного компьютера.

Напряжение аккумулятора, В	Плотность электролита	Заряд батареи, %
10.5	1.06
11.3	1.07	10
11.5	1.10	20
11.7	1.12	30
11.9	1.15	40
12.0	1.17	50
12.2	1.20	60
12.3	1.22	70
12.4	1.24	80
12.5	1.26	90
12.7	1.27	100

Заключение

С помощью мультиметра можно периодически определять исправность аккумулятора вышеописанными методами. Перед проведением замеров необходимо убедиться в том, что прибор переведён в соответствующий режим измерения.

Нарушение это требования может привести к выходу из строя измерительного устройства. Особенно велика вероятность «спалить» мультиметр, если ампераж батареи будет достаточно велик.

Остались вопросы, не удалось решить проблему или есть чем дополнить статью? Тогда напишите нам об этом в комментариях. Это поможет сделать материал более полным и полезным!

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Недавно я столкнулся с проблемами с аккумулятором — машина не заводится.
Аккумулятор я купил новый, но все же захотел проверить машину — а вдруг утечка где есть. Захотеть-то — захотел, но как это сделать? Нашел в интернете я информацию и решил поделиться со всеми.
Для этого нам понадобится мультимер.
Самый распространенный и недорогой выглядит примерно так:

Для понятности я нашел картинку, где расписаны все значения мультиметра

Итак, приступим.
1) Замер напряжения аккумулятора
Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения, при этом диапазон установить выше максимального значения напряжения на заряженном аккумуляторе, заряженный аккумулятор имеет около 12,7 вольт, поэтому выбираем — DCV, 20 вольт. Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра.

Теперь перейдем к утечке тока.
В любой машине есть минимальный ток утечки (порядка 50-80мА.)
Охранная сигнализация обычно потребляет около 20–25 мА, память контроллера системы впрыска – 5 мА, память магнитолы – 3 мА, так же потребляет ток приборка и блок центрального замка. В итоге получается около 60мА. С такими затратами тока аккумулятор прослужит несколько лет, не подводя хозяина.
Но если утечка тока составляет больше чем 60-80мА, тогда аккумулятор будет быстро садится.

2) Замер утечки тока
Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

Как определить утечку тока в разрыв массы:
Снимаем «-» клемму с АКБ
Один из провод амперметра подключаем к «-» АКБ
Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

Как определить утечку тока в разрыв плюса:
Отключите плюсовую клемму от аккумулятора
Подключите амперметр минусовой клеммой — к контактной клемме автомобиля
Плюсовой клеммой — к АКБ

Технология определения утечки тока:
Подготовьте автомобиль к тестированию (отключите магнитолу, габариты, освещение в салоне и т.д.)
Через минуту подключите амперметр в разрыв цепи и снимите показания (особенность автосигнализаций такова, что они становятся на охрану не раньше чем через минуту)
Как увидели на амперметре ток утечки, то начинаем вытаскивать и ставить обратно по порядку предохранители и реле — станет понятно какая цепь дает утечку, когда ток придет в норму.

Надеюсь моя запись поможет кому-то и избавит от необходимости листать интернет в поисках информации.
Здесь рассмотрены только основные моменты работы с мультиметром и аккумулятором авто. А возможности мультиметра очень обширны, не зря его назвали МУЛЬТИ, что значит много.

Как измерить выходную мощность от батареи

Батареи выдают мощность, когда они подключены к цепи. Батарея, которая не подключена к цепи, не дает тока и, следовательно, не выводит энергию. Однако после того, как вы подключили батарею к цепи, вы можете определить выходную мощность, измерив падение напряжения на нагрузке цепи. Если вы знакомы с уравнениями, связывающими мощность с напряжением, током и сопротивлением, вы сможете легко перемещаться между этими понятиями.

Расчет мощности

Мощность — это произведение тока и напряжения. Следовательно, чтобы рассчитать выходную мощность батареи, вы должны измерить эти два аспекта цепи. Ток — это поток заряда в единицу времени, а напряжение — это электрическая потенциальная энергия. Единицами измерения тока и напряжения являются амперы и вольт соответственно. Кроме того, напряжение — это произведение тока и сопротивления. Сопротивление — это величина сопротивления току.Предметы, подверженные электрическому потенциалу или напряжению, обладают характеристическим сопротивлением. Сопротивление измеряется в Ом. Из-за взаимосвязанного характера мощности, напряжения, тока и сопротивления вы можете определить мощность, даже если вам известны только две другие величины. Например, мощность равна квадрату тока, умноженному на сопротивление, или квадрату напряжения, деленному на сопротивление.

Проведение измерений

Чтобы измерить выходную мощность батареи, вы должны измерить ее, когда она подключена к внешнему сопротивлению, также называемому сопротивлением нагрузки.В противном случае аккумулятор не будет работать и, следовательно, не будет обеспечивать выходную мощность. Сопротивление нагрузки создает измеримое падение напряжения. Если вы знаете сопротивление нагрузки, вы можете определить ток. Используйте мультиметр, чтобы проверить падение напряжения на нагрузке. Поверните шкалу мультиметра, чтобы контролировать напряжение постоянного тока. Затем поместите два провода измерителя по обе стороны от нагрузки. Полярность значения не имеет. Разделите это напряжение на сопротивление нагрузки, чтобы получить ток. Когда у вас есть ток и напряжение, умножьте их, чтобы получить выходную мощность.Вы заметите, что выходная мощность батареи зависит от схемы, в которой она запитана. Это связано с тем, что ток изменяется в зависимости от сопротивления нагрузки.

Напряжение замкнутой и разомкнутой цепи

Напряжение батареи изменяется в зависимости от того, приложено ли оно к цепи. Подробное описание батареи часто включает цифры напряжения как в замкнутой, так и в разомкнутой схемах. Напряжение замкнутой цепи аккумулятора также называется напряжением на его клеммах.Кроме того, эти напряжения могут варьироваться в зависимости от состояния заряда аккумулятора и зарядного тока, где это применимо. Это еще одна причина, по которой вы должны измерять напряжение батареи, когда она подключена к цепи.

Внутреннее сопротивление

Батарея показывает внутреннее сопротивление в дополнение к любому сопротивлению в цепи. По мере увеличения этого внутреннего сопротивления выходная мощность батареи уменьшается, поскольку некоторая мощность рассеивается внутри. Когда это происходит, напряжение на клеммах аккумулятора уменьшается.Если внутреннее сопротивление батареи становится слишком высоким, батарея больше не будет обеспечивать достаточный потенциал для пропускания тока через нагрузку.

Номинальные характеристики аккумуляторов

На аккумуляторах есть несколько напечатанных номинальных значений их емкости и мощности. Общий электростатический потенциал батареи указывается в вольтах. Это одна из самых выдающихся характеристик батареи, и она имеет большое значение для выходной мощности батареи: как правило, чем выше номинальное напряжение, тем больше выходная мощность.Также емкость аккумулятора указана в ампер-часах. Это выражение количества ампер, которое батарея будет выдавать в течение заданного количества часов. Например, батарея на 140 ампер-час может выдавать ток 7 ампер в течение 20 часов, прежде чем потребуется зарядка.

Как измерить ток с помощью принадлежностей клещей

1. Определите, является ли измеряемый ток переменным или постоянным.
2. Выберите принадлежность клещей для мультиметра, которая предназначена для измерения этого особого тока или может измерять как переменный, так и постоянный ток.

   Примечание: Посмотрите на характеристики дополнительных клещей и определите, какой уровень тока или напряжения выдает клещи.

3. Определите ожидаемый максимальный ток цепи, проверив паспортную табличку компонента или номинальные параметры выключателя. Принадлежности для съемных зажимов доступны во множестве предустановленных диапазонов. Определите, достаточно ли велик диапазон вашего мультиметра или аксессуара для измерения. Если нет, выберите инструмент, оборудованный для более высоких диапазонов.

   Примечание: Если измеритель включает в себя клеммы с предохранителями, убедитесь, что его предохранители исправны.

4. Настройте цифровой мультиметр следующим образом:
   • Для измерения переменного тока с помощью токовых клещей на выходе поверните шкалу в положение mà /.
   • Вставьте черный измерительный провод в гнездо COM.
   • Для подключаемых принадлежностей зажимов, вырабатывающих переменный ток на выходе, вставьте красный измерительный провод в разъем mà /. Эти клещи предназначены для измерения только переменного тока и, в зависимости от масштабного коэффициента клещей, выдают 1 мА на цифровой мультиметр на каждый 1 А измеренного тока (1 мА / А).
   • Выполните шаги 6-8 ниже.
   • Чтобы измерить переменный / постоянный ток с помощью зажима на выходе напряжения, поверните шкалу на мВ переменного тока для переменного тока или на мВ постоянного тока для постоянного тока.
   • Вставьте черный измерительный провод в гнездо COM.
   • Для дополнительных принадлежностей с зажимами, вырабатывающими выходное напряжение, вставьте красный измерительный провод в гнездо V. Эти клещи предназначены для подачи на цифровой мультиметр 1 мВ, 10 мВ или 100 мВ на каждый 1 А измеренного тока.
   • Выполните шаги 6-8 ниже.
5. Откройте губки, нажав на спусковой крючок инструмента.
6. Поместите одиночный проводник внутрь зажимов. Перед снятием показаний убедитесь, что губки полностью закрыты.
7. Просмотрите значение на дисплее.

   Совет: Токоизмерительные клещи измеряют ток в цепи путем измерения силы магнитного поля вокруг одиночного проводника. По возможности отделяйте испытательный провод от окружающих проводов на несколько дюймов. Цель: не дать зажиму улавливать паразитные магнитные поля. Если разделение невозможно, снимите несколько показаний в разных местах одного и того же проводника.Не измеряйте экранированные проводники, так как магнитные поля значительно уменьшаются или даже исчезают.

Анализ измерения тока

Знание потребления тока в системе, компоненте или цепи очень полезно при поиске и устранении неисправностей.

Электрические компоненты, такие как двигатели, часто имеют паспортную табличку, на которой отображается номинальная мощность цепи компонента. Текущее измерение можно сравнить с этим рейтингом, чтобы определить работоспособность компонента.

Выполните измерения тока: чтобы определить, какую нагрузку (компонент, например, двигатель) потребляет система. Вы также можете измерить общую нагрузку в цепи.

Двигатель, например, перегружается, если потребляет ток больше номинального, и недогружается, если потребляет меньше.

При поиске и устранении неисправностей технический специалист может выполнить базовое измерение и следить за перегрузкой, перегрузкой по току или дисбалансом тока между фазами.

Как правило, токи выше номинальных обычно указывают на проблему, которая может вызвать дополнительные проблемы.Более высокий ток вызывает более высокую температуру, что может вызвать пробой изоляции и отказ компонентов.

Большинство цифровых мультиметров могут измерять только постоянный или переменный ток до 10 А. Более высокий ток необходимо уменьшить с помощью токоизмерительных клещей, которые могут измерять ток в цепи от 0,01 А до 1000 А путем измерения силы электрического поле вокруг проводника.

Для максимальной эффективности рекомендуется измерять ток при первой установке оборудования и во время нормальной работы.Эти измерения можно использовать для сравнения базовых показателей при устранении будущей проблемы.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Найдите подходящий мультиметр

Как мне использовать мультиметр, чтобы определить, какие батарейки АА оставить, а какие выбросить?

** ВНИМАНИЕ: литий-ионные элементы **

• Хотя этот вопрос относится к неперезаряжаемым элементам AA, возможно, кто-то попытается распространить совет на тестирование других небольших элементов.
  В случае литий-ионных аккумуляторов (AA, 18650 и др.) В некоторых случаях это может быть очень плохой идеей.

• Замыкание литий-ионных элементов, как в тесте 2, действительно может оказаться очень плохой идеей.
  В зависимости от конструкции, некоторые литий-ионные элементы будут обеспечивать ток короткого замыкания, во много раз превышающий номинальный ток элемента (мАч) — например, возможно, 50+ ампер для элемента 18650 и, возможно, 10 ампер для литий-ионного элемента размера AA.

• Этот уровень разряда может вызвать травму, а в худшем случае — разрушить элемент, в некоторых необычных случаях со значительным выделением энергии в виде пламени и горячего материала.

неперезаряжаемые элементы AA:

1) Не обращайте внимания на смешные ответы

Вообще говоря, если батарее больше 1 года, то стоит оставлять только щелочные батареи. Срок годности нещелочных веществ может составлять несколько лет, но со временем они сильно ухудшаются. Современные щелочные батареи стали отличными, поскольку они все еще сохраняют большую часть заряда от 3 до 5 лет.

Батареи других производителей часто (но не всегда) оказываются мусором.

Весовой аккумулятор в руке.Научитесь чувствовать, что весит «настоящий» элемент АА. Eveready или аналогичный щелочной состав будет составлять около 30 граммов на одну унцию. Аналогичным будет AA NiMH 2500 мАч. Все, что меньше 25 грамм, является подозрительным. Менее 20 г — мусор. Менее 15г не неизвестно.

2) Брутально, но работает

Установите мультиметр на высокий диапазон тока (обычно 10A или 20A). На большинстве счетчиков требуется как установка шкалы, так и замена гнезда зонда.

Используйте два острых щупа.

Если на поверхности батареи есть легкая коррозия, поцарапайте чистое яркое пятно кончиком зонда.Если на нем больше, чем поверхностная коррозия, подумайте о том, чтобы убрать его. Из некоторых щелочных элементов со временем происходит утечка электролита, который повреждает оборудование и раздражает (по крайней мере) кожу.

Прижмите отрицательный датчик к основанию аккумулятора. Слегка двигайтесь, чтобы царапать. Плотно нажмите. ЗАПРЕЩАЕТСЯ соскальзывать, чтобы зонд соскочил с батареи и проколол другую руку. Не рекомендуется. Спроси меня, откуда я знаю.

Прижмите положительный датчик к верхней части аккумулятора. Задержитесь примерно на 1 секунду. Возможно 2. Опыт покажет, что нужно.Это разбивает батарею, сокращает срок ее службы и делает ее грустной. Постарайтесь не делать это часто и очень долго.

• Top AA Щелочные элементы новые дадут 5-10 A. (NiMH AA приблизится к 10A для хорошего элемента).

Легко использованные AA или те, которые после интенсивного использования, а затем восстановленные, обычно дают несколько ампер.

Deader снова будет 1-3А.

Все, что меньше 1 А, вы, вероятно, захотите выбросить, если у вас нет приложения для микропитания.

Non Alkaline обычно будет ниже.Я покупаю ТОЛЬКО щелочные первичные элементы, поскольку другие «качественные» элементы обычно не намного дешевле, но имеют гораздо меньшую емкость.

Ток со временем будет падать. Очень хорошая ячейка упадет за 1-2 секунды. Больше используемых ячеек начнет падать ниже и падать быстрее. Хорошо используемые клетки могут резко упасть.

Я размещаю элементы в приблизительном порядке тока после тестирования. Верхние можно сгруппировать и обмотать резинкой. Чрезмерно острые могут пометить ток, подаваемый на ячейку, маркером.Дело не в абсолютном токе — он служит мерой полезности.

3) Мягче — но работает достаточно хорошо.

Установите измеритель на диапазон 2В или следующий выше 2В, если нет диапазона 2В.

Измерьте напряжение ненагруженной батареи.

Новые неиспользованные щелочи — около 1,65 В. В большинстве книг об этом не говорится.

Не использовался, но простоял на полке 1 год + Щелочь будет немного меньше. Может 1,55 — 1,6 В

Скромно используемые элементы будут 1,5 В +

Используется, но может быть полезным 1.Диапазон 3–1,5 В

Дальше все под гору. Ячейка 1V OC не работает. Элемент 1,1-2,2 В, вероятно, загрузится до 1 В, если вы посмотрите на него строго. Сделайте это несколько раз, и вы почувствуете это.

4) Между ними.

Используйте большую нагрузку и измерьте напряжение. Держите для этого стандартный резистор.
ПРИПАЙТЕ провода, которые вы используете в качестве зондов. Витое соединение слишком изменчиво.

Резистор должен потреблять большую нагрузку для используемого типа батареи.
100 мА — 500 мА наверное в порядке.

Обычно так работают тестеры батарей

.

5) Стоит ли этим заниматься?

Да, это так. Помимо того, что вы вернете несколько батарей в складку и сделаете вашу жизнь более увлекательной, когда некоторые из них не работают, она научит вас новому навыку, который может быть полезен для понимания того, как батареи ведут себя в реальной жизни и каковы их возможные последствия для оборудования. Чем больше вы знаете, тем больше вы узнаете, и это еще один инструмент на пути к знанию всего :-). [Путь намного длиннее, чем можно пройти, но научиться бежать по нему может быть весело].

Введение в электронное оборудование

Введение

В этом семестре вы будете изучать электричество и магнетизм. Чтобы сделать ваше пребывание здесь более поучительным, мы разработали это лабораторное упражнение, чтобы познакомить вас с некоторым оборудованием, которое вы будете использовать в этом курсе. Некоторые из терминов, которые будут использоваться, будут более подробно объяснены в последующих лабораторных занятиях, но будут использоваться здесь без подробных объяснений для начала.

Вам нужно будет распечатать копию этого документа. Ответы не будут отправляться в электронном виде. Версию для печати можно найти, нажав кнопку печати в верхнем правом углу этой страницы.

Вот список оборудования, которое вы будете использовать сегодня:

1

DC ( D irect C urrent) источник питания. Это источник напряжения, полярность которого не меняется, как в источнике напряжения AC ( A, , переменный ток C ).Стандартные электрические розетки подают напряжение переменного тока. Использование этого источника питания будет таким же, как при использовании сухой аккумуляторной батареи, за исключением того, что вы сможете изменять используемое напряжение.

2

Генератор сигналов. Это устройство генерирует сигнал переменного тока в форме синусоидальной, зубчатой ​​или прямоугольной формы. Частота (скорость изменения полярности сигнала), а также амплитуда (которая в этом упражнении будет такой же, как и напряжение) могут быть изменены по выбору пользователя. Это будет более безопасная и гибкая альтернатива использованию переменного напряжения от настенной розетки.

3

Цифровой мультиметр. Как следует из названия, это устройство измеряет (или метров ) несколько величин, связанных с электрическими цепями. Мультиметр может использоваться как вольтметр , (для измерения напряжения), амперметр , (для измерения тока, как постоянного, так и переменного тока) и омметр (для измерения сопротивления).

4

Осциллограф. Этот элемент оборудования выглядит наиболее запутанным из всего оборудования, которое вы будете использовать сегодня.Однако по сути это просто вольтметр, который может показывать изменяющиеся во времени изменения напряжения.

Часть 1. Измерение напряжения, тока и сопротивления цифровым мультиметром

Для этой лаборатории предоставляются три разных мультиметра: Fluke 77, Radio Shack и Tenma. Работа этих мультиметров очень похожа, поэтому мы сосредоточимся здесь на Fluke 77. Большая центральная ручка используется для определения типа выполняемого измерения. Типы измерений, которые могут быть выполнены: переменное напряжение (), постоянное напряжение

(В),

постоянное напряжение ниже 300 мВ

(300 мВ), сопротивление

(Ом), переменный ток () и постоянный ток

( А).

Чувствительность измерителя можно выбрать, нажав желтую кнопку в центре ручки. Счетчик имеет цифровой дисплей (четыре полных цифры плюс первая цифра, которая может быть либо 1, либо ничего), поэтому могут отображаться положительные или отрицательные значения от 0 до 19 999. Нажав желтую кнопку, можно сместить десятичную точку, или вы можете использовать функцию автоматического выбора диапазона, которая автоматически устанавливает десятичную точку. Вы всегда должны использовать максимально чувствительную шкалу, чтобы получить максимальное количество значащих цифр.

Рисунок 1

Внизу мультиметра четыре гнезда. Они используются для подключения измеряемого объекта к мультиметру. Для измерения постоянного, переменного и переменного напряжения используйте два разъема, обозначенные «VΩ» и «COM». При измерении напряжений разъем «VΩ» (красный) является положительным, а разъем «COM» (черный) — отрицательным. Для измерения переменного или постоянного тока используйте разъем «10 А» или «300 мА» и разъем «COM». Разъем «300 мА» предназначен для измерения токов менее 300 мА, а разъем «10 А» — для измерения токов более 300 мА, но менее 10 А.Если вы когда-либо не уверены в величине тока в цепи, всегда лучше сначала использовать соединение с более высоким током 10 А, чтобы избежать повреждения измерителя или перегорания предохранителя для соединения с меньшим током 300 мА. Если вы обнаружите, что ваш измеритель не работает должным образом, вы можете проверить целостность предохранителя, используя другой мультиметр для измерения сопротивления цепи амперметра (которое должно составлять всего несколько Ом, а не «OL» для перегрузки или бесконечного сопротивления, что обычно указывает на то, что предохранитель перегорел и его необходимо заменить).Если вашему мультиметру требуется много времени для стабилизации при считывании напряжения, возможно, батарея разряжена (на что указывает символ «разряженная батарея» на дисплее). Ваш лабораторный инструктор может помочь вам, если вам потребуется помощь в замене предохранителя или батареи. Точность мультиметров указана в приложении.

Как использовать цифровой мультиметр

В этом сегменте мы будем измерять напряжение, ток и сопротивление цифровым мультиметром. Напряжение — это разность электрических потенциалов между двумя точками в цепи, измеренная в единицах Вольт . Ток — это количество электроэнергии, протекающей через сегмент цепи , измеренное в единицах Ампер или Ампер . Сопротивление — это сопротивление протеканию тока, измеренное в единицах Ом .

Измерение напряжения

Сначала создайте простую схему, подключив маленькую лампочку к источнику питания с помощью двух шнуров с банановой вилкой. Убедитесь, что источник питания полностью повернут вниз (ручка управления должна быть полностью повернута против часовой стрелки).

Примечание: цвет проводов не критичен. Цвет помогает определить полярность (красный — положительный, черный — отрицательный) и используется как стандартное наглядное пособие.

Медленно поверните ручку управления источником питания по часовой стрелке, пока лампочка не засветится со средней яркостью (ручка должна находиться примерно на полпути к максимальному значению на шкале; точное положение не имеет значения). Будьте осторожны, чтобы не пережечь лампу из-за слишком высокого напряжения! Не изменяйте эту настройку, так как она будет использоваться в следующей процедуре.Теперь мы измерим напряжение, которое источник питания подает на схему.

Осторожно: НЕ поворачивайте блок питания намного дальше половины точки — установка более высокого напряжения может легко повредить лампы!

Включите мультиметр, настройте его на измерение постоянного напряжения и подключите провода от мультиметра к источнику питания. Провода должны подключаться к мультиметру в гнездо с маркировкой «COM» (отрицательный полюс) и гнездо с меткой «V.Эти провода затем должны быть подключены к источнику питания поверх проводов, идущих к лампочке («совмещенный» стиль). Теперь вы измеряете напряжение на двух клеммах источника питания. В отведенном для этого месте на на вашей бумажной копии рабочего листа напишите напряжение с правильными единицами измерения и погрешностью. Примечание: По данным производителя, расходомеры Fluke 77 рассчитаны на точность ± (0,3% от показаний + младшая значащая цифра) для напряжений от 0,001 В до 320 В.(Пример: 10,00 В ± (0,03 + 0,01) В. Измерители Micronta рассчитаны на точность ± (0,5% от показаний + младший разряд) для напряжений от 300 мВ до 3 В и ± (1,0% от показаний). показание + младшая значащая цифра) для напряжений от 3 В до 1000 В. Напряжение Питания: Что означает отрицательное значение напряжения? ( подсказка: полярность )

Измерение тока

Теперь мы будем использовать мультиметр для измерения тока в цепи.Поскольку измерение тока через в цепи сильно отличается от измерения напряжения через двух точек в цепи, нам придется отрегулировать то, как мы вставляем мультиметр в схему. Путь цепи должен быть разорван и амперметр должен быть подключен так, чтобы ток проходил через мультиметр. Выключите источник питания, не касаясь ручки управления. Отсоедините провода мультиметра от источника питания. На мультиметре переместите провод от разъема с маркировкой «V» к разъему с маркировкой «300 мА».«Теперь отсоедините один из проводов, идущих к лампочке, и замените его мультиметром и его проводами. Подключите один провод от мультиметра к источнику питания, а другой — к лампочке. Настройте мультиметр на измерение постоянного тока и включите снова включен источник питания. Теперь ваш счетчик должен измерять ток , протекающий через цепь . В отведенном ниже месте напишите ток с правильными единицами измерения и погрешностью. В отведенном для этого месте на вашей печатной копии рабочего листа запишите напряжение с правильными единицами измерения и неопределенностью. Примечание: Измерители Fluke 77 имеют номинальную точность ± (1,5% от показаний + 2 · наименьшая значащая цифра) для токов до 10 А. Счетчики Micronta имеют точность ± (1,0% от показаний + младшая значащая цифра) для токов до 30 мА, ± (1,5% от показания + младшая значащая цифра) для токов от 30 до 300 мА и ± (2,0% от показания + младшая цифра) для токов от 0,3 до 10 А. Ток в цепи: Что означает отрицательное значение тока?

Измерение сопротивления

Мы будем использовать мультиметр для последнего измерения этой цепи.Измерим сопротивление лампочки. Сопротивление измеряется аналогично измерению напряжения. Провода счетчика размещаются по обе стороны от элемента схемы, а сопротивление считывается с помощью счетчика. Разница между измерением напряжения и измерением сопротивления заключается в том, что мультиметр в режиме измерения сопротивления пропускает небольшой ток через элемент схемы, используя собственную батарею. Измерения сопротивления должны выполняться при отключенном от цепи компоненте. Снова выключите питание. Полностью вытащить лампочку из цепи. Установите ручку управления мультиметра в положение, обозначенное «Ω» (это греческий символ омега, обозначающий сопротивление). Подключите провод с одной стороны лампы к гнезду VΩ, а другой провод от гнезда COM к другой стороне лампы. Обязательно запишите свое значение на листе с правильными единицами измерения. Примечание : расходомеры Fluke 77 рассчитаны на точность ± (0,5% от показаний + младшая значащая цифра) для сопротивлений до 3.2 МОм. Измерители Micronta имеют погрешность ± (1,0% от показаний + младшая значащая цифра) для сопротивлений до 300 кОм, ± (2,0% от показаний + младшая значащая цифра) для сопротивлений от 300 кОм до 3 МОм и ± ( 3,5% от показания + младший разряд) для сопротивлений от 3 МОм до 30 МОм. Сопротивление лампочки (при выключенном питании):

Часть 2. Измерение напряжения с помощью осциллографа

Эта часть лаборатории будет очень похожа на часть 1 в том, что вы будете измерять напряжение от простой цепи постоянного тока.Однако в этом случае вы будете использовать осциллограф.

Краткое описание осциллографов

Осциллограф очень похож на телевизионную трубку, где пучок электронов направляется к задней части экрана с помощью переменных электрических и магнитных полей. Экран покрыт люминофорным покрытием, которое светится при ударе электронов. Дальнейшее, более глубокое обсуждение можно найти в ряде электронных справочных материалов. Наиболее важными элементами управления осциллографа являются настройки усиления и развертки.Настройка усиление (измеряется в вольт на деление ) регулирует масштаб вертикальной координаты напряжения . Настройка развертки (измеряется в секундах на деление ) регулирует горизонтальный масштаб горизонтальной координаты времени . Экран осциллографа очень похож на декартову систему координат. Оси координат разделены на большие части (длиной около 1 см) и меньшие части между большими.

Рисунок 2

Большие деления по вертикали называются единицами усиления в вольтах на деление. Таким образом, если вы измеряли напряжение батареи AA (максимум 1,5 В) с настройкой усиления 1 в / деление, вы бы увидели, что горизонтальная кривая осциллографа появляется на 1,5 больших деления над центральной линией (с правильным полярность; ниже линии с обратной полярностью). Если установить усиление на 2 вольта / деление, кривая появится на 3 единицы выше средней линии.Крупные деления на горизонтальной шкале называются единицами развертки секунд на деление. При более высоком значении развертки будет отображаться больше сигнала (как широкоугольный объектив на объективе). камера). При низком значении развертки увеличивается меньшая часть кривой сигнала. Настройка развертки поможет вам разместить кривую сигнала на экране, чтобы можно было проводить более точные измерения. Развертка используется чаще всего при работе с сигналом переменного тока, в то время как усиление используется для регулировки сигналов переменного и постоянного тока.

Примечание: Внутренние регуляторы настроек усиления и развертки должны быть повернуты до упора по часовой стрелке, чтобы обеспечить их правильную калибровку; в противном случае ваши измерения могут быть неточными.

Процедура

Напряжение постоянного тока

Сначала вам нужно включить осциллограф и убедиться, что он правильно настроен. Вы должны увидеть ярко-зеленую горизонтальную линию поперек экрана. Отрегулируйте вертикальное положение линии кривой так, чтобы она совпадала с центральной линией сетки осциллографа.Отрегулируйте интенсивность и / или фокусировку, пока не получите тонкую сфокусированную линию. Теперь вы готовы визуально измерить напряжение вашего источника постоянного тока. Подключите провода бананового штекера от блока питания к осциллографу (помните полярность!). Как и раньше, установите напряжение примерно на половину максимального значения. Если вы больше не видите горизонтальную кривую, отрегулируйте настройку усиления, пока кривая снова не станет видимой. На своем рабочем листе запишите настройку усиления и смещение кривой на экране. Настройка усиления на осциллографе: Кол-во подразделений: Напряжение питания: Что означает отрицательное значение напряжения?

Генератор сигналов и напряжение переменного тока

Теперь мы будем иметь дело с сигналом переменного тока.Этот сигнал будет поступать от генератора сигналов . Эти устройства могут показаться такими же запутанными, как осциллограф, с таким же множеством ручек и переключателей; генератор сигналов делает именно то, что подразумевает его название: он генерирует сигнал. Вы указываете частоту и форму волны (мы будем иметь дело только с синусоидальными и прямоугольными сигналами), и он генерирует сигнал в соответствии с вашими требованиями. Наиболее важными элементами управления являются переключатели диапазонов , функциональные переключатели и ручка точной настройки .С помощью переключателей диапазона вы можете регулировать частоту от доли цикла в секунду (Гц) до миллионов циклов в секунду (МГц). Функция переключает выбор между синусоидальной, квадратной и пилообразной волнами. Ручка точной настройки сообщает вам, где вы находитесь в диапазоне (выбранном переключателями диапазонов). Ручка обычно имеет шкалу от 0 до 1. Таким образом, если вы выбрали диапазон 1 кГц и установили ручку примерно на 0,75, вы будете иметь дело с сигналом с частотой около 750 Гц.

ПРИМЕЧАНИЕ: Всегда поворачивайте ручку амплитуды до максимального значения (т. Е. До упора по часовой стрелке). Это даст вам полный сигнал от генератора.

Настройте осциллограф, как в предыдущем разделе (убедитесь, что вы обнулили кривую и т. Д.). Подключите осциллограф к генератору сигналов с помощью банановых штекерных проводов. Включите генератор сигналов и настройте его на выдачу синусоидальной волны 60 Гц. Отрегулируйте развертку и усиление, пока на экране не будут отображаться два полных цикла.Когда на экране появится сигнал, определите его частоту, отметив настройку развертки и количество делений для одного цикла формы волны. Настройка развертки на прицеле: Количество делений за один цикл: Период: Частота сигнала: Частота, которую вы определили, такая же, как вы ожидали от генератора сигналов? Если нет, попросите вашего технического специалиста помочь вам.

Авторские права © 2011 Advanced Instructional Systems, Inc.и Университет Северной Каролины | Кредиты

Можно ли измерить ЭДС мультиметром? — Emfguardtips.com

Электромагнитные поля (ЭМП), создаваемые электрически заряженными объектами, легко измерить. Эти объекты делятся на три типа:

• Электрическое поле
• Магнитное поле
• Радиочастота

Есть несколько способов измерить ЭМП излучения. Вам интересно, можно ли измерить ЭДС мультиметром? Читайте дальше, пока я покажу вам пошаговую процедуру, как использовать мультиметр для измерения электромагнитного излучения.

При измерении ЭДС необходимо учитывать частоту излучения ЭМП и силу этой частоты. Частота измеряется в герцах (Гц), в то время как сила излучения ЭДС может быть измерена, среди прочего, с использованием ваттов (Вт), вольт (В) или гауссов (G). Одним из распространенных инструментов, используемых при измерении ЭДС, является мультиметр. Мультиметр — это мультиметр, который измеряет напряжение, сопротивление и ток в заряженном объекте.

Единица измерения зависит от частоты, типа излучения и используемой среды.

Измерение ЭДС определяет силу ее излучения, это можно сделать с помощью:

• Использование мультиметра для измерения напряжения электрических полей переменного тока.
• Использование гауссметра для измерения переменного тока магнитных полей.
• Использование радиочастотного (RF) измерителя для измерения радиоволн.

Посмотрите это резюме статьи, если вы предпочитаете смотреть:

Методы измерения

Вот несколько способов измерения, которые я хотел бы обсудить более подробно:

• Измерение ЭДС с использованием радиочастоты

Радиочастота использует как компоненты электрического, так и магнитного полей.Следовательно, при определении мощности излучения ее следует выражать в каждой из двух составляющих.

RF для электрического поля выражается в вольтах на метр (В / м), а RF для магнитного поля выражается в амперах на метр (А / м).

ВЧ также можно измерить в микроваттах на квадратный метр (мкВт / м2) или милливаттах на квадратный метр (мВт / м2).

• Измерение радиоволн с плотностью мощности

Вы также можете измерить ВЧ, используя плотность мощности.Вы можете точно измерить плотность мощности, используя «дальнее поле» диаграммы направленности. Мы измеряем плотность мощности излучения ЭМП, используя дальние поля, потому что трудно точно измерить электрические и магнитные поля в ближнем поле.

Дальнее поле позволяет нам измерять плотность мощности, используя мощность на единицу площади, например вольт на метр или милливатт на квадратный сантиметр.

Самый простой способ измерить электромагнитное излучение — использовать вольт на метр (В / м).Большинство измерителей ЭДС измеряют излучение в виде В / м.

• Единица измерения ЭДС с использованием магнитного поля

Магнитные поля могут вызывать излучение. Даже слабый источник магнитного поля может со временем вызвать некоторые проблемы со здоровьем нашего организма. Магнитные поля измеряются в Гауссах в Северной Америке и в Теслах в остальном мире. Поскольку магнитные поля наносят большой вред нашему телу, они измеряются в очень малых единицах измерения, таких как миллиГаусс (мГс) или микротесла (мкТл).

• Единица измерения ЭДС с использованием электрического поля

Электрическое поле можно измерить так же, как и радиочастотное излучение. Единственное отличие — это масштаб измерения. Электрические поля генерируются источником переменного тока. Эти поля измеряются с помощью переменного напряжения с помощью мультиметра.

Цифровой мультиметр может измерять как постоянное, так и переменное напряжение. Это инструмент для проверки электромагнитного поля излучения, емкости, тока, сопротивления и частоты.

Как работает мультиметр

Цифровой мультиметр (DMM) состоит из трех частей:

• Дисплей
• Порты
• Ручка выбора

На дисплее отображаются четыре цифры, а также может отображаться отрицательное значение. Ручка выбора позволяет настроить мультиметр для считывания различных измерений, например для измерения напряжения, тока или сопротивления. Порты используются для подключения выводов / кабелей.

Мультиметры измеряют напряжение между двумя точками.Стандартный мультиметр измеряет ток, напряжение и сопротивление, тогда как усовершенствованный мультиметр измеряет емкость и индуктивность в дополнение к тем, которые измеряются стандартным мультиметром.

Напряжение — это мера разности потенциалов между двумя точками, которая обычно используется для проверки напряжения в батарее. Вы также можете использовать мультиметр для измерения тока, протекающего в цепи. Измеряемый ток или напряжение — это либо постоянный ток (DC), либо переменный ток (AC).

Мультиметр поставляется с двумя выводами (черным и красным).Черный провод или кабель следует подключить к порту с надписью «COM» (сокращение от «common»). Затем другой кабель подключается к любому из портов в зависимости от того, что вы хотите измерить. Доступные порты предназначены для измерения напряжения и тока. Выводы сделаны из медных проводов. Если вы вставите кабель в неправильный порт, он может взорвать или повредить мультиметр. В нашем случае мы собираемся измерить напряжение.

Источник изображения: https://www.fluke.com/

Шаги, связанные с измерением напряжения

1. Включите этикетку, как показано выше.Если вы имеете дело с высоким напряжением, в зависимости от страны, в которой вы находитесь, будут символы.
2. Вставьте черный провод в COM-порт / гнездо.
3. Поскольку мы измеряем напряжение, вставьте красный провод в порт с меткой V. Кабели следует отсоединять в обратном порядке: сначала красный, затем черный.
4. Подсоедините кабели к цепи, чтобы проверить ее. Черный провод следует подключать к отрицательной полярности, а красный провод — к положительной клемме.
5. Считайте отображаемое напряжение.
6. Современные цифровые мультиметры по умолчанию используют автоматический выбор диапазона. Если вы хотите измерить определенный диапазон, нажмите кнопку «Диапазон» несколько раз, пока не будет выбран желаемый диапазон. Если вы хотите измерить напряжение постоянного тока, тогда:
   1. Отсоедините провода.
   2. Измените настройки на [символ мВ постоянного тока].
   3. Снова подсоедините провода и прочтите отображаемые измерения.
7. Нажмите кнопку с надписью «HOLD», чтобы получить стабильное измерение напряжения.После завершения измерения считайте напряжение.
8. Используйте кнопки MIN / MAX для получения минимальных и максимальных значений.
9. Кнопки относительного (REL) и дельта (?) Устанавливают цифровой мультиметр на определенное эталонное значение. Это отображает измерения выше и ниже эталонного значения.

В полностью заряженной 12-вольтовой батарее напряжение холостого хода находится в диапазоне от 11,9 до 12,6 В. Разряженная батарея имеет измерение 11,9 В, а 12,6 В указывает на полностью заряженную батарею.

Сводка

Мультиметр используется для измерения электромагнитного излучения в здании. Существуют разные единицы измерения электромагнитного излучения, такие как вольт, ватт и манометр. Мультиметр может измерять электромагнитное излучение с помощью электрических полей переменного тока.

Другие единицы измерения выполняются путем измерения магнитных полей переменного тока с помощью гауссметра и использования радиочастотного измерителя для измерения радиоволн.

Мультиметр может измерять ЭДС, получая текущий ток и сопротивление в конкретном источнике ЭДС.Правильное подключение черного и красного кабелей к правому порту позволит точно измерить напряжение или ток, протекающий в конкретной цепи.

Как измерить большой ток. Измерение напряжения мультиметром. Формула мощности

Помните одно правило при измерении: при измерении тока они подключаются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как правильно подключить щупы и нагрузку для измерения силы тока:

Черный щуп, который вставлен в гнездо COM — не трогайте его, а красный переносится на socket, где написано mA или xA, где вместо x — максимальное значение силы тока, которую может измерить прибор.В моем случае это 20 Ампер, так как рядом с розеткой написано 20 А. В зависимости от того, какое значение тока вы собираетесь измерять, туда втыкаем красный щуп. Если вы не знаете, какой примерно ток будет протекать в цепи, то вставляем в розетку xA:

Давайте проверим, как все это работает на практике. В нашем случае нагрузкой является вентилятор компьютера. В нашем блоке питания есть встроенная индикация силы тока, и, как вы знаете из курса физики, сила тока измеряется в амперах.Ставим 12 Вольт, на мультиметре поворачиваем ручку для измерения постоянного тока … Устанавливаем предел измерения на мульте на 20 Ампер. Собираем вместе как на схеме выше и смотрим показания на мультфильме. Он точно соответствовал встроенному амперметру.

Для измерения силы тока переменного напряжения ставим поворот мультиметра на иконку для измерения силы тока переменного напряжения — «А ~» и таким же образом производим измерения таким же образом. .

Как измерить постоянное напряжение мультиметром

Возьмем именно такую ​​батарейку.

Как видим, на нем написан ток 550 мАч, который он может отдавать в нагрузку за час, то есть миллиампер в час, а также напряжение, которым обладает наша батарея — 1,2 Вольта. . Напряжение понятно, а что такое «ток в течение часа»? Допустим, наша нагрузка — это лампа, потребляющая ток 550 мА. Так лампочка будет светить один час.Или возьмите лампочку, которая светит послабее, и пусть она у нас ест 55 мА, а значит может работать 10 часов.

Значение 550 мА, которое мы написали на батарее, делим на значение, которое написано на нагрузке, и получаем время, в течение которого все это будет работать, пока батарея не разрядится. Короче, тем, кто дружит с математикой, разобраться в этом чуде не составит труда 🙂

Замеряем напряжение на аккумуляторе, один щуп мультиметра ставим на плюс, а другой на минус, то есть подключаем параллельно и вуаля!

В этом корпусе напряжение аккумулятора 1.28 Вольт. Значение на новой батарее всегда должно быть выше, чем указано на этикетке.

Измерим напряжение на блоке питания. Выставляем 10 вольт и замеряем.

Красный — плюс, черный — минус. Все сходится, напряжение 10,09 вольт. Списываем 0,09 Вольт на ошибку.

Если перепутать щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам то же значение, но со знаком минус.

Имейте в виду, на таких мультиметрах это не работает.

Чтобы точно определить полярность, не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в статье.

Как измерить переменное напряжение мультиметром

Выставляем предел измерения переменного напряжения на мульте и замеряем напряжение в розетке. Как протыкать щупы — без разницы. Нет ни плюса, ни минуса.Есть фаза и ноль. Грубо говоря, один провод в розетке не опасен — это ноль, а другой может испортить вам самочувствие или даже здоровье — это фаза.

По идее на розетке должно быть 220 вольт. Но показывает 215. В этом нет ничего плохого. Напряжение на розетке играет. Ровно 220 вольт вам вряд ли придется видеть при замере напряжения в розетках вашего дома 🙂

Прежде чем вы начнете говорить о том, как измерить ток мультиметром, необходимо сделать несколько предупреждений.Во-первых, если вы никогда не пользовались мультиметром или каким-либо другим устройством, внимательно прочтите инструкцию, иначе вы можете сжечь его в первый же день. Во-вторых, перед измерением каких-либо показателей, в том числе силы тока в розетке или цепи под высоким напряжением потренируйтесь на более безвредных источниках питания, например, аккумуляторных батареях. В-третьих, если вам не хватает опыта, внимательно следуйте всем инструкциям к устройству.

Соблюдение правил обращения с устройством необходимо в обязательном порядке, так как в лучшем случае вы можете сжечь устройство, а в худшем — получить удар электрическим током.Это связано с тем, что все измерения производятся под напряжением. Также в процессе проведения измерений нельзя пренебрегать стандартными требованиями безопасности.

Как измерить силу тока (amperage)

Измерение силы тока в цепи производится устройством последовательного подключения к ней. На практике это означает, что для проведения измерений нужно подключить оба щупа мультиметра к обрыву провода. То есть простейшая схема будет выглядеть так: блок питания — лампа — мультиметр — блок питания.В этом случае прибор следует установить на индикатор A ~ (это значок переменного тока) и на максимальное значение. Значок DC очень похож, поэтому не пытайтесь его не перепутать. Тогда можно будет измерить.

Многих интересует, какой ток в розетке 220В и как проверить силу тока аккумулятора или аккумулятора. Вопросы этого типа некорректны по одной простой причине — невозможно проверить силу тока на блоках питания, так как она измеряется исключительно в цепи.А чтобы определить ток в цепи, нужно создать цепь из источника питания, какого-то прибора и мультиметра. Однако отметим, что большинство современных бытовых розеток рассчитаны на ток до 16А.

Как измерить напряжение в розетке

Измерение напряжения в розетке следует проводить только мультиметрами, рассчитанными на силу тока до 20А и более. Если ваш прибор рассчитан на измерения в диапазоне до 6А, то при попытке провести замеры он просто сгорит.Установите мультиметр на измерение переменного напряжения (V ~ или AVC) и установите показание на 750 В. Затем подключите черный зонд к COM-порту, а затем также подключите красный зонд. Теперь включаем прибор и вставляем щупы в розетку, смотрим на экран и записываем показатели.

Как правильно сделать, смотрите видео:

Как проверить сопротивление мультиметром

Для измерения сопротивления установите регулятор мультиметра в сектор Ом (Ом) и выберите единицы измерения K ( Кило Ом) или М (Мега Ом).Затем просто включаем прибор, подключаем щупы к двум контактам измеряемого объекта и смотрим на индикаторы. Не пытайтесь измерить сопротивление в розетке, это бессмысленно и опасно для устройства. Однако вы всегда можете измерить сопротивление собственного тела, для этого просто включите прибор, возьмите черный щуп в одну руку, а красный — в другую и посмотрите на индикаторы.

Как измерить сопротивление

Мультиметр — это прибор для измерения различных электрических параметров… Он позволяет измерять переменное и постоянное напряжение, ток, сопротивление, а также многие конкретные параметры, такие как характеристики диодов, транзисторов, частота сигнала. Для того, чтобы знать, как измерить силу тока мультиметром, необходимо понимать основные принципы работы этого прибора.

Важно измерить ток при проверке правильности работы устройств. Часто бывает необходимо проверить уровень тока зарядки аккумулятора автомобиля, ноутбука, планшета, павербанка.

Измерение силы тока разной природы производится разными способами внутри измерительного прибора. Поэтому в мультиметре всегда есть элемент, задачей которого является выбор параметра, режима измерения и уровня сигнала. Иногда в более продвинутом оборудовании уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Выбираемые характеристики сгруппированы по типам.Обычно их обозначают так:

Для измерения необходимых показателей , для начала нужно определить, какой тип тока протекает в проверяемой цепи. Это зависит от источника питания схемы. Например, аккумуляторные батареи и батарейки являются постоянными источниками питания. Для измерения постоянного тока необходимо установить поворотную ручку мультиметра на значок A -, DCA или I — или нажать кнопку на передней панели, соответствующую желаемому режиму … Как переменный, так и постоянный ток измеряются в амперы.Следовательно, значение на дисплее измерительного устройства будет отображаться в этом значении.

Чтобы понять, как измерить амперы мультиметром, нужно знать, что ток в участке цепи всегда один и тот же. При последовательном включении амперметра в схему (то есть подключении щупов прибора к разным точкам разомкнутой цепи) ощутимого изменения параметров схемы не произойдет. В этом случае он сможет отображать правильное значение протекающего тока.Важно подключить счетчик с соблюдением полярности, то есть красный щуп к ответвлению, идущему к плюсу блока питания, а черный к минусу. В противном случае прибор покажет отрицательные значения.

При подготовке к измерению очень важно знать, какой уровень сигнала необходимо проверить. Если в цепи протекают миллиамперы, то красный зонд должен быть подключен к разъему измерителя, на котором указано V Ω mA, или существует определенный предел измерения (обычно 300-400 мА).Если проверяется силовая цепь, значения в которой измеряются в единицах ампер, то зонд необходимо подключить к розетке с маркировкой A или NA (обычно здесь протекает от 5 до 10 ампер). Несоблюдение этого правила может повредить измерительный прибор. Есть и более мощные амперметры, но они используются по специальному назначению.

Подключив прибор правильно, можно приступить к работе … Порядок измерения силы тока мультиметром следующий:

1. Вставьте щупы в соответствующие гнезда измерителя, соответствующие уровню сигнала.
2. Выберите режим постоянного тока с помощью регулятора или нажав соответствующую кнопку на передней панели.
3. При необходимости выберите уровень измеряемого сигнала с помощью регулятора или кнопки. Уровень следует выбирать чуть выше ожидаемого значения.
4. Подключить мультиметр к обрыву цепи ответвления, соблюдая полярность подключения.
5. Включить электропитание.

Для того, чтобы оценить работоспособность самого простого портативного аккумулятора — аккумулятора с помощью мультиметра, достаточно проверить его напряжение и силу тока , нет необходимости использовать нагрузку.Для проверки необходимо установить красный провод в отверстие с надписью A (NA), выбрать на передней панели мультиметра режим постоянного тока и предел измерения, а также приложить щупы в соответствии с полярностью к клеммы аккумулятора — красный к плюсу, черный к минусу. Через несколько секунд измеритель отобразит на экране постоянный ток, создаваемый элементом.

Если значения находятся в диапазоне 4 — 6 ампер, значит аккумулятор «свежий» и готов к работе.При показаниях ниже 4 ампер его можно использовать только в приборах с малой мощностью. При значениях ниже 2,5 А от использования такого элемента лучше отказаться.

Правильные значения напряжения должны соответствовать указанным на батарее.

Среди параметров аккумуляторов важен выходной ток … Можно проверить мультиметром, но при этом нагрузка должна быть подключена последовательно с измерителем. Нагрузкой может быть обычная лампа накаливания.Его сопротивление не превышает нескольких сотен Ом, а также его можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно прикрепить щупы измерителя к резьбе цоколя лампы и центрального вывода. На дисплее отобразится значение сопротивления.

Если рассматривать сопротивление мультиметра, не вносящее больших изменений в текущие значения, то его значение должно быть равным:

I = U / R, где I — ток в цепи, амперы, U — напряжение, подаваемое аккумулятором, а R — сопротивление нагрузки (лампы).

С этим расчетным значением необходимо сравнить показания измерительного прибора. Если показания различаются, возможно, аккумулятор недостаточно заряжен.

Также можно проверить ток утечки батареи. Если отсоединить положительную клемму и установить между ней и положительной клеммой аккумулятора мультиметр, это покажет утечку в бортовую сеть автомобиля. Вытащив предохранители в машине, можно даже узнать, какова величина утечки в разных частях бортовой сети.Имея некоторый опыт, реально не только научиться измерять амперы мультиметром, но и определять причины некоторых неисправностей автоэлектрооборудования.

Измерение силы тока при зарядке аккумулятора

Большинство автомобильных зарядных устройств имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзарядке аккумулятора можно включить в цепь зарядки измерительный прибор. Для отображения правильных показаний необходимо:

1. Вставьте красный щуп в отверстие устройства с надписью A (NA), черный щуп обычно подключается к входу с пометкой COM;
2. Выбор режима измерения постоянного тока и уровня сигнала;
3. Последовательно соедините положительную клемму зарядного устройства с черным щупом мультиметра, подсоедините красный щуп мультиметра к положительной клемме аккумулятора, а отрицательную клемму аккумулятора подключите к отрицательной клемме зарядного устройства;
4. Далее необходимо подключить зарядное устройство к сети.Мультиметр покажет ток, который не должен превышать 10% от значения емкости аккумулятора.

Часто возникают ситуации, когда необходимо проверить здание электросети. То же самое и с обычной электросетью в многоквартирных домах. Зная, как измерить силу тока мультиметром в переменной сети, можно произвести мелкий ремонт проводки в домашних условиях.

Электрическую розетку также нельзя проверить без нагрузки. … Лучшей нагрузкой для переменной сети будет лампа накаливания. Для замеров необходимо сделать следующее:

Поскольку напряжение в сети имеет переменную синусоидальную форму, измерительный прибор показывает действующее значение, которое в 1,41 раза меньше значения амплитуды.

По предложенному способу можно проверить любую переменную цепь, в том числе трансформаторы, индукторы, асинхронные и синхронные двигатели.

Значения напряжения переменного и постоянного тока также можно найти с помощью мультиметра.Для этого вам необходимо:

Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому важно всегда иметь его под рукой.

Мультиметр — важный инструмент в работе электрика — он позволяет точно узнать самые разные характеристики электричества: как основные (сопротивление, ток, напряжение), так и второстепенные (частота, индуктивность конденсаторов и резисторов и даже температура кабельных линий).Однако не только профессионалы должны знать, как измерить сопротивление мультиметром и как пользоваться электроизмерительными приборами в целом. Это поможет вам примерно измерить емкость автомобильного аккумулятора, определить утечку тока в автомобиле, узнать напряжение в розетке и многое другое. Как правильно пользоваться этим устройством?

Измерение тока

Основным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить с помощью мультиметра силу тока аккумулятора мобильного телефона, автомобильных аккумуляторов или простого аккумулятора, необходимо настроить прибор на измерение постоянного тока.В дешевых моделях, таких как М-831, переключения нет — он всегда работает на постоянном токе, но более сложные устройства могут работать и на переменном токе.

После этого к разъемам (портам) на корпусе устройства подключаются щупы — два кабеля, красный и черный, с оголенными контактами на концах. Черный (отрицательный) измерительный провод вставляется в гнездо, обычно маркированное COM. Красный (положительный) — к одному из дополнительных портов. Их можно обозначать по-разному; розетки обычно две: одна для малых значений (до 200 мА), вторая до 10 А.Точную маркировку можно найти в инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартный ток в розетке меньше 10 А, измерить этот параметр бытового блока питания мультиметром невозможно. Произойдет короткое замыкание и устройство взорвется.

Нажмите для увеличения

Измерение тока Прежде чем вы сможете измерить ток с помощью мультиметра, вам необходимо выбрать подходящий диапазон значений.Для этого нужно примерно знать ожидаемый результат. В токовом разделе на корпусе устройства можно найти разные лимиты (обычно от 200 мкА до 200 мА), отдельно — еще раз 10 А. тест. Профессиональные электрики пользуются цифровыми приборами, которые самостоятельно устанавливают нужный диапазон, автоматически определяя токи, проходящие через цепь.

После настройки прибора при измерении силы тока зарядного устройства, аккумулятора или другого потребителя свободные концы щупов прикладывают к контактам последовательно (с разомкнутой цепью).Делать это нужно, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно — в случае ошибки на дисплее мультиметра просто появится цифра с минусом. Параллельно подключать устройство нельзя, в том числе проверять аккумулятор мультиметром под нагрузкой!

Также важно знать, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе и для разных моделей машин колеблется в пределах от 10 до 80 мА.Это влияет на скорость разряда батарей.

Утечка измеряется таким же образом, только когда все оборудование, которое может потреблять электрическую энергию, выключено.

Измерение напряжения

Вам необходимо знать определенное напряжение постоянного тока, например, если вам нужно измерить остаточную емкость аккумулятора с помощью мультиметра. Перед началом измерений нужно выбрать тип тока и диапазон значений. Предел устанавливается исходя из тестируемого объекта — у пальчиковых батарей стандартное напряжение 1.5 вольт, для автомобильного аккумулятора 12-12,5 вольт и т.д., точные цифры всегда написаны на электроприборах. Предел устанавливается максимально близко к ожидаемому значению с округлением в большую сторону.

1. Подключите черный измерительный провод к COM-порту.
2. Подключите красный измерительный провод к порту напряжения (обозначенному буквой V).
3. Присоединить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат измерять напряжение вольтметром — нужно подключить прибор в цепь параллельно потребителю.Здесь принцип тот же: щупы нужно подключить параллельно клеммам. автомобильный аккумулятор, кабельная секция и т. д.

Постоянный ток измеряется, если вам нужно узнать напряжение аккумулятора или другого источника; если исследуется электросеть, нужно перевести мультиметр в режим переменного тока, тогда процедура аналогична. Напряжение в розетке легко измерить.

На основе первых двух параметров вы можете измерить мощность устройства, просто умножив эти значения.

Измерение сопротивления

Эта функция будет использоваться чаще всего, так как с мультиметром измерить сопротивление резисторов, кабелей, изоляции и других проводников любой электрической цепи проще всего. Теоретически можно измерить даже сопротивление воздуха, поскольку все вещества обладают этой характеристикой.

Нажмите для увеличения

Порядок действий практически идентичен предыдущим:

1. Диапазон измерения выбран. Проверяя сопротивление провода тестером, вы можете выбирать из гораздо более широкого диапазона — до сотен мегом (миллионов Ом).Сопротивление изоляции обычно измеряется при таком высоком сопротивлении; сопротивление катушки электроприборов обычно находится в пределах 200 Ом.
2. Зонды подключены.
3. Концы щупов прикладывают параллельно к контактам анализируемого устройства или кабеля. Вы должны сначала выключить питание.

Показания обычно незначительно отклоняются от заявленных, так как без погрешности измерить сопротивление резистора не получится. Например, проверяя мультиметром резистор, нужно получить 82 Ом, а прибор показывает 81.9 Ом — это можно отнести к собственному сопротивлению мультиметра.

Для измерения сопротивления изоляции нужно один щуп подключить к выводу фазного кабеля, второй — к выводу заземления в распределительной коробке, предварительно обесточив проводку и отключив все устройства от сети. Сопротивление в розетке измерять бессмысленно, но можно.

Важно! Точные параметры сопротивления изоляции можно получить только при измерениях под повышенной нагрузкой — это должны делать профессиональные электрики, самостоятельно проводить такие работы опасно.

Также стоит знать, как измерить внутреннее сопротивление батареи. Это делается путем измерения тока и напряжения мультиметром по простой формуле. К полуразряженному аккумулятору нужно подключить двух потребителей, затем снять замеры и рассчитать:

• ΔU = U1-U2 — разница напряжений при разных нагрузках;
• Δ I = I1-I2 — разница в силе тока;
• R = Δ U / ΔI — внутреннее сопротивление АКБ.

Измерение емкости аккумулятора

Не рекомендуется использовать мультиметр для определения емкости аккумулятора, так как емкость аккумулятора можно точно измерить только с помощью специального прибора, оценивающего плотность электролита.Если еще нужно проверить заряд батареи мультиметром, емкость батареи измеряется следующим образом:

1. К выводам заряженного аккумулятора подключается мощный потребитель, например лампочка на 60 ватт.
2. После подключения одного или нескольких потребителей мультиметр переходит в режим измерения напряжения и фиксируется время. При падении напряжения ниже 12 В для определения емкости затраченное время необходимо умножить на ток, используемый потребителями.

По той же схеме можно узнать емкость аккумулятора телефона или любого другого накопителя энергии — например, заряд аккумулятора. Если что-то непонятно, стоит посмотреть видео, в котором объясняется, как оценить количество заряда, чтобы не испортить устройство.

Это лишь самые основные функции любого мультиметра. У дорогих моделей гораздо больше возможностей, подробнее о которых можно узнать в инструкции — например, как измерить частоту мультиметром в розетке.Если необходимо измерить этот и другие параметры, следует заранее убедиться, что на нем есть сектор с герцами.

Видео

Чтобы ответить на вопрос, как измерить ток мультиметром, нужно понимать, что такое ток и что такое мультиметр. Итак, начнем с первой позиции.

Со школьной скамьи известно, что сила тока — это количество (объем) электричества, которое проходит через проводник, например, это может быть обычная лампочка или кусок провода.Само электричество — это направленное движение электронов. Таким образом, сила тока — это фактически количество электронов, прошедших через одну точку проводника за единицу времени (обычно считая за одну секунду). С чисто физической точки зрения это один ампер, равный одному кулону в секунду. На этом информацию о школьной программе можно считать полной.

Теперь перейдем к электрике. Зачем нужно измерять ток? Основная цель этой процедуры — определить, превышает ли ток, проходящий через проводник, то, что проводник может выдержать.Другой цели нет.

Но лучше измерять мультиметром, который представляет собой универсальный измерительный прибор, с помощью которого можно измерять не только силу тока, но также напряжение и сопротивление электрической цепи.

Типы мультиметров

В настоящее время на рынке представлены мультиметры двух типов.

1. Аналог.
2. Цифровой.

Первая модель в своей конструкции имеет шкалу, на которой выставлены показатели напряжения, тока и сопротивления, а также стрелку, указывающую измеряемые параметры электрических проводников.Начнем с того, что аналоговые мультиметры очень популярны у новичков. Это и понятно, их цена в несколько раз ниже, чем у цифровых. Плюс возможность учиться на простом устройстве.

Недостатков много, и один из основных — большая погрешность показаний. Правда, в конструкции устройства есть строительный резистор, с помощью которого можно уменьшить погрешность. И все же, если есть необходимость в более точном определении параметров электрической схемы, лучше выбрать цифровой вариант.

Цифровой мультиметр

Чисто внешне данная модель отличается от аналога только дисплеем, на котором отображаются измеренные значения. Экран в старых моделях светодиодный, в новых — жидкокристаллический. В то же время это самые точные на сегодняшний день мультиметры, которые очень просты в использовании (нет необходимости настраивать калибровку, как в случае с аналоговыми моделями).

Особенности конструкции

Итак, мультиметр имеет два типа выходов, они имеют цветовую маркировку: красный и черный.Но гнезд может быть на разных моделях разное количество: два, четыре и больше. Черный выход — массовый, то есть обычный (обозначается либо «com», либо минусом). Красный используется именно для измерений, то есть это потенциал. Розеток может быть несколько для измерения каждого параметра электрической цепи, то есть сопротивления, напряжения и тока. На мультиметре такие розетки обозначены единицей измерения параметров, поэтому вы не ошибетесь.

Второй внешний элемент — ручка, которая вращается по кругу.С его помощью устанавливается предел измерения. Поскольку перед нами встает вопрос, как можно измерить силу тока мультиметром, нас должна заинтересовать шкала с амперами. Хочу отметить, что на аналоговых тестерах таких ограничений меньше, чем на цифровых. Плюс ко всему последние снабжены разными полезными опциями, например, звуковым сигналом.

А теперь один из важных моментов … У каждого мультиметра есть предел тока, который максимальный. Поэтому при выборе тестируемой электрической сети необходимо сравнить тестируемое состояние тока цепи с пределом в тестере.Например, если в проверяемой электросхеме предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту схему мультиметром с максимальным пределом 10 А. Предохранители прибора сразу сгорят. выйдет, как только вы начнете тестирование. Кстати, максимальный показатель должен быть указан на корпусе устройства или в его паспорте.

Измеряем ток

Перво-наперво:

• установить щупы: черный в черный разъем, красный в красный с обозначением ампер — «А»;
• переключаем тумблер, который показывает, какой ток нужно будет проверять: переменный «AC» или постоянный «DC»;
• интервал измеряемых пределов выставлен таким образом, чтобы не сжечь само устройство, то есть установить предел так, чтобы он был выше ожидаемого уровня тока в электрической цепи.

Подготовительный этап окончен, мультиметр готов, можно измерять ток.

Внимание! Перед проведением измерений необходимо обесточить электрическую сеть. Не проводите тестирование во влажной или влажной среде. Обязательно соблюдайте требования техники безопасности.

Например, как проверить участок проводки. Для этого концы секции нужно оголить (снять изоляцию с проводов) и подключить к ним два щупа от мультиметра.Кстати, на конце черного провода установлен крокодил, поэтому подключить его к проводке несложно. На красный провод устанавливается шиловидный зонд. Его придется подключить вручную, поместив зонд на оголенный конец.

Итак, если все приготовления завершены, можно подавать напряжение на участок проводки. На дисплее мультиметра должны отображаться цифровые показания силы тока. Если на экране отображаются нули, то это либо обрыв сети, либо неправильно выставлен предел измерения.Поэтому отключите ток на участке, отключите мультиметр и установите другое ожидаемое значение. И все равно сделай это снова.

Что еще можете посоветовать?

• Будет лучше, если перед началом работ по проверке проводника прочитать инструкцию к прибору. Особое внимание следует уделить разделу, в котором описаны меры предосторожности.
• При использовании мультиметра всегда надевайте защитные резиновые перчатки.

Как проверить аккумулятор

Из предыдущего поста мы узнали об электролите в батарее и о том, насколько он важен для создания тока, который питает наши машины / системы / приложения.Теперь мы готовы протестировать нашу батарею, чтобы убедиться в ее оптимальной производительности.

Тестирование батареи (кое-что интересное…)

Есть много способов проверить батарею, но наиболее распространенными и точными являются измерение удельного веса и напряжения батареи.

A Ареометр — это прибор, который измеряет удельный вес жидкости по отношению к плотности воды. Когда мы используем ареометр для проверки свинцово-кислотной батареи, мы фактически измеряем количество серной кислоты в электролите.После некоторого использования батареи вы можете получить заниженные показания ареометра. Это означает, что нам не хватает химического вещества, которое производит электроны.

Аккумуляторный ареометр

Так куда же делась сера?

На самом деле он никогда не покидал нашу батарею, поскольку химическое вещество просто остается на пластинах батареи, и как только вы перезаряжаете батарею, сера возвращается в электролит, чтобы снова производить электроны!

Количество серной кислоты в электролите

К измерить напряжение аккумулятора воспользуемся вольтметром (мультиметр / см. Рисунок ниже).

Мульти-тестер

Чтобы проверить любую батарею, ее сначала необходимо полностью зарядить. После зарядки необходимо удалить поверхностный заряд, и это можно сделать, например, ненадолго включив фару, а затем оставив батарею на пару часов. После этого аккумулятор готов к обоим тестам.

Другой способ тестирования батареи — это нагрузка тест , и для этого мы используем тестер нагрузки.Амперы снимаются с батареи во время нагрузки (запуск двигателя является примером нагрузки, как и все, что требует электричества для работы). Производители аккумуляторов обычно маркируют свой продукт с указанием амперной нагрузки для тестирования.

Тестер нагрузки аккумулятора

Для оценки проведенных тестов необходимо отметить следующее:

Показания ареометра не должны отклоняться от более чем на 0.05 между ячейками.

Показания вольтметра

также должны находиться в следующих пределах:

Состояние заряда	Удельный вес	Напряжение
		12В	6 В
100%	1,265	12,7	6,3
75%	1,225	12,4	6,2
50%	1. No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
