Содержание

описание и применение, технические характеристики, аналоги

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

HEPR0056RT, выпускается компанией Моторола;
среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
у Филипса это BYW43;
и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Описание и применение 1N-4007

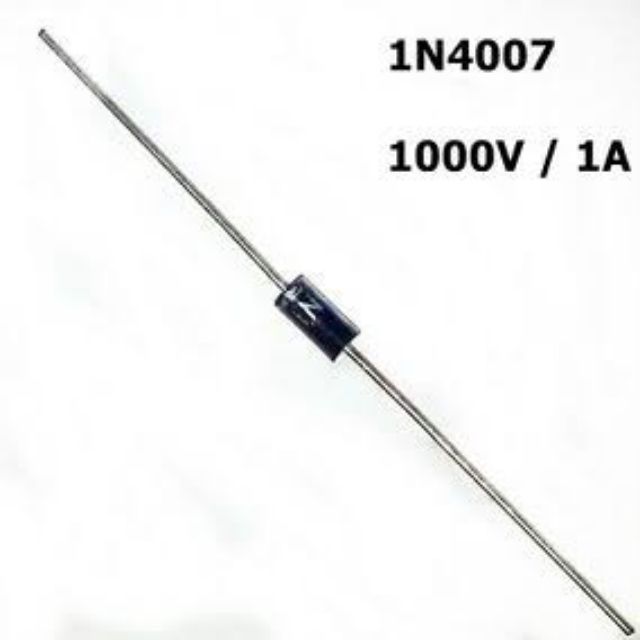

Внешне 1N-4007 представляет собой небольшой цилиндр чёрного цвета. Он состоит из полимерной смолы, применяемой при изготовлении большинства подобных элементов. Внутри скрыт кристалл полупроводника. Его основа – монокристаллический кремний, получаемый из песка путём крайне наукоёмких технических процессов.

По бокам диода имеются два электрических вывода. Их задача – проводить ток от кристалла к плате, в которую впаяна эта деталь. Выводы изготавливаются из меди и покрываются тонким слоем припоя, т.е. лудятся.

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т. е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят. Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Замена компонента 4007

Любые детали лучше менять на такие же. Если под рукой нет нужных диодов, то их можно поискать в зарядных устройствах от телефонов, различных блоках питания, энергосберегающих и светодиодных лампочках, детских игрушках или блоках управления от новогодних гирлянд. Аналоги диода 1N4007 подбираются с учётом характеристик.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент

Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А. Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин

Т. е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

Motorola — HEPR0056RT;
Philips — BYW43;
Diotec Semiconductor — 10D4, 1N2070, 1N3549;
Thomson — BY156, BYW27-1000;
отечественный аналог — КД258Д.

Навигация по записям

Диод 1N4007 характеристики :

solder На серию 1N4001 — 1N4007 характеристики в datasheet .Сергей Юрьевич Кто нибудь знает граничную частоту работы 1N40001? Меня интересует работа этих диодов в УНЧ (к примеру в УНЧ Шушурина в место Д223Б).admin Автор записи
Сомневаюсь, что 1N4001 подойдет для работы на звуковых частотах. Он всетакие расчитан на 50 Гц (60 Гц). Есть другой, тоже широкораспостраненный диод: 1N4148. Вот он может подойти, у него есть и отечественный аналог КД522Б.
Root В тех случаях, когда рабочая частота диодов не указана явно, смотрите на емкость перехода и время выключения диода. Если емкость более 5 пикофарад, а время выключения больше 100 наносекунд, то в импульсных, высокочастотных и в звуковых схемах ему делать нечего, ну кроме разве что в качестве выпрямителя или источника опорного напряжения. Если емкость и время в даташите не указаны, значит эти параметры вообще не регламентируются и диод не следует использовать в сигнальных цепях УНЧ. Это относится и к Д223. На его место лучше будет поставить КД522 или 1N4148. Их скоростные характеристики на порядки лучше чем у Д223 и 1N4007, а по максимальным токам и напряжениям они вполне подходят для использования в схеме упомянутого усилителя. При том найти их не проблема где угодно, очень распространенные диоды.

Greg Пару дополнений: — самый распространенный, все-таки 1N4004, так как рассчитан на работу в электросети 220V, а производители зарядок и другой недорогой техники считают каждый цент; — максимальный ток указан для постоянного напряжения, а в мостике работают поочередно два плеча, поэтому выдерживают в 2-3 раза больший; — компаунд компаунду рознь, эпоксидная смола (самый распространенный) теплообмен только ухудшит, уж лучше оставить на воздухе, или заливать специальным токонепроводящим термокомпаундом. Root Охотно верю, что в мостовом включении диоды выдерживают ток в 2 раза больший, чем указано в даташите. Но в 3 раза? Каким образом? При том не стоит слепо доверять импортным даташитам на выпрямительные диоды в том месте, где указаны максимальные значения прямых токов. Как правило, попытка заставить диод серии 1N40xx работать на границе указанных в документации параметров приводит к выходу его из строя задолго до указанного в той же документации срока. Слишком мелкие корпуса и излишне малое сечение выводов, и как следствие худший отвод тепла от полупроводника. Недаром отечественные выпрямительные КД делали с выводами значительно большего диаметра при тех же заявленных рабочих токах, и в более габаритных корпусах.Greg Так токи, вернее их значения, разными бывают: пиковыми, действующими и пр. Я указал упрощенное представление о выборе, не более того. Нагрузка такая-то, ага — такие подойдут, чтоб не считать. Но прозвучало, возможно, как призыв использовать в граничных условиях эксплуатации, а я к этому не призывал. Исправляюсь: используйте полупроводниковые приборы с 30% запасом по всем показателям! О даташитах: верить можно и нужно тем, что поставляются в коробке вместе с деталями. А то много аналогов, которые не совсем аналогичны. О наших КД промолчу, не хочу о грустном.Иннокентий У меня в памяти осталось 20% запаса по обратным напряжениям для отечественной элементной базы. Удивительно что для зарубежные полупроводников о таком запасе не нужно помнить, да и повторяемость характеристик у них в разы лучше чем в продукции отечественной полупроводниковой промышленности.Greg Там — все лучше, в разы однозначно, а иногда и на целый порядок лучше. Не в обиду отечественной индустрии, но на границе 80-90-х она отстала насовсем, а не на сколько-то там лет. Уже тогда, приходилось закупать станки за рубежом, хоть это и замалчивалось по патриотическим мотивам, потому что наши не только не справлялись с возрастающими задачами автоматизации, но и приблизится к ним не могли. А загнивающий запад… мне довелось обслуживать такие линии и бывать там, где их производили, поэтому знаю, о чем говорю.

Игорь В дешевых блоках питания встречаются и двухполупериодные выпрямители. В этом случае китайцы экономят два, а не три диода.

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.

Полоска на диоде

Аналоги

Не следует забывать, что предложенный элемент IN4007 предстает лишь одним из поверенных довольно огромного семейства устройств такого класса. Помимо этой модели, имеются и иные, наименования которых модифицируются от модели IN4001 до IN4006. Какие ещё модификации присутствуют в представленном диапазоне можно и без труда догадаться, так как во всей этой серии меняется исключительно — завершающий индекс.

По нему, между прочим, можно узнать все о самом устройстве. Оказывается, чем меньше заключительный индекс в названии диода, тем мельче полупроводниковый элемент, применяемый в конструкции. В частности, представители этого семейства конструкций, в процессе их работы продемонстрировали любопытное свойство — это менять свою ёмкость.

Этот показатель непосредственно находится в зависимости от величины возвратного напряжения, которое было приложено к устройству. Отталкиваясь из этой занятной особенности, эксперты пришли к заключению, что представленные элементы можно приспособлять в качестве временных заменителей варикапов.

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них, что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

1n4007 по даташиту — прежде всего низкое падение напряжения в прямом направлении и высокая пропускная способность.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает, поэтому в случае покупки, юзер не рискует потерять в производительности:

Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
Thomson — BYW27-1000, BY156;
Philips — BYW43;
Motorola — HEPR0056RT.

Здесь необходимо выделить и тот факт, что здесь далеко не все распространенные аналоги разбираемого устройства, но они уж определенно являются самыми известными.

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2. 5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Практически в любых импортных электронных устройствах можно встретить диоды 1n400х. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N4007.Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами.

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры	Дюймы
min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1. 27	—	0.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Технические характеристики 1N-4007

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода In4007 относятся следующие:

пиковое обратное периодическое напряжение – 1000 В;
максимальное среднеквадратичное напряжение – 700 В;
допустимый ток в прямом направлении – 1 А;
пиковый прямой ток (один импульс 8,3 мс) – до 30 А.

Диод 1n4007 характеристики

Полупроводниковый диод

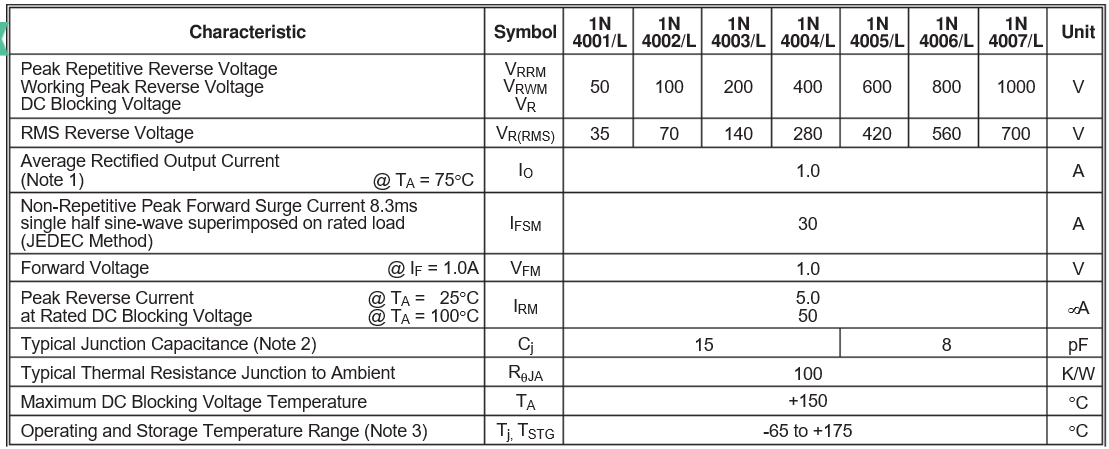

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В

Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Падение напряжения на диоде Шоттки

Если же подать прямой ток на диод, то на диоде будет “оседать” напряжение. Это падение напряжения называется прямым падением напряжения на диоде. В даташитах обозначается как V_f, то есть Voltage drop.

прямое падение напряжения на диоде

Если пропустить через такой диод прямой ток, то мощность, которая будет на нем рассеиваться, будет определяться формулой:

где

P – мощность, Вт

V_f – прямое падение напряжение на диоде, В

I – сила тока через диод, А

Поэтому, одним из главных преимуществ диода Шоттки является то, что его прямое падение напряжения намного меньше, чем у простого диода. Следовательно, он будет меньше рассеивать тепло, или простым языком, меньше нагреваться.

Давайте рассмотрим один из примеров. Возьмем диод 1N4007. Его прямое падение напряжения составляет 0,83 Вольт, что типично для простого полупроводникового диода.

падение напряжение на диоде в прямом включении

В настоящий момент через него проходит сила тока, равная 0,5 А. Давайте рассчитаем его рассеиваемую мощность в данный момент. P=0,83 x 0,5 = 0,415 Вт.

Если рассмотреть этот случай через тепловизор, то можно увидеть, что его температура корпуса составила 54,4 градуса по Цельсию.

Теперь давайте проведем тот же самый эксперимент с диодом Шоттки 1N5817. Как вы видите, его прямое падение напряжения составило примерно 0,35 В.

падение напряжения на диоде Шоттки при прямом включении

При прохождении силы тока через диод Шоттки в 0,5 А, мы получим рассеиваемую мощность P=0,5 x 0,35 = 0,175 Вт. При этом тепловизор нам покажет, что температура корпуса уже будет 38,2 градуса.

Следовательно, Шоттки намного эффективнее, чем простой полупроводниковый диод в плане пропускания через себя прямого тока, так как он обладает меньшим падением напряжения, а следовательно, меньше рассеивает тепло в окружающее пространство и меньше нагревается.

Прямое падение напряжения можно также посмотреть и в даташитах. Например, прямое падение напряжения на диоде Шоттки 1N5817 можно найти из графика зависимости прямого тока от падения напряжения на диоде Шоттки

график зависимости прямого тока от напряжения

В нашем случае если следовать графо-аналитическому способу, то мы как раз получаем значение 0,35 В

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

Наименование модели серии 1N4001-4007.
Графический или буквенный или буквенно-цифровой код производителя радиодетали.
Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

М1	М2	М3	М4	М5	М6	М7
1N4001	!N4002	1N4003	1N4004	1N4005	1N4006	1N4007

Внешний вид

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

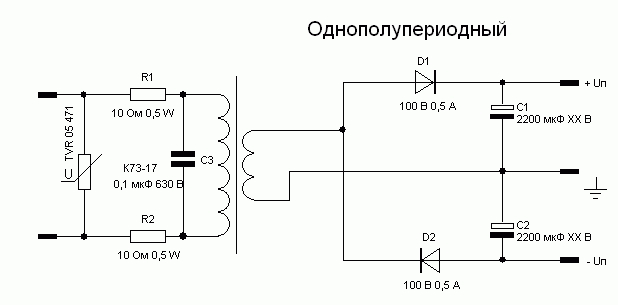

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007
максимально допустимое обратное напряжение, В	50	100	200	400	600	800	1000
максимальное напряжение переменного тока (действующее значение), В	35	70	140	280	420	560	700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору. Режим для проверки диодов отмечен синим квадратом
Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

«>

Аналоги 1N4007

Motorola — HEPR0056RT;
Philips — BYW43;
Diotec Semiconductor — 10D4, 1N2070, 1N3549;
Thomson — BY156, BYW27-1000;
отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Диоды 1n4007.

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым
, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого
, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Любой, кто хоть немного знаком с преобразованием переменного тока в постоянный, понимает, что без участия диодного моста, который отсекает часть синусоиды, в этом деле не обойтись. Если для примера взять блок зарядки сотового телефона, то практически во всех подобных устройствах применяются однотипные элементы для его сборки, и наилучшим вариантом для подобной цели считается 1n4007 или его аналоги.

Для начала попробуем разобраться, что же он представляет собой, в чем его преимущества перед другими и рассмотреть характеристики.

В этой линейке диодов присутствуют 1n, от 4001 до 4007, причем, к примеру, такой компонент, как 1n4004, характеристики которого схожи с 1n4007, имеет различие только по току. Для работы с сетевым напряжением в 220 вольт подходит как один, так и другой.

Вообще, если в схеме присутствует выпрямительный мост на указанных компонентах, наилучшим будет вариант установки именно 1n4007, как имеющего самые высокие параметры в этой линейке, и при этом не имеющим особых различий с более слабыми диодами.

Заключение

Диод IN 4007 очень часто употребляется для разнообразных модификаций блоков питания. Данный полупроводниковый элемент впору назвать и впрямь незаменимым, если нужна основа или восстановление таких девайсов. К тому же, в силу собственной универсальности, IN 4007 может заменить собой каждую модель из своего окружения.

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован
, даже несмотря на обилие дешевых и надежных диодных матриц.

Диод IN4007 является очень мощным полупроводниковым устройством, которое чаще всего используется в блоках питания, а именно в их выпрямительной части, то есть в диодном мосту. Основная задача таких полупроводниковых элементов заключается в том, что они участвуют в преобразовании переменного напряжения в постоянное, так как именно на этом напряжении сейчас работают почти все микроэлектронные компоненты.

Принцип работы такого диода довольно прост и заключается в следующем: он открыт в одном направлении, что позволяет сигналу проходить по нему, но в случае смены полярности диод закрывается, что делает невозможным прохождение через него любого импульса.

Такой диод производится компаниями, которые базируются на Тайване. При производстве задействуют производственные мощности таких компаний, как Rectron Semicondactor и Diodes. Конечно же, можно встретить на рынке диоды, которые были произведены и другими компаниями, но они встречаются уж очень редко.

После того как были замолвлены пару словечек о назначении и о самом предмете, который может быть интересен пользователю, можно перейти непосредственно к самим характеристикам вышеназванного диода. Знание его характеристик поможет любому мастеру грамотнее и продуктивнее использовать диод
по его прямому назначению.

Итак, диод IN4007 обладает следующими характеристиками:

вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания
. Наиболее часто эту деталь можно встретить в выпрямительной части схемы.

Оцените статью:

Характеристики 1N4007

Поделиться ссылкой:

Популярный кремниевый выпрямительный диод. На данное время самый распространенный. Применяется практически во всех импортных блоках питания бытовой аппаратуры. Кроме того данный диод обладает способностью изменять свою емкость, поэтому его можно использовать в радиоаппаратуре вместо варикапа.
Корпус пластиковый — DO-2.


Корпус 1N4007	Маркировка 1N4007

Маркировка нанесена на диоде по окружности корпуса.

Аналоги 1N4007 — КД258Д, Д226, КД105, КД208, КД209, КД243А-Е, МД217, МД218, 1N4001-1N4006.

Характеристики 1N4007:

Обратное напряжение постоянное (Uобр. max.)	— 1000В
Обратное напряжение импульсное (Uобр.имп.max.)	— 1000В
Прямой ток постоянный (Imax.)	— 1000mA
Прямой ток импульсный (Iимп.max.)	— 30A
Напряжение прямое (Uпрям.max.)	— 1.1В
Обратный ток (Iобр.max.)	— 5mA
Емкость p-n перехода (Cp-n)	— 15pF
Вес	— 0.4g
Рабочая температура	-55 — +150C

Анекдот:

Лечь спать в 11 или 12 вечера — разница небольшая, а вот встать с утра в 6: 00 или в 6: 05 — разница огромная.

Замена диода 1n4007 на аналог

Описание и применение диода 1n4007

Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры		Дюймы
Обозначения на рисунке	min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1.27	—	0.05

1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Размеры корпуса D0-214

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Технические характеристики in4007

Перечислим основные параметры для всей серии (информация взята с официального даташита производителя). Начнем с VRM (reverse voltage max) — допустимой величины обратного напряжения 1n400x (здесь и далее последняя цифра модели соответствует порядковому номеру в списке):

Допустимое RMS (среднеквадратическая величина):

Пиковое значение Vdc:

Другие технические параметры:

Максимальное значение выпрямленного тока при работе в штатном режиме и температуре элемента 50 °С – 1 Ампер.

Допустимая величина тока при импульсе длительностью до 8 мсек – 30 Ампер.
Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1-го Вольта.
Пиковая величина обратного тока при штатном напряжении, при температуре элемента 30 °С – 5 мА, 90 °С – 50 мА.
Уровень емкости перехода – 15 пФ (значение приводится для постоянного напряжения 4,00 Вольта и частоты 1 МГц).
Уровень типичного теплового сопротивления – 50°С/Вт.
Максимальный уровень рабочей частоты – 1 МГц.

Границы диапазона рабочей температуры от -50 до 125 °С.
Быстродействие (стандартное время восстановления) более 500 нс;
Скорость обратного восстановления – 2 мс.
Допустимая температура хранения от -50 до 125 °С.
Вес элемента в корпусе в пластиковом корпусе D0-41 в пределах 0,33-0,35 грамм, для D0-214 – не более 0,3 г.

Маркировка диода in4007

Значимые элементы маркировки

Расшифровка:

Наименование модели серии 1N4001-4007.
Графический или буквенный или буквенно-цифровой код производителя радиодетали.

Дата производства в формате месяц/год (приводится последние две цифры).

Таблица маркировки для smd-диодов серии 1N400x.

М1	М2	М3	М4	М5	М6	М7
1N4001	!N4002	1N4003	1N4004	1N4005	1N4006	1N4007

Замена

Отечественные аналоги 1n4007

КД 258Д – практически полный аналог 1N4007

Зарубежные аналоги

HEPR0056RT, выпускается компанией Моторола;
среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
у Филипса это BYW43;
и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Кратко о достоинствах

Следует признать, что модельный ряд 1n400x получился довольно удачным. Отличные характеристики для своего класса, универсальность и самая низкая цена по сравнению с аналогами, сыграли немаловажную роль в популярности диодов этой серии.

Также следует отметить высокий уровень взаимозаменяемости, в частности элемент 1N4007 можно смело устанавливать в качестве альтернативы любой модели этого семейства.

Как проверить 1N4007?

Расскажем пошаговый алгоритм тестирования:

включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору. Режим для проверки диодов отмечен синим квадратом
Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.

Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:

1 (Г) — соединения с включениями германия.

2 (К) — соединения с включениями кремния.

3 (А) — арсенид галлия, а также другие соединения с включениями галлия.

Вторая часть — указание на подклассовую принадлежность прибора:

А — сверхвысокочастотные диоды;

И — диоды туннельные и обращённые.

Третья часть — число, демонстрирующее назначение и качества конструкции.

Четвёртая часть — номер приведённой модели.

Конечно данные расшифровки актуальны только в отношении продукции отечественного производителя, однако общий смысл построения названий диодов в зарубежной практике может быть схож.

Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.

Диод N4007

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент выпрямителя, включающего в себя 4 диода). Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) — 1000 В

Постоянный ток (max.) — 1 А (при 75°C)

Прямое напряжение (max.) — 1,1 В

Рабочая температура — -65…+175°C

Вес — 0,33 г

Аналоги

Российские:
КД243ж;
КД258д.
Зарубежные:
HEPR0056RT;
BYW43;
1N2070, 1N3549;
BY156, BYW27.

Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.

Диод КД202в

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Характеристики диодов 1n4007, д242, д226, кд202в : 4 комментария

В справочнике за 76 г. указано:КД-202А 3 А,КД-202Б 1 А,КД-202 В 3 А,КД-202 Г 1 А и так далее

Обратный ток 5 Ампер?

«Массово применяется в … смартфонах, планшетных компьютерах.» Такой смартфон в карман не влезет 🙂

Что то автор напутал с диодом КД202В Там указано : Прямой ток — 5А, Обратное напряжение 70 в,Обратный ток — 0.8 мА. Uпр.0.9в ,диапазон температур от -60*…..+130* Это информация из справочника за 1976 г.под авторством О.М.Пляц.

Диод IN 4007 — мощный полупроводниковый гаджет, который часто применяется в блоках питания, то есть непосредственно в их выпрямительной части (в диодном мосту).

Ключевая задача этих полупроводниковых элементов состоит в том, что они действительно принимают участие в преобразовании переменного напряжения в непрерывное, так как на этом напряжении функционируют практически все микроэлектронные составляющие.

После того как были высказаны слова о назначении и о самом предмете, который может быть интересен пользователю (юзеру), можно «перекинуться» напрямую к самим характеристикам (параметрам) вышеназванного диода.

Характеристика

Знание его данных сможет помочь любому мастеру грамотнее и практичнее применять диод по его прямому назначению. Таким образом, диод IN 4007 обладает оптимальными параметрами:

Вес элемента — 0,35 грамма;
Температура пайки устройства — 250 градусов по Цельсию;
Допустимое обратное напряжение 1000 В;
Вместимость диода — 15 пФ;
Предельный долговременный прямой ток 1 А;
Диапазон температур (рабочих) -65…+175 °С;
Мощный элемент, который сможет выполнять работу с 220 В и с 380 В;
Наибольшее (прямое) напряжение 1,1 В;
Тип корпуса — DO -41.

Маркировка диода 1n4007:

AL– изготовитель
1N
400х – 1N400х, где х – 1,2,3,4,5,6,7
YYWW – YY – год выпуска, WW – неделя выпуска.

Вследствие всего, рассматривая эти данные, можно понять, что диоды выпускаются фактически для блоков питания. Зачастую эти детали можно повстречать в выпрямительной части схемы.

После разбора главных признаков этого диода, можно детально затронуть назначения данного элемента, чтобы юзер, ещё не знакомый с ним, сумел лучше понять, как использовать его в будущем.

Использование

Основная область распространения, в которой прилагаются указанные устройства (конструкции) — это, само собой разумеется, диодные мосты. Об этом было рассказано ещё в начале статьи. Кстати, в качестве другой сферы их использования, но уже менее востребованной, можно представить силовую электронику. В данной сфере деятельности они употребляются в качестве всевозможных аналоговых выпрямителей.

В случае введения таких диодов в обусловленное устройство, можно значительно усовершенствовать наличествующие свойства. Вдобавок диоды IN4007 прекрасно себя зарекомендовали в случае их встраивания в автоматические источники питания. По свидетельству профессионалов, представленные диоды являются в наибольшей степени предпочтительным вариантом для конструкций такого типа.

Аналоги

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них, что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает, поэтому в случае покупки, юзер не рискует потерять в производительности:

Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
Thomson — BYW27-1000, BY156;
Philips — BYW43;
Motorola — HEPR0056RT.

Заключение

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован, даже несмотря на обилие дешевых и надежных диодных матриц.

Диод выпрямительный 1N4007 IN4007 1А 1000В DO-41

Основное назначение устройства – преобразование переменного напряжения с рабочей частотой не более 70 Гц. Кремниевые выпрямительные диоды – являются самым универсальным типом диодов. Наряду с резисторами, транзисторами, они являются самыми востребованными радиоэлементами и радиодеталями у производителей электроники и простых радиолюбителей. Модель диод 1N4007, а также другие его аналоги применяются в разных сферах. Они используются как в бытовой электронике, так и в профессиональном и специализированном оборудовании.

Характеристики:

Допустимая величина обратного напряжения 1000 В.

Максимальное значение выпрямленного тока при работе в штатном режиме и температуре элемента 50 °С – 1 Ампер.

Допустимая величина тока при импульсе длительностью до 8 мсек – 30 Ампер.

Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1-го Вольта.

Пиковая величина обратного тока при штатном напряжении, при температуре элемента 30 °С – 5 мА, 90 °С – 50 мА.

Уровень емкости перехода – 15 пФ (значение приводится для постоянного напряжения 4,00 Вольта и частоты 1 МГц).

Уровень типичного теплового сопротивления – 50°С/Вт.

Максимальный уровень рабочей частоты – 1 МГц.

Границы диапазона рабочей температуры от -50 до 125 °С.

Быстродействие (стандартное время восстановления) более 500 нс;

Скорость обратного восстановления – 2 мс.

Допустимая температура хранения от -50 до 125 °С.

Вес элемента в корпусе в пластиковом корпусе D0-41 в пределах 0,33-0,35 грамм, для D0-214 – не более 0,3 г

Видеообзор:

Видеообзор «Обзор самых популярных диодов 1N4007» на канале «Kit-Shop»:

описание и применение, технические характеристики, аналоги

Серия устройств IN4001-IN4007

Следует помнить, что представленный элемент IN4007 является лишь одним из представителей довольно большого семейства устройств такого класса. Кроме этой модели, существуют и другие, наименования которых варьируются от модели IN4001 до IN4006. Какие ещё модели находятся в представленном диапазоне можно легко догадаться, так как во всей этой серии меняется только последний индекс. По нему, кстати, можно узнать больше и о самом устройстве. Дело в том, что чем меньше последний индекс в названии диода, тем меньше полупроводниковый элемент, использующийся в устройстве.

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения
, которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным
из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.

Схемы стабилитрона

До сих пор мы рассматривали, как стабилитрон можно использовать для регулирования источника постоянного тока, но что если бы входной сигнал был не постоянный ток, а переменный сигнал переменного тока, как бы стабилитрон реагировал на постоянно меняющийся сигнал?

Цепи диодного ограничения и зажима — это схемы, которые используются для формирования или изменения формы входного сигнала переменного тока (или любой синусоиды), создавая выходной сигнал различной формы в зависимости от схемы расположения. Цепи диодного ограничителя также называют ограничителями, поскольку они ограничивают или отсекают положительную (или отрицательную) часть входного сигнала переменного тока. Поскольку схемы ограничителя Зенера ограничивают или обрезают часть формы волны через них, они в основном используются для защиты схемы или в схемах формирования формы волны.

Например, если бы мы хотели обрезать выходной сигнал при + 7,5 В, мы бы использовали стабилитрон 7,5 В. Если выходной сигнал пытается превысить предел 7,5 В, стабилитрон «обрезает» избыточное напряжение на входе, создавая сигнал с плоским верхом, сохраняя при этом выходную постоянную на уровне + 7,5 В

Обратите внимание, что в состоянии прямого смещения стабилитрон все еще является диодом, и когда выходной сигнал переменного тока становится отрицательным ниже -0,7 В, стабилитрон включается, как и любой нормальный кремниевый диод, и обрезает выход при -0,7 В, как показано ниже

Прямоугольная волна

Подключенные друг к другу стабилитроны могут быть использованы в качестве регулятора переменного тока, производящего то, что в шутку называют «генератор прямоугольной волны бедняка». Используя эту схему, мы можем обрезать осциллограмму между положительным значением + 8,2 В и отрицательным значением -8,2 В для стабилитрона 7,5 В.

Так, например, если бы мы хотели обрезать выходной сигнал между двумя различными минимальными и максимальными значениями, скажем, + 8 В и -6 В, мы просто использовали бы два стабилитрона с разными номиналами

Обратите внимание, что выход фактически обрезает сигнал переменного тока между + 8,7 В и -6,7 В из-за добавления напряжения прямого диода смещения

Другими словами, пиковое напряжение составляет 15,4 вольт вместо ожидаемых 14 вольт, поскольку прямое падение напряжения смещения на диоде добавляет еще 0,7 вольт в каждом направлении.

Этот тип конфигурации ограничителя довольно распространен для защиты электронной схемы от перенапряжения. Два стабилитрона, как правило, размещаются на входных клеммах источника питания, и во время нормальной работы один из стабилитронов имеет значение «ВЫКЛ», и эти диоды практически не влияют. Однако, если форма сигнала входного напряжения превышает его предел, тогда стабилитрон включается и включает вход для защиты схемы.

В следующем уроке о диодах мы рассмотрим использование смещенного прямого PN-перехода диода для получения света. Из предыдущих уроков мы знаем, что когда носители заряда движутся через соединение, электроны объединяются с дырками, и энергия теряется в виде тепла, но также часть этой энергии рассеивается в виде фотонов, но мы не можем их видеть.

Особенности применения

Модель 1N-4007 относится к выпрямительным приборам. Максимальное рабочее напряжение в 1кВ позволяет легко использовать ее в бытовой сети 220 вольт. Два этих фактора обуславливают ее применение. 4007 используется в составе входных диодных мостов для устройств мощностью ниже пары сотен ватт. Как правило, это дешёвые лампочки, зарядные устройства и прочая мелкая электроника.

Элементы из линейки 1N400Х зарекомендовали себя как надёжный спутник радиолюбителя. Не брезгуют ими и профессионалы. Объясняется это их ценой и распространённостью в современной технике, а также впечатляющими электрическими характеристиками.

Скорость переключения диодов 1N4000 и 1N5400

Как упоминалось выше, скорость переключения всех этих диодов относительно медленная из-за внутренней емкости полупроводника (между 10пф и 15пф), поэтому они не подходят для работы с высокими частотами.

Лучшее их применение — использование в качестве сетевых выпрямителей ( 50Гц/60Гц ) или для работы с частотами не более 1000 Гц.

А в качестве супрессоров в индуктивных нагрузках лучше, чтобы диод был как можно быстрее, для подавления ЭДС самоиндукции, которая создает помехи и может повредить силовые транзисторы, которые управляют индуктивной нагрузкой. В этих случаях лучше использовать быстрые диоды типа Шоттки.

В любом случае, с небольшими моторами или реле, диоды, такие как 1N4006 или 1N4007, работают правильно и являются практичным и экономичным решением.

Монтаж

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство

Полоска на диоде

Технические характеристики 1N-4007

пиковое обратное периодическое напряжение – 1000 В;
максимальное среднеквадратичное напряжение – 700 В;
допустимый ток в прямом направлении – 1 А;
пиковый прямой ток (один импульс 8,3 мс) – до 30 А.

Диод 1n4007 характеристики

Полупроводниковый диод

Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Замена компонента 4007

Отечественные аналоги

Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85

Зарубежные аналоги 1N-4007

Описание и применение 1N-4007

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т.е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят. Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Выводы

Диодный мост 1n4007. Диод IN4007: характеристики устройства

Итак, диод IN4007 обладает следующими характеристиками:

вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания . Наиболее часто эту деталь можно встретить в выпрямительной части схемы.

Назначение

После рассмотрения основных характеристик этого диода, можно подробнее обозначить назначения данного элемента, чтобы пользователь, ещё не знакомый с ним, смог лучше разобраться, как применять его в будущем.

Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей . В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Также диоды IN4007 отлично себя зарекомендовали в случае их встраивания в регулируемые источники питания. По свидетельству специалистов, именно данные диоды являются наиболее предпочтительным вариантом для устройств такого типа, поэтому рекомендуется использовать именно их.

Серия устройств IN4001-IN4007

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения , которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.

Аналоги диода IN4007

Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Если пользователю чужды все иностранные разработки и сердцем он с отечественным производителем, то у него есть повод для радости, так как существует отечественный аналог диоду IN4007 , который полностью соответствует ему по всем характеристикам — модель КД258Д. Они ничем не уступает иностранному аналогу, так что в случае приобретения, пользователь не рискует потерять в производительности.

Кроме этого, похожими характеристиками обладают следующие модели различных производителей:

Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
Thomson — BYW27-1000, BY156;
Philips — BYW43;
Motorola — HEPR0056RT.

Тут следует указать тот факт, что это далеко не все существующие аналоги рассматриваемого устройства, но они уж точно являются самыми популярными.

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым , если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого , что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Характеристика

Вес элемента — 0,35 грамма;
Температура пайки устройства — 250 градусов по Цельсию;
Допустимое обратное напряжение 1000 В;
Вместимость диода — 15 пФ;
Предельный долговременный прямой ток 1 А;
Диапазон температур (рабочих) -65…+175 °С;
Мощный элемент, который сможет выполнять работу с 220 В и с 380 В;
Наибольшее (прямое) напряжение 1,1 В;
Тип корпуса — DO -41.

Маркировка диода 1n4007:

AL– изготовитель
400х – 1N400х, где х – 1,2,3,4,5,6,7
YYWW – YY – год выпуска, WW – неделя выпуска.

Использование

В случае введения таких диодов в обусловленное устройство, можно значительно усовершенствовать наличествующие свойства . Вдобавок диоды IN4007 прекрасно себя зарекомендовали в случае их встраивания в автоматические источники питания. По свидетельству профессионалов, представленные диоды являются в наибольшей степени предпочтительным вариантом для конструкций такого типа.

Аналоги

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них , что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает , поэтому в случае покупки, юзер не рискует потерять в производительности:

Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
Thomson — BYW27-1000, BY156;
Philips — BYW43;
Motorola — HEPR0056RT.

Заключение

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован , даже несмотря на обилие дешевых и надежных диодных матриц.

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры		Дюймы
Обозначения на рисунке	min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1.27	—	0.05

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Монтаж

Технические характеристики in4007

50 В;
100 В;
200 В;
500 В;
600 В;
800 В;
1000 В.

Допустимое RMS (среднеквадратическая величина):

35 В;
70 В;
140 В;
280 В;
420 В;
560 В;
700 В.

Пиковое значение Vdc:

50 В;
100 В;
200 В;
400 В;
600 В;
800 В;
1000 В.

Другие технические параметры:

Максимальное значение выпрямленного тока при работе в штатном режиме и температуре элемента 50 °С – 1 Ампер.
Допустимая величина тока при импульсе длительностью до 8 мсек – 30 Ампер.
Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1-го Вольта.
Пиковая величина обратного тока при штатном напряжении, при температуре элемента 30 °С – 5 мА, 90 °С – 50 мА.
Уровень емкости перехода – 15 пФ (значение приводится для постоянного напряжения 4,00 Вольта и частоты 1 МГц).
Уровень типичного теплового сопротивления – 50°С/Вт.
Максимальный уровень рабочей частоты – 1 МГц.
Границы диапазона рабочей температуры от -50 до 125 °С.
Быстродействие (стандартное время восстановления) более 500 нс;
Скорость обратного восстановления – 2 мс.
Допустимая температура хранения от -50 до 125 °С.
Вес элемента в корпусе в пластиковом корпусе D0-41 в пределах 0,33-0,35 грамм, для D0-214 – не более 0,3 г.

Маркировка диода in4007

Расшифровка:

Наименование модели серии 1N4001-4007.
Графический или буквенный или буквенно-цифровой код производителя радиодетали.
Дата производства в формате месяц/год (приводится последние две цифры).

Таблица маркировки для smd-диодов серии 1N400x.

М1	М2	М3	М4	М5	М6	М7
1N4001	!N4002	1N4003	1N4004	1N4005	1N4006	1N4007

Замена

Отечественные аналоги 1n4007

Зарубежные аналоги

HEPR0056RT, выпускается компанией Моторола;
среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
у Филипса это BYW43;
и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Кратко о достоинствах

Как проверить 1N4007?

Расскажем пошаговый алгоритм тестирования:

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Диод 1N4007 — это мощное полупроводниковое устройство, которое наиболее часто используется в блоках питания. Если быть более точным — в выпрямительной их части, то есть в диодном мосту. Основная его задача — преобразовать переменное напряжение в постоянное, на котором работает большинство микроэлектронных компонентов на сегодняшний день. Принцип работы диода заключается в следующем. В одном направлении он открыт, и по нему без проблем проходит сигнал. Если же поменять полярность сигнала, то он закроется и практически ничего через себя не пропустит.
Выпускается диод 1N4007 на Тайване. При этом задействуются компаний DIODES и RECTRON SEMICONDACTOR. Встречаются изделия и других торговых марок, но значительно реже.

Характеристики

Основные характеристики диод 1N4007 имеет следующие:

вес 0,35 г;
максимальная температура при пайке 250 градусов по шкале Цельсия не более 10 секунд;
катод обозначается специальным кольцом, которое нанесено на корпус;
максимальное (оно также называется «пиковое») напряжение — не более 1000 В;
диапазон рабочих температур лежит в пределах от -55 до +125 градусов по шкале Цельсия;
наибольшее значение тока через устройство не должно превышать 1 А;
максимальное при открытом p-n переходе не более 1 В при значении тока 1 А.

Если обратить внимание на наибольшее допустимое значение потенциала, то можно понять, что это мощный диод, который спокойно будет работать с 220 или 380 В. Исходя из этого можно сказать, что он разрабатывался изначально для блоков питания. Диод 1N4007 наиболее часто можно встретить именно в выпрямительной части схемы.

Назначение

Основная сфера применения 1N4007 — это Другой, менее распространенной сферой их использования является силовая электроника. Это могут быть различные аналоговые усилители. В таком случае их внедрение позволяет значительно улучшить характеристики конечного устройства. Также можно их использовать в регулируемых где он успел себя прекрасно зарекомендовать.

Семейство

1N4007 — это только один из представителей целого семейства такого класса устройств. Сюда также входят 1N4001-1N4006. То есть в этой серии изменяется последний индекс. Чем он меньше, тем менее мощный полупроводниковый элемент используется. С огромной уверенностью можно сказать, что 1N4007 наиболее универсальный и может заменить любого представителя этого семейства, поскольку он наиболее мощный.

Аналоги

Полный аналог диода 1N4007 среди отечественной полупроводниковой продукции — это КД258Д. В свою очередь, аналогичными характеристиками обладают:

На этом возможный перечень аналогов не заканчивается, но это наиболее распространенные варианты замены.

Заключение

Широко используется для различных модификаций блоков питания полупроводниковый элемент 1N4007. Диод такого класса просто незаменим при создании или ремонте большинства устройств этого типа. Он без проблем может заменить любую единицу своего семейства. 1N4007 отличается высокой надежностью, невысокой стоимостью, а также универсальностью. Именно за счет этих факторов он нашел широкое применение.

1N4007 Распиновка диода, эквивалент, спецификации, техническое описание, приложения и другая информация

В этом сообщении объясняется распиновка диода 1N4007, эквивалент, спецификации, техническое описание, приложения и другая полезная информация об этом диоде.

Характеристики / технические характеристики

Тип упаковки: Доступен в пакетах DO-45 и SMD
Тип диода: Кремниевый выпрямительный диод общего назначения
Максимальное повторяющееся обратное напряжение: 1000 вольт
Средний ток в прямом направлении: 1000 мА
Неповторяющийся макс. Ток в прямом направлении: 30A
Макс.рассеиваемая мощность: 3 Вт
Максимальная температура хранения и эксплуатации должна быть: от -55 до +175 по Цельсию

1N4007 Запасной и аналогичный

Если вы работаете под 400 В, то вы можете использовать 1N4004, если ниже 600 В используйте 1N4005, если 800 В используйте 1N4006, они точно такие же в других значениях 1N4007.Но если вы работаете с напряжением более 800 В и ниже 1000 В, вы можете использовать диоды HER208, HER158, FR207, FR107 в качестве эквивалентов. Если вы работаете с напряжением выше 1000 В, вы можете использовать EM520, EM513 и 1N5399 в качестве замены.

1N4007 Описание диода / Описание

1N4007 — широко используемый диод общего назначения. Обычно он используется в качестве выпрямителя в блоке источников питания электронных устройств для преобразования переменного напряжения в постоянное с помощью других конденсаторов фильтра.Это диод серии 1N400x, в которой также есть другие подобные диоды от 1N4001 до 1N4007, и единственная разница между ними — это максимальное повторяющееся обратное напряжение.

Более того, он также может быть использован в любом универсальном приложении, где требуется диод общего назначения. Диод 1N4007 предназначен для работы с высокими напряжениями и легко справляется с напряжением ниже 1000 В. Средний прямой ток 1000 мА или 1 А, рассеиваемая мощность 3 Вт при небольших размерах и низкой стоимости также делают его идеальным для широкого спектра применений.

Где это можно использовать

1N4007 может использоваться в различных схемах, обычно он предназначен для выпрямления общего назначения, но его также можно использовать в любой схеме, где требуется блокировка напряжения, блокировка скачков напряжения и т. Д. Его также можно использовать в цифровых логических схемах. .

Приложения

Источники питания

Зарядные устройства

Удвоители напряжения

Адаптеры

Исправление

Защита компонентов

Блокировка входящего напряжения, если не требуется

Как безопасно продолжать работу в цепи

Для обеспечения максимальной продолжительности работы диода рекомендуется всегда оставаться на 30–40 В ниже максимального повторяющегося обратного напряжения и других значений.Всегда подключайтесь с соблюдением полярности, не управляйте нагрузкой более 1 А. Не эксплуатируйте и не храните при температуре ниже -55 и выше +175 по Цельсию.

1N4007 Лист данных:

Чтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.

https://www.mouser.com/datasheet/2/149/1N4007-888322.pdf
