Ик выключатель света: ИК-выключатель на взмах руки PM-218C

Содержание

Что такое ИК выключатель света?

Переключатель инфракрасного (ИК) света обнаруживает или принимает инфракрасные сигналы и реагирует запрограммированным действием. ИК-датчик движения может реагировать включением света после обнаружения движения, получая инфракрасные сигналы от людей, живых существ или любых предметов, выделяющих тепло. ИК-датчики также могут выполнять задачу при срабатывании с помощью луча инфракрасного света, направленного непосредственно на датчик светодиодом (LED). Выключатель ИК-света работает в помещении или снаружи, чтобы включить освещение, вентиляторы или другие электрические устройства.

Самая короткая длина волны невидимого света содержит инфракрасный спектр. Поскольку атомы в материи постоянно движутся, они излучают энергию или фотоны, и часть этой энергии находится в инфракрасном спектре. Датчики в выключателе ИК-света обнаруживают эту энергию и преобразуют сигнал в электрический ток, вызывая включение света. Некоторые ИК-технологии, например телевизионный пульт дистанционного управления, требуют передачи сигналов от инфракрасного луча.

Когда кнопка на пульте дистанционного управления нажата, ток проходит к светодиоду и освещает его, создавая инфракрасный световой луч.

При использовании для обеспечения безопасности на открытом воздухе светоизлучающее устройство обычно содержит выключатель инфракрасного света. В зависимости от технологии ИК, свет может включаться и выключаться автоматически в сумерках, когда датчики больше не получают тепловые сигналы от солнечного света. Для других приборов может потребоваться инфракрасное тепло, излучаемое людьми или другими живыми существами, прежде чем реагировать включением света. Эти устройства также содержат таймеры, которые продолжают освещение в течение определенного периода времени после запуска первоначального ответа.

Потребители могут приобрести относительно недорогие датчики ИК-света для обнаружения движения внутри помещений. Выключатель ИК-света обычно вкручивается в гнездо лампочки, а лампочка вкручивается во внешний конец устройства. Когда люди входят в комнату, датчик обнаруживает инфракрасные сигналы и включает свет. Недостатки этого типа устройства включают в себя тот факт, что датчик не может быть покрыт абажуром или иным образом засорен.

Другой тип ИК-выключателя требует подключения устройства к проводу под напряжением настенного выключателя или розетки. Устройство выглядит как любой другой выключатель света или розетка, но содержит ИК-датчик. Используя ИК-луч, передаваемый устройством дистанционного управления, потребители включают и выключают свет, вентиляторы или другие бытовые приборы. Более сложные версии позволяют программировать коды на пульте дистанционного управления, чтобы выключить свет через 15 минут или даже через два часа.

ДРУГИЕ ЯЗЫКИ

ИК-выключатель на взмах руки PM-218C —

экономия и комфорт в доме, во дворе, на улице

Универсальный инфракрасный выключатель с датчиком движения — устройство, осуществляющее автоматическое управление освещением при наличии или отсутствии движущихся объектов в радиусе его действия.

Прибор реагирует на перемещение и производит замыкание – размыкание электрической цепи в зависимости от ситуации, которая складывается в зоне покрытия. При этом параметры работы изделия, настраивает сам пользователь.

Конструктивные особенности устройств, их разновидности и функциональность

По своей сути, инфракрасный выключатель света объединяет два технологических процесса:

Мониторинг обстановки на территории действия инфракрасного датчика
Коммутация осветительной сети (включение – отключение).

Это позволяет успешно использовать устройство для мест периодического посещения, например, кладовка, гараж, погреб. При входе человека и во время его нахождения в помещении свет зажигается автоматически, а после ухода, тухнет спустя определенное время.

Это исключает случайное оставление включенной лампы на длительный период времени и снижает расход электроэнергии.

Разнообразие модификаций и исполнений

Приборы имеют различия по следующим характеристикам:

Зоне действия покрытия
- дальность от 8 м до 20 м;
- угол обзора от 90° до 360°;
Способу монтажа
- Подвесные;
- Врезные;
- Накладные;
Виду исполнения
- для уличного использования;
- для установки внутри зданий.

Помимо экономии электроэнергии, применение инфракрасных выключателей света повышает безопасность здания от возгорания проводки.

Регулировка рабочих параметров прибора

Функциональность датчика движения с выключателем может изменяться с помощью настроек.

Настройка реагирования прибора при разных уровнях освещенности (регулятор с обозначением LUX) позволяет установить режим срабатывания устройства только при отсутствии света вокруг него, то есть вечернее, ночное время, либо темные помещения.

Также может настраиваться чувствительность изделия на движущиеся объекты (регулятор с обозначением SENS) в зависимости от их объема и расстояния до них, чтобы исключить срабатывание на появление животных и колебания веток деревьев. Данный параметр устанавливается опытным путем до достижения нужного результата.

Настройка времени (таймер — TIME) выставляется для ограничения периода включения света после прекращения перемещений в зоне контроля датчика. Временной промежуток может варьировать от нескольких секунд до нескольких минут.

Способы коммутации прибора в электрической цепи

В некоторых случаях ИК выключатель работает полностью автоматически, без контроля со стороны человека, а иногда производится подключение датчика движения для освещения с выключателем. Использование дополнительного (дублирующего) выключателя, позволяет при необходимости обесточить устройство. Например, владельцы уезжают на отдых и освещение двора или гаража на протяжении длительного времени не понадобится.

Нет необходимости вскрывать прибор или проводить какие-то манипуляции в электрощите – достаточно просто нажать клавишу.
Теперь рассмотрим следующие варианты:

Построить цепь без выключателя
Задействовать дублирующий прерыватель
Установить устройство вместо обычного выключателя.

Каждый из способов может найти свое применение для отдельно взятого случая.

Схема подключения датчика движения без дополнительного выключателя

Из прибора выходит три провода: красный, синий, коричневый.

Синий коммутируется с нулевым проводом сети
Красный соединяется с фазой 220 В
Коричневый – это выход 220 В из устройства. Он подключается к одному из контактов светильника. Второй контакт осветительного прибора коммутируется с нулевым сетевым проводом.

Все соединения производятся с помощью специальных клемм, которые входят в комплект изделия. Работы необходимо осуществлять при отключенном напряжении.

Провода у прибора могут отсутствовать. В этом случае коммутацию нужно проводить с помощью контактов, обозначенных буквами: N – ноль, L – фаза, Out – выход.
Такая система обеспечивает автономную работу электронного приспособления.

Схема подключения датчика движения с применением дублирующего выключателя

Монтаж производится в той же последовательности, как и при первом варианте, за исключением одного нюанса: на фазном сетевом проводе, до соединения с отводом прибора (L), устанавливается электрический выключатель. С его помощью вся цепь может быть обесточена.

Подключение датчика движения через выключатель дает возможность отключить прибор в любой момент по желанию владельца. Например, во дворе дома планируется запуск фейерверка, а неконтролируемое включение света может исказить иллюминацию. Теперь это можно исправить одним движением.

Подключение датчика движения вместо выключателя

Попробуем разобраться, как подключить датчик движения вместо выключателя. Для такой схемы понадобятся дополнительные элементы: диод и конденсатор емкостью 3,3 мкФ. Пошаговые действия:

Производится демонтаж выключателя
Один из проводов подсоединяется на клемму L, второй – на клемму N
Клеммы N и Out шунтируются диодом
ИК датчик фиксируется на месте выключателя
Параллельно светильнику подключается конденсатор.

Устройство готово к работе.

Такая схема может пригодиться для установки датчика движения в кладовке или чулане, то есть в помещениях, куда человек заходит редко и в основном с занятыми руками, что создает неудобства при обычном включении света.

Дополнительная информация

Возможен еще один вариант коммутации прибора. Этот вариант предусматривает параллельное подключение обычного выключателя между фазой L и выходом Out, чтобы иметь возможность на случай необходимости контролировать освещение отдельно от автоматики.

Выбор всегда остается за пользователем.

что такое сенсорный инфракрасный (IR) прибор для подсоединения к источнику света, а также преимущества и недостатки ИК, принцип работы

С каждым годом производители электрического оборудования для дома изобретают все новые решения, которые позволяют осуществить полноценное локальное освещение, сделать эксплуатацию экономной. К этому ряду приборов относится инфракрасный выключатель, который реагирует на движение в определённой зоне. Тогда светильник включается всего на несколько минут, освещая нужную область.

Что это такое?

Сенсорный выключатель на взмах руки на основе инфракрасного (IR) датчика — это электронный блок, который подключается к сети и осветительному прибору.

Длина соединительного провода зависит от марки изделия, обычно в пределах 2 м. Может реагировать на взмах руки или преграду, что попадает в область действия датчика, питание — от сети с переменным током и напряжением в диапазоне от 100 до 240 В. В зависимости от модели и производителя может комплектоваться датчиком разного диаметра. Совет

Используется для организации выключения или включения света при коммутации электроцепи. Выбирается по суммарной мощности соединяемых светильников и радиусу обнаружения датчиком движения. Включение осуществляется в результате фиксации первого движения, а выключение – последующего.

Преимущества и недостатки

В состав автоматизированного выключателя входят два основных компонента — приёмник и передатчик сигнала. Приёмником выступает реле с радиоуправлением, получающее команду для замыкания цепи, а передатчиком – элемент, которые в результате реакции генерирует сигнал и передаёт его. Преимущества ИК выключателей:

возможность регулирования интенсивности и яркости освещения дистанционно;
работа на низких токах делает устройство безопасным;
может использоваться, как сигнализация, за счёт реакции на движение;
разные модели могут обладать значительным радиусом срабатывания;
экономия электрической энергии за счёт разового включения;
могут контролироваться все приборы освещения, которые установлены в квартире или доме;
простой монтаж.

Весомый недостаток один — высокая цена по сравнению с аналогичными выключателями стандартной конструкции. Сигнал может распространяться только на незначительное расстояние, которое ограничивается конструктивными особенностями прибора и его комплектующих, непрозрачностью барьеров на пути сигнала. Есть положительная тенденция по мере развития техники и эффекта конкуренции на рынке, что в скором времени приведёт к снижению цены ИК оборудования.

Принцип работы

После первого взмаха лампочка зажигается, а гаснет после повторного. Радиус срабатывания обычно не превышает 6 см, что немного ограничивает функциональность прибора. Датчиком фиксируется движение части тела человека, что замыкает цепь в приборе. Если движение не повторяется на протяжении какого-то временного промежутка, то свет погаснет в результате размыкания электрической цепи. Большинство бытовых устройств с ИК датчиком оснащаются ручными переключателями – тумблерами, линзой Френеля, которая трансформирует сигнал движения руки в электрические импульсы для замыкания цепи.

Схемы подключения

Для установки прибора потребуется подготовка установочного отверстия нужного диаметра для закрепления в нём инфракрасного датчика. Электронный блок с проводкой с обеих сторон подключается к бытовой электрической сети с напряжением 220 В, а другим проводом – к нагрузке. В этой роли выступают разные источники освещения, включая:

классические лампы накаливания;
блоки питания;
электронные балласты;
и даже трансформаторы.

Внимание

Датчик должен устанавливаться так, чтобы им было удобно пользоваться. Например, при организации контролируемого освещения на кухне рабочей зоны может вставляться внутрь ящиков гарнитура, чтобы для включения было достаточно подойти к столешнице и провести над ней рукой.

С помощью инфракрасных сенсорных выключателей может организовываться экономное электропотребление в квартире. Благодаря включению приборов и светильников только при нахождении в помещении электричество будет израсходоваться только при необходимости. Важно выполнять правильный монтаж, чтобы датчик мог реагировать на движения в непосредственной близости от него. Единственный недостаток таких систем — их высокая цена.

Что такое ИК выключатель света?

ДРУГИЕ ЯЗЫКИ

⚡️ИК выключатель света | radiochipi.ru

На чтение 5 мин Опубликовано 16.05.2016 Обновлено 07.07.2019

На сайте приводится усовершенствованный вариант, в котором увеличена дальность реагирования и на выходе установлено электромагнитное реле, теперь выключателем можно включать и выключать что угодно, а не только лампу накаливания. Плюс, оптимизирована схема устройства.

Основные отличия от предыдущего варианта:

Генератор датчика выполнен на микросхеме К561ЛН2, содержащей шесть инверторов повышенной нагрузочной способности, три из которых включены параллельно для еще большего увеличения нагрузочной способности. Теперь ток. протекающий через ИК-светодиод может быть выше, следственно, излучение светодиода с большей силой, и дальность действия тоже больше.
Упразднен одновибратор. который был между выходом ИК-фотоприемника и синхровходом Dтриггера на ИМС D2. В нем не было необходимости, так как цепь C5R6 и без того задерживает переключение триггера. Вместо одновибратора
включен один инвертор микросхемы D1.
На выходе схемы вместо симистора работает электромагнитное реле.

Рабочий узел датчика состоит из ИК светодиода HL1 и интегрального фотоприемника HF1. Светодиод и фотоприемник устанавливаются так чтобы они были направлены в одну сторону, под прямым углом от поверхности выключателя, если он устанавливается на стене. Поскольку между ними есть непрозрачная перегородка луч от светодиода попасть на фотопремник может только при отражении от какой-то поверхности. Например, от поднесенной руки. При отражении этого луча на выходе логического элемента D1.3 появляется положительный импульс.

ИК-канал модулированный, поэтому, ИК светодиод HL1 излучает не непрерывный поток света, а вспышки, следующие с частотой 36 кГц. Модулирующие импульсы генерирует мультивибратор на элементах D1.1 и D1.2, которые поступают на светодиод через усилитель на элементах D1.4D1.6 и токоограничительные резисторы R2 и R3. Частота модуляции зависит от цепи R1C1, при использовании другого фотоприемника (на другую частоту) нужно и этот мультивибратор настроить на эту частоту. А сила света зависит от положения движка резистора R2.

Приемная схема датчика выполнена на одном элементе микросхемы D1, D1.3, а так же, Dтриггере на микросхеме D2. HF1 интегральный фотоприемник, такой как во многих телевизорах. В нем есть полосовой фильтр, настроенный на частоту 36 кГц и формирователь импульсов с выходным транзисторным ключом. При приеме ИК-излучения, частота которого равная 36 кГц (или близка к 36 кГц), этот ключ открывается и на выходе (выв. 3) появляется логический ноль. Резистор R5 подтягивает его к единице, чтобы в отсутствие приема на выв. 3 была единица. Конденсатор С2 подавляет различные помехи.

В ждущем состоянии сигнал от HL1 не поступает на HF1, так как перед ними нет отражающей поверхности. На выходе HF1 единица. При отражении луча начинается поступление ИК-вспышек от HL1 на HF1. В этот момент уровень на выходе фотоприемника изменяется. Возникший логический ноль (или импульс, если отражение было кратковременным) инвертируется элементом D1.3 и поступает на исполнительную часть схемы, которая выполнена на D триггере D2 и выходном ключевом каскаде на транзисторах VT1, VT2 с обмоткой реле К1 в коллекторной цепи.

Цепь C6R5 предназначена для принудительной установки триггера в нулевое состояние на инверсном выходе сразу после подачи питания. После подачи питания заряд С6 формирует импульс произвольной формы, который поступает на вход S триггера D2. Это устанавливает триггер в единицу (на инверсном выходе ноль). Ключ VT1VT2 получающий управление от этого выхода оказывается закрытым, ток на обмотку реле К1 не поступает и контакты реле остаются разомкнутыми. Нагрузка (на схеме не показана) выключена. Данная цепь (С6 R5) исключает возможность самопроизвольного включения нагрузки после перерыва в подаче электричества.
При поднесении руки к датчику выключателя на необходимое расстояние формируется импульс, который поступает с вход С триггера.

Триггер переключается в противоположное установившемуся состоянию, так как на его вход D поступает уровень с его инверсного выхода. Цепь C5R6 защищает триггер от ложных многократных переключений, которые могут быть следствием неравномерного движения рук перед датчиком, между переключениями должно пройти время на зарядку разрядку конденсатора С5 через резистор R6. Поэтому любое количество импульсов в течение этого времени меняет состояние триггера только один раз. Выходной ключ сделан по транзисторной схеме. Составной транзистор VT1VT2 управляет электромагнитным реле К1. Реле типа BS115C с обмоткой на 5V. Его контакты позволяют коммутировать ток до 10А, при напряжении до 250V. Их нужно включить параллельно выключателю прибора, которым нужно управлять или в разрыв цепи его питания.

Напряжение питания 5V выбрано не зря. Дело в том, что сейчас в различных магазинах есть очень большой выбор самых недорогих зарядных устройств и компактных блоков питания для питания портативной аппаратуры через USB разъем. Там стандартное напряжение 5V. Данную схему несложно переделать для работы на пересечение луча. Например, чтобы какая-то нагрузка включалась при проходе человека в помещение и выключалась при его выходе. Или не человека, а перемещения какого-то предмета. В этом случае нужно всего лишь отключить логический элемент D1.3, а сигнал на синхровход триггера D2 подавать непосредственно с выхода фотоприемника.

220 В инфракрасный датчик движения человека переключатель ИК Автоматический выключатель света контроллер датчиков для интеллектуального дома|Выключатели|

информация о продукте

Характеристики товара

Название бренда: Voktta
Сила тока: 220V
Характеристики: Sensor Switch
Материал: Пластик
Сертификация: CCC
Тип товара: Переключатели
Гарантия: —
Номер модели: Sensor Switch
Тип переключения: Датчик переключения

отзывах покупателей ()

Нет обратной связи

Бесконтактный, оптический выключатель освещения со звуковым эффектом на Arduino

Всем привет!

Сегодня статья про бесконтактный выключатель со звуковым эффектом, который был сделан мной 9 лет назад, а если быть точным, то в январе 2012 года.

С тех пор выключатель трудится у меня круглыми сутками на протяжении 9 лет. Что самое интересное, за все это время, он не вышел из строя и даже ни разу не подвис, а также у него никогда не было ложных срабатываний. В общем он хорошо себя зарекомендовал и я с уверенностью могу его Вам рекомендовать для самостоятельной сборки.
Если Вам интересны подробности, то прошу под кат.

У меня в коридоре смонтировано 7 светильников.

И для достижения красивого визуального эффекта, я использовал последовательное включение ламп, для этого мне нужно было протянуть к плате контроллера отдельный провод от каждой точки освещения.

Саму плату я спрятал в пространстве между гипсокартоном и потолком, благо места там больше чем достаточно.

ИК приемник и светодиод я разместил в подрозетнике. Во избежание ложных срабатываний их нужно изолировать между собой, для этого я использовал термоусадочный кембрик. Чтобы подключить этот оптический датчик к плате контроллера, я использовать заложенные в стену провода.

Для того чтобы дизайн выключателя не отличался от других установленных декоративных накладок в интерьере, я использовал из этой же серии телевизионную розетку, из которой выкинул все внутренности, а в отверстие вклеил круглое окошко, вырезанное из фиолетового акрила.

Все компоненты были размещены на одной плате, на которой так же установлены винтовые коннекторы для подключения проводов от светильников.

Запитал я эту плату обычным зарядным устройством от телефона.

Основой всего устройства является контроллер Arduino Nano V.3, но можно так же использовать любые другие платы, с микроконтроллером ATmega328.

ИК светодиод с фототранзистором можно взять от датчика препятствий, но не обязательно их выпаивать, достаточно перерезать лишние дорожки и припаять к ним 3 провода. Если у вас уже есть где-то ранее выпаянные детали, то перед использованием, лучше сначала проверить их на работоспособность. Инфракрасный светодиод нужно подключить к напряжению 5 В через токоограничивающий резистор 120 Ом и посмотреть на него через камеру телефона, он должен светиться фиолетовым светом. Для проверки фототранзистора понадобится любой тестер с функцией прозвонки проводников. Переводим тестер в режим прозвонки, а выводы фототранзистора подключаем к щупам тестера. После чего нужно к нему вплотную поднести любой пульт от бытовой техники и нажать любую кнопку. В ответ раздастся прерывистый пищащий звук.

9 лет назад я не нашел подходящих твердотельных реле и мне пришлось их собирать самому из радио-комплектующих. Но на данный момент проще купить 8-канальный модуль твердотельных реле как на изображении, чем заниматься тратой времени на поиск этих компонентов.

Работает выключатель следующим образом

Arduino с выхода D5 постоянно выдает ШИМ сигнал с частотой примерно 977 Гц. К этому выходу через токоограничивающий резистор 82 Ом подключен светодиод, излучающий сигнал в инфракрасном диапазоне. Фототранзистор, подключенный к входу D2 детектирует отраженный от руки ИК сигнал и проверяет его на достоверность. Если сигнал из 20-ти или больше идущих подряд периодов соответствует частоте 977 Гц, то тогда контроллер включает по очереди все 7 светильников и начинает воспроизводить звуковой эффект через ШИМ выход D11.

Все то же самое происходит и при выключении.

Воспроизведение звуков

Для воспроизведения звуковых эффектов используется формат WAVE без сжатия, с частотой 16000 Гц и глубиной 8 бит, но при воспроизведении данного формата с использованием ШИМ, в аудио тракте наблюдается неприятный свист и шипение. Поэтому для улучшения качества воспроизведения, я в коде использовал линейную интерполяцию. При которой, выборка семплов происходит на частоте 62.5 кГц и между оригинальными выборками вставляются еще 3 дополнительных семпла, рассчитанных методом линейной интерполяции. Таким образом на выходе снижается шум квантования, пропадает свист, улучшается качество звука и для воспроизведения не обязательно использовать дополнительные RC фильтры.

Вместо динамика я использовал старую, маленькую компьютерную колонку без встроенного усилителя.

Для конвертирования Wave файлов в Си код, можно воспользоваться онлайн конвертером.

Схема

На схеме серыми прямоугольниками отметил твердотельные реле, а тем кто хочет заморочиться, то может собрать схему полностью, так же как сделал я в далеком прошлом.

Компоненты для сборки

1 — Arduino Nano V.3
2 — Датчик препятствий
3 — 8-канальный модуль реле
4 — Резисторы 82 Ом и 1 кОм
5 — Динамик 0,5-3 Вт
6 — Любой N-P-N транзистор с допустимым током не менее 500 мА

Код для Arduino

Скачать все файлы одним архивом
В этот раз я решил добавить все используемые библиотеки в папку со скетчем, а в самом скетче прописал их локальное использование. Теперь надеюсь у новичков будет меньше ко мне вопросов по поводу ошибок, возникающих у них при компилировании.

В коде вынесены несколько констант, которые можно изменить перед прошивкой.

Константа power_ir — отвечает за дистанцию срабатывания выключателя, может принимать значения от минимума 20 и до максимума 200. Требуемое Вам значение можно определить экспериментальным путем.

lamp_num — определяет количество используемых Вами ламп. Минимальное число лампочек не может быть меньше 1, а максимальное не более 7. Если подправить код, то можно увеличить до 15.
lamp_delay — это задержка между последовательными включениями ламп, которая выражена в миллисекундах и может начинаться от 0 и до 4 294 967 295 мс. Хотя я не думаю, что такие огромные задержки кому то понадобятся.

Видео

Для просмотра видеоролика кликните по изображению.

Заключение

В заключении хотелось бы добавить, что я очень удивлен, что микроконтроллер без WDT за 9 лет ни разу не подвис. По этой же причине я не стал править код и добавлять в него WDT, так как Arduino со старыми bootloader не умеют работать с ним.

Спасибо, что дочитали до конца!

Если Вам понравилась моя статья — то поддержите ее лайком и подпиской.

Если у Вас есть вопросы, то можете их задать в комментариях.

Инфракрасный выключатель света на взмах руки: описание и принцип работы

Что это такое?

Сенсорный выключатель на взмах руки на основе инфракрасного (IR) датчика — это электронный блок, который подключается к сети и осветительному прибору. Длина соединительного провода зависит от марки изделия, обычно в пределах 2 м. Может реагировать на взмах руки или преграду, что попадает в область действия датчика, питание — от сети с переменным током и напряжением в диапазоне от 100 до 240 В. В зависимости от модели и производителя может комплектоваться датчиком разного диаметра. СоветИспользуется для организации выключения или включения света при коммутации электроцепи. Выбирается по суммарной мощности соединяемых светильников и радиусу обнаружения датчиком движения. Включение осуществляется в результате фиксации первого движения, а выключение – последующего.

Преимущества и недостатки

возможность регулирования интенсивности и яркости освещения дистанционно,
работа на низких токах делает устройство безопасным,
может использоваться, как сигнализация, за счёт реакции на движение,
разные модели могут обладать значительным радиусом срабатывания,
экономия электрической энергии за счёт разового включения,
могут контролироваться все приборы освещения, которые установлены в квартире или доме,
простой монтаж.

Принцип работы

По конструкции прибор состоит из контроллера и реле, которые вмонтированы в корпус ИК датчика. Все элементы подключаются проводом к бытовой электросети, а устройство фиксируется на поверхности стены специальным «язычком». Необходимо относительно светильника располагать корпус поближе или устанавливать в распределительную коробку. В зоне видимости передатчика должно устанавливаться реле ИК выключателя, иначе сигнал не будет улавливаться. Датчики улавливают движение руки или любого другого непрозрачного препятствия, которое попадает в его радиус действия. После первого взмаха лампочка зажигается, а гаснет после повторного. Радиус срабатывания обычно не превышает 6 см, что немного ограничивает функциональность прибора. Датчиком фиксируется движение части тела человека, что замыкает цепь в приборе. Если движение не повторяется на протяжении какого-то временного промежутка, то свет погаснет в результате размыкания электрической цепи. Большинство бытовых устройств с ИК датчиком оснащаются ручными переключателями – тумблерами, линзой Френеля, которая трансформирует сигнал движения руки в электрические импульсы для замыкания цепи.

Схемы подключения

классические лампы накаливания,
блоки питания,
электронные балласты,
и даже трансформаторы.

ВниманиеДатчик должен устанавливаться так, чтобы им было удобно пользоваться. Например, при организации контролируемого освещения на кухне рабочей зоны может вставляться внутрь ящиков гарнитура, чтобы для включения было достаточно подойти к столешнице и провести над ней рукой. С помощью инфракрасных сенсорных выключателей может организовываться экономное электропотребление в квартире. Благодаря включению приборов и светильников только при нахождении в помещении электричество будет израсходоваться только при необходимости. Важно выполнять правильный монтаж, чтобы датчик мог реагировать на движения в непосредственной близости от него. Единственный недостаток таких систем — их высокая цена.

Что такое переключатель ИК-подсветки? (с иллюстрациями)

Инфракрасный (ИК) выключатель света обнаруживает или принимает инфракрасные сигналы и реагирует запрограммированным действием. Инфракрасный датчик движения может реагировать включением света после обнаружения движения, получая инфракрасные сигналы от людей, живых существ или любых предметов, выделяющих тепло. ИК-датчики также могут выполнять задачу при срабатывании луча инфракрасного света, направленного прямо на датчик светоизлучающим диодом (LED).Переключатель ИК-подсветки работает в помещении или на улице для включения света, вентиляторов или других электрических устройств.

Самая короткая длина волны невидимого света содержит инфракрасный спектр.Поскольку атомы в веществе постоянно движутся, они излучают энергию или фотоны, и часть этой энергии находится в инфракрасном спектре. Датчики в переключателе ИК-света обнаруживают эту энергию и преобразуют сигнал в электрический ток, в результате чего загорается свет. Некоторые ИК-технологии, например пульт дистанционного управления телевизором, требуют передачи сигналов с помощью луча инфракрасного света. Когда кнопка на пульте дистанционного управления нажата, ток проходит к светодиоду и освещает его, создавая инфракрасный световой луч.

При использовании для безопасности на открытом воздухе светоизлучающее устройство обычно содержит переключатель ИК-подсветки.В зависимости от ИК-технологии свет может включаться и выключаться автоматически в сумерках, когда датчики больше не получают тепловых сигналов от солнечного света. Другим приборам может потребоваться инфракрасное тепло, излучаемое людьми или другими живыми существами, прежде чем они включат свет. Эти устройства также содержат таймеры, которые продолжают свечение в течение определенного периода времени после срабатывания первоначального ответа.

Потребители могут приобрести относительно недорогие датчики движения ИК-переключатели света для использования внутри помещений.Выключатель света обычно ввинчивается в патрон лампочки, а лампочка ввинчивается во внешний конец устройства. Когда люди входят в комнату, датчик обнаруживает инфракрасные сигналы и включает свет. К недостаткам этого типа устройств можно отнести тот факт, что датчик нельзя закрывать абажуром или иным образом закрывать его.

Другой тип ИК-переключателя света требует подключения устройства к токоведущему проводу настенного переключателя или розетки в помещении.Устройство выглядит как любой другой выключатель света или панель розеток, но содержит ИК-датчик. Используя инфракрасный луч, передаваемый устройством дистанционного управления, потребители включают и выключают свет, вентиляторы или другие комнатные приборы. Более сложные версии позволяют программировать коды в пульте дистанционного управления, чтобы выключить свет через 15 минут или даже через два часа.

Использование переключателей света с датчиком движения

Стандартные выключатели света не так уж сложно использовать.Большинство из нас включает их, не задумываясь. Но что, если вы войдете в прачечную с охапкой одежды и даже не увидите выключателя, не говоря уже о том, чтобы освободить руку, чтобы включить его? Или когда вы несете из гаража тяжелую коробку или пакеты с продуктами и не можете дотянуться до выключателя, чтобы выключить его? Вам нужно совершить вторую поездку, иначе свет просто останется включенным. Итак, есть только две очень веские причины для перехода — на обнаружение движения.

Функция

Существует два основных типа переключателей датчиков движения: активный датчик и пассивный датчик.Активные датчики, которые часто называют радарными, излучают звуковые волны в комнату и ждут возвращения сигнала. (Некоторые устройства открывания гаражных ворот делают то же самое.) Если кто-то входит в комнату или движется внутри нее, скорость возвращающихся звуковых волн изменяется, вызывая срабатывание переключателя.

Пассивные датчики, также называемые пассивными инфракрасными датчиками (PIR) или пироэлектрическими датчиками, обнаруживают тепло тела людей и животных. В датчике используется фотодетектор, который преобразует свет с определенными длинами волн в электрический ток, который вызывает тревогу в миникомпьютере, размещенном в датчике, активируя переключатель.Чтобы предотвратить нежелательное переключение, компьютер игнорирует медленные изменения температуры в помещении из-за солнечного света.

Опции

Переключатели датчика движения могут автоматически включать и выключать свет, или и то, и другое. Occupancy переключатели включают свет, когда вы входите в комнату; когда вы уходите, коммутатор ждет заданное время перед автоматическим выключением света. Vacancy Выключатели необходимо включать вручную, но выключать свет автоматически, когда вы выходите из комнаты.Оба типа оставляют свет включенным, если обнаруживают движение в комнате, поэтому, если вы совершенно неподвижны, они могут выключить свет.

Если у вас есть дети, которые, как правило, оставляют свет в спальне включенным, несмотря на ваши любящие напоминания, переключатели датчика движения свободного типа могут решить проблему. Вы также можете получить переключатели датчика движения со встроенным диммером, позволяющим устанавливать желаемый уровень освещенности вручную. Это полезная функция для ванных комнат и спален, где вам может не понадобиться полная яркость ночью, утром или когда другие спят.

Электропроводка

Переключатели с датчиком движения предназначены для замены любого стандартного однополюсного настенного переключателя. Конкретные конфигурации проводки зависят от продукта. Некоторые переключатели включают нейтральный провод, подключенный для питания светодиода, а другие нет (стандартные переключатели обычно не подключаются к нейтральному проводу цепи). Обязательно проверьте схему подключения, прилагаемую к вашей конкретной модели коммутатора, чтобы убедиться, что вы подключили его правильно.

В типичной установке переключатель детектора движения имеет три провода.Черный провод подключается к входящему «горячему» проводу, по которому подается питание на коммутатор. Синий провод подключается к проводу исходящей цепи, который подключен к свету; это называется ножкой переключателя. Зеленый провод является заземлением и подключается к системе заземления цепи.

Датчик движения выключатель света — реле для наружного применения AC85V ~ 260V Инфракрасный PIR 100 — Carter Goods

Характеристики:
Он может автоматически распознавать день и ночь, а также можно свободно выбирать окружающее освещение для начала работы, чтобы он мог автоматически работать ночью и закрываться в течение дня.Пользователи могут настраиваться сами; Расстояние обнаружения регулируется и может регулироваться в зависимости от места использования; Время включения регулируется и может настраиваться пользователем в соответствии с местными условиями.
Регулировка:
1) LUX Регулировка дневной или ночной работы. A: При настройке на положение солнца датчик работает весь день; B: Когда он настроен на положение луны, датчик не работает днем и автоматически переходит в рабочее состояние ночью. 2) ВРЕМЯ Используется для настройки времени задержки датчика (10 ± 2 с ~ 7 ± 1 мин). Время задержки относится к времени, когда датчик покидает зону обнаружения после того, как датчик обнаруживает человека, а датчик задерживает время.3) SENS. Регулировка чувствительности датчика. Обычно регулировка не требуется. Если индукционная индукция слишком сильная и свет всегда включен, чувствительность можно отрегулировать до минимального значения.
Основные технические параметры:
Диапазон обнаружения: 180 ° Рабочее напряжение: AC85V ~ 260V (можно настроить для различных напряжений, низкого напряжения, прямого / переменного тока) Расстояние обнаружения: максимум 10 м (24 ° C) (регулируемое) время задержки: 15 секунд ~ 6 минут (регулируется) Окружающее освещение: 2 ~ 2000LUX (регулируется) Рабочая температура: –10 ° C ~ + 40 ° C Рабочая влажность: менее 93%. Высота установки: 1.8 м ~ 2,5 м Материал: АБС Размеры: 60 * 45 * 160 мм Установка: Открытого типа, (отверстие 16 12 10 мм) При установке ручка должна быть обращена вниз.

Серия: инфракрасное излучение человеческого тела
Диапазон чувствительности: 180 градусов
Мощность нагрузки: 100 Вт
Форма выхода: реле
Время задержки: регулируемое
Область применения: на открытом воздухе
Цвет : Как показано на картинке
Размер: 165 * 60 * 50

Автоматический выключатель света в Интернете вещей — Новости

Предыстория

Я только что переехал в свой первый новый дом и обнаружил освещение в своем офисе на уровне сада. быть совершенно ужасными люминесцентными лампами.Пока я использую два очень большие лампы, но я плохо умею не забывать выключать их, когда ухожу, и пересекать комнату в темноте, когда я приезжаю, дело опасное. Я решил разместить свои вещи в Интернете вещей, спроектировав автоматический выключатель света с использованием SparkFun ESP8266 Thing Dev, SparkFun Quad Relay и пары инфракрасный светодиод / приемник в качестве растяжки для включения и выключения света. Вы можете найти все части, которые я использовал для этого проекта, ниже.

Светодиод — инфракрасный 950 нм

В наличии COM-09349

Это очень простой и понятный инфракрасный светодиод.Эти устройства работают в диапазоне 940-950 нм и хорошо подходят для обычных ИК-систем, включая…

Счетверенное реле SparkFun Qwiic

На пенсии COM-15102

SparkFun Qwiic Quad Relay — это уникальная плата для дополнительных устройств питания, используемая для переключения 4 высокомощных устройств с вашего Arduino…

1 Пенсионер Примечание! Если вас интересует ориентированный на оборудование учебник о том, как настроить ИК-сигнал 38 кГц с использованием таймера 555, ознакомьтесь с учебным пособием Boss Alarm.

Инфракрасный

Самым большим препятствием для этого проекта было создание инфракрасного сигнала с частотой 38 кГц, который действовал бы как невидимая растяжка для активации ламп. Следующим препятствием было создание второго натяжного троса, который будет действовать вместе с первым. точно отслеживать людей, входящих и выходящих из комнаты. Прежде чем мы погрузимся в аспект кодирования этого проекта, сначала вы должны немного понять инфракрасный порт. Инфракрасный — это ВЕЗДЕ ! Сразу за пределами видимого спектра инфракрасное излучение излучается нашим телом в виде тепла, солнце постоянно излучает инфракрасный свет из космоса, и, чтобы не отставать, другие звезды также делятся с нами своим инфракрасным светом.Из-за этого инфракрасный растягивающий провод должен быть модулирован, чтобы его распознал ИК-приемник.

Чтобы создать этот сигнал, я хотел начать с нуля, чтобы лучше понять тайминги микроконтроллера. Генерация сигнала 38 кГц от SparkFun ESP8266 Thing, работающего на 32 МГц, потребует некоторых задержек, но как долго? Каков будет рабочий цикл этого сигнала, если он есть? Для начала я проделал простую математику:

Частота предмета SparkFun ESP8266: 32MHz

Частота ИК-сигнала: 38 кГц

Количество циклов в одном периоде ИК-сигнала (32 МГц / 38 кГц): ~ 824. 105

Период одного такта для ESP8266 Thing (время = 1 / частота): 31,25 нс (wowzers)

Умножьте количество тактовых циклов для задержки на длину тактового цикла: ~ 26,3 мкс.

Конечный результат: ~ 26.3us

Логический анализатор

Хорошо, этого достаточно для отправной точки. Если бы на этом этапе у меня не было логического анализатора, я бы не смог точно настроить сигнал, чтобы обнаружить какие-то другие неизвестные временные зависания.Я взял окончательный результат и записал для ИК-светодиода высокий уровень для половины рассчитанного времени задержки, используя функцию delayMicroseconds (), (13us) и низкий уровень для другой половины. (еще 13us). Анализ сигнала показал, что сигнал был слишком медленным, но почему? После некоторого расследования я обнаружил, что написание пина с высоким уровнем занимает некоторое время, что на самом деле не то, что я должен был учитывать раньше. Я имею в виду, конечно, да, но это именно тот вид вещей, с которым так приятно сталкиваться при выполнении проекта, потому что именно так я узнаю что-то новое.

Время записи высокого уровня на вывод на ESP8266 составляет примерно 1,5 мкс. Уменьшение задержки примерно до 23 мкс дало достаточно задержки для генерации волны 37,89 МГц, которой было достаточно для моих целей. Реализация сигнала не была столь успешной. Глядя на Техническое описание ИК-приемника Я обнаружил, что непрерывная подача ИК-сигнала заставляет приемник только на время отключать захват сигнала.

Я поискал на нашем веб-сайте некоторую помощь и наткнулся на учебник Нейта по восстановлению Lumitune, который действительно собрал все воедино.Если вы посмотрите учебник, он предоставляет код для этого большого проекта, который вращается вокруг блокировки ИК-сигнала для игры на клавиатуре фортепиано. В своем коде он просто подал импульс ИК-светодиоду на короткий промежуток времени и немедленно прочтите после этого, чтобы увидеть, было ли это прочитано. Он задерживается на одну миллисекунду между этими пакетами, чтобы не перегружать ИК-приемник. Конечно! Иногда вы идете в кроличью нору и с трудом понимаете перспективу своего проекта. Это именно то, что мне нужно было найти. Я установил первую и вторую пару ИК-передатчик / приемник и получил два рабочих растяжных провода.Я поиграл с рабочим циклом, чтобы посмотреть, как он повлияет на приемник, но обнаружил, что 50 процентов было достаточно.

Снимок экрана логического анализатора как ИК-сигнала, так и чуть выше ИК-приемника с низким уровнем сигнала.

Код

Чтобы эта работа работала правильно, я упомянул, что моей целью было совместное использование двух ИК-растяжек, чтобы определить, входит ли человек в комнату. С помощью двух я могу определить, идет ли человек из комнаты или выходит из нее, потому что это информирует меня о направлении, в котором он идет.

Направление очень важно, потому что я могу отслеживать количество людей, входящих или выходящих из комнаты. Отслеживая количество людей в комнате, я могу предотвратить выключение света всякий раз, когда любой человек покидает комнату, а вместо этого только тогда, когда комната пуста. Это важное отличие и частый случай использования моего автоматического выключателя света. Конечно, это не идеальная система; Я могу представить себе случай, когда два разных человека, один уходящий, а другой входящий, запускают оба ИК-кабеля одновременно.Я могу представить себе ряд красных мундирах, идущих по моему коридору плечом к плечу, и моя установка воспринимает только одного человека, когда на самом деле их трое в очереди.

Для всех В крайних случаях я просто поставлю кнопку возле входа, чтобы выключить свет, и, поскольку мы в Интернете, я также смогу включать и выключать свет с помощью своего телефона. Чтобы это хорошо реализовать, я хочу, чтобы второй ИК-датчик срабатывал после первого в определенное время, чтобы я мог точно определить направление.Есть ли еще что-то, что мне следует подумать? Дайте мне знать ниже.

Код для настройки двух SparkFun EP8266 был несложным. В нашем руководстве по подключению показано, как настроить простой сервер, и пример кода клиента, предоставленный Espresif, был всем, что мне нужно для обеспечения связи между ними. Заглядывая в будущее, я хочу, чтобы на веб-странице был лучший индикатор для света. Если вас интересует код вашего собственного проекта или вам интересно, я связал весь приведенный ниже код.

Код инфракрасного отключения (ZIP)

Инфракрасный контур

Belolw — это схема для инфракрасных растяжек. Следует отметить, что ИК-светодиод может использовать ток до 50 мА, что больше, чем может обеспечить вывод ESP8266. Я использую транзисторы NPN с резисторами 68 Ом, чтобы обеспечить правильный ток. Я на самом деле макетил схему на двух отдельных макетных платах, чтобы я мог разделить их как можно больше. Тем не менее, ИК-светодиоды все равно запускали неправильные приемники, поэтому я использовал алюминиевую фольгу, чтобы создать конус вокруг каждого светодиода.

ESP8266, управляющий реле SparkFun Qwiic Quad Relay, был подключен к контактам C I ². Ознакомьтесь с руководством по подключению Quad Relay, если хотите узнать больше. Вот и все, ребята! В приведенном ниже GIF-изображении я показываю, как одна лампа включается в определенном порядке с использованием логики «направления», о которой говорилось в приведенном выше коде, после чего свет выключается в противоположном «направлении».

Обратите внимание на алюминиевые конусы?

Физический корпус

Проектирование физического корпуса проекта должно будет произойти где-то после этого поста.На данный момент это просто мешанина из проводов. Я планирую разместить пары ИК-светодиода и приемника на некотором расстоянии в коридоре. Я, вероятно, вырежу с помощью лазера небольшие коробочки для оборудования с небольшим отверстием для направления светодиода и, в качестве альтернативы, небольшим отверстием для размещения приемника.

Взгляд в будущее

Когда я работал над описанием этого проекта, мне пришло в голову, что если бы два человека шли близко друг к другу, логика кода не работала бы. Первая растяжка будет отключена до тех пор, пока первый человек не запустит второй, или пока не закончится временной интервал для второго.Если два человека находятся близко друг к другу, человек может незаметно проскользнуть внутрь! Я думаю, что вместо этого было бы разумнее создать «стопку» входов и выходов, в которой каждому сработавшему растяжению присваивается соответствующая отметка времени. Затем я могу сравнивать отключенные растяжки и их временные метки и принимать решения на основе времени между ними. Дайте мне знать, если у вас есть какие-либо предложения в комментариях ниже!

Датчики присутствия

| Приобретите автоматические датчики освещения и датчики присутствия в комнате в Интернете

Нет причин, по которым вам нужно тратить время и силы на то, чтобы возиться с вашей системой освещения каждый раз, когда вы приходите и уходите.Проверьте наши датчики присутствия и сделайте свой свет автоматическим. Это оборудование позволит вам подключить ваши осветительные приборы к интеллектуальной системе, которая может обнаруживать ваше присутствие и включать свет, чтобы вы могли легко видеть. Они не только включают свет, но и могут обнаружить ваше отсутствие и снова выключить свет. Это поможет вам ежемесячно экономить на счетах за электроэнергию, поскольку вы будете использовать освещение только тогда, когда это необходимо. Кроме того, вы можете перестать беспокоиться о том, чтобы оставить свет включенным, когда выходите из здания, поскольку ваша сенсорная система позаботится обо всем.

Эти системы идеально подходят для использования внутри помещений, поскольку они обеспечивают отличную производительность независимо от условий окружающей среды. Датчики присутствия используют инфракрасный свет для обнаружения присутствия человеческих тел в отличие от фонового освещения, поэтому вероятность ложных срабатываний крайне мала. Они мгновенно загорят ваши светильники, когда вы войдете в зону, и выключат их, когда вы уйдете после небольшой программируемой задержки. Это делает их идеальными для домов, офисов, складов и т. Д., Способными обеспечивать отличное освещение по запросу, а также экономить энергию, поэтому вам больше не придется думать о своем освещении.

У нас есть много вариантов для установки вашей новой системы. Найдите датчики присутствия, которые крепятся к стенам или потолку и повысят вашу гибкость. Они работают в широком диапазоне температур и могут быть устойчивы к влаге и мусору, поэтому найдите время, чтобы найти прочный и надежный вариант, если вы работаете в более жестких условиях. С нашей коллекцией высококачественного оборудования вы обязательно найдете то, что идеально подходит для ваших нужд. Позвольте нам помочь вам быстро и легко построить ваш следующий проект с помощью тонкого, но эффективного датчика занятости, который улучшит вашу повседневную жизнь.

переключателей света, которые знают, что вы там

Экспертное руководство по покупке переключателей света с обнаружением движения с использованием инфракрасных и ультразвуковых датчиков, а также советы по покупке правильного переключателя присутствия.

Как по волшебству, когда вы приближаетесь к своему дому, включается свет. Затем, как только вы окажетесь внутри, бра в гостиной постепенно светлеет до теплого свечения, а свет продолжает включаться, когда вы идете по дому.

Переключатель обнаружения движения включает свет, когда обнаруживает движение в пределах своего 180-градусного поля.Leviton

Настенные датчики присутствия заменяют стандартный однополюсный выключатель и не требуют специальной проводки.

Датчики движения, устанавливаемые на потолке, которые могут управлять освещением в большой комнате, обычно устанавливаются при строительстве дома, поскольку в большинстве из них есть провода, идущие от потолочного датчика к выключателю.

Также доступны другие сопутствующие товары. LVS производит люминесцентные светильники со встроенным датчиком присутствия, которые идеально подходят для туалетов. First Alert производит адаптер света с датчиком движения, который можно ввинтить в обычную розетку, что идеально подходит для охранного освещения.Недорогой датчик движения ввинчивается в розетку, затем попадает в лампочку. First Alert

Инфракрасные и ультразвуковые датчики

Инфракрасные или ультразвуковые датчики автоматически выключают или включают свет в зависимости от того, ощущают ли они присутствие кого-либо в комнате. Их производят несколько компаний — Leviton, Lutron, Enerlites и многие другие.

Инфракрасные (PIR) переключатели , безусловно, являются наиболее распространенным типом датчиков движения.Они улавливают мельчайшие изменения в инфракрасном фоне комнаты в присутствии человека. Чтобы купить их в Интернете, см. «Переключатели инфракрасного света».

Ультразвуковые переключатели активируются неслышными звуковыми волнами, которые определяют движение. В комнатах, в которых мало движения человека, таких как офисы руководителей, гостиные или туалеты, может потребоваться очень чувствительное автоматическое управление, чтобы улавливать нюансы движения человека. Для таких ситуаций вы можете купить переключатели, сочетающие инфракрасную и ультразвуковую технологии. Нажмите здесь, чтобы купить ультразвуковые выключатели света в Интернете.

Покупка переключателя правильного присутствия

Важно покупать переключатели присутствия или датчики движения, которые подходят для вашего освещения или осветительной арматуры. Все переключатели рассчитаны на мощность, которую они могут контролировать — сложите мощность лампочек и светильников, которыми будет управлять переключатель, а затем выберите модель с соответствующим рейтингом.

Также имейте в виду, что выключатели предназначены для включения света из одного места (однополюсный выключатель), двух мест, таких как оба конца коридора (трехпозиционные выключатели) или трех мест (четырехпозиционные выключатели).Большинство переключателей присутствия являются однополюсными.

Обязательно выбирайте переключатели с трех- или четырехпозиционным управлением, если вы будете управлять освещением более чем из одного места.

Датчик присутствия с ручным включением отключает свет по истечении заданного периода времени при выходе из комнаты.

Он совместим с люминесцентными лампами и лампами накаливания и может использоваться как трехпозиционный переключатель. Leviton

С помощью переключателя «ручное включение» вы включаете свет при входе в комнату, а затем, когда вы покидаете это место, переключатель выключает свет по истечении заданного периода.Тот, что показан слева, ощущает движение на площади 900 квадратных футов; он идеально подходит для подсобных помещений, подвалов, туалетов, гаражей и тому подобных помещений.

Если вы будете управлять люминесцентными лампами, компактными люминесцентными лампами или лампами низкого напряжения, вам понадобятся переключатели присутствия, которые могут работать с этими типами. Некоторые таймеры работают с освещением, но не с двигателями, например, с вентиляторами для ванной; другие рассчитаны на то, чтобы работать на обоих.

Вы можете купить выключатели для обнаружения движения в Интернете, в крупных центрах по ремонту дома или в магазинах осветительных приборов.Их цена составляет от 15 до 65 долларов, в зависимости от сложности устройств. Большинство качественных переключателей стоят менее 25 долларов. Высококачественные модели с двумя инфракрасными (PIR) датчиками, реагирующими как на движение, так и на окружающий свет, стоят более 40 долларов.

Для получения информации о переключателях проводки см. Как установить переключатель света. Или, если эта работа выходит за рамки вашего уровня квалификации, обратитесь к местному электрику, прошедшему предварительную проверку.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Лучший выключатель света с датчиком присутствия для управления освещением в жилых помещениях — Enerlites

Enerlites — лидер сегмента в нише современных интеллектуальных средств управления освещением. Эти универсальные сенсорные переключатели работают с автоматизированной точностью, чтобы освещение с электрическим приводом работало наиболее продуктивно и без потерь.Сенсорные переключатели Enerlites, прошедшие испытания на качество и производительность, обладают структурной целостностью, которая прослужит долгие годы. Эти переключатели с датчиком движения помогают сократить проникновение света и увеличить общий срок службы лампы — от отелей премиум-класса до сложных складских помещений. На освещение в высокопроизводительном здании приходится почти 20% энергии. Вот почему управляющие недвижимостью и проектировщики зданий очень четко определяют типы используемых осветительных приборов и световых решений. Управление освещением имеет решающее значение как в больших жилых помещениях, так и в промышленных помещениях и на рабочих местах — оно обеспечивает немедленную и поддающуюся расчету экономию энергии.Датчики движения Enerlites сокращают углеродный след здания и увеличивают энергосбережение!

Enerlites Sensor Solutions предлагает технологию пассивного инфракрасного или двойного зондирования (комбинация PIR и ультразвуковой) для обеспечения наиболее точного управления освещением. Устранение неоправданного энергопотребления из-за неуправляемых осветительных приборов, переключатели занятости и незанятости Enerlites могут помочь вам достичь экономии энергии более чем на 25%. Сенсорные переключатели Enerlites Vacancy & Occupancy, протестированные на работу в тяжелых условиях и работоспособность в сложных коммерческих и промышленных условиях, гарантируют, что свет отключается в свободных местах и мгновенно включается при регистрации первого шага.Датчики движения Enerlites не требуют интенсивного программирования. Эти удобные в использовании датчики совместимы с недавно установленными и модернизированными осветительными приборами / приложениями. Вы получаете беспроблемную установку с незначительными ограничениями по размещению. Эти датчики движения, совместимые со всеми стандартными системами управления освещением, легко монтируются. При необходимости вы можете добавить дополнительные датчики. Ожидайте идеальной совместимости с различными типами осветительных нагрузок, включая КЛЛ и светодиоды. Никаких опасений по поводу включения света из-за большого количества естественного света!

Датчики присутствия

Enerlites устраняют необходимость включения / выключения света вручную — большое подспорье для управляющих коммерческой недвижимостью, в то время как датчики занятости автоматически отключают свет в только что освободившейся комнате.Датчики занятости и вакансии Enerlites находят коммерческое применение в лестничных клетках, коридорах, прачечных, складах и прачечных. Enerlites предлагает вам новейшие сенсорные технологии. Просмотрите самый исчерпывающий онлайн-каталог датчиков освещения, чтобы выбрать решения датчиков, наиболее подходящие для ваших уникальных задач освещения. Опции включают настенные переключатели, потолочные датчики, настенные датчики и датчики, устанавливаемые на приспособлениях. Также можно выбрать однополюсные или трехпозиционные сенсорные переключатели.Опции также включают датчики, соответствующие требованиям California Title 20/24 для освещения жилых помещений и сертифицированные UL / CUL.

Книга набора «Йодо» и исходный код проектов [Амперка / Вики]

Электронная версия инструкции из набора Йодо. Самая актуальная информация по примерам, помощь и подсказки именно здесь!

Электронная версия

Эксперименты

1. Лампа

Светодиод сделаем, который всегда горит. Микроконтроллер использовать, чтобы просто свет включить — это перебор. Но ведь учишься ты!

Light.js

var myCoolLamp = require('@amperka/led').connect(P1);
myCoolLamp.turnOn();

2. Маячок

Мигающий светодиод сделаем. Можешь показывать им, что живо устройство или действия ждёт.

Beacon.js

var led = require('@amperka/led').connect(P1);
led.blink(0.1, 0.9);

3. Кнопочный выключатель

Свтеа переключатель давай сделаем. Клик — свет включится, клик — выключится.

Switch.js

var led = require('@amperka/led')
  . connect(P1);

var button = require('@amperka/button')
  .connect(P3);

function myCoolButtonHandler() {
  led.toggle();
}

button.on('press', myCoolButtonHandler);

4. Телеграф

Звуковых сообщений простых передатчик сделаем мы. Телеграмму поможет передать он.

Telegraph.js

var buzzer = require('@amperka/buzzer')
  .connect(P5);

var button = require('@amperka/button')
  .connect(P3);

button.on('press', function() {
  buzzer.turnOn();
});

button.on('release', function() {
  buzzer.turnOff();
});

5. Диммер

Силы света регулятор сделаем мы. Ручку крути, чтобы сторону выбирать свою: тёмную или светлую.

Dimmer.js

var pot = require('@amperka/pot')
  .connect(A0);
var led = require('@amperka/led')
  .connect(P1)
  .turnOn();

function updateBrightness() {
  var val = pot.read();
  led.brightness(val);
}

setInterval(updateBrightness, 10);

6.

Автоматический диммер

Разум диммеру дадим. Пусть тем ярче свет горит, чем окружающий мир темнее.

AutoDimmer.js

var led = require('@amperka/led')
  .connect(P1)
  .turnOn();

var sensor = require('@amperka/light-sensor')
  .connect(A2);

setInterval(function() {
  var luxes = sensor.read('lx');
  var level = 1 - luxes / 50; led.brightness(level);
}, 10);

7. Умное освещение

Энергию сбережём давай. Свет во тьме включаться и на рассвете гаснуть заставим. Границу света и тьмы потенциометр задаст.

SmartLight.js

var led = require('@amperka/led')
  .connect(P1);

var pot = require('@amperka/pot')
  .connect(A0);

var sensor = require('@amperka/light-sensor')
  .connect(A2);

setInterval(function() {
  var threshold = pot.read() * 100; var luxes = sensor.read('lx');
  if (luxes < threshold) {
    led.turnOn();
  } else {
    led.turnOff();
  }
}, 10);

8.

Элементарный синтезатор

Музыкой заняться пора. С космическим звучанием и одной ручкой синтезатор построим.

BasicSynth.js

var buzzer = require('@amperka/buzzer')
  .connect(P5)
  .turnOn();

var pot = require('@amperka/pot')
  .connect(A0);

setInterval(function() {
  var freq = 20 + 4000 * pot.read();
  buzzer.frequency(freq);
}, 10);

9. Терменвокс

В игру изящества добавим. К датчику ладонь приближай и отдаляй, чтобы ноту задать.

Thereminvox.js

var buzzer = require('@amperka/buzzer')
  .connect(P5)
  .turnOn();

var sensor = require('@amperka/light-sensor')
  .connect(A2);

var button = require('@amperka/button')
  .connect(P3);

button.on('press', function() {
  buzzer.toggle();
});

setInterval(function() {
  buzzer.frequency(20 * sensor.read('lx'));
}, 10);

10. Пантограф

Механикой самое время заняться. Манипулятор соберём, что ручки потенциометра движение повторяет.

Pantograph.js

var servo = require('@amperka/servo')
  .connect(P13);

var pot = require('@amperka/pot')
  .connect(A0);

setInterval(function() {
  var angle = 180 * pot.read();
  servo.write(angle);
}, 20);

11. Переезд

Кораблей движением управлять нужно нам. Палку-управлялку сделаем, что шлагбаумом дикари зовут, со звуком и светом для надёжности пущей. Кнопку нажми, чтобы проезд закрыть. Снова нажми, чтобы открыть.

Crossing.js

var trigger = require('@amperka/button')
  .connect(P2);

var buzzer = require('@amperka/buzzer')
  .connect(P5)
  .frequency(50);

var light = require('@amperka/led')
  .connect(P1);

var barrier = require('@amperka/servo')
  .connect(P13)
  .write(90);

var closed = false;

trigger.on('press', function() {
  closed = !closed;
  if (closed) {
    buzzer.beep(1, 0.5);
    light.blink(1, 0.5);
    barrier.write(0);
  } else {
    buzzer.turnOff();
    light. turnOff();
    barrier.write(90);
  }
});

12. Консольный люксометр

Устройство соберём, что на компьютер силу света посылает. За её величиной в виде числа сможем следить мы.

ConsoleLightmeter.js

var sensor = require('@amperka/light-sensor')
  .connect(A2);

setInterval(function() {
  var lx = sensor.read('lx').toFixed(0);
  var time = getTime().toFixed(0);
  console.log(time, 'sec', '->', lx, 'luxes');
}, 1000);

13. Экранный люксометр

Предыдущее устройство улучшим. Доступным родной язык станет нам. Издалека за показаниями следить возможно будет.

ScreenLightmeter.js

var sensor = require('@amperka/light-sensor')
  .connect(A2);

setInterval(function() {
  var lx = sensor.read('lx').toFixed(0);
  USB.write(lx+' lx'+'\r\n');
}, 200);

14. HTML-термометр

Великий термометр сделаем, что символами крупными температуру выводит. Serial Projector знакомый используй, чтобы результат наблюдать.

HTML-Thermometer.js

var thermometer = require('@amperka/thermometer')
  .connect(A4);

setInterval(function() {
  var celsius = thermometer.read('C');
  USB.write('<div>'+'temperature'+'</div>'+celsius.toFixed(1)+'\r\n');
}, 1000);

15. Ультразвуковая линейка

Расстояние измеряющий прибор сделаем мы. В Serial Projector смотри, чтобы точную дистанцию знать.

UltrasonicRuler.js

var sonic = require('@amperka/ultrasonic')
  .connect({trigPin: P10, echoPin: P11});

setInterval(function() {
  sonic.ping(function(err, val) {
    if (err) {
      USB.write(err.msg+'\r\n');
    } else {
      USB.write(val.toFixed(0)+' mm'+'\r\n');
    }
  }, 'mm');
}, 100);

16. Парктроник

Для манёвров точных парктроник сделай. Непрерывный звук будет, когда препятствие близко. Прерывистый сигнал издаст он, если ещё до столкновения время есть.

Parktronic.js

var sonic = require('@amperka/ultrasonic')
  .connect({trigPin: P10, echoPin: P11});

var buzzer = require('@amperka/buzzer')
  .connect(P5)
  .frequency(440);

setInterval(function() {
  sonic.ping(function(err, val) {
    if (val < 5) {
      buzzer.turnOn();
    } else if (val < 20) {
      buzzer.beep(0.1, 0.1);
    } else if (val < 50) {
      buzzer.beep(0.2, 0.2);
    } else {
      buzzer.turnOff();
    }
  }, 'cm');
}, 100);

17. Сканер ИК-пультов

Пульта инфракрасный свет научу видеть. Код кнопки нажатой в консоль устройство выведет. Любой пульт подойдет ему. Приём сигнала светодиод покажет.

IR-Scanner.js

var ir = require('@amperka/ir-receiver')
  .connect(P7);

var light = require('@amperka/led')
  .connect(P1);

ir.on('receive', function(code, repeat) {
  if (!repeat) {
    console.log('*******');
  }

  console.log('0x' + code.toString(16));
  light. toggle();
});

18. ИК-выключатель света

Светом с пульта управлять будем. Кнопкой, которая свет переключает, та станет, что первой после включения платы нажмёшь.

IR-LigthSwitch.js

var ir = require('@amperka/ir-receiver')
  .connect(P7);

var light = require('@amperka/led')
  .connect(P1);

var powerCode = null;

ir.on('receive', function(code, repeat) {
  if (repeat) {
    return;
  }

  if (powerCode === null) {
    powerCode = code;
  }

  if (code === powerCode) {
    light.toggle();
  }
});

19. Пульт киномана

USB-устройство построим, которое клавиатурой притворяется. Видеоплеером VLC с инфракрасного пульта сможешь управлять ты.

CinephilesMate.js

var ir = require('@amperka/ir-receiver')
  .connect(P7);

var kb = require('@amperka/usb-keyboard');

var rewindCode = 0xfd20df;
var forwardCode = 0xfd609f;
var playCode = 0xfda05f;

ir.on('receive', function(code, repeat) {
  if (code === playCode) {
    if (!repeat) {
      kb. tap(kb.KEY.SPACE);
    }
  } else if (code === rewindCode) {
    kb.tap([kb.MODIFY.CTRL, kb.KEY.LEFT]);
  } else if (code === forwardCode) {
    kb.tap([kb.MODIFY.CTRL, kb.KEY.RIGHT]);
  }
});

20. Генератор паролей

Устройство сделаем, что из 16 символов пароли совершенно случайные придумывает. Кнопку надолго зажми, чтобы новый пароль задумать. Кратко кнопку нажми, чтобы у курсора пароль текущий ввести.

PasscodeGen.js

var button = require('@amperka/button')
  .connect(P3, {holdTime: 0.5});

var buzzer = require('@amperka/buzzer')
  .connect(P5);

var kb = require('@amperka/usb-keyboard');
var random = require('@amperka/hw-random');
var password = '';

function generatePassword() {
  password = '';
  while (password.length < 16) {
    var code = random.int(33, 126);
    password += String.fromCharCode(code);
  }
}

button.on('hold', function() {
  generatePassword();
  console.log(password);
  buzzer. beep(0.1);
});

button.on('click', function () {
  kb.type(password);
});

generatePassword();

21. Excel-робот

Клавиатурного робота напишем, который каждые 5 секунд в новую строку Excel освещённость и температуру вбивает. Запись чтобы начать, Excel запусти и в ячейку А2 курсор поставь. Чтобы запись прекратить, ещё раз кнопку нажми. На ночь робота оставь. По записанным данным график построй. Изменение данных в динамике увидишь ты.

ExcelRobot.js

var lightSensor = require('@amperka/light-sensor')
  .connect(A2);

var thermometer = require('@amperka/thermometer')
  .connect(A4);

var button = require('@amperka/button')
  .connect(P3);

var kb = require('@amperka/usb-keyboard');

var timer = require('@amperka/timer')
  .create(5);

button.on('press', function() {
  if (timer.isRunning()) {
    timer.stop();
  } else {
    timer.tick().run(); }
});

timer.on('tick', function() {
  var time = getTime();
  var lx = lightSensor. read('lx');
  var c = thermometer.read('C');

  kb.type(time.toFixed(0) + '\t' +
          lx.toFixed(0) + '\t' +
          c.toFixed(0) + '\n');
});

22. Умный шлагбаум

Из проекта 11 переезд улучшим, самостоятельным сделаем его. Сам проезд закроется, если препятствие увидит. Обратно откроется он, как только на 4 секунды пустоту увидит.

SmartBarrier.js

var sonic = require('@amperka/ultrasonic')
  .connect({trigPin: P10, echoPin: P11});

var buzzer = require('@amperka/buzzer')
  .connect(P5)
  .frequency(50);

var light = require('@amperka/led')
  .connect(P1);

var barrier = require('@amperka/servo')
  .connect(P13)
  .write(90);

var hysteresis = require('@amperka/hysteresis')
  .create({high: 0.5, highLag: 4, low: 0.5, lowLag: 0});

setInterval(function() {
  sonic.ping(function(err, val) {
    if (err) return;
    hysteresis.push(val);
  }, 'm');
}, 100);

hysteresis.on('low', function(val) {
  buzzer. beep(1, 0.5);
  light.blink(1, 0.5);
  barrier.write(0);
});

hysteresis.on('high', function(val) {
  buzzer.turnOff();
  light.turnOff();
  barrier.write(90);
});

23. Тревожная кнопка

Тёмные силы отпугнуть чтобы, звонкую сирену собери. Кнопку нажми, чтобы тревогу включить. Ещё раз нажми, чтобы прекратить.

AlarmButton.js

var button = require('@amperka/button')
  .connect(P2);

var buzzer = require('@amperka/buzzer')
  .connect(P5);

var light = require('@amperka/led')
  .connect(P1);

var animation = require('@amperka/animation')
  .create({
    from: 0,
    to: 1,
    loop: true,
    updateInterval: 0.01
});

var armed = false;

animation.on('update', function(val) {
  light.brightness(val);
  buzzer.frequency(1000 + 4000 * val);
});

button.on('press', function() {
  armed = !armed;
  buzzer.toggle(armed);
  light.toggle(armed);
  if (armed) {
    animation.play();
  } else {
    animation.stop();
  }
});

24.

Театральный свет

Для представлений свет сделай, который плавно гаснет и мягко нарастает.

TheatreLight.js

var light = require('@amperka/led')
  .connect(P1)
  .turnOn()
  .brightness(0);

var button = require('@amperka/button')
  .connect(P3);

var anim = require('@amperka/animation')
  .create()
  .reverse();

anim.on('update', function(val) {
  light.brightness(val);
});

button.on('press', function() {
  anim.reverse().play();
});

25. Настольный радар

Роботу голову соберём. Дальномер крутиться будет, чтоб перед собой пространство понять. В виде круговой диаграммы через Serial Projector работу наблюдай.

TableRadar.js

var ultrasonic = require('@amperka/ultrasonic')
  .connect({trigPin: P10, echoPin: P11});

var servo = require('@amperka/servo')
  .connect(P13);

var canvas = {
  width: 800,
  height: 500,
  radius: 300,
  margin: 150
};

var sectors = {
  count: 18,
  current: 0,
  direction: 1
};

sectors. values = new Array(sectors.count);

function dumpSvg() {
  var svg = [];
  svg.push('<svg + canvas.width + 'px' +
  '" + canvas.height + 'px');
  svg.push('" xmlns="http://www.w3.org/2000/svg">');

  var cx = canvas.width / 2;
  var cy = canvas.height - canvas.margin;
  var astep = Math.PI / sectors.count;

  for (var i = 0; i < sectors.count; ++i) {
    var fill = 'black';
    var stroke = 'green';
    var r = sectors.values[i];
    if (!r || r > canvas.radius) {
      fill = 'none';
      stroke = 'white';
      r = canvas.radius;
    }

    if (i === sectors.current) {
      stroke = 'yellow';
    }

    var a1 = astep * i - Math.PI / 2;
    var a2 = a1 + astep;

    var x1 = cx + r * Math.sin(a1);
    var y1 = cy - r * Math.cos(a1);
    var x2 = cx + r * Math.sin(a2);
    var y2 = cy - r * Math.cos(a2);

    x1 = x1.toFixed(0);
    y1 = y1.toFixed(0);
    x2 = x2.toFixed(0);
    y2 = y2.toFixed(0);

    svg.push('<path d="');
    svg.push('M' + cx + ' ' + cy + ' ');
    svg. push('L' + x1 + ' ' + y1 + ' ');
    svg.push('A'+r +' '+r +' 0,0,1, '+
             x2 + ' ' + y2 + ' ');
    svg.push('Z');
    svg.push('" stroke="' + stroke +
             '"  fill="' +  fill + '" />');
  }

  svg.push('</svg>');
  svg.push('\r\n');
  USB.write(svg.join(''));
}

setInterval(function() {
  ultrasonic.ping(function(err, val) {
    sectors.values[sectors.current] = val;
    sectors.current += sectors.direction;
    if (sectors.current === sectors.count - 1 ||
        sectors.current === 0) {
      sectors.direction = -sectors.direction;
    }

    servo.write(sectors.current *180 / sectors.count);
    dumpSvg();
  }, 'mm');
}, 300);

А что же дальше?

Прошел все задания? Молодец! Теперь ты смело можешь испытать свои силы и фантазию в реализации собственных проектов. А если ты уже слышал об «Интернете вещей» и хочешь узнать, что это такое, попробуй наше дополнение к набору «Йодо». Ещё одно продолжение — «Автополив» — познакомит тебя с системой автополива растений, а расширение «Робоняша» поможет собрать няшного мобильного робота. Всё только начинается!

Бесконтактный инфракрасный выключатель света на микроконтроллере ATtiny13. Схема

Популярные инфракрасные барьеры реагируют на пересечении луча между передатчиком и приемником. Однако в некоторых ситуациях установка двух модулей напротив друг друга затруднена или даже невозможна.

В данной статье представлено устройство лишенное этого недостатка. Данный бесконтактный инфракрасный выключатель будет полезен в местах, где включение освещения или вентиляции необходимо в течение короткого времени.

Схема рассчитана на управление нагрузкой питаемой от электросети 220 В. Бесконтактный выключатель срабатывает при обнаружении инфракрасного луча отраженного от объекта.

За функциональность инфракрасного выключателя отвечает микроконтроллер Attiny13. Он периодически каждые 10 мс генерирует 30 импульсов подаваемых на ИК-диод. Эти импульсы имеют частоту около 36 кГц и заполнение 2%, благодаря чему расход энергии небольшой. Конденсатор C5 улучшает скорость изменения напряжения на ИК-диоде, в частности, когда транзистор VT1 выходит из состояния насыщения.

Если часть излучаемого света отражается от приближающегося объекта, приемник TSOP4836 подает демодулированный сигнал на вход микроконтроллера. Одновременно с этим АЦП микроконтроллера считывает величину напряжения с потенциометра (время включения) и подается питание на светодиод оптрона. Время включения настраивается с шагом в одну секунду в диапазоне 10 … 1033 сек, то есть примерно до 17 минут.

В данной схеме оптрон установлен не для гальванической развязки, так как вся схема все равно питается от бестрансформаторного источника питания. Его роль – правильное управление триаком BT137, а именно включение его в обеих полуволнах сетевого напряжения.

В качестве оптрона выбран MOC3063, поскольку для его включения необходим наименьший (из всего семейства) ток — 5 мА. Тесты показали, что и с MOC3062 (необходимо 10 мА) схема работает хорошо.

Бестрансформаторный источник питания спроектирован таким образом, чтобы обеспечить напряжение около 5В, необходимое для правильной работы микроконтроллера. Резисторы R1 и R2 разряжают конденсатор C1 после выключения питания, в то время резисторы R3…R5 ограничивают протекающий ток через конденсатор при включении питания.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Последовательное соединение резисторов обеспечивает их нормальную работу при высоком напряжении. Кроме того, в случае пробоя конденсатора С1, один из резисторов R3…R5 сработает как предохранитель и прервет цепь. Выпрямленное напряжение с диодного моста стабилизируется стабилитроном и сглаживается конденсаторами.

Схема инфракрасного барьера собрана на односторонней печатной плате с размерами 38 мм × 45 мм. Размеры платы позволяют установить устройство в электрическую распределительную коробку диаметром 60 мм.

Сборку бесконтактного инфракрасного выключателя начинают с установки SMD компонентов. Далее все остальные элементы, начиная с двух перемычек из проволоки.

При программировании микроконтроллера ATtiny13 фьюзы необходимо оставить по умолчанию, за исключением CKDIV8, который должен быть отключен. ИК-диод и фотоприемник должны быть расположены снаружи устройства и изолированы друг от друга перегородкой, предотвращающей засвета.

Стоит отметить, что большой номинал резистора R6, ограничивающего ток светодиода, был обусловлен ограничением прямого влияния светодиода на фотоприемник. При данных значениях элементов активация устройства происходит на расстоянии около 15 см.

Внимание! Поскольку все компоненты на печатной плате не имеют гальванической развязки с электрической сетью, важно соблюдать правила безопасности при запуске и эксплуатации оборудования.

Скачать рисунок печатной платы и прошивку (44,4 KiB, скачано: 1 133)

Датчики движения для включения света

Содержание статьи:

Наверняка каждый оказывался в темном и незнакомом помещении и проводил какое-то время в поисках выключателя, ощупывая стены. Хорошо если выключатель с подсветкой, но далеко не всегда это так. Хорошо, если пол в помещении ровный, а если нет? А если это лестница?

До недавнего времени такие неприятные ситуации обходили тем, что оставляли постоянное общее или дежурное освещение особенно в общественных местах: в подъездах и перед ними, на лестницах, автостоянках, тротуарах.

В современных жестких требованиях по экономии энергии лучше воспользоваться новым элегантным, технологичным и эффективным способом – включение освещения только тогда, когда в освещаемой зоне появляется человек или происходит какое-либо движение. Для этого и существуют датчики движения.

Виды датчиков движения

Датчик движения, как и следует с его название, — это устройство, обнаруживающее передвижение каких-либо объектов в зоне своего действия. Развитие высоких технологий и широкое внедрение их в жизнь позволило сделать такие устройства компактными и вполне доступными по цене каждому. Где их применение оправдано?

В подвалах, кладовках, гаражах, где обычно трудно найти выключатель. Тем более что в этих помещениях очень часто у человека заняты руки.
В проходных помещениях, где люди появляются часто, но недолго. Это: лестницы, подъезды, коридоры проходные помещения.
В местах, где включение света должно происходить заблаговременно, до появления там человека. Это: входные двери в подъезды, крыльцо дома, въезд в гараж.
Для комфорта датчики движения могут применяться в ванных комнатах и туалетах, причем они могут включать не только освещение, но и вытяжную вентиляцию.
Датчики движения широко применяются в системах охранной сигнализации.

По принципу действия датчики движения можно разделить на несколько групп:

Ультразвуковые датчики, которые используют для регистрации движения отраженные от объектов ультразвуковые волны
Микроволновые, которые применяют энергию электромагнитных волн высокой частоты
Инфракрасные датчики регистрируют движение по инфракрасному излучению, которое свойственно всем нагретым телам, в том числе и человеку

Датчики движения по способу получения сигнала от объектов подразделяются на:

Активные датчики, которые сами излучают и регистрируют от объектов отраженный сигнал. Для их работы требуется излучатель и приемник. Это сильно усложняет конструкцию, что сказывается на цене.
Пассивные датчики – те, которые регистрируют собственное излучение объекта. Более простая конструкция делает их дешевле, но вероятность ложных срабатываний у таких датчиков выше.

Ультразвуковые датчики

Принцип работы ультразвукового датчика заключается в облучении окружающего пространства в зоне действия звуковыми волнами с частотой 20—60 кГц. Отражаясь, они регистрируются датчиком, и в них идет сравнение частот. Если в зоне действия были движущиеся предметы, то согласно эффекту Доплера произойдет частотный сдвиг у отраженного сигнала, что зарегистрирует датчик.

Ультразвуковые датчики применяются в основном в автомобильных охранных системах и парктрониках благодаря своим преимуществам:

Невысокая стоимость.
Не подвержены влиянию окружающей среды (изменению температуры, высокой влажности или запыленности).
Для них не важен материал двигающегося объекта.
Естественно, такие датчики могут использоваться для включения освещения, но в этом их применение ограничено в силу их недостатков:
Ультразвуковые частоты слышат домашние животные, что вызывает у них беспокойство.
Дальность действия их ограничена.
Такие датчики могут сработать только на достаточно резкие движения, неспешный шаг человека может не вызвать их срабатывания.

Микроволновые датчики движения

Аналогично ультразвуковому датчику микроволновый тоже является активным, то есть излучающим волну и принимающим отраженный сигнал. Только в нем используется не звуковая волна, а электромагнитная, с частотой 5,8 ГГц. По сути, он является мини-радиолокационной станцией – РЛС.

В определенном секторе микроволновой датчик излучает радиоволну, которая отражается от всех предметов, находящихся в зоне его видимости. Если все предметы неподвижны, то отраженный сигнал будет с такой же частотой. Как только появляется сдвиг частот, датчик срабатывает, так как это говорит, что появился движущийся объект.

Микроволновые датчики имеют ряд преимуществ, которые обуславливают их применение прежде всего в охранных системах:

Они имеют небольшие габаритные размеры, что позволяет делать их скрытую установку.
В зависимости от мощности передатчика и чувствительности приемника они могут иметь большой радиус действия.
Микроволновые датчики могут работать даже за легкими ограждениями из непроводящих материалов.
Они очень точны, даже малейшее движение в зоне видимости определяется с высокой точностью, на их работу не влияют погодные условия.
Для включения света они используются крайне редко из-за своих недостатков:
Микроволновые датчики имеют самую высокую цену из всех разновидностей датчиков движения.
Их высокая чувствительность может инициировать ложные срабатывания. Например, человек, проходящий за забором или окном, может определяться как находящийся в зоне ответственности.

СВЧ излучение плотностью мощности более 1 мВт/см2 является вредным для человека. Поэтому вблизи датчиков с большим радиусом действия нежелательно нахождение людей и животных.

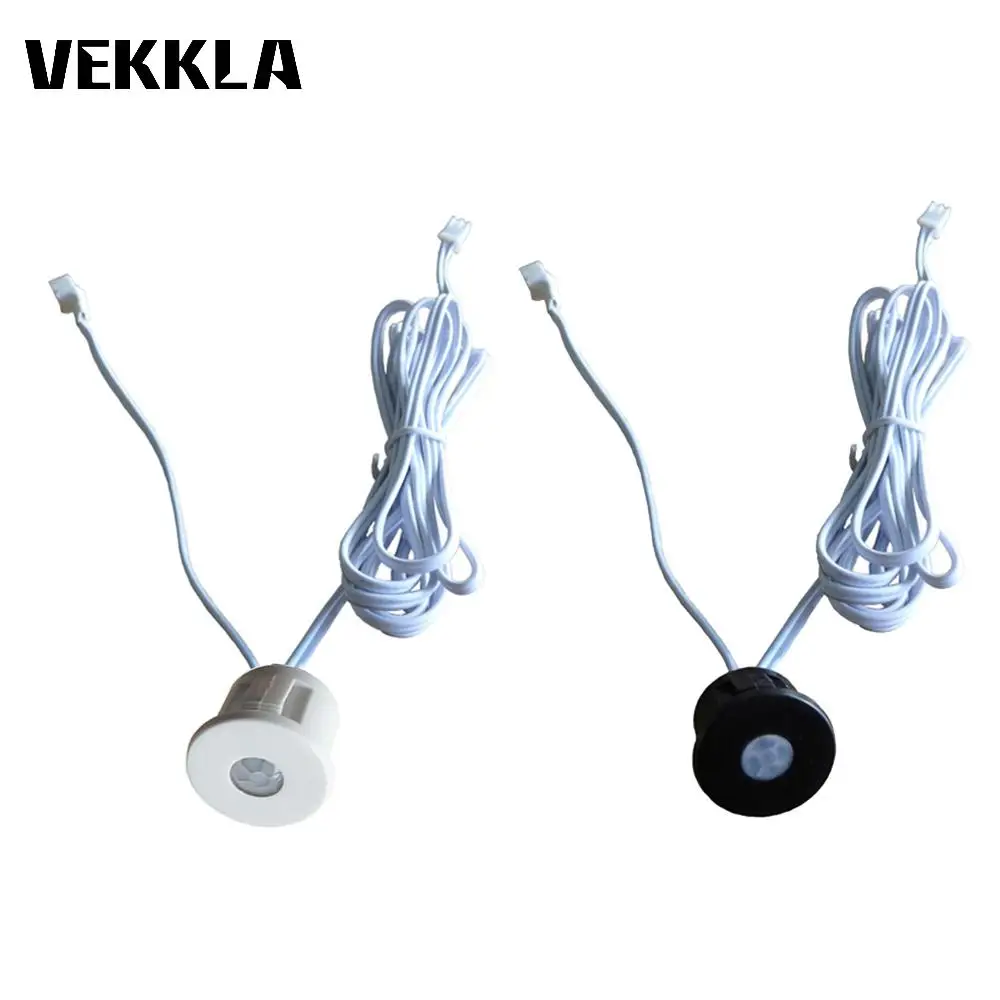

Инфракрасные датчики движения

Как известно, все объекты излучают инфракрасное излучение (ИК) и чем больше температура объекта, тем интенсивнее ИК-излучение. В инфракрасном датчике главным регистрирующим элементом является пироэлектрический элемент, который при определенном уровне ИК излучения выдает определенный потенциал на выходе.

Поле зрения ИК датчика движения определяет так называемая линза Френеля, которая собирает свет в определенном секторе и фокусирует его на пироэлектрическом элементе. Если обстановка в поле зрения не меняется, то потенциал на выходе будет постоянным. При появлении и перемещении какого-либо объекта излучающего ИК лучи, меняется и потенциал на выходе пироэлектрического элемента, что является сигналом для срабатывания датчика.

ИК датчики освещенности нашли наибольшее применение в качестве выключателей света в силу своих преимуществ:

ИК датчики – пассивные, они ничего не излучают, поэтому не могут нанести никакого вреда людям и животным.
Они имеют необходимые регулировки, позволяющие тонко настраивать угол обзора и порог срабатывания датчика.
ИК датчики прекрасно работают и в помещениях, и на улице.
Они имеют разумную цену.

К недостаткам инфракрасных датчиков движения можно отнести:

Наличие природных тепловых потоков, излучений радиаторов отопления, тепловых вентиляторов и кондиционеров может приводить к ложным срабатываниям.
Стабильная работа датчика возможна только в ограниченном диапазоне температур.
Объекты, покрытые материалами, не пропускающими ИК излучение, регистрироваться не будут.

Оптимальным выбором датчика движения для включения света являются инфракрасные датчики, которых существует огромное разнообразие по дизайну, техническим характеристикам, типу монтажа и т. д.

Основные характеристики датчиков движения

1. Датчики движения бывают двухполюсными и трехполюсными. Двухполюсные могут работать только с лампами накаливания и включаются последовательно с осветительными приборами. Трехполюсные модели – универсальные, к ним можно подключать любые виды ламп.

Кроме этого, датчики характеризуются радиусом действия или зоной охвата, то есть, с какого расстояния до движущегося объекта они начинают срабатывать. Обычно этот показатель у разных датчиков составляет от 3 до 12 метров.

2. Следующая важнейшая характеристика – угол обнаружения в горизонтальной плоскости, который в ИК датчиках движения в основном определяется свойствами линзы Френеля. Обычно он составляет у разных моделей от 60 до 360 градусов. В вертикально плоскости угол обнаружения всех ИК датчиков движения составляет примерно 15—20 градусов.

3. Номинальная мощность нагрузки, которая может подключаться к датчику движения – важнейший показатель. Если суммарная нагрузка будет больше, чем это позволяет датчик движения, то придется ставить промежуточное мощное реле или ставить два датчика движения и распределять нагрузку.

Надо учесть, что люминесцентные и энергосберегающие лампы имеют и реактивную мощность и это надо учитывать при проектировании. Обычно принимают допустимую реактивную нагрузку в два раза меньше, чем активную, если это не указано в паспорте на датчик.

Датчики движения отключаются не сразу после того, как объект удалился из зоны видимости, а с некоторой задержкой, которая регулируется в широких пределах: обычно от 5 секунд до 10 минут. Это делается для того, чтобы при появлении в освещаемой зоне человека он смог пройти ее полностью, даже не находясь в поле зрения датчика. Например, освещение подъездов или лестниц. Такой показатель называется задержка времени отключения.

4. Параметры электропитания. В характеристиках всегда указывается напряжение питания и потребляемая мощность. ИК датчики обычно питаются от сети 220 В, а мощность имеют ничтожно малую – до 1 Вт.

Современные датчики движение для освещения могут оценивать уровень освещенности при помощи специального сенсора. Это сделано для предотвращения срабатывания датчика в светлое время суток или при достаточном уровне освещенности от других источников света. Порог срабатывания в большинстве датчиков величина регулируемая, и в характеристиках указывается минимальный уровень в люксах, например порог срабатывания – 5 лк.

По конструктивному исполнению датчики движения могут быть:

Наружными, когда их монтаж выполняется при помощи специальных кронштейнов, которые могут быть стеновыми, угловыми, поворотными и другими.
Встроенными, которые монтируются в стандартные монтажные коробки под выключатели или в отверстия в потолке под светильники.

Некоторые потолочные датчики сделаны так, что их невозможно отличить от светильников, другие встраиваются в монтажные коробки и совмещают функции датчика движения и выключателя, а это очень удобно.

По условиям эксплуатации датчики движения можно условно разделить на уличные со степенью защиты не менее IP44, и те, которые можно эксплуатировать внутри помещений. Использовать датчики для помещений на улице не рекомендуется, так как они быстро выйдут из строя. А уличные датчики в помещениях эксплуатировать можно, но экономически нецелесообразно.

Способы подключения датчиков движения

Подключить современный датчик движения для управления освещением очень просто. Для этого на каждом датчике есть клемма, состоящая из трех (реже четырех) выводов: L – фазный входной провод, N – нулевой входной провод, и клемма, которая может обозначаться стрелкой — → или сочетанием буквы L со стрелочкой →, или буквой A.

В любом случае вместе с новым датчиком в его паспорте должна быть приведена схема подключения. Очень редко встречается четвертая клемма PE, к которой подключается защитное заземление. Ни в коем случае нельзя путать ноль рабочий (N) с защитным заземлением (PE). Они выполняют совершенно разные функции.

К клемме L подключают фазный провод, который обычно в электропроводках имеет изоляцию коричневого или красного цвета. Однако, он может быть и другого цвета, перед подключением нужно убедиться, что провод именно фазный при помощи отвертки-индикатора. Клемма рассчитана на подключение медного провода площадью поперечного сечения не более 1,5 мм. Если провод многожильный, то зачищенный конец надо залудить или надеть наконечник и обжать.

К клемме N подключают нулевой рабочий провод (не путать с защитным нулем!). В электропроводках он должен быть синего цвета, но может быть и другого. Отверткой-индикатором следует проверить нет ли на нем фазы, а также убедиться, что между фазным проводом и нулем напряжение составляет 220 В. Это легко сделать мультиметром.

К третьей клемме подключаются светильник или группа светильников. Очень важно убедиться в том, что их суммарная мощность не превосходит номинальной мощности нагрузки конкретного датчика движения. Схема коммутации представлена на рисунке 1.

Рисунок 1

Бывают ситуации, требующие постоянной работы светильников. Например, при входе гараж датчик включил свет, а потом хозяин полез под машину и датчик, не увидев никакого движения, свет выключит через время задержки. Чтобы этого не случалось параллельно датчику добавляют выключатель.

Такой способ подключения показан на рисунке 2. После того, как работа в гараже закончена, хозяин выключает свет, но движение в поле зрения датчика активизирует его, поэтому питание светильников идет через реле датчика. Как только всякое движение в гараже прекращается, по истечении времени выдержки, датчик отключает свет.

Рисунок 2

В длинных коридорах или при движении по лестничным маршам, в помещениях сложной формы бывают ситуации, когда один датчик движения не может «обслужить» всю зону, которая требует освещения. В этом случае зона разбивается на участки, каждый из них будет обслуживать свой датчик движения, который подключается к другому параллельно. Светильники при этом подключаются к одному из датчиков. Такой способ показан на рисунке.

Большинство датчиков движения рассчитаны на нагрузку от 500 Вт до 1000 Вт, однако может сложится ситуация, когда необходимо подключить более мощную нагрузку. Например, при входе на садовую дорожку должно загораться освещение дорожек, освещение пруда и запускаться фонтан. Тогда вместо мощной нагрузки к датчику движения подключают катушку магнитного пускателя, которая воздействует на силовые контакты, рассчитанные на большую нагрузку. Схема подключения при таком способе показана на следующем рисунке.

Рисунок 3

Правила размещения датчиков движения

Установка датчиков движения для включения света в помещениях

Рекомендуется до начала установки вычертить план помещений и наметить места установки датчиков. Для этого рисуются их диаграммы направленности и при этом добиваются того, чтобы датчик выполнял свою функцию, то есть при входе человека в помещение и перемещения во всех его частях свет продолжал гореть. При планировании размещения датчиков следует соблюдать следующие правила:

Прямой свет от ламп не должен падать на датчик движения
В зоне ответственности датчика не должно быть прозрачных перегородок, инфракрасное излучение не проходит через стекло
В зоне действия датчика не должно быть больших предметов, сильно затрудняющих обзор
Радиаторы отопления и кондиционеры также не должны попадать в зоны видимости, так как датчик фиксирует движение любых нагретых объектов, в том числе и потоков воздуха
В больших помещениях оправдано применение потолочных датчиков с круговой зоной обнаружения, причем размещают их в геометрическом центре

Установка датчиков движения на улице

И в этом случае рекомендуется вычертить план участка, где стоит показать расположение дома, крупных деревьев, других строений, освещаемых зон и светильников. Только после этого можно приступать к планированию размещения датчиков. На схеме показываются зоны ответственности датчиков. При этом руководствуются следующими правилами:

Датчики не должны находиться в местах воздействия прямых солнечных лучей и атмосферных осадков
Между датчиком и зоной его срабатывания не должно находиться крупных деревьев, кустарников, источников тепла и прямых лучей от светильников
Не следует рассчитывать на максимальное расстояние срабатывания, так как тогда датчик может несанкционировано срабатывать от других объектов. Лучше даже немного «загрубить» его зону путем небольшого наклона, но тогда он будет гарантировано срабатывать от человека
Если диаграмма датчика слишком широкая, ее легко сузить специальными шторками. При их отсутствии можно приклеить полоски из непрозрачного материала прямо на внешнюю сторону линзы Френеля
Необходимо периодически очищать корпус и стекло датчика от загрязнений

Заключение

Применение датчиков движения для управления освещением позволяет не только экономить энергию, но и повышает комфорт и безопасность.

Также для управления освещением часто используют диммеры — они помогают гибко регулировать освещение и экономят энергию

Среди всех видов датчиков движения (ультразвуковые, микроволновые и инфракрасные) для управления освещением оптимально использовать именно инфракрасные датчики.

При необходимости размещения датчика движения на улице, нужно выбирать устройство с классом защиты не менее IP44.

Все подключения датчиков должны производиться только при снятом напряжении.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Схема сенсорного выключателя света » Паятель.Ру

Этот выключатель работает по принципу прикосновения руки. Поднесли раз, — свет включился, поднести два — выключился. Органом управления служит оптический датчик на ИК-лучах. Он предельно прост, — состоит из ИК-светодиода и ИК-фототранзистора. Реагирует на отражение ИК-света от руки или какого-то предмета, поднесенного к нему на расстояние ближе 10 см.

Принципиальная схема выключателя показана на рисунке 1.

Датчик состоит из ИК-светодиода HL1 и фототранзистора VT1. Эти детали имеют похожие корпуса. Корпусом выключателя служит корпус квадратной штепсельной розетки, естественно, с двумя отверстиями в середине (под вилку). Здесь эти отверстия являются рабочей поверхностью датчика.

Они немного расширены и в них вставлены трубки из темной пластмассы, а внутри этих трубок находятся ИК-светодиод и ИК-фототранзистор. Оба направлены в одну сторону, но так, что прямой свет от светодиода не может попасть на фототранзистор. Когда вы подносите руку к такому датчику, ИК-свет, излучаемый светодиодом, от неё отражается и попадает на линзу фототранзистора.

Проведя рукой перед таким выключателем вы создаете на коллекторе VT1 импульс, который поступает на вход С триггера D1. Этот D-триггер включен по схеме делителя на два (его вход D соединен с инверсным выходом), поэтому, каждый импульс меняет состояние триггера на обратное. А цепь С3-R4 немного замедляет процесс этого изменения, чтобы не было многократного переключения лампы из-за своеобразного дребезга контактов, вызванного неравномерным перемещением руки или многократным отражением луча от её поверхности.

Напряжение с прямого выхода триггера поступает на затвор мощного высоковольтного полевого транзистора VT2. Это — IRF840, транзистор, сопротивление канала которого в открытом виде менее одного ома. При таком сопротивлении падение напряжения на нем минимально, и при работе с лампой мощностью до 300W, теплота на нем не выделяется (радиатор не нужен).

Однако, транзистор критичен к направлению протекающего через него тока, поэтому на его выходе, между его стоком и нагрузкой (лампой) включен мостовой выпрямитель VD4. В результате, через лампу протекает переменный ток, а через транзистор — пульсирующий.

Приемная и передающая части схемы датчика питаются от отдельных выпрямителей. Применение отдельного источника на VD2-R1-C1 для светодиода позволяет наиболее оптимально настроить датчик по силе излучаемого ИК-света, подбором сопротивления резистора R1. И при этом не оказывать влияния на работу источника питания логической микросхемы.

Приемная часть схемы питается от источника на элементах VD3-R5-VD1-C4, вырабатывающего стабильное напряжение 12V. Цепь C2-R3 служит для принудительной установки выключателя в выключенное состояние после подачи напряжения на схему. Например, чтобы лампа не включалась сама от перебоев в сети.

Микросхема К561ТМ2 содержит два D-триггера, — здесь работает только один из них. Используя второй триггер можно сделать выключатель для люстры, переключающий две лампы (или две группы ламп).

На рисунке 2 показана схема такого переключателя. D-триггеры микросхемы К561ТМ2 включены по схеме двухразрядного двоичного счетчика. Соответственно, есть два числовых выхода, — два прямых выхода триггеров, на выходе каждого из которых включена отдельная ключевая схема на полевом транзисторе и выпрямительном мосте.

Существуют всего четыре комбинации включенных ламп, — обе лампы выключены, включена Н1, включена Н2 и обе лампы включены. Комбинации перебираются последовательно, — от каждого поднесения руки или перемещения руки перед выключателем. Можно увеличить число переключаемых ламп до трех или четырех используя вместо двух D-триггеров какой-нибудь двоичный счетчик.

Инфракрасный светодиод подойдет любой от пультов дистанционного управления, импортный или отечественный. Фототранзистор можно тоже заменить любым фототранзистором или фотодиодом. Если используется фотодиод, его анод нужно подключить вместо эмиттера VT1, а катод — вместо коллектора. При любой замене (а так же, при налаживании) потребуется подбор сопротивления R2 так чтобы чувствительность к свету была достаточной, но не слишком большой. Иначе выключатель будет реагировать на внешний свет или на отражение от удаленных предметов.

Можно использовать фототранзистор и ИК-светодиод от старой шариковой компьютерной мыши, или от фотодатчика лентопротяжного механизма старого видеомагнитофона, от фотодатчиков неисправных принтеров или другой оргтехники. Диоды КД105 можно заменить на КД209 или другие на напряжение не ниже 300V.

Выпрямительные мосты можно заменить другими или составить из отдельных диодов. Важно, чтобы они допускали напряжение не ниже 300V, и ток, соответственно нагрузке (не менее 0,5А). Стабилитрон можно заменить любым стабилитроном на напряжение 7-12V (практически любой стабилитрон серии Д814).

Замену транзистору IRF840 можно найти по справочнику. Транзистор должен быть рассчитан на напряжение не ниже 300V и ток не ниже 1А, при этом, сопротивление открытого канала должно быть не более 1 Оm. Микросхему К561ТМ2 можно заменить на К561ТМ1 (отличается тем, что не имеет вывода S, но по цоколевке совпадает с «ТМ2»), К176ТМ2, К176ТМ1, К1561ТМ2 или импортным аналогом.

Налаживание заключается в установке расстояния, с которого срабатывает датчик. Делают это подбором яркости свечения ИК-светодиода и чувствительности фототранзистора. Яркость ИК-светодиода устанавливают подбором сопротивления R1 (но не менее 27К), а чувствительность фототранзистора — подбором сопротивления R2. Желательно R2 выбрать поменьше, a R1 побольше, но так чтобы датчик реагировал на поднесение руки не более чем на 10 см, и не менее чем на 5 см.

Конструктивно, схема собрана на отрезке макетной печатной платы и установлена в корпус от квадратной розетки для электропроводки.

«%d0%98%d0%9a %d0%b8%d0%bd%d1%84%d1%80%d0%b0%d0%ba%d1%80%d0%b0%d1%81%d0%bd%d1%8b%d0%b9 %d0%bc%d0%be%d0%b4%d1%83%d0%bb%d1%8c %d0%b2%d1%8b%d0%ba%d0%bb%d1%8e%d1%87%d0%b0%d1%82%d0%b5%d0%bb%d1%8c %d0%be%d1%81%d0%b2%d0%b5%d1%89%d0%b5%d0%bd%d0%b8%d1%8f» на интернет-аукционе Мешок


4.00ct VS ТАНЗАНИТ НАТУР. 65шт.1.9 X 3.8 X 1.2 — 2.4 X 5.1 X 1.1мм 2100.00 р. ^{0 ставок} Чехов 200.00 р Окончание торгов: 12 часов Продавец: SERGE63 (1647)
Венгрия, 1965, Восход-2, Леонов, Спутники,M: Bl.52 A+B, 8е+25e,*,TOP! 469.00 р. ^{0 ставок} 579.00 р. ^{блиц-цена} Москва самовывоз* Окончание торгов: 10 часов Продавец: monocarbon (2188)
Ауди Audi A4 Avant B8 Minichamps 1:43 6550.00 р. ^{Торг уместен} Москва самовывоз Окончание торгов: 06/12 19:53 Продавец: Автохобби на Арбате (395)
Ray Conniff / It Must Be Him / CS 9595 [C2] NM/NM[C2] 1500.00 р. Москва самовывоз Продавец: DISCOBOL (383)
Модель Volkswagen Фольксваген Eos Эос IAA 2005 Norev Норев 1F0 099 300 A K7W 1:43 1/43 дилерская 800.00 р. ^{Торг уместен} Москва самовывоз Окончание торгов: 20/11 21:38 Продавец: mvm (3109)
NW326 Золото Серебро 1971 Фуджейра Искусство Музыка Бетховен #738-9(A+B) MICHEL 54 EURO MNH 590.00 р. Санкт-Петербург 80.00 р Продавец: MMStamps (25511)
NEW! 2017 Каталог SCOTT Vol.1 (US,UN,A-B) СКОТТ том 1 (США + страны мира A-B ) PDF 99.00 р. Самара 100.00 р Окончание торгов: 22/11 10:56 Продавец: catalogo (1047)
Филиппины 1976 (Ми-Бл-9a+b) 200 лет США корабли открытия** 240.00 р. ^{0 ставок} 280.00 р. ^{блиц-цена} Тольятти 60.00 р Окончание торгов: 04/11 23:44 Продавец: mpmmarka (16181)
мешки для пылесоса PANASONIC C2E ПАНАСОНИК многоразовый тряпочный 550.00 р. Таганрог 200.00 р Окончание торгов: 2 дня Продавец: v3842 (365)
Miles Davis — The Columbia Years 1955-1985 (EX/EX) 4CD BOXSET [C2] USA original 4000.00 р. Москва самовывоз Продавец: DISCOBOL (383)
Дека 72332 A-7A/B Corsair II 1/72 Microscale Decal 350.00 р. ^{0 ставок} Рязань 270.00 р Окончание торгов: 13/11 11:40 Продавец: Flight5773 (39)
Разборный разъём штекер из 4-х частей под пайку на провод Micro USB 5 Pin F(папа) 22.00 р. Пятигорск 265.00 р Окончание торгов: 11 часов Продавец: Вячеслав_79 (5460)
Таджикистан 1992 г., Mi 7(a+b)-8** — Музыка — Инструменты (пси 100.00 р. ^{0 ставок} 110.00 р. ^{блиц-цена} Москва самовывоз Окончание торгов: 10 часов Продавец: Sems (3823)
#20 Таджикистан 1992 музыкальные инструменты надпечатка 7(a+b)-8 180.00 р. Ростов-на-Дону договорная Окончание торгов: 04/11 07:58 Продавец: vabong (36219)
Таджикистан 1992 г., Mi 7(a+b)+8** — Музыка — Инструменты (коан 150.00 р. ^{0 ставок} 170.00 р. ^{блиц-цена} Москва самовывоз Окончание торгов: 06/11 10:07 Продавец: Sems (3823)
Индия, Камбей 1/4 пайсы НАДЧЕКАН Y#2 Редкость! Вес 6,5 г 1955.00 р. ^{Торг уместен} Москва 70.00 р Продавец: grib83 (6321)
2 коп.1980-4,81-3,82-4,83-4,84-7. 120.00 р. Москва самовывоз Окончание торгов: 20/12 07:13 Продавец: Alois114 (669)
1 коп.1968-1,70г .-1,71-1,76-1,77-1,80-1,82-2,83-1,84-1 100.00 р. Москва самовывоз Окончание торгов: 20/12 07:28 Продавец: Alois114 (669)
5х5 рейхспфеннигов пфеннигов Германия 1941 A,B,D,F,J. Третий Рейх. Свастика. Отличные! 500.00 р. Екатеринбург 250.00 р Окончание торгов: 06/11 11:11 Продавец: berkut.ek (1760)
1коп+2коп+3коп +5 копеек 1924 г., набор монет 6шт одним лотом!!!з 470.00 р. ^{0 ставок} 490.00 р. ^{блиц-цена} Клинцы 100.00 р Окончание торгов: 23 часа Продавец: Mity_a (6045)
Уточните поиск: 1980 2013 5 копеек CCCP UNC UNC ПРЕСС Англия винтаж Германия живопись животные значки СССР золото империя коллекционирование Коллекционирование коллекция компакт-диск КПД личности масштабные модели медь царской россии набор нечастая новый нумизматика оригинал Оригинал персоналии подарок почтовые марки Почтовые марки природа птицы ранние советы раритет Редкая монета редкие редкость Российская Империя РСФСР серебро Серебро фауна филателия Царская Россия чистые марки экзотика эмаль юбилейные Еще…
9.83ct VVS-VS САПФИР НАТУР. АФРИКА 67шт. 3.0 X 2.0 — 2.8 X 1.6мм 3100.00 р. ^{0 ставок} Чехов 200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1647)
4.33 ct VVS! ТОПАЗ НАТУР. БРАЗИЛИЯ 2 ШТ 7.0 X 9.0 X 6.1 — 6.8 X 9.0 X 4.1мм 990.00 р. ^{0 ставок} 1000.00 р. ^{блиц-цена} Чехов 200.00 р Окончание торгов: 16 часов Продавец: SERGE63 (1647)
1 коп.1981-4,83 г .-2,84-4,85-5,86-5, 110.00 р. Москва самовывоз Окончание торгов: 20/12 07:27 Продавец: Alois114 (669)
9.65 ct КОЛУМБИЯ НАТУР. 43шт 3.4х5.2х2.5-3х4.8х1.8 8790.00 р. ^{0 ставок} 8800.00 р. ^{блиц-цена} Чехов 200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1647)
D-Link DIR-300-NRU-B5 Беспроводной маршрутизатор 802.11n 525.00 р. ^{0 ставок} 550.00 р. ^{блиц-цена} Москва самовывоз Окончание торгов: 1 день Продавец: rewera2_m (387)
5х10 рейхспфеннигов пфеннигов Германия-Третий Рейх 1938 A, B, D, G, J Свастика. Нечастые! Состояние! 1300.00 р. ^{0 ставок} 1600.00 р. ^{блиц-цена} Екатеринбург 250.00 р Окончание торгов: 20/11 09:00 Продавец: moneybox (86)
2 набора громкоговоритель/динамик 3 ГДШ-2-8-100 1шт/ LG300RB03F 2шт и 4 шт. защитные решетки Pioneer 900.00 р. ^{Торг уместен} Москва самовывоз Окончание торгов: 16/11 06:50 Продавец: vba1946 (26)
5 КОПЕЕК 1885 ГОДА АГ. СЕРЕБРО. АЛЕКСАНДР 3. ИМПЕРИЯ. РЕДКИЕ! БЛЕСК! СОСТОЯНИЕ! №1С-84-1 826.00 р. ^{33 ставки} Лосино-Петровский 300.00 р Окончание торгов: 12 часов Продавец: RURULIK (11148)
2.98ct НАТУР. ХРОМДИОПСИД 8.2 X 11.3 X 4.9мм 1050.00 р. ^{0 ставок} Чехов 200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1647)
BC-CSD зарядка: NP-FR1 NP-FT1 NP-FE1 NP-FD1 NP-BD1 519.00 р. Керчь 99.00 р Окончание торгов: 16/12 00:45 Продавец: Remontlife (151)
5к.1981-4,82-5,87-3 170.00 р. Москва самовывоз Окончание торгов: 20/12 07:58 Продавец: Alois114 (669)
8.18 ct VS САПФИР СОНГЕА НАТУР. 42 шт. 3.0 X 4.0 X 2.2 — 3.0 X 3.8 X 1.6 мм 4490.00 р. ^{0 ставок} 4500.00 р. ^{блиц-цена} Чехов 200.00 р Окончание торгов: 06/11 19:18 Продавец: SERGE63 (1647)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. БЕГ. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. ГАНДБОЛ. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. ВОДНОЕ ПОЛО 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СОВРЕМЕННОЕ ПЯТИБОРЬЕ. БЕГ. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СТРЕЛЬБА ИЗ ЛУКА. СТАДИОН. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
(b21040454) ТИБЕТ — ШО 1920 BE15-54 / Y21 2/3 тангка танка 499.00 р. ^{Торг уместен} Воронеж договорная Продавец: novatrade (5371)
2ХМК 87-0028 Саранск Мордовский университет имени Огарева (цвет рисунка) 50.00 р. ^{0 ставок} 60.00 р. ^{блиц-цена} Москва 80.00 р Окончание торгов: 07/11 07:23 Продавец: relap (2918)
1/43 Mercedes BenzSLS AMG GT3 ADAC GT Masters C.Frankenhout/A.Wirth №33 2011 C 197 3250.00 р. ^{Торг уместен} Москва самовывоз Окончание торгов: 22/11 22:08 Продавец: maxim 414 (17)
(b21040452) ТИБЕТ — ШО 1920 BE15-54 / Y21 2/3 тангка танка 449.00 р. ^{Торг уместен} Воронеж договорная Продавец: novatrade (5371)
1/2 копейки 1909, 1912 года. 1 пенни 1911 года. XF — UNC. Все четыре одним лотом. 1000.00 р. Санкт-Петербург 200.00 р Окончание торгов: 18 часов Продавец: доктор-45 (2522)
B1A4 Who am I 2nd album (South Korea 2014) K-POP коллекционный 400.00 р. Волгоград договорная Окончание торгов: 1 день Продавец: Shk_ola (3881)
A-HA — ROCK IN RIO (B-R) (BD-25) 349.00 р. Ярославль договорная Продавец: Лесенка (1169)
8ko839016 Замок двери задней правой для Audi A4 (B8) (2009—) б/у XXX син 3000.00 р. ^{0 ставок} Дедовск 300.00 р Окончание торгов: 04/11 08:41 Продавец: ded268 (400)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. БАСКЕТБОЛ. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. ПРЫЖКИ В ВОДУ. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СОВРЕМЕННОЕ ПЯТИБОРЬЕ 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СТРЕЛЬБА ИЗ ВИНТОВКИ. СТАДИОН. 25.00 р. Барнаул 80.00 р Окончание торгов: 11 часов Продавец: АНТОН и Ко (1484)
«E2 -E4» — КОЛЛЕКЦИОННАЯ упаковка от сигарет (неповреждённая пачка). СССР (Россия) (1950-60 годы) 2010.00 р. ^{0 ставок} 2110.00 р. ^{блиц-цена} Москва самовывоз Окончание торгов: 1 день Продавец: tttt 1 (535)

4.00ct VS ТАНЗАНИТ НАТУР. 65шт.1.9 X 3.8 X 1.2 — 2.4 X 5.1 X 1.1мм

2100.00 р. ^{0 ставок}

Чехов 200.00 р

Окончание торгов: 12 часов

Продавец: SERGE63 (1647)

Венгрия, 1965, Восход-2, Леонов, Спутники,M: Bl.52 A+B, 8е+25e,**,TOP!

469.00 р. ^{0 ставок}

579.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 10 часов

Продавец: monocarbon (2188)

Ауди Audi A4 Avant B8 Minichamps 1:43

6550.00 р. ^{Торг уместен}

Москва самовывоз

Окончание торгов: 06/12 19:53

Продавец: Автохобби на Арбате (395)

Ray Conniff / It Must Be Him / CS 9595 [C2] NM/NM[C2]

1500.00 р.

Москва самовывоз

Продавец: DISCOBOL (383)

Модель Volkswagen Фольксваген Eos Эос IAA 2005 Norev Норев 1F0 099 300 A K7W 1:43 1/43 дилерская

800.00 р. ^{Торг уместен}

Москва самовывоз

Окончание торгов: 20/11 21:38

Продавец: mvm (3109)

NW326 Золото Серебро 1971 Фуджейра Искусство Музыка Бетховен #738-9(A+B) MICHEL 54 EURO MNH

590.00 р.

Санкт-Петербург 80.00 р

Продавец: MMStamps (25511)

NEW! 2017 Каталог SCOTT Vol.1 (US,UN,A-B) СКОТТ том 1 (США + страны мира A-B ) PDF

99.00 р.

Самара 100.00 р

Окончание торгов: 22/11 10:56

Продавец: catalogo (1047)

Филиппины 1976 (Ми-Бл-9a+b) 200 лет США корабли открытия**

240.00 р. ^{0 ставок}

280.00 р. ^{блиц-цена}

Тольятти 60.00 р

Окончание торгов: 04/11 23:44

Продавец: mpmmarka (16181)

мешки для пылесоса PANASONIC C2E ПАНАСОНИК многоразовый тряпочный

550.00 р.

Таганрог 200.00 р

Окончание торгов: 2 дня

Продавец: v3842 (365)

Miles Davis — The Columbia Years 1955-1985 (EX/EX) 4CD BOXSET [C2] USA original

4000.00 р.

Москва самовывоз

Продавец: DISCOBOL (383)

Дека 72332 A-7A/B Corsair II 1/72 Microscale Decal

350.00 р. ^{0 ставок}

Рязань 270.00 р

Окончание торгов: 13/11 11:40

Продавец: Flight5773 (39)

Разборный разъём штекер из 4-х частей под пайку на провод Micro USB 5 Pin F(папа)

22.00 р.

Пятигорск 265.00 р

Окончание торгов: 11 часов

Продавец: Вячеслав_79 (5460)

Таджикистан 1992 г., Mi 7(a+b)-8** — Музыка — Инструменты (пси

100.00 р. ^{0 ставок}

110.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 10 часов

Продавец: Sems (3823)

#20 Таджикистан 1992 музыкальные инструменты надпечатка 7(a+b)-8

180.00 р.

Ростов-на-Дону договорная

Окончание торгов: 04/11 07:58

Продавец: vabong (36219)

Таджикистан 1992 г., Mi 7(a+b)+8** — Музыка — Инструменты (коан

150.00 р. ^{0 ставок}

170.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 06/11 10:07

Продавец: Sems (3823)

Индия, Камбей 1/4 пайсы НАДЧЕКАН Y#2 Редкость! Вес 6,5 г

1955.00 р. ^{Торг уместен}

Москва 70.00 р

Продавец: grib83 (6321)

2 коп.1980-4,81-3,82-4,83-4,84-7.

120.00 р.

Москва самовывоз

Окончание торгов: 20/12 07:13

Продавец: Alois114 (669)

1 коп.1968-1,70г .-1,71-1,76-1,77-1,80-1,82-2,83-1,84-1

100.00 р.

Москва самовывоз

Окончание торгов: 20/12 07:28

Продавец: Alois114 (669)

5х5 рейхспфеннигов пфеннигов Германия 1941 A,B,D,F,J. Третий Рейх. Свастика. Отличные!

500.00 р.

Екатеринбург 250.00 р

Окончание торгов: 06/11 11:11

Продавец: berkut.ek (1760)

1коп+2коп+3коп +5 копеек 1924 г., набор монет 6шт одним лотом!!!з

470.00 р. ^{0 ставок}

490.00 р. ^{блиц-цена}

Клинцы 100.00 р

Окончание торгов: 23 часа

Продавец: Mity_a (6045)

Уточните поиск: 1980 2013 5 копеек CCCP UNC UNC ПРЕСС Англия винтаж Германия живопись животные значки СССР золото империя коллекционирование Коллекционирование коллекция компакт-диск КПД личности масштабные модели медь царской россии набор нечастая новый нумизматика оригинал Оригинал персоналии подарок почтовые марки Почтовые марки природа птицы ранние советы раритет Редкая монета редкие редкость Российская Империя РСФСР серебро Серебро фауна филателия Царская Россия чистые марки экзотика эмаль юбилейные Еще…

9.83ct VVS-VS САПФИР НАТУР. АФРИКА 67шт. 3.0 X 2.0 — 2.8 X 1.6мм

3100.00 р. ^{0 ставок}

Чехов 200.00 р

Окончание торгов: 2 дня

Продавец: SERGE63 (1647)

4.33 ct VVS! ТОПАЗ НАТУР. БРАЗИЛИЯ 2 ШТ 7.0 X 9.0 X 6.1 — 6.8 X 9.0 X 4.1мм

990.00 р. ^{0 ставок}

1000.00 р. ^{блиц-цена}

Чехов 200.00 р

Окончание торгов: 16 часов

Продавец: SERGE63 (1647)

1 коп.1981-4,83 г .-2,84-4,85-5,86-5,

110.00 р.

Москва самовывоз

Окончание торгов: 20/12 07:27

Продавец: Alois114 (669)

9.65 ct КОЛУМБИЯ НАТУР. 43шт 3.4х5.2х2.5-3х4.8х1.8

8790.00 р. ^{0 ставок}

8800.00 р. ^{блиц-цена}

Чехов 200.00 р

Окончание торгов: 2 дня

Продавец: SERGE63 (1647)

D-Link DIR-300-NRU-B5 Беспроводной маршрутизатор 802.11n

525.00 р. ^{0 ставок}

550.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 1 день

Продавец: rewera2_m (387)

5х10 рейхспфеннигов пфеннигов Германия-Третий Рейх 1938 A, B, D, G, J Свастика. Нечастые! Состояние!

1300.00 р. ^{0 ставок}

1600.00 р. ^{блиц-цена}

Екатеринбург 250.00 р

Окончание торгов: 20/11 09:00

Продавец: moneybox (86)

2 набора громкоговоритель/динамик 3 ГДШ-2-8-100 1шт/ LG300RB03F 2шт и 4 шт. защитные решетки Pioneer

900.00 р. ^{Торг уместен}

Москва самовывоз

Окончание торгов: 16/11 06:50

Продавец: vba1946 (26)

5 КОПЕЕК 1885 ГОДА АГ. СЕРЕБРО. АЛЕКСАНДР 3. ИМПЕРИЯ. РЕДКИЕ! БЛЕСК! СОСТОЯНИЕ! №1С-84-1

826.00 р. ^{33 ставки}

Лосино-Петровский 300.00 р

Окончание торгов: 12 часов

Продавец: RURULIK (11148)

2.98ct НАТУР. ХРОМДИОПСИД 8.2 X 11.3 X 4.9мм

1050.00 р. ^{0 ставок}

Чехов 200.00 р

Окончание торгов: 2 дня

Продавец: SERGE63 (1647)

BC-CSD зарядка: NP-FR1 NP-FT1 NP-FE1 NP-FD1 NP-BD1

519.00 р.

Керчь 99.00 р

Окончание торгов: 16/12 00:45

Продавец: Remontlife (151)

5к.1981-4,82-5,87-3

170.00 р.

Москва самовывоз

Окончание торгов: 20/12 07:58

Продавец: Alois114 (669)

8.18 ct VS САПФИР СОНГЕА НАТУР. 42 шт. 3.0 X 4.0 X 2.2 — 3.0 X 3.8 X 1.6 мм

4490.00 р. ^{0 ставок}

4500.00 р. ^{блиц-цена}

Чехов 200.00 р

Окончание торгов: 06/11 19:18

Продавец: SERGE63 (1647)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. БЕГ.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. ГАНДБОЛ.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. ВОДНОЕ ПОЛО

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СОВРЕМЕННОЕ ПЯТИБОРЬЕ. БЕГ.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СТРЕЛЬБА ИЗ ЛУКА. СТАДИОН.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

(b21040454) ТИБЕТ — ШО 1920 BE15-54 / Y21 2/3 тангка танка

499.00 р. ^{Торг уместен}

Воронеж договорная

Продавец: novatrade (5371)

2ХМК 87-0028 Саранск Мордовский университет имени Огарева (цвет рисунка)

50.00 р. ^{0 ставок}

60.00 р. ^{блиц-цена}

Москва 80.00 р

Окончание торгов: 07/11 07:23

Продавец: relap (2918)

1/43 Mercedes BenzSLS AMG GT3 ADAC GT Masters C.Frankenhout/A.Wirth №33 2011 C 197

3250.00 р. ^{Торг уместен}

Москва самовывоз

Окончание торгов: 22/11 22:08

Продавец: maxim 414 (17)

(b21040452) ТИБЕТ — ШО 1920 BE15-54 / Y21 2/3 тангка танка

449.00 р. ^{Торг уместен}

Воронеж договорная

Продавец: novatrade (5371)

1/2 копейки 1909, 1912 года. 1 пенни 1911 года. XF — UNC. Все четыре одним лотом.

1000.00 р.

Санкт-Петербург 200.00 р

Окончание торгов: 18 часов

Продавец: доктор-45 (2522)

B1A4 Who am I 2nd album (South Korea 2014) K-POP коллекционный

400.00 р.

Волгоград договорная

Окончание торгов: 1 день

Продавец: Shk_ola (3881)

A-HA — ROCK IN RIO (B-R) (BD-25)

349.00 р.

Ярославль договорная

Продавец: Лесенка (1169)

8ko839016 Замок двери задней правой для Audi A4 (B8) (2009—) б/у XXX син

3000.00 р. ^{0 ставок}

Дедовск 300.00 р

Окончание торгов: 04/11 08:41

Продавец: ded268 (400)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. БАСКЕТБОЛ.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. ПРЫЖКИ В ВОДУ.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СОВРЕМЕННОЕ ПЯТИБОРЬЕ

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

№8 СПОРТ XXII ОЛИМПИАДА 80. МОСКВА-80. СТРЕЛЬБА ИЗ ВИНТОВКИ. СТАДИОН.

25.00 р.

Барнаул 80.00 р

Окончание торгов: 11 часов

Продавец: АНТОН и Ко (1484)

«E2 -E4» — КОЛЛЕКЦИОННАЯ упаковка от сигарет (неповреждённая пачка). СССР (Россия) (1950-60 годы)

2010.00 р. ^{0 ставок}

2110.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 1 день

Продавец: tttt 1 (535)

ИК-пульт дистанционного управления, выключатель света

Мы можем использовать любой ИК-пульт дистанционного управления для включения или выключения бытовой техники с помощью схемы выключателя света ИК-пульта дистанционного управления. В этой схеме используется ИК-приемник TSOP 1738 или вы также можете использовать TSOP 1736, этот ИК-датчик способен принимать ИК-сигналы от 36 кГц до 38 кГц от любого пульта дистанционного управления.

Выходной сигнал ИК-датчика передается на схему таймера и счетчик, затем на реле для управления лампочкой или любыми другими электрическими приборами.

Схема подключения

Необходимые компоненты

TSOP 1738
IC 7805
IC 555
IC 4017
Реле 9В
Транзистор BC547
Диод 1N4007
Резистор 100 кОм = 2, 330 Ом
Конденсатор 0,01 мкФ = 2, 10 мкФ
Аккумулятор 9В

Строительство и работа

Эта схема принимает любые инфракрасные (инфракрасные) сигналы от пульта дистанционного управления и включает и выключает электроприборы, здесь мы взяли электрическую лампочку в качестве цели и подключили ее к реле, как между общим и нормально разомкнутым (N / O) терминалами. реле, и это реле получает питание от 9-вольтовой батареи.

IC ИС регулятора LM7805 обеспечивает регулируемое питание 5 В постоянного тока для ИК-датчика, таймера и ИС счетчика. Выход датчика TSOP 1738 соединен с выводом триггера микросхемы таймера, когда ИК-сигнал принимается TSOP 1738, он выдает выходной сигнал и запускает микросхему таймера, здесь микросхема таймера сконфигурирована как моностабильный мультивибратор и, следовательно, выдает одиночный импульс, зависит от резистора таймера (R2) и значение конденсатора (C2).

Выход таймера подается на вход синхронизации IC 4017, и эта IC считает часы. Если счет начинается с нуля, тогда выход Q1 становится ВЫСОКИМ, тогда транзистор BC 547 включается и заставляет реле получить заземление, а затем катушку реле. получает питание и притягивает рычаг к замыкающему контакту, после чего лампочка получает питание и начинает светиться.

Если счетчик IC получает импульс от таймера IC и счетчик начинает отсчет с единицы (Q1 — HIGH), тогда выход Q2 становится HIGH, и этот сигнал смещается на вывод сброса 15, и, следовательно, все на счетчике получает сброс, поэтому Q1 становится низким или ноль, тогда транзистор становится ВЫКЛЮЧЕННЫМ, поэтому реле также отключается, следовательно, лампа отключается от источника переменного тока, и лампа становится ВЫКЛЮЧЕННОЙ.

Примечание: — Эта цепь используется для работы с высоковольтным источником переменного тока. Обращайтесь с ней с особой осторожностью.

Какая технология дистанционного управления освещением вам подходит?

Заменить традиционный выключатель света выключателем с дистанционным управлением проще, чем вы думаете.На рынке появилось несколько новых продуктов, которые добавляют функциональности вашим светильникам и делают переключатели более доступными, чем когда-либо прежде. Узнайте больше об этих различных технологиях и решите, какая из них лучше всего подходит для вас.

Как работают переключатели света с дистанционным управлением?

Функции дистанционного управления были добавлены к переключателям света благодаря радиочастотным и инфракрасным технологиям много лет назад. Новые продукты полагаются на Wi-Fi или Bluetooth, чтобы добавить функцию дистанционного управления вашим переключателям света и подключить их к вашему смартфону.Вот как работают эти разные технологии.

Радиочастотные переключатели света

Эти переключатели света взаимодействуют с передатчиком посредством радиосигнала. Передатчик, как правило, представляет собой небольшой пульт дистанционного управления, работающий от батареек.

Обратной стороной этой технологии является то, что вам необходимо подключить приемник к распределительной коробке переключателя света. Преимущество использования радиочастоты для удаленного управления выключателем света состоит в том, что ваш пульт должен работать в радиусе 150 футов. Вы можете использовать один из этих выключателей, не меняя лампочки, которые вы используете.

Есть еще одно применение радиочастотной технологии для выключателей света. Некоторые бренды предлагают выключатель, который связывается с лампочкой через радиосигнал. Некоторые продукты поставляются с пультом дистанционного управления, поэтому вы можете использовать пульт и настенный выключатель для включения и выключения света.

Обратной стороной этих товаров является необходимость приобретения совместимых лампочек. Главное преимущество в том, что вы можете установить выключатель света в удобном месте без всякой разводки.

ИК-переключатели света

В этих переключателях на пульте дистанционного управления используется та же технология, что и в пульте дистанционного управления телевизором.Фактически, можно превратить пульт от телевизора в пульт для ваших светильников, если вам нравится работать над проектами DIY.

Вы можете приобрести выключатель света со встроенным ИК-приемником, который поставляется с небольшим пультом дистанционного управления. Процесс установки занимает всего несколько секунд. Все, что вам нужно сделать, это заменить старый выключатель света новым.

Обратной стороной этого типа переключателя света с дистанционным управлением является то, что физическое препятствие может остановить ИК-сигнал. Как и в случае с пультом дистанционного управления от телевизора, вам нужно будет находиться прямо перед переключателем и иметь свободный путь, по которому ИК-сигнал достигнет переключателя.

Эта технология — доступный способ сделать выключатель света более доступным. Однако изменение местоположения существующего переключателя света потребует установки новой проводки.

Переключатель ИК-света имеет смысл, если у вас уже есть переключатель света в удобном месте и вы хотите иметь возможность включать и выключать свет, не вставая с места.

Выключатели освещения с дистанционным управлением по Bluetooth

Технология Bluetooth позволяет управлять освещением с помощью смартфона.Вам нужно установить либо выключатель света, либо лампочку со встроенным модулем Bluetooth.

Если вам нравится работать над своими проектами, вы можете превратить любой светильник или лампу в интеллектуальный выключатель света, установив небольшой модуль Bluetooth.

Управление освещением с помощью смартфона — удобная альтернатива использованию небольшого пульта дистанционного управления, а приложения, которые вы можете использовать для управления освещением, обычно имеют различные функции, которые позволяют управлять яркостью и цветами ваших лампочек.

Установить интеллектуальный выключатель света с дистанционным управлением довольно просто, поскольку нет необходимости менять существующую проводку. Лампочку Bluetooth установить еще проще.

Преимущество использования технологии Bluetooth заключается в том, что вам не нужно носить с собой небольшой радиочастотный или инфракрасный пульт дистанционного управления для управления освещением. Вам не придется беспокоиться о том, что вы потеряли небольшой пульт дистанционного управления, а приложения для смартфонов обычно имеют больше функций, чем радиочастотные или инфракрасные пульты дистанционного управления.

Wi-Fi переключатели света

Эти переключатели света похожи на продукты, в которых используется модуль Bluetooth, за исключением того, что лампочка или переключатель подключаются через сеть Wi-Fi.

Это интересный вариант для изучения, если вы используете систему домашней автоматизации или хотите ее создать. Вы можете подключить свой умный выключатель света или умную лампочку к концентратору домашней автоматизации и управлять им с помощью телефона или умного динамика.

Вы также можете найти подключенные переключатели и лампочки, которые не требуют использования концентратора домашней автоматизации. Эти устройства будут подключаться напрямую к вашему смартфону, чтобы вы могли управлять освещением через приложение. Обратите внимание, что некоторые приложения позволяют автоматизировать некоторые действия, даже если вы не используете центр домашней автоматизации.

Технология Wi-Fi, вероятно, является наиболее подходящим вариантом для вас, если вы хотите сократить свои счета за электроэнергию. Ваш центр домашней автоматизации может автоматически управлять освещением, в том числе выключать его, когда никого нет дома, или регулировать яркость, чтобы снизить потребление энергии.

Зачем использовать переключатели света с дистанционным управлением

Замена старого переключателя света на переключатель, которым можно управлять удаленно, может показаться небольшим обновлением. Однако это упростит включение и выключение света, и в конечном итоге вы сможете сэкономить на счетах за электроэнергию.

Интеллектуальные переключатели и лампочки можно запрограммировать на автоматическое выключение света через определенный час, а также можно отрегулировать яркость, чтобы потреблять меньше энергии.

Еще одно преимущество — простая установка. Вы можете разместить выключатель света в более удобном месте, не перестраивая что-либо, если выберете Bluetooth или технологию RF.

Выключатель света с дистанционным управлением также будет намного более доступным для людей с ограниченными физическими возможностями. Любая из описанных выше технологий позволит включать и выключать свет, не вставая с места.

Есть некоторые дополнительные функции, которые поставляются с интеллектуальными переключателями и интеллектуальными лампочками. Вы можете найти продукты, которые будут запоминать ваши предпочтения в освещении в зависимости от времени дня или которые будут регулировать оттенок освещения в зависимости от настроенного освещения, которое вы запрашиваете через свой смартфон или умную колонку.

Какой переключатель света на пульте дистанционного управления вам подходит?

Вы должны задать себе несколько вопросов, прежде чем выбирать выключатель света с дистанционным управлением. Доступны разные технологии, и выбор лучших продуктов для ваших нужд зависит от ваших приоритетов.

Вот что нужно учитывать при выборе нового выключателя света:

Вы хотите выключатель, который был бы более доступным для людей с ограниченными физическими возможностями?
Экономия энергии — ваша основная цель?
Вам нужны дополнительные функции, такие как автоматизация?
Каков ваш бюджет?
Сколько работы вы готовы вложить в процесс установки?
Готовы ли вы нанять профессионала для установки новых выключателей света?

Если вам нужно решение с очень простым процессом установки, лучше всего подойдут лампочки со встроенным Wi-Fi или Bluetooth.Все, что вам нужно сделать, это заменить старые лампочки на умные и установить на телефон приложение для управления освещением.

Если вам нужны дополнительные функции, такие как автоматизация, или вы хотите настроить оттенок и яркость, опять же, технология Wi-Fi или Bluetooth — это то, что вам больше всего подходит. Не забудьте найти устройство, совместимое с вашим концентратором домашней автоматизации, если вы его используете, и проверить функции, встроенные в приложение, совместимые с интеллектуальным переключателем или интеллектуальной лампочкой, которые вас интересуют.

Обратной стороной технологий Wi-Fi или Bluetooth является их надежность. Вы можете столкнуться с проблемами подключения при использовании устройств с поддержкой Bluetooth, а использование Wi-Fi означает, что вы не сможете управлять своим освещением, если ваша сеть Wi-Fi не работает.

Вот почему технологии RF и IR более надежны. Выбор переключателя света с дистанционным управлением RF или IR означает, что вы не будете зависеть от другого устройства, такого как ваш телефон или умный динамик, для управления вашим светом, и вам не придется беспокоиться о проблемах с подключением.Основным недостатком этих решений является случайная потеря пульта дистанционного управления переключателем света.

Самое удобное решение — это ничья между технологиями RF и Wi-Fi. Выключателем света, использующим радиосигнал, можно управлять в радиусе 150 футов, что делает эту технологию наиболее удобным и надежным решением.

С другой стороны, умным выключателем или лампочкой, подключенными к вашей сети Wi-Fi, можно управлять в любом месте вашего дома с телефона или умного динамика.Автоматизация некоторых действий может быть плюсом, если вы хотите сэкономить энергию.

Если вы сомневаетесь между этими двумя решениями, имейте в виду, что радиочастотный выключатель света сложнее в установке по сравнению с Wi-Fi, но более надежен, поскольку вы не будете зависеть от домашней сети Wi-Fi.

Замена традиционных переключателей света переключателями с дистанционным управлением поможет вам сэкономить на счетах за электроэнергию и сделает эти переключатели более доступными. Найдите время, чтобы сравнить различные технологии, доступные на рынке, чтобы вы могли выбрать продукт, соответствующий вашим потребностям.

Автоматический выключатель света в Интернете вещей — Новости

Предыстория

Я только что переехал в свой первый новый дом и обнаружил освещение в своем офисе на уровне сада. быть совершенно ужасными люминесцентными лампами. Пока я использую два очень большие лампы, но я плохо умею не забывать выключать их, когда ухожу, и пересекать комнату в темноте, когда я приезжаю, дело опасное. Я решил разместить свои вещи в Интернете вещей, спроектировав автоматический выключатель света с использованием SparkFun ESP8266 Thing Dev, SparkFun Quad Relay и пары инфракрасных светодиодов / приемников в качестве растяжки для включения и выключения света.Вы можете найти все части, которые я использовал для этого проекта, ниже.

Светодиод — инфракрасный 950 нм

В наличии COM-09349

Это очень простой и понятный инфракрасный светодиод. Эти устройства работают в диапазоне 940-950 нм и хорошо подходят для обычных ИК-систем, включая…

Счетверенное реле SparkFun Qwiic

В отставке COM-15102

1 На пенсии Примечание! Если вас интересует ориентированный на оборудование учебник о том, как настроить ИК-сигнал 38 кГц с использованием таймера 555, ознакомьтесь с учебным пособием Boss Alarm.

Инфракрасный

Самым большим препятствием для этого проекта было создание инфракрасного сигнала 38 кГц, который действовал бы как невидимая растяжка для активации ламп. Следующим препятствием было создание второго натяжного троса, который будет действовать вместе с первым. точно отслеживать людей, входящих и выходящих из комнаты. Прежде чем мы погрузимся в аспект кодирования этого проекта, сначала вы должны немного понять инфракрасный порт. Инфракрасный — это ВЕЗДЕ ! Сразу за пределами видимого спектра инфракрасное излучение излучается нашим телом в виде тепла, солнце постоянно излучает инфракрасный свет из космоса, и, чтобы не отставать, другие звезды также делятся с нами своим инфракрасным светом.Из-за этого инфракрасный растягивающий провод должен быть модулирован, чтобы его распознал ИК-приемник.

Чтобы создать этот сигнал, я хотел начать с нуля, чтобы лучше понять тайминги микроконтроллера. Генерация сигнала 38 кГц от SparkFun ESP8266 Thing, работающего на частоте 32 МГц, потребует некоторых задержек, но как долго? Каков будет рабочий цикл этого сигнала, если он есть? Для начала я проделал простую математику:

Частота предмета SparkFun ESP8266: 32MHz

Частота ИК-сигнала: 38 кГц

Количество циклов в одном периоде ИК-сигнала (32 МГц / 38 кГц): ~ 824.105

Период одного такта для ESP8266 Thing (время = 1 / частота): 31,25 нс (wowzers)

Умножьте количество тактовых циклов для задержки на длину тактового цикла: ~ 26,3 мкс.

Конечный результат: ~ 26,3us

Логический анализатор

Хорошо, этого достаточно для отправной точки. Если бы на этом этапе у меня не было логического анализатора, я бы не смог точно настроить сигнал, чтобы обнаружить какие-то другие неизвестные временные зависания.Я взял окончательный результат и записал для ИК-светодиода высокий уровень для половины рассчитанного времени задержки с помощью функции delayMicroseconds () (13us) и низкий уровень для другой половины. (еще 13us). Анализ сигнала показал, что сигнал был слишком медленным, но почему? После некоторого расследования я обнаружил, что написание пина с высоким уровнем занимает некоторое время, что на самом деле не то, что мне приходилось принимать во внимание раньше. Я имею в виду, конечно, да, но это именно тот вид вещей, с которым так приятно сталкиваться при выполнении проекта, потому что именно так я узнаю что-то новое.

Время записи высокого уровня на вывод на ESP8266 составляет примерно 1,5 мкс. Уменьшение задержки примерно до 23 мкс дало достаточно задержки для генерации волны 37,89 МГц, которой было достаточно для моих целей. Реализация сигнала не была столь успешной. Глядя на Спецификация на ИК-приемник Я обнаружил, что непрерывная подача ИК-сигнала заставляет приемник только на время отключать захват сигнала.

Я искал на нашем веб-сайте некоторую помощь и наткнулся на учебник Нейта по восстановлению Lumitune, который действительно собрал все воедино.Если вы посмотрите учебник, он предоставляет код для этого большого проекта, который вращается вокруг блокировки ИК-сигнала для игры на клавиатуре фортепиано. В своем коде он просто подал импульс ИК-светодиоду на короткий промежуток времени и немедленно прочтите после этого, чтобы увидеть, было ли оно прочитано. Он задерживается на одну миллисекунду между этими пакетами, чтобы не перегружать ИК-приемник. Конечно! Иногда вы идете в кроличью нору и с трудом понимаете перспективу своего проекта. Это именно то, что мне нужно было найти. Я установил первую и вторую пару ИК-передатчик / приемник и получил два рабочих растяжных провода.Я поиграл с рабочим циклом, чтобы посмотреть, как он повлияет на приемник, но обнаружил, что 50 процентов было достаточно.

Снимок экрана логического анализатора ИК-сигнала и чуть выше ИК-приемника с низким уровнем сигнала.

Код

Направление очень важно, потому что я могу отслеживать количество людей, входящих или выходящих из комнаты. Отслеживая количество людей в комнате, я могу предотвратить выключение света всякий раз, когда какой-либо один человек покидает комнату, и только тогда, когда комната пуста. Это важное отличие и частый случай использования моего автоматического выключателя света. Конечно, это не идеальная система; Я могу представить себе случай, когда два разных человека, один уходящий, а другой входящий, запускают оба ИК-кабеля одновременно.Я могу представить, как по моему коридору плечом к плечу идет очередь в красных мундирах, и моя установка воспринимает только одного человека, когда на самом деле их трое.

Для всех В крайних случаях я просто поставлю кнопку возле входа, чтобы выключить свет, и, поскольку мы в Интернете, я также смогу включать и выключать свет с помощью своего телефона. Чтобы это хорошо реализовать, я хочу, чтобы второй ИК-датчик срабатывал после первого в определенное время, чтобы я мог точно определить направление.Есть ли еще что-нибудь, о чем я должен подумать? Дайте мне знать ниже.

Код инфракрасного отключения (ZIP)

Инфракрасный контур

Belolw — это схема для инфракрасных растяжек. Следует отметить, что ИК-светодиод может использовать ток до 50 мА, что больше, чем может обеспечить вывод ESP8266. Я использую транзисторы NPN с резисторами 68 Ом, чтобы обеспечить правильный ток. Я на самом деле макетировал схему на двух отдельных макетных платах, чтобы я мог разделить их как можно больше. Тем не менее, ИК-светодиоды все равно запускали неправильные приемники, поэтому я использовал алюминиевую фольгу, чтобы создать конус вокруг каждого светодиода.

ESP8266, управляющий реле SparkFun Qwiic Quad Relay, был подключен к контактам C I ². Ознакомьтесь с руководством по подключению Quad Relay, если хотите узнать больше. Вот и все, ребята! В приведенном ниже GIF-изображении я показываю, как одна лампа включается в определенном порядке с использованием логики «направления», о которой говорилось в приведенном выше коде, после чего свет выключается, двигаясь в противоположном «направлении».

Обратите внимание на алюминиевые конусы?

Физический корпус

Взгляд в будущее

Когда я работал над описанием этого проекта, мне пришло в голову, что если бы два человека шли близко друг к другу, логика кода не работала бы. Первая растяжка будет отключена до тех пор, пока первый человек не запустит второй или пока не закончится временной интервал для второго.Если два человека находятся близко друг к другу, человек может незаметно проскользнуть внутрь! Я думаю, что вместо этого было бы разумнее создать «стопку» входов и выходов, в которой каждому сработавшему растяжению присваивается соответствующая отметка времени. Затем я могу сравнить сработавшие растяжки и их временные метки и принимать решения на основе времени между ними. Дайте мне знать, если у вас есть какие-либо предложения в комментариях ниже!

Пассивный инфракрасный датчик низкого напряжения

GE 10-30 В постоянного тока — белый

Наслаждайтесь управлением освещением без помощи рук, оставляя его включенным только тогда, когда в комнате есть люди.Получите экономию энергии и удобство с помощью этого пассивного инфракрасного переключателя света с датчиком движения (и обычного переключателя). Этот переключатель низкого напряжения с функцией обнаружения движения от GE обнаруживает изменения температуры, возникающие, когда человек входит в одну из зон датчиков. Современный вид подходит к любой панели переключателей в стиле Decora (в комплект входит белый пластик).

Характеристики

Технология пассивного инфракрасного (PIR) обнаружения движения
All-in-one: обычный выключатель или выключатель освещения с автоматическим включением / автоматическим выключением при обнаружении движения
Позволяет управлять одним коммутатором GE или вводом в низковольтную панель GE.
Включает пластиковую настенную пластину и крепежные винты — подходит для любого отверстия в настенной пластине Decorator
Вход: 10-30 В постоянного тока от GE Switchpack или GESystem, максимальный необходимый ток составляет 25 мА на датчик
Выход: Выход с открытым коллектором для переключения до десяти коммутаторов GE.Изолированное реле формы C. Номинальные характеристики изолированного реле формы C: 1A 30VDC / VAC
Номинальные характеристики изолированного реле формы C: 1A 30VDC / VAC
Варианты задержки времени: Саморегулирующаяся, 15 секунд или по выбору 5, 15, 30 минут
Функция дневного освещения отключает свет, когда в комнате достаточно яркого естественного света
Только для использования внутри помещений
Основное покрытие движения: 1000 квадратных футов
Незначительное покрытие движения: 300 квадратных футов
Красный светодиодный индикатор
Auto ON / OFF: свет включается, когда датчик обнаруживает движение; отключается автоматически по истечении заданного времени задержки (после освобождения комнаты)
Ручное включение / автоматическое выключение: кнопка для включения света; освещение автоматически отключается по истечении заданного времени задержки (после полного освобождения комнаты)
Номер детали: GE WIR-10-LV-W
Белый переключатель присутствия / обнаружения движения GE для низковольтного освещения
производства General Electric в США
Внесен в список UL

Магазин низковольтных коммутационных панелей и электрических компонентов для всех низковольтных выключателей, ярм и настенных панелей.

ОКОНЧАТЕЛЬНАЯ ПРОДАЖА — ПРОДАЖА В НАЛИЧИИ

Проверьте, передает ли ваш пульт дистанционного управления инфракрасный (ИК) сигнал.

ВАЖНО: Эта статья применима только к определенным продуктам и / или операционным системам. Для получения подробной информации см. «» Применимые продукты и категории «».

ИК-пульт дистанционного управления излучает инфракрасные световые сигналы. Вы не можете видеть инфракрасные лучи глазами, однако они могут быть видны с помощью цифровой камеры, некоторых камер мобильных телефонов или видеокамеры.

Примечание: На ИК-пульте дистанционного управления будет значок (ИК), за исключением ИК-пультов дистанционного управления устройств Android TV ™, выпущенных в 2016 году.

Перед тем, как начать

Вам понадобится одно из следующих устройств, чтобы проверить, передает ли ваш пульт дистанционного управления инфракрасные сигналы:

Цифровая фотокамера
Видеокамера
Мобильный телефон с камерой

Примечание: Некоторые мобильные телефоны и определенные модели iPhone® нельзя использовать, поскольку их встроенные камеры имеют фильтр, удаляющий инфракрасный свет.Используйте другое устройство или обратитесь к производителю, чтобы узнать, можно ли отключить ИК-фильтр.

Проверьте, передает ли ИК-пульт дистанционного управления инфракрасный сигнал.

ВАЖНО: Если ваш телевизор оснащен одним из новейших пультов дистанционного управления Bluetooth®, например RMF-TX500U, RMF-TX600U или RMF-TX611U, используйте только зеленую кнопку Power для проверки наличия ИК-сигнала.

Включите камеру / видеокамеру или камеру мобильного телефона.
Направьте конец пульта дистанционного управления с ИК-излучателем на видоискатель, экран камеры / видеокамеры или мобильного телефона.
Нажмите и удерживайте одну из кнопок пульта дистанционного управления (зеленая кнопка питания для некоторых новых пультов дистанционного управления Bluetooth).
Посмотрите в видоискатель, экран камеры / видеокамеры или мобильного телефона.
- Если пульт дистанционного управления посылает сигнал, вы должны видеть свет в видоискателе, экране камеры / видеокамеры или мобильного телефона при нажатии кнопки на пульте дистанционного управления.

Примечания:

Если вы видите инфракрасный свет, даже если не нажимаете кнопку, возможно, одна из кнопок на пульте дистанционного управления застряла, а другие кнопки больше не работают.В этом случае:
1. Извлеките батареи.
2. Нажмите и отпустите каждую кнопку пару раз, чтобы проверить, можно ли освободить застрявшую кнопку.
3. Снова вставьте батарейки и снова проверьте пульт.
Используйте новые батарейки в пульте дистанционного управления.
- Если вы не видите инфракрасный свет или он тусклый при нажатии кнопки, возможно, батарея разряжена.
Если вы продолжаете видеть свет, даже когда не нажимаете кнопку, или если вы не видите инфракрасный свет при нажатии определенной кнопки, замените пульт дистанционного управления.

ИК-переключатель / диммер 24В | аксессуар | Продукты | Гера

ИК-переключатель / диммер 24V

Описание:

ИК-переключатель, активируемый движением, для подключения светодиодных фонарей с напряжением 24 В, кабель питания 2,5 м со штекером LED 24, кабель датчика 2,5 м с 11-канальным распределителем, для монтажа в полости 14,5 мм или наклеивания с помощью прилагаемой липкой накладки, при Вы можете выбрать одну из следующих двух функций переключателя: функция 1 (в комплекте): в первый раз, когда переключатель обнаруживает движение, он включает свет, а во второй раз он снова его выключает, функция 2: открытие двери автоматически включает свет — и закрытие двери снова выключает его, возможно параллельное подключение до 11 выключателей

Подключение:

LED-Trafo DC 24 В

Особенности:

переключатель управления движением или переключатель движения двери?
, функция 1 (в комплекте поставки): в первый раз, когда переключатель обнаруживает движение, он включает свет, а во второй раз он снова его выключает
, функция 2 (короткое нажатие на кнопку, см. Рисунок): при открытии двери свет включается автоматически, а при закрытии двери он снова выключается (возможна комбинация нескольких ИК-переключателей, например.грамм. для широкой раздвижной двери)
яркость, настроенная в функции 1, будет сохранена после перехода в функцию 2
: подключенный светодиодный светильник регулируется, если человеческая рука или какой-либо предмет остаются в пределах диапазона обнаружения ИК-датчика (только в функции 1).
подходит для включения светодиодных светильников 24 В
для сверления 14,5 мм или для наклеивания прилагаемой липкой подушечкой
расстояние между закрытой дверью и ИК-датчиком должно быть до 50 мм (в зависимости от поверхности)
нажатие клавиши прибл.6 сек. деактивирует или активирует функцию затемнения и памяти

Дополнительная информация:

См. FAQ

Номер заказа:

21703220101

доступные версии

Выберите один из вариантов ниже. Текущий выбранный будет выделен цветом.

артикул	описание
21703220101	ИК-диммер 24 В макс.48 Вт белый
21703220103	? ИК-диммер 24 В макс. 48Вт черный? ?

необходимые аксессуары

выберите из следующих необходимых принадлежностей

class = «product-slider» data-product-slider = «true»>

ИК-переключатели

ИК-переключатель означает инфракрасный. Инфракрасные переключатели могут использоваться для бесконтактного управления устройством.

Типы ИК-переключателей и их применение

У нас, в Herga

, есть два разных типа ИК-переключателей.

Первый — это наши модели 6310 и 6311 с ручным управлением с приемником.Ручное управление является беспроводным, и приемник может быть размещен на устройстве, что позволяет пользователю управлять им с расстояния в пределах прямой видимости.

Наиболее популярное применение ИК-переключателя, с которым мы столкнулись, — это драйверы тяжелой техники. Они могут прикрепить приемник к элементам управления дверью, что означает, что когда они едут, они могут открывать двери склада при приближении. Им не нужно выходить из машины, чтобы открыть дверь, они могут сделать это прямо из машины.

Другой тип ИК-переключателя, который мы предлагаем, — это бесконтактный переключатель 6461. Этот переключатель приводится в действие путем обнаружения движения. Движение можно обнаружить на расстоянии от 75 до 100 мм. Обнаруженное движение активирует переключатель, поэтому контакт не требуется. Основное применение переключателя этого типа — бесконтактный смыв унитаза. Возможно, вы встречали их в общественных туалетах. Пользователь просто машет рукой перед переключателем, и унитаз смывается.

Преимущества использования ИК-переключателей

Есть довольно много причин, по которым люди предпочитают использовать ИК-переключатели в своих приложениях, основная причина выбора ИК-переключателя 6461 — из соображений гигиены; поскольку люди не касаются переключателя, вероятность распространения микробов снижается.

Другие преимущества включают экономию времени и более удобство по сравнению со стандартными переключателями.

ИК-переключатели от Herga

Инфракрасные передатчики и элементы управления 6310 и 6311 от Herga имеют следующие особенности;

Доступны компактные пластиковые и усиленные версии
Выбор 1,2,4 или 8 каналов
Имеет кодированные сигналы для системной безопасности
Используется с нашими органами управления 6311 и приемниками 6312

6461 Бесконтактный ИК-переключатель имеет следующие особенности;

Простая установка
Дальность срабатывания 75-100 мм — специальная версия до 500 мм
Низкое потребление тока
Выход транзистора с открытым коллектором или релейных контактов
Набор за защитной акриловой линзой

ИК-переключатели — это лишь одна из предлагаемых нами беспроводных технологий.

Разное
