Горячая вода от солнечных батарей: Солнечная батарея для нагрева воды 150 литров XF-II-18-150 — купить в Солнечные.RU

Горячая вода от солнечных батарей: Солнечная батарея для нагрева воды 150 литров XF-II-18-150 — купить в Солнечные.RU

Содержание

Солнечное тепло: горячее водоснабжение и отопление

В среднем по году, в зависимости от климатических условий и широты местности, поток солнечного излучения на земную поверхность составляет от 100 до 250 Вт/м2, достигая пиковых значений в полдень при ясном небе, практически в любом (независимо от широты) месте, около 1 000 Вт/м2. В условиях средней полосы России солнечное излучение “приносит” на поверхность земли энергию, эквивалентную примерно 100-150 кг условного топлива на м2 в год.

Для оценки ресурса солнечной энергии, приходящей на единицу поверхности, применяются различные показатели. Обычно используется значение среднегодового, среднемесячного и суточное количество энергии, которое измеряется в кВт*ч/м2. Также, часто используется так называемое “количество пиковых часов” солнечного сияния за период- это приведенное значение, обычно получается делением прихода энергии за период на 1000 Вт/м2. Этот параметр удобно использовать, так как обычно все параметры солнечных батарей и солнечных коллекторов указываются именно при этой пиковой освещенности.

Практическая задача, стоящая перед разработчиками и создателями различного вида солнечных установок, состоит в том, чтобы наиболее эффективно “собрать” этот поток энергии и преобразовать его в нужный вид энергии (теплоту, электроэнергию) при наименьших затратах на установку. Простейшим и наиболее дешевым способом использования солнечной энергии является нагрев бытовой воды в так называемых плоских солнечных коллекторах.

Солнечные коллекторы разного типа позволяют получить тепловую энергию, которая в первую очередь используется для приготовления горячей воды, что особенно актуально в летний период года, когда наблюдается максимальная солнечная активность и максимальное потребление горячей воды.

Кроме этого в отдельных случаях при построении комбинированных котельных установок тепло от солнечных коллекторов частично можно использовать в различных системах отопления, например, при работе котельной установки в переходные периоды года. Такой подход позволяет существенно повысить эффективность котельной установки в целом.

Используя энергию солнца, гелиосистемы позволяют ежегодно экономить традиционное топливо:
– до 75% – для горячего водоснабжения (ГВС) при круглогодичном использовании;

– до 95% – для ГВС при сезонном использовании;
– до 50% – для целей отопления;
– до 80% – для целей дежурного отопления.

Следует учитывать, что каждая система индивидуальна, и процент экономии энергоресурсов при использовании гелиосистемы необходимо рассчитывать. Для точного расчетов гелиосистем использует сложные программные продукты.

В последнее время все более широкое применение в России находят системы с вакуумными солнечными коллекторами. В солнечные летние дни разницы в работе хороших плоских и вакуумных солнечных коллекторов практически незаметна. Однако при низкой температуре окружающей среды преимущества вакуумных коллекторов становятся очевидны. Также, даже в летнее время есть разница в между максимальными температурами нагрева воды в коллекторах. Если для плоских коллекторов максимальная температура не превышает 80-90 градусов, то в вакуумных коллекторах температура теплоносителя может превышать 100 °С.

С одной стороны, это требует постоянного отвода тепла от вакуумного коллектора, чтобы он не закипел, или применение других технических решений для предотвращения перегрева воды в теплоаккумулирующем баке. С другой стороны, в системах с плоскими коллекторами существует проблема размножения бактерий и других микроорганизмов (там тепло и влажно), которой нет в системах с вакуумными коллекторами (в них происходит периодическая “пастеризация и стерилизация” за счет более высокой температуры. Так, средняя температура в работающей системе с плоскими коллекторами обычно составляет 40-50 градусов, а в системе с вакуумными коллекторами – 60-80 градусов (значения указаны для лета при типичном потреблении горячей воды.

Мы предлагаем как плоские, так и вакуумные солнечные коллекторы и системы на их основе.

Обычно системы с плоскими коллекторами используют сезонно, с весны по осень. В зимнее время
производительность систем с плоскими солнечными коллекторами падает за счет теплопотерь в окружающую среду.

В круглогодичных солнечных водонагревательных установках обычно используются вакуумные солнечные коллекторы, хотя в южных регионах России возможно использование и плоских коллеторов в хорошей теплоизоляцией. В любом случае необходимо уделять пристальное внимание теплоизоляции труб, идущих к коллектору и от него.

Принцип работы солнечной водонагревательной установки

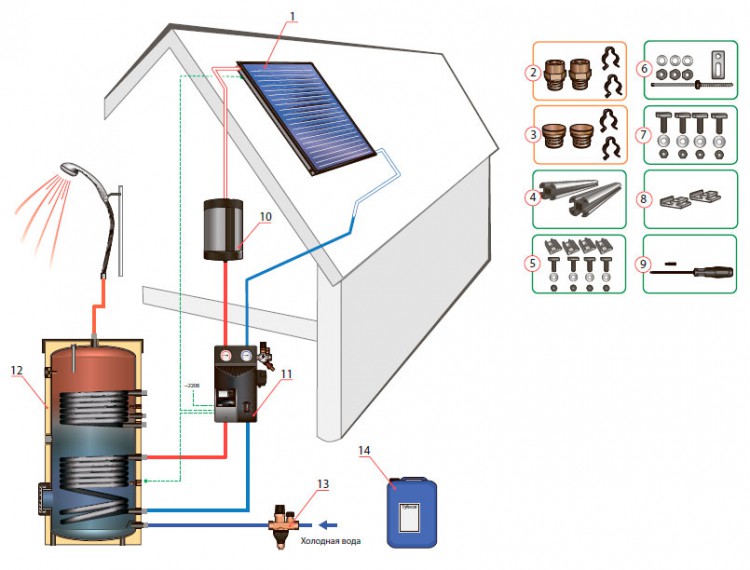

Схема круглогодичной солнечной водонагревательной установки.

Солнечная водонагревательная установка СВУ состоит из солнечного коллектора и теплообменника-аккумулятора. Через солнечный коллектор циркулирует теплоноситель (специальный антифриз). Теплоноситель нагревается в солнечном коллекторе энергией солнца и отдает затем тепловую энергию воде через теплообменник, (обычно вмонтированный в бак-аккумулятор, но может быть и отдельным). В баке-аккумуляторе хранится горячая вода до момента ее использования, поэтому он должен иметь хорошую теплоизоляцию. В первом контуре, где расположен солнечный коллектор, может использоваться естественная или принудительная циркуляция теплоносителя.

В бак-аккумулятор может устанавливаться электрический нагреватель-дублер. В случае понижения температуры в баке-аккумуляторе ниже установленной (продолжительная пасмурная погода или малое количество часов солнечного сияния зимой) нагреватель-дублер автоматически включается и догревает воду до заданной температуры. Очень часто солнечные нагреватели используют совместно с другими источниками тепла – газовыми, жидкотопливными, пеллетными и т.п. бойлерами.

Солнечные установки сезонного действия  с использованием солнечных коллекторов могут непосредственно нагревать воду в баке-аккумуляторе.

Более подробную информацию по этой теме, о принципах построения и типах солнечных нагревательных систем, их достоинствах и недостатках вы можете посмотреть в разделе нашего сайта по основам возобновляемой энергетики (солнечное теплоснабжение), а также почитать статьи в нашей Библиотеке.

Математическое моделирование простейшей солнечной водонагревательной установки, проведенное в Институте высоких температур Российской академии наук с использованием современных программных средств и данных типичного метеогода показало, что в реальных климатических условиях средней полосы России целесообразно использование сезонных плоских солнечных водонагревателей, работающих в период с марта по сентябрь.

Для установки с отношением площади солнечного коллектора к объему бака-аккумулятора 2 м2/100 л вероятность ежедневного нагрева воды в этот период до температуры не менее чем 37°С составляет 50-90%, до температуры не менее чем 45°С – 30-70%, до температуры не менее чем 55
°С – 20-60%. Максимальные значения вероятности относятся к летним месяцам.

“Ваш Солнечный Дом” разрабатывает, комплектует и поставляет готовые системы солнечного теплоснабжения, как с пассивной, так и с активной циркуляцией теплоносителя. Описание этих систем вы можете найти в соответствующих разделах нашего сайта. Заказ и покупка осуществляется через Интернет-магазин.

Очень часто задается вопрос, можно ли использовать солнечные нагревательные установки для отопления в условиях России. По этому поводу написана отдельная статья – “Солнечная поддержка отопления”

Эта статья прочитана 9549 раз(а)!

Продолжить чтение

  • 79

    Эффективность применения солнечных водонагревателей в климатических условиях средней полосы России Автор: О. С. Попель Институт высоких температур Российской академии наук АННОТАЦИЯ На основе математического моделирования простейшей солнечной водонагревательной установки с использованием современных программных средств и данных типичного метеогода показано, что…

  • 75

    Раздел «Оборудование — Солнечные коллекторы» Раздел «Основы — Солнечное тепло» Раздел «Библиотека — про солнце» См. также полную карту нашего сайта со списком всех статей.

  • 72

    Литература по солнечному теплоснабжению В данном разделе публикуются различные статьи по теме применения солнечной энергии для целей горячего водоснабжения и отопления. Переход к статьям, размещенным на нашем сайте. Также, вы можете скачать литературу по ссылкам ниже Коллекторы солнечные. Общие технические…

  • 70

    Интересные ссылки по солнечным коллекторам Солнечные коллекторы: правда и мифы. Приведено сравнение плоских и вакуумных коллекторов. Написано все, на удивление, правильно, видно что писал не журналист, а практик. Видео о солнечных коллекторах https://youtu.be/Bm-hgBhgwL0 Процесс кипячения воды в вакуумной трубке Испытания…

  • 69

    Расчеты систем солнечного горячего водоснабжения Нагреть 1 кг воды на 1 градус можно, затратив 1,16 Вт*ч. Значит, нагреть тонну воды на 30 градусов (от 20 до 50) можно, затратив 1,16х1000х30=34800 Вт*ч. Считается, что минимальная мощность, при которой еще более-менее будет…

  • 69

    Типы систем солнечного теплоснабжения Мы можем спроектировать и поставить систему солнечного горячего водоснабжения для ваших нужд. Также у нас есть типовые системы для солнечного горячего водоснабжения. Мы проектируем различные системы для подогрева воды: Одноконтурные, для использования сезонно или в местностях,…

Солнечные батареи отопления, горячее водоснабжение от солнца.

Горячая вода и отопление от солнца

Вас тоже настораживают новости из нефтедобывающих стран, и напрягает постоянный рост стоимости услуг ЖКХ? А ведь технологии автономного обеспечения многими видами коммунальных услуг существуют уже давно и отлично зарекомендовали себя на практике. К примеру, чтобы обеспечить частный дом или коммерческий объект теплом и горячей водой, совсем необязательно строить свою котельную или подводить газовую трубу — отопление от солнца решит эту проблему раз и… если не навсегда, то как минимум очень надолго.

С технической точки зрения, горячее водоснабжение (далее ГВС) само по себе предоставляет очевидную возможность устройства водяной системы обогрева комнат: теплоноситель циркулирует по трубам и от него нагревается воздух в помещениях, а из точек потребления (кранов и т.п.) можно брать горячую воду, сколько надо. А сверху находится солнечный коллектор отопления и ГВС, аккумулирует энергию и постоянно подогревает систему до заданного уровня.

Эксплуатация гелиосистем практически бесплатная, только за приобретение и монтаж придется отдать солидные деньги — но не астрономическую сумму, как это было пару десятков лет тому назад. Только в регионах с суровым климатом может понадобиться поддержка традиционными видами отопления, а в странах Евросоюза солнечные коллекторы активно покупаются уже который год.

Технические подробности солнечных батарей

Даже в местах, где солнце видно не каждый день, такая система аккумулирует достаточно энергии, чтобы согревать воду для бытовых нужд. Функционируют солнечные батареи абсолютно безопасно, все комплектующие и материалы экологичны, никаких вредных выделений нет. Обычно на одну систему приходится несколько батарей, а устанавливают их на крыше (иногда еще на стенах). Бытовая модель, не очень мощная, способна подогревать даже небольшой бассейн.

Есть разные гелиосистемы, не только с водой в качестве теплоносителя. Из самых распространенных конструкций наиболее известные плоские солнечные и трубчатые вакуумные коллекторы. Второй вариант дороже, зато тепло сохраняет дольше. Среди вакуумных коллекторов еще и разновидности есть: с прямой циркуляцией теплоносителя или с тепловыми трубками. Многие всемирно известные бренды вкладывают средства в производство и дальнейшее совершенствование гелиосистем — например, солнечные коллекторы на крышу и фасад выпускает компания Bosch.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Солнечное отопление – выгоды использования геотермического отопления

Вакуумные трубчатые коллекторы – Самые высокие результаты солнца от трубки

Функциональный принцип вакуумного трубчатого коллектора аналогичен принципу работы плоских коллекторов. Они также поглощают солнечное излучение через поглотители, а затем передают его в виде тепловой энергии жидкости.

Однако в отличие от плоских коллекторов вакуумные трубчатые коллекторы используют великолепную изоляционную способность вакуума. Именно поэтому они и называются вакуумными трубчатыми коллекторами. Потери тепла практически исключены благодаря вакууму в стеклянной трубке. Вдобавок, под отдельными трубами установлено стекло, чтобы фокусировать солнечный свет на трубу поглотителя. В итоге, вакуумные трубчатые коллекторы значительно более эффективны, чем плоские коллекторы.

Преимущества вакуумных трубчатых коллекторов:

— Большая КПД энергии, хороший результат, даже при малом солнце и рассеянном свете

— Требует меньшей площади крыши для того же результата

— Также может использоваться на поверхностях крыши, не направленных на юг

— Производит высокие температуры и может быть соединен с высокотемпературными отопительными системами

Вакуумный трубчатый коллектор от «auroTHERM exclusiv» компании «Valliant» — верный выбор для тех, кто голосует за оптимальное использование солнечной энергии. Из-за продуманной конструкции этот вакуумный трубчатый коллектор достигает наивысшего возможного показателя энергии даже в случае наклонного положения солнца и хорошие показатели при рассеянном свете, и в целом, максимально возможные показатели энергии.

Узнайте больше о вакуумных трубчатых коллекторах, предлагаемых компанией «Vaillant. ((ссылка на описание «auroTHERM exclusiv»))

Быстрый, безопасный и простой монтаж

Все панели солнечных батарей в нашей программе предоставляются с единой монтажной системой. Это обеспечивает значительные преимущества в плане времени и обращения. Может гарантироваться быстрая, безопасная и простая установка коллекторов. Более того, наша система обеспечивает максимальную гибкость установки.

Независимо от того, вертикально или горизонтально, рядом друг с другом или один поверх другого – для наших коллекторов осуществима любая форма установки. В то же время, наши панели могут использоваться для установок в крыше или на плоских крышах в дополнение к классической версии. Также у вас есть выбор между вертикальным и горизонтальным положением коллектора.

Подходящая отопительная система

Не существует стандартного решения при поиске подходящей отопительной системы. Но найти систему, которая бы отвечала вашим нуждам, не так уж трудно. Поговорите со специалистами компании «Vaillant»по отоплению. Они могут оказать вам помощь при планировании вашей новой отопительной установки.

Принцип работы солнечных коллекторов и батарей

Солнечные коллекторы – это инновационная технология, которая превращают солнечную энергию в тепло. Но как именно работает солнечная батарея?

Принцип работы солнечной батареи достаточно не простой. Ведь для работы солнечного коллектора необходима не только сама панель, но и ряд вспомогательных устройств, которые берут участие в работе коллектора.

Принцип работы солнечного коллектора зависит от его составляющих. Система состоит из непосредственно солнечного коллектора, теплообменного контура и аккумулятора тепла (бака с водой). За что отвечает каждый элемент системы?

  • Принцип работы коллектора прост. По нему происходит циркуляция теплоносителя (жидкости). В нем теплоноситель нагревается от солнечной энергии.
  • В аккумуляторе тепла (баке) нагретая вода до того, как ее используют, например на отопление дома солнечными коллекторами.
  • Теплообменник контура необходим для передачи тепла от коллектора в бак.

    • Принцип солнечной батареирассмотрим более подробно. Через плоский солнечный коллектор постоянно проходит теплоноситель (жидкость – чаще всего применяется раствор пропилен гликоля с водой). Теплоноситель нагревается в солнечной батареи благодаря энергии солнца и далее отдает тепловую энергию воде через теплообменник, который находится в баке-аккумуляторе.

    Далее в баке-аккумуляторе горячая вода находится до момента, когда она понадобится. Из-за этого принципа работы, бак должен иметь хорошие изоляционные качества. В первом контуре, где находится солнечная батарея, применяется принудительная циркуляция теплоносителя, поэтому еще одной составляющей такого цикла является насос, или насосная станция.

    Иногда, в баке-аккумуляторе может быть установлен электрический нагреватель-дублер. Он обеспечивает принцип предостережения от возможного понижения температуры воды в баке-аккумуляторе. Такое может произойти из-за затяжной пасмурной погоды или например по причине нехватки солнечной энергии в зимний период. В таком случае, нагреватель-дублер автоматически включается и догревает воду солнечной батареи до заданной температуры. Более часто применяются баки0аккумуляторы бивалентного типа(бак с двумя теплообменниками). В таких случаях в нижний змеевик подключаются солнечные коллектора, а в верхний дополнительный источник тепла, например газовый или твердотопливный котел.

    Принцип солнечного коллектора достаточно прост, но в тоже время требует высокой степени внимания к деталям. Ведь если что-то не учесть, то возможно значительное снижение эффективности работы.

    Принцип действия солнечного коллектора немного отличается от типа коллектора. Например, у вакуумного солнечного коллектора и плоского солнечного коллектора есть небольшое отличие в принципе действия. Вакуумный солнечный коллектор имеет преимущества в эффективности работы по сравнению с плоским солнечным коллектором в межсезонье и зимой:

    • дело в том, что медная трубка в вакуумном коллекторе изолирована вакуумом со всех сторон, что обеспечивает минимальныетеплопотери. Это особенно чувствуетсяв зимний период;
    • принцип солнечной батареи вакуумного типа позволяет менять трубки по отдельности, при этом на работу остальных трубок поломка одной не влияет. В плоском солнечном коллекторе поломка одной трубки приведет к неисправности всего коллектора;
    • за счет круглой формы абсорбера, вакуумный солнечный коллектор, впитывает на много больше солнечного света, не отражая его. Плоские солнечные коллектора отражают большую часть света ранним утром и поздним вечером.

    Таким образом, мы можем сказать, что принцип действия солнечных батарей немного отличается в зависимости от типа и вида коллектора. Поэтому, внимательно подбирайте себе коллектор и лучше перед покупкой обратитесь к нашим специалистам по тел. 050 414-37-72, которые более детально смогут Вам подсказать и помочь в выборе.

    Горячее водоснабжение от солнечных батарей: Строительство

    С целью экономии горючего топлива у нас и за рубежом построены и разрабатываются целый ряд различных солнечных установок для использотзания солнечного излучения и получения даровой энергии Солнца. Особенно нас интересуют солнечные установки, обогревающие жилые дома и снабжающие горячей водой квартиры.

    В предлагаемой комбинированной совмещенной системе предусмотрено подключение солнечных батарей, в которых вода нагревается излучением Солнца.

    Для нашего примера предлагаются две простейшие установки: одна подает горячую воду в общую сеть для хозяйственных нужд, а другая установка подает горячую воду в котел, и, таким образом, снабжает квартиру горячей водой и отопляет ее летом и зимой. Все это достигается без переделки системы.

    Солнечная батарея (32) на крыше

    Для батареи 32 берется емкость любой конфигурации, объемом 300—900 литров, и устанавливается на солнечной стороне крыши дома или пристройки, или на специальной опоре.

    Дно этой емкости должно быть на 200—500 мм выше крышки распределителя 4 котла системы (см. рис. 10).

    Трубопроводы от этой батареи подводятся в ванную комнату, на кухню и соединяются с водоразборными сетями горячей воды с таким расчетом, чтобы можно было пользоваться водой от солнечной батареи 32 и от распределителя 4 котла, так, чтобы они не мешали друг другу в эксплуатации.

    Для этого необходимо стояк (0—20 мм) одним концом присоединить к водопроводной линии 8, а второй конец трубы стояка присоединить к дну батареи 32.

    Из батареи сделать обратную трубу (0—15—20мм), один конец которой присоединить сверху, под крышкой батареи 32, а нижний конец присоединить к смесителю ванной 33, через перемычку «П» и ответвление к раковине на кухне «Р».

    Такое простое присоединение дает возможность пользоваться горячей водой от батареи 32 и распределителя 4.

    Для этого необходимо открыть вентиль С 8 холодной воды, которая по стояку поднимается и наполняет батарею 32. Нагретая солнцем вода в батарее по обратной трубе спускается вниз к смесителю 33, через перемычку «П» и дальше пойдет в душ и на кухню в раковину «Р».

    Здесь нужно пояснить, что получение горячей воды из солнечной батареи 32 происходит способом выжимания, т. е. открывается вентиль С 8 водопроводной сети, холодная вода своим напором поднимает горячую воду из батареи 32 и она поступает через обратную линию в трубопроводы разбора горячей воды 9 через перемычку «П».

    В некоторых случаях можно горячую воду получить и способом самотека. Для этого необходимо на обратной линии открыть воздушный вентиль 37а и открыть вентиль на перемычке «П». Воздушный вентиль 37а устанавливается под потолком, выше трубки, подающей горячую воду в душ, и труб 9, подающих горячую воду из распределителя 4. В противном случае вода из вентиля будет переливаться на сброс. В предлагаемом способе вода пойдет в смеситель, душ, ванную и на кухню при открытии вентиля «Р».

    Описанная выше батарея — это просто бочка, обогреваемая солнцем. Следовательно, пока солнце греет, вода горячая, а как солнце зашло, вода в этой бочке (батарее) быстро начинает охлаждаться.

    Но эту бочку можно огородить, с солнечной стороны остеклить и термоизолировать примерно так же, как и наземную батарею (см. ниже). Этим можно сохранить горячую воду до следующего восхода солнца. Иногда в солнечной батарее 32 вода теплая. В этом случае можно из распределителя 4 добавить горячей воды через подающую трубу 9, а нужную температуру воды отрегулировать вентилями на перемычке «П» и на подающей линии 9.

    На подающем стояке к батарее 32 и обратной линии из батареи 32 поставлены воздушные вентили 37 и 37а. Их назначение — предотвратить возможное случайное наполнение водой батареи 32 и ее замерзание в зимнее время, поэтому на зимний период эти вентили надо снять, а через открытое отверстие патрубка выйдет случайная вода.

    Вентиль 37а дополнительно выполняет еще одну роль: при наполнении бака холодей водой через этот вентиль воздух из бака выходит, а когда из этого бака (батареи) горячую воду нужно взять, то он пропускает (всасывает) воздух в бак. Но если этот вентиль 37а будет закрыт, то из бака нельзя будет взять горячую воду, а также нельзя наполнить бак холодной водой.

    Солнечная наземная батарея (31)

    Для наземной солнечной батареи прежде всего нужно выбрать площадку, которая освещается солнцем как можно дольше, причем эта площадка должна находиться как можно ближе к котлу.

    Надо знать, что чем дальше от дома будет установлена наземная батарея, тем длиннее контур (кольцо) и тем длиннее подающие и обратные линии, а отсюда, в свою очередь, вытекает и закон естественной циркуляции воды: чем длиннее контуры, тем хуже циркуляция воды, тем медленнее обогрев квартиры и тем большая потеря тепла.

    Выбранная площадка должна быть как можно ниже дна топливника котла 2. Дно бака наземной батареи 31 должно находиться ниже дна топливника 2 не менее, чем на 90 см, и чем ниже, тем лучше.

    Наземную батарею можно заглубить в землю, однако это заглубление не должно мешать солнечным лучам освещать бак солнечной батареи.

    Для наземной солнечной батареи чем больше емкость, тем лучше (300—800 литров), ибо чем больше воды, тем она медленнее остывает после захода солнца. В свою очередь, чем больше площадь облучаемой поверхности бака, тем быстрее нагревается вода в баке.

    Бак для наземной батареи желательно делать в высоту в 3—4 раза больше диаметра бака, из соображения как можно больше использовать солнечные лучи.

    На рис. 10 показана наземная батарея в разрезе.

    Из рисунка видно, что остекление делается со стороны, освещаемой солнцем с начала восхода и до его захода, причем остекляются бока и крыша батареи. Остекление боков и потолка должно быть сделано герметичным, чтобы не выпустить тепло, полученное от солнца.

    На рис. 10 показана конструкция наземной солнечной батареи круглой формы, стены которой сделаны из кирпича, и снаружи, с боков до самой вершины, засыпаны землей с целью предотвращения промерзания стен зимой.

    Стенки и дно батареи с внутренней стороны обрабатываются термоизоляционным слоем с таким расчетом, чтобы тепло не передавалось на кирпичные и бетонные стенки и дно батареи. В центре сооружения устанавливается бак. Этот бак, в свою очередь, обкладывается каменной или кирпичной насадкой до самых стенок, которая будет выполнять роль аккумулятора солнечного тепла, а при заходе солнца аккумулированное тепло будет передаваться воде в бак. Таким образом, круглосуточно из солнечной батареи горячая вода будет поступать в распределитель котла 4.

    Бак солнечной наземной батареи 31 связан с котлом трубопроводами, подающими и обратными линиями диаметром 40—50 мм (чем толще трубы, тем лучше циркуляция). Подающий трубопровод С 13 верхним концом врезается в центр испарителя «И» распределителя 4, а нижним концом врезается в верхнюю часть под крышкой или в крышку бака. Обратная линия С 15 своим верхним концом врезается в дно полой части топливника 2, а нижним концом врезается в дно бака солнечной батареи 31.

    Таким образом образуется контур солнечной наземной батареи 31. Естественная циркуляция воды в контуре совершается из топливника 2 вниз, по обратной линии С 15 в бак, из бака двигается вверх, по подающей линии С 13 в распределитель котла 4.

    С целью сохранения тепла и для того, чтобы не загромождать дворовую часть территории, трубопроводы можно проложить под землей в коробе из кирпича или досок, причем трубопроводы подающие и обратные должны быть хорошо термоизолированы раздельно и уложены в короб, закрыты крышкой и засыпаны землей. Вместе (обратную и подающую линии) обматывать нельзя, т. к. горячее тепло подающей С 13 будет нагревать остывшую в обратной линии С 15, а она, в свою очередь, будет охлаждать воду в подающей С 13, в итоге нарушится нормальная циркуляция воды в контуре.

    Также необходимо разъяснить, что опускание подающей линии С 13 из верхней точки бака батареи 31 вниз, в подземный короб, а потом поднимание ее вверх, в распределитель 4, на циркуляции воды в контуре не отразится — это проверено автором при постройке ряда отопительных установок.

    Однако, если позволяют условия и не нарушается дворовая планировка и архитектура, можно трубопроводы (подающие С 13 и обратные С 15) прокладывать как воздушные, при условии хорошей термоизоляции.

    Для выпуска воды из бака наземной батареи 31, а также из подающей С 13 и обратной С 15, в дно бака врезается спускная труба С 20 (диаметром 25—32 мм) с вентилем и выводится за пределы солнечной батареи 31.

    С целью отключения наземной батареи 31 от котла, па верхних концах контуров подающей С 13 и обратной С 15 ставятся вентиля С 13 и С 15.

    Для питания холодной водой солнечной батареи 31 врезается водопроводная трубка С 8 с вентилем. Для обратной и попутной промывки контура батареи 31 в обратную линию батареи С 15 врезаются трубки с вентилями (20—25 мм). Первая трубка С 23, для питания и обратной промывки, врезается в обратную линию С 15 ниже вентиля С 15 от уличного водопровода 8. Вторая трубка С 22 врезается ниже трубки С 23 в обратную линию С 15, для выпуска воды из контура солнечной батарее 31 при обратной промывке этого контура из распределителя 4.

    В тех случаях, когда котел установлен внутри квартиры и излучаемое им тепло мешает людям, горячая вода от солнечной батареи 31 отключается от котла и переключается непосредственно в трубопроводы 9, снабжающие горячей водой квартиру. Для этого необходимо закрыть вентиль С 13 на подающей линии С 13 около распределителя 4 и там же закрыть вентиль 9, а также вентиль С 15 на обратной линии возле топливника 2. Потом открывается вентиль С 1 на перемычке между подающей С 13 и подающей 9 в смесители 33а и 33. В результате вода пойдет из батареи 31 в трубопроводы 9 и в перемычку С 2 — через контрольное колено 10, так как для создания естественной циркуляции воды в контур наземной батареи 31 врезается дополнительная перемычка С 2. Верхний конец перемычки врезается в контрольное колено 10 выше вентиля 10, а нижний конец перемычки С 2 врезается в обратную линию С 15 ниже вентиля С 15.

    Таким образом, циркуляция воды в контуре солнечной батареи 31 будет действовать нормально. Здесь нужно оговорить, что трубка С 2 является продолжением контрольного колена и предотвращает обратное движение соды и попадание в кран 33 холодной волы.

    Однако, для получения горячей воды из нового (летнего) контура солнечной батареи, нужно открыть водопроводный вентиль С 8, питающий солнечную батарею 31, и закрыть вентиль 9 на водоразборной линии 9 у распределителя 4. Следовательно, контур солнечной батареи будет поставлен под напор уличного водопровода 8, водоразбор горячей воды из всех смесителей и кранов будет осуществляться нормально. Однако, воду лучше получать способом выжимания п не ставить батарею под напор.

    При таком летнем переключении вода при открытии смесителя или крана сразу же пойдет горячая, ибо горячая вода в подающих трубах 9 и в перемычке С 2 все время циркулирует и охлаждаться не будет.

    В зимний период, когда стоит пасмурная погода, в солнечной наземной батарее 31 вода остынет и циркуляция воды в контуре остановится. Поскольку котел топится, в распределителе 4 вода горячая, в контуре наземной батареи получится обратная циркуляция, т. е. горячая вода из распределителя 4 пойдет в подающую С 13, из нее в бак, a из бака в обратную линию С 15 и далее в топливник 2. Следовательно, котел начнет обогревать солнечную батарею 31 и напрасно расходовать топливо.

    Чтобы этого не допустить, нужно отключить солнечную батарею 31, закрыв вентиль С 15 на обратной линии С 15 и вентиль С 2 на перемычке С2. Нужпо также закрыть вентиль С 23 на трубке холодной воды.

    В целях сохранения горячей воды в батарее 31 и предотвращения замерзания зимой, нужно на ночь всю остекленную поверхность батареи укрывать термо- и гидроизолирующими матами.

    Горячая вода — бесплатно!? | Солнечные батареи и лайфхаки

    Обычно, для нагрева воды от солнца используют солнечные коллекторы. Солнечные коллекторы имеют высокий КПД, порядка 95%, и специально созданы для нагрева воды или теплоносителя.

    Солнечный водонагреватель, как правило, представляет собой полноценную теплотехническую систему с бойлером косвенного нагрева, группой безопасности, расширительным баком, насосной станцией и контроллером.

    Дорого ли стоит такая система? Честно говоря, довольно дорого. Чего только не сделаешь ради бесплатного тепла, особенно при ограниченном электроснабжении или в его отсутствии. Качественные трубопроводы и различная арматура к ним дешевыми не бывают, тем более, из-за высоких температур применять нужно трубы из меди или нержавейки. Существуют недорогие коллекторы совмещенные с накопительным баком, однако такие системы подходят исключительно для летнего использования.

    При недостаточном разборе тепла, что летом бывает крайне часто, коллекторы перегреваются и кипят, и это не очень хорошо, однако считается нормой.

    Ещё один вариант бесплатного подогрева воды (шутка)

    Ещё один вариант бесплатного подогрева воды (шутка)

    Каких-нибудь 10 лет назад использование солнечных батарей для нагревательных приборов сочли бы сумасшествием, однако стоимость панелей с тех пор снизилась более чем в 3 раза и сейчас подобные системы уже реальность. КПД современных солнечных модулей составляет порядка 20-25%. Не 95, но уже кое-что! И если места на крыше достаточно, то идея установить солнечные батареи для горячего водоснабжения вполне имеет право на жизнь. Солнечные батареи не кипят, их можно выключить, когда они не нужны, дорогие трубопроводы не требуются.

    Как может быть устроена система нагрева от солнечных батарей?

    Исключительно из экономии дачники любят соединить напрямую солнечный массив и ТЭН бойлера. Рабочая точка в данном случае не отслеживается, немалая часть энергии просто не «собирается», но кого это волнует? «Не покупать же сетевой инвертор, просто поставим побольше солнечных батарей, и все будет хорошо».

    В более серьезных системах все-таки используют сетевые инверторы, которые позволяют «собирать» от солнца максимум энергии для потребителей дома. Не только бойлера, но и всех остальных электроприборов. Очень важно сжечь всю «солнечную» энергию, потому что иначе она «уйдет» в сеть через счетчик, который, скорее всего, посчитает её в плюс. По-хорошему счетчик должен быть двунаправленный, а также должен быть соответствующий договор с оператором для продажи энергии в сеть, однако в нашей стране с этим есть проблемы. Вступивший в силу закон о микро генерации пока не отработан на практике и не имеет конкретных рекомендаций. Одним словом еще ни один из наших клиентов не заключил подобный договор с энергосбытовой компанией.

    Современные системы на основе сетевых инверторов позволяют полностью потреблять все излишки электроэнергии, ничего не передавая в сеть. К примеру может быть приведена система сетевой электростанции марки Fronius (Австрия). Такая система обычно включает в себя:

    • сетевой инвертор,
    • счетчик электроэнергии (Smart meter),
    • устройство балансировки распределения выработки (OhmPilot).

    Например, благодаря счетчику Smart meter сетевой инвертор Fronius определяет баланс выработки и потребления, после чего дает команду OhmPilot на «утилизацию» определенного количества избытков энергии.

    Нетрудно заметить, что грамотно построенная система электрического нагрева от солнца это ничто иное, как полноценная сетевая солнечная электростанция. Вполне закономерный результат, ведь, по большому счету, совсем не важно, на какую нагрузку будет израсходована «солнечная» энергия, главное, чтобы выработка была максимальной и ничего не «сливалось» в сеть.

    Наши ресурсы:

    Официальный сайт компании: http://www.helios-house.ru/

    Блог: http://www.helios-house.ru/blog/

    Online-калькулятор: http://www.helios-house.ru/on-line-kalkulyator.html

    Мы Вконтакте: https://vk.com/helios_house

    Мы в Instagram: https://www.instagram.com/helios_house/

    FaceBook: https://www.facebook.com/helioshouse1/

    YouTube канал: https://www.youtube.com/c/helios_house

    Солнечное отопление — баки-аккумуляторы тепла | Как экономить на отоплении

    Баки-аккумуляторы тепла — вот спасение в эффективном использовании солнечной энергии, если Вы решили ее использовать, проживая в России. Сегодня делаем небольшой обзор того, какие виды баков существуют и выпускаются. К сожалению, среди них нет наши, российских, производителей баков. Итак, начнем.

    Для чего нужны баки-аккумуляторы тепла

    Вы решили оборудовать свой дом солнечными батареями. Но энергии солнечных батарей может быть недостаточно в пики разбора тепла, когда повышается расход горячей воды для бытовых нужд, особенно в зимнее время, когда дополнительно  к этому нужно подогревать воду для отопления помещения. Пиковое время разбора обычно начинается с 6-7 часов утра и продолжается в течение полутора-двух часов. То же самое происходит и вечером, когда люди возвращаются с работы и вся семья собирается дома.  К тому же температура горячей воды для системы отопления отличается от температуры воды  для бытовых нужд.

    Чтобы решить эту проблему — необходимо использовать баки-аккумуляторы тепла. В обычных баках, змеевик  которых нагревается с помощью солнечной энергии, располагается внизу. Горячая вода возле змеевика, постепенно смешивается с холодной водой, лежащей выше. Общая температура получается ниже той, что выдает солнечный коллектор. Для решения этой проблемы фирма Buderus  выпустила аккумуляторные баки марки Logasol SL.

    Есть и другой вариант решения этой проблемы. Тут уже в работе участвуют два бака. Один бак-аккумулятор тепла должен быть предназначен для горячей воды, идущей на отопление жилья, а второй бак подает горячую воду для бытовых нужд. Оба бака в своей нижней части оборудованы змеевиками, которые подключаются к солнечному коллектору. В верхней части баков расположены змеевики, которые подключены к водогрейным котлам.

    Днем, когда солнечного  тепла больше всего, автоматика направляет энергию солнца на подогрев воды для бытовых нужд. По мере заполнения бака горячей водой, умная автоматика переключает солнечную энергию на подогрев воды для системы отопления. Если температура горячей воды недостаточна, та же автоматика включает в работу водогрейный котел, из которого при помощи насосов горячая вода поступает в оба бака.

    Еще один бак — аккумулятор тепла сделан по другому принципу — бак в баке». В одном баке встроен еще один бак, по своей форме похожий на бутылку, перевернутую вниз горлышком. На узкой  части «бака -бутылки» наматывается солнечный змеевик, а сам бак подключается внизу к водопроводной сети и горячее водоснабжение для бытовых нужд происходит из под низа солнечного змеевика. В большом, основном баке, производится подогрев воды водогрейным котлом, и эта вода идет на отопление помещения.

    Баки-аккумуляторы тепла других конструкций представляют из себя воронки с трубками, которые устанавливаются в баках непосредственно над солнечными змеевиками. Горячая вода перемещается в верхнюю часть бака, а вот холодная — поступает в нижнюю часть. Вокруг солнечного змеевика располагаются трубки, подключаемые к водогрейному котлу. Такие баки -аккумуляторы изготавливает фирма Citrin Solar.

    Солнечная горячая вода — Старый дом

    а. плоский солнечный коллектор;
    г. Расширительный бачок ;
    г. Насос ;
    г. Контроллер ;
    эл. Накопительный бак ;
    ф. основное питание;
    г. водонагреватель;
    ч. горячая вода для дома

    Иллюстрация Гарри Кэмпбелла

    Если вы когда-либо чувствовали поток теплой воды из садового шланга, протянутого по солнечной лужайке, вы знаете, как работает солнечный водонагреватель.И если вы когда-либо оплачивали счет за топливо или электричество, вы можете понять, почему использование солнечных лучей для нагрева воды — хорошая идея. До 25 процентов счета за коммунальные услуги уходит на нагрев воды для стирки одежды, посуды и нас самих. Солнечная система горячего водоснабжения может снизить эти затраты на две трети — без использования каких-либо ископаемых видов топлива и без какого-либо загрязнения. Вам даже не нужно жить в солнечном климате, чтобы воспользоваться этим бесконечно возобновляемым источником бесплатной энергии. Благодаря достижениям в технологии солнечных коллекторов, эти системы стали практичными даже в тех местах, где небо чаще бывает серым, чем голубым.

    Базовая установка состоит из улавливающего тепло солнечного коллектора, установленного на открытом воздухе, на южной стороне, обычно на крыше, и резервуара для хранения воды внутри дома. В холодном климате насос перекачивает жидкость с добавкой антифриза по замкнутому контуру трубы, соединяющей массив крыши и резервуар. Погружной змеевик внутри резервуара передает тепло от нагретой солнцем жидкости в систему водоснабжения дома. (В зонах, защищенных от замерзания, питьевую воду можно нагревать непосредственно от коллектора.)

    Коллекторы

    бывают двух основных типов. Наиболее популярны так называемые плоские коллекторы: изолированные стеклянные коробки с медными трубками, прикрепленными к улавливающим тепло «листам поглотителя». В идеальных условиях они могут производить воду с температурой 150 градусов, что намного выше 125 градусов воды в обычном водонагревателе. Более эффективные коллекторы трубчатого типа заключают абсорбирующие листы и трубы в стеклянные вакуумные трубки для максимального изолирующего эффекта (см. Слайд 2 слева: Сбор тепла в вакууме). Они могут нагревать воду до 200 градусов.А поскольку трубки могут улавливать тепло, когда солнце не находится прямо над головой и даже в пасмурные дни, вам не нужен большой массив, чтобы получить много горячей воды. Обратной стороной является то, что они стоят вдвое дороже плоских пластин.

    В отличие от плоских коллекторов, системы с вакуумными трубками закрывают солнечные поглотители в вакууме, предотвращая любые значительные потери тепла.

    Иллюстрация Гарри Кэмпбелла

    Стоимость

    Тем не менее, независимо от того, насколько хорошо работает коллектор или насколько хорошо он размещен, нельзя обойти стороной тот факт, что он полагается на источник энергии, который работает только неполный рабочий день.«Вы никогда не сможете точно удовлетворить спрос, потому что вы не можете включить солнце, когда оно вам нужно», — говорит Роберт Уотерс из компании Viessmann, производителя солнечных тепловых систем. В некоторых частях Соединенных Штатов солнечные панели могут обеспечивать до 95 процентов горячей воды в доме летом и всего 20 процентов зимой. И в отличие от электроэнергии, вырабатываемой солнечными батареями, которую можно хранить в батареях или продавать обратно энергетической компании, горячая вода — это мимолетный актив; даже хорошо изолированный резервуар для хранения становится холодным через несколько пасмурных дней.Вот почему практически все солнечные системы горячего водоснабжения являются дополнением, а не заменой обычных водонагревателей.

    Как это часто бывает, экономия денег стоит денег. Типичная установка для семьи из четырех человек с резервуаром для хранения емкостью 80 галлонов стоит около 5000 долларов плюс еще около 2000 долларов за установку. Но по сравнению с фотоэлектрическими элементами или ветряными генераторами период окупаемости относительно короткий — всего пять лет, в зависимости от местных затрат на электроэнергию и государственных субсидий.(Это учитывает текущий федеральный инвестиционный налоговый кредит на 30 процентов стоимости солнечной тепловой системы, до 2000 долларов.) Солнечные системы горячего водоснабжения также довольно легко модернизировать в существующих домах. Накопительный бак с солнечным обогревом просто подключается к существующему водонагревателю, который включается только тогда, когда вода из коллектора опускается ниже заданной температуры водонагревателя. В новых домах один бак может обогреваться как солнечными коллекторами, так и газом или электричеством. В любом случае, вы можете отложить свои сбережения на горячей воде в банке.Или вы можете принять душ и спеть более длинную песню.

    Солнечное отопление и охлаждение, а также

    Некоторые солнечные системы могут дополнять водяные (водяные) системы отопления, но не ожидают такой же эффективности или окупаемости, как от солнечных коллекторов, которые просто обеспечивают горячее водоснабжение. Это потому, что эти системы дороги, а наибольшая потребность в тепле приходится на самые темные месяцы года. Наибольшая выгода приходит в межсезонье, весной и осенью, когда солнечная гидроника может обеспечивать 20 процентов общей годовой тепловой нагрузки.

    Более многообещающее применение, которое все еще находится в стадии разработки, — это использование воды, нагреваемой солнечными батареями, для привода чиллеров, систем охлаждения без компрессоров. Это заманчивая концепция, потому что солнечная мощность достигает пика одновременно с использованием переменного тока. Задача состояла в том, чтобы спроектировать небольшие бытовые чиллеры, которые могли бы работать при более низких температурах жидкости, чем может производить солнечная батарея.

    Отрывной лист солнечной системы

    Что это такое: Способ дополнения горячего водоснабжения за счет энергии солнца.

    Как это работает: Жидкость, протекающая через наружный коллектор, улавливает солнечное тепло и переносит его из помещения в резервуар для хранения.

    Почему вам нужен один: Снижает стоимость горячей воды на две трети, поскольку снижает зависимость от ископаемого топлива. Не производит парниковых газов.

    Что искать:

    Система с замкнутым контуром: Обеспечивает циркуляцию морозостойкой жидкости по системе, не касаясь питьевой воды.

    Система с открытым контуром: Обеспечивает циркуляцию питьевой воды.Практично только в безморозном климате.

    Утверждено SRCC: Solar Rating and Certification Corporation независимо сертифицирует и оценивает эффективность солнечных систем горячего водоснабжения.

    Стоимость: Установлено от 5000 до 9000 долларов, в зависимости от размера и типа. Налоговые льготы и льготы на коммунальные услуги могут компенсировать некоторые затраты, если система сертифицирована SRCC.

    Где найти: Viessmann Manufacturing Co. Inc.

    солнечных водонагревателей для вашего дома — Rheem Manufacturing Company

    солнечных водонагревателей для вашего дома — Rheem Manufacturing Company — Rheem Manufacturing Company

    Ближний Восток, Азия и Океания

    Выберите страну

    Соединенные Штаты Америки Канада Мексика Боливия Бразилия Чили Колумбия Аргентина Азия Китай Индонезия Сингапур Филиппины Вьетнам Малайзия Ближний Восток и Африка Австралия Новая Зеландия

    Закрыть
