Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

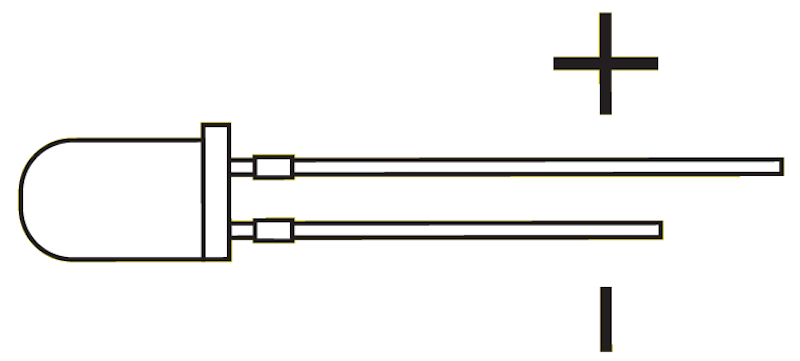

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

как определить где плюс, а где минус? Блог › Методы определения полярности у светодиодов

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания.

Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Упирается одним из своих углов. На диода х, маркированных по новому стандарту, это обозначение дополнительно как бы перечеркнуто — суть от этого не меняется. Посмотрите, как именно ориентировано обозначение относительно выводов

диода : тому из них, который расположен ближе к треугольнику, соответствует анод, а тому, который расположен ближе к отрезку прямой — катод .

Если точно известен тип диода , а под рукой имеется справочник или даташит, определить полярность можно так. Посмотрите, около какого из выводов должна быть расположена точка (или несколько точек) либо окружность. Иногда по количеству или цвету точек можно дополнительно определить буквенный индекс диода пределах серии, а по нему, в свою очередь — максимальное обратное напряжение .

Если на диоде нет вообще никаких обозначений и все, что вам о нем известно — это прямой ток и обратное напряжение, определите его полярность следующим образом. Возьмите омметр (или многофункциональный прибор, обладающий такой функцией). Определите полярность напряжения на его щупах в режиме измерения сопротивления , используя в качестве образцового другой диод, цоколевка которого известна. Затем, подключая щупы к испытуемому диоду различными способами, определите расположение его электродов по аналогии.

Очень удобно использовать для определения цоколевки диодов использовать специальный пробник.

Возьмите две пальчиковые батарейки , светодиод, резистор на 1 килоом и два щупа. Все детали соедините последовательно, а полярность включения диода определите экспериментально, чтобы при замыкании щупов он светился. Испытуемый диод подключите к щупам сначала в одной полярности, затем в другой. Когда светодиод светится, вывод диода , обращенный к минусу источника питания, является катод ным.

Любой диод меняет свою проводимость в зависимости от полярности приложенного к нему напряжения. Расположение же электродов на его корпусе указано не всегда. Если соответствующая маркировка отсутствует, определить, какой электрод подключен к какому выводу, можно и самостоятельно.

Инструкция

Первым делом, определите полярность напряжения на щупах того измерительного прибора, которым вы пользуетесь. Если он многофункциональный, переведите его в режим омметра. Возьмите любой диод, на корпусе которого обозначено расположение электродов. На этом обозначении «треугольник » соответствует аноду , а «полосочка» — катоду. Попробуйте подключать щупы к диоду в различных полярностях. Если он проводит ток, значит , щуп с положительным потенциалом подключен к аноду, а с отрицательным — к катоду. Помните, что полярность

в режиме измерения сопротивления на стрелочных приборах может отличаться от той, которая указана для режимов измерения напряжения и тока. А вот на цифровых приборах она обычно одинакова во всех режимах, но осуществить проверку все равно не помешает.

Если проверяется вакуумный диод с прямым накалом, прежде всего, найдите у него сочетание штырьков, между которыми ток проходит независимо от полярности подключения измерительного прибора. Это — нить накала , она же является и катодом. По справочнику найдите номинальное напряжение накала диода . Подайте на нить накала постоянное напряжение соответствующей величины. Щуп прибора, на котором находится отрицательный потенциал , подключите к одному из штырьков нити накала, а положительным щупом прикасайтесь по очереди к остальным выводам лампы.

Обнаружив штырек, при прикосновении щупа к которому отображается сопротивление, меньшее бесконечности, сделайте вывод, что это — анод. Мощные вакуумные диоды с прямым накалом (кенотроны) могут иметь два анода.

У вакуумного диода с косвенным накалом подогреватель изолирован от катода. Найдя его, подайте на него переменное напряжение, действующее значение которого равно указанному в справочнике. Затем среди остальных выводов найдите два таких, между которыми при определенной полярности проходит ток. Тот из них, к которому подключен щуп с положительным потенциалом, является анодом, противоположный — катодом. Помните, что многие вакуумные диоды с косвенным накалом имеют по два анода, а некоторые — и два катода.

Полупроводниковый диод имеет всего два вывода. Соответственно, прибор к нему можно подключить всего двумя способами. Найдите такое положение элемента , при котором ток через него проходит. Щуп с положительным потенциалом при этом окажется подключенным к аноду, а с отрицательным — к катоду.

Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем.

Инструкция

Изготовьте прибор для проверки полярности светодиодов . Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: красный и черный. Отрицательный вывод батарейного отсека соедините напрямую с черным щупом, а положительный — через резистор с красным щупом. Поместите прибор в подходящий корпус. Вставьте в отсек батарейки.

Чтобы проверить светодиод, подключите к нему щупы сначала в одной полярности, а затем, если он не засветится, в другой. Когда диод светится , черный щуп подключен к его катоду, а красный — к его аноду. Резистор в приборе выбран таким, чтобы свечение было неярким, зато можно было проверять даже самые маломощные светодиоды.

Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это необходимо для того, чтобы они при переноске не замкнулись между собой. Замыкание не повредит прибору, но если держать щупы замкнутыми долго, элементы питания постепенно разрядятся через резистор.

Определив полярность светодиода, в дальнейшем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

Если вы приобрели большое количество светодиодов одного типа, определите полярность лишь нескольких из них. Убедитесь, что у всех них цоколевка одинакова. В дальнейшем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине выводов. Но так поступайте лишь в том случае, если вы точно уверены, что все диоды относятся к одному типу.

Никогда не используйте светодиоды без резисторов . Даже превышение тока через такой прибор всего в два раза способно сократить его срок службы почти в сто раз. Десятикратное превышение выведет его из строя мгновенно.

Видео по теме

Источники:

  • полярность светодиода

Диод имеет два электрода, называемые анодом и катодом. Он способен проводить ток от анода к катоду, но не наоборот. Маркировка, поясняющая назначение выводов, имеется не на всех диодах .

Инструкция

Если маркировка имеется, обратите внимание на ее внешний вид и . Она выглядит как стрелка, упирающаяся в пластину. Направление стрелки совпадает с прямым направлением тока, протекающего через диод. Иными словами, стрелке соответствует анодный вывод, а пластине — катодный.

Аналоговые многофункциональные измерительные приборы имеют различную полярность напряжения, приложенного к щупам в режиме омметра. У некоторых из них она такая же, как в режиме вольтметра или амперметра, у других — противоположная. Если она вам неизвестна, возьмите диод, имеющий маркировку, переключите прибор в режим омметра, после чего подключите к диоду сначала в одной, а потом в другой полярности. При варианте, в котором стрелка отклоняется, запомните, какой электрод диода был подключен к какому из щупов. Теперь, подключая щупы в различной полярности к другим диодам, вы сможете определять расположение их электродов.

У цифровых приборов в большинстве случаев полярность подключения щупов во всех режимах совпадает. Переключите мультиметр в режим проверки диодов — рядом с соответствующим положением переключателя имеется обозначение этой детали . Красный щуп соответствует аноду, черный — катоду. В правильной полярности будет показано прямое падение напряжения на диоде, в неправильной же индицируется бесконечность.

Если под рукой измерительного прибора нет, возьмите батарейку от материнской платы, светодиод и резистор на один килоом. Соедините их последовательно, подключив светодиод в такой полярности, чтобы светодиод светился. Теперь включите в разрыв этой цепи проверяемый диод, экспериментально подобрав такую полярность, чтобы светодиод засветился снова. Вывод диода, обращенный к плюсу батарейки — анодный.

Если при проверке обнаружится, что диод постоянно открыт или постоянно закрыт, и от полярности ничего не зависит , значит он неисправен. Замените его, предварительно убедившись в том, что его выход из строя не обусловлен неисправностью других деталей. В этом случае сначала замените и их.

Обратите внимание

Любой диод меняет свою проводимость в зависимости от полярности приложенного к нему напряжения. Расположение же электродов на его корпусе указано не всегда. Если соответствующая маркировка отсутствует, определить, какой электрод подключен к какому выводу, можно и самостоятельно.

Спонсор размещения P&G Статьи по теме «Как определить полярность диода» Как определить полярность светодиодов Как определить анод диода Как проверить полярность

Инструкция

Первым делом, определите полярность напряжения на щупах того измерительного прибора, которым вы пользуетесь. Если он многофункциональный, переведите его в режим омметра. Возьмите любой диод, на корпусе которого обозначено расположение электродов. На этом обозначении «треугольник» соответствует аноду, а «полосочка» — катоду. Попробуйте подключать щупы к диоду в различных полярностях. Если он проводит ток, значит, щуп с положительным потенциалом подключен к аноду, а с отрицательным — к катоду. Помните, что полярность в режиме измерения сопротивления на стрелочных приборах может отличаться от той, которая указана для режимов измерения напряжения и тока. А вот на цифровых приборах она обычно одинакова во всех режимах, но осуществить проверку все равно не помешает.

Если проверяется вакуумный диод с прямым накалом, прежде всего, найдите у него сочетание штырьков, между которыми ток проходит независимо от полярности подключения измерительного прибора. Это — нить накала, она же является и катодом. По справочнику найдите номинальное напряжение накала диода. Подайте на нить накала постоянное напряжение соответствующей величины. Щуп прибора, на котором находится отрицательный потенциал, подключите к одному из штырьков нити накала, а положительным щупом прикасайтесь по очереди к остальным выводам лампы. Обнаружив штырек, при прикосновении щупа к которому отображается сопротивление, меньшее бесконечности, сделайте вывод, что это — анод. Мощные вакуумные диоды с прямым накалом (кенотроны) могут иметь два анода.

У вакуумного диода с косвенным накалом подогреватель изолирован от катода. Найдя его, подайте на него переменное напряжение, действующее значение которого равно указанному в справочнике. Затем среди остальных выводов найдите два таких, между которыми при определенной полярности проходит ток. Тот из них, к которому подключен щуп с положительным потенциалом, является анодом, противоположный — катодом. Помните, что многие вакуумные диоды с косвенным накалом имеют по два анода, а некоторые — и два катода.

Полупроводниковый диод имеет всего два вывода. Соответственно, прибор к нему можно подключить всего двумя способами. Найдите такое положение элемента, при котором ток через него проходит. Щуп с положительным потенциалом при этом окажется подключенным к аноду, а с отрицательным — к катоду.

Как просто

Другие новости по теме:


Биполярный транзистор имеет три электрода: эмиттер, коллектор и базу. Если цоколевка прибора неизвестна, ее можно определить опытным путем. Для этого можно воспользоваться обычным омметром. Спонсор размещения P&G Статьи по теме «Как определить базу у транзистора» Как проверить биполярный транзистор


Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем. Спонсор размещения P&G Статьи по теме «Как определить полярность светодиодов» Как подключать светодиоды


В блоке питания выпрямитель — это цепь, следующая сразу за трансформатором. Существуют различные конструкции выпрямителей, отличающиеся друг от друга сложностью и эффективностью. Спонсор размещения P&G Статьи по теме «Как собрать выпрямитель» Как сделать из переменного тока постоянный Как


Диод – простейшее полупроводниковое устройство. Используется для выпрямления переменного ток в постоянный, для блокировки и ограничения напряжений, а также для освещения и индикации. Проверяют работоспособность диода мультиметром с функцией проверки диодов. Спонсор размещения P&G Статьи по теме


Диоды – это электронные приборы, обладающие свойством односторонней проводимости. Ранее широко использовались электровакуумные и газоразрядные диоды. Теперь, если говорят о диодах, то, как правило, имеют в виду полупроводниковые. Свойство односторонней проводимости диодов широко используют для


Чтобы подключить диод, необходимо убедиться, что его параметры соответствуют электрической цепи. Кроме того, перед подключением диод следует проверить на исправность, чтобы устройство не вышло из строя. Вам понадобится Необходимое оборудование: паяльник, отвертка, провода, нож, мультиметр. Спонсор

Диод имеет два контакта, которые называют анодом и катодом. При включении диода в электрическую цепь ток протекает от анода к катоду. Умение проводить ток только в одну сторону — основное свойство диода.

Диоды относятся к классу полупроводников и считаются активными электронным компонентам (резисторы и конденсаторы — пассивными).

При подключении диода в цепь должна быть соблюдена правильная полярность. Чтобы было легко определить расположение катода и анода, на корпус или на один из выводов диода наносят специальные метки. Встречаются различные способы маркировки диодов, но чаще всего на сторону корпуса, соответствующую катоду, наносят кольцевую полоску.

Если маркировка диода отсутствует, то выводы полупроводниковых диодов можно определить с помощью измерительного прибора — как уже говорилось выше, диод пропускает ток только в одну сторону. Если измерительного прибора под рукой нет, можно использовать батарейку и маломощную лампочку так, как описано в приводящемся ниже эксперименте.

Работа диода

Работу диода можно наглядно представить при помощи простого эксперимента. Если к диоду через маломощную лампу накаливания подключить батарею так, чтобы положительный вывод батареи был соединен с анодом, а отрицательный — с катодом диода, то в получившейся электрической цепи потечет ток и лампочка загорится. Максимальная величина этого тока зависит от сопротивления полупроводникового перехода диода и поданного на него постоянного напряжения. Данное состояние диода назвается открытым, ток, текущий через него, — прямым током I пр , а поданное на него напряжение, из-за которого диод оказался в открытым, — прямым напряжением U пр .


Если выводы диода поменять местами, то лампа не будет светиться, так как диод будет находиться в закрытом состоянии и оказывать току в цепи сильное сопротивление. Стоит отметить, что небольшой ток через полупроводниковый переход диода в обратном направлении все же потечет, но в сравнении с прямым током будет настолько маленьким, что лампочка даже не среагирует. Такой ток называют обратым током I обр , а напряжение, создающее его,- обратным напряжением U обр .

В нейронных цепях BEAM-роботов диоды часто применяются при создании нейронов, моделирующих логическое сложение (элементы ИЛИ). Кроме того, в схемах BEAM-роботов иногда используются емкостные свойства диодов.

где находится плюс и минус, порядок и инструменты для определения

На чтение 6 мин Просмотров 727 Опубликовано Обновлено

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Несоблюдение полярности и неправильное включение может привести к поломке светодиода

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Определение полярности светодиода по внешнему виду

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Определение полярности светодиода при помощи мультиметра

Если определить светодиод — анод/катод — визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

  • На аппарате устанавливают режим измерения сопротивления.
  • Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
  • Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

  • Выставляют нужный режим.
  • Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Определение полярности светодиода методом подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

  • ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
  • Если полярности элемента соблюдены правильно, светодиод даст колер.
  • Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

  • масса;
  • цоколевка светодиодов;
  • габариты;
  • электрические параметры:
  • иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Применение светодиодов в декорировании улицы

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

  • уличное освещение: рекламные вывески, парковые подсветки;
  • бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
  • индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
  • детские игрушки;
  • пульты ДУ и многое другое.

При выходе из строя лампочки мастер прибегает к её замене. При этом требуется определить анод и катод светодиода. В противном случае элемент просто не выдаст освещения.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

  • Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
  • Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

Плюс минус диода на схеме

Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой. Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).Определение при помощи батарейки

Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).

Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.

Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Поэтому прежде чем тестировать светодиодный элемент, нужно проверить соответствие катод-анод на щупах при работе в разных режимах.

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Это самый быстрый метод инструментального тестирования.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.

Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его ни подключаете, то можно соединить несколько элементов в батарею. Напоминаем, что элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Общий вид изделия

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

  • Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
  • Проверка посредством мультиметра, включённого в режим прозвонки;
  • Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Этот способ позволяет расшифровать полярность по имеющимся на полупроводниковом изделии специальным меткам. У некоторых диодов это может быть точка или кольцевая полоска, смещённая в сторону анода. Некоторые образцы старой марки (КД226, например) имеют характерную заострённую с одной стороны форму, которая соответствует плюсу. С другого, совершенно плоского конца, соответственно, располагается минус.

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Самый простой и надёжный способ определения полярности – использование измерительного устройства типа «мультиметр», включённого в режим «Прозвонка». При измерении всегда нужно помнить, что на шнур в изоляции красного цвета от встроенной батарейки подаётся плюс, а на шнур в чёрной изоляции – минус.

После произвольного подсоединения этих «концов» к выводам диода с неизвестной полярностью нужно следить за показаниями на дисплее прибора. Если индикатор покажет напряжение порядка 0,5-0.7 Вольт – это значит, что он включён в прямом направлении, и та ножка, к которой подсоединён щуп в красной изоляции, является плюсовой.

В случае если индикатор показывает «единицу» (бесконечность), можно сказать, что диод включён в обратном направлении, и на основании этого можно будет судить о его полярности.

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Диод в этом случае включается как один из переходов транзисторного прибора, а его полярность определяется по тому, светится он или нет.

Включение в схему

В крайнем случае, когда визуально определить расположение выводов не удаётся, а измерительного прибора под рукой не имеется, можно воспользоваться методом включения диода в несложную схему, изображённую на рисунке ниже.

Проверка с помощью лампочки

При его включении в такую цепь лампочка либо загорится (это значит, что полупроводник пропускает через себя ток), либо нет. В первом случае плюс батарейки будет подключён к положительному выводу изделия (аноду), а во втором – наоборот, к его катоду.

В заключение отметим, что способов, как определить полярность диода, существует довольно много. При этом выбор конкретного приёма ее выявления зависит от условий проведения эксперимента и возможностей пользователя.

Видео

>

Какая ножка у светодиода плюс — MOREREMONTA

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.

Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его ни подключаете, то можно соединить несколько элементов в батарею. Напоминаем, что элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Как у диода определить полярность

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.

Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его ни подключаете, то можно соединить несколько элементов в батарею. Напоминаем, что элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

  • На аппарате устанавливают режим измерения сопротивления.
  • Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
  • Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

  • Выставляют нужный режим.
  • Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

  • ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
  • Если полярности элемента соблюдены правильно, светодиод даст колер.
  • Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

  • масса;
  • цоколевка светодиодов;
  • габариты;
  • электрические параметры:
  • иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

  • уличное освещение: рекламные вывески, парковые подсветки;
  • бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
  • индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
  • детские игрушки;
  • пульты ДУ и многое другое.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

  • Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
  • Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Общий вид изделия

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следу

Как определить полярность у светодиода | Энергофиксик

Любой любитель смастерить что-либо собственноручно использует в своих подделках светодиоды, например, для индикации работы самоделки или просто для красоты. А для того, чтобы светодиод исправно работал в схеме, его нужно правильно подключить. И для этого нужно определить, где у него катод (минус) и анод (плюс). В этой статье и пойдет речь о том, как можно определить полярность.

Обозначение на схеме

Если обратиться к схематическому обозначению, то вы увидите следующую картину:

yandex.ru

yandex.ru

Где треугольником обозначен анод, а вертикальная черта указывает на катод, а две параллельные стрелки говорят о том, что данный элемент излучает свет. Так с обозначением на схемах вроде все предельно просто и понятно, давайте теперь рассмотрим другие способы определения.

Визуальное определение

Определение полярности диодов в корпусе DIP

Давайте сначала рассмотрим наиболее распространенные среди «любителей-профессионалов» светодиоды:

Итак, если вы приобрели новый светодиод, внимательно посмотрите на его ножки. Вы заметите, что одна ножка длиннее другой. Это не заводской брак, а конструктивная особенность.

Итак, более длинная ножка это анод (плюс), а короткая — катод (минус).

Если же вы используете б/у диод (который был выпаян), то обратите внимание на сам цоколь, там где будет срез будет катодом.

А рассмотрев внутреннее устройство можно увидеть широкую деталь, которая является минусом и маленькая «деталюшка» (плюс).

Определяем полярность у диода в корпусе SMD

Эти диоды так же довольно активно используются в лампах и светодиодных лентах и знать где у такого изделия катод и анод так же будет не лишним.

Внутрь такого диода уже не заглянешь, но производители оставили специальную метку в виде скоса угла:

yandex.ru

yandex.ru

Так что с той стороны где скос расположен катод (минус), а противоположная сторона — анод (плюс).

Определение с помощью приборов

Следующим верным вариантом определения полярности светодиодов является использование универсального измерительного прибора – мультиметра.

Для успешной проверки подсоединяем концы: черный с разъем COM, а красный в VΩmAC, далее ставим регулятор на прозвонку и касаемся концами вывода светодиода.

И когда вы коснетесь красным щупом анода, а черным катода, светодиод начнет светиться, а на табло прибора вы увидите падение напряжения на светодиоде.

Если в вашем мультиметре присутствует специальный разъем для проверки PNP и NPN транзисторов, то можно выполнить проверку вообще без щупов. Для этого переставляем регулятор в положение «hFE».

И помещаем концы нашего диода в разъемы, обозначенные «Е» – эмиттер, и «С»- коллектор. Так как на коллектор PNP-транзистора подается отрицательное смещение, то если вы в это гнездо вставили катод, а соответственно в «С» вставлен анод, то светодиод загорится. Это наиболее быстрый и простой вариант определения полярности светодиодов.

Примечание. Если вы хотите определить полярность диода без ножек, то в разъемы мультиметра вы можете вставить маленькие иголочки и прикасаться к их концам выводами проверяемого диода.

Определение полярности источником питания

Еще одним вариантом определения полярности светодиодов является использование источника питания на 3 – 6 вольт. Например, вполне подойдет уже подсевшая батарейка с компьютерной материнской платы CR2032

yandex.ru

yandex.ru

Таким образом, подсоединяя ножки диода к батарейке, можно легко определить полярность диода.

Заключение

Это все методы определения полярности светодиодов, о которых я хотел вам рассказать. Если статья оказалась вам полезна или интересна, то оцените ее лайком. Спасибо за внимание!

BuddyPro Plus Светодиодный фонарь Hardscape Puck

BuddyPro Plus Светодиодный фонарь Hardscape Puck | VOLT® Освещение

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшей работы с нашим сайтом обязательно включите Javascript в своем браузере.

  • Для использования в нишах — поверхностный монтаж или просверленное отверстие
  • Цельная латунная конструкция, обработанная на станках с ЧПУ
  • Должен быть установлен в перевернутом положении лицом вниз
  • Пожизненная гарантия
  • Запатентовано
VOLT
® BuddyPro ™ Plus LED Hardscape Puck Light

VOLT ® Solid Brass BuddyPro ™ Plus Puck Light — это чрезвычайно компактный светильник профессионального качества, идеально подходящий для различных приложений, самая яркая в нашей линейке продуктов puck light.Художникам по свету нравятся эти маленькие светильники, потому что они решают множество проблем с освещением.

Заявки:
  • Накладной монтаж. С помощью двух маленьких винтов светильник можно установить лицевой стороной вниз на любую ровную поверхность — под перила, полки, прилавки, скамейки или любое другое место в нише. Этот свет легко скрыть, чтобы создать привлекательное освещение. эффект.
  • Корончатое бурение. Идеально круглый корпус приспособления и плоская верхняя часть идеально подходят для установки этого светильника заподлицо с любым поверхность.С помощью корончатого сверла 1,5 дюйма приспособление можно вставить в дерево, цемент или любой другой материал (перевернутый, лицевой стороной вниз). В в результате получается источник света, исходящий из плоской плоскости — скрытый корпус приспособления для более чистой ненавязчивой установки.

BuddyPro ™ Plus состоит из круглого диска (1,47 x 0,73 дюйма) изготовлен из цельной латуни, обработанной на станке с ЧПУ, со светодиодом Cree ® и инженерный драйвер VOLT ® , встроенный в водонепроницаемый эпоксидная смола.Простая и быстрая установка, свет не требует обслуживание, и полностью водонепроницаем. Красивый 2700К, теплый температура белого цвета. Расчетный срок службы 60 000 часов. а также Низкое энергопотребление (3 Вт), этот светодиодный светильник из цельной латуни представляет собой энергоэффективная осветительная установка в очень компактном корпусе.

Незаменимый светильник в арсенале любого профессионала в области освещения — этот маленький свет спасет день, когда любой другой светильник большой для нишевого приложения.

Особенности и преимущества:
  • Семейство: Puck Light
  • Конструкция: Цельная латунь, обработанная на станке с ЧПУ
  • Источник света: Встроенный светодиод
  • Цветовая температура (CCT): 2700K
  • CRI: 80+
  • Рабочий диапазон: 6-18 В переменного тока, с пониженным люмен до 9В
  • Люмен Техническое обслуживание: 60,000 ч
  • Яркость: 300 люмен
  • Проводка: 18AWG, провод SPT ‐ 2 (8 футов)
  • Сертификация: Зарегистрировано в UL
  • Гарантия: Пожизненная гарантия
  • Технология: Запатентовано
  • Требуется: Трансформатор низкого напряжения (продается отдельно)

Руководство по установке

Спецификация

Дополнительная информация
Технические характеристики
Материалы
  • Конструкционная латунь
  • Отделка Обработка необработанной латуни
  • Подводящий провод 8 ‘Сертифицированный UL 18AWG, луженая медная проволока премиум-класса SPT-2
Фотометрия
  • Встроенный источник света Cree® LED
  • люмен 300
  • Вт 3
  • Цветовая температура (CCT) 2700K
  • CRI 80+
Электрооборудование
  • Диапазон рабочего напряжения 6-18 В переменного тока
  • Источник питания VOLT ® Низковольтный трансформатор (продается отдельно)
Цветовая температура 2700K (теплый белый — самый популярный)

Dracast Boltray Plus LED600 Светодиодная лампа дневного света

Светодиодная лампа дневного света Boltray LED600 Plus от Dracast — это универсальный светильник с опциями переменного тока и аккумулятора.Входящие в комплект 4-сторонние шторки помогут вам еще больше придать форму лучу, осветить те области, которые вам нужны, и удерживать свет от участков, которые вам не нужны. Благодаря цветовому балансу 5600K этот свет является простым выбором для съемки на открытом воздухе или для бесшовной интеграции с другими приборами дневного света, такими как HMI. Конструкция из легкого металла и пластика с U-образным хомутом облегчает установку в труднодоступных местах.

Затемнение Boltray LED600 составляет 10–100%. Dracast использует PWM (широтно-импульсную модуляцию) в сочетании с одним светодиодом Chip-on-Board (COB), чтобы сделать возможным этот широкий диапазон затемнения с высокой точностью цветопередачи (CRI 96) без мерцания.Этот светильник отличается высокой выходной мощностью при низком потребляемой мощности 60 Вт и практически не нагревается на ощупь благодаря практически бесшумному вентилятору. Помимо шторок и ярма, светильник поставляется с рассеивающим фильтром, мягким нейлоновым футляром для переноски и адаптером переменного тока для различных напряжений, который позволяет использовать его в любой точке мира. Он также будет работать от дополнительных аккумуляторов, когда сеть недоступна, благодаря двойным пластинам для аккумуляторов NP-F.

  • Dracast Boltray LED600 Plus Светодиодная лампа дневного света
  • 4-ходовые шторки
  • Съемный диффузионный фильтр
  • U-образная монтажная скоба
  • Адаптер питания переменного тока с несколькими напряжениями и шнуром питания
  • Мягкий нейлоновый футляр для переноски
  • Limited 1 -Годовая гарантия

Рекомендуемые аксессуары

Комплекты аккумулятора и зарядного устройства NP-F

Чемоданы

Аксессуары

Источник света: 56 Цветовой диапазон: светодиодный / -50K)
Диммирование: 10-100%
Рабочее напряжение: 100-240 В переменного тока, 50/60 Гц, 15 В постоянного тока
Потребляемая мощность: 60 Вт
Крепление: Хомут с приемником 5/8 дюйма (16 мм)
Материал конструкции : Легкий металл и пластик
Размеры: 7.0 x 6,0 x 9,0 дюймов (18,5 x 16 x 22 см)
Вес: 0,72 кг (1,6 фунта)

Информация об упаковке Вес упаковки: 6,2 фунта
Размеры коробки (ДxШxВ): 12,6 x 12,3 x 7,6 дюйма

Fire HighLighter® LED Plus | Federal Signal

454200HL-02 Желтый купол, Желтые светодиоды, Крепление магнита на присоске, вилка прикуривателя, выключатель
454200HL-03 Синий купол, Синие светодиоды, Крепление магнита на присоске, вилка прикуривателя, переключатель включения / выключения
454200HL-04 Красный купол, красные светодиоды, крепление магнита на присоске, вилка прикуривателя, переключатель включения / выключения
454200HL-05 Прозрачный купол, белые светодиоды, Крепление магнита на присоске, вилка прикуривателя, переключатель включения / выключения
454200HL-06 Зеленый купол, зеленые светодиоды, крепление магнита на присоске, вилка прикуривателя, переключатель включения / выключения
454200HL-25 Прозрачный купол, желтые светодиоды, крепление магнита на присоске, вилка прикуривателя, переключатель вкл. / Выкл.
454200HL-35 Прозрачный купол, синие светодиоды, крепление магнита на присоске, заглушка для сигареты, переключатель вкл. / Выкл.
454200HL-45 Прозрачный d ome, красные светодиоды, крепление магнита на присоске, штекер прикуривателя, переключатель вкл. / выкл. Постоянное крепление
454201HL-04 Красный купол, красные светодиоды, постоянное крепление
454201HL-05 Прозрачный купол, белые светодиоды, постоянное крепление
454201HL-06 зеленый светодиоды , Постоянное крепление
454201HL-25 Прозрачный купол, Желтые светодиоды, Постоянное крепление
454201HL-35 Прозрачный купол, Синие светодиоды, Постоянное крепление
454201HL-Красный 9022-Красный Светодиоды, постоянное крепление
454202HL-02 Желтый купол, Желтые светодиоды, магнитное крепление, вилка прикуривателя, выключатель
454202HL-03 Синий купол, Синие светодиоды, магнитное крепление, штекер прикуривателя, выключатель
454202HL-04 Красный купол, Красные светодиоды, магнитное крепление, штекер прикуривателя, выключатель
454202HL-05 Прозрачный купол, Белые светодиоды, магнитное крепление, штекер прикуривателя, выключатель
454202HL-06 Зеленый купол, зеленые светодиоды, магнитное крепление, штекер прикуривателя, выключатель
454202HL-25 Прозрачный купол, Желтые светодиоды, магнитное крепление, штекер прикуривателя, выключатель
454202HL-35 Прозрачный купол, Синие светодиоды, магнитное крепление, штекер прикуривателя, выключатель
454202HL-45 Прозрачный купол, Красные светодиоды, магнитное крепление, вилка прикуривателя, выключатель

Vantage Plus Convertible (LED & Xenon) Slimline Wireless

«Более низкая цветовая температура светодиодного источника света привела к уровню четкости изображения, который я не нашел в другом БИО.В нашей клинике мне удалось обнаружить патологию сетчатки, которая не была видна при использовании BIO ксеноновой лампы ».
Тодд Дж. Пуркисс, доктор медицины, доктор философии — офтальмология и визуальные науки, Kentucky Eye Care в Луисвилле

Конвертируемый тонкий беспроводной бинокулярный офтальмоскоп непрямого действия Vantage Plus в стандартной комплектации поставляется со светодиодным модулем, линзой HiMag и регулятором яркости. В комплекте идет зарядное устройство и две батареи.

Нейтральный цвет охладителя светодиодов
Охладитель нейтрального цвета обеспечивает более яркое и белое освещение, более длительный срок службы батареи и отсутствие необходимости покупать лампы.С клинической точки зрения превосходная оптика в сочетании со светодиодной подсветкой обеспечивает большую детализацию, позволяя находить патологии сетчатки, которые не видны при использовании ксеноновой лампы.

Литий-полимерный аккумулятор Slimline
Литий-полимерный аккумулятор Slimline весит всего 53 грамма, что делает его удобным и идеально сбалансированным. Беспроводная технология позволяет перемещаться из комнаты в комнату и работает до шести часов благодаря комбинированной светодиодной подсветке и литий-полимерному аккумулятору.

Качество и эффективность
Высококонтрастная оптика в сочетании с нейтральным светодиодным или ксеноновым источником света обеспечивает более яркие и четкие изображения сетчатки глаза.

На 15% легче
Конструкционные материалы с улучшенной текстурой позволяют сделать прибор более легким, компактным и компактным без ущерба для известной репутации Keeler в отношении прочности, надежности и качества.

Фильтры и апертуры
ИК / УФ-фильтры встроены в оптику бинокулярного офтальмоскопа непрямого действия Vantage Plus с дополнительными фильтрами и выбором из трех апертур, а также мягким рассеивателем света.

Интеллектуальная оптическая система (IOS)

Когда вы меняете диафрагму, оптика и зеркала автоматически настраиваются под вас без необходимости переворачивать другой рычаг! Киллер разработала это уникальное пошаговое движение, чтобы сделать обследование проще и быстрее.Когда вы выбираете малую, среднюю или большую диафрагму, оптика автоматически настраивается с помощью механизма IOS. Это обеспечивает трехмерные стереоскопические изображения сетчатки через зрачки всех размеров.

Большой зрачок
При просмотре через большой, полностью расширенный зрачок оптика разделена, а источник света остается в верхнем положении, обеспечивая максимальный стереоскопический обзор.

Промежуточный зрачок
При просмотре через промежуточный зрачок оптика обзора и источники света находятся в «среднем положении» для максимального стереоскопического зрения.

Маленький зрачок
Когда вы смотрите через маленький зрачок, оптика обзора и источник света объединяются, чтобы вы могли стереоскопически просматривать сетчатку через самые маленькие зрачки.

Exclusive — Оптика IOS без препятствий

LM561B Plus | SAMSUNG LED

35,0 S2 9022 30,0
32,0
технические характеристики деталь
CRI CCT НОМЕР ДЕТАЛИ СВЕТОВОЙ ПОТОК (лм) при 65 мА
БИН МИН МАКС
70+ 2700K SPMWHT541MP3WAW ☆ S0 S5
S6
S7
32.0
34,0
36,0
34,0
36,0
38,0
3000K SPMWHT541MP3WAV ☆ S0 S5
S6
S7
32,5
34,5
S7
32,5
34,5
S7
32,5
34,5
SPMWHT541MP3WAU ☆ S0
S5
S6
S7
33,0
35,0
37,0
35,0
37,0
39,0
4000K SPMW16HT541 4000K SPMW16HT541 S9015 S716HT541 0
36,0
38,0
36,0
38,0
40,0
5000K SPMWHT541MP3WAR ☆ S0 S4
S5
S6
S4
S5
S6
33,0
35,0 902
33,0
35,0 902
33,0
35,0 902
33,0
35,0 902
2700K SPMWHT541MP5W ◆ W ☆ S0 S4
S5
30,0
32,0
32,0
34,0
3000K SPMWHT4 9022 SPMWHT5 9022 5
32,5
34,5
32,5
34,5
36,5
3500K SPMWHT541MP5W ◆ U ☆ S0 S4
S5
S6
3116
35,0
3116 SPMWHT541MP5W ◆ T ☆ S0 S4
S5
S6
32,0
34,0
36,0
34,0
36,0
38,0
5000K .0
35,0
37,0
35,0
37,0
39,0
5700K SPMWHT541MP5W ◆ Q ☆ S0 S4
S5
S6
3216 9022
3611
3216
3611 345
SPMWHT541MP5W ◆ P ☆ S0 S4
S5
S6
32,0
34,0
36,0
34,0
36,0
38,0
9041
38,0
9041 24.0
26,0
28,0
26,0
28,0
30,0
3000K SPMWHT541MP7WAV ☆ S0 S1
S2
S3
24,5 30169 26,5 9022 24,5 30169 26,5 9022 24,5 30169 26,5 9022 9022 SPMWHT541MP7WAU ☆ S0 S1
S2
S3
25.0
27.0
29.0
27.0
29.0
31.0
4000K SPMW16HT3 S20
28,0
30,0
28,0
30,0
32,0
5000K SPMWHT541MP7WAR ☆ S0 S1
S2
S3
27,0
29,0
S3
27,0 31169 29,0
SPMWHT541MP7WAQ ☆ S0
S1
S2
S3
26,5
28,5
30,5
28,5
30,5
32,5
6500K SPMWHT5.0
28,0
30,0
28,0
30,0
32,0
90+ PE 2700K SPMWHT541MJ7WAW ☆ S0 SB
SC
3000 9022 9022
SC
26,0 9022 9022 ☆ S0 SB
SC
27,0
29,0
29,0
31,0
3500K SPMWHT541MJ7WAU ☆ S0 SB
SC
28.0
30,0
30,0
32,0
4000K SPMWHT541MJ7WAT ☆ S0 SB
SC
29,0
31,0
31,0
33,0
32,0
34,0
5700K SPMWHT541MJ7WAQ ☆ S0 SB
SC
29,0
31,0
31.0
33.0
6500K SPMWHT541MJ7WAP ☆ S0 SB
SC
28.0
30.0
30.0
32.0

шт. «(10000 шт.)

Примечание. «☆» может быть «0» (целая корзина), «M» (четверть корзины), «K» (K Kitting) или «S» (S Kitting)

Обзор

Current USA Satellite Freshwater LED Plus

Правильное освещение — важный аспект аквариума.Резервуары часто устанавливают в углу комнаты, вдали от естественного света. Чтобы противостоять этому и дать аквариуму достаточно света, чтобы хорошо выглядеть и сохранить здоровье растений и пресноводных рыб, вам нужно немного света. Одни из лучших на рынке — это светодиодные светильники для аквариумов, и Current USA Satellite Freshwater LED Plus является одним из лучших из них.

Обзор Current USA Satellite Freshwater LED Plus

2 различных модели на выбор

При выборе Current USA Satellite Freshwater LED Plus может возникнуть небольшая путаница.Эта модель является шагом вперед по сравнению с базовой светодиодной подсветкой Satellite Freshwater LED от Current USA, но уступает модели PRO. Так что Plus — это золотая середина.

Кроме того, доступны две модели Plus; один с контролем цвета и один с управлением по таймеру. Есть несколько основных отличий, но общая суть в том, что элемент управления таймером имеет больше функциональных возможностей. По мере того, как мы разбираем и рассматриваем эти индикаторы, мы будем подчеркивать различия между двумя моделями.

Как вы можете видеть ниже, для модели того же размера модель управления таймером немного дороже, так как у нее немного больше функций.

Размер

Этот светодиодный светильник для аквариума доступен в различных размерах, что дает вам возможность приобрести подходящий размер для вашего аквариума. Поскольку доступны два варианта, мы рассмотрим оба из них. Оба варианта имеют 4 доступных размера, каждый из которых имеет регулируемые монтажные кронштейны.Эти регулируемые монтажные кронштейны могут добавить дополнительные 6 дюймов длины по обе стороны от источника света. Это действительно очень полезно!

Все фонари имеют одинаковую ширину 1,5 дюйма.

Управление цветом

Доступные размеры модели с контролем цвета: 18, 24, 36 и 48 дюймов.

Управление таймером

Доступные размеры для модели управления цветом: 24, 36, 48 и 72 дюйма.

Поскольку ширина фонарей составляет всего 1,5 дюйма, если у вас резервуар с большей стороной, возможно, вам придется подумать о покупке двух фонарей, чтобы обеспечить полное освещение.Но в подавляющем большинстве случаев все в порядке.

Яркость

Яркость этих индикаторов варьируется в зависимости от модели управления цветом и управления таймером. Модель управления цветом имеет более низкую яркость, чем модель управления таймером.

Яркость измеряется в люменах, а диапазон люмен модели управления цветом варьируется от 600 до 2000.

В то время как диапазон светового потока модели с таймером находится в пределах 2250-4500.

Этот больший диапазон светового потока означает, что свет от модели с таймером будет проникать глубже в воду, поэтому он больше подходит для более глубоких резервуаров.Это также означает, что эта модель будет более подходящей для растений средней освещенности, тогда как модель управления цветом хороша для растений при слабом освещении.

Освещение полного спектра

Солнечный свет состоит из различных длин волн цветного света. Обычные источники света, такие как флуоресцентные лампы, не излучают свет с такой же длиной волны, как солнечный свет, поэтому не дают преимуществ солнечного света организмам в аквариуме.

Однако этот продукт излучает полный спектр света, причем обе модели имеют как белые светодиоды 6500K, так и специальные светодиоды RGB (красный, зеленый и синий).Яркие синие светодиоды с длиной волны 445 нм создают невероятный цвет! В модели с таймером также есть светодиодные индикаторы IC. Оптимизированный для пресной воды цветовой спектр был тщательно настроен, чтобы лучше всего помогать растениям и рыбам в пресноводных аквариумах быть здоровыми и выглядеть наилучшим образом.

Модель управления цветом имеет спектр цветов от 5500K до 8000K, а модель управления таймером имеет спектр от 5500K до 10000K. Более высокий спектр, доступный на моделях с таймером, просто означает, что свет немного ярче.

Модель управления цветом Satellite LED plus имеет 6 предварительно настроенных цветовых эффектов, оптимизированных для пресной воды, которые полезны для пресноводных растений и аквариумов. Кроме того, каждый цвет индивидуально регулируется для бесконечных пользовательских цветовых сочетаний.

У вас также есть полный контроль над настройкой каждого цвета в модели управления таймером. Так что вы можете поэкспериментировать и подобрать лучший цвет для вашего аквариума!

Основные характеристики

Динамические эффекты

Модели управления цветом и таймером позволяют полностью управлять с помощью различных динамических световых эффектов.Опять же, есть различия в эффектах, предлагаемых на двух моделях.

Модель управления цветом имеет 12 динамических световых эффектов. Есть 3 различных эффекта освещения луны, которые имитируют различные источники света, которые вы найдете в разных фазах луны. Эффект восхода / заката создает очень мягкие переходы с легкой облачностью. Существует 4 различных эффекта облачного покрова: белый, синий и красный свет с разным уровнем облачности. Три режима шторма предлагают разную степень ударов молний и штормовую погоду во всех цветовых спектрах, в то время как конечный эффект мягко исчезает во всех цветовых спектрах.

Модель управления таймером предлагает 6 основных динамических световых эффектов, включая катящиеся облака и грозы. Также предлагаются различные цветовые переходы с использованием светодиодных ламп IC, а также переходы RGB.

Полностью регулируемая 24-часовая программа освещения

Если вы выберете модель управления таймером светильника Current USA Satellite Freshwater LED Plus, вы сможете выбрать один из двух регулируемых режимов таймера. Первый режим таймера — это простой динамический режим включения и выключения.Вы устанавливаете время включения и выключения, и в это время будет светиться свет.

Второй режим таймера — это то, где становится интересно. Это режим 24-часового таймера циркадного ритма. Вы снова устанавливаете время включения и выключения, за исключением того, что сейчас происходит какое-то волшебство! В настоящее время существует 90-минутный период нарастания, который включает настройку медленного восхода солнца. После того, как эта 90-минутная программа восхода солнца закончится, свет покажет вам настройку дневного света до установленного времени. Во время выключения начнется 90-минутный период замедления.

Во время этого периода замедления вам будет предоставлен красивый вид на закат. После спада индикатор лунного света будет воспроизводиться в течение шести часов, прежде чем свет погаснет, а затем снова включится на следующий день в установленное время.

Дополнительно: аудио и фоновая подсветка

Модель управления таймером также позволяет подключать динамики к системе, где вы можете выбирать между четырьмя звуками.

Это звуки ручья, созерцания звезд, ливня и леса.Это действительно может улучшить ощущение естественности вашего аквариума, так как вы можете наслаждаться звуками природы.

К модели с таймером вы также можете присоединить фоновые светодиоды, которыми вы также можете управлять с пульта дистанционного управления.

Дизайн и простота использования

В обеих моделях корпус светильника представляет собой алюминиевый светильник, который эффективно рассеивает тепло и позволяет свету работать холодно и бесшумно. Светодиоды закрыты акриловой линзой, обеспечивающей защиту IP 65. Таким образом, дизайн не может быть ошибочным.

Оба оснащены собственным беспроводным пультом дистанционного управления. Вы можете получить полный контроль, не двигая больше пальца! Вы можете запрограммировать управление, чтобы сохранить ваши любимые настройки. Поверьте, это палочка-выручалочка !!

Что очень удобно, так это то, что с моделью управления цветом вы также получаете ручное управление, а также защиту от вспышки. Флэш-защита — это встроенная память, которая сохраняет все ваши настройки в случае скачка напряжения.

Заключение

Текущий американский спутник Freshwater LED Plus — это очень хороший светодиодный светильник, обладающий множеством замечательных характеристик.Прежде всего, он разработан для пресноводных аквариумов и предлагает световой спектр, который позволит вашим аквариумным растениям и рыбам расти и быть здоровыми. Благодаря переменной интенсивности цвета они подходят как для растений с низким освещением, таких как Яванский папоротник, так и для растений с высоким освещением.

Использование лампы Current USA Satellite Freshwater LED Plus в сочетании с хорошим фильтром HOB или канистровым фильтром, таким как Fluval FX6, предоставит вашим рыбам и растениям идеальные условия для развития.

Две разные модели Satellite plus предлагают множество различных настроек освещения, поэтому выберите наиболее подходящую для вашего аквариума.

Эти опции позволят вам получить больше удовольствия от вашего аквариума. Такие функции, как грозы, действительно привлекают внимание! В целом, любая из моделей Satellite Plus — отличный вариант для вашего аквариума с пресной водой.

Статьи по теме:

Current USA Satellite Freshwater LED Plus

Pros

  • Использует полный спектр света
  • 6 динамических световых эффектов
  • Энергоэффективность
  • Сильный дизайн

Минусы

  • Не подходит для растений которым требуется очень интенсивное освещение
  • Может возникнуть проблема с глубокими резервуарами

Keeler Vantage Plus LED Indirect Ophthalmoscope —

Цифровой офтальмоскоп Vantage Plus — мировой лидер в области бинокулярной непрямой технологии с первой цифровой бинокулярной непрямой системой.Не старое аналоговое видео, а настоящее цифровое изображение.

Более холодный цвет светодиода обеспечивает более яркое и белое освещение, обеспечивая более подробную информацию, позволяя обнаружить патологию сетчатки, которая не видна при ксеноновом освещении.

Новая трансформируемая технология предлагает вам выбор между нейтральным светодиодом 4000K для увеличения срока службы, лучшей контрастности и более белого света или традиционной лампой 3,800K в том же продукте.

Новая высококонтрастная оптика

В новой компактной и высококонтрастной оптике используется ксеноновая подсветка, что обеспечивает превосходное изображение сетчатки глаза без бликов при каждом использовании Vantage Plus.
На 15% легче и на 20% меньше.

Светодиодные технологии

Использование эксклюзивной светодиодной технологии, которая обеспечивает более яркое освещение, более длительный срок службы батареи и отсутствие необходимости покупать лампочки.

Комфортный и идеально сбалансированный
Новое оголовье с мягкой обивкой было разработано для максимального комфорта, оно идеально регулируется и балансируется для всех форм и размеров головы.

Простота и интеллект
Новый Vantage Plus.С великолепными новыми функциями, которые действительно дополняют друг друга!
PLUS дает вам

P Интеллектуальная оптика премиум-класса

L Более легкий вес и более яркие изображения

U Уникальная запатентованная беспроводная технология

S Меньше и компактнее

Качество и эффективность

Модернизированная оптика в сочетании с новым ксеноновым источником света обеспечивает более яркие изображения сетчатки глаза высокой четкости — ПЛЮС вы получаете большую емкость от любого аккумулятора Keeler (металлогидридного или литиевого)

Батарея Slimline

Литий-полимерный аккумулятор

на 70% легче, чем стандартный аккумулятор, что обеспечивает превосходные и легкие характеристики.Приборы можно использовать во время зарядки аккумулятора. Светодиоды указывают на низкий заряд батареи, зарядку или полную зарядку.

P D Диапазон: 48 — 76 мм

Дополнительные элементы

Новое обучающее зеркало легко вставляется и снимается
Новое обучающее зеркало легко вставляется и выключается, позволяя двум наблюдателям одновременно видеть сетчатку.

Новинка Профессиональный тонкий кейс для переноски!
Переносите инструмент стильно и выбирайте, хотите ли вы использовать колеса или носить его на плече — отличный тонкий футляр в сочетании с отличным продуктом.

Основные характеристики Keeler Vantage Plus

  • Естественный холодный цвет светодиодов обеспечивает более яркое и белое освещение, более длительный срок службы батареи, отсутствие необходимости покупать лампочки и срок службы до 10 000 часов.
  • С клинической точки зрения превосходная оптика в сочетании с естественным светодиодным освещением может обеспечить более подробную информацию, позволяя обнаружить патологию сетчатки, которая не была видна при использовании ксеноновой лампы.
  • Интеллектуальная оптическая система (IOS) (запатентована). Наконец, теперь, когда вы меняете диафрагму, оптика и зеркала автоматически настраиваются под вас, без необходимости переворачивать другой рычаг! Киллер разработала это уникальное одношаговое движение, чтобы сделать ваши экзамены проще и быстрее.Механизм (IOS) (запатентован) означает, что когда вы выбираете малую, среднюю или большую диафрагму, оптика автоматически настраивается, обеспечивая трехмерные стереоскопические изображения сетчатки через зрачки всех размеров.
  • Комфортный и идеально сбалансированный светильник Vantage Plus LED оснащен беспроводной технологией, позволяющей перемещаться из комнаты в комнату.
  • Новый объектив HiMag ™ легко вставляется и снимается. Эта уникальная функция предлагается только с Vantage Plus косвенно. Это дает вам 1,6-кратное дополнительное увеличение по сравнению с использованием только конденсирующей линзы, обеспечивая превосходное стереоскопическое изображение.Оптика с устойчивым к царапинам покрытием гарантирует неизменно высокое качество изображения, а HiMag ™ можно просто убрать из поля зрения, когда в этом нет необходимости.
  • Обучающее зеркало легко включается и выключается, позволяя двум наблюдателям одновременно видеть сетчатку.

Бинокулярный косвенный офтальмоскоп Vantage Plus LED со светодиодной подсветкой включает:

  • Цифровой беспроводной офтальмоскоп Vantage Plus LED
    Оголовье
    Насадка Hi-Mag
    Резиновый наглазник
    Тонкая литий-полимерная батарея
    Зарядное устройство
    Трансформатор
    Ткань для линз
    Инструкции на компакт-диске
  • Док-станция и блок питания
  • дополнительная батарея Slimline Polymer
  • Программное обеспечение Keeler
  • Цифровой беспроводной пульт дистанционного управления
  • Сумка для переноски

Брошюра по непрямому светодиодному офтальмоскопу Keeler Vantage Plus
