Виды отверток: особенности и назначение

Читайте в этой публикации:
Виды отверток: что мы знаем об этом инструменте
Какие бывают отвертки: типы наконечников
Как выбрать отвертку: что указано в маркировке
Разновидности отверток: универсальный вариант

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом stroisovety.org мы изучим виды современных отверток и определимся с их назначением.

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.

1. Наконечник, именуемый жалом. Самый главный элемент любой отвертки – так называемая рабочая часть. Именно жало в большинстве случаев, а вернее его форма, обуславливает основные отличия одной отвертки от другой. От этой формы зависит то, какие винты или шурупы сможет вкручивать и выкручивать выбранная вами отвертка.
2. Стержень. Может иметь различную длину и толщину, и это неспроста – далеко не каждый крепеж может размещаться на поверхности детали. Зачастую их утапливают глубоко в потаенное отверстие, которое, к слову говоря, может отличаться своей шириной. Мало того, толщина стержня также оказывает влияние на размер винтов и шурупов, которые можно будет выкрутить с помощью той или иной отвертки.
3. Рукоятка. Основное требование к этой части отвертки – это эргономичность, то есть удобство в использовании. На сегодняшний день широкое распространение получили два типа рукояток отверток – обычная цилиндрическая с различными противоскользящими приспособлениями и Т-образная. Последний вид рукоятки позволяет создать больший крутящий момент – такими отвертками очень хорошо выкручивать прикипевшие и приржавевшие винты.

   Виды отверток фото

Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.

1. Прямошлицевая (плоская) отвертка – маркируется двумя буквами SL. Она предназначена справляться с винтами, головка которых оснащена прямой прорезью – такие винты не предназначены выдерживать большую нагрузку и в большинстве случаев используются в быту. Недостатком таких винтов является плохая сцепляемость с отверткой – зачастую тугое затягивание винтов данного типа приводит к срезанию шлица винта. Приржавевший винт данного типа открутить практически невозможно.
2. Крестовая отвертка – маркируется буквами PH. Сегодня это самый распространенный тип отвертки – две крестовые прорези с углублением в центре обеспечивают более качественное сцепление инструмента с винтом, благодаря чему появляется возможность туго завинтить шуруп или винт. Если крепеж качественный, не из сырой стали, то сорвать такие шлицы вручную практически невозможно. Используются такие винты и шурупы как в быту, так и в профессиональном строительстве. Зачастую бытовые винты даже делают универсальными – комбинируют PH и SL шлиц, благодаря чему их можно откручивать как плоской, так и крестообразной отверткой.

   Крестообразные отвертки фото

3. Шестигранная отвертка – маркируется буквами HEX. К такой отвертке можно прикладывать крутящий момент, в десять раз превосходящий аналогичный показатель крестообразной отвертки. Винты с такими шлицами широко используются в электронике различного типа, мебельной промышленности и прочих изделиях, в которых важно соблюсти надежность соединения.
4. Отвертка звездочка – маркируется как TORX. Это, можно сказать, редко используемые отвертки, надобность в которых появляется тогда, когда производитель какой-либо продукции хочет ограничить доступ несведущих в ремонте людей. Винты данного типа вы можете обнаружить на мобильных телефонах и другой тонкой компьютерной технике.

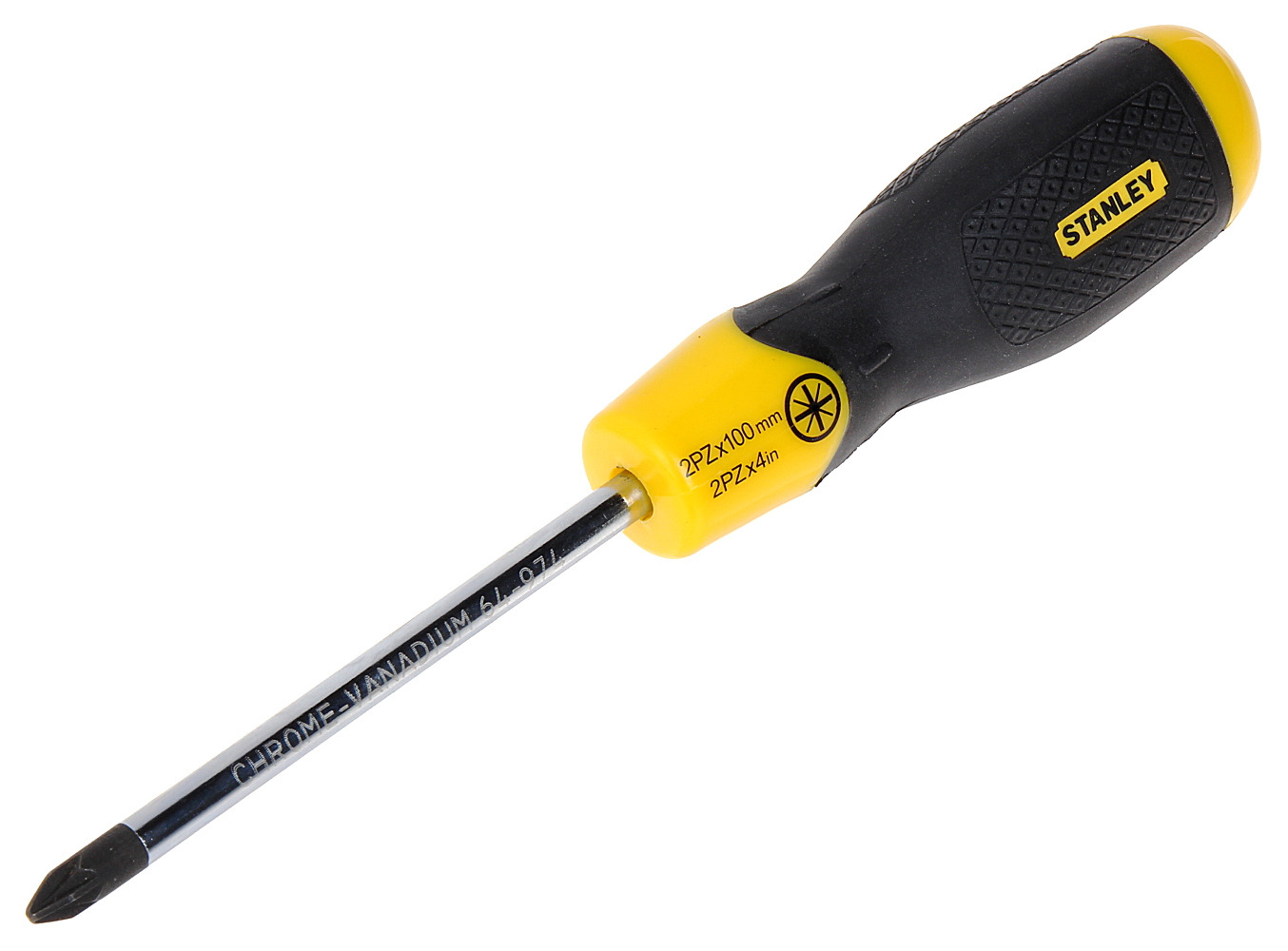

5. Крестообразная отвертка с направляющими – имеет не только профиль в форме креста, но и дополнительные грани, обеспечивающие более надежное сцепление винта с отверткой. Такой крепеж получил широкое распространение в мебельной промышленности.

Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.

• №0 – диаметр стержня такой отвертки составляет 4мм, а длина не превышает 80мм.
• №1 – 5мм диаметр стержня и длина от 80 до 100мм.
• №2 – толщина стержня отвертки составляет 6мм, а длина варьируется от 100 до 120мм.
• №3 – имеет стержень толщиной 8мм и длиной от 120 до 150мм.
• №4 – тяжеловес диаметром 10мм с длиной от 150 до 200мм.

  Какие бывают отвертки фото

И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

• №0 – предназначена для винтов диаметром до 2мм.
• №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
• №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
• №3 – для винтов 5,1-7мм.
• №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.

Автор статьи Александр Куликов

Что такое отвертка в фотоаппарате и для чего она нужна?

Отвертка в фотоаппарате представляет собой механический привод (моторчик). Его главная задача – автоматическая фокусировка. Т.е. нужна отвертка для того, чтобы фотоаппарат мог наводиться на резкость автоматически. Это механический привод крутит объектив и тот в автоматическом режиме наводится на резкость.

Отвертка может быть встроена в корпус фотоаппарата либо в объектив. Если отвертка есть в самом фотоаппарате, то на него можно устанавливать объективы БЕЗ моторчика. Если в камере нет отвертки, то на него необходимы специальные объективы с отверткой. Последние стоят дороже, т.к. технически являются более сложными. Т.е. объективы с моторчиком при равных характеристиках будут стоить дороже моделей без моторчика (отвертки).

В беззеркальных или зеркальных фотоаппаратах со сменной оптикой можно наводиться на резкость в автоматическом или ручном режиме. Для этого всегда есть переключатель. Чаще всего возле переключателя есть буквы AF. В автоматическом режиме камера сама определяет требуемый объект фокусировки благодаря встроенным алгоритмам вычисления. Часто она правильно определяет объект фокусировки, однако может и промахнуться. Для сложных сцен фотограф может использовать ручную фокусировку. Для этого он будет сам вращать объектив, отвертка в данном случае будет «отдыхать».

А нужно ли оно Вам?

Конечно, отвертка является важным элементом камеры, без которого практика фото сильно бы усложнилась, но сейчас не об этом.

Если Вы не знаете, что такое отвертка и для чего она нужна, то Вы, скорее всего, новичок, который собирается покупать дорогой зеркальный фотоаппарат. С таким уровнем знаний зеркальная камера для Вас – выброшенные на ветер деньги. Мы очень рекомендуем Вам какой-нибудь беззеркальный фотоаппарат.

Кстати, в последнее время на рынке появились дешевые зеркальные фотоаппараты специально для новичков. Они обладают неплохими техническими характеристиками, хотя  в разы хуже профессиональных девайсов. Впрочем, для людей без специализированных знаний (типа вас) они прекрасно подойдут, и стоят при этом недорого.

Специальные отвертки, их виды, особенности и назначение

Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.

Все подробности смотрите далее.

У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.

При всей своей простоте, этот инструмент заслуживает особого внимания.

Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.

Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Содержание статьи

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.

В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.

Также важным параметром является ее размер.

Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.

Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.

Влияют такие параметры, как прочность и твердость.

Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.

Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.

Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.

Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.

Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.

В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.

Форма шлица у них напоминает звезду с закругленными вершинами.

В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.

Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.

Особое место среди инструмента занимают специальные часовые отвертки.

Они созданы для работы даже с самыми миниатюрными часовыми механизмами.

Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.

Такие отвертки изготавливаются специально для точных работ.

Среди специальных отверток особое место занимают универсальные инструменты.

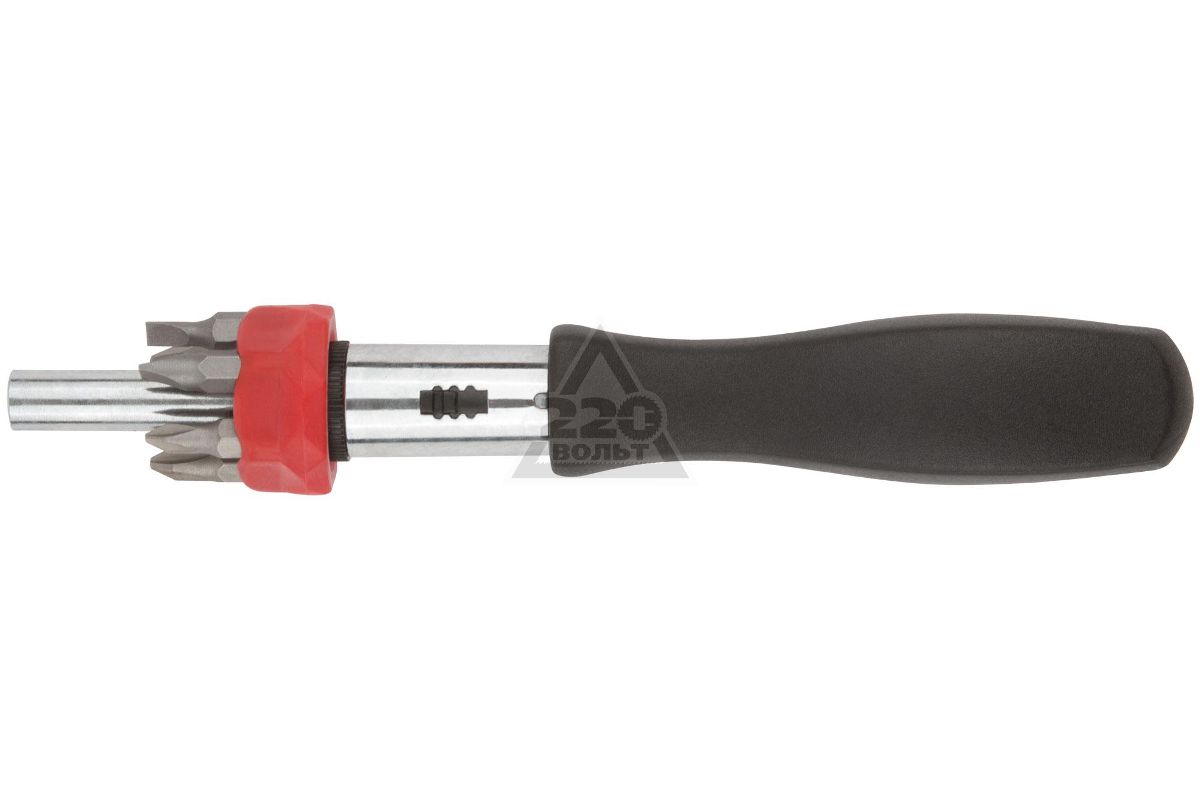

Представляют они собой набор наконечников (бит) и рукоять с фиксатором.

Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.

Еще одним видом специального инструмента являются индикаторные отвертки.

Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.

Продвинутые модели имеют электронную начинку.

Они позволяют определять плюсовые и минусовые полюса постоянного тока.

Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

Это еще один тип специального инструмента.

Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.

В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

В этом случае противоположный ход стержня блокируется трещоткой.

Жало остается на месте, а ручка проворачивается.

Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.

На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.

Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).

Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.

Данный тип наконечников снижает вероятность “зализывания” шлица.

Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.

На стержне находится крепление под съемные наконечники различных форм и размеров.

Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.

Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.

Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.

Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.

Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.

Например, в общественном транспорте.

Для закручивания используется обыкновенная плоская отвертка.

Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.

Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.

Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.

Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.

В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Под шлиц типа Torx

Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.

Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.

Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.

В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.

В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.

Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).

Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.

Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.

Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

Наборы специальных отверток

Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.

Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.

В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.

Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.

Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.

Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.

Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.

Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.

Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.

Но вот его надежность всегда под вопросом.

Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.

Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.

В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.

А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

Виды отверток – какие бывают отвертки? Названия, виды, фото

Ударная отвёртка

Для того, чтобы открутить особо сильно затянутый винт или шуруп применяют ударную отвертку. Принцип её действия состоит в том, что энергия, которая возникает в момент удара по отвертке молотком, направляется на откручивание винта. Причем сила откручивания очень велика. Вместе с ударной отверткой в комплекте идут всевозможные насадки как крестовые, так и шлицевые. Как правило, все они довольно большого размера, так как применяется ударная отвертка в основном при работе с большими деталями и конструкциями. Ударной отверткой не работают с маленькими конструкциями и приборами, потому что их легко сломать, ударяя молотком по отвертке.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике. Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Существуют ударные отвёртки, у которых стержень проходит через рукоятку насквозь и заканчивается бойком.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

https://youtu.be/dyir_Ers3qc

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

Корки.lol

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки. Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты. Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п. Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности. Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Плоская отвертка – модификации

Помимо разнообразия размеров, существует множество модификаций, которые играют особую роль. Например, диэлектрические инструменты покрыты полностью особым материалом, который защищает мастера даже от высокого напряжения. Отвертка минусовая с двусторонним стержнем пригодится любителям многофункциональных вещей. Ее стержень легко вынимается и вставляется в ручку, а каждая сторона стержня имеет свой размер. Благодаря этому, мастеру нужно носить с собой вдвое меньше инструментов.

Силовые ударные отвертки применяются только в крайних случаях, когда винт или гайка намертво прикипели к поверхности. Инструмент устроен таким образом, что рукоять выдержит удары молотком. Однако выдержит ли удары гайка? Без вреда для крепежа использование этого инструмента практически невозможно. Твердосплавные отвертки или инструменты с алмазным покрытием особо долговечны и стойки к большим механическим воздействиям. Практически каждый тип отверток дополнительно намагничивают, чтобы мастер мог легко удерживать мелкие крепежи. Насечки на жале создают дополнительный контакт между шлицем и жалом инструмента.

Отвертка прямая – разновидности инструментов

Всего существует три типа плоских отверток. Тип первый имеет ряд из более 70 размеров. Длина стержня – от 100 мм до 400 мм. Ширина шлица – от 0,3 мм до 4 мм. Обычно такие отвертки оснащены пластмассовой рукоятью. Второй тип – изделия с деревянной ручкой, с более коротким стержнем в рамках от 150 мм до 320 мм и шириной шлица от 0,5 мм до 2 мм. Самым прочным является третий тип, со стержнем, который начинается с торца рукоятки. Ширина шлица – от 0,8 мм до 2 мм. Этот тип способен заменить даже небольшое зубило или стамеску – лезвие всегда можно подточить.

Впрочем, для домашних работ достаточно приобрести набор плоских отверток из десятка инструментов, с длиной стержня 200 мм и шириной лопатки от 1 мм до 5 мм.

Обычно именно такие шлицы встречаются на бытовых крепежах. Современные отвертки, в которых лезвие выполнено, как отдельная деталь, обладают существенным недостатком – при выходе из строя лопатки такой инструмент можно выбрасывать, поскольку стержень выполнен из более мягких сталей. А вот более старые инструменты, которые достались вам в наследство – настоящий клад! Отвертка плоская, ГОСТ которой соответствует старым нормативам, вся изготовлена из качественной стали, так что стержень можно использовать и затачивать много раз.

Незаменимая «лопатка»

«Лопаткой», либо «жалом», величают данный вид инструмента не зря. Плоский, будто сплющенный кончик действительно напоминает последнее. Такая конструкция позволяет работать с крепежом, у которого головка имеет прямое углубление (шлиц).

Отвертка шлицевая выпускается в нескольких модификациях. И разница заключается не только в размерах инструмента. В зависимости от характера работ вам может понадобиться усиленная конструкция, или изделие с изолированной ручкой, или со специальными насечками, которые улучшают трение между наконечником и прорезью крепежа.

Факты об отвертках

Отвертка есть в каждом доме, и, несмотря на простоту приспособления, вам будет интересно узнать про факты и подробности.

1. Отвертки и ключи. Мало кто знает, но по ГОСТу 29308-92 (касается инструментов монтажного типа для фиксации гаек и винтов) ключи для гаек круглого типа со шлицем или отверстиями в торце, а еще торцевые ключи можно причислить к стану отверток. При этом схемные головки инструмента по ГОСТу тоже можно причислить к числу отверток.
2. Исторические глубины. Отвертка является весьма молодым инструментом, и если какой-то уровень и отвес люди знали до нашей эры, то отвертка появилась относительно недавно. Первые упоминания о таком инструменте были в 15 веке. Интересно, что жало первых отверток имело форму треугольника или креста. Делали их посредством обычной ковки.
3. Важный элемент. Это может звучать, как что-то очевидное, но стоит знать, что важная часть для каждой отвертки – ее наконечник. Именно по такой причине в наше время большинство производителей уделяют его производству и защите самое большое внимание. В том числе промышленники будут наносить на кончик отвертки особое абразивное средство.
4. Фигурные отвертки. Это прозвище появилось у инструментов с крестообразным шлицем. Примечательно, что она является самым необычным инструментом в своем классе.
5. Отвертка на все руки. Еще она является инструментом, который чаще всего применяют не по назначению. В первую очередь это будет касаться инструмента с прямым шлицем. Многие применяют ее в роли стамески, зубила, долота и гвоздодера.

Именно по такой причине в ассортименте производителей можно встретить инструменты с пометками «ударная прямая отвертка».

https://youtu.be/7zVm8N_sv6I

Выбор модели и бренда

Отвертки выпускаются многими производителями разных стран. Есть аналогичные инструменту виды бит, но чаще они применяются с шуруповертами.

Для правильного выбора типа изделия оценивается частота его применения. Если планируется периодическое использование в хозяйственных целях, подойдут и недорогие модели. В этом сегменте хорошо себя зарекомендовали бренды: Fit, Stayer и Matrix. Частое применение или профессиональная деятельность требует приобретения более дорогого изделия, чей срок службы значительно больше благодаря повышенной прочности. Продукция подобного качества выпускается и Kraftool.

Дорогими моделями очень высокого качества являются инструменты марки Gedoro, которые приобретают профессионалы. Срок их службы в восемь раз превосходит срок службы других моделей.

Отвертка шлицевая 3,0 х 0,5 с изол. рукояткой (VDE до 1000В) Klauke klkKL10010030IS

Отвертка диэлектрическая KL10010030IS, шлиц SL3,0 x 0,5мм, длина 100 мм; VDE 1000V; Производитель Klauke

Отвертка с прямым шлицем, диэлектрическая: ударопрочный сердечник, отверстие в ручке, штамп профиля на торце.

Технические характеристики:

• Размер: 100 x 3,0 x 0,5мм
• Вес: 0,028кг

______________________________________________________

Инструмент Klauke – сделано профессионалами для профессионалов!

VDE Klauke — это высокоточные безопасные профессиональные инструменты для электромонтажных работ. Весь инструмент производится в Германии!
Изолированный инструмент выдерживает до 1500В постоянного и 1000В переменного тока.

Диэлектрический инструмент Klauke, преимущества:

• Всё под контролем! Даже под напряжением
• Усиленная защита для рук, соответствующая тяжелым условиям эксплуатации
• Обеспечивает дополнительную безопасность при работе под напряжением. Гарантированная защита даже в экстремальных условиях
• Предотвращающие проскальзывание рук вставки, благодаря применению специальных эластомеров
• Рукоятка продуманной конструкции
• Улучшенная передача усилия во время работы
• Высокий крутящий момент
• Высокая прочность. При падении инструмент не повреждается!
• Комфортная работа

Компания Klauke ведет свою историю с 1879 года. На сегодняшний день данный бренд занимает лидирующие позиции в западной Европе. Продукция Klauke разрабатывается и производится на территории Германии.

Основной принцип Klauke — высокая безопасность и качество

По безопасности, удобству применения и надежности все изделия компании Klauke соответствуют самым высоким техническим требованиям и превосходят требуемые нормы. Продукция Klauke сертифицирована по стандарту ISO 9001. Изделия защищены международными сертификатами. Высокое качество сырья и компонентов гарантирует первоклассное качество. Строгие проверки и испытания качества на каждом этапе производства поддерживают высокий уровень продукции. Компания Klauke гарантирует максимальную безопасность и комфорт при эксплуатации своих изделий.

Отвертка шлицевая 3,0 х 0,5 с изол. рукояткой (VDE до 1000В) Klauke
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Отвертка шлицевая 3,0 х 0,5 с изол. рукояткой (VDE до 1000В) Klauke — цена, фото, технические характеристики. Для того, чтобы купить Отвертка шлицевая 3,0 х 0,5 с изол. рукояткой (VDE до 1000В) Klauke в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Отвертка шлицевая 3,0 х 0,5 с изол. рукояткой (VDE до 1000В) Klauke оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

14 различных типов отверток и их применение (с изображениями)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 26 апреля 2021 г.

Отвертки — один из первых инструментов, с которыми знакомится ребенок. Они выполняют простую функцию и имеют очень простой дизайн. Или они?

Большинство людей слышали, по крайней мере, о двух типах отверток, но на самом деле существует широкий выбор на выбор.От обычного Torx до необычного трехточечного, каждая форма имеет свое предназначение. Давайте посмотрим на 14 различных типов отверток и на то, для чего они используются.

Обычные отвертки

Есть несколько типов головок отверток, которые обычно необходимы для работы с предметами в доме. Вполне вероятно, что некоторые из них или все они у вас уже есть.

Прорезь

Также известна как: плоское лезвие, плоская головка, прямое

Когда-то самые популярные из всех типов отверток, эти отвертки имеют долотообразное лезвие, которое охватывает ширину головки винта.Они часто используются как долото в экстренных случаях, а также могут иногда использоваться для винта с крестообразной головкой.

Известны тем, что они с меньшей вероятностью закругляют паз, чем отвертки Phillips, их наконечник иногда склонен выскользнуть из паза вбок при приложении сильного давления. По этой причине они не так популярны среди профессионалов, как когда-то, но по-прежнему являются основным продуктом в большинстве областей.

Филлипс

Также известен как: крестообразная головка

В наши дни крестообразная головка используется практически во всем, от мебели до бытовой техники.Наклонный наконечник означает, что вы можете вставить отвертку глубже в головку винта, и нет риска выскальзывания лезвия вбок. Эти драйверы преднамеренно разработаны с возможностью выпадения (т.е. выскальзывания из головки при превышении определенного предела крутящего момента), что считается как сильной стороной, так и слабостью.

Из-за их полезности отвертки Phillips можно найти практически во всех областях. Хотя они никогда полностью не заменят шлицевые отвертки, сейчас они, как правило, являются наиболее предпочтительным типом комбинации отвертки и головки, а лучшие наборы отверток всегда будут включать в себя несколько отверток Phillips.

Torx

Также известен как: версия Torx plus, версия безопасности Torx, звезда

Приводы Torx изначально использовались для функций безопасности, но с тех пор стали популярными в коммерческих областях. Лопасти этих приводов напоминают закругленную звезду или цветок и обеспечивают невероятно высокие допуски по крутящему моменту.

В настоящее время приводы Torx популярны в производстве бытовой техники и в областях безопасности из-за их эффективности и того факта, что потребителям сложнее разбирать устройства с винтами Torx.

Связано: Таблицы размеров бит Torx

Hex

Также известен как: Шестигранный ключ, шестигранник, шестигранник, защитный шестигранник

Другой, более необычный тип отвертки, становящийся все более популярным , шестигранный ключ чаще всего не имеет ручки или наконечника. В большинстве случаев они напоминают небольшой шестигранный металлический стержень, изогнутый в L-образную форму, без головки. Часто они входят в комплект поставки мебели бесплатно.

Гаечные ключи с внутренним шестигранником чаще всего используются при обслуживании велосипедов, но они становятся все более популярными у мебельных компаний, таких как Ikea, и у некоторых производителей бытовой техники.Специальная версия шестигранного ключа для обеспечения безопасности используется в областях повышенного риска, например, в тюрьмах.

Отвертки с шестигранной головкой поднимают его на ступеньку выше, поскольку имеют удобную ручку и более длинный стержень, чем их аналоги с шестигранным ключом.

Robertson

Также известен как: с квадратной головкой

Это наименее распространенная из обычных отверток и обычно находится в нижней части набора инструментов, но на самом деле она популярна в своей стране (Канада) и имеет, пожалуй, самый высокий допуск крутящего момента из всех типов приводов.

Благодаря своей прочности винты с квадратной головкой обычно используются в автомобильной и мебельной промышленности. Они часто входят в состав полных наборов отверток, и возросшая популярность международных компаний означает, что в ближайшие годы эти отвертки будут широко использоваться в Америке.

Другие типы отверток

Хотя существует множество разновидностей головок винтов только для четырех наиболее распространенных форм (паз, крестообразная форма, шестигранник и Torx), есть гораздо больше, о которых вы, вероятно, никогда не слышали.Ниже приведены некоторые из многих более специализированных типов отверток, с которыми вы можете столкнуться. Вы заметите, что все части отвертки очень похожи, главное отличие — наконечник.

Головка сцепления

Также известна как: галстук-бабочка

Винты с головкой сцепления претерпели несколько конструктивных изменений за последние годы. Прорези напоминают галстук-бабочку, в более старой версии имеется круглая выемка посередине. В основном эти отвертки используются в автомобильной промышленности, они популярны в транспортных средствах для отдыха и старых автомобилях GM.

Отвертка со сцепной головкой будет иметь лучший крутящий момент с этими головками, хотя они также совместимы с приводами со шлицами.

Существует также версия с защитой, которая может быть завинчена в одну сторону с помощью шлицевой отвертки, но не может быть легко удалена. В основном они встречаются в местах, где обслуживание нечасто, например, на автобусных остановках или в тюрьмах.

Frearson

Также известен как: Reed and Prince

Этот вариант крестообразной формы на первый взгляд очень похож на Phillips, но имеет некоторые важные отличия.Кончик Frearson заострен, в то время как Phillips закруглен. Кроме того, угол наклона наконечника ближе к 45 градусам, чем у Phillips. Это позволяет использовать одну отвертку Frearson для винта Frearson любого размера (а также для многих винтов Phillips).

Уникальная форма отвертки Frearson обеспечивает более высокий крутящий момент, чем у Phillips, а возможность носить с собой только один привод делает ее очень популярной для морского оборудования и в других областях, где требуются точность и меньший набор инструментов.

JIS (Японский промышленный стандарт)

Быть одним из мировых лидеров в области технологий требует единообразия и высоких стандартов. В результате каждая крупная отрасль промышленности следует стандартам, установленным моим специальным комитетом. Отвертки JIS имеют крестообразную форму, похожую на крестообразную, но сконструированы так, чтобы противостоять кулачку.

Винты JIS можно найти в большинстве качественных товаров из Японии. Для этих винтов можно использовать диск Phillips или Frearson, но при этом повышается риск повреждения головки.Винты JIS часто имеют небольшую отметку или точку возле паза, чтобы помочь их идентифицировать.

Гаечный ключ

Также известен как: Винт с шестигранной головкой

Гаечный ключ — это то, чего многие домашние мастера никогда не видят, но они могут быть очень полезны в механической промышленности. Эти приводы разработаны с головкой вместо лезвия и наконечника, поэтому действуют аналогично торцевому ключу.

Преимущество использования отвертки для гаек становится очевидным, когда вы пытаетесь достать болт с углублением.Торцевые ключи имеют рукоятку, которая проходит параллельно поверхности, в которую заделан болт, что требует дополнительного пространства для поворота. Прямой стержень и ручка шестигранного торца позволяют поворачивать такие болты с очень небольшим зазором. Отлично подходит для приложений с низким крутящим моментом, но для всего остального используйте обычную комбинацию «трещотка и гнездо».

Pozidriv

Также известен как: pozi, pozidrive

Винты Pozidriv, разработанные как обновление дизайна Phillips, можно идентифицировать по четырем дополнительным линиям, исходящим от центра.Эти отвертки имеют тупой наконечник и небольшие ребра между лезвиями между основными лезвиями. Это улучшает крутящий момент и снижает риск выпадения кулачка.

Хотя Pozidriv и Phillips очень похожи, конструкции достаточно различаются, поэтому их перекрестная совместимость сопряжена с повышенным риском повреждения головки винта. Отвертки Pozidriv имеют меньше шансов выкрутиться, но процесс изготовления винтов требует вдвое больше шагов, что не позволяет им заменить Phillips в качестве промышленного стандарта.

Гаечный ключ

Также известен как: перфорированная головка, свиной нос, змеиные глаза

Не путать с британским термином, эти необычные драйверы предназначены для защиты от несанкционированного доступа. Винты с плоской головкой имеют два закругленных отверстия на противоположных концах головки, поэтому их почти невозможно удалить без надлежащего инструмента.

Благодаря их высокому уровню безопасности, вы, скорее всего, увидите, что рабочие по обслуживанию используют эти отвертки в метро, ​​на автобусных вокзалах, лифтах или общественных туалетах.Гаечные отвертки имеют уникальное плоское лезвие с двумя выступами на конце.

Tri-angle

Также известен как: TA

Названный в честь своей треугольной формы, привод TA часто используется в электронике, игрушках и бытовой технике. Его конструкция затрудняет доступ людей к защитным кожухам, что повышает уровень безопасности. Однако шестигранник может зажимать винты TA, поэтому эти отвертки не так распространены в наборах отверток.

Вариантом TA является трехточечный привод-3, который имеет закругленные края, чтобы преодолеть менее безопасную совместимость TA с шестигранными приводами. Размеры для трехуглового привода указаны с префиксом TA.

Трехточечный

Также известен как: 3-зубец, Y-образный, Y-образный

Трехточечный нож имеет трехгранное лезвие, которое напоминает Y, установленный на равные 120 градусов углы. Винты чрезвычайно популярны в портативной электронике, и ими сложно манипулировать без правильного отвертки.Вы можете найти эти винты в продуктах Apple, портативных игровых системах Nintendo и подобных устройствах, но редко встретите винты Y-типа в более крупной электронике или неэлектронных областях.

Tri-wing

Головки винтов, отдаленно напоминающие вертушку, имеют треугольное гнездо с тремя прямыми выступами, идущими по краям по часовой стрелке. Изначально они были разработаны для аэрокосмической техники, но сейчас чаще всего используются в бытовой электронике.В одном из вариантов винта используется левая резьба, хотя для любого направления резьбы можно использовать одну и ту же отвертку.

Стили

До сих пор мы обсуждали отвертки в зависимости от типа винта или болта, с которыми они работают, но знаете ли вы, что существуют также различия в конструкции хвостовика или рукоятки? Эти вариации допускают гораздо более широкий диапазон движения и лучший зазор при определенных обстоятельствах.

Некоторые из них могут вам понадобиться, а могут и не понадобиться, в зависимости от вашей профессии или хобби, но всегда полезно знать, что они доступны, когда это необходимо.

Электрический

Электрошуруповерты бывают разных типов. У каждого есть свои преимущества, но их всех объединяет то, что они прикладывают крутящий момент без необходимости ручной силы. Эти инструменты, которые иногда называют шуруповертом, отверткой или автоматической отверткой, могут легко справиться с тяжелой работой, особенно при работе с поврежденными головками.

с батарейным питанием

Многие электрические приводы работают от батарей, что делает их чрезвычайно компактными.Они не обладают такой же мощностью, как другие типы, но они занимают гораздо меньше места на вашем поясе с инструментами.

Проводные

Они не очень популярны просто потому, что требуют привязки, но мощность, которую они выделяют, постоянна. Это делает их чрезвычайно полезными на загруженной рабочей станции.

Беспроводной

В моделях аккумуляторных отверток используется аккумуляторная батарея, что позволяет им избавляться от преимуществ как от проводных, так и от аккумуляторных приводов.К сожалению, у них также есть некоторые из недостатков обоих: они более громоздкие, чем с батарейным питанием, и медленно теряют крутящий момент, когда батарея разряжается.

Примечание по использованию дрели: Хотя электрическая отвертка не так эффективна, как электрическая отвертка, ее можно использовать в аккумуляторной дрели, что делает ее популярной альтернативой. Обратной стороной является то, что большинство дрелей не могут с одинаковой эффективностью реагировать на изменения сопротивления, что упрощает случайное повреждение головки винта или материала, в который вы ввинчиваете винт.

Магнитные

Магнитные отвертки становятся все более популярной альтернативой обычным отверткам. Эти приводы оснащены магнитным наконечником, который удерживает винт, что позволяет вставлять или извлекать винт только одной рукой. Из-за более высокой эффективности все больше и больше ручных отверток по умолчанию продаются как магнитные.

храповой механизм

Некоторые отвертки имеют храповой механизм. Это позволяет водителю поворачивать винты только в одном направлении.Направление (по часовой стрелке или против часовой стрелки) может быть установлено в зависимости от задания. Использование храпового механизма может сократить время работы, поскольку винт не будет вращаться неправильно при регулировке отвертки.

Прямоугольный

Как следует из названия, многие отвертки предназначены для поворота под прямым углом. Это позволяет работать с винтами в местах, где недостаточно места для установки прямой ручки, что делает их чрезвычайно полезными в автомобильной промышленности и аналогичных областях.

Ювелир

Также известен как: очки, часы

Класс прецизионных отверток, это приводы, предназначенные для работы с крошечными винтами, например, в очках или карманных часах. В большинстве случаев наборы ювелирных изделий представляют собой комбинацию размеров с прорезями и Phillips.

Компьютер

Также известен как: electronics

Как и наборы ювелирных отверток, компьютерные наборы имеют отвертки прецизионного размера с широким диапазоном типов лезвий.В наборе компьютерных отверток можно найти как обычные, так и необычные типы лезвий (например, трехточечный и Torx).

Левша

Одна из самых больших проблем с инструментами — это сложность поиска инструментов, совместимых с левшами. К счастью, отвертка — один из немногих инструментов, которые работают в любой руке с одинаковой точностью. Так что выходите и с уверенностью купите тот набор, на который вы положили глаз!

14 типов отверток, которые вы должны знать [2021]

Если вы похожи на многих людей, у вас, вероятно, есть один или два разных типа отверток в вашем гараже, чтобы сопровождать множество различных типов пил и сверл, которые у вас есть под рукой .

В большинстве случаев обычная отвертка с крестообразным шлицем или плоская отвертка подойдет для повседневных домашних работ.

Однако, если вы регулярно разбираете или собираете мебель, электронику, велосипеды или бытовую технику, вы можете столкнуться с винтами уникальной формы, которые не сдвинутся с места с помощью традиционной отвертки.

Знакомство с более специализированными отвертками поможет вам узнать, какие инструменты следует иметь под рукой для конкретных ремонтных или сборочных проектов.

Прочтите, чтобы узнать о 14 различных типах отверток, которые вам следует знать.

Механизмы отвертки

Прежде чем мы обсудим различные конструкции отверток, которые вы должны знать, давайте потратим некоторое время на изучение различных типов механизмов отверток, представленных сегодня на рынке.

Эти механизмы варьируются от базовой ручной модели до современной отвертки.

• Ручная отвертка: Ручная отвертка — это самый простой корпус отвертки, который вы можете найти в магазине инструментов. Эти отвертки обычно имеют широкую ручку и более узкий наконечник, который вам нужно будет повернуть вручную, чтобы вставить или открутить головку винта.
• Отвертка с храповым механизмом: Отвертки с храповым механизмом превосходят ручные по эффективности и простоте использования. В отвертке этого типа используется внутренний механизм, который позволяет затягивать винт возвратно-поступательным движением запястья, а не полным вращением отвертки. В результате вам не нужно будет поднимать и перемещать ручку после каждого вращения.
• Динамометрическая отвертка: В динамометрических отвертках используются уникальные внутренние компоненты, которые создают равномерное и точное натяжение при затяжке винта.
• Отвертка типа «Янки»: Отвертка типа «Янки» использует подпружиненный внутренний храповой механизм, который позволяет затягивать винты одним сильным нажатием ручки.
• Отвертка с питанием: В отвертках с питанием используется источник питания, например аккумулятор или шнур, для затягивания винтов нажатием спускового крючка. Вы даже можете приобрести электроинструменты, которые позволят вам заменить сверла на насадки для отвертки. Лучшие дрели поставляются с широким ассортиментом сверл и отверток для вашего удобства.

Если вы регулярно пользуетесь отвертками, вы, вероятно, захотите потерять ручную отвертку в пользу более эффективной версии, такой как Yankee или power option.

Однако, если вы приносите свой набор инструментов только изредка, вам подойдет ручная или храповая отвертка с несколькими заменами головок.

Стандартные типы отверток

Первые пять типов отверток, которые мы обсудим, могут вам понадобиться для домашних проектов, изготовления базовой мебели и мелкого ремонта бытовой техники.

Это самые распространенные типы отверток в Америке, и у вас, вероятно, уже есть одна или две из них в вашем ящике для инструментов.

Плоская головка

Отвертка с плоской головкой, также известная как шлицевая, прямая или плоская отвертка, является одной из самых популярных отверток в США. Эта отвертка имеет клиновидный, широкий и плоский наконечник.

Вы можете использовать отвертку с плоской головкой , чтобы вставить или вывернуть винты , которые имеют линейную выемку в головке винта.

Во многих случаях вы также можете использовать плоскую головку на винтах с крестообразным шлицем — просто вставьте отвертку в один из крестовых пазов винта с крестообразным шлицем.Если у вас есть винт с углублением и зубчатой ​​головкой, размер наконечника отвертки будет иметь значение.

Винты с плоской головкой являются стандартными в деревообрабатывающей и столярной промышленности, так как их внешний вид менее заметен, чем винты других типов. Например, краснодеревщики часто держат под рукой прорезные драйверы, чтобы нанести отделочные детали на свои шкафы.

Вы также можете использовать отвертку с плоской головкой, чтобы поддеть открытые банки или вырезать небольшие участки, но вы должны убедиться, что не повредите лезвие, если попробуете одно из этих альтернативных способов использования.

Если у вас под рукой всего одна отвертка, то плоская головка, вероятно, будет вашим лучшим выбором.

Фото предоставлено Максимом Селюком

Головка Phillips

Головка Phillips, также известная как крестовина, — еще один базовый драйвер, который вы должны держать в своем наборе инструментов. Отвертка Phillips имеет угловой крестообразный наконечник.

В отличие от шлицевой отвертки, которая может легко выскользнуть из головки винта во время использования, отвертки Phillips плотно входят в головку винта Phillips.Только когда винт достигает определенного предела крутящего момента, эта отвертка «выпирает» или выскальзывает из головки.

Вы найдете винты с крестообразным шлицем для различных областей применения, от базовой техники до предметов мебели Ikea и сложной электроники.

Хранение отвертки этого типа в ящике для инструментов — разумная идея, независимо от того, используете ли вы инструменты часто или только для затягивания случайного кухонного шкафа.

Torx

Отвертка Torx, также известная как отвертка с защитной звездочкой или Torx, популярна в автомобильной отрасли и в сфере безопасности.

Эта отвертка оснащена фирменной головкой винта с шестигранной звездой, обеспечивающей исключительный допуск крутящего момента.

Вы можете найти винты Torx в сложных технических устройствах, таких как автомобили, мотоциклы, велосипеды, компьютеры и небольшая электроника. В последние годы винты Torx также стали более заметными в строительной отрасли.

Шестигранный ключ (шестигранный ключ)

Шестигранный винт, также известный как шестигранный ключ или шестигранный ключ, имеет шестигранную головку отвертки, которая подходит для больших винтов и забивных болтов с шестигранной выемкой.

Если вы когда-либо собирали мебель Ikea, вы, вероятно, получали небольшой L-образный гаечный ключ с внутренним шестигранником или шестигранный ключ в коробке с расходными материалами.

Шестигранная отвертка представляет собой альтернативу шестигранному ключу с традиционной широкой ручкой и тонкой головкой отвертки, что делает ее более удобной для удержания, чем небольшие металлические шестигранные ключи.

Винты с шестигранной головкой часто можно встретить в велосипедах, бытовой технике и простой мебели.

Квадратная головка

Отвертка с квадратной головкой или Роберстон — одна из менее известных стандартных отверток в нашем списке.Эта отвертка имеет квадратный наконечник, который плотно входит в головку винтов с квадратным внутренним шестигранником.

Отвертки с квадратной головкой более распространены в Канаде, чем в США, но время от времени вам все равно может потребоваться доступ к одной из них.

Эти отвертки имеют более высокий крутящий момент, чем любой другой стандартный тип отверток, и в последние годы они начали проникать на американский автомобильный и мебельный рынки.

Фото предоставлено Грегом Фолконером

Специализированные отвертки

Теперь, когда мы рассмотрели пять наиболее распространенных типов отверток, пришло время погрузиться в менее известные типы головок винтов и соответствующие отвертки.

Вам не обязательно держать каждую из этих отверток в своем ящике с инструментами, чтобы стать мастером.

Но, если вы пытаетесь построить совершенный ящик с инструментами , вы должны знать, что они могут оказаться необходимыми для определенных приложений.

Frearson

Наш первый специализированный тип отверток — отвертка Frearson. Эта отвертка имеет острый крестообразный наконечник, который на первый взгляд напоминает головку Phillips. Однако у Frearson более острые края, а его пересечения приближаются к углу 90 градусов.

Поскольку Frearson имеет более острый и угловатый наконечник, чем Phillips, он также обеспечивает более высокий крутящий момент, чем его стандартный аналог. Иногда для затяжки винтов Phillips можно использовать отвертки Frearson, особенно если винт немного больше наконечника отвертки Frearson.

Одним из преимуществ отвертки Frearson является то, что меньшая коронка Frearson позволяет правильно завинчивать головки на несколько размеров больше. В результате вам нужно иметь под рукой только одну отвертку Frearson.

Винты Frearson часто можно встретить в приложениях, требующих точности и детализации, таких как морское оборудование.

Головка сцепления

Отвертки с головкой сцепления имеют наконечник в форме галстука-бабочки, широкий с обоих концов и сужающийся к более узкой середине. Головка сцепления типа A имеет круглую выемку посередине, а головка типа G больше напоминает галстук-бабочку или бабочку.

Производители разработали приводы головки муфты для крепления винтов с плоской головкой и специальных винтов в форме бабочки.Вы можете увидеть винты-бабочки в передвижных домах, транспортных средствах для отдыха или старых автомобилях.

Вы также можете увидеть безопасную версию зажимных винтов в общественных местах, например, на автобусных станциях или в тюрьмах. В этих винтах используется уникальный механизм затяжки, который сложно удалить без подходящей отвертки для муфты.

Фотография предоставлена: Columbia Furnace Garage

Японский промышленный стандарт

Японский промышленный стандарт (JIS) часто используется в продукции японского производства, поэтому наличие одного из них в вашем наборе инструментов может пригодиться раньше, чем позже.Отвертки JIS напоминают отвертки Frearson или Phillips своими тонкими крестообразными наконечниками.

Однако, в отличие от крестообразных отверток, отвертки JIS не выпирают при достижении определенного крутящего момента.

Некоторые подрядчики начали использовать отвертки JIS вместо отверток Phillips, чтобы не повредить головки винтов Phillips при скручивании с чрезмерным усилием.

Чтобы отличаться от винтов с крестообразным шлицем, винты JIS часто имеют небольшую точку рядом с крестообразным пазом.

Tri-Wing

Отвертка с тремя крыльями имеет наконечник в форме вертушки с тремя линейными крыльями, выходящими из треугольника.

Эти винты можно встретить в аэрокосмической отрасли, в коммерческих самолетах или в бытовой электронике.

Отвертки с тремя крыльями подходят для винтов с треугольным шлицем и винтов Opsit. Чтобы открутить винт Opsit, вам нужно будет повернуть трехстворчатую головку по часовой стрелке, а не против часовой стрелки.

Micro Tri-Angle

Треугольная отвертка повторяет свое название с треугольной выемкой на наконечнике. Вы можете найти треугольные винты в широком спектре игрушек, электроники и бытовой техники, но вы также можете увидеть их в более конкретных приложениях, таких как лифты и клюшки для гольфа.

Треугольные отвертки встречаются относительно редко, так как большинство людей используют шестигранные диски для захвата треугольных винтов.

В результате мы не рекомендуем добавлять этот драйвер в вашу коллекцию, если вы не сталкиваетесь часто с треугольными винтами или не хотите большего контроля, чем может предложить шестигранный привод.

Tri-Point

Трехточечные драйверы имеют лезвие с тремя точками, которые образуют Y-образную головку на кончике драйвера.

Трехточечные винты популярны в бытовой электронике, и вы обычно можете найти их в небольших продуктах Apple и Nintendo, таких как iPod или портативные игровые системы.

Однако вы редко встретите эти винты на более крупных электронных устройствах.

Отвертка для гаек

Отвертка для гаек (или шестигранная отвертка) похожа на шестигранную отвертку тем, что имеет шестигранный наконечник. Однако этот тип винтовой передачи содержит гнездо вместо наконечника или лезвия, поэтому вы можете использовать его так же, как торцевой ключ.

Если вы часто откручиваете болты с углублением, возможно, вам стоит иметь под рукой гаечный ключ вместо традиционного торцевого ключа.

Торцевые ключи обычно имеют L-образную форму, что затрудняет доступ к болтам с углублениями и их откручивание в неудобных местах с помощью обычного гаечного ключа.

Тем не менее, большая линейная рукоятка гаечного ключа позволяет вам перемещаться по труднодоступным местам с небольшим зазором.

Pozidriv

Отвертки Pozidriv (или «Pozi») имеют дизайн наконечника, напоминающий снежинку. Наконечник отвертки включает крестообразное лезвие с крестообразным наконечником, перекрывающим крестообразный наконечник.

Как и несколько других типов отверток из нашего списка, Pozidriv в некоторой степени напоминает крестообразную отвертку.

Однако вы не должны пытаться использовать эти два драйвера как взаимозаменяемые, поскольку их конструкции достаточно различаются, чтобы вы могли случайно повредить винт, используя неправильный драйвер.

Фото предоставлено: Nuline Tools

Гаечный ключ

Гаечные (или «змеиные») отвертки могут быть самыми уникальными типами отверток в нашем списке. Эти наконечники отверток напоминают камертон, поскольку у них есть два острых зубца, выходящих из стержня.

Винты с гаечным ключом можно отличить по двум маленьким отверстиям на головках. Обычно гаечные винты используются на автобусных остановках, в лифтах, метро и общественных туалетах.

Винты с гаечным ключом часто можно встретить в приложениях, которые должны быть надежными и защищенными от несанкционированного доступа, поскольку пешеходы вряд ли смогут вывернуть эти винты без специальной отвертки.

Поскольку эти винты сложно открутить, они относятся к категории винтов с защитой от несанкционированного доступа. Вы можете встретить гаечные отвертки под неофициальными названиями, такими как свиной нос, двойное отверстие или отвертки с просверленной головкой.

Заключение

Если вы не ремонтируете широкий ассортимент продукции каждый день, вам не нужно будет добавлять все эти типы отверток в свой набор инструментов.

Несколько стандартных отверток и одна или две специальные подойдут для ваших повседневных нужд, так как вам все равно понадобится множество различных типов молотков , , плоскогубцы и другие ручные инструменты.

Хотя знание различных типов отверток, с которыми вы можете столкнуться, поможет вам определить ручные инструменты, которые вам нужно подобрать, прежде чем начинать новый проект.

Это также предотвратит использование неправильной отвертки для винта, что в конечном итоге сэкономит ваше время и деньги.

5 типов отверток, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Спросите любого опытного плотника или домашнего мастера, какие инструменты занимают больше всего места в его или ее ящике для инструментов, и ответ, вероятно, будет «отвертки».«Поскольку не существует единого универсального винта, который можно было бы использовать в каркасе, настиле или деревообработке, совершенно необходимо иметь множество отверток и насадок для отверток, готовых вставлять или выкручивать винты любого типа, с которыми вы сталкиваетесь. Кроме того, есть вероятность, что вам понадобятся как ручные, так и электрические шуруповерты для домашнего обслуживания и деревообрабатывающих работ. Если вы только начинаете оснащать свой ящик для инструментов, обратите особое внимание на следующие типы отверток.
