Содержание

Международное обозначение фаза ноль

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине.

Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

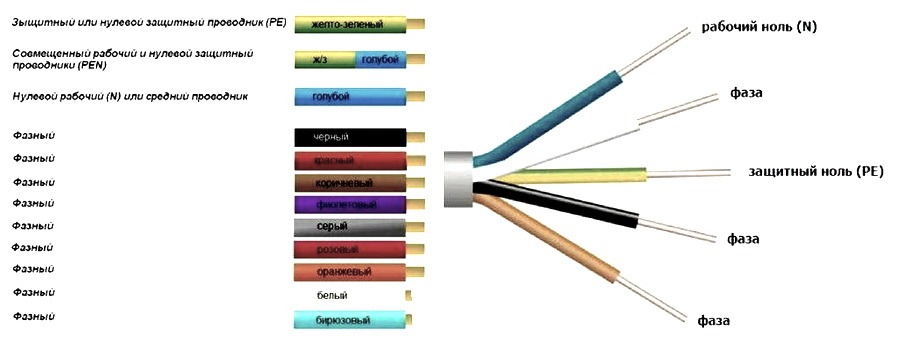

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации.

К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

  1. Заземляющий провод
  2. Нулевой проводник (нейтраль)
  3. Цвет фазного провода
  4. Определение проводов
  5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Обозначенный цвет подбираемого провода для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможна зеленоватая продольная прожилка.
  • Фаза В — выраженного зеленого колера, иногда неонового оттенка.
  • Фаза С — красная.
  • Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

  • Фаза — это подвод тока к оборудованию, розетке.
  • Нуль — отведение к источнику.
  • Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Как обозначается фаза и ноль

Какой буквой обозначается фаза и ноль

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

  1. Заземляющий провод
  2. Нулевой проводник (нейтраль)
  3. Цвет фазного провода
  4. Определение проводов
  5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)


Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)


Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)


Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Какой буквой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

  • в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
  • пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
  • в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

  • стандартными кембриками;
  • кембриками с термоусадкой;
  • изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

  • выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
  • работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Задай вопрос специалистам и получи
ответ уже через 15 минут!

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Так и не нашли ответ
на свой вопрос?

Просто напиши с чем тебе
нужна помощь

Фаза, ноль, земля: цветовая маркировка проводов от А до Я

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Автор Александр Гагын На чтение 6 мин.

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Какой буквой обозначается фаза и ноль — советы электрика

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N». Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Обратите внимание

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Источник: https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Источник: https://bt-energy.ru/zakaz-i-ustanovka/tcvetovye-oboznacheniya-fazy-l-nulya-n-i-zazemleniya

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.



« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.





Обозначение N в электрике

 «N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).



Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак -, который также, практически всегда можно увидеть совместно с этими двумя маркировками.

Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики.

И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения.

Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Источник: https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/93-oboznachenie-l-i-n-v-elektrike

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Ничего непонятно?

Важно

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Совет

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Источник: https://spravochnick.ru/fizika/bukvennoe_oboznachenie_fazy_i_nulya_v_elektrike/

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником.

Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно.

Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской.

Обратите внимание

В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид.

Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер.

А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно.

Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара.

Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Источник: https://stroimdom44.ru/faza-nol-zemlya-cvetovaya-markirovka-provodov-ot-a-do-ya/

Обозначение фазы и нуля на английском языке: проводы n и l на схемах электропроводки, цветовая маркировка

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

  • L 1 — коричневый.
  • L 2 — чёрный.
  • L 3 — серый.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

Совет

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

  • манипуляции с индикаторной отвёрткой выполняются одной рукой;
  • свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
  • работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки.

На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE.

Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Источник: https://220v.guru/elementy-elektriki/provodka/shematicheskoe-oboznachenie-fazy-i-nulya-na-angliyskom-yazyke.html

Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет найти фазу, ноль и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск фазы и нуля является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений.

Обратите внимание

Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую.

Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Как определить фазу и ноль мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит узнать где фаза а где ноль в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Важно

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазы и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров.

Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам.

Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Источник: http://masterok-remonta.ru/elektrika-i-osveschenie/kak-opredelit-fazu-i-nol.html

Цвет проводов фаза, ноль, земля

Источник: https://electric-220.ru/news/cvet_provodov_faza_nol_zemlja/2016-11-11-1113

L N в электрике – цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил.

Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках).

Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась.

Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики.

Обратите внимание

Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура.

Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии.

Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами.

Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников.

В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током.

Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым.

В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода.

Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями.

Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Важно

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром.

Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов.

Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности.

Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети.

Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Источник: https://YaElectrik.ru/elektroprovodka/l-n-v-elektrike

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов.

Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта.

Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета.

Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN.

Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке.

Совет

В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления.

Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего.

В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу.

На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым.

В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза.

Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке.

Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Маркировка в электрике — обозначение фазы, нуля, заземления в цвете

  1. Цвет провода подскажет его назначение.
  2. Буквенные подсказки
  3. Заземление: безопасное зелено-желтое
  4. Нулевой провод
  5. Фаза: разные цвета
  6. Доверяй, но проверяй

Работа с электричеством регулируется специальными «Правилами электромонтажных работ» (ПУЭ). Здесь Цветовая маркировка конкретных проводов и кабелей, используемых в электрике, четко обозначена.А потому обозначение фазы и нуля эталоны на всю проводку.

Цвет провода подскажет его назначение.

Электрик открывает распределительную коробку. А там — кабели такие же, белые. Работать с ними крайне сложно. А чтобы определить назначение каждого, нужно замерить все показатели с помощью индикаторной отвертки или мультиметра .

Провода нужно проверять индикаторной отверткой или мультиметром

Понятно, что окраска проводов значительно облегчает процесс ремонта. Такой подход обеспечивает безопасность работы, делает процесс проще и удобнее. К тому же электрик тратит гораздо меньше времени на определение цвета проводов.

Для устройства электрической сети в доме используются три основных кабеля: фазный, нулевой, заземляющий. При установке применяется цветная маркировка по пу.

Запомнить их не сложно. Причем обычно для устройства электрической сети в доме используют три основных кабеля: фазный, нулевой, заземляющий.При установке применяется цветная маркировка по пу. Так что перепутать назначение конкретного провода невозможно.

Маркировка фаз по цвету поможет правильно повесить люстру, подключить к сети любое электрооборудование. Самый очевидный пример с лампой. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. Наоборот. Когда фаза и ноль, их обозначение не перепутаешь, можно потрогать даже горящую лампу.Это абсолютно безопасно. Ведь фаза идет на переключатель, а ноль идет на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах подключения принята не только цветная, но и буквенная маркировка. Главное — запомнить три обозначения. Это л, н, пэ в электрике. Эти надписи также являются отличным советом для волшебников.

Цвет и символы помогут понять провода

Обозначения l и n в электрике наносятся рядом с клеммами подключения .Это первые буквы английских слов или словосочетаний, обозначающих функцию того или иного провода. Эти простые символы подскажут, как правильно подключить устройство к сети.

Следует отметить, что l и n в электрике — универсальные обозначения. Они общеприняты. Так что проблем с подключением оборудования, приборов, устройств зарубежных производителей не возникнет. А обозначения l, n в электрике подскажут, к какому проводу подключаться.

Заземление: желто-зеленый безопасный

Заземление или защитный провод — это прежде всего безопасность. И безопасность в электрике дорогого стоит. Этот кабель служит запасным проигрывателем. И это вступает в силу только тогда, когда нарушена изоляция фазного или нейтрального проводника. Проще говоря, без заземления неисправный прибор ударит человека в момент контакта, а с заземлением — нет.

Поэтому теперь различная бытовая техника, другие устройства выпускаются с защитным кабелем. Заземление обязательно должно иметь домашнюю разводку.

Заземляющие провода обеспечивают безопасность электричества в доме

Заземление обозначается комбинацией pe — сокращенно от фразы Protective Earthing.Иногда пишут слово «земля». На схемах графически маркированный кабель может обозначаться специальными символами:

Если разобрать цветовое обозначение, то по ГОСТ Р50462 для данного типа кабеля используются желто-зеленые цвета. В жестком одножильном проводе основной цвет — зеленый, окаймленный желтой полосой. В мягком многожильном корпусе в качестве основного цвета используется желтый цвет. Продольная полоса наоборот — зеленого цвета. Возможны нестандартные варианты цветовой маркировки защитных составов.В этом случае полосы имеют вид поперечный. Кроме того, используются только зеленые цвета.

Часто заземляющий кабель спарен с нейтралью. Затем к желто-зеленой окраске добавляется синяя кайма на концах кабеля. В данном случае буквенное обозначение — ручка.

Видео: как понять цветовую маркировку првода

Так или иначе, ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда следует искать желто-зеленую комбинацию.

Заземление в распределительном щите найти несложно. Для его подключения используется специальная шина. В остальных случаях трос крепится к корпусу и металлической дверной панели.

Нулевой проводник

Нулевой провод или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он уравновешивает нагрузку в сети, обеспечивая на выходе напряжение 220 вольт. Устраняет фазу от скачков и искажений, нейтрализуя их. Неудивительно, что его символ — буква n, образованная от английского слова Neutral.Комбинации символов n, l в электрике всегда идут вместе.

Цвет нулевого провода всегда синий. Конечно, есть вариации — от темно-синего до небесно-голубого. Но синий также является синим в Африке.

Нулевой провод всегда синий свет

В распределительном щите все кабели этого цвета сгруппированы на одной нулевой шине с соответствующей буквенной аббревиатурой. Розетки также имеют необходимую маркировку.

Поэтому мастер никогда не перепутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип действия применима как к однофазным, так и к трехфазным сетям.

Фаза: разные цвета

Напряжение проходит через фазу. Так что при работе с этим типом кабеля нужно быть особенно осторожным. Этот провод обозначается в электрике буквой l, которая является сокращением от слова Line. В трехфазной сети используются следующие обозначения проводов: l1, l2, l3. Иногда вместо цифр используются английские буквы.Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цветовое обозначение фаз можно много говорить. Ясно одно: фазовый провод может быть любого цвета, кроме желтого, зеленого и синего. Однако Россия нашла ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009 рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит рекомендательный характер. А потому производители не ограничиваются определенными цветовыми рамками.Например, красный и белый гораздо чаще встречаются в коричневом. Также в комплекте часто присутствуют яркие цвета — розовый, бирюзовый, оранжевый, фиолетовый. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не прикол.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются по цвету, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на государственные стандарты и стандарты, цветовая маркировка не всегда может соответствовать предполагаемому использованию конкретного кабеля.Поэтому перед подключением оборудования лучше проверить правильность маркировки. Трехжильный провод лучше всего проверять мультиметром. Прибор укажет фазный провод и соответственно на ноль.

Перед подключением правильность маркировки лучше уточнить на специальном оборудовании.

Обычно трехжильный кабель в электрике используется часто. Вот почему так важно научиться с ним работать. Очень важно соблюдать и цветовую симметрию.Цвет проводов в фазах необходимо строго соблюдать. Между собой следует подключать только проводники одного цвета. . В противном случае неприятностей не избежать. Оборудование может сломаться. Волшебники могут шокировать. Неправильно подключенная проводка может стать причиной пожара. Во избежание всего этого используется маркировка фаз, кабелей и клемм.

Какого цвета нейтральный провод. Обозначения L и N. в электрике. Буквенные обозначения элементов на электрических схемах L н пэ расшифровка

Для монтажа или ремонта электросети необходима принципиальная схема.Несведущему человеку сложно понять смысловую легенду, которой пропитан план подключения оборудования. Разобраться в назначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в проводке

От источника питания к потребителю электроэнергия передается по многожильным проводам … Устройства и механизмы снабжаются энергией как минимум по трем линиям. Напряжение подается через фазный и нулевой кабели … Заземляющий провод защищает человека от поражения электрическим током.

Каждая линия на схемах подключения обозначена определенным образом. Кабели, обозначенные буквами n и l, используются в электротехнике для передачи тока. «Земля» обозначается аббревиатурой PE, что означает «Защитная земля» и переводится как «защитная земля».

Провода фазы, нуля и земли имеют определенные цвета и маркировку.

Различие во внешнем виде облегчает сборку сети и предотвращает электрические ошибки, ведущие к аварии или поломке устройства.

Фазовая линия

Работа сети переменного тока состоит из двух составляющих — рабочей фазы и нулевой составляющей. Рабочая фаза или просто фаза — это основной провод в многожильном кабеле. По этой линии на устройство подается электрическая энергия.

В электротехнической документации фазовый канал обозначен латинской буквой L. Допускается использование строчной l. Профессионалы придают условной аббревиатуре разные значения … Предпочтительными вариантами считаются Lead, Live или Line.С английского слова переводятся соответственно как «свинцовый провод», «напряжение» или «линия».

Если в схеме предусмотрено использование нескольких фазных кабелей, то к букве добавляется номер фазы. По европейским нормам, не допускающим изменения тонировки, фазные провода окрашены в определенные цвета:

  • L 1 — коричневый.
  • L 2 — черный.
  • L 3 — серый.

В бытовой электропроводке на 220 вольт используются 3 линии для подключения нуля, земли и напряжения.Поэтому единственная фазная шина покрывается изоляцией коричневого цвета … Использование кабелей другого цвета считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания падения напряжения замкнутого контура на контактах электрического устройства. Вместе с рабочей фазой «Ноль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n.Сокращенное обозначение подразумевает понятия Null или Neutral. В словарях даны переводы «Ноль» и «Нейтральный».

В зависимости от гибкости кабеля цвет нейтрального проводника представлен в вариантах синего цвета … Жесткая одножильная шина имеет насыщенный ультрамариновый оттенок. Изолирующий слой многожильного провода окрашен в голубой цвет.

Мастера-любители иногда подключают нейтраль и землю, ошибочно полагая, что это одно и то же.Опасное заблуждение имеет ужасные последствия. Нейтральная фаза и шина заземления выполняют разные функции друг от друга.

Цвет тоже отличается. Защитный провод желто-зеленый. Подключение автобусов различного назначения в одну линию категорически запрещено мерами безопасности.

Меры предосторожности

Правильная разводка осуществляется в соответствии с IEC 60445, принятым европейским законодательством в 2010 году. Нормы российского ГОСТ 50462-2009, соответствующие международным правилам, указывают цвет проводов «фаза», «ноль» и «земля». «.

Иногда электрикам приходится работать с сетями, которые были проложены много лет назад, и план электромонтажа теряется. Отсутствие принципиальной схемы делает бесполезным знание того, как отображаются ноль и фаза. Задача электрика усложнится, если в схеме будут использоваться провода с цветом изоляции, не соответствующим ГОСТу.

Перед началом работ установщик должен определить назначение каждой линии с помощью контрольной лампы, индикаторной отвертки или мультиметра. При обзвоне электрических цепей необходимо соблюдать основные правила безопасности:

  • манипуляции с индикаторной отверткой выполняются одной рукой;
  • свободной рукой нельзя касаться металлических конструкций или стен;
  • работа выполняется в присутствии квалифицированного помощника.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или заглушки из ПВХ. На поверхности маркировочного материала нанесены символы на английском языке — n, l или PE … Только после завершения капитальных работ приступают к монтажу или ремонту электрооборудования.

Понимание значения латинских букв l и n на схеме помогает электрику быстрее и качественнее провести монтаж и ремонт сети.Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая кодировка четко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Подавляющее большинство кабелей имеют изоляцию жил разного цвета. Это было сделано в соответствии с ГОСТ Р 50462-2009, который устанавливает стандарт маркировки ln в электротехнике (фазные и нулевые провода в электроустановках). Соблюдение этого правила гарантирует быструю и безопасную работу мастера на крупном производственном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие цветов изоляции электрических кабелей

Цветовая кодировка проводов разнообразна и сильно различается для заземляющих, фазных и нулевых проводов. Во избежание путаницы требования ПУЭ регламентируют, какой цвет заземляющего провода использовать в панели источника питания, какие цвета должны использоваться для нуля и фазы.

Если монтажные работы проводил высококвалифицированный электрик, знающий современные стандарты работы с электрическими проводами, вам не придется прибегать к использованию индикаторной отвертки или мультиметра.Назначение каждой жилы кабеля можно понять, зная ее цветовое обозначение.

Цвет заземляющего провода

С 01.01.2011 цвет заземляющего провода (или заземления) может быть только желто-зеленый. Такая цветовая маркировка проводов наблюдается и при составлении схем, на которых такие провода подписаны латинскими буквами РЕ. Цвета одной из жил не всегда предназначены для заземления на кабелях — обычно это делается, если кабель имеет три, пять и более жил.

Особого внимания заслуживают PEN-провода

с совмещенными массой и нулем. Подключения этого типа все еще распространены в старых зданиях, электрификация которых проводилась в соответствии с устаревшими правилами и еще не обновлялась. Если кабель прокладывался по правилам, то использовался синий цвет изоляции, а на концы и стыки накладывался желто-зеленый батист. Хотя, можно найти и цвет заземляющего провода (заземления) с точностью до наоборот — желто-зеленый с синими наконечниками.

Заземляющий и нейтральный проводники могут различаться по толщине, часто они тоньше фазных проводов, особенно на кабелях, которые используются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и производственных помещениях и регламентируется ПУЭ и ГОСТ 18714-81. Нейтральный провод заземления должен иметь как можно меньшее сопротивление, то же самое относится к контуру заземления. Если все монтажные работы выполнены правильно, то заземление будет надежным защитником жизни и здоровья человека в случае неисправности ЛЭП.В результате правильная маркировка кабелей для заземления имеет решающее значение, а заземление применять вообще не следует. Во всех новых домах проводка ведется по новым правилам, а старые ставятся в очередь на замену.

Цвета нейтрального провода

Для «нуля» (или нулевого рабочего контакта) используются только определенные цвета проводов, также строго определенные электрическими стандартами. Он может быть синим, голубым или синим с белой полосой, причем вне зависимости от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или даже большего количество проводников.В электрических схемах «ноль» соответствует латинской букве N — он участвует в замыкании цепи питания, а в схемах его можно читать как «минус» (фаза, соответственно, «плюс»).

Цвета фазных проводов

Эти электрические провода требуют особого осторожного и «уважительного» обращения, так как они проводят ток, и неосторожное прикосновение может вызвать серьезное поражение электрическим током. Цветовая кодировка проводов для подключения фазы довольно разнообразна — нельзя использовать только цвета, смежные с синим, желтым и зеленым.В какой-то степени гораздо удобнее запомнить, какого цвета может быть фазовый провод — НЕ синий или синий, НЕ желтый или зеленый.

На электрических схемах фаза обозначается латинской буквой L. Такая же маркировка используется на проводах, если на них не нанесена цветовая маркировка. Если кабель предназначен для подключения трех фаз, то фазные жилы маркируются буквой L с номером. Например, для составления схемы трехфазной сети 380 В использовались L1, L2, L3.Даже в электрике принято альтернативное обозначение: A, B, C.

Перед началом работы нужно определиться, как будет выглядеть сочетание проводов по цвету и строго придерживаться выбранного цвета.

Если этот вопрос был продуман на этапе подготовительных работ и учтен при составлении схем подключения, необходимо приобрести кабели с жилами нужного цвета в необходимом количестве. Если все же нужный провод закончится, то можно вручную пометить жилы:

  • батист обыкновенный;
  • батист термоусадочный;
  • изолента.

О стандартах цветовой кодировки проводов в Европе и России смотрите также в этом видео:

Ручная цветовая маркировка

Применяется в тех случаях, когда при монтаже необходимо использовать провода с жилами одного цвета. Также часто бывает при работе на дому. старинное здание, в котором монтаж электропроводки проводился задолго до появления нормативов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электрической схемы, использовали комплекты, позволяющие маркировать фазные провода.Это допускается и современными правилами, поскольку некоторые кабели изготавливаются без цветовой маркировки. Место использования ручной маркировки регулируется правилами ПУЭ, ГОСТ и общепринятыми рекомендациями. Он прикреплен к концам проводника, где он подключается к шине.

Маркировка двухжильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов электрики используют специальную индикаторную отвертку — в ее корпусе есть светодиод, который светится при касании жала прибора фазы.

Правда, он будет эффективен только для двухжильных проводов, потому что если фаз будет несколько, то определить, где какой индикатор будет, не получится. В этом случае вам придется отключить провода и использовать гудок.

Стандарты не обязывают наносить такую ​​маркировку на электрические проводники по всей их длине. Разрешается маркировать его только на стыках и соединениях необходимых контактов. Поэтому, если есть необходимость нанести маркировку на электрические кабели без обозначений, нужно заранее приобрести материалы, чтобы маркировать их вручную.

Количество используемых цветов зависит от используемой схемы, но главная рекомендация все же, желательно использовать цвета, исключающие возможность путаницы. Те. не используйте синие, желтые или зеленые метки для фазных проводов. Например, в однофазной сети фаза обычно обозначается красным цветом.

Маркировка трехжильных проводов

Если нужно определить фазу, ноль и землю в трехжильных проводах, можно попробовать сделать это мультиметром.Устройство устанавливается для измерения переменного напряжения, а затем осторожно касаются фазы щупами (вы также можете найти ее с помощью индикаторной отвертки) и последовательно двумя оставшимися проводами. Далее следует запомнить показатели и сравнить их между собой — комбинация «фаза-ноль» обычно показывает более высокое напряжение, чем «фаза-земля».

Когда фаза, ноль и земля определены, можно наносить маркировку. По правилам для заземления используется цветной желто-зеленый провод, а точнее жила с таким цветом, поэтому маркируется изолентой соответствующего цвета… Ноль отмечен, соответственно, синей изолентой, а любая другая фаза.

Если в ходе профилактических работ выяснилось, что маркировка устарела, менять кабели не нужно. Только вышедшее из строя электрическое оборудование подлежит замене в соответствии с современными стандартами.

В результате

Правильная маркировка проводов является обязательным условием качественного монтажа электропроводки при выполнении работ любой сложности. Это значительно облегчает как сам монтаж, так и последующее обслуживание электрической сети.Для того, чтобы электрики «говорили на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые похожи между собой даже в разных странах … По их словам, L — обозначение фазы, а N это ноль.

Для облегчения монтажа электропроводки кабели изготавливаются с разноцветной маркировкой проводов. Монтаж осветительной сети и подача питания на розетки требует использования трехжильного кабеля.

Использование данной цветовой системы значительно сокращает время ремонта, подключения розеток и т. Д. Также данная схема минимизирует требования к квалификации установщика. Это значит, что практически любой взрослый мужчина способен осуществить, например, установку светильника самостоятельно.

В этой статье мы рассмотрим, как обозначаются заземление, ноль и фаза. А также другая цветовая маркировка проводов.

Цвет заземления

Цвет заземляющего провода, «масса» — почти всегда отмечен желто-зеленым цветом , реже встречаются обмотки как полностью желтого, так и светло-зеленого цвета.Провод может иметь маркировку «PE». Также можно найти зелено-желтые провода с маркировкой «PEN» и с синей оплеткой на концах провода в точках крепления — это заземление в сочетании с нейтралью.

В распределительном щите (РП) он должен быть подключен к шине заземления, к корпусу и металлической дверце щита. Что касается распределительной коробки, то там соединение идет на заземляющие провода от ламп и от заземляющих контактов розеток. Провод заземления не нужно подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно проводка выполняется всего двумя проводами.Обозначение заземления на схемах:

Нормальное заземление (1) Чистое заземление (2) Защитное заземление (3) Земля на шасси (4) Земля на постоянный ток (5)

Нулевой цвет, нейтральный

Нулевой провод — должен быть синего цвета … В распределительном щите он должен быть подключен к нулевой шине, которая обозначается латинской буквой N. Все синие провода должны быть подключены к ней. Шина подключается к вводу с помощью счетчика или напрямую, без дополнительной установки машины.В распределительной коробке все провода (кроме провода от выключателя) подключены синим (нейтралью) и в коммутации не участвуют. К розеткам синие «нулевые» провода подключаются к контакту, обозначенному буквой N, который обозначен на обратной стороне розеток.

Цвет фазы

Обозначение фазного провода не такое однозначное. Это может быть коричневый, черный, красный или другие цвета. кроме синего, зеленого и желтого. В квартирном распределительном щите фазный провод, идущий от потребителя нагрузки, подключается к нижнему контакту выключателя или к УЗО.В выключателях переключается фазный провод, при отключении контакт замыкается и на потребителей подается напряжение. В фазных розетках черный провод необходимо подключить к контакту, обозначенному буквой L.

Как найти землю, нейтраль и фазу при отсутствии обозначения

Если нет цветовой маркировки проводов, то можно определить фазу, при контакте с ней индикатор отвертки загорится, но горит нулевого и заземляющего проводов в нем не будет.Вы можете использовать мультиметр, чтобы найти землю и нейтраль. Находим фазу отверткой, фиксируем на ней один контакт мультиметра и «щупаем» другим контактом провода, если мультиметр показал 220 вольт, это нейтраль, если значения ниже 220, то земля.

Буквенно-цифровая маркировка проводов

Первая буква «А» обозначает алюминий в качестве материала сердечника, при отсутствии этой буквы сердечник — медь.

Буквами «AA» обозначен многожильный кабель с алюминиевой жилой и дополнительной оплеткой из нее.

«AC» — дополнительная оплетка из свинца.

Буква «B» присутствует, если кабель является водонепроницаемым и имеет дополнительную двухслойную стальную оплетку.

Оболочка кабеля

«Bn» не поддерживает горение.

Оболочка из поливинилхлорида

«B».

«Г» не имеет защитной оболочки.

«г» (строчная буква) водонепроницаемая.

Кабель управления

«К», проложенный под верхней оболочкой.

Резиновая куртка «П».

Негорючий резиновый кожух «HP».

Проволока цветов заграница

Цветовая кодировка проводов в Украине, России, Белоруссии, Сингапуре, Казахстане, Китае, Гонконге и в странах Евросоюза одинаковая: Заземляющий провод — Зелено-желтый

Нейтральный провод — синий

Фазы

обозначены другим цветом

Обозначение нейтрали черный в Южной Африке, Индии, Пакистане, Англии, но это относится к старой проводке.

в настоящее время нейтральный синий.

В Австралии он может быть синим и черным.

В США и Канаде обозначается белым цветом. Вы также можете найти серые отметины в США.

Заземляющий провод везде желтый, зеленый, желто-зеленый, а в некоторых странах может быть без изоляции.

Другие цвета проводов используются для фаз и могут быть разными, за исключением цветов, обозначающих другие провода.

Практически каждый, кто имел дело с электропроводкой, обращал внимание на то, что провода в изоляции могут иметь разные цвета.Но мало кто знает, что это действие облегчает работу при монтаже электропроводки, и даже существуют особые правила монтажа электроустановок, следуя которым можно значительно снизить риск трагических последствий при работе с электричеством. Итак, в чем суть цветовых обозначений и что они означают — ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь, провода маркируются определенными цветами для обеспечения безопасности при работе.При назначении цвета для каждого провода применяются стандарты PUE (правила для электроустановок) и международные европейские стандарты. Каждый электрик может без особых усилий различить, какое напряжение он несет (или нет) каждый провод, и определить, где находятся фаза, ноль и земля.

Конечно, если взять в качестве примера подключение к сети однокнопочного переключателя, без цветовой кодировки определить назначение каждого провода не составит труда.Но если рассматривать подключение распределительного щита, то здесь без специальных обозначений не обойтись. Ведь в случае неправильного подключения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током. человек установщик или люди в непосредственной близости.

В современной редакции ПУЭ предлагается сохранить не только цветовое обозначение, но и буквенное обозначение, что значительно облегчает работы в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем вы начнете рассматривать цветовую кодировку , вы должны сначала понять концепции фазы и нуля в электропроводке.

Буквенные обозначения электрических цепей .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила подключения токоведущих частей, соответственно, все провода схемы должны заметно отличаться друг от друга.Возникает резонный вопрос, какого цвета фаза и ноль в электричестве. Ниже приводится описание каждого случая отдельно .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, окраска проводов в электрике на заводах-изготовителях осуществляется согласно ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначается желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлениях.Кроме того, рекомендуется использовать надписи. Однако нанесенные буквы не препятствуют цветовому кодированию. Обозначение цвета, согласно ПУЭ, обязательно. В примере с распределительным щитом этот провод подключается к шине заземления, кожуху или металлической двери.

Нулевой провод

Говоря о нуле, не следует путать его с заземлением. Обозначается синим или бело-синим цветом. Но в некоторых случаях заземляющий провод совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах всегда остается синяя тесьма.И в однофазных, и в трехфазных цепях используется только один нейтральный провод … Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может быть равен 120 °, что дает возможность использовать один нейтральный провод.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и трехфазной. Рассмотрим оба этих случая по отдельности.

Применяется в сетях напряжением 220 Вт.Чаще всего фазный провод окрашивают в черный, коричневый или белый цвет, однако можно встретить и другую маркировку проводов: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято обозначать L буквами. Это нужно не только на схемах, но и при плохом освещении или если провода были покрыты пылью.

В связи с тем, что именно эта фаза представляет наибольшую опасность во время работы, именно эти детали имеют самый яркий цвет для быстрой идентификации и последующего выполнения с ними более точных действий.

Применяется в сетях с напряжением 380 Вт. Раньше все провода и шины в трехфазной сети были окрашены в желтый, зеленый и красный цвета (Ж-ЗК), которые соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности из-за схожести желто-зеленой маркировки заземляющих проводов. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые стандарты, где фазы обозначены L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (K-CH-S).

Например, трехжильный провод. Цвета жил трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — фаза, синий — ноль, а желто-зеленый — земля.

Это были варианты цвета для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока используется другой цвет и буквенная маркировка проводов и шин. Принципиальным отличием здесь считается отсутствие нуля и фазы в обычном понимании. В этой проводке используются положительный провод, отмеченный красным знаком «+», и отрицательный синий провод со знаком «-», а также синяя нулевая шина, которая обозначается латинской буквой M.

Не все люди, выполняющие работы по устройству электрических сетей, соблюдают установленные правила маркировки. Поэтому перед тем, как приступить к установке, следует предварительно проверить наличие тока в проводах с помощью мультиметра или обычной индикаторной отвертки. В дальнейшем промаркируйте провода нужным цветом с помощью цветной изоленты или специальных термофиксаторов. Также существуют специальные приспособления, позволяющие наносить надписи.

Электрическая схема — это технический чертеж, на котором различные электрические элементы обозначены в виде символов.Каждый элемент имеет свое обозначение.

Все условные (условно-графические) символы на электрических цепях состоят из простых геометрических фигур и линий. Это круги, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой части.

Благодаря огромному разнообразию электрических компонентов можно создавать детализированные электрические схемы, понятные почти каждому электрику.

Каждый элемент электрической схемы должен быть выполнен по ГОСТу. Те. Кроме правильного отображения графического изображения на схеме подключения, все типоразмеры каждого элемента, толщина линии и т. д.

Есть несколько основных типов электрических цепей. Это однолинейная принципиальная электрическая схема (схема подключения). Также схемы бывают общего вида — конструктивными, функциональными. У каждого вида свое предназначение. Один и тот же предмет на разных схемах может обозначаться одинаково или по-разному.

Основное назначение однолинейной схемы — графическое отображение системы электроснабжения (электроснабжение объекта, разводка электричества в квартире и т. Д.). Проще говоря, однолинейная схема изображает силовую часть электроустановки. Название подсказывает, что однолинейная схема выполнена в виде одной линии. Те. источник питания (как однофазный, так и трехфазный), подаваемый на каждого потребителя, указывается одной линией.

Для обозначения количества фаз на графической строке используются специальные засечки.Одна метка указывает, что источник питания однофазный, три метки указывают, что питание трехфазное.

Помимо однострочного, используются обозначения защитных и коммутационных аппаратов. К первым устройствам относятся высоковольтные выключатели (масляные, воздушные, SF6, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, предохранители, выключатели нагрузки. Ко второй относятся разъединители, контакторы, магнитные пускатели.

Выключатели высокого напряжения на однолинейных схемах изображены в виде маленьких квадратов.Что касается автоматических выключателей, УЗО, дифференциальных выключателей, контакторов, пускателей и другого защитного и коммутационного оборудования, то они изображены в виде контактов и некоторых пояснительных графических дополнений в зависимости от устройства.

Электросхема (схема подключения, подключение, расположение) применяется при непосредственном производстве электромонтажных работ … Тех. это рабочие чертежи, по которым выполняется монтаж и подключение электрооборудования. Также отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления и т. Д.) собраны согласно схемам подключения.

На электрических схемах показаны все электрические соединения как между отдельными устройствами (автоматические выключатели, пускатели и т. Д.), Так и между различными видами электрического оборудования (электрические шкафы, экраны и т. Д.). Для правильного подключения проводных соединений на электрической схеме изображены электрические клеммные колодки, клеммы электрических устройств, марка и сечение электрических кабелей, нумерация и обозначения отдельных проводов.

Принципиальная электрическая схема — наиболее полная схема со всеми электрическими элементами, соединениями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования.По принципиальной схеме выполняются другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и т. Д.). На принципиальной схеме показаны как цепи управления, так и силовая часть.

Цепи управления (рабочие цепи) — кнопки, предохранители, катушки пускателя или контактора, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения), а также соединения между этими и другими элементами.

В силовой части представлены выключатели, силовые контакты пускателей и контакторов, электродвигатели и т. Д.

Помимо самого графического изображения, каждый элемент схемы снабжен буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если машин несколько, каждой присваивается свой номер: QF1, QF2, QF3 и т. Д. Катушка (обмотка) пускателя и контактора обозначается КМ. Если их несколько, то нумерация аналогична нумерации машин: КМ1, КМ2, КМ3 и т. Д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется хотя бы один блокирующий контакт этого реле. Если в цепи присутствует промежуточное реле KL1, два контакта которого используются в рабочих цепях, то каждому контакту присваивается свой номер. Номер всегда начинается с номера самого реле, а затем идет серийный номер контакта. IN в этом случае получается KL1.1 и KL1.2. Обозначения вспомогательных контактов других реле, пускателей, контакторов, автоматов и т. Д.выполняются таким же образом.

В схемах электрических цепей, помимо электрических элементов, очень часто используются электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент схемы также имеет свое буквенно-цифровое обозначение. Например, резистор R (R1, R2, R3 …). Конденсатор — C (C1, C2, C3 …) и так далее для каждого элемента.

На некоторых электрических элементах, помимо графических и буквенно-цифровых обозначений, указаны технические характеристики.Например, для автоматического выключателя это номинальный ток в амперах, ток отключения также в амперах. Для электродвигателя мощность указывается в киловаттах.

Для правильного и правильного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого количества проводов. Как в процессе работ, так и после их завершения всегда есть необходимость определить назначение кондукторов.Каждое соединение использует два или три проводника, в зависимости от его спецификации. Наиболее простым способом идентификации проводов и жил кабеля является окраска их изоляции в определенный цвет. Далее в статье мы поговорим о том, как

  • как обозначаются фаза и ноль по способу присвоения им определенных цветов;
  • что означают буквы L, N, PE в электротехнике на английском языке и каково их соответствие русскоязычным определениям,

, а также другая информация по этой теме.

Цветовая маркировка значительно сокращает время, необходимое на ремонтно-монтажные работы, и позволяет привлекать персонал невысокой квалификации. Запомнив несколько цветов, обозначающих проводники, любой домовладелец сможет правильно подключить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземляющие проводники)

Наиболее распространенным цветовым обозначением изоляции заземляющих электродов является сочетание желтого и зеленого цветов.Желто-зеленая окраска утеплителя имеет вид контрастных продольных полос. Пример заземлителя показан на изображении ниже.

Однако иногда можно встретить полностью желтую или светло-зеленую изоляцию заземляющих электродов. В этом случае на изоляцию можно наносить буквы РЕ. В некоторых марках проводов их желто-зеленый цвет по всей длине у концов с клеммами совмещен с синей оплеткой. Это означает, что нейтраль и земля в этом проводе совмещены.

Для того, чтобы хорошо различать заземление и заземление во время монтажа, а также после него, для изоляции проводов разного цвета … Обнуление производится проводами и жилами синего цвета светлых оттенков, подключенными к шине, обозначенной буквой N. Все остальные жилы с изоляцией того же синего цвета также должны быть подключены к этой нулевой шине. Их нельзя подключать к контактам переключателя. Если используются розетки с выводом, обозначенным буквой N, и при этом имеется нулевая шина, между ними должен быть голубой провод, соответственно подключенный к ним обоим.

Фазовый провод, его идентификация по цвету или иным образом.

Фаза всегда монтируется проводами, изоляция которых окрашена в любой цвет, но не в синий или желтый с зеленым: только зеленый или только желтый. Фазный провод всегда подключается к контактам переключателей. Если во время установки есть розетки, у которых клемма обозначена буквой L, она подключается к проводнику с черной изоляцией. Но бывает так, что установка производится без учета цветовой кодировки фазных, нулевых и заземляющих проводов.

В этом случае потребуются индикаторная отвертка и тестер (мультиметр), чтобы выяснить, к каким проводникам относятся. По свечению индикатора отвертки, касающейся токопроводящей жилы, определяется фазный провод — индикатор горит. Прикосновение к заземляющему проводу не вызывает свечения индикаторной отвертки. Чтобы правильно определить пристрелку и заземление, нужно измерить напряжение с помощью мультиметра. Показания мультиметра, щупы которого подключены к проводам фазного и нулевого проводов, будут больше, чем если бы щупы касались проводов фазного провода и земли.

Поскольку фазный провод до этого однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводов.

Буквенные обозначения изоляции проводов не имеют отношения к назначению провода. Основные буквенные обозначения, присутствующие на проводах, а также их содержание показаны ниже.


Цвета, принятые в нашей стране для обозначения назначения проводов, могут отличаться от аналогичных цветов изоляции проводов в других странах.Такие же цвета проводов используются в

  • Беларусь,
  • Гонконг,
  • Казахстан,
  • Сингапур,
  • Украина.

Более полное представление о цветовой кодировке проводов в разных странах дает изображение, представленное ниже.


Цветовая кодировка проводов в разных странах

В нашей стране цветовая маркировка L, N в электротехнике устанавливается стандартом ГОСТ Р 50462-2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования рядом с клеммами, например, как показано на изображении ниже.


Эти буквы обозначают на английском языке нейтральный (N) и линейный (L — «линия»). Это означает «фаза» на английском языке. Но поскольку одно и то же слово может принимать разные значения в зависимости от значения предложения, к букве L можно применить такие понятия, как lead или live, а N в английском языке можно интерпретировать как «Null» — ноль. Т.е. на схемах или устройств эта буква означает 0. Следовательно, эти две буквы являются не чем иным, как обозначением фазы и нуля на английском языке.

Также обозначение проводов PE (защитное заземление) взято с английского языка — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого производится латинскими буквами, так и в его документации, где обозначение фазы и нулевого провода выполнено на английском языке. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности также есть электрические сети и цепи постоянного тока, то и для них актуальна цветовая кодировка проводов.Действующие стандарты предписывают красный цвет шин со знаком плюс, как и все остальные жилы и жилы кабелей с положительным потенциалом. Минус обозначен синим цветом. В результате такой окраски сразу видно, где потенциал.

Чтобы читатели запомнили цветовые и буквенные обозначения, в заключение мы снова перечислим их вместе:

  • фаза обозначается буквой L и не может быть желтой, зеленой или синей по цвету.


  • Цвета для N, PE и PEN — желтый, зеленый и синий.


  • Красный и синий цвета используются для кондукторов и автобусов.


Цвета шины и проводов постоянного тока

  • Не лишним будет указать цветовое обозначение шин и проводов для трех фаз:


ПУЭ «Библия электрика» гласит: электропроводка по всей длине должна обеспечивать возможность легко распознавать изоляцию по ее цвету.

В домашней электросети, как правило, прокладывают трехжильный провод, каждая жила имеет уникальный цвет.

  • Рабочий ноль (N) — синий, иногда красный.
  • Нулевой защитный провод (РЕ) — желто-зеленый.
  • Фаза (L) — может быть белой, черной, коричневой.

В некоторых странах Европы существуют неизменные стандарты цвета проводов по фазам. Блок питания розеток коричневый, освещения красный.

Цвета проводки ускоряют электромонтаж

Цветная изоляция проводов значительно ускоряет работу электрика. Раньше проводники были либо белого, либо черного цвета, что в целом доставляло электрику-электрику немало хлопот. При отключении требовалось подать питание на проводники, чтобы с помощью контроля определить, где фаза, а где ноль. Раскраска избавила от этих мучений, все стало предельно ясно.

Единственное, что не стоит забывать при обилии проводников, это маркировать, т.е. подписывать их назначение в распределительном щите, так как может быть от нескольких групп проводов до нескольких десятков линий питания.

Цвета фаз на подстанциях

Цветовая схема отличается от цветовой схемы электрических подстанций. Три фазы A, B, C. Фаза A — желтая, фаза B — зеленая, фаза C — красная. Они могут присутствовать в пятижильных проводниках вместе с нулевыми проводниками — синим и защитным проводом (землей) — желто-зеленым.

Правила соблюдения цветов электропроводки при монтаже

От распределительной коробки до переключателя прокладывается трехжильный или двухжильный провод, в зависимости от того, установлен ли одноклавишный или двухклавишный выключатель; обрывается фаза, а не нейтральный провод. Если есть белый провод, он будет подан. Главное — соблюдать согласованность и согласованность цветов с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука.«

На розетках защитный провод (желто-зеленый), чаще всего зажимается посередине устройства. Соблюдайте полярность , ноль рабочий — слева, фаза — справа.

Напоследок хочу отметить есть сюрпризы от производителей , например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одного цвета использовать то, что есть. В конце концов, не останавливайте производство! Сбои и ошибки везде.Если вы получите именно это, где фаза, а где ноль, вы решаете, вам просто нужно работать с контролем.

Обновлено: 17.06.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Сертификат

Zero Waste Business Certification — Международный альянс Zero Waste

Предприятия во всем мире движутся вперед по пути к нулевым отходам. Тысячи предприятий сообщили о том, что они направили более 90% своих отходов со свалок и мусоросжигательных заводов.В 2012 году в ответ на запросы предприятий со всего мира ZWIA разработала Программу признания бизнеса без отходов , чтобы подтвердить, что эти предприятия выполнили то, что, по их словам, они должны были. Эта программа реализуется национальными филиалами. Когда эти национальные аффилированные лица признают, что предприятия соответствуют принципам ZWIA Zero Waste Business Recognition Programme, их просят представить краткое изложение этих достижений на веб-сайте ZWIA.

Первые предприятия, официально признанные U.Деловой совет S. Zero Waste, который работает с сетью по переработке GrassRoots и канадским национальным филиалом, перечислены ниже. Другие предприятия находятся в процессе признания Национальным филиалом в Бразилии.

Они размещены здесь, чтобы вдохновить другие предприятия на получение признания или сертификации в соответствии с Определением ZWIA о нулевых отходах и Принципами ведения бизнеса ZWIA Zero Waste. Для получения дополнительной информации об этой программе свяжитесь с [email protected]

Сертифицированные предприятия без отходов

Без отходов Бразилия


Требования

Международный альянс с нулевыми отходами (ZWIA) имеет Программу признания предприятий, работающих с нулевыми отходами, в отношении неопасных отходов (далее именуемых «материалы»).Это обеспечивает основу для одобренных ZWIA национальных организаций для признания предприятий, которые работают в своей стране в соответствии с Определением ZWIA о нулевых отходах и принципами ZWIA Zero Waste Business. Эта программа признания предназначена для признания предприятий, которые стремятся к нулевому уровню отходов и сократили объем отходов, отправляемых на свалки, сжигание или в окружающую среду, на 90% или более. Эта программа будет продолжаться до тех пор, пока одобренные ZWIA национальные организации не предложат одобренные ZWIA программы сертификации для предприятий с нулевым отходом в этой стране.

Допущенные предприятия

  • Учреждения (включая школы, колледжи, университеты, больницы, тюрьмы и другие государственные учреждения)
  • Коммерческие
  • Промышленные (включая производство)
  • Площадки и мероприятия
  • Неправительственные организации и социальные предприятия

Преимущества ZWIA Zero Признание бизнеса в области утилизации отходов

    Национальный филиал
  • уполномочен публично заявить: «Международный альянс Zero Waste проверил данные, предоставленные бизнесом, и определил, что они отвлекают более 90% отходов от захоронения или сжигания в соответствии с принципами ZWIA Zero Waste Business Principles.”
  • Может быть указано как предприятие без отходов на веб-сайте ZWIA и веб-сайте национального филиала ZWIA.

Минимальные требования для ведения бизнеса без отходов

  • Принята цель ZWIA для нулевого выброса отходов на свалки, сжигание или в окружающую среду
  • Принята корпоративная политика нулевых отходов, в которой используется определение ZWIA нулевых отходов, кратко изложенное здесь:
    • Все выброшенные материалы являются ресурсами
    • Ресурсы не должны сжигаться или захоронен
    • Цель — нулевые выбросы в атмосферу, воду и почву
  • Достигнуто Отвод 90% или более всех выброшенных ресурсов со свалок или мусоросжигательных заводов, как определено в Принципах ZWIA для одного объекта, для географической области или корпоративного широкий.
  • Соответствует всем национальным, государственным / провинциальным и местным законам и постановлениям о твердых отходах и утилизации.
    • Существует 4 уровня признания для предприятий, которые достигают различных уровней утечки всех выброшенных материалов. На всех уровнях требуется отвод со свалок и мусоросжигательных заводов, и чтобы материалы сокращались, повторно использовались, перерабатывались, компостировались или регенерировались для продуктивного использования на природе или в экономике при биологических температурах и давлениях:
      • Достигнуто 90% Отвод со свалок и мусоросжигательных заводов
      • Без сжигания & Уведено 90% со свалок; и все оставшиеся утилизированные материалы (остатки после повторного использования, переработки, компостирования или восстановления) должны быть предварительно обработаны перед отправкой на свалку с двойным покрытием, которая соответствует стандартам ЕС или аналогичным.
    • Не сжигать и не хоронить 100% всех выброшенных материалов.
  • Обязательство в письменной форме о постоянном совершенствовании, чтобы уменьшить количество оставшихся остатков, отправляемых на свалки или мусоросжигательные заводы, по крайней мере на 1% от базового уровня утилизации каждый год и / или с течением времени выполнять другие бизнес-принципы нулевых отходов. Обязательство в письменной форме прекратить сжигание в следующем контракте с поставщиками услуг или при наличии альтернативных средств. До тех пор, пока не будут перенаправлены все материалы, использование модернизированных свалок, соответствующих Директиве Европейского Союза о свалках или ее эквиваленту, предпочтительнее любой формы сжигания.
  • Разместите резюме своих инициатив по нулевым отходам, которое можно опубликовать на веб-сайтах ZWIA и национальных партнерских организаций, и укажите, в каком секторе они хотели бы быть внесены в список UNSPC.
  • Ежегодно предоставлять данные Национальному филиалу, чтобы иметь возможность продолжить использование «одобренной ZWIA» программы признания, которую ZWIA имеет право публиковать. Для таких ежегодных продлений будут предоставлены данные за полный год. Представленные данные будут общедоступными и опубликованы на веб-сайте национального филиала.

Расчет

  • Данные, предоставленные ZWIA, были официально опубликованы (например,g., на корпоративном веб-сайте, в годовом отчете, в отчете по охране окружающей среды и безопасности, в отчете об устойчивом развитии, в плане по изменению климата, в документах Комиссии по ценным бумагам и биржам или в аналогичных отчетах, представляемых регулирующим органам, которые обладают юрисдикцией в отношении бизнеса). Национальным филиалам рекомендуется разработать стандартные формы для получения информации, необходимой для признания.
  • Данные документируют базовый год и измерения, начиная с базового года, с поправкой на изменения в размере, типе и характере бизнеса.Базовый год может быть последним отчетным годом (календарным или другим), если данные предоставляются на последней годовой основе.
  • Комбинация индексов может использоваться для демонстрации постоянного улучшения, которое отдает предпочтение устранению отходов и созданию систем повторного использования. Эта программа предназначена для того, чтобы сначала сосредоточиться на сокращении и повторном использовании материалов (как определено выше, включая продукты, материалы и упаковку), а затем на переработке и компостировании остального.
  • Бизнес может быть признан бизнесом без отходов, если он продемонстрирует, что достиг 90% -го порога утечки отходов.Это признание не предназначено для обеспечения того, чтобы бизнес придерживался всех принципов ведения бизнеса без отходов, а также каких-либо других нормативных требований или вопросов соответствия.
  • Если какие-либо данные будут определены Национальным филиалом как фальсифицированные при подаче заявки на эту Программу признания, даже если бизнес уже заплатил за Программу признания, бизнес должен быть удален с веб-сайта Национального филиала, и ZWIA получит уведомление об удалении. их из списка ZWIA компаний с нулевым отходом.

Национальные филиалы

  • Неправительственные организации национального значения, которые официально приняли Определение ZWIA о нулевых отходах, Принципы ведения бизнеса ZWIA Zero Waste и Глобальные принципы ZWIA для сообществ без отходов в качестве руководства для своих политик и программ. Группы должны представить в ZWIA заявление о квалификации для выполнения этой роли, об истории организации, кто будет руководить в организации, а также об опыте ключевых сотрудников или консультантов в проведении оценок бизнеса.
  • Только одна организация может быть официально аккредитована ZWIA для реализации данной Программы признания в каждой стране. Эта организация может разрешить другим организациям действовать под их контролем и руководящими принципами. Национальный филиал ZWIA может работать более чем в одной стране до тех пор, пока не будет утвержден другой национальный филиал для другой страны. Национальные филиалы ZWIA должны ежегодно проходить аккредитацию ZWIA. Национальные аффилированные лица ZWIA должны предоставлять ZWIA годовой отчет о своей деятельности, включая краткое изложение признаний, которые они сделали, и любых проблем или жалоб, возникших в течение года в отношении признанных предприятий или их программ.
  • Национальные аффилированные лица ZWIA должны быть утверждены кворумом плюс один голос всех членов группы планирования ZWIA, голосующих в течение недели после обращения. Это разрешение должно обновляться ежегодно с подачей к 1 декабря st каждый год в ZWIA с запросом на такое продление.
  • Национальные филиалы ZWIA имеют право взимать плату за эту услугу. При установлении своих гонораров национальные аффилированные лица будут включать платеж ZWIA в размере 10% от сборов, взимаемых с каждого предприятия, за управление ZWIA и надзор за программой.Национальные партнерские сборы должны быть установлены на уровне, который отражает намерение прекратить действие этой программы после того, как появится национальная система сертификации, включающая стороннюю проверку. Если в течение года запрашиваются дополнительные обзоры, взимается дополнительная плата.
  • После того, как национальный филиал разработает программу сертификации, эта программа признания может быть продолжена в качестве начального этапа в программе сертификации путем признания тех, кто стремится к нулевым отходам для предприятий, которые принимают цель ZWIA по нулевым отходам и план по ее достижению.

Кодекс стандартных продуктов и услуг Организации Объединенных Наций (UNSPSC®) представляет собой открытый глобальный многоотраслевой стандарт для эффективной и точной классификации продуктов и услуг.

чередование фаз | Многофазные цепи переменного тока

Трехфазный генератор

Давайте возьмем схему трехфазного генератора переменного тока, представленную ранее, и посмотрим, что происходит при вращении магнита.

Трехфазный генератор

Фазовый сдвиг на 120 ° является функцией фактического углового сдвига трех пар обмоток.

Если магнит вращается по часовой стрелке, обмотка 3 будет генерировать свое пиковое мгновенное напряжение точно через 120 ° (вращения вала генератора) после обмотки 2, которое достигнет своего пика 120 ° после обмотки 1. Магнит проходит через каждую пару полюсов в разных положениях. во вращательном движении вала.

То, где мы решили разместить обмотки, будет определять величину фазового сдвига между формами сигналов переменного напряжения обмоток.

Если мы сделаем обмотку 1 нашим «эталонным» источником напряжения для фазового угла (0 °), то обмотка 2 будет иметь фазовый угол -120 ° (120 ° с запаздыванием или 240 ° вперед), а обмотка 3 будет иметь угол -240 °. ° (или 120 ° вперед).

Последовательность фаз

Эта последовательность фазовых сдвигов имеет определенный порядок. Для вращения вала по часовой стрелке порядок 1-2-3 (сначала обмотка 1 пика, затем обмотка 2, затем обмотка 3). Этот порядок повторяется, пока мы продолжаем вращать вал генератора.

Чередование фаз по часовой стрелке: 1-2-3.

Однако, если мы обратим вращение вала генератора переменного тока (повернем его против часовой стрелки), магнит пройдет мимо пар полюсов в противоположной последовательности.Вместо 1-2-3 у нас будет 3-2-1. Теперь форма волны обмотки 2 будет впереди на 120 ° впереди 1 вместо запаздывания, а 3 будет еще на 120 ° впереди 2 (рисунок ниже)

Последовательность фаз при вращении против часовой стрелки: 3-2-1.

Порядок последовательностей сигналов напряжения в многофазной системе называется чередованием фаз или чередованием фаз . Если мы используем многофазный источник напряжения для питания резистивных нагрузок, чередование фаз не будет иметь никакого значения.Независимо от того, 1-2-3 или 3-2-1, значения напряжения и тока будут одинаковыми.

Как мы вскоре увидим, существуют некоторые применения трехфазного питания, которые зависят от того, имеет ли чередование фаз ту или иную сторону.

Детекторы чередования фаз

Поскольку вольтметры и амперметры бесполезны для определения чередования фаз в действующей энергосистеме, нам нужен какой-то другой инструмент, способный выполнять эту работу.

В одной из хитроумных схемотехнических решений используется конденсатор для введения фазового сдвига между напряжением и током, который затем используется для определения последовательности путем сравнения яркости двух индикаторных ламп на рисунке ниже.

Детектор последовательности фаз сравнивает яркость двух ламп.

Две лампы имеют одинаковое сопротивление нити накала и мощность. Конденсатор рассчитан на то, чтобы иметь примерно такое же реактивное сопротивление на системной частоте, что и сопротивление каждой лампы.

Если бы конденсатор был заменен резистором, равным сопротивлению ламп, две лампы светились бы с одинаковой яркостью, схема сбалансирована.Однако конденсатор вносит фазовый сдвиг между напряжением и током в третьем плече цепи, равный 90 °.

Этот фазовый сдвиг больше 0 °, но меньше 120 ° приводит к смещению значений напряжения и тока на двух лампах в соответствии с их фазовым сдвигом относительно фазы 3.

Анализ SPICE для детекторов последовательности фаз

Следующий анализ SPICE, «детектор чередования фаз — последовательность = v1-v2-v3», демонстрирует, что произойдет: (рисунок ниже)

Схема SPICE для детектора последовательности фаз.

детектор поворота фаз - последовательность = v1-v2-v3
v1 1 0 ac 120 0 грех
v2 2 0 ac 120 120 sin
v3 3 0 ac 120 240 sin
г1 1 4 2650
г2 2 4 2650
c1 3 4 1u
.ac lin 1 60 60
.print ac v (1,4) v (2,4) v (3,4)
.конец

частота v (1,4) v (2,4) v (3,4)
6.000E + 01 4.810E + 01 1.795E + 02 1.610E + 02


Результирующий сдвиг фазы конденсатора приводит к падению напряжения на лампе фазы 1 (между узлами 1 и 4) до 48.1 вольт, а напряжение на лампе фазы 2 (между узлами 2 и 4) повысится до 179,5 вольт, в результате чего первая лампа станет тусклой, а вторая — яркой.

При обратной последовательности фаз произойдет обратное: «Детектор чередования фаз — последовательность = v3-v2-v1»

детектор поворота фаз - последовательность = v3-v2-v1
v1 1 0 ac 120 240 sin
v2 2 0 ac 120 120 sin
v3 3 0 ac 120 0 грех
г1 1 4 2650
г2 2 4 2650
c1 3 4 1u
.ac lin 1 60 60
.print ac v (1,4) v (2,4) v (3,4)
.конец

частота v (1,4) v (2,4) v (3,4)
6.000E + 01 1.795E + 02 4.810E + 01 1.610E + 02


Здесь («детектор чередования фаз — последовательность = v3-v2-v1») первая лампа получает 179,5 вольт, а вторая — только 48,1 вольт.

Мы исследовали, как происходит чередование фаз (порядок, в котором пары полюсов проходят через вращающийся магнит генератора переменного тока) и как его можно изменить, изменив направление вращения вала генератора переменного тока.

Однако реверсирование вращения вала генератора переменного тока обычно не является вариантом, открытым для конечного потребителя электроэнергии, поставляемой из общенациональной сети («генератор переменного тока» фактически представляет собой совокупную сумму всех генераторов переменного тока на всех электростанциях, питающих сеть) .

Обмен горячими проводами

Существует гораздо более простой способ изменить чередование фаз на противоположное, чем реверсирование вращения генератора: просто поменяйте местами любые два из трех «горячих» проводов, идущих к трехфазной нагрузке.

Этот трюк станет более понятным, если мы еще раз посмотрим на последовательность фаз трехфазного источника напряжения:

1-2-3 вращения: 1-2-3-1-2-3-1-2-3-1-2-3-1-2-3. . . 3-2-1 вращение: 3-2-1-3-2-1-3-2-1-3-2-1-3-2-1. . .

То, что обычно называют чередованием фаз «1-2-3», с таким же успехом можно назвать «2-3-1» или «3-1-2», двигаясь слева направо в числовой строке выше? Точно так же противоположное вращение (3-2-1) можно так же легко назвать «2-1-3» или «1-3-2».”

Начиная с чередования фаз 3-2-1, мы можем попробовать все возможности для замены любых двух проводов за раз и посмотреть, что произойдет с результирующей последовательностью на рисунке ниже.

Все возможности перестановки любых двух проводов.

Независимо от того, какую пару «горячих» проводов из трех мы решим поменять местами, чередование фаз в конечном итоге меняется на противоположное (1-2-3 меняются на 2-1-3, 1-3-2 или 3-2. -1, все равнозначно).

ОБЗОР:

  • Чередование фаз или последовательность фаз — это порядок, в котором формы волны напряжения многофазного источника переменного тока достигают своих соответствующих пиков. Для трехфазной системы есть только две возможные последовательности фаз: 1-2-3 и 3-2-1, соответствующие двум возможным направлениям вращения генератора.
  • Чередование фаз не влияет на резистивные нагрузки, но влияет на несимметричные реактивные нагрузки, как показано в работе схемы детектора поворота фаз.
  • Чередование фаз можно изменить, поменяв местами любые два из трех «горячих» выводов, подающих трехфазное питание на трехфазную нагрузку.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Обзор обучения CPHC: Институт пассивного дома США

Обучение пассивному дому

Команды проекта штата Массачусетс : Вы можете иметь право на частичное возмещение стоимости обучения в рамках проекта массового сбережения.Щелкните логотип для получения дополнительной информации, и вы можете подать заявку, используя эту форму.

кредитов на непрерывное образование

PHIUS — национальный, международный и удаленный поставщик услуг CES AIA
Фаза I: заработать 40 единиц LU / HSW
Фаза II: заработайте 40 единиц LU / HSW

Обучение PHIUS CPHC одобрено GBCI
Заработайте 32 CEU

Кредиты на непрерывное образование, получаемые от Building Performance Institute
Заработайте 37.13 баллов CE

Заработайте ведущую квалификацию пассивного строительства в Северной Америке — станьте PHIUS CPHC® уже сегодня!

PHIUS учредила программу CPHC в 2008 году, чтобы выделить на рынке опытных профессионалов в области пассивного строительства. PHIUS, ведущий североамериканский поставщик услуг по обучению пассивному строительству, на сегодняшний день обучил более 3000 специалистов.

CPHC учатся проектировать в соответствии со строительным стандартом PHIUS +, учитывающим особенности климата, — ведущим сертификатом пассивных зданий в Северной Америке.Проекты, получившие сертификат PHIUS +, следуют протоколам QA / QC RESNET и достигают отличных оценок HERS, получают статус Zero Energy Ready Home Министерства энергетики США и соответствуют требованиям EPA для помещений airPLUS.

PHIUS проводит обучение CPHC, состоящее из , двух отдельных этапов , которые необходимо выполнять последовательно:

Фаза I состоит из предварительно записанных видеороликов, доступных по запросу. онлайн, что позволяет легко и удобно изучать основные принципы в удобном для вас темпе. PHIUS сотрудничает с Saturn Resource Management, лидером в области разработки систем онлайн-обучения для разработки регулярно обновляемых модулей с участием опытных инструкторов PHIUS.Доступ предоставляется на 4 месяца , начиная с даты оплаты. Мы рекомендуем отвести от четырех до шести недель на изучение материала.

Фаза II теперь также предлагается онлайн на основе живых презентаций за период 8 дней . Сеансы в прямом эфире длятся от 30 минут до максимум 3 часов. Фаза II также включает групповые проекты, домашние задания и онлайн-уроки. Сеансы записываются для последующего просмотра.*

Чтобы получить аккредитацию CPHC:

  1. Записаться на зачисление (зачисление не гарантируется)

  2. Зарегистрируйтесь и оплатите онлайн-обучение фазы I (видео по запросу)

  3. Зарегистрируйтесь и оплатите онлайн-обучение Фазы II (интерактивные занятия охватывают 8 дней )

  4. Зарегистрируйтесь и оплатите экзамен CPHC (онлайн плюс практическое задание по дизайну)

Для получения более подробной информации о запланированных предстоящих тренингах и экзаменах CPHC посетите страницу расписания и регистрации CPHC.

* Фаза II ранее требовала пятидневного обучения в классе; когда позволят условия, PHIUS предложит как классный, так и онлайн-вариант для Фазы II).

Leronlimab движется к прорыву с положительными данными mTNBC

FDA рекомендовало запросить предварительное совещание для потенциального назначения прорывной терапии для леронлимаба (PRO 140) в качестве лечения пациентов с метастатическим тройным отрицательным раком молочной железы (TNBC). Основываясь на положительных данных исследования фазы Ib / II, CytoDyn, разработчик антагониста CCR5, сообщил в пресс-релизе.

Первый пациент был включен в исследование и получил свое первое лечение в сентябре 2019 года. После двух курсов лечения леронлимабом и карбоплатином количество циркулирующих опухолевых клеток (ЦОК) пациентов снизилось до 0. Кроме того, общий ЦОК и эпителиальный мезенхимальный переход в метастазах опухолей (EMT) уровни снизились до 0 после месяца еженедельного лечения.

Пациенту была проведена компьютерная томография для измерения уменьшения размера опухоли, которая показала уменьшение размера на 25% в течение нескольких недель лечения леронлимабом и карбоплатином.У пациента не было обнаруживаемых связанных с раком микрофагоподобных клеток, в дополнение к продолжающемуся отсутствию ЦОК или ЕМТ примерно через 5 месяцев лечения. Поскольку эти результаты были зарегистрированы, пациент прекратил лечение карбоплатином, но продолжает лечение леронлимабом по рекомендации онколога.

«У нашей первой пациентки в исследовании фазы Ib / II была выявлена ​​ремиссия опухоли, и ее онколог приписал это в первую очередь леронлимабу и прекратил прием карбоплатина (разновидность химиотерапии).Последние результаты этого пациента с нулевым CTC, EMT и CAML уникальны, и теперь у нас есть еще один пациент с 3 нулями, идентичными первому пациенту. Мы очень рады продолжить набор пациентов и надеемся, что очень скоро наш первый пациент будет пролечен в рамках нашего исследования 22 солидных опухолей », — сказал Надер Пурхассан, доктор философии, президент и генеральный директор CtyoDyn. «Мы также очень надеемся, что у нас будет еще несколько пациентов в фазе Ib / II испытания mTNBC до нашей предварительной встречи с FDA для определения прорывной терапии.”

Текущее исследование состоит из 4 экспериментальных групп, 3 из которых были включены в этап фазы I, а 1 — в этап фазы II. Пациенты в фазе I получают леронлимаб 350 мг, 525 мг или 700 мг еженедельно плюс карбоплатин AUC 5 каждые 3 недели. В фазе II пациенты получают максимально переносимую дозу (MTD) леронлимаба плюс карбоплатин AUC 5.

Первичной конечной точкой фазы Ib было определение MTD леронлимаба в сочетании с карбоплатином. Первичной конечной точкой фазы II является выживаемость без прогрессирования (ВБП).Вторичные конечные точки фазы II включают ВБП по критериям RECIST v1.1 у пациентов с экспрессией PD-L1; общая скорость отклика; время до новых метастазов; изменение уровня ЦОК в периферической крови от исходного уровня; общая выживаемость, а также количество, частота и тяжесть нежелательных явлений для оценки безопасности леронлимаба.

В исследование были включены пациенты с гистологически подтвержденным TNBC, которые были положительны на CCR5 по данным иммуногистохимии. Подходящие пациенты были также не моложе 18 лет с показателем ECOG от 0 до 1, ожидаемой продолжительностью жизни не менее 6 месяцев и адекватной функцией органов и костного мозга.

Пациенты с гиперэкспрессией HER2 или HER2 -амплифицированным метастатическим раком молочной железы (MBC), ER и PR экспрессирующими опухолями, предшествующей системной химиотерапией для MBC, активной инфекцией, активным метастазом в центральную нервную систему и другими состояниями, которые потенциально могли вызвать мешают получению результатов, были исключены из исследования.

Доклинические исследования показали, что CCR5 важен для инвазии и метастазирования опухоли, а повышенная экспрессия CCR5 указывает на статус заболевания при некоторых формах рака.Исследования на животных моделях также показали, что блокирование CCR5 может уменьшить метастазы опухоли при раке простаты.

Леронлимаб также получил от FDA статус орфанного препарата для профилактики реакции «трансплантат против хозяина» (GVHD) на основании доклинических исследований. Было начато исследование фазы II для дальнейшего изучения его активности в лечении РТПХ. Агент также рассматривается как потенциальное средство для лечения ВИЧ и других заболеваний.

Ссылка :

CytoDyn первый пациент с MTNBC в фазе 1b / 2 находится в ремиссии, и онколог приказал прекратить лечение карбоплатином (химиотерапевтический препарат) и продолжает принимать леронлимаб только в качестве монотерапии; Свидетельства пациентки о ее состоянии после почти 6 месяцев лечения леронлимабом очень убедительны [пресс-релиз].Ванкувер, Вашингтон: CytoDyn, Inc; 12 марта 2020 г. https://bit.ly/2xxXxHE. По состоянию на 12 марта 2020 г.

Что такое Transformer Vector Group? Определение и объяснение

Определение: Векторная группа трансформатора показывает разность фаз между первичной и вторичной сторонами трансформатора. Он также определяет расположение обмоток высокого и низкого напряжения трехфазных трансформаторов. Трехфазный трансформатор подключается различными способами. На основе подключения определяется векторная группа трансформатора.

Трехфазный трансформатор разделен на четыре основные группы в соответствии с разностью фаз между соответствующим линейным напряжением на стороне высокого и низкого напряжения. Разность фаз — это угол, на который линия низкого напряжения отстает от напряжения высокой линии, и измеряется в единицах 30 ° по часовой стрелке. Эти группы

  • Группа № 1 — без сдвига фаз
  • Группа № 2 — сдвиг фаз на 180 °.
  • Группа № 3 — (-30 °) сдвиг фаз.
  • Группа №4 — (+ 30 °) сдвиг фаз.

Соединение Y d 11 дает следующую информацию — Y указывает, что высокое напряжение соединено звездой, а d указывает, что низкое напряжение соединено треугольником. Цифра 11 указывает на то, что отставание по низкому линейному напряжению, высокое линейное напряжение на 11 Χ 30 ° = 330 ° , измеренное от вектора высокого напряжения по часовой стрелке.

Разницу фаз можно также измерить с помощью методов синхронизации.Считайте, что минутная стрелка часов показывает высокое напряжение, а обмотка низкого напряжения представлена ​​часовой стрелкой.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
