), скобки и π (число пи), уже поддерживаются на настоящий момент.
  • Из списка выберите единицу измерения переводимой величины, в данном случае ‘нанофарад [нФ]’.
  • И, наконец, выберите единицу измерения, в которую вы хотите перевести величину, в данном случае ‘фарад [Ф]’.
  • После отображения результата операции и всякий раз, когда это уместно, появляется опция округления результата до определенного количества знаков после запятой.

  • С помощью этого калькулятора можно ввести значение для конвертации вместе с исходной единицей измерения, например, ‘360 нанофарад’. При этом можно использовать либо полное название единицы измерения, либо ее аббревиатуруНапример, ‘нанофарад’ или ‘нФ’. После ввода единицы измерения, которую требуется преобразовать, калькулятор определяет ее категорию, в данном случае ‘Ёмкость’. После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны. В списке результатов вы, несомненно, найдете нужное вам преобразованное значение. Как вариант, преобразуемое значение можно ввести следующим образом: ‘6

    нФ в Ф‘ или ’57 нФ сколько Ф‘ или ’83 нанофарад -> фарад‘ или ’34 нФ = Ф‘ или ‘6 нанофарад в Ф‘ или ’21 нФ в фарад‘ или ’50 нанофарад сколько фарад‘. В этом случае калькулятор также сразу поймет, в какую единицу измерения нужно преобразовать исходное значение. Независимо от того, какой из этих вариантов используется, исключается необходимость сложного поиска нужного значения в длинных списках выбора с бесчисленными категориями и бесчисленным количеством поддерживаемых единиц измерения. Все это за нас делает калькулятор, который справляется со своей задачей за доли секунды.

    Кроме того, калькулятор позволяет использовать математические формулы. В результате, во внимание принимаются не только числа, такие как ‘(74 * 60) нФ’. Можно даже использовать несколько единиц измерения непосредственно в поле конверсии.

    3′. Объединенные таким образом единицы измерения, естественно, должны соответствовать друг другу и иметь смысл в заданной комбинации.

    Если поставить флажок рядом с опцией ‘Числа в научной записи’, то ответ будет представлен в виде экспоненциальной функции. Например, 1,048 575 990 458 ×1027. В этой форме представление числа разделяется на экспоненту, здесь 27, и фактическое число, здесь 1,048 575 990 458. В устройствах, которые обладают ограниченными возможностями отображения чисел (например, карманные калькуляторы), также используется способ записи чисел 1,048 575 990 458 E+27. В частности, он упрощает просмотр очень больших и очень маленьких чисел. Если в этой ячейке не установлен флажок, то результат отображается с использованием обычного способа записи чисел. В приведенном выше примере он будет выглядеть следующим образом: 1 048 575 990 458 000 000 000 000 000. Независимо от представления результата, максимальная точность этого калькулятора равна 14 знакам после запятой. Такой точности должно хватить для большинства целей.


    Содержание

    Сколько фарад в 1 нанофарад?

    1 нанофарад [нФ] = 0,000 000 001 фарад [Ф] — Калькулятор измерений, который, среди прочего, может использоваться для преобразования нанофарад в фарад.

    Фарады, микрофарады, нанофарады и пикофарады: измерение электрической емкости

    Основной параметр:ёмкостьЕдиница измерения:

    Фарад

    Обозначениеконденсатора

    на схемах

    Конденсатор — это пассивный электронный прибор, который способен накапливать электрический заряд (заряжаться). Основной характеристикой конденсаторов является емкость, которую измеряют в

    фарадах (Ф, F).

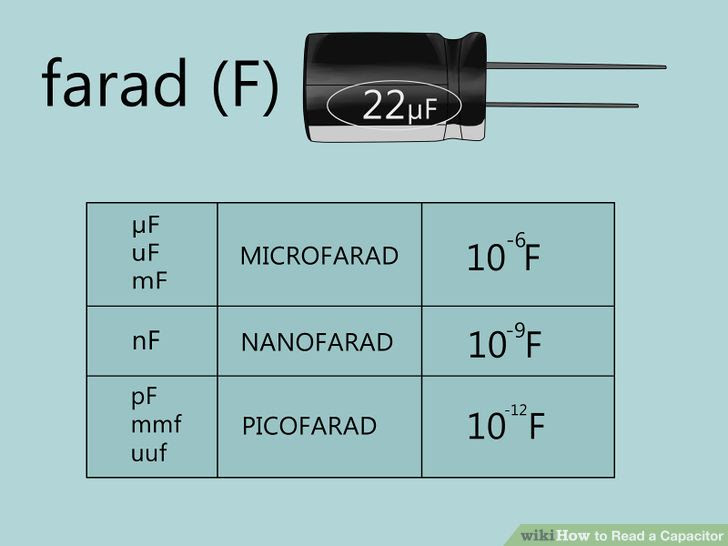

    • Фарад — большая величина, на практике используются дольные единицы измерения емкости конденсаторов: микрофарады (мкФ, µF), нанофарады (нФ, nF), пикофарады (пФ, pF).
    • 1 Ф = 1 000 000 мкФ
    • 1 мкФ = 1 000 нФ = 1 000 000 пФ
    • 1 нФ = 1 000 пФ

    Обозначениеэлектролитическогоконденсатора

    на схемах

    Номинал конденсатора на схемах указывают рядом с его обозначением. При емкости менее 10000 пФ ставят число пикофарад без обозначения размерности, например, 22, 180, 6800. Для емкости 0,01 мкФ и более ставят число микрофарад. Зарубежные обозначения часто заменяют греческую букву µ (мю) на латинскую u («uF» вместо «µF»).

    Конденсаторы используют для сглаживания тока в электрических цепях, в колебательных системах (колебательных контурах, генераторах импульсов, мультивибраторах).

    Конденсаторы состоят из двух пластин (обкладок), разделенных слоем диэлектрика. По материалу диэлектрика конденсаторы разделяют на керамические, электролитические, бумажные, слюдяные и другие.

    Керамическиеконденсаторы

    Керамические конденсаторы имеют емкость от единиц до тысяч пикофарад. Электролитические конденсаторы обладают большей емкостью, которая может достигать тысяч микрофарад. Большинство электролитических конденсаторов имеют положительный и отрицательный полюса, что требует включения их в схемы с соблюдением полярности.

    Электролитическийконденсатор

    На корпусе электролитического конденсатора в большинстве случаев есть полоска, обозначающая отрицательный вывод.

    Кроме того, длина положительного вывода конденсатора немного больше, чем отрицательного.

    Конденсаторы имеют рабочее напряжение, которое чаще всего указывают на корпусе. При подборе конденсатора следует выбирать конденсатор с напряжением равным или большим, указанному в схеме.

    1. Цифровая кодировка конденсаторов
    2. При обозначении номинала на керамических конденсаторах используется цифровая кодировка, в которой последняя цифра обозначает количество нулей (емкость в пикофарадах).
    3. 681 — 680 пФ
    4. 102 — 1 000 пФ
    5. 103 — 10 000 пФ (0.01 мкФ)
    6. 104 — 100 000 пФ (0.1 мкФ)
    7. 154 — 150 000 пФ (0.15 мкФ)
    8. 224 — 220 000 пФ (0.22 мкФ)

    При параллельном соединении конденсаторов их емкость складывается. А допустимое напряжение будет равно напряжению конденсатора с самым малым значением этого напряжения.

    При последовательном соединении конденсаторов общую емкость можно рассчитать по приводимой формуле. Общее допустимое напряжение при этом будет равно сумме всех допустимых напряжений конденсаторов.

    Переменный и подстроечный конденсатор

    Обозначениепеременного и подстроечного

    конденсатора на схемах

    • Конденсаторы могут обладать не только постоянной емкостью, но и переменной емкостью, которую можно плавно менять в заданных пределах.
    • Конденсаторы с переменной емкостью используют в колебательных контурах радиоприемников и ряде других устройств.
    • Подстроечные конденсаторы применяются для настройки работы электронной схемы, когда в процессе работы устройства их емкость не меняется.
    • Дополнение

    Ещё примеры маркировки конденсаторов:

    • Кодовая маркировка конденсаторов

    Источник: https://myrobot.ru/wiki/index.php?n=Components.RCL

    Преобразовать микрофарад в фарад (мкФ в Ф):

    Прямая ссылка на этот калькулятор:https://www.preobrazovaniye-yedinits.info/preobrazovat+mikrofarad+v+farad. ), скобки и π (число пи), уже поддерживаются на настоящий момент.

  • Из списка выберите единицу измерения переводимой величины, в данном случае ‘микрофарад [мкФ]’.
  • И, наконец, выберите единицу измерения, в которую вы хотите перевести величину, в данном случае ‘фарад [Ф]’.
  • После отображения результата операции и всякий раз, когда это уместно, появляется опция округления результата до определенного количества знаков после запятой.
  • С помощью этого калькулятора можно ввести значение для конвертации вместе с исходной единицей измерения, например, ‘134 микрофарад’. При этом можно использовать либо полное название единицы измерения, либо ее аббревиатуруНапример, ‘микрофарад’ или ‘мкФ’.

    После ввода единицы измерения, которую требуется преобразовать, калькулятор определяет ее категорию, в данном случае ‘Ёмкость’. После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны. В списке результатов вы, несомненно, найдете нужное вам преобразованное значение.

    Как вариант, преобразуемое значение можно ввести следующим образом: ’74 мкФ в Ф

    ‘ или ’28 мкФ сколько Ф‘ или ’22 микрофарад -> фарад‘ или ’95 мкФ = Ф‘ или ’19 микрофарад в Ф‘ или ‘6 мкФ в фарад‘ или ‘5 микрофарад сколько фарад‘. В этом случае калькулятор также сразу поймет, в какую единицу измерения нужно преобразовать исходное значение. Независимо от того, какой из этих вариантов используется, исключается необходимость сложного поиска нужного значения в длинных списках выбора с бесчисленными категориями и бесчисленным количеством поддерживаемых единиц измерения. Все это за нас делает калькулятор, который справляется со своей задачей за доли секунды.

    Кроме того, калькулятор позволяет использовать математические формулы. В результате, во внимание принимаются не только числа, такие как ‘(88 * 57) мкФ’. Можно даже использовать несколько единиц измерения непосредственно в поле конверсии.

    3′.

    Объединенные таким образом единицы измерения, естественно, должны соответствовать друг другу и иметь смысл в заданной комбинации.

    Если поставить флажок рядом с опцией ‘Числа в научной записи’, то ответ будет представлен в виде экспоненциальной функции. Например, 9,999 999 909 ×1020. В этой форме представление числа разделяется на экспоненту, здесь 20, и фактическое число, здесь 9,999 999 909.

    В устройствах, которые обладают ограниченными возможностями отображения чисел (например, карманные калькуляторы), также используется способ записи чисел 9,999 999 909 E+20. В частности, он упрощает просмотр очень больших и очень маленьких чисел.

    Если в этой ячейке не установлен флажок, то результат отображается с использованием обычного способа записи чисел. В приведенном выше примере он будет выглядеть следующим образом: 999 999 990 900 000 000 000.

    Независимо от представления результата, максимальная точность этого калькулятора равна 14 знакам после запятой. Такой точности должно хватить для большинства целей.

    Сколько фарад в 1 микрофарад?

    1 микрофарад [мкФ] = 0,000 001 фарад [Ф] — Калькулятор измерений, который, среди прочего, может использоваться для преобразования микрофарад в фарад.

    Источник: https://www.preobrazovaniye-yedinits.info/preobrazovat+mikrofarad+v+farad.php

    Фарад — это… Что такое Фарад?

    Фара́д (обозначение: Ф, F; прежнее название — фара́да) — единица измерения электрической ёмкости в Международной системе единиц (СИ), названа в честь английского физика Майкла Фарадея.

    1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт:

    1 Ф = 1 Кл/1 В = I·T/U.
    Ф = А² · с4 · кг−1 · м−2 = Дж/В2 = Кл2/Дж = А · с / В = с/Ом.

    Таким образом, конденсатор ёмкостью 1Ф, в идеале, может зарядиться до 1В при зарядке током 1А в течение 1 секунды. На практике же, ёмкость зависит от напряжения на обкладках конденсатора.

    Фарад — очень большая ёмкость для уединённого проводника. Ёмкостью 1 Ф обладал бы уединённый металлический шар, радиус которого равен 13 радиусам Солнца. Ёмкость же Земли (точнее, шара размером с Землю, используемого как уединённый проводник) составляет около 710 микрофарад.

    Ионистор со взаимной ёмкостью в 1 фарад.

    Промышленные конденсаторы имеют номиналы, измеряемые в микро-, нано- и пикофарадах и выпускаются ёмкостью до десятков фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до 40 фарад[1].

    Область применения

    Фарад измеряет электрическую ёмкость, то есть характеризует заряды, создаваемые электрическими полями. Например в фарадах (и производных единицах) измеряют ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов.

    Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах — ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

    Кратные и дольные единицы

    Образуют с помощью стандартных приставок СИ.

    Кратные
    Дольные
    величина
    название
    обозначение
    величина
    название
    обозначение
    101 Ф

    10−1 Ф

    102 Ф

    10−2 Ф

    103 Ф

    10−3 Ф

    106 Ф

    10−6 Ф

    109 Ф

    10−9 Ф

    1012 Ф

    10−12 Ф

    1015 Ф

    10−15 Ф

    1018 Ф

    10−18 Ф

    1021 Ф

    10−21 Ф

    1024 Ф

    10−24 Ф

    декафарад даФ daF децифарад дФ dF
    гектофарад гФ hF сантифарад сФ cF
    килофарад кФ kF миллифарад мФ mF
    мегафарад МФ MF микрофарад мкФ µF
    гигафарад ГФ GF нанофарад нФ nF
    терафарад ТФ TF пикофарад пФ pF
    петафарад ПФ PF фемтофарад фФ fF
    эксафарад ЭФ EF аттофарад аФ aF
    зеттафарад ЗФ ZF зептофарад зФ zF
    йоттафарад ИФ YF йоктофарад иФ yF
         применять не рекомендуется      не применяются или редко применяются на практике
    • В советской практике использовались только две единицы — микрофарада и пикофарада. Ёмкость в 1-100 мФ и нФ выражалась в тысячах микрофарад и пикофарад соответственно. Ёмкость в 100-1000 мФ и нФ выражалась в десятых долях фарады и микрофарады соответственно. Никакие другие единицы использовать было не принято.
      • Также на схемах электрических цепей и часто в маркировке ранних конденсаторов советского производства число без буквы обозначало величину в пикофарадах, а с буквой м либо m — в микрофарадах. Этот нюанс надо учитывать при чтении схем в старых чертежах журналах советского издания, поскольку обычно одиночная буква «м» обозначает «милли-».
    • В текстах на языках, использующих латиницу, очень часто при обозначении микрофарад в тексте заменяют букву µ (мю) на латинскую u (uF вместо µF) из-за отсутствия в раскладке греческих букв.

    Связь с единицами измерения в других системах

    • Сантиметр (другое название — статфарад, статФ) — единица электрической ёмкости в СГСЭ и гауссовой системе, ёмкость шара радиусом 1 см в вакууме.
      • 1 статФ ≈ 1,1126… пФ.
      • 1 Ф = 8,9875517873681764×1011 статФ (точно). Коэффициент равен с2×10−5 Ф/см = 100/(4πε0).
    • Абфарад — единица электрической ёмкости в СГСМ; очень большая единица, 1 абФ = 109 Ф = 1 ГФ.

    См. также

    Примечания

    1. Однако ёмкость т. н. ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

    Источник: https://dic.academic.ru/dic.nsf/ruwiki/10505

    Сокращённая запись численных величин

    Радиоэлектроника для начинающих

    • При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек.
    • Так, например, возникает необходимость переводить микрофарады в пикофарады, килоомы в омы, миллигенри в микрогенри.
    • Как не запутаться в расчётах?
    • Если будет допущена ошибка и выбран элемент с неверным номиналом, то собранное устройство будет неправильно работать или иметь другие характеристики.

    Такая ситуация на практике не редкость, так как иногда на корпусах радиоэлементов указывают величину ёмкости в нанофарадах (нФ), а на принципиальной схеме ёмкости конденсаторов, как правило, указаны в микрофарадах (мкФ) и пикофарадах (пФ). Это вводит многих начинающих радиолюбителей в заблуждение и как следствие тормозит сборку электронного устройства.

    Чтобы данной ситуации не происходило нужно научиться простым расчётам.

    Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах нужно ознакомиться с таблицей размерности. Уверен, она вам ещё не раз пригодиться.

    Данная таблица включает в себя десятичные кратные и дробные (дольные) приставки. Международная система единиц, которая носит сокращённое название СИ, включает шесть кратных (дека, гекто, кило, мега, гига, тера) и восемь дольных приставок (деци, санти, милли, микро, нано, пико, фемто, атто). Многие из этих приставок давно используются в электронике.

    Множитель Приставка
    Наименование Сокращённое обозначение
    русское международное
    1000 000 000 000 = 1012 Тера Т T
    1000 000 000 = 109 Гига Г G
    1000 000 = 106 Мега М M
    1000 = 103 кило к k
    100 = 102 Гекто г h
    10 = 101 дека да da
    0,1 = 10-1 деци д d
    0,01 = 10-2 санти с c
    0,001 = 10-3 милли м m
    0,000 001 = 10-6 микро мк μ
    0,000 000 001 = 10-9 нано н n
    0,000 000 000 001 = 10-12 пико п p
    0,000 000 000 000 001 = 10-15 фемто ф f
    0,000 000 000 000 000 001 = 10-18 атто а a

    Как пользоваться таблицей?

    Как видим из таблицы, разница между многими приставками составляет ровно 1000. Так, например, такое правило действует между кратными величинами, начиная с приставки кило-.

    • Кило  — 1000
    • Мега  — 1 000 000
    • Гига – 1 000 000 000
    • Тера – 1 000 000 000 000

    Так, если рядом с обозначением резистора написано 1 Мом (1 Мегаом), то его сопротивление составит – 1 000 000 (1 миллион) Ом. Если же имеется резистор с номинальным сопротивлением 1 кОм (1 килоом), то в Омах это будет  1000 (1 тысяча) Ом.

    Для дольных или по-другому дробных величин ситуация похожа, только происходит не увеличение численного значения, а его уменьшение.

    Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах, нужно запомнить одно простое правило. Нужно понимать, что милли, микро, нано и пико – все они отличаются ровно на 1000.

    То есть если вам говорят 47 микрофарад, то это значит, что в нанофарадах это будет в 1000 раз больше – 47 000 нанофарад. В пикофарадах это уже будет ещё на 1000 раз больше – 47 000 000 пикофарад.

    Как видим, разница между 1 микрофарадой и 1 пикофарадой составляет 1 000 000 раз.

    Также на практике иногда требуется знать значение в микрофарадах, а значение ёмкости указано в нанофарадах. Так если ёмкость конденсатора 1 нанофарада, то в микрофарадах это будет 0,001 мкф. Если ёмкость 0,01 мкф., то в пикофарадах это будет 10 000 пФ, а в нанофарадах, соответственно, 10 нФ.

    Приставки, обозначающие размерность величины служат для сокращённой записи. Согласитесь проще написать 1мА, чем 0,001 Ампер или, например, 400 мкГн, чем 0,0004 Генри.

    В показанной ранее таблице также есть сокращённое обозначение приставки. Так, чтобы не писать Мега, пишут только букву М. За приставкой обычно следует сокращённое обозначение электрической величины.

    Например, слово Ампер не пишут, а указывают только букву А. Также поступают при сокращении записи единицы измерения ёмкости Фарада. В этом случае пишется только буква Ф.

    Наравне с сокращённой записью на русском языке, которая часто используется в старой радиоэлектронной литературе, существует и международная сокращённая запись приставок. Она также указана в таблице.

    Главная » Радиоэлектроника для начинающих » Текущая страница

    Также Вам будет интересно узнать:

    Источник: https://go-radio.ru/cokrasheniya.html

    Фарад

    Фара́д (русское обозначение: Ф; международное обозначение: F; прежнее название — фара́да) — единица измерения электрической ёмкости в Международной системе единиц (СИ), названная в честь английского физика Майкла Фарадея[1]. 1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт:

    1 Ф = 1 Кл/1 В.

    Через основные единицы системы СИ фарад выражается следующим образом:

    Ф = А2·с4·кг−1·м−2.

    В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы «фарад» пишется со строчной буквы, а её обозначение — с заглавной (Ф).

    Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада.

    Например, обозначение единицы измерения абсолютной диэлектрической проницаемости «фарад на метр» записывается как Ф/м.

    В Международную систему единиц фарад введён решением XI Генеральной конференции по мерам и весам в 1960 году, одновременно с принятием системы СИ в целом[2].

    Фарад — очень большая ёмкость для уединённого проводника: ёмкостью 1 Ф обладал бы уединённый металлический шар, радиус которого равен 13 радиусам Солнца (ёмкость же шара размером с Землю, используемого как уединённый проводник, составляла бы около 710 микрофарад).

    Ионистор со взаимной ёмкостью в 1 фарад.

    В фарадах измеряют электрическую ёмкость проводников, то есть их способность накапливать электрический заряд. Например, в фарадах (и производных единицах) измеряют: ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов.

    Промышленные конденсаторы имеют номиналы, измеряемые в микро-, нано- и пикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. н.

    ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

    Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах: ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

    • Фарад может быть выражен через основные единицы системы СИ как:
    • с4⋅А2⋅м−2⋅кг−1.
    • Таким образом, его значение равно:

    Ф = Кл·В−1 = А·с·В−1 = Дж·В−2 = Вт·с·В−2 = Н·м·В−2 = Кл2·Дж−1 = Кл2·Н−1·м−1 = с2·Кл2·кг−1·м−2 = с4·А2·кг−1·м−2 = с·Ом−1 = Ом−1·Гц−1 = с2·Гн−1,

    где Ф — фарад, А — ампер, В — вольт, Кл — кулон, Дж − джоуль, м — метр, Н — ньютон, с — секунда, Вт — ватт, кг — килограмм, Ом — ом, Гц — герц, Гн — генри.

    Образуются с помощью стандартных приставок СИ.

    Кратные

    Дольные

    величина

    название

    обозначение

    величина

    название

    обозначение

    101 Ф

    10−1 Ф

    102 Ф

    10−2 Ф

    103 Ф

    10−3 Ф

    106 Ф

    10−6 Ф

    109 Ф

    10−9 Ф

    1012 Ф

    10−12 Ф

    1015 Ф

    10−15 Ф

    1018 Ф

    10−18 Ф

    1021 Ф

    10−21 Ф

    1024 Ф

    10−24 Ф

    декафарад даФ daF децифарад дФ dF
    гектофарад гФ hF сантифарад сФ cF
    килофарад кФ kF миллифарад мФ mF
    мегафарад МФ MF микрофарад мкФ µF
    гигафарад ГФ GF нанофарад нФ nF
    терафарад ТФ TF пикофарад пФ pF
    петафарад ПФ PF фемтофарад фФ fF
    эксафарад ЭФ EF аттофарад аФ aF
    зеттафарад ЗФ ZF зептофарад зФ zF
    иоттафарад ИФ YF иоктофарад иФ yF
         применять не рекомендуется      не применяются или редко применяются на практике
    • Дольную единицу пикофарад до 1967 года называли микромикрофарада (русское обозначение: мкмкф; международное: µµF)[3].
    • На схемах электрических цепей и (часто) в маркировке ранних конденсаторов советского производства целое число (например, «47») означало ёмкость в пикофарадах, а десятичная дробь (например, «10,0» или «0,1») — в микрофарадах; никакие буквенные обозначения единиц измерения ёмкости на схемах не применялись… Позже и до сегодняшних дней: любое число без указания единицы измерения — ёмкость в пикофарадах; с буквой н — в нанофарадах; а с буквами мк — в микрофарадах. Использование других единиц ёмкости на схемах не стандартизовано (как и обозначение номинала на конденсаторах). На малогабаритных конденсаторах используют различного рода сокращения: например, после двух значащих цифр ёмкости в пикофарадах указывают число следующих за ними нулей (таким образом, конденсатор с обозначением «270» имеет номинальную ёмкость 27 пикофарад, а «271» — 270 пикофарад)[источник не указан 2428 дней].
    • В текстах на языках, использующих латиницу, очень часто при обозначении микрофарад в тексте заменяют букву µ (мю) на латинскую u («uF» вместо «µF») из-за отсутствия в раскладке клавиатуры греческих букв.

    Источник: https://ruwikiorg.ru/wiki/Farad

    Работаем с цифровым мультиметром. Часть 3

    Добрый день, друзья!
    Не так давно мы с вами учились работать с  цифровым мультиметром и ознакомились с тем, как измерять ток и напряжение. Это две величины, с которыми чаще всего имеют дело. Но есть и другие параметры, которые могут измеряться цифровыми приборами.

    Хорошо бы научиться измерять и их. Вы же хотите стать экспертом в измерениях, правда? Тогда давайте с вами посмотрим

    Как измерить емкость конденсатора

    Конденсаторы широко применяются в качестве накопителей энергии в источниках питания.

    В компьютерном блоке питания их может быть более десятка.

    И на материнской плате компьютера их натыкано видимо-невидимо.

    За измерение емкости отвечает отдельная группа позиций (внизу слева, левее группы измерения тока). На корпусе вблизи этой области нанесена буква F (Farade, фарада, единица измерения емкости). Емкость измеряют в 5 поддиапазонах: 0 — 2 nF (нанофарад, нФ), 0 — 20 nF, 0 — 200 nF, 0 — 2 мкФ (микрофарад) , 0 — 20 мкФ.

    Напомним, что 1 нФ = 1000 пФ (пикофарад), 1 мкФ = 1000 нФ. Отметим, что емкость в 1 Фарад очень велика. Электролитические конденсаторы в блоках питания и на материнской плате имеет емкость в сотни и тысячи микрофарад. Керамические блокировочные конденсаторы имеют емкость в десятки и сотни нанофарад.

    Конденсатор при измерении емкости присоединяют не к щупам, а вставляют выводами в специальное гнездо. Это не всегда удобно, так как конденсатор (особенно выпаянный), часто имеет короткие выводы.

    Если вставить в гнезда короткие металлические пластинки, удобство пользования тестером возрастает.

    Теперь при измерении емкости достаточно коснуться выводами конденсатора металлических пластинок.

    Отметим, что хорошо было бы в таких мультиметрах расширить пределы измерения в верхнюю сторону. Большинство электролитических конденсаторов, устанавливаемых в компьютерные блоки питания или на материнские платы, имеет гораздо большую емкость.

    Существуют специальные измерители не только емкости, но и ESR (Equivalent Series Resistance, эквивалентное последовательное сопротивление) конденсаторов. Они позволяют оценить емкость в десятки и сотни тысяч микрофарад.

    Измерения сопротивления

    Следующая группа позиций — для измерения сопротивления (на 7 поддиаазонах): 0 — 200 Ом, 0 — 2 кОм, 0 — 20 кОм, 0 — 200 кОм, 0 — 2 МОм, 0 — 20 МОм, 0 — 200 МОм . Вблизи этой группы нанесен специальный значок (греческая буква Омега).

    Деление на поддиапазоны обусловлено стремлением точнее измерить величину сопротивления.

    Например, сопротивление в несколько Ом лучше  измерять на поддиапазоне 0 – 200 Ом, а не на верхних.

    На верхних диапазонах будет либо пониженная точность, либо вообще «0» кОм (Мом). Если измерять большие значения сопротивления на нижних диапазонах, то прибор покажет превышение значения (минус и единицу в самом левом разряде).

    На младшем поддиапазоне есть возможность «прозвонки» цепей, если их сопротивление не превышает некоей величины (для данного прибора — около 50 Ом).

    При этом прибор издает звуковой сигнал. Это очень удобно, в частности, при поиске жил в кабельных соединениях. При этом можно не смотреть на табло прибора, что экономит время.

    При измерении сопротивления на самом нижнем поддиапазоне надо учитывать, что щупы прибора также имеют некоторое сопротивление.

    Если их замкнуть между собой, прибор покажет не «0» Ом, а некоторую небольшую величину (в диапазоне примерно 0,5 – 1 Ом). Эту величину надо вычесть из измеренного значения.

    Отметим, что проводники из металлов имеют небольшое сопротивление. Лучшими проводниками являются медь и серебро. Поэтому, например, обмотки трансформаторов выполняют из медных проводов, а сильноточные контакты покрывают слоем серебра. Чем меньше сопротивление проводника, тем меньше он греется.

    Сплавы металлов имеют повышенное сопротивление, соответственно, они сильнее греются, поэтому из них изготавливают различные нагреватели. Кстати сказать, в паяльниках, которые используют при пайке часто используется нихром (сплав НИкеля и ХРОМа).

    Изоляторы, наоборот, имеют очень большое сопротивление, поэтому при прикладывании к ним напряжения ток через них практически не протекает. Пример изолятора – стеклотекстолит, из которого изготовлена материнская плата компьютера.

    Заканчивая тему измерения сопротивления, отметим, что сопротивление тела человека лежит в пределах от нескольких килоом до нескольких десятков или сотен килоом и зависит от состояния его здоровья и кожных покровов.

    Теперь вы знаете, как выполнять измерения и можете оценить сопротивление своего тела. И похвастаться этой величиной и своим умением перед товарищами :yes:

    В заключение расскажем, как выполнить

    Измерение температуры

    Мультиметр может измерять и температуру.

    При этом переключатель ставится напротив зеленой метки «Temp».

    В гнездо выше переключателя ставится термопара типа К. Термопара — это два проводника из разных сплавов, спаянные в одной точке. При этом на противоположных концах возникает термоЭДС (электродвижущая сила).

    Чем сильнее нагрето место спая, тем больше термоЭДС. Прибор измеряет это значение и выводит сразу температуру в привычных нам градусах Цельсия. Отметим, что термопара обладает некоторой инерционностью, особенно при измерении больших температур.

    Термопарой можно измерить температуру жала паяльника. При этом важно обеспечить надежный тепловой контакт между нею (шариком спая) и жалом. Отметим, что паяльник в паяльных станциях имеет встроенный датчик, при этом температура жала показывается на специальном табло.

    У нас осталась не рассмотренной важная тема – как проверять с помощью цифрового мультиметра полупроводниковые приборы. Этим мы займемся в следующих постах.

    Всего наилучшего!

    С вами бы Виктор Геронда. До встречи на блоге!


    нанофарад (единица измерения)

    Время Динамическая вязкость Кинематическая вязкость Давление, механическое напряжение Длина и расстояние Объем данных Скорость передачи данных Количество вещества Концентрация вещества Массовая концентрация Молярная концентрация Крутящий момент Магнитная индукция Магнитный поток Магнитодвижущая сила Напряженность магнитного поля Масса Момент инерции Мощность Объем, емкость Площадь Мощность поглощенной дозы ионизирующего излучения Радиация. Поглощённая доза Радиация. Экспозиционная доза Радиоактивность. Радиоактивный распад Расход массовый Расход молярный Расход объемный Свет, фотометрия Освещенность Сила света Яркость Сила Линейная скорость Угловая скорость (скорость вращения) Ускорение линейное Ускорение угловое Твердость Температура Коэффициент теплоотдачи Термическое сопротивление Удельная теплопроводность Удельная теплота сгорания (по массе) Удельная теплота сгорания топлива (по объему) Удельная теплоёмкость Энергетическая экспозиция, мощность теплового излучения Углы Уровень звука Частота Индуктивность Линейная плотность заряда Напряжённость электрического поля Объемная плотность заряда Поверхностная плотность заряда Поверхностная плотность тока Удельная электрическая проводимость Удельное электрическое сопротивление Электрическая емкость Электрическая проводимость Электрический заряд Электрический ток Электрическое сопротивление Электростатический потенциал и напряжение Энергия и работа Разрешение в компьютерной графике

    Огромный конденсатор рекомендуется в спецификации для аудио усилителя

    Пример схемы имеет только 100 мкФ + 0,1 мкФ + 1000 пФ по рельсам.

    Считаете ли вы, что «мф» может быть опечаткой? В одном месте в техническом описании typically 0.1 mF to 1 uF указано значение typically 0.1 mF to 1 uF . Интересно, они хотели набрать n и случайно нажали m. Кроме того, я скопировал символ u из PDF, и он был напечатан как m когда он был вставлен. В этом может быть виноват Cut & Paste, он, безусловно, используется в различных таблицах данных TI.

    Кроме того, миллифарады стали почти неиспользованной единицей. Обычно это Farads -> microFarads -> (nanoFarads — несколько необычно) -> picoFarads.


    Кроме того, рассмотрение оценочного комплекта TPA3111 является информативным:
    Устройство обходят двумя электролитиками 100 мкФ (вместе с керамикой 0,1 мкФ и 1000 мкФ).

    Кроме того, смотреть на аналогичные части из той же линии является информативным. TPA3110 (15 Вт против 10 Вт для TPA3111) просто говорит, что a larger aluminum electrolytic capacitor of 220 uF or greater placed near the audio power amplifier is recommended . Стоит отметить, что в примерных схемах той же таблицы данных используются только две заглушки 100 мкФ для обхода.

    То же примечание, что и в TPA3111, присутствует в техническом описании TPA3112.

    Стоит также отметить, что у TPA3110 и TPA3113 есть идентичные параграфы «Отключение источника питания», несмотря на то, что один составляет половину мощности другого (15 Вт против 6 Вт), что еще больше склоняет меня к мысли о опечатке.

    TPA3123 мощностью 25 Вт рекомендует только 470 мкФ полной емкости.

    TAS5121 мощностью 100 Вт рекомендует только 1000 мкФ.


    Изменить: мы увидим, если это опечатка: «Ниже то, что вы отправили на [email protected] во вторник, 26 июля 2011 года в 04:13:23; E-mail: tis-doc [email protected] Номер подсветки: SLOS618BB Номер детали: Ошибка TPA3111D1 Страница №: 19 Описание ошибки: Пожалуйста, ознакомьтесь с этой веткой: рекомендуется использовать ОГРОМНЫЙ конденсатор в спецификации для усилителя звука »

    Олин Латроп

    «Кроме того, почти никто не использует миллифарады, так же как очень немногие люди используют нанофарады. Это Фарады -> Микрофарады -> пикоФарады» . Не за что. Это могло быть правдой 30 лет назад, но сегодня миллифарады и нанофарады в порядке. В разработке мы используем множитель 1000, такой что число имеет 1-3 цифры слева от десятичной точки, а затем компенсируем с помощью префикса соответствующих единиц, таких как милли, микро, нано и т. Д.


    Кевин Вермеер

    @ Олин — Возможно, было бы более правильно заявить, что «Исторически некоторые люди не использовали (а некоторые до сих пор не используют) миллифарады или нанофарады, а вместо этого использовали Фарады -> microFarads -> picoFarads» ?


    stevenvh

    Действительно, миллифарады используются не так часто: люди говорят о 1000 μ μ F, а не 1mF. Но нанофарад используется постоянно: развязывающий конденсатор обычно составляет 100 нФ.


    Коннор Вольф

    @ Олин Латроп — Я согласен, что нанофарады встречаются довольно часто (и я исправил эту строку), но миллифарады? В самом деле? Где именно вы видите их регулярно использовать?


    Олин Латроп

    @Fake: Можете ли вы показать какие-либо старые схемы или списки деталей, которые показывают nF и mF. Я никогда не видел их вообще до 1990-х годов. Действительно старые вещи иногда использовали «м» как сокращение от микро. Я даже видел «ммФ», что означало микро-микро-Фарад. Видимо даже picoFarads понадобилось время, чтобы завоевать популярность. В любом случае, милли, микро, нано, пико — это правильный способ делать вещи, и это то, чему людей следует учить.

    Маркировка конденсаторов – виды и описание расшифровок


    Единицы измерения


    Проще всего рассчитывается емкость плоского конденсатора. Если линейные размеры пластин-обкладок значительно превышают расстояние между ними то справедлива формула:

    C= e*S/d

    e – это величина электрической проницаемости диэлектрика, расположенного между обкладками.

    • S – площадь одной из обкладок(в метрах).
    • d – расстояние между обкладками(в метрах).
    • C – величина емкости вфарадах.

    Что такое фарада? У конденсатора емкостью в одну фараду, напряжение между обкладками поднимается на один вольт, при получении электрической энергии количеством в один кулон. Такое количество энергии протекает через проводник в течении одной секунды, при токе в 1 ампер. Свое название фарада получила в честь знаменитого английского физика – М. Фарадея.

    1 Фарада – это очень большая емкость. В обыденной практике используют конденсаторы гораздо меньшей емкости и для обозначения применяются производные от фарады:

    • 1 Микрофарада – одна миллионная часть фарады.10-6
    • 1 нанофарада – одна миллиардная часть фарады. 10-9
    • 1 пикофарада -10-12 фарады.
    кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
    1091.0 пФ
    1591.5 пФ
    2292.2 пФ
    3393.3 пФ
    4794.7 пФ
    6896.8 пФ
    10010 пФ0.01 нФ
    15015 пФ0.015 нФ
    22022 пФ0.022 нФ
    33033 пФ0. 033 нФ
    47047 пФ0.047 нФ
    68068 пФ0.068 нФ
    101100 пФ0.1 нФ
    151150 пФ0.15 нФ
    221220 пФ0.22 нФ
    331330 пФ0.33 нФ
    471470 пФ0.47 нФ
    681680 пФ0.68 нФ
    1021000 пФ1 нФ
    1521500 пФ1.5 нФ
    2222200 пФ2.2 нФ
    3323300 пФ3.3 нФ
    4724700 пФ4.7 нФ
    6826800 пФ6.8 нФ
    10310000 пФ10 нФ0.01 мкФ
    15315000 пФ15 нФ0.015 мкФ
    22322000 пФ22 нФ0.022 мкФ
    33333000 пФ33 нФ0. 033 мкФ
    47347000 пФ47 нФ0.047 мкФ
    68368000 пФ68 нФ0.068 мкФ
    104100000 пФ100 нФ0.1 мкФ
    154150000 пФ150 нФ0.15 мкФ
    224220000 пФ220 нФ0.22 мкФ
    334330000 пФ330 нФ0.33 мкФ
    474470000 пФ470 нФ0.47 мкФ
    684680000 пФ680 нФ0.68 мкФ
    1051000000 пФ1000 нФ1 мкФ

    Будет интересно➡ Что такое танталовый конденсатор

    Маркировка четырьмя цифрами

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например, 1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.


    Маркировка конденсатора.

    Буквенно-цифровая маркировка

    При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

    15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

    Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например: 0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ.

    Материал втему: Что такое кондесатор

    Планарные керамические конденсаторы

    Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой.

    Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.

    Пример:

    N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ

    S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ

    Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.


    Таблица маркировки конденсаторов по рабочему напряжению.

    Планарные электролитические конденсаторы

    Электролитические SMD конденсаторы маркируются двумя способами:

    1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

    2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.

    Будет интересно➡ Несколько фактов об электролитических конденсаторах

    Полоска на таких конденсаторах указывает положительный вывод. Пример: по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т. е. это конденсатор 1 мкФ на 10В

    Единицы емкости конденсаторов и их обозначение

    Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:

    • Микрофарад — мкФ.
    • Нанофарад — нФ.
    • Пикофарад — пФ.

    Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.


    Маркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.

    На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.

    Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.

    Редакторы сайта советуют ознакомиться с особенностями установки и монтажа охранно-пожарной сигнализации.

    Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.

    Цифро-буквенное обозначение

    Если вы разбираете старую советскую аппаратуру, то там все будет довольно просто, – на корпусах так и написано «22пФ», что значит 22 пикофарад, или «1000 мкФ», что значит 1000 микрофарад. Старые советские конденсаторы обычно были достаточного размера чтобы на них можно было писать такие «длинные тексты».

    Общемировая, если можно так сказать, цифро-буквенная маркировка предполагает использование букв латинского алфавита:

    • p – пикофарады,
    • n – нанофарады
    • m – микрофарады.

    При этом полезно помнить, что если за единицу емкости условно принять пикофарад (хотя, это и не совсем правильно), то буквой «p» будут обозначаться единицы, буквой «n» – тысячи, буквой «m» – миллионы. При этом, букву будут использовать как децимальную точку. Вот наглядный пример, конденсатор емкостью 2200 пФ, по такой системе будет обозначен 2n2, что буквально значит «2,2 нанофарад». Или конденсатор емкостью 0,47 мкФ будет обозначен m47, то есть «0,47 микрофарад».

    Будет интересно➡ Чем отличается пусковой конденсатор от рабочего?

    Причем у конденсаторов отечественного производства встречается аналогичная маркировка в кириллице, то есть, пикофарады обозначают буквой «П», нанофарады – буквой «Н», микрофарады -буквой «М». А принцип тот же: 2Н2 – это 2,2 нанофарад, М47 – это 0,47 микрофарад. У некоторых типов миниатюрных конденсаторов «мкФ» обозначается буквой R, которая тоже используется как децимальная точка, например:

    1R5 =1,5 мкФ.

    Типы маркировок

    На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

    • Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
    • Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

    Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

    • первые две цифры обозначают первые две цифры емкости;
    • третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
    • такие конденсаторы всегда измеряются в пикофарадах.

    Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

    Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка.55 равна 0.55 микрофарад.

    Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

    • Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
    • Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом: первые два цвета означают емкость в пикофарадах;
    • третий цвет показывает количество нулей, которые необходимо дописать;
    • четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
    • Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

    Небольшие замечания и советы по работе с конденсаторами

    Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

    Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

    Материал по теме: Как подключить конденсатор

    Маркировка планарных керамических конденсаторов

    Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.

    МаркировкаЗначениеМаркировкаЗначениеМаркировкаЗначениеМаркировкаЗначение
    A1.0J2.2S4.7a2.5
    B1.1K2.4T5.1b3.5
    C1.2L2.7U5.6d4.0
    D1.3M3.0V6.2e4.5
    E1.5N3.3W6.8f5.0
    F1.6P3.6X7.5m6.0
    G1.8Q3.9Y8.2n7.0
    H2.0R4.3Z9.1t8.0

    Маркировка планарных электролитических конденсаторов

    Существую два основных способов маркировки таких конденсаторов:

    1. Буквенно-цифровой. Пример: 10 3.3V что соответсвует 10мкФ и 3.3 Вольтам.
    2. В соответствии с кодом. Пример : G101 где G — это напряжение по таблице, а 101 это10*101 что соответсвует 100пФ.
    БукваeGJACDEVH (T для танталовых)
    Напряжение2,5 В4 В6,3 В10 В16 В20 В25 В35 В50 В
    • < Назад
    • Вперёд >
    Комментарии

    ололош 22.12.2015 20:56

    Цитировать

    mihan 12.03.2016 16:24 Спасибо! Теперь все стало на свои места, долго не мог разобраться с маркировкой конденсаторов.

    Цитировать

    Alexandr 11.12.2016 12:00 Подскажите плиз. Что вырвано отсюда https://prnt.sc/dhzjl2 https://prnt.sc/dhzjf9 Это древняя видеокарта nvidia 9800gt

    Цитировать

    vedoeod 19.05.2019 10:00 видео о рыбалке

    Цитировать

    Обновить список комментариев

    Как обозначается микрофарад на конденсаторе

    Самодельные электронные схемы собираются с применением конденсаторов, которые нужно правильно подобрать. К слову, могут быть использованы конденсаторы, уже бывшие в употреблении. Прежде чем применять их, следует тщательно проверить, в особенности это касается электролитических видов, сильно подверженных старению. В этой статье рассмотрим обозначение конденсаторов, и как они маркируются.

    Особенности конденсаторов

    Конденсаторами называют двухполюсники с переменным или определенным значением емкости и малой проводимостью. Отличительная черта изделия – оно обеспечивает накопление заряда и энергии электрического поля. Сам элемент применяется как пассивный электронный компонент. Конструкция не представляет ничего сложного – два электрода в виде пластин, которые разделены диэлектриком небольшой толщины. Все чаще применяются элементы, имеющие многослойные диэлектрики и электроды.

    Существует большой выбор конденсаторов, которые находят применение в самых различных схемах. Чтобы грамотно подобрать параметры электросети, следует разобраться, как осуществляется маркировка керамических конденсаторов, – это ключевое их значение. Это не совсем просто, так как параметры могут существенно отличаться, в зависимости от компании-изготовителя, страны-экспортера, вида, размера и самих параметров элемента.

    Керамические конденсаторы позволяют накапливать электрический заряд. Для измерения емкости используются особые единицы – фарады (F). Но стоит учесть, что одна единица фарада является большой величиной, которая не находит применения в радиотехнике. В случае с конденсаторами актуален микрофарад – это один фарад, поделенный на миллион. Почти что на всех элементах встречается обозначение мкФ. При ознакомлении с теоретическими расчетами иногда встречается миллифарад – фарад, деленный на тысячу. Для обозначения маленьких устройств используются нанофарады и пикофарады. Важно разбираться в обозначениях, чтобы подбирать правильные элементы.

    Номиналы конденсаторов различаются, но для чего это на практике? Определенная емкость конденсатора требуется, если необходим выброс значительного количества энергии. То есть элемент позволяет высвободить за доли секунд немалый объем энергии, которая будет двигаться в том направлении, которое укажет человек.

    Обозначение конденсаторов на схеме осуществляется при помощи двух параллельных отрезков, которые символизируют обкладки элемента с выводами от их середин.

    Обратите внимание! На схеме рядом указывается буквенное обозначение устройства – буква С (от латинского Capacitor – конденсатор).

    Каких видов бывают конденсаторы
    • Из бумаги или металлобумаги – применимы как для высоко-, так и низкочастотных цепей. Из-за небольшой механической прочности их «начинка» размещена в корпусе из металла;
    • Электролитические – их диэлектрик – тонкий слой оксида металла, который образуется в результате электрохимических манипуляций. Практически все виды данных элементов поляризованы, поэтому функционируют лишь в тех цепях, где есть постоянное напряжение, и соблюдается полярность. Если случается инверсия полярности, внутри элемента происходит необратимая химическая реакция, которая способна привести к его разрушению. Так как внутри выделяется газ, изделие может даже взорваться;
    • Полимерные – полимерный диэлектрик нивелирует раздутие и потерю заряда конденсаторов. Полимер характеризуется своими физическими параметрами, поэтому изделие имеет следующие достоинства: большой импульсный ток, низкий показатель эквивалентного сопротивления, стабильный температурный коэффициент даже в условиях низкой температуры;
    • Плёночные – диэлектриком здесь служит пластиковая пленка. Имеют немало преимуществ: способны функционировать при больших токах, прочные на растяжение и характеризуются минимальным током утечки. Применяются следующие виды пластика: полиэстер, поликарбонат, полипропилен. В последнее время все чаще применяется полифениленсульфид;
    • Керамические – такие изделия имеют различные свойства и кодировку. Лишь материалы, произведенные из керамики, обладают широким диапазоном значений относительной электропроницаемости (исчисляется десятками тысяч). Высокая проницаемость позволяет производить элементы компактных размеров, но большой емкости. При этом они способны функционировать при любой поляризации и характеризуются небольшими утечками. Параметры устройства зависят от температуры, напряжения и частоты;
    • С воздушным диэлектриком – диэлектрик устройств – воздух. Их особенность – отличная работоспособность при высоких частотах. По этой причине они нередко устанавливаются как конденсаторы с переменной емкостью.

    Типы маркировок

    Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:

    • Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости. В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей;
    • Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104. Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V;
    • Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
    • Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу. Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6;
    • Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.

    Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица.

    Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять.

    Видео

    Правила маркировки конденсаторов постоянной ёмкости

    При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

    Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

    Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

    При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

    У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

    Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

    Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

    Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

    Итак, разберёмся в том, как маркируют конденсаторы.

    Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

    Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


    Конденсаторы серии К73 и их маркировка

    Правила маркировки.

    Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

    Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
    330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

    Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

    Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

    Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
    Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

    Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

    Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

    На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


    Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

    Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

    Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

    Буквенный код отклонения ёмкости (допуск).

    Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

    Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

    Допуск в % Буквенное обозначение
    лат.рус.
    ± 0,05pA
    ± 0,1pBЖ
    ± 0,25pCУ
    ± 0,5pDД
    ± 1,0FР
    ± 2,0GЛ
    ± 2,5H
    ± 5,0JИ
    ± 10KС
    ± 15L
    ± 20MВ
    ± 30NФ
    -0. +100P
    -10. +30Q
    ± 22S
    -0. +50T
    -0. +75UЭ
    -10. +100WЮ
    -20. +5YБ
    -20. +80ZА

    Маркировка конденсаторов по рабочему напряжению.

    Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

    Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

    Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

    Номинальное рабочее напряжение, B Буквенный код
    1,0I
    1,6R
    2,5M
    3,2A
    4,0C
    6,3B
    10D
    16E
    20F
    25G
    32H
    40S
    50J
    63K
    80L
    100N
    125P
    160Q
    200Z
    250W
    315X
    350T
    400Y
    450U
    500V

    Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

    Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

    Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

    В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

    Параметры конденсаторов

    Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

    Типы маркировок

    На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

    • Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
    • Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

    Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

    • первые две цифры обозначают первые две цифры емкости;
    • третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
    • такие конденсаторы всегда измеряются в пикофарадах.

    Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

    Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

    Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

    • Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
    • Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
    • первые два цвета означают емкость в пикофарадах;
    • третий цвет показывает количество нулей, которые необходимо дописать;
    • четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
    ЦветЗначение
    Черный
    Коричневый1
    Красный2
    Оранжевый3
    Желтый4
    Зеленый5
    Голубой6
    Фиолетовый7
    Серый8
    Белый9
    • Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

    Заключение

    Чем меньше конденсатор, тем более компактной записи он требует. Однако современное производство способно нанести на корпус достаточно маленькие значения, расшифровка которых выполняется вышеописанными способами. Внимательно проверяйте полученные значения во избежание поломки собранной электрической цепи.

    Нанофарад в Фарады (нФ в Ф)

    Введите ниже емкость в нанофарадах, чтобы получить значение, преобразованное в фарады.

    Как конвертировать нанофарады в фарады

    Чтобы преобразовать измерение нанофарад в измерение фарад, разделите емкость на коэффициент преобразования.

    Поскольку один фарад равен 1000000000 нанофарад, вы можете использовать эту простую формулу для преобразования:

    фарады = нанофарады ÷ 1000000000

    Емкость в фарадах равна нанофарадам, разделенным на 1000000000.

    Например, вот как преобразовать 5 000 000 000 нанофарад в фарады, используя формулу выше.

    5 000 000 000 нФ = (5 000 000 000 ÷ 1 000 000 000) = 5 Ф

    Нанофарады и фарады — это единицы измерения емкости. Продолжайте читать, чтобы узнать больше о каждой единице измерения.

    Нанофарад составляет 1/1000000000 фарада, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.

    Нанофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ. В метрической системе «нано» является префиксом для 10 -9 . Нанофарады можно обозначить как нФ ; например, 1 нанофарад можно записать как 1 нФ.

    Фарада определяется как емкость конденсатора, который имеет разность потенциалов в один вольт при зарядке одним кулоном электричества. [1] Фарад считается очень большим значением емкости, и кратные фараду обычно используются для измерения емкости в практических приложениях, хотя фарад все еще используется в некоторых приложениях.

    Фарад — производная единица измерения емкости в системе СИ в метрической системе. Фарады можно обозначить как F ; например, 1 фарад можно записать как 1 F.

    Фарад в Нанофарад Калькулятор преобразования


    Используйте следующий калькулятор, чтобы преобразовать в фарады и нанофарад . Если вам нужно перевести фарады в другие единицы, попробуйте нашу универсальную Конвертер единиц электростатической емкости.
    фарад [Ф]:
    нанофарад [нФ]:

    Как использовать калькулятор преобразования фарад в нанофарады
    Введите значение в поле рядом с « фарад [F] ».Результат появится в поле рядом с « нанофарад [нФ] ».

    Сделайте закладку фарад в нанофарад «Калькулятор преобразования » — он, вероятно, понадобится вам в будущем.
    Загрузить преобразователь единиц электростатической емкости
    наша мощная программная утилита, которая поможет вам легко преобразовать более 2100 различных единиц измерения в более чем 70 категорий. Откройте для себя универсального помощника для всех ваших потребностей в преобразовании единиц измерения — скачайте бесплатную демо-версию прямо сейчас! Сделайте 78 764 преобразования с помощью простого в использовании, точного и мощного калькулятора единиц измерения
    Мгновенно добавьте бесплатный виджет преобразователя электростатической емкости на свой веб-сайт.
    Это займет меньше минуты, это так же просто, как вырезать и наклеить.Конвертер легко впишется в ваш веб-сайт, поскольку его можно полностью переименовать. Щелкните здесь, чтобы просмотреть пошаговое руководство по размещению этого конвертера единиц на своем веб-сайте.
    Ищете интерактивную таблицу преобразования электростатической емкости
    ?
    Посетите наш форум, чтобы обсудить проблемы преобразования
    и попросить о бесплатной помощи!
    Попробуйте мгновенный поиск категорий и единиц
    , он дает вам результаты по мере ввода!

    Перевести фарады в нанофарады — Перевод единиц измерения

    ›› Перевести

    нанофарады в фарады [международные]

    Пожалуйста, включите Javascript для использования конвертер величин.
    Обратите внимание, что вы можете отключить большинство объявлений здесь:
    https://www.convertunits.com/contact/remove-some-ads.php



    ›› Дополнительная информация в конвертере величин

    Сколько фарад в 1 нанофараде? Ответ: 1.0004

    2177E-9.
    Мы предполагаем, что вы конвертируете фарад [международный] и нанофарад .
    Вы можете просмотреть более подробную информацию о каждой единице измерения:
    фарад или нанофарад
    Производная единица СИ для емкости — фарад.
    1 фарад равен 1000000000 нанофарад.
    Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
    Используйте эту страницу, чтобы узнать, как преобразовать фарады в нанофарады.
    Введите свои числа в форму, чтобы преобразовать единицы!


    ›› Таблица преобразования фарадов в нанофарады

    1 фарад в нанофарад = 999510000 нанофарад

    2 фарада в нанофарад = 199

    00 нанофарад

    3 фарада в нанофарад = 2998530000 нанофарад

    4 фарада в нанофарад = 3998040000 нанофарад

    5 фарад в нанофарад = 4997550000 нанофарад

    6 фарад в нанофарад = 5997060000 нанофарад

    7 фарад в нанофарад = 6996570000 нанофарад

    8 фарад в нанофарад = 7996080000 нанофарад

    9 фарад в нанофарад = 89955

    нанофарад

    10 фарад в нанофарад = 9995100000 нанофарад



    ›› Хотите другие единицы?

    Вы можете произвести обратное преобразование единиц измерения из нанофарад в фарад, или введите любые две единицы ниже:

    ›› Преобразование общей емкости

    фарад в затяжку
    фарад в секунду / ом
    фарад в абфарад
    фарад в гектофарад
    фарад в кулон / вольт
    фарад в децифарад
    фарад в электростатическую единицу
    фарад в банк
    фарад в микрофарад в
    фарад в секунду

    ›› Определение: Нанофарад

    Префикс SI «nano» представляет собой коэффициент 10 -9 , или в экспоненциальной записи 1E-9.

    Итак, 1 нанофарад = 10 -9 фарад.


    ›› Метрические преобразования и др.

    ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

    Перевести фарады в нанофарады — Перевод единиц измерения

    ›› Перевести

    нанофарады в фарады [международные]

    Пожалуйста, включите Javascript для использования конвертер величин.
    Обратите внимание, что вы можете отключить большинство объявлений здесь:
    https://www.convertunits.com/contact/remove-some-ads.php



    ›› Дополнительная информация в конвертере величин

    Сколько фарад в 1 нанофараде? Ответ: 1. 0004

    2177E-9.
    Мы предполагаем, что вы конвертируете фарад [международный] и нанофарад .
    Вы можете просмотреть более подробную информацию о каждой единице измерения:
    фарад или нанофарады
    Производной единицей в СИ для емкости является фарад.
    1 фарад равен 1000000000 нанофарад.
    Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
    Используйте эту страницу, чтобы узнать, как преобразовать фарады в нанофарады.
    Введите свои числа в форму, чтобы преобразовать единицы!


    ›› Таблица быстрой конвертации фарад в нанофарады

    1 фарад в нанофарад = 999510000 нанофарад

    2 фарады в нанофарады = 199

    00 нанофарад

    3 фарада в нанофарады = 2998530000 нанофарад

    4 фарада в нанофарад = 3998040000 нанофарад

    5 фарад в нанофарад = 4997550000 нанофарад

    6 фарад в нанофарад = 5997060000 нанофарад

    7 фарад в нанофарад = 6996570000 нанофарад

    8 фарад в нанофарад = 7996080000 нанофарад

    9 фарад в нанофарад = 89955

    нанофарад

    10 фарад в нанофарад = 9995100000 нанофарад



    ›› Хотите другие единицы?

    Вы можете произвести обратное преобразование единиц измерения из нанофарады в фарады, или введите любые две единицы ниже:

    ›› Преобразование общей емкости

    фарад в децифарад
    фарад в затяжку
    фарад в килофарад
    фарад в мегафарад
    фарад в электростатическую единицу
    фарад в статфарад
    фарад в секунду / Ом
    фарад в декафарад
    фарад в ампер41 фарад на

    03 фарад в секунду / вольт


    ›› Определение: Нанофарад

    Префикс SI «nano» представляет собой коэффициент 10 -9 , или в экспоненциальной записи 1E-9.

    Итак, 1 нанофарад = 10 -9 фарад.


    ›› Метрические преобразования и др.

    ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

    Конвертер фарада [Ф] в нанофарад [нФ] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц

    Конвертер длины и расстоянияМассовый конвертерКонвертер сухого объёма и общих измерений при варке Конвертер работПреобразователь мощностиПреобразователь силыКонвертер времениЛинейный преобразователь скорости и скоростиКонвертер угла поворотаКонвертер топливной экономичности, расхода топлива и экономии топливаКонвертер чиселПреобразователь единиц хранения информации и данныхКурс обмена валютЖенская одежда и размеры обувиМужская одежда и размеры обувиКонвертер угловой скорости и частоты вращенияКонвертер удельного ускорения углового ускорения Преобразователь момента силы Преобразователь крутящего момента Преобразователь удельной энергии, теплоты сгорания (на массу) Конвертер удельной энергии, теплоты сгорания Конвертер температурных интерваловКонвертер температурных интерваловКонвертер теплового расширенияКонвертер термического сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность тепла, плотность пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициентов теплопередачиКонвертер абсолютного абсолютного расхода воздухаКонвертер массового расходаМолярный расход раствора Конвертер массового потока Конвертер массовой концентрации Конвертер вязкости Вязкость ConverterSurface Напряжение ConverterPermeation, Проницаемость, Паропроницаемость ConverterMoisture Vapor Скорость передачи ConverterSound Уровень ConverterMicrophone Чувствительность ConverterSound давление Уровень (SPL) ConverterSound давления Уровень конвертер с выбираемой Ссылкой PressureLuminance ConverterLuminous Интенсивность ConverterIlluminance ConverterDigital Разрешение изображение ConverterFrequency и волна ConverterOptical Мощность (диоптрии) на фокусное расстояние ConverterOptical Мощность (диоптрия) в Ма Конвертер gnification (X) дБм, дБВ, ватт и другие единицыПреобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляПреобразователь магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности суммарной дозы ионизирующего излученияРадиоактивность. Преобразователь радиоактивного распада Преобразователь радиационного воздействияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровой визуализации , используя осциллограф мультиметра.

    Емкость — это физическая величина, которая представляет способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

    C = Q / ∆φ

    Здесь Q — электрический заряд, который измеряется в кулонах (Кл), а ∆φ — разность потенциалов, измеряемая в вольтах (В).

    Емкость измеряется в фарадах (Ф) в СИ. Этот блок назван в честь британского физика Майкла Фарадея.

    Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в одну фарад, а емкость металлического шара с радиусом Земли будет около 710 микрофарад (мкФ).

    Поскольку один фарад — это такая большая величина, используются меньшие единицы, такие как микрофарад (мкФ), что соответствует одной миллионной фарада, нанофарад (нФ), равный одной миллиардной фарада, и пикофарад (пФ). , что составляет одну триллионную фарада.

    В расширенной CGS для электромагнитных устройств основная единица измерения емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шара в вакууме, имеющего радиус 1 см. Система CGS расшифровывается как система сантиметр-грамм-секунда — в ней сантиметры, граммы и секунды используются в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант равными 1, что позволяет упростить определенные формулы и вычисления.

    Использование емкости

    Конденсаторы — электронные компоненты для накопления электрических зарядов

    Электронные символы

    Емкость — это величина, имеющая значение не только для электрических проводников, но и для конденсаторов (первоначально называемых конденсаторами). Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Самый простой вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condender — конденсировать) — это двухслойный электронный компонент, используемый для хранения электрического заряда и энергии электромагнитного поля. Самый простой конденсатор состоит из двух электрических проводников, между которыми находится диэлектрик. Энтузиасты радиоэлектроники, как известно, делают подстроечные конденсаторы для своих схем с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Цепь RLC настраивается на желаемую частоту путем изменения количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

    Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

    Немного истории

    Ученые смогли изготавливать конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук создали первое конденсаторное устройство, получившее название «лейденская банка».Стенки сосуда служили диэлектриком, а вода в сосуде и рука экспериментатора — проводящими пластинами. В такой банке может накапливаться заряд около одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими кувшинами. В них банку заряжали статическим электричеством за счет трения. Затем участник эксперимента касался банки и подвергался поражению электрическим током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них коснулся кувшина.В этот момент все 700 человек воскликнули от ужаса, почувствовав толчок.

    «Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мушенбруком во время своего путешествия по Европе и познакомился с его творчеством. Когда Петр Великий основал Российскую академию наук, он поручил Мушенбруку изготовить различное оборудование для Академии.

    Со временем конденсаторы были усовершенствованы, и их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как RLC, или LCR, или цепь CRL. Эта схема используется для установки частоты приема на радио.

    Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

    Примеры конденсаторов

    Конденсаторы электролитические в блоке питания.

    Сегодня существует множество различных типов конденсаторов для самых разных целей, но их основная классификация основана на их емкости и номинальном напряжении.

    Как правило, емкость конденсаторов находится в диапазоне от нескольких пикофарад до нескольких сотен микрофарад. Исключением являются суперконденсаторы, поскольку их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип действия электрохимических ячеек.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, и иногда они могут заменить электрохимические ячейки в качестве источника электрического тока.

    Вторым по важности свойством конденсатора является его номинальное напряжение . Превышение этого значения может сделать конденсатор непригодным для использования. Вот почему при построении цепей обычно используются конденсаторы, номинальное напряжение которых вдвое превышает напряжение, приложенное к ним в цепи.Таким образом, даже если напряжение в цепи немного превышает норму, с конденсатором все будет в порядке, пока увеличение не станет вдвое больше нормы.

    Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. Последовательное соединение двух конденсаторов одного типа увеличивает номинальное напряжение вдвое и вдвое снижает общую емкость. При параллельном подключении конденсаторов общая емкость удваивается, а номинальное напряжение остается прежним.

    Третьим по важности свойством конденсаторов является их температурный коэффициент емкости . Он отражает взаимосвязь между емкостью и температурой.

    В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, которые не должны отвечать высоким требованиям, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различным температурным коэффициентом емкости.

    Маркировка конденсаторов

    Как и резисторы, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Малогабаритные конденсаторы маркируются трех- или четырехзначным или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

    Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и определить, правильно ли работает конденсатор, — это удалить конденсатор из цепи. и производить измерения с помощью мультиметра.

    Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и действует как анод. Бумага, пропитанная электролитом, вместе с другой фольгой действует как катод. Алюминиевая фольга протравливается для увеличения площади поверхности.

    Предупреждение: конденсаторы могут накапливать очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током крайне важно принять меры предосторожности перед выполнением измерений.В частности, важно разряжать конденсаторы путем короткого замыкания их выводов с помощью провода, изолированного из высокопрочного материала. В этой ситуации хорошо подойдут обычные провода измерительного прибора.

    Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость для данной единицы веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно обеспечить правильное добавление такого конденсатора в схему в соответствии с его полярностью.

    Полимерные конденсаторы: В конденсаторах этих типов в качестве второй пластины используется полупроводник или органический полимер, проводящий электричество, а не электролитическая жидкость. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

    3-секционный воздушный конденсатор переменной емкости

    Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

    Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.

    Есть и другие типы конденсаторов.

    Суперконденсаторы

    Суперконденсаторы в наши дни становятся популярными. Суперконденсатор — это гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, который помог увеличить емкость из-за увеличенной площади поверхности. Этот подход теперь известен как двухслойная емкость. Электроды пористые, угольные. С тех пор конструкция постоянно улучшалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.

    Суперконденсаторы используются в электрических цепях как источник электрической энергии. У них много преимуществ по сравнению с традиционными аккумуляторами, включая их долговечность, небольшой вес и быструю зарядку. Вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Главный недостаток использования суперконденсаторов заключается в том, что они вырабатывают меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.

    В гонках Формулы 1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, батарее или суперконденсаторах для дальнейшего использования.

    Электромобиль A2B изготовлен в Университете Торонто. Общий вид

    В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменную потребность в электроэнергии, например, MP3-плееры, фонарики, автоматические счетчики электроэнергии и другие устройства.

    Суперконденсаторы также используются в транспортных средствах общественного транспорта, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономность движения при проблемах с внешним источником питания.Суперконденсаторы также используются в некоторых автобусах и электромобилях.

    Электромобиль A2B изготовлен в Университете Торонто. Под капотом

    В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа из Университета Торонто совместно с компанией Toronto Electric, занимающейся дистрибьюцией электродвигателей, разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным накопителем электроэнергии.Двигатели этого электромобиля питаются от аккумуляторов массой 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крыше автомобиля.

    Емкостные сенсорные экраны

    В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами с помощью сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, в том числе емкостные и резистивные, а также многие другие. Некоторые могут реагировать только на одно прикосновение, другие — на несколько прикосновений.Принцип работы емкостных экранов основан на том, что большое тело проводит электричество. Это большое тело в нашем случае и есть человеческое тело.

    Поверхностные емкостные сенсорные экраны

    Сенсорный экран для iPhone выполнен с использованием технологии проецируемой емкости.

    Поверхностный емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. Как правило, этот материал отличается высокой прозрачностью и низким поверхностным сопротивлением. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана прикладывают к резистивному материалу низкое колебательное напряжение. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта утечка обнаруживается датчиками в четырех углах, и информация отправляется контроллеру, который определяет координаты касания.

    Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения с частотой до одного раза в секунду в течение 6,5 лет. Это означает около 200 миллионов касаний.Эти экраны обладают высокой степенью прозрачности — до 90%. Благодаря своим преимуществам, емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года.

    Недостатки емкостных экранов заключаются в том, что они плохо работают при минусовых температурах и их трудно использовать в перчатках, потому что перчатки действовать как изолятор. Сенсорный экран чувствителен к воздействию элементов, поэтому, если он расположен на внешней панели устройства, он используется только в устройствах, защищающих экран от воздействия.

    Проекционные емкостные сенсорные экраны

    Помимо поверхностных емкостных экранов, существуют также проекционные емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана расположена сетка электродов. Когда пользователь прикасается к электроду, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты той области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновения даже в тонких перчатках.

    Проекционные емкостные сенсорные экраны также обладают высокой прозрачностью, до 90%. Они прочные и долговечные, что делает их популярными не только в личных электронных устройствах, но и в устройствах, предназначенных для общественного использования, таких как торговые автоматы, электронные платежные системы и другие.

    Эту статью написали Сергей Акишкин, Татьяна Кондратьева

    Есть ли у вас трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.

    Конвертер нанофарада в фарад

    1 нанофарад в абфараде равен 1e-18
    1 нанофарад в Аттофараде равно 1000000000
    1 нанофарад в сентифараде равно 1e-7
    1 нанофарад в кулонах / вольтах равно 1e-9
    1 нанофарад в децифараде равно 1e-8
    1 нанофарад в Декафараде равно 1e-10
    1 нанофарад в EMU емкости равно 1e-18
    1 нанофарад в ESU емкости равно 899
    1 нанофарад в экзафараде равно 1e-27
    1 нанофарад в фарадах равно 1e-9
    1 нанофарад в фемтофараде равно 1000000
    1 нанофарад в Гигафараде равно 1e-18
    1 нанофарад в гектофараде равно 1e-11
    1 нанофарад в Килофараде равно 1e-12
    1 нанофарад в мегафараде равно 1e-15
    1 нанофарад в микрофарадах равно 0. 001
    1 нанофарад в миллифарадах равно 0,000001
    1 нанофарад в Петафараде равно 1e-24
    1 нанофарад в пикофараде равно 1000
    1 нанофарад в Статфараде равно 899
    1 нанофарад в терафараде равно 1e-21

    Преобразователь единиц емкости — Преобразование измерений A-I

    Наиболее часто используемое преобразование единиц измерения

    Преобразование из фарадов в микрофарады (из Ф в мкФ)
    1 Фарад (F) равен 1000000 микрофарад (мкФ) используйте этот преобразователь
    Преобразование микрофарад в фарады (мкФ в Ф)
    1 Микрофарад (мкФ) равен 1. 0E-6 Farad (F) используйте этот преобразователь
    Преобразование микрофарад в пикофарады (мкФ в пФ)
    1 микрофарад (мкФ) равен 1000000 пикофарад (пФ) используйте этот преобразователь
    Пикофарады в микрофарады (пФ в мкФ) преобразование
    1 пикофарад (пФ) равен 1.0E-6 микрофарад (мкФ) используйте этот преобразователь

    Определение

    Емкость — количество электрических зарядов, которые может удерживать изолированный проводник.Единица СИ, используемая для описания емкости, — фарад, символ — C.

    Формула емкости:

    Где:
    q — заряды на пластинах V — напряжение между пластинами

    Единицы измерения

    Абфарад (abF), Аттофарад (aF), Сентифарад (cF), Кулон на вольт, Декафарад (daF), Децифарад (dF), Экзафарад (EF), Фарад (F), Фемтофарад (fF), Гигафарад (GF), Гектофарад (hF), Килофарад (kF), Мегафарад (MF), Микрофарад (µF), Миллифарад (mF), Нанофарад (nF), Петафарад (PF), Пикофарад (pF), Статфарад (statF), Терафарад (TF), Йоктофарад (yF), Йоттафарад (YF), Зептофарад (zF), Зеттафарад (ZF)

    Об инструменте «Конвертер единиц емкости».

    Мы используем округление в unit-conversion.info. Это означает, что некоторые результаты будут округлены, чтобы числа не становились слишком длинными. Хотя часто округление работает до определенного десятичного знака, мы решили, что ограничение длины результата 13 цифрами будет более благоприятным для сохранения согласованности результатов. Конвертеры принимают научную нотацию и немедленно преобразуют.

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
