Мощный генератор на 12 элементах Пельтье

Лучшее время для работы термогенератора на основе элементов пельтье, это конечно же зима. Потому что их нужно хорошо охлаждать, чтобы хоть что-то получить.

В эксперименте с испытанием мощного генератора использованы 12 модулей Пельтье TEC1-12706. Самые дешевые и популярные, продаются в этом китайском магазине. Для него есть кулер охлаждения.

Охлаждение в показанном примере осуществлялось вентилятором мощностью 5,4 ватта, 12 вольт.

О том, что это такое элемент Пельтье, какие у него характеристики и как работает, конструкции рабочих моделей, описано в нескольких статьях на нашем сайте, которые вы легко сможете найти через строку удобного поиска.

Цель эксперимента узнать, какую максимальную мощность может выдать обычный китайский самый дешевый термоэлемент в зимнее время года.
Итак, с началом эксперимента печь растоплена, когда дрова немного разгорелись, термогенератор начал работать и запустился вентилятор. Он охлаждает холодную сторону термоэлементов. Схема простейшая. В конце видео показано, как собирается такой термогенератор.


В ходе эксперимента будет достигнуто максимальное напряжение холостого хода этого генератора. Потом при помощи потенциометра это напряжение будет понижено ровно вполовину. Тем самым уровняется сопротивление генератора и сопротивление нагрузки. Тогда в генераторе и в нагрузке рассеивается одна и та же величина мощности. Это даст 50 процентную мощность, точнее кпд 50% отдаваемой мощности. Это соответствует эффективности всего лишь 50%. Но зато выход такой мощности будет максимальным в таком соотношении. Но передача максимальной мощности имеет место только при таком соотношении!
По мере разогрева печи растет напряжение, выдаваемое электрогенератором. Вентилятор набрал обороты, это довольно мощный вентилятор мощностью 5,5 ватт.

Поэтому часть мощности он будет отбирать на себя. Та мощность, которую сейчас будет определена, это будет полезная мощность. Больше 26 вольт напряжение не поднимается. Подключаем потенциометр и начинаем добавлять сопротивление.


Теперь плавно доводим напряжение до 13 вольт. Зафиксирована мощность 9 ватт. Пока шли настройки, генератор прогрелся и мощность упала на 1,5 ватт.
Кратковременно удалось получить до 9 ватт. Но потом мощность упала и остановилась в пределах 7,5 ватт. Но этот показатель держался стабильно. Этой мощности хватит для зарядки любого телефона, смартфона или планшета.

Из 12 элементов пельтье получается 0,5 ватт и более на один элемент. При температуре воздуха ноль градусов это неплохой показатель на воздушном охлаждении. При температуре -20 результат был бы на порядок выше. Поэтому вполне возможно получить даже до одного ватта на один элемент пельтье, но при большом морозе.

Теперь вентилятор будет подключен через ваттметр для того, чтобы посмотреть, сколько полезной энергии расходуется на его работу. Прибор показал 6 ватт. Если бы не этот вентилятор, можно было бы добавить еще 5-6 ватт к мощности этого термогенератора.
В продолжение эксперимента вентилятор планировалось отключить, чтобы охлаждение делать с помощью снега. После того, как вентилятор сброшен, радиатор будет обильно покрыт снегом. Однако, в эксперименте произошла неожиданная авария. После того, как был снят вентилятор, печка перегрелась и вышел из строя какой-то из элементов пельтье, расплавившись без охлаждения. В системе произошло разъединение контактов. Поэтому вентилятор является в данном устройстве полезным элементом. Для безопасности же необходимо использовать защитные решетки.

Вывод следующий: порядка 1 ватта на элемент пельтье можно получить при хорошем морозе. Есть места, например якутия или дальний север, температура доходит до минус 50 градусов цельсия. Так что там 1 ватт с элемента получить будет просто. Представьте, в юрте печка, а за ней стена размером 1 x 2 м. Теплый стороной внутрь печки, а холодный наружу, где мороз и ветер. С одного квадратного метра таких элементов можно снять до 0,5 киловатта электричества. То есть, с 2 квадратных метров можно получить до одного киловатта электроэнергии.

Такие мощные печи на основе элементов Пельтье производятся в России. Называются они “Электрогенерирующая печь Индигирка”. Купить их можно в этом магазине, скидочный промокод 11920924.

Конструкция такого термогенератора предельно проста. 12 самых дешевых китайских элементах пельтье зажимаются между двумя алюминиевыми радиаторами, которые должны иметь ровные, в идеале полированные, поверхности. Естественно, на каждую сторону термоэлемента наносится термопаста.  Скручиваем радиаторы болтами и соединяем проводами. Крепим кулер, желательно мощнее. Ну и сама печка. Это кусок оцинковки, лучше нержавейки. Крепится к горячему радиатору болтами. Потом делается дно с отверстиями 7-8 миллиметров для забора воздуха.

Есть продолжение этого эксперимента. Чтобы найти его, напишите в поиске по сайту:  Пельтье на воздушном охлаждении.

Экономичный, высокопроизводительный элемента пельтье генератор

О продукте и поставщиках:

Исследуйте массив. элемента пельтье генератор каталог на Alibaba.com и покупайте продукты, которые стоят каждой копейки. элемента пельтье генератор на Alibaba.com доступны в различных размерах, температурах и выходном токе .. элемента пельтье генератор полезны для обеспечения однонаправленного потока тока, достижения переменного сопротивления в данной цепи, а также для специализированных приложений, таких как светочувствительность.

элемента пельтье генератор доступны в виде термисторов, резисторов, термоэлектрических охладителей и т. д. на Alibaba.com. У них есть несколько значений удельного сопротивления и проводимости в соответствии с вашими потребностями. элемента пельтье генератор легированы как n-тип или p-тип. Производство товаров осуществляется из кремния, германия или стекла.

элемента пельтье генератор легкие, а их электрические свойства можно легко изменить. Они также уменьшают потери мощности, в отличие от традиционных проводников. Эти изделия обеспечивают умеренный контролируемый поток тока, что делает их идеальным выбором для компактных цепей, требующих незначительного тока.

элемента пельтье генератор в наличии интегральные схемы, пружинные зонды, сверхтонкие и толстые пластины. Они используются в качестве тестовых пластин или виртуальных пластин, чтобы минимизировать время и расходы на тестирование электрических характеристик. элемента пельтье генератор являются центральным элементом быстро развивающейся индустрии электроники и потребительских товаров. Они применимы в автомобилях, медицинских инструментах, бытовой технике, исследованиях и разработках, обороне и т. Д.

элемента пельтье генератор обеспечивают надежную работу и быстрые операции во множестве отраслей. Продукты прошли строгие испытания, такие как электрическое сопротивление, электронная микроскопия, рентгеновская рентгеноскопия и т. Д. , Что подтвердило высочайшее качество.

С помощью этих данных можно получить данные о прибыли. элемента пельтье генератор диапазон на Alibaba.com. Авторитетный. Поставщики элемента пельтье генератор по всему миру покупают на этом сайте благодаря своему превосходному качеству и выгодным предложениям. Купите сейчас и не упустите эксклюзивные продукты и услуги премиум-класса, которые выделят вас среди конкурентов.

Походный генератор на элементах Пельтье


Здравствуйте! Сейчас мы соберем походный генератор на элементах Пельтье, который заменит множество запасных аккумуляторов.
Использование самодельных теплоэлектрогенераторов применяется уже давно. В 1943 году в Ленинградском физико-техническом институте построили полупроводниковый термоэлектрический генератор в виде походного котелка, его КПД достигало 2%, что позволяло подключить к нему полевую радиостанцию.

С появлением элементов Пельтье стало возможным сделать генератор самостоятельно.

Для этого нам понадобятся:

1. Материалы
-радиатор от компьютера
-два алюминиевых профиля
-термопаста
-элементы Пельтье (2 шт.) ТЕС1-12706
-повышающий преобразователь электрического тока ( вход. 2В )

-провода
-мебельные болты


2. Инструменты
-ножовка по металлу
-паяльник
-шуруповерт
-сверла
-молоток
-плоскогубцы
-отвертка

1 Шаг
Приступим к сборке. С начало отогнем крайние пластины радиатора охлаждения и сделаем 4 отверстия для крепления.



2 Шаг
Отрезаем два алюминиевых профиля для радиатора нагрева. Длинна и ширина профиля равна длине и ширине радиатора, в моем случае 100*100 мм.
(Можно разогнуть два алюминиевых уголка 25*25 мм)

3 Шаг
Между радиаторами помещаем элементы Пельтье, предварительно смазав места соприкосновения термопастой для максимального контакта. Стягиваем всю конструкцию по углам мебельными болтами.

4 Шаг
Подключаем провода элементов Пельтье последовательно друг к другу. В нашем случае элемент Пельтье будет вырабатывать напряжение, около 2 вольта, для зарядки аккумулятора телефона этого мало. Поэтому мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В. Подключаем его в соответствии с маркировкой на повышающем преобразователе. ( Можно использовать любой повышающий преобразователь не обязательно как у меня, главное чтобы он подходил по характеристикам)
Припаиваем к повышающему преобразователю штекер, который вам необходим. Так же можно залить повышающий преобразователь термоклеем для герметичности.

И все походный генератор готов, с помощью которого можно зарядить телефон или другой гаджет просто повесив его над костром.

Электротехника: Электрогенератор на элементе Пельтье

Существует некоторое количество способов преобразования тепловой энергии в электрическую. Чаще всего для этого используют какой либо тепловой двигатель преобразующий тепловую энергию в механическую вместе с электрогенератором преобразующим механическую энергию в электрическую.
Но также существуют преобразователи способные преобразовывать тепловую энергию непосредственно в электрическую. Такие преобразователи возможны по тому что существует эффект Зеебека. Однако несмотря на то что в таких преобразователях происходит непосредственное преобразование они всё таки, как правило, имеют меньшую эффективность чем те что используются обычно. По этой причине, на данный момент, преобразователи на эффекте Зеебека не получили широкого распространения. Однако они имеют свои преимущества, например: простота конструкции, отсутствие движущихся и трущихся частей что означает большую долговечность и низкий уровень шума. Простота конструкции означает то что их проще изготовить в домашних условиях. Для изготовления такого генератора. Для этого можно использовать элементы Пельтье http://ali.pub/3svdmu, большие радиаторы которые надо прикреплять к одной стороне элементов а также какое либо приспособление для подвода тепла к другой стороне элементов от источника тепла а также понадобиться сам источник тепла.
Генератор на одном элементе Пельтье может например выглядеть примерно так:

Электрогенератор на элементе Пельтье

Генератор на фотографии выше, в ходе испытаний, смог выдать напряжение около 1.5В и ток около 100 мА. Т.о. данный генератор вполне может выполнять функцию стационарной батарейки. Но возможно что это ещё не предел. Понаблюдать за данными испытаниями можно на видео:

КАРТА БЛОГА (содержание)

Термоэлектричество: современность

October 09, 2014 2:07pm

Термоэлектрическая генерация может стать серьезным конкурентом других способов получения электроэнергии. Для этого потребуется поднять КПД термоэлектрических генераторов с 10÷13% до 20÷30%, что возможно при помощи разработки полупроводниковых термоэлектрических материалов нового поколения, а также за счет конструктивных решений, повышающих удельно-весовые мощностные характеристики.




 Активно занимаются поисками новых решений в области термоэлектричества и три компании-резидента Фонда «Сколково»: ООО «СмС тензотерм Рус», ООО «Метемп», ООО «ФЕМТОИНТЕХ». О современном состоянии проблемы, новейших разработках и интересах потребителя – в предлагаемой вашему вниманию статье.

В первой части нашего рассказа речь шла об открытии термоэлектрических явлений: эффекта Зеебека и эффекта Пельтье. Теперь пришла очередь поговорить о современных разработках в этой области. Кратко напомним, что эффект Зеебека состоит в появлении электрического тока при перепаде температур на противоположных сторонах термоэлектрического материала, а эффект Пельтье – наоборот, в охлаждении или нагревании сторон материала при пропускании электрического тока. Наиболее известны устройства на элементах Пельтье – термоэлектрические охладители.

Сейчас на основе элементов Пельтье создают, например, автомобильные холодильники, которые работают от электрической сети машины. Есть даже небольшие устройства, которые можно через USB-порт подключить к персональному компьютеру и охладить в них, например, пиво в жестяной банке.

USB-охладитель напитков на основе элемента Пельтье



Конечно, у элементов Пельтье есть и более серьезные задачи. Они охлаждают микросхемы во многих электронных устройствах, ПЗС-матрицы в инфракрасных датчиках (например, в приборах ночного видения и цифровых камерах), полупроводниковые лазеры. Приборы, в которых проходит столь важная для современных исследований в молекулярной биологии полимеразная цепная реакция (ПЦР), также используют для охлаждения элементы Пельтье. Разные стадии ПЦР должны проходить при температурах более 90°, 70° – 72° и около 60°. При этом цикл повторяется много раз. Чтобы быстро охладить пробирки с образцами с 90° до 70°, требуется помощь элемента Пельтье.

Эффект Зеебека, как мы помним, использовался партизанами Великой Отечественной войны, чтобы подзаряжать батареи радиопередатчика от костра. Теперь же термоэлектрогенераторы отправились далеко в космос. И на марсоходе Curiosity, и на межпланетном аппарате Cassini, и на станции New Horizons, которая эти летом пересекла орбиту Нептуна и устремилась к Плутону, источником электроэнергии служат радиоизотопные термогенераторы. Тепло, необходимое для появления разности температур, в них выделяется при распаде радиоактивного плутония-238. Например, работу Cassini обеспечивают целых три термоэлектрогенератора, каждый из которых содержит по 11 килограммов плутония-238.

Сейчас производят и предназначенные для туристов приборы, позволяющие подзарядить при помощи костра свой телефон. Но на термоэлектричество обращают пристальное внимание и крупные компании, выпускающие технику, снабженную двигателями внутреннего сгорания. В таких двигателях, например, в автомобилях выделяется достаточно много тепла, и расходуется это тепло совершенно зря. Если использовать его для генерации электроэнергии, автомобиль станет куда более экономичным. Пока термоэлектрические генераторы устанавливают в экспериментальных образцах. Но концерн BMW намерен уже ближайшие годы начать их применение в серийных автомобилях.

Есть и еще одна сфера, где работает эффект Зеебека. Это разнообразные тензорезисторы, датчики давления и температуры. Температурные датчики, основанные на возникновении электрического тока при нагревании, оказались очень точны, а размер их весьма мал. Определение потерь тепла в различных производствах, регистрация тепловыделения животными и растениями в биологических опытах – все это случаи, где применяют такие датчики. Сейчас становятся все более востребованными технологии Energy Harvesting, основанные на использовании маломощных автономных электронных устройств, которые работают, не требуя замены батареи. От термоэлектрических генераторов получают энергию беспроводные датчики, сенсоры, системы контроля параметров и передачи информации в труднодоступных или подвижных частях оборудования. Еще одна сфера применения – системы управления отоплением помещений внутри дома и снятия показаний с различных счетчиков учета расходуемых ресурсов («умный дом»).

Конечно, технологии термоэлектричества шагнули далеко вперед с тех пор, как партизаны в лесах заряжали у костров аккумуляторы для радиопередатчиков. Но есть и большие перспективы для их развития. КПД «партизанского котелка» составлял не более 2%, у современных многокаскадных термогенераторов он равен примерно 13%, а в недалеком будущем с разработкой новых полупроводниковых материалов его рассчитывают поднять и до 20% и более. Тогда термоэлектричество станет серьезным конкурентом других способов получения электроэнергии.

Создатели новых термоэлектрических генераторов стремятся заставить их работать при более высоких температурах. Особенно это важно, если мы хотим применить эту технологию, например, в автомобиле. Увы, обычно вещество, которое хорошо проводит электричество, хорошо проводит и тепло. Когда тепло распространяется по веществу, разница температур между холодной и горячей частями генератора снижается, а, как установил еще сам Зеебек, эффект пропорционален разнице этих температур. С общим нагревом, эффективность генератора падает. Чтобы победить теплопроводность, надо получать новые материалы, структура которых на наноуровне придает им необходимые свойства.

Активно используют термоэлектрогенераторы в нефте- и газодобыче. Там для выработки электроэнергии можно использовать даровое тепло от сжигания попутного газа. Устройства обеспечивают работу разнообразных систем дистанционного контроля, телемеханики и других аппаратов, которые должны долго функционировать без обслуживания людьми в отдаленных и труднодоступных районах.

Несколько компаний-резидентов «Фонда Сколково» занимаются проблемами термоэнергетики. ООО «СмС тензотерм Рус» занято созданием устройств на основе сульфида самария (SmS). Благодаря свойствам этого вещества они должны превзойти имеющиеся аналоги по целому ряду параметров. В планах компании разработка как термоэлектрических генероторов, так и охлаждающих устройств, и тензодатчиков.

«Несмотря на то, что наши разработки находятся на стадии научных исследований, у нас уже есть первые результаты и они весьма обнадеживающие, — рассказал Полит. ру директор «Смс Тензотерм» Андрей Молодых. — Измерения показывают, что у нас высокий коэффициент полезного действия. Принципиальное отличие нашего термогенератора от существующих в том, что он работает без создания искусственного градиента температур. Обычно термоэлектрика работает так: на одном конце холодно, на другом — горячо. За счет этого возникает электродвижущая сила и появляется входное напряжение. В наших устройствах этого нет — принудительного охлаждения или специально созданного градиента температур не требуется».

По словам Молодых, в настоящее время компания проводит исследования в области градиента концентрации. «Мы создаем образцы с большим градиентом концентраций и тем самым получаем выходное напряжение при равномерном нагреве. Сейчас все усилия брошены на то, чтобы изучить технологические возможности создания более резкого градиента концентраций за счёт применения всевозможных легирующих примесей», — говорит он.

По мнению директора «СмС Тензотерм», разработки компании могут применяться во всевозможных отраслях. «В первую очередь мы сконцентрированы на создании термоэлектрогенераторов для автономных источников питания, — отмечает он. — Это необслуживаемые источники питания, которые могут быть установлены на маяки и метеостанции. Во-вторых, их использование возможно в автомобильной промышленности — для утилизации вторичного тепла, которое возникает в автомобилях. Нашими разработками уже заинтересовался АВТОВАЗ, а также BMW, которая намерена использовать термоэлектрогенератор для создания серийного гибридного автомобиля. Кроме этого, он может быть использован в атомной энергетике для утилизации вторичного тепла».

«Грант, полученный нами от Сколково, позволил приобрести недостающее оборудование, благодаря которому мы можем намного качественнее и значительно с большей скоростью проводить эксперименты, отмечает специалист. — Кроме того, Сколково также привлекает нас ко всевозможным мероприятиям, как в рамках фонда, так и в России и за рубежом. В частности, в этом году мы смогли поучаствовать в выставке Hannover Messe. Фонд всячески помогает в продвижении нашего проекта, предоставляя таким образом возможность знакомиться с потенциальными инвесторами или партнерами для развития наших исследований».

Созданием новых термоэлектрических материалов занимается компания «Метемп». Ее продукция должна будет работать при высоких температурах. Повышенная эффективность новых материалов достигается работой с их структурой на наноуровне. Основатель компании «Метемп» — резидента Фонда «Сколково», сотрудник Центра энергоэффективности НИТУ «МИСиС» Андрей Воронин рассказывает о создании компании на базе Национального Исследовательского Технологического Университета «МИСиС»: «Исследования термоэлектрических материалов для университета не является новым, большей частью работы были направлены на основной термоэлектрический материал — сплавы на основе висмута, теллура и сурьмы. Этот материал в свое время открыл наш соотечественник Абрам Федорович Иоффе, что послужило отправной точкой внедрения термоэлектричества как явления в нашу жизнь. Этот материал позволил массово создавать устройства, преобразующие тепловую энергию в электрическую и обратно прямым способом.

Сейчас теллурид висмута является доминирующим на рынке. Именно он работает в автомобильных холодильниках, кулерах с водой и простых устройств генерации энергии от источников тепла (до 250 С). Наш коллектив нацелен на создание материалов, которые способны эффективно преобразовывать тепловую энергию в самом широком диапазоне температур».

Превращать в электроэнергию можно тепло от различных источников, например, от выхлопных газов автомобилей, температура которых достигает 800 С: «Создаются устройства, преобразующие это тепло в электроэнергию, которая возвращается в аккумуляторную батарею автомобиля. В итоге это приводит к экономии топлива. Другое перспективное направление применения термоэлектричества — электроснабжение удаленных объектов. Сейчас мы можем зарядить свой телефон на берегу озера Байкал от костра, но и только. Мы работаем над материалами, которые способны вырабатывать больше энергии, чем это может сделать применяемый сейчас на рынке туллурид висмута. Сейчас подобные материалы находят только специальное применение, так, например, знаменитый марсоход Curiosity получает энергию только от термоэлектрического генератора, источником тепла в котором является радиоактивный изотоп. Но эффективность такого преобразования не достигает и 10%», — поясняет Воронин.

По мнению специалиста, при создании более эффективного материала многие отрасли экономики изменятся: исчезнут фреоновые холодильники, радикально повысится эффективность двигателей внутреннего сгорания и появятся универсальные устройства генерации энергии в любых условиях.

Коллектив ООО «Метемп» проводит исследования материалов на основе оксидов, сплавов Гейслера, скуттерудитов, сплавов кремний-германий. «Все эти материалы эффективно могут преобразовывать тепловую энергию в электрическую в различных диапазонах, вплоть до 1100 С в случае сплавов на основе кремния и германия, — уточняет Андрей Воронин. Технологическая база НИТУ «МИСиС» позволяет создавать необходимые структуры, вплоть до наноструктурированного материала. Именно эффект наноструктурированния позволяет создавать центры рассеяния фононов, что значительно снижает теплопроводность и повышает эффективность материалов».

Нас не интересуют исследования ради исследований, наша цель — создание новых продуктов на основе эффекта термоэлектрического преобразования энергии. Именно по этой причине мы обратились с заявкой на статус участника Фонда «Сколково» и проект был поддержан. Статус резидента открывает свободный доступ к людям, которые вдохновляют, критикуют, инвестируют. Так проектом заинтересовались крупные автопроизводители.

«Недавно вернулся с крупнейшей в Европе конференции по термоэлектричеству, которая подтвердила перспективность применяемых нами подходов и используемых материалов, — делится впечатлениями основатель ООО «Метемп». — Конференция также подтвердила, что радикального прорыва пока не произошло, а это значит, что ставки в погоне за эффективным материалом возрастают. Мы в игре».

Полупроводниковые материалы для генерации создает ООО «ФЕМТОИНТЕХ». Они будут использовать для своей работы тепло автомобильных выхлопных газов, а также низкопотенциальное тепло промышленных тепловых выбросов.

«В настоящее время по линии Сколково мы разрабатываем термоэлектрические материалы повышенной эффективности, — рассказал представитель компании «ФЕМТОИНТЕХ» Анатолий Кузнецов. — Обычно коэффициент добротности термоэлектрических материалов находится на уровне 1,0÷1,2, при этом коэффициент полезного действия генерирующих устройств на основе этих материалов в однокаскадном исполнении равен 4-6 процентам. Мы планируем достичь таких результатов, чтобы КПД составил от 12 до 18%, что будет на порядок выше, чем показатель устройств на материалах, используемых сейчас. В настоящее время в этом же направлении работают американцы и японцы, наши разработки не уступают им или даже немного опережают их разработки».

«В отличие от используемых сейчас теллуросодержащих термоэлектрических материалов, в наших разработках используются материалы, не содержащие теллура, на основе олова, кремния и германия. Теллуросодержащие элементы достаточно ядовиты и довольно неустойчивы в атмосфере воздуха, поэтому они требуют специальных оболочек, отделяющих их от воздействия воздуха. Наши материалы имеют высокую химическую и термическую устойчивость, экологически безопасны и не требуют подобных оболочек. Так как не нужно изготавливать такие оболочки, конструкция устройств на их основе обходится значительно дешевле. В соответствии с этим заметно повышается эффективность создания изделий на основе наших материалов», — отмечает специалист.

«Наш материал основан на супрамолекулярных соединениях — это композитные клатраты и клатрато-подобные соединения на основе олова, кремния и германия. Рабочие температуры материалов находятся в пределах 150-500 градусов Цельсия. Для повышения термоэлектрических характеристик материалов используются специальные нанодобавки, которые встраиваются в кристаллическую решетку материалов, существенно повышая электропроводность, и снижая теплопроводность, что крайне важно для повышения эффективности полупроводниковых термоэлектрических материалов. Состав и свойства этих материалов и подбор добавок и являются основой наших разработок. Сейчас уже получены показатели добротности на уровне 1,0÷1,2. Мы планируем достичь показателя добротности материала 1,6. Это выше, чем показатели аналогов».

По словам Кузнецова, основной областью применения разрабатываемых термоэлектрических материалов является генерирование электроэнергии с использованием выбросов низкопотенциального тепла, в том числе выхлопных газов двигателей внутреннего сгорания, а также промышленных тепловых выбросов.

«Кроме этого, важной сферой применения термоэлектрогенераторов является оснащение автономным энергопитанием станций катодной защиты и пунктов телеметрии и управления газопроводами в удаленных и труднодоступных местах, где нет линий электропередач, и невозможно обеспечить регулярное обслуживание и ремонт генерирующих устройств.

Термоэлектрогенераторы необходимы для автономного энергоснабжения добывающих платформ на арктическом шельфе. Они представляют собой надежные и долговечные устройства, не требующие дополнительных расходных материалов и регулярного технического обслуживания и ремонта, — объясняет Анатолий Кузнецов. — В условияхсложной геополитической обстановки и возникающих военно-политических и экономических вызовов требуется применение войск быстрого реагирования и десантных подразделений в труднодоступных районах крайнего севера, высокогорья и других районах с экстремально-тяжелыми условиями пребывания, оснащенных источниками энергообеспечения, как индивидуального пользования, так и группового, являющимися при этом мобильными, компактными, малошумными и с большим ресурсом непрерывной работы, не требующими для работы дополнительных расходных материалов».

«Мы очень надеемся на сотрудничество со Сколково. В ближайшее время мы планируем  подавать в Фонд «Сколково» заявку на предоставления гранта для финансирования наших дальнейших исследований.

Нам также хотелось бы, чтобы на наши разработки обратило внимание оборонное ведомство, учитывая номенклатуру и эффективность тех изделий, которые могут быть изготовлены с применением разрабатываемых нами материалов», — подчеркнул Кузнецов.

«Термоэлектрические материалы и генераторы на их основе являются перспективной областью развития энергоэффективных технологий. Вместе с ростом коэффициента термоэлектрической добротности, ростом КПД и снижением удельной стоимости за кВт установленной мощности, термоэлектрические генераторы будут находить все новые области применения включая утилизацию низкопотенциального тепла, использование в автомобилестроении и, возможно, даже в солнечной энергетике как способ утилизации тепла от солнечных панелей, – комментирует руководитель направления «ВИЭ и новые материалы» Кластера энергоэффективных технологий Фонда «Сколково» Юрий Сибирский. – Мы надеемся, что разработки наших резидентов будут способствовать технологическому прорыву в этой области и созданию новых рынков».



Источник: polit.ru

Элемент Пельтье(генератор Зеебека) принцип действия, обознач…

Привет, Вы узнаете про элемент пельтье, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое элемент пельтье,генератор зеебека , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база

элемент пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. Thermoelectric Cooler — термоэлектрический охладитель).

Эффект, обратный эффекту Пельтье, называется эффектом Зеебека.

Конструкция

Структурный пример элемента Пельтье. Металлические электроды и полупроводники p-типа и n-типа попеременно соединены в π-форме между верхней и нижней пластинами теплового излучения.

Схематический рисунок элемента Пельтье

Принцип действия

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.

Вид сбоку на элемент Пельтье. Электрический ток протекает через полупроводники в форме куба между верхней и нижней частью.

Вскрытый элемент

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi2Te3 и твердого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей пленкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу — противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создает разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится еще ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

Достоинства и недостатки

Достоинством элемента Пельтье являются небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание — это дает возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования. Также достоинством является отсутствие шума.

Недостатком элемента Пельтье является более низкий коэффициент полезного действия, чем у компрессорных холодильных установок на фреоне, что ведет к большой потребляемой мощности для достижения заметной разности температур. Несмотря на это, ведутся разработки по повышению теплового КПД, а элементы Пельтье нашли широкое применение в технике, так как без каких-либо дополнительных устройств можно реализовать температуры ниже 0 °C.

Основной проблемой в построении элементов Пельтье с высоким КПД является то, что свободные электроны в веществе являются одновременно переносчиками и электрического тока, и тепла. Материал для элемента Пельтье же должен одновременно обладать двумя взаимоисключающими свойствами — хорошо проводить электрический ток, но плохо проводить тепло.

В батареях элементов Пельтье возможно достижение большей разницы температур, но мощность охлаждения будет ниже. Для стабилизации температуры лучше использовать импульсный источник питания, так как это позволит повысить эффективность системы . Об этом говорит сайт https://intellect.icu . При этом желательно сглаживать пульсации тока – это увеличит эффективность работы Пельтье и, возможно, продлит срок его службы. Также, работа элемента Пельтье будет неэффективной, если пытаться стабилизировать температуру с использованием широтно-импульсной модуляции тока.

Эксплуатационные требования к элементам Пельтье.

Модули Пельтье – капризные устройства. Их применение сопряжено с рядом требований, не выполнение которых приводит: к деградации модуля или выходу из строя, снижению эффективности системы.

  • Модули выделяют значительное количество тепла. Для отвода тепла должен быть установлен соответствующий радиатор. Иначе:
    • Невозможно достичь нужной температуры холодной стороны, т.к. элемент Пельтье снижает температуру относительно горячей поверхности.
    • Допустимый нагрев горячей стороны как правило + 80 °C ( в высокотемпературных до 150 °C). Т. е. модуль может просто выйти из строя.
    • При высоких температурах кристаллы модуля деградируют, т.е. снижается эффективность и срок службы модуля.
  • Важен надежный тепловой контакт модуля с радиатором охлаждения.
  • Источник питания для модуля должен обеспечивать ток с пульсациями не более 5%. При более высоком уровне пульсаций эффективность модуля снизится, по некоторым данным на 30-40%.
  • Не допустимо, для управления элементом Пельтье, использовать релейные регуляторы. Это приведет к быстрой деградации модуля. Каждое включение – выключение вызывает деградацию полупроводниковых термопар. Из-за резких изменений температуры между пластинами модуля возникают механические напряжения в местах спайки с полупроводниками. Производители элементов Пельтье нормируют количество циклов старт-стопов модуля. Для бытовых модулей это порядка 5000 циклов. Релейный регулятор выведет из строя модуль Пельтье за 1-2 месяца.
  • К тому же элемент Пельтье обладает высокой теплопроводностью между поверхностями. При выключении, тепло радиатора горячей стороны, через модуль будет передаваться на холодную сторону.
  • Недопустимо, для регулирования мощности на элементе Пельтье, использовать ШИМ модуляцию.
  • Чем надо питать элемент Пельтье источником тока или напряжения? Обычно используют источник напряжения. Он проще в реализации. Но вольт-амперная характеристика модуля Пельтье нелинейная и крутая. Т.е. при небольшом изменении напряжения ток меняется значительно. И вдобавок, характеристика меняется при изменении температуры поверхностей модуля. Надо стабилизировать мощность, т.е. произведение тока через модуль на напряжение на нем. Охлаждающая способность элемента Пельтье напрямую связана с электрической мощностью. Конечно, для этого необходим достаточно сложный регулятор.
  • Напряжение модуля зависит от количества термопар в нем. Чаще всего это 127 термопар, что соответствует напряжению 16 В. Разработчики элементов рекомендуют подавать до 12 В, или 75% Umax. При таком напряжении обеспечивается оптимальная эффективность модулей.
  • Модули имеют герметичное исполнение, их можно использовать даже в воде.
  • Полярность модуля отмечена цветами проводов – черный и красный. Как правило, красный (положительный) провод расположен справа, относительно холодной стороны.

Многокаскадные термоэлектрические модули

Многокаскадные модули применяются в системах глубокого охлаждения, холодильниках с большим перепадом температур, системах охлаждения научных, исследовательских и специальных приборов. Также используются для охлаждения ИК фотоприемников, детекторов рентгеновского излучения и других датчиков.

Основные области применения:

  • охлаждение ПЗС матриц и ИК фотоприемников
  • камеры холода и замораживатели
  • термостаты
  • научные лабораторные приборы
  • термокалибраторы
  • ступенчатые охладители
  • охладители и термостабилизаторы датчиков различного назначения
  • приборы ночного видения

Технологические особенности

Для верхних каскадов многокаскадных модулей мы используем оптимизированный термоэлектрический материал, который позволяет получать большую величину ?Т при меньшем количестве каскадов. Это позволяет производить многокаскадные модули с оптимальными весо-габаритными характеристиками и низким энергопотреблением.

Мы также предлагаем нашим заказчикам термоэлектрические модули установленные или непосредственно интегрированные в стандартные — ТО (ТО3, ТО8 и др.), HHL, DIL, butterfly или специальные корпуса.

Таблица используемых сокращений

ТЭМ термоэлектрический модуль
ТГМ термоэлектрический генераторный модуль
DTmax максимально достижимая разница температур между сторонами термоэлектрического модуля
Imax максимальный электрический ток через термоэлектрический модуль, соответствующий режиму максимальной разницы температур
Umax максимальное электрическое напряжение на контактах термоэлектрического модуля, соответствующее режиму максимальной разницы температур
Qmax максимальная холодопроизводительность (холодильная мощность) термоэлектрического модуля. Определяется при максимальном токе через термоэлектрический модуль и нулевой разности температур между его сторонами
Rac электрическое сопротивление термоэлектрического модуля, измеренное на переменном токе с частотой 1 кГц

Примеры схем с элементами Пельтье и обозначение

Рис.1. Схемы подключения нагревательных элементов к микроконтроллеру:

а) охлаждение объектов модулем Пельтье EK1 фирмы «Криотерм» (размеры 40x40x3.4 мм). Светодиод HL1 индицирует состояние «Заморозить/Разморозить». Транзистор K77 подключается к MK напрямую, без резисторов, поскольку элемент EK1 весьма инерционный и помехи , которые теоретически могут открыть транзистор VT1 при рестарте MK, на него мало влияют;

б) подключение к MK низковольтного элемента Пельтье фирмы Melcor. Параметры EK1: мощность 5.3 Вт, рабочий ток 2.5 А при напряжении 3.75 В, максимальная разность температур между «холодной» и «горячей» поверхностями 67°С, габаритные размеры 15x15x4 мм.

Применение

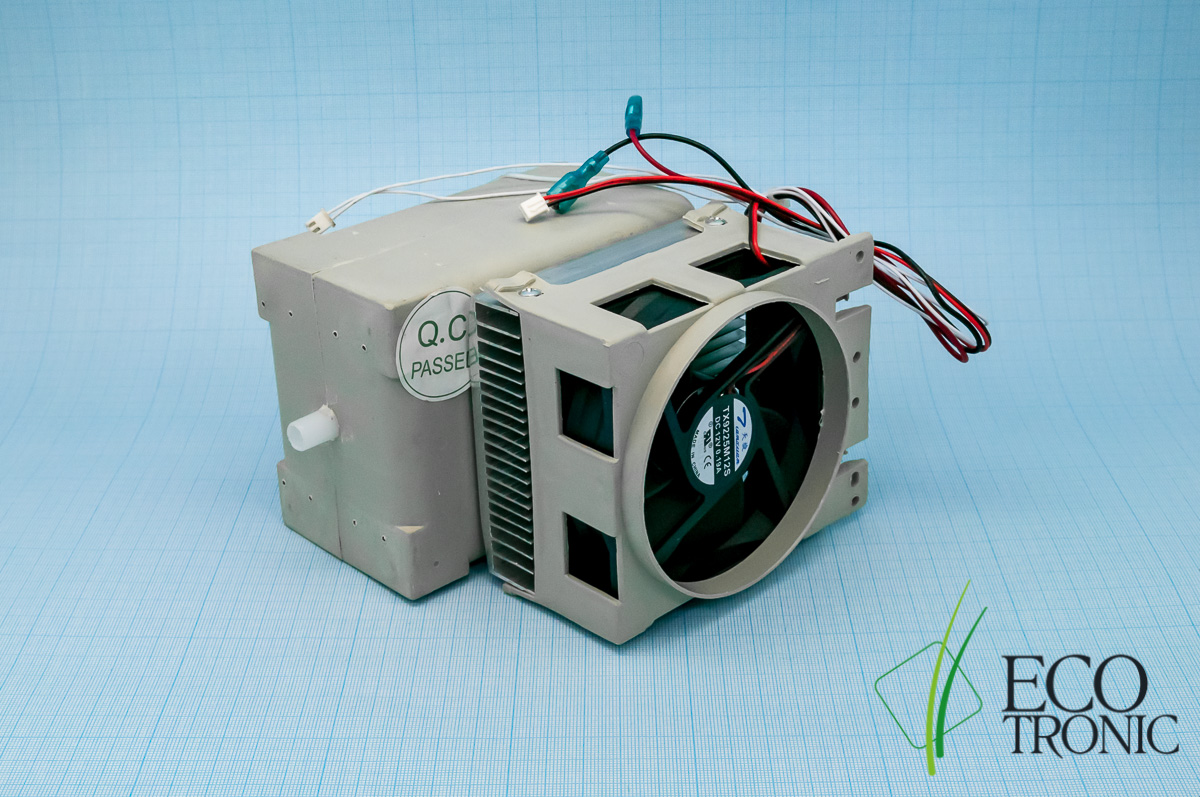

Элементы Пельтье можно использовать везде, где требуется охлаждение с небольшой разницей температур или без экономических требований. Термоэлектрические элементы используются, например, в холодных ящиках , в которых использование холодильной машины запрещены по соображениям пространства или не было бы выгодно , так как требуемая мощность охлаждения невелика. Разница температур внутри и снаружи просто возникает неконтролируемым образом. КПД низкий. Элементы Пельтье применяются в ситуациях, когда необходимо охлаждение с небольшой разницей температур или энергетическая эффективность охладителя не важна. Например, элементы Пельтье применяются в ПЦР-амплификаторах, малогабаритных автомобильных холодильниках, охлаждаемых банкетных тележках, применяемых в общественном питании, так как применение компрессорной холодильной установки в этом случае невозможно или нецелесообразно из-за габаритных ограничений, и, кроме того, требуемая мощность охлаждения невелика.

Кроме того, элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счет этого достигается заметное уменьшение теплового шума при длительных экспозициях (например в астрофотографии). Многоступенчатые элементы Пельтье применяются для охлаждения приемников излучения в инфракрасных сенсорах.

Также элементы Пельтье часто применяются для охлаждения и термостатирования диодных лазеров с тем, чтобы стабилизировать длину волны излучения.

В приборах, при низкой мощности охлаждения, элементы Пельтье часто используются как вторая или третья ступень охлаждения. Это позволяет достичь температур на 30—40 градусов ниже, чем с помощью обычных компрессионных охладителей (до −80 °C для одностадийных холодильников и до −120 °C для двухстадийных).

Некоторые энтузиасты используют модуль Пельтье для охлаждения процессоров при необходимости экстремального охлаждения без азота. До азотного охлаждения использовали именно такой способ.

«Электрогенератор Пельтье» (более корректно было бы « генератор зеебека », но неточное название устоялось) — модуль для генерации электричества, термоэлектрический генераторный модуль, аббревиатура GM, ТGM. Данный термогенератор состоит из двух основных частей:

  1. непосредственно преобразователь разницы температур в электричество на модуле Пельтье,
  2. источник тепловой энергии для нагрева преобразователя (например, газовая или бензиновая горелка, твердотопливная печь и т. д.)

Элементы Пельтье используются для охлаждения особо длинноволновых или чувствительных ПЗС-датчиков . Это значительно снижает шум изображения при длительной выдержке (например, в астрофотографии ) . Многоступенчатые элементы Пельтье используются для охлаждения приемников излучения в инфракрасных датчиках.

Элементы Пельтье также все чаще используются в лабораторных измерительных приборах, для которых температура является важным параметром, таких как устройства измерения плотности , вискозиметры , реометры или рефрактометры .

В гигрометрах с охлаждаемыми зеркалами один или несколько элементов Пельтье, соединенных последовательно, обычно охлаждают зеркало до -100 ° C. Здесь используется то обстоятельство, что охлаждающая способность элементов Пельтье может быстро регулироваться электрически.

Диодные лазеры часто охлаждаются и термостатируются с помощью элементов Пельтье , чтобы сохранить постоянную длину волны излучения и / или эффективность. Последующие оптические элементы диодных и других лазеров часто термостатируются элементами Пельтье.

Элементы Пельтье можно использовать как для охлаждения, так и — при изменении направления тока — для нагрева.

Элементы Пельтье иногда используются в составе кулеров ЦП . Элемент Пельтье позволяет процессору остыть до температур ниже температуры внутри корпуса, что либо позволяет разгонять процессор без ущерба для стабильности, либо увеличивает срок службы процессора. Элемент устанавливается на дне радиатора с вентилятором и питается от блока питания необходимой мощностью. Однако до настоящего времени такие решения не принесли успеха из-за их дополнительного потребления энергии, используемая электрическая энергия выделяется внутрь корпуса в виде отработанного тепла.

Фотодиоды , например B. для считывающих сцинтилляторов , из-за их небольшой площади могут охлаждаться элементами Пельтье и, таким образом, уменьшать шум и темновой ток.

Элементы Пельтье используются в камерах диффузионного тумана для поддержания разницы температур между дном и крышкой.

В термоциклерах , которые сегодня являются частью основного оборудования в молекулярной биологии , используются элементы Пельтье для быстрого нагрева и охлаждения образцов, что необходимо, например, в полимеразной цепной реакции .

Элементы Пельтье иногда используются в небольших осушителях воздуха . Здесь влажный воздух проходит через охлаждающий элемент, а содержащаяся в нем вода конденсируется по мере охлаждения и затем собирается в сборный контейнер.

На этом все! Теперь вы знаете все про элемент пельтье, Помните, что это теперь будет проще использовать на практике. Надеюсь, что теперь ты понял что такое элемент пельтье,генератор зеебека и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

Термогенератор Пельтье своими руками — Живой Журнал — ЖЖ

В продолжение темы о самодельных девайсах. http://tutankanara.livejournal.com/410005.html
На этот раз речь пойдёт о темрогенераторе на элементах Пельтье.

Элементы Пельтье это такие небольшие (обычно 4х4 см.) штуковины, состоящие из керамических пластин и биметалла между ними, посредством которого при нагревании одной стороны и охлаждении другой – вырабатывается электрический ток. Или наоборот, подавая ток, нагреваем одну сторону и охлаждаем другую. Данное свойство элементов Пельтье используют при изготовлении переносных холодильников, но меня в первую очередь больше интересует генераторная способность этих устройств.

Действительно, очень удобно. Нагреваешь одну сторону элемента, охлаждаешь другую – и получаешь достаточный ток и напряжение для зарядки, например, сотового или прочих электронных девайсов. А у меня вообще с электричеством напряг, часто не бывает, так что такая штука мне жизненно необходима. Нет, конечно, частично, проблему нехватки электричества могут решить солнечные батареи. Это, на данном этапе, я вообще считаю один из лучших источников альтернативной энергетики. Поэтому у меня есть и солнечная батарея (о которой расскажу позже), небольшой, но достаточной для меня мощности. Выдаёт она где-то 1 – 1,5 ампера при напряжении от 5 до 15 вольт.

Но солнце есть не всегда, поэтому термогенератор оказался нужнее. Да и вне цивилизации он необходим, а также выживальщики, я думаю, такими вещами интересуются.

Для создания термогенератора подойдут не всякие элементы Пельтье, а лишь те, которые держат температуру 300-400 градусов. Конечно, можно изготовить генератор и из обычных элементов, тех, что применяют в холодильниках, но лишь в порядке эксперимента. Ибо, чуть только перегреете – и элемент выйдет из строя. Приобрести высокотемпературные элементы можно у американцев или у китайцев. (Небольшое отступление про китайцев: читая мой блог, может сложиться неверное представлениея, что я плохо отношусь к Китаю или китайцам. Совсем наоборот, Китаем я восхищаюсь, что не мешает мне считать, что это самый вероятный наш противник. Опять же, немцы тоже когда-то были нашим врагом, да и французы, да и кто только не был. И что с того? Будет война – будем ненавидеть, но пока мир – мы друзья. Тем более, что всё в конце концов закончится, как ранее в случае с другими нациями. И таки станут, после всех войн, русские и китайцы – братьями навек. Аминь.)
Можно приобрести элементы и у соотечественников, но уж совсем по баснословной цене, а это не наш путь.

Итак мой термогенератор нагревается масляной (на обычном, самом дешевом, подсолнечном масле) горелкой.

Которая помещена вот в такой разборный корпус, состоящий из консервной банки, регулятора высоты горелки и самого элемента Пельтье.

Сама горелка тоже состоит из банки и угольного фитиля.

Изготовить такой фитиль можно по этой видеоинструкции.

источник http://www.youtube.com/watch?v=onVj37r0F_4

Лично я делаю такие фитили из углей от костра, продвинутые жители больших городов могут просто купить древесный уголь в магазине. Подобная горелка и сама по себе хороша, можно использовать как источник освещения, вместо свечек. Масло на её работу уходит мало, особо не чадит, может гореть сутками.

Вот это элемент Пельтье, сверху на него помещен радиатор от охлаждения компьютерного процессора, с вентилятором.

Это регулятор уровня огня горелки. Я его изготовил от убитого CD-rom_а. Его можно изготовить из чего угодно, лишь бы фантазия работала.

Элемент Пельтье (в данном варианте два-три элемента, друг на друге, всё смазано термопастой) у меня зажат между охлаждающим радиатором и нагревающим радиатором.

Пространство вокруг элемента я заполнил резиной (от каблуков ненужной обуви) и склеил всё это автомобильным термогерметиком.

Вентилятор для охлаждения изготовил из 3–х вольтового двигателя от того же неисправного CD-rom_а и лопастей штатного вентилятора от компьютерного кулера. Двигатель и вентилятор состыковал при помощи китайского суперклея и дискодержателя от всё того же CD-rom_а. В результате получился вентилятор охлаждения, который начинает работать от полутора вольт и жрёт совсем небольшой ток.

Для радиатора нагревания взял радиатор от кулера старого процессора.

Напряжение, порядка 6-8 вольт, у меня выходит на преобразователь, где уменьшается до нужных для девайсов пяти вольт.

Про этот преобразователь я уже писал. http://tutankanara.livejournal.com/410005.html

Вот и сам генератор в сборе. Кат только (в пределах минуты-две) вырабатываемое напряжение достигает полутора вольт, начинает крутиться вентилятор охлаждения, и холодная сторона элемента начинает охлаждаться. В рабочий режим генерации термогенератор выходит через несколько минут. От него можно питать светодиодные гирлянды и заряжать электронные девайсы. Мой генератор даёт порядка 400 миллиампер тока при 5 вольтах напряжения. Сила тока зависит от применяемого элемента. Если будет возможность, поставлю элементы получше.

Также данное устройство, если снять генераторную часть, можно использовать в качестве обычной горелки, для кипячения воды. Обычно я заполняю наполовину банку и она закипает через 10-15 минут.

Домашний термоэлектрический генератор Модули ТЭГ 100 Вт дровяной генератор

Технология TEG Generator POWER имеет свои сильные стороны. Поскольку плотность мощности очень велика, можно производить небольшие термоэлектрические генераторы. Например, сборка ТЭГ на 100 Вт может уместиться примерно на двадцатой части пространства, необходимого для эквивалентной солнечной батареи. Кроме того, производительность составляет 24 часа в сутки, пока есть источник тепла и сторона отвода холода. Таким образом, фактическая выходная мощность может в 6-7 раз превышать мощность 100-ваттной солнечной батареи.Чтобы сделать эту технологию дешевой в эксплуатации, необходимо сбросное тепло, которое по определению является бесплатным. Ключевые слова: «Энергогенератор WASTE HEAT TEG». За последние 30 лет компания TEC разработала новые конструкции с эффектом Зеебека для использования в термоэлектрических генераторах энергии. В 2020 году компания представила дровяной генератор Rabbit Ears мощностью 100 Вт. Лучший в своем классе запатентованный термоэлектрический генератор мощностью 100 Вт на дровяной печи, демонстрирующий превосходные характеристики и надежность. Система термоэлектрического генератора ТЭГ мощностью 100 Вт является выдающейся.Установка поставляется с дымоходом длиной 24 дюйма и диаметром 6 дюймов, который уже смонтирован для быстрой установки. Уникальный теплообменник «труба в трубе» обеспечивает превосходное охлаждение на холодной стороне, рассчитанный на максимальный DT, поэтому может быть достигнута максимальная мощность ТЭГ. Поглотители тепла с обеих сторон трубы используют радиаторы для проникновения в дымовой поток, максимизируя поглощение тепла для превосходного производства энергии. Запатентованная конструкция является лучшей в своем классе и была разработана 30-летним ветераном в области термоэлектрических генераторов. Он поставляется с высокоэффективным насосом с магнитным приводом на 12 В постоянного тока и специально разработанным контроллером заряда постоянного тока с функциями ПЛК.

В системе справа используются трубы, обработанные PEX, для облегчения монтажа по трубопроводу, а также исключительная конструкция и универсальность ТЭГ. ПЛК может быть дополнен датчиком горячей стороны термопары для управления обратной подачей насоса. Пример: если температура печи ниже 100F, насос можно циклически включать и выключать, экономя ценную электроэнергию. ПЛК также имеет порт R-232 для подключения компьютера для программирования других функций. Будущие варианты включают автоматический огнетушитель, который будет выпускать инертную пищевую соду, если в верхней части дымохода начнется пожар.Эта функция будет первой из многих функций, защищающих вас и ваш дом от пожаров.
Bi2Te3 наиболее эффективен при комнатной температуре. Такие материалы, как PbTe, работают при температуре от 350 до 600 ° C (702-1112 ° F). И Bi2Te3, и PbTe — зрелые материалы. Их характеристики и производительность хорошо задокументированы и широко используются в коммерческих целях. Однако до сих пор практически невозможно коммерчески приобрести PbTe в модульной форме. Гибридный термоэлектрический модуль, сочетающий в себе лучший в классе Bi2Te3 P-тип с лучшим материалом в классе PbTe N-Type, образуя первые гибридные модули TEG, классифицируемые как модуль серии TEG1-PB.Свойства PbTe лучше подходят для температур выше 300 ° C, поэтому комбинация хорошо работает в диапазоне от 300 ° C до 360 ° C. И теперь PbTe / TAGS до 12% эффективности.

Термоэлектрический генератор энергии | Британника

Полная статья

Термоэлектрический генератор энергии , любой из класса твердотельных устройств, которые либо преобразуют тепло непосредственно в электричество, либо преобразуют электрическую энергию в тепловую для нагрева или охлаждения.Такие устройства основаны на термоэлектрических эффектах, включающих взаимодействие между потоками тепла и электричества через твердые тела.

Все термоэлектрические генераторы имеют одинаковую базовую конфигурацию, как показано на рисунке. Источник тепла обеспечивает высокую температуру, и тепло течет через термоэлектрический преобразователь к радиатору, который поддерживается на уровне ниже температуры источника. Разница температур на преобразователе создает постоянный ток (DC) к нагрузке ( R L ), имеющей напряжение на клеммах ( В, ) и ток на клеммах ( I ).Промежуточного процесса преобразования энергии нет. По этой причине производство термоэлектрической энергии классифицируется как прямое преобразование энергии. Количество произведенной электроэнергии определяется как I 2 R L или V I .

Уникальным аспектом термоэлектрического преобразования энергии является то, что направление потока энергии является обратимым. Так, например, если нагрузочный резистор удален и заменен источник питания постоянного тока, термоэлектрическое устройство, показанное на рисунке, можно использовать для отвода тепла от элемента «источника тепла» и снижения его температуры.В этой конфигурации запускается обратный процесс преобразования энергии термоэлектрических устройств, в котором электроэнергия используется для перекачки тепла и производства холода.

Эта обратимость отличает термоэлектрические преобразователи энергии от многих других систем преобразования, таких как термоэлектронные преобразователи энергии. Входная электрическая мощность может быть напрямую преобразована в перекачиваемую тепловую энергию для обогрева или охлаждения, или входная тепловая мощность может быть преобразована непосредственно в электрическую энергию для освещения, эксплуатации электрического оборудования и других работ.Любое термоэлектрическое устройство может применяться в любом режиме работы, хотя конструкция конкретного устройства обычно оптимизируется для его конкретной цели.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Систематические исследования термоэлектричества начались примерно между 1885 и 1910 годами. К 1910 году немецкий ученый Эдмунд Альтенкирх успешно рассчитал потенциальную эффективность термоэлектрических генераторов и определил параметры материалов, необходимых для создания практических устройств.К сожалению, металлические проводники были единственными доступными материалами в то время, что делало невозможным создание термоэлектрических генераторов с КПД более 0,5 процента. К 1940 году был разработан полупроводниковый генератор с коэффициентом преобразования 4%. После 1950 года, несмотря на активизацию исследований и разработок, повышение эффективности выработки термоэлектрической энергии было относительно небольшим: к концу 1980-х годов КПД не превышал 10 процентов. Потребуются более качественные термоэлектрические материалы, чтобы выйти за рамки этого уровня производительности.Тем не менее, некоторые маломощные разновидности термоэлектрических генераторов зарекомендовали себя как имеющие большое практическое значение. Источники питания, работающие на радиоактивных изотопах, являются наиболее универсальными, надежными и обычно используемыми источниками энергии для изолированных или удаленных объектов, например для записи и передачи данных из космоса.

Основные типы термоэлектрических генераторов

Термоэлектрические генераторы энергии различаются по геометрии в зависимости от типа источника тепла и радиатора, требований к мощности и предполагаемого использования.Во время Второй мировой войны некоторые термоэлектрические генераторы использовались для питания портативных передатчиков связи. В период с 1955 по 1965 год в полупроводниковых материалах и электрических контактах были внесены существенные улучшения, которые расширили практический диапазон применения. На практике для многих устройств требуется стабилизатор мощности для преобразования выходного сигнала генератора в пригодное для использования напряжение.

Генераторы были построены для использования природного газа, пропана, бутана, керосина, топлива для реактивных двигателей и древесины, и это лишь некоторые из источников тепла.Коммерческие блоки обычно имеют диапазон выходной мощности от 10 до 100 Вт. Они предназначены для использования в удаленных районах в таких приложениях, как навигационные средства, системы сбора данных и связи, а также катодная защита, которая предотвращает коррозию металлических трубопроводов и морских сооружений электролизом.

Солнечные термоэлектрические генераторы с некоторым успехом использовались для питания небольших ирригационных насосов в отдаленных и слаборазвитых регионах мира. Описана экспериментальная система, в которой теплая поверхностная вода океана используется в качестве источника тепла, а более холодная вода глубинного океана — в качестве поглотителя тепла.Солнечные термоэлектрические генераторы были разработаны для снабжения электроэнергией орбитальных космических аппаратов, хотя они не смогли конкурировать с кремниевыми солнечными элементами, которые имеют более высокий КПД и меньший удельный вес. Однако были рассмотрены системы с тепловым насосом и генерацией энергии для теплового контроля орбитальных космических аппаратов. Используя солнечное тепло с ориентированной на Солнце стороны космического корабля, термоэлектрические устройства могут генерировать электроэнергию для использования другими термоэлектрическими устройствами в темных областях космического корабля и для рассеивания тепла от корабля.

Генераторы на атомном топливе

Продукты распада радиоактивных изотопов могут быть использованы в качестве источника высокотемпературного тепла для термоэлектрических генераторов. Поскольку материалы термоэлектрических устройств относительно невосприимчивы к ядерному излучению и поскольку источник может работать в течение длительного периода времени, такие генераторы представляют собой полезный источник энергии для многих необслуживаемых и удаленных приложений. Например, радиоизотопные термоэлектрические генераторы обеспечивают электроэнергией изолированные станции мониторинга погоды, для сбора глубоководных данных, для различных систем предупреждения и связи, а также для космических кораблей.Кроме того, еще в 1970 году был разработан маломощный радиоизотопный термоэлектрический генератор, который использовался для питания кардиостимуляторов. Диапазон мощности радиоизотопных термоэлектрических генераторов обычно составляет от 10 -6 до 100 Вт.

Удивительный генератор Зеебека | Марка:

Фотография Стива Дабла

Ячейки Пельтье — это плоские устройства, которые отводят тепло от одной стороны к другой посредством термоэлектрического принципа, называемого эффектом Пельтье. Ячейки обычно используются для отвода тепла от процессоров или видеокарт, а также используются в охладителях и обогревателях для кемпинга.Удивительный генератор Зеебека использует одно из этих устройств в обратном направлении, чтобы преобразовать дифференциал тепла в электричество, а не использовать электричество для создания дифференциала тепла.

Изначально я сделал этот проект, потому что мне нужно было что-то вроде парогенератора, но без шума и проблем с обслуживанием, связанных с паром. Я был приятно удивлен, когда обнаружил, что мой элемент Пельтье за ​​$ 5 37 Вт от eBay может улавливать тепло от одной чайной свечи или спиртовой горелки и использовать его для выработки около 5 В при 1 А, что делает его идеальным для питания радиоприемников. мобильные телефоны и светодиодные фонари.Вы можете сделать удивительный генератор Зеебека менее чем за час, используя в основном лом или переработанные детали, и он имеет отчетливое ощущение стимпанка.

В кулере

Эффекты Пельтье и Зеебека обмениваются разницей температур и электричеством. В термоэлектрическом охладителе, также известном как устройство Пельтье, чередующиеся слои разных полупроводниковых материалов соединяются зигзагообразно между двумя пластинами. Нагрев одной пластины отталкивает электроны в одном материале, притягивая их в другом.Это индуцирует электрический ток в одном направлении — эффект Зеебека. И наоборот, при подаче напряжения на переход отводится тепло к одной стороне, а другая охлаждается — эффект Пельтье.

Несколько стыков зигзага работают параллельно, что увеличивает эффект. Независимо от того, используется ли устройство для преобразования разности температур в напряжение или наоборот, оно выполняет преобразование без движущихся частей.

К сожалению, термоэлектрические устройства обычно имеют КПД всего 1-2%, или 5% с учетом последних достижений.Этого недостаточно, чтобы сделать крупномасштабное производство термоэлектрической энергии (ТЭГ) практичным, хотя многие исследователи пытаются повысить эффективность. Но термоэлектрические генераторы полезны и для других целей; они могут измерять экстремальные перепады температур и используются в системах отопления для питания конвекционных вентиляторов и насосов с использованием отработанного тепла, регенерированного из печных труб и котлов.

Принцип, лежащий в основе нашего удивительного генератора Зеебека, прост. Мы размещаем нашу ячейку Пельтье горизонтально над «печью» из жестяной банки, нагреваем нижнюю сторону свечой или спиртовой горелкой и охлаждаем верхнюю часть с помощью радиатора и вентилятора.

1. Сделайте печь для жестяных банок

1а. С помощью небольшого ножа или дремеля с режущей головкой сделайте 3 или 4 U-образных разреза на равном расстоянии вокруг пустой жестяной банки рядом с открытым концом (дном печи). Загните получившиеся металлические язычки на 90 ° в банку, чтобы получились скобки. Они будут удерживать крышку банки позже, чтобы создать ровную площадку для свечи.

ВНИМАНИЕ: Надевайте перчатки для защиты рук при резке металла.

1б.Вырежьте еще одно отверстие большего размера в банке между двумя скобами напротив шва банки, которое идет дальше к верху. Отверстие должно быть достаточно большим, чтобы сквозь него могли проходить свечи и пальцы. С помощью плоскогубцев загните края этих надрезов в банку так, чтобы не было видно острых краев.

1с. Вырежьте еще 2 прямоугольных отверстия с каждой стороны банки рядом с закрытым концом (верхом), чтобы свет светил и поступал воздух. Просверлите отверстие над каждым из них, ближе к закрытому концу, этого достаточно. чтобы болты прошли сквозь них.

2. Добавьте дымоход (необязательно)

Дымоход не является функционально необходимым, но он добавляет ощущение стимпанка и уравновешивает дизайн.
Если вы также хотите покрасить стороны банки, вы можете использовать высокотемпературную краску, но я предпочитаю естественный блеск металла.

2а. Просверлите или вырежьте другое отверстие в банке рядом с закрытым концом и сквозь шов, который является самой прочной частью банки. Отверстие должно быть того же размера, что и медное колено, и должно быть достаточно плотным, чтобы удерживать дымоход на месте.

2б. Проденьте колено через отверстие. Если он не плотно прилегает, используйте высокотемпературный силиконовый клей или замазку для ремонта выхлопных газов, чтобы закрепить его. Затем наденьте трубу дымохода на колено.

3. Сделайте прокладку

Вы можете просто разместить ячейку Пельтье между банкой и радиатором, но установка ее внутри прокладки ограничивает теплообмен вокруг нее, что повышает эффективность.

3а. Вырежьте из печатной платы круг того же диаметра, что и консервная банка.Вы можете использовать кольцевую пилу или круговой нож, если он у вас есть. В противном случае используйте канцелярский нож, чтобы вырезать шестиугольную форму, затем подпилите ее по размеру. Печатная плата хрупкая, поэтому нанесите глубокие надрезы с обеих сторон и отщелкните излишки плоскогубцами.

3б. Вырежьте в прокладке отверстие для ячейки Пельтье. Обведите ячейку маркером, оставив дополнительное пространство для выходящих из ячейки контактов кабеля. Затем обрежьте контур канцелярским ножом.

4.Собери все вместе

4а. Прикрутите пружины к верхней части банки, пропустив каждый болт через конец пружины, гайку, банку и другую гайку внутри банки в указанном порядке. Закрепить болт на глубину дополнительной гайкой проще, чем иметь одну гайку внутри банки. Затем прикрепите радиатор к вентилятору 5 В. Я использовал тонкую медную проволоку, но вы также можете использовать клей или шурупы.

4б. Поместите прокладку в верхнюю часть банки и поместите ячейку Пельтье в зазор.Для повышения эффективности нанесите тонкий слой смазки для теплопередачи (также называемой компаундом для теплоотвода) с обеих сторон ячейки.

4с. Закрепите радиатор на верхней части ячейки Пельтье, зацепив верхние части пружин за натяжную планку радиатора. Если его нет, просверлите отверстия с каждой стороны, чтобы продеть пружины.

Установите крышку на держатели внутри. Если банка маленькая, закрепите ее на прочном основании с помощью силиконового клея. Затем сделайте подсвечник, который поместится внутри банки.В качестве ручки я использовал жестяную банку с анчоусами с жесткой проволокой.

4д. Скрутите или спаяйте вместе красный (+) и черный (-) провода от вентилятора и элемента Пельтье, красный с красным и черный с черным, а также подключите к каждому из них по крокодиловой проволоке для подключения генератора к другим устройствам.

Украшайте как хотите (я добавил причудливую дверь от модели паровой машины к подсвечнику), и готово!

Огневая мощь

Одна свеча

Поставьте свечу в печь из жестяных банок и подождите, пока нагреется.Если свеча продолжает гаснуть, добавьте в печь еще дырок.

Если вы все сделали правильно, вентилятор начнет вращаться. Если у вас есть измеритель напряжения, вы должны начать видеть показания вскоре после того, как зажжется свеча. Если вентилятор не вращается, убедитесь, что провода вентилятора не подключены в обратном направлении.

Регулировка напряжения

Выходной сигнал ячейки Пельтье не регулируется, и его напряжение будет меняться вместе с пламенем и уровнем топлива. Нерегулируемая мощность может убить некоторое электронное оборудование (хотя я подключил свой MP3-плеер и радио к нерегулируемому току без каких-либо побочных эффектов).

Вы можете исправить это с помощью регулятора напряжения LM317. Эти дешевые и легкодоступные компоненты могут быть сконфигурированы для создания постоянного напряжения от 1,2 В до 25 В. Вы можете подключить элемент Пельтье, генерирующий примерно 5 В, к LM317, чтобы получить регулируемое выходное напряжение примерно до 3,8 В, которое настраивается поворотом потенциометра. Выходное напряжение 3,8 В позволяет включать мощный светодиод, заряжать КПК или мобильный телефон, а также включать радио или MP3-плеер.

Для питания устройств с более высоким напряжением вам потребуется создать повышающий стабилизатор, который объединяет схему генератора с умножителем напряжения для повышения напряжения при понижении тока.

ВНИМАНИЕ: Повышающие цепи умеренно сложны, и вам не следует пытаться их построить, если вы не знакомы с электроникой, потому что они могут вызвать неприятный (и потенциально смертельный) ток.

Повышение выходной мощности

Для большей мощности используйте спиртовую горелку вместо свечи и увеличьте пламя. Используйте банку меньшего размера, радиатор большего размера и много смазки для радиатора.

Вы также можете увеличить производительность, соединив несколько ячеек Пельтье.Соедините их параллельно, чтобы увеличить ток, и соедините их последовательно, чтобы увеличить напряжение. Используйте диоды LN4001 или LN4002, чтобы предотвратить проникновение тока в ячейки. В случае параллельных ячеек подключите диод к положительному выводу каждой ячейки так, чтобы его серебряная полоса была обращена в сторону от ячейки. Подключив ячейки последовательно, подключите диод от красного провода каждой ячейки к черному проводу следующей ячейки, чтобы серебряная полоса была обращена к черному.

(PDF) Обзор производства электроэнергии с использованием модуля Пельтье

Аналогичным образом, их приложения также различаются по принципу работы

.ТЭГ в основном состоят из теллурида висмута

или теллурида свинца. Но оба отличаются свойствами

вроде теплостойкости и эффективности. Bi2Te3 TEG

является высокоэффективным, но не выдерживает таких высоких температур, как

PbTe. Итак, изменение стоимости происходит из-за этих свойств

[21]. Gou X, Xiao H сосредоточился на моделировании

TEG. Интегрированные в большом количестве ТЭГ обеспечивают максимальную выходную мощность и напряжение

.Он легко вырабатывает достаточную мощность при достаточно высоком напряжении

, достаточном для питания различных датчиков малой мощности

, даже при получении энергии от разницы температур

до 5 ° C. Итак, с увеличением количества модулей

увеличивается и стоимость системы. Кроме того,

μTEG более эффективны для приложений, использующих для сбора

электроэнергии при высокой разнице температур из-за

соображений их размера и материала композиции.

Различные комбинации последовательного и параллельного подключения

предназначены для достижения достаточной мощности [22–23].

Sarinee et al. Выявлено, что напряжение увеличивается 2

в 4 раза при последовательном соединении модулей, а

на ток не сильно влияет [3].

ПРЕИМУЩЕСТВА ТЕХНОЛОГИИ

Следующие технологические преимущества

можно использовать при проектировании генератора энергии на основе ТЭГ.

 Твердотельная конструкция (без движущихся частей)

 Диффузионные барьеры (стандарт для всех устройств MI)

обеспечивают превосходную долгосрочную термическую стабильность

и высокую надежность.

 Точный контроль температуры.

 Работа без вибрации.

 Не содержит хлор-фторуглеродов, для применений

, где использование газов запрещено.

 Отсутствие акустических или электрических шумов.

 Выполняет любую физическую или гравитационную ориентацию

, в том числе перевернутую или

боком.

 Работает в условиях невесомости.

 Выдерживает высокие перегрузки в космосе и

военных приложений.

 Масштабируемость размеров и производительности.

VII. ЗАКЛЮЧЕНИЕ

Термоэлектрические устройства имеют преимущество перед традиционными источниками

, несмотря на их низкую эффективность.

Более того, их универсальность в применении охлаждения и выработки энергии

также делает их значительными по сравнению с

устройствами с электрическим приводом. Поскольку напряжение, получаемое от термоэлектрического генератора

, является крошечным, определенные комбинации модулей

, включенных последовательно и параллельно, делают выработку электроэнергии

сравнительно эффективной.Исходя из соображений стоимости

, термоэлектрики дороже, чем другие методы выработки энергии

, но всегда можно найти компромисс между стоимостью

и традиционными энергетическими ресурсами

. Наш прототип генерирует 3,05 вольт и 2,68

вольт из промышленных отходов тепла и

автомобилей соответственно.

ССЫЛКИ

[1] Суреш Балпанде, Раджеш С. Панде, Раджендра М.Патрикар, Дизайн

и низкозатратное производство сборщика энергии зеленой вибрации,

Elsevier, Датчики и приводы, A: Physical, Volume 251, 1

ноябрь 2016 г., страницы 134-141, ISSN 0924-4247,

http: //dx.doi.org/10.1016/j.sna.2016.10.012

[2] Сураш Балпанде, Маниш Бхайя, доктор, Раджеш С. Панде, Low

Стоимость изготовления пьезоэлектрического генератора на основе полимерной подложки

С PPE, IDE и ME, принятая рукопись, IET

Electronics Letter, ISSN 1350-911XPrint ISSN 0013-5194 DOI:

10.1049 / el.2016.4099

[3] Сарини Уитракул, Предварительный эксперимент для электричества

Генерация с использованием модулей Пельтье, 78-1-4799-2993-1 / 14 / 31,00 долл. США

© 2014 IEEE

[4] Интернет-источник: www.reuk.co.uk/wordpress/thermoelectric/what-is-

a-peltier-cooler /

[5] П.М.Соланки, доктор Д.С. Дешмук, доктор В.Р. Дивар, Обзор

о факторах, которые необходимо рассматривается для термоэлектрического

Проектирование систем выработки электроэнергии, Международная конференция по

Глобальные тенденции в проектировании, технологиях и менеджменте

(ICGTETM-2016), ISSN: 2231-5381

[6] Аллвин Хосе, Алан Д’суза, Сарвеш Дандекар, Джитеш

Карамчандани, Паван Кулкарни, Кондиционер с использованием модуля Пельтье

, Международная конференция по технологиям для устойчивого развития

2015 г. (ICTSD-2015), 978-1-4799-8187-

8/15 / $ 31 .00 © 2015 IEEE

[7] Такафуми Хатано, Мингконг Денг и Шин Вакитани, A

Система охлаждения и удержания тепла, приводимая в действие устройством Пельтье

С учетом управления двигателем вентилятора, 2014 IEEE International

Конференция по науке об автоматизации и Engineering (CASE)

Тайбэй, Тайвань, 18-22 августа 2014 г., 978-1-4799-5283-

0/14 / $ 31,00 © 2014 IEEE

[8] Д-р Стивен О’Халлоран, г-н Мэтью Родригес, Power and

Измерение эффективности термоэлектрического генератора, AC

2012-3976

[9] Сигенао Маруяма, Ацуки Комия, Хироки Такеда и Сетсуя

Айба, Разработка охлаждающего устройства с точным контролем температуры

Медицинское применение с использованием эффекта Пельтье-2008

Международная конференция по биомедицинской инженерии и

Информатика — Институт гидродинамики, Университет Тохоку — 2008

Международная конференция по биомедицинской инженерии и

информатике, 978-0-7695-3118-2 / 08 $ 25.00 © 2008 IEEE / DOI

10.1109 / BMEI.2008.239

[10] Мохак Гупта, Обзор блока рекуперации тепла с термоэлектрическими генераторами

, Международный журнал инженерии

и инновационных технологий (IJEIT), том 4, выпуск 4, Октябрь

2014, ISSN: 2277-3754

[11] Оскар Анхелес Фрагосо, Фернандо Адан Серрано Ороско, Хесус

Одело Гонсалес и Георгий Логвинов, Линейная теория

Thermoelectric Cooling

на основе 2-го эффекта термоэлектрического охлаждения

на основе 2-го PUBG Международная конференция по электротехнике и электронике

Engineering (ICEEE) и XI конференция по электротехнике

Engineering (CIE 2005) — — Номер в каталоге IEEE: 05EX1097

ISBN: 0-7803-9230-2 / 05 / $ 20.00 © 2005 IEEE.

[12] Рашит Ахыска, Хаяти Мамур, Обзор: Термоэлектрические генераторы

в возобновляемых источниках энергии, Международный журнал

Исследования возобновляемой энергии, Том 4, № 1, 2014 г.

[13] Фанкай Мэн, Линген Чен , Фенжуй Сан, Влияние температурной зависимости термоэлектрических свойств

на мощность

и КПД многоэлементного термоэлектрического генератора

, Международный журнал энергетики и

Окружающая среда, Том 3, Выпуск 1, 2012 стр.137-150.

[14] DCTalele, д-р DS Deshmukh, PM Solanki опубликовали статью

«Рекомендации по проектированию термоэлектрического генератора

Performance Improvement: A Critical Review», PRATIBHA:

International Journal of Science, Spirituality, Business and

Технология (IJSSBT), Vol. 3, No. 2, июнь 2015 ISSN (Print)

2277-7261.

[15] Сакет Кумар, Ашутош Гупта, Гаурав Ядав, Хемендер Пал

Сингх, Модуль Пельтье для охлаждения и отопления с использованием встроенной системы

, Международная конференция 2015 г., посвященная последним

Разработкам в области управления, автоматизации и энергетики

( RDCAPE), 78-1-4799-7247-0 / 15/31 $.00 © 2015 IEEE

Международный журнал инженерных исследований и технологий (IJERT)

ISSN: 2278-0181 http://www.ijert.org

IJERTV6IS010308

Vol. 6 Выпуск 01, январь-2017

(Эта работа находится под лицензией Creative Commons Attribution 4.0 International License.)

Издатель:

www.ijert.org 456

Постройте термоэлектрический генератор, как те, что питают глубину Space Missions

Как вы можете видеть по вольтметру, я получаю 1.2 милливольт. Это немного, но кое-что. (Если вам интересно, масса на горячей пластине должна подтолкнуть соединение медь-сталь вниз для хорошего контакта.)

То, что вы видите здесь, — это эффект Зеебека (названный в честь Томаса Зеебека). Два разных металла вместе при двух разных температурах могут создавать электрический ток. Эффект более выражен при большей разнице температур, и некоторые комбинации металлов работают лучше, чем другие, но вот он, ваш термоэлектрический генератор.

На самом деле, вы можете сделать генератор лучше, используя полупроводник вместо двух разных металлов, но двухметаллический вариант построить намного проще. Вот демонстрация полупроводника. Устройство зажато между двумя алюминиевыми ножками, одна ножка находится в горячей воде, а другая — в холодной. Выход из устройства идет в небольшой электродвигатель сверху.

Итак, как это работает? Почему из-за разницы температур (для разных металлов) возникает электрический ток? Я не буду вдаваться в подробный рассказ о , так как это займет слишком много времени.Но вот мой суперкороткий ответ: у электрического проводника есть свободные заряды, которые могут перемещаться (в некоторой степени). Когда вы прикладываете электрическое поле, эти заряды перемещаются и создают электрический ток. Обычно мы думаем об этих зарядах как об электронах, но это может быть что-то еще. Если вы возьмете металл и сделаете один конец горячим, а другой — холодным, электроны на горячей стороне будут иметь больше энергии и двигаться дальше. Эти более горячие электроны распространяются, и на холодном конце электроны имеют меньше энергии. Степень разделения заряда зависит от конкретного металла.

Теперь возьмем другой металл с двумя концами при разных температурах. Но поскольку этот металл отличается от первого, у него будет другое разделение заряда на горячем и холодном концах. Когда эти разные металлы соединяются вместе, они образуют батарею — не очень хорошую батарею, но все же это похоже на батарею. И бум — вот и твой термоэлектрический генератор.

Если вы думаете о создании термоэлектрического генератора для питания вашего дома, у меня плохие новости.Эти вещи очень неэффективны. Чтобы извлечь из них что-то полезное, нужны довольно большие перепады температур. Однако есть и хорошие новости. Эти термоэлектрические генераторы не имеют движущихся частей. Отсутствие движущихся частей означает, что они маленькие и довольно надежные. И поэтому они используются в некоторых космических кораблях (например, «Вояджер», «Кассини» и др.). Чтобы изменить температуру, космический корабль будет использовать радиоактивный источник, который остается очень горячим — вот и все. Так работает ваш радиоизотопный термоэлектрический генератор (РИТЭГ).Он похож на скрепку и генератор из медной проволоки, только лучше.

Как работают термоэлектрические генераторы | ООО «Прикладные термоэлектрические решения»

Как работают термоэлектрические генераторы

Термоэлектрические генераторы (ТЭГ) — это твердотельные полупроводниковые устройства, которые преобразуют разницу температур и тепловой поток в полезный источник постоянного тока. Полупроводниковые устройства термоэлектрического генератора используют эффект Зеебека для генерации напряжения. Это генерируемое напряжение управляет электрическим током и производит полезную мощность на нагрузке.

Модуль термоэлектрического генератора

Термоэлектрический генератор — это не то же самое, что термоэлектрический охладитель. (также известный как TEC, модуль Пельтье, чипы охлаждения, твердотельное охлаждение)

Термоэлектрический охладитель работает наоборот, чем термоэлектрический генератор. Когда на термоэлектрический охладитель подается напряжение, возникает электрический ток. Этот ток вызывает эффект Пельтье. Благодаря этому тепло перемещается с холодной стороны на горячую. Термоэлектрический охладитель также является твердотельным полупроводниковым прибором.Компоненты такие же, как у термоэлектрического генератора, но конструкция компонентов в большинстве случаев отличается.

В то время как термоэлектрические генераторы используются для выработки энергии, термоэлектрические охладители (охладители Пельтье) используются для отвода или добавления тепла. Термоэлектрическое охлаждение находит множество применений в охлаждении, обогреве, охлаждении, контроле температуры и терморегулировании.

В остальном этот пост посвящен термоэлектрическим генераторам.

Как термоэлектрический генератор использует эффект Зеебека?

Основным строительным блоком термоэлектрического генератора является термопара.Термопара состоит из одного полупроводника p-типа и одного полупроводника n-типа. Полупроводники соединены металлической полосой, которая соединяет их последовательно. Полупроводники также известны как термоэлементы, кубики или гранулы.

Пара термоэлектрических генераторов Термоэлектрический генератор (пеллеты, кубики, полупроводники, термоэлементы)

Эффект Зеебека — это прямое преобразование энергии тепла в потенциал напряжения. Эффект Зеебека возникает из-за движения носителей заряда внутри полупроводников.В легированных полупроводниках n-типа носителями заряда являются электроны, а в легированных полупроводниках p-типа носителями заряда являются дырки. Носители заряда диффундируют от горячей стороны полупроводника. Эта диффузия приводит к скоплению носителей заряда на одном конце. Это накопление заряда создает потенциал напряжения, который прямо пропорционален разнице температур в полупроводнике.

Носители заряда термоэлектрических генераторов

Какие полупроводниковые материалы используются для термоэлектрических генераторов?

Для термоэлектрических генераторов обычно используются три материала.Эти материалы представляют собой теллурид висмута (Bi2Te3), теллурид свинца (PbTe) и кремний-германий (SiGe). Какой материал используется, зависит от характеристик источника тепла, радиатора и конструкции термоэлектрического генератора. Многие материалы для термоэлектрических генераторов в настоящее время проходят исследования, но еще не реализованы.

Теллурид сурьмы и висмута (BiSbTe)

Что такое модуль термоэлектрического генератора?

Для создания модуля термоэлектрического генератора многие пары p-типа и n-типа электрически соединяются последовательно и / или параллельно для создания требуемых электрического тока и напряжения.Пары помещают между двумя параллельными керамическими пластинами. Пластины обеспечивают жесткость конструкции, плоскую поверхность для монтажа и диэлектрический слой для предотвращения коротких замыканий.

Модуль термоэлектрического генератора

Кто открыл эффект Зеебека? Когда был обнаружен эффект Зеебека?

До недавнего времени считалось, что Томас Зеебек открыл то, что сегодня известно как эффект Зеебека. Сейчас считается, что Алессандро Вольта открыл эффект Зеебека за 27 лет до Томаса Зеебека.Открытие произошло за 224 года до написания этой статьи.

В 1794 году Алессандро Вольта провел эксперименты, в которых он придал железному стержню U-образную форму. Один конец стержня нагревали, погружая его в кипящую воду. Когда неравномерно нагретый стержень был электрически соединен с уже не живой ногой лягушки, через ногу лягушки пропускался ток, и мышцы сокращались. Считается, что это первая демонстрация эффекта Зеебека.

Алессандро Вольта

В 1821 году Томас Зеебек обнаружил, что при нагревании одного из стыков двух соединенных разнородных металлов стрелка компаса, расположенная на близком расстоянии, вращается.Первоначально это называлось термомагнитным эффектом. Позже было обнаружено, что напряжение и, следовательно, ток индуцировались нагревом перехода. Ток создавал магнитное поле по закону Ампера. Это индуцированное напряжение из-за нагрева перехода стало известно как эффект Зеебека.

Научное руководство по пониманию и использованию мощности TEG!

Науку (эффект Зеебека), лежащую в основе термоэлектрической генерации, часто называют феноменом. Мы думаем, что TEG, безусловно, необыкновенные и впечатляющие! Иногда они могут быть непонятными для понимания и трудными в использовании.Вот почему мы составили это краткое руководство, чтобы объяснить, как ТЭГ преобразуют тепло в энергию, из каких частей и компонентов они сделаны, и как вы можете легко использовать их для практических решений в области альтернативной энергетики. Независимо от того, находитесь ли вы в автономном режиме, живете в удаленном районе или в холодных условиях, возможно, для вас найдется приложение, в котором можно использовать ТЭГ для преобразования отработанного тепла в электричество.

Начнем с того, что ТЭГ, сокращенно от термоэлектрического генератора, представляет собой устройство, которое преобразует разницу температур в электричество.Я объясню, как именно это происходит (эффект Зеебека) позже. Но сначала давайте рассмотрим общую терминологию TEG. Знание этих терминов и их взаимосвязи поможет облегчить понимание TEG.

Термоэлектрический модуль
В основе ТЭГ находится термоэлектрический модуль (ТЕМ), который мы также называем модулем ТЭГ (на рисунке справа показан модуль ТЭГ от TEGpro). И внутри этого модуля TEG происходит волшебство (эффект Зеебека).

Термоэлектрический генератор
Генератор ТЭГ — это устройство, в котором в качестве основных компонентов используется один или несколько модулей ТЭГ, за которыми следует система охлаждения.Система охлаждения может быть пассивной воздушной, активной воздушной или гидравлической. Эти компоненты затем собираются в сборку, которая функционирует как единое целое, называемое термоэлектрическим генератором (здесь изображен ТЭГ-генератор Devil Watt с активным воздушным охлаждением).

Термоэлектрическая система
Делая шаг вперед, система ТЭГ включает другое оборудование в ТЭГ, например водяные насосы, электронику и прошивку. Это помогает расставить приоритеты по мощности и поддерживать охлаждение системы. Хорошим примером системы ТЭГ является система ТЭГ TEGpro мощностью 100 Вт с водяным охлаждением, которая будет циркулировать воду из системы водяного отопления плинтуса через ТЭГ с водяным охлаждением.

Теперь о науке.

Эффект Зеебека
Томас Иоганн Зеебек обнаружил, что разница температур между двумя разными металлами приводит к разнице напряжений. Уделите несколько секунд, чтобы просмотреть изображение справа, вы увидите два разных электрических проводника, которые называются: P-типа и N-типа. Происходит то, что нагретые электроны текут к более холодным (см. Положительные / отрицательные стрелки, указывающие вниз). И когда эта пара подключается через электрическую цепь, через нее течет постоянный ток.

Эффект Зеебека в сравнении с эффектом Пельтье
Эффект Пельтье — это обратное явление. Вместо того, чтобы применять разность температур, через материалы пропускается электрический ток, в результате чего происходит нагрев или охлаждение. Наша цель состояла в том, чтобы определить их как можно проще и предоставить изображения для их представления, но если вам нужны определения из Википедии, их можно увидеть здесь.

Эффект Зеебека внутри модуля ТЭГ
Напряжения, создаваемые эффектом Зеебека, малы и зависят как от используемого материала, так и от разницы температур.Однако внутри модуля ТЭГ имеется несколько пар P-типа и N-типа, которые можно соединить последовательно для увеличения выходного напряжения или параллельно для увеличения тока. На изображении справа вы можете видеть материалы P-типа и N-типа, последовательно соединенные желтыми линиями.

Как изготавливаются модули термоэлектрических генераторов?
Конструкция силового модуля Teg состоит из пар полупроводниковых материалов p-типа и n-типа с высоким термоэлектрическим коэффициентом.Хотя можно использовать многие сплавы, теллурид висмута является наиболее распространенным материалом, используемым сегодня. Этот материал нарезан на небольшие блоки, один из которых образует провод p-типа, а другой — провод n-типа. Каждая пара образует термоэлектрическую пару (ТЭП). Эти термопары чаще всего соединяются электрически, образуя массив из нескольких термопар (термобатареи). В отличие от припоя, используемого в конструкции ТЭО, для модулей термоэлектрических генераторов часто требуются припои, температура оплавления которых превышает 400 C.

Большинство компаний-производителей модулей термоэлектрических генераторов используют множество термоэлектрических пар, которые зажаты между двумя частями неэлектропроводных материалов. Также необходимо, чтобы этот материал был теплопроводным, чтобы обеспечить хорошую теплопередачу, обычно используются две тонкие керамические пластины, чтобы сформировать так называемый термоэлектрический модуль.

Каждый модуль может содержать десятки пар термоэлектрических пар и называться модулями термоэлектрического генератора, модулями ТЕС и иногда модулями Пельтье или Зеебека, что просто означает, используются ли они для выработки электроэнергии (Зеебек) или для производства тепла или холода (Пельтье). .Функционально между ними нет никакой разницы. Оба они способны производить тепло и холод или вырабатывать электричество, в зависимости от того, используется ли тепло или электрический ток.

Однако существуют различия в производительности между различными модулями в зависимости от того, для чего они были изготовлены. Например, если модуль изготавливается для использования в автомобильном охладителе постоянного тока на 12 В, термоэлектрические пары будут более толстыми, как и провод, соединяющий модули с источником питания постоянного тока на 12 В.В большинстве случаев сам модуль довольно большой. Это связано с тем, что модуль будет проводить большую нагрузку по току и должен будет выдерживать нагрузку. Хотя этот тип модулей может использоваться для выработки электроэнергии, они не очень подходят для этой задачи, поскольку обладают высоким внутренним сопротивлением (снижающим мощность) и более низкотемпературным припоем, который может расплавиться при использовании в целях Зеебека. Это означает, что электрическое соединение может выйти из строя, когда к модулю будет приложено большее количество тепла, необходимое для выработки значительного количества электроэнергии.

Если термоэлектрический модуль изготавливается для использования в термоэлектрическом генераторе, он имеет свои собственные уникальные требования. Во-первых, они должны иметь самое низкое внутреннее сопротивление и высокотемпературный припой, например, из серебра, для соединения проводов. Также необходимо использовать проволоку с покрытием из ПТФЭ или стекловолокна, чтобы выдерживать высокие температуры. Силиконовые рукава из стекловолокна можно надевать на провода, чтобы обеспечить дополнительную защиту от высоких температур.

Сколько электроэнергии можно вырабатывать?
Вы можете быть сильно удивлены! Несмотря на то, что дровяная печь не считается источником отработанного тепла, ниже приведен пример того, сколько энергии вы можете произвести.Используется 15-ваттный дьявольский ватт-генератор, построенный на термоэлектрических модулях Tegpro. Выходная мощность этого термоэлектрического генератора составляет до 15 Вт, а светильник представляет собой 10-ваттный светильник EverLed LVL2 для скрытого монтажа. Компания Tegpro разработала термоэлектрические генераторы для дровяных печей, мощность которых превышает 200 Вт при производстве термоэлектрической энергии!

Потребность в энергии термоэлектрического генератора
Электричество — необходимость. Если вам когда-либо приходилось страдать из-за длительного отключения электроэнергии, вы бы знали, каково это — потерять всю еду в холодильнике.Если вы живете в холодном климате, ваш дом был холодным, потому что у вас нет тепла, так как большинству систем отопления требуется электричество для работы. Миллионы людей оказались в таком положении, когда зимний шторм отключил электричество на больших территориях.

Солнечные панели — отличный возобновляемый источник энергии, но они производят энергию только в дневное время. Их суточная выработка значительно снижается в более короткие дни в зимние месяцы. Использование генераторов TEG в холодном климате в сочетании с солнечной батареей может обеспечить все потребности вашего дома в энергии.

Преимущества термоэлектрического генератора
Когда вы сравните стоимость солнечных и термоэлектрических генераторов, живущих в холодном северном климате (на основе количества электроэнергии, которую они фактически производят в день), вы обнаружите, что термоэлектрические генераторы TEG Power стоят намного меньше за кВт · ч. чем солнечная. Фотоэлектрический эквивалент 100 Вт мощности ТЭГ, работающей на дровяной печи, составляет 660 Вт солнечных панелей или 2,4 кВтч в день. Это означает, что при усреднении 125-ваттной термоэлектрической мощности в доме в Вермонте можно производить такое же количество электроэнергии в день, как и 1000-ваттные солнечные фотоэлектрические панели.Если сравнивать затраты, диапазон цен на 1000 ватт солнечной энергии составит до 3000 долларов в зависимости от конкретной марки. Тогда как стоимость 125-ваттной термоэлектрической энергии может составлять всего 1200 долларов.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
