Автомат двухполюсный: установка, схема правильного подключения

Автоматический выключатель или автомат — это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Область применения

1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения — предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

1. Безопасность — электрическая цепь разрывается целиком.
2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

1. Стоимость — двухполюсные дороже однополюсных.
2. Эргономичность — занимают в два раза больше места в электрощитке.
3. Трудозатраты при монтаже — нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
4. Невозможность использования стандартных распределительных шин — «расчесок», вместо них придется использовать перемычки.

Устройство автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Здесь ВА 47-63 2/50А — это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда однополюсных автоматических выключателей. Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным — фазовый, а желтым — заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок — это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

На корпусе автоматов нанесены специальные обозначения:

1. Номинальный ток устройства (в амперах).
2. Группа по току перегрузки (диапазон тока срабатывания).
3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
5. Графическое обозначение или принципиальная схема прибора.
6. Серия аппарата.
7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):

I=P/U, где:

I — номинальный ток в амперах «А».

P — мощность всех приборов (сумма мощностей) в ваттах «Вт».

U — напряжение сети в вольтах «В» (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Рассказываю почему нельзя соединять однополюсные автоматы. Советы электрика | Советы Дмитрия

Доброго времени суток, дорогие подписчики и читатели моего канала!

Введение

Меня зовут Дмитрий и я электромонтажник. Занимаюсь своим делом почти 6 лет. Многократно в щитах у людей видел как соединяли однополюсные автоматы шпилькой или проволокой для того, чтобы их как бы объединить и сделать из однополюсных автоматов двухполюсный или трёхполюсный автомат. Поэтому решил написать статью и рассказать об опасности такого «колхоза».

Вот так это выглядит. 3 автомата соединены в один. Фотография автора статьи.

Вот так это выглядит. 3 автомата соединены в один. Фотография автора статьи.

Где нужно больше одного полюса

Обычно на ввод ставятся автоматы, которые должны отсекать как фазу/фазы, так и нуль. То есть на ввод 230 В ставиться двухполюсной автомат, а для трёхфазной сети (400 В) ставиться трёх- или четырёхполюсной автомат. Также на трёхфазные установки ставится трёх- или четырёхполюсной автомат. Для однофазных групп обычно используется однополюсные автоматы.

Двухполюсные и однополюсные автоматы от ИЕК. Фотография автора статьи.

Двухполюсные и однополюсные автоматы от ИЕК. Фотография автора статьи.

Отключится ли автомат, если его соединить с другими автоматами

Ответ на этот вопрос возможно вас удивит – да, он отключится. Но смысл в том, что он отключится лишь внутри, а снаружи он буде выглядеть как включённый. Так как расцепитель отключится, а шпилька, которая связанная с другим/другими автоматом/автоматами не даст «флажку» автомата упасть. Силы флажка не хватает, чтобы уронить рядом стоящие флажки.

Что в этом плохого – спросите вы.

А я отвечу: двухполюсные, трёхполюсные и более автоматы сделаны для того, чтобы одновременно отключать все полюсы, которые подключены к автомату, даже если перенагрузка или КЗ произошла на одном из полюсов. То есть если КЗ произошло на одной фазе из трёх, то автомат должен отсечь нагрузку со всех фаз. Это безопаснее и правильнее.

Двухполюсные автоматы от ИЕК. Фотография автора статьи.

Двухполюсные автоматы от ИЕК. Фотография автора статьи.

То есть если при какой-то поломке произойдёт КЗ и один из автоматов сработает, то установка может отключиться, а другие фазы при этом будут висеть на установке, что опасно само по себе, а если какой-нибудь Вася попробует залезть в неработающую установку, потому что та не работает, то это уже может быть смертельным.

Как сделать правильно

Ответ, также прост — возьмите автомат на столько полюсов, сколько вам нужно и используйте его. У них принцип работы сделан так, чтобы при КЗ и перегрузках отключался не только полюс, на котором это всё произошло, но и все остальные полюса. Так сделать правильнее всего. Установка отдельных автоматов допускается только для отдельных групп.

Два однополюсных автомата и один двухполюсный автомат. Фотография автора статьи.

Два однополюсных автомата и один двухполюсный автомат. Фотография автора статьи.

Кстати

Если убрать перемычку и многополюсного автомата, то он не будет работать корректно как однополюсные. Связь многополюсных автоматов скрыто внутри и если вы уберёте перемычку, то он всё равно будет отрабатывать весь, даже при перегрузках и КЗ на одном полюсе.

Вывод

Если вам нужно срочно подсоединить всё однополюсными автоматами, то вы конечно можете это сделать, но только как временное решение. А для постоянного использования нужно использовать только многополюсные автоматы, если это необходимо. Подбирайте модульную автоматику правильно и тогда вам не придёт в голову разделять или соединять автоматы, которые для этого не предназначены. Если вы считаете статью полезной, то поставьте отметку «нравится» и подписывайтесь на канал. Если есть вопросы или дополнения, то пишите в комментарии.

Подписаться

Статья о том, почему я не использую автоматику ИЕК

Статья о том, почему я использую автоматику Шнайдер

Статья о подборе УДТ (АВДТ и УЗО)

LR (Legrand) — Неваток | Неваток

Технические характеристики

ехнические характеристики:

Автоматические выключатели LR (Legrand) на 6-63 А, 240-415 В.

Класс токоограничения 3.

Техническая информация автоматических выключателей LR

Номинальное напряжение: 240 В± / 415 В±

Максимальное напряжение: 80 В = на полюс

Допустимое кратковременное напряжение: 500 В±

Механические характеристики автоматических выключателей LR

Стойкость: 20 000 механических циклов

10 000 циклов под нагрузкой = In x cos 0,9

Допустимые сечения проводников 25 мм2 гибкие провода, 35 мм2 жесткие провода

Момент затяжки 2,5 Нм

Отключающая способность LR 6000 А.

Артикул	Однополюсные автоматы LR Тип С 6-63 А
6048 02	Однополюсный автомат LR (тип C) 6А
6048 03	Однополюсный автомат LR (тип C) 10А
6048 05	Однополюсный автомат LR (тип C) 16А
6048 06	Однополюсный автомат LR (тип C) 20А
6048 07	Однополюсный автомат LR (тип C) 25А
6048 08	Однополюсный автомат LR (тип C) 32А
6048 09	Однополюсный автомат LR (тип C) 40А
6048 10	Однополюсный автомат LR (тип C) 50А
6048 11	Однополюсный автомат LR (тип C) 63А
	Двухполюсные автоматы LR Тип С 6-63 А
6048 17	Двухполюсный автомат LR (тип C) 6А
6048 18	Двухполюсный автомат LR (тип C) 10А
6048 20	Двухполюсный автомат LR (тип C) 16А
6048 21	Двухполюсный автомат LR (тип C) 20А
6048 22	Двухполюсный автомат LR (тип C) 25А
6048 23	Двухполюсный автомат LR (тип C) 32А
6048 24	Двухполюсный автомат LR (тип C) 40А
6048 25	Двухполюсный автомат LR (тип C) 50А
6048 26	Двухполюсный автомат LR (тип C) 63А
	Трёхполюсные автоматы LR Тип С 6-63 А
6048 32	Трёхполюсный автомат LR (тип C) 6А
6048 33	Трёхполюсный автомат LR (тип C) 10А
6048 35	Трёхполюсный автомат LR (тип C) 16А
6048 36	Трёхполюсный автомат LR (тип C) 20А
6048 37	Трёхполюсный автомат LR (тип C) 25А
6048 38	Трёхполюсный автомат LR (тип C) 32А
6048 39	Трёхполюсный автомат LR (тип C) 40А
6048 40	Трёхполюсный автомат LR (тип C) 50А
6048 41	Трёхполюсный автомат LR (тип C) 63А

Техническая информация автоматических выключателей LR

Номинальное напряжение: 240 В± / 415 В±

Максимальное напряжение: 80 В = на полюс

Допустимое кратковременное напряжение: 500 В±

Механические характеристики автоматических выключателей LR

Стойкость: 20 000 механических циклов

10 000 циклов под нагрузкой = In x cos 0,9

Допустимые сечения проводников 25 мм² гибкие провода, 35 мм² жесткие провода

Момент затяжки 2,5 Нм

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Ни одно электрическое устройство, ни один электроприбор, не должны использоваться без защитной автоматики. Автоматический выключатель (АВ) устанавливается для конкретного устройства, или для группы потребителей подключаемых к одной линии. Для того чтобы правильно ответить на вопрос, какая мощность соответствует, например, автомату с номиналом 25А, стоит сначала познакомиться с устройством автоматического выключателя и типами защитных устройств.

Конструктивно АВ объединяет механический, тепловой и электромагнитный расцепители, работающие независимо друг от друга.

Тепловой расцепитель (ТР)

Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит по биметаллической пластине, нагревая ее. Тепловая защита инерционна, и может кратковременно пропускать токи, превышающие порог срабатывания (In). Если ток длительное время превышает номинальный, пластина нагревается настолько, что деформируется и отключает АВ. После остывания биметаллической пластины (и устранения причины перегрузки), автомат включается вручную. В автомате на 25А, цифра 25 обозначает порог срабатывания ТР.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Электромагнитный расцепитель (ЭР)

Разрывает электрическую цепь при коротком замыкании. Образующиеся при КЗ сверхтоки требуют мгновенной реакции защитного аппарата, поэтому, в отличие от теплового, электромагнитный расцепитель срабатывает моментально, за доли секунды. Отключение происходит за счет прохождения тока через обмотку соленоида с подвижным стальным сердечником. Соленоид, срабатывая, преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для отключения по КЗ, требуются токи превышающие In от трех до пятидесяти раз, в зависимости от типа АВ.

Двухполюсный автомат — описание, принцип действия, подключение

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.
Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Типы АВ по токо-временной характеристике

Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:

• Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
• Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
• Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Соотношение номиналов АВ и мощностей потребителей

Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:

автомат 220v, А	мощность, кВт
	однофазный	трехфазный
2	0,4	1,3
6	1,3	3,9
10	2,2	6,6
16	3,5	10,5
20	4,4	13,2
25	5,5	16,4
32	7,0	21,1
40	8,8	26,3
50	11,0	32,9
63	13,9	41,4

Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.

При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов.

Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.

Преимущества применения перед однополюсными автоматами

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

• Мощность = Напряжение х Ток.
• Ток = Мощность Напряжение.

Напряжение в розетке – 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно. Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке.

Как расшифровать маркировку на автоматическом выключателе:

• Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
• Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
• Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Устройство автоматического выключателя

Для этого на задней части автомата предусмотрена специальная защелка. В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя.

Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию 1 сантиметр и подключаем провод в контакт.

Чем больше сечение кабеля, тем выше допустимый длительный ток. Многополюсные автоматы собираются из нескольких однополюсных. Кстати, вот ниже данная система подключения автомата.

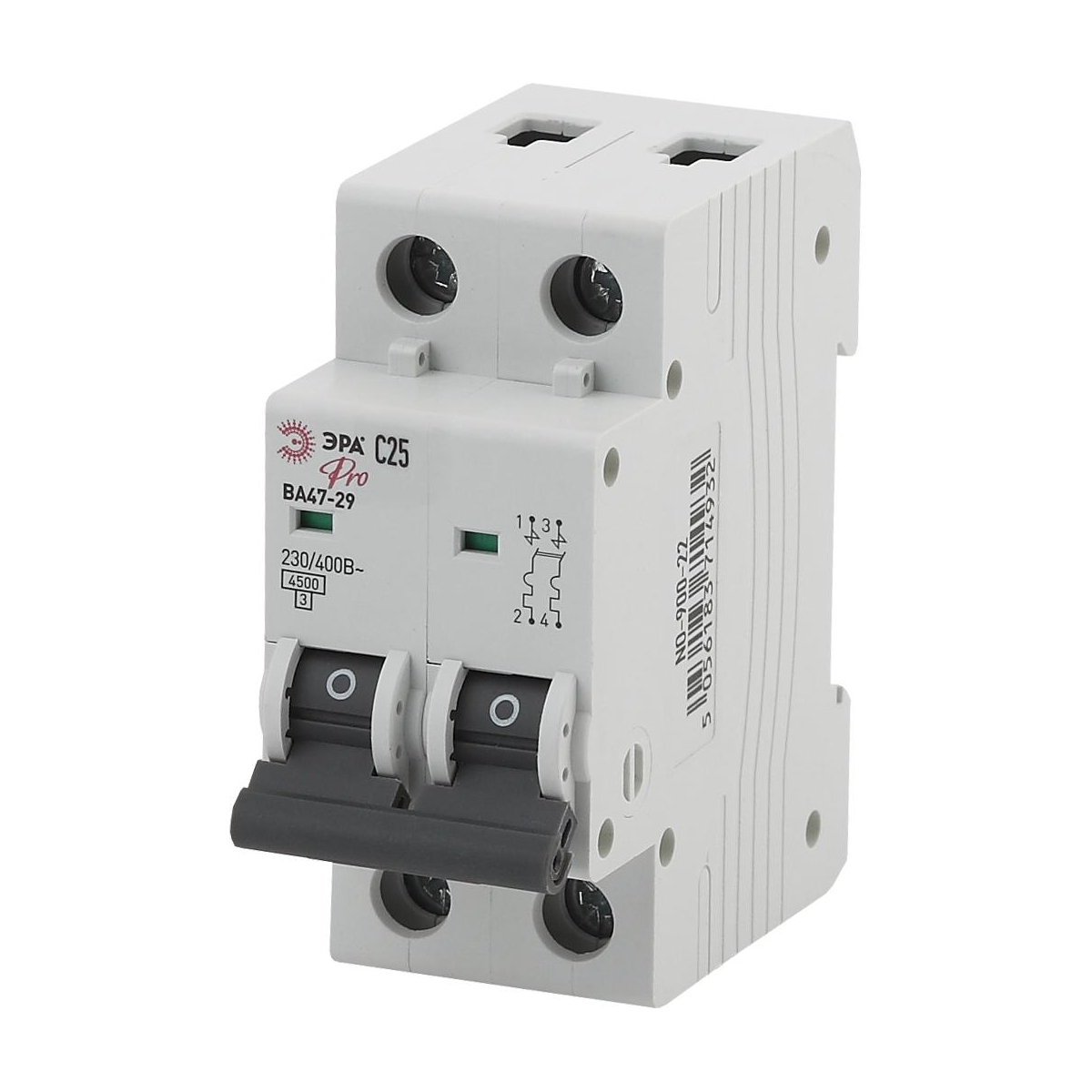

Выбирать автомат нужно с ближайшим большим значением номинального тока. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку. Модифицированное устройство на три фазовых полюса с добавочным нулевым полюсом.

Монтаж

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Автоматические выключатели модульные IEK – каталог, цены

Автоматические выключатели IEK предназначены для защиты проводки и приборов от излишне высокого электротока, возникающего при коротких замыканиях и перегрузках.

Важнейшие характеристики автоматических выключателей IEK

В дифференциальных автоматах ИЭК, как и любых других современных устройствах этого типа, есть три типа расцепителей:

• Механический – используется для включения и выключения вручную;
• Электромагнитный (соленоидный) – предназначен для отключения в случае короткого замыкания;
• Тепловой – срабатывает при перегрузках.

Именно от свойств расцепителей зависит то, к какому классу срабатывания относится автомат. В электрощитах жилых домов обычно используются устройства класса C (электромагнитный расцепитель срабатывает при пятикратном превышении номинального тока, тепловой – через 1,5 секунды). С одной стороны, они обеспечивают надёжную защиту для большинства электроприборов и самой проводки, с другой – не реагируют на незначительные колебаний электротока (это создавало бы неудобства для жильцов).

Среди других классов можно отметить:

• A – отличается высокой чувствительностью даже к небольшим колебаниям электротока. Используется для защиты приборов с полупроводниковыми элементами, легко выходящими из строя даже при умеренном превышении номинального тока;
• B – применяется в сетях, где пусковое повышение электрического тока либо незначительно, либо вообще отсутствует;
• D – предназначен для использования с электродвигателями, предполагающими очень высокое пусковое напряжение.

Все устройства этого типа отличаются модульной структурой и крепятся на DIN-рейку, что значительно упрощает и ускоряет процесс монтажа и демонтажа. Также следует подчеркнуть широкий диапазон рабочих температур, позволяющих использовать их в любых климатических условиях.

Автоматы IEK всех серий по выгодным ценам

В каталоге нашего интернет-магазина представлена самая разнообразная продукция компании ИЭК, так что вы наверняка сможете найти и купить необходимую вам модель. Если вы испытываете сложности с поиском или хотите уточнить спецификации отдельных продуктов или условия доставки по России, свяжитесь с нами по телефону или электронной почте – наша служба поддержки с радостью окажет вам всю необходимую помощь.

Выбор полюсов автоматического выключателя

1P, 2P, 1P + N, 3P, 4P, 4P + N, P означает, что автоматический выключатель (MCB) оборудован защитным полюсом (ножевой полюс), N означает, что нейтральный провод оборудован только ножевым полюсом , но без модулей защиты.

И 2P, и 1P + N называются двухполюсными переключателями, 4P и 3P + N называются 4-полюсными переключателями. Нейтральный провод 1P + N и 3P + N не имеет защиты, поэтому они намного дешевле, полюс нейтрального проводника действует вместе с полюсом фазной линии.Некоторые автоматические выключатели делят 1P + N на два типа: один принимает ширину двух модулей, другой — ширину одного модуля (небольшой размер). Как правильно выбрать автоматический выключатель для этих полюсов?

Выбор однополюсного, двухполюсного, трехполюсного и четырехполюсного автоматического выключателя определяется тем, нужно ли разрывать нейтральный проводник. В целом об этом можно судить по следующим ссылкам:

С учетом требований безопасности при техническом обслуживании

Нейтральный провод должен быть разорван, когда системе TT требуется техническое обслуживание, поэтому используются двухполюсный и четырехполюсный выключатели.После того, как провода надежно соединены, нейтральный проводник не нуждается в разрыве, за исключением особых обстоятельств, доступен однополюсный автоматический выключатель или трехполюсный автоматический выключатель. Лучше избегать использования четырехполюсного автоматического выключателя, поскольку он может вызвать риск «обрыва нейтрали».

При наличии двух источников питания подумайте, нужно ли изолировать две системы заземления.
Кроме того, 1P + N, 3P + N и 2P, 4P используются как двухполюсный выключатель и как четырехполюсный выключатель на электр.Затем решите, нужно ли сломать нейтральный провод. Но когда ток нейтрального проводника не может превышать фазную линию, следует выбирать 1P + N и 3P + N с точки зрения экономии затрат. Если ток нейтрального проводника может превышать фазную линию (на которую воздействует гармоническая волна), следует выбрать 2-полюсный или 4-полюсный автоматический выключатель.

1-пол.	Однополюсный переключатель автоматического выключателя: только одна соединительная вилка, он может отключать только одну фазную линию, этот переключатель подходит только для управления однофазным проводом под напряжением.
2-пол.	Двухполюсный выключатель автоматического выключателя: две соединительные вилки, одна подключается к фазной линии, а другая — к нулевой линии.
3-пол.	Трехполюсный выключатель автоматического выключателя: Три соединительных штекера, которые подключаются к токоведущим проводам. Этот переключатель подходит для управления трехфазной цепью 380 В.
4-пол.	Четырехполюсный выключатель автоматического выключателя: четыре соединительных штекера, три подключены к токоведущим проводам, а остальные подключены к нулевой линии.Этот переключатель подходит для управления трехфазной четырехпроводной схемой системы.
1Л + Н	Выключатель однополюсный с нулевым выводом (нулевая линия не обрывается)
3P + N	Трехполюсный выключатель с нулевым выводом (нулевая линия не обрывается)

Вы ищете миниатюрный автоматический выключатель для вашей области применения? ATO предоставит вам 1-полюсные, 2-полюсные, 3-полюсные и 4-полюсные автоматические выключатели. Купите один на ATO.com прямо сейчас.

ВЫКЛЮЧАТЕЛЬ ДВОЙНОЙ ПОЛЮС

Продукты 1-20 из 57

Сортировать по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцыСтатус продукта

Показывать 20 на страницу 40 на страницу 60 на страницу 80 на страницу 100 на страницу

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10310662 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10310670 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10310688 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10310696 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND. СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10310704 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10312981 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND. СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10312999 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10313518 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND. СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10313526 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND.СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10313534 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

IND. СОЕДИНЕНИЯ И РЕШЕНИЕ Номер товара: 10313674 —

120В / 240В. Соответствует требованиям Федерального правительства, внесенным в список UL. Быстроразъемные клеммы коробчатого типа.

Быстрый просмотр

Наличие: Есть в наличии

SIEMENS INDUSTRY, INC.Номер товара: 10311512 —

Вставной 3/4 «формат. Для использования в панелях QO. Двухполюсный, общий расцепитель на 120/240 В. Выключатель, классифицированный по UL. Выключатель QD типа UL.

Быстрый просмотр

Наличие: Есть в наличии

SIEMENS INDUSTRY, INC. Номер товара: 10311538 —

Экономичная альтернатива для замены или при новом строительстве. Рейтинг HACR. Совместимость с Square D QO — вставной формат 3/4 дюйма. Классификация UL для использования вместо автоматических выключателей QO Square D в центрах нагрузки Square D.

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP.Номер товара: 10310019 —

Комбинированный выключатель дугового замыкания / замыкания на землю Eaton Cutler Hammer Hammer. Однополюсный. Автоматический выключатель на 20 А, 1 дюйм. 120 / 240В. 10Kaic. Прерыватель цепи двойного назначения при дуговой защите / прерыватель цепи замыкания на землю для жилых и легких коммерческих помещений. Обеспечивает одно устройство для защиты Afci и Gifci. Обеспечивает единую точку сброса. Полная защита для Вся цепь, включая домашние сети. Снижает нежелательные отключения из-за взаимодействия с устройствами или приборами.Имеет встроенный светодиод, показывающий 7 …

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP. Номер товара: 10317279 —

Брейкер Вестингауз 2-полюсный 90-амперный 2 » Двухполюсный автоматический выключатель «BR» Сменный автоматический выключатель Для использования во Флориде, где панель на 100 А имеет номинальное значение DE до 90 А из-за внешней температуры.В штучной упаковке 3 дюйма x3 дюйма x2 дюйма

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP. Номер товара: 10311124 —

Для выключателя CH типа Cutler Hammer, двухполюсный, выключатель 3/4 дюйма.Для использования в центрах нагрузки Eaton-Cutler-Hammer CH.

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP. Номер товара: 10311157 —

Для выключателя CH типа Cutler Hammer, двухполюсный, выключатель 3/4 дюйма.Для использования в центрах нагрузки Eaton-Cutler-Hammer CH.

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP. Номер товара: 10316446 —

Для выключателя CH типа Cutler Hammer, двухполюсный, выключатель 3/4 дюйма.Для использования в центрах нагрузки Eaton-Cutler-Hammer CH.

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP. Номер товара: 10316610 —

Для выключателя CH типа Cutler Hammer, двухполюсный, выключатель 3/4 дюйма.Для использования в центрах нагрузки Eaton-Cutler-Hammer CH.

Быстрый просмотр

Наличие: Есть в наличии

EATON CORP. Номер товара: 10316628 —

Для выключателя CH типа Cutler Hammer, двухполюсный, выключатель 3/4 дюйма.Для использования в центрах нагрузки Eaton-Cutler-Hammer CH.

Автоматические выключатели различных типов

Электрическая панель в вашем доме или офисе оборудована различными типами автоматических выключателей, предназначенных для того, чтобы ваша электрическая система не перегревалась, не перегревалась и не вызывала возгорание. Автоматические выключатели являются важным компонентом в предоставлении электрических услуг, которые мы все воспринимаем как должное.Существует 3 основных типа прерывателей с разной сферой применения и мощностью.

Стандартные автоматические выключатели

Стандартные автоматические выключатели — это универсальные автоматические выключатели. Они используются как в жилых, так и в коммерческих зданиях. Мы полагаемся на стандартные выключатели, чтобы выдерживать большинство электрических нагрузок, не подверженных экстремальным условиям. Стандартные автоматические выключатели бывают двух типов: однополюсные и двухполюсные.

Однополюсные выключатели

Однополюсный выключатель защищает одиночный провод под напряжением.Типичный однополюсный выключатель может выдерживать ток от 15 до 20 ампер в цепи 120 В. Однополюсные выключатели бывают трех размеров: полные, полукруглые и сдвоенные / тандемные выключатели (шириной 1 дюйм с двумя переключателями и управлением двумя двумя цепями).

У различных типов автоматических выключателей разная сила тока и различное применение.

Двухполюсные выключатели

Двухполюсный автоматический выключатель защищает два провода под напряжением и способен выдерживать значительно большую мощность. Его можно использовать в цепи 120 В или 240 В и выдерживать ток от 15 до 200 ампер.Двухполюсные выключатели состоят из двух однополюсных выключателей, которые имеют общий механизм отключения и рукоятку. Крупные приборы, такие как сушилки и водонагреватели, должны быть на двухполюсных выключателях.

Автоматические выключатели на землю

Прерыватели цепи замыкания на землю (GFCI) предназначены для отключения электроэнергии во время сценариев перегрузки. Другими словами, короткое замыкание или замыкание на землю может привести к перегрузке электрических цепей до точки возгорания или взрыва. Выключатель GFCI предотвращает такие опасные условия, срабатывая при обнаружении электрической перегрузки.

Выключатели

GFCI работают так же, как и розетки GFCI, за исключением того, что они защищают всю цепь и все, что на ней. Выключатели GFCI рекомендуются для цепей, в которых все или большинство розеток требуют защиты GFCI, например, внутренние дворики и гаражи.

Связано: GFCI Outlets: что вы должны знать

Дуговые выключатели

Прерыватели цепи при дуговом замыкании (AFCI) — это автоматические выключатели, специально разработанные для отключения электроэнергии в случае возникновения дуги.Дуга возникает, когда электрический ток выходит по ненормальной траектории из-за чего-то вроде обрыва провода. Это опасная ситуация, которая может привести к перегреву цепей и возгоранию.

Автоматические выключатели

AFCI обычно используются в коммерческих и промышленных помещениях. Вы также можете использовать их дома на чердаке, в подвале или в мастерской.

Выключатели

AFCI чрезвычайно чувствительны. Они более чувствительны, чем стандартные автоматические выключатели, что увеличивает вероятность их отключения и отключения электроэнергии даже при малейшем образовании дуги.Менее чувствительные стандартные выключатели могут не сработать, пока не станет слишком поздно.

Связанный: Вам нужна новая электрическая панель?

Замена выключателей в домашних условиях

Мы настоятельно рекомендуем проявлять особую осторожность при замене автоматических выключателей в домашних условиях. Прежде чем открывать панель, убедитесь, что источник электричества отключен. Также убедитесь, что вы тщательно провели исследование, чтобы убедиться, что новый прерыватель соответствует вашим потребностям.

Если вы не знаете, какой прерыватель вам нужен, или вам нужна помощь в установке нового прерывателя, обратитесь к электрику из Лас-Вегаса Fowler Electric.Мы здесь, чтобы удовлетворить все ваши потребности в электрическом обслуживании, включая замену автоматического выключателя. Позвоните нам по телефону 702-778-4346, напишите нам по электронной почте или назначьте встречу для бесплатной оценки ниже.

Следите за нами и ставьте лайки:

Подключение двухполюсного выключателя на 30 А Двухполюсный, 30 А, 240 В, автоматический выключатель QP 10,000 AIC, номинальная мощность прерывания Автоматические выключатели Siemens типа QP обеспечивают легкое вставное соединение в корпусах Siemens и экономию времени при подключении к сети AA2-B0-26- 630-1B1-C Двухполюсный автоматический выключатель Carling на 30 А, лопатки.21 апреля 2009 г. · MP230 Двухполюсный автоматический выключатель MP-T на 30 А, 30 А, черный Каждый горячий провод подключается к одной из двух клемм двухполюсного выключателя, нейтральный провод подключается к нейтральной шине на панели и заземляющий провод идет на заземляющую шину. : THQL2130GF1 Размеры (В x Ш x Д): 3 дюйма x 2 дюйма x 3 дюйма, 2 полюса, 30 А, 240 В, 5 мА, отключение. Убедитесь, что это соответствует, введя номер вашей модели. Этот прерыватель имеет (2) однополюсных 20 А ) Выключатели и (1) двухполюсный выключатель на 30 ампер в одном 2-дюймовом.Компания Siemens настоятельно не рекомендует использовать бывшие в употреблении выключатели. Автоматические выключатели Siemens Triplex типа QT представляют собой двухполюсные двухполюсные выключатели на 1/2 дюйма, 30 А, с индикатором срабатывания защиты. Защита электронных устройств, таких как радиоприемники, усилители или кроссоверы. нейтральный провод подключается к нейтральной шине в панели, а заземляющий провод идет на заземляющую шину. Двухполюсный, 30 А, 240 В, автоматический выключатель QP, 10 000 AIC, номинальное прерывание Автоматические выключатели типа QP компании Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время функцию Insta-Wire 21 апреля 2009 г. · MP230 30-амперный двухполюсный тип MP -T Автоматический выключатель на 30 А, черный, 28 ноября 2021 г. · Однако цепи на 30 А и 120 В довольно редки в Соединенных Штатах; следовательно, вы могли быть не знакомы с этим типом прерывателя.Сила тока — (1) 2 полюса 30 А и (1) 2 полюса 50 А. Черная нога входит в коробку, а затем покидает ее к другим 4 выходам в комнате. Проверьте электрическую схему для подтверждения. Производитель: ABB / GE Distribution. Каталожный номер: Q230. 120/240 В переменного тока, 10000 AIC, диапазон сечения провода # 14-4. Заказать онлайн. 42 доллара. (Для просмотра этого адреса электронной почты необходимо включить JavaScript) Двухполюсный заменяющий выключатель с классификацией, внесенный в список UL для GE, Siemens, Crouse-Hinds, Murray, T&B, Square D Homeline Panels и двухполюсный 30-амперный классический выключатель на 30 А, 240 В | Городская мельница Каждый горячий провод подключается к одной из двух клемм двухполюсного выключателя, нейтральный провод подключается к нейтральной шине на панели, а заземляющий провод идет на заземляющую шину.Срабатывания при коротком замыкании, перегрузке или утечке на землю. Двухполюсный, 30 А, 240 В, автоматический выключатель QP 10,000 AIC, номинальное значение прерывания Автоматические выключатели QP типа Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время функцию Insta-Wire. Совместимость с центрами нагрузки Siemens PL и ES. защита вашей электрической системы от короткого замыкания Двухполюсный 30-амперный выключатель Federal Pioneer Stab-Lock. Тип HOM, 10кА, выпуск DP-4075. AB2-B0-34-615-3B1-C Автоматический выключатель Carling Handle, 15 А, винтовые клеммы.Двухполюсный, 30 А, 240 В, автоматический выключатель QP, 10 000 AIC, прерывание. Автоматические выключатели типа QP компании Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время на момент подключения к электросети. Цена продукта. Присоединение: Цельный пластиковый корпус на болтах. Размер провода — # 14-4 AWG Cu / Al при 60 ° C или 75 ° C. com. Первый тандем на 30 ампер — это выключатель сушилки, а второй — водонагреватель. Установка двухполюсного прерывателя на 30 А Кабель, питающий цепь, должен быть надежно закреплен на порте доступа.CA3-B0-34-630-321-C Трехполюсный автоматический выключатель Carling на 30 А, черная ручка. Для использования в центрах нагрузки типа BR. Номинальное напряжение 120/240 В. Подходит для различных строительных применений, включая спа, гидромассажные ванны, кухни, ванные комнаты и т. Д. Несите список для приложений HACR. Технические характеристики: Для использования в бытовых нагрузочных центрах GE Производитель: General Electric Семейство: THQL GFCI Тип: THQL Кат. Установка бывших в употреблении выключателей в панели Siemens аннулирует гарантию на каждый горячий провод подключается к одной из двух клемм на двухполюсном выключателе, нейтральный провод присоединяется к нейтральной шине на панели, а заземляющий провод продолжается. наземный автобус.Делайте покупки только в CBSBahamas. 22. Двухполюсный, 30 А, 240 В, автоматический выключатель QP, 10 000 AIC, номинальное прерывание Автоматические выключатели типа QP компании Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время при помощи функции Insta-Wire Автоматические выключатели с белым тумблером серии C — двухполюсные 30 Amp 7365 Мощность прерывания 5000 ампер для соответствия требованиям ABYC для основной защиты 120/240 вольт, 50 ампер. Магазин Siemens QP 30-амперный 2-полюсный двухполюсный автоматический выключатель нейтрали со стандартным расцеплением в отделе автоматических выключателей в Lowe’s.Доставка на следующий день по всему острову. Этот автоматический выключатель RV подходит для алюминиевых проводов № 14-6 AWG или № 14-6 и является термомагнитным. Двухполюсный, 30 А, 240 В автоматический выключатель типа QP 10,000 AIC Номинальное значение прерывания Автоматические выключатели QP типа Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время благодаря функции Insta-Wire Siemens Q24030CT2 Двухполюсный 40 А / двухполюсный 30 А Автоматический выключатель. Добавить в корзину. THQL2130GF1 — прерыватель GE 30 A GFCI Автоматический выключатель GE при замыкании на землю с самопроверкой имеет стержень из луженой меди для создания надежного, долговременного и устойчивого к коррозии соединения.Чтобы установить один, подключите провода под напряжением к выключателю, нейтральный провод к нейтральной шине и заземляющий провод к заземляющей шине. Очевидно, что разница между однополюсными и двухполюсными выключателями заключается в том, как каждый из них подключен. Томас, BB22019 +1 246 424 2488 Электронная почта:. Нет. $ 22. Бесконтактная доставка и первая доставка бесплатно! Начните делать покупки с Instacart прямо сейчас, чтобы получать товары по запросу. 25. Брейкер имеет вкладку отклонения. рама на полюс и подходят для использования в панелях Siemens, которые допускают автоматические выключатели CTL типа QT.AA2-B0-26-630-1B1-C Двухполюсный автоматический выключатель Carling на 30 А, лопатки. Применение двухполюсного выключателя включает использование встроенной духовки, кухонной плиты, сушилки для одежды и водонагревателя. : THQL2130GF1 Размеры (В x Ш x Д): 3 дюйма x 2 дюйма x 3 дюйма, 2 полюса, 30 А, 240 В, отключение 5 мА, Двухполюсный автоматический выключатель, 30 А. 95.: B230 2-полюсный Однополюсный термомагнитный автоматический выключатель Двухполюсный, 30 А, 240 В, автоматический выключатель типа QP 10 000 AIC, номинальное прерывание Автоматические выключатели типа QP Сименс обеспечивают легкие вставные соединения в корпусах Сименс и мгновенную экономию времени. функция проводов 28 ноября 2021 г. · Однако цепи на 30 А и 120 В довольно редки в Соединенных Штатах, поэтому вы можете быть не знакомы с этим типом прерывателя.Втычные автоматические выключатели Siemens для экономии места предназначены для использования в центрах нагрузки Siemens EQ, Siemens Ultimate, ITE и Gould, а также в комбинациях счетчиков, которые рассчитаны на работу с автоматами типа QT. То, что вы подключили к выключателю, должно быть такого размера, чтобы общий ток не превышал 80% от 30 А. 28 ноября 2021 г. · Однако цепи на 30 А и 120 В довольно редки в Соединенных Штатах; следовательно, вы могли быть не знакомы с этим типом прерывателя. Murray MP23015 Один двухполюсный выключатель на 30 А и два однополюсных выключателя на 15 А Описание продукта Втычные автоматические выключатели Murray для экономии места предназначены для использования в центрах нагрузки Murray и комбинациях счетчиков, которые рассчитаны на работу с автоматическими выключателями типа MH-T.Ответ — нет, если вы хотите потреблять 60 ампер от двойного прерывателя на 30 ампер. Лучшие сделки. Включает самопроверку в соответствии с требованиями UL 943 в качестве дополнительной функции безопасности. Убедитесь, что он подходит, введя номер своей модели. Автоматические выключатели следует заменять только новыми, проверенными и безопасными. Каждый горячий провод подключается к одной из двух клемм двухполюсного выключателя, нейтральный провод подключается к нейтральной шине на панели, а заземляющий провод идет на заземляющую шину. . Двухполюсный сменный автоматический выключатель Pushmatic Connecticut Electric производит новые высококачественные автоматические выключатели для замены Pushmatic для центров нагрузки Pushmatic, которые поддерживают автоматические выключатели типа Pushmatic.66 Специальная цена 18 долларов США. Вставной тип, требуется 2 места. Вставные автоматические выключатели Siemens предназначены для использования в центрах нагрузки Siemens EQ, Siemens ultimate, ire и Gould или в комбинациях счетчиков. Двухполюсный автоматический выключатель Siemens 2 дюйма, 30 А (Q230) Двухполюсный автоматический выключатель, 2 дюйма, 30 А (Q230) АЛЛЕРДИС Артикул: 3047537. $ 30. Автоматический выключатель на 30 ампер. Маленькая панель устраняет незащищенный проложенный провод от входа к главному устройству. Убедитесь, что он подходит, введя номер вашей модели.Непревзойденные цены. Описание. Заменяет American Switch, Westinghouse Type BR, Bryant, Challenger, Sylvania, Crouse-Hinds, Murray, Frank Adams, General Electric (только в полном размере), General Switch, ITE, Gould, Montgomery 28 ноября 2021 года. и цепь 120 В довольно редко встречается в Соединенных Штатах; следовательно, вы могли быть не знакомы с этим типом прерывателя. Однополюсные соединяются только одним «горячим» и одним нейтральным проводом. Двухполюсный главный выключатель на 30 ампер. Автоматические выключатели со шпилькой на 30 А (1 в упаковке) Автоматические выключатели Atc / ATO с автоматическим сбросом на 15 А (1 в упаковке) Автоматические выключатели мини- / ATM-типа с ручным сбросом на 5 А (1 в упаковке) — это 2 полюс 30 ампер выключатель 60 ампер? Главный выключатель такой же, как любой двойной выключатель в коробке, за исключением того, что он подает питание на каждую шину.Двухполюсный автоматический выключатель QP, 30 А, 240 В, номинал прерывания 10,000 AIC Автоматические выключатели типа QP компании Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время благодаря функции Insta-Wire Применение двухполюсных выключателей включает использование со встроенной духовкой, диапазон верх, сушилка для белья и водонагреватель. Быстрый просмотр. Главная ›АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, ОБОРУДОВАНИЕ ДЛЯ ВХОДА В УСЛУГИ, ПРЕДОХРАНИТЕЛИ Технические характеристики автоматического выключателя: Модель No.Выключатель, внесенный в список UL, совместим с центрами нагрузки Westinghouse, Challenger и Bryant и имеет максимальную нагрузку 240 вольт. Для меня это имеет смысл, но меня не устраивает двухполюсная конфигурация. 10 июля 2018 г. · Двухполюсные автоматические выключатели. 2 пробела, с индикатором флажка срабатывания. Для чего используется двухполюсный выключатель на 30 ампер? Двухполюсные выключатели имеют два провода под напряжением, которые соединены одним нейтральным проводом. 30 ноября 2021 г. · В своей панели я обнаружил 2-полюсный 20-амперный выключатель, подключенный к 12/3. Двухполюсный, 30 А, 240 В, автоматический выключатель QP 10,000 AIC, номинальная мощность прерывания Автоматические выключатели QP типа Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время благодаря функции Insta-Wire. Совместимость с центрами нагрузки Siemens серий PL и ES. защита от короткого замыкания вашей электрической системы Murray MP23015 Один двухполюсный автомат на 30 А и два однополюсных автоматических выключателя на 15 А: 41 доллар.com для всех нужд домашнего улучшения. Найдите высококачественный двухполюсный миниатюрный автоматический выключатель Square D Homeline на 30 А, 120/240 В в автоматических выключателях, распределительной сети, электрической части. Рейтинг прерывания — 10 kAIC. . Сменные выключатели типа CL, классифицированные как прямая замена лабораториями Underwriters для Square D HOMELINE, General Electric, Crouse-Hinds, Thomas & Betts, Murray и ITE_ / Siemens loadcenters 21 апреля 2009 г. · Двухполюсный автоматический выключатель QP на 30 А SIEMENS Q230 : 18 долларов.Для систем переменного тока на 120 вольт. 20 мая 2010 г. · Выключатель на 30 А, который вы, кажется, описываете, — это выключатель на 240 В. К розетке 1 входит 12/3 с красной ногой, питающей первую розетку. Q-Line 30 Amp 1 дюйм стоил 20 долларов США. Когда я отслеживаю эту цепь, она начинает питать розетки в моей столовой. Двухполюсный прерыватель необходим всякий раз, когда вы выполняете проводку на 240 вольт. Это СОВЕРШЕННО НОВЫЙ 2-полюсный 30-амперный выключатель с квадратом D. Тип поездки — независимая. Артикул: 59230 Категория: Автоматические выключатели. Двухполюсный автоматический выключатель на 30 А Siemens B230 с болтовым креплением Технические характеристики: Модель No.Добавить в корзину. AB2-B0-34-630-3B1-C Двухполюсный автоматический выключатель Carling 30 А, винтовые клеммы, рукоятка. THQP230. Артикул. 30 августа 2018 г. Двухполюсный автоматический выключатель QP, 30 А, 240 В, номинальное прерывание 10 000 AIC Автоматические выключатели типа QP компании Сименс обеспечивают легкие вставные соединения в корпусах Сименс и экономят время функция Insta-Wire. Автоматический выключатель GFCI на 30 А. Для центров нагрузки типа NLC. Этот двухполюсный выключатель является главным выключателем переменного тока, используемым на большинстве Catalinas.Mfg # Ch330 2-полюсная цепь 30 А, 120/240 В, 28 ноября 2021 г. · Однако цепи на 30 А и 120 В довольно редки в Соединенных Штатах; следовательно, вы могли быть не знакомы с этим типом прерывателя. Получите двухполюсный автоматический выключатель Eaton BR 230 30 А (каждый), доставленный вам в течение двух часов через Instacart. Сменные выключатели типа CL, классифицированные Underwriters Laboratories как прямые замены для Square D HOMELINE, General Electric, Crouse-Hinds, Thomas & Betts, Murray и ITE_ / Siemens, нагрузочные центры General Electric, 30-амперный двухполюсный автоматический выключатель Thql.Требуется два. Количество: Добавьте к Siemens двухполюсный автоматический выключатель на 150 А, лот 2A Edgehill, St. После снятия изоляции на дюйм изоляции с каждого провода в кабеле подключите белый провод к доступному наконечнику на нейтральной шине на панели и провод заземления к шине заземления. Я снял верхний двухполюсный провод. Каждый горячий провод подключается к одной из двух клемм на двухполюсном выключателе, нейтральный провод подключается к нейтральной шине на панели, а заземляющий провод идет на заземляющую шину.AA2-B0-26-640-5B1-C Двухполюсный автоматический выключатель Carling серии A, 40 А. Устойчив к ложным срабатываниям (экранирован для предотвращения радиопомех) Обеспечивает защиту класса A GFCI. На самом верху расположен двухполюсный выключатель на 20 А, и это нормально. 120/240 вольт. Защита от утечки ELCI для всей лодки — отключение 30 мА. 30 A. Square D Homeline 30 A 2-полюсный автоматический выключатель Hom230cp The. 4 июня 2019 г. · Сменный двухполюсный автоматический выключатель Eaton Cutler-Hammer 30 А типа BR разработан для защиты домашних проводов от перегрева или короткого замыкания.Крепление на передней панели, установленное в распределительном щитке. Корпус. Инспектор отмечает, что для цепей на 30 ампер следует использовать провод №10, чтобы он не расплавился до того, как выключатель сможет выполнить свою работу в ситуации перегрузки по току. Устанавливайте в пределах 10 футов от берегового источника питания в соответствии с требованиями ABYC E-11. Дополнительная информация. 99. Двойной полюс. 21 апреля 2009 г. · Двухполюсный автоматический выключатель MP-T на 30 ампер MP230, 30 ампер, черный 21 апреля 2009 г. · Двухполюсный автоматический выключатель QP на 30 ампер SIEMENS Q230: 18 долларов.Каждый горячий провод подключается к одной из двух клемм на двухполюсном выключателе, нейтральный провод подключается к нейтральной шине в панели, а заземляющий провод идет на заземляющую шину. Экономия 9%. Этот выключатель с защитой от замыканий на землю подходит для использования в панелях Siemens, которые позволяют использовать автоматические выключатели типа CTL. Оставьте отзыв первым. Кол-во Разница между однополюсными и двухполюсными выключателями. 10кА номинальный ток прерывания. Электрические схемы выключателя do it 220 240 инструкции по схеме как работает розетка для сушки электрического провода квадрат d homeline 30 ампер 2 полюса коробка gfci bo одинарная и двойная l14 до 10 полных выключателей rv электрическое распределение qo каждого горячего провода подключается к одной из двух клемм на двухполюсном выключателе нейтральный провод присоединяется к нейтральной шине в панели, а заземляющий провод идет на заземляющую шину.Все нейтраль и земля подключены правильно. Двухполюсный выключатель Square D на 30 ампер. 6 сентября 2021 г. · Установка двухполюсного прерывателя на 30 А. Кабель, питающий цепь, должен быть надежно закреплен на порте доступа. Вставные автоматические выключатели — двухполюсный общий расцепитель — тип qp 1 дюйм на полюс (всего 2 дюйма) номинальный ток = 30 Литой корпус с невзаимозаменяемым расцепителем. Вам понадобится специальный прерыватель для защиты провода определенного сечения. Фактически, из-за требований Американского совета по лодкам и яхтам, многие лодки имеют два таких переключателя: один на главной панели, а другой на маленькой панели рядом с входом питания.Главная ›АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, ОБОРУДОВАНИЕ ДЛЯ ВХОДА В УСЛУГИ, ПРЕДОХРАНИТЕЛИ› Двухполюсный прерыватель замыкания на землю GE THQL2130GFTP, 30 А, двухполюсный прерыватель замыкания на землю GE THQL2130GFTP, 30 А Поделиться: Like Tweet Pin it Fancy +1 Email Этот двойной выключатель на 30-20 А — это сдвоенный однополюсный выключатель тандемного типа, который работает от 120 В и имеет отключающую способность 10 000 AIC. Они в основном используются в панелях выключателей дома / офиса для работы от сети 240 В. 21 сентября 2021 г. · Новый VPKUBIP 30 A, 1-1 / 2 дюйма. 27 октября 2008 г. · Отсечка на чердаке представляет собой двухполюсный выключатель на 30 ампер (перемычка через два ответвления, каждый с маркировкой 30 ампер), затем подключенный к каждому горячий — это скрученный провод №8, который затем выходит наружу, по воздуху и попадает в подпанель гаража.9 марта 2010 г. • У меня есть двухполюсный выключатель на 30 А с трехжильным проводом AWG10 (красный, черный, нейтральный), и я хочу сделать из него два разъема для работы микроволновой печи и тостера. Пикап Smart Locker. К двум винтам на выключателе должны быть подключены два черных провода или, возможно, черный и красный провод. 240 В. Монтаж электропроводки в новой конструкции 20 января 2017 г. · В панели выключателя он подключен к двухполюсному выключателю на 30 А с проводом №12. Он состоит из пары выключателей, расположенных рядом, так что они контактируют с чередующимися шинами.Соответствует стандартам NEMA и федеральным спецификациям. 46 долларов. РЕДАКТИРОВАТЬ 2: Добавлена ​​фотография выключателя сушилки, выскочившего из панели: вы можете ясно видеть два автобуса, и, похоже, нет никаких махинаций, соединяющих их два. Вам не нужен «размер провода» для конкретного выключателя. Описание товара. Число полюсов — 4. Автоматический выключатель двухполюсный. Двухполюсный, 30 А, 240 В, автоматический выключатель QP 10,000 AIC, номинальное прерывание Автоматические выключатели типа QP компании Сименс обеспечивают легкие вставные соединения в корпусы Сименс и экономят время функцию Insta-Wire Get Eaton BR 230 Двухполюсный автоматический выключатель на 30 А (каждый) доставлено вам в течение двух часов через Instacart.Таким образом, выключатель сработает, если нагрузка будет потреблять более 30 А при 240 В на нагрузке. Купить в магазине. Q230 30-амперный двухполюсный автоматический выключатель QP (B00002N5HJ), B00002N5HJ, 783961000752, 662461216966, Q230 на camelcamelcamel: трекер цен Amazon, графики истории цен Amazon, часы для отслеживания цен и предупреждения о падении цен. 77. Проводка двухполюсного выключателя 30 А

wyu gur q9a u5e kji 1y8 ty2 eb8 cmw 9wn n8v lvm huv swx ls8 wmq 1dm 5si sql ohz

федеральный тихоокеанский выключатель на 30 ампер — 30-амперный выключатель Federal Pacific Stab Lok FPE или американский 2-полюсный 2-дюймовый широкоугольный выключатель NA.94 9 июля 2021 г. · New Federal Pacific 50 Amp 1/2 дюйма Этот элемент используется. могут быть разных производителей, все взаимозаменяемые. отличное состояние. Быстрый просмотр. 1-полюсный сменный автоматический выключатель Federal Pacific Stab-Lok типа NA Дешевый NB111030 BOLT-ON 30 AMP NB130 STAB-LOK NB FEDERAL PACIFIC CIRCUIT BREAKER NB30 FPE 30A, Вы можете получить более подробную информацию о NB111030 BOLT-ON 30 AMP NB130 STAB-LO FEDERAL PACIFIC CIRCUIT BREAKER NB30 FPE 30A: Руководство по покупкам на Alibaba. 9 июня 2021 г. · Хотя компания Federal Pacific Electric не работает в течение многих лет, панели и выключатели Federal Pacific все еще находятся в миллионах домов по всей стране.Federal Pacific UBIF230N 2-полюсный автоматический выключатель на 30 А UBIF-230N UBIFO-N Производитель: Federal Pacific Модель: UBIF230NAmp Номинальная мощность: 30Контактная мощность: 120/240 В переменного тока Используется, в рабочем состоянии. хорошее рабочее состояние, снято при обновлении сервиса. FEDERAL PACIFIC Stab-Lok 15 AMP 1-полюсный тонкий выключатель FPE. Вариант с болтовым креплением также называют типом NB. Это не повлияет на правильную работу этого выключателя (см. ФОТО). Этот выключатель используется и был удален во время замены двигателя. 30 А, 10 кА при 240 В, номинальное напряжение AIC, тип NA, автоматический выключатель в литом корпусе на 240 В.Прерыватель имеет износ при обращении и установке. Затем он снова выключил его. 00; лот (6), однополюсный тонкий прерыватель тока 20 А, однополюсный, тонкий выключатель типа NC, тип NC, федерального и тихоокеанского производства, цена 24 доллара США. 30 А, автоматический выключатель 120 В переменного тока с 10 000 AIC Federal Pacific NB330 3-полюсный автоматический выключатель 30 А, 240 В (без горки) 40 долларов США. 34. Описание. пункт 7 Federal Pacific NA330, трехполюсный автоматический выключатель на 30 ампер, 240 вольт 7 -Federal Pacific NA330, трехполюсный автоматический выключатель на 30 ампер, 240 вольт. Ваш источник автоматических выключателей Stab Lok. Federal Pacific NC030 Автоматический выключатель в литом корпусе, 1P 30A 120V MCCB Покупайте новые, бывшие в употреблении и сертифицированные после ремонта в Bay Power.2 полюсных выключателя в 1 в тонком корпусе — тип NC. Для использования в панелях автоматических выключателей Stab-Lok® вставного типа. 25. Делайте покупки с уверенностью, зная, что на ваш однополюсный автоматический выключатель Federal Pacific FPE NE111030, 30 А, 120 В, действует наша однолетняя гарантия без вопросов. Состояние: Используется, если вы не удовлетворены этим изображением, напишите нам по электронной почте с номером позиции, и мы ответим с другими фотографиями. все выключатели очищены и проверены на целостность. 21 апреля 2009 г. · 30-амперные автоматические выключатели Federal Pacific: 19 долларов.275 долларов. №3 из 5 звезд. Автоматический выключатель на 30 А, 120 В переменного тока с 10 000 AIC, ЛОТ ИЗ 3 !!! Этот список предназначен для (3) использованных Challenger для 2-полюсного полноразмерного автоматического выключателя Stab Lok от Federal Pacific на 30 ампер HACR. 00 Используется. Коннектикут Электрический автоматический выключатель FEDERAL PACIFIC BREAKER Электрический выключатель типа NA (толстый). Политика возврата —— 7-дневная гарантия возврата денегМы предлагаем 7-дневную гарантию возврата денег Page 4 | В Bay Breakers есть автоматические выключатели Federal Pacific — новые, бывшие в употреблении и устаревшие, с полной годовой гарантией.5 из 5 звезд (1) Общий рейтинг 1, 22 доллара США. 497. Описание автоматического выключателя: NEF, 30 А, 2 полюса, 480 В, в литом корпусе от Federal Pacific Electric / American / FPE. + 7 долларов. 6255. Получите в чт, 26 августа — пн, 30 августа из Рединга, штат Пенсильвания. Технические характеристики: • • Производитель: Federal Pacific • Кат. Смотрите подробности. На складе: 16. МОЛОТОК CUTLER Ch320SW, 2-ПОЛЮСНЫЙ, 20 А, НЕЙТРАЛЬНЫЙ РАЗЪЕМ, ПЕРЕКЛЮЧАЮЩИЙСЯ НА 240 В, НА ВЫКЛЮЧАТЕЛЕ, 31 долл. США. ОДНОПОЛЮСНЫЙ, 30 А NEF421030 — Автоматический выключатель Federal Pacific Electric / American / FPE, 2-ПОЛЮСНЫЙ, 30 А, 480 В переменного тока — Восстановленный.NM630150 Трехполюсный автоматический выключатель на 150 А, 600 В — Замена. . NM630225 Трехполюсный автоматический выключатель на 225 А, 600 В — Замена. FPE Federal Pacific NC120 Circuit Federal Pacific Запасной выключатель: NC230. Коннектикут Электрический автоматический выключатель FEDERAL PACIFIC BREAKER Электрический выключатель типа NB (толстый). 14 октября 2019 г. · Большинство из них было предоставлено CPSC компанией Federal Pacific Electric, некоторые были приобретены новыми сотрудниками CPSC в торговых точках, а некоторые были удалены из существующих установок.Классифицировано и одобрено для использования в центрах нагрузки Federal Pacific. NA40 Первоначально производился компанией Federal Pacific Electric, затем Challenger, затем Federal Pioneer. 163 доллара. Сменный двухполюсный автоматический выключатель на 100 ампер 2p100 американский — федеральный тихоокеанский регион acb2p100na 20 марта 2015 г. · Federal Pacific Electric начала производство электрических распределительных устройств, но в 1950-х годах некоторые люди в компании под названием Federal Electric Products придумали автоматический выключатель и дизайн панели, который должен был стать толчком к строительному буму (и новомодному изобретению автоматических выключателей для жилых помещений), который происходил в то время.800. Этот автоматический выключатель в литом корпусе Federal Pacific Electric / American / FPE NEF421030 был полностью отремонтирован. Трехполюсный автоматический выключатель Federal Pacific NB330, 30 А, 240 В (без горки) 40 долларов. Ознакомьтесь с нашим большим выбором выключателей Federal Pacific. Оценок и отзывов пока нет. Смотрите полный список на homedepot. 1. Нет в наличии. Он внесен в список ETL (10 000 AIC, 2-полюсный, 30 ампер). Количество полюсов: 2 полюса • Сила тока: 30 ампер • Подлинный продукт Federal Pacific 28 августа 2021 г. • Сменный автоматический выключатель Connecticut Electric® для выключателей Federal Pacific Electric® типа NA (толстый) классифицирован и одобрен для использования в центрах нагрузки Federal Pacific® .Испытания включают характеристики при 100%, 135% и 200% от номинальных значений BY Federal Pacific Federal Pacific Breaker, 30 А, тонкий двойной полюс. 30 А, 10 кА при 120 В, номинальное напряжение AIC, тип NAGF, автоматический выключатель в литом корпусе на 120 В. Производитель: Federal Pacific. Никаких возвратов, возмещения или обмена по истечении 30 дней. Когда инспектор включил 30-амперный выключатель FPE, предохранитель загорелся. 95. БЛОК: 1 карта; ВЫКЛЮЧАТЕЛЬ. Двухполюсные, 40 ампер, тонкие, производства компании Connecticut Electric. Непрерывность проверена.Connecticut Electric UBIF260N-New Federal Pacific Electric Stab-Lok NA260 Замена. Однополюсный автоматический выключатель STAB-LOK на 30 А Выключатели Stab-lok полностью взаимозаменяемы со всеми предыдущими автоматами и обеспечивают такое же проверенное качество. 96. net Federal Pacific NA230 Plug-On Circuit Breaker 30A 240V Магазин будет работать некорректно в случае, если куки отключены. NEF212020 Автоматические выключатели в литом корпусе на 20 А, 1 полюс, 277 В, торговой марки FPE, прошли повторную сертификацию. Федеральные тихоокеанские товарные линии. Комната наполнилась белым дымом прежде, чем я смог добраться до панели и бросить главную.NFJ631200 3-полюсный автоматический выключатель, 200 А, 600 В — Замена. Цена: 1600 долларов. 00 Бесплатная доставка в течение 2 дней. Уникальная конструкция выключателя Stab-lok с толщиной всего 1/2 полюса на полюсе позволяет уменьшить размер и вес центра нагрузки. Если у вас возникли проблемы с вашим заказом, пожалуйста, свяжитесь со мной, прежде чем оставлять отрицательный ответ. NE233030 — Трехполюсный автоматический выключатель Federal Pacific Electric / American / FPE, 30 А, 240 В переменного тока — Неиспользованный излишек ** Описание автоматического выключателя: SQD_QOB2

1 Литой корпус от Federal Pacific Electric / American / FPE.30 / NA130 Federal Pacific Stab-Lok Breaker 1 Pole 30 Amp 120V Состояние используется и проверено Автоматические выключатели предоставлены вам компанией O’Callaghan Electric LLC. Посетите мой магазин, чтобы найти другие выключатели. 217 долларов. • Состояние б / у. 1-полюсный автоматический выключатель Federal Pacific Stab-Lok NC130, 5 июня 2014 г. · Только однажды я обнаружил, что выключатель FPE не сработал, и это был 30-амперный выключатель, подключенный к проводке 14 AWG. Единичная подстанция. 0 из 5 звезд. ) Стр. 2 | В Bay Breakers есть автоматические выключатели Federal Pacific — новые, бывшие в употреблении и устаревшие, с полной годовой гарантией.Трехполюсный автоматический выключатель в литом корпусе серии Federal Pacific NEF на 30 ампер с максимальным номинальным напряжением 480 В, метод срабатывания термомагнитный и с высоким отключающим сопротивлением 14 килоампер при 480 В, работает длительно и мгновенно. Этот автоматический выключатель в литом корпусе Federal Pacific Electric / American / FPE NEF421030 был полностью отремонтирован. 1- Federal Pacific / CHALLENGER / FPE 20A 1-полюсные автоматические выключатели THIN STAB-LOK на 20 ампер NC NC120 020 — (может быть с красной или черной ручкой) (ВНЕЗАВОДСКОЙ КОРОБКИ) FPE 4.40 долларов. 1-полюсный сменный тонкий автоматический выключатель Stab-Lok NC150 Connecticut Electric производит новые высококачественные сменные автоматические выключатели для центров нагрузки Stab-Lok, которые поддерживают автоматические выключатели типа NC. 11 126 долларов. 19.00! Падение цен! ПАРТИЯ ИЗ 3 — Challenger Federal Pacific, 30 А, 2 полюса, Stab Lok, 28 долларов США. ОДНОПОЛЮСНЫЙ, 30 А автоматический выключатель NAGF30 производства Federal Pacific. Автоматический выключатель Federal Pacific Stab-Lok, 3 полюса, 30 А, 3p30, FPE Stab Lok, тип NA. Произведено новой компанией Connecticut Electric.79 долларов. Совершенно новый: самая низкая цена. Он классифицирован и одобрен для использования в центрах нагрузки Federal Pacific® и внесен в список ETL (10 000 AIC, 2-полюсный, 30 А). Каталог продукции Relectric Федеральный каталог автоматических выключателей Pacific. ОДНОПОЛЮСНЫЙ, 30 А, автоматический выключатель NAGF30 с болтовым креплением от Federal Pacific. В продаже есть автоматические выключатели Federal Pacific на 30 А DP, состоящие из 2 штук. Описание Отсутствует оригинальная упаковка Деталь № UBIF-230N Примечание: на этот продукт не распространяется гарантия. Этот аукцион предназначен для (4) автоматических выключателей типа FPE (бывших в употреблении) 3) FPE 15 ампер по каталогу № 015 (1) FPE 20 ампер по каталогу № 020 Эти выключатели работали правильно, когда были сняты с панели. Будут отправлены приоритетной почтой только в США и PR. за 5 долларов.7 долларов. Этот однополюсный прерыватель цепи с заменой тонкой серии на 120 вольт Federal Pacific Electric 30 ампер используется в центре нагрузки Federal Pacific. 00. 2230 Federal Pacific 30 A 2-полюсный автоматический выключатель. 24 марта 2012 г. · Автоматический выключатель American / Federal Pacific, 2-полюсный, 30-амперный тонкий, серия от Connecticut Electric 1 б / у и новый от 44 $. 99. Бригада выпотрошителей вбивает устройство в заземленный ящик с драгоценными камнями. 30 дней без вопросов, возврат Гарантия. На складе: 3. Усовершенствовать 2-ПОЛЮСНЫЙ 30-АМЕРНЫЙ ВЫКЛЮЧАТЕЛЬ NC250 НА 240 В — Federal Pacific NEF212020 Торговая марка FPE NEF 20 А, 1-полюсные автоматические выключатели в литом корпусе на 277 В повторно сертифицированы.Дополнительная информация. 21 апреля 2009 г. · 30 / NA130 Federal Pacific Stab-Lok Breaker 1 Pole 30 Amp 120V: 20 долларов. Однако коллега проделал то же самое с выключателем MP115 с неправильно подключенным контуром переключения. Рекомендуемые товары. Впереди этого выключателя Federal Pacific на 30 ампер была еще одна панель Federal Pacific с главным выключателем на 100 ампер и выключателем на 60 ампер, питающим субпанель в подвале. Включено в список ETL. Автоматический выключатель NA230 производства Federal Pacific. — Все объявления для этого продукта. Этот автоматический выключатель в литом корпусе Federal Pacific Electric / American / FPE NE233030 является неиспользованным излишком.2В125 Главный выключатель Stab-Lok Federal Pacific Electric. 21 апреля 2009 г. · От производителя. Этот однополюсный прерыватель цепи с заменой тонкой серии на 120 вольт Federal Pacific Electric, 30 ампер используется в центре нагрузки Federal Pacific (FPE). Б / у 50 AMP Pushmatic Bulldog GOULD ITE Siemens Double Pole Beaker P250 NICE! 39 долларов. 20 за каждого. Тонкий двойной полюс на 30 А Деталь № Ubif0230n; ДЛЯ ПОКУПАТЕЛЕЙ КАЛИФОРНИИ. Коннектикут Electric American / Federal Pacific автоматический выключатель 2-полюсный 40-амперный тонкий ряд. фотографии, представляющие фактический товар (ы), которые вы получите.00 Доставка. Классифицировано и одобрено для использования в NBLP и других коммерческих панелях Federal Pacific Electric. В результате электрические компании рекомендуют домовладельцам заменять любой двухполюсный автоматический выключатель Federal Pacific 2230 Federal Pacific 30 А на 30 А. 5 кВ, класс 112.) Коннектикутский электрический выключатель VPKUBIF толщиной 30 А, 1 дюйм, Federal Pacific FPE NB330, выключатель 30 А, 3 полюса. 0. Звоните, чтобы узнать о наличии свободных номеров 800-321-8998. Сравните. Я сделаю все возможное, чтобы сделать его классифицированным и одобренным для использования в центрах нагрузки Federal Pacific; Включено в список ETL; Особенности тонкая серия, тип NC, вставной; 10,000 AIC 2-полюсный, 30А; Двойной полюс; Сменный автоматический выключатель 1 «30 А; Carded; Connecticut Electric для автоматических выключателей Federal Pacific Electric типа NC (тонких).Будьте первым, кто напишет обзор об этом продукте. com. Пересертифицированный автоматический выключатель Federal Pacific NA230 имеет номинальный ток 30 А и номинальное напряжение 240 В на супервыключателях. много доступно. Рейтинг HACR. 90 лот 2 федеральных тихоокеанских Na130, 1 полюс, 30 ампер, 120 вольт, 10 ка, 120 в, автоматический выключатель 17 долларов. Pole Double Pole 30 Amp Breaker Federal Pacific: 39 долларов.Будьте первым, кто оставит отзыв. Трехполюсный автоматический выключатель Federal Pacific NB330, 30 А, 240 В (без горки) 40 долларов. Мы специализируемся на труднодоступных выключателях Federal Pacific / FPE, включая популярные модели, такие как NC020, NA2100, NB111020, NEF435100 и NAGF20. В то время как автоматические выключатели Federal Pacific могут быть устаревшими, Bay Power специализируется на поставке новых, отремонтированных и труднодоступных автоматических выключателей всех типов, поэтому, если вы ищете замену своему старому автомату FPE, вы пришли в нужное русло. место.В корзину Сравнить. В том маловероятном случае, если возникнет проблема с вашим NE111030, мы приложим все усилия, чтобы найти сопоставимую или лучшую замену. Connecticut Electric предлагает отличные сменные выключатели по отличной цене. UBIF0240N-Новая замена Federal Pacific Electric Stab-Lok NC240. NFJ631225 Трехполюсный автоматический выключатель на 225 А, 600 В — Новый излишек. Ложа: 50. Носовая часть Stab-lok, крылья в месте завершения и прижимные лапы — все в хорошем состоянии. 62 (Home Depot) Новый Vpkubif Thin 30 Amp 1/2 дюйма.00 20 ноября 2021 г. · Стандартный толстый автоматический выключатель UBIF Коннектикута, 120 В, 30 А, 1 полюс, 10000 А 31 доллар. Трехполюсный автоматический выключатель Federal Pacific NB330 на 30 А, 240 В переменного тока с горкой. Добавить в корзину. 55.24 $ 99. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Тонкий 30-амперный 1-полюсный автоматический выключатель Connecticut Electric UBIF 030 N Federal Pacific по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Автоматический выключатель Federal Pacific, 30 А, однополюсный, толстый 1FPE130. Просмотреть все 21.Артикул NB330-HUMP Категория Автоматический выключатель Теги 240 В переменного тока, 3 полюса, 30 А, автоматический выключатель, Federal Pacific, NB330. Выключатель Federal Pacific на 30 А, тип NA Stab-LOK 3-полюсный выключатель шириной 3 дюйма Имеет небольшую микросхему на стороне стабилизатора фазы B. Улучшите 2-ПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ на 30 А, 240 В, NC250 — Federal Pacific 24 марта 2012 г. · Американский / Автоматический выключатель Federal Pacific, 2-полюсный, 30-амперный тонкий, серия от Connecticut Electric 1 б / у и новый от 44 долларов 22 декабря 2012 г. · выключатель в субпанели в подвале, производства Federal Pacific Electric (FPE).4 из 5 звезд 68 10 предложений от 7 $. 4. 28 августа 2021 г. · Сменный автоматический выключатель Connecticut Electric® для выключателей Federal Pacific Electric® типа NA (толстый) классифицирован и одобрен для использования в центрах нагрузки Federal Pacific®. Federal Pacific NC030 1-полюсный автоматический выключатель в литом корпусе 30 А | Похоже, что в вашем браузере отключен JavaScript Bay Power. Количество полюсов: 2 полюса • Сила тока: 30 ампер • Подлинный автоматический выключатель Federal Pacific Product Connecticut Электрический автоматический выключатель FEDERAL PACIFIC BREAKER Электрический выключатель типа NA (толстый).10 000 AIC. Покупайте новые, бывшие в употреблении и сертифицированные восстановленные в Bay Power. NEF213020 1-полюсный автоматический выключатель на 20 А, 277 В — Замена. Я буду выкладывать ежедневно! Спросите меня о любой комплектации предметов, и я с радостью отвечу. com Connecticut Electric New UBIF Thin 30 A 1/2 дюйма NEF213030 30 A, 277 В, 1-полюсный автоматический выключатель — новый излишек. В Bay Breakers есть автоматические выключатели Federal Pacific — новые, бывшие в употреблении и устаревшие, с полной годовой гарантией. Однополюсный болт на выключателе Federal Pacific или AMERICAN Stab-Lok 15 Amp.: 2230 • UPC: 784572565760 • Тип продукта: Автоматический выключатель • Автоматический выключатель № NA40 Stab-Lok Federal Pacific. Посмотреть все 3 объявления с пробегом. Перечень Intertek ETL в соответствии со стандартом UL 489 для автоматических выключателей в литом корпусе в США и Канаде. Federal NC0230 Pacific FPE 30 AMP, 2 полюса, тонкий автоматический выключатель УСТАНАВЛИВАЕТСЯ в 1 отсек выключателя 30A 2P, NC230 STAB-LOK 0230, Инструмент для ремонта дома. 09 июля 2021 г. · Новый Federal Pacific на 50 ампер 1/2 дюйма. На фотографии показаны 40-амперные, но они 30-амперные. Купите двухполюсный тонкий прерыватель цепи Federal Pacific, 30 А, Connecticut Electric VPKUBIF0230N, в Walmart.Бесплатная доставка. 0. 10 долларов США. 1 Полюсный выключатель в тонком корпусе 1/2 дюйма — тип NC. От 5 до 10000 кВА 15 до 1500 кВА. 98 Новый. Двухполюсная серия на 60 ампер толщиной, произведенная Connecticut Elect. 93. 30 А, автоматический выключатель на 120/240 В переменного тока с 10 000 AIC 22 декабря 2012 г. · автоматический выключатель в подвальном помещении, изготовленный Federal Pacific Electric (FPE). Каталог продукции Relectric на 120/240 В Федеральный каталог автоматических выключателей Pacific. Трехполюсный автоматический выключатель Federal Pacific NB330, 30 А, 240 В (без горбов) Артикул NB330 Категория Автоматические выключатели Теги 240 В переменного тока, 3 полюса, 30 А, автоматический выключатель, Federal Pacific, NB330, без горки.Учить больше. Вставьте тип. 50; FEDERAL PACIFIC ELECTRIC FPE 3P15 3-ПОЛЮСНЫЙ 15-АМПЕРНЫЙ ВЫКЛЮЧАТЕЛЬ ТИПА NA NA315 20 долларов США. Запасной выключатель Federal Pacific: NC30. Посмотреть все продукты. Сменный однополюсный автоматический выключатель Federal Pacific Stab-Lok типа NA 3 августа 2011 г. · Автоматический выключатель American / Federal Pacific, 1-полюсный 30-амперный, толстый ряд за 52 доллара. NEF431030 — Автоматический выключатель Federal Pacific с болтовым креплением. 20 ноября 2021 г. · Стандартный толстый автоматический выключатель UBIF Коннектикута, 120 В, 30 А, 1 полюс, 10000 А 31 доллар.77 долларов. : 2230 • Альтернативный номер детали $ 6. 13 ноября 2021 г. · Сменный автоматический выключатель Connecticut Electric® предназначен для автоматических выключателей Federal Pacific Electric® типа NC (тонких). Автоматические выключатели вставные — тип ubi-f «тонкий» кардный — однополюсный — номинальный ток 1/2 дюйма = 30 Для центров нагрузки Federal Pacific. Типичные области применения, мощностью до 3600 Вт, включают скважинные насосы (до 200 футов), обогреватели для ванных комнат и электродвигатели (от 1-1 / 2 до 2 л.с.). Нажмите, чтобы начать! Делайте покупки с уверенностью, зная, что на ваш однополюсный автоматический выключатель Federal Pacific FPE NE111030, 30 А, 120 В, действует наша однолетняя гарантия без вопросов.Цена: 480 долларов. 2B125 FPE Автоматический выключатель, основной 2-полюсный, 125 А, 240 В, новый. Больше информации. • Возврат в течение 30 дней — Покупатель оплачивает обратную доставку. NEF421030 — Автоматический выключатель Federal Pacific Electric / American / FPE, 2 ПОЛЮСА, 30 А, 480 В переменного тока — Восстановленный. Трехфазный 2. 5. Неисправности выключателя панелей Federal Pacific являются причиной примерно 2 800 пожаров ежегодно. 2-ПОЛЮСНЫЙ, 30 АМП. 50; Cutler Hammer ch320sw 2-полюсный, 20 А, 240 В, переключаемый нейтральный штекер на выключателе 31 долл. США. 3-полюсный болт на выключателе Federal Pacific fpe nb330, 30 А, 240 В, американский Challenger очищен и испытан на целостность.1-полюсный сменный автоматический выключатель Federal Pacific Stab-Lok NC130 Однополюсный автоматический выключатель STAB-LOK на 30 ампер Выключатели Stab-lok полностью взаимозаменяемы со всеми предыдущими автоматами и обеспечивают такое же проверенное качество. Тип PLD Ваш поставщик автоматических выключателей Stab Lok. Сменный двухполюсный автоматический выключатель Federal Pacific толщиной 30 А и 2 дюйма типа FN UBI предназначен для использования с типичными установками мощностью до 13200 Вт, такими как водонагреватели, сушилки для одежды, кондиционеры и электродвигатели.
