Содержание

Зачем необходимо делать заземление: основы электробезопасности

Каждый человек знаком с таким понятием как электричество, и каждый судит об этом по-разному и относится соответствующе. Многие воспринимают его как отдельный элемент, к примеру, холодильник, телевизор или выключатель, для других это в целом источник энергии. В любом случае электричество опасно для каждого человека, и поражение электрическим током может повлечь за собой серьезные последствия.

Организм каждого человека состоит из большого количества воды и солей, растворенных в ней, и это все говорит о том, что человек электропроводен.

То есть через человеческое тело с легкостью проходит ток. И тут уже стоит понимать, что чем выше сила тока, тем серьезнее могут быть последствия для человеческого тела, некоторые процессы в таком случае и вовсе могут привести к гибели. Отталкиваясь от этого, в процессе работы с электричеством многие инженеры делают защитные системы, которые и позволяют избежать поражения электричеством.

Многие наверняка слышали о таком слове, как заземление. Конечно, любой специалист знаком с термином, и знает его значение и уже понимает, какие работы стоит проводить в таком случае. Что касается среднестатистического человека, то для большинства это загадка, и на вопрос – зачем нужно заземление многие попросту не могут дать ответ.

Давайте же разберемся с этим вопросом по подробнее и как всегда для Вас дорогие читатели и гости сайта «Электрик в доме» я приготовил наглядную иллюстрацию.

Зачем нужно заземление в частном доме?

В любой ситуации, удар током это неприятно, но в некоторых ситуациях даже смертельно, так что стоит уделить должное внимание такому важному вопросу: зачем нужно заземление?

Если человек коснется оголенного проводника, находящегося под напряжением, то исход может быть разным. Конечно, опытным специалистам знакомо правило, если нет цепи то нет и тока, но на практике все происходит совершенно по-другому. Например, человек находится босыми ногами на мокрой земле, и по случайности или неосторожности хватается за оголенный провод. Данная ситуация создает цепь: трансформатор – провод – человек – земля – трансформатор. Обмотки трансформатора зачастую заземлены, а вот что касается земли, то это великолепный проводник.

В таком случае совсем не важно, босые ли ноги, мокрая или сухая поверхность под ними. Обувь это также проводник, бетонный пол или кафельная плитка, никаких гарантий даже слой гидроизоляции дать не может. По такой замкнутой цепи бродят электроны, и хорошо, если человек отцепился от провода, это счастье, но на практике все совсем не так, рука сжимается еще сильнее, и нет возможности убрать ее от провода. В целом картина просто ужасная, и ситуация хуже не придумаешь.

Любой электрик, по технике безопасности обязан носить не только диэлектрические перчатки, но и также изолированный инвентарь, лучше чтобы был диэлектрический коврик и ботинки. Это все выступает в качестве дополнительной защиты, и таким образом риск замкнутой цепи полностью исключается при случайном касании. То есть, если отсутствует замкнутая цепь, то нет никакого тока.

Защита от удара электрическим током

Перед тем как дать ответ на главный вопрос, зачем нужно заземление, нужно разобраться с конструкцией. Заземление — это кусок электрического провода определенного размера, где один конец присоединяется к электрооборудованию, а второй запускается под землю.

И вот именно монтаж заземляющего устройства дает возможность предотвратить поражение электрическим током или минимизировать его воздействие на человека. Также нередко возникает вопрос,

для чего требуется контур заземления? Он нужен для бытового электрического оборудования, выполненного из металла, это может быть:

  1. 1. Стиральная машина.
  2. 2. Холодильник.
  3. 3. Плита.

Наводя потенциал на корпус из металла, ток в обязательном порядке должен уходить в землю. Но в данном случае требуется создание устройства в виде металлической конструкции, которое создает контакт непосредственно с землей.

Таким образом, при наведении потенциала на электрический корпус бытового прибора электрический ток будет полностью уходить в землю, и для человека подобная ситуации не влечет никакой опасности.

Разумеется, часть все равно пройдет через тело человека, но опять же, ситуация безопасна и никаких пагубных воздействий не будет.

В каких случаях необходимо заземление?

Так зачем нужно заземление? Для наглядности стоит рассмотреть несколько примеров:

1. К примеру, в квартире установлена посудомоечная машина. Но по какой-то причине в определенный момент на корпусе появилась фаза, и корпус не заземлен. Но нейтраль линии электропередачи, которая ведет к дому и дает электричество — заземлена, также под заземлением краны и батареи.

Если надеты резиновые тапочки, то при соприкосновении никаких неприятных ощущений и даже малейшего удара не будет. Но вот если нет обуви, и при этом человек еще и схватился за кран, а вторая рука расположена на корпусе, то он становится проводником электрического тока, который подается через корпус на человека, и далее в землю на нейтраль, и на подстанцию.

2. Если посудомоечная машина заземлена? Что произойдет в такой ситуации? Если по каким-то причинам на корпусе появится ноль, то ток сразу уйдет в грунт. Хоть человек босой, хоть в тапочках, ничего не произойдет, заземление сработало, никакого поражения электрическим током все целы и невредимы. Один недостаток, посудомоечную машину нужно будет ремонтировать, но все равно это будет дешевле и лучше.

3. В помещении поломалась стиральная машина, и корпус оборудования находится под напряжением. При соприкосновении с корпусом в таком случае человек получит удар током. Вот зачем нужно заземление, тогда ток уходит в землю и с человеком все хорошо.

Дело в том, что сопротивление человеческой кожи намного выше, чем сопротивление провода, и тогда ток идет по пути наименьшего сопротивления, попадает в землю, и человек остается в целостности. Это один из наиболее простых примеров, который и показывает, зачем нужно заземление в доме или другой постройке. Без такой системы риск получить удар электрическим током возрастает.

Стоит брать в расчет еще один момент, особенно для владельца частного дома это крайне важная информация. Даже если сооружение построено из натурального материала, количество электрической проводки остается тем же что и в многоэтажном жилом здании, но натуральный материал отлично воспламеняется. Именно исходя из этого, система заземления в частном доме может предотвратить возникновение неприятных ситуаций и пагубных последствий.

Наиболее страшным событием, которое может произойти – это пожар, он возникает вследствие короткого замыкания или выхода из строя электрооборудования. То есть если возникает сомнения и вопросы по поводу того, зачем нужно заземление в частном доме, нужно осознавать, что подобная система защищает не только от возгораний, но и предотвращает от удара электрическим током каждого члена семьи.

Ситуации могут быть довольно жуткими, но они являются наглядным примером того, к чему может привести халатность и пренебрежение техникой безопасности. Как видно, иногда последствия могут быть действительно самыми серьезными и пагубными.

Зачем нужно заземление в розетке

В современном мире обычная розетка используется каждый день и весьма активно, но не каждый человек знает, зачем нужно заземление в розетке.

 В процессе эксплуатации любого электрооборудования может произойти пробой, таким образом, напряжение пройдет уже на корпус изделия. Исходя из этого, многие электрики рекомендуют делать заземление в розетке, так как в подобном случае можно избежать поражения электрическим током.

Также это затрагивает и металлические элементы осветительного оборудования. В частном доме заземляющий проводник прокладывается от каждой розетки, диаметра 2,5 миллиметра будет вполне достаточно.

Так зачем же требуется заземление в розетке? Это нужно для того чтобы подключить землю через ее контакт к бытовому оборудованию. В другом бы случае потребовалось прокладывать шину, и уже от нее соединяться с корпусом каждого отдельного бытового прибора, работающего от электрической сети.

Если на вилке того или иного прибора предусмотрено заземление, то лучше его сделать. Заземляющие контакты устроены таким образом, что они подключаются первыми. Если розетки подключаются шлейфом, то непосредственно от распределительной коробки проводится заземление к каждой из них.

Современные электрические щитки имеют специальное защитное устройство — УЗО, так что при срабатывании заземления розетка будет обесточена, и не произойдет ни возгорания, ни повреждения электрооборудования.

Запрещено в качестве заземления использовать водопроводные трубы, трубы и системы канализации, трубопроводы централизованного отопления. Запрет регламентируется правилами ПУЭ 1.7.110. Это может быть опасным не только для каждого жильца, но и стать причиной ускоренного старение и износа труб за счет высокой коррозии.

Необходимо ли заземлять ванную?

В ванной комнате электроприборы постоянно находятся в условиях высокой влажности. Это делает помещение одним из наиболее опасных для размещения бытовой техники. Абсолютно любое оборудование может стать причиной утечки электрического тока. И в такой ситуации, при соприкосновении с предметом могут быть самые серьезные последствия. И таким образом стоит понимать, зачем заземление в ванной комнате нужно проводить в первую очередь?

В целом, заземление электрооборудования это просто мера предосторожности, обязательная процедура для каждого человека. В современных помещениях данному вопросу даже на этапе строительства уделяют минимум внимания.

Ранее в качестве основного материала для трубопровода выступал металл, и вопрос с заземлением не возникал ни у кого. Все ванны подключались к трубопроводу так или иначе, и весь ток уходил под землю. На данный же момент стальные трубы практически не используются, и на смену им пришел пластик. Даже если сегодня установлена металлическая труба стоит перестраховаться, так как нет уверенности в том, что все соседи снизу также выбрали металл, а не пластик.

Также стоит отметить, что ранее даже обычная розетка в ванной комнате не размещалась, что уж говорить об электрооборудования. Сейчас же в помещеии имеется несколько бытовых приборов, питающихся от электрической сети, и любой из них может быть причиной появления напряжения на корпусе.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Для чего нужно заземление?

Всем известно с детства, что трогать оголенные провода под напряжением не стоит. Все мы прекрасно знаем, что такое электроизоляция, и зачем она нужна. Все наверняка слышали и про заземление. Вот только про то, зачем оно необходимо, известно далеко не каждому. Что же такое заземление, и почему его необходимо использовать не только в специальных установках, но и дома? Начнем по порядку.

Электричество само по себе неспособно принести вред человеку или кому бы то ни было еще. Допустим, если вы находитесь в невесомости или полностью изолированы от других предметов, проводящих ток, то есть являетесь конечным звеном цепи, вы можете трогать провода под напряжением, и вряд ли что-то почувствуете. Но стоит кому-либо взять вас за руку – и вы станете «проводником», получив на себя удар током, от которого, кстати, можно и умереть. Следующем звеном этой цепи может стать не только человек, но и пол (мокрый или сухой), стул и любой другой предмет, которого вы касаетесь. Именно поэтому электрики используют не только перчатки и изолированные щипцы при работе с проводами, но и специальные сапоги или шлепанцы.

К сожалению, постоянно такие средства защиты носить невозможно, а в самой обычной квартире вполне может возникнуть неприятная ситуация с замыканием цепи. Это возможно, если вы используете пылесос, телевизор и даже обыкновенный электрический чайник. Стоит воде случайно попасть на корпус во время подобного замыкания – и вы окажитесь в не самом хорошем положении. И это даже в том случае, если корпус прибора изготовлен из пластика. Что уж говорить о приборах с металлическим корпусом?

К сожалению, даже самая хорошая изоляция не всегда помогает. И все, что остается сделать электрику, чтобы предотвратить несчастные случаи, — это создать дополнительное звено цепи, которое примет на себя удар, если тот или иной прибор или предмет окажется под напряжением. Проще всего предусмотреть под это почву, в которой заряд быстро «растворится» и уже перестанет быть опасным для людей. Заземленный прибор даже под напряжением представляет уже гораздо меньшую опасность, так как большая часть тока уходит в землю.

Для того, чтобы создать заземление, большого труда не нужно. Достаточно сконструировать и установить специальный контур в грунте и отвести к нему провод от электросети дома. Контур может быть установлен в любом месте.

Грамотно установленное заземление позволит предотвратить удар током, если вы используете моющий пылесос и любой другой бытовой прибор, случайно притрагиваетесь к проводам или другому металлическому предмету под напряжением. Главное – это правильно создать систему заземления, так как даже самая нелепая ошибка может стать причиной смерти или тяжелой травмы в результате удара тока. Поэтому заниматься самостоятельно такой работой лучше не стоит.

Зачем заземляться / Хабр

Приветствую хабровцев.

Для кого этот пост

Те кто знают и понимаю зачем нужно заземление — не откроют для себя ничего нового. Когда я сделал для себя это открытие — я с удивлением обнаружил, что многие мои знакомые (связанные с IT сферой) слабо понимают зачем вообще надо заземляться. Поэтому собственно сейчас вы видите этот пост.



История вопроса

Купив новые наушники с микрофоном, и придя домой — я с грустью обнаружил, что микрофон создает посторонний шум. Я вернулся в магазин, там на ноутбуке мы проверили, не было никакого постороннего шума от микрофона. Придя домой стал искать причину. Подключил старые наушники, не шумят. Снова подключил новые наушники, шумят. Через некоторое время я случайно прикоснулся к системному блоку ногой, и о чудо шум значительно уменьшился.

Итак, я пришел к выводу, что на корпусе системника возникают какие-то помехи. У меня сразу же возникла мысль о заземлении, и я полез измерять напряжение корпуса относительно земли. За землю сначала я взял нулевой провод, и с удивлением обнаружил, что разность потенциалов получилась порядка 100В. Решил измерить напряжение относительно отопительной батареи, все те же ~100В.

Стало любопытно, решил гуглить, и как оказалось я далеко не первый:

Откуда все-таки напряжение

Я не буду вдаваться в подробности, откуда берется напряжение на корпусах холодильников/стиральных машин. Скажу лишь, что причина в 99% случаев та же, что и на корпусе системного блока. В гугле можно найти более подробное описание и объяснение. В кратце же причина такова:

В блоке питания компьютера стоит фильтр, гасящий высокочастотные помехи, и сбрасывающий их в землю. А вот собственно и сам этот фильтр:


Таким образом в землю у нас идет 110В (если в розетке 220В), но ток представляет собой только ток помех, а значит и сила тока у нас будет незначительная.

А вот такой девайс наверное знаком всем:


Подводный камень данного девайса заключается в том, что он связывает заземления всех устройств, включенных в него. Если у вас включено N системников в него, то ток, отфильтрованный каждым фильтром в БП будет складываться, и находиться на корпусе каждого системника будет уже сумма 😉 Кроме того, как показали мои «измерения земли» — точно такие же фильтры находятся в мониторах (по крайней мере в обоих моих мониторах именно так).

Чем это грозит

Даже сложив ток от 5-6 устройств, подключенных к вышеупомянутому сетевому фильтру — вряд ли он будет настолько сильным, чтобы убить человека. Но тут есть другие подводные камни.

Что будет если один из конденсаторов фильтра вдруг пробьет? Вы запросто получите полные 220 на корпусе своего системника. Конечно конденсаторы выбираются с таким номинальным напряжением, чтобы пробоя не случилось даже от сильных скачков (на выше приведенной схеме 2kV например), но как говорится раз в год и лапоть стрельнет. Но это не самое страшное.

Основная прелесть в том, что устройства, рассчитанные на заземления проектируются так, как будто у вас заземление есть. устройство правомерно считает, что в случае внештатной ситуации оно может сбросить излишки тока в землю. На схеме выше видно, что земля, которую я обвел — не единственная. И сколько у вас таких потенциальных мест неизвестно. Таким образом без существующего заземления на корпусе вашего электроприбора запросто может образоваться опасное для жизни напряжение.

И самый ужас

Особо опасно таким образом использовать приборы, так или иначе работающие с водой. Например стиральные или посудомоечные машины. В стиральной машине например ТЭН может прохудиться, и на корпусе будет полноценных 220В, а поскольку стиральная машина расположена часто в ванной, где кафель, и влага, то вы будете являться отличным проводником, и удар током скорее всего будет

летальным
Выводы

Надеюсь тех, у кого все еще нет заземления, я убедил его сделать. Напоследок лишь скажу, не делайте заземление как проще и побыстрее (на батарею, зануление и т.п.), делайте как надо, ибо это не только ваша личная безопасность, но и безопасность окружающих.

На хабре есть статьи, как

правильно делать заземление

. Так же кучу информации по этому поводу можно нагуглить.

Ну и спасибо за внимание. 😉
UPD. Стараниями TolTol, vertu77, juray я понял, что значительно обезопасить себя можно используя УЗО, т.к. его можно включить в цепь без заземления. Однако не без недостатков

Зачем нужно заземление на даче?

На сегодняшний день практически любой жилой частный дом оснащен множеством электрических приборов. При повреждении изоляции фазное напряжение на токопроводящем корпусе электроприбора может представлять большую опасность для жизни и здоровья человека. Обеспечить сохранность и работоспособность электрооборудования в загородном доме, в коттедже или на даче помогает заземление. Благодаря заземлению можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети соединяется с заземляющим устройством.

Систему заземления для частного дома следует предусмотреть еще на этапе проектирования электрики. Защитное заземление предполагает соединение электрического оборудования с землей и необходимо для обеспечения электробезопасности. Электроприбор при помощи вилки соединяется с трехконтактной розеткой, далее через клеммник в электрощите подключается к заземляющей шине, которая, в свою очередь, подключена к контуру заземления. Рабочее заземление предназначено непосредственно для отвода электрического тока и предотвращает скачки напряжения.

Заземление газового котла, бойлера, стиральной машины, электрической плиты, компьютера и другой техники необходимо для их стабильной работы. К тому же, эксплуатация такого оборудования благодаря заземлению становится гораздо более безопасной для человека. В случае нарушения изоляции корпус электрического прибора может находиться под напряжением. Человеку, прикоснувшемуся к такому прибору, грозит удар электрическим током. Помимо необходимости защиты электрического оборудования, причиной для установки заземления в дачном доме может стать организация системы молниезащиты. Заземление молниезащиты отводит в грунт электрический разряд, который получает через токоотвод от молниеприемника. Необходимое сопротивление заземления зависит от его назначения и условий установки.

Перед домовладельцем, заинтересованным в безопасной работе электрических устройств, стоит выбор между двумя вариантами: купить заземление или сделать заземление на даче своими руками. Применение устаревших технологий организации заземления в частном доме может поставить под вопрос эффективность этой защитной системы. Современный комплект модульно-штыревого заземления, разработанный специально для обеспечения электробезопасности в частном доме и на даче, облегчит работы по монтажу и прослужит долгие годы.

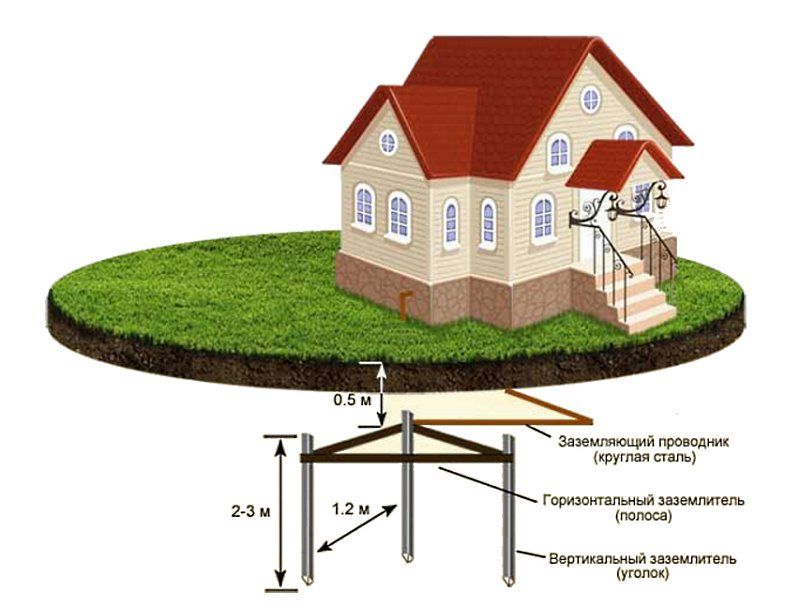

Контур заземления частного дома формируется с помощью различных токопроводящих элементов. К ним относятся заземляющие стержни, погруженные в грунт, и расположенные горизонтально полоса или пруток, которые соединяют стержни. Проводники выполняются из стали с медным или цинковым покрытием, защищающим металл от коррозии и механических повреждений, или из нержавеющей стали. Стержни заземления объединяются в единый контур, который подключается к заземляющей шине. Система заземления защищает от пожара, короткого замыкания и от выхода из строя электроприборов, отводит от системы молниезащиты в землю электрический ток при прямом ударе молнии. Своевременная установка системы заземления позволяет безопасно использовать электричество на даче, исключая риск удара электрическим током.

Для чего служит заземление? Определение, фото, видео

Автор Alexey На чтение 7 мин. Просмотров 756 Опубликовано Обновлено

Если обычного человека спросить, для чего нужно заземление, то ответ будет примерно таким: «Чтобы током не ударило». Приведённая формулировка правильно характеризирует предназначение данного устройства, но она является неполной.

Помимо обеспечения защиты человеческого организма от поражения электрическим током, у заземления есть и другие функции, о которых будет рассказано ниже. Для начала нужно понять значение данного термина, расшифровав определение, данное одной из важнейших книг в профессии электрика, которая называется «Правила Устройства Электроустановок», сокращённо ПУЭ:

Для простого обывателя данная сухая формулировка мало что значит, поэтому ниже будет поэтапно расписано значение каждого слова.

Расшифровка терминов

Многие люди представляют себе заземление в виде металлического штыря, закопанного в земле, с тянущимся от него проводом, идущим к электрощиту.

На самом деле, металлическая конструкция, закапываемая в грунт, является заземлителем, а совокупность заземлителя и подключенных к нему проводов называется заземляющим устройством (ЗУ).

на рисунке изображены составные части заземления

Как видно из определения ПУЭ, заземление – это, прежде всего процесс, выполнение которого должно обеспечивать электротехническую защиту людей и оборудования.

Говоря о заземляемом оборудовании, как о защите от поражения, подразумевают защитное заземление. Термин «электрическое соединение» означает подключение при помощи проводников.

Точкой сети может быть место соединения с ЗУ как токонесущего проводника, так и защитного провода, экрана или брони кабеля.

провод заземления или точка соединения ЗУ к контуру заземления

Электроустановкой называют совокупность аппаратов, машин, оборудования, конструкций, сооружений, помещений, предназначенных для генерации, трансформации, распределения и передачи электроэнергии, а также для преобразования в другие типы энергии.

Назначение заземления

Вышеописанная терминология пока не дает ответ на вопрос, зачем необходимо заземление, но приближает к пониманию сути вещей. Интуитивно понятно, что напряжение на заземлённых точках пребывающего в нормальном состоянии оборудования будет равным нулю.

Удельные сопротивления некоторых грунтов

Идеальное заземление должно обладать бесконечно малым сопротивлением ЗУ, чтобы обеспечивать падение напряжения до нуля при бесконечно больших значениях пропускаемых токов.

Иными словами, идеальное заземление обеспечивает зануление любых возникающих в заземлённой точке потенциалов. На практике сопротивление заземления (очень важная характеристика) – зависит от площади контакта заземлителя, характера окружающих его грунтов, их влажности, солёности, плотности.

Также немаловажную роль играет поперечное сечение заземляющих проводов, которое согласно ПУЭ не должно быть меньше 6мм². Падение напряжения на заземлённом металлическом корпусе электроприбора при замыкании на него фазного провода будет зависеть от сопротивления заземления и максимально возможного тока в цепи.

Таким образом, должно быть обеспечено снижение до безопасного для жизни и здоровья уровня разности потенциалов между заземляемым электрооборудованием и землёй.

Совокупная защита заземляющих устройств и предохранителей

Естественно, что одно только заземление не может обеспечить безопасную жизнедеятельность человека, даже, если бы оно было идеальным – ведь тогда в электрических цепях электрооборудования, при повреждении изоляции токонесущих проводов произойдёт короткое замыкание, которое неминуемо приведёт к возгоранию, если не принять дополнительные защитные меры в виде применения предохранителей и автоматических выключателей.

Поэтому, помимо снижения до безопасного значения разности потенциалов, заземление должно обеспечивать ток утечки, достаточный для того, чтобы сработали автоматы защиты и предохранители.

Поскольку нулевой провод электросети имеет достаточно малое сопротивление, и к тому же его заземляют как на трансформаторной подстанции, так и повторно по пути прохождения, то связка заземление плюс зануление корпусов оборудования даёт лучшие результаты, обеспечивая быстрое срабатывание защиты в случае пробоя изоляции.

Система заземления tn-c-s

Если сопротивление заземления достаточно высокое, то защитный автомат может не сработать за короткий период времени. В этом случае необходимо применить устройство защитного отключения, моментально реагирующее на очень малые токи утечки.

Заземление и зануление в системах энергоснабжения

Заземлять каждый корпус электроприбора невыгодно, и нет возможности обеспечить надлежащее качество заземлителя в различных условиях.

Поэтому заземление электрооборудования и бытовой техники осуществляется при помощи линий электропередач, которые имеют, в зависимости от системы, защитный заземляющий провод PE (protect earth – защита землёй). Таких систем электроснабжения, имеющих провод заземления всего три:

  1. устаревшая TN-C, где PE и рабочий ноль N совмещены в одном проводе PEN;
  2. TN-S, где PE и N соединены только в контуре заземления трансформатора и больше нигде не контактируют;
  3. TN-C-S, PE и N совмещены до точки разделения, после которой больше не соединяются.

TN означает заземлённая нейтраль, S – разделённый, C – совмещённый. В системе TN-C защитные функции, которые должно выполнять заземление осуществляет зануление PEN проводом корпусов электроприборов.

Данная схема не является безопасной, поэтому была упразднена, а на смену ей пришли системы энергоснабжения TN-S и TN-C-S, обеспечивающие более безопасную электротехническую защиту при помощи дополнительного заземляющего провода PE.

Обозначение проводников

Заземление электросетей многоквартирного дома по данным схемам должны выполняться исключительно специалистами.

Собственноручно заземлённый защитный провод

Ответом на вопрос, как сделать заземление самостоятельно будет система ТТ, где не надо выполнять работ по разделению PEN, достаточно установить индивидуальное заземляющее устройство и соединить его с шиной PE.

Поскольку сопротивление кустарного заземлителя будет больше, чем заземление плюс зануление, то обязательным условием является применение УЗО, которое отреагирует на возникший ток утечки и отключит питание.

На неофициальном уровне можно договориться со службами энергоснабжения о самостоятельном разделении PEN провода на вводном распределительном устройстве частного дома.

В данном случае осуществляется заземление и зануление главной заземляющей шины, с последующим разделением PEN на рабочий N и защитный PE провод.

Осуществляя подобный электромонтаж, всегда нужно помнить важное правило – недопустимо использовать в качестве заземляющего устройства трубопроводы коммуникаций, это может быть смертельно опасным как для членов семьи, так и для соседей. Изготовляют заземлитель из металлопроката различной формы профиля, монтаж осуществляют электросваркой.

Плакат сечение проводников , материал заземления

Обязательно нужно проконсультироваться со специалистом, и попросить его потом измерить сопротивление получившегося заземлителя, которое не должно превышать 30 Ом.

Заземлённое неэлектрическое оборудование

Термин защитное заземление применяется не только по отношению к электрооборудованию. Очень часто заземляют металлические конструкции, которые в принципе не имеют ничего общего с электротехникой, и не соприкасаются с изоляцией кабелей, которая может повредиться.

Например, стальные поручни эстакад и галерей должны быть заземлены, также как и различные трубопроводы и даже металлическая ванна в санузле. Возникает резонный вопрос, зачем требуется заземление данных конструкций, если их функции далеки от использования электроэнергии?

Ответ заключён в том, что опасные потенциалы могут возникнуть не только при пробое изоляции. Очень большим электромагнитным воздействием обладает разряд молнии, происходящий на расстоянии сотен метров, при котором на металлических поверхностях индуцируется опасная разница потенциалов.

Принцип молниезащиты от вторичных проявлений молний (первичный – это прямое попадание) состоит в том, что при помощи системы уравнивания потенциалов (СУП), соединённой с заземлением, наведённые в проводниках токи стекают в землю. Также СУП, установленная в ванной, защищает от статического электричества, возникающего при трениях молекул воды в потоке.

Система уравнивания потенциалов



Наведённое молнией, также как и статическое перенапряжение может достигать нескольких киловольт, чего достаточно для возникновения искры, что является критически опасным для трубопроводов и объектов хранения жидких, газообразных, пылеобразных горючих, легко воспламеняемых, взрывоопасных веществ.

Поэтому нормативные требования по заземлению к таким объектам являются максимальными

Применение заземляющих устройств в радиоаппаратуре

В электронике заземление применяют для подавления влияния электромагнитных помех, защищая от них электронные цепи путём помещения их в заземлённый корпус, выполняющий роль экрана.

Подобное экранирование осуществляется и для чувствительных проводов при помощи оплётки кабеля. Но не стоит путать заземление с термином «земля», означающим условное принятие нуля потенциала в некотором узле цепи.

В радиопередающей технике заземление служит для улучшения эффективности излучения стационарной антенны, которое достигается увеличением емкости между излучателем и противовесом (землей).

Заземление. Зачем нужно заземлять оборудование, назначение заземления.

Заземление. Зачем нужно заземлять оборудование, назначение заземления.

Любое электрооборудование как бытовое (холодильник, стиральная машинка и др.) так и промышленное (станки, стабилизаторы напряжения, электрокотлы и др.), имеет гарантийный срок службы и номинальный срок службы. Гарантийный срок службы устанавливают производители оборудования и этот срок может быть от 6 месяцев до 5 лет. Номинальный срок службы оборудования определяется в нормативных документах: технические условия или в системе государственных стандартов (ГОСТ). Тем не менее, на срок службы влияют многие факторы: от условий эксплуатации и до правильности выбора параметров оборудования для целей его использования. Все электрооборудование имеет различные защиты как внутренние (программные виды отключения техники) так и внешние (автоматические выключатели при перегрузке или коротком замыкании).

Однако бывают ситуации, когда защитные устройства не реагируют на возникшие внештатные ситуации. Частным случаем внештатной ситуации может стать повреждение внутренней изоляции (проводника, схемы) и возникновении на металлическом корпусе оборудования напряжения. И такое напряжение может колебаться от нескольких вольт до нескольких десятков вольт и даже может быть больше 100Вольт.

Прикоснувшись к такому оборудованию сквозь человека пройдет переменный ток, и как известно смертельно опасным считается напряжение переменного тока с номиналом более 24В. Многие испытывали «покусывание» металлических частей оборудования, так вот это небольшие потенциалы напряжения. Для защиты от таких повреждений и было придумано заземление, основное назначение которого — снизить величину этого напряжения. То есть другими словами, главное предназначение заземления — максимально снизить напряжение появившееся на корпусе электрооборудования до безопасного значения.

Допустим, что у вас установен металлический светильник, корпус которого не заземлен. В ситуации, если изоляция будет повреждена, на металлической части светильника окажется напряжение. И вот вы собрались поменять лампочку в светильнике, притронулись к корпусу — вас ударит током, т.к. дотронувшись к корпусу светильника вы окажетесь проводником, а электрический ток потечет через ваше тело в землю.
Если светильник будет заземлен, то значительная часть напряжения уйдет в землю поскольку сопротивление заземления, как правило, меньше чем сопротивление вашего тела.

Что такое заземление?
Заземлением — называется такое соединение (цепь заземления) металлических  элементов электрооборудования (в обычном состоянии не токоведущими) с землей (схемой заземления, контуром), которые в обычном состоянии не находятся под напряжением, но могут оказаться под напряжением из-за повреждения изоляции.

Заземление очень необходимо для работы таких устройств как Устройство защитного отключения, сокращенно УЗО. Так вот, если корпус электрооборудования не будет заземлен, то ток утечки протекать не будет, и устройство защитного отключения не сработает.

Зануление? Главное отличие заземления от зануления?
Наряду с заземлением вам наверняка приходилось слышать такой термин как зануление.
Зануление это схемное соединение металлических частей электрооборудования, которые в нормальном режиме работы не являются токоведущими с нулевым проводником сети (с нулем). Принципиально  заземление и зануление выполняют одну и ту же задачу – защищают человека от поражения электрическим током, но обеспечивают такую защиту немного разными подходами. В сетях где применяется метод зануления происходит отключение от сети электрооборудования, корпус которого из-за пробоя изоляции оказался под напряжением.

При пробое фазы на соединенный с нулем корпус возникает замкнутый контур между фазой и нулем, другими словами возникает однофазное короткое замыкание. На возникшее короткое замыкание должны реагировать защитные устройства, такие как автоматы или предохранители, в результате происходит отключение поврежденной электроустановки от сети электропитания.

Краткий вывод:
— заземление обеспечит защиту методом снижения напряжения на корпусе электрооборудования при прикосновении человека к нему.
— зануление осуществляет защиту метедом отключения электрооборудования (группы защищаемых нагрузок) от сети.

Для чего нужно заземление оборудования обработки информации

Когда речь идет о заземлении, мы привычно связываем тему разговора с защитным заземлением, призванным оградить человека от опасного электрического потенциала, случайно появляющегося на корпусах электрооборудования. При помощи защитных проводников PE и шины заземления их корпуса соединены с заземлителем, что обеспечивает стекание потенциала через контуры заземления в грунт. Однако существует еще один класс заземления, к защитному не имеющий никакого отношения – это так называемое функциональное (рабочее или информационное) заземление. Основная роль, отведенная функциональному заземлению – обеспечение электромагнитной совместимости электрооборудования, работающего в области информационных технологий, связанных с обработкой и передачей данных.

В отличие от защитного заземления, призванного защитить человека от напряжений низкой частоты с высокой амплитудой, информационное заземление защищает аппаратуру от высокочастотных помех, амплитуда которых угроз человеку не несет. Тем не менее, помехи сказываются, например, на качестве передачи информации, без функционального заземления вероятна технологическая утечка конфиденциальной информации.

Учитывая, что использование функционального заземления (FE) не отменяет защитного, которое должно присутствовать во всех электроустановках, оно выполняется посредством организации отдельного контура заземления, а заземлитель функционального заземления должен иметь электрическое соединение с защищаемыми объектами при помощи специальных шин и защитных заземляющих проводников FE.

Особенности организации функционального заземления

При проектировании систем функционального заземления необходимо учитывать требования, предъявляемые к нему технической документацией на электронное оборудование, для которого оно предназначено, в частности предъявленной величине сопротивления функциональному заземлению. Например, для электронных устройств систем информационно-коммуникационных технологий величина сопротивления заземлителя не должна превышать 1 Ома, в то время как для высокочувствительного медицинского оборудования оно может достигать 2 Ом.

Для обеспечения главного требования – электробезопасности для систем заземления TN-S защитное и функциональное заземление должны входить в систему уравнивания потенциалов и составлять общую электрическую цепь. С этой целью защитные проводники PE и FE объединяются и присоединяются к главной заземляющей шине, в качестве защитного проводника в данном случае используется проводник питания PE, а независимый функциональный проводник FE соединен с низкоомными независимыми заземлителями. При таком решении система уравнивания потенциалов одновременно:

  • защищает персонал от поражений электрическим током;
  • повышает помехозащищенность электронных схем;
  • увеличивает информационную безопасность систем.

В ряде случаев требуется независимое исполнение функционального заземления, примером тому могут служить медицинские учреждения с высокочувствительным оборудованием. В таких ситуациях заземлители различных систем заземления должны быть разнесены на расстояние не менее 20 метров друг от друга с целью исключения взаимного влияния. В распределительных шкафах шины функционального заземления FE выполняются изолированными от самого шкафа, а шкаф присоединяется на шину защитного заземления PE.

С появлением модульных (штыревых) заземлителей предоставляется возможность создания глубинного заземления глубиной в десятки метров с сопротивлением в доли Ома. Такое решение позволяет использовать один общий заземлитель, являющийся защитным повторным заземлением и удовлетворяющий по параметрам функциональному заземлению.

Смотрите также другие статьи :

Измерение качества электрической энергии

Любые электроприборы и оборудование разрабатываются для работы в определенных условиях. Все составные элементы предусматривают характеристики, способные производить оптимальную полезность и отдачу при определенных параметрах поступающего тока.

Подробнее…

Зачем нужно заземлять электрические цепи?

Электрические устройства «заземляются», когда они подключаются к заземляющим устройствам из соображений безопасности. Заземление обеспечивает безопасный «путь наименьшего сопротивления» для следования паразитному напряжению. Системы заземления направляют паразитное напряжение в землю, где оно безопасно разряжается, а не накапливается в опасных местах.

Без заземления скачки напряжения или повреждение оборудования могут сделать электрические цепи опасными или разрушительными.Они могут повредить подключенные электроприборы, поразить окружающих людей или даже вызвать возгорание. Заземление — важный элемент безопасности для электрической системы любой конструкции. Фактически, электрические нормы требуют этого для всех новых построек. Вот что вы должны знать об электрическом заземлении и зачем оно вам нужно:

Как работает электрическое заземление?

Электрические цепи обычно содержат три провода: «горячий» провод, «нейтральный» провод и заземляющий провод. Горячий провод содержит активное напряжение, питающее электрические приборы.Активное напряжение заряжено отрицательно. Отрицательно заряженное электричество естественным образом стремится разрядить свою отрицательную энергию, чтобы вернуться в состояние нейтрального заземления. Для этого он проходит через нейтральный провод и возвращается к положительному заряду главной сервисной панели. Когда цепи замыкаются, отрицательные заряды проходят через горячий провод и возвращаются на землю через нейтральный провод. Если все исправно, заземляющий провод никогда не вступит в игру.

К сожалению, цепи могут ломаться или работать неправильно, как и все остальное.При повреждении или обрыве проводов в цепи электричество может выходить из системы и попадать в другие материалы. В зависимости от того, где протекает ток, он может шокировать вас, что-то повредить или вызвать пожар. Заземляющие провода предотвращают это. При поиске нейтрали напряжение всегда следует по пути наименьшего сопротивления, даже когда оно выходит из замкнутой системы. Провода заземления обеспечивают этот путь наименьшего сопротивления. Они подключаются к шине заземления в земле под вашей цепью. Когда в системе возникает паразитное напряжение, заземляющий провод «ловит» его и передает на землю, где он не может повредить вам.

Почему важно электрическое заземление?

Заземление электрических цепей — очень важная процедура безопасности. Заземление помогает защитить вас и ваш дом от опасностей повреждения цепей или электрических перегрузок. Когда случаются скачки напряжения, избыточное электричество, введенное в систему, может выскочить из проводки. Без электрического заземления это паразитное напряжение может вызвать возгорание, повредить приборы или шокировать окружающих.

Правильное заземление защитит электрическую систему вашего дома даже в случае сильного скачка напряжения или удара молнии.Заземление предотвращает возникновение электрической дуги на других проводящих материалах, таких как вода и металл, где оно может повредить вам. Заземляющие провода также предотвращают перегрузку напряжением и повреждение ваших приборов, что помогает им прослужить дольше и лучше функционировать. В целом, заземление — одна из важнейших мер безопасности, защищающих современные домашние электрические системы.

Как узнать, заземлены ли мои цепи?

Может быть трудно определить, правильно ли заземлен ваш дом, без тестера цепей или профессионального осмотра.Однако есть пара вещей, которые помогут вам составить представление. Прежде всего: у ваших розеток два или три контакта? Нижний третий контакт розетки подключается к заземляющему проводу. Если в вашем доме есть двухконтактные розетки, они представляют собой незаземленные электрические цепи. Если у вас есть двусторонние розетки, обновите их до GFCI ASAP .

Даже если каждая из ваших розеток имеет три контакта, у вас все равно может не быть эффективного заземления. Иногда дома, которые когда-то были заземлены, теперь имеют неэффективное заземление из-за повреждений или ошибок в электропроводке.Дома, построенные в 50-х и 60-х годах, часто не имеют заземления или неэффективного заземления, даже если в них есть трехконтактные розетки. Если вы хотите точно знать, заземлен ли ваш дом, приобретите домашний тестер цепей или запланируйте осмотр.

Что делать, если мои цепи не заземлены?

Лучше всего вызвать электрика для немедленной установки заземления. Специалисты Early Bird могут перемонтировать весь ваш дом, чтобы включить безопасное и современное заземление в каждую из ваших цепей.Если вы не хотите переделывать свой дом для заземления, вам следует как минимум заменить двухконтактные розетки на GFCI.

GFCI, или «прерыватели цепи замыкания на землю», могут обеспечить вам уровень защиты даже без заземления. Эти розетки автоматически прерывают подачу электричества при возникновении опасности поражения электрическим током, возгорания или повреждения. У вас должны быть розетки GFCI на кухне и в ванных комнатах вашего дома, независимо от того, заземлили вы свой дом или нет! Розетки GFCI не защитят вашу технику так же эффективно, как заземление, но они помогут защитить вас.

Если вы хотите установить заземление, заменить двухконтактные розетки на GFCI или у вас есть другой вопрос по электрике, свяжитесь с Early Bird Electric в любое время. Наши лицензированные и опытные специалисты помогут вам решить любые проблемы с электричеством. Мы хотим помочь сделать ваш дом безопасным.

Что такое заземление и может ли оно изменить ваше здоровье?

Заземление — это процесс переноса свободных электронов Земли в ваше тело, где они могут уменьшить хроническую боль и воспаление, помочь вам лучше спать, улучшить кровообращение и многое другое.

Вы когда-нибудь ходили босиком по траве или по пляжу?

Можете ли вы вспомнить ощущение тепла или благополучия?

Это тонкая, естественная энергия земли, текущая через подошвы ваших ног.

Заземление находится в контакте с электронами земли. Вы можете сделать это в помещении с токопроводящим продуктом или на природе на природе. Исследования показали, что заземление улучшает настроение и уменьшает повреждение мышц и боль.

Польза для здоровья от заземления на удивление обширна.

Он может укрепить вашу иммунную систему, уменьшить воспаление и ускорить восстановление после травм. Возможно, это связано с тем, что энергия Земли поддерживает способность вашего тела к самовосстановлению или восстановлению баланса.

Узнайте больше и прочтите отзывы ниже.

Как работает заземление?

Вы можете думать о Земле как о гигантской батарее, которая поддерживает жизнь на этой планете.

Поверхность Земли имеет слабый отрицательный электрический заряд из-за ударов молнии и атмосферного давления.На атомном уровне он заполнен свободными электронами — наименьшей единицей отрицательного заряда.

Подключение к матери-Земле помогает нам пополнять запас энергии и перебалансировать системы нашего тела, которые по своей природе являются биоэлектрическими.

Согласно отчету в Journal of Environmental and Public Health:

«Отрицательный заряд Земли может создать стабильную внутреннюю биоэлектрическую среду для вашего тела. Это включает в себя нормальное функционирование всех систем организма, таких как биологические часы, регулирование циркадных ритмов и балансирование уровня кортизола.”

Есть ли доказательства?

Растет объем исследований, включая 18 исследований и 3 обзорных статьи в рецензируемых журналах. Хотя многие из этих исследований являются небольшими по масштабу, они являются двойными слепыми и используют объективные тесты для измерения физических реакций заземленных субъектов и поддельных субъектов (которые не осознают, что они не обоснованы).

Эти исследования показывают положительные результаты для:

  • Улучшение сна
  • Снижение стресса
  • Обезболивание
  • Улучшение кровотока и кровообращения
  • Иммунная поддержка
  • Сбалансированный уровень кортизола, особенно ночью
  • Улучшение сердечно-сосудистой функции
  • Уменьшение воспаления
  • Нормализованное мышечное напряжение
  • Более быстрое восстановление от мышечного напряжения
  • Повышение уровня энергии в течение дня
  • Уменьшение количества свободных радикалов в организме

Загрузите нашу электронную книгу, чтобы посетить нашу страницу исследований, чтобы узнать больше.

Что говорят люди?

Мы получили сотни отзывов от людей, добившихся потрясающих результатов в отношении здоровья. Вот 5 самых последних.

Вы можете проверить это прямо сейчас

Просто выйдите на улицу и снимите обувь. Прогуляйтесь босиком по траве или неокрашенному бетону.

Обратите внимание на то, что вы чувствуете до и после. Всего 30 минут может быть достаточно, чтобы заметить разницу в мышечной усталости, боли, стрессе или настроении.

Удивительно, но заземление существовало всегда, но мы упустили его из виду.

Многие древние народы верят в целебную силу земли, в том числе египтяне, греки, коренные австралийцы, индийцы и коренные американские индейцы. В 19 веке немецкий физиотерапевт и натуралист Себастьян Кнайп утверждал, что ходьба босиком может помочь избежать болезней.

Как насчет воспаление ?

Сегодня как никогда важно вести здоровый образ жизни, сводящий к минимуму нерешенное или продолжающееся воспаление, также известное как хроническое воспаление.

Хроническое воспаление является основным фактором многих серьезных заболеваний, включая ожирение, сердечно-сосудистые заболевания, сердечные приступы, инсульты, диабет, депрессию.

К счастью, наша планета имеет огромное природное противовоспалительное средство!

Когда вы соединяетесь с землей, ваше тело получает дозу так называемых «свободных электронов».

Эти свободные электроны могут помочь погасить пламя воспламенения.

Свободные радикалы и хроническое воспаление

Вы, вероятно, слышали о свободных радикалах, связанных с болезнями или токсинами в нашей окружающей среде или болезнях.

На самом деле, все нормальные процессы вашего тела — дыхание, перекачивание крови по телу, пищеварение — создают свободные радикалы. Вот почему свободные радикалы связаны со старением.

Отрицательная энергия Земли (в виде свободных электронов) может противодействовать накоплению свободных радикалов в нашем теле, согласно Журналу окружающей среды и общественного здравоохранения.

Свободный радикал, крадущий электрон

У свободных радикалов отсутствует электрон, и они постоянно ищут свободные электроны, чтобы нейтрализовать их положительный заряд.Подробнее читайте в нашей статье о заземлении и объяснении антиоксидантов.

К сожалению, ваше тело не может самостоятельно избавиться от всех свободных радикалов. Вы можете помочь этому, употребляя в пищу антиоксидантные продукты, такие как черника, или принимая добавки, такие как витамин Е. Однако трудно угнаться за быстрым образованием свободных радикалов внутри вашего тела.

Когда ваше тело находится в проводящем контакте с землей, избыточные положительные свободные радикалы нейтрализуются отрицательно заряженными свободными электронами. Положительный + отрицательный = нейтральный.

Свободные электроны сводят на нет свободный радикал даром электрона

Это мягко стабилизирует системы вашего тела и уменьшает воспаление. Это особенно важно при хроническом воспалении, когда продолжающееся неконтролируемое воспаление тлеет и создает условия для болезни.

Как мне получить заземление?

Есть два основных способа — в помещении с продуктом или на открытом воздухе на земле. Оба имеют одинаковую пользу для здоровья.

На открытом воздухе

Один из самых простых способов начать регулярно заземляться — это ходить босиком.

Зеленая трава или влажный песок на пляже идеальны. Влажная земля обладает большей проводимостью, чем сухой песок или сухая грязь. Пляж — одно из лучших мест для заземления, так как сочетание песка и соленой воды имеет высокую проводимость.

Керамическая плитка, неокрашенный бетон и кирпич (при укладке непосредственно на землю) также являются проводящими поверхностями. Они также позволяют человеческому телу эффективно приземляться.

Около 30 минут должно быть достаточно, чтобы заметить изменение уровня стресса или боли.

Исследования показывают, что ваше тело претерпевает физические изменения в течение четырех секунд после заземления. Напряженные мышцы расслабляются, и нервная система успокаивается.

В помещении

Вы можете заземлить себя в помещении (дома или в офисе) с помощью внутреннего заземляющего продукта.

Это так же эффективно, как соединение с землей босиком на открытом воздухе. И таким образом вы сможете испытать еще много часов заземления.

Например, вы можете заземлить на восемь часов в течение ночи, когда спите на листе заземления или подложке.Или вы можете провести семь часов работы по заземлению в офисе с помощью заземляющего коврика.

Заземляющие устройства для помещений особенно удобны в прохладные месяцы, когда погода слишком прохладная для прогулок босиком на открытом воздухе.

С какого продукта мне начать?

Нашим самым популярным заземляющим продуктом является универсальный тканевый заземляющий мат. Вы можете использовать его, когда сидите, спите или работаете. Также популярны наши заземляющие покрытия размером с матрас.

Оба продукта работают одинаково.

Как работают изделия для заземления в помещении?

Заземляющие изделия изготавливаются из токопроводящих материалов, таких как нержавеющая сталь, серебро или углерод.

Они подключаются к земле снаружи с помощью шнура или провода, по которому электроны земли проходят через изделие, а затем к вам.

Для подключения к земле снаружи вы можете использовать:

1 / заземляющий стержень или заземляющий стержень.

Это тонкий металлический кол, который вы вбиваете в грязь снаружи.Затем к изделию прикрепляется длинный провод от стержня.

В комплекты заземляющих стержней мы поставляем 15-метровый наружный провод, устойчивый к ультрафиолетовому излучению.

С помощью разветвителя можно соединить несколько продуктов к одному стержню. Смотрите наши наборы для нескольких продуктов.

Однако этот способ может оказаться неудобным, если вы живете в квартире или многоэтажном доме.

2 / Более простой вариант — использовать наш специально разработанный адаптер и провод.

У адаптера есть металлический штифт, который вставляется в третий порт «земли» вашей розетки.Он проводит землю, а не электричество. Это позволяет свободным электронам от земли проходить прямо через заземляющий провод в ваш продукт.

Общие вопросы, которые задают люди

1) Безопасно ли заземляться через розетку?

Да, но только в том случае, если вы используете специально разработанный адаптер заземления.

Адаптеры

Better Earthing имеют два пластиковых штыря наверху, поэтому через них не может проходить электрический ток. Только третий «заземляющий» контакт сделан из металла, чтобы позволить свободным электронам проходить через него.

Кроме того, наш адаптер и провод имеют встроенные защитные резисторы общим сопротивлением 60 000 Ом. Это означает, что электричество через укус комара не сможет пройти даже в случае скачка напряжения.

2) Нужно ли включать питание?

Нет, заземляющие устройства отлично работают при выключенной розетке . Это потому, что они проводят от Земли только свободные электроны. Однако вы можете включить розетку, если хотите использовать розетку совместно с электроприбором.Вы даже можете использовать двойной адаптер или плату.

3) Увеличит ли заземление мое воздействие ЭМП?

Сокращение от электромагнитных полей, ЭМП — это энергетические области вокруг электронных устройств, проводки, линий электропередач, мобильных телефонов, солнечных преобразователей и т. Д.

Человеческое тело биоэлектрическое. Наше сердце, мозг и другие органы тела функционируют с помощью крошечных электрических импульсов. Чрезмерное воздействие ЭМП может нарушить нормальное функционирование нашего организма. Могут появиться такие симптомы, как усталость, нарушение сна, боли, депрессия и даже повреждение клеток.

Один из способов защитить себя от этого ядовитого нападения — заземлить.

Исследования показывают, что заземление защищает тело от низкочастотных электрических ЭДС переменного тока. К ним относятся ЭМП от вашего кондиционера, холодильника, фена, компьютера и т. Д. Когда вы заземляете, уровни электрических ЭДС кондиционера, индуцируемые в вашем теле, снижаются. Он становится слишком низким, чтобы оказывать негативное воздействие на организм человека.

Самым важным преимуществом является то, что он поддерживает врожденные системы исцеления вашего тела.Так что вы можете процветать в нашем все более урбанизированном и плотном мире электромагнитных полей.

Все исследования по заземлению проводились в городской среде, где участники были окружены электромагнитными поляризациями. Сюда входит медицинское оборудование для тестирования, которое было помещено непосредственно на объект. Например, накладки на электроды, используемые при мониторинге ЭКГ.

У участников улучшился кровоток или кровообращение, уменьшилась боль, улучшилось настроение, уменьшилось мышечное напряжение с заземлением в среде, насыщенной ЭМП.

Этот опыт нашел отражение в бесчисленных обзорах людей, живущих в пригородных, сельских и городских районах по всему миру.

Заземление вашего тела — это разумная практика, которая может помочь вам в исцелении.

4) Как мне узнать, правильно ли работает мой продукт?

Лучший способ проверить, правильно ли заземлен ваш продукт, — это использовать мультиметр (см. Тест здесь). Это позволит измерить напряжение вашего тела и определить, сколько электрического тока индуцируется на вас, когда вы сидите или стоите, и насколько уменьшается электрический заряд, когда вы заземлены.

Мультиметры

Better Earthing поставляются со специальным удлинителем, который подходит к нашему адаптеру. Чтобы использовать устройство, настройте мультиметр, подключив зеленый провод к его среднему разъему, называемому COM. Вставьте черный провод в гнездо VQmA. Подключите другой конец зеленого провода к адаптеру заземления. Поверните шкалу на V ~, чтобы измерить переменный ток в вашем теле.

Возьмитесь за металлический конец черного провода, убедившись, что металл прилегает к коже. Обратите внимание на показания напряжения при раскопке.

Удерживая металлический конец счетчика, коснитесь листа заземления или мата, и вы увидите падение показаний напряжения. Уменьшение числа в вольтметре на теле подтверждает, что продукт работает и в ваше тело проникают свободные электроны.

Какого заземления нет

Это не прихоть и не волшебное средство. Это не лекарство или добавка, которые вы должны помнить каждый день в течение нескольких месяцев, прежде чем заметите какой-либо эффект. Это не требует длительных посещений клиники или лечения.

Это безопасный и здоровый образ жизни, который может изменить ваше здоровье. Если у вас есть заболевание и вы принимаете разжижающие кровь лекарства, перед началом проконсультируйтесь с врачом. Регулярное заземление может действовать как естественный разжижитель крови, и может потребоваться уменьшить дозировку лекарств.

Заземление на здоровье — недостающее звено?

Наши ранние предки были заземлены, когда ходили, сидели и спали. Они ходили босиком, спали на шкурах животных и использовали натуральные проводящие материалы, такие как кожа, глина, металл, шкуры животных и камень.

Наш современный образ жизни унес нас от земли.

Сегодня мы живем в многоэтажных домах, носим обувь на резиновой подошве (вместо кожи) и окружены изоляционными материалами, такими как пластик, синтетика, смола, асфальт, которые отсоединяют нас от земли.

Мы лишили себя земных электронов в естественном электрическом поле Земли, пищи, которая находится прямо у нас под ногами. Мы все больше и больше подвергаемся электромагнитному излучению от Wi-Fi, мобильных телефонов, бытовой техники, электрических подстанций и т. Д.

Исследователи неоднократно связывали рост заболеваемости в последние годы с факторами окружающей среды. Может ли наше отключение от земли быть причиной?

Как сделать заземление в своей жизни

Если вам нравится гулять на свежем воздухе, просто снимите обувь и ходите босиком.

Или выберите удобство комнатного продукта. Вы можете разместить его на столе, на диване, в кровати или под босиком, где вы сидите.

Заземляющие изделия бывают разных размеров и из разных материалов.Так что есть один, который подходит для большинства потребностей и бюджетов. Пожалуйста, свяжитесь с нашей дружной командой, чтобы обсудить, какие продукты подходят вам, или просмотрите наш магазин.

Использование целительной энергии Земли в повседневной жизни может помочь в решении множества проблем со здоровьем. Чем больше вы это делаете, тем больше преимуществ вы, вероятно, почувствуете. Выгоды могут накапливаться со временем. Попробуйте сами и посмотрите, укрепляет ли Мать-Земля ваше здоровье и благополучие.

Консультация врача

Если у вас есть заболевание и вы принимаете препараты для разжижения крови, препараты для лечения щитовидной железы или препараты для измерения уровня глюкозы в крови, проконсультируйтесь с врачом, прежде чем начинать регулярное заземление, поскольку известно, что они взаимодействуют с этими препаратами.В частности, заземление — это естественный разжижитель крови, и может потребоваться уменьшить дозировку лекарств. Вы можете распечатать и поделиться со своим врачом следующим исследованием о том, как заземление снижает вязкость крови.

Электрооборудование — Заземление | Управление охраны труда

Заземление

Термин «земля» относится к проводящему телу, обычно к земле. «Заземление» инструмента или электрической системы означает намеренное создание пути к земле с низким сопротивлением.При правильном выполнении ток от короткого замыкания или молнии следует по этому пути, предотвращая накопление напряжения, которое в противном случае могло бы привести к поражению электрическим током, травмам и даже смерти.

Есть два типа оснований; оба требуются строительным стандартом OSHA:

  • Системное или служебное заземление: В этом типе заземления провод, называемый «нулевым проводом», заземляется на трансформаторе и снова на служебном входе в здание. Это в первую очередь предназначено для защиты машин, инструментов и изоляции от повреждений.
  • Заземление оборудования: оно предназначено для повышения защиты самих рабочих. Если из-за неисправности металлический каркас инструмента оказывается под напряжением, заземление оборудования обеспечивает другой путь для прохождения тока через инструмент к земле.

У заземления есть один недостаток: обрыв системы заземления может произойти без ведома пользователя. Использование прерывателя цепи замыкания на землю (GFCI) является одним из способов устранения недостатков заземления.

Сводка требований к заземлению
  • Заземлите все электрические системы. [ для исключений см. 29 CFR 1926.404 (f) (1) (v)]
  • Путь к земле от цепей, оборудования и корпусов должен быть постоянным и непрерывным.
  • Заземлите все опоры и корпуса для проводов. [ для исключений см. 29 CFR 1926.404 (f) (7) (i)]
  • Заземлите все металлические корпуса для сервисного оборудования.
  • Заземлите все открытые нетоковедущие металлические части стационарного оборудования.[ для исключений см. 29 CFR 1926.404 (f) (7) (iii)]
  • Незаземленные нетоковедущие металлические части инструментов и оборудования, соединенные шнуром и вилкой. [ для исключений см. 29 CFR 1926.404 (f) (7) (iv)]
  • Заземлите металлические части следующего неэлектрического оборудования:
    • Рамы и гусеницы кранов с электроприводом.
    • Каркасы лифтов без электрического привода, к которым прикреплены электрические провода.
    • Тросы или тросы подъемные металлические ручные электрические лифтов.
    • Металлические перегородки, решетки и аналогичные металлические ограждения вокруг оборудования напряжением более 1 кВ между проводниками.
Способы заземления оборудования
  • Заземлите все стационарное оборудование с помощью заземляющего проводника оборудования, который находится в том же кабельном канале, кабеле или шнуре, или который проходит вместе с проводниками цепи или закрывает их (за исключением цепей только постоянного тока).
  • Проводники, используемые для заземления стационарного или подвижного оборудования, включая заземляющие проводники для обеспечения непрерывности электрической цепи, должны быть способны безопасно пропускать любой ток короткого замыкания, который может быть на них наложен.
  • Электроды не должны иметь непроводящих покрытий, таких как краска или эмаль, и, если это практически возможно, должны быть заделаны ниже постоянного уровня влажности.
  • Одиночные электроды, сопротивление которых относительно земли превышает 25 Ом, должны быть усилены одним дополнительным электродом, установленным не ближе 6 футов от первого электрода.
  • Для заземления систем и цепей высокого напряжения (1000 В и выше) см. 29 CFR 1926.404 (f) (11).
Дополнительные ресурсы

Электрическое заземление | HowStuffWorks

Когда речь заходит об электричестве, вы часто слышите об электрическом заземлении или просто заземлении.Например, электрический генератор скажет: «Перед использованием обязательно подключите его к заземлению», или прибор может предупредить: «Не используйте без соответствующего заземления».

Получается, что энергокомпания использует Землю как один из проводов в энергосистеме. Планета является хорошим проводником, и она огромна, так что это удобный обратный путь для электронов. «Земля» в распределительной сети — это буквально земля, которая окружает вас, когда вы выходите на улицу. Это грязь, камни, грунтовые воды и так далее.

Если вы посмотрите на опорную стойку, вы, вероятно, сможете заметить оголенный провод, спускающийся по стороне опоры. Это соединяет заземляющий провод антенны напрямую с землей. У каждой опоры электросети на планете есть такой неизолированный провод. Если вы когда-нибудь наблюдали, как электроэнергетическая компания устанавливает новый столб, вы увидите, что конец этого оголенного провода прикреплен в виде катушки к основанию столба. Эта катушка находится в прямом контакте с землей после установки столба и находится под землей на глубине от 6 до 10 футов (от 2 до 3 метров).Если вы внимательно осмотрите полюс, вы увидите, что провод заземления, проходящий между полюсами, прикреплен к этому прямому соединению с землей.

Точно так же возле измерителя мощности в вашем доме или квартире есть медный стержень длиной 6 футов (2 метра), вбитый в землю. К этому стержню подключаются заземляющие вилки и все нейтральные вилки каждой розетки в вашем доме. Об этом также говорится в нашей статье «Как работают электросети».

Перейдите по ссылкам ниже, чтобы узнать больше об электричестве и его роли в технологиях и мире природы.

Статьи по теме

Дополнительные ссылки

Источники

  • «Электричество». Британская энциклопедия. 2008. (17 декабря 2008 г.) http://www.britannica.com/EBchecked/topic/182915/electricity
  • Гундерсен, П. Эрик. Удобная книга ответов по физике. Visible Ink Press. 2003.
  • «Майкл Фарадей». Британская интернет-энциклопедия. 2008. (17 декабря 2008 г.) http://www.britannica.com/EBchecked/topic/201705/Michael-Faraday
  • Расенбергер, Джим.«Городская тактика; Fade to Black». Нью Йорк Таймс. 2 января 2005 г. (17 декабря 2008 г.) http://query.nytimes.com/gst/fullpage.html?res=9804EEDC1439F931A35 752C0A9639C8B63 & sec = & spon = & pagewanted = 1
  • Раддик, Николас. «Жизнь и смерть от электричества в 1890 году: Преображение Уильяма Кеммлера». Журнал американской культуры. Зима 1998 года.
  • Уилсон, Трейси В. «Как работают магниты». HowStuffWorks.com. 2 апреля 2007 г. (17 декабря 2008 г.) https: // science.howstuffworks.com/magnet.htm
  • Райт, Майкл и Мукул Патель, изд. Как все работает сегодня. Crown Publishers. 2000.

Что такое заземление?

Годы обширных исследований показали, что подключение к естественной энергии Земли при ходьбе босиком по траве, песку, грязи или камням может уменьшить хроническую боль, усталость и другие недуги, от которых сегодня страдает очень много людей. Это соединение называется заземлением.

Короче говоря, когда ваши босые ноги или кожа соприкасаются с землей, свободные электроны захватываются телом.Эти электроны могут быть названы крупнейшими антиоксидантами природы и помогают нейтрализовать повреждающие избыточные свободные радикалы, которые могут привести к воспалениям и болезням в организме. Земля является проводником или свободными электронами, как и все живые существа на планете, включая нас. Тело состоит в основном из воды и минералов, которые в сочетании являются отличными проводниками электронов с Земли при условии прямого контакта с кожей или какого-либо другого проводящего канала для их прохождения.

Энергия Земли улучшает физиологию человека, позволяя организму справляться и восстанавливаться, тем самым способствуя благополучию, жизненной силе и лучшему сну. Он также гармонизирует и стабилизирует основные биологические ритмы организма, снимает (и даже устраняет) хроническое воспаление, уменьшает и устраняет связанную с ним боль, что делает его самым естественным и мощным противовоспалительным и антивозрастным средством! Независимо от вашего возраста, пола, расы или состояния здоровья вы получите ежедневную дозу заземления!

ПРЕИМУЩЕСТВА ЗАЗЕМЛЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПОМОЩИ:

  • Устранение причины воспаления и улучшение или устранение симптомов многих заболеваний, связанных с воспалением

  • Уменьшить или устранить хроническую боль

  • Улучшает сон и способствует более глубокому сну

  • Повышение энергии и жизненных сил

  • Снижение стресса и успокоение тела за счет охлаждения нервной системы и гормонов стресса

  • Нормализует биологические ритмы организма

  • Разжижает кровь и улучшает кровяное давление и кровоток

  • Снимает мышечное напряжение и головные боли

  • Уменьшение гормональных и менструальных симптомов

  • Значительно ускоряет время заживления и помогает предотвратить пролежни

  • Снижение или устранение смены часовых поясов

  • Защита тела от потенциально вредных для здоровья электромагнитных полей окружающей среды (ЭМП)

  • Ускорение восстановления после интенсивной спортивной активности

В течение многих лет я испытывал боли в ногах, шее и плечах.Моя жизнь была приостановлена. Я провела много времени, скрючившись, так как не могла двигаться. Когда я услышал о продуктах заземления, я подумал, что это просто очередной трюк. Я пробовал повязки в течение 45 минут, и судороги и боль, которые я получил от IBS, просто прошли. Теперь я использую Bands и Half Sheet, и в целом чувствую, что мое тело стало более гибким. Я могу делать в саду то, что раньше никогда не мог делать, и у меня есть большая часть моей жизни назад

Janni Walker 68, Grafton, NSW


Наша связь с природой, планетой и вселенной жизненно важна, однако с быстрым развитием технологий и нашим современным стремительным образом жизни многие из нас оказались отделенными от нашей базовой связи с матерью Землей.


Все мы знаем, что солнце дает нам тепло, свет и витамин D, а Земля дает нам свежий воздух, воду, пищу и поверхность для жизни. Однако, как обсуждалось ранее, недавно было обнаружено, что, когда ваши босые ноги соприкасаются с поверхностью Земли, ваше тело поглощает естественную и тонкую энергию, которую можно назвать витамином G — G для земли . В этом может заключаться разница между хорошим и плохим самочувствием, малым или большим количеством энергии, хорошим или не очень хорошим сном, ярким или усталым или старым, аутоиммунным заболеванием или сильным иммунная система.

На протяжении всей истории люди ходили, сидели и спали на земле, возделывали землю голыми руками и проводили много времени в естественных условиях. Однако сегодня наш современный образ жизни все больше отдаляет нас от природы. Обувь наших предков на проводящей кожаной подошве была заменена на утепленную резину и пластик. Мы спим в кроватях и дома над землей. Были представлены пластмассы, синтетические ткани, асфальт, смола, ковры, винил, которые блокируют эту естественную связь.Вдобавок к этому мы также купаемся в море неестественного антропогенного электронного излучения от бытовой техники, мобильных телефонов, Wi-Fi, микроволновых печей и вышек сотовой связи, которые непрерывно бомбардируют нас, нанося чрезмерные повреждения нашим тканям и клеткам свободными радикалами. Энергия Земли помогает избавиться от лишних свободных радикалов, чтобы ваше тело могло исцеляться и восстанавливаться естественным образом, как и положено. Поэтому, чтобы оставаться в хорошем состоянии здоровья, совершенно необходимо, чтобы мы ежедневно восстанавливали связь с этой природной энергией, чтобы противодействовать разрушительным последствиям нашего современного образа жизни.



Чем не является заземление!

Заземление не имеет ничего общего с пищевыми добавками, таблетками, длительными посещениями клиник или дорогостоящим лечением и не является волшебным лекарством или модой знаменитостей на этой неделе! Заземление безопасно и естественно для людей всех возрастов, молодых и старых, но оно не является лекарством или заменой лечения. Если у вас есть заболевание, обратитесь к врачу или поставщику медицинских услуг.


Как я могу испытать заземление сейчас?

Выйдите босиком на улицу хотя бы полчаса и посмотрите, как это повлияет на вашу боль или уровень стресса.Сядьте, стойте, лежите или ходите по траве, песку, грязи или простому бетону. Все это проводящие поверхности, с которых ваше тело может черпать энергию Земли. Дерево, ковер, асфальт, герметичный или окрашенный бетон и винил не будут работать и будут блокировать поток электронов, поскольку они не являются проводящими поверхностями. Испытайте на себе целительную энергию Земли в действии в следующий раз, когда вы испытываете стресс, боль или недомогание.


Самый простой способ быть заземленным каждый день, когда вы не можете выбраться на улицу.

Если ежедневная ходьба босиком для вас невозможна или нецелесообразна, продукты для заземления в помещении столь же эффективны — от обуви для заземления до браслетов, подушек, простыней или ковриков — есть продукт для заземления, соответствующий вашему образу жизни и потребностям. Вы можете легко установить изделия для заземления в помещении дома или в офисе, и вы сможете использовать их без усилий и без простоев каждый день, например, когда вы спите, когда вы смотрите телевизор, когда вы используете свой компьютер и даже когда вы медитируете.Прокрутите вниз, чтобы увидеть продукты ниже. Щелкните здесь, чтобы узнать, как настроить заземляющие устройства.

Популярный стартовый пакет включает экономичную комбинацию заземляющего коврика для сна или заземляющего листа для использования на кровати во время сна, универсального заземляющего коврика для использования в любом месте дома или офиса в течение дня, а также тестирования оборудования, чтобы вы знали Ваши продукты работают так же, как DVD с фильмом о заземлении и компакт-диск с аудиокнигой по заземлению, чтобы познакомить вас со всеми историями, исследованиями и доказательствами, лежащими в основе заземления.

Кроме того, вы можете посетить наш магазин заземления для приобретения отдельных продуктов, нажав здесь

Другие способы заземления:

  • Купаться в океане или озерах

  • Сад голыми руками

  • Лежать на Земле

  • Обнять живое дерево

  • Прислонитесь к живому дереву

  • Сон на земле во время кемпинга

  • Носить обувь на натуральной кожаной подошве вместо обуви из синтетического каучука / пластика


Сколько времени мне нужно, чтобы получить льготы

Все люди разные, и точно так же, как никакие два человека не получат одинаковых результатов при выполнении программы фитнеса или диеты, ваши результаты будут зависеть от ваших обстоятельств.Однако исследования показали, что через несколько секунд физиология тела начинает меняться, мышцы расслабляются и возвращаются к нормальному напряжению, стресс начинает рассеиваться, успокаивая нервную систему.

В течение 30–90 минут вы можете начать замечать реальную разницу в уровне боли, стрессе, спокойствии, легче засыпать или просто чувствовать себя лучше, чем раньше. Если у вас есть давняя проблема со здоровьем, было доказано, что постоянное заземление более полезно, и для получения любых результатов может потребоваться несколько недель.Если вы в целом здоровы, вы можете вообще не заметить больших изменений, однако ваше тело получает меньше повреждений свободными радикалами и, следовательно, может лечить и восстанавливаться каждую ночь, как и положено, поддерживая ваше тело в постоянном хорошем здоровье и благополучии.

Суть в том, что некоторые люди получают преимущества от заземления быстро, а для других это может занять время.


Как узнать, работает ли мне заземление?

Мы рекомендуем, когда вы начнете вести дневник или записную книжку, и оценивать свое состояние от 1 до 10.10 — худшее, а 1 — лучшее. Начните вести дневник в первую ночь, когда вы накинули простыню, или используйте коврик и оцените свое состояние, вернитесь к журналу на следующей неделе и снова оцените свое состояние и посмотрите, улучшились ли показатели. Делайте это в течение нескольких месяцев, чтобы получить точные данные об улучшении вашего состояния. ►Нажмите здесь, чтобы просмотреть пример журнала или распечатать страницу. Мы обнаружили, что, поскольку эта исцеляющая энергия Заземления очень тонкая, ваш новый образ жизни становится вашим «новым нормальным», и вы можете продолжать жить так же, как раньше, без боли, без излишнего стресса, и теперь это ваш новый ориентир и вы можете подумать, что заземление больше не работает для вас, поскольку вы привыкли к своему новому способу благополучия.Что ж, есть простой способ проверить это … не снимайте простыню или не используйте коврики в течение недели или двух, и вы можете увидеть возвращение старых болезней, или вы также можете не спать — это так просто . Если вы здоровы, вы можете не заметить каких-либо изменений, однако вы можете быть уверены, что обеспечиваете свое тело естественными электрическими питательными веществами, которые необходимы для поддержания здоровья и долгой жизни.


Как я могу использовать эту энергию из моего дома?

Благодаря исследованиям и запросам участников были разработаны инновационные продукты, которые доставляют естественную целительную энергию Земли непосредственно к телу, находясь в помещении, через проводящие провода и проводящие материалы / ткани, что делает соединение Земля-Тело простым и удобным.Точно так же, как трубы и краны доставляют воду в наши дома, теперь мы можем принести энергию Земли в наши дома двумя способами: —

1. Мы можем пойти прямо к источнику матери-земли, используя заземляющий стержень. Заземляющий стержень вставляется во влажную землю вокруг вашего дома или офиса, а затем соединительный шнур проходит под дверью или окном и прикрепляется к заземляющему устройству, например, листу или коврику (► нажмите здесь, чтобы просмотреть наше руководство по подключению).
2.Наши розетки в наших домах уже заземлены, поэтому мы можем воспользоваться этим, вставив нашу специально разработанную неэлектрическую заземляющую вилку в PowerPoint или силовую плату, которую вы будете использовать. Вилка заземления подключается только к уже имеющемуся проводу заземления. в PowerPoint. Затем один конец токопроводящего шнура вставляется в вилку, а другой конец присоединяется к токопроводящему продукту, например, листу или мату (►нажмите здесь, чтобы просмотреть наше руководство по подключению). В этом процессе не используется никакая электрическая энергия, вилки безопасны и не содержат электричества, и их нельзя использовать в качестве вилки электроприбора.

Что такое токопроводящие заземляющие изделия?

Изделия

для проводящего заземления, такие как коврики для сна, простыни, прокладки и ленты, были разработаны, чтобы упростить получение целительной энергии Земли, и это не требует усилий. Сделав «домашнее» заземление таким удобным, можно легко поддерживать эту практику на повседневной основе, тем самым принося огромные преимущества для здоровья для вашего благополучия и долголетия — вам не нужно помнить о приеме таблеток, втирания лосьонов или появлении для встреч!

Просто подключите заземляющий продукт к стандартной розетке PowerPoint с помощью нашей специально разработанной заземляющей вилки, а затем подключайтесь к ней во время работы, отдыха или сна.В качестве альтернативы вы можете использовать заземляющий стержень вместо вилки. Если вы новичок в заземлении, мы настоятельно рекомендуем вам начать с одного из наших дополнительных «стартовых пакетов», в котором есть все необходимое для уверенного запуска заземления. Если вы хотите увидеть наш обширный ассортимент продукции, нажмите на изображения ниже или нажмите здесь, чтобы перейти на главную страницу нашего магазина.

Существует «Внутреннее» заземление на любой вкус и на любой бюджет, просто выберите то, что подходит именно вам. Если у вас возникли проблемы с выбором продукта, свяжитесь с нашими дружелюбными сотрудниками по бесплатному телефону 1300 327 844, отправьте нам электронное письмо или присоединитесь к нашей линии чата в обычное рабочее время — мы здесь для вас!

Лекарство от этого современного отключения простое.По возможности ходите босиком на открытом воздухе и / или спите, работайте или отдыхайте в помещении, соприкасаясь с токопроводящими простынями или циновками, которые передают энергию вашему телу, не выходя из дома или офиса, когда вам удобно. Люди, которые делают это регулярно, говорят, что они лучше спят, чувствуют себя лучше, имеют больше энергии в течение дня, лучше выглядят и живут дольше. Эта простая практика является одновременно технологией и движением, меняющим жизнь людей на планете, и известна как заземление.

Вы можете испытать преимущества заземления, не выходя из дома, абсолютно без риска в течение 90 дней.


Начните со стартового пакета!

Популярный стартовый пакет включает экономичную комбинацию заземляющего коврика для сна или заземляющего листа для использования на вашей кровати во время сна, универсального заземляющего коврика для использования в любом месте вашего дома или офиса в течение дня, тестирования оборудования, чтобы вы знали Ваши продукты работают так же, как DVD с фильмом о заземлении и компакт-диск с аудиокнигой по заземлению, чтобы познакомить вас со всеми историями, исследованиями и доказательствами, лежащими в основе заземления.Вы также можете посетить наш магазин заземления, нажав здесь.


ВЫГЛЯДИТЕ ЛУЧШЕ, ЧУВСТВУЙТЕ ЛУЧШЕ И СПОЙ ЛУЧШЕ!



Медицинский консультативный совет
Заземляющие устройства никогда не должны использоваться вместо лечения. Они служат исключительно для связи вашего тела с энергией Земли. Если вы принимаете лекарства, проконсультируйтесь с врачом перед тем, как приступить к заземлению, и просмотрите нашу страницу с медицинскими рекомендациями.

Электрическое заземление — PetroWiki

Электрическое заземление можно разделить на системное заземление и заземление оборудования.

Требования

Требования к заземлению системы подробно описаны в документе Natl. Электротехнический кодекс (NEC) , * Глава. 2, статья 250. [1]

Системное заземление

Заземление системы включает в себя заземление нейтрали источника питания, так что устройства защиты цепи быстро и эффективно устранят неисправную цепь из системы.

Заземление оборудования

Заземление оборудования включает заземление нетоковедущей токопроводящей части электрооборудования и корпусов, в которых находится электрооборудование, в целях безопасности персонала.

Назначение

Заземление оборудования — очень важный аспект электрической системы. Заземление электрооборудования имеет две цели:

  • Чтобы люди в зоне действия не подвергались опасному электрическому шоку
  • Для обеспечения пропускной способности, которая может принимать ток замыкания на землю, не создавая опасности возгорания или взрыва. быть эффективно обоснованным.Если корпус заземлен надлежащим образом, паразитное напряжение будет снижено до безопасного уровня. Если корпуса не заземлены должным образом, может существовать опасное напряжение, которое может быть фатальным для обслуживающего персонала.

    Молниеотводы, установленные в электрических системах, не могут работать удовлетворительно, если они не заземлены должным образом. При повышенном статическом напряжении или ударах молнии молниеотводы замкнут накоротко напряжение выше нормы на землю. Если молниеотводы не заземлены должным образом, повышенное напряжение попадет на обмотки трансформаторов, управления и / или двигателей, что приведет к отказу компонентов.

    Трудности

    Получение удовлетворительного основания может вызвать некоторые трудности. Устья скважины обычно можно рассматривать как отличный источник заземления через обсадную трубу. Штанги заземления могут варьироваться от приемлемых для умеренно влажных почв до очень непригодных для сухих почв. По возможности используйте устье для заземления вторичной электрической системы. При отсутствии устья можно использовать заземляющие стержни.

    Проект

    При проектировании системы электрического заземления учитывайте следующее:

    1. Для безопасности персонала заземлите все устройства вторичной электрической системы на устье скважины или правильно установленные заземляющие стержни.Сюда входят бак трансформатора, корпус выключателя, блок управления двигателем и корпус двигателя.
    2. Заземлите до устья скважины или правильно установленных заземляющих стержней всех вторичных молниеотводов. Используйте разные провода для заземления вторичных оболочек и молниеотводов. Провод, заземляющий молниеотводы, должен быть непрерывным, непрерывным кабелем длиной не менее 6-го провода.
    3. Первичные молниеотводы также должны быть заземлены на первичное заземление электросети, а не на вторичное заземление или устье скважины.
    4. Не подключайте электрические провода статического электричества или заземление трансформаторных соединений к устью скважины. При подключении к устью скважины это может отрицательно повлиять на катодную защиту обсадных труб скважин и насосно-компрессорных труб. Эта часть электрической системы может включать в себя открытые линии на многие мили и множество заземлителей, которые могут повлиять на коррозию производственного оборудования. Заземлением для этой части системы должны быть заземляющие стержни или площадки заземления, расположенные в нижней части опор электросети.Другим удовлетворительным основанием являются пробуренные скважины или сооружение для этой цели заземляющих матов на электроподстанции.
    5. Если возможно, установите заземляющие стержни в каждом месте для каждого отдельного заземляющего провода, идущего к устью скважины. При обслуживании скважин возможно удаление устьевых грунтов. Когда сервисные работы будут завершены, повторно подключите эти устьевые площадки.
    6. Не подключайте заземление телефонных сетей к массе двигателей. Асинхронные двигатели могут генерировать гармонические напряжения, которые могут вызывать шум в телефонах, если они имеют общую землю.


    * Natl. Электрический код и NEC являются зарегистрированными товарными знаками Natl. Fire Protection Assn. Inc., Куинси, Массачусетс, 02269.

    Список литературы

    1. ↑ NFPA 70, Natl. Электрический кодекс (NEC). 2005. Куинси, Массачусетс: NFPA.

    Интересные статьи в OnePetro

    Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые читатель, желающий узнать больше, обязательно должен прочитать

    Внешние ссылки

    Используйте этот раздел, чтобы предоставить ссылки на соответствующие материалы на других веб-сайтах, кроме PetroWiki и OnePetro.

    См. Также

    Электрические системы

    Электрораспределительные системы

    Коэффициент мощности и конденсаторы

    Классификация опасных зон электрических систем

    Двигатели переменного тока

    Асинхронные двигатели

    Синхронный двигатель

    Технические характеристики двигателя

    Характеристики двигателя NEMA

    Электроприводы переменного тока

    Кожухи двигателей

    PEH: электрические_системы

    Связь между заземлением и качеством электроэнергии

    Бесчисленные объекты поддерживают кластеры электронных устройств, особенно компьютеры и другие сетевые машины.Установка надлежащего заземления и выполнение регулярных проверок заземления может обеспечить стабильное качество электроэнергии.

    Заземление — это проводящее соединение с низким сопротивлением между электрическими цепями, оборудованием и землей. Это влияет на стабильность опорного напряжения в энергосистеме. Правильная проводка и заземление необходимы в любой электрической системе для безопасной работы оборудования. Очень важно, чтобы система заземления прослужила предполагаемый срок службы электрической системы, которую она поддерживает, даже после выдерживания больших токовых замыканий.

    Выборочные испытания на сопротивление заземления и бесштыревого заземления должны быть выполнены во время первоначальной установки, чтобы убедиться, что соблюдаются минимальные требования к сопротивлению. Испытания заземления обязательно завершать после:

    • Строительство или модификация здания
    • Система заземления установлена ​​(до подачи электроэнергии)
    • Строительство здания завершено, и здание полностью готово к эксплуатации
    • Один раз в год для профилактического обслуживания

    Наряду с испытанием заземления необходимо испытание удельного сопротивления почвы для определения оптимального места для установки в соответствии с нормами и отраслевыми стандартами.В идеале сопротивление заземления должно составлять ноль Ом. Национальная ассоциация противопожарной защиты (NFPA) и Институт инженеров по электротехнике и электронике (IEEE) рекомендуют значение сопротивления заземления 5,0 Ом или меньше. Многие военные и критические объекты связи предусматривают сопротивление значительно ниже 1 Ом.

    Влияние заземления на качество электроэнергии

    Помимо предотвращения катастрофических событий, таких как пожары и серьезные травмы, правильное заземление ограничивает проблемы с качеством электроэнергии, которые приводят к неправильной работе систем, цепей и оборудования.

    Национальный электротехнический кодекс (NEC®) не допускает подключения нейтрали к земле, которые создают контуры заземления, поскольку это может вызвать поражение электрическим током и проблемы с качеством электроэнергии. Контур заземления — это электрическая цепь, которая имеет более одной точки заземления, подключенной к заземлению, с разницей потенциалов между точками заземления, достаточно высокой для создания циркулирующего тока в системе заземления.

    Надлежащее заземление требуется для создания отдельно производной системы (SDS), электрической системы, которая подает электроэнергию, получаемую или получаемую от генераторов, фотоэлектрических систем, аккумуляторных батарей, трансформаторов или ветряных турбин.Большинство SDS производится вторичной обмоткой силового распределительного трансформатора.

    Теоретически не должно быть тока утечки в оборудовании или параллельных цепях. Некоторый ток утечки на землю будет присутствовать через систему заземления здания. Ток утечки возникает из-за того, что источник питания сети заземлен на трансформаторе, а система заземления здания заземлена на служебном входе. Большой ток может вызвать проблемы, а высокая утечка на землю обычно вызвана плохим, ослабленным или поврежденным соединением нейтрали, что увеличивает общее сопротивление нейтрального проводника.

    Установка надлежащей системы заземления может не только спасти жизни и снизить риски, но также остановить распространение несоответствующих токов по линиям связи и электрическим соединениям.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
