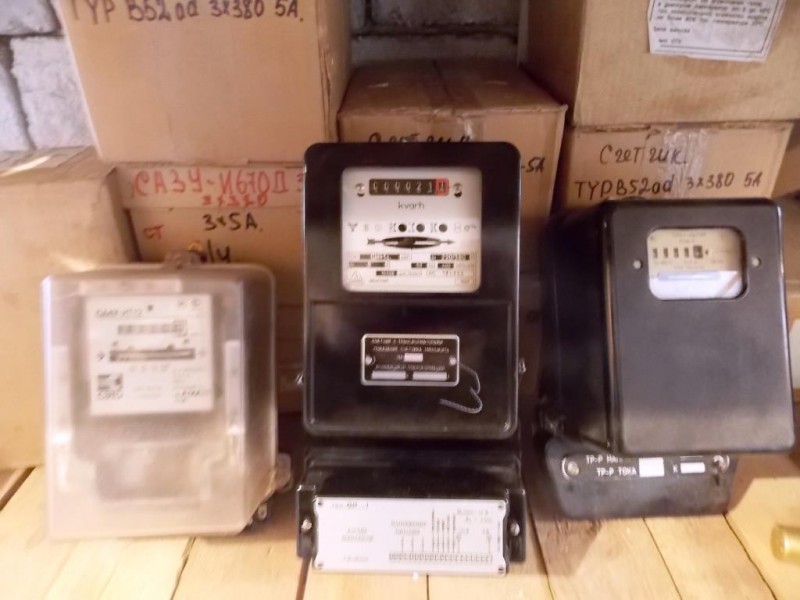

Индукционный и электронный счетчик — что лучше?

Всем здравствуйте.

По просьбам моих читателей и друзей сегодняшняя статья будет называться «Индукционный и электронный счетчик — что лучше?»

И действительно, мы с Вами уже знаем как правильно выбрать и приобрести электросчетчик, знаем схемы подключения электросчетчиков, их устройство и принцип работы, но до сих пор не определились, что же все таки лучше: индукционный счетчик или электронный?

На данное время в России продолжают вести учет электроэнергии около 50 млн. индукционных электросчетчиков. Нужно ли нам переходить на электронные счетчики? Давайте разберемся более подробно с этим вопросом.

Достоинства индукционного счетчика электроэнергии:

• очень надежны в эксплуатации
• большой ресурс их работы (несколько десятков лет)
• не зависят от качества электроэнергии (скачки и понижения напряжения)
• относительно низкая стоимость по сравнению с электронными

Недостатки индукционного счетчика электроэнергии:

• класс точности очень низкий — 2,0
• при уменьшении нагрузки увеличивается его погрешность
• значительное собственное потребление по токовым цепям и цепям напряжения (читайте статью о том, как самостоятельно измерить фактическую нагрузку трансформатора напряжения)
• практически отсутствует защита от хищения электроэнергии
• при учете нескольких видов электроэнергии (активной и реактивной) необходимо использовать несколько счетчиков
• учет электроэнергии ведется в одном направлении
• большие габаритные размеры

Достоинства электронного счетчика электроэнергии:

• класс точности высокий — 1,0 и выше
• имеет несколько тарифов (от 2 и выше)
• при учете нескольких видов электроэнергии можно использовать один прибор
• учет электроэнергии ведется в двух направлениях
• производит измерение качества и количества мощности
• производит хранение данных по учету электроэнергии длительное время
• простой доступ к данным по учету электроэнергии
• в случае хищения электрической энергии происходит фиксация несанкционированного доступа
• возможность дистанционно снимать показатели электроэнергии по разным интерфейсам связи
• возможность использования в системах АСКУЭ и АСТУЭ (автоматизированные системы учета электрической энергии)
• длительный срок межповерочного интервала (МПИ)
• малые габаритные размеры

Недостатки электронного счетчика электроэнергии:

Но везде ли эти достоинства важны. Или эти недостатки так критичны…

Вывод:

Естественно, что у электронных счетчиков больше достоинств, чем у индукционных. Поэтому при выборе электросчетчика рекомендуется проанализировать место его установки и точки учета (предприятие или быт), а также определиться — все ли достоинства счетчика нам требуются.

В быту класса точности 2,0 будет достаточно (Постановление Правительства РФ №442 от 04.05.2012). Высокий класс точности необходим для учета электроэнергии больших мощностей на предприятиях.

Зачем же тогда переплачивать за класс точности и другие достоинства электронного счетчика, которые мы не будем использовать?

P.S. И хотелось бы узнать Ваше мнение: какой счетчик Вы предпочитаете?
