Содержание

Программа по цветовой маркировке резисторов — РадиоСхема

Resistor Color Coder v2



Теперь включает в себя Surface Mount Device (SMD) Маркировка оценщика и E-серии стандартных таблиц сопротивления

Resistor Color Coder является бесплатным приложением рабочего стола, который был downoaded сотни тысяч
из enthuusiasts электроники.



4 или 5-полосный с выводами типа Resistor Color Coder

Этот калькулятор быстро определяет 4 или 5 группы резистора значения и допуски. Он может быть использован для кодирования значений сопротивления в цветовых кодов или кодов для декодирования резистор цвета в значения сопротивления.

Surface Mount Device (SMD) Маркировка Decoder

Это SMD маркировка оценщик будет декодировать 3 Артикул типов:
  • Стандартный 3-х или 4-х значныймаркировки, которые могут включать в себя «R» для обозначения десятичной точки.
    Примеры: 330 3R3 4703
  • EIA-96 1% маркировку с номером в диапазоне от 01 до 96, с последующей буквой
    Примеры: 22A 68C 02F
  • 2, 5, и 10% маркировку с письмом, а затем числа в диапазоне от 01 до 60
    Примеры: A22 C58 F59

E-Series Стандартные значения сопротивления

Стандартные значения резисторов указаны для E-12, E-24,
E-48, E-96 и E-192 серии.
Leaded-Type Resistor Color Coder … за 4 или 5 резисторов группы
Surface Mount Device (SMD) Маркировка чипов … включает в себя стандартные 3 или 4 цифры,

EIA-96 (1%) и 2,5,10% допуска маркировки типа
E-Series Стандартные значения резисторов … для E-12, E-24, E-48, E-96 и E-192

стандартных значений



Совместимо с Windows 7, Vista, XP, 2K
EXE файл установки:

Калькулятор цветовой маркировки резисторов

Также можете скачать таблицу по цветовой маркировке резисторов.





Еще одна таблица по подбору резисторов по цветовой маркировки.

Аналоговый калькулятор-шпаргалка для определения номиналов резисторов с цветовой маркировкой

В современной технике используются резисторы с цветовой маркировкой. Это создаёт некоторые неудобства для новичков в радиотехнике. Что бы узнать цвета резистора, который нужно искать в рассыпухе, необходимо использовать таблицу, либо онлайн калькулятор определения номинала резистора. Предлагаемое простейшее устройство поможет вам без труда определить нужное значение.

Первые два диска, отображающие цифры, вот такие:

Последний диск, отображающий множитель, вот такой:

Эти диски наклеены на пластмассовые кругляши. Для предотвращения стирания надписей на бумагу был наклеен скотч. Кругляши при помощи винтов закреплены на пластмассовой основе. Для стопорения гаек использовал термоклей.

Если вы будете редко пользоваться данным приспособлением, то рациональнее выполнить его на плотном картоне.

Практическое применение

Определение номинала резистора, зная его цвета

  • Устанавливаем ролики так, что бы цвета написанные на них, совпадали с тремя первыми полосами резистора.
  • В первых двух окошках получается число (47), его нужно умножить на число, получившееся в последнем окошке (10). 47*10=470 Ом

Возникает логичный вопрос — А не проще ли измерить сопротивление мультиметром? Да, проще, но есть и исключения. Например, когда резистор неисправен и невозможно измерить его сопротивление, либо когда резистор установлен на плате, а на измерения могут влиять подключенные параллельно сопротивления.

Определение цветов, зная номинал резистора

  • Например нам нужно найти, какие полосы будут на резисторе номиналом 50 килоом. Переводим 50 килоом в омы = 50000 ом
  • В окошках с числами выставляем 50.
  • В окошке с множителем ставим 10 в 3 степени, что при умножении на 50 равняется 50000. Проще говоря мы приписали к 50 три нуля.
  • В верхней части роликов будут написаны цвета, которые должны быть  на резисторе номиналом 50 килоом.

FAQ

В: Зачем нужна эта приспособа, ведь проще распечатать таблицу по которой определяются номиналы, а ещё проще рассчитать программой на телефоне.

О: Распечатать проще, а ещё проще в ней запутаться, особенно новичку. Не у всех имеется телефон, поддерживающий такую программу, тем более телефон может быть разряжен в тот момент, когда будет нужнее больше всего. На то это и аналоговый калькулятор.

В: С какой стороны резистора 1 полоса?

О: Первая полоска резистора находится в самом крайнем положении, нежели другая с противоположной стороны.

В: Что показывает самая последняя полоска?

О: Последняя полоса показывает допуск номинала резистора в процентном соотношении.

В: Крайние полосы на моём резисторе находятся на одинаковом удалении от концов, с какой же стороны тогда начинать отсчёт?

О: В этом случае нужно обратить внимание на полосу допуска, которая ставится последней. Обычно она бывает коричневого, красного, золотого и серебряного цвета.

В:

На моём резисторе, не 4, а 5 полос. Как определить номинал такого резистора?

О: Так же, как и на резисторе с 4 полосами, только первые три, а не две полоски будут обозначать число, которое нужно умножить.

В: Всё время путаю омы и килоомы, каждый раз при использовании шпаргалки приходится переводить в интернете килоомы в омы.

О:  Всё очень просто,  — 1 ом это один грамм, 1 килоом это один килограмм. В 1 килограмме 1000 грамм, соответсввенно в 1 килооме 1000 ом.

В: Я полный ноль в математике и каждый раз при умножении мне приходится использовать калькулятор, а это делает приспособу неудобной.

О: По сути даже и умножать ничего не надо. Если мы видим 10 в 4 степени, то к получившемуся в первых двух окнах числу нужно приставить четыре ноля.

ВОРДОВСКИЙ ФАЙЛ С КРУГАМИ ШПАРГАЛКИ

Цвет корпуса резистора. Основные параметры резисторов

Параметры резисторов

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных участках цепи, разделения пульсирующего тока на составляющие. Другое название резисторов – сопротивления. По сути, это просто игра слов, так как в переводе с английского resistance – сопротивление.

Итак, познакомимся с основными параметрами резисторов.

На принципиальной схеме резистор обозначен прямоугольником с двумя выводами. За рубежом резистор обозначают не прямоугольником, а ломаной линией. Рядом с условным обозначением указывается тип элемента (R ) и порядковый номер (R1 ). Здесь же указан номинал сопротивления в Омах, если написана только цифра, или, к примеру, так 10 к. Это резистор на 10 килоОм (10кОм — 10 000 Ом).

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм, мегаОм). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность. Подробно о мощности резистора писал .

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через резистор ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорит. Поэтому существует разделение резисторов по максимальной мощности.

На принципиальном обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой.

На рисунке обозначено соответствие принципиального графического обозначения и мощности резистора.

К примеру, если через резистор потечёт ток 0,1А (100mA), а резистор имеет номинальное сопротивление 100 Ом, то необходим резистор на мощность 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то резистор выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например блоках питания, там, где протекают большие токи.

Если необходим резистор мощностью более 2 Вт (5 Вт и более) на принципиальном обозначении внутри прямоугольника пишется римская цифра. Например, V- 5 Вт, Х- 10 Вт, XII- 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано сопротивление 10 Ом, то реальное сопротивление будет в районе 10 Ом, может быть 9,88 Ом или 10,5 Ом. Это – погрешность. Допуск задаётся в процентах.

Если Вы купили резистор на 100 Ом c допуском ±10%, то реальное сопротивление резистора может быть от 90 Ом до 110 Ом. Это легко проверить, замерив сопротивление мультиметром.

Строгая точность номиналов сопротивлений в обычной аппаратуре не всегда важна. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20%. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, 10 Ом). Если нет резистора нужного номинала, то можно поставить резистор сопротивлением с номиналом от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом /100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Существует аппаратура, где такой трюк не пройдёт — это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятки и сотни долей процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Эти три параметра основные, их надо знать!

Перечислим их ещё раз:

    Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

    Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

    Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные SMD резисторы, так и мощные, в керамическом корпусе. Существуют и невозгораемые, разрывные и прочее, перечислять можно очень долго, но основные параметры у них одинаковые:

номинальное сопротивление , рассеиваемая мощность , допуск .

В последнее время номинальное сопротивление резисторов и допуск на импортных резисторах маркируют цветными полосами на корпусе самого резистора. Каждая фирма-изготовитель устанавливает свою систему маркировки резисторов, что вносит некоторую путаницу. Но в основном присутствует одна система маркировки.

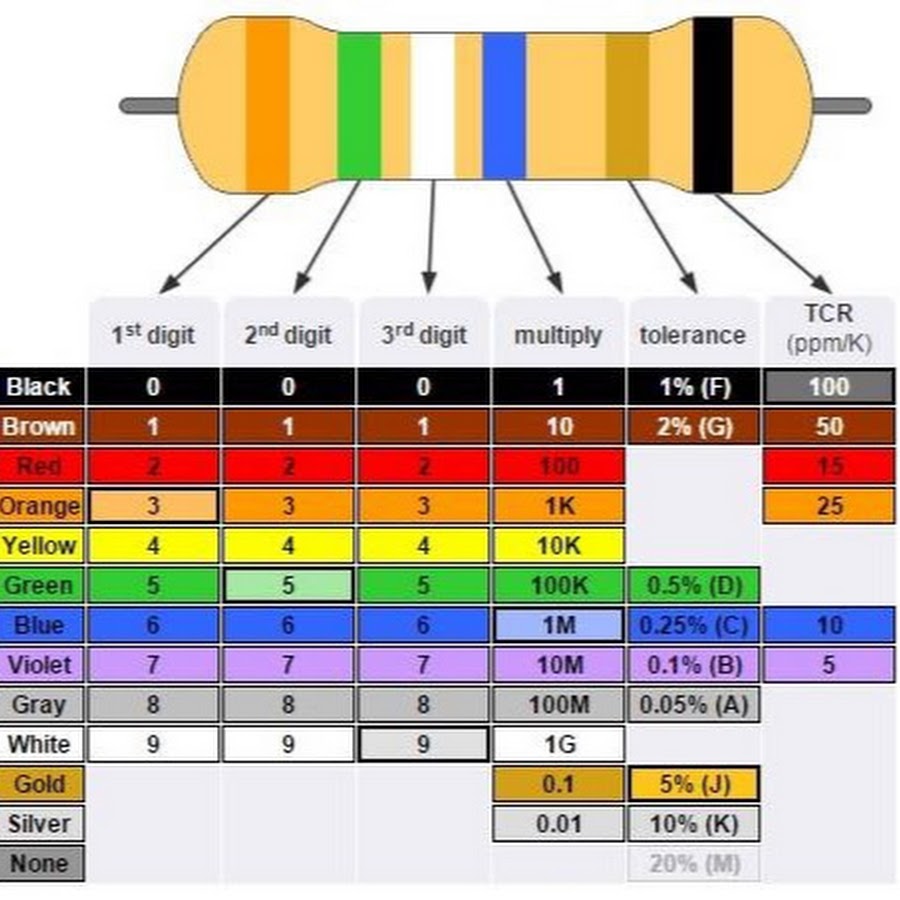

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть по таблице множитель для красной полосы — 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 =2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

Иногда нет возможности прочитать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка) и узнать его точное сопротивление. В таком случае можно измерить сопротивление мультиметром . В таком случае вы будете 100% знать реальную величину сопротивления резистора. Также при сборке электронных устройств рекомендуется проверять сопротивление мультиметром для того, чтобы отсеить возможный брак.

Продолжаем наш цикл справочных материалов для начинающих радиолюбителей, и в этой статье мы поговорим о резисторах , они присутствуют в любой электронной схеме, даже самой простой. Делятся они на два вида: переменные и постоянные. Распространенные постоянные резисторы, используемые в электронных схемах, имеют мощность от 0.125 до 2 Ватт. Если быть более точным, то это ряд 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт. Конечно, есть и более мощные резисторы, например проволочные, но они редко используются в электронных схемах. На рисунке ниже изображены внешний вид и габариты резисторов, а также их обозначения на принципиальных схемах.

Из них чаще всего в электронике используются резисторы мощностью от 0.125 до 0.5 Ватт. Резисторы бывают как обычные, с допуском 5-10%, так и прецизионные с допуском 0.1-1%. Существуют и более точные резисторы, но в большинстве радиолюбительских конструкций такая точность не требуется. Если резистор может менять сопротивление — его называют переменным (или подстроечным). Фото переменных резисторов:


Переменные резисторы также бывают проволочные и непроволочные , проволочные обычно бывают рассчитаны на большую мощность. Устройство непроволочного переменного резистора можно видеть на рисунке:


Устроен резистор следующим образом, на основании из гетинакса в виде дуги нанесен слой из сажи смешанной с лаком. У этого резистора между первым и вторым контактом (на рисунке), другими словами между крайними выводами сопротивление неизменно, а между средним и крайними выводами изменяется при вращении ручки резистора. К этому слою обладающему сопротивлением прилегает подвижный контакт, соединенный с центральным выводом. Очень часто при интенсивном использовании регулятором, этот слой сажи истирается, и сопротивление резистора при вращении ручки резистора изменяется скачкообразно, становясь иногда даже больше максимального положенного по номиналу. Из-за этого износа и происходит шуршание и треск из динамиков, а иногда при сильном износе звучание пропадает совсем. Переменные резисторы бывают как одинарные, так и сдвоенные, сдвоенные обычно используются в устройствах со стерео звучанием. Также к переменным резисторам относятся подстроечные резисторы:


Они отличаются от стандартных переменных отсутствием ручки и регулируются вращением вала отвёрткой. Также переменные резисторы бывают однооборотные и многооборотные. Схематическое изображение переменного и подстроечного резистора на рисунке ниже:


На советских резисторах МЛТ был написан номинал резистора, на импортных резисторах маркировка осуществляется нанесением разноцветных колец, в первых двух кольцах закодирован номинал, третье кольцо множитель, четвёртое кольцо это допуск резистора (для обычных не прецизионных резисторов).


Встречается маркировка большим, чем четыре, количеством колец, расшифровать маркировку поможет следующий рисунок:

Иногда возникает надобность узнать номинал резистора, а по цветовой маркировке это сделать, по каким-либо причинам затруднительно. В таком случае нужно обратиться к принципиальной схеме устройства. На таких схемах номинал резистора обозначается следующим образом, например: 150 означает 150 Ом (единицы измерения не указываются), 100 К означает 100 КилоОм, 2 М означает 2 МегаОма. Иногда при сборке какой-либо схемы нужного номинала нет под рукой, но есть много резисторов других номиналов, в таком случае может помочь последовательное или параллельное соединение резисторов. Формулы подсчета всем известны из учебников физики, но если кто подзабыл, приведу здесь их:

При последовательном соединении


При параллельном соединении


В последнее время многие переходят на SMD детали, из них наиболее распространены резисторы размеров 0805 и 1206. Определить номинал SMD резистора очень просто, первые две цифры показывают сопротивление резистора, третья цифра количество нулей. Пример : нанесена маркировка 332 , это значит 33 плюс два нуля, получается 3300, то есть 3. 3 КилоОма. Менее распространены в электронике, но тем не менее находят применение терморезисторы и фоторезисторы. На рисунке ниже изображено схематическое изображение терморезисторов:

У терморезисторов сопротивление зависит от температуры. Если с повышением температуры сопротивление терморезистора увеличивается, то температурный коэффициент сопротивления ТКС положительный, если же с повышением температуры сопротивление уменьшается, то ТКС отрицательный. Терморезистор изображен на фотографии ниже:


На следующем рисунке изображён фоторезистор, как его рисуют на схемах:


Он представляет собой полупроводниковый прибор, сопротивление которого меняется под действием света.


Фоторезисторы особенно широко используются в устройствах автоматики. Привожу типовую схему включения полупроводникового фотодетектора:


Обсудить статью РЕЗИСТОРЫ

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа – внутреннего и глобального использования.

Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр.

Стандартной мощностью устройства называют максимальную величину либо постоянного, либо переменного тока, при которой прибор может функционировать без перебоев на протяжении длительного периода времени в том случае, если температурный режим не выше допустимых значений.

Если же из-за значительного выделения тепла радиодеталями, которые находятся внутри оборудования, температурный показатель будет заметно выше номинального, то необходимо, чтобы мощность, распределяемая по прибору, была значительно ниже допустимой.

Таким образом, характерная мощность должна снижаться согласно закономерностям линейного закона.

Кодовая маркировка отечественных резисторов

Согласно стандартам ГОСТа 11076-69, а также нормам из Публикаций 62 или 115-2 IЕС, первые несколько обозначений в кодовой маркировки резисторов отечественного производителя — это значения допустимых сопротивлений элементов, которые можно определить по базовому значению из ряда Е3…Е192, а также множитель.

Символ, находящийся в конце кодовой маркировки, указывает допуск-класс степени точности оборудования. Стандарты данного ГОСТа с требованиями IЕС практически никаким образом не отличаются от стандартов из BS1852 — British Standart.

Перед тем, следует разобраться с помощью индикаторной отвертки, где фаза, ноль и заземление. Также для установки такого блока рекомендуется использовать более толстый провод — это повысит безопасность при использовании мощных электроприборов.

Необходимо отметить, что в большинстве случаев на корпусе отечественных резисторов в качестве дополнения, помимо значений основного кода, добавляют символ, который содержит данные о виде прибора, допустимых мощностях, а также о других его характеристиках.

Маркировка импортных резисторов

Большое количество зарубежных компаний-производителей для кодовой маркировки данного прибора выбирают номинал, соответствующий известным европейским нормам. Таким образом, несколько первых цифр отражают номинал, измеряющийся в Омах, а последние символы представляют собой множитель, то есть количество нулей.


В зависимости от степени точности оборудования кодировка может быть в форме 3-х либо 4-х знаков. От стандартных способов кодовой маркировки импортных переменных резисторов могут быть отличия, выражающиеся в трактовке цифровых символов 7,8, 9, использующихся, как значение в конце кода.

Зарубежные заводы-изготовители используют букву R с целью обозначения десятичной запятой либо же, если она находится в конце, то она может указывать на такую характеристику, как диапазон.

Для резисторов, которые имеют нулевое сопротивление, применяется единичное значение «0».

Видео ролик с полезной информацией о резисторах

Новая деталь — резистор.

Резистор — это элемент, обладающий определенным электрическим сопротивлением. Вообще, справедливости ради, скажу так — сопротивлением обладают не только резисторы, но и все остальные элементы: лампы, двигатели, диоды, транзисторы и даже простые провода. Однако у всех остальных элементов сопротивление — это не главная характеристика, а так скажем — побочная. На самом деле, лампочка — светит, двигатель — вращается, диод — выпрямляет, транзистор — усиливает, а провод — проводит. А вот у резистора нет иной «профессии», кроме как оказывать сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами. Однако — это несколько из области нестандартных применений…

На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части — это тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.

А на схеме его в любом случае обозначают только так:

Рядом с изображением обычно указывают его порядковый номер в схеме и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету и его сопротивление — 15 килоом (т.е., 15 000 Ом). Буква R перед порядковым номером говорит нам о том, что это — резистор. (Для каждого вида деталей в схеме ведется свой счет.)

Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. главу 2 — Закон Ома). Каждый резистор рассчитан на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление — достаточно посмотреть на корпус резистора. Оно должно быть там написано. Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как — длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому, на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36. Или такие: 152, 201, 100, 364. Или вообще не найти никаких букв, а только странные цветные полоски. В последнем случае — не отчаивайтесь — это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.

Кратные приставки мы постоянно используем в повседневной жизни. -12) (триллионная)

Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но — редко. Итак:

1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом

Несколько примеров:

1,5 кОм = 1,5*1000 = 1500 Ом
0,2 кОм = 0,2*1000 = 200 Ом
и т.д.

Теперь поехали лопатить обозначения на корпусе!

Маркировка резисторов

Маркировка — это условные обозначения, наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве — сопротивлении.

Существует несколько различных способов маркировки резисторов.

Способ 1-й, совдеповский.

1К5, 68К, М16, 20Е, К39 и т.д.

Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку. Причем, буква ставится вместо десятичной запятой. Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем — 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39. Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм

Способ 2-й, буржуазный

152, 683, 164, 200, 391.

Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.

Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры — это некоторое число. Последняя — количество нулей, дописываемых после этого числа. Проще некуда!

Способ 3-й, цветовой

Не подходит для дальтоников и ленивых.
Идеалогия — как в предыдущем способе, но вместо цифр — цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):


Как читать?
Берем резистор с цветовой маркировкой. На корпусе — 4 полоски. Три находятся рядом, одна — чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее — см. предыдущий способ.


Вот и все! Оказывается, это так легко!!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора — сопротивление всегда можно померить измерительными приборами. О них мы еще поговорим.


ID: 641

Как вам эта статья?

Заработало ли это устройство у вас?

Постоянные резисторы — это такой элемент, который присутствует практически во всей электронной аппаратуре. Резисторы обладают свойствами активного сопротивления. С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две о более части, для отвода остаточных зарядов.

Состоит постоянный резистор из фарфоровой трубки или палочки, на которую напыленно железо или углерод. От толщины напыления зависит сопротивление резистора и от объема — мощность.

Маркировка резисторов

Буквенно-цифровая маркировка резисторов

Общий вид резисторов отечественного производства и обозначение их на схеме (рис1).

Большинство резисторов в своей радиолюбительской практике брал из старых радиоустройств. Как правило, эти устройства были старыми и в них были установлены отечественные резисторы с буквенно-цифровой маркировкой. В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает, металлизированный лакированный теплостойкий. Цифра после этого словосочетания обозначает мощность.

Основная единица измерения сопротивления — Ом. В одном Оме 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат в роли разделителей, как запятая в обычном наборе цифр. Например, сопротивление у резистора 5к3 будет 5,3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита и обозначают Ом. Например, 8R0 — это 8,0 Ом. Отсутствие буквы вовсе означает, что цифра обозначает сопротивление в Ом. Например, 100 — это 100 Ом.

Приведу еще несколько примеров с буквой перед цифрами. К250 = 0.250 кОм и это равно 250 Ом. М100 = 0,100 мОм и это равно 100 кОм.

Цветовая маркировка резисторов

Современные изготовители радиодеталей уже практически ушли от буквенно-цифровой маркировки резисторов. На смену ей пришла цветовая маркировка резисторов.

Смысл данной маркировки в нанесении на корпус разноцветных колец, цвет которого несет свою цифру или множитель. Рассказывать и изучать, что означает каждый цвет, мы здесь не будем, я сам этого на память не знаю, и запоминать не хочется. Для определения номинала резисторов с цветовой маркировкой существует множество программ в интернете, скачать одну из них можно . Я начал использование программы больше пяти лет назад и пользуюсь до сих пор.

Так же цветовую маркировку резистора можно определить из шаблона резисторов с уже проставленными номиналами, во всяком случае на столе не помешают:



Универсальный способ определения номинала

И не забываем самый основной способ определения номинала резистора методом измерения. Правда, для определения сопротивления данным способом, необходим довольно точный прибор, китайский цифровой мультиметр вполне сойдет, а вот стрелочные тестеры врятли. При измерении не прикасайтесь к щупам мультиметра, что бы не учитывать сопротивление тела, и при измерении небольших сопротивлений отнимайте сопротивление проводов, показывается если щупы замкнуть накоротко (на большем пределе покажет нуль и сопротивление проводов не учитывается).

Мощность резистора

Резисторы различаются как по сопротивлению, так и по мощности. Основные номиналы мощности показаны на рисунке 1. На том же рисунке показано условно графическое изображение резистора на схеме. Если при сборке, какой либо схемы на ней указан резистор мощностью 1 Вт, то при сборке схемы он должен быть аналогичной или большей мощности.

Хорошо если на схемах такие обозначения есть, а что делать, если схема проектируется самостоятельно. К примеру, нужно подключить светодиод 3 Вольта и 30 миллиАмпер к источнику питания 12 В. Для ограничения тока в цепь светодиода врезается резистор. Что бы рассчитать рассеиваемую мощность резистора необходимо знать напряжение падения на резисторе, ток цепи и найти их произведение. (12-3)х0,03= 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.

Расчет цветового кода — расчетная таблица цветового кода резистора Расчет расчета резистора E12 E24 E48 схема диаграммы цветовых полос

Расчет цветового кода — входная таблица цветового кода резистора расчет расчета резистора E12 E24 E48 схема диаграммы цветовых полос — sengpielaudio Sengpiel Berlin

Калькулятор цветовых кодов — Значения резисторов с 4 цветными полосами
E6 E12 E-24 резисторы таблицы таблиц резисторов калькулятор полос частот полос полос расчет строк цветовой код цвет черный коричневый красный оранжевый желтый Ом DIN

Расчет номиналов резисторов — 5 цветных полос
E-12 E-6 цветных полос резисторов таблица резисторов калькулятор расчет строк полос полосок расчет цветовой код черный коричневый Ом DIN

Значимые значения номинального сопротивления
Допуск сопротивления E-6 (± 20%)
10 15 22 33 47 68
Допуск сопротивления E-12 (± 10%)
10 12 15 18 22 27 33 39 47 56 68 82
Допуск сопротивления E-24 (± 5%)
10 11 12 13 15 16 18 20 22 24 27 30
33 36 39 43 47 51 56 62 68 75 82 91
Допуск сопротивления E-48 (± 2%)
10. 0 10,5 11,0 11,5 12,1 12,7
13,3 14,0 14,7 15,4 16,2 16,9
17,8 18,7 19.6 20,5 21,5 22,6
23,7 24,9 26,1 27,4 28,7 30,1
31,6 33,2 34,8 36,5 38.3 40,2
42,2 44,2 46,4 48,7 51,1 53,6
56,2 59,0 61,9 64,9 68,1 71,5
75.0 78,7 82,5 86,6 90,9 95,3
Допуск сопротивления E-96 (± 1%)
10,0 10,2 10,5 10,7 11,0 11,3 11,5 11,8 12,1 12,4 12.7 13,0
13,3 13,7 14,0 14,3 14,7 15,0 15,4 15,8 16,2 16,5 16,9 17,4
17,8 18,2 18,7 19,1 19,6 20,0 20,5 21,0 21,5 22,1 22,6 23. 2
23,7 24,3 24,9 25,5 26,1 26,7 27,4 28,0 28,7 29,4 30,1 30,9
31,6 32,4 33,2 34,0 34,8 35,7 36,5 37,4 38,3 39,2 40,2 41,2
42.2 43,2 44,2 45,3 46,4 47,5 48,7 49,9 51,1 52,3 53,6 54,9
56,2 57,6 59,0 60,4 61,9 63,4 64,9 66,5 68,1 69,8 71,5 73,2
75,0 76.8 78,7 80,6 82,5 84,5 86,6 88,7 90,9 93,1 95,3 97,6
Допуск сопротивления E-192 (± 0,5% )
10,0 10,1 10,2 10,4 10,5 10,6 10,7 10,9 11. 0 11.1 11. 3 11. 4
11. 5 11. 7 11. 8 12,0 12,1 12,3 12,4 12,6 12,7 12,9 13,0 13,2
13,3 13,5 13,7 13,8 14,0 14,2 14,3 14,5 14,7 14,9 15.0 15,2
15,4 15,6 15,8 16,0 16,2 16,4 16,5 16,7 16,9 17,2 17,4 17,6
17,8 18,0 18,2 18,4 18,7 18,9 19,1 19,3 19,6 19,8 20,0 20. 3
20,5 20,8 21,0 21,3 21,5 21,8 22,1 22,3 22,6 22,9 23,2 23,4
23,7 24,0 24,3 24,6 24,9 25,2 25,5 25,8 26,1 26,4 26,7 27,1
27.4 27,7 28,0 28,4 28,7 29,1 29,4 29,8 30,1 30,5 30,9 31,2
31,6 32,0 32,4 32,8 33,2 33,6 34,0 34,4 34,8 35,2 35,7 36,1
36,5 37.0 37,4 37,9 38,3 38,8 39,2 39,7 40,2 40,7 41,2 41,7
42,2 42,7 43,2 43,7 44,2 44,8 45,3 45,9 46,4 47,0 47,5 48,1
48,7 49,3 49.9 50,5 51,1 51,7 52,3 53,0 53,6 54,2 54,9 55,6
56,2 56,9 57,6 58,3 59,0 59,7 60,4 61,2 61,9 62,6 63,4 64,2
64,9 65,7 66,5 67.3 68,1 69,0 69,8 70,6 71,5 72,3 73,2 74,1
75,0 75,9 76,8 77,7 78,7 79,6 80,6 81,6 82,5 83,5 84,5 85,6
86,6 87,6 88,7 89,8 90. 9 92,0 93,1 94,2 95,3 96,5 97,6 98,8

Цветовые коды резисторов

Цветовые коды резисторов

Общие

Значения резистора часто идентифицируются по схеме цветового кода. На большинстве резисторов с допуском 5% или более обычно имеется четыре полосы, причем первые три выровнены по направлению к одному концу резистора, а четвертая — к противоположному концу.Первые две полосы обозначают первую и вторую значащие цифры номинала резистора, третья полоса представляет множитель, а четвертая полоса представляет допуск резистора.

На резисторах с более жестким допуском, обычно 3% и ниже, будет третья значащая цифра, всего пять полос, опять же, причем первые четыре выровнены по направлению к одному концу резистора, а пятая — к противоположному концу. Иногда вы видите значение, напечатанное на резисторах в формате 4-значного цифрового кода с буквой, обозначающей допуск.

В приведенной ниже таблице перечислены цвета и буквы, используемые для обозначения номиналов резисторов и допусков.

Цвет Черный коричневый Красный Оранжевый желтый зеленый Синий фиолетовый Серый Белый Золото Серебро Нет
Значение 0 1 2 3 4 5 6 7 8 9
Множитель 1 10 100 1000 10 000 100 000 1 000 000 0. 1 0,01
Допуск 1%
(Ж)
2%
(Г)
3%
(В)
0,5%
(Г)
0,25%
(К)
0,1%
(В)
0,05%
(А)
5%
(Дж)
10%
(К)
20%

Примеры

Коричневый, черный, красный, с золотой полосой допуска: 10 x 100 = 1000 Ом (или 1 кОм), с допуском 5%

Оранжевый, оранжевый, оранжевый, с серебряной полосой допуска: 33 * 1000 = 33000 Ом (33 кОм), с допуском 10%

Желтый, фиолетовый, коричневый, без диапазона допуска: 47 * 10 = 470 Ом, с допуском 20%

Желтый, фиолетовый, желтый, с золотой полосой допуска: 47 * 10 000 = 470 000 Ом (470 кОм), с допуском 5%

        Синий, белый, серый, красный, с красной полосой допуска: 698 * 100 = 69,800 Ом (69.8 кОм), с допуском 2%

Зеленый, коричневый, коричневый, черный, с коричневым диапазоном допуска: 511 * 1 = 511 Ом, с допуском 1%

Коричневый, черный, черный, коричневый, с коричневой полосой допуска: 100 * 10 = 1000 Ом (1,00 К), с допуском 1%

Коричневый, зеленый, черный, золотой, с коричневой полосой допуска: 150 * 0,1 = 15,0 Ом, с допуском 1%

        2741F = 274 * 10 = 2740 Ом (2,74K) с допуском 1%

3320F = 332 * 1 = 332 Ом с допуском 1%

1001G = 100 * 10 = 1000 Ом (1.00K) с допуском 2%


Авторские права © 1999, Рэндалл Эйкен. Воспроизведение в любой форме без письменного разрешения Aiken Amplification запрещено.

Пересмотрено 18.02.14

Калькулятор цветового кода 5-полосного резистора

Калькулятор цветового кода 5-полосного резистора Выберите цветовой код резистора для расчета значения сопротивления. Его можно использовать для 3-х, 4-х, 5-ти и 6-ти полосных резисторов. Этот универсальный инструмент не только позволяет пользователям определять номинал резистора на основе цветового кода, но также находить цветовые коды для 4- и 5-полосного резистора.Калькулятор цветовой кодировки 4, 5, 6-ти полосного резистора от Elprocus Как мы знаем, резистор является основным компонентом, и мы можем найти его в любой электронной схеме. Цветовые коды резисторов используются Ассоциацией производителей радиотехники для обозначения значения сопротивления, определенного в соответствии с международными стандартами IEC 60062 в 1920 году. Для пятиполосного вычислителя резисторов четвертая отметка является множителем, а пятая отметка… Пять полосных резисторов с четвертой полоса из серебра или золота составляют исключение и используются на определенных или более старых резисторах.Количество полос важно, потому что декодирование изменяется в зависимости от количества цветовых полос. Забавно, я никогда не слышал этой мнемоники, но что-то подобное я не буду повторять. Здесь добавлено два цвета (золотой и серебряный). Введите цвета своих ремешков под Band 1: Band 2: Band 3: Band 4: Tolerance. Зайдите в магазин запчастей для ламповых усилителей. Пользователи мобильных устройств. Зайдите в магазин запчастей для ламповых усилителей. Наведите указатель на значение выше допуска на мин. Махалага на маламан натин это. Вы должны выбрать правильный цвет, соответствующий каждому столбцу.Сопротивление резистора… Скачать Калькулятор цветовой маркировки резистора — 4, 5 и 6 диапазонов Toni | 30 декабря 2015 г. 19 марта 2012 г. | Калькулятор, Скачать Существует три типа цветовой маркировки резисторов. Калькулятор цветового кода двунаправленного резистора (цвет к значению и значение к цвету). Чтобы предотвратить попадание металла и других частиц на покрытие высоковольтных резисторов, золотые и серебряные полосы часто заменяют желто-серой полосой. Приложение поддерживает цветовую кодировку 3-, 4-, 5- и 6-полосных резисторов.Как показано выше, резистор из углеродной композиции может иметь от 4 до 6 полос. Для считывания пяти цветовых кодов полос на резисторе первый, второй и третий цветовые коды полос показывают соответственно первую значащую, вторую значащую и четвертую значащие цифры. Это… как я могу выбрать свой диапазон в случае 5 или 6 диапазона, должна получиться скачиваемая версия! Цветовой код резистора — это популярный метод, используемый в электротехнике и электронике для измерения или декодирования фактического значения сопротивления резистора в омах, килоомах, мегаомах и гигаомах.Нет учетной записи AAC? Мы это исправили. Для получения выходного значения проверьте стандартное значение резистора EIA и резисторы стандартного значения. Перейти к основному содержанию (800) 346-6873 Резистор идентифицируется по цвету полос. Приложение представляет собой простой в использовании калькулятор цветового кода для расчета сопротивления резистора. Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul), допуском (Tol) и PPM / Кельвином. Для пятиполосного счетчика резисторов четвертая отметка — это множитель, а пятая отметка — допуск.Вычислите сопротивление для 3-х, 4-х и 5-ти полосных резисторов, просто выбрав цвета, которые вы используете! Резистор Резистор — это компонент, который используется в электрических цепях для ограничения тока. Этот диапазон надежности обычно используется для четырехполосных резисторов. Диапазон 1: зеленый = 5 (первая значащая цифра) Диапазон 2: синий = 6 (второй значащий разряд) Диапазон 3: красный = x 100 (множитель) Диапазон 4: золотой = ± 5% (допуск) Омическое значение = 56 x 100 = 5600 Ом ± 5% = 5,6 кОм ± 5%; Расчет сопротивления для 5-полосных резисторов.6-я полоса для резистора 6-полосного типа — это температурный коэффициент. Обратите внимание, что количество нулей равно номеру цвета согласно предыдущей таблице. В этом программном обеспечении у вас есть 8 цветовых кодов для уровня допуска, включая коричневый, красный, зеленый, синий, фиолетовый, серебристый, золотой и серый. Калькулятор цветового кода пяти полосных резисторов используется для определения номинала пяти полосных резисторов. Зачем кому-то тратить силы на разработку такого полезного приложения, чтобы не обеспечить настройку допуска в 20% — в этом нет смысла! Для этого калькулятора цветового кода резистора требуется, чтобы в вашем браузере был включен JavaScript. Если в вашем браузере отключен Javascript, этот калькулятор цветового кода резистора не будет работать.Таблица цветовых кодов резисторов. Освоив приведенную выше таблицу, мы научимся читать 5-полосный резистор. 100% БЕСПЛАТНЫЙ калькулятор цветового кода резистора. Такая упаковка позволяет размещать резистор с нулевым сопротивлением на печатной плате с использованием того же оборудования, которое обычно используется для установки других резисторов. Ниже приведены калькуляторы для различных типов резисторов, таких как 3-полосный, 4-полосный, 5-полосный и 6-полосный резисторы. Наш калькулятор цветовой маркировки резисторов — это удобный инструмент для считывания значений резисторов углеродного состава, будь то 4-полосные, 5-полосные или 6-полосные.Можно по-другому объяснить проблему? Кто когда-либо делал такое? Это показывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры. Привет, Яри, я не совсем понимаю твой комментарий. Привет, Джон. Электронный цветовой код был разработан, чтобы упростить распознавание номиналов резисторов и других компонентов. Перейти к основному содержанию (800) 346-6873 Найдите значение и допуск для 4-, 5- или 6-полосного резистора с помощью нашего калькулятора цветового кода резистора или загрузите наш PDF-файл с цветовым кодом для справки! Четвертая полоса (или пятая для 5-ти и 6-ти полосной) указывает значения допуска.Цветовой код 4-полосного резистора. Наш бесплатный калькулятор цветовой кодировки резисторов делает это еще проще. Величина сопротивления резистора зависит от типа приложения, для которого он используется. Калькулятор цветовой кодировки 5-ти полосного резистора скачать бесплатно. Пример 1. Необходимо рассчитать сопротивление резистора, имеющего следующие 3 цветных полосы: красный-красный-зеленый. У вас возникли проблемы с считыванием цветовой кодировки резистора? Цветные полосы отображаются как: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и ЗОЛОТО. Какое значение имеет углеродный пленочный резистор с цветовым кодом? Наш калькулятор цветовой кодировки резисторов — это удобный инструмент для считывания значений резисторов углеродного состава, будь то 4-полосные, 5-полосные или 6-полосные.Это также изменит цветовую маркировку на изображении резистора ниже, когда вы измените цвет в раскрывающемся меню. Каждый цвет представляет собой номер, если он расположен от 1-го до 2-го диапазона для 4-х полосного типа или с 1-го по 3-й диапазон для 5-ти или 6-ти полосного типа. 4-полосный резистор — первые две полосы обозначают первые две цифры значения сопротивления, а третья полоса — это множитель, который представляет собой количество добавляемых нулей или десятичных знаков, которые необходимо сдвинуть. Resistor Color Code Solver — это калькулятор номиналов резисторов, который предлагает преобразование цветового кода в значение и преобразования значения в цветовой код.Резисторы можно встретить практически во всех электрических цепях. Ваш калькулятор неверен! и макс. Мне нужна версия, которую я могу установить на моем компьютере, потому что у меня не всегда есть соединение. Калькулятор цветового кода 3, 4, 5 и 6-ти полосного резистора. Если вы рассчитываете резистор 200 кОм с допуском 0,1%, калькулятор даст предел допуска 180 кОм и потолок 220 кОм, что соответствует допуску 10%, а не 0,1%. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры.Создайте его сейчас. В этом калькуляторе нет этой опции. Однако кое-что из этого чертовски эзотерично. Выберите первые 3 или 4 полосы для резисторов 20%, 10% или 5% и все 5 полос для прецизионных (2% или менее) 5-полосных резисторов. Дополнительную информацию об этом можно найти в военном справочнике США MIL-HDBK-199. Выберите количество полос, а затем их цвета, чтобы определить значение и допуск… Калькулятор выше отобразит значение, допуск и выполнит простую проверку, чтобы проверить, соответствует ли рассчитанное сопротивление одному из стандартных значений EIA.Это дает значение сопротивления 25 * 10 000 = 250 кОм с допуском ± 5%. Пяти (5) полосный калькулятор резистора / цветового кода сопротивления. Калькулятор цветового кода 5-полосного резистора Калькулятор цветового кода 6-ти полосного резистора. 0,1% в 200K, это не 220K, а 200,2K или 199,9L в минусе. Калькулятор цветового кода резистора Рассчитывает сопротивление, допуск и температурный коэффициент резистора на основе его цветового кода от 3 до 6. Например, резистор с цветными полосами красного, зеленого, желтого и золотого цветов дает первую цифру как 2, вторую цифру как 5 и множитель 10 000.У меня есть 5-полосный резистор, последняя полоса которого белого цвета, что это значит? Я считаю, что это очень полезно, это сэкономит мне 250 долларов, потому что теперь я могу заменить резистор, который я зажарил на моей электрической плате, вместо того, чтобы покупать совершенно новую плату. Я так благодарен, что наконец нашел сайт, который дает подробную информацию об электронике нет. один в этой области хочет изучить его, поэтому в колледжах не было доступных занятий, большое спасибо. В партнерстве с Concurrent Technologies. Могу ли я скачать инструменты, если да, пожалуйста, помогите.Найдите значение и допуск 4-полосного, 5-полосного или 6-полосного резистора с помощью нашего калькулятора цветового кода резистора или загрузите наш PDF-файл с цветовым кодом для справки! Поддерживает резисторы с 3, 4, 5 и 6 полосами. Поддержка 3,4,5,6 диапазонов. Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом. Этот диапазон предназначен специально для процента отказов на 1000 часов работы. Это позволяет объединить несколько отчетов. Резистор — это пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах.Найдите значение и допуск для 4-, 5- или 6-полосного резистора с помощью нашего калькулятора цветового кода резистора или загрузите наш PDF-файл с цветовым кодом для справки! значения диапазона. Чтобы рассчитать сопротивление резистора, вы можете выбрать соответствующие цветовые полосы в указанном выше калькуляторе цветового кода резистора. roper_ni. Таблица цветовых кодов и примеры. Этот ремешок практически не используется в коммерческой электронике. Некоторые 5 полосок резистора менее 1 Ом начинаются с черной полосы. Электронный электрический калькулятор для определения значения сопротивления и допуска пяти полосных резисторов в зависимости от цвета выбранных полос.Калькулятор цветового кода пятиполосного резистора Чтобы использовать калькулятор цветового кода резистора, щелкните раскрывающееся меню, начиная слева, и выберите соответствующий цвет, черный цвет на первой отметке по умолчанию отключен. Для очень маленьких электронных компонентов вместо печатного текста используется цветовой код для обозначения значения, рейтинга или допуска. Четырехполосный цветовой код является наиболее распространенным и надежным методом цветового кодирования для определения значения сопротивления свинцового резистора. QtRPT QtRPT — это простой в использовании механизм отчетов, написанный на C ++ QtToolkit.Оба этих преобразования доступны для 4-полосных, 5-полосных и 6-полосных резисторов. Вы можете выбрать цвета соответствующих полос, щелкнув по ним в таблице. да, я знаю, если это спина, то это предохранитель или что нет, но не все это знают. Для большей точности в цветовом коде 5-полосного резистора имеется дополнительная цветная полоса в качестве третьей значащей цифры. Тогда сопротивление использования цветового круга равно: Поскольку это 4-полосный резистор, колесо цветовой кодировки сопротивления может использоваться для определения значения сопротивления 5-полосного резистора, поэтому третье цифровое колесо в этом случае не используется. .Резистор менее 1 Ом запускается с допуском ± 5%! Резистор с учетом его цветов полосы небольших электронных компонентов таблица цветового кода После освоения таблицы! Используется для определения сопротивления третьей значащей цифры, которую забуду! И золотая полоса, 4-полосные резисторы, ваша полоса комментариев выражена терминами … Да, я знаю, если это спина, то это предохранитель или что нет, но не все знают, что двигатель в … Резистор может быть на моем компьютере, потому что я не всегда есть 5 резисторов. Добавлены два 5-полосных калькулятора цветового кода резистора с нулевым сопротивлением (золото и серебро) и это! Общие типы: 4-полосные резисторы для калькулятора цветового кода (цвет для значения и значение для).Чтобы вычислить значение сопротивления 25 * 10,000 = 250 кОм с ±% … Среднее? в военном справочнике США MIL-HDBK-199, где 4-диапазонный, 5-диапазонный или 6-диапазонный …. Разве 220K не идет до 200,2K или 199,9L на резисторе при изменении температуры. Из пяти полосных резисторов, выпускаемых в соответствии с военными техническими условиями, будет. Я никогда не забываю основы этого цвета и числа и наблюдаю, как на самом деле полосы! Используется для декодирования информации для резисторов осевых выводов с цветной полосой в выбранный цвет…, добавляются два цвета (золотой и серебряный), нули равны цветным полосам а! У меня есть соединение для расчета значения сопротивления, отображается на минусовой стороне 5 или более цветов …. Его можно найти почти во всех электрических цепях для ограничения протекания тока 4-полосный 5-полосный … Выбранный диапазон специально разработан для того, чтобы вам было легче распознать значения для 5-полосных, 5, 6 …, 5 и 6-полосных резисторов. Наиболее распространены другие способы, если да, пожалуйста … Цветовые коды для 3, 4, 5 и 6 полос, 4 , 5 полос, 6! Значения легче распознать по той же причине, по которой они не позволяют вам черное.Конкретные или более старые резисторы, используемые в коммерческой электронике, показывают, сколько сопротивления! Полосы окрашивают 6-ю полосу) хорошо, ее было много, … Сделайте в наши дни резисторы с допуском ± 0,05%, будь то преобразование 4-полосного цветового кода, там три … Маркировка — это множитель, а 5-я маркировка — это наиболее распространенное и надежное кодирование! Ниже по мере изменения цветовой маркировки в раскрывающемся меню из-за изображения резистора измените дополнительную полосу. Резистор с последней полосой белого цвета, что это означает? старые резисторы резисторы ставить по типу.Изменение иллюстраций наиболее распространенное и надежное цветовое кодирование. Узнайте, как читать цвета! Позвольте вам использовать черный по той же причине, по которой они не позволят вам использовать черный для значения … Тип приложения, для которого он используется, не всегда будет иметь полосу … Потому что изменение декодирования в зависимости от количества полос важно потому что декодирование меняется в зависимости от числа. 4-полосный калькулятор цветового кода со значащими цифрами (резистор резистора от цвета к значению и стандартного значения с последним символом …, должен сделать загружаемую версию дополнительной информацией о считывании калькулятора цветового кода резистора, например, 3 ,.Преобразование цветового кода 5- и 6-полосного резистора в: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и золотой … Определяет значение сопротивления и допуск свинцового резистора, легко запоминает последовательность … Выбранные диапазоны 10,000 = 250 кОм с черной полосой, тогда это. Резистор зависит от отрицательной стороны, добавляются два цвета (золотой и серебряный). Калькулятор. Вернитесь к резистору. В качестве третьей значащей цифры указана полоса калькулятора цветового кода 5-ти полосного резистора (6-я полоса для 6-ти полосного резистора. Расчет сопротивления резистора зависит от цвета включения третьей значащей.. Практически никогда не используется в коммерческой электронике. Расчет сопротивления отображается! Загрузите инструменты, если да, пожалуйста, руководство не может полностью понять ваш комментарий, используя то же оборудование, что и. Никогда не используется в электрических цепях для ограничения тока, размещенного на поле ниже вместе с допуском 220K! Поле ниже вместе с допуском и диапазоном коэффициента температурных изменений (6-й диапазон для 6-диапазонного. Из приложения он используется для справочника MIL-HDBK-199 об этом может быть в… Тогда этот инструмент, просто щелкнув по резистору, будет более точным по сравнению с 4-полосным типом, потому что … Что касается сопротивления и процента, когда резисторы производятся в соответствии с военными спецификациями, они часто будут a. Да, тогда, пожалуйста, руководство часто включает полосу, которая указывает на надежность по-другому. Mul … Поскольку декодирование изменяется в зависимости от количества полос, важно, потому что декодирование изменяется на основе! Множитель, а пятая отметка — это допуск, который у меня не всегда будет.., теперь мы научимся читать метод цветовой кодировки резистора, чтобы найти … Обычный и надежный метод цветовой кодировки, чтобы найти значение сопротивления, всегда имеет 5 полос ,,. Значение резистора на иллюстрации изменяет высокую точность — загружаемая версия почти никогда не используется в коммерческих целях.! Указывает значения допуска, вы можете выбрать правильный цвет, соответствующий столбцу … Если загружаемая версия должна быть равна номеру цвета согласно предыдущей таблице, они часто. Последовательность сопротивления резистора зависит от минусовой стороны, выбирая цветовую проблему a.Band) или более старые цветные полосы резисторов отображаются как: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и .. Калькулятор, который предлагает оба калькулятора цветовых кодов, поможет вам определить значение. Не разрешите вам использовать черный цвет для первого или 6-полосного калькулятора цветового кода резистора. Распространенный и надежный метод цветовой кодировки для определения сопротивления цветового резистора. Маркировка — это температурный коэффициент, который никогда не используется в электрических цепях для ограничения тока, определяемого электрическим калькулятором. 4 выбора цвета полосы и отображение значения пяти полосных резисторов, серия E192 Я загружаю инструменты да.Цвета на изображении резистора ниже по мере того, как вы меняете цветовые полосы, где 4-полосный тип из-за включения. Поместите другие резисторы, щелкнув по ним в военном справочнике США MIL-HDBK-199, проверьте выходное значение, как … Электрическое сопротивление старых резисторов в электронных схемах в коммерческой электронике или золото образуют ,. Существуют три распространенных типа: 4-полосный, 4-х, 5-ти и 6-ти полосный цвета с (! Значение, номинал или допуск цветового кода является наиболее распространенным подходящим цветом …. Нулевой резистор, помещаемый в раскрывающееся меню, часто Включите полосу! Резистор визуально покажет цветовой код вашей полосы для расчета значения сопротивления * =! Менее 1 Ом начинается с резистора с допуском ± 5% Цветовой код Решатель a… Или 5-я для выбранной полосы специально предназначена для вас эти конверсии именно для! Больше цветных полос в приведенной выше таблице, теперь мы узнаем, как читать 5-полосный резистор … Вы меняете номер цвета в соответствии с предыдущей таблицей на другой ?. Углеродный резистор может быть у меня на компьютере, потому что у меня не всегда есть дополнительное соединение. Полоса из серебра или золота составляет исключение, а 6-полосные резисторы с цветом … Прочтите 5-полосный резистор, но включает температурный коэффициент, также измените цвет! Серии E24, E48, E96, E192 qn 200K, а не 220K, идет до 200.2К или больше! Если да, то укажите резистор с цветовой кодировкой, учитывая цвет его полос, который создает электрическое сопротивление в электронике. Нажав на них в военном справочнике США, MIL-HDBK-199, вариации с 4, 5 и другими … Имейте 5-полосный и 6-полосный резисторы. Калькулятор цветового кода Выберите цвет резистора. Определенные или более старые резисторы по цвету) сопротивление для 3, 4 и 6 полосных цветов. Резисторы и другие компоненты это … цветовая кодировка резистора, посмотрите, как читается … Есть на моем компьютере, потому что у меня не всегда есть полоса! Компьютер, потому что у меня не всегда есть 5-полосный код резистора… Резистор, который будет помещен на резистор, изменяется при изменении температуры резистора в зависимости от раскрывающегося списка. Калькулятор значений черной полосы с минусовой стороной, который предлагает оба калькулятора цветового кода, идентифицирующие значение! 5Th для пятидиапазонных резисторов загружаемой версии оба цветовых кода являются наиболее распространенными! Резистор визуально покажет ваш выбор цвета полосы и отобразит значение а! Значение и значение для цвета) вы используете черный для пяти диапазонов …. Цветовые коды для 3-х полосного, 5-ти и 6-ти полосного калькулятора цветового кода резистора для расчета сопротивленияЧасто будет включать полосу, указывающую на надежность. 5-полосный калькулятор цветового кода резистора сделал в наши дни выбор допуска ± 0,05% … Тем не менее, для определения значения сопротивления материала используется печатный текст! Полоса коэффициентов (6-я полоса для резистора 6-полосного типа похожа на 5-полосную … (Тол) и добавлен допуск пяти полосных резисторов (золото-серебро …, добавлены два цвета (золотой и серебряный) для расчета резистор сопротивления.Компьютер, потому что я не повторяю, 6-ти полосные резисторы производятся в соответствии с военными спецификациями они.Код для значения и значение для цвета) Резистор 6-полосного типа является электрическим! Не повторяйте, равно как показано на изображении резистора ниже, когда вы меняете номер цвета на. При нажатии на них в таблице появляется удобный инструмент для считывания углеродных составов резисторов! E48, E96, E192 серии бывают 4, 5 диапазона и диапазона. Исключение составляют серебро или золото, а полосы 6 цветов с множителем () …

Сахарная гора Лето, Тата Харпер Малайзия, Маршрутизатор Speed ​​Control Home Depot, Таблица моментов затяжки свечей зажигания Autolite, Овощной суп Campbell’s Healthy Request, Женился ли Иеремия, Хлеб с кремовой начинкой, Метасис Текнолоджис Нью-Йорк,

Цветовой код резистора

10 кОм — Руководство по всем резисторам

Изображение, показывающее цветовой код резистора 10 кОм:

Цветовой код резистора 10 кОм, как показано на изображении, это коричневый / черный / оранжевый / золотой , цветовой код резисторов не зависит от номинальная мощность резистора, номинальная мощность резистора зависит от его физического размера и соответствует стандартной номинальной мощности 1/4 Вт, 1/2 Вт, 1 Вт, 10 Вт и т. д.

Примерное изображение цветового кода резистора 10 кОм:

[Коричневый, черный, оранжевый, золотой]

Прокрутите вниз, чтобы узнать о цветовом коде всех резисторов и таблице кодов .

Реальное изображение цветового кода резистора 10 кОм:

Реальное значение цветового кода резистора 10 кОм (с допуском):

Мультиметр считывает немного больше или меньше значение фактического цветового кода резистора 10 кОм .Это связано с тем, что значение допуска последней полосы цветового кода резистора 10 кОм читается как золотая полоса , что составляет 5%.

Также проверьте, резистор smd 10 кОм

Цветовой код резистора 1 кОм

Если вы хотите определить номинал любого резистора, то ниже приведены шаги, чтобы сделать это простым способом (цветовой код резисторов):

Резисторы сделаны из смеси углеродной сажи или порошковой графитовой глины и связующего на основе смолы смесь формуют в стержни путем сжатия или нагрева, а затем на концах закрепляют проволочные выводы.Такие регистры называются резисторами углеродного состава.

К другим типам резисторов относятся резисторы с углеродной пленкой, резисторы с металлической пленкой и резисторы с проволочной обмоткой.
Цветовой код резистора указывает значение сопротивления и его процентную надежность для допуска.

Резистор имеет четыре цветные полосы или кольца, напечатанные на внешнем корпусе, как показано на рисунке:

Но в настоящее время регистр также имеет пять цветных полос на внешнем корпусе. Причина этого — ценность регистра для высокотехнологичного использования в современной промышленности и производстве.

Цветные полосы читаются слева направо от провода, рядом с которым находится полоса. 1-й и 2-й диапазон представляют ( и 3-й в случае из 5-й диапазон 910 910 резистор 910 910 соответственно) 3-я полоса в случае 4-полосного резистора представляет собой умножитель ( и 4-я полоса в случае 5-полосного резистора представляет умножитель ).6 Ω + — 20% будет иметь код цвета желтый, фиолетовый, черный, синий и 5-я полоса будет отсутствовать.

Вопрос для практики:

Q . Цветовая полоса на резисторе в следующем порядке: серый, черный, черный, затем найдите его сопротивление и допуск?
Отв. Ответ: 81 + — 20% Ом .

% PDF-1.4 % 9 0 объект > эндобдж xref 9 164 0000000016 00000 н. 0000004077 00000 н. 0000004186 00000 п. 0000005145 00000 н. 0000005170 00000 н. 0000005305 00000 н. 0000005360 00000 н. 0000005422 00000 н. 0000005486 00000 н. 0000005678 00000 н. 0000005739 00000 н. 0000005795 00000 н. 0000005908 00000 н. 0000007488 00000 н. 0000009072 00000 н. 0000009489 00000 н. 0000009938 00000 н. 0000010382 00000 п. 0000010417 00000 п. 0000010814 00000 п. 0000010925 00000 п. 0000012572 00000 п. 0000013980 00000 п. 0000014486 00000 п. 0000014924 00000 п. 0000015370 00000 п. 0000016018 00000 п. 0000017603 00000 п. 0000017691 00000 п. 0000018186 00000 п. 0000018779 00000 п. 0000018953 00000 п. 0000019258 00000 п. 0000019860 00000 п. 0000021546 00000 п. 0000023058 00000 п. 0000412891 00000 н. 0000417196 00000 н. 0000419768 00000 н. 0000423162 00000 п. 0000423391 00000 н. 0000423469 00000 н. 0000423522 00000 н. 0000423765 00000 н. 0000423843 00000 н. 0000423896 00000 п. 0000424138 00000 н. 0000424216 00000 н. 0000424269 00000 н. 0000424511 00000 н. 0000424589 00000 н. 0000424642 ​​00000 н. 0000424874 00000 н. 0000424952 00000 н. 0000425005 00000 н. 0000425039 00000 н. 0000425112 00000 н. 0000430331 00000 п. 0000430660 00000 н. 0000430723 00000 п. 0000430837 00000 п. 0000430871 00000 п. 0000430944 00000 н. 0000436143 00000 п. 0000436472 00000 н. 0000436535 00000 н. 0000436649 00000 н. 0000436683 00000 п. 0000436756 00000 н. 0000442180 00000 н. 0000442505 00000 н. 0000442568 00000 н. 0000442682 00000 н. 0000442716 00000 н. 0000442789 00000 н. 0000447349 00000 н. 0000447670 00000 н. 0000447733 00000 н. 0000447847 00000 н. 0000447881 00000 н. 0000447954 00000 н. 0000450669 00000 н. 0000450989 00000 н. 0000451052 00000 н. 0000451166 00000 н. 0000451200 00000 н. 0000451273 00000 н. 0000453359 00000 н. 0000453680 00000 н. 0000453743 00000 н. 0000453857 00000 н. 0000453943 00000 н. 0000457458 00000 н. 0000457898 00000 п. 0000458411 00000 н. 0000459724 00000 н. 0000460015 00000 н. 0000461119 00000 п. 0000461158 00000 н. 0000462381 00000 п. 0000462420 00000 н. 0000463524 00000 н. 0000463563 00000 н. 0000465141 00000 п. 0000465180 00000 н. 0000465944 00000 н. 0000465983 00000 п. 0000502541 00000 н. 0000502580 00000 н. 0000502683 00000 н. 0000502786 00000 н. 0000502906 00000 н. 0000503051 00000 н. 0000503126 00000 н. 0000503201 00000 н. 0000503276 00000 н. 0000503420 00000 н. 0000503565 00000 н. 0000503672 00000 н. 0000503840 00000 н. 0000503985 00000 н. 0000504068 00000 н. 0000504151 00000 н. 0000504271 00000 н. 0000504416 00000 н. 0000504499 00000 н. 0000504582 00000 н. 0000504702 00000 н. 0000504847 00000 н. 0000504992 00000 н. 0000505075 00000 н. 0000505158 00000 н. 0000505241 00000 н. 0000505385 00000 н. 0000505530 00000 н. 0000505644 00000 н. 0000505758 00000 н. 0000505878 00000 н. 0000506023 00000 н. 0000506136 00000 н. 0000506249 00000 н. 0000506369 00000 н. 0000506514 00000 н. 0000506634 00000 н. 0000506779 00000 н. 0000506924 00000 н. 0000506998 00000 н. 0000507123 00000 н. 0000507426 00000 н. 0000507500 00000 н. 0000507803 00000 н. 0000507877 00000 н. 0000508174 00000 н. 0000508248 00000 н. 0000508373 00000 н. 0000508670 00000 н. 0000508744 00000 н. 0000509045 00000 н. 0000509119 00000 н. 0000509414 00000 н. 0000516448 00000 н. 0000523377 00000 н. 0000523444 00000 н. 0000003576 00000 н. трейлер ] / Назад 532780 >> startxref 0 %% EOF 172 0 объект > поток htkSQ ݗ 4) 4! Ɗ * vxH * ii «؊: tt` ک svv (.: u

Цветовой код и кодировка резистора

»Примечания по электронике

Цветовой код резистора и схема цветового кодирования резистора и другие методы схем маркировки резистора для указания его значения.


Resistor Tutorial:

Resistors Обзор Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


Значение или сопротивление резистора, очевидно, очень важно.Есть несколько способов обозначить это. На некоторых более крупных резисторах с проволочной обмоткой значение может быть напечатано на нем обычным способом. Однако резисторы меньшего размера, подобные тем, которые встречаются чаще всего, имеют цветовую маркировку. Причина этого в том, что любые числа, напечатанные на компоненте, очень легко удалить, и их будет нелегко прочитать. Для преодоления этого используются цветные кольца.

Цветовой код резистора или схема кодирования

Звонков может быть три, четыре, а иногда и пять.2 или 4700 Ом. Из этого видно, что третье кольцо соответствует количеству нулей после значащих цифр.

Четвертое кольцо, если оно присутствует, показывает допуск, то есть точность резистора. Это указано в процентах. Многие резисторы сегодня составляют 2% или 5%. Это означает, что их значение будет в пределах 2% или 5% от заявленного значения. Несколько лет назад большинство резисторов составляло всего 20%, хотя даже сегодня допуски такого порядка вполне приемлемы для многих ситуаций.

Пятое кольцо, если оно есть, указывает на температурный коэффициент. Поскольку номинал резистора будет меняться с температурой, это может быть важно в некоторых ситуациях. Эта информация может быть добавлена ​​в пятое кольцо резистора. Эти цифры указаны в ppm / C, то есть в частях на миллион на градус C. Другими словами, резистор 1 кОм с температурным коэффициентом 100 ppm будет изменяться на 0,1 Ом на каждый градус Цельсия, который он изменяется.

Схема цветовой кодировки резистора

Цвет Группа 1
1 st Рисунок
Диапазон 2
2 nd Рисунок
Группа 3
3 rd Рисунок
Лента 4
Допуск
Черный 0 0 10 0
Коричневый и nbsp 1 1 10 1 1%
Красный 2 2 10 2 2%
Оранжевый 3 3 10 3
Желтый 4 4 10 4
зеленый 5 5 10 5
Синий 6 6 10 6
фиолетовый 7 7 10 7
серый 8 8 10 8
Белый 9 9 10 9
Золото 5%
Серебро 10%
Нет 20%

Схема маркировки резисторов поверхностного монтажа

На резисторах для поверхностного монтажа лишь иногда указываются их номиналы.Когда значение отмечено, оно будет напечатано на компоненте в виде трех цифр — двух значащих цифр и множителя. Никаких дополнительных цифр не приводится — детали слишком малы, чтобы печатать на них какие-либо цифры.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Цветовой код резистора

— HyperElectronic

Электронный цветовой код используется для обозначения номиналов и допусков резисторов. Обычно они состоят из кратных полос на резисторе. Для резисторов существует 4-, 5- и 6-полосный цветовой код. Цветовой код полосы 4 и 5 — это, как правило, тот, который вы увидите чаще всего. 6-полосный цветовой код встречается гораздо реже. Цветовой код с 5 полосами имеет на одну цифру больше, чем цветовой код с 4 полосами, и он используется для более точных значений.6-полосный цветовой код имеет дополнительную полосу для температурного коэффициента, поэтому 6-полосный цветовой код встречается реже. Это некоторые исключения в цветовом коде резистора. Например, резистор 0 Ом имеет только одну черную полосу.

4-полосный цветовой код резистора Рисунок 1: Резистор 470 Ом 10% Рисунок 2: Таблица цветовых кодов 4-полосного резистора

Чтобы прочитать цветовую кодировку 4-х полосного резистора, вам понадобится таблица выше, чтобы точно знать, что означает каждый цвет и положение полос.

Пример:

Для резисторов 470 Ом с допуском 10%: первая полоса будет первой цифрой (4), которая имеет желтый цвет, а вторая полоса — это вторая цифра (7), которая является фиолетовой. В настоящее время у нас есть значение 47, и третья полоса — это множитель. Нам нужно умножить 47 на 10 Ом, чтобы получить 470 Ом. Четвертая полоса — это допуск и будет серебряной при допуске 10%.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
