Содержание

Кодовая маркировка конденсаторов

Таблица с буквенно-цифровой маркировкой конденсаторов.

Найдите в таблице обозначение, указанное на конденсаторе. Соответствующее ему значение емкости смотрите в первом столбце таблицы.

Подсказка: можете воспользоваться поиском на странице, для этого нажмите сочетание клавиш Ctrl+F

Емкость пФ Code
EIA A B C D
0.5 pF 0.5 0R5 0.5 p5
1.0 pF 1.0 1R0 1 1p0
1.2 pF 1.2 1R2 1.2 1p2
1.5 pF 1.5 1R5 1.5 1p5
1.8 pF 1.8 1R8 1. 8 1p8
2.2 pF 2.2 2R2 2.2 2p2
2.7 pF 2.7 2R7 2.7 2p7
3.3 pF 3.3 3R3 3.3 3p3
3.9 pF 3.9 3R9 3.9 3p9
4.7 pF 4.7 4R7 4.7 4p7
5.6 pF 5.6 5R6 5.6 5p6
6.8 pF 6.8 6R8 6.8 6p8
8.2 pF 8.2 8R2 8.2
8p2
10 pF 10 100 10 10
12 pF 12 120 12 12
15 pF 15 150 15 15
18 pF 18 180 18 18
22 pF 22 220 22 22
27 pF 27 270 27 27
33 pF 33 330 33 33
39 pF 39 390 39
39
47 pF 47 470 47 47
56 pF 56 560 56 56
68 pF 68 680 68 68
82 pF 82 820 82 82
100 pF 100 101 101 n10
120 pF 120 121 121 n12
150 pF 150 151 151 n15
180 pF 180 181 181 n18
220 pF 220 221 221 n22
270 pF 270 271 271 n27
330 pF 330 331 331 n33
390 pF 390 391 391
n39
470 pF 470 471 471 n47
560 pF 560 561 561 n56
680 pF 680 681 681 n68
820 pF 820 821
821
n82
1 nF 1000 102 102 1n . 001
1.2 nF 1200 122 122 1n2 .0012
1.5 nF 1500 152 152 1n5 .0015
1.8 nF 1800 182 182 1n8 .0018
2.2 nF 2200 222 222 2n2 .0022
2.7 nF 2700 272 272 2n7 .0027
3.3 nF 3300 332 332 3n3
.0033
3.9 nF 3900 392 392 3n9 .0039
4.7 nF 4700 472 472 4n7 .0047
5. 6 nF 5600 562 562 5n6 .0056
6.8 nF 6800 682 682 6n8 .0068
8.2 nF 8200 822 822 8n2 .0082
10 nF 10000 103 103 10n .01 u01
12 nF 12000 123 123 12n .012 u012
15 nF 15000 153 153 15n .015 u015
18 nF 18000 183 183 18n .018 u018
22 nF 22000 223 223 22n .022 u022
27 nF 27000 273 273 27n . 027 u027
33 nF 33000 333 333 33n .033 u033
39 nF 39000 393 393 39n .039 u039
47 nF 47000 473 473 47n .047 u047
56 nF 56000 563 563 56n .056 u056
68 nF 68000 683 683 68n .068 u068
82 nF 82000 823 823 82n .082 u082
100 nF 100000 104 104 100n .1 u1
120 nF 120000 124 124 120n . 12 u12
150 nF 150000 154 154 150n .15 u15
180 nF 180000 184 184 180n .18 u18
220 nF 220000 224 224 220n .22 u22
270 nF 270000 274 274 270n .27 u27
330 nF 330000 334 334 330n .33 u33
390 nF 390000 394 394 390n .39 u39
470 nF 470000 474 474 470n .47 u47
560 nF 560000 564 564 560n . 56 u56
680 nF 680000 684 684 680n .68 u68
820 nF 820000 824 824 820n .82 u82
1 uF 1000000 105 105 1 1 1u

Маркировка конденсаторов импортных онлайн. Кодовая и цветовая маркировака конденсаторов. Маркировка планарных керамических конденсаторов

Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов :

  • Кодовая маркировка 3 цифрами;
  • Кодовая маркировка 4 цифрами;
  • Буквенно цифровая маркировка;
  • Специальная маркировка для планарных конденсаторов.

Кодовая маркировка конденсаторов 3 цифрами

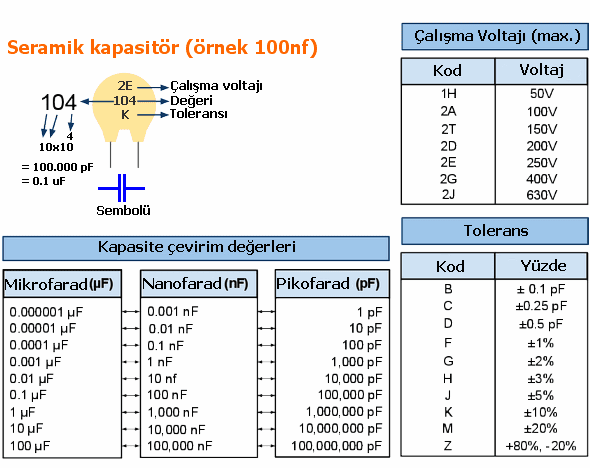

К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

Мы рассматриваем один терминал, подключенный к таблице, и мы пишем в смысле отношения делителя с терминалом к ​​таблице, «эффект» другой «причины». Наконец, мы добавляем эффекты. Для текущего делителя на рис. Для практики кулон и фарад — слишком большие единицы.

Из вывода получается соотношение между напряжением и током для конденсатора. Ток через конденсатор пропорционален скорости изменения напряжения на клеммах. Конструктивно конденсатор состоит из двух металлических поверхностей, называемых подкреплениями, между которыми существует диэлектрическая диэлектрическая среда ε. Фиксированные конденсаторы постоянно сохраняют свою номинальную емкость во время работы; Регулируемые конденсаторы характеризуются тем, что их мощность может регулироваться в пределах ограниченных пределов; Переменные конденсаторы представляют собой конденсаторы, чья емкость может и должна часто изменяться между относительно большими пределами, налагаемыми работой электронных схем.

Код Пикофарады, пФ, pF Нанофарады, нФ, nF Микрофарады, мкФ, μF
109 1.0 пФ 0.0010нф
159 1.5 пФ 0.0015нф
229 2.2 пФ 0.0022нф
339 3.3 пФ 0.0033нф
479 4.7 пФ 0.0048нф
689 6.8 пФ 0.0068нФ
100 10 пФ 0.01 нФ
150 15 пФ 0.015 нФ
220 22 пФ 0.022 нФ
330 33 пФ 0. 033 нФ
470 47 пФ 0.047 нФ
680 68 пФ 0.068 нФ
101 100 пФ 0.1 нФ
151 150 пФ 0.15 нФ
221 220 пФ 0.22 нФ
331 330 пФ 0.33 нФ
471 470 пФ 0.47 нФ
681 680 пФ 0.68 нФ
102 1000 пФ 1 нФ
152 1500 пФ 1.5 нФ
222 2200 пФ 2.2 нФ
332 3300 пФ 3.3 нФ
472 4700 пФ 4.7 нФ
682 6800 пФ 6.8 нФ
103 10000 пФ 10 нФ 0. 01 мкФ
153 15000 пФ 15 нФ 0.015 мкФ
223 22000 пФ 22 нФ 0.022 мкФ
333 33000 пФ 33 нФ 0.033 мкФ
473 47000 пФ 47 нФ 0.047 мкФ
683 68000 пФ 68 нФ 0.068 мкФ
104 100000 пФ 100 нФ 0.1 мкФ
154 150000 пФ 150 нФ 0.15 мкФ
224 220000 пФ 220 нФ 0.22 мкФ
334 330000 пФ 330 нФ 0.33 мкФ
474 470000 пФ 470 нФ 0.47 мкФ
684 680000 пФ 680 нФ 0.68 мкФ
105 1000000 пФ 1000 нФ 1 мкФ

Кодовая маркировка конденсаторов 4 цифрами

При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*10 2 пФ = 10000 пФ = 10. 0 нФ . Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

Маркировка планарных керамических конденсаторов

Конденсаторная маркировка Конденсаторы обозначаются буквенно-цифровыми или закодированными символами — через кольца, полосы. или с цветовой кодировкой, нормализованной или иногда специфичной для конкретного производителя. Маркировка конденсаторов в цветовом коде показана на рисунке ниже.

Маркировочные конденсаторы с цветовым кодом. Уменьшенные токи и выбираемые температурные коэффициенты. Они менее стабильны, чем изменения температуры, но их малый размер и низкая себестоимость обеспечивают широкое использование в телекоммуникационном и промышленном оборудовании, высоковольтных цепей. Полистирольные конденсаторы имеют низкий допуск и особенно высокое сопротивление изоляции, которое не зависит от температуры. Они рекомендуются для аналоговых, аналоговых и аналоговых сигнальных цепей. достижение постоянных времени в широком диапазоне значений.

Буквенно-цифровая маркировка

В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ 22 = 0.22 мкФ.

Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

Иногда вместо мкФ используют букву R.

Важно соблюдать полярность конденсатора. при вставке в схему. Время работы, как правило, низкое для электролитических конденсаторов. подвержены высокой температуре окружающей среды и высоким колебаниям напряжения поляризации. Также следует отметить и высокую толерантность, обычно асимметричную, для этой категории конденсаторов: — от 20% до 100%. Электролитические конденсаторы рекомендуются только для фильтрации напряжений. еда. Они рекомендуются для профессиональных схем. частотах и ​​низких напряжениях.

Из этого следует, что параллельно эквивалентная емкость больше, чем самая большая из индивидуальных возможностей; напротив, при подключении последовательно эквивалентная емкость меньше, чем наименьшая из ограниченных возможностей. Эквивалентная емкость, получаемая при последовательном соединении конденсаторов, выражается формулой.

Например: 6R8 = 6,8 мкФ

Маркировка планарных керамических конденсаторов

Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.

Маркировка тремя цифрами.

Индуктор, показанный на фиг. 1, выполняет функцию, противоположную функции, выполняемой конденсатором. Напряжение на клеммах пропорционально скорости изменения тока через элемент. Непрерывная линия от символа цепи катушки обозначает. наличие магнитного сердечника, которое благодаря высокой проницаемости позволяет значительно увеличить индуктивность индуктора. На практике индукторы избегаются, насколько это возможно, из-за их высокой стоимости, поскольку они захватывают тревожные сигналы от соседних сетевых трансформаторов и из-за больших размеров для высоких значений индуктивности.

код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
1.0 пФ 1000 пФ 1 нФ
1.5 пФ 1500 пФ 1.5 нФ
2.2 пФ 2200 пФ 2.2 нФ
3.3 пФ 3300 пФ 3.3 нФ
4.7 пФ 4700 пФ 4.7 нФ
6.8 пФ 6800 пФ 6.8 нФ
10 пФ 0. 01 нФ 10000 пФ 10 нФ 0.01 мкФ
15 пФ 0.015 нФ 15000 пФ 15 нФ 0.015 мкФ
22 пФ 0.022 нФ 22000 пФ 22 нФ 0.022 мкФ
33 пФ 0.033 нФ 33000 пФ 33 нФ 0.033 мкФ
47 пФ 0.047 нФ 47000 пФ 47 нФ 0.047 мкФ
68 пФ 0.068 нФ 68000 пФ 68 нФ 0.068 мкФ
100 пФ 0.1 нФ 100000 пФ 100 нФ 0.1 мкФ
150 пФ 0.15 нФ 150000 пФ 150 нФ 0.15 мкФ
220 пФ 0.22 нФ 220000 пФ 220 нФ 0.22 мкФ
330 пФ 0.33 нФ 330000 пФ 330 нФ 0.33 мкФ
470 пФ 0.47 нФ 470000 пФ 470 нФ 0.47 мкФ
680 пФ 0.68 нФ 680000 пФ 680 нФ 0.68 мкФ
1000000 пФ 1000 нФ 1 мкФ
маркировка значение маркировка значение маркировка значение маркировка значение
A 1. 0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

«Справочник» справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация электронных компонентов электронных компонентов .

· Допуски

· Кодовая маркировка

· Допуски

Экранирование индуктора позволяет исключить излучение возмущений, но приводит к дополнительному увеличению цены и объема. Индукторы широко используются в радиочастотных приложениях. Этот параметр зависит от: формы, размеров,. количество катушек катушки, а также относительная проницаемость окружающей среды и рабочая температура.

Д.; — Максимальная мощность, напряжение и ток для предотвращения трансформации. необратимый в катушке. Выключатели — выполнены в нескольких вариантах, часто с биполярными переключателями. Также возможно перечислить не удерживаемые переключатели нормально замкнутых или нормально открытых типов. Электромагнитные реле — это переключатели с электрическим управлением. По существу, реле состоит из железной сердечной катушки и подвижной арматуры, которая, будучи притянутой или выпущенной электромагнитом, закрывает или открывает ряд контактов.

· Конденсаторы с линейной зависимостью от температуры

· Конденсаторы с нелинейной зависимостью от температуры

· Кодовая маркировка

· Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Допуски

Таблица 1

*-Для конденсаторов емкостью

В качестве основного приложения в электротехнике реле позволяют подключать или отключать сетевое напряжение, в то время как сигналы управления остаются гальванически изолированными от сети. Соединители представляют собой самые разнообразные типы конструкций. Индикаторы предназначены для сигнализации определенного режима работы или для отображения значений некоторых размеров.

Диоды широко используются для сигнализации. электролюминесцентный. В предыдущих уроках мы видели? В этом уроке мы узнаем, как читать значение конденсатора? Для некоторых применений необходимо знать значения допуска и напряжения конденсатора вместе с емкостью. Все эти параметры представлены на корпусе конденсатора.

Δ=(δхС/100%)[Ф]

Пример:


Конденсаторы с ненормируемым ТКЕ

Таблица 2

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение ГОСТ Обозначение международное ТКЕ * Буквенный код Цвет**
П100 P100 100 (+130…-49) A красный+фиолетовый
П33 N серый
МПО NPO 0(+30..-75) С черный
М33 N030 -33(+30…-80] Н коричневый
М75 N080 -75(+30…-80) L красный
M150 N150 -150(+30…-105) Р оранжевый
М220 N220 -220(+30…-120) R желтый
М330 N330 -330(+60…-180) S зеленый
М470 N470 -470(+60…-210) Т голубой
М750 N750 -750(+120…-330) U фиолетовый
М1500 N1500 -500(-250…-670) V оранжевый+оранжевый
М2200 N2200 -2200 К желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

У разных есть разные способы представления значений емкости. Конденсаторы, такие как электролитические конденсаторы, неполяризованные конденсаторы, крупные конденсаторы бумаги с масляным маслом, имеют емкость и напряжение, значения допуска, записанные на его теле, с использованием цифр и букв. Некоторые конденсаторы имеют значения, представленные с использованием цветового кода. Посмотрим, как читать значение емкости в этих двух методах.

Как читать значение конденсатора, записанное на конденсаторах?

Посмотрим, как читать значения конденсатора с числами и алфавитами. Наряду с емкостью другие значения, такие как допуск и напряжение, были записаны на самом конденсаторе, если достаточно места. Но для небольших конденсаторов, таких как керамические конденсаторы, поскольку пространства недостаточно, значения конденсатора представлены с использованием сокращенных обозначений.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Кодовая маркировка

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Чтение значений конденсатора на большом конденсаторе

Для больших конденсаторов, как правило, значение конденсатора записывается на стороне конденсатора. Величина напряжения на конденсаторе указывает максимальное значение напряжения, которое может обрабатывать конденсатор.

Чтение значений малых конденсаторов
  • На приведенном выше рисунке показан 22 микро-фарадный конденсатор.
  • Значение емкости выражается в Фарадах.
  • Здесь используются единицы измерения величины конденсатора.
  • Некоторые конденсаторы имеют напряжения, представленные в кодах вместо значения.
  • Значение толерантности указывается с помощью символа% перед номером.
  • Значение толерантности представляет собой изменение значения емкости.
Керамические конденсаторы имеют очень небольшую площадь для печати значения емкости.

Таблица 10

Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
1,0 0,001 0,000001
1,5 0,0015 0,000001
2,2 0,0022 0,000001
3,3 0,0033 0,000001
4,7 0,0047 0,000001
6,8 0,0068 0,000001
100* 0,01 0,00001
0,015 0,000015
0,022 0,000022
0,033 0,000033
0,047 0,000047
0,068 0,000068
0,1 0,0001
0,15 0,00015
0,22 0,00022
0,33 0,00033
0,47 0,00047
0,68 0,00068
1,0 0,001
1,5 0,0015
2,2 0,0022
3,3 0,0033
4,7 0,0047
6,8 0,0068
0,01
0,015
0,022
0,033
0,047
0,068
0,1
0,15
0,22
0,33
0,47
0,68
1,0

В. Маркировка 4 цифрами

Таким образом, емкость на этих конденсаторах представлена ​​с использованием короткой нотной записи. Посмотрим, как вычислить эти значения. Шаг 1: Если конденсатор имеет два числовых значения. Если обозначение на конденсаторе имеет 2 цифры и букву, то оно имеет значение емкости. Некоторые конденсаторы имеют буквы во второй позиции и числовое значение в первом положении. Шаг 2: Некоторые из них имеют три числовых значения.

Как читать цветовое кодирование конденсатора?

Значение допуска для этих конденсаторов представлено с использованием одной буквы. Итак, давайте посмотрим, как рассчитать значение емкости и напряжения, если они представлены с использованием цветового кодирования. Для слюдяных конденсаторов цветное кодирование показано в точках, а для трубчатых конденсаторов оно может быть показано с использованием полос. Количество точек или полос на конденсаторе может меняться друг от друга.

  • Цветовое кодирование конденсаторов — это старая техника.
  • Но некоторые из этих конденсаторов все еще используются сегодня.
  • Обычно цветовые коды обозначаются точками или группами.
Ниже двух таблиц показаны значения цветов, заданных на конденсаторах.

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Таблица 11

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

http://www.radioradar.net/hand_book/hand_books/conder.html

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

Кодировка тремя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

Таблица 1

* Иногда последний ноль не указывают.

Кодировка четырьмя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Таблица 2

Цветовая маркировка

На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Вывод «+» может иметь больший диаметр.

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Маркировка допусков

В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

Маркировка ТКЕ

Маркировка тремя цифрами.

Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
1.0 пФ 1000 пФ 1 нФ
1.5 пФ 1500 пФ 1.5 нФ
2.2 пФ 2200 пФ 2.2 нФ
3.3 пФ 3300 пФ 3.3 нФ
4.7 пФ 4700 пФ 4.7 нФ
6.8 пФ 6800 пФ 6.8 нФ
10 пФ 0.01 нФ 10000 пФ 10 нФ 0.01 мкФ
15 пФ 0.015 нФ 15000 пФ 15 нФ 0.015 мкФ
22 пФ 0.022 нФ 22000 пФ 22 нФ 0.022 мкФ
33 пФ 0.033 нФ 33000 пФ 33 нФ 0.033 мкФ
47 пФ 0.047 нФ 47000 пФ 47 нФ 0.047 мкФ
68 пФ 0.068 нФ 68000 пФ 68 нФ 0.068 мкФ
100 пФ 0.1 нФ 100000 пФ 100 нФ 0.1 мкФ
150 пФ 0.15 нФ 150000 пФ 150 нФ 0.15 мкФ
220 пФ 0.22 нФ 220000 пФ 220 нФ 0.22 мкФ
330 пФ 0.33 нФ 330000 пФ 330 нФ 0.33 мкФ
470 пФ 0.47 нФ 470000 пФ 470 нФ 0.47 мкФ
680 пФ 0.68 нФ 680000 пФ 680 нФ 0.68 мкФ
1000000 пФ 1000 нФ 1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ

маркировка значение маркировка значение маркировка значение маркировка значение
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

5. Планарные электролитические конденсаторы.

Кодовая и цветовая маркировака конденсаторов

«Справочник» справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация содержит все, необходимые для подбора электронных компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию электронных компонентов .

· Допуски

· Конденсаторы с линейной зависимостью от температуры

· Конденсаторы с нелинейной зависимостью от температуры

· Кодовая маркировка

· Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

· Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

· Допуски

· Температурный коэффициент емкости (ТКЕ)
Конденсаторы с ненормируемым ТКЕ

· Конденсаторы с линейной зависимостью от температуры

· Конденсаторы с нелинейной зависимостью от температуры

· Кодовая маркировка

· Кодовая маркировка электролитических конденсаторов для поверхностного монтажа

· Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Допуски

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

*-Для конденсаторов емкостью

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)
Конденсаторы с ненормируемым ТКЕ

Таблица 2

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Что означает маркировка конденсатора — Морской флот

Правила маркировки конденсаторов постоянной ёмкости

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Допуск в % Буквенное обозначение
лат.рус.
± 0,05pA
± 0,1pBЖ
± 0,25pCУ
± 0,5pDД
± 1,0FР
± 2,0GЛ
± 2,5H
± 5,0JИ
± 10KС
± 15L
± 20MВ
± 30NФ
-0. +100P
-10. +30Q
± 22S
-0. +50T
-0. +75UЭ
-10. +100WЮ
-20. +5YБ
-20. +80ZА

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Номинальное рабочее напряжение, B Буквенный код
1,0I
1,6R
2,5M
3,2A
4,0C
6,3B
10D
16E
20F
25G
32H
40S
50J
63K
80L
100N
125P
160Q
200Z
250W
315X
350T
400Y
450U
500V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов:

  • Кодовая маркировка 3 цифрами;
  • Кодовая маркировка 4 цифрами;
  • Буквенно цифровая маркировка;
  • Специальная маркировка для планарных конденсаторов.

Кодовая маркировка конденсаторов 3 цифрами

К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

КодПикофарады, пФ, pFНанофарады, нФ, nFМикрофарады, мкФ, μF
1091.0 пФ0.0010нф
1591.5 пФ0.0015нф
2292.2 пФ0.0022нф
3393.3 пФ0.0033нф
4794.7 пФ0.0048нф
6896.8 пФ0.0068нФ
10010 пФ0.01 нФ
15015 пФ0.015 нФ
22022 пФ0.022 нФ
33033 пФ0.033 нФ
47047 пФ0.047 нФ
68068 пФ0.068 нФ
101100 пФ0.1 нФ
151150 пФ0.15 нФ
221220 пФ0.22 нФ
331330 пФ0.33 нФ
471470 пФ0.47 нФ
681680 пФ0.68 нФ
1021000 пФ1 нФ
1521500 пФ1.5 нФ
2222200 пФ2.2 нФ
3323300 пФ3.3 нФ
4724700 пФ4.7 нФ
6826800 пФ6.8 нФ
10310000 пФ10 нФ0.01 мкФ
15315000 пФ15 нФ0.015 мкФ
22322000 пФ22 нФ0.022 мкФ
33333000 пФ33 нФ0.033 мкФ
47347000 пФ47 нФ0.047 мкФ
68368000 пФ68 нФ0.068 мкФ
104100000 пФ100 нФ0.1 мкФ
154150000 пФ150 нФ0.15 мкФ
224220000 пФ220 нФ0.22 мкФ
334330000 пФ330 нФ0.33 мкФ
474470000 пФ470 нФ0.47 мкФ
684680000 пФ680 нФ0.68 мкФ
1051000000 пФ1000 нФ1 мкФ

Кодовая маркировка конденсаторов 4 цифрами

При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*10 2 пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

Буквенно-цифровая маркировка

В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ22 = 0.22 мкФ.

Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

Самодельные электронные схемы собираются с применением конденсаторов, которые нужно правильно подобрать. К слову, могут быть использованы конденсаторы, уже бывшие в употреблении. Прежде чем применять их, следует тщательно проверить, в особенности это касается электролитических видов, сильно подверженных старению. В этой статье рассмотрим обозначение конденсаторов, и как они маркируются.

Особенности конденсаторов

Конденсаторами называют двухполюсники с переменным или определенным значением емкости и малой проводимостью. Отличительная черта изделия – оно обеспечивает накопление заряда и энергии электрического поля. Сам элемент применяется как пассивный электронный компонент. Конструкция не представляет ничего сложного – два электрода в виде пластин, которые разделены диэлектриком небольшой толщины. Все чаще применяются элементы, имеющие многослойные диэлектрики и электроды.

Существует большой выбор конденсаторов, которые находят применение в самых различных схемах. Чтобы грамотно подобрать параметры электросети, следует разобраться, как осуществляется маркировка керамических конденсаторов, – это ключевое их значение. Это не совсем просто, так как параметры могут существенно отличаться, в зависимости от компании-изготовителя, страны-экспортера, вида, размера и самих параметров элемента.

Керамические конденсаторы позволяют накапливать электрический заряд. Для измерения емкости используются особые единицы – фарады (F). Но стоит учесть, что одна единица фарада является большой величиной, которая не находит применения в радиотехнике. В случае с конденсаторами актуален микрофарад – это один фарад, поделенный на миллион. Почти что на всех элементах встречается обозначение мкФ. При ознакомлении с теоретическими расчетами иногда встречается миллифарад – фарад, деленный на тысячу. Для обозначения маленьких устройств используются нанофарады и пикофарады. Важно разбираться в обозначениях, чтобы подбирать правильные элементы.

Номиналы конденсаторов различаются, но для чего это на практике? Определенная емкость конденсатора требуется, если необходим выброс значительного количества энергии. То есть элемент позволяет высвободить за доли секунд немалый объем энергии, которая будет двигаться в том направлении, которое укажет человек.

Обозначение конденсаторов на схеме осуществляется при помощи двух параллельных отрезков, которые символизируют обкладки элемента с выводами от их середин.

Обратите внимание! На схеме рядом указывается буквенное обозначение устройства – буква С (от латинского Capacitor – конденсатор).

Каких видов бывают конденсаторы
  • Из бумаги или металлобумаги – применимы как для высоко-, так и низкочастотных цепей. Из-за небольшой механической прочности их «начинка» размещена в корпусе из металла;
  • Электролитические – их диэлектрик – тонкий слой оксида металла, который образуется в результате электрохимических манипуляций. Практически все виды данных элементов поляризованы, поэтому функционируют лишь в тех цепях, где есть постоянное напряжение, и соблюдается полярность. Если случается инверсия полярности, внутри элемента происходит необратимая химическая реакция, которая способна привести к его разрушению. Так как внутри выделяется газ, изделие может даже взорваться;
  • Полимерные – полимерный диэлектрик нивелирует раздутие и потерю заряда конденсаторов. Полимер характеризуется своими физическими параметрами, поэтому изделие имеет следующие достоинства: большой импульсный ток, низкий показатель эквивалентного сопротивления, стабильный температурный коэффициент даже в условиях низкой температуры;
  • Плёночные – диэлектриком здесь служит пластиковая пленка. Имеют немало преимуществ: способны функционировать при больших токах, прочные на растяжение и характеризуются минимальным током утечки. Применяются следующие виды пластика: полиэстер, поликарбонат, полипропилен. В последнее время все чаще применяется полифениленсульфид;
  • Керамические – такие изделия имеют различные свойства и кодировку. Лишь материалы, произведенные из керамики, обладают широким диапазоном значений относительной электропроницаемости (исчисляется десятками тысяч). Высокая проницаемость позволяет производить элементы компактных размеров, но большой емкости. При этом они способны функционировать при любой поляризации и характеризуются небольшими утечками. Параметры устройства зависят от температуры, напряжения и частоты;
  • С воздушным диэлектриком – диэлектрик устройств – воздух. Их особенность – отличная работоспособность при высоких частотах. По этой причине они нередко устанавливаются как конденсаторы с переменной емкостью.

Типы маркировок

Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:

  • Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости. В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей;
  • Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104. Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V;
  • Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
  • Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу. Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6;
  • Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.

Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица.

Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов.2 = 47500\medspace пФ = 47.5\medspace нФ

Иногда можно встретить маркировку тремя цифрами и буквой. В данном случае буква будет обозначать допустимое отклонение емкости от указанного цифрами значения:

Что именно означают эти цифры определяют в соответствии с таблицей:

Кроме того, возможна цифровая маркировка непосредственно емкости в микрофарадах. Десятичная запятая в этом случае заменяется латинской буквой R:

Емкость здесь определяется очень просто (не забываем, что буква R просто заменяет запятую):

C_1 = 0.47\medspace мкФ

C_2 = 4.7\medspace мкФ

И, наконец, еще одним способом маркировки является цифро-буквенная маркировка. В данном случае величина емкости указывается цифрами, а единица измерения буквой:

  • p – пФ
  • n – нФ
  • m – мФ
  • u – мкФ

Причем здесь, также как и в предыдущем примере, если буква расположена между цифрами, то она выполняет роль десятичной запятой:

Определяем емкость:

C_1 = 1.5\medspace пФ

C_2 = 15\medspace нФ

C_3 = 33.5\medspace мкФ

C_4 = 1\medspace мФ

На этом мы заканчиваем обсуждение маркировки конденсаторов и переходим к вариантам соединения конденсаторов.

Последовательное соединение конденсаторов.

Как и в случае с резисторами первым делом рассмотрим последовательное соединение конденсаторов.

При таком соединении заряды всех конденсаторов окажутся равны:

q_1 = q_2 = q_3 = q

Вспомним формулу для напряжения из предыдущей статьи и определим величины:

U_1 = \frac{q}{C_1}

U_2 = \frac{q}{C_2}

U_3 = \frac{q}{C_3}

А общее напряжение при последовательном соединении равно сумме напряжений на элементах схемы по отдельности:

U_0 = U_1 + U_2 + U_3

Но в то же время общее напряжение можно выразить через общую емкость цепи:

U_0 = \frac{q}{C_0}

Приравниваем эти выражения и в результате получаем формулу для определения емкости при последовательном соединении конденсаторов:

\frac{1}{C_0} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3}

Согласитесь, эта формула напоминает выражение для определения общего сопротивления при параллельном соединении резисторов (ссылка) 🙂

Что же, с этим разобрались, идем дальше.

Параллельное соединение конденсаторов.

При параллельном соединении напряжения на конденсаторах равны:

U_1 = U_2 = U_3 = U

А заряды связаны следующим соотношением:

q_0 = q_1 + q_2 + q_3

Выразим напряжения на всех конденсаторах через их емкости и заряды:

q_1 = C_1\medspace U

q_2 = C_2\medspace U

q_3 = C_3\medspace U

Здесь мы учли, что напряжения равны. Данную систему можно условно заменить одним конденсатором, имеющим заряд q_0 и емкость C_0, напряжение на котором составляет величину U. Тогда будет справедливо следующее выражение:

C_0 = \frac{q_0}{U} = \frac{q_1 + q_2 + q_3}{U}\medspace=\medspace C_1 + C_2 + C_3

Таким образом, при параллельном соединении конденсаторов их емкости складываются.

На этом наша сегодняшняя статья подходит к концу, надеюсь, что материал окажется полезным и понятным 🙂 Заходите на наш сайт снова и становитесь постоянными читателями, а я прощаюсь с вами, до встречи в будущих статьях!

Цветовая маркировка электролитических конденсаторов для поверхностного монтажа (SMD) — Маркировка электронных компонентов — Компоненты — Инструкции

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.


А. Код содержит два или три знака (буквы или цифры), обозначающие рабочее    напряжение и
номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра    указывает множитель.
В случае двухзначного обозначения не указывается код рабочего напряжения.





Код

Емкость (мкФ)

Напряжение (В)

Л6

1.0

16/35

А7

10

10

АА7

10

10

АЕ7

15

10

AJ6

2.2

10

AJ7

22

10

AN6

3.3

10

AN 7

33

10

AS6

4.7

10

AW6

6.8

10

СА7

10

16

СЕ6

1.5

16

СЕ7

15

16

CJ6

2.2

16

CN6

3.3

16

CS6

4.7

16

CW6

6.8

16

GW7

68

4

J6

2.2

6.3/7/20

JA7

10

6.3/7

JE7

15

6.3/7

JJ7

22

6.3/7

JN6

3.3

6.3/7

JN7

33

6.3/7

JS6

4.7

6.3/7





Код

Емкость (мкФ)

Напряжение (В)

DA6

1.0

20

DA7

10

20

DE6

1.5

20

DJ6

2.2

20

DN6

3.3

20

DS6

4.7

20

DW6

6.8

20

Е6

1.5

10/25

ЕЛ6

1.0

25

ЕЕ6

1.5

25

EJ6

2.2

25

EN6

3.3

25

ES6

4.7

25

EW5

0.68

25

GA7

10

4

GE7

15

4

GJ7

22

4

JS7

47

6.3/7

JW6

6.8

6.3/7

N5

0.33

35

N6

3.3

4/16

S5

0.47

25/35

VA6

1.0

35

VE6

1.5

35

VJ6

2.2

35

VN6

3.3

35

VS5

0.47

35

VW5

0.68

35

W5

0.68

20/35





1.0пФ  х 107мкФ

4В

10мкФ х 10В

2.2пФ х  106 = 2.2мкФ

20В



В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, cтоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в
пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости:
а) первые две цифры указывают номинал в пФ, третья — количество нулей;

б) емкость указывают в микрофарадах, знак  μ выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4,7мкФ и рабочим напряжением  10В.







 С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в иикофарадах (пФ) с указанием количества нулей (см. способ В). Например, первая строка  — 15, вторая строка 35V означает, что конденсатор имеет емкость  15мкФ и рабочее напряжение 35 В.





Числовая маркировка конденсаторов. Маркировка конденсаторов – как разобраться

  • Конденсаторы вакуумные (обкладки без диэлектрика находятся в вакууме).
  • Конденсаторы с газообразным диэлектриком.
  • Конденсаторы с жидким диэлектриком.
  • Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.
  • Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.
  • Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего своей огромной удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металле, являющийся анодом. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах) или слой полупроводника (в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги.
    Кроме того, конденсаторы различаются по возможности изменения своей ёмкости:
  • Постоянные конденсаторы — основной класс конденсаторов, не меняющие своей ёмкости (кроме как в течение срока службы).
  • Переменные конденсаторы — конденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением (вариконды, варикапы) и температурой (термоконденсаторы). Применяются, например, в радиоприемниках для перестройки частоты резонансного контура.

  • Подстроечные конденсаторы — конденсаторы, ёмкость которых изменяется при разовой или периодической регулировке и не изменяется в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости.
  • зависимости от назначения можно условно разделить конденсаторы на конденсаторы общего и специального назначения. Конденсаторы общего назначения используются практически в большинстве видов и классов аппаратуры. Традиционно к ним относят наиболее распространенные низковольтные конденсаторы, к которым не предъявляются особые требования. Все остальные конденсаторы являются специальными. К ним относятся высоковольтные, импульсные, помехоподавляюшие, дозиметрические, пусковые и другие конденсаторы.
  • Кодовая и цветовая маркировка конденсаторов

    Допуски

    В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

    Таблица 1

    Допуск [%] Буквенное обозначение Цвет
    ±0,1* В(Ж)
    ±0,25* С(У) оранжевый
    ±0,5* D(Д) желтый
    ±1,0* F(P) коричневый
    ±2,0 G(Л) красный
    ±5,0 J(И) зеленый
    ±10 К(С) белый
    ±20 М(В) черный
    ±30 N(Ф)
    -10…+30 Q(0)
    -10…+50 Т(Э]
    -10…+100 Y(Ю)
    -20…+50 S(Б) фиолетовый
    -20,..+80 Z(A) серый

    *-Для конденсаторов емкостью

    Перерасчет допуска из % (δ) в фарады (Δ):

    Δ=(δхС/100%)[Ф]

    Пример:

    Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

    Температурный коэффициент емкости (ТКЕ)


    Конденсаторы с ненормируемым ТКЕ

    Таблица 2

    * Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

    Конденсаторы с линейной зависимостью от температуры

    Таблица 3

    Обозначение
    ГОСТ
    Обозначение
    международное
    ТКЕ
    *
    Буквенный
    код
    Цвет**
    П100 P100 100 (+130…-49) A красный+фиолетовый
    П33 33 N серый
    МПО NPO 0(+30..-75) С черный
    М33 N030 -33(+30…-80] Н коричневый
    М75 N080 -75(+30…-80) L красный
    M150 N150 -150(+30…-105) Р оранжевый
    М220 N220 -220(+30…-120) R желтый
    М330 N330 -330(+60…-180) S зеленый
    М470 N470 -470(+60…-210) Т голубой
    М750 N750 -750(+120…-330) U фиолетовый
    М1500 N1500 -500(-250…-670) V оранжевый+оранжевый
    М2200 N2200 -2200 К желтый+оранжевый

    * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

    ** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

    Конденсаторы с нелинейной зависимостью от температуры

    Таблица 4

    Группа ТКЕ* Допуск[%] Температура**[ ° C] Буквенный
    код ***
    Цвет***
    Y5F ±7,5 -30…+85
    Y5P ±10 -30…+85 серебряный
    Y5R -30…+85 R серый
    Y5S ±22 -30…+85 S коричневый
    Y5U +22…-56 -30…+85 A
    Y5V(2F) +22…-82 -30…+85
    X5F ±7,5 -55…+85
    Х5Р ±10 -55…+85
    X5S ±22 -55…+85
    X5U +22…-56 -55…+85 синий
    X5V +22…-82 -55..+86
    X7R(2R) ±15 -55…+125
    Z5F ±7,5 -10…+85 В
    Z5P ±10 -10…+85 С
    Z5S ±22 -10…+85
    Z5U(2E) +22…-56 -10…+85 E
    Z5V +22…-82 -10…+85 F зеленый
    SL0(GP) +150…-1500 -55…+150 Nil белый

    * Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

    ** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55…+125 °С.

    *** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

    Рис. 1

    Таблица 5

    Метки
    полосы, кольца, точки
    1 2 3 4 5 6
    3 метки* 1-я цифра 2-я цифра Множитель
    4 метки 1-я цифра 2-я цифра Множитель Допуск
    4 метки 1-я цифра 2-я цифра Множитель Напряжение
    4 метки 1 и 2-я цифры Множитель Допуск Напряжение
    5 меток 1-я цифра 2-я цифра Множитель Допуск Напряжение
    5 меток» 1-я цифра 2-я цифра Множитель Допуск ТКЕ
    6 меток 1-я цифра 2-я цифра 3-я цифра Множитель Допуск ТКЕ

    * Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

    ** Цвет корпуса указывает на значение рабочего напряжения.

    Рис. 2

    Таблица 6

    Цвет 1-я цифра
    мкФ
    2-я цифра
    мкФ
    Множи-
    тель
    Напряже-
    ние
    Черный 0 1 10
    Коричневый 1 1 10
    Красный 2 2 100
    Оранжевый 3 3
    Желтый 4 4 6,3
    Зеленый 5 5 16
    Голубой 6 6 20
    Фиолетовый 7 7
    Серый 8 8 0,01 25
    Белый 9 9 0,1 3
    Розовый 35

    Рис. 3

    Таблица 7

    Цвет 1-я цифра
    пФ
    2-я цифра
    пФ
    3-я цифра
    пФ
    Множитель Допуск ТКЕ
    Серебряный 0,01 10% Y5P
    Золотой 0,1 5%
    Черный 0 0 1 20%* NPO
    Коричневый 1 1 1 10 1%** Y56/N33
    Красный 2 2 2 100 2% N75
    Оранжевый 3 3 3 10 3 N150
    Желтый 4 4 4 10 4 N220
    Зеленый 5 5 5 10 5 N330
    Голубой 6 6 6 10 6 N470
    Фиолетовый 7 7 7 10 7 N750
    Серый 8 8 8 10 8 30% Y5R
    Белый 9 9 9 +80/-20% SL

    Рис. 4

    Таблица 8

    Цвет 1-я и
    2-я цифра
    пФ
    Множитель Допуск Напряжение
    Черный 10 1 20% 4
    Коричневый 12 10 1% 6,3
    Красный 15 100 2% 10
    Оранжевый 18 10 3 0,25 пФ 16
    Желтый 22 10 4 0,5 пФ 40
    Зеленый 27 10 5 5% 20/25
    Голубой 33 10 6 1% 30/32
    Фиолетовый 39 10 7 -2О…+5О%
    Серый 47 0,01 -20…+80% 3,2
    Белый 56 0,1 10% 63
    Серебряный 68 2,5
    Золотой 82 5% 1,6

    Рис. 5

    Таблица 9

    Номинальная емкость [мкФ] Допуск Напряжение
    0,01 ±10% 250
    0,015
    0,02
    0,03
    0,04
    0,06
    0,10
    0,15
    0,22
    0,33 ±20 400
    0,47
    0,68
    1,0
    1,5
    2,2
    3,3
    4,7
    6,8
    1 полоса 2 полоса 3 полоса 4 полоса 5 полоса

    Кодовая маркировка

    А. Маркировка 3 цифрами

    Таблица 10

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    109 1,0 0,001 0,000001
    159 1,5 0,0015 0,000001
    229 2,2 0,0022 0,000001
    339 3,3 0,0033 0,000001
    479 4,7 0,0047 0,000001
    689 6,8 0,0068 0,000001
    100* 10 0,01 0,00001
    150 15 0,015 0,000015
    220 22 0,022 0,000022
    330 33 0,033 0,000033
    470 47 0,047 0,000047
    680 68 0,068 0,000068
    101 100 0,1 0,0001
    151 150 0,15 0,00015
    221 220 0,22 0,00022
    331 330 0,33 0,00033
    471 470 0,47 0,00047
    681 680 0,68 0,00068
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    В. Маркировка 4 цифрами

    Таблица 11

    Код Емкость[пФ] Емкость[нФ] Емкость[мкФ]
    1622 16200 16,2 0,0162
    4753 475000 475 0,475

    Рис. 3

    Таблица 7

    Цвет 1-я цифра
    пФ
    2-я цифра
    пФ
    3-я цифра
    пФ
    Множитель Допуск ТКЕ
    Серебряный 0,01 10% Y5P
    Золотой 0,1 5%
    Черный 0 0 1 20%* NPO
    Коричневый 1 1 1 10 1%** Y56/N33
    Красный 2 2 2 100 2% N75
    Оранжевый 3 3 3 10 3 N150
    Желтый 4 4 4 10 4 N220
    Зеленый 5 5 5 10 5 N330
    Голубой 6 6 6 10 6 N470
    Фиолетовый 7 7 7 10 7 N750
    Серый 8 8 8 10 8 30% Y5R
    Белый 9 9 9 +80/-20% SL

    * Для емкостей меньше 10 пФ допуск ±2,0 пФ.
    ** Для емкостей меньше 10 пФ допуск±0,1 пФ.

    Рис. 4

    Таблица 8

    Цвет 1-я и
    2-я цифра
    пФ
    Множитель Допуск Напряжение
    Черный 10 1 20% 4
    Коричневый 12 10 1% 6,3
    Красный 15 100 2% 10
    Оранжевый 18 10 3 0,25 пФ 16
    Желтый 22 10 4 0,5 пФ 40
    Зеленый 27 10 5 5% 20/25
    Голубой 33 10 6 1% 30/32
    Фиолетовый 39 10 7 -2О…+5О%
    Серый 47 0,01 -20…+80% 3,2
    Белый 56 0,1 10% 63
    Серебряный 68 2,5
    Золотой 82 5% 1,6

    Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

    Рис. 5

    Таблица 9

    Номинальная емкость [мкФ] Допуск Напряжение
    0,01 ±10% 250
    0,015
    0,02
    0,03
    0,04
    0,06
    0,10
    0,15
    0,22
    0,33 ±20 400
    0,47
    0,68
    1,0
    1,5
    2,2
    3,3
    4,7
    6,8
    1 полоса 2 полоса 3 полоса 4 полоса 5 полоса

    Кодовая маркировка

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    А. Маркировка 3 цифрами

    Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

    Таблица 10

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    109 1,0 0,001 0,000001
    159 1,5 0,0015 0,000001
    229 2,2 0,0022 0,000001
    339 3,3 0,0033 0,000001
    479 4,7 0,0047 0,000001
    689 6,8 0,0068 0,000001
    100* 10 0,01 0,00001
    150 15 0,015 0,000015
    220 22 0,022 0,000022
    330 33 0,033 0,000033
    470 47 0,047 0,000047
    680 68 0,068 0,000068
    101 100 0,1 0,0001
    151 150 0,15 0,00015
    221 220 0,22 0,00022
    331 330 0,33 0,00033
    471 470 0,47 0,00047
    681 680 0,68 0,00068
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    * Иногда последний ноль не указывают.

    В. Маркировка 4 цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    Таблица 11

    Код Емкость[пФ] Емкость[нФ] Емкость[мкФ]
    1622 16200 16,2 0,0162
    4753 475000 475 0,475

    Рис. 6

    С. Маркировка емкости в микрофарадах

    Вместо десятичной точки может ставиться буква R.

    Таблица 12

    Код Емкость [мкФ]
    R1 0,1
    R47 0,47
    1 1,0
    4R7 4,7
    10 10
    100 100

    Рис. 7

    D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

    Таблица 13

    Код Емкость
    p10 0,1 пФ
    Ip5 1,5 пФ
    332p 332 пФ
    1НО или 1nО 1,0 нФ
    15Н или 15n 15 нФ
    33h3 или 33n2 33,2 нФ
    590H или 590n 590 нФ
    m15 0,15мкФ
    1m5 1,5 мкФ
    33m2 33,2 мкФ
    330m 330 мкФ
    1mO 1 мФ или 1000 мкФ
    10m 10 мФ

    Рис. 8

    Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

    Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

    А. Маркировка 2 или 3 символами

    Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

    Рис. 9

    Таблица 14

    Код Емкость [мкФ] Напряжение [В]
    А6 1,0 16/35
    А7 10 4
    АА7 10 10
    АЕ7 15 10
    AJ6 2,2 10
    AJ7 22 10
    AN6 3,3 10
    AN7 33 10
    AS6 4,7 10
    AW6 6,8 10
    СА7 10 16
    СЕ6 1,5 16
    СЕ7 15 16
    CJ6 2,2 16
    CN6 3,3 16
    CS6 4,7 16
    CW6 6,8 16
    DA6 1,0 20
    DA7 10 20
    DE6 1,5 20
    DJ6 2,2 20
    DN6 3,3 20
    DS6 4,7 20
    DW6 6,8 20
    Е6 1,5 10/25
    ЕА6 1,0 25
    ЕЕ6 1,5 25
    EJ6 2,2 25
    EN6 3,3 25
    ES6 4,7 25
    EW5 0,68 25
    GA7 10 4
    GE7 15 4
    GJ7 22 4
    GN7 33 4
    GS6 4,7 4
    GS7 47 4
    GW6 6,8 4
    GW7 68 4
    J6 2,2 6,3/7/20
    JA7 10 6,3/7
    JE7 15 6,3/7
    JJ7 22 6,3/7
    JN6 3,3 6,3/7
    JN7 33 6,3/7
    JS6 4,7 6,3/7
    JS7 47 6,3/7
    JW6 6,8 6,3/7
    N5 0,33 35
    N6 3,3 4/16
    S5 0,47 25/35
    VA6 1,0 35
    VE6 1,5 35
    VJ6 2,2 35
    VN6 3,3 35
    VS5 0,47 35
    VW5 0,68 35
    W5 0,68 20/35

    Рис. 10

    В. Маркировка 4 символами

    Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

    Рис. 11

    С. Маркировка в две строки

    Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Рис. 12

    Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    Рис. 13

    Маркировка конденсаторов

    1. Маркировка тремя цифрами .

    В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    109 1.0 пФ
    159 1.5 пФ
    229 2.2 пФ
    339 3.3 пФ
    479 4.7 пФ
    689 6.8 пФ
    100 10 пФ 0.01 нФ
    150 15 пФ 0.015 нФ
    220 22 пФ 0.022 нФ
    330 33 пФ 0.033 нФ
    470 47 пФ 0.047 нФ
    680 68 пФ 0.068 нФ
    101 100 пФ 0.1 нФ
    151 150 пФ 0.15 нФ
    221 220 пФ 0.22 нФ
    331 330 пФ 0.33 нФ
    471 470 пФ 0.47 нФ
    681 680 пФ 0.68 нФ
    102 1000 пФ 1 нФ
    152 1500 пФ 1.5 нФ
    222 2200 пФ 2.2 нФ
    332 3300 пФ 3.3 нФ
    472 4700 пФ 4.7 нФ
    682 6800 пФ 6.8 нФ
    103 10000 пФ 10 нФ 0.01 мкФ
    153 15000 пФ 15 нФ 0.015 мкФ
    223 22000 пФ 22 нФ 0.022 мкФ
    333 33000 пФ 33 нФ 0.033 мкФ
    473 47000 пФ 47 нФ 0.047 мкФ
    683 68000 пФ 68 нФ 0.068 мкФ
    104 100000 пФ 100 нФ 0.1 мкФ
    154 150000 пФ 150 нФ 0.15 мкФ
    224 220000 пФ 220 нФ 0.22 мкФ
    334 330000 пФ 330 нФ 0.33 мкФ
    474 470000 пФ 470 нФ 0.47 мкФ
    684 680000 пФ 680 нФ 0.68 мкФ
    105 1000000 пФ 1000 нФ 1 мкФ

    2. Маркировка четырьмя цифрами .

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

    1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

    3. Буквенно-цифровая маркировка .

    При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

    15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

    Очень часто бывает трудно отличить русскую букву «п» от английской «n».

    Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

    0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

    4. Планарные керамические конденсаторы .

    Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

    N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

    S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1.2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7.5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    5. Планарные электролитические конденсаторы .

    Электролитические SMD конденсаторы маркируются двумя способами:

    1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

    2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

    По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

    буква e G J A C D E V H (T для танталовых)
    напряжение 2,5 В 4 В 6,3 В 10 В 16 В 20 В 25 В 35 В 50 В

    Кодовая маркировка, дополнение

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    А. Маркировка 3 цифрами

    Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    109 1,0 0,001 0,000001
    159 1,5 0,0015 0,000001
    229 2,2 0,0022 0,000001
    339 3,3 0,0033 0,000001
    479 4,7 0,0047 0,000001
    689 6,8 0,0068 0,000001
    100* 10 0,01 0,00001
    150 15 0,015 0,000015
    220 22 0,022 0,000022
    330 33 0,033 0,000033
    470 47 0,047 0,000047
    680 68 0,068 0,000068
    101 100 0,1 0,0001
    151 150 0,15 0,00015
    221 220 0,22 0,00022
    331 330 0,33 0,00033
    471 470 0,47 0,00047
    681 680 0,68 0,00068
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    * Иногда последний ноль не указывают.

    В. Маркировка 4 цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    Код Емкость[пФ] Емкость[нФ] Емкость[мкФ]
    1622 16200 16,2 0,0162
    4753 475000 475 0,475

    Рис. 6

    С. Маркировка емкости в микрофарадах

    Вместо десятичной точки может ставиться буква R.

    Код Емкость [мкФ]
    R1 0,1
    R47 0,47
    1 1,0
    4R7 4,7
    10 10
    100 100

    D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

    Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

    Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

    А. Маркировка 2 или 3 символами

    Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

    Код Емкость [мкФ] Напряжение [В]
    А6 1,0 16/35
    А7 10 4
    АА7 10 10
    АЕ7 15 10
    AJ6 2,2 10
    AJ7 22 10
    AN6 3,3 10
    AN7 33 10
    AS6 4,7 10
    AW6 6,8 10
    СА7 10 16
    СЕ6 1,5 16
    СЕ7 15 16
    CJ6 2,2 16
    CN6 3,3 16
    CS6 4,7 16
    CW6 6,8 16
    DA6 1,0 20
    DA7 10 20
    DE6 1,5 20
    DJ6 2,2 20
    DN6 3,3 20
    DS6 4,7 20
    DW6 6,8 20
    Е6 1,5 10/25
    ЕА6 1,0 25
    ЕЕ6 1,5 25
    EJ6 2,2 25
    EN6 3,3 25
    ES6 4,7 25
    EW5 0,68 25
    GA7 10 4
    GE7 15 4
    GJ7 22 4
    GN7 33 4
    GS6 4,7 4
    GS7 47 4
    GW6 6,8 4
    GW7 68 4
    J6 2,2 6,3/7/20
    JA7 10 6,3/7
    JE7 15 6,3/7
    JJ7 22 6,3/7
    JN6 3,3 6,3/7
    JN7 33 6,3/7
    JS6 4,7 6,3/7
    JS7 47 6,3/7
    JW6 6,8 6,3/7
    N5 0,33 35
    N6 3,3 4/16
    S5 0,47 25/35
    VA6 1,0 35
    VE6 1,5 35
    VJ6 2,2 35
    VN6 3,3 35
    VS5 0,47 35
    VW5 0,68 35
    W5 0,68 20/35

    В. Маркировка 4 символами

    Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

    С. Маркировка в две строки

    Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах (Ф) микрофарадах (мкФ) или пикофарадах (пФ).

    Конденсаторы

    Допустимые отклонения емкости конденсатора от номинального значения указаны в стандартах и определяют класс его точности. Для конденсаторов , как и для сопротивлений, чаще всего применяются три класса точности I (E24), II (Е12) и III (E6), соответствующие допускам ±5 % , ±10 % и ±20 % .

    По виду изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующиеся. Номинальная емкость указывается на корпусе конденсатора. Для сокращения записи применяется специальное кодирование:

    • П – пикофарады – пФ
    • Н – одна нанофарада
    • М – микрофарад – мкФ

    Ниже в качестве примера приводятся кодированные обозначения конденсаторов:

    • 51П – 51 пФ
    • 5П1 – 5,1 пФ
    • h2 – 100 пФ
    • 1Н – 1000 пФ
    • 1Н2 – 1200 пФ
    • 68Н – 68000 пФ = 0,068 мкФ
    • 100Н – 100 000 пФ = 0,1 мкФ
    • МЗ – 300 000 пФ = 0,3 мкФ
    • 3М3 – 3,3 мкФ
    • 10М – 10 мкФ

    Числовые значения ёмкостей 130 пФ и 7500 пФ целые числа (от 0 до 9999 пФ)

    Конструкции конденсаторов постоянной емкости и материал, из которого они изготовляются, определяются их назначением и диапазоном рабочих частот.

    Высокочастотные конденсаторы имеют большую стабильность, заключающуюся в незначительном изменении емкости при изменении температуры, малые допустимые отклонения емкости от номинального значения, небольшие размеры и вес. Они бывают керамическими (типов КЛГ, КЛС, КМ, КД, КДУ, КТ, КГК, КТП и др.), слюдяными (КСО, КГС, СГМ), стеклокерамическими (СКМ), стеклоэмалевыми (КС) и стеклянными (К21У).

    Конденсатор с дробной ёмкостью
    от 0 до 9999 Пф

    Для цепей постоянного, переменного и пульсирующего токов низкой частоты требуются конденсаторы с большими емкостями, измеряемыми тысячами микрофарад. В связи с этим выпускаются бумажные (типов БМ, КБГ), металлобумажные (МБГ, МБМ), электролитические (КЭ, ЭГЦ, ЭТО, К50 , К52 , К53 и др.) и пленочные (ПМ, ПО, К73 , К74 , К76) конденсаторы.

    Конструкции конденсаторов постоянной емкости разнообразны. Так, слюдяные, стеклоэмалевые, стеклокерамические и отдельные типы керамических конденсаторов имеют пакетную конструкцию. В них обкладки, выполненные из металлической фольги или в виде металлических пленок, чередуются с пластинами из диэлектрика (например, слюды).

    Емкость конденсатора 0,015 мкФ

    Конденсатор с ёмкостью 1 мкФ

    Для получения значительной емкости формируют пакет из большого числа таких элементарных конденсаторов. Электрически соединяют между собой все верхние обкладки и отдельно – нижние. К местам соединений припаивают проводники, служащие выводами конденсатора. Затем пакет спрессовывают и помещают в корпус.

    Применяется и дисковая конструкция керамических конденсаторов . Роль обкладок в них выполняют металлические пленки, нанесенные на обе стороны керамического диска. Бумажные конденсаторы часто имеют рулонную конструкцию. Полосы алюминиевой фольги, разделенные бумажными лентами с высокими диэлектрическими свойствами, свертываются в рулон. Для получения большой емкости рулоны соединяют друг с другом и помещают в герметичный корпус.

    В электролитических конденсаторах диэлектрик представляет собой оксидную пленку, наносимую на алюминиевую или танталовую пластинку, являющуюся одной из обкладок конденсатора, вторая обкладка – электролит.

    Электролитический конденсатор 20,0 × 25В

    Металлический стержень (анод) должен подключаться к точке с более высоким потенциалом, чем соединенный с электролитом корпус конденсатора (катод). При невыполнении этого условия сопротивление оксидной пленки резко уменьшается, что приводит к увеличению тока, проходящего через конденсатор, и может вызвать его разрушение.

    Такую конструкцию имеют электролитические конденсаторы типа КЭ. Выпускаются также электролитические конденсаторы с твердым электролитом (типа К50).

    Проходной конденсатор

    Площадь перекрытия пластин или расстояние между ними у конденсаторов переменной емкости можно изменять различными способами. При этом меняется и емкость конденсатора. Одна из возможных конструкций конденсатора переменной емкости (КПЕ) изображена на рисунке справа.

    Конденсатор переменной ёмкости от 9 пФ до 270 пФ

    Здесь емкость изменяется путем различного расположения роторных (подвижных) пластин относительно статорных (неподвижных). Зависимость изменения емкости от угла поворота определяется конфигурацией пластин. Величина минимальной и максимальной емкости зависит от площади пластин и расстояния между ними. Обычно минимальная емкость С мин, измеряемая при полностью выведенных роторных пластинах, составляет единицы (до 10 – 20) пикофарад, а максимальная емкость С макс, измеряемая при полностью выведенных роторных пластинах, – сотни пикофарад.

    В радиоаппаратуре часто используются блоки КПЕ, скомпонованные из двух, трех и более конденсаторов переменной емкости, механически связанных друг с другом.

    Конденсатор переменной ёмкости от 12 пФ до 497 пФ

    Благодаря блокам КПЕ можно изменять одновременно и на одинаковую величину емкость различных цепей устройства.

    Разновидностью КПЕ являются подстроечные конденсаторы . Их емкость так же, как и сопротивление подстроечных резисторов, изменяют лишь с помощью отвертки. В качестве диэлектрика в таких конденсаторах могут использоваться воздух или керамика.

    Конденсатор подстроечный от 5 пФ до 30 пФ

    На электрических схемах конденсаторы постоянной емкости обозначаются двумя параллельными отрезками, символизирующими обкладки конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора – букву С (от лат. Capacitor – конденсатор).

    После буквы С ставится порядковый номер конденсатора в данной схеме, а рядом через небольшой интервал пишется другое число, указывающее на номинальное значение емкости.

    Емкость конденсаторов от 0 до 9999 пФ указывают без единицы измерения, если емкость выражена целым числом, и с единицей измерения – пФ, если емкость выражена дробным числом.

    Подстроечные конденсаторы

    Емкость конденсаторов от 10 000 пФ (0,01 мкФ) до 999 000 000 пФ (999 мкФ) указывают в микрофарадах в виде десятичной дроби либо как целое число, после которого ставят запятую и нуль. В обозначениях электролитических конденсаторов знаком « + » помечается отрезок, соответствующий положительному выводу – аноду, и после знака « х » – номинальное рабочее напряжение.

    Конденсаторы переменной емкости (КПЕ) обозначаются двумя параллельными отрезками, перечеркнутыми стрелкой.

    Если необходимо, чтобы к данной точке устройства подключались именно роторные пластины, то на схеме они обозначаются короткой дугой. Рядом указываются минимальный и максимальный пределы изменения емкости.

    В обозначении подстроечных конденсаторов параллельные линии пересекаются отрезком с короткой черточкой, перпендикулярной одному из его концов.

    С каждым годом все чаще и чаще на отечественных рынках можно найти конденсаторы не только российского, но и импортного происхождения. И многие испытывают значительные трудности в расшифровке соответствующей маркировки. Как же в этом разобраться? Ведь в случае ошибки устройство может и не заработать.

    Для начала отметим, что маркировка конденсаторов производится в таком порядке:

    1. Номинальная емкость, где могут использовать кодированное обозначение, состоящее из цифр (зачастую три-четыре) и букв, где буква показывает десятичную запятую, а также обозначение (мкФ, нФ, пФ).
    2. Допускаемое отклонение от номинальной емкости (используется и учитывается редко, в зависимости от особенностей и назначения устройства).
    3. Допустимое (иначе его еще называют допускаемое рабочее напряжение) — является неотъемлемым параметром, особенно при эксплуатации в высоковольтных цепях).

    Маркировка по номинальной емкости

    Керамические или постоянные конденсаторы являются одними из самых популярных. Обычно обозначение емкости можно найти на корпусе без конкретного множителя.

    1. Маркировка конденсаторов из трех цифр, где первые две показывают мантиссу, а последняя является значением степени по основанию 10, чтобы получить номинал в пикофарадах, т.е. указывает количество нулей для в пикафарарадах. Например: 472 будет означать 4700 pF (а не 472 pF).

    2. Маркировка конденсаторов из четырех цифр — система аналогична предыдущей, только в данном случае первые три цифры показывают мантиссу, а последняя является значением степени по основанию 10, чтобы получить номинал в пикофарадах. Например: 2344 = 234 * 10 2 пФ = 23400 пФ = 23.4 нФ

    3. Смешанная маркировка или маркировка с помощью цифр и букв. В данном случае буква показывает на обозначение (мкФ, нФ, пФ), а также на десятичную запятую, а цифры — на значение используемой емкости. Например: 28р = 28 пФ, 3н3 = 3.3 нФ. Бывают случаи, когда десятичную точку обозначают буквой R.


    Маркировку по параметру допускаемого рабочего напряжения зачастую используют при сборке электроники, сделанной своими руками. То есть, ремонт не обойдется без подборки соответствующего напряжения вышедших из строя конденсаторов. В таком случае, этот параметр будет указываться после отклонения и номинальной емкости.

    Это основные параметры, используемые, когда проводится маркировка конденсаторов. Их необходимо знать при выборе соответствующего устройства. Маркировка импортных конденсаторов имеет свои отличия, но в большей степени соответствует изложенной нами в данной статье.

    Правильно подобранный конденсатор поможет вам в создании ваших собственных устройств, а также поспособствует починке уже имеющихся. Главное помнить, что качественный продукт может быть только у производителей, которые доказали свою состоятельность на рынке электротехники. А для товара подобного рода качество — превыше всего. Ведь из-за неисправности конденсатора может сломаться более дорогая составляющая оборудования или устройства. Также от них может зависить ваша безопасность.

    Смешанная буквенно цифровая маркировка емкости допуска тке. Кодовая, цифровая маркировка конденсаторов

    Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов :

    • Кодовая маркировка 3 цифрами;
    • Кодовая маркировка 4 цифрами;
    • Буквенно цифровая маркировка;
    • Специальная маркировка для планарных конденсаторов.

    Кодовая маркировка конденсаторов 3 цифрами

    К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

    Код Пикофарады, пФ, pF Нанофарады, нФ, nF Микрофарады, мкФ, μF
    109 1.0 пФ 0.0010нф
    159 1.5 пФ 0.0015нф
    229 2.2 пФ 0.0022нф
    339 3.3 пФ 0.0033нф
    479 4.7 пФ 0.0048нф
    689 6.8 пФ 0.0068нФ
    100 10 пФ 0.01 нФ
    150 15 пФ 0.015 нФ
    220 22 пФ 0.022 нФ
    330 33 пФ 0.033 нФ
    470 47 пФ 0.047 нФ
    680 68 пФ 0.068 нФ
    101 100 пФ 0.1 нФ
    151 150 пФ 0.15 нФ
    221 220 пФ 0.22 нФ
    331 330 пФ 0.33 нФ
    471 470 пФ 0.47 нФ
    681 680 пФ 0.68 нФ
    102 1000 пФ 1 нФ
    152 1500 пФ 1.5 нФ
    222 2200 пФ 2.2 нФ
    332 3300 пФ 3.3 нФ
    472 4700 пФ 4.7 нФ
    682 6800 пФ 6.8 нФ
    103 10000 пФ 10 нФ 0.01 мкФ
    153 15000 пФ 15 нФ 0.015 мкФ
    223 22000 пФ 22 нФ 0.022 мкФ
    333 33000 пФ 33 нФ 0.033 мкФ
    473 47000 пФ 47 нФ 0.047 мкФ
    683 68000 пФ 68 нФ 0.068 мкФ
    104 100000 пФ 100 нФ 0.1 мкФ
    154 150000 пФ 150 нФ 0.15 мкФ
    224 220000 пФ 220 нФ 0.22 мкФ
    334 330000 пФ 330 нФ 0.33 мкФ
    474 470000 пФ 470 нФ 0.47 мкФ
    684 680000 пФ 680 нФ 0.68 мкФ
    105 1000000 пФ 1000 нФ 1 мкФ

    Кодовая маркировка конденсаторов 4 цифрами

    При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*10 2 пФ = 10000 пФ = 10.0 нФ . Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

    Буквенно-цифровая маркировка

    В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

    Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ 22 = 0.22 мкФ.

    Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

    Иногда вместо мкФ используют букву R.

    Например: 6R8 = 6,8 мкФ

    Маркировка планарных керамических конденсаторов

    Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.

    1. Маркировка тремя цифрами .

    В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    109 1.0 пФ
    159 1.5 пФ
    229 2.2 пФ
    339 3.3 пФ
    479 4.7 пФ
    689 6.8 пФ
    100 10 пФ 0.01 нФ
    150 15 пФ 0.015 нФ
    220 22 пФ 0.022 нФ
    330 33 пФ 0.033 нФ
    470 47 пФ 0.047 нФ
    680 68 пФ 0.068 нФ
    101 100 пФ 0.1 нФ
    151 150 пФ 0.15 нФ
    221 220 пФ 0.22 нФ
    331 330 пФ 0.33 нФ
    471 470 пФ 0.47 нФ
    681 680 пФ 0.68 нФ
    102 1000 пФ 1 нФ
    152 1500 пФ 1.5 нФ
    222 2200 пФ 2.2 нФ
    332 3300 пФ 3.3 нФ
    472 4700 пФ 4.7 нФ
    682 6800 пФ 6.8 нФ
    103 10000 пФ 10 нФ 0.01 мкФ
    153 15000 пФ 15 нФ 0.015 мкФ
    223 22000 пФ 22 нФ 0.022 мкФ
    333 33000 пФ 33 нФ 0.033 мкФ
    473 47000 пФ 47 нФ 0.047 мкФ
    683 68000 пФ 68 нФ 0.068 мкФ
    104 100000 пФ 100 нФ 0.1 мкФ
    154 150000 пФ 150 нФ 0.15 мкФ
    224 220000 пФ 220 нФ 0.22 мкФ
    334 330000 пФ 330 нФ 0.33 мкФ
    474 470000 пФ 470 нФ 0.47 мкФ
    684 680000 пФ 680 нФ 0.68 мкФ
    105 1000000 пФ 1000 нФ 1 мкФ

    2. Маркировка четырьмя цифрами .

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

    1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

    3. Буквенно-цифровая маркировка .

    При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

    15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

    Очень часто бывает трудно отличить русскую букву «п» от английской «n».

    Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

    0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

    4. Планарные керамические конденсаторы .

    Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

    N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

    S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1.2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7.5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    5. Планарные электролитические конденсаторы .

    Электролитические SMD конденсаторы маркируются двумя способами:

    1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

    2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

    По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

    Маркировка тремя цифрами.

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    1.0 пФ 1000 пФ 1 нФ
    1.5 пФ 1500 пФ 1.5 нФ
    2.2 пФ 2200 пФ 2.2 нФ
    3.3 пФ 3300 пФ 3.3 нФ
    4.7 пФ 4700 пФ 4.7 нФ
    6.8 пФ 6800 пФ 6.8 нФ
    10 пФ 0.01 нФ 10000 пФ 10 нФ 0.01 мкФ
    15 пФ 0.015 нФ 15000 пФ 15 нФ 0.015 мкФ
    22 пФ 0.022 нФ 22000 пФ 22 нФ 0.022 мкФ
    33 пФ 0.033 нФ 33000 пФ 33 нФ 0.033 мкФ
    47 пФ 0.047 нФ 47000 пФ 47 нФ 0.047 мкФ
    68 пФ 0.068 нФ 68000 пФ 68 нФ 0.068 мкФ
    100 пФ 0.1 нФ 100000 пФ 100 нФ 0.1 мкФ
    150 пФ 0.15 нФ 150000 пФ 150 нФ 0.15 мкФ
    220 пФ 0.22 нФ 220000 пФ 220 нФ 0.22 мкФ
    330 пФ 0.33 нФ 330000 пФ 330 нФ 0.33 мкФ
    470 пФ 0.47 нФ 470000 пФ 470 нФ 0.47 мкФ
    680 пФ 0.68 нФ 680000 пФ 680 нФ 0.68 мкФ
    1000000 пФ 1000 нФ 1 мкФ
    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1.2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7.5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    «Справочник» справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация электронных компонентов электронных компонентов .

    · Допуски

    · Кодовая маркировка

    · Допуски

    · Конденсаторы с линейной зависимостью от температуры

    · Конденсаторы с нелинейной зависимостью от температуры

    · Кодовая маркировка

    · Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    Допуски

    Таблица 1

    *-Для конденсаторов емкостью

    Δ=(δхС/100%)[Ф]

    Пример:


    Конденсаторы с ненормируемым ТКЕ

    Таблица 2

    Конденсаторы с линейной зависимостью от температуры

    Таблица 3

    Обозначение ГОСТ Обозначение международное ТКЕ * Буквенный код Цвет**
    П100 P100 100 (+130…-49) A красный+фиолетовый
    П33 N серый
    МПО NPO 0(+30..-75) С черный
    М33 N030 -33(+30…-80] Н коричневый
    М75 N080 -75(+30…-80) L красный
    M150 N150 -150(+30…-105) Р оранжевый
    М220 N220 -220(+30…-120) R желтый
    М330 N330 -330(+60…-180) S зеленый
    М470 N470 -470(+60…-210) Т голубой
    М750 N750 -750(+120…-330) U фиолетовый
    М1500 N1500 -500(-250…-670) V оранжевый+оранжевый
    М2200 N2200 -2200 К желтый+оранжевый

    * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

    ** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

    Кодовая маркировка

    А. Маркировка 3 цифрами

    Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

    Таблица 10

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    1,0 0,001 0,000001
    1,5 0,0015 0,000001
    2,2 0,0022 0,000001
    3,3 0,0033 0,000001
    4,7 0,0047 0,000001
    6,8 0,0068 0,000001
    100* 0,01 0,00001
    0,015 0,000015
    0,022 0,000022
    0,033 0,000033
    0,047 0,000047
    0,068 0,000068
    0,1 0,0001
    0,15 0,00015
    0,22 0,00022
    0,33 0,00033
    0,47 0,00047
    0,68 0,00068
    1,0 0,001
    1,5 0,0015
    2,2 0,0022
    3,3 0,0033
    4,7 0,0047
    6,8 0,0068
    0,01
    0,015
    0,022
    0,033
    0,047
    0,068
    0,1
    0,15
    0,22
    0,33
    0,47
    0,68
    1,0

    В. Маркировка 4 цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    Таблица 11

    В. Маркировка 4 символами

    Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

    С. Маркировка в две строки

    Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    http://www.radioradar.net/hand_book/hand_books/conder.html

    Кодовая маркировка

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    Кодировка тремя цифрами

    Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

    Таблица 1

    * Иногда последний ноль не указывают.

    Кодировка четырьмя цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

    Таблица 2

    Цветовая маркировка

    На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

    * Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

    ** Цвет корпуса указывает на значение рабочего напряжения.

    Вывод «+» может иметь больший диаметр.

    Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

    Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

    Маркировка допусков

    В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

    Маркировка ТКЕ

    Маркировка тремя цифрами.

    Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    1.0 пФ 1000 пФ 1 нФ
    1.5 пФ 1500 пФ 1.5 нФ
    2.2 пФ 2200 пФ 2.2 нФ
    3.3 пФ 3300 пФ 3.3 нФ
    4.7 пФ 4700 пФ 4.7 нФ
    6.8 пФ 6800 пФ 6.8 нФ
    10 пФ 0.01 нФ 10000 пФ 10 нФ 0.01 мкФ
    15 пФ 0.015 нФ 15000 пФ 15 нФ 0.015 мкФ
    22 пФ 0.022 нФ 22000 пФ 22 нФ 0.022 мкФ
    33 пФ 0.033 нФ 33000 пФ 33 нФ 0.033 мкФ
    47 пФ 0.047 нФ 47000 пФ 47 нФ 0.047 мкФ
    68 пФ 0.068 нФ 68000 пФ 68 нФ 0.068 мкФ
    100 пФ 0.1 нФ 100000 пФ 100 нФ 0.1 мкФ
    150 пФ 0.15 нФ 150000 пФ 150 нФ 0.15 мкФ
    220 пФ 0.22 нФ 220000 пФ 220 нФ 0.22 мкФ
    330 пФ 0.33 нФ 330000 пФ 330 нФ 0.33 мкФ
    470 пФ 0.47 нФ 470000 пФ 470 нФ 0.47 мкФ
    680 пФ 0.68 нФ 680000 пФ 680 нФ 0.68 мкФ
    1000000 пФ 1000 нФ 1 мкФ

    2. Маркировка четырьмя цифрами.

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

    1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.

    3. Буквенно-цифровая маркировка.

    При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

    15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

    Очень часто бывает трудно отличить русскую букву «п» от английской «n».

    Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

    0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

    4. Планарные керамические конденсаторы.

    Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

    N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ

    S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ

    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1.2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7.5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    5. Планарные электролитические конденсаторы.

    Кодовая и цветовая маркировака конденсаторов

    «Справочник» справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация содержит все, необходимые для подбора электронных компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию электронных компонентов .

    · Допуски

    · Конденсаторы с линейной зависимостью от температуры

    · Конденсаторы с нелинейной зависимостью от температуры

    · Кодовая маркировка

    · Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

    · Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    · Допуски

    · Температурный коэффициент емкости (ТКЕ)
    Конденсаторы с ненормируемым ТКЕ

    · Конденсаторы с линейной зависимостью от температуры

    · Конденсаторы с нелинейной зависимостью от температуры

    · Кодовая маркировка

    · Кодовая маркировка электролитических конденсаторов для поверхностного монтажа

    · Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    Допуски

    В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

    Таблица 1

    *-Для конденсаторов емкостью

    Перерасчет допуска из % (δ) в фарады (Δ):

    Δ=(δхС/100%)[Ф]

    Пример:

    Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

    Температурный коэффициент емкости (ТКЕ)
    Конденсаторы с ненормируемым ТКЕ

    Таблица 2

    * Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

    Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).

    При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).

    При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой ис­пользуется буква R: R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).

    После обозначения емкости может быть нанесен буквенный символ, обозначаю­ щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.

    Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами

    Пикофарады (пФ; pF)

    Нанофарады (нФ; nF)

    Микрофарады (мкФ)

    Емкость

    Пикофарады ( пф ; pF)

    Нанофарады ( нФ ; nF)

    Микрофарады ( мкФ ; mF)

    Таблица 2.6. Кодировка номинальной емкости конденсаторов четырьмя цифрами

    Емкость

    Пикофарады (пФ; pF)

    Нанофарады (нФ; nF)

    Микрофарады (мкФ

    ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
    (10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
    («М» или « N »), близким к нулю («МП») или ненормированным («Н»).

    Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO (COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильно­стью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен­ ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.

    Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница­ емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.


    Маркировка отечественных конденсаторов. Кодовая и цифровая маркировка конденсаторов

    Коды и цвета конденсаторов

    Допуски

    В соответствии с требованиями публикаций 62 и 115-2 МЭК, для конденсаторов установлены следующие допуски и их кодировка:

    Таблица 1

    Допуск [%] Буквенное обозначение Цвет
    ± 0,1 * B (Ш)
    ± 0.25 * C (U) оранжевый
    ± 0,5 * D (Г) желтый
    ± 1,0 * Ф (п) коричневый
    ± 2,0 г (л) красный
    ± 5,0 Дж (и) зеленый
    ± 10 К (с) белый
    ± 20 M (В) черный
    ± 30 Н (ж)
    -10… + 30 Q (0)
    -10 … + 50 T (E)
    -10 … + 100 Я (т)
    -20 … + 50 S (В) фиолетовый
    -20, .. + 80 Z (А) серый

    * -Для емкостных конденсаторов

    Пересчет допуска из% (δ) в фарады (Δ):

    Δ = (δхС / 100%) [Ф]

    Пример:

    Фактическое значение конденсатора с пометкой 221J (0.22 нФ ± 5%) лежит в диапазоне: С = 0,22 нФ ± Δ = (0,22 ± 0,01) нФ, где Δ = (0,22 х 10 -9 [Ф] х 5) х 0,01 = 0,01 нФ, или соответственно от 0,21 до 0,23 нФ.

    Температурный коэффициент емкости (ТКЕ)


    Конденсаторы ТКЕ без номинальных значений

    стол 2

    * Современная цветовая кодировка, цветные полосы или точки. Второй цвет может быть представлен цветом тела.

    Линейные температурные конденсаторы

    Таблица 3

    Обозначение
    ГОСТ
    Обозначение
    международный
    ТКЕ
    *
    Буквенный
    код
    Цвет **
    п100 П100 100 (+130…- 49) A красный + фиолетовый
    П33 33 N серый
    IGO НПО 0 (+30 ..- 75) ИЗ черный
    M33 N030 -33 (+30 …- 80] N коричневый
    M75 N080 -75 (+30 …- 80) L красный
    M150 N150 -150 (+30…- 105) R оранжевый
    M220 N220 -220 (+30 …- 120) R желтый
    M330 N330 -330 (+60 …- 180) S зеленый
    M470 N470 -470 (+60 …- 210) т синий
    M750 N750 -750 (+120…- 330) U фиолетовый
    M1500 N1500 -500 (-250 …- 670) В оранжевый + оранжевый
    M2200 N2200 -2200 К желтый + оранжевый

    * В скобках указаны фактические отклонения для импортных конденсаторов в диапазоне температур -55 … + 85 ° C.

    ** Современная цветовая кодировка в соответствии с EIA.Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

    Нелинейные температурные конденсаторы

    Таблица 4

    Группа ТКЕ * Допуск [%] Температура ** [° C] Буквенный
    код ***
    Цвет ***
    Y5f ± 7,5 -30 … + 85
    Y5p ± 10 -30… + 85 серебро
    Y5r -30 … + 85 R серый
    Y5s ± 22 -30 … + 85 S коричневый
    Y5u +22 …- 56 -30 … + 85 A
    Y5V (2F) +22 …- 82 -30 … + 85
    X5F ± 7.5 -55 … + 85
    X5R ± 10 -55 … + 85
    X5S ± 22 -55 … + 85
    X5U +22 …- 56 -55 … + 85 синий
    X5V +22 …- 82 -55 .. + 86
    X7R (2R) ± 15 -55… + 125
    Z5f ± 7,5 -10 … + 85 IN
    Z5p ± 10 -10 … + 85 ИЗ
    Z5s ± 22 -10 … + 85
    Z5U (2E) +22 …- 56 -10 … + 85 E
    Z5v +22…- 82 -10 … + 85 F зеленый
    SL0 (GP) +150 …- 1500 -55 … + 150 Нет белый

    * Обозначение в соответствии со стандартом EIA, в скобках — IEC.

    ** В зависимости от технологий, которыми обладает компания, ассортимент может быть разным. Например: компания Philips для группы Y5P нормализует -55 … + 125 ° С.

    *** В соответствии с ОВОС.Некоторые компании, например Panasonic, используют другую кодировку.

    Рис.1

    Таблица 5

    Метки
    полосы, кольца, точки
    1 2 3 4 5 6
    3 метки * 1-я цифра 2-я цифра Фактор
    4 тега 1-я цифра 2-я цифра Фактор Допуск
    4 тега 1-я цифра 2-я цифра Фактор Напряжение
    4 тега 1-я и 2-я цифры Фактор Допуск Напряжение
    5 тегов 1-я цифра 2-я цифра Фактор Допуск Напряжение
    5 тегов 1-я цифра 2-я цифра Фактор Допуск ТКЕ
    6 тегов 1-я цифра 2-я цифра 3-я цифра Фактор Допуск ТКЕ

    * Допуск 20%; возможна комбинация двух колец и точки, обозначающей множитель.

    ** Цвет корпуса указывает значение рабочего напряжения.

    Фиг.2

    Таблица 6

    Цвет 1-я цифра
    мкФ
    2-я цифра
    мкФ
    Умножить
    тел.
    Натяжение-
    nie
    Черный 0 1 10
    Коричневый 1 1 10
    Красный 2 2 100
    Оранжевый 3 3
    Желтый 4 4 6,3
    зеленый 5 5 16
    Синий 6 6 20
    Фиолетовый 7 7
    Серый 8 8 0,01 25
    Белый 9 9 0,1 3
    Розовый 35

    Рис.3

    Таблица 7

    Цвет 1-я цифра
    пФ
    2-я цифра
    пФ
    3-я цифра
    пФ
    Фактор Допуск ТКЕ
    Серебро 0,01 10% Y5p
    Золото 0,1 5%
    Черный 0 0 1 20% * НПО
    Коричневый 1 1 1 10 1% ** Y56 / N33
    Красный 2 2 2 100 2% N75
    Оранжевый 3 3 3 10 3 N150
    Желтый 4 4 4 10 4 N220
    зеленый 5 5 5 10 5 N330
    Синий 6 6 6 10 6 N470
    Фиолетовый 7 7 7 10 7 N750
    Серый 8 8 8 10 8 30% Y5r
    Белый 9 9 9 + 80 / -20% SL

    Рис.4

    Таблица 8

    Цвет 1-я и
    2-я цифра
    пФ
    Фактор Допуск Напряжение
    Черный 10 1 20% 4
    Коричневый 12 10 1% 6,3
    Красный 15 100 2% 10
    Оранжевый 18 10 3 0.25 пФ 16
    Желтый 22 10 4 0,5 пФ 40
    зеленый 27 10 5 5% 20/25
    Синий 33 10 6 1% 30/32
    Фиолетовый 39 10 7 -2O … + 50%
    Серый 47 0,01 -20… + 80% 3,2
    Белый 56 0,1 10% 63
    Серебро 68 2,5
    Золото 82 5% 1,6

    Фиг.5

    Таблица 9

    Номинальная емкость [мкФ] Допуск Напряжение
    0,01 ± 10% 250
    0,015
    0,02
    0,03
    0,04
    0,06
    0,10
    0,15
    0,22
    0,33 ± 20 400
    0,47
    0,68
    1,0
    1,5
    2,2
    3,3
    4,7
    6,8
    1 переулок 2-х полосный 3-х полосный 4-х полосный 5 полос

    Кодовая маркировка

    А.3-х значная маркировка

    Таблица 10

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    109 1,0 0,001 0,000001
    159 1,5 0,0015 0,000001
    229 2,2 0,0022 0,000001
    339 3,3 0,0033 0,000001
    479 4,7 0,0047 0,000001
    689 6,8 0,0068 0,000001
    100 * 10 0,01 0,00001
    150 15 0,015 0,000015
    220 22 0,022 0,000022
    330 33 0,033 0,000033
    470 47 0,047 0,000047
    680 68 0,068 0,000068
    101 100 0,1 0,0001
    151 150 0,15 0,00015
    221 220 0,22 0,00022
    331 330 0,33 0,00033
    471 470 0,47 0,00047
    681 680 0,68 0,00068
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    Б.4-значная маркировка

    Таблица 11

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    1622 16200 16,2 0,0162
    4753 475000 475 0,475

    Фиг.3

    Таблица 7

    Цвет 1-я цифра
    пФ
    2-я цифра
    пФ
    3-я цифра
    пФ
    Фактор Допуск ТКЕ
    Серебро 0,01 10% Y5p
    Золото 0,1 5%
    Черный 0 0 1 20% * НПО
    Коричневый 1 1 1 10 1% ** Y56 / N33
    Красный 2 2 2 100 2% N75
    Оранжевый 3 3 3 10 3 N150
    Желтый 4 4 4 10 4 N220
    зеленый 5 5 5 10 5 N330
    Синий 6 6 6 10 6 N470
    Фиолетовый 7 7 7 10 7 N750
    Серый 8 8 8 10 8 30% Y5r
    Белый 9 9 9 + 80 / -20% SL

    * Для емкостей менее 10 пФ допуск ± 2.0 пФ.
    ** Для емкостей менее 10 пФ, допуск ± 0,1 пФ.

    Фиг.4

    Таблица 8

    Цвет 1-я и
    2-я цифра
    пФ
    Фактор Допуск Напряжение
    Черный 10 1 20% 4
    Коричневый 12 10 1% 6,3
    Красный 15 100 2% 10
    Оранжевый 18 10 3 0.25 пФ 16
    Желтый 22 10 4 0,5 пФ 40
    зеленый 27 10 5 5% 20/25
    Синий 33 10 6 1% 30/32
    Фиолетовый 39 10 7 -2O … + 50%
    Серый 47 0,01 -20… + 80% 3,2
    Белый 56 0,1 10% 63
    Серебро 68 2,5
    Золото 82 5% 1,6

    5 цветных полосок или точек используются для маркировки пленочных конденсаторов. Первые три кодируют значение номинальной емкости, четвертый — допуск, пятый — номинальное рабочее напряжение.

    Фиг.5

    Таблица 9

    Номинальная емкость [мкФ] Допуск Напряжение
    0,01 ± 10% 250
    0,015
    0,02
    0,03
    0,04
    0,06
    0,10
    0,15
    0,22
    0,33 ± 20 400
    0,47
    0,68
    1,0
    1,5
    2,2
    3,3
    4,7
    6,8
    1 пер. 2-х полосный 3-х полосный 4 пер. 5 полосный

    Кодовая маркировка

    В соответствии со стандартами IEC на практике существует четыре способа кодирования номинальной емкости.

    A. Трехзначная маркировка

    Первые две цифры указывают значение емкости в пигофарадах (пф), последняя — количество нулей. Если емкость конденсатора меньше 10 пФ, последняя цифра может быть «9». Для емкостей менее 1,0 пФ первая цифра — «0». Буква R используется как десятичная точка. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

    Таблица 10

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    109 1,0 0,001 0,000001
    159 1,5 0,0015 0,000001
    229 2,2 0,0022 0,000001
    339 3,3 0,0033 0,000001
    479 4,7 0,0047 0,000001
    689 6,8 0,0068 0,000001
    100 * 10 0,01 0,00001
    150 15 0,015 0,000015
    220 22 0,022 0,000022
    330 33 0,033 0,000033
    470 47 0,047 0,000047
    680 68 0,068 0,000068
    101 100 0,1 0,0001
    151 150 0,15 0,00015
    221 220 0,22 0,00022
    331 330 0,33 0,00033
    471 470 0,47 0,00047
    681 680 0,68 0,00068
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    * Иногда последний ноль не указывается.

    B. 4-х значная маркировка

    Возможны 4-значные варианты кодирования. Но в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    Таблица 11

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    1622 16200 16,2 0,0162
    4753 475000 475 0,475

    Рис.6

    C. Маркировка емкости в микрофарадах

    Вместо десятичной точки буква R.

    Таблица 12

    Код Емкость [мкФ]
    R1 0,1
    R47 0,47
    1 1,0
    4R7 4,7
    10 10
    100 100

    Рис.7

    D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые обозначены в соответствии со стандартами, рабочее напряжение разных фирм имеет разную буквенно-цифровую маркировку.

    Таблица 13

    Код Вместимость
    п10 0,1 пФ
    IP5 1,5 пФ
    332p 332 пФ
    1НО или 1НО 1.0 нФ
    15H или 15n 15 нФ
    33х3 или 33н2 33,2 нФ
    590H или 590n 590 нФ
    м15 0,15 мкФ
    1м5 1,5 мкФ
    33м2 33,2 мкФ
    330 кв.м 330 мкФ
    1 МО 1 мФ или 1000 мкФ
    10 кв.м. 10 мФ

    Рис.8

    Кодовая маркировка электролитических конденсаторов поверхностного монтажа

    Следующие принципы маркировки кода применяются известными компаниями, такими как Panasonic, Hitachi и т. Д. Существует три основных метода кодирования.

    A. Маркировка из 2 или 3 знаков

    Код состоит из двух или трех знаков (букв или цифр), обозначающих рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель.В случае двузначного обозначения код рабочего напряжения не указывается.

    Фиг.9

    Таблица 14

    Код Емкость [мкФ] Напряжение [В]
    A6 1,0 16/35
    A7 10 4
    AA7 10 10
    AE7 15 10
    Aj6 2,2 10
    Aj7 22 10
    AN6 3,3 10
    AN7 33 10
    AS6 4,7 10
    AW6 6,8 10
    CA7 10 16
    CE6 1,5 16
    CE7 15 16
    Cj6 2,2 16
    CN6 3,3 16
    CS6 4,7 16
    Cw6 6,8 16
    DA6 1,0 20
    DA7 10 20
    DE6 1,5 20
    DJ6 2,2 20
    DN6 3,3 20
    DS6 4,7 20
    DW6 6,8 20
    E6 1,5 10/25
    EA6 1,0 25
    EE6 1,5 25
    Ej6 2,2 25
    EN6 3,3 25
    ES6 4,7 25
    Ew5 0,68 25
    GA7 10 4
    GE7 15 4
    Gj7 22 4
    GN7 33 4
    GS6 4,7 4
    GS7 47 4
    Gw6 6,8 4
    Gw7 68 4
    J6 2,2 6,3 / 7/20
    Ja7 10 6,3 / 7
    Je7 15 6,3 / 7
    Jj7 22 6,3 / 7
    Jn6 3,3 6,3 / 7
    Jn7 33 6,3 / 7
    Js6 4,7 6,3 / 7
    Js7 47 6,3 / 7
    Jw6 6,8 6,3 / 7
    N5 0,33 35
    N6 3,3 4/16
    S5 0,47 25/35
    VA6 1,0 35
    Ve6 1,5 35
    Vj6 2,2 35
    Вн6 3,3 35
    VS5 0,47 35
    Vw5 0,68 35
    W5 0,68 20/35

    Фиг.10

    B. Маркировка 4-х знаков

    Код состоит из четырех знаков (букв и цифр), обозначающих емкость и рабочее напряжение. Буква в начале указывает рабочее напряжение, следующие символы указывают номинальную емкость в пикофарадах (пФ), а последняя цифра указывает количество нулей. Возможны 2 варианта кодирования емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывается в микрофарадах, знак m выполняет функцию десятичной точки.Ниже приведены примеры маркировки конденсаторов емкостью 4,7 мкФ и рабочим напряжением 10 В.

    Рис. Одиннадцать

    C. Двухстрочная маркировка

    Если размер корпуса позволяет, то код размещается в две строки: в верхней строке указывается номинальная емкость, во второй строке — рабочее напряжение. Емкость может быть указана непосредственно в микрофарадах (мкФ) или в пикофарадах (пФ) с указанием количества нулей (см. Метод B).Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Фиг.12

    Пленочные конденсаторы для поверхностного монтажа HITACHI

    Рис. Тринадцать

    Длина и расстояние Масса Измерения объема сыпучих продуктов и пищевых продуктов Площадь Объем и единицы измерения в рецептах Температура Давление, механическое напряжение, модуль Юнга Энергия и работа Мощность Сила Время Линейная скорость Плоский угол Тепловой КПД и топливная эффективность Числа Единицы измерения количество информации Обмен валюты Размеры женской одежды и обуви Размеры мужской одежды и обуви Угловая скорость и скорость Ускорение Угловое ускорение Плотность Удельный объем Момент инерции Момент крутящего момента Крутящий момент Удельная теплота сгорания (по массе) Плотность энергии и удельная теплота сгорания топливо (по объему) Разница температур Коэффициент теплового расширения Термическое сопротивление Удельная теплопроводность Удельная теплоемкость Энергетическое воздействие, мощность теплового излучения Плотность теплового потока Коэффициент теплопередачи Объемный расход массовый расход молярный расход массовый расход плотность молярная концентрация массовая концентрация в растворе Динамический ( абсолют e) вязкость Кинематическая вязкость Поверхностное натяжение Паропроницаемость Паропроницаемость, скорость парообмена Уровень звука Чувствительность микрофона Уровень звукового давления (SPL) Яркость Интенсивность света Освещение Разрешение в компьютерной графике Частота и длина волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличенные линзы (×) Электрический заряд Линейная плотность заряда Поверхностная плотность заряда Объемная плотность заряда Линейный электрический ток i плотность тока поверхностная плотность тока электрическое поле Электростатический потенциал и напряжение Электрическое сопротивление Удельное электрическое сопротивление Электропроводность Электропроводность Электрическая емкость Индуктивность Американский калибр проводов Уровни в дБм (дБм или дБмВт), дБВ (дБВ), ватты и другие единицы. Магнитодвижущая сила. Напряженное магнитное поле. Магнитный поток. Магнитная индукция. Мощность поглощенной дозы ионизирующего излучения. Радиоактивность.Радиоактивный распад Радиация. Доза облучения Радиация. Поглощенная доза Десятичные префиксы Передача данных Типография и обработка изображений Установки для измерения объема древесины Расчет молярной массы Периодическая система химических элементов Д. И. Менделеев

    1 нанофарад [нФ] = 0,001 микрофарад [мкФ]

    Начальное значение

    Конвертированное значение

    фарад эксафарад петафарад терафарад гигафарад мегафарад декафарада ценофарада декафарад миллифарад мегафарад килофарада декафарад единица измерения вольтафарада Емкость SGSM GFSi stat unit

    Общая информация

    Электрическая емкость — это величина, которая характеризует способность проводника накапливать заряд, равный отношению электрического заряда к разности потенциалов между проводниками:

    C = Q / ∆φ

    Здесь Q — электрический заряд, измеренный в подвесках (C), — разность потенциалов, измеряемая в вольтах (В).

    В системе СИ электрическая емкость измеряется в фарадах (Ф). Эта установка названа в честь английского физика Майкла Фарадея.

    Фарад — очень большая емкость для изолированного проводника. Итак, уединенный металлический шар с радиусом 13 радиусов Солнца имел бы емкость, равную 1 фараду. А емкость металлического шара размером с Землю составила бы примерно 710 микрофарад (микрофарад).

    Так как 1 фарад — это очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фараде.

    В системе GHS основной единицей измерения емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара радиусом 1 сантиметр, помещенного в вакуум. GHSE — это расширенная система GHS для электродинамики, то есть система единиц, в которой сантиметр, грамм и секунда используются в качестве основных единиц для расчета длины, массы и времени соответственно. В расширенных GHS, включая GHS, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.

    Использование емкости

    Конденсаторы — устройства для накопления заряда в электронном оборудовании

    Понятие электрической емкости относится не только к проводнику, но и к конденсатору. Конденсатор — это система из двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (пластин). Конденсатор (от лат. Condensare — «компактный», «сгущающий») — это двухэлектродное устройство для накопления заряда и энергии электромагнитного поля, в простейшем случае это два проводника, разделенных изолятором.Например, иногда радиолюбители при отсутствии готовых деталей делают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаком, а более тонкий провод наматывают на более толстый. Регулируя количество витков, энтузиасты радиолюбителей точно настраивают схему оборудования на желаемую частоту. Примеры изображения конденсаторов на электрических цепях показаны на рисунке.

    Историческая справка

    Еще 250 лет назад принципы создания конденсаторов были известны.Так, в 1745 году в Лейдене немецкий физик Эвальд Юрген фон Клейст и голландский физик Петер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — стенки стеклянной банки были в ней изолятором, а вода в ней. Пластинами служили сосуд и ладонь экспериментатора, удерживающая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как она была изобретена, с ней часто проводились эксперименты и публичные выступления. Для этого банку сначала заряжали статическим электричеством, натирая ее.После этого один из участников дотронулся рукой до банка и получил небольшой удар током. Известно, что 700 парижских монахов, держась за руки, провели лейденский эксперимент. В тот момент, когда первый монах коснулся головки банки, все 700 монахов, объединенных одной судорогой, вскрикнули от ужаса.

    «Лейденский банк» появился в России благодаря русскому царю Петру I, который познакомился с Мушенбрюком во время его путешествия по Европе и узнал больше об экспериментах с «лейденским банком».Петр I учредил Академию наук в России и заказал Мушенбрюку различные инструменты для Академии наук.

    В дальнейшем конденсаторы улучшились и стали меньше, а их емкость увеличилась. Конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который можно использовать для настройки приемника на желаемую частоту.

    Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью и материалом диэлектрика.

    Примеры конденсаторов

    Промышленность производит большое количество типов конденсаторов различного назначения, но их основными характеристиками являются емкость и рабочее напряжение.

    Типичное значение ёмкости конденсаторов варьируются от пикофарад до сотен микрофарад, за исключением ионисторов, которые имеют несколько иной характер образования емкости — из-за двойного слоя электродов — в этом они похожи на электрохимические батареи.Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую электродную поверхность. Для этих типов конденсаторов типичные значения емкости составляют десятки фарад, и в некоторых случаях они способны заменить традиционные электрохимические батареи в качестве источников тока.

    Вторым по важности параметром конденсатора является его рабочее напряжение . Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято использовать конденсаторы с вдвое большим рабочим напряжением.

    Для увеличения емкости или рабочего напряжения используйте метод объединения конденсаторов в батареях. При последовательном подключении двух однотипных конденсаторов рабочее напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. При параллельном соединении двух одинаковых конденсаторов рабочее напряжение остается прежним, а общая емкость удваивается.

    Третьим по важности параметром конденсаторов является температурный коэффициент изменения емкости (ТКЕ) .Дает представление об изменении емкости при изменении температуры.

    В зависимости от назначения конденсаторы делятся на конденсаторы общего назначения, требования к параметрам которых некритичны, и конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).

    Маркировка конденсатора

    Подобно резисторам, в зависимости от габаритов изделия может использоваться полная маркировка с указанием номинальной емкости, класса отклонения от номинального и рабочего напряжения.Для небольших версий конденсаторов используется кодовая маркировка из трех или четырех цифр, смешанная буквенно-цифровая маркировка и цветовая маркировка.

    Соответствующие таблицы преобразования маркировки по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но наиболее эффективным и практичным методом проверки номинала и исправности элемента реальной схемы остается непосредственное измерение параметров впаял конденсатор мультиметром.

    Предупреждение: , поскольку конденсаторы могут накапливать большой заряд при очень высоком напряжении, во избежание поражения электрическим током перед измерением параметров необходимо разрядить конденсатор, закоротив его выводы проводом с большим сопротивлением. к внешней изоляции.Для этого лучше всего подходят провода стандартного сечения.

    Оксидные конденсаторы: Конденсаторы этого типа имеют большую удельную емкость, то есть емкость на единицу веса конденсатора. Одна футеровка таких конденсаторов обычно представляет собой алюминиевую ленту, покрытую слоем оксида алюминия. Вторая футеровка — электролитная. Поскольку оксидные конденсаторы имеют полярность, принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.

    Твердотельные конденсаторы: вместо традиционного электролита в них используется органический полимер, токопроводящий ток или полупроводник.

    Конденсаторы переменной емкости: емкость можно изменять механически, электрическим напряжением или с помощью температуры.

    Пленочные конденсаторы: Диапазон емкости конденсаторов этого типа составляет примерно от 5 пФ до 100 мкФ.

    Доступны другие типы конденсаторов.

    Ионисторы

    В наши дни все большую популярность приобретают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита.Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых углеродных электродах. Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология была дополнена и улучшена. Ионисторы появились на рынке в начале восьмидесятых годов прошлого века.

    С появлением ионисторов стало возможным использовать их в электрических цепях в качестве источников напряжения.Такие суперконденсаторы обладают длительным сроком службы, малым весом, высокими скоростями заряда-разряда. В будущем этот тип конденсатора может заменить обычные батареи. Основными недостатками ионисторов являются меньшая удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд по сравнению с электрохимическими батареями.

    Ионисторы используются в автомобилях Формулы 1. В системах рекуперации энергии при торможении вырабатывается электричество, которое накапливается в маховике, батареях или ионисторах для дальнейшего использования.

    В бытовой электронике ионисторы используются для стабилизации основного источника питания и в качестве резервного источника питания для таких устройств, как плееры, фонари, в автоматических счетчиках коммунальных услуг и других устройствах с батарейным питанием и изменяющейся нагрузкой, обеспечивая высокую мощность нагрузки.

    В общественном транспорте использование ионисторов особенно перспективно для троллейбусов, поскольку появляется возможность реализовать автономный курс и повысить маневренность; также ионисторы используются в некоторых автобусах и электромобилях.

    Электроэнергетические компании в настоящее время производятся многими компаниями, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто вместе с Toronto Electric разработал полностью канадский электромобиль A2B. В нем используются ионизаторы вместе с химическими источниками энергии, так называемые гибридные накопители электроэнергии. Двигатели этого автомобиля питаются от аккумуляторов весом 380 килограммов. Солнечные панели, установленные на крыше электромобиля, также используются для подзарядки.

    Емкостные сенсорные экраны

    В современных устройствах все чаще используются сенсорные экраны, которые позволяют управлять устройствами, касаясь панелей с индикаторами или экранами. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных прикосновений. Принцип действия емкостных экранов основан на том, что объект большой емкости проводит переменный ток. В данном случае этим предметом является человеческое тело.

    Поверхностные емкостные экраны

    Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом.В качестве резистивного материала обычно используется сплав оксида индия и оксида олова, обладающий высокой прозрачностью и низким поверхностным сопротивлением. Электроды, питающие небольшой проводящий слой переменного напряжения, расположены по углам экрана. При касании пальцем такого экрана появляется утечка тока, которая регистрируется датчиками по четырем углам и передается на контроллер, который определяет координаты точки касания.

    Достоинством таких экранов является их долговечность (около 6.5 лет кликов с интервалом в одну секунду или около 200 миллионов кликов). У них высокая прозрачность (примерно 90%). Благодаря этим преимуществам емкостные экраны уже начали активно заменять резистивные экраны с 2009 года.

    Недостатком емкостных экранов является то, что они плохо работают при низких температурах, возникают трудности с использованием таких экранов в перчатках. Если токопроводящее покрытие расположено на внешней поверхности, экран достаточно уязвим, поэтому емкостные экраны используются только в тех устройствах, которые защищены от погодных условий.

    Проекционные емкостные экраны

    В дополнение к поверхностно емкостным экранам существуют проекционные емкостные экраны. Их отличие состоит в том, что с внутренней стороны экрана нанесена сетка электродов. Электрод, к которому нужно прикоснуться, вместе с телом человека образует конденсатор. Благодаря сетке можно получить точные координаты касания. Проекционно-емкостный экран реагирует на прикосновения в тонких перчатках.

    Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%).Они прочные и достаточно прочные, поэтому широко используются не только в персональной электронике, но и в машинах, в том числе устанавливаемых на улице.

    У вас есть трудности с переводом единиц с одного языка на другой? Коллеги готовы вам помочь. Задайте свой вопрос TCTerms , и в течение нескольких минут вы получите ответ.

    Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах (Ф), микрофарадах (мкФ) или пикофарадах (пФ).

    Конденсаторы

    Допустимые отклонения емкости конденсатора от номинала указываются в стандартах и ​​определяют его класс точности. Для конденсаторов по сопротивлению чаще всего используются три класса точности I (E24), II (E12) и III (E6), соответствующие допускам ± 5%, ± 10% и ± 20%.

    По типу изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующейся.Номинальная емкость указана на корпусе конденсатора. Для уменьшения записи используется специальная кодировка:

    • P — пикофарады — pF
    • H — одна нанофарада
    • М — микрофарад — микрофарад

    Ниже приведены примеры кодированных обозначений конденсаторов:

    • 51P — 51 пФ
    • 5П1 — 5,1 пФ
    • h2 — 100 пФ
    • 1H — 1000 пФ
    • 1х3 — 1200 пФ
    • 68N — 68000 пФ = 0,068 мкФ
    • 100N — 100000 пФ = 0.1 мкФ
    • MH — 300000 пФ = 0,3 мкФ
    • 3M3 — 3,3 мкФ
    • 10М — 10 мкФ

    Числовые значения емкости 130 пФ и 7500 пФ целые числа (от 0 до 9999 пФ)

    Конструкции

    Конденсаторы постоянной емкости и материал, из которого они изготовлены, определяются их назначением и диапазоном рабочих частот.

    Высокочастотные конденсаторы обладают большой стабильностью, заключающейся в небольшом изменении емкости при изменении температуры, малых допусках емкости номинала, малых габаритах и ​​весе.Это керамические (типы КЛГ, КЛС, КМ, КД, КДУ, КТ, КГК, КТП и др.), Слюдяные (КСО, КГС, СГМ), стеклокерамические (СКМ), стеклоэмаль (КС) и стекло (К21У). ).

    Дробный конденсатор
    от 0 до 9999 пФ

    Конденсаторы большой емкости, измеряемой в тысячах микрофарад, необходимы для постоянного, переменного и пульсирующего тока низкой частоты. В связи с этим бумажные (типы БМ, КБГ), металлические (МБГ, МБМ), электролитические (СЕ, EHC, ETO, К50, К52, К53 и др.) И пленочные (ПМ, ПО, К73, К74, К76) произведены конденсаторы.

    Конструкции конденсаторов постоянной емкости различной. Так, конденсаторы слюдяные, стеклоэмалевые, стеклокерамические и отдельные керамические конденсаторы имеют серийную конструкцию. В них пластины из металлической фольги или в виде металлических пленок чередуются с пластинами из диэлектрика (например, слюды).

    Емкость конденсатора 0,015 мкФ

    Конденсатор 1 мкФ

    Для получения значительной емкости формируют корпус из большого количества таких элементарных конденсаторов.Электрически соедините между собой все верхние пластины и отдельно нижние. К разъемам припаиваются проводники, служащие выводами конденсатора. Затем пакет прижимается и помещается в корпус.

    Также используется керамический диск. конденсаторы . Роль пластин в них выполняют металлические пленки, нанесенные с двух сторон керамического диска. Бумажные конденсаторы часто имеют рулонную конструкцию. Полоски алюминиевой фольги, разделенные бумажными лентами с высокими диэлектрическими свойствами, скручиваются в рулон.Для получения большой емкости рулоны соединяют друг с другом и помещают в герметичный корпус.

    В электролитических конденсаторах диэлектрик представляет собой оксидную пленку, нанесенную на пластину из алюминия или тантала, которая является одной из пластин конденсатора, вторая пластина представляет собой электролит.

    Конденсатор электролитический 20,0 × 25 В

    Металлический стержень (анод) должен быть подключен к точке с более высоким потенциалом, чем корпус конденсатора (катод), подключенный к электролиту.Если это условие не выполняется, сопротивление оксидной пленки резко снижается, что приводит к увеличению тока, проходящего через конденсатор, и может вызвать его разрушение.

    В данной конструкции электролитических конденсаторов типа СЕ. Также доступны конденсаторы с твердым электролитом (тип К50).

    Проходной конденсатор

    Площадь перекрытия пластин или расстояние между ними у конденсаторов переменной емкости можно изменять различными способами.В этом случае изменяется и емкость конденсатора. Одна из возможных конструкций конденсатора переменной емкости (КПИ) показана на рисунке справа.

    Конденсатор переменной емкости от 9 пФ до 270 пФ

    Здесь емкость изменяется из-за различного расположения пластин ротора (подвижных) относительно статора (фиксированного). Зависимость изменения емкости от угла поворота определяется конфигурацией пластин. Значение минимальной и максимальной емкости зависит от площади плит и расстояния между ними.Обычно минимальная емкость C min, измеренная с полностью повернутыми пластинами ротора, составляет единицы (до 10-20) пикофарад, а максимальная емкость C max, измеренная с полностью повернутыми пластинами ротора, составляет сотни пикофарад.

    В радиооборудовании часто используются блоки КПЭ, состоящие из двух, трех и более конденсаторов переменной емкости, механически связанных друг с другом.

    Конденсатор переменной емкости от 12 пФ до 497 пФ

    Благодаря блокам KPI емкость различных цепей устройства может изменяться одновременно и на одинаковую величину.

    Различные КПЭ настраивают конденсаторы . Их емкость, а также сопротивление подстроечных резисторов меняют только отверткой. В качестве диэлектрика в таких конденсаторах можно использовать воздух или керамику.

    Подстроечный конденсатор от 5 пФ до 30 пФ

    На электрических схемах конденсаторы постоянной емкости обозначены двумя параллельными сегментами, символизирующими пластины конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора — буква С (от лат. Конденсатор — конденсатор).

    После буквы С ставится порядковый номер конденсатора в этой схеме, а затем, через небольшой интервал, пишется еще одно число, обозначающее номинальное значение емкости.

    Емкость конденсаторов от 0 до 9999 пФ указывается без единицы измерения, если емкость выражена целым числом, и с единицей измерения — пФ, если емкость выражена дробным числом.

    Подстроечные конденсаторы

    Емкость конденсаторов от 10000 пФ (0.01 мкФ) до 999000 пФ (999 мкФ) указывается в микрофарадах как десятичная дробь или как целое число, после которого ставятся запятая и ноль. В обозначении электролитических конденсаторов знаком «+» отмечен сегмент, соответствующий положительной клемме — аноду, а после знака «х» — номинальное рабочее напряжение.

    Переменные конденсаторы (КПЭ) обозначаются двумя параллельными сегментами, перечеркнутыми стрелкой.

    Если необходимо, чтобы именно к этой точке устройства подключались пластины ротора, то на схеме они обозначаются короткой дугой.Рядом указаны минимальный и максимальный пределы изменения емкости.

    В обозначении настроечных конденсаторов параллельные линии пересекаются отрезком с короткой чертой, перпендикулярным одному из его концов.

    КОД МАРКИРОВКА

    Трехзначная кодировка

    Первые две цифры указывают значение емкости в пикофарадах (пФ), последняя — количество нулей. Если емкость конденсатора меньше 10 пФ, последняя цифра может быть «9».При емкости менее 1,0 пФ первая цифра — «0». Буква R используется как десятичная точка. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

    * Иногда последний ноль не указывается.

    4-значная кодировка

    Возможны 4-значные варианты кодирования. Но в этом случае последняя цифра указывает количество нулей, а первые три указывают емкость в пикофарадах (пФ).

    Примеры:


    Микрофарад Маркировка

    Вместо десятичной точки буква R.

    Смешанное буквенно-цифровое обозначение емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые обозначены в соответствии со стандартами, рабочее напряжение разных фирм имеет разную буквенно-цифровую маркировку.

    ЦВЕТОВАЯ МАРКИРОВКА

    На практике используется несколько методов цветовой маркировки постоянных конденсаторов с помощью цветовой маркировки


    * Допуск 20%; возможна комбинация двух колец и точки, обозначающей множитель.

    ** Цвет корпуса указывает значение рабочего напряжения.

    Выходной «+» может иметь больший диаметр

    Для маркировки пленочных конденсаторов используйте 5 цветных полосок или точек:

    Первые три кодируют значение номинальной емкости, четвертый — допуск, пятый — номинальное рабочее напряжение.

    МАРКИРОВКА

    В соответствии с требованиями публикаций 62 и 115-2 МЭК, для конденсаторов установлены следующие допуски и их кодировка:

    ТКЕ МАРКИРОВКА

    Конденсаторы ТКЕ без номинала


    * Современная цветовая кодировка.Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

    Линейные температурные конденсаторы


    * В скобках указаны фактические отклонения для импортных конденсаторов в диапазоне температур -55 … + 85 ° C.

    ** Современная цветовая кодировка. Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

    Нелинейные температурные конденсаторы


    * Обозначение в соответствии со стандартом EIA, в скобках — IEC.

    ** В зависимости от технологий, которыми обладает компания, ассортимент может быть разным.

    Например, компания PHILIPS для группы Y5P нормализует -55 … + 125 ° С.

    *** В соответствии с ОВОС. Некоторые компании, например Panasonic, используют другую кодировку.

    Руководство по идентификации комплекта конденсаторов

    — learn.sparkfun.com

    Введение

    Никогда не знаешь, когда тебе понадобится конденсатор.Иногда вам требуется немного больше развязки источника питания, выходной соединительный колпачок или тщательная настройка схемы фильтра — все это приложения, где конденсаторы имеют решающее значение. Набор конденсаторов SparkFun содержит широкий диапазон емкостей конденсаторов, поэтому вы всегда будете иметь их под рукой, когда они вам понадобятся.

    Комплект конденсаторов SparkFun

    В наличии КОМПЛЕКТ-13698

    Это комплект, который предоставляет вам базовый ассортимент конденсаторов, чтобы начать или продолжить возиться с электроникой.Нет мес…

    9

    Это руководство поможет вам определить содержимое вашего набора и покажет вам пару приемов, позволяющих еще больше расширить диапазон значений.

    Рекомендуемая литература

    Состав комплекта

    Набор конденсаторов содержит колпачки с декадными интервалами от 10 пикофарад до 1000 мкФ.

    10
    Комплект конденсатора
    Значение Тип Маркировка Количество Номинальное напряжение
    100 CeF 50V
    22pF Керамика 220 10 50V
    100pF Керамика 101 10 50V
    1nF Керамика 102 50 В
    10 нФ Керамика 103 10 50 В
    100 нФ Керамика 104 25 50 В
    1 мкФ 1 мкФ Электролитический / 50 В 10 50 В
    10 мкФ Электролитический 10 мкФ / 25 В 10 25 В
    100 мкФ Электролитический 100 мкФ / 25 В 10 25 В
    1000 мкФ Электролитический 1000 мкФ / 25 В 10 25 В

    Имеется десять частей большинства значений, но 25 частей по 100 нанофарад, которые обычно используются для развязки местного источника питания рядом с ИС.Есть также десять частей по 22 пФ, которые часто используются в качестве нагрузочных конденсаторов при создании кварцевых генераторов.

    Идентификация конденсатора

    Обзор маркировки конденсатора

    Посмотрим правде в глаза, Фарад — это большая емкость. Значения конденсаторов обычно крошечные — часто в миллионных или миллиардных долях Фарада. Чтобы кратко выразить эти маленькие значения, мы используем метрическую систему. Следующие префиксы являются современным условным обозначением * .

    940 -6 МкФ -6
    Конденсатор Метрические префиксы
    Префикс Обозначение SI Доля Символ
    Микрофарад
    нанофарад 10 -9 миллиардный нф
    пикофарад 10 -12 один триллионный пф
    * Эти единицы являются современными условными обозначениями и в основном соответствуют рекомендациям по применению метрической системы, но не всегда единообразны.

    Mu (µ), символ микро, может быть проблемой при наборе. Его сложно печатать, и не на каждом шрифте есть символ. В SparkFun мы часто используем вместо нее букву «u». Иногда вместо этого используется буква «м», которая обозначается как «mF». Технически есть еще «миллифарад», но на практике миллифарады почти не встречаются, а тысячи микрофарадов встречаются гораздо чаще.

    Время и география тоже влияют. В старшем В североамериканских конструкциях нано-фарады встречаются нечасто, в спецификациях и схемах вместо этого используются только мкФ и пФ, дополненные ведущими или замыкающими нулями.

    Керамические колпачки

    Меньшие значения в комплекте — керамические конденсаторы на 50 В. Это маленькие неполяризованные колпачки с желтыми пятнами на теле.

    Слева направо: 10 пФ, 22 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

    Значение напечатано на каждом трехзначном коде. Этот код похож на цветовую кодировку резисторов, но вместо цветов используются цифры. Первые две цифры — это две наиболее значимые цифры значения, а третья цифра — это показатель степени 10.Стоимость выражается в пикофарадах.

    Чтобы декодировать значение, возьмите первые две цифры, а затем следуйте за ними с количеством нулей, указанным третьей цифрой. 104 становится «10», за которым следует «0000» или 100000 пФ, более кратко записываемое как 100 нФ.

    Колпачки электролитические

    Электролитические колпачки имеют более крупные цилиндрические корпуса, похожие на маленькие баночки из-под газировки. Обычно они обладают большей емкостью, чем керамические колпачки. В отличие от керамики они поляризованы.

    Слева направо: 1 мкФ, 10 мкФ, 100 мкФ, 1000 мкФ

    Маркировка литических колпачков легко читается — значение и единицы измерения напечатаны прямо на корпусе.

    За значением следует номинальное напряжение, указывающее максимальный потенциал постоянного тока, который колпачок может выдержать без повреждений. В этом комплекте 1 мкФ рассчитан на 50 В, остальные — на 25 В.

    Polarized19,492 руб.

    Более высокая емкость электролитов имеет несколько утомительную деталь — они поляризованы.Положительный вывод должен иметь более высокий потенциал постоянного тока, чем отрицательный вывод. Если они установлены в обратном порядке, они могут взорваться.

    К счастью, выводы четко обозначены.

    На электролитической крышке есть два индикатора полярности:

    1. Полоса на корпусе обычно обозначает отрицательный провод.
    2. Положительный провод длиннее отрицательного.

    Умные приложения

    Кварцевые генераторы

    В комплект специально входят керамические колпачки 22 пФ для создания кварцевых генераторов, которые обычно требуются для микросхем микроконтроллеров.

    Схема кварцевого генератора от ProMicro

    Комбинации значений

    Этот набор предлагает широкий спектр значений, но выбор по десятилетию оставляет некоторые промежутки между ними. Есть несколько приемов, которые можно использовать для устранения этих пробелов, комбинируя заглушки последовательно или параллельно.

    Параллельный

    Значения конденсаторов, подключенных параллельно, суммируются. Вы можете объединить меньшие крышки, чтобы эффективно сформировать большую крышку.

    серии

    Конденсаторы, соединенные последовательно, объединяются в обратную сумму — возьмите обратную величину каждого значения и сложите их вместе, а затем возьмите обратную величину этой суммы.


    Переформулировано как упрощенное руководство, пока вы находитесь на рабочем месте:

    • Если вы хотите, чтобы в комплекте была половина стоимости крышки, поместите два из них последовательно.
    • Если вы хотите удвоить стоимость крышки в комплекте, поставьте две параллельно.

    Маркировка конденсаторов 105. Кодовая и цифровая маркировка конденсаторов

    С каждым годом все чаще на отечественном рынке можно встретить конденсаторы не только российского, но и импортного производства.И многие испытывают значительные трудности с расшифровкой соответствующей маркировки. Как в этом разобраться? Ведь в случае ошибки устройство может не работать.

    Для начала отметим, что маркировка конденсаторов производится в следующем порядке:

    1. Номинальная емкость, где могут использоваться кодовые обозначения, состоящие из цифр (чаще трех-четырех) и букв, где буква обозначает десятичная точка, а также обозначение (мкФ, нФ, пФ).
    2. Допустимое отклонение от номинальной емкости (редко используется и учитывается в зависимости от особенностей и назначения устройства).
    3. Допустимое (иначе его еще называют допустимым рабочим напряжением) — это интегральный параметр, особенно при использовании в цепях высокого напряжения).

    Обозначение номинальной емкости

    Керамические конденсаторы или конденсаторы постоянной емкости являются одними из самых популярных. Обычно обозначение емкости можно найти на корпусе без конкретного множителя.

    1. Маркировка трехзначных конденсаторов, где первые два показывают мантиссу, а последний — градусное значение на основе 10 для получения номинальных пикофарад, т.е.е. указывает количество нулей в пикафарадах. Например: 472 будет означать 4700 пФ (не 472 пФ).

    2. Маркировка четырехзначных конденсаторов — система аналогична предыдущей, только в этом случае первые три цифры обозначают мантиссу, а последняя — градусное значение на основе 10 для получения номинала в пикофарадах. . Например: 2344 = 234 * 10 2 пФ = 23400 пФ = 23,4 нФ

    3. Смешанная маркировка или маркировка с помощью цифр и букв. В этом случае буква обозначает обозначение (мкФ, нФ, пФ), а также десятичную точку, а цифры указывают значение используемой емкости.Например: 28p = 28 пФ, 3n3 = 3,3 нФ. Бывают случаи, когда десятичную точку обозначают буквой R.


    Маркировка параметром допустимого рабочего напряжения часто используется при сборке электроники своими руками. То есть ремонт не обойдется без подбора соответствующего напряжения вышедших из строя конденсаторов. В этом случае этот параметр будет указан после отклонения и номинальной мощности.

    Это основные параметры, используемые при маркировке конденсаторов.Их нужно знать при выборе подходящего устройства. Маркировка импортных конденсаторов имеет свои отличия, но в большей степени соответствует тому, что мы изложили в этой статье.

    Правильно подобранный конденсатор поможет вам в создании собственных устройств, а также поспособствует ремонту уже имеющихся. Главное помнить, что качественный продукт могут иметь только производители, зарекомендовавшие себя на рынке электротехники. И для такого продукта качество превыше всего.Ведь из-за неисправности конденсатора может выйти из строя более дорогой компонент оборудования или устройства. Также от них может зависеть ваша безопасность.

    Маркировка конденсатора

    1. Трехзначная маркировка .

    В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени на основе 10, чтобы получить номинал в пикофарадах. Последняя цифра «9» указывает показатель степени «-1». Если первая цифра «0», то емкость меньше 1 пФ (010 = 1.0 пФ).

    код пикофарад, пФ, пФ нанофарад, нФ, нФ микрофарад, мкФ, мкФ
    109 1,0 пФ
    159 1,5 пФ
    229 2.2 пФ
    339 3,3 пФ
    479 4,7 пФ
    689 6,8 пФ
    100 10 пФ 0.01 нФ
    150 15 пФ 0,015 нФ
    220 22 пФ 0,022 нФ
    330 33 пФ 0,033 нФ
    470 47 пФ 0.047 нФ
    680 68 пФ 0,068 нФ
    101 100 пФ 0,1 нФ
    151 150 пФ 0,15 нФ
    221 220 пФ 0.22 нФ
    331 330 пФ 0,33 нФ
    471 470 пФ 0,47 нФ
    681 680 пФ 0,68 нФ
    102 1000 пФ 1 нФ
    152 1500 пФ 1.5 нФ
    222 2200 пФ 2,2 нФ
    332 3300 пФ 3,3 нФ
    472 4700 пФ 4,7 нФ
    682 6800 пФ 6.8 нФ
    103 10000 пФ 10 нФ 0,01 мкФ
    153 15000 пФ 15 нФ 0,015 мкФ
    223 22000 пФ 22 нФ 0.022 мкФ
    333 33000 пФ 33 нФ 0,033 мкФ
    473 47000 пФ 47 нФ 0,047 мкФ
    683 68000 пФ 68 нФ 0,068 мкФ
    104 100000 пФ 100 нФ 0.1 мкФ
    154 150 000 пФ 150 нФ 0,15 мкФ
    224 220 000 пФ 220 нФ 0,22 мкФ
    334 330 000 пФ 330 нФ 0,33 мкФ
    474 470000 пФ 470 нФ 0.47 мкФ
    684 680 000 пФ 680 нФ 0,68 мкФ
    105 1000000 пФ 1000 нФ 1 мкФ

    2. Четырехзначная маркировка .

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени на основе 10, чтобы получить емкость в пикофарадах.Например:

    1622 = 162 * 10 2 пФ = 16200 пФ = 16,2 нФ .

    3. Буквенно-цифровая маркировка .

    При этой маркировке буква обозначает десятичную точку и обозначение (мкФ, нФ, пФ), а цифры обозначают значение емкости:

    15p = 15 пФ, 22p = 22 пФ, 2n2 = 2,2 нФ, 4n7 = 4,7 нФ, μ33 = 0,33 мкФ

    Часто бывает сложно отличить русскую букву «п» от английской «н».

    Иногда для обозначения десятичной точки используется буква R. Обычно так обозначают емкости в микрофарадах, но если буква R стоит перед нулем, то это пикофарады, например:

    0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

    4. Планарные керамические конденсаторы .

    Керамические SMD конденсаторы обычно или вообще не маркируются никаким образом, кроме цвета (цветную маркировку не знаю, если кто подскажет — буду рад, знаю только, что чем легче — тем меньше емкость) или имеют маркировку одна или две буквы и цифра.Первая буква, если таковая имеется, указывает производителя, вторая буква указывает мантиссу в соответствии с таблицей ниже, цифра представляет собой показатель степени на основе 10, чтобы получить емкость в пикофарадах. Пример:

    N1 / из таблицы определяем мантиссу: N = 3,3 / = 3,3 * 10 1 пФ = 33пФ

    S3 / по таблице S = 4,7 / = 4,7 * 10 3 пФ = 4700 пФ = 4,7 нФ

    маркировка значение маркировка значение маркировка значение маркировка значение
    А 1.0 Дж 2,2 S 4,7 a 2,5
    Б 1,1 К 2,4 т 5,1 б 3,5
    С 1.2 L 2,7 U 5,6 д 4,0
    D 1,3 M 3,0 В 6,2 e 4,5
    E 1.5 N 3,3 Вт 6,8 f 5,0
    Ф. 1,6 п. 3,6 X 7,5 м 6,0
    G 1.8 Q 3,9 Y 8,2 n 7,0
    H 2,0 R 4,3 Z 9,1 т 8,0

    5. Планарные электролитические конденсаторы .

    Электролитические конденсаторы

    SMD имеют две маркировки:

    1) Емкость в микрофарадах и рабочее напряжение, например: 10 6,3 В = 10 мкФ при 6,3 В.

    2) Буква и три цифры, в то время как буква обозначает рабочее напряжение в соответствии с таблицей ниже, первые две цифры определяют мантиссу, последняя цифра — показатель степени на основе 10, чтобы получить емкость в пикофарадах. Полоска на таких конденсаторах свидетельствует о положительном выводе.Пример:

    По таблице «А» напряжение 10В, 105 — 10 * 10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

    письмо e G Дж А С D E В H (T для тантала)
    напряжение 2.5 В 4 В 6,3 В 10 В 16 В 20 В 25 В 35 В 50 в

    Дополнение к кодовой маркировке

    В соответствии со стандартами IEC на практике существует четыре способа кодирования номинальной емкости.

    A. Трехзначная маркировка

    Первые две цифры указывают значение емкости в пигофарадах (пф), последняя — количество нулей.Если емкость конденсатора меньше 10 пФ, последняя цифра может быть «9». Для емкостей менее 1,0 пФ первая цифра — «0». Буква R используется как десятичная точка. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    109 1,0 0,001 0,000001
    159 1,5 0,0015 0,000001
    229 2,2 0,0022 0,000001
    339 3,3 0,0033 0,000001
    479 4,7 0,0047 0,000001
    689 6,8 0,0068 0,000001
    100 * 10 0,01 0,00001
    150 15 0,015 0,000015
    220 22 0,022 0,000022
    330 33 0,033 0,000033
    470 47 0,047 0,000047
    680 68 0,068 0,000068
    101 100 0,1 0,0001
    151 150 0,15 0,00015
    221 220 0,22 0,00022
    331 330 0,33 0,00033
    471 470 0,47 0,00047
    681 680 0,68 0,00068
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    * Иногда последний ноль не указывается.

    B. 4-х значная маркировка

    Возможны 4-значные варианты кодирования. Но в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    1622 16200 16,2 0,0162
    4753 475000 475 0,475

    Рис.6

    C. Маркировка емкости микрофарад

    Вместо десятичной точки буква R.

    Код Емкость [мкФ]
    R1 0,1
    R47 0,47
    1 1,0
    4R7 4,7
    10 10
    100 100

    Д.Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые обозначены в соответствии со стандартами, рабочее напряжение разных фирм имеет разную буквенно-цифровую маркировку.

    Кодовая маркировка электролитических конденсаторов поверхностного монтажа

    Следующие принципы маркировки кода применяются известными компаниями, такими как Panasonic, Hitachi и т. Д. Существует три основных метода кодирования.

    A. Маркировка из 2 или 3 знаков

    Код состоит из двух или трех знаков (букв или цифр), обозначающих рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двузначного обозначения код рабочего напряжения не указывается.

    Код Емкость [мкФ] Напряжение [В]
    A6 1,0 16/35
    A7 10 4
    AA7 10 10
    AE7 15 10
    Aj6 2,2 10
    Aj7 22 10
    AN6 3,3 10
    AN7 33 10
    AS6 4,7 10
    AW6 6,8 10
    CA7 10 16
    CE6 1,5 16
    CE7 15 16
    Cj6 2,2 16
    CN6 3,3 16
    CS6 4,7 16
    Cw6 6,8 16
    DA6 1,0 20
    DA7 10 20
    DE6 1,5 20
    DJ6 2,2 20
    DN6 3,3 20
    DS6 4,7 20
    DW6 6,8 20
    E6 1,5 10/25
    EA6 1,0 25
    EE6 1,5 25
    Ej6 2,2 25
    EN6 3,3 25
    ES6 4,7 25
    Ew5 0,68 25
    GA7 10 4
    GE7 15 4
    Gj7 22 4
    GN7 33 4
    GS6 4,7 4
    GS7 47 4
    Gw6 6,8 4
    Gw7 68 4
    J6 2,2 6,3 / 7/20
    Ja7 10 6,3 / 7
    Je7 15 6,3 / 7
    Jj7 22 6,3 / 7
    Jn6 3,3 6,3 / 7
    Jn7 33 6,3 / 7
    Js6 4,7 6,3 / 7
    Js7 47 6,3 / 7
    Jw6 6,8 6,3 / 7
    N5 0,33 35
    N6 3,3 4/16
    S5 0,47 25/35
    VA6 1,0 35
    Ve6 1,5 35
    Vj6 2,2 35
    Vn6 3,3 35
    VS5 0,47 35
    Vw5 0,68 35
    W5 0,68 20/35

    Б.Маркировка 4-мя знаками

    Код состоит из четырех знаков (букв и цифр), обозначающих емкость и рабочее напряжение. Буква в начале указывает рабочее напряжение, следующие символы указывают номинальную емкость в пикофарадах (пФ), а последняя цифра указывает количество нулей. Возможны 2 варианта кодирования емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывается в микрофарадах, знак m выполняет функцию десятичной точки.Ниже приведены примеры маркировки конденсаторов емкостью 4,7 мкФ и рабочим напряжением 10 В.

    C. Двухстрочная маркировка

    Если размер корпуса позволяет, то код размещается в две строки: в верхней строке указывается номинальная емкость, во второй строке — рабочее напряжение. Емкость может быть указана непосредственно в микрофарадах (мкФ) или в пикофарадах (пФ) с указанием количества нулей (см. Метод B). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Пленочные конденсаторы для поверхностного монтажа HITACHI

    Facebook

    Твиттер

    В контакте с

    Одноклассники

    Google+

    Статьи по теме

    2-1-1-маркировка-блок-конденсаторы — МикроЭлектроника

    2.1.1 Маркировка блок-конденсаторов

    Обычно конденсаторы обозначаются набором цифр, обозначающих емкость. Рядом с этим значением указывается еще одно число, представляющее максимальное рабочее напряжение, а иногда также печатаются допуск, температурный коэффициент и некоторые другие значения. Но на самых маленьких конденсаторах (например, для поверхностного монтажа) нет никакой маркировки, и вы не должны снимать их с их защитных полос, пока они не понадобятся. Размер конденсатора никогда не является показателем его стоимости, поскольку диэлектрик и количество слоев или «пластин» могут варьироваться от производителя к производителю.Значение конденсатора на принципиальной схеме, обозначенное как 4n7 / 40V, означает, что емкость конденсатора составляет 4700 пФ, а его максимальное рабочее напряжение составляет 40 В. Можно использовать любой другой конденсатор 4n7 с более высоким максимальным рабочим напряжением, но он больше и дороже.

    Иногда конденсаторы обозначаются цветом, как в 4-полосной системе, используемой для резисторов (рисунок 2.2). Первые два цвета (A и B) представляют первые две цифры, третий цвет (C) — множитель, четвертый цвет (D) — допуск, а пятый цвет (E) — рабочее напряжение.

    Для дисково-керамических конденсаторов (рисунок 2.2b) и трубчатых конденсаторов (рисунок 2.2c) рабочее напряжение не указано, поскольку они используются в цепях с низким постоянным напряжением. Если на трубчатом конденсаторе есть пять цветных полос, первый цвет представляет температурный коэффициент, а остальные четыре определяют емкость ранее описанным способом.

    ЦВЕТ ЦИФРА МНОЖИТЕЛЬ ДОПУСК НАПРЯЖЕНИЕ
    Черный 0 х 1 пФ ± 20%
    х 10 пФ ± 1%
    Красный 2 х 100 пФ ± 2% 250 В
    Оранжевый 3 х 1 нФ ± 2.5%
    Желтый 4 x 10 нФ 400 В
    Зеленый 5 x 100 нФ ± 5%
    Синий 6 x 1 мкФ
    Фиолетовый 7 x 10 мкФ
    Серый 8 x 100 мкФ
    Белый 9 x 1000 мкФ ± 10%

    Фиг.2.2: Обозначение емкости цветами

    На рисунке 2.3 показано, как емкости миниатюрных танталовых электролитических конденсаторов обозначены цветами. Первые два цвета представляют первые две цифры и имеют те же значения, что и резисторы. Третий цвет представляет множитель, чтобы получить емкость, выраженную в мкФ. Четвертый цвет представляет максимальное рабочее напряжение.

    ЦВЕТ ЦИФРА МНОЖИТЕЛЬ НАПРЯЖЕНИЕ
    Черный 0 x 1 мкФ 10 В
    x 10 мкФ
    Красный 2 x 100 мкФ
    Оранжевый 3
    Желтый 4 6.3В
    Зеленый 5 16 В
    Синий 6 20 В
    Фиолетовый 7
    Серый 8 x 0,01 мкФ 25 В
    Белый 9 x 0,1 мкФ 3V
    Розовый 35V

    Рис.2.3: Маркировка танталовых электролитических конденсаторов

    Одно важное замечание относительно рабочего напряжения: напряжение на конденсаторе не должно превышать максимальное рабочее напряжение, так как конденсатор может выйти из строя. В случае, когда напряжение неизвестно, следует рассматривать «худший» случай. Существует вероятность того, что из-за неисправности какого-либо другого компонента напряжение на конденсаторе будет равно напряжению источника питания. Если, например, питание составляет 12 В, максимальное рабочее напряжение конденсатора должно быть выше 12 В.

    Практические соображения — Конденсаторы | Конденсаторы

    Конденсаторы

    , как и все электрические компоненты, имеют ограничения, которые необходимо соблюдать для обеспечения надежности и правильной работы схемы.

    Конденсатор Рабочее Напряжение

    Рабочее напряжение : Поскольку конденсаторы представляют собой не что иное, как два проводника, разделенных изолятором (диэлектриком), вы должны обращать внимание на максимальное допустимое напряжение на нем. Если приложить слишком большое напряжение, предел пробоя диэлектрического материала может быть превышен, что приведет к внутреннему короткому замыканию конденсатора.

    Полярность конденсатора

    Полярность : Некоторые конденсаторы производятся таким образом, что они могут выдерживать приложенное напряжение только одной полярности, но не другой. Это связано с их конструкцией: диэлектрик представляет собой микроскопически тонкий слой изоляции, нанесенный на одну из пластин постоянным напряжением во время производства. Они называются электролитическими конденсаторами , и их полярность четко обозначена.

    Изменение полярности напряжения на электролитический конденсатор может привести к разрушению этого сверхтонкого диэлектрического слоя, что приведет к разрушению устройства.Однако тонкость этого диэлектрика обеспечивает чрезвычайно высокие значения емкости при относительно небольшом размере корпуса. По той же причине электролитические конденсаторы, как правило, имеют низкое номинальное напряжение по сравнению с другими типами конденсаторной конструкции.

    Схема эквивалента конденсатора

    Эквивалентная схема: Поскольку пластины конденсатора имеют некоторое сопротивление и поскольку диэлектрик не является идеальным изолятором, не существует такой вещи, как «идеальный» конденсатор. В реальной жизни конденсатор имеет как последовательное сопротивление, так и параллельное сопротивление (сопротивление утечки), которые взаимодействуют с его чисто емкостными характеристиками:

    К счастью, относительно легко изготовить конденсаторы с очень малым последовательным сопротивлением и очень высоким сопротивлением утечке!

    Физический размер конденсатора

    Для большинства приложений в электронике минимальный размер является целью разработки компонентов.Чем меньше могут быть изготовлены компоненты, тем больше схем может быть встроено в меньший корпус, и, как правило, также сохраняется вес. Что касается конденсаторов, то существует два основных фактора, ограничивающих минимальный размер блока: рабочее напряжение и емкость . И эти два фактора, как правило, противоположны друг другу. При любом выборе диэлектрических материалов единственный способ увеличить номинальное напряжение конденсатора — это увеличить толщину диэлектрика. Однако, как мы видели, это приводит к уменьшению емкости.Емкость можно поднять, увеличив площадь пластины. но это делает для большей единицы. Вот почему вы не можете судить о емкости конденсатора в фарадах просто по размеру. Конденсатор любого заданного размера может иметь относительно высокую емкость и низкое рабочее напряжение, наоборот, или некоторый компромисс между двумя крайностями. Для примера возьмем следующие две фотографии:

    Это довольно большой по физическим размерам конденсатор, но у него довольно низкое значение емкости: всего 2 мкФ.Однако его рабочее напряжение довольно высокое: 2000 вольт! Если бы этот конденсатор был модернизирован так, чтобы между его пластинами был более тонкий слой диэлектрика, можно было бы достичь, по крайней мере, стократного увеличения емкости, но за счет значительного снижения его рабочего напряжения. Сравните фотографию выше с приведенной ниже. Конденсатор, показанный на нижнем рисунке, представляет собой электролитический блок, по размеру аналогичный приведенному выше, но с очень различными значениями емкости и рабочего напряжения:

    Более тонкий диэлектрический слой дает ему гораздо большую емкость (20 000 мкФ) и значительно снижает рабочее напряжение (35 В непрерывно, 45 В прерывисто).

    Вот несколько образцов конденсаторов разных типов, все меньше, чем показанные ранее:

    Электролитические и танталовые конденсаторы поляризованы, (чувствительны к полярности) и всегда имеют соответствующую маркировку. Отрицательные (-) выводы электролитических агрегатов обозначены стрелками на корпусах. У некоторых поляризованных конденсаторов полярность обозначена маркировкой положительного вывода.Большой электролитический блок емкостью 20 000 мкФ, показанный в вертикальном положении, имеет положительный (+) вывод, помеченный знаком «плюс». Керамические, майларовые, пластиковые пленочные и воздушные конденсаторы не имеют маркировки полярности, потому что эти типы неполяризованы (они не чувствительны к полярности).

    Конденсаторы — очень распространенные компоненты в электронных схемах. Внимательно посмотрите на следующую фотографию — каждый компонент, отмеченный на печатной плате знаком «C», является конденсатором:

    Некоторые из конденсаторов, показанных на этой печатной плате, являются стандартными электролитическими: C 30 (верх платы, в центре) и C 36 (левая сторона, 1/3 сверху).Некоторые другие представляют собой особый вид электролитического конденсатора под названием тантал , потому что это тип металла, который используется для изготовления пластин. Танталовые конденсаторы имеют относительно высокую емкость для своего физического размера. Следующие конденсаторы на схемной плате, показанной выше, являются танталовыми: C 14 (чуть левее нижнего угла от C 30 ), C 19 (непосредственно под R 10 , что ниже C 30 ). , C 24 (нижний левый угол платы) и C 22 (нижний правый).

    Примеры конденсаторов еще меньшего размера можно увидеть на этой фотографии:

    Конденсаторы на этой печатной плате являются «устройствами для поверхностного монтажа», как и все резисторы, из соображений экономии места. Следуя правилам маркировки компонентов, конденсаторы можно идентифицировать по этикеткам, начинающимся с буквы «C».

    СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

    Основные электронные компоненты — Restarters Wiki

    На этой странице описаны основные электронные компоненты: резисторы, конденсаторы, катушки индуктивности, трансформаторы и кварцевые кристаллы, а также способы их идентификации и понимания их общих режимов отказа, а также способы их проверки.

    Сводка

    Самыми основными элементами электронной схемы, обеспечивающими «мебель» электронной схемы, являются резисторы и потенциометры (или переменные резисторы), конденсаторы различных типов, катушки индуктивности и трансформаторы, а также кристаллы кварца. Ниже мы описываем, как их идентифицировать, что они делают, как иногда терпят неудачу и как их проверять.

    Вы можете прочитать эту страницу отдельно, если хотите, но, если вы еще не знакомы с основами теории электричества и электроники, вы, я думаю, извлеките из нее больше пользы, если сначала прочтете «Электрические цепи, вольты, амперы, ватты и омы».

    Резисторы

    Во многих схемах резисторы являются наиболее распространенными компонентами. К тому же они обычно самые дешевые. Их цель — противодействовать потоку электричества, либо для ограничения тока для данного приложенного напряжения (электрического давления), либо для того, чтобы позволить определенному напряжению (давлению) нарастать при протекании данного тока. Большинство из них состоит из тонкой пленки оксида или углерода, нанесенной на керамическую основу. По мере протекания тока в резисторе всегда выделяется тепло, часто небольшое количество, но иногда оно может быть довольно большим.

    Иногда вы можете встретить термистор, который представляет собой резистор, сопротивление которого заметно уменьшается с повышением температуры, или светозависимый резистор (LDR), сопротивление которого уменьшается с увеличением уровня освещенности.

    Сопротивление измеряется в Ом (Ом), кОм (кОм — тысячи Ом) или мегом (МОм — миллионы Ом).

    Интересно отметить, что хотя резисторы могут быть самыми распространенными и дешевыми компонентами в традиционной схеме, их дорого производить на кремниевом кристалле, так как они занимают много места.Следовательно, микросхема может содержать миллиарды транзисторов, а резисторов может быть совсем немного!

    Идентификация

    У резисторов

    2 вывода, и очень часто их сопротивление обозначается рядом цветных полос (см. Цветовую кодировку резистора).

    Резисторы для поверхностного монтажа обычно бывают черного цвета, прямоугольной формы, с серебристой паяльной площадкой на каждом конце. Их размер варьируется от нескольких миллиметров до долей миллиметра.

    Силовой резистор больше обычного, что позволяет ему рассеивать необходимое количество тепла.Часто его значение будет напечатано на нем вместо цветовой кодировки.

    Диагностика и ремонт

    Резисторы обычно очень надежны. Когда они выходят из строя, как правило, из-за перегрева, это почти всегда происходит из-за выхода из строя какого-либо другого компонента, вызывающего протекание слишком большого тока. В плохо спроектированном оборудовании, не имеющем надлежащих условий для отвода тепла, умеренный перегрев в течение длительного периода времени может вызвать отказ.

    Потенциометры

    Потенциометр (или, для краткости, потенциометр) — это просто резистор с третьим подключением, который можно перемещать в любую точку по его длине, чтобы отвести любую желаемую часть общего сопротивления.

    Идентификация

    Потенциометры очень часто используются для регулировки громкости в аудиооборудовании (хотя их заменяют цифровые элементы управления). У них есть шпиндель с прикрепленной ручкой на передней панели или иногда колесо с накаткой с краем, открытым для регулировки. Двухканальные потенциометры, состоящие из двух, установленных на одном шпинделе, часто встречаются в стереооборудовании для управления громкостью обоих стереоканалов.

    Маленькие потенциометры с шлицевой головкой винта часто находятся внутри оборудования для одноразовой настройки во время производства и испытаний.

    Диагностика и ремонт

    Потенциометры намного менее надежны, чем постоянные резисторы. Дорожка может износиться или потрескаться, или давление ползунка на дорожку может ослабнуть. Иногда давление можно увеличить, согнув металлический ползунок, хотя кастрюли обычно не предназначены для разборки, и их лучше заменить на долгое время.

    Быстрое решение, которое иногда работает, — это впрыснуть чистящую жидкость переключателя в корпус через любые зазоры или щели, которые вы видите, например, под клеммами, а затем несколько раз повернуть ручку из одного конца в другой.

    Если вы обнаружите горшок под винт с шлицевой головкой внутри оборудования, никогда не регулируйте его, если вы не знаете, для чего он нужен и как найти правильное положение. Даже в этом случае стоит отметить исходное положение перед началом, чтобы вы всегда могли вернуться к нему.

    Конденсаторы

    Надеюсь, вы вспомните, что, поскольку одинаковые заряды отталкиваются, электричество ненавидит накопление, и, как следствие, цепь должна быть замкнута (например, путем замыкания переключателя), прежде чем может течь ток.

    Конденсаторы для поверхностного монтажа.

    Однако электричество будет накапливаться в ограниченной степени, если вы приложите напряжение (электрическое давление), но только до тех пор, пока противодавление не станет равным приложенному вами напряжению.

    Если электричеству некуда подавать, это произойдет очень скоро, как если бы вы пытались отправить много машин в короткий тупик. Но вы можете облегчить жизнь электричеству, если дадите ему место для разнесения, как если бы в конце тупика была большая автостоянка.И когда вы перестанете подавать электричество, все снова начнет накапливаться, как только давление будет сброшено.

    Конденсатор — это устройство, которое позволяет электричеству накапливаться, предоставляя ему пространство для распространения. Один из простейших типов состоит из двух длинных полос алюминиевой фольги, разделенных тонкой изолирующей полосой из пластика, а затем свернутых в свиток с проволокой, присоединенной к каждой полосе. Если вы подключите его к двум клеммам батареи, положительный заряд потечет с положительной клеммы батареи на одну из полос.Поскольку он находится в непосредственной близости от другой полоски, он отталкивает такое же количество положительного заряда от этой полоски, который течет обратно к отрицательной клемме батареи. Если вы отсоедините аккумулятор, электрический заряд останется до тех пор, пока вы не соедините два провода вместе, позволяя ему разрядиться.

    У автостоянки есть емкость, а у конденсатора есть емкость. Он измеряется в фарадах (Ф), или, как правило, в микрофарадах (мкФ — миллионные доли фарада), нанофарадах (нФ — миллиардных долях фарада) или пикофарадах (пФ — миллионных долях фарада).

    Вы можете удвоить емкость, удвоив площадь поверхности, по которой должен распространяться заряд. Но вы также можете сделать это, уменьшив вдвое толщину изолирующего слоя, так как это позволяет заряду с одной стороны более легко выталкивать заряд. другого. Но достаточно большое напряжение разрушительно пробило бы очень тонкий изолирующий слой. Следовательно, конденсатор также имеет номинальное напряжение, которое является самым высоким напряжением, которое он может безопасно выдерживать. Это ни в коем случае не должно быть превышено.

    Конденсаторы используются всякий раз, когда разработчику схемы необходимо сгладить колебания, или когда это необходимо, чтобы позволить колебаниям (например, звуковому сигналу) течь от одной части схемы к другой, блокируя любой чистый поток.

    Идентификация

    Как и резисторы, у конденсаторов всего два соединения, но они бывают самых разных форм и размеров. Обычно на них указаны их емкость и номинальное напряжение, а для некоторых типов — максимальная температура.

    Конденсаторы для поверхностного монтажа с низкой стоимостью обычно бывают серого или желтого цвета, прямоугольной формы с серебристой паяльной площадкой на каждом конце. Обычно они имеют длину несколько миллиметров.

    Электролитические конденсаторы очень часто используются там, где требуется высокое значение емкости. Наиболее распространены алюминиевые типы, которые можно распознать по цилиндрическому алюминиевому корпусу, обычно покрытому пластиковой пленкой. Один вывод помечен отрицательным знаком («-») на соседней стороне или на конце корпуса.

    Танталовые конденсаторы — это более качественные (и более дорогие) электролитические конденсаторы, в которых вместо алюминия используется тантал. Они представлены в виде шарика, покрытого смолой. Обычно положительный вывод обозначается знаком «+».

    Конденсаторы, подключенные непосредственно к сети, требуют особого класса безопасности. Это класс X для тех, кто подключен к сети, где отказ может создать опасность пожара, и класс Y для тех, кто подключен между сетью и землей, где отказ может привести к опасности поражения электрическим током.Такие конденсаторы всегда необходимо заменять на конденсаторы того же класса и с таким же номинальным напряжением.

    Диагностика и ремонт

    Вздутие электролитического конденсатора. Конденсаторы

    обычно очень надежны, за исключением электролитических типов, которые являются одной из самых распространенных причин выхода из строя электронного оборудования.

    В электролитическом конденсаторе изолирующий слой состоит из электрохимически сформированной пленки оксида алюминия толщиной всего в одну миллионную долю миллиметра.Это может ухудшиться после длительного периода неиспользования (много лет) или более короткого периода, близкого к максимальному номинальному напряжению и / или температуре или превышающих его. Также может высохнуть жидкость, используемая для формирования изолирующего слоя. Довольно часто можно встретить некачественные электролитические конденсаторы, которые не соответствуют своим номинальным характеристикам.

    Неисправный электролитический конденсатор часто можно распознать по тому, что повышение внутреннего давления может вызвать вздутие верхней части, или конденсатор больше не находится заподлицо с платой, или утечка электролита снизу.На этом этапе он, вероятно, не будет работать должным образом, что приведет к неисправности оборудования. Если не заменить, он может даже взорваться. Однако тот факт, что электролитический конденсатор не показывает видимых признаков износа, ни в коем случае не является надежным показателем того, что он хорош.

    Дешевый тестер компонентов с функцией ESR.

    Самый простой и надежный метод проверки электролитического конденсатора — это тестер ESR (эквивалентное последовательное сопротивление). Базовую модель с графическим дисплеем, но без корпуса можно очень дешево купить у дальневосточных продавцов.Это отличное вложение, поскольку оно также позволит выявить и протестировать многие другие типы компонентов. Хороший электролитический конденсатор должен показывать ESR в долях Ом, а потери в конденсаторе (другая мера, определяемая этими тестерами) — в доли процента.

    Если необходимо заменить электролитический конденсатор, очень важно правильно установить заменяемый конденсатор (маркировка «+» или «-» на той же стороне), иначе процесс электролитического формования будет обратным, и это будет очень быстро выходить из строя.

    Кроме того, всегда рекомендуется заменить его на устройство с более высоким номинальным напряжением и / или температурой, так как оригинал мог быть заниженным. Никогда не используйте замену с более низким номиналом. Если замена с такой же емкостью недоступна, более высокое значение, вдвое превышающее исходное, почти всегда будет работать хорошо или, возможно, даже лучше, поскольку в любом случае существует значительная разница в емкости электролитических конденсаторов с идентичной маркировкой.

    Плохие шапки сайта.net есть полезные советы по замене электролитических конденсаторов.

    Катушки индуктивности

    Катушка индуктивности состоит из катушки с проволокой. Когда ток течет, он создает магнитное поле, в котором накапливается энергия. Если намотать его на сердечник из магнитного материала, такого как железо или феррит, он намагничивается, что значительно увеличивает количество хранимой энергии.

    В то время как конденсатор накапливает энергию в виде электрического заряда и может использоваться для сглаживания колебаний напряжения, индуктор накапливает энергию в виде магнитного потока и имеет тенденцию сглаживать изменения тока.В таком приложении его часто называют дросселем, поскольку он подавляет колебания потока.

    На самом деле, существует красивая симметрия между математическими уравнениями, описывающими конденсаторы и катушки индуктивности. Если вы объедините в цепь катушку индуктивности и конденсатор, эта симметрия расцветет, и произойдет нечто особенное. Напряжение на конденсаторе пытается пропустить ток через катушку индуктивности, но как только ток начинает течь, катушка индуктивности пытается поддерживать его и в конечном итоге направляет заряд на другую сторону конденсатора.Таким образом, он течет взад и вперед с очень регулярной скоростью, точно так же, как ребенок раскачивается взад и вперед на качелях. При использовании переменного конденсатора (или переменного индуктора) скорость может быть изменена. Именно так почти все старые AM- и FM-радиостанции настраиваются на нужную станцию.

    Индуктивность измеряется в Генри (H), миллигенри (mH — тысячные доли Генри) или микрогенри (мкГн — миллионных долях Генри).

    Идентификация

    Синфазный дроссель, используемый для фильтрации входной сети источника питания.

    Катушки индуктивности наименьшего номинала состоят из катушки из толстого провода, выступающей из печатной платы. Некоторые небольшие катушки индуктивности состоят из ферритового тороида с намотанной на него катушкой из проволоки, и их легко обнаружить. В других случаях катушка намотана вокруг ферритового сердечника в форме хлопковой катушки, которая может быть плотно установлена ​​внутри полого ферритового цилиндра. Синфазный дроссель имеет две обмотки, которые иногда используются для фильтрации как действующего, так и нейтрального питания источника питания. По сути, он не отличается от трансформатора.

    Для больших значений индуктивности используется многослойный железный сердечник. Это редко встречается в достаточно современном оборудовании, но в старых ламповых радиоприемниках часто использовались два больших конденсатора и индуктор с железным сердечником для сглаживания выпрямленной сети.

    Катушка индуктивности часто не имеет маркировки.

    Диагностика и ремонт

    В индукторе очень мало ошибок, за исключением, возможно, плохо спаянного соединения. Очень сильный ток мог вызвать перегрев или возгорание индуктора, но, вероятно, не раньше, чем в другом месте цепи будет нанесен большой ущерб.

    Трансформаторы

    Небольшой тороидальный ферритовый трансформатор с 3 обмотками.

    Трансформатор — это просто индуктор с двумя (или более) витками провода.

    Электрический ток всегда создает магнитное поле, которое циркулирует вокруг тока, и изменение магнетизма, проходящего через цепь, генерирует напряжение в этой цепи. Итак, в трансформаторе мы подаем мощность на одну катушку с проводом, первичную, и магнитный поток, который это создает, индуцирует напряжение в другой катушке (ах), вторичной (-ых).Но он работает только при изменении магнитного поля, поэтому трансформатор можно использовать только для переменного тока, а не постоянного.

    Трансформаторы

    очень полезны по двум причинам:

    • Если вторичная катушка имеет больше или меньше витков, чем первичная, индуцированное в ней напряжение будет пропорционально больше или меньше, чем приложенное к первичной обмотке.
    • Поскольку единственное соединение между первичной и вторичной обмотками является магнитным, они электрически изолированы друг от друга. Это может быть полезно по соображениям безопасности или когда разработчику схемы необходимо заблокировать чистый поток тока от одной части к другой.

    Идентификационный номер

    Сетевой тороидальный трансформатор.

    Если вы знаете, как определить катушку индуктивности, то трансформатор выглядит точно так же, за исключением того, что из него выходят как минимум 3 провода, а почти всегда 4 или более.

    Старое электронное оборудование с питанием от сети почти всегда содержит сетевой трансформатор с железным сердечником, который легко обнаружить. В качественном звуковом оборудовании иногда используется тороидальный сетевой трансформатор, так как этот тип создает меньше паразитного магнитного поля и, следовательно, меньше фонового шума на выходе звука.В более новом оборудовании обычно используется трансформатор гораздо меньшего размера с ферритовым сердечником.

    Диагностика и ремонт

    Сетевые трансформаторы могут потребоваться для передачи значительного количества энергии, поэтому в условиях неисправности они могут сильно нагреваться. Если это приведет к пробою изоляции между двумя соседними витками первичной или вторичной обмотки, эти витки будут действовать как короткозамкнутые вторичные цепи и действительно станут очень горячими.

    Перемотка сгоревшего сетевого трансформатора несложна, но редко стоит значительного времени и терпения.

    Кристаллы и керамические резонаторы

    Кристалл кварца вынут из банки.

    Кварцевый кристалл обычно используется там, где проектировщику необходимо генерировать колебания фиксированной частоты. Кварц — это пьезоэлектрический материал, а это означает, что напряжение возникает на противоположных сторонах, если вы его напрягаете, и, в целом, приложение напряжения вызывает аналогичное напряжение. Кусок кварца можно разрезать и отполировать так, чтобы он резонировал (или звенел, как колокольчик) на очень точно выбранной частоте. Помещенный в электронную схему, которая усиливает и поддерживает резонанс, вы получаете простой и очень стабильный источник частоты.На фото показан кристалл, вынутый из защитной банки.

    Помимо кварцевых часов, цифровое оборудование очень часто содержит кристалл, обеспечивающий колебание, которое проходит через этапы обработки. В радиоприемнике с цифровой настройкой кварцевый генератор генерирует опорную частоту, из которой в цифровом виде генерируется желаемая частота для настройки выбранной станции. Некоторые старинные FM-радиоприемники содержали три кристалла в стеклянной оболочке, похожей на вентиль. Это позволяло настраивать три станции, выбирая один из трех кристаллов.

    Керамические резонаторы работают точно так же, но они дешевле и менее точны по частоте. В них обычно используется титанат свинца-циркония вместо кварца и может использоваться вместо кристалла в цифровом оборудовании, где частота также не используется для точного отсчета времени. Керамический резонатор также может использоваться в каскадах промежуточной частоты радиоприемника для выбора необходимой частоты. Эти резонаторы имеют 3 вывода, по одному на каждом конце одной стороны резонатора, а третье — на противоположной стороне.Сигнал подается на первый и третий, заставляя его резонировать по всей длине. Сигнал воспроизводится между вторым и третьим отведениями, при этом любые другие расстроенные частоты значительно снижаются.

    Идентификация

    Кристаллы для поверхностного монтажа и на проволочных концах.

    Кристаллы кварца обычно легко обнаружить, поскольку они находятся в серебристой металлической банке. В случае кварцевых часов они обычно имеют цилиндрическую форму и довольно маленькие. Часто вы видите два небольших конденсатора рядом с кристаллом, которые необходимы для того, чтобы он мог свободно вибрировать.Иногда одним из них может быть переменный конденсатор, позволяющий точно настроить его резонансную частоту с точностью до 10 частей на миллион.

    Керамический резонатор 16 МГц

    Керамический резонатор очень похож на небольшой конденсатор, за исключением того, что он может иметь 3 или даже 4 вывода.

    Диагностика и ремонт

    Кристаллы кварца обычно надежны, но неисправности известны. Поскольку сам кристалл подвешен только за свои выводы, что позволяет ему свободно вибрировать, он может быть поврежден ударом или вибрацией, возможно, в сочетании со слабым шарниром из-за производственного дефекта.

    Нет простого способа проверить кристалл кварца, кроме замены. Мультиметр, приложенный к его выводам, покажет, что цепь разомкнута, поскольку кварц — очень хороший изолятор.

    А теперь …

    … возможно, вы захотите продолжить чтение об Активных компонентах.

    Маркировка напряжения керамических конденсаторов. Кодовая маркировка емкости импортных конденсаторов

    В соответствии со стандартами IEC на практике существует четыре способа кодирования номинальной емкости.

    1. Кодирование 3 цифры

    Первые две цифры указывают значение емкости в пикофарадах (пФ), последняя — количество нулей. Если емкость конденсатора меньше 10 пФ, последняя цифра может быть «9». При емкости менее 1,0 пФ первая цифра — «0». Буква R используется как десятичная точка. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

    * Иногда последний ноль не указывается.

    2. 4-значное кодирование

    Возможные варианты кодирования 4-х значное число.Но в этом случае последняя цифра указывает количество нулей, а первые три указывают емкость в пикофарадах (пФ).



    3. Маркировка емкости в микрофарадах

    Вместо десятичной точки можно поставить букву R.

    4. Смешанная буквенно-цифровая маркировка емкость, допуск, ТКЕ, рабочее напряжение

    В отличие от первых трех параметров, которые обозначены в соответствии со стандартом
    Tami, рабочее напряжение У разных компаний разная буквенно-цифровая маркировка.

    • — Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, чтобы получить номинал в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость меньше 1 пФ (010 = 1,0 пФ). Маркировка …
    • — Характеристики пассивных компонентов для поверхностного монтажа указаны в соответствии с определенными стандартами и не соответствуют непосредственно цифрам, нанесенным на корпус.Статья знакомит с этими стандартами и помогает избежать ошибок при замене компонентов микросхемы. Основа производства современных инструментов …
    • — Обычно маркировка с дроссельной кодировкой содержит номинальную индуктивность и допуск. Номинальное значение Индуктивность кодируется цифрами, а допуск — буквами. Первые две цифры указывают значение в мкГн, а последняя — количество нулей. Далее следует буква, обозначающая допуск. Допуск …

    Из-за небольшого размера конденсаторы SMD маркируются символами и цифрами.В зависимости от типа конденсатора (танталовый, электролитический, керамический и др.) Маркировка осуществляется различными способами.

    Маркировка керамического конденсатора SMD

    Код таких конденсаторов состоит из 2 или 3 знаков и цифр. Первый символ (если есть) говорит о производителе

    (Пример K — Kemet), второй — богомол, а цифра — показатель степени емкости в пикофарадах.

    Пример

    S3 Это керамический конденсатор SMD с емкостью 4.7х10 3 пФ

    Символ Богомол Символ Богомол Символ Богомол Символ Богомол
    А 1,0 Дж 2,2 S 4,7 а 2,5
    B 1,1 К 2,4 т 5,1 б 3.5
    С 1,2 L 2,7 U 5,6 d 4,0
    D 1,3 M 3,0 В 6,2 e 4,5
    E 1,5 N 3,3 Вт 6,8 f 5,0
    Ф 1.6 -P 3,6 х 7,5 м 6,0
    G 1,8 Q 3,9 Y 8,2 n 7,0
    H 2,0 R 4,3 Z 9,1 т 8,0
    Конденсаторы

    могут иметь различные типы диэлектриков:

    Диэлектрик NP0 или C0G имеет низкую диэлектрическую постоянную и хорошую температурную стабильность.Диэлектрики Z5U и Y5V обладают высокой диэлектрической проницаемостью, за счет чего достигается большая емкость конденсатора и больший разброс параметров. X7R и Z5U широко используются в схемах общего назначения.

    Диэлектрики обозначаются тремя символами, первые два — это пределы температуры, а третий — изменение емкости в% в заданном диапазоне температур.

    Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

    Диапазон температур Изменение объема
    Первый символ нижний предел Второй символ Верхний предел Третий символ Точность
    X +10 о С 2 +45 o C A 1.0%
    Y -30 о С 4 +65 o C B 1,5%
    Z -55 о С 5 +85 o C С 2,2%
    6 +105 o C D 3,3%
    7 +125 o C E 4.7%
    8 +150 о С F 7,5%
    9 +200 o C -P 10%
    R 15%
    S 22%
    т +22%, — 33%
    U +22%, — 56%
    В +22%, — 82%

    Маркировка электролитических SMD конденсаторов

    Для маркировки таких конденсаторов также используется символическая — цифровая маркировка, в которую добавлено рабочее напряжение.Наклон состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

    A475 А — рабочее напряжение, 47 значений, 5 значений.

    A475 = 47×10 5 пФ = 4,7×10 6 пФ = 4,7 мФ 10 В.

    • э-2,5В;
    • Г-4Б;
    • J-6.3B;
    • А-10Б;
    • C-16B;
    • Д-20Б;
    • E-25B;
    • В-35Б;
    • H-50B.

    Есть еще одна этикетка, которую используют такие известные компании, как Panasonic, Hitach и другие.Кодирование осуществляется 3-мя основными методами кодирования.

    Первый способ:

    Маркировка осуществляется с помощью 3-х символов, первый — рабочее напряжение, второй — значение емкости и третий — множитель. Если указаны только два символа, это означает, что рабочее напряжение не указано (3-й символ).

    Код Вместимость Напряжение Код Вместимость Напряжение
    A6 1.0 16/35 ES6 4,7 25
    A7 10 4 EW5 0,68 25
    AA7 10 10 GA7 10 4
    AE7 15 10 GE7 15 4
    AJ6 2,2 10 Gj7 22 4
    AJ7 22 10 GN7 33 4
    AN6 3,3 10 GS6 4,7 4
    AN7 33 10 GS7 47 4
    AS6 4,7 10 GW6 6,8 4
    AW6 6,8 10 GW7 68 4
    CA7 10 16 J6 2,2 6.07.03.20
    CE7 15 16 Je7 15 6,3 / 7
    CJ6 4,7 10 GW6 6,8 4
    CN6 3,3 16 Jn6 3,3 6,3 / 7
    CS6 4,7 16 Jn7 33 6,3 / 7
    CW6 6,8 16 Js6 4,7 6,3 / 7
    DA6 1,0 10 Js7 47 6,3 / 7
    DA7 10 20 Jw6 6,8 6,3 / 7
    DE6 1,5 20 N5 0,33 35
    DJ6 2,2 20 N6 3,3 4/16
    DN6 3,3 20 S5 0,47 25/35
    DS6 4,7 20 VA6 1,0 35
    DW6 6,8 20 VE6 1,5 35
    E6 1,5 10/25 VJ6 2,2 35
    EA6 1,0 25 VN6 3,3 35
    EE6 1,5 25 VS5 0,47 35
    Ej6 2,2 25 Vw5 0,68 35
    EN6 3,3 25 W5 0,68 20/35

    Второй способ:

    Маркировка из четырех знаков (букв и цифр), обозначающих номинальную мощность и рабочее напряжение.Первый символ (буква) означает рабочее напряжение, следующие 2 символа (цифры) означают емкость в пФ, а последний символ (цифра) — это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

    Радиолюбитель, впервые столкнувшийся с появлением SMD конденсатора, недоумевает, как перебрать все эти «квадратики» и «бочонки», если на некоторых из них нет маркировки, а если она есть, то не получится. понять, что это значит. Но вы хотите идти в ногу со временем, а это значит, что вам все еще нужно выяснить, как определить принадлежность элемента платы, чтобы отличить один компонент от другого.Как оказалось, отличия все же есть, и маркировка, правда, не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без маркировки, но обо всем по порядку. Для начала нужно понять, что это за элемент и в чем его задача.

    Этот компонент работает следующим образом. На каждую из двух пластин, расположенных внутри, нанесены противоположные заряды (их полярность различается), которые стремятся друг к другу согласно законам физики. Но заряд не может «проникнуть» на противоположную пластину из-за того, что между ними находится диэлектрическая прокладка, и поэтому, не найдя выхода и не имея возможности «вырваться» из соседнего противоположного полюса, он накапливается в конденсатор до заполнения его емкости.

    Типы конденсаторов

    Конденсаторы

    различаются по типам, их всего три:

    • Керамика, пленка и аналогичные неполярные не маркируются, но их характеристики легко определяются с помощью мультиметра. Емкость колеблется от 10 пикофарад до 10 микрофарад.
    • Электролитические — выполнены в виде алюминиевой бочки, имеют маркировку, внешний вид напоминают обычные вводы, но закреплены на поверхности.
    • Tantalic — корпус прямоугольный, размеры разные.Цвет выпуска — черный, желтый, оранжевый. Маркируется специальным кодом.

    Электролитические компоненты

    На таких SMD-компонентах обычно указываются емкость и рабочее напряжение. Например, это может быть 156в, что будет означать, что его характеристики 15 мкФ и напряжение 6 В.

    А может быть и маркировка совсем другая, например D20475. Такой код идентифицирует конденсатор как 4,7 мкФ 20 В. Ниже приводится список буквенных обозначений вместе с их эквивалентным напряжением:

    • е — 2.5 В;
    • G — 4 В;
    • Дж — 6,3 В;
    • А — 10 В;
    • С — 16 В;
    • D — 20 В;
    • E — 25 В;
    • В — 35 В;
    • H — 50 В.

    Полоса, так же как и фрагмент, показывают позицию ввода «+».

    Керамические детали

    Маркировка керамических SMD конденсаторов имеет большее количество символов, хотя сам их код содержит всего 2–3 символа и число. Первый символ, если он есть, указывает производителя, второй указывает номинальное напряжение конденсатора, а цифра указывает значение емкости в pcf.

    Например, простейшая маркировка T4 будет означать, что емкость данного керамического конденсатора составляет 5,1 × 10 до 4-й степени pcF.

    Таблица обозначений номинального напряжения представлена ​​ниже.


    Маркировка танталовых SMD конденсаторов

    Такие элементы типоразмера «а» и «в» маркируются буквенным кодом номинального напряжения. Такими буквами 8 являются G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно — 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостной код в pcf, состоящий из трех цифр, последняя из которых будет обозначать количество нулей. Например, маркировка E105 обозначает конденсатор 1000000 пФ = 10 мкФ, а его номинал будет 25 В.

    Размеры C, D, E обозначены прямым кодом, как и электролитические конденсаторы.

    Основная сложность заключается в том, что на данный момент, хотя существуют общепринятые правила обозначений, некоторые крупные и известные компании вводят собственную систему обозначений и кодов, которая кардинально отличается от общепринятой.Это сделано для того, чтобы при ремонте изготовленных ими печатных плат использовались только оригинальные детали и SMD-компоненты.

    Обозначение на схемах

    Вообще, при ремонте и перепайке современных печатных SMD плат удобнее всего, когда под рукой есть схема, по которой намного проще разобраться, что установлено, узнать расположение той или иной детали, потому что конденсатор SMD может ничем не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, какими они были до появления микросхем на рынке, а потому емкость и другие необходимые характеристики легко найдет и радиолюбитель, не сталкивавшийся с SMD-компонентами.

    Корпуса для компонентов для поверхностного монтажа (SMD).

    Несмотря на большое количество стандартов, регулирующих требования к корпусам электронных компонентов, многие фирмы производят элементы в корпусах, которые не соответствуют международным стандартам. Также бывают ситуации, когда корпус, имеющий типоразмеры, имеет нестандартное название.
    Часто название тела состоит из четырех цифр, которые отражают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других — в миллиметрах.Например, название корпуса 0805 получается следующим образом: 0805 = длина = ширина (0,08 x 0,05) дюйма, а корпус 5845 имеет размеры (5,8 x 4,5) мм: корпуса с одинаковым названием могут иметь разную высоту, разный контакт колодки и сделаны из разных материалов, но рассчитаны на установку на стандартном месте установки. Ниже приведены размеры в миллиметрах наиболее популярных типов корпусов.



    * В зависимости от технологий, которыми обладает фирма, нормированные отклонения относительно основных размеров также различаются.Наиболее распространенные допуски: ± 0,05 мм — для шкафов длиной до 1 мм, например 0402; ± 0,1 мм — до 2 мм, например, СОД-323; ± 0,2 мм — до 5 мм; ± 0,5 мм — более 5 мм. Небольшие различия в размерах от разных компаний из-за разной степени точности в дюймах и миллиметрах, а также с указанием только минимального, максимального или номинального размера.

    ** Ящики с одинаковым названием могут иметь разную высоту. Это связано с: для конденсаторов — значением емкости и рабочего напряжения, для резисторов — рассеиваемой мощностью и т. Д.

    Сквозная нумерация наиболее популярных корпусов SMD.



    Резисторы.
    Кодовая маркировка компании PHILIPS.

    Philips кодирует резисторы в соответствии с общепринятыми стандартами, т.е. первые две-три цифры указывают номинал в омах, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется 3 или 4 символами.Отличия от стандартной кодировки могут заключаться в интерпретации чисел 7, 8 и 9 в последнем символе.
    Буква R играет роль десятичной точки или, если она стоит в конце, обозначает диапазон. Один «0» указывает на резистор с нулевым сопротивлением (ноль — Ом).

    Таким образом, если на резисторе вы видите код 107 — это не 10 с семью нулями (100 МОм), а всего 0,1 Ом.

    Резисторы.
    Кодовая маркировка фирмы BOURNS.

    Маркировка 3 цифры.
    Первые две цифры указывают значения в омах, последняя — количество нулей. Это относится к резисторам серии E-24, с допусками 1 и 5%, и типоразмерами 0603, 0805 и 1206.

    Маркировка 4 цифры.
    Первые три цифры указывают значения в омах, последняя — количество нулей. Это касается резисторов серии Е96, с допуском 1%, типоразмеров 0805 и 1206. Буква R играет роль десятичной запятой.

    Маркировка 3-мя символами.
    Первые два символа — это числа, обозначающие значение сопротивления в омах, взятые из приведенной ниже таблицы, последний символ — это буква, обозначающая значение множителя:
    S = 0,01;
    R = 0,1;
    А = 1;
    B = 10;
    C = 100;
    D = 1000;
    E = 10 000;
    F = 100,000.
    Применимо к резисторам серии Е-96, с допуском 1%, типоразмера 0603.



    Перемычки и резисторы с «нулевым» сопротивлением.


    Многие компании производят специальные провода Jumper Wire с нормированным сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением в виде плавких вставок или перемычек. Резисторы
    изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).
    Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиметров (~ 0,005 … 0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…), маркировка обычно отсутствует или применяется код «000» (возможно, «0»).

    Маркировка резисторов SMD.

    SMD-резисторы типоразмера 0402 не маркируются, резисторы других типоразмеров маркируются по-разному, в зависимости от типоразмера и допуска.

    Резисторы с допуском 2%, 5% и 10% всех размеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по базе 10 для определения резистора в Ом.При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор 51х103 Ом = 51 кОм.

    Резисторы с допуском 1% от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя указывает показатель степени по базе 10 для установки номинала резистора в Ом. Буква R также используется для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х101 Ом = 7.5 кОм.

    Резисторы с допуском 1% типоразмера 0603 маркируются с использованием следующей таблицы EIA-96 с двумя цифрами и одной буквой. Цифры задают код, по которому определяется мантисса из таблицы, а буква — показатель степени по базе 10 для определения резистора в Ом. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.

    Маркировка керамических конденсаторов SMD
    Маркировка керамических конденсаторов SMD.

    Конденсаторы изготавливаются с разными типами диэлектриков: NP0, X7R, Z5U и Y5V…. Диэлектрик NP0 (COG) имеет низкую диэлектрическую проницаемость, но хорошую температурную стабильность (TKE близко к нулю). Конденсаторы SMD большой емкости, изготовленные с использованием этого диэлектрика, являются самыми дорогими. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую термическую стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготавливать конденсаторы с большим значением емкости, но со значительным разбросом параметров. Конденсаторы SMD с диэлектриками X7R и Z5U используются в схемах общего назначения.

    В целом керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают нижний и верхний пределы рабочего диапазона температур, а третий — допустимое изменение емкости в этот диапазон. Расшифровка кодовых символов приведена в таблице.

    Маркировка электролитического конденсатора SMD

    Емкость и рабочее напряжение электролитического конденсатора SMD часто указывается их прямой записью, например 10 6 В — 10 мкФ 6 В.Иногда вместо него используется код, который обычно состоит из буквы и 3 цифр. Первая буква указывает рабочее напряжение в соответствии с таблицей слева, а 3 цифры (2 цифры и множитель) дают емкость в пФ. Полоса указывает на выход положительной полярности.
    Например, маркировка A475 обозначает конденсатор 4,7 мкФ с рабочим напряжением 10 В.

    Маркировка танталовых SMD-конденсаторов.
    Маркировка танталовых конденсаторов типоразмеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
    За ним следует трехзначный код номинальной емкости в пФ, в котором последняя цифра указывает количество нулей в рейтинге.
