Формула расчета частоты вращений

При проектировании оборудования необходимо знать число оборотов электродвигателя. Для расчёта частоты вращения есть специальные формулы, различные для двигателей переменного и постоянного напряжения.

Тахометр

Синхронные и асинхронные электромашины

Двигатели переменного напряжения есть трёх типов: синхронные, угловая скорость ротора которых совпадает с угловой частотой магнитного поля статора; асинхронные – в них вращение ротора отстаёт от вращения поля; коллекторные, конструкция и принцип действия которых аналогичны двигателям постоянного напряжения.

Синхронная скорость

Скорость вращения электромашины переменного тока зависит от угловой частоты магнитного поля статора. Эта скорость называется синхронной. В синхронных двигателях вал вращается с той же быстротой, что является преимуществом этих электромашин.

Для этого в роторе машин большой мощности есть обмотка, на которую подаётся постоянное напряжение, создающее магнитное поле. В устройствах малой мощности в ротор вставлены постоянные магниты, или есть явно выраженные полюса.

Скольжение

В асинхронных машинах число оборотов вала меньше синхронной угловой частоты. Эта разница называется скольжение «S». Благодаря скольжению в роторе наводится электрический ток, и вал вращается. Чем больше S, тем выше вращающий момент и меньше скорость. Однако при превышении скольжения выше определённой величины электродвигатель останавливается, начинает перегреваться и может выйти из строя. Частота вращения таких устройств рассчитывается по формуле на рисунке ниже, где:

  • n – число оборотов в минуту,
  • f – частота сети,
  • p – число пар полюсов,
  • s – скольжение.

Формула расчёта скорости асинхронного двигателя

Такие устройства есть двух типов:

  • С короткозамкнутым ротором. Обмотка в нём отливается из алюминия в процессе изготовления;
  • С фазным ротором. Обмотки выполнены из провода и подключаются к дополнительным сопротивлениям.

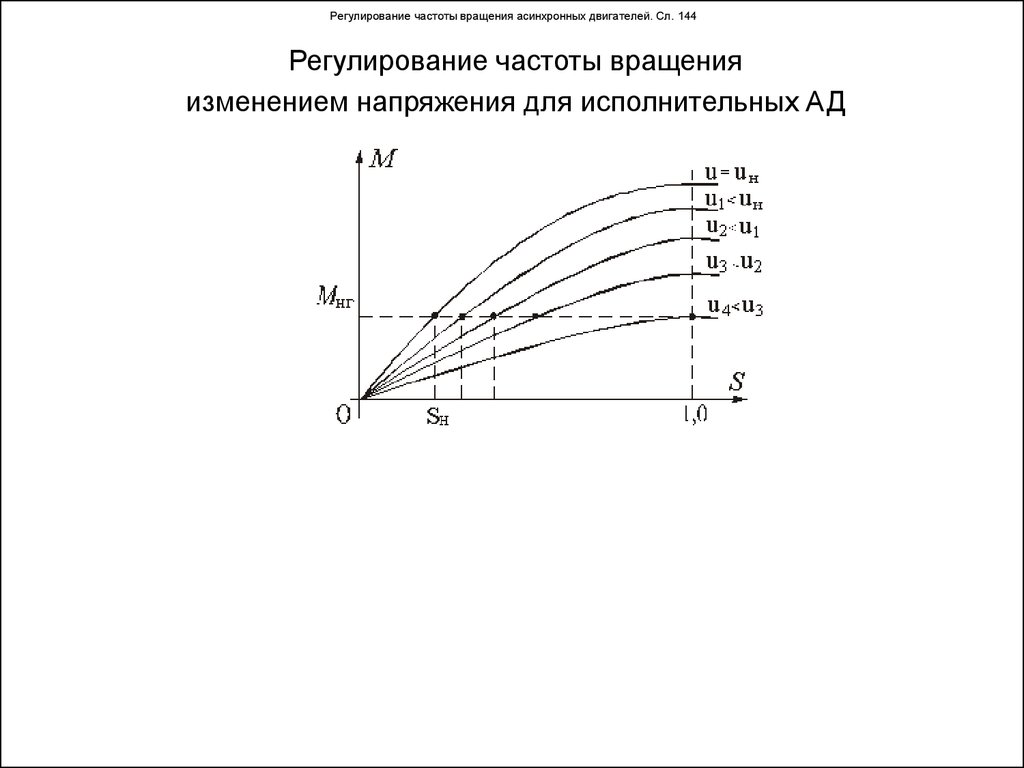

Регулировка частоты вращения

В процессе работы появляется необходимость регулировки числа оборотов электрических машин. Она осуществляется тремя способами:

  • Увеличение добавочного сопротивления в цепи ротора электродвигателей с фазным ротором. При необходимости сильно понизить обороты допускается подключение не трёх, а двух сопротивлений;
  • Подключение дополнительных сопротивлений в цепи статора. Применяется для запуска электрических машин большой мощности и для регулировки скорости маленьких электродвигателей. Например, число оборотов настольного вентилятора можно уменьшить, включив последовательно с ним лампу накаливания или конденсатор. Такой же результат даёт уменьшение питающего напряжения;
  • Изменение частоты сети. Подходит для синхронных и асинхронных двигателей.

Внимание! Скорость вращения коллекторных электродвигателей, работающих от сети переменного тока, не зависит от частоты сети.

Двигатели постоянного тока

Кроме машин переменного напряжения есть электродвигатели, подключающиеся к сети постоянного тока. Число оборотов таких устройств рассчитывается по совершенно другим формулам.

Номинальная скорость вращения

Число оборотов аппарата постоянного тока рассчитывается по формуле на рисунке ниже, где:

  • n – число оборотов в минуту,
  • U – напряжение сети,
  • Rя и Iя – сопротивление и ток якоря,
  • Ce – константа двигателя (зависит от типа электромашины),
  • Ф – магнитное поле статора.

Эти данные соответствуют номинальным значениям параметров электромашины, напряжению на обмотке возбуждения и якоре или вращательному моменту на валу двигателя. Их изменение позволяет регулировать частоту вращения. Определить магнитный поток в реальном двигателе очень сложно, поэтому для расчетов пользуются силой тока, протекающего через обмотку возбуждения или напряжения на якоре.

Формула расчёта числа оборотов двигателя постоянного тока

Число оборотов коллекторных электродвигателей переменного тока можно найти по той же формуле.

Регулировка скорости

Регулировка скорости электродвигателя, работающего от сети постоянного тока, возможна в широких пределах. Она возможна в двух диапазонах:

  1. Вверх от номинальной. Для этого уменьшается магнитный поток при помощи добавочных сопротивлений или регулятора напряжения;
  2. Вниз от номинальной. Для этого необходимо уменьшить напряжение на якоре электромотора или включить последовательно с ним сопротивление. Кроме снижения числа оборотов это делается при запуске электродвигателя.

Знание того, по каким формулам вычисляется скорость вращения электродвигателя, необходимо при проектировании и наладке оборудования.

Видео

Оцените статью:

Количество оборотов в минуту у электродвигателей

Электродвигатель обеспечивает преобразование электрической энергии в механическую. При выборе подходящего электродвигателя требуется учитывать многое: простота конструкции, надежность, стоимость, вес, несложное управление и т.д. В настоящее время электропривод с двигателем постоянного тока стремительно вытесняется асинхронным. Учитывая количество оборотов в минуту, подбирается наиболее подходящий электродвигатель.

Некоторые характеристики электродвигателей

Выбор электродвигателя до 1000 об/мин, как правило, происходит в случае отсутствия  необходимости обеспечить вращение вала ротора на высокой скорости. Такой электродвигатель подойдет для установки на лебедку, кран, вибратор, тельфер, на различный подъемный механизм, транспортер и т.д.

Асинхронный электродвигатель до 3000 об/мин следует выбирать для установки на оборудование, на котором вал ротора должен вращаться с достаточно высокой скоростью. Такой электродвигатель может быть установлен на металлообрабатывающий и деревообрабатывающий станок, компрессор, холодильное оборудование и т. д. Нужно отметить, что  электродвигатели асинхронные отличаются мощностью, габаритами и массой. Данные характеристики электродвигателей зависят друг от друга. К примеру, в случае увеличения мощности электродвигателя, наблюдается увеличение его массы и габаритов.

Что касается мощности электродвигателя асинхронного, то она может быть от 0,12 кВт до 200 кВт. Выбор электродвигателя той или иной мощности будет напрямую зависеть от размеров и предназначения оборудования, на которое двигатель будет установлен. Вес электродвигателя будет напрямую зависеть от его мощности.

Необходимо помнить о том, что электродвигатель с меньшим количеством оборотов будет отличаться большим весом, в сравнении с электродвигателем с большим количеством оборотов. При этом мощность такого оборудования будет одинаковой. Конструкция электродвигателя подбирается, исходя из климатических условий. Также понадобится учитывать некоторые особенности соединения двигателя с рабочим оборудованием. Купить качественные электродвигатели ответственных производителей Вы можете в нашей компании по разумной цене.



Просмотров: 4365

Дата: Воскресенье, 15 Декабрь 2013

Узнать мощность электродвигателя по диаметру вала без бирки

При замене сломанного советского электродвигателя на новый, часто оказывается, что на нем нет шильдика. Нам часто задают вопросы: как узнать мощность электродвигателя? Как определить обороты двигателя? В этой статье мы рассмотрим, как определить параметры электродвигателя без бирки — по диаметру вала, размерам, току.
Заказать новый электродвигатель по телефону

Как определить мощность?

Существует несколько способов определения мощности электродвигателя: диаметру вала, по габариту и длине, по току и сопротивлению, замеру счетчиком электроэнергии.

По габаритным размерам

Все электродвигатели отличаются по габаритным размерам. Определить мощность двигателя можно сравнив габаритные размеры с таблицей определения мощности электродвигателя, перейдя по ссылке габаритно-присоединительные размеры электродвигателей АИР.

Какие размеры необходимо замерить:

  • Длина, ширина, высота корпуса
  • Расстояние от центра вала до пола
  • Длина и диаметр вала
  • Крепежные размеры по лапам (фланцу)

По диаметру вала

Определение мощности электродвигателя по диаметру вала — частый запрос для поисковых систем. Но для точного определения этого параметра недостаточно – два двигателя в одном габарите, с одинаковыми валами и частотой вращения могут иметь различную мощность.

Таблица с привязкой диаметров валов к мощности и оборотам для двигателей АИР и 4АМ.

Мощность
электродвигателя Р, кВт
Диаметр вала, мм Переход к модели
3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин
0,18 11 11 14 АИР56А2, АИР56В4, АИР63А6
0,25 14 19 АИР56В2, АИР63А4, АИР63В6, АИР71В8
0,37 14 19 22 АИР63А2, АИР63В4, АИР71А6, АИР80А8
0,55 19 АИР63В2, АИР71А4, АИР71В6, АИР80В8
0,75 19 22
24
АИР71А2, АИР71В4, АИР80А6, АИР90LA8
1,1 22 АИР71В2, АИР80А4, АИР80В6, АИР90LB8
1,5 22 24 28 АИР80А2, АИР80В4, АИР90L6, АИР100L8
2,2 24 28 32 АИР80В2, АИР90L4, АИР100L6, АИР112МА8
3 24 32 АИР90L2, АИР100S4, АИР112МА6, АИР112МВ8
4 28 28 38 АИР100S2, АИР100L4, АИР112МВ6, АИР132S8
5,5 32 38 АИР100L2, АИР112М4, АИР132S6, АИР132М8
7,5 32 38 48 АИР112M2, АИР132S4, АИР132М6, АИР160S8
11 38 48 АИР132M2, АИР132М4, АИР160S6, АИР160М8
15 42 48 55 АИР160S2, АИР160S4, АИР160М6, АИР180М8
18,5 55 60 АИР160M2, АИР160M4, АИР180М6, АИР200М8
22 48 55 60 АИР180S2, АИР180S4, АИР200М6, АИР200L8
30 65 АИР180M2, АИР180M4, АИР200L6, АИР225М8
37 55 60 65 75 АИР200M2, АИР200M4, АИР225М6, АИР250S8
45 75 75 АИР200L2, АИР200L4, АИР250S6, АИР250M8
55 65 80 АИР225M2, АИР225M4, АИР250M6, АИР280S8
75 65 75 80
АИР250S2, АИР250S4, АИР280S6, АИР280M8
90 90 АИР250М2, АИР250M4, АИР280M6, АИР315S8
110 70 80 90 АИР280S2, АИР280S4, АИР315S6, АИР315M8
132 100 АИР280M2, АИР280M4, АИР315M6, АИР355S8
160 75 90 100 АИР315S2, АИР315S4, АИР355S6
200 АИР315M2, АИР315M4, АИР355M6
250 85 100 АИР355S2, АИР355S4
315 АИР355M2, АИР355M4

По показанию счетчика

Как правило измерение счетчика отображаются в киловаттах (далее кВт). Для точности измерения стоит отключить все электроприборы или воспользоваться портативным счетчиком. Мощность электродвигателя 2,2 кВт, подразумевает что он потребляет 2,2 кВт электроэнергии в час.

Для измерения мощности по показанию счетчика нужно:

  1. Подключить мотор и дать ему поработать в течении 6 минут.
  2. Замеры счетчика умножить на 10 – получаем точную мощность электромотора.

Расчет мощности по току

Для начала нужно подключить двигатель к сети и замерить показатели напряжения. Замеряем потребляемый ток на каждой из обмоток фаз с помощью амперметра или мультиметра. Далее, находим сумму токов трех фаз и умножаем на ранее замеренные показатели напряжения, наглядно в формуле расчета мощности электродвигателя по току.

  • P – мощность электродвигателя;
  • U – напряжение;
  • Ia – ток 1 фазы;
  • Ib – 2 фазы;
  • Ic – 3 фазы.

Переходите по ссылке, чтобы узнать как определить ток электродвигателя по мощности

Определение оборотов вала

Асинхронные трехфазные двигатели по частоте вращения ротора делятся 4 типа: 3000, 1500, 1000 и 750 об. мин. Приводим пример маркировки на основании АИР 180:

  1. АИР 180 М2 – где 2 это 3000 оборотов.
  2. АИР 180 М4 – 4 это 1500 об. мин.
  3. АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
  4. АИР 180 М8 – 8 означает, что частота вращения выходного вала 750 оборотов.

Самый простой способ определить количество оборотов трехфазного асинхронного электродвигателя – снять задний кожух и посмотреть обмотку статора.

У двигателя на 3000 об/мин катушка обмотки статора занимает половину окружности — 180 °, то есть начало и конец секции параллельны друг другу и перпендикулярны центру. У электромоторов 1500 оборотов угол равен 120 °, у 1000 – 90 °. Схематический вид катушек изображен на чертеже. Все обмоточные данные двигателей смотрите в таблице.

Узнать частоту вращения с помощью амперметра

Узнать обороты вала двигателя, можно посчитав количество полюсов. Для этого нам понадобится миллиамперметр — подключаем измерительный прибор к обмотке статора. При вращении вала двигателя стрелка амперметра будет отклонятся. Число отклонений стрелки за один оборот – равно количеству полюсов.

Если не получилось узнать мощность и обороты

Если не получилось узнать мощность и обороты электродвигатели или вы не уверены в измерениях – обращайтесь к специалистам «Систем Качества». Наши специалисты помогут подобрать нужный мотор или провести ремонт сломанного электродвигателя АИР.

Как определить мощность и частоту оборотов электродвигателя


Возникла необходимость узнать мощность или частоту оборотов вала и другие параметры электродвигателя, но после внимательного осмотра на его корпусе не нашлось таблички (шылдика) с его наименованием и техническими параметрами. Придется определять самому, для этого есть несколько способов и мы их рассмотрим ниже.

Мощность электродвигателя представляет из себя скорость преобразования электрической энергии, ее принято определять в ваттах.

Чтоб осознать, как это работает, нам понадобится 2 величины: сила тока и напряжение. Сила тока — численность тока, которое проходит через поперечное сечение за некий отрезок времени, ее принято определять в амперах. Напряжение — значение, равная работе по перемещению заряда меж 2-мя точками цепи, ее принято определять в вольтах.

Для расчета мощности используется формула N = A/t, где:

N — мощность;

А — работа;

t — время.

Часто электродвигатель поступает с завода с уже указанными техническими параметрами. Но заявленная мощность не всегда соответствует фактической, а скорее всего она может значить лишь максимальную мощность электропотока.

Так что если на вашем электроинструменте указана, например, мощность в 500 ват, это совсем не значит что инструмент будит потреблять точно 500 ват.

Электродвигатели производят стандартной дискретной мощности, линейки типа 1.5,  2.2,  4 кВт.

Опытный электрик может легко отличить 1.5 от 2.2 кВт всего лишь взглянув на его габариты. Помимо этого он сможет определить количество оборотов двигателя по размеру статора, количеству пар полюсов и диаметра вала.

Еще более опытным в этом деле окажется обмотчик, специалист который занимается перемоткой электродвигателей со 100%-ой уверенностью определит технические параметры вашего электродвигателя.

Если табличка с характеристиками двигателя потеряна для подсчета мощности двигателя нужно измерить силу тока на обмотках ротора и с помощью стандартной формулы найти потребляемую мощность электродвигателя.

Основные способы определения мощности двигателя

Определение мощности по току. Для этого подключаем двигатель в сеть и контролируем напряжение. Затем поочередно, в цепь каждой из обмоток статора включаем амперметр и замеряем потребляемый ток. После того как мы нашли суму потребляемых токов, полученное число необходимо умножить на фиксированное напряжение в результате получим число определяющее мощность электродвигателя в ваттах.

Определяем мощность по габаритам. Нужно измерить диаметр сердечника (с внутренней стороны) и его длину.

Дальше если знаем частоту сети нужно узнать синхронную частоту вращения вала.

Умножаем синхронную частоту вращения вала на диаметр сердечника (в сантиметрах) полученную цифру умножаем на 3.14 затем разделяем на частоту сети умноженную на 120. Полученное значение мощности будит в киловаттах.

Замер по счетчику. Способ считается самым простым. Для этого, для чистоты эксперимента, отключаем все нагрузки в доме. Дальше необходимо включить двигатель на определенное время (например 10 минут) На щетчике будит видно разницу в киловаттах по ней уже легко можно высчитать сколько киловаттах потребляет двигатель. Удобней всего будит воспользоваться портативным электросчетчиком который показывает потребление в киловаттах (ваттах) в режиме реального времени.


Для определения реального показателя мощности, которую выдает двигатель, необходимо найти скорость валового вращения, измеряемую в числе оборотов за секунду, тяговое усилие двигателя.

Частота вращения умножается последовательно на 6,28, показатель силы и радиус вала, который можно вычислить при помощи штангенциркуля. Найденное значение мощности выражается в ваттах.

Определяем рабочее количество оборотов двигателя.

Самый быстрый способ — посчитать количество катушек (катушечных групп) Определяем мощность по расчетным таблицам. С помощью штангенциркуля замеряем диаметр вала, длину мотора (без выступающего вала) и расстояние до оси.Замеряем вылет вала и его выступающую часть, диаметр фланца если он есть, а также расстояние крепежных отверстий. По этим данным с помощью сводной таблицы можно легко определить мощность двигателя и другие характеристики

1,1 КВТ

Обороты в минуту3000 об/мин1500 об/мин1000 об/мин
Габариты h, мм718080
Диаметр вала d1, мм192222
Крепление лап по ширине b10, мм112125125
Крепление лап по длине L10, мм90100100
Крепление фланца по центрам отверстий d20, мм165165165
Замок фланца d25, мм130130130

1,5 КВТ

Обороты в минуту3000 об/мин1500 об/мин1000 об/мин
Габариты h, мм808090
Диаметр вала d1, мм222224
Крепление лап по ширине b10, мм125125140
Крепление лап по длине L10, мм100100125
Крепление фланца по центрам отверстий d20, мм165165215
Замок фланца d25, мм130130180

2,2 КВТ

Обороты в минуту3000 об/мин1500 об/мин1000 об/мин
Габариты h, мм8090100
Диаметр вала d1, мм222428
Крепление лап по ширине b10, мм125140160
Крепление лап по длине L10, мм100125140
Крепление фланца по центрам отверстий d20, мм165215215
Замок фланца d25, мм130180180

4 КВТ

Обороты в минуту3000 об/мин1500 об/мин1000 об/мин
Габариты h, мм100100112
Диаметр вала d1, мм282832
Крепление лап по ширине b10, мм160160190
Крепление лап по длине L10, мм112140140
Крепление фланца по центрам отверстий d20, мм215215265
Замок фланца d25, мм180180230

Как узнать обороты электродвигателя в домашних условиях

Как узнать характеристики электродвигателя без маркировки.

Электродвигатели в составе мотор-редукторов.

Электрические двигатели уже давно стали включаться в состав различных мотор-редукторов. Они находят свое применение как в трёхступенчатых типа МЦ3У, так и в двухступенчатых типа МЦ2У. Электромоторы имеют практически 90%-ный коэффициент полезного действия, не требуют постоянного обслуживания. Немаловажным параметром является и исключительная экологичность электрического мотора, вредные выхлопы отсутствуют вовсе, что делает его незаменимым при установке внутри помещения. Словом, в настоящее время электромоторы признаны в 3, а то и в 4 раза эффективнее традиционных двигателей внутреннего сгорания.

Но иногда, в случае выхода из строя электродвигателя, покупатель узнает, что абсолютно никакой сопроводительной документации к нему не прилагается. Маркировочные шильды, если и сохранились, могут находиться в изношенном потертом состоянии, так, что ничего на них рассмотреть попросту бывает невозможно. Как же в таком случае можно определить мощность двигателя и число его оборотов? Здесь поэтапно будут приведены советы, которые помогут это сделать.

Следует иметь в виду, что под числом оборотов подразумевается так называемая асинхронная скорость. Синхронная скорость это скорость вращения магнитного поля. Асинхронная скорость несколько ниже синхронной из-за наличия массы у вращательного элемента, а также воздействия сил трения, которые могут значительно понизить КПД мотора. Впрочем, на практике эти различия практически никогда не имеет решающего значения.

Сейчас на рынке представлено 3 основные категории асинхронных электродвигателей. Первая категория каталога – моторы, работающие при 1000 оборотах. На практике это число составляет порядка 950-970 оборотов, но для наглядности все-таки округляют до тысячи. Вторая категория моторы, выдающие 1500 об/мин. Это также округлено, так как в действительности диапазон лежит в пределах 1430-1470. Третья 3000 оборотов в минуту. Хотя реально такой мотор выдает 2900-2970 вращений.

Способы определения характеристик электромотора.

Чтобы определить, к какой из этих групп относится двигатель, не нужно разбирать его, как это советуют некоторые специалисты, чтобы обеспечить себе заказ на работу. Дело в том, что разбор электродвигателя может осуществить только мастер достаточной квалификации. На самом же деле достаточно открыть защитную крышку (другое название подшипниковый щит) и найти катушку обмотки. Таких катушек может быть несколько, но достаточно одной. В случае если к валу прикреплены полумуфта или шкив, потребуется снять еще и нижний щит.

Если катушки соединены при помощи деталей, которые мешают рассмотреть информацию, эти детали ни в коем случае нельзя отсоединять. Нужно попробовать определить на глаз соотношение размера катушки и статора.

Статором называется неподвижная часть электромотора, подвижная же имеет название ротор. В зависимости от конструктивных особенностей, в качестве ротора может выступать как сама катушка, так и магниты.

Если катушка закрывает собой половину кольца статора, такой двигатель относится к третьей группе, то есть способен выдавать до 3000 оборотов. Если размер катушки составляет треть от размеров кольца, это мотор второго типа, соответственно, он способен развить 1500 оборотов в минуту. Наконец, если катушка только на четверть закрывает собой кольцо, это первый тип. Электромотор развивает мощность в 1000 оборотов.

Существует еще один способ определения частоты вращения вала роторной части. Для этого также нужно снять крышку и найти верхнюю часть обмотки. По расположению секций обмотки и определяется скорость. Обычно внешняя секция занимает 12 пазов. Если сосчитать общее количество пазов и разделить на 12, можно получить число полюсов. Если число полюсов равно 2, двигатель имеет скорость вращения около 3000 об/мин. Если полюсов получилось 4, это соответствует 1500 оборотам в минуту. Если 6, то 1000 об/мин. Если 8, то 700 оборотов.

Третий способ определения количества оборотов внимательно осмотреть бирку на самом двигателе. Цифра на маркировке в конце и соответствует числу полюсов. Например, для маркировки АИР160S6 последняя цифра 6 указывает, сколько полюсов использует катушка.

Проще же всего измерить число оборотов специальным прибором тахометром. Но в силу узкой специализации применения данный способ нельзя рассматривать как общедоступный. Таким образом, даже если не сохранилось никакой технической документации, существует как минимум 4 способа определить число оборотов электрического мотора.

Как определить частоту вращения электродвигателя?

Очевидно, что правильная эксплуатация любой электрической машины предполагает соответствие такого важного ее технического параметра как частота вращения условиям эксплуатации.

Все основные параметры асинхронного электродвигателя изготовителем указываются на металлической бирке – шильдике, прикрепленной к его корпусу. И конечно, в приведенных технических данных обязательно присутствует информация о частоте вращения при номинальной нагрузке.

Однако, на практике, совсем нередки случаи, когда необходимо определить частоту вращения двигателя с отсутствующим шильдиком или с нечитаемыми – стершимися надписями на нем.

Конечно, в таких случаях опытный мастер-электроприводчик, наверняка сможет определить частоту вращения, но у начинающих специалистов-электриков, занимающихся обслуживанием электрического оборудования при решении этого вопроса могут возникнуть некоторые затруднения.

Проще всего определить скорость вращения вала работающего “асинхронника” тахометром. Но, учитывая, что ввиду узкой специфики использования, наличие этого измерительного прибора – большая редкость, данный метод здесь не рассматривается.

Надеемся, предложенный ниже способ окажется полезным. Он применим для асинхронных электродвигателей небольшой и средней мощности, имеющих однослойные статорные обмотки.

Итак, в нашем случае определение частоты вращения электродвигателя предполагает осмотр его статорной обмотки. Поэтому, с двигателя потребуется снять крышку (пошипниковый щит). Если на его валу закреплены шкив или полумуфта для передачи движения, то рекомендуем снять задний щит.

Сняв крышку и крыльчатку вентилятора с вала, следует, открутив винты, снять задний подшипниковый щит, после чего осмотреть торцевую часть статорной обмотки. Далее, надо посчитать количество пазов, занимаемых секциями одной катушки.

Общее количество пазов сердечника, разделенное на количество пазов, занимаемых секциями одной катушки (частное) составит число полюсов. Зная его значение, определяем частоту вращения асинхронного электродвигателя:

2 – 3000 об/мин; 4 – 1500 об/мин; 6 – 1000 об/мин.

Здесь стоит учесть одну особенность асинхронных двигателей – несоответствие скорости вращения магнитного поля и вращения ротора, поэтому скорость может составлять 940 обмин вместо 1000 или 2940 об/мин вместо 3000.

Как видно, особой сложностью этот способ определения частоты вращения по обмотке не отличается, однако, может быть упрощен; потребуется визуально определить какая часть окружности сердечника статора, занимается секциями одной катушки:

Занятая секциями одной катушки ½ часть сердечника статора двигателя свидетельствует о его частоте вращения 3000 обмин, ⅓ – 1500 об/мин, ¼ – 1000 об/мин.

Как определить мощность и обороты электродвигателя без его разборки.

Как узнать характеристики электродвигателя без маркировки.

Электродвигатели в составе мотор-редукторов.

Электрические двигатели уже давно стали включаться в состав различных мотор-редукторов. Они находят свое применение как в трёхступенчатых типа МЦ3У. так и в двухступенчатых типа МЦ2У. Электромоторы имеют практически 90%-ный коэффициент полезного действия, не требуют постоянного обслуживания. Немаловажным параметром является и исключительная экологичность электрического мотора, вредные выхлопы отсутствуют вовсе, что делает его незаменимым при установке внутри помещения. Словом, в настоящее время электромоторы признаны в 3, а то и в 4 раза эффективнее традиционных двигателей внутреннего сгорания.

Но иногда, в случае выхода из строя электродвигателя, покупатель узнает, что абсолютно никакой сопроводительной документации к нему не прилагается. Маркировочные шильды, если и сохранились, могут находиться в изношенном потертом состоянии, так, что ничего на них рассмотреть попросту бывает невозможно. Как же в таком случае можно определить мощность двигателя и число его оборотов? Здесь поэтапно будут приведены советы, которые помогут это сделать.

Следует иметь в виду, что под числом оборотов подразумевается так называемая асинхронная скорость. Синхронная скорость это скорость вращения магнитного поля. Асинхронная скорость несколько ниже синхронной из-за наличия массы у вращательного элемента, а также воздействия сил трения, которые могут значительно понизить КПД мотора. Впрочем, на практике эти различия практически никогда не имеет решающего значения.

Сейчас на рынке представлено 3 основные категории асинхронных электродвигателей. Первая категория каталога – моторы, работающие при 1000 оборотах. На практике это число составляет порядка 950-970 оборотов, но для наглядности все-таки округляют до тысячи. Вторая категория моторы, выдающие 1500 об/мин. Это также округлено, так как в действительности диапазон лежит в пределах 1430-1470. Третья 3000 оборотов в минуту. Хотя реально такой мотор выдает 2900-2970 вращений.

Способы определения характеристик электромотора.

Чтобы определить, к какой из этих групп относится двигатель, не нужно разбирать его, как это советуют некоторые специалисты, чтобы обеспечить себе заказ на работу. Дело в том, что разбор электродвигателя может осуществить только мастер достаточной квалификации. На самом же деле достаточно открыть защитную крышку (другое название подшипниковый щит) и найти катушку обмотки. Таких катушек может быть несколько, но достаточно одной. В случае если к валу прикреплены полумуфта или шкив, потребуется снять еще и нижний щит.

Если катушки соединены при помощи деталей, которые мешают рассмотреть информацию, эти детали ни в коем случае нельзя отсоединять. Нужно попробовать определить на глаз соотношение размера катушки и статора.

Статором называется неподвижная часть электромотора, подвижная же имеет название ротор. В зависимости от конструктивных особенностей, в качестве ротора может выступать как сама катушка, так и магниты.

Если катушка закрывает собой половину кольца статора, такой двигатель относится к третьей группе, то есть способен выдавать до 3000 оборотов. Если размер катушки составляет треть от размеров кольца, это мотор второго типа, соответственно, он способен развить 1500 оборотов в минуту. Наконец, если катушка только на четверть закрывает собой кольцо, это первый тип. Электромотор развивает мощность в 1000 оборотов.

Существует еще один способ определения частоты вращения вала роторной части. Для этого также нужно снять крышку и найти верхнюю часть обмотки. По расположению секций обмотки и определяется скорость. Обычно внешняя секция занимает 12 пазов. Если сосчитать общее количество пазов и разделить на 12, можно получить число полюсов. Если число полюсов равно 2, двигатель имеет скорость вращения около 3000 об/мин. Если полюсов получилось 4, это соответствует 1500 оборотам в минуту. Если 6, то 1000 об/мин. Если 8, то 700 оборотов.

Третий способ определения количества оборотов внимательно осмотреть бирку на самом двигателе. Цифра на маркировке в конце и соответствует числу полюсов. Например, для маркировки АИР160S6 последняя цифра 6 указывает, сколько полюсов использует катушка.

Проще же всего измерить число оборотов специальным прибором тахометром. Но в силу узкой специализации применения данный способ нельзя рассматривать как общедоступный. Таким образом, даже если не сохранилось никакой технической документации, существует как минимум 4 способа определить число оборотов электрического мотора.

Как визуально определить число оборотов электродвигателя

Как самостоятельно узнать число оборотов электродвигателя

Зачастую, покупая с рук электродвигатель, автовладелец (и не только) в последующем обнаруживает, что к нему нет никакой документации. В таком случае, как правило, приходится самостоятельно определять обороты электродвигателя, а многие, как свидетельствует практика, не знают, как это сделать. Данная статья расскажет, как определить обороты электродвигателя самостоятельно и, что следует при этом знать.

Пошаговая инструкция определения оборотов

1. На сегодняшний день асинхронные электродвигатели подразделяются на три группы, каждая из которых говорит об индивидуальном обращении ротора в минуту. Первая группа – электродвигатели, делающие 1000 оборотов в минуту. Стоит сразу заметить, что данная цифра немного преувеличена, так как двигатель асинхронный.

Он делает, как правило, около 950-970 оборотов, но для удобства специалисты такие цифры решили округлить. Ко второй группе относятся двигатели, количество обращений ротора которых составляет 1500 за минуту. Эта цифра так же округленная, на самом деле электродвигатель делает 1430—1470 оборотом в минуту.

Третья группа асинхронных электродвигателей – это группа, к которой относится деталь, ротор которой оборачивается вокруг себя три тысячи раз за одну минуту. Реальная цифра оборотов – 2900-2970.

2. Для того, чтобы определить обороты электродвигателя, вам сначала нужно выявить, к какой же именно из указанных выше групп он относится. Для этого откройте одну из его крышек и найдите под низом катушку обмотки. Помните, такая катушка может состоять, как из одной детали, так и из нескольких, в частности трех-четырех. Кроме всего прочего знайте, что подобных катушек в электродвигателе может быть несколько. Вам достаточно одной, до которой, чтобы рассмотреть, нужно меньше всего прикладывать усилий.

3. Внимание! Катушки между собой связаны определенными деталями, которые иногда мешают рассмотреть нужную информацию. Ни при каких обстоятельствах нельзя отсоединять ничего друг от друга. Внимательно приглядитесь к выбранной вами детали и попробуйте приблизительно определить размер катушки относительно кольца статора.

4. Данное расстояние, чтобы узнать обороты электродвигателя, вовсе не нужно определять до точности. Приблизительные расчеты подойдут вам.

Если размер катушки, примерно, закрывает собой половину кольца статора, то скорость вращения ротора – три тысячи оборотов в минуту.

Если размер катушки покрывает, приблизительно, треть самого кольца, электродвигатель будет относиться ко второй группе и, следовательно, число оборотов, которые он сможет совершать, не будет превышать отметки 1500 за минуту.

Когда размер катушки равен одной четвертой по отношению к кольцу – число оборотов электродвигателя будет 1000 оборотов за одну минуту и, соответственно, двигатель будет относиться к третьей группе.

Не забывайте, что указанные цифры – это всего лишь приблизительная картина вращения, в реальности они могут отличаться и это зависит от множества факторов.

Эти статьи вам тоже пригодятся:

Теперь посмотрите это полезное видео:

  • Японская техника изготовления цветов из лент – канзаши

Многие наверняка видели и уже имеют в своем гардеробе такие замечательные аксессуары из цветов канзаши. Эта статья научит вас технике их изготовления. Цветы из атласных лент – канзаси.

Узнать больше »
Модульное оригами — схема сборки двойного лебедя

В данном уроке вы узнаете что такое модульное оригами и для изучения будет представлена схема сборки двойного лебедя, которого вы сможете собрать своими руками.

Узнать больше »
Очень экономичная дровяная печь длительного горения

Для владельцев садовых участков, теплиц, гаражей и любых помещений, нуждающихся в утеплении. Загрузив такую печь один раз дровами можно будет потом пару суток к ней вообще не подходить.

Узнать больше »
Леденец детства или как сделать петушка на палочке

Сейчас в продаже всё больше чупа-чупсы, твиксы и прочие заморские изделия. А почему бы Вам сегодня не сделать петушка на палочке и не порадовать своё дитя таким нестандартным подарком.

Узнать больше »
Домашняя самодельная коптильня – 3 вида конструкций

Как в походных, домашних и дачных условиях готовить продукт к копчению, подбирать коптильные дрова, мастерить самодельные коптильни, коптить продукт, и все это делать своими руками.

Узнать больше »
Как выработать электричество для дачи своими руками

Электричество для дачи своими руками? А почему бы и нет? Наверняка, такая созидательная мысль приходит в голову многим дачникам в те дни, когда без предупреждения вырубают свет в самый неподходящий момент.

Узнать больше »
Удобрение из яичной скорлупы для подкормки растений

Килограммы ценнейшего натурального удобрения, выбрасываемого на помойку, можно применить в качестве замечательного удобрения и дополненным набором важных для растений микроэлементов.

Определение мощности электродвигателя без бирки

При отсутствии техпаспорта или бирки на двигателе возникает вопрос: как узнать мощность электродвигателя без таблички или технической документации? Самые распространенные и быстрые способы, о которых мы расскажем в статье:

  • По диаметру и длине вала
  • По габаритам и крепежным размерам
  • По сопротивлению обмоток
  • По току холостого хода
  • По току в клеммной коробке
  • С помощью индукционного счетчика (для бытовых электродвигателей)

Определение мощности двигателя по диаметру вала и длине

Простейшие способы определения мощности и марки двигателя – габаритные размеры – вал или крепежные отверстия. В таблице указаны длины и диаметры валов (D1) и длина (L1) для каждой модели асинхронного промышленного трехфазного мотора. Перейти к подробным габаритным размерам электродвигателей АИР

Проверить мощность по габаритам и крепежным размерам

Таблица подбора мощности двигателя по крепежным отверстиям на лапах (L10 и B10):

Для фланцевых электродвигателей

Таблица для подбора мощности электродвигателя по диаметру фланца (D20) и диаметру крепежных отверстий фланца (D22)

Расчет по току

Электродвигатель подключается к сети и замеряется напряжение. С помощью амперметра поочередно замеряем ток в цепи каждой из обмоток статора. Сумму потребляемых токов умножаем на фиксированное напряжение. Полученное число – мощность электродвигателя в ваттах.

Как проверить мощность электродвигателя по току холостого хода

Проверить мощность по току холостого хода можно с помощью таблицы.

Р двигателя, кВт

Ток холостого хода (% от номинального)

Обороты двигателя, об/мин

Расчет по сопротивлению обмоток

Соединение звездой. Измеряем сопротивление между выводами (1-2, 2-3, 3-1). Делим на 2 – получаем сопротивление одной обмотки. Мощность одной обмотки расчитывается так: P=(220V*220V)/R. Цифру умножаем на 3 (количество обмоток) – получаем мощность двигателя.

Соединение треугольником. Измеряем сопротивление в начале и в конце каждой обмотки. По той же формуле определяем мощность и умножаем на 6.

Статья о схемах подключения электродвигателей к сети

Если нет возможности определить мощность двигателя самостоятельно

Мы все же рекомендуем доверить определение мощности электродвигателя или подбор профессионалам. Это существенно сэкономит Ваше время и позволит избежать досадных ошибок в эксплуатации оборудования. Сервисный центр «Слобожанского завода» – профессиональный подбор двигателя, дефектовка, капитальный и текущий ремонт и перемотка электродвигателей любых типов и любой мощности. Доверяйте профессионалам.

Харьков, Полтавский шлях, 56, тел.: +38 (050) 775-43-34

© 2017 Слобожанский электромеханический завод. Все права защищены

Измерение числа оборотов двигателя. Как определить обороты электродвигателя. Типовые характеристики по монтажным размерам

Под скоростью вращения асинхронного электродвигателя обычно понимают угловую частоту вращения его ротора, которая приведена на шильдике (на паспортной табличке двигателя) в виде количества оборотов в минуту. Трехфазный двигатель можно питать и от однофазной сети, для этого параллельно одной или двум его обмоткам, в зависимости от напряжения сети, но конструкция двигателя от этого не изменится.

Так, если ротор под нагрузкой совершает 2760 оборотов в минуту, то будет равна 2760*2пи/60 радиан в секунду, то есть 289 рад/с, что не удобно для восприятия, поэтому на табличке пишут просто «2760 об/мин». Применительно к асинхронному электродвигателю, это обороты с учетом скольжения s.

Синхронная же скорость данного двигателя (без учета скольжения) будет равна 3000 оборотов в минуту, поскольку при питании обмоток статора сетевым током с частотой 50 Гц, каждую секунду магнитный поток будет совершать по 50 полных циклических изменений, а 50*60 = 3000, вот и получается 3000 оборотов в минуту — синхронная скорость асинхронного электродвигателя.

В рамках данной статьи мы поговорим о том, как определить синхронную скорость вращения неизвестного асинхронного трехфазного двигателя, просто взглянув на его статор. По внешнему виду статора, по расположению обмоток, по количеству пазов, — можно легко определить синхронные обороты электродвигателя если у вас нет под рукой тахометра. Итак, начнем по порядку и разберем данный вопрос с примерами.

3000 оборотов в минуту

Про асинхронные электродвигатели (смотрите — ) принято говорить, что тот или иной двигатель имеет одну, две, три или четыре пары полюсов. Минимум — одна пара полюсов, то есть минимум — два полюса. Взгляните на рисунок. Здесь вы видите, что в статор уложено по две последовательно соединенные катушки на каждую фазу — в каждой паре катушек одна расположена напротив другой. Эти катушки и образуют по паре полюсов на статоре.

Одна из фаз показана для ясности красным цветом, вторая — зеленым, третья — черным. Обмотки всех трех фаз устроены одинаково. Поскольку три эти обмотки питаются по очереди (ток трехфазный), то за 1 колебание из 50 в каждой из фаз — магнитный поток статора один раз обернется на полные 360 градусов, то есть совершит один оборот за 1/50 секунды, значит 50 оборотов получится за секунду. Так и выходит 3000 оборотов в минуту.

Таким образом становится ясно, что для определения синхронных оборотов асинхронного электродвигателя достаточно определить количество пар его полюсов, что легко сделать, сняв крышку и взглянув на статор.

Общее число пазов статора разделите на число пазов, приходящихся на одну секцию обмотки одной из фаз. Если получится 2, то перед вами двигатель с двумя полюсами — с одной парой полюсов. Следовательно синхронная частота составляет 3000 оборотов в минуту или примерно 2910 с учетом скольжения. В простейшем случае 12 пазов, по 6 пазов на катушку, и таких катушек 6 — по две на каждую из трех фаз.

Обратите внимание, количество катушек в одной группе для одной пары полюсов может быть не обязательно 1, но и 2 и 3, однако для примера мы рассмотрели вариант с одиночными группами на пару катушек (не будем в рамках данной статьи заострять внимание на способах намотки).

1500 оборотов в минуту

Для получения синхронной скорости в 1500 оборотов в минуту, количество полюсов статора увеличивают вдвое, чтобы за 1 колебание из 50 магнитный поток совершил бы только пол оборота — 180 градусов.

Для этого на каждую фазу делают по 4 секции обмотки. Таким образом, если одна катушка занимает четверть всех пазов, то перед вами двигатель с двумя парами полюсов, образованными четырьмя катушками на фазу.

Например, 6 пазов из 24 занимает одна катушка или 12 из 48, значит перед вами двигатель с синхронной частотой 1500 оборотов в минуту, или с учетом скольжения примерно 1350 оборотов в минуту. На приведенном фото каждая секция обмотки выполнена в виде двойной катушечной группы.

1000 оборотов в минуту

Как вы уже поняли, для получения синхронной частоты в 1000 оборотов в минуту, каждая фаза образует уже три пары полюсов, чтобы за одно колебание из 50 (герц) магнитный поток обернулся бы всего на 120 градусов, и соответствующим образом повернул бы за собой ротор.

Таким образом, минимум 18 катушек установлены на статор, причем каждая катушка занимает шестую часть всех пазов (по шесть катушек на фазу — по три пары). Например, если пазов 24, то одна катушка займет 4 из них. Получится частота с учетом скольжения около 935 оборотов в минуту.

750 оборотов в минуту

Для получения синхронной скорости в 750 оборотов в минуту, необходимо, чтобы три фазы формировали на статоре четыре пары движущихся полюсов, это по 8 катушек на фазу — одна напротив другой — 8 полюсов. Если например на 48 пазов приходится по катушке на каждые 6 пазов — перед вами асинхронный двигатель с синхронными оборотами 750 (или около 730 с учетом скольжения).

500 оборотов в минуту

Наконец, для получения асинхронного двигателя с синхронной скоростью в 500 оборотов в минуту необходимо 6 пар полюсов — по 12 катушек (полюсов) на фазу, чтобы на каждое колебание сети магнитный поток поворачивался бы на 60 градусов. То есть, если например статор имеет 36 пазов, при этом на катушку приходится по 4 паза — перед вами трехфазный двигатель на 500 оборотов в минуту (480 с учетом скольжения).

При покупке электродвигателя с рук рассчитывать на наличие технической документации к нему не приходится. Тогда встает вопрос о том, как узнать количество оборотов приобретаемого устройства. Можно довериться словам продавца, однако добросовестность не всегда является их отличительной чертой.

Тогда возникает проблема с определением числа оборотов. Решить ее можно, зная некоторые тонкости устройства мотора. Об этом и пойдет речь дальше.

Определяем обороты

Существует несколько способов измерения оборотов электродвигателя. Самый надежный заключается в использовании тахометра – устройства, предназначенного именно для этих целей. Однако такой прибор есть не у каждого человека, тем более, если он не занимается электрическими моторами профессионально. Поэтому существует несколько иных вариантов, позволяющих справиться с задачей «на глаз».

Первый подразумевает снятие одной из крышек двигателя с целью обнаружения катушки обмотки. Последних может быть несколько. Выбирается та, которая более доступна и расположена в зоне видимости. Главное, во время работы не допустить нарушения целостности устройства.

Когда катушка открылась взору, необходимо ее внимательно осмотреть и постараться сравнить размер с кольцом статора. Последний является неподвижным элементом электродвигателя, а ротор, находясь внутри него, осуществляет вращение.

Когда кольцо наполовину закрыто катушкой, число оборотов за минуту достигает 3000. Если закрывается третья часть кольца – число оборотов составляет примерно 1500. При четверти – число оборотов равно 1000.

Второй способ связан с обмотками внутри статора. Считается количество пазов, которые занимает одна секция какой-либо катушки. Пазы расположены на сердечнике, их число свидетельствует о количестве пар полюсов. 3000 оборотов в минуту будет при наличии двух пар полюсов, при четырех – 1500 оборотов, при шести – 1000.

Ответом на вопрос о том, от чего зависит количество оборотов электродвигателя, будет утверждение: от числа пар полюсов, причем это обратно пропорциональная зависимость.

На корпусе любого заводского двигателя имеется металлическая бирка, на которой указаны все характеристики. На практике такая бирка может отсутствовать или стереться, что немного усложняет задачу определения числа оборотов.

Корректируем обороты

Работа с разнообразным электрическим инструментом и оборудованием в быту или на производстве непременно ставит вопрос о том, как регулировать обороты электродвигателя. Например, становится необходимым изменить скорость передвижения деталей в станке или по конвейеру, скорректировать производительность насосов, уменьшить или увеличить расход воздуха в вентиляционных системах.

Осуществлять указанные процедуры за счет понижения напряжения практически бессмысленно, обороты будут резко падать, существенно снизится мощность устройства. Поэтому используются специальные устройства, позволяющие корректировать обороты двигателя. Рассмотрим их более подробно.

Частотные преобразователи выступают в качестве надежных устройств, способных кардинальным образом менять частоту тока и форму сигнала. Их основу составляют полупроводниковые триоды (транзисторы) высокой мощности и модулятор импульсов.

Микроконтроллер управляет всем процессом работы преобразователя. Благодаря такому подходу появляется возможность добиться плавного повышения оборотов двигателя, что крайне важно в механизмах с большой нагрузкой. Медленный разгон снижает нагрузки, положительно сказываясь на сроке службы производственного и бытового оборудования.

Все преобразователи оснащаются защитой, имеющей несколько степеней. Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия.

При подаче однофазного напряжения на обмотку требуется осуществить «толчок» ротора, поскольку сам он не сдвинется с места. Для этого нужен пусковой конденсатор. После начала вращения двигателя оставшиеся обмотки будут давать недостающее напряжение.

Существенным минусом такой схемы считается сильный перекос фаз. Однако он легко компенсируется включением в схему автотрансформатора. В целом, это довольно сложная схема. Преимущество же частотного преобразователя заключается в возможности подключения моторов асинхронного типа без применения сложных схем.

Что дает преобразователь?

Необходимость использования регулятора оборотов электродвигателя в случае асинхронных моделей состоит в следующем:

Достигается значительная экономия электрической энергии. Поскольку не всякое оборудование требует высоких скоростей вращения моторного вала, ее имеет смысл снизить на четверть.

Обеспечивается надежная защита всех механизмов. Преобразователь частоты позволяет контролировать не только температуру, но и давление и прочие параметры системы. Этот факт особенно важен, если при помощи двигателя приводится в действие насос.

Датчик давления устанавливается в емкости, посылает сигнал при достижении должного уровня, благодаря чему мотор останавливается.

Совершается плавный пуск. Благодаря регулятору снимается необходимость использования дополнительных электронных устройств. Частотный преобразователь легко настроить и получить желаемый эффект.

Снижаются расходы на техническое обслуживание, поскольку регулятор сводит к минимуму риски поломки привода и других механизмов.

Таким образом электродвигатели с регулятором оборотов оказываются надежными устройствами с широкой сферой применения.

Важно помнить, что эксплуатация любого оборудования на основе электрического мотора только тогда окажется правильной и безопасной, когда параметр частоты вращения будет адекватен условиям использования.

Фото оборотов электродвигателя

Электродвигатель – обмотка статора

Время от времени в процессе работы, нужно найти количество оборотов асинхронного электродвигателя, на котором отсутствует бирка. И далековато не каждый электрик с этой задачей может совладать. Но мое мировоззрение, что каждый электрослесарь в этом должен разбираться. На собственном рабочем месте, как говорится – по долгу службы, вы понимаете все свойства собственных движков. А перебежали на новое рабочее место, а там ни на одном движке нет бирок. Найти количество оборотов электродвигателя, даже очень просто и просто. Определяем по обмоттке. Для этого нужно снять крышку мотора. Лучше это проделывать с задней крышкой, т. к. шкив либо полумуфту снимать не нужно. Довольно снять кожух

остывания и крыльчатку и крышка мотора доступна. После снятия крышки обмотку видно довольно отлично. Найдите одну секцию и смотрите сколько

Движок – 3000 об/мин

места она занимает по окружности круга (статора). А сейчас запоминайте, если катушка занимает половину круга (180 град.) – это движок на 3000 об/мин.

Движок – 1500 об/мин

Если в окружности вместится три секции (120 град.) – это движок 1500 об/мин. Ну и если в статоре вмещается четыре секции (90 град.) – этот движок на 1000 об/мин. Вот так совершенно просто можно найти количество оборотов “неизвесного” электродвигателя. На представленных рисунках это видно отлично.

Движок – 1000 об/мин

Это способ определения, когда катушки обмоток намотаны секциями. А бывают обмотки “всыпные”, таким способом уже не найти. Таковой способ намотки встречается изредка.

Еще есть один способ определения количество оборотов. В роторе электродвигателя, есть остаточное магнитное поле, которое может наводить небольшую ЭДС в обмотке статора, если мы будем крутить ротор. Эту ЭДС можно “изловить” – миллиамперметром. Наша задачка заключается в следующем: необходимо отыскать обмотку одной фазы, независимо как соединены обмотки, треугольником либо звездой. И к кончикам обмотки подключаем миллиамперметр, вращая вал мотора, смотрим сколько раз отклонится стрелка миллиамперметра за один оборот ротора и вот по этой таблице поглядеть, что за движок вы определяете.

(2p) 2 3000 r/min
(2p) 4 1500 r/min
(2p) 6 1000 r/min
(2p) 8 750 r/min

Вот такие обыкновенные и думаю понятные два способа определения колличества оборотов на котором отсутствует бирка (табличка).

В СССР выпускался прибор ТЧ10-Р, может у кого и сохранился. Кто не лицезрел и не знал о таком измерителе, предлагаю поглядеть фото собственного. В комплекте имеется две насадки, – для измерения оборотов по оси вала и 2-ая для измерения по окружности вала.

Измерить колличество оборотов можно и при помощи “Цифрового лазерного тахометра”

“Цифровой лазерный тахометр”

Технические свойства:

Спектр: 2,5 об / мин ~ 99999 об / ми
Разрешение / шаг: 0,1 об / мин для спектра 2,5 ~ 999,9 об / мин, 1 об / мин 1000 об / мин и поболее
Точность: + / – 0,05%
Рабочее расстояние: 50mm ~ 500mm
Также указывается малое и наибольшее значение
Для тех кому реально необходимо – просто супер вещь!
Л. Рыженков

При эксплуатации любой машины не обойтись без электродвигателя. Многие покупают электродвигатель с рук без какой-либо документации. В такой ситуации возникает проблема с определением оборотов электродвигателя. Чтобы решить данную проблему, можно использовать несколько способов.

Самый простой способ определения оборотов электродвигателя – использование тахометра. Но наличие данного прибора у человека, не специализирующегося на электродвигателях, большая редкость. Поэтому существуют способы определения оборотов на глаз. Для определения оборотов электродвигателя откройте одну из крышек электродвигателя и найдите катушку обмотки. Катушек в электродвигателе может быть несколько. Выберете ту катушку, которая находится в зоне видимости и к которой проще доступ. Старайтесь не нарушить целостность электродвигателя, не доставайте детали. Не пробуйте отсоединить детали между собой.


Рассмотрите внимательно катушку и попробуйте приблизительно определить ее размер относительно кольца статора. Статор – стационарная часть электродвигателя, ротор – подвижная и вращается внутри статора. Вам не потребуется ни линейка, ни точные подсчеты. Вся процедура определяется на глаз.


Скорость вращения ротора – 3000 оборотов в минуту, если размер катушки закрывает половину кольца статора. Скорость вращения ротора – менее 1500 оборотов в минуту, если размер катушки покрывает треть кольца. Скорость вращения ротора – 1000 оборотов в минуту, если размер катушки составляет одну четвертую по отношению к кольцу.


Существует еще один способ определения оборотов по обмотке. Обмотки находятся внутри статора. Для этого необходимо подсчитать количество пазов, занимаемых секциями одной катушки. Общее количество пазов сердечника составляет количество полюсов: 2 – 3000 об/мин, 4 – 1500 об/мин, 6 – 1000 об/мин.

Все основные характеристики электродвигателя должны быть указаны на металлической бирке, располагающейся на его корпусе. Но на практике бирка или отсутствует, или информация стерлась в течение эксплуатации.

Несколько лет назад мне срочно понадобилось замерить обороты двигателя, а тахометра нет! Как тут быть? Поскольку замерить обороты мне нужно было позарез, вариант заказывать тахометр и ждать его месяц, меня не устраивал. Пришлось думать! И мне пришла в голову идея использовать для этой цели компьютер, а точнее — звуковой редактор установленый на компе.

Звуковой редактор «Adobe Audition» у меня установлен давно для работы со звуком. Поэтому осталось придумать способ соединения двигателя с компом. Это вопрос был решён буквально в течение 1 минуты — ИК светодиодный приёмник! Полез в коробочку и достал светодиод, а также штеккер «мини джек». Нашёл кусок микрофонного кабеля и через 10 минут светодиодный датчик был готов! Сам диод я вклеил в клопачек от авторучки.


Кабель в сборе.


Для освещения ИК светодиодного датчика использовал фонарик. Тоже светодиодный.


Датчик приклеил кусочком скотча на носу модели, а фонарик просто держал рукой. Расстояние между датчиком и фонариком 5…..7 см. Световой поток от фонарика освещает приёмный светодиод, а воздушный винт прерывает (модулирует) световой поток. В результате светодиод генерирует импульсы. Датчик подключается к микрофонному входу звуковой карты. Необходимое для работы светодиода напряжение обеспечивается конструкцией микрофонного гнезда звуковой карты. Любая звуковая карта рассчитана на работу в том числе и с электретным микрофоном, поскольку ему нужно напряжение питания + 5 Вольт. Поэтому это напряжение присутствует на центральном контакте
микрофонно гнезда и поступает на светодиод, что и обеспечивает его работу. В результате импульсы, возникающие при вращении воздушного винта, через микрофонный вход поступают на звуковую карту, а редактор «Adobe Audition» записывает всё это, как обычный звуковой файл.


Для измерения частоты вращения двигателя запись достаточно осуществить в течение нескольких секунд. Этого достаточно. Вот что мы увидим на экране в окне звукового редактора.


Прежде всего хочу отметить, что в самом низу Редактора имеется временная шкала, именно по ней и определяются обороты двигателя. В данном случае время записи составило 9 секунд. Стрелка показывает внизу окна Редактора временную шкалу. Теперь нужно укрупнить масштаб звукового файла. Чтобы не считаль имулься за одну секунду, (их долго считать), посчитаем их за отрезок времени 0,1 секунды, а потом умножим на 10. Вначале по временной шкале выбираем участок записи чуть более 0,5 секунды и растягиваем его на весь экран.


Выделеный участок ~ 0,5 сек растянут на весь экран. Временная шкала тоже растянулась.

Теперь на временной шкале выделяем отрезок времени ровно 0,1 сек — от 3,1 до 3,2 сек.


и тоже растягиваем его на весь экран. Теперь видно четкие импульсы, подсчитать которые не сложно.


Считаем импульсы в интервале времени 0,1 сек. — их 42 .


А теперь простая арифметика. Раз за 0,1 сек. имеем 42 импульса, значит за 1 сек. их от датчика поступило 420. А за 1 минуту 420 х 60 сек. = 25200 импульсов. Но так ка винт имеет 2 лопасти и дважды прерывает световой поток, результат нужно поделить на 2 и получим 12600 оборотов в минуту. Что и требовалось определить. В случае 3х лопастного винта результат делим на 3. В случае 4х лопастного винта делим на 4. Такой необычный тахометр — синтез ИК диода, компа и звукового редактора меня вполне удовлетворил! А вопрос приобретения «железного» тахометра в магазине,
у меня отпал сам собой. И от приобретения отказался.
На полетах в поле тахометр мне не нужен, а дома комп и кабель со светодиодом всегда под рукой.
Думаю, что не у всех коллег дома уже имеется тахометр, а вот замерить обороты двигателя хочется! В таком случае мой опыт, надеюсь, товарищам пригодится. «Adobe Audition» можно бесплатно скачать отсюда http://www.fayloobmennik.net/2293677 . Можно использовать и другой звуковой редактор, кому что нравится. Мой звуковой файл этого теста двигателя, записаный Редактором лежит тут . В данной статье я хотел показать, что при необходимости, если сильно захотеть, в большинстве случаев, которые возникают у нас, моделистов, можно придумать достойную замену необходимому, но отсутствующему, прибору. Надеюсь, китайские товарищи на меня не в обиде.

Допустимость оборотов двигателей – основные особенности

Начинающие и профессиональные автовладельцы интересуются вопросом, на каких оборотах (высоких или низких) лучше ездить. Этот актуальный вопрос чаще всего провоцирует вызов ожесточенной полемики среди автолюбителей, которые предпочитают высказать свою точку зрения.

Данная статья позволит ознакомиться с основными оборотами двигателей и в устранении проблем, возникших в ходе нестабильности оборота. Поэтому предлагаем внимательно прислушаться к советам профессионалов, которые подскажут, какие обороты двигателя допустимы для вождения современного автомобиля.

Самой распространенной проблемой современных агрегатов считается нестабильночть оборотов холостого хода. Следовательно, отсутствие холостых ходов, может, вызывать серьезные хлопоты на дорогах. Управлять подобным авто становится практически невозможным. Чтобы избежать аварийных ситуаций, автовладелец обязан мочь учесть несколько важных правил.

В процессе движения автомобиль, всегда определяется частота вращения вала колес и двигателя. Когда увеличивается частота вращения вала двигателя, соответственно, увеличивается и скорость движения авто. Поэтому частота движения вала определяется делением передаточного числа текущей передачи.

Также, не стоит забывать, что на некоторых автомобилях установлен ограничитель оборотов двигателя, который снижает количество оборотов коленвала в зависимости от разных условий.

При запуске системы холостого хода происходит мощностный режим. В подобном случае необходимо огромное внимание уделяется инжекторному и карбюраторному мотору. Автомобильный карбюратор более раннего выпуска обладает зависимым холостым ходом. Благодаря новейшей разработанной конструкции, во время вождения авто, у водителей не должно возникать лишних хлопот.

Но так как стоимость на нефть увеличилась, мировые производители транспортных средств, выпустили автономный экономичный холостой ход, который уменьшает расходы топлива. В основном число оборотов не должно превышать 60.

По мнению специалистов, после внедрения карбюратора автономного холостого хода, обслуживание данного устройства заметно усложнилось. Так как система питания нуждается в вождении фильтров, которые предназначены для очищения горючего. Стоит отметить, что отсутствие фильтров положительно сказывается на стабильности функционировании двигателя. Поэтому обороты (по асфальту) нужно держать между 2000 до 3000.

Ранее, на карбюраторах устанавливали холостой ход с помощью специального винта, приоткрытый дроссельной заслонкой. Но на данном этапе, процесс установки значительно усложнился. Отдельная система с наличием собственных каналов и жиклеров, отвечают за процесс подачи воздуха и дозировки горючего. После установления системы холодного хода, намного снизилась надежность.

При попадании хотя бы одного волоса или соринки, могут возникнуть перебои. Работоспособность двигателя ухудшиться и возникнут серьезные проблемы. Если вовремя не обратить внимания, то можно полностью заглушить работу двигателя. Новейшие карбюраторы, которые имеют электроклапан холодного хода, отличаются:

  • экономичностью;
  • прочностью;
  • надежностью;
  • стабильностью

Нестабильность оборотов чем, может, быть вызвана

Самые оптимальные обороты двигателя, которые функционируют нестабильно, могут быть вызваны сразу несколькими причинами. Неисправность механики привода заслонок, может негативно повлиять на работоспособность оборотов двигателя. Следовательно, частота, которая определяет вращение, имеет нестабильное подсоединение.

Иногда на внутренних стенках карбюратора появляются отложения в чрезмерном количестве. Соответственно, это, может, вызвать неисправность устройства. В этой ситуации, специалисты предлагают проводить диагностику элементов привода дроссельных заслонок. Следовательно, придется произвести очистку дроссельного узла.

Для проверки действия приводов, понадобится помощник, который нажмет медленными движениями до полноценного упора на газ и водитель в то же время проследит за действием рычага. Номинальные двигатели внутреннего сгорания работают с полной мощностью.

Заслонки должны находиться в вертикальном положении. При наличии привода вторичной механической камеры, происходит открытие заслонки. Средство, в свою очередь, должно вернуться в исходное положение. При упорном нажатии на газ, осуществляется проверка действия полного хода рычага. Если рычаг функционирует нормально, тогда в будущем следует добиться полного его хода.

При неровном ходе заслонки, специалисты снимают и разбирают полностью карбюратор. После того как осуществляется полноценная очистка корпуса дроссельной заслонки, ход заслонки нормализуется. Если заслонка вторичной камеры заклинена, тогда необходимо воспользоваться специальным аэрозолем, который выпущен для очистки данного устройства. Данное средство в основном применяют для полноценной очистки дроссельного узла.

Инновационный продукт можно применить очень легко и просто. Даже не понадобится разобрать карбюратор, чтобы очистить элементы. Для начала придется лишь снять воздушный фильтр и вспрыснуть средство в небольшом количестве. При осуществлении процедуры, необходимо одновременно добавить газ.

При сброске оборотов, мотор будет «захлебываться». После чего произойдет повышение оборота. Процедуры должны быть проведены не менее трех или двух раз. Ведь после этого, вы будете уверены, что дроссельная заслонка полностью промыта. Некоторые специалисты советуют полностью промывать карбюратор, чтобы привести устройство в исправность.

Инжекторные двигатели с плавающими оборотами

Следует отметить, что дроссельный узел часто загрязняется. После чего в дальнейшем происходит нестабильное функционирование оборотов холостого хода. Канал полностью забивается грязью и происходит перекрытие байпасного канала. По мнению профессионалов, дроссельные узлы можно с легкостью разобрать и очистить, то это не представляет особой опасности для устройства.

Если происходит посторонний подсос воздуха, то в датчике отображаются неправильные данные. То есть это, может, привести к убытию или добавлению горючего. Что приводит в заблуждение водителя. Поэтому для выровнения соотношения смеси, проводится полноценная очистка. Таким образом, можно урегулировать соотношение оборотов. Прежде чем осуществляется процесс нормализации подачи воздуха, специалисты осматривают устройство.

Как запустить мотор с использованием эфира

Ограничитель агрегата ограничивает максимальные обороты копенчатого вала двигателя. Поэтому чтобы запустить двигательно и привести в нормально состояние, необходимо воспользоваться диэтиловым эфиром.

Высокая летучесть концентрата и температура воспламенения отлично реагируют на процесс и помогают в запуске двигателя. Если вы не умеете пользоваться коварным веществом, тогда лучше доверить дело профессионалам, чтобы избежать серьезных последствий.

Скорость сгорания эфира достаточно велика. Поэтому при неправильном применении соотношения, можно вызвать взрывной эффект. Чтобы предотвратить подобные последствия, специалисты пользуются дополнительными компонентам, которые отлично взаимодействуют с эфиром. Если процесс проводится в зимний период, тогда следует подумать об эксплуатации двигателя.

Многие специалисты рекомендуют использовать бензиновый, качественный движок. Чтобы не перезагружать свой бюджет лишними затратами, желательно хорошо подумать обо всех деталях и только после этого подобрать соответствуюбщий автомобиль. Рекомендуемый предмет, позволит передвигаться без лишних затрат.

Обороты двигателя — обзор

Четырехтактный двигатель

Современный среднеоборотный двигатель почти всегда представляет собой четырехтактный цилиндрический поршневой двигатель со значительными отличиями от низкооборотных двухтактных двигателей с поперечной головкой. Термин «цилиндрический поршневой двигатель» происходит от названия юбки или ствола поршня, как его обычно называют. Ствол действует как крестовина двухтактного двигателя, поглощая и передавая тягу на поршень. Таким образом, между коленчатым валом и поршнем находится только цельный шатун.Это способствует уменьшению высоты двигателя и, соответственно, более короткому ходу. Большинство четырехтактных двигателей имеют более квадратную форму, чем двухтактные, хотя в последнее время в стремлении к более высокой выходной мощности стал более распространенным более длинный ход.

Существенная разница между двумя типами заключается в смазке. В средне- и высокоскоростных двигателях используется общая система смазки картера и гильз цилиндров, и отдельная система смазки не требуется для смазки верхнего цилиндра, как в низкооборотном двигателе.

За последнее десятилетие были достигнуты значительные успехи в повышении надежности и долговечности среднеоборотных двигателей как на стадии проектирования, так и за счет поддержки в процессе эксплуатации передовых систем мониторинга и диагностики. Прежние слабые места в более ранних поколениях среднеоборотных двигателей были устранены в новых моделях, в которых использовались расчеты методом конечных элементов при проектировании высоконагруженных компонентов. Теперь конструкторы доказывают достоинства новых поколений среднеоборотных двигателей с более длинным ходом поршня с более высокой удельной мощностью, позволяющей меньшему количеству цилиндров удовлетворить заданную потребность в мощности и способствовать компактности, надежности, сокращению затрат на техническое обслуживание и упрощению обслуживания.Также отмечается прогресс в экономии топлива и смазочного масла, наряду с улучшенной способностью сжигать тяжелое топливо от пирса к пирсу и большей гибкостью рабочих характеристик во всем диапазоне нагрузок.

Блоки цилиндров с полным охлаждением по внутреннему диаметру и камеры сгорания, образованные гильзой, головкой и поршнем, сочетают в себе хорошую прочность и жесткость с хорошим контролем температуры, которые являются важными факторами при сжигании низкокачественного жидкого топлива. Низкий уровень шума и вибрации, достигаемый современными среднеоборотными двигателями, может быть дополнительно снижен за счет использования упругих систем крепления — технологии, которая значительно продвинулась в последние годы.

Ограничения IMO Tier II на выбросы NOx в выхлопных газах обычно могут быть комфортно соблюдены среднеоборотными двигателями с использованием первичных мер, влияющих на процесс сгорания (в некоторых случаях утверждается, без ущерба для удельного расхода топлива). Например, технология сгорания Wärtsilä с низким уровнем выбросов NOx включает высокое давление впрыска топлива (до 2000 бар) для сокращения продолжительности впрыска, высокую степень сжатия (16: 1), максимальное давление в цилиндре до 210 бар и ход поршня. Отношение диаметра ствола> 1.2: 1. Обеспокоенность по поводу выбросов дыма, особенно со стороны операторов круизных судов в экологически уязвимых районах, потребовала от разработчиков двигателей особых мер, направленных на этот рынок, в частности, системы впрыска топлива Common Rail (CR) с электронным управлением.

Проекты CR в настоящее время доминируют в производственных программах по всему сектору на благо операторов судов и окружающей среды. Значительные преимущества обеспечивает эксплуатационная гибкость двигателя, экономичность и экологичность благодаря системе, в которой создание давления топлива и впрыск топлива не взаимосвязаны.

В отличие от традиционной системы, давление впрыска в конфигурации CR не зависит от частоты вращения двигателя, а полное давление всегда доступно при всех нагрузках, вплоть до холостого хода. Таким образом обеспечивается высокоэффективное и чистое сгорание во всем рабочем диапазоне двигателя, что дает экономические и экологические преимущества. Оптимальное давление впрыска и время впрыска могут быть выбраны для данного рабочего режима — независимо от частоты вращения двигателя — и схемы пилотного впрыска и последующего впрыска могут использоваться для удовлетворения различных требований: например, невидимый выхлоп при самых низких нагрузках и сокращение выбросов NOx при средних нагрузках, без подрывая экономию топлива.

Концепция топливных систем CR с электронным управлением была оценена в течение многих лет до ее внедрения в программы по двигателям. Однако реальные решения требовали разработки быстрых и надежных железнодорожных клапанов и электронного управления. Достижения в области материалов и технологий производства также позволили создать системы, способные работать с тяжелым топливом и давлением от 1500 бар и выше.

Успешное применение схем CR в автомобильном дизельном топливе в силовых агрегатах легковых и грузовых автомобилей в значительной степени было обусловлено более строгими правилами выбросов, которые требовали гибких систем впрыска топлива, предлагающих изменение скорости впрыска, свободную регулировку давления впрыска, регулируемое начало впрыска и предварительную установку. — и постинъекционные паттерны.Текущие и будущие ограничения выбросов в судоходстве стимулировали переход на судовые двигатели. Все более строгие нормы по NOx и дыму в выхлопных газах трудно соблюдать без интеллектуальных средств управления и гибкой системы впрыска, если эффективность двигателя должна оставаться прежней. Работа с частичной нагрузкой создает особую проблему для удовлетворения требований к невидимости дыма без технологии CR.

Простота осмотра и капитального ремонта — важное соображение в эпоху низкого уровня укомплектованности персоналом и более быстрых ремонтов в порту — была решена за счет уменьшения общего количества компонентов (в некоторых случаях на 40% меньше, чем в двигателях предыдущего поколения). комплексными и модульными сборками с использованием многофункциональных компонентов.Упрощенные (часто вставные или зажимные) соединения и быстродействующие уплотнения также упрощают процедуры технического обслуживания. Каналы для смазочного масла, охлаждающей воды, топлива и воздуха могут быть встроены в блок двигателя или другие отливки компонентов, оставляя минимальные видимые внешние трубопроводы. Компактные и более доступные установки достигаются за счет интеграции вспомогательного вспомогательного оборудования (такого как насосы, фильтры, охладители и термостаты) в двигатель. Снижение производственных затрат также достигается за счет усовершенствования конструкции и более широкого использования гибких производственных систем для производства компонентов.

Концепция блока цилиндров — это особенность современных четырехтактных конструкций, позволяющая снимать головку, поршень, гильзу и шатун вместе в виде полного узла для ремонта, капитального ремонта или замены отремонтированным блоком на борту или на берегу. Этот модульный подход принят большинством крупных производителей.

По мере того, как привлекательность двухтопливных двигателей возросла, модульный подход был сделан еще дальше: двигатели были разработаны для перехода с жидкого топлива на двухтопливную работу путем замены и добавления небольшого количества компонентов.В 2017 году компания MAN Energy Solutions преобразовала дизельный двигатель MAN 8L48 / 60B на фидерном контейнеровозе Wes Amelie постройки 2011 года в многотопливный двигатель 8L51 / 60DF и одновременно установила систему газового топлива на СПГ.

До модернизации MAN 8L48 / 60B имел мощность 9000 кВт при 500 об / мин, работающую на мазуте. После преобразования установленная мощность составляет 7800 кВт при 514 об / мин. Потеря мощности была ожидаемой и считалась приемлемой, потому что судно ранее большую часть времени работало с малой нагрузкой.

Конверсия включала замену гильз цилиндров и области водяной рубашки, поршня, поршневых колец и головок цилиндров. Это произошло из-за увеличения диаметра цилиндра с 48 до 51 см. Кроме того, все компоненты впрыска были заменены или добавлены заново. Пилотная масляная система, которая требуется для использования газа, была новым дополнением. Чтобы реализовать новые тайминги двигателя 51 / 60DF, были установлены новые кулачки, а также новые компоненты турбокомпрессора. Управление двухтопливным двигателем 51 / 60DF является более сложным по сравнению с двигателем, работающим на мазуте, что означает, что датчики двигателя были либо переделаны, либо потребовалось переоборудование.

В новых типах двигателей от разных поставщиков больше внимания уделяется возможности модернизации, а компоненты упрощаются. Это должно сделать будущие преобразования намного менее масштабными.

Компактность и уменьшенный вес остаются ключевыми достоинствами среднеоборотного двигателя, предлагая конструкторам судов возможность увеличить грузоподъемность и снизить стоимость данного проекта нового строительства, а также возможность достичь наиболее эффективной скорости гребного винта с помощью понижающей передачи. .Производители среднеоборотных двигателей могут предложить самые разные решения — от одномоторных установок для небольших грузовых судов до многомоторных / двухвинтовых установок для самых мощных пассажирских судов, основанных на механической (редукторной) или электрической трансмиссии. Конфигурации с несколькими двигателями обеспечивают доступность оборудования и операционную гибкость, позволяя количеству первичных двигателей, задействованных в любое время, соответствовать графику обслуживания. Удобный прямой привод генераторов и другого вспомогательного оборудования в машинном отделении (например,гидравлических силовых агрегатов) также упрощается за счет коробки отбора мощности.

Углеродно-режущее кольцо теперь является общей характеристикой среднеоборотных двигателей, предназначенных для устранения явления полировки цилиндров, вызванного углеродными отложениями, и, следовательно, для значительного снижения износа гильзы. Это также способствует более чистой площади поршневых колец, низкому и очень стабильному расходу смазочного масла и уменьшению прорыва.

Углеродистое режущее кольцо, также называемое антиполированным или огнестойким кольцом, содержит вставку гильзы, которая находится между точкой поворота верхнего поршневого кольца и верхней частью гильзы цилиндра.Он имеет немного меньший диаметр, чем отверстие гильзы, это уменьшение компенсируется уменьшенным диаметром верхней контактной площадки поршня. Основное действие кольца — предотвращение накопления нагара по краям днища поршня, который вызывает полировку и износ гильзы с соответствующим повышением расхода смазочного масла.

Вторичная функция — это внезапное сжимающее воздействие на кольцевой ремень, поскольку поршень и угольное режущее кольцо мгновенно соприкасаются. Смазочное масло, следовательно, вытесняется из зоны горения, снова помогая снизить расход: фактически настолько эффективно, что Bergen Diesel счел необходимым изменить конструкцию кольцевого уплотнения, чтобы обеспечить требуемый расход масла.Норвежский конструктор двигателей сообщает, что расход смазочного масла снижен более чем наполовину, а нерастворимые отложения в масле резко уменьшены, что значительно продлевает срок службы масляного фильтра. Углеродистые режущие кольца можно дооснастить, чтобы обеспечить их преимущества для двигателей, находящихся в эксплуатации. Удаление перед извлечением поршня просто выполняется с помощью специального инструмента.

Конструкторы теперь также отдают предпочтение расположению «горячего ящика» для системы впрыска топлива, чтобы обеспечить более чистые линии двигателя и улучшить рабочую среду в машинном отделении благодаря пониженным температурам; Кроме того, внутри коробки сохраняется любая утечка топлива из компонентов системы впрыска.

Датчик оборотов двигателя

После покупки или лизинга вашего нового Lexus в Earnhardt Lexus вам будет интересно узнать, что поддерживает ваш красивый автомобиль в отличном состоянии. Частично ответ зависит от блока управления двигателем (ЭБУ) и датчиков, которые он контролирует в вашем двигателе. Один из самых важных — датчик оборотов двигателя.

Важно обращать внимание на то, как работает ваша машина, и быть готовым, если вы заметите, что что-то не так. Независимо от марки или модели, у нас вы можете запланировать сертифицированный ремонт авто.У наших механиков есть инструменты и оборудование, необходимые для проведения точного ремонта любого типа автомобиля или внедорожника.

Что такое блок управления двигателем

Вы можете думать о ECU как о мозге вашего автомобиля. В вашем новом Lexus есть ряд датчиков, которые взаимодействуют с блоком управления двигателем (ECU) или модулем управления двигателем (ECM), чтобы поддерживать оптимальную производительность вашего автомобиля. ЭБУ регулирует четыре основные части ваших систем Lexus: соотношение воздух-топливо, скорость холостого хода, изменение фаз газораспределения и момент зажигания.Некоторые из датчиков в вашем Lexus включают датчики массового расхода воздуха, датчики кислорода и датчики топлива и воздуха.

Что такое датчик скорости двигателя?

Датчик скорости двигателя, также известный как датчик скорости трансмиссии, является одним из датчиков, который взаимодействует с ЭБУ, чтобы поддерживать ваш Lexus в отличном рабочем состоянии. Работа датчика скорости двигателя заключается в вычислении скорости вращения колес и, в конечном итоге, в определении скорости вашего движения.

Где находится датчик оборотов двигателя и какой свет двигателя ему соответствует?

Датчик расположен на трансмиссии автомобиля, поэтому его иногда называют датчиком скорости трансмиссии.Он отправляет информацию на ваш спидометр и компьютер вашего двигателя, чтобы сообщить коробке передач, когда нужно переключиться. Если спидометр в вашем Lexus не работает или есть индикатор проверки двигателя, который сопровождает проблемы с переключением, обязательно позвольте техническому специалисту Earnhardt Lexus осмотреть ваш автомобиль.

Автомобили Lexus

имеют хорошие рейтинги безопасности, но если они не работают должным образом, путешествие может стать опасным. Для безопасности вашего автомобиля важно не игнорировать контрольные лампы двигателя. К тому времени, когда загорятся эти огни, проблема станет серьезной и может повредить другие компоненты вашего автомобиля.

Как работает датчик оборотов двигателя?

Совершенная трансмиссия Lexus работает точно благодаря датчикам частоты вращения двигателя. Современные трансмиссии имеют датчики для расчета передаточного числа на основе непосредственных данных, а не только прогнозов, сделанных инженерами при создании трансмиссии.

В то время как монитор выходного вала сообщает, сколько нужно толкать колеса, монитор входного вала выдает информацию, необходимую ЭБУ для расчета этой выходной мощности.Это позволяет лучше уловить, как скорость, новая мощность и остаточная мощность толкают колеса и перемещают Lexus.

Если у вас есть какие-либо вопросы относительно датчика частоты вращения двигателя в вашем Lexus, свяжитесь с Earnhardt Lexus или нашим отделом обслуживания, чтобы узнать больше. У нас есть специалисты, которые помогут со всеми вашими потребностями Lexus!

Влияние оборотов двигателя, скорости заправки и фаз горения на термическое расслоение, необходимое для ограничения интенсивности детонации HCCI

Образец цитирования: Sjöberg, M.и Дек, Дж., «Влияние оборотов двигателя, скорости заправки и фаз горения на термическое расслоение, необходимое для ограничения интенсивности детонации HCCI», Технический документ SAE 2005-01-2125, 2005, https://doi.org/10.4271 / 2005-01-2125.
Загрузить Citation

Автор (ы): Магнус Сьёберг, Джон Э. Дек

Филиал: Сандийские национальные лаборатории

Страниц: 15

Событие: 2005 Встреча SAE Brasil по топливу и смазочным материалам

ISSN: 0148-7191

e-ISSN: 2688-3627

Также в: Журнал транзакций двигателей SAE 2005-V114-3

Влияние оборотов двигателя, скорости заправки и фаз горения на термическое расслоение, необходимое для ограничения интенсивности детонации HCCI на JSTOR

Абстрактный

Термическое расслоение может снизить скорость повышения давления и повысить выходную мощность двигателей HCCI.В этой статье систематически исследуется, как следует регулировать степень теплового расслоения ядра заряда, чтобы избежать чрезмерного детонации при увеличении частоты вращения двигателя и скорости заправки. Это достигается путем сочетания многозонного моделирования химической кинетики и экспериментов с двигателями с использованием изооктана в качестве топлива. Эксперименты показывают, что для конфигурации двигателя с низким остаточным давлением следы давления самоподобны во время изменения частоты вращения двигателя, когда CA50 поддерживается путем регулирования температуры на впуске.Следовательно, абсолютная скорость повышения давления, измеренная в бар / мс, увеличивается пропорционально частоте вращения двигателя. В результате интенсивность детонации (звонка) резко возрастает с увеличением оборотов двигателя, если этому не противодействовать каким-либо образом. В этом документе описывается, как регулировку тепловой ширины заряда в цилиндре можно использовать для ограничения интенсивности звона до 5 МВт / м² по мере увеличения как скорости двигателя, так и заправки топливом. Если тепловая ширина может быть адаптирована без ограничений, это обеспечивает плавную работу даже для комбинаций высокой скорости, высокой нагрузки и фазирования сгорания, близкой к ВМТ.Поскольку большие изменения тепловой ширины заряда не всегда возможны, считается, что замедление горения снижает требования к тепловому расслоению. Результаты показывают, что замедление горения несет в себе значительный потенциал, поскольку усиливает преимущество фиксированной тепловой ширины. Следовательно, термическое расслоение, необходимое для работы с приемлемой интенсивностью детонации, может быть существенно уменьшено за счет использования замедлителя горения. Это позволяет сочетать высокие обороты двигателя и высокую скорость заправки даже для работы с естественным тепловым расслоением.Однако для такой операции, вероятно, потребуется очень точное управление фазированием горения.

Информация об издателе

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

40 CFR § 1042.140 — Максимальная мощность двигателя, рабочий объем, удельная мощность и максимальная частота вращения двигателя при использовании. | CFR | Закон США

В этом разделе описывается, как определить максимальную мощность двигателя, рабочий объем и удельную мощность двигателя для целей данной части. Обратите внимание, что максимальная мощность двигателя может отличаться от определения «максимальной испытательной мощности» в § 1042.901. В этом разделе также указывается, как определить максимальную используемую частоту вращения двигателя для двигателей категории 3.

(a) Максимальная мощность двигателя конфигурации двигателя — это точка максимальной мощности торможения на кривой номинальной мощности для конфигурации двигателя, как определено в этом разделе. Округлите значение мощности до целых киловатт.

(b) Кривая номинальной мощности конфигурации двигателя — это соотношение между максимальной доступной мощностью торможения двигателем и частотой вращения двигателя для двигателя с использованием процедур сопоставления согласно 40 CFR, часть 1065, на основе проектных и производственных спецификаций производителя для двигателя.Эта информация также может быть выражена кривой крутящего момента, которая связывает максимально доступный крутящий момент двигателя с частотой вращения двигателя.

(c) Рабочий объем каждого цилиндра в конфигурации двигателя — это предполагаемый рабочий объем каждого цилиндра. Рабочий объем двигателя является произведением площади внутреннего поперечного сечения цилиндров, длины хода и количества цилиндров. Рассчитайте предполагаемый рабочий объем двигателя из проектных спецификаций для цилиндров, используя достаточно значащие цифры, чтобы определить рабочий объем с точностью до нуля.02 л. Определите окончательное значение, усекая цифры, чтобы установить рабочий объем цилиндра с точностью до 0,1 литра. Например, для двигателя с круглыми цилиндрами, имеющими внутренний диаметр 13,0 см и длину хода 15,5 см, округленное смещение будет: (13,0 / 2) 2 × (π) × (15,5) ÷ 1000 = 2,0 литра.

(d) Номинальная кривая мощности и предполагаемый рабочий объем должны находиться в пределах диапазона фактических кривых мощности и рабочих объемов серийных двигателей с учетом нормальной изменчивости производства.Если после начала производства будет установлено, что либо ваша номинальная кривая мощности, либо предполагаемый рабочий объем не соответствуют серийным двигателям, мы можем потребовать от вас внести поправки в заявку на сертификацию в соответствии с § 1042.225.

(e) В этой части ссылки на конкретное значение мощности двигателя основаны на максимальной мощности двигателя. Например, группа двигателей с максимальной мощностью двигателя менее 600 кВт может называться двигателями мощностью менее 600 кВт.

(f) Рассчитайте удельную мощность семейства двигателей в кВт / л, разделив неокругленную максимальную мощность двигателя на неокругленный объем двигателя на каждый цилиндр, а затем разделив на количество цилиндров.Округлите вычисленное значение до ближайшего целого числа.

(g) Рассчитайте максимальную испытательную скорость для номинальной кривой мощности, как указано в 40 CFR 1065.610. Это максимальная частота вращения двигателя, используемая для расчета стандарта NOX в § 1042.104 для двигателей категории 3. В качестве альтернативы вы можете использовать более низкое значение, если частота вращения двигателя будет ограничена при фактическом использовании этим более низким значением.

Что означает число оборотов в минуту в автомобилях? | News

CARS.COM — RPM обозначает количество оборотов в минуту, и используется как мера того, насколько быстро любая машина работает в данный момент времени.В автомобилях число оборотов в минуту измеряет, сколько раз коленчатый вал двигателя совершает один полный оборот в минуту, и вместе с этим, сколько раз каждый поршень поднимается и опускается в своем цилиндре.

Связанные: что означает «GT» в автомобилях?

Обороты двигателя автомобиля увеличиваются при нажатии на педаль акселератора, как и мощность — по крайней мере, до определенного предела. Двигатель не обязательно развивает максимальную мощность на самых высоких оборотах. В технических характеристиках двигателя обычно указывается пиковая мощность в лошадиных силах, за которой следуют обороты, при которых она происходит, например, 252 л.с. при 5600 об / мин.Крутящий момент, мера мгновенной крутящей силы двигателя, обычно достигается при более низких оборотах и ​​может проявляться как диапазон в двигателях с турбонаддувом или наддувом, например, 273 фунт-фут при 1600–4500 об / мин.

Многие автомобили имеют тахометр для индикации оборотов двигателя, обычно измеряемых тысячами. Вверху диапазона тахометра находится зона, называемая красной линией, обычно она выделяется буквально красной линией. Увеличение оборотов двигателя за пределами красной черты может привести к повреждению. Это действительно проблема только для автомобилей, оснащенных механической коробкой передач; автомобили с автоматической коробкой передач запрограммированы на переключение до того, как частота вращения двигателя достигнет этой точки.Это тоже будет зависеть от того, насколько сильно вы нажимаете на педаль акселератора.

При нормальном вождении автоматическая коробка передач будет переключаться при любых оборотах двигателя, обеспечивающих наилучшее сочетание эффективности и плавности, что делает тахометр ненужным (даже если на него приятно смотреть). Водители с механической коробкой передач должны овладеть этим навыком, и тахометр может в этом помочь. В более новых автомобилях с механической коробкой передач ограничитель оборотов предотвращает наезд двигателя на красную черту, что исключает потенциальные повреждения, но водитель должен оправиться от порой резкого прерывания и переключиться на более высокую передачу.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
