Питающее напряжение 220/230 В однофазное и 380/400 В трехфазное в РФ. Почему 220 и 230 В, 380 В и 400В это одно и то же. 50Гц / 60Гц. Почему так. Жаргон электриков и здравый смысл.

Во первых, почему питающее напряжение в электрических сетях пременное, а не постоянное? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления. Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. (см. справку проекта dpva.ru) В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить основные формулы электротехники, то: потери мощности при транспортирове равны d(P)=I2*R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения: от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий 1000 кВ, 500 кВ, 330 кВ — сверхвысокий 220 кВ, 110 кВ — ВН, высокое напряжение 35 кВ — СН-1, среднее первое напряжение 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение. В четвертых: что такое номинальное обозначение В=»Вольт» ( А=»Ампер») в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего. В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью. А потом уже ничего было не поменять. Что такое «трехфазное напряжение 380/400 В и однофазное напряжение 220/230 В»? Тут внимание. Строго говоря, в большинстве случаев ( но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220(230)/380(400)В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220(230)/380(400)Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети: Наша домашняя (РФ, да и СНГ…) сеть 230(220)/400(380)В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика. 220(230)В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль! 380(400)В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение) В шестых, почему  220В и 230В это одно и то же, почему 380В и 400В  — это одно и то-же? Да потому, что ПУЭ и ГОСТы на качество питающего напряжения принимают за качественное напряжение +/- 10% от номинала. Да и электрооборудование расчитано на это. Проект dpva.ru предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте. Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват. ..) Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током). Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление. УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита. Удачи!

Как из 220 сделать 380 вольт: 5 способов

Существуют различные способы подключения этих электродвигателей к бытовой сети, но при этом падает мощность аппарата, поэтому многие владельцы этих устройств задаются вопросом — как из 220 сделать 380 вольт?

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

• L1, L2, L3 — линейные (фазные) провода, по которым подаётся напряжение;
• N или PEN — рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
• РЕ — защитное заземление.

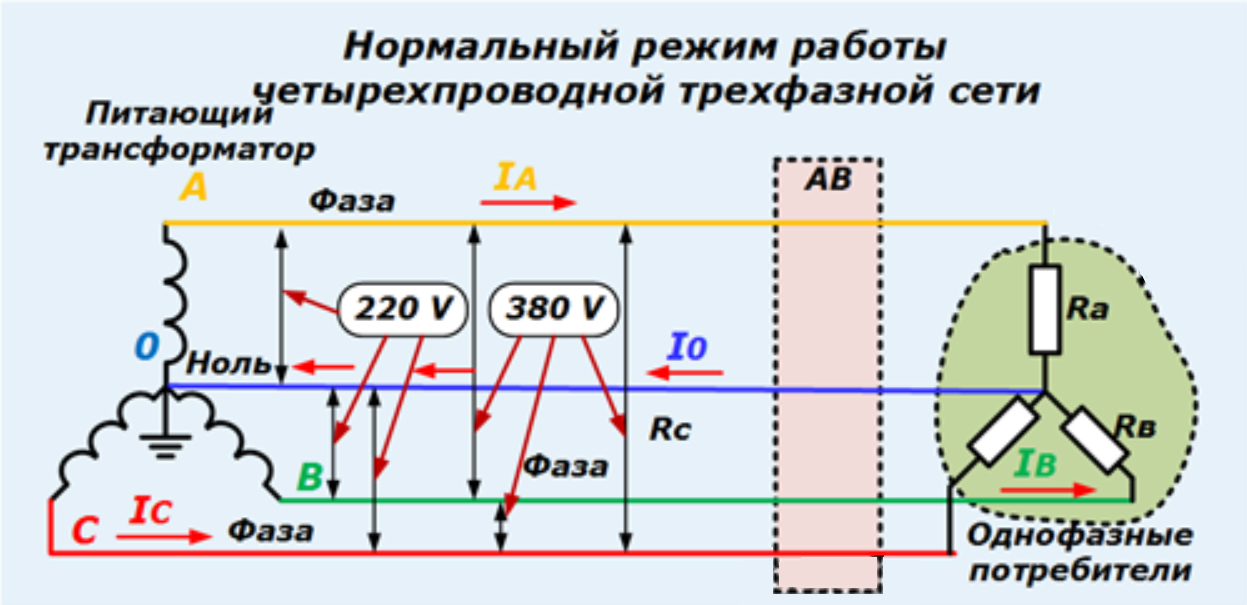

В такой схеме электроснабжения имеется две величины напряжения:

• Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника — три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
• Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам — фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Способы как получить 380 Вольт из 220

Бытовые однофазные электроприборы, которые для своей работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Поэтому вопрос «как из 220 сделать 380 вольт» на самом деле звучит «как из однофазного напряжения получить трёхфазное«. Для этого используются различные приспособления, каждое их которых имеет свои достоинства и недостатки.

1. Использовать преобразователь напряжения (инвертор)

Самый простой способ, как сделать 380 Вольт, — это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства

Конструктивно инвертор состоит из четырёх узлов — выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.

В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.

Информация! Кроме преобразователей напряжения, которые подключаются к сети 220 В 50Гц, существуют инверторы, работающие от автомобильного аккумулятора =12В.

2. Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения — это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

3. Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

Для этого обмотки аппарата необходимо соединить «треугольником». Катушки большинства двигателей подключены по схеме «звезда», при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

При переключении на схему «треугольник» конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

Ёмкость этого конденсатора рассчитывается по формуле:

Сраб(мкФ)=70*Рдвиг(кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Спус=(2-3)Сраб

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

4. Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в «треугольник» без разборки невозможно, а при схеме «звезда» слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

5. Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель. Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным способом, как из 220 сделать 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения двигателей мощностью до 5 кВт допускается использовать конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно использовать передвижной трёхфазный генератор.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ.

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Во первых почему питающее напряжение в электрических сетях пременное, а не постоянное? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. (см. справку проекта TehTab.ru)

В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить основные формулы электротехники, то: потери мощности при транспортирове равны d(P)=I²*R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:

• от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
• 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
• 220 кВ, 110 кВ — ВН, высокое напряжение
• 35 кВ — СН-1, среднее первое напряжение
• 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
• 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.

В четвертых: что такое номинальное обозначение В=»Вольт» ( А=»Ампер») в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.

В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью. А потом уже ничего было не поменять.

Что такое «трехфазное напряжение 380 В и однофазное напряжение 220 В»? Тут внимание. Строго говоря, в большинстве случаев ( но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220/380В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:

• Наша домашняя (РФ, да и СНГ…) сеть 220/380В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
• К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
• 220В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
• 380В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)

Проект DPVA.info предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.

• Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
• Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
• Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
• Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
• УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита.

Удачи!

В чем отличие трехфазного напряжения от однофазного | Энергофиксик

Вы никогда не задумывались, почему в некоторые щитки заходит напряжение 380 Вольт, а в другие 220 вольт. И не думали, что же лучше иметь у себя в доме: трех-фазку или же одно-фазку? В этой статье я постараюсь простыми словами объяснить все преимущества и недостатки этих систем.

Итак, если в дом или квартиру заходят два провода (фаза и ноль), то эта система называется однофазной и рабочим напряжением считается 220В (фазное), а если четыре провода (три фазы и ноль), то такая система называется трехфазной и рабочим напряжением является 380В (линейное).

Давайте рассмотрим основные различия

Итак, как видно из вышеописанного и там и там присутствует общий нулевой провод. И если вы в трехфазной сети будете мерить напряжение каждой фазы относительно нуля, то во всех случаях вы получите значение в 220В. И только когда вы измерите напряжение фаз друг относительно друга, то получите значение в 380 вольт.

Это происходит из-за того, что вектора фаз симметрично сдвинуты на 120 градусов, а измеряя напряжение между фазами, мы видим геометрическую сумму двух векторов оная как раз и равняется 380 Вольтам.

Из этого можно сделать вывод, что в трехфазке есть три однофазных системы к которым можно легко подсоединить потребителей. Единственным условием будет равномерное распределение нагрузки по фазам, дабы избежать такого неприятного и даже опасного явления как перекос фаз.

Плюсы и минусы систем

У каждой из представленных систем существуют свои недостатки и явные преимущества оные напрямую зависят от потребляемой мощности, пороговым значением которого является 10 кВт.

Плюсы одной фазы

Предельная простота

Низкая стоимость

Относительно 380В более низкое опасное напряжение

Минусы одной фазы

Мощность такой системы ограничена как раз пресловутыми 10 кВт

Плюсы трехфазки

Мощность ограничивается исключительно избранным сечением подходящих проводников.

Сниженное потребление энергии.

Возможность запитать оборудование промышленного назначения.

Доступность варианта переключения мощности на менее загруженную фазу.

Минусы трехфазки

Стоимость монтажа выше по сравнению с однофазным подключением.

Напряжение 380 Вольт является потенциально более опасным по сравнению с параметром в 220 Вольт.

Напряжение однофазных нагрузок имеет свое ограничение.

Где 220 В, а где 380 В

Наверное, у подавляющего числа обычных жителей в квартире и в доме присутствует именно однофазная сеть с напряжением в 220 В. И связано это с тем, что до мощности в 10 кВт (у большинства квартир и домов потребление меньше) целесообразней подключать именно однофазку.

Трехфазную сеть же применяют в том случае, если планируется потребление мощности превышающее порог в 10 кВт или же присутствует электрическое оборудование, требующее именно три фазы для корректной работы.

Конечно, можно, например, трехфазный двигатель запустить и от одной фазы путем использования конденсаторов. Но помните, что такой подход значительно снизит КПД двигателя и значительно увеличит расход электроэнергии.

Например, максимальная потребляемая мощность частного дома равна 8 кВт, значит на ввод можно пустить двужильный медный кабель сечением 6 миллиметров, а на вводе поставить автомат на 40А.

Если же нагрузка будет равняться 15 кВт, то получается для однофазного провода величина тока уже будет равняться 70 А. И значит, в таком случае потребуется провод сечением в 10 миллиметров меди и силовой автоматический выключатель. А стоят они уже существенно дороже. В этом случае гораздо выгоднее уже использовать трехфазку и «раскидать» нагрузку по 5 кВт на фазу. Именно поэтому большинство магазинов, офисов и тем более предприятий запитаны именно от трехфазных систем.

Схемы включения «звезда» и «треугольник» в трехфазке

Итак, для того чтобы получить из трехфазки обычное фазное напряжение, нужно взять одну из фаз и ноль (оный для всех фаз является общим) – такое соединение и носит название «Звезда».

Если же нам нужно напряжение 380 В то мы используем именно линейное напряжение – такое соединение именуется Треугольник

Это все что я хотел вам рассказать об основных различиях между однофазной и трехфазной системы электроснабжения. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Разница между напряжением 220 и 380 Вольт

Житель современного города давно уже не мыслит свою жизнь без электричества. Оно окружает нас повсюду, мы даже не замечаем его повсеместного присутствия, вспоминаем о том, как оно нам необходимо лишь тогда, когда на электроподстанциях случаются аварии.

Неудивительно, что максимум, что может вспомнить про электричество средний неспециалист – это то, что «оно измеряется в вольтах», что в обычной пальчиковой батарейке – полтора вольта, что это совсем мало и безопасно. В автомобильном аккумуляторе – 12 вольт, это уже заметно больше, но все еще безопасно. А вот в бытовой электророзетке – 220в, это уже немало, неосторожное обращение может кончиться печально. Однако, такое высокое напряжение необходимо для того, чтобы приводить в действие всю бытовую технику, которая потребляет значительную мощность.

Те, кому приходилось иметь дело с промышленной техникой, знают, что на производстве принят стандарт 380в, ведь для работы промышленного оборудования требуется еще большая мощность, чем в быту.

Но многие замечали, что на шильдиках или в паспортах значение питающего напряжения зачастую обозначается через дробь 220/380в:

Это уже вызывает удивление – так какое же напряжение подходит к данному электрическому щиту или необходимо для питания данного электрического прибора? Почему оба значения стоят рядом? В чем разница между тем и другим значением?

Что показывает электрическое напряжение

Из школьного курса физики известно, что электрическое поле – это особый вид материи, который возникает вокруг электрических зарядов. Его можно наблюдать, создав заряд, например, с помощью трения – после расчесывания расческа начинает притягивать мелкие кусочки бумаги. Если заряженные частицы будут двигаться по проводнику – то в проводнике возникнет ток, а вокруг проводника – магнитное поле, с помощью которого можно будет совершать полезную работу. Это явление лежит в основе работы электродвигателей. И наоборот – если двигать магнит рядом с проводником (или внутри проводящей катушки) – то в проводнике возникнет электрический ток – на этом явлении основаны электрогенераторы.

Создать движение заряженных частиц по проводнику можно также с помощью особых химических реакций – на этом явлении базируются химические источники тока — батареи и аккумуляторы.

«Сила», с которой заряды будут двигаться по проводнику, называется электрическим напряжением, единица измерения — вольт. А количество этих зарядов, движущихся по проводнику – электрическим током, единица измерения — ампер.

Обычной батарейки достаточно для зажигания фонарика, но для совершения большой работы необходимо гораздо большее напряжение, которое создается специальными генераторами больших размеров.

Постоянный и переменный ток

Но есть еще одна очень важная разница между электричеством из батарейки и из бытовой розетки.

Заряды, создаваемые батарейкой, всегда выходят из одного полюса, и приходят к другому. Проводники соединяют полюса через какую-то нагрузку, заряды текут по ним в одну сторону, выполняя полезную работу. Такой ток называется постоянным.

Однако, это не единственный вариант движения зарядов по проводнику. Частицы, несущие заряды (как правило, это электроны), могут менять направление своего движения. Сперва переместиться в одну сторону, а потом – в другую, а потом обратно, и так далее. Причем, делать это очень часто (для российских линий – 50 раз в секунду). Фактически, при этом заряды не движутся, а лишь колеблются вокруг какого-то среднего положения. Однако, при этом они также могут совершать полезную работу. Такой ток называется переменным.

Его напряжение также измеряется вольтами, но, при этом имеется ввиду среднее значение, которое по действию было бы равно действию постоянного тока такого же напряжения. В моменты наибольшей силы мгновенное напряжение сети 220 достигает 310в!

Переменный ток имеет ряд очень важных особенностей, которые обусловили его широкое применение в жизни человека. Наиболее важными являются две:

• Возможность легкого преобразования с помощью трансформатора.
• Простота и дешевизна двигателей переменного тока.

Последняя особенность имеет ключевое значение. Для вращения электродвигателя необходимо создать вращающееся магнитное поле. Если подавать на двигатель постоянный ток – то вращающееся магнитное поле придется создавать конструктивными элементами самого двигателя. Раньше это делалось с помощью специального щеточно-коллекторного узла, который по мере поворота ротора двигателя переключал его обмотки так, чтобы магнитное поле поворачивалось на необходимый угол. Современные двигатели постоянного тока применяют для этого специальные электронные схемы, но суть их работы не меняется – они поворачивают магнитное поле по мере поворота ротора.

Фазы переменного тока

Щеточно-коллекторный узел или электронное управление — это достаточно сложные и дорогие устройства. Но, существует другая возможность, гораздо проще. На двигатель можно сразу подавать электричество так, чтобы в нем создавалось вращающееся поле. И переменный ток для этого подходит как нельзя лучше. Только надо подавать его особым образом – «по очереди», с помощью нескольких линий, которые называются фазами. А двигатель будет содержать несколько обмоток, на каждую линию – своя.

Получится очень удобно – по одной линии заряды движутся с максимальной скоростью, и эта линия создает в своей обмотке наибольшее магнитное поле, ротор двигателя будет максимально притягиваться к ней. В это время по другим линиям заряды движутся медленнее, и магнитное поле, создаваемое ими, меньше. А за то время, пока ротор повернется к первой обмотке, наибольшая скорость движения зарядов (и наибольшее магнитное поле) будет в следующей обмотке, ротор начнет притягиваться к ней. Когда ротор повернется дальше, наибольшее магнитное поле возникнет в следующей обмотке – и так по кругу, ротор постоянно будет притягиваться к обмотке с наибольшим магнитным полем, которое постоянно будет возникать в следующей, по ходу вращения, обмотке.

Для организации такого, постоянно сдвигающегося по кругу, магнитного поля необходимо несколько линий. Если их две, то возникает неопределенность направления вращения – угол между обмотками в оба направления равен 180⁰. При трех обмотках такой неопределенности нет, угол между обмотками составит 120⁰. Такой переменный ток называется трехфазным.

При этом оказывается удобно соединить обмотки вместе одной стороной, получив соединение «звезда».

Если измерить напряжение между центром «звезды» и концом любой из обмоток – мы получим те самые 220в, которые подходят к обычным бытовым розеткам. Фактически, два полюса штекера электрической розетки – это и есть центр и одна из фаз промышленной «звезды» переменного тока.

380 вольт из 220

А откуда же цифра 380в? Вспомним, что переменный ток передается так, чтобы наибольшее значение постоянно переходило от очередной линии к следующей. При этом оказывается, что в то время, как заряды по одному проводу двигаются с максимальной скоростью вперед, по другим – они в это время уже движутся назад, тем самым их скорость складывается. Если бы фазы было только две, то максимальной скорости зарядов по одной линии соответствовала бы максимальная скорость движения зарядов в противоположную сторону по другой, и напряжение между ними было бы равно удвоенному (440в). В трехфазном случае ситуация сложнее. В момент наибольшей скорости движения зарядов по одной линии, в других — заряды движутся в противоположную сторону, но уже не с самой большой скоростью. В результате напряжение между фазами становится равным 380в.

Общее и различие

Таким образом, напряжение 380 вольт – это напряжение между любыми двумя из трех фаз. При этом между общей точкой и каждой из фаз напряжение равно 220 вольт. В обычной бытовой электророзетке имеется именно такое напряжение.

Как правило, к большим многоэтажным домам подходят четырехпроводные линии – три фазы плюс общий провод. А внутри центрального домового щита потребители распределяются по фазам так, чтобы нагрузка на все три фазы была примерно одинаковой.

Для промышленных же предприятий используются все три фазы сразу. Промышленные электродвигатели имеют и используют их все.

Когда речь идет о «сети 220в» — имеется ввиду, как правило, бытовая электрическая сеть, которая представляет собой только одну фазу. Когда же речь идет о «сети 380в» — всегда имеется ввиду все три фазы, и четыре линии. При этом в любой 380-вольтной линии всегда имеется 220вольт – для получения такого напряжения достаточно подсоединиться к одной из фаз, и к общей точке.

Чем отличается напряжение 220 от 380 Вольт

Напряжение 380B называется линейным, потому как действует между любыми из трех фаз в трёхфазной сети. Напряжение 220B называется фазным, действует между одной из трех фаз и нулём.

От генерирующих электростанций к потребителям электрическая энергия подается при помощи высоковольтных линий, частота которых составляет 50 Гц. Понижение высокого синусоидального напряжения происходит на трансформаторных подстанциях, после чего выполняется его распределение потребителям – на уровне 220B и 380B. Различается однофазная и трехфазная сеть. Однако каковы отличия между ними? Давайте разбираться.

Если при подключении дома или квартиры используются два провода (фазы и нуля), система является однофазной. Коэффициент ее рабочего напряжения составляет 220B. Если же заходят 4 провода (трех фаз и нуля) – это трехфазная система. Ее рабочее напряжение (линейное) составляет 380B.

Специфика подачи напряжения

По типу электрического тока напряжение бывает переменным и постоянным. При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

• Амплитудным – указывает на размер размаха синусоиды по отношению к нулю в вольтах;
• Действующим – это значение, которое в √2 или 1,41 раз меньше предыдущего;
• Мгновенным – значение указывает на интенсивность напряжения в вольтах в определенные моменты времени.

Параметры сетевого напряжения в России [ править | править код ]

Производители электроэнергии генерируют переменный ток промышленной частоты (в России — 50 Гц). В подавляющем большинстве случаев по линиям электропередач передаётся трёхфазный ток, повышенный до высокого и сверхвысокого электрического напряжения с помощью трансформаторных подстанций, которые находятся рядом с электростанциями.

Согласно межгосударственному стандарту ГОСТ 29322-2014 (IEC 60038:2009), сетевое напряжение должно составлять 230 В ±10 % при частоте 50 ±0,2 Гц [1] (межфазное напряжение 400 В, напряжением фаза-нейтраль 230 В, четырёхпроводная схема включения «звезда»), примечание «a)» стандарта гласит: «Однако системы 220/380 В и 240/415 В до сих пор продолжают применять».

К жилым домам (на сельские улицы) подводятся четырёхпроводные (три фазовых провода и один нейтральный (нулевой) провод)

линии электропередач (воздушные или кабельные ЛЭП) с межфазным напряжением 400 Вольт. Входные автоматы и счётчики потребления электроэнергии, обычно, трёхфазные. К однофазной розетке подводится фазовый провод, нулевой провод и, возможно, провод защитного заземления или зануления, электрическое напряжение между «фазой» и «нулём» составляет 230 Вольт.

В правилах устройства электроустановок (ПУЭ-7) продолжает фигурировать величина 220

, но фактически напряжение в сети почти всегда выше этого значения и достигает 230—240 В, варьируясь от 190 до 250 В. [
источник не указан 319 дней
]

Номинальные напряжения бытовых сетей (низкого напряжения): Россия (СССР, СНГ) [ править | править код ]

До 1926 года техническим регулированием электрических сетей общего назначения занимался Электротехнический отдел ИРТО, который только выпускал правила по безопасной эксплуатации. При обследовании сетей РСФСР перед созданием плана ГОЭЛРО было установлено, что на тот момент использовались практически все возможные напряжения электрических токов всех видов. Начиная с 1926 года стандартизация электрических сетей перешла к Комитету по стандартизации при Совете Труда и Обороны (Госстандарт), который выпускал стандарты на используемые номинальные напряжения сетей и аппаратуры. Начиная с 1992 года Межгосударственный совет по стандартизации, метрологии и сертификации выпускает стандарты для электрический сетей стран входящих в ЕЭС/ОЭС.

Трехфазные цепи. Как подается напряжение в них

В трехфазной цепи напряжение может быть фазным или линейным. Векторная диаграмма выглядит следующим образом:

На графике присутствуют три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простейшем электрооборудовании. Для того, чтобы знак вектора Ub изменился на противоположный, его нужно отразить таким образом, чтобы векторное начало и конец поменялись местами, при этом первоначальный угол наклона был сохранен. После установки векторного начала Ub в конец Uа полученное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).

Стандарт бытового напряжения в СССР до 60-х годов XX века

В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной.

Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В.

Чем отличаются между собой

Однофазные сети

В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.

Трехфазные сети

В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.

Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.

Встречаются ли однофазные сети в чистом виде

Энергосистема нашей страны рассчитана на использование трехфазной сети. Все генераторы на электростанциях вырабатывают три фазы. Это относится к гидроэлектростанциям, АЭС, тепловым, приливным и т.д.

Такая схема передачи энергии на большие расстояния наиболее экономична. Для передачи аналогичной мощности при однофазной линии, потребуются провода большого сечения. Поэтому однофазные сети для передачи электроэнергии не применяются.

На нижеприведенном рисунке представлена схема передачи электроэнергии от ТЭЦ к потребителю.

Однако, однофазные электросети широко используются как аварийные источники питания. Для этого применяются бензиновые или дизельные электростанции. Устанавливают на объектах, где недопустимо отключение электроэнергии. Например, для запитывания электроэнергией больниц (это отделения реанимации или операционные), телефонных станций, систем оперативного оповещения и т.п. Для мощных потребителей используются трехфазные дизельные генераторы.
Материал взят с сайта: ​https://samelectrik.ru/​​​

Где используется напряжение в 220B, а где в 380B

В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и используются однофазные электросети, в которых напряжение составляет стандартные 220B. Это обоснуется тем, что уровень потребления в обычном доме или квартире не превышает, как правило, 10 кВт.

Трехфазная электросеть проводится на объекты, где планируемый уровень потребления мощностей превышает значение в 10 кВт, а также установлены и используются электрические установки, которые требуют именно трехфазную подачу напряжения для обеспечения корректного функционирования. К примеру, если для запуска трехфазного двигателя использовать лишь одну фазу с применением конденсатора, это существенно понизит КПД электроустановки и в то же время увеличит расход электрической энергии.

С другой стороны, если уровень максимально потребляемой мощности в частном домохозяйстве не превышает 9-ти кВт, допускается использование на вводе двужильного медного кабеля с сечением 6мм и установку автомата на 40A.

В случае, когда максимальная нагрузка предположительно равняется 15кВт, для провода одной фазы величина проходящего тока составит 70A. Следовательно, обязательной будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Однако стоимость такой сети намного дороже. А потому выходом из ситуации может стать монтаж обычной трехфазной сети и распределение эффективной нагрузки поровну между фазами, то есть – по 5 кВт. На сегодняшний день подобные решения по обеспечению электропитанием используются большинством магазинов, предприятий и офисов.

Главные отличия

Общим фактором является количество проводов и напряжение. На этом отличия и заканчиваются. Однофазное подключение характеризуется подведением к дому или квартире двух/трех проводов (фаза, ноль, заземление). Обычно сечение проводников составляет 4-6 мм2. А в доме используют проводку

1,5-2,5 мм2.

При этом оно ограничено по максимальной мощности потребления, которая не должна превышать десяти кВт. Могут возникнуть трудности с подключением потребителей, рассчитанных на трехфазное напряжение. При подключении потребуются дополнительные устройства, а также нужно быть готовым, что произойдет потеря мощности.

Обычно к многоквартирному дому подводится три фазы, а в каждую квартиру приходит только одна фаза. При этом стараются распределять нагрузку пропорционально, исключая перекос фаз. Так же учитывают то, что напряжение 220В является менее опасным чем 380В, с точки зрения техники безопасности.

Если потребитель планирует подключение к электрической сети

с выделенной мощностью более десяти кВт — необходимо использовать трехфазное напряжение.

Отличие в этом случае заключается в подведении к дому или коттеджу кабеля с четырьмя/пяти жилами. В чем

состоит
отличие
от двухпроводного подключения. В этом случае потребитель получает две величины напряжения: линейное будет равно 380 В, а фазное — 220 В.

Замер производят следующим образом. Фазное напряжение меряют между нулевым проводником и каждой фазой попеременно, линейное замеряют между фазами.

На рисунке снизу показано, как измерить фазное и линейное напряжение.

Следует учитывать, что в коттеджах, где установленная мощность превышает десять киловатт, но отсутствует трехфазная нагрузка, активная мощность должна распределяться между фазами равномерно.

В этом состоит разница

при однофазном подключении, распределять мощности нет необходимости.

На нижеприведенном рисунке представлена схема подсоединения однофазной равномерно распределенной по трём фазам нагрузки и формула

зависимости линейного напряжения от фазного.

При этом не требуется использовать коммутационное оборудование (автоматы, пускатели) на большие токи. Чаще трехфазная сеть

применяется для промышленных предприятий, магазинов, офисных помещений.

По каким схемам потребители подключаются к трехфазным электросетям

Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

Соединение звездой

Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.

Указанные способы подключения имеют и плюсы, и недостатки.

Плюсы подключения однофазной сети 220B

• Простота монтажа,
• Экономичность в финансовых вложениях,
• Безопасность в использовании напряжения.

Минусы использования однофазной сети 220B

• Ограничения на использование мощностей для конечных потребителей,
• Исключение возможности функционирования асинхронных двигателей, не оснащенных конденсаторами и ПЧ.

Плюсы подключения трехфазной сети 380B

• Экономия финансовых средств в условиях трехфазного потребления энергии,
• Возможность подключения и питания промышленного оборудования,
• Ограничение мощности только по сечению используемого кабеля,
• Переключение однофазных нагрузок на другую фазу в случаях ухудшения качества либо отключения электропитания.

Какое напряжение должно быть в сети 220В или 230В

И так вопрос: «Какое напряжение должно быть в нашей сети 220В или 230В?» На первый взгляд, очень простой вопрос. И очень простой ответ: «В сети должно быть 220В». Действительно, мы с детства знаем, что в розетке 220 Вольт и это опасно для жизни. На заводе, фабрике и в офисе на каждой розетке должна быть надпись «220В». На двери трансформаторной будки: «Не влезай — Убьет! 220В/380В».

Однако это не совсем верный ответ. В настоящее время в России стандартным напряжением в сети является напряжение 230В, но для поставщиков электроэнергии действует 220В. Действительно, ранее в Советском союзе стандартным напряжением было 220В, однако в последствии были приняты решения о переходе на общеевропейский стандарт — 230В. Согласно требований межгосударственного стандарту ГОСТ 29322-92 сетевое напряжение должно составлять 230В при частоте 50 Гц. Переход на этот стандарт напряжения должен был завершиться в 2003 году. В ГОСТ 30804.4.30-2013 так же есть упоминание о необходимости проведения измерений при стандартном напряжении 230В. ГОСТ 29322-2014 определяет стандартное напряжение 230В с возможностью использовать 220В. Электросети поставляют электроэнергию согласно действующего на сегодняшний день ГОСТ 32144-2013, устанавливающего напряжение 220В.

Изменение стандартного значения напряжения было проведено для получения полного соответствия европейским стандартам качества электроэнергии. Из всех бывших республик СССР к стандарту «230В» перешли Россия, Украина, страны Балтии.

При этом следует понимать, что электрическое оборудование, выпускаемое в России и для России должно нормально работать и при напряжении 220В, и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

В разных странах мира приняты различные стандарты сетевого напряжения. Можно встретить следующие стандарты:

• 100В в Японии
• 110В в Ямайке, Гаити, Гондурасе, Кубе
• 115В в Барбадосе, Сальвадоре,Тринидаде
• 120В в США, Канаде, Венесуэле, Эквадоре
• 127В в Бонайре, Мексике,
• 220В во многих странах Азии и Африки
• 230В во многих странах Европы и части стран Азии
• 240В в Афганистане, Гайане, Гибралтаре, Катаре, Кении, Кувейте, Ливане, Нигерии, Фиджи.

География стран, в которых приняты напряжения 220В и 230В

Наибольшее распространение получили стандарты 220В и 230В, эти стандарты приняты более чем в 150 странах мира. Ниже приводится таблица стран, в которых приняты стандарты напряжения 220В и 230В. В левой колонке находятся страны, в которых стандартное сетевое напряжение 220В, в правой колонке — страны, где напряжение 230В.

Таблица стран, в которых принято напряжение 220В и 230В

Примечание: при составлении таблицы использованы данные энциклопедии «Википедия»

Какое напряжение походит для электроприборов 220В или 230В

Нам удалось выяснить, что стандартным напряжением в России сегодня является напряжение 230В. На практике конечно напряжение в сети постоянно изменяется и зависит от многих факторов. Какое же напряжение является удовлетворительным для электроприборов, применяемых в нашем доме? Однозначного ответа на этот вопрос нет. Диапазон допустимых напряжений для каждого прибора определяется техническими данными паспорта изделия. Часто допустимый диапазон напряжений указывается на тыльной стороне изделия или на электрической вилке прибора. Так современные компьютеры могут работать при напряжении от 140 до 240 Вольт, зарядное устройство для телефона от 110 Вольт до 250 Вольт. Наиболее требовательны к качеству электропитания приборы, имеющие электродвигатели (холодильники, кондиционеры, стиральные машины, котлы отопления, насосы). Ясно, что для любых приборов, используемых в России и напряжение 220В и напряжение 230В является хорошим.

Какие бывают отклонения в качестве электроэнергии

Хорошо известно, что в наших сетях часто бывают значительные отклонения от стандартов качества электроэнергии. И напряжение может быть значительно ниже 220В или значительно выше 230В. Причины этого явления тоже известны: старение действующих электрических сетей, плохое обслуживание сетей, высокий износ сетевого оборудования, ошибки в планирование сетей, большой рост потребления электроэнергии. К проблемам в сетях можно отнести: низкое и пониженное напряжение, высокое и повышенное напряжение, скачки напряжения. провалы напряжения, перенапряжение, изменение частоты тока.

Купить по выгодной цене стабилизаторы напряжения можно в нашем магазине с бесплатной доставкой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Красноярск, Пермь, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Барнаул, Ульяновск, Тюмень, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Новокузнецк, Томск, Кемерово, Рязань, Астрахань, Пенза, Набережные Челны, Липецк, Тула, Киров, Чебоксары, Калининград, Курск, Брянск, Улан-Удэ, Магнитогорск, Иваново, Тверь, Ставрополь, Белгород, Сочи, Нижний Тагил, Архангельск, Владимир, Смоленск, Курган, Волжский, Чита, Калуга, Орёл, Сургут, Череповец, Владикавказ, Мурманск, Вологда, Саранск, Тамбов, Якутск, Грозный, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Комсомольск-на-Амуре, Таганрог, Йошкар-Ола, Новороссийск, Братск, Дзержинск, Нальчик, Сыктывкар, Шахты, Орск, Нижнекамск, Ангарск, Балашиха, Старый Оскол, Великий Новгород, Благовещенск, Химки, Прокопьевск, Бийск, Энгельс, Псков, Рыбинск, Балаково, Подольск, Северодвинск, Армавир, Королёв, Южно-Сахалинск, Петропавловск-Камчатский, Сызрань, Норильск, Люберцы, Мытищи, Златоуст, Каменск-Уральский, Новочеркасск, Волгодонск, Абакан, Уссурийск, Находка, Электросталь, Березники, Салават, Миасс, Альметьевск, Рубцовск, Коломна, Ковров, Майкоп, Пятигорск, Одинцово, Копейск, Железнодорожный, Хасавюрт, Новомосковск, Кисловодск, Черкесск, Серпухов, Первоуральск, Нефтеюганск, Новочебоксарск, Нефтекамск, Красногорск, Димитровград, Орехово-Зуево, Дербент, Камышин, Невинномысск, Муром, Батайск, Кызыл, Новый Уренгой, Октябрьский, Сергиев Посад, Новошахтинск, Щёлково, Северск, Ноябрьск, Ачинск, Новокуйбышевск, Елец, Арзамас, Жуковский, Обнинск, Элиста, Пушкино, Артём, Каспийск, Ногинск, Междуреченск, Сарапул, Ессентуки, Домодедово, Ленинск-Кузнецкий, Назрань, Бердск, Анжеро-Судженск, Белово, Великие Луки, Воркута, Воткинск, Глазов, Зеленодольск, Канск, Кинешма, Киселёвск, Магадан, Мичуринск, Новотроицк, Серов, Соликамск, Тобольск, Усолье-Сибирское, Усть-Илимск, Тимашевск, Тихорецк, Ухта, Севастополь, Симферополь, Ялта, Судак, Саки, Феодосия, Старый Крым, Алупка, Алушта.

Подробнее об этих проблемах

Как примерить два нормативных документа?

Несмотря на описанные выше несоответствия, оба стандарта допускают возможное отклонение характеристик от номинальной величины на 10% как в большую, так и в меньшую сторону. Однако заметьте, что норма в 220 В будет допускать отклонение напряжения в пределах от 198 В до 242 В. В то же время, новый номинал в 230 В будет иметь разброс от 207 В до 253 В между возможным минимумом и максимумом в розетке.

Чтобы выровнять несоответствие между разными стандартами ГОСТ 29322-2014 предусматривает такие варианты напряжения для сетей 230 В в таблице А.1:

• номинальное – 230 В:
• наибольшее используемое для питания – 253 В;
• наименьшее для питания – 207 В;
• наименьшее используемое – 198 В.

Как видите, здесь нижний предел допустимой нормы напряжения расширен до 198 В, что необходимо, как один из этапов эволюции старой отечественной системы к современным стандартам. Таким образом, новые нормы не исключают 220 В, а включают их, как допустимое отклонение от международного стандарта, к которому отечественные электроснабжающие организации еще не перешли в силу тех или иных обстоятельств.

220 или 380 вольт: какой генератор выбрать однофазный или трехфазный

Разница между однофазным и трехфазным генератором состоит в величине выдаваемого напряжения.

Однофазные выдают 220 В, трехфазные – 380 В.

При это к однофазному можно подключить электроприборы только на 220 В, а к трехфазному, при соблюдении правил подключения – и на 220 В и на 380 В. При этом нельзя сказать, что трехфазный генератор всегда лучше однофазного.

Чтобы определиться с выбором фаз генератора, необходимо определиться для чего он нужен, какие устройства будут к нему подключаться. К примеру к однофазным потребителям относятся практически все домашние электроприборы. При соответствующей разводке электросети целесообразен выбор 1-фазного генератора. Если в доме электроприборы однофазные, то выбор однофазного генератора более рационально и с точки зрения упрощения схемы подключения и снижения финансовых затрат.

Если в сети хотя бы одно устройство, требующее напряжения в 380 В, необходимо использовать трехфазный генератор. Однако в этом случае необходимо предусмотреть возможность обеспечение не только трехфазных, но и однофазных потребителей, а это требует не только подготовки и опыта, но и понимания принципов работы. У трехфазного генератора, в отличии от однофазного, у которого выход один, есть несколько выходов на 230 В и на 400 В.

При подключении однофазных потребителей к трехфазным нужно соблюдать важное условие. Условие – это принцип равномерного распределения фаз (величины потребляемых мощностей, приходящих на каждую фазу должны быть равны, разница между ними не должна превышать 20%). При неравномерном распределении происходит т.н. «перекос фаз», что может привести к преждевременному выходу генератора из строя.

Учитывая все трудности подключения и контроля трехфазных генераторов, в стандартных бытовых условиях с нагрузкой менее 20 кВт, их использование нецелесообразно. Большинство современных бытовых электроприборов рассчитано на напряжение в 220 В, и если не планируется дальнейшее расширение сети с использованием более мощных приборов, целесообразно использовать однофазные генераторы.

Однако при этом необходимо отметить, что трехфазные генераторы отличаются более высоким КПД и если вы уверены в своих знаниях и сможете постоянно контролировать распределение напряжения, тогда лучшим выбором станут такие генераторы. Но при этом необходимо грамотно подобрать модель (в этом Вам помогут наши специалисты), организовать подключение и рассчитать нагрузку.

Подведем итоги

• Различают однофазные (на 220 В) и трехфазные(на 380В) генераторы.
• Если на объекте нет трехфазных потребителей, лучше использовать однофазный генератор.
• К однофазным электрогенераторам возможно подключить только однофазных потребителей.
• Если имеется хотя бы 1 потребитель 380 В, необходимо устанавливать трехфазный генератор.
• При использовании трехфазного генератора необходимо правильно распределить напряжение, иначе непременно возникнет «перекос фаз».

Преимущество 380 Вольт (по сравнению с 220 Вольт)?

 Разница больше связана с локальной проводкой, чем с производительностью
прибора.

В США стандартные (бытовые) розетки имеют одну (горячую) фазу и нейтраль,
подача 110В. Для промышленного применения, особенно для больших
асинхронные двигатели, используется трехфазная розетка (подача 280В между фазами).

Здесь показаны два типа розеток:
http://www.answers.com/topic/three-phase-electric-power

В других частях света однофазная розетка дает 220 и
«промышленная сила» составляет 380 вольт.Когда мощность (в ваттах) такая же, прибор, который
в основном «обогреватель» будет работать так же.

Если в помещении, в котором будет размещаться агрегат, будет проводка промышленного типа,
он будет иметь оба типа розеток как на 220 В, так и на 380 В. Однако 220V
предназначен для освещения и т. д., может не иметь достаточной мощности, чтобы разместить
большой прибор.
Это было бы вероятной причиной для заказа трехфазного блока на 380 В.

Хеджи

Какие бывают напряжения: 110/115/117/120/125/220/240?

Какие бывают напряжения: 110/115/117/120/125/220/240?

Одна вещь, которая может немного запутать, — это разные числа, которые люди используют для обозначения напряжения в цепи.Один человек может говорить о 110V, другой 117V или еще один 120V.

По сути, это одно и то же… В Северной Америке коммунальные предприятия обязаны подавать в ваш дом двухфазное питание на 240 В (+ -5%). Это работает как две ноги 120 В + — 5%. Кроме того, поскольку в домашней проводке возникают резистивные падения напряжения, вполне разумно обнаружить, что 120 В упало до 110 В или 240 В упало до 220 В к тому времени, когда напряжение достигнет стенной розетки. Особенно в конце удлинителя или длинного участка цепи.По ряду причин, в том числе по историческим причинам, или по какой-то простой личной нервозности, разные люди предпочитают называть их немного разными номерами. В этом разделе часто задаваемых вопросов принято называть их «110 В» и «220 В», за исключением случаев, когда на самом деле указывается, каким будет измеренное напряжение. Сбивает с толку? Немного. Просто не обращай на это внимания.

Одна вещь, которая может сделать это немного более понятным, заключается в том, что паспортные таблички на оборудовании часто показывают более низкое (например, 110 В вместо 120 В) значение. Это означает, что устройство спроектировано для правильной работы при падении напряжения до такого низкого уровня.

208V * не * то же самое, что 240V. 208 В — это напряжение между фазами трехфазной Y-цепи, которое составляет 120 В от нейтрали к любому горячему. 480 В — это напряжение между фазами трехфазной Y-цепи, которое составляет 277 В от горячего к нейтральному.

Принимая во внимание странность 110 В против 120 В, двигатели, предназначенные для работы от трехфазной сети 480 В, часто обозначаются как 440 В.

Узнайте больше о том, как выглядит электрическое обслуживание? здесь >>

Почему трехфазное напряжение составляет 440 вольт?

Как известно, напряжение — это разность потенциалов между двумя точками.

Однофазный

Однофазная система питания — это система, в которой есть только один источник переменного напряжения.

Однофазный состоит всего из двух проводов, один из которых называется фазой, а другой — нейтральным.

Напряжение измеряется между фазой и нейтралью.

Трехфазный

В то время как 3 фазы — это напряжение между любыми двумя из этих трех фаз.

В трехфазном питании есть 3 линии питания, сдвинутые по фазе на 120 градусов друг от друга.

Итак, чистая разница напряжений между двумя фазами в соответствии с фазовым углом 120 градусов составляет 440 В.

Как показано на рисунке ниже, трехфазный источник питания имеет три провода (RYB).

Напряжение на любой одной фазе и нейтрали составляет 220 В, а напряжение на 3 фазе — 440 В, потому что мы проверяем напряжение между любыми двухфазными RY, YB или BR.

Почему 440 вольт?

Рассмотрим одну синусоидальную волну с максимальной амплитудой 220 относительно ее оси.Таким образом, будь то положительный цикл или отрицательный, он может достигать максимума 220 (+220 или -220).

Но если учесть напряжение между одной фазой, тогда оно станет 440.

Теперь все 3 фазы имеют одинаковое максимальное среднеквадратичное значение. То есть, если рассмотреть любую из фаз и сравнить их напряжение с нейтралью, оно выйдет на 220 или 240 вольт или около того.

В то время как в случае трех фаз напряжение может использоваться между двумя фазами вместо одной фазы и нейтрали.Будь то три фазы, но вы можете рассчитать напряжение между любыми двумя из них одновременно.

Максимальное напряжение, которое можно получить от любых двух фаз, — это когда одна находится в верхней части своего положительного цикла (т. Е. +220), а другая — в самом низком из своего отрицательного цикла (-220).

Если мы проверим напряжение между этими двумя точками, то оно будет 440 вольт ((+220) — (- 220) = 440).

Автор: Р. Джаган Мохан Рао

Читать дальше:

3-фазный 480 В, треугольник — 380 Y 220 — Промышленный трансформатор Maddox

Этот трансформатор предназначен для преобразования 3-фазного 480 В в 3-фазное 380 Y 220 для работы оборудования, такого как панели, двигатели, станки с ЧПУ, сварочные аппараты, конвейерные системы, насосы, печатное оборудование, инструменты для изготовления, майнеры криптовалюты, оборудование центров обработки данных и другие бизнес-машины.

:

• Сертификаты CSA и UL
• 60 Гц Частота
• Повышение температуры на 150 ° C
• Отводы первичной регулировки 2 вверху, 4 внизу с шагом 2,5%
• Высокоэффективные алюминиевые обмотки
• 220 ° C Класс изоляции
• Обмотки, пропитанные вакуумным давлением
• NEMA 3R Внешний / внутренний шкаф
• DOE 2016 Energy Efficient
• Настенный монтаж до 75 кВА
• Проушины включены до 75 кВА

Точные размеры и форма могут варьироваться.Трансформатор может отличаться от изображенного на рисунке.

Нужно что-то другое? Свяжитесь с нами для индивидуального предложения: [email protected]

Скачать инструкцию по эксплуатации

Приблизительные размеры и масса корпуса:

кВА 15 30 45 75 112,5 150

Размеры (ВхШхГ) 28 «x21» x14 « 32″ x27 «x17» 32 «x27» x17 « 39″ x29 «x20» 41 «x32» x22 « 41″ x32 «x22»

Вес (фунты) 220 320 385 565 725 860

Стоимость доставки
Стоимость доставки варьируется, но обычно составляет 5-10% от общей стоимости покупки.

Отгрузка От
Трансформаторы отгрузка со склада доставляем в течении 3-5 рабочих мест. У Мэддокса 22 региональных фулфилмент-центра, поэтому доставка никогда не заканчивается через несколько дней!

Центры обработки заказов Maddox

Возврат
Наша политика действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен. Мы все еще можем быть заинтересованы в выкупе устройства обратно.

Чтобы вернуть товар, заполните эту форму.

Отправить заявку …

Подробнее здесь: Политика доставки, возврата и возврата

5 лет гарантии

Покупайте с уверенностью. Все новые и бывшие в употреблении трансформаторы Maddox проходят испытания и имеют полную 5-летнюю гарантию от дефектов. Если у вас возникнут какие-либо проблемы, просто позвоните нам и получите бесплатную замену. Мы даже оплатим доставку!

Hybrid Мощный однофазный от 220 вольт до трехфазного 380 вольт для различных областей применения Сертифицированные продукты

Получите доступ к множеству вариантов мощных, надежных и эффективных. Однофазный 220 В на 3 фазы 380 В на Alibaba.com для всех типов жилых и коммерческих помещений. Эти. 220 вольт от одиночного до 380 вольт трехфазного. оснащены по последнему слову техники и имеют разную мощность, чтобы с легкостью служить вашим целям. Вы можете выбрать из существующих. Однофазный 220 вольт на 3 фазы 380 вольт Модели можно найти на сайте или заказать полностью индивидуализированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

The. 220 В, однофазный, 3 фазы, 380 В защита от перенапряжения и так далее. Эти. Однофазное напряжение 220 вольт до трехфазного 380 В доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов.Эти. Однофазное напряжение 220 В до трехфазного 380 В также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать из различных. Однофазный 220 вольт до трехфазного 380 вольт с различными моделями, размерами, емкостями, потребляемой мощностью и многим другим. Эти умные. 220 вольт однофазный до 380 вольт трехфазный эффективны в экономии счетов за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки.Вы можете использовать это. Однофазное напряжение 220 В до трехфазного 380 В в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критическим.

Просмотрите разнообразное. Однофазное напряжение 220 В до трехфазного 380 В диапазоны на Alibaba.com и покупайте лучшие из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

Ускоренный курс по электрическим системам

Нужно ли мне это понимать, чтобы подключать ноутбук и бритву за границей? Нет.Эта страница предназначена для тех, кто хочет разобраться в различных электрических системах и тех, кому необходимо использовать мощное оборудование. На сайте Стива Кропла много информации для путешественников. Я предлагаю путешественникам посетить его сайт, чтобы узнать, как разные напряжения / частоты влияют на электрические приборы. Это продвинуто? Это определенно не ракетостроение, и любой, кто разбирается в электричестве, должен уметь следовать. Однако я предлагаю вам прочитать его сверху вниз, поскольку я воздержался от повторения информации.Если вы хотите изучить основы электричества, посетите страницы HowStuffWorks, посвященные электричеству. Как работает система 115/230 В или 230/460 В постоянного тока? Это простейшая система, первоначально использовавшаяся Эдисоном и поэтому называемая системой Эдисона. Предположим, у нас есть лампочка, которая не будет работать при напряжении выше 115 В. Затем предположим, что мы хотим распределить электроэнергию в городе, чтобы эти лампочки работали. Достаточно просто, каждый знает, как подключить лампочку к аккумулятору. Соединить два так же просто: - Аккумулятор 115 В - - Аккумулятор 115 В - Аккумулятор 115 В - | | - лампочка - ИЛИ | | | | - лампочка - - лампочка - -- лампочка -- Единственная проблема в том, что медь стоит дорого, и поэтому мы хотим минимизировать ток.Провода в цепи слева пропускают в два раза больше тока по сравнению с проводами в цепи справа. Это означает, что нам нужно будет использовать провода с как минимум вдвое большим количеством меди. Цикрут справа означает, что обе лампочки должны гореть одновременно. Несколько непрактично. Очевидный способ решить эту проблему — использовать вместо них две лампы на 230 В, но у нас их пока нет. Но что, если мы введем дополнительный провод между двумя батареями? - аккумулятор 115В - аккумулятор 115В - | | | - лампочка - - лампочка - Вуаля! Мы сократили ток в обоих проводах вдвое и теперь можем управлять фарами независимо.Хотя для дополнительного провода нам нужна медь, ее все же меньше, чем раньше. Экономим деньги. Эта система может применяться в большем масштабе. Просто вставьте дом там, где наверху написана лампочка. Хорошо, теперь я понимаю 230/460 В постоянного тока, но как получить 230/460 В переменного тока? Это связано с тем, как подключена вторичная сторона трансформатора. (Если вам интересно, как работает трансформатор, посетите [не забудьте вставить подходящий сайт]) Возьмите однофазный трансформатор, который похож на батарею: он может быть подключен только к 230 В или 230-0-230 В.В первом случае от трансформатора отходят всего два провода, по одному с каждой стороны вторичной обмотки. Во втором случае есть три провода, по одному с каждого конца обмотки и один, подключенный к центру обмотки. Поэтому это называется однофазным с центральным отводом. Он работает так же, как две батареи в корпусе постоянного тока. Легко, правда? [не забудьте включить схемы] Были жаркие споры, является ли это однофазным или двухфазным.На мой взгляд, однофазное обозначает систему с одним напряжением, а двухфазное обозначает редко используемую систему с фазовым углом 90. В этом случае фазовый угол равен 180. Таким образом, дебаты не достигают цели. Это однофазный с центральным отводом или двухфазный 180. Иногда используется термин «система Эдисона», хотя он более правильно относится к системам постоянного тока. Вы также можете иметь две фазы из трех плюс общий (нейтральный) провод в служебном кабеле. Иногда это называют Vee-фазой. Возможно, его также можно было бы назвать 120 двухфазным. Хорошо, теперь я получаю однофазное соединение с центральным отводом (230/460 В), но что такое трехфазное (230/400 В)? Теперь становится немного сложнее. Вам не нужно понимать математику, просто то, что происходит. Любая книга по теории электричества должна охватывать три этапа. У HowStuffWorks есть несколько слов по этому поводу. Вместо трех проводов, которые у нас были в однофазном корпусе с центральным отводом, теперь у нас есть четыре провода: один — общий (нейтральный) провод — имеет 230 вольт к любому из трех других проводов.Между тремя другими проводами, называемыми фазами, корень квадратный из 3 x 230 = 400 вольт. Раньше нам нужно было две лампочки, чтобы уравновесить друг друга. Теперь нам нужно три. Это означает, что эту систему немного сложнее сбалансировать, чем однофазную систему с центральным выводом, но с другой стороны: ток в каждом из трех проводов составляет лишь одну треть от того, что было бы, если бы это была однофазная система на 230 В. . и nbsp Это было не очень сложно, правда? Есть еще три фазы: это позволяет создавать дешевые и эффективные электрические генераторы и двигатели.Поэтому практически все отрасли и электростанции в мире используют три фазы. Если у нас есть трехфазная электростанция, мы можем использовать трансформаторы для преобразования ее в другие системы, описанные здесь, за исключением двухфазной системы. Неудивительно, что двухфазная система сегодня ограничена учебниками. Что такое трехфазные системы на 127/220 В и 230 В? 127/220 В является предшественником системы 220/380 В (230/400 В) и работает таким же образом. В нескольких странах, в первую очередь в Бразилии, Мексике и Саудовской Аравии, все еще используются системы на 127 В, и там все еще продаются устройства для этого напряжения.В большинстве других стран, однако, устройств на 127 В сейчас мало. Таким образом, между двумя фазами подключаются даже однофазные нагрузки, а электросети часто даже не питают нейтраль. Чтобы узнать, как можно заземлить такую ​​систему, загляните на страницу о системах заземления. и nbsp 230 В также может быть системой треугольника с заземлением в углу. В этом случае одна из фаз заземлена из-за отсутствия нейтрали. Преимущество этой системы по сравнению с системой 230 В звезда без нейтрали состоит в том, что вы можете использовать систему заземления TN. А как насчет трехфазного 115/230 В? Трехфазная система, в которой нижнее напряжение составляет половину высокого, называется системой треугольника с центральным ответвлением. В этом случае к однофазному трансформатору с центральным ответвлением были добавлены еще два трансформатора, чтобы сформировать конфигурацию треугольника. Это любопытная система, поскольку вы получаете три разных напряжения: 230 В между фазами, 115 В между нейтралью и двумя фазами и, наконец, 200 В между нейтралью и третьей фазой. Единственный случай, когда эта система полезна, — это когда у вас ограниченная нагрузка 115 В, но значительная нагрузка 230 В. Где найти 400/690 В, 277/480 В или 347/600 В? Это промышленные напряжения. Система 277/480 В распространена в промышленности США и других стран с частотой 60 Гц. 347/600 В — канадский эквивалент. 400/690 В — это официальный стандарт промышленного напряжения IEC для стран с частотой 50 Гц. Однако такие системы (380 / 660–415 / 720 В) встречаются редко, так как стандартного 220 / 380–240 / 415 В достаточно для большинства нужд. В других списках есть поле «Количество поставленных проводов»? Эта информация изначально поступает от Министерства торговли США.Фактически он есть в базе данных, но не представлен на веб-странице. Причина в том, что количество проводов зависит от трех факторов: типа используемого заземления, наличия нейтрали и количества фаз. Также не указывается, к какому типу услуг относится эта информация: промышленным или жилым. Министерство торговли взяло на себя серьезную задачу по сбору информации, за что мы должны быть благодарны, но эта конкретная информация не очень полезна. Важными факторами при проектировании или выборе приборов являются количество фаз и наличие нейтрали. Полезная информация будет выглядеть примерно так: Поставляемые фазы: 1 + N Для бытовых услуг предоставляется только однофазное обслуживание. Поставляемых фаз: 2/2 + N Подаются две фазы из двух плюс нейтраль, т. Е. Одна фаза с отводом по центру. (2/3 + N будет означать две фазы из трех плюс нейтраль.) Поставлено фаз: 3 Для бытовых нужд поставляются три фазы без нейтрали. Почему вы пишете 115/230 В, а не 110/220 В или 240/120 В? Я использовал 230 В вместо 220 или 240 В для простоты. Эта страница предназначена для представления концепций, а не для описания реальных систем, используемых в конкретной стране. Я решил записать более низкое напряжение перед косой чертой, но некоторые люди сначала пишут более высокое напряжение.Я не знаю, что такое официальный стандарт, но этот способ кажется наиболее распространенным. Хочу узнать больше! Вы можете начать с ePanorama. Страница немного беспорядочная, но забита информацией и ссылками.

В чем разница между электрическими нагревательными трубками 220 В и 380 В? — Новости

Трехфазное электричество 380В, однофазное гражданское 220В. Проще говоря, в промышленном электричестве можно выбрать один провод под напряжением и один нулевой провод для трехфазного четырехпроводного подключения, и его можно использовать для гражданского использования.При выборе провода для нагревательной трубки 220 В он должен быть толстым. Некоторые подходят, но количество проводов меньше 380.

Трехфазный источник питания переменного тока: источник питания, состоящий из трех электрических потенциалов переменного тока с одинаковой частотой, такая же амплитуда, а фазы различаются на 120 градусов.

Трехфазный переменный ток имеет много преимуществ перед однофазным переменным током. Он имеет очевидные преимущества в производстве, передаче и распределении электроэнергии, а также в преобразовании электрической энергии в механическую.Простая конструкция и отличная производительность.

Следует отметить, что нет особого различия между безопасностью электрических нагревательных трубок 220 В и 380 В, и это имеет мало общего с напряжением. При одинаковой мощности нагревательные трубки 380 В и 220 В имеют одинаковую эффективность нагрева и одинаковую безопасность.

2. Что такое углеродное волокно кварцевой нагревательной трубки?

Нагревательный элемент из углеродного волокна представляет собой чистый черный материал корпуса, а нагревательная подложка из углеродного волокна представляет собой композит из полиакрилонитрила и углеродного волокна на основе вискозы, полученного посредством специального процесса, и его содержание углерода достигает 99.99%. Электрод изготовлен из жаропрочного молибденового материала и обработан специальным способом, который устойчив к высоким температурам и имеет длительный срок службы.

В процессе преобразования электричества в тепло видимый свет очень мал, а эффективность преобразования тепла в электроэнергию составляет более 95%, что на 30% больше энергосбережения, чем используемые никель-хромовые, вольфрам-молибденовые и другие материалы. как нагревательные элементы. При той же мощности он более энергоэффективен, чем металлические электронагревательные трубки из никель-хрома.Температура излучения на 30 ℃ выше, чем у кварцевой нагревательной трубки из вольфрам-молибденовой проволоки на 15 ℃. Излучаемые дальние инфракрасные лучи непосредственно поглощаются человеческим телом, одеждой, водой и т. Д., А потери тепла в процессе теплопередачи невелики; абсорбция углеводов сильнее, эффект резонанса атомов углерода хороший, а эффективность продукта значительно повышается.

Таким образом, нагревательный материал из углеродного волокна имеет большой запас мощности, высокую термостойкость и высокую теплоемкость! Трубку электрического обогрева следует использовать в качестве нагревательного материала, и эффект будет очень хорошим!

.

No related posts.
