Как просверлить отверстие в бетоне под розетку правильно

Сверлим отверстие в бетоне под розетку

Сверление отверстий в бетоне под розетки дело не простое, особенно при отсутствии специального оборудования. Поэтому часто приходится «изобретать велосипед», и пользоваться «дедовскими способами». Но далеко не все о них знают, поэтому в нашей статье мы решили рассмотреть некоторые из них более детально.

Сверление отверстий в бетоне при помощи перфоратора

Существует несколько вариантов сверления отверстий в стене при помощи перфоратора, и все они зависят от плотности бетона, а также наличия необходимого инструмента. Начнем наш рассказ с наиболее простых способов, и закончим самыми трудоемкими.

Сверление отверстий при помощи коронки для подрозетников

Если вы не знаете, чем просверлить отверстие под розетку в стене, то просто спросите в магазине коронку для подрозетников. Это совсем нехитрое устройство, которое в значительной степени облегчает эту трудоемкую работу.

Коронки для сверления отверстий под розетку

Коронка для подрозетников состоит из четырех элементов. Первое это основа. Она представляет собой штырь для крепления в перфораторе, с фланцем для накручивания коронки. Коронка представляет собой кусок трубы диаметром от 68 до 80 мм.

На ее концах, с одной стороны имеется резьба для крепления с основой, а на другом конце -твердосплавные режущие элементы. В некоторых коронках эти режущие элементы имеют алмазное напыление, которое увеличивает их срок службы. Третьим элементом является сверло, которое так же закрепляется в основе при помощи четвертого элемента – винта. Назначение сверла: центровка коронки.

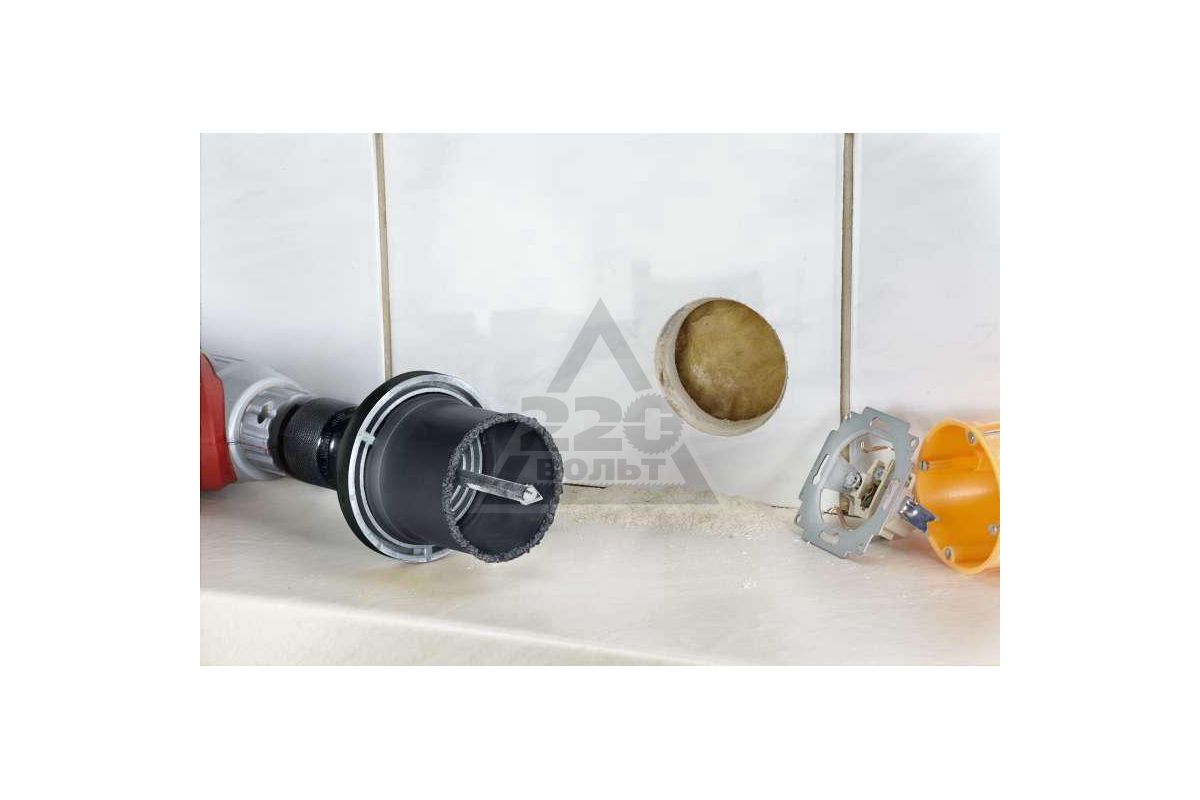

Коронка для сверления бетона под розетку

Цена такой коронки находится во вполне разумных пределах. Поэтому, если вы затеяли ремонт с переносом электрических точек, очень советуем вам такую купить. Она всегда пригодится в хозяйстве.

Производим разметку стены	Для того, чтобы выполнить сверление отверстия с помощью такой коронки, следует проделать следующие операции. Прежде всего, отмечаем место установки нашей новой розетки. Нам необходимо вымерять центр требуемого отверстия.
Просверливаем центр нашего отверстия	На следующем этапе, при помощи перфоратора и обычного сверла по бетону, как на видео, высверливаем отверстие в данной точке.
Устанавливаем коронку и высверливаем требуемое отверстие	Затем собираем коронку, и устанавливаем ее на перфоратор. Центрующее сверло коронки немного выступает над краями самой коронки. Его вставляем в просверленное ранее отверстие.
Конечный результат работы коронки	Далее, включаем перфоратор, и высверливаем отверстие для подрозетника. В идеале, коронка войдет в стену на 2/3, и мы получим красивое ровное отверстие.

Сверление отверстий при помощи коронки и сверла

Используя коронку, вы получите необходимое отверстие. Но далеко не всегда это будет сделать так просто.

Дело в том, что с кирпичом и некоторыми видами бетона, такая коронка справляется весьма неплохо. Но иногда она бессильна. И тогда приходится изобретать другой способ, кaк прaвильно просверлить отверстие под розетки.

Итак:

• Если коронка плохо, или вообще не справляется с вашим бетоном, то вам придётся использовать немного другой способ. Разберем его по этапам.
• Прежде всего, как и в первом варианте, находим центр нашей будущей розетки. Затем просверливаем отверстие для центровочного сверла. Берем коронку и пробуем с ее помощью высверлить отверстие.

Коронка оставляет след на стене

• Это у нас не получилось. Но на стене остались явные следы нашего будущего отверстия. Они-то нам и нужны. Теперь, используя обычное сверло по бетону, по краям будущего отверстия своими руками делам несколько отверстий. Чем больше их число, тем легче нам затем будет, поэтому сделайте в около 20 таких отверстий.

На фото примерное количество отверстий, которые мы должны выполнить сверлом

Теперь вновь одеваем на перфоратор нашу коронку, и, уже используя ее, вновь делаем отверстие под подрозетник. Дело должно пойти намного быстрее.

Обратите внимание! Если вы поленились и сделали небольшое число отверстий сверлом, то при работе коронкой вполне возможны толчки. Поэтому держите перфоратор крепче.

Сверление отверстий перфоратором без коронки

Но иногда может получиться так, что коронки нет, а отверстие необходимо прямо сейчас. Поэтому вы должны знать, как просверлить отверстие под розетку в бетоне без коронки.

В этом случае мы будем использовать обычное сверло и зубило, или соответствующую насадку на перфоратор, если он имеет функцию работы отбойного молотка.

• Для использования данного метода, нам необходимо очертить нашу будущую розетку
  . Сделать это можно методом прикладывания подрозетника, либо используя веревку и карандаш.
• Затем по контуру будущего отверстия, как и в варианте, описанном выше, делаем много небольших отверстий. В этом случае желательно, чтобы этих отверстий было больше чем 20 штук.

Делаем от 10 до 20 отверстий по контуру будущего отверстия

• Затем используя зубило или соответствующую насадку перфоратора, начинаем выбивать остатки бетона между отверстиями, оставленные сверлом. Процесс это длительный и трудоемкий, но более лёгких вариантов просто нет.

Выбиваем отверстие зубилом

Отверстие под розетку при помощи болгарки

Иногда может получиться так, что перфоратора под рукой нет, а отверстие под розетку сделать необходимо. В этом случае можно использовать болгарку. Конечно, это далеко не лучший вариант, но, в крайнем случае, вполне применим.

Отверстие под розетку выполненное болгаркой

Итак:

• Для использования этого варианта, вам, прежде всего, необходимо обрисовать контур будущей розетки. Для этого можно использовать обычный карандаш.
• Следующим шагом является подготовка к работе болгаркой по бетону. Инструкция советует надеть очки, респиратор или хотя бы марлевую повязку. Голову также лучше защитить головным убором.
• После этого болгаркой, с кругом по бетону соответствующего диаметра, делаем надрезы в крайних точках будущего отверстия. Надрезы должны иметь соответствующую глубину. Минимальное число надрезов для получения квадрата — четыре, но можно сделать и более приближенную к кругу фигуру.

Обратите внимание! При выполнении работ, ни в коем случае нельзя изменять положение болгарки относительно стены. Это может привести к поломке диска и разлету осколков. Это, в свою очередь, может привести к весьма плачевным травмам.

• После этого, используя обычное зубило и молоток, начинаем выбивать бетон в центре надрезов. Труд это кропотливый, но других вариантов нет.

Вывод

Теперь вы знаете, как правильно просверлить отверстие под розетки в самых разных условиях. Но лучше все-таки не изобретать велосипед, и использовать для этого соответствующий инструмент.

Тем более, что многие из описанных выше методов достаточно опасны, особенно вариант с использованием болгарки. И не одно отверстие под розетку не стоит вашего здоровья.

Как сделать отверстие для розетки в стене?

Отверстия под розетки

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

1. Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
2. При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

• Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
• Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
• Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

• Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
• Линейка любого размера.
• Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
• Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку. Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.
• Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
• Подрозетник. Данный предмет является каркасом, который придает креплению большей жесткости.
• Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
• Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Проделывание отверстий на бетонной стене

Данный этап является самым трудным и кропотливым, особенно если бетонная стена прочна и трудно поддается сверлению. Есть несколько способов сверления отверстий под розетку в зависимости от наличия соответствующего инструмента.

• Использование специальной коронки для резьбы по бетоны. В данном случае просверливается отверстие в центре разметки для входа центральной оси коронки. Таким образом, коронка будет входить легче. Просверливается отверстие коронкой, а оставшиеся куски бетона выбиваются зубилом.
• Использование дрели со сверлом по бетону. В данной ситуации просверливается 10–12 отверстий по окружности разметки, после чего полученный круг выбивается при помощи молотка и зубила (или другими удобными способами).
• Смешанный способ. Первым шагом просверливается несколько отверстий по окружности, а затем данная конструкция просверливается до конца при помощи коронки по бетону. Остаток выбивается зубилом. Таким способом работать будет легче, так как ход коронки будет легче и мягче. Данный способ наиболее актуален для прочных бетонных стен.

Не стоит сильно акцентировать внимание на четкой округлой форме отверстия. Ничего страшного, если место под монтаж будет немного квадратным, ведь остаток места в любом случае будет замазываться специальным раствором для прочной и надежной фиксации подрозетника.

Важно отметить, что при монтаже блока из нескольких розеток нужно обязательно просверливать между ними канавки для укладки проводки, которая будет соединять между собой все элементы.

Установка подрозетника

Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.

Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.

Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю. Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Окончание работ

Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.

Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.

Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.

Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.

Подготовительные работы

Розетка в стене с одним гнездом

Перед тем как сделать отверстие под розетку в бетоне, необходимо составить схему и провести расчеты. Прокладывать кабели разрешается только в вертикальном и горизонтальном направлении, любые диагонали исключаются. Если изготавливаются штробы, провод должен быть протянут в гофрированную пластиковую трубку, которая вмуровывается в канавку.

На основании составленной схемы производится расчет материалов, инструментов и вспомогательных приспособлений. Кроме этого, необходимо продумать вопросы безопасности.

Чтобы провести установку внутренних розеток своими силами, потребуются такие инструменты:

• перфоратор, болгарка;
• уровень, рулетка;
• плоскогубцы, кусачки, нож, молоток, зубило;
• сверло для розеток, алмазная коронка, набор отверток;
• индикатор;
• узкий шпатель, тонкая малярная кисть;
• гофрированная пластиковая трубка;
• карандаш.

Стандартный внешний вид подрозетников

Из материалов необходимо приобрести следующее:

• трехжильный медный кабель, чтобы можно было сделать заземление;
• пластиковые подрозетники;
• гипс или шпаклевка;
• жидкая грунтовка для бетона и штукатурки;
• розетки с тремя контактами.

Для облегчения работы следует иметь стремянку или устойчивый стол, чтобы работать на высоте. Защитить органы зрения и дыхания нужно с помощью респиратора и строительных очков. Монтаж следует проводить в перчатках.

Разметка стены

Высота установки выключателей и розеток

Принимать решение о том, где и как установить розетку в стену из бетона, нужно с учетом следующих факторов:

• Места расположения ранее проложенных линий. Их можно использовать для подключения, но при этом не повредить во время сверления.
• Расстановка мебели, а также возможные перспективы ее перемещения или добавления новых предметов интерьера. Нужно предусмотреть, чтобы точки не закрывались крупными объектами.
• Высота. В соответствии с требованиями СНиП розетки разрешается устанавливать на расстоянии 20-120 см от пола. Данное положение основано на требованиях безопасности.

После определения мест расположения приборов необходимо нанести на стены метки, по которым будет выполняться бурение.

Предварительная разметка стены для установки розеток

Разметка под блок из нескольких розеток делается в такой последовательности:

1. Намечается центр изделия, которое будет посередине.
2. По этой точке проводится ровная горизонтальная линия, параллельная полу.
3. От контрольной точки в обе стороны отмеряется по 71 мм, что соответствует габаритам монтажных коробок.

Чтобы отметки не стерлись в процессе дальнейших действий, их следует продублировать керном и пометить крестиками.

Проделывание отверстий

Эта часть работы самая трудная, долгая и пыльная. Перед ее началом нужно вынести из комнаты цветы, картины и прочие мелкие фрагменты интерьера. Все остальное необходимо накрыть защитной пленкой. Сверлить бетон нужно при закрытой двери, заткнув щели мокрой тряпкой.

Просверлить отверстие под розетку в бетоне можно одним из следующих способов:

1. Монтаж отверстия под розетку при помощи перфоратора с насадкой

   С помощью специальной насадки на перфоратор (коронки). Изделие состоит из хвостовика, стального стакана с зубцами и центрального бура, задающего правильное направление движения инструмента. В процессе бурения коронка сильно греется. Чтобы не сжечь резцы, ее нужно периодически извлекать и остужать в воде. После врезания в бетон на нужную глубину в дыре остается цилиндр. Он выбивается молотком и зубилом, либо разрушается перфоратором. Выбить цилиндр целиком можно мощным клином и кувалдой. Если пострадают края дыры, это не страшно — стена будет штукатуриться. Между дырками нужно сделать переходы для прокладки кабелей.

2. Победитовые наконечники

   Перфоратором. Для работы используется комплект буров диаметром 6-12 мм и насадки для разрушения. Можно использовать дрель с победитовым сверлом, но это очень долгий и трудоемкий процесс. Сначала намечаются окружности, по которым с минимальным интервалом сверлятся дыры диаметром 6 мм. После этого более крупными бурами в решето превращается внутреннее пространство. Заключительным этапом является разрушение, измельчение и удаление оставшихся после сверления тонких стенок. Здесь потребуется больше времени, чтобы выровнять внутренние грани проемов.

3. Резка отверстия под розетку болгаркой

   Болгаркой. Вместо болгарки может использоваться ручная фреза с диском по камню. Выбор в пользу этого способа делается в тех случаях, когда в хозяйстве нет перфоратора, или по каким-либо причинам его нельзя использовать. Внешние края нанесенных окружностей соединяются прямыми линиями — получается квадрат или прямоугольник. Затем болгаркой делаются вырезы. Круг должен выходить за пределы углов на половину диаметра, чтобы получить проем правильной формы. Чтобы было легче выбрать материал изнутри, рекомендуется сделать несколько дополнительных продольных и поперечных прорезов. Разрушать и удалять мелкие фрагменты быстрее и проще.

После получения отверстий необходимо подогнать их под размеры подрозетников. Для этого используется ручной или электрический инструмент — перфоратор, молоток, зубило, прямошлифовальная машина. По результатам работы должны получиться отверстия на 2-3 мм шире и глубже монтажных коробок.

Ниши нужно очистить от каменной крошки и пыли. Целесообразно их обработать жидкой грунтовкой для улучшения адгезии с замазкой, которая будет использоваться в качестве заполнителя.

Подготовка и монтаж подрозетников

Вывод кабеля к будущей розетке

Перед тем как начать устанавливать подрозетник, в отверстие нужно вывести кабель. Если он уже есть, следует проверить его работоспособность, чтобы не делать лишнюю работу. Если провод отсутствует, его нужно врезать в стену, используя те самые инструменты, которые использовались при изготовлении отверстий — перфоратор и болгарку. При новой прокладке целесообразно к каждому гнезду подводить отдельные провода, чтобы не зависеть от ограничений по мощности подключаемых потребителей.

Подготовка к установке двойного подразетника состоит из таких этапов:

1. Внешний осмотр изделий, проверка их целостности и правильности форм.
2. Удаление заглушек, предназначенных для пропускания жил и прочих фрагментов, которые не понадобятся при установке.
3. Соединение монтажных коробок вместе, если их конструкцией предусмотрен такой крепеж.
4. Примерка изделия в нише. Оно должно свободно в нее входить без наклона и выпирания.
5. Пропускание кабеля в отверстия и фиксация коробок в подвешенном состоянии.

Чтобы сделать розетку в бетонной стене, нужно правильно выбрать замазку для фиксации. Лучше использовать материал со средней скоростью схватывания, чтобы была возможность корректировать подрозетник после погружения в нишу.

Чтобы поставить и закрепить монтажную коробку в стене, нужно выполнить следующие действия:

1. Еще раз очистить отверстия от пыли и грязи, обработать их грунтовкой. Дождаться, пока она высохнет.
2. Заделать силиконом отверстие, через которое выходит кабель. Это защита от насекомых, которые могут приползти из соседних квартир.
3. Развести шпаклевку. Делать ее нужно средней консистенции, достаточно плотной, чтобы сохраняла форму, но и в меру податливой, чтобы без труда поддаваться давлению.
4. Равномерно нанести раствор на внутренние стенки выемок. Толщина слоя зависит от разницы в размерах основания и монтажной коробки.
5. Держа кабель натянутым, вдавить стакан в отверстие до полного погружения. Его края должны оказаться в одной плоскости с поверхностью панели.
6. С помощью мастерка и отвертки провести коррекцию положения и окончательное выравнивание изделий.

Если внутрь коробок просочился раствор, его лучше сразу не трогать. Фрагменты шпаклевки удобнее удалять после ее полного застывания. Так можно сэкономить время и не испачкать стакан.

Отделка стен

Начинать отделку следует после полного застывания раствора в высверленных отверстиях. Если сразу начать заделку штроб, от механического воздействия кабеля подрозетники могут сдвинуться со своего места.

Отделка панелей проводится в следующей последовательности:

1. Канавки очищаются от посторонних предметов, пыли и крошки.
2. Проводится обработка поверхностей грунтовкой глубокого проникновения. Если жидкость быстро впитывается, операция повторяется.
3. Замешивается раствор из песка и цемента. Им проводится заделка крупных провалов, сколов, отверстий. После нанесения раствора должна остаться продольная впадина глубиной 3-4 мм.
4. Полностью высохший цемент очищается от выступающих фрагментов и дважды обрабатывается жидкой грунтовкой.
5. Готовится стартовая шпаклевка. Она наносится и выравнивается с тем расчетом, чтобы оставался 1-1,5 мм для финишного покрытия.
6. Основа зачищается от крупинок и покрывается пропиткой.
7. Замешивается и наносится финишная шпаклевка. После ее застывания стена затирается. Следует добиться, чтобы не осталось никаких следов от проложенных ранее штроб.

Окончательная отделка выбирается хозяевами в зависимости от собственных вкусов и предназначения комнаты. Это могут быть обои, кафельная плитка, краска и прочие облицовочные материалы.

Установка фурнитуры

Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.

Монтаж проводится в следующей последовательности:

1. Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
2. С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
3. Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
4. Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
5. Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева. Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.
6. Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
7. Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить. Для этого используются саморезы и распорные лапки.
8. Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
9. Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.

В заключение в помещение подается ток и проверяется работоспособность устройства.

Сверление отверстий в бетоне при помощи перфоратора

Существует несколько вариантов сверления отверстий в стене при помощи перфоратора, и все они зависят от плотности бетона, а также наличия необходимого инструмента. Начнем наш рассказ с наиболее простых способов, и закончим самыми трудоемкими.

Сверление отверстий при помощи коронки для подрозетников

Если вы не знаете, чем просверлить отверстие под розетку в стене, то просто спросите в магазине коронку для подрозетников. Это совсем нехитрое устройство, которое в значительной степени облегчает эту трудоемкую работу.

Коронки для сверления отверстий под розетку

Коронка для подрозетников состоит из четырех элементов. Первое это основа. Она представляет собой штырь для крепления в перфораторе, с фланцем для накручивания коронки. Коронка представляет собой кусок трубы диаметром от 68 до 80 мм.

На ее концах, с одной стороны имеется резьба для крепления с основой, а на другом конце -твердосплавные режущие элементы. В некоторых коронках эти режущие элементы имеют алмазное напыление, которое увеличивает их срок службы. Третьим элементом является сверло, которое так же закрепляется в основе при помощи четвертого элемента – винта. Назначение сверла: центровка коронки.

Коронка для сверления бетона под розетку

Цена такой коронки находится во вполне разумных пределах. Поэтому, если вы затеяли ремонт с переносом электрических точек, очень советуем вам такую купить. Она всегда пригодится в хозяйстве.

Производим разметку стены	Для того, чтобы выполнить сверление отверстия с помощью такой коронки, следует проделать следующие операции. Прежде всего, отмечаем место установки нашей новой розетки. Нам необходимо вымерять центр требуемого отверстия.
Просверливаем центр нашего отверстия	На следующем этапе, при помощи перфоратора и обычного сверла по бетону, как на видео, высверливаем отверстие в данной точке.
Устанавливаем коронку и высверливаем требуемое отверстие	Затем собираем коронку, и устанавливаем ее на перфоратор. Центрующее сверло коронки немного выступает над краями самой коронки. Его вставляем в просверленное ранее отверстие.
Конечный результат работы коронки	Далее, включаем перфоратор, и высверливаем отверстие для подрозетника. В идеале, коронка войдет в стену на 2/3, и мы получим красивое ровное отверстие.

Сверление отверстий при помощи коронки и сверла

Используя коронку, вы получите необходимое отверстие. Но далеко не всегда это будет сделать так просто. Дело в том, что с кирпичом и некоторыми видами бетона, такая коронка справляется весьма неплохо. Но иногда она бессильна. И тогда приходится изобретать другой способ, кaк прaвильно просверлить отверстие под розетки.

Итак:

• Если коронка плохо, или вообще не справляется с вашим бетоном, то вам придётся использовать немного другой способ. Разберем его по этапам.
• Прежде всего, как и в первом варианте, находим центр нашей будущей розетки. Затем просверливаем отверстие для центровочного сверла. Берем коронку и пробуем с ее помощью высверлить отверстие.

Коронка оставляет след на стене

• Это у нас не получилось. Но на стене остались явные следы нашего будущего отверстия. Они-то нам и нужны. Теперь, используя обычное сверло по бетону, по краям будущего отверстия своими руками делам несколько отверстий. Чем больше их число, тем легче нам затем будет, поэтому сделайте в около 20 таких отверстий.

На фото примерное количество отверстий, которые мы должны выполнить сверлом

Теперь вновь одеваем на перфоратор нашу коронку, и, уже используя ее, вновь делаем отверстие под подрозетник. Дело должно пойти намного быстрее.

Обратите внимание! Если вы поленились и сделали небольшое число отверстий сверлом, то при работе коронкой вполне возможны толчки. Поэтому держите перфоратор крепче.

Сверление отверстий перфоратором без коронки

Но иногда может получиться так, что коронки нет, а отверстие необходимо прямо сейчас. Поэтому вы должны знать, как просверлить отверстие под розетку в бетоне без коронки.

В этом случае мы будем использовать обычное сверло и зубило, или соответствующую насадку на перфоратор, если он имеет функцию работы отбойного молотка.

• Для использования данного метода, нам необходимо очертить нашу будущую розетку. Сделать это можно методом прикладывания подрозетника, либо используя веревку и карандаш.
• Затем по контуру будущего отверстия, как и в варианте, описанном выше, делаем много небольших отверстий. В этом случае желательно, чтобы этих отверстий было больше чем 20 штук.

Делаем от 10 до 20 отверстий по контуру будущего отверстия

• Затем используя зубило или соответствующую насадку перфоратора, начинаем выбивать остатки бетона между отверстиями, оставленные сверлом. Процесс это длительный и трудоемкий, но более лёгких вариантов просто нет.

Выбиваем отверстие зубилом

Отверстие под розетку при помощи болгарки

Иногда может получиться так, что перфоратора под рукой нет, а отверстие под розетку сделать необходимо. В этом случае можно использовать болгарку. Конечно, это далеко не лучший вариант, но, в крайнем случае, вполне применим.

Отверстие под розетку выполненное болгаркой

Итак:

• Для использования этого варианта, вам, прежде всего, необходимо обрисовать контур будущей розетки. Для этого можно использовать обычный карандаш.
• Следующим шагом является подготовка к работе болгаркой по бетону. Инструкция советует надеть очки, респиратор или хотя бы марлевую повязку. Голову также лучше защитить головным убором.
• После этого болгаркой, с кругом по бетону соответствующего диаметра, делаем надрезы в крайних точках будущего отверстия. Надрезы должны иметь соответствующую глубину. Минимальное число надрезов для получения квадрата — четыре, но можно сделать и более приближенную к кругу фигуру.

Обратите внимание! При выполнении работ, ни в коем случае нельзя изменять положение болгарки относительно стены. Это может привести к поломке диска и разлету осколков. Это, в свою очередь, может привести к весьма плачевным травмам.

• После этого, используя обычное зубило и молоток, начинаем выбивать бетон в центре надрезов. Труд это кропотливый, но других вариантов нет.

Чем сверлить отверстия для подрозетников?

При капитальном ремонте часто возникает необходимость в переносе старых или установке новых выключателей и розеток. Без специального сверла и инструмента изготовить отверстия для подрозетников в бетонных и кирпичных стенах будет проблематично. Рассмотрим несколько простых и эффективных приспособлений, которые сильно облегчат вам работу.

Твердосплавная коронка по бетону и кирпичу

Буровая коронка для подрозетников имеет напайки-зубья из твердого победитового сплава, ассиметрично расположенные по периметру режущей кромки. Именно они помогают оснастке уверенно продвигаться в кирпиче и бетоне. Центральная часть с адаптером SDS-Plus или SDS-Max предназначена для крепления коронки в патроне перфоратора. Центрирующее сверло с твердосплавным наконечником помогает точно направить коронку.

Безопасность. Сверление отверстий для подрозетников – процесс шумный и пыльный. Используйте при работе маску, очки и наушники. Будьте готовы к тому, что коронка может подклинивать или встретиться с арматурой, поэтому держите перфоратор крепко.

Чтобы коронкой было легче работать, можно предварительно по периметру и в центре будущей полости буром 8 мм проделать 10-12 отверстий на глубину подрозетника. После этого коронка быстро и легко войдет в толщу стены. Затем с помощью зубила-лопатки аккуратно выбиваем бетонную сердцевину, и можно приступать к установке подрозетника.

Алмазное корончатое сверло

Алмазная коронка надежна, долговечна, позволяет работать по армированному бетону и без охлаждающей жидкости. Износостойкие режущие сегменты состоят из прочнейших искусственных алмазов в металлической связке. Сверление алмазной коронкой выполняется в безударном режиме, что позволяет получить аккуратные и геометрически точные полости для подрозетников, не требующие доработки. Алмазную оснастку целесообразно использовать при больших объемах работ, но такой инструмент стоит недешево.

Как выбрать диаметр коронки для подрозетника? Самый распространенный размер пластикового стакана для розеток и выключателей составляет 68 мм. Чтобы отверстие соответствовало ему, необходимо выбирать коронку диаметра 68 – 70 мм.

Болгарка и алмазный диск по бетону

Когда в вашем распоряжении нет перфоратора, то сделать отверстие под розетку можно с помощью обычной болгарки и отрезного диска по бетону 230 мм. Способ простой, но довольно пыльный и трудоемкий. Разметив круг на стене (место будущей ниши для подрозетника), вырезаем по периметру квадрат и крест в центре. Затем выбивает молотком и зубилом стеновой материал, доводим отверстие до нужной глубины, принимая во внимание тот факт, что подрозетник должен «утонуть» в стене на 4-5 мм.

Если вам предстоят разовые работы при домашнем ремонте, то нет смысла покупать алмазный инструмент. Можно приобрести недорогую твердосплавную коронку, например, от отечественного производителя ЭНКОР. Ее ресурса хватит вам надолго, если не допускать ее перегрева, использовать при работе водяное охлаждение и не сверлить железобетон.

Полезные советы 03.12.2020 13:10:31

Коронки для подрозетников по бетону: виды, критерии выбора, цены

Выполнение в стенах больших отверстий дрелью с обычными сверлами и насадками не дает хорошего результата, края получаются неровными, процесс трудоемкий. Приходится делать более десятка сверлений, затем выдалбливать куски. Поэтому для бурения под монтаж электрических розеток используют перфораторы или установки со специальными коронками для подрозетников по бетону. Реже их применяют с мощной дрелью (не менее 800 Вт).

Оглавление:

1. Что такое коронка?
2. Классификация
3. Критерии выбора
4. Проделывание отверстий для розеток
5. Цены

Общие сведения о коронках

Это приспособления в виде отрезка цилиндрической трубы с режущей сегментированной окантовкой, состоящей из 5-16 зубьев. Чем больше сегментов, тем эффективнее и быстрее выполняется сверление. В состав также входят фланец (переходник под патрон) для крепления к инструменту и центрирующее сверло, первым проникающее в стену и задающее направление основной режущей кромке.

За счет особенностей конструкции коронки просто и быстро проникают в поверхность. Используя их, за 5 минут получают полость с ровными краями. Насадки для подрозетников по бетону хорошо справляются не только с этим материалом, но и с искусственным или природным камнем, керамической плиткой, кирпичом.

Способы сверления:

• Ударный. Для этого метода нужен мощный перфоратор и специальная насадка. Сердцевина отверстия крошится и полностью вываливается. Не подходит для железобетонных стен, так как пригодные для него коронки не справляются с резкой арматуры.
• Безударный. При помощи дрели или перфоратора с коронкой, работающего в режиме сверления. Отличается от ударного отсутствием шума и вибрации, позволяет резать арматурные прутья. О разновидностях коронок для бетона и ЖБИ вы узнаете из этой статьи.

Виды коронок

1. Габариты.

Для достижения хорошего результата необходимо правильно подобрать размер и диаметр коронки под розетки. Длина рабочей части бывает различной — от 60 до 550 мм. Ее подбирают в зависимости от требуемой глубины (не менее 40 мм, оптимально 60-65). Стандартный диаметр — 68, предельный — 74 мм (у насадок, используемых для других целей, он может быть намного меньшим или большим). Перед покупкой рекомендуется уточнить размер подрозетников, для которых нужно выполнить сверления. Если есть сомнения по поводу диаметра, то лучше выбрать больший. В случае ошибки зазор несложно заделать цементным раствором, а вставить подрозетник в отверстие меньшего размера невозможно.

2. Классификация по материалу.

• Из твердосплавной стали с победитовыми кромками. На режущем крае этого вида находятся напайки из сплава вольфрама и кобальта (победита). За счет низкой цены это самый востребованный тип коронок для выполнения сверлений под розетки, особенно для разовых работ. Недостатки — напайки часто отделяются от режущей кромки, нежелательно использовать на армированных участках стены. Но если соблюдать правила безопасной эксплуатации, делать перерывы, менять насадки — изделие прослужит долго. Важно дать остыть до того, как снять, это предотвращает отрывание напаек.
• С алмазным напылением (для безударного метода). Режущая кромка покрыта крошкой из технических алмазов, поэтому их применение возможно и на армированном бетоне. Отверстие получается идеально ровным, без дефектов по краям. Ограничений по глубине сверления для алмазных коронок нет. Уровень шума и вибрации значительно ниже, ударные нагрузки отсутствуют. Скорость выполнения бурения намного выше, а количество пыли меньше. Преимущество — изделия способны к самовосстановлению, износостойкие. Для продления срока службы участков с армированием лучше избегать.
• Из карбидно-вольфрамовых сплавов. Они не подходят для железобетонных стен. При попадании на арматурные стержни сразу выходят из строя. Достоинства — доступная цена, могут работать с обычной дрелью. Недостаток — сравнительно быстро изнашиваются без возможности восстановления, часто требую заточки.

3. Классификация по типу крепления.

Разновидности по хвостовику:

• 3-хгранные.
• 6-тигранные. Этот вид крепления, как и предыдущий, встречается чаще всего у бытовых дрелей.
• SDS Plus. Наиболее применимый вариант, соответствующий разъемам всех современных бытовых моделей перфораторов, работающих с насадками, оснащенными хвостовиком диаметром 10 мм.
• SDS Max. Используется только в мощном профессиональном оборудовании для коронок с диаметром хвостовика от 20 мм.
• SDS Top.

Подбор подходящего хвостовика зависит от типа инструмента.

Рекомендации по выбору

Несколько советов:

• Начинают с определения необходимых диаметра и глубины отверстий. Они зависят от размера монтажных коробок для розеток и должны быть одинаковыми с ними. Сверление получается на 1-2 мм шире, что позволяет плотно вставить в него подрозетник.
• Нужно учитывать объем работ. Если он большой, то подойдут только варианты с алмазным напылением, твердосплавных может хватить лишь на 3-4 раза.
• Разумнее приобретать изделия известных производителей (Bosch, Makita). Чтобы избежать покупки подделки рекомендуется проверять у продавца документы, подтверждающие происхождение и качество товара.
• Перед покупкой обязательно хорошо осмотреть насадку на предмет отсутствия дефектов, задиров. Напыление должно быть равномерным, прочным, не осыпаться.
• Использовать коронки по дереву для бетона нельзя.
• Для дрели и перфоратора подходят варианты с разными хвостовиками. В первом случае это обычно шестигранник, во втором — разъем типа SDS.

Пошаговая инструкция по сверлению в бетонной стене подрозетника

Порядок действий при высверливании в стенах:

• Подобрать инструмент и коронки.
• Нанести разметку.
• Вынести из помещения мебель и другие вещи, так как работа связана с обильным выделением пыли. Тяжелые предметы, которые невозможно переместить, накрыть пленкой.
• Обязательно использовать средства индивидуальной защиты: очки, респиратор, перчатки, спецодежду.
• Установить на перфораторе режим сверления.
• Проделать по разметке отверстия. В процессе на перфоратор не давить, не перекашивать.
• Оставшиеся фрагменты бетона выбить молотком и зубилом.

Если сверление идет с трудом, инструмент имеет небольшую мощность, то предварительно обычным сверлом проделывают несколько маленьких дыр по всему диаметру подрозетника. После этого надевают коронку и выполняют основную работу.

Стоимость

Цена зависит от материала, типа режущей кромки, производителя. Если нужно приспособление для одного-двух подрозетников, то можно купить дешевое китайское сверло. Изделия отечественных изготовителей более долговечны. Для многократного применения лучше приобретать насадки известных иностранных брендов.

Вид	Цена, рубли
С алмазным напылением	2000
Твердосплавные с победитовыми напайками	620
Карбидно-вольфрамовые	260

Для разовой работы лучше купить карбидно-вольфрамовую насадку, для небольшого объема — твердосплавную с победитовой кромкой, для профессионального оборудования — с алмазным напылением.

Особенности установки подразетников: в бетон, гипсокартон, дерево

При строительстве новых жилых, производственных и офисных зданий, проведении капитальных ремонтов с установкой или заменой проводки обязательно приходится использовать подрозетники. Производится большое количество разнообразных изделий, отличных по материалу, размерам, формам, и назначению. Потребителю сложно определится в назначении каждого элемента, и какие из них лучше. В статье расскажем про виды подрозетников, рассмотрим особенности монтажа.

Назначение подразетников в доме

Основным назначением всех подрозетников является обеспечение надежного крепления розеток, выключателей при монтаже скрытой проводки. В них маскируются провода и контакты, к которым они подключаются. При необходимости крепления выключателей и розеток устанавливаемые на базе подрозетников, позволяют быстро извлечь неисправные или устаревшие элементы проводки и установить новые. Конструкции, материалы подразетников просты и продуманы так, что позволяют закрепить в них изделия практически с любыми видами креплений.

Производители делают очень много видов подразетников, их конструкция и материал зависит от многих факторов:

• Поверхность куда устанавливается, бетон, гипсокартон или другие материалы;
• Изделия, которое в него устанавливается;
• Совместимость конструкций крепления подрозетника с выключателем или розеткой и много другого.

Рассмотрим, какие бывают виды подразетников и как сделать правильный выбор.  Читайте также статью: → «Сколько розеток установить в квартире?».

Основные виды подрозетников

Изделия разделяют по следующим признакам:

• Материал изготовления;
• Конструкция;
• Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Совет №1. При установке металлического подрозетника в стену из деревянного бруса, положите в оверстие азбестовую прокладку потом вставляйте подрозетник.

Деревянные подкладки в качестве подрозетников

В настоящее время практически не используются, ранее их активно применяли при установке накладных розеток и выключателей для наружной проводки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

• Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

• Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

• Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

• Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Ярким примером такого варианта являются подразетники для установки в структуру напольного плинтуса, где проводка спрятана в кабельканал встроенный в плинтусной конструкции. Это один редких случаев, когда подрозетник имеет квадратную форму. Читайте также статью: → «Прокладка электропроводки в плинтусах».

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки. С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно.

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Совет №2. Если не можете подобрать подрозетник по форме плинтуса установите розетки над ним. В гипсокотонных стенах провода из плинтуса выводят на обратную сторону к отверстиям для подрозетников. В бетонных стенах или кирпичных прокладывают штробы.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

• Разметка производится аналогичным способом, как и в бетонной стене;
• Проводка в таких случаях обычно прокладывается за листами гипсокартона;
• Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
• В отверстия выводятся провода, продеваются вовнутрь подрозетника;
• Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Виды и особенности использования коронок для сверления отверстий под подрозетники

Коронка для сверления отверстий под подрозетники имеет вид полого цилиндра, отрезок трубы, на краях которого вплавлены твердые сегменты режущие бетон или кирпич. С обратной стороны режущей поверхности расположено обычное крепление для установки в головку перфоратора. По центру диаметра крепится направляющее сверло с победитовым или алмазным наконечником.

Коронка для сверления бетона

Для сверления бетонных стен перфоратор используется с режимом перфорации, после сверления до необходимой глубины, внутренняя часть бетона в отверстии легко выбивается, зубилом и молотком. Поверхность дна отверстия сравнивается перфоратором с соответствующей насадкой.

Для гибсокартона коронка сделана из более тонкого металла с обычными зубцами на краях как у ножовки по дереву. При сверлении не рекомендуется использовать режим перфорации, плавно продавливайте коронку до полного пропила листа. Коронки бывают разных диаметров, производители делают их исходя из стандартов размеров подрозетников.

Насадки на коронку для сверления гипсокартона

Характерные ошибки при монтаже подрозетников

• Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
• Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
• При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
• Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
• При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Оцените качество статьи:

Выбор перфоратора для подрозетников в бетоне и кирпичных стенах

При ремонте или отделке дома или квартиры приходится бурить бетон или кирпичную кладку, чтобы установить подрозетники. Существует несколько распространенных вариантов, как это можно сделать:

• По старинке: высверливание ударной дрелью или перфоратором окружности и выбивание зубилом или перфоратором отверстия для подрозетника. Плюсы: дешево и сердито, минусы: долго и тяжело.
• Использовать перфоратор с полой коронкой нужного диаметра. Плюсы: быстро и аккуратно, минусы: высокая стоимость оборудования.
• Алмазное бурение. Плюсы: еще более быстро и аккуратно по сравнению с бурением перфоратором, минусы: еще дороже.

Перфоратор с алмазной коронкой – это компромисс между ценой и скоростью работ. Уменьшить затраты поможет аренда перфоратора, люди, которые не хотят покупать дорогой тяжелый перфоратор для ремонта и не хотят работать легким дешевым, берут инструмент в прокате.

Этапы бурения подрозетников перфоратором с коронкой

SDS-plus или SDS-max?

На примере перфораторов Bosch разберемся, какой перфоратор подходит для бурения полыми коронками. Максимальный диаметр полых коронок, которые устанавливаются на перфораторы Bosch с патроном SDS-plus, находится в диапазоне от 68 мм (GBH 2-20) до 90 мм (GBH 4-32). Этого достаточно для бурения подрозетников. Самый маломощный перфоратор с патроном SDS-max GBH 5-38 имеет мощность почти такую же, как у GBH 4-32: 1050 Вт против 900, и энергию удара 5,9 Дж против 5 Дж. Для пары подрозетников подойдет и GBH 2-20 мощностью 650 Ватт, но для десятка и более отверстий стоит выбрать перфоратор класса GBH 4-32 и выше.

Мощность перфоратора

Опыт показывает, что мощность перфоратора не так критична при работе с коронками, как качество самих коронок. Поэтому если коронка не входит в бетон или срабатывает защитная муфта, в первую очередь стоит попробовать сверлить с другими коронками, а не искать более мощный перфоратор.

Техника бурения перфоратором с алмазными коронками

Производители перфораторов не рекомендуют давить на перфоратор во время работы, под давлением зазоры между коронкой и бетоном увеличиваются, возрастает нагрузка на двигатель перфоратора и происходит его перегрев, вплоть до оплавления пластиковых деталей. Поэтому не наваливайтесь на перфоратор при сверлении всем весом, просто плотно его держите.

Сверление отверстий под розетку

Сверление отверстий под розетку

Установка специальных коробок для розетки – это обязательное соблюдение требований техники безопасности помещений. И, конечно же, удобный способ спрятать в стену необходимые внутренние элементы. Установкой этой коробки, так называемого подрозетника, озабочены все ремонтники: различные виды и его назначение ложатся чаще на плечи строителей, заказчик выбирает только цвет.
Для того чтобы правильно установить подрозетник, нужно иметь представление об устройстве розетки –из какого материала (керамика, пластик и т.д.), электролиты, контур заземления, пластина для закрепительных шурупов, лицевая панель. Многие думают, что подключение земли установлено на всех розетках, но это далеко не так: такая функция необходима, если напряжение в сети нестабильное. Естественно, что в стене, помимо розетки, должны быть размещены кабели подключения электросети: зачастую их выводят с некоторым запасом – это сделано для того, чтобы в случае замены контактов, например, сгорела проводка, можно было заменить розетку. Получается, что для монтажа подрозетника необходимо много деталей, но встроить в стену полностью коробку не получится – неминуемо выгорание всей проводки. Некоторые пользуются вместо подрозетников алебастром: это очень слабая альтернатива в прямом смысле этого слова – слабо проводит ток.

Подрозетники – это коробки различных геометрических форм, круглые, овальные, изготавливаемые из пластика, негорючего сорта. Подрозетник оборудован отверстием под крепежные винты розетки – а это большое преимущество при монтаже и эксплуатации. Обычно сбоку на подрозетниках есть отверстия для кабеля: в заводском виде бывают запаяны. Существует по сути две разновидности подрозетников — для бетон или для гипсокартона. Коробки для розеток под бетон, в основном, подходят для любых монолитных стен, как для кирпича, так и для пенобетона и др, материалов, фиксация происходит шпаклевкой или цементной смесью. Для материалов другой группы – фанера, гипсокартон и т.д. – которые не имеют необходимой толщины для нужной фиксации коробки под розетку, используют конструкцию с обжимными лапками: воспользовавшись винтами, вы прижмете лапки к поверхности листа достаточно надежно, чтобы исключить сдвиг коробки под розетку.

Установка коробки под розетку в бетонную стену подразумевает наличие определённых инструментов и инвентаря: перфоратор, зубило, молоток, гвозди, шпаклевка или строительный клей или цемент, уровень, многие пользуют лазерные нивелиры, отвертки  шлиц и крест. Если каких-то инструментов не оказалось у вас и знакомых, то их можно взять в прокат. Также, вам желательно иметь под рукой план электросети помещения, который можно изобразить самостоятельно, или же взять в соответствующих домовых организациях. И необходимо заранее продумать размещение, высоту и, конечно же, количество розеток. Зачастую, чтобы снизить нагрузку на подводной электрический кабель, проводят несколько линий – для бытовых приборов с постоянным потреблением, для бытовых приборов с периодическим потреблением, для осветительных приборов и т.д. Получится, что каждая линия будет иметь свои подрозетники, со своей высотой и со своими конкретными особенностями помещения.

Для сверления отверстий под кабель, есть специальная круглая насадка пила – подходит именно для подрозетника. Если же в вашем комплекте не оказалось такой насадки, то необходимо просверлить несколько отдельных отверстий самым толстым сверлом, затем отверстие проделать зубилом и молотком. Если же ваша стена из красного кирпича или бетона, то лучше приобрести насадку, поскольку при работе с зубилом и молотком неизбежна лишняя деформация поверхности. После того, как получилось проделать отверстие, его необходимо очистить от мусора и вставить подрозетник. Если отверстие меньше чем необходимо, то надо его расширить. По сути, это подготовительный этап работ – дальше нужно отключить электропитание. А затем уже приступить к монтажу подрозетников: если кабель уже проложен, то его нужно подключить к счетчику в штробе до места первого разрыва, с учетом запаса не менее 10 см. Если в подрозетнике нет отверстия под кабель, то его надо вырезать или выдавить если есть наметки, конец кабеля зачистить от изоляции, отдельные проводки просунуть внутрь. Затем надо зафиксировать подрозетник в отверстие и заложить цементом, строительным клеем и ли шпаклевкой, в данном случае, выбор материала должен зависеть от размера отверстия: если отверстие небольшое, то лучше шпаклевкой, если крупное то лучше использовать клей или цемент. Считается хорошим тоном у мастеров, если подрозетник устанавливается вровень со стеной, пустот не должно быть. Впоследствии, после всех вышеперечисленных работ, нужно подключить розетку, лицевая часть розетки устанавливается после декоративных работ – чтобы поверхность осталась чистой и не приклеилась к коробке.

Если же вы устанавливаете коробки в гипсокартон, то вам необходимо намного меньше инвентаря и инструментов: нож, строительный, отвертка крест, уровень – гипсокартон в обработке легче чем бетон, но если ваша плита на древесной стружке, то добавьте к списку инструментов лобзик и дрель или перфоратор. Выбирая между перфоратором и дрелью, вы должны знать, что коронки между ними не взаимозаменяемыми – у дрели шестигранный хвостовик, а у перфоратора SDS. Практически перечень действий тот же что и для монтажа подрозетника в бетон, только резка материала, в данном случае гипсокартона, осуществляется строительным ножом.

Процесс сверления отверстий под розетки и подрозетники не самый сложный, но маленький недочет может сократить срок службы розетки – она может греться, выпасть из стены или перегореть полностью. Так, например, искра при включении/выключении происходит от недостаточного сечения кабеля или плохого подключения контакта к розетке. Если недостаточное сечение кабеля, то нужно заменить всю линию, как временный вариант можно снизить нагрузку на розетку. Если у вас плохое подключение контакта розетки, то вам нужно ее переподключить, обязательно срезав изношенный контакт. Важно, чтобы контакты оставались изолированными и чистыми. Если вы сталкиваетесь с нагреванием вилки или же заметили наплавление на розетке, то вам необходимо замена всей линии, поскольку данный недочет является чрезмерной нагрузкой на кабель. Заметили провисание или проваливание розетки? К сожалению, это ошибка скорых на руку мастеров, так сказать некачественная установка – если подрозетник имеет внутри свободное, необжатое, пространство, то такой недочет всегда выплывет. В зависимости от материала стен есть два способа устранения такой ошибки: в бетоне можно заложить строительным клеем пустоту, а в гипсокартоне необходимо делать новое отверстие. Если же вы заметили посторонние звуки –треск, или же вас чуть, слабо, бьет током – это остаточный ток, который свидетельствует о статическом напряжении. В данном случае требуется заземление. Необходимо обращать внимание на то, чтобы кроме проводов и внутренней части розетки в подрозетнике не было больше ничего – ни в коем случае мусора, раствора, посторонних предметов и т.д. – это может привести к тому, что стена бьет током, правда только в железобетонных стенах.

Zprokat рекомендует помнить и о технике безопасности – используйте специальные очки от летящих осколков при сверлении отверстий в стенах, носите респиратор, используйте перчатки для смягчения вибраций инструментов.

Как провести электричество на кухонном острове

Q: Мы реконструируем нашу кухню и добавляем остров. Нам бы хотелось, чтобы в нем были электрические розетки, но пол из цельной древесины над бетонной плитой. Как провести провода через бетон, не повредив пол? — Эрика Венаски, Miller Place, NY

Просто чтобы вы знали, наличие розетки на кухонном острове не обязательно; это фактически требуется Национальным электрическим кодексом на любом острове со столешницей более 12 на 24 дюйма. Ваше желание — их приказ.

Подвести электричество к вашему острову не должно быть слишком сложно, особенно если вы снимаете существующие шкафы. И для этого потребуется всего лишь удалить пару полосок пола. Если у вас остались обрезки, оставшиеся после укладки пола, я сомневаюсь, что вы сможете сказать, что какие-то работы были выполнены.

Как провести электричество на кухонном острове

• Вам нужно прорезать траншею в бетоне для трубопровода из ПВХ, по которому электрический кабель будет проложен под полом.Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к месту, где будет находиться ваш остров.
• Накройте соседние полосы малярной лентой, чтобы защитить их отделку, затем пропустите циркулярную пилу вдоль середины полосы.
• Сделайте второй надрез на расстоянии ½ дюйма параллельно первому; используйте долото и молоток, чтобы удалить три куска обрезков.
• Затем вырежьте открытую полосу фанеры или OSB, которая покрывает плиту, но не проходит насквозь; бетон испортит вашу пилу. Вместо этого закончите разрез универсальным ножом. Сохраните кусок на потом.
• Следующий шаг — аренда электрической пилы для резки бетона с алмазным диском для сухой резки. Используйте его, чтобы сделать четыре параллельных пропила на расстоянии около ½ дюйма друг от друга в обнаженном бетоне. Эти порезы поднимут облака пыли, поэтому не забудьте надеть защитные очки и респиратор. Если помощник будет держать шланг для влажной / сухой уборки рядом с лезвием, это поможет уловить часть облака.
• Продолжайте делать неглубокие проходы по каждому пропилу, пока они не достигнут глубины не менее 2 дюймов.Затем отломите язычки бетона, ударив их вбок молотком.
• Пропылесосьте мусор из траншеи, затем проложите отрезок трубы из ПВХ диаметром 1 дюйм с коленом на 90 градусов на каждом конце. Такой диаметр позволяет вам проложить до трех кабелей к вашему острову, если вы или будущий владелец решите установить там бытовую технику.
• Чтобы заполнить траншею, смочите ее водой, смешайте портландцементный раствор, такой как безусадочный прецизионный раствор Quikrete, до текучей консистенции, положите его в траншею и затереть затиркой на одном уровне с плитой.
• Двадцать четыре часа спустя возьмите отрезанную ранее полосу чернового пола, нанесите отверждаемый влагой строительный клей на ее нижнюю сторону и приклейте черновой пол к плите.
• Теперь вы можете приклеить полосу сменного напольного покрытия к черному полу. Но сначала отрежьте деревянную бирку чуть ниже канавки полосы. Это позволит вам вставить гребешок планки в паз соседней планки и установить замену заподлицо с существующим полом.

Показано: Всякий раз, когда остров устанавливается на кухне, код требует, чтобы он был оборудован по крайней мере одной розеткой.Для большинства островов два предпочтительнее.

Вы можете добавить напольную розетку с плитой / Привлечь больше света, если существующая схема позволяет новую розетку.

В: Я хотел бы знать, как разместить достаточно света для чтения в центре моей большой семейной комнаты. Верхний свет / вентилятор подвешен к центру потолка собора. Управляемый диммером, он обеспечивает хорошее окружающее освещение, но плохое рабочее освещение. Любые настольные или торшеры потребуют длинных шнуров, пересекающих ковровое покрытие от стены до стены. Наш плиточный фундамент исключает установку розетки в полу, не так ли?

A: Одним словом, нет.Напольная розетка — действительно лучший выбор. К счастью, добавить один проще, чем вы думаете.

Для реализации проекта потребуются услуги электрика и, возможно, установщика ковров. Вам также понадобится маляр, если вы не можете выполнить легкий ремонт гипсокартона, который, несомненно, необходим, когда электрик закончил, поскольку даже самые высококвалифицированные специалисты не могут устоять перед искушением порвать отделку вашей стены при малейшем возможность. Не помешало бы попытаться найти надежного мастера, способного выполнить работу всех трех специальностей.

Сначала электрик определит, можно ли добавить еще одну розетку в электрическую цепь или цепи, проходящие через вашу гостиную. Возможность расширения существующей цепи требует гораздо меньше труда, чем запуск новой цепи от вашей распределительной коробки до комнаты.

В вероятном случае, если токовая цепь может поддерживать одну дополнительную розетку, особенно ту, которая обслуживает относительно небольшую нагрузку от подключаемой лампы, следующим шагом будет определение розетки, ближайшей к месту расположения розетки, которую нужно добавить.Вы будете использовать эту розетку как точку, от которой цепь будет расширяться до пола в центре комнаты.

Теперь переходит к жесткой части, в которой вы откатываете или укладываете назад ковровое покрытие между ближайшей розеткой и местом расположения новой розетки.

Под ковровым покрытием и набивкой у вас будет либо фанерный черновой пол, «подпружиненный» полосами обрешетки, которые прикрепляются к плите, либо гладкая плита, либо голая, либо покрытая плиткой, без черного пола между ними.

Ваш электрик прорежет канавку в черновом полу и, при необходимости, неглубокий канал в плите для прокладки кабелепровода с розеткой на конце.

Остальное — вернуть вещи на место, что, вероятно, включает заполнение вырезанной части пола цементом, деревом или пенопластом.

Работа может занять всего день, но, вероятно, потребует двухдневного труда, при этом стоимость, включая материалы, находится в диапазоне от 300 до 750 долларов, в зависимости от сложности работы с ковровым покрытием и канала для кабелепровода.

Так что мужайтесь. На следующей неделе вы можете читать раздел «Дом и сад» при удобном свете своей новой лампы для чтения.

ЖЕНА ПРАВА

Q: Мы планируем реконструировать нашу кухню, которая очень мала, примерно 12 на 12 футов. В настоящее время есть два отверстия, по одному в обоих концах комнаты.

Я хотел бы закрыть один из дверных проемов, ведущих в крошечный зал, чтобы использовать это пространство, чтобы получить больше встречного пространства. Мой муж говорит, что на кухне должно быть два отверстия. Он прав?

Дина Гарсия, Сан-Бруно

A: Конечно, он не прав. Супружеская мудрость ясно свидетельствует о том, что муж никогда не бывает прав, даже если он не ошибается. Однако в данном случае он, вероятно, ошибается, потому что не существует общего правила дизайна кухни, предусматривающего наличие двух дверных проемов.

Это отличный пример того, как многие проблемы проектирования сводятся к семантике.

Другой пример: я (как и многие, уверяю вас) не считаю кухню 12 на 12 «очень маленькой».«

От имени всех тех, кто не может заглянуть в вашу духовку, не поранив задницу о противоположные шкафы, я говорю, что у вас есть большая кухня.

В любом случае, нет ничего плохого в том, чтобы захотеть больше места на прилавке. Все мы хотим большего. Действительно, добавление столешницы — одна из целей практически любой модернизации кухни.

Заполните этот второй дверной проем — при условии, что при этом вы случайно не разделите свой дом на две отдельные части, закопав коридор.

Снова семантика: если ваша «очень маленькая» кухня имеет размер 12 на 12 футов, я подозреваю, что ваш «крошечный» коридор может сообщаться с тремя спальнями и лестницей.

---

Есть дилемма?

Отправьте описание дилеммы дизайна интерьера по адресу [email protected] или «Дом и сад», The San Francisco Chronicle, 901 Mission St., San Francisco, CA 94103. Укажите свой город, номер телефона в дневное время и, если возможно, фотографию.

Как с легкостью добавить наружную розетку

В большинстве домов есть только пара наружных розеток (электрических розеток), но добавить одну может быть проще, чем вы думаете. Вместо того, чтобы устанавливать новую схему для розетки, вы можете подключиться к внутренней розетке существующей схемы в доме. Это приемлемо, если существующая цепь может удовлетворить дополнительную потребность в мощности новой розетки и является стандартной схемой розетки. Вы не можете подключаться к розеткам в ванной или кухне или к выделенным цепям (предназначенным для отдельного прибора или другого конкретного использования).

Электрический шкаф для наружной розетки должен быть водонепроницаемым и иметь крышку, подходящую для данного местоположения: если розетка защищена от прямого воздействия погодных условий, например крышей крыльца, она должна иметь «атмосферостойкое» покрытие, рассчитанное на влажных мест. ; если розетка подвергается прямому воздействию погодных условий и влаги, она должна иметь «рабочую» крышку, рассчитанную на влажных мест. Кроме того, все наружные розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Вы можете удовлетворить это требование, просто установив новую розетку GFCI.

Примечание : Новый кабель цепи и розетка GFCI должны иметь такую ​​же номинальную силу тока, что и существующая цепь. Используйте кабель 12-го калибра и розетку на 20 ампер для цепи на 20 ампер; используйте кабель калибра 14 и розетку на 15 ампер для цепи на 15 ампер.

Требуются припасы

• Бесконтактный измеритель напряжения
• Отвертки
• Молоток
• Сверло
• Длинное сверло 1/4 дюйма
• Сверло 3/4 дюйма
• Двухжильный кабель NM-B (калибр 14 для Схема на 15 А; калибр 12 для схемы на 20 А.)
• Металлическая вешалка для одежды (по мере необходимости)
• Кабельные зажимы
• Рыхлитель кабеля
• Устройства для зачистки проводов
• Разъемы проводов
• Защищенный от атмосферных воздействий наружный электрический шкаф с соответствующей крышкой
• Силиконовый герметик или внешний герметик
• Внешние винты
• Розетка GFCI

Как исправить ненадежную электрическую розетку?

Поскольку мы постоянно используем электрические розетки каждый день, легко забыть, насколько они опасны. Все, что отделяет нас от опасных электрических токов высокого напряжения, протекающих по нашим проводам, — это жесткий пластиковый корпус. Если ваши розетки когда-нибудь расшатались, очень важно сразу это исправить. Плохо расположенные розетки могут подвергнуть вас воздействию постоянного напряжения, искр или другим опасностям, связанным с электрическим током.

Выходные отверстия можно ослабить двумя способами. Либо вся выходная поверхность шатается, либо розетки настолько ослаблены, что из них выпадают вилки. Эти проблемы возникают по разным причинам, приводят к разным опасностям и требуют разных исправлений.К счастью, мы можем научить вас, как исправить их обе. Вот как вышла из строя розетка, почему это проблема и как ее исправить.

Почему у меня болтается розетка?

Розетки

обычно расшатываются, потому что они прикреплены к электрической коробке, которая установлена ​​слишком глубоко в стене. Электрические коробки, расположенные слишком далеко назад, недостаточно надежны, что влияет на устойчивость всего прибора. Эта нестабильность может толкать или толкать провода, создавая еще более серьезные проблемы. Ослабленные, поврежденные или отсоединенные провода могут вызвать поражение электрическим током или искру, что приведет к возгоранию и другим электрическим опасностям.

Как исправить шаткую розетку?

Для исправления незакрепленного выхода требуются регулировочные шайбы, тестер проводов и отвертка. Собрав эти инструменты, выполните каждый из следующих шагов:

1. Сначала подойдите к выключателю и отключите питание в этой комнате. Если вы хотите быть в большей безопасности, выключите главный выключатель во всем доме. Если вы решили отключить главный выключатель, убедитесь, что у вас под рукой есть фонарик.
2. Используйте тестер на розетке, чтобы убедиться, что питание отключено.Не продолжайте, пока не убедитесь, что это так.
3. Отвинтите розетку и снимите ее со стены.
4. Возьмите выпускные прокладки и наденьте их на выпускные винты. Эти прокладки компенсируют любой зазор между винтами и углубленной коробкой. Вам может потребоваться более одной прокладки на винт в зависимости от того, насколько утоплен ваш ящик.
5. Установите на место выпускное отверстие, вверните его и проверьте, не ослабло ли оно. Если это так, повторите процесс и добавьте дополнительные прокладки. Если этого не произошло, ваша работа сделана.Вы можете восстановить силы и продолжить свой день.

Почему выпадают заглушки и как это исправить?

Если вилки постоянно выпадают из розетки, проблема в розетке. Розетка розетки — это два маленьких разъема, в которые вы вставляете вилки. Контактные пункты обычно являются проблемой, которая влияет на вашу розетку. Контактные точки и другие части вашей розетки со временем изнашиваются. Старые, изношенные розетки и емкости могут вызвать дугу, искры или воспламенение.

Если ваша розетка изношена, лучший способ ее исправить — просто заменить ее. Однако для замены розетки требуется перемонтировать часть внутренней электропроводки дома, поэтому это непростая задача. Если ваши электрические вилки продолжают выпадать, мы рекомендуем обратиться к специалисту для их замены. Электрик быстро и легко заменит розетку.

Это довольно простые электрические исправления, но даже самые простые электрические исправления представляют определенный риск.Не делайте этого, если у вас есть хоть малейшее сомнение в том, что вы сможете безопасно отремонтировать электрическую систему.

Вместо этого позвоните аккредитованному профессиональному электрику, подобному тому, что работает в Mike Diamond. Наши специалисты смогут быстро, безопасно и правильно исправить ваши незакрепленные розетки или любые другие проблемы с электричеством.

Комплект коробок для неглубокого пола для фальшпола или бетонного пола 6 элементов с 2 двойными розетками и 2 пластинами 1 RJ45 серый Simon 500 Cima

ОСНОВНАЯ ИНФОРМАЦИЯ

Серии: Simon 500 Cima

Версия: 6 элементов

Количество модулей: 6 модулей

Интенсивность: 16 А

Вольтаж: 250 В ~

Количество розеток: 2 двойные розетки для стандартных токовых цепей

Формат: Щуко

Тип клеммного подключения: Соединение в 1 клик (1 клик®)

Количество терминалов: 3 входа и 3 выхода

Количество подключений на терминал: 1 клеммное соединение для системы защелкивающихся клемм и 2 клеммных соединения для быстрой системы клемм

Тип механизма: Вставка

Функция индикатора: да

Возможность связывания: Да, розетки для одной цепи поставляются соединенными вместе.

Количество пластин: 2 голосовые и информационные таблички

Тип плиты: Плоский

Тип застежки: Keystone I, II, ATT® / Avaya®

Количество разъемов: 2

Совместим с разъемами: Саймон ©, AMP netconnect © Standard 110, SL110, SL Tool -less, 216000 и 216005, Brand-Rex ©, ADC Krone © KM8 Keystone, BeldenCDT © Giga Flex Keystone, Ersys ©, General Cable ©, Molex ©, Panduit © Netkey , Ortronics © Clarity TechChoice Keystone, Rit © и другие производители с системой защелкивания Keystone.

Пылезащитная заслонка: да

Модуль адаптера RJ45: Включено в голосовые и информационные таблички

Разъемы RJ45: Не включено

Заканчивать: Серый

Расширяемый: Нет

Конфигурация комплекта: 2 соединяемые немецкие двойные электрические розетки для стандартного тока

Количество позиций открытия крышки: 3

Возможность размещения быстроразъемных соединителей по бокам корпуса: Нет

Защита от попадания пыли и мелких предметов: Да, благодаря выводам из пластикового пластика

Совместимость: Механизмы Simon 500 CIMA

Содержимое упаковки: Комплект и инструкция по установке

Примечания: Для установки изделия на бетонный пол его необходимо объединить с пластиковым поддоном (см. G301C). В качестве альтернативы его можно комбинировать с декоративной накладкой для скрытого монтажа (арт. 52053203-035) в тех случаях, когда такая же облицовка пола не устанавливается.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Размеры: 300 мм

Глубина: 69 мм

Диапазон действия когтя: От 11 до 48 мм

Высота рамы от уровня земли: 3. 2 мм

Размеры откидной крышки: 290 мм

Индивидуальная настройка размеров крышки для скрытого монтажа: Ø 244 мм x 5. 5 мм

Допускается сечение кабеля: С 1.От 5 до 2,5 мм

Необходима зачистка кабеля: Не обязательно

Светодиодный индикатор расхода: 0. 55 мА

Термостойкость: +125 ºC (в соответствии со стандартом IEC 60695-10-2)

Тушение: +850 ºC / 30 секунд (GWFI в соответствии со стандартом IEC 60695-2-11)

Сопротивление изоляции: > 5 МОм при 500 В

Диэлектрическая прочность: Без отверстий или контуров, при 2000 В при 50 Гц в течение 1 минуты

Количество боковых входов: 6

Нет. перфорированных отверстий Ø10 мм: 6

Нет.перфорированных отверстий 55 х 20 мм: 6

Количество отверстий держателя зажима: 6

Рейтинг IP: 4X

Классификация ИК: 8

RAL: 7011

Материал изготовления: Металлические компоненты с самозатухающей, безгалогенной термопластичной изоляцией, которая гарантирует отсутствие распространения пламени в случае пожара и низкую токсичность в случае дымовыделения.

Тип продукта: Стандарт

Доступный рынок: CE

УСТАНОВКА И ОБСЛУЖИВАНИЕ

Тип установки: Его конструкция для неглубоких полов позволяет устанавливать его на любой фальшпол или бетонный пол, комбинируя последний тип установки с лотком арт. G301C

Тип крепления: Использование крепежных зажимов на поддоне для бетонного пола или на плитке фальшпола (входит в комплект поставки напольной коробки)

Направление установки: Круговой

Возможна установка в лоток: Пластик

Удаление розетки: Только с инструментом

Удаление пластины: Только с инструментом

Размер выемки: 300 мм

Размер лотка для скрытого монтажа: 419 x 384 мм

Температурный режим при установке: От -5 до 60 ºC

Максимум. темп. во время строительных работ: +90 ºC

Обслуживание: Протрите мягкой сухой тканью. Не используйте абразивные тряпки или чистящие средства, содержащие хлор.

Контакт заземления вверх или вниз?

Существует давняя дискуссия о том, следует ли устанавливать электрическую розетку заземляющим контактом вверх или вниз.К сожалению, полностью принятого ответа нет. Однако общепризнано, что Национальный электротехнический кодекс (NEC) США (NFPA 70) не дает никаких конкретных указаний для ориентации розетки. Мы рекомендуем проверить местные правила, чтобы убедиться, что нет никаких требований местного законодательства.

Некоторые теории об ориентации торговой точки:

• Розетка должна быть ориентирована контактом заземления вверх , потому что, если вилка немного ослабнет и металлический предмет упадет сверху, вилка заземления, которая обычно не пропускает ток, отклонит объект так, что не ударил — живые штыри. Считается, что эта идея зародилась в медицинских учреждениях, где многие инструменты, используемые для ухода за пациентами, сделаны из металла. История гласит, что в больницах проводились электромонтажные работы профсоюзными электриками, и по мере роста профсоюзов эта практика распространилась на другие типы зданий.
• Розетка должна быть ориентирована контактом заземления вверх , потому что этот контакт длиннее, а пластик вокруг вилки более плотный, так что это поможет удерживать вилку в розетке.
• Розетка должна быть ориентирована заземляющим штифтом вниз , потому что человек, схвативший розетку, будет держать указательный палец на нижней стороне вилки, а указательный палец будет торчать дальше, чем большой.Приземление удерживает указательный палец от контакта с активными штырями.
• Розетка должна быть ориентирована контактом заземления вниз , потому что многие обычные предметы домашнего обихода, такие как ночники, таймеры и зарядные устройства, ориентированы контактом заземления вниз. Кроме того, выходы GFCI, на которых есть текст на кнопках сброса и тестирования, ориентированы заземляющим контактом вниз (и текст читабельным).

К сожалению, быстрый поиск в Интернете дает комментарии, которые легко опровергают любую из этих теорий.

Одно из соображений — это приборы или устройства, которые подключаются к розетке. У многих бытовых приборов шнуры ориентированы заземляющим контактом вниз. Например, посмотрите на вилку холодильника ниже. Он ориентирован контактом заземления вниз, и включение прибора в розетку контактом заземления вверх вызовет нагрузку на кабель, что может вызвать повреждение. В этом случае единственный способ установить розетку — контакт заземления вниз.

Шнур холодильника, который лучше всего работает с контактом заземления

Итак, в какую сторону должен идти контакт заземления розетки?

Самый простой ответ — неважно, на какую сторону ориентированы ваши торговые точки.Выберите стратегию, которая лучше всего подходит для вас и устройств, которые подключаются к розетке. Конечно, вам следует проконсультироваться с инженером-электриком или электриком, чтобы убедиться, что нет какого-либо специального местного кода, отличного от NFPA 70. Имейте в виду, что относительно легко перевернуть розетку, если вы ошиблись, но полностью изменить строительство будет дорогостоящим.

Статья обновлена: 29 июня 2019 г.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мика Гарретту, который покажет вам несколько быстрых и простых стратегий по установке электропроводки в стены ICF.

Стенограмма видео:

Привет, я Мика Гарретт из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки. Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые помогут сделать установку быстрой и простой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые ящики, один из лучших стилей — ящик с фланцем сбоку. Или вы можете использовать металлические коробки. Это стиль, который можно установить прямо на бетон.Оба варианта хороши и эффективны, вопрос лишь в том, как вы их установите.

Некоторые из инструментов для быстрого и эффективного выполнения этой работы — это горячий нож, который позволяет вырезать пену очень быстро и эффективно. Вы также можете просто использовать обычную ножовку. Он может делать все, что может сделать горячий нож, просто требуется немного больше работы. Вы также можете подумать о покупке электрической бензопилы. Вы можете найти их в большом магазине, в Do It Best, в LBM.Это примерно покупка за 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы собираемся установить пластиковый ящик. Я хочу разместить это рядом с тем местом, где находится настоящая сеть. Итак, здесь я как бы нарисовал, куда собирается эта коробка. Я измерил это так, чтобы основание этой коробки находилось на высоте примерно от 12 до 13 дюймов, а затем мы разрежем насквозь. В этом разделе мы нарисовали это слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Это довольно недорогой инструмент, позволяющий делать несложные пропилы на самой стене. Что я собираюсь сделать прямо здесь, так это разрезать прямо рядом с этой перемычкой, чтобы фланец мог монтироваться прямо на этой паутине. Достаточно секунды, чтобы нагреться, и вы видите, что здесь начинает нагреваться. Это позволяет очень просто вставить этот нож и вырезать прямо там, где я уже отмечал, и вырезать эти коробки очень быстро и просто. Я просто хочу убедиться, что обхожу здесь все углы.

Итак, теперь у нас есть вырез. Теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межблочном соединении, немного торчит бетон. Я могу взять такой простой инструмент и отколоть его молотком, и это позволит мне установить коробку чуть более заподлицо сзади, если мне нужно.

Итак, этот ящик готов к установке. Итак, в этом случае мы собираемся установить металлический ящик, и я собираюсь вырезать его горячим ножом.Видите, это просто идет прямо туда, очень легко это вырезать. Теперь, если у вас нет горячего ножа, вы также можете использовать простую ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы добрались до задней части стены, там вы можете видеть, что это не занимает слишком много времени, чтобы отрезать одно из них. Я собираюсь взять здесь рычаг, ослабить его, потянуть прямо.

И мы очень плотно прилегаем к нему, поэтому мы просто снимем немного этой пены здесь, сверху. Итак, теперь, когда у меня здесь моя коробка, я собираюсь провести погоню за этой коробкой с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу пропустить свой провод прямо в них. Позже это облегчит задачу электрику.

Я устанавливаю коробку на место, а затем, что я собираюсь сделать, с помощью дрели и сверла для кирпичной кладки просверлю отверстие в задней части. Я хочу убедиться, что я здесь хороший и уровень. Я получил коробку именно там, где я хочу, и теперь она красивая и надежная.

Итак, я собираюсь взять электрическую бензопилу, чтобы сократить свои электрические погони от коробки к коробке. Я собираюсь разрезать прямо здесь, на межсоединении, потому что это место, где нет паутины.Бензопила делает это быстро и легко, позволяя мне резать это и переходить от коробки к коробке.

Итак, теперь у нас есть наша погоня, которая проложена от электрической коробки к электрической коробке. Это то место, куда я теперь могу вставить свой электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм. Так что я могу взять свой провод и вставить его прямо сюда. Положите его сюда, а затем, чтобы закрепить на месте, я могу время от времени наносить небольшую каплю пены, чтобы убедиться, что этот провод не выйдет из строя, и вы можете видеть, что он соединяется полностью напротив Коробка к коробке и привязывается к стене здесь, где теперь может спускаться провод.
