Ротор «беличье колесо» электродвигателя.Как это работает и устроено | Электронные схемы

ротор асинхронного электродвигателя беличье колесо

В прошлой статье я рассмотрел работу асинхронного двигателя с расщепленными полюсами и у этого двигателя есть интересный ротор,у которого нет видимой обмотки и нет контактов для щеток,к этому ротору ничего не подключается.Такой ротор для асинхронных двигателей называется короткозамкнутым или «беличья клетка» или «беличье колесо».

как устроен ротор двигателя беличья клетка

Чтобы узнать как устроен этот ротор,вышел за дом и горелкой расплавил алюминий ротора.В итоге остался магнитопровод набранный из пластин,и в нем находятся отверстия штук двадцать под определенным углом.В эти отверстия заливают алюминий и получаются двадцать алюминиевых стержней(витки),и с двух сторон магнитопровода заливают алюминий и эти стержни тем самым замыкают.

короткозамкнутый ротор асинхронного двигателя беличье колесо

Такой ротор вставляют в отверстие-статор в магнитопроводе двигателя. Вокруг ротора находится вращающееся магнитное поле исходящее от статора.От магнитного поля статора на этих стержнях ротора индуцируется ЭДС и ток,получается стержень с током во вращающемся магнитном поле.На эти стержни начинает действовать сила Ампера и ротор начинает вращаться вслед вращающемуся магнитному полю статора.

алюминиевый ротор вращается из за вихревых токов в металле ротора

Сделал простой ротор из алюминиевого стакана из конденсатора.В стакане нет магнитопровода,но в алюминии будут наводиться вихревые токи от магнитного поля и стакан будет вращаться.

самодельный короткозамкнутый ротор для асинхронного двигателя

Далее решил сделать простейший короткозамкнутый ротор.Сердечник или магнитопровод применил из шести склеенных монет по 10 копеек.Проверил этот сердечник,будет ли он вращаться без стержней и он не вращается.

короткозамкнутый ротор беличье колесо или беличья клетка

Далее поместил этот сердечник в клетку из четырех замкнутый медных стержней.Такой ротор начал вращаться и это работает. «Беличье колесо»,такое название дано из-за схожести замкнутых стержней с клеткой,в которой белки бегут и вращают колесо.

как устроен и работает ротор асинхронного двигателя беличье колесо

Асинхронный электродвигатель | ЭлектроСветоСервис

  Асинхронный электродвигатель наиболее распространённый преобразователь электричества в механическую энергию, которую можно использовать практически во всех производственных процессах. В асинхронном электродвигателе используются также само, как и в двигателях на постоянный ток, электромагниты на каждой фазе. Выполнено это достаточно просто, за счёт прокладки в специальных пазах шихтованного железа токопроводящих проводников. Причём заложенный в одном пазу проводник будет заходить в следующий паз по кругу через пять пазов, а далее токопроводник будет возвращаться на два паза назад.

  Таким образом, одним токопроводником выполнено на одной фазе круговые электромагниты, заложенные в специальные пазы. Такие электромагниты изготавливаются на каждой фазе и закладываются в железо статора, по прямым пазам зачастую изолированных от железа, при помощи электрокартона и пропитанного шерлаком или бакелитовым лаком.

  Ротор асинхронного электродвигателя выполнен по принципу беличьего колеса, которое состоит из пазов в шихтованном металле, в которых расположены токопроводники закороченные с одной стороны и выведенные на коллектор — для асинхронного двигателя с фазным ротором.

  Но наиболее часто применяется асинхронный двигатель с короткозамкнутым ротором, в этом двигателе ротор состоит также само из изолированных от железа токопроводных пазов, но которые закорочены с двух сторон ротора. При запуске асинхронного электродвигателя с короткозамкнутым ротором остаточное намагничивание железа ротора позволяет создать в короткозамкнутых токопроводящих проводниках электрический ток.

Который, взаимодействуя и усиливаясь с магнитным полем, созданным трёхфазными электромагнитами в обмотке статора приводят к разгону электродвигателя на номинальные обороты. Для более щадящего режима запуска и работы асинхронного двигателя с короткозамкнутым ротором»беличье колесо»токопроводящей обмотки ротора немного сдвигается от прямолинейных линий.

  Асинхронный двигатель с фазным ротором зачастую использовался в электродвигателях, которые устанавливались на оборудовании где затяжной пуск или необходимо регулировать обороты и момент на валу. Для того чтобы регулировать обороты и момент на валу в цепь фазного ротора через коллектор и щётки подсоединялись активные сопротивления. Что позволяло регулировать обороты и мощность при помощи их подключения или отключения в нужный режим. Также данные сопротивления в цепи ротора использовались для динамического торможения, которые широко востребованы в мощных крановых установках. В настоящее время данный вид двигателей используется крайне редко, так как они достаточно громоздкие и при этом требуют специализированного обслуживания за счёт наличия в них перехода коллектор — щётки.

  Асинхронные электродвигатели с короткозамкнутым ротором используются повсеместно. Наряду с основным преимуществом, связанным с дешевизной и надёжностью в данных двигателях до недавнего времени был основной недостаток — это отсутствие регулировки мощности и оборотов. То есть данные двигатели работали на номинальных оборотах постоянно и способны были выдавать на вал номинальную мощность. Если на валу двигателя практически нет механической нагрузки, он работает в режиме холостого хода и потребляет электроэнергии не на много меньше, чем при работе на номинальной нагрузке.

  Следует также отметить, что при большой нагрузке на валу, которая значительно выше номинальной мощности выдаваемой двигателем, значение скольжения возрастает, что может привести к тому и приводило, что двигатель выходит с режима синхронизации. Так что при выборе любого электрооборудования независимо от того электродвигатель это или коммутационное, осветительное или защитное, необходимо всегда закладывать в его мощность небольшой запас по мощности.

  В настоящее время асинхронные электродвигатели получили возможность использоваться в качестве регулируемых по оборотам и мощности на валу источников механической энергии. Осуществляется это за счёт применения частотных преобразователей, выполненных с применением современных силовых транзисторов. Для того чтобы регулировать обороты и самое главное мощность с изменением потребляемой мощности от сети, частотные преобразователи имеют возможность изменять номинальное напряжение и частоту сети в достаточно широких диапазонах. Что позволяет без потери электричества поступающего из сети регулировать обороты и мощность на валу электродвигателя за счёт программного изменения выходного напряжения с соответствующей частотой с частотного преобразователя.

Асинхронный двигатель — технические характеристики и принцип работы

Среди разнообразия выпускаемых на сегодняшний день типов электрических моторов большое распространение получили асинхронные двигатели. Их мощность и эффективность обеспечивает использование в деревообрабатывающей и металлообрабатывающей промышленности, в насосных агрегатах, на фабриках, в станках и ручном электрическом инструменте.

асинхронный трехфазный двигатель

Содержание:

1. Асинхронный двигатель: что это такое
2. Трехфазный асинхронный двигатель. Принцип работы
3. Однофазный асинхронный двигатель
4. Двухфазный асинхронный двигатель
5. Схемы подключения
6. Функциональные и эксплуатационные особенности
7. Как производятся расчеты

Асинхронный двигатель: что это

Асинхронный двигатель – это асинхронная электрическая машина, применяемая для преобразования электрической энергии в механическую. Асинхронный дословно означает неодновременный – здесь имеется в виду, что у асинхронного двигателя магнитное поле всегда имеет большую частоту вращения, чем ротор, который словно пытается его догнать. Работают эти машины от сетей с переменным током.

Любой асинхронный двигатель состоит из двух ключевых составляющих: ротора и статора. Эти части не контактируют между собой и отделены друг от друга воздушным зазором, в котором формируется подвижное магнитное поле.

Статор асинхронной машины состоит из следующих частей:

1. Корпус. Служит для скрепления всех деталей мотора. Для двигателей небольшого размера, как правило, используют цельные литые корпусы из чугуна, стальных и алюминиевых сплавов.
2. Сердечник или магнитопроводник. Собирается из пластин, для изготовления которых применяют специальную электрическую сталь. Запрессовывается в корпус и улучшает магнитно-индукционные качества машины. Каждая пластина сердечника покрывается особым лаком, позволяющим уменьшить потери при возникновении вихревых токов. В некоторых случаях устройство асинхронного двигателя предусматривает установку корпуса-сердечника, совмещающего в себе обе функции.
3. Обмотки. Устанавливаются в пазы сердечника. Представляет собой три катушки из меднопроволочных секций, расположенные под углом в 120˚ относительно друг друга. Называется первичной, потому что подключается к сети напрямую.

Конструкция ротора состоит из основного блока с вентиляционной крыльчаткой, опирающегося на подшипники. Связь ротора с приводимым в движение механизмом обеспечивается с помощью прямого подключения, редукторов или других способов передачи механической энергии. В асинхронных двигателях используются два вида роторов:

1. Массивный ротор – единая схема из прочного ферромагнитного соединения. Внутри неё индуцируются токи, и она же выполняет в конструкции роль магнитопровода.
2. Короткозамкнутый ротор (изобретён великим русским инженером Михаилом Осиповичем Доливо-Добровольским, как и весь трёхфазный ток) – система соединенных с помощью колец проводников, похожая по внешнему виду на беличье колесо. Внутри него индуцируются токи, чье электромагнитное поле вступает во взаимодействие с магнитным полем статора, в результате чего ротор приводится в движение.

беличье колесо

Рекомендуем посмотреть это видео. Оно хоть и старое, но интересное и познавательное. Позволит закрыть непонятные моменты.

Трехфазный асинхронный двигатель. Принцип работы

Принцип действия асинхронного двигателя заключается во взаимном расположении обмоток и трехфазном напряжении, что приводит к возникновению вращающегося магнитного поля, которое и выступает движущей силой.

Подробнее говоря, при подаче питания на первичную обмотку, на фазах образуются три магнитных потока, изменяющихся в зависимости от частоты входного напряжения. Они смещены между собой не только в пространстве, но и во времени, благодаря чему и появляется вращающийся магнитный поток.

Во время вращения результирующий поток создает ЭДС в роторных проводниках. По причине того, что обмотка ротора представляет собой замкнутую цепь, в ней создается ток, создающий пусковой момент в направлении вращения магнитного поля статора. Это приводит к вращению ротора после превышения пусковым моментом его тормозного момента. Наблюдаемое в этот момент явление называется скольжением — величиной, показывающей в виде процентов соотношение частоты вращения магнитного поля к частоте вращения ротора.

(n1 – частота магнитного поля статора; n2 – частота вращения ротора)

Скольжение является очень важным параметром. На старте его величина всегда равна 1 и, естественно, становится меньше по мере увеличения разности между n1 и n2, что сопровождается также уменьшением электродвижущей силы и вращающего момента. Во время работы на холостом ходу скольжение минимально и растет по мере увеличения статического момента. Достигнув критического скольжения (обозначается как sкр), может спровоцировать опрокидывание двигателя. После уравновешивания тормозного и электромагнитного момента изменения величин прекращаются.

Таким образом, принцип действия асинхронного двигателя основывается на взаимодействии магнитного поля ротора, находящегося во вращении, и токов, наведенных в роторе этим же полем. При этом обязательным условием возникновения вращающего момента является разница частот вращения полей.

Однофазный асинхронный двигатель

Фактически, любой асинхронный электродвигатель является трехфазным и предусматривает подключение к трехфазной сети с напряжением 380 В. Однофазным или двухфазным его называют при подключении к однофазной электросети с напряжением 200 В, когда питание подается лишь на две обмотки. В такой схеме на основную рабочую обмотку подается чистая фаза от сети, а на другую питание идет через фазосдвигающий элемент, как правило, конденсатор. Такая схема позволяет создать необходимую индукцию для смещения ротора и запустить асинхронный двигатель от однофазной сети. Для дальнейшей его работы даже необязательно, чтобы пусковая обмотка (которую подключают через конденсатор) оставалась под напряжением.

Дело в том, что трехфазный асинхронный двигатель продолжает функционировать (под малой нагрузкой) даже если во время работы от него отключить подачу энергии по одному из питающих проводов, сымитировав таким образом работу от однофазной сети. Это обусловлено тем, что результирующее магнитное поле сохраняет вращение.

Двухфазный асинхронный двигатель

Создать вращающееся магнитное поле можно и при использовании двухфазных обмоток. Для обеспечения работоспособности схемы фазы обмоток необходимо расположить с 90˚ смещением друг от друга. При их питании токами, которые смещены по фазе на 90˚, возникает вращающееся магнитное поле, как и в трехфазной машине.

Асинхронный двухфазный электродвигатель приводится в движение за счет токов, образуемых при взаимодействии результирующего поля с роторными стержнями. Он ускоряется до того момента, пока не будет достигнута предельная скорость его вращения. Для питания такого двигателя от электросети однофазного тока необходимо создать сдвиг по фазе на одной из обмоток. Для этого применяются конденсаторы необходимой ёмкости.

На сегодняшний день все большее применение находят двухфазные асинхронных двигатели с полым алюминиевым ротором. Вращение ему придают вихревые токи, образованные внутри цилиндра, при взаимодействии с вращающимся магнитным полем.

Инерционный момент ротора наделяет двигатель хорошими характеристиками для использования в некоторых специализированных отраслях, как, например, системы, регулирующие работу мостовых и компенсационных схем. Одна из обмоток в них подключается к питающей сети через конденсатор, а через вторую проходит управляющее напряжение.

Схемы подключения

Для того чтобы подключить трехфазный асинхронный двигатель используют несколько различных схем, но чаще всего применяются «треугольник» и «звезда».

Треугольник

Преимущество данной схемы заключается в том, что при подключении согласно ей трехфазный двигатель может развивать наибольшую номинальную мощность. Для этого обмотки соединяются по принципу конец-начало, что на схематичном изображении похоже на треугольник, однако в виде треугольника понять что к чему, не всегда удобно. По этому предлагаем для анализа схему снизу, а затем фотографию уже в сборе (еще ниже).

схема подключения «треугольник»

В трехфазных электрических сетях величина линейного напряжения между выводами обмоток составляет 380 В. При этом нет необходимости создания рабочего нуля. Важно отметить, что в такой схеме может возникнуть большой пусковой ток, значительно перегружающий проводку.

Звезда

Этот способ подключения является наиболее используемым в сетях с трехфазным током 380 В. Название схемы связано с тем, что концы обмоток соединяются в одной точке, словно звездные лучи. Начала обмоток подключаются посредством аппаратуры коммутации к фазным проводникам. В такой конструкции линейной напряжение между начал составляет 380 В, а между местом соединения и подключения проводника – 200 В. Ниже представлена схема, а еще ниже уже фотография в собранном виде.

схема подключения «звезда»

Трехфазный двигатель для 380 В сетей, подключенный таким образом, не способен развить максимальную силу из-за того, что напряжение на каждой обмотке составляет 220 В. В свою очередь, такая схема предотвращает возникновение перегрузок по току, чем обеспечивается плавный пуск.

Возможность подключения двигателя тем или иным способом, как правило, указывается на его табличке. Значок Y означает «звезду», а ∆ — «треугольник». Определить схему на уже подключенной машине можно по виду обмоток – одна двойная перемычка между ними говорит, что использована «звезда» (первое фото снизу), а если между клеммами обмоток видно три перемычки – «треугольник» (первое фото сверху).

Асинхронный двигатель, треугольник в сборе.

Асинхронный двигатель, звезда в сборе

В случае, когда необходимо запустить трехфазный асинхронный электродвигатель в обратном направлении вращения, следует поменять два питающих провода от трехфазного источника местами.

Функциональные и эксплуатационные особенности

Характерные преимущества асинхронных двигателей:

• В их конструкции нет коллекторных групп, которые увеличивают износ других видов двигателей за счет дополнительного трения.
• Питание асинхронных электрических машин не требует использования преобразователей и может осуществляться промышленной трехфазной сети.
• Из-за меньшего количества деталей и конструктивных элементов они относительно легко обслуживаются и имеют большой срок службы.

Среди недостатков можно отметить:

• Сфера применения асинхронных двигателей несколько ограничена из-за малого пускового момента.
• Высокая реактивная мощность, которую они потребляют во время работы, не оказывает влияние на механическую мощность.
• Большие пусковые токи, потребляемые на пуске этих двигателей, могут превышать допустимые значения некоторых систем.

Как производятся расчеты

Для того чтобы вычислить частоту вращения двигателя следует воспользоваться определенной нам ранее формулой скольжения:

И выразить из нее скорость вращения ротора:

В качестве примера возьмем двигатель модели АИР71А4У2 мощностью в 550 Вт с 4 парами полюсов и частотой вращения ротора 1360 об/мин.

При питании от сети с частотой 50 Гц статор будет вращаться со скоростью:

Таким образом, величина скольжения электродвигателя составляет:

И, наконец, прекрасное, хотя и устаревшее, видео рекомендуемое всем для одноразового просмотра.

Асинхронные двигатели | Электротехника и электрооборудование

Страница 5 из 39

РАЗДЕЛ ВТОРОЙ
ЭЛЕКТРИЧЕСКИЕ МАШИНЫ
Электрические машины, действия которых основаны на электромагнитных явлениях и которые служат для преобразования механической энергии в электрическую, называют электромашинный и генераторами, а преобразующие электрическую энергию в механическую — электродвигателями. Применяют также электрические машины для преобразования электрической энергии одних параметров в другие, которые называют преобразователями. Преобразовываться могут: род тока, частота, напряжение, число фаз и другие параметры электроэнергии.
Электрические генераторы приводятся во вращение паровыми и водяными турбинами, двигателями внутреннего сгорания и др. Электродвигатели служат для приведения в действие станков, различных машин, транспортного оборудования и др. К электрическим машинам часто относят также трансформаторы — статические аппараты, не имеющие движущихся частей, но по своему устройству и принципу действия имеющие много общего с электрическими машинами. Электрические машины обладают свойством обратимости, т. е. могут работать генератором, если их вращать каким-либо двигателем или если к ним подводить электроэнергию, могут использоваться как электродвигатели. Однако при проектировании электромашин учитывают требования, предъявляемые особенностями их работы генератором или электродвигателем. Электрические машины подразделяются на машины переменного тока и машины постоянного тока. Электрические машины переменного тока разделяют на синхронные, асинхронные и коллекторные. Наибольшее применение имеют синхронные генераторы переменного трехфазного тока и трехфазные асинхронные электродвигатели. Коллекторные электродвигатели переменного тока имеют ограниченное применение вследствие сложности устройства, обслуживания и более высокой стоимости. Основным их преимуществом является возможность регулирования скорости вращения в широких пределах, что затруднительно в асинхронных двигателях. Электрические машины постоянного тока представляют собой сочетание машин переменного тока с механическим выпрямителем- коллектором, являющимся неотъемлемой частью этих машин. С помощью коллектора переменный ток преобразуется в постоянный ток. Электрические машины постоянного тока имеют ограниченную область применения вследствие более высокой стоимости этих машин и их эксплуатации по сравнению с машинами переменного тока.
ГЛАВА СЕДЬМАЯ
ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА
АСИНХРОННЫЕ ДВИГАТЕЛИ
Асинхронные электродвигатели переменного тока были изобретены и впервые применены русским инженером М. О. Доливо-Добровольским в 1889 г. Асинхронные электродвигатели переменного трехфазного тока вследствие простоты устройства и эксплуатации, надежности действия и низкой стоимости по сравнению с электродвигателями других конструкций, получили самое широкое применение во всех отраслях народного хозяйства, в том числе и для привода строительных машин и механизмов. Питание электродвигателей переменного тока производят через трансформаторы непосредственно от районных электросетей, что уменьшает потери электроэнергии, имеющейся при применении двигателей постоянного тока. В последнем случае помимо трансформации высокого напряжения переменного тока применяется его преобразование в постоянный ток, связанное с дополнительными потерями электроэнергии.
Асинхронные электромашины, присоединенные к электросети, как и все электрические машины, обладают свойством обратимости, т. е. могут работать как двигатели и как генераторы.
В первом случае электроэнергия, получаемая из сети, расходуется на приведение электродвигателя во вращение, во втором случае вращение ротора асинхронной машины с помощью механического двигателя (внутреннего сгорания или парового) с определенной скоростью приводит к получению электроэнергии, передаваемой в электросеть.
Примером работы асинхронной машины в качестве электродвигателя и электрогенератора может быть подъемный кран. При подъеме груза машина работает как электродвигатель, потребляя электроэнергию из сети. Эта же машина может при известных условиях работать генератором, если под весом опускаемого груза ее ротор будет вращаться со скоростью, превышающей определенную величину. В последнем случае энергия будет передаваться в электросеть (рекуперация энергии).

§ 7.1. Принцип действия асинхронного электродвигателя

Принцип действия трехфазного асинхронного электродвигателя основан на явлении вращающегося магнитного поля, описанном в гл. 5.
Вращающееся магнитное поле может быть двухполюсным, четырехполюсным, шестиполюсным и т. д.
Скорость вращения поля определяется соотношением
(7.1)
где η — скорость вращения поля, об/мин;
f — частота трехфазного тока;
р — число пар полюсов,
В асинхронном электродвигателе катушки из провода, необходимые для получения вращающегося магнитного поля, размещаются на неподвижной части двигателя — его статоре. В качестве примера на рис. 7.1 схематически показано размещение шести катушек на статоре асинхронного электродвигателя.
Принцип действия асинхронного двигателя состоит в следующем. Во вращающееся двухполюсное магнитное поле помещен один или несколько замкнутых витков (рис. 7.2).

Рис. 7.1. Схема расположения шести катушек на статоре асинхронного электродвигателя

Рис. 7.2. Принцип действия асинхронного электродвигателя

На рисунке вращающееся поле условно изображено в виде двух полюсов электромагнита, вращающегося по часовой стрелке. Магнитные силовые линии при вращении поля пересекают виток и по известному нам закону электромагнитной индукции наводят в нем э. д. с. Если замкнуть виток, в нем под действием э. д. с. будет протекать электрический ток.
Направление тока в проводах витка, определяемое по правилу правой руки*, показано на рисунке крестиком и точкой. Магнитный поток, создаваемый током вокруг витка, будет взаимодействовать с вращающимся магнитным полем статора и в результате этого взаимодействия проводник будет двигаться. Направление механических сил, действующих на проводники, составляющие виток, определяется по правилу левой руки. На рисунке эти силы показаны стрелками. Из рисунка видно, что под действием указанных сил виток будет вращаться в ту же сторону, в какую вращается магнитное поле. Скорость вращения витка оказывается близкой к скорости вращения магнитного поля, но не равной ей (несколько меньшей).
Таков принцип действия асинхронного электродвигателя. Двигатель называется асинхронным потому, что его ротор вращается не синхронно с вращающимся магнитным полем, т. е. несколько отстает от него. Ни при каких условиях синхронного вращения ротора быть не может, так как в этом случае магнитные силовые линии поля не будут пересекать проводники ротора, а следовательно, в них не будет протекать ток, на взаимодействии которого с вращающимся магнитным полем основана работа электродвигателя.

§ 7.2. Конструктивное устройство асинхронных электродвигателей

Асинхронный электродвигатель состоит из следующих основных частей: неподвижной части — статора, вращающейся части — ротора и двух подшипниковых щитов, в которые помещают концы вала ротора (рис. 7.3).
Короткозамкнутый ротор с обмоткой в виде беличьего колеса показан на рис. 7.3. Медные стержни «беличьего колеса» закладываются в пазы ротора и накоротко замыкаются двумя медными торцевыми кольцами (7.3, а).

* Пользуясь в данном случае правилом правой руки, следует учесть, что направление движении проводника относительно линий магнитного поля будет обратно направлению вращения поля, т. е. будет направлено против часовой стрелки.

Рис 7.3. Электродвигатель с короткозамкнутым ротором:
а — беличье колесо ротора; б — короткозамкнутый ротор; в — общий вид

Рис. 7.4. Стальной лист статора
Часто «беличье колесо» ротора выполняется из алюминия, путем заливки пазов ротора расплавленным алюминием (7.3, б).
В чугунный или алюминиевый корпус статора запрессовывается кольцеобразный сердечник, собранный из стальных листов (рис. 7.4), толщиной 0,5 мм, изолированных друг от друга слоем лака или тонкими листами бумаги.  Из таких же стальных штампованных листов собирают ротор. Сердечники служат магнитопроводом для магнитного потока, создаваемого обмоткой статора и ротора, которая размещается в пазах, выштампованных в сердечниках. Устройство сердечников из тонких стальных листов приводит к уменьшению вихревых токов, образуемых в них при пересечении магнитными потоками.
Обмотка статора выполняется в виде катушек из изолированного провода, заранее заготовленных и уложенных в пазы.
Шесть концов трехфазной обмотки статора выводятся наружу и крепятся к контактным зажимам специального щитка на корпусе электродвигателя или снабжаются маркированными наконечниками.

Рис. 7.5. Щитки с зажимами асинхронного двигателя

Рис. 7.6. Электродвигатель с фазным ротором:
а — ротор с контактными кольцами; б — общий вид

Выведенные концы дают возможность соединить обмотку статора и в звезду и в треугольник. При наличии щитка концы фаз подводятся к его зажимам (для удобства пересоединения обмотки) по схеме, указанной на рис. 7.5. Пересоединяя металлические планочки, имеющиеся на щитке, в одном случае получается соединение обмотки в треугольник, в другом — в звезду. При конструкциях электродвигателя без выводного щитка соединение обмотки в звезду или в треугольник достигается соответственным соединением ее выведенных маркированных концов.

Рис. 7.8. Схема включения асинхронного- двигателя с контактными кольцами:
1 — обмотка статора; 2 — обмотка ротора; 3 — контактные кольца; 4 — щетки; 5 — реостат

Рис. 7.7. Пружинный щеткодержатель: а—общий вид; б —щетка
Пересоединение обмотки статора позволяет использовать один и тот же электродвигатель при двух напряжениях. Так, например, если электродвигатель рассчитан на работу при соединении обмоток статора в звезду под напряжением 380 В, то он может развивать ту же мощность и при тех же оборотах под напряжением 220 В при соединении обмоток статора в треугольник.  Обмотки роторов асинхронных электродвигателей небольшой мощности выполняют короткозамкнутыми, а средней и большой мощности с трехфазной обмоткой из изолированных проводов так же, как и обмотка статора. На рис. 7.6 показан электродвигатель с фазным ротором, трехфазные обмотки которого выполнены из изолированного провода. Обмотка уложена в пазы ротора так, что концы их соединены в звезду на самом роторе, а начала проводов присоединяются к трем контактным кольцам, насаженным на вал ротора и изолированным от вала и друг от друга. Ротор с контактными кольцами, называемый также фазным ротором, позволяет включать в свою цепь добавочное сопротивление реостата при пуске электродвигателя или для регулирования его оборотов. Обмотка ротора соединяется с кольцами изолированным проводом, пропущенным через отверстие, высверленное в валу. По кольцам скользят щетки, через которые обмотка ротора соединяется с реостатом. Щетки изготовляют из угля или смеси угля с графитом. Для машин с контактными кольцами применяются также щетки с содержанием меди или бронзы. На рис. 7.7 показан пружинный щеткодержатель со щеткой и часть контактного кольца. Схема включения асинхронного двигателя с фазным ротором (с контактными кольцами) представлена на рис. 7.8.

§ 7.3. Синхронная скорость вращения и скольжения

При включении асинхронного двигателя в сеть по обмоткам статора начинает протекать ток, создающий вращающийся магнитный поток. Скорость вращения этого потока % определяется формулой, приведенной в § 7.1, и называется синхронной.  Вслед за вращающимся магнитным потоком начинает вращаться ротор со скоростью n2< n1.
Отношение

(7.2)
называется скольжением, так как показывает, насколько скорость вращения ротора отстает от вращающегося магнитного поля.
В момент включения электродвигателя, когда его ротор еще не стронулся с места, n2 = 0 и s = 1. Если предположить, что ротор вращается со скоростью магнитного поля, то п2 = щ и s = 0. Таким образом, теоретически скольжение меняется от 0 до 1 и от 0 до 100%. При увеличении нагрузки на валу электродвигателя, т. е. тормозного момента, скольжение ротора возрастает потому, что только при этом будет увеличиваться э. д. с. в обмотке ротора и ток, обусловливающий вращающий момент. В зависимости от номинальной мощности и типов электродвигателей при полной нагрузке скольжение обычно колеблется в пределах от 2 до 8%. У выпускаемых промышленностью электродвигателей повышенного скольжения при полной нагрузке скольжение составляет 8—12%.

§ 7.6. Механическая характеристика асинхронного электродвигателя

Для электропривода машин, в том числе и строительных, большое значение имеют механические характеристики электродвигателей.
Механической характеристикой называют зависимость скорости вращения электродвигателя от нагрузки на его валу, т. е. п = f (М), или s = f (М), где п — скорость вращения, s — величина скольжения, М — момент вращения, развиваемый двигателем.

Рис. 7.10. Механическая характеристика асинхронного двигателя с короткозамкнутым ротором:
Рис. 7.11. Механические характеристики асинхронного электродвигателя с фазным ротором:
1 — естественная характеристика; 2 и 3 — искусственные характеристики

Механические характеристики подразделяются на естественные и и с к у с с т в е н н ы е. Естественной называют такую характеристику электродвигателя, которая образуется без какого-либо изменения схемы его включения (т. е. без введения дополнительного сопротивления в его цепи или изменения величины подводимого напряжения и др.). Искусственными же называют характеристики, получаемые изменением указанных выше величин (дополнительных сопротивлений, величины подводимого напряжения и т. д.).
На рис. 7.10 приведены механические характеристики асинхронных электродвигателей. На рис. 7.10 показана естественная характеристика двигателя с короткозамкнутым ротором. На участке кривой характеристики а — б — в, соответствующей устойчивой работе двигателя при увеличении вращающего момента от нуля до максимального его значения, скорость вращения уменьшается незначительно. Такая ме ханическая характеристика называется жесткой. Итак, асинхронный двигатель с короткозамкнутым ротором обладает жесткой механической характеристикой.
На рис. 7.11 показаны механические характеристики асинхронного двигателя с фазным ротором. Кривая 1 — естественная характеристика этого двигателя аналогична рассмотренной выше характеристике двигателя с короткозамкнутым ротором. Остальные кривые 2 и 3 представляют собой искусственные (так называемые — реостатные) механические характеристики того же двигателя, получаемые введением в цепь ротора дополнительных сопротивлений: RY и /?2, причем /?2 > Rx. Как видно из рисунка, искусственные характеристики изменяют характер зависимости п = f (М): при увеличении момента М скорость вращения п значительно уменьшается и тем скорее, чем больше дополнительное сопротивление, вводимое в цепь ротора. Такого рода характеристики называются мягкими. Итак, у асинхронного электродвигателя с фазным ротором есть жесткая естественная механическая характеристика и мягкие искусственные механические характеристики, получаемые при введении в цепь ротора дополнительных сопротивлений: при одном и том же значении М скольжение s, а следовательно, и скорость вращения п могут быть различными. Это свойство двигателя используется в качестве одного из способов регулирования числа оборотов асинхронных двигателей (см. следующий параграф).

Асинхронный электродвигатель постоянного тока 220В и 380В.

Электродвигатель – машина, преобразовывающая энергию электромагнитного поля во вращательное движение (электрический двигатель). Это, пожалуй, наиболее гениальное изобретение, позволившее человечеству сделать цивилизационный скачок в индустриальное общество. Коэффициент его полезного действия составляет 95-98 процентов.

Основа принципа действия

В основе принципа действия любого электрического двигателя лежит феномен электромагнитной индукции. Если скрутить любой проводник в кольцо и через него протащить магнит, то в нем возникнет электрический ток, направление течения которого будет противоположно движению магнита. Верно и обратное: прохождение электричества через проводник вызывает индуцирование ЭДС в металлическом стержне.

Этот эффект был открыт в 1832 году английским физиком Майклом Фарадеем, создавшим прибор, состоящий из постоянного магнита и бронзового диска, помещенного между его полюсами. При вращении диска с подключенных к нему проводов снималось небольшое напряжение и переменный ток большой силы. Поэтому диск Фарадея называют еще и униполярным генератором, который при всей архаичности конструкции до сих пор используется. Например, в установках ТОКАМАК для разогрева плазмы и рельсотронах – разновидности оружия.

Электрический двигатель постоянного тока

Если к диску Фарадея подключить гальваническую батарею, то он совершит один оборот – до того момента, как совпадут разноименные полюса – ее и магнита.  Электродвигатель постоянного тока в своей работе использует эффект отталкивания одноименных полюсов магнита. Чтобы вращение стало непрерывным, на его роторе закреплено особое устройство (коллектор) – кольцо из металла, поделенное на сектора диэлектриком.

Питающее напряжение подводится к коллектору посредством скользящих контактов – щеток. Когда вал машины поворачивается, сектора коллектора меняются местами и полюса остаются разноименными. Поэтому вращение продолжается. Скорость вращения ротора машин постоянного тока зависит от количества обмоток на нем. Каждая из них представляет собой своеобразный диск Фарадея и подключена к своей паре пластин коллектора.

Если ее мощность электрической машины невелика, то статорные магниты делают из природного металла с соответствующими свойствами. В промышленных машинах постоянного тока используются электромагниты – катушки из проводников. Они питаются тем же напряжением, что и катушки ротора.

Двигатели переменного тока

Конструкция электродвигателя переменного потом электроэнергии выглядит как бы вывернутой наизнанку по отношению к машинам постоянного тока. Питающее напряжение в нем подводится к статорным обмоткам, а принцип действия основан не на отталкивании одноименных полюсов магнита, а на притягивании имеющих противоположный знак.

Магнитное поле статора машины переменного тока вращается. Этот феномен возникает в результате сложения векторов магнитной индукции нескольких переменных токов, фазы синусоид которых сдвинуты друг относительно друга на некоторый угол – 90⁰, если питание двухфазное, и 60⁰ при трехфазном напряжении. Величины углов объясняются просто: отдельная обмотка генератора переменного тока состоит из двух катушек, а на статоре они расположены диаметрально противоположно. Если поделить 360⁰ на четыре (две обмотки) или на шесть (три обмотки), то получим исходные значения.

Магнитное поле ротора индуцируется  энергией в статорных обмотках и имеет два свойства:

1. Оно противоположно статорному по знаку.
2. Отстает от статорного, поскольку на его индукцию требуется некоторое время, а сам ротор имеет физический вес и по этой причине обладает моментом инерции.

Полюса магнитного поля ротора стремятся притянуться к противоположным полюсам статорного, но эта своеобразная погоня никогда не может закончиться по двум причинам:

1. Линейная скорость ротора ниже из-за разницы в размерах.
2. Существуют потери энергии в воздушном зазоре между деталями машины.

Угол рассогласования между ротором и статором достигает 18⁰, из-за его наличия электродвигатели переменного электричества называют асинхронными.

Наиболее распространенной конструкцией является электрическая машина, обмотка ротора которой состоит из нескольких проводников, замкнутых двумя металлическими кольцами. По форме она похожа на так называемое беличье колесо. Таковы все общепромышленные электродвигатели. Они просты, но имеют неустранимый недостаток: большие пусковые токи, которые приводят к перегрузкам в сети и авариям.

Двигатели с фазным ротором запускаются плавно, без перегрузок, но они сложны и дороги. Применяются для обеспечения больших тяговых усилий. Например, в крановом оборудовании или на электротранспорте.

Видео — как работает Электродвигатель:

Как правильно эксплуатировать электродвигатель

Асинхронный электродвигатель на сегодня является наиболее широко используемым двигателем в промышленности и строительстве. Чтобы устройство было всегда в форме и не пришлось его отправлять на свалку в результате преждевременного износа, хорошие хозяева проявляют заботу о нём и эксплуатируют правильно. В этой статье мы обсудим, как правильно эксплуатировать электродвигатель во избежание возникновения неполадок при его работе.

Условия работы электрического двигателя

Электрический двигатель будет в полной мере соответствовать характеристикам, указанным в паспорте, если его, прежде всего, правильно установить и использовать. Условия обеспечения номинальных параметров двигателем следующие:

— колебания напряжения питающей сети электрического тока, к которой подключен агрегат, не должны превышать 5% от номинала;

— максимально допустимая температура воздуха, окружающего конструкцию, должна быть не более +350 С;

— во избежание перегрузки мотора необходимо следить за показаниями амперметра, не допуская увеличения силы тока более 5% от номинала;

— корпус устройства надежно следует заземлить и регулярно проверять сопротивления заземления;

— конструктивные элементы, изготовленные из коррозируемых материалов, необходимо покрыть краской. Коррозия всегда начинается на поверхности металла, а затем распространяется вглубь, ухудшая механические свойства материала;

— кабельные сети, по которым поступает питающее напряжение, следует надёжно изолировать и защитить от случайных механических повреждений. Подключение выполнить напрямую к контактным зажимам двигателя, находящимся в коробке.

Элементарные правила эксплуатации в отношении своего двигателя

Правильная эксплуатация электродвигателя обеспечивает его надёжную работу в течение всего установленного ресурса. До включения устройства в работу обязательно проверить:

— чистоту и отсутствие ненужных предметов на корпусе и рядом;

— состояние заземления;

— качество крепления статора.

Первый запуск электродвигателя лучше доверить специалисту, который будет обслуживать все движущиеся механизмы.

Рекомендации по эксплуатации асинхронных электродвигателей:

1. У работающего двигателя основные электрические и механические показатели должны быть следующими:

— температура нагрева статора не более 900 С;

— вибрация в пределах нормы, а именно в соответствии с количеством оборотов двигателя;

— вращение ротора бесшумное, без скачков;

— установленная заводом-изготовителем величина нагрузки;

— отсутствие искрения щёток у коллекторных двигателей.

1. Защита электрических цепей осуществляется плавкими вставками. Значение тока по номиналу пишется на вставке.

2. Аварийное отключение электродвигателя производится в следующих случаях:

— появился сильный запах горения, дым, искры, огонь;

— повышенный уровень вибрации, из-за которого возможно разрушение двигателя;

— выход из строя электропривода;

— резкое снижение оборотов и повышенный нагрев.

Владелец также обязан планировать профилактические ремонты, которые повышают надёжность оборудования.

Некоторые двигатели используются крайне редко. Как поступать в этом случае? Рекомендуется постоянно осматривать, проверять сопротивление изоляции и запускать устройства, что позволит при необходимости без промедления их использовать.

Вывод

Конструкция асинхронного электродвигателя простая и надёжная. И, если соблюдать правила эксплуатации, в том числе не превышать основные электрические и механические параметры, установленные изготовителем, то срок его службы можно будет увеличить.

Электродвигатели

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Электродвигатели

Электродвигатели

Подробности

Категория: Электротехника

Электрические двигатели

В бытовой технике в основном применяют электродвигатели переменного тока двух видов: коллекторные (электробритва, швейная машина, пылесос, универсальная кухонная машина, электродрель и др.) и асинхронные (стиральная машина, холодильник).
Коллекторный электродвигатель является универсальным. Он может работать от постоянного и переменного токов. Принцип действия двигателя основан на взаимодействии проводника (якоря) с электрическим током и магнитным полем, создаваемым электромагнитом (индуктором). Механическая сила, возникающая при таком взаимодействии, заставляет вращаться якорь (ротор). Направление движения проводника с током определяется по правилу левой руки. Электрический двигатель с вращающимся валом был впервые сконструирован в 1834 г. русским физиком Б.С. Якоби (1801-1874).

На рисунке ниже показано устройство коллекторного двигателя.

Станина и сердечник электромагнита двигателя переменного тока выполнена из листов электротехнической стали для уменьшения потерь энергии на нагревание сердечника. У двигателя постоянного тока эти детали в основном делают сплошными. Обмотка возбуждения электромагнита в двигателях переменного тока включается последовательно с обмоткой якоря. При таком соединении весь ток якоря проходит по обмотке возбуждения, обеспечивая большой пусковой момент двигателя.

Асинхронный двигатель не имеет коллектора и щеток, следовательно, в нем не возникает искра.
Принцип работы асинхронного двигателя основан на взаимодействии вращающегося магнитного поля с токами, которые наводятся этим полем в проводниках короткозамкнутого ротора. По закону Ленца в проводниках наводится ток такого направления, что своим магнитным полем препятствует причине, его создающей, т.е. тормозит вращающееся магнитное поле. Поскольку ротор укреплен в подшипниках, то он приходит в движение в направлении вращения поля. Скорость вращения ротора не совпадает со скоростью вращения магнитного поля статора, поэтому такие двигатели называются асинхронными. Отставание вращения ротора относительно магнитного поля статора называется скольжением. Оно составляет 3-6%.
При скорости вращения магнитного поля 3000 об/мин ротор вращается со скоростью 2800 об/мин. Если в статор двигателя уложено шесть обмоток (две пары полюсов), то поле статора вращается со скоростью 1500 об/мин, а ротор — со скоростью 1400 об/мин.

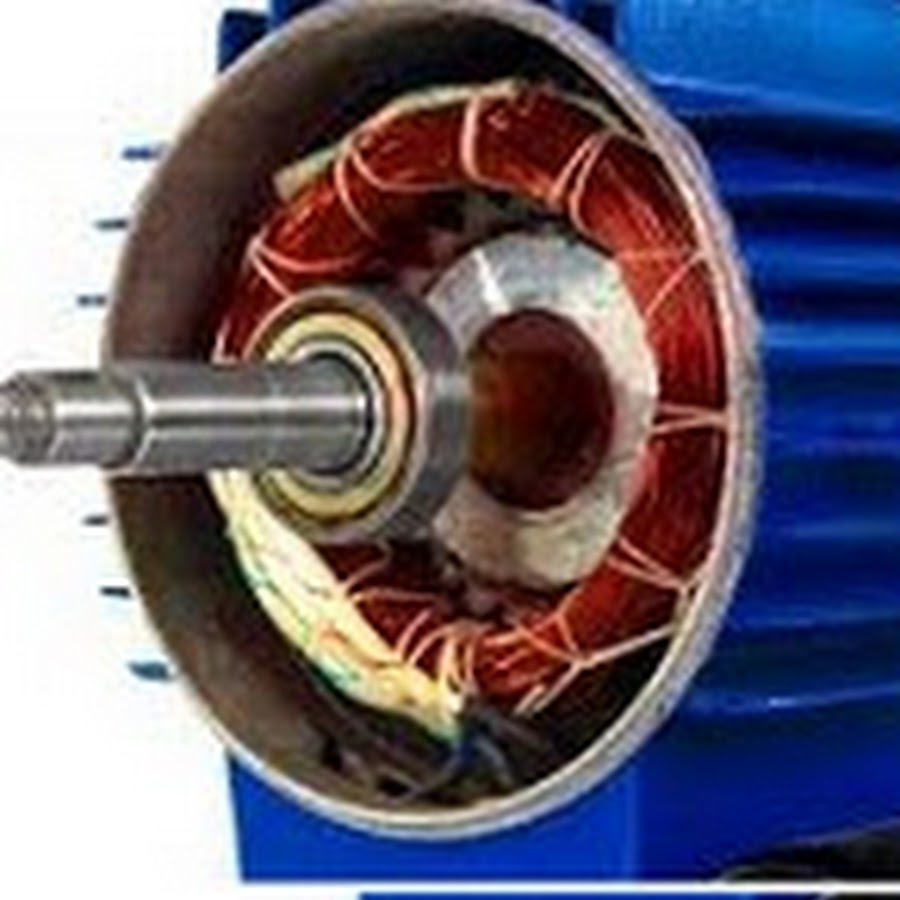

На рисунке ниже изображен асинхронный двигатель в разобранном виде.

Конструктивно асинхронный двигатель, как и всякая электрическая машина, состоит из двух основных частей: неподвижной части — статора и вращающейся части — ротора.

Статор имеет три обмотки, расположенные на кольцевом сердечнике и смещенные в пространстве на 120°, а ротор имеет обмотку в виде многих короткозамкнутых витков, уложенных на цилиндрическом сердечнике. Обмотка ротора без сердечника похожа на беличье колесо и называется коротко-замкнутой или обмоткой беличьего колеса. Она представляет собой стержни, замкнутые по торцам кольцами.
Асинхронные двигатели просты по устройству, надежны в работе. Они применяются во всех отраслях народного хозяйства. Из общего количества электродвигателей, изготавливаемых заводами, асинхронные двигатели составляют примерно 95%.
К недостаткам этих двигателей относятся: 1) невозможность получить постоянное и точное число оборотов на валу; 2) при пуске имеют большой ток; 3) чувствительны к колебаниям напряжения в сети.

Квартирная электропроводка является однофазной. Поэтому для использования трехфазного асинхронного двигателя в домашних условиях необходимо подключать дополнительно конденсаторы. На рис. справа показано включение трехфазного двигателя в однофазную сеть.

Недостатком этого способа подключения трехфазных двигателей в однофазную сеть является использование дорогостоящих бумажных конденсаторов большой емкости. Так, на каждые 100 Вт мощности нужен конденсатор емкостью 10 мкФ, рассчитанный на напряжение 250-450 В.
Наряду с трехфазными асинхронными двигателями применяются однофазные асинхронные двигатели. Эти двигатели имеют на статоре две обмотки: рабочую и пусковую. Обмотки расположены под углом 90° относительно друг друга. При включении в сеть обмоток образуется вращающееся магнитное поле и короткозамкнутый ротор приходит во вращение так же, как у трехфазного асинхронного двигателя. При этом появляется скольжение ротора и пусковая обмотка может быть отключена с помощью индукционного выключателя или специального реле.

Электродвигатели обладают большими преимуществами по сравнению с другими видами двигателей (паровыми, внутреннего сгорания): они экологичны—при работе не выделяют вредных газов, дыма или пара; экономичны — для них не нужен запас топлива и воды; их легко установить в любом доступном месте (на стене, под полом трамвая, троллейбуса, в корпусе игрушки и т. д.).
Для нужд народного хозяйства промышленность выпускает большое количество разнообразных электродвигателей: от миниатюрных, например для игрушек и моделей, до двигателей огромных размеров — для кораблей, электровозов. Электродвигатели различаются не только размерами, но и назначением, конструкцией, частотой вращения ротора.

На электротехнических предприятиях изготовлением электродвигателей занимаются рабочие разных профессий. Намотку катушек статора и ротора, соединение отдельных их частей осуществляют электромонтеры-обмотчики. Собирают электродвигатели слесари-сборщики. Они должны владеть навыками выполнения не только электромонтажных, но и слесарных работ.

Описание конструкции асинхронного двигателя. Асинхронный электродвигатель

Как вы знаете, асинхронные электродвигатели имеют трехфазную обмотку (три отдельные обмотки) статора, которая может формировать разное количество пар магнитных полюсов в зависимости от своей конструкции, что влияет в свою очередь на номинальные обороты двигателя при номинальной частоте питающего трехфазного напряжения. При этом роторы двигателей данного типа могут отличаться, и у асинхронных двигателей они бывают короткозамкнутыми или фазными. Чем отличается короткозамкнутый ротор от фазного ротора — об этом и пойдет речь в данной статье.

Короткозамкнутый ротор

Представления о явлении электромагнитной индукции подскажут нам, что произойдет с замкнутым витком проводника, помещенным во вращающееся магнитное поле, подобное магнитному полю статора асинхронного двигателя. Если поместить такой виток внутри статора, то когда ток на обмотку статора будет подан, в витке будет индуцироваться ЭДС, и появится ток, то есть картина примет вид: . Тогда на такой виток (замкнутый контур) станет действовать пара сил Ампера, и виток начнет поворачиваться вслед за движением магнитного потока.

Так и работает асинхронный двигатель с короткозамкнутым ротором, только вместо витка на его роторе расположены медные или алюминиевые стержни, замкнутые накоротко между собой кольцами с торцов сердечника ротора. Ротор с такими короткозамкнутыми стержнями и называют короткозамкнутым или ротором типа «беличья клетка» поскольку расположенные на роторе стержни напоминают беличье колесо.

Проходящий по обмоткам статора переменный ток, порождающий вращающееся магнитное поле, наводит ток в замкнутых контурах «беличьей клетки», и весь ротор приходит во вращение, поскольку в каждый момент времени разные пары стержней ротора будут иметь различные индуцируемые токи: какие-то стержни — большие токи, какие-то — меньшие, в зависимости от положения тех или иных стержней относительно поля. И моменты никогда не будут уравновешивать ротор, поэтому он и будет вращаться, пока по обмоткам статора течет переменный ток.

К тому же стержни «беличьей клетки» немного наклонены по отношению к оси вращения — они не параллельны валу. Наклон сделан для того, чтобы момент вращения сохранялся постоянным и не пульсировал, кроме того наклон стержней позволяет снизить действие высших гармоник индуцируемых в стержнях ЭДС. Будь стержни без наклона — магнитное поле в роторе пульсировало бы.

Скольжение s

Для асинхронных двигателей всегда характерно скольжение s, возникающее из-за того, что синхронная частота вращающегося магнитного поля n1 статора выше реальной частоты вращения ротора n2.

Скольжение возникает потому, что индуцируемая в стержнях ЭДС может иметь место только при движении стержней относительно магнитного поля, то есть ротор всегда вынужден хоть немного, но отставать по скорости от магнитного поля статора. Величина скольжения равна s = (n1-n2)/n1.

Если бы ротор вращался с синхронной частотой магнитного поля статора, то в стержнях ротора не индуцировался бы ток, и ротор бы просто не стал вращаться. Поэтому ротор в асинхронном двигателе никогда не достигает синхронной частоты вращения магнитного поля статора, и всегда хоть чуть-чуть (даже если нагрузка на валу критически мала), но отстает по частоте вращения от частоты синхронной.

Скольжение s измеряется в процентах, и на холостом ходу практически приближается к 0, когда момент противодействия со стороны ротора почти отсутствует. При коротком замыкании (ротор застопорен) скольжение равно 1.

Вообще скольжение у асинхронных двигателей с короткозамкнутым ротором зависит от нагрузки и измеряется в процентах. Номинальное скольжение — это скольжение при номинальной механической нагрузке на валу в условиях, когда напряжение питания соответствует номиналу двигателя.

Другие статьи про асинхронные двигатели с короткозамкнутым ротором на Электрик Инфо:

Асинхронные двигатели с фазным ротором, в отличие от асинхронных двигателей с короткозамкнутым ротором, имеют на роторе полноценную трехфазную обмотку. Подобно тому, как на статоре уложена трехфазная обмотка, так же и в пазах фазного ротора уложена трехфазная обмотка.

Выводы обмотки фазного ротора присоединены к контактным кольцам, насаженным на вал, и изолированным друг от друга и от вала. Обмотка фазного ротора состоит из трех частей — каждая на свою фазу — которые чаще всего соединены по схеме «звезда».

К обмотке ротора через контактные кольца и щетки присоединяется регулировочный реостат. Краны и лифты, например, пускаются под нагрузкой, и здесь необходимо развивать существенный рабочий момент. Невзирая на усложненность конструкции, асинхронные двигатели с фазным ротором обладают лучшими регулировочными возможностями касательно рабочего момента на валу, чем асинхронные двигатели с короткозамкнутым ротором, которым требуется .

Обмотка статора асинхронного двигателя с фазным ротором выполняется аналогично тому, как и на статорах асинхронных двигателей с короткозамкнутым ротором, и аналогичным путем создает, в зависимости от количества катушек (три, шесть, девять или более катушек), два, четыре и т. д. полюсов. Катушки статора сдвинуты между собой на 120, 60, 40 и т. д. градусов. При этом на фазном роторе делается столько же полюсов, сколько и на статоре.

Регулируя ток в обмотках ротора, регулируют рабочий момент двигателя и величину скольжения. Когда регулировочный реостат полностью выведен, то для уменьшения износа щеток и колец их закорачивают при помощи специального приспособления для подъема щеток.

Трёхфазный асинхронный двигатель является наиболее широко используемым электродвигателем. Почти 80% механической мощности, которая используется в промышленном производстве, преобразуется из электрической мощности, через асинхронные трёхфазные двигатели. Это происходит по той простой причине, что эти двигатели дёшевы, просты и надёжны в эксплуатации и обслуживании. Они имеют хорошие эксплуатационные характеристики, в них отсутствует коллектор, а также они эффективны при регулировании скорости.

В трёхфазном асинхронном двигателе мощность передаётся от статора на обмотку ротора посредством индукции. Наименование «асинхронный» говорит о том, что скорость вращения магнитного поля и скорость ротора не синхронны, при работе в режиме двигателя ротор имеет меньшую скорость, чем скорость вращающегося магнитного поля статора.

Как и любой другой электрический двигатель, асинхронный двигатель имеет две основные части, а именно: ротор и статор.

• Статор. Как следует из названия – это неподвижная часть двигателя. На статоре расположены трёхфазные обмотки, а также клеммник, через который подаётся электрическая энергия.
• Ротор . Представляет собой вращающуюся часть асинхронного двигателя. Ротор соединён с механической нагрузкой через вал.

Ротор асинхронного двигателя может конструктивно отличатся по своему исполнению, он может быть следующих типов:

• Короткозамкнутый ротор (Squirrel cage rotor).
• Фазный ротор (Slip ring rotor or wound rotor or phase wound rotor).

В зависимости от типа используемой конструкции ротора, асинхронный трёхфазный двигатель классифицируется как:

• Асинхронный двигатель с короткозамкнутым ротором типа беличьей клетки (Squirrel cage induction motor).
• Асинхронный двигатель с фазным ротором (Slip ring induction motor or wound induction motor or phase wound induction motor).

Конструкция статора для обоих типов двигателя остаётся одной и той же.

Кроме основных частей, таких как статор и ротор, асинхронный двигатель имеет и другие не основные части, а именно:

• Вал для передачи крутящего момента от двигателя на механическую нагрузку. Этот вал изготавливается из стали.
• Подшипники для поддержки вращающегося вала.
• Вентилятор для создания охлаждения двигателя, так как при своей работе асинхронный двигатель выделяет тепло.
• Клеммник для подключения электропитания двигателя.
• Воздушный зазор между статором и ротором, который должен быть как можно меньше и, обычно, его величина колеблется от 0,4 мм до 4 мм.

Статор трёхфазного асинхронного двигателя

Статор асинхронного трёхфазного двигателя состоит из трёх основных частей:

• Корпус статора.
• Обмотка статора или обмотка возбуждения.

Корпус статора

Это внешняя, наружная часть статора, функция которого заключается в поддержке сердечника статора и обмоток возбуждения. Он действует как защитное покрытие, обеспечивает механическую прочность всех внутренних частей двигателя. Корпус изготавливается с помощью литья под давлением или из сварной стали. Он должен быть очень прочным и жёстким, потому как требуется обеспечить наименьшую величину воздушного зазора трёхфазного асинхронного двигателя. Более того, воздушный зазор должен быть равномерный между статором и ротором, иначе магнитное притяжение будет несбалансированно, что приведёт к низкой эффективности двигателя и его быстрому износу.

Основное назначение сердечника статора заключается в том, чтобы обеспечить чередующийся переменный магнитный поток в статоре. Сердечник статора является магнитопроводом. Для того, чтобы уменьшить потери от вихревых токов, сердечник статора изготавливают из тонких листов ламинированной электротехнической стали. Толщина таких листов, изготовленных с помощью штамповки, составляет 0,4 – 0,5 мм. Как правило, выбирается сталь с высоким содержанием кремния, который помогает уменьшить потери на гистерезис, происходящие при работе двигателя.

Все тонкие ламинированные листы собираются в пакет так, чтобы образовался цельный сердечник с пазами (слотами) для размещения в них обмотки возбуждения. Внешний вид собранного пакета напоминает кусок полой толстой трубы, во внутренней части которого проделаны параллельные борозды в виде отрезков.

Обмотка статора (обмотка возбуждения)

В трёхфазном асинхронном двигателе в сердечнике статора, в пазах (слотах), располагаются три обмотки возбуждения. По одной обмотке на каждую фазу питания. Эти обмотки между собой соединяются в трёхфазную цепь по типу или «звезда» (Star), или «треугольник» (Delta). Тип соединения зависит от характеристики подаваемого питания на обмотки статора.

Асинхронные двигатели с короткозамкнутым ротором позволяют выполнять запуск с помощью переключения «звезда-треугольник» (star-delta), тогда в рабочем режиме двигатель будет работать с подключением обмоток типа «треугольник». Такое переключение и такой режим работы имеет свои преимущества и недостатки, но гораздо чаще можно встретить прямой пуск асинхронного трёхфазного двигателя по типу подключения «звезда» (star).

В том случае, если подключается асинхронный двигатель с фазным ротором, в котором обмотка ротора выведена на контактные кольца и есть к ним доступ через клеммник, запуск двигателя осуществляется через вставку сопротивлений в обмотку ротора. В этом случае не только статор может иметь способы соединения обмоток, но и ротор может быть соединён по типу или «звезда», или «треугольник».

Обмотку статора называют обмоткой возбуждения потому, как именно через неё создаётся вращающееся магнитное поле, которое является причиной работы асинхронного двигателя.

Типы трёхфазных асинхронных двигателей

Существует два типа двигателей с различными конструкциями роторов, как было сказано об этом выше.

Трёхфазный асинхронный двигатель с короткозамкнутым ротором

Ротор короткозамкнутого асинхронного двигателя имеет цилиндрическую форму. На периферии ротора имеются пазы (слоты). Пазы параллельны друг другу и имеют скос относительно оси вращения ротора. В пазах ротора расположены проводники, которые являются обмоткой ротора и выполнены в виде алюминиевых, медных или латунных стержней. Скос проводников обмотки необходим, чтобы предотвратить магнитное запирание ротора и статора, что делает работу двигателя более гладкой и равномерной, без рывков и перегрузок.

По бокам, с торцов ротора расположены кольца, с которыми соединены проводники обмотки ротора. По внешнему виду такая конструкция обмотки похожа на беличье колесо. Так как обмотка ротора замкнута накоротко, это исключает возможность изменять сопротивление обмотки, потому как отсутствуют контактные кольца и щёточный механизм. В свою очередь такая конструкция ротора проста и надёжна, что позволяет широко использовать трёхфазные асинхронные двигатели с этим типом ротора.

Преимущества использования асинхронного двигателя с короткозамкнутым ротором

• Простота, надёжность и прочность конструкции.
• Отсутствие контактных колец и щёточного механизма значительно упрощает обслуживание двигателя.

Применение асинхронного двигателя с короткозамкнутым ротором

Используется в станках в металлорежущем и деревообрабатывающем оборудовании, в сверлильных станках, а также в вентиляторах, в токарном и фрезерном оборудовании.

В этом типе трёхфазного асинхронного двигателя ротор не имеет короткозамкнутой обмотки. Отсутствуют торцевые кольца, на которых проводники ротора соединяются накоротко. Ротор обычно имеет такое же количество пар полюсов, что и статор, но в отличии от статора его проводники имеют гораздо большее сечение. Концы проводников выводятся на контактные кольца, которые расположены на валу фазного ротора. Если оба конца проводников выведены на контактные кольца, то это позволяет соединять обмотку ротора по типу «звезды» (star) или «треугольника» (delta). В основном, с одной стороны контакты проводников фазного ротора соединяются вместе в общую точку, а противоположные концы выводятся на контактные кольца. В этом случае фазный ротор включается по типу «звезда» (star) и имеется возможность управлять сопротивлением обмотки ротора через коммутационную аппаратуру.

Контактные кольца фазного ротора соприкасаются со щётками, посредством которых осуществляется непрерывный контакт с обмоткой ротора. Щётки располагаются в щёточном механизме, они требуют дополнительного обслуживания, периодической замены по мере износа. Наличие подвижного контакта вызывает нежелательное искрение, которое сводят к минимальному значению, обеспечивая плотное прилегание щёток к контактным кольцам.

Подключение внешнего сопротивления в обмотку ротора используется для облегчения пуска двигателя и для контроля скорости двигателя. Чтобы обеспечить плавный пуск двигателя с фазным ротором, по мере пуска добавочное сопротивление в обмотке ротора уменьшают. Это происходит или плавно, или ступенчато, в зависимости от используемой пусковой аппаратуры. Когда двигатель войдёт в рабочий режим, обмотка ротора практически замкнута накоротко.

В настоящее время, на долю асинхронных двигателей приходится не менее 80% всех электродвигателей, выпускаемых промышленностью. К ним относятся и трехфазные асинхронные двигатели.

Трехфазные асинхронные электродвигатели широко используются в устройствах автоматики и телемеханики, бытовых и медицинских приборах, устройствах звукозаписи и т.п.

Достоинства асинхронных электродвигателей

Широкое распространение трехфазных асинхронных двигателей объясняется простотой их конструкции, надежностью в работе, хорошими эксплуатационными свойствами, невысокой стоимостью и простотой в обслуживании.

Устройство асинхронных электродвигателей с фазным ротором

Основными частями любого асинхронного двигателя является неподвижная часть – статор и вращающая часть, называемая ротором.

Статор трехфазного асинхронного двигателя состоит из шихтованного магнитопровода, запрессованного в литую станину. На внутренней поверхности магнитопровода имеются пазы для укладки проводников обмотки. Эти проводники являются сторонами многовитковых мягких катушек, образующих три фазы обмотки статора. Геометрические оси катушек сдвинуты в пространстве друг относительно друга на 120 градусов.

Фазы обмотки можно соединить по схеме в зависимости от напряжения сети. Например, если в паспорте двигателя указаны напряжения 220/380 В, то при напряжении сети 380 В фазы соединяют «звездой». Если же напряжение сети 220 В, то обмотки соединяют в «треугольник». В обоих случаях фазное напряжение двигателя равно 220 В.

Ротор трехфазного асинхронного двигателя представляет собой цилиндр, набранный из штампованных листов электротехнической стали и насаженный на вал. В зависимости от типа обмотки роторы трехфазных асинхронных двигателей делятся на короткозамкнутые и фазные.

В асинхронных электродвигателях большей мощности и специальных машинах малой мощности для улучшения пусковых и регулировочных свойств применяются фазные роторы. В этих случаях на роторе укладывается трехфазная обмотка с геометрическими осями фазных катушек (1), сдвинутыми в пространстве друг относительно друга на 120 градусов.

Фазы обмотки соединяются звездой и концы их присоединяются к трем контактным кольцам (3), насаженным на вал (2) и электрически изолированным как от вала, так и друг от друга. С помощью щеток (4), находящихся в скользящем контакте с кольцами (3), имеется возможность включать в цепи фазных обмоток регулировочные реостаты (5).

Асинхронный двигатель с фазным ротором имеет лучшие пусковые и регулировочные свойства, однако ему присущи большие масса, размеры и стоимость, чем асинхронному двигателю с короткозамкнутым ротором.

Принцип работы асинхронных электродвигателей

Принцип работы асинхронной машины основан на использовании вращающегося магнитного поля. При подключении к сети трехфазной обмотки статора создается вращающееся , угловая скорость которого определяется частотой сети f и числом пар полюсов обмотки p, т. е. ω1=2πf/p

Пересекая проводники обмотки статора и ротора, это поле индуктирует в обмотках ЭДС (согласно закону электромагнитной индукции). При замкнутой обмотке ротора ее ЭДС наводит в цепи ротора ток. В результате взаимодействия тока с результирующим малнитным полем создается электромагнитный момент. Если этот момент превышает момент сопротивления на валу двигателя, вал начинает вращаться и приводить в движение рабочий механизм. Обычно угловая скорость ротора ω2 не равна угловой скорости магнитного поля ω1, называемой синхронной. Отсюда и название двигателя асинхронный, т. е. несинхронный.

Работа асинхронной машины характеризуется скольжением s, которое представляет собой относительную разность угловых скоростей поля ω1 и ротора ω2: s=(ω1-ω2)/ω1

Значение и знак скольжения, зависящие от угловой скорости ротора относительно магнитного поля, определяют режим работы асинхронной машины. Так, в режиме идеального холостого хода ротор и магнитное поле вращаются с одинаковой частотой в одном направлении, скольжение s=0, ротор неподвижен относительно вращающегося магнитного пол, ЭДС в его обмотке не индуктируется, ток ротора и электромагнитный момент машины равны нулю. При пуске ротор в первый момент времени неподвижен: ω2=0, s=1. В общем случае скольжение в двигательном режиме изменяется от s=1 при пуске до s=0 в режиме идеального холостого хода.

При вращении ротора со скоростью ω2>ω1 в направлении вращения магнитного поля скольжение становится отрицательным. Машина переходит в генераторный режим и развивает тормозной момент. При вращении ротора в направлении, противоположном направлению вращения магнитного поли (s>1), асинхронная машина переходит в режим противовключения и также развивает тормозной момент. Таким образом, в зависимости от скольжения различают двигательный (s=1÷0), генераторный (s=0÷-∞) режимы и режим противовключення (s=1÷+∞). Режимы генераторный и противовключения используют для торможения асинхронных двигателей.

Устройство статора. Асинхронный двигатель, как и всякая электрическая машина, состоит из статора и ротора (рис. 3.1, а). Статор имеет цилиндрическую форму. Он состоит из корпуса /, сердечника 2 и обмотки 3. Корпус литой, в большинстве случаев стальной или чугунный. Сердечник статора собирается из тонких листов электротехнической стали (рис. 3.1,б).

Листы для машин малой мощности ничем не покрываются, так как образующийся на листах оксидный слой является достаточной изоляцией. Собранные листы стали образуют пакет статора, который запрессовывается в корпус статора. На внутренней поверхности сердечника вырубаются пазы, в которые укладывается обмотка статора. Обмотки статора могут соединяться звездой или треугольником. Для осуществления таких соединений на корпусе двигателя имеется коробка, в которую выведены начала фаз С1 , С2, СЗ и концы фаз С4, С5, С6. На рис. 3.2, а-в показаны схемы расположения этих выводов и способы соединения их между собой при соединении фаз звездой и треугольником. Схема соединений обмоток статора зависит от расчетного напряжения двигателя и номинального напряжения сети. Например, в паспорте двигателя указано 380/220. Первое число соответствует схеме соединения обмоток в звезду при линейном напряжении в сети 380 В, а второе — схеме соединения в треугольник при линейном напряжении сети 220 В. В обоих случаях напряжение на фазе обмотки будет 220 В.

Корпус статора с торцов закрыт подшипниковыми щитами, в которые запрессованы подшипники вала ротора.

Устройство ротора. Ротор асинхронного двигателя состоит из стального вала 4 (рис. 3.1, а), на который напрессован сердечник 5, выполненный, как и сердечник статора, из отдельных листов электротехнической стали с выштампованными в них закрытыми или полузакрытыми пазами. Обмотка ротора бывает двух типов: короткозамкнутая и фазная – соответственно роторы называются короткозамкнутыми и фазными.

Большее распространение имеют двигатели с короткозамкнутым ротором, так как они дешевле и проще в изготовлении и в эксплуатации. Токопроводящая часть такого ротора, названного М. О. Доливо-Добровольским ротором с беличьей клеткой, состоит из медных или алюминиевых стержней, замкнутых накоротко с торцов (рис. 3.3). Как правило, беличья клетка формируется путем заливки пазов ротора расплавленным алюминием.

Фазный ротор (рис.3.4) имеет три обмотки, соединенные в звезду. Выводы обмоток подсоединены к кольцам 2, закрепленным на валу 3. К кольцам при пуске прижимаются неподвижные щетки 4, которые подсоединяются к реостату 5.

Асинхронный двигатель с фазным ротором имеет очень обширную область обслуживания. АД (асинхронный двигатель) чаще применяется в управлении двигателями большой мощности. Обслуживание и управление приводов мельниц, станков, насосов, кранов, дымососа, дробилок. Асинхронный двигатель с массивным ротором даёт возможность подключения множества технических механизмов.

• Схема подключения
• Устройство двигателя
• Принцип работы
• Расчёт числа повторений
• Реостатный пуск

Характеристика асинхронного двигателя

Преимущества использования:

• Запуск двигателя с нагрузкой, подключение к валу благодаря созданию большого момента вращения. Это обеспечивает обслуживание асинхронных двигателей с фазовым элементом любой мощности.
• Возможность постоянной скорости вращения большой или маленькой нагрузки
• Регулирование автоматического пуска.
• Работа даже при перегрузке тока напряжения.
• Простота использования.
• Невысокая стоимость.
• Надёжность применения.

Недостатки применения

• Использование резисторов увеличивается стоимость, а работа двигателя усложняется;
• Большие размеры;
• Значение КПД меньше, чем короткозамкнутых роторов;
• Трудное управление скоростью вращения;
• Регулярный капитальный ремонт.

Схема подключения

При подключении к току начинают работать реле времени. Контакты размыкаются. При нажатии тумблера происходит пуск.

Чтобы подключить АД нужно правильно обозначить концы и начала обмоток фазы.

Устройство двигателя

Главными постоянными являются статор и ротор. Статор представляет собой цилиндр, состав –листы электротехнической стали, в цилиндр уложена трёхфазная обмотка. Она состоит из обмоточной проволоки. Которые соединены между собой в виде звезды или треугольника в зависимости от напряжения.

Ротор – основная вращающаяся часть двигателей. Он в зависимости от расположения может быть внешним, внутренним. Данный элемент состоит из стальных листов. Пазы сердечника наполнены алюминием, который имеет стержни, содержащие торцевые кольца. Они могут быть латунными или стальными, каждое из них изолировано слоем лака. Между трёхфазным статором и ротором образуется зазор. Регулирование размер зазора от 0,30 –0,34 мм в устройствах с небольшим напряжением, 1,0–1,6 мм в устройствах с большим постоянным электрическим напряжением. Конструкция имеет название «беличья клетка». Для мощных двигателей используется медь в сердечнике. Контактор начинает действие, двигатель заводится.

Существует добавочный резистор в цепи обмотки вращающей части машины, крепится с помощью металлографитных щеток. Щетки обычно используются две, расположены на щеткодержателе. В приводах кранах и центрифугах для регулирования роботы применяется конический подвижный ротор. Асинхронные двигатели с фазным ротором незаменимы при технических требованиях мощного пускового момента. Это могут быть такие механизмы, как кран, мельница, лифт.

Принцип работы

В основе АД лежит вращение поля магнитов. В область обмотки трёхфазного статора поступает ток, а в фазах возникает поток магнитов, изменяемый в зависимости от скорости и частоты постоянной электрической мощности. При статорном вращении возникает электродвижущая сила.

В роторную обмотку подходит напряжение, которое совместно с постоянным магнитным потоком статора образует пуск. Он стремится направить ротор по магнитному вращению статора и при достижении превышения момента торможения, приводит к скольжению. Оно выражает отношение между частотами статорного силового поля магнитов и скоростью роторного вращения.

При балансе между моментами электромагнита и торможения, перемена значений остановится. Особенность эксплуатации АД – сольватация кругового движения силового поля статора и им наводящих токов в роторе. Момент вращения возникает лишь при разнице частот круговых движений магнитных полей.

Машины различают синхронные, асинхронные. Разница механизмов в их обмотке. Она образует магнитное поле.

Неподвижность ротора и замыкание обмотки приводит к короткому замыканию (кз).

Расчёт числа повторений

Возьмём m1 – процесс повторения постоянного поля магнитов и ротора. Система фазы переменного тока образуют вращение поля магнитов.

Данные расчета считаются по формуле:

f 1 – частота электричества$

p – количество полюсных пар каждой обмотки статора.

m 2 – процесс повторения вращения ротора. Имея различное количество одновременных повторений, данная скорость частоты будет асинхронной. Определение расчёта частоты проводится по соотношению между данными:

Асинхронный электродвигатель работает только при асинхронной частоте.

При одновременном вращении статора и ротора, расчет скольжения будет равняться нулю.

Двухроторный АД используется для привода разных механизмов. Различие двухроторного двигателя заключается присутствием в конструкции двух роторов. Второй ротор выполняет функцию вспомогательную, может вращаться с другой скоростью. Вспомогательный ротор представляет собой внутренний хомут для замыкания постоянного потока магнитов, охлаждения электродвигателя. Недостаток двухмоторного асинхронного двигателя в низком КПД от использования ферромагнитного вспомогательного ротора.

В ходе исследования двухроторных машин достигаются близкие данные скоростик желаемым, когда вспомогательный ротор имеет максимальные вентиляционные зазоры. Полый ротор установлен на ступице, его вал расположен внутри цилиндра. При вращении вспомогательного ротора вентиляция работает по принципу центробежного вентилятора. Для увеличения пускового момента и большей электрической нагрузки полый ротор должен регулироваться, перемещаясь вдоль вала, с установленным штифтом, конец чего входит в паз ступицы ротора.

Данные для расчета:

Реостатный пуск

Часто для включения двигателя безмощных пусковых моментов оказывают нужное действие реостаты. Схема реостатного способа:

Главной характеристикой метода является присоединение двигателя при пуске к реостатам. Реостаты разрываются (на чертеже К1), на них идет частично электрический ток. Что дает возможность уменьшить пусковые токи. Пусковой момент тоже снижается. Преимущество реостатного способа заключается в снижении нагрузки на механическую часть и нехватку напряжения.

Ремонт и характеристики неисправностей

Причиной ремонта могут служить внешние и внутренние причины.

Внешние причины ремонта:

• обрыв провода или нарушение соединений с электрическим током;
• сгорание предохранителей;
• понижение или повышения напряжения;
• перегруженность АД;
• неравномерная вентиляция в зазоре.

Внутренняя поломка может возникнуть по механическим и электрическим причинам.

Механические причины ремонта:

• неправильное регулирование зазора подшипников;
• повреждение вала ротора;
• расшатывание щеткодержателей;
• возникновение глубоких выработок;
• истощение креплений и трещины.

Электрические причины ремонта:

• замыкания витков;
• поломка провода в обмотках;
• пробивание изоляции;
• пробой пайки проводов.

Данные причины – это далеко не полный список поломок.

Асинхронный двигатель – незаменимый и важный механизм, применяемый для обслуживания быта и различных отраслей промышленности. Для практического действия АД с фазным ротором необходимо знать техническую характеристику управления, использовать его по назначению и регулярно проводить ремонт при технических осмотрах. Тогда асинхронный двигатель станет практически вечной эксплуатации.

Асинхронный электродвигатель | ЭлектроСветоСервис

Асинхронный электродвигатель наиболее распространенного преобразователя электричества в механической энергии, который можно использовать практически во всех производственных процессах. В асинхронном электродвигателе используются также само, как и в двигателе на постоянный ток, электромагниты на каждой фазе. Выполнено это достаточно просто, за счёт прокладки в специальных пазах шихтованного железа токопроводящих проводников. Причём введенный в одном пазу проводник будет заходить в следующий паз по кругу через пять пазов, а далее токопровод будет возвращаться на два паза назад.

Таким образом, одним токопроводом выполнено на одной фазе круговые электромагниты, заложенные в специальные пазы. Такие электромагниты изготавливаются на каждой фазе и закладываются в железо статора, по прямым пазам получается от железа, при помощи электрокартона и пропитанного шерлаком или бакелитовым лаком.

Ротор асинхронного электродвигателя выполнен по принципу беличьего колеса, который состоит из пазов в шихтованном металле, которые установлены токопроводники, закороченные с одной стороны и выведенные на коллектор — для асинхронного двигателя с фазным ротором.

Наиболее часто используемый асинхронный двигатель с короткозамкнутым ротором, в этом двигателе состоит также самоустанавливающееся от железа токопроводных пазов, но которые закорочены с двух сторон ротора. При запуске асинхронного электродвигателя с короткозамкнутым ротором остаточное намагничивание железа ротора позволяет создать в короткозамкнутых токопроводящих проводниках электрических токящих. Который, взаимодействуя и усиливаясь с магнитным полем, созданным трёхфазными электромагнитами в обмотке статора приводят к разгону электродвигателя на номинальные обороты.Для более щадящего режима запуска и работы асинхронного двигателя с короткозамкнутым ротором «беличье колесо» токопроводящей обмотки ротора немного сдвигается от прямолинейных линий.

Асинхронный двигатель с фазным ротором использовался в электродвигателях, которые устанавливаются на оборудовании, где затяжной пуск или необходимо регулировать обороты и момент на валу. Для того, чтобы регулировать обороты и момент на валу в цепи ротора через коллектор и щётки подключились активные сопротивления.Что позволяетло регулировать обороты и мощность при помощи их подключения или отключения в нужный режим. Также данные сопротивления в цепи ротора используются для динамического торможения, которые широко востребованы в мощных крановых установках. В настоящее время данный вид двигателей используется редко, так как они достаточно громоздкие и при этом специальном обслуживании счёт наличия в них перехода коллектор — щётки.

Асинхронные электродвигатели с короткозамкнутым ротором используются повсеместно.Наряду с основным преимуществом, с дешевизной и надёжностью данных двигателя до недавнего времени основной недостаток — это отсутствие регулировки мощности и оборотов. То есть данные двигатели работали на номинальных оборотах и ​​были выдавать на постоянно номинальную мощность. Если на валу двигателя практически нет механической нагрузки, он работает в режиме холостого хода и потребляет электроэнергию на много меньше, чем при работе на номинальной нагрузке.

Следует также отметить, что при большой нагрузке на валу, значительно выше номинальной мощности выдаваемой двигателем, значение скольжения возрастает, что может привести к тому и приводило, что двигатель выходит из режима синхронизации.Так что при выборе любого электрооборудования независимо от электродвигателя это коммутационное, осветительное или защитное, необходимо всегда закладывать в его мощность запас по мощности.

В качестве регулируемых по оборотам и мощности на валу мощности на валу энергии. Осуществляется это за счёт частотных преобразователей, выполненных с применением современных силовых транзисторов.Для того, чтобы регулировать обороты и самую главную мощность с изменением мощности сети, частотные преобразователи имеют высокое номинальное напряжение и частоту сети в достаточно широких диапазонах. Что позволяет без потери электричества поступающего из сети регулировать мощность на валу электродвигателя за счёт программного изменения выходного напряжения с частотой с частотного преобразователя.

Ротор «беличье колесо» электродвигателя.Как это работает и устроено | Электронные схемы

ротор асинхронного электродвигателя беличье колесо

В прошлой статье я рассмотрел работу асинхронного двигателя с расщепленными полюсами и у этого двигателя есть интересный ротор, у которого нет видимой обмотки и контактов для щеток, к этому ротору ничего не подключается. двигателей называется короткозамкнутым или «беличья клетка» или «беличье колесо».

как устроен ротор двигателя беличьяка

Чтобы узнать как устроен этот ротор, вышел за дом и горелкой расплавил алюминий ротора.В результате остался магнитопровод, набранный из пластина, и в нем находятся отверстия, получаемые двадцатью алюминиевыми стержнями (витки), и с двух сторон магнитопровода заливают алюминий и эти стержни тем самым замыкают.

короткозамкнутый ротор асинхронного двигателя беличье колесо

Такой ротор вставляет в отверстие-статор в магнитопроводе двигателя. .На эти стержни действует сила Ампера и ротор начинает вращаться вслед вращающемуся магнитному полюсу статора.

алюминиевый ротор вращается из за вихревых токов в металле ротора

Сделал простой ротор из алюминиевого стакана из конденсатора.В стакане нет магнитопровода, но в алюминии будут наводиться вихревые токи от магнитного поля и стакан будет вращаться.

самодельный короткозамкнутый ротор для асинхронного двигателя

Далее решил сделать простейший короткозамкнутый ротор.Сердечник или магнитопровод, применимый из шести склеенных монет по 10 копеек. Проверил этот сердечник, будет ли он вращаться без стержней и он не вращается.

короткозамкнутый ротор беличье колесо или беличьяка

Далее поместил этот бегник в клетку из четырех замкнутых медных стержней. «Беличье колесо», такое название дано из-за схожести замкнутых стержней с клеткой, в которой белкиутут. и вращают колесо.

как устроен и работает ротор асинхронного двигателя беличье колесо

Обмотки ротора асинхронного двигателя

Подробности

Категория: Электрические машины

Вращающаяся часть асинхронного двигателя — ротор, так же как и статор, имеет обмотку.Она помещена в пазах 1 стального цилиндра, набранного, как сердечник статора, из листов электротехнической стали толщиной 0,5 мм. После штамповки листы собирают в пакет, плотно сжимают, насаживают на вал двигателя и закрепляют. В пазах ротора помещается или короткозамкнутая, или фазная обмотка. Изоляцией между листами ротора обычно служит пленка окисла. Активная сталь ротора является частью магнитной цепи двигателя.

Фазный ротор асинхронного двигателя 1 — сердечник ротора; 2 — обмотка ротора; 3 — контактное кольцо

Стальной лист ротора

Продольный разрез асинхронного двигателя с фазным ротором 1 — вал; 2 — активная сталь ротора; 3 — обмотка статора; 4 — станина; 5 — сталь статора; 6 — подшипниковый щит; 7 — контактные кольца; 8 — щетки; 9 — выводы

Беличье колесо Трехфазный асинхронный короткозамкнутый двигатель

а б в
Роторы короткозамкнутые а — с обычной обычнойкой; б — с двойной клеткой; в — с глубокой клеткой

Трехфазный асинхронный двигатель с фазным ротором

Короткозамкнутый ротор двигателя с алюминиевой литой обмоткой

Обмотка может быть фазной, построенной по тому же принципу, что и обмотка статора. Делается это в том случае, когда в фазе обмотки включается добавочное сопротивление (реостат), необходимое при пуске или регулирование скорости двигателя. Фазный ротор показан на рис. Обмотка ротора 2 соединяется в звезду, выводы подключаются к трем контактным кольцам 3, насаженным на вал ротора и изолированным от вала и друг от друга. Контактные кольца изготавливаются из меди, бронзы, редко из стали.
Продольный разрез двигателя с фазным ротором показан на рис.
Чаще изготовляются двигатели с короткозамкнутой обмоткой ротора.Если в пазы ротора уложены голые медные или алюминиевые стержни, концы которых замкнуты накоротко кольцами, то такая обмотка называется короткозамкнутой. Обмотка образует клетку, называемую беличьей; выполнить отдельно на рис. Короткозамкнутую обмотку ротора делают в трех модификациях: с нормальной клеткой, с двойным клеткой и с глубоким пазом. Для до 100 чаще всего клетку двигателя посредством отливки из алюминия, при этом одновременно отливаются торцевые кольца и лопасти вентилятора для охлаждения двигателя. Роторные обмотки также выполняют меди и ее сплавов. В пазы прямоугольной или трапецеидальной формы забивают стержни, стержни с двумя сторонами припаивают твердым припоем замыкающие кольца.
Вид двигателя с фазным ротором и с короткозамкнутым, имеющим внешний обдув для охлаждения, показан на рис.

Асинхронный двигатель — технические характеристики и принцип работы

.

Среди разнообразия выпускаемых на сегодняшний день типов электрических моторов большое распространение получили асинхронные двигатели.Их мощность и эффективность обеспечивает использование деревообрабатывающей и металлообрабатывающей промышленности, в насосных агрегатах, на фабриках, в станках и ручном электрическом инструменте.

асинхронный трехфазный двигатель

Содержание:

1. Асинхронный двигатель: что это такое
2. Трехфазный асинхронный двигатель. Принцип работы
3. Однофазный асинхронный двигатель
4. Двухфазный асинхронный двигатель
5. Схемы подключения
6. Функциональные и эксплуатационные особенности
7. Как производятся расчеты

Асинхронный двигатель: что это

Асинхронный двигатель — это асинхронная электрическая машина, применяемая для преобразования электрической энергии в механическую. Асинхронный дословно означает неодновременный — здесь имеется в виду, что у асинхронного двигателя магнитное поле всегда имеет большую частоту вращения, чем ротор, который пытается его догнать. Работают эти машины от сетей с переменным током.

Любой асинхронный двигатель состоит из двух ключевых составляющих: ротора и статора. Эти части не контактируют между собой и отделены друг от друга воздушным зазором, в котором формируется подвижное магнитное поле.

Статор асинхронной машины из следующих частей:

1. Корпус.Служит для скрепления всех деталей мотора. Для двигателей небольшого размера, как правило, используют цельные литые корпуса из чугуна, стальных и алюминиевых сплавов.
2. Сердечник или магнитопроводник. Собирается из пластин, для изготовления применяют специальную электрическую сталь. Запрессовывается в корпус и улучшает магнитно-индукционные качества машины. Каждая пластина сердечника покрывается особым лаком, позволяя уменьшить потери при возникновении вихревых токов. В некоторых случаях устройство асинхронного двигателя предусматривает установку корпуса-сердечника, совмещающего в себе обе функции.
3. Обмотки. Устанавливаются в пазы сердечника. Представляет собой три катушки из меднопроволочных секций, расположенные под углом в 120˚ друг друга. Называется первичной, потому что подключается к сети напрямую.

Конструкция ротора состоит из основного блока с вентиляционной крыльчаткой, опирающегося на подшипники. Связь ротора с приводимым в движение механизм обеспечивается с помощью прямого подключения, редукторов или других способов передачи механической энергии.В асинхронных двигателях используются два вида роторов:

1. Массивный ротор — единая схема из прочного ферромагнитного соединения. Внутри нее индуцируются токи.
2. Короткозамкнутый ротор (изобретён великим русским инженером Михаил Осиповичем Доливо-Добровольским, как и весь трёхфазный ток) — система соединенных с помощью колец проводников, похожая по внешнему виду на беличье колесо. Внутри него индуцируются токи, электромагнитное поле вступает во взаимодействие с магнитным полем статора, в результате чего роторное поле в движении.

беличье колесо

Рекомендуем посмотреть это видео. Оно хоть и старое, но интересное и познавательное. Позволит закрыть непонятные моменты.

Трехфазный асинхронный двигатель. Принцип работы

Принцип действия асинхронного двигателя заключается во взаимном расположении обмоток и трехфазном напряжении, что приводит к возникновению вращающегося магнитного поля, которое и выступает движущей силой.

Подробнее говоря, при подаче питания на первичную обмотку, на фазах образуются три магнитных потока, изменяющихся в зависимости от частоты входного напряжения.Они смещены между собой не только в пространстве, но и во времени, благодаря чему и появляется вращающийся магнитный поток.

Во вращающем потоке создает ЭДС в роторных проводниках. По причине того, что обмотка ротора представляет собой замкнутую цепь, в ней создается ток, создающий пусковой момент в направлении вращения магнитного поля статора. Это приводит к вращению ротора после превышения пусковым моментом его тормозного момента. Наблюдаемое в этот момент явление называется скольжением — величиной, показывающей в виде процента вращения магнитного поля к частоте вращения ротора.

(n1 — частота магнитного поля статора; n2 — частота вращения ротора)

Скольжение является очень важным параметром. На старте его величина всегда равна 1 и, естественно, меньше по мере увеличения разности между n1 и n2, что сопровождается уменьшением электродвижущей силы и вращающего момента. Во время работы на холостом ходу скольжение минимально и растет по мере увеличения статического момента. Достигнув критического скольжения (обозначается как sкр), может спровоцировать опрокидывание двигателя.После уравновешивания тормозного и электромагнитного момента изменения величин прекращаются.

Таким образом, принцип действия асинхронного двигателя основывается на взаимодействии магнитного поля ротора, находящегося во вращении, и токов, наведенных в роторе этим же полем. При этом обязательным условием возникновения вращающего момента разница частот вращения полей.

Однофазный асинхронный двигатель

Фактически, любой асинхронный электродвигатель является трехфазным и предусматривает подключение к трехфазной с напряжением 380 В.Однофазным или двухфазным его называют при подключении к однофазной электросети с напряжением 200 В, когда питание подается лишь на две обмотки. В такой схеме на основную рабочую обмотку подается чистая фаза от сети, а другое питание идет через фазосдвигающий элемент, как правило, конденсатор. Такая схема позволяет создать индукцию для устранения ущерба ротора и запустить асинхронный двигатель от однофазной сети. Для его дальнейшей работы даже необязательно, чтобы пусковая обмотка (которую подключают через конденсатор) оставалась под напряжением.

Дело в том, что трехфазный асинхронный двигатель продолжает работать (под малой нагрузкой) даже если во время работы от него отключить подачу энергии по одному из питающих проводов, сымитировав таким образом работу от однофазной сети. Это обусловлено тем, что результирующее магнитное поле сохраняет вращение.

Двухфазный асинхронный двигатель

Создать вращающееся магнитное поле можно и при использовании двухфазных обмоток. Для обеспечения работоспособности схемы фазы обмоток расположить с 90˚ смещением друг от друга.При их питании токами, которые смещены по фазе на 90˚, возникает вращающееся магнитное поле, как и в трехфазной машине.

Асинхронный двухфазный электродвигатель в движении за счет токов, образуемых при взаимодействии результирующего поля с роторными стержнями. Он ускоряется до того момента, пока не будет достигнута предельная скорость его вращения. Для питания такого двигателя от электросети однофазного тока необходимо создать сдвиг по фазе на одной из обмоток. Для этого необходимы необходимые ёмкости.

На сегодняшний день все большее применение находят двухфазные асинхронные двигатели с полым алюминиевым ротором. Вращение ему придают вихревые токи, образованные внутри цилиндра, при взаимодействии с вращающимся магнитным полем.

Инерционный момент ротора наделяет двигатель хорошими характеристиками использования в некоторых отраслях, например, системы, регулирующие работу мостовых и компенсационных схем. Одна из обмоток в них подключается к питающей сети через конденсатор, а через вторую проходит управляющее напряжение.

Схемы подключения

Для того, чтобы подключить трехфазный асинхронный двигатель использовать несколько различных схем, но чаще всего применяются «треугольник» и «звезда».

Треугольник

Преимущество схемы данной заключается в том, что при подключении согласно ей трехфазный двигатель может увеличить номинальную мощность. Для этого обмотки соединяются по принципу конец-начало, что на схематичном изображении похоже на треугольник, однако в виде треугольника понять что к чему, не всегда удобно. По этому предлагаем для анализа схемы снизу, а затем фото уже в сборе (еще ниже).

схема подключения «треугольник»

В трехфазных электрических сетей величина линейного напряжения между выводами обмоток составляет 380 В. При этом нет необходимости создания рабочего нуля. Важно отметить, что в такой схеме может возникнуть большой пусковой ток, значительно перегружающий проводку.

Звезда

Этот способ подключения является наиболее используемым в сети с трехфазным током 380 В.Название схемы связано с тем, что концы обмоток соединяются в одной точке, словно звездные лучи. Начала обмоток подключаются посредством аппаратуры коммутации к фазным проводникам. В такой конструкции линейной напряжение между составляет 380 В, между местом соединения и подключения проводника — 200 В. Ниже схема представлена, а еще ниже уже фотография в собранном виде.

схема подключения «звезда»

Трехфазный двигатель для 380 В сетях, подключенным таким образом, не способен развить максимальную силу из-за того, что напряжение на каждой обмотке составляет 220 В. В свою очередь, такая схема предотвращает возникновение перегрузок по току, чем обеспечивается плавный пуск.

Возможность подключения двигателя тем или иным способом, как правило, указывается на его табличке. Значок Y означает «звезду», а ∆ — «треугольник». Определить схему на уже подключенной машине можно по виду обмоток — одна двойная перемычка между ними говорит, что это «звезда» (первое фото видно снизу), а если между клеммами обмоток три перемычки — «треугольник» (первое фото сверху).

Асинхронный двигатель, треугольник в сборе.

Асинхронный двигатель, звезда в с

В случае, когда необходимо запустить трехфазный асинхронный электродвигатель в обратном направлении вращения, следует поменять два питающих провода от трехфазного источника местами.

Функциональные и эксплуатационные особенности

Характерные преимущества асинхронных двигателей:

• В их конструкции нет коллекторных групп, которые увеличивают износ других видов двигателей за дополнительное трения.
• Питание асинхронных электрических машин не требует использования преобразователей и может использоваться промышленная трехфазной сети.
• Из-за меньшего количества деталей и конструктивных элементов они легко обслуживаются и имеют большой срок службы.

Среди недостатков можно отметить:

• Сфера применения асинхронных двигателей несколько ограничена из-за малого пускового момента.
• Высокая реактивная мощность, которую они потребляют во время работы, не оказывает влияние на механическую мощность.
• Большие пусковые токи, потребляемые на пуске этих двигателей, допустимые значения некоторых систем.

Как производятся расчеты

Для того, чтобы вычислить частоту вращения двигателя следует использовать нам ранее формулой скольжения:

И выразить из нее скорость вращения ротора:

В качестве примера возьмем двигатель модели АИР71А4У2 мощностью в 550 Вт с 4 парами полюсов и вращения ротора 1360 об / мин.

При питании от сети с частотой 50 Гц статор будет вращаться со скоростью:

Таким образом, величина скольжения электродвигателя составляет:

И, наконец, прекрасное, хотя и устаревшее, видео рекомендуемое всем для одноразового просмотра.

Электродвигатели

Электродвигатели

Подробности

Категория: Электротехника

Электрические двигатели

В бытовой технике в основном применяют электродвигатели переменного тока двух видов: коллекторные (электробритва, швейная машина, пылесос, универсальная кухонная машина, электродрель и др.) и асинхронные (стиральная машина, холодильник).
Коллекторный электродвигатель является универсальным. Он может работать от постоянного и переменного токов. Принцип действия двигателя основан на взаимодействии проводника (якоря) с электрическим током и магнитным полем, создаваемым электромагнитом (индуктором) . Механическая сила, развивающая такая при взаимодействии, заставляет вращаться якорь (ротор). Направление движения проводника с током определяется по правиламу левой руки.Электрический двигатель с вращающимся валом был впервые сконструирован в 1834 г. русским физиком Б.С. Якоби (1801-1874).

На рисунке ниже показано устройство коллекторного двигателя.

Станина и сердечник электромагнита двигателя выполнена из листов электротехнической стали для уменьшения потерь энергии на нагревание сердечника. У двигателя постоянного тока эти детали в основном делают сплошными. Обмотка возбуждения в двигателях электрического тока включается последовательно с обмоткой якоря.При таком соединении весь ток якоря проходит по обмотке возбуждения, большой пусковой момент двигателя.

Асинхронный двигатель не имеет коллектора и щеток, следовательно, в нем не возникает искра.
работы асинхронного двигателя основан на взаимодействии вращающегося магнитного поля с токами, которые наводятся этим полем в проводниках короткозамкнутого ротора. По закону Ленца в проводниках наводится ток такого направления, что своим магнитным полем делает причину, его создающую, т.е. тормозит вращающееся магнитное поле. ротор укреплен в подшипниках, то он приходит в движение в направлении вращения поля. Скорость вращения ротора не совпадает со скоростью вращения магнитного поля статора, поэтому такие двигатели называются асинхронными. Отставание вращения ротора относительно магнитного поля статора называется скольжением. Оно составляет 3-6%.
При скорости вращения магнитного поля 3000 об / мин ротор вращается со скоростью 2800 об / мин.Если в статор двигателя уложено шесть обмоток (две пары полюсов), то поле статора вращается со скоростью 1500 об / мин, а ротор — со скоростью 1400 об / мин.

На рисунке изображен асинхронный двигатель в разобранном виде.

Конструктивно асинхронный двигатель, как и всякая электрическая машина, состоящая из двух основных частей: неподвижной части — статора и вращающейся части — ротора .

Статор имеет три обмотки, расположенные на кольцевом сердечнике и смещенные в пространстве на 120 °, ротор имеет обмотку в виде короткозамкнутых витков, уложенных на цилиндрическом сердечнике. Обмотка ротора без сердечника похожа на беличье колесо и называется коротко-замкнутой или обмоткой беличьего колеса. Она представляет собой стержни, замкнутые по торцам кольцами.
Асинхронные двигатели просты по устройству, надежны в работе. Они применяются во всех отраслях народного хозяйства.Из общего количества электродвигателей, изготовленных заводми, асинхронные двигатели составляют примерно 95%.
К недостаткам этих двигателей: 1) невозможность получить постоянное и точное число оборотов на валу; 2) при пуске имеют большой ток; 3) чувствительны к колебаниям напряжения в сети.

Квартирная электропроводка является однофазной. Поэтому для использования трехфазного асинхронного двигателя в домашних условиях необходимо подключать конденсаторы.На рис. справа показано включение трехфазного двигателя в однофазную сеть.

Недостатком этого метода подключения трехфазных двигателей в однофазную сеть использование дорогостоящих бумажных конденсаторов большой емкости. Так, на каждые 100 Вт мощности нужен конденсатор емкостью 10 мкФ, рассчитанный на напряжение 250-450 В.
Наряду с трехфазными асинхронными двигателями применяются однофазные асинхронные двигатели. Эти двигатели имеют на статоре две обмотки: рабочую и пусковую.Обмотки расположены под углом 90 ° относительно друг друга. При включении в сеть обмоток вызывает вращающееся магнитное поле и короткозамкнутый ротор приходит во вращение так же, как у трехфазного асинхронного двигателя. При этом появляется скольжение ротора и пусковая обмотка может быть отключена с помощью индукционного выключателя или специального реле.

Электродвигатели обладают большими преимуществами по сравнению с другими видами двигателей (паровыми, внутренним сгорания): они экологичны — при работе не выделяют вредных газов, дыма или пара; экономичны — для них не нужен запас топлива и воды; их легко установить в любом доступном месте (на стене, под полом трамвая, троллейбуса, в корпусе игрушки и т.д.).
Для нужд народного хозяйства промышленность выпускает большое количество разнообразных электродвигателей: от миниатюрных, например для игрушек и моделей, до двигателейных размеров — для кораблей, электровозов. Электродвигатели различаются не только размерами, но и назначением, конструкцией, вращением ротора.

На электротехнических предприятиях изготовлением электродвигателей занимаются рабочие разных профессий. Намотку катушек статора и ротора, отдельные их части осуществляют электромонтеры-обмотчики .Собирают электродвигатели слесари-сборщики . Они должны владеть навыками выполнения не только электромонтажных, но и слесарных работ.

Ремонт ротора электродвигателя. Перемотка ротора электродвигателя в Москве

Специалисты ООО «ПроЭлектрика» готовы к решению задач любой сложности по ремонту ротора электродвигателя и перемотке ротора электродвигателя в Москве быстро и качественно. Имея многолетний опыт, профессиональный коллектив и оборудование с использованием современных изоляционных материалов готовы к выполнению работ любой сложности, в том числе срочный и плановый ремонт, как на ремонтной базе, так и с выезда к заказчику.

Мы сотрудничаем с частными лицами и организациями, берем на обслуживание промышленные производства и предприятия. Работая с нами, вы можете быть полностью уверены в качестве наших услуг.

Виды неисправностей ротора

Ротор представляет собой один из основных элементов электродвигателя. Сам по себе он является подвижной деталью, обеспечивающим вращение двигателя. По своей конструкции может быть короткозамкнутым и фазным.

К числу же неисправностей двигателя, связанных с работой ротора, относят:

• деформация роторного вала или беличьего колеса (в короткозамкнутых роторах),
• износ контактных колец,
• сползание или обрыв проволочных бандажей,
• дисбаланс ротора,
• неравномерный воздушный зазор между статором и ротором,
• межвитковое замыкание.

Устранение данных поломки путем полной разборки двигателя. При этом выполнение работ производится с обязательной опорой на данные и техническую документацию двигателю.

Последовательность ремонта

Специалисты нашей осуществляют ремонт вышедшего из строя ротора по следующей технологии (электродвигателей с фазным ротором):

• Удаление старой обмотки ротора, при необходимости контактных колец и подшипников;
• Ремонт или замена контактных колец.
• Установка пазовой изоляции, намотка и монтаж секций ротора;
• Сборка схемы.
• Бандажирование ротора с обязательной пропиткой обмотки специальной эмалью и ее сушкой в ​​печи.
• Сборка двигателя.

В электродвигателях с короткозамкнутым ротором при выходе из строя беличьего колеса требуется замена ротора.

Важнейший технический аспект всего процесса — балансировка и тестирование. Они позволяют проконтролировать качество ремонта и сборки, а также откорректировать работу агрегата.

Стоимость и сроки работ

Практически любое промышленное предприятие или небольшое производство работает в зависимости от работы электродвигателей. Мы предлагаем вам квалифицированную помощь в обслуживании и ремонте эл. Двигателей.

Цены указаны с учетом НДС (в рублях)

кВт	3000об / м	1500об / м	1000об \ м	750об / м
До1,1	3342	3680	4185	4477
1,5	3718	4106	4706	5236
2,2	4173	4686	5581	5875
3	5224	5631	5900	6616
4	5736	6163	6317	7150
5,5	6540	7236	8211	8516
7,5	7554	8358	10079	10820
11	11741	12171	14258	15055
15	17655	18852	21357	21653
18,5	20561	21908	24565	25375
22	23445	25192	27971	28155
30	25142	25738	31776	33117
37	31539	32629	36702	37228
45	38865	41657	44651	47131
55	45577	47743	49791	50453
75	52137	60435	62577	63866
90	66457	67749	71182	74970
110	82099	87081	88731	89774
132	106693	108209	108691	110513
160	111645	114701	116659	117046
200	166962	173308	176613
250	180184	182891

У нас вы найдете доступные цены на ремонт роторов электродвигателей, а также получите гарантии качества на все виды услуг. Узнать стоимость интересующих вас работ вы как самостоятельно, воспользовавшись прайсом на нашем сайте, так и при общении с инженером компании по телефону или почте.

Однако узнать, сколько стоит ремонт ротора, вы сможете только после выезда нашего специалиста диагностики и оценки сложности работ.

Если Вам необходим ремонт ротора электродвигателя в Балашихе — доставка в ремонт и обратно по городскому округу Балашиха транспортом компании компании бесплатная.

Ремонт ротора электродвигателя переменного тока

Любой электродвигатель высокого напряжения состоит из двух частей — неподвижной и подвижной.Подвижная часть двигателей, работающих на постоянном токе, якорь, а на переменном — ротор. Именно выход из строя этих элементов и является самой распространенной причиной, приводящей к сбою в работе электромотора. Свременный ремонт рото электродвигателя переменного тока способности в степени снизить ремонтные затраты и необходимость в капитальном ремонте.

7.5кВт Трехфазный Электрический Мотор Клетки Белки По Цене

7.5кВт трехфазный с короткозамкнутым ротором электродвигатель для цена

Наши преимущества вибрирующего двигателя:

1) 62 года опыта производства моторов.

2) сертификация CCC, CE для двигателя IE2.

3). 30000 комплекты вибрационных моторов были проданы в прошлом году.

4). Все модели вибрационного двигателя, такие как: IE2, IE3, YE2VP, YEJ и т. д.

5). Достаточные запасы для двигателя.

6). Поддержка настройки.

Описание товара:

Название торговой марки	ЮТОНГ
Номер модели:	Y / Y2 / YE2 / YE3-200L-2
Тип	Y / Y2 / YE2 / YE3
Частота	50 Гц / 60 Гц
Выходная мощность	30 кВт
Фазы	Три фазы
Сертификация	CE, CCC, IS9001, IS2008
Номинальное напряжение	110 В / 220 В / 380 В / 420 В / 440 В / 460 В / 525 В / 660 В ± 5%
Эффективность	IE1 / IE2 / IE3
Рама	Литое железо или алюминий
Полюса	2, 4, 6, 8,10
Температура окружающей среды	-15 ° ℃ ≤ 0 ≤ 40 ℃
Высота над уровнем моря	Не более 1000 метров
Обязанность	Непрерывная работа
Класс изоляции	З / Ж
Класс защиты от поражения электрическим током	IP54 / IP55 / IP65
Время доставки	10-15 рабочих дней после получения оплаты
Типы крепления	IMB3, IMB5, IMB35 IMV1, IMV3 и т. Д.
Материал	100% медный провод
Скорость	740-3000 об / мин
Относительная влажность	Не больше, чем 90%
Специальные двигатели могут быть разработаны в соответствии с требованиями стандартов

Серия двигателей IE2 имеет преимущества умеренного дизайна, красивого внешнего вида, высокой эффективности, низкого шума и вибрации, а также высокого пускового момента.Широко используется в отрасли, сельском хозяйстве, нефтегазовой химической промышленности, дорожном строительстве, горнодобывающей промышленности и других отраслях промышленности для обеспечения мощности водяных насосов, вентиляторов, воздушных компрессоров. Его также можно использовать в металлургии и пищевой промышленности.

Уровень энергоэффективности двигателей IE2 соответствует GB18613-2012 стандарту энергоэффективности III и требованиям электротехнической комиссии IEC60034-30-2008 уровня энергоэффективности IE2.

Класс защиты двигателя IP55, класс изоляции F, и метод охлаждения IC411. Размер установки двигателя соответствует стандарту IEC и может быть с различными типами машин дома за рубежом.

Параметр продукта

Наши услуги

Предпродажное обслуживание:

1. Несколько моделей на выбор.

2. Индивидуальные продукты в соответствии с вашими запросами.

3. Профессиональные техники на вашей стороне в любое время.

Услуги во время продажи:

1. Перед отправкой проверьте и Защитите товары.

2. Предоставляем решения любых проблем проблем.

Послепродажное обслуживание:

1. Гарантия: 13 месяцев для машины (не включая изнашиваемые части) после доставки.

2. Предоставление файлов установки, технических данных и связанных с ними мягких копий или видео и т. Д., чтобы клиент может установить и отлаживать самостоятельно.

24 часа обслуживания.

. Если у вас есть какие-либо вопросы

Сертификаты

Посетите и выставки

Информация о компании

Хэнань YuTong Моторная компания является одним из самых больших моторных производителей в Китае, которая имеет более чем 30-летним опытом в продукции мотора. YuTong имеет идеальную технологию производства, научный метод тестирования качества, строгую систему управления и высокоэффективные стимулы для персонала, которые прошли сертификацию ISO9001 и получили сертификацию CCC, CE и китайского энергосберегающего продукта.Мы предлагаем широкий спектр продуктов, таких как YE2 и YE3 серии высокоэффективный трехфазный индукционный двигатель, YB3, YBK2, серия взрывозащищенный двигатель, YZS, YZO, TZDC, YZUL вибромотор, YCT серии магнитной серии скорости двигателя, YE2VP серии частоты двигателя, YD мульти-скорость и Y2EJ, Серия YLJ мотор специального назначения, серия YLJ крутящий момент двигателя, мотор коробки передач и т. Д., полностью более 20 серий и 400 спецификаций. Эти моторы в основном используются в машинах, химических веществ, производстве бумаги, горнодобывающей промышленности и других приводов промышленного оборудования.Кроме того, мы можем предложить специальный двигатель в соответствии с требованиями европейского стандарта IEC. Наши клиенты по всему миру. Мы работаем с ABB, EMERSON, госсетевая корпорация Китая, Coral-I solution, EBARA Corporation и так далее.

Вопросы и ответы

Если вы пользуетесь нашим двигателем IE2, IE3 высокого качества

Вы можете предложить подробную информацию.

В1: Как выбрать подходящий электродвигатель?

А: 1.Тип двигателя: горизонтальный (B3) или вертикальный (B5) вибрирующий двигатель. Или вы можете сказать мне, какое оборудование вы используете для, Мы можем вернуть вам товар.
2. Мощность и скорость

3. Напряжение и частота

В2: Можно ли изменить напряжение двигателя и цвет машины?

О: Да, мы можем изменить напряжение и цвета в соответствии с правилом

В3: какой срок гарантии для вашего оборудования?

О: наша машина имеет 13 месяцев гарантии.

No related posts.
