Делаем простой тесла генератор , катушка Теслы своими руками

 Сегодня я собираюсь показать вам, как я построить простую катушку Тесла! Вы могли видеть такую катушку в каком то магическом шоу или телевизионном фильме . Если мы будем игнорировать мистическую составляющую  вокруг катушки Тесла, это просто высоковольтный резонансный трансформатор который работает без сердечника. Так, чтобы не заскучать от скачка теории давайте перейдем к практике.

Схема данного устройства очень простая — показана на рисунке .

Для создания нам нужны следующие компоненты :

— источник питания, 9-21V , это может быть любой блок питания

— маленький радиатор

— транзистор 13009 или 13007, или почти любые транзисторы NPN с аналогичными параметрами

— переменный резистор 50kohm

— 180Ohm резистор

— катушка с проводом  0,1-0,3, я использовал 0.19mm,, около 200 метров.

Для намотки нужен  каркас , это может быть любой диэлектический материал —  цилиндр примерно 5 см и длиной 20 см.

В моем случае это часть 1-1 / 2 дюйма ПВХ трубы из строительного магазина .

Начнем с самой сложной части — вторичной обмотки. Он имеет 500-1500 мотков катушки , мой около 1000 оборотов. Закрепить начало провода с выводом и начать наматывать основной слой — для ускорения процесса можно это делать шуруповертом .Так же желательно вспрыснуть уже намотаную катушку лаком .

Первичная катушка намного проще, я положил бумажную ленту липкой стороной наружу, в случае, чтобы сохранить способность передвигать позицию  и намотайте ее на 10 витков провода.

Вся схема собрана на макетной плате. Будьте осторожны при пайке переменного резистора! 9/10 катушки не работает из-за неправильно припаянного резистора . Подключение первичных и вторичных обмоток тоже не легкий процесс ,  т.к изоляция последних имеет специальное покрытие , которое должно быть зачищено перед пайкой .

Таким образом, мы сделали катушку Теслы . Перед тем, как включить питание в первый раз, поместите переменный резистор в среднем положении и поставите лампочку вблизи катушки, и тогда вы сможете увидеть эффект беспроводной передачи энергии .

Включите питание, и медленно поворачивайте переменный резистор. Это довольно слабая катушка, но каким-либо образом бытдьте осторожны и не размещайте  рядом  электронные устройства: такие как сотовые телефоны, компьютеры и т.д.  с рабочей зоной  катушки .

Спасибо за внимание

Так же не забываем о экономии при покупке товаров на Алиєкспресс с помощью кэшбэка

Для веб администраторов и владельцев пабликов  главная страница ePN

Для пользователей покупающих на Алиэкспресс с быстрым выводом % главная страница ePN Cashback

Удобный плагин кэшбеэка браузерный плагин ePN Cashback

Использование катушки тесла. Как сделать катушку Тесла своими руками. Бифилярная катушка Тесла

Катушка Тесла – плоская спираль, обладающая наравне с индуктивностью большой собственной ёмкостью. Патент на изобретение подан в январе 1894 года. Автором, естественно, стал Никола Тесла.

Под этим названием массово известен трансформатор, принцип действия прибора основывается на колебательных контурах.

Война токов

Сегодня это читается, как научный роман, но на стыке XIX и XX века действительно велась война токов. Все началось, когда за наладку работы генератора в Европе компания не заплатила молодому Тесла ни копейки. Хотя награда обещалась солидная. Недолго думая, Тесла покидает родину и плывёт в США. На пути исследователя преследуют неудачи, в итоге путешествие окончилось благополучно. Взять эпизод, когда в дороге теряются все деньги. Отказаться? Нет!

Тесла чудом пробирается на корабль и половину пути находится под эгидой капитана корабля, подкармливающего путешественника в собственной столовой. Отношения чуть охладились, когда молодой Тесла оказался замечен в центре возникшей на палубе потасовки, где раздавал с правой и левой, благодаря внушительному росту (при малом весе). В результате Тесла прибыл на берег и в первый день умудрился помочь с починкой генератора местному торговцу, заработав небольшое вознаграждение.

Имея на руках рекомендательные письма, Никола идёт устраиваться в компанию, где работает денно и нощно, проводя время сна на лежанке в лаборатории. Эдисон сыграл плохую шутку с молодым будущим визави: пообещал солидную награду за улучшения в работе электрического оборудования. Сложность быстро решилась, а изобретатель резьбы для цоколя лампочки сослался на коммерческий розыгрыш. Тесла уже мысленно распределил обещанную награду на проведение опытов, и шутка не вызвала у изобретателя тёплого душевного отклика. Молодой иммигрант покидает компанию с целью создать собственную.

Одновременно Тесла лелеет идеи на предмет борьбы с любителем розыгрышей. Во время прогулки с другом вдруг понимает, как реализовать теорию вращающегося поля Араго: требуется две фазы переменного тока. На момент 80-х годов XIX века идея считалась поистине революционной. Прежде двигатели, лампочки накала (в стадии совершенствования) и большинство лабораторных опытов обходились постоянным током. Так делал Георг Ом.

Тесла берет патент на двухфазный двигатель и заявляет, что возможны и сложные системы. Идеи заинтересовывают Вестингауза, начинается долгая история о правоте. Эдисон, как обычно, не скупился в средствах. Ходят истории, что он брал генератор переменного тока и истязал им до смерти животных. Якобы электрический стул придуман Эдисоном в соавторстве с неизвестным. Причём первый конструктор случайно или намеренно допустил ошибку, да так, что осуждённый мучился долгое время, в довершение буквально взорвался, выплеснув наружу внутренние органы.

Второго бедолагу адвокатам Вестингауза удалось спасти, заменив казнь на пожизненное заключение. Спасение не остановило Эдисона, вознамерившегося к стулу изобрести вдобавок и стол. Тесла постарался продемонстрировать ответный ход, выдвинув ряд аргументов:

Предприимчивые американские дельцы даже карты игральные выпустили, где фигурировала упомянутая война токов. К примеру, на изображении джокера размещена известная башня Ворденклиф, на строение ориентировались писатели-фантасты, режиссёры аналогичного толка кинокартин.

Исторические факты уточняют, насколько напряжённой оказалась борьба – причина блеска изобретательского гения. Свитая из 50 витков толстого кабеля катушка Тесла конструктивно входила в состав башни Ворденклифа…

Конструкция катушки Тесла

Это потрясающая возможность, особым образом уложив витки медного провода, экономить на конденсаторных блоках. Если читатели в теме, то слышали про корректоры фазы для снижения трат на электроэнергию. Это конденсаторные блоки, компенсирующие индуктивное сопротивление потребителя. Особенно актуально для трансформаторов и двигателей. Лишние траты показывает лишь счётчик реактивной мощности. Это мнимая энергия, полезной работы у потребителя не выполняющая. Циркулируя туда и сюда, разогревает активные сопротивления проводников. В местности, где ведётся учёт полной мощности (к примеру, предприятия) это ощутимо увеличивает счета на оплату поставщикам электроэнергии.

Теперь несложно понять, как изобретение Тесла планировалось использовать в промышленности. Изобретатель в патенте US 512340 приводит две схожие конструкции катушки:

• На первом чертеже представлена плоская спираль. Один вывод катушки Тесла находится на периферии, второй берётся из середины. Конструкция проста в работе. При разнице потенциалов между выводами в 100 В и количестве витков в тысячу, в среднем, между соседними точками спирали падает 0,1 В. Для вычисления цифры делим 100 на 1000. Собственная ёмкость пропорциональна квадрату 0,1 и не окажется слишком большой.
• Тогда Тесла предлагает взглянуть на второй чертёж, где представлена катушка бифилярная. Это плоская спираль, но два провода вьются рядом. Причём концы второго контура закорочены и соединены с выводом первого. Получается, что альтернативная нить по длине обнаруживает одинаковый потенциал. Если представить, что к конструкции приложено 100 В, результат изменится. Действительно, теперь поблизости идут провода двух разных нитей, причём на единственной по длине — исключительно нуль. В результате, в среднем, разница потенциалов составляет 50 В, а собственная ёмкость катушки Тесла больше, нежели у предыдущей схемы, в 250000 раз.
  Это значительная разница, и очевидно, возможно найти выгодные параметры сети. К примеру, Тесла работал на частотах 200 — 300 кГц.

Изобретатель указывает, что испробовал различные формы и конфигурации. В смысле полезности квадрат не отличается от представленного на рисунках круга или прямоугольника. Форму волен выбирать конструктор. Катушки Тесла не находят сегодня массового применения. Изобретателю воспротивились предприниматели. Неизвестен разговор, произошедший между бизнесменами и Эдисоном, но, числясь акционерами новой ГЭС, магнаты прослышали, что башня Ворденклифа, построенная на удобном месте, способна стать первой пташкой в передаче энергии на расстояния без проводов.

Спонсор строительства был хозяином медных заводов и хотел просто продавать металл. Беспроводной метод передачи энергии невыгоден. Если бы Дж. П. Морган знал, что сегодня большая часть кабелей изготавливается из алюминия, возможно, отнёсся бы иначе, но вышло, что Никола Тесла достраивал башню в гордом одиночестве, и конструкция не приняла предполагаемого размаха.

По второй версии Никола Тесла задумал создавать энергию из воздуха, о чем судачат на Ютуб. Некий изобретатель доказывает, что в сердцевину магнита, на равном удалении от полюсов втягивается энергия эфира, и требуется уметь преобразовать её в электричество. Изложена кратко идея Теслы. Мастер-самоучка, осмелившийся на выставке представить генератор свободной энергии на 13 кВт, исчез в неизвестном направлении заодно с семьёй. Подобные факты наводят на мысль, что у башни Ворденклифа оказалось гораздо больше противников, чем принято думать.

По замыслу Тесла предвиделось 30 фабрик в мире. Они производили бы и принимали энергию, вели широкое вещание. По-видимому, посчитали, что это станет крахом местной экономики, хотя двигатели Бедини и сегодня строят, используя теории Тесал. Итак, катушки лежали в основе передающих и приёмных устройств: конструкция идентичная. Но сегодня эти любопытные изобретения надёжно забыты, если не считать микрополосковых технологий, где встречаются квадратные и круглые спирали-индуктивности аналогичного толка.

Трансформатор Тесла

Выше сказано, что в основе передающих устройств лежали катушки Тесла, допустимо назвать резонансными трансформаторами. Посредством трансформаторной связи на катушку Тесла закачивается высокий потенциал. Заряд идёт до пробоя разрядника, потом начинаются колебания на резонансной частоте. Если одна трансформаторная связь через катушку с большим количеством витков передаёт высокое напряжение на излучатель или разрядник.

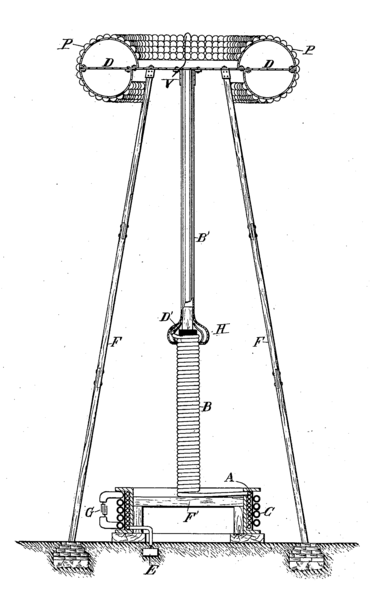

Любой волен убедиться, что конструкция башни Ворденклиф напоминает гриб, но в основании лежит плоская катушка Тесла. В качестве излучателя применяется больших объёмов тор, обладающий ёмкостным сопротивлением. В современном виде промежуточный контур содержит обычные конденсаторы, настраиваемые под параметры «бублика». Большим достоинством конструкции считается отсутствие ферромагнитных материалов.

Трансформатор, увеличивающий напряжение и частоту во много раз, называется трансформатором Тесла. Энергосберегающие и люминесцентные лампы, кинескопы старых телевизоров, зарядка аккумуляторов на расстоянии и многое другое создано благодаря принципу работы этого устройства. Не будем исключать его использование в развлекательных целях, ведь «трансформатор Тесла» способен создавать красивые фиолетовые разряды – стримеры, напоминающие молнию (рис. 1). В процессе работы образуется электромагнитное поле, способное воздействовать на электронные приборы и даже на организм человека, а при разрядах в воздухе происходит химический процесс с выделением озона. Чтобы сделать трансформатор Тесла своими руками, необязательно иметь широкие познания в области электроники, достаточно следовать этой статье.

Составные части и принцип работы

Все трансформаторы Тесла ввиду похожего принципа работы состоят из одинаковых блоков:

1. Источник питания.
2. Первичный контур.

Источник питания обеспечивает первичный контур напряжением необходимой величины и типа. Первичный контур создаёт колебания высокой частоты, генерирующие во вторичном контуре резонансные колебания. В результате на вторичной обмотке образуется ток большого напряжения и частоты, который стремится создать электрическую цепь через воздух — образуется стример.

От выбора первичного контура зависит тип катушки Тесла, источник питания и размер стримера. Остановимся на полупроводником типе. Он отличается простой схемой с доступными деталями, и маленьким питающим напряжением.

Подбор материалов и деталей

Произведём поиск и подбор деталей к каждому вышеперечисленному узлу конструкции:

После намотки изолируем вторичную катушку краской, лаком или другим диэлектриком. Это предотвратит попадание в неё стримера.

Терминал – дополнительная ёмкость вторичного контура, подключённая последовательно. При малых стримерах в нем нет необходимости. Достаточно вывести конец катушки на 0,5–5 см вверх.

После того, как собрали все необходимые детали для катушки Тесла, приступаем к сборке конструкции своими руками.

Конструкция и сборка

Сборку делаем по простейшей схеме на рисунке 4.

Отдельно устанавливаем источник питания. Детали можно собрать навесным монтажом, главное исключить замыкание между контактами.

При подключении транзистора важно не перепутать контакты (рис. 5).

Для этого сверяемся со схемой. Плотно прикручиваем радиатор к корпусу транзистора.

Собирайте схему на диэлектрической подложке: кусок фанеры, пластиковый поднос, деревянная коробка и др. Отделяем схему от катушек диэлектрической пластиной или доской, с миниатюрным отверстием для проводов.

Закрепляем первичную обмотку так, чтобы предотвратить падение и касание со вторичной обмоткой. В центре первичной обмотки оставляем место для вторичной катушки, с учётом того, что оптимальное расстояние между ними 1 см. Каркас использовать необязательно – достаточно надёжного крепления.

Устанавливаем и закрепляем вторичную обмотку. Делаем необходимые соединения согласно схеме. Посмотреть на работу изготовленного трансформатора Тесла можно на видео представленном ниже.

Включение, проверка и регулировка

Перед включением уберите электронные устройства подальше от места испытания, чтобы исключить их поломку. Помните об электробезопасности! Для успешного запуска по порядку выполняем следующие пункты:

1. Выставляем переменный резистор в среднее положение. При подаче питания, убеждаемся в отсутствии повреждений.
2. Визуально проверяем наличие стримера. Если он отсутствует, подносим к вторичной катушке люминесцентную лампочку или лампу накаливания. Свечение лампы подтверждает работоспособность «трансформатора Тесла» и наличие электромагнитного поля.
3. Если устройство не работает, в первую очередь меняем местами выводы первичной катушки, а уже потом проверяем транзистор на пробой.
4. При первом включении следите за температурой транзистора, при необходимости подключите дополнительное охлаждение.

Отличительной особенностью мощного трансформатора Тесла являются большое напряжение, большие габариты устройства и способ получения резонансных колебаний. Немного расскажем о том, как работает и как сделать трансформатор Тесла искрового типа.

Первичный контур работает на переменном напряжении. При включении, происходит заряд конденсатора. Как только конденсатор заряжается по максимуму, происходит пробой разрядника – устройства из двух проводников с искровым промежутком, наполненным воздухом или газом. После пробоя, образуется последовательная цепь из конденсатора и первичной катушки, называемая LC контуром. Именно этот контур создаёт высокочастотные колебания, которые создают во вторичной цепи резонансные колебания и огромное напряжение (рис. 6).

При наличии необходимых деталей, мощный трансформатор Тесла можно собрать своими руками даже в домашних условиях. Для этого достаточно внести изменения в маломощную схему:

1. Увеличить диаметры катушек и сечение провода в 1,1 – 2,5 раза.
2. Добавить терминал в форме тороида.
3. Поменять источник постоянного напряжения на переменный с высоким повышающим коэффициентом, выдающим напряжение 3–5 кВ.
4. Изменить первичный контур согласно схеме на рисунке 6.
5. Добавить надёжное заземление.

Искровые трансформаторы Тесла могут достигать мощности до 4,5 кВт, следовательно, создавать стримеры больших размеров. Наилучший эффект получается при достижении одинаковых показателей частоты обоих контуров. Реализовать это можно расчётом деталей в специальных программах – vsTesla, inca и другие. Скачать одну из русскоязычных программ можно по ссылке: http://ntesla.at.ua/_fr/1/6977608.zip .

Знаменитый изобретатель Никола Тесла имеет немало заслуг перед наукой и техникой, но только одно изобретение носит его имя. Это резонансный трансформатор, известный также как« катушка Теслы».

Трансформатор Теслы состоит из первичной и вторичной обмоток, схемы, обеспечивающей питание первичной обмотки на резонансной частоте вторичной, и, опционально, дополнительной емкости на высоковольтном выходе вторичной обмотки. Острие, укрепленное на дополнительной емкости, повышает напряженность электрического поля, облегчая пробой воздуха. Дополнительная емкость снижает рабочую частоту, уменьшая нагрузку на транзисторы, и, по некоторым данным, повышает длину разрядов. В качестве каркаса вторичной обмотки используется кусок канализационной ПВХ-трубы. Вторичная обмотка состоит примерно из 810 витков эмалированного провода диаметром 0,45 мм. Первичная обмотка состоит из восьми витков провода сечением 6 мм2. Схема питания основана на принципе автоколебаний и построена на силовых транзисторах.

Суть изобретения Теслы проста. Если питать трансформатор током с частотой, равной резонансной для его вторичной обмотки, напряжение на выходе возрастает в десятки и даже сотни раз. Фактически оно ограничено электрической прочностью окружающего воздуха (или иной среды) и самого трансформатора, а также потерями на излучение радиоволн. Наиболее известна катушка в области шоу-бизнеса: она способна метать молнии!

Форма и содержание

Трансформатор выглядит весьма необычно — он словно специально сконструирован для шоу-бизнеса. Вместо привычного массивного железного сердечника с толстыми обмотками — длинная полая труба из диэлектрика, на которую провод намотан всего в один слой. Такой странный вид вызван необходимостью обеспечить максимальную электрическую прочность конструкции.

Кроме необычного внешнего вида, трансформатор Теслы имеет еще одну особенность: в нем обязательно есть некая система, создающая в первичной обмотке ток именно на резонансной частоте вторичной. Сам Тесла использовал так называемую искровую схему (SGTC, Spark Gap Tesla Coil). Ее принцип заключается в зарядке конденсатора от источника питания с последующим подключением его к первичной обмотке. Вместе они создают колебательный контур.

Емкость конденсатора и индуктивность обмотки подбираются так, чтобы частота колебаний в этом контуре совпадала с необходимой. Коммутация осуществляется с помощью искрового промежутка: как только напряжение на конденсаторе достигает определенного значения, в промежутке возникает искра, замыкающая контур. Часто можно увидеть утверждения, что «искра содержит полный спектр частот, так что там всегда есть и резонансная, за счет чего и работает трансформатор». Но это не так — без правильного подбора емкости и индуктивности действительно высокого напряжения на выходе не получить.

Решив сделать свой трансформатор Теслы, мы остановились на более прогрессивной схеме — транзисторной. Транзисторные генераторы потенциально позволяют получить любую форму и частоту сигнала в первичной обмотке.

Выбранная нами схема состоит из микросхемы драйвера силовых транзисторов, маленького трансформатора для развязки этого драйвера от питающего напряжения 220 В и полумоста из двух силовых транзисторов и двух пленочных конденсаторов. Трансформатор мотается на кольце из феррита с рабочей частотой не менее 500 кГц, на нем делается три обмотки по 10−15 витков провода. Очень важно подключить транзисторы к обмоткам трансформатора так, чтобы они работали в противофазе: когда один открыт, другой закрыт.

Нужная частота возникает за счет обратной связи со вторичной обмоткой (схема основана на автоколебаниях). Обратная связь может осуществляться двумя способами: с помощью или трансформатора тока из 50−80 витков провода на таком же ферритовом кольце, как и разделительный трансформатор, через которое проходит провод заземления нижней части вторичной обмотки, или… просто кусочка проволоки, которая выполняет роль антенны, улавливающей испускаемые вторичной обмоткой радиоволны.

Мотаем на ус

В качестве каркаса первичной обмотки мы взяли канализационную трубу из ПВХ диаметром 9 см и длиной 50 см. Для намотки используем эмалированный медный провод диаметром 0,45 мм. Каркас и катушку обмоточного провода размещаем на двух параллельных осях. В качестве оси каркаса выступал кусок ПВХ-трубы меньшего диаметра, а роль оси катушки с проводом выполнила завалявшаяся в редакции стрела от лука.

Существуют три варианта первичной обмотки: плоская спираль, короткая винтовая и коническая обмотка. Первая обеспечивает максимальную электрическую прочность, но в ущерб силе индуктивной связи. Вторая, напротив, создает наилучшую связь, но чем она выше — тем больше шансов, что произойдет пробой между нею и вторичной обмоткой. Коническая обмотка — промежуточный вариант, позволяющий получить наилучший баланс между индуктивной связью и электрической прочностью. Рекордные напряжения мы получить не рассчитывали, так что выбор пал на винтовую обмотку: она позволяет добиться максимального КПД и проста в изготовлении.

В качестве проводника взяли провод питания аудиоаппаратуры с сечением 6 мм², восемь витков которого намотали на отрезок ПВХ-трубы большего диаметра, чем у каркаса вторичной обмотки, и закрепили обычной изолентой. Такой вариант нельзя считать идеальным, ведь ток высокой частоты течет лишь по поверхности проводников (скин-эффект), так что правильнее делать первичную обмотку из медной трубы. Но наш способ прост в изготовлении и при не слишком больших мощностях вполне работает.

Управление

Для обратной связи мы изначально планировали использовать трансформатор тока. Но он оказался неэффективным при малых мощностях катушки. А в случае антенны сложнее обеспечить первоначальный импульс, который запустит колебания (в случае трансформатора через его кольцо можно пропустить еще один провод, на который на долю секунды замыкать обычную батарейку). В итоге у нас получилась смешанная система: один выход трансформатора был подключен к входу микросхемы, а провод второго не был ни к чему подключен и служил антенной.

Короткие замыкания, пробитие транзисторов и прочие неприятности изначально предполагались очень даже возможными, так что дополнительно был изготовлен пульт управления с амперметром переменного тока на 10 А, автоматическим предохранителем на 10 А и парой «неонок»: одна показывает, есть ли напряжение на входе в пульт, а другая — идет ли ток к катушке. Такой пульт позволяет удобно включать и выключать катушку, отслеживать основные параметры, а также дает возможность многократно снизить частоту походов к щитку для включения «выбитых» автоматов.

Последняя опциональная деталь трансформатора — дополнительная емкость в виде проводящего шара или тора на высоковольтном выходе вторичной обмотки. Во многих статьях можно прочесть, что она способна существенно удлинить разряд (кстати, это широкое поле для экспериментов). Мы сделали такую емкость на 7 пФ, собрав вместе две стальные чашки-полусферы (из магазина IKEA).

Сборка

Когда все компоненты изготовлены, конечная сборка трансформатора не составляет никакой проблемы. Единственная тонкость — заземление нижнего конца вторичной обмотки. Увы, не во всех отечественных домах есть розетки с отдельными контактами земли. А там, где есть, эти контакты не всегда реально подключены (проверить это можно с помощью мультиметра: между контактом и проводом фазы должно быть около 220 В, а между ним и нулевым проводом — почти нуль).

Если у вас такие розетки есть (у нас в редакции нашлись), то заземлять нужно именно с их помощью, используя для подключения катушки соответствующую вилку. Часто советуют заземлять на батарею центрального отопления, но это категорически не рекомендуется, поскольку в некоторых случаях может привести к тому, что батареи в доме будут бить током ни о чем не подозревающих соседей.

Но вот наступает ответственный момент включения… И сразу же появляется первая жертва молнии — транзистор схемы питания. После замены выясняется, что схема в принципе вполне работоспособна, хотя и на небольших мощностях (200−500 Вт). При выходе на проектную мощность (порядка 1−2 кВт) транзисторы взрываются с эффектной вспышкой. И хотя эти взрывы не представляют опасности, режим «секунда работы — 15 минут замены транзистора» не является удовлетворительным. Тем не менее с помощью этого трансформатора вполне можно почувствовать себя в роли Зевса-громовержца.

Благородные цели

Хотя в наше время трансформатор Теслы, по крайней мере в его исходном виде, чаще всего находит применение в разнообразных шоу, сам Никола Тесла создавал его для куда более важных целей. Трансформатор является мощным источником радиоволн с частотой от сотни килогерц до нескольких мегагерц. На основе мощных трансформаторов Теслы планировалось создание системы радиовещания, беспроводного телеграфа и беспроводной телефонии.

Но наиболее грандиозный проект Теслы, связанный с использованием его трансформатора, — создание глобальной системы беспроводного энергоснабжения. Как он считал, достаточно мощный трансформатор или система трансформаторов сможет в глобальном масштабе менять заряд Земли и верхних слоев атмосферы.

В такой ситуации установленный в любой точке планеты трансформатор, имеющий такую же резонансную частоту, как и передающий, будет источником тока, и линии электропередач станут не нужны.

Именно стремление создать систему беспроводной передачи энергии погубило знаменитый проект Wardenclyff. Инвесторы были заинтересованы в появлении только окупаемой системы связи. А передатчик энергии, которую мог бы неконтролируемо принимать любой желающий по всему миру, напротив, грозил убытками электрическим компаниям и производителям проводов. А один из основных инвесторов был акционером Ниагарской ГЭС и заводов по производству меди…

Трансформатор Тесла изобрел знаменитый изобретатель, инженер, физик, Никола Тесла. Прибор является резонансным трансформатором, вырабатывающим высокое напряжение высокой частоты. В 1896 году, 22 сентября Никола Тесла запатентовал свое изобретение как «Аппарат для производства электрических токов высокой частоты и потенциала». С помощью этого устройства он пытался передавать электрическую энергию без проводов на большие расстояния. В 1891 году Никола Тесла продемонстрировал миру наглядные эксперименты по передаче энергии от одной катушки к другой. Его устройство извергало молнии и заставляло светиться люминесцентные лампы в руках удивленных зрителей. Посредством передачи тока высокого напряжения высокой частоты ученый мечтал обеспечить бесплатной электроэнергией любое здание, частный дом и прочие объекты. Но, к сожалению, из-за большого потребления энергии и низкой эффективности, широкого применения катушка Тесла так и не нашла. Не смотря на это, радиолюбители из разных уголков планеты собирают небольшие катушки Тесла для развлечений и экспериментов.

Также катушки Тесла используют для проведения развлекательных мероприятий и Тесла шоу. В 1987 году советский радиоинженер Владимир Ильич Бровин изобрел генератор электромагнитных колебаний, названный в его честь «качер Бровина», используемый в качестве элемента электромагнитного компаса, работающего на одном транзисторе. Предлагаю вам собрать действующую модель катушки Тесла или качер Бровина своими руками из подручных материалов.

Список радиодеталей для сборки Катушки Тесла:

• Провод эмалированный ПЭТВ-2 диаметр 0,2 мм
• Провод медный в полихлорвиниловой изоляции диаметр 2,2 мм
• Туба от силиконового герметика
• Фольгированный текстолит 200х110 мм
• Резисторы 2,2К, 500R
• Конденсатор 1mF
• Светодиоды 3-х вольтовые 2 шт
• Радиатор 100х60х10 мм
• Регулятор напряжения L7812CV или КР142ЕН8Б
• Вентилятор 12 вольтовый от компьютера
• Коннектор Banana 2 шт
• Труба медная диаметр 8 мм 130 см
• Транзистор MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и аналогичные

Катушка Тесла состоит из двух обмоток. Первичная обмотка L1 содержит 2,5 витка медного провода в полихлорвиниловой изоляции диаметром 2,2 мм. Вторичная обмотка L2 содержит 350 витков в лаковой изоляции диаметром 0,2 мм.

Каркасом для вторичной обмотки L2 служит туба от силиконового герметика. Предварительно удалив остатки герметика, отрежьте часть тубы длиною 110 мм. Отступив по 20 мм от нижней и верхней части, намотайте 350 витков медного провода диаметром 0,2 мм. Провод можно добыть из первичной обмотки любого старого малогабаритного трансформатора на 220В, например, от китайского радиоприемника. Катушка мотается в один слой виток к витку, как можно плотнее. Концы провода следует пропустить во внутрь каркаса через предварительно просверленные отверстия. Готовую катушку для надежности покройте пару раз нитролаком. В поршень вставьте остро заточенный металлический стержень, подпаяйте к нему верхний вывод обмотки и закрепите термоклеем. После чего вставьте поршень в каркас катушки. От носика отрежьте колечко с резьбой, получится гайка, с помощью которой вы легко закрепите катушку на текстолитовой плате, накрутив получившуюся гайку на резьбу выходного отверстия тубы. В дне каркаса просверлите отверстие для светодиода и второго вывода обмотки.

В своей катушке я использовал транзистор MJE13009. Также подойдут Транзисторы MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и другие аналогичные. Транзистор обязательно разместите на радиаторе, в процессе работы он будет очень сильно греться и по этому предлагаю установить вентилятор и немного усовершенствовать схему.

Поскольку, для питания катушки требуется напряжение более 12 вольт. Максимальную мощность катушка Тесла развивает при напряжении питания в 30 вольт. А так, как вентилятор рассчитан на 12 вольт, то в схему следует добавить регулятор напряжения L7812CV или советский аналог КР142ЕН8Б. Ну, а чтобы катушка выглядела более современной и привлекала внимание, добавим пару светодиодов синего цвета. Один светодиод подсвечивает катушку изнутри, а второй подсвечивает катушку снизу. Схема будет выглядеть так.

Все компоненты катушки Тесла разместите на печатной плате. Если вы не хотите изготавливать печатную плату, просто разместите все детали катушки Тесла на кусочке МДФ или рифленого картона от бумажной коробки и соедините между собой методом навесного монтажа.

Готовая печатная плата будет выглядеть так. Один светодиод припаивается в центре, он подсвечивает пространство под печатной платой. Ножки сделайте из четырех глухих гаек, накрученных на винты.

Второй светодиод припаивается под катушкой, он будет подсвечивать ее изнутри.

Транзистор и регулятор напряжения обязательно намажьте термопастой и разместите на радиаторе размером 100х60х10 мм. Регулятор напряжения следует .

Первичную обмотку следует мотать в том же направлении, что и вторичную. То есть, если катушку L2 наматывали по часовой стрелке, значит катушку L1 тоже надо мотать по часовой стрелке. Частота катушки L1 должна совпадать с частотой катушки L2. Чтобы добиться резонанса, катушку L1 надо немного настроить. Делаем так, на каркасе диаметром 80 мм наматываем 5 витков оголенного медного провода диаметром 2,2 мм. К нижнему выводу катушки L1 припаиваем гибкий провод, к верхнему выводу прикручиваем гибкий провод, так чтобы его можно было перемещать.

Включаем питание, подносим неоновую лампу к катушке. Если она не светится, значит надо поменять местами выводы катушки L1. Далее опытным путем подбираем положение катушки L1 по вертикали и количество витков. Перемещаем провод прикрученный к верхнему выводу катушки вниз, добиваемся максимального расстояния на котором будет зажигаться неоновая лампа, это будет оптимальный радиус действия катушки Тесла. В итоге у вас должно получиться, как у меня 2,5 витка. После экспериментов изготавливаем катушку L1 из провода в полихлорвиниловой изоляции и припаиваем на место.

Наслаждаемся результатами своих трудов… После включения питания, появляется стример длиною 15 мм, неоновая лампочка начинает светиться в руках.

Так, снимали сагу Звездные войны… Вот он, секрет меча Джидая…

В автомобильной лампе появляется небольшая плазма исходящая от нити накаливания к стеклянной колбе лампы.

Чтобы значительно увеличить мощность катушки Тесла рекомендую изготовить торроид из медной трубки диаметром 8 мм. Диаметр кольца 130 мм. В качестве торроида можно использовать аллюминиевую фольгу скомканную в шарик, металлическую баночку, радиатор от компьютера и другие не нужные, объемные предметы.

После установки торроида мощность катушки значительно увеличилась. Из медной проволоки находящейся рядом с торроидом, появляется стример длиною 15 мм.

И даже светодиодные…

А это плазма возникающая в автомобильной лампочке при нахождении рядом с торроидом.

Делать торроид или нет, решать вам. Я всего лишь показал и рассказал вам о том, как я сделал катушку Тесла или качер Бровина на одном транзисторе, своими руками и о том, что у меня получилось. Моя катушка производит ток высокого напряжения высокой частоты, согласно законам физики. Спасибо Николе Тесла и Владимиру Ильичу Бровину за огромный вклад в науку!

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Изобретенная в 1891 году Николой Тесла, катушка Тесла была создана для проведения экспериментов по изучению высоковольтных разрядов. Это устройство состоит из источника питания, конденсатора, двух катушек, между которыми будет циркулировать заряд, и двух электродов, между которыми будет проскакивать разряд. Катушку Тесла, нашедшую применение в великом множестве устройств (от ускорителя частиц и телевидения до детских игрушек) можно сделать дома из радиодеталей.

Шаги

Часть 1

Проектирование катушки Тесла

Определитесь с размером и расположением катушки Тесла перед тем, как браться за дело. Вы можете сделать настолько большую катушку Тесла, насколько позволяет ваш бюджет; но учтите, создаваемые катушкой искровые разряды разогревают воздух, который сильно расширяется (в результате создавая гром). Электромагнитное поле, создаваемое катушкой, может вывести из строя электроприборы, так что лучше расположить ее в отдаленном месте, вроде гаража или мастерской.

• Чтобы выяснить, насколько длинную дугу вы сможете получить, или какой мощности блок питания потребуется, разделите расстояние между электродами в сантиметрах на 4,25 и возведите в квадрат – получите необходимую мощность в Ваттах. Соответственно, чтобы найти расстояние между электродами, умножьте квадратный корень мощности на 4,25. Катушка Тесла, способная создать дугу длинной 1,5 метра, потребует 1 246 Вт. Катушка с блоком питания на 1кВт может создать искру длиной 1,37 метра.

• Ознакомьтесь с терминологией. Создание катушки Тесла потребует от вас понимания определенных научных терминов и знания единиц измерения. Вам будет необходимо понимать их значение и смысл, чтобы сделать все правильно. Здесь представлена некоторая информация, которая вам пригодится:

  • Электрическая емкость – это способность накапливать и удерживать электрический заряд определенного напряжения. Устройство, созданное для накапливания электрического заряда, называется конденсатор. Единица измерения электрического заряда – фарад (обозначается «Ф»). Фарад можно выразить как 1ампер секунда (Кулон), умноженная на вольт. Зачастую емкость измеряется в долях фарада, таких как микрофарад (мФ) – миллионная доля фарада, пикофарад (пкФ) – триллионная доля фарада.
  • Самоиндукция – это явление возникновения ЭДС в проводнике при изменении проходящего через него тока. Высоковольтные провода, по которым течет низкоамперный ток, обладают высокой самоиндукцией. Единица измерения самоиндукции – генри (сокращенно «Гн»). Один генри соответствует цепи, в которой изменение тока со скоростью один ампер в секунду создает ЭДС 1Вольт. Индуктивность часто измеряют в долях генри: миллигенри («мГн»), тысячная доля генри или микрогенри («мкГн»), миллионная часть генри.
  • Резонансная частота – это частота, на которой потери на передачу энергии минимальны. Для катушки Тесла это частота минимальных потерь при передачи энергии между первичной и вторичной обмотками. Частота измеряется в герцах (сокращенно «Гц»), определяется как один цикл в секунду. Зачастую, резонансная частота измеряется в килогерцах («кГц»), килогерц равняется 1000 Гц.

• Соберите все необходимые детали. Вам понадобится: трансформатор, первичный конденсатор высокой емкости, разрядник, первичная катушка низкой индуктивности, вторичная катушка с высокой индуктивностью, вторичный конденсатор с небольшой емкостью и устройство для гашения высокочастотных импульсов, которые возникают при высоких напряжениях во время работы катушки Тесла. Более подробную информацию о необходимых деталях вы найдете в разделе статьи «Изготовление катушки Тесла».

  • Источник питания должен через дроссель питать первичный или накопительный колебательный контур, который состоит из первичного конденсатора, первичной катушки и разрядника. Первичная катушка должна располагаться рядом с вторичной катушкой, которая является элементом вторичного колебательного контура, но контуры не должны быть соединены проводами. Как только вторичный конденсатор накопит достаточный заряд, он будет испускать электрические разряды в воздух.

• Сделайте первичный конденсатор. Его можно сделать из множества маленьких конденсаторов, соединенных в цепь, которые будут накапливать равные доли заряда в первичном контуре. Для этого все конденсаторы должны иметь одинаковую емкость. Такой конденсатор называется составным.

  • Конденсаторы малой емкости и нагрузочные резисторы можно приобрести в магазине радиодеталей или снять керамические конденсаторы со старого телевизора. Вы также можете сделать конденсаторы из алюминиевой фольги и полиэтиленовой пленки.
  • Чтобы добиться максимальной мощности, первичный конденсатор должен полностью заряжаться каждые пол цикла подачи энергии. Для 60 Гц источника питания, заряд должен происходить 120 раз в секунду.

• Спроектируйте разрядник. Если вы хотите сделать одиночный разрядник, вам нужно использовать провод минимум 6 миллиметров толщиной, чтобы электроды могли выдерживать тепло, выделяемое во время разряда. Вы также можете сделать многоэлектродный разрядник, роторный разрядник или охлаждать электроды, обдувая воздухом. Для этих целей можно приспособить старый пылесос.

  Сделайте обмотку первичной катушки. Сама катушка будет сделана из проволоки, но вам потребуется форма, вокруг которой наматывать проволоку. Следует использовать лакированную медную проволоку, которую вы сможете купить в магазине радиодеталей или снять с ненужного электроприбора. Форма, вокруг которой вы будете обматывать проволоку, должна быль либо цилиндрической, например картонная или пластиковая трубка, либо коническая, например, старый абажур.

  • Длина проволоки будет определять индуктивность первичной катушки. Первичная катушка должна обладать низкой индуктивностью, так что она будет состоять из небольшого количества витков. Проволока для первичной катушки не обязательно должна быть сплошной, вы можете скреплять секции, чтобы регулировать индуктивность походу сборки.

• Соберите первичный конденсатор, разрядник и первичную катушку в одну цепь. Эта цепь образует первичный колебательный контур.

• Сделайте вторичную катушку индуктивности. Как и для первичной катушки, вам нужна цилиндрическая форма, на которую вы будете наматывать проволоку. Вторичная катушка должна иметь такую же резонансную частоту, как и первичная, чтобы избежать потерь. Вторичная катушка должна быть длиннее/выше, чем первичная, так как должна обладать большей индуктивностью и препятствовать разряду вторичного контура, который может привести к тому, что первичная катушка сгорит.

  • Если у вас не хватает материалов сделать достаточно большую вторичную катушку, вы можете сделать разрядный электрод, чтобы защитить первичный контур, но это приведет к тому, что большая часть разрядов будет приходиться на этот электрод и их не будет видно.

Как сделать катушку Тесла своими руками. Бифилярная катушка Тесла

В 1997 году я заинтересовался катушкой Тесла и решил построить свою. К сожалению, я потерял интерес к ней, прежде чем я смог её запустить. Через несколько лет я нашел свою старую катушку, немного пересчитал её и продолжил строительство. И снова я забросил ее. В 2007 году друг показал мне свою катушку, напомнив мне о моих незавершенных проектах. Я опять нашел свою старую катушку, пересчитал все и в этот раз завершил проект.

Катушка Тесла — это резонансный трансформатор. В основном это LC схемы, настроенные на одну резонансную частоту.

Высоковольтный трансформатор используется для зарядки конденсатора.

Как только конденсатор достигает достаточного уровня заряда, он разряжается на разрядник и там проскакивает искра. Происходит короткое замыкание первичной обмотки трансформатора и в ней начинаются колебания.

Поскольку ёмкость конденсатора фиксирована, схема настраивается путем изменения сопротивления первичной обмотки, изменяя точку подключения к ней. При правильной настройке, очень высокое напряжение будет в верхней части вторичной обмотки, что приведет к впечатляющим разрядам в воздухе. В отличие от традиционных трансформаторов, соотношение витков между первичной и вторичной обмотками практически не влияет на напряжение.

Этапы строительства

Спроектировать и построить катушку Тесла довольно легко. Для новичка это кажется сложной задачей (мне это тоже казалось сложным), но можно получить рабочую катушку, следуя инструкциям в этой статье и проделав небольшие расчеты. Конечно, если вы хотите очень мощную катушку, нет никакого способа кроме изучения теории и проведения множества расчетов.

Вот основные шаги, с которых следует начать:

1. Выбор источника питания. Трансформаторы которые используются в неоновых вывесках, вероятно, лучше всего подойдут для начинающих, так как они относительно дешевые. Я рекомендую трансформаторы с выходным напряжением не меньше чем 4кВ.
2. Изготовление разрядника. Это могут быть просто два винта, вкрученных в паре миллиметров друг от друга, но я рекомендую приложить немного больше усилий. Качество разрядника сильно влияет на производительность катушки.
3. Расчет ёмкости конденсатора. Используя формулу ниже, рассчитайте резонансную емкость для трансформатора. Значение конденсатора должно быть примерно в 1,5 раза больше этого значения. Вероятно, лучшим и наиболее эффективным решение будет сборка конденсаторов. Если вы не хотите тратить деньги, можете попробовать изготовить конденсатор сами, но он может не работать, а его емкость трудно определить.
4. Изготовление вторичной обмотки. Используйте 900-1000 витков эмалированной медной проволоки 0,3-0,6мм. Высота катушки обычно равна 5 её диаметрам. Водосточная труба из ПВХ, возможно, не самый лучший, но доступный материал для катушки. Полый металлический шар прицеплен к верхней части вторичной обмотки, а её нижняя часть заземлена. Для этого желательно использовать отдельное заземление, т.к. при использовании общедомового заземления есть шанс испортить другие электроприборы.
5. Изготовление первичной обмотки. Первичная обмотка может быть сделана из толстого кабеля, или ещё лучше из медной трубки. Чем толще трубка, тем меньше резистивных потерь. 6 миллиметровой трубы вполне достаточно для большинства катушек. Помните, что толстые трубы намного сложнее сгибать и медь трескается при многочисленных перегибах. В зависимости от размера вторичной обмотки, от 5 до 15 витков с шагом от 3 до 5 мм должно хватить.
6. Соедините все компоненты, настройте катушку, и все готово!

Перед тем как начать делать катушку Тесла настоятельно рекомендуется ознакомиться с правилами ТБ и работы с высокими напряжениями!

Также обратите внимание, что не были упомянуты схемы защиты трансформатора. Они не были использованы, и пока проблем нет. Ключевое слово здесь — пока.

Детали

Катушка делалась в основном из тех деталей, которые были в наличии.
Это были:
4кВ 35mA трансформатор от неоновой вывески.
0.3мм медная проволока.
0.33μF 275V конденсаторы.
Пришлось докупить 75мм водосточную трубу ПВХ и 5 метров 6мм медной трубки.

Вторичная обмотка

Вторичная обмотка сверху и снизу покрыта пластиковой изоляцией, для предотвращения пробоя

Вторичная обмотка была первым изготовленным компонентом. Я намотал около 900 витков провода вокруг сливной трубы высотой около 37см. Длина использованного провода была примерно 209 метров.

Индуктивности и емкости вторичной обмотки и металлической сферы (либо тороида) можно рассчитать по формулам которые можно найти на других сайтах. Имея эти данные можно рассчитать резонансную частоту вторичной обмотки:
L = [(2πf) 2 C] -1

При использовании сферы диаметром 14см, резонансная частота катушки равна примерно 452 кГц.

Металлическая сфера или тороид

Первой попыткой было изготовление металлической сферы путем обвертывания пластикового шара фольгой. Я не смог разгладить фольгу на шаре достаточно хорошо, и решил изготовит тороид. Я сделал небольшой тороид, обмотав алюминиевой лентой гофрированную трубу, свернутую в круг. Я не смог получить очень гладкий тороид, но он работает лучше, чем сфера из-за своей формы и за счет большего размера. Для поддержки тороида под него был подложен фанерный диск.

Первичная обмотка

Первичная обмотка состоит из медных трубок диаметром 6 мм, намотанных по спирали вокруг вторичной. Внутренний диаметр обмотки 17см, внешний 29см. Первичная обмотка содержит 6 витков с расстоянием 3 мм между ними. Из-за большого расстояния между первичной и вторичной обмоткой, они могут быть слабо связаны между собой.
Первичная обмотка вместе с конденсатором является LC генератором. Необходимая индуктивность может быть рассчитана по следующей формуле:
L = [(2πf) 2 C] -1
С — емкость конденсаторов, F-резонансная частота вторичной обмотки.

Но эта формула и калькуляторы основанные на ней дают лишь приблизительное значение. Правильный размер катушки должен быть подобран экспериментально, поэтому лучше сделать её слишком большой, чем слишком маленькой. Моя катушка состоит из 6 витков и подключена на 4 витке.

Конденсаторы

Сборка из 24 конденсаторов с гасящим резистором 10МОм на каждом

Так как у меня было большое количество мелких конденсаторов, я решил собрать их в один большой. Значение конденсаторов может быть рассчитано по следующей формуле:
C = I ⁄ (2πfU)

Значение конденсатора для моего трансформатора 27.8 нФ. Фактическое значение должно быть немного больше или меньше этого, так как быстрый рост напряжения в связи с резонансом может привести к поломке трансформатора и / или конденсаторов. Небольшую защиту от этого обеспечивают гасящие резисторы.

Моя сборка конденсаторов состоит из трех сборок с 24 конденсаторами в каждой. Напряжение в каждой сборке 6600 В, общая ёмкость всех сборок 41.3нФ.

Каждый конденсатор имеет свой 10 МОм гасящий резистор. Это важно, так как отдельные конденсаторы могут сохранять заряд в течение очень долгого времени после того, как питание было отключено. Как видно из рисунка ниже, номинальное напряжение конденсатора является слишком низким, даже для 4 кВ трансформатора. Чтобы хорошо и безопасно работать оно должно быть по крайней мере, 8 или 12 кВ.

Разрядник

Мой разрядник это просто два винта с металлическим шариком в середине.
Расстояние регулируется таким образом, что разрядник будет искрить только тогда, когда он является единственным подключенным к трансформатору. Увеличение расстояния между ними теоретически может увеличить длину искры, но есть риск разрушения трансформатора. Для большей катушки необходимо строить разрядник с воздушным охлаждением.

У меня эта статья уже была когда-то на сайте, посвященном гениальному Никола Тесле. Но сайта больше нет, мне просто рук не хватало на все. Однако же, там были интересные статьи, они сохранились, и я их потихоньку буду публиковать здесь.

Публикуемая статья предназначена ТОЛЬКО ДЛЯ ОЗНАКОМЛЕНИЯ!

Сразу хочу расставить точки над «и», данное устройство работает с высокими напряжениями, поэтому соблюдение элементарных правил техники безопасности ОБЯЗАТЕЛЬНО! Несоблюдение правил ведет к серьёзным травмам, помните это!

Еще хочу отметить, что основную опасность в этом устройстве представляет ИСКРОВИК (разрядник), который в ходе своей работы является источником излучений широкого спектра в том числе и рентгеновского, помните об этом!

Расскажу кратко о конструкции «моего» трансформатора Тесла, в простонародье «катушка тесла». Это устройство выполнено на простой элементной базе, доступной каждому желающему, Блок-схема устройства приведена ниже.

В этой статье я расскажу о собранном мной устройстве-трансформаторе Тесла и об интересных эффектах, которые в нём наблюдались в процессе его работы.

Как видите я не стал изобретать велосипед и решил придерживаться классической схемы трансформатора Тесла, единственное что добавлено в классическую схему -это электронный преобразователь напряжения, роль которого повысить напряжение с 12 Вольт до 10 тысяч вольт!

В высоковольтной части схемы применяются следующие элементы: Диод VD является высоковольтным марки 5ГЕ200АФ- он имеет высокое сопротивление-это очень важно! Конденсаторы С1 и С2 имеют номинал 2200пФ каждый рассчитан на напряжение 5 кВ. В итоге мы получаем суммарную ёмкость 1100пФ и напряжение накапливаемое 10 кВ, что очень для нас хорошо!

Хочу заметить что емкость подбирается опытным путём, от неё зависит время длительности импульса в первичной катушки, ну и конечно от самой катушки. Время импульса должно быть меньше времени жизни электронных пар в проводнике первичной катушки трансформатора «Тесла», иначе мы будем иметь низкий эффект и энергия импульса будет тратиться на нагрев катушки, что нам не нужно! Ниже показана собранная конструкция устройства.

Особого внимания заслуживает конструкция разрядника «искровика», большинство современных схем трансформатора тесла имеют особую конструкцию искровика с приводом электродвигателя, где частота разрядов регулируется скоростью вращения, но я решил не придерживаться этой тенденции, так как там есть много отрицательных моментов. Я пошел по классической схеме разрядника. Технический рисунок разрядника приведён ниже.

Дешевый и практичный вариант не шумит и не светится, объясню почему. Данный разрядник выполнен из пластин меди толщиной 2-3 мм размерами 30х30 мм (для выполнения роли радиатора, так как дуга является источником тепла) с резьбой под болты в каждой пластине. Для устранения раскручивания болта при разряде и осуществления хорошего контакта необходимо применить пружину между болтом и пластиной.

Для гашения шума при разряде сделаем специальную камеру, где будет происходить горение дуги, у меня камера сделана из куска трубы полиэтиленовой водопроводной (которая не содержит армировку) кусок трубы зажимается плотно межу двумя пластинами и желательно использовать герметизацию, например у меня специальный двусторонний скотч для утепления. Регулировка зазора выполняется вкручиванием и выкручиванием болта, позже объясню для чего.

Первичная катушка устройства. Первичная катушка устройства выполнена и медного провода типа ПВ 2,5мм.кв и тут возникает вопрос: «Для чего такой толстый провод?» Объясняю. Трансформатор Тесла это особое устройств, можно сказать аномальное, которое не относится по типу к обычных трансформаторам, где совсем другие законы.

У обычного силового трансформатора важным значением в его работе является самоиндукция (противо ЭДС) которая компенсирует часть тока, при нагрузке обычного силового трансформатора противо ЭДС понижается и соответственно повышается ток, если мы уберем противо ЭДС с обычных трансформаторов, то они вспыхнут как свечки.

А в трансформаторе Тесла всё наоборот: самоиндукция — наш враг! Поэтому чтобы бороться с этим недугом, мы применяем толстый провод у которого маленькая индуктивность, а соответственно маленькая самоиндукция. Нам нужен мощный электромагнитный импульс и мы его получаем применяя данный тип катушки. Первичная катушка выполнена в виде спирали Архимеда в одной плоскости в количестве 6 витков, максимальный диаметр большого витка в моей конструкции 60 мм.

Вторичная катушка устройства- обычная катушка намотанная на полимерной водопроводной трубе (без армировки) диаметром 15 мм. Намотка катушки осуществляется эмаль проводом 0.01мм.кв виток в витку, в моём устройстве количество витков составляет 980 шт. Намотка вторичной катушки требует терпения и выдержки, у меня на это ушло около 4х часов.

Итак, устройство собрано! Теперь немного о регулировки устройства, устройство представляет собой два LC контура — первичный и вторичный! Для правильной работы устройства -необходимо ввести систему в резонанс, а именно в резонанс контуры LC.

Фактически, система вводится в резонанс автоматически, из-за широкого спектра частот электрической дуги, некоторые из которых совпадают с импедансом системы, так что нам остаётся сделать так, чтобы оптимизировать дугу и выровнять частоты по мощности в ней.

Делается это очень просто — регулируем зазор разрядника. Регулировку разрядника нужно производить до появления наилучших результатов в виде длинны дуги. Изображение работающего устройства расположено ниже.

Итак устройство собрали и запустили- теперь оно у нас работает! Теперь мы можем производить свои наблюдения и изучать их. Хочу сразу предупредить: хоть токи высокой частоты являются безвредными для организма человека (в плане трансформатора Тесла), но световые эффекты вызванные ими могут влиять на роговицу глаза и вы рискуете получить ожог роговицы, так как спектр излучаемого света смещен в сторону ультрафиолетового излучения.

Еще одна опасность, которая подстерегает при использовании трансформатора Тесла — это переизбыток озона в крови, которая может повлечь за собой головные боли, так как при работе устройство производятся большие порции этого газа, помните это!

Приступим к наблюдению за работающей катушкой Тесла. Наблюдения лучше всего производить в полной темноте, так вы более всего ощутите красоту всех эффектов которые просто поразят необычностью и таинственностью. Я производил наблюдения в полной темноте, ночью и часами мог любоваться свечением, которое производило устройство, за что и поплатился на следующее утро: у меня болели глаза как после ожога от электросварки, но это мелочи, как говориться: «наука требует жертв».

Как только я в первый раз включил устройство я заметил красивое явление- это светящийся фиолетовый шар который находился посередине катушки, в процессе регулировки искрового промежутка я заметил что шар смещается в верх или в низ в зависимости от длинны промежутка, единственное на данный момент моё объяснение явление импеданса во вторичной катушке, что и вызывает данный эффект.

Шар состоял из множества фиолетовых микро дуг, который выходили из одной области катушки и входили в другую, образовывая при этом сферу. Так как вторичная катушка устройства не заземлена, то наблюдался интересный эффект — фиолетовые свечения по обоим концам катушки.

Я решил проверить как себя ведёт устройство при замкнутой вторичной катушке и заметил еще одну интересную вещь: усиление свечения и увеличение дуги происходящей от катушки во время прикосновения к ней — эффект усиления налицо.

Повторение эксперимента Теслы, в котором светятся газоразрядные лампы в поле трансформатора. При вводе обычной энергосберегающей газоразрядной лампы в поле трансформатора -она начинает светится, яркость свечение составляет примерно 45% от полной её мощности это примерно 8 Вт, при этом потребляемая мощность всей системы составляет 6 Вт.

Для заметки: вокруг работающего устройства возникает высокочастотное электрическое поле которое имеет потенциал примерно 4кВ/см.кв. Так же наблюдается интересный эффект:так называемый щеточный разряд, светящийся фиолетовый разряд в виде густой щётки с частыми иглами размером до 20мм, напоминающие пушистый хвост животного.

Этот эффект вызван высокочастотными колебаниями молекул газа в поле проводника, в процессе высокочастотных колебаний происходит разрушение молекул газа и образование озона, а остаточная энергия проявляется в виде свечения в ультрафиолетовом диапазоне.

Наиболее яркое проявлением эффекта щетки возникает при использовании колбы с инертным газом, в моём случае использовал колбу от газоразрядной лампы ДНАТ, в которой содержится Натрий (Na) в газообразном состоянии, при этом возникает яркий эффект щетки, который похож на горение фитиля только при очень частых образованиях искр, данный эффект очень красив.

Результаты проведённой работы: Работа устройства сопровождается различными интересными и красивыми эффектами, которые в свою очередь заслуживают более тщательного изучения, известно что устройство генерирует электрическое поле высокой частоты, что является причиной образования большого количества озона, как побочный продукт ультрафиолетовое свечение.

Особая конфигурация устройства даёт повод задуматься о принципах его работы, есть только догадки и теории о работе данного устройства, но объективной информации так и не было выдвинуто, так же как и не было досконального изучения данного устройства.

В настоящий момент трансформатор Тесла собирается энтузиастами и используется лишь для развлечения по большей части, хотя устройство по моему мнению является ключем для понимания фундаментальной основы вселенной, которую знал и понимал Тесла.

Использование трансформатора Тесла для развлечения — это все равно что забивать гвозди микроскопом… Сверх единичный эффект устройства..? возможно…, но у меня пока нет нужного оборудования для определения данного факта.

Еще раз предупреждаю об опасности самостоятельного изготовления прибора!

Статья не моя, вот

Катушка тесла наверняка знакома многим по компьютерным играм или художественным фильмам. Если кто и не знает, что это проясним, это специальное приспособление , которое создает высокое напряжение высокой частоты. Если говорить проще, то благодаря катушке тесла можно держать искру в руках, зажигать лампочку без проводов и так далее.

Перед тем, как приступить к изготовлению нашей катушки, предлагаем посмотреть видеоролик

Нам понадобится:
— 200 м медного провода диаметром от 0.1 до 0.3 мм;
— провод диаметром 1 мм;
— 15-30 см пластиковой канализационной трубы диаметром от 4 до 7 см;
— 3-5 см канализационной трубы диаметром от 7 до 10 см
— транзистор D13007;
— радиатор для транзистора;
— переменный резистор на 50 кОм;
— постоянный резистор на 75 Ом и 0.25 вт.;
— источник питания на 12-18 вольт и ток 0.5 на ампера;
— паяльник, припой и канифоль.

Длинный кусок трубы необходим для вторичной обмотки, а короткий для первичной. Если найти трубу такого диаметра не удается, то можно заменить ее обычным скотчем, как это делает автор. Медный провод можно достать из старых трансформаторов или же просто приобрести на рынке.

С материалами разобрались, можно приступить к сборке. Сборку, по словам автора видео, лучше начинать не с первичной, а со вторичной катушки, то есть длинной трубы. Для этого берем трубу, которая отныне будет каркасом и закрепляем на ней проволоку.

Теперь нужно намотать примерно 1000 витков, обращая на то, чтобы не было перехлестов, больших расстояний между витками. Автор утверждает, что это сделать не так сложно, как может показаться с первого взгляда, и при желании можно закончить работу за час-полтора.

Когда обмотка вторичного каркаса окончена советуется покрыть ее лаком или просто обклеить скотчем, чтобы конструкция не испортилась со временем.

Теперь можно приступить к первичной обмотке. Делается она обычным проводом диаметром 1 мм. Провод можно использовать абсолютно любой. Обмотать нужно примерно 5-7 витков.

Крепим транзистор D13007 на радиаторе, затем припаиваем провод, идущий от вторичной обмотки к одному контакту транзистора.

На тот же контакт припаиваем постоянный резистор.

На втором конце постоянного резистора припаиваем переменный резистор.

Теперь берем первичную обмотку, засовываем вторичную в нее и припаиваем два провода, которые идут с нее на переменный резистор и резистор D13007.

Подключаем плюсовой и минусовой провода к тем же резисторам и подключаем нашу катушку тесла к источнику. Если желаемого эффекта не наблюдается, то нужно всего лишь поменять местами провода, идущие от первичной обмотки.

Катушка тесла

Разряды с провода на терминале

Трансформа́тор Те́сла — единственное из изобретений Николы Тесла , носящих его имя сегодня. Это классический резонансный трансформатор , производящий высокое напряжение при высокой частоте. Оно использовалось Теслой в нескольких размерах и вариациях для его экспериментов. «Трансформатор Тесла» также известен под названием «катушка Теслы» (англ. Tesla coil ). В России часто используют следующие сокращения: ТС (от Tesla coil ), КТ (катушка Тесла), просто тесла и даже ласкательно — катька. Прибор был заявлен патентом № 568176 от 22 сентября 1896 года, как «Аппарат для производства электрических токов высокой частоты и потенциала».

Описание конструкции

Схема простейшего трансформатора Теслы

В элементарной форме трансформатор Теслы состоит из двух катушек , первичной и вторичной, и обвязки, состоящей из разрядника (прерывателя, часто встречается английский вариант Spark Gap), конденсатора , тороида (используется не всегда) и терминала (на схеме показан как «выход»).

Первичная катушка построена из 5-30 (для VTTC — катушки Теслы на лампе — число витков может достигать 60) витков провода большого диаметра или медной трубки, а вторичная из многих витков провода меньшего диаметра. Первичная катушка может быть плоской (горизонтальной), конической или цилиндрической (вертикальной). В отличие от многих других трансформаторов , здесь нет никакого ферромагнитного сердечника. Таким образом, взаимоиндукция между двумя катушками гораздо меньше, чем у обычных трансформаторов с ферромагнитным сердечником. У данного трансформатора также практически отсутствует магнитный гистерезис , явления задержки изменения магнитной индукции относительно изменения тока и другие недостатки, вносимые присутствием в поле трансформатора ферромагнетика.

Первичная катушка вместе с конденсатором образует колебательный контур , в который включён нелинейный элемент — разрядник (искровой промежуток). Разрядник, в простейшем случае, обыкновенный газовый; выполненный обычно из массивных электродов (иногда с радиаторами), что сделано для большей износостойкости при протекании больших токов через электрическую дугу между ними.

Вторичная катушка также образует колебательный контур, где роль конденсатора выполняет ёмкостная связь между тороидом, оконечным устройством, витками самой катушки и другими электропроводящими элементами контура с Землей. Оконечное устройство (терминал) может быть выполнено в виде диска, заточенного штыря или сферы. Терминал предназначен для получения предсказуемых искровых разрядов большой длины. Геометрия и взаимное положение частей трансформатора Теслы сильно влияет на его работоспособность, что аналогично проблематике проектирования любых высоковольтных и высокочастотных устройств.

Функционирование

Трансформатор Теслы рассматриваемой простейшей конструкции, показанной на схеме, работает в импульсном режиме. Первая фаза — это заряд конденсатора до напряжения пробоя разрядника. Вторая фаза — генерация высокочастотных колебаний.

Заряд

Заряд конденсатора производится внешним источником высокого напряжения, защищённым дросселями и построенным обычно на базе повышающего низкочастотного трансформатора. Так как часть электрической энергии, накопленной в конденсаторе, уйдёт на генерацию высокочастотных колебаний, то ёмкость и максимальное напряжение на конденсаторе пытаются максимизировать. Напряжение заряда ограничено напряжением пробоя разрядника, которое (в случае воздушного разрядника) можно регулировать, изменяя расстояние между электродами или их форму. Типовое максимальное напряжение заряда конденсатора — 2-20 киловольт. Знак напряжения для заряда обычно не важен, так как в высокочастотных колебательных контурах электролитические конденсаторы не применяются. Более того, во многих конструкциях знак заряда меняется с частотой бытовой сети электроснабжения ( или Гц).

Генерация

После достижения между электродами разрядника напряжения пробоя в нём возникает лавинообразный электрический пробой газа. Конденсатор разряжается через разрядник на катушку. После разряда конденсатора напряжение пробоя разрядника резко уменьшается из-за оставшихся в газе носителей заряда. Практически, цепь колебательного контура первичной катушки остаётся замкнутой через разрядник, до тех пор, пока ток создаёт достаточное количество носителей заряда для поддержания напряжения пробоя существенно меньшего, чем амплитуда напряжения колебаний в LC контуре. Колебания постепенно затухают, в основном из-за потерь в разряднике и ухода электромагнитной энергии на вторичную катушку. Во вторичной цепи возникают резонансные колебания, что приводит к появлению на терминале высоковольтного высокочастотного напряжения !

В качестве генератора ВЧ напряжения, в современных трансформаторах Теслы используют ламповые (VTTC — Vacuum Tube Tesla Coil) и транзисторные (SSTC — Solid State Tesla Coil, DRSSTC — Dual Resonance SSTC) генераторы. Это даёт возможность уменьшить габариты установки, повысить управляемость, снизить уровень шума и избавиться от искрового промежутка. Также существует разновидность трансформаторов Теслы, питаемая постоянным током. В аббревиатурах названий таких катушек присутствуют буквы DC, например DC DRSSTC. В отдельную категорию также относят магниферные катушки Теслы.

Многие разработчики в качестве прерывателя (разрядника) используют управляемые электронные компоненты, такие как транзисторы, модули на MOSFET транзисторах, электронные лампы , тиристоры .

Использование трансформатора Теслы

Разряд трансформатора Теслы

Разряд с конца провода

Выходное напряжение трансформатора Теслы может достигать нескольких миллионов вольт . Это напряжение в резонансной частоте способно создавать внушительные электрические разряды в воздухе, которые могут иметь многометровую длину. Эти явления очаровывают людей по разным причинам, поэтому трансформатор Теслы используется как декоративное изделие.

Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов (радиоуправление), беспроводной передачи данных (радио) и беспроводной передачи энергии . В начале XX века трансформатор Теслы также нашёл популярное использование в медицине . Пациентов обрабатывали слабыми высокочастотными токами, которые протекая по тонкому слою поверхности кожи не причиняют вреда внутренним органам (см. Скин-эффект), оказывая при этом тонизирующее и оздоравливающее влияние. Последние исследования механизма воздействия мощных ВЧ токов на живой организм показали негативность их влияния.

В наши дни трансформатор Теслы не имеет широкого практического применения. Он изготовляется многими любителями высоковольтной техники и сопровождающих её работу эффектов. Также он иногда используется для поджига газоразрядных ламп и для поиска течей в вакуумных системах.

Трансформатор Теслы используется военными для быстрого уничтожения всей электроники в здании,танке,корабле.Создается на доли секунды мощный электромагнитный импульс в радиусе нескольких десятков метров.В результате перегорают все микросхемы и транзисторы,полупроводниковая электроника.Данное устройство работает совершенно бесшумно.В прессе появилось сообщение, что частота тока при этом достигает 1 Терагерц.

Эффекты, наблюдаемые при работе трансформатора Теслы

Во время работы катушка Теслы создаёт красивые эффекты, связанные с образованием различных видов газовых разрядов . Многие люди собирают трансформаторы Теслы ради того, чтобы посмотреть на эти впечатляющие, красивые явления. В целом катушка Теслы производит 4 вида разрядов:

1. Стримеры (от англ. Streamer ) — тускло светящиеся тонкие разветвлённые каналы, которые содержат ионизированные атомы газа и отщеплённые от них свободные электроны. Протекает от терминала (или от наиболее острых, искривлённых ВВ-частей) катушки прямо в воздух, не уходя в землю, так как заряд равномерно стекает с поверхности разряда через воздух в землю. Стример — это, по сути дела, видимая ионизация воздуха (свечение ионов), создаваемая ВВ-полем трансформатора.
2. Спарк (от англ. Spark ) — это искровой разряд . Идёт с терминала (или с наиболее острых, искривлённых ВВ частей) непосредственно в землю или в заземлённый предмет. Представляет собой пучок ярких, быстро исчезающих или сменяющих друг друга нитевидных, часто сильно разветвлённых полосок — искровых каналов. Также имеет место быть особый вид искрового разряда — скользящий искровой разряд.
3. Коронный разряд — свечение ионов воздуха в электрическом поле высокого напряжения. Создаёт красивое голубоватое свечение вокруг ВВ-частей конструкции с сильной кривизной поверхности.
4. Дуговой разряд — образуется во многих случаях. Например, при достаточной мощности трансформатора, если к его терминалу близко поднести заземлённый предмет, между ним и терминалом может загореться дуга (иногда нужно непосредственно прикоснуться предметом к терминалу и потом растянуть дугу, отводя предмет на большее расстояние). Особенно это свойственно ламповым катушкам Теслы. Если катушка недостаточно мощна и надёжна, то спровоцированный дуговой разряд может повредить её компоненты.

Часто можно наблюдать (особенно вблизи мощных катушек), как разряды идут не только от самой катушки (её терминала и т. д.), но и в её сторону от заземлённых предметов. Также на таких предметах может возникать и коронный разряд . Редко можно наблюдать также тлеющий разряд . Интересно заметить, что разные химические вещества, нанесённые на разрядный терминал, способны менять цвет разряда. Например, натрий меняет обычный окрас спарка на оранжевый, а бром — на зелёный.

Работа резонансного трансформатора сопровождается характерным электрическим треском. Появление этого явления связано с превращением стримеров в искровые каналы (см. статью искровой разряд), который сопровождается резким возрастанием силы тока и количества энергии, выделяющегося в них. Каждый канал быстро расширяется, в нём скачкообразно повышается давление, в результате чего на его границах возникает ударная волна. Совокупность ударных волн от расширяющихся искровых каналов порождает звук, воспринимаемый как «треск» искры.

Неизвестные эффекты трансформатора Теслы

Многие люди считают, что катушки Теслы — это особенные артефакты с исключительными свойствами. Существует мнение, что трансформатор Теслы может быть генератором свободной энергии и является вечным двигателем, исходя из того, что сам Тесла считал, что его генератор берёт энергию из эфира (особой невидимой материи в которой распространяются электромагнитные волны) через искровой промежуток. Иногда можно услышать, что с помощью «Катушки Теслы» можно создать антигравитацию и эффективно передавать электроэнергию на большие расстояния без проводов. Данные свойства пока никак не проверены и не подтверждены наукой. Однако, сам Тесла говорил о том, что такие способности скоро будут доступны человечеству с помощью его изобретений. Но впоследствии посчитал, что люди не готовы к этому.

Также очень распространён тезис о том, что разряды, испускаемые трансформаторами Теслы, полностью безопасны, и их можно трогать руками. Это не совсем так. В медицине также используют «катушки Теслы» для оздоровления кожи. Это лечение имеет положительные плоды и благотворно действует на кожу, но конструкция медицинских трансформаторов сильно разнится с конструкцией обычных. Лечебные генераторы отличает очень высокая частота выходного тока, при которой толщина скин-слоя (см. Скин-эффект) безопасно мала, и крайне малая мощность. А толщина скин-слоя для среднестатистической катушки Теслы составляет от 1 мм до 5 мм и её мощности хватит для того, чтобы разогреть этот слой кожи, нарушить естественные химические процессы. При долгом воздействии подобных токов могут развиться серьёзные хронические заболевания, злокачественные опухоли и другие негативные последствия. Кроме того, надо отметить, что нахождение в ВЧ ВВ поле катушки (даже без непосредственного контакта с током) может негативно влиять на здоровье. Важно отметить, что нервная система человека не воспринимает высокочастотный ток и боль не чувствуется, но тем не менее это может положить начало губительным для человека процессам. Также существует опасность отравления газами, образующимися во время работы трансформатора в закрытом помещении без притока свежего воздуха. Плюс ко всему, можно обжечься, так как температуры разряда обычно достаточно для небольшого ожога (а иногда и для большого), и если человек всё же захочет «поймать» разряд, то это следует делать через какой-нибудь проводник (например, металлический прут). В этом случае непосредственного контакта горячего разряда с кожей не будет, и ток сначала потечет через проводник и только потом через тело.

Трансформатор Теслы в культуре

В фильме Джима Джармуша «Кофе и сигареты » один из эпизодов строится на демонстрации трансформатора Теслы. По сюжету, Джек Уайт , гитарист и вокалист группы «The White Stripes » рассказывает Мег Уайт, барабанщице группы о том, что земля является проводником акустического резонанса (теория электромагнитного резонанса — идея, которая занимала ум Теслы многие годы), а затем «Джек демонстрирует Мэг машину Теслы».

В игре Command & Conquer: Red Alert советская сторона может строить оборонительное сооружение в виде башни со спиралевидным проводом, которая поражает противника мощными электрическими разрядами. Еще в игре присутствуют танки и пехотинцы, использующие эту технологию. Tesla coil (в одном из переводов — башня Тесла ) является в игре исключительно точным, мощным и дальнобойным оружием, однако потребляет относительно высокое количество энергии. Для увеличения мощности и дальности поражения можно «заряжать» башни. Для этого отдайте приказ Воину Тесла (это пехотинец) подойти и постоять рядом с башней. Когда воин дойдет до места, он начнет зарядку башни. При этом анимация будет как при атаке, но молнии из его рук будут желтого цвета.

Катушка Тесла – это резонансный трансформатор, который создает высокое напряжение высокой частоты. Изобретен Теслой в 1896 году. Работа этого устройства вызывает очень красивые эффекты, подобные управляемой молнии, а их размеры и сила зависят от питаемого напряжения и электрической схемы.

В домашних условиях сделать катушку Тесла несложно, при этом эффекты ее очень красивые. Готовые и мощные такие приборы продаются в этом китайском магазине .

Не используя провода, с помощью предлагаемого высокочастотного трансформатора можно поддерживать свечение газонаполненных ламп (к примеру лампы дневного света). Кроме того, на конце обмотки формируется красивая высоковольтная искра, к которой можно прикасаться руками. Вследствие того, что входное напряжение на представленном генераторе будет невысоким, он относительно безопасен.

Техника безопасности при работе представленной схемы катушки Тесла

Помните, что нельзя включать это устройство около телефонов, компьютеров и других электронных аппаратов, так как они могут выйти из строя под действием его излучения.

Простая схема генератора Теслы

Для сборки схемы необходимы:

1. Медный эмалированный провод толщиной 0,1-0,3 мм, длиной 200 м.

2. Пластиковая труба диаметром 4-7 cм, длиной 15 см для каркаса вторичной обмотки.

3. Пластиковая труба диаметром 7-10 cм, длиной 3-5 см для каркаса первичной обмотки.

4. Радиодетали: транзистор D13007 и охлаждающий радиатор для него; переменный резистор на 50 кОм; постоянный резистор на 75 Ом и 0,25 вт; блок питания напряжением на выходе 12-18 вольт и током 0,5 ампера;
5. Паяльник, оловянный припой и канифоль.

Подобрав нужные детали, начните с намотки катушки. Наматывать следует на каркас виток к витку без перехлёстов и заметных пробелов, примерно 1000 витков, но не менее 600. После этого нужно обеспечить изоляцию и закрепить намотку, лучше всего для этого использовать лак, которым покрыть обмотку в несколько слоёв.

Для первичной обмотки (L1) используется более толстый провод диаметром 0,6 мм и более, обмотка 5-12 витков, каркас для неё подбирается хотя бы на 5мм толще вторичной обмотки.

Далее соберите схему, как на рисунке выше. Транзистор подойдет любой NPN, можно и PNP, но в этом случае необходимо поменять полярность питания, автор схемы использовал BUT11AF, из отечественных, которые ничем не уступают, хорошо подходят КТ819, КТ805.
Для питания качера – любой блок питания 12-30В с током от 0,3 А.

Параметры авторской обмотки Тесла

Вторичная – 700 витков проводом толщиной 0,15 мм на каркасе 4 см.
Первичная – 5 витков проводом 1,5мм на каркасе 5 см.
Питание – 12-24 В с током до 1 А.

Видео канала “How-todo”.

Устройство и виды. Работа и применение. Катушка Тесла. Краткая теория Эксперименты с катушкой тесла

Резонансный генератор, катушка или трансформатор Теслы — гениальное изобретение великого хорватского изобретателя, физика и инженера. В статье будет рассмотрен один из простых вариантов реализации проекта — трансформатор Тесла.
В конструкции не использован МОТ трансформатор (почти во всех схемах трансформатора Теслы, именно МОТ служит источником питания), пришлось также создать отдельную схему преобразователя, но обо всем по порядку.

Основные части:
1) Блок питания
2) Преобразователь напряжения и высоковольтная цепь

Блок питания

Для питания такой схемы нужен достаточно мощный блок питания. К счастью, уже имелся готовый блок питания на 500 Ватт. Напряжение на вторичной обмотке трансформатора 14 Вольт, при токе в 20 Ампер. Для запитки устройства не желательно использовать импульсные источники питания.

Диодный выпрямитель использован готовый, хотя можно собрать мост из мощных отечественных диодов серии КД2010, укрепленных на теплоотвод. Для сглаживания помех использован конденсатор на 25 Вольт 2200 микрофарад (этого хватит, поскольку на схеме преобразователя уже есть конденсатор на 4700 микрофарад и дроссель для сглаживания высокочастотных помех). Подойдут похожие трансформаторы от 300 до 600-700 Ватт.

Преобразователь и высоковольтная цепь

Увидев схему преобразователя, многие зададут себе вопрос — зачем умощнять однотактный преобразователь, если можно сделать двухтактный? Вопрос конечно к месту, если бы не одно но! Дело в том, что в интернете нигде ранее не опубликованы варианты умощнения обратноходовых преобразователей, вот и было решено совместить этот вариант и найти устройству практическое применение. В итоге был собран высококачественный преобразователь с мощностью порядка 180-200 ватт и более.
Сердцем преобразователя является генератор импульсов, построенный на ШИМ контролере серииUC3845, ранее уже были предложены версии преобразователей на этой микросхеме (), но как правило стандартная схема обладала мощностью 80 ватт на пиках, и вот после недолгих экспериментов, был разработан нижеприведенный вариант.

Предварительно сигнал от микросхемы усиливается каскадом на комплементарной паре, которая построена на отечественных транзисторах серии КТ 816/817, это необходимо, поскольку начальный уровень сигнала иногда недостаточен для срабатывания полевых транзисторов. В схеме использовались три полевика серии IRL3705, при таком мощном источнике, на транзисторах рассеивается большая мощность, поэтому их нужно укрепить на теплоотводы и дополнить кулерами от компьютерных блоков питания. Частота работы преобразователя 60 килогерц, его можно изменить играя с емкостью конденсатора 4.7нФ и подбором сопротивления резистора 6.8 кОм на схеме, уменьшая емкость и увеличивая сопротивление резистора, можно увеличить частоту преобразователя, при обратном процессе, частота работы преобразователь уменьшается.

В качестве повышающего трансформатора удобно использовать трансформатор строчной развертки от отечественных телевизоров, для получения максимальной мощности желательно использовать два строчника, высоковольтные обмотки которых, нужно соединить последовательно.

Первичная обмотка мотается на свободной стороне П-образного феррита и содержит 4-5 витков провода 3мм, для удобства намотки можно использовать несколько жил, или же многожильный провод в силиконовой или резиновой изоляции, как в данном случае. Использовать самодельные трансформаторы не желательно, поскольку они редко способны выдержать такую мощность.
Дуга на выходе высоковольтной обмотки трансформатора имеет достаточно большую силу тока, поэтому для его выпрямления использовались 4 диода серии КЦ106.

Предварительно, диоды по 2 штуки соединены параллельно, затем блоки из двух параллельно соединенных диодов соединены последовательным образом.

В накопительной части использован конденсатор на 5 киловольт с емкостью 1 микрофарад, можно использовать также блок конденсаторов, емкость и напряжение не критично и можно отклонится от указанного номинала на 10 — 15%

Искровый разрядник, или просто искровик — предназначен для разряжения емкости конденсатора на первичную обмотку катушки, его можно сделать из двух болтов, или же применить готовых вакуумный разрядник фирмы ЭПОКС с напряжением пробоя 3 – 3.5 кВ на 5 -10 ампер. Самодельный искровик из болтов удобен тем, что зазор, а следовательно и частоту разрядов можно регулировать.

Катушка намотана на каркасе от канализационной трубы с диаметром 12 см, высота 50 — 65 см, подойдут также близкие по параметрам пластмассовые трубы. ВАЖНО! Не использовать трубы из металлопластмассы. Первичная обмотка содержит всего 5 витков, провод с диаметром 3-5 мм, был использован одножильный алюминиевый провод в резиновой изоляции. Расстояние между витками 2 см.

Вторичная обмотка содержит 700-900 витков провода 0.5-0.7 мм. Вторичная обмотка мотается аккуратно, виток к витку, при ручной намотке процесс отнимает 5 часов, поэтому удобно использовать намоточный станок (хотя в моем случае катушка моталась вручную). При передышке, нужно приклеить последний виток к каркасу.

Возможности

Катушка Теслы — это демонстрационный генератор высокочастотных токов высокого напряжения. Устройство может быть использовано для беспроводной передачи электрического тока, на большие расстояния. В дальнейшем устройство будет переделано, в частности будет перемотан, точнее изменен первичный контур, если есть возможность желательно использовать медную трубу, таким образом мощность катушки резко возрастет.

Опыты с катушкой теслы

С готовой катушкой можно провести ряд интересных опытов, конечно при этом нужно соблюдать все правила безопасности.

Опыт 1. Нужен медный провод с диаметром 0.2 – 0.8 мм, который нужно намотать на каркас от широкого прозрачного скотча, или же на литровую банку. Контур содержит 15-20 витков, после чего каркас вынимаем, а витки контура закрепляем друг к другу при помощи ниток или скотча. Затем берите обычный светодиод (желательно белый или синий) и выводы светодиода припаяйте к контуру. Включите трансформатор. Контур со светодиодом отдалите от включенного трансформатора на пару метров. Можно наблюдать за свечением светодиода, без какой-либо проводной связи с источником питания. Это основной опыт, который демонстрирует возможности трансформатора Теслы.

Опыт 2. Свечение ламп дневного света на расстоянии. Это один из наиболее распространенных опытов с катушкой Теслы. Все виды подобных ламп, светятся на небольшом расстоянии от включенного трансформатора.

Правила безопасности

Трансформатор Теслы — высоковольтный генератор, нужно помнить, что на выходе устройства и в высоковольтной цепи образуется смертельно опасное напряжение (особенно на высоковольтном конденсаторе). При ведении монтажных работ, нужно заранее убедится, что контурный конденсатор полностью разряжен, использовать толстые резиновые перчатки, и не приближаться к включенному устройству. Все опыты делать вдали от цифровых устройств, высоковольтные разряды могут повредить электронику! Запомните это не качер! Играть с дугой строго запрещено! Особо опасна высоковольтная часть и высоковольтная обмотка преобразователя.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Преобразователь
	ШИМ контроллер	UC3845	1			В блокнот
	Биполярный транзистор	КТ817А	1			В блокнот
	Биполярный транзистор	КТ816А	1			В блокнот
	MOSFET-транзистор	IRF3205	2			В блокнот
	Выпрямительный диод	UF4007	1			В блокнот
		10 мкФ	3			В блокнот
		4.7 нФ	1			В блокнот
	Электролитический конденсатор	4700 мкФ	1			В блокнот
	Резистор	6.8 кОм	1			В блокнот
	Резистор	5.1 кОм	1			В блокнот
	Резистор	820 Ом	1			В блокнот
	Резистор	5 Ом	2			В блокнот
DR	Катушка индуктивности		1

О том, что физик Никола Тесла был гениальным изобретателем и значительно опередил свое время, слышали многие. К сожалению, по ряду причин большинство его изобретений так и не увидели свет. Но одно из самых неоднозначных – катушка Тесла, сохранилось до наших времен и нашло применение в медицине, военной отрасли и световых шоу.

Если очень коротко, то катушка Тесла (КТ) – это резонансный трансформатор, создающий высокочастотный ток. Есть информация, что в своих экспериментах военные довели катушку до мощности в 1 Тгц.

Огромная катушка Тесла

Тут стоит затронуть такой вопрос – зачем Тесла ее изобрел? Согласно записям ученый работал над технологией беспроводной передачи электроэнергии. Вопрос крайне актуальный для всего человечества. В теории с помощью эфира две мощные КТ, размещенные в паре километров друг от друга, смогут передавать электричество. Для этого они должны быть настроены на одинаковую частоту. Также есть мнение, что КТ может стать своего рода вечным двигателем.

Внедрение данной технологии сделает все имеющиеся сегодня АЭС, ТЭС, ГЭС и прочие просто ненужными. Человечеству не придется сжигать твердые ископаемые, подвергаться риску радиационного заражения, перекрывать русла рек. Но ответ на вопрос, почему никто не развивает данную технологию, остается за конспирологами.

Настольная катушка Тесла, продающаяся сегодня в качестве сувенира

Принцип работы

Сегодня многие домашние электрики пытаются собрать КТ, при этом не всегда понимая принцип работы трансформатора Тесла, из-за чего терпят фиаско. На самом деле КТ недалеко ушла от обычного трансформатора.

Есть две обмотки – первичная и вторичная. Когда к первичной обмотке подводят переменное напряжение от внешнего источника, вокруг нее создается магнитное поле или, как его еще называют, колебательный контур. Когда заряд пробьет разрядник, через магнитное поле энергия начнет перетекать к вторичной обмотке, где будет образовываться второй колебательный контур. Часть накапливаемой в контуре энергии будет представлена напряжением. Ее величина будет прямо пропорциональна времени образования контура.

Таким образом, в КТ имеется два связанных между собой колебательных контура, что и является определяющей характеристикой при сравнении с обычными трансформаторами. Их взаимодействие создает ионизирующий эффект, из-за чего мы видим стримеры (разряды молний).

Устройство катушки

Трансформатор Тесла, схема которого будет представлена ниже, состоит из двух катушек, тороида, защитного кольца и, конечно, заземления.

Эскиз настольной КТ

Необходимо рассмотреть каждый элемент в отдельности:

• первичная катушка располагается в самом низу. К ней подводится питание. Она обязательно заземляется. Делается из металла с малым сопротивлением;
• вторичная катушка. Для обмотки используют эмалированную медную проволоку примерно на 800 витков. Таким образом витки не расплетутся и не поцарапаются;
• тороид. Данный элемент уменьшает резонансную частоту, накапливает энергию и увеличивает рабочее поле.
• защитное кольцо. Представляет из себя незамкнутый виток медного провода. Устанавливается, если длина стримера больше длины вторичной обмотки;
• заземление. Если включить незаземленную катушку, стримеры (разряды тока) не будут бить в воздух, а создадут замкнутое кольцо.

Чертеж КТ

Самостоятельное изготовление

Итак, простейший способ изготовления катушки Теслы для чайников своими руками. Часто в интернете можно увидеть суммы, превышающие стоимость неплохого смартфона, но на деле трансформатор на 12V, который даст возможность насладиться включением светильника без использования розетки, можно собрать из кучи гаражного хлама.

Что должно получиться в итоге

Понадобится медная эмалированная проволока. Если эмалированной не найти, тогда дополнительно понадобится обычный лак для ногтей. Диаметр провода может быть от 0.1 до 0.3 мм. Чтобы соблюсти количество витков понадобиться около 200 метров. Намотать можно на обычную ПВХ-трубу диаметром от 4 до 7 см. Высота от 15 до 30 см. Также придется прикупить транзистор, например, D13007, пара резисторов и проводов. Неплохо было бы обзавестись кулером от компьютера, который будет охлаждать транзистор.

Теперь можно приступить к сборке:

1. отрезать 30 см трубы;
2. намотать на нее проволоку. Витки должны быть как можно плотнее друг к другу. Если проволока не покрыта эмалью, покрыть в конце лаком. Сверху трубы конец провода продеть через стенку и вывести наверх так, чтобы он торчал на 2 см выше поставленной трубы.;
3. изготовить платформу. Подойдет обычная плита из ДСП;
4. можно делать первую катушку. Нужно взять медную трубу 6 мм, выгнуть ее в три с половиной витка и закрепить на каркасе. Если диаметр трубки меньше, то витков должно быть больше. Ее диаметр должен быть на 3 см больше второй катушки. Закрепить на каркасе. Тут же закрепить вторую катушку;
5. способов изготовления тороида довольно много. Можно использовать медные трубки. Но проще взять обычную алюминиевую гофру и металлическую перекладину для крепления на выпирающем конце проволоки. Если проволока слишком хлипкая, чтобы удержать тороид, можно использовать гвоздь, как на картинке ниже;
6. не стоит забывать про защитное кольцо. Хотя если один конец первичного контура заземлить, от него можно отказаться;
7. когда конструкция готова, транзистор соединяется по схеме, крепится к радиатору или кулеру, далее нужно подвести питание и монтаж окончен.

Первую катушку можно сделать плоской, как на картинке

В качестве питания установки многие используют обычную крону Дюрасель.

Трансформатор Тесла своими руками, простейшая схема

Расчет катушки

Расчет КТ обычно производится при изготовлении трансформатора промышленной величины. Для домашних экспериментов достаточно использовать приведенные выше рекомендации.

Сам расчет подскажет оптимальное количество витков для вторичной катушки в зависимости от витков первой, индуктивность каждой катушки, емкость контуров и, самое важное, необходимую рабочую частоту трансформатора и емкость конденсатора.

Пример расчета КТ

Меры безопасности

Собрав КТ, перед запуском нужно принять некоторые меры предосторожности. Во-первых, нужно проверить проводку в помещении, где планируется подключение трансформатора. Во-вторых, проверить изоляцию обмоток.

Также стоит помнить, о простейших мерах предосторожности. Напряжение вторичной обмотки в среднем равняется 700А, 15А для человека уже смертельно. Дополнительно стоит подальше убрать все электроприборы, попав в зону работы катушки, они с большой вероятностью сгорят.

КТ ­– это революционное открытие своего времени, недооцененное в наши дни. Сегодня трансформатор Тесла служит лишь для развлечения домашних электриков и в световых представлениях. Сделать катушку можно самостоятельно из подручных средств. Понадобятся ПВХ труба, несколько сотен метров медного провода, пара метров медных труб, транзистор и пара резисторов.

Катушка Тесла и демонстрация невероятных свойств

электромагнитного поля катушки Тесла

Оглавление

Введение………………………………………………………..……………………2 стр.

Теоретическая часть

1. Никола Тесла и его изобретения…………………..……………………5 стр.

   Схема установки катушки Тесла…………………………..……………8 стр.

Практическая часть

1. Социологический опрос среди обучающихся ФСОШ №5…… 8 стр.

   Сборка катушки Тесла…………….…………….…..………………9 стр.

   Расчет основных характеристик изготовленной катушки Тесла 9 стр.

   Экспериментальные опыты применения катушки Тесла….……11 стр.

   Современное применение идей Тесла…………………………..13 стр.

   Фото и видео отчет проведения исследования………………..14 стр.

Заключение………………………………………………….……………………15 стр.

Список литературы……………………………………….……………….…..16 стр.

Приложения………………………………………………….…….……….…..18 стр.

Введение

Я мог бы расколоть земной шар, но никогда

не сделаю этого.

Моей главной целью было указать на новые явления

и распространить идеи, которые и станут

отправными точками для новых исследований.

Никола Тесла

« Я, наконец, преуспел в создании разрядов, мощность которых значительно превосходит силу молний. Вам знакомо выражение «выше головы не прыгнешь»? Это заблуждение. Человек может все». В Международный год света и световых технологий, думаю, стоит вспомнить о легендарной личности Никола Тесла, причем о смысле некоторых его изобретений спорят, и по сей день. О нем сказано много и разного, но люди в большинстве своем, в том числе и я, единодушны в своем мнении – Тесла сделал немало для развития науки и техники для своего времени. Многие его патенты воплотились в жизнь, часть же до сих пор остается за гранью понимания сути. Но основными заслугами Тесла можно считать исследования природы электричества. Особенно высоковольтного. Тесла поражал своих знакомых и коллег удивительными экспериментами, в которых без труда и опаски он управлял высоковольтными генераторами, которые вырабатывали сотни, а иногда и миллионы вольт. Еще в 1900-х годах Тесла мог передавать на огромные расстояния ток без проводов, получить ток 100 млн.ампер и напряжение 10 тыс.вольт. И поддерживать такие характеристики любое необходимое время. Для тех, кто жил рядом с ним, мир менялся, превращался в сказочное пространство, где ничему не стоит удивляться. Вспыхивали северные сияния над всей Атлантикой, обычные бабочки превратились в ярких светлячков, шаровые молнии запросто доставались из чемоданов и использовались для освещения гостиных. Его опыты всегда балансировали на грани зла и добра. Падение тунгусского метеорита, землетрясение в Нью-Йорке, испытания чудовищного оружия, способного мгновенно уничтожать целые армии – вот что еще, кроме светящихся бабочек приписывают экспериментам Тесла. Именно он послужил для многих писателей-фантастов образом безумного профессора, изобретения которого грозят уничтожить всю планету. На самом деле мы ничего не знаем о том, каким человеком был Никола Тесла, каким героем он должен стать для биографов хорошим или плохим.

Экспериментальная физика имеет огромное значение в развитии науки. Лучше один раз увидеть, чем сто раз услышать. Никто не будет спорить с тем, что эксперимент — это мощный импульс к пониманию сущности явлений в природе. Любоваться природой можно, и не зная физики. Но понять ее и увидеть то, что скрыто за внешними образами явлений, можно лишь с помощью точной науки и проведения эксперимента. Сегодня можно с уверенностью сказать, что точным в природе является только свершившийся факт, т.е. опыт или эксперимент, или результаты природного процесса, течение которого не зависит от человека. Непоколебимым остается только результат, полученный посредством того или иного действия. Как уже сказал, это единственное несомненное в гипотезе. Всем известно, что любая гипотеза держится на трех китах: результат эксперимента, его описание и вывод , который опирается на признанные стереотипы (Приложение 1 ).

Эксперименты с электричеством. Если рассуждать, ну что еще можно открывать и экспериментировать? Ведь сейчас без электричества человечество уже давно не мыслит своего существования. С помощью него работают все бытовые приборы, вся наша промышленность, медицинские приборы. Одно но, сам ток доходит к нам, увы, лишь по проводам. Это все очень далеко от того, что Никола Тесла мог делать более 100 лет назад, и чего современная физика и не может объяснить до сих пор. Современная физика достичь таких показателей просто не в состоянии. Он включал и выключал электродвигатель дистанционно, в его руках сами собой загорались электрические лампочки. Современные ученые достигли лишь планки в 30 миллионов ампер (при взрыве электромагнитной бомбы), и 300 миллионов при термоядерной реакции — да и то, на доли секунды.

Актуальность заключается в том, что в наше время, энтузиасты и ученые мира пытаются повторить опыты гениального ученого и найти их применение. В мистику вдаваться не буду, я попытался сделать кое-что эффектное по «рецептам» Тесла. Это катушка Тесла. Увидев ее один раз, вы никогда не забудете это невероятное и удивительное зрелище.

Объект исследования: катушка Тесла.

Предмет исследования: электромагнитное поле катушки Тесла, высокочастотные разряды в газе.

Цель исследования: изготовить высокочастотную катушку Тесла и на основе собранной действующей установки провести эксперименты .

Объект, предмет и цель исследования обусловили постановку следующей гипотезы: вокруг катушки Тесла образуется электромагнитное поле огромной напряженности, способное передавать электрический ток беспроводным способом.

Задачи:

Изучить литературу по проблеме исследования.

Познакомиться с историей изобретения и принципом работы катушки Тесла.

Поиск деталей и изготовление катушки Тесла.

Провести социологический опрос среди учащихся 7-11 классов «Федоровской СОШ№5».

Провести расчеты характеристик катушки Тесла и опыты, демонстрирующие ее работу.

Подготовить фото и видеоотчет о проделанной работе для ознакомления учащихся 9-11 классов.

Методы исследования:

Эмпирические: наблюдение высокочастотных электрических разрядов в газовой среде, исследование, эксперимент.

Теоретические: конструирование катушки Тесла, анализ литературы, статистическая обработка результатов.

Этапы исследования:

Теоретическая часть. Изучение литературы по проблеме исследования.

Практическая часть. Изготовление трансформатора Тесла и демонстрация невероятных свойств электромагнитного поля катушки Тесла

Новизна: заключается в том, что, как и многие изобретатели-экспериментаторы, я

впервые, изучив научно-популярную литературу, собрал катушку Тесла и в рамках проведения Международного года света и световых технологий-2015 провел серию опытов и тем самым, показал значимость трудов Тесла.

Практическая значимость: результат работы носит просветительный характер, это позволит, повысит заинтересованность учеников к углубленному изучению таких предметов, как физика, юных исследователей — к исследовательской деятельности, и возможно для кого-то определит область дальнейшей деятельности.

Теоретическая часть

I .1.Никола Тесла и его изобретения

Что мы знаем о Николе Тесла и его работах? Простому обывателю деятельность Тесла безразлична и неинтересна. В школах и институтах о Тесла упоминается только когда говорят об одноименной единице индуктивности. Так общество «отблагодарило» великого практика за весь , который он внес в развитие электротехники. Вся его деятельность окутана завесой таинственности, а многие просто считают его шарлатаном от науки. Попытаемся рассмотреть значимость «наследия» Тесла.

НИКОЛА ТЕСЛА — изобретатель в области электротехники и радиотехники, инженер, физик. Родился и вырос в Австро-Венгрии, в последующие годы в основном работал во Франции и США.

Также он известен как сторонник существования эфира: известны многочисленные его опыты и эксперименты, целью которых было показать наличие эфира как особой формы материи, поддающейся использованию в технике. Именем Н. Тесла названа единица измерения плотности магнитного потока. Современники-биографы считали Тесла «человеком, который изобрёл XX век» и «святым заступником» современного электричества. Ранние работы Тесла проложили путь современной электротехнике, его открытия раннего периода имели инновационное значение.

До 1882 года Тесла работал инженером-электриком в правительственной телеграфной компании в Будапеште. В феврале 1882 года Тесла придумал, как можно было бы использовать в электродвигателе явление, позже получившее название вращающегося магнитного поля. В свободное время Тесла работал над изготовлением модели асинхронного электродвигателя, а в 1883 году демонстрировал работу двигателя в мэрии Страсбурга.

6 июля 1884 года Тесла прибыл в Нью-Йорк. Он устроился на работу в компанию Томаса Эдисона в качестве инженера по ремонту электродвигателей и генераторов постоянного тока. Эдисон довольно холодно воспринимал новые идеи Тесла и всё более открыто высказывал неодобрение направлению личных изысканий изобретателя. Весной 1885 года Эдисон пообещал Тесле 50 тыс. долларов, если у него получится конструктивно улучшить электрические машины постоянного тока, придуманные Эдисоном. Никола активно взялся за работу и вскоре представил 24 разновидности машины Эдисона, новый коммутатор и регулятор, значительно улучшающие эксплуатационные характеристики. Одобрив все усовершенствования, в ответ на вопрос о вознаграждении Эдисон отказал Тесле. Оскорблённый Тесла немедленно уволился.

В 1888-1895 годах Тесла занимался исследованиями магнитных полей и высоких частот в своей лаборатории. Эти годы были наиболее плодотворными, именно тогда он запатентовал большинство своих изобретений.

В конце 1896 года Тесла добился передачи радиосигнала на расстояние 48 км.

В Колорадо Спрингс Тесла организовал небольшую лабораторию. Для изучения гроз Тесла сконструировал специальное устройство, представляющее собой трансформатор, один конец первичной обмотки которого был заземлён, а второй соединялся с металлическим шаром на выдвигающемся вверх стержне. К вторичной обмотке подключалось чувствительное самонастраивающееся устройство, соединённое с записывающим прибором. Это устройство позволило Николе Тесле изучать изменения потенциала Земли, в том числе и эффект стоячих электромагнитных волн, вызванный грозовыми разрядами в земной атмосфере. Наблюдения навели изобретателя на мысль о возможности передачи электроэнергии без проводов на большие расстояния.

Следующий эксперимент Тесла направил на исследование возможности самостоятельного создания стоячей электромагнитной волны. На огромное основание трансформатора были намотаны витки первичной обмотки. Вторичная обмотка соединялась с 60-метровой мачтой и заканчивалась медным шаром метрового диаметра. При пропускании через первичную катушку переменного напряжения в несколько тысяч вольт во вторичной катушке возникал ток с напряжением в несколько миллионов вольт и частотой до 150 тысяч герц.

При проведении эксперимента были зафиксированы грозоподобные разряды, исходящие от металлического шара. Длина некоторых разрядов достигала почти 4,5 метров, а гром был слышен на расстоянии до 24 км.

На основании эксперимента Тесла сделал вывод о том, что устройство позволило ему генерировать стоячие волны, которые сферически распространялись от передатчика, а затем с возрастающей интенсивностью сходились в диаметрально противоположной точке земного шара, где-то около островов Амстердам и Сен-Поль в Индийском океане.

В 1917 году Тесла предложил принцип действия устройства для радиообнаружения подводных лодок.

Одним из его самых знаменитых изобретений является Трансформатор (катушка) Тесла.

Трансформатор Тесла, также катушка Тесла — устройство, изобретённое Николой Тесла и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты. Прибор был запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

Простейший трансформатор Тесла состоит из двух катушек — первичной и вторичной, а также разрядника, конденсаторов, тороида и терминала.

Первичная катушка обычно содержит несколько витков провода большого диаметра или медной трубки, а вторичная около 1000 витков провода меньшего диаметра. Первичная катушка вместе с конденсатором образует колебательный контур, в который включён нелинейный элемент — разрядник.

Вторичная катушка также образует колебательный контур, где роль конденсатора главным образом выполняют ёмкость тороида и собственная межвитковая ёмкость самой катушки. Вторичную обмотку часто покрывают слоем эпоксидной смолы или лака для предотвращения электрического пробоя.

Таким образом, трансформатор Тесла представляет собой два связанных колебательных контура, что и определяет его замечательные свойства и является главным его отличием от обычных трансформаторов.

После достижения между электродами разрядника напряжения пробоя, в нём возникает лавинообразный электрический пробой газа. Конденсатор разряжается через разрядник на катушку. Поэтому цепь колебательного контура, состоящего из первичной катушки и конденсатора, остаётся замкнутой через разрядник, и в ней возникают высокочастотные колебания. Во вторичной цепи возникают резонансные колебания, что приводит к появлению на терминале высокого напряжения.

Во всех типах трансформаторов Тесла основной элемент трансформатора — первичный и вторичный контуры — остается неизменным. Однако одна из его частей — генератор высокочастотных колебаний может иметь различную конструкцию.

I .2. Схема установки катушки Тесла

Резонансный генератор, катушка или трансформатор Тесла – гениальное изобретение великого сербского изобретателя, физика и инженера. Трансформатор состоит из двух катушек, у которых нет общего железного сердечника. На первичной обмотке должно быть не менее десятка витков толстой проволоки. На вторичную наматывают уже как минимум 1000 витков. Учтите, что катушка Тесла обладает таким коэффициентом трансформации, который в 10-50 раз больше, чем отношение количества витков на второй обмотке к первой. На выходе напряжение такого трансформатора может превышать несколько миллионов вольт. Именно это обстоятельство и обеспечивает возникновение зрелищных разрядов, длина которых может достигать сразу нескольких метров. Очень важно: и конденсатор, и первичная обмотка обязательно должны, в конечном счете, образовывать специфический колебательный контур, входящий в состояние резонанса с вторичной обмоткой. К Схема установки катушки Тесла предполагает силу тока 5-8 А.Максимальное значение этой величины, которое еще оставляет шанс на выживание, равно 10 А. Так что при работе ни на секунду не забывайте о простейших мерах предосторожности.

В Интернете можно найти разные варианты изготовления источников высокой частоты и напряжения. Мы выбрали одну из схем (Приложение 2 ), которая состоит из:

Источник питания (220В – 24 В)

Переменный резистор

Резистор

Первичная катушка (9 витков)

Вторичная катушка (1000 витков)

Транзистор на радиаторе (MJE 13007)

Практическая часть

II .1 Социологический опрос среди обучающихся 7-11 классов ФСОШ№5

В опросе приняло участие 325 человек. Были предложены вопросы:

1 . Слышали ли Вы об изобретениях Никола Тесла (катушка Тесла)?

2. Хотели бы Вы увидеть серию экспериментов применения катушки Тесла?

После обработки результатов, итог следующий: 176 обучающихся слышали об изобретениях Тесла, 156 учащихся — не слышали. 97 человек видели видео экспериментов по сети Интернет, 228 не имеют представления, как выглядит катушка и ее применение. Все, 325 учащихся хотели бы посмотреть результат исследовательской работы и серию опытов применения катушки Тесла.

II .2 Сборка катушки Тесла

Обратимся к устройству, которое сейчас известно, как трансформатор (катушка) Тесла. Во всем мире «тесластроители» ежегодно воспроизводят его многочисленные модификации. Основной целью у большинства таких радиолюбителей Тесла, является получение световых и звуковых эффектов , достигаемых в экспериментах с высоким напряжением, которое присутствует на выходе высоковольтной катушки трансформатора Тесла (ТТ). Многих также привлекают идеи Тесла по генерации энергии большой мощности, а еще более привлекательным, является попытка создания «сверхединичного» (СЕ) устройства на основе ТТ. Эта сфера альтернативной науки.

Установку я собирал сам на основе схемы (Приложение 2, Рис.1, 2, 3, 4, 5 ). Катушка, намотанная на каркасе от пластмассовой (сантехнической) трубы с диаметром 5 см. Первичная обмотка содержит всего 9 витков, провод диаметром 1,5 мм, был использован одножильный медный провод в резиновой изоляции. Вторичная обмотка содержит 1000 витков провода 0,1 мм. Вторичная обмотка мотается аккуратно, виток к витку. Это устройство производит высокое напряжение при высокой частоте. Катушка Теслы — это демонстрационный генератор высокочастотных токов высокого напряжения. Устройство может быть использовано для беспроводной передачи электрического тока, на большие расстояния. В ходе исследования я продемонстрирую действие изготовленной мною катушки Тесла (Приложение 3, Рис.6).

II.3 Расчет основных характеристик изготовленной катушки Тесла

ЭДС: 24 В . Два аккумулятора от шуруповёрта по 12 В каждый.

Сопротивление: R =50075 Ом. R = R 1 + R 2 (последовательное соединение) Внутренним сопротивлением источника, проводов, обмоток посчитано необходимым, пренебречь. 1)Переменный резистор (Реостат) 50 КОм. 2)Резистор 75 Ом.

Сила тока: 0,5 мА. Рассчитано из закона Ома для полной цепи I = ЭДС/ R + r

и проверено амперметром.

Частота колебаний: 200 МГц . Расчеты произведены при помощи CircutLab.

Входное напряжение: 24 В.

Выходное напряжение : ~2666,7 В.

Коэффициент трансформации – это величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора.

K = U 1 / U 2 = N 1 / N 2 , где

N 1 — число витков на первичной обмотке трансформатора

N2 — число витков на вторичной обмотке трансформатора

U1 — напряжение на первичной обмотке трансформатора

U2 — напряжение на вторичной обмотке трансформатора

при условии K U1, N2> N1 – повышающий трансформатор

при условии K >1, U1> U2, N1> N2 – понижающий трансформатор

K = U 1 / U 2 =24/2667=0,009 повышающий трансформатор

K = N 1 / N 2 = 9/1000=0,009 повышающий трансформатор

Построим график зависимости выходного напряжения от числа витков вторичной катушки (Приложение 4 ) . Из диаграммы видно, чем больше число витков на вторичной обмотке, тем больше выходное напряжение катушки.

ВЫВОД: разряды катушки не являются опасными для человеческого организма при кратковременном воздействии, так как сила тока ничтожно мала, а частота и напряжение слишком высоки.

II.4 Экспериментальные опыты применения катушки Тесла

С готовой катушкой Тесла можно провести ряд интересных опытов, соблюдая правила безопасности . Для проведения опытов у вас должна быть очень надежная проводка, иначе беды не избежать. К выходной катушке высокого напряжения можно даже прикоснуться куском металла. Почему при прикосновении к источнику напряжения 250000 В высокой частоты 500 кГц с экспериментатором ничего не случается? Ответ прост. Николой Тесла была открыта и эта «страшная» тайна – токи высоких частот при высоких напряжениях безопасны.

Во время работы катушка Тесла создаёт красивые эффекты, связанные с образованием различных видов газовых разрядов. Многие люди собирают катушки Тесла ради того, чтобы посмотреть на эти впечатляющие, красивые явления. В целом катушка Тесла производит несколько видов разрядов:

Спарк — это искровой разряд. Также имеет место особый вид искрового разряда — скользящий искровой разряд.

Стримеры — тускло светящиеся тонкие разветвленные каналы, которые содержат ионизированные атомы газа и отщепленные от них свободные электроны. Протекает от терминала катушки прямо в воздух, не уходя в землю. Стример — это, по сути дела, видимая ионизация воздуха (свечение ионов), создаваемая ВВ-полем трансформатора.

Коронный разряд — свечение ионов воздуха в электрическом поле высокого напряжения. Создаёт красивое голубоватое свечение вокруг ВВ-частей конструкции с сильной кривизной поверхности.

Дуговой разряд — образуется во многих случаях. Например, при достаточной мощности трансформатора, если к его терминалу близко поднести заземлённый предмет, между ним и терминалом может загореться дуга

Интересно заметить, что некоторые ионные химические вещества, нанесённые на разрядный терминал, способны менять цвет разряда. Например, ионы натрия меняют обычный окрас спарка на оранжевый, а бора — на зелёный, марганца – на синий, лития – на малиновый окрас.

Работа резонансного трансформатора сопровождается характерным электрическим треском. Появление это связано с превращением стримеров в искровые каналы, который сопровождается резким возрастанием силы тока и энергии, выделяющейся в них.

С помощью изготовленной катушки Тесла демонстрирую множество красивых и эффектных экспериментов. Демонстрации с использованием трансформатора. Пронаблюдаем разряды.

Демонстрация №1 . Демонстрация газовых разрядов. Стример, спарк, дуговой разряд.

Оборудование : катушка (трансформатор) Тесла, отвертка.

При включении катушки, с терминала начинает выходить разряд, который в длину 6-7 мм. ( Приложение 5, Рис.7, 8 ).

Демонстрация №2. Демонстрация тлеющего разряда. Свечение спектральных трубок, наполненных инертными газами: гелием, водородом, неоном.

Оборудование : катушка (трансформатор) Тесла, набор спектральных трубок.

При поднесении этих ламп к катушке Тесла, мы будем наблюдать, как газ, которыми наполнены трубки, будет светиться (Приложение 6, Рис.9, 10,11 ).

Демонстрация №3. Демонстрация разряда в люминесцентной лампе и лампе дневного света (ЛДС).

Оборудование : катушка (трансформатор) Тесла, люминесцентная лампа, лампа дневного света.

Наблюдается разряд в люминесцентной лампе (Приложение 7, Рис.12, 13 ).

Демонстрация №4. Эксперимент с линейками.

Оборудование : катушка (трансформатор) Тесла, металлическая линейка, деревянная линейка.

При внесении металлической линейки в разряд стример ударяется об нее, при этом линейка остается холодной. При внесении деревянной линейки в разряд, стример быстро охватывает ее поверхность и через несколько секунд линейка загорается ( Приложение 8, Рис.14, 15, 16 ).

Демонстрация №5. Эксперимент с бумагой.

Оборудование : катушка (трансформатор) Тесла, бумага.

При внесении бумаги в разряд, стример быстро охватывает ее поверхность и через несколько секунд бумага вспыхивает (Приложение 9, Рис.17 ).

Демонстрация №6. Эксперимент с венчиком.

Оборудование

Разветвляем жилы, заранее припаиваем к терминалу (Приложение 10, рис.18 ).

Демонстрация №7. Дерево из плазмы.

Оборудование : катушка (трансформатор) Тесла, тонкий многожильный провод.

Разветвляем жилы, у заранее зачищенного от изоляции провода, и прикручиваем к терминалу (Приложение 11, Рис.19,20, 21, 22 ).

Демонстрация №8. Ионный мотор.

Оборудование : катушка (трансформатор) Тесла, пластина-крест.

К терминалу трансформатора прикручиваем иглу, сверху по центру устанавливаем пластину-крест. После включения катушки из 4 концов креста начинают выходить стримеры и под их действием пластина начинает вращаться (Приложение 12, Рис.23).

II.5 Современное применение идей Тесла

Переменный ток является основным способом передачи электроэнергии на большие расстояния.

Электрогенераторы являются основными элементами в генерации электроэнергии на ГЭС, АЭС, ТЭС и т. д.

Электродвигатели, впервые созданные Николой Тесла, используются во всех современных станках, электропоездах, электромобилях, трамваях, троллейбусах.

Радиоуправляемая робототехника получила широкое распространение не только в детских игрушках и беспроводных телевизионных и компьютерных устройствах (пульты управления), но и в военной сфере, в гражданской сфере, в вопросах военной, гражданской и внутренней, а также и внешней безопасности стран и т. п.

Беспроводные заряжающие устройства начинают использоваться для зарядки телефонов или .

Переменный ток, впервые полученный Тесла, является основным способом передачи электроэнергии на большие расстояния

Оригинальные современные противоугонные средства для автомобилей работают по принципу все тех же катушек.

Использование в развлекательных целях и шоу.

Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов, беспроводной передачи данных и беспроводной передачи энергии.

В фильмах эпизоды строятся на демонстрации трансформатора Тесла, в компьютерных играх.

В начале XX века трансформатор Тесла также нашёл популярное использование в медицине. Пациентов обрабатывали слабыми высокочастотными токами, которые протекая по тонкому слою поверхности кожи, не причиняли вреда внутренним органам, оказывая при этом «тонизирующее» и «оздоравливающее» влияние.

Он используется для поджига газоразрядных ламп и для поиска течей в вакуумных системах.

Основное его применение в наши дни — познавательно-эстетическое. В основном это связано со значительными трудностями при необходимости управляемого отбора высоковольтной мощности или тем более передача её на расстояние от трансформатора, так как при этом устройство неизбежно выходит из резонанса, а также значительно снижается добротность вторичного контура.

Вывод: неверно считать, что катушка Тесла не имеет широкого практического применения. Перечисленные мною выше примеры ярко об этом свидетельствуют. Тем не менее, основное его применение в наши дни — познавательно-эстетическое (Приложение 13, Рис.24 ).

II .6. Фото и видео отчет проведения исследования

В приложении фото отчет, видео отчет прилагается к работе на электронном носителе. Буклет-памятка «Современное применение идей Тесла» (Приложение 14).

Заключение

Одной из самых ярких, интересных и неординарных личностей среди ученых-физиков является Никола Тесла . Почему-то его несильно жалуют на страницах школьных учебников физики, хотя без его трудов, открытий и изобретений трудно представить себе существование обыденных, казалось бы, вещей, таких как, например, наличие электротока в наших розетках. Подобно Ломоносову, Никола Тесла опередил своё время и не получил заслуженного признания при жизни, впрочем, и поныне его труды не оценены по достоинству.

Тесла удалось соединить в одном приборе свойства трансформатора и явление резонанса. Так был создан знаменитый резонанс-трансформатор, сыгравший огромную роль в развитии многих отраслей электротехники, радиотехники и широко известный под названием » трансформатора Тесла «.

Трансформатор (катушка) Тесла — удивительное устройство, позволяющее получить мощный интенсивный поток автоэлектронной эмиссии чрезвычайно экономичным способом. Однако его уникальные свойства и полезные применения далеко еще не исчерпаны.

Бесспорно, Никола Тесла является интересной фигурой с точки зрения на перспективу использования на практике его нетрадиционных идей. Сербскому гению удалось оставить заметный след в истории науки и техники.

Его инженерные разработки нашли применение в области электроэнергетики, электротехники, кибернетики, биофизике, медицине. Деятельность изобретателя окутана мистическими рассказами, среди которых надо выбрать именно те, в которых содержится правдивая информация, действительные исторические факты, научные достижения и конкретные результаты.

Вопросы, которыми занимался Никола Тесла, остаются актуальными и сегодня. Их рассмотрение позволяет творческим инженерам и студентам физических специальностей шире смотреть на проблемы современной науки, отказаться от шаблонов, научиться отличать правду от вымысла, обобщать и структурировать материал. Поэтому взгляды Н. Тесла можно считать актуальными ныне не только для исследований в области истории науки и техники, но как достаточно действенной средство поисковых работ, изобретение новых технологических процессов и использования новейших технологий.

В результате моих исследований гипотеза подтвердилась: вокруг катушки Тесла образуется электромагнитное поле огромной напряженности, способное передавать электрический ток беспроводным способом:

лампочки, наполненные инертным газом светятся вблизи катушки, следовательно, вокруг установки действительно существует электромагнитное поле высокой напряженности;

лампочки загорались сами по себе у меня в руках на определенном расстоянии, значит, электрический ток может передаваться без проводов.

Необходимо отметить и еще одну важную вещь: действие этой установки на человека: как Вы заметили при работе меня не било током: токи высокой частоты, которые проходят по поверхности человеческого организма не причиняют ему вреда, наоборот, оказывают тонизирующее и оздоровительное действие, это используется даже в современной медицине (из научно-популярной литературы). Однако надо заметить, что электрические разряды, которые Вы видели, имеют высокую температуру, поэтому долго ловить молнию руками не рекомендуется!

Никола Тесла заложил основы новой цивилизации третьего тысячелетия и его роль нуждается в переоценке. Только будущее даст настоящее объяснение явлению Теслы.

Трансформатор, увеличивающий напряжение и частоту во много раз, называется трансформатором Тесла. Энергосберегающие и люминесцентные лампы, кинескопы старых телевизоров, зарядка аккумуляторов на расстоянии и многое другое создано благодаря принципу работы этого устройства. Не будем исключать его использование в развлекательных целях, ведь «трансформатор Тесла» способен создавать красивые фиолетовые разряды – стримеры, напоминающие молнию (рис. 1). В процессе работы образуется электромагнитное поле, способное воздействовать на электронные приборы и даже на организм человека, а при разрядах в воздухе происходит химический процесс с выделением озона. Чтобы сделать трансформатор Тесла своими руками, необязательно иметь широкие познания в области электроники, достаточно следовать этой статье.

Составные части и принцип работы

Все трансформаторы Тесла ввиду похожего принципа работы состоят из одинаковых блоков:

1. Источник питания.
2. Первичный контур.

Источник питания обеспечивает первичный контур напряжением необходимой величины и типа. Первичный контур создаёт колебания высокой частоты, генерирующие во вторичном контуре резонансные колебания. В результате на вторичной обмотке образуется ток большого напряжения и частоты, который стремится создать электрическую цепь через воздух — образуется стример.

От выбора первичного контура зависит тип катушки Тесла, источник питания и размер стримера. Остановимся на полупроводником типе. Он отличается простой схемой с доступными деталями, и маленьким питающим напряжением.

Подбор материалов и деталей

Произведём поиск и подбор деталей к каждому вышеперечисленному узлу конструкции:

После намотки изолируем вторичную катушку краской, лаком или другим диэлектриком. Это предотвратит попадание в неё стримера.

Терминал – дополнительная ёмкость вторичного контура, подключённая последовательно. При малых стримерах в нем нет необходимости. Достаточно вывести конец катушки на 0,5–5 см вверх.

После того, как собрали все необходимые детали для катушки Тесла, приступаем к сборке конструкции своими руками.

Конструкция и сборка

Сборку делаем по простейшей схеме на рисунке 4.

Отдельно устанавливаем источник питания. Детали можно собрать навесным монтажом, главное исключить замыкание между контактами.

При подключении транзистора важно не перепутать контакты (рис. 5).

Для этого сверяемся со схемой. Плотно прикручиваем радиатор к корпусу транзистора.

Собирайте схему на диэлектрической подложке: кусок фанеры, пластиковый поднос, деревянная коробка и др. Отделяем схему от катушек диэлектрической пластиной или доской, с миниатюрным отверстием для проводов.

Закрепляем первичную обмотку так, чтобы предотвратить падение и касание со вторичной обмоткой. В центре первичной обмотки оставляем место для вторичной катушки, с учётом того, что оптимальное расстояние между ними 1 см. Каркас использовать необязательно – достаточно надёжного крепления.

Устанавливаем и закрепляем вторичную обмотку. Делаем необходимые соединения согласно схеме. Посмотреть на работу изготовленного трансформатора Тесла можно на видео представленном ниже.

Включение, проверка и регулировка

Перед включением уберите электронные устройства подальше от места испытания, чтобы исключить их поломку. Помните об электробезопасности! Для успешного запуска по порядку выполняем следующие пункты:

1. Выставляем переменный резистор в среднее положение. При подаче питания, убеждаемся в отсутствии повреждений.
2. Визуально проверяем наличие стримера. Если он отсутствует, подносим к вторичной катушке люминесцентную лампочку или лампу накаливания. Свечение лампы подтверждает работоспособность «трансформатора Тесла» и наличие электромагнитного поля.
3. Если устройство не работает, в первую очередь меняем местами выводы первичной катушки, а уже потом проверяем транзистор на пробой.
4. При первом включении следите за температурой транзистора, при необходимости подключите дополнительное охлаждение.

Отличительной особенностью мощного трансформатора Тесла являются большое напряжение, большие габариты устройства и способ получения резонансных колебаний. Немного расскажем о том, как работает и как сделать трансформатор Тесла искрового типа.

Первичный контур работает на переменном напряжении. При включении, происходит заряд конденсатора. Как только конденсатор заряжается по максимуму, происходит пробой разрядника – устройства из двух проводников с искровым промежутком, наполненным воздухом или газом. После пробоя, образуется последовательная цепь из конденсатора и первичной катушки, называемая LC контуром. Именно этот контур создаёт высокочастотные колебания, которые создают во вторичной цепи резонансные колебания и огромное напряжение (рис. 6).

При наличии необходимых деталей, мощный трансформатор Тесла можно собрать своими руками даже в домашних условиях. Для этого достаточно внести изменения в маломощную схему:

1. Увеличить диаметры катушек и сечение провода в 1,1 – 2,5 раза.
2. Добавить терминал в форме тороида.
3. Поменять источник постоянного напряжения на переменный с высоким повышающим коэффициентом, выдающим напряжение 3–5 кВ.
4. Изменить первичный контур согласно схеме на рисунке 6.
5. Добавить надёжное заземление.

Искровые трансформаторы Тесла могут достигать мощности до 4,5 кВт, следовательно, создавать стримеры больших размеров. Наилучший эффект получается при достижении одинаковых показателей частоты обоих контуров. Реализовать это можно расчётом деталей в специальных программах – vsTesla, inca и другие. Скачать одну из русскоязычных программ можно по ссылке: http://ntesla.at.ua/_fr/1/6977608.zip .

Трансформатор Тесла своими руками

Наша рабочая модель самодельного трансформатора Тесла в действии

1. Описание: катушки Тесла- это простейший трансформатор, состоящий из двух катушек без общего сердечника. Первичная обмотка (первичка) имеет несколько (3-10) витков толстого провода. Вторичная (высоковольтная) обмотка содержит намного больше витков, порядка 1000. Трансформатор Тесла обладает коэффициентом трансформации в 10-50 раз выше отношения числа витков вторичной обмотки к числу витков первичной. Выходное напряжение трансформатора Тесла может достигать нескольких миллионов вольт. Это напряжение в резонансной частоте способно создавать внушительные электрические разряды в воздухе, которые могут иметь значительную длину, в зависимости от мощности конечно.

применение простейшей катушки Тесла в быту.

2. Изобретение: «Трансформатор Тесла» в том виде, который нам известен, стал итогом одного из экспериментов в Колорадо-Спрингс (США) проходивших в далёком 1899 году. Предвестником изобретения стало открытие, сделанное Николой Тесла в 1888 году явления вращающегося магнитного поля и строительство электрогенератора высокой и сверхвысокой частот. В 1891 году учёный создаёт резонансный трансформатор, позволяющий получать высокочастотное напряжение с амплитудой до нескольких миллионов вольт. В своих изысканий Никола Тесла доказал возможность создания стоячей электромагнитной волны. Само изобретение наружу кажется очень простым и незамысловатым, в действительности самое сложное в трансформаторе Тесла, — это цепь питания для первичной обмотки трансформатора.

3. Эксперимент: работая с гигантской катушкой, Тесла дошёл до строительства целой башни высотой в несколько десятков метров, которую венчала большая медная полусфера, и при включении установки возникали искровые разряды длиной до сорока метров. Молнии сопровождались громовыми раскатами, слышимыми за 24 километра. Вокруг самой башни, во время её работы, пылал огромный световой шар. Идущие по улице, люди испуганно шарахались с ужасом наблюдая, как между их ногами и землёй проскакивают искры. Лошади получали электрошоковые удары через железные подковы. На многих, в том числе значительно удалённых, металлических предметах возникали синие ореолы – «огни святого Эльма».

Башня Ворденклиф при лаборатории Николы Тесла 1901-1917- первая беспроводная телекоммуникационная башня

Человек, устроивший всю эту электрическую фантасмагорию в 1899 году из своей лаборатории в Колорадо-Спрингс, вовсе не собирался пугать людей. Его цель была иной, и она была достигнута: за двадцать пять миль от башни под аплодисменты наблюдателей разом загорелись 200 электрических лампочек. Электрический заряд был передан без всяких проводов.

4. Как сделать простейшую катушку Тесла: Берём любой источник высокого напряжения (МИНИМУМ 1.5кВ и вообще привыкайте, что теперь вольтов не существует, есть только кВ, а 1.5кВ так же мало, как 1.5В в обычной жизни) лучше брать не меньше 5 кВ, его подключаем к любому конденсатору на нужное напряжение (если ёмкость слишком большая, то нужен будет ещё и диодный мост, но для начала лучше экспериментировать с малыми емкостями).

Затем через искровой промежуток — два провода, смотанные изолентой, так что их оголённые концы смотрят в одну сторону (подгибая проволоку провода регулируем зазор, настроенный на пробой при напряжении чуть выше напряжения источника, ток-то переменный, так что в пике напряжение выше номинального), подключаете это дело к первичной обмотке катушки (для наших параметров лучше брать 5-6 витков). Для вторичной обмотки достаточно будет 150 витков (можно намотать на обычную картонную трубку) и, если Вы всё сделали правильно, то получите разряд в 1см если приблизить выводы катушки и довольно заметную корону, если их развести. Да, не забудьте один нижний вывод вторичной обмотки хорошенько заземлить.

Простейший трансформатор Тесла в работе. Для его создания понадобился высоковольтный источник питания.

Цель данной стать

и- показать как своими руками можно сделать настоящую трансформатор (катушку) Тесла с нуля. Итак, начнём!

5. Требования к оборудованию: для Теслы, которую не стыдно показать, уже нужно попотеть.

а) Входное напряжение нужно МИНИМУМ 6кВ, иначе искровик стабильно работать не будет (настройка будет сбиваться).
б) Искровик должен быть из масивных кусков меди, желательна их честкая фиксация в нужном положении.
в) Мощность на входе не ниже 50Вт, но лучше 100+.
г) Конденсатор и первичная обмотка должны образовывать колебательный контур, попадающий в резонанс со вторичной обмоткой. Вторичная обмотка может иметь много кратных резонансов (например, в нашей схеме резонирует на 200, 400, 800 и 1200кГц, почему так — не знаю, но это проверено экспериментально на точном оборудовании), причём одни сильнее, а другие слабее (первый не обязательно самый сильный) и они зависят от расположения первичной обмотки. Как определить эти частоты без генератора частот не знаю — придётся использовать метод «научного тыка”, перематывая первичную обмотку и меняя ёмкость конденсатора.
д) Ещё потребуется либо относительно маленькая ёмкость конденсатора (чтобы он до большого напряжения переменным током заряжался), либо диодный мост выпрямления тока (с мостом мне как-то спокойнее — можно любую ёмкость подключать, но там нужен резистор для её разрядки, после выключения питания либо в ручную его закорачивать, а то он ОЧЕНЬ больно бьёт током).
е) Первичная обмотка должна быть хорошо заизолирована от вторичной, иначе пробьёт на неё. Вторичная обмотка также должна иметь хорошую межвитковую изоляцию, иначе из каждой царапины на лаке будет идти корона, либо вообще вся катушка будет светиться.

А теперь поговорим о том, как создать катушку, подобную той, что изображена на самом верху!

6.СХЕМА ТРАНСФОРМАТОРА ТЕСЛА

Принципиальная схема трансформатора Тесла, по которой собрана наша катушка.

Как Вы видите, в данной схеме минимум элементов, что нисколько не облегчает нашу задачу. Ведь чтобы она работала необходимо её не только собрать, но и настроить! Начнём по-порядку.

7. Принципы безопасности:

Прежде чем начинать какую либо практическую работу связанную с электричеством, очень важно для себя оценить всю его опасность и предупредить возможные риски. Помните, что смертельный ток для человека это жалкие 0,1 Ампера, а неотпускающий – переменный ток, который за счет периодических импульсов вызывает прилипание человека к источнику тока, возникает при силе от 0,025 ампер;

Помните про опасность при работе с электричеством!

При попадании под электрическое напряжение пострадавший всегда получает шок, а вот его последствия могут быть различными: от судорог пальцев конечностей и их дрожи, от неприятных ощущений нагревания и жжения до остановки дыхания и фибрилляции сердца (бессистемного сокращения) и полной его остановки. В последнем случае кровь перестает перемещаться по сосудам, отчего человек умирает. Кроме того, электрический ток является опасным для человека, поскольку при определенных значениях его силы создается эффект прилипания к оголенным проводам из-за чрезмерного стимулирования электричеством нервных волокон. Одной из причин смерти от удара током может стать механическая травма в результате непроизвольного сокращения мышц. Может наступить потеря зрения из-за воздействия на сетчатку глаза образовавшейся электрической дуги. И, если вы не обладаете должным практическим навыком работы, то потренируйтесь сначала на более простых вещах, прежде чем начинать подобный этому большой проект.

8. Схема питания трансформатора Тесла:

8.1. МОТЫ: такой трансформатор есть в микроволновке. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению. Это означает, что несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако, есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2-4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000-2200 вольт при силе тока 500-850 мА.

МОТ — силовой трансформатор.

У всех МОТов первичка намотана внизу, вторичка сверху. Делается это для хорошей изоляции обмоток. На вторичке, а иногда и на первичке намотана накальная обмотка магнетрона, около 3,6 вольт. Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты. Основное их назначение — замкнуть на себя часть создаваемого первичкой магнитного потока и таким образом ограничить магнитный поток через вторичку и её выходной ток на некотором уровне. Делается это из-за того, что при отсутствии шунтов при коротком замыкании во вторичке (при дуге) ток через первичку многократно возрастает и ограничивается лишь её сопротивлением, которое и так очень мало.

Таким образом, шунты не дают трансу быстро перегреться при подключенной нагрузке. Хотя МОТ и греется, но в печке ставят вентилятор для его охлаждения и он не сдыхает. Если же шунты удалить, то мощность, отдаваемая трансом, повышается, но перегрев происходит гораздо быстрее. Шунты у импортных МОТов обычно хорошо залиты эпоксидкой и их не так просто удалить. Но сделать это всё-же желательно, уменьшится просадка под нагрузкой. Для уменьшения нагрева могу посоветовать погрузить МОТ в масло, но сделать это таким образом, чтобы масло в случае перегрева или даже возгорания не могло причинить вреда.

Батарея из трансформаторов МОТ для питания нашей катушки Тесла

Мы использовали батарею из четырёх МОТов, собранную аналогичным нашей схеме. Помните. что напряжение на вторичной обмотке многократно превышает сетевое и смертельно опасно, опасайтесь дуговых разрядов и не работайте без снятия напряжения!

8.2. Конденсаторный блок — Капы: Под Капами подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2, ТГК, КТК, К15-11, К15-14 -для установок высокой частоты!) Самое сложное в капах- это найти их.

Капы -высоковольтный конденсаторный блок

8.3. Фильтр от ВЧ: соответственно две катушки, выполняющие функцию фильтров от напряжения высокой частоты. В каждой 140 витков медного лакированного провода 0.5 мм в диаметре.

Фильтр высокой частоты и конденсаторный блок

Фильтр ВЧ и КАПы- конденсаторный блок для питания Теслы

8.4. Искровик: Искровик нужен для коммутации питания и возбуждения колебаний в контуре. Если в схеме не будет искровика, то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание! Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания. Поэтому ставят балласт в виде дросселей — когда искровик замкнут дроссель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью. И да, если бы в розетке было 200 кГц, разрядник естественно был бы не нужен.

Искровик для возбуждения колебаний в контуре катушки Тесла

Искровик для возбуждения колебаний в цепи питания катушки Тесла

8.5. Тор и катушка Тесла: Наконец-то очередь дошла и до самого трансформатора Тесла. Первичная обмотка катушки Тесла состоит из 7-9 витков провода очень большого сечения, впрочем подойдёт сантехническая медная трубка. Вторичная обмотка содержит от 400 до 800 витков, тут нужно подстраиваться. На первичную обмотку подаётся питание. У вторички один вывод надёжно заземлён, второй присоединён к ТОРУ (излучатель молний) . Тор, своеобразный токопроводящий бублик можно изготовить из обычной вентиляционной гофры.

Намотка катушки Тесла трудоёмкое и медитативное занятие

катушка Тесла перед сборкой

8.6. Небольшое видео про нашу самодельную катушку Тесла:

9. Практическое применение. Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов (радиоуправление) , беспроводной передачи данных (радио) и беспроводной передачи энергии. В начале XX века трансформатор Тесла также нашёл популярное использование в медицине. Пациентов обрабатывали слабыми высокочастотными токами, которые протекая по тонкому слою поверхности кожи не причиняли вреда внутренним органам (см. : скин-эффект, Дарсонвализация) , оказывая при этом «тонизирующее» и «оздоравливающее» влияние. Похожая на этот трансформатор схема используется в системах зажигания двигателей внутреннего сгорания, но там она низкочастотная.

В наши дни трансформатор Тесла не имеет широкого практического применения. Он изготовляется многими любителями высоковольтной техники и сопровождающих её работу эффектов. Также он иногда используется для поджига газоразрядных (в том числе неисправных) ламп и для поиска течей в вакуумных системах. Есть теория, что его использовали для создания радиопомех.

Некоторые создают аттракционы, другие светильники и фокусы. один чудак и вовсе умудрился создать новогоднюю ёлку. Цвета у него получились благодаря нанесению разных веществ на излучатель. Например если нанести раствор какой нибудь борной кислоты, то будет корона зеленая. Если марганца,то вроде ярко синяя, если лития, то малиновый. Так что, катушка Тесла в руках современного человека превратилась в игрушку и только.

Применение катушки Тесла

Это должно изображать сигнализацию. Хотя совершенно очевидно, что такая близость может оказаться фатальной для электрооборудования автомобиля =)

У меня есть своя идея по применению трансформатора Тесла, но об этом в другой раз. 🙂

________________________________________________________________________

П.С. Выражаю благодарность создателю нашей катушки Тесла,

Ларионову А.

за предоставленные материалы!

Рецензия на квест «Башня Теслы» от команды «КвестОбзор» на mir-kvestov.ru

Проект «Башня Теслы» в свое время стал одним из родоначальников темы стимпанка на квестах и относится к разряду познавательных, где не просто рассказывают про историческую личность, но и преподносят законы физики в занимательном формате.

Чего мы ожидали от этого проекта? Огромнейшего количества различной техники, лампочек, кнопок и проводов! И эти ожидания он оправдал полностью. В какой-то момент возникло ощущение, что ты уменьшился до мельчайших размеров и попал в какой-то технический агрегат, поскольку тут кругом всякие приборы! Обычно подобные квесты – это смерть для гуманитарного ума. Но здесь все устроено иначе. Да, игроку постоянно необходимо делать что-то с различной техникой, но при этом не нужно никаких инженерных навыков. Все проходит интуитивно и даже просто. Главное – внимательно обыскивать квест и крутить в руках найденные предметы. Тогда их назначение станет предельно ясным.

Некоторые местные загадки основаны на реальных физических явлениях, которые наш неокрепший ум воспринимал как магию. Это же круто, когда лампочка загорается буквально в руках! Или когда катушка стреляет молниями. Да! Тут присутствует настоящее шоу Теслы. Здесь все максимально безопасно и происходит за стеклом, но от того не менее эффектно. Неожиданно увидеть такую штуку на квесте. В Москве аналогов точно больше нет! В этом и заключается тот самый образовательный аспект игры, ведь при виде красивого шоу тебе очень хочется узнать, как же это все работает. И ты даже можешь что-то почитать, а заодно узнать новое. Это одна сторона проекта. Другая – стимпанк.

В игре полно всякой техники, но выглядит она весьма футуристично. То есть в нашем мире она есть, но работает совершенно по-другому. А здесь будто бы открыли какие-то свои законы физики. Да и все пространство вокруг задекорировано таким образом, чтобы шестеренки и прочие гаджеты были буквально повсюду. Это либо просто декорации, либо красиво разрисованные стены в соответствующем стиле. Таким образом, складывается впечатление, что ты попал в фантастическую атмосферу, основанную на знакомых приборах. А это и есть стимпанк!

Нужно признать, что данный проект – это один из старожилов квестового рынка, но даже сейчас он смотрится интересно. Дело в том, что спроектирована она таким образом, чтобы быть похожей на башню. Здесь квест развивается не вперед, а как бы вверх. И это происходит с самого начала, поскольку, лишь войдя в комнату, вы видите перед собой лестницу, уходящую куда-то наверх. Не раз по ней надо будет подняться и спуститься, а также, возможно, пролезть в довольно неожиданные отверстия. Но игровой процесс развивается именно таким образом, чтобы сложилось ощущение, что вы находитесь в башне. А поэтому я даже не знаю, как описать количество комнат. Технически их немного, фактически пространство довольно большое, поскольку это скорее логические зоны, чем именно комнаты. Они лишь в паре мест разделены какими-то переходами, но в основном представляют собой полноценные пространства. Например, лаборатория здесь не разделена дверью, но при этом имеет как бы несколько отсеков, в каждом из которых проходят разные события.

В декорациях много деталей. Много отсылок к самому Тесле. Много различных непонятных предметов, будто сбежавших из XIX века. Ты берешь их в руки и думаешь, куда применить. Но применять надо не все, поскольку многое используется чисто для создания атмосферы. Логично, что все загадки тоже технические. Своими руками надо что-то вставлять, включать, искать, разбираться в схемах, крутить, наблюдать за происходящими изменениями в механизмах. Есть несколько нестандартных задачек, которые задействуют небольшие знания физики. Но самое главное, здесь не мозг, а внимательность, искать надо много. А точнее иметь понимание, что тебе сейчас пригодится, а что нет.

Если ранее мы считали, что это квест для инженеров, то сейчас понимаем, что абсолютно для всех и каждого. Всегда ценится, когда в игре присутствует иная польза, кроме развлечения. Особенно это важно, когда на проект приходят играть дети.

Дата создания обзора: 24 марта 2019 года

Катушка Тесла на качере Бровина

Башня Теслы (теслабашня) — это не более, чем 2 катушки и генератор переменного тока. По сути это нестандартный повышающий трансформатор.

Представляю вашему вниманию очень маленькую самодельную катушку тесла на одном транзисторе или качере Бровина. В катушке Тесла на первичную обмотку подается очень высокое переменное напряжение высокой частоты, а в качере первичную обмотку питает коллекторный ток транзистора именно Бровин выяснил, что при такой схеме генератора на коллекторе возникает высокое напряжение и открыл новый способ управления транзистором и назвал это устройство Качер что означает качатель реактивности. Качер представляет собой высокочастотный генератор высокого напряжения, вследствие чего на терминале можно увидеть так называемый коронный разряд. Также вокруг него возникает довольно сильное электромагнитное поле способное оказывать влияние на радиоприемники мобильные телефоны особенно сенсорные и прочую электронику. Поэтому на фото работающего качера крупным планом заметны полосы. Именно эти устройством Тесла пытался передавать энергию на расстояние, получилось ли у него это неизвестно. Сейчас другого применения как игрушка не нашлось.

Итак, преступим для начала нужно рассмотреть схему, она очень проста и спаивается за 10 минут.

Я немного переделал её, вместо дросселя источник постоянного тока на 12 В и эл. конденсатор емкостью не меньше  1000 Мкф чем больше тем лучше.

Транзистор необходимо установить на довольно большой радиатор, иначе он начинает греться:

Затем предстоит самая рутинная и нудное занятие, катушку L2   нужно намотать очень тонкой проволокой примерно 0,01 мм или немного толще, но чем она тоньше, тем больше эффект.

Мотать нужно на маркер или на что — то подобное, но это должен быть именно пластиковый цилиндр, аккуратно виток к витку в один слой, если будете мотать с перерывами, промазывайте клеем иначе все пойдет насмарку.

Клеим маркер на стойку, для этого отлично подходит обычный диск:

Затем крутим первичную обмотку L1 2-5 витков  проводом очень большого сечения порядка 2-4 мм  для удобства лучше взять каркас диаметр, которого должен быть почти в два раза больше маркера: Нижний отвод от маркера, который идет на базу транзистора лучше пустить под  диском, чтобы он не касался вторичной обмотки.

Если все сделано правильно то схема должна работать сразу, проверять лучше лампой дневного света,  если свечения нет, поменяйте местами концы вторичной обмотки (толстого провода) или проверьте, не касается ли она маркера.

И так вот что можно сделать готовым качером

Если поднести к качеру газоразрядную лампу, то она начинает светиться







Теперь вы сможете повторить мини Башню Ворденклиф, более известную как Башня Теслы своими руками!

Трансформатор тесла своими руками — Документ

Трансформатор Тесла своими руками /modules.php?name=News&file=article&sid=1322

Изобретателем этой штуки является отец генератора переменного тока Никола Тесла, плодами которого мы пользуемся каждый день, включая что-либо в розетку переменного тока. Если вы видели в магазине стеклянные шары с разрядами внутри, то это родственник установки на фото — генератор Тесла высокой частоты и высокого напряжения. Не смотря на пугающий внешний вид разрядов (хотя в это и трудно поверить), но они абсолютно безвредны для человека. Дело в том, что токи столь высокой частоты идут по самой поверхности кожи не причиняя никакого вреда человеку. На выставке, где Никола Тесла демонстрировал первый трансформатор высокой частоты он сам был подсоединен к устройству и из его рук в зал били эффектные ветвистые молнии. Даже сейчас это смотрится потрясающе, а в конце 19-го века это произвело шок, Теслу считали чуть ли не колдуном.
Как собрать такую штуку своими руками, а так же историю изобретателя Николы Тесла читайте ниже.



Если вы захотите собрать трансформатор Теслы дома, то вам пригодится следующая ссылка, где вы найдете много схем и инструкций по сборке устройства: инструкции >>



Интересным моментом в физике этого процесса  является то, что на данный момент не существует физической теории, объясняющей действие трансформатора Тесла. Точнее, такая теория была у самого Теслы, но она разошлась с классической физикой и относится к альтернативной физике, признающей физический эфир как реальную среду передачи электромагнитных волн. Никола Тесла проводил и другие удивительные эксперименты, такие как передача электрической энергии по одному проводнику и даже по не-металлическому проводнику (затем это было развито в работах ученых Авраменко и Стребкова). Об этом можно прочитать здесь >>

Выходец из Хорватии Никола Тесла является самым загадочным ученым 20 века. Подарив человечеству генератор переменного тока он еще при жизни ушел в «андеграунд» и заработал славу «сумасшедшего ученого». В отличии от Эдисона, который был скорее талантливым бизнесменом чем ученым (кстати, Тесла какое-то время работал у Эдисона, но затем они разругались), Никола Тесла был человеком, для которого наука и знание стояли впереди коммерческой выгоды. Фантазия этого гения все больше уводила его в сторону от проторенной научной колеи. Карьера и признание Теслу не волновали. Показательным является история, когда Тесла взялся на деньги банкира Моргана строить башню трансатлантической связи. Вместо этого ученый решил построить установку, которая смогла бы обеспечивать всю округу бесплатным электричеством без проводов. В 1899 Тесла публично продемонстрировал лампы и двигатели, работающие на высокочастотном токе без проводов. Понятное дело, что инвесторам такая альтруистическая новация сильно не понравилось. Кроме того, пущенная на полную мощность установка Теслы извергала молнии в небо, вокруг экспериментальной башни пылал шар света диаметром в 30 метров и в радиусе нескольких миль наблюдались загадочные световые и электрические эффекты, а затем установка сожгла ближайшую трансформаторную станцию, оставив весь район без электричества. Когда Тесла работал под Нью-Йорком то к нему не раз выезжала полиция по жалобам соседей, от загадочных опытов Теслы все здания начинали дрожать как при землятресении в радиусе километра.

Тесла демонстрировал и вещи, которые были далеко за гранью понимания современного человека. Например, в подтверждении своей теории о существовании эфира Тесла публично модернизировал автомобиль, заменив двигатель внутреннего сгорания электромотором и маленькой загадочной «коробкой Теслы» (Tesla Box), питающим электричеством «из эфира» авто . Автомобиль ездил несколько дней без всяких видимых внешних поступлений энергии. Тесла также утверждал, что разгадал загадку телепортации и, по слухам,  упорно работал над установкой-генератором для мгновенного перемещения объектов через эфир. Если вы слышали об эксперименте «Филадельфия», якобы проведенного в конце 2 мировой войны американцами и случайно приведшему к телепортации военного корабля, то утверждается что на судне так же использовались разработки Тесла, правда их пытались применить для других целей: сделать невидимым корабль для радаров противника.

Вот такой это был ученый, в одиночку штурмовавший тайны Вселенной, первым открывшим радиовещание и переменный ток и ушедшего в отрыв от науки так далеко, что и сегодня большинство работ гения остаются непонятыми и необъяснимыми.

Статьи о Николе Тесла >>

Сделай сам — Модель S

Все включено на 1 секунду	выкл.	Последовательность запуска.	Ничего. Mobile Connector запускается.
Все на	выкл.	Включение. Mobile Connector запитан и находится в режиме ожидания, но не заряжается.	Убедитесь, что Mobile Connector подключен к автомобилю.
Потоковое	выкл.	Идет зарядка.	Ничего. Mobile Connector успешно заряжается.
Потоковое	1 вспышка	Зарядный ток снижен из-за высокой температуры в автомобильном разъеме.	Отключите Mobile Connector от автомобиля, а затем снова подключите его.Подумайте о зарядке в более прохладном месте, например в помещении или в тени. Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Потоковое	2 вспышки	Зарядный ток снижен из-за высокой температуры во входном штекере, который подключается к контроллеру Mobile Connector.	Отсоедините Mobile Connector от автомобиля и от стены. Убедитесь, что адаптер полностью вставлен, подключите Mobile Connector к стене, а затем подключите его к автомобилю.Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Потоковое	3 вспышки	Зарядный ток снижен из-за высокой температуры, обнаруженной в контроллере Mobile Connector.	Отключите Mobile Connector от автомобиля, а затем снова подключите его. Рассмотрите возможность зарядки в более прохладном месте, например в помещении или в тени. Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Потоковое	4 вспышки	Зарядный ток снижен из-за высокой температуры сетевой розетки.	Убедитесь, что сетевая розетка подходит для зарядки и вилка вставлена ​​правильно. Рассмотрите возможность подключения к другой розетке. В случае сомнений обратитесь к электрику.
Потоковое	5 миганий	Зарядный ток снижен из-за обнаруженной неисправности адаптера.	Убедитесь, что адаптер Mobile Connector подключен правильно.
Выкл.	1 вспышка	Замыкание на землю. Электрический ток течет по потенциально опасному пути.	Отключите Mobile Connector от автомобиля, а затем подключите его снова. Попробуйте использовать другую розетку. Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Выкл.	2 вспышки	Потеря грунта.Mobile Connector обнаруживает потерю земли.	Убедитесь, что сетевая розетка правильно заземлена. Рассмотрите возможность подключения к другой розетке. В случае сомнений обратитесь к электрику.
Выкл.	3 вспышки	Неисправность реле / ​​контактора.	Отключите Mobile Connector от автомобиля, а затем подключите его снова. Попробуйте использовать другую розетку. Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Выкл.	4 вспышки	Защита от повышенного или пониженного напряжения.	Убедитесь, что сетевая розетка подходит для зарядки и вилка вставлена ​​правильно. Рассмотрите возможность подключения к другой розетке. В случае сомнений обратитесь к электрику.
Выкл.	5 миганий	Неисправность адаптера.	Убедитесь, что адаптер Mobile Connector подключен правильно.
Выкл.	6 миганий	Неисправность пилота. Неправильный уровень пилота.	Отключите Mobile Connector от автомобиля, а затем подключите его снова. Попробуйте использовать другую розетку. Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Выкл.	7 миганий	Ошибка или несоответствие программного обеспечения.	Обновите программное обеспечение автомобиля, если доступно.Если обновление недоступно, обратитесь в ближайший сервисный центр.
Выкл.	на	Самопроверка не удалась.	Отключите Mobile Connector от автомобиля, затем подключите его снова. Если ошибка не исчезнет, ​​отключите Mobile Connector от автомобиля и от розетки, а затем снова подключите его.
Все на	1 вспышка	Тепловая неисправность.	Рассмотрите возможность зарядки в более прохладном месте, например в помещении или в тени. Если ошибка не исчезнет, ​​обратитесь в ближайший сервисный центр.
Все на	5 миганий	Неисправность адаптера. Ток зарядки ограничен 8А.	Отключите Mobile Connector от автомобиля. Подключите Mobile Connector обратно к автомобилю. Если ошибка не исчезнет, ​​отключите Mobile Connector от автомобиля и от розетки, а затем снова подключите его.
Выкл.	выкл.	Потеря мощности.	Отключите Mobile Connector и убедитесь, что в розетке есть напряжение.

Правда о таинственной башне Тесла в Техасе

Некоторое время назад таинственная башня, напоминающая Башню Варденклифа Николы Теслы, появилась за пределами Милфорда, штат Техас, сельской местности на севере центрального Техаса. Строительство башни Тесла было замечено жителями Милфорда в 2017 году, но лишь совсем недавно она стала неотъемлемой частью ландшафта.Любой, кто едет по I-35, может хорошо видеть его с шоссе; он стоит одиноко в поле, необычный и вырисовывающийся.

Фото: Wikimedia Commons

Сходство между таинственной башней Милфорда и башней Ворденклиф визуально поразительно, но ее прозвали башней Тесла не только на основании внешнего вида — видение Теслы башни Ворденклиф было связано с беспроводной передачей. Он пытался создать беспроводную телефонную систему, с которой мы живем сегодня, даже предсказывая изобретения, такие как часы Apple.К сожалению, Башня Ворденклиф в конечном итоге привела к падению инженера; Хотя его строительство было завершено в 1902 году, Тесла потерял его в 1915 году, потому что не мог позволить себе ипотеку.

Facebook / Мисти Аткиссон

Viziv Technologies, сторона, ответственная за строительство башни в Милфорде, преследует аналогичные цели. Если их эксперименты с башней увенчаются успехом, это будет означать, что они смогут передавать энергию по беспроводной сети между любыми двумя точками земного шара.Их цель — использовать поверхностную волну Ценнека, электромагнитную волну, которая использует поверхность земли в качестве ориентира, позволяя передавать сигналы и электричество на большие расстояния. (Электромагнитные волны являются результатом колебаний между электрическими полями и магнитными полями.)

Поверхностная волна Ценнека названа в честь Джонатана Ценнека, физика и инженера-электрика. Он был среди пионеров, изучавших электромагнитные волны. Поверхностные волны Ценнека еще не наблюдались экспериментально, и Viziv уникален тем, что его технология использует только эти поверхностные волны, а не излучаемые волны.

Фото: Wikimedia Commons

Цели Viziv Technologies можно лучше всего резюмировать в их заявлении о миссии: «Наша миссия — выводить на рынок технологии поверхностных волн безопасным, экологически сознательным и надежным образом, улучшая условия жизни во всем мире». В мире есть люди, у которых нет доступа к электричеству; если эти эксперименты будут успешными, это может означать экологически безопасный способ обеспечения электричеством или средствами связи.Это захватывающее время для Техаса. Viziv приносит технологии будущего на наш задний двор и заверил жителей окрестностей, что их эксперименты не окажут на них вредного воздействия.

НАБОР TESLA COIL ДЛЯ СДЕЛКИ | Повязки Mepits

Катушка Тесла — это электрическая резонансная трансформаторная схема, разработанная изобретателем Николой Тесла в 1891 году. Она используется для производства электроэнергии переменного тока высокого напряжения, низкого тока и высокой частоты. Тесла экспериментировал с множеством различных конфигураций, состоящих из двух, а иногда и трех связанных резонансных электрических цепей.

Комплект «Сделай сам» для создания катушки Тесла.

Катушка Тесла — одно из самых известных изобретений Николы Тесла. Катушка Тесла используется для создания фантастических высоковольтных дисплеев с длительным искрением. Теперь ваша катушка Тесла готова к использованию! Следите за питанием и следите за любыми искрами в нижней части вторичной обмотки или на батарее конденсаторов. Если вы видите это, немедленно выключите его. ЗАПРЕЩАЕТСЯ прикасаться к первичной катушке или любому другому компоненту на нижнем уровне вашей базы во время работы катушки Тесла! Результат может быть фатальным.2. Если катушка Тесла по-прежнему работает не очень хорошо, попробуйте отрегулировать искровой промежуток. Болты должны быть расположены на достаточном расстоянии друг от друга, чтобы они едва стреляли.

• В отличие от некоторых других экспериментов с высоким напряжением, стримеры катушки Тесла могут быть очень вредными. Если вас шокируют стримеры, вы не почувствуете боли, но ваша кровеносная и нервная система могут серьезно пострадать. НЕ ПРИКАСАЙТЕСЬ ЕГО ПРИ ЛЮБЫХ ОБСТОЯТЕЛЬСТВАХ. Каркас изготовлен из пластика и других деталей ручной работы.Будьте осторожны при сборке. Этот продукт предназначен для одноразового использования. Примените свое творчество при сборке. Руководство по сборке прилагается к комплекту.

Комплект «Сделай сам» для сборки катушки Тесла. Катушка Тесла — одно из самых известных изобретений Николы Теслы. Катушка Тесла используется для создания фантастических высоковольтных дисплеев с длительным искрением. Теперь ваша катушка Тесла готова к использованию! Следите за питанием и следите за любыми искрами в нижней части вторичной обмотки или на батарее конденсаторов.Если вы видите это, немедленно выключите его. ЗАПРЕЩАЕТСЯ прикасаться к первичной катушке или любому другому компоненту на нижнем уровне вашей базы во время работы катушки Тесла! Результат может быть фатальным. 2. Если катушка Тесла по-прежнему работает не очень хорошо, попробуйте отрегулировать искровой промежуток. Болты должны быть расположены на достаточном расстоянии друг от друга, чтобы они едва стреляли.

DIY Mini Tesla Coil Kit 15 Вт музыкальный плазменный динамик беспроводной передачи постоянного тока 15-24 В магазин Dingdong Tesla A

номер позиции etp-ex-B078YX3Q7S

Самая низкая цена	10.99
БЕСПЛАТНАЯ ДОСТАВКА при $ 25 + заказ
Доступна подарочная упаковка
Удовлетворение гарантировано
Легкий возврат

купить сейчас Приблизительное время доставки
от 1 до 3 рабочих дней
Возможна ускоренная доставка.

• Это Tesla Tesla на основе общего увеличения музыкального плеера, вы можете воспроизводить музыку на телефоне / компьютере, чистый звук.

Входное напряжение 15-24 В постоянного тока, когда длина дуги 24 В 5-10 мм идеально подходит для измерения длины дуги малого размера и диапазона энергий может быть длительная непрерывная работа, вы также можете включить горящие светодиодные вспененные энергосберегающие лампы с частотой мигания трубки вы можете воспроизводить беспроводную передачу энергии вращающаяся дуга и т.п. Принцип беспроводной передачи: катушка, соединенная на обоих концах с обоими концами. Светодиод устройства, излучающего около светодиода, будет Qiliang принцип резонансной беспроводной передачи энергии. Производство Dingdong Store.Примечание: это DIY KITS, вам нужно сделать это самостоятельно! благодарю вас! Разъем 3,5 может быть подключен к мобильному телефону MP3 компьютерный звук. Это Tesla Tesla на основе общего увеличения музыкального плеера, вы можете воспроизводить музыку на телефоне / компьютере с чистым звуком.

Покупатели также купили:

Подробнее о продукте:

Артикул	etp-ex-B078YX3Q7S
Количество в наличии	14
Размеры упаковки	1.97×3,15×3,54
Номер детали производителя	Магазин Dingdong
Amazon ASIN-код	B078YX3Q7S
Вес продукта в упаковке	0,1
Категория	Научные наборы

Как настроить катушку Тесла в RUST

Facepunch добавляет немного искры в защиту базы с помощью катушки Тесла в RUST.

Автономная защита базы в RUST исторически известна благодаря использованию автоматических турелей, ловушек для дробовика и огнеметов, а с появлением электрической системы ее полезность и сложность значительно возросли.Эта новая электрическая система также привела к появлению катушки Тесла, нового элемента в автоматизированной базовой защите, точнее, меди.

В отличие от стандартной ловушки для дробовика, автоматической турели или огневой турели, катушка Тесла, не являющаяся традиционным механизмом защиты базы, должна быть настроена иначе. Во-первых, то, как вы применяете катушку Тесла внутри своей базы, требует совершенно другого образа мышления. Катушки Тесла повредят игроков независимо от их аутентификации в шкафу с инструментами.

После того, как вам удалось рассчитать расположение катушки Тесла, вы можете заставить их проделать замечательное количество трюков, таких как:

• Медленные рейдеры вниз в середине рейда
• Окончательный нокаут неподготовленных игроков
• Ловушка игроков на поле огня
• Спасайтесь от повреждений при падении.

Верно, при определенных обстоятельствах вы можете обнаружить, что вращаете катушку Тесла на себе.

Но катушка Тесла — сложный компонент, и потребуется немного практики, чтобы научиться правильно ее настраивать.Вам понадобится понимание основ электричества RUST и несколько дополнительных компонентов.

Где взять катушку Тесла в RUST

Вы можете найти катушку Тесла в затонувших сундуках, ящиках с добычей и у ученых нефтяных вышек со скудным шансом выпадения 1%. Однако самый эффективный способ быстро получить катушку Тесла — это купить ее в торговых автоматах у памятника Outpost за 75 лома.

Возможно, вам стоит купить столько катушек Тесла, сколько вам нужно, вместо того, чтобы тратить время на их изготовление.Изготовление катушки Тесла обойдется вам в 10 HQM и один технический мусор. Намного легче достать 75 лома, а технический мусор находит и другое применение в высокотехнологичном оборудовании.

Как разместить катушку Тесла в RUST

После того, как вы получили катушку Тесла, вам нужно будет поместить ее в горячую панель и сделать ее активным выбором. После этого вы увидите перед собой плавающую направляющую по размещению.

Если направляющая синего цвета, вы можете поместить катушку Тесла вниз. В противном случае, если он красный, вам придется переместить катушку Тесла в место, где она станет синей.Убедитесь, что ваш персонаж не стоит слишком близко к месту размещения, так как это может помешать ему.

С точки зрения размещения катушка Тесла несколько снисходительна. Важно помнить, что электричество от катушки Тесла изгибается примерно в радиусе одного фундамента от того места, где вы его размещаете, поражая все и каждого в пределах этого радиуса. Игроки, попавшие в дугу электричества, не смогут ни прыгать, ни бегать.

Когда радиус нескольких катушек Тесла перекрывается, повреждения каждой катушки складываются, поэтому размещение более одной катушки в заданной области — хорошая идея для увеличения воздействия.

Питание катушки Тесла из материала RUST

Катушка Тесла, как электрический компонент, требует питания для работы. Таким образом, есть несколько деталей, которые вам нужно знать, чтобы правильно применить катушку Тесла. После подачи питания катушка Тесла не выключится, пока не будет отключено питание или сама катушка не сломается.

Катушка Тесла также может потреблять различную мощность, которая влияет на то, какой урон она наносит. Как правило, катушка Тесла наносит 1 единицу урона в секунду за каждый поданный на нее вольт.Максимальный выходной урон составляет 35.

Как уже упоминалось, урон от катушек Тесла может складываться, поэтому вы можете разместить 3 для силы 35, чтобы доставить мгновенную смерть любому игроку, который выходит на поле.

Ремонт катушки Тесла в RUST

Катушки Тесла имеют большой выход из строя, который смягчается тем фактом, что катушки Тесла со временем повреждаются, пока на них подается питание. При любом напряжении активная катушка получает одно повреждение в секунду. Обладая прочностью в 250 единиц здоровья, это дает катушке Тесла время работы чуть более четырех минут.

Катушки Тесла можно отремонтировать, ударив по ним деревянным молотком и имея в инвентаре качественный металл. Однако вы не можете отремонтировать катушку Тесла в течение 20 секунд после ее повреждения.

Поскольку вы не можете оставлять катушку включенной бесконечно долго, вам нужно будет найти изобретательные способы включения и выключения питания, будь то вручную, автоматически или и то, и другое.

Один из вариантов — подать питание от источника к коммутатору, который затем поступит на катушки. В качестве альтернативы вы можете настроить напольный переключатель или датчик HBHF для включения линии питания ваших катушек, активируя их только при прохождении незарегистрированного игрока.

Медленные эффекты катушки Тесла

Помимо наносимого урона, катушки также замедляют движение игроков, проходящих через поле дуги. Даже если игрок проходит только через край области, его движение значительно замедлится.

Вы можете использовать этот эффект замедления, чтобы снизить скорость падения. Просто установите катушку на таймере короткого замыкания на высоте не менее 5–6 футов над землей, активируйте ее и нацельтесь на падение через поле.

Обязательно уменьшите повреждение катушки до минимума, чтобы не получить слишком много повреждений от катушки.Немного ранения лучше, чем мгновенная смерть от падения. Также помните, что находясь внутри арки, вы не можете прыгать.

Катушки Тесла — это универсальный компонент электрической защиты базы.

Применение катушки Тесла весьма ситуативно, но при правильном применении может быть мощным инструментом. Так что попробуйте, добавьте слои к защите базы или попробуйте базу с электрическими ловушками. И не бойтесь экспериментировать с побочными эффектами компонентов. Никогда не угадаешь, что откроешь.

Австралийский объект высокого напряжения от Питера Террена (также известного как Dr Electric) с 200 проектами например …


Катушка Тесла искры. Прекрасно быть рядом. (нажмите для увеличения)

Текущие показатели в Australia’s Got Talent
Меня пригласили выступить на кастингах Australia’s Got Talent в Перт, и его показали 10 мая на 7 канале.

Вот 7-секундный анимированный gif версия 2-х минутного акта.

Ниже мое выступление с видимого на YouTube по всему миру (не только в Австралии) Dr Electric, пожалуйста …

Ниже приведены характеристики моей видеокамеры (используемой для наблюдения за безопасностью). Он включает в себя оригинальную звуковую дорожку и многое другое, чего нет в телешоу.

Перейти на мою страницу в СМИ здесь все видео и описываю мою конструкцию и настройку.

См. Запись в Википедии о У Австралии есть талант 2011.

Перейти на официальный сайт видео Australia’s Got Talent

Ссылка на фото галереи на тему Australia’s Got Talent.

Выше показаны два основных трюка, которые я сделал. Слева показано, как сжигать Компакт-диски и деревянный стержень, который я держу в руках, воспламеняются. Право показывает искры на металлическую клетку, которая меня окружает.

Не стесняйтесь играть оригинальный саундтрек пока вы продолжаете изучать этот сайт.

Резонансный трансформатор с воздушным сердечником (Australia’s Got Talent) Майкла Террена

Эй, нажмите эту кнопку, чтобы получить деньги и друзей !!. Ну на самом деле только мой Спасибо за тестирование моей стартовой страницы на Facebook для этого сайта.

Лучшие ТВ видео
В этой новостной статье по телевидению показана моя большая катушка Тесла, на которой установлен клип «Электричество».Из США MSNBC news в декабре 2008 года. Подобные телепрограммы из 17 стран с моими материалами показаны на моем Страница СМИ. (30 сек)

Счетчик просмотров:

Discovery USA показал фильм «Это возможно? « в США 3 раза с 7 апреля по 2 мая. Мои материалы были представлены на 7 апреля. минут и название было Dr Electric, Human Lightning стержень …. хммм. Похоже, мне нужны цветные колготки и я ношу нижнее белье. снаружи — возможно 2 пары.
От режиссера Нила Томаса (Thunderbird Films), которые прилетели из Канады. Это было снято Оператор Дин Ломакс 7 ноября 2009 г. Долгая 13-часовая съемка из 4-х часового отснятого материала на одну камеру и 3ч с другой. Снято на месте (мой дом в Банбери, Западная Австралия) и показывает много больших искр и трюков, включая искры на меня, пока в бассейне. Эй, я даже несколько арбузов взорвал. Видео длится 8 мин.

Счетчик просмотров:

Лучшие проекты:
Проверьте 16000 Джоулей 12000 вольт конденсаторная батарея для очень мощные разряды.Половина гигаватта пиковой мощности, используемой для Может раздавить, измельчение монет взрывающиеся провода, взрывающиеся арбузы и многие другие эксперименты. Возможно, посмотрите на Рождество дерево 2009 г. Катушка Тесла Red Alert, Би-лестница Иакова, изготовление жидкий кислород, видео с канала Discovery с моими вещами, мой новый рекордная длина искры 11 ноги, разноцветные искры, видео Tesla Envy — ОЧЕНЬ близко к огромные искры, клетка далеков, плавание с напряжением 100000 вольт, видео защиты автомобиля от угона, «Глаз Саурона» и искры для новичков проект всего из 3 компонентов.
Другие конденсаторные батареи с электронное переключение приводных снарядов, таких как рельсовая пушка и ружейный пистолет. Другое HV оборудование материал включает умножители напряжения, Генератор Ван де Граафа, Лестница Иакова, лифтеры и другие источники высокого напряжения. Различный лазеры в том числе самодельные ультрафиолетовый азотный лазер, НдЯГ, HeNe, Blu-ray лазер, а также СО2. Также магнитогидродинамический водить машину, 800 Сварщик, огромные кольца дыма, жидкий азот, феррожидкость магнитная левитация, прочее электронные проекты и несколько недоработанных идей…

Что Новый:
, 29 мая 2011 г. Посетите блог «Что нового» для подробностей. Я сделал современную интерпретацию знаменитого фото Теслы с его беспроводным световым глобусом. Я выступал в заплыве У Австралии есть талант. Основные события последних месяцев включают работу над предложением НАСА, чтобы посмотреть на мой свет Космос. Свет используется на Самый яркий в мире велосипедный фонарь (ниже) и Самый яркий фонарик в мире.Также см. Рождественская елка 2010. Был в гостях. из Любители SteamPunk проведут ночь доброты Tesla. С опозданием задокументировал мой последний День открытых дверей в марте.

Выше Самый мощный в мире велосипедный фонарь

С Рождеством, народ! Вот на что мы похожи под землей.

Скоро в продаже. В Самый яркий фонарик в мире, освещающий маяк.

Лучшие фотографии: (из более 1400 на этом сайте)

(нажмите для увеличения)

Вышеупомянутый «Современный мыслитель» — это моя интерпретация классического произведения Родена. статуя «Мыслитель».Это передает концепцию современной электрической эры с шквал электрических помех в нашей жизни. Столько всего происходит и требуя нашего внимания, что трудно «думать».
Верите в это ?. И я нет. Я просто люблю делать красивые яркие фото ….
Это было сделано как эксклюзив для Журнал Vice кто попросил показать новый проект.
Кстати, нигде на этом сайте нет фотошопа. Это все то, что камера видит. Посетите страницу Modern Thinker, чтобы узнать строительство этого.

(нажмите для увеличения)

Вверху — рождественское дерево Tesla. с 2009 года из искр катушки Тесла Вот как мы сделать это в Оз. Счастливого Рождества.

(нажмите для увеличения)

Выше солдат Тесла из Красная тревога в действии с настоящей катушкой Тесла.

(нажмите для увеличения)

Выше показывает «Тесладоубийца под охраной автомобиля». Вы должны увидеть видео, а также для смеха.

(нажмите, чтобы увеличить)

Выше показана катушка Тесла с вращающимся длинным отрывом. точка выглядит драматично при выдержке в 22 секунды. В «Глаз Саурона». Две фотографии выше были замечены примерно 500 000 человек по всему миру с февраля 2007 г. более 100 000 посещений моего сайта.У моего интернет-провайдера закончилась пропускная способность, и мне пришлось закрыть его вниз на сутки после переноса 330 Гб. Он был показан на некоторых крупных сайтах и сотни блогов, а также был популярен в России и Японии. (Для печати, 6 мегапикселей необрезанные версии большинства фотографий доступно за небольшую плату — напишите мне).

(нажмите, чтобы увеличить)

Выше «Аура Саурона». Выглядит нереально, но никакого «фотошопа» нет где угодно на этом сайте.Все мои фотографии сделаны с однократной экспозицией с очень небольшая постобработка т.е. реальные фото. Эффекты приходят от выполнения вещи во время экспонирования, которые могут быть поразительными, особенно если источник искр сместились или повернулись, как указано выше.

Выше — анимированный гиф, показывающий эффекты вращения стержня сверху. В в реальном времени на один оборот уходит 7 секунд.

(нажмите, чтобы увеличить)

Выше мое воссоздание Теслы и его беспроводного светового шара в сравнении с оригинал.

(нажмите, чтобы увеличить)

Выше показана установка. Посмотрите, как земной шар просто сидит в космосе. Это галстук между двумя сценами

Чтобы сделать этот снимок с одной длинной выдержкой, откройте затвор и сделайте снимок. фото со вспышкой выше.

Затем убегайте (в темноте, чтобы это не зафиксировалось на камере с затвором). Все еще открыт).

Включите несколько секунд искры катушки Тесла на земном шаре.Я в безопасности на расстоянии.

Закройте затвор (всего 13 секунд), и два изображения объединятся в одно. экспозиция.
Никаких фотошопов — никогда.

(нажмите, чтобы увеличить)

Вверху клетка далеков. Просто то, что вам нужно, чтобы поближе познакомиться с большим количеством вольт. И ты можешь даже использовать в нем телефон.

(нажмите для увеличения)

Выше: Как насчет красные искры?

(нажмите, чтобы увеличить)

Вверху: есть много других цветов, которые можно увидеть в разноцветные искры.Это однократные фотографические экспозиции через прозрачные и цветные фильтры по очереди.

(нажмите, чтобы увеличить)

Вверху плывет 100000 вольт. Конечно, это безопасно. Жестяные шляпы защищают тебя. Делайте это только дома. Увидеть Подробности в видео на канале Discovery, 5:14 мин.

(нажмите для увеличения)

Вверху: кольцо «антивирусная» защита с помощью искр в 60 000 вольт.

Эй, я не занимаюсь только высоковольтными вещами.

(нажмите для увеличения)

Вверху: Этот монстр 7000 люмен светится на 100 Вт, и может записывать такие вещи, как этот футляр для компакт-дисков. Ярче, чем автомобильные фары, так что отлично подходит для безответственного веселья на велосипеде.

Я тоже люблю взрывать …

… нравится взорвать арбуз с электрической мощностью.Хорошее чистое развлечение.

(нажмите, чтобы увеличить)

Вверху взрывающийся пасхальный кролик — потому что я могу (и обертывание фольгой токопроводящее).

(нажмите, чтобы увеличить)

Вверху: конденсаторная батарея разряжается на 3 кДж на стальную вату для более впечатляющие эффекты бенгальского огня. Увидеть второй канал Discovery видео 3:45 мин для этого в реальном времени.

(нажмите для увеличения)

Выше: Множество ярких картинок от От 30 000 до 100000 вольт. Я люблю искры …

(нажмите для увеличения)

Выше изображены катушки Теслы с искрами от 2 дюймов (5 см) до 11 футов (3,3 м). Кажется странным, что моя самая длинная искровая фотография — это 26-я фотография вниз.

(нажмите для увеличения)

Вверху портфель катушка Тесла. и искры в световом шаре.

(нажмите для увеличения)

Выше катушки Теслы искры на моем язык, ведущий струну до 30 фторкаучуки и извинения перед Творение Микеланджело.

(нажмите для увеличения)

вверху, несколько необычных твердотельных катушек Тесла слева, использующих SIDAC вместо искровой разрядник, в центре по схеме Ройера и справа на основе вакуумной трубки катушка и ее искры.

(нажмите для увеличения)

The большая конденсаторная батарея работает на огромная мощность сейчас и отлично подходит для взрыва проводов.

(нажмите для увеличения)

вверху, слева направо: электронное произведение искусства, самодельный компьютерный плоттер и солнечная модель автомобиля.

(нажмите для увеличения)

Вверху слева мой новый установлен подъемник с неоновой подсветкой. В центре показана пробежка на открытом воздухе, а справа показана инсталляция в науке. музей.

(нажмите, чтобы увеличить)

Вверху слева гораздо сильнее подъемник, работающий на 80 кВ, поднимающий его собственный вес. На правом фото показаны искры диаметром 4,5 дюйма при перегрузке.

(нажмите для увеличения)

Слева вверху мой дисплей с магнитной левитацией бег, центр катушка левитирует, а справа зажигание водорода / хлора в задней части моей модели лодки с магнитогидродинамический привод.

(нажмите для увеличения)

Слева вверху аэрогель, легчайшее твердое вещество в мире — «замороженный дым», и прямо причудливый феррожидкость.

(нажмите для увеличения)

Слева вверху мой самодельный Азотный лазер с лучом из флуоресцеина. На центральном рисунке показана дифракционная картина азотного лазера.Лазер является ультрафиолетовым, но светится синей флуоресценцией на белой бумаге. Правое изображение показывает зеленый диод 5 мВт и лучи красного HeNe мощностью 10 мВт, падающие на камеру.

(нажмите для увеличения)

Слева вверху — фиолетовый лазер из Плеер Blu-ray превращен в лазерную указку. В центральное фото показывает голограмма с этого устройства. Справа — луч флуоресцеина, тонизирующая вода и родамин показывает зеленую, синюю и оранжевую флуоресценцию по очереди.

(нажмите для увеличения)

Слева мой сын с голубым лазером прожигает крышу гаража. (На самом деле небольшой алкоголь огнемет). В центральное фото показывает настоящий синий лазер параллельно красному лучу HeNe. Справа — узор из лазерного луча. модулируется двумя зеркалами гальванометры.

(нажмите для увеличения)

Слева: «Подними меня, Скотти», куда-то вдаль. галактики… Луч аргонового лазера модулируется двумя зеркалами. гальванометры. На фото в центре показано драматические эффекты, создавая дымовой туннель с круглым лучом. Справа узор из балки через дифракционную решетку, показывающую несколько спектральных линий.

(нажмите для увеличения)

Вверху слева показан 800 ампер. Spotwelder flash. Центр — это обратная поставка. Справа работает от батареи Коробка для конфет HV поставка с использованием старых запчастей для фотоаппарата и телевизора.

(нажмите, чтобы увеличить)

Вверху слева жидкость азот в бассейне. На фото в центре показан опасный трюк моя рука в жидком азоте. На правом фото показано снаряжение, которое я использую для изготовления жидкий кислород используя жидкость азот.

(нажмите, чтобы увеличить)

Вверху слева — банановый молоток для забивания небольших гвоздей.Банан становится твердым и хрупким при температурах жидкого азота. Справа находится цветок сделан из стекла и хрупок.

(нажмите для увеличения)

Вверху слева тоник под УФ-свет. В центре — скорпион, флуоресцирующий в ультрафиолете, а справа — горстка. из уранового стеклянного мрамора.

(нажмите для увеличения)

Слева вверху готовый рельсотрон.центр — это Ручной койлган и право, а Лопаточный пистолет.

(нажмите для увеличения)

Выше. Дробление банок с улучшенной магнитной индукцией и теперь разрывает банку на 40000 А.

(нажмите, чтобы увеличить)

Выше. Большая консервная дробилка в ток 80000 А разорвет его на треть или по спирали в зависимости от форма рабочей катушки.

(нажмите, чтобы увеличить)

вверху, технические детали о измеряя очень высокий импульсы тока. На фото в центре изображена ранняя монета. попытка усадки, и правая фотография показывает удивительную усадку в 1 иену монета. Вы все еще можете увидеть японских иероглифов в миниатюре. Бонсай для монеты.

(нажмите, чтобы увеличить)

Выше Магнеформинг — это использование экстремальные магнитные поля для образования металлического листа над объектом.

(нажмите для увеличения)

Вверху переделываем микроволновку в полезную Подача ВН. Блок питания образца 1971 года. Правое фото на самом деле мое самое впечатляющее дуга высокой мощности на расстоянии более 2 футов от рентгеновский трансформатор.

(нажмите для увеличения)

Вверху лестница Иакова и Би-лестница Джейкобса.На да, некоторые искры смотрят в конец.

(нажмите, чтобы увеличить)

вверху, странное поведение высокого напряжения. Woodburn фракталы, репеллент дуги отвертка и плазма в магнитном поле.

(нажмите, чтобы увеличить)

Банка Вы выясняете, какое отношение они имеют к высокому напряжению или магнетизму? Левый, центр или право на ответы.

(нажмите для увеличения)

Подробнее

странное поведение высокого Напряжение. Электростатическая левитация непроводящей (деионизированной) воды и дуги на поверхность воды.

(нажмите для увеличения)

Высокоскоростной фотографии искр катушки Тесла, показывающие детали событий во времени после искра (слева), перед основной искрой (в центре) и детали полярности каждая замыкающая искра.Возможно, обычные фотографии, пока вы не считаете, что разница во времени между каждой искрой на левой фотографии составляет 5 миллионных долей второй.

(нажмите для увеличения)

Один вольт может быть впечатляющим тоже (на 533 ампера). Спинтарископ сделаны из материалов вокруг дома для просмотра активности альфа-частиц. Внутреннее устройство рентгеновской головки на 120 кВ.

Радиоактивность актуальна.Вот показания моего счетчика Гейгера.

(нажмите для увеличения)

Выше счетчик Гейгера

регистрация высоких количеств в пробе урановой руды. График показывает количество радиационного фона в моем доме. обновляется 6 ежечасно (при подключении). Посетите страницу здесь для получения подробной информации о моем другие радиоактивные вещества.

(нажмите для увеличения)

Удивительный мотор

Marinov (двухшариковый гонок и оси) при 1223 об / мин и 165 А.Справа находится невероятно простой униполярный двигатель, который работает со скоростью 5000 об / мин и требует секунд для сборки.

(нажмите для увеличения)

Слева вверху

магнитный датчик множество. В покое скучно, но по центру и справа получается интересное картографирование необычных полей при движении.

(нажмите для увеличения)

Выше показан вихрь

. кольцевая пусковая установка.Много веселья и уникальная возможность для баскетбола игроков.

(нажмите для увеличения)

Подробнее

vortex кольцевые кадры, дающие необычные эффекты, такие как «НЛО» в центре. Тоже оранжевый дым.

(нажмите для увеличения)

Более необычные эффекты искры от очень

большой световой шар и Искра играет над магнит в воде.Лазерный сканер дает интересные эффекты.

---

(нажмите для увеличения)

На фотографиях выше показана 5-секундная выдержка бенгальский огонь прикреплен к электрическая дрель.

(нажмите для увеличения)

На фотографиях выше показаны 5-секундные снимки двух разных типов Светодиодные матрицы, дающие необычные эффекты. Компакт-диск в микроволновке также дает необычные фрактальные узоры.

(нажмите для увеличения)

Выше:

Комета МакНота фото который попал на обложку китайского астрономического журнала и нескольких другие места.

(нажмите для увеличения)

вверху, встретить

дружелюбных посетителей нашего загородного дома.

Другие средства массовой информации
Открытие Канал — Daily Planet TV в Канаде снял 4 видео из моих вещей.Хорошая высококачественная продукция, на съемку которой уходило около 6 часов на каждые 5 минут. И первый получил награду. Подробнее в СМИ.

Голландский Novus TV Снят ноя 2008. Сюзанна из Veronica TV в Голландии записала отрывок об электричестве для программа по фобиям. Она сталкивается с электричеством от небольших ударов на ее руке к катушке мини-Тесла. Затем переходим к стоянию в клетке с шестью футами. искры от огромной катушки Тесла падали всего в нескольких дюймах от ее лица.Она был искренне напуган и много уговаривал. После этого это было в в бассейне, чтобы ей на голову в фольгированной шляпе попали двухфутовые искры. Подробнее в СМИ. (15 минут)

Счетчик просмотров:

Мое видео

Дымовые кольца 2006 См. Дополнительную информацию здесь.
Также на YouTube 307845 просмотров, Перерыв 514472 просмотра, 330 комментариев и Myspace просмотров: 245,252, 655 комментариев.Это более миллиона просмотров не включая мой сайт.

Счетчик просмотров:

Тесла зависть 2007
Это мое лучшее видео под названием «Tesla Envy — получение ОЧЕНЬ близок к огромным искрам ». Смотрите искры от моей самой большой катушки Тесла. попадание в клетку Фарадея всего в нескольких дюймах от моего лица.
Также есть Youtube Tesla Envy просмотров 108,931,

Счетчик просмотров:

Tesla Car Thief protection Подробней о съемке видео здесь.
Также есть Youtube с 229563 просмотра и Перерыв с 385128 просмотрами.

Количество просмотров:

Магнитная левитация показывая магнит, вращающийся в воздухе.

Счетчик просмотров:

Tesladownunder в СМИ: Нет лучший сайт в мире, но очень стараюсь.

Вот где я стою …
Около 2000 веб-сайтов содержат ссылки или мои фотографии.Смотрите их здесь на Обратные ссылки.

Google PageRank 5 (0-10)
Поиск Google для Tesladown под: 75 000 просмотров, октябрь 2009 г.
Рейтинг Alexa пиковая глобальная доступность интернета 0,016%. В настоящее время 0,0016%. Рейтинг 94 400 Июль 2007
Digg: всего Diggs (для Tesladownunder хитов) 14 000 в 52 темы окт. 2009.

(нажмите для увеличить)

Maxim Magazine (версия для Великобритании вверху слева), декабрь 2007 г. Это «мужской журнал», обложка, возможно, слишком дерзкая для моей первой полосы. Хорошо, это

здесь (обложка для Великобритании) NSFW. Также были разные статья на чешском Maxim с похожей обложкой NSFW здесь (чешский)

(нажмите, чтобы увеличить)

Слева вверху находится Статья 3 в газете Metro в Великобритании, 7 декабря 2007 г. (1 миллион тираж) и справа Спектр.IEEE Май 2007.

На этом сайте есть 2500 фотографий на 33 страницах объемом более 860 МБ.
Эта страница часто обновляется (последний 11 января 2011 г. ) так что не стесняйтесь посетить снова.

Свяжитесь со мной
Комментарии? Запросы? Критика? Сделали нечто подобное? Напишите мне, Питер Terren
Обратите внимание, что я не заинтересован в обсуждении «Свободной энергии», Теслы. бездоказательные идеи или лженаука.

Реклама
У меня ограниченная реклама и рассмотрю предложения. Этот сайт в настоящее время выполняется около 800 000 обращений в год. 10 долларов принесут вам или вашу компанию упоминание и ссылка в левом столбце (см. пожертвования ниже).

Пожертвования
Эй, хочу, чтобы твое имя было эта страница? Я скромен, но это можно все еще будет дорого вещи. Если вы хотите пожертвовать 10 долларов США на дальнейшие проекты, я буду больше всего благодарен и предоставит подтверждение на этой странице в левой руке столбец.

(и теперь приступаем к его очистке с помощью Microsoft ExpressionWeb 2)

посетителей обоих сайтов с февраля 2003 г.

Это довольно технический сайт. В глоссарий может помочь.

Strewth, приятель. Я родом из Австралии. Вот как мы это делаем здесь.

Заявление об ограничении ответственности
Это опасная штука. Ваше первое прикосновение к действующему напряжению первичной катушки Тесла (10000 вольт) имеет хорошие шансы на летальный исход и легко остановит ваше сердце.В длинные искры также могут быть смертельными. Они могут не остановить твое сердце, но ты можешь потерять сознание и перестать дышать. Конденсаторы высокого напряжения, используемые с дробилкой жестяных банок, равны опаснее с многократно смертельным зарядом. Конденсаторы от дефибрилляторов на самом деле предназначены для остановки вашего сердца.
Департамент энергетической безопасности одобрил оборудование катушки Тесла, но см. Разное для получения подробной информации, поскольку они не подключаются непосредственно к сети, а скорее проходят через каскад 50 В переменного тока.
Прочтите и оцените информацию здесь. Не пытайтесь ничего из этого, если вы прочитали все, что можно здесь и где-либо еще, и у вас есть ясный и надежный план безопасности. См. Дополнительную информацию в Разное.

Катушка Тесла в коробке для сигар | Вселенная Tesla

Лучистая сила, если только это чудо катушки Тесла. Попадая в поле возбужденной катушки, обычная лампочка светится странным фиолетовым светом, когда из нити вылетают розовые ленты.Это освещение будущего? Лампа для чтения юной леди состоит из люминесцентной лампы без проводных соединений. Катушка Тесла, питающая лампу, находится в другой комнате, но простые стены не являются препятствием для ее энергии. Провода небольшого диаметра не могут сдерживать высокочастотные токи, генерируемые катушкой Тесла. Ток вырывается из провода, зажатого между глянцевыми пластинами, заставляя его светиться в темноте.

Works Weird Wonders

«Есть ли, спрашиваю я, может быть более интересное исследование, чем исследование переменного тока?»

Этим вопросом, заданным группе выдающихся инженеров и ученых более полувека назад, Никола Тесла открыл обращение и эпоху. Эти слова привели ведущих ученых двух континентов в настоящую волшебную страну потрескивающих щеточных разрядов, неописуемо красивого газового свечения и энергии, охватывающей пространство, которую провода не могли ограничить.

В ту историческую ночь молодой Тесла представил публике чудеса высокочастотного переменного тока высокого напряжения (H.F.H.V.A.C.). Его источником была теперь знаменитая катушка Тесла.

Высокое напряжение не любят ограждать. Это серьезная проблема для инженеров, но для экспериментаторов с катушками Тесла корона — долгожданный знак.

Катушка Тесла — это трансформатор, используемый для повышения среднего-высокого напряжения, H.F.A.C., до фантастически высоких напряжений.Следуя инструкциям на следующей странице, вы сможете построить катушку, способную производить все эффекты, описанные в этой статье. Когда ваша катушка будет завершена, замкните выключатель накала. Через десять секунд замкните высоковольтный выключатель. Сразу же дуга в 2 1/2 дюйма выскочит из высоковольтной клеммы в окружающий воздух. Если этого не произойдет, первичные катушки, вероятно, дергаются, и в любой из них следует поменять местами соединения. может и будет легион.Два из них проиллюстрированы четырьмя фотографиями ниже. Для эксперимента № 1 ваше оборудование состоит из жесткой горизонтальной проволоки, опирающейся на свободно движущийся металлический спиннер. Если проволока покрыта шеллаком по всей длине, так что коронный разряд может разряжаться только на концах, тогда, когда H.F.A.C. Врывается в проволоку, весело и ярко гонит ее по кругу.

Эксперимент № 2 демонстрирует неэффективность стекла для сопротивления горячей электрической энергии, исходящей от катушки Тесла.Один из двух металлических стержней разрядника идет к высоковольтной розетке; другой возвращается на землю. Оба экранированы от любых средних контактов. Когда зазор сработает плавно, вставьте лист пластинчатого стекла толщиной 1/4 дюйма — и наблюдайте, как искра проходит насквозь.

Несмотря на эти факты и ужасающий внешний вид, корона совершенно безвредна. Если вы держите в руке медный стержень и поднесите его свободный конец ближе к разряду, ток перейдет к стержню и снова устремится через ваше тело к земле.Но вы этого даже не почувствуете!

Недостаточный ток? Не обманывай себя! Хотя это правда, что выходная мощность этой катушки не очень высока, 50000 вольт при текущем здесь токе обычно переносят вас в другой мир. Безопасность заключается в частоте тока, которая намного превышает миллион циклов в секунду. Все высокочастотные токи проходят по поверхности проводников; когда вы проводник, ваша кожа проводит ток, и ваши внутренние органы не затрагиваются.

Гораздо более яркое визуальное доказательство этого явления показано ниже.Поскольку H.F.A.C. настаивает на перемещении только по поверхности проводников, эти проводники могут быть полыми трубами вместо проводов, но они должны иметь площадь поверхности — много ее. Если вы попытаетесь провести высокочастотные токи через тонкие провода без достаточной площади поверхности, ток выльется в окружающий воздух, в результате чего неподходящий провод засветится призрачным светом. Если вы произнесете слово по буквам с помощью сплошного куска голого медного провода 30 или 32 калибра, подключите один конец к высоковольтной клемме и вставьте его между стеклом, слово загорится.

С катушкой Тесла, построенной из нескольких знакомых радиодеталей, вы можете попробовать на себе увлекательные эксперименты, описанные в этой статье.

Катушки намотаны на обычные картонные гильзы. Для высоковольтной вторичной обмотки используется сердечник диаметром 2 1/2 дюйма и длиной 26 дюймов. Смажьте внешнюю часть трубки горячим парафином и, когда она высохнет, равномерно и плавно намотайте 21-дюймовую катушку из проволоки постоянного тока 30-го калибра, начиная на 1 дюйм снизу. Конец этого провода проходит внутрь трубы через деревянный брусок и изолятор.Просверлите отверстие диаметром 3/4 дюйма в круглом блоке, сварите его в парафине и приклейте к верхней части трубки. Прикрутите изолятор непосредственно к блоку.

Для других катушек вырежьте коробку из-под овсянки до 6 дюймов. в длину и использовать DCC 16 калибра провод для обеих обмоток. L ₁ может начинаться на 1 дюйм снизу и выдвигаться на 15 оборотов. Оставьте еще 1 дюйм и намотайте 20 витков для L ₂ . Покройте все витки хорошим шеллаком.

Когда высохнет, прикрепите вторичную катушку к сигарной коробке с помощью небольших металлических скоб.Поместите заземляющий провод внутрь коробки, убедившись, что он не приближается к первичной обмотке. Затем наденьте большую форму на другую и прикрепите ее таким же образом. Пропустите провода в коробку через четыре небольших отверстия и залейте их шеллаком.

Подключите сторону высокого напряжения силового трансформатора — 500 В или более — к входу катушки Тесла через однополюсный однопозиционный переключатель и используйте отдельный переключатель для выводов нити накала.

Пара четырехконтактных головок необходима для ламп типа 10; другие части, показанные на схеме подключения: R ₁ , R ₂ : 2700 Ом, резисторы с проволочной обмоткой 10 Вт; R ₃ : 40 Ом, с отводом от центра; R ₄ : 5000 Ом, 10 Вт; C ₁ :.001 mfd., Слюда на 1000 вольт; C ₂ , C ₃ : слюдяные конденсаторы на 1000 вольт .0005 мфд.

Одна из самых больших мечт Теслы касалась передачи энергии без проводов. Он не совсем осуществил эту идею, но он подошел достаточно близко, чтобы вы могли удивить своих друзей и развлечь себя этими трюками, основанными на беспроводной передаче энергии. Подсоедините металлическую пластину к высоковольтной клемме. Эта пластина передачи энергии должна быть хорошо изолирована от земли.На небольшом расстоянии расположите другую изолированную пластину так, чтобы ее поверхность была параллельна первой. Если вы дотронетесь до этой пластины для приема энергии отверткой, вы начнете искры на ней, даже если она не имеет проводного соединения с каким-либо источником электроэнергии. На еще больших расстояниях — скажем, от 8 до 10 футов — вы сможете зажечь неоновую трубку, поднеся ее к приемной пластине. Маленькие гвозди, разбросанные по столу между двумя пластинами, также будут бросать искры в вашу отвертку.

Теперь о публичной части вашей демонстрации. Поместите катушку Тесла в одну комнату и поместите пластину, передающую энергию, рядом со стеной, которая соединяется с другой комнатой. Пододвиньте стул к соседней стене во второй комнате — желательно затемненной — и начните читать книгу. Вам нужен свет? Самая простая вещь в мире! Просто возьмите люминесцентную лампу мощностью 20 или 30 Вт. Пока вы держите руку на трубке, она будет гореть. Это хорошо работает до 12 футов. Возможно, это даже предвещает тот день, когда мы будем носить наши лампы из комнаты в комнату без проводов.

Блесна, использованная в этом эксперименте, может быть сделана из любой световой проволоки. Просверлите небольшое отверстие, чтобы металл поворачивался на штифт, прикрепленный к высоковольтной клемме. Шеллак все, кроме кончиков горизонтальной проволоки. Если вы всегда относились к стеклу как к изолятору с большим уважением, сделайте тест, показанный ниже. Кажется, что искра выскакивает через зазор, несмотря на стеклянную пластину 1/4 дюйма. Возможно, вам придется немного сократить зазор после того, как вставили стекло.

Есть ли у вас искушение сделать это с помощью самодельной катушки Тесла? Ну не надо! Во-первых, система окажется относительно неэффективной. Что еще более важно, это доведет ваших соседей до состояния бешеного выдергивания волос. Об этом стоит помнить при проведении экспериментов. Все высоковольтные устройства генерируют статический заряд, вызывая помехи в работе радио и другого электрического оборудования поблизости. Из уважения к вашим соседям вам следует избегать использования катушки Тесла в те часы, когда вы знаете, что большинство людей слушают их радио.

Очевидно, из вашей катушки Тесла вырывается много электроэнергии.
