Содержание

Аббревиатуры кабелей

Кабель силовой ВВГ: расшифровка аббревиатуры.

  • Отсутствие букв перед первой «В» — проводник изготовлен из меди.
  • Первая буква «В» — изоляция жил изготовлена из ПВХ-пластиката (поливинилхлорида).
  • Вторая «В» — оболочка кабеля изготовлена также из  ПВХ-пластиката (поливинилхлорида).
  • «Г» — гибкий, голый. Точнее сказать, что кабель небронированный — броня поверх оболочки отсутствует.
  • Маленькие буквы «нг» после ВВГ означает, что изоляция из материала, который не поддерживают горения.
  • Присутствие букв «нг-LS» — изоляция не только не распространяет горения, но и еще практически не выделяет дым.

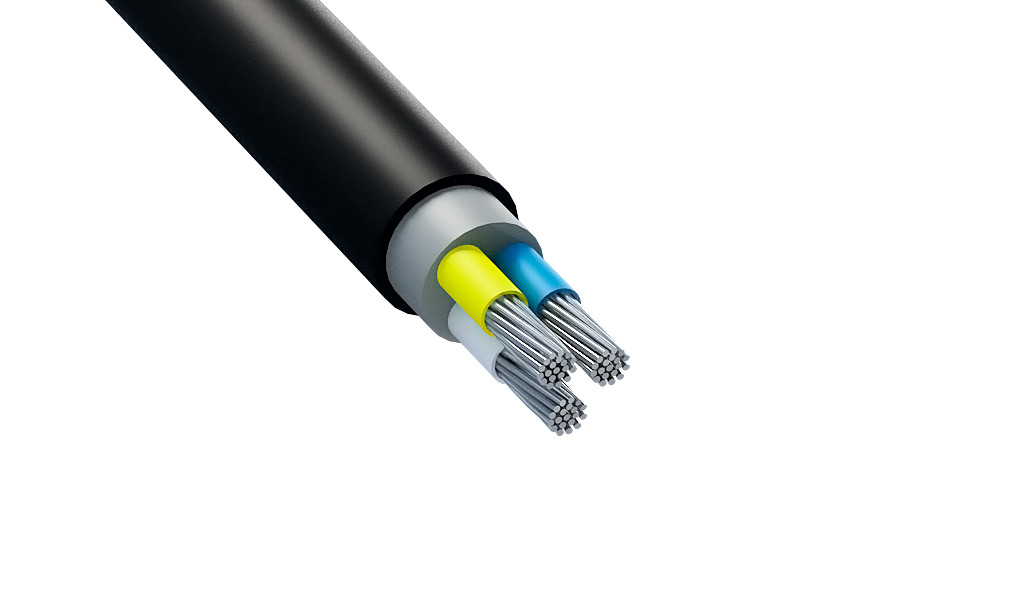

Кабель силовой АВВГ: расшифровка аббревиатуры.

  • «А» — жили кабеля изготовлены из алюминия.
  • Первая «В» — изоляция жил изготовлена из поливинилхлорида (ПВХ-пластиката).
  • Вторая «В» — оболочка кабеля силового изготовлена из поливинилхлорида (ПВХ-пластикат).
  • «Г» — голый, гибкий: отсутствует защитная бронированная оболочка поверх ПВХ оболочки кабеля силового.

Провод ШВП: расшифровка аббревиатуры.

  • «Ш» — шнур, многожильные проводники.
  • «В» — виниловый — изоляция изготовлена из ПВХ-пластиката (поливинилхлорид).
  • «П» — плоский — жилы расположены параллельно в одной плоскости, а изоляция нанесена равномерно.

Провод ШВВП: расшифровка аббревиатуры.

  • «Ш» — шнур, многожильные проводники.
  • «В» — изоляция жил из ПВХ-пластиката (поливинилхлорида).
  • «В» — оболочка провода из ПВХ-пластиката (поливинилхлорида).
  • «П» — плоский — жилы расположены параллельно в одной плоскости.

Провод ПВС: расшифровка аббревиатуры.

  • «П» — провод, многожильные проводники.
  • «В» — изоляция жил и оболочка провода из ПВХ-пластиката (поливинилхлорида).
  • «С» — соединительный.

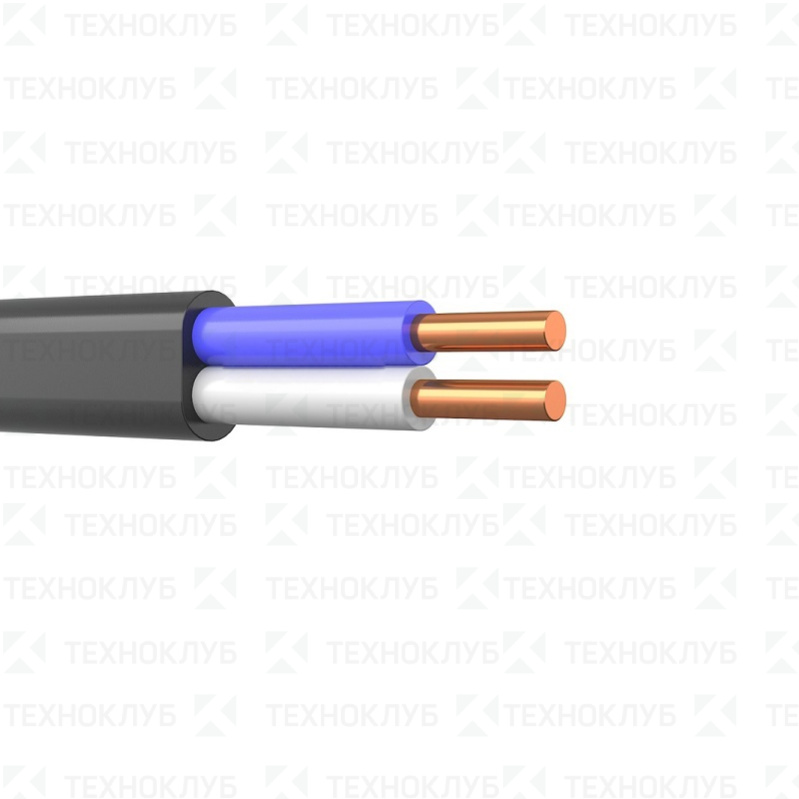

Провод ВВП: расшифровка аббревиатуры.

  • Отсутствие букв перед первой «В» — проводник изготовлен из меди (однопроволочный).
  • первая «В» — изоляция из ПВХ-пластиката (поливинилхлорида).
  • вторая «В» — оболочка из ПВХ-пластиката (поливинилхлорида).
  • «П» — плоский — жилы расположены параллельно в одной плоскости.

Провод СИП: расшифровка аббревиатуры.

  • «С» — самонесущий.
  • «И» — изолированный.
  • «П» — провод.

Провод ПВ-1, ПВ-3: расшифровка аббревиатуры.

  • «П» — провод.
  • «В» — виниловая изоляция.
  • «1» и «3» — 1 и 3 класс гибкости жилы соответственно.

Кабель КВВГ: расшифровка аббревиатуры.

  • Отсутствие букв перед первой «К» — проводник изготовлен из меди.
  • «КВ» — контрольный кабель с ПВХ изоляцией.
  • «В» — оболочка кабеля силового изготовлена из поливинилхлорида (ПВХ-пластикат).
  • «Г» — голый, гибкий: отсутствует защитная бронированная оболочка поверх ПВХ оболочки кабеля силового.
  • если в обозначении есть буква «Э» — имеет поверх скрученных жил экран: экранированный.
  • если в обозначении
  • есть буква «З» — между жилами имеется заполнение.​

Кабель АКВВГ: расшифровка аббревиатуры.

  • «А» — проводник изготовлен из алюминия.
  • «КВ» — контрольный кабель с ПВХ изоляцией.
  • «В» — оболочка кабеля силового изготовлена из поливинилхлорида (ПВХ-пластикат).
  • «Г» — голый, гибкий: отсутствует защитная бронированная оболочка поверх ПВХ оболочки кабеля силового.
  • если в обозначении есть буква «Э» — имеет поверх скрученных жил экран: экранированный.
  • если в обозначении есть буква «З» — между жилами имеется заполнение.

Кабель КГ: расшифровка аббревиатуры.

  • «К» — кабель
  • «Г» — гибкий
  • в конце «Т» — для использования в тропическом климате и устойчив к поражению плесневыми грибами
  • в конце «ХЛ» — для использования в районах с холодным климатом.
  • в конце «Н» — изготовлен из резиновой маслостойкой оболочки, которая не распространяет горения.

Расшифровка сокращений марок кабеля и провода — Simple Cable Company

Для удобства Вашей работы предлагаем Вам список аббревиатур различных марок кабеля и провода.
Сразу хотим заметить, что единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Существует гостированное техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивных особенностей.

Значение аббревиатур марок кабеля и провода отечественного производства:



Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.

71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию (АСБл; ААБл; АВВГ).
АС — Алюминиевая жила и свинцовая оболочка (АС; ААБл).
АА — Алюминиевая жила и алюминиевая оболочка (ААШв; ААБл).
Б — Броня из двух стальных лент с антикоррозийным защитным покровом (АВБбШв; ВБбШв).
Бн — То же, но с негорючим защитным покровом (не поддерживающим горение).
б – Без подушки (АВБбШв; ВБбШв).
В — (первая (при отсутствии А) буква) ПВХ изоляция (ВВГ; ВБбШв).
В — (вторая (при отсутствии А) буква) ПВХ оболочка (ВВГ; ВВГнгд).
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый») (МГ).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).

2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида (АВБбШв; ВБбШв).
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения – контрольный кабель (КВВГ; КВБбШв).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения (ВВГнг; СИП-5нг).
LS — Low Smoke — низкое дымо- и газовыделение (АВВГнг-LS-HF; ВВГнг-LS-HF).
КГ — Кабель гибкий (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.

О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.

(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.

В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Значение аббревиатур марок кабеля и провода зарубежного производства:



Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Материал изготовления изоляции ПВХ (YnKY).
H — Указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений) (N2XH).
M — Указывает на назначение кабеля — монтажный.
C – Наличие медного экрана.
RG – Наличие брони.

FROR

— кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ оболочка.

Контрольный кабель:

Y – ПВХ изоляция (YnKY).
SL — Кабель контрольный.
Li — Многожильный проводник по немецкому стандарту VDE (см.выше).

Безгалогеновый огнестойкий кабель:

N — Изготовлен согласно немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — Целостность изоляции, при использовании кабеля без крепежной системы, при пожаре сохраняется на протяжении 180 минут (FLAME-X 950 (N)HXH FE180/E30).
E 90 — Работоспособность кабеля в случае пожара при прокладке вместе с крепежной системой, сохраняется на протяжении 90 минут (FLAME-X 950 (N)HXH FE180/E90).

Провода монтажные:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см. выше).
Y – ПВХ изоляция (YnKY).
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Алюминиевый силовой кабель АВВГ — цены, прайс-лист 2021

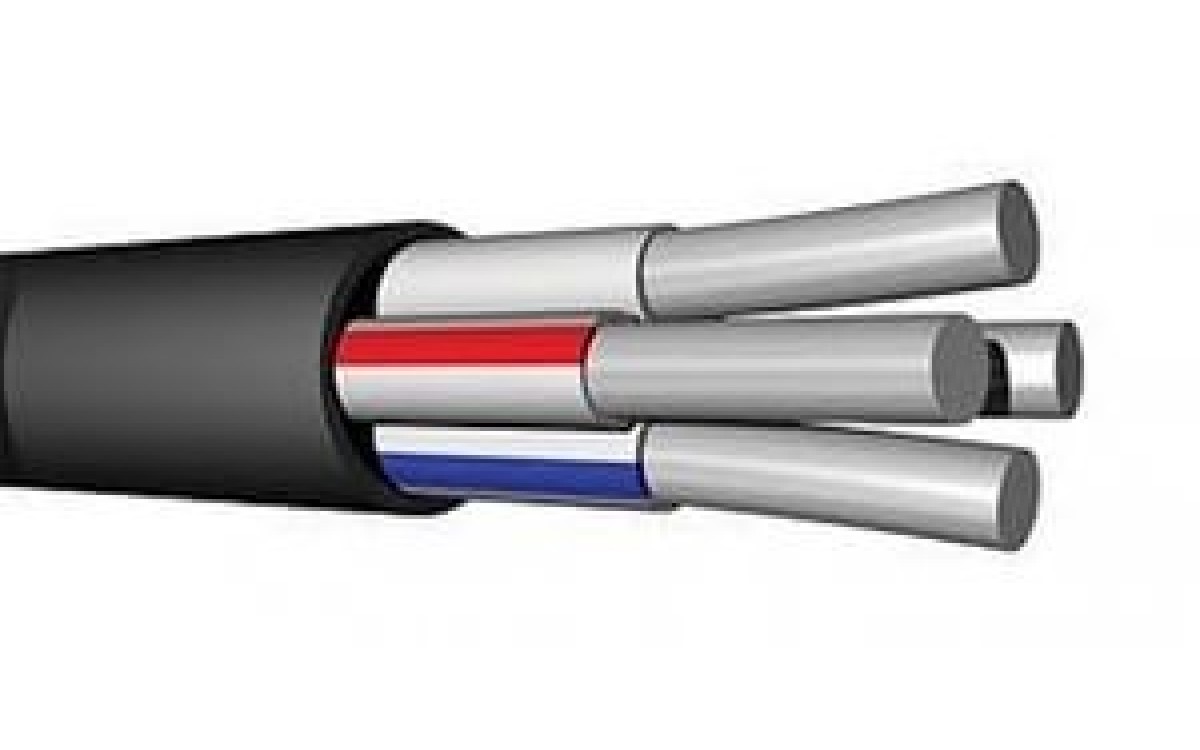

Расшифровка аббревиатуры кабеля АВВГ

  • А – означает использование алюминиевой жилы, при отсутствии первой буквы (например кабель ВВГ) – по умолчанию жилы медные
  • В (первая) – означает то, что жилы изолированы поливинихлоридным пластикатом (ПВХ)
  • В (вторая)– означает то, что сердечник кабеля помещен в ПВХ оболочку
  • Г – означает отсутствие защитного покрова (кабель — «голый»)
  • ож — эта дополнительная маркировка означает, что жилы кабеля однопроволочные

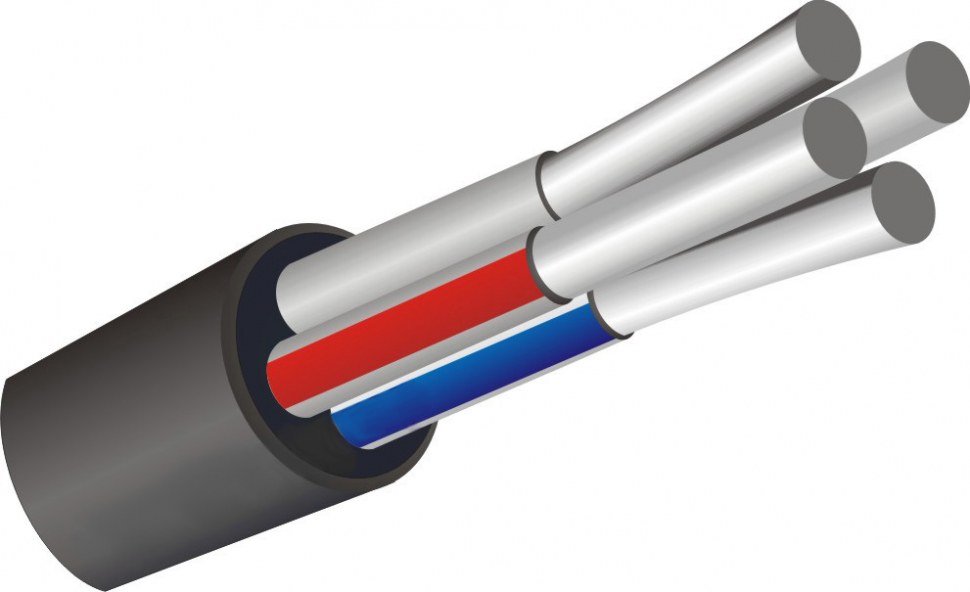

Конструктивные особенности и характеристики АВВГ

Жилы кабеля АВВГ (2) из мягкой алюминиевой проволоки. Алюминиевые жилы сечением более 25 мм2 — многопроволочные, менее — однопроволочные. Все жилы изолированы материалом из поливинилхоридного пластиката ПВХ (1). Для напряжения 660 В толщина изолирующего слоя — 0,6-1,3 мм, а для напряжения 1000 В — 0,8-1,9 мм. Допустимые отклонения толщины изолирующего материала 10%.

Сердечник кабеля представляет собой скрутку 2-х, 3-х, 4-х или 5-ти таких жил, либо одну изолированную жилу. Жилы 3-х, 4-х и 5-ти жильного кабеля АВВГ имеют одинаковое сечение и нулевую жилу с меньшим сечением. Если сечение токопроводящих жил меньше 16 мм2, то кабель помимо нулевой жилы имеет заземляющий провод. 4-х жильный кабель выполняется скруткой основных жил максимального сечения 185 мм2 и меньшей нулевой жилой. Нулевые жилы, как правило, имеют голубой или светло-синий цвет. Заземляющая жила — двухцветная зелено-желтая.

Скрученные токопроводящие жилы кабеля помещаются в ПВХ оболочку (3). В кабелях АВВГ с заполнением применяют непропитанную кабельную пряжу или специальнуюштапелированную стеклопряжу.

Изоляция из поливинилхлоридного пластиката огнеупорная и пожаробезопасная. Эти свойства используются при изготовлении кабеля АВВГ. Кабели марки АВВГнг-П не распространяют горение при прокладке пучками (нескольких кабелей вместе), а АВВГ-П обладает такими же свойствами только при одиночной прокладке.

Область применения и условия эксплуатации АВВГ

Алюминиевый кабель АВВГ используется для передачи, распределения электроэнергии напряжением от 660В до 1кВ как в сетях переменного так и постоянного напряжения.

Кабели этой группы применяются при оснащении электросети как в сухих, так и во влажных помещениях, в бытовых сооружениях и на производстве. АВВГ прокладывают на открытом воздухе, по стенам зданий, кабельных эстакадах, блоках, в кабельной канализации, тоннелях и пр. Применять такой кабель в земляных траншеях не рекомендуется

Монтаж и прокладку кабеля АВВГ рекомендуется проводить при температурах не ниже -15оС. Минимальные радиусы изгиба АВВГ при монтаже: 7,5 наружных диаметра кабеля – для многожильного и 10 – для одножильного.

Электрический силовой кабель АВВГ можно эксплуатировать в температурном диапазоне от -50оС до +50оС. При температуре +35оС относительная влажность воздуха допускается до 98%.

Длительный нагрев кабельных жил допускается до 70оС, а при аварийном режиме работы до 80оС (но не более 8 часов в сутки и всего 1000 часов за весь срок службы). Производители гарантируют 30 лет службы кабеля при условии соблюдения нормальных условий.

Выгодные цены на кабель АВВГ в «ЭлМикс»

Вы можете купить кабель и другую электротехническую продукцию по гибким ценам. Для того чтобы сделать покупку свяжитесь с нашими менеджерами по телефону или сделайте онлайн-заказ.

Описание и технические характеристики кабеля АВВГ

Существует огромное разнообразие силовых кабелей, каждый из них выполняет особые функции, одни могут прокладываться в разных температурных условиях, и различных местах (на фасаде дома и в помещении). Названия кабелей, обычно, очень сложные, и состоят из нескольких характеризующих названий. Аббревиатуры кабелей, если знать их расшифровку, могут подробно объяснить, знающему человеку, как и где их нужно применять. Обычно, названия силовых кабелей состоят из трёх-четырёх букв. Например: ВВГ, АВБбШв или АВВГ. Буква «А» всегда обозначает алюминиевую жилу. Буква «В» практически всегда стоит второй, но в случае если она на первом месте, она обозначает поливинилхлоридную плёночную изоляцию/оболочку. Наличие буквы «Г» говорит о том, что на кабеле отсутствует защитный покров, то есть он, как бы, голый. Исходя из этих расшифровок, становится понятно, что АВВГ кабели будет означать – кабель с алюминиевой жилой, поливинилхлоридной оболочкой и изоляцией, с отсутствием защитного слоя. Как и все кабели, кабель АВВГ служит, в первую очередь, для того, чтобы распределить электроэнергию на непередвижных установках, и «превратить» его в переменное номинальное напряжение в шестьсот шестьдесят вольт или в одну тысячу вольт частотой пятьдесят герц. Прокладывать кабель можно практически везде. В отличие от некоторых своих «собратьев», АВВГ кабель можно проложить в земляной траншее, или в специальных каналах, предназначенных для этого. Можно проложить его внутри здания или по его периметру снаружи. АВВГ кабель может выпускаться с одной или несколькими алюминиевыми жилами, изготовленными в виде цельнотянутой проволоки. Жилы могут производиться одно-проволочным способом, и тогда, будут иметь сечение в два с половиной на двести сорок миллиметров в квадрате – что характерно для первого класса сечений. Так же может быть многопроволочное сечение с размерами семьдесят на двести сорок миллиметров квадратных – что соответствует второму классу. Сами жилы изолированы поливинилхлоридной защитой и покрыты ПВХ оболочкой. Существует проверка качества производства АВВГ кабеля – это осуществление небольшого разреза поливинилхлоридной изоляции, и наблюдение за тем, как она отходит от оболочки, причём, это должно происходить без особых усилий, и без наличия видимых и скрытых повреждений. Нужно учитывать, что для кабелей, сечение которых достигает шестнадцати квадратных миллиметров или больше, обязательно осуществляется обмотка из специального полотна. Это полотно представляет собой ленту, состоящую из поливинилхлорида, который изготавливался при помощи полимеризации эмульсий. Обычно такая лента имеет аббревиатуру – ПЭТФ.

Технические характеристики кабеля АВВГ

Тепловые перепады не страшны АВВГ кабелю, он отлично функционирует при минус и плюс пятидесяти градусах, при влажности воздуха – девяносто восемь процентов. При тестировании, кабель продемонстрировал отличную функциональность и при плюс шестидесяти градусах, но всё же, по причине соблюдения техники безопасности, перенагревать его не стоит, наивысшая температура, при которой АВВГ кабель может сохранять свой внешний вид и функциональность – плюс семьдесят градусов по Цельсию. Кабель может функционировать и при замыканиях, в общей сложности, длящихся до четырёх секунд, температура, при которых, достигает ста шестидесяти градусов по Цельсию. Если монтаж кабеля осуществляется при отрицательных температурах, то перед началом прокладки АВВГ кабелей, нужно провести короткое тестирование и предварительный прогрев, который должен осуществляться при температуре, не достигающий минуса пятнадцати градусов.

Срок службы

На все АВВГ кабели даётся гарантия в пять лет, а при правильном использовании, срок эксплуатации этого кабеля – тридцать лет. Прокладывать кабель можно в помещениях с повышенной влажностью. АВВГ кабель не поддаётся влиянию грибков, коррозии, вибраций и обледенениям.

Расшифровка аббревиатур марок кабеля отечественного производства

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией (ВВГ, ВВГнг, ВВГнг-LS, ВВГнгд, АВВГ, АВВГнг, АВВГнг-LS,АВВГнгд, ВБбШв, ВБбШнг, ВБбШнг-LS,ВБбШнгд, АВБбШв, АВБбШнг, АВБбШнг-LS,АВБбШнгд, КГ и др.)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным защитным покровом.
Бн — То же, но с негорючим защитным покровом (не поддерживающим горение).
б — Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый»).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К — Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения — контрольный кабель.
С — Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р — Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с изоляцией из пропитанной бумаги (АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ и др.)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б — Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С — Материал оболочки свинец.
О — Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В — Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б — Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н — Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) — Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц — Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS и др.)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р — Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф — Изоляция из фторопласта.
Э — В начале обозначения — кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Телефонный кабель (ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг и др.)

Т — Телефонный кабель.
П — Полиэтиленовая изоляция.
п — Поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
Э — Экран.
П — Полиэтиленовая оболочка.
З — Гидрофобный заполнитель.
Шп — Наружный покров из полиэтиленового шланга.
С — Станционный кабель.

Расшифровка некоторых особых аббревиатур

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Подвесные провода:

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) — Вторая буква, обозначает провод (или шнур).
Р — Резиновая изоляция.
В — Изоляция из поливинилхлорида.
П — Полиэтиленовая изоляция.
Н — Изоляция из наиритовой резины.

Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода

М — Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л — Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э — Экранированный.
МЭ — Эмалированный.

Марки кабелей и проводов — расшифровка аббревиатур в названии

Обращаем Ваше внимание, что каждый кабель и провод в своей аббревиатуре хранит краткую информацию о себе. Предлагаем ознакомиться с расшифровкой этой аббревиатуры, чтобы Вы могли более четко ориентироваться в выборе нужной позиции кабеля, провода. Кроме букв, в названии кабеля присутствуют цифры, которые обозначают количество жил и сечение.

Содержание:





Силовой кабель с ПВХ и резиновой изоляцией

А — (первая буква) Алюминиевая жила, при ее отсутствии — медная жила.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных пластин с антикоррозийным защитным покровом.
Бн — То же, но с негорючим защитным покровом.
б — Без подушки.
В — Первая (при отсутствии А) буква — ПВХ изоляция.
В — Вторая (при отсутствии А) буква — ПВХ оболочка.
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый»).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
— Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К — Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения — контрольный кабель.
С — Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р — Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения.
КГ — Кабель гибкий.

ПРИМЕР:
ВВГ – медный кабель в ПВХ изоляции, в ПВХ оболочке.
АВБбШв — алюминиевый кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГ – медный кабель гибкий.
ВБбШв — медный кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГНВ – медный кабель в ПВХ изоляции, в ПВХ оболочке гибкий.
РПШ — медный кабель с изоляцией из резины, в полиэтилентерефталатной пленке и в оболочке из резины.

Контрольный кабель


А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила.
В — Вторая (при отсутствии А) буква — ПВХ изоляция.
В — Третья (при отсутствии А) буква — ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтлена.
Г — Отсутствие защитного покрова («голый»).
Р — Резиновая изоляция.
К — первая или вторая (после А) буква — кабель контрольный.Kроме КГ — кабель гибкий.
Ф — Изоляция из фторопласта.
Э — В начале обозначения — кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

ПРИМЕР:
КВВГ – контрольный медный кабель в ПВХ изоляции, и в ПВХ оболочке.
АКВВГ – алюминиевый контрольный кабель в ПВХ изоляции и в ПВХ оболочке.
КГВШ – контрольный гибкий шахтный медный кабель в ПВХ изоляции, сердечником из полиэфирных нитей и в ПВХ оболочке.

Кабель с изоляцией из пропитанной бумаги

А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б — Броня из плоских стальных пластин.
АБ — Алюминиевая броня.
СБ — Первая или вторая (после А) буква — свинцовая броня.
С — Материал оболочки свинец.
О — Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В — Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б — Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
— В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н — Негорючий наружный покров.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) — Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц — Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

ПРИМЕР:
ААБл — алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в алюминиевой оболочке.
АСБл — алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в свинцовой оболочке.
ААШв — алюминиевый кабель с изоляцией из пропитанной бумаги, в алюминиевой оболочке и шланге из поливинилхлорида.

Телефонный кабель

Т — Телефонный кабель.
П — Полиэтиленовая изоляция.
п — Поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
Э — Экран.
П — Полиэтиленовая оболочка.
З — Гидрофобный заполнитель.
Шп — Наружный покров из полиэтиленового шланга.
С — Станционный кабель.

Расшифровка некоторых особых аббревиатур

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Подвесные провода

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

ПРИМЕР:
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из термопластичного светостабилизированного полиэтилена.
СИП5-нг — провод самонесущий с алюминиевыми токопроводящими жилами, с изоляцией из термопластичного светостабилизированного сшитого полиэтилена, не поддерживающего горение.

Монтажные провода

М — Монтажный провод ( в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л — Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э — Экранированный.
МЭ — Эмалированный.

ПРИМЕР:
РКГМ — медный провод с резиновой изоляцией и в оплетке из термостойкого стекловолокна.
МГ — медный гибкий провод без изоляции.

Силовые, установочные провода и шнуры соединительные

А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила. П (или Ш) — Вторая буква, обозначает провод или шнур.
Р — Резиновая изоляция.
В — Изоляция из поливинилхлорида.
П — Полиэтиленовая изоляция.
Н — Изоляция из наиритовой резины.

ПРИМЕР:
АПВ — алюминиевый силовой провод с изоляцией из поливинилхлорида.
ВПП — медный провод с изоляцией и оболочкой из полиэтилена.
ПВС — медный силовой провод с изоляцией и оболочкой из поливинилхлорида.

Расшифровка аббревиатур зарубежного кабеля, провода

Силовой кабель
N — согласно VDE
Y — ПВХ
H – безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG – броня

Кабель передачи данных «витая пара»
U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Телефонный кабель и кабель для пожарной сигнализации
J — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Кабели с изоляцией из сшитого полиэтилена
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
J — наличие желто-зеленой жилы
O — отсутствие желто-зеленой жилы

Вам также может быть интересно:

Выбор кабеля аввг.

Кабель аввг: технические характеристики

Приобретая электрический кабель в строительном магазине, чаще всего нас интересует его сечение, потому что именно по нему определяется токовая нагрузка в сети дома. Реже мы обращаем внимание на маркировку, хотя именно в ней заложено строение кабеля, его технические характеристики. К примеру, расшифровка АВВГ. Что обозначает данная аббревиатура, какой смысловой код несут эти буквы? Об этом и остальном в данной статье.

Во-первых, начнем с того, что в категории кабелей АВВГ достаточно большой модельный ряд, поэтому к маркировке всегда добавляются какие-нибудь буквы или цифры. Каждая из них что-то обозначает. Но сначала разберем саму расшифровку АВВГ.

  • Буква «А» обозначает, что перед вами алюминиевый кабель. Если данная буква отсутствует, то есть, маркировка ограничивается тремя буквами ВВГ, то это значит, что кабель медный.
  • Первая буква «В» говорит о том, что изоляция жил кабеля изготовлена из поливинилхлорида (ПВХ), или как ее еще называют пластиката.
  • Вторая буква «В» обозначает внешнюю изоляцию всего провода, то есть, оболочку. Она также выполнена из ПВХ.
  • Буква «Г» — это показатель отсутствие в составе кабеля бронированного слоя, как бы он голый.

Есть в маркировке и цифровые обозначения. К примеру, кабель АВВГ 4х25 или 4х16. Что это такое? В первом случае это кабель четырехжильный с сечением жилы 25 мм², второй с сечением 16 мм².

Внимание! Кабель ААВГ с сечением больше 25 мм² выпускается только в многопроволочном варианте.

Так как модельный ряд данного вида достаточно широк, потому что существуют разные условия эксплуатации электрических сетей, то соответственно к маркировке добавляются буквенные, а иногда и цифровые обозначения. Приведем несколько примеров.


  • АВВГ-П – это материал плоского исполнения.
  • АПвВГ – фазная изоляция изготовлена из вулканизированного полиэтилена.
  • АВБбШв – бронированный шлангового типа с оболочкой из ПВХ.
  • АПвБбШв – то же самое, что и предыдущая модель, только с фазной изоляцией из полиэтилена.

То есть, каждому исполнению своя аббревиатура маркировки, в которой, кстати, разбираются не все электрики. Хотелось бы остановиться на одной марке, которой сегодня отдают предпочтение многие проектные организации. Это кабель АВВГнг(А) или АВВГнг(А)-LS (HF).

  • Во-первых, буква «А» в скобках обозначает, что этот электрический провод соответствует категории пожаробезопасности «А». То есть, не распространяет пламя.
  • Во-вторых, символы «нг» — это маркировка изделия, которое не распространяет пламя в групповой прокладке.
  • В-третьих, «нг-LS» — не распространяет горения, но с минимальным выделением дыма.
  • В-четвертых, «нг-HF» — и не распространяет горения, и не выделят дыма.

Устройство ААВГ

Кабельная жила – это круглого сечения проволока из алюминия. Как было сказано выше, изоляция и оболочка может быть разной, но в основном это поливинилхлорид или полиэтилен. Модели для напряжения выше 6000 вольт выпускаются только в трехжильном исполнении.

В четырехжильных проводах все жилы могут быть одного сечения или три одного, нулевая с уменьшенным. К примеру, АВВГ 3х10-1х6.

Где можно использовать

Силовой кабель АВВГ предназначен для создания электрических сетей и подключения оборудования переменным напряжением 6000 и 10000 вольт с частотой 50 Гц. Самое главное, что этот кабель можно прокладывать практически при любых условиях, в любых помещениях. К примеру:

  • Во влажных помещениях.
  • На эстакадах.
  • В туннелях.
  • В специальных лотках или коробах.
  • По воздуху.
  • В местах, где присутствует вибрация.
  • На объектах атомных станций.

При этом необходимо придерживаться определенных условий его эксплуатации.

  • Диапазон температур от -50С до +50С. Краткосрочно может выдерживать температуру до +75С.
  • Относительная влажность воздуха 98% при температуре +35С.


Внимание! Если температура воздуха во время прокладки кабельной разводки ниже -15С, то сам кабель необходимо обязательно прогревать. Это упростит монтажный процесс.

  • Радиус изгиба – одножильных АВВГ – 10 диметров, многожильных – 7,5 диаметров.
  • Производители дают гарантии на пять лет после ввода изделия в эксплуатацию. Практический же срок службы не ниже 30 лет.

Скажем прямо, эти технические характеристики говорят о высоком качестве электрического кабеля.

АВВГ-кабель — это деталь, которая служит для распределения и передачи электрического тока на стационарных установках в номинальное переменное напряжение. Зачастую концентрация электричества в нем колеблется в пределах от 650 до 1000 В. При этом частота подачи тока может достигать 50 Гц и более. Где используется данный провод и какие имеет кабель АВВГ технические характеристики?

Назначение

Данное устройство применяется в и служит неким проводником между источником тока и потребителем. Прокладывается он под землей, иногда под открытым небом или же в кабельных каналах. А если рассматривать область применения АВВГ-кабеля подробнее, то используется он практически везде, но только в тех местах, где возможность возникновения повреждений и больших растягивающих усилий сведена к нулю.

О конструкции

АВВГ-кабель может быть как одно-, так и многожильным. При этом сами жилы производятся из прочной В зависимости от применяемого материала также различают детали с сечением от 2,5 до 240 миллиметров (первый класс) или же от 70 до 240 миллиметров (второй класс). Ими являются однопроволочные и многопроволочные изделия.

В конструкции АВВГ-кабеля присутствуют и элементы изоляции. В основном это ПВХ-пластик, который изолирует поверхность проволоки от воздействий внешних факторов. Жилы могут иметь цифровую (0, 1, 2, 3 и так далее) и цветовую (белую, зеленую, малиновую) маркировки. Первый тип кабелей применяется, в основном, на крупных проводах с сечением от 70 мм 2 .

Говоря об элементах изоляции, необходимо отметить, что заполнение из ПВХ-материала накладывается с оболочкой провода одновременно и отделяет его от внешних воздействий среды. Для деталей с сечением в 16 квадратных миллиметров и более используется изоляция из нетканого полотна. В качестве защитного покрова здесь применяется двойной слой ПЭТФ-пленки и лент из ПВХ-пленки. Кроме этого, в производстве могут задействоваться оцинкованные ленты с битумной поверхностью и ПЭТФ-пленки. Оболочка производится из ПВХ-пластиката.

Кабель АВВГ алюминиевый и его технические характеристики

Данный вид проводов предназначается для использования в в средах с температурной воздуха от -49 до +49 При этом максимальная влажность среды может достигать 98 процентов.

Максимальная температура, при которой АВВГ-кабель сохраняет свои свойства проводника, составляет +70 градусов Цельсия. Предельная температура нагрева жил провода в режиме перегрузки равна +80 градусам (при условии длительности нагрева не более 8-9 часов в сутки или же 1 тысячи часов работы за весь срок службы). При коротком замыкании с температурой жил до 160 о C АВВГ-кабель может сохранять свои свойства и не деформироваться в течение 4 секунд.

Таким образом, кабель типа АВВГ является одним из самых лучших устройств, проводящих электрический ток, поэтому используется он во всех пожаро- и взрывоопасных помещениях, туннелях, шахтах, кабельных эстакадах и просто на открытом воздухе.

Для питания потребителей различных категорий применяется кабель силовой алюминиевый АВВГ. Рассчитан на номинальное переменное напряжение 0,3/0,5 кВ и 0,6/1 кВ, при частоте от 0 Гц и выше.

Силовой кабель АВВГ применяется в электроснабжении, осуществляет питание приемников от источников тока. Прокладку кабеля, возможно, осуществлять в земле, также возможны открытые территории и в кабельные каналы. Данный тип кабеля нашел широкое применение в деятельности человека. Монтаж кабелей АВВГ можно осуществлять в помещении любого уровня влажности. Сфера применения охватывает как промышленные объекты, так и бытовые, включает в себя вертикальные и горизонтальные магистральные сети, кабельные эстакады, тоннели, шахты, лаборатории, жилые помещения, блочные сооружения и т. д. В тип помещений, где возможна прокладка, входят также помещения с повышенным уровнем взрывоопасности (класс 1б, 1г, II). Изделие устойчиво к процессам коррозии.

Модификации кабеля без брони могут быть использованы там, где отсутствуют механические вибрации.

Не горит и не возгорается при прокладывании одиночного кабеля. Наличие в маркировке буквенных обозначений «нг» и «нг — LS», кабель, не распространяющий возгорания, позволяет прокладывать пучками.

Форма проводников возможна плоская, маркировка «П». Индекс типа климата «Т» (тропический климат) обозначает, что изделие не разлагается, не вступает в реакцию с окружающей средой.

Конструкция

Силовой кабель АВВГ и его составляющие:

  • Токоведущие жилы из алюминия.
  • Изоляционный материал изготовлен из поливинилхлоридного пластиката. Цвета изоляции возможно предварительно заказать, чаще всего черный или белый. Маркировка вытисняется и печатается, указывается длина в метрах.
  • Обмотка
  • Наружная оболочка из пластиката. Каждый производитель представляет свою различную цветовую гамму. Заземляющие жилы покрываются желтыми, зелеными оболочками. Несущие жилы голубые или синеватого оттенка.

Характеристики кабеля АВВГ

Рассмотрим характеристики кабеля АВВГ. Кабель силовой алюминиевый АВВГ бывает одножильным, многожильным. Жила изготовляется из высокопрочного алюминия. Проводники разделяют на 2 класса и зависят от поперечного сечения. 1 класс включают в себя сечения от 2,5 до 240 мм 2 , 2 класс от 70 до 240 мм 2 . Силовой кабель АВВГ имеет изоляцию из поливинилхлоридного (ПВХ) пластиката. Изоляция снижает негативные воздействия окружающей среды. Маркировка выполняется в виде чисел (0,1,2,3), также возможно цветовое выделение (белое, черное, зеленое). Кабели с поперечным сечением в 70 мм 2 больше используют на укрупненных проводниках. Удельный вес кабеля АВВГ из расчета 1 км напряжением 0,66 кВ равен 543 кг. Напряжением 1 кВ вес составляет 559 кг.

Свойства силового кабеля

Кабель силовой алюминиевый АВВГ при одиночном монтаже возгораться не может и пожаробезопасный. Обладает высокой влагостойкостью при влажности окружающей среды 98% и значению температуры в 35˚С. При соблюдении требований и рекомендаций производителей длительность эксплуатации составит не менее 30 лет.


АВВГ: расшифровка кабеля

  • А – алюминиевые токоведущие жилы;
  • В – первая буква обозначает виниловую оболочку, вторая буква – изоляция из винила.
  • Г – незащищенный провод, без оболочки.
  • Тип кабеля указывается после тире. К примеру, АВВГ-ХЛ. Обозначения можно комбинировать.
  • Т – тип климатического исполнения – тропический.
  • ОЖ – жила изготовлена из цельного проводника.
  • П – форма проводника — плоская.
  • МН – число жил больше единицы.
  • МП – жила выполнена из плетёной проволоки.
  • НГ – проводник не распространяет горение и негорючий.
  • ХЛ – эксплуатация возможна при достаточно низкой температуре окружающего воздуха.
  • LS – FDDU проводник, сниженный уровень дымообразования и газовыделения.
  • НГ-П – пучки кабеля не позволяют распространять горение.
  • 1 – значение рабочего напряжения 1 кВ.
  • 660 – значение мощности 660 Вт.

Кабель АВВГ: технические характеристики

Температура для нормальной работы силового кабеля лежит в пределах от -50 до +50 °C. Величина уровня влажности окружающего воздушного пространства φ ≤ 98% и температурах меньше 35˚С. В различных режимах работы предельная температура нагрева токоведущих жил ограничена. В нормальных условиях 70˚С, при тепловых перегрузках и коротким замыканиях 80˚С. Также ограничению подлежит длительность рабочего режима в ненормальных условиях. Превышение предельно допустимых температур ограничивает время работы до 8 ч и суммарно — 1000 ч за полное время работы. Соблюдение требований и рекомендаций позволит применять силовой кабель не менее 30 лет.

Испытание кабелей АВВГ переменным напряжением

При рабочем напряжении 660 В и мощности 3 кВт испытательное время составляет 10 минут. При напряжении 1 кВ и мощности 3,5 кВт испытательное время составляет 10 минут.

Кабель АВВГ характеризуется низкой стоимостью и хорошим качеством. Широко применяется для питания складских и заводских помещений, в жилых зданиях и как ввод для распределительных устройств. Если не учитывать первоначальный подогрев, то для одножильных кабелей при радиусе изгиба С 10 Dh минимальная температура составляет -15˚С. Для многожильных кабелей температура аналогична, но радиус изгиба составляет С 7,5 Dh.

Конструкция кабеля

Кабельные жилы изготовляются из цельной проволоки, сорт алюминия мягкий. Существуют редкие модификации из медных жил (ВВГ). Число жил варьируются от 2 до 5, имеются разновидности с числом жил 3 и 5 с наличием несущей жилы.

Одножильные кабели выполняются на сечение 2.5∙240 мм 2 , определяется как 1 категория сечения, используют цельную проволоку. Плетёная проволока относится ко второму классу, сечение 70∙240 мм 2 . В качестве изоляционного материала применяют черный или белый поливинилхлоридный пластикат. Также возможен заказ с необходимыми цветами. Оболочки изготовлены тоже из поливинилхлорида. Цветная маркировка выбирается производителем. Цвет заземляющей жилы — желто-зеленый, несущая жила – голубой.

Метраж указывается на маркировке изделия. Индексация занимает 4 мм. Силовой кабель используется для питания потребителей при мощности 660 и 1000 Вт c частотой 50 Гц.

Монтаж кабеля АВВГ

Монтаж кабелей АВВГ возможен двумя способами: открытый и закрытый. Первый способ предусматривает прокладку на местности, где снижен или отсутствует риск возгорания. Силовой кабель не предусматривает защитную оболочку от механических повреждений, в связи с чем, производители рекомендуют использовать специальные трубы электротехнического назначения или рукав из металла. Монтаж и прокладка должны проводиться по требованиям ПУЭ и СНиП. Температура окружающей среды во время прокладки не должна быть ниже -15˚С. Тросы, специальные коробы и другие изделия позволяют проводить укладку кабелей по воздуху и с помощью тросов для соединения зданий и сооружений, но необходим учет массы проводников, выпадение осадков и перепадов температур. Климатическое исполнение и тип помещения позволяют эксплуатацию при повышенном уровне влажности.

Закрытый способ представляет более безопасный способ. Не нарушает архитектуру местности. В бетонных и других твердых негорючих поверхностях выполняется штробление, куда укладывается кабель, затем его покрывают. Если есть вероятность возгорания поверхности, то нужно предусмотреть дополнительную защиту такую, как короб, металлический рукав и т.д. Не рекомендуют использовать ПВХ-материалы. При таких условиях возгорания желательнее использовать кабель с индексом «нг» или «п».

Монтаж данного типа проводника не следует проводить в земле. Т.к. у кабельных проводников нет требуемой защитной конструкции от механического повреждения.

Доступные методы контроля качества

Существует несколько способов предварительного контроля и учета качества выпускаемых кабелей при невыполнении требований ГОСТа или до его поверки. Полная поверка может быть проведена лишь в соответствующей лаборатории, соблюдая требования нормативно-технической документации.


Внешний осмотр (первичный)

Начальный контроль должен выявить численное соответствие жил, проволок и цветной маркировки. Должна быть проверена целостность изоляционного материала. Полное отсутствие механических дефектов. При обнаружении дефекта или несоответствий производитель или поставщик должен быть уведомлен. Гарантийный срок продукции составляет в среднем 5 лет и начинает отсчет от момента его эксплуатации.

Измерение конструкционных размеров

Проверка диаметра жилы, их числа, толщина изоляции проходит при помощи специального инструмента. При помощи указанного заводом-изготовителем оборудования омметра, мультиметра проверяется сечение токоведущих жил.

Силовые кабели АВВГ с алюминиевыми жилами отличаются низкой стоимостью и хорошим качеством и закрепили себя на электротехническом рынке, как лучшее токопроводящее оборудование. Срок службы составит не менее 30 лет при соблюдении требований эксплуатации.

Кабель АВВГ 4х16 относится к силовой группе проводников, характеризуется максимальной площадью алюминиевых токонесущих жил в своем классе – 16 мм2. В сечении провода насчитывается четыре жилы. Чаще всего кабель применяется в электрических сетях и ЛЭП при стационарном подключении оборудования. Подходит …

АВВГ – кабель состоящий из алюминиевых жил, гибкий, каждая жила защищена изоляционным слоем из поливинилхлоридного материала, кроме того сам кабель имеет защитную наружную оболочку состоящую из ПВХ пластиката.

Благодаря низкой стоимости и превосходному качеству кабель АВВГ зарекомендовал себя как лучший токопроводник для производственных, складских, жилых многоквартирных помещениях в сетях освещения, внутренней разводке, а так же в качестве вводного кабеля в распределительные устройства.

Жилы кабеля АВВГ выполнены из мягких сортов алюминия, что делает его более гибким в эксплуатации, но и хрупким при неправильном монтаже. Жилы имеют два вида исполнения круглое и секторное. В зависимости от применения кабельная жила изготавливается как однопроволочная, так и многопроволочная имеющая множество сечений согласно ГОСТу.

Кабель АВВГ предназначен непосредственно для передачи и распределения электроэнергии напряжением 660 и 1000 вольт переменного тока и частотой 50 Гц. Разница температур обеспечивающую нормальную эксплуатацию кабеля от –50°С до +50°С. Максимально допустимый нагрев кабельной жилы не должен превышать + 70°С без учета времени нагрева. Хотя в нештатной ситуации жила кабеля АВВГ способна выдерживать нагрев вплоть до +80°С.

Допустимый температурный режим монтажа кабеля варьируется от –15°С до + 50°С. При температуре окружающей среды ниже 15°С требуется предварительный разогрев кабеля.

В процессе монтажа кабеля на поворотах, опусках, подъемах необходимо соблюдать его изгиб. Во избежание порчи кабеля изгиб должен составлять для одножильных 10 диаметров, а для многожильных 7,5. При правильном монтаже и эксплуатации кабеля срок службы составляет 30 лет.

Способы монтажа кабеля АВВГ

1. Скрытая прокладка кабеля:

Скрытый способ прокладки кабеля самый безопасный и эстетичный вид монтажа. Кабель укладывается в пустоты, каналы, штробы поверхностей из негорючих или трудногорючих материалов с последующей заделкой данных мест и не требует дополнительной защиты. При скрытом монтаже в легко сгораемых конструкциях необходима дополнительная защита асбестовые трубы, металлические трубы, металлорукав и т. п. Защита из ПВХ материалов для данного вида кабеля нежелательна.

2. Открытая прокладка кабеля:

Открытая прокладка кабеля АВВГ выполняется по поверхностям и перекрытиям помещений не поддерживающих горение и не имеющее возможность механического повреждения кабеля. Монтаж выполняется с учетом всех правил ПУЭ и СНиП. Так же кабелю АВВГ приемлема открытая прокладка по сгораемым поверхностям с применением специализированной защиты таких как электротехнические трубы, металлорукав. В данном виде монтажа защита из ПВХ не допускается.

К способу открытого монтажа так же относится прокладка кабеля по лоткам, кабель каналам, коробам. При этом параметры монтажа конструкций выбираются исходя из исполнения помещений в которых будет прокладываться кабель так же учитываются факторы окружающих сред в которых будет эксплуатироваться кабель. При монтаже кабеля открытым способом от здания до здания возможно воздушное исполнение монтажа кабеля на тросах выбранных согласно собственных характеристик троса и выдерживающих растяжение, вес кабеля, стрелу провиса, гололед и т. п.

3. Прокладка в земле:

Кабель АВВГ как и многие другие кабели не рекомендуется для прокладки в траншеях, грунтах. АВВГ не имеет собственную защиту от механического воздействия на оболочку кабеля, что в дальнейшей эксплуатации приводит к выходу из строя кабеля.

При проведении монтажа необходимо пользоваться , а так же Строительными Нормами и Правилами (СНиП).

Кабель АВВГ получил серьезную популярность на территории нашей страны за счет своей невысокой цены и отличного качества. Этот кабель часто используют не только в промышленных масштабах, но и для электромонтажа проводки в доме. Поэтому мы решили посветить этому проводнику отдельную статью, чтобы рассказать про характеристики кабеля АВВГ, его область применения и особенности.

Конструкция

Токопроводящие жилы кабеля выполнены из алюминия. Количество жил может варьироваться от 1 до 6. Стоит отметить, что они могут быть многопроволочные и однопроволочные, так что, если вы встретите такой провод, не удивляйтесь.

Изоляция получила стандартную маркировку проводов и кабелей, которая полностью соответствует стандартам ГОСТа. Ноль – синий, заземление – желтый или зеленый. Оболочка устроена таким образом, чтобы ее можно было легко отделить от жил кабеля, которые имеют свою изоляцию. Жилы провода могут иметь разное сечение (смотрите фото ниже). Как правило, ноль самый маленький.

Расшифровка кабеля АВВГ

АВВГ довольно простая, ее сможет раскрыть даже человек, который никогда не имел дело с проводами. Означает она следующие:

Помимо стандартных обозначений вы сможете встретить еще приставки «П» и «Т». Если вы видите «П» – это будет означать, что электрический кабель имеет плоскую форму. Буква «Т» говорит о том, что кабель не боится плесени.

Если говорить за цифрами, то стоит выделить самый популярный кабель АВВГ – 660 3*25. В этом случае 660 означает рабочее напряжение, которое указываться в вольтах или кило вольтах. Второе число – это количество жил и его поперечное сечение. Если вы встретите дополнительную приставку «ож» – это означает, что все жилы однопроволочные.

Область применения

Итак, назначение провода АВВГ и его условия прокладки. Сейчас данный проводник используют в следующих электромонтажных работах:

  • Во время прокладки сети по мостам, блокам и различным эстакадам.
  • Также его можно использовать в пожароопасных помещениях.
  • Проводник подходит для установки в затопленных и сырых помещениях.
  • С помощью него можно проложить линии электропередач по воздуху.

Кабель АВВГ технические характеристики

Теперь мы перешли к главной части нашей статьи, и расскажем вам о характеристиках проводника. Мы выделим основные параметры, которые помогут вам понять принцип работы провода. Итак, характеристики:

  1. Частота переменного тока составляет 50 Гц.
  2. Температура работы от -50 до +50.
  3. Нельзя прокладывать провод при температуре -15.
  4. Срок службы 30 лет.
  5. Гарантия от производителя пять лет.
  6. Минимальный радиус изгиба 7,5 наружных диаметров кабеля АВВГ.
  7. Рабочее напряжение 660 и 1000 Вольт.
  8. Сечение жил варьируется от 2,5 до 240 мм 2 .
  9. Максимальный нагрев кабеля 70 градусов.

В следующей таблицу вы найдете: допустимую токовую нагрузку, обозначения, массу, диаметр и сечения каждой марки. Данная таблица поможет правильно подобрать проводник в любой ситуации.

Обзор силового кабеля АВВГ: видео


Интересная статья

Список общеупотребительных сокращений

Аббревиатуры — это сокращенные формы слов или длинных фраз. Вы найдете их почти во всех дисциплинах и сферах жизни, начиная с часто используемых сокращений в именах или титулах, таких как Mr. для Mister или Pres. для президента, на менее часто используемые сокращения, такие как сокращенная версия самого сокращения слова, которая составляет abbr .

Существует более одного типа сокращений. Акроним — это новое слово, образованное начальными буквами длинного имени или фразы, например, NATO (Организация Североатлантического договора).Инициализм — это когда длинная фраза сокращается до начальных букв, но буквы произносятся индивидуально, а не как слово — например, FBI (Федеральное бюро расследований). Инициализм можно рассматривать как разновидность акронима.

США — это общепринятое сокращение, как и сокращенные формы 50 штатов, например NY для Нью-Йорка. Как вы увидите в следующем списке обычно используемых аббревиатур, они существуют во всех сферах жизни, от медицины до армии и от географии до выпечки.

Повседневное использование

Письменное и устное общение часто включает следующие сокращения:

  • прибл. — примерно
  • аппт. — запись
  • кв. — квартира
  • A.S.A.P. — как можно скорее
  • B.Y.O.B. — принесите свою бутылку, которая используется на вечеринках, на которых гости должны приносить свои напитки, или в ресторанах, где не продается алкоголь.
  • c / o — уход, используется при отправке почты кому-то, кто находится не по своему обычному адресу
  • dept.- отдел
  • D.I.Y. — Сделай сам
  • эст. — установил
  • E.T.A. — расчетное время прибытия
  • мин. — минуты или минимум
  • разное. — разное
  • Мистер — Мистер
  • Миссис — Госпожа (произносится как Миссус)
  • нет. — номер
  • R.S.V.P. — Répondez, s’il vous plait , этот инициализм происходит от французского слова «пожалуйста, ответьте». Он используется в приглашениях на вечеринки и мероприятия и предназначен (как говорится) для того, чтобы на него ответили «да, мы будем присутствовать» или «нет, мы не будем».»
  • тел. — телефон
  • темп. — температура или временный
  • ветеринар. — ветеран или ветеринар
  • vs. — против

Кулинария и выпечка

Аббревиатуры также необходимы для измерений для приготовления пищи и выпечки — в конце концов , ваш торт не получится очень хорошо, если вы не знаете разницы между:

  • чайная ложка или t — чайная ложка / чайные ложки
  • tbs, tbsp или T — столовая ложка / столовые ложки
  • c — чашка / чашки
  • галлон — галлон
  • фунт — фунт / фунт
  • pt — пинта
  • кварт — кварт

Расположение на карте

Если вы хотите ориентироваться, вам лучше знать сокращения местоположения, такие как:

  • Ave.- проспект
  • бул. — Boulevard
  • Cyn. — Каньон
  • Dr. — Drive
  • Ln. — Переулок
  • , шоссе
  • — Дорога
  • St. — Улица
  • E — восток
  • N — север
  • NE — северо-восток
  • NW — северо-запад
  • S — юг
  • SE — юго-восток
  • SW — юго-запад
  • W — запад

Академические звания и должности

Аббревиатуры часто используются при описании академических названий и должностей. Например:

  • BA — бакалавр искусств
  • BS — бакалавр наук
  • MA — магистр искусств
  • M.PHIL или MPHIL — магистр философии
  • JD — Juris Doctor
  • DC — доктор хиропрактики
  • PA — личный помощник
  • MD — управляющий директор
  • VP — вице-президент
  • SVP — старший вице-президент
  • EVP — исполнительный вице-президент
  • CMO — директор по маркетингу
  • CFO — финансовый директор
  • CEO — главный Исполнительный директор

Социальные сети

С появлением Интернета в нашей повседневной жизни появился целый ряд новых сокращений.Для краткости наши тексты, твиты и чаты теперь состоят из множества сокращений. Например:

  • ACE — классный опыт
  • AD — потрясающий чувак
  • AFAIK — насколько я знаю
  • AFK — вдали от клавиатуры
  • ANI — возраст не важен
  • BRB — скоро вернусь
  • CUL — увидимся позже
  • CWYL — поговорим позже
  • IIRC — если я правильно помню / помню
  • IQ — коэффициент незнания
  • LOL — громко смеяться
  • NP — нет проблем
  • ROFL — кататься по полу от смеха
  • TY — спасибо
  • WC — неправильный разговор

Это всего лишь несколько бесчисленных сокращений, которые используются в Интернете и на наших телефонах.

Alphabet Agencies

Во время Великой депрессии президент Франклин Делано Рузвельт создал ряд агентств, чтобы стимулировать рост рабочих мест в Соединенных Штатах. Эти сокращения, известные как «агентства алфавита», сегодня являются одними из самых известных.

  • AAA — Закон о регулировании сельского хозяйства. Этот закон был создан в 1933 году, чтобы компенсировать фермерам не посадку сельскохозяйственных культур, чтобы повысить спрос на определенные сельскохозяйственные продукты и поднять цены. К 1936 году Верховный суд постановил, что закон должен быть аннулирован.
  • CCC — Гражданский корпус охраны природы. Одинокие мужчины в возрасте от 18 до 25 лет были отобраны для формирования этого корпуса, который будет работать над сохранением дикой природы и национальных заповедников, а также сажает деревья и борется с эрозией.
  • CWA — Управление строительных работ. Четыре миллиона человек были наняты CWA для выполнения ремонтных и строительных работ, таких как ремонт зданий, строительство дорог и другие инфраструктурные работы.
  • FDIC — Федеральная корпорация по страхованию вкладов.Поскольку к банкам повсеместно не доверяли после многочисленных банкротств банков во время депрессии, это алфавитное агентство было создано, чтобы снова повысить доверие общества к банкам, застраховав клиентов от убытков до 5000 долларов в случае банкротства банка.
  • FHA — Федеральное жилищное управление. Эта организация была создана, чтобы помочь людям получить ссуды на покупку домов.
  • NRA — Национальная администрация восстановления. В 1933 году NRA было создано, чтобы попытаться помочь дефляции и поощрить рыночную конкуренцию, чтобы восстановить экономику.К сожалению, администрация не стимулировала промышленное производство, хотя доверие инвесторов и потребителей было восстановлено.
  • SSA — Управление социального обеспечения. Закон о социальном обеспечении, находящийся в ведении Администрации социального обеспечения, учредил национальную пенсию для пенсионеров, а также страхование по безработице и государственную помощь одиноким матерям, детям и инвалидам.

Понимание сокращений на основе латыни

Если посмотреть на латынь, то корень большей части английского языка — хороший способ расшифровать сокращения.Наиболее распространенные сокращения, которые мы используем в повседневной жизни, происходят от этого древнего языка. Например:

  • AM / PM — AM, которое мы используем для обозначения утра, является сокращением для ante meridiem (до полудня) , а PM означает post meridiem (после полудня) .
  • нашей эры — Эпоха, в которой мы живем, AD, на самом деле является сокращением от Anno Domini , или «Года нашего Господа».

Латинский язык также подарил нам другие сокращения, которые мы используем так часто, что иногда мы забываем, что они обозначают.Например:

  • например — Вы часто будете видеть аббревиатуру, например, прежде, чем кто-то приведёт пример. Это означает expli gratia , что означает «данный пример».
  • и т. Д. — «И т. Д.», Часто встречающееся в конце длинных списков, является сокращением от и т. Д. , что означает «и прочее».
  • , то есть — еще одно популярное сокращение, которое мы используем в повседневной жизни, т.е. обозначает id est , что означает «то есть».
  • н.б. — Иногда это пишется в конце сообщения, требующего особого внимания.Это означает nota bene , что означает «обращать внимание» или «хорошо обращать внимание».
  • П.С. — В конце письма или электронного письма люди часто добавляют P.S. включить дополнительный комментарий или мысль. Это сокращение от сценария сообщения , что означает «написано после».
  • viz — Еще одна латинская аббревиатура, которую вы можете увидеть, это «viz», что является сокращением от videlicet , что означает «а именно».

Сокращения Экономят время

Аббревиатуры — обычная часть нашей жизни, они экономят время и место в письменном общении.Другими словами, почти все, что вы хотите сделать, от официальных документов до текстовых сообщений, потребует от вас знания одной или двух аббревиатур. Помните, что, хотя сокращение обычно состоит из буквы или группы букв, взятых из слова или фразы, это не всегда так, особенно в случае измерений. Продолжайте изучать сокращения, научившись образовывать множественное число.

APA Style 6-е издание Блог: Сокращения



Челси Ли

В этом посте будет рассказано, как использовать
сокращений в стиле APA, в частности, как использовать аббревиатуры, которые представляют собой сокращения, состоящие из первых букв каждого слова во фразе.Считайте это FAQ о сокращениях! Вы можете найти сокращения, обсуждаемые в Руководстве по публикации в разделе 4.22 (начиная со стр. 106).

Щелкните вопрос ниже, чтобы сразу перейти к ответу.

Когда следует использовать сокращение?

Используйте сокращения умеренно и только тогда, когда они помогут читателям понять вашу работу. Задайте себе эти вопросы каждый раз, когда вы думаете об использовании определенного сокращения:

  • Читатель знаком с сокращением?
    • Используйте существующее, принятое сокращение, если оно существует, потому что знакомство помогает понять. Если стандартной аббревиатуры не существует, вы можете создать свою.
  • Будете ли вы использовать аббревиатуру хотя бы трижды в статье?
    • Используйте аббревиатуру не менее трех раз в статье, если вы собираетесь ее вообще использовать. Если вы не будете использовать его трижды, то каждый раз произносите термин по буквам. Читателю может быть сложно вспомнить, что означает аббревиатура, если вы используете ее нечасто.
  • Будет ли объяснение этого термина каждый раз слишком повторяющимся и громоздким?
    • Используйте сокращения, чтобы избежать громоздких повторений и улучшить понимание, а не просто как сокращение написания.Например, обычно легче прочитать фразу из двух слов, чем запомнить значение двухбуквенного сокращения. Более длинные фразы лучше подходят для сокращения.
  • Сколько всего сокращений у вас есть в статье?
    • Нет четкого указания на то, сколько сокращений — это слишком много, но писать, как правило, легче понять, когда большинство слов написано по буквам, чем когда оно переполнено сокращениями. Сокращайте только тогда, когда это помогает читателю.

Как ввести аббревиатуру в текст?

При первом использовании аббревиатуры в тексте укажите как полную версию, так и краткую форму.

Когда изложенная версия впервые появляется в повествовании предложения, поставьте аббревиатуру в скобках после нее:

  • Пример: Мы изучали синдром дефицита внимания / гиперактивности (СДВГ) у детей.

Когда введенная версия впервые появляется в круглых скобках, поместите аббревиатуру в скобки после нее:

  • Пример: Диагноз (то есть синдром дефицита внимания / гиперактивности [СДВГ]) был подтвержден посредством наблюдения за поведением.

После того, как вы определите сокращение (независимо от того, находится ли оно в круглых скобках), используйте только аббревиатуру. Не чередуйте объяснение термина и его сокращение.

Как сокращать авторов групп в текстах цитат и списках литературы?

Если в вашей ссылке есть авторская группа, название группы иногда может быть сокращено — например, Американская психологическая ассоциация может быть сокращена до APA. Вы не обязаны сокращать имя автора группы, но можете, если это сокращение поможет избежать громоздких повторений и будет встречаться в статье более трех раз.

Как и в случае других сокращений, при первом упоминании в тексте укажите название группы, а затем укажите аббревиатуру.

Если название группы впервые появляется в описании, поставьте аббревиатуру, запятую и год цитирования в скобках после него.

  • Пример: Американская психологическая ассоциация (APA, 2011) предложила родителям поговорить со своими детьми о семейных финансах в соответствии с их возрастом.

Если название группы впервые появляется в круглых скобках, укажите аббревиатуру в скобках после нее, затем запятую и год цитирования.

  • Пример: Дети должны узнавать о семейных финансах в соответствии с их возрастом (Американская психологическая ассоциация [APA], 2011).

В записи списка литературы не включайте аббревиатуру автора группы. Вместо этого укажите полное название группы.

Правильная справочная запись:

Американская психологическая ассоциация.(2011). долларов и смысл: Разговор с детьми об экономике. Получено с http://www.apa.org/helpcenter/children-economy.aspx

Неверная справочная запись:

Американская психологическая ассоциация (APA). (2011). долларов и смысл: Разговор с детьми об экономике. Получено с http://www.apa.org/helpcenter/children-economy.aspx

Если у вас есть несколько ссылок от одного автора группы, вам нужно только один раз сократить имя (см. Здесь, как обрабатывать ссылки с одним и тем же автором и датой).Обратите внимание, что если две разные группы будут сокращать до одной и той же формы (например, и Американская психологическая ассоциация, и Американская психиатрическая ассоциация сокращают до APA), вы не можете использовать аббревиатуру в своей статье — вместо этого вы должны произносить термин каждый раз, чтобы избежать двусмысленность.

Исключением из аббревиатур в списке литературы являются случаи, когда работы были опубликованы с использованием аббревиатур как части автора, названия или источника. Сохраните эти сокращения, потому что они понадобятся читателю для извлечения источника (вам также не нужно их определять — просто представьте их как есть).Подробнее об этом читайте в нашем посте, цитируя то, что вы видите.

Как представить сокращение вместе с цитатой в тексте?

Иногда аббревиатура представлена ​​вместе с цитатой в тексте. Например, вы можете процитировать тест или меру, имеющую аббревиатуру, а затем указать его ссылку (в общем случае, вот как процитировать DSM-5 ).

Если прописанная версия термина появляется в повествовании впервые, поместите аббревиатуру и ссылку с датой автора в скобки после нее, разделенные точкой с запятой.Не используйте круглые скобки подряд.

  • Правильно: Мы оценили депрессию с помощью Опросника депрессии Бека – II (BDI-II; Beck, Brown, & Steer, 1996).
  • Неправильно: Мы использовали опись депрессии Бека — II (BDI-II) (Beck, Steer, & Brown, 1996).

Если прописанная версия термина появляется в круглых скобках впервые, поместите аббревиатуру в скобки после нее, затем поставьте точку с запятой и ссылку на дату автора.

  • Пример: Наша оценка депрессии (измеренная с помощью баллов по шкале Beck Depression Inventory – II [BDI-II]; Beck, Steer, & Brown, 1996) показала значительную частоту этого расстройства в популяции.

Могу ли я использовать аббревиатуры в названии статьи?

Избегайте использования сокращений в названии доклада. Написание полного термина в заголовке гарантирует, что потенциальные читатели точно поймут, что вы имеете в виду, а если ваша статья официально опубликована, это обеспечит ее точный индекс.

Могу ли я использовать сокращения в бегущей головке?

Официального руководства по использованию сокращений в бегущей строке нет. Мы рекомендуем вам избегать их, если только аббревиатура не известна и нет альтернативы, которая была бы лучше. Если вы используете аббревиатуру в бегущей строке, вы можете использовать ее сразу без определения. Вместо этого определите сокращение при первом использовании его в тексте.

Могу ли я использовать аббревиатуры в аннотации?

В общем, нет необходимости использовать аббревиатуры в аннотации, потому что аннотация очень короткая.Однако, если сокращение поможет читателю распознать термин или найти вашу статью с помощью поиска, то допустимо включить сокращение в аннотацию, даже если оно не используется трижды. Если вы используете аббревиатуру как в аннотации, так и в тексте, определите ее в обоих местах при первом использовании.

Могу ли я использовать сокращения в заголовках?

Руководство по публикациям не дает официальных указаний относительно того, следует ли использовать сокращения в заголовках. Мы рекомендуем вам избегать их — например, читатель может бегло просмотреть статью перед тем, как прочитать ее полностью, а сокращения в заголовках могут быть трудными для понимания вне контекста. Итак, если термин, который вы собираетесь сократить, появляется в заголовке (например, название теста или меры), расскажите термин в заголовке, а затем, когда он впервые появляется в тексте, произнесите его снова и определите там. .

Могу ли я использовать сокращения в таблицах и на рисунках?

Да, вы можете использовать сокращения в таблицах и на рисунках.Все сокращения, используемые в таблицах и рисунках, должны быть определены в примечании к таблице или в подписи к рисунку, соответственно, даже если сокращения также будут определены в тексте, если они там используются. Целью определения сокращений в примечании к таблице или в подписи к рисунку является то, что, если другие авторы повторно используют ваше графическое изображение в будущей статье, определения терминов будут приложены. Кроме того, многие читатели бегло просмотрят статью, прежде чем внимательно ее прочитать, а определение сокращений в таблицах и на рисунках позволит читателям сразу понять их.

Нужно ли определять все сокращения?

Не все сокращения нужно определять. Обратитесь к словарю Merriam-Webster , чтобы определить, что делать: Если аббревиатура имеет обозначение abbr. после него в словаре, это означает, что его нужно определить; если у него нет этого обозначения, сокращение считается словом само по себе и может использоваться сразу же без определения. Вам также не нужно определять сокращения для единиц измерения (например,г., см, сантиметров, часов, часов).

  • Примеры сокращений, которые считаются словами: IQ, REM, HIV, AIDS, FAQ

Как использовать слова a и an перед сокращениями?

Используйте артикль, соответствующий способу произношения аббревиатуры: перед гласным звуком и — перед согласным звуком. Некоторые сокращения произносятся как слова (напр.g., RAM), а некоторые сокращения произносятся побуквенно, что также называется инициализмом (например, HMO, IQ). Если вы не уверены в произношении аббревиатуры, поищите ее в словаре или спросите коллегу. Если аббревиатура имеет несколько произношений, используйте первое из словарных статей.

  • Примеры : агент ФБР, расстройство DSM-5 , гражданин США, IQ

Пишутся ли сокращения точками?

Как правило, не используйте точки в сокращениях.Некоторые исключения состоят в том, что вы должны использовать точки в сокращениях для США и Соединенного Королевства, когда эти термины используются как прилагательные (не сокращайте их, если они используются как существительные). А если вы создали для участника ярлык, скрывающий личность, используйте точку после каждой буквы.

  • Примеры: Бюро переписи населения США, население Великобритании, участник R. E.C.

Как сделать сокращение во множественном числе?

Чтобы сделать сокращение во множественном числе, добавьте –s (или –es , если сокращения уже заканчиваются на s ).Не добавляйте апостроф. Подробнее читайте в нашем посте о множественных сокращениях и числах.

  • Примеры: IQ, RT, CS.

Я не вижу свой вопрос!

Есть вопросы по сокращениям? Задайте нам вопрос в комментарии!

Аббревиатура

| Определение и история

Аббревиатура , в сообщениях (особенно письменных), процесс или результат представления слова или группы слов более короткой формой слова или фразы.Аббревиатуры принимают множество форм, и их можно найти в древнегреческих надписях, в средневековых рукописях (например, «DN» для «Dominus Noster») и в Коране. Но именно так называемый информационный взрыв 20-го века сделал сокращение общепринятой практикой в ​​общении.

Подробнее по этой теме

палеография: Сокращения

Аббревиатура с — основная проблема, с которой сталкиваются палеографы.Они широко использовались юристами в римские времена …

Основным фактором в тенденции к сокращению является экономия. Научные исследования показывают, что значительный объем всей информации в относительно длинных сообщениях является избыточным, и это знание делает сокращение не только возможным, но и удобным. Еще одним фактором развития сокращений является распространение новых продуктов и организаций, которые необходимо назвать. Длинные описательные термины могут быть сокращены до мнемонических единиц.Это особенно заметно в Интернет-общении, особенно в электронной почте, где огромное количество сокращенных форм вошло в употребление с 1990-х годов. Потребность в скорости в сокращении и желание избежать избыточности в кодах делают сокращение также важным элементом стенографии и криптографии.

Существует несколько важных форм сокращения. Одна форма предполагает представление отдельного слова либо его первой буквой, либо первыми несколькими буквами (как «n» для «существительного» или «Co»).»Для« Компания »), его наиболее важными буквами (как« Ltd. »для« Limited ») или его первой и последней буквами (как« Rd. »Для« Дорога »). Эти сокращения обычно произносятся как целое слово, которое они представляют.

Усечение особенно часто встречается в популярной речи, например, «Метрополитен» для «Метрополитен-музей» или «Ассоциация Метрополитен-опера». В конце 1990-х годов, когда люди стали все чаще отправлять текстовые сообщения, ограниченное пространство экранов мобильных телефонов и неудобство набора текста на цифровой клавиатуре привели к появлению нового и сильно урезанного разнообразия языков.Новый набор сокращений, часто с использованием первых букв слов в разговорной фразе (как BTW для «между прочим») или с использованием цифр для обозначения звуков (как L8R для «позже»), был объединен с этим сокращением (как «Sup» для «Что случилось?»).

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Комбинация первых слогов или букв составляющих слов во фразах или в именах, содержащих более одного слова, является обычным явлением и часто дает акронимы, которые произносятся как слова и которые часто перестают считаться аббревиатурами.Примером такого сокращения является слово flak (от нем. Fliegerabwehrkanone , «зенитная пушка»). Такие комбинации особенно распространены в вооруженных силах США, которые предоставили NORAD для «Североамериканского командования воздушно-космической обороны». Пример из советской эпохи — Наркомвнешторг для «Народного комиссариата Внешней торговли» (русский: «Народный комиссариат внешней торговли»). Другие популярные аббревиатуры — это хорошо известный радар («обнаружение и дальность радиосвязи») и snafu («ситуация нормальная, все испорчено»).

Сокращения следует отличать от инициализмов, таких как США и NCAA, которые произносятся путем произнесения букв.

Символические обозначения, используемые в математике и других науках, также могут рассматриваться как формы сокращений.

: элемент Abbreviation — HTML: язык разметки гипертекста

Элемент HTML Abbreviation ( ) представляет собой аббревиатуру или акроним; необязательный атрибут title может предоставить расширение или описание для сокращения.Если присутствует, заголовок должен содержать это полное описание и ничего больше.

Исходный код этого интерактивного примера хранится в репозитории GitHub. Если вы хотите внести свой вклад в проект интерактивных примеров, клонируйте https://github.com/mdn/interactive-examples и отправьте нам запрос на перенос.

Этот элемент поддерживает только глобальные атрибуты. Атрибут title имеет конкретное семантическое значение при использовании с элементом ; он должен содержать полное удобочитаемое описание или расширение аббревиатуры. Этот текст часто отображается браузерами как всплывающая подсказка при наведении курсора мыши на элемент.

Каждый используемый вами элемент не зависит от всех остальных; предоставление заголовка для одного автоматически не присоединяет тот же текст расширения к другим с таким же текстом содержимого.

Типичные варианты использования

Разумеется, не обязательно, чтобы все сокращения были размечены с помощью . Однако есть несколько случаев, когда это полезно:

  • Когда используется сокращение и вы хотите предоставить расширение или определение вне потока содержимого документа, используйте с соответствующим заголовком .
  • Чтобы определить сокращение, которое может быть незнакомо читателю, представьте термин, используя и либо атрибут title , либо встроенный текст, обеспечивающий определение.
  • Когда необходимо семантически отметить присутствие аббревиатуры в тексте, полезен элемент . Это, в свою очередь, можно использовать для стилизации или написания сценариев.
  • Вы можете использовать вместе с для определения определений терминов, которые являются сокращениями или акронимами.См. Пример «Определение сокращения» ниже.

Грамматические соображения

В языках с грамматическим числом (то есть языках, где количество элементов влияет на грамматику предложения) используйте тот же грамматический номер в атрибуте title , что и внутри элемента . Это особенно важно для языков с более чем двумя числами, таких как арабский, но также актуально для английского языка.

Назначение этого элемента — исключительно для удобства автора, и все браузеры отображают его встроенным ( отображение : встроенное ) по умолчанию, хотя его стиль по умолчанию варьируется от одного браузера к другому:

  • В некоторых браузерах, например в Internet Explorer, его стиль не отличается от стиля элемента .
  • Opera, Firefox и некоторые другие добавляют пунктирную подчеркивание к содержимому элемента.
  • Некоторые браузеры не только добавляют пунктирную линию подчеркивания, но и помещают ее в маленькие заглавные буквы; чтобы избежать этого стиля, добавьте что-то вроде варианта шрифта : none в CSS позаботится об этом случае.

Разметка аббревиатуры семантически

Чтобы разметить сокращение без предоставления расширения или описания, используйте без каких-либо атрибутов, как показано в этом примере.

HTML


Использовать HTML весело и легко!

Результат

Сокращения стилей

Вы можете использовать CSS, чтобы установить собственный стиль, который будет использоваться для сокращений, как показано в этом простом примере.

HTML


Используя CSS , вы можете стилизовать свои сокращения!

CSS
  abbr {
  вариант шрифта: все заглавные буквы;
}
Результат

Предоставление расширения

Добавление атрибута заголовка позволяет предоставить расширение или определение аббревиатуры или акронима.

HTML


Шутка Ашока сделала меня LOL большим время.

Результат

Определение сокращения

Вы можете использовать вместе с , чтобы более формально определить сокращение, как показано здесь.

HTML


HTML - это язык разметки, используемый для создания семантики и структуры веб-страницы.

A Спецификация ( spec ) - это документ, в котором подробно, как технология или API предназначена для работы и как это доступ.

Результат

Полное написание аббревиатуры или аббревиатуры при их первом использовании на странице полезно для того, чтобы помочь людям понять их, особенно если содержание носит технический или отраслевой жаргон.

Пример


Нотация объектов JavaScript ( JSON ) - это облегченный формат обмена данными.

Это особенно полезно для людей, которые не знакомы с терминологией или концепциями, обсуждаемыми в контенте, людьми, которые плохо знакомы с языком, и людьми с когнитивными проблемами.

Таблицы BCD загружаются только в браузере

Аббревиатуры в письменной форме

Наша история

Сокращения

Аббревиатура — это сокращенная версия написанного слова или фразы, используемая для замены оригинала. Вот несколько примеров сокращений:
  • RAF — сокращение от Royal Air Force.
  • Проф — сокращение от Профессор.
  • CNN — это сокращение от Cable News Network.
  • M.O.T. является сокращением от Министерства транспорта.
  • Мистер или Мистер — это сокращение от Мистер.
  • («Мистер» (с точкой) ожидается в США. За пределами США допускается «г-н». Это будет больше …)
Как показывают эти примеры, сокращения бывают разных форм. Вот инфографика, показывающая различные типы сокращений.
Понятно? Сделайте быстрый тест.

Различные типы сокращений

Аббревиатуры обычно делятся на четыре категории:

(1) Сокращения

Акроним — это сокращение, произносимое как слово. Например:
  • ДОС
  • (Диск операционной системы)
  • NAAFI
  • (Институты военно-морского флота, армии и ВВС)
  • БОГОФ
  • (Купи один, получи второй бесплатно)
Благодаря общему использованию несколько сокращений стали самостоятельными словами.Примеры включают «сонар», «радар», «лазер» и «акваланг». В настоящее время они редко капитализируются.

Некоторые аббревиатуры еще не полностью перешли в «распознанное слово» и могут быть написаны полностью заглавными буквами или только первой заглавной буквой (например, НАТО или НАТО ).

Подробнее об акронимах.

(2) схватки

Сокращение — это сокращенная версия слова. (Сокращение часто включает апостроф для замены отсутствующих букв.) Например:
  • Вы
  • (Полностью: Вы)
  • Не могу
  • (Полностью: невозможно)
  • Мистер
  • (Полностью: Мистер)
Есть два вида сжатия:
  • Сокращение с апострофом . Этот тип сокращает слово или объединяет два слова в одно, заменяя пропущенную букву (буквы) апострофом. Например:
  • Сокращение без апострофа .Этот тип сжимает слово. Например:
Подробнее о схватках.
Подробнее об использовании апострофов для замены пропущенных букв.
Подробнее об использовании периодов (точек) при схватках.

(3) Первоначальные сокращения (или инициалы)

Инициализм — это аббревиатура, каждая буква которой представляет слово. Например:
  • AQI
  • (Индекс качества воздуха)
  • РСЗО
  • (Система залпового огня)
  • ITV
  • (Независимое телевидение)
Инициализмы могут быть написаны с точкой или без нее (точки).Наиболее распространенная практика — избегать менструации. Однако при использовании названий компаний скопируйте версию компании.

Подробнее о точках (точках) в сокращениях.

(4) Слоговые сокращения

Слоговая аббревиатура — это аббревиатура, образованная из начальных слогов нескольких слов. Например:
  • Интерпол (Международная полиция)
  • ИНМАРСАТ (международный морской спутник)
  • Гестапо (Geheime Staats Polizei)
  • Коминтерн (Коммунистический Интернационал)

Зачем мне нужны сокращения?

Вот пять веских причин, чтобы подумать об сокращениях более внимательно.

(Причина 1) Не используйте слово «акроним» для обозначения инициализма.

Слова «акроним» и «аббревиатура» не являются синонимами (т.е. они не означают одно и то же). Помните, что такие сокращения, как BBC и CNN, — это не аббревиатуры, а инициалы. Акронимы произносятся как слова.
  • В конце документа есть список сокращений.
  • (Это обычное заявление, которое делается в начале официальных документов. Список в конце всегда представляет собой список сокращений, некоторые из которых являются акронимами.)
Подробнее об акронимах.

(Причина 2) Соответствовать периодам (точкам).

Инициализмы могут быть написаны с точками или без них. Не использовать точки гораздо чаще, чем их использовать. Например:
  • BBC
  • (Это наиболее распространенное соглашение.)
  • B.B.C.
  • (Это приемлемое соглашение. Если вы примете его, оставайтесь неизменными во всем документе.)
Какое бы соглашение вы ни использовали, будьте последовательны.Есть только одно правило, которое превзойдет ваше стремление к последовательности: если вы пишете название компании, примите любое соглашение, которое компания использует для себя.

Подробнее о периодах в сокращениях.

(Причина 3) Знайте, когда использовать периоды (точки) с сокращениями.

За сокращениями, в которых не используются апострофы (например, «доктор» и «профессор»), в Америке следует точка. За пределами Америки рекомендуется использовать точку только в том случае, если последняя буква сокращения отличается от последней буквы всего слова.Например: Узнайте больше о периодах со схватками.

(Причина 4) Правильно составьте множественное число аббревиатуры.

Множественное число аббревиатуры образуется добавлением «s». Не используйте апостроф. Например:
  • RTA> RTA
  • (ДТП = Дорожно-транспортное происшествие)
  • МСП> МСП
  • (МСП = малое и среднее предприятие)
Однако имейте в виду, что множественное число неудобной аббревиатуры может быть образовано путем добавления .Как правило, этого следует избегать, но, если автор считает, что апостроф помогает читателям, его можно добавить. Например:
  • COS> COS
  • (COS = начальник штаба)
  • COS> COS
  • (Апостроф полезен, когда можно использовать только заглавные буквы, например, в заголовках.)
Прочтите, образуя множественное число сокращений.

(Причина 5) Соблюдайте правила написания единиц измерения.

При использовании таких единиц измерения, как «миль / ч» или «см», вы можете либо использовать пробел после числа, либо нет.Выбор остается за вами. Однако будьте последовательны в своем документе.
  • 700 миль / ч, 99 м, 10 см, -4 ° C
  • 700 миль / ч, 99 м, 10 см, -4 ° C

Помогите нам улучшить грамматику Monster
  • Вы не согласны с чем-то на этой странице?
  • Вы заметили опечатку?
Сообщите нам, используя эту форму.

См. Также

я.е. или например? Использование AD, BC, BCE и CE Точки (периоды) в схватках Формирование множественного числа сокращений Использование точек (точек) в сокращениях Пройдите тест на сокращения Что такое аббревиатуры? Что такое схватки? Совет редактора

: когда использовать сокращения

Технические области наполнены аббревиатурами и акронимами, значение которых эксперты принимают как должное. В рукописи может быть особенно соблазнительно сокращать термины, чтобы соответствовать количеству слов и сделать длинные предложения более удобочитаемыми.Однако чрезмерное использование сокращений может вместо этого снизить удобочитаемость, вынуждая читателя-неспециалиста остановиться и вернуться к исходному определению. Необходимость ломать голову над обилием сокращений также может отпугивать тех, для кого английский язык не является родным, и недостатком для рецензентов. В другом посте мы объяснили, почему чрезмерное использование аббревиатур в цифрах проблематично; здесь мы указываем, когда и когда не следует использовать сокращения в вашей рукописи в целом.

Ваше решение о применении аббревиатуры должно основываться на ваших ответах на три вопроса:

Как часто аббревиатура используется в вашей области?

Многие журналы не требуют определения сокращений, широко распространенных в литературе, исходя из предположения, что большинство читателей уже знают их значение.В этих случаях редакторы часто предоставляют список конкретных сокращений, включая единицы измерения, которые не нужно объяснять даже при первом упоминании (например, эта таблица терминов, составленная журналом Journal of Biological Chemistry ( JBC ), такие как «АТФ», «ELISA», «MAPK» и «siRNA»). Если ваш целевой журнал не предоставляет список, подумайте о том, чтобы обратиться к его ранее опубликованным статьям, чтобы узнать, какие сокращения считаются стандартными. Напротив, нестандартные сокращения включают те, которые сильно зависят от конкретной области, и те, которые вы впервые использовали в рукописи, например, псевдоним для экспериментальной группы.

Как часто аббревиатура будет использоваться в вашей рукописи?

Эмпирическое правило, подробно описанное в Чикагское руководство по стилю (требуется подписка) , заключается в том, что сокращение должно использоваться в рукописи пять или более раз; если его упоминание встречается реже, то следует цитировать только термин без сокращений. Некоторые журналы могут иметь более низкие сокращения, в том числе PLOS ONE , в котором указано, что «Нестандартные сокращения не должны использоваться, если они не встречаются в тексте хотя бы три раза.« Journal of Experimental Medicine и Journal of Immunology , среди прочего, представляют аналогичные рекомендации.

В какой части вашей рукописи будет использоваться аббревиатура?

Использование аббревиатуры в названии, аннотации и / или списке ключевых слов статьи может не одобряться журналами для повышения ясности, особенно потому, что эти функции обычно используются при поиске и просмотре статей. Например, PLOS ONE прямо указывает, что сокращения не должны использоваться в заголовке и аннотации.Другие журналы могут ограничивать использование этих конкретных частей рукописи небольшим подмножеством повсеместных терминов (например, эта таблица сокращений, которая может быть включена в заголовки в JBC ). Особым случаем является включение аббревиатуры в заголовок рукописи, потому что полный термин особенно громоздок, что можно решить, предоставив контекст для облегчения понимания (например, «фактор транскрипции SREBP-1» вместо «связывание регуляторного элемента стерола» белок-1 »).

Если вы решили использовать конкретную аббревиатуру, основываясь на ваших ответах на приведенные выше вопросы, обратите внимание, что ее обычно следует определять при первом упоминании как в аннотации, так и в основном тексте, а затем последовательно применять во всех остальных разделах. Если вы используете много сокращений и журнал позволяет это, подумайте также о включении в рукопись списка сокращений и их значений в дополнение к определениям в самом тексте, но не вместо них.

Сегодняшний совет по редактированию, надеюсь, разъяснил, когда и когда не следует использовать сокращения и акронимы, обеспечивая баланс между лаконичностью и удобочитаемостью. Если у вас есть какие-либо комментарии или вопросы по этой теме, напишите нам. Мы желаем вам всего наилучшего в ваших исследованиях и написании!

Поделитесь с коллегами

C1 Сокращения суффиксов улиц | Postal Explorer

В следующей таблице приведены примеры форм суффиксов, которые являются суффиксами основных улиц, суффиксами улиц или сокращениями суффиксов, а также рекомендованными сокращениями суффиксов официальных стандартных почтовых служб.

90EX280 90EX280

АЛИ

90EX2

AVE

3

AVE

3

AVE

79 79 1190

BLUFF

BOULV

002 BR

370

0009

70

000 BYP

BYPASS

9369

CAUS 09 CLFS

CLFS

9 CLFS

9

CLB

CMN

CMN

9 ОБЩИЙ

3

3

CRSNT

DAM

9

2

0

ESTS

9037ESS9 EXPY

FRG

3

FORK

370

70

FRK

GDN

369

девяносто одна тысяча четыреста двадцать восемь

GATEWAY

GLNS

9109 GEN000

50

GRN

GRNS 09 GRNS 09

9

HARBORS 09 0370

HBRS

9

9 HL

9 0

0

ISLANDS

0

ISLANDS

0

9

JCT

9

KYS

911

09

LNDG 9000ND9

LANE

9

MNRS 09

MT

903

2

9

0379

OPAS 9000 PAR4

9

ПАРК

ПАРК

903

ПИКЕС

09

970 9000

09

9

9

000 909 RNCHS

RAPID

RST

RST

0009

3

RDS

0

0

0

0

  • 0

    9

    9

    3 SHRS

  • 3

    SPNG

    9037 STRM 09

    УЛИЦА

    SUMIT

    91 190

    ТЕРРАС

    91 190

    ТЕР

    TRACES

    TRACES

    TRACES

    TRAK

    9369 9037 9037

    TRKS 09 9037 70

    проезжую часть

    Магистрали

    VLY 09 ДОЛИНЫ

    VIEW2

    VIEW2

    9

    VISTA

    970

    Первичный
    Суффикс улицы
    Имя

    Обычно
    Используемая улица
    Суффикс или
    Сокращение

    Почтовая служба
    Стандарт
    Почтовая служба
    Стандарт
    9709 907

    АЛЛЕЙ

    АЛЫ

    АЛЛЕЙ

    СОЮЗНИК

    АЛИ

    АЛИ

    ПРИЛОЖЕНИЕ

    ANNX

    ANX

    ARCADE

    ARC4

    9109

    ARC

    ARCADE

    AVENUE

    AV

    AVE

    AVE

    9

    AVN

    AVNUE

    BAYOU

    BAYOO

    BYU

    9

    9 BYU

    9

    BCH

    BCH

    BEACH

    BEND

    BEND

    000 BND

    BLF

    BLF

    BLUF

    BLUFF

    BLUFF

    9

    ИТОГ

    СЭП

    БТМ

    БТМ

    BOTTM

    ИТОГ

    БУЛЕВАРД

    BLVD

    BLVD

    BOUL

    BOULEVARD

    BOULV

    BRNCH

    ФИЛИАЛ

    МОСТ

    BRDGE

    9

    3

    3

    BRDGE

    9

    3 МОСТ

    BROOK

    BRK

    BRK

    BROOKS

    BURG

    BURG

    BG

    BURGS

    BURGS

    BYP

    BYPA

    BYPAS

    BYPASS

    CP

    CP

    CMP

    CANYON

    CANYN 9709

    9

    3

    9

    9

    CNYN

    CAPE

    CAPE

    CPE

    CPE

    CPE

    3 CSWY

    CAUSWA

    CSWY

    ЦЕНТР

    CEN

    CEN

    CEN

    CENTR

    ЦЕНТР

    CNTER

    CNTR

    CTR

    ЦЕНТРЫ

    ЦЕНТРЫ

    CTRS

    CIRCLE

    CIR

    CIR

    CIRC 09

    CIRC 09

    CRCL

    CRCLE

    КРУГЛЫЕ

    КРУГЛЫЙ

    3

    CLF

    CLIFF

    CLIFFS

    CLFS

    CLFS

    CLUB

    ОБЩИЙ

    ОБЩИЙ

    CMN

    CMNS

    CORNER

    COR

    COR

    CORNER 09

    CORNER 09

    CORNER 09

    CORNER 09

    CORS

    КУРС

    КУРС

    CRSE

    CRSE CT

    CT

    СУД

    СУД

    CTS

    9000

    9000

    COVE

    CV

    CV

    COVE

    COVE

    CRK

    CRK

    ПОЛУМЕСЯЦ

    ПОЛУМЕСЯЦ

    3

    3

    3

    09

    CREST

    CREST

    CRST

    CROSSING

    CRSSNG

    XING

    ПЕРЕКРЕСТОК

    ПЕРЕКРЕСТОК

    ДРЛ

    ПЕРЕКРЕСТОК

    ПЕРЕКРЕСТОК

    XRDS

    КРИВАЯ

    КРИВАЯ

    КРИВАЯ

    DALE

    000

    DAM

    DM

    DM

    DIVIDE

    DIV

    DIVIDE

    DV

    DVD

    ПРИВОД

    DRIVE

    DR

    DR

    DRV

    ПРИВОДЫ

    ПРИВОДЫ

    DRS

    EST

    ESTATE

    EST

    НЕДВИЖИМОСТЬ

    НЕДВИЖИМОСТЬ

    УЧАСТИЕ

    ESTS

    ESTS

    EXPR

    EXPRESS

    EXPRESSWAY

    EXPW

    EXPY

    РАСШИРЕНИЕ

    EXT

    EXT

    РАСШИРЕНИЕ

    EXTN

    EXTNSN

    РАСШИРЕНИЯ

    EXTS

    EXTS

    ПАДЕНИЕ

    ПАДЕНИЕ

    ПАДЕНИЕ

    ПАДЕНИЕ

    ПАДЕНИЕ

    000

    ПАРОМ

    ПАРОМ

    ФРЯ

    ФРИН

    FLD

    ПОЛЕ

    ПОЛЯ

    FLDS

    9000 9000

    9000

    FLT

    FLT

    ПЛОСКОСТЬ

    ПЛОСКА

    FLTS

    FORD

    FRD

    FRD

    FORDS

    FORDS

    FORDS

    FORDS

    FORDS

    FRST

    FORESTS

    FRST

    FORGE

    FORG 9709

    9709

    FORGES

    FORGES

    FRGS

    FORK

    ВИЛКИ

    ВИЛКИ

    FRKS

    FRKS

    FRT

    FT

    ШОССЕ

    ШОССЕ

    FWY

    FREEWY

    FRWAY

    FRWY

    FWY

    САД

    САД

    GDN

    3 GDN

    3
    9

    GRDN

    САДЫ

    САДЫ

    GDNS

    GDNS

    GRDNS

    ШЛЮЗ

    Gtwy

    GATEWY

    GATWAY

    GTWAY

    Gtwy

    ГЛЕН

    ГЛЕН

    GLN

    GLN

    GLENS

    GLENS

    GLNS

    GRN

    GREENS

    GREENS

    GRNS 09

    РОЩА

    ГРВ

    РОЩИ

    РОЩИ

    GRVS

    ПОРТ

    Harb

    HBR

    HARBOR

    HARBR

    HBR

    HRBORS 09

    HARBORS 09

    HAVEN

    HAVEN

    HVN

    HVN

    HTS

    HIGHWAY

    ШОССЕ

    HWY

    HIGHWY

    Hiway

    HIWY

    HWAY

    HWY

    HILL

    HILL

    HL

    HILLS

    СВА

    СВА

    Полая

    HLLW

    HOLW

    Полых

    впадин

    HOLW

    HOLWS

    ВПУСКНАЯ

    INLT

    INLT

    ОСТРОВ

    IS

    IS

    ISLAND

    ISLND

    ISLANDS

    ISLANDS

    ISS

    ОСТРОВ

    ОСТРОВ

    ОСТРОВ

    ISLES 09

    JCTION

    железнодорожный узел

    СОЕДИНЕНИЕ

    JUNCTN

    JUNCTON

    СОЧЛЕНЕНИЯ

    JCTNS

    JCTS

    JCTS

    СОЕДИНИТЕЛИ

    КЛЮЧ

    7

    9 02 KY

    КЛЮЧИ

    КЛЮЧИ

    KYS

    KYS

    2

    KNOL

    KNOLL

    буграми

    KNLS

    KNLS

    буграми

    LAKE

    LK

    LK

    ОЗЕРО

    ОЗЕРА

    LKS

    LKS

    LKS 09 909 0379

    ЗЕМЛЯ

    ЗЕМЛЯ

    ЗЕМЛЯ

    ЗЕМЛЯ

    ЗЕМЛЯ

    LNDG

    LANE

    LN

    LN

    LIGHT

    LGT

    9

    LGT

    9

    ФОНАРИ

    ФОНАРИ

    LGTS

    LOAF

    LF

    LF

    9037 0

    ЗАМОК

    LCK

    LCK

    ЗАМОК

    ЗАМКИ

    9000

    LCKS9

    9000

    LCKS9

    9000

    LCKS9

    LODGE

    LDG

    LDG

    LDGE

    LODG 09

    LODG 09

    LODG 09

    ПЕТЛЯ

    ПЕТЛИ

    МОЛЛ

    МОЛЛ

    000

    MALL

    MNR

    УСАДЬБА

    УСАДЬБА

    УСАДЬБА

    MNRS 09

    MDW

    лУГОВ

    MDW

    MDWS

    MDWS

    Meadows

    MEDOWS

    MEWS

    MEWS

    MEWS

    ФРЕЗЕР

    ФРЕЗЕР

    МИЛЛС

    MLS

    МИССИЯ

    MISSN

    MSN

    MSSN

    MOTORWAY

    MOTORWAY

    MTWY

    MOUNT

    MNT

    MT

    MT

    MTN

    MNTN

    ГОРЫ

    MOUNTIN

    ГОРЫ

    MNTNS

    МТП

    ГОРЫ

    NECK

    NCK

    NCK

    ШЕЯ

    ORCHARD

    ORCH

    ORCH

    ORCHARD

    ORCHRD

    OVAL

    OVAL

    OVAL

    OVL

    OVERPASS

    OVERPASS

    OPAS 9000 PAR4

    ПАРК

    PRK

    ПАРКИ

    ПАРКИ

    ПАРК

    PARKWY

    PKWAY

    PKWY

    Pky

    бульвары

    бульвары

    PKWY

    PKWYS

    PASS

    PASS

    PASS

    002 PASSAGE

    9709

    00

    9709

    00

    9709
    09

    ПУТЬ

    ПУТЬ

    ПУТЬ

    ПУТЬ

    02 PIKE

    СОСНА

    СОСНА

    PNE

    ПИНЕЗ

    PNES

    МЕСТО

    PL

    PL

    PLAIN

    PLAIN

    PLAIN

    9809

    PLAINS

    PLAINS

    PLNS

    PLNS

    PLAZA

    PLAZA

    PLZ

    PLZ

    PLZA

    ТОЧКА

    ТОЧКА

    PT

    PT

    PTS

    ПОРТ

    ПОРТ

    PRT

    72 PRT 900070 72 PRT

    PRTS

    PRTS

    PRAIRIE

    PR

    PR

    PR 09

    РАДИАЛЬНАЯ

    РАДИАЛЬНАЯ

    РАДИАЛЬНАЯ

    РАДИАЛЬНАЯ

    РАДИАЛЬНАЯ

    RAMP

    RANCH

    RANCH

    RNCH

    RAPID

    RAPID

    RPD

    RPD

    970APIDS

    RPDS

    REST

    REST

    RST

    RST

    9

    RDGE

    RIDGE

    RIDGES

    RDGS

    RDGS

    RDGS 09

    RIV

    RIV

    RIVER

    RVR

    9

    RIV

    9709

    RIV9 RD

    ДОРОГА

    ДОРОГА

    ДОРОГА

    RDS

    9809

    RTE

    ROW

    ROW

    ROW

    RUE

    RUE

    RUE

    02 ЗАПУСК

    ЗАПУСК

    ЗАПУСК

    ШОЛ

    SHL

    SHL

    3

    3 09

    9

    3

    SHLS

    SHLS

    SHOALS

    SHORE

    SHORE

    НОЖНИЦЫ

    НОЖНИЦЫ

    SHRS

    НОЖНИЦЫ

    SKWY

    ПРУЖИНА

    SPG

    SPG

    SPNG 09

    Спрингз

    Spgs

    Spgs

    SPNGS

    Спрингз

    SPRNGS

    отрога

    отрога

    SPUR

    SPURS

    SPURS

    SPUR

    SQUARE 09

    SQUARE 09 09 379

    SQR

    SQRE

    SQU

    SQUARE

    ПЛОЩАДИ

    SQRS

    SQS

    КВАДРАТЫ

    СТАНЦИЯ

    STA

    STA

    СТАНЦИЯ

    9

    3

    3

    3

    3

    3

    СТРЕЛКА

    СТРЕЛКА

    STRAV

    STRAVEN

    STRAV9

    STRAVEN 80

    STRVN

    STRVNUE

    STREAM

    STREAM

    STRM 09

    УЛИЦА

    ST

    STRT

    STREET

    STREET

    STS

    САММИТ

    SMT

    SMT

    002 SUMIT

    ТЕР

    TERR

    ТЕРРАС

    автомагистраль

    автомагистраль

    TRWY

    TRACE

    TRACE

    TRCE

    TRACES

    TRACKS

    TRAK

    TRK

    TRKS

    TRFY

    TRAIL

    TRAIL

    TRL

    ТРОПЫ

    TRL

    TRLS

    ПРИЦЕП

    ПРИЦЕП

    TRLR

    TRLR

    TRLRS

    ТУННЕЛЬНЫЕ

    TUNEL

    ТУНЛ

    ТУНЛ

    ТУНЛЫ

    ТУННЕЛЬ

    90

    TRNPK

    Tpke

    Магистрали

    TURNPK

    Underpass

    Underpass

    UPAS

    СОЕДИНЕНИЕ

    ООН

    ООН

    СОЕДИНЕНИЕ

    СОЕДИНЕНИЕ

    UNIONS

    ДОЛИНА

    VLY

    ДОЛИНА

    VLLY

    VLY 09

    VLYS

    VLYS

    Виадук

    VDCT

    VIA

    VIA

    VIADCT

    VIADUCT

    ПРОСМОТР

    ПРОСМОТР

    VW

    VW

    VW

    VWS

    ДЕРЕВНЯ

    ДЕРЕВНЯ

    VLG

    370

    9

    VILLG

    VILLIAGE

    ВЛГ

    ПУНКТАХ

    ПОСЕЛЕНИЯ

    VLGS

    VLGS

    ВИЛЬ

    ВИЛЛЕ

    VL

    VL

    VISTA

    VIS

    00

    00

    VST

    VSTA

    WALK

    WALK

    0

    ПРОГУЛКА

    ПРОГУЛКА

    СТЕНА

    СТЕНА

    СТЕНА

    СТЕНА

    WAY

    WAYS

    WAYS

    WAYS

    WELL

    9709

    WELL

    СКВАЖИНЫ

    WLS

    WLS

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
