Автоматы для электрощитка: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Как правильно собрать электрощиток своими руками?

Электрощиток — это отправная точка квартирной проводки, поэтому от его сборки зависит правильность подачи электроэнергии. Зная, как он устроен, вы сможете самостоятельно его подключить. И даже если вы не планируете это делать, а собираетесь вызвать электриков, то сможете проверить качество выполненной работы. Мы расскажем, какие приборы необходимы для монтажа электрощитка по типовой схеме и как его можно самостоятельно собрать.

Электрооборудование, которое нужно для щитка

Чтобы собрать электрощиток, потребуются следующие элементы:

Ящик. По сути это корпус щитка, в который будут помещены все элементы. Существуют пластиковые и металлические ящики. Мы советуем второй вариант, так как на практике металл служит дольше пластика, и к нему проще будет прикрутить дополнительное оборудование.
DIN-рейки. DIN-рейка — это элемент, на который монтируется все оборудование щитка. Сама рейка закрепляется на внутренней стенке щитка. То, сколько потребуется реек, определяется количеством оборудования, такого как автоматы, УЗО и т.д.
Вводной автомат. На него заводится питающий кабель. Он обеспечивает защиту всего контура проводки. Вводной автомат должен быть рассчитан на общую нагрузку, собираемую со всех линейных автоматов. Например, если в квартире будут идти две линии с автоматами по 16 А, тогда общий автомат должен выдерживать нагрузку не менее 32 А.

Линейные автоматы. Устанавливаются на каждую линию отдельно. Они разрывают цепь при возникновении короткого замыкания на линии или обрыва провода. Каждый линейный автомат должен соответствовать нагрузке. Обычно устанавливаются на автоматы на 16 А или 25 А для розеточной группы и 10 — 16 А для освещения.

Счетчик. Ведет учет электроэнергии в квартире. Может быть однофазным или трехфазным, однотарифным или многотарифным.
Шины. К соответствующим шинам подключаются рабочие нули, заземление и фазы.

УЗО. Устройство защитного отключения предназначено для защиты человека от поражения тока утечки, а также предотвращение пожара в квартире. УЗО может быть, как общим (устанавливается для всего контура проводки), так и групповым (монтируется для определенной группы, например, для освещения).

Количество всех комплектующих будет зависеть от размера квартиры или дома и желаемого количества линий разводки. Для простоты мы приведем схему подключения электрощитка для однокомнатной квартиры.

Собираем электрощиток для однокомнатной квартиры

Предположим в нашей небольшой квартире будет три линии: освещение, розеточная группа и бойлер (его нужно подключать через отдельный автомат). Тогда для сборки щитка нам потребуется следующие элементы:

Металлический корпус с DIN-рейками.
Вводной автомат на 32 А — 1 шт.
Счетчик — 1шт.
УЗО на 30 мА — 1 шт.
Однополюсные автоматы на 16 А — 3 шт.

PE-шина для подключения нулевого проводника и заземления.
Схема подключения электрощитка будет следующей:

Эта схема подходит для сборки щитка в старых советских постройках, где заземление не было предусмотрено. Однако в принципе заземление берется с шины PE, поэтому его можно провести даже по этой схеме. Ниже на фото показано, как выглядит уже собранный щиток.

Сначала устанавливается вводной автомат (1). После него идет счетчик (2), который дальше раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).

Для двух и трехкомнатных квартир увеличится количество линейных автоматов, номинал вводного и возможно количество УЗО. Также при большом количестве комплектующих возможно потребуется ящик большего размера.

Советы домашним электрикам:

Теги электропроводка

Сборка электрощитов своими руками

Комплектация навесного распределительного щитка

Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры.

Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

Устройство навесного распределительного щитка

На рисунке ниже вы видите навесной щиток в разобранном виде.

В квартирный электрощиток устанавливаются следующие модульные устройства:

Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;

Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается

Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

Кроме автоматов электрощиток квартиры необходимо укомплектовать устройствами подключения, распределения и дополнительным оборудованием.О них дальше.

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

мощность, потребляемую каждой отдельной группой;
общую расчетную мощность;
количество потребительских групп;
месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Монтаж щитка для загородного строения

Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.

Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
Монтируем защитные крышки, подписываем для удобства все автоматы.
Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут.

Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
Все точки проводки, в том числе розеточно-осветительные, заземляются.
Разрешено применять трех-, четырехжильный провод.
Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Реализация неотключаемых линий в щите с помощью контактора

Данная функция может быть реализована и другими простыми способами и среди них стоит выделить наиболее актуальный. Часто рекомендуют использовать контакторы, этот элемент в свою очередь управляется классическим выключателем, таким же который отвечает за выключение света в помещении.

Контактор монтируется в электрический щит и через его контакты подключается не приоритетная (отключаемая) нагрузка помещения. Как уже говорилось выше, нагрузка управляется посредствам самого обычного выключателя, его лучше всего установить возле выхода из дома. Принцип работы довольно прост.

Нужно щелкнуть кнопку для того чтобы цепь питания катушки контактора разомкнулась, таким образом размыкаются и его силовые контакты, и все потребители отключаются от электрической сети.

Если щелкнуть выключатель повторно, то цепь замыкается и оборудование получает питание от электрической сети и все функционирует в прежнем режиме. Как видно это тоже не очень-то сложно, и вполне можно провести работу своими силами.

Кого можно отнести к НЕотключаемым потребителям

К подобным потребителям зачастую относят холодильник или морозильную камеру, чтобы началась разморозка и продукты не испортились. Свет в коридоре нужен для того чтобы можно было одеться и обуться безо всяких проблем.

Электрокотел или газовое оборудование не отключается, чтобы поддерживать в помещении оптимальную температуру в холодное время года. Иногда вместе с котлами работают электрические насосы, система защиты от утечки воды.

Чтобы не оставить дом без охраны на определенный срок, нужно обеспечить электрической энергией сигнализацию и возможно систему видеонаблюдения.

В целом тут может быть самое разное оборудование, нужно детально все продумать. Иногда это может быть еще и серверное оборудование или автоматическая система отключения или включения освещения в темное время суток.

Особенно актуально иметь розетку на дин-рейке, так как можно обесточить весь дом, но при этом сверлить, долбить, бурить и выполнять дополнительные работы с электроинструментом.

Какие недостатки в НЕотключаемых линиях

Но помимо явного преимущества нужно ознакомиться и с имеющимися недостатками:

1. Если имеются электронные часы на бытовой технике то это проблема, после отключения время сбрасывается.
2. Система теплого пола должна быть подключена к неотключаемой группе, в противном случае придется некоторое время ходить по холодному полу. Сюда стоит отнести и змеевик, но это уже не так критично.
3. Как уже упоминалось, стоимость электрощита увеличивается, но незначительно.
4. ПК нельзя оставить в режиме ожидания или в спящем режиме, при отключении сети он выключится.
5. Нет возможности использования ИБП на отключаемых линиях, потому как они будут разряжаться и издавать характерный звук.

Похожие материалы на сайте:

Схема распределительного щита

Существует множество конфигураций схем электрощита. Различаются они по месту применения (для дома или квартиры), наличию заземляющего контура (заземление, зануление или их отсутствие), количеству фаз (однофазная схема 220 вольт или трехфазная 380 вольт) и другим параметрам. Углубляться в данный вопрос не будем. Рассмотрим лишь простую однофазную схему с заземлением и выделим основные особенности сборки.

Ниже представлена схема с указанием основных компонентов распределительного щита.

Корпус щита.
Шина нулевых рабочих проводников.
Шина нулевых защитных проводников (заземление или зануление).
Устройство защитного отключения (УЗО).
Автоматический выключатель.
Счетчик электроэнергии.
Линии групповых цепей.

Разработанная с учетом конкретного места назначения схема упростит ориентирование в разветвленной сети электропроводки, упорядочит потребителей энергии (бытовые электроприборы) и покажет назначение каждого задействованного элемента автоматики в электрощите.

Едиными правилами для любых схем распределительного щита являются:

Наличие вводного автомата перед счетчиком. С его помощью можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.
На электроплиты, духовые шкафы, кондиционеры и иную бытовую технику, обладающую большой мощностью целесообразно устанавливать отдельные автоматы в связке с УЗО. Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.
Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы.
При компоновке электрощита необходимо соблюдать согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка (принцип селективности).

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

Соеденительная клемма;
Разветвительная гребенка;
Автоматы звщиты;
Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

Базовые нормативы электромонтажных работ
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Кабели с бумажной изоляцией
Кабельный металлический лоток
Как выбрать стильный торшер
Как снизить цены на электромонтажные работы
Комплектация распределительного щитка, автоматы защиты, клеммы подключения
Магнитные пускатели: назначение, схема подключения
Монтаж электропроводки
Поиск исполнителя электомонтажных работ

Схемы электрощитков(функциональные)

Схема подключения электросчетчика на 380 Вольт
Схема электрического щита на 3 автомата защиты
Электрическая схема щитка на 12 автоматов
Электрическая схема щитка на 6 автоматов
Электрическая схема щитка на 5 автоматов
Электрическая схема щитка на 9 автоматов
Электрическая схема щитка на 10 потребителей:9 однополюсных автоматов+1 трехполюсной+2 двухполюсных автомата,питание 380 Вольт

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

Щиток Квартирный:5 групп для 20 потребителей,питание 380 Вольт;
Щиток Квартирный:4 потребителя,питание 380 Вольт;
Щиток Квартирный:8 потребителей,питание 380 Вольт;
Щиток Квартирный:10 потребителей;
Щиток Квартирный:10 автоматов защиты;

Что требуется для реализации схемы

Главная особенность заключается в том, что схема неотключаемой линии не нуждается в значительных капиталовложениях, это бюджетное мероприятие, которое по карману каждому человеку. В целом нужно будет провести подключение всего одного автоматического выключателя или выключателя нагрузки. Далее остается только грамотно собрать схему электрощита.

Стоит сказать, что имея хотя бы базовые знания, можно самостоятельно заняться данным вопросом, особых сложностей нет. К примеру, вводной автомат установлен в этажном щите для квартиры или в щите учета, если речь идет о частном секторе. Коммутационный аппарат в таком случае устанавливается на вводе электрического щита.

Тут уже может быть как автоматический выключатель, так и выключатель нагрузки. С этого устройства перемычки расходятся на два направления, один в автомат, который располагается на верхней DIN-рейке (смотрите рисунок). Второй идет вниз на ввод второго выключателя нагрузки. В подобной ситуации неотключаемой линией будет именно группа устройств установленных на верхней DIN-рейке, вторая будет отключаемой.

Покидая дом нужно будет только щелкнуть ВН (выключатель нагрузки), установленный на нижней DIN-рейке, отключить от электрической сети помещение и не думать о том, а включен ли утюг или все же выключен, с чайником не произойдет ничего и так далее. В работе останутся только потребители, которые функционируют от групповых автоматов расположенных до отключаемого ВН. Как видно сложного действительно ничего нет и объяснения весьма простые и понятные, особенно для человека, который разбирается в этом вопросе.

В интернет сети имеется еще несколько вариантов реализации подобной схемы, так что можно провести определенное количество времени за компьютером для изучения всевозможных схем и методов подключения.

Взять, к примеру, такой вариант, где второй выключатель нагрузки отсутствует, а что касается НЕОТКЛЮЧАЕМЫХ ЛИНИЙ, то они подключены напрямую к верхнему контакту ВН.

Но эта схема не совсем правильна, потому как, любой щит должен иметь коммутационный аппарат, который служит для отключения всего щитка. В подобной ситуации обесточить весь электрощит невозможно. Если отключить вводной автомат (ВН) погаснут потребители подключенных к нижним контактам, при этом верхние клеммы остаются под напряжением и соответственно все что к ним подключено тоже.

Опасность данной схемы заключается в возможном поражении электрическим током. Придет дядя Вася электрик, отключит вводной автомат будет думать, что напряжения нигде нет и полезет в щит, а там …

Поэтому обязательно должен быть водной коммутационный аппарат, который будет отключать напряжение со всего оборудования.

Если говорить об экономии, то речь идет всего об одном рубильнике, в то время как эксплуатационная безопасность ухудшается. Исходя из этого, первый вариант является более подходящим и безопасным.

Также стоит выделить схему реализации неотключаемой линии с дополнительной защитой от утечки тока. В таком случае можно ставить УЗО на каждую группу линий, но можно установить и столько элементов, сколько имеется групповых автоматов. Тут уже важную роль играет бюджет.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Почему же «замыкает»

Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и инструкция, как соединить автоматы в щитке.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

Автоматического выключателя, который имеет два полюса.
Счетчика электроэнергии.
УЗО.
Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления. тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

Корпус распределительного щитка.
Нулевая шина.
Заземляющая шина.
Гребенка для соединения выключателей.
Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

однофазную;
трёхфазную.

По способу монтажных работ:

используя гребёнку, то есть шину;
через перемычки из электропровода одножильного типа;
через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть.

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Набор модулей для щитка

Количество устройств в щите зависит от площади помещения. Чем больше квартира, тем большее число выключателей и розеток. Для этого потребуется много автоматов.

Электрический щиток для частных домов по стандарту содержит 12 модульных элементов. Если корпус качественный, в нем обязательно будет DIN рейка. Это металлическая направляющая планка, на которую монтируется все приборы.

В распределительном щитке, она имеет жесткую фиксацию, ее длину можно уменьшить с помощью ножовки. Встраиваемые приборы имеют защелки, которыми закрепляются на DIN рейке.

Количество бытовых приборов определяет нагрузку на сеть. Чтобы не произошло короткого замыкания или перегрузки, в электрощитке используют автоматы.

Никакая квартира не обходится без электросчетчика. Он считает потраченную электроэнергию, поэтому также крепится в боксе.

Как подключить автоматы в электрощитке

Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяютразъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.

Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

марка провода и сечение жилы, мм²;
мощность;
потребляемый ток;
тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

1 — вводной АВ;
2 — счётчик;
3 — нулевая шина;
4 — шина заземления;
5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1. 5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1. 5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

все провода внутри щитка должны быть такого же сечения, как и вводной провод;
любой модуль должен иметь вход вверху, выход — внизу;
если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
фиксация модулей на дин-рейках с помощью специальных крепежей;
установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
монтаж нулевого провода. Все провода монтируются за дин-рейкой;
подтяжка всех соединений с помощью отвёртки;
подача напряжения на автомат ввода и проверка работоспособности модулей;
проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Видео по теме

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

сколько УЗО следует установить;
где они должны находиться в схеме;
как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и автоматы. Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

из пакета отверток;
пассатижей;
бокорезов;
тестера;
торцевых ключей;
кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке, считающиеся основными.

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и автоматический выключатель.

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т. е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

трехфазные вводные автоматические выключатели — 3 шт.;
трехфазное устройство защитного отключения — 1 шт.;
однофазные УЗО — 2 шт.;
однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3, рабочий нулевой провод N и PE — защитный.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов на квартирном щитке:

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Комплектация распределительного щитка, автоматы защиты, клеммы подключения

От автора

Здравствуй Уважаемый читатель! Снова с вами Elesant.ru. В предыдущей статье (Установка электрощита навесного) я рассказывал, зачем нужен распределительный щиток, как подобрать нужный щиток и как правильно выбрать место под его установку. Здесь расскажу о комплектации щитка.

Комплектация навесного распределительного щитка

Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры. Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

Устройство навесного распределительного щитка

На рисунке ниже вы видите навесной щиток в разобранном виде.

В квартирный электрощиток устанавливаются следующие модульные устройства:

Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;

Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается. Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

Устройства крепления автоматов защиты,дин-рейка

Дин-рейка это специальная металлическая пластина для крепления устройств защиты и управления в распределительном щите.
Дин-рейка устройство универсальное и подходит для устройств любого производителя.
Кроме автоматов защиты и управления на дин-реке крепятся контактные колодки для подключения и соеденения проводов.

Устройства распределения устанавливаемые в навесной электрощиток

Любой электрощиток должен быть укомплектован устройствами распределения.К устройствам распределения подключаются провода одного функционального назначения.Называются они клемные колодки. Их нужно,как минимум две:

Одна для подключения нулевых рабочих проводов (нейтрали N).
Вторая колодка для подключения проводов заземления(PE).

Количество клемных колодок может быть больше двух,если в щите устанавливаются много автоматов защиты и управления.

Важно! Нельзя обьеденять клемную колодку для N проводов и PE проводов, даже если система заземления в вашем доме сделана по схеме TN-C-S.

Устройства соеденения автоматов защиты

Все автоматы защиты одной группы электропроводки должны быть соеденены со стороны ввода. Для их соединения используются распределительные гребенки. Повторюсь:гребенки соединяют вводные клеммы автоматов защиты (клеммы вверху автоматов защиты).

Гребенки бывают однополюсные, двухполюсные и трехполюсные, для одновременного соединения вводных полюсов соответствующих автматических устройств защиты (однополюсных, двухполюсных и трехполюсных).

Распределительные гребенки можно заменить соединительными проводами.

Соеденительные провода могут быть заводского изготовления или их можно сделать самостоятельно из гибкого одножильного провода сечением 4 мм ². Концы такого провода-перемычки нужно опаять или опресовать наконечником. Для этого понадабится специальный инструмент.

Устройства подключения, устанавливаемые в электрощитке

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

Соеденительная клемма;
Разветвительная гребенка;
Автоматы звщиты;
Дин-рейка.

Клемные размножители. Крышка открывается:

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

Нормативные документы

ГОСТ Р 51628-2000, Щиты распределительные

Схемы электрощитков(функциональные)

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

Пример расчета для электрощитка / Хабр

Домашняя электросеть Part Deux

В этой статье я хочу привести пример выбора оборудования для щитка в квартире, условное продолжение предыдущей статьи (некоторые теоретические моменты были там рассказаны более полно). Потому такой подзаголовок.

Исходные данные

Так как есть, по сути, множество возможных условий, то здесь я введу ряд ограничений, чтобы пример был более конкретный. Кому-то может повезти больше, кому-то меньше, но такова жизнь.

Итак, имеется однофазное электроснабжение, в щитке установлен счетчик с номинальным током 50 А. Энергокомпания разрешает максимальную мощность входного устройства с защитой от перегрузок 40 А. Вся проводка меняется полностью. Заменить проводку можно от исходных клемм счетчика (для этого следует вызывать монтера для снятия пломб). Если дом нормально спроектирован и построен, то уже от счетчика до щитка проложено что-то нормальное, вроде 4 мм² меди.

Как и в предыдущей статье, я исхожу из напряжения согласно нормам МЭК в 230 В.

Потребление

Важно определить, что будет потреблять и какие токи могут ожидаться. Для этого нужно составить список потребителей с их максимальным потреблением для определения сечения кабеля. Нужно понимать, что максимальная мощность подключения в приведенном выше случае составит всего 9200 Вт, потому одновременно включать все в электроплите (от 8800 до 10200 Вт) и потом еще утюг (до 2400 Вт) и пылесос (900-2000 Вт) не стоит. Здесь необходимо соблюдать баланс между удобством и возможностью и чем-то жертвовать.

В принципе нужно понимать, что как работает и с какой мощностью. Та же стиральная машина потребляет полную мощность первые 15-20 минут, пока идет нагрев воды и полоскание с порошком, далее мощность составляет 10-15% от заданной в паспорте. Так как это все очень индивидуально, то примем следующее для дальнейших расчетов крупных потребителей (из собственного опыта):

стиральная машина 2300 Вт (загрузка 6 кг, новые модели)
плита 9200 Вт
электрочайник 2000 Вт
утюг 2400 Вт
пылесос 1600 Вт

Это было то, что касалось нагрузки. Теперь перейдем к токам короткого замыкания.

Токи короткого замыкания

Щиток

Как я упоминал в предыдущей статье, расчет покажет какую-то величину, которая в реальной жизни малоприменима, особенно, если сети, к которым подключен дом, уже не новые. В любом случае для получения данных, от которых можно отталкиваться для расчета, являются измерения. Существуют специальные устройства, которые по сути своей включаются в розетку и измеряют сопротивление сети до этой точки.

Также устройство показывает расчетное значение тока короткого замыкания в месте измерения, но данную величину можно всего лишь использовать для общей оценки, так как она высчитывается исходя из текущих параметров (например, напряжения в сети). Потому за основу следует брать только измеренное сопротивление.

Само же измерение также не является окончательным ответом, так как токи короткого могут изменяться вследствие модификаций в сети, вроде ремонтов или замен оборудования, или изменения режимов в сетях среднего напряжения. Потому измеренной значение следует «ухудшить», чтобы гарантировать защиту даже на потом.

Есть ряд факторов, которые можно учесть, пересчитав измеренную величину.

Во-первых, измерение проходит в нормальных условиях, а при коротком замыкании провода разогреваются и из-за этого увеличивается их электрическое сопротивление.

Во-вторых, есть погрешность измерений самого прибора, которая в отдельных случаях могут быть до 30%.

В-третьих, влияние сети среднего напряжения. Максимальное изменение токов короткого замыкания в сети низкого напряжения из-за изменений в сети среднего напряжения составляет 10-12%.

Все эти факторы приводят к тому, что измеренное значение сопротивления следует увеличить в 1,6-1,7 раз.

Допустим, прибор показал величину 0,74 Ом и ток короткого замыкания 308 А при подключении на входных клеммах нашего щитка. Цифра довольно большая, теперь пересчитаем для худшего варианта.

Корректируем сопротивление сети:

Далее, считаем согласно МЭК 60038 минимальный ток короткого замыкания для сети до 1000В с изменением напряжения плюс-минус 10%

Как видно, минимальный возможный ток короткого замыкания почти в 2 раза меньше расчетного.Примечание

Для обычного бытового потребителя важен именно минимальный ток, так как для него время отключения критично. Если отключит минимальный, то максимальный проблем не составит.

Конечные потребители

Итак, у нас есть ток короткого замыкания на входе в щиток.

Но встраиваемое там оборудование должно защищать провода по всей их длине, а не только возле щитка. Дальше есть два варианта: измерение или расчет. Так как я исхожу из полной замены проводки, то и токи короткого можно высчитать. В случае, если меняется щиток и только часть проводки, то советуют провести измерения и расчеты, как указано выше.

Итак, расчет. Имеет смысл его проводить перед началом работ и покупки проводов для оценки параметров в любом случае. Как исходные величины для сопротивлений возьмем максимальные допустимые величины сопротивлений из тех же стандартов МЭК (ниже приведены данные только по меди):

Сечение, мм²	Сопротивление, Ом/км
1,5	12,2
2,5	7,56
4	4,70
6	3,11

Далее расчет. Примем следующее: до нашей розетки нужно проложить 50 м кабеля от щитка. Допустим, что мы выбираем кабель сечением 2,5 мм² с сопротивлением 12,2 Ом/км.

Сопротивление сети в точке подключения данной розетки составит:

Здесь есть несколько моментов, которые важно отметить. Сопротивление кабеля следует умножать на 2, так как сопротивление имеет два проводниках в проводе, и, хотя измеренное сопротивление является комплексной величиной, для расчета можно пренебречь реактивной составляющей. Также величины приведены в Ом/км в таблице, потому требуется пересчет в метры.

С помощью ранее приведенной формулы высчитываем минимальный ток короткого замыкания:

И из этого результата видно, что для гарантированного отключения нужно брать максимум С-автомат на 8 А или В-автомат на 16А.Интересный факт

Стандартными являются выключатели на 10 и 16 А (в общем-то неважно, какой тип). И если брать автоматы на 8 или меньше ампер, то может оказаться, что их цена в 1,5-2 раза выше. Это следует учитывать при планировании, так как исключить поломку выключателя нельзя, а искать потом тот же С4А на замену может быть дорого и банально сложно из-за их редкости. У некоторых производителей есть автоматы на 13А, но тут тяжело говорить о ценовой политике, кто-то делает, как и 10А, кто-то дороже.

Здесь важно вновь отметить – автоматы защищают только кабель, они не защищают от короткого замыкания то, что подключено в розетку.

Какие главные недостатки такого расчета? Мы не учитываем сопротивления клемм, например, или сопротивление устройств защиты. Их сопротивление маленькое, и в принципе добавив 0,1-0,15 Ом к расчету можно скомпенсировать эту неточность ( в примере выше ток короткого будет 83А, что для данного случая роли уже не играет).

К сожалению реальны случаи (в постсоветском пространстве, по крайней мере), когда покупаешь кабель, а его реальное сечение меньше, чем написанное (например, 2,1 вместо 2,5 мм²). И если на одножильном проводе это еще проверить можно (штангенциркулем, например), то для многожильного провода можно забыть об этом. Здесь поможет только измерение.

Кабель продается большими отрезками, можно увечить длину, соединив последовательно все проводники. Так можно будет измерить и высчитать реальное сопротивление провода и в дальнейшем использовать эту величину для расчета и выбора автоматов.

Подбор устройств защиты по токам короткого и нагрузке

Вначале выполним расчет для подключения ряда потребителей, чтобы пример был более конкретный и начнем от более крупных потребителей к более мелким:

Электроплита

Проложен медный кабель 6 мм², от щитка до розетки 15 метров.

Ток короткого замыкания:

Возможен В-автомат на 32А или С-автомат на 16А (для плиты вполне нормально подойдет В-автомат, да 16А С-автомат маловат). Как я ранее писал, полная мощность плиты 9200 Вт, что означает 40А. Так как максимально возможный автомат 32 А, то нужно исходить из того, что все сразу включать нельзя. Что именно – зависит от потребления. В принципе для некоторых плит комбинация 2 конфорки и духовка дает 25 А, можно и так сделать.

Стиральная машина

Проложен кабель 2,5 мм², от щитка до розетки 30 метров.

Ток короткого замыкания:

Так как в машинке встроен электромотор, стоит выбрать С-автомат, в данном случае С10А.

Электрочайник

Проложен кабель 2,5 мм², от щитка до розетки 20 метров.

Ток короткого замыкания:

Так как электрочайник обычно не один там включен (это кухня), то здесь бы я советовал выбрать что-то вроде В16А-В20А.

Прочие электроприборы

Здесь речь идет в первую очередь об утюге или пылесосе (из упомянутых мною ранее крупных потребителей). В принципе их могут включить в любую розетку, потому в общем случае достаточно посчитать ток для самой отдаленной розетки (пример выше с 88,2 А и В16А именно тот случай). Если не выходит – нужно брать большее сечение, сделать надписи на розетках и предусмотреть специальные розетки для того же утюга (у пылесосов провода бывают достаточно длинные).

С одной стороны можно подобрать автомат под каждую розетку, с другой – иногда хочется унификации, да и проще при покупке кабелей и выключателей, здесь каждый решает для себя сам.

Для освещения расчет аналогичный, но тут чаще используется провод сечением 1,5 мм², так как клеммы в комплекте могут подходить для многожильного 2,5 мм² и то со скрипом. Но там и не такие большие токи, особенно если речь о светодиодном освещении.

Дополнение на основе комментариев от 27.11.18

Речь идет исключительно об осветительных приборах и их питании. В данном случае физически может быть так плохо спроектирован светильник, что туда 2,5 мм² просто не влезут по причине недостаточного места для нормального сгибания провода (я сам с таким сталкивался).
Выключатель в таком случае следует также выбирать по токам короткого замыкания, так как сопротивление проводника будет больше, то и токи короткого выйдут меньше, а значит и выключатель потребуется меньшего тока (В10А вместо В16А, например).

Координация устройств в щитке

Итак, есть следующие важные данные:

Вводное устройство максимум 40А
Ток короткого замыкания в щитке 173,7 А
Электроплита – максимум В32А
Стиральная машина – С10А
Розетки – В16А

Остальные устройства на данный момент не важны.

Итак, в первую очередь выберем вводное устройство. Для начала возьмем несколько различных типов выключателей на 40А (здесь и далее будет использоваться программа Siemens Simaris Curves, детальнее про программы я написал в конце статьи) и рассмотрим ситуацию для системы заземления TN.

На этом графике представлены ток короткого замыкания на входе в щиток и кривые выключателей типов В, С и Е. Последний еще известен, как «селективный автоматический выключатель» (селективный к ниже расположенным выключателям, так как отключает даже большие токи короткого с задержкой во времени). В данной системе (TN) время 0,4 секунды определяется для кабелей к розеткам, в то время как для распределительной сети (чем является сеть между вводным выключателем и выключателями на отдельные ветви) это время составляет 5 секунд. Во всех случаях время отключения слишком высокое, а именно более 5 секунд.

Маленькое напоминаниеВременно-токовый график выключателя и предохранителя (в примере ниже рассмотрен выключатель) имеет 3 зоны: в зоне 1 он не должен срабатывать, в зоне 2 — должен сработать обязательно, зона 3 — допуск по нормам, «серая зона»:

Решением в данном случае может стать использование разъединителя с плавкой вставкой.

По сути обычный плавкий предохранитель, но с внешним видом, как автоматический выключатель.

Выглядит следующим образом:

Взял для примера первую попавшуюся картинку из интернета, разъединитель от Hager со встраиваемыми предохранителями типа D02 («пробки»). На нем написано 63А, но так как типоразмер одинаковый, то в этот разъединитель можно установить любой предохранитель D02.
Итак, временно-токовая характеристика выглядит следующим образом (gG обозначает плавкий предохранитель общего назначения):

Максимальное время отключения 3,2 секунды, что соответствует нормам. Теперь посмотрим по селективности ниже, а именно сравним с В32, В16 и С10 с соответствующими, рассчитанными выше токами. Вначале В32 и плавкий предохранитель:

Здесь все хорошо, из графика явно видно время срабатывания каждого из защитных устройств. Естественно, что ситуация для маленьких выключателей будет лучше:

В16 и предохранитель

С10 и предохранитель

В целом существуют для каждого производителя таблицы селективности устройств защиты, например, как приведенная ниже.

Маленькая таблица для выключателей с характеристикой В, большая — С. Синим выделен номинальный ток выключателя, черный на светлом фоне — граничный ток селективности. Обе таблицы представляют селективность автоматических выключателей от Siemens к его же плавкому предохранителю 40А. Недостаток подобных таблиц — проверить все комбинации очень сложно, потому некоторые случаи даже не рассмотрены, хотя и не исключена селективность.

Ситуация для системы заземления ТТ

В данной ситуации отключение в распределительной сети должно произойти за 1 секунду, у конечных потребителей — за 0,2 секунды (исторически сложились такие величины). И если мы примем, что токи короткого замыкания соответствуют рассмотренным ранее, то потребители будут отключены вовремя (время срабатывания выключателя до 0,1 секунды), то для вводного устройства ситуация похуже. Тот же плавкий предохранитель на 40А сработает за целых 3,2 секунды. В общем нужно идти вниз по номиналу:

Как видно, предохранитель даже на 32А не отвечает нормам по времени отключения, но все устройства на 25А можно использовать. В данном случае имеет смысл остановиться на селективном выключателе и в целом получиться следующая картинка:

Автоматы В16А и С10А селективны, В20А — только для случая короткого замыкания, но не в случае длительной работы. Последнее в принципе можно применить, нужно только помнить, что если выбило селективный выключатель, то вполне могла быть проблема на нагрузке за В20А.

Дополнительная информация

Устройство дифференциального тока УДТ

Согласно рекомендации норм отдельные УДТ стоит ставить к каждому устройству защиты от токов короткого замыкания и перегрузок. Обязательными по требованию норм являются розетки, особенно там, где есть контакт электроприборов с водой или где высокая влажность.

Рекомендованы автоматические выключатели, управляемый дифференциальным током, со встроенной защитой от сверхтока (дифференциальные автоматы, RCBO), как универсальное и компактное решение. Хотя цена на них выше, чем на комбинацию выключатель+УДТ. Также существует обоснованное требования применения подобных устройств в ТТ-системах. Причина такого для ТТ-систем в том, что есть одна особенность замыканий по сравнению с TN-системами. Так как в случае ТТ-системы заземление выполняется не от источника питания, а в месторасположении потребителя, то фактически ток замыкания между фазой и корпусом может (и чаще всего бывает) меньше, чем между фазой и нейтралью (в TN-системах эти величины практически идентичны). Фактически это очень большой дифференциальный ток, но иногда недостаточно большой, чтобы сработал выключатель, но вполне достигающих величин, слишком высоких для простого УДТ.

Примечание. УДТ ранее в нормах называлось УЗО, согласно МЭК правильное название устройство дифференциального тока.

Размер щитка

Актуально для тех, у кого в квартире (энергокомпания может требовать основной выключатель возле счетчика, но иногда им все равно, тогда можно все дома держать). Здесь не нужно экономить место. Лучше взять щиток, который будет полупустой, но с ним будет и удобнее работать и всегда будет возможность для расширения.

Программы

Известные мне программы я привел ниже. Единственный естественный недостаток – использование исключительно собственного оборудования для сетей низкого напряжения. Все приведенные ниже программы бесплатны, но иногда требуют бесплатной регистрации для скачивания или первого запуска. Расположены они в порядке личных предпочтений.

Siemens Simaris Curves – использованная выше программа, уже много лет неизменная, хотя сравнение той же ограничивающей функции можно и улучшить (тут много нужно делать вручную).
ABB Curves – последнее время сильно улучшилась, количество функций выше, чем у предыдущей программы, но иногда немного заморочена. Также есть возможность использовать плавкие предохранители по МЭК для сравнения, не только собственные, пусть и довольно ограничено.
Eaton CurveSelect – Excel-файл с кривыми срабатывания защит. Увы, только с кривыми обязательного срабатывания, но не минимальных, потому применимость довольно ограничена в вопросе селективности.
Онлайн-ресурс от Schneider Electric не работает под Мозиллой, в целом не очень удобная. Здесь вставил ссылку, так как ее очень сложно найти и чаще перебрасывает на неработающую нынче отдельную программу.

Ссылки

Как собрать электрощиток в доме

Электрощиток в доме это важно. Он предохраняет проводку от короткого замыкания, защищает жильцов от повреждений электрическим током, но все это он умеет только, если собран правильно и из качественных комплектующих. Собрать его вполне можно своими руками если иметь начальные навыки в электротехнике. Но если честно, мне собирал его знакомый электрик. Потому как спалить свой дом из-за неправильно собранного считка, как-то не хочется.

Автоматы в электрощитке

Что я сделал самостоятельно, так это купил все комплектующие. Не стал испытывать судьбу выбирая китайских производителей, поэтому остановил свой выбор на известных марках: ABB, Legrand и Schneider. Дальше произвёл мониторинг ценовых политик этих трёх компаний. Ввиду того что я решил использовать УЗО (устройство защитного отключения) и дифференциальные автоматы в своём щитке, ценник на него оказался достаточно высоким поэтому поиск фирмы, которая имеет низкие цены занял немало времени.

Что такое дифференциальный автомат?

Простыми словами это УЗО и автомат в одной коробке. Штука дороже чем отдельно автомат и отдельно узо, но дешевле обоих устройства сразу, и места в щитке меньше занимают.

Что такое автомат?

Автомат — это по сути пробка (предохранитель), на которую наматывали проволоку в советское время (это для тех кто помнит). Потом пробка усовершенствовалась и заимела две кнопки, одну красную, поменьше, чтобы отключать, вторую белую, побольше, чтобы включать. Сейчас оба этих изделия по сути архаизмы, но в магазинах ещё купить можно. Основная цель автомата (и всех этих пробок) стать слабым местом в цепи и перегореть (в случае с проволокой на предохранителе) или просто разорвать цепь и не допустить разогрева, а после и воспламенения проводки. Автомат не спасёт от удара током, так что если вы дотронетесь до фазы, вас трехнёт как надо, а автомату будет на это глубоко наплевать… не его это работа.

Что такое УЗО?

То ли дело устройство защитного отключения. Как только, (не дай бог!!) ваше чадо решит поковырять гвоздиком в розетке автоматика поймёт что ток уходит не туда куда должен уходить и разорвёт цепь. На всё про всё у УЗО уйдёт примерно 0,2 секунды. Ребенок может и испугается, но шансы выжить будут значительно выше. И дело не только в детях, это я для страха привёл пример, но и в плохой изоляции проводов и в пробивании на корпус. В общем, вещь нужная, в жизни бывает всякое. Надо ставить, но не следует забывать, что УЗО не спасет от короткого замыкания и устанавливать его необходимо в связке с автоматом.

В итоге мой выбор пал на автоматы шведско-швейцарской фирмы ABB. Заказ делал в интернет-магазине. Ребята молодцы, цены не гнут, посему выкладываю тут сайт, пусть рекламой будет. Там же купил ящик для автоматов и 2 шины для подключения «ноля» и заземления.

Комплект щитка состоял из:

Щитка ABB на 36 модулей;
Комплекта клемм для ноля и фазы;
Вводного автомата на 32А;
Диффавтоматы на 16А для чердака (розетки), трёх линий дома (розетки), духовки, посудомойки (на каждую свой), также отдельный дифф на котельное оборудование. Читать про разводку дома тут.
Автоматы на 10А на освещение.
Автомат 16А и УЗО на ванну. Тут дифференциальным автоматом не обошлось и пришлось покупать устройства по отдельности. Причина проста, у фирмы АББ нет диффа с током утечки 10mA, который необходимо по требованиям безопасности установить в ванную комнату. Поэтому дифф был заменён автоматом и УЗО с нужным током утечки.
10А автомат на скважинный насос;
Пару 16А автоматов в резерв.

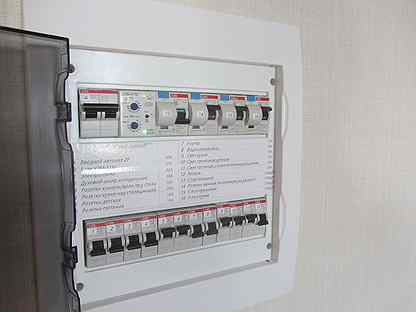

Сборка электрощитка

Сборка щитка дело ответственное, поэтому если есть возможность, то лучше доверить это дело нормальному электрику. Как бы банально это ни звучало. Для этого ему нужно объяснить сколько у вас линий (Например: в доме 2 линии свет+розетки, ещё будет бойлер электрический, ещё стиралка, посудомойка и что там ещё маркетологи придумали для облегчения быта?). Остальное он сделает сам.

Электрика могу посоветовать если что, пишите в почту, ящик внизу. Живёт, правда, в Москве. Вот один ряд автоматов крупным планом. Обратите внимание на аккуратность. Мне было приятно принимать работу.

Доверяйте сборку щитка профессионалам!!! Это важно!

Установка электрощитка

Если вы делали электропроводку своими руками, то установить щиток собранный по вашему заказу не составит особого труда. Его необходимо закрепить на стене и подключить провода к тем местам, к которым скажет электрик. Если используются дифавтоматы, то нельзя путать фазу и ноль. Фазовый провод обязательно нужно подключить к выходу с фазой, а ноль к нолю, на дифавтоматах и УЗО есть метка. Если есть малейшие сомнения и неуверенность, то и на этом этапе доверьтесь электрику.

Сколько стоит собрать электрощиток?

Я договорился по цене одного дифавтомата ABB на 16A, но все зависит от времени которое уйдёт у электрика на сборку электрощитка.

Берегите себя и близких.

Автоматы в электрощитке во Владивостоке

Автоматы в электрощитке

Что делать, если срабатывает автомат в электрощите»

С УЗО электрический ток подаётся на автоматы защиты. Защитный же автомат это уже имущество собственника. В некоторые автоматы заводим по два провода. Также производителями дешёвых щитов не учитываются такие качества щита как: самозатухание и слабая дымность. После застывания алебастра корпус электрощита заделали гипсовой штукатуркой. Для этого нужно нажать кнопку «тест» на приборе.

Как подключить землю в электрощитке, шину для подключения РЕ проводников мы разместили в правом, нижнем углу. Выход фазы с УЗО на автоматы. Вход на УЗО фазы с реле напряжения. Но, зато в связке с контактором, практически не убиваемый. В комплекте с каждым щитком идёт самоклеющая табличка.

Установка автомата в электрощит, установка автомата

Наша компания успешно оказывает услугу по установке автомата в электрощитке и другие электротехнические операции. Очень нужный гаджет для Вашего дома. Щиток при покупке комплектовался одной нулевой шиной. При покупке гребёнки, отдельное внимание обратите на её вес и толщину. Мы, например, когда просчитывали замену проводки, планировали щит на восемь модулей. Сразу оговорюсь я не сторонник покупки электрощитов на рынках и магазинчиках типа «Всё для стройки».

На ней либо пустые ячейки, либо порядковые номера автоматов. Установка автомата в электрощит сложная задача, поручить которую необходимо электрику-профессионалу. Очень мало места для нормального описания автомата. Плюс, в ванной стоял новенький, ещё не подключенный душевой бокс с подсветками, радио и другими примочками. Как подключить фазу в электрощитке, вход на реле напряжения фазы со счётчика. Провода собраны по три штуки и опрессованы кабельными наконечниками.

Установка автоматов электрических в щите

Подключение ноля с УЗО к нулевой шине для разводки потребителей. Как подключить автоматы в электрощитке, сверху соединяем автоматы соединительной гребёнкой. Подключение ноля для питания реле напряжения. Схеме расположен ДО квартирного.

С обратной стороны приклеиваем двухсторонний скотч. Отключает всё при малейшей попытке электрического тока уйти на сторону или на Ваши руки. В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Если у Вас нет заземляющего контура или Вы в чём то не уверены, лучше перестраховаться и проконсультироваться со специалистами. Не прикладывайте слишком большие усилия для затяжки винтов в шинах Каждые две недели необходимо производить тестирование УЗО.

Вопрос их приобретения мастер обсудит с заказчиком отдельно. Как подобрать электрощит, сейчас мы рассмотрим несколько общих правил по выбору электрощита. Но целесообразнее всего иметь знакомого-умельца, живущего в доме, у которого «руки растут, откуда надо который заменит купленный Вами автомат «за спасибо». В противном случае можно перерезать провода винтами. Выдолбили место под щит на двенадцать модулей.

Вопросы по ЖКХ — Кто должен заменить (УК

Нужно подписать автоматы, какой, что отключает. У Вас всегда должна быть возможность маневра в большую сторону. В дальнейшем начинайте подобный вопрос словом «Срочно!». Так же всё происходит и по нижнему пределу.

Как обслуживать электрощит Электрический щит необходимо регулярно обслуживать. Схеме расположены после квартирного. Проходит много лет и уже никто не вспомнит, что значит «роз. Недорогой щиток, купленный на рынке, наверняка придётся тюнинговать и доукомплектовывать. Как подписать автоматы в электрощите. Тестирование лучше проводить утром, когда отключены большинство электроприборов.

В итоге решили так: три автомата отдаём на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину. Раньше всё работало от двух пробок. Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. Первая группа используется для подключения ввода, УЗО и реле напряжения. Не прикладывайте большие усилия для затяжки винтов в шинах. Примитивный, не очень точный, китайский.

Выход ноля из УЗО. Дешёвый щит дешёвая пластмасса. Дополнительно хочу обратить Ваше внимание на землю. Не очень удобные вещи. Вход ноля в УЗО.

Выбивают автоматы в электрощитке — Форум по электрике

Монтаж проводится в жилых домах и многих других помещениях, особенно в тех, где расположено большое количество электрооборудования. Это установлено «Правилами содержания общего имущества в многоквартирном доме» (утв. Помимо проводов, для подключения нужны и соединительные шины. Простите, что задержался этот ответ на 4 дня. Там уже находился металлический встроенный электрощит со счётчиком и вводным автоматом. И куда то надо подключить пару десятков розеток и десяток лампочек.

Я их покупаю либо в проверенных магазинах, либо через интернет у производителей. У нас трудятся настоящие профессионалы своего дела, которые помогут обеспечить безопасную и эффективную работу электроприборов. И то, заказчик недоумевал, для чего на две комнаты и кухню шесть автоматов. Соответственно покупать и менять его придется за счет собственника. Следующий шаг не менее важен. Вводной автомат относится к общедомовому имуществу, его должна купить и заменить УК за счет тех денег, которые Вы ежемесячно платите по статье «содержание и ремонт жилища».

В дальнейшем эту процедуру проводить ежегодно. Вторая для подключения нулевых проводников всех линий. Если потребуются сборка электрощита, замена электропроводки, проведение диагностики электроцепи и другие работы, то Вы также можете заказать их у нас. Разрешается зажимать под один зажим до трёх проводов. Оформляйте заявку на вызов электрика на сайте.

Руководство по системе телефонного коммутатора

| Tech.co

Дополнительные функции телефонного коммутатора

Интерактивный голосовой ответ
Этот тип системы, часто известный как IVR, чаще всего используется для входящих вызовов. Например, в среде обслуживания клиентов вызывающий абонент может услышать несколько автоматических вариантов — «нажмите 1 для… или нажмите 2 для…», а затем направление вызова достигается с помощью распознавания речи или ввода параметров на клавиатуре. Варианты, выбранные заказчиком, свяжут их с нужным отделом.

IVR лучше всего подходит для предприятий, которым не требуется выделенный оператор-человек для физического просмотра и направления вызовов в нужное место.

Хотя использование IVR только для входящих звонков является наиболее распространенным, существует три основных типа коммутаторов IVR:

Входящие — Предоставьте компаниям возможность управлять вызывающими абонентами, которые находятся на линии, перенаправлять вызовы, защищать бизнес, записывать звонки и предоставлять информацию
Исходящие — Распространять приглашения и напоминания о запланированных встречах, выпускать обновления по доставке и запасам и управлять опросами клиентов
Входящие и исходящие — комбинация двух опций выше

Автоматический распределитель вызовов

Телефонная коммутаторная система ACD немного более продвинута, чем IVR. Эта технология также используется для обработки входящих вызовов, но обычно используется более крупными компаниями, которые отвечают за обработку тысяч вызовов каждый день.

Система ACD автоматически направляет вызовы наиболее подходящему сотруднику с применением предопределенных бизнес-правил, а также интеграции с системой управления клиентами (CRM) для идентификации звонящего.

Дозвонщик

Телефонная коммутационная панель используется предприятиями, которые совершают много исходящих телефонных звонков.Этот тип системы, обычно используемый при телефонных продажах, обрабатывает соответствующий список, который был загружен в систему. Используя список номеров, система затем определит, когда оператор свободен, а затем автоматически наберет номера, используя функции интеллектуального набора.

Эти три основных применения системы телефонных коммутаторов (фильтрации вызовов) находятся вдали от систем коммутаторов в ранних телефонных сетях. В следующем разделе мы рассмотрим историю телефонных коммутаторов и то, как они превратились в современные системы, на которые мы полагаемся сегодня.

Конечные коммутационные аппараты на основе кубических множеств

Мы интенсивно изучаем кубические конечные коммутационные автоматы (кубические fssms). Вводятся понятия (соответственно, хорошей, сильной) подсистемы кубической фссм. Мы доказываем, что декартова композиция двух (соответственно, хорошей, сильной) подсистем кубической fssms является (соответственно, хорошей, сильной) подсистемой кубической fssm. Точно так же продукт двух (соответственно, хорошей, сильной) подсистем кубической fssms является (соответственно хорошей, сильной) подсистемой кубической fssm.Мы определяем гомоморфизм между двумя кубическими фссм и доказываем некоторые связанные результаты. Приводится множество примеров по каждому случаю.

1. Введение

Идея нечеткого множества была впервые введена Заде [1]. Он определил нечеткие множества, которые применялись в повседневной реальной жизни как системы мониторинга дорожного движения, искусственный интеллект, медицина, условия воздуха, стиральные машины и информатика.

Эта статья является расширением кубических конечных автоматов, которые были выполнены Абугхазалой и Якубом [2].Абдулла, Наз и Педрич [3] определили кубические конечные автоматы. Декартова композиция автоматов впервые была введена в [4]. Малик, Мордесон и Сен [5–7] представили концепции как произведения, так и «декартовой композиции» ffsm, и они изучали подсистему и сильную подсистему нечетких конечных автоматов. Эбас, Хамж и др. [8] изучали алгебраические свойства конечных автоматов коммутатора и их свойства. Конструкции продукта конечных автоматов коммутатора были даны Кумбхойкаром и Чаудхари [9].Махмуд и Хан [10] изучали понятие интервальных нейтрофильных автоматов с конечным коммутатором. Хуссейн и Шаббир [11] ввели понятие мягких конечных автоматов и применили теорию мягких множеств к конечным автоматам.

Авторы в [12–14] представили интуиционистские нечеткие конечные автоматы и интуиционистские нечеткие конечные автоматы с конечным коммутатором. Конечные автоматы в терминах биполярного нечеткого множества изучались в [15], а некоторые типы подсистем и сильных подсистем в биполярном нечетком множестве были введены в [16]. Свойства биполярных нечетких конечных автоматов коммутатора и концепции биполярной субмашины, биполярного соединения и биполярного восстанавливаемого состояния исследованы в [17]. Jun et al. В [18] исследовано поведение кубического идеала (соответственно идеала, идеала) BCI-алгебр. В [19] вводятся понятия (замкнутых) кубических мягких идеалов в BCK / BCI-алгебрах и обсуждаются связи между ними. Лю и др. [20] исследовал продукт «Нечеткие конечные автоматы типа Мили».

2. Предварительные сведения

Определение 1 (см. [1]). «Карта называется нечетким набором.»

Определение 2 (см. [1]). «Нечеткое множество с интервалом (кратко, IVF-множество) на определяется как где, для всех. Тогда обычные нечеткие множества и называются нижним нечетким множеством и верхним нечетким множеством соответственно. Пусть Then where ”

Определение 3 (см. [15]). «Позвольте быть непустым множеством. Под кубическим набором в мы подразумеваем структуру, в которой есть IVF и нечеткое множество ».

Определение 4 (см. [3]). «Кубический конечный автомат (сокращенно кубический fsm) — это тройка, где и — конечные непустые множества, называемые набором состояний и набором входных символов соответственно, и является кубическим набором в«

» Обозначим через множество всех слов элементов конечной длины. Позвольте обозначить пустое слово в и обозначить длину для каждого См. [3] ».

Определение 5 (см. [3]). «Пусть будет кубический фсм. Определим кубику с помощью and for all и ”

Лемма 6 (см. [3]). «Пусть будет кубическая фсм. Тогда для всех и «

3. Конечные кубические конечные автоматы коммутатора

Определение 7. Кубический fsm называется коммутируемым, если он удовлетворяет для всех и

Пример 8. Пусть и Пусть будет кубическим подмножеством в Затем происходит переключение кубического fsm, как показано на рисунке 1.

Определение 9. Кубический fsm называется коммутативным, если он удовлетворяет всем и
Пример 10. Пусть и Пусть будет кубическим подмножеством в Тогда кубический fsm коммутативен, как показано на рисунке 2.

Кубический fsm, показанный на рисунке 1, переключается, но не коммутативен, потому что также кубический fsm, показанный на рисунке 2, коммутативен, но не переключается, потому что
Предложение 11. Если — коммутативная кубическая ФСМ, то для всех и
Доказательство. Пусть,, и Докажем результат индукцией по If, then; следовательно, и, следовательно, результат истинен для Предположим, что результат истинен для То есть, для всех с, Пусть будет таким, что Тогда и Следовательно, результат истинен для. На этом доказательство завершено.
Определение 12. Кубический fsm называется кубическим конечным автоматом коммутатора (сокращенно кубический fssm), если он является переключаемым и коммутативным.
Предложение 13. Если — кубический fssm, то для всех и
Доказательство. Пусть и. Мы доказываем результат индукцией по If, то, следовательно, и, следовательно, результат верен для Предположим, что результат верен для То есть, для всех с, у нас есть Let и быть такими, что Then иThis показывает, что результат верен для This завершает доказательство.
Предложение 14. Если — кубический fssm, то для всех и
Доказательство. Доказательство легко следует из предложений 11 и 13.
Определение 15. Рассмотрим кубический fssm и кубическое подмножество Then называется подсистемой тогда и только тогда, когда для всех и
If является подсистемой, то мы пишем просто для
Пример 16. Let и Let и быть двумя кубическими подмножествами в и, соответственно. Тогда подсистема кубической fsm показана на рисунке 3.

Теорема 17. Рассмотрим кубический fssm и кубическое подмножество Then является подсистемой тогда и только тогда, когда для всех и
Доказательство. Предположим, это подсистема. Пусть и Мы докажем результат индукцией по If, then Now, if then Now if, then andThus результат верен для Предположим, что результат верен для всех таких, что, Let, и Then и Обратное очевидно.
Определение 18. Рассмотрим кубический fssm и кубическое подмножество Then называется хорошей подсистемой тогда и только тогда, когда для всех и
Пример 19. Хорошая подсистема кубического fssm показана на рисунке 4.

Теорема 20. Рассмотрим кубический fssm и кубическое подмножество Then является хорошей подсистемой тогда и только тогда, когда для всех и
Доказательство. Доказательство аналогично доказательству теоремы 17.
Определение 21. Рассмотрим кубический fssm и кубическое подмножество Then называется сильной подсистемой тогда и только тогда, когда тогда для всех и
Пример 22. Сильная подсистема кубической fssm показана на рисунке 5.

Замечание 23. Сильная подсистема может быть или не быть хорошей подсистемой.
Теорема 24. Рассмотрим кубический fssm и кубическое подмножество Then является сильной подсистемой тогда и только тогда, когда тогда для всех и
Доказательство. Предположим, что это сильная подсистема. Мы доказываем результат индукцией по If, then Now, if then и Then и Now if, then и Таким образом результат верен для Предположим, что результат верен для всех таких, что, Let,, и Предположим, что Then Таким образом существует такое, что и Следовательно, и Таким образом Теперь предположим, что Тогда Таким образом существует такое, что и Следовательно и Таким образом Обратное очевидно.
Теорема 25. Позвольте быть кубической fssm. Пусть и — две подсистемы (соответственно, хорошие подсистемы, сильные подсистемы) Тогда выполняются следующие условия.
(i) — подсистема (соответственно, хорошая подсистема, сильная подсистема)
(ii) — подсистема (соответственно, хорошая подсистема, сильная подсистема)
Доказательство. Предположим, что и есть две подсистемы Тогда также для всех и
(i) Теперь, чтобы доказать, что это подсистема. Достаточно доказать, что andNowand Следовательно, это показывает, что является подсистемой.
(ii) Теперь, чтобы доказать, что это подсистема. Достаточно доказать, что и теперь, и, следовательно, это показывает, что это подсистема. Остальные случаи можно увидеть аналогичным образом.
4. Произведения подсистем кубической фссм
В [2] авторы построили различные типы произведений подсистем кубической фсм. В этом разделе мы приведем некоторые результаты, относящиеся к продуктам подсистем кубической фссм.
Определение 26. Позвольте и быть двумя кубическими fssms и пусть Декартова композиция и обозначается и определяется следующим образом:
(i) для всех, и.
(ii) для всех и
Предложение 27. «Декартова композиция» двух кубических fssm является кубической fssm.
Доказательство. Это прямолинейно.
Определение 28. Позвольте и быть подсистемами кубических fssms и, соответственно, и пусть «Декартова композиция» и обозначается и определяется следующим образом:
(i) для всех.
(ii) для всех, и.
(iii) для всех и
Предложение 29. Позвольте и быть две подсистемы (соотв., хорошие подсистемы, сильные подсистемы) кубических fssms и, соответственно. Затем идет подсистема (соответственно, хорошая подсистема, сильная подсистема) кубической fssm
Доказательство. т несложно.
Теорема 30. Если это хорошая подсистема кубической fssm, то хотя бы или должна быть хорошая подсистема.
Доказательство. Предположим, что и подсистемы не годятся. Тогда существуют,, и такие, что также Теперь по определению andNowandThis показывает, что не является хорошей подсистемой, противоречие.Это завершает доказательство.
Следующие примеры показывают, что если это хорошая подсистема, а не хорошая подсистема, то может быть или не быть хорошей подсистемой.
Пример 31. Считать — это хорошая подсистема, а не хорошая подсистема, как показано на рисунках 6 и 7.
Декартова композиция и показана на рисунке 8. Из рисунка 8 ясно, что это хорошая подсистема. .

Пример 32. Рассмотрение — хорошая подсистема, а не хорошая подсистема, как показано на рисунках 9 и 10.
Декартова композиция и показана на рисунке 11. Из рисунка 11 видно, что это не очень хорошая подсистема.

Теперь мы можем сформулировать новое утверждение без его доказательства.
Предложение 33. Позвольте быть хорошей подсистемой и любой подсистемой; тогда является хорошей подсистемой тогда и только тогда, когда alsofor all, и
Теорема 34. Если является сильной подсистемой кубической fssm, то по крайней мере или должна быть сильной подсистемой.
Доказательство. Предположим, что и подсистемы несильные. Тогда существуют, и такие, что мы также знаем, что если, то; Также если, то Теперь рассмотрим, что и это показывает, что подсистема не является сильной, противоречие. Это завершает доказательство.
Мы можем легко показать с помощью примера, что если является сильной подсистемой, а не сильной подсистемой, то может быть или не быть сильной подсистемой.
Определение 35. Позвольте и быть двумя кубическими fssms и let Прямое произведение и обозначается и определяется следующим образом:
(i) для всех, и.
(ii) для всех, и.
(iii) для всех и
Предложение 36. «Прямым произведением» двух кубических fssm является кубический fssm.
Доказательство. Это прямой путь.
Определение 37. Позвольте и быть кубическими подсистемами кубических fssms и, соответственно, и пусть «Прямое произведение» и обозначается и определяется следующим образом:
(i) для всех.
(ii) для всех, и.
(iii) для всех, и.
(iv) для всех и
Предложение 38. Позвольте и быть две подсистемы (соответственно, хорошие подсистемы, сильные подсистемы) кубических fssms и, соответственно. Затем идет подсистема (соответственно, хорошая подсистема, сильная подсистема) кубической fssm
Доказательство. Это просто.
Теорема 39. Если это хорошая подсистема кубической fssm, то хотя бы или должна быть хорошая подсистема.
Доказательство. Аналогично теореме 30.
Теорема 40. Если — сильная подсистема кубической fssm, то по крайней мере или должна быть сильной подсистемой.
Доказательство. Это похоже на теорему 34.
5. Проблемы гомоморфизма в кубической fssm
Определение 41. Позвольте и быть двумя кубическими fssms. Пара отображений и называется гомоморфизмом, записывается как, если он удовлетворяет для всех и
Определение 42. Позвольте и быть двумя подсистемами кубических fssms и, соответственно. Пара отображений и называется гомоморфизмом и записывается как, если она удовлетворяет для всех и
Пример 43. Позвольте и быть двумя подсистемами кубических fssms и, соответственно, как показано на рисунках 12 и 13.
Мы определяем через Then с помощью рутинных вычислений, мы видим, что это гомоморфизм от

Определение 44. Позвольте и быть двумя кубическими fssms. Пара отображений и называется сильным гомоморфизмом, записывается как, если он удовлетворяет для всех и
Если и является тождественным отображением, то мы просто пишем и говорим, что это гомоморфизм или сильный гомоморфизм соответственно. Если это сильный гоморфизм с один-один, то для всех и
Теорема 45. Позвольте и быть двумя кубическими fsms. Позвольте быть на сильный гомоморфизм. Если кубический fssm, то
Доказательство. Позвольте быть кубической fssm. Пусть Then существуют такие, что и Let Then существуют такие, что и Поскольку коммутативна, мы имеем и Следовательно, является коммутативной кубикой fsm. Аналогичным образом мы можем показать, что происходит переключение. Следовательно, это также кубический fssm.
Теорема 46. Позвольте и быть двумя кубическими fssms.Позвольте быть гомоморфизмом. Тогда для всех и
Доказательство. Позвольте и Мы докажем результат индукцией по If, then и так If, then andIf, then andTherefore результат верен для Давайте предположим, что результат верен для всех таких, что Let, where и Then andThis является требуемым доказательством.
6. Заключение
Конечный автомат коммутатора — это специализированный конечный автомат. Мы применили понятие кубических множеств к конечным автоматам коммутатора.Мы ввели понятия (соответственно, хорошей, сильной) подсистемы кубических фссм. Мы доказали, что «декартова композиция» двух (соответственно, хорошей, сильной) подсистем кубической fssm является (соответственно, хорошей, сильной) подсистемой кубической fssms. Точно так же продукт двух (соответственно, хорошей, сильной) подсистем кубической fssm является (соответственно хорошей, сильной) подсистемой кубической fssms. Мы определили гомоморфизм между двумя кубическими фссм и доказали некоторые связанные результаты. Мы привели множество примеров по каждому случаю.
Построение «P-объединения, P-пересечения, R-объединения и R-пересечения» подсистем кубических ФССМ еще не открыто.
Аббревиатуры
Кубический fsm: Кубический конечный автомат
Кубический конечный автомат: Кубический конечный автомат
IVF-набор:
с интервалом fzzy set Кубический конечный автомат конечного коммутатора
Кубический fssms: Кубический конечный автомат конечного коммутатора.
Доступность данных
Неприменимо, поскольку данные не использовались для поддержки этого исследования.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов.
Вклад авторов
Все авторы внесли равный вклад в эту работу. Все авторы прочитали и одобрили окончательную рукопись.
Благодарности
Авторы благодарны деканату научных исследований Университета принцессы Нуры бинт Абдулрахман за поддержку и финансирование этой работы в рамках гранта № 261-s-39.
Техническое руководство TSPS
Техническое руководство TSPS
Patriot State был учебным кораблем Массачусетской морской академии с 1986 по 1998 год.
Электротехнические требования учебного корабля предоставляются электростанцией. Электроустановка состоит из трех турбогенераторов, одного аварийного генератора, аварийной аккумуляторной системы и системы распределения электроэнергии.
Имеются три турбогенератора мощностью 750 кВт, настроенные для индивидуальной и параллельной работы, причем любые два способны выдерживать максимальную морскую и портовую нагрузку на судно, а третий генератор доступен в режиме ожидания. Каждый турбогенератор может работать в непрерывном режиме мощностью 750 кВт с 25% перегрузкой в течение двух часов.
Аварийный дизельный генератор мощностью 200 кВт подходит для питания аварийного освещения, внутренних коммуникаций и требований к силовой нагрузке, а также для холодного пуска установки.
Параллельное включение главного и аварийного генераторов предотвращается цепью блокировки, которая отключает выключатель шин на главном распределительном щите и аварийном распределительном щите, когда выключатель генератора включен.
Один аварийный аккумуляторный блок, рассчитанный на 120 вольт, 204 ампер-часа, предназначен для аварийного освещения судов, шины постоянного тока 120 В, системы открывания противопожарных дверей, цепи управления запуском дизельного двигателя и системы ручной сигнализации и обнаружения пожара.
Краткое изложение данных из чертежа Бендера 546 TV-001-301-06, анализа электрической нагрузки, показывающего расчетные нагрузки для турбогенераторов, аварийного генератора и аварийных батарей, показано ниже.
Следует отметить, что расчетные значения превышают требования, предъявляемые во время ходовых испытаний.
Таблица сводных данных по нагрузке
Главная распределительная система Нагрузка на порт 793,6 кВт Крейсерская нагрузка 1372,9 кВт Тренировочная нагрузка 1434,7 кВт Система аварийного распределения Аварийная нагрузка 199,8 кВт Мощность турбогенератора Постоянная 750 кВт 2 часа перегрузки 938 кВт Дизель-генератор Рейтинг Непрерывная 200 кВт Аварийный аккумулятор Напряжение 120 вольт постоянного тока Емкость 204 ампер-часов
Система распределения электроэнергии
Основная цель системы распределения электроэнергии состоит в том, чтобы распределять и контролировать подачу электроэнергии ко всему вспомогательному и электрическому оборудованию на борту судна.Система распределения электроэнергии состоит из кабелей, шин, автоматических выключателей, предохранителей и т. Д., Необходимых для безопасного распределения электроэнергии по всему судну.
Однолинейная схема системы распределения электроэнергии Patriot State показана ниже.
Главный распределительный щит
Главный распределительный щит , как первичный распределительный центр, распределяет 450 вольт, 3 фазы, 60 циклов питания. Электропитание 450 вольт распределяется по силовым панелям по всему судну, а также к аварийному распределительному щиту.Трансформаторы в осветительных центрах нагрузки понижают напряжение с 450 до 120 вольт. Осветительные центры нагрузки распределяют мощность 120 вольт. Есть три осветительных центра нагрузки. Судовые службы освещения грузовых центров нет. 1 и нет. 2 обычно питаются от секции шины № 3.
Главный распределительный щит состоит из трех частей, состоящих из распределительных панелей справа, трех генераторных панелей в центре и распределительных панелей слева (обращенных к передней части распределительного щита). Распределение правой стороны и № генератора.1 подключены к секции шин 1, питателю аварийного распределительного щита, освещению машинного отделения и генератору №1. 2 подключены к секции шины 2. Распределение левой стороны и № генератора. 3 соединены с секцией шины 3. Три секции шины обычно соединяются вместе съемными перемычками.
Главная система распределения электроэнергии
Аварийный коммутатор
Аварийный коммутатор — это центр распределения аварийного питания.Аварийный распределительный щит распределяет мощность 450 вольт и 120 вольт на вспомогательное оборудование, которое жизненно важно в аварийных условиях, основные системы освещения, безопасности и связи, а также мощность, необходимую для запуска мертвого судна. .
При нормальной работе питание аварийного распределительного щита обеспечивается главными генераторами через шинопровод. В случае сбоя питания, пропадание напряжения на аварийном распределительном щите вызовет автоматический запуск аварийного генератора. Одновременно откроется шинная стяжка, отключив главный и аварийный распределительные устройства.Затем сработает аварийный выключатель генератора, запитав аварийный щит и предоставив 200 кВт аварийной мощности.
Щит аварийного управления состоит из следующих секций:
Генератор и секция переключения шины обеспечивают управление работой аварийного генератора и блока переключения шины.
Распределительный блок с 3-фазной шиной на 450 В, 60 циклов обеспечивает питание для аварийных силовых нагрузок и блок трансформаторов 450/120 В, вторичная обмотка которого питает 3-фазную шину 60 Гц на 120 В, которая обеспечивает питание для аварийное освещение и И.C. (Внутренняя связь) оборудование.
Панель постоянного тока на 120 В для распределения батарей.
Автоматическая зарядная установка предназначена для зарядки судовой аварийной аккумуляторной батареи.
Аварийный распределительный щит снабжен следующими приборами и органами управления.
Управляющий выключатель с белой индикаторной лампой для обогревателей помещения генератора, подключенных через вспомогательный выключатель генераторного выключателя и запитанных от автоматических выключателей на 120 В a.c. автобус
Амперметр переменного тока с 5-амперной катушкой и шкалой 0-500 ампер
Трехфазный селекторный переключатель для выше
Вольтметр переменного тока со шкалой 0-600 вольт
Трехфазный селекторный переключатель для выше
Многофазный индикаторный ваттметр со шкалой 0-300 кВт
Белая сигнальная лампа, указывающая на доступную мощность от аварийного генератора
Реостат полевой возбудитель
Аппаратура аварийного регулирования напряжения генератора
Белая сигнальная лампа, показывающая наличие питания на шине 450 В от главного распределительного щита
Зеленый световой индикатор, показывающий настройку дизельного топлива на автоматический режим работы
Частотомер со шкалой 55-65 циклов
Световые сигнализаторы заземления для трехфазного генератора на 450 В
Кнопочный выключатель цепи заземления с нормально разомкнутыми контактами
Световой датчик заземления для трехфазной конечной шины на 120 В
Выключатель регулятора напряжения
Передаточный переключатель частотомера, генератор и шина
Аварийная система распределения электроэнергии
Shore Power
Когда судно находится рядом, питание на главный распределительный щит может подаваться с берега через береговое соединение.
Первоначальное подключение к береговому источнику питания было непогодным. Коробка подключения к берегу на 600 ампер расположена в задней части дома рядом с центральной линией, для подачи 440-вольтного трехфазного берегового питания переменного тока на главный распределительный щит через автоматический выключатель, подключенный к сети. автобус. Позже была установлена соединительная коробка на 1200 А на правом борту палубного прохода «B» за пределами машинного отделения, чтобы обеспечить дополнительную береговую мощность, когда судно пришвартовано в заливе Баззардс..
Предусмотрена синхронизация каждого основного генератора с главной шиной. Таким образом, основные генераторы могут быть синхронизированы с береговым питанием на короткие периоды времени при смене нагрузки с одного источника питания на другой.
Незаземленная распределительная система
Электрораспределительная система на борту Patriot State упоминается как незаземленная распределительная система. Незаземленная распределительная система не имеет преднамеренного электрического соединения с землей, поскольку землей является корпус корабля.Его наиболее значительным преимуществом является то, что случайный контакт между одной горячей линией и землей (, т. Е. Замыкание на землю ) не вызывает отключения (через срабатывание автоматического выключателя из-за чрезмерного тока). Хотя одиночное замыкание на землю в незаземленной системе не вызывает прерывания в работе, важно, чтобы неисправность была обнаружена и немедленно устранена. Если не устранить неисправность и произойдет второе замыкание на землю на одной из двух других фаз, возникнет ток короткого замыкания.Этот ток короткого замыкания может привести к срабатыванию одного или нескольких автоматических выключателей. Состояние двойного замыкания на землю показано на следующем рисунке.
Путь тока в незаземленной распределительной системе, возникающий в результате заземления на двух разных фазах
Цепи обнаружения замыкания на землю для использования в незаземленных системах для индикации наличия замыкания на землю показаны ниже. На дополнительном рисунке (b) показана схема обнаружения замыкания на землю на борту Patriot State .Три одинаковые лампы подключены к трехфазному сетевому напряжению. Каждая лампа имеет последовательно включенный резистор для ограничения линейного тока в случае единственного замыкания на землю. Место соединения трех ламп соединено с землей (корпусом) через нормально замкнутый переключатель с пружинным возвратом. Короткое замыкание на землю с низким сопротивлением на любой из трех горячих линий приведет к тому, что соответствующая лампа будет тускло гореть или даже погаснуть (в зависимости от серьезности замыкания на землю), а две другие лампы будут гореть ярче; при отсутствии замыканий на землю все три лампы будут тусклыми.Три лампы должны иметь одинаковую мощность и номинальное напряжение, равное линейному напряжению. Нормально замкнутый переключатель с пружинным возвратом позволяет сравнивать показания нормального состояния и замыкания на землю. При размыкании переключателя с пружинным возвратом цепь обнаружения замыкания на землю отключается от корпуса судна, и все три лампы должны вернуться в состояние тусклого света.
Обнаружение заземления для незаземленных распределительных систем: (a) Однофазный или постоянный ток (b) Трехфазный, низкое напряжение (c) Трехфазный, высокое напряжение
Случайные замыкания на землю следует устранять как можно скорее, так как даже одно замыкание на землю плохо влияет на изоляцию.Одиночное замыкание на землю удваивает электрические нагрузки на оставшуюся изоляцию, тем самым увеличивая вероятность пробоя изоляции в двух других фазах. Удвоенные электрические напряжения вызывают вдвое большую утечку электронов через изоляцию, ускоряя ее износ и сокращая срок ее службы. Это показано на рисунке 3. Сопротивление изоляции между каждым проводником и землей составляет R Ом. Если между двумя проводниками приложено 120 вольт, напряжение между каждым проводником и землей составляет 60 вольт.Однако, если один проводник имеет состояние замыкания на землю, как показано пунктирной линией на рис. 3b, разница напряжений между другим проводом и землей возрастет до 120 вольт. Следовательно, напряжение на изоляцию незаземленного проводника удваивается, и если слабое место в изоляции незаземленного проводника вызывает его разрыв, это приведет к короткому замыканию.
Распределение напряжения между проводниками и землей
Устранение неисправностей в незаземленных распределительных системах
Неисправности в незаземленных распределительных сетях обычно проявляются отказом устройства в работе, индикацией на устройстве обнаружения замыкания на землю, задымлением или перегревом кабеля.Короткое замыкание и размыкание относительно легко обнаружить, на них указывают перегоревшие предохранители, сработавшие автоматические выключатели и пропадание напряжения соответственно. С другой стороны, неисправности заземления, если они не сопровождаются коротким замыканием или обрывом, обычно выявляются в процессе устранения. Цепь замыкания на землю может быть определена путем размыкания выключателей на распределительном щите по одному, пока устройство обнаружения заземления на распределительном щите не покажет нормальное состояние. Замыкание каждого выключателя перед включением следующего сводит к минимуму прерывание работы.Следует избегать отключения выключателей, питающих жизненно важные вспомогательные устройства, до тех пор, пока резервное оборудование не будет введено в действие. Если эта процедура не удалась, либо произошло замыкание на землю в генераторе, либо имеется более одного заземления.
Множественные замыкания на землю можно определить, размыкая выключатели по одному и оставляя их разомкнутыми до тех пор, пока световые индикаторы обнаружения замыкания на землю не покажут нормальный режим. Затем, оставив выключатель при замыкании на землю разомкнутым, следует замкнуть другие выключатели до тех пор, пока не будет указано другое замыкание на землю.Замыкание на землю в генераторе можно определить, передав нагрузку на другую машину и отключив подозрительную машину от линии. Если генератор имеет замыкание на землю, его отключение должно вернуть световые индикаторы заземления в нормальное состояние. Отслеживание фактического местоположения проводника, поврежденного заземлением, лучше всего выполнять с помощью мегомметра. При этом выключатель заземленной неисправной цепи должен быть заблокирован в разомкнутом состоянии, а над выключателем должен висеть знак «Не работайте в непосредственной близости». На рисунке 4 показан метод мегомметра для отслеживания заземления, которое может быть в кабеле питания, стартере, кабеле двигателя или в самом двигателе.Перед проверкой сопротивления изоляции обязательно убедитесь, что цепь обесточена. Затем кабель питания можно проверить, приложив мегомметр между металлической рамой двигателя и кабелем питания. Нулевое показание мегомметра указывает на замыкание на землю.
Отслеживание земли в процессе ликвидации
Заземление на конечной шине 120 В.
Конечная шина на 120 В обеспечивает распределение электроэнергии для освещения, бытовых приборов, а также для электрических розеток (вилок) на 120 В.Зубчатый конец розетки — это заземляющее соединение. Это гарантирует, что любой прибор, электроинструмент и все остальное, что подключается к вилочному концу розетки, надежно заземлено на корпус судна. Это обеспечивает защиту от замыканий на землю от замыканий на землю с высоким или низким сопротивлением при напряжении 120 В переменного тока. устройств, обеспечивая безопасный путь для электричества в случае замыкания на землю. Эта цепь заземления также позволяет оборудованию обнаружения замыкания на землю обнаруживать замыкание на землю в распределительном щите.
Обзор заземления
Все электрическое оборудование и розетки на борту судна надежно заземлены на корпус, , так что в случае замыкания на землю , лампы заземления на распределительном щите укажут на неисправность. Хотя все бортовое электрическое оборудование надежно заземлено на корпусе, этот тип распределительной системы называется незаземленной системой распределения электроэнергии . Это связано с тем, что резисторы, включенные последовательно с лампами обнаружения заземления, предотвращают ток короткого замыкания, последующее срабатывание выключателей и перебои в подаче электроэнергии. Причина очевидна: вы хотите получить предупреждение перед потерей жизненно важного оборудования. Незаземленная распределительная система выдает это предупреждение.
Прямые комментарии Уильяму Хейнсу [email protected]
Пн, 01 июля 1996 г.
Техническое руководство TSPS © 1995 Массачусетская морская академия
Двуязычный оператор коммутатора, работа
Сортировать по: актуальность — Дата
Примените свой опыт обслуживания клиентов для поддержки строительных работ.
Получите надежный пакет льгот, который включает план владения акциями сотрудников!
Лос-Анджелес, CA
(район Центрального города)
16 долларов в час
Один год опыта эксплуатации многоканальной телефонной системы или коммутатора с системой .
Записывает пациентам на прививки от covid.
$ 12,82 в час
Отвечает за профессиональные, дружелюбные и полезные ответы на основные телефонные линии округа Уильямсон.
Непрерывная работа за клавиатурой компьютера.
Обучите других коммутаторов операторов при необходимости.
Все сторонние кандидаты должны пройти онлайн-тестирование.
Приветствуйте и помогайте пациентам дружелюбно, вежливо и…
Лос-Анджелес, Калифорния
(Южный Лос-Анджелес)
«Коммутатор Оператор : отвечает на входящие вызовы и облегчает их прохождение путем решения проблем и направления на правильный добавочный номер.
Предыдущий опыт работы на коммутаторе Оператор очень предпочтительно.
Эта должность отвечает на звонки в больнице на профессиональном уровне.
Опыт работы с коммутатором Требуется консольных операций.
Консоль операторов отвечают за помощь пациентам, врачам, служащим, волонтерам и…
Выполняет обязанности вторичного регистратора и коммутатора оператора , отвечая на телефонные звонки и приветствуя посетителей по мере необходимости.
Ориентирует новых сотрудников.
10,09–12,61 долларов в час
Техническая поддержка и поддержка клиентов в повседневной работе корпоративного офиса UMOS с уделением особого внимания коммутаторам.
Атланта, Джорджия 30303 (Деловой центр)
Обязанности заключаются в том, чтобы отвечать на все входящие вызовы и направлять их в требуемые области (если это не запрещено политикой системы здравоохранения Grady), а также определять местонахождение персонала и домашнего персонала с помощью…
Ответить на входящие / исходящие / внутренние вызовы на коммутатор , быстро и вежливо отдавая приоритет STAT и / или экстренным вызовам; соединить звонки на…
Один (1) год опыта работы с телефонным коммутатором , коммутатором , многоканальной телефонной системой и / или предпочтительным обслуживанием клиентов.
Должен быть старше 18 лет.
Отвечает на многолинейный телефонный коммутатор , переводит звонки и предоставляет общую информацию.
Шесть (6) месяцев опыта работы оператором на высокой…
Бронкс, Нью-Йорк 10457 (район Тремонт)
Опыт управления многоканальным коммутатором Предпочтительно .
Телефон Оператор будет обеспечивать телефонное покрытие организации, маршрутизируя звонки как…
Используйте коммутатор для ретрансляции входящих, исходящих и внутренних вызовов, связанных с домашним хозяйством и проектированием.
Оперативно отвечайте, отображайте и маршрутизируйте звонки.
Будьте первым, кто увидит новые рабочие места оператора коммутатора, говорящего на двух языках

Создавая оповещение о вакансиях, вы соглашаетесь с нашими Условиями. Вы можете изменить настройки своего согласия в любое время, отказавшись от подписки или как описано в наших условиях.
Простое и недорогое руководство по созданию частной телефонной системы: 5 шагов (с изображениями)
Итак, это базовая установка.Подводя итоги, давайте поговорим о нескольких забавных проектах, которые можно использовать с вашей собственной АТС.
Красная «горячая линия». Если вы работаете из дома и у вас есть дети, это отличный способ сообщить им, что они всегда могут связаться с вами, пока вы находитесь в офисе, но с достаточным барьером « это должно быть важно », чтобы снизить уровень отвлечения .
Виртуальный факсимильный аппарат Raspberry Pi. Даже в этом мире, основанном на Интернете, вы все равно сталкиваетесь с ситуациями, когда вам нужен факсимильный аппарат.На удивление легко настроить Raspberry Pi для отправки или получения факсов.
Настоящий телефонный звонок. Найдите старый телефонный блок «подмножества» для подключения к вашей УАТС. В ранних телефонах не было звонка внутри телефона. Они полагались на внешние подмножества ящиков с большими медными колоколами. Когда поступает звонок, снова слышите этот звон старых добрых времен.
Интернет-провайдер удаленного доступа. Вот еще один, с которым Raspberry Pi работает , отличный . С Raspberry Pi и внешним USB-модемом, подключенным к одной из линий EXT вашей АТС, вы можете «дозвониться» от любой другой линии EXT в вашей сети к своему провайдеру.Это быстрое «sudo apt-get install pppd», редактирование нескольких строк текста конфигурации, и вы на месте. Если ваша УАТС настроена на VoIP, вы даже можете подключиться к своему интернет-провайдеру из любого места.
Служба доски объявлений (BBS). Есть ли на чердаке старые компьютеры? АТС может быть самым простым способом получить их в Интернете. Старые модемы отлично работают через АТС. Акустический соединитель Atari на 300 бод, модем Commodore 64 на 1200 бод или даже модем 14.4k в 486 dos-боксе … любую старую машину, на которой вы раньше запускали BBS, можно легко настроить так, чтобы люди могут подключиться к нему через Интернет.
Дайте нам знать, какие идеи у вас есть !
Надеюсь, вы найдете это руководство полезным или, по крайней мере, интересным. Не позволяйте старым телефонам пылиться в гараже, подключите их и развлекайтесь!
Будет ли «Оператор коммутатора» автоматизирован или заменен роботами?
100% шанс автоматизации
«Оператор коммутатора» обязательно заменят роботы.
Эта вакансия оценена № 631 из № 702.Более высокий рейтинг (то есть меньшее число) означает, что вероятность замены должности ниже.
Хотите поделиться? Нажмите, чтобы Facebook, Twitter, LinkedIn или XING. 👍
Описание работы
Управляйте оборудованием или коммутаторами телефонных бизнес-систем для ретрансляции входящих, исходящих и внутренних вызовов. Может предоставлять информацию вызывающим абонентам и записывать сообщения.
Сведения о вакансии
Код SOC (Стандартная профессиональная классификация): 43-2011. 00
Средняя годовая заработная плата в США составляет 29 720,00 долларов США
Средняя почасовая оплата составляет 14,00 долларов США
В настоящее время на этой работе работают 90 910 человек
☝️ Информация основана на профессии «Операторы коммутаторов, включая автоответчик».
Также известен как…
Задачи для «Оператора коммутатора»
Выполнять различные операции с наличными деньгами, например, сбор платежей, внесение банковских вкладов или управление мелкой наличностью.
Обработка входящей или исходящей почты, пакетов или доставок.
Выполнять различные задачи по вводу данных или обработке текстов, например обновлять телефонные справочники, печатать или редактировать документы или создавать расписания.
При необходимости отвечать на входящие звонки, приветствовать вызывающих, предоставлять информацию, переводить звонки или принимать сообщения.
Размещайте заказы, например, на оборудование, расходные материалы или питание для встреч.
Ответьте на простые вопросы о бизнесе клиентов, используя справочные файлы.
Делайте телефонные звонки или организуйте конференц-связь в соответствии с инструкциями.
Управляйте системами связи, такими как телефон, коммутатор, домофон, двусторонняя радиосвязь или система оповещения.
Отслеживайте аварийные сигналы и кодовые сигналы, делайте экстренные объявления или перенаправляйте вызовы службы экстренной помощи в соответствующее место.
Пересылка или маршрутизация письменных или устных сообщений.
Вести записи сделанных звонков и понесенных расходов.
Заполненные формы для заказов на продажу.
Выполнять административные задачи, такие как прием заказов, планирование встреч или конференц-залов, а также отправка и получение факсов.
При необходимости свяжитесь с сотрудниками службы безопасности по радиотелефону.
Контролируйте системы сигнализации, чтобы гарантировать поддержание безопасных условий.
Вызывайте людей на вызов, чтобы информировать их о телефонных звонках, используя пейджинговую связь или оборудование для внутренней связи.
Приветствуйте посетителей, входите в систему и выходите из нее, присваивайте им значки безопасности и связывайтесь с сопровождающими сотрудников.
Записывать сообщения с предложением перефразировать для ясности или краткости.
Отметьте сообщения временем и датой и сохраните их соответствующим образом.
Сопутствующие технологии и инструменты
Домофонное оборудование
Телефонные гарнитуры
Персональные компьютеры
Коммутаторы телефонные
Аппаратура АТС в помещении АТС
Мобильные радиостанции
Лазерные факсимильные аппараты
Многоканальные телефонные системы
Компьютерные струйные принтеры
Системы оповещения громкой связи
Мониторы видеонаблюдения
Копировальные машины
Пейджинговые системы
Мониторы охранной сигнализации
Радиотелефоны
Microsoft Word
Microsoft Office
Microsoft Outlook
Microsoft Excel
SAP
IBM Notes
Microsoft PowerPoint
Общие требования к установке, часть XIX
Раздел 110. 26 Национального электротехнического кодекса (NEC) требует определенных минимумов для рабочего пространства вокруг электрического оборудования. Раздел 110.26 разделен на шесть подразделов, а некоторые из них содержат еще больше подразделов.
Ширина рабочего пространства для оборудования, работающего при номинальном напряжении 600 В (В) или ниже относительно земли и которое может потребовать проверки, регулировки, обслуживания или технического обслуживания при подаче напряжения, должна соответствовать 110.26 (A) (2). Если электрическое оборудование имеет ширину 30 дюймов или меньше, минимальная ширина рабочего пространства перед электрооборудованием составляет 30 дюймов.
Не имеет значения, монтируется ли электрическое оборудование заподлицо или на поверхности. Например, панель скрытого монтажа установлена рядом с водонагревателем на небольшом участке. Щит шириной 16 дюймов. В соответствии с 110.26 (A) (2) минимальная ширина рабочего пространства перед панелью составляет 30 дюймов (см. Рисунок 1).
Если электрическое оборудование шире 30 дюймов, минимальное рабочее пространство перед электрическим оборудованием соответствует ширине оборудования.
Например, распределительный щит расположен рядом с выключателем (предохранительным выключателем). Ширина распределительного щита составляет 52 дюйма, а ширина выключателя — 20 дюймов. Минимальная ширина рабочего пространства перед распределительным щитом составляет 52 дюйма, а минимальная ширина перед выключателем-разъединителем — 30 дюймов (см. Рисунок 2).
Не требуется, чтобы электрическое оборудование располагалось в центре рабочего пространства. Электрооборудование может находиться с левой стороны рабочего пространства, с правой стороны или в любом месте между ними (см. Рисунок 3).
Не требуется, чтобы каждая единица электрического оборудования имела собственное 30-дюймовое рабочее пространство. Оборудование может делить рабочее пространство.
Например, две панели установлены на расстоянии около 1 дюйма друг от друга. Каждая панель имеет ширину 17 дюймов. Рабочее пространство для щитка слева может начинаться с левого края этого щитка и перекрываться рабочим пространством щитка справа и наоборот. Поскольку рабочее пространство одного щитового щита может перекрываться с рабочим пространством другого, рабочее пространство для этих двух щитовых панелей может быть шириной каждого щитового щита плюс пространство между ними (см. Рисунок 4).
Последнее предложение в 110.26 (A) (2) относится к дверям оборудования и навесным панелям. Во всех случаях рабочее пространство должно позволять открывать двери оборудования или навесные панели как минимум на 90 градусов. Если выключатель установлен слишком близко к стене с левой стороны или слишком близко к другому электрическому оборудованию с левой стороны, дверь не сможет открываться как минимум на 90 градусов.
Это требование распространяется не только на выключатели-разъединители. Перед установкой электрического оборудования убедитесь, что дверцы оборудования или навесные панели могут открываться как минимум на 90 градусов.
Высота рабочего пространства для оборудования, работающего при номинальном напряжении 600 В или ниже относительно земли и которое может потребовать осмотра, регулировки, обслуживания или технического обслуживания при включенном питании, должна соответствовать 110.26 (A) (3). Рабочее пространство должно быть свободным и простираться от уровня, пола или платформы до высоты 6 ¹ ⁄ ₂ футов или высоты оборудования, в зависимости от того, что больше.
Подобно ширине рабочего пространства, существует минимальный размер для высоты рабочего пространства.Если высота электрического оборудования составляет 6 ¹/₂ футов или меньше, минимальная высота должна составлять 6 ¹ _/2 футов. Например, высота панелей, установленных на стене из бетонных блоков, составляет 5 футов 10 дюймов. Минимальная высота рабочего пространства, необходимая для этой панели, составляет 6 ¹/₂ футов (см. Рисунок 5).
Если высота электрического оборудования больше 6 ¹/₂ футов над полом, минимальной высотой рабочего пространства перед электрическим оборудованием является высота оборудования.
Например, распределительный щит расположен рядом с размыкающим (предохранительным) выключателем. Его высота составляет 84 дюйма (7 футов), а высота выключателя — 72 дюйма (6 футов). Поскольку высота распределительного щита превышает 6 ¹/₂ футов, минимальная необходимая высота рабочего пространства равна высоте распределительного щита (7 футов). Минимальная высота рабочего пространства, необходимая для выключателя-разъединителя, составляет 6 ¹/₂ футов (см. Рисунок 6).
Минимальная высота рабочего пространства для электрического оборудования не всегда составляла 6 ¹/₂ футов.В течение многих лет требовалось, чтобы высота рабочего пространства (или высота над головой) составляла не менее 61/4 фута (или 6 футов 3 дюйма).
No related posts.

Разное

Кубический fsm:	Кубический конечный автомат
Кубический конечный автомат:	Кубический конечный автомат
IVF-набор:
с интервалом fzzy set	Кубический конечный автомат конечного коммутатора
Кубический fssms:	Кубический конечный автомат конечного коммутатора.
