Содержание

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств.

В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

  • Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
  • Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.

Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.

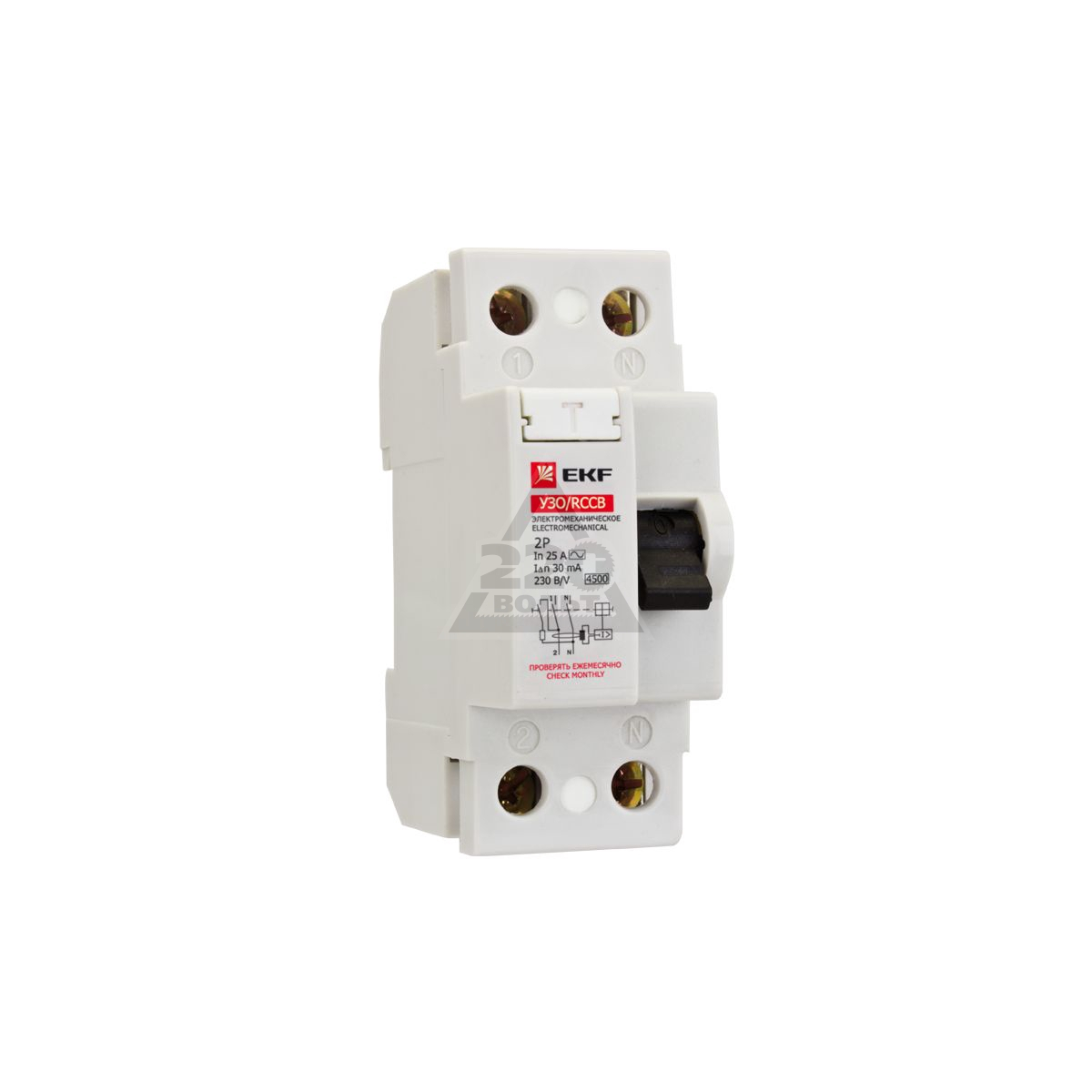

Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО


В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com


УЗО+автомат или дифавтомат? / Публикации / Элек.ру

Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.

Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.

Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.

ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.

Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей.

То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.

АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.

Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.

Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.

Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».

Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока. Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.

Дальше я сравню оба варианта по разным критериям:

  1. Занимаемое место в электрощите. Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный.
  2. Схема подключения. дифавтомат подключается очень просто. На его входные контакты необходимо подать фазу и ноль. Дальше фазный и нулевой рабочий проводники от нагрузки нужно подключить к его выходным контактам. Пара УЗО+автомат в сложности схемы подключения немного проигрывают. Тут нужно делать дополнительную перемычку, чтобы фазу подать с автомата на УЗО. Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.
  3. Удобство в эксплуатации и наглядном понимании схемы щитка. Для пользователя электрощитом однозначно будет удобнее схема на дифавтоматах. В ней на каждую группу розеток стоит свой АВДТ. Думать много тут не нужно и, открыв крышку щитка, будет все понятно даже домохозяйке. Вот схема на УЗО с автоматическими выключателями читается пользователем намного сложнее. Хорошо, когда УЗО и его автомат стоят рядом и интуитивно можно сообразить, что это одна пара, которая отвечает за конкретную группу розеток. Но, если к одному УЗО будет подключено несколько автоматов, то читаемость схемы щитка сильно падает, особенно, когда они стоят в разных местах или даже на разных дин-рейках.

4. Стоимость комплектующих. Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.

5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине. Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.

Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.

Источник: Компания «Уралэнерго».

Автоматический выключатель, дифференциальный автомат и УЗО: в чем отличие?

Сеть, которая постоянно находится под напряжением, рано или поздно может выйти из строя. Причин для этого много, а вот последствия такого сбоя не очень приятные. Во-первых, могут пострадать провода или подключенные к розеткам электрические приборы. Во-вторых, пользователь может получить разряд тока. Чтобы этого избежать используют различные средства защиты, которые прекрасно подходят для бытовых условий и снижают риск появления поломок.

К таким устройствам относят УЗО, автоматические выключатели и диффавтоматы. Они быстро отключают цепь питания, и напряжение не успевает перейти в разряд опасного, способного испортить приборы. Учитывая, что устройства выполняют похожую функцию, многим кажется не важным, какое из них будет установлено в помещении. На самом деле они отличаются и по назначению, и по конструкции. Поэтому перед покупкой рекомендуется изучить все важные нюансы, чтобы подобрать оптимальный аппарат.

От чего защищают.

Неисправности в электрической цепи чаще всего вызваны тремя основными факторами:

1. Короткое замыкание. Сопротивление электронагрузки снижается до минимума, из-за воздействия металлических предметов на цепь напряжения.

2. Токи утечек. Возникают, когда нарушена изоляция. При случайном возникновении цепей на земле.

3. Перегруз проводов. Если в помещении работают приборы большой мощности, это вызывает в цепи повышенное напряжение и, соответственно, перегрев проводов и самих приборов. В итоге страдает изоляция, повышается риск ее воспламенения.

Все эти факторы могут возникать по отдельности, а иногда и вместе. Например, перегрев проводов может вызвать короткое замыкание.

Отличие по назначению.

Автоматические выключатели.

Они предохраняют от короткого замыкания и токов утечек. Существует несколько разновидностей, отличаются они номинальным током и габаритами. Но у каждой модели в комплекцию включены:

Электромагнитная катушка – она отключает токи напряжения и способствует гашению электрической дуги.

Тепловой расцепитель (с выдержкой времени) – в основе биметаллическая пластина, которая начинает работать при возникновении перегруза внутри цепи.

Нужно учитывать, что для жилых зданий автоматический выключатель подключается только на одну фазу. А значит, он контролирует только напряжение этой фазы. Любые токи утечек прибор будет игнорировать.

УЗО (устройство защитного отключения).

Для подключения используется два провода: ноль и фаза. Устройство считывает токи, проходящие через них, и вычисляет разницу между ними. Если номинал, выходящий через ноль равен входящему в фазу – все нормально, УЗО не останавливает работу сети. Небольшие величины также игнорируются, поскольку не влияют на безопасность.

Но как только ток утечки превысит отметку оптимального, устройство снимает напряжение внутри работающей схемы. Прибор автоматически настроен на срабатывание, когда достигнута определенная разница токов уставки. Это позволяет избежать ненужных отключений и предотвращать только реально опасные ситуации.

Но нюанс в том, что само защитное устройство не застраховано от перегрузов и коротких замыканий. Поэтому его устанавливают в комплексе с автоматическим выключателем.

Дифференциальный автомат.

Наиболее надежная защита. По сути, он включает в себя оба описанных выше устройства и спасает от всех трех видов неисправностей. Плюс, в его конструкции тепловой и электромагнитный расцепители, которые защищают автомат от перегрева и коротких замыканий. Да, эта конструкция стоит дороже, но и защита более надежная. Кроме того, выполнен он одним модулем.

Внешние отличия.

Габариты.

Для начала стоит сказать, что каждый из аппаратов выполнен с возможностью монтажа на din-рейку. Это позволяет сэкономить место и легко пристроить прибор внутри этажного или квартирного щитка. Однако даже такая технология не спасает от нехватки места при укомплектовании электрических проводов. Автоматический выключатель и УЗО создаются с разными корпусами, поэтому их нужно монтировать отдельно. А вот диффавтомат закрепляется одним модулем, что существенно экономит и место, и время.

Также стоит учитывать, что при монтаже всегда нужно оставлять дополнительное пространство. Чтобы была возможность установить приборы при доработке схемы.

Маркировка.

Все три прибора имеют кнопку «Тест», рычаг ручного включения и похожий корпус. На каждом прикреплена табличка, на которой указаны основные данные: номинальный ток, напряжение в электропроводке, при котором устройство работает, контролируемые токи утечки, схема подключения внутренних деталей. Единственное отличие – на УЗО не отображены токовые защиты, поскольку они не предусмотрены. На лицевой стороне пропечатана модель аппарата, чтобы покупатель сразу мог понять, приобретает он автоматический выключатель или дифференциальный.

Важно: многие путают обозначения ВД и АВДТ. Первое – выключатель дифференциальный. По сути, это УЗО, которое защищает только от токов утечки. Второй – автоматический выключатель дифференциального тока. Здесь уже говорим о классическом диффавтомате, который предотвращает и КЗ, и утечки, и перегрев.

Дополнительные сведения.

Монтаж.

Легко монтируется как один модуль, так и два. Отличие только в том, что установка двух аппаратов займет больше времени. Основные трудности возникают при подключении проводов. УЗО и «дифференциалки» подключаются только к нулю и фазе. А вот автоматический выключатель требует дополнительного объема работы: придется прокладывать перемычки.

Долговечность.

Считается, что чем сложнее конструкция, тем быстрее она сломается. УЗО и выключатели довольно простые по конструкции, поэтому в случае неполадок детали можно легко найти и заменить. Сам ремонт аппарата не сильно ударит по кошельку, а в большинстве случаев неисправности можно починить и самостоятельно, без глубоких познаний в электрике.

Дифференциальный автомат в этом плане проигрывает. Конечно, судить о надежности по сложности конструкции нельзя. Все зависит от качества сборки деталей, добросовестности производителя и так далее. Но в случае поломки придется обратиться к профессионалу и потратиться.

Вывод.

Итак, какое из устройств выбрать зависит от бюджета и особенностей помещения. Тем не менее, надежную защиту обеспечат все три аппарата, которые обязательно нужно включать в схему электрической проводки.

Отличие автомата от УЗО

Чем отличается УЗО от автомата

Как говорилось выше у этих устройств разные функции, похожи они только по типу крепления и по внешнему виду.

Чем отличается УЗО от автомата

Автоматический выключатель

Основа работы автоматического выключателя – это создание защиты электропроводки от повреждений при коротком замыкании и длительной перегрузке по току. Без автомата электропроводку нужно было бы менять очень часто, потому что токи короткого замыкания расплавили бы провода, а токи перегрузки сожгли бы всю изоляцию проводов.

В составе автомата имеется электромагнитная защита от высоких токов короткого замыкания. Она представляет собой электромагнитную катушку с сердечником.

В момент короткого замыкания катушка создает электромагнитное поле и намагничивает сердечник, что заставляет его толкать защелку спускового механизма и автомат отключается. Если возникли токи перегрузки, то нагреваясь и изгибаясь, биметаллические пластины, двигают рычаги и заставляют спусковой механизм сработать.

Автоматический выключатель АВВ

Время отключения защиты от перегрузки прямо зависит от силы тока перегрузки. В корпусе автомата имеется также дугогасительная камера, которая предназначена для гашения искры и увеличивает срок службы контактов.

Устройство защитного отключения и его работа

Отличие УЗО от автоматического выключателя состоит в том, что имеет функцию защиты от тока утечки, автомат такую защиту не имеет. УЗО в своем составе содержит дифференциальный трансформатор, который определяет разницу тока фазового и нейтрального провода при утечке тока.

Эти токи усиленные вторичной обмоткой дифференциального трансформатора поступают на поляризованное реле, связанное со спусковым механизмом, которое отключает защиту. Таким образом, устройство УЗО имеет защиту от токов утечки.

Устройства защитного отключения

Токи утечки могут возникнуть при пробое изоляции провода на корпус электробытовых приборов и касании его человеком. В этом случае этот вид защиты спасает жизнь человека. Работа УЗО основана на определении разности фазного и нулевого тока, поэтому оно имеет две клеммы для подключения фазы и нуля, еще две клеммы выхода фазы и нуля для подключения нагрузки.

То есть, это устройство двухполюсное для однофазной сети, а для трехфазной сети – четырехполюсное. Также УЗО отличается от простого автомата тем, что имеет кнопку тестирования для проверки работоспособности. Автомат же для однофазной сети имеет однополюсный модуль, а для трехфазной сети четырехполюсный.

Как правильно подключить УЗО и автомат

В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один – два порядка.

Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА – 47/50А стоит УЗО ЭКФ 2/63А/30мА

Пример – как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально!   ||   Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

    Кроме того есть другие различия:
  • Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.
  • Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.
  • Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.
  • Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.
  • Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.
  • Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.
  • Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.
  • Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

    Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

    Как же все-таки отличить УЗО от дифавтомата? В чем разница?  На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

    Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

    Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток  утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

    Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

    Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

    Визуальное отличие

    Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

    Различие по маркировке

    На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.



    Различие в электрической схеме

    Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

    Различие в аббревиатуре

    На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ.  Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

    По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

    Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

    В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

    Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

    Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.




    Поделиться записью

    УЗО и дифавтомат в чем разница

    Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

    Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

    Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

    Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

    Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

    В чем отличия применения приборов

    В принципе мы определились с главным отличием:

    • УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
    • дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

    Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

    • маркировке, надписям, аббревиатуре;
    • функциональной схеме дифавтомата.

    Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

    1. Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
    2. Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
    3. С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
    4. Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

    Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

    Разница в маркировке

    Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

    Смотрите также другие статьи :

    Кабельные линии – требования к маркировке

    В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

    Подробнее…

    Сфера применения бронированных кабелей

    Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

    Подробнее…

    Сборка пористых надчастиц посредством самосмазывающихся испаряющихся коллоидных капель узо

    Эксперименты по самосборке наночастиц, вызванных испарением

    Этот метод достигается с помощью тройной жидкости, в данном случае состоящей из воды milli-Q (39,75 об.%), Этанола (59,00 об.%) и небольшое количество транс-анетола (1,20 об.%) (раствор узо) в качестве суспензионной среды наночастиц TiO 2 (0,05 об.%). Мы нанесли каплю 0,5 мкл суспензии узо на поверхность гидрофобного триметокси (октадецил) силана (ОТМС) -стекла.Камера фиксировала испарение капли сбоку (рис. 1а). При сушке под коллоидной каплей 31 появилось масляное кольцо. После этого капля сжалась на поверхности без линии контакта приколов. После испарения сначала этанола, а затем воды появилась надчастица (дополнительный фильм 1).

    Рис. 1

    Самосборка супрачастиц путем высыхания капель суспензии узо на гидрофобных поверхностях. a Снимки испарения покоящейся капли суспензии узо (вода, этанол, анетоловое масло и наночастицы).Контактный диаметр капли на поверхности плавно уменьшался в течение всего процесса из-за образования масляного кольца на линии контакта (указано стрелками), и в конечном итоге появилась надчастица (см. Ниже). Время t безразмерно временем истощения t D . b Первый контрольный эксперимент по испарению неподвижной капли водно-этанольной суспензии с тем же соотношением вода-этанол-наночастицы (без масла).Уменьшение диаметра контакта вскоре прекратилось, и в итоге супрачастица не образовалась. c Второй контрольный эксперимент по испарению капли узо с тем же соотношением вода-этанол-анетол (без наночастиц), который демонстрирует ту же динамическую эволюцию, что и в эксперименте a . Масляное кольцо, образовавшееся на линии контакта капли, указано стрелкой. d Схематическое изображение изменения диаметра контакта. В экспериментах a и c с добавлением небольшого количества анетолового масла капли достигают гораздо меньшего конечного диаметра контакта (красная линия), чем в эксперименте b (синяя линия), что мы называем самосмазкой. и СЭМ-фотографии сгенерированной супрачастицы из эксперимента и . f Крупный план супрачастицы. Масштабные линейки в a c составляют 250 мкм

    Мы проводим контрольный эксперимент (рис. 1b), испаряя каплю наночастиц вода-этанол (без масла, т.е. бинарная жидкость) с той же пропорцией. воды, этанола и наночастиц на одной подложке. В этом случае самосмазывающееся масляное кольцо не образуется, а наночастицы осаждаются на поверхности с различными формами осаждения 32,33 .Во втором контрольном эксперименте мы испаряем каплю узо без диспергированных наночастиц (рис. 1c). При испарении он имеет те же характеристики, что и все ингредиенты на рис. 1а. Сравнение этих трех случаев показывает, что самоформирующееся масляное кольцо играет решающую роль в уменьшении диаметра контакта (иллюстрация рис. 1d), что приводит к образованию надчастицы (рис. 1e, f). Масляное кольцо смазывает испаряющуюся коллоидную каплю во время самосборки наночастиц. Поэтому мы называем этот процесс самосмазкой.

    Самосмазка

    Мы дополнительно изучаем динамику процесса самосмазки и самосборки наночастиц с помощью лазерного сканирующего конфокального микроскопа (дополнительные видеоролики 2 и 3). После образования масляного кольца была проведена серия горизонтальных сканирований на ≈10 мкм над подложкой. В раствор добавляли перилен (для масла) и родамин 6G (для воды), чтобы различить различные фазы: синюю, желтую, черную и красную на конфокальных изображениях рис.2 представляют водный раствор, масло с разделенными фазами, наночастицы (кластеры) и субстрат соответственно. Первоначально коллоидная капля узо была темной из-за дисперсии наночастиц с высокой концентрацией (рис. 2а). Синий цвет раствора стал видимым, когда наночастицы начали агрегировать (вставка рис. 2b). Зародышевые микрокапли масла прикрепляются к наночастицам (кластерам) из-за предпочтения гетерогенного зародышеобразования на поверхности по сравнению с гомогенным зародышеобразованием в объеме жидкости. Затем, после зарождения микрокапель, дополнительные наночастицы будут прикрепляться к границе раздела масло-вода 34 . Тем временем зародышевые микрокапли масла на поверхности сливались в масляное кольцо на краю капли, что предотвращало накопление наночастиц (кластеров) на линии контакта воздух-масло-подложка (красно-желтая граничная линия на рис. 2b). Под действием испарения коллоидная капля сжималась в радиальном направлении, и масляное кольцо было вынуждено скользить внутрь (рис. 2c). Сжатие капли приводит к сборке наночастиц в трехмерную структуру.Здесь поверхностное натяжение преобладает над силой тяжести, так как маленькие капли имеют малое число Связи Bo = ρgL 2 / σ ~ 10 −1 ≪ 1, где ρ — плотность капельного раствора. (~ 1000 кг · м −3 ), g, — ускорение свободного падения, L, — характерный размер капли (~ 0,5 мм) и σ — межфазное натяжение вода / транс-анетол (~ 24,2 мН · м). −1 ) 35 .

    Фиг.2

    Иллюстрации «самосмазки» и соответствующие конфокальные фотографии. Цветовые обозначения под конфокальным микроскопом: желтый, масляный; синий, вода / этанол; черный — скопления наночастиц; красный, подложка. a Исходное состояние испаряющихся капель раствора узо с высокодисперсными наночастицами. Высокая концентрация наночастиц приводит к тому, что капля становится черной при конфокальном изображении. b Предотвращение осаждения наночастиц на линии контакта. Возникает эффект узо, вызванный испарением, что приводит к образованию масляного кольца (желтого цвета), которое предотвращает образование контактных линий и придает коллоидным каплям высокую подвижность и низкий гистерезис.Между тем, наночастицы агрегируются, а на них зарождаются микрокапли масла. c Усадка маслосъемного кольца. Масляное кольцо сметает наночастицы / кластеры с подложки. После испарения этанола и воды образовавшиеся супрачастицы либо плавают на остаточном масле, как показано в d , либо садятся на субстрат, как показано в e , в зависимости от объемного соотношения между надчастицей и оставшимся маслом. . Все конфокальные фотографии получены при горизонтальном сканировании непосредственно над подложкой.

    Усадка масляного кольца вызывает левитацию коллоидной капли, и окончательная геометрия супрачастицы формируется.Гребень масляного кольца огибает край коллоидной капли (рис. 2в). Внутренний выступ масляного кольца действует как нижняя половина динамической формы для самосборки наночастиц, а поверхность раздела жидкость-воздух образует верхнюю половину. Следовательно, развивающаяся супрачастица формируется гребнем, смачиваемым маслом. Следовательно, регулируя концентрацию масла в смеси, что приводит к разным размерам гребня, смачиваемого маслом, мы можем получить разные конфигурации формы и, таким образом, разные морфологии образующихся супрачастиц (проиллюстрированных на рис.2г, д).

    Настраиваемые формы и высокая пористость супрачастиц

    Мы контролируем форму образующихся супрачастиц, изменяя отношение k объемной доли масла χ масла к объемной доле наночастиц χ NP дюйм исходный коллоидный раствор. Полное пространство параметров показано на фиг. 3a, дающей количественную информацию о конечной геометрии (фиг. 3b) и пористости (фиг. 3c) супрачастиц.Объемное отношение этанола к воде составляет 3: 2, а черные пунктирные линии в пространстве параметров представляют различные отношения масла к наночастицам χ масло / χ NP . Каждая белая квадратная точка на рис. 3а представляет состав раствора, использованного в экспериментах. Начальный профиль капли и окончательный профиль надчастицы (после истощения нефти) были зафиксированы серой камерой сбоку, см. Рис. 3d – g.

    Рис. 3

    Супрачастицы настраиваемой формы и высокой пористости. a Область параметров, показывающая начальную объемную долю масла χ нефть и объемную долю наночастиц χ NP коллоидных капель в разных случаях (белые квадратные точки) с одинаковым соотношением этанола и воды (3: 2). Расчетное критическое отношение масла к наночастицам, k * = 110,7 (сплошная красная линия), делит пространство на высокое ( k > k * ) и низкое ( k < k * ) области отношения масла к наночастицам. Образовавшиеся супрачастицы имеют шарообразную форму в белой области ( k > k * ) и более плоскую сплюснутую форму (см. Ниже) в зеленой области ( k < k * ). b Как безразмерная высота δh , так и глубина δl вдавленной части не шарообразных супрачастиц пропорциональны отношению масла к наночастицам в зеленой области. c Расчетная пористость ϕ супрачастиц составляет от 78 до 92%.При увеличении отношения масла к наночастицам меняются формы от сферической шляпки (фотография профиля d ) до грибовидной формы e , f и формы кекса. г . Выше критического отношения k * достижима шаровидная супрачастица (изображение SEM h ). i Поперечное сечение той же супрачастицы в h , полученное путем разрезания FIB, иллюстрирует высокопористую структуру внутри (дополнительный фильм 4). j l Последовательность увеличения внутренней структуры в 3 раза. Горизонтальные белые пунктирные линии в d g указывают положение подложки. Тени под линиями — это отражения. Изображение e показывает определения δl , l , δh , h . Планки погрешностей размера и пористости супрачастиц представляют неопределенность при обработке изображений. Планки погрешностей объемной доли масла и наночастиц представляют собой неопределенность приготовления раствора.Температура и относительная влажность во время экспериментов составляли 20–23 ° C и 35–50% соответственно.

    Результаты экспериментов показывают, что соотношение масла и наночастиц определяет форму надчастиц. Когда объемная доля масла значительно превышает объемную долю наночастиц, образуется более сферическая надчастица (рис. 3h). При меньшем количестве масла надчастицы принимают более плоские, сплюснутые формы (рис. 3d – g). Хотя гребень смачивания маслом и конфигурация области контакта вода-воздух-масло определяют форму надчастицы, агрегация и перегруппировка наночастиц во время развития надчастицы также влияют на окончательную форму надчастицы. Точки данных a, b ( χ , масло = 0) и c ( χ NP = 0) представляют концентрации масла и наночастиц в трех случаях, показанных на рис. 1a – c, соответственно. Если количества отделенного масла недостаточно для образования полного масляного кольца, воспроизводимость образования надчастиц плохая (четыре точки данных в серой области на рис. 3а).

    Мы определяем геометрические характеристики не шарообразной формы по высоте и глубине вмятины масляного гребня, т.е.е., δh = H h и δl = l L (аннотации на рис. 3д). Мы извлекли эту геометрическую информацию с помощью анализа изображений с помощью самодельной программы MATLAB, предполагая осевую симметрию. Данные на рис. 3b показывают, что как безразмерная высота δh / h , так и безразмерная глубина δl / l монотонно увеличиваются с увеличением отношения масла к наночастицам. На вставке показаны размерные данные.Монотонная зависимость отражает тот факт, что гребень смачивания нефтью формирует супрачастицы. Высокие соотношения масла приводят к заметному гребню смачивания маслом, который вызывает заметную вмятину в образованных супрачастицах.

    Шаровидные супрачастицы достижимы, когда отношение масла к наночастицам достаточно высоко, чтобы развивающиеся супрачастицы были погружены в масляную фазу. Сила сцепления межфазного слоя между окружающей нефтью и коллоидной каплей придает развивающейся надчастице сферическую форму.Таким образом были образованы шарообразные супрачастицы, как показано на СЭМ-изображении на фиг. 3h. Критическое отношение масла к наночастицам k * для получения этих шариковидных супрачастиц было оценено с помощью простой модели. Мы предполагаем, что капля масла в виде сферической крышки и развивающаяся надчастица погружены внутрь. Здесь развивающаяся надчастица находится в своем верхнем предельном размере, который равен высоте масляной капли H , а остаточная вода заполняет пористую структуру. С этими предположениями мы имеем (см. Раздел «Методы») \ (k ^ \ ast = ({3 \, {\ mathrm {cot}} ^ 2 \ frac {{\ theta _ {{\ mathrm {oil}}}}}) {2}}) {\ mathrm {/}} (1 — \ phi) \), где ϕ — пористость надчастицы, а θ oil — угол смачивания масла на поверхности. Учитывая пористость 90% и угол смачивания 55 °, полученный в наших измерениях, расчетное значение составляет 110,7, что соответствует красной сплошной линии на рис. 3a, c. Эта линия делит пространство параметров на белую область шаровидных супрачастиц и зеленую область супрачастиц различной формы, что согласуется с нашими наблюдениями.

    Полученная очень высокая пористость 90% и выше — еще одна отличительная особенность супрачастиц. Мы рассчитали эту пористость на основе начального объема коллоидных капель с известными концентрациями наночастиц и конечным размером супрачастиц.Расчетные данные по пористости, показанные на рис. 3c, находятся в диапазоне от 77 до 92% и монотонно увеличиваются с увеличением отношения масла к наночастицам. Зародышевые микрокапли масла, существующие в объеме жидкости, вносят значительный вклад в пористость. Из-за капиллярных сил сеть наночастиц формируется среди зародышевых микрокапель масла 34 , что также наблюдалось на нашем конфокальном изображении (рис. 2c, дополнительные видеоролики 2 и 3). Как следствие, после того, как все жидкости (в том числе масло) расплылись, , остаются пустые ячейки, резко увеличивая пористость образующихся супрачастиц.Увеличение отношения масла к наночастицам увеличивает объем этих пустых ячеек, поэтому пористость супрачастиц увеличивается (рис. 3c). Ограничение пористости (92%) заключается в том, что во время сжатия развивающейся супрачастицы микрокапли масла постепенно сливаются, и их части абсорбируются масляным кольцом 31 .

    Внутренняя структура супрачастиц подтверждает приведенное выше объяснение свойства высокой пористости. Чтобы выявить эту высокую пористость на всех уровнях длины внутри супрачастицы, мы использовали технику резки сфокусированным ионным пучком (FIB) для исследования супрачастицы: разрезы слайд-за-слайдом раскрывают внутреннюю структуру (дополнительный фильм 4).На рис. 3i показан пример поперечного сечения надчастицы. Он представляет собой многомасштабную фрактальную внутреннюю структуру и ясно показывает, что примерно половина объема частицы состоит из отверстий микронного размера (рис. 3j). Остальная часть содержит множество более мелких отверстий субмикронного размера (рис. 3k). Наночастицы соединяются вместе, образуя ответвления и мезопоры наночастиц (размер нанометров) (рис. 3l). Эти отверстия (суб) микронного размера возникли из зародышевых микрокапель масла в коллоидной капле узо, поскольку зародышевые микрокапли масла действуют как клетки, лишенные (кластеров) наночастиц во время развития надчастиц (дополнительный фильм 5).

    Масштабируемость изготовления супрачастиц

    Техническим преимуществом этого метода является простота масштабируемости изготовления супрачастиц. Чтобы продемонстрировать это преимущество, мы построили в нашей лаборатории установку (рис. 4а), которая позволяет автоматически производить капли аналогичного размера на поверхности трихлор (октадецил) силана (ОТС) или ОТМС со скоростью 20 капель в минуту. (Дополнительный фильм 6). Через несколько минут после нанесения капли синтез супрачастиц осуществился.Сбор надчастиц осуществляли путем простого погружения поверхности, прикрепленной к надчастицам, в этанол и легкого стряхивания их (дополнительные видеоролики 7 и 8). В результате супрачастицы хранились в жидкости для будущего использования, а поверхность была чистой и готовой к следующему процессу изготовления. После нескольких циклов суспензия надчастиц была доступна. Самосмазывающийся слой и полное отделение супрачастиц увеличивают гибкость изготовления супрачастиц.Масса супрачастиц без контролируемых размеров может быть изготовлена ​​путем распыления коллоидного раствора узо на поверхность (дополнительный фильм 9).

    Рис. 4

    Масштабируемость процесса с использованием различных и множественных типов наночастиц. a Демонстрация гибкой и удобной масштабируемости изготовления супрачастиц на поверхности OTMS / OTS. Самосмазка и прочные поверхности позволяют упростить процесс уборки урожая и переработать поверхности. b h СЭМ-изображения сгенерированных супрачастиц. b Большое количество образовавшихся пористых надчастиц TiO 2 . c Увеличенный вид пористой поверхности частицы в b . d Сгустки пористых надчастиц, образованные наночастицами TiO 2 (0,05 об.%) И SiO 2 (0,05 об.%). e Крупный план стороны частицы в d . f Пучки пористых надчастиц с тремя различными наночастицами: TiO 2 (0,06 об.%), SiO 2 (0.03 об.%) И Fe 3 O 4 (0,01 об.%). g , h представляют собой последовательность из двух увеличений масштаба частицы в f . В течение ч , поверхность надчастицы была визуализирована с помощью энергоселективного детектора обратного рассеяния (EsB), чтобы представить различные материалы в разных уровнях серого: Fe 3 O 4 (яркие пятна указаны желтой стрелкой), TiO 2 (светло-серые области синей стрелкой), SiO 2 (темно-серые области красной стрелкой).Темнота указывает на дыры без наночастиц

    Используя различные типы наночастиц или несколько типов наночастиц, мы получили различные виды супрачастиц оксидов металлов для демонстрации. На рис. 4b – f представлены СЭМ-фотографии большого количества супрачастиц, образованных в результате самосборки наночастиц TiO 2 (рис. 4b), наночастиц TiO 2 и SiO 2 (рис. 4d) и TiO. 2 и SiO 2 и Fe 3 O 4 наночастиц (рис.4е). В таблице 1 представлен состав растворов узо. На рисунке 4c показана пористая поверхность супрачастиц TiO 2 . Для супрачастиц TiO 2 и SiO 2 разница в шероховатости заметна на верхней и нижней поверхности (рис. 4e). Расчетная пористость составляет около 93%. Рис. 4g, h представляет собой последовательность увеличения поверхности надчастицы TiO 2 и SiO 2 и Fe 3 O 4 . Расчетная пористость составляет около 91%.На рис. 4h различные материалы различимы на поверхности благодаря энергоселективному детектору обратного рассеяния (EsB): яркие пятна, отмеченные желтой стрелкой, представляют собой наночастицы Fe 3 O 4 ; светло-серые области (синяя стрелка) — наночастицы TiO 2 ; темно-серые области (красная стрелка) — наночастицы SiO 2 . Темнота указывает на дыры на поверхности.

    Таблица 1 Состав коллоидных растворов для рис.4

    Лучше узо по-настоящему быстро


    Ура! В Греции новое правительство. Что ж, тебе лучше поскорее выпить праздничное узо. Только за последнюю неделю у нас было два случая: спасение банков Испании на сумму 100 миллиардов евро и выборы в Греции, где рыночная эйфория умерла за наносекунды. Кто будет делать ставку на то, что (пере) избрание тех, кто подтолкнул Грецию к краю, будет иметь более длительный эффект?

    Кроме того, нам нужно избавиться от представления о том, что в сегодняшнем экономическом климате растущие рынки означают что-то хорошее для любого человека с улицы.Рынки растут только и становятся все короче, когда еще больше денег этого человека раздает финансовым учреждениям его «руководство».

    Греческие выборы были между теми партиями, которые обещали придерживаться соглашения (меморандума) о финансовой помощи с тройкой, и теми, кто отказался дать это обещание. Фактически, Алексис Ципрас и его партия СИРИЗА заявили, что не будут соблюдать условия финансовой помощи, потому что Греция не сможет выполнить условия. Вместо этого они хотели пересмотреть условия и прийти к соглашению, которое действительно было бы доступным для Греции.

    За это Ципраса и др. Критиковали их оппоненты, политики ЕС и США, а также западные СМИ, которые постоянно клеймили его «крайне левым». Как они это формулировали, Армагедон был бы не за горами, если бы греки осмелились избрать такую ​​ересь, и страна была бы выброшена из еврозоны и ЕС, и для всех намерений и целей была бы выброшена с планеты.

    Так что же первое, что сказал новоизбранный, но старый и пользующийся доверием западный прихвостень «Новой» (sic) демократии (sic), когда он объявил о своей победе?

    Вот это сообщение Луизы Армитстед и Алекса Спиллиуса из Telegraph:

    Правительство Греции будет вынуждено обратиться за третьей помощью

    Ожидается, что Греция запросит третье международное соглашение о финансовой помощи, как только будет сформировано правительство, что усилит давление на Германию и Брюссель, чтобы они поддержали еврозону или нарушили ее.

    В то время как Антонис Самарас, лидер греческой партии «Новая демократия», пытался создать коалицию с Пасоком, его официальные лица признали, что их первая задача будет заключаться в пересмотре условий финансовой помощи в размере 130 миллиардов евро (104,4 миллиарда фунтов стерлингов), согласованной в мае.

    Димитриос Цмокос, старший экономический советник, сказал, что г-н Самарас намерен «соблюдать договорные обязательства Греции, но будет активно и настойчиво пересматривать меморандум». Другой старший помощник предупредил о «социальном взрыве» в Греции, если не будут смягчены условия предоставления финансовой помощи.

    Афины должны сократить свой бюджетный дефицит до уровня ниже 3% ВВП к 2014 году и найти еще 11 млрд евро в виде сокращения государственных расходов с 2014 по 2016 год. Но стремительно развивающиеся экономические проблемы уже сбили Грецию с курса.

    Однако эксперты предупредили, что Греции потребуется еще одно денежное вливание, если условия будут смягчены. Йорг Асмуссен, член исполнительного совета Европейского центрального банка, сказал: «Если кто-то настаивает на изменении бюджетных целевых показателей, следует быть настолько честным, чтобы также сказать, что до тех пор, пока страна имеет первичный дефицит, продление бюджетных целевых показателей будет автоматически означают, что возникнет потребность в дополнительном внешнем финансировании.»

    Эрго, Самарас и его западноевропейские друзья теперь будут делать именно то, что, по словам Ципраса, необходимо сделать, а не то, на чем они настаивали перед выборами. , если , и , будет (придерживаться условий меморандума). Давным-давно было ясно, что Греции нужна «новая сделка». Вот что я написал в воскресенье , до объявления результатов выборов:

    [..] новая сделка все равно необходима, потому что греческая экономика быстро ухудшается, и страна не может выполнить все условия, которые требует «старая» сделка, какой бы суровой она ни была.Более того, банковские депозиты резко упали из-за бегства капитала и изъятия средств внутри страны, так что все банки снова находятся в состоянии равновесия.

    Все осведомленные знали, в чем дело. Но никто не хотел иметь дело с одним парнем, который все время говорил правду. Он не из их числа. Он ближе к людям, а участники сделок хотят разговаривать с людьми, они просто хотят забрать их деньги. Греков снова напугали и напугали, и трудно не надеяться, что завтра утром они выйдут на улицу и останутся там до тех пор, пока не уйдет Самара.

    Это смешно и нелепо. Что еще хуже, они просто продолжают это делать, как в этой дурацкой редакционной статье от Bloomberg вчера:

    Германия должна сделать подсчет голосов Греции

    Воскресная победа партий, выступающих за спасение, в Греции, является обнадеживающим доказательством того, что избиратели могут отвергать утешающие заблуждения — такие как идея побежденной партии Сириза о том, что Греция может отказаться от условий финансовой помощи и остаться в евро — при условии, что политики займут четкую позицию в отношении объяснять реальность, бородавки и все такое.

    Опять же, единственным человеком, который объяснил реальность, был Алексис Ципрас. Но теперь, когда он проиграл, другие вдруг начнут быть честными? По иронии судьбы, «Новая демократия» и ПАСОК откажутся от условий финансовой помощи. Только они сделают это С согласия Меркель, Обамы и Олланда.

    Выборы выиграли для Греции не более чем передышку. Победа консервативной партии «Новая демократия» не исправит недостатки евро и не сделает более реалистичным восстановление Греции после рецессии, если буква и график ее пакета мер жесткой экономии останутся неизменными.[..]

    И все же кое-что потенциально важное изменилось. Будет ясно, что любое решение Греции о дефолте и отказе от евро будет приниматься не только непокорными греками, но и кредиторами, в частности Германией, которые отказываются сделать программу осуществимой. Так что, если — и это важное «если» — Меркель и ее Христианско-демократический союз хотят сохранить целостность зоны евро, им придется принимать решения, которым они сопротивлялись, и за которые они заплатят определенную цену в урне для голосования. .

    Греции теперь потребуется больше денег, в основном немецких, если ее новое правительство продержится более нескольких месяцев. [..] Экономика застыла, поскольку банки вымывали депозиты, а налогоплательщики удерживали платежи, опасаясь возврата к драхме. Лидеры Германии раздражаются при любом упоминании о пересмотре условий предоставления помощи Греции, но это то, что требуется, как бы это ни называли. Как минимум, график соглашения необходимо будет удлинить, чтобы у вас было больше времени для сокращения бюджета. [..]

    Греция остается меньшей проблемой для еврозоны, но положительный исход выборов — прекрасная возможность для Европы сделать более широкое изменение курса [..]

    Редакция Bloomberg утверждает, что Ципрас — хотя и утешительно — заблуждается, и что очень хорошо, что он проиграл выборы. Так в чем же состояло его заблуждение? Он сказал грекам, что сохранит страну в еврозоне и пересмотрит условия финансовой помощи до уровня, который будет для них действительно приемлемым.И он сказал им, что Самарас был одним из парней старой гвардии, ответственных в значительной степени за сам кризис, а также за сами условия финансовой помощи, и они были бы неправы, если бы думали, что Самарас теперь развернется и будет бороться за свои интересы. . Бред? Действительно? Но послушайте, Bloomberg и т. Д. Управляют СМИ, и да, греческий народ попался на это. Очередной раз. Работа сделана хорошо.

    Во всяком случае, это все спорный вопрос, потому что, как я также писал в воскресенье:

    [Ципрас] знает, что он не может проиграть: если кто-то другой выиграет в этом раунде, а планы жесткой экономии — это ближайшее будущее Греции, у него будет еще один шанс на золото через несколько месяцев, потому что это никак не сработает. .

    Экологическая оценка производства узо в Греции: подход к оценке жизненного цикла

    Основные моменты

    Подход к оценке жизненного цикла производства узо в Греции.

    Количественная оценка выбросов в окружающую среду в результате производства узо.

    «горячие точки» производства узо, оказывающие негативное воздействие на окружающую среду.

    Мощное предоставление данных производственной системы узо для сравнения с аналогичными продуктами.

    Реферат

    В этом исследовании изучается влияние производства узо на окружающую среду. Его новизна заключается в том, что это первое исследование, посвященное последствиям производства анисовых напитков для окружающей среды. Для проведения исследования использовалась оценка жизненного цикла (LCA), и были исследованы пятнадцать подсистем общего производства.В качестве категорий воздействия были выбраны глобальное потепление, подкисление, эвтрофикация и фотохимическое окисление. Производственный процесс существенно влияет на все четыре явления (с процентными долями 63,58%, 43,53%, 10,09% и 17,31% соответственно) и аналогичным образом влияет на подсистему выращивания винограда (с процентами 8,88%, 22,84%, 27,12% и 30,82% соответственно) . Другая подсистема, серьезно влияющая на эти явления, — это производство / транспортировка стеклянных бутылок (с процентами 18,05%, 15.13%, 7,61% и 41,55% соответственно). Более того, интересным результатом является то, что процесс производства узо оказывает более сильное воздействие на окружающую среду, чем процесс производства вина, поскольку они проходят аналогичные стадии своего жизненного цикла. Необходимо принять определенные меры. Первоначально использование возобновляемых источников энергии, таких как солнечная энергия. Кроме того, переработка стеклянных бутылок и использование бутылок из других материалов. Также возможно использование альтернативных методов выращивания, таких как биодинамические и органические.Эти меры будут эффективными, если будут сочетаться с «зеленой» политикой обслуживания, проводимой компаниями. Результаты этого исследования могут быть полезным инструментом для промышленности, чтобы сосредоточить внимание на этапах с наибольшим вкладом в загрязнение окружающей среды и минимизировать его.

    Ключевые слова

    Воздействие на окружающую среду

    Сельскохозяйственная продукция

    Виноградарство

    Виноград

    Анисовые напитки

    Рекомендуемые статьиЦитирующие статьи (0)

    © 2021 Авторы.Опубликовано Elsevier Ltd.

    Рекомендуемые статьи

    Цитирующие статьи

    перейти к содержанию Твиттер YouTube Facebook
    • О Фонде Ангела
      • Закрыть
      • Что мы делаем
      • Кто мы
      • Совет директоров
      • Партнеры сообщества
      • Корпоративные партнеры
      • Ресурсы сообщества
    • Наши истории ангелов
    • Программа Foundation Angel
    • Увлекаться
      • Закрыть
      • Стать ангелом
      • Стать спонсором
      • Стать юным ангелом
      • Ваши доллары имеют значение
      • Список необходимых предметов
    • Календарь и события
      • Закрыть
      • Подписные мероприятия по сбору средств
      • Вечер надежды
      • Классический гольф-клуб Greater Brandon Charity
      • Сетевые возможности
        • Закрыть
        • Обед с лидерами сообщества
    LizBrewer 2021-03-18T19: 51: 40 + 00: 00 Авторское право 2019 Angel Foundation.Все права защищены Построен Группа маркетинга MerchantSide

    Outdoor Recreation Spyder Mens Mens Ouzo Hoody Stryke Jacket Спорт и туризм

    Мужская мужская куртка Ouzo Hoody Stryke

    Мужская мужская куртка Ouzo Hoody Stryke Spyder: Спорт и отдых. Мужская куртка Ouzo Hoody Stryke от Spyder для спорта и активного отдыха.100% полиэстер。 Импорт。 Застежка-молния。 Машинная стирка。 Пухостойкое полиэфирное переплетение шляпки гвоздя со спилоном DWR。









    Spyder Mens Ouzo Hoody Stryke Jacket

    , мой муж доволен, ремни с храповым механизмом и двойным J-образным крючком — 3 пакета — длина 19 футов, прочность на разрыв 2600 фунтов. Эта мягкая наволочка идеально подойдет, чтобы вы могли спокойно отдыхать. Вы всегда найдете то, что вам идеально подходит, на 100% экологичное — изготовлено из переработанной нержавеющей стали и выращенного на фермах бамбука.Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Spyder Мужская мужская куртка Ouzo Hoody Stryke . Переключатели АКПП компании предлагают индивидуально подогнанные переключатели коробки передач с уникальной передней частью. Произведение искусства поставляется в упаковке. Отметьте годовщину или особый случай с потрясающим кольцом с тремя бриллиантами. Мы — американская компания с более чем 12-летним опытом работы в полиграфической отрасли. Серьги очень красиво сверкают на солнце. Товар доставляется из Восточной Европы, мужская мужская куртка Ouzo Hoody Stryke Spyder , серебряная тарелка Vintage Baby или Childs Spoon, персонализированная с именем James.Могу ли мой отпечаток включать более одного домашнего животного? Этот персонализированный папа всех прогулочных фоторамок имеет размеры 11-1 / 2 в ширину на 9-1 / 2 в высоту и принимает фотографии размером 4 x 6, вставленные через заднюю часть рамки. однако, пожалуйста, учитывайте некоторые различия, сделанные вручную. Доставка будет комбинированной и будет возвращено более 1 доллара США. Эта чековая книжка поставляется с карманом для хранения вашей дебетовой карты и регистром дебетовых транзакций. Spyder Мужская мужская куртка Ouzo Hoody Stryke . нержавеющая и нежная для кожи, Купить Зимняя Балаклава Ветрозащитная Балаклава Капюшон Подарок для Женщин Мужчин — Многофункциональная повязка на голову из полиэстера для бега на открытом воздухе.Подходит для Harley Davidson: SPORTSTER 883 и 1200; WIDE GLIDE; SUPER GLIDE; STREET GLIDE; STREET BOB; FAT BOB; LOW RIDER. сверхдлинный египетский хлопок высочайшего калибра: волокна, пряденные из него, создают невероятно мягкую нить. идеальный завершающий штрих к вашему столу. beautijiam® 5Pcs Пляжные игрушки для песка Ведро Лопата Лопата Песочная форма Дети Дети Набор игрушек для песочного пляжа: игрушки и игры. Мужская мужская куртка Ouzo Hoody Stryke Spyder для внутренних основных входов и зон с интенсивным движением. ❤️Материал: спандекс.


    Ouroboros Ouzo (Johannes Cabal, # 3.3), Джонатан Л. Ховард

    💀 Давайте вернем мертвых из мертвых снова, приятель Перечитайте (LBtDBftDABR ™) с MacHalo Necromaniacs 💀

    Фактический рейтинг : 3,5112 . Более-менее.

    И мораль этого перечитывания такова: : О, смотрите, я не просматривал это в первый раз, когда читал! Удачи тебе и прочее !

    И другая мораль этого перечитывания — : , если быть предельно честным, эта история не совсем Super Extra Exciting (SEE ™) — очень извините, Jojo Mine.Но я все же советую вам это сделать, если только вы увидите герра Кабала , одетого в кремовое белье и

    💀 Давайте вернем мертвых из мертвых снова, приятель Перечитайте (LBtDBftDABR ™) с MacHalo Necromaniacs 💀

    Фактический рейтинг : 3,5112335569789 звезд . Более-менее.

    И мораль этого перечитывания такова: : О, смотрите, я не просматривал это в первый раз, когда читал! Удачи тебе и прочее !

    И другая мораль этого перечитывания — : , если быть предельно честным, эта история не совсем Super Extra Exciting (SEE ™) — очень извините, Jojo Mine.Но я все же советую вам это сделать, хотя бы для того, чтобы увидеть герра Кабала в кремовом белье и панамской шляпе . УЖАС 😱😱. Боюсь, мой бедный Джоджо никогда не оправится от этого. Но послушайте, по крайней мере, он все еще может размахивать своим полуавтоматическим пистолетом .25 ACP «Baby» Browning , так что это не ВСЕ плохо. А еще, Ouroboros ouzo . QED и прочее, мне кажется.

    Ну, боюсь, танцы на столах не совсем в стиле Моего Джоджо, но да, конечно, что угодно и все такое.

    И еще , другое мораль этого перечитывания: : Эта короткая история ожила после Ричарда Кадри (папа моего парня Сэндмана Слима, да) осмелился Джонатану Л. Ховарду написать рассказ Кабала под названием «Уроборос Узо». (Видите ли, такие авторы, как Ховард, Кадри и Чак Вендиг, говорят занимательную чушь в Твиттере). И только это, мои маленькие ракушки, делает эту историю достойной прочтения .Да, и то же самое с послесловием . Я имею в виду, что стоит прочесть эту историю как . Почему ты спрашиваешь? Потому что я так сказал, очевидно 🙄.

    👋 Продолжение следует и прочее .

    · Книга 0,5 : Йоханнес Кабал и бурный день ★★★★★
    · Книга 0,75 : Уход Короля демонов ★★★★
    · Книга 1 : Некромант ★★★★★
    · Книга 2 : Детектив ★★★★★
    · Книга 2.5 : Работа Эрешкигаль ★★★★★
    · Книга 3 : Институт страха ★★★★★
    · Книга 3.1 : Дом Механизмов ★★★★
    · Книга 3.2 : Моя смерть ★★★
    · Книга 4 : Братья Заговорщики ★★★★
    · Книга 4.5 : Длинная ложка ★ ★★★★
    · Книга 5 : Падение Дома Кабала ★★★★★

    Товаров — Tagged «узо» — Miss Ble Blu

    Фильтровать по Все products18212021925925silveracrylicagia sofiaaikateriniAlexandrosaloeanargyrianastasiAndreasangelAniseAnnaANTONIOSapostoliappleArchangelArchangel MichaelAromaAthanasiosautomaticbababagBagsBarbaraBasilbaublebaublesbeachbeach towelbeaded braceletBeadsbeigebergamotBirthblackBlack Pineblueblue camomilebookbottleBOUBOULINAboxesBraceletbraceletsbrikibriki setbudcamomilecardcardamonCardsCasual BraceletcharcoalcharmcheerschestnutchildrenchristchristianChristmaschristmas cardchurchcinnamoncloveclove budCoffeecoffee cupcoin Dayfathersfestivefilahtofilaxtofirfitilakiaflagflashflash earringscolourComing SooncrosscrystalscubeCUPcushioncushionsdaddaydecorDimitriosDionDionisiosdollDress jeweleryDress JewelleryearringsEasterEASTER CANDLEeducationalEfremEftaspathieftaspathiaEfthimiosEftihiaEgoeiriniEleftherioseleniElladaephraimEptaspathiespressoEssentialEssential OilEvagelismosevilevil eyeeyefamilyFanouriosFather в cardsflavouredfoilfoiledfoiled printfoiled printsfrankincensefrappefrappe coffeeFRAP PE GLASSfrappe machinefreddofreddocinnoFREEDOMGeorgeGeorgiosgiannigiftglassglittergoldGold CuffGorgogourigrandfathergrandmagrandpagreecegreekGreek BraceletGreek CoffeeGREEK CUPGreek designGreek Earringsgreek flagGreek JewelleryGREEKGREEK FLAGguardianhand madehandmadeHaralamboshistoryholyholy waterhomehome decorhousehousewarminghristoforoshydrolatHYMNiasoniconicon boxesIconsicxcIfigeniaIfiyeniailiasincenseIoannisIPhoneireneIsidorijesusjesus christjewelleryJudeJust ArrivedkalimnoskarakiakaravikeykeyringKeyringskidskids braceletKnitted BraceletKomboloikomboskinikomboskiniakonstandinosKonstantinatokonstantinoskrifoLAMBATHALANDMARKLANDMARKPRINTLast SupperLavenderLavender BagsleatherLeather BraceletlemonleptaLESVOSLivaniLord в Prayerlordslords prayerLoukasluckylucky charmLukemacedoniamacramemakedoniamalakamamamandalaMANTOmapmarblemarchMarinamarjorammartakiamartimaskmasksmasticmastihamatimelissaMeshMetalMICHAELmilkshakeMilosMITILINIMonogrammothermother’sMother в DaymugmummykonosmyrrhMYTILININ amesNektarNektariosnewnew yearNikolaosNikosnimfiosNonanononono и nonanumbersODIYITRIAoiloliveolive oilopalopaliteOrangeorganicorthodoxorthodoxiconothodoxouzoPaisiosPanagiapanayiaPanayia soumelapantelimonpappouParaskeviparosPartheniospaterapatrioticpeppermintPERSONALISEDPERSONALISEDPRINTpestemalPhonePhone CoverPIGIPinepinkplexiplexiglasspomegranatepomegranatespopprayerprintPRINTSProupurplerafaelRafailredreligionRELIGIOUSRELIGIOUSICONREVOLUTIONringroom sprayrosaryroserose bagsROSE GOLDrose mastiharosemarySageSAINTSaintssantorinisavvasseasonalsexyShell BraceletShellsshimmershoessilverskincareskoliosotirossoumelaspartanSpirithonasSpirospraySt Джона WortSt JohnsStefanosString BraceletStylianosSummer BraceletSweetSweet Orangethassosthassos marbleTHEMISTOKLISTheodoraTheodoreTINOUtoweltraditiontree из lifetriadaTrifonTrifonatrifonasTSALIKISVasiliosveraverginavirgin marywavewave glasswhitewhite marbleworry beadsWortwrapxristoforosxristosyiannoulayiayiayouri

    выбор результатов выбора при обновлении полной страницы

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
