Споттер – качественная сварка за доли секунды
Содержание:
- 1. Несколько слов о методе…
- 2. Как работает споттер?
- 3. 4 причины купить портативный аппарат точечной сварки
Нужен аппарат для сварки металлических листов и тонкостенных деталей? Хотите выполнять работу быстро и при этом добиваться высококачественного соединения? Наиболее популярные электродуговая и газосварка не во всех случаях бывают эффективны. Например, при кузовном ремонте автомобиля требуется проварить отремонтированные стойки. Очень важно, чтобы проваренный участок был максимально приближен по виду и прочностным характеристикам к заводским параметрам. При сварке полуавтоматом образуется шов, утолщения, микротрещины – все это нужно зачистить и зашпаклевать. Естественно, результат будет далек от оригинала, да и придется затратить много сил и времени, чтобы придать детали нужный вид. К тому же, оказываемая при сварке тепловая нагрузка может повлиять на металл не только в месте шва, но на поверхности около него.
Несколько слов о методе…
Впервые контактную точечную сварку предложил использовать русский изобретатель Николай Бенардос в конце XIX века. Он запатентовал этот метод, который позже развивали американские и французские ученые, внося свои дополнения как в саму технологию, так и в используемое сварочное оборудование. Общий принцип достаточно прост: для соединения внахлест двух металлических листов используется местное воздействие электрода в одной точке – под действием высоких токов происходит локальный нагрев, металл расплавляется и соединяется в месте прихвата. Главным отличием этого метода от электродуговой или газосварки является то, что
В месте нагрева образуется сварочная ванна, но она в значительной мере локализована. Туда не попадает воздух, поэтому не требуется продувка газом. В месте воздействия электрода образуется сварная точка, ядро, неподверженное окислению и коррозии
В итоге получается надежное неразъемное соединение с минимальным нагревом поверхности детали, так как тепловое воздействие осуществляется локально и кратковременно. Это позволяет снизить остаточное напряжение в структуре металла и его деформацию, что исключает вероятность возникновения трещин во время эксплуатации. Именно поэтому метод контактной точечной сварки используется для высоконагруженных соединений или соединений, подвергающихся вибрации.
Популярностью точечная сварка стала пользоваться в 30-х годах XX века, когда в большом количестве стали выпускаться специальные аппараты, которые представляли собой громадные станки с несколькими сварочными постами. Данный метод применялся в промышленности и строительстве. По сей день он пользуется популярностью и считается одним из самых передовых. Известно, что сегодня в производственной отрасли соединения контактной сваркой составляют около 30%, из них в 80% случаев прибегают именно к методу точечной сварки

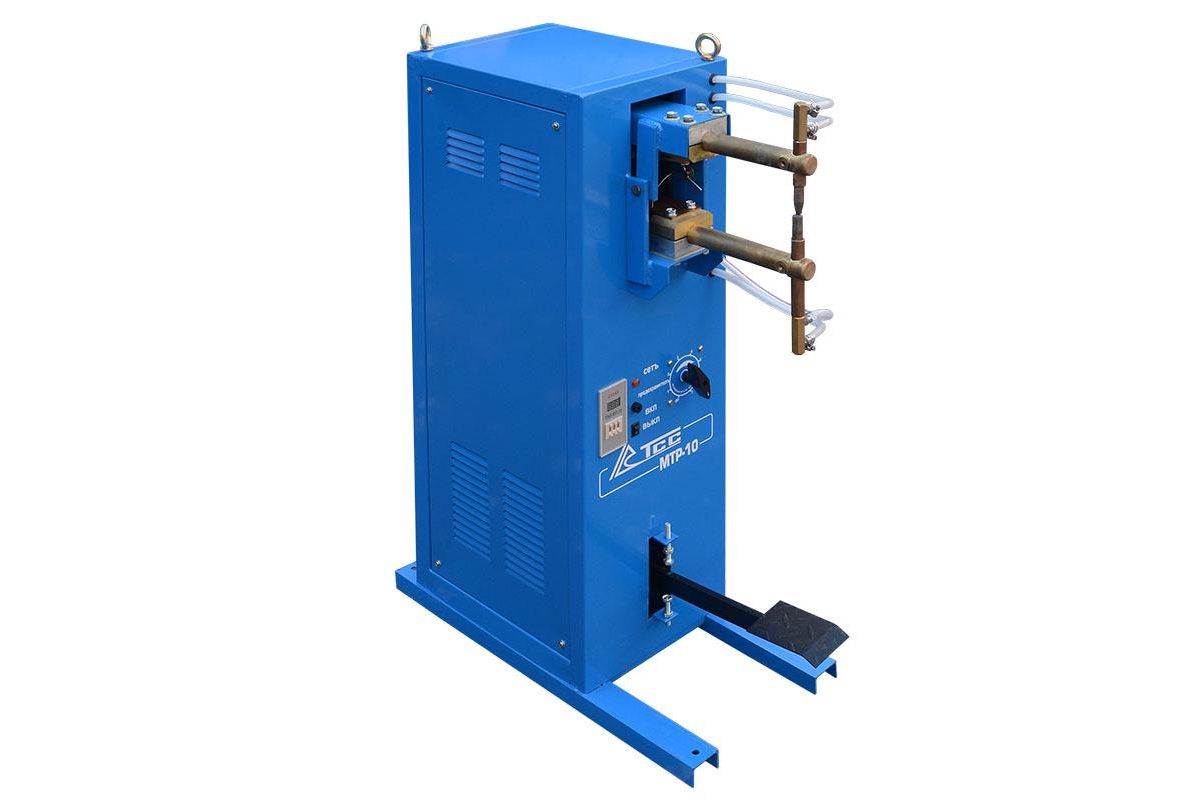

Если раньше метод точечной сварки использовался только в промышленных масштабах и выполнялся с помощью специальных станков, то сегодня он все больше входит в другие сферы деятельности: частные производства, автомастерские кузовного ремонта и т.д. В этих условиях применение сварочного станка не всегда обосновано, поэтому и появилась его уменьшенная копия – мобильный аппарат точечной сварки — споттер.
Как работает споттер?
Прежде чем приступать к разговору об устройстве и принципе действия данного аппарата, разберемся с его названием. Все очень просто: в переводе с английского слово «spot» означает «точка», а оборудование, которое ставит сварные точки, назвали споттером. Итак, он представляет собой компактную установку, вырабатывающую переменный или постоянный сварочный ток силой в несколько тысяч ампер, что в десятки раз больше, чем у обычных полуавтоматов и инверторов. Работает аппарат от сети с напряжением в 220 или 380 В. Вырабатываемый ток подается на электрод (медный или карбоновый), за счет пневматики или усилия пользователя при нажиме на рычаг держателя осуществляется импульсный прижим электрода к поверхности – между соединяемыми деталями возникает сопротивление и осуществляется нагрев. В зоне сварки есть несколько источников тепла: оно генерируется как в самих деталях, так и в месте прохождения тока от электрода. Тепловое воздействие продолжается всего несколько миллисекунд, но за счет сильного нагрева удается надежно скрепить детали.
Стоит сказать о том, что точечная сварка споттером может проводиться с помощью одного электрода – прижим осуществляется с одной стороны соединяемых заготовок, или с помощью двух электродов – для этого используются специальные клещи, которые зажимают свариваемые листы. Первый способ будет необходим для сварки тонких заготовок или в случаях, когда проблематично осуществить прижим с двух сторон, например, если нужно поставить точку посередине детали. Второй способ позволяет более надежно соединить толстые металлические листы и заготовки, часто его применяют при проведении кузовных работ, изготовлении мебели с металлическими элементами и т.
Для чего еще может использоваться споттер? С его помощью можно приваривать шайбы или кольца, например, при исправлении вмятин на кузове авто без разборки внутренней обшивки. Приваренный споттером крепежный элемент цепляется обратным молотком, и вмятина вытягивается. Также можно наваривать на отрихтованный участок множество сварных точек, тем самым, осаживая металл.
Благодаря микропроцессорному управлению, работа с аппаратом стала легче, ведь все процессы автоматизированы, вплоть до того, что оборудование само распознает установленный вид насадки, автоматически подстраивается под него и выставляет параметры тока. У некоторых споттеров имеется
Переносные аппараты для точечной сварки очень компактны, по сравнению с промышленными станками, но все же, порой их вес может достигать нескольких десятков килограмм.
Именно поэтому многие модели продаются в комплекте с тележкой, на которой стоит не только сам аппарат, но и есть место для хранения оснастки и вспомогательных приспособлений. Купив такое оборудование, вы получите мобильный сварочный пост, который можно легко перемещать по рабочей зоне, чего нельзя сказать о стационарном станке для точечной сварки. Кстати, и цена споттера гораздо ниже, поэтому все чаще его покупают для использования на частных предприятиях и небольших производствах, в авторемонтных мастерских и в строительстве. Несомненно, покупка такого оборудования себя оправдает, ведь она поможет вывести фирму на новый уровень. Не верите? Тогда следующая информация – специально для вас.
4 причины купить портативный аппарат точечной сварки
- Повышение производительности – с помощью споттера можно быстро соединять металлические детали, устанавливая до 600 сварных точек в минуту.
- Улучшение условий труда – работать с этим оборудованием гораздо безопаснее, чем с аппаратом дуговой сварки, ведь практически нет искр, не требуется надевать сварочную маску, робу и плотные перчатки.
А за счет микропроцессорного управления облегчается использование аппарата. - Получение качественного соединения – при точечной сварке не образуются шлак, окалина, а свариваемые места не нужно зачищать. В месте сварной точки образуется «зерно», которое практически не видно над поверхностью заготовки и не ржавеет (можно сразу окрашивать или покрывать грунтом).
- Небольшие затраты на расходные материалы – при работе со споттером электрод не плавится, он только прижимает деталь, проводит ток и отводит тепло, а за счет небольшого его сопротивления с материалом обеспечивается долгий срок службы. Поэтому не нужно часто покупать новые электроды.
Вернемся к примеру с мастерской кузовного ремонта, который мы рассматривали в начале статьи. Купив споттер в мастерскую, можно предлагать клиентам эксклюзивную услугу – кузовной ремонт с возвращением свойств, максимально приближенных к заводским. Скажем, что далеко не каждая фирма может похвастаться этим, а те мастерские, которые пользуются технологией точечной сварки, безусловно, выделяются на фоне конкурентов.
И это не только ремонт автомобилей, но и любая другая сфера деятельности, где требуется быстро и максимально качественно соединять металлические детали.
Хотите модернизировать Вашу мастерскую и работать с более современным сварочным оборудованием? Тогда купите споттер прямо сейчас! Узнать цены и выбрать подходящую модель вы можете в соответствующем разделе на нашем сайте.
Аппарат точечной сварки Telwin DIGITAL SPOTTER 7000
Характеристики Комплектация Документация| Технические характеристики: Аппарат точечной сварки Telwin DIGITAL SPOTTER 7000 | |
|---|---|
| Напряжение сети, В 380 | Частота сети, Гц 50/60 |
| Толщина свариваемых листов, мм 1.5 + 1.5 | Напряжение холостого хода, В 8.6 |
Максимальная мощность, кВт 27. 3
|
Номинальный ток, A 4500 |
| Степень защиты IP22 | Габариты, мм 520х380х885 |
| Вес, кг 50 | |
Описание: Аппарат точечной сварки Telwin DIGITAL SPOTTER 7000
Telwin DIGITAL SPOTTER 7000 — электронная сварочная установка с сопротивлением (сварочная машина точечной сварки), управляемая при помощи микропроцессора, подходит для применения в авторемонтных мастерских. Mногофункциональный, ЖК-дисплей обеспечивает автоматическое регулирование параметров точечной сварки в зависимости от выбранного инструмента и толщины листа.
Автоматическое распознавание вставленного инструмента. Контроль напряжения сети. Автоматическое управление охлаждением зажима. ЖК-дисплей с задней подсветкой для отображения команд и установленных параметров.
Поставляется с пневматическим зажимом, охлаждаемым воздухом, и тележкой.
- Тележка;
- Пневматические клещи с кабелем.
8321
Аппарат точечной сварки Telwin DIGITAL SPOTTER 7000
Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!
КОНТАКТНАЯ СВАРКА ( СПОТТЕРЫ )
Споттеры
Используя возможности точечной сварки, споттер позволяет заметно сократить время ремонта таких повреждений, как, например, вмятины или вздутие кузовных панелей, глубокие царапины. Полезность такого аппарата в кузовном цехе переоценить трудно.
Что это такое?
Споттер – это устройство для контактной сварки. По сути споттер является сварочным аппаратом, принцип действия которого основан на испускании значительного количества тепловой энергии в месте контакта свариваемых материалов при прохождении тока.
Споттер (от англ. spot – «точка») – аппарат односторонней точечной сварки, который нашел свое применение именно при ремонте кузовных панелей автомобиля. В Западной Европе споттеры применяются уже более полувека. Позже они стали появляться в США, Японии и других странах. В России эти устройства известны достаточно давно, но их активное распространение на отечественном рынке началось только в последние несколько лет.
Наиболее актуально применение споттера при ремонте объемных деталей кузова, к которым трудно подобраться с обратной стороны (двери, пороги и т. п.). Споттер позволяет приварить к поврежденной поверхности крепежный элемент, за который реально вытянуть вмятину, не тратя времени на разборку-сборку. Также с помощью ряда споттеров можно нагревать металл, что при некоторых небольших повреждениях позволяет вообще обойтись без вытягивания – металл сам принимает прежнюю форму (осаживается).
Как работает?
Режим 1:В этом режиме используется обратный молоток или пуллер.
Пуллер — специальное устройство, подключаемое к разъему пистолета. Этот режим используется для исправления небольших, неглубоких вмятин. Это наиболее часто встречающиеся повреждения, они легко выправляются и составляют большую часть работ, принося «быстрыe» деньги. Особенно позволяют насладиться качеством работы, машины последнего поколения, т.к. применяемые новые упругие металлы прекрасно вспоминают свои первоначальные формы.
Режим 2: Используется для приварки тянущих элементов с помощью специальных электродов. К тянущим элементам, волнистая проволока, прямые или крученые кольца (сережки), можно приложить значительное усилие, которое и позволяет исправить сильные повреждения, вплоть до восстановления порогов с замятыми ребрами.
Режим 3: Используется со специальным коротким омедненным электродом для осаживания выпуклостей от обратного молотка, пуллера, клеммы массы или от следов отвертки, которой случайно выдавили, метал при арматурных работах.
У разных моделей споттеров предусмотрен разный набор приспособлений и аксессуаров для работы, но в целом все они действуют схожим образом. С помощью споттера к поврежденной поверхности приваривают специальный крепежный элемент, за который затем необходимо вытянуть деформированную поверхность.
Некоторые споттеры позволяют нагревать металл угольными стержнями. В случае небольших повреждений можно при нагревании восстановить форму металлической детали.
Режим 4: В этом режиме используется угольный электрод, с помощью которого разогревается значительная поверхность листа. Нагрев позволяет осадить метал, и избавиться от «хлопуна» получаемого при вытягивании большой поврежденной поверхности.
Режим 5: На этом режиме с помощью специальных омедненных электродов приваривают элементы крепления молдингов и шумоизоляции, которые могли быть удалены в процессе ремонта или как правило, отсутствуют на новых деталях
Режим 6: Режим используется для приварки шайбы с помощью, которой крепится клемма массы аппарата.
Правда этот режим используют и для вытягивания с помощь тех же колец и крюка с 2,5 килограммовым обратным молотком.
Режим 7: На этом режиме с помощью специального омедненного электрода (с магнитом для удержания привариваемого болта) вы сможете приварить болты под резьбу или саморезы под пластик. С их помощью устанавливаются плашки тормозных трубок, жгутов электрики или клемм массы, которые отсутствуют на новых деталях или были срезаны при проведении восстановительных работ.
Также в комплект могут входить и сварные клещи, позволяющие сваривать листовой металл друг с другом по принципу контактной сварки. Принцип контактной сварки заключается в подаче сильного тока между двумя листами металла в строго определенной точке. Этот ток подается через медные электроды, причем свариваемые листы сильно прижимаются друг к другу с помощью рычажных сварочных клещей или ручной системы сжатия с усилением зажима. В течение около ¼ секунды листы нагреваются до предельной температуры плавления.
Усилие, прилагаемое к электродам (около 150 кг), смешивает друг с другом молекулы металла, выполняя тем самым процесс сварки.
Металл не должен полностью разжижаться, так как в этом случае он будет выдавлен при внезапном расширении, что приведет к образованию низкоконсистентного, пористого или просто полого ядра сварной точки.
Фактически контактная сварка является просто современной аналогией метода, применяемого когда-то кузнецами: они нагревали два элемента докрасна, а потом ковали их молотом, чтобы прочно соединить. Сегодня электричество заменяет кузнечный горн, а усилие рычажных сварочных клещей пришло на смену молоту.
Многие устройства обладают готовыми программами: необходимо лишь выбрать тип сварки (с помощью сварочного пистолета – односторонняя точечная сварка), тип крепежного элемента, толщину свариваемого металла и продолжительность сварки. Интерфейсы современных аппаратов приближены к человеку, оттого выполнить вышеперечисленные операции очень просто.
Любой кузовщик может освоить работу споттером. Хотя, справедливости ради, стоит сказать: описание работы некоторых приборов будет представлять собой целый двухтомник. Однако на практике все не так страшно.
Виды аппаратов
Принцип действия споттеров – сварка сопротивлением. Это один из самых быстрых и простых видов сварки. Он не требует высокой квалификации оператора и дает надежное соединение.
Самые дешевые аппараты – это споттеры с отдельно стоящим трансформатором однофазного переменного тока. Они позволяют удалять вмятины, но малоэффективны при необходимости точечной сварки на оцинкованной стали и непригодны для стали с высокой ударной прочностью. Производители автомобилей такое оборудование не используют.
Более мощные – споттеры с трансформатором трехфазного постоянного тока. Но наиболее современная технология – это споттеры, где вместо обычного трансформатора используется инвертор. Эта технология позволяет получить ток высокой частоты 2000 Гц, что, в свою очередь, заметно снижает вес и размеры трансформатора.
Но главное отличие инвертора – не мощность и компактность, а высокое качество сварного соединения, соответствующего заводским стандартам (нет падения силы тока в процессе сварки). Такие аппараты могут работать практически с любыми металлами, используемыми в автомобилестроении.
Впервые инверторную технологию в сварочных аппаратах применила в 1999 г. французская фирма Saitek. С тех пор многие производители сварочного оборудования применяют инверторы, которые обеспечивают большую мощность и силу тока на выходе при меньшем размере аппарата.
Процесс сваривания скоротечен, вручную осуществить дозирование сварочного импульса очень трудно. В большинстве случаев эта задача решается с помощью цифровой электроники, управляющей режимами сварки. Споттеры с электронным управлением режимами сварки принято называть цифровыми.
Что бы работа, не подкинула сюрпризов, необходимо помнить следующее:
1. При подключении к электрической сети необходимо учитывать следующее.
Сечение проводов подведенных к электрической розетке должно быть сечением не менее 2,5мм² (для аппаратов с 32А мощности сечение должно быть не менее 4мм²), если используется удлинитель, то сечение кабеля должно быть увеличено в зависимости от длины. Автоматические предохранители на распределительном щите должны быть с индексом кривой отсечки «D» т.е. с задержкой по срабатыванию, для модели на 230В 25А, для модели на 400В 16А. Все эти рекомендации возникают из-за самого метода сварки – метод короткого замыкания, иначе потери по сопротивлению на кабелях не позволят получить желаемый результат.
2. Зачищенные места необходимо очистить от пыли после подготовки поверхности, иначе происходит сильное искрение, больший расход наконечников, меньше комфорта в работе.
3. Клемму массы «земля» необходимо устанавливать как можно ближе к месту работ и не в коем случае на ставить на соседнею деталь.
4. Следить за прочностью контактов в местах крепления инструмента и массы.
Плохой контакт провоцирует пробои и выход из строя мест крепления инструмента.
5. Приварка – например, при приварке волнистой проволоки необходимо, начинать с дальней точки и двигаться к массе, иначе будет шунтирование, ток будет идти по наименьшему сопротивлению и каждая последующая точка буде слабей предыдущей. При этом необходимо следить за тем, чтобы проволока не касалась детали всеми точками, а только той которую привариваем в данный момент.
6. Сила нажатия инструментом на деталь при сварке – просто дотроньтесь уверенно. Контактную сварку также называют сваркой сопротивлением. Если нажатие будет очень сильным, то и сварки может не произойти, сопротивление в месте контакта может быть близка к нулю, будет легкое прилипание.
7. При значительной площади повреждения детали, начинать вытяжку необходимо с краю двигаясь к середине по спирали. Это позволит избежать провала вокруг центра, за который обычно начинают вытягивать. Металл растягивается и как следствие хлопун обеспечен.
Постепенное вытягивание по спирали позволяет избежать чрезмерной растяжки металла и как следствие сэкономленное время.
Сварочный аппарат точечной сварки TELWIN DIGITAL SPOTTER 9000 AQUA 400V + ACC, 823196
Сварочный аппарат (машина) точечной сварки TELWIN DIGITAL SPOTTER 9000 AQUA 400V + ACC — электронная сварочная установка, управляемая при помощи микропроцессора, предназначенная для точечной сварки тонкостенного металла. Применяется в авторемонтных мастерских, производственных и промышленных площадках. Многофункциональный ЖК-дисплей обеспечивает автоматическое регулирование параметров точечной сварки в зависимости от выбранного инструмента и толщины листа. Максимальный ток аппарата 7000 А. позволяет производить сварку двух листов толщиной: 3+3 мм. В комплекте с блоком водяного охлаждения. DIGITAL SPOTTER 9000 — это рабочая станция, которая позволяет производить следующие операции:
одноточечная непрерывная импульсная сварка
точечная сварка шпилек, винтов, шайб, заклепок
точечная сварка и вытягивание специальных шайб
прерывистая точечная сварка
нагрев и осадка листов.
Преимущества
Автоматическое распознавание установленного инструмента
Контроль напряжения сети
Выбор оптимального тока точечной сварки в зависимости от имеющейся мощности сети
Автоматическое управление охлаждением зажима и кабелей
ЖК-дисплей с задней подсветкой для отображения команд и установленных параметров
Поставляется с пневматическим зажимом, охлаждаемым воздухом и блоком водяного охлаждения.
Высокий сварочный ток – 7000А, с питанием от сети — 400В
Компактная установка, небольшой вес, мобильность
Родина бренда, страна-изготовитель: Италия
Комплектация
Электрододержатель ручной (длина 120 мм) TELWIN 690005
Прямые электроды (длина 130 мм, диаметр 12 мм) TELWIN 690047
Прямые электроды (длина 50 мм, диаметр 12 мм) TELWIN 690050
Пневматический пистолет с комплектом кабелей TELWIN 801048
Блок водяного охлаждения (теплообменник, кулер) TELWIN 802043
Споттер, аппарат точечной сварки NORDBERG WS6 220 V/380 V
Споттер, аппарат точечной сварки NORDBERG WS6 220 V и 380 V
Споттеры идеальные помощники при правке небольших вмятин на кузовах автомобилей, особенно в случае затруднённого доступа к обратной стороне зоны деформации.
Маневренный, простой в эксплуатации с высокой выходной мощностью, электронный аппарат точечной сварки -споттер, даёт возможность реализации целого ряда кузовных операций, таких как: наплавка винтов, заклёпок, вытяжных гвоздей, шайб, проволоки под гребёнку для последующего вытягивания удобным вытяжным приспособлением, односторонняя сварка стали наконечником, приваривание кузовных деталей. Ремонт посредством прогрева вмятин угольным электродом, с последующей усадкой после охлаждения. Данный аппарат позволяет производить работы не снимая ремонтируемую деталь, тем самым сокращая время и трудоёмкость ремонта. В таких случаях рихтовочное усилие можно приложить только с внешней стороны панели. Для этого при помощи споттера в зоне деформации временно приваривают ряд штучных крепёжных элементов, они играют роль точек приложения вытягивающего усилия. Оно может быть ударным, что характерно при применении инерционного молотка, или плавным в случае использования рычажных устройств. Приваривание происходит в считанные секунды, поэтому дозирование сварочного тока вычисляет электроника по заранее заданной программе.
После выправления дефекта временные элементы легко удаляются скручиванием.
| Технические характеристики: | |
| Входящее напряжение | 220В / 380В, 50 Герц |
| Вольтметр | |
| Автоматический переход в режим охлаждения, защита от перегрева | |
| Потребляемая мощность | 19 кВт |
| Максимальный сварочный ток | 5000 А |
| Регулировка времени в диапазоне | 0-99 мс |
| Входной ток | 50 А |
| Толщина свариваемых материалов | 0,8+0,8 мм |
| Медная обмотка управляющего трансформатора | |
| Вес | 76,1 кг |
| Сила присоски | 150 кг |
| Длина кабеля | 2300+1900мм |
| Габариты | 620х450х980 мм |
