При соответствующих настройках эта антенна одновременно является усилителем и приемником. В качестве антенны этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат — это подвид рамочных антенн , которые в первую очередь относятся к типу зигзагообразных.

К. П. Харченко предложил это устройство в качестве антенны в середине прошлого века (1961 г.) для использования в качестве телевизионного приемника.Для этого есть серьезное основание: оно историческое, закрепленное тем, что, настроив свою антенну на 14 мегагерц и задав ей необходимое положение, ученый получил сигнал из Америки.

Теперь усилитель сигнала мобильной связи А интернет без проблем можно купить в специальных магазинах или выполнить антенну Харченко своими руками.

Среди заводских моделей антенных усилителей легко найти мощные устройства с высокими характеристиками.Но часто можно обойтись простой конструкцией, которую несложно собрать из основного средства лично. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, выходные параметры антенны надежно усиливают работу цифровых устройств, работающих на мобильных платформах, формируя увеличение приема сигнала до 3-4 дБ, причем даже без использования рефлектора, а с его внедрением — до 8-9.

Для создания антенны Харченко для 4G модема своими руками, а также для усиления сигнала 3G можно сделать самый маленький набор устройств и устройств, которые залиты с любого домашнего мастера. Требуется:

Если нет клея, можно сделать самому. Для этого нам нужно растворить обычную пену из бензина или ацетона на дне стеклянной посуды.

Устройство и оптимальные габариты

Как известно, модем 4G работает на частоте 2100 МГц. Она эквивалентна длине волны 143 миллиметра. Сейчас еще есть модели, созданные на частоте 900 МГц, и модели, использующие цельный порядок, но они уже теряют актуальность.

Усилители ключевых концентраторов:

• вибратор — индуцируются волны магнитоэлектрических колебаний, которые посылает передатчик провайдера 4G;
• антенный провод с элементом согласования, передающий наведенный радиосигнал от вибратора;
• блок передачи сигнала с проводов на вход модема;
• отражатель, исключающий обрывы сигнала и отражающие шумы — он нужен для увеличения мощности приема.

Важно обращать внимание на тип используемого металла. Для усилителя, как правило, используется медь или алюминий. В домашних условиях, учитывая небольшие параметры вибратора, проще подключить кабель пайкой. По этой причине сразу стоит остановиться на меди, даже не оценивая ряд других положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Антенну Харченко рекомендуется строить из провода сечением не менее 5 мм² и диаметром 2 мм.5 мм, так как эти параметры, по народному опыту, самые благоприятные. Стоит оговориться, что допускается брать толщину 2,3 мм при сечении 4 мм², что существенно не снизит характеристики приема. При необходимости допускается установка сечением 2,5 мм², но это испортит качество сигнала, увеличит его гашение. Хотя для конкретного случая или местности это вполне может быть — нужно подходить индивидуально.

Для получения уверенного сигнала необходимо обращать внимание на симметрию квадратов и эквивалентный размер боковых поверхностей.

Основное отличие антенн от стандартных, с которыми может столкнуться частный волшебник, — это размер волнового противодействия, и он может составлять 75 или 50 Ом. Для уменьшения потерь мощности надежнее применять провод с меньшим сопротивлением. Он больше подходит для электронных индикаторов, более совместим с наименьшими потерями сигнала.Однако, используя один из этих типов проводов, лучше точнее подобрать механические размеры вибратора под ним. В этом случае утечка мощности сигнала станет наименьшей.

В роли экрана может выступать любая листовая сталь. Его можно вырезать из фастера или отрезать болгаркой от ненужных алюминиевых горшков. Если металла нет, можно выйти из позиции, взять фейер или картон и перейти к фольге. За результат можно не переживать — ощутимой разницы не будет.В любом случае получившаяся конструкция сможет с разных сторон перекрывать фон ходячих волн.

Отлично показывает потраченный DVD. Увеличить его эффективность можно, накрыв алюминиевой фольгой одну из сторон. Такой вариант отлично справляется с отражением волн. Дополнительный его плюс — эстетичный внешний вид и значительное облегчение работы.

Чтобы использовать диск, его нужно будет только пропитать клеем и закрепить на крышке от пластиковой бутылки.Также нужно отрегулировать дальность действия вибратора от отражателя. Это можно сделать с помощью дополнительных шайб (можно от шурупов) или обрезки лишней толщины.

Собирая усилитель, нужно обратить внимание на параллельность площади вибратора и отражателя.

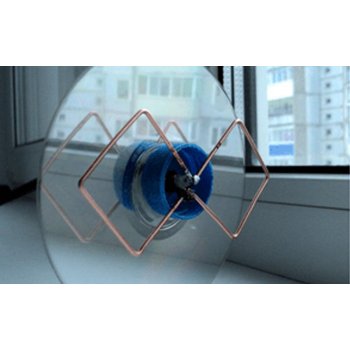

Сначала вам нужно создать вибратор. Размер и симметрия имеют первостепенное значение. Чтобы произвести максимальную настройку установки, нужно, чтобы все края квадратов были абсолютно одинаковыми. Это может быть достигнуто двумя способами:

• обязательно предварительно пометить маркер для проводов;
• применить контрольный шаблон определенной длины.

В первом способе Пассатиас наносит маркировку на провод и заплавляет последний под углом 90 градусов, чтобы контролировать изгиб угля.

Во втором случае необходимо отделить часть проволоки по шкале, чуть больше сторон квадрата, а затем апеллировать к контрольному размеру пилкой или большой бровью.Временный шаблон сделан вместе с проводами в губке Pollutage таким образом, что один конец одновременно опирается на твердую плоскость, а второй — на плоскость выходной плоскости. Также, чтобы гарантировать уровни поверхностей, вы можете произвести расчет онлайн, используя специально разработанный для таких целей антенный калькулятор Харченко.

После этого руками сгибаем вибратор, используя контрольный шаблон для каждого края квадрата. После того, как провод полностью развернут, его оставшаяся часть устраняется окнами.Происходит калибровочное измерение граней, которое обеспечивает симметрию положения каждой из сторон в одной плоскости.

Возможности подключения и передачи сигнала

В середине крышки от бутылки просверлите дрель или раскатайте ножом отверстие, чуть меньшего диаметра кабеля (чтобы конструкция была более устойчивой). Введен конец провода. После этого его разбирают так, чтобы жила центральная с местом для подвода и пайки.

Подключение проводов осуществляется любым паяльником (даже самодельным).По окончании пайки крышка натягивается на вибратор, пропуская кабель.

Надежность соединения можно повысить, нанеся клей и проведя малые движители в пластиковой пробке.

DVD-диск Через центральное отверстие вводится кабель и к концу приклеивается штекер. В этой установке отражатель и вибратор не предназначены для электрического контакта.

Таким образом, антенный вибратор вместе с отражателем гарантируют хороший бесконтактный прием электромагнитной волны сигнала от передатчика и перенаправляют его по коаксиальному проводу.Осталось только перенаправить на модем.

Перенаправление сигнала 4G на модеме может быть решено двумя способами:

,
• запустить прямое подключение коаксиальных проводных кабелей непосредственно к плате модема;
• использует антенну Харченко, сделав антенну в качестве промежуточного усиления и используя ее для передачи принятого сигнала на встроенную антенну приемного устройства.

Первый способ, в свою очередь, предполагает два решения в зависимости от того, есть ли на модеме специальный разъем для подключения к внешней антенне или он отсутствует.

Наличие разъема избавит мастеров-любителей от решения дополнительных задач. Затем нужно только припаять концы коаксиального провода ко второй части разъема и подключить через него антенну.

Если разъема нет, то для организации прямого подключения к плате модема потребуется не только разборка. коаксиальный кабель, но еще и пайка стержневых жил с экранным слоем для дорожек микросхемы. Это очень сложная и тонкая техническая работа, которую вы хотите выполнить надежно, безопасно и со всеми вытекающими отсюда технологиями.В противном случае модем выйдет из строя, и тогда его придется покупать заново.

С этой задачей справится любой. На выходных точках коаксиального провода необходимо будет припаять электроды — они станут узлом генератора и будут излучать общепринятую интенсивную магнитоэлектрическую волну прямо на антенну модема. Необходимо сделать на внешней цепи корпуса модема какую-либо резьбу в один виток и измерить ее размерную линейку. После этого необходимо добавить 5 мм и вырезать из фольги или жестяной банки пару полосок длиной 75 мм и шириной 45 и 27 мм.

Широкую часть для стержневого сердечника нужно использовать для настройки модема, а для экрана — полукруг, а затем припаять их к антенне Харченко.

Электроды необходимо растворить на небольшом расстоянии и направить их таким образом, чтобы они генерировали и передавали принятый магнитоэлектрический сигнал на встроенную антенну модема. Их наилучшее расположение может быть выражено дополнительно.

Теперь все готово. Осталось только вставить 4G модем в разъем ноутбука, а потом проверить качество сети.

Разница между технологиями 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 МБ / с., Тогда как 4 поколение предлагает скорость передачи до 100 МБ / с. Технически есть разница в частоте передачи и по ряду других параметров общего плана. В настоящее время практически все операторы мобильного Интернета: МТС, Билайн, МегаФон и Теле2, представляют технологии как GSM, 3G, так и модем 4G.Техническая поддержка 3G и LTE различается, поэтому у 4G своя периодичность работы.

Зависимость подключения к Интернету с использованием технологии 3G от множества факторов приводит к тому, что часто необходимо использовать усилители сигнала. Что уж говорить о подключении 4G LTE, которое еще более требовательно к качеству сигнала.

Общие принципы улучшения сигнала

Есть несколько способов увеличить мощность сигнала и создать стабильное соединение:

• Установите USB-модем как можно ближе к передающей станции, чтобы поднять его выше, поднесите к окно;
• Купить систему усиления сигнала промышленного производства;
• Создайте приемную внешнюю антенну Самостоятельно, используя для этого фурнитуру, олово из пищевых банок или медную проволоку в велосипеде Харченко.

Усилитель сигнала работает по следующей схеме:

1. Внешняя антенна 3 G для модема улавливает слабый сигнал от передающей станции мобильной связи;
2. Сигнал поступает в ретранслятор, если он есть;
3. Усиленный сигнал от ретранслятора поступает в модем.

Следует отметить, что при изготовлении антенны своими руками репитер обычно не используется. Как сделать антенну? Об этом ниже.

Важно! На качество сигнала влияет длина кабеля от компьютера до модема. Чем короче этот провод, тем лучше прием.

Виды антенн

Для использования в качестве рабочих материалов подходят разные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях отлично себя проявили банки от кофе. Кабель показан для применения телевизионного, высокочастотного. Антенна для 3G модема своими руками несложная, но временные и трудовые затраты пропорциональны ее эффективности.

Типы исполнения:

• Усилитель от обычных жестяных банок из-под кофе или консервов размещен на высокочастотном кабеле для оконного проема. При этом к модему прикручивается 3-4 витка провода. К недостаткам можно отнести непервичный внешний вид и громоздкость, с другой стороны, пушечная антенна для модема неприхотлива и проста в изготовлении;
• Использование жестяных банок в качестве отражателя, в данном случае банка используется как антенна из-под еды из белого металла.В боковой стенке банка проделана дыра ровно по участку модемной коробки. После этого модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем подключается к ноутбуку или компьютеру с помощью кабеля. Этот вариант антенны 3G более эффективен, чем приведенный выше, может дать прирост до 20%;
• Использую в качестве отражателя спутниковые тарелки. Достаточно интересный способ, но требующий достаточно долгой и утомительной настройки расположения модема относительно фокуса пластин.Кроме того, использовать тарелку в качестве телевизора не получится, так как в случае установки модема ее нужно будет отправить в сторону станции. В этом случае изоляция модема от воздействия внешней среды обязательна. Способ сложный, но в случае видимости передающей станции, где достаточно отправить, выдающийся отличный результат;
• Использование антенны 3 G может быть как автономно выполненной антенной, так и телевизионной, расчет такой схемы антенны сложен, поэтому рекомендуется использование антенны 3G заводского производителя.Вы можете разобрать штыревую антенну и использовать детали от нее. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
• Использование бикетной антенны. Антенна Харченко известна с 60-х годов прошлого века. По качеству и оперативности хорошо зарекомендовала себя за долгую службу. Антенна Харченко для 3G модема состоит из двух разблокированных ромбов, соединенных одним углом. За рамкой находится отражатель, который может быть изготовлен из листа олова или медного сплава.Самодельная 3G антенна отлично показала себя по эффективности и стоимости. Расположение антенны: чем выше, тем стабильнее сигнал: лучшего места, чем на крыше многоэтажного дома, не обнаружено. Направление антенны лечится опытным способом. Антенна наводится вручную. Харченко биквадрат неплохо принимает сигнал тройку и четверку Джи.

Важно! При пайке учитывайте особенности металла, поэтому большинство современных кабелей достаточно плохие, но есть отличная конструкция фидеров, припаять которые легко и просто.Не забывайте, что в разных случаях их использование облегчит жизнь.

Подключение антенны к модему

Для подключения антенны и разъема лучше всего использовать высокочастотный телевизионный кабель. Соединять элементы антенны и кабеля лучше всего посредством пайки, это достигается необходимой плотностью соединения.

Есть несколько вариантов подключения модема к внешней антенне:

• Соединить разъем с антенной можно простейшим наматыванием витков оголенного провода на корпус модема — не самый удачный, но очень быстро;
• Для создания высокоэффективного съемного соединения в этом случае вам понадобится лист медной фольги, который аккуратно поворачивается вокруг разъема и приклеивается небольшим слоем клея.После этого полоска фольги исчезает по длине и устанавливается одна торцевая часть. Кабель идет от антенны наверху антенны. Сверху на расстоянии 5 мм припаивается полоска фольги, служащая экраном. Эффективность такого подключения USB-модема и антенны будет намного выше, чем намотка проводов на модем. Этого достаточно, хорошие системные соединения могут быть лучшими;
• Наиболее эффективным будет использование штатного антенного адаптера, но, к сожалению, этот способ подходит только для такого разъема, который имеет возможность подключения внешнего усилителя.

Важно! Следует отметить, что во время навыков пайки тонких деталей есть возможность разобрать сам модем и припаять антенный выход прямо к внутренней антенне. Тестирование этого метода показывает значительное улучшение сигнала. Но этот метод не рекомендуется применять без достаточных навыков работы с микросхемами.

Производство антенны Харченко для модема

3G модем работает на частоте 2100 МГц.Исходя из необходимого расчета, общая схема антенны 3 G состоит из двух ромбов, соединенных центральным штырем. Стороны сторон ромба — 35 мм, диаметр медной проволоки — 2-4 мм, внешний угол ромба — 120 градусов, погрешность должна быть минимальной.

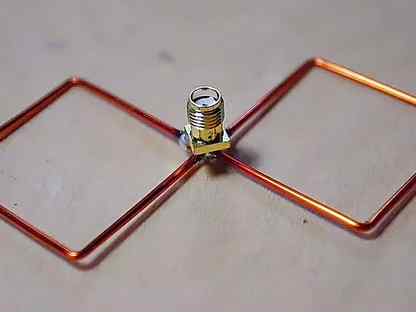

Антенна Харченко для 3G модема делается своими руками довольно легко, относительная сложность только в расчете параметров и поиске необходимых материалов. Именно эту антенну 4G демонстрируют всем любителям серфинга в Интернете в труднодоступных местах.

Вооружившись линейкой, транспортером и ножницами по металлу, перережьте проволоку. Для прогиба рамки антенны и удобства ее пайки можно сделать простейший проводник, для этого понадобится схема. С точки зрения транспорта и конвейера мы проектируем деревянную доску по схеме, на необходимые размеры. По углам ромба забиваем 4 гвоздя или саморез, после чего прячут на них расправленную проволоку.

Расстояние между нижней и верхней рамой в месте подключения должно быть не более 3 мм.В этом месте припаиваем конец ВЧ кабеля, прикрытый фидером. Наличие питателя позволит без проблем поменять провод к каркасу, так как большинство современных проводов довольно сложно паять обычными методами.

Для большей эффективности на расстоянии 3-5 см устанавливают пластину из медной фольги или фольгированного текстолита. Это отражатель. Чтобы выдержать постоянное расстояние между рамой и дефлектором, на место соединения устанавливаем диэлектрическую прокладку или штифт необходимой толщины.Свежая рама и дефлектор к ней. Не забываем про изоляционный штифт. Таким образом, прокладка является звеном антенны, требования к ней соответствующие.

В некоторых случаях добавление третьего и четвертого ромба в антенну для улучшения очень слабого сигнала.

Поскольку основная часть устройства будет находиться на улице под воздействием дождя, ветра и перепадов температуры, стоит покрыть ее слоем нитрола. Это защитит оправу и рефлектор от воздействия влаги.

При необходимости параметры рассчитываются на требуемую частоту. Расчет антенны несложный. На данный момент достаточно онлайн-калькулятор для расчета параметров биквадрата для 4G модема. После этого подключаем кабель с рецептом модема, и усилитель готов.

Видео

Конструкция антенны предложена Харченко К.П. В 1961 году для приема телеканалов метрового диапазона долгое время была самой популярной телевизионной антенной, получившей название «зигзагообразная».См. Статьи в журнале «Радио» (Радио №3, №4, №8 1961; №11, 1962; №4, 1966; №10, 1967). Со временем антенна была реконструирована для дециметрового и других диапазонов. С появлением цифровых 3G, Wi-Fi Nets, работающих на более высоких частотах, зигзагообразная антенна ругалась и зарекомендовала себя как одна из лучших для изготовления своими руками.

На Западе такую ​​антенну называют «Биквард», «Антенна Тревора Маршалла». Она, как и тройной квадрат, представляет собой разновидность рамочной антенны.Учтите: Антенна Харченко — это две квадратные рамки, объединенные в одну систему. Рамочная антенна Как известно, есть такие положительные качества, как широкополосная и не критичная для точности изготовления. (Разумеется, это не повод делать ей лапку

Телевидение передается в большинстве случаев горизонтально-поляризованными волнами, а 3G, Wi-Fi, CDMA — вертикально-поляризованными. Поэтому для этих Сетей «восьмерка» должна находиться в «лежачем» положении и напоминать своеобразные «очки».

В сети можно найти множество конструкций антенны Харченко как для Wi-Fi, так и для 3G UMTS.Поскольку частоты этих видов общения близки, здесь важно не запутаться. Вы можете воспользоваться онлайн-калькулятором и рассчитать антенну прямо на свой диапазон.

Данная конструкция достаточно комбинированная для изготовления антенны диапазона CDMA-800 (Интерелеком, Peoplenet, Украина). При этом размер отражателя примерно соответствует листу листа А4, а провод или медную трубку нужно брать толщиной 5-8 мм (можно и медную полоску такой же ширины).Отражатель можно сделать из жести. Размеры — из того же калькулятора!

На диапазоне CDMA-450 размеры антенны уже до полуметра в ширину, поэтому для уменьшения паруса лучше применить рефлектор в виде сетки.
Можно использовать строительную сетку с ячейкой не более 1 см, армированную на Н-образную несущую конструкцию из любого подходящего металла. Поскольку края рамки имеют нулевой потенциал, ее можно прикрепить к отражателю металлическими болтами.Каркас изготовлен из дюралюминиевой полосы шириной 10 мм, соединения — на алюминиевых заклепках.

Владельцы загородных сайтов озабочены установлением хорошей связи на своей территории. Как правило, голосовая связь налажена, но интернет в телефоне слабый, картинки и видео не открываются. Чтобы сделать его сильнее, пользователи устанавливают на дачу дополнительные устройства, одно из которых — антенна для интернета. Это позволяет установить непрерывное соединение. Это очень важно для людей, работающих в сети, не привязанной к одному месту.

Сегодня подключиться к всемирной паутине стало просто. Нажимаем кнопку включения, подключаем антенну и все готово. Роутер раздает интернет по Wi-Fi, позволяет 5 пользователям быть онлайн без потери качества и скорости. 3 Мбит / с достаточно, чтобы смотреть видео, разговаривать в скайпе, листать интернет-страницы.

Плюсы скоростного интернета за городом:

1. доступ к беспроводной сети;
2. качественный, быстрый интернет до 3 Мбит / с;
3. выход в сеть из любого угла дома;
4. возможность получения интернета на 5 устройствах одновременно.

Антенны для усиления устанавливаются в соответствии с частотным диапазоном и назначением. Выбирайте их в основном квадратной формы с контактными площадками, соединенными с сеткой.

Для установки интернета необходимо:

• 3G модем;
SIM-карта
• с подключением к интернету;
• USB-кабель;
• Wi-Fi роутер.

Когда интернет нужен только на компе вставляем модем USB И все готово.Если есть необходимость использовать всемирную сеть на телефоне, планшете и нескольких ноутбуках, используйте маршрутизатор Wi-Fi.

Оборудование

Удобным инструментом считается модем 3G-4G-5G. Сотовые операторы советуют обычные, быстрые, недорогие варианты. Скорость Wi-Fi постоянно растет, опережая технические возможности операторов.

Самое главное для интернета на даче — повышение качества принимаемого сигнала. Самый простой способ — использовать разные усилители сигнала и поднять антенны, как указано выше.

Когда гости приходят в коттедж и все одновременно входят в сеть, скорость падает. В этом случае необходимо сделать усиление интернета в стране.

Оборудование антенны для расширения Интернета

Есть 5 способов усилить Интернет дополнительным оборудованием:

1. заменить оператора;
2. подключить специальную антенну;
3. взять в коттедж в режиме только 3G Интернет;
4. удлинить интернет-модем на даче с помощью USB.кабель;
5. воспользоваться специальным расширением UTR.

3G + 4Glite. В комплекте переносной роутер, антенна, кабельная сборка. Поддержка усиления до 26 дБ. Провод идет длиной 20 метров. Комплекс автономен, дает возможность некоторое время проработать без включения в электросеть.

3G + 4GlTebox. Этот комплект для подключения к сети 3G считается достаточно мощным для коттеджа. Длина кабеля USB 5-10 метров. Усиление антенны достигает 20 дБ.Действие зоны Wi-Fi 40 метров. Взаимодействуйте с разными SIM-картами. Количество пользователей довольно большое.

3G + 4Glteuno. Данный комплект для интернета на даче с антенной подключается самостоятельно через сеть LTE 3G. Настроить его несложно. Возможна установка в сельской местности.

3G + 4goptima. Антенна оснащена усилением до 26 дБ, проводом, USB-модемом, роутером.

3G + 4Gмакс. Антенна для приема интернета на даче имеет усиление до 20 дБ, подключается как в самом здании, так и снаружи.Функциональный роутер, два кабельных узла, переходная пара входят в комплект. Устройство оснащено SIM-картой разных операторов. Размещать устройство на даче достаточно легко.

Подключение к 3G модему специальной антенны

Это долгий И. изощренный образ. Первым делом придется включить модем, переделать вход для антенны из внутренней под внешнюю. Кропотливая работа будет вознаграждена: антенна, сделанная для расширения интернета в стране, добавит стабильности и качества сигнала.

Затем вынести усилитель на улицу, прикрепить, желательно к крыше здания. Вращайтесь во все стороны, чтобы поймать сигнал. Когда цель будет достигнута, прикрепите ее к стене дома. Компьютер должен быть у пользователя, чтобы проверить оптимальное положение антенны. Этот вариант достаточно эффективен при удалении сигнала 3G.

Антенна для дачи для улучшения сигнала 4G может быть изготовлена ​​самостоятельно. Но, лучшее решение Речь идет об антенном комплексе StreetultraPro.Он взаимодействует с разными SIM-картами. Вы можете подключить его даже в тех регионах, где нет покрытия сети провайдера. Этот усилитель имеет два входа: один идет под SIM-карту, во второй роутер вводится витая пара, принимающий сильный сигнал.

Почему антенна стоит за городом? Загородный дом без интернета уже не полноценное жилье. Многие работают онлайн, практически все общаются, играют онлайн. Антенна помогает укрепить Интернет, сделать его лучше и быстрее.

Многие из нас давно пользуются такими устройствами, как модемы от сотовых операторов, которые позволяют получить доступ к всемирной паутине. Но, к сожалению, в отличие от широкополосного проводного Интернета такие устройства имеют ряд существенных недостатков. Основная из них — особенности распространения радиосигнала в окружающем пространстве. Радиоволны в диапазонах 3G, 4G и LTE имеют плохое свойство отражаться на препятствиях, рассеиваться и увлекаться, соответственно ухудшаются скорость и качество интернет-соединения.Что можно предпринять в такой ситуации?

Самый простой и дешевый способ усилить сигнал, идущий от базовой станции Провайдер на вашем модеме — самодельная антенна из сабвуферов, сделанная своими руками. Давайте вместе рассмотрим самые простые и популярные варианты изготовления конструкций, усиливающих радиосигнал, поступающий в МОДЕМ с БС.

Проволочная антенна

Самым простым вариантом самодельной антенны является использование отрезка медного провода небольшого сечения, который нужно намотать в несколько витков вокруг верхней части модема.Оставшийся конец проволоки длиной 20-30 сантиметров вытяните вертикально. Этот примитивный способ при определенных условиях может заметно повысить стабильность принимаемого радиосигнала.

Банка

Наверное, в любом доме, если вы захотите найти пустую банку из-под прохладительных напитков или кофе. Этот нехитрый предмет может стать основой еще одной самодельной антенны. Снимаем крышку емкости, проделываем отверстие в боковой стенке, вставляем модем в модем на половину корпуса, подключаете к компьютеру или ноутбуку через удлинитель USB.Далее осталось найти лучшее расположение конструкции в космосе. Эффект усиления в этом случае может быть очень хорошим.

Дуршлаг 4g.

У большинства людей есть обычный алюминиевый дуршлаг. А из этой посуды можно сделать еще одну простенькую антенну для модема. Вам нужно только зафиксировать «свисток» в тазе посуды, например, с помощью скотча. Как говорится, гениально все просто.

Рамочная зигзагообразная антенна известного советского радиолюбителя Харченко.Для изготовления такого усилителя понадобится медный провод сечением 2,5 мм. Согните его в виде двух совмещенных квадратов к точке подключения, поместив модем, подключенный через USB-кабель, к компьютеру. С тыльной стороны антенны тонкий металлический лист в качестве отражателя. Сделать такое устройство можно довольно быстро, а коэффициент усиления при определенных условиях может очень порадовать.

Переделанная спутниковая антенна

Многие из нас пользуются услугами спутникового телевидения.А если в вашем распоряжении старая спутниковая тарелка, то переделать антенну для модема 4G вполне реально. Сделайте это очень просто. Снимаем преобразователь с планки и на его место устанавливается безопасный модем. Подводим конструкцию к базовой станции провайдера, медленно вращаем до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G модема своими руками из доступных программ. Вы можете попробовать сделать себе любую из предложенных моделей и заметно усилить сигнал, получаемый с базовой станции провайдера.Удачи!

Антенна Харченко Габариты для ТВ. Простая антенна для цифрового телевидения DVB-T2 своими руками. Типы антенн DVB T2

Не всегда уместно покупать на дачу хорошую антенну. Особенно, если его время от времени посещают. Дело не столько в затратах, сколько в том, что через некоторое время его может не оказаться на месте. Поэтому многие предпочитают самостоятельно делать антенну для дачи. Стоимость минимальная, качество неплохое. И самый главный момент — антенное ТВ можно сделать за полчаса, а потом при необходимости легко повторить…

Цифровое телевидение в формате DVB-T2 передается в диапазоне DMW, и цифровой сигнал отсутствует или отсутствует. Если сигнал принят, картинка получается хорошего качества. Что касается. Для приема цифрового телевидения подойдет любая дециметровая антенна. Многим радиолюбителям знаком Теластанин, который называют «зигзагом» или «восьмеркой». Настоящая ТВ-антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех с тыльной стороны антенны ставим рефлектор.Расстояние между антенной и рефлектором подбирается экспериментально — по «чистоте» картинки
Можно прикрепить на стекло фольгу и получить хороший сигнал ….
Трубка или медная проволока — оптимальный вариант, гниды ну, легко

Сделать это очень просто, материал — любой токопроводящий металл: трубка, пруток, проволока, полоса, уголок. Берет, несмотря на простоту, хорошо. Это похоже на два соединенных между собой квадрата (ромба). В оригинале рефлектор расположен квадратным — для более уверенного приема сигнала.Но это больше нужно для аналоговых сигналов. Для приема цифрового телевидения вы легко можете обойтись без него, иначе прием будет слишком слабым.

Материалы

Оптимально для этой самодельной телеконненны подойдет медный или алюминиевый провод диаметром 2-5 мм. В этом случае все можно сделать буквально за час. Также можно использовать трубку, уголок, ленту из меди или алюминия, но необходимо будет какое-то приспособление для удлинения каркаса до нужной формы.Проволоку можно согнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель нужной длины, штекер подходит к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно взять с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если есть ТВ антенна своими руками для установки на улице, обратите внимание на качество утепления.

Крепление зависит от того, куда вы собираетесь вешать самодельную антенну для цифрового телевидения.На верхних этажах его можно попробовать использовать как дом и повесить на шторы. Тогда понадобятся большие булавки. На даче или если брать самодельный телеконнен на крышу, надо будет на шестой смонтировать. По этому поводу поищите подходящие фиксаторы. Для работы также потребуется паяльник, наждачная бумага и / или напильник, ножки.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости учитывать длину волны. Просто желательно сделать антенну более широкополосной — принимать как можно больше сигналов.Для этого в исходный дизайн (на фото выше) (далее по тексту) вносятся некоторые изменения.

При желании можно произвести расчет. Для этого нужно знать, на какой волне транслируется сигнал, разделить на 4 и получить желаемую сторону квадрата. Чтобы получить необходимое расстояние между двумя частями антенны, внешнюю сторону ромбов сделайте немного длиннее, внутреннюю — короче.

Чертеж антенны «Восьмерка» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «Outdoor» (B1) — 14 см.

Из-за разницы в длине образуется расстояние между квадратами (они не должны соединяться). Два крайних участка делают длиннее 1 см — чтобы можно было повернуть петлю, к которой припаян коаксиальный антенный кабель.

Производство рам

Если посчитать все длины, получится 112 см. Отрезаем проволоку или материал, который у вас есть, берем пассатолог и линейку, начинаем гнуть. Углы должны быть под углом 90 ° или около того. С длинами сторон можно немного ошибиться — это не смертельно.Получается:

• Первый отрезок 13 см + 1 см на петле. Петлю можно сразу загнуть.
• Две секции по 14 см.
• Два 13 см, но с разворотом в обратную сторону — это место перегиба на втором квадрате.
• Два 14 см снова.
• Последняя 13 см + 1 см на петле.

Собственно рамка антенны готова. Если все было сделано правильно, то между двумя половинками посередине получилось расстояние 1.5-2 см. Возможны небольшие неточности. Далее петли и место перегиба зачищаются до чистого металла (обрабатывать наждаком с мелкой зернистостью), заливать. Две петли для соединения, улучшить проход, чтобы он оставался плотным.

Кабельный ввод

Берем антенный кабель, тщательно зачищенный. Как это сделать, показано на пошаговых фото. Чистить кабель нужно с двух сторон. Один край будет прикреплен к антенне. Здесь зачищаем так, чтобы проволока торчала на 2 см.Если получилось больше, то лишнее (то) можно отрезать. Экран (фольга) и тесьма скручены в жгут. Получилось два проводника. Один — это центральный кабель, проложенный, второй — скрученный из разнообразной плетеной проводки. Оба нужны, и их нужно кормить.

Ко второму краю набухаем заглушка. Достаточно длины 1 см или около того. Также сформируйте два проводника, залейте.

Вилку в тех местах где будем проводить пайку, протираем спиртом или растворителем, зачищаем эссе (можно надфиль).Чтобы надеть пластиковую часть штекера на кабель, теперь можно приступать к пайке. К центральному выходу вилки припаиваем однослойное покрытие, к боковому — многожильную скрутку. Последнее — усилить захват вокруг изоляции.

Тогда можно просто повернуть пластиковый наконечник, в него можно заливать клей или ток-режущий герметик (это важно). Пока клей / герметик не застыл, быстро собираем заглушку (прикручиваем пластиковую деталь), излишки состава убираем. Так что вилка будет практически вечной.

ТВ антенна DVB-T2 своими руками: сборка

Теперь осталось подключить кабель и рамку. Так как мы не привязывались к конкретному каналу, то прикручиваем кабель к средней точке. Это увеличит широкополосность антенны — каналов станет больше. Поэтому второй разделенный конец кабеля припаяйте к двум сторонам посередине (те, которые убрали и лудили). Еще одно отличие от «оригинальной версии» — трос не нужно огибать на раме и опускаться внизу.Это также расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить место пайки герметиком. Если прием плохой, попробуйте найти место, где он лучше всего. Если нет положительных изменений, можно попробовать заменить кабель. Для удобства эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. Он припаян к ней вилкой и рамой. Попробуйте с ней. Если «ловит» лучше — плохой кабель.В принципе, над «лапшой» можно работать, но недолго — быстро придет в негодность. Лучше конечно поставить нормальный антенный кабель.

Для защиты места подключения кабеля и рамки антенны от атмосферных воздействий место пайки можно охладить обычной лентой. Но это ненадежный способ. Если не забыть, можно перед пайкой выложить несколько термоусадочных трубок, чтобы с их помощью изолироваться. Но самый надежный способ — все залить клеем или герметиком (они не должны проводить ток).В качестве «корпуса» можно использовать крышки на 5-6 литровых баллонов с водой, обычные пластиковые крыши на бидоны и т. Д. В нужных местах делаем углубления — в них каркас «smallele», не забываем по поводу вывода кабеля. Заливаем герметизирующим составом, ждем пока он схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойная и тройная квадратная

Это узкополосная антенна, которая используется, если вам нужно принять слабый сигнал.Может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. То же самое можно сделать и для цифрового телевидения.

Можно сделать пять рамок — для более уверенного приема
Покраска или лакировка нежелательна — прием хуже. Это возможно только в непосредственной близости от преобразователя

Преимущества такой конструкции — прием будет уверенным даже на значительном удалении от репитера.Нужно будет только специально узнать частоту вещания, выдержать размер рамки и согласующее устройство.

Дизайн и материалы

Сделайте из трубок или проволоки:

• ТВ канал 1-5 МВ диапазон — трубка (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазон — трубки (медь, латунь, алюминий) 8-15 мм;
• Диапазон ДМБ — медная или латунная проволока диаметром 3-6 мм.

Антенна в виде двойного квадрата представляет собой две рамки, соединенные двумя стрелками — верхней и нижней.Маленькая рамка — вибратор, большая — отражатель. Антенна, состоящая из трех рамок, дает больший коэффициент усиления. Третий, самый маленький квадрат называется директором.

Верхняя стрелка соединяет середину рамок, может быть металлической. Нижняя — из изоляционного материала (текстолит, геттиум, дощечка). Рамки следует устанавливать так, чтобы их центры (циферблаты пересечения диагоналей) находились на одной прямой. И это прямое должно быть отправлено передатчику.

Активная рама — Вибратор — имеет обрыв. Его концы прикручены к текстолитовой пластине размером 30 * 60 мм. Если рамки сделаны из трубы, то края сглаживаются, а отверстия и нижняя стрелка фиксируется через них.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя его часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метра от уровня антенного каркаса.

Размеры

Все размеры для изготовления данного антенного телевизора предоставлены своими руками в таблицах.Первая таблица предназначена для метрового диапазона, вторая — для дециметрового диапазона.

В трехкадровых антеннах расстояние между концами рам вибратора (средних) составляет более — 50 мм. Остальные размеры приведены в таблицах.

Подключение активной рамы (вибратора) через петлю короткого замыкания

Поскольку рама является симметричным устройством, и необходимо подключить ее к асимметричному коаксиальному антенному кабелю, необходимо согласовать устройство. В этом случае обычно используют симметричную короткозамкнутую петлю.Он состоит из отрезков антенного кабеля. Правый сегмент называется «Глина», левый — «кормушка». Кабель, идущий к телевизору, крепится к месту соединения фидера и шлейфа. Длина сегментов выбирается исходя из длины волны принимаемого сигнала (см. Таблицу).

Короткий отрезок провода (петля) отделяют от одного конца, снимая алюминиевый экран и скручивая оплетку в плотную жгут. Его центральный провод можно отрезать до изоляции, так как он не играет ценности.Уплотнение и кормушка. Здесь тоже снимаем алюминиевый экран и скручиваем оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Стяжка шлейфа и центральный питающий провод припаяны к левому концу активной рамки (вибратора).
• Припаяйте оплетку Fider к правому концу вибратора.
• Нижний конец петли (тесьмы) соединяется с оплеткой питателя жесткой металлической перемычкой (можно использовать проволоку, только убедитесь в хорошем контакте с оплеткой).Помимо электрического подключения, он еще устанавливает расстояние между секциями согласующего устройства. Вместо металлической перемычки можно привязать к жгуту низ петли нижней части петли (снять на этом участке утеплитель, удалить экран, сложить жгут). Для обеспечения хорошего контакта жгуты спаяны друг с другом.
• Отрезки кабеля должны быть параллельны. Расстояние между ними около 50 мм (возможны некоторые отклонения). Для фиксации дистанции используются фиксаторы из диэлектрического материала.Вы также можете прикрепить согласующее устройство, например, к текстолитовой пластине.
• Кабель, идущий к телевизору, припаян к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник с центральным проводом. Для уменьшения количества подключений фидер и кабель к телевизору можно сделать единообразными. Только в том месте, где должна заканчиваться кормушка. Необходимо снять изоляцию, чтобы можно было установить перемычку.

Это устройство согласования позволяет избавиться от помех, нечеткого контура, второго нечеткого изображения.Особенно это отмечается на большом расстоянии от передатчика, когда сигнал будет забит помехами.

Еще один вариант тройного квадрата

Во избежание замыкания петли антенный вибратор тройной квадрат имеет удлиненную форму. В этом случае вы можете подключить кабель непосредственно к раме, как показано на рисунке. Только высота, на которой продается антенный провод, определяется в каждом конкретном случае индивидуально. После сборки антенны проводятся «тесты».Подключите кабель к телевизору, центральный провод и оплетку перемещайте вверх / вниз, добиваясь наилучшего изображения. В том положении, где изображение будет более четким, припаяйте выводы антенного кабеля, место пайки изолируйте. Положение может быть любым — от нижней перемычки, до места перехода к раме.

Иногда одна антенна не дает желаемого эффекта. Сигнал получается слабым изображением — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая простая антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны, кроме кабеля, потребуются только две алюминиевые или жестяные банки и кусок деревянной доски или пластиковая труба. Банки должны быть металлическими. Можно пиво алюминиевое, можно жесть. Главное условие — чтобы стены были ровными (не ребристыми).

Банки моют и сушат. Конец коаксиального провода разделяется — скручивая косы и очищая центральную жилу от изоляции получают два проводника.Они прикреплены к банкам. Если есть возможность, можно паять. Нет — возьмите два небольших самопресса с плоскими шляпками (можно «флис» для гипсокартона), на концах проводников закрутите петли, они соединились шурупом от установленной на нем шайбы, прикрутите к банке. Непосредственно перед этим необходимо очистить металлические банки — убрав раструб наждачной бумагой с тонкой зернистостью.

Банки закреплены на штанге. Расстояние между ними подбирается индивидуально — на лучшую картинку.На чудо надеяться не стоит — в нормальном качестве будет один-два канала, а может и нет … зависит от положения ретранслятора, «чистоты» коридора, насколько правильно сориентирована антенна. .. Но как аварийный вход — отличный вариант.

Простая антенна для Wi-Fi из металлических банок

Антенну для приема сигнала Wi-Fi тоже можно сделать от подруги — из консервной банки. Эту ТВ-антенну можно собрать за полчаса. Это если все будет медленно.Банка должна быть металлической, с ровными стенками. Отлично подходят большие и узкие банки. Если поставить самодельную антенну на улице, найдите баночку с пластиковой крышкой (как на фото). Кабель возьмем антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банков и кабелей понадобится:

• радиочастотный разъем RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с розеткой, подходящей для карты Wi-Fi или адаптера.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волной 124 мм. Итак, желательно выбирать банк такой, чтобы его высота была не менее 3/4 длины волны. Для данного случая лучше, чтобы оно было больше 93 мм. Диаметр баночки должен быть как можно ближе к половине длины волны — 62 мм для этого канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке банки сделайте отверстие.Его нужно расположить строго в нужной точке. Тогда сигнал усилится в несколько раз. Это зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измерьте точно диаметр вашей банки, найдите нужную линию, получите все желаемые размеры.

Порядок такой:

Можно обойтись без ВЧ-разъема, но с ним все намного проще — эмиттер проще поставить вертикально вверх, подключить кабель к роутеру (роутеру) или карте Wi-Fi.

Цифровые сигналы давно всем известны. Все телевидение перешло на новый формат. Устройства аналогового телевидения отошли в сторону. Но, несмотря на это, многие люди находятся в рабочем состоянии и могут прослужить не один год. Чтобы устаревшее оборудование улучшило отведенную работу, при этом была возможность просмотра цифрового вещания, необходимо будет подключить DVB-T к телефонной линии и улавливать волновые сигналы зигзагообразной антенны.

Тем, кто желает сэкономить семейный бюджет и при этом получить качественное телевещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Эта уникальная конструкция известна давно, но появилась на свет сравнительно недавно.

Принцип работы антенны цифрового телевидения

После появления радиосвязи актуальность использования антенного устройства возросла. С 60-х годов ХХ века, в то время известный инженер Харченко поставил конструкцию из 2-х ромбов. Такое устройство позволило ему улавливать эфиры США.

Это двойной квадрат из толстой медной проволоки.Квадраты соединяются между собой через открытые углы, в этом месте подключается кабель от ТВ. Чтобы увеличить ориентацию тыльной стороны, решетка монтируется из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настроен прием. Около 12 мм должен быть диаметр провода для трансляции от 1 до 5 телеканалов. Конструкция далеко не компактная, в случае сборки для радиосвязи и телеметра диапазон до 12 каналов.

Для облегчения устройства была активирована прокладка меньшего сечения. Несмотря на это, габариты и масса оставались впечатляющими.

Второе дыхание рассматриваемой антенны, полученное при появлении широковещательного вещания в диапазоне DMB. Чаще всего известны ромбики, треугольники и другие самодельные фигурки в виде антенных устройств для получения сигнала дециметрового диапазона. Такая антенная схема развлекается на балконах, окнах как частных домов, так и многоэтажек.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать эту конструкцию в сетях Bluetooth и Wi-Fi.

Бикетратичная антенна — тоже антенное устройство советского инженера. Этот вариант создан по тем же принципам, что и обычный биквадрат. Отличительная особенность — дополнительные квадраты в вершинах вместо углов.

Что касается размера данных квадратов, то они идентичны обычным.Это позволяет избежать дополнительных вычислений. Достаточно использовать расчет стандартного биквадрата.

Напомним, что провода в месте пересечения требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками довольно экономична. Для того, чтобы собрать конструкцию, потребуются такие детали как:

• Проволока;
• Коаксиальный кабель;
• Деревянный поручень.

Что касается инструмента: плоскогубцы, молоток, острый нож.В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, скорее всего, потребуется закрепить дрель.

Расчет антенны

Перед тем, как приступить к созданию конструкции, необходимо рассчитать антенну Харченко. Это позволит эффективно использовать прибор с максимальной точностью. Размеры зигзагообразной антенны DVB T2 играют значительную роль в увеличении приема сигнала.

Так как технология шагнула вперед, теперь нет необходимости перелистывать справочник, искать формулы для расчета размеров.Кроме того, необходимо провести сложные математические расчеты, чтобы правильно разработать эскиз или будущий рисунок.

После этого вы получите информацию: о необходимой длине медного провода, его сторонах, диаметре.

Антенна Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит быстро собрать Антенну Харченко для цифрового телевидения:

1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
2. Бикетное антенное устройство в виде зигзага выполнено из меди. Все элементы расположены по углам, они соприкасаются с одним из них. Для поляризации горизонтального типа восьмерка должна стоять на конце. Если делать вертикальную поляризацию, дизайн падает на бок.

1. Сторона квадрата вычисляется по специальной формуле — длина волны делится на четыре части.
2. Представьте себе дизайн, он должен быть овальным, а центр разделен по центру.Стороны не соприкасаются, а находятся в непосредственной близости друг от друга.
3. Антенный кабель для вывода на точки сближения с двух сторон. Необходимо будет заблокировать одно направление диаграммы, для этого монтируется фруктовый экран из меди, это будет на удалении 0,175 от длины рабочей волны. Его следует разместить на оплетке кабеля.

Что касается отражателя, то раньше он был изготовлен из текстолитовых плат, покрытых медью.Сегодня этот компонент изготавливается из металлических пластин. Именно по этому принципу сделана конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое под рукой.

Тестирование антенн

Аппарат создан, пора проверить эффективность проделанной работы. Для проверки качества приема волнового канала необходимо подключить антенну к приемнику. Включите телевизор и ресивер.

Откройте главное меню консоли, выберите автоматический поиск каналов.В среднем этот процесс займет всего несколько минут. Вы можете найти каналы вручную, но для этого нужно указать их частоту. Чтобы протестировать дизайн Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Что делать, если видны помехи? Включите телеаннин и убедитесь, что качество изображения улучшилось. Когда оптимальное место будет определено, просто зафиксируйте устройство.Естественно, он должен быть направлен в сторону телебашни.

Примечание.

Популярность Интернета среди населения постоянно растет. Однако многие люди живут в местах, где сигнал очень слабый или отсутствует вовсе. В связи с этим очень остро стоит проблема увеличения емкости и качества приема в Интернет. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому на помощь приходит внешняя антенна Харченко, выполненная по форме, материалу которой служит толстый медный провод.Соединение квадрата между собой происходит в местах расположения незамкнутых углов, где осуществляется соединение телевизионного кабеля.

Такая антенна требует точного расчета в условиях цифрового эфирного телевидения. Для улучшения ориентации в некоторых конструкциях может быть установлена ​​решетка или сплошной экран из проводящего материала. Такая двухстворчатая антенна позволяет решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, включающие в себя различные типы антенн Харченко, изготавливаются относительно легко и включают в себя металлические и пластмассовые детали, а также элементы из других материалов, соединенных между собой.различные пути. Подобные конструкции легко изготовить самостоятельно, в том числе антенна Харченко для ТВ своими руками.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного Интернета. Особенно остро эта проблема стоит перед теми, кто живет на значительном удалении от базовой станции, пользуясь Интернетом на очень низкой скорости. В таких ситуациях Антенна Харченко для 3G модема становится лучшим выходом из положения своими руками, что довольно легко сделать в домашних условиях.

Эта рамка известна как антенна DMW с 60-х годов прошлого века. Имеет зигзагообразную конфигурацию рамы, за счет чего устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Чтобы сделать антенну для 3G модема на частоту 2100 МГц, размер каждой стороны квадрата должен быть 53 мм. Вся конструкция выполнена в виде связанной конструкции, которая включает в себя две ромбовидные формы с внутренними углами 1200. Это сделано для того, чтобы снизить внутреннее сопротивление устройства.Соединение ромбов осуществляется методом пайки. Здесь в будущем будет продаваться высокочастотный кабель.

Более точные данные можно получить с помощью онлайн-калькулятора. Для расчета антенны Харченко достаточно ввести необходимые исходные данные.

Для повышения эффективности прибор можно использовать вместе с рефлектором. Обычно эта деталь представляет собой металлическую пластину, а фольгированный текстолит служит наиболее подходящим материалом для ее изготовления.В этом случае антенна включает определение расстояния между приемным устройством и отражателем. После расчета и заготовок антенна Харченко может быть изготовлена ​​для модема своими руками.

Соединение деталей осуществляется термоклаусом. Зафиксировать нужное расстояние между элементами можно с помощью предмета с наиболее подходящими размерами. Затем к устройству подключается антенна. Поскольку в модемах нет разъемов для подключения внешних антенн, их просто обматывают проводом, который потом соединяют кабелем с приемным устройством.При необходимости Антенна Харченко для 4G модема может быть изготовлена ​​по такой же схеме.

По окончании сборки на противоположном конце кабеля, который будет подключен к модему, нужно собрать так называемое устройство согласования, предусмотренное специально для таких устройств. Для этого используется медная фольга, такая же, как и на печатных платах. Расчет антенны для модема 4G такой же, как и в предыдущей версии.

При наличии разъема для подключения внешней антенны подключение кабеля осуществляется с помощью специального переходника.После всех подключений антенна для модема считается готовой к работе. Настройка приема сигнала для 4G производится экспериментально, путем медленного поворота конструкции вокруг оси для получения максимально четкого сигнала. Качество сигнала определяется количеством штрихов на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Цифровое телевидение использует диапазон дециметровых волн. Поэтому перед проектированием Антенны Харченко следует выполнить для DVB T2, чтобы обеспечить максимальный прием сигнала.

Сама конструкция выглядит довольно компактно, выполнена в классическом варианте из двух ромбов, в результате получается зигзагообразная антенна без рефлектора. В качестве основы можно использовать любой токопроводящий материал, например, медный или алюминиевый проводник диаметром 1-5 мм. Также подойдут трубки, полосы, уголки, профили и т. Д. Лучше всего для этих целей медная проволока толщиной 3 мм. Очень легко засыпает, выравнивается и катится. Далее необходимо изготавливать в указанной последовательности. Сопротивление телевизионного кабеля должно быть порядка 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как в аналоговом телевидении. В этом случае при нормальной работе антенны для телевизора сигнал нормально поступает на тележку, при сбоях сигнала вообще не будет. Соответственно и будет изображение. Если сигнал есть и он нормально принимается, изображение будет одинакового качества на всех каналах. Этот фактор необходимо учитывать при его выполнении для цифрового ТВ, хотя индивидуальные настройки могут отличаться для того или иного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

• Изначально нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размер участков попеременно 13 и 14 см.
• После всех загибов формируются два конца, которые необходимо расчистить на расстоянии 1,5-2 см. На концах делают петли и закрепляют между собой. Место стыков полностью обыскивается. Затем центральная дошла до одного из стыков, а до другого — косы.В итоге получается готовая антенна или двойной квадрат.
• Бикетная антенна для телевизора требует телевизионного кабеля длиной около 3 метров. Со стороны антенны зачищается на 2 см, а со стороны вилки — на 1 см. Вилку можно выбрать на свое усмотрение. Его, как и проволоку, необходимо очистить с помощью суппиля или какого-нибудь острого предмета. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ практически готова к использованию.
• По окончании пайки все стыки следует заливать горячим клеем из пистолета.Пока клей не остывает, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. У самой антенны место пайки тоже залито клеем.

Антенна Харченко для телефона

Выносная антенна направленного действия способна значительно расширить возможности мобильного телефона и улучшить качество связи при нахождении абонента в удаленной местности. Не всегда можно найти в продаже наиболее подходящий вариант, поэтому Антенна Харченко становится лучшим выходом из положения для сотовой связи. Изготовлена ​​из рукописных материалов своими руками.

Самый доступный вариант — рассмотренный выше стандартный дизайн. Такие размеры антенны должны соответствовать конкретным условиям эксплуатации. Все необходимые материалы Продаются в бизнес-магазине. Самые простые конструкции могут напрямую подключаться к кабелю и не требуют особых настроек.

Это должен быть медный провод, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если подключения производятся без пайки, потребуются специальные разъемы для антенн F-типа и разъемы.Когда две антенны Харченко планируется подключить параллельно, может потребоваться рефлектор, который может быть оловянным или алюминиевым. Утепление стыков выполняется термоусадочной трубкой или лентой. Для подключения методом пайки вам понадобится паяльник.

Подготовленную заранее медную проволоку сгибают и превращают в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Затем антенный калькулятор определяет точку соединения этих ромбов как соединение с помощью кабеля.Припаивается кусок кабеля, размером 50 см, и к его противоположному концу прикручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет онлайн-антенны Харченко предполагает установку рефлектора, значительно улучшающего прием сигнала в определенной зоне. Конструкция такая же, как у антенны для Т2, когда осуществляется соединение нижнего конца рамки и рефлектора через оплетку кабеля.Для этого в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому стяжкой притягивается разъем F-типа. Ранее к этому разъему припаиваются кабель и рамка, находящиеся на расстоянии более 40 мм. Таким образом, антенна Харченко для мобильного телефона сделана самостоятельно в самом простом варианте, готовом к использованию.

Для прямого подключения приемного устройства к мобильному телефону используется косичка, представляющая собой специальный провод. Один его конец подключается к антенному кабелю, а другой — с помощью разъема с антенным гнездом телефона.В этом случае не требуется проблема расчета антенны и не требуется никаких индивидуальных настроек, достаточно просто максимально оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать как можно ближе к дому, лучше всего возле окна, чтобы минимизировать длину кабеля.

В самом начале 60-х годов прошлого века нашим соотечественником Харченко К. П. была предложена простая плоская зигзагообразная (z) антенна с хорошими характеристиками.Ниже представлены его возможные модификации, в том числе варианты с настроенным активным отражателем.

Авторское свидетельство № 138277 На изобретение «Антенна дальнего действия» Константина Павловича Харченко выдано в 1961 году (по его заявлению от 16 июня 1960 года). В том же году в журнале «Радио» были опубликованы материалы для повторения радиолюбителями. И впоследствии более 50 лет редакция неоднократно вспоминала эти публикации. Зигзаг (z) Антенна Харченко стала значимым событием в ряде лучших разработок.Он оказался не критичным к материалам и размерам при изготовлении, имеет хорошее согласование с вытяжным кабелем. Он успешно сочетает в себе несколько элементов сифазной антенной решетки с одной точкой питания.

Несмотря на прекрасные электрические и эксплуатационные характеристики, организованного широкого применения зигзагообразных антенн не произошло. В нашей стране к тому времени уже массово применялись обширные и объемные дирекционные антенны Уда-Яги (их еще называют «волновым каналом»), т.к. их
замкнуты в производстве промышленных предприятий.Им сейчас говорят, при условии, что рынок. Однако простота изготовления зигзагообразных антенн и их привлекательные характеристики при информационном обеспечении Журнал «Радио» и любительские связи сделали эту антенну доступной даже для неподготовленных пользователей.

В предисловии к книге «Антенна УКВ», вышедшей в 1969 году, К.П. Харченко сообщил, что многие радиолюбители, использующие зигзагообразные антенны, принимали телепередачи в СН-диапазоне, в том числе телевизионные автомобили, удаленные на 80, 120, 200 и даже 300 км. .Действительно, из истории техники того времени можно узнать, что зигзагообразные антенны, вытесненные из тележек, вытеснили антенны «Волнового канала» и другие конструкции. Кроме того, внимания военных была удостоена Z-антенна Харченко, которая воспользовалась их положительными качествами в радиорелейной связи диапазона ДМВ.

В последние годы авторами проведено широкое компьютерное моделирование Z-антенн, в том числе с использованием программы MMANA, предложенной в журнале Radio.Конструктивное исполнение показало хорошие результаты. Антенны адаптированы к субадиафону IV телевизионного вещания на DMW. Именно на частотах 470 … 582 МГц развернуто самое широкое распространение аналогового телевизионного вещания и цифрового телевидения.

Наиболее распространенная исходная зигзагообразная антенна, выполненная из однопроволочной лопатки со стороной λ CP / 4, изображена на рис. 1, а. В указанном телевизионном диапазоне (при принятой для простоты средней частоте 525 МГц) он имеет диаграммы излучения в горизонтальной и вертикальной плоскостях, показанные на рис.2, а. Результаты соответствуют размещению антенны на высоте 15 м над уровнем земли. Коэффициент усиления антенны составляет 10,9 дБи, а коэффициент стоячей волны — 2,4. Их изменение в поддиапазоне показано на рис. 3, а. Элемент, т. Е. Высота максимума диаграммы направленности земного шара равна 6 °.

Эффективность зигзагообразной антенны можно повысить, улучшив направление, применив отражающий экран, расположенный от основной перемычки к λ CP / 4, как показано на рис.1, корп. Это приводит к увеличению усиления до 14,6 дБи. Для сравнения аналогичные схемы и характеристики модернизированной конструкции представлены на рис. 2, б и 3, б.

Более поздняя версия оригинальной зигзагообразной антенны может быть названа двойной треугольной зигзагообразной антенной, изображенной на рисунке 1, B. Она является одной из лучших Z-образных антенн, хотя она имеет немного худшие характеристики, показанные на рисунке 2, B и Рис. 3, дюйм. Однако уменьшение коэффициента усиления антенны составляет всего 1.4 DBI практически компенсировались простотой и компактностью.

Желание еще больше улучшить классический вариант антенны побудило обратиться к конструкциям других частотных интервалов, особенно к использованию активного отражателя. В сложных коротковолновых перестраиваемых антеннах с линейными сифазными горизонтальными составляющими используются идентичные активные отражатели, расположенные на λ cf / 4 от основной перемычки. Они соединены фазировочными контурами, обеспечивающими опережающий сдвиг текущего сдвига по фазе на 90 o.Прямой перенос этого метода на зигзагообразные антенны приводит только к ухудшению характеристик по сравнению с пассивным отражателем.

Интереснее оказалось использовать для классической антенны в качестве активного отражателя двойной треугольной зигзагообразной антенны с двумерными размерами, как показано на рис. 1, ж. Такое решение обеспечило увеличение коэффициента усиления антенны до 14,83 дБи, снижение уровня боковых лепестков, как показано на рис.2, ж, а также значительное выравнивание и улучшение КСВ, что видно на рис.3, г.

За счет дополнительной модернизации активного отражателя, представленного на рис. 1, D, можно еще больше улучшить характеристики предлагаемого решения, как показано на рис. 2, г и 3, г. Особенно это касается увеличения усиления и выравнивания на верхних частотах интервала. К тому же антенна во всем субадапазоне имеет заглушек меньше двух. Самостоятельное изготовление инновационного образца не предполагает трудностей, поскольку его составные части неоднократно описывались ранее.

Литература

1. Харченко К. Зигзагообразная антенна. — Радио, 1961, № 3, с. 47, 48.

2. Харченко К. Антенна дальнего телевидения. — Радио, 1961, № 4, с. 28, 29, 32.

3. Харченко К.П. Антенны ВКЭ. — М .: Досаф, 1969, с. 77-96.

4. Сидоров И. Н. Идеальный телефонист на даче, на приусадебном участке, далеко за городом. — С.-ПБ .: Ленздат, 1998, с. 87-95.

5. Марков Г. Т. Антенны. — М .: Госэнерго-Издание, 1960, с.455-460.

Дата публикации: 02.12.2014

Мнения читателей

• Самовар / 21.12.2018 — 10:30
  Авторы, конечно же, постарались изложить достоинства Антенны Харченко. Однако не все так просто. По сути, при использовании этой антенны в частотном диапазоне мы имеем картину перехода от полуволнового вибратора к волновому. КНД растет сам по себе, но при этом меняется сопротивление антенны, причем далеко не лучшим образом. При работе на передаче можно найти ограниченный частотный интервал, в котором активная составляющая импеданса будет близка к 75 или 50 Ом при достаточно малой реактивной составляющей.Другими словами, KSWN мы получим почти один. Но с не слишком большой отстройкой грация закончится. В случае приема да в широком диапазоне частот, например в ТВ ДМВ, входное сопротивление редуктора 75 Ом кабеля к ТВ будет равно тем же 75 Ом. Но активная и реактивная составляющие выходного сопротивления антенны будут варьироваться от нескольких десятков до нескольких сотых долей, что неизбежно приведет к снижению уровня сигнала на входе приемного устройства и, соответственно, к снижению реальных значений. активированная антенна.Это также должно добавить неправильную симметризацию антенны при помощи нелепого изогнутого кабеля, проложенного по сторонам квадрата. Все вышеперечисленное никоим образом не намеревается плевать на действительно хорошую антенну, а лишь указывает на необходимость грамотного подхода к ее использованию.
• Константин / 09.12.2018 — 19:16
  Статья хорошая и полезная. Один недостаток — автор не осветил вопрос согласования с кабелем редуцирующих вариантов отличных от «классической» антенны Харченко.
• Юрий / 19.05.2017 — 16:00
  Антенна отличная.Я сам в 90-е годы Мелкосорино выпускал классические зигзагообразные с отражателем для радиотелефонов и радиотелефонов диапазонов 300, 400, 900 МГц. KSWN на рабочую частоту можно настроить близкой к 1. Статья интересная!

Когда-то хорошая телевизионная антенна была дефицитом, покупным качеством и долговечностью, мягко говоря, не различались. Сделать антенну для «шкатулки» или «гроба» (старая лампа телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни.Здесь нет ничего странного: условия приема ТВ кардинально изменились, и производители, считающие, что ничего существенного в теории антенн нет и не будут, чаще всего подстраиваются под давно известные конструкции электроники, не задумываясь о том, что Главное для любой антенны — это ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, Практически весь объем телевещания в настоящее время осуществляется в диапазоне DMW .В первую очередь, из экономических соображений в нем значительно упрощается антенно-фидерное хозяйство передающих станций, а главное — необходимость его регулярного обслуживания высококвалифицированными специалистами, выполняющими тяжелый, вредный и опасный труд.

Секунда — ТВ-передатчиков теперь покрыты своим сигналом почти все менее населенными местами. Развитая коммуникационная сеть предоставляет программы для самых глухих. Есть вещание в жилой зоне, обеспечивают маломощные сетевые передатчики.

Третья изменила условия распространения радиоволн в городах . На DMW завораживают промышленные помехи, но железобетонные многоэтажки для них — хорошие зеркала, многократно резервирующие сигнал вплоть до его полного затухания в зоне, казалось бы уверенного приема.

Четвертый — Телепрограмм в эфире сейчас много, десятки и сотни . Насколько много всего разнообразно и содержательно — вопрос другой, но рассчитывать на прием 1-2-3 каналов сейчас бессмысленно.

Наконец, получил развитие цифрового вещания . Сигнал DVB T2 — особенная вещь. Там, где еще немного, на 1,5-2 дБ превышает шумы, прием отличный, как ни в чем не бывало. А немного дальше или в сторону — нет, как отрезал. Чувствительности к интерференционной «фигуре» почти нет, но при несовпадении с кабелем или фазовых искажениях, где угодно на пути, от камеры до тюнера, картинка может рассыпаться квадратами и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема изменились основные требования к телевизионным антеннам:

• Его такие параметры, как коэффициент направленного действия (CUT) и коэффициент защитного действия (KZD) сейчас определяющих значений не имеют: современный эфир очень грязный, а на крошечной стороне лепестка диаграммы фокусировки (DN ) хоть какие-то помехи, но ломается, и с этим уже надо бороться электроникой.
• Inspend особое значение Приобретает собственное усиление антенны (QU). Антенна, хорошо «Собственная» Эфир, и не смотря на нее через небольшое отверстие, даст питание принимаемого сигнала, позволяя электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть дальнобойной, т.е. ее электрические параметры должны поддерживаться естественным образом на уровне теории, а не втискиваться в приемлемые рамки инженерными ухищрениями.
Телевизионная антенна
• должна быть согласована в кабеле во всем его рабочем диапазоне частот без дополнительных устройств Координация и симметризация (UCU).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть более плавной. Резкие выбросы и сбои обязательно сопровождают фазовые искажения.

Последние 3 балла обусловлены требованиями приема. цифровые сигналы. Настроенная, т.е. теоретически работая на одной частоте, антенна может «растягиваться», например, по частоте.Антенны типа «Волновой канал» для DMW с приемлемым отношением сигнал / шум захватывают 21-40 каналов. Но их согласование с фидером требует использования uss, которые либо сильно поглощают сигнал (феррит), либо портят фазовую характеристику на краях диапазона (настроены). И «цифру» такую ​​антенну, отлично работающую на «аналоге», примет плохо.

В связи с этим из всего большого антенного коллектора в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления следующих типов:

1. Часто зависимая (Весволовая) — Не отличается высокими параметрами, но очень простая и дешевая, изготовить ее можно буквально за час.Над городом, где эфир шире, он вполне сможет принимать цифру или достаточно мощный аналог не на небольшом удалении от телецентра.
2. Ассортимент барокко. Её, образно говоря, рыболовный трал может понравиться уже при плетении добычи. Также он довольно простой, отлично сочетается с кормушкой во всем ассортименте, абсолютно не меняет параметров в ней. Технические параметры средние, поэтому он больше подходит для дачи, а в городе в качестве комнаты.
3. Несколько модификаций зигзагообразной антенны , или z-антенны. В линейке MV это очень прочная конструкция, требующая значительных навыков и времени. Но на DMB, в результате принципа геометрического подобия (см. Ниже), он настолько упрощен и уместен, что может использоваться как высокоэффективная комнатная антенна практически с любыми средствами приема.

Примечание: Z-антенна, если использовать предыдущую аналогию — частый уклон, приседающий все в воде.Как эфир устраивает, он вышел из употребления, но с развитием цифрового телевидения оказался на коне — во всем диапазоне тоже хорошо согласован и держит параметры как «логопед».

Точная координация и симметризация почти всех описанных ниже антенн достигается за счет прокладки кабеля через т. Н. Точка нулевого потенциала. К нему предъявляются особые требования, о которых будет сказано ниже.

На вибрационных антеннах

В полосе частот одного аналогового канала можно передать несколько десятков цифровых.И, как уже было сказано, номер работает с незначительным сигналом / шумом. Поэтому в очень далеком от телевидения, где сигнал одного или двух каналов едва пальцы, места, для приема цифрового ТВ можно использовать и старый добрый волновой канал (AVC, антенный волновой канал), от антенн класса вибратор. заплатит несколько строк и это.

О спутниковом приеме

Делать спутниковую антенну Нет смысла. Головку и тюнер еще надо купить, а для внешней простоты зеркала параболическая поверхность косого падения, что с необходимой точностью может выполнить любое промышленное предприятие.Единственное, что под силу самоделкам — это настроить спутниковую антенну, вот про это.

О параметрах антенн

Точное определение упомянутых выше антенн требует знания высшей математики и электродинамики, но чтобы понять их значение, начиная производство антенны, вам необходимо. Поэтому приведем несколько грубых, но все же поясняющих смысл определения (см. Рис. Справа):

• Ku — отношение мощности принятой антенны на главном (главном) лепестке ее сигнала DN к ее собственной мощности, принятой в том же месте и на той же частоте ненаправленной, с круглой, дневной антенной.
• КНД — отношение угла тела всей сферы к телесному углу раскрытия главного лепестка ДН, в предположении, что его поперечное сечение представляет собой окружность. Если главный лепесток имеет разные размеры в разных плоскостях, необходимо сравнить площадь сферы и сечение основного лепестка.
• КДЗД — отношение мощности сигнала, принятого на главном лепестке, к величине мощности шума на той же частоте, принятой всеми боковыми (задним и боковыми) лепестками.

Примечания:

1. Если антенна дальняя, считается мощность на частоте полезного сигнала.
2. Так как абсолютно ненаправленных антенн не бывает, то за такой период полураспада линейный диполь ориентирован навстречу электрическому полю поля (по его поляризации). Считается равным 1. Телепрограммы передаются с горизонтальной поляризацией.

Следует помнить, что ку и CBD не обязательно взаимосвязаны.Есть антенны (например. «Шпионское ПО» — однопроводная антенна бегущей волны, ABB) с высокой ориентацией, но с одним или меньшим усилением. Они смотрят вдаль через диоптрийный прицел. С другой стороны, есть антенны, например. Z-антенна, в которой низкая ориентация сочетается со значительным усилением.

О производителях производства

Все элементы антенн, для которых возникают токи полезного сигнала (в частности, в описаниях отдельных антенн), должны быть соединены пайкой или сваркой.В любом сборном узле на открытом воздухе скоро вырвется электрический контакт, и параметры антенны резко ухудшатся, вплоть до ее полного выхода из строя.

Это особенно верно для точек с нулевым потенциалом. В них, как говорят специалисты, есть сборка напряжения и утка, т.е. самая большая его ценность. Ток при нулевом напряжении? Ничего удивительного. Электродинамика оставила закон Ома о постоянном токе до Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего делать изогнутыми из цельного металла.Небольшой «бегущий» ток при сварке при снятии аналога на снимке, скорее всего, не повлияет. Но, если цифра будет снята на границе шума, то тюнер из-за «Трещины» может не увидеть сигнал. Что при чистом токе в маяке обеспечит стабильный прием.

О паяльном кабеле

Оплетка (а центральная жила часто) современные коаксиальные кабели делают не из меди, а из стойких к коррозии и недорогих сплавов. Они плохо катятся и, если согреться, можно перематывать кабель.Поэтому паять кабели необходимо паяльником мощностью 40 Вт, с низкой температурой плавления и пастой из флюса вместо канифоли или спирта. О пастах жалеть не нужно, припой сразу растекается по прожилкам оплетки только под кипящим слоем флюса.

Виды антенн

Всеволовая

Весволовая (точнее, часто зависимая, cn) антенна изображена на рис. Это две треугольные металлические пластины, две деревянные планки и множество медных эмалированных проводов.Диаметр проволоки значения не имеет, а расстояние между швами проволоки на рельсах составляет 20-30 мм. Зазор между пластинами, к которым припаяны остальные концы провода — 10 мм.

Примечание: Вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклопластика в вырезанных треугольниках.

Ширина антенны равна ее высоте, угол раскрытия полотна 90 градусов. Схема прокладки кабеля представлена ​​на рис.Точка, отмеченная желтым цветом, — это точка квазинулевого потенциала. Оплетка кабеля в нем не нужна, не обязательно затягивать до тугой, между оплеткой и полотном будет достаточно емкостей.

CNA, растянутая в окне шириной 1,5 м, принимает все метровые и DCM каналы практически во всех направлениях, кроме провала около 15 градусов в плоскости полотна. В этом его преимущество в местах, где возможны сигналы от разных телевизионных ступеней, нет необходимости вращать.Недостатки — единичная ку и нулевой КЗД, поэтому в зоне помех и вне зоны уверенного приема CNA не подходит.

Примечание : Есть, например, другие типы CNA. в виде двойной логарфимной спирали. Он уплотняет CNA треугольной ткани в том же частотном диапазоне, поэтому иногда используется в технике. Но в повседневной жизни это преимущество не дает, сделать спиральное переключение сложнее, с коаксиальным кабелем — сложнее, поэтому мы не рассматриваем.

На основе CNA был создан очень популярный когда-то разыскиваемый вибратор (рог, флаер, рогатка), см. Рис. Его knd и KDD составляют около 1,4 с довольно плавным откликом и линейной FFH, так что для цифры это будет сейчас. Но работает только на MV (1-12 каналов), а цифровое вещание идет в DMV. Однако на поселке, с подъемом 10-12 м, его можно консолидировать для получения аналога. Мачта 2 может быть из любого материала, а крепежные планки 1 — из хорошего незаполняющего диэлектрика: стеклопластика или фторопласта толщиной не менее 10 мм.

Пиво Ноболовка

Всеволовая Антенна от пивных банок явно не плод настороженных галлюцинаций хорошо зарекомендовавшего себя радиолюбителя. Это действительно очень хорошая антенна для всех случаев приема, нужно только ее исправить. И предельно просто.

В основе его конструкции лежит следующее явление: если увеличить диаметр плеча обычного линейного вибратора, то рабочая полоса его частот расширяется, а остальные параметры остаются неизменными.В долговременной радиосвязи с 20-х годов используется т.н. Диполь Напененко, исходя из этого принципа. А пивные банки подходят как плечи вибратора DMW. По сути, CNA и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок подходит для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать вертикальную решетку сифанита от пивных диполей с шагом до полуволны (справа на рис.), Согласовываем и проверяем с помощью усилителя от польской антенны (об этом будет подробнее), то за счет сжатия главного лепестка Вертикаль Вертикаль такая антенна даст и Хорошую ку.

Усиление «Пивнухи» еще можно увеличить, добавив КДД одновременно, если экран сделан из сетки на расстоянии, равном половине шага сетки. Установлена ​​пивная решетка на диэлектрической мачте; Механические связи экрана с мачтой — тоже диэлектрические.Остальное ясно с тропы. Рис.

Примечание: оптимальное количество решетчатых этажей — 3-4. С 2-мя прибавками в усилении будет мало, а с кабелем договориться сложнее.

Видео: Изготовление простейшей антенны из пивных банок

«Настройка»

Логосериодическая антенна (ЛПА) представляет собой коллекторную линию, к которой поочередно подключаются половина линейных диполей (т. Е. Отрезки проводника в четверти рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с изменением длины волны. показатель меньше 1, в центре на рис.Линия может быть как конфигурируемой (от ЦЗ на противоположной стороне подключения конца кабеля), так и свободной. LPA на свободной (ненастроенной) линии для приема номеров предпочтительнее: он выходит длиннее, но его АЧХ и FCH плавные, а согласование с кабелем не зависит от частоты, поэтому остановимся на нем.

LPA может быть выполнен на любом, до 1-2 ГГц, указанном диапазоне частот. При изменении рабочей частоты его активная область 1-5 диполей смещается вперед-назад к полотну.Следовательно, чем ближе скорость прогрессии к 1 и, соответственно, чем меньше антенна раскрывает антенну, тем большее усиление она даст, но при этом увеличивается ее длина. На dmv от внешнего LPa можно добиться 26 дБ, а от помещения — 12 дБ.

LPA, можно сказать, по совокупности безупречных качеств цифровой антенны Поэтому остановимся на его вычислении еще несколько. Главное, необходимо знать, что увеличение скорости прогрессирования (Тау на рис.) Дает увеличение усиления, а уменьшение угла раскрытия LPA (ALPHA) увеличивает направление. Экран для LP не нужен, на его параметры практически не влияет.

Расчет цифрового LPA имеет особенности:

1. Запустить, ради запаса по частоте, со второй длины вибратора.
2. Затем, взяв обратную величину индикатора прогрессии, вычисляется самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя добавить еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; Длины волн соответственно — 638-537 мм. Мы также предполагаем, что нам нужно отвести слабый ревущий сигнал от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрытия. Для расчета потребуется половина угла открывания, то есть в нашем случае 15 градусов. Несплошность можно еще больше уменьшить, но длина антенны недопустима, согласно Котангенсу, увеличится.

Считаем В2 на рис .: 638/2 = 319 мм, а плечи диполя будут 160 мм, можно округлить до 1 мм. Расчет нужно будет вести до тех пор, пока не окажется Bn = 537/2 = 269 мм, а затем рассчитать еще один диполь.

Теперь считаем А2 как В2 / ТГ15 = 319 / 0,26795 = 1190 мм. Затем через индикатор прогрессии А1 и В1: А1 = А2 / 0,9 = 1322 мм; B1 = 319 / 0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2 * 0.9 = 287 мм; А3 = А2 * 0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас меньше 269 мм. Проверяем, будет ли ставиться на усиление, хотя так ясно, что нет: чтобы получить 12 дБ и более, расстояние между диполями не должно превышать 0,1-0,12 длины волны. В данном случае у нас для B1 A1-A2 = 1322 — 1190 = 132 мм, а это 132/638 = 0,21 длины волны B1. Вам нужно «подтянуть» индикатор до 1, до 0.93-0,97, поэтому пробуем разные, пока первая разница A1-A2 не сжимается вдвое и более. Для максимального значения 26 дБ расстояние между диполями составляет 0,03–0,05 длины волны, но не менее 2 диаметров диполя, 3–10 мм на DMV.

Примечание: остаток линии для самого короткого диполя, вырезать, он нужен только для расчета. Следовательно, реальная длина готовой антенны будет всего около 400 мм. Если наша LAP находится на открытом воздухе, это очень хорошо: вы можете уменьшить несплошность, получив отличную направленность и защиту от помех.

Видео: Антенна для цифрового ТВ DVB T2

О тросе и мачте

Диаметр трубок линии LAP на DMW 8-15 мм; Расстояние между их осями 3-4 диаметра. Учтем еще, что тонкие кабели-шнурки дают такое затухание на измерителе, что всякие антенно-усилительные ухищрения ни к чему не приведут. Коаксиал для внешней антенны нужно брать хороший, с диаметром корпуса от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными.Прикасаться кабелем к линии снаружи нельзя, качество LPA резко упадет.

Крепить уличный ЛПА к мачте, конечно же, по центру тяжести, иначе маленький парусник ЛПА превратится в огромную и трясущуюся. Но подключить металлическую мачту напрямую к линии тоже нельзя: необходимо предусмотреть диэлектрическую вставку длиной не менее 1,5 м. Качество диэлектрика здесь не играет большой роли, пойдут столбы и крашеное дерево.

На антенну «Дельта»

Если ДМВ ЛПА совместим с кабельным усилителем (см. Далее про польские антенны), то плечи метрового диполя, линейного или веерного типа «рогатка» можно прикрепить к линии. Тогда получаем универсальную антенну МВ-ДМВ отличного качества. Это решение используется в популярной антенне «Дельта», см. Рис.

Антенна «Дельта»

Зигзаг в воздухе

Z-антенна с рефлектором дает усиление, а УЗД такие же, как у LPA, но главный лепесток ее днищ более чем в два раза шире по горизонтали.Для села это может быть важно, когда со всех сторон идет прием ТВ. А дециметровая z-антенна имеет небольшие размеры, что незаменимо для комнатного приема. Но его рабочий диапазон теоретически не нарушен, частота перекрытия при сохранении приемлемых параметров для чисел — до 2,7.

Конструкция Z-антенны МВ представлена ​​на рис; Красным выделен путь прокладки кабеля. Там же внизу — более компактный кольцевой вариант, по вместительности — «Паук».Совершенно ясно, что z-антенна родилась как комбинация CNA с вибратором диапазона; В нем что-то есть от ромбической антенны, что не укладывается в тему. Да, кольцо «Паук» не обязательно должно быть деревянным, это может быть металлический обруч. «Паук» принимает каналы 1-12 мВ; ДН без отражателя — почти круглый.

Классический зигзаг работает либо 1-5, либо 6-12 каналов, но для его изготовления нужны только деревянные рейки, медная эмалированная проволока Cd = 0,6-1,2 мм и небольшая обрезка фольгированного стеклопластика, поэтому приводим размеры Проходная Фракция на 1-5 / 6-12 каналов: a = 3400/950 мм, b, C = 1700/450 мм, B = 100/28 мм, B = 300/100 мм.В точке Е — нулевой потенциал, здесь нужно припаять оплетку с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5 / 6-12: a = 620/175 мм, b = 300/130 мм, r = 3200/900 мм.

Дальность z-антенны с рефлектором дает усиление 12 дБ, настроенная на один канал — 26 дБ. Чтобы построить одноканальный на основе полосового зигзага, нужно взять сторону квадрата холста посередине его ширины на четверть длины волны и пересчитать пропорционально всем остальным размерам.

Народный зигзаг

Как видите, Z-Antenna MV представляет собой довольно сложную конструкцию. Но ее принцип во всей красе проявляется на DMW. Z-антенна DMW с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», настолько проста, что до сих пор заслужила звание народной, см. Рис.

Материал — медная трубка или алюминиевый лист толщиной от 6 мм. Боковые угольники цельнометаллические либо стянутые сеткой, либо закрытые жестью. В двух последних случаях их нужно замазать по контуру.Коаксиал резко менять нельзя, поэтому ведем его так, чтобы он доходил до бокового угла, а потом не выходил за пределы емкостной вставки (боковой квадратик). В т. A (нулевой потенциал) оплетка кабеля электрически связана с полотном.

Примечание: Алюминий не паяется обычными припоями и флюсами, поэтому алюминиевый «народник» подходит для наружной установки только после герметизации электрических соединений силиконом, все на винтах.

Видео: Пример двойной треугольной антенны

Волновой канал

Antenna Wave Channel (AVC) или антенна Udo-Yagi от доступных независимых производителей способна дать самые большие ку, CBD и KDD.Но он может принимать цифру только на dmv только на 1 или 2-3 соседних каналах, т.к. относится к классу остро сконфигурированных антенн. Его параметры за пределами заданной частоты резко ухудшаются. AVC рекомендуется применять при очень плохих условиях приема, и для каждого ТВК делать отдельно. К счастью, это не очень сложно — АВК прост и дешев.

В основе ВКК — «СГШ» — сигнал электромагнитного поля (ЭМП) на активный вибратор. Внешне, небольшая, легкая, с минимальной парусностью, AVC может иметь эффективную апертуру в десятках волн рабочих частот.Обрезанные и поэтому имеющие емкостной импеданс (полное сопротивление) директора (директор) направляют ЭДС на активный вибратор, а отражатель (рефлектор), удлиненный, с индуктивным сопротивлением, отбрасывает то, что проскальзывает. Рефлектор в АВК нужен только 1, а директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса его частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора тем больше падает, чем ближе к максимальному усилению настроена антенна, и теряется согласованность с кабелем.Поэтому активный диполь AVC выполнен петлевым, его начальное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом на АВК с тремя директорами (пятиэлементный, см. Рис. Справа) можно настроить практически максимальное усиление 26 дБ. Характеристика AVC DN в горизонтальной плоскости показана на рис. В начале статьи.

Элементы АВК соединены стрелкой в ​​точках нулевого потенциала, поэтому мачта и гик могут быть любыми.Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифра несколько отличаются. Под аналогом волнового канала нужно рассчитывать на несущую частоту изображения FD, а под рисунком — на середину спектра TWEC FC. Почему так — здесь объяснять, к сожалению, негде. Для 21-го ТВК FD = 471,25 МГц; FC = 474 МГц. DMW TDC расположены близко друг к другу через 8 МГц, поэтому их конфигурационные частоты для AVC вычисляются просто: fn = fd / fc (21 TVK) + 8 (N — 21), где N — номер правого канала.Например, для ТВК 39 FD = 615,25 МГц, а fc = 610 МГц.

Чтобы не записывать набор цифр, размер AVC удобно выражать в долях от рабочей длины волны (считается l = 300 / f, МГц). Длина волны сделана для обозначения строчной греческой буквы лямбды, но поскольку в Интернете нет по умолчанию греческого алфавита, мы условно обозначаем ее большой русской буквой L.

Размеры оптимизированы под рисунок AVC, на рис.Таких:

• P = 0,52л.
• В = 0,49л.
• D1 = 0,46л.
• D2 = 0,44л.
• D3 = 0,43л.
• а = 0,18л.
• б = 0,12л.
• c = d = 0,1л.

Если не нужен большой прирост, а важнее уменьшить габариты АВК, то D2 и D3 можно убрать. Все вибраторы выполняются из трубки или стержня диаметром 30-40 мм на 1-5 ТВК, 16-20 мм на 6-12 ТВ и 10-12 мм на ДМВ.

AVC требует точного согласования с кабелем. Это халатная отработка устройства согласования и симметризации (ИКС), объясняется большинство неудач любителей. Самый простой УКУ для АВК — U-образный шлейф от того же коаксиального кабеля. Его конструкция понятна из рис. на правом. Расстояние между сигнальными выводами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВ и 60 мм на ДМВ.

Теоретически длина колена L должна составлять половину длины рабочей волны, и это центральное место в большинстве публикаций в Интернете.Но ЭДС в U-образной петле сосредоточена внутри изоляции кабеля, поэтому необходимо (для рисунка это особенно необходимо) учитывать коэффициент его укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длин волн, и следить, чтобы АВК был АВК, а не набором сальников. Точное значение коэффициента укорачивания всегда указано в сертификате кабеля.

В последнее время отечественная промышленность стала выпускать перенаправленные AVC для номеров, см. Рис.Идея, надо сказать, отличная: Перемещая элементы по стрелкам, можно точно настроить антенну под местные условия приема. Лучше, конечно, сделать этого специалиста — элементарная настройка AVC взаимозависима, и любитель наверняка запутается.

О «Столбах» и усилителях

У многих пользователей польские антенны, принятый ранее аналог, цифра брать отказывается — кидается, а то и пропадает. Причина, прошу прощения, больно-коммерческий подход к электродинамике.Иногда бывает у коллег, которые спали такое «чудо»: реакция и FFH похожи на ёжик-псориазник, или гребешок конский со сломанными зубьями.

Единственное, что хорошо в «поляках», это их антенные усилители. На самом деле, они не дают продукты подкрасться. Усилители «Щек», во-первых, широкополосные малошумящие. И, что более важно — с высоким сопротивлением. Это позволяет при одинаковом напряжении сигнала ЭДС в эфире подавать на вход тюнера в несколько раз больше его мощности, что позволяет электронике «выдергивать» фигуру из очень некрасивого шума.К тому же за счет большого входного сопротивления польский усилитель является идеальным УКУ для любых антенн: что ни на входе, ни на выходе — ровно 75 Ом без отражений и раскручивания.

Однако при очень плохом сигнале, вне зоны уверенного приема польский усилитель уже не тянет. Поставляется к нему по кабелю, и в диете берется соотношение сигнал / шум 2-3 дБ, чего может не хватить для того, чтобы фигура уехала в самую глубинку. Здесь нужен хороший усилитель ТВ-сигнала с раздельным питанием.Скорее всего, он будет располагаться рядом с тюнером, а УКУ для антенны, если потребуется, придется делать отдельно.

Схема такого усилителя, показавшего практически 100% повторяемость даже при исполнении начинающих радиолюбителей, представлена ​​на рис. Регулировка усиления — потенциометр P1. Проходы разветвления L3 и L4 — стандартные закупленные. Катушки L1 и L2 выполнены по размерам на схеме крепления справа. Они являются частью полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако обязательно соблюдать монтаж (конфигурацию) установки! И металлический экран (Metal Shield), отделяющий выходные цепи от других схем, тоже необходим.

С чего начать?

Надеемся, что опытные мастера найдут в этой статье некоторое количество полезной информации. А новичкам, еще не почувствовав воздуха, лучше всего начать с пивной антенны. Автор статьи, отнюдь не любитель в этой области, в свое время сильно удивился: простейшее «пиво» ​​с ферритовым согласием, как оказалось, и МВ выдерживает не хуже «рогатки».А что надо делать и по другому — смотрите в тексте.

( 2 оценок, в среднем: 4,00 из 5)

Сказал:

А на крыше было удовлетворительное на шесте. У меня 70 — 80 километров до телецентра. Вот мои проблемы. С балкона можно ловить 30 каналов по 3 — 4 штуки и потом «кубиками». Иногда я смотрю телеканалы из Интернета на вашем компьютере в своей комнате, а моя жена в своем телевизоре обычно не может смотреть ваши любимые каналы.Соседи советуют провести кабель, но за него нужно платить каждый месяц, а я уже плачу по интернету, а пенсия не резиновая. Все с ней Тиан, тяга и все пропало.

Петр Копритоненко сказал (а):

Нельзя поставить антенну на крышу дома, соседи ругаются, что я иду и ломаю переднее покрытие крыши и тут происходит потолок. На самом деле, я очень «благодарен» экономисту, который получил премию за сбережения.С домов можно снять дорогостоящую двуплексную крышу и заменить ее плоской крышей, покрытой плохим каучукоидом. Экономист получил деньги на сбережения, а люди на последних этажах теперь всю жизнь мучаются. К ним на изголовье и на кровать стекает вода. Ежегодно меняют раннероид, и к сезону он приходит в негодность. В морозную погоду он дает трещины и попадание дождевой воды и снега в квартиру, даже если по крыше никто не ходит !!!

Сергей сказал (а):

Привет!
Спасибо за статью, а автору кто (подписи не вижу)?
LPA по вышеуказанному методу работает отлично, dmv 30 и 58 каналов.Проверено в городе (отраженный сигнал) и в городе, расстояние до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе «В1» нет острой необходимости, но другой диполь перед самым коротким влияет существенно, судя по интенсивности сигнала в%. Особенно в условиях города, где необходимо поймать (в моем случае) отраженный сигнал. Только сделал антенну с «КЗ», оказалось, просто изолятором подходить не получилось.
В общем рекомендую.

Василий сказал (а):

ИМХО: Народ ищет антенну для приема EDT, про LPA забудьте. Эти широкополосные антенны были созданы во второй половине 50-х (!!) прошлого века для того, чтобы ловить иностранную телевизионную технику на берегах советской Прибалтики. В тогдашних журналах это застенчиво называли «суперклассами». Ну любили на Рижском взморье по ночам смотреть шведское порно …

По назначению тоже могу сказать о «двухместном, трехместном» и т. Д.Квадраты », а также любые« зигзаги ».

По сравнению с аналогом по дальности и усилению «волновой канал» LPa более громоздкий и по материалоемкости. Расчет LPA сложен, запутан и, скорее, для гадания и подгонки результатов.

Если в вашем регионе идет трансляция автоматики на соседних с вами каналах DMV (у меня 37-38), то лучшее решение найти книгу в сети: Телевизионные антенны Kapchain LM (2-е издание, 1979 г.) и сделать » волновой канал »для группы каналов DMW (если у вас есть трансляция выше 21-41 канала, вам придется пересчитать), описанную на стр. 67 и далее (Рис.39, таблица 11).
Если передатчик 15 — 30 км, антенну можно упростить, сделав ее четырех — пятиэлементной, просто без установки директоров D, E и J.

Для очень близких передатчиков мы рекомендуем комнатные антенны, кстати, в той же книге на страницах 106 — 109, рисунки — это чертежи комнаты широкого диапазона «Wave Channel» и LPA. «Волновой канал» визуально меньше, проще и изящнее с большим усилением!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

[29+] Схема антенны пушки 4g

Получите фотографий и изображений из библиотеки изображений.Сделай сам 2G / 3G / 4G усилитель сигнала беспроводного сотового телефона | Усилитель сигнала сотового телефона, Усилители сигнала, Усилитель сотового телефона Антенна LTE — 3 метра SMA — 2,5 дБи — СХЕМА Sixfab] Схема антенны Rv ПОЛНАЯ версия Схема антенны качества HD — Хирургия1C.PORTONIATHOS.IT Как антенны 5G будут построены рядом с вами — CNET

. Блог 3G4G: Антенны 3G-пушка, сделанная вручную!  Мощная антенна для 3G, 4G и Wi-Fi своими руками! — YouTube Самодельная антенна для оплаты 4g модема. Антенна Харченко: расчет и изготовление

700 МГц 2700 МГц Широкополосная логопериодическая антенна Yagi для маршрутизатора Huawei E5172 B593 B390 B2000 B1000 4G Маршрутизатор 4G B593 B390 B2000 B1000 | поставщики антенн yagi | маршрутизатор антенны yagi с антенной wifiyagi — AliExpress

Smart DCS 1800 МГц усилитель сигнала 4G для мобильного телефона с потолочной антенной и антенной Yagi Распродажа, цена и отзывы | Gearbest

Блог 3G4G: Антенны

Пистолет Wifi Действительно ли он работает? — YouTube

Telstra Go Repeater / Booster Mobile Boat Kit 3G / 4G / 4GX Лучшее предложение | Blue Bottle Marine

Уличная телевизионная антенна | LTE 700 | Максимум.Усиление 12 дБ | UHF: 470 — 694 МГц | 10 компонентов | Nedis

для вывода антенны на вектор цели — Схема | Прозрачный PNG Скачать # 1825499 — Vippng

weBoost Connect RV 65 Система усиления сигнала сотовой связи 471203

Wilson Outside Cradle Antenna, 75 Ohm — 311141 — Gulf Signal Distributors

Antop Paper-Thin HDTV Antenna с High Gain и встроенным 4G LTE Фильтр Многонаправленный прием на большие расстояния-SBS -301 — The Home Depot

4G 3G Всенаправленная MIMO 698-2700 Всеполосная антенна

Flash Deal GSM 2G 3G 4G Мобильный усилитель сигнала 700/850/1800/2100/2600 МГц Усилитель ретранслятора Повторитель телефонного сигнала LTE-усилитель Январь 2021

Wodaplug ® Dual sim 5G 4G LTE-A двухмодульный маршрутизатор MTK7621, 4x LAN 1xWAN / 3G / UMTS / 4G / 5G / LTE, dhcp-4G, M.2 + miniPCIe, модуль Wi-Fi 11ac, поддержка беспроводной связи Simcom, Quectel + Sierra

Рекомендации по антенне 3G / 4G — типы, направленность, MIMO, кабели и разъемы

Professional SoHo / Industrial LTE Антенна MiMo 2 x 5 м SMA, 700-2700 6d , 85,00 €

DIY 2G / 3G / 4G усилитель сигнала беспроводного сотового телефона: 5 шагов (с изображениями) — Instructables

Простота сборки WIFI антенна Yagi 2,4 ГГц: 8 шагов (с изображениями) — Instructables

Simple 4G антенна своими руками.Внешняя антенна на йоту своими руками. Проверка сигнала Yota

PDF] Тонкая композитная антенна с поляризацией и разнесением диаграмм направленности для приложений WLAN-маршрутизаторов | Semantic Scholar

Как антенны 5G будут построены рядом с вами — CNET

4G wifi UHF Cloud RFID Reader активный Пассивный открытый

4G антенна Наружная панель 18dbi 698 2690 МГц 4G LTE Aerial MIMO Внешняя антенна + SMA штекер к SMA женский RG58 кабель T200608 Ham Радиоантенна Домашняя цифровая телевизионная антенна от Chao009, $ 62.48 | DHgate.Com

Дизайн и оптимизация антенны LTE 1800 MIMO

Полнонаправленная антенна 4G 4G судовая контактная антенна Антенна LTE полночастотная сегментная антенна NB-

Плоская радиочастотная электромагнитная волна распространяется в направлении + z. Студентка обнаружила, что ее портативная радиостанция обеспечивает наилучший прием волны, когда антенна параллельна антенне

4G LTE Внешняя антенна 3 / 4G с внешней антенной 5 м Dual SlIder CRC9 / TS9 / SMA ted | Shopee Malaysia

Промышленные маршрутизаторы Cisco и точки беспроводного доступа Руководство по антеннам — Cisco Aironet 2.Двухдиапазонная направленная антенная решетка с разнесенной поляризацией на 4 и 5 ГГц (AIR-ANT2566D4M-R) [Промышленные маршрутизаторы с интегрированными сервисами Cisco серии 800] —

Самодельная принципиальная схема DTMB-антенны (страница 1) — Line.17QQ.com

Антенна Yagi из нержавеющей стали 433 МГц с 5 элементами-1-5G 4G LTE Wi-Fi антенна Производитель и завод беспроводных решений из Китая

Домашняя антенна для 4G модема с властью руки. Што я антенна Харченко и как то ради.Ручно изображена антенна: odgovara radi «zadatak»

Moderni život bez pristupa Internetu je nevjerojatan. Али pružatelji usluga nisu uvijek u mogućnosti pružiti kvalitetnu vezu s njihovim klijentima, jer je pouzdana komunikacija moguća samo na području samouvjerenog prijema. I to je zauzvrat, ограничено на snagu odašiljača, položaj područja (u nizinama signal je nesiguran), kao i udaljenost. Поверьте, оцените сигнал и просмотрите свой способ приема сигнала на Харченко антенну за 3G или 4G.
