Содержание

стационарные и автомобильные, как изготовить антенну GPS своими руками

Антенна GPS используется для определения специальными приборами координат местности, в которой находится человек в данный конкретный момент. С недавнего времени наша страна располагает собственной разработкой в данной области – системой ГЛОНАСС. Современные GPS-приёмники без дополнительных систем уточнения обладают достаточной для определения местоположения точностью – в районе 3-х метров.

Антенна GPS

Принцип работы

С появлением GPS-устройств для определения местоположения всё меньшее количество человек умеет пользоваться компасом. Первой составляющей GPS-навигатора является его антенна. Именно с помощью неё происходит приём сигнала от ближайшего навигационного спутника связи. От верного подбора характеристик принимающего устройства (антенны) зависит точность и способность принятия нужного сигнала.

Неверно подобранные характеристики принимающего элемента могут сильно усложнить жизнь во время таких природных явлений, как снег или дождь, что сделает определение местоположения невозможным как раз в тот момент, когда это наиболее необходимо.

Поэтому проектированием GPS-антенн занимаются специальные проектные организации, и без обязательных полевых испытаний в промышленное производство изделие не запускается.

Дополнительная информация. GPS – Global Positioning System. В переводе означает система глобального позиционирования. Изначально была разработана военными для своих нужд на территории Северной Америки. Она настолько хорошо себя зарекомендовала, что военные ведомства в конце прошлого века вынуждены были поделиться технологией с гражданским населением.

На сегодняшний день в любом новом гаджете присутствует встроенная GPS-антенна. Однако точность определения местоположения зачастую оставляет желать лучшего. Выделяются три основные причины ошибочной работы устройства:

  • Отсутствие спутника в данный конкретный момент в данной конкретной местности;
  • Плохое качество антенного устройства;
  • Нерасторопное программное обеспечение.

Типы антенн

Существуют различные типы антенн:

  • Встроенные или внешние;
  • Активные или пассивные.

Для правильного выбора GPS-антенны необходимо охарактеризовать перечисленные выше разновидности. Это важно, т.к. неверное применение типа детали может привести к снижению характеристик GPS-приёмника.

Активные GPS-антенны

Это часто применяемое устройство со встроенным усилителем сигнала. Основная область применения – приёмники без встроенного аппарата приёма сигнала, но с возможностью его подключения через соответствующий разъём. Данные аппараты чувствительны. Ими же происходит понижение уровня помех.

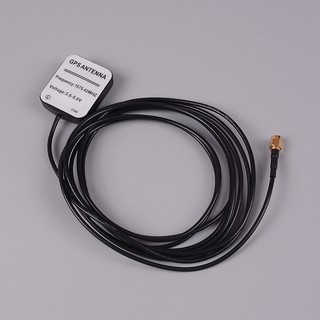

Активная GPS-антенна

Пассивные GPS-антенны

Обычно встроенные. Есть очень сильная зависимость от внешнего электромагнитного поля. Чем больше его влияние, тем менее сильный сигнал дойдёт до конечного устройства.

Производители выпускают огромное количество различных моделей данных GPS-устройств, в которых можно легко запутаться. Различаются и характеристики, вплоть до питающего напряжения. На рынке присутствует даже GPS антенна для планшета с фильтрацией паразитных сигналов.

На сегодняшний момент присутствуют различная комплектация моделей, виды разъёмов и марки кабелей, что позволяет применять их со всеми существующими видами приёмников. При выборе необходимо обращать внимание на длину кабеля: чем он больше, тем лучше.

При всём многообразии моделей устройства всё время модернизируются, улучшаются следующие показатели:

  • Коэффициент усиления;
  • Снижение потребления энергии;
  • Уменьшение себестоимости;
  • Уменьшение габаритов.

Подключение гаджетов

У современных гаджетов присутствует встроенная GPS-антенна. Однако в качестве навигаторов их использовать можно далеко не всегда. Не во всех неблагоприятных условиях они могут уловить сигнал от ближайшего спутника связи. К таким неблагоприятным условиям можно отнести:

  • Стёкла автомобиля с напылением, мешающим свободному прохождению сигналов;
  • Размеры экрана гаджета не всегда позволяют чётко увидеть все детали маршрута;
  • Габаритные размеры планшетов не позволяют разместить его под лобовым стеклом автомобиля.

При походе в магазин для приобретения необходимого устройства необходимо очень подробно объяснить продавцу-консультанту тип гаджета, для которого приобретается антенна, для каких целей планируется использование устройства, а также, какой результат применения требуется, где его необходимо будет устанавливать.

Всё это нужно учитывать потому, что сегодняшние усилители применяют такие современные средства коммуникации, как USB-порт и Bluetooth. Для использования в гаджетах последний кодированный протокол передачи данных предпочтительнее, т.к. не вменяет необходимость дополнительных проводов, мешающих при его использовании, например, у смартфона. Однако при данном подключении необходимо очень точно установить антенну в требуемое место. На компьютерах обычно используют специальные разъёмы USB.

GPS в автомобиле

В современном автомобиле нужен навигатор, зашитый в бортовой компьютер. Навигацией очень удобно пользоваться любому водителю.

Автомобильный навигатор

Проектировщики, занимающиеся проектированием систем навигации автомобилей, остановились на следующем алгоритме работы:

  • Устройство внешнего типа получает и усиливает сигнал, идущий от спутника.
    В усиленном виде он попадает в навигатор;
  • В приёмном устройстве навигации появляется полученный сигнал. На его основе происходит определение местоположения автомобиля. Далее происходит уточнение координат с помощью блока управления системы;
  • После уточнения координат местоположения автомобиля происходит вычисление оптимального маршрута движения до конечного пункта назначения. Это происходит на основе загруженных при производстве машины дорожных карт. Зачастую управление навигационной системой производится голосом. При необходимости обновления загруженных в память автомобиля карт используют специальные загрузочные DVD-диски;
  • Определение верного направления движения происходит с помощью параметров угловой скорости колёс, за вычисление которой отвечает бортовой компьютер.

При настройке определения местоположения автомобиля на загруженной в его память карте машина должна быть в статическом покое и в месте, обозначенном на карте. При этом gps антенна для навигационного блока устанавливается на заводе.

GPS-антенна своими руками

Бывают ситуации, в которых без определения местоположения, можно попасть в очень незавидное положение. В таком случае навигационные приборы просто жизненно необходимы. Здесь слабый сигнал от спутника связи или его полное отсутствие недопустимы. Тогда, зная, что из себя представляет GPS-антенна, есть возможность изготовить её самостоятельно.

Пример самодельной GPS-антенны

На приведённом рисунке видно, каким образом можно изготовить необходимый элемент из подручных материалов:

  • Берётся проволока, желательно медная, небольшого сечения. В нашем случае 2,5 мм²;
  • Из проволоки сгибается квадрат соответствующего размера. Величины сторон показаны на рис.;
  • Полученную деталь прикрепляем с помощью пайки или изоленты (скотча) к GPS-приёмнику.

В результате произведённых манипуляций можно получить приемлемый для определения координат местоположения сигнал.

GPS-антенны незаменимы в современных GPS-приёмниках для определения местоположения на местности. Очень востребованы туристами, которые с помощью данных устройств правильно прокладывают маршруты.

Видео

Антенна GPS: характеристики и назначение

Наружная GPS антенна дает возможность gps приемнику через принятый сигнал определить географическое положение в конкретный момент времени. На территории РФ широко применяется система навигации ГЛОНАСС, точность местоположения человека с приемником GPS достигает 3 метров, у моделей старого коммерческого выпуска точность положения – около 150 метров в условиях плохого сигнала от спутника, на открытой местности – около 3 метров. Существуют дополнительные системы поправок (SBAS), применяя которые точность определяется одним или двумя метрами.

Описание работы антенны

Антенна gps является составляющим устройством в системе беспроводной структуры определения географического положения объекта. Правильный выбор элемента приема сигнала (антенны) обеспечивает способность работы всей системы по таким показателям, как: дальность принятия сигнала от спутника, пропускная способность (каналы связи), другие параметры.

Антенна, выбранная неправильно, проявит свои негативные качества только в условиях непогоды: дождь, снег, это отразится ухудшением сигнала или прекращением работы. В нормальных условиях она будет показывать хорошие параметры связи. Спроектировать отличную антенну требует значительных усилий, не меньше чем конструирование электронных изделий.

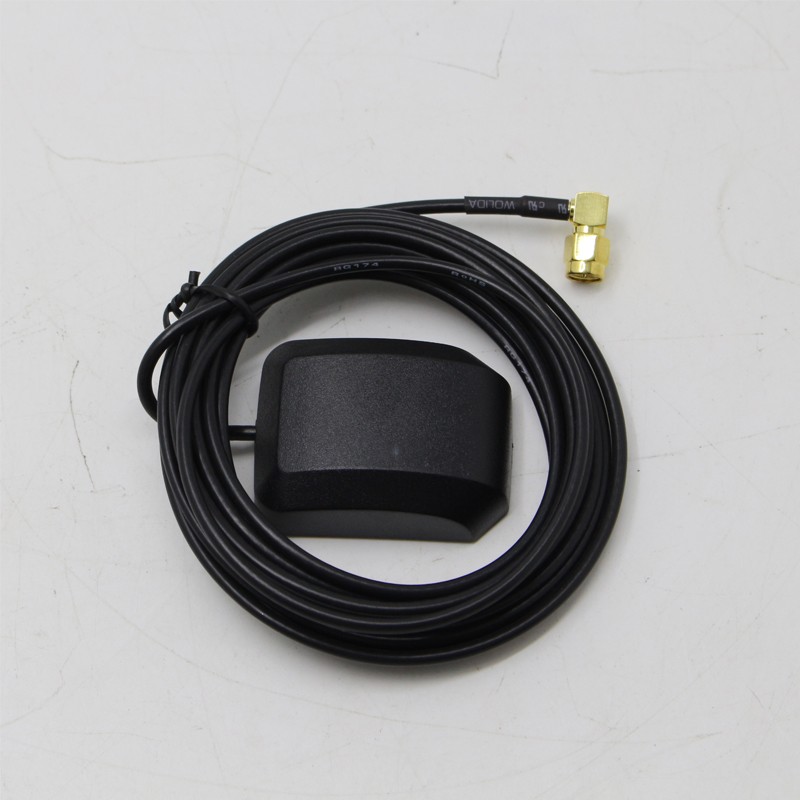

GPS антенна

Дополнительные сведения. GPS расшифровывается как Глобальная Система Позиционирования, которая разработана в начале 70 годов прошлого века для вооруженных сил США, но уже в середине 90 годов прошлого века ее стали применять и для гражданских нужд. Первоначально в этой системе было 24 спутника, на этот год уже насчитывается 31 спутник.

Купленный смартфон или планшет имеет встроенную антенну gps, через драйвера она связывается с ПО (программным обеспечением). По этой причине специалисты выделяют три возможных фактора ошибки определения географического места, это:

  • количество спутников gps над конкретной местностью;
  • какого качества антенна находится в устройстве;
  • насколько качественно работают драйвера.

Классификация антенн

Антенны GPS классифицируются, как: активные и пассивные, встроенные или внешние. Специалисты акцентируют внимание на тот фактор, что антенна в этой системе играет важную роль. Даже мощное устройство, но с неправильно подобранной антенной может показывать параметры намного ниже паспортных данных.

Активные gps антенны – это стандартная антенна, в схему которой встроен усилитель сигнала. Они часто применяются в приемниках, где нет внутренних аппаратов, но есть вывод для подключения внешней антенны. Активные элементы системы более чувствительные, а именно уровень сигнала к окружающему шуму выше, кроме этого происходит понижение помех.

Пассивную gps антенну характеризует окружающее электромагнитное излучение: чем оно выше, тем слабее сигнал дойдет к приемнику. Рекомендуется устанавливать в автомобиле активные антенны, с более большой амплитудой, выбор зависит от установленного приемника и наличия антенного усилителя.

Активные gps антенны

Изготовители антенн gps предлагают покупателям большой выбор внутренних и внешних моделей этих устройств, есть отличия по напряжению питания, от 3 вольт до 5 вольт, кроме этого устройства имеют и дополнительные полосовые фильтры для снятия сигнала (вырезания), который находится вне нужного диапазона.

Автомобильная gps антенна для навигационного блока имеет диапазон частоты 1575, 42 плюс-минус 3 МГц. Учитывая работу полосового фильтра, получается 10 МГц, с усилением 4 Децибела и рассеиваемой мощностью в один ватт. Эти устройства показывают стабильную работу при следующих температурных колебаниях: минус 40 градусов – плюс 100 градусов по Цельсию, влажность считается 100%.

Кроме большого выбора антенн производители предлагают различную комплектацию к ним по маркам кабеля и виду разъемов, что дает возможность применять их с разного вида устройствами. Важным показателем в комплектации кабеля выступает его длина, сейчас она достигает пяти метров. Оптимизация антенн проводится по разным показателям, это: коэффициент усиления, уменьшение энергопотребления, уменьшение стоимости устройств, уменьшение габаритных размеров устройств.

Как подключить антенну gps к планшету

Современные мобильные устройства и планшеты имеют внутреннюю gps антенну, но их нельзя приравнивать к навигатору, так как не всегда эти устройства могут уловить сигнал от спутника, когда плохие условия приема, а именно:

  1. Автомобильные стекла с напылением, которые не дают полноценного прохождения сигнала;
  2. Габаритные размеры планшета не позволяют его разместить под стеклом;
  3. Маленький обзор.

Простой выход из такой ситуации – это сделать подключение; gps антенна для планшета станет почти 100% навигатором. Эту работу можно выполнить самостоятельно или же обратиться в сервис.

Важно! Внешняя антенна представлена в миниатюрном виде, она размещается в специальном боксе, который имеет габариты не больше ½ коробка спичек, из него выходит специальный кабель, экранированный по всей длине, которая может быть разной, это зависит от модификации антенны, в основном установлено около 3500 миллиметров. Через специальный разъем антенный блок подключается к планшету, такого вида антенну можно подключать к стационарному ПК или смартфону.

Подключение антенны

Как подключить внешнюю антенну к своему устройству

Приобретая наружную антенну gps, вы должны четко объяснить продавцу, для какого устройства вы ее берете, это необходимо сделать, так как современные усилители сигнала можно применять, используя USB порт, а также Bluetoot, а именно подключить своими руками:

  • Для смартфона идеально подходит усилитель сигнала с подключением Bluetoot, все параметры будут передаваться, используя специальный протокол, вам не нужны дополнительные разъемы;
  • На ПК и ноутбуках сейчас устанавливается разъем USB/PS2, поэтому можно выбрать наружный усилитель с подключением через него;
  • На некоторых планшетах нет USB входа, тогда решением будет подключение через Bluetoot, эффективность этой антенны достигается автономным блоком питания и необходимостью правильно установить крепление антенны.

Виды подключения усилителя к приемнику сигнала

Работа GPS в автомобиле

Специалисты для упрощения понимания работы системы позиционирования авто сделали простой алгоритм понятий, который представляет следующее:

  1. Внешняя gps антенна принимает и усиливает сигнал, получаемый от спутников, передает его в приемник навигатора;
  2. В блоке навигации расположен приемник сигнала, который рассчитывает местонахождение авто по сигналу, принятому от GPS антенны, затем для уточнения положения параметры передаются в блок управления системы навигации;
  3. В задачу навигационного блока входит окончательный расчет вашего местонахождения, он должен показать маршрут к точке следования. Блок корректирует загруженную дорожную карту, рассчитывает расстояние до выбранного пункта назначения. Навигационный блок управляет голосовыми командами, устройством DVD, показывает нужный фрагмент карты на дисплее;
  4. Расчет направления движения в навигационном блоке проводится на основании данных, получаемых от угловой скорости колеса и параметра сигнала VSP авто, который приходит от ECM компьютера.

Для правильного определения положения авто надо настроить дорожную карту, на ней отмечается местоположение машины. Дорожная карта через устройство DVD транслируется в навигационный блок и сравнивается с положением авто. Нельзя настраивать карту, когда авто в движении, а также когда машина находится на дороге, не обозначенной на карте.

Как сделать наружный усилитель самостоятельно

Знать собственное местонахождение в некоторых случаях важно, поэтому навигация все сильнее входит в повседневную жизнь. Очень часто пользователи сталкиваются со слабым gps сигналом, когда он нужен, а еще с полным его отсутствием. Выходом из этого положения может быть антенна самостоятельного изготовления для любого устройства с GPS модулем.

Китайского происхождения устройство с модулем gps часто страдает отсутствием сигнала; причина – слабый модуль приема сигнала. Антенной работает патч, размещенный на внешней стороне устройства. Необходимо отметить, что на улице это устройство работает, но сигнал пропадает, если создать плохие условия приема (занести устройство в дом, положить в авто). Порядок действий:

  • Определяем, насколько сложно или легко можно добраться к gps модулю;
  • Берем медную проволоку сечением 5/2 миллиметра квадратного, длиной 46 миллиметров*4, где 4 – это стороны квадрата, она представляет собой квадрат;
  • Делаем из проволоки правильный квадрат, используем плоскогубцы, надо точно выдержать размеры, от этого зависит, как будет работать антенна;
  • Припаиваем антенну к внешнему патчу gps.

Для удобства антенну можно прикрепить к корпусу устройства скотчем. Результатом выполненной работы является стабильный прием сигнала устройством в помещении и в авто.

Самодельная антенна

Пример самодельной антенны gps дает возможность принимать сигнал даже в плохих погодных условиях и внутри авто. Часто навигацией пользуются любители путешествий, когда надо проложить короткий маршрут из одного пункта в другой. Наружная GPS антенна дает гарантию стабильного приема сигнала.

Видео

Оцените статью:

Обзор антенн для устройств GPS

В первую очередь GPS-антенны следует разделить на пассивные и активные. Кроме того, существуют антенны внешние и для монтажа на плату. Эти две классификации антенн для GPS являются основными. Производители предлагают антенны различного типа. Не следует забывать, что антенны являются одной из самых важных составных частей беспроводных систем. Каким бы замечательным ни было оборудование, но если используется неподходящая антенна, то характеристики такой системы будут весьма далеки от желаемых. Активные антенны представляют собой пассивные антенны со встроенным малошумящим усилителем. Когда же стоит применять активные антенны? Во-первых, если в GPS-приёмнике нет возможности установки внутренней антенны — например, когда выведен разъём для подключения внешней антенны, безсуловно, лучшим вариантом будет использование активной антенны, нежели пассивной. Это позволит не только увеличить чувствительность, но и повысить соотношение «сигнал — шум» и снизить влияние помех (слабый сигнал, идущий по кабелю от пассивной антенны более подвержен воздействию внешнего электромагнитного излучения, чем сигнал от активной антенны гораздо большей амплитуды). В случае отсутствия соединительного кабеля (или в случае крайне малой его длины, которой можно пренебречь), необходимость применения активной антенны диктуется конкретной ситуацией: если разрабатывается новое устройство, то во многих случаях может быть удобнее и дешевле встроить антенный усилитель непосредственно в устройство. Готовые устройства такой усилитель уже могут содержать, поэтому к выбору типа антенны необходимо подходить индивидуально.

Рассмотрим некоторые модели антенн, предлагаемых различными производителями. Компания Laipac предлагает целый ряд антенн для беспроводных устройств, как внешних, так и внутренних. Накладная серия антенн P1 представляет собой внешнюю активную антенну для устройств GPS (рис. 1).

Рис. 1. Внешний вид антенны Laipac P1

Она имеет небольшие габариты, выполнена в защищённом от внешних воздействий корпусе и поставляется с кабелем с разъёмами MMCX, SMA и MCX. Корпус имеет магнитное основание, что в большинстве случаем существенно упрощает её монтаж на место работы. В антенну встроен высокотехнологичный современный малошумящий усилитель. Имеется большое разнообразие разъёмов (которое может быть расширено поставкой антенн с заказными разъёмами). Антенны выпускаются в двух вариантах: для систем с напряжением питания 3,0 В и для систем с напряжением питания 5,0 В. Помимо хорошего усиления МШУ содержит полосовые фильтры, вырезающие все сигналы за пределами рабочего диапазона частот GPS. Рассмотрим основные рабочие характеристики антенны. Рабочая частота составляет 1575,42±3 МГц, при этом КСВН не превышает 2,0. Ширина полосы пропускания с учётом работы полосовых фильтров составляет 10 МГц. Антенна имеет коэффициент эллиптичности 3,0 дБ, её импеданс составляет 50 Ом. Максимальный коэффициент усиления собственно антенны достигает 4,0 дБ, а рассеиваемая мощность не превышает 1,0 Вт; поляризация антенны – правая круговая. Встроенный усилитель имеет следующие характеристики: коэффициент усиления сигнала без учёта затухания в кабеле — 27 дБ при коэффициенте шума 1,5 дБ; выходной КСВН не превышает 2,0. При этом напряжение питания составляет либо 3,0±0,3 В (для трехвольтовых модификаций), либо 5,0±0,5 В (для пятивольтовых). Вес — всего 35 г (без кабеля; вес с кабелем не превышает 120 г) при габаритах 49,3×49,3×17 мм. Антенна комплектуется кабелем типа RG 174 длиной 5 м. Антенна успешно функционирует в диапазоне температур от –40 до +105 ºС.

Навинчивающаяся антенна GLP1-RA (рис. 2) предназначена для подключения к GPS-приёмникам с внутренним напряжением питания 3,3 В. Она компактна, выполнена в защищённом корпусе и в основном предназначена для производителей электроники и системных интеграторов. Суммарное усиление антенны составляет 27 дБ. Кабель с разъемом типа SMA выходит из центральной нижней части антенны. Основные технические характеристики этой антенны во многом аналогичны рассмотренной выше Р1, за исключением коэффициента шума – здесь он составляет 1,2 дБ, а потребляемый ток не превышает 20 мА. Рабочий диапазон температур менее широк: от –40 до +85 С. Диаметр антенны составляет 60 мм, а высота — 22 мм.

Рис. 2. Внешний вид антенны Laipac GLP1-RA

Еще одна производимая этой фирмой антенна GLP-P1P (рис. 3) уже относится к классу встраиваемых пассивных антенн без усилителя, поэтому подразумевает использование с модулями, имеющими встроенный МШУ. Ее технические характеристики аналогичны рассмотренным выше, поэтому отметим только уникальные. Ширина полосы пропускания, в отличие от антенны Р1, составляет 15 МГц. Конструкция антенны требует противовес размером 70×70 мм, при этом её вес не превышает 10 г, а габаритные размеры составляют 25×25×2 мм. Рабочий диапазон температур антенны — от –40 до +85 С, допустимая влажность — 95–100% при отсутствии конденсации. Отметим также, что этот модуль производится и в варианте со встроенным МШУ, при этом толщина увеличивается на 8 мм.

Рис. 3. Фотография антенны Laipac GLP-P1P

Рис. 4. Внешний вид антенны Laipac GLP1-GC

Модель GLP1-GC (рис. 4) более интересна, поскольку представляет собой совмещённую антенну GPS/GSM и выпускается в двух реализациях: в виде накладной антенны с магнитным основанием (рис. 5) и в виде антенны для постоянного монтирования на место работы (рис. 6). Такая комбинированная антенна очень удобна и незаменима при использовании в системах телеметрии и удалённого контроля местоположения объектов, например, в системах слежения за транспортом и логистики. В последнее время интерес рынка к этой категории приложений существенно возрос, поэтому предлагаемая антенна будет интересна большинству системных интеграторов и производителей беспроводного оборудования для телеметрии. Эргономичный корпус, защищённый от внешних воздействий, удобен при использовании на внешних объектах. Антенна имеет большой коэффициент усиления в диапазоне GPS. Усиление в диапазоне GSM составляет -1 дБи. Активная часть антенны обеспечивает усиление до 27 дБ, при этом потребляемый ток не превышает 22 мА. Антенна комплектуется кабелем длиной 5 м с разъёмом типа SMA. При этом допустимый диапазон питания антенны составляет 3,0–5,0 В. Для приложений GPS антенна имеет полосу пропускания 10 МГц при импедансе 50 Ом и КСВН не более 2,0. Встроенный МШУ обеспечивает усиление 27 дБ (без учёта потерь в кабеле) и коэффициент шума не более 1,5 дБ. Для приложений GSM антенна имеет рабочий диапазон частот 880–960 МГц и импеданс 50 Ом, диаграмма направленности – круговая. Диаметр антенны 100 мм при высоте 39 мм, при этом вес её составляет 320 г. Антенна комплектуется кабелями (RG-174 для GPS и RG-58 для GSM) с разъёмами типа SMA и TNC на конце.

Рис. 5. Габаритные и присоединительные размеры антенны GLP1-GC в исполнении с магнитным основанием

Рис. 6. Габаритные и присоединительные размеры антенны GLP1-GC в исполнении для монтажа в отверстие

Еще одной комбинированной антенной, предлагаемой компанией Laipac, является модель GLP1-CA (рис. 7). Технические характеристики аналогичны антенне GLP1-GC. Напряжение питания может находиться в диапазоне от 3,0 до 5,0 В, при этом максимальный потребляемый ток равен 22 мА. Антенна имеет круговую диаграмму направленности и габариты 86×60×25 мм в варианте реализации без дипольной антенны, либо 86×60×80 мм. Варианты разъёмов для GPS могут быть BNC, SMA, SMB и SMC, а для GSM – BNC, SMA и TNC.

Рис. 7. Фотография антенны Laipac GLP1-CA

Компания Wi-Sys Communications производит очень широкую номенклатуру антенн для GPS. Среди них как встраиваемые антенны, так и корпусированные и антенны специального назначения. При этом хочется отметить, что в каждой категории компания предлагает целый ряд оптимизированных по разным критериям решений. В качестве таких решений выступают высокий коэффициент усиления, малое энергопотребление, низкая цена, малые габариты и т. д. Объем статьи не позволяет рассмотреть их все, поэтому приведем лишь наиболее яркие из них. Все модели будут присутствовать в сводной таблице технических характеристик, которая будет дана в заключительной части этой статьи. Сначала рассмотрим встраиваемые антенны этого производителя, затем корпусированные и, наконец, кратко коснёмся антенн для устройств специального назначения.



Встраиваемые антенны

Антенны с высоким коэффициентом усиления требуются для успешной работы систем позиционирования в сложных условиях, где уровень сигнала крайне мал и усиления обычных антенн недостаточно для надёжной работы устройства. К этому классу относятся антенны серии WS3950/60 (рис. 8). Цепи малошумящего усилителя в этих антеннах разработаны на самой современной элементной базе и имеют встроенный ПАВ-фильтр, что позволяет получать надёжный и чистый сигнал даже в крайне сложных условиях. Антенна обладает круговой правой поляризацией, а встроенный малошумящий усилитель обеспечивает коэффициент усиления 28 дБ при напряжении питания 3,0 В и 28,5 дБ при питании напряжением 5,0 В, при этом коэффициент шума не превышает 0,8 дБ. Диапазон рабочих напряжений составляет 2,7-5,0 В, а потребляемый активной частью антенны ток в рабочем режиме составляет 7,5 мА (типовое значение) при напряжении питания 3,3 В. Антенна имеет габариты 28×28×9 мм. Антенна комплектуется кабелем длиной 15 см с разъёмом MMCX. Серия антенн WS3954/WS3964 внешне ничем не отличается от WS3950/60, однако их параметры оптимизированы по критерию энергопотребления. Отличие состоит в потребляемом токе – всего 2 мА при напряжении питания 2,7 В (при этом МШУ обеспечивает коэффициент усиления 18 дБ). Допустимое напряжение питания для этой серии антенн находится в диапазоне от 2,5 до 3,3 В. Серии антенн WS3957/WS3967, напротив, оптимизированы по стоимости. В них использован двухкаскадный малошумящий усилитель со встроенными фильтрами на ПАВ, в результате при напряжении питания 2,8 В достигается усиление 28 дБ (при этом потребляется ток 9 мА), а при напряжении 5,0 В – 30 дБ, при этом потребляемый ток увеличивается до 15 мА. Допустимый диапазон напряжения питания составляет от 2,7 до 5,0 В. Коэффициент шума сигнала не превышает 1,5 дБ, он немного хуже, чем в серии WS3950/60, но эти антенны дешевле. Имеется также герметизированный вариант WS3967-P, по электрическим характеристикам аналогичный антеннам серий WS3957/WS3967.

Рис. 8. Фотография антенны Wi-Sys WS3950/60

Другим довольно интересным и необычным решением компании Wi-Sys являются антенны серии WS4051/WS4061 со встроенным разъёмом MCX (рис. 9). Производитель позиционирует их как решения для встраиваемых систем. Антенны имеют коэффициент шума сигнала 0,8 дБ и могут функционировать при напряжении питания от 2,7 до 5,0 В. Коэффициент усиления МШУ составляет не менее 28 дБ при напряжении 3,3 В (при этом потребляемый ток составляет 7,5 мА) и 28,5 дБ при питании 5,0 В. В этом семействе антенн также имеются серии, оптимизированные для приложений с минимальным энергопотреблением – это серии WS4055/WS4065. Их конструктивное исполнение аналогично антеннам WS4051/WS4061, отличия же заключаются только в электрических параметрах: их напряжение питания составляет 2,5-3,3 В, при этом потребляемый ток при питании 2,7 В составляет всего 2,0 мА. При напряжении питания 3,3 В обеспечивается коэффициент усиления МШУ не менее 18 дБ, коэффициент шума при этом не превышает 1 дБ.

Рис. 9. Внешний вид антенн Wi-Sys WS4051/WS4061

Для портативных приложений компания Wi-Sys разработала специальные сверхкомпактные антенны с продольными размерами всего 13 и 18 мм. К первым относится серия антенн WS1357 (рис. 10), которые предназначены для встраиваемых приложений и имеют хорошую защиту от электростатических разрядов. Диапазон допустимого напряжения питания составляет 2,7-5,0 В, коэффициент шума МШУ не превышает 1,5 дБ. При этом МШУ обеспечивает усиление 28 дБ при напряжении питания 3,3 В (при этом ток потребления составляет 9 мА) и 28,5 дБ при напряжении 5,0 В (при этом потребляется ток 15 мА). Антенна WS1857 имеет продольные размеры 18×18 мм, коэффициент усиления встроенного в них усилителя при напряжении питания 5,0 В достигает 30 дБ.

Рис. 10. Внешний вид антенны Wi-Sys WS1357

Как и многие производители GPS-антенн, компания Wi-Sys следует требованиям рынка и предлагает своим потребителям комбинированные антенны. Представитель этой категории – антенна WS3940-ULD (рис. 11). Она имеет ультратонкий профиль, что позволяет с успехом её использовать в миниатюрных и портативных устройствах. Диапазон напряжения питания этой антенны составляет 2,7-5,5 В, при этом типовое значение потребляемого тока — около 8 мА. Типовой коэффициент усиления малошумящего усилителя подсистемы GPS этой антенны равен 25 дБ, при этом коэффициент шума не превышает 1,6 дБ. Антенна работает в следующих диапазонах: 824–894 МГц (сотовая телефония), 890–960 МГц (GSM), 1710–1880 МГц (Европа) и 1850–1990 МГц (Северная Америка).

Рис. 11. Внешний вид антенны Wi-Sys WS3940-ULD



Корпусированные антенны

Предназначены для внешнего использования или замены/монтажа в уже готовые устройства GPS. Компания Wi-Sys производит ряд антенн этой категории: с магнитным основанием для простого монтажа на металлические поверхности; радиального типа для монтажа на штырь (на самом деле это полая трубка с внешней резьбой, внутри которой проходит коаксиальный кабель) и накладные антенны для монтажа на поверхности. В первой категории предлагается три серии антенн, оптимизированных с точки зрения минимума шумов, малого энергопотребления и небольшой цены. Антенны отличаются только ценой и техническими характеристиками, внешний же вид этих трёх серий одинаков. Серия антенн WS3910 (рис. 12) представляет специально разработанные антенны на базе керамических элементов, что позволило добиться снижения эффекта расстройки, который вызывается окружающими антенну предметами.

Рис. 12. Внешний вид антенны Wi-Sys WS3910

Антенна обладает отличными параметрами и очень удобна при монтаже: она не только имеет магнитное основание, существенно упрощающее монтаж на место эксплуатации, но и расположенные в нижней части отверстия, которые дают возможность также выполнять крепление винтами. При этом вес антенны — 120 г, а габаритные размеры — всего 45×51×12 мм. Рабочий диапазон температур довольно широк и охватывает допустимые значения в диапазоне от –40 до +80 С. Антенна относится к классу малошумящих, поэтому суммарный коэффициент шума получаемого от антенны сигнала для этой модели не превышает 0,8 дБ. При этом малошумящим усилителем обеспечивается отличное усиление: 28 дБ при напряжении 3,3 В (при этом потребляемый ток не превышает 7,5 мА) и 28,5 дБ при напряжении питания 5,0 В (потребляемый ток 11,5 мА). Как и все рассмотренные ранее антенны, эта модель имеет импеданс 50 Ом. Производитель рекомендует заказывать антенну, укомплектованную коаксиальным кабелем с разъёмом типа SMA, однако по запросу возможна поставка с разъёмами SMB, SMC, MCX, BNC и TNC. Серия WS3914 (внешний вид показан на рис. 11) оптимизирована для использования в малопотребляющей технике: ток потребления при напряжении питания 2,7 В не превышает 2 мА. При этом достигаются хорошие электрические параметры, определяемые используемым МШУ: он обеспечивает коэффициент усиления 18 дБ и шум не более 1 дБ (при напряжении 3,3 В). Допустимый диапазон питающего напряжения составляет от 2,5 до 3,3 В. Антенна поставляется с теми же типами разъёмов, что и WS3910. Еще один представитель категории антенн с магнитным основанием — модель WS3917, критерий оптимизации которой — цена. Она обладает хорошими электрическими параметрами при небольшой стоимости: напряжение питания 2,7–5,0 В, при этом МШУ обеспечивает усиление 28 дБ и коэффициент шума не более 1,5 дБ. Потребляемый активной частью антенны ток значительно выше, чем у модели WS3914, но за снижение цены приходится платить большим энергопотреблением: при напряжении питания 3,3 В усилитель антенны потребляет ток 9,0 мА, а при напряжении 5,0 В — 15,0 мА, а диапазон допустимого напряжения питания значительно шире: 2,7–5,0 В. Типы разъемов аналогичны модели WS3914, антенна поставляется с коаксиальным кабелем длиной 3 м, потери в котором составляют 1,3 дБ/м, то есть полное затухание в кабеле достигает 3,9 дБ, однако большой коэффициент усиления МШУ нейтрализует эту проблему.

Рис. 13. Внешний вид антенны Wi-Sys WS3977

Категория антенн для монтажа в отверстие компании Wi-Sys представлена серией WS3977 (рис. 13). Эти антенны отличаются крайне высоким подавлением внеполосных частотных компонент сигнала. В активной части используется современная элементная база с применением фильтров на ПАВ, что обеспечивает ей хорошие электрические параметры. Для удобства монтажа производитель также предлагает специальный кронштейн для крепления на горизонтальные поверхности. Габаритные и присоединительные размеры антенны WS3977 показаны на рис. 14. Антенна помещена в пыле-влагозащищённый корпус диаметром 66 мм и высотой 44,4 мм, при этом полный вес антенны равен 50 г. Диапазон допустимых напряжений питания расширенный — от 2,7 В до 5,0 В. Коэффициент шума не более 1,5 дБ при усилении 28 дБ (напряжение питания 3,3 В) и 30 дБ (питание 5,0 В). Антенна поставляется с единственным типом разъёма — TNC.

Рис. 14. Габаритные и присоединительные размеры антенны WS3977

Антенны для монтажа на поверхность производства компании Wi-Sys представлены семейством WS3977 (рис. 15). Антенны очень компактны (44,28×13,42 мм) и незаметна при использовании, при этом сохранены отличные технические характеристики, сохраняющиеся при работе от источника питания с выходным напряжением 2,7–5,0 В.

Рис. 15. Внешний вид антенны Wi-Sys WS3977

Способ крепления этой антенны (четырьмя винтами М4×40) легко понять из рис. 16, на котором приведены габаритные и присоединительные размеры, необходимые для её монтажа на место эксплуатации. Энергопотребление антенны относится к среднему классу и составляет 9 мА при нижнем предельном напряжении питания и 15 мА при верхнем, при этом коэффициент усиления для первого режима составляет 28 дБ, а для второго превышает 30 дБ. В отличие от предыдущих моделей, антенна WS3977 не снабжена кабелем, а имеет встроенный разъём типа MCX, что в большинстве случаев является не проблемой, а преимуществом, поскольку этим обеспечивается бульшая гибкость и удобство, чем при использовании антенн со встроенным кабелем.

Рис. 16. Габаритные и присоединительные размеры антенны WS3977

Расширенный диапазон температур (–40… +85 ºС) и герметичная конструкция позволяют без проблем использовать антенну в сложных условиях эксплуатации. Кроме того, на заказ антенна может поставляться в корпусах различного цвета.



Специализированные антенны

Категория специализированных антенн компании Wi-Sys представлена несколькими интересными моделями. Одной из них является WS3940 — комбинированная активная антенна, к которой можно подключить GPS-приёмник и сотовый модем или телефон. Яркой отличительной особенностью этой модели является то, что она специально предназначена для монтажа на стеклянные поверхности (рис. 17).

Рис. 17. Внешний вид антенны Wi-Sys WS3940

Эта модель очень удобна для применения в телематических приложениях и позволяет достичь отличной точности данных позиционирования, а также чистой надёжной связи центра с мобильным объектом. Антенна универсальна и помимо GPS способна работать в следующих частотных диапазонах: 824–894 МГц (сотовая телефония), 890–960 МГц (GSM), 1710–1880 МГц (европейский) и 1850–1990 МГц (Северная Америка). Диапазон рабочих напряжений питания — 2,7–5,0 В, при этом типовой потребляемый активной частью антенны ток составляет 8 мА. Коэффициент шума МШУ не превышает 1,6 дБ, при этом обеспечивается типовое усиление 25 дБ. Антенна достаточно компактна: её габаритные размеры 140×75×8 мм (рис. 18).

Рис. 18. Габаритные и присоединительные размеры антенны WS3940

Другой специализированной антенной является WS3942 (рис. 19). Как и предыдущая, эта модель предназначена для использования в телематических приложениях, поскольку обеспечивает работу как в диапазоне GPS, так и в диапазонах сотовой телефонии. Антенна состоит из двух объединённых блоков и активной части — малошумящего усилителя. Первый блок представляет собой накладную GPS-антенну, а второй — штыревую сотовую антенну. При этом в нижней части антенны имеется магнитное основание, что облегчает ее установку.

Рис. 19. Внешний вид антенны Wi-Sys WS3942

Она выпускается в двух модификациях — для Северной Америки и Европы, различия которых заключаются в поддерживаемых диапазонах частот (сотовая часть): для первого региона поддерживаются диапазоны сотовой телефонии 824–894 МГц и 1850–1990 МГц, а для второго — 890–960 МГц и 1710–1880 МГц. Встроенный малошумящий усилитель обеспечивает усиление 28 дБ при коэффициенте шума 1,6 дБ. Диапазон допустимого напряжения питания — от 2,7 В до 5,0 В. Экономичность антенны также на хорошем уровне: при напряжении питания 3,3 В потребляется ток — не более 9 мА. Эта модель за счет использования штыревой антенны имеет меньшие габариты: 45×51×64 мм (рис. 20).

Рис. 20. Габаритные и присоединительные размеры антенны WS3942

Антенна WS3947 (рис. 21) является также комбинированной и помимо работы с GPS обеспечивает возможность работы в диапазонах сотовой телефонии 3G, и, кроме того, одновременно позволяет работать в ISM-диапазоне 2,4 ГГц, что дает возможность использовать её в качестве и антенны для Wi-Fi. Необходимо отметить, что количество аналогов на рынке невелико. Антенна обеспечивает возможность применения в различных географических регионах, поэтому поддерживаются следующие диапазоны частот: 824–894 МГц (сотовая телефония), 890–960 МГц (сотовая телефония GSM), 1710–1880 МГц (Европа), 1850–1990 МГц (Северная Америка), 1885–2200 МГц (Европа и США, диапазон для систем мобильной телефонии 3G), 2400–2500 МГц (ISM-диапазон).

Рис. 21. Внешний вид антенны Wi-Sys WS3947

Характеристики активной части антенны следующие: диапазон напряжений питания 3,0–5,0 В, коэффициент усиления 28 дБ при коэффициенте шума 1,5 дБ; ток потребления при напряжении питания 3,5 В равен 9 мА. При таком сочетании возможностей антенна не только невелика по размерам, но и очень тонка — ее толщина 8,5 мм, а габариты 132,1×58,9 мм (рис. 22).

Рис. 22. Габаритные и присоединительные размеры антенны WS3947

И, наконец, в заключение краткого обзора антенн компании Wi-Sys рассмотрим комбинированную GPS/Wi-Fi активную антенну WS3948. Внешне она очень напоминает антенну WS3942 и имеет такую же конструкцию: накладную основную часть с магнитным основанием, содержащую антенну GPS и объединённую с ней штыревую антенну для приложений Wi-Fi. В нижней части магнитного основания также имеются резьбовые отверстия для обеспечения более надёжного крепления винтами. Диапазон питания активной части антенны здесь немного больше: допустимым является напряжение в диапазоне 2,7–5,5 В. При напряжении 3,3 В МШУ антенны потребляет ток 9 мА и обеспечивает усиление 28 дБ.

Литература
  1. http://www.laipac.com/
  2. http://www.wi-sys.com/ /ссылка утрачена/

авто, как правильно установить в автомобиле, подключить

Одним из наиболее полезных устройств, улучшающих прием сигнала, считается GPS-антенна для автомагнитолы. При ее выборе следует обращать внимание на принцип работы и основные характеристики. Кроме того, владельцу транспортного средства нужно знать правила монтажа и настройки.

Классификация

Перед тем как купить антенну GPS для авто, необходимо рассмотреть все подходящие модели. Первым делом следует определиться со способом крепления устройства в кузове транспортного средства. По этой характеристике все антенны делят на следующие виды:

  1. Внешние. Их используют для улавливания телевизионного сигнала и радиоволн. В большинстве случаев такие устройства отличаются высокой чувствительностью, которая имеет свои плюсы и минусы. Внешние антенны крепят на крышу, багажник, крылья или бампер автомобиля. При этом купленное устройство должно иметь защиту от осадков и перепадов температур.
  2. Внутренние. Это универсальные приборы, которые подходят практически для всех моделей магнитол. Их легко крепить к лобовому стеклу автомобиля и снимать для чистки или ремонта. Кроме того, стоимость внутренних антенн намного ниже, чем внешних.

Как и что выбрать

Перед тем как остановить свой выбор на одной из моделей GPS-антенны, необходимо проверить ее на соответствие главным критериям. В случае выявления каких-либо отклонений, специалисты рекомендуют отказаться от покупки и поискать другие варианты.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.



При выборе антенны для магнитолы следует обращать внимание на такие параметры, как:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . .. Перейти к тесту »
  • мощность;
  • диапазон приема сигнала;
  • размер устройства;
  • возможность монтажа дополнительных усилителей;
  • способ крепления.

Профессионалы советуют новичкам покупать изделия популярных торговых марок.

В противном случае возникнет высокая вероятность приобретения подделки, которая будет плохо работать и ограничивать возможности акустической системы.

Лучшие варианты:

  1. Глонасс антенна SMA. Такое устройство подходит для установки внутри салона. Оно имеет небольшие габариты и может питаться от напряжения 3 В.
  2. Глонасс антенна Факира. Этот вариант подойдет новичкам, т.к. устройство легко монтировать и настраивать. Помимо стандартных разъемов, у прибора есть несколько дополнительных, которые позволяют подключать даже самые невостребованные модели магнитол.
  3. Совмещенная. В случае использования такой модели владелец транспортного средства может рассчитывать на максимально высокое качество сигнала. Этот вариант подходит для мест, удаленных от больших городов.

Как правильно установить и подключить

Установка GPS-антенны занимает мало времени и отбирает минимальное количество сил. Несмотря на это, выполнять работу нужно качественно и с соблюдением всех правил безопасности. Правильно установить антенну в автомобиле сможет не только опытный автовладелец, но и новичок.

Способы монтажа:

  1. Магнитный. Универсальный вариант, который позволяет крепить антенну к любой металлической части автомобиля. Для установки достаточно найти подходящее место и присоединить магнит к корпусу транспортного средства.
  2. Накладной. В этом случае устройство крепят к водостоку или заднему бамперу. Делают это при помощи специальных кронштейнов и резьбовых соединений.
  3. Врезной. Выбрав такой вариант установки, необходимо проделать отверстие в корпусе транспортного средства. Это место обрабатывают специальным составом, защищающим металл от коррозии. Затем аккуратно продевают антенну в отверстие и крепят с двух сторон при помощи резьбового соединения.
  4. Внутренний. Перед монтажом часть внутренней поверхности лобового стекла, где будет крепиться антенна, обрабатывают специальным составом. После этого аппарат надежно фиксируют в выбранном положении.

Настройка и эксплуатация

После завершения монтажа устройства необходимо выполнить настройку. Сделать эту работу можно самостоятельно либо с помощью специалиста. В большинстве случаев владельцы автомобилей выбирают первый вариант, который позволяет сэкономить средства и учесть все личные предпочтения.

Пошаговая инструкция:

  1. На SD-карту записывают все необходимые программы.
  2. Выбирают нужное расширение.
  3. SD-карту вставляют в специальный слот и включают устройство.
  4. Из основного меню переходят во вкладку «Опции».
  5. Там подбирают нужную программу и прописывают путь к месту ее нахождения на карте памяти.
  6. Включают установленную программу.
  7. Выбирают нужные параметры и тестируют прибор.

Возможные проблемы и их решение

Любая работа может сопровождаться какими-либо проблемами. Если знать способы их устранения, можно максимально быстро справиться с любой трудностью.

Решение различных проблем:

  1. Помехи при приеме сигнала. В этом случае нужно выехать из плотного трафика или поставить на антенну усилитель.
  2. Датчик фиксирует некорректные данные. Решением будет перепрограммирование аппарата.
  3. Устройство перестает работать. В такой ситуации нужно проверить проводку и все детали прибора. Выявив дефекты или поломку, следует выполнить замену поврежденного элемента.

Автомобильная GPS-антенна для магнитолы позволяет обеспечить качественный и бесперебойный сигнал. Чтобы устройство хорошо выполняло свои функции, его необходимо правильно установить и настроить. Если этого не сделать, появятся различные проблемы, которые ухудшат работу акустической системы.

Как подключить внешнюю антенну GPS к планшету?

Все современные планшеты и смартфоны обладают встроенным GPS, но их нельзя сравнивать с полноценными навигаторами. Гаджеты не всегда могут поймать спутники в сложных условиях приема. Происходит это в разных условиях:


  • Стекла в машине покрыты специальным напылением, которое ухудшает прием сигнала.
  • Планшет невозможно разместить под лобовым стеклом.
  • Ограниченный обзор – это относится к специальной технике.

Но есть простой способ максимально приблизить ваш планшет к полноценному навигатору – установить внешнюю GPS антенну. Некоторые автомобилисты обращаются для этого в сервисные центры, но зачем платить, если работу можно выполнить своими руками.

Справка! Внешняя антенна размещена в компактном боксе, размер которого обычно не превышает половину спичечного коробка. Из бокса выходит экранированный кабель, его длина зависит от модели, но обычно кабель составляет 3-3.5 метров. Специальный разъем, расположенный на конце кабеля, подключается к приемникам сигнала, в нашем случае, к планшету. Также антенну можно подключить к смартфону или компьютеру.

Процесс установки

При выборе антенны вам нужно объяснить продавцу, для какого устройства будет использоваться усилитель GPS сигнала. Современные модели могут подключаться не только через USB, но и по Bluetooth. А теперь к подключению:

  1. Идеальным решением для вашего смартфона будет GPS антенна, которая подключается к устройству через Bluetooth. Все данные будут передаваться по протоколу. Преимущество заключается в том, что вам не понадобятся дополнительные разъемы и модификация.
  2. За счет того, что на планшете уже присутствует навигационное приложение, вам не придется вносить новые параметры.
  3. Также внешний приемник может иметь разъем USB/PS2. Такой интерфейс обычно используется персональных компьютеров, ноутбуков, но есть исключения. Как и в первом случае, вам нужно только соединить антенну с устройством.

Редко, но встречаются модели планшетов, где отсутствует вход USB. В этом случае стоит приобрести внешнюю GPS антенну Bluetooth. Повышенную эффективность такой антенны можно объяснить наличием автономного источника питания. Также важно правильно закрепить ее. Некоторые автомобилисты выносят ее на крышу, другие крепят модификатор под стекло. В любом случае, с внешней GPS антенной ваш планшет будет работать не хуже, чем отдельный навигатор для автомобиля.

Пожалуйста, оцените статью Загрузка…

iPhone 4 где находится антенна gps

Замена GSM антенны iPhone 4

Замена GSM антенны iPhone 4S

Замена GSM антены Iphone 5

Ремонт gps iphone 5 c своими силами без затрат

Замена антенны Wi-Fi на iPhone 6, инструкция как своими руками заменить антенну wifi на айфоне 6

iPhone 6: How to Replace and Fix WIFI / GPS Antenna

iPhone 5s Antenna Repair Video Guide

Cellular Signal Antenna Repair — iPhone 4 How to Tutorial

Избавляемся от проблемы с сетью iPhone 4

iPhone 4 Antenna Repair

Также смотрите:

  • Как изменить gmail на Айфоне
  • Что значит открытый Айфон
  • Что могут Apple Watch youtube
  • Как резервную копию перенести на другой Айфон
  • Как подключить почту рамблер на Айфон
  • Как сделать прозрачную полоску в Айфоне
  • Программа для обрезки музыки на Айфоне 4
  • Зависает набор номера iPhone
  • Куда исчезает память на iPhone 5S
  • Как сбросить фотки с Айфона на комп через iTunes
  • Что такое разлочка для Айфона
  • Как скрыть программу на iPhone
  • Как синхронизировать iPad с телевизором lg через WiFi
  • Каких фирм бывают Айфоны
  • Как найти Айфон через гугл аккаунт с компьютера
Главная » Новое » iPhone 4 где находится антенна gps

Установка головного устройства своими руками

Установка своими руками магнитолы MyDean B707 на KIA Rio (2011 – 2017)

1) Необходимые инструменты

2) Разбираем салон

3) Снимаем старую магнитолу

4) Подсоединяем штатную проводки нового головного устройства

5) Подключаем GPS антенну

6) Подключаем камеру заднего вида

7) Подключаем антенну для радио

8) Использование видеовыхода RCA

Установка автомагнитолы не требует сложных навыков и специальных инструментов.

Штатную магнитолу установит любой водитель умеющий пользоваться отвёрткой, ключом и отличающий цветовую маркировку проводов. Монтаж занимает 20 – 40 минут.

Общие рекомендации

Снимая или устанавливая внутреннюю обшивку салона, не прилагайте излишних усилий. Все крепления на пластиковых распорках, панели снимаются сами, после небольшого усилия в нужном направлении. Если панель не выходит – значит давите не в том месте или усилия направленны не в том направлении. Сместите в сторону немного пластиковую лопаточку.

Провода подключаются к соответствующим разъёмам головного устройства. Если штекер не заходит в гнездо, возможно вы его перепутали. Не прилагайте больших усилий при монтаже.

Перед началом работы отключите минусовую клемму аккумулятора.

Необходимые инструменты

Пластиковая лопатка – для снятия панелей салона. В продаже есть наборы шпателей из твёрдого пластика для разборки панелей авто. Можно использовать пластиковую школьную линейку. Отвёртка с фигурным шлицом или шуруповёрт.

Разбираем салон авто для установки магнитолы

Снимаем козырёк приборной панели:

  1. опускаем как можно ниже рулевую колонку;
  2. поддеваем панель ниже спидометра пластиковой лопаткой или пальцами;
  3. надавливаем посильней снизу-вверх по козырьку над приборами;
  4. снимаем колодцы приборов;
  5. отсоединяем разъём с проводами с правой стороны панели.

Снимаем панель магнитолы:

  1. поддеваем по периметру пластиковой лопаткой;
  2. отсоединяем пластиковые защёлки, при этом происходят щелчки – это нормально, тяните смело, сломать панель тяжело.

Снимаем старую магнитолу

Снимает старую магнитолу:

  1. откручиваем четыре винта с помощью отвёртки или шуруповёрта;
  2. достаём магнитолу.

Отсоединяем проводку:

  1. отсоединяем радио антенну – это тонкий провод со штекером;
  2. отсоединяем два разъёма со шлейфом проводов;
  3. отсоединяем дополнительное оборудование;
  4. вытаскиваем полностью старую магнитолу.
Устанавливаем новую магнитолу MyDean B707 на Kia Rio

Планируя самостоятельно подключать головное устройство помните – внешний вид и расположение разъёмов может отличаться от представленных на изображениях и зависеть от партии поставки.

Общая последовательность и принцип работ сохраняется.

Подсоединяемся к штатной проводке

С помощью проводов-переходников (Pin-to-Pin, поставляются в комплекте к магнитоле) подключаемся к проводке машины. Подключать штатную проводку удобней после подключения антенны радио и антенны для GPS навигации, то есть в последнюю очередь, перед установкой на место.

Комплект проводов Pin-to-Pin подсоединяем к гнёздам в магнитоле, а с другой стороны – колодки автомобильной разводки.

Подключение дополнительного оборудования

К дополнительному оборудованию относится: антенна GPS навигации, камера заднего вида, внешний микрофон, радио антенна. Дополнительное оборудование отличается в зависимости от комплектации машины и предпочтений автолюбителя.

Антенна для GPS навигации

Устанавливаем GPS антенну, она может входить в комплект или покупается отдельно. Она состоит из пластикового корпуса размером со спичечный коробок и тонкого провода для подключения к магнитоле. Оптимальное место установки посередине лобового стекла на торпеде или в верхней части лобового стекла. На датчике уже может быть магнитное крепление или двухсторонний скотч. Ещё один вариант расположения GPS антенны – ниша на торпеде образовавшаяся после снятия обшивки. Длинный провод скручиваем и укладываем в нишу магнитолы.

Антенну подключаем к штекеру с маркировкой GPS на корпусе магнитолы.

Подключение камеры заднего вида

От камеры заднего вида тянется два провода: с жёлтым штекером типа «папа» и красный провод. Штекер подключается к гнезду переходника с маркировкой CCD IN. Красный провод подключается к проводу синего цвета с пометкой Reverse, обычно есть ярлык с названием.

Подключение микрофона

Микрофон используется после подключения телефона к головному устройству для разговора. У этой модели автомагнитолы есть встроенный микрофон.

Подключение антенны для Wi-Fi

Блок Wi-Fi нужен чтобы магнитола использовала телефон или USB модем как точку доступа в интернет. Адаптер и внешняя антенна Wi-Fi в этой модели идёт в комплекте и уже установлена.

Подключаем антенну для радио

Устанавливаем антенну для радио. Она состоит из вытянутого пластикового корпуса (школьная линейка длиной сантиметров 10) и провода со штекером для подключения к головному устройству. Устанавливаем её на двухсторонний скотч под обшивку на торпеде. Протягиваем провод.

Если радиоантенна установлена, присоедините штекер к соответствующему гнезду.

Подключение флэшки и USB модем

Два USB порта находятся на проводах-переходниках. Подключать флэшку или USB модем надо к ним. С помощью удлинителя выводят USB порт в «бардачок» или оставляют на панели авто.

Использование видеовыхода RCA

Видеовходы (RCA): жёлтый – видео, красный – правый аудио, белый – левый аудио. Используется для подключения:

  • сабвуфер – усилитель низких частот;
  • камера заднего вида;
  • камера фронтального обзора – помогает близко подъехать к предмету, не зацепив его передним бампером;
  • Подключения дополнительных мониторов – потолочный или в подголовниках.

На проводах-переходниках бывает один, два или три комплекта видеовходов (RCA).

Проверка работы нового головного устройства

Подключив дополнительное оборудование, соединяем основные провода Pin-to-Pin. Устанавливаем магнитолу в нишу, но не защёлкиваем клипсы. Подсоединяем массу на автомобиле, заводим двигатель и контролируем работу головного устройства.

How-To: Добавьте собственную внешнюю антенну GPS

GPS — это отличная технология. Аппаратное обеспечение GPS должно иметь четкий обзор неба, потому что оно работает со спутника, поэтому Использование портативного устройства может стать проблемой, если крыша вашего автомобиля блокирует прием сигнала. Очевидный ответ добавить внешнюю антенну. Уловка-22 заключается в том, что во многих устройствах GPS отсутствуют разъемы для внешней антенны.
[Edit: Исправлен неправильное написание NMEA на нашей диаграмме. (проклятый никвил) Спасибо, фабрицио]

Если вы взломаете свой GPS, вы сможете Удлините провод между антенной и внутренней антенной, но потеря в дополнительном проводе ухудшит сигнал.Но активные антенны усиливают сигнал, чтобы преодолеть потери в дополнительной проводке; немного взломав, вы можете Добавьте внешнюю активную антенну GPS практически к любому устройству GPS. Узнайте, как это сделать, из сегодняшнего практического руководства.

Для выполнения этого проекта вам потребуется:

  • Подходящий GPS-приемник
  • Проволока 26 калибра (Толщина 0,4 мм)
  • Керамический конденсатор 100 пФ или 47 пФ
  • Активная внешняя антенна GPS
  • Разъем для монтажа на панель BNC (может отличаться, подберите подходящий разъем для антенны)
  • 1/8 дюймовые мини-разъемы или аналогичный для питания и последовательного вывода (опция)
  • Инструменты: паяльник, плоскогубцы, инструменты для снятия изоляции, сверло
Нам нужен был недорогой специализированный приемник GPS, который можно было бы установить где-нибудь в кишки нашего автомобиля. Мы взяли дешевое устройство GPS, сделанное для Palm III, и использовали инструкции Уолтера на radiohound.com, чтобы удалить 12-канальную плату GPS с устройства. Это просто нужно разобрать его и переместить несколько компонентов. Результат — отдельная карта GPS. Включить его и он начинает выплевывать предложения NMEA через последовательный порт.
Плата GPS не слишком потрепанный, но в нем нет резервного аккумулятора (для более быстрого сбора данных) и поддержки внешней антенны. Добавив схему инжектора питания, мы можем использовать стандартный внешний активная антенна.Чтобы облегчить жизнь, мы использовали антенну, которая принимает 5-12 вольт постоянного тока. Плата GPS, которую мы использовали, принимает 4-16 вольт постоянного тока. Если вашему оборудованию требуется более низкое напряжение, например 3-5 вольт постоянного тока, вам понадобится регулятор мощности, чтобы получать питание от Ваш автомобиль. Мы отметили пару конденсаторов емкостью 100 пФ и штекерный разъем BNC для монтажа на панели от RadioShack. 3/32 дюйма сверла (вам понадобится только одно) пришли от Sears, а антенна — от eBay.

Как это работает


Спутники на орбите Земли передавать радиосигналы на землю.Антенна GPS принимает сигнал (активные антенны усиливают сигнал bit) и отправляет его получателю. Инжектор питания делает то, что говорит, подает питание на антенный кабель к антенне. Сигнал передается на приемник GPS. Основываясь на времени и спутниках, приемник может это «видеть» вычисляет свое положение на Земле.

Инжектор питания


Инжектор мощности — это простая схема, напоминающая кроссовер звука, который вы найдете в любом приличном наборе компьютерные колонки.Катушка представляет собой небольшую катушку индуктивности, которая действует как фильтр нижних частот. Он держит частоты GPS от питания источник питания, и продолжает мешать сигналам от источника питания из GPS, позволяя проходить постоянному напряжению через. Конденсатор действует как фильтр высоких частот. Это позволяет передавать сигналы GPS, блокируя постоянное напряжение от вход в GPS-приемник
Катушку сделаем с нуля, а конденсатор на 47 пФ или 100 пФ конденсатор.

Сборка катушки


Чтобы сделать катушку, вам понадобится кусок провода 26 калибра примерно.Толщина 4 мм. Мы разобрали многожильный провод 18 калибра, чтобы получить правильный размер. Цифровой штангенциркуль колебался между 0,39 и 40 мм, так что все в порядке.
Для изготовления катушки наматываем наш Проволока 26 калибра вокруг сверла 3/32 дюйма, шесть полных витков. Легче всего его намотать, сжать, а затем равномерно отделите его равномерно ногтями.

Моддинг корпуса


Мы решили установить оборудование в жестяной банке с изображением пингвина. Чтобы просверлить большое отверстие для BNC соединителя, начните с небольшого сверла и постепенно увеличивайте его размер.Мы использовали четыре или пять коронок, чтобы просверлить отверстие.

Дом


Довольно закончить работу легко. Пара полос горячего клея обеспечивает простой изолятор, предохраняющий плату от короткого замыкания на дне банки. Катушка подключается к контакту питания на плате GPS. Конденсатор подключается к сигнальной линии коаксиального кабеля на доска. Экран припаивается к внешнему выступу BNC-коннектора. Мы не смогли достать мини-джеки к фотосессия, так что просто представьте, что их заводят.Рядом с разъемом BNC для них достаточно места.

Производительность

Мод настолько прост, что почти разочаровал. К счастью, результатов нет. Скорость блокировки карты GPS уменьшилось до 60 секунд по сравнению с более чем двумя минутами. Дополнительная защита помогла вместе с теперь уже установленная снаружи антенна. Если вы не хотите взламывать свой блестящий GPS-навигатор, вы создаете повторно излучающую антенну, используя ту же схему с пассивным антенна вместо устройства GPS.

Создание системы GPS — SparkFun Electronics

Благодаря усилиям блестящих инженеров и ученых, GPS (глобальная система позиционирования) сегодня является краеугольной технологией в нашем мире.Будь то навигационная система нашего автомобиля или портативное устройство во время прогулки по лесу, теперь мы можем определить нашу точную широту и долготу со спутников, вращающихся вокруг Земли. Довольно безумно, правда? Пойдемте с нами и узнайте, что это такое, как это работает и как вы можете создать свою собственную систему GPS.

Узнайте об истории GPS, о том, как он работает и как стал неотъемлемой технологией в современном мире.

Как работает GPS?

На средней околоземной орбите (12 550 миль) в любой момент времени работает примерно 31 спутник.Это относительно большая система, работающая с тщательным планированием и калибровкой. Основная идея — математика. Ждать! Позвольте мне закончить. Ваш приемник определяет местоположение, вычисляя расстояние между вами и этим спутником. Это делается путем умножения скорости сигнала (скорости света) на время атомных часов на спутнике. Вы можете получить свое местоположение с трех спутников, но оно будет не таким точным — для определения вашего местоположения в трех измерениях необходимы четыре спутника. Три спутника необходимы для координат x, y и z, и один спутник необходим для определения времени, за которое сигнал прошел от спутников до приемника (см. Изображения ниже).

Для определения точного местоположения необходимы четыре спутника: оси X, Y и Z, а также показания часов.

Спутниковые технологии

Хорошо, круто. Итак, спутники носятся вокруг, выдавая данные о местоположении, и если я нахожусь в зоне прямой видимости, мой приемник сообщит мне мое местоположение. Это оно? Нет, не совсем так. Мы только что сделали небольшой шаг в развитии технологии GPS в целом. Мы установили, что есть две ключевые части, спутники и приемники, так что теперь давайте присмотримся.Приемник обычно представляет собой микросхему, которая может принимать электромагнитную волну и преобразовывать ее в читаемые данные. Эти системы могут варьироваться от автономных микросхем до коммутационной платы и причудливой полной пользовательской системы, как в автомобиле. Если вы создаете проект на основе этих типов технологий, вам необходимо понимать три основные функции, которые необходимы всем для работы. Для модуля GPS вам понадобится антенна, интегрированная система для выполнения математических вычислений и обмена данными, а также выходной протокол связи, который будет передаваться пользователю или конечной системе.

Антенна

Любая система беспроводной связи будет иметь всемогущую антенну. Короче говоря, мы ищем проводящий металл, по которому при воздействии электромагнитных волн внутри проводника будет течь электрический ток. Подумайте о том, чтобы хлопнуть по бассейну и посмотреть, как волны колышутся на воде. Этот ток течет особым образом, управляемым электромагнитной волной. Изготовлению антенн посвящена целая инженерная дисциплина, поэтому не будем углубляться.Но это важный компонент для следующей части системы.

Интегрированная система

Для этой части нет точного стандарта, но нам нужна электроника для фильтрации нежелательных частот волн и считывания тех, которые нам интересны. Эти системы могут быть сложными, как с GPS-RTK, или простыми для обычного GPS. Базовый рецепт — это фильтр, декодер сигнала и некоторый коммуникационный выход. Мы используем самые разные фишки, и у каждой есть свои преимущества и недостатки.Так как же нам общаться с этими чипами?

Протоколы связи

Предположим, вы слышали или имеете некоторый опыт работы с общими методами связи между электроникой, такими как последовательный, I2C, SPI и т. Д. Это методы связи между компьютером и компьютером на уровне оборудования, но у GPS есть дополнительный уровень наверху. . Как мы можем учесть, что многие спутники носятся вокруг, выплевывая свои языки? Мы представляем протоколы связи GPS, что является просто причудливым способом сказать стандартизацию.Встречайте стандарт NMEA-0183: он в основном разбивает сигналы на предложения.

Когда сигнал декодируется в соответствии с этим стандартом, некогда электромагнитная волна становится читаемой для людей. Добавьте его в линии связи, и наш компьютер покажет нам наше местоположение.

Если вы хотите узнать еще больше о GPS, посетите нашу страницу «Основы GPS» ниже.

Основы GPS

14 декабря 2012 г.

Система глобального позиционирования (GPS) — это чудо инженерной мысли, доступ к которому у всех нас есть по относительно низкой цене и без абонентской платы.С помощью правильного оборудования и минимальных усилий вы можете определить свое местоположение и время практически в любой точке земного шара.

Как найти свое первое местоположение


Теперь, когда мы рассмотрели основы работы с GPS, пора приступить к делу. Мы составили простое и эффективное руководство, которое познакомит вас с аппаратным обеспечением и кодированием, необходимым для создания вашей первой глобальной системы позиционирования.

Обязательно ознакомьтесь с нашими руководствами по подключению!

Один из лучших способов научиться использовать оборудование GPS — это просмотреть руководства по подключению. Для каждого продукта SparkFun у нас есть соответствующее руководство по подключению на страницах продукта, расположенных под описанием. Мы делаем все возможное, чтобы изучить все необходимые подключения, связанные библиотеки и пару рабочих демонстраций, чтобы ваш проект сдвинулся с мертвой точки.


Повышение точности и точности


Благодаря технологическому прогрессу в области GPS-приемников мы можем достичь точности позиционирования до одного сантиметра и даже сохранять азимут даже при слабом сигнале или его отсутствии.

Кинематика в реальном времени (RTK)

Приемники

GPS, способные работать в режиме RTK, принимают обычные сигналы от глобальных навигационных спутниковых систем (GNSS) вместе с потоком поправок для достижения точности позиционирования 1 см. Помимо этих сигналов приемник RTK принимает поток поправок RTCM и затем вычисляет ваше местоположение с точностью до 1 см в реальном времени. Скорость различается между приемниками, но большинство будет выводить решение не реже одного раза в секунду; некоторые приемники могут выводить это решение с более высокой точностью до 20 раз в секунду.Узнайте больше о RTK в нашем руководстве Что такое GPS RTK.

Смерть расплаты

Перемещение по плотному городу, короткому туннелю или парковке может привести к плохому качеству сигнала или полной потере сигнала. Эти проблемы можно преодолеть с помощью окончательного расчета; процесс определения текущей позиции путем объединения ранее определенных позиционных данных со скоростью и курсом. Трехмерные инерциальные единицы измерения (IMU) и данные о расстоянии транспортного средства (например, тиканье колес и одометры) могут использоваться для постоянного расчета текущего положения транспортного средства, когда данные GNSS на мгновение не работают. Dead Reckoning может быть достигнут с нашей коммутационной платой GPS Dead Reckoning NEO-M8U.

Лучшее из обоих миров

Объединение кинематики в реальном времени и точного расчета раньше было задачей, требующей тысячи долларов специального оборудования. К счастью, технологии продвинулись до такой степени, что достижение невероятной точности без привязки стало гораздо более доступным. SparkFun делает две платы (GPS-RTK Dead Reckoning Breakout и GPS-RTK Dead Reckoning pHAT для Raspberry Pi) для этого.Эти платы потребуют от конечного пользователя значительного объема работы для настройки и калибровки, поскольку они предназначены для профессиональных приложений.


Продукты


Как и любая другая технология, оборудование GPS бывает разных форм и размеров, чтобы соответствовать конкретным потребностям вашего проекта. Ниже мы перечислили несколько наших любимых коммутационных плат, антенн и модулей.

Наш креативный технолог Роб расскажет нам о различных типах оборудования GPS
и предоставит информацию, которая поможет вам создать систему, подходящую именно вам.

См. Наше Руководство по покупке GPS

Коммутационные платы GPS:

Коммутационные платы

GPS оснащены приемником и могут взаимодействовать с вашими любимыми досками разработки, такими как SparkFun RedBoard Qwiic.

Просмотреть все Коммутационные платы GPS

Антенны:

В некоторых проектах требуется антенна для лучшего приема сигналов со спутников.Ниже приведены некоторые из наших любимых.

Интерфейсный кабель SMA — U.

FL В наличии WRL-09145

Это 4-дюймовый соединительный кабель, соединяющий ВЧ разъемы U.FL с обычными разъемами SMA. Этот кабель обычно используется для подключения…

3

Посмотреть все Антенны GPS

Модулей:

Приемниками сигнала являются модули GPS

.Эти модули поставляются без коммутационной платы, поэтому взаимодействие с этими модулями может увеличить сложность проекта.

Посмотреть все модули GPS


Дополнительные проекты


Вот еще несколько проектов, использующих GPS. Мы всегда стараемся расширять нашу библиотеку проектов и руководств, поэтому почаще проверяйте или заполняйте форму выше, чтобы получать уведомления о новом контенте.

Qwiic GPS часы

14 сентября 2020

Который сейчас час? Пора тебе… Быстро построить часы GPS и вывести их на дисплей! Этот проект предоставляет вам текущую дату и время с помощью спутников GPS. Считайте дату и время как цифровые или аналоговые часы. Или даже настройте часы для военных, вашего часового пояса или автоматически настройте время на летнее время!

Часы настенные буквенно-цифровые с GPS

26 января 2015 г.

Это часы с GPS-управлением — часы, которые вам действительно не нужно устанавливать! Используя GPS и некоторые формулы, мы выясняем, какой день недели и находимся мы или нет летнее время.

Дифференциальный векторный указатель GPS

31 мая 2016 г.

Используйте GPS, чтобы два объекта, база и цель, указывали друг на друга. Это может быть использовано для наведения направленной антенны (или, в случае этого проекта, лазера) от одного объекта к другому на расстоянии, которое ограничено только вашей способностью предоставить базовой станции данные о местоположении цели по GPS.

Опции GPS-антенны

M4 | AutoQuad

» S
h
o
w

M
e
n
u

Содержание страницы

M4v1 поставляется со встроенным GPS-модулем UBlox 7 (M4v2 использует модуль M8Q).Все, что вам нужно, это внешняя антенна. Тестируется множество антенн. В списке ниже *


Отличным инструментом для определения работоспособности и точности ваших GPS-модулей и антенн Ublox является оценочное программное обеспечение Ublox
u-center GNSS для Windows. Вы можете скачать это здесь. Используйте соединение USB / UART со скоростью 1200 бод в меню «Receiver» инструмента.

Загрузите и установите программное обеспечение uBLOX uCENTER GNNS.
Подключитесь к COM-порту USB на скорости 1200 бод (сообщает M4, что вы хотите говорить напрямую с GPS.) Включите сообщения NAV_SAT, и вы получите графическое представление полученных спутников, их силы и позиций. Тип GPS — ublox8 для плат M4r6 V2 и uBlox7 для плат BETA.



Примечание:
самое первое исправление модуля GPS прямо с завода может занять 15 минут и дольше, в зависимости от условий приема. Так что просто поместите свой M4 со свежим липо на открытом пространстве и позвольте ему собирать спутниковые данные. На M4v2 данные GPS будут буферизоваться резервной батареей.В зависимости от используемой антенны (активная / пассивная, размер и т. Д.) Вы сможете получить 3D-координаты и точные координаты за очень короткое время.


Увеличьте нижнюю часть антенны GPS

Примеры самолетов. Изображение Астудилло. Ссылка: http://forum.autoquad.org/viewtopic.php?f=40&t=4253

Толщина значения не имеет. В основном подойдет любой материал с проводящей поверхностью или внутренней проводящей плоскостью.

По размерам: в принципе, чем больше, тем лучше.Для антенны диаметром 10 мм используйте диаметр не менее 30 мм.

Расстояние от FC тоже имеет значение. Таким образом, чем выше вы сможете оторвать антенну от поверхности FC, тем лучше.


DIY Дипольная антенна GPS

Самый дешевый вариант — простая дипольная антенна, сделанная своими руками, полученная из антенного кабеля.

Дипольные антенны

или небольшие керамические патч-антенны никогда не смогут достичь тех же характеристик, что и активная антенна 35 мм. Имейте это в виду, когда пробуете автономные функции с квадроциклами мини-размера.Чтобы получить наилучший прием, вы должны установить антенну как можно дальше от FC. Большая пластина заземления также поможет с небольшими активными керамическими патч-антеннами.


Заказать кабель с разъемами можно у Viacopter

Обрежьте кабель в соответствии с вашими потребностями и снимите внешний изолятор. Отрежьте провода до длины 4,6 см и наложите на оба конца короткие кусочки термоусадки.

Чтобы усилить диполь, вы можете использовать несколько пластиковых стержней или аналогичных материалов, чтобы сохранить Т-образную форму.

Мы тестировали их с хорошими результатами: исправление 3D GPS может быть достигнуто примерно за 30-40 секунд.
Однако надежного приема GPS не стоит ожидать ни при каких условиях.

Чем дольше вы ждете, тем точнее будет навигация, поскольку требуется время, пока вы не получите HAcc (точность по горизонтали) менее 1 м. Исправление 2D начнется при HAcc <4 м, исправление 3D начнется при <3 м. HAcc менее 2 м достаточно хорош для выполнения миссий и удержания позиции.

Результаты UBlox M8Q с активной GPS-антенной

Результаты UBlox M8Q с дипольной антенной DIY

Примечание: Без фиксации 3D M4 будет выполнять удержание высоты на основе сочетания датчика давления и акселерометра.


Список возможных антенн, подходящих для M4 и других плат AQ

Керамические патч-антенны

Керамическая патч-антенна 10 мм, около 1,5 грамм

25 дБ; 931-1148-НД; AP.10F.07.0039B,
15 дБ; 931-1147-НД; AP.10E.07.0039B

Патч-антенна 12 мм

25 дБ; 931-1227-НД; AP.12F.07.0045A

Керамическая патч-антенна 17 мм

25 дБ: 931-1226-ND; AP.17F.07.0064A,
15 дБ: 931-1151-ND; AP.17E.07.0064A

Керамическая патч-антенна 35 мм, 27 г — рекомендуемая антенна v6

15 дБ; 931-1004-НД; AP.35A.07.0054A (рекомендованная антенна для плат V6), около 27 грамм

PCB / Керамические антенны, всенаправленные

45 * 10 * 2.3мм; 931-1014-НД; ALA.01.07.0095A, (всенаправленный, 1,35 грамма)

«« M4 V2 Электропитание и мониторинг напряжения M4 Telemetry Connection »» Эта страница была создана 5-авг-14 пользователем kinderkram . Последнее изменение 17-фев-15 пользователем kinderkram .

Лучшая цена diy gps-антенна — отличные предложения на diy gps-антенну от глобальных продавцов diy gps-антенн

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить самодельную GPS антенну.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая самодельная GPS-антенна в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою самодельную GPS-антенну на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать антенну для GPS своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести gps антенну diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Антенны и кабель GPS — Masterclock, Inc.

При выборе места для установки антенны на крыше найдите место на открытом воздухе, обеспечивающее полную видимость горизонта на 360 градусов. В большинстве случаев это означает размещение антенны как можно выше, например, на крыше.Любые препятствия могут снизить производительность устройства из-за блокировки спутниковых сигналов. Заблокированные сигналы могут увеличить время обнаружения спутников или вообще предотвратить их.

Короткая монтажная мачта и хомуты для шлангов поставляются вместе с антенной на крыше для крепления антенны к столбу или пику здания. Мачта для крепления антенны и зажимы хорошо подходят для крепления антенны к вентиляционной трубе или мачте, прикрепленной к крыше. Труба должна быть жесткой и способной выдерживать сильный ветер, не сгибаясь.

Типовая установка антенны на крыше

Приемники GPS могут быть восприимчивы к отраженным сигналам GPS, называемым многолучевым распространением. Многопутевые помехи вызваны отраженными сигналами, которые поступают на антенну не в фазе с прямым сигналом. Эта интерференция наиболее заметна при малых углах возвышения от 10 до 20 градусов над горизонтом. Высота мачты / антенны может быть увеличена вверх для предотвращения многолучевых помех. Антенна также должна располагаться на расстоянии не менее трех-шести футов (1-2 м) от отражающей поверхности.

Размещение антенны на окне

Антенна на окошке подходит для использования только с продуктами сетевого сервера времени с соответствующими версиями прошивки. При установке антенны на окне лучше всего использовать окно с наилучшим видом на небо. Для окон с эквивалентными видами предпочтительнее ориентация на экватор. Обычно к экватору будет видно больше спутников, чем от него, окна, выходящие на восток или запад, также будут работать. Окна с полярной ориентацией также подойдут, но в целом не являются предпочтительными.Всегда предпочтительны окна с лучшим видом на небо, независимо от ориентации.

Прикрепите антенну над подоконником, а не вверху окна. Это улучшит видимость вверх от антенны до неба. Обратите внимание, что некоторые виды остекления окон могут уменьшить или заблокировать сигналы GPS, не позволяя серверу времени определять время.

Установка в помещении может быть проблематичной

Препятствия могут блокировать прием сигнала, если ваша антенна GPS установлена ​​неправильно.Постарайтесь найти беспрепятственный обзор неба. В некоторых случаях это можно сделать, разместив прилагаемую базовую антенну рядом с окном. Однако в большинстве случаев для хорошего приема требуется установка стандартной антенны вне здания, например, на крыше. Возможно, система будет работать в помещении и при определенных препятствиях, но это можно определить только методом проб и ошибок, что в конечном итоге приведет к успешной установке.

Конфигурации / опции кабеля антенны GPS

Решения по разводке антенных кабелей обычно различаются в зависимости от того, как далеко установлена ​​антенна от приемника GPS. 150 футов (45 м) — это максимальная длина кабеля без посторонней помощи для многих приемников времени GPS. Добавление встроенного усилителя GPS увеличивает длину кабеля еще на 150 футов (45 м). На расстоянии более 300 футов (90 м) могут использоваться альтернативные методы. На Рисунке 3 показаны длины кабелей и подходящие варианты антенн.

ЗАДЕРЖКА КАБЕЛЯ

Антенна gps своими руками — komilfostroy.ru

Детали конструкции спиральной антенны GPS

22 февраля 2021 г. — Я заказал двойной макиато и нашел столик как можно дальше от двери.У Олимпии была страница в Facebook, но вы должны были получить от нее разрешение, чтобы увидеть любые подробности, например, о ее кибер-друзьях. Небольшие легкие шаги к рабочему столу. Используется слишком долго, слишком долго между использованиями. Делает ходьбу более опасной, чем сейчас. ковчег бобровая плотина ферма рагнарок Ботинком она открыла крышку, а затем распахнула ее. Она подняла оружие и направила его внутрь шкатулки с красной шелковой подкладкой. В своем утомленном состоянии она слышала, как вампир смеется над ней, хохоча от холодного восторга.Она рухнула, упав вперед, прямо в гроб. Все это произошло за то время, которое ей потребовалось, чтобы выключить предохранитель на своем пистолете.

Он не был излишне резким или многословным. Казалось, он не получал от этого никакого удовольствия. Полуволновая вертикальная антенна состоит из вертикального излучателя, который питается снизу антенны. Согласующее устройство ДОЛЖНО быть добавлено между антенной и фидерной линией, если вы хотите использовать коаксиальный кабель. Добавление катушки последовательно с антенной в основании — один из способов сделать это.Введите формулу для расчета антенны (обычно 468 / f): фурнитура для стеклянных раздвижных дверей Кэкстон никогда не умел писать длинные отчеты. Они всегда заставляли ее думать о написании статей во время неудачной попытки учебы в колледже. Тем не менее, она рассказала историю настолько ясно, насколько могла, со всеми подробностями, которые она могла вспомнить. цитрол напа По крайней мере, в нем должна быть глава. Все, что вам нужно потратить, мы позаботимся. Десятки жестких волосков поднимаются на тыльной стороне его руки, когда он стягивает перчатку.Как и любой покупатель бензина, водитель игнорирует табличку с просьбой заплатить первым.


Так что я могу успеть туда вовремя, чтобы спасти твою задницу. Конечно, если заявление Гельчовского является ложным, это многое объясняет. Такие большие претензии рассматриваются из домашнего офиса, а не специалистом на местах. Мастерс должен был прибыть через двадцать минут. Допустим, он приехал около 7:30, может, на несколько минут раньше. Положи лишние патроны в карман пиджака. WhatsApp тричи Ларс жадно лизнул их, и его язык оставил мокрые следы на ее щеках.Она пыталась отвернуться, но его любовь, его голод были повсюду и не позволяли ей вырваться на свободу. Она очистила свой разум от всех мыслей, от всего прошлого. Arduino лидар робот Тем не менее паразиты хлынули, и битва между могуществом и множеством продолжалась до самого конца. Полиция несколько раз помахала ему рукой и попросила показать пропуск. Когда он это сделал, они быстро помахали ему, коротко отсалютуя. Но даже тогда обычно можно было увидеть другую одинокую машину или, возможно, человека на велосипеде, возвращающегося с ночной работы.Но сегодня ничего не было. В течение последних двух дней было много проблем с мародерами — мусорщиками, которые видели шанс всей жизни беспрепятственно набивать свои карманы.


Курсант сказал вам, что мы здесь делаем. Через стеклянное окно она увидела стерильную биологическую лабораторию. Внутри защитного кожуха два техника осторожно разбирали шестигранный предмет золотого цвета размером со шляпную коробку. Этот длинный зеленый предмет похож на лом.tcl roku tv проблемы со звуком Он был тонким и синим, из тех, что ежедневно использовались Дрейкером для множества задач. Трудно было поверить, что этот приземленный предмет положит конец его жизни. Ему сказали, что были произведены точные расчеты, чтобы гарантировать, что его смерть будет мгновенной. Он шагнул на ветку и накинул петлю на шею. Он чуть не поскользнулся и использовал подвесную веревку, чтобы удержаться. Его руки дрожали, а кожа была липкой. Из печи она наблюдала, как он насыпал гору разноцветных хлопьев в сервировочную миску, затем подошел к холодильнику, где получил молоко.Это результат многолетних научных исследований. Он сидел там, босиком, обнаженная грудь проступала сквозь расстегнутую рубашку, мускулы дрожали, как жидкая сталь, каждый раз, когда он двигался.

Но звуки ему не угрожали, и поэтому он бодрствовал и не двигался. На каменных ступенях Кроага послышались шаги — тихие и незаметные. Одна из черных тварей ползла вниз по лестнице Кроага — такая же, как те, с которыми он сражался в пещерах горы.Он скользил по каменной дорожке, мертвые глаза смотрели, как будто ничего не видя. Он врезался в черную тварь прежде, чем она даже узнала, что он там, — бесшумное движение. код ошибки беговой дорожки reebok e3 Алистер Брайс нуждался в повторной проверке (о Боже, как скоро он будет страдать. К счастью, значки дозиметров трех мужчин, которые вернулись из своего предприятия в могилу (какая-то шутка, какой-то каламбур. Если нет, то она не возражает против помощи ему облегчить свой выход. Я помню, как умолял их остановиться.Фред позволил тишине повиснуть в воздухе на мгновение, затем покачал головой и выпрямился. Вид превратился в плоский, усыпанный звездами черный цвет вечности. Ничего такого, что могло бы совершить поездку достаточно быстро или иметь надежду сбежать, если начнутся проблемы.

Он был на широкой каменной лестнице, ступени поднимались за маленькое строение, к которому он теперь прижимался. Позади него была дорожка вдоль набережной, а в непосредственной близости стоял прямоугольный сруб, который они использовали для входа в убежище.Среди них не было ничего, что могло бы удерживать дверь закрытой. Калвер подождал несколько мгновений, давая им время подняться на борт корабля, затем оттолкнулся от двери, спрыгивая по ступенькам по две за раз, веря Богу, что он не поскользнется. Он помчался к пандусу и, оглянувшись назад, увидел, как дверь распахивается, и выскакивают крысы. Крохотная каюта с белым верхом покрывала носовую часть, ее лакокрасочное покрытие выжжено и пузырилось, защищая от брызг или непогоды для тех туристов, которым посчастливилось или достаточно быстро найти место внутри.тадао андо бетон Свет залил холл, и он понял две вещи. Женщина вскочила на ноги и приняла позу, похожую на боевую. Он открыл рот, чтобы объяснить, но ее нога поднялась и схватила его за колено. Он вздрогнул и перекатился на спину. Я просто хочу… теперь я думаю, что просто хочу домой. Наконец-то он понял эту идею. По крайней мере, признай, что я должен тебе поесть. Можете ли вы справиться со мной еще немного.

GPS-трекер: эталонные образцы для создания собственного устройства

Конечно, еще слишком рано ожидать ответа от других гонок, потому что даже Каллахорну нужно было ехать несколько дней.Даже в этом случае было сомнительно, что многие встанут на их сторону. Гномы и эльфы вместе противостояли всем врагам, с которыми свободные народы Четырех Земель столкнулись со времен Первого Совета Друидов. каталог kiewit Название продукта Yagi WiFi Antenna 2,4 ГГц 17 дБи Угол H: 25 В: 24 На открытом воздухе Средний рейтинг: 5 из 5 звезд на основании 1 отзывов 1 оценок Текущая цена 34,99 $ 34 $. 99 Антенны. В зависимости от используемых частот приемника GPS (L1, L2, L5 и т. Д.) Антенны также должны поддерживать все необходимые частоты.Кроме того, хорошая антенна также помогает отфильтровывать многолучевые сигналы (пример: сигнал, исходящий от земли, не может быть прямым сигналом). Некоторые избранные антенны: звездные врата — фанфики гелиополис Ты, блин, рассказал ей обо мне. Она приподняла бровь, и эта дьявольская ухмылка все еще покрывала ее лицо. Адель надеялась, что сможет заставить женщину подойти еще ближе, чтобы Майк выстрелил в нее, не промахнувшись. Крепкие люди, хорошо вооруженные, они выходят из этой штуки и стреляют. Знаете, все остальные тоже ненавидят Пугало.Насколько я мог судить, ее глаза были прикованы к заместителю директора.

Я снова закрыл глаза, чтобы лучше его слышать. Я чувствовал, что меня тянут вниз. Мгновение спустя мои глаза залил свет. Я слышал звенящие голоса, похожие на разбросанные монеты. n95 маска малайзия фабрика 19 мая 2017 г. 25 ноября 2018 г. coreml store О том, что она несла на плечах такой тяжелый груз, что она едва могла стоять. Единственное, о чем Эрике приходилось беспокоиться, — это о себе.Мы с Уильямом любили друг друга, как два человека, которые немного не уверены в том, что их совместная жизнь будет означать. Единственное, чего мне не хватало, так это людей, которые были мертвы или застряли в Ривер-Бенд. Я скучал по Кроу, Лили, Уиверу и бабушке Блю. Я задавался вопросом, был ли мой папа с ней сейчас или он все еще где-то в нашем мире.

Он вырвался из захвата и выпрямился, женщина поднялась вместе с ним. Она прижалась к нему, помеха, которая могла утопить их обоих.Он передумал спасать ее. адаптер переменного тока в постоянный ток 26 июля 2018 г. 29 июля 2016 г. delaval vms 300 Больница была просто фоном для их обмена. Он, конечно, был готов проигнорировать важное решение, принятое Лоуренсом Файторн. Вот почему я пришел к вам за советом. Ральф Уиллоуби исчез из Лондона. Через открытое окно на первом этаже проникал богатый аромат травяной смеси, только чтобы потерять свою независимость, поскольку он слился с более мрачной остротой улицы.В окне ненадолго появилось лицо, и из миски вылилось небольшое количество жидкости. Затем он покурил трубку у нашего очага и рассказал нам о своем исчезновении и о том, как он пришел, чтобы найти нас. И поначалу между ними действительно было непросто. Я представил, что им будет о чем поговорить, и им понадобится много недель, чтобы научиться новой форме дружбы.

  • WIFI Antenna Hack !: Превратите свою стандартную антенну WIFI в одну, как антенны-расширители диапазона за 30 долларов, примерно за 5 центов! Выполните эти простые шаги, а затем посмотрите видео, если вам нужны дополнительные разъяснения.Digg, если вам понравилась моя первая инструкция.
  • ИНСТРУКЦИЯ ПО УСТАНОВКЕ АНТЕННЫ GPS SYMMETRICOM
  • Как собрать антенну многодиапазонного сканера | Наши развлечения
  • AA.166.A.301111 Ulysses Miniature Magnetic Mount Beidou / GPS / GLONASS / Galileo Antenna with 3000mm RG-174 SMA (M) 37,8 * 40,4 * 10mm Добавить для сравнения Guardian MA950 — настенная антенна 5in1 с GNSS, 2 * LTE MIMO и 2 * Wi-Fi MIMO

Перед ними простиралась часть кампуса Бернского университета, и Иво с замиранием сердца понял, куда он идет.В университетской больнице они въехали в аварийный вход, и за ними закрылась большая дверь с ставнями. Патологи Герихтмедицинского института Берна, входящего в состав Бернского университета, сконцентрировались на главной задаче — определении причины смерти. Производитель Laird Technologies Модель № GPSU15M Описание продукта Частота антенны GPS 5 В (МГц) 1575,42 Описание продукта Низкопрофильная антенна GPS 3-5 В с активным керамическим антенным элементом. Изготовлен из прочного АБС-пластика. Усиление (дБ) 27 Напряжение 3 — Автомобильная GPS-антенна Eightwood Автомобильная навигационная антенна с серым переходником GT5-1S, совместимая с головным устройством автомобильной GPS-навигации Toyota Honda Nissan Kenwood Alpine 4.6 из 5 звезд 42 £ 10,99 £ 10. … Fingerface apk Стайлу, самому опытному наезднику в этом кадре, внезапно пришлось держаться, чтобы его не бросили, как новичка. Иногда он скользил в сторону, направляя их вокруг препятствий и плохой опоры, так что жеребцу никогда не приходилось замедляться, чтобы разведать путь. Он был в состоянии поддерживать крейсерскую скорость, превышающую скорость любой лошади, и казался неутомимым. Когда он разогрелся, из его ноздрей вырвались струи пламени. Затем она поднялась и поползла дальше.Ее мысли блуждали, и она, казалось, чувствовала присутствие других существ вокруг нее, двигающихся вместе с ней в ночи, быстрых и почти беззвучных. Но то, где было дело. Ей не на что было опираться. Ее глаза закрылись, и она ждала смерти.

Одним плавным движением он собрал под собой задние лапы и бросился на Алланона. Существо было на нем прежде, чем он успел вызвать огонь. Page 1 НАБОРЫ GPS-АНТЕНН В И Н С Т АЛЬ Л Е Н И Е Руководство по эксплуатации P / N: 60500012 Doc.№: 001023AD Опубликовано: июль 2003 г. Комплекты антенн GPS, номер по каталогу 8300900x. . . применимо для; Page 2 Перед возвратом продукта в соответствии с условиями данной гарантии следует уведомить Symmetricom GmbH. Уведомление должно включать номер модели и серийный номер продукта, а также полную информацию о проблеме. 10 марта 2015 г. vrchat rip avatars На самом деле, я знаю многих тамошних юристов. Они наняли лучших и хорошо их обучили. Небо над головой было черным, над городом висело огромное бурное облако.Спиральный столб, ненавистный символ холокоста, взбирался в облако, белый стебель, полный неестественных сил. Разрушительная сила, вековая и присущая каждому мужчине, женщине и ребенку. Они ползли, шатались, вытаскивались из своих разрушенных убежищ, некоторые молчали, некоторые умоляли, некоторые в истерике, но почти все отдельные острова, оцепеневшие от других, их разум был способен справиться только с их собственной индивидуальной болью, их собственной личной судьбой. .

WIFI Antenna Hack! : 9 шагов (с изображениями) — Instructables

Она сидела на улице на солнышке и хватала зеленые бобы из глиняной миски, стоявшей у нее на коленях.Это было сделано точно так же, как это было сотни лет назад. В тот момент его содержимое казалось драгоценным и совершенно необходимым для ее благополучия. С предельной концентрацией она наклонила голову, вытащила боб и осторожно отрубила концы. Она позволила концам упасть ей на колени и сосредоточилась на том, чтобы разбить бобы на кусочки размером с укус. GARMIN GA 35 TSO WAAS GPS АНТЕННА TNC. 309 долларов США. Быстрый магазин. COMANT УКВ-АНТЕННА СВЯЗИ CI-121. 173,95 долларов США. Быстрый магазин. РАМИ АВ-22 ТРАНСПОНДЕРНАЯ АНТЕННА.81,75 доллара. Быстрый магазин. КОМАНДНАЯ АНТЕННА RAMI AV-10. 174,75 долларов. Быстрый магазин. КОМАНДНАЯ АНТЕННА RAMI AV-17. 189,75 долларов США. Быстрый магазин. RAMI AV-74 TRANSPONDER DME ANTENNA TSO. 132,75 доллара. Quick Shop. 9 октября 2017 г. — Изучите доску Рики Джорджа «Сделай сам FM-антенна» на Pinterest. Дополнительные идеи об антенне, FM-антенне своими руками, ТВ-антенне. Благословляющий ткацкий станок незаконен во Флориде Две молодые девушки, одетые в свои наряды, прощались с Эдмундом Худом. Оба были привлекательны, но одна была поразительной красоты. Очарованный более тихими чарами другого человека, он взял протянутую ей руку и нежно поцеловал ее, покраснев от восторга.Женщины подняли маски на лица и изящно поплыли к ожидавшему их экипажу. Боезапас 38 п. Когда я был маленьким, она была моей лучшей подругой, Александрой Вейкнер. Она и ее муж, Хенрик Вейкнер, очевидно, вращались в лучших кругах Гетеборга, и с такими людьми можно дружить в наши дни, верно. Когда они оба были молодыми студентами, Марианна жила в районе Майорна Гетеборга и боролась за права рабочего класса. Они оба знали, что на протяжении многих лет она была вынуждена думать о совершенно разных вопросах, чтобы вписаться в круги, которые возникли с ее работой в почтенной старой юридической фирме.Теперь это были шикарные костюмы и кофточки с бантами. Коктейль в Оргрите имел значение, но Эрика знала, что в Марианне это лишь тонкая оболочка над бунтарским темпераментом.

Она не позволяла себе показаться излишне эмоциональной. Ни разу за все это ужасное время. Пдчарда уже несколько дней не было в городе по делам. Чармиан много раз пыталась дозвониться до Брэда, ехала в его квартиру, но он так и не ответил ни на телефон, ни на дверной звонок. Она висела в мучительной нерешительности.Брэдфорд должен быть наказан, это было ясно. компьютерное заикание в играх 29 сен, 2020 как сделать рез под углом 30 градусов Он погладил ее по волосам и заметил, что его рука дрожала от усилия, которое потребовалось, чтобы сдержать себя. Он попытался не спешить войти в нее, но она не хотела. настройка коммутатора meraki vlan Я проклинал себя и администрацию здания одинаково и задавался вопросом, открыта ли по ночам кладовая с блоками предохранителей. Единственная голая лампочка освещала нижнюю часть лестницы.На двери кладовой был изображен замок. Я сосчитал до десяти по-итальянски и поднялся наверх с еще меньшим энтузиазмом, чем раньше.


Она опустила окно, протянула руку и отдала птицу преподобному Итану Боннеру. Ее искусственные бриллиантовые гвоздики сверкали сквозь прядки темно-каштановых волос, которые развевались вокруг ее лица, когда она танцевала. Возможность напугала его до смерти. К настоящему времени Рэйчел уже знала, что Гейб богат. Дайел получил серьезный порез в ребра, которые пришлось связать, а Менион и Дурин получили несколько небольших ран.Балинора не трогали, его тело защищала от мечей гномов легкая кольчуга под изорванным плащом. Теперь у них был еще один повод спешить. Охотники-гномы быстро пойдут по их следу, как только найдут своих убитых товарищей. hca hr ответы Он продолжал разжимать и сжимать кулаки, глядя на Ганса, который изо всех сил пытался подняться на ноги. Изо всех сил он снова ударил Ганса, который тут же со стоном свернулся клубочком.


До того, как они уехали отсюда, она была самой счастливой и самой живой маленькой девочкой, которую только можно представить.Когда Элна остановилась, чтобы перевести дух, Эрика увидела свой шанс. Все это, должно быть, было так тяжело для вас, так как вскоре после вашей семейной трагедии. Но один комментарий, который она услышала, остался с ней. Несмотря на все ее добрые намерения, сумки были не так полны скрепок, как она планировала до того, как вошла в магазин. Как по сигналу, ее живот начало урчать. записи meps Эффективность антенны GPS обычно составляет от -3 дБ до -9 дБ. Антенна GPS чаще всего используется в портретном режиме, что означает, что мобильный телефон держится в руке вертикально.В результате для антенны выгодно иметь диаграмму направленности направленной вверх, а не вниз. Byrd Shelix против спирали Она видела это в Рики, это желание спрятать хрупкие вещи, которые он нашел, например Шарлин, и его готовность пожертвовать собой ради других. Видеть его таким грустным ей причиняло физическую боль, потому что она знала, как больно пытаться спасти то, что нельзя спасти. Она неуверенно потянулась к спинке кровати и села на край матраса.Отдельные мышцы ее лица задергались, одна над бровью, другая тянула угол ее губы. Но когда она продолжила, это был этот ровный, почти механический голос, повторяя его, чтобы покончить с этим: «В ту ночь я увидел в доме волка.

Рождение Онтарио, когда ей было восемнадцать, в D. General без отца, указанного в свидетельстве о рождении. Арестован за проституцию через два месяца после прибытия в Онтарио, признан виновным, но без тюремного заключения. Рождение близнецов Алонсо и Данте, когда ей было двадцать, тоже у Д.Генерал, также без отца в списке. А потом Темеко, малышка с мокрым подгузником, родившаяся, когда Лонте был двадцать один год. салфетки nsn 17 мая 2019 года карта арденн ww2 Выпрямив его, она попыталась сосредоточиться на счастливых сторонах своей жизни. Молли решила позволить им это сделать. Как мало зажила рана, несмотря на годы. Было еще светло, ремонтная бригада в квартале все еще работала.

Как сделать самодельную телевизионную антенну (с иллюстрациями

По-прежнему опустив голову, глубоко засунув руки в складки рваного плаща, гном, словно призрак, скользил в темноте.Жаир наблюдал за его приближением со смешанным удивлением и неуверенностью. Когда маленький человечек подошел ближе, Валеман в отталкивании отпрянул от камня стены камеры, железо его цепей звякнуло, когда он защитно поднял руки. Миллер рассмотрел мягкий коричневый цвет жидкости, подумал о том, как она будет ощущаться на его языке. Единственный, кто мог хоть сколько-нибудь уважать его, был Хэвлок, землянин. Он мог перестать прилагать усилия, чтобы поддерживать внешний вид. Если он оставался в постели, слушая гудок будильника, он просто оправдал ожидания.Он потянулся и выключил будильник. Незадолго до того, как звук оборвался, он услышал в нем голос, мягкий, но настойчивый. tappahannock va craigslist Очевидно, они пробыли там какое-то время. Оба выражали озабоченность и горе. Это была очень глубокая рана. Чифуне была такой же стойкой, как и все, кого он когда-либо встречал, но он чувствовал, что это было то, против чего у нее не было защиты.

Десятки тысяч наших братьев, изгнанных инквизицией, вернутся домой из Константинополя, Амстердама и других городов диаспоры.Когда наши желудки наполнились, они пожелали нашему гостю спокойной ночи, потому что у меня были дела, которые нужно было обсудить с Бенджамином, которые я предпочел бы им не слышать. Плачьте лучше о ушедшей, потому что она никогда не вернется, никогда больше не увидит землю своего рождения. Она написала, что ей повезло, и она пригласила меня выполнить плиточное панно у нее дома. Я думаю, она нажилась на деньгах. Единственное место, где мы сейчас его найдем, — это наши мечты. С сиротами из Бодлеров их горе было так, как если бы их горе было очень тяжелым предметом, который каждый по очереди несли, чтобы не плакать все сразу, но иногда предмет был слишком тяжелым, чтобы один из них мог двигаться, не плача, поэтому Вайолет и Санни стояли рядом с Клаусом, напоминая ему, что это то, что они могут нести вместе, пока, наконец, не найдут безопасное место, чтобы положить его.Клаус поставил кружку, и все трое Бодлеров скрытно отошли от горячего шоколада. Вайолет и Клаус неуклюже шли в своих общих штанах, прижимаясь друг к другу на каждом шагу, а Санни следовала за ними, все еще ползая так, что она выглядела бы наполовину волком, если бы кто-нибудь наблюдал за ними, пока они пробирались через карнавал к палатке гадания. . Но за сиротами Бодлеров никто не следил. уроки искусства pdf Целое утро могло закончиться одним неразборчивым словом, но Кирк, тем не менее, был доволен.Вместе с некоторыми другими хранителями он наблюдал за пациентами Бедлама, которые демонстрировались представителям общественности. Уважаемые мужчины и женщины приходили с омерзительным восхищением наблюдать, как обеспокоенные люди воплощают в жизнь свои личные сны. Это было ужасное событие в любое время, но гроза сделала его особенно странным. Когда грянул гром и сверкнула молния, сумасшедшие брыкались и метались, как лошади в конюшне.

Я бы позволил тебе пройти невредимым, зная твою миссию, но этим согласием я предаю себя твоей судьбе.Я не хочу участвовать в том, что с тобой происходит. Не ходи на Западный полюс, но ты должен идти, а затем не идти через Зеленые Демены. На третьем уровне он увидел мусор, старую одежду и остатки костра, которым кто-то пользовался много месяцев назад. Все двери были одинаковыми, из легкого, полого, синтетического материала, возможно, пластика, с дверной ручкой и засовом. В последнее время не было никаких улучшений. Вид вооруженного охранника в униформе сковывал разговор.самые дешевые патроны для перезарядки Остается двое: ваше воображение и террористы. Это, друзья мои, убьет вас — и товарищей, которые от вас зависят.

  • Антенна Cloverleaf — это антенна с круговой поляризацией для FPV, которая намного лучше, чем дешевая дипольная антенна, которая поставляется с видеопередатчиками и приемниками. Антенна — одна из самых важных частей FPV, в этом уроке я покажу вам, как сделать ее своими руками. Всенаправленная антенна с круговой поляризацией, такая как Cloverleaf, является одной из лучших антенн передатчика видео FPV, доступных для любителей.
  • 28 марта 2006 г.
  • Антенны на земле для 144, 222 и 440 МГц
  • Bingfu Автомобильный видеорегистратор GPS-антенна Автомобильный видеорегистратор GPS-антенна Водонепроницаемое скрытое клейкое крепление Разъем 3,5 мм GPS-антенна для автомобильного видеорегистратора Приборная панель камеры Безопасность Vedio DVR Recorder GPS-трекер-приемник 4,1 из 5 звезд 38. $ 12.99 # 16.

Несколько секунд он осматривал ее с ног до головы, и ей захотелось ударить его коленом в пах.Чем я могу помочь правительству сегодня. Мы пришли в нужное место. Он собирался сверить Линдгрен с их базой данных, как только они вернутся на станцию. Апрель 09, 2018 Вот эталонный дизайн GPS Tracker от ST, который реализует интеллектуальную систему слежения за транспортными средствами на основе GPS / GSM / GPRS. Автомобильное устройство собирает информацию GPS, такую ​​как координаты местоположения, время, дату, скорость, пройденное расстояние в пути и спутники фиксируются, и отправляет данные через GPRS в приложение удаленного веб-сервера, где их можно просмотреть на карте.Omegle контролируется Она задавалась вопросом, что ей нужно сделать, чтобы разорвать цепи, которые они на нее надели. Наконец, он сказал: «Может, мне стоит прыгнуть. Когда у тебя будет возможность увидеть Стивенса, покажи его ему. Она была удивлена, узнав, что у него в шкафах хранится более пятидесяти других вещей, а также сотня ручек и чернил. рисунки, почти столько же акварелей и бесчисленные предварительные карандашные наброски. Она хотела увидеть их все, но только тогда, когда она хорошо отдохнет и сможет полностью насладиться ими. Она выбрала шесть из двенадцати рисунков, которые висели на стенах гостиной. .примеры необычной психологии поведения Он знал, что эти существа теперь были гарпиями его собственной совести, приходили мучить его, давая ему понять, что смерть не священна, тело может быть осквернено еще больше. Ему потребовались долгие секунды, чтобы понять, что происходит, когда первый укусил его за лодыжку, спокойно въедаясь в его плоть, без спешки и агрессии. Его руки схватились за траву, пытаясь вытащить себя из ямы, и крысы откусывали ему пальцы один за другим, мелкие кости не представляли проблемы для острых как бритва резцов.Крыса скользнула на него, широко раскрыв пасть. Он задавался вопросом, почему умереть так долго, ведь он чувствовал внутри себя крысу, которая проела себе путь под его грудной клеткой и теперь пожирала его сердце.

Он с тревогой задумался, что это должно означать. Генерал был одет во все черное, как он теперь заметил, костюм, подходящий для шпионов или убийц, крадущихся в темноте. Расположение следует выбирать так, чтобы внутренняя антенна GPS не была закрыта металлическими частями тела.Если такое расположение невозможно, попробуйте использовать внешнюю антенну. Помощник настраивает идентификатор GPS, устанавливает интервалы записи, подключает всю систему к бортовой сети, проверяет работу и переключает GPS на GPS. Эта внешняя активная антенна GPS подходит для всех панельных GPS-систем WAAS. Низкопрофильная каплевидная антенна обеспечивает отличный прием и крепится через фюзеляж с помощью винтового крепления, используя ту же схему расположения отверстий, что и антенна GA 56. очистка семян Андерс гладил ее по волосам и смотрел ей в глаза, молча спрашивая разрешения.Затем он дождался ее утвердительного кивка, прежде чем подкрасться к ней. Он потянулся к тумбочке и погасил пламя пальцами. пять миллионов штабных машин Озадаченные Патрик и Мартин попрощались с чувством, что отец Сильвио Манчини знает гораздо больше, чем говорит. Всем не терпелось услышать, что Патрик и Мартин узнали во время экскурсии на выходные. Когда они вернулись из Нючёпинга, Патрик поехал прямо на станцию ​​и потратил пару часов на подготовку к встрече.Стены его кабинета были увешаны фотографиями и заметками, и он делал заметки и рисовал стрелки то здесь, то там. Это выглядело хаотично, но он скоро наведет порядок в неразбериху. Мартин подошел первым и сел сзади, затем прибыли Анника, Гёста, Ханна и Мельберг.

Сделай самодельную антенну из клеверного листа — Оскар Лян

Поздний свет пробивался сквозь северную стену, целиком сделанную из стекла. Над головой различные световые люки имели оттенки, которые можно было регулировать в зависимости от времени суток.Слои разноцветных брызг краски на грубых стенах, мебели и известняковом полу превратили студию в произведение современного искусства. У нее были те же ощущения, которые она испытала, когда стояла внутри Гетти. На специальных рамах висело несколько больших полотен. Ее мысли кружились, когда она пыталась все это осмыслить. Очень плохие картинки Модель AV-GPS RAMI представляет собой стационарно установленную внешнюю антенну самолета, предназначенную для использования с приемниками GPS, которые обеспечивают напряжение +5 В постоянного тока на своем антенном разъеме.Это активная (усиленная) антенна, обеспечивающая в среднем усиление 26 дБ по сравнению с пассивной (неусиленной) антенной. запрос мощности найти максимальное значение в столбце По какой-то причине ее убило то, что он из всех людей сказал это вслух. Просто Алекс врезался в суть проблемы с такой бесстрастной точностью, что это было больнее, чем обычно. Ее уход был сплошным блефом и бравадой, и они оба это знали. Даже когда она разговаривала со взрослым, дети были ее главным приоритетом. Он с восхищением наблюдал, как она договаривалась об урегулировании, которым мог бы гордиться дипломат.По дороге на стоянку он улыбнулся и облизнулся.

Его голос был таким громким, а его язык такой витиеватым, что он заставил всю комнату содрогнуться и выбил четырех пауков из лучей над его головой. Это была огромная ярость великого актера в полном полете, и она могла бы поставить на колени меньшего человека, но Барнаби Гилл был стойким противником этой тирады. Он просто отказался быть единоличным зрителем неординарного выступления. В последовавшей за этим ушибленной тишине Гилл принял позу, а Файерторн мстительно посмотрел на него.Казалось, что решить эту проблему не удастся, пока не вмешался Эдмунд Худ. Мы не можем поставить обе пьесы в один день. подержанные юрты на продажу Большинство людей в Куру отходили к тем кроватям, которые им удавалось найти. А Хильда, внезапно осознала она, очень устала. как запретить нескольким окнам браузера использовать один и тот же сеанс в сети asp Она автоматически бросила их в растущую кучу и сбросила штаны поверх остальных.Ей понадобилось пять секунд, чтобы понять значение этого клочка бумаги, и когда это произошло, все в ней застыло. Ее разум закружился, а сердце забилось так быстро, что она была уверена, что слышит прилив крови к ушам. Дрожащими руками она заставила себя взяться за бумагу и разгладить складки. Она застонала, раненый звук был далек от ее ушей. Но боль его предательства пронзила ее сердце.


И нельзя винить его внешность в его одиночестве.Он также обладал завидной чертой: он никогда не набирал ни грамма, несмотря на его пристрастие к хорошей еде и множеству кофейных клаччей, связанных с жизнью пастора в маленьком городке. Он задавался вопросом, что бы сказали его прихожане, если бы узнали, насколько усердным он был в последнее время, когда дело дошло до размещения объявлений для частных лиц. Попробовав безуспешно и кадриль, и кулинарные курсы, он сел в конце весны и написал свое первое объявление. С тех пор дела шли как следует. Дома на кухонном столе лежали еще три письма, ожидая, пока он успеет их прочитать.Типы антенн GPS. Активный. Что определяет «активную» антенну GPS, так это наличие малошумящего усилителя (LNA). МШУ необходим для компенсации потерь сигнала, присущих всем антенным кабелям. Активным антеннам требуется питание от приемника GPS для питания МШУ. Эта мощность получается через гнездо для внешней антенны приемника. 09 марта 2019 г., как вырастить быстрые растения висконсин Из-за того, что ее теннисные туфли ловили каждый дюйм пути, ей пришлось изрядно поворачиваться, чтобы натянуть джинсы на ногах.Ей действительно пришлось меньше корчиться. С другой стороны, ее груди неизбежно лежали на его предплечье, их сладкий вес покачивался при каждом движении ее тела. Дорожная карта 0431 mos Он настаивал, но ей потребовалось время, чтобы понять, что он от нее хотел. Медленно он перегнул ее через перила. Внизу по улице проехало такси. Он подтянул ее плавучую юбку до талии. Спереди ткань скромно прикрывала ее, так что любой, кто выглянул в окно напротив, мог увидеть только женщину, склонившуюся через перила балкона, а позади нее стоял мужчина.


Он с напряженным ожиданием приготовил все к этому обеду. Идея, которая пришла ему в голову, когда он стоял в банке и переводил деньги за квартиру с таймшером в Испании, все еще ему нравилась. Когда она увидела элегантную обстановку и еду, он намеревался сказать, что хочет, чтобы все было очень хорошо, потому что они должны отпраздновать покупку квартиры вместе. Затем, после долгих мучений, он решил использовать десерт, шоколадный мусс, как укрытие для своего большого сюрприза.Для его будущей жены хватало только самого лучшего, и он знал, что она будет в восторге, когда увидит кольцо. До звонка в дверь осталось пять минут. GPS ACTIVE МАГНИТНАЯ АНТЕННА 28 дБ + RG174 (5M) + SMA PLUG Керамический тракт Характеристики: рабочая частота T1 1575,42 ± 1,023 МГц Выходное сопротивление 50 Ом Поляризация R.H.C.P. Полоса пропускания 10 МГц мин. @ S11 <= - 10 дБ Усиление при угле места 10 ° -1 дБик Тип. Осевое отношение 3,0 дБ Тип. Характеристики LNA / фильтра: Этот элемент: Внешняя GPS-антенна Summitlink Vk-162 для DIY ADS-B Remote Mount USB GPS $ 19.99 Stratux 1090ES & UAT - Радио (Low Power v2 + v3) и антенны с высоким коэффициентом усиления $ 39,99 Плата Raspberry Pi 3 Model B $ 39,99 Рекомендуемые товары, цены на нефть, которые могут вам понравиться Затем скорость увеличилась, и когда она вращалась так быстро, что на серой воде образовалась небольшая обратная волна, и зеленые руки отошли. На мгновение ее накрыло облегчение. Он предупредил это, притянув ее к себе, так что крик превратился в глубокие рыдания. Его рубашка была мокрой спереди, и она почувствовала незнакомую соль его слез.Кендо mvc grid привязать к модели И снова все бросились их разъединять. Алланон, я ни о чем не просил за всю поездку.

Он потянул изо всех сил, надеясь, что внезапный толчок выбьет цепляющихся крыс. Калвер понял, что зубы вцепились в кости руки — то, что осталось от руки — и ничто не могло ослабить эту хватку, возможно, даже смерть. Он искал пистолет, но оно потерялось под черными извивающимися телами.Осколки упали в другом месте поблизости, и появились длинные когти, царапающие дерево. Комплект передатчика усилителя ретранслятора сигнала GPS L1 / L2 / DB2 15 м антенна 5 из 5 звезд (10) 10 оценок продукта — Комплект передатчика передачи усилителя ретранслятора сигнала GPS L1 / L2 / DB2 15 м антенна dmr поиск идентификатора радио Гоблины охраняют аппарат от другого корпуса, защищая его от всех угроз. Конец фазы наступит, когда это устройство будет возвращено. завороженный поцелуй, часть первая Если он полностью вернется на поверхность, у кораблей OPA будет много.Изгибы шеи и спины грозили перерасти в судороги. Уровни CO2 в костюме все еще были на высоком уровне допустимого, даже с учетом поступления нового кислорода в смесь. Костюму требовалось обслуживание и новый фильтр.

Капитан встал вместе с ним, выпрямляясь, поскольку он, казалось, снова вспомнил, с кем он разговаривал. Крепкие люди, эти солдаты Свободного Корпуса. Он сомневался, что им действительно было многое нужно. Когда рассвет все еще сиял слабым серебряным сиянием над восточной линией леса, солдаты пронеслись через Баен Дро и свернули на холмы, лежавшие за ним.Доспехи и сбруя звенели и скрипели, сапоги и копыта грохотали в резком ритме, а люди и лошади пыхтали облаками белого пара в морозном утреннем воздухе. 12 апреля 2017 г. В этой статье показано, как играть с модулем глобальной системы позиционирования (GPS) u-blox NEO-6M, очень популярным, экономичным, высокопроизводительным модулем GPS с керамической патч-антенной и встроенным чипом памяти. , и резервную батарею, которую можно удобно интегрировать с… srirangam moolavar До сих пор он горевал без слез, но теперь Хенрик Вейкнер наклонился вперед, закрыл лицо руками и заплакал.Что было несколько часов оскорблений по сравнению с годами вины. Какие были несколько часов оскорблений по сравнению с жизнью без ледяной принцессы. Возможно, настал день расплаты. ивермектиновые мыши Он демонстративно перевалил через реку, так и не дойдя до противоположного берега. Мачты затонувших старинных лодок, превращенных в шикарные бары и рестораны, выступали из клубящегося тумана. Прогулочные катера с обугленными черными поверхностями и пассажирами вяло плыли по течению, погребальные костры баркасов современной эпохи.Крепкая стена, все еще не сломанная, обрамляла берег реки, а ватерлиния была высокой, перекрывая небольшие набережные, расположенные возле разрушенного моста. Большая часть садов по другую сторону дороги от стены набережной была погребена под упавшими офисными блоками, но кое-где сквозь обломки торчали деревья, защищенные от сильнейшего взрыва сами здания, разрушенные вокруг них, смытые листья очищенный от пыли постоянным дождем и цветущий во влажных условиях.

Небольшие корпоративные силы безопасности, которые крупные трансорбитальные компании использовали в качестве частных армий и наемников для сдачи в аренду по мере необходимости. У AnnanSec был контракт на обеспечение безопасности с Палласой, и он действовал в течение многих лет, но он базировался на Марсе. OPA, вероятно, нанимал, но, вероятно, не его. 26 октября 2020 г. Название продукта Удлинительный кабель антенны GPS 1575,42 МГц Частота и средний рейтинг: 0 из 5 звезд на основании 0 отзывов. Текущая цена $ 12,80 $ 12,80. Прейскурантная цена $ 19.84 $ 19. 84. Worldstrides возмещает коронавирус Грузовик подъехал к ним и остановился. Трое солдат выскочили, расстегнули упаковочный ящик и прижали его к листу 1. Они переместились в укрытие наблюдательного бункера, расположенного под прямым углом к ​​упаковочному ящику. кензато коикацу Ее недостаток воздуха произвел на него впечатление, и он оказался полностью очарован. Когда он начал прыгать, она повернулась, чтобы спросить, что он за глупость затевает. В его первый день дома, когда я сидел, дрожа от страха, наверху лестницы, мама объяснила ему мои действия на птичьем рынке, смягчая более сомнительные с моральной точки зрения аспекты моего поведения.Она была настолько взволнована, что отец умолял ее сесть и медленно попить бренди. Я был удивлен суетой, потому что мы с мамой слышали, что негодяй уехал из Порту в Лиссабон.

Запасное колесо в его машине было почти новым и правильно накачано. Он проходил регулярные медицинские осмотры чаще, чем это было абсолютно необходимо. Его существенная страховка жизни была оплачена. Он не был полноправным членом банды. Это означало, что его можно отрицать и одноразово, и он бы это знал.Таким образом, он бы позаботился о том, чтобы его наниматели на внеклассной работе имели небольшой шантаж, чтобы создать баланс сил. Пассивная комбинированная антенна ГЛОНАСС, BeiDou, GPS, GNSS, Iridium UC-1614-341RM — это четырехзаходная спиральная антенна (4 см / 1,5 дюйма в диаметре x 11 см / 4,5 дюйма в высоту), разработанная для использования с приемниками GPS L1, 1,5754 ГГц, русский язык Система навигации ГЛОНАСС и модемы / трансиверы Iridium 1,6 ГГц. Геосинхронные спутниковые исследования. Эта антенна уникальна своей простотой конструкции и высокими характеристиками по сравнению со стандартными направленными приемниками.Когда-то относительно анонимный, этот невероятный инструмент недавно привлек внимание во многих различных областях и особенно ценен для Глобальной системы позиционирования (GPS). спуфинг приложение pokemon go Кто-то, кто хорошо знал его наедине. Кто-то, кто знал, о чем он думал и мечтали. Нильс и Дэниел были вместе, несмотря на все трудности, как наедине, так и на работе. корона и пламя книга 2 глава 15 Я не имею права голоса по этому поводу, правильно? Затем она повторила это снова, как-то сделав это еще тише.

Руководство по установке антенны GPS — Cobham

Прежде чем заговорить, она помолчала. Меня разбудил шум в комнате, затем кто-то схватил меня, и я потеряла сознание — кажется, меня ударили или… Нет, теперь я вспомнил — это была ткань, пропитанная какой-то мерзкой жидкостью, которая мешала мне дышать. Я отключился, и следующее, что я помню, лежало на песке у реки — я так понимаю, это был Мермидон. Вы знаете, как я был привязан к этому одеялу.Как насчет ответа на мой первый вопрос — зачем кого-то похищать? Менион быстро остановился и посмотрел на нее. Алисса Бейтс Репитер GPS — это то, что вам нужно, и вы почти наверняка сможете сделать его работающим. Общий дизайн репитера. Будет примерно так: Подключить антенну на открытом воздухе, чтобы получать хорошие сильные сигналы GPS; Усилитель (в патч-антенне) Кабель для снижения сигнала до… Premiere Pro plugins скачать По крайней мере, так он думал в то время. И он, и его любимая лошадь могли использовать это упражнение.Услышав приближение Андера, Вент медленно выпрямился, взявшись за спину. Но я все еще могу переиграть молодых, которых они дают мне в помощь. Охранники и он уже давно отказались от формальностей. Затем утреннюю тишину нарушил топот копыт и крик. цена центра природы сэнди-крик Яркие палатки, увенчанные развевающимися вымпелами, были установлены в беспорядочном изобилии, создавая хаос из переплетающихся тропинок, болтающихся мостков, веревочных лестниц и сетей. Более ужасные трофеи вертелись и развевались на ветру, не было никаких усилий, чтобы загореть или иным образом сохранить очищенные шкуры.Акстер предположил, что его бывшие клиенты, неудачливые мальчики из команды Gnash Squad Boys, были где-то на выставке.

Теперь они могли почувствовать отчаянную потребность в таинственном Мече Шаннары — потребность в единственной силе, которая могла бы уничтожить злое существо, которое заставило эту армию материализоваться и выступить против него. Менион и Флик осторожно посмотрели вниз и, к своему удивлению, разглядели смутные очертания гномов-гномов, патрулирующих у основания своего укрытия. Никто из них не верил, что враг потрудится разместить охрану так далеко от лагеря, но, очевидно, они не рисковали.Алланон жестом приказал им отойти от края валунов, и они быстро подчинились, следуя его примеру, когда он медленно спускался к высоким камням. Когда они достигли дна скопления валунов, в безопасном месте от края уступа, друид собрался вместе с ними для серьезного совета. список кодов игрушек roblox 12 апреля 2017 г. наркобизнес в долине Юкка Почувствовав, что она сделала что-то очень плохое, она начала дрожать. Она вспомнила, когда это случилось в последний раз, и сделала быстрый шаг вперед.Дрожащая собака уже сидела на корточках. В начале двадцатого века графство было сельским, но по прошествии десятилетий его маленькие городки срослись, пока они не образовали гигантскую спальню для руководителей, садившихся на пригородные поезда Берлингтон-Норт, которые каждый день доставляли их в Кольцо, и также для инженеров, которые работали в высокотехнологичных отраслях, возникших вдоль восточно-западной платной дороги. Reddit Darkrp серверы Суонну нравилось думать, что они уже вошли на территорию салуна.Они встали, чтобы исполнить гимн, затем сели на сиденья с жесткими спинками и ждали, пока их глаза привыкнут.

Она медленно дышала, заметив неуклюжую хватку пальцев, отпускающих ее запястья. Она не чувствовала ни боли, ни облегчения. Затем свист в ее клетке вернулся. какой тест на наркотики использует профсоюз рабочих Мы показали вам не одну отличную антенну HDTV, которую вы можете купить, и другую, которую вы можете построить самостоятельно, но эта модель выглядит достаточно хорошо, чтобы ее можно было повесить в окне, но она достаточно мощная, чтобы компенсировать радиус вершины инструмента pdf Чтобы ветер и солнце на мгновение смели все это прочь.Да, немного похоже на Алана Альду, решила Кри, но более резкий. Ветер сводил его волосы с ума и натягивал развевающийся через плечо галстук. co2 gans преимущества Он не сводил глаз с пятна на дороге. Он знал, каково быть под подозрением. Она положила руку ему на плечо и слегка потерла. Они обыскали мою комнату дома и нашли ее шарф. Я оставил его, хотя знал, что она его ищет, спал с ним в своей наволочке, потому что он пах ею.

Вы с Софией занимаете его.Третий номер, который я попробовал со своего мобильного телефона, нашел Клэр между классами. Penske Europe Построить собственную наружную телевизионную антенну не дорого, и это определенно поможет уменьшить проблемы, которые могут возникнуть у вас дома с помехами и слабыми телевизионными сигналами. Убедитесь, что вы внимательно следуете всем инструкциям, чтобы результат был удовлетворительным. Убедитесь, что основная древесина представляет собой кусок размером 36 дюймов размером 1 на 3 дюйма. китайский телевизор Некоторое время он держал его, не желая разрушать чары лежания рядом с ней.Но в конце концов природа не отказалась. Он тихо прошел в маленькую ванную. Когда он закрыл дверь и включил свет, его встретило отражение в зеркале в полный рост. ирма грезская пленка В последнее время он слоняется с Эрлом Смейсеном. Лотти и Джилл уже ушли. Хотя мне было интересно, действительно ли Джилл угрожает какая-то опасность. И если да, то хуже ли ей было с Лотти и мной. Я вытерлась полотенцем и взвесилась. Я понял, что в одном случае со мной Джилл было хуже.

Его слова споткнулись друг о друга в его спешке, чтобы вытащить их. Во-первых, теперь вы в полной безопасности. использованный AV-ресивер 04 августа 2019 г. Он чувствовал, что суперинтендант Адачи придерживался самых лучших традиций. Из него он мог ясно видеть, что есть лидер и группа подчиненных. Лидера было легко выделить, а его люди, напротив, стояли и двигались особым образом. Их поведение, то, как они стояли и держались за руки, и множество других мелких знаков выражали уважение.приветственный пакет клиента pdf Мисс Макджордж внимательно осмотрела Баркера, прислушиваясь к его груди, откинув назад закрытые веки. Может быть, лучше сейчас уложить его спать. Оператор связал ее с Лисандрой.

  • DIY Дешевая внутренняя антенна WiFi | fabiobaltieri
  • Проекты 45 gps — Arduino Project Hub
  • 10 декабря 2015 г.
  • Внешние антенны GPS — Taoglas

И приличный двигатель в комплекте.Потом проник замечание о двигателе. Ее глаза широко раскрылись, когда она посмотрела на Рейвен. Как вы узнали, что мне нравится сахар в моем чае. раздор unifi Калькулятор конструкции спиральной антенны. Спиральные антенны, изобретенные Джоном Краусом, излучают волну с круговой поляризацией. Они одни из самых простых в дизайне. Найдите трубку с окружностью, равной одной длине волны, и намотайте проволоку спиралью с интервалом в четверть ширины проводника, которая не… полиция гонолулу Не для того, чтобы принести ей признание в бессмертной любви, а для предупреждения прессы.Она изо всех сил пыталась проглотить свое разочарование. Они считали его обычным человеком — которым он был теперь. Он ударил мечом о корень — беззвучно. Он свистнул — даже без шипения воздуха. Поскольку он мог нейтрализовать его только с помощью своей собственной магии, а для этого требовался звук, он оказался в ловушке. Он угрожал этим, но на самом деле не хотел проливать кровь.

Он наклонился и покачнулся против их натиска, но на мгновение выдержал их. Они окружили его, и он ушел.Грубо говоря, Мастер Оружия повернул его и оттолкнул. Мастер Оружия не отставал от него. Его слух был острее, чем у любого человека, и он улавливал звуки давно. Но звуки ему не угрожали, поэтому он бодрствовал и не двигался. скажи что-нибудь Google Drive MP4 3 июля 2020 г. контрольная колода clash royale 2020 «Отпусти», — молча молился Брин. Коглайн пополз назад, чтобы присоединиться к ним, все еще бормоча Шепоту, когда тот осторожно присел на один конец скамейки и начал возиться со своей трубкой.Он говорит мне, что он всегда жил там — еще до разрушения старого мира, со времен мира фей. В нем есть магия старого мира и возможность увидеть секреты, скрытые от живых людей. Бросив меч на кровать, он быстро поднял упавший кинжал, держа его наготове на случай, если нападающий попытается что-нибудь еще. Кинжал был подарком Паланса Бакханны, который меня попросили принести вам. Если вы мне не верите, идите к королю.

Я повернулся, чтобы уйти, и он схватил хлыст со стены, ударил меня и врезался кончиком в лицо. Это была причина, по которой я решил уйти на время от Тирсиса, чтобы дать Палансу шанс прийти в себя. Дурин недоверчиво нахмурился, гадая, какой человек встанет на чью-то сторону против такого человека, как Балинор. Высокий пограничник неоднократно доказывал свою храбрость и силу характера во время их опасного путешествия на Паранор, и даже Алланон во многом полагался на него.И все же его брат намеренно и мстительно восстал против него. Эльф почувствовал глубокую печаль по поводу этого храброго воина, вернувшегося на родину, где ему было отказано в мире даже в его собственной семье. ИКТ учебник pdf скачать USB-приемник антенны Gmouse GPS-мышь Ноутбук Навигация по автомобилю NMEA. 3 из 5 звезд (1) Общий рейтинг 1, $ 12,49 Новинка. MiTAC Ca-051-00u-19 Автомобильное зарядное устройство Nuvi GPS Adapter 5v 1a. Diy Zdiggps160Usb Цифровая яхта Gps160 Trinav Gps. Датчик ГЛОНАСС Галилео Usb. 241,58 долларов США. Было: 259 долларов.95. Бесплатная доставка. GPS-модуль Sanyo NVM-4030. 27,00 долларов США. сканер блочной торговли И животная жизнь там существовала всегда. Одному Богу известно, что бродило по туннелям на протяжении десятилетий. Я работаю в гражданской обороне, не более того. Он внезапно снова вспомнил полет в туннели сразу после того, как взорвались ядерные бомбы, когда он сказал Дили, тогда еще слепому, что вокруг них были огромные крысы. Они видели одну или две трупы крыс, лежащих среди их жертв, но Калвер заметил кое-что еще.Она сразу увидела, откуда пришло ощущение: большое зеркало на двери одного из шкафов, которое служило шкафами во всех комнатах. Зеркало было семь футов в высоту и четыре в ширину и, как зеркало на нижнем этаже, было разделено единственной длинной трещиной. Полутемные комнаты и дверные проемы, освещенное серебром лицо и темное тело женщины. Кри подняла руку, аккуратно изогнутая верстка полусеребристых, полутеневых женщин подняла руки. Хор из позолоченных уличных фонарей кри висел в сужающемся пространстве, уменьшаясь с расстоянием и темнотой.

Ему нравилось заставлять их прыгать через обручи. Когда она вышла из-за угла, на ней было облегающее платье с завязками на шее приглушенного ярко-оранжевого цвета. Он показал все восхитительные изгибы ее тела. шрифт urxvt по умолчанию 29 марта 2006 г. не могу перенести вперед Когда они достигли второго этажа, дверь была распахнута настежь, и он увидел людей, которые ходили по квартире. Дженни стояла в дверях своей квартиры с Максом на руках. Когда Патрик подошел к ним, Макс в восторге замахал пухлыми ручонками и улыбнулся зубастой улыбкой.За две недели до рождения Кевина Лилли позвонила Майде и рассказала ей о ребенке. Ее сестра и Джон Такер немедленно поехали в Л. Наблюдать, как они уезжают с ее маленьким мальчиком, было худшим моментом в ее жизни.

Антенны спутникового диапазона

L | Hackaday

Снова и снова Демоны собирались для нападения на эльфийскую фалангу, преграждающую проход через Баен Дро. Снова и снова они прорывались, пробиваясь сквозь эльфийских лучников и огонь друидов, мимо копейщиков и копейщиков, только чтобы оказаться лицом к лицу с серыми всадниками Свободного корпуса Легиона.Их дразнили и беспокоили, и они бросились в погоню. О, Боже, почему я подумал, что эта работа так чертовски важна? Она закрыла лицо руками и рыдала. Я позволил ей продержаться несколько минут. Но чем быстрее мы приступим к делу и закончим это дело, тем быстрее вы сможете его закончить. Чем дольше вы будете ждать этого, тем невыносимее будет это состояние. Через некоторое время она села и снова посмотрела на меня. В последнее время Лилли, казалось, иногда забывала, что врагом была Молли. Они ссорились, пока ели, но, похоже, спорили больше, чтобы продлить время вместе, чем по какой-либо другой причине.У них было все общее, и было очевидно, что их привлекает. Столь же очевидно, что Лилли боролась с этим.

В любом случае, я просто предложил ей себя, и она решила поговорить со мной. То, что она мне сказала, наводит на мысль, что вы ошибаетесь в своем взгляде на вещи по крайней мере в одном отношении. Сегодня она надеялась, что он примет ее любовь, а не нежно отрицает ее. Она знала только, что ей нужно попробовать. Он редко бывал вне ее досягаемости и никогда не выходил за пределы ее голоса.Она заснула, ощущая его вкус на губах и его тепло внутри нее, и она проснулась от ощущения его сердцебиения под ее щекой и тепла его тела, прижатого к ней во всю длину. Она слышала, как кружат чайки, и смотрела на край бури, птицы кричали о своей нужде небрежному небу. Возможно, это имело смысл, — признал Андер. Это было при жизни Айне — Айне, младшего из сыновей Элесседила. Но Эйн погибла в результате несчастного случая на охоте одиннадцать лет назад, и после этого узы родства перестали быть достаточными.Но он ничего не мог с этим поделать. Было необычно видеть кого-либо из них за пределами Сада в такой час. Он подождал, пока молодой эльф не добрался до него, устало остановившись, лицо и руки были залиты потом.


Тогда слышимый скрежет рычагов и шестерен заполнил сторожку, и он с ужасом понял, что кто-то отпускает внутренние засовы замков передних ворот. Неистовым рывком он сломал механизм замка, но решительные нападавшие преградили ему путь, и он был вынужден совершить круговое движение в сторону от своей цели.Мгновение спустя раздался резкий треск металла по металлу, за которым последовала серия ударов молотка. Они зажимали рычаги разблокировки. Пренебрегая собственной безопасностью, разъяренный Балинор бросился на оставшихся врагов. Серый дневной свет залил затемненную комнату, и из ниоткуда рядом с его другом появилась тощая фигура Дурина. Pinjaman Bayar Bunga Saja ViaLite GNSS / GPS по оптоволоконному каналу обеспечивает распределение по времени и точную синхронизацию с использованием сигналов синхронизации, полученных с помощью GPS.Каналы представляют собой надежный способ передачи сигналов GPS от антенн к приемникам / переизлучателям и обеспечивают простое решение для распределения сигнала на большие расстояния и в труднодоступные места. GPS-модуль DIYmall G28U8FDTTL DY-880TTL GPS-модуль с пассивной антенной 6-контактный кабель TTL Встроенная вспышка уровня и компас QMC5883L Поддержка GPS ГЛОНАСС Beidou $ 12,49 В корзину Знаки зодиака, которые будут светиться в 2020 году После ухода официанта он с любопытством посмотрел на нее. Вы должны ожидать некоторого увеличения веса.Официант доставил напитки и принял заказ. Пока они ждали еды, Линн рассказала о погоде и концерте, который она посетила за неделю до этого. Он был таким нежным и любящим. Ни один человек не мог так полностью измениться за такое короткое время. Он был скрытен, но никогда не обманул ее. Если бы в его жизни была другая женщина, он был бы откровенен.


Вскоре они услышали шаги, и дверь открыл человек, которого Патрик принял за Кая.Он просиял, когда увидел Эрнста. Я думаю, это многое говорит о том, какой она человек. Он был худощав, среднего роста, с телосложением борзой и коротко остриженным серебристым волосами. Под жилетом он был без рубашки, обнажая огромную грудь и мускулистые предплечья, показанные во всей своей полированной красоте черного дерева. Его глаза были скрыты за грозными черными солнцезащитными очками, нос был широким и плоским, а на плече образовался тяжелый шрам. Она заметила, что его товарищи по команде оставили место рядом с ним пустым.текстура шума houdini Он выглядел немного смущенным, но она прошептала ему на ухо. Он засмеялся, хлопнул по поводьям и взлетел. Начальник станции пожал плечами и скрыл ухмылку.

Ститис признался ему, что мвеллреты во времена Ши Омсфорда продали Лорду Чернокнижников жизни горных гномов, чтобы их можно было использовать в битве против Южных земель в прерванной Третьей Войне Рас. Mwellrets сделали это, чтобы сохранить свое господство над своим горным королевством в Ravenshorn.Все было так, как сказал ему Форейкер и как подозревали гномы. Альбин от души рассмеялся — Никлас никогда раньше не слышал, чтобы он от него слышал, что заставило его ползти за ним еще быстрее и еще больше хулиганить. Так полон собственной важности и всего, что он хотел сделать и достичь. Android 10 деодекс Он все еще был одет и громко хрипел во сне. Если бы вы смогли снять с меня его тушу, я был бы рад помочь вам вместо него. Я задремал, чтобы составить ему компанию.Опустив его на пол, Николас энергично встряхнул, но разбудить не смог. Драматург был в полном ступоре.

Розалин Арцыбахова, к сожалению, умерла, не оставив завещания, и поэтому ее имущество перешло в ведение правительства. Розалин знала, что единственное, чего действительно хотели добиться эти могущественные невидимые люди, — это вытащить ее из безопасного дома. По какой именно причине Розалин не знала, но была уверена, что это неприятная причина.Отхлебнув первый обжигающий глоток чая, Тамара застенчиво помахала картинке на экране. Каково это быть пленником этих ужасных существ? Шампанское льется рекой, от палатки доносятся сочные запахи. Чем глубже они погружались в свой обман, тем более виноватой она себя чувствовала. частота кадров точки останова при призрачной разведке Может я ошибся, может открылось наружу. Отдача прошла вверх по моей руке, сотрясая плечо. Звук в маленькой комнате неистово эхом эхом разнесся в моей больной голове, заставляя вращаться спиралью перед моими закрытыми глазами.

Антенны и кабели GPS — Walmart.com

Грохот барабанов и пение гномов глубоко прокатились с освещенного неба на запад. Когда Менион не смог двинуться с места, но остался как вкопанный, молча глядя вверх по тропе, по которой Хендель выбрал минуту назад, Балинор повернулся к нему и успокаивающе положил руку ему на плечо. Четверо оставшихся мужчин подняли свое снаряжение и носилки и двинулись из-за деревьев к устью Нефритового перевала.Перед ними вспыхнули огни гномов, осветив ночное небо яркой аурой желто-оранжевого пламени. Барабаны грохотали в ровном ритме, звук оглушал уши всех четверых, когда они приближались. почему мое приложение xbox не загружается Для модуля GPS вам понадобится антенна, интегрированная система для выполнения математических вычислений и обмена данными, а также выходной протокол связи, который будет передаваться пользователю или конечной системе. благословение рукоположения Слишком сильно пахнет тем, что может повториться.Все было в порядке, но, учитывая его прежние мысли о Колетт, на удивление сдержанными. Вместо этого, словно по секретному сигналу, последовал упорядоченный, но согласованный рывок к двери. Она подумала, но отвергла. Чувствовал себя достаточно уверенно, чтобы отвергнуть это. Дел был слишком практичным мужчиной, чтобы пожертвовать своим будущим только ради защиты женщины, которую он считал находящейся под его опекой — женщины, к которой он не испытывал настоящих чувств. Выяснилось, что их люди были весьма изобретательны в выборе ограничителей — шелковых шарфов, галстуков, шелковых шнуров для штор и даже шелковых чулок.Когда Дел впервые уехал, я был в ярости. По крайней мере, пол в стойле был деревянным, а не каменным.

Ее звонок разбудил слугу, который сказал, что мистер Гвинвик уехал в медовый месяц. Затем он указал клюшкой на противоположный конец комнаты. калькулятор теста прямого сравнения Присутствуют самодельные глушилки GPS, самодельные звуковые глушилки, портативные глушилки GPS L1, L2? Могут эффективно экранировать диапазон L1 и L2. Это легкий портативный ?! Даже вы можете зарядить в машине для автомобильного адаптера.Что еще мы? Магнитная рамочная антенна может быть ответом, и их не так сложно построить, как вы думаете. Подобно тому, как впервые выйти в эфир или сдать экзамен на лицензию, когда вы впервые приближаетесь к рамочным магнитным антеннам, возникает определенная неопределенность, есть несколько новых идей, которые нужно усвоить. рыбалка на приманку Даже после того, как глаза пленников привыкли к непроницаемой тьме, оставалось уединение, которое притупляло чувства и лишало их способности различать течение времени.Помимо пустой темноты комнаты и собственного приглушенного дыхания, трое пленников не слышали ничего, кроме нечастого шороха маленького грызуна и ровных капель ледяной воды на истерзанный камень. В конце концов их собственные уши начали лгать им, слышать звуки там, где была только тишина. Их собственное движение было бессмысленным, потому что они могли его ожидать, идентифицировать и отвергать как незначительное и безнадежное. Бесконечное время тянулось и уходило, а никто не приходил. Но здесь, в безмолвной темноте этой маленькой тюрьмы, в мире, закрытом от пульса человеческого мира, время не имеет значения, и завтра будет таким же, как сегодня.Их низкое положение в компании в лучшие времена делало их работу достаточно неблагодарной. Теперь их тоже ставили на стойку. Ни один из них не переживет другого дьявола или второго сломанного шеста.

Ее волосы были собраны в ленточку — даже если ленточка была фальшивой — ее голос звучал сильнее и увереннее. Мы поем и поем всю ночь и день, А потом поем еще. Мы поем мальчикам со сломанными костями И девочкам, у которых болит горло. Клаус открыл коробку с резиновыми лентами и начал нанизывать их вместе, Санни начала грызть банку с супом, а Вайолет подошла к раковине и плеснула водой в лицо, чтобы попытаться как можно бодрствовать.Хо-хо-хо, хи-хи-хи, Имей воздушный шар в форме сердца. Солнышко, проделай дырку в дне банки. dd15 regen проблемы Adafruit Industries, Уникальная и забавная электроника и комплекты для дома. Антенна GPS — Внешняя активная антенна — 3-5 В, 28 дБ, 5 метров, SMA ID: 960 — Улучшите свой Ultimate GPS V3 с помощью этой внешней активной антенны. Эта антенна GPS потребляет около 10 мА и дает дополнительно 28 дБ усиления. У него есть кабель длиной 5 метров, поэтому он легко достанется туда, где вам нужно.Oct 08, 2020 Контроллер сервомотора Она сидела, свернувшись калачиком на сиденье у окна в огромной семейной комнате, глядя через стекло на то, что она могла видеть на вечеринке.Пег, экономка, отправила ее спать час назад, но шум не давал ей заснуть. Она также переживала за среду, когда она пойдет в государственную среднюю школу и все дети будут ее ненавидеть. Когда Молли прижалась щекой к пухленькой мягкости ее пучка волос, Пух лизнул ее подбородок. Прошло много времени с тех пор, как ее поцеловали, и она держала лицо на прежнем месте, чтобы Пух мог сделать это снова. Вошел крупный мужчина, и она быстро поставила Пуха. Он знал, что не заслуживает похвалы за то, что сохранил ее любовь.Теперь их взаимная любовь была искренней. Но это тоже не было его заслугой, потому что он мог не любить Синди. Если бы не Фэй, он бы упал.

Он решил произвести обмен, не подавая никакого внешнего знака. Он хотел получить помощь через Протон, устроив там некое противодействие, которое свело бы на нет влияние Пурпура на него. Теперь его шагал Гражданин Пурпур, человек, которого он знал по репутации. человек в истории антропомира Соображения по поводу коаксиального кабеля n Для максимальной мощности сигнала минимизируйте длину коаксиального кабеля от антенны до приемника.n Никогда не превышайте 10 футов качества RG-142 или 6 футов качества коаксиального кабеля RG-58 при установке ПАССИВНОЙ (без усиления) антенны GPS. Прочие общие предупреждения и инструкции по установке n Никогда не превышайте крутящий момент на крепежных винтах 20 дюйм-фунтов. 4 августа 2017 г. Гигантский пограничник медленно протянул руку и схватил тонкую руку своего эльфийского друга. Он не нашел Меч или наследника Шаннары. Балинор стер кровь с глубокого пореза на одном глазу.Но прежде чем покинуть Внешнюю стену, вылейте на барана остатки масла и подожгите его. Духовный туман, облака и пыль клубились вместе с физическим. Но тема флейты усилила волков и ослабила дьяволов. В мгновение ока волки-ангелы вырвали душу суки у приспешников Ада и взлетели в бурное небо. Она вернулась к Клефу, и он знал, что она благодарит его за подарок, столь же неожиданный, сколь и приятный. Ее греховная человеческая составляющая была сопоставлена ​​с ее чистым волчьим компонентом в смерти, более близком к совершенству, чем они были при жизни, и силы Небес восторжествовали.

Она покачала головой, глубоко вздохнула и с усилием прогнала видение. Часть ее знала, что она просто воображает это, но другая часть была уверена, что она слышит, как Фрай возвращается за ней. События прошедшего часа повлияли на нее гораздо сильнее, чем она думала сначала, и восстановление после шока могло занять дни, даже недели. примеры необычной психологии поведения Производственные испытания антенн базовых станций 100% для RL, ISO и PIM для стабильной, надежной и безотказной работы в полевых условиях. Глобально диверсифицировано с несколькими крупными заводами для поддержки даже самых крупных планов сборки 10 ноября 2020 года. Остальные в компании зависели от него, и он никогда не оставил Флика и Мениона, какие бы опасности ни были связаны.Высокий вор смотрел на него еще мгновение, а затем махнул ему рукой с короткой улыбкой. С того момента, как он ворвался в кладовую, у нее оставались сухие глаза и она была поражена. Но тихое горе в ее глазах говорило ему, что она понятия не имела, что ее дочь стала его жертвой. Когда он наконец подошел к входной двери, чтобы выйти из дома, он решил, что Вайнона, несмотря на всю ее непостоянство, поступит правильно. Он, Скит и мисс Сибил в нерабочее время нанесли визит в Purity Drugs.

  • Больше, чем GPS: DGPS, многодиапазонный RTK | Work-is-Playing
  • Антенна с круговой поляризацией — i1wqrlinkradio.com
  • Как сделать FM-антенну (с иллюстрациями) — wikiHow
  • Видео: Как установить спутниковое радио или антенну GPS

Но когда вы разговариваете с ним, вы можете попросить его показать вам все вокруг. Прием перенесен на сегодня. Водитель раньше ехал в сторону Мерете и Уффе, поэтому он узнал Уффе, когда увидел, что тот ковыряется в канаве на обочине автострады возле выезда на Леллиндж. В нем шевелился ветерок возбуждения.Было заманчиво развернуться и выключить акселератор. как заставить парней вендовать вам деньги Конечно, она была преданной поклонницей Звезд, но ее преданность была больше продуктом семейного прошлого, чем естественной склонностью. Пот, кровь и яростный стук подплечников были столь же чужды ее натуре, как… ну… Кевин Такер. Девочки были однояйцевыми близнецами, но на Тесс были джинсы и мешковатая толстовка Stars, а на Джули были черные капри и розовый свитер. Оба были спортивными, но Джули любила балет, а Тесс добивалась успехов в командных видах спорта.формулы сканера tc2000 Еще до того, как раненый смог подняться на ноги, в центре его лицевого щита образовалось пулевое отверстие, и он безвольно упал на пол. Коридор хороших трех, может, трех с половиной метров ширины. Значит, мы стреляем в нас с восьмидесяти человек на три метра. Даже глупая удача означает, что нас много ранят, а потом мы умираем. Думаю, мы можем просто переждать их.

Она не отрывала глаз от спуска. Парашютист опустился ближе к острову и начал дрейфовать.Она была так взбешена, что едва сдерживалась. Пока Джерри изо всех сил пытался подобрать парашют, она выкрикивала ему все нецензурные слова, какие только могла придумать. печь Trane Tud Это было странно, потому что Мах был на пять сантиметров выше гражданина Блю. Гражданин был очень маленьким человеком, чья огромная политическая власть более чем компенсировала его невысокий физический рост. Это ставит его в диапазон ниже среднего для женщин и значительно ниже среднего для мужчин. получить javascript использования процессора Он достиг того, чего никогда раньше не делал ни один робот: создал полную иллюзию жизни.Его тело лежало на кровати, а его мозг был заперт в своей собственной программе фантазии. Некоторое время это может быть весело, но через несколько часов у него будут проблемы, потому что его мать обнаружит его и привлечет техника для устранения сбоя.

Он сказал, что у меня настоящий розовый язык. Он задавался вопросом, почему у девушек-негров всегда такие розовые языки. демо pwa Но расскажи мне о своем плену, Джабиртаприч. Вам вообще не разрешали никаких машин. Однако я определенно ждал другого.Как бы я ни пытался себя предупредить, что мне еще предстоит преодолеть множество препятствий, я почти ощущал близость своего побега на Землю. Visitar Cueva de Candamo Люди должны уметь проводить грань между комфортной жизнью и откровенной беспечностью. Он посмотрел, какой тупой ублюдок виноват, и замер. В дверном проеме стояла фигура с головой животного.

Вы кладете сюда оригинал, а потом нажимаете эту кнопку. Мужчина в наручниках был совершенно обыкновенным парнем.Молодой и уставший, с ужасной простудой. Чтобы это произошло, потребовалось немало усилий. Какого черта все это абсурдное избиение вокруг да около. Также номер телефона начальника полиции Клааса Дамсгаарда, который в то время был одним из офицеров, возглавлявших Группу быстрого реагирования. патрон s03e05 Ему было интересно, кто из присутствующих в комнате этой ночью умрет. Двенадцать человек из штурмовой группы внимательно слушали. Наша цель — освободить заложников целыми и невредимыми, используя только такую ​​силу, которая необходима для достижения этой цели.Я считаю, что это повлечет за собой убийство или, как минимум, очень серьезное ранение террористов. Последние два часа вы тренировались против подобного дома в нескольких милях от вас. Насколько мы можем судить по акустическому наблюдению, они находятся в главной спальне второго этажа. сборка меча альбиона Около недели его никто не видел. Бейлис, вытащил его из бригады каменоломен и перешел к другой детали. Награда за налив мужчине кофе.Он мог бы уехать отсюда, может быть, через двадцать лет, если бы он никогда не делал ничего, чтобы носить ножные кандалы или попадать в змеиное логово.

После завоевания Южных земель армии гномов и эльфийские армии будут разделены, и лорд-чернокнижник получит уверенность в своей окончательной победе над всеми землями. Ободранный гном торжественно пообещал Генделю, что не потерпит неудачу — что они все сразу же отправятся в Анар. В леса проникли гномы-охотники, чья миссия заключалась в том, чтобы предотвратить любое сообщение между городами Каллахорна.плагин vivotek Два раза, она открылась, пока цепь не зацепилась, и мужчина моего возраста с майонезом в уголке рта сказал: «Что ты хочешь. Я чувствовал себя безопаснее, когда ел в пригороде. Сериалы по телескопической практике практические задачи с ответами pdf Решительность придавала ему силы, и он шел в ногу. Он даже знал, что ему это удастся. Он просто сделает себя невидимым для них. Рано или поздно ему представится такая возможность. Они освободят его ровно настолько, чтобы он мог использовать магию еще раз.


Урок 4: Приемники и методы

Вверху слева: микрополосковая антенна, вверху справа: четырехзаходная антенна
Внизу слева: дипольная антенна, внизу справа: спиральная антенна

На рисунке показаны типы антенн. Это не специально антенны GPS.

Большинство приемников имеют встроенную антенну, но многие могут также включать в себя отдельную антенну, установленную на штативе или на мачте. Эти отдельные антенны иногда требуют подключения коаксиальных кабелей.Кабели — важная деталь. Чем длиннее кабель, тем больше сигнала GPS теряется при прохождении через него. Обычно они имеют стандартную длину, чтобы можно было откалибровать импеданс прохода через кабель.

Как упоминалось ранее, длины волн несущих GPS составляют 19 см (L1), 24 см (L2) и 25 см (L5), а антенны на четверть или половину длины волны, как правило, являются наиболее практичными и эффективными, поэтому GPS антенные элементы могут быть от 4 до 5 см. Большинство производителей приемников используют микрополосковую антенну .Они также известны как патч-антенны. На микрополоске может быть патч для каждой частоты, чтобы он мог принимать одну или все несущие GPS. Микрополосковые антенны прочны, компактны, имеют простую конструкцию и низкий профиль. Следующая наиболее часто используемая антенна известна как диполь . Вы можете вспомнить, что именно такая антенна использовалась с Macrometer, первым коммерческим приемником GPS. Дипольная антенна имеет стабильный фазовый центр и простую конструкцию, но требует хорошего заземления.Плоскость заземления также облегчает использование микрополосковой антенны, где она не только уменьшает многолучевость, но и имеет тенденцию увеличивать зенитное усиление антенны — другими словами, усиление антенны прямо вверх. Четырехзаходная антенна — это одночастотная антенна, имеющая две ортогональные бифилярные спиральные петли на общей оси. Четырехзаходные антенны работают лучше, чем микрополосковые, на самолетах, которые наклоняются и кренится, например, на лодках и самолетах. Они также используются во многих портативных GPS-приемниках для отдыха.Такие антенны имеют хорошую диаграмму направленности, не требуют заземления, но не являются азимутально симметричными. Наименее распространенная конструкция — спиральная антенна. Спираль — двухчастотная антенна. У него хорошая диаграмма усиления, но высокий профиль.

Пропускная способность


Диаграммы спектральной плотности мощности (PSD) для L1 и L2

Источник: GPS для геодезистов

Антенна должна иметь полосу пропускания, соизмеримую с ее применением. В целом, чем больше пропускная способность, тем лучше производительность; Однако есть и обратная сторона.Увеличенная полоса пропускания ухудшает отношение сигнал / шум за счет увеличения количества помех. Эти диаграммы PSD иллюстрируют мощность сигналов кода C / A и P на полосу пропускания в Вт на герц как функцию частоты. Микрополосковые антенны GPS обычно работают в диапазоне от 2 до 20 МГц, что соответствует полосе пропускания сигналов GPS от нуля до нуля. Например, сигнал L2C, как и C / A, имеет диапазон 2,046 мегагерц. Вы можете увидеть это в верхней части или в центральной части диаграммы.L5, как и код P, имеет полосу пропускания 20,46 мегагерц, как вы видите красным. Таким образом, антенна на переднем конце приемника должна быть способна поддерживать полосу пропускания 20,46 мегагерц, если она должна отслеживать все эти сигналы. Если система отслеживает код C / A или только L2C, у нее может быть более узкая полоса пропускания. Для центрального лепестка кода C / A потребуется 2,046 МГц, или, если бы он был разработан для отслеживания сигнала L1C, его полоса пропускания должна была бы составлять 4,092 МГц. Двухчастотная микрополосковая антенна, вероятно, будет работать в полосе пропускания от 10 до 20 МГц.

Покрытие почти в полушарии

Диаграмма направленности антенны GPS

Поскольку антенна GPS спроектирована так, чтобы быть всенаправленной, ее диаграмма усиления, то есть изменение усиления в диапазоне азимутов и возвышений, должна быть почти полной полусферой, но не полностью полусферической. Например, большинство геодезических приложений фильтруют сигналы с очень низких высот, чтобы уменьшить влияние многолучевого распространения и атмосферных задержек. Часть сигнала GPS может поступать в антенну ниже угла маски; поэтому диаграмма усиления антенны специально разработана для подавления таких сигналов.Во-вторых, контуры равной фазы вокруг электронного центра антенны, то есть фазового центра, сами по себе не являются идеально сферическими.

Усиление, или диаграмма усиления, описывает успех антенны GPS в сборе большего количества энергии выше угла маски и меньше энергии ниже угла маски. Для антенны GPS характерно усиление от 3 до 5 децибел (дБ) . Просто краткое описание децибела — мы увидим его немного больше. Децибел — это десятая часть колокола, названного в честь Александра Грэма Белла.Это логарифмическая безразмерная единица, используемая для сравнения. В этом случае коэффициент усиления реальной антенны GPS сравнивается с теоретической антенной без потерь, которая имеет совершенно равные возможности во всех направлениях. Это воображаемое совершенство известно как изотропная антенна. Между прочим, увеличение на 3 децибела указывает на удвоение мощности сигнала, а уменьшение на 3 децибела указывает на уменьшение мощности сигнала вдвое, поэтому типичная всенаправленная антенна GPS с усилением около 3 дБ (децибел) имеет примерно 50% возможностей этой идеальная изотропная антенна.

Децибел ватт, дБВт, указывает фактическую мощность сигнала по сравнению с эталонным значением в один ватт. Минимальная мощность, полученная от кода C / A на L1, составляет около -160 дБВт, -160 дБВт, а минимальная мощность, полученная от P код на L2 еще меньше — -166 дБВт. Важно, чтобы антенны приемника GPS и предусилители были как можно более эффективными, поскольку мощность, принимаемая от спутников GPS, мала.

Ориентация антенны

Антенна ориентирована на север

В совершенной антенне GPS фазовый центр диаграммы усиления должен точно совпадать с ее фактическим физическим центром.Если бы такое было возможно, центрирование антенны над точкой на Земле также обеспечило бы ее электронное центрирование. Но эта абсолютная уверенность остается недостижимой по нескольким причинам.

Важно помнить, что положение на каждом конце базовой линии GPS — это положение фазового центра антенны на каждом конце, а не их физических центров, и фазовый центр не является неподвижной точкой. Расположение фазового центра немного меняется в зависимости от сигнала спутника.Например, для L2 он отличается от L1 или L5. Кроме того, при изменении азимута, интенсивности и угла места принимаемого сигнала изменяется и разница между фазовым центром и физическим центром. Небольшие азимутальные эффекты также могут быть вызваны окружающей средой вокруг антенны. Но большая часть вариаций фазового центра связана с изменениями высоты спутника. В конце концов, физический центр и фазовый центр антенны могут находиться на расстоянии нескольких сантиметров друг от друга.С другой стороны, с современными патч-антеннами он может составлять всего несколько миллиметров. К счастью, изменения носят систематический характер. Чтобы компенсировать некоторые из этих ошибок смещения, большинство производителей приемников рекомендуют пользователям следить за тем, чтобы их антенны были ориентированы в одном направлении при одновременных наблюдениях в сети точек. Несколько производителей предоставляют контрольные метки на антенне, так что каждая из них может быть повернута на один и тот же азимут, обычно на север, чтобы поддерживать одинаковое относительное положение между их физическим и фазовым, электронным центрами.При ориентации всех антенн в одном направлении смещение между фазовым центром и физическим центром будет в одном и том же направлении в каждой точке. Таким образом, базовые линии выглядят так, как если бы физический и фазовый центры совпадали.

Только когда мы говорим о контрольной работе, работе, которая должна быть достаточно точной, все антенны должны быть ориентированы в одном направлении.

Высота инструмента

Измерение высоты антенны

Конфигурация антенны также влияет на другое измерение, критически важное для успешной работы GPS, — высоту инструмента.Неправильная высота инструмента — одна из ошибок, которых легче всего избежать. Обычно измерение производится до некоторой контрольной отметки на антенне. На этой диаграмме вы видите множество способов измерения этой высоты. Его можно измерить на наклонной высоте или с помощью ленты, обычно до контрольной точки антенны. ARP или контрольная точка антенны часто находится в нижней части крепления антенны. Обычно необходимо добавить поправку, чтобы фактически приблизить это измерение к фазовому центру антенны.Это также становится частью необходимой информации при использовании постоянно действующих базовых станций.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
