как сделать своими руками радиоантенну? Активные и другие антенны для радиоприемников музыкальных центров

Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал.

Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина.

Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Вам потребуются.

1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
3. Диэлектрическая основа . Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
4. Окрасьте всю конструкцию.
5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Рамочная активная антенна своими руками.

Делаем  рамочную  активную  антенну  для простых коротковолновых радиоприемников.

Есть ли возможность слушать эфир людям, у которых нет места для установки больших, полноразмерных антенн? Один из выходов-  рамочная активная антенна, установленная прямо на столе, возле радиоприемника.

О практическом изготовлении подобной антенны и  будет рассказано в этой статье…

Итак, малогабаритная рамочная активная антенна, это антенна состоящая из одного или нескольких витков медного провода ( трубки) или даже коаксиального кабеля. В сети есть предостаточно примеров таких антенн.

Свою антенну я изготовил в виде вертикальной конструкции, которая устанавливается на столе возле радиоприемника.  Рамочная активная антенна представляет собой этакую большую катушку индуктивности, изготовлена из медного провода диаметром 1,2 мм и содержит четыре витка. Количество витков выбрано наобум)).  Диаметр изготовленной рамочной антенны примерно 23 см:

Для уменьшения собственной емкости витки антенны намотаны с шагом 10 мм.  Для поддержания постоянства шага намотки, а также придания всей конструкции необходимой жесткости применены промежуточные распорки, изготовленные из стеклотекстолита толщиной  2 мм. Эскиз распорок приводится ниже:

Так выглядит промежуточная распорка в антенне:

Для придания устойчивости все этой конструкции применены опорные стойки, также изготовленные из стеклотекстолита,и которые служат как бы ножками антенны:

Медный провод продевается в соответствующие отверствия  распорок  и стоек, и фиксируется в них капелькой цианакрилатного клея.

Так выглядит стойка в изготовленном экземпляре антенны:

Общий вид изготовленной антенны:

Ради интереса подключил изготовленную рамочную антенну к антенному анализатору АА-54.

Обнаружился собственный резонанс антенны на частоте 14,4 МГц.

На фото ниже дисплей антенного анализатора АА-54 в момент измерения параметров рамочной антенны на частоте резонанса:

Как видим, импеданс антенны на частоте 14,4 МГц составляет 13,5 Ом, активное сопротивление-7,3 Ома, реактивное сопротивление относительно небольшое-минус 11,4 Ома и носит емкостной характер.

Индуктивность рамочной антенны ( а она, собственно, и представляет собой катушку индуктивности) составила 7,2 мкГн.

Это все, что касается изготовления и параметров  собственно рамочной антенны.



Но, поскольку антенна активная, значит в ее составе имеется и антенный усилитель.

При выборе схемы антенного усилителя  руководствовался принципом подобрать что-либо не слишком заумное и сложное,  и простое в изготовлении.

Гугл, как всегда, вывалил гору схем))  Не долго думая, выбрал одну из них, которая мне показалась интересной.

Схема этого антенного усилителя была опубликована еще где-то в начале 2000-х годов в одном из зарубежных журналов. Мне этот усилитель показался интересным с той точки зрения, что он имеет симметричный вход-как раз подходящий для  моей рамочной антенны.

Принципиальная схема антенного усилителя:

В оригинале в этом усилителе были применены транзисторы серии BF- что-то типа BF4**.

В  наличии таких не оказалось, поэтому собрал усилитель из того, что было под рукой-2N3904, 2N3906, S9013.

Собственно, усилительный каскад собран на транзисторах VT1VT2. На транзисторе VT3 собран эмиттерный повторитель для согласования высокого выходного сопротивления усилителя с относительно невысоким входным сопротивлением радиоприемников.

Усилитель питается напряжением  6 В.  Режимы работы транзисторов устанавливаются подбором резистора R3.  Напряжения на электродах транзисторов указаны на схеме.

Усилитель заработал практически сразу. Попробовал было установить в этом усилителе транзисторы КТ315,Кт361-но эффективность работы его сразу заметно ухудшилась, поэтому от такого варианта отказался.  Антенный усилитель я собрал на монтажной плате, но, подготовил и печатную плату для него:

В качестве приемника для натурных испытаний активной рамочной антенны с усилителем был выбран приемник прямого преобразования на микросборке 2ТС613Б.

Подключив выход антенного усилителя  ко входу приемника и включив питание, сразу отметил увеличение уровня шума. Это и не удивительно-антенный усилитель вносит свой вклад…

Последним этапом испытаний было подключение собственно рамочной антенны ко входу антенного усилителя и попробовать принять какие-либо сигналы с эфира..

И это удалось! Хорошо слышны много станций работающих с однополосной модуляцией на диапазоне 40 м. Понятно, что станции слышны не так громко как на полноразмерную антенну. Да и нельзя сравнивать нормальную антенну с рамочной антенной, находящейся рядом с приемником. Также при работе активной рамочной антенны наблюдается несколько повышенный уровень шумов. С этим нужно мириться- это плата за  малогабаритность. Также желательно такую антенну располагать подальше от всевозможных источников помех- зарядки, энергосберегающие лампочки, сетевое оборудование и т. п.

Выводы: такая антенна вполне себе имеет право на жизнь, станций принимает достаточно много. Для тех, у кого нет возможности повесить большую, длинную антенну, это может быть выходом из ситуации.

Видео  демонстрации работы рамочной активной антенны на диапазоне 7 МГц:

Антенна для музыкального центра своими руками

Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

FM-антенна своими руками

Если по каким-либо причинам промышленные решения не подходят, то можно собрать FM-антенну собственными руками. Процедура не самая сложная, особенно для тех, кто уже имеет некоторый опыт в работе с радиоустройствами. Антенну можно изготовить несколькими способами.

Из проволоки

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

• Кусок медного провода.
• Обычный кухонный нож.
• Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

1. Возьмите кусок медного провода.
2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

Из старой ТВ-антенны

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.

Для того чтобы сделать ее своими руками, необходимо:

1. Закрепить силовую конструкцию с внешней стороны здания.
2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
3. Произвести поиск радиостанций.

Из фольги с ДВП

Это один из самых простых вариантов, где потребуется минимум усилий, равно как и материалов.

Важно! Такие решения менее эффективны, чем прочие. Поэтому при сильном отдалении от источника сигнала лучше рассмотреть другие варианты.

Для изготовления антенны потребуется:

• небольшой лист ДВП;
• обычная металлическая фольга;
• кабель с хорошим экраном на 50-75 Ом;
• штекер для подключения к музыкальному оборудованию;
• паяльник.

Вырезаем из фольги полый квадрат или прямоугольник. Оптимальный вариант – 50 на 50 см с толщиной периметра в 2-3 см. Если источник сигнала находится на значительном удалении, то общие размеры можно увеличить. После подводим габариты ДВП под полученную фигуру из фольги. При этом на последней необходимо сделать небольшой вырез (1-2 см).

Далее приклеиваем фольгу к листу ДВП посредством канцелярского клея. К нижней части антенны припаиваем центральную жилу кабеля и экран. При этом расстояние между пайкой должно быть как минимум 3-4 см. Антенну можно использовать как в помещении, так и вне его.

Из трубы

На вооружение можно взять обычные трубы, которые используются при монтаже домовых коммуникаций. Важно, чтобы они были очищены от ржавчины и посторонних окисей, вроде известкового налёта и прочей грязи. Всё это затрудняет передачу сигнала.

Также понадобятся:

• ферритовый сердечник;
• изолента;
• канцелярская бумага;
• клей;
• латунная фольга;
• медный кабель с жилой на 0,25 мм;
• штекер.

Совет! Ферритовый сердечник можно найти в строчных трансформаторах, которые использовались в старых ламповых телевизорах. Если с поиском латунной фольги возникли проблемы, то вместо неё используем обычную медную.

Укладываем на ферритовом сердечнике бумагу и изоленту в два слоя, а после размещаем фольгу таким образом, чтобы виток был перекрыт примерно на 1 см. При этом стороны не должны контактировать друг с другом. На полученный экран наматываем провод в 25 витков с тремя равными отводами (на 7, 12 и 25 обороте). После все экраны наматываются на контур и соединяются. Остаётся только подсоединить штекер.

Из коаксиального кабеля

Антенны такого плана прекрасно себя показали при нестабильном сигнале. Оборудование достойно работает в грозу, при сильном снегопаде и прочей непогоде. Но при условии, что будет использован хороший кабель, типа SAT-50 или DG-113. Если планируется комнатное размещение антенны, то вполне подойдёт и отечественный РК-75.

Необходимые материалы:

• телевизионный кабель;
• двухметровая труба из пластика;
• мачта из железа или дерева.

Отмеряем от конца телевизионного кабеля около 70-75 см и снимаем изоляцию, стараясь не повредить экран и саму жилу. Лучше всего предварительно размять синтетическую оплётку, после чего аккуратно оголить её в сторону среза.

Далее закрепляем кабель внутри пластиковой трубы и крепим конструкцию к шесту. Поиск оптимального сигнала осуществляется посредством вращения мачты. Если источник находится на значительном удалении, то шест можно сделать длинней.

В процессе подготовки главное — не повредить экран. Тогда антенна будет принимать сигнал с минимальным количеством помех.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

Простой антенный усилитель для УКВ(FM) приемника

Когда нужен усилитель

Усилитель автомобильной антенны необходим, когда уровень сигнала недостаточен для комфортного прослушивания FM-радио в машине. Это чаще всего происходит в небольших городах, отдаленных от крупных радиостанций или мощных ретрансляторов.

При приеме на пассивную автоантенну для магнитолы во время движения транспортного средства в неблагоприятных условиях возникают шумы, щелчки, мешающие прослушиванию музыкальных и речевых программ. Если автомобиль попадает в зону с чрезмерно низким сигналом, то помехи носят постоянный характер, перекрывая собой радиопередачу.

Как измерить уровень 3G сигнала на модеме

Это значение можно посмотреть в самой программе к модему:

Далее выбираем меню СПРАВКА, потом ДИАГНОСТИКА, открывается новое окно. В новом окне выбираем СОСТОЯНИЕ СЕТИ и видим значение RSSI – это и есть уровень сигнала в dBm (дБм).

Значения эти отрицательные и соответственно -60 дБм больше, чем -70 дБм. Чтоб упростить понимание этих значений – привяжем их к количеству «палочек» на шкале сигнала:

От -50 до -82 – это 5 «палочек»,

от -83 до -86 – это 4 «палочки»,

от -87 до -91 – это 3 «палочки»,

от — 92 до -95 – это 2 «палочки»,

от — 96 до -100 – это 1 «палочка».

Что выбрать

При выборе усилителя антенны следует обращать внимание на различные параметры. Это устройство должно обладать широкой полосой пропускания и равномерной амплитудно-частотной характеристикой. Также качественный антенный усилитель имеет низкое соотношение сигнал-шум. Для обеспечения стабильного приема и защиты от помех рекомендуется установить усилитель поближе к антенне. Если установить его рядом с магнитолой, то увеличится уровень помех, вырабатываемых автомобильным электрооборудованием.

К прибору должна прилагаться инструкция и вся сопроводительная документация. Стоит учитывать, что не следует применять это устройство вместе с активной антенной. Из-за этого прием сильно ухудшится, поскольку автомагнитола будет ловить весь эфирный мусор. А во время настройки приемника будут постоянно прослушиваться сигналы сильных станций с искаженным и зашумленным звуком.

Отечественный производитель

Среди усилителей для автомагнитолы, выпущенных в России, наиболее востребовано устройство под названием «Триада-304 — Дальнобой». Оно улучшает прием на расстоянии от 60 до 120 км от радиостанции, работает во всех требуемых диапазонах, имеет световую индикацию наличия питания.

Еще одна особенность — переключатель «город — трасса», используемый для понижения или повышения чувствительности в зависимости от условий радиоприема.

Соединительный кабель обладает достаточной длиной, чтобы усилитель для радио мог быть установлен поближе к антенне.

Среди других достоинств — низкая цена, высокая надежность и чувствительность.

Зарубежный производитель

Наиболее востребованный зарубежный усилитель для антенны — Prology TFB-100. Он отличается тем, что одинаково качественно усиливает и аналоговые, и цифровые сигналы радио и ТВ.

К нему можно подключить несколько антенн, что улучшит качество и стабильность сигнала на границе зоны устойчивого приема. Этот аксессуар будет полезен для тех, у кого в машине стоит мультимедийная система с телевизором.

Как сделать своими руками

Антенный усилитель для автомобильной аудиосистемы можно также сделать самостоятельно. Это устройство строится по классической схеме. На входе ставится фильтр высокой частоты, собранный по П-схеме и обеспечивающий входное волновое сопротивление 75 Ом. Он состоит из включенной последовательно катушки и 2 конденсаторов емкостью 27 пФ, включенных параллельно. Для защиты аудиооборудования от случайного попадания высокого напряжения после ФВЧ ставится фильтр низких частот по Т-схеме.

1 каскад, построенный на транзисторе КТ 368 АМ или его аналоге, дает усиление 15 дБ в FM-диапазоне. Резисторами можно более тонко подстроить характеристики радиоэлектронного устройства. Плюс питания подается к коллектору полупроводника, минус — к эмиттеру.

Для стабилизации и фильтрации тока параллельно входу питания присоединяется стабилитрон Д 814 Г или его аналог и конденсатор емкостью не менее 100 мкФ.

Количество каскадов определяется требуемым коэффициентом усиления. Связь между ними, а также входом автомагнитолы — емкостная. Собрать усилитель для автомобильного радио можно как из радиоконструктора, так и имеющихся деталей. К выходу устройства присоединяется короткий отрезок коаксиального кабеля с подходящим штекером. Вся конструкция помещается в пластиковый или жестяной корпус нужного размера.

Как сделать своими руками

Изготовить усилитель радиостанций для автомагнитолы можно самостоятельно. Среди особенностей проведения работы отметим нижеприведенные моменты:

• Схема представлена сочетанием нескольких резисторов. Они соединяются путем пайки. При соединении нужно тщательно зачищать контакт, так как в противном случае может появится дополнительное сопротивление.
• Резисторы R1, R2, R4, R6 применяются для стабилизации происходящих изменений в транзисторах VT1. Изменения могут касаться напряжения и температуры.
• Все элементы подбираются для обеспечения максимальной характеристики амплитуд и частот усилителя.
• В схему включены биполярные транзисторы 2SC29, частота которых должна быть не менее 1 ГГц. Этот элемент позволяет снизить шум, который генерируется самим устройством при работе.
• Устройство собирается путем пайки всех элементов на специальной плате. Провести пайку можно самостоятельно, для чего требуется небольшой набор инструментов. Приобрести требуемую плату можно в специализированном магазине.

Читать дальше: Ваз 2110 замок передней двери

Упростить задачу по сборке собственного усилителя можно при применении специальных наборов.

Как установить и подключить

Установка и подключение усилителя не вызовет особых трудностей. Вначале необходимо вынуть из магнитолы штекер наружной внешней автомобильной антенны. Затем усилитель закрепляется в подходящем месте. Если он оснащен переключателем «город — трасса», то для удобства управления устройство устанавливается на панели приборов недалеко от магнитолы или в вещевом ящике машины.

Выводной штекер усилителя вставляется в антенное гнездо магнитолы, а вилка антенны — во входной соединитель. После этого к нему подсоединяется питание. Для этого идущий от усилителя провод подключается к голубому с белой полосой проводу магнитолы, по которому идет плюс питания.

Минус к усилителю подается через боковой контакт гнезда и экранную оболочку соединительного кабеля. При сильном сигнале качество приема на антенну с усилителем можно улучшить, если сложить телескопический штырь или согнуть гибкий. Стоит учитывать, что приемный диполь не должен соприкасаться с кузовом автомобиля.

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Стоит раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n – 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, допустимо видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, требуется знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = Dn √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Выполняя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, полагается сконструировать антенную решетку.

Процесс монтажа:

1. В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
2. Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Измерение скорости интернета при различных уровнях 3G сигнала

Для измерения скорости интернета используем самый известный сервис www.speedtest.net .

При -75 дБм мы получили скорость:

При -81 дБм:

При -91 дБм:

При – 100 дБм:

А при уровне сигнала -105 модем вовсе отказался подключаться к сети!

В этом опыте мы наглядно видим, что скорость интернета явно зависит от уровня сигнала.

Также надо понимать, что при одних и тех же исходных условиях – уровень сигнала и модель 3G модема у всех абонентов в разных местах будет разная скорость! Скорость интернета также зависит от пропускной способности базовой станции сотового оператора, т.е. каким образом она подключена: по радиоканалу или оптическому волокну. Еще скорость зависит от количества абонентов. Например, БС оператора на выходе выдает 100 Мбит/сек. В какой то момент времени интернетом пользуются 20 человек и соответственно скорость будет 100/20= 5 Мбит/сек на одного абонента. В свою очередь, если интернетом будут пользоваться 50 абонентов в округе, то скорость каждому будет не более 2 Мбит/сек. В большинстве случаев многие замечают, что скорость 3G интернета после обеда начинает медленно падать и пик падения наблюдается вечером, когда нагрузка интернет трафика на сотовые сети является максимальной.

Далее рассмотрим способы увеличения мощности сигнала и как следствие увеличение скорости интернета до максимально возможного.

Радиосхемы. — Антенны и радиоприемники

	Радиотехника начинающим перейти в раздел		Букварь телемастера перейти в раздел		Основы спутникового телевидения перейти в раздел
	Каталог схем перейти в раздел		Литература перейти в раздел		Статьи перейти в раздел
	Схемы телевизоров перейти в раздел		Файловое хранилище перейти в раздел		Доска объявлений перейти в раздел
	Радиодетали и ремонт в Вашем городе перейти в раздел		ФОРУМ перейти в раздел		Справочные материалы Справочная литература Микросхемы Прочее

Как установить и подключить автомобильную антенну своими руками

Вопросом «каким образом установить и подключить автомобильную антенну» задаётся каждый, кто её купил или собирается это сделать. Расскажем: как правильно установить внутреннюю активную антенну в машину.

Часто бывает, что штатные антенны в автомобиле, нехорошо ловят нужную частоту радио или дают помехи. Сначала водитель думает: «ничего, послушаю музыку на флешках или дисках». Но скачанная или записанная музыка со временем начинает надоедать. Или другая проблема — нужен больший сигнал для просмотра автомобильного телевидения. Тогда на помощь придёт автомобильная активная антенна.

Выбор места для установки

Изначально нужно определить в каком месте хотите прикрепить антенну в машине. Обычно, её ставят или в верхнем правом углу от лобового стекла, если её стрелки приёма расходятся в горизонтальной и вертикальной плоскости. Если её усики расходятся только по горизонтали, тогда размещают по центру стекла автомобиля, за зеркалом заднего вида.

Если впоследствии захотите поставить видеорегистратор, то автоантенну не следует туда ставить, т.к. она будет закрывать пространство для съёмки видеорегистратора.

Заметил, что видеорегистратор и навигатор (их блоки питания) — дают сильные помехи, заметные на удалении километров 50-100 от передатчика — может, есть смысл располагать активную антенну от них максимально подальше? На другой конец лобового стекла или на заднее стекло. Если позволяет длина кабеля, в случае необходимости — его можно удлинить, если коаксиальный — взяв с тем же волновым сопротивлением.

Установка и подключение своими руками

Теперь начинаем установку. Антенну и её отходные усики нужно приклеивать на чистую от пыли и грязи поверхность стекла. У некоторых производителей в комплекте имеется специальный очиститель. Клеится на двухсторонний скотч – нужно содрать его защитный слой и максимально сильно прижать на 10-20 секунд. После приступаем к прокладыванию проводов к магнитоле и радио. Их рекомендуется проложить под обшивкой крыши, а потом опустить вниз по стойке лобового стекла. Обычно, автомобильная радиоантенна включает 3 провода. 1 провод, отвечающий за заземление, нужно присоединить к «массе» машины. В качестве массы подойдёт любое металлическое крепление к кузову. Без него антенна имеет меньшую чувствительность, чем с ней. Второй провод – для питания, он подключается к проводу от магнитолы. Последний, третий провод — контактный — подключается в специальный разъем для антенны в автомагнитоле. Как правило, контакты и кабель питания объединены в один, когда при включении магнитолы включается и автоантенна. В данном случае корпус головного устройства служит дополнительной «массой».

Подобная схема подключения подходит для любых активных автомобильных антенн для радио и магнитол, все равно какой производитель и какая лучше. Отметим, что не стоит гнать за иностранной продукцией фирмы Bosch и другими, ведь среди автолюбителей хорошо зарекомендовали себя отечественные антенны Триада.

Штекер для антенны автомагнитолы своими руками

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

1. Прием радиовещания.
2. Прием телевещания.
3. Прием спутниковой информации систем навигации.
4. Связные автомобильные антенны.

• Способ установки антенн на авто:

1. Магнитные.
2. На присоске.
3. Врезные.
4. Резьбовое соединение.
5. На струбцине.
6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

• По месту размещения:

1. Наружные автомобильные антенны.
2. Салонные (внутренние).

• Типу усиления:

1. Активные.
2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
2. Телевидение — DVB – T (частоты ниже 900 МГц).
3. Навигация – GPS (порядка 400 МГц).
4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 — 530 МГц, упомянуто, «доступна опция приема сигналов GPS». Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой — радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

• не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
• встала в салоне;
• обеспечила надежный прием частот радиосвязи;
• обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

• Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:

1. Верхняя грань 56,5 + 56,5 см.
2. Нижняя грань 66,5 + 66,5 см.
3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

• Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
• Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
• Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Антенна для автомагнитолы своими руками

Трудно найти автолюбителя, который во время поездки не включал бы музыку или не слушал бы новости по радио. Автомагнитола предназначена не только для развлечения. У нее есть и более важная цель – водитель, особенно во время длительного путешествия, постоянно должен получать какую-то интересную информацию, чтобы не уснуть за рулем. При этом сигнал должен быть четким, так что без дополнительного приемного устройства не обойтись. Антенна для автомагнитолы своими руками – есть ли у нее преимущества? Об этом мы сейчас поговорим.

Для чего нужна антенна?

Любой человек, хоть раз в жизни видевший радиоприемник, знает, что без антенны никакой радиопередачи не услышишь, потому что не будет сигнала или он будет настолько слабым и хриплым, что лучше и не принимать.

У современных антенн есть и другие функции – они ловят связь, телевизионный сигнал, навигационные данные. Словом, без такого устройства не обойтись просто никак.

Автомобильная антенна – какая она?

Чем антенна от магнитолы отличается от остальных? Она являет собой четвертьволновый вибратор. Плюс согласующие устройства, конечно. Фактически, это все образует сигнальную линию, а “земля” — ваш автомобиль, его корпус. Все это и приводит к приему сигнала.

Антенна для магнитолы своими руками — дело вполне возможное, конструкция устройства довольно проста, если вы умеете держать паяльник. Впрочем, иногда можно обойтись и без пайки.

Купить такое устройство тоже проблем не составит. Чтобы сделать или купить антенну, нужно прежде всего понять несколько вещей:

• назначение;
• тип модуляции;
• волновой диапазон.

Какие бывают антенны?

Устройств для приема сигнала в магазинах достаточно много. Их можно разделить по нескольким признакам:

• по назначению;
• по типу установки;
• по типу усиления;
• по месту размещения.

Назначение

Что именно вы собираетесь принимать? Это могут быть:

• радиосигнал;
• телесигнал;
• универсальные или комбинированные;
• спутниковый сигнал для навигационных систем.

• Самые дешевые устройства – для приема радиосигнала. Это простой усилитель, который позволяет принимать хороший сигнал, где бы вы ни находились. В этом случае самый главный параметр – диапазон. Чем он больше, тем дальше от ближайшей радиостанции вы сможете принимать четкий сигнал.
• Телеантенны стоят несколько дороже, потому что они сложнее. Если у вас в салоне есть портативный телевизор, придется покупать для него спутниковую антенну. Она очень вас выручит.

Важно! При наличии в салоне нескольких устройств нет смысла приобретать отдельную антенну для приема навигационных данных. Лучше выбрать универсальную, которая ловит и радио, и телевидение, и GPS. Она, конечно, обойдется дороже, но зато придется покупать всего одну, а не две, и не три.

Очень полезно знать и параметры связи, то есть частоту колебаний, которые принимает то или иное устройство:

• радио УКВ FM – 70-108 мГц;
• радио в диапазоне гражданской связи, или СВ – 27 мГц;
• телевидение – до 900 мГц;
• GPS – 400 мГц.

Тип установки

Прикрепить антенну к автомобилю можно разными способами. В зависимости от типа крепления, ее и можно отнести к одному из типов:

• магнитные:
• на присосках;
• на струбцинах;
• на резьбе;
• врезные;
• встраиваемые.

Самые простые – на присосках и магнитные, установить их в автомобиль может даже ребенок. Самый сложный вариант – встраиваемые.

Важно! В некоторые модели автомобилей их устанавливают сразу на заводе. Преимущество такого способа — никакие провода и штыри не мешают пассажирам, поэтому и нет опасений, что кто-нибудь может ее случайно задеть.

Впрочем, и любую другую антенну можно установить удобно и надежно.

Место размещения

Где будет находиться ваша антенна? Снаружи автомобиля или в салоне? Есть варианты. Антенны бывают:

• наружные;
• внутренние, или салонные.

Важно! Поскольку корпус автомобиля чаще всего выполнен из металла и является непрозрачным для радиоволн, предпочтение нужно всегда отдавать внешним антеннам. Некоторые современные автомобили имеют пластиковые корпуса. Это тот исключительный случай, когда оправдано применение внутренней антенны.

Тип усиления

По этому параметру устройства делятся на две категории:

Важно! Пассивная только ловит сигнал, активная его еще и усиливает. Второй вариант предпочтительнее, поскольку дает возможность принимать радиопередачи даже в неблагоприятных условиях.

Выбираем антенну

Есть прямая связь между размером устройства и диапазоном:

• Самые большие и мощные – связные. Автомобильная связная антенна ставится строго вертикально, поскольку именно такое положение соответствует типу поляризации. Длина ее составляет 3 м 50 см, а для согласования отличий между четвертью волны и размером в основание ставится специальная удлиняющая катушка. Фактически, антенна сворачивается, что и позволяет ставить ее в том числе и на небольшие автомобили. Кроме того, сейчас есть выделенные для связи диапазоны, где связные антенны получаются очень компактными.
• Телевизионный прием в автомобилях ведется, как правило, в дециметровом диапазоне, и антенны имеют небольшие геометрические размеры. Для приема цифрового телевидения приемное устройство чаще всего размещается на крыше автомобиля, и иногда защищено радиопрозрачным обтекателем из пластика. Возможно применение штыревых и дискоконусных антенн.
• Для приема радиосигнала в диапазоне УКВ FM применяются штыревые приемные устройства. По цене они дешевле и телевизионных, и связных.

Выбираем разъем

Определившись с назначением, местом установки и способом крепления, обратите внимание на разъем на антенном кабеле.

Он должен соответствовать гнезду антенного входа на корпусе приемника. Это желательно проверить с помощью пробного подключения. При видимом сходстве разъемы от разных производителей могут иметь мелкие конструктивные отличия, исключающие совместимость.

Важно! Желательно, чтобы разъем тем или иным способом фиксировался – например, поворотом на определенный угол, или резьбовой муфтой. Это защитит антенну от самопроизвольного отключения при толчках и вибрациях во время движения автомобиля.

Устанавливаем антенну

1. Временно поставьте антенну на место, где она будет стоять.
2. Подключите антенный разъем.
3. Если она активная, подключите питание.
4. Дальше действуйте согласно прилагаемой инструкции.
5. Когда несъемная антенна заработала – можно ее смело закреплять.

Все дальнейшие работы сводятся к укладке кабеля:

1. Снимите обшивку.
2. Проложите провода по направлению к передней стойке.
3. Как следует закрепите провод клейкой лентой по всей длине (иногда элементы крепежа входят в комплект изделия).
4. Проложите провод к магнитоле (через зазор в панели приборов).
5. Соедините кабель антенны с магнитолой.
6. Обмотайте место соединения изолентой.
7. Проверьте, загорелся ли индикатор на антенне.
8. Установите обшивку автомобиля и остальные снятые детали

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

• Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
• Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.

Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Важно! Так как при движении автомобиля штыревая антенна будет испытывать большое сопротивление воздуха, в качестве вибратора лучше всего применить жесткую упругую металлическую проволоку сечением не менее 2 мм.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

• изолятор;
• антенный кабель;
• разъем, подходящий для магнитолы;
• инструменты для работы по металлу;
• герметик;
• паяльник;
• пинцет;
• кусачки;
• припой;
• канифоль;
• флюс;
• термоклей;
• круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

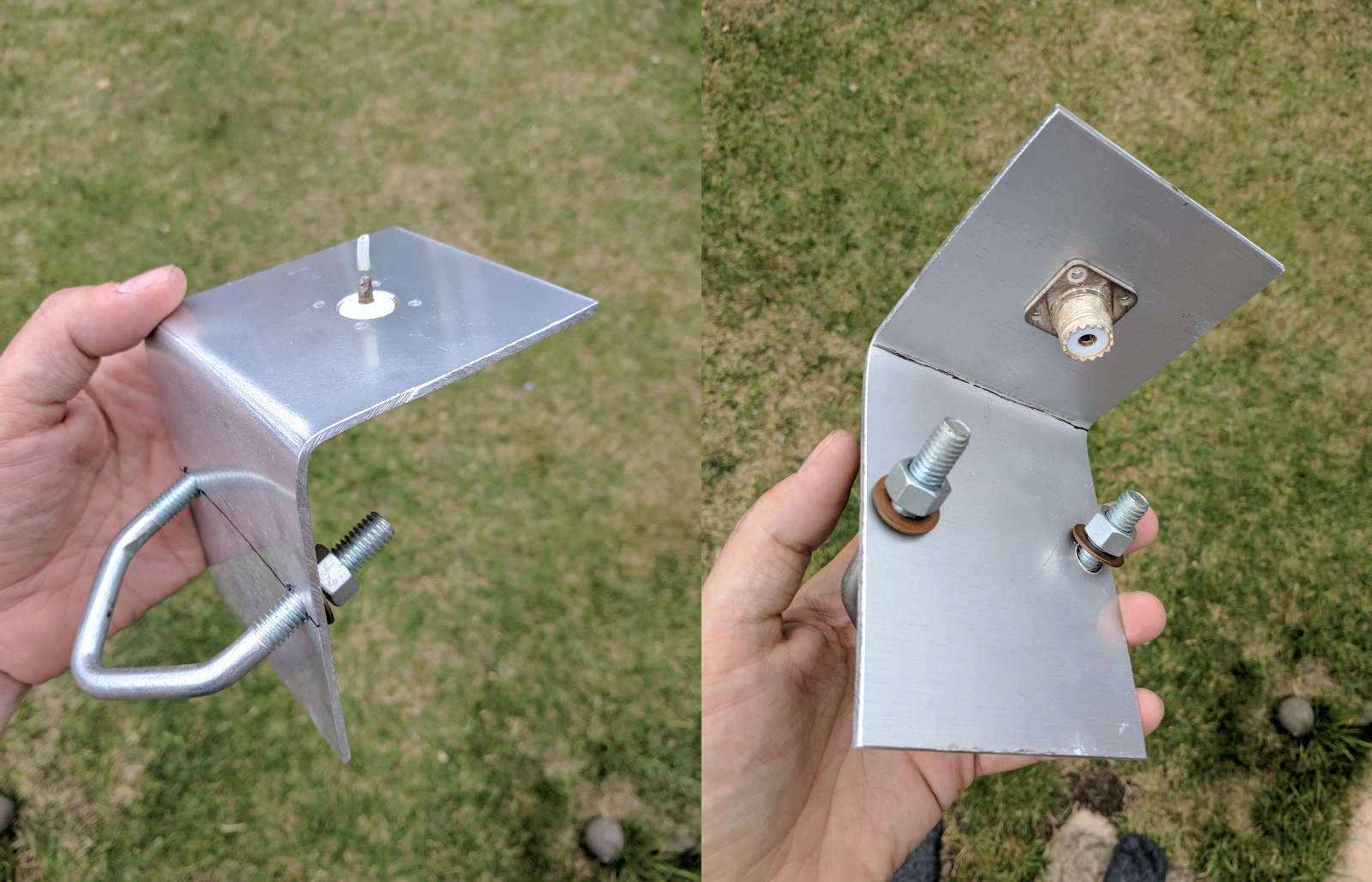

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

Важно! Если отверстие есть, понадобится подходящий изолятор. Он должен плотно входить в отверстие и фиксироваться в нем.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

• радиотехническая керамика;
• фторопласт;
• оргстекло.

Важно! Лучший материал для изолятора – радиотехническая керамика. Оргстекло применяется реже по причине его хрупкости.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

1. Возьмите проволоку, выбранную для вибратора.
2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
3. Закрутите первую гайку.
4. Вставьте проволоку в отверстие изолятора.
5. Закрутите вторую гайку.
6. Зафиксируйте контргайкой (желательно применение шайб).
7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

1. Возьмите радиокабель.
2. Зачистите его центральную жилу.
3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
4. Закрепите гайкой и зафиксируйте контргайкой.
5. Экран провода полезно соединить с корпусом автомобиля.

Важно! Чтобы не делать лишних отверстий, можно подсунуть его под гайку изолятора, предварительно зачистив место на корпусе. Можно также применить электропроводящий клей.

1. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
2. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.

Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

• проволока для вибратора;
• плашка для нарезания резьбы;
• 4 гайки;
• контейнер для бутербродов или другая пластмассовая коробка;
• эпоксидная смола;
• магнит от старого динамика;
• кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

1. Нарежьте резьбу на одном из концов прута-вибратора.
2. Наверните гайку до упора.
3. Посередине дна банки для бутербродов просверлите отверстие под прут.
4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

1. Заполните банку эпоксидной смолой.
2. Закройте крышкой.
3. Дайте смоле застыть.
4. Стык крышки и стенки банки загерметизируйте термоклеем.
5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Важно! Такая антенна для автомагнитолы своими руками подходит только к автомобилям с железными корпусами. В других случаях можно приспособить для крепления вакуумную присоску.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

Видеоматериал

Разобравшись с тем, как сделать антенну для автомагнитолы своими руками, вы наверняка смогли принять решение — заниматься этим самостоятельно или все же купить уже готовое приспособление. Какой бы вариант вы ни выбрали, надеемся, вы будете удовлетворены качеством сигнала и ваши путешествия будут приятными.

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

• жесткая медная или стальная проволока;
• винт М5 с гайкой и контргайкой;
• термоклей или термоусадочная трубка;
• радиочастотный кабель со штекером для автомагнитолы;
• грунтовка, эпоксидная смола или термопластик;
• отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

Активный антенный усилитель FM

Это простой активный антенный усилитель. Этот усилитель будет четко втягивать все далекие FM-станции. Цепи сконфигурированы как предварительный ВЧ-усилитель с общим эмиттером, подключенный к транзистору Q1 УКВ / УВЧ. Входная катушка L1 состоит из четырех витков эмалированного медного провода 20SWG (слегка намотана) на корпусе диаметром 5 мм. Отводится при первом обороте со стороны заземляющего провода.Катушка L2 похожа на L1, но имеет всего три витка. Конфигурация выводов транзистора 2SC2570 показана на схеме усилителя FM-антенны. Отрегулируйте триммеры входа / выхода (VC1 / VC2) для максимального усиления. Активный FM-усилитель Список деталей : R1 = 27К R2 = 270 Ом R3 = 1 К Tr1, Tr2 = 22pF, подстроечный колпачок (15-40pF) C1, C2 = 5.6 пФ C3 = 0,001 мкФ (1 нФ), керамический C4, C5 = 0,01 (10 нФ), керамический C6 = 0,1 мкФ (100 нФ), керамический Q1 = 2SC2498, 2SC2570, 2N5179, SK9139 или NTE10. NPN VHF / UHF транзистор L1 = 4 витка магнитной проволоки 20SWG диаметром 5 мм. (так называемый 3Т + 1) L2 = 3 витка магнитопровода 20SWG диаметром 5 мм. С помощью всего лишь небольшого количества деталей можно построить этот надежный FM-усилитель. Этот усилитель четко ловит все удаленные FM-станции.Схема сконфигурирована как предварительный РЧ-усилитель с общим эмиттером, подключенный к УКВ / УВЧ-транзистору Q1. Все конденсаторы керамические, стандартное напряжение 50 В, но подходят и конденсаторы на 25 В. Подстроечные конденсаторы Tr1 и Tr2 (22 пФ) настроены на максимальное усиление. Входная катушка L1 состоит из 4-х витков эмалированного медного провода 20SWG на каркасе диаметром 5 мм. Отводится при первом повороте со стороны заземляющего провода. Катушка L2 похожа на L1, но имеет всего три витка. Конфигурация выводов показана на схеме. Загрузки Активный антенный усилитель FM — Ссылка Accurate LC Meter Создайте свой собственный точный LC-метр (измеритель индуктивности емкости) и начните создавать свои собственные катушки и индукторы. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и индукторов. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания. PIC Вольт-амперметр Вольт-амперметр измеряет напряжение 0-70 В или 0-500 В с разрешением 100 мВ и потребляемый ток 0-10 А или более с разрешением 10 мА.Счетчик является идеальным дополнением к любым источникам питания, зарядным устройствам и другим электронным устройствам, в которых необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с ЖК-дисплеем с подсветкой 16×2. Измеритель / счетчик частоты 60 МГц Измеритель / счетчик частоты измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. Д. 1 Гц — 2 МГц Генератор функций XR2206 1 Гц — 2 МГц Генератор функций XR2206 выдает высококачественные синусоидальные, квадратные и треугольные сигналы с высокой стабильностью и точностью. Формы выходных сигналов могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для настройки точной выходной частоты. BA1404 HI-FI стерео FM-передатчик Будьте в прямом эфире со своей собственной радиостанцией! BA1404 HI-FI стерео FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому типу стереофонического аудиоисточника, например iPod, компьютеру, ноутбуку, CD-плееру, Walkman, телевизору, спутниковому ресиверу, магнитофонной кассете или другой стереосистеме для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерь. USB IO Board USB IO Board — это крошечная впечатляющая маленькая плата разработки / замена параллельного порта с микроконтроллером PIC18F2455 / PIC18F2550.Плата USB IO совместима с компьютерами Windows / Mac OSX / Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными выводами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO получает питание от USB-порта и может обеспечить до 500 мА для электронных проектов. Плата USB IO совместима с макетной платой. Комплект измерителя ESR / емкости / индуктивности / транзистора Комплект измерителя ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20000 мкФ), индуктивность, сопротивление (0. 1 Ом — 20 МОм), проверяет множество различных типов транзисторов, таких как NPN, PNP, полевые транзисторы, полевые МОП-транзисторы, тиристоры, тиристоры, симисторы и многие типы диодов. Он также анализирует такие характеристики транзистора, как напряжение и коэффициент усиления. Это незаменимый инструмент для поиска и устранения неисправностей и ремонта электронного оборудования путем определения производительности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно. Комплект усилителя для наушников для аудиофилов Комплект усилителя для наушников для аудиофилов включает в себя высококачественные компоненты аудиосистемы, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, разветвитель шины Ti TLE2426, фильтрующие FM-конденсаторы Panasonic со сверхнизким ESR 220 мкФ / 25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP-гнездо для микросхем позволяет заменять OPA2134 на многие другие микросхемы двойных операционных усилителей, такие как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д.Усилитель для наушников достаточно мал, чтобы поместиться в жестяной коробке Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи на 9 В. Комплект прототипа Arduino Прототип Arduino — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого создания прототипа, и на обеих сторонах печатной платы имеются выводы питания VCC и GND.Он небольшой, энергоэффективный, но настраиваемый с помощью встроенной перфорированной платы 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные компоненты со сквозными отверстиями для упрощения конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328 с загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов / выходов (0-13), из которых 6 могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5).Эскизы Arduino загружаются через любой USB-последовательный адаптер, подключенный к 6-контактному гнезду ICSP. Плата питается напряжением 2-5 В и может питаться от аккумулятора, такого как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB. 4-канальный беспроводной радиочастотный пульт дистанционного управления с частотой 433 МГц, 200 м Возможность беспроводного управления различными приборами внутри или за пределами вашего дома является огромным удобством и может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой переменного тока, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, занавесками с электроприводом, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы можете подумать.

Как сделать комнатную антенну FM

Слушатели FM-радио могут обнаружить, что антенны, которая идет в комплекте с их радиоприемниками, недостаточно, чтобы четко слышать их любимые песни и программы.Доступные в продаже антенны могут быть очень дорогими по сравнению со стоимостью сборки самостоятельно. Вы можете построить свою собственную антенну для FM-радио, используя несколько материалов из хозяйственного магазина по очень низкой цене. Благодарность за дизайн этой антенны принадлежит Итану Фанку.

Шаг 1

Скрестите два дюбеля так, чтобы они образовали X-образную форму. Измерьте расстояние между каждой точкой X и соседней точкой. Расстояние должно быть 30 дюймов. Продолжайте перемещать дюбели, пока не получите X с 30 дюймами с каждой стороны, измеряя от точки к точке.

Шаг 2

Обмотайте дюбели изолентой вокруг точки пересечения X. Убедитесь, что стороны X остаются длиной 30 дюймов. Это важно для хорошего приема.

Шаг 3

Возьмите первые 30 дюймов проволоки с одного из концов и натяните их как можно сильнее между двумя точками X. Обмотайте изолированную часть провода изолентой до точки на X, оставив конец болтается.

Шаг 4

Туго натяните провод на следующую точку X, двигаясь вправо, и закрепите его изолентой.

Шаг 5

Повторите вышеупомянутый шаг еще два раза, чтобы получить квадрат провода вокруг X-образной рамы с двумя свисающими концами, достаточно длинными, чтобы протянуться через две точки X. свисающие концы пополам и скотчем их вместе так, чтобы лишний провод был направлен к середине X.

Шаг 7

Зачистите концы проводов с помощью приспособлений для зачистки проводов. Также зачистите конец ленточного кабеля на 300 Ом. Подключите два конца проводов к любому концу ленточного кабеля.Не соединяйте провода вместе; подключите их к разным сторонам ленточного кабеля. Закрепите эти соединения лентой, чтобы они оставались вместе.

Подключите ленточный кабель к преобразователю с 300 Ом на 75 Ом и подключите преобразователь с сопротивлением 75 Ом к разъему антенны на радиостанции.

Как сделать дипольную антенну FM »Примечания по электронике

Детали простой в сборке конструкции дипольной FM-антенны, которую можно легко собрать и использовать для приема широковещательных FM-сигналов внутри помещений. .

---

Дипольные антенны Включают:
Основы дипольных антенн Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные корма Диаграмма излучения Построить ВЧ диполь Перевернутый диполь V Многополосный ВЧ диполь вентилятора Многополосный ВЧ диполь-ловушка Антенна G5RV Конструкция диполя FM

---

Одна из областей, в которой часто используются дипольные антенны, — это прием радиовещания в диапазоне УКВ FM.Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, дипольная антенна может стать отличным решением.

FM-дипольная антенна, скорее всего, обеспечит значительно лучший прием по сравнению со многими другими импровизированными решениями, которые можно использовать.

Сделать простую дипольную антенну FM своими руками довольно просто. Их можно изготавливать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы они не пострадали от погодных условий. Вместо этого для внутреннего использования диполь DIY VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Возможно, даже удастся сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей.Для полуволнового диполя каждая ножка диполя будет длиной в электрическую четверть волны.

Длина диполя определяется частотой срабатывания. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса пропускания, которую может охватить резонансная антенна, такая как дипольная антенна, но, поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

Базовая конструкция дипольной FM-антенны показана ниже.

Базовая полуволновая дипольная антенна

На схеме каждое плечо дипольной антенны присоединено к фидеру. Это может быть либо открытый механизм подачи проволоки / сдвоенный механизм подачи, либо может использоваться коаксиальный кабель. Строго говоря, при использовании коаксиального или коаксиального кабеля следует использовать балун. Это связано с тем, что коаксиальный кабель называется несимметричным фидером, то есть внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно наблюдаться заметного ухудшения характеристик, и дипольная антенна УКВ FM должна нормально работать без нее.В этом случае внутренний проводник коаксиального кабеля подключается к одной ножке диполя, а внешний провод (оплетка) коаксиального кабеля подключается к другой ножке дипольной антенны.

Как сделать простую конструкцию дипольной FM-антенны своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, нужно всего несколько предметов. Обычно это:

• Двойной шлейф — сдвоенный шлейф от сети — это идея, но мы использовали старый шлейф для динамиков.
• Хомут для фиксации центра диполя и предотвращения выхода гибкого кабеля за пределы необходимого.
• Нить или шпагат для закрепления концов диполя в соответствующих точках крепления (при необходимости).
Разъемы
• — для подключения коаксиального кабеля.

Компоненты, необходимые для изготовления дипольной FM-антенны.

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве источника радиочастотных сигналов этот тип провода является достаточно близким приближением к 75-омному двойному или открытому механизму подачи проволоки. Это удобно, если требуется разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

FM-диполь из сдвоенного гибкого кабеля

Чтобы создать УКВ-дипольную FM-антенну, сначала в кабеле должны быть разделены два изолированных провода и выведены наружу. Затем следует зафиксировать центр, чтобы кабель не выходил дальше. Один из способов сделать это — использовать ленту для галстука, которую можно приобрести в большинстве магазинов электронных компонентов. Неразрезанный провод можно использовать в качестве фидера для антенны.

Для закрепления центральной точки дипольной FM-антенны

можно использовать стяжную ленту. Общая длина антенны должна составлять около 150 см, т.е.е. каждая нога должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко вычислить по одному из следующих уравнений:

длина (метры) = 150 Af

длина (дюймы) = 5905 Af

Иногда уравнения немного различаются по используемым константам, поскольку это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и тому подобное.Однако это очень хорошая отправная точка и, безусловно, достаточно хороша для изготовления дипольной FM-антенны.

Концы проволоки можно связать узлами, как показано на рисунке, чтобы ее можно было прикрепить к бечевке или веревке для установки на чердаке и т.д. любая проволока, которая является частью узла или загнута назад, не должна входить в длину. Завязывание провода добавит индуктивности на конце провода, возможно, сделав его немного длинным, но это должно быть хорошо для приема.

Конец провода FM-диполя завязан узлом.

Поскольку у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а ответная версия была прикреплена к коаксиальному кабелю. Следует отметить, что сдвоенный фидер, такой как тот, который образован гибким проводом, не работает должным образом при прокладке на большие расстояния через птичник, и потери сигнала будут расти — лучше использовать коаксиальный кабель, поскольку это не влияет на это одинаково.

При установке антенны на максимально возможном расстоянии от крыши антенна должна находиться вдали от металлических предметов, так как это снизит уровень сигнала.В частности, концы антенны более чувствительны к близлежащим металлическим предметам.

Мы подвесили антенну на чердаке или на крыше. Поскольку в наши дни многие УКВ ЧМ-станции используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной конструкции крыши, а другой конец удерживали грузом. Коаксиальный кабель был выведен под прямым углом — насколько это возможно в этих обстоятельствах!

Как сделать складную дипольную антенну ЧМ диапазона

Многие тюнеры VHF FM Hi-Fi имеют вход 300 Ом, а также стандартный вход 75 Ом.Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складчатой ​​дипольной антенной VHF FM, которую очень просто собрать. Для этого требуется только ленточный кабель длиной 300 Ом (а не многожильный ленточный кабель для компьютера), который можно купить в большинстве магазинов электронных компонентов.

Первый этап — отрезать длину немного больше, чем требуется для дипольного элемента. С обоих концов центральный пластик нужно обрезать, а оставшиеся провода с обеих сторон зачистить и соединить вместе.Это нужно делать, убедившись, что общая длина элемента правильная.

Следующий этап — обрезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что это может привести к разумным потерям, если оно будет проложено в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная антенна VHF FM подходит для районов с высоким уровнем сигнала или может использоваться в качестве временной меры. Ленточный кабель 300, как правило, чистый и его довольно легко спрятать. Часто антенну такого типа можно закрепить за карнизом для штор или большим предметом мебели.

Дипольная антенна часто является идеальным решением в качестве антенны для приема радиовещания в диапазоне УКВ FM. ЧМ-дипольная антенна может быть дешевым и эффективным решением, и они могут быть выполнены в различных формах — выше приведены только две идеи, но можно сделать УКВ-дипольную ЧМ-антенну многими другими способами в зависимости от того, что может быть доступны и каковы требования.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Звуковой совет: лучшая радиоантенна может быть даже не радиоантенна

Q: Мне нужна комнатная AM / FM-антенна для моего 30-летнего приемника Technics.По большей части он работает достаточно хорошо, но у меня проблемы с приемом радио на любом диапазоне. Я купил антенну с усилителем TERK PIB, но она работает не очень хорошо, и прием не работает. У вас есть какие-нибудь рекомендации?

A: Учитывая возраст вашего ресивера, возможно, тюнер начинает выходить из строя.Но, как и вы, я подозреваю, что проблема в антенне.

Антенна важна, когда вы пытаетесь принять любой вид радиосигнала, но особенно это касается аналоговых передач, таких как FM. Я предпочитаю использовать «избыточный» подход с большой антенной, установленной снаружи или на крыше, когда это возможно.Большинство внешних антенн VHF также могут принимать FM-радио. Но, конечно, это не практично и не для всех целесообразно, и вы ищете что-то домашнее. Поэтому необходимо более простое и экономичное решение.

Я так и не нашел ни одной усиленной радиоантенны, которая стоила бы той коробки, в которой они упакованы.Возможно, есть отличный вариант, но я его еще не нашел. Но не отчаивайтесь. Что-нибудь более простое и менее дорогое может обеспечить лучший прием.

Знаете ли вы, что обычный набор кроличьих телевизионных ушей без усиления дает необычную антенну для FM-радио? Даже самая простая модель подойдет.Я купил базовую антенну типа «кроличьи уши» марки RCA всего за 10 долларов в универмаге и предпочел ее более дорогим устройствам с питанием. Всякий раз, когда я устанавливал стерео-приемник и использовал прилагаемую к нему проволочную антенну, я почти не мог ничего настроить, и прием был нечетким. Как только я переключился на кроличьи уши, тюнер зафиксировал сигнал прямо с полным набором полосок мощности сигнала и кристально чистым приемом. Многие читатели, которые пробовали это, говорили мне, что могут получить станции, которые никогда не принимали раньше.

Вы можете быть удивлены, узнав, что ваш тюнер Technics 30-летней давности, если он находится в хорошем рабочем состоянии, вероятно, намного лучше, чем тюнер, который вы найдете в новом стерео ресивере или ресивере объемного звука (особенно в последнем ).Тогда у ресивера было всего две основные функции: настройка радиосигналов и питание двух динамиков. Со временем добавлялось все больше и больше функций, таких как обработка объемного звука, дополнительные каналы для подключения дополнительных динамиков, переключение HDMI, обработка видео и Bluetooth, и это лишь некоторые из них.

Несмотря на то, что было добавлено множество функций, цены на ресиверы остались относительно постоянными.Производители должны были откуда-то брать деньги, а тюнеры и усилители — это то место, где они, как правило, экономили на качестве, чтобы сократить расходы. Ресиверы домашнего кинотеатра с плохими тюнерами могут особенно выиграть от недорогой модернизации антенны, подобной этой. Им нужна вся помощь, которую они могут получить!

Присылайте вопросы Дону Линдичу на donlindich @ gmail.com. Получите рекомендации и прочитайте прошлые колонки на soundadvicenews.com.

Советы по радиоантенне — Mercury News

Q Мне нужна комнатная AM / FM-антенна для моего 30-летнего приемника Technics.По большей части он работает достаточно хорошо, но у меня проблемы с приемом радио на любом диапазоне. Я купил усиленную антенну TERK PIB, но она работает не очень хорошо, и прием у нее плохой. У вас есть какие-нибудь рекомендации для меня?

— Д.Дж., Окли, Калифорния,

A Учитывая возраст вашей техники, возможно, тюнер начинает выходить из строя, но, как и вы, я подозреваю, что проблема в антенне.

Когда вы пытаетесь принять любой радиосигнал, антенна чрезвычайно важна, особенно при аналоговой передаче, такой как FM.Я предпочитаю использовать «избыточный» подход с большой антенной, установленной снаружи или на крыше, когда это возможно. Таким образом, если есть возможность принимать сигнал, вы знаете, что собираетесь его получить, и большинство внешних антенн VHF также могут принимать FM-радио. Это не практично и не для всех целесообразно, и вы сами ищете что-нибудь в помещении, поэтому необходимо более простое и экономичное решение.

Я так и не нашел ни одной усиленной радиоантенны, которая стоила бы той коробки, в которой они упакованы.Возможно, есть отличный вариант, но я его еще не нашел. Вы будете рады узнать, что что-то более простое и менее дорогое на самом деле может обеспечить лучший прием.

Знаете ли вы, что обычный набор кроличьих телевизионных ушей без усиления дает необычную антенну для FM-радио? Даже самая простая модель подойдет. Я купил базовую антенну типа «кроличьи уши» марки RCA всего за 10 долларов в универмаге и предпочел ее более дорогим устройствам с питанием.

FM-антенна с заячьими ушками — один из моих самых популярных и экономичных советов.Каждый раз, когда я настраивал себе стерео-ресивер и использовал прилагаемую к нему проволочную антенну, я едва мог что-либо настроить, и прием был нечетким. Как только я переключился на «кроличьи уши», тюнер сразу зафиксировал сигнал, с полным набором индикаторов силы сигнала и кристально чистым приемом. У меня было много читателей, которые пытались сказать мне, что они могут получить станции, которые никогда не принимали раньше.

Вы можете быть удивлены, узнав, что ваш тюнер Technics 30-летней давности, если он находится в хорошем рабочем состоянии, вероятно, намного лучше, чем тюнер, который вы найдете в новом стерео ресивере или ресивере объемного звука (особенно в последнем ).Тогда у ресивера было всего две основные функции: настройка радиосигналов и питание двух динамиков. Со временем добавлялось все больше и больше функций, таких как обработка объемного звука, дополнительные каналы для управления дополнительными динамиками, переключение HDMI, обработка видео и Bluetooth, и это лишь некоторые из них.

Несмотря на то, что было добавлено множество функций, цены на приемники остались относительно постоянными даже без поправки на инфляцию. Производители должны были откуда-то брать деньги, а тюнеры и усилители — это то место, где они, как правило, экономили на качестве и экономили деньги.Ресиверы домашнего кинотеатра с плохими тюнерами могут особенно выиграть от недорогой модернизации антенны, подобной этой.

Свяжитесь с Доном Линдичем по адресу www.soundadvicenews.com и воспользуйтесь ссылкой «отправить вопрос» на этом сайте.

Оптимизация звука Sirius — Купить SiriusXM

Чтобы слушать радио SIRIUS в автомобиле, вам необходимо подключить его звук к аудиосистеме автомобиля. Есть два основных способа подключить звук вашего SIRIUS Radio к аудиосистеме вашего автомобиля.

В каждом основном методе есть несколько вариантов подключения. Выбор подходящего для вас решения во многом зависит от возможностей аудиосистемы вашего автомобиля. Однако правильное соблюдение процедур подключения этих решений поможет вам получить наилучшее качество звука от вашего SIRIUS Radio, независимо от того, какое решение вы выберете. Щелкните ссылки выше, чтобы изучить различные решения для аудиоподключения.

---

Подключение FM-радио

Как работает FM-радио? Ваше радио SIRIUS содержит встроенный FM-передатчик.Вы можете использовать этот FM-передатчик для подключения к FM-радио вашего автомобиля. Просто настройте FM-радио вашего автомобиля на доступный FM-канал и настройте FM-передатчик вашего SIRIUS Radio на тот же FM-канал. Звук с вашего SIRIUS Radio будет приниматься через FM-радио вашего автомобиля. Какие варианты подключения FM-радио доступны? Есть четыре возможных способа подключить аудиосистему SIRIUS к FM-радио вашего автомобиля:

• Power Connect ™: FM-передатчик SiriusXM PowerConnect — это запатентованная технология аудиоподключения в автомобиле, которая обеспечивает простую установку «сделай сам».FM-передатчик PowerConnect работает путем прямого подключения сигнала от радио SIRIUS к автомобильному FM-радио через разъем адаптера питания автомобиля и силовую проводку. Покажи мне Power Connect. • Адаптер FM Direct (FMDA): Адаптер FM Direct обеспечивает прямое проводное соединение вашего радио SIRIUS с FM-радио вашего автомобиля. Это существенно устраняет любые внешние статические помехи и помехи из-за трансляции других FM-радиостанций. Покажи мне FM Direct Adapter. Примечание. Для этого варианта рекомендуется установка Professional. • Антенна-удлинитель FM (FEA): Антенна-удлинитель FM — это технология аудиоподключения в автомобиле, которую вы можете установить самостоятельно, хотя для достижения наилучших характеристик мы рекомендуем профессиональную установку. Не все радиостанции SIRIUS поставлялись с FEA. FEA должен быть либо включен в коробку вашего радио SIRIUS (или автомобильного комплекта), либо отправлен вам службой поддержки клиентов SIRIUSXM. FEA передает сигнал от FM-передатчика вашего SIRIUS Radio в непосредственной близости от FM-антенны автомобиля, чтобы обеспечить сильный FM-сигнал для улучшения приема FM-радио автомобиля.Покажи мне FM-удлинитель антенны. • Внутренняя антенна: В некоторые радиостанции SIRIUS или автомобильные док-станции встроена антенна. Вы можете использовать эту внутреннюю антенну в сочетании с FM-передатчиком для беспроводной передачи звука с вашего SIRIUS Radio на FM-радио вашего автомобиля. Покажи мне внутреннюю антенну. На следующей диаграмме показано относительное сравнение качества звука при различных вариантах подключения. Power Connect
Power Connect — ключевая особенность нового SIRIUS Stratus 6, а также более новой версии SIRIUS Starmate 5 Power Connect и пакетов SIRIUS Sportster 5 Dock & Play Radio, а также обеспечивает установку «сделай сам».Он разработан для работы с автомобильной док-станцией Power Connect и адаптером питания Power Connect, которые входят в комплект поставки этих радиостанций Dock & Play. Вы также можете приобрести SIRIUS Dock & Play Power Connect Second Vehicle Kit (модель: SADV2) и использовать PowerConnect со следующими радиостанциями SIRIUS, которые не имели автомобильной док-станции PowerConnect и адаптера питания PowerConnect в комплекте радиостанции, в дополнение к упомянутые выше: Stratus, Stratus 5, Starmate 3, Starmate 4, Starmate 5 и Sportster 5.Для получения дополнительной информации посетите www.siriusxm.com/accessories. ПРИМЕЧАНИЕ. PowerConnect не совместим со старыми автомобильными док-станциями SIRIUS. Вместо этого используйте удлинительную антенну FM или адаптер FM Direct в качестве решения для подключения к FM-радио при использовании более старой автомобильной док-станции SIRIUS. Не знаете, какая у вас автомобильная док-станция? Легко отличить автомобильную док-станцию ​​PowerConnect от других автомобильных док-станций. Просто обратите внимание на цветные разъемы по бокам. Они есть только на автомобильных доках PowerConnect. ПРИМЕЧАНИЕ: Автомобильная док-станция SIRIUS модель UC8 выглядит так же, как автомобильная док-станция SIRIUS PowerConnect, за исключением цветных разъемов, и не совместима с PowerConnect.

Настройка Power Connect

ШАГ 1. УСТАНОВИТЕ КОМПЛЕКТ POWERCONNECT В ВАШЕМ АВТОМОБИЛЕ

1. Установите автомобильную док-станцию ​​PowerConnect и адаптер питания PowerConnect в соответствии с инструкциями в Руководстве пользователя или Кратком руководстве по радиостанции SIRIUS, либо в Руководстве пользователя или Кратком руководстве для комплекта SIRIUS Dock & Play PowerConnect Second Vehicle Kit.Здесь вы можете найти руководства пользователя SIRIUS Radio и краткие руководства.

ШАГ 2: СОБЛЮДАЙТЕ FM-КАНАЛ ВАШЕГО РАДИОПРИЕМНИКА XM С FM-РАДИОПРИЕМНИКОМ ВАШЕГО АВТОМОБИЛЯ

1. Сначала вам нужно найти доступный FM-канал. Доступный FM-канал — это тот, который не используется FM-радиостанцией в вашем регионе. Когда вы настраиваете FM-радио на доступный канал, вы должны слышать только помехи или тишину? не разговоры или музыка. Мы рекомендуем один из следующих методов поиска доступного FM-канала:

• А.Воспользуйтесь поиском каналов SiriusXM FM на сайте www.siriusxm.com/fmchannel. Зайдите на сайт и введите свой почтовый индекс. Поиск каналов предложит список доступных FM-каналов в вашем регионе. Для удобства запишите или распечатайте список.
  ИЛИ
  B. Настройте вручную местные FM-каналы на FM-радио вашего автомобиля. Найдите и создайте список каналов, которые не используются ни одной FM-радиостанцией. Запишите список. Создав список доступных FM-каналов, вам нужно будет найти тот, который лучше всего подходит для вашего SIRIUS Radio.

  СОВЕТ! Вам необходимо использовать функцию «Ручная» на автомобильном FM-радио, чтобы поочередно настраиваться на каждый FM-канал. Включите FM-радио в автомобиле. Начните с 88,1 и используйте функцию настройки «Вручную» на FM-радио вашего автомобиля, чтобы настроить каждый FM-канал один за другим (88,1, затем 88,3 и т. Д.), Чтобы найти каналы, которые не используются местной FM-радиостанцией. . Записывайте каждый FM-канал, на котором есть только статика или тишина, пока вы не достигнете 107,9, что является самым высоким FM-каналом на автомобильном FM-радио.

1. Выберите первый FM-канал из вашего списка. Включите FM-радио вашего автомобиля (если вы еще этого не сделали) и настройте его на этот
2. Включите радио SIRIUS и настройте его на передачу на том же FM-канале, что и FM-радио вашего автомобиля. Подробные инструкции о том, как это сделать, см. В Руководстве пользователя SIRIUS Radio. Здесь вы можете найти руководства пользователя SIRIUS Radio и краткие руководства.

1. Звук SIRIUS должен воспроизводиться через FM-радио вашего автомобиля.Как только вы найдете FM-канал, который вам подходит, сохраните его в качестве предустановки на FM-радио вашего автомобиля. Это станет вашей предустановкой SIRIUS.
2. Если выбранный FM-канал вам не подходит, просмотрите список FM-каналов, пока не найдете тот, который позволяет четко слышать SIRIUS. Каждый раз вам нужно будет настраивать FM-радио вашего автомобиля на новый FM-канал, а затем настроить радио SIRIUS на передачу на том же FM-канале.

   Примечание: Вы можете найти FM-канал со статикой или тишиной, который не работает с SIRIUS Radio.Возможно, присутствуют какие-то неслышимые помехи, мешающие приему звука SIRIUS. Единственный вариант — использовать другой FM-канал или другое решение для аудиоподключения.

Прямой адаптер FM (FMDA)
Адаптер FM Direct (FMDA) — это аксессуар, который напрямую подключает FM-сигнал от вашего SIRIUS Radio к FM-радио вашего автомобиля, практически устраняя посторонние статические помехи и помехи, которые могут присутствовать при трансляции FM-радиостанций.Когда радио SIRIUS и автомобильное FM-радио включены и настроены на один и тот же FM-канал, автомобильная FM-антенна автоматически отключается, и вы слышите звук SIRIUS через FM-радио.

Когда радио SIRIUS выключено, автомобильная антенна FM автоматически активируется, и вы можете слушать обычные передачи AM / FM по радио AM / FM. SiriusXM рекомендует профессионально установить FMDA в вашем автомобиле. Для установки требуются специальные инструменты и опыт.Спросите своего продавца SiriusXM, предоставляют ли они профессиональные услуги по установке или могут порекомендовать профессиональные услуги по установке.

Вы можете приобрести FMDA у профессионального установщика в рамках услуги по установке, у продавца SiriusXM или напрямую у SiriusXM на сайте www.siriusxm.com/accessories, где также доступны предоплаченные установочные карты с FMDA или без него для использования в общенациональная сеть установщиков. Кроме того, для некоторых моделей автомобилей могут потребоваться дополнительные адаптеры для подключения FMDA к FM-радио и антенне автомобиля.Эти адаптеры может продавать ваш розничный продавец SiriusXM или их может предоставить профессиональный установщик. ПРИМЕЧАНИЕ: Номер модели адаптера FM Direct: FMDA25.

Настройка адаптера FM Direct

ШАГ 1. УСТАНОВИТЕ АДАПТЕР FM DIRECT В ВАШЕМ АВТОМОБИЛЕ

1. Вам необходимо приобрести FMDA у профессионального установщика, у продавца SiriusXM или непосредственно у SiriusXM на сайте www.siriusxm.com/accessories.
2. Установите FMDA в свой автомобиль.

ШАГ 2: СОБЛЮДАЙТЕ FM-КАНАЛ ВАШЕГО РАДИО SIRIUS И FM-РАДИО ВАШЕГО АВТОМОБИЛЯ Установщик должен согласовать FM-канал вашего SIRIUS Radio с FM-радио вашего автомобиля в рамках установки. Однако этот процесс также описан ниже для использования в будущем.

1. Сначала вам нужно найти доступный FM-канал. Доступный FM-канал — это тот, который не используется FM-радиостанцией в вашем регионе. Когда вы настраиваете FM-радио на доступный канал, вы должны слышать только помехи или тишину? не разговоры или музыка.Мы рекомендуем один из следующих методов поиска доступного FM-канала:

• A. Воспользуйтесь средством поиска каналов SiriusXM FM на сайте www.siriusxm.com/fmchannel. Зайдите на сайт и введите свой почтовый индекс. Поиск каналов предложит список доступных FM-каналов в вашем регионе. Для удобства запишите или распечатайте список.
  ИЛИ
  B. Настройте вручную местные FM-каналы на FM-радио вашего автомобиля. Найдите и создайте список каналов, которые не используются ни одной FM-радиостанцией.Запишите список. Создав список доступных FM-каналов, вам нужно будет найти тот, который лучше всего подходит для вашего SIRIUS Radio.
  СОВЕТ! . Вам нужно будет использовать функцию ручной настройки на FM-радио вашего автомобиля, чтобы поочередно настраиваться на каждый FM-канал. Включите FM-радио в автомобиле. Начните с 88,1 и используйте функцию настройки «Вручную» на FM-радио вашего автомобиля, чтобы настроить каждый FM-канал один за другим (88,1, затем 88,3 и т. Д.), Чтобы найти каналы, которые не используются местной FM-радиостанцией. .Записывайте каждый FM-канал, на котором есть только статика или тишина, пока вы не достигнете 107,9, что является самым высоким FM-каналом на автомобильном FM-радио.

1. Выберите первый FM-канал из вашего списка. Включите FM-радио вашего автомобиля (если вы еще этого не сделали) и настройте его на этот FM-канал.
2. Включите радио SIRIUS и настройте его на передачу на том же FM-канале, что и FM-радио вашего автомобиля. Подробные инструкции о том, как это сделать, см. В Руководстве пользователя SIRIUS Radio.Здесь вы можете найти руководства пользователя SIRIUS Radio и краткие руководства.
3. Вы должны услышать звук SIRIUS, воспроизводимый через FM-радио вашего автомобиля. Как только вы найдете FM-канал, который вам подходит, сохраните его в качестве предустановки на FM-радио вашего автомобиля. Это станет вашей предустановкой SIRIUS.
4. Если выбранный FM-канал вам не подходит, просмотрите список FM-каналов, пока не найдете тот, который позволяет четко слышать SIRIUS. Каждый раз вам нужно будет настраивать FM-радио вашего автомобиля на новый FM-канал, а затем настроить радио SIRIUS на передачу на том же FM-канале.

Антенна-удлинитель FM (FEA) Антенна-удлинитель FM (FEA) передает FM-сигнал от радио SIRIUS в непосредственной близости от FM-антенны автомобиля. Когда радио SIRIUS и автомобильное FM-радио настроены на один и тот же FM-канал, вы услышите звук SIRIUS.

Вы можете установить FEA самостоятельно; не требует специальных инструментов. Однако для этого необходимо, чтобы вы знали или могли узнать о типе FM-антенны, установленной в вашем автомобиле. Другой вариант — профессиональная установка, если вам удобнее, если профессионал установит ее для вас.

Спросите своего продавца SiriusXM, предоставляют ли они профессиональные услуги по установке или могут порекомендовать профессиональные услуги по установке. Карты предоплаты также доступны для использования в общенациональной сети установщиков. Вы можете приобрести предоплаченные установочные карты на сайте www.siriusxm.com/accessories. ПРИМЕЧАНИЕ. Не все радиостанции SIRIUS поставлялись с FEA. FEA должен быть либо включен в коробку вашего радио SIRIUS (или автомобильного комплекта), либо отправлен вам службой поддержки клиентов SIRIUS XM.FEA совместим, но не входит в комплекты SIRIUS Radio или автомобильные комплекты, продаваемые с автомобильной док-станцией PowerConnect.

Если в вашем радио есть автомобильная док-станция PowerConnect, SiriusXM рекомендует использовать решение PowerConnect для подключения FM-радио вместо FEA.

Настройка FM-удлинителя антенны

ШАГ 1. УСТАНОВИТЕ АДАПТЕР FM DIRECT В ВАШЕМ АВТОМОБИЛЕ ШАГ 2: СОБЛЮДАЙТЕ FM-КАНАЛ ВАШЕГО РАДИОПРИЕМНИКА SIRIUS С FM-РАДИО ВАШЕГО АВТОМОБИЛЯ Программа установки должна согласовать FM-канал вашего SIRIUS Radio с FM-радио вашего автомобиля как часть установки.Однако этот процесс также описан ниже для использования в будущем.

1. Сначала вам нужно найти доступный FM-канал. Доступный FM-канал — это тот, который не используется FM-радиостанцией в вашем регионе. Когда вы настраиваете FM-радио на доступный канал, вы должны слышать только помехи или тишину? не разговоры или музыка. Мы рекомендуем один из следующих методов поиска доступного FM-канала:

• A. Воспользуйтесь средством поиска каналов SiriusXM FM на сайте www.siriusxm.com/fmchannel.Зайдите на сайт и введите свой почтовый индекс. Поиск каналов предложит список доступных FM-каналов в вашем регионе. Для удобства запишите или распечатайте список.
  ИЛИ
  B. Настройте вручную местные FM-каналы на FM-радио вашего автомобиля. Найдите и создайте список каналов, которые не используются ни одной FM-радиостанцией. Запишите список. Создав список доступных FM-каналов, вам нужно будет найти тот, который лучше всего подходит для вашего SIRIUS Radio.
  СОВЕТ! . Вам нужно будет использовать функцию ручной настройки на FM-радио вашего автомобиля, чтобы поочередно настраиваться на каждый FM-канал. Включите FM-радио в автомобиле. Начните с 88,1 и используйте функцию настройки «Вручную» на FM-радио вашего автомобиля, чтобы настроить каждый FM-канал один за другим (88,1, затем 88,3 и т. Д.), Чтобы найти каналы, которые не используются местной FM-радиостанцией. . Записывайте каждый FM-канал, на котором есть только статика или тишина, пока вы не достигнете 107,9, что является самым высоким FM-каналом на автомобильном FM-радио.

1. Выберите первый FM-канал из вашего списка. Включите FM-радио вашего автомобиля (если вы еще этого не сделали) и настройте его на этот FM-канал.
2. Включите радио SIRIUS и настройте его на передачу на том же FM-канале, что и FM-радио вашего автомобиля. Подробные инструкции о том, как это сделать, см. В Руководстве пользователя SIRIUS Radio. Здесь вы можете найти руководства пользователя SIRIUS Radio и краткие руководства.
3. Вы должны услышать звук SIRIUS, воспроизводимый через FM-радио вашего автомобиля.Как только вы найдете FM-канал, который вам подходит, сохраните его в качестве предустановки на FM-радио вашего автомобиля. Это станет вашей предустановкой SIRIUS.
4. Если выбранный FM-канал вам не подходит, просмотрите список FM-каналов, пока не найдете тот, который позволяет четко слышать SIRIUS. Каждый раз вам нужно будет настраивать FM-радио вашего автомобиля на новый FM-канал, а затем настроить радио SIRIUS на передачу на том же FM-канале.
   Примечание: Вы можете найти FM-канал со статикой или тишиной, который не работает с SIRIUS Radio.Возможно, присутствуют какие-то неслышимые помехи, мешающие приему звука SIRIUS. Единственный вариант — использовать другой FM-канал или другое решение для аудиоподключения.

Внутренняя антенна Вы можете использовать встроенную внутреннюю антенну в некоторых радиоприемниках SIRIUS или автомобильных док-станциях в сочетании с FM-передатчиком для беспроводной передачи звука с вашего радиоприемника SIRIUS на FM-радио вашего автомобиля. ПРИМЕЧАНИЕ. Опция внутренней антенны недоступна с автомобильной док-станцией SIRIUS PowerConnect.

Настройка внутренней антенны

СОБЛЮДАЙТЕ FM-КАНАЛ ВАШЕГО РАДИОПРИЕМНИКА SIRIUS С FM-РАДИОСТАНЦИЕЙ ВАШЕГО АВТОМОБИЛЯ

1. Сначала вам нужно найти доступный FM-канал. Доступный FM-канал — это тот, который не используется FM-радиостанцией в вашем регионе. Когда вы настраиваете FM-радио на доступный канал, вы должны слышать только помехи или тишину? не разговоры или музыка. Мы рекомендуем один из следующих методов поиска доступного FM-канала:

• А.Воспользуйтесь поиском каналов SiriusXM FM на сайте www.siriusxm.com/fmchannel. Зайдите на сайт и введите свой почтовый индекс. Поиск каналов предложит список доступных FM-каналов в вашем регионе. Для удобства запишите или распечатайте список.
  ИЛИ
  B. Настройте вручную местные FM-каналы на FM-радио вашего автомобиля. Найдите и создайте список каналов, которые не используются ни одной FM-радиостанцией. Запишите список. Создав список доступных FM-каналов, вам нужно будет найти тот, который лучше всего подходит для вашего SIRIUS Radio.
  СОВЕТ! . Вам нужно будет использовать функцию ручной настройки на FM-радио вашего автомобиля, чтобы поочередно настраиваться на каждый FM-канал. Включите FM-радио в автомобиле. Начните с 88,1 и используйте функцию настройки «Вручную» на FM-радио вашего автомобиля, чтобы настроить каждый FM-канал один за другим (88,1, затем 88,3 и т. Д.), Чтобы найти каналы, которые не используются местной FM-радиостанцией. . Записывайте каждый FM-канал, на котором есть только статика или тишина, пока вы не достигнете 107,9, что является самым высоким FM-каналом на автомобильном FM-радио.

1. Выберите первый FM-канал из вашего списка. Включите FM-радио вашего автомобиля (если вы еще этого не сделали) и настройте его на этот FM-канал.
2. Включите радио SIRIUS и настройте его на передачу на том же FM-канале, что и FM-радио вашего автомобиля. Подробные инструкции о том, как это сделать, см. В Руководстве пользователя SIRIUS Radio. Здесь вы можете найти руководства пользователя SIRIUS Radio и краткие руководства.
3. Вы должны услышать звук SIRIUS, воспроизводимый через FM-радио вашего автомобиля.Как только вы найдете FM-канал, который вам подходит, сохраните его в качестве предустановки на FM-радио вашего автомобиля. Это станет вашей предустановкой SIRIUS.
4. Если выбранный FM-канал вам не подходит, просмотрите список FM-каналов, пока не найдете тот, который позволяет четко слышать SIRIUS. Каждый раз вам нужно будет настраивать FM-радио вашего автомобиля на новый FM-канал, а затем настроить радио SIRIUS на передачу на том же FM-канале.

   Примечание: Вы можете найти FM-канал со статикой или тишиной, который не работает с SIRIUS Radio.Возможно, присутствуют какие-то неслышимые помехи, мешающие приему звука SIRIUS. Единственный вариант — использовать другой FM-канал или другое решение для аудиоподключения.

---

Прямое аудио соединение
Как работают решения для прямого подключения? Ваша автомобильная док-станция SIRIUS имеет разъем AUDIO, AUDIO OUT или LINE OUT. Аудиосигнал от радио SIRIUS можно напрямую подключить к источнику аудиовхода автомобильной стереосистемы через этот разъем.Когда на автомобильной стереосистеме выбран правильный источник аудиовхода, можно услышать звук SIRIUS. Прямые аудиоподключения устраняют возможность любых помех от местных FM-радиостанций. Какие решения Direct Connect доступны? Есть два способа подключить аудиосистему SIRIUS напрямую к стереосистеме вашего автомобиля:

• Дополнительный входной кабель. Если стереосистема вашего автомобиля имеет дополнительный вход, вы можете подключить аудио с помощью кабеля Aux In. Покажи мне кабель Aux In.• Кассетный адаптер . Если стереосистема вашего автомобиля оснащена кассетным проигрывателем, вы можете подключить звук с помощью кассетного адаптера. Покажи мне кассетный адаптер. На следующей диаграмме показано относительное сравнение качества звука при различных вариантах подключения. Aux In Если стереосистема вашего автомобиля имеет дополнительный вход (Aux In) или разъем, решение с дополнительным кабелем обеспечивает наилучшее качество звука. Это соединение или гнездо обычно обозначается как AUX, AUX IN или LINE IN на стереосистеме вашего автомобиля.Кабель Aux In напрямую соединяет аудиосигнал от радио SIRIUS со стереосистемой автомобиля. Это также вариант установки «сделай сам». Расположение разъема AUX, AUX IN или LINE IN зависит от автомобиля. Некоторые автомобильные стереосистемы имеют входной разъем на передней панели. Другие возможные местоположения могут быть:

• В любом месте передней панели приборов
• Внутри бардачка
• Внутри центральной консоли, которая находится между передними сиденьями
• На задней панели центральной консоли, которая находится между передними сиденьями
• На задней панели магнитолы / стереосистемы

ПРИМЕЧАНИЕ: Если вы не уверены, есть ли в стереосистеме вашего автомобиля разъем Aux In, или не знаете, где он расположен, обратитесь к руководству пользователя вашего автомобиля или к дилеру.Если он расположен в задней части системы, вам может потребоваться профессиональный установщик для установки кабеля, поскольку для установки могут потребоваться специальные инструменты и опыт. Однако такое расположение не очень распространено. УСТАНОВИТЕ КАБЕЛЬ AUX IN В АВТОМОБИЛЕ

1. В более новых моделях SIRIUS Radio, таких как SIRIUS Stratus 6 Dock & Play Radio, или более новых пакетах SIRIUS Starmate 5 и SIRIUS Sportster 5 Dock & Play Radio, в комплект продукта входит дополнительный кабель.Если у вас нет кабеля Aux In, вы можете приобрести его у любимого продавца SiriusXM или напрямую у SiriusXM на сайте www.siriusxm.com/accessories. На каждом конце кабеля должны быть стереоштекеры 3,5 мм (1/8 дюйма).
   Примечание. Очень редко для подключения дополнительного входа в некоторых моделях автомобилей может потребоваться аудиокабель с левым и правым разъемами RCA для подключения к нему. В этом случае кабель должен иметь стерео штекер 3,5 мм на одном конце (для подключения к автомобильной док-станции SIRIUS) и левый и правый аудиоразъемы RCA на другом конце.
2. Подключите один конец кабеля к разъему AUDIO, AUDIO OUT или LINE OUT на автомобильной док-станции. На автомобильной док-станции PowerConnect этот разъем имеет зеленый цвет.
3. Подключите другой конец кабеля к разъему AUX, AUX IN или LINE IN автомобильной стереосистемы.
4. Включите радио SIRIUS и убедитесь, что FM-передатчик ВЫКЛЮЧЕН. Если нет, выключите FM-передатчик. См. Инструкции в Руководстве пользователя SIRIUS Radio. Здесь вы можете найти руководства пользователя SIRIUS Radio.
5. Включите стереосистему вашего автомобиля и настройте ее на воспроизведение от дополнительного источника входного сигнала. Вы должны услышать звук SIRIUS, воспроизводимый через динамики вашего автомобиля.

Кассетный адаптер Используйте решение для кассетного адаптера для прямого подключения, если стереосистема вашего автомобиля не имеет дополнительного входного соединения, но имеет кассетный проигрыватель. Кассетный адаптер напрямую подключает аудиосигнал от радио SIRIUS к стереосистеме автомобиля. Это также вариант установки «сделай сам».Расположение разъема AUX, AUX IN или LINE IN зависит от автомобиля. Некоторые автомобильные стереосистемы имеют входной разъем на передней панели. Другие возможные местоположения могут быть:

УСТАНОВИТЕ КАССЕТНЫЙ АДАПТЕР В АВТОМОБИЛЬ

1. Вам понадобится кассетный адаптер.
2. Вставьте конец кассетного адаптера со штекером 3,5 мм в разъем AUDIO, AUDIO OUT или LINE OUT автомобильной док-станции SIRIUS. На автомобильной док-станции PowerConnect этот разъем имеет зеленый цвет.
3. Вставьте кассетный адаптер в кассетную деку автомобиля. Для этого вам может потребоваться включить стереосистему вашего автомобиля. Кроме того, некоторые системы могут автоматически переключаться на воспроизведение с входа кассетного плеера после того, как вы вставите кассетный адаптер.
4. Включите радио XM и убедитесь, что FM-передатчик ВЫКЛЮЧЕН. Если нет, выключите FM-передатчик. См. Инструкции в Руководстве пользователя XM Radio. Здесь вы можете найти руководства пользователя XM Radio.
5. Включите стереосистему автомобиля, если вы еще этого не сделали.Некоторые системы могут автоматически переключаться на воспроизведение с входа кассетного плеера, когда автомобильная стереосистема включена и в кассетную деку вставлен кассетный адаптер. В противном случае настройте стереосистему автомобиля на воспроизведение звука с кассеты. Вы должны услышать звук SIRIUS, воспроизводимый через динамики вашего автомобиля.

Лучшая активная FM-антенна — отличные предложения на активную FM-антенну от глобальных продавцов активных FM-антенн

Отличные новости !!! Вы попали в нужное место для активной FM-антенны.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая активная FM-антенна вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели активную FM-антенну на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в активной FM-антенне и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести активную антенну fm по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
