АКТИВНАЯ АНТЕННА
АКТИВНАЯ АНТЕННА

— антенна, содержащая в своей структуре активные устройства, в частности усилители мощности (передающая А. а.) или малошумящие усилители (приёмная А. а.). Чаще всего А. а. является антенная решетка. Использование активных устройств в передающей А. а. позволяет компенсировать потери в трактах и обеспечивать оптим. распределение амплитуд и фаз токов по излучающей апертуре. Напр., если усилители мощности, подключённые непосредственно к излучателям А. а., работают в режиме насыщения, то независимо от используемой системы возбуждения можно поддерживать постоянным распределение амплитуд токов в излучателях, что обеспечивает макс. коэф. направленного действия и повышает стабильность работы антенны.

Приёмная А. а. со встроенными малошумящими усилителями имеет существенно большее отношение сигнал/шум на входе приёмника по сравнению с аналогичной пассивной антенной. Регулируя усиление активных устройств, можно эффективно осуществлять управление диаграммой направленности, независимо регулируя амплитуды и фазы токов в элементах решётки (напр., в адаптивных антеннах). Амплитудно-фазовое управление диаграммой направленности можно реализовать в приёмных А. а. с преобразованием радиосигналов (напр., аналого-цифровым) соответствующим выбором амплитуд и фаз весовых коэф. при обработке. Недостатки А. а.: активные элементы выделяют тепло, разброс их характеристик приводит к дополнит. искажениям поля.

Лит Антенны и устройства СВЧ, М., 1981; Гостюхин В. Л., Гринева К. И., Трусов В Н., Вопросы проектирования активных ФАР с использованием ЭВМ, М., 1983 А. А. Леманский.

Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. Главный редактор А. М. Прохоров. 1988.

.

  • АКТИВАЦИОННЫЙ АНАЛИЗ
  • АКТИВНАЯ ЛАЗЕРНАЯ СПЕКТРОСКОПИЯ

Полезное


Смотреть что такое «АКТИВНАЯ АНТЕННА» в других словарях:

  • Антенна —         устройство для излучения и приёма радиоволн. Передающая А. преобразует энергию электромагнитных колебаний высокой частоты, сосредоточенную в выходных колебательных цепях радиопередатчика, в энергию излучаемых радиоволн. Преобразование… …   Большая советская энциклопедия

  • Активная бытовая антенна — 25. Активная бытовая антенна Антенна с встроенным усилителем принимаемых сигналов, предназначенная для приема и усиления сигналов радио и телевизионного вещания Источник: ГОСТ 27418 87: Аппаратура радиоэлектронная бытовая.

    Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • Спутниковая антенна — Параболические спутниковые антенны на жилом …   Википедия

  • ГИДРОАКУСТИЧЕСКАЯ АНТЕННА — устройство, предназначенное для приема и излучения звука в водной среде и обеспечивающее совместно с электрическими цепями, управляющими его характеристиками, заданную пространственную избирательность излучения или приема. Основными составными… …   Морской энциклопедический справочник

  • Словесные названия российского оружия — …   Википедия

  • ГОСТ 27418-87: Аппаратура радиоэлектронная бытовая. Термины и определения — Терминология ГОСТ 27418 87: Аппаратура радиоэлектронная бытовая. Термины и определения оригинал документа: 17. Абонентский громкоговоритель АГ Бытовой радиоэлектронный аппарат, предназначенный для приема и воспроизведения трансляционных программ …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 24375-80: Радиосвязь. Термины и определения

    — Терминология ГОСТ 24375 80: Радиосвязь. Термины и определения оригинал документа: 304. Абсолютная нестабильность частоты радиопередатчика Нестабильность частоты передатчика Определения термина из разных документов: Абсолютная нестабильность… …   Словарь-справочник терминов нормативно-технической документации

  • Фазированная антенная решётка — Огромная наземная ФАР системы предупреждения о ракетном нападении на Аляске, США …   Википедия

  • Подводные лодки типа «Бенджамин Франклин» — ПЛАРБ класса «Бенджамин Франклин» Benjamin Franklin class SSBN …   Википедия

  • Подводные лодки типа «Огайо» — ПЛАРБ класса «Огайо» Ohio class SSBN/SSGN …   Википедия

Как правильно выбрать телевизионную антенну?

ОБЩИЕ СВЕДЕНИЯ ОБ ЭФИРНОМ ТЕЛЕПРИЕМЕ

Наземное ТВ вещание осуществляется на метровых (MB) и дециметровых (ДМВ) волнах с помощью местных телепередающих станций. Когда Вы смотрите, например, передачи НТВ, сигнал из студии в Москве приходит в Ваш город по кабелю, спутниковой трассе или иным путем и уже тут излучается в эфир с местной телевышки.

В связи с переходом России на цифровой формат вещания эфирное ТВ становится не только бесплатным, но и по качеству превосходит все остальные способы доставки.

Сейчас в России уже больше половины страны может смотреть «цифру». К 2015 году вся страна перейдет на DVB-T2 и аналоговое вещание отключат.

В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2. Это необходимо помнить и учитывать при приобретении новых телевизоров.

Для приема эфирного бесплатного телевидения (и цифрового, и аналогового) необходимо кроме самого телевизора, еще и АНТЕННА.

КЛАССИФИКАЦИЯ ТВ ЭФИРНЫХ АНТЕНН

ТВ эфирные антенны (далее — антенны) условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

По месту установки:комнатные антенны и наружные антенны..

Комнатные антенны, естественно устанавливаются внутри помещения. Необходимо заметить, что прием на комнатную антенну возможен только там, где уровень ТВ сигнала достаточно высокий. Эти зоны называются «зона уверенного приема». При продаже/покупке комнатных антенн надо помнить, что таких зон не так уж и много. Бесполезно ждать качественной «картинки» с комнатной антенной в деревне, на даче и других удаленных местах. Конечно, потребителю хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам. Но прием ТВ — это законы физики, их обойти никак не получится.

Среди комнатных антенн стоит выбирать конструкции, адаптированные к условиям российского приема. Лучше использовать активные (с встроенным усилителем и питанием от сети 220 Вольт) антенны. Желательно наличие возможности плавно регулировать усиление. Среди комнатных антенн лучшие — те, у которых ДМВ часть имеет направленность.

Итак, помним, что утверждение «раз антенна комнатная — значит она должна хорошо принимать сигналы в любой комнате» в корне ошибочно!

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома, дачи и т.д.

Установка наружной антенны требует больших усилий и некоторого опыта, но полученные результаты с лихвой окупят Ваши старания и затраты.

Пассивные и активные антенны.

Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления (транзисторы, микросхемы и т.д.). Такая антенна не имеет дополнительного источника помех, шумов, но зачастую ее собственного усиления не хватает для качественного приема.

Активные антенны состоят из непосредственно приемных элементов («железо») и электронного усилителя. Последний может быть смонтирован внутри антенны или вне ее. Питание усилителя осуществляется от сети переменного тока 220 Волы с помощью адаптера (блока питания). Усиление такой антенны складывается из усиления «железа» и усилителя.

При неправильном использовании активной антенны в зоне сильного ТВ сигнала могут наблюдаться искажения и помехи. Такое же может происходить при использовании низкокачественных усилителей неизвестных фирм или при выбранном усилителе с очень высоким усилением. Все нужно в меру!

По диапазону принимаемых частот (комнатные и наружные):

Канальные антенны применяются в специальных условиях, для обычного телезрителя это практически не нужно;

Диапазонные антенны используются там, где нужно принимать или только MB, или только ДМВ;

Чаще всего обычные телезрители нуждаются во всеволновых антеннах, т.к. вещание ведется одновременно и в метровом (MB), и в дециметровом (ДМВ) диапазоне.

Для приема цифрового эфирного ТВ (DVB-T2) в России применяется только ДМВ диапазон. Поэтому, если антенна приобретается только для «цифры», то достаточно ДМВ диапазона.

ПАРАМЕТРЫ АНТЕНН

Антенна, как и любое электронное устройство, обладает целым рядом параметров. Часть из них описывается в паспорте, часть — только в технических условиях. Вряд ли рядовому покупателю нужны все эти цифры.

Единственное, на что стоит обратить внимание — усиление антенны (Коэффициент усиления). Этот параметр измеряется в Децибеллах (ДБ).

Чем выше это значение — тем выше усиление антенны. Но как было сказано выше — не всегда высокое усиление приведет к лучшему изображению. Усиление антенны должно соответствовать месту установки антенны.

Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте «заоблачные» коэффициенты усиления, не имеющие ничего общего с действительностью.

Если на антенне (комнатной или наружной указаны цифры выше 40-45 дБ, то к такому изделию стоит относиться очень осторожно. Ну, а если Вы видите 80 ДБ, 90 Дб. 120 ДБ, то Вас вводят в заблуждение! Не покупайте такие антенны, это обман!

СБОРКА, УСТАНОВКА И НАСТРОЙКА АНТЕНН

Приобретение антенны — это не все, что нужно для качественного приема. Антенну нужно правильно собрать, грамотно установить и настроить.

Сборка обычно подробно описана в паспорте или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше — до покупки! Если Вы видите корявый «машинный» перевод на русский, ошибки и неточности, если иллюстрации некачественные и понять из них ничего невозможно — откажитесь от приобретения такой антенны!

Обратите внимание на место установки антенны, ее подключение к телевизору, ориентации на телецентр. Типичные ошибки в этом вопросе описаны в разделе FAQ (частые вопросы-ответы). Ознакомьтесь с этим разделом.

Настройка антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика простая — медленно поворачивать антенну в горизонтальной плоскости, одновременно наблюдая за качеством «картинки». При настройке наружной антенны — воспользуйтесь помощью второго человека.

Для комнатных антенн на каждом из каналов необходимо пробовать менять усиление.

При этом для комнатной антенны может возникнуть ситуация подстройки положения MB или ДМВ части при переключении каналов. Это нормально и является «платой» за компромиссное расположение.

О настройке антенн подробно описано в паспорте изделия.

Во многих антеннах коаксиальный кабель имеется в комплекте поставки. Однако если антенна приобретается без кабеля (обычно — наружная антенна), либо длины кабеля в комплекте недостаточно, отнеситесь со всей серьезностью к вопросу покупки кабеля.

Для ТВ антенн необходимо применять кабель волновым сопротивлением 750м. Эта цифра указана на самом кабеле. Качество кабеля — это используемые материалы и качество производства. Чем плотнее оплетка кабеля, чем толще центральная жила — тем кабель лучше. Обычно чем кабель качественнее — тем он дороже.

Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества антенны!

Несколько полезных советов как выбрать антенну.

Очень часто покупатель затрудняется с выбором подходящей телевизионной антенны, и нуждается в помощи продавца-консультанта. Выбор антенны исходя только из внешнего вида приводит к недовольству покупателя некачественным изображением на экране телевизора и возврате антенны как некачественного товара. Это отрицательно сказывается и на прибыли компании, и что самое важное на ее имидже.

МЕТОДИКА ПОДБОРА АНТЕННЫ

Прежде всего необходимо определить, для каких задач приобретается антенна и что от нее ожидается.

СИТУАЦИЯ 1.Покупатель живет в квартире на верхнем этаже многоэтажки на небольшом расстоянии от телевышки (3-5км). Кроме того, телевышку видно из места предполагаемой установки антенны.

РЕКОМЕНДАЦИИ: Лучший вариант — наружная всеволновая антенна без встроенного усилителя. Приемлимый уровень качества изображения будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем — обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом. В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным и на комнатную антенну.

СИТУАЦИЯ 2.Аналогично предыдущему случаю, но окна квартиры выходят на противоположную сторону от телецентра.

РЕКОМЕНДАЦИИ. Лучший вариант — наружная всеволновая антенна без усилителя установленная на крыше и направленная на телевышку. Если по каким-то причинам это невозможно — можно применить направленные комнатные антенны (Интер 2.0). Но прием ВСЕХ каналов в хорошем качестве как правило невозможен В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным.

СИТУАЦИЯ 3. Окраина города, многоэтажка, расстояние до телецентра 10- 30км. Покупатель проживает на нижнем этаже.

РЕКОМЕНДАЦИИ. Наружная активная всеволновая антенна установленная на крыше. В этом случае покупателю необходимо будет дополнительно приобрести коаксиальный кабель, т.к. обычно в комплекте с антенной идет небольшое количество кабеля (6-8 метров) . Кабель необходимо выбирать с наименьшими потерями. В телевидении принято использовать кабель волновым сопротивлением 75ом. Чаще всего применяется кабель типоразмера RG6 или SAT-50. Качественный кабель имеет плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Старые советские кабели РК75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования.

Применение комнатных антенн в этом случае возможно только в случае невысоких требований к качеству принимаемого сигнала. В случае применения направленных комнатных антенн (Интер 2.0) для приема сигнала в цифровом стандарте возможен качественный прием.

СИТУАЦИЯ 4. Дача или загородный дом на значительном (более 50км) расстоянии от телецентра.

РЕКОМЕНДАЦИИ. Для качественного приема всех каналов необходимо применять профессиональный комплекс из нескольких диапазонных антенн с системами усиления и фильтрации сигнала. Если допускается, что качественная картинка будет не на всех каналах — можно применить наружную всеволновую антенну с усилителем. Комнатные антенны в этом случае абсолютно бесполезны.

Если речь идет о приеме какого-то небольшого количества каналов, то можно ограничится предложением комнатной антенны бюджетного сегмента, но об этом надо четко проинформировать покупателя.

При покупке дорогих моделей ТВ с диагональю больше 32 дюймов следует ориентировать покупателя на применение наружной антенны, даже несмотря на его желание обойтись комнатной.

Надо четко информировать покупателя, что комнатная антенна скорее всего не обеспечит качественный прием ВСЕХ каналов. Это компромиссный вариант, если другие варианты совсем не приемлемы.

Если человек планирует подключение к антенне нескольких ТВ — только наружная антенна, причем — с самыми лучшими параметрами.

Чем дальше от телевышки — тем предлагать антенны с большим усилением.

ОСТОРОЖНО! При небольшом расстоянии от телевышки, встроенный усилитель будет перегружаться мощным сигналом, что приведет с резкому ухудшению приема всех каналов.

При расстояниях свыше 15 км убеждать покупателя не покупать комнатную антенну, только наружную.

При твердом желании приобрести комнатную антенну — рекомендуйте направленные комнатные антенны и предупреждайте о компромиссном результате.

Следует проинформировать о необходимости направления антенны в сторону телецентра.

Если окна команты, где установлен телевизор выходят в сторону телецентра — можно рекомендовать оконную («стекольную») антенну (VIVA).

Для дач следует рекомендовать недорогие всеволновые наружные антенны. В варианте коттеджей-топовые модели.

Обязательно необходимо дать пояснения по поводу подключения, кабеля, правильной установки.

Если покупатель знает, какие антенны используют его соседи в том же районе -уточните это.

Четко информируйте покупателя о разных условиях приема в разных местах.

Нельзя поддаваться на аргументы типа «у меня брат в Киеве смотрит на такую антенну и все ОК».

Бюджет покупателя — важный момент. Советуйте модели антенн, исходя из возможностей покупателя.

Обязательно необходимо предупредить, что покупка антенны не гарантирует 100% качественного приема, который зависит от множества факторов. Это снизит вероятность и остроту возможных конфликтов.

Часто покупатель ожидает дома увидеть «картинку» не хуже, чем в магазине.

Приобретение телевизора — удобный повод предложения антенны. Соизмеряйте модель телевизора и предлагаемую антенну.

Если человек планирует смотреть ТОЛЬКО цифровое ТВ (например, аналог у него уже есть с кабельного ТВ) — рекомендуйте специальные «цифровые антенны». Предупредите о соответствии тюнера телевизора стандарту DVB-T2. Если телевизор не позволит прием DVB-T2 порекомендуйте приобрести готовый набор для приема цифры (TV FUTURE DVB-T2), в котором есть и антенна, и цифровая приставка, и аксессуары для подключения.

чем отличается от пассивной? Как подключить комнатную антенну? Какую антенну выбрать?

Эфирное телевидение основано на радиоволнах, передающихся по воздуху на различных частотах. Для их улавливания и принятия используют антенны, они бывают активными и пассивными. В нашей статье речь пойдет о первой разновидности.

Что это такое?

Активная антенна для телевизора функционирует по тому же принципу, что и пассивная. Она оснащается «рожками» разной конфигурации, улавливающими волны и трансформирующими их в ток. Но перед попаданием в телевизионный приемник ток подвергается обработке со стороны встроенного периферийного устройства.

В большинстве случаев активные антенны оснащают усилителем. За счет этого их практически всегда можно разместить внутри комнаты, за исключением зданий, расположенных на запредельной удаленности от телевизионных центров.

Достаточно, чтобы устройство воспринимало волны, остальную работу будет выполнять усилитель.

Наличие дополнительной периферии приводит к тому, что телевизионной антенне требуется питание от USB. Ее нужно подключить к розетке либо к телеприемнику, если есть подобная возможность.

К преимуществам таких антенн относят:

  • возможность установки как в помещении, так и на улице;
  • независимость от погодных условий при размещении в комнате;
  • компактность;
  • стойкость к помехам.

Минусы у подобных устройств тоже имеются: меньший срок службы в сравнении с пассивными вариантами, потребность в электропитании. Микроэлектроника с течением времени может деградировать.

Пассивная антенна отличается от активной

отсутствием дополнительных конструктивных составляющих, усилителя. Она представляет собой металлический каркас с подключенным к нему проводом, ведущим к телевизору.

Обычно каркасное основание имеет замысловатую геометрию, включающую многочисленные «рога» и «усики». Они обеспечивают более эффективное улавливание радиоволн. Пассивные устройства обычно чересчур громоздкие.

Чем больше удаленность от телевышки, тем большими размерами должна обладать антенна и тем сложнее будет ее форма и размещение (потребуется высотная установка). Приемник сигнала для обеспечения его стабильности нужно будет повернуть особым образом.

Плюсы этого варианта – простая и долговечная конструкция, отсутствие вероятности короткого замыкания (при правильном использовании), демократичная цена.

Отрицательные моменты связаны со сложностью монтажа и размещения относительно вышки, установкой на высоте, влиянием внешних факторов на уровень принятия сигнала.

Обзор моделей

В продаже представлено немало хороших антенн, рассчитанных на долгое использование.

Рэмо BAS X11102 MAXI-DX

Это отличный выбор для тех, кто ищет наружную антенну, обладающую хорошим усиливающим коэффициентом. Качество картинки с таким оборудованием будет отличным, мощность усиления достигает 38 дБ. В комплектацию входят все необходимые крепежные аксессуары.

One For All SV9345

Антенна обладает уникальным дизайном, она выполнена в черном цвете.

Предназначается для внутреннего монтажа, функционирует в двух диапазонах сигналов. В комплектацию входит усилитель.

Рэмо BAS-1118-DX OMNI

По внешнему виду напоминает тарелку, комплектуется пятиметровым шнуром и усилителем. Сопротивление составляет 75 Ом – это достойная характеристика.

Рэмо BAS-1321 Альбатрос-Супер-DX-DeLuxe

Особенность данной модели – мощный усилитель, воспринимающий сигнал даже с многокилометровых расстояний. Есть возможность наружного монтажа и запитывания через адаптер.

Качество картинки будет отличным.

Harper ADVB-2440

Бюджетная модель, которая поддерживает большой спектр частот. Силу коэффициента усиления можно регулировать вручную.

Правила выбора

Чтобы правильно выбрать комнатную антенну, следует проанализировать несколько параметров.

  1. В первую очередь оцените расстояние до телевышки. Если оно не превышает 15 км, можно обойтись без усилителя и ограничиться пассивным устройством.
  2. Значение имеет и месторасположение антенны. Если ее предстоит установить в низине без возможности поворота в направлении ретранслятора, выбирайте активную модель, пусть даже в комнатном исполнении.
  3. При мощном сигнале, наоборот, стоит приобрести пассивную версию, иначе он станет для приставки нечитаемым.

Разведение сигнала на несколько телеприемников легче выполнить от активной.

Подключение

Для подключения антенны к телевизионному приемнику ее нужно запитать. Для этого потребуется коаксиальный кабель с RF-штекером. Шнур подсоединяют к цифровому приемнику, функционирующему в стандарте DVB-2. Другой вариант подразумевает подсоединение к приставке, трансформирующей цифровой сигнал в формате аудио- или видеоряд.

Подсоединение выполняется в антенный вход телевизионного приемника или ресивера штекером соответствующей конфигурации.

Активные антенны по многим параметрам превосходят пассивные, поэтому они пользуются большим спросом.

Смотрите обзор активной антенны модели Рэмо BAS-1118-DX OMNI.

Пассивная и активная внешняя антенна. Тысяча и один совет по дому и быту

Пассивная и активная внешняя антенна

На большом удалении от телецентра коллективная антенна выдает 3–4 канала, поэтому для приема других каналов требуется внешняя антенна, подходящая по усилению и полосе принимаемых частот. Ее необходимо правильно установить, чтобы обеспечить наилучшие условия приема сигнала: она не должна находиться за железобетонными ограждениями, а должна быть направлена в сторону телебашни.

Внешняя антенна может быть как активной, так и пассивной.

Они имеют самые различные формы. Одни похожи на коллективные и являются ее далекими потомками, другие представляют собой дециметровые антенны в виде петлевых вибраторов или линии с подсоединенными диполями различной длины, к которым при необходимости крепятся антенны метрового диапазона, бывают многоэтажные плоские. Большинство антенн имеют конструкцию, сочетающую различные виды антенн.

При необходимой мощности передатчика сигнал, принимаемый пассивной антенной, имеет усиление (разница между уровнем выходного сигнала и чувствительностью телевизора), достаточное для получения хорошего качества изображения. В случае необходимости к наружной пассивной антенне можно купить усилитель сигнала.

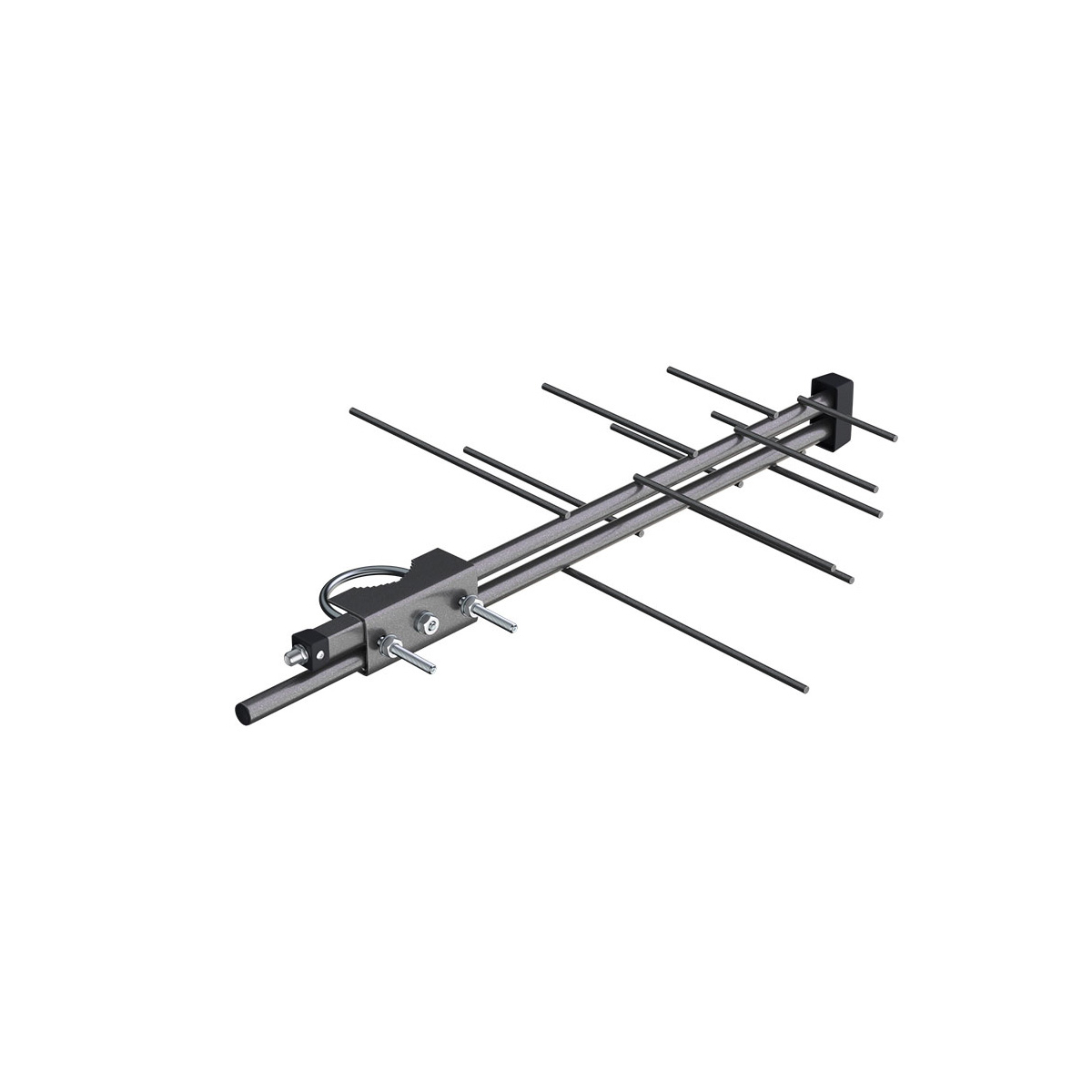

Активная наружная антенна имеет встроенный усилитель метровых и дециметровых волн, питание которого осуществляется от сетевого адаптера по коаксиальному кабелю через специальное устройство, называемое сепаратором.

Выбирая антенну, следует учитывать габариты, а также прочность конструкции, так как она может просто не выдержать сильного ветра и снега. Также следует обратить внимание на трудоемкость предстоящего монтажа.

Приобретая антенну, следует обратить внимание на коэффициент усиления (измеряется в дБ). Активная комнатная должна иметь возможность регулировки усиления сигнала.

Также следует обратить внимание на диаграмму направленности антенны, которая измеряется, как удвоенный угол межу направлениями, соответствующими максимуму принимаемого сигнала и ослаблением его вдвое. Чем она меньше, тем четче сигнал, но тем труднее настроить антенну на телебашню.

Важное значение имеет ПЗО (передне-заднее отношение), которое измеряется в дБ и представляет собой разницу между напряжениями, принятыми антенной с противоположных сторон. ПЗО отражает степень ослабления посторонних сигналов. Например, при применении в городе антенн с ПЗО дБ приводит к тому, что изображение раздваивается.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Автомобильные антенны, активные, телевизионные, усы и усилители для антенн НПП Орион

Если в салоне Вашего автомобиля имеется радиоприемник, то автомобильная антенна, призванная повысить качество приема сигнала, станет для Вас полезным приобретением. Благодаря антенне автомобильной Вы сможете слушать любимую радиостанцию, смотреть любимый канал в автомобильном телевизоре и быть всегда на связи с внешним миром.

Техническая функция автомобильной антенны преобразовывать энергию распространяющихся радиоволн в энергию, сосредотачивающуюся во входных колебательных цепях принимающего устройства. Именно поэтому принять радиосигнал в автомобиле без антенны практически невозможно. При выборе автомобильных антенн нужно обращать внимание на многие технические параметры в том числе и на качество тюнера с усилителем, кабеля, соединяющего тюнер и антенну. Правильный выбор всех компонентов и их верная установка обеспечат Вам хороший прием отличного качества. В нашем Интернет-магазине ООО «НПП «Орион» представлены такие радио антенны автомобильные, как: Антенна Вымпел А-13, Антенна Вымпел А-14, Антенна Вымпел А-23, Антенна Вымпел А-24.

Сейчас все большую популярность набирают автомобильные телевизоры. Но и им для уверенного получения сигнала также необходимы автомобильные антенны. Только в этом случае нужна TV антенна. Попытка подключить телевизор к радиоантенне обернется неудачей, так как у радио и TV сигналов разные частоты.

Чтобы не устанавливать несколько антенн на машину, Вы можете купить комбинированную AM/ FM/TV-антенну. Например, автомобильная тв антенна Вымпел А-72, Антенна активная автомобильная Вымпел А-74.

К таким автомобильным ТВ антеннам можно одновременно подключить и телевизор, и радиоприемник.

Но стоит сразу же оговориться, что какая бы хорошая антенна ни была, без помех смотреть телевизор при движении все равно не получиться. Все дело в аналоговом TV-сигнале общественных телекомпаний, который очень слаб и подвержен активному воздействию на него различных помех. Он отражается от зданий, в результате чего двоиться, совсем  не сопротивляется ни рельефу местности, ни скоплению многоэтажек. Если даже Вам удастся настроить канал в пробке, то Вы его быстро потеряете, только лишь тронувшись с места и проехав несколько метров. Другое дело на стоянке или на отдыхе, сигнал будет проходить уверено и четко, и Вы сможете смотреть свои любимые передачи без помех и искажений, конечно же, если у Вас есть хорошая автомобильная антенна.

Тем водителям, которые хотят смотреть телевизор высокого качества не только в пробке, но и в дороге, можно подключить цифровое телевидение, которое во многих странах, в том числе в США, Германии, Швеции, Франции, Дании и многих других странах уже заменило аналоговое.   Дело в том, что цифровой сигнал передается без искажений, естественно при соблюдении технических моментов, и принимается даже в движущемся автомобиле. К недостаткам цифрового телевидения можно отнести необходимость покупки дополнительного оборудования и, в случае использования  коммерческого телевидения, взнос абонентской платы.

Устанавливая цифровой тюнер, Вам понадобиться цифровая TV антенна, так как диапазон принимаемых частот цифрового сигнала отличается от частот аналогового сигнала. В нашем Интернет-магазине представлены такие автомобильные телевизионные антенны, как: Цифровая антенна Вымпел А-75, Цифровая телевизионная антенна Вымпел А-78.

Также для усиления сигнала можно приобрести усилитель. Так, например, в нашем Интернет-магазине есть усилители оригинального производства фирмы Орион. Например, Антенный усилитель А10.

Если Вас заинтересовал ассортимент, представленный выше, и Вам необходима автомобильная антенна купить ее можно, зайдя на сайт нашего Интернет-магазина и подобрать антенну, которая подойдет Вашему автомобилю, по интересующим параметрам. Мы ждем Вас!


Активные автомобильные антенны

В связи с тем что во многих автомобилях не предусмотрено штатное место под штыревую антену либо не установленны штатные автомобильные антенны, все большую популярность завоевывают активнные автомобильные антенны, которые имеют небольшие габаритные размеры и устанавливаются внутри салона на лобовое стекло.

Активные автомобильные антенны ООО «НПП «ОРИОН» и SUPER позволяют принимать радиопередачи во всех диапазонах частот на любом расстоянии. Легко устанавливаются и подключаются в автомобиле.

Усы для антенн

В вашей машине установлена хорошая активная антенна, приемные полотна (усы) которой повреждены. Это может произойти по разным причинам: разбито лобовое стекло, либо зацепили и порвали при чистке лобового стекла, либо по другим причинам. Раньше приходилось выбрасывать дорогостоящую антенну и тратиться на покупку новой антенны. Сейчас все намного проще. Есть комплект запасных усов для автомобильных антенн.

Усы универсальны, они подходят для антенн различных производителей. Установка не требует особой квалификации и подробно описана в инструкции.

Антенные усилители

Применение данных усилителей позволяет увеличить дальность приема радиостанций в 2-3 раза. Усилители совместимы с любыми типами штыревых антенн.


Активная дециметровая антенна для dvb t2. Антенна для цифрового телевидения, что нужно знать выбирая антенну

Цифровое телевидение быстрыми шагами приходит в нашу жизнь. И именно сейчас нужно задуматься о его приобретении. Ведь уже очень скоро планируется отключение аналогового сигнала. В таком случае ваш телевизор не будет показывать картинки без соответствующего оборудования. Сегодня подумаем о приобретении антенны для приема цифрового телевидения DVB-T2.

Выбор антенны для приема цифрового телевидения DVB-T2

Что бы выбрать антенну для приема прежде всего нужно учесть расстояние от передатчика. Это очень важный критерий. Ведь чем вы ближе к передатчику тем сильнее сигнал и прием в таком случае возможен даже на самые маленькие или даже комнатные антенны.

В некоторых случаях легко сделать антенну для самому с куска телевизионного кабеля.

Изготовление не составит большого труда.

Для усиления слабого сигнала DVB-T2 подойдет любой усилитель, как для польской антенны, со средним или слабым коэффициентом усиления. Его легко можно присоединить к антенне типа DIPOL . В таком случае прием цифрового телевидения DVB-T2 будет возможен на расстоянии более 100 км от передатчика.

Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано. Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?

Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.

Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.

Прием цифрового сигнала антенной

Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:

  1. Симметричный.
  2. Несимметричный.

Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран — противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.

Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.

Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.

Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.

Прием сигнала антенной

Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала — пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.

Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA. Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.

Несимметричная цифровая антенна

Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы). Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру — посещаем сайт http://ртрс. рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн — точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Добрый день, В. Ю.
Посетитель в последних постах с опытом по радиоантеннам FM диапазона это и есть я. Антенна оказалась простой в изготовлении и решил повторить для FM приема и сравнить с ранее изготовленными, на слух, по приборам, удобству эксплуатации. Целью было получение сигнала с минимумом помех для качественного звучания радио в стерео режиме. Изготовил две антенны. Первая из провода 3 мм толщиной. Вторая — из металлопласта. Из металлопласта оказалась чуть лучше по уровню принимаемых сигналов. На слух — меньше низких частот, больше высоких и отчетливость каждого инструмента в оркестре.
Метод измерений — есть приемник с индикатором уровня сигнала в децибелах. Нумеруем станции FM диапазона и смотрим уровень принимаемого сигнала от станции в Дб, затем все значения суммируем. Получаем числовое значение антенны по параметру уровень принимаемого сигнала. Все антенны ставились в одинаковые условия по направлению. Проволочная на окне длиной 303 см в виде прямоугольника с разрывом по большей стороне в 2 см (51 см х 102 см) — имеет значение 491 Дб, направленная петлевая рамочная фазированная антенна из провода — 459 Дб, такая же из металлопласта — 485 дб. Как видно из представленных значений металлопластовая антенна сопоставима с полноразмерной рамкой равной длине волны середины FM диапазона.
Теперь по технологии изготовления. она несколько отличается от Вашей и сделана без пайки. Основанием является рейка (30 х 6 х 3 см). Осталась от ремонта (2 шт). Проволочная антенна — длина окружности 75 см (четверь волны середины FM диапазона). Две окружности одинаковой длины. Берем саморез светлый (не темный — у него головка под конус) с плоской головкой под крестообразную отвертку. Делаем в рейке отверстие сверлом или иным способом, чтобы проволока заходила в отверстие с небольшим сопротивлением. Можно немного изогнуть концы провода для этой цели. Два конца петли засовываем в отверстие рейки и не соединяем их между собой (оставляем 5 мм между концами петли). Так же делаем со второй петлей на другом конце рейки. Расстояние от конца рейки 1 см. Вкручиваем саморезы сверху рейки таким образом, чтобы своим концом саморез входил в провод петли на конце. Этим обеспечиваем контакт коаксиала с рамкой. Под саморезы накручиваем центральную жилу коаксиала и оплетку с разных сторон рамки. Например, центральная жила слева, а оплетка справа по направлению от начала рейки к ее концу. Между рамками укладываем коаксиал и крепим его к саморезам (накручиваем под шляпку самореза). Вторая петля крепится также и концы коаксиала крепятся под саморезы крепления второй петли. Спуск в виде коаксиала — у меня получился длиной 7,5 метров, крепим под саморезы одной из рамок (центральня жила слева, а оплетка — справа. Все затягиваем — саморезы обеспечивают шляпкой контакт проводов между собой, а концем — контакт с петлей. Расстояние между саморезами — 2 см Другой конец коаксиала подключаем в приемник через необходимый вам разъем. Все — антенна готова.
Металлопласт отличается по технологичности. Труба 20 мм, тоже после ремонта. Согнулась в кольцо без проблем. Длина петли 75 — 1,5 см (как рекомендовалось в статье) = 73,5 см. Крепление петли к рейке тоже саморезом, но большего размера, чтобы он прошел насквозь металлопласта и хорошо был закреплен к дереву, на 10-15 мм. Между концами одной петли расстояние 1 см. Саморезы от конца петли еще на расстоянии 0,5 см. Получаем между саморезами одной петли расстояние 2 см. Между петлями прокладываем кусок металлопласта и крепим его саморезами к рейке, так, чтобы внутрь можно было просунуть коаксиал. Соединяем коаксиал так же, как и в первом случае на концы петли центральная жила и оплетка. Трубка между петлями антенны заземляем (соединяем с оплеткой). Просовываем кусок коаксиала в трубу между петлями, соединаем ц.ж. и оплетку. Коаксиал снижения также соединяем с саморезами одной из петель (ц.ж. и оплетка). Концы петель очищаем предварительно от винила до алюминия, чтобы шляпка самореза прижимала провода к алюминию и одновременно крепила петлю к деревянной рейке.
С уважением, Андрей

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание . СигналDVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам — настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

  • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
  • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
  • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

  1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

  • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна «Дельта»

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

  • Р = 0,52Л.
  • В = 0,49Л.
  • Д1 = 0,46Л.
  • Д2 = 0,44Л.
  • Д3 = 0,43л.
  • a = 0,18Л.
  • b = 0,12Л.
  • c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Что такое активная антенная система (AAS) и ее трехмерный аспект, почему AAS для 5G?

Активная антенна — это антенна, которая содержит активные электронные компоненты, такие как интегрированные в антенны радиотехнические конструкции. Поместите радиочастотный модуль рядом с пассивной антенной, чтобы уменьшить потери в кабеле.

Активная антенна не обязательно должна быть просто пассивным элементом. Благодаря интеллектуальной интеграции технология активной антенны преобразует традиционную антенну, чтобы повысить эффективность базовой станции. Это позволяет операторам значительно увеличить емкость и целевые показатели покрытия, установленные для их сетей.

По мере развития системы базовой станции AAS объединяла активную решетку приемопередатчиков и пассивную антенную решетку в один обтекатель.

В нормальном режиме RRH подключается к антенне через RF кабель. Итак, есть два разных блока (один — RRH, а второй — антенна), как показано ниже:

С другой стороны, AAS представляет собой единый блок, в котором различные антенные элементы имеют свои собственные цепи радиочастотных приемопередатчиков, интегрированных, как показано ниже:

AAS интегрирован в антенну, чтобы предложить возможности более точного цифрового управления весом формирования диаграммы направленности каждого отдельного подэлемента в антенне.

Его технологии 3D-MIMO полностью используют радиоресурсы как в микро-, так и в макропространственной областях.

3D-аспект AAS

Традиционно и до сих пор оценки в области беспроводной связи используют модели каналов только с двумя измерениями, хотя мы живем в трехмерном мире. Вертикальное направление в этих моделях практически отсутствует, предполагается, что все UE размещаются на уровне земли.

Формирование диаграммы направленности по высоте

UE является одним из ключевых методов, который мы изучаем в контексте трехмерных моделей каналов.Это позволяет направлять луч таким образом, чтобы он подходил каждому индивидуальному UE в соте. Например, UE наверху высотного здания может потребовать луч, направленный вверх, в то время как UE на уровне земли может получить луч, направленный вниз.

Соответствующий метод MU-MIMO может использоваться для совместного планирования UE, которые появляются под разными углами по горизонтали и / или возвышению. Скоординированное формирование диаграммы направленности может использовать дополнительные степени свободы, обеспечиваемые областью возвышения, чтобы более эффективно избегать помех для UE-жертвы.Возможности комбинирования различных базовых компонентов с множеством антенн практически безграничны.

Потенциал эффективности методов формирования диаграммы направленности имеет тенденцию увеличиваться с увеличением количества антенн, поскольку основная полоса частот получает доступ к большему количеству степеней пространственной свободы. Этому способствуют методы для активных антенных систем (AAS), в которых радио интегрируется в антенну, чтобы предоставить возможности для более тонкого цифрового управления весом формирования диаграммы направленности каждого отдельного подэлемента в антенне.

AAS для 5G

Massive MIMO — это основа для сети 5G, где 100 или более антенных элементов должны использоваться для различных целей. Но сложно внедрить антенны с массивными элементами (100 или более элементов), которые требуются для массивного MIMO, в традиционные базовые станции, подключение более 100 радиочастотных кабелей между каждым антенным элементом и радиочастотным блоком TRX кажется нереальным и приводит к дополнительным радиочастотным потерям. Использование AAS, который объединяет антенны и блок RF TRX (цепи передатчика и приемника) в один блок, было бы эффективным способом решения этих проблем.

Ожидается, что в дополнение к обычным местам установки на крыше, небольшие ячейки будут охватывать торговые центры, стадионы, столовые или другие помещения. Чтобы быть эффективными, AAS / MIMO должен иметь возможность гибко адаптироваться к среде распределения каждого отдельного пользователя небольшой соты, поэтому для любой конкретной ситуации может быть предложена оптимальная структура антенны с точки зрения количества вертикальных и горизонтальных антенных элементов и количества независимых приемопередатчиков. , повышая эффективность сети.

ПРЕИМУЩЕСТВА AAS
  • Есть потенциал для значительного уменьшения занимаемой площади
  • Распределение функций радиосвязи внутри антенны приводит к встроенному резервированию и улучшенным тепловым характеристикам, что может привести к более высокой доступности системы (более низкой частоте отказов).
  • Распределенные приемопередатчики
  • могут поддерживать множество расширенных функций электронного наклона луча, которые могут способствовать повышению пропускной способности сети и покрытия
  • Объединение активной решетки приемопередатчиков и пассивной антенной решетки в один обтекатель снижает потери в кабеле

Связанные Сообщений:

Активные антенны

и пассивные антенны: разница между активными антеннами

Пассивная антенна — это излучающий элемент, полностью состоящий из пассивных компонентов.Обычно это означает, что пассивная антенная система — это система, по крайней мере, с пассивным излучателем (антенным элементом), пассивным согласованием импеданса, пассивным балансиром, пассивной настройкой (емкостной или индуктивной) и пассивным межсоединением (обычно с сопротивлением 50 или 75 Ом). Циркулятор или изолятор также можно рассматривать как часть пассивной антенны, в зависимости от того, упакована ли антенная система как единое целое или как отдельные части. В некоторых случаях термин антенна может использоваться для описания антенного элемента или конструкции, а также антенной системы.

Активная антенная система использует некоторый метод активного электрического улучшения или управления для обеспечения улучшенных характеристик антенны для данного приложения. Активные компоненты антенны могут состоять из усилителей, таких как малошумящие усилители (LNA) или усилители мощности (PA), активной фильтрации (настраиваемые фильтры или переключаемые блоки фильтров) или, возможно, даже секций излучателей с переключаемой антенной. Активные антенны позволяют управлять и повышать производительность, которые могут быть задействованы / настроены вручную или могут быть включены автоматически с помощью программного обеспечения или аналоговых / цифровых систем управления.Активные антенны имеют решающее значение для многих приложений, где требуются дополнительные степени свободы, возможность настройки, повышенная мощность сигнала на излучатель антенны или от него или настраиваемая антенна. Активная антенна может обеспечить лучшее подавление нежелательных сигналов, более низкое отношение сигнал / шум (SNR) при использовании LNA близко к антенне, высокую мощность передачи, лучшее согласование импеданса с антенной и другие преимущества в производительности в зависимости от используемой технологии активной антенны.

Более продвинутой версией активной антенны является активная антенная система (AAS), которая может использовать полный компонент передачи / приема (TRX) вместе с регулировкой фазы и амплитуды для формирования диаграммы направленности.Другие формы AAS включают в себя возможность множественного входа и выхода (MIMO), которая включает цифровую обработку, которая обеспечивает множественные пространственные потоки от многоэлементной антенной решетки. Антенные решетки могут использовать аналоговое формирование луча, цифровое формирование луча или гибридное формирование луча в зависимости от технологии, используемой для управления антенной решеткой AAS с формированием луча. Еще более продвинутый AAS может включать в себя всю антенную решетку, TRX, модуляцию / демодуляцию, цифро-аналоговое преобразование (DAC), аналого-цифровое преобразование (ADC), цифровую обработку, формирование диаграммы направленности, MIMO, агрегацию несущих (CA). и сетевое коммуникационное оборудование в одном модуле, как это сделано с новейшими модулями 4G LTE AAS и планируется для инфраструктуры 5G.

Активные антенны также могут быть частью интеллектуальной антенны или когнитивного радио и включать некоторую осведомленность об электромагнитном (ЭМ) спектре в своей среде или включать возможность внешнего предоставления информации. Таким образом, интеллектуальная антенна может перенастроить себя для достижения наилучших характеристик в текущих условиях. Система когнитивного радио может даже иметь возможность узнавать о своей среде и динамике беспроводной связи в ее среде и разрабатывать стратегии для улучшения своих услуг с использованием технологии активных антенн или других технологий радиосвязи.

Обычно активные антенны более дороги и сложны, чем пассивные антенны, поэтому у поставщиков активных антенн меньше доступных вариантов. Кроме того, активные антенны могут быть более трудными для устранения неисправностей и обслуживания, чем пассивные антенны, хотя некоторые активные антенны и AAS могут также включать технологию встроенного самотестирования (BIST) и встроенную диагностику (BID), которая помогает в процессе устранения неполадок. . Во многих случаях активная антенна или AAS является частью гораздо более крупной инфраструктуры связи и должна работать очень специфическим образом, что делает активную антенну или AAS полезными только для этого конкретного приложения.С пассивной антенной часто можно использовать множество различных антенн в зависимости от необходимости или меняющихся требований.

Предоставлено Pasternack

Поставщики и ресурсы беспроводной связи RF

О мире беспроводной связи RF

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей.В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN


RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье объясняются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирания и т. Д., Используемые в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>


Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


Этот учебник GSM охватывает основы GSM, архитектуру сети, элементы сети, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS-вызовов и восходящая линия связи PS-вызовов.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест на соответствие устройства WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH


Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители компонентов RF >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здравоохранении *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: Не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.


RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Различные типы датчиков


Поделиться страницей

Перевести страницу

MARTIN — G8JNJ — Активные антенны

PA3GZK’s WIDE BAND ACTIVE LOOP ПРИЕМНАЯ АНТЕННА

http: // pa0fri.home.xs4all.nl/Ant/Active%20antenna/Active%20receiving%20%20loop%20antenna%20eng.htm

Мне нравится аккуратный метод строительства, в котором используются 15-миллиметровые медные трубы и тройники для оросительных труб. Но я подумал, что это очень простой дизайн, выиграет от большего последний тип микросхемы усилителя. PGA-103 + был бы хорошим кандидатом на попробуйте взамен устаревшего INA-02186.

Пробовал быстро накинуть плетку с помощью тестовых проводов RG58 нечетной длины, которые были валяется, образуя петлю в хижине, и это работает довольно хорошо.Особенно учитывая, что он сидит среди всех ПК и шумит генераторы. Размер цикла нуждается в оптимизации, но я уже может получить неплохие нули, а цикла нет и рядом правильно сбалансирован. Я думаю, что это действительно хорошо сработает на улице.

Хотя антенна в определенной степени работает, есть несколько проблем.

The экранированный контур имеет несколько резонансов в пределах необходимой частоты диапазон около 4 МГц, 20 МГц и 40 МГц, что ухудшает частоту усиления отклик.Возможно, удастся перенести их на менее проблемные частоты с помощью неэкранированного шлейфа или экранированного шлейфа меньшего размера.

Другой Проблема в том, что PGA-103 + предназначен для использования в качестве широкополосного усилителя. блок »для использования в системах с сопротивлением 50 Ом. Однако его входное сопротивление начинает уменьшаться. повышаются на частотах ниже 50 МГц. Так что он хорошо подходит для использования в Датчик напряжения. Антенна электронного поля. Но менее подходит для использования в качестве «магнитного» Контурный усилитель H-Field, который должен иметь очень низкое входное значение сопротивление.

Там большое несоответствие между импедансом контура low R high XC и 1K входное сопротивление PGA-103 +.Это можно улучшить, добавив резистивное демпфирование на входе PGA, но оно снижает общее усиление резко. Я также пробовал трансформатор от 12,5 до 50, который помогает, но потребуется много другого выравнивания, чтобы получить что-нибудь близкое к плоская кривая отклика. Я подозреваю, что это скорее всего проблема с оригинальный дизайн тоже.

Нортон усилители имеют входное сопротивление около 2 Ом, тогда как PGA-103 + имеет входное сопротивление около 1 кОм. Таким образом, PGA-103 + будет работают как контурный усилитель, но потеря рассогласования означает, что шум фигура и плоскостность не так хороши, как это должно быть на самом деле это приложение.

Конструкции контурных усилителей, разработанные Крисом Траском и Clifton Laboratories, являются хорошими источниками для дальнейшего вдохновения.

Один Дальнейшее исследование предполагает использование двух PGA-103 + для формирования балансный усилитель. По одному на каждом конце петли со своими Выходы объединены через трансформатор с фазным сопротивлением 0/180 до 50 Ом. А немного похож на простой активный цикл G8CQK, показанный ниже.

Я также подумал о том, чтобы поместить усилитель в литой корпус и прикрепить концы коаксиального шлейфа с разъемами типа «F» или TNC.Что способ, которым петли разного размера могут быть заменены местами по мере необходимости, или петля может легко разбираться для переноски / хранения.

Активная широкополосная антенна

— беспроводная связь для кросс-кантри

Активная широкополосная антенна — для беспроводной связи

Широкополосная активная антенна

Крест Country Wireless выпустила широкополосную активную антенну с частотным диапазоном от 200 кГц до 1400 МГц.

Антенна представляет собой вертикальную антенну длиной 800 мм со встроенным малошумящим РЧ-усилителем.Базовый блок позволяет подавать питание 12 В по коаксиальному фидеру на антенну. Синфазные ВЧ-дроссели на всех ВЧ-входах и выходах, включая выход антенны, для уменьшения ВЧ-шума при использовании в шумной ВЧ-среде.

В последней версии антенны используется измененный антенный элемент с множественной линейной нагрузкой, чтобы обеспечить большее усиление на более высоких частотах, особенно на 1090 МГц для ADS-B. В новой версии 3 используется стекловолоконная трубка диаметром 16 мм для уменьшения ветровой нагрузки.

Прямое подключение антенного усилителя к элементу антенны улучшает радиочастотные характеристики, поскольку потери в кабеле между антенной и приемником не добавляют напрямую к общему коэффициенту шума на частотах ОВЧ и УВЧ.На НЧ и ВЧ частотах антенна действует как антенна электрического поля. Антенну можно подключить к базовому блоку с помощью любого коаксиального кабеля 50 Ом.

Штекерный разъем N-типа используется на антенне, а гнездовой разъем N-типа используется на антенном порте базового блока. Гнездовой разъем BNC используется для порта вывода RF на базовом блоке.

Антенна полезна для контроля в воздушном или воздушном диапазоне, так как частоты HF SSB, VHF гражданские, VHF военные и ADS-B могут контролироваться с помощью одной антенны.

Антенна находится в серийном производстве.

Часто задаваемые вопросы об активной широкополосной антенне можно скачать здесь.

Обзор широкополосной активной антенны, опубликованный в журнале Radio User за январь 2015 года, с описанием ранней версии антенны, можно скачать здесь.

Пример приема ADS-B на 1090 МГц с использованием широкополосной активной антенны

Недавняя разработка антенны привела к созданию нового широкополосного антенного элемента с более высоким коэффициентом усиления на более высоких частотах, особенно на частоте 1090 МГц для приема ADS-B.

График, показанный выше, был создан с использованием программного обеспечения RTL1090 ​​с ключом RTL-SDR с тюнером R820T2, подключенным непосредственно к выходу базового блока широкополосной активной антенны.

Антенный элемент был установлен на чистом месте на высоте 9 м над уровнем земли.

График показывает покрытие до предела прямой видимости. 15-метровый кабель RG213 соединяет антенный элемент с базовым блоком.

Никаких дополнительных фильтров не использовалось.

Изображение, показывающее таблицу RTL1090 ​​и используемые настройки приемника.

Обратите внимание на большое количество сообщений, полученных от некоторых самолетов, проходящих через зону покрытия.

Если Вам нужна более подробная информация, пожалуйста, свяжитесь с нами по электронной почте по адресу [email protected] или по телефону +44 (0) 1204 410626 или +44 (0) 7752 391908.

Назад в индекс

% PDF-1.3 % 49 0 объект > эндобдж xref 49 75 0000000016 00000 н. 0000001848 00000 н. 0000002505 00000 н. 0000002730 00000 н. 0000002974 00000 н. 0000003267 00000 н. 0000003526 00000 н. 0000003875 00000 н. 0000004333 00000 п. 0000005112 00000 н. 0000005502 00000 н. 0000012491 00000 п. 0000013016 00000 п. 0000013258 00000 п. 0000021103 00000 п. 0000021615 00000 п. 0000021909 00000 п. 0000022479 00000 п. 0000022866 00000 п. 0000023256 00000 п. 0000023549 00000 п. 0000023965 00000 п. 0000024749 00000 п. 0000024770 00000 п. 0000025802 00000 п. 0000026211 00000 п. 0000026551 00000 п. 0000026572 00000 п. 0000027518 00000 п. 0000027539 00000 п. 0000028448 00000 п. 0000028469 00000 п. 0000029393 00000 п. 0000029414 00000 п. 0000030344 00000 п. 0000030660 00000 п. 0000031056 00000 п. 0000031256 00000 п. 0000034479 00000 п. T] M, ԝ6EIή +,}: Z * — | Bw; Ն E (aM #% \ hX٧’Qr˹.YrsBswp

Развитие ИС активной антенны

Мы постоянно говорим об этом — 5G больше не является чем-то далеким. Это на нас. Но нельзя отрицать годы итераций и обучения в других отраслях, которые потребовались, чтобы довести нас до этой точки в революции миллиметрового искусства.

Давайте взглянем назад на то, как сердце технологии 5G, активная антенна миллиметрового диапазона, развивалась на ключевых рынках за последнее десятилетие.

Aerospace & Defense

Индустрия A&D стала пионером в использовании ИС активных антенн в диапазонах высоких частот. Работа, проделанная в этом пространстве, поистине заложила основу для дизайнеров и инженеров Anokiwave, когда мы начали пионерские решения IC для рынка миллиметровых волн.

Для начала мы опросили 55 компаний, собрав данные о проблемах, с которыми они сталкиваются, и улучшили функции, которые они хотели видеть в ИС.Благодаря этой тесной работе и постоянной обратной связи мы создали семейство ИС управления лучом RADAR — первых ИС с ядром X-диапазона на рынке. С четырьмя разными частями он был единственным в своем роде в то время. Медленно, но верно интегральные схемы были интегрированы в системы A&D, и компании начали пожинать плоды.

Сегодня Anokiwave предлагает ряд других продуктов plug-and-play, которые дополняют ИС RADAR, в том числе интерфейсную ASIC AWMF-0106.

SATCOM
SATCOM пережила особенно интересную траекторию роста IC с огромными возможностями для развертывания инфраструктуры в космосе.Эти спутники могут обслуживать большое количество пользователей и обеспечивать скорость передачи данных, о чем свидетельствуют самолеты, передающие высокоскоростной Интернет на рынки мобильной связи.

Хотя изначально казалось, что терминалы для конечных пользователей наиболее перспективны для роста, рынок фиксированной связи продвигается быстрее в развитии ИС. Части приемника в спектре K-диапазона доказали свою высокую функциональность для приема по нисходящей линии связи и управления лучом.

Anokiwave предлагает семейство интегральных схем активной антенны управления лучом для SATCOM с легко устанавливаемыми микросхемами в диапазонах Ka и Ku.

5G
Уроки, полученные на рынках A&D и SATCOM, были применены к стремительному рынку 5G. Наша команда осознала важность работы напрямую с конечными пользователями, чтобы полностью понять, в чем заключаются их болевые точки и чего они действительно хотят от ИС, чтобы мы могли соответствующим образом развивать архитектуры. Это позволяет нам создавать продукт, который сразу же вступает в силу для приложений mmW 5G.

AWMF-0129-IK — отличный пример того, как мы работаем в окопах с клиентами.Мы вступили в партнерство с Ball Aerospace, продав полные активные антенны, а не только микросхемы, стоящие за ними. Создание этого готового продукта помогло проинформировать отрасль 5G о том, на что способны наши детали, и сделало производительность действительно измеримой.

Мы продолжим работать с клиентами над созданием эффективных ИС и вспомогательного оборудования для mmW, делая свой вклад, чтобы помочь телекоммуникационной отрасли достичь развертывания сети 5G к 2019 году. Как мы уже говорили ранее, последняя миля будет первой на этом пути. за счет достижений в области фиксированной беспроводной связи — устройств прямо за пределами наших домов, обеспечивающих доступ к Wi-Fi и кабелю.

Сделав большой шаг вперед к этой последней миле, о чем свидетельствует недавнее выделение спектра 39 ГГц для фиксированной беспроводной связи 5G и крупные инвестиции в спектр со стороны телекоммуникационных компаний, Anokiwave недавно анонсировала первые в мире коммерчески доступные ИС активных антенн 5G с частотой 39 ГГц. Эти продукты представляют собой высокоинтегрированные кремниевые ИС, упакованные в пакет масштабирования кристалла на уровне пластины (WLCSP), легко вписывающийся в типичный размер решетки 3,8 мм на частоте 39 ГГц. Микросхемы управляются через запатентованный интерфейс SPI Anokiwave и оснащены защитой от электростатического разряда на всех контактах.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Дэвид Корман

  1. 5G, Активные антенны, ИС с кремниевым сердечником, SATCOM
