В 12 вольтах сколько ампер


Калькулятор перевода силы тока в мощность

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты).

А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I = P / U, где

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Корень из трех приблизительно равен 1,73.

То есть, в одном ватте 4,5 мАм (1А = 1000мАм) при напряжении в 220 вольт и 0,083 Am при 12 вольтах.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:
61224220380Вольт
5 Ватт0,830,420,210,020,008Ампер
6 Ватт1,000,50,250,030,009Ампер
7 Ватт1,170,580,290,030,01Ампер
8 Ватт1,330,670,33
0,04
0,01Ампер
9 Ватт1,50,75 0,380,040,01Ампер
10 Ватт1,670,830,420,050,015Ампер
20 Ватт3,331,670,830,090,03Ампер
30 Ватт5,002,51,250,140,045Ампер
40 Ватт6,673,331,670,130,06Ампер
50 Ватт8,334,172,030,230,076Ампер
60 Ватт10,005,002,500,270,09Ампер
70 Ватт11,675,832,920,320,1Ампер
80 Ватт13,336,673,330,360,12Ампер
90 Ватт15,007,503,750,410,14Ампер
100 Ватт16,678,334,170,450,15Ампер
200 Ватт33,33 16,678,330,910,3Ампер
300 Ватт50,0025,0012,501,360,46Ампер
400 Ватт66,6733,3316,71,820,6Ампер
500 Ватт 83,3341,6720,832,270,76Ампер
600 Ватт100,0050,0025,002,730,91Ампер
700 Ватт116,6758,3329,173,181,06Ампер
800 Ватт133,3366,6733,333,641,22Ампер
900 Ватт150,0075,0037,504,091,37Ампер
1000 Ватт166,6783,3341,674,551,52Ампер

Зачем нужен калькулятор

Онлайн калькулятор позволит быстро перевести ток в мощность. Он позволяет пересчитать потребляемую силу тока 1 Ампер в Ватт мощности, какого-либо потребителя при напряжении 12 либо 220 и 380 Вольт.

Такой перевод мощности используют как при подборе генератора для потребителей тока в бортсети автомобиля 12 Вольт с постоянным током, так и в бытовой электронике, при прокладывании проводки.

Поэтому калькулятор перевода мощности в амперы или силу тока в ватты потребуется абсолютно всем электрикам или тем, кто занимается ею и хочет быстро перевести эти единицы. Но все же калькулятор главным образом предназначен для автовладельцев. С его помощью можно посчитать каждый электрокомпонент в автомобиле и использовать полученную сумму, чтобы понять, сколько электричества должен вырабатывать генератор или какой емкостью поставить аккумулятор.

Как пользоваться

Чтоб воспользоваться быстрым переводом и пересчитать Ампер в мощность Ватт необходимо будет:

  1. Ввести значение напряжения, которое питает источник.
  2. В одной ячейке указать значение потребляемого тока (в списке можно выбрать Ампер либо мАм).
  3. В другом поле сразу появится результат пересчета “ток в мощность” (по умолчанию отображается в Ватт, но есть возможность установить и кВт, тогда значение автоматически пересчитается в киловатты мощности).

Преобразование можно сделать как с амперов в ватты, так и на оборот с W в A, достаточно просто сразу ввести мощность потребителя, и тогда в другой ячейке отобразится сила потребляемого тока в сети с конкретно указанным напряжением.

Часто задаваемые вопросы

  • Сколько Ватт в Ампере?

    Если речь об автомобильной сети, то в одном ампере 12 Ватт при напряжении 12В. В бытовой электросети 220 Вольт, сила тока в 1 ампер будет равна мощности потребителя на 220 Ватт, но если речь идет о промышленной сети 380 Вольт, то 657 Ватт в ампере.

  • 12 ампер сколько ватт?

    Сколько ватт мощности при 12 амперах потребления тока будет зависеть от того в сети с каким напряжением работает сам потребитель. Так 12А это может быть: 144 Ватт в автомобильной сети 12V; 2640 Ватт в сети 220V; 7889 Ватт в электросети 380 Вольт.

  • 220 ватт сколько ампер?

    Сила тока потребителя мощностью 220 Ватт будет отличаться зависимо от сети, в которой он работает. Это может быть: 18A при напряжении 12 Вольт, 1A если напряжение 220 Вольт либо 6A, когда потребление тока происходит в сети 380 Вольт.

  • 5 ампер сколько ватт?

    Чтобы узнать сколько Ватт потребляет источник на 5 ампер достаточно воспользоваться формулой P = I * U. То есть если потребитель включен в автомобильную сеть где всего 12 Вольт, то 5А будет 60W. При потреблении 5 ампер в сети 220V означает что мощность потребителя составляет 1100W. Когда потребление пяти ампер происходит в двухфазной сети 380V, то мощность источника составляет 3290 Ватт.

Калькулятор перевода силы тока в мощность, ампер в ватты

Для расчёта нагрузки на электрическую сеть и затрат электроэнергии можно использовать специальный калькулятор перевода силы тока в мощность. Такая функция появилась недавно, значительно облегчив ручное определение.

Хотя формулы известны давно, далеко не все хорошо знают физику, чтобы самостоятельно определять силу тока в сети. Калькулятор помогает с этим, поскольку для работы достаточно знать напряжение и мощность.

Что такое мощность Ватт [Вт]

Мощность — величина, определяющая отношение работы, которую выполняет источник тока, за определённый промежуток времени. Один ватт соответствует произведению одного ампера на один вольт, но при определении трат на электроэнергию используется величина киловатт/час.

Она соответствует расходу одной тысячи ватт за 60 минут работы. Именно по этому показателю определяется стоимость услуг электроэнергии.

В большинстве случаев мощность, которую потребляет прибор, указана в технической документации или на упаковке. Указанное количество производится за один час работы.

Например, компьютер с блоком питания 500 Вт будет крутить 1 кВт за 2 часа работы.

Помочь определить силу тока при известной мощности поможет калькулятор, который делает перевод одной физической величины в другую.

Что такое Сила тока. Ампер [А]

Сила тока представляет собой скорость, с которой электрический заряд течёт по проводнику. Один ампер равен заряду в один кулон, который проходит через проводник за одну секунду. Один кулон представляет собой очень большой заряд, поэтому в большинстве устройств эта величина измеряется в миллиамперах.

Сила тока зависит от сечения проводника и его длины. Это необходимо учитывать при планировке сооружений, а также выборе электрических приборов.

Хотя большинству не следует задумываться на этот счёт, поскольку это задача инженеров и проектировщиков.

Сколько Ватт в 1 Ампере?

Для определения мощности цепи также важно понятие напряжения. Это электродвижущая сила, перемещающая электроны. Она измеряется в вольтах. Большинство приборов имеют в документации эту характеристику.

Чтобы определить мощность при силе тока в один ампер, необходимо узнать напряжение сети. Так, для розетки в 220 вольт получится: P = 1*220 = 220 Вт. Формула для расчёта: P = I*U, где I — сила тока, а U — напряжение. В трёхфазной сети нужно учитывать поправочный коэффициент, отражающий процент эффективности работы. В большинстве случаев он составляет от 0,67 до 0,95.

Таблица перевода Ампер – Ватт

Для перевода ватт в амперы необходимо воспользоваться предыдущей формулой, развернув её. Чтобы вычислить ток, необходимо разделить мощность на напряжение: I = P/U. В следующей таблице представлена сила тока для приборов с различным напряжением — 6, 12, 24, 220 и 380 вольт.

Помните, что для сетей с высоким напряжением, указанная сила тока отличается в зависимости от коэффициента полезного действия.

Таблица соотношения ампер и ватт, в зависимости от напряжения.

12В 24В 220В 380В
5 Вт 0,83А 0,42А 0,21А 0,02А 0,008А
6 Вт 1,00А 0,5А 0,25А 0,03А 0,009А
7 Вт 1,17А 0,58А 0,29А 0,03А 0,01А
8 Вт 1,33А 0,66А 0,33А 0,04А 0,01А
9 Вт 1,5А 0,75А 0,38А 0,04А 0,01А
10 Вт 1,66А 0,84А 0,42А 0,05А 0,015А
20 Вт 3,34А 1,68А 0,83А 0,09А 0,03А
30 Вт 5,00А 2,5А 1,25А 0,14А 0,045А
40 Вт 6,67А 3,33А 1,67А 0,13А 0,06А
50 Вт 8,33А 4,17А 2,03А 0,23А 0,076А
60 Вт 10,00А 5,00А 2,50А 0,27А 0,09А
70 Вт 11,67А 5,83А 2,92А 0,32А 0,1А
80 Вт 13,33А 6,67А 3,33А 0,36А 0,12А
90 Вт 15,00А 7,50А 3,75А 0,41А 0,14А
100 Вт 16,67А 3,33А 4,17А 0,45А 0,15А
200 Вт 33,33А 16,66А 8,33А 0,91А 0,3А
300 Вт 50,00А 25,00А 12,50А 1,36А 0,46А
400 Вт 66,66А 33,33А 16,7А 1,82А 0,6А
500 Вт 83,34А 41,67А 20,83А 2,27А 0,76А
600 Вт 100,00А 50,00А 25,00А 2,73А 0,91А
700 Вт 116,67А 58,34А 29,17А 3,18А 1,06А
800 Вт 133,33А 66,68А 33,33А 3,64А 1,22А
900 Вт 150,00А 75,00А 37,50А 4,09А 1,37А
1000 Вт 166,67А 83,33А 41,67А 4,55А 1,52А

Используя таблицу также легко определить мощность, если известны напряжение и сила тока. Это пригодится не только для расчёта потребляемой энергии, но и для выбора специальной техники, отвечающей за бесперебойную работу или предотвращающей перегрев.

Зачем нужен калькулятор

Онлайн-калькулятор применяется для перевода двух физических величин друг в друга. Перевести амперы в ватты при помощи такого калькулятора — минутное дело. Сервис позволит быстро вычислить необходимую характеристику прибора, определить электроэнергию, которую будет расходовать техника за час работы.

Как пользоваться

Чтобы перевести ток в мощность, достаточно ввести номинальное напряжение и указать вторую известную величину. Калькулятор автоматически рассчитает неизвестный показатель и выведет результат.

Узнать напряжение и стандартную силу тока можно в технической документации устройства. Для приборов бытовой техники обычно указывается мощность, из которой также легко вычислить ток. Для удобства в калькуляторе можно переключать ватты на киловатты, а ампера на миллиамперы.

Сколько в ампере ватт, как перевести амперы в ватты и киловатты

  • Главная
  • Справочник
  • Электротехника
  • Единицы измерений
  • Сколько в ампере ватт, как перевести амперы в ватты и киловатты

Практически каждый человек слышал про параметры электричества как Вольт, Ампер и Ватты.

Что такое мощность. Ватт [Вт]

Ватт, согласно системе СИ – единица измерения мощности. В наши дни используется для измерения мощности всех электрических и не только приборов. Согласно теории физики, мощность – это скорость расходования энергии, выраженная в отношении энергии ко времени: 1 Вт = 1 Дж/1 с. Один ватт равен отношению одного джоуля (единице измерения работы) к одной секунде.

На сегодняшний день для обозначения мощности электроприборов чаще применяется единица измерения киловатт (сокращенное обозначение – кВт). Несложно догадаться, сколько ватт в киловатте – приставка «кило» в системе СИ обозначает величину, полученную в результате умножения на тысячу.

Для расчётов, связанных с мощностью, не всегда удобно использовать ватт сам по себе. Иногда, когда измеряемые величины очень большие или очень маленькие, гораздо удобнее пользоваться единицей измерения со стандартными приставками, что позволяет избежать постоянных вычислений порядка значения. Так, при проектировании и расчёте радаров и радиоприёмников чаще всего используют пВт или нВт, для медицинских приборов, таких как ЭЭГ и ЭКГ, используют мкВт. В производстве электричества, а также при проектировании железнодорожных локомотивов, пользуются мегаваттами (МВт) и гигаваттами (ГВт).

Что такое напряжение. Вольт [В]

Напряжение — это физическая величина, характеризующая величину отношения работы
электрического поля в процессе переноса заряда из одной точки A в другую точку B к величине этого самого заряда. Проще говоря это разность потенциалов между двумя точками. Измеряется в Вольтах.

Напряжение схоже по сути с величиной давления воды в трубе, чем оно выше тем быстрее вода течет из крана. Величина напряжения стандартизированная и одинаковая для всех квартир, домов и гаражей равная 220 Вольт при однофазном электроснабжении. Также допускается по ГОСТ 10 процентное отклонение для домашней электросети. Величина напряжения должна быть не менее 198 и не более 242 Вольт.

1 Вольт содержит:

  • 1 000 000 микровольт
  • 1 000 милливольт

Что такое Сила тока. Ампер [А]

Сила тока это физическая величина, равная отношению количества заряда за определенный промежуток времени протекающего через проводник к величине этого самого промежутка времени. Измеряется в Амперах.

1 Ампер содержит:

  • 1 000 000 микроампер
  • 1 000 миллиампер

Иногда такая задача как перевод ампер в ватты или в киловатты, либо наоборот — ватты и киловатты в амперы, может вызвать затруднение. Ведь редко кто из нас помнит наизусть формулы мо школьной скамьи. Если конечно постоянно не приходится сталкиваться с этим по роду профессии или увлечения.

На самом деле, в быту знание таких вещей может потребоваться довольно часто. Например, на розетке или на вилке указана маркировка в виде надписи: «220В 6А». Эта маркировка, отражает предельно допустимую мощность подключаемой нагрузки. Что это значит? Какой максимальной мощности сетевой прибор можно включить в такую розетку или использовать с данной вилкой?

Исходя из этой маркировки мы видим, что рабочее напряжение, на которое расчитано это устройство составляет 220 вольт, а максимальный ток 6 ампер. Чтобы получить значение мощности, достаточно перемножить две эти цифры: 220*6 = 1320 ватт — максимальная мощность для данной вилки или розетки. Скажем, утюг с паром можно будет использовать только на двойке, а масляный обогреватель — только в половину мощности.

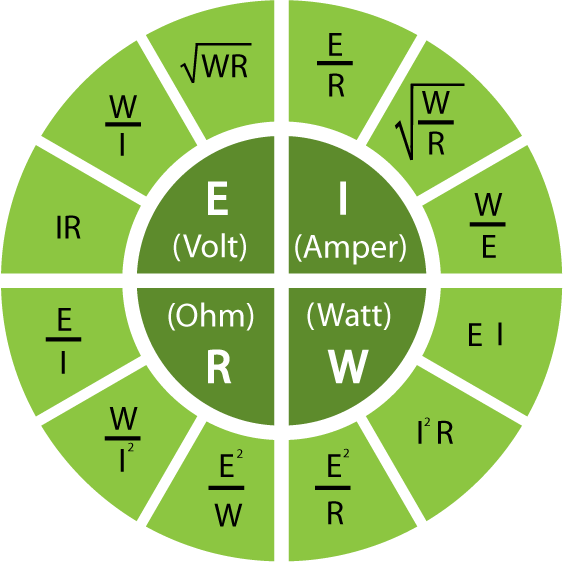

Сколько Вольт содержит 1 Ампер?

Ответить на этот вопрос довольно сложно. Однако для того чтобы вам было легче разобраться с этим вопросом мы предлагаем вам ознакомиться с таблицами соотношений

Для постоянного тока

Вольты Вт : А = А х Омы = √ (Вт х Омы)
Амперы (Вт : В) = √(Вт : Омы) = В : Омы
Омы В : А = Вт : (А)2 = (В)2 : Вт
Ватты А х В = (А)2 х Омы = (В)2 : Омы


Для переменного тока

Вольты Вт : (А х cos Ψ) = А х Омы х cos Ψ = √(Вт х Омы)
Амперы Вт: (В х cos Ψ) = 1/cos Ψ х √(Вт : Омы) = В : (Омы х cos Ψ)
Омы В : (А х cos Ψ) = Вт : (А)2 • cos2 Ψ = (В)2 : Вт
Ватты В х А х cos Ψ = (А)2 х Омы х cos2 Ψ = (В)2 : Омы
Сколько Ватт в 1 Ампере?

Итак, чтобы получить ватты, нужно указанные амперы умножить на вольты:

P = I × U

В ней P – Ватт, I – это А, а U – Вольт. То есть ток умножить на напряжение (в розетке у нас примерно 220-230 вольт). Это главная формула для нахождения мощности в однофазных электрических цепях.

Пример расчета потребляемой мощности- стиральная машина потребляет из розетки 220 Вольт силу тока величиной 10 А, 10 А * 220 В = 2200 Вт или 2.2 Киловатта, т. к. один Киловатт равен 1000 Ватт.

Переводим ватты в амперы

Иногда мощность в ваттах нужно перевести в амперы. С такой задачей сталкивается, например, человек, решивший выбрать защитный автомат для водонагревателя.

Например, на водонагревателе написано «2500 Вт» — это номинальная мощность при напряжении сети 220 вольт. Следовательно, чтобы получить максимальные амперы водонагревателя, разделим номинальную мощность на номинальное напряжение, и получим: 2500/220 = 11,36 ампер.

Итак, можно выбрать автомат на 16 ампер. 10 амперного автомата будет явно не достаточно, а автомат на 16 ампер сработает сразу, как только ток превысит безопасное значение. Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230).

Сколько ампер в киловатте и сколько киловатт в ампере

Бывает часто, что на сетевом электроприборе мощность указана в киловаттах (кВт), тогда может потребоваться перевести киловатты в амперы. Поскольку в одном киловатте 1000 ватт, то для сетевого напряжения в 220 вольт можно принять, что в одном киловатте 4,54 ампера, потому что I = P/U = 1000/220 = 4,54 ампер. Верно для сети и обратное утверждение: в одном ампере 0,22 кВт, потому что P = I*U = 1*220 = 220 Вт = 0,22 кВт.

Для приблизительных расчетов можно учитывать то, что при однофазной нагрузке номинальный ток I ≈ 4,5Р, где Р — потребляемая мощность и киловаттах. Например, при Р = 5 кВт, I = 4,5 х 5 = 22,5 А.

Ватты в киловатты

То есть, 1 кВт=1000 Вт (один киловатт равен тысячи ваттам). Обратный перевод так же прост: можно разделить число на тысячу либо переместить запятую на три цифры левее. Например:

  • мощность стиральной машины 2100 Вт = 2,1 кВт;
  • мощность кухонного блендера 1,1 кВт = 1100 Вт;
  • мощность электродвигателя 0,55 кВт = 550 Вт и т.д.

Килоджоули в киловатты и киловатт-час

Иногда полезно знать, как перевести килоджоули в киловатты. Для ответа на этот вопрос, вернемся к базовому отношению ватт и джоулей: 1 Вт = 1 Дж/1 с. Нетрудно догадаться, что:

  • 1 килоджоуль = 0.0002777777777778 киловатт-час (в одном часе 60 минут, а в одной минуте 60 секунд, следовательно в часе 3600 секунд, а 1/3600 = 0.000277778).
  • 1 Вт= 3600 джоуль в час

Ватты в лошадиные силы

  • 1 лошадиная сила =736 Ватт, следовательно 5 лошадиных сил = 3,68 кВт.
  • 1 киловатт = 1,3587 лошадиных сил.

Ватты в калории

  • 1 джоуль = 0,239 калории, следовательно 239 ккал = 0.0002777777777778 киловатт-час.
Измерение величин тока и напряжения

Для того что бы измерить напряжение необходимо мультиметр переключить в режим измерения переменного напряжения, при этом установите верхний предел как можно выше. Например 400 Вольт. А затем коснуться измерительными щупами ноля и фазы в розетке или клемнике и на экране Вы увидите величину напряжения.

Ток измерять тяжелее, для его измерения необходимо переключить в режим измерения тока в Амперах и подключиться так, что  бы ток проходил через электроизмерительный прибор, мультиметр необходимо подключить последовательно с источником энергопотребления. Или в более дорогих моделях мультиметров есть сверху два разводных дополнительных щупа, которые необходимо нажатием клавиши развести и пропустить внутрь провод, на котором необходимо измерить величину тока. Здесь два важных момента: заводить только один фазный провод и следить за тем, что бы плотно смыкались электроизмерительные щупы.

В вашем браузере отключен Javascript.
Чтобы произвести расчеты, необходимо разрешить элементы ActiveX!

Онлайн калькулятор перевода Ватт в Амперы для определения нагрузки

Электрические системы часто требуют сложного анализа при проектировании, ведь нужно оперировать множеством различных величин, ватты, вольты, амперы и т.д. При этом точно необходимо высчитать их соотношение при определенной нагрузке на механизм. В некоторых системах напряжение фиксированное, например, в домашней сети, а вот мощность и сила тока обозначают разные понятия, хоть и являются взаимозаменяемыми величинами.

Онлайн калькулятор по расчету ватт в амперы

Для получения результата обязательно указывать напряжение и потребляемую мощность.

В таких случая очень важно иметь помощника, дабы точно перевести ваты в амперы при постоянном значении напряжения.

Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных.

  1. Мощность – это скорость потребления энергии. Например, лампочка в 100 Вт использует энергию – 100 джоулей за секунду.
  2. Ампер – величина измерения силы электрического тока, определяется в кулонах и показывает число электронов, которые прошли через определенное сечение проводника за указанное время.
  3. В вольтах измеряется напряжение протекания электрического тока.



Чтобы перевод ватт в амперы калькулятор используется очень просто, пользователь должен ввести в указанные графы показатель напряжения (В), далее потребляемую мощность агрегата (Вт) и нажать кнопку рассчитать. Через несколько секунд программа покажет точный результат силы тока в амперах. Формула сколько ватт в ампере

Внимание: если показатель величины имеет дробное число, значит его нужно вписывать в систему через точку, а не запятую. Таким образом, перевести ватты в амперы калькулятором  мощности  позволяет за считанное время, Вам не нужно расписывать сложные формулы и думать над их ре

шением. Все просто и доступно!

Таблица значенийТаблица  расчета Ампер и нагрузки в Ватт
Видео по теме:  определения мощности и силы тока

Видео:

Видео:

Онлайн калькулятор перевода Ватт в Амперы

Если Вам нужно посчитать силу тока, нужно знать напряжение и потребляемую мощность. Поэтому, если у вас есть информация об этих двух показателях, поиск числа является простой алгеброй.

Если Вы не поклонник математики, мы уже сделали тяжёлую работу за вас и сделали онлайн калькулятор перевода! Просто заполните пустые поля и нажмите кнопку «Рассчитать», чтобы осуществить перевод ватт в амперы.

Производя онлайн перевод ватты в амперы, стоит понимать, что ватты могут оставаться величиной постоянной, в то время как вольты и напряжение могут меняться. Небольшое количество электронов при большом потенциале может обеспечить много энергии и много электронов при низком потенциале может обеспечить такое же количество энергии.

Онлайн калькулятор перевода Ватт в Амперы

Если Вы не хотите разбираться в том какие процессы протекают в проводах, а нужно просто и быстро понять, как перевести ватты в амперы, то введите мощность в ваттах и напряжение в вольтах, прежде чем нажать кнопку «Рассчитать», которая выполняет преобразование. Текущий результат в амперах отображается ниже, и вы всегда можете выполнять вычисления после сброса калькулятора.

Сила тока: единица измерения амперы. Измеряет поток электричества или электрический ток. В частности, этот показатель указывает на количество электронов, которые текут мимо определённой точки в секунду.

Вольты: это напряжение. Напряжение тока подобно давлению воды в шланге, и этот параметр показывает усилие, с которым приходится преодолевать провод. Вольт – это мера того, под какой силой находится каждый электрон, который называется «потенциал», и этот потенциал – это то, что заставляет электричество течь.

Ватты: единица измерения мощности, в данном случае показывающая количество энергии, подводимое к потребителю. Чем выше сочетание электрического потенциала и силы тока, тем больше мощность. Например, чем больше мощности потребляет микроволновая печь, тем быстрее она будет готовить вашу еду.

Воспользуйтесь другими онлайн калькуляторами:

формула и таблица перевода силы тока в мощность и обратно

На бытовых приборах (миксер, фен, блендер) производители пишут потребляемую мощность в ваттах, на устройствах, которые требуют больших объемов электрической нагрузки (электрическая плита, пылесос, водонагреватель), — в киловаттах. А на розетках или автоматических выключателях, через которые подключаются к сети приборы, принято указывать силу тока в амперах. Чтобы понять, выдержит ли розетка подключаемое устройство, нужно знать, как переводить амперы в ватты.

Единицы мощности

Перевод ватты в амперы и наоборот — понятие относительное, потому как это разные единицы измерения. Амперы — это физическая величина силы электрического тока, то есть скорость прохождения электричества через кабель. Ватт — величина электрической мощности, или скорость потребления электроэнергии. Но такой перевод необходим для того, чтобы рассчитать, соответствует ли значение силы тока значению его мощности.

Перевод ампера в ватты и киловатты

Знать, как посчитать соответствие ампер ваттам, нужно для того, чтобы определить, какое устройство способно выдержать мощность подключаемых потребителей. К таким устройствам относят защитную аппаратуру или коммутационную.

Перед тем как выбрать, какой автоматический выключатель или устройство защитного отключения (УЗО) установить, нужно посчитать мощности потребления всех подключаемых приборов (утюг, лампы, стиральная машина, компьютер и т.д.). Или же наоборот, зная, какой стоит автомат или защитное устройство отключения, определить, какое оборудование выдержит нагрузку, а какое нет.

Для перевода ампера в киловатты и наоборот существует формула: I=P/U, где I — амперы, P — ватты, U — вольты. Вольты — это напряжение сети. В жилых помещениях используется однофазная сеть — 220 В. На производстве для подключения промышленного оборудования работает электрическая трехфазная сеть, значение которой равно 380 В. Исходя из этой формулы, зная амперы, можно посчитать соответствие ваттам и наоборот — перевести ватты в амперы.

Ситуация: имеется автоматический выключатель. Технические параметры: номинальный ток 25 А, 1-полюс. Нужно посчитать, какую ваттность приборов способен выдержать автомат.

Проще всего технические данные внести в калькулятор и рассчитать мощность. А также можно использовать формулу I=P/U, получится: 25 А=х Вт/220 В.

х Вт=5500 Вт.

Чтобы ватты перевести в киловатты,необходимо знать следующие меры мощности в ватт:

  • 1000 Вт = 1 кВт,
  • 1000 000 Вт = 1000 кВт = МВт,
  • 1000 000 000 Вт = 1000 МВт = 1000000 кВт и т.д.

Значит, 5500 Вт =5,5 кВт. Ответ: автомат с номинальным током 25 А может выдержать нагрузку всех приборов общей мощностью 5,5 кВт, не более.

Применяют формулу с данными напряжения и силы тока для того, чтобы подобрать тип кабеля по мощности и силе тока. В таблице приведено соответствие тока сечению провода:

Медные жилы проводов и кабелей
Сечение жилы, мм²Медные жилы проводов, кабелей
Напряжение 220 ВНапряжение 380 В
Ток, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

Как перевести ватт в ампер

Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.

Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы — потребление тока СВЧ не менее 7 А.

Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телевизор 30 Вт. Сначала все показатели нужно перевести в ватты, получается:

  • лампы 6*10= 60 Вт,
  • утюг 2 кВт=2000 Вт,
  • телевизор 30 Вт.

60+2000+30=2090 Вт.

Теперь можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А ~ 10 А. Ответ: потребляемый ток около 10 А.

Необходимо знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости потребления электроэнергии силе тока при однофазной и трехфазной сетях.

Ампер (А)Мощность (кВт)
220 В380 В
20,41,3
61,33,9
102,26,6
163,510,5
204,413,2
255,516,4
327,021,1
408,826,3
5011,032,9
6313,941,4
Калькулятор преобразования электрического тока

В в Ампер

Преобразуйте вольт в амперы, указав напряжение и электрическую мощность в ваттах или сопротивление цепи.

Преобразование вольт и ватт в амперы

Преобразование вольт и омов в амперы



Перевести амперы в вольты

Как преобразовать вольты в амперы

Напряжение — это разность потенциалов в электрической цепи, измеряемая в вольтах.Было бы проще представить это как величину силы или давления, проталкивающую электроны через проводник. Чтобы преобразовать вольт в амперы, меру тока, можно использовать формулу, определенную законом Ватта.

Закон Ватта гласит, что ток = мощность ÷ напряжение. Мощность измеряется в ваттах, а напряжение — в вольтах.

Таким образом, чтобы найти ампер, подставьте вольт и ватт в формулу:
Ток (A) = Мощность (Вт) ÷ Напряжение (В)

Например, найти силу тока 100-ваттной лампочки при 120 вольт.

А = Вт ÷ В
А = 100 Вт ÷ 120 В
А = 0,83 А

Преобразование вольт в амперы с помощью сопротивления

Закон Ома предлагает альтернативную формулу для нахождения вольт, если известны ток и электрическое сопротивление. Для расчета ампер разделите напряжение на сопротивление в омах.

Ток (А) = Напряжение (В) ÷ Сопротивление (Ом)

Например, давайте найдем ток цепи 12 В с сопротивлением 10 Ом.

ампер = вольт ÷ ом
ампер = 12 В ÷ 10 Ом
ампер = 1,2 A

Измерения эквивалентных напряжений и ампер

Эквивалентные значения напряжения и тока для различных номинальных мощностей
Напряжение Текущий Мощность
5 В 1 ампер 5 Вт
5 Вольт 2 А 10 Вт
5 Вольт 3 А 15 Вт
5 Вольт 4 А 20 Вт
5 Вольт 5 ампер 25 Вт
5 Вольт 6 ампер 30 Вт
5 Вольт 7 ампер 35 Вт
5 Вольт 8 ампер 40 Вт
5 Вольт 9 ампер 45 Вт
5 Вольт 10 ампер 50 Вт
5 Вольт 11 ампер 55 Вт
5 Вольт 12 ампер 60 Вт
5 Вольт 13 ампер 65 Вт
5 Вольт 14 ампер 70 Вт
5 Вольт 15 ампер 75 Вт
5 Вольт 16 ампер 80 Вт
5 Вольт 17 ампер 85 Вт
5 Вольт 18 ампер 90 Вт
5 Вольт 19 Ампер 95 Вт
5 Вольт 20 ампер 100 Вт
12 В 0.4167 А 5 Вт
12 В 0,8333 А 10 Вт
12 В 1,25 А 15 Вт
12 В 1,667 А 20 Вт
12 В 2,083 А 25 Вт
12 В 2,5 А 30 Вт
12 В 2.917 ампер 35 Вт
12 В 3,333 А 40 Вт
12 В 3,75 А 45 Вт
12 В 4,167 А 50 Вт
12 В 4,583 А 55 Вт
12 В 5 ампер 60 Вт
12 В 5.417 ампер 65 Вт
12 В 5,833 А 70 Вт
12 В 6,25 А 75 Вт
12 В 6,667 А 80 Вт
12 В 7,083 А 85 Вт
12 В 7,5 А 90 Вт
12 В 7.917 ампер 95 Вт
12 В 8,333 А 100 Вт
24 В 0,2083 А 5 Вт
24 В 0,4167 А 10 Вт
24 В 0,625 А 15 Вт
24 В 0,8333 А 20 Вт
24 В 1.042 Ампер 25 Вт
24 В 1,25 А 30 Вт
24 В 1.458 А 35 Вт
24 В 1,667 А 40 Вт
24 В 1,875 А 45 Вт
24 В 2,083 А 50 Вт
24 В 2.292 Ампер 55 Вт
24 В 2,5 А 60 Вт
24 В 2,708 А 65 Вт
24 В 2,917 А 70 Вт
24 В 3,125 А 75 Вт
24 В 3,333 А 80 Вт
24 В 3.542 А 85 Вт
24 В 3,75 А 90 Вт
24 В 3.958 А 95 Вт
24 В 4,167 А 100 Вт
120 Вольт 0,0417 А 5 Вт
120 Вольт 0,0833 А 10 Вт
120 Вольт 0.125 Ампер 15 Вт
120 Вольт 0,1667 А 20 Вт
120 Вольт 0,2083 А 25 Вт
120 Вольт 0,25 А 30 Вт
120 Вольт 0,2917 А 35 Вт
120 Вольт 0,3333 А 40 Вт
120 Вольт 0.375 Ампер 45 Вт
120 Вольт 0,4167 А 50 Вт
120 Вольт 0,4583 А 55 Вт
120 Вольт 0,5 А 60 Вт
120 Вольт 0,5417 А 65 Вт
120 Вольт 0,5833 А 70 Вт
120 Вольт 0.625 ампер 75 Вт
120 Вольт 0,6667 А 80 Вт
120 Вольт 0,7083 А 85 Вт
120 Вольт 0,75 А 90 Вт
120 Вольт 0,7917 А 95 Вт
120 Вольт 0,8333 А 100 Вт
.Калькулятор преобразования

Вт / В / А / Ом

Ватт (Вт) — вольт (В) — амперы (А) — калькулятор Ом (Ом).

Рассчитывает мощность / вольтаж / текущий / сопротивление.

Введите 2 значений , чтобы получить другие значения, и нажмите кнопку Calculate :

Калькулятор ампер в ватт ►

Расчет Ом

Сопротивление R в омах (Ом) равно напряжению V в вольтах (В), деленному на ток I в амперах (A):

Сопротивление R в омах (Ом) равно квадрату напряжения V в вольтах (В), деленному на мощность P в ваттах (Вт):

Сопротивление R в омах (Ом) равно мощности P в ваттах (Вт), деленной на квадрат тока I в амперах (A):

Расчет ампер

Ток I в амперах (A) равен напряжению V в вольтах (V), деленному на сопротивление R в омах (Ω):

Ток I в амперах (A) равен мощности P в ваттах (Вт), деленной на напряжение V в вольтах (В):

Ток I в амперах (A) равен квадратному корню из мощности P в ваттах (Вт), деленному на сопротивление R в омах (Ом):

Расчет вольт

Напряжение V в вольтах (В) равно току I в амперах (А), умноженному на сопротивление R в омах (Ом):

Напряжение V в вольтах (В) равно мощности P в ваттах (Вт), деленной на ток I в амперах (A):

Напряжение V в вольтах (В) равно квадратному корню из мощности P в ваттах (Вт), умноженной на сопротивление R в омах (Ом):

Расчет ватт

Мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A):

Мощность P в ваттах (Вт) равна квадрату напряжения V в вольтах (В), деленному на сопротивление R в омах (Ом):

Мощность P в ваттах (Вт) равна квадрату тока I в амперах (А), умноженному на сопротивление R в омах (Ом):

Калькулятор закона Ома ►


См. Также

.

Вольт в Ватт, Ватт в Ампер, Калькулятор преобразования из Вольт в Ампер

Наш онлайн-калькулятор / средство преобразования может преобразовывать ватты в амперы, вольт в ватты и вольт в амперы. Калькулятор работает, заполняя любое из двух из трех полей (вольт амперы ватты) для вычисления значения третьего поля. Этот инструмент может преобразовать любое значение, если вы вводите два других значения.


Пример преобразования

Пример 1: Чтобы преобразовать вольт в амперы для блока питания 24 В VA50, введите 24 В и 50 Вт.Щелкните Рассчитать.

Пример 2: Для преобразования ватт в амперы для блока питания 12 В постоянного тока 500 мА введите 12 В и 0,5 А. Щелкните Рассчитать.


Часто задаваемые вопросы (FAQ)

  1. Как перевести из вольт в ватты?
    Формула для преобразования напряжения в ватты: ватт = ампер x вольт.
  2. Как перевести ватты в амперы?
    Формула для преобразования ватт в амперы при фиксированном напряжении: ампер = ватт / вольт.
  3. Как вы переводите из вольт в амперы?
    Формула для преобразования вольт в амперы при фиксированной мощности: ампер = ватт / вольт.
  4. Как вы переводите амперы в ватты?
    Формула для преобразования ампер в ватты при фиксированном напряжении: ватты = амперы x вольт.

Преобразование ватт в амперы (подробный пример)

Вот один из примеров того, как этот калькулятор обычно используется установщиками систем безопасности в качестве калькулятора усилителя. Установщику необходимо рассчитать расстояние, на которое можно проложить кабель питания от видеорегистратора для видеонаблюдения до камеры видеонаблюдения, камеры видеонаблюдения HD и даже одной из новейших камер видеонаблюдения UHD 4K.Сначала им нужно рассчитать, сколько ампер выдает источник питания 24 В переменного тока. Обычно блоки питания 24 В переменного тока имеют номинальные значения ВА (амперы напряжения), а не амперы. Например, источник питания 24VAC50 — это 24 вольт, 50 вольт-ампер (ватты также известны как вольт-амперы). В приведенном выше калькуляторе установщик введет значение 24 в поле вольт и значение 50 в поле ватт.


Определения электрических терминов

Вот несколько полезных терминов, связанных с расчетом из вольт в ватты, из ваттов в амперы и из вольт в амперы.

  • Вольт — единица измерения электрической силы или давления, которая заставляет электрический ток течь в цепи. Один вольт — это давление, необходимое для протекания тока в один ампер против одного ома сопротивления. Концепция аналогична напору воды.
  • Ватт — единица измерения прилагаемой электрической мощности в цепи. Ватты также известны как вольт-амперы и представляют собой электрическую единицу измерения, обычно используемую в цепях переменного тока.Ватты рассчитываются путем умножения силы тока (измеренного в амперах) на электрическое давление (измеренное в вольтах).
  • Ампер (Ампер) — единица измерения силы тока в электрической цепи. Один ампер — это величина тока, когда один вольт электрического давления прикладывается к одному ому сопротивления. Амперы используются для измерения расхода электроэнергии аналогично тому, как GPM (галлоны в минуту) используются для измерения объема протекающей воды.
  • Ом — прибор для измерения сопротивления течению в электрическом токе.Электрические проводники (например, проволока) оказывают сопротивление потоку тока. Это похоже на то, как трубка или шланг оказывает сопротивление потоку воды. Один Ом — это величина сопротивления, которая ограничивает ток до одного ампера в цепи с одним вольт электрическим давлением.
  • Закон Ома — Закон Ома гласит, что когда электрический ток течет по проводнику (например, кабелю), сила тока (в амперах) равна движущей его электродвижущей силе (вольт), деленной на сопротивление проводника.

Онлайн-инструменты и калькуляторы

Пожалуйста, посетите нашу страницу Калькуляторы, конвертеры и инструменты для дополнительных онлайн-приложений.


Об этом инструменте

Этот онлайн-калькулятор был создан Майком Халдасом для профессионалов CCTV Camera Pros. CCTV Camera Pros — прямой поставщик оборудования для видеонаблюдения для дома, бизнеса и правительства. Если у вас есть какие-либо вопросы об этом инструменте или о чем-либо, связанном с системами камер видеонаблюдения, свяжитесь с Майком по адресу mike @ cctvcamerapros.net

.

Что означают Вольт, Ампер, Ом и Ватт?

Стандартные единицы измерения установлены официальной организацией, которой поручена стандартизация международных весов и измерений, гарантирующая, что во всем мире используются одни и те же стандарты веса и измерения. Французская организация называется Bureau International des Poids et Mesures или BIPM, что в переводе на английский означает Международное бюро мер и весов. Определения на этой странице взяты из официальных определений, которые можно найти в Международной системе единиц BIPM, или SI.Ссылки и ссылки включены для каждого определенного термина, который относится к информации, предоставленной BIPM.

Пожалуйста, свяжитесь с администратором веб-сайта, если вы считаете, что информация, которую вы видите на этой странице, неточна, чтобы мы своевременно решали любые проблемы. Спасибо.

Что такое вольт?

Вольт — это единица измерения электрического потенциала, также известная как электродвижущая сила, и представляет собой «разность потенциалов между двумя точками проводящего провода, по которому проходит постоянный ток в 1 ампер, когда мощность, рассеиваемая между этими точками, равна 1. ватт.» [1] Другими словами, потенциал в один вольт появляется на сопротивлении в один ом, когда через это сопротивление протекает ток в один ампер. Вольт можно выразить в основных единицах системы СИ таким образом: 1 В = 1 кг, умноженное на м 2 раз s -3 раз A -1 (квадратный килограмм-метр в секунду в кубе на ампер), или …

Что такое напряжение?

«Напряжение» (В) — это потенциал движения энергии, аналогично давлению воды.Характеристики напряжения подобны характеристикам воды, протекающей по трубам. Это известно как «аналогия с потоком воды», которую иногда используют для объяснения электрических цепей, сравнивая их с замкнутой системой заполненных водой труб или «водяным контуром», который нагнетается насосом. На изображении ниже показано, как работают напряжение и электрический ток …

Ток (I) — это скорость потока, измеряемая в амперах (A). Ом (R) — это мера сопротивления, аналогичная размеру водопровода.Ток пропорционален диаметру трубы или количеству воды, текущей при этом давлении.

Напряжение — это выражение доступной энергии на единицу заряда, которая управляет электрическим током по замкнутой цепи в электрической цепи постоянного тока (DC). Увеличение сопротивления, сравнимое с уменьшением размера трубы в водяном контуре, пропорционально уменьшит ток или поток воды в водяном контуре, который приводится в действие через контур под действием напряжения, которое сопоставимо с гидравлическим давлением в водяном контуре. .

Отношение между напряжением и током определяется (в омических устройствах, например, резисторах) законом Ома. Закон Ома аналогичен уравнению Хагена – Пуазейля, поскольку оба являются линейными моделями, связывающими поток и потенциал в своих соответствующих системах. Электрический ток (I) — это скорость потока, измеряемая в амперах (A). Ом (R) — это мера сопротивления, сопоставимая с размером водопровода.

Что такое усилок?

«Ампер», сокращенно от «ампер», представляет собой единицу электрического тока, которую СИ определяет в терминах других основных единиц путем измерения электромагнитной силы между электрическими проводниками, несущими электрический ток.Ампер — это тот постоянный ток, который, если его поддерживать в двух прямых параллельных проводниках бесконечной длины, с ничтожно малым круглым поперечным сечением и помещать на расстоянии одного метра в вакууме, создает между этими проводниками силу, равную 2 × 10 −7 900 · 10 ньютонов на метр длины. [2]

Что такое сила тока?

«Сила тока» — это сила электрического тока, выраженная в амперах.

Что такое ом?

«Ом» — единица электрической цепи, которая определяется как электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в один вольт, приложенная к этим точкам, вызывает в проводнике ток в один ампер, проводник не являясь местом действия какой-либо электродвижущей силы. [3] Ом выражается как …

Что такое ватт?

Ватт — это мера мощности. Один ватт (Вт) — это скорость, с которой выполняется работа, когда один ампер (А) тока проходит через разность электрических потенциалов в один вольт (В). Ватт можно выразить как …

Как все эти термины относятся к солнечной энергии?

Важно знать термины и формулы на этой странице, потому что они помогают при расчете количества энергии и размера солнечной энергосистемы, независимо от того, является ли она автономной или подключенной к сети.

Есть еще формула мощности. В этой формуле P — мощность, измеренная в ваттах, I — ток, измеренный в амперах, а V — разность потенциалов (или падение напряжения) на компоненте, измеренная в вольтах. это также отображается как W = V * A или ватты равны вольтам, умноженным на амперы.

Давайте переупорядочим эту формулу для примера:

  • Вт = В * А
  • В = Вт / Д
  • А = Вт / В

Этот пример покажет, почему более высокое напряжение постоянного тока лучше всего в больших солнечных системах.

Допустим, у вас есть 1000 Вт нагрузки для работы. Это равно:

  • 83,3 А при 12 В
  • 41,6 А при 24 В
  • 20,8 А при 48 В
  • 8,3 ампера при 120 вольт
  • 4,1 ампера при 240 вольт

При выборе правильного провода очень важно знать, какой ток течет к вашей нагрузке. Мы принимаем во внимание расстояние для расчета потерь напряжения. В идеале мы не хотим превышать 3% потери напряжения.Другая половина этого расчета — текущая. Вам понадобится провод большего диаметра, чтобы пропустить больше тока. Если у вас есть выбор, лучше всего подойдет более высокое напряжение.

Эти формулы также полезны при расчете мощности переменного тока (переменного тока) для определения размера инвертора, который преобразует электричество постоянного тока от солнечной батареи в переменный ток, который затем может использоваться для питания осветительных приборов и приборов в домах и на предприятиях. Приборы имеют лицевую панель, на которой указаны все электрические данные. Предположим, у вас есть микроволновая печь.Производитель указывает требования к току в электрических характеристиках лицевой панели, которая обычно прикрепляется к задней части духовки. Допустим, на лицевой панели указано 8,3 ампер. Чтобы рассчитать ватт, умножьте 8,3 ампера на домашнее напряжение 120 вольт. Это равно 996 Вт.

Теперь давайте посчитаем, сколько энергии микроволновая печь будет использовать за один день. Если вы используете микроволновую печь 2 часа в день, умножьте количество часов в день на ватты, чтобы получить ватт-часы в день. Итак, у вас есть 996 ватт, умноженное на 2 часа, что равняется 1992 ватт-часам в день.

При определении размеров солнечной энергосистемы эта формула необходима для определения общей мощности, которую вы используете в день.

Ватт = Ампер x Вольт

Вольт = Ватт / Ампер

Ампер = Ватт / Вольт

Сноски
.

Блок питания для видеонаблюдения 12 Вольт, 5 Ампер, 60 Ватт

Блок питания для видеонаблюдения 12 Вольт, 5 Ампер, 60 Ватт

Ед. измерения:

шт.

Количество каналов:

1 канал

Мощность (Ватт):

60 Ватт

Входное напряжение (Вольт):

100 — 240 Вольт

Частота входного напряжения (Герц):

50 Герц

Выходное напряжение (Вольт):

12 (+/-5%) Вольт

Внешний диаметр разъема (мм):

5.5мм

Внутренний диаметр разъема (мм):

2.1мм

Длина кабеля (220Вольт):

35 см.

Длина кабеля (12 Вольт):

110 см.

Гарантия:

6 месяцев

  • Мощность (Ватт)

  • Входное напряжение (Вольт)

  • Частота входного напряжения (Герц)

  • Выходное напряжение (Вольт)

  • Внешний диаметр разъема (мм)

  • Внутренний диаметр разъема (мм)

  • Длина кабеля (220Вольт)

  • Длина кабеля (12 Вольт)

  • С этим товаром покупают:

    Конвертируем Ватт(Вт) в Амперы(А). Переводим Вольт-Амперы (ВА) в Ватты (Вт) Потребление 5 ватт 12 вольт сколько ампер

    На бытовых приборах (миксер, фен, блендер) производители пишут потребляемую мощность в ваттах, на устройствах, которые требуют больших объемов электрической нагрузки (электрическая плита, пылесос, водонагреватель), – в киловаттах. А на розетках или автоматических выключателях, через которые подключаются к сети приборы, принято указывать силу тока в амперах. Чтобы понять, выдержит ли розетка подключаемое устройство, нужно знать, как переводить амперы в ватты.

    Единицы мощности

    Перевод ватты в амперы и наоборот – понятие относительное, потому как это разные единицы измерения. Амперы – это физическая величина силы электрического тока, то есть скорость прохождения электричества через кабель. Ватт – величина электрической мощности, или скорость потребления электроэнергии. Но такой перевод необходим для того, чтобы рассчитать, соответствует ли значение силы тока значению его мощности.

    Перевод ампера в ватты и киловатты

    Знать, как посчитать соответствие ампер ваттам, нужно для того, чтобы определить, какое устройство способно выдержать мощность подключаемых потребителей. К таким устройствам относят защитную аппаратуру или коммутационную.

    Перед тем как выбрать, какой автоматический выключатель или устройство защитного отключения (УЗО) установить, нужно посчитать мощности потребления всех подключаемых приборов (утюг, лампы, стиральная машина, компьютер и т.д.). Или же наоборот, зная, какой стоит автомат или защитное устройство отключения, определить, какое оборудование выдержит нагрузку, а какое нет.

    Для перевода ампера в киловатты и наоборот существует формула: I=P/U, где I – амперы, P – ватты, U – вольты. Вольты – это напряжение сети. В жилых помещениях используется однофазная сеть – 220 В. На производстве для подключения промышленного оборудования работает электрическая трехфазная сеть, значение которой равно 380 В. Исходя из этой формулы, зная амперы, можно посчитать соответствие ваттам и наоборот – перевести ватты в амперы.

    Ситуация: имеется автоматический выключатель. Технические параметры: номинальный ток 25 А, 1-полюс. Нужно посчитать, какую ваттность приборов способен выдержать автомат.

    Проще всего технические данные внести в калькулятор и рассчитать мощность. А также можно использовать формулу I=P/U, получится: 25 А=х Вт/220 В.

    х Вт=5500 Вт.

    Чтобы ватты перевести в киловатты,необходимо знать следующие меры мощности в ватт:

    • 1000 Вт = 1 кВт,
    • 1000 000 Вт = 1000 кВт = МВт,
    • 1000 000 000 Вт = 1000 МВт = 1000000 кВт и т.д.

    Значит, 5500 Вт =5,5 кВт. Ответ: автомат с номинальным током 25 А может выдержать нагрузку всех приборов общей мощностью 5,5 кВт, не более.

    Применяют формулу с данными напряжения и силы тока для того, чтобы подобрать тип кабеля по мощности и силе тока. В таблице приведено соответствие тока сечению провода:

    Медные жилы проводов и кабелей
    Сечение жилы, мм² Медные жилы проводов, кабелей
    Напряжение 220 В Напряжение 380 В
    Ток, А Мощность, кВт Ток, А Мощность, кВт
    1,5 19 4,1 16 10,5
    2,5 27 5,9 25 16,5
    4 38 8,3 30 19,8
    6 46 10,1 40 26,4
    10 70 15,4 50 33
    16 85 18,7 75 49,5
    25 115 25,3 90 59,4
    35 135 29,7 115 75,9
    50 175 38,5 145 95,7
    70 215 47,3 180 118,8
    95 260 57,2 220 145,2
    120 300 66 260 171,6

    Как перевести ватт в ампер

    Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.

    Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы – потребление тока СВЧ не менее 7 А.

    Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телевизор 30 Вт. Сначала все показатели нужно перевести в ватты, получается:

    • лампы 6*10= 60 Вт,
    • утюг 2 кВт=2000 Вт,
    • телевизор 30 Вт.

    60+2000+30=2090 Вт.

    Теперь можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А ~ 10 А. Ответ: потребляемый ток около 10 А.

    Необходимо знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости потребления электроэнергии силе тока при однофазной и трехфазной сетях.

    Ампер (А) Мощность (кВт)
    220 В 380 В
    2 0,4 1,3
    6 1,3 3,9
    10 2,2 6,6
    16 3,5 10,5
    20 4,4 13,2
    25 5,5 16,4
    32 7,0 21,1
    40 8,8 26,3
    50 11,0 32,9
    63 13,9 41,4

    Нередко наши покупатели, видя в названии стабилизатора цифры, принимают их за мощность в Ваттах. На самом деле, как правило, производитель указывает полную мощность прибора в Вольт-Амперах, которая далеко не всегда равна мощности в Ваттах. Из-за этого нюанса возможны регулярные перегрузки стабилизатора по мощности, что в свою очередь приведет к его преждевременному выходу из строя.

    Электрическая мощность включает в себя несколько понятий, из которых мы рассмотрим наиболее для нас важные:

    Полная мощность (ВА) — величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт). Измеряется в Вольт-Амперах.

    Активная мощность (Вт) — величина, равная произведению силы тока (Ампер) на напряжение в цепи (Вольт) и на коэффициент нагрузки (cos φ) . Измеряется в Ваттах.

    Коэффициент мощности (cos φ) — величина, характеризующая потребитель тока. Говоря простым языком, этот коэффициент показывает, скольно нужно полной мощности (Вольт-Ампер), чтобы «запихнуть» требуемую на совершение полезной работы мощность (Ватт) в потребитель тока. Этот коэффициент можно найти в технических характеристиках приборов-потребителей тока. На практике он может принимать значения от 0.6 (например, перфоратор) до 1 (нагревательные приборы). Cos φ может быть близок к единице в том случае, когда потребителями тока выступают тепловые (тэны и т.п.) и осветительные нагрузки. В остальных случаех его значение будет варьироваться. Для простоты это значение принято считать равным 0.8.


    Активная мощность (Ватты) = Полная мощность (Вольт-Амперы) * Коэффициент мощности (Cos φ)

    Т.е. при выборе стабилизатора напряжения на дом или на дачу в целом, его полную мощность в Вольт-Амперах (ВА) следует умножить на коэффициент мощности Cos φ = 0.8. В результате мы получаем приблизительную мощностьв Ваттах (Вт) на которую рассчитан данный стабилизатор. Не забывайте в расчетах принять во внимание пусковые токи электродвигателей. В момент пуска их потребляемая можность может превысить номинальную от трёх до семи раз.

    Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

    Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

    Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

    Сколько Ватт в 1 Ампере и ампер в вате?

    Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

    I = P / U, где

    I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная , то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

    Корень из трех приблизительно равен 1,73.

    То есть, в одном ватте 4,5 мАм (1А = 1000мАм) при напряжении в 220 вольт и 0,083 Am при 12 вольтах .

    Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

    P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

    А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

    Таблица перевода Ампер – Ватт:

    6 12 24 220 380 Вольт
    5 Ватт 0,83 0,42 0,21 0,02 0,008 Ампер
    6 Ватт 1,00 0,5 0,25 0,03 0,009 Ампер
    7 Ватт 1,17 0,58 0,29 0,03 0,01 Ампер
    8 Ватт 1,33 0,67 0,33 0,04 0,01 Ампер
    9 Ватт 1,5 0,75 0,38 0,04 0,01 Ампер
    10 Ватт 1,67 0,83 0,42 0,05 0,015 Ампер
    20 Ватт 3,33 1,67 0,83 0,09 0,03 Ампер
    30 Ватт 5,00 2,5 1,25 0,14 0,045 Ампер
    40 Ватт 6,67 3,33 1,67 0,13 0,06 Ампер
    50 Ватт 8,33 4,17 2,03 0,23 0,076 Ампер
    60 Ватт 10,00 5,00 2,50 0,27 0,09 Ампер
    70 Ватт 11,67 5,83 2,92 0,32 0,1 Ампер
    80 Ватт 13,33 6,67 3,33 0,36 0,12 Ампер
    90 Ватт 15,00 7,50 3,75 0,41 0,14 Ампер
    100 Ватт 16,67 3,33 4,17 0,45 0,15 Ампер
    200 Ватт 33,33 16,67 8,33 0,91 0,3 Ампер
    300 Ватт 50,00 25,00 12,50 1,36 0,46 Ампер
    400 Ватт 66,67 33,33 16,7 1,82 0,6 Ампер
    500 Ватт 83,33 41,67 20,83 2,27 0,76 Ампер
    600 Ватт 100,00 50,00 25,00 2,73 0,91 Ампер
    700 Ватт 116,67 58,33 29,17 3,18 1,06 Ампер
    800 Ватт 133,33 66,67 33,33 3,64 1,22 Ампер
    900 Ватт 150,00 75,00 37,50 4,09 1,37 Ампер
    1000 Ватт 166,67 83,33 41,67 4,55 1,52 Ампер

    Зачем нужен калькулятор

    Онлайн калькулятор позволит быстро перевести ток в мощность. Он позволяет пересчитать потребляемую силу тока 1 Ампер в Ватт мощности, какого-либо потребителя при напряжении 12 либо 220 и 380 Вольт.

    Такой перевод мощности используют как при подборе генератора для потребителей тока в бортсети автомобиля 12 Вольт с постоянным током, так и в бытовой электронике, при прокладывании проводки.

    Поэтому калькулятор перевода мощности в амперы или силу тока в ватты потребуется абсолютно всем электрикам или тем, кто занимается ею и хочет быстро перевести эти единицы. Но все же калькулятор главным образом предназначен для автовладельцев. С его помощью можно посчитать каждый электрокомпонент в автомобиле и использовать полученную сумму, чтобы понять, сколько электричества должен вырабатывать генератор или какой емкостью поставить аккумулятор.

    Как пользоваться

    Чтоб воспользоваться быстрым переводом и пересчитать Ампер в мощность Ватт необходимо будет:

    1. Ввести значение напряжения, которое питает источник.
    2. В одной ячейке указать значение потребляемого тока (в списке можно выбрать Ампер либо мАм).
    3. В другом поле сразу появится результат пересчета “ток в мощность” (по умолчанию отображается в Ватт, но есть возможность установить и кВт, тогда значение автоматически пересчитается в киловатты мощности).

    Преобразование можно сделать как с амперов в ватты, так и на оборот с W в A, достаточно просто сразу ввести мощность потребителя, и тогда в другой ячейке отобразится сила потребляемого тока в сети с конкретно указанным напряжением.

    Занимаясь проектированием электрических систем, необходимо грамотно оперировать такими величинами, как Амперы, Ватты и Вольты. Кроме того, нужно уметь правильно высчитывать их соотношение во время нагрузки на тот или иной механизм. Да, конечно, есть системы, в которых напряжение является фиксированным, например, домашняя сеть. Однако не нужно забывать о том, что сила и мощность тока все же являются разными понятиями, поэтому надо точно знать, сколько Ватт содержит 1 Ампер.

    Есть ли разница между Вольтами и Ваттами?

    Для начала давайте вспомним, что обозначают эти понятия. А также попробуем узнать, есть ли между ними существенная разница.

    Итак, электрическое напряжение, производящее ток, сила которого равно 1 Ампер называется Вольт. При этом стоит отметить, что «работает» оно в проводнике с сопротивлением 1 Ом.

    Вольт можно поделить:

    • 1 000 000 микровольт
    • 1 000 милливольт

    В то же время можно сказать, что Ватт – это неизменная мощность электрического тока. При напряжении в 1 Вольт ее сила составляет 1 Ампер.

    Исходя из вышесказанного, мы можем смело утверждать, что разница между этими понятиями все же есть. Следовательно, при работе с различными электрическими системами ее необходимо обязательно учитывать.

    Что такое Ампер?

    Далее, давайте попробуем разобраться с этим понятием. В первую очередь стоит отметить, что Ампер (А) — это сила тока считающаяся неизменной. Однако ее отличительной особенностью является то, что после взаимодействия с раствором кислотно-азотного серебра она отлагает каждую секунду по 0,00111800 г серебра.

    Существует общепринятое деление, согласно которому 1 А содержит:

    1. 1 000 000 микроампер
    2. 1 000 миллиампер

    Сколько Вольт содержит 1 Ампер?

    Ответить на этот вопрос довольно сложно. Однако для того чтобы вам было легче разобраться с этим вопросом мы предлагаем вам ознакомиться с таблицами соотношений:

    Для постоянного тока:

    Для переменного тока:

    Что такое Вольт-амперы и как их перевести в Ватты?

    Еще одной единицей измерения мощности принятой в СИ является Вольт-ампер (ВА). Он равен произведению таких действующих значений, как ток и напряжение .

    Дополнительно стоит отметить, что как правило, ВА применяются исключительно для того, чтобы оценить мощность в соединениях переменного тока. То есть в тех случаях, когда у Ватт и Вольт-ампер разное значение.

    В настоящее время существует множество различных онлайн-калькуляторов, позволяющих быстро и легко перевести ВА в Вт. Процедура эта настолько проста, что мы не будем останавливать на ней свое внимание.

    Но, специально для тех людей, у которых нет под рукой онлайн-калькулятора для перевода Вольт-ампер в Ватты, мы рассмотрим процесс перевода этих величин более подробно:

    С помощью этой формулы мы можем узнать силу тока. Конечно, только в том случае, если нам уже известны напряжение и мощность .

    То есть получается, что для пересчета Ватт в Амперы мы должны выяснить напряжение в системе. К примеру, в США напряжение в электросети составляет 120В, а в России – 220В.

    При этом стоит отметить, что аккумуляторы или батареи, используемые в автомобилях , обычно имеют напряжение равное 12 В. А напряжение в небольших батарейках, используемых для различных портативных устройств, как правило, не превышает 1,5 В.

    Таким образом, можно сказать, что зная напряжение и мощность, мы можем с легкостью узнать также и силу тока. Для этого нам нужно лишь правильно воспользоваться вышеприведенной формулой .

    Давайте рассмотрим то, как это «работает» на конкретном примере: если напряжение равно 220В и мощность составляет 220Вт, то ток будет равен 220/220 или 1 А.

    Сколько Ватт в 1 Ампере?

    Теперь давайте попробуем перевести Ватты в Амперы. И для этого нам понадобится еще одна формула:

    В ней I – это А, P – Ватт, а U – Вольт.

    Произведя несложный расчет по данной формуле, мы сможем узнать, сколько Вт в одном А.

    Как мы уже говорили ранее, существует еще один способ для того, чтобы рассчитать, сколько Ватт в 1 А. Для того чтобы воспользоваться им вам нужно будет открыть онлайн-калькулятор и ввести в него потребляемую мощность, а также напряжение.

    Далее, вам всего лишь нужно будет нажать на кнопку с надписью «рассчитать» и в течение пары секунд специальная программа выдаст вам верное значение. Воспользовавшись таким способом вы, несомненно, сможете сэкономить свое время и силы, так как вам не придется самостоятельно рассчитывать все показатели с помощью формул.

    Потребляемая мощность светодиодной ленты на 1 метр и всю длинну

    Мощность потребления светодиодной ленты – важный параметр, необходимый для правильного выбора блока питания. Уметь определять этот параметр должен каждый мастер, работающий с LED-лентами. Примечательно, что для этого нет необходимости измерять мультиметром ток и напряжение. Достаточно ограничиться теоретическими расчётами.

    Напряжение и сила тока

    Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.

    Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:

    • 3 светодиода соответствует напряжению питания 12 В;
    • 6 светодиодов – 24 В;
    • 60 светодиодов – 220 В от сети переменного тока через выпрямитель.

    На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.

    Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.

    Приобретая лишь часть светодиодной ленты, спрашивайте у продавца паспортные значения мощности, тока и светового потока. Их можно найти на упаковке с бобиной.

    Расчёт мощности 1 метра светодиодной ленты

    Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты:

    • Uпит – напряжение питания, В;
    • I – ток одного светодиода, А;
    • N – количество SMD-светодиодов в 1 метре ленты, шт.;
    • K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

    Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

    Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В:


    Для некоторых других популярных изделий с питанием 12 В, мощность указана в таблице.

    Расчёт мощности всей длины LED-ленты

    Логично предположить, что для расчёта мощности светодиодной ленты длиной больше или меньше 1 метра, нужно полученный результат умножить на общую длину:

    L – длина одного или нескольких отрезков, подключаемых к блоку питания.

    К примеру, нужен блок питания, чтобы запитать 2 куска светодиодной ленты типа SMD 5050-30 шт./м длиною 2,5 и 3 метра. Мощность потребления составит:


    Чтобы источник питания работал без перегрузок, необходимо полученный результат умножить на коэффициент запаса – 1,2 и округлить до ближайшего стандартного значения. В данном случае подойдёт блок питания мощностью 50 Вт.

    Если необходимо посчитать, сколько электроэнергии потребляет светодиодная лента за определённый промежуток времени, то суммарную мощность придётся перевести в кВт*ч. Для этого воспользуемся формулой:

    h – время, в течение которого светодиоды включены, ч.

    К примеру, за 8 часов непрерывной работы светодиодная лента из предыдущего примера потребит:

    В заключение хочется отметить, что мощность и светоотдача LED-лент серии «эконом», собранных на чипах SMD 5630 и SMD 5730, не соответствует заявленной. В них установлены светоизлучающие диоды с меньшим размером кристалла, а значит, и с меньшим током потребления. Поэтому, покупая дешёвую продукцию, рассчитать её мощность можно только экспериментальным путём после замера тока и напряжения.

    Конвертер ватт в амперы. Конвертер ватт в амперы Блок питания 12 вольт 15 ампер

    Попал ко мне в руки блок питания с пассивным охлаждением и на привычные многим пользователям 12 Вольт, потому надеюсь, что обзор будет полезен пользователям принтеров и граверов.

    Почему мне нравится ковырять блоки питания особо расписывать смысла нет, а вот почему именно 12 Вольт, напишу.

    Так уж сложилось, но блоки питания с выходным напряжением в 12 Вольт являются одними из самых популярных наряду с 5 Вольт и 19 Вольт.

    5 Вольт используется для питания небольших устройств, но больше популярности добавило то, что такое же напряжение дает порт USB, потому и начали «плодиться» такие БП.

    19 Вольт используются в ноутбуках, а также такие БП используются энтузиастами радиолюбителями для разного рода паяльных станций и усилителей, в основном из-за приемлемой мощности и компактности.

    Ну а 12 Вольт просто для начала является безопасным напряжением и при этом позволяет передавать довольно большую мощность. Конечно на мой взгляд зачастую его можно (а иногда и нужно) на 24 Вольта, но это напряжение больше используется в промышленных устройствах.

    В быту же от 12 Вольт можно питать получившие распространение светодиодные ленты для декоративной подсветки и освещения, от 12 Вольт питаются также системы видеонаблюдения, иногда небольшие компьютеры, а также разные граверы, 3D принтеры и т.п.

    Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения.

    На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.

    На этом я закончу краткое вступление и перейду к предмету обзора. Блок питания был куплен , вышел в итоге около 17 долларов.

    БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже.

    Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.

    Вход и выход выведены на один большой клеммник, сверху присутствует наклейка с указанием назначения контактов, но приклеили со сдвигом, что может сбить с толку неопытного пользователя.

    Клеммник имеет защитную крышку, причем открывается она на 90 градусов, что является хоть и небольшим, но плюсом, так как есть варианты, где крышка не открывается полностью.

    Справа от клеммника приютился подстроечный резистор и светодиод индикации включения блока питания.

    Заявленные параметры — 12 Вольт 20 Ампер, реальный производитель неизвестен, маркировка стандартна для многих недорогих БП — S-240-12

    Сбоку находится переключатель входного напряжения 110/200 Вольт, лучше перед первым включением проверить что он находится в правильном положении.

    Дата выпуска конец 2016 года, так что БП можно сказать, свежий.

    Для начала измеряем что на выходе у БП настроено.

    Выставлено 12.3 Вольта, диапазон регулировки 10-14.5 Вольта. после проверки выставил что-то близкое к 12 Вольт.

    Внешне осматривать больше нечего, потому снимаем верхнюю крышку и посмотрим что внутри.

    А внутри блок питания ничем не отличается от других, подобных недорогих блоков.

    Мне он сходу напомнил блок питания на я бы даже сказал что они один в один.

    Даже наверное не так, фактически это тот же БП, просто на другое напряжение, потому я в самом начале и написал, что реальный производитель неизвестен.

    Классический осмотр начинки.

    1. Входной фильтр, присутствует, хотя и не в полном объеме, отсутствует конденсатор после дросселя и варистор. К сожалению это черта подавляющего большинства китайских БП.

    2. Помехоподавляющие конденсаторы в опасной цепи — Y1, в менее опасной, обычный высоковольтный, можно сказать что нормально.

    3. Входной диодный мост установлен с запасом, 8 Ампер 1000 Вольт, но радиатор отсутствует. В предыдущем варианте диодный мост был на 20 Ампер.

    Также рядом видны два термистора, включенные параллельно.

    4. Входные конденсаторы Rubicong закос под Rubicon, если бы еще параметры соответствовали заявленным, но об этом позже.

    5. Пара высоковольтных транзисторов прижатых к алюминиевому корпусу, который работает как радиатор.

    6. Силовой трансформатор явно промаркирован как 240 Ватт 12 Вольт. На вид довольно неплох, видны следы пропитки лаком.

    Китайские производители продолжают штамповать свои блоки питания на классической элементной базе. Я не скажу что это плохо, но более именитые производители уже гораздо реже делают БП на базе TL494.

    По своему это имеет свои плюсы, ремонт такого БП довольно прост, комплектующие есть везде, да и документации по ним очень много.

    Как и в варианте 48 Вольт, здесь также использован усиленный вариант радиатора, выходная диодная сборка прижата к ребристому радиатору, который уже отводит часть тепла на корпус. Если в 48 Вольт версии это было не особо и нужно, то при токах в 20 Ампер такое решение не лишнее.

    1. Выходной дроссель при вполне нормальных габаритах намотан всего в два провода, причем сечение провода сопоставимо с тем, что использовалось в БП 48 Вольт.

    2. Выходные конденсаторы имеют заявленную емкость в 2200мкФ, производитель также неизвестен, впрочем я и не ожидал здесь увидеть конденсаторы от Nichicon или хотя бы Samwha.

    3,4. А вот момент с прижимом силовых элементов я проверил отдельно, так как в прошлый раз у меня были большие нарекания по поводу крепежа диодной сборки. В данном случае все в принципе нормально. Можно немного попридираться к прижиму транзисторов (слева), но практика показала, что все в порядке.

    Вынимаем плату из корпуса и посмотрим на качество пайки и поищем «косяки» производителя.

    Высоковольтные транзисторы применены с запасом, можно не беспокоиться. К тому же корпус TO247, в котором они выполнены, улучшает отвод тепла на радиатор.

    Выходная диодная сборка MBR30200 представляет собой два высоковольтных диода Шоттки. Я немного скептически отношусь к применению высоковольтных диодов Шоттки, так как у них уже нет преимущества перед обычными в плане падения напряжения, но остается преимущество в большей скорости переключения, т.е. динамические потери меньше.

    Общий вид печатной платы снизу.

    Пайка на вид вполне нормальная, в этой части БП все нормально, даже чисто.

    Силовые дорожки дополнительно покрыты припоем для увеличения сечения, здесь также нареканий особо нет, хотя в некоторым местах на мой взгляд припоя маловато.

    Но один неприятный момент я все таки нашел. Один из силовых контактов не очень хорошо пропаян. Можно конечно сказать, что там по три контакта на полюс, но ведь может так попасть, что он как раз окажется нагруженным. Собственно потому я всегда советую при покупке блоков питания проверять как они собраны. Хотя нет, корректнее сказать — при покупке недорогих блоков питания всегда проверять качество сборки.

    На плате присутствует не совсем понятная мне маркировка, очень похоже, что плата рассчитана под БП мощностью до 365 Ватт, но это уже скорее с активным охлаждением (на плате есть место под разъем вентилятора, но сам разъем и необходимые компоненты отсутствуют).

    Попутно измерил емкость конденсаторов.

    Входные имеют суммарную емкость 166мкФ (два по 330 соединенные последовательно), хотя указано 470мкФ (соответственно суммарная 235), маловато для мощности в 240 Ватт.

    Выходные в сумме дают около 6600, соответственно как указано 2200х3. Здесь вопросов нет, для блоков питания с подобными характеристиками это нормально, даже для фирменных. Правда в фирменных блоках питания стоит более качественные конденсаторы.

    Так как схема блока питания практически идентична модели на 48 Вольт, то я просто внес соответствующие коррективы, а не рисовал ее с нуля. Не гарантирую 100% совпадение, но 99% думаю есть:)

    Вот теперь можно проводить тесты.

    В качестве тестового стенда использовались

    1. Электронная нагрузка 2. Мультиметр 3. Осциллограф 4. Тепловизор 5. Термометр 6. Ручка и бумажка. На бумагу ссылки нет.

    1. Режим холостого хода.

    1. Нагрузка 10 Ампер, напряжение лишь немного просело, пульсации остались на прежнем уровне

    2. Нагрузка 15 Ампер, практически без изменений

    Со времени проведения большого теста аккумуляторов я доработал нагрузку чтобы поднять максимальный ток до 30 Ампер. Но что-то пошло не совсем так, как было задумано и максимальный ток ограничен на уровне 16383мА (14 бит), потому для продолжения теста мне пришлось прибегнуть в обычным советским резисторам с сопротивлением 10Ом. при напряжении в 12 Вольт они обеспечивают ток нагрузки около 3.6 Ампера.

    1. 20 Ампер, напряжение просело всего на 70мВ, уровень пульсация практически не отличается от предыдущих тестов и составляет 60мВ

    2. В качестве дополнительного теста на нагрев я решил поднять выходное напряжение до 12.55 Вольта и погонять БП еще минут 15. Выходная мощность БП при этом была около 250 Ватт.

    Как видно по фото, это практически никак не сказалось на результате.

    В прошлом обзоре я был так удивлен качеством работы блока питания, что даже проводил тесты с полуторакратной перегрузкой. С БП мощностью 240 Ватт я снял 360 и только тогда начал откровенно волноваться по поводу перегрева.

    Но в данном случае все немного печальнее. Для начала фото с тепловизора, снятое в самом конце теста при мощности 250 Ватт.

    Самый горячий элемент — выходной дроссель, впрочем такая же картина была и при тесте БП 48 Вольт. Но как я тогда писал, на самом деле материал из которого изготовлен этот дроссель, не боится таких температур, ограничением является стойкость изоляции провода, которым он намотан.

    Для компании сфотографировал нагрузочные резисторы, на которых рассеивалось всего около 50 Ватт. Электронная нагрузка при этом брала на себя около 200 Ватт, у нее температура радиаторов была 61 градус.

    Как и раньше, я свел все данные в одну табличку.

    Тестирование проходило при комнатной температуре, БП лежал горизонтально на столе, что несколько ухудшало тепловой режим, в вертикальном положении он охлаждался бы лучше.

    Каждый этап длился 20 минут, затем шел замер температуры и повышение тока на одну ступень.

    Последний этап был проведен как дополнительный и занял 15 минут, итого в сумме 20+20+20+20+15= 1ч 35мин.

    Результаты заметно выше чем у БП на 48 Вольт, но я бы сказал что вполне терпимые. Самый нежный элемент — силовой трансформатор, не перегревается.

    Как-то в комментариях затронули тему низкого КПД таких блоков питания и мне реально стало интересно, какой же КПД у них в реальности.

    Конечно я не претендую на высокую точность, так как в процессе участвует много измерительных приборов и каждый имеет свою погрешность, но я постарался измерить максимально корректно.

    И так. Я измерил потребляемую мощность БП без нагрузки, с нагрузкой 33, 66 и 100%, при этом у меня вышло:

    Вход — Выход — КПД.

    189,3 — 159 — 84%

    290,4 — 238 — 82%

    Говорили, что КПД подобных БП около 60-70%, честно, мне не верилось. Но до этого я судил по количеству выделяемого тепла, потому как не заметить «лишние» 100 Ватт тепла тяжело, вот и решил провести этот тест, думаю что не зря.

    Конечно в комментариях могут начать писать — а как же MeanWell, почему не MeanWell? Да, я очень хорошо отношусь к блокам питания этой фирмы, и очень часто их использую, потому решил ради интереса сравнить обозреваемый БП и БП фирмы MeanWell. Но стоит отметить, что сравнивал я с БП серии RS, а точнее — RS-150-12, т.е. 12 Вольт 150 Ватт. На данный момент стоимость этого БП составляет около 36 долларов — ссылка.

    Блоки питания этой серии отличные, надежность действительно на высоком уровне, БП который вы видите, отработал в составе системы видеонаблюдения около 3 лет при нагрузке близкой к 90% и был заменен планово на новый.

    Производитель же заявляет что —

    Особенности:

    Долговечные 105°C электролитические конденсаторы

    Комплекс защит от короткого замыкания, перегрузки, перенапряжения

    Электромагнитная совместимость: EN50082-2/EN61000-6-2 для тяжелой промышленности

    Высокая рабочая температура до 70°C

    Вибрации 5G

    Малые размеры, высокая удельная мощность

    Высокие КПД, долговечность и надежность

    Все модули проходят 100% прогон

    Но это относится именно к RS серии, обычные же БП MenWell серий S-ххх-хх немного проще, правда и стоят меньше.

    Входной фильтр более полный, чем у обозреваемого, но варистора на входе все равно нет.

    1. Термистор упакован в термоусадку, но что интересно, уже когда разбирал фото, то заметил, что термисторов два, причем второй «голый», он стоит справа от переключателя.

    2. Входные конденсаторы Rubicon, а не RubiconG. Суммарная емкость 165мкФ при выходной мощности в 150 Ватт.

    3. Высоковольтный транзистор имеет дополнительную изоляцию. ШИМ контроллер применен другой, потому рядом совсем пусто.

    4. Выходных диодных сборок две, причем у обоих на выводах присутствуют ферритовые бусины, что практически никогда не встречается в недорогих китайских БП. Такие же бусины есть и на некоторых конденсаторах.

    5. А вот выходной дроссель изготовлен в лучших традициях Китая:) Намотка кривая, закатали в какой то клей.

    6. Выходные конденсаторы фирменные, емкость 1000х3 мкФ, напряжение 35 Вольт, что весьма правильно. У обозреваемого конденсаторы на 25 Вольт, но в двухтактной схеме это нормально (в компьютерных БП вообще на 16).

    Сегодня не буду выделять плюсы и минусы, а просто опишу мое впечатление о блоке питания.

    На мой взгляд это типичный «среднестатистический» китайский блок питания. Нагрев в пределах допуска, среднее качество сборки, но при этом низкий уровень пульсаций и отсутствие «дрейфа» выходного напряжения от прогрева (это довольно важно). Производитель не особо волнуется насчет комплектующих, об этом говорят непонятные конденсаторы на входе, если судить по маркировке, то емкость достаточна, если измерить, то занижена. Я в подобной ситуации просто добавил один конденсатор 100мкФх400В выпаянный из платы монитора.

    Самые критичные элементы, которые в данном БП будут влиять на срок службы — выходные конденсаторы.

    В остальном вполне нормальный блок питания, все тесты прошел без проблем, но получить такие результаты как с его вариантом, я увы не смог. На мой взгляд средний блок питания за вполне приемлемые деньги.

    Надеюсь что обзор был полезен, старался дать максимум информации.

    Как я писал в самом начале, в планах сделать обзоры блоков питания 12 Вольт на другую мощность, но пока не знаю, какой мощности БП наиболее интересны.

    Электрические системы часто требуют сложного анализа при проектировании, ведь нужно оперировать множеством различных величин, ватты, вольты, амперы и т.д. При этом точно необходимо высчитать их соотношение при определенной нагрузке на механизм. В некоторых системах напряжение фиксированное, например, в домашней сети, а вот мощность и сила тока обозначают разные понятия, хоть и являются взаимозаменяемыми величинами.

    Онлайн калькулятор по расчету ватт в амперы

    Для получения результата обязательно указывать напряжение и потребляемую мощность.

    В таких случая очень важно иметь помощника, дабы точно перевести ваты в амперы при постоянном значении напряжения.

    Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных.

    1. Мощность – это скорость потребления энергии. Например, лампочка в 100 Вт использует энергию – 100 джоулей за секунду.
    2. Ампер – величина измерения силы электрического тока, определяется в кулонах и показывает число электронов, которые прошли через определенное сечение проводника за указанное время.
    3. В вольтах измеряется напряжение протекания электрического тока.

    Чтобы перевод ватт в амперы калькулятор используется очень просто, пользователь должен ввести в указанные графы показатель напряжения (В), далее потребляемую мощность агрегата (Вт) и нажать кнопку рассчитать. Через несколько секунд программа покажет точный результат силы тока в амперах. Формула сколько ватт в ампере

    Внимание: если показатель величины имеет дробное число, значит его нужно вписывать в систему через точку, а не запятую. Таким образом, перевести ватты в амперы калькулятором мощности позволяет за считанное время, Вам не нужно расписывать сложные формулы и думать над их ре

    шением. Все просто и доступно!


    Таблица расчета Ампер и нагрузки в Ватт

    В одном из своих я показал как сделать неплохой блок питания самому и жаловался, почему в продаже редко попадаются хорошие блоки питания. Этот блок питания мне понравился уже просто по картинке, но так как картинка бывает обманчива, я решил его рассмотреть поближе и испытать.
    В обзоре будет описание, фотки, испытания и анализ небольшой ошибки при проектировке.
    Продолжение читайте под катом.

    Мои читатели наверняка помнят обзор «12 Вольт 5 Ампер блок питания или как это могло быть сделано.» Этот блок питания мне напомнил тот, что делал я в конце обзора:)

    Но тесты и проверки это конечно хорошо, но начну я как всегда с того как это ехало и как приехало.
    Приехал блок питания не один, про второй товар я расскажу в другой раз, думаю он будет не менее интересным. Ехал быстро, по треку добрался за 8 дней.
    А вот к упаковке была претензия, но так как упаковку любят далеко не все, то я несколько фоток спрячу под спойлером.

    Упаковка

    Пришел заказ в обычном сером пакете, обмотанный поролоновой лентой.

    Вот к такой упаковке у меня и были претензии. Упаковщик просто сложил два моих пакетика, обмотал лентой и склеил скотчем, но края остались открытыми.
    В итоге пакетики и рулон ленты ехали отдельно. Очень повезло, что ехали недолго и сами по себе были упакованы в отдельные пакеты, иначе могли прорвать упаковку своими радиаторами и вылезти наружу.

    Плата была упакована в привычный многим антистатический пакет, с не менее знакомой наклейкой.


    Краткие характеристики:
    Входное напряжение 85-265 Вольт
    Выходное напряжение — 12 Вольт
    Ток нагрузки — 6 Ампер номинальный, 8 Ампер максимальный.
    Выходная мощность — 100 Ватт (максимальная)

    Размеры платы не очень большие, 107х57х30мм.

    Есть чертежик с более точными размерами, думаю он будет полезен.

    Сама плата выглядит очень аккуратно, полностью соответствует фотографии в магазине, что меня приятно удивило.

    На плате присутствуют довольно большие радиаторы, а сама плата выполнена в открытом исполнении, т.е. предназначена для установки в какое нибудь устройство и своего корпуса не имеет.
    Брал я ее не просто так, а по делу:) Есть идея переделки одного из моих устройств, но так как я был не уверен в качестве данного блока питания, то решил сначала заказать и попробовать только его, так что будет продолжение. Ну по крайней мере я надеюсь на это.

    На плате присутствует входной фильтр, ограничитель пускового тока и безвинтовой клеммник по входу 220 Вольт.
    На силовом трансформаторе есть наклейка DC12V-8.
    Выходная обмотка трансформатора намотана в 5 проводов

    Пайка очень аккуратная, выводы обкушены довольно коротко, ничего не торчит, флюс смыт полностью. Отсутствующих компонетов нет.
    Плата двухслойная с двухсторонним монтажом.
    Но есть мелкое замечание, на каждом из радиаторов припаян только один крепежный вывод.
    На мой взгляд это не очень хорошо. Что помешало припаять оба — непонятно.
    Причем на фото магазина все абсолютно точно так же.
    Отмечу то, что выходное напряжение измеряется в точке, максимально близкой к выходному разъему, за это плюс, влияет на точность удержания выходного напряжения.

    Основные компоненты платы поближе.
    Установлен ШИМ контроллер CR6842S, который является полным аналогом более известного контроллера
    Почти все установленные резисторы точные, не хуже 1%, об этом говорит четырехзначная маркировка.

    Силовой транзистор 600 Вольт 20 Ампер, 0.19 Ома производства Infineon.
    Еще одно мелкое замечание, слишком сильно закрутили крепежный винт и он вжал изолирующую втулку. Транзистор остался изолированным от радиатора, да и сам радиатор изолирован от других компонентов, но впечатление несколько подпортило.
    Транзистор изолирован от радиатора пластинкой из слюды.

    Немного отвлекусь, на фото виден мелкий электролитический конденсатор, судя по пайке его или впаивали потом или меняли, на работоспособность это никак не повлияло (ну или почти никак).
    Дело в том, что при резком изменении нагрузки от нуля до 4 Ампер или более, БП может отключиться на 0.5 секунды. Я бы советовал заменить этот электролит на что нибудь типа 47мкФх50 В.
    Если такие режимы не планируются, то можно оставить и так.

    Выходная диодная сборка 100 Вольт 2х20 Ампер производства ST.
    Радиатор на самом деле ровный, это он на фото так вышел:)

    Так же видно пару выходных конденсаторов 1000мкФ х 35 Вольт, дроссель выходного фильтра и светодиод индикации включения блока питания.
    Здесь разъем уже установили обычный, винтовой.
    Хотя как по мне, для встраиваемой платы разъемы вообще вещь лишняя.

    Выходные конденсаторы установлены с хорошим запасом по напряжению, это очень хорошо.
    Попутно я проверил емкость и ESR этих конденсаторов, вышло так же неплохо.
    Прибор показал суммарную емкость и ESR, если пересчитать на каждый в отдельности, то будет примерно 1050мкФ и 30мОм.
    Конденсаторы врядли фирменные, но характеристики вполне нормальные, порадовало рабочее напряжение в 35 Вольт, Я в своих БП обычно и то применяю конденсаторы на 25 Вольт.

    Ну и «что бы два раза не бегать», проверил входной электролит.
    Написано 82мкФ 400 Вольт 105 градусов.
    Емкость почти в норме, ESR в норме.
    Производитель конденсатора Taicon.

    Ну и конечно начертил схему этого блока питания. Нумерация большинства компонентов соответствует печатной плате.

    Для тестирования блока питания приготовил вот такую кучку всякого разного:)
    Ничего необычного:
    Нагрузочные резисторы 3 штуки 10 Ом и одна наборка дающая в сумме 3 Ома (5 шт по 15 Ом включенных параллельно) + вентилятор.
    Мультиметр
    Бесконтактный термометр
    Осциллограф
    Всякие соединители и провода.

    Тестирование блока питания

    Процесс тестирования включал в себя последовательное увеличение нагрузки, при этом после каждого повышения нагрузки я ждал около 15 минут, потом измерял температуру основных компонентов и переходил на следующий шаг увеличения нагрузки.
    Делитель осциллографа все это время был в положении 1:1.

    1. Режим холостого хода. Напряжение 12.29 Вольта.
    2. Подключен один резистор 10 Ом, Напряжение немного просело до 12.28 Вольта.

    1. Подключено 2 резистора 10 Ом, напряжение 12.28 Вольта.
    2. Подключено 3 резистора 10 Ом, напряжение 12.27 Вольта.

    1. Подключена наборка сопротивлением 3 Ома + вентилятор, напряжение 12.27 Вольта
    2. Наборка 3 Ома + резистор 10 Ом, напряжение 12.27 Вольта.

    Небольшое замечание, при подключении нагрузки более 4 ампер БП может отключиться на 0.5 секунды и потом включится опять. Это происходит только при переходе из режима холостого хода, хотя бы небольшая нагрузка убирает этот эффект полностью.

    1. Наборка 3 Ома + 2 резистора 10 Ом, напряжение 12.27 Вольта.
    2. Режим максимальной нагрузки, наборка 3 Ома + 3 резистора 10 Ом, напряжение 12.27 Вольта.

    Как я писал выше, в процессе тестирования я измерял температуры разных компонентов.
    Измерялись температуры:
    Силового транзистора
    Трансформатора
    Выходного диода
    Первого по схеме выходного конденсатора.

    Для более точных показаний измерялась температура непосредственно транзистора и диодной сборки, а не их радиаторов.
    При мощности нагрузки 80 Ватт температуру измерил два раза, второе измерение было после дополнительного 10 минутного прогрева.


    Резюме:
    Плюсы
    Качественная сборка
    Довольно качественные компоненты с запасом.
    Соответствие заявленным параметрам.
    Отличная точность стабилизации выходного напряжения
    Не вижу необходимости в доработке.
    Низкая цена.

    Минусы
    Замечание к упаковке (минус магазину)
    Не пропаяно по одному крепежному контакту на радиаторе.

    Мое мнение.
    Если честно, то мне этот БП понравился уже внешне на фотке магазина, и была уже некоторая уверенность в том, что я получу в итоге, но одно дело видеть, а другое — попробовать.
    БП оставил положительные эмоции, отлично подойдет как встраиваемый в какое то из самодельных устройств.
    Конечно не обошлось и без минусов, но они очень малы, в сравнении с плюсами.

    Блок питания для обзора был предоставлен магазином banggood.

    Надеюсь, что мой обзор будет полезен.
    Конечно можно сказать, что я расхваливаю товар, но могу сказать, что блоками питания я занимаюсь около 15 лет, собрал за это время более 1000 штук, сколько отремонтировал и переделал, счет потерял. Потому нормальную вещь не похвалить не могу. Видел вещи и получше, особенно БП пром серии, но там и ценник другой.
    Так же можно рассмотреть такого БП, но на меньшую мощность.

    Небольшое замечание китайским инженерам

    Блок питания показал очень хорошие результаты, но есть небольшое замечание к конструкции, вернее к печатной плате.
    Трассировка некоторых цепей выполнена неправильно, и если бы была как надо, то уровень пульсаций можно было бы еще уменьшить.
    Покажу на примере.
    1. Как сделано в блоке питания, этот участок можно увидеть на плате, я его немного упростил для наглядности.
    2. Как это можно сделать лучше без перемещения компонентов на плате
    3. как сделать еще лучше, но уже с перемещением компонентов.
    Дело в том, что в силовых цепях нежелательно иметь участки, где ток может течь в двух направлениях, так как это увеличивает уровень помех.
    Ток должен течь только в одном направлении.
    В исходном варианте по одним и тем же дорожкам сначала течет ток заряда конденсатора, потом через них же течет ток разряда.


    Планирую купить +382 Добавить в избранное Обзор понравился +174 +380

    Этот блок питания мне понравился уже просто по картинке, но так как картинка бывает обманчива, я решил его рассмотреть поближе и испытать.
    В обзоре будет описание, фотки, испытания и анализ небольшой ошибки при проектировке.
    Продолжение читайте под катом.

    Начну я как всегда с того как это ехало и как приехало.
    Приехал блок питания не один, про второй товар я расскажу в другой раз, думаю он будет не менее интересным. Ехал быстро, по треку добрался за 8 дней.

    Пришел заказ в обычном сером пакете, обмотанный поролоновой лентой.

    Вот к такой упаковке у меня и были претензии. Упаковщик просто сложил два моих пакетика, обмотал лентой и склеил скотчем, но края остались открытыми.
    В итоге пакетики и рулон ленты ехали отдельно. Очень повезло, что ехали недолго и сами по себе были упакованы в отдельные пакеты, иначе могли прорвать упаковку своими радиаторами и вылезти наружу.

    Плата была упакована в привычный многим антистатический пакет, с не менее знакомой наклейкой.

    Краткие характеристики:
    Входное напряжение 85-265 Вольт
    Выходное напряжение — 12 Вольт
    Ток нагрузки — 6 Ампер номинальный, 8 Ампер максимальный.
    Выходная мощность — 100 Ватт (максимальная)

    Размеры платы не очень большие, 107х57х30мм.

    Есть чертежик с более точными размерами, думаю он будет полезен.

    Сама плата выглядит очень аккуратно, полностью соответствует фотографии в магазине, что меня приятно удивило.

    На плате присутствуют довольно большие радиаторы, а сама плата выполнена в открытом исполнении, т.е. предназначена для установки в какое нибудь устройство и своего корпуса не имеет.
    Брал я ее не просто так, а по делу:) Есть идея переделки одного из моих устройств, но так как я был не уверен в качестве данного блока питания, то решил сначала заказать и попробовать только его, так что будет продолжение. Ну по крайней мере я надеюсь на это.

    На плате присутствует входной фильтр, ограничитель пускового тока и безвинтовой клеммник по входу 220 Вольт.
    На силовом трансформаторе есть наклейка DC12V-8.
    Выходная обмотка трансформатора намотана в 5 проводов

    Пайка очень аккуратная, выводы обкушены довольно коротко, ничего не торчит, флюс смыт полностью. Отсутствующих компонетов нет.
    Плата двухслойная с двухсторонним монтажом.
    Но есть мелкое замечание, на каждом из радиаторов припаян только один крепежный вывод.
    На мой взгляд это не очень хорошо. Что помешало припаять оба — непонятно.
    Причем на фото магазина все абсолютно точно так же.
    Отмечу то, что выходное напряжение измеряется в точке, максимально близкой к выходному разъему, за это плюс, влияет на точность удержания выходного напряжения.

    Основные компоненты платы поближе.
    Установлен ШИМ контроллер CR6842S, который является полным аналогом более известного контроллера SG6842
    Почти все установленные резисторы точные, не хуже 1%, об этом говорит четырехзначная маркировка.

    Силовой транзистор 600 Вольт 20 Ампер, 0.19 Ома SPW20N60S5 производства Infineon.
    Еще одно мелкое замечание, слишком сильно закрутили крепежный винт и он вжал изолирующую втулку. Транзистор остался изолированным от радиатора, да и сам радиатор изолирован от других компонентов, но впечатление несколько подпортило.
    Транзистор изолирован от радиатора пластинкой из слюды.

    Немного отвлекусь, на фото виден мелкий электролитический конденсатор, судя по пайке его или впаивали потом или меняли, на работоспособность это никак не повлияло (ну или почти никак).
    Дело в том, что при резком изменении нагрузки от нуля до 4 Ампер или более, БП может отключиться на 0.5 секунды. Я бы советовал заменить этот электролит на что нибудь типа 47мкФх50 В.
    Если такие режимы не планируются, то можно оставить и так.

    Выходная диодная сборка 100 Вольт 2х20 Ампер производства ST.
    Радиатор на самом деле ровный, это он на фото так вышел:)

    Так же видно пару выходных конденсаторов 1000мкФ х 35 Вольт, дроссель выходного фильтра и светодиод индикации включения блока питания.
    Здесь разъем уже установили обычный, винтовой.
    Хотя как по мне, для встраиваемой платы разъемы вообще вещь лишняя.

    Выходные конденсаторы установлены с хорошим запасом по напряжению, это очень хорошо.
    Попутно я проверил емкость и ESR этих конденсаторов, вышло так же неплохо.
    Прибор показал суммарную емкость и ESR, если пересчитать на каждый в отдельности, то будет примерно 1050мкФ и 30мОм.
    Конденсаторы врядли фирменные, но характеристики вполне нормальные, порадовало рабочее напряжение в 35 Вольт, Я в своих БП обычно и то применяю конденсаторы на 25 Вольт.

    Ну и «что бы два раза не бегать», проверил входной электролит.
    Написано 82мкФ 400 Вольт 105 градусов.
    Емкость почти в норме, ESR в норме.
    Производитель конденсатора Taicon.

    Ну и конечно начертил схему этого блока питания. Нумерация большинства компонентов соответствует печатной плате.

    Для тестирования блока питания приготовил вот такую кучку всякого разного:)
    Ничего необычного:
    Нагрузочные резисторы 3 штуки 10 Ом и одна наборка дающая в сумме 3 Ома (5 шт по 15 Ом включенных параллельно) + вентилятор.
    Мультиметр
    Бесконтактный термометр
    Осциллограф
    Всякие соединители и провода.

    Тестирование блока питания
    Процесс тестирования включал в себя последовательное увеличение нагрузки, при этом после каждого повышения нагрузки я ждал около 15 минут, потом измерял температуру основных компонентов и переходил на следующий шаг увеличения нагрузки.
    Делитель осциллографа все это время был в положении 1:1.

    1. Режим холостого хода. Напряжение 12.29 Вольта.
    2. Подключен один резистор 10 Ом, Напряжение немного просело до 12.28 Вольта.

    1. Подключено 2 резистора 10 Ом, напряжение 12.28 Вольта.
    2. Подключено 3 резистора 10 Ом, напряжение 12.27 Вольта.

    1. Подключена наборка сопротивлением 3 Ома + вентилятор, напряжение 12.27 Вольта
    2. Наборка 3 Ома + резистор 10 Ом, напряжение 12.27 Вольта.

    Небольшое замечание, при подключении нагрузки более 4 ампер БП может отключиться на 0.5 секунды и потом включится опять. Это происходит только при переходе из режима холостого хода, хотя бы небольшая нагрузка убирает этот эффект полностью.

    1. Наборка 3 Ома + 2 резистора 10 Ом, напряжение 12.27 Вольта.
    2. Режим максимальной нагрузки, наборка 3 Ома + 3 резистора 10 Ом, напряжение 12.27 Вольта.

    Как я писал выше, в процессе тестирования я измерял температуры разных компонентов.
    Измерялись температуры:
    Силового транзистора
    Трансформатора
    Выходного диода
    Первого по схеме выходного конденсатора.

    Для более точных показаний измерялась температура непосредственно транзистора и диодной сборки, а не их радиаторов.
    При мощности нагрузки 80 Ватт температуру измерил два раза, второе измерение было после дополнительного 10 минутного прогрева.

    Резюме:
    Плюсы
    Качественная сборка
    Довольно качественные компоненты с запасом.
    Соответствие заявленным параметрам.
    Отличная точность стабилизации выходного напряжения
    Не вижу необходимости в доработке.
    Низкая цена.

    Минусы
    Замечание к упаковке (минус магазину)
    Не пропаяно по одному крепежному контакту на радиаторе.

    Мое мнение.
    Если честно, то мне этот БП понравился уже внешне на фотке магазина, и была уже некоторая уверенность в том, что я получу в итоге, но одно дело видеть, а другое — попробовать.
    БП оставил положительные эмоции, отлично подойдет как встраиваемый в какое то из самодельных устройств.
    Конечно не обошлось и без минусов, но они очень малы, в сравнении с плюсами.

    Блок питания для обзора был предоставлен магазином banggood.

    Надеюсь, что мой обзор будет полезен.
    Конечно можно сказать, что я расхваливаю товар, но могу сказать, что блоками питания я занимаюсь около 15 лет, собрал за это время более 1000 штук, сколько отремонтировал и переделал, счет потерял. Потому нормальную вещь не похвалить не могу. Видел вещи и получше, особенно БП пром серии, но там и ценник другой.

    Небольшое замечание китайским инженерам
    Блок питания показал очень хорошие результаты, но есть небольшое замечание к конструкции, вернее к печатной плате.
    Трассировка некоторых цепей выполнена неправильно, и если бы была как надо, то уровень пульсаций можно было бы еще уменьшить.
    Покажу на примере.
    1. Как сделано в блоке питания, этот участок можно увидеть на плате, я его немного упростил для наглядности.
    2. Как это можно сделать лучше без перемещения компонентов на плате
    3. как сделать еще лучше, но уже с перемещением компонентов.
    Дело в том, что в силовых цепях нежелательно иметь участки, где ток может течь в двух направлениях, так как это увеличивает уровень помех.
    Ток должен течь только в одном направлении.
    В исходном варианте по одним и тем же дорожкам сначала течет ток заряда конденсатора, потом через них же течет ток разряда.

    Выбираем в магазине две вещи, которые должны использоваться «в тандеме», например, утюг и розетку, и внезапно сталкиваемся с проблемой — «электропараметры» на маркировке указаны в разных единицах.

    Как же подобрать подходящие друг к другу приборы и устройства? Как амперы перевести в ватты?

    Смежные, но разные

    Сразу надо сказать, что прямого перевода единиц сделать нельзя, поскольку обозначают они разные величины.

    Ватт — указывает на мощность, т.е. скорость, с которой потребляется энергия.

    Ампер — единица силы, говорящая о скорости прохождения тока через конкретное сечение.

    Чтобы электрические системы работали безотказно, можно рассчитать соотношение амперов и ваттов при определенном напряжении в электросети. Последнее — измеряется в вольтах и может быть:

    • фиксированным;
    • постоянным;
    • переменным.

    С учетом этого и производится сопоставление показателей.

    «Фиксированный» перевод

    Зная, помимо величин мощности и силы, еще и показатель напряжения, перевести амперы в ватты можно по следующей формуле:

    При этом P — это мощность в ваттах, I — сила тока в амперах, U — напряжение в вольтах.

    Онлайн калькулятор

    Для того, чтобы постоянно быть «в теме» можно составить для себя «ампер-ватт»-таблицу с наиболее часто встречаемыми параметрами (1А, 6А, 9А и т.п.).

    Такой «график соотношений» будет достоверным для сетей с фиксированным и постоянным напряжением.

    «Переменные нюансы»

    Для расчета при переменном напряжении в формулу включается еще одно значение — коэффициент мощности (КМ). Теперь она выглядит так:

    Сделать процесс перевода единиц измерения более быстрым и простым поможет такое доступное средство, как онлайн-калькулятор «ампер в ватты». Не забывайте, что если надо ввести в графу дробное число, производится это через точку, а не через запятую.

    Таким образом, на вопрос «1 ватт — сколько ампер?», с помощью калькулятора можно дать ответ — 0,0045. Но он будет справедливым только для стандартного напряжения в 220в.

    Используя представленные в интернете калькуляторы и таблицы, вы сможете не мучиться над формулами, а легко сопоставить разные единицы измерения.

    Это поможет подобрать автоматические выключатели на разную нагрузку и не тревожиться за свои бытовые приборы и состояние электропроводки.

    Ампер — ватт таблица:

    6 12 24 48 64 110 220 380 Вольт
    5 Ватт 0,83 0,42 0,21 0,10 0,08 0,05 0,02 0,01 Ампер
    6 Ватт 1 0,5 0,25 0,13 0,09 0,05 0,03 0,02 Ампер
    7 Ватт 1,17 0,58 0,29 0,15 0,11 0,06 0,03 0,02 Ампер
    8 Ватт 1,33 0,67 0,33 0,17 0,13 0,07 0,04 0,02 Ампер
    9 Ватт 1,5 0,75 0,38 0,19 0,14 0,08 0,04 0,02 Ампер
    10 Ватт 1,67 0,83 0,42 0,21 0,16 0,09 0,05 0,03 Ампер
    20 Ватт 3,33 1,67 0,83 0,42 0,31 0,18 0,09 0,05 Ампер
    30 Ватт 5,00 2,5 1,25 0,63 0,47 0,27 0,14 0,03 Ампер
    40 Ватт 6,67 3,33 1,67 0,83 0,63 0,36 0,13 0,11 Ампер
    50 Ватт 8,33 4,17 2,03 1,04 0,78 0,45 0,23 0,13 Ампер
    60 Ватт 10,00 5 2,50 1,25 0,94 0,55 0,27 0,16 Ампер
    70 Ватт 11,67 5,83 2,92 1,46 1,09 0,64 0,32 0,18 Ампер
    80 Ватт 13,33 6,67 3,33 1,67 1,25 0,73 0,36 0,21 Ампер
    90 Ватт 15,00 7,50 3,75 1,88 1,41 0,82 0,41 0,24 Ампер
    100 Ватт 16,67 3,33 4,17 2,08 1,56 ,091 0,45 0,26 Ампер
    200 Ватт 33,33 16,67 8,33 4,17 3,13 1,32 0,91 0,53 Ампер
    300 Ватт 50,00 25,00 12,50 6,25 4,69 2,73 1,36 0,79 Ампер
    400 Ватт 66,67 33,33 16,7 8,33 6,25 3,64 1,82 1,05 Ампер
    500 Ватт 83,33 41,67 20,83 10,4 7,81 4,55 2,27 1,32 Ампер
    600 Ватт 100,00 50,00 25,00 12,50 9,38 5,45 2,73 1,58 Ампер
    700 Ватт 116,67 58,33 29,17 14,58 10,94 6,36 3,18 1,84 Ампер
    800 Ватт 133,33 66,67 33,33 16,67 12,50 7,27 3,64 2,11 Ампер
    900 Ватт 150,00 75,00 37,50 13,75 14,06 8,18 4,09 2,37 Ампер
    1000 Ватт 166,67 83,33 41,67 20,33 15,63 9,09 4,55 2,63 Ампер
    1100 Ватт 183,33 91,67 45,83 22,92 17,19 10,00 5,00 2,89 Ампер
    1200 Ватт 200 100,00 50,00 25,00 78,75 10,91 5,45 3,16 Ампер
    1300 Ватт 216,67 108,33 54,2 27,08 20,31 11,82 5,91 3,42 Ампер
    1400 Ватт 233 116,67 58,33 29,17 21,88 12,73 6,36 3,68 Ампер
    1500 Ватт 250,00 125,00 62,50 31,25 23,44 13,64 6,82 3,95 Ампер

    Сколько ампер заряжать аккумулятор для автомобиля: 60 ампер, 190 ампер

    Аккумулятор авто

    Зарядка автомобильного аккумулятора не должна вызывать затруднений у опытных автомобилистов и людей, имеющих элементарные представления о таких физических величинах как напряжение и сила тока. Однако у новичков за рулем могут возникнуть определенные сложности как правильно заряжать АКБ.

    Чтобы батарея прослужила долгое время, нужно иметь представления сколько времени и ампер нужно заряжать аккумулятор.

    Содержание статьи:

    Как рассчитать силу тока для зарядки АКБ

    Для начала необходимо разобраться с основными понятиями, которыми и будем в дальнейшем оперировать при выставлении силы тока. Итак:

    1. Емкость аккумулятора. Она обозначается А*ч (ампер в час). Чаще всего в автомобилях встречаются АКБ с емкостью 60 ампер, но можно встретить и особо мощные, доходящие до 190 ампер.
    2. Напряжение. Обозначается в Вольтах. Все автомобильные аккумуляторы имеют напряжение в 12 вольт, однако это не совсем так. Полностью заряженные батареи показывают значение, доходящее до 12,6-12,7 Вольт.

    Грамотная эксплуатация АКБ

    Сколько ампер, чтобы зарядить аккумулятор автомобиля будет напрямую зависеть от вышеназванных показателей. Их можно найти либо на корпусе аккумулятора, либо в его паспорте. Проверить, заряжена или разряжена батарея можно с помощью мультиметра – при разряженном состоянии он покажет значение около 11,5 Вольт. Именно тогда нужно производить подзарядку, чтобы в дальнейшем можно было эксплуатировать автомобиль.

    Как посчитать, сколько ампер нужно выставить? Делается это очень просто. От номинальной емкости аккумулятора высчитывается 10% — именно это значение и выставляется на зарядном устройстве. Полученный результат можно уменьшать, но увеличивать ни в коем случае нельзя. То есть для емкости в 60 А*ч максимальная сила тока – 6 ампер, для 190 ампер – 19 ампер и так далее.

    Различные способы зарядки

    Для подзарядки автомобильного аккумулятора используются три различных метода:

    Зарядное устройство для АКБ

    1. Заряд при постоянной величине тока. При этом способе выставляются следующие изначальные показатели – величина силы тока по формуле, высчитанной выше и напряжение около 14 Вольт. Зарядное устройство обязательно должно быть снабжено специальной регулирующей системой, контролирующей скачки напряжения. Силу тока необходимо постепенно уменьшать до минимального значения в 1,5 Ампер, увеличивая напряжение до 15-16 Вольт.
    2. Заряд при постоянном напряжении. В этом случае напряжение не нужно менять до конца зарядки – для достижения полного заряда оно должно быть постоянным при величине в 16 Вольт. Многие советуют заряжать именно этим способом – так как регулярное увеличение напряжения во время подзарядки ведет к более быстрому изнашиванию батареи.
    3. Комбинированный способ. Оптимальный вариант для тех, кто имеет зарядное устройство с автоматическими режимами. На протяжении зарядки напряжение остается неизменным, а величина тока постоянно снижается. В конце заряженный аккумулятор покажет ампер, почти равное нулю.

    Время заряда

    Зарядное устройство

    Еще один весьма насущный вопрос — сколько заряжать аккумулятор 60 ампер? Скорость зарядки прямым образом зависит от выставленных силы тока и напряжения и степени уровня разряда батареи. Соответственно, чем больше будет подаваемый ток и напряжение, тем быстрее аккумулятор будет полностью заряжен. Если следовать всем указанным выше рекомендациям, то цикл одного заряда будет длиться около 10 часов.

    Некоторые автолюбители, желая сэкономить свое драгоценное время и находясь в вечной спешке, используют еще один небезопасный прием заряда АКБ. Ими выставляется сила тока, превышающая 20 ампер, а сама зарядка длится не более 5 часов. Разумеется, что заряжать таким способом постоянно нельзя – батарея быстро придет в негодность. Однако в экстренных случаях эта методика может пригодится.

    Общие рекомендации

    Проверка заряда АКБ

    Безопасность и эффективность зарядки аккумулятора зависит не только от правильно выставленных параметров, но и от типа зарядного устройства. Поэтому заранее необходимо задуматься о покупке подходящего ЗУ, предусматривающего опцию самостоятельной настройки всех нужных значений.

    Новичкам может пригодится зарядное устройство, которое автоматически выставляет все показатели и с помощью контроллера следит за их соблюдением.

    Автолюбители рекомендуют периодически заряжать аккумулятор автомобиля 60 ампер на низкой силе тока в течение нескольких суток. Это поможет восстановить уже изношенную и «подуставшую» батарею.

    Для правильной зарядки аккумулятора не нужно иметь знаний особых законов физики – все необходимые значения вычисляются очень просто. Облегчить задачу новичкам за рулем помогут современные зарядные устройства, не давая току и напряжению превысить критических значений. Важно также запомнить, что первой всегда подсоединяется положительная клемма, а отсоединяется — отрицательная.

    вольт ампер | Советы электрика

    08 Март 2012 База знаний электрика, Новости, Советы специалиста

    Иногда на электроприборах встречается обозначение с буквами V*A или вольт ампер. Что это означает?

    В обозначении присутствует и буква обозначения напряжения- V и буква обозначения тока- А. Встречаются и русские буквы, тогда пишется например: 100 В*А. Между буквами ставится не звездочка, а точка, знак умножения.

    Конечно, самые внимательные уже догадались что если напряжение умноженное на ток то конечно же это обозначение…

    Мощности!

    Однако мы привыкли что мощность электрического тока измеряется в ваттах, киловаттах и т.д., а здесь почему то какие то вольт ампер

    Дело в том, что мощность  как понятие бывает активная (Р), реактивная (Q) и полная (S),

    Активная мощность измеряется в ваттах (Вт)

    Реактивная в варах (var)

    Полная мощность S выражается в вольтамперах (В*А)

    Полная мощность измеряется в цепях переменного тока и она всегда больше чем активная и реактивная.

    То есть у любой нагрузки полная мощность в любом случае выше чем активная.

    Не буду вдаваться в дебри теории электротехники, объясню как я понимаю понятие полной мощности.

    Вот смотрите.

    Под понятием мощности подразумевается выполнение какой либо активной (полезной) работы, например электродвигатель вращает лопасти вентилятора.

    На вращение лопастей электродвигатель затрачивает ну например 90 Вт- представьте бытовой вентилятор.

    Но для того, что бы сам электродвигатель работал, он потребляет еще дополнительную энергию- реактивную, которая нужна для создания магнитного потока, вращающегося магнитного поля, для работы электроннных компонентов- конденсаторов и т.д.

    Реактивная энергия не затрачивается на выполнение полезной работы и она не может быть превращена в активную энергию и при следующих изменениях магнитного поля она возвращается в сеть.

    Поэтому полная мощность вентилятора будет больше 90 ватт на величину потребления реактивной мощности и составит 100 вольт ампер или около того.

    Или взять для примера силовой трансформатор.

    По принципу действия он передает мощность но при этом понижает/повышает напряжение и ток в зависимости от назначения.

    На корпусе трансформатора в таблице с техническими данными всегда указывается значение полной мощности в киловольт*амперах (kV*A).

    Но оказывается трансформатор передает не всю потребляемую мощность.

    Часть энергии он затрачивает опять же на создание магнитного потока в магнитопроводе, на поддержание магнитного поля и т.д.

    То есть часть потребленной энергии трансформатор затрачивает на себя, родимого, а вот оставшуюся энергию- передает (трансформирует) дальше.

    Потребляемая трансформатором энергия- это и есть полная мощность, а вот передаваемая энергия- активная мощность.

    Поэтому знайте: вольт ампер это означает полную мощность электроприбора и обозначается только при переменном токе.

    Узнайте первым о новых материалах сайта!

    Просто заполни форму:





    Теги: вольтамперы, полная мощность

    Ампер (А) в Ватт (Вт) Калькулятор

    Этот калькулятор очень полезен для простого и быстрого преобразования ампер в ватты.

    Как использовать этот калькулятор: сначала выберите «Выбрать тип тока» (DC = постоянный ток, AC = переменный ток, однофазный / трехфазный), затем введите значения ампер, напряжения и другие значения, затем нажмите кнопку «Рассчитать», чтобы получить значение мощности для генерации. Вт.

    Как пересчитать амперы в ватты?

    DC = постоянный ток

    Расчет постоянного тока (А) — (Вт)
    Формула P (Вт) = I (А) х В (В)

    Мощность P в ваттах (Вт) равна току I в амперах (A), умноженному на напряжение V в вольтах.

    AC = переменный ток

    Расчет однофазного переменного тока (А) — (Вт)
    Формула P (Вт) = ПФ х I (А) х В (В)

    Расчет трехфазного переменного тока (А) — (Вт)
    Линейное напряжение

    Формула P (Вт) = 3 х ПФ х I (А) х В Л-Л (В)

    Линейное напряжение на нейтраль

    Формула P (Вт) = 3 х ПФ х I (А) х В L-N (В)

    Эквивалентные амперы и ватты при 12 В постоянного тока

    Текущий Мощность Напряжение
    0.4167 ампер 5 Вт 12 Вольт
    0,8333 А 10 Вт 12 Вольт
    1,25 А 15 Вт 12 Вольт
    1,667 А 20 Вт 12 Вольт
    2,083 А 25 Вт 12 Вольт
    2,5 А 30 Вт 12 Вольт
    2.917 ампер 35 Вт 12 Вольт
    3,333 А 40 Вт 12 Вольт
    3,75 А 45 Вт 12 Вольт
    4,167 А 50 Вт 12 Вольт
    5 ампер 60 Вт 12 Вольт
    5,833 А 70 Вт 12 Вольт
    6.667 ампер 80 Вт 12 Вольт
    7,5 А 90 Вт 12 Вольт
    8,333 А 100 Вт 12 Вольт
    9,167 А 110 Вт 12 Вольт
    10 ампер 120 Вт 12 Вольт
    10,833 А 130 Вт 12 Вольт
    11.667 ампер 140 Вт 12 Вольт
    12,5 А 150 Вт 12 Вольт
    13,333 А 160 Вт 12 Вольт
    14,167 А 170 Вт 12 Вольт
    15 ампер 180 Вт 12 Вольт
    15,833 А 190 Вт 12 Вольт
    16.667 ампер 200 Вт 12 Вольт
    17,5 А 210 Вт 12 Вольт
    18,333 А 220 Вт 12 Вольт
    19,167 А 230 Вт 12 Вольт
    20 ампер 240 Вт 12 Вольт
    20,833 А 250 Вт 12 Вольт

    Эквивалентные амперы и ватты при 120 В переменного тока

    Текущий Мощность Напряжение
    0.4167 ампер 50 Вт 120 Вольт
    0,8333 А 100 Вт 120 Вольт
    1,25 А 150 Вт 120 Вольт
    1,667 А 200 Вт 120 Вольт
    2,083 А 250 Вт 120 Вольт
    2,5 А 300 Вт 120 Вольт
    2.917 ампер 350 Вт 120 Вольт
    3,333 А 400 Вт 120 Вольт
    3,75 А 450 Вт 120 Вольт
    4,167 А 500 Вт 120 Вольт
    5 ампер 600 Вт 120 Вольт
    5,833 А 700 Вт 120 Вольт
    6.667 ампер 800 Вт 120 Вольт
    7,5 А 900 Вт 120 Вольт
    8,333 А 1000 Вт 120 Вольт
    9,167 А 1100 Вт 120 Вольт
    10 ампер 1200 Вт 120 Вольт
    10,833 А 1300 Вт 120 Вольт
    11.667 ампер 1400 Вт 120 Вольт
    12,5 А 1500 Вт 120 Вольт
    13,333 А 1600 Вт 120 Вольт
    14,167 А 1700 Вт 120 Вольт
    15 ампер 1800 Вт 120 Вольт
    15,833 А 1900 Вт 120 Вольт
    16.667 ампер 2000 Вт 120 Вольт
    17,5 А 2100 Вт 120 Вольт
    18,333 А 2200 Вт 120 Вольт
    19,167 А 2300 Вт 120 Вольт
    20 ампер 2400 Вт 120 Вольт
    20,833 А 2500 Вт 120 Вольт

    Сколько ватт соответствует 12 вольт?

    Чтобы получить значение ватт, (или мощность), вам нужно иметь 2 значения, от которых нужно исходить.Используя закон Ома, вы умножите амплитуду на вольт на , чтобы получить ватт . Например, схема 12 вольт , потребляющая 2 ампера, потребляет 24 ватт мощности ( 12 * 2 = 24).

    Щелкните, чтобы увидеть полный ответ.

    Учитывая это, сколько ватт потребляет 12 вольт?

    Эквивалентные ватты и амперы при 12 В постоянного тока

    Мощность Ток Напряжение
    90 Вт 7.5 А 12 Вольт
    100 Вт 8,333 А 12 В
    110 Вт 9,167 А 12 Вольт
    120 Вт 10 А 12 Вольт

    Аналогично, сколько ватт составляет 12 вольт постоянного тока? Следовательно, 120 В переменного тока x 0,3 А равняется 36 Вт . DC Напряжение — Выходное напряжение — это номинальное значение вашей аккумуляторной системы, обычно от одной батареи 12 В .Мы используем 12,5 вольт для аккумуляторных систем 12 вольт . DC Ампер. Теперь мы знаем, что наше приложение использует 36 Вт общей мощности .

    Тогда сколько ватт в вольте?

    Преобразуйте мощность 1000 ватт в вольт для цепи с силой тока 10 А. Используя уравнение мощности 1 ватт, = 1 ампер × 1 вольт и преобразовав эту формулу, чтобы найти вольт. , получаем 1 вольт = 1 ватт ÷ 1 ампер.Разделите 1000 Вт на 10 ампер, и полученное напряжение будет равно 100 вольт .

    Сколько ватт в 24 вольтах?

    Измерения эквивалентных вольт и ватт

    Напряжение Мощность Ток
    6 В 12 Ватт 2 А
    6 Вольт 18 Ватт 6 Вольт 24 Ватта 4 Ампер
    7 Вольт 7 Ватт 1 Ампер

    Можно ли вставить в лампу лампочку 60 Вт?

    Можно ли вставить в лампу лампочку на 60 ватт?

    Для светильника на 60 Вт вы можете использовать эквивалент 100 Вт, 125 Вт или даже 150 Вт, потому что все они потребляют менее 60 Вт!

    Как узнать, какую лампочку использовать?

    Как купить правую лампочку

    1. Проверьте размер цоколя и форму лампы.
    2. Определите, сколько света вам нужно.
    3. Выберите правильный белый цвет для своей лампочки.
    4. Узнайте, нужно ли вам приглушить свет.
    5. Узнайте, будет ли ваша лампочка использоваться в закрытом светильнике или в встраиваемой емкости.
    6. Выберите правильный тип лампочки.

    Сколько вольт в лампочке на 60 ватт?

    120 вольт

    Сколько ампер нужно для работы 60-ваттной лампочки?

    0,54 А

    Сколько ампер будет использовать 60-ваттная лампочка, если в вашем доме 120 вольт?

    Фактически, 120-ваттная лампа будет иметь ток 1 А и сопротивление 120 Ом; 60-ваттная лампочка будет иметь ток 0.5 ампер и сопротивлением 240 Ом.

    Можно ли вставить светодиодную лампу мощностью 100 Вт в розетку на 60 Вт?

    Если в вашей розетке указано, что мощность не должна превышать 60 Вт, это означает, что высокая тепловая мощность связана с лампами накаливания. Однако светодиоды не излучают опасного тепла. Итак, если на вашем приборе указано «не более 60 Вт», но вы хотите использовать светодиодную лампу, эквивалентную 100 Вт, это безопасно.

    120 В — это то же самое, что 60 Вт?

    120 вольт — это давление, проталкивающее электричество через сопротивление нагревательной нити вашей лампочки.60 Вт — это сопротивление, создаваемое в вашей лампочке нагревательной нитью.

    Сколько лампочек на 60 Вт может быть в цепи 15 А?

    Лампы 24-60 Вт

    Что больше ватт или вольт?

    Одно из основных различий между вольтами и ваттами состоит в том, что вольт — это единица измерения разности потенциалов и электродвижущей силы в системе СИ, а ватт — это единица измерения мощности в системе СИ. Измерение в вольтах проще по сравнению с ваттами, потому что ватты — это произведение двух величин i.е., напряжение и ток.

    В чем разница между ваттом и вольт?

    Вт — это единица измерения мощности (P) в системе СИ. Вольт — это единица измерения разности потенциалов и ЭДС в системе СИ. Ватт определяет скорость передачи энергии. 1 Вольт определяется как разность электрических потенциалов на проводе, когда ток 1 А рассеивает 1 Вт мощности на проводе.

    Сколько вольт в 1000 Вт?

    Разделите 1000 Вт на 10 ампер, и результирующее напряжение будет равно 100 вольт.

    Сколько вольт в 3 ваттах?

    Измерения эквивалентных вольт и ватт

    Напряжение Мощность Текущий
    2 Вольта 4 Вт 2 А
    2 Вольта 6 Вт 3 А
    2 В 8 Вт 4 А
    3 В 3 Вт 1 ампер

    Сколько ампер в 3000 Вт при 220 вольт?

    Например, 3000 Вт равняются: 25 А, если вы используете 120 В.13,64 А, при 220 В.

    Прерыватель какого размера мне нужен для мощности 3000 Вт?

    Питание 3000 Вт осуществляется от кабеля 14/2 и двухполюсного выключателя на 15 А.

    В чем разница между усилителем и вольт?

    Вольт и ампер — это единицы измерения электричества. Вольт — это единица измерения разности электрических потенциалов или величина силы, которая посылает электроны по цепи. Ампер — это единица измерения электрического тока. Ток — это количество электронов, проходящих через цепь.

    Ампер — это то же самое, что и вольт?

    Ампер — это просто количество электроэнергии, потребляемой устройством. Вольт — это мера силы электричества. Умножение ампер на вольты дает общую мощность (рабочую нагрузку). Понимание того, как связаны эти три термина, помогает понять электрические требования к объекту.

    Что означает 500 ВА?

    Это просто произведение вольт на амперы, дающее в качестве ответа значение вольт-ампер, ВА. Пример: у вас есть трансформатор, который подает напряжение 100 вольт переменного тока и может выдавать ток до 5 ампер.

    Что опаснее: вольт или ампер?

    Напряжение и сила тока — это два показателя электрического тока или потока электронов. Электрический ток в 1000 вольт не более смертоносен, чем ток в 100 вольт, но крошечные изменения силы тока могут означать разницу между жизнью и смертью, когда человек получает электрический шок. …

    Сколько ампер у 12-вольтовой батареи?

    Типичный автомобильный аккумулятор на 12 В имеет емкость 48 Ач. Это означает, что при полной зарядке аккумулятор может выдавать один ампер в течение 48 часов, два ампера в течение 24 часов и так далее.

    Сколько ампер в 3000 Вт при 240 В (Реальные факты)

    Вы когда-нибудь задумывались, сколько ампер составляет 3000 Вт при 240 В? Что ж, не смотри больше. Мы вас прикрыли.

    Если вы иногда озадачены тем, как работает ваше электричество, не чувствуйте себя одиноким. Легко запутаться, когда вы сталкиваетесь с потоком формул, которые вы не можете расшифровать.

    Хотя легко найти ответ в Google или нажать на онлайн-калькулятор, гораздо приятнее, когда вы можете сделать это самостоятельно.

    3000 Вт при 240 вольт — это 12,5 ампер, но новички должны знать, что они могут легко рассчитать ампер, вольт и ватт самостоятельно. Упростив основные понятия электрической цепи (и простой шпаргалки по закону Ома), вы можете вычислить силу тока в любой электрической системе постоянного тока.

    Если вы не можете отличить свои ватты от того, как и как работают вместе амперы, вольты и ватты, вот простой способ понять базовую электроэнергию, чтобы вы могли рассчитать силу тока самостоятельно.

    При обсуждении электрических систем вы встретите четыре основных термина:

    • Напряжение (В)
    • Ток (I)
    • Сопротивление (R)
    • Мощность (P)

    Каждый из у этих четырех величин есть свои единицы измерения, а именно:

    • Единица измерения напряжения — вольт (В)
    • Единица измерения тока в амперах или амперах (A)
    • Единица измерения измерения сопротивления — Ом (Ом)
    • Единица измерения мощности — ватт (Вт)

    Что такое ватт?

    Хотя каждое измерение в электрической системе имеет собственное, довольно сложное определение, для простоты давайте рассмотрим электрическую систему как базовую водопроводную систему.

    Напряжение

    Ваша батарея похожа на водяной насос, который проталкивает воду по трубе, и когда насос увеличивает давление, вода начинает течь.

    Вы можете думать о напряжении как о давлении, которое проталкивает воду через шланг.

    С точки зрения электричества, электрики называют это электрическое давление напряжением и измеряют его в вольтах.

    Ток (сила тока)

    Непрерывный поток электронов через проводник, например провод, создает электричество.Мы измеряем этот расход как электрический ток, во многом аналогичный расходу в бурной реке, которую также называют током.

    Если мы подумаем о количестве воды, текущей из бака в шланг, как о токе, то чем выше давление в баке, тем выше поток.

    В то время как мы будем измерять воду как объем потока в течение определенного периода времени, то есть 2 л / час, мы измеряем ток по количеству заряда, протекающего через цепь за период времени. Измеряем ток амперами или амперами.

    Читайте также: Сколько ампер вырабатывает солнечная панель мощностью 200 Вт? (Объяснение)

    Сопротивление (Ом)

    Ом можно рассматривать как величину сопротивления в вашей водопроводной системе, что-то вроде песка в шланге.

    Под сопротивлением понимается способность вашей электрической системы сопротивляться прохождению тока. Вы можете думать об этом как о воде с одинаковым давлением, протекающей через открытый кран иначе, чем через узкий шланг.

    Несмотря на то, что давление одинаково, узкий шланг сопротивляется давлению, потому что такой же объем воды не может течь через шланг, как открытый кран.

    В электрической системе это означает, что цепь с более низким сопротивлением пропускает меньший ток, чем цепь с высоким уровнем сопротивления.

    Ом — это основная единица сопротивления в вашей электрической системе, которая обозначается как Ом.

    Мощность (Вт)

    Вы можете представить, что мощность подобна объему воды, истекающей из шланга при заданном давлении (напряжении) и диаметре (сопротивлении).

    Электрическая мощность измеряется в ваттах (Вт) или в более крупных системах киловатты (1 кВт = 1000 Вт) или массивные промышленные системы в мегаваттах (1 кВт = 1 000 000 Вт)

    Вт измеряет, сколько энергии выделяется в системе в секунду.Итак, в примере с батареей напряжение и ток определяют, сколько энергии выделяется.

    Простая схема с батареей и лампочкой будет светить ярче при увеличении мощности.

    Читайте также: Сколько ампер потребляет холодильник? (6 примеров)

    О, закон моего Ома!

    Существует особый закон, регулирующий вычисления в электрической системе, который называется законом Ома. Не волнуйтесь, согласно истории, у Ом не было и формального научного образования, так что у нас есть надежда!

    Закон Ома указывает на основные взаимосвязи в электрических системах, которые заключаются в том, что для данного сопротивления ток прямо пропорционален напряжению.

    «Когда вы увеличиваете напряжение через систему с фиксированным сопротивлением, ток возрастает. Если вы уменьшите напряжение, ток также уменьшится ».

    Закон Ома V = IxR

    В этой формуле V обозначает напряжение (в вольтах), равно I, что означает ток (измеренный в амперах или амперах), а R — сопротивление, измеренное в омах.

    Проще говоря, электрическая мощность или мощность всегда равны напряжению, умноженному на ток (сила тока).

    Формулы Ом показывают, как взаимосвязаны амперы напряжения, ватты и омы, а также тот полезный факт, что если вы знаете любые два из этих значений, вы можете вычислить третье значение. Простой способ описать взаимосвязь, не углубляясь в еще большее количество уравнений:

    Эта диаграмма представляет собой упрощенную версию того, как напряжение, сила тока и ватты соотносятся друг с другом в цепи. Треугольник означает тот факт, что если у вас есть два любых измерения, вы можете определить, каким будет другое.

    Чтобы попробовать эту простую диаграмму закона Ома для тех из нас, кто не обладает знаниями в области электротехники) используйте этот пример, чтобы проверить то, что вы узнали.

    Просто имейте в виду, что мы используем прямое вычисление мощности постоянного тока в токе, и формула будет другой для расчетов однофазного переменного тока и трехфазного переменного тока.

    Батарея 12 В, питающая лампу, потребляющую мощность 5 ампер

    Вычислить ватт

    Например, если вы пытались вычислить значение ватт, вы бы скрыли то, что ищете, в этом В этом случае W для ватт в верхней части треугольника, и у вас останется V (напряжение), умноженное на A (сила тока.)

    Итак, если у вас есть батарея на 12 В и ваша лампа потребляет 5 ампер, вы должны рассчитать следующим образом:

    12 (Вольт) x 5 (Ампер) = 60 Вт.

    Читайте также : Сколько ампер у 40-дюймового телевизора? (Мощность светодиодного телевизора)

    Для расчета напряжения

    Теперь, когда вы рассчитали свою мощность и знаете, что ваша лампа работает при 60 Вт, вы можете рассчитать напряжение в обратном порядке (которое мы уже знаем, но давайте представим)

    Чтобы рассчитать напряжение системы, вы должны закрыть угол V треугольника и оставить W (ватты), разделенные на A (амперы), поэтому вы должны рассчитать следующим образом:

    60 (Вт) ÷ 5 ( Ампер) = 12 вольт

    Для расчета ампер

    Посмотрите на свой треугольник еще раз и закройте искомое измерение, в данном случае угол с буквой А (Ампер) на нем.У вас останется W (Вт), разделенное на V (напряжение). Расчет будет следующим:

    60 Вт (Вт) ÷ 12 В (Вольт) = 5 Ампер.

    Теперь давайте займемся вопросом, поставленным в заголовке статьи.

    Как рассчитать ток для 3000 Вт при 240 В?

    Если мы еще раз приблизимся к нашему треугольнику и закроем точку A, у нас останется W (Вт), разделенное на V (Вольт). Таким образом, наш расчет будет выглядеть примерно так:

    3000 (Вт) ÷ 240 (В) = 12.5 ампер.

    Это кажется намного проще, если вы понимаете основные компоненты вашей электрической системы.

    Заключение

    Если вы из тех, кто изо всех сил пытается понять это: I (A) = P (W) / V (V) в качестве объяснения для расчета ампер, не чувствуйте себя одиноким.

    Просто сделайте глубокий вдох и попытайтесь понять основные концепции, лежащие в основе всех запутанных формул, и вы сможете делать свои собственные вычисления, используя свой верный треугольник в кратчайшие сроки.

    Любите это? Поделиться этим!

    Как рассчитать безопасную допустимую электрическую нагрузку

    У всех нас в доме есть куча электроприборов, и у многих, если не у всех, есть какой-то двигатель. Это могут быть печи, посудомоечные машины, кондиционеры, отстойники, мусоропроводы и микроволновые печи. Согласно электрическому кодексу, каждому из этих моторизованных устройств требуется выделенная цепь только для их собственного использования. Постоянные нагревательные приборы также имеют довольно большую электрическую нагрузку, и большинству из них требуются собственные специальные цепи.Если разрешить этим приборам совместно использовать цепь с другими устройствами, это может легко привести к перегрузке цепи, поскольку по своей природе они потребляют довольно большую мощность, особенно при первом запуске. В старых домах, в которых не обновлялась проводка, такие приборы часто устанавливают в цепях, используемых совместно с другими устройствами, и в этих ситуациях довольно часто срабатывают автоматические выключатели или перегорают предохранители.

    Вот некоторые из приборов, которым могут потребоваться специальные электрические цепи (точные требования уточняйте в местных строительных нормах и правилах):

    • Микроволновая печь
    • Электрический духовой шкаф
    • Вывоз мусора
    • Посудомоечная машина
    • Стиральная машина
    • Уплотнитель мусора
    • Холодильник
    • Кондиционер комнатный
    • Печь
    • Водонагреватели электрические
    • Электрические плиты
    • Электрическая сушилка для белья
    • Центральный кондиционер

    Так как же узнать, какой размер схемы требуется для каждого устройства? Например, если вы уменьшите размер контура, питающего большой центральный кондиционер, вы можете оказаться в ситуации, когда контур вашего кондиционера отключается всякий раз, когда он работает на максимальной мощности.Расчет правильного размера для выделенной цепи устройства включает в себя расчет максимальной потребляемой мощности, которая будет размещена в цепи, затем выбор размера цепи, который удовлетворяет этому требованию, плюс запас безопасности.

    Емкость цепи

    Вычисление электрических требований или требований прибора начинается с понимания простой взаимосвязи между усилителями, ваттами и вольтами — тремя ключевыми средствами измерения электричества. Принцип взаимосвязи, известный как закон Ома, гласит, что сила тока (А) x вольт (В) = ватт (Вт).Используя этот простой принцип взаимосвязи, вы можете рассчитать доступную мощность цепи любого заданного размера:

    • 15-амперная 120-вольтовая цепь : 15 ампер x 120 вольт = 1800 Вт
    • Схема на 20 А, 120 В : 20 А x 120 В = 2400 Вт
    • 25-амперная 120-вольтовая цепь : 25 ампер x 120 вольт = 3000 Вт
    • Схема 20 А, 240 В : 20 А x 240 В = 4800 Вт
    • 25-амперная 240-вольтовая цепь : 25 ампер x 240 вольт = 6000 ватт
    • Схема 30 А, 240 В : 30 А x 240 В = 7200 Вт
    • Схема 40 А, 240 В : 40 А x 240 В = 9600 Вт
    • 50-амперная 240-вольтовая цепь : 50 ампер x 240 вольт = 12000 ватт
    • 60-амперная 240-вольтовая цепь : 60 ампер x 240 вольт = 14400 Вт

    Простую формулу A x V = W можно переформулировать несколькими способами, например W ÷ V = A или W ÷ A = V.

    Как рассчитать нагрузку цепи

    Выбор правильного размера для выделенной цепи устройства требует довольно простой арифметики, чтобы убедиться, что потребляемая мощность устройства находится в пределах мощности цепи. Нагрузку можно измерить в амперах или ваттах, и ее довольно легко рассчитать на основе информации, напечатанной на этикетке с техническими характеристиками двигателя устройства.

    Двигатели имеют паспортную табличку, которая указана на боковой стороне двигателя.В нем указаны тип, серийный номер, напряжение, будь то переменный или постоянный ток, частота вращения и, что наиболее важно, номинальная сила тока. Если вам известны номинальное напряжение и сила тока, вы можете определить мощность или общую мощность, необходимую для безопасной работы этого двигателя. Номинальная мощность отопительных приборов обычно указана на лицевой панели.

    Пример расчета схемы

    Например, представьте себе простой фен мощностью 1500 Вт, подключенный к 120-вольтовой розетке в ванной.Используя вариацию закона Ома W ÷ V = A, вы можете рассчитать, что 1500 Вт ÷ 120 В = 12,5 ампер. Ваш фен, работающий на максимальном нагреве, может потреблять 12,5 ампер. Но если учесть, что вентиляционный вентилятор и осветительный прибор для ванной комнаты также могут работать одновременно, вы можете увидеть, что схема для ванной комнаты на 15 ампер и общей мощностью 1800 Вт может быть трудно справиться с такой нагрузкой.

    Давайте представим, что в нашей образцовой ванной комнате есть вытяжной вентилятор, потребляющий 120 Вт мощности, осветительный прибор с тремя лампочками по 60 Вт (всего 180 Вт) и электрическая розетка, к которой можно подключить фен на 1500 Вт.Все это легко может потреблять энергию одновременно. Вероятная максимальная нагрузка на эту схему может достигать 1800 Вт, что соответствует максимуму, с которым может справиться схема на 15 А (обеспечивающая 1800 Вт). Но если вы поместите одну 100-ваттную лампочку в светильник для ванной комнаты, вы создадите ситуацию, когда сработает автоматический выключатель.

    Электрики обычно рассчитывают нагрузку цепи с 20-процентным запасом прочности, следя за тем, чтобы максимальная нагрузка на приборы и оборудование в цепи составляла не более 80 процентов от доступной силы тока и мощности, обеспечиваемых схемой.В нашей образцовой ванной комнате 20-амперная схема, обеспечивающая мощность 2400 Вт, может довольно легко справиться с потребляемой мощностью 1800 Вт с 25-процентным запасом прочности. Это причина, по которой большинство электрических кодексов требует ответвления на 20 ампер для обслуживания ванной комнаты. Кухни — еще одно место, где 120-вольтовые ответвления, обслуживающие розетки, практически всегда являются 20-амперными. В современных домах, как правило, только цепи общего освещения по-прежнему подключаются по 15-амперным цепям.

    Схемы выделенных устройств

    Точно такой же принцип используется для расчета потребности в цепи, обслуживающей один прибор, такой как микроволновая печь, мусоропровод или кондиционер.Большая микроволновая печь со встроенным вентилятором и осветительной арматурой может легко потребовать от 1200 до 1500 Вт мощности, и электрик, подключив выделенную цепь для этого устройства, скорее всего, установит схему на 20 А, которая обеспечивает доступную мощность 2400 Вт. С другой стороны, большой мусоропровод мощностью 1 л.с., потребляющий 7 ампер (840 Вт), может легко обслуживаться специальной 15-амперной схемой с доступной мощностью 1800 Вт.

    Тот же метод расчета можно использовать для любой выделенной цепи прибора, обслуживающей один прибор.Например, электрический водонагреватель на 240 В и мощностью 5 500 Вт можно рассчитать следующим образом: A = 5 500 ÷ 240 или A = 22,9. Но поскольку для схемы требуется 20-процентный запас прочности, она должна обеспечивать не менее 27,48 ампер (120 процентов от 22,9 = 27,48 ампер). Электрик установит цепь на 30 ампер и 240 вольт для обслуживания такого водонагревателя.

    Большинство электриков немного завышают размер выделенной цепи, чтобы учесть будущие изменения. Например, если у вас довольно небольшая микроволновая печь на 800 Вт, электрик обычно устанавливает схему на 20 А, даже если схема на 15 А. может легко справиться с этим прибором.Это сделано для того, чтобы схема могла работать с будущими приборами, которые могут быть больше, чем те, которые у вас есть сейчас.

    Учебное пособие по преобразователю постоянного тока


    Преобразователи постоянного тока преобразуют мощность от одного источника постоянного напряжения в другое напряжение постоянного тока, хотя иногда на выходе бывает такое же напряжение. Обычно это регулируемые устройства, принимающие возможно изменяющееся входное напряжение и обеспечение стабильного регулируемого выходного напряжения до до предела расчетного тока (силы тока).Блоки переключения режимов полагаются на микропроцессоры. для высокого коэффициента полезного действия, а также меньших потерь и тепла. Конвертеры обычно используются для обеспечения электрической шумоизоляции или преобразования напряжения, или обеспечения стабильный уровень напряжения для чувствительного к напряжению оборудования. Преобразователи постоянного тока доступны для повышающих и понижающих приложений, а также изолированных и неизолированных конструкций.

    Устройства переключения режимов, которые ChargingChargers.com предлагает, имеют преимущества по сравнению с линейными. конструкции.Эффективность переключения может быть выше, чем у линейного блока, что приводит к меньшему потери энергии при передаче, что означает меньшее количество тепла, меньшие компоненты и меньшее вопросы терморегулирования. Линейные типы могут использоваться в интегрированных конструкциях (встроенных в), и может быть дешевле в этом приложении, но режим переключения почти полностью заменены линейные блоки питания в большинстве ситуаций.

    Понижающие преобразователи постоянного тока

    Понижающие преобразователи постоянного тока в постоянный называются понижающими преобразователями.Типичный пример: быть преобразователем 24 в 12 вольт, имеющим диапазон входного постоянного напряжения от 20 до 30 вольт постоянного тока и выходное напряжение 13,8 вольт постоянного тока (В постоянного тока) при, скажем, 12 ампер (максимум). Вход Напряжение может быть просто некоторым доступным системным напряжением в этом диапазоне или 24-вольтовой батареей. система с колебаниями напряжения из-за степени заряда аккумулятора. Выход регулируется микропроцессором при 13,8 В постоянного тока в этом случае, что является типичным напряжением холостого хода для система батарей постоянного тока на 12 В и обычно приемлемый вход для устройства «12 В постоянного тока».


    Некоторые примеры соотношений напряжений
    91 120 В постоянного тока
    ВХОД ВЫХОД
    9–18 В постоянного тока 12,5 В постоянного тока
    20-35 В постоянного тока 12,5 В постоянного тока
    30-60 В постоянного тока 12,5 В постоянного тока
    12,5 В постоянного тока
    9-18 В постоянного тока 24 В постоянного тока
    20-35 В постоянного тока 24 В постоянного тока
    30-60 В постоянного тока 24 В постоянного тока
    60-120 В постоянного тока 24 В постоянного тока

    Понижающие преобразователи постоянного тока используются в военных, жилых домах или на море. с системным напряжением постоянного тока 24 вольт, и требуется регулируемый источник постоянного тока на 12 вольт для радиосвязи, сонара, эхолота, компьютеров и, конечно, аудио или видеооборудование для развлечений.

    Дисбаланс аккумуляторов и преобразователи постоянного тока

    Почему бы не использовать ответвитель на 12 В, если система (например, 24 В) состоит из последовательное соединение низковольтных батарей (например, двух по 12 вольт)? Батареи может (вероятно) стать несбалансированным по статусу напряжения / заряда. В параллельной конфигурации (положительный подключен к положительному, отрицательный к отрицательному), батареи уравняют со временем и установятся на обычном напряжении.При последовательном подключении выравнивание состояние напряжения / заряда не является естественным состоянием. Система и любое зарядное устройство участвует, видит комбинированное выходное напряжение, и зарядное устройство пытается поднять напряжение до его уставки, которая указывает на полную зарядку, путем нажатия тока для выполнения это. Незадействованная батарея, которая изначально имеет более высокое напряжение, достигнет его ‘полное напряжение заряда’ быстрее, но ток все еще проходит через зарядное устройство стремится поднять суммарное напряжение двух аккумуляторов до такого же полного заряда уровень.В крайних случаях может произойти газообразование и перезарядка.

    Преобразователь постоянного тока в равной степени потребляет от родительского напряжения и обеспечивает регулируемое выходное напряжение. Аккумуляторная батарея остается сбалансированной, что обеспечивает надлежащую зарядку. цикл и максимальное время автономной работы.

    Повышающие преобразователи постоянного тока

    Повышающие преобразователи постоянного тока в постоянный называются повышающими преобразователями. Типичный пример: быть преобразователем с 12 вольт на 24 вольт, имеющим диапазон входного постоянного напряжения от 11 до 15 вольт постоянного тока и выходное напряжение 24 вольт постоянного тока (В постоянного тока) при, скажем, 5 ампер (максимум).Приложение может быть частью военной техники, разработанной для системы 24 В, используемой в система на 12 вольт.

    Преобразователи с изоляцией и без изоляции

    Неизолированные преобразователи имеют общий минус и обычно очень подходят для типичное электронное приложение (радио, стерео, сонар и т. д.). Определенная безопасность Требования или опасные приложения могут потребовать изоляции входа и выхода. В изолированные преобразователи соответственно дороже неизолированных преобразователей.

    Размер преобразователя

    Преобразователи постоянного тока рассчитаны на мощность в ваттах, а некоторые также имеют защиту от импульсных перенапряжений. Большинство устройств, используемых в приложениях постоянного тока, указывают свое потребление в ваттах или амперах. Устройства с двигателями или компрессорами, или при использовании конденсаторных пусковых цепей, может потребоваться скачок напряжения учет мощности. Большая часть электроники (радио, DVD, гидролокатор, GPS и т. Д.) Не работает. Для преобразования ватт и ампер можно использовать следующие основные электрические формулы:

    P = E x I Мощность = Вольт, умноженная на ток
    или
    Ватт = Вольт x Ампер
    А = Ватт / Вольт
    Вольт = Ватт / Ампер

    Итак, учитывая любые два значения выше, вы можете вычислить третье.Например, у вас есть стереосистема мощностью 60 Вт, рассчитанная на систему на 12 вольт. Делим 60 ватт на 12 вольт дает потребляемый ток 5 ампер. Если вам дан только текущий розыгрыш, и вам нужно рассчитать мощность преобразователя постоянного тока в ваттах, вы можете умножить амперы на напряжение системы, дающее ватт. Для 5-амперной розетки и 12-вольтового стерео выше у вас есть 5 ампер х 12 вольт = 60 ватт.

    Не пропустите другие наши руководства!

    Домой | Учебники | Конвертеры

    Оценка требований к питанию

    Формулы и примеры для систем постоянного тока 12 и 24 В

    Это практическое правило предназначено в качестве общего руководства для оценки силы постоянного тока, необходимой для работы преобразователя постоянного тока в переменный.Поскольку расчеты дают приблизительные значения, при проектировании и определении компонентов системы следует учитывать соответствующий коэффициент безопасности, например размер и длину проводов.

    Системы постоянного тока 12 В

    • Формула: Для инверторов на 12 В требуется примерно один (1) ампер входного постоянного тока на каждые 10 Вт выходного переменного тока.
      Пример: Сколько ампер постоянного тока потребуется инвертору Vanner на 12 В для работы трех кварцевых фонарей мощностью 500 Вт или электрического нагревателя мощностью 1500 Вт?
      Ответ: 1) Общая мощность = 1500
      2) 1500 Вт / 10 (по формуле) = 150 ампер

    Это постоянный ток, который инвертор будет использовать для работы нагрузки 1500 Вт.

    Примечание — если эти 150 ампер потребляются от батареи в течение одного часа, будет использовано 150 ампер-часов (Ач) заряда батареи. Для поддержки 150 ампер-часов заряда батареи требуется 300 ампер-часов.

    Системы постоянного тока 24 В

    • Формула: Для инверторов на 24 В требуется примерно один (1) ампер входного постоянного тока на каждые 20 Вт выходного переменного тока.
      Пример: Сколько ампер постоянного тока потребуется инвертору Vanner на 24 В для работы трех кварцевых фонарей мощностью 500 Вт или электрического нагревателя мощностью 1500 Вт?
      Ответ: 1) Общая мощность = 1500
      2) 1500 Вт / 20 (по формуле) = 75 ампер

    Это постоянный ток, который инвертор будет использовать для работы нагрузки 1500 Вт.

    Примечание — если эти 75 ампер потребляются от батареи в течение одного часа, будет использовано 75 ампер-часов (Ач) заряда батареи. Для поддержки 75 ампер-часов батареи требуется 150 ампер-часов.

    Средняя номинальная мощность продуктов, работающих от инверторов Vanner
    Загрузить (pdf)

    МОЩНОСТЬ
    ТИПОВЫЕ ИЗДЕЛИЯ MIN MAX
    КОНДИЦИОНЕР ВОЗДУХА, 9000 БТЕ 1100 2200
    КОНДИЦИОНЕР ВОЗДУХА, 13 500 БТЕ
    1800 3500
    КОНДИЦИОНЕР ВОЗДУХА, 16000 БТЕ 2200 4500
    БЛЕНДЕР 200 800
    БРОЙЛЕР 1200 1800
    НОЖ ДЛЯ РЕЗЬБЫ 95
    ОТКРЫВАЮЩИЙСЯ КАНАЛ 100 150
    Часы
    2
    СУШИЛКА ДЛЯ ОДЕЖДЫ 4900
    ШАЙБА ДЛЯ ОДЕЖДЫ 525 5000
    КОФЕВАРКА 500 1500
    Кукурузный поппер 575
    ПИЛКА 40


    Средняя номинальная мощность продуктов, работающих от инверторов Vanner (продолжение))
    Загрузить (pdf)
    МОЩНОСТЬ МОЩНОСТЬ
    ТИПОВЫЕ ПРОДУКТЫ MIN MAX ТИПОВЫЕ ПРОДУКТЫ MIN MAX
    ФРИТЮРНИЦА 1200 ЗАТОЧКА НОЖЕЙ 40
    ОСУШИТЕЛЬ 650 МАКИЯЖНОЕ ЗЕРКАЛО 20
    ПОСУДОМОЕЧНАЯ МАШИНА 900 1200 МИКРОВОЛНОВАЯ ПЕЧЬ 800 1600
    УТИЛИЗАЦИЯ 450 1500 СМЕСИТЕЛЬ 80 150
    ДРЕЛЬ 250 1500 ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР 150 350
    ВОЗДУХООЧИСТИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ 50 ТРУБОПРОВОДНИК 1500
    ЭЛЕКТРИЧЕСКОЕ ОДЕЯЛО 100 250 ПЛАСТИКОВАЯ ТРУБА ЭЛЕКТРОПЛАВЛЕНИЕ 1400 3900
    ЭЛЕКТРИЧЕСКИЙ НОЖ 100 РАДИО 25
    ОБОГРЕВАТЕЛЬ ДВИГАТЕЛЯ 750 ДИАПАЗОН 12200
    ВЕНТИЛЯТОР — ОКНО 200 ХОЛОДИЛЬНИК 300 1625
    ВЕНТИЛЯТОР ПЕЧИ 400 БРИТВА 30 75
    СВЕТИЛЬНИКИ 300 2000 ПЛИТА МЕДЛЕННОЙ ПЛИТЫ 200
    МОРОЗИЛЬНИК 450 800 ОБОГРЕВАТЕЛЬ 1500
    Сковорода 1000 1500 СТЕРЕОСИСТЕМА 50 400
    МАШИНА 1000 1500 ТВ — ЧЕРНО-БЕЛЫЙ 50 100
    ФЕН 500 1500 ТВ — ЦВЕТ 75 200
    ВОЛОСЫ 350 TOASTER 1000 1400
    НАГРЕВАТЕЛЬ 60 МУСОРНЫЙ КОМПАКТОР 400 800
    ГОРЯЧАЯ ПЛАСТИНА 125 1500 Видеомагнитофон 35 75
    ДОЗАТОР ГОРЯЧЕЙ ВОДЫ 500 1400 ПЫЛЕСОС — ДОМАШНИЙ 400 900
    УВЛАЖНИТЕЛЬ 200 ВАКУУМНЫЙ ПЫЛЕСОС — МАГАЗИН 840 1380
    ICE CUBE MAKER 250 300 НАГРЕВАТЕЛЬ ВОДЫ 4500
    УДАРНЫЙ КЛЮЧ 900 ВОДЯНОЙ НАСОС 1000
    утюг 625 1200

    Загрузить (pdf)

    ИНДУКЦИОННЫЕ ДВИГАТЕЛИ ПУСКОВАЯ ВОДА РАБОЧАЯ ВОДА Примечания:
    1.Электрическая мощность, потребляемая электрическим устройством, измеряется в ваттах. Эта информация важна для правильного выбора инвертора. Мощность можно найти на паспортной табличке устройства или умножив напряжение переменного тока (120 вольт) на рабочий ток (амперы).

    2. Мощность, необходимая для запуска определенных нагрузок с приводом от двигателя, может в 3–10 раз превышать их нормальную рабочую мощность. Пусковая мощность двигателя получается путем умножения тока заторможенного ротора на напряжение переменного тока.

    3. Рабочая мощность асинхронного двигателя в ваттах, определенная в Национальном справочнике электрических норм.Вышеуказанные значения мощности следует использовать только в качестве ориентировочных.

    1/4 л.с. 750-1500 700
    1/2 л.с. 1500-3000 1175
    1 л.с. 3000-6000 1950
    2 л.с. 4000-8000 2900

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
