Светодиод 3528 SMD – технические характеристики

Автор Юлия На чтение 7 мин. Просмотров 198 Опубликовано 13.12.2019 Обновлено 13.12.2019

В современных системах освещения все больше используется светодиодов. Они постепенно вытесняют во многих отраслях промышленности иные типы светильников. Одним из примеров служит популярная разновидность 3528 SMD. Среди потребителей данный тип завоевал множество позитивных отзывов.

Особенности СМД-технологии

3528 SMD led используются для монтажа на печатных платах. Аббревиатура СМД вышла из английского сочетания «surface mount device», что расшифровывается, как элемент монтажа на поверхности. Такие светодиоды являются электронными деталями, монтируемыми по особой технологии. Под данный тип могут попадать и другие компоненты схемы, что делает систему универсальной.

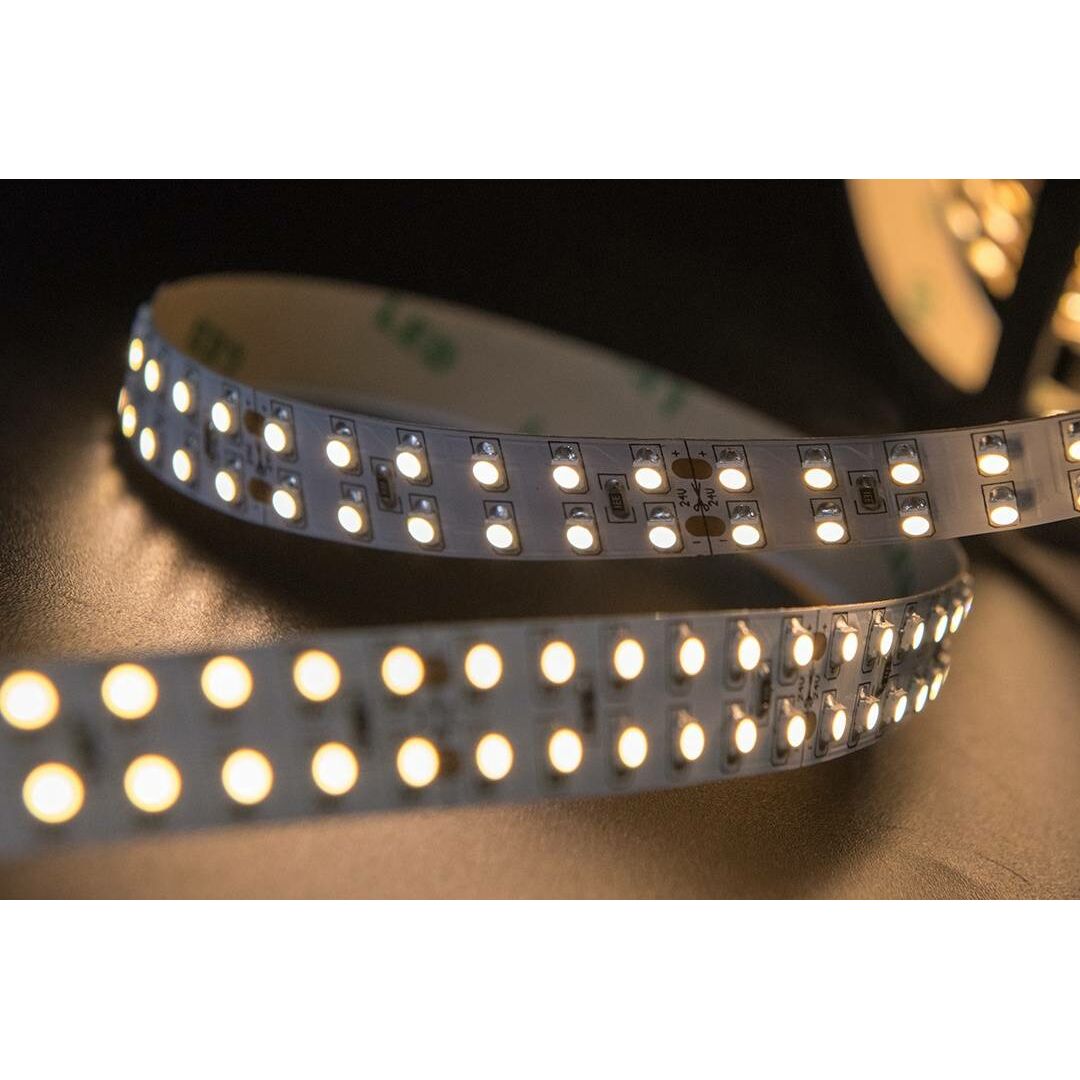

Светодиодная лента на SMD led 3528

Применяемая технология сборки иногда называется surface mount technology или SMT. За счет внедрения ее создается большая плотность миниатюрных элементов и снижение количества внешних выводов либо контактов. 3528 smd led имеют значительно меньший вес и габариты в отличие от традиционных компонентов печатной платы.

Свое доминирующее положение они заслужили благодаря множеству плюсов:

• отсутствие отверстий на печатной плате обеспечивает ее компактность;
• в наличие имеется большой спектр цветов, который достался в наследство от классических корпусных элементов;
• длительный срок эксплуатации, способный достигать 100 тыс. часов при правильной эксплуатации;
• экономическая выгода от внедрения деталей;
• безопасные условия эксплуатации, так как в процессе работы используется низкое рабочее напряжение;
• высокие прочностные характеристики материалов позволяют не беспокоиться о каких-либо механических поломках.

ВИДЕО: Светодиодная лента на SMD 3528

Параметры изделия

SMD 3528 технические характеристики имеет следующие:

• допустимое напряжение колеблется в пределах 1,9 – 3,2 В;
• сила тока, подводимая напрямую – до 20 мА;
• получаемая в результате сила света будет в пределах 30-1200 мкд.

Внутри используются редкие химические элементы для излучающего кристалла: Нитроген, Алюминий, Мышьяк, Галий, Индий, Фосфор. За счет активации легирующих химических добавок удается обеспечить разнообразные светящиеся оттенки, включающие такие цвета, как синий, зеленый, белый, желтый, красный и тепло-белый.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

Размеры и конструкция элемента

В отличие от пятимиллиметровых аналогов КПД модели 3528 способен достигать при определенных условиях 85%.

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

• широкий диапазон рабочих температур от -40°С до +85°С;
• незначительное тепловыделение;
• большой запас прочности;
• способность работать при низком входном напряжении;
• минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

• светодиодная лампа-светильник;
• индикаторы на приборных панелях;
• независимые автолампы;
• дорожные знаки;
• элементы наружной и внутренней рекламы;
• вывески или баннеры;
• для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя.

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Сравнительный анализ

Модель 2835 выпущена позже, чем 3528, поэтому во многом лишена определенных недостатков. Внутри нее имеется больший кристалл, что позволяет повысить световой поток и светоотдачу. Также расширены контактные площади, отвечающие за отвод тепла. Используется материал с увеличенной теплопроводностью, а высота понижена. Такое конструкционное отличие делает новые модели более долговечными.

У 3528 на центральную часть нанесено покрытие из люминофора. Для 2835 площадь практически всей поверхности оснащена таким слоем. Этот повышает повысить излучение.

Добиться качественного белого цвета бывает весьма проблематично. Нередко используют кристаллы с синим свечением, а затем покрывают их люминофором. В результате удается получить либо теплый, либо холодный оттенок.

При подключении применяется обычная связка светодиод-токоограничитель. Схема действует абсолютно для всех конструкций с монокристаллами. Однако, она не работает в 5050, так как там используется три кристалла в каждой матрице.

Ленты подключаются к стандартной сети 220В посредством драйверов на 12/24 ватта. Предельная длина одной полосы – не более 5 метров. При недостатке между собой полосы соединяют параллельно (см. рис)

Не стоит проводить подключение без резисторов. Если в наличии имеется он лишь один, то применяют последовательный тип подключения. Также нельзя в цепи использовать диоды с отличающимися нагрузочными характеристиками.

Как отличить оригинал от подделки

Даже с учетом того, что SMD 3528 выпускаю большинство производителей, в том числе такие гиганты, как Philips и Samsung, на рынке огромное количество безымянных подделок и так называемых реплик. Сэкономить на производстве можно разными способами – уменьшить чип, изменить материал основания и т.д. Но все они будут менее мощными и яркими, в отличие от оригинальных устройств и прослужат в разы меньше.

Итак, как не «нарваться» на подделку:

1. Внимательно смотрите на основание – у «левых» изделий оно в основном изготовлено из алюминия, тогда как оригиналы всегда имеют медное основание. Дело в том, что медь проводит тепло хуже, чем алюминий, поэтому светодиоды практически не нагреваются. Кроме того, медь тяжелее алюминия в 3,7 раза, соответственно, и изделие с такой основой будет тяжелее.

Определить, что легче по одному экземпляру невозможно, разница там минимальна. Желательно сравнивать сразу несколько.

2. Количество часов наработки до момента старения кристалла. В соответствии со стандартом LM80 этот период соответствуют снижению светового потока не менее, чем на 80%. Именно такое соотношение и должно быть указано на упаковке, а не просто энное количество часов, которые в состоянии проработать элемент.
3. Стоимость. Некоторые производители даже на подделки ставят цену как на оригинал, но это скорее исключение, чем правило. Основная задача изготовления т.н. реплик и низкосортных товаров – быстрый сбыт. Поэтому и стоимость у них всегда ниже.

ВИДЕО: Как подключить 20 метров светодиодной ленты

Сравнение и отличия светодиодов SMD 3528 и 5050

Вот простое для понимания сравнение этих двух LED чипов (номера в названии обозначают только размеры чипа)

сравнение светодиодов SMD5050 и SMD3528

Светодиодная лента может производиться с множеством LED чипов. Номера, такие как 3528 и 5050, относятся к размеру чипа. Светодиодные ленты, которые вы видите выше, были популярны ранее, а сейчас есть намного более эффективные и маленькие светодиоды с размерами 2835, 3014, 5630 и 3020

Так какая разница между светодиодами СМД 5050 и 3528?

____________________________________________________________________________

Просто посмотрите на этот светодиод, называемый так по причине размера чипа 5.0мм x 5.0мм, и увидите следующее.  На SMD 5050 три светодиода в одном блоке и они значительно ярче SMD 3528, где только один светодиод.

применение smd5050

Такие светодиоды используются, когда требуется интенсивная иллюминация, особенно в формате RGB для создания разноцветного света. Теоретически SMD 5050 могут выдавать в три раза более интенсивный световой поток, чем 3528 и, таким образом, 5050 LED более приспособлены для освещения рассеянным светом. Однако, поскольку светодиоды SMD 5050 больше по размеру, их применение может быть ограничено размером печатной платы. Несмотря на то, что они производят больше тепла, чем меньшие по размеру светодиоды, выделятся тепловой энергии существенно меньше, чем от других источников света. Эти светодиоды требуют более тонкой печатной платы для отведения тепла.

SMD 5050 отличаются от SMD 3528 тем, что могут сочетать три разноцветных светодиода (RGB) для создания миллионов цветовых вариаций. Хотя СМД 5050 могут использоваться и для одноцветного применения, их наиболее целесообразно применять в формате RGB, а 3528 более подходят для подсветки одним цветом.

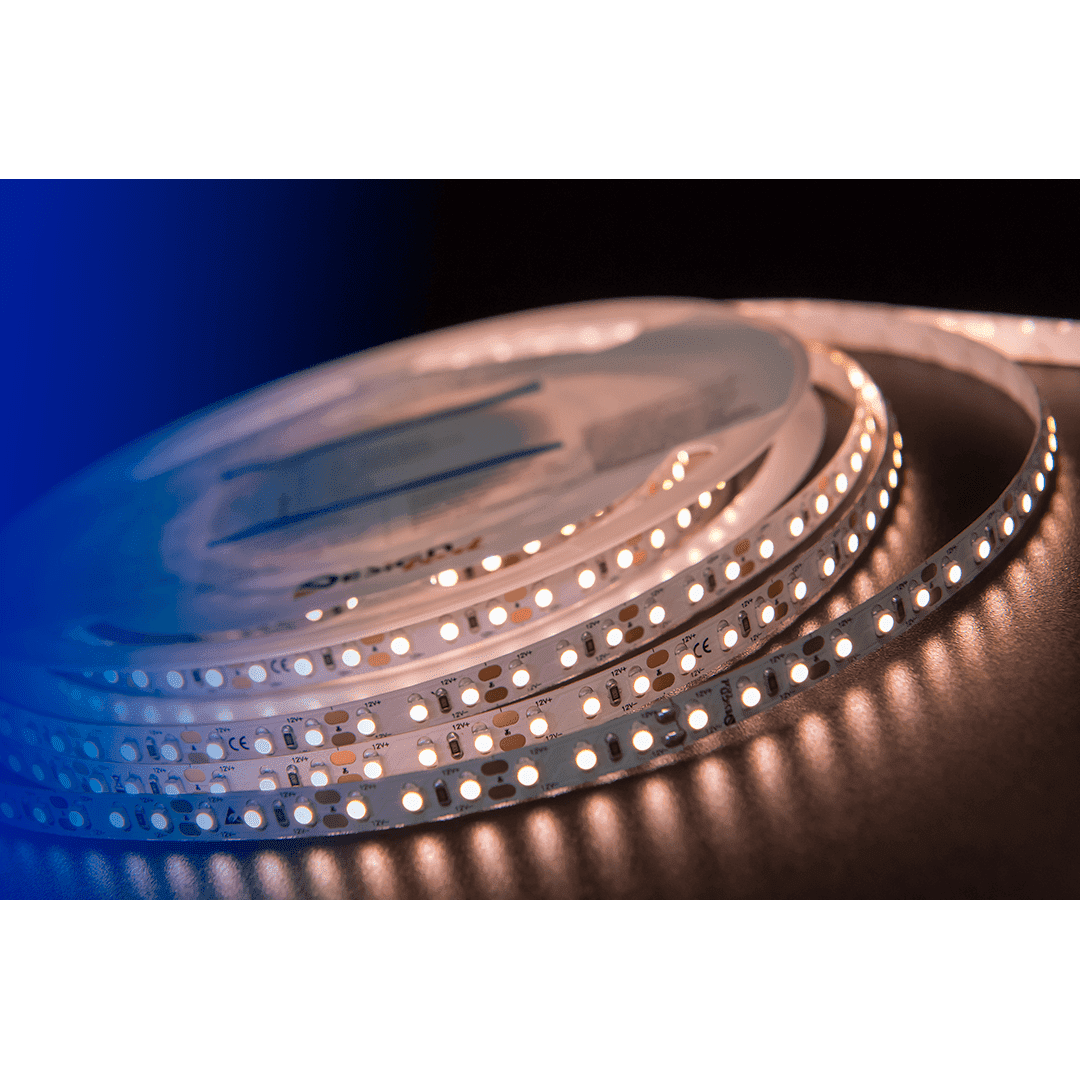

SMD 3528 LED светодиодная лента

Светодиоды SMD3528 названы так по причине размера чипа 3.5мм * 2.8мм. Эти светодиодные чипы (один светодиод на чип)достаточно яркие, но не такие яркие как 5050.

Эти светодиоды идеально подходят для декоративной подсветки телевизора, акцентного освещения, освещения потолочного молдинга и картин, подсветки столов, баров и т.

SMD 3528 LEDs могут быть более привлекательны по цене, но проигрывают 5050 в яркости. При покупке световой ленты с SMD светодиодами необходимо сравнить сколько светодиодов расположено на метр и принимать решение исходя из сравнения реальной яркости всех светодиодов вместе на определенном отрезке и цены.

Варианты применения светодиодов SMD 3528:

применение smd 3528

вариант применения светодиодной ленты 3528

_____________________________________________________________________________

Какие же выбрать светодиоды 5050, 3528, 3020, 3014, или какие-либо другие?
Необходимо исходить из размера светодиода и нужного количества светодиодов в зависимости от целей проекта.

 Мы рекомендуем проанализировать ваш проект и ответить на следующие вопросы:

1. необходимо ли акцентное освещение, основное освещение, многоцветное освещение со сменой цветов?

2.

3. какой цвет необходим?

4. нужен ли высокий индекс цетопередачи (CRI index, этот индекс определяет, насколько будут естественно выглядеть цвета в помещении)?

5. какая яркость необходима?

При приобретении светодиодов обратите внимание на следующее:

1. сколько светодиодов на бобине и сколько совокупно люменов выдает светодиодная лента?

2. обратите внимание на индекс цветопередачи — он должен быть не менее 80 (хороший уровень, более 90 считается очень хорошим уровнем)?

3. сколько ватт потребляет лента?

Если продавец не располагает соответствующей информацией, попробуйте найти ее в спецификациях производителя.

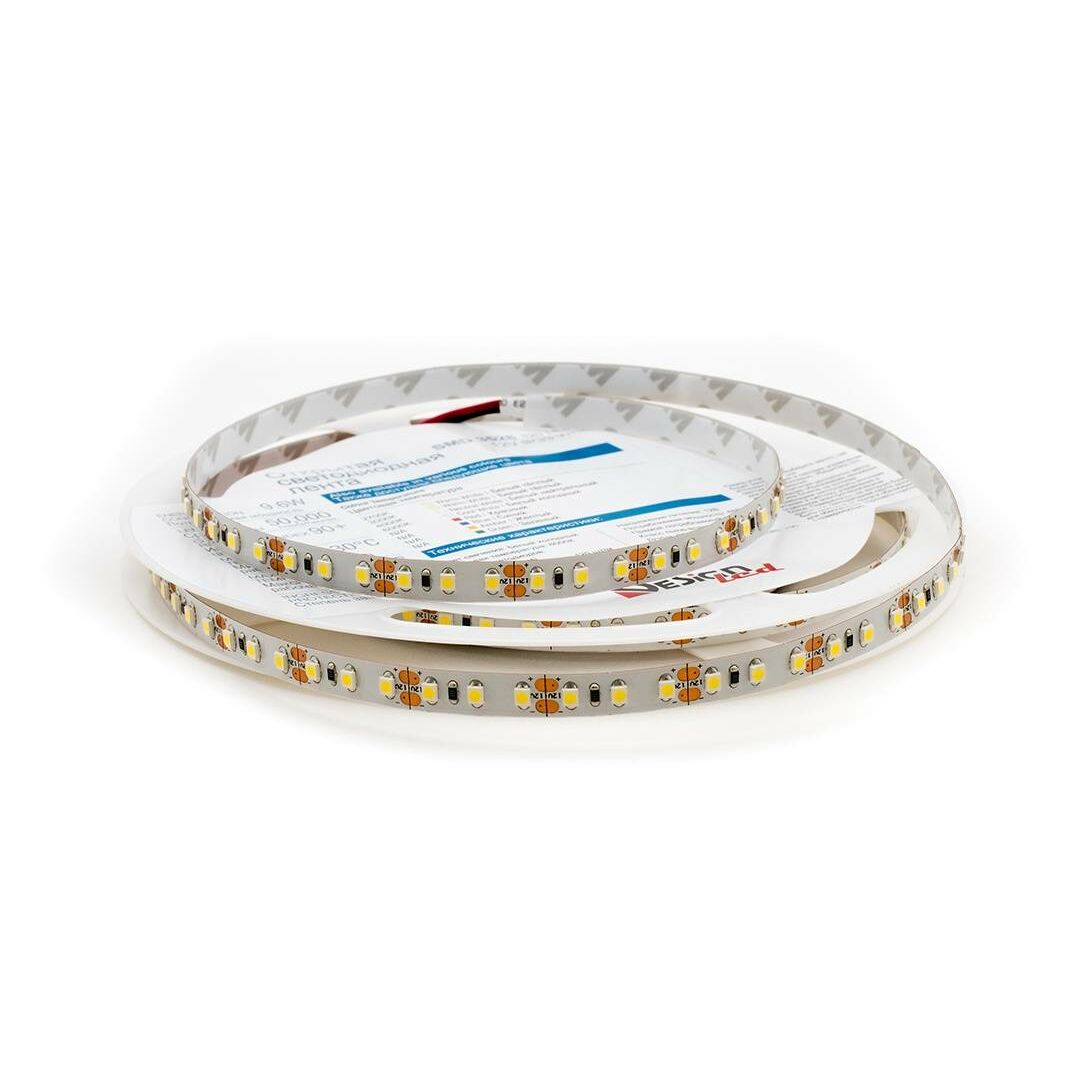

Светодиодная лента SMD 3528 300led 12V IP65

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту  там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.
Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

1. Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера

III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее  равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов  / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.
Хотя  как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

Влагостойкая светодиодная RGB лента SMD 3528, 5m

Влагозащищенная светодиодная лена RGB LED Strip SMD 3528 (5 м) в катушке, с контроллером, пультом и блоком питания. Отличительной чертой данной LED лены является поочередное распределение светодиодов красного, зеленого и синего цвета (Red/Green/Blue), каждый из которых является одноцветным, но при различных сочетаниях они дают различные цвета отсветом на поверхности. Трехцветная светодиодная лента универсальна и прекрасно подойдет для подсветки потолка, мебели, декоративных полок, ниш, зеркал, пола, стен, подсветки барельефа, бытовой техники, витрины, в автомобиле — вот небольшой перечень где можно применить светодиодную подсветку. Данная RGB лента – влагостойкая (IP65), поэтому прекрасно подойдет для уличной подсветки, в местах взаимодействия с влагой, а так же в душевых и бассейнах. Яркость, динамичность и контраст свечения делает эту ленту прекрасным вариантом для привлечения внимания к витрине, баннеру, окну магазина или кафе. Довольно интересных решений можно достичь в интерьерном оформлении.

Большой плюс — это удобство в установке светодиодной ленты, ведь она полностью готова к использованию. На задней поверхности уже нанесен клей, и все что необходимо — это снять защитную пленку и приложить светодиодную ленту к предварительно подготовленной поверхности. Лента гибко ложится по контуру изгибов и неровности поверхности. Так же можно нарезать ленту кратно трем диодам и припаивать по вашему усмотрению.

Характеристики:

● Тип светодиода: 3528 RGB

● Рабочее напряжение: 12V

● Количество светодиодов : 300 шт. (60 шт на 1 м)

● Рабочая температура: от -25°С до +70°С

● Степень защиты: IP65 (влагозащищенная)

● Световой поток: 150 lm/m

● Потребляемая мощность (1 метр ленты): 4,8 Вт

● Угол свечения: 120 градусов

● Габариты (длина/ширина/высота): 5000 х 8 х 2,5 мм

● Вес: 180 г

● Цвета свечения: 3 цвета: красный, зелёный, синий

● 12 оттенков: от оранжевого до фиолетового

Комплектация:

— Светодиодная лента 5 метров в катушке

— Контроллер

— Адаптер питания от сети 220В (12В, 2А)

— Пульт с батарейкой

— Упаковка/инструкция

Сравнивение LED 2835 и 3528

Популярные диоды SMD 3528 и 2835 часто используются в LED-лентах, а порой и в светильниках. Числа в маркировке обозначают размеры диодов. То есть у SMD 3528 ширина источника света – 3,5 мм, а длина – 2,8 мм. У SMD 2835, наоборот, ширина – 2,8 мм, а длина – 3,5 мм.

Поскольку маркировка похожа, многим покупателям эти диоды кажутся если не совершенно одинаковыми, то схожими, но в действительности они имеют разные показатели. Это несколько сбивает с толку при покупке. Какой вид светодиодов лучше и в чем отличия 2835 и 3528? Мы подробно рассмотрим это в нашей статье.

1. Как появились диоды 3528 и 2835?

Первыми в продаже появились диоды 3528. Их использовали преимущественно в LED-лентах для декоративного или вспомогательного освещения. Светодиоды 2835 стали более поздней модификацией SMD 3528. И сегодня в продаже встречаются оба вида диодов.

Компания Arlight стала одним из первых брендов использовать диоды 2835 в своих лентах. Эти источники света сразу стали позиционироваться как более яркие и эффективные. Однако разновидностей LED-лент со светодиодами 2835 меньше, чем моделей с SMD 3528. Это объясняется следующими факторами:

1. Диоды 3528 появились раньше, поэтому за все годы создано больше видов лент с этими источниками света.
2. Ленты с SMD 2835 выпускали только на 24 В, а на 12 В вариантов не было.

Со временем светодиоды 2835 начали ассоциироваться у покупателей с ярким и энергоэффективным источником света, поэтому стали востребованы. Производители расширили модельный ряд LED-лент с такими диодами: появились варианты с разными цветами, температурой свечения и т. п. Есть подсветка с диодами 2835, которая имеет герметичный корпус и может работать в воде, поэтому подходит для оформления бассейна, декоративного пруда, аквариума.

2. Основные отличия 3528 и 2835

Итак, отличие светодиодов 2835 и 3528 не только в маркировке и времени выпуска. Основная разница заключается в технологии сборки, индексе цветопередачи, показателях светового потока, яркости, энергоэффективности.

В светодиодах 3528 кристалл установлен на «дно» пластикового корпуса, а сверху залит слоем люминофора. Цвет и температура свечения зависят от толщины этого слоя.

В свою очередь светодиоды 2835 собираются по новой технологии под названием COB Led, что обусловливает следующие особенности:

1. Используется более крупный кристалл, который устанавливается на подложку с высокими показателями теплопроводности.
2. Сверху наносится слой люминофора меньшей толщины, чем в SMD 3528. Это повышает световой поток. При этом высота корпуса получается меньше – около 1,1 мм, в то время как высота диодов 3528 – примерно 1,6 мм.
3. Контактная площадь значительно увеличена, что улучшает теплоотвод и продлевает срок службы диодов. Это также позволяет им работать с повышенными значениями номинальных токов (до 60 мА) и при этом получать улучшенные показатели излучаемого светового потока и эффективности.
4. Площадь светоизлучаемой поверхности у светодиодов 2835 составляет 6,9 кв. мм, а у SMD 2835 – 4,5 кв. мм. Этот параметр означает, что у диодов нового поколения выше эффективность светоотдачи.

Улучшенные характеристики позволяют использовать ультраяркие диоды 2835 не только для декоративной или вспомогательной подсветки, но и в качестве основных источников света.

К слову, специалисты интернет-магазина LedRus проводили эксперимент, при котором снимали показатели и записывали отличия светодиодных лент 3528 и 2835. Вы можете подробно прочитать об этом в еще одной нашей статье.

3. Откуда столько подделок SMD 2835?

В последние несколько лет появились дешевые ленты с SMD 2835. У многих покупателей возникает закономерный вопрос: почему эффективный светодиод используется в LED-лентах низкого качества и по основным показателям часто уступает подсветке с SMD 3528? Дело в том, что на рынке появились подделки. В данном случае качественные и яркие диоды стали жертвой своей популярности. Их подделать относительно просто и выгодно, а покупатели часто готовы заказывать продукт даже по подозрительно сниженной цене.

К сожалению, контрафакт от качественного яркого диода 2835 без опыта не определить. Разницу замечают только специалисты, которые работали с разными моделями.

4. Как отличить яркий диод 2835 от подделки?

В первую очередь необходимо обратить внимание на яркость 1 метра ленты с диодом 2835. Для этого нужно рассчитать энергоэффективность светодиодов – это величина яркости, которую способна обеспечить лента с 1 Вт. Чтобы ее вычислить, нужно поделить удельную яркость на удельное потребление.

Средняя энергоэффективность одного настоящего светодиода 2835 – 100 люмен\ватт. У поддельных диодов этот показатель в 2-3 раза ниже.

Однако производители контрафакта порой идут на хитрость, указывая завышенные характеристики. Тогда проверить диоды без оборудования невозможно. Но вы можете обратить внимание на удельное потребление LED-ленты. Этот параметр обычно указывают верно, так как его учитывают при подборе источника питания.

Для сравнения приведем показатели популярных моделей с диодом 3528:

• 3528 60 лед — потребление 4.8 Ватт\м
• 2835 60 лед — потреблени 7,8 Ватт\м
• 3528 120 лед — потребление 9.6 Ватт\м
• 2835 120 лед — потребление 14,4 Ватт\м

Как видите, потребление яркой ленты 2835 значительно выше, чем у ленты 3528 – это стандартный показатель. А если у ленты с диодами 2835 потребление такое же, как у подсветки с SMD 3528 — значит это дешевая подделка, а не ультраяркая лента.

5. Что лучше: 2835 или 3528?

Раньше производители обычно использовали светодиоды 3528, поэтому порой их называют классическими. Однако теперь они относят к устаревшим и малоэффективным. Покупатели все чаще предпочитают светодиоды 2835, но это не значит, что эти диоды однозначно можно считать лучшими. Все зависит от задач подсветки. Разница светодиодов 3528 и 2835 обуславливает их эффективное использование для различных целей.

Если вам необходима вспомогательная или декоративная точечная подсветка, можно смело покупать светильники и ленты с SMD 3528. Это эффективное и экономичное решение, если не требуется максимальная яркость освещения.

Но если нужно организовать основное освещение или сделать яркий светильник, лучшим выбором будут мощные модели со светодиодами диодами 2835. Приборы с такими светодиодами подходят как для домашнего, так и для офисного интерьера. Их также используют на открытых пространствах как качественную альтернативу неоновым и галогеновым лампам, которые сейчас постепенно устаревают из-за многих недостатков.

хаpaктеристика светодиода, технические параметры led, особенности светодиодной ленты 3528 > Свет и светильники

Узнайте, отчего иногда появляется ощутимый гул при работе светодиодных ламп. Читайте, какие причины его вызывают, как их обнаружить и устранить. Запомните наиболее распространенные источники, чтобы при необходимости не тратить время на бесполезные поиски….

28 04 2021 0:38:30

Узнайте, что такое подсветка WLED, каковы ее преимущества и чем она отличается от альтернативных видов конструкции. Выясните, какие изменения такая технология вносит в цветопередачу, уточните остальные преимущества, возможности и особенности….

21 04 2021 7:38:33

Читайте здесь, что такое линзы для светодиодов, каков их принцип действия и назначения, какие виды увеличительных стекол применятся сегодня для лед-светильников, какие их модели устанавливаются на автомобильную оптику, чего изготавливаются и как собрать оптическую систему на их основе своими руками….

15 04 2021 5:32:19

Читайте здесь, что такое мощные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их хаpaктеризуют, в каких областях они чаще всего применяются и какие входят в ТОП популярных на сегодня моделей. …

12 04 2021 4:15:34

Читайте, какие светодиодные ленты предлагает рынок, какая Led лента лучшая для дома. Узнайте, как расшифровать маркировку и выбрать изделие по напряжению, мощности, световой отдаче, цвету. Как подобрать драйвер для приобретенной ленты. Как определить длину отрезка, если блок питания уже куплен….

05 04 2021 12:24:17

Читайте здесь, что такое неоновая подсветка, из каких конструктивных элементов состоит неоновый светильник и на каком принципе он работает, какие популярные варианты применения его в интерьере существуют, что нужно учесть при установке такой системы освещения и на что обратить внимание при выборе оборудования для нее….

23 03 2021 7:43:19

Читайте здесь, что такое КПД светодиода, как его измерить и улучшить, как с помощью домашнего колориметра провести опыт по его подсчету для любого светодиода, как соотносится яркость и мощность, почему может ухудшиться КПД и какими образом можно его повысить. …

22 03 2021 21:14:52

Читайте здесь, что такое светодиоды АЛ307, какими техническими хаpaктеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и хаpaктеристиками цоколевки они обладают….

06 03 2021 13:50:49

Читайте здесь, как своими руками изготовить светильник из бутылки, какие его виды бывают и где они используются, как своими руками сделать ночник, лампу и настенное бра из бутылки, какие материалы и инструменты для этого потребуются и как выглядят этапы их сборки….

04 03 2021 12:25:33

Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из СМД светодиодов, сфера применения, особенности покупки через интернет….

02 03 2021 14:56:42

Узнайте, какое значение имеет подсветка витрин, ее возможности, способность привлекать покупателей и создавать эксклюзивный вид для обычной стандартной витрины. Выясните, какие существуют требования и нормы для осветительных приборов на витринах. Ознакомьтесь с порядком монтажа светодиодной ленты….

01 03 2021 8:43:31

SMD 3528: характеристики светодиода | У Самоделкина: Самоделки своими руками

Светодиод SMD 3528: светодиодный чип для поверхностного монтажа, рассчитан на прямое напряжение 1,9 – 3,3 V, силу тока 20 мА. Корпус светодиода имеет прямоугольную форму с размерами сторон — 3,5 х 2,8 мм, высотой 1,4 мм.

Кристалл изготовлен на основе структур AlGaInP (алюминий-галлий-индиевый фосфид), InGaN (смесь нитрида галлия и нитрида индия).

Корпус светодиода изготовлен из термоустойчивого пластика, на обратной стороне корпуса имеется теплоотводящая подложка. Рабочая поверхность круглая и покрыта люминофором.

Маркировка светодиодов типоразмера 3528:

Пример 3528 WYC-1,2cd

• 3528 – размер: 3,5×2,8 мм.
• WYC – цвет светодиода.
• 1,2cd – сила света: 1,2 кд.

Чертёж SMD 3528.

Характеристики светодиодов SMD 3528.

Светодиод с белым свечением.

Светодиод с жёлтым свечением.

Светодиод с красным свечением.

Светодиод с синим свечением.

Светодиод с зелёным свечением.

Электрические и оптические значения SMD 3528.

Подключение светодиода SMD 3528. Схема подключения.

Срез угла на корпусе указывает катодный вывод, на рисунке показана схема.

Монтаж светодиодов SMD 3528.

Время пайки и температура пайки светодиодов 3528.

Контактные площадки для светодиодов 3528

Область применения.

По сути SMD 3528 относится к первому поколению сверхъярких светодиодов, наиболее часто встречается в LED лентах.

Светодиоды SMD 3528 оптимально использовать там, где не требуется высокая светоотдача.

Видео: запайка SMD светодиодов PLCC 3528

Видео: обзор SMD LED RGB ленты на светодиодах 3528

Поделиться в соц. сетях

3528 и 5050 SMD | Все, что вам нужно знать

, в которой используется микросхема SMD 3528

Светодиод 3528 — это меньший по размеру чип SMD, чем те, что используются в светодиодной ленте 5050 SMD, его размеры составляют 3,5 мм x 2,8 мм. Светодиодный чип 3528 в основном используется в светодиодной ленте из 60 светодиодов на метр, потребляющей 4,8 Вт и при 12 В (обычно известной как светодиодная лента 4,8 Вт на метр или 5 Вт на метр). При таком количестве на метр этого SMD вы получите гладкий, яркий эффект, когда он будет освещен на поверхности, с выходным световым потоком около 330-360 люмен на метр (эквивалент галогена 40 Вт) в зависимости от цвета. Цвета, доступные в 3528 SMD, — теплый и холодный белый (могут быть выполнены все требования по шкале Кельвина), красный, зеленый, синий и янтарный. Наиболее распространенный тип применения светодиодной ленты 60 LED 3528 SMD — это функциональное освещение — например, освещение цоколя, освещение бухт, в домах, барах, ресторанах, гостиницах и т. Д.

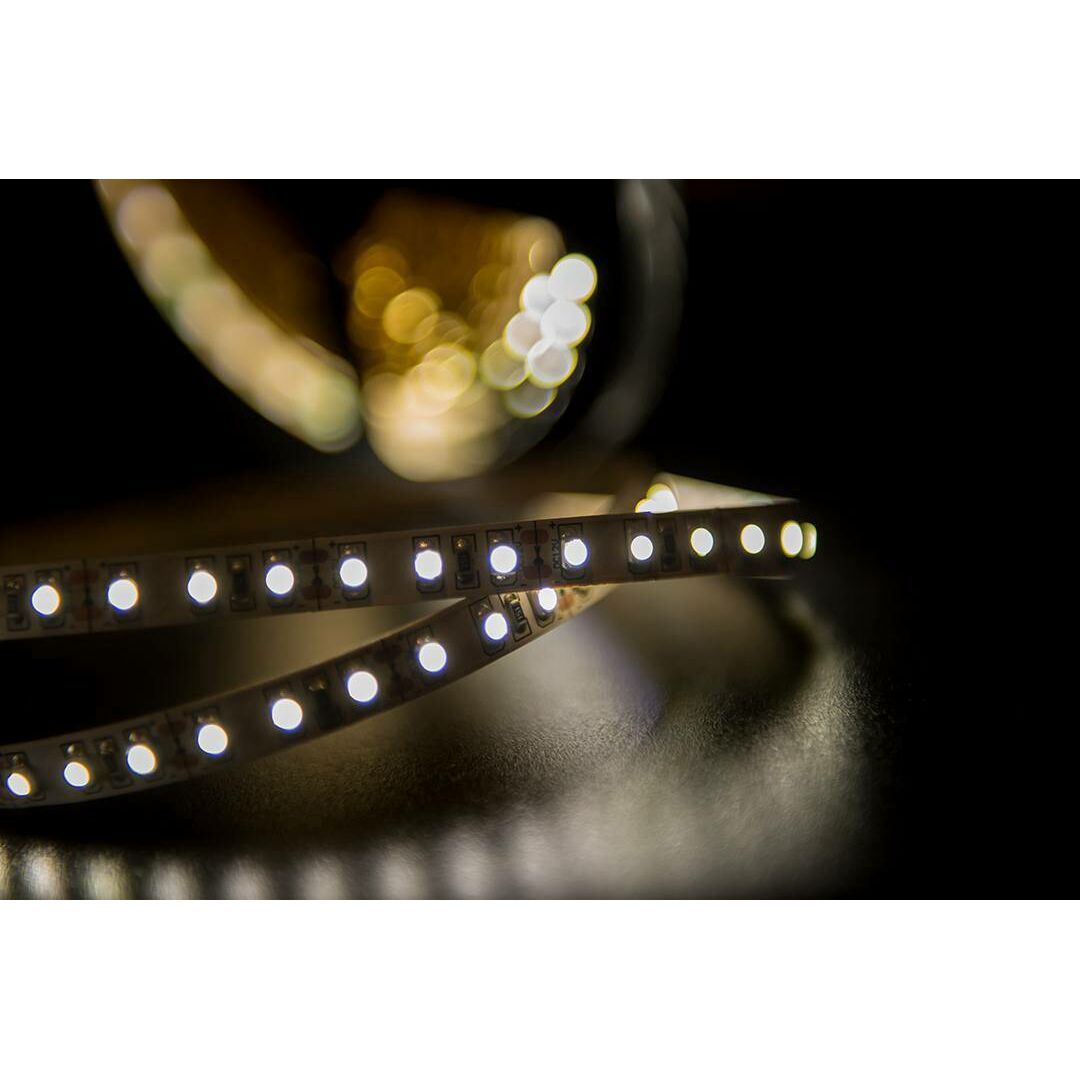

Другой светодиодной лентой, использующей 3528 SMD, является светодиодная лента. 120 таких светодиодов на метр потребляют 9,6 Вт (широко известная как светодиодная лента 9,6 Вт / м или 10 Вт / м). Он доступен в тех же цветах, хотя и далеко не так популярен, как «стандартная» светодиодная лента с 60 светодиодами на метр.Выходная мощность будет ровно вдвое больше, так как при этом используется вдвое больше светодиодов, так что около 660-720 люмен на метр в зависимости от цвета. Области применения этой светодиодной ленты по-прежнему будут включать освещение, но там, где больше окружающего света, поэтому требуется более высокая мощность, чем 4,8 Вт п / м.

Обе эти светодиодные ленты доступны в версии IP67. Точки разреза для светодиодных лент будут составлять 50 мм для 60 светодиодов на метр и 25 мм для 120 светодиодов на метр.

При использовании 60 или 120 светодиодов на метр 3528 SMD не выделяют много тепла (их легко можно коснуться руками).Для них требуется печатная плата шириной не менее 8 мм, а для версии со 120 светодиодами на метр — печатная плата толщиной 2 унции. Если светодиодная лента, которую вы используете, соответствует этим спецификациям, вы можете легко разместить ее где угодно, так как в ней уже будет достаточно радиатора, чтобы не требовалось экструзии алюминия.

Есть много марок 3528 SMD. Высококачественный брендовый Epistar SMD обеспечит вам самые яркие 3528 SMD на рынке, а также отличную однородность цвета и надежность с выходом 70% за 50 000 часов.Если вы выберете одну из более дешевых альтернатив, вы получите меньшую яркость, а также ненадежность и несоответствие цвета внутри барабана, а также между барабанами.

Цифры и светодиоды: что означает 2835, 3528 и 5050?

Все эти цифры! Что происходит?

Вы когда-нибудь искали светодиодные ленты LED и встречали числа 2835, 3825 или 5050?

Эти числа менее загадочны, чем вы думаете.

Во-первых, вы могли видеть буквы «SMD», предшествующие этим загадочным числам. Аббревиатура SMD означает «устройство поверхностного монтажа». Это означает, что это светодиодный чип (устройство), установленный непосредственно на световой полосе, без использования проводов. Эта технология поверхностного монтажа действительно делает возможными светодиодные ленты. Цифры после SMD просто относятся к физическому размеру светодиодного чипа. Возьмем, к примеру, SMD 3528, они имеют ширину 3,5 мм и длину 2,8 мм. Обратите внимание, что размер не пропорционален мощности или производительности, и это не единственное различие между типами светодиодных чипов.

SMD 3528 Чипы, пожалуй, самые распространенные из всех чипов светодиодных лент. Они являются наименее яркими и наименее энергоемкими из трех микросхем, которые мы используем в HitLights, и чаще всего используются для акцентного освещения, например, над кухонными шкафами и вокруг карниза под потолком.

3528 чипов раньше использовались в наших полосах Luma5, но теперь они в основном используют чипы 2835 с более низким выходом, которые предлагают такую ​​же яркость, как 3528 чипов, но со значительно улучшенной эффективностью и сроком службы.Вы можете купить наш ассортимент полосок Luma5 здесь.

SMD 5050 едва ли уступают по популярности чипам 3528. Эти чипы имеют размер 5,0 мм x 5,0 мм. 5050 чипов обычно в 3 раза ярче, чем 3528 чипов. Поскольку они более яркие, полосы с микросхемами 5050 обычно используются для того, что мы называем «рабочим освещением», и обычно используются под кухонными шкафами, где этот свет поможет вам увидеть, над чем вы работаете. Полосы 5050 также часто доступны в стилях изменения цвета, что означает, что вы можете выбрать любой цвет с помощью пульта дистанционного управления или контроллера.

5050 чипов представлены в наших полосах Luma10, как в одноцветной, так и в многоцветной версиях. Вы можете купить наш ассортимент полосок Luma10 здесь.

Примечание редактора: В заключение, хотя обозначения Luma изначально были связаны с определенными типами микросхем (Luma5 было 3528, Luma10 было 5050 и Luma20 было 2835) с улучшениями в светодиодной технологии, эти обозначения быстро стали недействительными. Вместо этого наши обозначения Luma всегда должны относиться к количеству люмен на чип — около 5 люмен на чип для Luma5, около 10 люмен на чип для Luma10 и около 20 люмен на чип для Luma20.

Расскажите нам о своем проекте, мы будем рады ответить на любые другие вопросы, которые могут у вас возникнуть.

, 3528, 5050, 5630, светодиодные SMD-диоды

Ответ очень прост.Эти числа относятся к площади поверхности SMD (диода для поверхностного монтажа). Но, конечно, это еще не все. В этой статье вы найдете следующее:

• Технические характеристики для светодиодов 3528, 5050 и 5630, включая люмен, потребляемую мощность / мощность и размер диода.
• Фото реальных световых характеристик каждого типа диода
• Вывод, который отвечает, какой тип диода подходит для разных целей и проектов

Банкноты

• Люмен : Единица, равная количеству света, излучаемого в секунду
• Потребляемая мощность : Это для каждого светодиода. Большинство светодиодных лент, таких как те, которые мы предлагаем, группируют светодиоды по 3 штуки, обеспечивая рабочее напряжение 12
• Диод и микросхема : Используется взаимозаменяемо для обозначения полупроводникового устройства с двумя выводами. Этот термин несколько условен, когда мы говорим об электрических платах в целом, но в данном контексте мы используем их для обозначения светодиодных чипов, предназначенных для поверхностного монтажа.

Светодиоды 5630 ярче, чем светодиоды 5050 и 3528? Какой тип светодиода самый яркий?

Да, как видно из приведенной выше таблицы, светодиоды 5630 на сегодняшний день являются самыми яркими, но это происходит не просто из-за большей освещающей поверхности.Есть и другие факторы, влияющие на мощность светодиодного диода (измеряемую в световом потоке / люменах). Причины этого заключаются в конструкции микросхемы и потребляемой мощности.

Мы можем говорить о технических характеристиках целый день, но в данном случае увидеть — значит поверить. Чтобы дополнительно продемонстрировать разницу светового потока между тремя диодами, мы провели тест на наших объектах, и, как вы можете видеть, есть огромные различия между тремя размерами.

Сравнение анимированных GIF-изображений светодиодов 3528, 5050 и 5630

Как проводился этот тест?

3 светодиода использовались для каждого размера диода и устанавливались на твердую поверхность.Каждый был помещен перед белой панелью. Один и тот же источник питания использовался для всех трех размеров светодиодов. Камера и панель освещения не двигались и не подвергались изменениям во время этих испытаний, которые проводились в течение 5-минутного периода. Единственное отличие от одной фотографии к другой — это использованный набор диодов. Короче говоря, были предприняты все попытки создать 100% согласованную и контролируемую среду для точной демонстрации яркости светодиодов.

** Все настройки были согласованы и не менялись на протяжении тестов

Итак, какой вывод? Что вы должны использовать для своего проекта?

Результаты этих тестов довольно просты. Если вам нужна максимально возможная яркость, 5630 — это то, что вам нужно. Одно из самых больших преимуществ светодиодов 5630, которые мы используем, — их адаптируемость. Если у вас есть проект, который не требует полной мощности 5630, вы можете просто уменьшить их до нужного уровня, используя один из наших встроенных диммеров. Даже если этот новый уровень близок к выходным люменам 5050 или 3528, светодиоды 5630 будут работать значительно ниже их максимальных настроек, что значительно продлит их срок службы.

Что касается светодиодов 5630, мы используем исключительно оригинальные светодиоды Epistar.Качество, надежность, производительность и стоимость выше, чем у других производителей микросхем, поэтому мы с уверенностью предлагаем двухлетнюю гарантию на все наши продукты. Если вы ищете светодиоды 5630, осмотрите наш магазин и напишите нам, если вам понадобится помощь, мы будем рады дать совет.

Какой самый лучший чип SMD?

В этой серии из трех частей мы обсудим, что делает светильник отличным.

Используются различные 2 типа светодиодных чипов: COB и SMD.В этом посте мы обсудим различные типы светодиодов (светоизлучающих диодов) SMD (диодов для поверхностного монтажа) для ваших нужд.

Если вы посмотрите на микросхемы SMD, вы заметите, что на них разные числа. Они указывают размер светодиодного чипа. Ниже описаны преимущества и способы использования этих двух наиболее популярных типов микросхем.

3528 ЧИП SMD

Чип размером 3,5 x 2,8 мм является одним из самых популярных из-за его экономической эффективности и того факта, что он не выделяет много тепла.Хотя это большие преимущества, они не такие яркие, как другие чипы, если только они не используются на барабане 600, тогда они могут быть ярче, чем полоса 5050.

Вы должны использовать эти светильники для освещения под столами, шкафами, цветных стен, подсветки телевизора и акцентного освещения.

5050 ЧИП SMD

5,0 мм x 5,0 мм известны как «трехчиповые», что просто означает, что они имеют 3 светодиода в одном корпусе. Они намного ярче, чем светодиоды 3528, если, как уже упоминалось ранее, они не используются более чем на 600 катушках.

Поскольку светодиодные чипы 5050, как правило, ярче, чем чипы 3528, их часто используют для освещения определенных областей, где требуется больший световой поток. Однако, поскольку они больше, у них есть ограничения, например, их не так много, чтобы поместиться на печатную плату, что может привести к ограничению освещения. Они излучают больше тепла, чем светодиодные чипы 3528, но все же значительно меньше, чем другие световые решения.

Хотя они выделяют больше тепла, чем более мелкие чипы, оно все же значительно ниже, чем другие варианты освещения.Для этих типов светодиодов требуется более толстая печатная плата, чтобы отводить тепло от микросхем.

Еще одно преимущество светодиодных чипов 5050 заключается в том, что они могут создавать миллионы цветовых вариаций. Это связано с тем, что в один и тот же корпус можно вставлять 3 вида различных микросхем. Следовательно, светодиодные чипы 5050 лучше подходят для RGB, а 3528 — для одноцветных приложений.

Лучше всего их использовать для общего освещения, включая освещение коридоров, ресторанов, гостиниц и замену люминесцентных ламп.

Теперь, когда светодиодное освещение развивается быстрыми темпами, на рынке появляются новые микросхемы, которые еще более эффективны.

2835 ЧИП SMD

На рынке появился новый светодиодный чип 2835, который считается даже более эффективным, чем светодиодный чип 5050, обеспечивает на 20% больше света при меньшей мощности. Он также имеет то преимущество, что не нагревается из-за меньшего размера.

Лучший способ проверить одни и те же микросхемы у разных компаний — это посмотреть, сколько светодиодов находится на полосе.Светодиоды SMD 3020 и 3014 — это еще один меньший по размеру и более эффективный светодиодный чип, и многие из них могут устанавливаться на светодиодной ленте.

5630 ЧИП SMD

5630 также увеличились в последнее время, став более популярными для светодиодных лент. Однако следует соблюдать осторожность из-за количества тепла, которое они могут выделять, поскольку это может быстро снизить яркость и сократить срок службы. Рекомендуется установить алюминиевый профиль с радиатором или более толстую и широкую печатную плату.

Какая марка самая лучшая?

Cree считается одним из лучших, а Epistar считается одним из лучших по качеству и излучает больше всего света среди всех брендов на рынке.Более дешевые альтернативы могут быть менее надежными и яркими, часто с несоответствиями цветов Nichia, хотя другие могут быть дешевле, они могут быть более низкого качества.

В целом, лучший SMD-чип действительно зависит от ваших потребностей, если они выполняются. Рекомендуется, чтобы микросхемы SMD с уважаемой торговой маркой были самыми надежными.

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами здесь.

Сравнение светодиодных лент SMD 3528 и SMD 5050: LEDLIGHTSWORLD.CO — LEDLightsWorld

smd 3528 — купить smd 3528 с бесплатной доставкой на AliExpress

Отличные новости !!! Для smd 3528 вы находитесь в нужном месте.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший smd 3528 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили smd 3528 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в smd 3528 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести smd 3528 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

16.4ft белые гибкие светодиодные ленты — 3528 SMD 12V LED Strip

16,4 фута / 5 м. 3528 БЕЛЫЙ светодиодный ленточный светильник использует сверхяркий светодиод SMD в качестве источника света и может быть закреплен на неровной поверхности, любой стрелке или небольшом пространстве благодаря своей высокой гибкости и 3-метровой самоклеящейся ленте на спине.Вы можете разрезать полоску через каждые три светодиода (в виде петли) в соответствии с вашими потребностями, аккуратно разрезать по золотой линии надрезания пайки и смешать (снова соединить с помощью легкого разъема) в соответствии с длиной вашего приложения.

не только потребляют меньшую мощность, чем галогенные лампы и аналоги ламп накаливания, но и потребляют меньше энергии, чем люминесцентные лампы, и, в отличие от КЛЛ, не содержат внутри никаких вредных химикатов! Их средний срок службы превышает 50 000 часов, и они стоят меньше, чем люминесцентные лампы.

Наши водонепроницаемые гибкие светодиодные ленты обеспечивают полную гибкость освещения, позволяя легко монтировать их в любом размере и в любом пространстве, не требуют утечки на счетах за электроэнергию и, независимо от погодных условий, они никогда не выйдут из строя благодаря экстремальной защите от атмосферных воздействий и строгому контролю качества тестирование. В то время как неводостойкий полосовой светильник обычно устанавливается в помещении, но вы можете установить его с помощью нашего алюминиевого канала для достижения особого светового эффекта или водонепроницаемости.

не водостойкий водонепроницаемый

Наш крючок для светодиодных лент позволяет быстро оценить адаптер переменного тока, обеспечивая все удобства водонепроницаемого, прочного, долговечного и эффективного освещения.Благодаря передовой технологии вытеснения тепла и низкой мощности они подходят практически для любого домашнего применения, о котором вы только можете подумать.

Есть некоторые детали для справки:

 Потребляемая мощность: 24 Вт
