Резистор 2512 300 Ом 5% (10шт)

Описание товара Резистор 2512 300 Ом 5% (10шт)

SMD — от Интернет-магазина Electronoff – качественные миниатюрные радиокомпоненты, без которых не обойтись при ремонте современной цифровой техники или конструировании собственных электронных приборов. Их маленькие размеры позволяют экономить пространство на плате, что позволяет, при необходимости, усложнить её конструкцию.

Технические характеристики SMD-резистора 2512 300 Ом 5%

• Сопротивление: 300 Ом;
• Высота: 0.50 мм
• Длинна: 6.35 мм
• Ширина: 3.20 мм
• Диапазон температур: -55° до +125°С.

Описание SMD-резистора 2512 300 Ом 5%

SMD-резистор 2512 300 Ом 5% — уникальный радиокомпонент. Как известно, резисторы необходимы для ограничения тока и напряжения на определенном участке электрической цепи. Резистор – один из компонентов, который повсеместно применяется практически в любом современном электроном устройстве.

Их можно встретить даже в самых простых приборах.

Чем отличается обычный резистор от SMD-резистора? Прежде всего, необходимо расшифровать приставку «SMD». Эта аббревиатура расшифровывается как: «surface mount technology» что в свою очередь можно перевести как: прибор, монтируемый на поверхность. Главная особенность SMD-резисторов – их невероятно малый размер, что позволяет разместить несколько таких радиокомпонентов на маленькой площади. При этом, по своим техническим параметрам SMD-резисторы зачастую не уступают своим «обычным» собратьям.

Техника безопасности

Важно помнить, что для любого типа резисторов необходимо соблюдать значение его рабочего напряжения. Если таковое превысить, это приведет к перегреву резистора и его порче. Некоторые резисторы могут воспламеняться!

Работа с SMD-резисторами

Учитывая миниатюрный размер данных резисторов, для работы с ними могут потребоваться специальные инструменты. Так, в качестве измерительных приборов для данного типа резисторов, лучше всего использовать специальные SMD-мультиметры, которые выполнены в виде специальных пинцетов.

Например, можно использовать мультиметр MS 8910 .

Ну а купить SMD-резистор 2512 300 Ом 5% можно в нашем Интернет-магазине Electronoff, с доставкой по всей Украине!

Резисторы и сопротивления. Бескорпусные смд резисторы

Добро пожаловать! Комментарии и замечания пишите: [email protected]

В настоящее время на передний план все более выдвигается наибрлее прогрессивная сегодня технология производства электроннрй аппаратуры — технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Специально для такой технологии был разработан широкий спектр миниатюрных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами. Использрвание SMD компонентов позволило автоматизиррвать процесс монтажа печатных плат. Основной ряд используемых SMD резисторов представлен зарубежными резисторами серии RMC, которые подробно описаны ниже. Из отечественных аналогов можно назвать резисторы типа Р1–12, имеющие номинальную рассеиваемую мощность 0,125 Вт, номинальные сопротивления ряда Е24 от 1 Ом до 6,8 МОм. Резисторы Р1–12 полностью соответствуют SMD резисторам в корпусе типовеличины 1206. На рис. 1.3 представлен внешний вид SMD резисторов, а в таблицах 1.11 и 1.12 приведены их геометрические размеры и основные технические данные. Типоразмеры SMD резисторов стандартизованы. Они обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов различных производителей приведены в табл. 1.13. Рис. 1.3. Внешний вид SMD резисторов Таблица 1.11. Габаритные размеры SMD резисторов Типоразмер EIA Размеры (мм) L W Н D Т 0402 1,00 0,50 0,20 0,25 0,35 0603 1,60 0,85 0,30 0,30 0,45 0805 2,10 1,30 0,40 0,40 0,50 1206 3,10 1,60 0,50 0,50 0,55 1210 3,10 2,60 0,50 0,40 0,55 2010 5,00 2,50 0,60 0,40 0,55 2512 6,35 3,20 0,60 0,40 0,55 Таблица 1. 12. Технические данные SMD резисторов Тип 0402 0603 0805 1206 1210 2010 2512 Номинальная мощность, Вт 1/16 1/10 1/8 1/4 1/3 3/4 1 Температурный диапазон, °С -55 … +125 Макс, рабочее напряжение, В 25 50 150 200 200 200 200 Макс, перегрузочное напряжение, В 50 100 300 400 400 400 400 Диапазон сопротивлений 1%, Е-96 5%, Е-24 100 Ом. .. 100 кОм 2 0м… 5,6 МОм 10 Ом… 1 МОм 1 Ом… 10 МОм 10 Ом… 1 МОм 1 Ом… 10 МОм 10 Ом… 1 МОм 1 Ом… 10 МОм 10 Ом… 1 МОм 1 Ом… 10 МОм 10 Ом… 1 МОм 1 Ом… 10 МОм 10 Ом… 1 МОм 1 Ом… 10 МОм Сопротивление перемычки, Ом - - <0,05 - - - - Таблица 1.13. Обозначения SMD резисторов некоторых фирм-производителей Типоразмер Фирма-производитель AVX BECKMAN NEOHM PANASONIC PHILIPS ROHM SAMSUNG WELWYN 0603 CR10 BCR1/16 CRG0603 ERJ3 - MCR03 RC1608 WCR0603 0805 CR21 BCR1/10 CRG0805 ERJ6 RC11/12 MCR10 RC2012 WCR0805 1206 CR32 BCR1/8 CRG1206 ERJ8 RC01/02 MCR18 RC3216 WCR11206

Типы корпусов резисторов smd.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор. Маркировка SMD резисторов

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского – удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа – SMT технологии (S urface M ount T echnology ), и конечно же, без SMD компонентов.

Что такое SMD компоненты

SMD компоненты используются абсолютно во всей современной электронике. SMD (S urface M ounted D evice ), что в переводе с английского – “прибор, монтируемый на поверхность”. В нашем случае поверхностью является печатная плата, без сквозных отверстий под радиоэлементы:

В этом случае SMD компоненты не вставляются в отверстия плат. Они запаиваются на контактные дорожки, которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, на котором раньше были SMD компоненты.

Плюсы SMD компонентов

Самыми большим плюсом SMD компонентов являются их маленькие габариты. На фото ниже простые резисторы и :

Благодаря малым габаритам SMD компонентов, у разработчиков появляется возможность размещать большее количество компонентов на единицу площади, чем простых выводных радиоэлементов. Следовательно, возрастает плотность монтажа и в результате этого уменьшаются габариты электронных устройств. Так как вес SMD компонента в разы легче, чем вес того же самого простого выводного радиоэлемента, то и масса радиоаппаратуры будет также во много раз легче.

SMD компоненты намного проще выпаивать. Для этого нам потребуется с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье как правильно паять SMD . Запаивать их намного труднее. На заводах их располагают на печатной плате специальные роботы. Вручную на производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Многослойные платы

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей. Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).

На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.

Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.

Основные виды SMD компонентов

Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))

На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Типоразмеры SMD компонентов могут быть разные. Вот есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD :

Есть еще и такие виды SMD транзисторов:

Которые обладают большим номиналом, в SMD исполнении выглядят вот так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:

1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского Ball grid array – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.

На фото ниже BGA микросхема и обратная ее сторона, состоящая из шариковых выводов.

Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.

Резюме

Что же все-таки использовать в своих конструкциях? Если у вас не дрожат руки, и вы хотите сделать, маленького радиожучка, то выбор очевиден. Но все-таки в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы намного проще и удобнее. Некоторые радиолюбители используют и то и другое. Каждый день разрабатываются все новые и новые микросхемы и SMD компоненты. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.

На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.

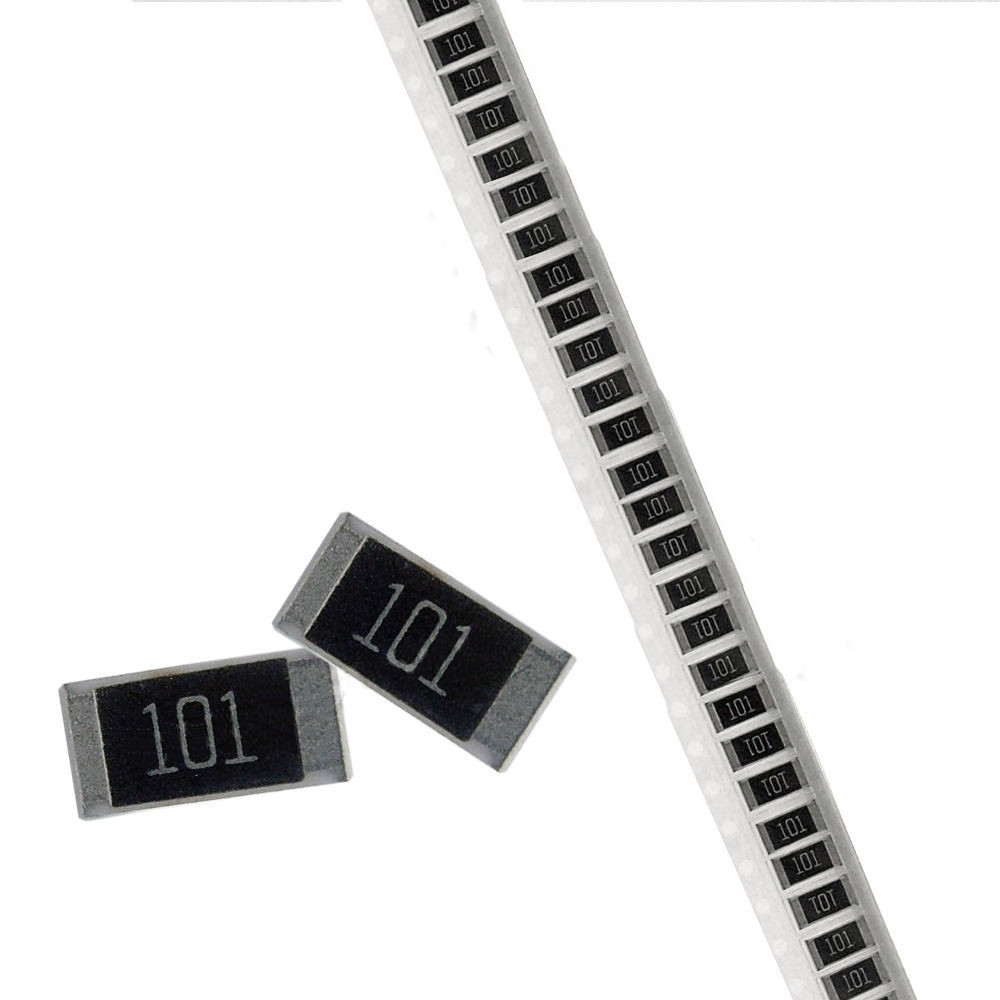

Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т. п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).

Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы

Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы

Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:

Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

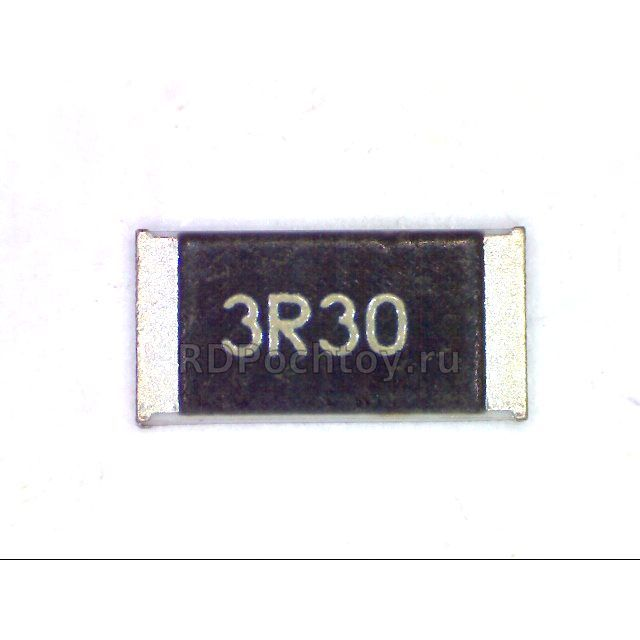

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

1. Введение
2. Корпуса SMD компонентов
3. Типоразмеры SMD компонентов
   • SMD резисторы
   • SMD конденсаторы
   • SMD катушки и дроссели
4. SMD транзисторы
5. Маркировка SMD компонентов
6. Пайка SMD компонентов

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2) , WLCSP2*, SOD882 (DFN1106-2) , SOD882D (DFN1106D-2) , SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3) , SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252) , D2PAK (TO-263) , D3PAK (TO-268)
4-5 выводов	WLCSP4*, SOT1194, WLCSP5*, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6) , SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8) , SOT983 (DFN1714U-8)	WLCSP16*, SOT1178 (DFN2110-9) , WLCSP24*	SOT1176 (DFN2510A-10) , SOT1158 (DFN2512-12) , SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32) , SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять .

Типы корпусов SMD по названиям

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. М ассив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы, чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0. 3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1. 4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2. 8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0. 42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

20 шт. 2512 SMD резистор 1 Вт 0,05 Ом 0,05R R050 1% Чип резистор 2512 Новинка: Amazon.com: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что он подходит, введя номер своей модели.
• 20 штук 2512 SMD резистор 1 Вт 0,05 Ом 0,05R R050 1% 2512 Чип резистор высокой точности

]]>

---

Технические характеристики этого элемента

Торговая марка	Balance World Inc
Ean	0822439535843
Номер модели	28
Номер детали	Резистор SMD 2512 20 шт. 1 Вт 0.05 Ом 0,0
Размер	20 шт.
Код UNSPSC	32121600
UPC	822439535843

---

Yageo разработала самый маленький чип-резистор в мире

Yageo Corporation, ведущий мировой поставщик услуг по производству пассивных компонентов, недавно разработала прототип самого маленького в отрасли чип-резистора под названием RC0075 (0.3 мм x 0,15 мм). Разработка демонстрирует лидирующую позицию Yageo в области инноваций и исследований и разработок, а также приверженность компании делу удовлетворения потребностей клиентов.

Чип-резистор RC0075 размером всего 0,3 мм x 0,15 мм на 44% меньше чип-резистора EIA (Electronic Industries Association) размером 01005 (0,4 мм x 0,2 мм), что делает его идеальным для приложений, где требуется миниатюризация толстопленочных чип-резисторов. требуется для. Кроме того, миниатюрный размер нового устройства позволяет высокоэффективно использовать сырье, тем самым сокращая количество экологически опасных отходов.

При разработке RC0075 накопленный Yageo опыт в производстве чип-резисторов сочетается с усовершенствованным производственным процессом и лазерными технологиями, преодолевая ограничения допусков при производстве толстых пленок. Между тем, методы миниатюризации также улучшают паяемость за счет использования различных процессов пайки, чтобы обеспечить соответствие высочайшим стандартам надежности.

Чип-резистор RC0075 в основном применяется в смартфонах, радиочастотных модулях, планшетных ПК, микроприводах и портативных устройствах памяти, таких как карты Secure Digital (SD).Серия Yageo RC, толстопленочные чип-резисторы, предлагает полный диапазон размеров от 0075, 01005, 0201 до 2512, что соответствует различным требованиям клиентов и приложениям для повышения производительности и функциональности. Двигаясь вперед, Yageo продолжит прилагать усилия к исследованиям и разработкам, предоставляя клиентам качественные продукты и услуги.

О корпорации Yageo
Основанная в 1977 году, Yageo Corporation стала поставщиком услуг в области пассивных компонентов мирового класса с возможностями в глобальном масштабе, включая производственные и торговые предприятия в Азии, Европе и Америке.Корпорация имеет уникальные возможности для обеспечения универсальных покупок, предлагая полный ассортимент продукции, состоящий из резисторов, конденсаторов и катушек индуктивности как в товарных, так и в специализированных версиях, а также возможности проектирования, распределения, подключения к электронной коммерции и логистики. В настоящее время Yageo занимает первое место в мире по производству чип-резисторов, третье место по MLCC и третье место по ферритовым изделиям. Yageo Corporation имеет 27 офисов продаж, 8 производственных площадок, 5 логистических компаний JIT и 3 центра исследований и разработок.

ИСТОЧНИК: Yageo Corporation

Код товара .Характеристики тонкопленочных резисторов включают диапазон сопротивления до 175 Ом, допуск до ± 0,1% и TCR до ± 25 ppm / C.

Фактическая мощность ограничена процессом монтажа конечным пользователем. Как и в случае с любым мощным резистором на микросхеме, способность отводить тепло имеет решающее значение для общей производительности устройства.

Резисторы Vishay Dale серии PCAN входят в список рекомендуемых продуктов Vishay Super 12 2016 года. New Yorker Electronics поставляет дискретные резисторы Vishay Dale, включая резисторы с проволочной обмоткой и другие силовые резисторы, резисторы с выводами на пленку и резисторы для поверхностного монтажа с толстой пленкой.

Характеристики и преимущества:

• Предлагает вдвое большую мощность по сравнению с традиционными тонкопленочными чип-резисторами в тех же корпусах
• Подложка из нитрида алюминия с высокой теплопроводностью
• Разработан с увеличенными концевыми выводами на задней стороне для снижения теплового сопротивления
• Доступны с концевыми муфтами без свинца (PB) или без свинца
• Соответствует RoHS
• Номинальная мощность до 6,0 Вт
• Диапазон сопротивления от 30 Ом до 175 Ом
• Номинальное напряжение: 200 В
• Допуск резистора до ± 0. 1%
• TCR до ± 25 частей на миллион / ° C
• Огнестойкость UL 94 V-0
• Диапазон рабочих температур от -55 ° C до + 150 ° C

Заявки:

• Промышленное
• Военный
• Медицинская визуализация
• Транспорт / Тормозные системы
• Источники питания
• Коммутация

Типовые листы:

---

СВЯЗАННЫЕ ТЕМЫ — ЭЛЕКТРОННЫЙ КОМПОНЕНТ:

---

Оптимизация точности измерения сильных токов за счет улучшения компоновки площадок для маломощных шунтирующих резисторов

Введение

Токоизмерительные резисторы различных форм и размеров используются для измерения тока во многих автомобильных, силовых и промышленных системах.При использовании резисторов очень низкого сопротивления (несколько миллиомов или меньше) сопротивление припоя становится значительной частью сопротивления чувствительного элемента и значительно увеличивает погрешность измерения. В приложениях с высокой точностью часто используются 4-контактные резисторы и датчик Кельвина, чтобы уменьшить эту ошибку, но эти резисторы специального назначения могут быть дорогими. Кроме того, размер и конструкция контактных площадок играют решающую роль в определении точности измерения при измерении больших токов. В этой статье описывается альтернативный подход, который обеспечивает высокоточное измерение Кельвина с использованием стандартного недорогого двухконтактного сенсорного резистора с четырехпозиционной схемой.На рисунке 1 показана тестовая плата, используемая для характеристики ошибок, вызванных пятью различными схемами.

Рис. 1. Тестовая печатная плата сенсорного резистора.

Токоизмерительный резистор

Доступные со значениями сопротивления всего 0,5 мОм, обычно используемые резисторы для измерения тока, упакованные в корпус 2512, могут рассеивать до 3 Вт. резистор с допуском 1% (номер детали ULRG3-2512-0M50-FLFSLT от Welwyn / TTelectronics). Его размеры и стандартная 4-проводная посадка показаны на Рисунке 2.

Рисунок 2. (а) Размеры резистора ULRG3-2512-0M50-FLFSLT; (b) Стандартная посадочная площадка для 4 контактных площадок.

Традиционный след

Для измерения Кельвина контактные площадки в стандартном 2-проводном следе должны быть разделены, чтобы обеспечить отдельные пути для токов системы и токов считывания. На рисунке 3 показан пример такой схемы. Системный ток идет по пути, показанному красными стрелками. Если бы использовалась простая схема с двумя контактами, общее сопротивление было бы:

Чтобы избежать дополнительного сопротивления, дорожки измерения напряжения должны быть проложены прямо к контактной площадке резистора.Системный ток по-прежнему будет вызывать значительное падение напряжения на верхних паяных соединениях, но считывающие токи вызовут незначительное падение напряжения на нижних паяных соединениях. Таким образом, такой подход с разделенными контактными площадками устраняет сопротивление паяного соединения из измерений и повышает общую точность системы.

Рисунок 3. Зондирование по Кельвину.

Оптимизация следа Кельвина

Схема, показанная на рисунке 3, является значительным улучшением стандартного подхода с двумя контактными площадками, но с резисторами очень низкого номинала (0.5 мОм или меньше), физическое расположение чувствительной точки на контактной площадке и симметрия тока, протекающего через резистор, становятся более значимыми. Например, ULRG3-2512-0M50-FLFSLT представляет собой резистор из твердого сплава металла, поэтому каждый миллиметр резистора вдоль контактной площадки будет влиять на эффективное сопротивление. Используя откалиброванный ток, была определена оптимальная схема датчиков путем сравнения падений напряжения на пяти заказных посадочных местах.

Тестовая плата

На рисунке 4 показаны пять шаблонов компоновки, помеченные буквами от A до E, созданных на тестовой плате.Там, где это было возможно, следы направлялись к контрольным точкам в разных местах на сенсорных площадках, как показано цветными точками. Посадочные места отдельных резисторов:

1. Стандартный 4-проводный резистор на основе рекомендованных 2512 посадочных мест (см. Рисунок 2 (b)). Пары чувствительных точек ( X и Y ) на внешнем и внутреннем краях контактных площадок (ось x).
2. Аналогичен A, но с подушечками, удлиненными ближе внутрь, чтобы обеспечить лучшее покрытие области подушечки (см. Рисунок 2 (a)).Сенсорные точки в центре и на конце подушечек.
3. Обеспечивает более симметричный ток в системе за счет использования обеих сторон контактной площадки. Также перемещает сенсорную точку в более центральное место. Смысловые точки находятся в центре и на конце подушечек.
4. Аналогичен C, но с контактными площадками системы, соединенными в самой внутренней точке. Используются только внешние сенсорные точки.
5. Гибрид A и B. Системный ток протекает через более широкие контактные площадки, а считывающий ток — через меньшие контактные площадки. Сенсорные точки находятся на внешнем и внутреннем краях подушечек.

Рисунок 4. Схема тестовой печатной платы.

Припой наносили по трафарету и оплавляли в печи оплавления. Использовался резистор ULRG3-2512-0M50-FLFSLT.

Процедура испытания

Схема испытаний показана на рисунке 5. Калиброванный ток 20 А пропускался через каждый резистор, в то время как резистор поддерживался при температуре 25 ° C. Результирующее дифференциальное напряжение было измерено менее чем через 1 секунду после включения тока нагрузки, чтобы предотвратить повышение температуры резистора более чем на 1 ° C.Температура каждого резистора контролировалась, чтобы гарантировать, что результаты испытаний были записаны при 25 ° C. При 20 А идеальное падение напряжения на резисторе 0,5 мОм составляет 10 мВ.

Рисунок 5. Тестовая установка.

Результаты испытаний

В Таблице 1 показаны данные измерений с использованием положений сенсорной панели, показанных на Рисунке 4.

Таблица 1. Измеренные напряжения и погрешности

Высокомощные прецизионные тонкопленочные чип-резисторы из нитрида алюминия, идеально подходящие для военных и медицинских целей 7 ИЮНЯ 2016 г. — New Yorker Electronics расширяет свою линейку высокомощных резисторов выпуском резисторов Vishay Dale Thin Film PCAN.Резисторы высокой мощности Vishay Dale из нитрида алюминия SMD серии Vishay Dale на основе нитрида алюминия обеспечивают номинальную мощность до 6 Вт и сопротивление от 2 Ом до 30 кОм в корпусах типоразмеров 1206 и 2512. Они оптимизированы в качестве демпфирующих цепей и нагрузочных резисторов, нагрузочных резисторов затвора и оконечных резисторов усилителя в промышленных, военных и медицинских приложениях. Другие приложения включают источники питания, переключение мощности и тормозные системы.

Номер детали Информация PCAN2512 PCAN1206

Площадь основания	Sense Pad	Измерено (мВ)	Ошибка (%)
А	Я	9.55	4,5
	х	9,68	3,2
B	Я	9,50	5
	х	9,55	4,5
С	Y	9.80	2
	х	9,90	1
D	х	10,06	0,6
E	Y	9,59	4,1
	х	9. 60	4
	Верхняя накладка *	12,28	22,8
* Без измерения Кельвина. Напряжение было измерено на основной сильноточной площадке, чтобы продемонстрировать ошибку, связанную с сопротивлением припоя.

Наблюдения

1. Посадочные места C и D демонстрируют наименьшие ошибки со сравнимыми результатами и вариациями в пределах допуска отдельного резистора.Посадочное место C является предпочтительным, поскольку с меньшей вероятностью возникнут проблемы, связанные с допусками размещения компонентов.
2. Сенсорные точки на внешнем конце резисторов обеспечивают наиболее точные результаты в каждом случае. Это означает, что резисторы рассчитаны производителем по всей длине.
3. Обратите внимание на ошибку 22%, связанную с сопротивлением припоя без использования измерения Кельвина. Это эквивалентное сопротивление припоя около 0,144 мОм.
4. Footprint E демонстрирует эффекты асимметричной компоновки пэдов.Во время оплавления компонент подтягивается к контактной площадке с наибольшим количеством припоя. Следует избегать такого рода следов.

Заключение

Основываясь на представленных результатах, оптимальная площадь основания — C, с ожидаемой погрешностью измерения менее 1%. Рекомендуемые размеры этой опорной поверхности показаны на Рисунке 6.

Рисунок 6. Оптимальные размеры занимаемой площади.

Маршрутизация сенсорной трассы также повлияла на точность измерения. Для достижения наивысшей точности напряжение считывания следует измерять на краю резистора.На рисунке 7 показана рекомендуемая компоновка с использованием переходных отверстий для направления внешнего края контактной площадки на другой слой, что позволяет избежать перерезания основной плоскости питания.

Рисунок 7. Рекомендуемая трассировка платы.

Данные в этой статье могут быть применимы не ко всем резисторам, и результаты могут отличаться в зависимости от состава и размера резистора. Следует проконсультироваться с производителями резисторов. Пользователь несет ответственность за то, чтобы размеры компоновки и структура посадочного места соответствовали индивидуальным производственным требованиям SMT.Analog Devices, Inc. не несет ответственности за какие-либо проблемы, которые могут возникнуть в результате использования этого следа.

ST UM1943 X-NUCLEO-IHM07M1 ר דרייווער יקספּאַנשאַן באָרד באַניצער מאַנואַל

UM1943 X-NUCLEO-IHM07M1 ר דרייווער יקספּאַנשאַן רד

ומקסנומקס
Пользователь מאַנואַל
אָנהייב מיט די X-Núcleo-IHM07M1 מאָטאָר דרייווער יקספּאַנשאַן ברעט באזירט אויף די L6230 פֿאַר STM32 Nucleo
הקדמה
די X-Núcleo-IHM07M1 איז אַ דריי-פאַסע ברושלעסס דק מאָטאָר שאָפער יקספּאַנשאַן ברעט באזירט אויף די L6230 פֿאַר STM32 Nucleo.יט אַ רדאַבאַל און גרינג-צו-נוצן לייזונג פֿאַר דרייווינג דריי-פאַסע ברושלעסס דק ר אין דיין STM32 Nucleo פּרויעקט. די X-NUCLEO-IHM07M1 יז קאַמפּאַטאַבאַל מיט די ST Morpho קאַנעקטער און שטיצט די אַדישאַן פון אנדערע באָרדז וואָס קענען זיין סטאַקט אויף אַ יין STMרעט Nucleo. ר באַניצער קענען אויך אָנקלאַפּן די Arduino UNO R3 קאַנעקטער. ר שאָפער געניצט אויף דעם יקספּאַנשאַן ברעט איז די L6230, אַ DMOS גאָר ינאַגריטיד שאָפער פֿאַר דריי-פאַסע רושלעסס דק רס פארזאמלט אין אַ PowerSO-36טר רדי L6230 שאָפער איז אָפּטימיזעד פֿאַר זעקס-שריט און FOC אַלגערידאַמז דאַנק צו פרייַ קראַנט סענסינג.
יגורע 1. X-NUCLEO-IHM07M1 דריי-פאַסע ברושלעסס דק ר שאָפער יקספּאַנשאַן ברעט באזירט אויף L6230 פֿאַר STM32 Nucleo

UM1943 — Ред. 2 — יולי 2021 פֿאַר ווייַטער אינפֿאָרמאַציע קאָנטאַקט דיין היגע STMicroelectronics פארקויפונג אָפיס.

www.st.com

ומקסנומקס
געטינג אנגעהויבן

1

געטינג אנגעהויבן

1,1

אַריבער вид

י X-NUCLEO-IHM07M1 יקספּאַנשאַן ברעט פֿעיִקייטן:

· 3-ר פֿאַר BLDC / PMSM מאָטאָרס

· נאָמינאַל אַפּערייטינג וואָל tag די קייט פון 8 וו צו 48 וודק

· 2.8 עז רעזולטאַט שפּיץ קראַנט (1.4 ARMS)

· רייטינג אָפטקייַט אַרויף צו 100 כז

· ניט דיסיפּאַטיוו אָוווערקוררענט דיטעקשאַן און שוץ

· רייַז-קאַנדאַקשאַן שוץ

· טערמאַל מעסטן און אָוווערכיטינג שוץ

· יט STM32 Nucleo באָרדז

· ר קאַמפּאַטאַבאַל מיט STM32 מאָטאָר קאָנטראָל סדק (X-CUBE-MCSDK-Y)

· יקוויפּט מיט ST מאָרפאָ קאַנעקטערז

· דריי-שאַנט און איין-שאַנט קאַנפיגיעראַבאַל דזשאַמפּערז פֿאַר מאָטאָר קראַנט סענסינג

· / ענקאָדער מאָטאָר סענסער קאַנעקטער און קרייַז

· יבאַג קאַנעקטער פֿאַר DAC, GPIOs, עטק.

· יאָמעטער בנימצא פֿאַר גיכקייַט רעגולירן

· יצער געפירט

· ויט RoHS

1,2

ציל אַפּלאַקיישאַנז

· ידעריק וואָל tage PMSM מאָטאָר שאָפער

· נידעריק מאַכט פאַנס

· מאַכטירים

· ינדאַסטריאַל דרייווז

1,3

אַרטשיטעקטורע

ריק מאָטאָר קאָנטראָל סיסטעם קענען זיין סטשעמאַטייזד אין:

· אַ קאָנטראָל בלאָק וואָס אַקסעפּץ באַניצער קאַמאַנדז און פאָר די מאָטאָר; אַ STM32 Nucleo אַנטוויקלונג ברעט גיט דיגיטאַל סיגנאַלז צו רעכט ינסטרומענט מאָטאָר שאָפער קאָנטראָל;

· מאַכט בלאָק וואָס איז באזירט אויף דריי-פאַסע ינווערטער טאַפּאַלאַדזשי.י מאַכט רץ באשטייט פון די L6230 שאָפער, וואָס כּולל די נייטיק אַקטיוו מאַכט און אַנאַלאָג ונאַנץ צו דורכפירן נידעריק ווורכפירן נידעריק וווירן ידעריק וווירן;

· מאָטאָר — י X-NUCLEO-IHM07M1 קענען ירן אַ נידעריק וואַל tagE BLDC / PMSM מאָטאָר.

УМ1943 — רעוו 2

בלאַט 2/19

יגורע 2. מאָטאָר קאָנטראָל סיסטעם

ומקסנומקס
יסטעם סעטאַפּ

1,4

סיסטעם סעטאַפּ

י X-NUCLEO-IHM07M1 יקספּאַנשאַן ברעט (מאַכט בלאָק) מוזן זיין קאָננעקטעד צו אַ STM32 Nucleo אַנטוויקלונג ברעט (קאָנטראָל בלאָק) דורך די ST מאָרפאָ קאַנעקטער, ווזןי

יגורע 3. X-NUCLEO-IHM07M1 פּלאַגד אויף STM32 Nucleo

רקונג: 1.4.1

י X-NUCLEO-IHM07M1 יז דיזיינד צו זיין פּלאַגד אויף פילע STM32 Nucleo אַנטוויקלונג באָרדז אָן מאָדיפיצירן קיין סאַדער בריק. ווען סטאַקט, י סיסטעם איז גרייט צו אַרבעטן מיט אַ BLDC / PMSM מאָטאָר. ר ווייכווארג דעטאַילס, יקן צו STM32 מאָטאָר קאָנטראָל סדק (X-CUBE-MCSDK-Y).
ייַזנוואַרג סעטטינגס

יש 1. ר סעטטינגס

דזשאַמפּער

ערלויבט קאַנפיגיעריישאַנז

JP1 ול-אַרויף ינסערשאַן (BIAS) אין קראַנט סענסינג קרייַז

JP2 Операционный усилитель געווינען מאָדיפיקאַטיאָן אין קראַנט סענסינג קרייַז

פעליקייַט צושטאַנד OPEN OPEN

УМ1943 — רעוו 2

בלאַט 3/19

ומקסנומקס
יסטעם סעטאַפּ

דזשאַמפּער

ערלויבט קאַנפיגיעריישאַנז

JP3 ול-אַרויף ינייבאַלינג אין האַלל / ענקאָדער דיטעקשאַן קרייַז

J9

ושטעלן די STM32 Nucleo אַנטוויקלונג ברעט דורך די X-NUCLEO-IHM07M1 יקספּאַנשאַן רעט (1)

איין / דריי יבערשליסן קאַנפיגיעריישאַן.

J5

רקונג: באַשטעטיק צו איין יבערמאַכן דורך פעליקייַט.

איין / דריי יבערשליסן קאַנפיגיעריישאַן.

J6

רקונג: באַשטעטיק צו איין יבערמאַכן דורך פעליקייַט.

J7 דעבוג קאַנעקטער פֿאַר דאַק, בנימצא פֿאַר זאָנד פֿאַרבינדונג

1. ראָפּנעמען J9 דזשאַמפּער איידער מאַכט אויף J1.

פעליקייַט צושטאַנד פֿאַרמאַכט אָפֿן
2-3 רמאכט
2-3 רמאכט עפן

וואָרענען: ווען J9 איז פארמאכט, יט יקסיד 12 В постоянного тока אויף J1 קאַנעקטער צו פאַרמייַדן דאַמידזשינג די STM32 Nucleo ברעט.וויכטיק: JP5 ר אויף די STM32 Nucleo מוזן זיין קאָננעקטעד צווישן שטיפט 2 און 3 צו געבן די STM32 Nucleo פונדרויסנדיק מאַכט ושטעלן.

שרויף וואָקזאַל דזש 1 דזש 2

יש 2. רויף וואָקזאַל טיש פֿונקציע
מאָטאָר מאַכט צושטעלן אַרייַנשרייַב (8 В-48 В постоянного тока) 3-פאַסע מאָטאָר קאַנעקטער

יגורע 4. X-NUCLEO-IHM07M1 ייַד פאַרשטעלן (שפּיץ שיכטע)

י X-NUCLEO-IHM07M1 יקספּאַנשאַן ברעט איז יקוויפּט מיט ST רפאָ קאַנעקטערז (CN7 און CN10 זכר שטיפט כעדערז זענען צוטריטלעך אויף ביידע רי יטן). יי פאַרבינדן די מאַכט רעט צו די STM32 Nucleo ברעט. יגנאַלז און מאַכט פּינס פון די MCU זענען בארעכטיגט אויף די ST מאָרפאָ קאַנעקטער.

קאַנעקטער

שפּילקע

קנקסנומקס

1

יש 3. ST רפאָ קאַנעקטער טיש

פּקקסנומקס

ניט ויסצאָלן

סיגנאַל ענאַבלע_טש1-ל 6230

ר בריק ר 58

УМ1943 — רעוו 2

בלאַט 4/19

קאַנעקטער

שפּילקע

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

קנקסנומקס

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

1

CN10 2 3

PC11 PC12 PD2 VDD E5V BOOT0 GND NC / PF6 NC NC / PF7 IOREF PA13 RESET PA14 + 3V3 PA15

ניט ויסצאָלן

+ קסנומקסוו

GND GND PB7 GND PC13 VIN PC14 NC PC15 PA0 PH0 / PF0 / PD0 PA1 Ph2 / PF1 / PD1 PA4 VLCD / VBAT PB0 PC2 PC1 или PB9 (1) PC3 PC0 или PB8 (1) PC9 PC8 PB8

УМ1943 — רעוו 2

ומקסנומקס
יסטעם סעטאַפּ

סיגנאַל ענאַבלע_טש2-ל 6230 ענאַבלע_טש3-ל 6230

ר בריק ר 67 ר 72

ר א / האַלל ה 1

רקסנומקס

ענקאָדער / האַלל פּס וואָל tage

בלוי קנעפּל J9

Curr_fdbk_PhA

רקסנומקס

VBUS_sensing

רקסנומקס

ДАП_Ч

Р76 НМ

BEMF2_ סענסינג

רקסנומקס

טעמפּעראַטור באַמערקונגען R54

Curr_fdbk_PhB

רקסנומקס

BEMF1_ סענסינג

רקסנומקס

Curr_fdbk_PhC

רקסנומקס

בלאַט 5/19

ומקסנומקס
יסטעם סעטאַפּ

קאַנעקטער

שפּילקע

ניט ויסצאָלן

סיגנאַל

4

פּקקסנומקס

5

פּבקסנומקס

6

פּקקסנומקס

7

AVDD

8

У5В (2)

9

גנד

10

NC

11

PA5 (3)

GPIO / DAC / PWM

12

פּאַקסנומקס

CPOUT

13

PA6 (3)

DIAG / ENABLE / BKIN1

14

פּאַקסנומקס

DIAG / ENABLE / BKIN2

15

PA7 (3)

BEMF3_ סענסינג

16

פּבקסנומקס

17

פּבקסנומקס

18

PB11 / NC

19

פּקקסנומקס

20 CN10 21

ЗЕМЛЯ PA9

VH_PWM

22

פּבקסנומקס

געפירט רויט

23

פּאַקסנומקס

UH_PWM

24

פּבקסנומקס

פּאָטענטיאָמעטער

25

פּבקסנומקס

ר ז / האַלל ה 3

26

PB15 (3)

BEMF3_ סענסינג

27

פּבקסנומקס

ראַנט REF

28

PB14 (3)

DIAG / ENABLE / BKIN1

29

פּבקסנומקס

GPIO / DAC / PWM

30

PB13 (3)

GPIO / DAC / PWM

31

פּבקסנומקס

ר ב / האַלל ה 2

32

AGND

33

פּאַקסנומקס

WH_PWM

34

פּקקסנומקס

35

פּאַקסנומקס

36

NC / PF5

37

פּאַקסנומקס

38

NC / PF4

1. יקן צו אָפּטיילונג 6.9 ​​ר בריקן אין UM1724 פֿאַר מער דעטאַילס. 2. U5V איז 5 В מאַכט פֿון ST-LINK / V2-1 וסב קאַנעקטער און עס ריסעס איידער +5 В. 3. בלויז פֿאַר STM32 Nucleo אַנטוויקלונג באָרדז באזירט אויף STM32F302 микроконтроллеры:
· שטיפט פּאַ 5 איז אויף קנ 10 / שפּילקע 30 און פּב 13 איז אויף קנ 10 / יפט 11 6

ר בריק
ר 80 ר 52 ר 53 ר 46
R64 R83 R56 R78 R84 R66 R77 R49 R85 R82 R81 R70

УМ1943 — רעוו 2

בלאַט 6/19

2
2,1
2.1,1

ומקסנומקס
רייַז באַשרייַבונג
קרייַז באַשרייַבונג
מאַכט יילונג
ל 6230 ר יט ינאַגרייטיד דריי-פאַסע רייי י י י יי יי יי י י י י י איז אַ DMOS גאָר קאָנפיגוראַבלע שאָפער פֿאַר דריי-פאַסע ברושלעסס BLDC / PMSM מאָטאָרס. די צושטעלן וואָל Таге איז צוגעשטעלט דורך אַ פונדרויסנדיק קאַנעקטער (J1) און מיט (J9) דזשאַמפּער סעטטינגס, עס איז מעגלעך צו קלייַבן אויב די דיגיטאַל אָפּטיילונג (STM32 Nucleo ברעט) מוזן זיין סאַפּלייד דורך וסב אָדער דורך די יקספּאַנשאַן ברעט.פֿאַר די סעטטינגס, ביטע אָפּשיקן צו טיש 1. דזשאַמפּער סעטטינגס.
יגורע 5. X-NUCLEO-IHM07M1 מאַכט אָפּטיילונג 1. 9 ר 2. ל 6230 ין פּאָווערסאָ 36 פּעקל 3. מאַכט ושטעלן אַרייַנשרייַב 4. ר קאַנעקטער

1

2

3

4

УМ1943 — רעוו 2

בלאַט 7/19

ומקסנומקס
מאַכט יילונג

י L6230 ינטאַגרייץ אַ דריי-פאַסע ריק וואָס באשטייט פון זעקס МОП-транзисторы. יצן די N- קאַנאַל מאַכט MOSFET פֿאַר די אויבערשטער טראַנזיסטערז אין די בריק ריקווייערז אַ ויער פאָר וואָל.tagE אויבן די מאַכט צושטעלן וואָל tagE. די באָאָטסטראַפּט צושטעלן (VBOOT) איז באקומען דורך אַ ינערלעך אַסאַלייטער און אַ ביסל פונדרויסנדיק קאַמפּאָונאַנץ צו ינסטרומענט אַ רייַז יוי ונטןר.

דזש 1 2 1
CON2

יגורע 6. X-NUCLEO-IHM07M1 פּאָמפּע קרייַז

VIN +
D12 SMBJ48A-TR
C13 C11 100nF / 100V 100nF / 100V

220 нФ, 16 В

C9 C15 100 мкФ, 63 В

2

D1

3

SMBD 7000

1

CURR ENTR EF

רקסנומקס קסנומקסק

1

U11 L6230PD

12 10 ן 100 וו

J16 RIN G
CP +

CP + CPCPOUT

33 4 ווסב
30 VSA 7 VBOOT VCP
13 28 CP + 24 CP-
CPOUT 9 10 ין 1
ענקסנומקס

21 NC. 31 NC. 17 NC. 35 NC. 34 NC. 23 NC. 2 NC. 16 NC. 3 NC. 6 NC. 14 NC. 20 NC. 37
EP

12 SENS1 8 SENS2 25 SENS3
1 גנד 36 גנד 19 גנד 18 גנד 29 ענ 3 11
ין 3 27 2 26 ין 2
22 DI AG / EN

15 5 ВЫХ 1
32 ויס 2 אויס 3

2.1.2

ווערקוררענט דיטעקשאַן (OCP) און קראַנט סענסינג מעזשערמאַנט די L6230 שאָפער ימפּלאַמאַנץ אָווערקוררענט שוץ מיט אַן ינערלעך דיטעקשאַן קרייַז ואָסישטי ור י רייַז ואָסישטיר ור רייַז ואָסישטיר ו וי ו דער קראַנט איז קאַמפּערד מיט אַן עמבעדיד קראַנט רעפֿערענץ און דער רעזולטאַט סיגנאַלז אַ שולד צושטאַנד צו די DIAG שטיפט וואָס גייט צו ערד.ר שטיפט, רבונדן צו די STM32 Nucleo ברעט (BKIN טייַמער פונקציע), יטעקץ דעם צושטאַנד און גלייך דיסייבאַל די דרייווינג סיגנאַלז. די קראַנט סענסינג אַרייַנשרייַב איז קאָננעקטעד צו די סענסינג רעסיסטאָרס Rsense (געוויזן אין די פיגור אונטן). איר קענען קלייַבן צווישן דריי-שאַנט ר איין-שאַנט קאַנפיגיעריישאַן דורך J5 און J6 דזשאַמפּערז (אָפּשיקן צו טאַבלע 1. דזשאַמפּער סעטטינגס).
יגורע 7. X-NUCLEO-IHM07M1 ראַנט סענסינג קרייַז

U11 L6230PD
33 4 ווסב
30 VSA 7 VBOOT VCP
13 28 CP + 24 CP-
CPOUT 9 10 ין 1
ומקס

אַרויס 2 רויס ​​3

21 NC. 31 NC. 17 NC. 35 NC. 34 NC. 23 NC. 2 NC. 16 NC. 3 NC. 6 NC. 14 NC. 20 NC. 37
EP

12 SENS1 8 SENS2 25 SENS3
1 גנד 36 גנד 19 גנד 18 גנד 29 ענ 3 11
ין 3 27 2 26 ין 2

SENS1 SENS2 SENS3

Вшунт_2

3 ין 3 ענ 2 ין 2

EN3 ВХОД 3
EN2 ВХОД 2

22 DI AG / EN

ר 25 ר 26 39 ק 39

קאָנ 3 1 2 3
J5

Вшунт_1 СЕНС1 Вшунт_2

קאָנ 3 1 2 3
J6

Вшунт_3 СЕНС3 Вшунт_2

קסנומקסווקסנומקס

Вшунт_1

רקסנומקס קסנומקסק
DI AG / EN

C17 1 нФ / 6.3В

ר 43 0,33 1 וו

Вшунт_2

ר 44 0,33 1 וו

Вшунт_3

ר 45 0,33 1 וו

אויס 3 32

2 ВЫХ 2 5 ВЫХ 1

3 ויס 1 15

1

ר דזש 2

УМ1943 — רעוו 2

בלאַט 8/19

ומקסנומקס
אַנאַלאָג יילונג

2.2
2.2.1
2.2.2

אַנאַלאָג יילונג

/ ר מאָטאָר גיכקייַט סענסער
י X-NUCLEO-IHM07M1 יקספּאַנשאַן ברעט ימפּלאַמאַנץ די האַלל / ר דיטעקטינג קרייַז פֿאַר גיכקייַט מעזשערמאַנט. די מאָטאָר סענסער פּינס, ורך J3 קאַנעקטער און אַן אַנאַלאָג קרייַז, רבונדן צו די STM32 Nucleo ברעט צו דעטעקט די מאָטאָר ספּין; אַ +5 В און GND זענען אויך צוגעשטעלט פֿאַר די סענסער מאַכט צושטעלן.
ר סענסאָרס וואָס דאַרפן פונדרויסנדיק ציען-אַרויף, וצן JP3 דזשאַמפּער (אָפּשיקן צו טאַבלע 1. דזשאַמפּער סעטטינגס).

יגורע 8. X-NUCLEO-IHM07M1 האַלל / ר סענסער קרייַז

זאַל / ר סענסער

קסנומקסווקסנומקס

קסנומקסווקסנומקס

דזשפּקסנומקס

שפּרינגען

D2

D3

רקסנומקס

רקסנומקס

רקסנומקס

קסנומקסק

קסנומקסק

קסנומקסק

א + / ה 1 ב + / ה 2 ז + / ה 3 5 וו גנד

J3
1 2 3 4 5

Полоса м.1 × 5
J4 1

10 пФ 10 В 10 пФ 10 В 10 пФ 10 В

ר 30 1 ק 8 ר 31
קסנומקסקקסנומקס

רקסנומקס

קסנומקסקקסנומקס

רקסנומקס

רקסנומקס

רקסנומקס

קקסנומקס

קקסנומקס

קקסנומקס

קקסנומקס

קסנומקסן

5 В

4K7 нм 4K7 нм 4K7 нм

רינג

BAT30KFILM BAT30KFILM BAT30KFILM

D4
א + / ה 1 ב + / ה 2 ז + / ה 3

BEMF דיטעקשאַן קרייַז
די X-NUCLEO-IHM07M1 יקספּאַנשאַן ברעט גיט צוויי ייַזנוואַרג סאַלושאַנז פֿאַר מאָטאָר שטעלע מעסטן: איינער באזירט וי ר (. 2.1 האַלל / ענקאָדער מאָטאָר גיכקייַט סענסער) און די אנדערע באזירט אויף סענסערלעסס דיטעקשאַן.
אין זעקס-שריט דרייווינג מאָדע, איינער פון די דריי פייזאַז איז לינקס אין הויך ימפּידאַנס שטאַט. דורך פאַרגלייַכן די וול tagE פון דעם פאַסע צו די צענטער-צאַפּן וואָל tagE, איר קענען דעטעקט די BEMF נול אַריבער. דער סיגנאַל איז קונה מיט אַן אַנאַלאָג קרייַז עמבעדיד אויף די ברעט ווי געוויזן אונטן.

קסנומקסווקסנומקס

D5

קסנומקסווקסנומקס

BAT30KFILM

C23 0.1 мкФ / 6,3 В

OUT1 R39 10к

יגורע 9. X-NUCLEO-IHM07M1 BEMF דיטעקשאַן קרייַז

БЭМФ דיטעקשאַן — זעקס ריט

GPIO_BEMF GPIO_BEMF

קסנומקסווקסנומקס

GPIO_BEMF GPIO_BEMF

קסנומקסווקסנומקס

D6 BAT30KFILM

D7 BAT30KFILM

D8 BAT30KFILM

D9 BAT30KFILM

R36 2.2 ק BEMF1 BEMF1

OUT2 R40 10к

רקסנומקס קסנומקסק
БЭМФ2

OUT3 R41 10к

GPIO_BEMF GPIO_BEMF D10 BAT30KFILM
R38 2. 2 ק BEMF3 BEMF3

УМ1943 — רעוו 2

בלאַט 9/19

ומקסנומקס
אַנאַלאָג יילונג

2.2.3

ויטאָבוס וואָל tagE און טעמפּעראַטור סענסינג קרייַז
די X-NUCLEO-IHM07M1 יקספּאַנשאַן ברעט גיט די ייַזנוואַרג פֿאַר ויטאָבוס ומעזשעירר דער סיגנאַל איז קונה מיט אַ רעסיסטאָר דיווידער און אַ עמבעדיד NTC (נאָענט צו L6230 שאָפער) ווי געוויזן אונטן.

В אין +

יגורע 10. X-NUCLEO-IHM07M1 VBUS און טעמפּעראַטור סענסינג קרייַז

ר 17 169 ק 1%
VBUS_SENS

וובוס

ר 18 9.31 ק 1%

ק 14 4. 7n F / 10 В

טעמפּעראַטור באַמערקונגען

קסנומקסווקסנומקס

רקסנומקס

1

2

NTC 10 K
רס מאָדעל 742-8420 לעבן די ל 6230 ר

קקסנומקס

10н F 10 В

רקסנומקס קסנומקסקקסנומקס

УМ1943 — רעוו 2

בלאַט 10/19

УМ1943 — רעוו 2

3

סכעמאַטיש דייאַגראַמז

יגורע 11. X-NUCLEO-IHM07M1 רייַז סכעמאַטיש (1 פון 4)
קסנומקסווקסנומקס
פונדרויסנדיק אַפּעריישאַנאַל amp ליפער

קסנומקסווקסנומקס

C1

C2

C3

Вшунт_1

680 10 וו ר 2

680

ווס גיינ אַף _ 1 _ גנד

R4

קסנומקסק

רקסנומקס קסנומקסק
קסנומקסווקסנומקס

100нФ10В

4. 7 וף 10 וו

4

11

3+ 2-

У10А 1
ЦВ994IPT

0 R3

Curr_fdbk1 3V3

4

JP1 FOC

R5

קסנומקסק

C4 NM 100 пФ / 6,3 В

12 + 13 —

У10Д 14
ЦВ994IPT

11

C5

680 10 ו

Вшунт_2

R7

680

ווס גיינ אַף _ 2 _ גנד

R9

קסנומקסק

C7
680 פּף 10 וו Vshunt_3 R13
680 ווס גיינ אַף _ 3 _ גנד
רקסנומקס קסנומקסק

רקסנומקס קסנומקסק
3 וו 3 ר 12 2.2 ק

11

קסנומקסווקסנומקס

4

5+ 6-

11

יבער אַלע AV = 1. 5 3
ו 10 7

TSV994IPT JP2

פאָק

רקסנומקס

קסנומקסק

רקסנומקס

C6

קסנומקסק

НМ 100 пФ / 6,3 В

קסנומקסווקסנומקס

4

10 + 9-

U10C

8

קסנומקסרקסנומקס

TSV994IPT

CP + Curr_fdbk2
קסנומקסרקסנומקס
Curr_fdbk3

רקסנומקס קסנומקסק

C8 NM 100 пФ / 6. 3В

ומקסנומקס
סכעמאַטיש דייאַגראַמז

בלאַט 11/19

УМ1943 — רעוו 2

VIN +
VBUS סענסער
R17 169K 1%
VBUS_SENS VBUS

R18 9,31 тыс. 1%

C14 4,7 נף / 10 וו

יגורע 12. X-NUCLEO-IHM07M1 רייַז סכעמאַטיש (2 פון 4)

טעמפּעראַטור באַמערקונגען

קסנומקסווקסנומקס

רקסנומקס

1

2

C10 10 нФ 10 В

НТК 10К

רקסנומקס קסנומקסקקסנומקס

רס מאָ דעל 7 4 2 — 8 4 2 0 PL אַקאַדעד לעבן די ל 6 2 3 0 שאָפער

10 пФ 10 В 10 пФ 10 В 10 пФ 10 В
BAT30KFILM BAT30KFILM BAT30KFILM

דזשפּקסנומקס

קסנומקסווקסנומקס

האַלל / ר סענסער

שפּרינגען

רקסנומקס

רקסנומקס

רקסנומקס

קסנומקסק

קסנומקסק

קסנומקסק

J3

א + / ה 1

1

ב + / ה 2

2

ז + / ה 3

3

5 В

4

גנד

5

Полоса м. 1 × 5

J4 1

ר 30 1 ק 8 ר 31
קסנומקסקקסנומקס

רקסנומקס

קקסנומקס

1 8 20

קקסנומקס

קקסנומקס

רקסנומקס

רקסנומקס

רקסנומקס

קסנומקסן

5 В

4K7 нм 4K7 нм 4K7 нм

רינג

קסנומקסווקסנומקס

D2

D3

D4

א + / ה 1
ב + / ה 2 ז + / ה 3

גיכקייַט רעגולירן
קסנומקסווקסנומקס

רקסנומקס קסנומקסק

СКОРОСТЬ СКОРОСТЬ

Вшунт_1

ר 43 0.33 1 וו

ווס הונט _1_GND

עס רעסיסטאָר

Вшунт_2

ווס הונט _2_GND

ר 44 0,33 1 וו

Вшунт_3

ווס הונט _3_GND

ר 45 0,33 1 וו

ומקסנומקס
סכעמאַטיש דייאַגראַמז

בלאַט 12/19

УМ1943 — רעוו 2

יגורע 13. X-NUCLEO-IHM07M1 ריַז סכעמאַטיש (3 פון 4)
L6230 DMOS שאָפער פֿאַר דריי-פאַסע רושלעסס דק ר

דזש 1 2 1
CON2

מאַכט ר
VIN +

220 нФ, 16 В

D12 SMBJ48A-TR

C15 100 мкФ, 63 В

C9

2

C11 100 נף / 100 וו

קקסנומקס

100 нФ / 100 В

D1 SMBD 7000

3

1

ראַנט REF

רקסנומקס קסנומקסק
קסנומקסווקסנומקס

ק 16 100 ן, 6. 3 וו

רקסנומקס קסנומקסק
CPOUT

ק 18 10 –

1

קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס

U11 L6230PD

12 10 ן 100 וו

J16 רינג
CP +

CP +
CPCPOUT

IN1 EN1

IN1 EN1

רקסנומקס קסנומקסק

33 4 30 7

VSB VSA
VBOOT VCP

13
28 24

CP +
CPCPOUT

9 10

IN1 EN1

15 5
32

ВЫХ1 ВЫХ2 ВЫХ3

NCNCNCNCNCNCNCNCNCNC NCNC
EP

SENS1 SENS2
SENS3

12 8
25

1

גנד
ЗЕМЛЯ ЗЕМЛЯ ЗЕМЛЯ
EN3 IN3
EN2 IN2

קסנומקס קסנומקס קסנומקס
29 11
27 26

SENS1 SENS2 SENS3

Вшунт_2

EN3 IN3
EN2 IN2

EN3 IN3
EN2 IN2

DIAG / EN 22

רקסנומקס

רקסנומקס

קסנומקסק

קסנומקסק

ВЫХ1 ВЫХ2 ВЫХ3

קסנומקס קסנומקס קסנומקס

ר דזש 2

קסנומקסווקסנומקס
רקסנומקס קסנומקסק
DIAG / EN
C17 1 נף / 6. 3 וו

קסנומקסווקסנומקס

D5

קסנומקסווקסנומקס

BAT30KFILM

ומקס קסנומקסוף / קסנומקסוו

OUT1

רקסנומקס

קסנומקסק

БЭМФ דיטעקשאַן — זעקס ריט

GPIO_BEMF GPIO_BEMF
D6 BAT30KFILM

קסנומקסווקסנומקס
D7 BAT30KFILM

GPIO_BEMF GPIO_BEMF
D8 BAT30KFILM

קסנומקסווקסנומקס
D9 BAT30KFILM

רקסנומקס קסנומקסק
БЭМФ1 БЭМФ1

OUT2

רקסנומקס

קסנומקסק

רקסנומקס קסנומקסק
БЭМФ2

OUT3

רקסנומקס

קסנומקסק

GPIO_BEMF GPIO_BEMF D10 BAT30KFILM
רקסנומקס קסנומקסק
BEMF3 BEMF3

ומקסנומקס
סכעמאַטיש דייאַגראַמז

בלאַט 13/19

יין / ריי יבערשליסן קאַנפיגיעריישאַן

CON3

3

1

2

3

1 ש

J5

Вшунт_1 SENS1
Вшунт_2

CON3

3

1

2

3

1 ש

J6

Вшунт_3 СЕНС3
Вшунт_2

УМ1943 — רעוו 2

פיגורע 14. X-NUCLEO-IHM07M1 רייַז סכעמאַטיש (4 פון 4)

C10_14
C10_28
C10_13
C10_23 C7_1

ШИМ
11 46 0 פ 302 49 0

רקסנומקס קסנומקס

ПА6-БКИН

ר 56 0 ר 58 0

PA8-UH PC10

DIAG / EN
IN1 EN1

C10_21 C7_2
C10_33 C7_3

ר 64 0 67 0
70 0 72 0

PA9-VH PC11

IN2 EN2

PA10-WH PC12

IN3 EN3

C7_17 C10_31 C10_25

האַלל / ר סענסער

רקסנומקס

0 PA15 — ענק.А / ч2

רקסנומקס

0 ПБ3 — ענק. ב / ה 2

רקסנומקס

0 PB10 — ענק. ז / ה 3

א + / ה 1 ב + / ה 2 ז + / ה 3

C7_28 C7_36 C7_38 C7_30 C7_35

קעראַנץ

PA0 —

פאַ

0 R47

ПК1 — ФБ

0 R48

PC0 — PhC

0 R50

PA1 — BUSV

0 R51

PC2 — טעמפּ. סענס 0 ר 54

0 R57

EmbPGA

NN 4.99K

Вшунт_1 PA1 — EmbPGA R61

№ 4. 99 тыс. R65

Вшунт_2 PA7 C10_26

–

EmbPGA F302 R71

ר 68 0-נם

רקסנומקס

Вшунт_3 PB0 — EmbPGA R74 NN 4.99K

Curr_fdbk1 Curr_fdbk2 Curr_fdbk3 וובוס טעמפּעראַטור באַמערקונגען

C7_30

קסנומקסווקסנומקס

R62 NM13K 1%

C10_15

0

רקסנומקס

0

НМ13К 1%

C7_34

רקסנומקס

НМ13К 1%

C7_32 C10_27
C10_11 C10_30 C10_29

0-נם ר 76 0 ר 77

PA4- ЦАП PB4-PWM

0 Ø 80 פ 302 0 Ø 82
0 R85

PA5 — ЦАП PA5 / PB13 PB5-DAC PWM

J8

1

רינג

ראַנט REF
1 2 3 J7 Stripline m.1 × 3

БЭМФ זעקס-ריט

C10_12
C10_1
C7_37 C7_34 C10_15 C10_26

פּאַ12- ימ 1 ר 0 ר 52

PC9 — GPIO

0 R55

PC3 — АЦП PB0 — АЦП PA7 — АЦП
ומקס

0 ר 59 0 ר 60 0 ר 63 0 ר 66

C10_24 C10_22

יצער
PB1 0 R78

פּבקסנומקס

רקסנומקס קסנומקס

ד 11 רויט

CPOUT GPIO_BEMF
BEMF1 BEMF2 BEMF3
יכקייַט

C7_1 C7_3 C7_5 C7_7 C7_9 C7_11 C7_13 C7_15 C7_17 C7_19 C7_21 C7_23 C7_25 C7_27 C7_29 C7_31 C7_33 C7_35 C7_37

קנקסנומקס

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

ЦАП / REF Arduino / STMorpho ר

C7_2 C7_4 E5V C7_6 C7_8 NC C7_10 C7_12 C7_14 C7_16 C7_18 C7_20 C7_22 C7_24 C7_26 C7_28 C7_30 C7_32 C7_34 C7_36 C7_38

5 В

C7_18

3V3 C6_1 NC C6_2 + 3V3 C6_3 C6_4 C6_5 C6_6 C6_7 C6_8

CN6 1
ומקס קסנומקס קסנומקס
5 6
7 8

C8_1

1

C8_2

2

C8_3

3

C8_4

4

C8_5

5

C8_6

6

קנקסנומקס

CN5 10 9 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 XNUMX
קנקסנומקס

C5_10 C5_9 C5_8 C5_7 C5_6 C5_5 C5_4 C5_3 C5_2 C5_1 C9_8 C9_7 C9_6 C9_5 C9_4 C9_3 C9_2 C9_1

קנקסנומקס

C10_1 C10_3 C10_5 C10_7 C10_9 C10_11 C10_13 C10_15 C10_17 C10_19 C10_21 C10_23

1 3
5 7
קסנומקס קסנומקס קסנומקס
15 17
19 21

2 4
6 8
קסנומקס קסנומקס קסנומקס
16 18
20 22

C10_25 C10_27
C10_29 C10_31 C10_33

23
25 27
29 31

24
26 28
30 32

C10_35 C10_37

33 35

34 36

37

38

C10_2 C10_4 C10_6 C10_8 C10_10 C10_12 C10_14 C10_16 C10_18 C10_20 C10_22 C10_24 C10_26 C10_28 C10_30 C10_32 C10_34 C10_36 C10_38

VIN + J9

2

1

ПЕРЕМЫЧКА VIN 3A

ווין

C7_24

ורך פעליקייַט J27 אויף: 1) 12VMAX אויף J26 2) JP5 (נוקלעאָ שטיפט 2,3) 2) JP1 (נוקלעאָ) אַוועקגענומען

STM32 וקלעאָ טייל געניצט
PC13 — ייב / האַלטן (B1 קנעפּל) באַשטעטיק — MCU RST (B2 קנעפּל)

ומקסנומקס
סכעמאַטיש דייאַגראַמז

בלאַט 14/19

ומקסנומקס
ביל פון מאַטעריאַלס

4

ביל פון מאַטעריאַלס

ומער 1 2 3 4 5 6 7 8 9 10
11
קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס
18

קוויטי 4 1 3 3 1 1 1 2 1 1 XNUMX
1
קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס קסנומקס
1

יש 4. X-NUCLEO-IHM07M1 רעכענונג פון מאַטעריאַלס

רעף.

טייל / ווערט

באַשרייַבונג

פאַבריקאַנט

ר קאָד

קקסנומקס, קקסנומקס, קקסנומקס, קקסנומקס

100 нФ 10 В X7R ± 10% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

C2

4,7 мкФ 10 В X7R ± 20% 0805

סעראַמיק מולטילייַער קאַפּאַסאַטערז

טדק

C2012X7R1A475M125A C

קקסנומקס, קקסנומקס, קקסנומקס

680 10 וו ק 0 ג ± 5% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

קקסנומקס, קקסנומקס, קקסנומקס

100 פּף 6.3 В X7R ± 10% 0603

ראַמיק מולטילייַער

קאַפּאַסאַטערז (ניט

קיין

מאָונטעד)

קיין

C9

220 нФ 16 В X7R ± 10% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

קקסנומקס

10 нФ 10 В ± 10% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

קקסנומקס

10 нФ 10 В X7R ± 10% 0603

ראַמיק מולטילייַער

קאַפּאַסאַטערז (ניט

קיין

מאָונטעד)

קיין

קקסנומקס, קקסנומקס

100 нФ 100 В X7R ± 10% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

קקסנומקס

10 ן 100 В X7R ± 10% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

קקסנומקס

4. 7 нФ 10 В X7R ± 10% 0603

סעראַמיק מולטילייַער קאַפּאַסאַטערז

קיין

קיין

100 мкФ 63 В 0,2 ומינום

קקסנומקס

סמד 10 ענטגענ רענטגענ עלעקטראָליטיק

קסנומקס מם

קאַפּאַסאַטער

Nichicon Panasonic Фарнелл

UUX1J101MNL1GS EEEFK1J101P 2254433

קקסנומקס

1 нФ 6,3 В X7R ± 10% 0603

ראַמיק מולטילייַער קאַפּאַסאַטער

קיין

קיין

קקסנומקס, קקסנומקס, קקסנומקס

10 10 וו ק 0 ג ± 5% 0603

ראַמיק מולטילייַער קאַפּאַסאַטער

קיין

קיין

D1

סמבד 7000 220 מאַ סאָט -23

סיגנאַל דייאָוד

Infineon

SMBD 7000

ד 2, ד 3, ד 4,

30 וו, 300 מאַ

D5, D6, D7, BAT30KFILM 30 SMD יין

דקסנומקס, דקסנומקס,

В 0.3 א סאָד -523 ציל סיגנאַל

СТ

דקסנומקס

שאָטטקי דיאָדע

BAT30KFILM

דקסנומקס

רויט, סמד סמד 0603

געפירט

ליטע-אויף

LTST-C193KRKT-5A

2-וועג פּאַס שורה

דזשפּ 1, דזשפּ 2, ר 2,54

3, 9

TH 2. 54 מם

דזשאַמפּערז

קיין

קיין

פּעך

2 וועג 3.81 מם

קיין

קיין

J1

פּקב וואָקזאַל בלאָק TH 3.81

ינפּוט קאַנעקטער

4UCONN

12342

מם

УМ1943 — רעוו 2

בלאַט 15/19

ומקסנומקס
ביל פון מאַטעריאַלס

ומער 19 20 21 22 23 24 25 26 27 28
29
ומקס קסנומקס קסנומקס

קוויטי 1 1 3 3 2 2 1 1 13 3 XNUMX
34
קסנומקס קסנומקס קסנומקס

Арт. J2 J3

טייל / ווערט

באַשרייַבונג

3 וועג 3.81 מם פּקב וואָקזאַל בלאָק TH 3.81 מם פּעך

מאָטאָר קאַנעקטער

Полоса м. 1 × 5 5-וועג פּאַס ורה 2,54 מם טה 2,54 מם פּעך

דזשאַמפּער

4, דזש 8, דזש 16 רינג טה

דזשאַמפּערז

5, דזש 6, 7

CON3 Stripline m. 1 × 3 3-וועג פּאַס ורה 2,54 מם טה 2,54 מם פּעך

דזשאַמפּערז

ST_MORPHO_1 38-שפּילקע עלעוואַטעד

CN7, CN10 9 × 2 2,54 כאָלעל מאָרפאָ

פּעך

קאַנעקטער

CN6, CN9

CONN8 TH 2. 54 מם פּעך (ניט מאָונטעד)

8-שפּילקע עלעוואַטעד כאָלעל

קנקסנומקס

CONN10 TH 2.54 פּעך (יט מאָונטעד)

10-שפּילקע עלעוואַטעד כאָלעל

קנקסנומקס

CONN6 TH 2.54 פּעך (יט מאָונטעד)

6-שפּילקע עלעוואַטעד כאָלעל

R1, R4, R5, R6, R9, R10, R11, R12, R15, R16, R36, R37, R38

2,2 ום 0,1 וו ± 1% 0603

SMD רעסיסטאָרס

R2, R7, R13

680 0,1 וו 0603

SMD רעסיסטאָרס

ר 3, ר 8, ר 14, ר 46, 47, ר 48, 49, ר 50, 51, ר 52, ר 53, ר 54, ר 55, ר 56, ר 57, ר 58, ר 59, ר 60, ר 63, 64, ר 65, ר 66, 72, 72. , R73, R77, R78, R79, R80, R81, R82, R84, R85

0 אָהם 0.1 וו 0603

SMD רעסיסטאָרס

רקסנומקס

169 ום 0,1 וו ± 1% 0603

SMD רעסיסטאָר

רקסנומקס

9,31 ום 0,1 וו ± 1% 0603

SMD רעסיסטאָר

רקסנומקס

NTC 10 кОм ± 1%

NTC טערמיסטאָר

פאַבריקאַנט

ר קאָד

קיין

קיין

4UCONN

12335

קיין

קיין

וועראָ טעטשנאָלאָגיעס

20-2137

קיין

קיין

Samtec
Samtec 4UCONN Samtec 4UCONN Samtec 4UCONN

עסק-119-24-טד
עסק-108-24-צ 15284 עסק-110-24-ץ 15286 עסק-106-24-ץ 15282

קיין

קיין

קיין

קיין

קיין

קיין

Vishay Panasonic TDK

CRCW0603169KFKEA ERJ3EKF9311V NTCG103JF103F

УМ1943 — רעוו 2

בלאַט 16/19

ומקסנומקס
ביל פון מאַטעריאַלס

נומער 33 34 35 36 37 38 39 40 41 42 43 44 45
46
קסנומקס קסנומקס קסנומקס

קוו. י 1 1 5 3 3 3 3 1 3 3 3 2 1 XNUMX XNUMX XNUMX XNUMX כל השאר כל השאר כל השאר כל השאר
1
קסנומקס קסנומקס קסנומקס

רעף.
רקסנומקס
רקסנומקס
R22, R23, R27, R28, R29 R39, R40, R41 R24, R25, R26 R30, R31, R32 R33, R34, R35
רקסנומקס
R43, R44, R45 R61, R68, R74 R62, R69 , R75
רקסנומקס, רקסנומקס
רקסנומקס
וקסנומקס
וקסנומקס

ייל / ווערט
4,7 ום 0,1 וו 0603
33 ום 0,1 וו 0603

באַשרייַבונג SMD резистор SMD резистор

פאַבריקאַנט

ר קאָד

קיין

קיין

קיין

קיין

10 ום 0.1 וו 0603

SMD רעסיסטאָרס

קיין

קיין

10 моль 0,25 м 0805

SMD רעסיסטאָרס

פּאַנאַסאָניק

39 ום 0,1 וו 0603

SMD רעסיסטאָרס

קיין

1,8 ום 0,1 וו 0603

SMD רעסיסטאָרס

קיין

4,7 ום 0,1 וו 0603

SMD רעסיסטאָרס (ניט מאָונטעד)

קיין

100 кОм 1/2 וו ± 10%

רימער רעסיסטאָר

באָורנס

0. 33 ום 1 וו ± 1% 2512

עס רעסיסטאָר

פּאַנאַסאָניק

4,99 кОм 0,1Вт 0603

SMD רעסיסטאָרס (ניט מאָונטעד)

קיין

13 кОм 0,1Вт 0603

SMD רעסיסטאָרס (ניט מאָונטעד)

קיין

0,1 וו נם 0603

SMD רעסיסטאָרס (ניט מאָונטעד)

קיין

510 אָהם 0,1 וו 0603

SMD רעסיסטאָר

קיין

ЦВ994ИПТ ЦСОП

ברייט באַנדווידט

(20 центов) רעלס-טאָריל אַרייַנשרייַב / רעזולטאַט 5

СТ

В CMOS אָפּ- amp

PowerSO

DMOS שאָפער

פֿאַר דריי-פאַסע רושלעסס דק

СТ

מאָטאָרס

ווייַבלעך 2.54 מם דזשאַמפּער

קיין

SMBJ48A-TR SMB

600 וו, 48 וו טווס אין סמב

СТ

ERJT06J103V קיין קיין קיין 3386P-1-104LF ERJ1TRQFR33U קיין קיין קיין קיין
TSV994IPT
L6230PD קיין SMBJ48A-TR 9000

УМ1943 — רעוו 2

בלאַט 17/19

רעוויזיע היסטאריע
17 сентября 2015 г.
ומקס-יולי-קסנומקס

ומקסנומקס

טיש 5. געשיכטע פון ​​דער דאָקומענט רעוויזיע

ווערסיע קסנומקס
2

ענדערונגען
ערשט מעלדונג.
רהייַנטיקט הקדמה, אָפּטיילונג 1.1 יבער view, אָפּטיילונג 1.4 סיסטעם סעטאַפּ, יילונג 1.4.1 ייַזנוואַרג סעטטינגס און אָפּטיילונג 2.1.1 ל 6230 שאָפער מייר יר.
טעקסט ענדערונגען איבער דעם דאָקומענט.

УМ1943 — רעוו 2

בלאַט 18/19

ומקסנומקס וויכטיק אָנזאָג ביטע לייענען קערפאַלי STMicroelectronics Н.В. און זייַן סאַבסידיעריז ( «סט») רעזערווירן די רעכט צו מאַכן ענדערונגען, קערעקשאַנז, ימפּרווומאַנץ, מאָדיפיקאַטיאָנס און ימפּרווומאַנץ צו ST פּראָדוקטן און / אָדער דעם דאָקומענט אין קיין צייט אָן באַמערקן.פּערטשאַסערז זאָל באַקומען די לעצטע באַטייַטיק אינפֿאָרמאַציע אויף ST פּראָדוקטן איידער פּלייסינג אָרדערס. ST ראָדוקטן זענען סאָלד לויט צו ST רמינען און באדינגונגען פון פאַרקויף אין דער צייט פון דער דערקענטעניש פון סדר. פּערטשאַסערז זענען בלויז פאַראַנטוואָרטלעך פֿאַר די ברירה, סעלעקציע און נוצן פון ST פּראָדוקטן און ST אַסומז קיין אַכרייַעס פֿאַר אַפּלאַקיישאַן הילף רוי. קיין דערלויבעניש, אויסדריקן אָדער ימפּלייד, צו קיין אינטעלעקטואַל פאַרמאָג רעכט איז דערלויבט דורך ST.ריסייל פון ST פּראָדוקטן מיט פּראַוויזשאַנז אַנדערש פון די אינפֿאָרמאַציע געשטעלט דאָ וועט פּאָסל קיין וואָראַנטי געגעבן דורך ST ר אַזאַ פּראָדוקט. ST און די ST לאָגאָ זענען טריידמאַרקס פון ST. פֿאַר נאָך ינפֿאָרמאַציע וועגן ST טריידמאַרקס, ביטע אָפּשיקן צו www.st.com/trademarks. אַלע אנדערע פּראָדוקט אָדער דינסט נעמען זענען די פאַרמאָג פון זייער ריספּעקטיוו אָונערז. אינפֿאָרמאַציע אין דעם דאָקומענט סאַפערז און ריפּלייסיז אינפֿאָרמאַציע ביז אַהער סאַפּלייד אין קיין פריערדיקע ווערסיעס פון דעם דאָקומענט.
© 2021 STMicroelectronics כל רעכט רעזערווירט

УМ1943 — רעוו 2

בלאַט 19/19

דאקומענטן / רעסאָורסעס

רבונדענע מאַניואַלז / רעסורסן

.
