Клеммы для соединения проводов: выбираем правильно

Выбираем клеммы, предназначенные для соединения проводов

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные клеммы

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер. Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм

2. Такая клемма для соединения проводов способно работать под напряжением до 600В.

Строительные клеммы

Итак:

  • Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
  • К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
  • С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
  • Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

Строительные клеммы с предохранителем

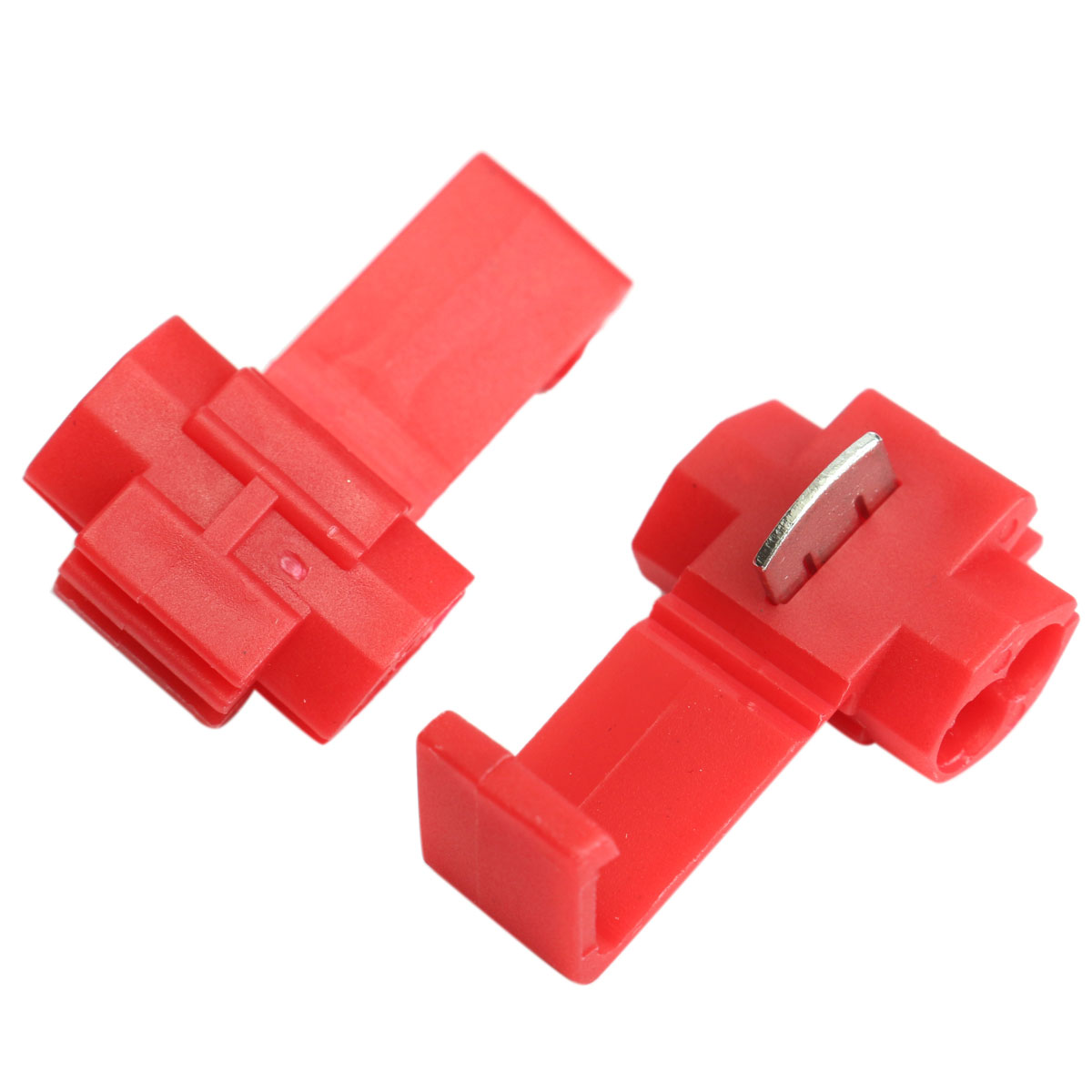

  • К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой установлен клеммник и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением. Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм2.

Барьерные клеммы

Итак:

  • Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
  • Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.
  • Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
  • В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

  • К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
  • Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

  • Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм2. Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
  • Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

  • К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
  • Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
  • Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
  • Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм2 и номинальный ток до 25А.
  • Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии.
    Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Современные клеммы для соединения проводов

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.

зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

  • Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
  • Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
  • Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
  • Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
  • Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

  • Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
  • Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
  • Не требует обслуживания.
  • Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

  • Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
  • Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
  • Нельзя соединять алюминий и медь.
  • Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
  • Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

  • Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.

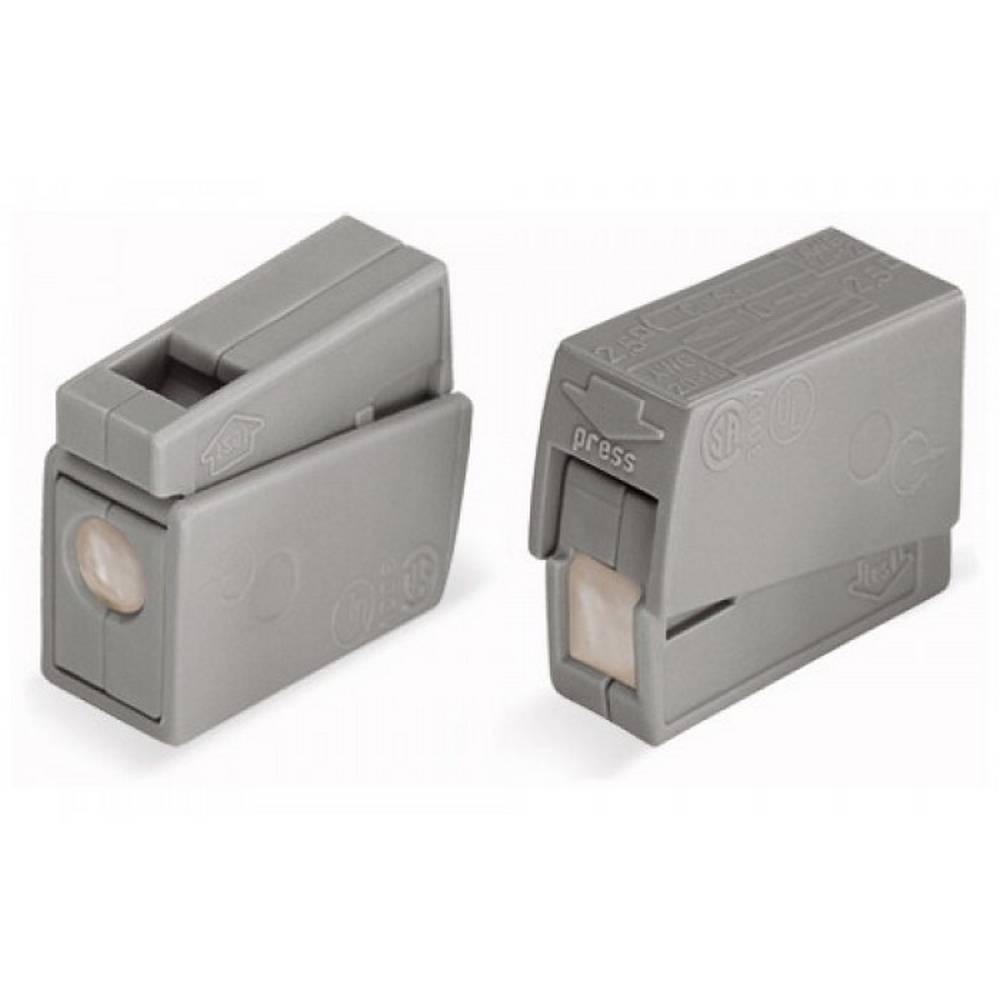

  • Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
  • Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

  • Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
  • Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
  • Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
  • Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.

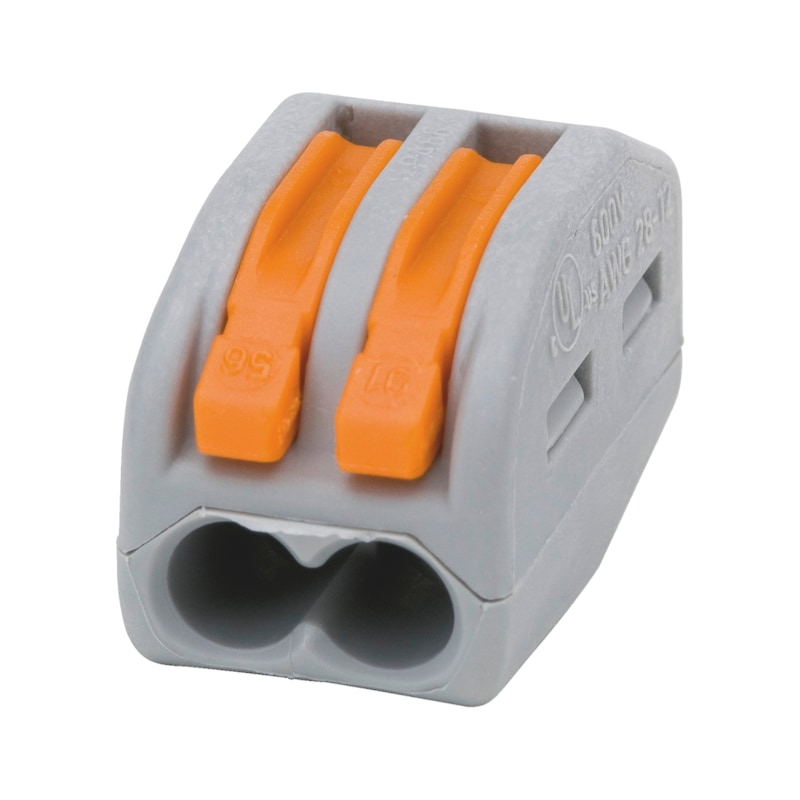

  • Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.

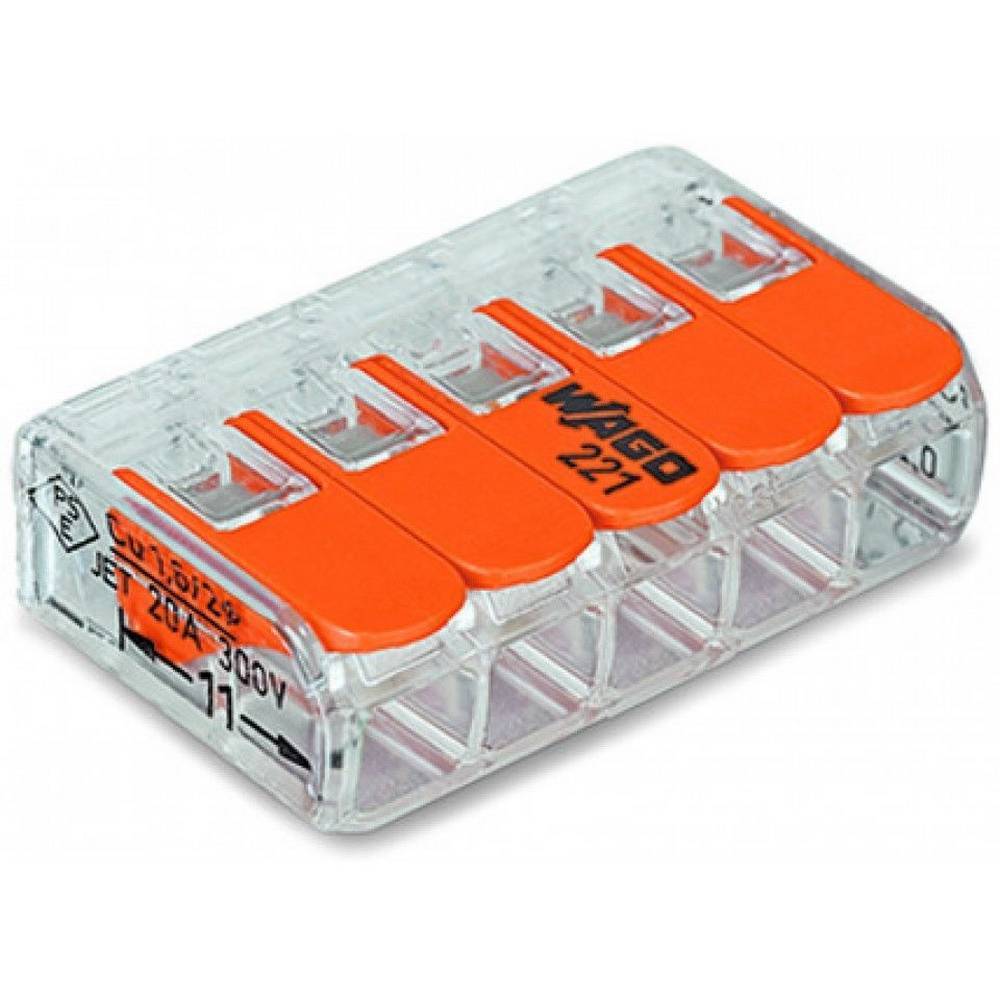

  • Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

  • Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
  • Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
  • Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Общие сведения о клеммниках

Конструктивно такие элементы являются зажимами, основной деталью которых служит плоская пружина. Вся ее площадь равномерно давит на поверхность провода, не нарушая его целостность. Зажимное усилие концентрируется в одном месте, обеспечивая качественный и надежный контакт. В местах соприкосновения зажима и провода наблюдается очень низкое значение переходного сопротивления.

Токопроводящая рейка изготавливается из пружинно-твердой электролитной меди, имеющей мягкую луженую поверхность. Для покрытия используется сплав олова (60%) и свинца (40%), создающий защиту от коррозии в течение длительного времени. Основная деталь – зажимная пружина производится из высококачественной аустенитной хромоникелевой стали, обладающей высокой устойчивостью к растяжению.

Изоляция клеммников изготавливается на основе полиамида, полностью нейтрального к процессам коррозии. Этот материал очень плохо воспламеняется и препятствует возгоранию за счет функции самогашения.

Самозажимные клеммы Wago могут эксплуатироваться в широком температурном диапазоне. Нижний предел составляет -35С, а верхний – 170-200С, в зависимости от типа того или иного устройства. Данные разъемы используются не только в домашних сетях, но и в промышленности. В связи с этим, параметры клеммников представлены в очень широком диапазоне. К ним могут подключаться провода с сечением жил от 0,08 до 95 мм2, они выдерживают напряжение от 100 до 1000 вольт, а пропускной номинальный ток составляет от 6 до 323 А.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.


Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

  • ножевые;
  • кольцевые;
  • штыревые;
  • муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.


Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Варианты соединения

Скрутка проводов

Чтобы скрепить два или несколько проводов, их концы зачищали от изоляции на расстоянии 2-4 см, в зависимости от диаметра проводников. Сложив параллельно жилы, их скручивали в форме спирали. Контактный узел оборачивали изоляционной лентой. Делали это особенно тщательно, чтобы не оставалось оголённых участков контактного узла.

Недостатком такого метода является то, что изоляция под воздействием внешних негативных явлений со временем может потерять свои свойства. Это вызывает коррозию металла, что приводит к ухудшению качества соединения и может вызвать искрение между жилами и возгорание изоляционного покрытия проводки.

Скрутка и клеммники

Важно! ГОСТом скрутки проводов запрещены. Решение было принято из-за частых аварий и несчастных случаев по причине соединения проводов именно таким способом

Пайка или сварка

Пайка соединительного узла проводов гораздо надёжнее, чем простая скрутка. Хотя и в этом случае оголённые жилы тоже скручивают. Соединение лудят паяльником с применением канифоли, паяльной пасты и припоя. Надёжность соединения во многом зависит от качества пайки.

Пайка впоследствии требует прочного изоляционного покрытия. Такой способ создания контакта страдает теми же недостатками, что и скрутка.

Следует заметить! Место пайки даже покрытой изоляцией не может быть полностью защищено от механических негативных воздействий.

Сварку можно использовать для соединения одножильных силовых кабелей размером сечения не менее 35-40 мм2. В противном случае сварочная дуга только сожжёт жилы.

Клеммники

Карболитовые клеммные колодки (КК) представляют собой коробки из диэлектрических материалов, в которые помещены клеммы для соединения проводов (клети). Соединительные клеммы в колодке для проводов должны соответствовать по своим параметрам профилю электрической цепи, в которой они будут применяться. Использование электрических колодок исключает возможность замыкания на корпус.

Соединительные электрические колодки обеспечивают надёжное подключение проводов из разных металлов: алюминия и меди. Смешанный электромонтаж даёт возможность осуществлять с помощью клеммных зажимов безопасное соединение медных и алюминиевых проводов.

Простота монтажа соединений не требует особой квалификации исполнителя. Конструкция клеммника для проводов надёжно защищает человека от случайного прикосновения к токоведущим частям соединения. Гарантированная надёжность контактных соединителей исключает возможность короткого замыкания и перегрева в месте соединения.

Основными достоинствами клеммников для соединения проводов являются быстрая и качественная коммутация, оперативный разрыв цепи для проведения тестирования, замеров и определения мест повреждений.

Конструктивные особенности клеммных зажимов

Клеммные соединения отличаются простотой исполнения и при использовании не требуют каких-либо специальных навыков. Наибольшее распространение среди электриков получили следующие способы.

Клеммные колодки

Для работы с ними достаточно одной отвертки. Данный способ используется в большинстве соединений электрических сетей. Один из вариантов устанавливается на выходе многих бытовых приборов и служит для подключения питающего шнура. Конструкция выполнена в виде контактной пластины, запаянной в корпус из пластика или карболита. Клеммные соединители бывают разных типов, они отличаются низкой стоимостью и удобством в работе. С помощью клеммных колодок соединяются медные и алюминиевые провода, в том числе и разных диаметров, с одной или несколькими жилами.

Само соединение проводов через клеммник занимает буквально несколько секунд. С каждой жилы нужно снять изоляцию приблизительно на 5-7 мм и зачистить ее от оксидной пленки. Оба проводника вставляются в гнезда напротив друг друга и прижимаются болтами к контактным пластинам, обеспечивая тем самым надежное соединение. Однако, такой способ позволяет соединить лишь одну пару проводов. Для большего количества проводников требуется установка специальных перемычек. В качестве недостатка следует отметить постепенное ослабление болтовых соединений, которые требуется периодически подтягивать.

Клеммные зажимы Wago

Другой способ соединения предполагает использование специальных клеммных зажимов Ваго (Wago). Здесь мнения пользователей разделяются: одним нравятся такие клеммы, а другим – нет. Все споры охватывают пружинные зажимы, входящие в конструкцию, надежность и сроки их эксплуатации. Однако многочисленные тесты показали, что при правильном выборе и соблюдении технических условий, эти клеммники будут служить на протяжении многих лет. Следует выбирать нужную модель для конкретных работ и не покупать поддельную продукцию.

Конструкции рычажных клеммников Wago могут быть разъемными (рис. 1) и неразъемными (рис. 2). Первый вариант лучше всего подходит для тех мест, где возможны дополнительные подключения, и конфигурация сети периодически изменяется. Очень часто такие клеммники устанавливаются в распределительные коробки. В каждом из них имеется специальный рычажок, предназначенный для фиксации или освобождения проводов.

Конструкция элемента дает возможность соединения 2-5 проводов с различными параметрами. Сама процедура очень простая: вначале рычажок поднимается, подготовленная жила вставляется в гнездо, после чего рычажок опускается и фиксирует провод на своем месте.

Конструкция неразъемных клемм Wago отличается наличием колпачка и корпуса зажима. Колпачки изготавливаются из прозрачных и непрозрачных полимерных или пластиковых материалов. Для проводов в корпусе предусмотрены отверстия. Нормальное соединение зависит от правильного снятия изоляции. Производители продукции требуют выполнять зачистку на расстояние 12-13 мм. Таким образом, очищенная часть провода заходит в клеммник, а изоляция упирается в корпус.

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

  1. Винтовой клеммник — 40 мкОм.
  2. СИЗ — 68 мкОМ.
  3. Скрутка — 302 мкОм.
  4. Плоскопружинный зажим Wago — 458 мкОм.
  5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Типы клеммных колодок

Клеммные коннекторы для проводов группируют по ряду признаков, таких как:

  1. Назначение;
  2. Способы монтажа;
  3. Рядность;
  4. Исполнение;
  5. Тип подключаемого проводника;
  6. Вид зажима.

Назначение

КК различаются по назначению:

  • соединение проводов;
  • на печатную плату;
  • на дин-рейку;
  • кросс-модули.
Соединение проводов

Это самая распространённая конструкция соединителей. В основном это винтовые, ножевые и рычажные клеммные колодки. Концы проводов вставляют в отверстия фиксаторов, как с обеих сторон, так и с одной стороны.

На печатную плату

Для подключения низковольтного питания колодки с винтовыми клеммами крепят на плате. Помимо того, что провода фиксируются в КК, их ещё крепят специальными хомутами.

КК на печатной плате

На дин-рейку

Универсальные электротехнические устройства бывают в виде стационарных модулей и сборных клеммников. Первые имеют законченную конструкцию. Второй вид КК состоит из отдельных модулей, из которых можно создавать разные конструктивные положения распределительных клемм. При монтаже соединений многочисленных проводных линий в одном узле применение дин-рейки является самым рациональным решением.

Кросс-модули

Применение кросс-модулей позволяет удобно и надёжно выполнять электромонтажные работы в распределительных шкафах и щитах. Главной функцией кросс-модуля является разделение питания от одного источника энергии на несколько отходящих линий.

Способы монтажа

По способу монтажа соединений КК подразделяются на следующие виды.

Винтовые

В корпус винтовой клеммной колодки вмонтированы металлические зажимы. Это горизонтальные гильзы с вертикальным винтом. Оголённый конец провода заводят в отверстие и зажимают сверху жилу винтом. С другой стороны колодки заводят в стальную гильзу другой проводник, который тоже зажимают. Образуется плотный контакт. Сталь индеферентна к меди и алюминию. Поэтому винтовые клеммники ЗВИ используют для соединения проводов из разнородных металлов, не боясь вызвать коррозионные процессы.

Зажимные

КК такого типа фиксируют проводники рычажными зажимами. Провод вводят в монтажное отверстие и рычажком прижимают жилу к гильзе. Достоинствами такого соединения являются быстрый монтаж и демонтаж проводов.

Рычажные клеммники

Существуют неразъёмные модели с пружинным фиксатором внутри гильзы, который не даёт выйти обратно проводу. Как правило, это КК одноразового пользования.

На дин-рейку

Выше по тексту есть описание этого устройства.

Исполнение

Колодки бывают прямой и угловой конфигурации. У первых направления кабельных линий не меняются. Угловые колодки применяют на поворотах, когда нельзя изгибать провода. Выходящий проводник перпендикулярен встречной жиле. Клеммы для проводов расположены под прямым углом.

Обратите внимание! Одни из самых распространённых клемм – это разъёмные обжимные коннекторы. Одна клемма входит в разъём другого контакта

Их называют «мама» и «папа». Приёмный наконечник имеет боковые овальные загибы, и посередине в проёме есть подпружиненный лепесток. Чтобы разъединить провода, язычок отгибают, и «папу» легко вынимают из «мамы».

  • винтовые;
  • пружинные;
  • зажимная клеть;
  • торцевые;
  • ножевые;
  • концевые.

Преимущества самозажимных клеммников

Соединительные элементы данного типа существенно превосходят все остальные известные виды соединений.

Среди несомненных плюсов необходимо отметить следующие положительные качества:

  • Каждый соединяемый провод обеспечен отдельным зажимом.
  • В процессе эксплуатации не требуется какое-либо техническое обслуживание, не нужна и дополнительная изоляция.
  • После зажима создается герметичное соединение, полностью исключающее окисление соединенных жил. Клеммы абсолютно безопасны во время работы, поскольку их токоведущие части недоступны для прикосновения.
  • Простой монтаж выполняется с помощью обычной отвертки. Это существенно облегчает работу при монтаже больших объемов электропроводки, прокладке ее в труднодоступных местах и в условиях плохого освещения.
  • Пружины обеспечивают надлежащую ударопрочность и высокую устойчивость к вибрации. Сам зажим имеет компактные размеры, при необходимости легко проводится повторный монтаж.
  • Самозажимные клеммники фирмы Wago устойчивы к повышенной влажности, высоким температурам и агрессивному воздействию окружающей среды.
  • Установленные в распределительную коробку, такие клеммы делают соединения проводов красивыми и упорядоченными.

Практически все клеммы пружинного типа настраиваются на конкретное сечение жилы. Поэтому усилие, прилагаемое зажимом при подключении, считается наиболее оптимальным. За счет этого полностью исключается температурная деформация и возможность повреждения проводов. С помощью самозажимных клеммников могут соединяться медные и алюминиевые провода, поскольку обычные способы для этого не подходят.

Единственным условием, которое нельзя назвать минусом, является доступность клеммных соединителей для проведения плановых осмотров и ремонтных электромонтажных работ. Данное условие относится не только к клеммам, но и к другим видам разъемных соединений.

Соединитель для проводов электрических, соединительные сжимы

При работе с электропроводкой всегда придется соединять провода. От качества соединителей для электрических проводов зависит электрический контакт. При подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки. В статье поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

    В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  1. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  2. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

Соединения проводов скруткой

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Пружинные клеммы

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых;
  5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

    Они обладают целым рядом преимуществ:
  • Простота использования.
  • Возможность соединения проводов из разнородных материалов.
  • Защита от коррозии и других внешних воздействий.
  • Надежность, прочность соединений.
    Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
  1. винтового;
  2. пружинного;
  3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм2 по 35 мм2.

    К достоинствам винтовых колодок можно отнести:
  • Не требуется специальный инструмент (нужна только отвертка).
  • Возможность многократного использования.
  • Возможность использования необходимого количества сегментов.
    Винтовые колодки имеют также целый ряд недостатков:
  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

    Выполнить монтаж винтовым соединением очень просто:
  • От колодки отрезать необходимое количество клемм (обычным ножом).
  • Зачистить изоляцию соединяемых проводов (на 5-12 мм).
  • Вставить зачищенные концы проводов в клеммы.
  • Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

    Серия WAGO выпускается в 2 вариантах:
  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм2. Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

    Монтаж предельно прост и доступен:
  • Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
  • Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
    Преимущества пружинных соединений:
  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.
  13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм2, шириной 6 мм для проводников 1-2,5 мм2. Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

    Преимущества ножевых клеммников:
  • Экономия времени на монтаж.
  • Зачистка и обжимка провода не требуется.
  • Безопасное соединение за счет рычага с защелкой.
  • Надежность, компактность.
  • Не требуется специальный инструмент.
  • Не требуются специальные навыки.
  • Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

    Процесс монтажа наконечников выполняется в несколько этапов:
  1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
  4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Зажимы для электропроводки — Стройпортал Biokamin-Doma.ru

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Электротехнические работы, связанные с электрическими сетями, неизбежно сопровождаются исполнением монтажа, техобслуживания, ремонта. В свою очередь перечисленный сервис заставляет использовать зажимы для проводов разной конфигурации.

Это, как правило, относительно мелкие детали, рассчитанные на работу с разными видами и размерами проводников. База существующих зажимов велика и охватить весь ассортимент таких аксессуаров достаточно сложно. Однако есть так называемый «популярный» набор, который применяется наиболее часто.

Рассмотрим самые востребованные виды зажимов, обозначим сферу и специфику их применения, а также приведем подробную инструкцию по соединению проводов посредством таких технических аксессуаров.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм 2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм 2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Зажимы иного предназначения

Помимо конструкций зажимов предназначенных под соединения электрических проводников, существует разновидность подобного рода аксессуаров под иные цели.

Зажимы анкерного исполнения под крепление

Конструкции зажимов для крепления (подвеса) проводов сечением 2 – 25 мм 2 в количестве от двух до четырех жил. Конструктивно анкерный аксессуар состоит из полимерного корпуса, наделённого саморегулируемым зажимным клином.

Выпускаются две конфигурации анкерных зажимов:

  • под самонесущие системы;
  • под изолированную несущую нейтраль.

Механизм имеет легко открывающуюся дужку, благодаря чему удобно и просто устанавливать зажим на кронштейны, зацепы, крюки с последующим закреплением на теле зажима электрических проводов.

Зажимы для проводов под тестовые нужды

Часто практика электроники и электрики предполагает использование зажимов так называемого «тестового» назначения. Традиционно такими аксессуарами выступают «крокодилы» – зубчатые раздвижные (нажимные) металлические конструкции.

Зубчатая часть такого зажима остаётся открытой, тогда как часть под нажим изолируется ПВХ материалом.

Используются такие аксессуары для временного крепления (зацепления) к проводам, к примеру, с целью измерения тока или напряжения сети.

Этот вид зажимов можно условно разделить на две категории – для низковольтной электроники и для высоковольтных электрических сетей. Обе категории отличаются одна от другой граничными техническими параметрами по току.

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, – соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска – для работы лучше выбрать стриппер.

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.

При необходимости такое соединение можно дополнительно заизолировать.

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

Выводы и полезное видео по теме

Как соединять провода и какими пользоваться аксессуарами в том или ином варианте скрепки? Об этом в подробностях рассказывает и показывает видеоролик:

Разнообразие механических элементов, исполняющих роль надежного зажима, существенно облегчает производство монтажных и наладочных работ. Благодаря использованию таких элементов, повышается уровень безопасной эксплуатации электросетей.

Единственный нюанс – правильное применение таких аксессуаров, так как несоответствие технических возможностей грозит свести на нет все преимущества зажимов.

Есть опыт выбора и использования зажимов для проводов? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

Краткое содержимое статьи:

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Клеммники для проводов – «надежные, как весь гражданский флот»

Сегодня сложно представить работу электрика без использования монтажной фурнитуры, а именно — различных клеммников. С развитием техники устанавливаются все новые требования к безопасности и параметрам электрических сетей в помещениях разного назначения, издаются новые требования и устанавливаются нормы, которые уже запретили применение скруток, которые были незаменимы каких-то 20-30 лет назад.

Виды отдельных клемм

Давайте сразу перейдем к главному. Начнем с того, что все клеммы можно разделить на два вида: электротехнические и электрические.

Разница между ними невелика, и заключается в максимальной токовой нагрузке, поэтому выбирая вариант под конкретное соединение, всегда обращайте на это внимание. В остальном модели будут отличаться друг от друга своей формой и способом фиксации кабелей, от чего и зависит удобство работы с тем или иным приспособлением.

В первой части статьи мы перечислим самые простые варианты отдельных клемм, по большей части относящиеся к электротехнике.

Интересно знать! Помимо клеммных соединений электрики пользуются множеством других способов для соединения проводов, например, пайка или сварка, но именно клеммы по праву считаются самыми быстрыми и удобными в монтаже.

Клеммы «ножны»

Данный вариант клемм можно считать самым распространенным. Видели их, наверное, все, кто хоть раз заглядывать внутрь какого-нибудь утюга или под капот автомобиля. Считается он электротехническим, так как не предназначен для соединений в силовых электрических цепях, то есть в квартире или электрических щитках вы его не встретите.

  • Допускается установка такого решения на провода, в основном многожильные, с сечением от 0,26 до 6 миллиметров.
  • Делается это просто – зачищенный от изоляции конец провода вставляется в обжимной хвостовик, после чего его лопасти плотно придавливаются к центру при помощи плоскогубцев, обеспечивая, тем самым, надежное соединение.
  • Такие клеммники для провода имеют ответные части, условно их называют «папами и мамами». После установки каждой такой части на соответствующие концы провода, они вставляются друг в друга. В готовых изделиях «папа» обычно жестко впаян в какую-нибудь деталь, например реле, поэтому вам требуется только «мама», которая показана на фото выше.
  • Можно приобрести два типа таких клемм: с изоляцией и без нее. Цвет изоляции бывает разным и обычно указывает на мощность изделия. Второй вариант удобнее использовать при соединении отдельных проводов, после чего закрывать соединение изолентой, либо термоусадкой.

Кольцевые клеммы

Перед вами клеммы, используемые при винтовых соединениях проводников. Данный вариант можно также разделить на две группы, которые являются неизолированными.

  • К первому типу относятся модели с замкнутым кольцом. Для его подключения требуется полностью разобрать болтовое соединение, и надев соединяемые концы, снова все стянуть.

Стоит отметить, что оба варианта исполнения находят широкое применение в электротехнике. Их можно встретить в тех же автомобилях или, например, во всевозможных акустических Hi-Fi системах.

Однако первый тип, все же, является белее распространенным, из-за лучших технических характеристик. Их можно использовать с проводами различного сечения: от 0,25 до 16,8 миллиметров – тогда как вилочный тип предназначен для куда меньшего диапазона – от 0,25 до 4,6 миллиметров.

Штыревые клеммы

По сути, также относится к ножевому типу соединения проводов, но в отличие от рассмотренных ранее имеет совершенно непохожую форму соединителей. Клеммы являются полностью изолированными и имеют два ответных разъема: вилка и розетка. Соединение с жилами проводов выполняется также через обжимной хвостовик.

Подобные наконечники могут уже применяться в электрических цепях. Их очень удобно использовать в сочетании с винтовыми клеммниками, о которых мы поговорим ниже. Такое сочетание применяется, если соединяемые провода являются многожильными.

Муфтовые клеммы

Данный тип клемм предназначается для одножильных проводов, а значит, применяться может уже в мощных электрических цепях. Соединение, подобное тому, что указано на картинке выше, способно выдерживать значительные токовые нагрузки. Клеммы выпускаются в различных конфигурациях.

Применяются подобные приспособления вместе с проводами с сечением от 0,25 миллиметров до самых больших силовых кабелей. Фиксация проводника осуществляется путем силового обжима жил при помощи винтов, которыми укомплектован корпус изделия.

Варианты клеммников

Все, что мы рассмотрели выше, безусловно интересно, но малоприменимо в условиях соединения проводов во внутридомовых электрических сетях. Для этих целей применяются готовые клеммники, которые мы рассмотрим во второй части статьи. Данные приспособления могут быть винтовыми или пружинными – последний вариант мы пока не рассматривали, но обязательно исправимся по ходу.

Совет! Иногда возникает необходимость соединить алюминиевый провод с медным, но напрямую делать этого нельзя, так как эти металлы образуют друг с другом гальваническую пару, при этом окислы металлов могут распадаться на заряженные ионы, и начинается электролиз, в результате чего металлы они разрушаться. Выручат клеммные соединения, сделанные из третьего металла, например, латуни.

Все клеммники, как правило, изготавливаются из латуни. Внутри корпусов размещаются сборки из нескольких клемм, что позволяет соединять одновременно несколько токонесущих жил.

Существуют модели, внутри которых закачан специальный гель, который предотвращает коррозию металлов. Как и в случае отдельных клемм, представленные ниже модели будут отличаться по сечению проводников и максимально переносимой нагрузке.

Legrand – клеммники, покорившие мир

Очень широкое распространение в мире получили винтовые клеммники. По сути, изделие состоит их параллельно расположенных муфт, разделенных диэлектрическим корпусом.

Продаются такие приспособления пластинами, которые можно разделять ножом на части с необходимым количеством соединений. Инструкция по их применению ничем не отличается от тех же муфт, однако наличие изоляции ускоряет и упрощает работу.

Наверняка вы встречали множество подобных соединителей от разных производителей, но продукция из Франции не зря пользуется доверием потребителей:

Мы тут, фактически, немного позанимались рекламой, однако это не совсем так – разговор шел про наиболее известного мирового производителя. При этом на рынке представлена продукция и других компаний, которые по качеству не будут уступать французам.

Среди таких производителей будут и отечественные производители, и турецкие, и прочие европейские, поэтому, при желании, попросите у продавца сертификат качества, чтобы убедиться в качестве приобретаемого товара.

Однако, несмотря на все явные преимущества подобных соединителей, их надежность будет зависеть еще и от правильности установки.

Вот некоторые советы:

  • Если соединяются медный и алюминиевые провода, то необходимо исключить их касание внутри клеммы, из-за озвученных выше причин;
  • Если вы применяете подобные соединители внутри распределительной коробки, то в первую очередь необходимо позаботиться об отсутствии механических напряжений (то есть вывести провода на достаточную длину, и аккуратно их уложить), иначе возможны ситуации с ослаблением контакта, что чревато ухудшением его качества;
  • Если механическое напряжение проводов исключить не удалось, то периодически (раз в год) рекомендуется проводить ревизию соединения и подтягивать винты.

Все клеммники «Legrand» такого типа способны работать при напряжении 380 Вольт и могут выдержать нагрузку до 101 Ампера.

Клеммы «Wago»

Недостатком винтовых соединений, как вы поняли, является необходимость периодической ревизии соединения. Данным недостатком не обладает следующий герой нашего обзора.

Перед вами пружинный клеммник от немецкой компании «Wago». Подобные конструкции обеспечивают необслуживаемое качественное соединение проводов разного сечения.

Для этих приспособлений характерны следующие особенности:

  • Соединение очень устойчиво к вибрациям;
  • Пружина оказывает на жилы постоянное давление – эта особенность способна компенсировать деформацию проводников;
  • Монтаж своими руками предельно прост , и из инструмента требуется только то, что поможет снять изоляцию с провода;
  • Конструкция клемм предусматривает легкий доступ для измерительного инструмента , что удобно при проведении ремонтных работ.

Контактная группа может быть выполнена разными способами, среди которых можно выделить самые распространенные – PUSH WIRE и CAGE CLAMP:

Из недостатков таких соединений можно выделить: более высокая цена, но оно и не удивительно, ведь качество всегда стоит денег, и большее пространство, которое занимают клеммы.

Выпускаются клеммники «Ваго» для соединения от 2-х до 8-ми проводников, рассчитанные под разные характеристики проводов. Рабочее напряжение составляет 220 Вольт, а максимально возможная нагрузка – 32 Ампера, что в домашних условиях удовлетворяет всем требованиям – к примеру, практически все розетки рассчитаны на 16 Ампер.

Заключение

На этом закончим наш обзор. Как видите провода, клеммники, надежные соединения, механическая прочность – все то, что не покидает голову профессионального электрика, должно применяться и учитываться и любителями в сфере электротехники. Конечно, в материале мы не назвали всех вариантов клемм, так как не хотели сильно затягивать – дополнит статью видео, которое мы подобрали.

Клеммы для соединения проводов: разновидности и правильное исполнение

Качественные и правильные электрические соединения – залог безопасной проводки. Часто замыкание случается именно по причине неправильно смонтированной проводки, выполненной на коленке. Чтобы избежать подобных проблем используются клеммы для соединения проводов. Они помогают сделать так, чтобы кабели плотно подходили друг к другу. В нашем обзоре мы расскажем об основных видах клеммников, а также об их различиях и особенностях применения.

Клеммы могут иметь разную форму и характеристики в зависимости от назначения

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

  • простая технология;
  • доступные материалы.
  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

  • хорошая механическая прочность;
  • стабильность свойств на протяжении всего эксплуатационного срока;
  • доступность для обслуживания и возможного ремонта;
  • показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

  • подобное соединение сильно нагревается;
  • со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

Как соединить провода с помощью зажимов — винтовые и прокалывающие

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Самые распространенные виды электрических зажимов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

  • диаметр проводов;
  • класс изоляции;
  • количество контактных точек;
  • токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

  • без упорных выступов;
  • с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

  • с одним болтом;
  • с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

  • болт соответствующего диаметра;
  • гайка;
  • шайбы;
  • контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа “крокодил” и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

  • модели под самонесущие системы;
  • модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются “крокодилы”. Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

  • Выведение рабочих проводников к месту контакта.
  • Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
  • Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
  • Установка неизолированных частей кабеля внутрь гильзы зажима.
  • Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

Краткое содержимое статьи:

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Современные способы соединения проводов

Почему нужно выбирать надежное соединение проводов?

Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.

Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.

Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.

Обязательно прочитайте подробные статьи про соединение проводов:

Современные способы соединения проводов: ответвительные сжимы «орехи»

Сжимы ответвительные «орехи» предназначены для выполнения ответ­влений медных и алюминиевых про­водов от магистральных проводников напряже­нием до 660В (без их разрезания) проводниками из тех же материалов.



  •  корпус ответвителя — карболит,
  •  металлическая плашка произведена из анодированной стали,
  • адаптированы под различные сечения проводов,
  •  сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
  • монтаж ответвительных сжимов производится крестовой или плоской отверткой,
  • четыре универсальных прижимных винта.

Современные способы соединения проводов: Клеммные колодки

Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.

Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

Современные способы соединения проводов: Пружинные клеммы

Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.

Такие клеммы еще называют  экспресс-клеммами. Почему?  От электромонтажника  требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.



Достоинства экспресс-клемм WAGO

  • Каждый проводник имеет свое гнездо.
  • Всегда качественное подключение независимо от профессиональной подготовки мастера.
  • Возможность соединять медные и алюминиевые провода.
  • Надежная защита от случайного попадания проводника на токоведущие части.
  • Контакты не греются, потому что соединены надежно.
  • В клеммах предусмотрена возможность для замера электрических параметров.

Какой кабель или провод выбрать для электромонтажных работ?

Оцените качество статьи:

Клемники самозажимные, зажимы в Тюмени

Соединительные клеммы

Клеммы для соединения проводов — это механическое устройство для хорошего соединения и разъединения на несколько электропроводов. Этот вид соединения регулируется правилами устройства электрических установок и считается самым верным.

Без винтовые клеммы пропускают ток до 20А. Силовые компоненты целиком спрятаны под телом из пластика, поэтому такое соединение является довольно безопасным. Подобные клеммы лучше всего применять в маленьких распределяющих коробах без DIN-рейки.

Соединительные клеммы WAGO

Клеммы само зажимные WAGO! Нашим постоянным клиентам скидка на всю продукцию! Посмотреть товар… »

Как выбрать подходящие клеммные зажимы

Выбирая, что применить для соединения, обратите внимание на клемму. Однако не забывайте, что как и любое электрическое устройство, они выбираются с учетом характеристик действия сети, и неправильный выбор может привести к плачевным результатам.

Помните о следующих критериях:

  1. наибольшая электро мощность цепи — найдите ее исходя из сечения проводника либо из указанной в документе информации
  2. расположение устройства — если площади мало, как это бывает в маленьких распределяющих коробах, лучше применить винтовые клеммы ввиду их компактности
  3. комфорт в эксплуатации — если добраться до устройства трудно и отверткой не воспользоваться, используйте только само зажимные клеммы
  4. производитель — обращайте на него внимание, ведь недорогие и не особо качественные детали обойдутся в итоге только дороже.

Как устанавливается клеммная колодка

Выбирая соединительную колодку, учтите величину тока и рассчитайте сколько клемм вам необходимо. Сам процесс монтажа само зажимов элементарен.

Возьмите колодку с необходимым пространством ячейки, отрежьте требуемые отсеки.  Вставьте провода внутрь ячеек до упора. Не забывайте предварительно снять с краев проводник изоляцию (примерно 5мм), а открывшуюся поверхность хорошо очистить. Соединение проводов готово.

Чем хороши  клеммные соединители без винтовые

В последние годы растет популярность соединения проводов через клеммы Wago. Все больше электриков соединяют провода именно этим путем из-за его простоты.

Эти клеммы делают процесс установки проводов элементарным. Вам не потребуется специализированный инструмент или серьезные умения в области электромонтажа.

Клеммы Wago выпускаются в разных вариациях, любая из которых обладает собственными характеристиками и особенностями соединения проводов. Проще всего установить клеммы-773 и небольшие клеммы-2273.

Важно!

Посмотрите все виды СОЕДИНИТЕЛЬНЫХ КЛЕММ Посмотреть товары >>>

Как отличить оригинальные клеммы Wago

Насколько надежны клеммы?

Оценки электриков и результаты исследований говорят, что эти клеммы полностью соответствуют заявленным параметрам. Однако случается так, что проводка, установленная с использованием Wago, перестает работать.

Происходит это в результате того, что пользователи применяют поддельные клеммы, не выдерживающие заявленный ток и поэтому системы ломаются. Как найти “правильную” клемму Wago?

Если таких продавцов не найдется по вашему месту жительства, то очень возможно, что в точке продаж электротехники торгуют поддельным товаром, не подходящим по требуемым параметрам. Как же проверить клемм на оригинальность?

Клеммы обязаны содержать серию, возможные значения подключенных проводов, требуемую длину зачистки проводов от изолирующего материала, логотип фирмы. Оригинальная продукция также имеет проверочные разъемы для щупов, а корпус обязан быть прозрачным для проверки надежности контакта.

Соединители для проводов Keystone i-clamp

Зажимы i-Clamp

IDC — Соединители смещения изоляции

Простота использования

Быстрые и надежные подключения

Защита от взлома

Выдерживает удары и вибрацию

Для использования с изолированными проводами 10–22 AWG

Зарегистрировано в UL: E490622 и E490623

Соединители i-Clamp Insulation Displacement обеспечивают быстрый и безопасный способ соединения проводов и устройств. Зажимы i-Clamp легко протыкают изоляцию проводов, обеспечивая надежное соединение с защитой от несанкционированного доступа, без необходимости разрезать, зачищать или иным образом закреплять провода.

i-Clamp минимизируют время и трудозатраты на подключение проводов. Использование i-Clamp заменяет использование гаек и изоленты, обеспечивая при этом надежное сращивание / соединение проводов, которое не зависит от уровня квалификации установщика. Без зачистки или подготовки проводов время установки значительно сокращается, а безопасность соединения повышается.

i-Clamp изготовлены из полупрозрачного поликарбоната, что делает эти устройства устойчивыми к ударам.

среды, вибрации, а также дает возможность визуально проверить соединения.

После защиты соединение становится постоянным и защищенным от несанкционированного доступа, не беспокоясь о

.

оголение провода или гайки и лента со временем отваливаются.

Т-серия — для разветвления провода

Используйте соединители серии T, если вы хотите разветвляться от общего участка провода. Идеально подходит для параллельного подключения нескольких приборов, например, освещения. Шарниры разъема открываются, позволяя пропустить провод через разъем без разрезания или снятия изоляции.

Двухсторонняя серия — для добавления приспособлений или компонентов

Разъемы Use Two Way Series имеют уникальный двойной канал, который позволяет производить предварительную сборку на компонент или приспособление. После установки проводку можно завершить, просто прикрепив провод к существующей проводке.

Серия One Way — для линий сварки

Используйте одностороннюю серию для соединения нескольких линий. Устраняет скручивание проводов и добавление правильной гайки и изоленты Подключение можно проверить, так как разъем выполнен из полупрозрачного поликарбоната.

Инструкция по установке

Клеммы Push-In

vs.Винтовые соединения на переключателях и розетках

Если вы внимательно изучите стандартный бытовой электрический настенный выключатель или розетку, вы заметите, что в дополнение к винтовым клеммам на боковой стороне устройства есть ряд прорезей или отверстий на задней части корпуса. Это вставные проводные соединения, разработанные так, что вы можете подключать провода, просто вставив оголенный конец провода в отверстие, где пружинный зажим удерживает провод. Это, конечно, простой и быстрый способ, но не лучший способ устанавливать связи.Стандартные винтовые клеммы лучше.

Проблема с вводом проводов

Профессиональные электрики почти никогда не используют вставные разъемы, и этому есть причина. Ни один профессионал не хочет, чтобы его снова вызвали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные винтовые клеммы.

Каждый вставной разъем включает в себя очень маленький пружинный металлический зажим внутри корпуса переключателя или розетки.Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик маленькой отвертки в прорезь для освобождения рядом с отверстием.

Однако это соединение, как известно, небезопасно, и на самом деле оно не обеспечивает степень контакта металл-металл, необходимую для хорошего электрического соединения. Провода в разъемах push-in могут легко проворачиваться в отверстии и постепенно выходить из строя. И само количество контакта металл-металл очень и очень мало при вставных соединениях, что может привести к перегреву устройства.После отключения и повторного подключения устройства один или два раза пружинные зажимы изнашиваются и теряют способность зажимать провода.

Любой электрик или домовладелец, регулярно использующий вставные проводные соединения, очень скоро научится избегать этого в будущем. Это один из примеров, когда старый способ — лучший.

Винтовые клеммы лучше

Другой стандартный вариант подключения проводов — традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки.Этот метод занимает немного больше времени и требует некоторой практики, чтобы освоить его. Обычно это означает формирование оголенного конца провода в виде петли по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта для захвата провода. На некоторых типах розеток и переключателей неизолированные провода вставляются в небольшой кронштейн, затем винт затягивается, чтобы надежно зажать провод.

Винтовые клеммы любого типа можно отсоединять и повторно подключать столько раз, сколько захотите — они никогда не изнашиваются.Винтовые клеммы обеспечивают более плотное соединение с проводами, что не только предотвращает отсоединение проводов; это также обеспечивает лучшее электрическое соединение. Электричество проходит через плотное соединение более свободно, чем через ненадежное соединение.

Цанговые зажимы с зажимными винтами

Некоторые выключатели и розетки предлагают лучшее из обоих миров: вставные фитинги с винтовыми зажимами для затягивания соединения. Они обеспечивают быструю установку без необходимости изгибать провода, и они добавляют второй уровень защиты, позволяя зажимать вставленный провод винтом.

% PDF-1.6 % 937 0 объект > endobj xref 937 263 0000000016 00000 н. 0000006582 00000 н. 0000006720 00000 н. 0000006839 00000 н. 0000006883 00000 н. 0000008884 00000 н. 0000009554 00000 п. 0000010225 00000 п. 0000010640 00000 п. 0000011050 00000 п. 0000011101 00000 п. 0000011151 00000 п. 0000011201 00000 п. 0000011251 00000 п. 0000011302 00000 п. 0000011351 00000 п. 0000011400 00000 п. 0000011646 00000 п. 0000011885 00000 п. 0000012176 00000 п. 0000012602 00000 п. 0000012705 00000 п. 0000012812 00000 п. 0000053138 00000 п. 0000084996 00000 н. 0000108940 00000 п. 0000135321 00000 н. 0000163139 00000 н. 0000200195 00000 н. 0000238314 00000 н. 0000277899 00000 н. 0000295251 00000 н. 0000313190 00000 н. 0000315060 00000 н. 0000319920 00000 н. 0000320098 00000 н. 0000320165 00000 н. 0000320346 00000 н. 0000320519 00000 н. 0000320700 00000 н. 0000320763 00000 н. 0000320941 00000 н. 0000321122 00000 н. 0000321299 00000 н. 0000321475 00000 н. 0000321652 00000 н. 0000321824 00000 н. 0000322010 00000 н. 0000322193 00000 н. 0000322378 00000 н. 0000324037 00000 н. 0000325577 00000 н. 0000327507 00000 н. 0000329251 00000 н. 0000331114 00000 н. 0000332760 00000 н. 0000334472 00000 н. 0000336152 00000 н. 0000336352 00000 п. 0000337103 00000 н. 0000337367 00000 н. 0000337568 00000 н. 0000337759 00000 н. 0000338046 00000 н. 0000338227 00000 н. 0000338410 00000 н. 0000338599 00000 н. 0000338781 00000 п. 0000338970 00000 н. 0000353030 00000 н. 0000355423 00000 н. 0000358335 00000 н. 0000360659 00000 н. 0000363698 00000 н. 0000366112 00000 н. 0000368209 00000 н. 0000368418 00000 н. 0000368922 00000 н. 0000369129 00000 н. 0000369313 00000 п. 0000369496 00000 п. 0000369691 00000 п. 0000369874 00000 н. 0000370055 00000 н. 0000370127 00000 н. 0000370314 00000 н. 0000370402 00000 п. 0000370591 00000 п. 0000370781 00000 н. 0000370959 00000 н. 0000371078 00000 н. 0000371305 00000 н. 0000371487 00000 н. 0000371725 00000 н. 0000371816 00000 н. 0000371927 00000 н. 0000372193 00000 н. 0000372284 00000 н. 0000372395 00000 н. 0000372664 00000 н. 0000372755 00000 н. 0000372866 00000 н. 0000373154 00000 н. 0000373245 00000 н. 0000373356 00000 п. 0000373594 00000 н. 0000373685 00000 н. 0000373796 00000 н. 0000374086 00000 н. 0000374177 00000 н. 0000374288 00000 н. 0000374500 00000 н. 0000374591 00000 н. 0000374702 00000 н. 0000374914 00000 н. 0000375005 00000 н. 0000375116 00000 н. 0000375405 00000 н. 0000375496 00000 н. 0000375607 00000 н. 0000375822 00000 н. 0000375913 00000 н. 0000376024 00000 н. 0000376312 00000 н. 0000376403 00000 н. 0000376514 00000 н. 0000376805 00000 н. 0000376896 00000 н. 0000377007 00000 н. 0000377297 00000 н. 0000377388 00000 п. 0000377499 00000 н. 0000377787 00000 н. 0000377878 00000 н. 0000377989 00000 н. 0000378230 00000 н. 0000378321 00000 н. 0000378432 00000 н. 0000378662 00000 н. 0000378753 00000 н. 0000378864 00000 н. 0000379103 00000 п. 0000379194 00000 н. 0000379305 00000 н. 0000379402 00000 н. 0000379493 00000 п. 0000379604 00000 н. 0000379688 00000 п. 0000379784 00000 н. 0000379896 00000 н. 0000380007 00000 н. 0000380247 00000 н. 0000380338 00000 н. 0000380449 00000 н. 0000380691 00000 п. 0000380782 00000 н. 0000380893 00000 н. 0000381134 00000 н. 0000381225 00000 н. 0000381336 00000 н. 0000381567 00000 н. 0000381658 00000 н. 0000381769 00000 н. 0000381984 00000 н. 0000382075 00000 н. 0000382186 00000 п. 0000382453 00000 н. 0000382544 00000 н. 0000382655 00000 н. 0000382926 00000 н. 0000383017 00000 н. 0000383128 00000 н. 0000383396 00000 н. 0000383487 00000 н. 0000383598 00000 н. 0000383865 00000 н. 0000383956 00000 н. 0000384067 00000 н. 0000384338 00000 п. 0000384429 00000 н. 0000384540 00000 н. 0000384807 00000 н. 0000384898 00000 н. 0000385009 00000 н. 0000385276 00000 н. 0000385367 00000 н. 0000385478 00000 п. 0000385751 00000 н. 0000385842 00000 н. 0000385953 00000 п. 0000386222 00000 п. 0000386313 00000 н. 0000386424 00000 н. 0000386654 00000 п. 0000386745 00000 н. 0000386856 00000 н. 0000387085 00000 п. 0000387176 00000 н. 0000387287 00000 н. 0000387496 00000 н. 0000387587 00000 н. 0000387698 00000 п. 0000387800 00000 н. 0000387891 00000 н. 0000388002 00000 н. 0000388088 00000 н. 0000388189 00000 н. 0000388301 00000 п. 0000388412 00000 н. 0000388616 00000 н. 0000388707 00000 н. 0000388818 00000 н. 0000389022 00000 н. 0000389113 00000 п. 0000389224 00000 н. 0000389474 00000 н. 0000389565 00000 н. 0000389676 00000 н. 0000389927 00000 н. 00003

00000 н. 00003

00000 н. 0000390665 00000 н. 0000390789 00000 н. 0000453075 00000 н. 0000453116 00000 п. 0000453662 00000 н. 0000453794 00000 н. 0000503036 00000 н. 0000503077 00000 н. 0000503614 00000 н. 0000503775 00000 н. 0000504312 00000 н. 0000504474 00000 н. 0000505012 00000 н. 0000505175 00000 н. 0000505721 00000 н. 0000505854 00000 н. 0000550639 00000 н. 0000550680 00000 н. 0000551225 00000 н. 0000551356 00000 н. 0000551883 00000 н. 0000551993 00000 н. 0000601237 00000 н. 0000601278 00000 н. 0000601807 00000 н. 0000601918 00000 н. 0000627813 00000 н. 0000627854 00000 н. 0000628387 00000 н. 0000628503 00000 н. 0000689652 00000 н. 0000689693 00000 н. 00006

00000 н. 00006

00000 п. 0000739024 00000 н. 0000739065 00000 н. 0000739598 00000 н. 0000739713 00000 н. 0000788455 00000 н. 0000788496 00000 н. 0000833232 00000 н. 0000005674 00000 н. трейлер ] >> startxref 0 %% EOF 1199 0 объект > поток ) ȉcЛD8gTYNJ’RZXr ‰ A / L

Connector Basics — узнать.sparkfun.com

Добавлено в избранное Любимый 44

Временные соединители

Винтовые клеммы

В некоторых случаях может потребоваться подключить к цепи неизолированный провод без клемм. Винтовые клеммы — хорошее решение для этого. Они также подходят для ситуаций, когда соединение должно поддерживать несколько различных подключаемых устройств.

Обратной стороной винтовых клемм является то, что они довольно легко откручиваются, оставляя оголенный провод в вашей цепи.Небольшая капля горячего клея может решить эту проблему, и ее не будет слишком сложно удалить позже.

Винтовые клеммы обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода. SparkFun имеет четыре типа винтовых клемм — 2,54 мм (стандартная макетная плата 0,1 дюйма), версия с шагом 3,5, 5 и 10 мм.

Нажмите здесь, чтобы увидеть больше винтовых клемм

Большинство винтовых клемм имеют модульную конструкцию, и их можно легко удлинить на один и тот же шаг, просто соединив вместе две или несколько меньших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подключаемого провода, фиксирующий винт, удерживающий провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как «вставные», «клеточные зажимы» или «самодельные» разъемы). Пружинные клеммы работают аналогично винтовым клеммам. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина сжимает вместе куски металла.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в условиях сильной вибрации (например, в автомобилях) или когда провод расширяется / сжимается из-за циклического изменения температуры. Кроме того, натяжение автоматически регулируется в соответствии с калибром провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовой зажим. Ниже приведены несколько пружинных клеммных разъемов, которые SparkFun имеет в каталоге.

Терминал динамика — 4 пружины

На пенсии COM-11145

Вы можете узнать в них разъемы, которые обычно используются для домашних стереодинамиков. У них получается хорошая пружина тэ…

На пенсии

Некоторые платы (например, gamer: bit, LumiDrive и Qwiic MP3 Trigger, и многие другие) оснащены пружинным зажимом для легкого доступа к контактам ввода / вывода.

Шариковая ручка, прижимающая язычок gamer: bit к коннектору poke-home для подключения куска провода.

Банановый соединитель

Большинство единиц оборудования для проверки мощности (мультиметры, блоки питания) имеют очень простой разъем, называемый «банановый разъем». Они соединяются с «банановыми вилками», гофрированными пружинными металлическими вилками, предназначенными для единственного подключения к источнику питания. Они часто доступны в штабельной конфигурации и могут быть легко подключены к любому типу проводов.Они способны выдерживать ток в несколько ампер и недороги.

Штабелируемый банановый разъем. Обратите внимание, что есть два разных способа подключить дополнительную банановую вилку. Настольный комплект переменного тока Extech с банановыми домкратами спереди.

Зажим для аллигатора

Названные по понятным причинам зажимы типа «крокодил» подходят для тестовых подключений к стойкам или оголенным проводам. Они имеют тенденцию быть громоздкими, легко замыкаются на ближайший голый металл и имеют достаточно плохой захват, который легко может быть нарушен.В основном они используются для недорогих соединений во время отладки.

Инструмент «третья рука», в котором используются зажимы типа «крокодил» для удержания деталей, а также удерживается провод с зажимом «крокодил» на концах для электрических испытаний. Обратите внимание на пластиковый чехол вокруг зажима «крокодил», чтобы снизить вероятность его короткого замыкания на другие соединения.

Зажим для микросхемы (или крючок для микросхемы)

Для более тонких измерительных операций на рынке имеется множество зажимов для микросхем. Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних выводов; некоторые из них достаточно хрупкие, чтобы их можно было закрепить даже на ножках компонентов SMD с мелким шагом. Эти небольшие зажимы можно найти на логических анализаторах, а также на измерительных выводах, которые отлично подходят для создания прототипов или устранения неисправностей схем.

Большой зажим для микросхемы на конце провода. Этот зажим все еще достаточно мал, чтобы его можно было подсоединить к одной ножке на микросхеме со сквозным отверстием, не создавая проблем для соседних контактов.
← Предыдущая страница
Разъемы для штырей

% PDF-1.5 % 1 0 obj >>> endobj 2 0 obj > поток 2017-10-19T10: 27: 43-04: 002017-10-19T10: 27: 44-04: 002017-10-19T10: 27: 44-04: 00Adobe InDesign CC 2017 (Windows) uuid: 14c659bd-0095-44b3 -8329-a062b74c8cc6adobe: docid: indd :ffebde8-4a84-11e0-9181-e06d5fbc976fxmp.ID: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fdefault

  • convertedfrom применение / х-InDesign в приложение / pdfAdobe InDesign CC 2017 (Windows) / 2017-10-19T10: 27: 43-04: 00
  • application / pdf Adobe PDF Library 15. 0 Ложь конечный поток endobj 3 0 obj > endobj 5 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> endobj 6 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 20 0 объект > поток q 0 382,5 612 409,5 рэ W n q / GS0 гс 0 409,5 409,5 -0 0 382,5 см BX / Sh0 sh EX Q Q BT / CS0 cs 0 0 0 scn / GS1 GS / T1_0 1 Тс -0,005 Tc 6,5 0 0 6,5 22,5 31,2941 Tm (\ 251 2017) Tj [(PHOENIX CONT) 100 (A) 40 (CT)] TJ / Span >> BDC () Tj EMC 34,486 0 тд [(P) 150 (.O) 60 (. Bo) 25 (x 4100, Har) 10 (Risburg, P) 70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ T) 115 (технический Ser) -15 (вице: 800-322-3225)] TJ 23.88 -1,231 тд [(E-mail: inf) 25 (o @ phoenix) 25 (con.com |) -55 () -55 (W) 90 (ebsit) 10 (e: www) 60 (.phoenix) 25 (продолжение) — 20 (a) 20 (ct.com)] TJ ET / CS0 CS 0 0 0 SCN 0,5 Вт 4 млн q 1 0 0 1 22,5 43,64 см 0 0 мес. 567 0 л S Q BT / T1_1 1 Тс 9,5 0 0 9,5 43,2 713,5211 тм [(Ot) -25 (h) 10 (erc) 20 (omm) 10 (on mis) 5 (c) 20 (on) 10 (c) 20 (e) -20 (p) 9.9 (t) -29.9) (i) 9.9 (ons)] TJ 0 Тс 13,313 0 Тд () Tj / T1_2 1 Тс -0,005 Тс -13,313 -1,474 Тд [(T) 20 (innin) 25 (g wir) 10 (es will in) 10 (c) -10 (r) 10 (eas) 15 (e corr) 15 (osion r) 10 (esis) 10 (tan) 10 (ce:) — 5 ()] TJ / T1_0 1 Тс 0 Тс 17.43 0 Тд () Tj -0,005 Тс -17,43 -1,474 Тд [(Y) 140 (es \ 205, но когда луженая проводка) 25 (e is compr) 25 (essed in the t) 10 (erminal,) — 5 ()] TJ 0 Тс 25,35 0 ​​Тд () Tj -0,005 Тс -25,35 -1,474 Тд [(олово br) 25 (eaks a) 10 (par) -19,9 (t, чтобы соединение не могло быть больше) -5 ()] TJ 0 Тс 24,378 0 Тд () Tj -0,005 Тс -24,378 -1,474 Тд [(be g) -10 (as-tight. Bar) 25,1 (e wir) 25 (e strands) cr) 25 (есть) 10 (ea bett) 10 (er) 99,9 (, g) -10 (as-tight ) -5 ()] TJ 0 -1,474 TD [(соединение и может быть мор) 25 (e e \ 034ectiv) 15 (e wa) 32 (y of r) 25 (обучение cor) 10 (r) 25 (osion.) -5 ()] TJ / T1_2 1 Тс 0 -2,421 TD [(T) 20 (inn) 10 (ed wir) 10 (es will s) 10 (t) -29. 9 (ill \ 037) -10 (t in) 20 (to t) -25 (h) 10 (e termin ) 10 (al bloc) -20 (k:) — 5 ()] TJ 0 Тс 17.699 0 Тд () Tj / T1_0 1 Тс -0,005 тс -17,699 -1,474 тд [(В некоторых случаях a) 20 (d) 10 (ded mat) 10 (erial will pr) 25,1 (e) 15 (v) 15 (ent the wir) 25 (e fr) 25 (om \ 037tting) -5 ()] TJ 0 -1,474 TD [(пр) 25 (оперл) 10 (у в блоке) -10 (.ад) 10 (динг жестяная банка) 30 (е вир) 25 (е больше чем) -5 ()] ТДж 0 Тс 25,482 0 Тд () Tj -0,005 Тс -25.482 -1,474 тд [(t) 10 (концевой блок — крыса) 10 (ed f) 25 (или) 100 (. Это будет pr) 25 (e) 15 (v) 15 (ent t) 10 (erminal fr) 25 (om) -5 ()] TJ Т * [(пр) 25 (оперл) 10 (у закрытие / зажим на t) 10 (на провод) 25 (е) -20 (.)] TJ / T1_3 1 Тс 0 -2,895 TD [(Заключительная мысль) -10 (s) -5 ()] TJ / T1_0 1 Тс 0 Тс 6,886 0 Тд () Tj 0,273 0 тд () Tj -0,005 Тс -7,159 -1,474 Тд [(A) -17,8 (l) -4 (lt) -11,3 (h) -5,1 (i) -6,8 (n) -5,8 (g) -18,3 (sc) -2 (o) -8,7 (n) -) — 10,4 (s) -5 (i) -0,8 (d) -9,7 (e) -15,3 (r) -1,1 (e) -9,4 (d) -21,7 (, t) -5,4 (i) -6.9 (n) -8,1 (n) -5,1 (i) -6,8 (n) -5,8 (gw) -14,1 (i) -7,8 (r) -1 (e) -14,7 (sc) -2,1 (o) — 7,4 (u) -6,5 (l) -4,4 (db) -10,4 (et) -11,3 (h) -6,7 (er) -1,1 (e) -18,1 (a) -18,4 (s) -2,8 (o) — 8,7 (нф) 1,2 (о) -9,6 (г) -5 ()] ТДж 0 Тс 24,319 0 Тд () Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(lo) -2,7 (o) 1,9 (s) 6,1 (e) 7 (c) 5,1 (o) -1,7 (n) -1,1 (ne) -7,2 (c) -14,2 (t) 1,5 (i) 2,4 (o) -1,7 (n) -3,4 (s) 7 (дюйм) 7 (s) 4,9 (c) -4,6 (r) 5,9 (e) 6,9 (w) 7 (te) -8,2 (r) -9 ( м) 0,5 (дюйм) -6 (a) -3,4 (l) 7 (b) -2,6 (lo) -1,8 (c) -3,1 (k) -21,5 (s) -7,1 (. ) 7 (Вт) -13,7 (ч) 1,9 (i) 2,6 (l) 0,7 (e) 7 (t) 1,6 (дюйм) -1,1 (n) 1,9 (дюйм) 1,2 (g) 2 ()] TJ 0 Tc 0 Tw 23,825 0 Td () Tj -0,005 Тс -23,825 -1,474 Тд [(d) -10,1 (o) -7,8 (e) -14,7 (sh) -13 (a) 11,3 (v) 6,1 (eb) -10,4 (e) -14,3 (n) -6,7 (e) -17,2 ( \ 037) -16,3 (t) -16,9 (s) -21,5 (, t) -11,3 (h) -6,7 (e) -15,3 (r) -1 (ea) -11,8 (r) -1,1 (eb) — 10,4 (e) -14,5 (t) -25,6 (t) -6,9 (e) -15,3 (ra) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) — 13 (а) -4,5 (т) -5,4 (и) -10,7 (в) 6,1 (д) -14,7 (ст) -11,3 (з) -13 (а) -4,5 (тс) -2 (о) -7,5 (и) -6,5 (л) -4.4 (d) -5 ()] TJ 0 Тс 24,294 0 Тд () Tj -0,005 Тс -24,294 -1,474 Тд [(s) -14,2 (a) 11,3 (v) 6,1 (ey) 6 (o) -7,5 (ut) -11,3 (h) -6,7 (eh) -6,7 (e) -18,1 (a) -1,1 (d) ) -17,2 (a) -5,4 (c) -10,6 (h) -6,7 (eo) -5,4 (fl) -6,8 (o) -9,6 (o) -5,1 (s) -0,9 (et) -6,9 (e ) -15.3 (r) -16 (m) -6.5 (i) -6.8 (n) -13 (a) -4.5 (t) -5.5 (i) -4.6 (o) -8.7 (n) -10.4 (s ) -14,1 (. A g) -12,6 (r) -1,1 (e) -18 (a) -4,5 (ta) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) -13 (a) -4,5 (t) -5,5 (i) -10,7 (v) 6,1 (e) -5 ()] TJ 0 -1,474 TD [(i) -8,7 (s t) -7,8 (o u) -12.2 (s) -0.9 (e fe) -15.3 (r) -16 (r) -15.5 (u) -6.5 (l) -6.3 (e) -14.6 (sa) -10.9 (n) -3.1 (de) -14,3 (n) -10,4 (s) -3,5 (u) -9,4 (r) -1,1 (et) -11,3 (h) -6,8 (es) -2,1 (c) -11,6 (r) -1,1 (ew) -10,3 (sa) -11,8 (r) -1,1 (et) -5,5 (i) -4,2 (g) -11,7 (h) -9,2 (t) -6,9 (e) -14,3 (n) -6,7 (e) -9,4 (dt) -7,8 (ot) -11,2 (h) -6,7 (e) -5 ()] TJ 0 Тс 24.901 0 Тд () Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p) -1,5 (r) 9,3 (o) -1,6 (pe) -6,3 (r) 9 (s) -0,7 (pe) -5,2 (c) 2,6 (i) -2,7 (\ 037) -1,5 ( c) -6.6 (a) 4.5 (t) 3.5 (i) 4.4 (on) -4.6 (.)] TJ ET 0.475 Вт 10 млн q 1 0 0 1 320,95 698,57 12 см 0 0 мес. 156.339 0 л S Q q 1 0 0 1320,95 684,5712 см 0 0 мес. 172.622 0 л S Q q 1 0 0 1 320,95 661,5712 см 0 0 мес. 242.312 0 л S Q q 1 0 0 1 320,95 647,5712 см 0 0 мес. 250.454 0 л S Q q 1 0 0 1320,95 624,5712 см 0 0 мес. 241.249 0 л S Q q 1 0 0 1320,95 610,5712 см 0 0 мес. 191.707 0 л S Q q 1 0 0 1 320,95 587,5712 см 0 0 мес. 155.617 0 л S Q q 1 0 0 1 320,95 564,57 12 см 0 0 мес. 227.626 0 л S Q q 1 0 0 1 320,95 550,57 12 см 0 0 мес. 104.204 0 л S Q q 1 0 0 1 320,95 527,57 12 см 0 0 мес. 230.79 0 л S Q q 1 0 0 1320,95 513,5712 см 0 0 мес. 255.292 0 л S Q q 1 0 0 1320,95 499,5712 см 0 0 мес. 59.356 0 л S Q BT / T1_3 1 Тс 0 Tc 0 Tw 9,5 0 0 9,5 320,95 713,5211 Tm [(Ref) 10 (er) 15 (ences)] TJ / T1_0 1 Тс () Tj () Tj 0 -1,474 TD [(https: // www) 60 (.ipc) -20 (.org / 4.0_Kno) 20 (wledge / 4.1 _)] TJ 0 -1,474 TD [(St) -20 (andar) 25 (ds / J-STD-001E-r) 25 (edline-April-2010.pdf)] TJ 0 -2,421 TD [(https: // electr) 25 (onics.st) -20 (a) 20 (ck) 30 (ex) 25 (change) -19.9 (.com / questions / 29861 / tinning -)] TJ 0 -1,474 TD [(wir) 25 (es-that-will-be-scr) 25 (e) 15.1 (w) 19,9 (ed-in-t) 10 (o-a-chocolat) 10 (e-block-t) 10 (erminal-strip)] TJ 0 -2,421 TD [(http: // pcb) 10 (.iconnect007.media / index) -10 (.php / ar) -19.9 (ticle / 54474 / pcb-101 -)] TJ 0 -1,474 TD (коэффициент \ 036cient-of-теплового расширения / 54477 /? скин = pcb) Tj 0 -2,421 TD [(http: // cleanr) 25 (oom.b) 20 (yu.edu/CTE_mat)10 (erials)] TJ Т * [(http: // www) 60,1 (.bing.com / seek) 25 (ch? q = термическое + расширение & sr) 25 (c = IE -)] TJ 0 -1,474 TD [(Sear) 25 (chBo) 25 (x & FORM = IESR02)] TJ 0 -2,421 TD [(http: // www) 60.1 (.bing.com / search) 25 (ch? q = tinning & qs = n & f) 25.1 (orm = QBRE &)] TJ 0 -1,474 TD (sp = -1 & pq = лужение & sc = 8-7 & sk = & cvid = 9CC57963FDC94701B367E) Tj 0 -1,474 TD [(937D8F0D) 55 (A1A)] TJ ET конечный поток endobj 21 0 объект > endobj 9 0 объект [/ ICCBased 23 0 R] endobj 22 0 объект > endobj 24 0 объект > поток конечный поток endobj 23 0 объект > поток HyTSw oɞc [5laQIBHADED2mtFOE.c} 08 ׎8 GNg9w ߽

    Weidmuller W-Series выбор клеммной колодки

    Обзор клеммной колодки

    Для всех приложений, требующих соединения проводов, вы просто не можете сделать лучший выбор, чем клеммные колодки Weidmuller, устанавливаемые по стандарту DIN-Ral.Есть пять веских причин для того, чтобы сделать клеммные колодки Weidmuller для монтажа на DIN-рейку вашим выбором для требовательных приложений.

    1. Эффективное использование пространства

    Системы

    на DIN-рейку позволяют разработчикам упаковать увеличенную функциональность на меньшем пространстве, чем когда-либо прежде!

    Некоторые из самых тонких имеющихся модульных клеммных колодок
    WDU 2.5 и ZDU 2.5 имеют толщину всего 5 мм (0,195 дюйма)! Вы можете установить 60 таких клеммных колодок на каждый фут монтажной рейки DIN. Клеммные колодки SAK 2.5 и IDU 1.5 лишь немного больше — 6 мм в ширину. Независимо от того, какую модульную клеммную колодку Weidmuller вы выберете, она значительно превосходит клеммные колодки барьерного типа и клеммные колодки, устанавливаемые в канал.
    Устанавливается на монтажную DIN-рейку промышленного стандарта
    Клеммные колодки Weidmuller устанавливаются на стандартную DIN-рейку и являются отличным дополнением к другим изделиям на рейке, таким как блоки питания, контакторы и т. Д.Их можно легко комбинировать для создания конфигурации, необходимой для вашего приложения.

    2. Безопасные и надежные соединения

    Случайный контакт с цепями под напряжением или металлическими частями может повредить оборудование, а также вызвать серьезные травмы персонала. В клеммных колодках Weidmuller было предпринято все возможное, чтобы исключить возможность несчастных случаев.Конструкция большинства модульных клемм Weidmuller, устанавливаемых на DIN-рейку, снижает воздействие токоведущих компонентов и помогает обеспечить безопасность операторов оборудования.

    Изолированная конструкция с защитой от прикосновения

    Все токоведущие части полностью изолированы для безопасного касания в прямой видимости. Винты утоплены во избежание поражения электрическим током или травм.

    Изолированные утопленные параллельные перемычки

    Перемычки для клеммных колодок серий W, Z и I полностью изолированы и устанавливаются в углубленный центральный канал. Возможность делать двухрядные перемычки снижает потребность в внешних гребнях для перемычек. В клеммной колодке WDU 2.5 инновационные съемные перемычки позволяют вставить до трех рядов перемычек в канал перемычек.

    3. Быстрая и простая установка

    Weidmuller понимает, что тщательный дизайн повышает эффективность для клиентов. Мы обращаем внимание на детали, облегчающие установку.

    Клеммы

    с винтовыми и натяжными зажимами оснащены воронками для ввода проводов и формованными ограничителями для проводов, чтобы гарантировать, что правильно зачищенные провода будут вставлены на нужную длину и надежно зажаты.Винтовые зажимы Weidmuller поставляются с зажимами в открытом положении, чтобы сократить время установки. Натяжной зажим и клеммы IDC обеспечивают ввод проводов сверху, что упрощает установку даже в ограниченном пространстве. Блоки IDC также устранили необходимость зачистки проводов.

    Маркировка aras на модульных клеммных колодках Weidmuller, устанавливаемых на DIN-рейку, позволяет наносить маркировку в зависимости от области применения (или индивидуально), тем самым снижая потребность в других этикетках.

    В качестве дополнительной услуги SCS также предлагает полностью настроенные и предварительно собранные комплектные рейки клеммных колодок на DIN-рейке, вырезанные в соответствии с вашими требованиями. Все, что вам нужно сделать, это прикрепить предварительно собранную систему DIN-рейки к панели и подключить ее! Щелкните здесь, чтобы получить дополнительную информацию об услугах по сборке направляющих клеммных колодок, предоставляемых SCS.

    4.Технология заделки проводов, устанавливающая стандарт

    Зажим должен надежно соединять провода, как механически, так и электрически, с изоляционным материалом, который обеспечивает безопасность пользователей.

    Weidmuller — признанный лидер в технологии заделки проводов с тремя различными типами заделки — винтовой зажим, зажим натяжения и зажим смещения изоляции (IDC)

    Винтовой зажим

    Винтовой зажим Weidmuller подходит практически для всех размеров и типов проволоки и не требует специальной подготовки.Просто зачистите провод, вставьте его в блок и затяните винтовой зажим. Дизайн обеспечивает секретное и надежное соединение, которому нет равных.

    Высокое контактное усилие:

    Даже самые лучшие материалы не эффективны без необходимого контактного усилия между проволокой и токопроводящей шиной. Высокое прижимное усилие достигается за счет конструкции системы винтовых зажимов Weidmuller.Крутящий момент 6,02 фунт-дюйма (0,68 Нм) на зажимной вилке WDU 2.5 обеспечивает контактное усилие 169 фунт-футов (759 Нм). Зажимы с низким контактным усилием позволяют проводнику перемещаться или вырываться, что может привести к загрязнению точки соединения и увеличению контактного сопротивления.

    Самоблокирующаяся конструкция зажима клетки Weidmuller

    Высокое контактное усилие эффективно, только если оно непрерывное.Когда зажимной винт затягивается, зажимная скоба притягивает провод к токовой шине (2). После приложения соответствующего крутящего момента верхняя часть зажимной вилки открывается и фиксирует зажимной винт на месте (3).

    Такая конструкция делает механизм зажима клетки Weidmuller очень устойчивым к вибрации и обеспечивает надежное соединение концевой заделки.

    Зажимы и токовые стержни с зубцами:
    В дополнение к высокой постоянной контактной силе все зажимы и токовые шины в линейке клеммных колодок Weidmuller имеют зубчатые поверхности для увеличения усилия, необходимого для вытягивания проводов.Это означает, что ваша установка будет более надежной и стабильной, когда обслуживающий персонал работает с оборудованием.
    Технология натяжных зажимов

    Натяжные зажимы Weidmuller подходят практически для всех размеров и типов проводов и не требуют специальной подготовки проводки. Просто зачистите провод, откройте зажим натяжения, вставьте провод и отпустите зажим.Такая конструкция обеспечивает безопасное и надежное соединение для любого приложения и особенно подходит для установок, где вибрация может быть проблемой для проектировщика.

    Гибкая конструкция натяжных зажимов Weidmuller

    Натяжные зажимы имеют ориентацию ввода сверху, что означает, что вводы для провода и отвертки находятся в одной плоскости. Эта особенность конструкции в сочетании с большим отверстием для проводов обеспечивает быструю и простую установку.Кроме того, в натяжной зажим можно использовать одножильные или многожильные провода, а также многожильные провода с наконечниками. (Щелкните здесь, чтобы получить дополнительную информацию о кабельных наконечниках)

    Падение низкого напряжения:

    Высокое постоянное контактное усилие снижает падение напряжения. Падение напряжения в зажимной системе Weidmuller значительно ниже предела, требуемого VDE 0611.

    Газонепроницаемые соединения:
    Даже при использовании гибких проводов без наконечников зажимная система Weidmuller является газонепроницаемой в соответствии с DIN 41640, часть 76 для агрессивных сред.Газонепроницаемость означает, что коррозионные газы не могут попасть между проводом и токоведущими шинами, что сводит к минимуму контактное сопротивление и падение напряжения.

    Даже при использовании гибких проводов без наконечников зажимная система Weidmuller является газонепроницаемой в соответствии с DIN 41640, часть 76 для агрессивных сред. Газонепроницаемость означает, что коррозионные газы не могут попасть между проводом и токоведущими шинами, что сводит к минимуму контактное сопротивление и падение напряжения.

    Зажимы, не требующие обслуживания:

    После того, как хомут Weidmuller будет надежно затянут, о нем можно будет забыть! Система зажима была проверена термическим старением ярма при 130 ° C в течение 168 часов. Впоследствии зажимная система была подвергнута испытанию на вибрацию при 20-кратном ускорении свободного падения в течение еще 168 часов. Даже после этого испытания усилие отрыва все еще в 6 раз превышало минимальное значение согласно VDE 0611, а падение напряжения осталось неизменным! Вы можете быть уверены, что зажимная система Weidmuller является одной из самых стабильных и надежных в отрасли.

    5. Для модульных клеммных колодок Weidmuller используются лучшие материалы для клеммных колодок

    Материалы, выбранные Weidmuller для своих клеммных колодок, отличаются своей долговечностью в широком диапазоне условий.

    Сталь выбрана по прочности

    Механическая система винтового зажима Weidmuller изготовлена ​​из закаленной стали для обеспечения превосходной прочности и покрыта гальваническим покрытием с хроматом цинка для предотвращения коррозии.Механическая система натяжного зажима Weidmuller изготовлена ​​из нержавеющей стали, что обеспечивает превосходную прочность и долговечность.

    Медь для проводимости

    Токовые шины во всех линейках модульных клеммных колодок Weidmuller изготовлены из меди (Cu) и покрыты оловянно-свинцовым покрытием. Покрытие из олова и свинца (Sn-Pb) гарантирует исключительно хороший контакт и отличную коррозионную стойкость.Результат: даже после многих лет эксплуатации падение напряжения и контактное сопротивление незначительны.

    Выбор изоляционных материалов

    Все изоляционные материалы, используемые Weidmuller для модульных электрических выводов, не содержат асбеста и цветных пигментов на основе кадмия. Кроме того, не используются огнезащитные средства на основе галогена или фосфора. Изоляционный материал линейки модульных клеммных колодок серии SAK доступен из полиамида или меламина.

    Wemid для обеспечения безопасности

    В качестве изоляционного материала, используемого в производственных линиях модульных клеммных колодок Weidmuller серии W, Z и I, является Wemid, термопластичный материал, сочетающий негорючесть и широкий диапазон рабочих температур меламина с прочной механической прочностью. свойства (или гибкость) полиамида. Wemid выдерживает непрерывную рабочую температуру до 248 ° F (120 ° C) и имеет самый высокий рейтинг воспламеняемости в своем классе: UL 94 V-0 (негорючие).

    Термореактивные пластмассы:

    Все термореактивные пластмассы (KrG и KrS), используемые в производственных линиях модульных клеммных блоков Weidmuller, определены и контролируются в соответствии с DIN 7708 и другими международными стандартами. Термореактивные пластмассы обладают высокой стабильностью размеров, незначительным водопоглощением и отличным сравнительным индексом отслеживания.

    Меламин (KrG) — это формовочная смесь из аминопласта с органическим наполнителем типа FS 150 согласно DIN 7708, которая характеризуется высокой постоянной рабочей температурой и высокой огнестойкостью.Он соответствует стандарту UL 94 V-0 (5 В-A) (негорючий).

    Термопласты:

    Полиамид (PA) — это наиболее часто используемый пластик для модульных клеммных колодок. PA поглощает очень мало воды, что делает клеммные колодки гибкими и устойчивыми к разрушению. Его электрические характеристики сравнимы с характеристиками термореактивных пластмасс, при этом необходимо соблюдать компромисс в отношении его характеристик горения и продолжительных рабочих температур.Многие клеммы Weidmuller изготовлены из термопластических материалов: полиамида 66, имеющего рейтинг UL 94 V2 (самозатухающий).

    Завершение сборки клеммной колодки на DIN-рейку

    Механический — аксессуары, необходимые для завершения сборки рейки клеммной колодки

    Эти аксессуары используются для монтажа сборки.Необходимые аксессуары включают DIN-рейку, концевые пластины и концевые кронштейны. Перегородки необязательны.

    DIN-рейка для монтажа клеммных колодок

    Клеммные блоки устанавливаются на DIN-рейку, а рейка — на панель. Требуемая длина рельса равна сумме ширины всех компонентов, размещенных на рельсе. Включите в свои расчеты ширину клеммных колодок, концевых пластин, концевых кронштейнов и перегородок.Добавьте допуск 0,2 мм на клеммную колодку и 50 мм на монтажные прорези или отверстия. Вы также можете оставить дополнительное пространство для будущего расширения и связанных клеммных колодок, которые могут потребоваться.

    Торцевые пластины

    Торцевые пластины должны использоваться для последнего блока в сборке или всякий раз, когда открытая сторона клеммного блока упирается в меньший блок. Совет: цветные концевые пластины могут использоваться для обозначения границ контуров на рельсовой сборке.

    Концевые кронштейны

    Концевые кронштейны используются на обоих концах узла клеммной колодки DIN-рейки для удержания блоков на рейке. Поэтому для каждой группы клеммных колодок потребуются два концевых кронштейна.

    Перегородки

    Перегородки обеспечивают визуальное и электрическое разделение между группами клеммных колодок в сборке.

    Электрооборудование — Принадлежности для правильного подключения

    Эти аксессуары используются для модификации электрической цепи или соединений. В их число входят перемычки, тестовые вилки (и соответствующие тестовые розетки) и предохранители.

    Перемычки (или перемычки)

    Перемычки используются для передачи тока на другие клеммные колодки.Сборки перемычек вставляются в углубление для перемычек клеммной колодки и прикрепляются к токовой шине. Проходные клеммные блоки обычно могут содержать две отдельные перемычки (например, перемычки WQV). Некоторые блоки, такие как WDU 2.5, могут вмещать до трех сменных перемычек серии ZQV. Установка перемычек не увеличивает толщину блока и не меняет расчет длины рельсовой сборки.

    Тестовые вилки и розетки

    Тестовые вилки и розетки позволяют подключать тестовое оборудование к клеммной колодке.Это может потребоваться для заводских приемочных испытаний или может сделать ваше приложение более функциональным, предоставив удобные точки доступа для вашего обслуживающего персонала.

    Предохранители — предохранители картриджного типа для модульных клеммных колодок Weidmuller с предохранителями

    Предохранители для клемм Weidmuller с предохранителями доступны в 4 размерах: 5 x 20 мм, 5 x 25 мм (всплывающая индикация), 1/4 «x 1-1 / 4» и 13/32 «x 1-1 /. 2 дюйма.Эти предохранители охватывают широкий диапазон значений тока, а также предоставляют варианты скорости, с которой предохранитель «сгорит». Щелкните здесь, чтобы выбрать клеммные колодки Weidmuller с предохранителями серии W.

    Идентификация — Маркировка клеммных колодок

    Маркируя клеммные колодки и рельсовые направляющие, вы создаете хорошо организованную и легко читаемую сервисную панель. Weidmuller предлагает различные бирки с предварительно напечатанными символами, буквами или цифрами, а также пустые бирки для индивидуальных требований к печати.Эти бирки могут быть помечены горизонтально или вертикально, в зависимости от монтажной ориентации узла рейки клеммной колодки. Щелкните здесь, чтобы увидеть выбор вариантов маркировки.

    Инструменты и наконечники для проволоки

    Weidmuller также предлагает различные инструменты для упрощения сборки, в том числе отвертки, устройства для зачистки проводов и инструменты для обжима кабельных наконечников. Для использования с многожильным проводом доступна полная линейка наконечников.

    Хорошие инструменты упрощают процесс установки. Например, использование отвертки подходящего размера с лезвием правильного размера поможет обеспечить необходимый крутящий момент на винте и минимизировать вероятность повреждения винта и / или клеммной колодки. Устройства для зачистки проводов должны легко регулироваться до необходимой длины.

    Кабельные наконечники, хотя и не требуются для многих установок, упрощают ввод тонкопроволочного провода в клеммные колодки.Они особенно полезны, когда многожильный многожильный провод часто отсоединяется и снова подключается. Это увеличивает вероятность появления «усов» на внешней стороне блока. Это состояние может вызвать периодические ошибки сигнала, которые может быть сложно устранить. Если вы используете кабельные наконечники, выберите инструмент для крепления наконечников (или обжимные устройства для наконечников) с правильной конфигурацией матрицы для наконечников и сечением проводов, используемых в приложении.

    Присоединение клеммы провода к зажимному соединителю

    2.Как сделать простую машину для электролиза:


    Простое руководство по электромонтажу — прикрепление клеммы провода к зажимному соединителю батареи

    (… ПРОДОЛЖЕНИЕ с предыдущей страницы)

    Теперь прикрепляем еще один оголенный конец провода к разъему зажима аккумулятора. Снимите изолятор рукоятки с рукоятки зажима, на которой есть отверстие с кронштейном (для крепления провода) и обжимной зажим (для плотного удержания изолированной части провода). Пропустите провод через изолятор.

    Зажим аккумулятора и еще один оголенный конец провода

    Затем пропустите провод через два отверстия и вокруг кронштейна, как показано на рисунках ниже.

    Оголенный конец проволоки протягивается через отверстие …

    … и через открытие

    Оберните провод вокруг себя, чтобы получилась петля, и плотно скрутите петлю, чтобы получилось плотное соединение.

    Проволочная петля сильно скручена

    Наконец, закрепите изолированную часть клеммы провода, обжав клемму на ручке зажима.

    Проволока закреплена обжимом проволочной оберткой на контактной клемме зажима

    После того, как вы надвинете изолятор обратно на ручку, ваш комплект для соединения анода будет готов к использованию. На картинке ниже. вы можете увидеть два набора соединительных анодов, которые я использовал для этого урока. В один комплект входит белый штекер-гнездо. Я сделал это для более поздней замены тех зажимов, которые стали бы слишком корродированными после многократного использования или случайно погрузились в электролит.

    Два дополнительных соединительных комплекта АНОД

    Большинство зажимов зарядного устройства имеют довольно слабое соединение между проводом и выводом зажима. Кроме того, если в гофрированном соединении используется неизолированный провод, со временем может возникнуть некоторая коррозия; таким образом, увеличивается электрическое сопротивление. Когда это произойдет, соединение будет перегреваться, возможно, до точки плавления изоляции. Во избежание поломки регулярно очищайте зажимы и зажимы типа «крокодил» наждачной бумагой, при необходимости отсоединяйте провод от разъемов (используйте шил для открытия обжима) для чистки.

    ПРИМЕЧАНИЕ: Если вы подключаете проводку к лодке или машине, все соединения должны быть ЗАПЛЕНЫ (см. Подробности в разделе «Пайка» на странице 32) для обеспечения безопасности и производительности. Возможно, вы захотите припаять все соединения между проводами и разъемами в вашей установке для электролиза, если собираетесь использовать ее на регулярной основе.

    Вернуться на страницу 9 или страницу 10 моего руководства «Электролиз монет»

    4) Катод — отрицательный электрод и соединители катода

    При электролизе электрод, подключенный к отрицательной (черной) клемме зарядного устройства, называется катодом.Катод соединяется с железным предметом, который нужно очистить от ржавчины. Некоторые энтузиасты погружают катод вместе с железным предметом, но я бы не рекомендовал это делать (см. Более подробную информацию в разделе «Правильная установка электродов» на стр. 19).

    В качестве катода можно выбрать либо сам зажим зарядного устройства, либо дополнительные соединительные комплекты (см. Подробности в разделе «Многокомпонентный электролиз артефактов среднего размера» на стр. 36), кусок неизолированного медного провода калибра 12 (см. подробности в разделе «Многокомпонентный электролиз» на стр. 31 и на стр. 36), кусок проволоки с петлей на одном конце (см. подробности в разделе «Электролиз пушечных ядер» на стр. 37) или 2.5-миллиметровая стальная проволока, которую я наматываю на железный предмет, чтобы увеличить площадь контакта (подробности см. На стр. 19).

    Стальная проволока 2,5 мм для подключения катода

    Если вы собираетесь удалить ржавчину с артефактов среднего размера с помощью многокомпонентного электролиза (см.

    Провод

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
