Способы соединения электрических проводов . Электропара

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

  • Скрутка
  • Пайка/Сварка
  • Клеммные колодки
  • Пружинные клеммы
  • Опрессовка гильзами
  •  «Орехи»
  • Пластиковые колпачки
  • Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным. При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ.

Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.


Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время.

Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Виды скрутки — Энциклопедия по машиностроению XXL

Виды скрутки круглых ЖИЛ и кабелей  [c. 114]

При изготовлении круглых жил, кабелей и проводов применяют следующие основные виды скрутки правильную концентрическую и пучковую.  [c.114]

Виды скрутки сегментных и секторных жил  [c.115]

ГОСТ 22483—77 предусматривает два вида скрутки — пучковую и правильную.  [c.68]

Рис. 1.3. Виды и направление скрутки токопроводящих жил

Следует иметь в виду, что при установке в группе более трех протекторов с одним контактным устройством большое значение имеет сопротивление соединительных проводников, в том числе контактных соединений. Величину сопротивления каждого механического контакта (зажима, скрутки) в цепи протектор—сооружение можно принять равной 0,05 Ом.  [c.253]

Резины для заполнения кабелей. В ряде случаев в конструкцию кабелей вводят круглый или профилированный резиновый сердечник, размещаемый по оси кабеля. Обычно это делается для герметизации или для устойчивости конструкции многожильного кабеля при недостаточном количестве жил, обеспечивающих их равномерную скрутку, В целях равномерного заполнения повивов добавляют холостые жилы в виде резиновых жгутиков диаметром, равным диаметру изолированных жил.  

[c.106]

Медные токопроводящие жилы силовых кабелей с пропитанной бумажной изоляцией сечением до 16 мм обычно выполняют в виде одной проволоки, а большего сечения — из нескольких проволок. Для повышения производительности труда за счет исключения технологических операций — волочения проволок и скрутки их в жилу, а также для облегчения монтажа стремятся выполнять токопроводящие жилы однопроволочными. Допускается применять медные однопроволочные жилы сечением 25 и 35 мм для кабелей на напряжение 1—3 кв и сечением до 50 мм в кабелях для вертикальной прокладки. Алюминиевые секторные однопроволочные жилы применяют сечением до 120 и даже до 240 mai .  

[c.10]

Кабели связи могут быть классифицированы по ряду признаков области применения, спектру передаваемых частот, конструкции, материалу и виду изоляции, системе скрутки, условиям прокладки и роду защитных покровов.[c.22]

Величина коэффициента скрутки зависит как от вида скручиваемого изделия, так и от технологии скрутки.  [c.112]

Перечислите основные виды и системы правильной скрутки жил, их преимущества и недостатки.  [c.145]

Резины для заполнения кабелей. В ряде случаев в конструкцию кабелей вводят круглый или профилированный резиновый сердечник, размещаемый по оси кабеля. Обычно это делается для герметизации или для устойчивости конструкции многожильного кабеля при недостаточном количестве жил, обеспечивающих их равномерную скрутку. В целях равномерного заполнения повивов добавляют холостые жилы в виде резиновых жгутов диаметром, равным диаметру изолированных жил. Для изготовления сердечников и заполняющих жгутов обычно используется шланговая резина типа РШ-2.  

[c.148]

Сварка угольным электродом (рнс. 14, а) Ток от трансформатора подводится к электрододержателю и зажиму, устанавливаемому на скрутку провода. Вследствие выделения теплоты в месте контакта электрода с торцами проводов происходит их расплавление н образуется сварное соединение в виде каплевидного наплыва  [c.228]


Роторы преимущественно изготовляют в виде стальной трубы с окнами для установки катушек (рис. 58, а). Диаметр ротора значительно меньше диаметра клетей, что позволяет вращать его с большим числом оборотов. Частота вращения ротора у машин, предназначенных для скрутки проволок диаметром до 0,4 мм, может достигать 4000 об/мин. Машины СКС 6-200-Э для скрутки семи медных проволок диаметром 0,2—0,8 мм или алюминиевых диаметром 0,2—1,25 мм работают при частоте вращения ротора 200— 2000 об/мин. Диаметр фланца катушек такой машины 200 мм.  
[c.81]

На рис. 60, б дан общий вид крутильного устройства пучковой скрутки современной быстроходной машины.  [c.84]

Наименование типов Марки Назначение кабелей Вид изоляции скрутки жид а группы  [c. 165]

Наименование типов Марки Назначение кабелей Вид изоляции Система скрутки жил в груп-  [c.166]

Далее разделку кабеля и монтаж муфт выполняют так же, как и для муфты с кожухом ПСОв-Кв, при этом учитывают следующие особенности внутреннюю оболочку удаляют на расстояние 600 мм от обоих концов кабелей, конец кабеля обрезают на расстоянии 310 мм от обреза оболочки. Поверх третьей усаженной трубки выполняют подмотку в виде конуса на середине муфты. Диаметр подмотки должен соответствовать внутреннему диаметру малого кольца за вычетом двух диаметров проволоки брони кабеля. На конце кабеля, на котором покровы были удалены на расстоянии 1500 мм, вновь укладывают проволоки брони по шагу скрутки вдоль муфты и скрепляют их проволочными бандажами на расстоянии 200 мм друг от друга. Проволоки брони на другой стороне муфты также выпрямляют и аккуратно укладывают вдоль муфты, распределяя их между проволоками брони первого кабеля. На концы проволок накладывают временные бандажи. Для облегчения укладки проволоки обколачивают молотком. Надвигают на проволоки брони до середины муфты кольцо меньшего диаметра, при этом временные бандажи удаляют. Поочередно перегибают одну за другой проволоки брони с одного и другого кабеля у самого края кольца так, чтобы не было зазора между проволокой и торцом кольца. Проволоки укладывают в противоположном направлении вдоль муфты и подбивают молотком для того, чтобы они плотно прилегали к его поверхности. Отогнутые проволоки одного кабеля должны через одну чередоваться с проволоками другого кабеля. Поверх уложенных проволок надвигают кольцо большого диаметра и также укладывают по нему проволоки брони (см. рис.  [c.134]

Примечание, В литературе иногда еще можно встретить термин горячий спай , однако, в настоящее время ему предпочитают термин рабочий конец как более универсальный. Во-первых, не всегда соединение термоэлектродов осуществляется в виде спая, так как такое соединение может осуществляться, например, в виде скрутки. Во-вторых, нелепо выглядит термин горячий пaйV и по отношению к термопарам, предназначенным для измерения минусовых температур.  [c.44]

Исследования коэффициентов трения выполнялись на малой аэродинамической модели на. девяти лентах из алюминиевых полос толщиной 1,9 мм. Труба была разрезана на 11 кусков, каждый из которых полировался внутри. Принципиальное отдгачие рассматриваемого ра чего участка составляли отборы давления, выполненные в виде кольцевых щелей шириной 0,3 мм (см. рис. 6.3,в). Куски трубы кольцевых отборов спаивались оловянным припоем на специальных оправках, что исключало радиальные перекосы трубы. Отклонения диаметра трубы от среднего значения на участках измерения не превьииали 0,05 мм. Алюминиевые полосы для скрученных лент изготовлялись такой ширины, чтобы после скрутки зазор между стенкой трубы и лентой не превышал 0,3 мм. Перед скруткой поверхность лент полировалась. Предельная погрешность шага ленты не превышала 3%. На рабочем участке было предусмотрено 10 отборов статического давления. Для каждого шага ленты была определена зона стабилизации потока. Обшая длина модели составляла 70 ). Для измерения расхода при различных режимах использовались два сопла Вентури диаметрами 30 и 12 мм. Полученные значения коэффициентов трения приведены на рис. 6.8.  [c.123]

Провода автотракторные высокого напряжения. Провода с резиновой изоляцией для автотракторных приборов зажигания по ГОСТ 3923-47 изготовляются следующих марок ПВЛ-1 — в оплетке с лаковым покрытием повышенной теплостойкости, для форсированных двигателей ПВЛ-2 — то же, для двигателей при тяжелых условиях эксплуатации проводов ПВЛ-3 — то же, при нормальных условиях эксплуатации проводов. В случае применения на проводах экранирующей оплетки из металлической проволоки в обозначение марки провода после буквы Л добавляется буква Э. По соглашению сторон допускается выпуск проводов с защитным синтетическим покрытием иного вида, ио соответствующим требованиям данного стандарта. Конструкция токопроводящей жилы 19 X 0,28 или 19 X 0,30 мм. Верхние повивы токопроводящей жилы защищены от коррозии металлическим покрытием с шагом скрутки наружного повива не более 20 мм. По соглашению сторон токопроводящая жила изготовляется из 7 или 12 стальных проволок мягкой стали с антикоррозионным покрытием или из 7 проволок нержавеющей стали без покрытия. Наружный диаметр неэкранированных проводо 6,6—7,3 мм, а экранированных — 7,2—8,2 мм. Год выпуска провода характеризуется включением в оплетку цветных нитей, но допускаются и иные обозначения года выпуска проводов.  [c.247]

Шнуры между собой и с проводами других видов соединяются зажимами илн скруткой с последующей пропайкой. Соединение проводов внутри труб запрещается.  [c.332]

При сращивании в ремонте поврежденных гибких кабелей жилы их соединяют плотной скруткой. После соединения на жилы наносят ленточную полихлорвини-ловую изоляцию. Изолированные жилы подкручивают на пол-оборота в сторону закрутки и покрывают одним слоем прорезиненного миткаля или плотной бумагой. Затем место соединения обматывают шланговой починочной резиной в виде ленты шириной 30—40 мм и толщиной 0,5—0,6 мм.  [c.182]

Сонструкция телеграфного К. Телеграфный К. скручивается из такого числа изолированных жил, к-рое устанавливается законами правильной скрутки (табл. 2). По аналогии с силовым К. он маркируется по различию защитных покровов СОГ — голый с свинцовой оболочкой, СОВ — бронированный двумя железными лентами, СОП— бронированный, плоской проволочной броней и т. д. Этот же К. идет и в качестве блокировочного К. Его конструктивные элементы проводящая жила диам. 1 мм, толщина изоляции 0,75 ММ-, толщины свинцовой оболочки брони, джутовой подушки и верхнего покрова согласованы с конструктивными элементами силового К. Общей является и технология производства обоих видов К. Междз ород-ный телеграфный кабель теперь обычно комбинируется с междугородным телефонным кабелем.  [c.266]

Род скрутки. Различают следующие главнейшие виды скруток а) парная скрутка (фиг. 32), в к-рой 2 жилы 1 и 2 скручиваются сначала в разговорную пару с шагом около 150—300 мм, а затем из этих пар скручивается К. употребляется у нас и в большинстве заграничных стран для скрутки телефонных городских К. б) четверка звездой (фиг. 33), в которой 4 изолированные жилы скручиваются вместе, причем каждые две противоположно лежащие жилы, например 1 ш 2 или 3 п 4, образуют разговорную пару для правильного дистанционирования часто такие четверки имеют прокладку а ив бумажного корделя потребляется в Германии для городских К., а часто и для междугородных К. (в особенности в Голландии) в) четверка ДМ (Дизельхорст-Мартина) (фиг. 34), в которой две предварительно скрученные пары 1—2 и 3—4 скручиваются вместе в четверку. Такая скрутка применяется в междугородных К. Имеются также другие системы скруток, имеющие второстепенноэ вначение. Предварительная скрутка в пару двух жил ослабляет взаимную индукцию разговорных пар друг на друга. При скрутке четверки звездой возможно или снижение диаметра кабеля или снижение рабочей емкости. Скрутка ДМ дает вовможность использовать так называемые фантомные, или искусственные, цепи. На фиг. 35 изображена схема включе-1 ия аппаратов в этом случае. Здесь кроме двух основных цепей 1А—1Е и 2А—2Е имеется еще фантомная цепь ЗА—ЗЕ. Нетрудно видеть, что благодаря диференциальным трансформаторам В переговоры по фантомной цепи ЗА—ЗЕ не окажут влияния на переговоры  [c.267]

Междугородные телефонные К. В отношении этих К. следует отметить недостаточную их стандартизацию. Диаметр отдельных жил у этих К. 0,9—3,0 мм, теперь обычные пределы 0,9—1,0 мм для ближней и 1,3—1,4 м — для дальней связи. Господствующей скруткой является четверка ДМ, но нередко употребляется и четверка звездой и другие виды скруток. В одном К. обычно комбинируются четверки с различными жилами. На «фиг. 37 изображено сечение 5 -пар-ного стандартного немецкого К. (броня кабеля не показана). Междуго-  [c.268]

В зависимости от вида соединения концов ленты устанавливаются два типа обвязок с пломбовым и с беспломбовым соединениями. Соединение концов проволочной обвязки производится путем скрутки ее концов.  [c.263]


Скрутку проводов — не применять!

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких «мастеров» хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!



Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения  проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил — чем толще и больше, тем длиннее), закручена сильно но «без барашков».

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:



  • Вариант а) — недостаточная длина скрутки.
  • Варианты б) и д) — это вообще не скрутки, но одни из самых любимых соединений домашних «очумельцев».
  • Варианты в) и г) — не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке — НЕЛЬЗЯ!

Где можно  использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка — это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Скрутка проводов правильно, разные способы скрутки проводов

Безопасная работа электросети зависит от того, проведена ли скрутка проводов правильно, учтены ли особенности соединений между собой кабелей из меди и алюминия. Необходимо учитывать сечение и количество жил в проводах. Базовые знания основных принципов сращивания кабелей — залог качественной работы по монтажу электрической сети.

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

  • поражение током;
  • отравление токсичным дымом горения изоляции;
  • пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Основные способы

Жилы из одного металла, например, медные провода, допускается скручивать между собой напрямую. Наиболее распространены следующие:

  • простая скрутка;
  • бандажная;
  • скрутка желобом.

Простая правильная скрутка электрических проводов известна каждому электрику, кто однажды своими руками соединял их между собой. Для двух жил с сечением более 4 кв. мм. нужен бандажный способ, при котором обвязывают третьим проводом. Скрутка желобом – метод соединения алюминиевых проводов, когда концы изгибают крючком, перецепляют и обматывают.

При соединении меди и алюминия, имеющих разное сопротивление, обязательно используется дополнительный проводник. Это может быть латунная трубка, соединительная колодка или накидная клемма. Применяют и резьбовые соединения с обязательным использованием дополнительных шайб с разрезом. В таких соединениях нужно увеличить площадь контакта, что достигается расплющиванием жил и снижает сопротивление проходящего тока.

Современные материалы

Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.

Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.

Неразъёмные опрессовки

Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.

Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.

Совет: перед тем, как скручивать жилы, необходимо произвести расчет нагрузки на электрическую сеть. Для этого суммируется мощность всех электроустановок, которые могут работать одновременно. Минимальное сечение одного из соединяемых кабелей должно соответствовать расчетной нагрузке.

А что с сечением побольше?

Использование стандартных вариантов соединения для жил с сечением 10 мм. кв. и более не допускается. В таких случаях концы кабеля спрессовываются специальным наконечником, по сторонам которого находятся гильза и кольцо. В гильзу вставляется один или несколько скрученных проводов и обжимаются пресс-клещами типа ПК, ПМК, ПКГ или ПК. Кольцо наконечника предназначено для соединения с клеммой или контактной площадкой другого провода.

Как правило, соединения через наконечник с кольцом применяются для подключения контактного провода в силовых щитках. В таких установках не допускается просто скручивать жилы между собой, т.к. высокое напряжение моментально пережжет провода в месте стыков.

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой. При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к. есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Оригинальные решения

О том, как сделать правильную скрутку, используя нестандартные решения, не обязательно знать всем, но в ряде случаев именно такие знания помогают справиться с работой. Например, как правильно сделать скрутку, в которой необходимо соединить не две или три жилы, а несколько десятков пар? Для этого используется специальное механическое устройство — ручная пресс-техника. Таким прессом скручиваются и многожильные и одножильные провода из одинакового металла.

Бывает, наоборот, необходимо решить, как правильно делать скрутку для слаботочных установок: сетевых шнуров, светодиодов, телефонов и др. Для этого используют специальные соединители, представляющие собой пластмассовые колпачки для скрутки проводов, внутри которого размещена пластина из металлического сплава в особом растворе. Это гидрофобный гель, который предотвращает ржавчину и защищает контакт от окисления и попадания влаги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно соединить провода: методы, достоинства и недостатки

Ни одна электропроводка не обходится без соединений. Если к розеткам, выключателям, автоматам и шинкам провода и кабели присоединяются с помощью имеющихся в их составе зажимов, то коммутацию жил между собой в соединительной коробке можно выполнить разными способами.

Рассмотрим наиболее распространенные из них, выявив их недостатки и достоинства.

Соединение проводов скруткой

Наверное, этому методу столько же лет, сколько и самой электротехнике. Реализуется он несложно, не требует применения специального инструмента: понадобятся только пассатижи. Для большего удобства можно взять еще и утконосы (круглогубцы) или еще одни пассатижи.

Провода разделываются примерно на одинаковую длину, не менее 2 – 3 см. Затем они укладываются плотно друг к другу так, чтобы граница разделки изоляции у всех их совпадала. В этом месте они удерживаются от проворачивания пальцами или пассатижами. Круглогубцами удобнее, но главный критерий при их применении – не повредить изоляцию.

Затем концы проводов равномерно скручиваются «от руки». Довершается процесс пассатижами, при этом нужно добиться максимально возможного закручивания жил.

Способ простой, но крайне ненадежный.

Скрутка имеет свойство со временем ослабеть, контакт ухудшится со всеми вытекающими последствиями. Ослабление может произойти еще в ходе укладки проводов в соединительную коробку, пока их сгибают из стороны в сторону.

Интересное видео о способах соединения проводов смотрите ниже:

Этот способ если и применяют, то только в комбинации с другими методами соединения: опрессовкой, пайкой, сваркой или применением зажимных наконечников.

Существенным недостатком скрутки является невозможность соединить между собой провода из меди и алюминия, а также – необходимость использования изоляционных наконечников или изоленты.

Скрутка является условно разъемным соединением: разобрать ее при необходимости можно, но выполнить затем повторно качественное соединение сложно.

Интересное видео о соединении проводов:

Соединение проводов опрессовкой

Для этого используются специальные соединительные гильзы. Это полые внутри цилиндры (трубки) из меди или алюминия. Материал гильзы зависит от материала соединяемых жил. Универсальным вариантом является применение луженых или анодированных соединителей.

Внутренний диаметр гильзы выбирается, исходя из сечения и количества соединяемых проводников. Критерий правильного выбора – плотное вхождение их в отверстие соединителя. При этом их можно предварительно скручивать между собой, а можно вставить и так, параллельно друг другу.

Затем гильзу надо опрессовать специальными клещами. Для этого не годится другой инструмент: пассатижи или молоток.

Соединение получается надежным, но неразборным.

При необходимости рассоединения проводов потребуется отрезать гильзу. Чтобы предусмотреть возможность переразделки, нужно оставлять больший запас жил по длине, но не каждая коробка такое позволит.

Медь с алюминием соединять тоже нельзя: в гильзе они будут находиться рядом, образование гальванической пары и дальнейшее окисление неизбежно.

Требуют дополнительной изоляции. Правда, есть гильзы полностью изолированные, но они в основном используются для соединения двух проводников между собой.

Соединение проводов сваркой

В этом способе нет ничего нового: так соединены провода в коробках квартир, построенных еще в советское время. Для этого используются специальные сварочные аппараты небольшой мощности. Для бытовых целей их делают из понижающих трансформаторов.

Сначала выполняется скрутка. Затем, на границе разделки изоляции, к проводникам подключается один вывод от сварочного трансформатора с помощью зажима «прищепки» или «крокодила». Вторым выводом является угольный электрод. Уголь нейтрален по отношению к расплавленным металлам, его задача – сформировать на короткое время дугу. Присадок при сварке не используют, сложности могут возникнуть только при работе с алюминием.

После кратковременного касания угольным электродом кончика скрутки образуется шарик из расплавленного металла. Он надежно и навсегда соединяет провода между собой.

Недостаток этого метода – необходимость наличия сварочного аппарата, средств защиты глаз, соблюдение пожарной безопасности. Но соединение получается «на века». Причем, при необходимости его можно переразделать, отрезав сплавленный участок, и заварить снова.

Пользоваться таким методом рекомендуется при постоянном выполнении монтажных работ на заказ. Тогда покупка сварочного аппарата себя оправдывает.

Соединение проводов пайкой

Есть много сторонников и противников этого метода, но на самом деле действующие нормативные документы не рекомендуют пайку в большинстве случаев при соединении проводов. Но применять ее иногда приходится.

Сначала – опять скрутка. Паять два проводника, прислоненные друг к другу нельзя, при механическом воздействии на пайку соединение будет разрушено.

Потребуется паяльник (как правильно паять — читает тут), чем больше сечение проводов и их количество в скрутке – тем он более мощный. Оптимальным считается применение паяльника на 40 – 100 Вт. Меньше бессмысленно: для успешного соединения потребуется прогреть металл целиком, одновременно на всей длине соединения.

Прогретая паяльником скрутка сначала смачивается канифолью, затем на нее наносится капля припоя. Нагрев продолжают до равномерного покрытия припоем всей поверхности соединения, при необходимости изменяя положение жала.

Пайка имеет низкую механическую прочность.

Ей можно пользоваться для подготовки гибких проводов для соединения с клеммой прибора, но только не винтовой. В этом случае лучшим выходом из положения будет напрессовка на проводник гильзы или штыревого наконечника.

Ещё одно интересное видео о способах соединения проводов:

Винтовые и WAGO соединители

Винтовые наиболее часто используют для подключения кабелей к светильникам. Их достоинство при применении в качестве соединителей проводов: простота установки и наличие изолированной оболочки. Но предварительно эти провода лучше скрутить между собой.

Но самым технологичным методом является применение клемм типа WAGO.

Для каждого проводника в них имеется персональное отверстие, а удерживается он в нем с помощью пружинного зажима, позволяющего при необходимости отключить провод и вернуть его назад.

Способы соединения проводов — Наши статьи

  Места соединения проводов — зона особой опасности. Как правило, 90 % всех неполадок и аварий в Санкт Петербурге возникает именно в контактах и кабельных скрутках.
  Способов соединения проводов в СПб существует множество. Самый распространенный и простой из них — ручная скрутка ТПЖ винтом и заматывание данного места изолентой.
  Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается. Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при со единении медных и алюминиевых проводников.



  Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно  есть из чего выбрать.



Способ соединения проводов кабельными сжимами! — эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки. Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка! — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами. Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом.

Скрутка! (колпачок) — простейший способ соединения проводов небольшого сечения. Применяется, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручиваются вместе, и колпачок скрутки навинчивается на них.

Пружинные клеммы! — очень удобный вариант соединения проводов, при их помощи можно соединять вместе медные и алюминиевые проводники.

  Концы жил оголяются и вставляются внутрь клеммы, где пружинный зажим фиксирует их на месте.

Клеммники! (нолевые шины) применяются в распределительных шкафах. Они представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения проводов используется, когда необходимо соединить несколько проводников в одно целое. Например, при подсоединении подходящих проводов заземления к общему.

Винтовые зажимы! представляют собой контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов.

Пайка! Соединение проводов при помощи паяльника и специальных припоев постепенно отходит в прошлое. На замену этому трудоемкому процессу пришли новые виды соединений, рассмотренные выше. Однако иногда приходится соединять провода и так.

Термоусадочная трубка! (ТУТ) — отличная альтернатива классической изоленте. Более того, она обладает качествами, которые изоленте недоступны. По внешнему виду напоминает кембрик. При необходимости изолировать открытые участки кабеля, повысить его механические и изоляционные свойства ТУТ нарезается кусками, которые надеваются сверху оболочки или изоляции. Затем ТУТ просто нагревается при помощи паяльной лампы, фена, горелки или обычной зажигалки. Трубка уменьшается в размерах, плотно обхватывая кабель и надежно изолируя его.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Виды соединения проводов | Преимущества и недостатки каждого способа.

Как соединить два провода и обеспечить надёжный контакт? Существуют элементарные правила создания сварных и паяных соединений, а также скруток. Правильно используя технологии соединения начинающие специалисты смогут избежать элементарных ошибок при монтаже электросетей.

Скручивание проводов
Скрутка – наиболее популярный вид соединения. Однако стоит осознавать, что оно не является законченным, поскольку ненадёжно. Для соответствия нормам безопасности место соединения следует дополнительно запаять, заварить или обжать. Однако в качестве временного решения для подключения маломощных потребителей оно сгодится.
Срок эксплуатации скрутки во многом зависит от условий подключения потребителей (потребление тока), а также климатических особенностей окружающей среды: температуры и влажности. Основной причиной ненадёжности является окисление контактов, которые ухудшают их электрические свойства.
Последствиями плохой скрутки являются: нагревание проводников, оплавление изоляции, в итоге – короткое замыкание. Заранее сказать точно, сколько прослужит скрутка, никто не сможет. Это могут быть недели, месяцы или годы.
Для скрутки потребуются плоскогубцы. Концы проводников зачищают режущим инструментом на одинаковую длину, затем плоскогубцами скручиваются жилы между собой. Для обеспечения высокой надёжности скруток нужно ограничить максимальный диаметр пучка проводов до 10 мм при длине соединения до 50 мм. Например, при использовании проводников сечением 2,5 мм скручивать можно 7 жил, а при 1,5 мм – 12 жил.

Пайка проводников
Паяное соединение создаётся с применением припоя. При проведении электромонтажных работ паяют обычно скрутки или многожильные проводники. Паяное соединение прочнее обычной скрутки, а также хорошо защищает металлические жилы от окисления. Поэтому этот вид соединения является наиболее универсальным.
Пайка используется для соединения многожильных проводов винтовым способом в специальных зажимах. Например, при монтаже вилки для подключения в розетку на концы проводов следует нанести слой припоя. В некоторых случаях можно исключить необходимость пайки за счёт применения специальных наконечников подходящего сечения.
Для стационарного соединения требуется применять только проводку с цельными жилами, а от использования многожильной проводки следует отказаться.
Для паяния потребуется паяльник мощностью 100 Вт, припой, канифоль. Перед началом работ паяльник следует прогреть до рабочей температуры, когда припой при его касании начнёт плавиться. Для спайки зачищаем провода, жалом паяльника берём припой, смешиваем с канифолью и наносим на проводники, затем убираем паяльник, припой остывает.

Сварка проводников
Сварка скруток относится к непопулярным способам соединения проводников. Для сварки требуется трансформатор мощностью более 0,5 кВт с выходным напряжением 36 В или сварочный аппарат с угольным электродом.
Применение сварочного аппарата наиболее приемлемо, так как на нём можно выставить сварочный ток, обеспечить высокое качество и надёжность соединений. Во время сварки требуется «массовый» электрод закрепить на скрутке, а затем коснуться к ней угольным электродом. Скрутку следует располагать концом вниз, чтобы при расплавке металл на ней вис, а затем застывал.
Сварка проводников – основное требование Госпожарнадзора в правилах укладки электросетей.

Опрессовка проводников
Процесс опрессовки проводов заключается в их обжатии при помощи специальной гильзы, изготавливаемой из лужёной или обычной меди, алюминия. Для обжатия используются пресс-клещи. Этот метод считается самым надёжным.

Соединение клеммной колодкой
Клеммные колодки применяются в основном для быстрых ремонтов, а также подключения к сети электропитания осветительных приборов и маломощных устройств. Основным недостатком является низкое качество большинства продаваемых клемм. Поэтому важно приобретать только качественные клеммы.
При ненадёжном креплении проводника внутри зажима могут возникать различные ситуации: замыкания, искры, перегревы.

Болтовые соединения
Болтовые соединения часто используются при прокладке электросетей, так как они надёжны, способны выдерживать значительные токи. Данный метод выгоден для соединения проводников из меди и алюминия при условии прокладывания шайбы.

Самозажимные соединения
Соединения выполняются на специальные колодки с фиксационными зажимами. Преимуществами является отсутствие необходимости применения инструментов или наличия навыков. Контакт надёжный и безопасный.
Недостатком способа является наличие ограничений по максимально проходящему току. В колодках Wago предельный ток 32 А. Стоит понимать, что для многожильных кабелей подходят не все типы самозажимных колодок.

Соединение на кабельные сжимы
Данный способ предназначен для соединения кабельных или проводных ответвлений диаметром от 10 кв. мм без повреждения основной магистрали. Это соединение на 100% надёжно.
Почему запрещено соединять алюминиевый и медный провод скруткой?
Алюминий и медь образуют гальваническую пару. Следствиями этого факта являются:
1. Окисление алюминиевого проводника, повышенный нагрев оксидного слоя;
2. Ослабление контакта за счёт периодического нагрева меди.
Расчет площади сечения провода выполняется по стандартной математической формуле площади круга. А сечение многопроволочного провода равно произведению площади сечения одной жилы на их количество.

Витая пара | Связь InfoZone

Витые пары состоят из двух изолированных медных проводов, скрученных вместе. Скручивание сделано, чтобы помочь устранить внешние электромагнитные помехи. Перекрестные помехи могут исходить от других пар кабеля. Каждый тип кабеля витой пары имеет характеристики полосы пропускания и скорости передачи данных. Из-за меньшего диаметра скрученный провод часто встречается в телефонных или сетевых кабелях. Варианты коаксиального или оптического волокна обеспечивают большую полосу пропускания по сравнению с кабелями на основе витой пары.Витая пара часто используется в домашних условиях, хотя для установки в локальной сети можно использовать более высокие классы витой пары.

Кабель витой пары в многожильном или одножильном исполнении

Когда два провода с раздельной изоляцией скручиваются друг с другом, получается витая пара . Кабель доступен в одножильном или многожильном исполнении. Многожильный провод обеспечивает большую гибкость при установке, требующей изгиба. Сплошная проводка, также известная как кабель с твердым сердечником, может покрывать большее расстояние, но не предназначена для установки, требующей физического изгиба.Как экранированные, так и неэкранированные витые пары доступны в одножильных или многожильных вариантах.

Характеристики STP и UTP

Экранированная витая пара и неэкранированная витая пара сокращенно обозначаются как STP и UTP . STP представляет собой два изолированных медных провода, которые скручены друг с другом и затем покрыты дополнительным экраном. Это дополнительное покрытие повышает защиту от помех. STP часто используется в приложениях Ethernet. Кабели UTP — популярный выбор для локальных сетей. Он состоит из двух скрученных проводов без экранирования. Более шумная среда выигрывает от STP. Comms Express специализируется на всех типах кабелей для сетевых подключений, в том числе на витой паре.

Ссылки по теме

UTP LSOH / LSZH Cat5e в комплекте, 8 ядер, витая пара 8 x 4
Кабель Excel Cat6a с экранированной витой парой (U / FTP) Кабель из S-фольги Внешний класс
Кабель Excel Cat6A с экранированной витой парой (F / FTP) /

Кабельная витая пара

: Типы кабельных проводов

Кабель витой пары Провод , Тип кабеля, который состоит из двух независимо изолированных проводов, скрученных друг с другом.

Использование двух скрученных вместе проводов помогает уменьшить перекрестные помехи и электромагнитную индукцию.

Хотя кабель витой пары используется в старых телефонных сетях и является наименее дорогим типом кабеля локальной сети (LAN), в большинстве сетей в какой-то момент вместе с сетью есть кабели с витой парой.

Другие типы кабелей, используемых для локальных сетей, включают коаксиальные кабели и оптоволоконные кабели.

Кабель витой пары — это тип кабеля, который состоит из двух отдельных изолированных проводов, скрученных вместе и прокладываемых параллельно друг другу.

Этот тип кабеля широко используется в различных инфраструктурах передачи данных и голоса.

Кабельная витая пара: принцип работы

Шум генерируется в сигнальных линиях через магнитные поля в окружающей среде.

Следовательно, шум, присутствующий в контурах данных, является следствием этого магнитного поля.

В прямом кабельном соединении весь звуковой ток движется в одном и том же направлении, как в обычной катушке трансформатора.

Когда кабель действительно скручен, в определенных областях линий передачи путь звукового тока может быть противоположным току в других частях от кабельного соединения.

Из-за этого результирующий шумовой ток намного ниже, чем при использовании обычного прямого кабеля.

Существует два стандартных способа подключения концов к кабелям: T568A и T568B.

Как видите, они такие же, за исключением того, что пары 2 и 3 меняются местами.TIA рекомендует T568A для новых установок, хотя T568B более совместим с предыдущими решениями по прокладке кабелей.

Физические разъемы — 8P8C (8-контактные, 8-проводные), хотя многие называют их RJ45.

RJ45 — это ключевой разъем для одной линии передачи данных, который используется редко. UTP может передавать две линии данных со скоростью менее 1 миллиарда бит в секунду каждая.

Если кабель соединяет различные виды оборудования (например, от вашего компьютера до коммутатора, встроенного в домашний маршрутизатор), вам может потребоваться прямой кабель с одинаковыми проводами или контактами на обоих концах.

Если у вас есть большой многоэтажный дом или здание для проводки, и вам нужно подключить коммутатор на одном этаже к главному выключателю, встроенному в домашний маршрутизатор (подключение одинакового оборудования на обоих концах), перекрестный кабель будет правильный кабель.

electric — Почему в Великобритании не используются проволочные гайки?

Вкратце

  • Накручиваемые соединители имеют плохую историю в Великобритании.
  • В Великобритании традиционно используются разъемы с винтовыми зажимами.
  • Великобритания Электрики консервативны.
  • Соединительные коробки
  • UK, переключатели, потолочные розетки и т. Д. Содержат достаточно встроенных разъемов, поэтому дополнительные незакрепленные разъемы обычно не требуются.
  • Новые типы соединительных блоков с рычажным механизмом, открывающимися при сжатии или с протыканием, возможно, являются более популярными альтернативами.

Накидные соединители

Статья в Википедии о навинчиваемых соединителях предполагает, что они были запрещены в Великобритании 50 лет назад. Ссылки не приводятся.Предполагается, что 50 лет назад винтовые соединители (торговая марка Scruit) были сделаны из керамики и могли треснуть и обнажить провода.

Электрики из Великобритании — консервативная группа. Продавцы новых продуктов должны приложить немало усилий, чтобы убедить их в том, что их продукты соответствуют соответствующему законодательству.

В каталоге Ideal Industries Inc. указано

В соответствии с BS EN 60998 Соединители для проводов Twister® полностью соответствуют требованиям стандарта BS 7671: 2008 (17-е издание правил электромонтажа).

Тем не менее, производители нередко прилагают усилия, чтобы убедить британских электриков в том, что новые продукты соответствуют требованиям. Например. Земляные крепления Wagobox и Ezybond Некоторые из этих новых продуктов более или менее исчезают с рынка в течение нескольких лет, другие становятся успешными.


Винтовые клеммы

В Великобритании электрики почти всегда используют винтовые клеммы.


линейка размечена в см с делениями в мм

Белый полупрозрачный блок с винтовыми разъемами на переднем плане является типичным примером.Этот рассчитан на 5А. Доступны другие размеры для разных номинальных значений тока.

Электрик оставил остальные разъемы на этом снимке. Я подозреваю, что они использовались для временных подключений во время установки. Я не видел ничего в завершенной установке (но я всего лишь домовладелец, а не электрик, поэтому у меня очень ограниченный опыт)

Разъемы «Marr No.1» сзади справа внешне похожи на американские проволочные гайки, но сильно отличаются.Металлическая вставка удаляется и зажимная гайка используется для зажима проводов, затем на соединение накручивается пластиковый изолятор.

Разъемы «Legrand 10 мм2» в верхнем левом углу могут быть предназначены для более высоких значений тока. Обратите внимание, что пластина, которая прижимает провода, расположена так, чтобы не оказывать скручивающее усилие на проводники. Возможно, это позволит избежать повреждения многожильных проводов. Это, безусловно, предотвращает прижатие проводов к одной стороне винта и, следовательно, их ненадежный зажим на месте.

Очевидным преимуществом этих разъемов является то, что провода можно снимать целыми и, как правило, не требуется обрезка перед повторным подключением. У меня сложилось впечатление, что в США соединения провод-гайка часто удаляют путем обрезания проводов, что может постепенно оставлять все меньше и меньше проводов в распределительной коробке или задней коробке для переделки соединений.

Когда необходимо соединить более двух проводов, используется винтовой соединитель немного другого типа:

Коммутаторы, соединительные коробки и потолочные розетки часто содержат достаточную емкость, поэтому дополнительные разъемы не требуются:

Новые разъемы

Более простые в использовании разъемы становятся все более распространенными:

Некоторые из них представляют собой «осветительные разъемы», используемые для соединения одножильных проводов с многожильными. Все они рассчитаны на 20 А и не менее 300 В. Все они имеют тестовый порт и направляющую для обрезки проводов.

Возможно, британские электрики, которые ищут новые разъемы, предпочитают их навинчивающимся разъемам.

Что такое витая пара? — Определение с сайта WhatIs.com

К

(См. Также категории кабельных систем на основе витой пары и телефонных розеток.) ​​

Витая пара — это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией.Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого подключения по витой паре требуются оба провода. Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле. В некоторых офисах витая пара заключена в экран, который выполняет функцию заземления. Это известно как экранированная витая пара (STP). Обычный провод к дому — неэкранированная витая пара (UTP).

Витая пара теперь часто устанавливается с двумя парами к дому, а дополнительная пара позволяет вам добавить еще одну линию (возможно, для использования модема), когда она вам понадобится.

Витая пара поставляется с уникальной цветовой кодировкой каждой пары, если она упакована в несколько пар. Различное использование, такое как аналоговое, цифровое и Ethernet, требует разных парных мультипликаторов.

Хотя витая пара часто используется в домашних условиях, витая пара более высокого класса часто используется для горизонтальной проводки в локальных сетях, поскольку она дешевле, чем коаксиальный кабель.

Провод, который вы покупаете в местном хозяйственном магазине для расширения от модема вашего телефона или компьютера к настенной розетке, не является витой парой. Это параллельная проволока, известная как silver satin . В настенной розетке может быть до пяти типов расположения отверстий или выводов в зависимости от того, какие типы проводов будут подключены при установке (например, цифровой, аналоговый или LAN). (Вот почему иногда, когда переносите ноутбук в другое место, вы можете обнаружить, что разъемы настенной розетки не соответствуют вашей вилке.)

Последний раз обновлялся в сентябре 2005 г.

Узнайте подробнее о SDN и других сетевых стратегиях

Справочник по кабельным стяжкам | Центр знаний

4.5 минут | 06 декабря 2019

В других руководствах и статьях мы обсуждали компоненты, используемые для управления кабелями. В их число входят зажимы для крепления кабеля, регулируемые зажимы для кабеля и крепления для стяжки.В этой статье мы рассмотрим еще один вариант: скрученные стяжки для управления кабелями.

Это нейлоновые кабельные стяжки с поворотным замком, используемые для прокладки кабелей в электронных шкафах, многих электрических шкафах NEMA и панельных платах. Они являются дополнительным средством аккуратной фиксации различных типов кабелей и проводов для профессионального, чистого проектирования и установки.

Есть как плюсы, так и минусы использования спиральных стяжек, по большей части в зависимости от вашего конкретного применения.Например, если вам нужен точный контроль над прокладкой кабелей, некоторые типы кабельных зажимов и креплений для кабельных стяжек могут быть более эффективными. Некоторые кабельные зажимы специально разработаны для фиксации плоских кабелей, для которых не подходят кабельные стяжки.

Однако гибкие скрученные кабельные стяжки часто проще в использовании, чем решения с использованием нейлоновых стяжек и креплений для стяжек. Они позволяют добавлять кабели и проводники по мере необходимости как во время, так и после прокладки кабеля.

После установки использование скрученных стяжек для укладки кабеля делает прокладку кабеля намного быстрее, чем другие альтернативные методы скручивающейся стяжки, такие как застежка-молния или кабельные стяжки. Кроме того, поскольку они легко открываются и закрываются, гибкие скрученные кабельные стяжки позволяют при необходимости быстро вносить изменения в схему расположения. С помощью кабельной стяжки или стяжки вам нужно будет отрезать старую стяжку и установить новую, если необходимо изменить кабели.

На фото изображена отдельно стоящая стяжка со сферическим концом.Они используются для скрепления кабелей вместе, образуя неподдерживаемый пучок. Это чрезвычайно полезно, когда кабели проходят от внутренней части корпуса электрических кабелей к задней части двери или крышки корпуса. Когда нет поверхности для крепления кабельного зажима или крепления для кабельной стяжки, свободно стоящие скрученные стяжки сохраняют аккуратность связки.

Поскольку часть кабельного жгута будет «свободным воздухом», эти типы скрученных стяжек для управления кабелями могут использоваться для предотвращения попадания блуждающих кабелей в шарнирную часть шкафа.Зажатие может привести к поломке нежелательных проводников — или даже к поражению электрическим током при наличии напряжения — поэтому очень важно надежно связать кабели со свободным воздухом.

Кроме того, в большой распределительной коробке отдельно стоящая поворотная стяжка с шаровой головкой может помочь разделить жгуты по функциям или схемам. Например, если через соединительную коробку кабеля проходит несколько цепей, скрученные стяжки удерживают проводники каждой цепи вместе, что полезно для отслеживания и устранения неисправностей по мере необходимости.

Однако бывают случаи, когда необходимо надежное и прочное крепление кабельной стяжки с закрученным хвостовиком либо к щитку, либо к крышке корпуса. В этом случае у вас есть варианты крепления, очень похожие на те, которые используются для крепления кабельных стяжек и кабельных зажимов.

Клейкое крепление, изображенное здесь, также имеет стойку. Это позволяет одному пучку кабелей легко проходить над другим пучком на другом уровне или под ним. Это может быть необходимо при прокладке пучков перпендикулярно друг другу.Это также позволяет пучку проходить через другие препятствия на панели управления или в корпусе.

Для быстрого, но надежного крепления на гладких поверхностях рассмотрите возможность использования клейкого крепления с закручивающейся стяжкой. Конструкция основания также позволяет прикреплять его к слегка неровным или слегка изогнутым поверхностям.

По своим функциям аналогично версии с клеевым креплением квадратная стойка с поворотным замком.Эти кабельные стяжки используются при наличии монтажных отверстий на панели управления. Они быстро встают на место на панели. Затем кабели вставляются через отверстие в скрученной стяжке, и концы стяжки закручиваются.

Еще одна возможность — это гора из ели, названная так из-за своего сходства с этим типом дерева.

Есть также скрученные стяжки для управления кабелями, которые принимают кабели под углом, отличным от верхнего.Например, показанный здесь кабель позволяет вставлять кабели под углом 45 градусов, что делает их отличным выбором, когда прямой доступ сверху к поворотной стяжке заблокирован компонентами оборудования или выступами корпуса. Аналогичный вариант позволяет при необходимости вставить кабель сбоку.

Если панель не перфорирована или предварительно просверлена, вы можете быстро прикрепить некоторые крепления с помощью саморезов или просверлить отверстия для установки винтов с резьбой.Некоторые из них можно закрепить вокруг кабеля, а затем прикрепить к панели с помощью монтажного отверстия.

Один особенно интригующий тип многоразовых быстро скручиваемых кабельных стяжек позволяет зажать провод в скручивающейся стяжке, которая уже прикреплена к плате, а затем вы можете повернуть стяжку в вертикальное положение, зафиксировав ее на месте. Это может быть полезно, если кабель входит в корпус или шкаф сбоку или сзади. После зажима кабель можно провести вниз или поперек панели.

Внутренняя лямка удерживает жгуты небольшого диаметра или даже отдельные кабели на месте с помощью полноразмерной поворотной стяжки.

Для быстрой и простой прокладки кабеля, безусловно, можно использовать многоразовые кабельные стяжки, которые можно использовать вместо других методов укладки кабеля, особенно если может потребоваться простая конфигурация кабеля.

Вот краткое руководство по нескольким популярным вариантам завязок с завязками, а также по тому, когда вы можете их рассмотреть.

Хотя пластиковые или нейлоновые кабельные стяжки с поворотным замком подходят не для всех типов схем прокладки кабелей, они могут быть доступным и экономичным средством прокладки, связывания и установки различных типов кабелей и проводов.

Их можно использовать в различных приложениях, таких как:

  • Автомобильные жгуты проводов
  • Электропроводка
  • Шкаф и стойки Datacom
  • Корпуса для электронных и электрических компонентов

Здесь вы можете увидеть нашу полную линейку спиральных стяжек для управления кабелями.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно.Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Вам тоже понравится наша гибкость, если вам нужен небольшой заказ, без проблем. Какими бы ни были ваши требования, вы можете рассчитывать на быструю доставку.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вопросы?

Напишите нам по адресу [email protected] или поговорите с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашего приложения 800-847-0486 .

Вам также могут понравиться следующие статьи:

Типы многожильных проводов — описание проводников

Многожильные провода используются в различных электрических и электронных устройствах, от товаров длительного пользования в домах до автомобильных компонентов под приборной панелью и прочных кабельных сборок военного назначения. Типы многожильных проводов могут быть разными, но обычно они используются в кабельных сборках, жгутах проводов и сетях или используются в печатных платах и ​​электронных устройствах в зависимости от области применения.

Что такое многожильный провод?

Многожильный провод состоит из множества тонких (обычно медных) жил, которые скручены и связаны вместе и обычно заключены в ПВХ-материал, образуя многожильный провод.

Применение многожильного провода

Многожильные провода в основном используются для внутренних работ. Преимущество многожильного провода перед сплошным состоит в том, что многожильный провод изгибается и скручивается; гибкие, гибкие провода являются предпочтительным решением для соединения электронных компонентов в труднодоступных или ограниченных пространствах, например, в электромеханических узлах и печатных платах.Присущая многожильному кабелю маневренность делает его гораздо менее подверженным усталости металла или растрескиванию, чем одножильные или одножильные многопроволочные провода.

Типы многожильных проводов

Хотя несколько небольших жилок, связанных вместе, образуют гибкий одиночный провод для приложений, многожильные провода бывают разных конструкций. Связанные пряди могут иметь различные геометрические формы для удовлетворения конкретных требований к конструкции для любого устройства или приложения. Несколько распространенных типов компоновки многожильных проводов, которые можно использовать для оптимизации конечного продукта, включают:

Концентрическая прядь

При обычном расположении проводов концентрический многожильный провод представляет собой проводник, который состоит из центрального провода или сердечника, заключенного в один или несколько слоев спирально уложенных проводов.Проводники расположены концентрическими кругами, причем каждый слой после начального имеет на шесть проводов больше, чем предыдущий слой. Расположение концентрических многожильных проводов снижает потребность в присадочном материале. Провода можно плотно связать друг с другом, чтобы сохранить форму провода и улучшить проводимость.

Пучок прядей

Такие схемы расположения многожильных проводов не имеют определенной геометрии. Пряди собираются в пучки или собираются в одном направлении. Группы проводов плотно скручены, чтобы гарантировать, что они остаются равномерно упакованными.Популярность скрученных прядей связана с их прочностью и гибкостью. Провода небольшого сечения, скрученные вместе, либо в оплетке, либо в сжатом виде, обеспечивают очень хорошее сопротивление. Высокая пластичность делает их идеальными для огибания узких углов и пространств, необходимых для динамиков, кабелей наушников, бытовой техники, автомобилей и т. Д.

Канат прядь

Скрутка каната объединяет провода в несколько небольших жгутов. Каждая прядь компонента сама скручивается, а затем укладывается в концентрические круги, образуя канатоподобный кабель.Связка увеличивает гибкость. Это обеспечивает большее перемещение в приложениях, которые требуют частого перемещения или работы в нескольких направлениях. Проволока большего диаметра также может использоваться с канатными прядями, что увеличивает долговечность и функциональность приложения.

Кольцевой проводник

В этом геометрическом расположении многожильные провода центрированы на круглом центральном сердечнике, который обычно не является проводящим.Центральная жила окружена плетеными наборами прядей, которые могут быть изолированными или нет. На оплетку намотано электрически изолированное защитное покрытие, которое завернуто в крайнее защитное покрытие из алюминиевой фольги. Это помогает материалу многожильного провода сохранять свою форму, но также помогает снизить сопротивление провода.

Компактный проводник

Компактный многожильный провод часто используется там, где требуется меньший диаметр. Отдельные жилы большего круглого проводника связаны слоями в одном направлении.После того, как пучок размещен, они сжимаются, чтобы удалить все треугольные воздушные пространства между прядями. В результате получается готовый проводник гораздо меньшего размера без воздушных пространств, но с таким же поперечным сечением проводника.


Многожильные провода бывают различной геометрической формы, чтобы соответствовать проектным спецификациям проводных и кабельных сборок и схем. Выбор наиболее эффективного типа многожильного провода для проектов и применений важен для успеха вашего продукта.При этом правильный тип многожильного провода для вашего приложения повысит его эффективность и, что более важно, снизит вероятность того, что приложение потребует обслуживания в будущем.

Ищете нестандартные кабельные сборки или жгуты проводов?

Классификация кабеля витая пара

В настоящее время основной средой передачи в структурированных кабельных системах (СКС) является витая пара с проводниками из чистой меди. Этот тип кабеля отличается широким спектром конструкций, относительно невысокой ценой и простотой монтажа.Существует специальная классификация кабелей, облегчающая правильный выбор кабельно-проводниковых работ. Кроме того, эта классификация также может объяснить нам, через какие этапы развития кабель превратился в тот самый кабель, который сегодня используется в каждой сети.

Небольшое историческое путешествие

В 1876 году Александр Грэм Белл, изобретатель шотландского происхождения из США, запатентовал способ и устройство для передачи голоса и других звуков по телеграфу с использованием электрических волн.Сегодня мы называем это телефоном. Излишне говорить, что это устройство широко распространено среди всех слоев общества и без него очень сложно представить нашу жизнь.

Первоначально телефонные линии подвергались сильным помехам из-за электромагнитного поля, испускаемого трамвайными линиями. В результате специалисты приступили к разработке способов защиты высоковольтных сетей. Первым шагом в решении этой проблемы была перестановка проводов.Этот принцип основан на смене положения проводов один раз через каждые несколько полюсов. Это было раннее внедрение скручивания, которое привело к положительному результату.

Только в США установлено около 1,5 млн телефонов. В результате пришлось проложить огромное количество кабеля, а также улучшить его конструкцию (телефонная связь была некачественной). В 1881 году Александр Белл изобрел «витую пару», кабель, который изначально предназначался для телефонных сетей.Такой кабель состоял из одной или нескольких пар изолированных жил, скрученных вместе. Пара (или пары) были покрыты общей внешней оболочкой, чтобы защитить провода от физических и природных воздействий.

В процессе развития проводных телекоммуникаций витая пара также эволюционировала и сегодня является неотъемлемой частью СКС.

Что такое витая пара?

Прежде чем говорить о классификации витой пары, стоит выяснить, что представляет собой кабель витой пары.

Витая пара — это кабель, который состоит из одной или нескольких пар медных проводников, изолированных диэлектрическим полимерным компаундом и скрученных вместе. Скрученные жилы имеют постоянную скорость скрутки. По крайней мере, для кабелей, содержащих небольшое количество пар, скорости скручивания должны различаться, чтобы скрыть перекрестные помехи между парами. Другими словами, разная скорость скручивания для каждой пары используется для минимизации негативного воздействия между парами.

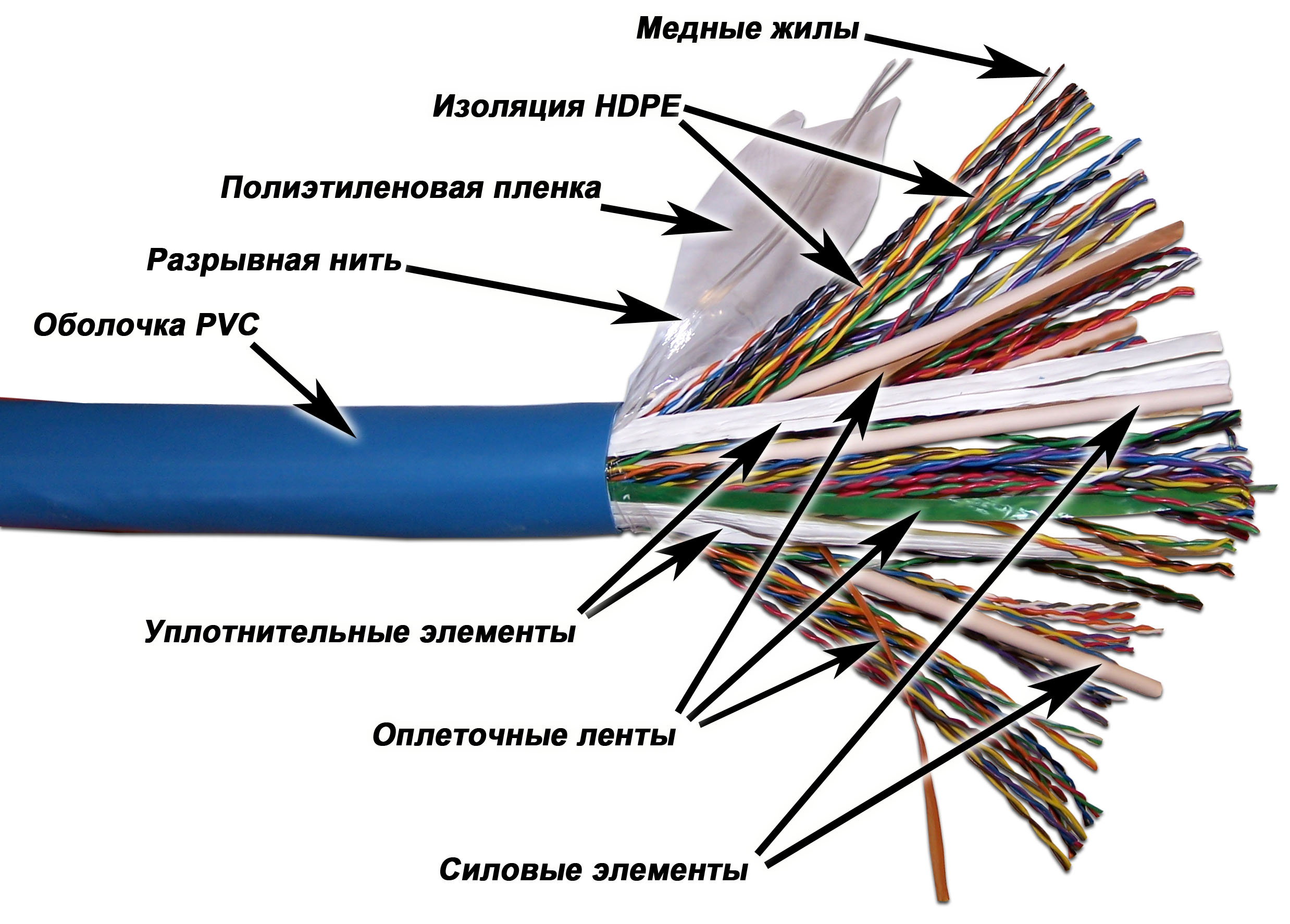

Витая пара: основные элементы

В настоящее время существует множество кабельных конструкций, сочетающих в себе те или иные базовые элементы.Стоит отметить, что не все перечисленные ниже элементы являются обязательными для витой пары. Например, дренажный провод или экран не входят в состав каждой конструкции витой пары, но необходимы только для экранированных кабелей (F / UTP, F / FTP и т. Д.)

  • Медные провода изготовлены из чистой электротехнической меди. Проводники бывают двух типов: одножильные и многожильные. Опишем их подробнее.
  • Жесткий провод обычно используется в постоянных линиях и магистральных кабелях с использованием IDC (соединителя смещения изоляции). Это связано с тем, что сплошной проводник не подходит для обычных изгибов и изгибов. Но стоит отметить, что такой кабель обеспечивает лучшую передачу на большие расстояния по сравнению с многожильным проводом. Кроме того, одинарные толстые жилы кабеля довольно устойчивы к угрозам и очень просты в изготовлении.

    Многожильный провод состоит из нескольких сплетенных вместе проволок меньшего размера. Многожильные кабели устойчивы к регулярным физическим воздействиям, например изгибам и перегибам.Но, в отличие от одножильного кабеля, многожильный кабель имеет более высокое затухание (уменьшение сигнала), поэтому максимальная дальность связи ограничена. Многожильные провода чаще всего используются при производстве патч-кордов. Патч-корды обычно соединяют между собой активное оборудование и коммутационные панели или телекоммуникационную розетку и рабочую станцию.


  • Изоляция защищает проводники от коррозии, а также изолирует их друг от друга. Наиболее распространенным материалом для изоляции является полиэтилен высокой плотности (HDPE).Пенополиэтилен (ППЭ) обычно применяется для категорий 6А и выше. Применяется тефлоновая изоляция для высоких рабочих температур.
  • Пара проводов является основной частью симметричного кабеля. Он состоит из двух скрученных вместе изолированных проводов. Чтобы уменьшить перекрестные помехи между соседними парами, скорость скручивания должна отличаться для каждой пары.
  • Разделитель предназначен для физического разделения пар в случае, если пары не имеют индивидуальной защиты.Разделитель в основном используется в кабелях Cat.6 и Cat.6A.
  • Дренажный провод является заземляющим элементом, он остается в контакте с металлической стороной экранирующей ленты, обеспечивая целостность в случае любых разрывов экранирующей ленты. Кроме того, он эффективно защищает от внешнего вмешательства.
  • Разрывной шнур разрезает оболочку, обнажая провода кабеля, таким образом избегая риска порезать любой из проводов внутри. Просто потяните за нее, и она порежет куртку.
  • Пленка полиэфирная служит для дополнительной защиты изоляции пар, а также разделяет пары и экранирующую фольгу.
  • Общий экран из алюминиевой фольги снижает внешний наведенный шум, влияющий на кабель. Алюминиевая фольга — основной вид защиты.
  • Индивидуальное экранирование каждой пары используется для защиты от внешнего шума, а также снижает перекрестные помехи между парами в одном кабеле.
  • Оплетка из луженой меди обеспечивает лучшую дополнительную защиту от помех, а также сильное физическое воздействие.Кроме того, он служит дренажным проводом.
  • Наружная оболочка защищает внутренние элементы кабеля от воздействия окружающей среды, такого как низкая температура, влажность, УФ-лучи и физические воздействия.
  • Наиболее часто используемые материалы внешней оболочки для внутренней прокладки кабелей — LSZH (Low Smoke Zero Halogen) и PVC (поливинилхлорид). Материал ЛСЖ не поддерживает горение и не выделяет вредных галогенов, отлично подходит для укладки в связках и в помещениях с большим скоплением людей.ПВХ в основном используется для однокабельной прокладки внутри зданий и сооружений.

    Наружная оболочка из

    PE (полиэтилен) используется для наружной прокладки кабелей. Это произошло из-за того, что материал PE имеет отличную устойчивость к ультрафиолету, холоду и окружающей среде. Но, с другой стороны, этот материал поддерживает горение даже при однокабельной прокладке, поэтому прокладывать кабель с полиэтиленовой оболочкой внутри зданий и сооружений категорически запрещено.

    Не следует также забывать, что существуют куртки специального назначения, такие как огнестойкие (FR — PVC, FR — LSZH), которые сохраняют работоспособность при пожаре, и универсальные куртки (UV — LSZH, UV — PVC), которые могут быть используется как в помещении, так и на открытом воздухе.

    Конструкции кабеля витая пара

    Как уже упоминалось ранее, основное деление кабеля витой пары — это экранированные и неэкранированные решения. В свою очередь, экранированный раствор также бывает нескольких видов.

    В соответствии с международным стандартом ISO / IEC 11801 для обозначения того или иного типа кабеля следует использовать специальную кодовую букву. Выглядит это так:

    Теперь поговорим о каждом типе более подробно:

  • U / UTP — буквенный код говорит сам за себя, это неэкранированная витая пара.Несмотря на то, что такой кабель не имеет экранирования, он широко используется благодаря своей гибкости, невысокой цене и простоте монтажа. Это самая популярная конструкция в большинстве стран мира.
  • F / UTP — кабель с общим внешним экраном из алюминиевой фольги, который является основной защитой от внешних шумов.
  • SF / UTP — экранирование этого кабеля состоит из двух слоев: внутренний слой выполнен из алюминиевой фольги, а второй (внешний) — из луженой медной оплетки.

  • U / FTP — эта конструкция кабеля означает, что каждая пара имеет собственное индивидуальное экранирование без общего. Помимо внешних внешних помех, этот способ экранирования также предотвращает перекрестные помехи между парами кабеля. Такое решение обычно применяется в Cat.6 и выше.
  • F / FTP — этот кабель имеет как общее экранирование, так и индивидуальное экранирование для каждой пары из алюминиевой фольги. Такое двойное экранирование обеспечивает максимальную защиту от помех.
  • S / FTP — кабель с индивидуальным экраном каждой пары из алюминиевой фольги и общим экраном из луженой медной оплетки. Такая конструкция сочетает в себе все преимущества обоих типов экранирования и обеспечивает отличную защиту на всех частотах. Применяется в категориях 6А, 7, 7А и 8. Кроме того, такое экранирование полезно в случае, если рядом с силовым кабелем проложена витая пара.

  • Классы и категории кабеля витая пара

    Максимальная полоса пропускания — это основная характеристика, которая делит кабель витой пары на категории / классы. На сегодняшний день существует два основных стандарта, которые предусматривают разделение категорий / классов витой пары, это международный стандарт ISO 11801 и американский стандарт TIA-EIA-568B.

    Согласно ISO 11801 существуют следующие классы: класс A, класс B, класс C, класс D, класс E, класс EA, класс F и класс FA. Чем выше класс, тем лучше скорость передачи. Также стоит отметить, что кабель более высокого класса поддерживает характеристики более низкого класса, но не наоборот.

    В американском стандарте TIA-EIA-568B нет такого термина, как «класс», вместо этого для разделения кабеля витой пары используется эта категория.Американский стандарт использует следующий буквенный код: «Cat.X», где X — это цифра от 1 до 8.

    Некоторые категории / классы устарели и больше не используются широко. Поэтому более подробно рассмотрим только актуальные категории / классы витой пары:

    Класс I (макс. Полоса пропускания 2000 МГц)

    Класс II (макс. Полоса пропускания 2000 МГц)

    Кат.3

    Класс C (макс. Полоса пропускания 16 МГц)

    Неэкранированный кабель, используемый для телефона и передачи данных с 10BASE-T.Скорость передачи данных составляет 10 Мбит / с, но при использовании поддерживаемого приложения 100BASE-T4 скорость может достигать 100 Мбит / с по четырем парам. В настоящее время кабели категории 3 в основном используются для телефонных линий
    Кат.5

    (макс. Полоса пропускания 100 МГц)

    Неэкранированный кабель, используемый для локальных сетей с приложениями 100BASE-TX и 100BASE-T. Максимальная скорость передачи данных до 100 Мбит / с при использовании двухпарного кабеля. Эта категория применяется в магистральных кабелях и телефонных линиях
    Кат.5e

    Класс D (макс. Полоса пропускания 100 МГц)

    Это как экранированный, так и неэкранированный кабель. Cat.5e — это расширенная спецификация Cat.5. Скорость передачи данных до 1000 Мбит / с с приложением 1000BASE-T. В отличие от предыдущих кабелей для этой категории требуется только четырехпарная конструкция. В настоящее время это самая популярная категория в большинстве стран, широко используемая для локальных сетей и видеонаблюдения
    Кат.6

    класс E (макс.полоса пропускания 250 МГц)

    Применяется в приложениях Fast Ethernet и 10 Gigabit Ethernet. Максимальная скорость передачи данных до 10 Гбит / с с обязательным требованием тестирования для неэкранированных кабелей и расстояний более 55 м
    Кат. 6А

    Class Ea (макс. Полоса пропускания 500 МГц)

    Применяется в 10 Gigabit Ethernet с макс. скорость передачи данных 10 Гбит / с на расстояние 100 м
    Кат.7

    класс F (макс.полоса пропускания 600 МГц)

    Используется для приложений 10 Gigabit Ethernet с макс. скорость передачи данных 10 Гбит / с. Также поддерживает передачу с приложениями POTS / CATV / 1000BASE-TS за один раз по одному кабелю. Такой кабель представляет собой только конструкции F / FTP и S / FTP. Категория 7 не признана в TIA / EIA
    Кат. 7А

    Class Fa (макс. Полоса пропускания 1000 МГц)

    Используется для 10 Gigabit Ethernet. Также поддерживает передачу с приложениями POTS / CATV / 1000BASE-TS за один раз по одному кабелю.40 Gigabit Ethernet с макс. скорость передачи данных до 40 Гбит / с возможна на расстоянии до 50 м, но не оговорена стандартом. Категория 7A не признана в TIA / EIA. Требуются соединители TERA или GG45
    Кат. 8.1 Минимальная конструкция кабеля U / FTP или F / UTP, полная обратная совместимость и взаимодействие с классом EA (категория 6A) с использованием разъемов 8P8C
    Кат. 8.2 Минимум F / FTP или S / FTP, совместимость с классом FA (категория 7A) с использованием разъемов TERA или GG45

    Оба кабеля категории 8 предназначены для центров обработки данных с небольшими расстояниями между коммутаторами и серверами и не предназначены для прокладки обычных кабелей.Скорость передачи данных до 40 Гбит / с с приложением 40GBASE-T на длине 30-36 метров.

    В заключение мы хотели бы добавить, что витая пара будет актуальна и востребована в течение значительного времени, несмотря на то, что технологии передачи данных стремительно развиваются день ото дня и предъявляют все более строгие требования к кабельным каналам. За последние несколько лет производительность кабеля витая пара увеличилась в несколько раз. Сегодня отрасль уже находится в процессе разработки кабеля витой пары, способного передавать данные со скоростью 100 Гбит / с.

    .
    Провод

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
