А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

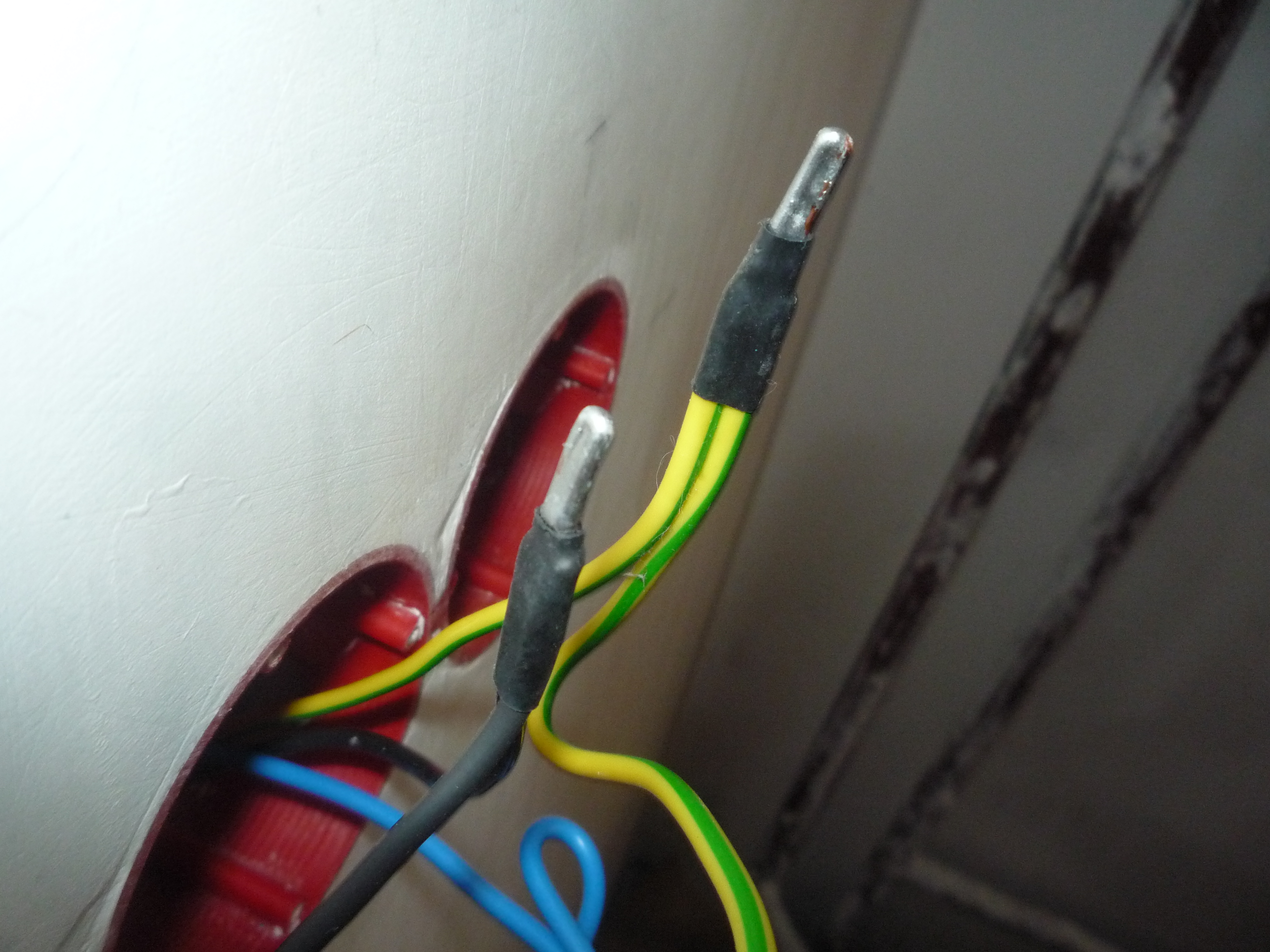

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как правильно делать скрутки проводов: 3 надежных способа

Скрутка — это самый старый, но при этом не потерявший надежности способ соединения проводов. Несмотря на большое количество различных зажимов, скрутка по сей день пользуется популярностью и стоит в розетках и распредкоробках десятилетиями. В этой статье мы расскажем, как правильно скручивать жилы, чтобы контакт был надежным. Показывать будем на примере многожильных и одножильных проводов.

Для выполнения всех манипуляций нам потребуются

• нож,
• изолента или термоусадочная трубка,
• зажигалка (строительный или обычный фен),
• пара плоскогубцев.

Скрутки без сварки

Способ 1:

Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.

Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.

Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.

Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.

Наша скрутка готова.

Способ 2:

Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.

На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.

Затем прикладываем два провода вдоль друг друга, как на фото. Берем двумя пальцами по середине и начинаем наматывать один конец на другой.

Стараемся скручивать так, чтобы витки ложились плотно друг к другу без больших зазоров — хотя провод не будет работать на разрыв, все же плотность соединения должна быть хорошей. Затем подтягиваем плоскогубцами, надеваем термоусадку и нагреваем ее.

Скрутки для распредкоробок со сваркой

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Еще кое-что интересное из мира электрики:

Теги электричество

Способы соединения проводов в распределительной коробке

Надежность электроснабжения сильно зависит от качества соединений отдельных проводов между собой и от общего распределения электропроводки. Любые ошибки способны привести к нарушениям пожарной безопасности. Это касается любых типов помещений (жилых и производственных).

Назначение и особенности распределительных коробок

Распределительные коробки позволяют не только удобно организовать всю электросеть, но и избавиться от необходимости искать места ее коммутации, если понадобится ремонт или замена отдельных участков.

Использование разветвительных коробок для организации сочленения проводки – одна из основных рекомендаций ПУЭ (Правил устройства электроустановок). Эти изделия с полым корпусом имеют круглое или квадратное сечение, а также наружный и внутренний варианты исполнения. В последнем случае коробки встраиваются в стену, а крышка располагается на одном уровне с поверхностью стены. Наружные модели крепятся прямо на стену.

Соединение проводов между собой происходит внутри распределительной коробки. Для этого на ее боковых стенках имеются выходы, через которые и заводится проводка. Для быстрой замены поврежденных участков провод укладывается в гофрированную трубку, которая крепится к коробке посредством резьбы или штуцера.

Преимущества распределительных коробок

• Места сочленения проводки находятся в одном месте, их осмотр и устранение неполадок выполняются быстро и эффективно.
• Высокий уровень пожарной безопасности. В одной коробке легче инспектировать провода и выявлять любые неисправности.
• Использование коробки в паре с гофрированной трубой позволяет выполнять быструю замену проводки без необходимости искать ее в стене.
• Подключить к существующей сети розетку или выключатель можно в любой момент, так как место соединения проводки известно и всегда доступно.

Распределительные коробки изготавливаются из ПВХ-пластиков, иногда из металла. Продукция обладает степенью защиты от IP54 до IP56. Если предполагается, что на коробку будет воздействовать вибрация или иная нагрузка, выбираются изделия повышенной прочности. К ним относятся модели из поликарбоната.

Методы соединения проводов в коробке

Соединение в распределительной коробке может выполняться несколькими методами, каждый из которых имеет свои преимущества и недостатки. В процессе работы понадобится соответствующий инструмент, без которого сформировать качественное сочленение невозможно.

Соединение методом скрутки

Скрутка — самый ненадежный способ соединения токонесущих жил между собой, но одновременно и самый простой. Соединять таким способом проводку в разветвительной коробке запрещено, так как это чревато перегревом проводников с последующим возгоранием. Скрутка хороша в качестве временного соединения для тестирования цепи.

Чтобы соединить два провода методом скрутки их необходимо очистить на 4 см от изоляции. А если проводники многожильные, раскрутить каждый из них на 2 см. Провода накручиваются друг на друга пальцами, затягивается соединение пассатижами. Если толщина провода не превышает 1 мм, накручивается от 5 витков, для большей толщины понадобится от 3 витков. Место скрутки изолируется.

Соединение методом опрессовки

Опрессовка подразумевает использование кримперов или опрессовочных клещей, а также гильз, изготовленных из тех же материалов, что и проводка. Такой способ обеспечивает высокую надежность сочленения. Соединение проводов в коробке выполняется относительно быстро, а сам метод подходит в случаях, когда предполагается высокая нагрузка на проводники.

Перед обжимом провода скручиваются на длину гильзы, после чего этот пучок заводится в соединитель. Гильза обжимается кримпером, а готовое соединение изолируется изолентой, либо термоусадочной трубкой.

Соединение методом сварки

Способ отличается высочайшей надежностью, но для реализации требуется инверторный сварочный аппарат, угольный электрод (для медных жил) и флюс. Итогом становится буквально цельный проводник, контакт в точке сочленения которого не ухудшается со временем. Жилы при таком соединении должны быть изготовлены из одного материала.

Последовательность действий:

• Провода соединяются методом скрутки.
• Углубление электрода заполняется флюсом.
• Электрод прижимается к концу скрутки до образования контактной точки.
• Шарик, образованный в месте сварки проводов, после остывания зачищается и покрывается лаком.
• Готовое соединение покрывается изолентой или термоусадочной трубкой.

Точечная сварка выполняется инвертором на 24В с минимальной мощностью 1 кВт. Величина сварочного тока устанавливается в зависимости от сечения проводника.

Соединение методом пайки

По надежности контакта метод пайки приравнивается к сварке, выполняется похожим образом. Однако его не рекомендуется использовать для соединения проводов в местах, которые могут подвергаться чрезмерному нагреву.

Пошагово процесс сочленения проводки выглядит следующим образом:

• Провода покрываются канифолью. Она наносится на поверхность жил разогретым жалом паяльника до появления налета ржавого оттенка.
• Далее выполняется скрутка жил.
• На место скрутки паяльником наносится олово так, чтобы оно проникло между витками.

Несмотря на высокую надежность такого соединения, его реализация требует довольно много времени, особенно по сравнению с опрессовкой.

Соединение с использованием зажимов

Применение винтовых контактных зажимов имеет ряд преимуществ перед другими способами сочленения проводников:

• Простота реализации – достаточно затянуть отверткой пару болтиков.
• Доступность – стоимость винтовых зажимов (клеммных колодок, винтовых клемм) низкая, из инструмента понадобится всего одна отвертка с подходящим жалом.
• Высокая надежность контакта, сравнимая с опрессовкой.
• Возможность соединять между собой жилы, изготовленные из разных материалов.

К минусам относится сложность соединения нескольких проводников из-за ограниченного диаметра попарно расположенных гнезд клеммы. Для сочленения проводников необходимо их вставить в гнезда колодки, расположенные друг напротив друга, а затем затянуть отверткой винты. Предварительно жилы очищаются от изоляции.

Кроме винтовых клемм, активно используются варианты:

• С плоскопружинным механизмом – одноразовые модели для одножильных проводников. Повторно такие клеммы использовать нельзя, так как внутренняя пластина-лепесток (прижимающая провод), принять первоначальную форму неспособна.
• С рычажковым механизмом – многоразовые универсальные клеммы, которые также не требуют инструмента. При соединении проводов, их концы вставляются в клеммные отверстия, после чего зажимаются рычажками.

Некоторые клеммные колодки заправляются электромонтажной пастой, что позволяет сопрягать между собой алюминий и медь, а также защищать провода от окисления.

Болтовое соединение

Среди преимуществ данного типа соединения отмечается:

• Простота монтажа и его низкая себестоимость.
• Возможность соединять проводники, изготовленные из разных материалов.

К минусам болтовых соединений относятся следующие пункты:

• Относительно низкое качество фиксации проводников.
• Большие размеры соединения. В итоге оно не всегда может поместиться в распределительную коробку.
• Из-за громоздкости на изоляцию болта придется потратить довольно много изоляционного материала.

Последовательность действий для организации болтового соединения:

• Концы обоих соединяемых проводов очищаются от изоляции и загибаются в кольцо.
• На болт надевается стальная шайба.
• Кольцо одного из проводов надевается сверху шайбы.
• Затем идет еще одна шайба.
• Следом кольцо второго проводника.
• На болт надевается последняя шайба, а соединение затягивается гайкой.

Если ток нагрузки не превышает 16 А, можно использовать болты с типоразмером резьбы М4 при минимальном диаметре контактной площадки – 12 мм.

Подключение розеток и выключателей

Подключение даже простейших элементов бытовой электрической цепи через распределительную коробку требует наличия минимальных знаний и навыков. Провода внутри коробки всегда соединяются по цветам, каждый из которых отвечает за фазу, ноль или заземление. Обычно используется следующая цветовая схема:

• Провод с коричневой изоляцией – на фазу.
• Голубой – на ноль.
• Желто-зеленого цвета – на заземление.

Подключение розетки. Провод, идущий от розетки, заводится в распределительную коробку – его лишняя длина обрезается. Важно оставить порядка 10 см в запас, что позволит переподключить розетку в будущем, если будет необходимость. Концы жил проводов зачищаются и стыкуются с уже имеющимися в коробке по цветам удобным способом.

Нередко в домах без заземления пара проводов имеет одинаковый цвет. Чтобы отделить ноль и фазу, необходимо воспользоваться индикаторной отверткой.

Подключение выключателя. Выключатель подключается несколько сложнее розетки, так как его основная задача – прерывание фазы, идущей на электроприбор. В коробку заводятся 3 группы проводников, но по иной схеме (на примере светильника):

• Первая жила подключается к нулевому входному проводу распределительной коробки и идет прямо на нулевой выход светильника.
• Вторая жила идет от фазного входного провода на одну из клемм выключателя.
• Провод от второй клеммы выключателя заводится снова в коробку, где стыкуется со второй частью, идущей на фазный выход светильника.

Описанная схема действует для двухклавишных выключателей.

Правила безопасности

Даже самые простые электромонтажные работы в доме допускается выполнять, только если имеется соответствующий опыт и знания в данной области. Если нет уверенности в собственных силах, настоятельно рекомендуется обратиться за помощью к профессиональным электрикам. Следует всегда придерживаться основных правил, выполнение которых защитит от травм:

• Объект, на котором ведутся работы, по возможности обесточивается.
• При работе под напряжением используются защитные средства, вроде специальных резиновых перчаток. Мастер становится на диэлектрический коврик.
• При сварке или пайке рабочее место должно быть свободно от любых легковоспламеняющихся материалов.
• Место проведения работ должно иметь достаточную освещенность.

Значительно повысить безопасность выполнения электромонтажных работ можно за счет активного использования индикатора напряжения.

Производители распределительных коробок

Для организации мест коммутации проводов и кабелей рекомендуется использовать высококачественные разветвительные коробки от производителей Hegel, Kopos или Bylectrica. Основная особенность этих брендов кроется в строжайшем контроле качества, что гарантирует соответствие реальных характеристик продукции заявленным.

Hegel

Компания HEGEL занимает свое место на рынке электротехнической продукции с 2006 года. Отличается высоким качеством своих изделий, стоимость которых остается на доступном для потребителей уровне. Продукция изготавливается из материалов зарубежного и отечественного производства на импортном высокоточном оборудовании и оснастке.

Kopos

Чешский производитель электромонтажных установочных материалов из металла и пластмассы, ассортимент которых насчитывает свыше 7000 единиц продукции, отвечающей всем мировым стандартам. Распределительные коробки в каталоге KOPOS KOLIN представлены моделями под штукатурку, в бетон и полы, для кабельных каналов, пустотелых и утепленных стен, а также многоцелевыми вариантами.

Bylectrica

Компания занимается производством различных электроустановочных изделий, характерными чертами которых остается актуальность и доступная стоимость. Продукция торговой марки Bylectrica отвечает самым строгим европейским стандартам. Среди распределительных коробок, производимых этой компанией, особого внимания заслуживают модели со встроенными винтовыми клеммами.

электрика — 3 комплекта проводов в розетке, свет не гаснет

Эти винты крепления

С розетками есть хитрость — если отломить язычки между винтами, можно подавать обе розетки по отдельности. Обычно вы этого не делаете … в этом случае …

1 и 3 — это одно и то же. 2 и 4 — это одно и то же. И они служат новой цели: Просто удобный метод сварки . Просто помните, что здесь есть три объекта : кабель питания, нисходящий кабель, и сама розетка .

Было бы более очевидно, если бы вы надели косичку на розетку и соединили ее с двумя другими проводами с помощью гайки.

Цветовая маркировка

Похоже, вы ожидаете, что вещи будут иметь цветовую маркировку … , а это не , и это сводит вас с ума. Вот идеальная цветовая кодировка:

• Зеленый для земли (обязательно)
• Белый или серый для нейтрального (обязательно).
• Hot — любой другой цвет. Черный цвет удобно использовать для всегда горячего.
• Красный — хороший выбор для горячего

В кабеле провода всегда черно-белые (+ красный кабель if / 3), и вы можете пометить белой лентой или краской, если вам нужен горячий. Вы также можете пометить горячие провода для идентификации. Обычно люди не беспокоят. Если вы маркируете провод, пометьте его с обоих концов !!!! Иначе вы потеряете рассудок.

Разделяй и властвуй: найди всегда горячую пару

Ваш первый поиск — это пара черный / белый, который всегда является горячим / нейтральным.Похоже, вы это нашли.

Найдите другие грузы

Все остальные кабели либо другие нагрузки, либо переключатели.

Если у вас есть омметр и вы можете измерять сопротивление, вы можете измерять его по паре бело-черный. Если переключатель выключен, сопротивление будет бесконечным. Если переключатель включен, сопротивление будет очень низким, близким к нулю. Если вы измеряете цепь с подключенным к ней предметом, сопротивление будет довольно низким, менее 1000 Ом, но более 5 Ом. Вы можете сделать это без омметра, но, учитывая стоящую перед вами проблему, я бы проверил, сможете ли вы.

Выключив переключатели, вы можете проверить каждую пару проводов, подключив их (черный-черный и белый-белый) к источнику питания , известному как . Не стесняйтесь использовать розетку в качестве соединительного блока. Если он загорается, значит, вы знаете, что это такое.

ЗАПРЕЩАЕТСЯ включать выключатель, если к нему подключен загадочный кабель. Это могло бы привести к короткому замыканию цепи и либо сработать выключатель, либо поджечь дом.

Петля переключателя

У вашего коммутатора только один кабель. Это петля переключения , и она имеет два провода: горячий и коммутируемый .Они черно-белые, потому что так делают кабели. Я бы использовал скотч, чтобы сделать их черно-красными.

Однако в вашем случае неясно, действительно ли коммутатор подключен к этой распределительной коробке. Я думаю, что происходит еще кое-что, включая, возможно, заедание переключателя.

Как подключить коммутируемую розетку. Это публикация 3 из 3 в нашей серии… | by Rising Barn

Это пост 3 из 3 в нашей серии «Электрические компоненты Rising Barn», где мы объясняем, как подключить розетку к завершению.Вот часть 1 и часть 2 серии.

При постройке своего собственного дома Rising Barn вы можете преобразовать розетку, чтобы она управлялась переключателем. Это может быть полезно, например, если вы хотите осветить свою комнату торшером. Но как подключены эти переключатели?

Прежде чем мы начнем, мы хотим подчеркнуть, что вы должны принять все меры предосторожности, необходимые для обеспечения безопасности при работе с электрическим оборудованием. Ошибки здесь могут быть СМЕРТЕЛЬНЫМИ.НИКОГДА не пытайтесь сделать это с проводами под напряжением и всегда проверяйте надежность соединений. Если вы не чувствуете себя в безопасности при установке этого оборудования, не стесняйтесь вызывать электрика и после этого убедитесь, что работа будет проверена. А теперь самое интересное:

Поговорим о розетках и проводах. Существует три типа соединений: Hot (+) , Neutral (-) и Ground . Провод, который вы должны использовать для этого (внутренний жилой провод), имеет три цвета изоляции для трех типов соединений:

• Черный (горячий)
• Белый (нейтральный)
• Коричневый, зеленый или просто голый провод (заземление)

И розетка, и выключатель, с другой стороны, поставляются с винтами, которые служат точками крепления.Они соответствуют одному формату: горячий, нейтральный и заземленный, но имеют другой цветовой код:

• Бронзовый (горячий)
• Серебристый (нейтральный)
• Зеленый (заземляющий)

Обычно вы подключаете провода к розетке / выключателю, обернув их по часовой стрелке вокруг винта перед его затяжкой.

Приступим к электромонтажу! Убедитесь, что у вас есть провод в оболочке, идущий от выключателя к розетке, а другой — от выключателя к розетке. Зачистите концы всех проводов и скрутите их в половину петли.

(1) Сначала взглянем на розетку. Подключите нейтральный провод белого цвета, идущий от прерывателя, к нейтральной стороне переключателя серебристого цвета. Оберните нейтральный провод белого цвета по часовой стрелке вокруг серебряного винта нейтрали розетки.

(2) Затем, отсоединив провода заземления от прерывателя и выключателя, скрутите их вместе и закрутите два провода по часовой стрелке вокруг зеленой гайки заземления на розетке. Если вам нужна помощь, обратитесь к диаграмме ниже.

(3) Затем возьмите черные провода под напряжением от обоих источников и соедините их с помощью гайки.

(4) Наконец, возьмите провод, идущий в розетку от выключателя, и подсоедините белый нейтральный провод к латунному винту на горячей стороне розетки.

Обычно белые нейтральные провода должны быть прикреплены только к серебристым винтам на нейтральной стороне розетки, а черные «горячие» провода должны быть присоединены к винтам латунного цвета. .Так что пока, чтобы убедиться, что вы не запутались в том, почему позже белый провод внезапно наматывается на латунный винт, оберните конец белой изоляции на этом проводе небольшим количеством черной ленты или термоусадочной пленки.

(5) Теперь, после всего этого, вы с облегчением услышите, что подключение переключателя далеко не так сложно. Просто возьмите коричневый провод заземления и оберните его по часовой стрелке вокруг зеленого винта заземления на переключателе.

(6) Затем возьмите черный провод под напряжением и оберните его по часовой стрелке вокруг горячего латунного винта на переключателе.

(7) Наконец, оберните нейтральный провод белого цвета вокруг винта нейтрального серебристого цвета. Поскольку вы обмотали этот провод в розетке немного черной лентой, сделайте то же самое с этим проводом — это поможет вам понять, какой провод какой.

(8) Завершите это, дважды проверив все соединения, чтобы убедиться, что они надежны и не соприкасаются ли оголенные провода с каким-либо металлическим предметом, которым они не должны быть. Затем аккуратно сложите запасные провода в розеточные коробки и прикрепите светильники к их коробкам с помощью соответствующего оборудования, включая лицевую панель для коробок.Когда ваш выключатель включен, а коробки находятся под напряжением, осторожно включите лампу, чтобы проверить коммутируемую розетку.

Как подключить штекер удлинительного шнура с 3 штырями

Штыри на вилках удлинителя легко сгибаются — и легко выпрямляются плоскогубцами. Но после нескольких таких повторных правок металл может устать и отслоиться. Когда срок службы вилки закончился, это не значит, что вам нужно покупать новый шнур.

Как подключить вилку удлинителя?

Примерно за пять баксов можно прикрепить новую вилку.Таким образом, вам не нужно выбрасывать этот старый удлинитель, даже если один из его контактов сломан.

Шаг 1. Отрежьте старую пробку и надрежьте куртку

• Сначала отрежьте поврежденную вилку.
• Затем используйте канцелярский нож, чтобы разрезать куртку примерно на 3/4 дюйма от конца шнура. Будьте осторожны, чтобы не порезать три провода внутри.
• С помощью инструмента для зачистки проводов, как показано на рисунке, снимите 1/2 дюйма изоляции с конца каждого провода.

Шаг 2. Присоедините провода к клеммным винтам

• Откройте новую заглушку, чтобы достать до винтов клемм внутри.
• Присоедините каждую секцию оголенной меди к соответствующему клеммному винту: зеленый провод к зеленому винту заземления, белый (нейтраль) к серебряному винту и черный («горячий») к латунному винту.
• Оберните провод по часовой стрелке вокруг клеммы и надежно затяните каждый винт.

Шаг 3: Соберите заглушку Замена

• Установите новую вилку и затяните винты, крепящие ее к шнуру.

Шаг 4. Проверьте шнур

• Чтобы проверить, правильно ли работает шнур, вставьте его в трехконтактную розетку.
• Затем установите съемный тестер цепей на другой конец шнура.Индикаторы тестера укажут, правильно ли подключены провода и заземлен ли шнур.

Нужна помощь с домашним ремонтом? Вот все, что вам следует знать о домашних гарантиях.

Электропроводка 3-позиционного переключателя 101

3-

Напряжение сети поступает в розетку светильника.

Больше не допускается после NEC 2011 (если в распределительных коробках нет нейтрального провода)

Схема электрических соединений 3-

Напряжение сети поступает в первую 3-позиционную розетку выключателя , светильник расположен между распределительными коробками. Запрещено после NEC 2011 года (если в распределительных коробках отсутствует нейтральный провод)

3-

Не существует стандарта для цветов проводов на ходовых переключателях 3- .Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

При использовании кабеля NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

При использовании кабелепровода цвета проводов для путешественников могут быть любого цвета. На 2-й схеме ниже синие провода используются для путешественников.

Типовая проводка 3-

На 1-й схеме ниже 2- -проводной кабель NM подает питание от панели к первой распределительной коробке.Черный (линейный) провод подключается к общей клемме первого трехпозиционного переключателя . Проволока 3- NM соединяет вместе контактные зажимы первого и второго 3- -позиционного переключателя. Дорожные провода взаимозаменяемы на каждом переключателе.

Общая клемма второго переключателя на 3- подключается к осветительной арматуре (ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Диаграммы, представленные на этой странице, упрощены для ясности.В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычном подключении сетевое напряжение поступает на первую 3-позиционную распределительную коробку

Схема электрических соединений трехпозиционного переключателя

Типовая электрическая схема 3-

Черный общий провод обычно наматывается вокруг двух бегущих проводов на 3- -позиционном переключателе.

Провод к розетке

Последние 7 недель я помогаю отцу на его индейке. Они строят 2 новых птичника и оказались в затруднительном положении, отчаянные времена требуют отчаянных мер 🙂 поэтому я пошел, чтобы помочь ему установить все системы в сарае. Система включает в себя МНОГО электропроводки, линии подачи, водопроводы и спринклеры, линии природного газа и нагреватели, вентиляторы, двигатели и т. Д. И т. Д. И т. Д. Много работы!

Подключая электрические розетки, я подумал, что сделаю несколько фото для учебника.Рисунки предназначены для промышленных помещений, однако те же методы применимы и для домашнего использования. Розетки никогда не бывает достаточно, верно! Иногда вам нужно добавить один здесь и там в вашем доме / гараже.

Необходимых инструментов:

• Устройства для зачистки / обжима проводов
• отвертка

Чтобы подключить розетку на 110/120 вольт, вам понадобится 3 провода, зеленый или голый медный — это земля, белый — нейтральный, и обычно черный или красный — горячий (находящийся под напряжением) провод (в данном случае мой Hot — это фиолетовый провод).Дома вы обычно используете проволоку Romex, которую можно купить в строительном магазине. Как правило, вы получаете 14/2, что означает, что сечение горячего / нейтрального провода составляет 14 AWG и включает в себя неизолированное заземление. Этот вид проволоки прочный. На ферме я использовал многожильный провод 14 AWG, что означает, что все провода собраны в пучок маленьких проводов. Многожильный легче использовать в промышленных условиях, например на ферме.

Обязательно отключите питание на панели выключателя в том месте, где вы работаете. Сюрприз ШОК — это никогда не весело 🙂

С помощью электрического стриппера на отметке 14 AWG снимите изоляцию с провода примерно на 1/2 дюйма от конца.Это обнажит оголенный медный провод.

Если вы используете многожильный провод, проще всего установить плоские соединители на оголенный провод. Наденьте разъем на оголенный участок провода, используйте прорези для обжима и плотно наденьте разъем на провод. Слегка потяните за разъем, чтобы убедиться, что он надежно закреплен. Повторите для каждого провода.

Ослабьте зеленый винт заземления и прикрепите зеленую лопату к зеленому винту.Затяните винт отверткой.

Примечание: если вы используете сплошную медную проволоку, сделайте небольшую петлю на проволоке, оберните ее вокруг резьбы винта и затяните винт.

Ослабьте верхний серебряный винт, прикрепите нейтральный провод к одному из серебряных винтов. В стандартной розетке на 110/120 В нейтральный провод присоединяется к отверстию для длинного штыря. Затяните винт отверткой.

Примечание: если вы используете сплошную медную проволоку, сделайте небольшую петлю на проволоке, оберните ее вокруг резьбы винта и затяните винт.

Если эта розетка является последней вилкой на вашем проводе, вы будете использовать только первый набор винтов. Если вы переходите к другой розетке, вы будете использовать другой набор винтов для проводов, ведущих к следующей розетке.

Затем ослабьте золотой винт и прикрепите горячий провод к золотому винту (сторона с коротким штырем). Затяните винт отверткой.

Примечание: если вы используете сплошную медную проволоку, сделайте небольшую петлю на проволоке, оберните ее вокруг резьбы винта и затяните винт.

Теперь мы прикрепим розетку к коробке, выровняв и вкрутив два крепежных винта, которые идут в комплекте с розеткой. Устанавливая провода в коробку, убедитесь, что оголенное заземление НЕ БУДЕТ касаться каких-либо горячих винтов, это приведет к короткому замыканию в питании и перевернет прерыватель при его включении.

Установите выпускную крышку. Готовы опробовать. Включите выключатель, и все будет в порядке.

Как подключить розетки и вилки на 240 В

3 провода 220 розетка

Провода в розетке, как их нарастить

Электрический провод (провод) — кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься лёгкая неметаллическая оболочка, обмотка и (или) оплётка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.

Замена розетки дело простое, но не всегда всё идет как вам хочется. Часто происходит так, что нельзя просто взять и подключить новую розетку, потому что не хватает длины старых проводов. Они могут обломиться или же просто конструкция новой розетки отличается и не получается нормально зажать провода. В этой статье мы рассмотрим способы удлинения коротких проводов.

Жилы проводов

Провода и кабеля могут иметь однопроволочные жилы – это такие жилы, которые состоят из одной цельной проволоки их называют жесткими или монолитными жилами. При частом сгибании могут переломится. Другой вид – многопроволочные жилы – они мягкие, состоят из нескольких тонких проволочек. Хорошо гнуться такие провода часто называют многожильными или гибкими. Количество проволочек зависит от класса гибкости жилы – чем он выше, тем больше проволочек.

Как это касается вопроса удлинения проводов в розетке? Дело в том, что от типа жил зависит способ их соединения. Многопроволочные жилы не соединяют с помощью винтовых клеммников или болтами, так как они не предназначены для этого из-за сдавливания проволочек не получится обеспечить хороший контакт. Что делать мы расскажем дальше.

Клеммники и гильзы

Для того чтобы удлинить провод в розетке нужно просто соединить «огрызок» старого провода, который торчит из стены или подрозетника с новым больше длины. Иначе нужно прокладывать новый провод от распределительной коробки той, длины которая вам нужна – но это, согласитесь, затратно и глупо в большинстве случаев.

Различают два основных типа клеммников:

1. Зажимные. К таким относятся современные клеммники типа ВАГО. Они состоят из подпружиненного контакта и изолированного корпуса. В принципе, зажимные клеммники подходят для использования с проводами с многопроволочными жилами.

2. Винтовые – состоят из изолированного корпуса и контакта, который зажимается винтом. В зависимости от конструкции клеммника может быть либо металлическая трубка, наподобие гильзы с винтами в которую вставляются концы проводов, либо винтовые клеммы, расположенные на изолированном основании, например, карболитовом.

3. Гильзы и кабельные наконечники – это электротехнические изделия предназначенные для соединения кабелей с помощью обжимки. Обжимка производится специальным прессом или клещами (в зависимости от диаметра гильзы). Некоторые электрики советуют обжимать гильзы или наконечники с помощью плоскогубцев. Так делать нельзя!

Вернее, как бы можно, но только для временного пользования или в местах, которые не несут важной нагрузки, например, для низковольтного слаботочного оборудования, типа источников питания для экспериментов и других учебных установок. То есть в тех местах, когда вы знаете на что идете.

Вывод:

Гильзы и наконечники, используемые для постоянного пользования должны обжиматься специальным инструментом.

Логичным будет вопрос «Почему нельзя обжимать гильзы плоскогубцами?». Посмотрите на гильзу – она круглая, провод тоже круглый, соединение двух проводов овальное или круглое (если они скручены). Что это значит? Всё очень просто – когда вы обжимаете плоскогубцами гильза стремится стать плоской – тогда образуются пустоты в гильзах, и даже если сейчас провод вроде бы зажат неплохо, то через время он может уйти в пустоты. Контакт ослабнуть и провод выскочит из гильзы.

К чему это приведет? Плохо контакт греется, при нагреве начинает портиться изоляция, жилы оголяются – рано или поздно произойдет возгорание или короткое замыкание.

Здесь же нужно упомянуть колпачки типа СИЗ. Они состоят из изолированного колпачка внутри которого расположена пружина, она нужна для сжатия и удержания скрутки.

Как правильно обжимать гильзы

Инструмент для обжимки гильз представляет собой либо клещи, либо различного рода пресса. В том числе оправки для обжимки гильз молотком. В таких устройствах жилу укладывают в П-образный проем, после чего зажимают винтом, либо пассатижами.

Либо бьют кувалдой в результате чего обжатая гильза имеет форму между круглой и квадратной, что обеспечивает хорошую площадь контакта для протекания тока и удержания жилы.

Форма матриц бывает разной, некоторые её разновидности вы видите на рисунке ниже. В зависимости от их формы на гильзе или наконечники появляются соответствующие желобки или следы различных форм.

Для каждого из видов наконечников нужны свои профили матрицы.

Более совершенными считают опресовщики, которые обжимают гильзу с разных сторон, подобно действию диафрагмы фотоаппарата. Различают в основном гексагональную (шестигранную) обжимку (отлично) и квадратную четырёхсторонюю (хуже).

Видео: обзор инструмента для обжимки наконечников типа НШВИ с четырёхсегментной матрицей для квадратного обжима – отличное решение для подключение мягкого провода с многопроволочной жилой к автоматам, розеткам или для простого наращивания проводов в распредкоробках и подрозетниках.

Но из-за их конструкции не всегда удобно выполнить обжим проходного соединения. Зато с гильзами и наконечниками на конце кабеля справляются отлично.

Пайка и медь

Соединение методом пайки подходит если нужно удлинить медный провод. Однако у этого способа есть недостаток: если у вас нет возможности обесточить отдельно розеточную группу – нужен газовый или аккумуляторный паяльник. Если такого нет – нужно проситься к соседям. Можно еще нагревать жало горелкой или на конфорке газовой плиты и паять провода пока не остыло.

Пайка разрешена современными правилами и хорошо подходит для удлинения и соединения проводов. В отличие от сварки – во время пайки не образуется брызг, и вы не повредите обои или другой вид покрытия стен.

Пайка меди может осуществляться припоем и канифолью, наиболее универсальным припоем является ПОС-61, кстати он часто продается в виде трубки с канифолью – что ускоряет пайку и лужение. Кроме канифоли могут использоваться и флюсы марки ЛТИ-120 и другие. Не используйте для лужения электропроводки кислоты и другие активные флюсы, чтобы избежать выгнивания контактов в соединениях под действием активных веществ.

Соединение коротких проводов

Выше были перечислены основные способы соединения проводов, но какой из них лучше подойдет для удлинения концов жил в розетке.

Рассмотрим условия:

— Ограниченное место – короткие концы находятся в подрозетнике, где и без того мало место. Поэтому удобно подлезть туда хотя бы плоскогубцами не всегда получается.

— Если провода медные нужно действовать с минимумом изгибов, чтобы избежать излома жил.

— Перегревать провода нельзя, потому что на и без того коротких концах недопустимо повреждение изоляции – восстановить будет сложно, а в особо запущенных случаях невозможно без снятия покрытия стен.

Рассмотрим способы соединения проводов в этих условиях:

1. Пайка. Если в стене проложен медный провод – вы можете припаяться к его концу. Не паяйте провода под напряжением! Проблемы возникают если вы не можете обесточить комнату отдельно. Одним из возможных вариантов является запитать отдельную розетку с «верхних» клемм вводного автомата, которые находятся со стороны ввода и всегда под напряжением. Или разогреть паяльник от сети, после чего отключить ввод и быстро припаять одну жилу, затем таким же способом вторую.

2. Винтовые клеммники

Если места мало, то можно снять с клеммника пластиковую оболочку, а после монтажа заизолировать. Можно использовать и с медными и с алюминиевыми проводами.

Важно:

В ЭТОМ СЛУЧАЕ ЖИЛА ДОЛЖНА БЫТЬ МОНОЛИТНОЙ ИЛИ МНОГОПРОВОЛОЧНОЙ, НО ОБЖАТОЙ НАКОНЕЧНИКОМ НШВИ

3. Зажимные клеммники, например, WAGO

Это основные способы соединения проводов, разрешенные ПУЭ и безопасные для постоянного использования. Главное – избегайте прямого контакта алюминия и меди и не делайте скруток в любом их виде и проявлении.

Кстати в этом видео показан не совсем стандартный, но вполне хороший и интересный метод наращивания проводов, на примере выключателя и винтовых клеммников. Он подойдет если концы проводов совсем короткие, а места вокруг очень мало.

Заключение

Мы рассмотрели основные способы наращивания проводов в розетках и выключателях и других местах со стесненными условиями. Надеюсь эта статья была вам полезна. Делитесь своими идеями и опытом в комментариях.

Ранее ЭлектроВести писали об опыте перевода производственного цеха на питание от солнечной электростанции. Мощность солнечных панелей составляет 27 000 Вт.

По материалам: electrik.info.

Короткие провода в розетке – как нарастить правильно, статья VSE-E / Новости

Как нарастить провод?

Заменить розетку – достаточно простое дело, когда всё идет так, как надо. В части случаев подключить новую розетку не выходит из-за некоторых причин. Например, малой длины старых проводов, которые могли просто обломиться с течением времени; либо конструкция новой розетки устроена таким образом, что существующей длины не хватает для качественного соединения проводников. Как удлинить короткие провода? Рассмотрим несколько способов.

Кабель и виды токопроводящих жил

Различают однопроволочные (например, кабель АВВГ, ВВГ) и многопроволочные жилы (провод ПВС). Первый тип представлен одной, цельной, жесткой проволокой, поэтому их еще называют монолитными. Отличаются невысоким уровнем гибкости. Многопроволочные — более мягкие, состоят из нескольких тонких проволок. Их называют многожильными, гибкими. Чем больше в составе тонких проволок, тем выше показатели гибкости. В зависимости от вида жил выбирается способ их соединения. Для многопроволочных не используются винтовые клеммники и болты из-за невозможности создать крепкий и надежный контакт.

Соединение проводов в помощью клеммников и гильз

Удлинение провода в розетке происходит с помощью соединения куска старого проводника с новым. В другом случае, производится прокладка нового кабеля от распределительной коробки, что более затратно. Соединить два провода можно с помощью клеммников. Различают два основных вида: зажимные и винтовые. Зажимные имеют конструкцию в виде изолированного корпуса и контакта с пружиной. Зажимные клеммники могут использоваться и для соединение проводов с многопроволочными жилами.

Популярная продукция, представленная на рынке – клеммники Ваго. Винтовые клеммники конструктивно представлены корпусом из изолированного материала и контактом, который зажимается с использованием винта. Конструкция клеммников может отличаться.

Кабельные наконечники и гильзы. Используются для соединения концов кабелей с помощью обжима. Для этого применяется специальный инструмент – пресс или клещи (в зависимости от диаметра гильзы). Обжимать наконечники и гильзы, используя плоскогубцы, в особенности для постоянного пользования, не рекомендуется.

Почему нельзя использовать плоскогубцы? Причина – круглая форма гильзы и провода. При применении этого инструментария, обжим происходит таким образом, что форма соединения уплощается. Это приводит к образованию пустот в гильзе, куда со временем может уйти провод, хотя первое время такой контакт и может показаться надежным. В результате контакт ослабнет, проводник выскочит из гильзы. Либо место соединения будет нагреваться, портить изоляционный слой, что может привести к короткому замыканию и другим неблагоприятным последствиям.

Обжим гильз по правилам. Специальный инструмент для обжимки – это клещи или прессы. При этом, гильзу помещают в проем в виде буквы «П», зажимают винтом или бьют кувалдой. Место соединения становится почти круглой или квадратной формы, где сохраняется хорошая площадь контакта при надежном соединении.

Опытные электрики-опресовщики могут обжать гильзу равномерно со всех сторон, образуя аккуратную шестигранную или квадратную обжимку.

Как нарастить провод. Наращивание проводов методом пайки. Этот эффективный метод можно использовать в случае с медными проводами. При отсутствии возможности обесточить отдельно ту или иную розеточную группу, необходимо использовать газовый паяльник или паяльник, работающий от аккумулятора. Пайку, в отличии от сварки, можно провести предельно аккуратно, не повредив декоративное покрытие стен.

Соединение коротких проводников в розетке

Какой из вышеперечисленных вариантов соединения подойдет для удлинения токопроводящих жил провода в розетке? При этом, могут возникнуть такие неудобные сопутствующие условия, как:

• ограниченное пространство, когда добраться до коротких концов провода в подрозетнике очень сложно;
• наличие мягких медных жил, требующих аккуратного обращения;
• нежелательный перегрев коротких отрезков жил, когда нельзя допустить повреждения изоляционного слоя (в некоторых случаях его будет сложно или невозможно нарастить).

При наличии перечисленных условий, рассмотрим, какой способ подойдет лучше всего.

Пайка используется для медных проводников и возможности отключить розеточную группу, с которой будут проводиться работы, либо при использовании других безопасных вариантов организации паечного процесса.
Использование винтовых клеммников также актуально. Если не хватает места, с клеммника снимают пластиковый корпус, монтируют провод и далее изолируют. Этот способ используется для медных и алюминиевых проводов. Они могут быть многопроволочными или однопроволочными. Обжим производится наконечником НШВИ.

Клеммники WAGO и другие типы зажимных клеммников – наиболее востребованный и безопасный вариант соединения коротких проводов в розетке. Создают долговечный и надежный контакт.

Автор: МЕГА КАБЕЛЬ

Эту страничку дополнительно ищут в сети по запросу: как удлинить провод розетки, как нарастить провод…

Розетка электрическая – как подключить, перенести, отремонтировать

Розетка электрическая – это электротехническое устройство, предназначенное для оперативного подключения и отключения электрических приборов к электрической сети.

Название Розетка заимствовано из архитектуры, так называются круглые элементы декора помещений, которые названы в честь цветка роза.

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.

виду защиты IP электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Типы и нагрузочная способность
