Содержание

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы.

После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

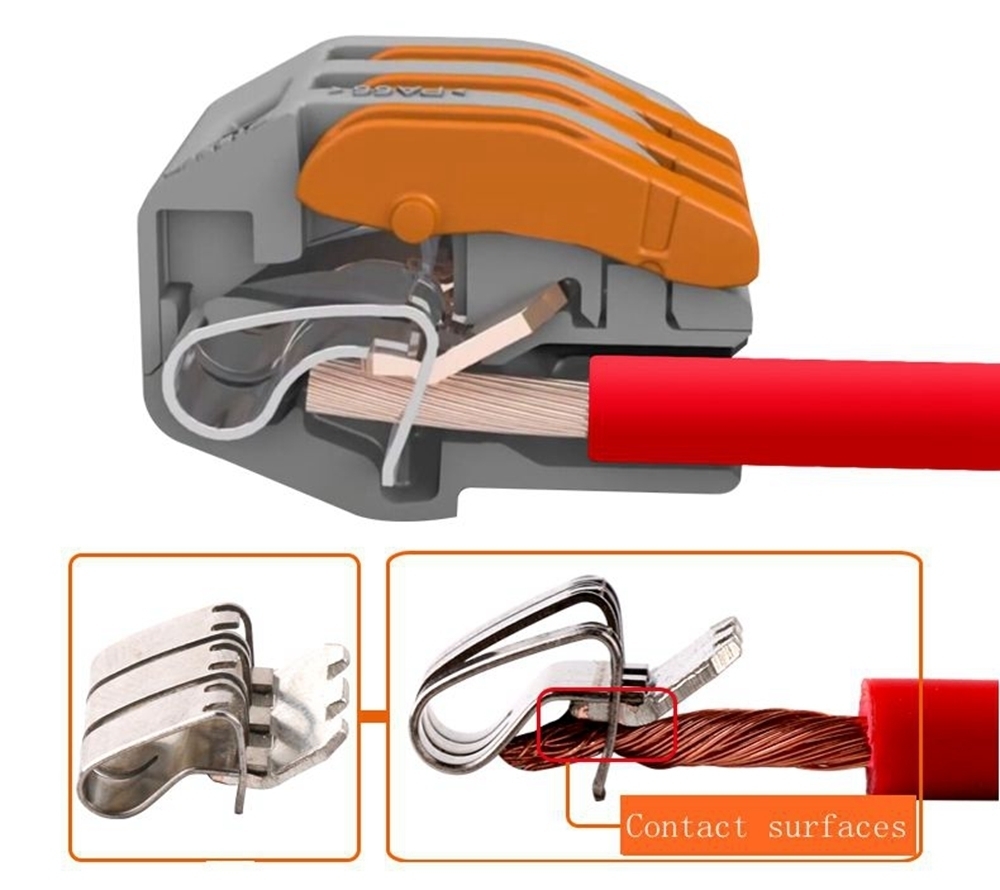

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке.

Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Способы и приемы, гарантирующие надежное соединение проводов

Безопасное соединение проводов электропроводки – одно из условий пожарной безопасности любого дома и, следовательно, безопасности проживания в нем людей. Поскольку многим домохозяевам зачастую приходится производить соединение разных проводов своими силами, мы решили подборку сегодняшних лайфхаков превратить в своеобразный фото-урок, чтобы научить их правильным приемам выполнения этой операции.


Что вы узнаете

Основные средства и приемы, с помощью которых производится соединение проводов

Довольно часто доморощенные электрики при соединении проводов ограничиваются простой скруткой. Однако данный метод полной гарантии безопасности не дает. Следует знать, что полную безопасность может гарантировать такое проводное соединение, которое выполнено с помощью:

  1. гильз;
  2. пайки;
  3. клеммников Wago;
  4. колпачков;
  5. клеммных колодок.

Использование трех последних способов затруднений, как правило, не вызывает, поскольку надежность соединения проводов в них обеспечивается пружинными контактами (клеммники Ваго), конусными пружинами (колпачки) или винтами (клеммные колодки). В нашей сегодняшней статье мы остановимся лишь на правильном выполнении гильзовых и паечных соединений.

Соединение проводов с помощью гильз

Решив соединить провода с помощью гильз, следует концы их зачистить и подобрать гильзу нужного диаметра.

Надетую на провода гильзу можно уплотнить, вставив в нее дополнительный проводник.

Опрессовка гильзы выполняется специальными клещами, на которых имеются выемки, промаркированные в соответствии с размером обрабатываемой гильзы.

Если гильза небольшая, ее опрессовка без труда производится усилием одной руки.

Перевернув клещи, опрессовку следует произвести еще в одной дополнительной точке.

Изоляция выполненного соединения производится с помощью термоусадки, которая закрепляется на месте огнем газовой горелки.

Подобное соединение проводов очень надежно и обслуживания в процессе эксплуатации не требует. Этот способ можно существенно удешевить, если покупные гильзы заменить самостоятельно изготовленными кусочками медной трубки.

Об основных правилах выполнения электропроводки в частном доме мы уже рассказывали в статье, посвященной этому вопросу. Обязательно прочитайте ее, если вопрос электрификации стоит в вашей повестке дня.

Соединение проводов с помощью пайки

Для выполнения спайки провода зачищают на 5-6 см и скручивают так, чтобы скрутка получилась очень плотной. Высокая плотность скрутки является гарантией хорошего контакта между проводами и низкого сопротивления между ними.

Скрутку следует тщательно прогреть паяльником и пропаять с ее двух сторон, используя канифоль и оловянно-свинцовый припой.

Слой припоя не должен быть чрезмерно толстым, чтобы не образовалось потеков. Правильно пропаянная скрутка должна выглядеть вот так:

Спаянная скрутка должна быть заизолирована термоусадкой.

Соединение проводов электропроводки с помощью спайки является наиболее надежным и безопасным.

Итак, пожалуйста, запомните, что соединение проводов с помощью простой скрутки не является достаточно надежным. Надеемся, что изложенная нами информация позволит вам уложить электрическую проводку в вашем доме так, что она никогда не станет для вас источником каких бы то ни было проблем.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Интересный способ соединения проводов — возможно это лучше и надёжнее чем скрутка

Всем привет! Может этот способ и не новый, но я о нём точно не знал, пока мне не показал его мой знакомый. Способ довольна интересный, пробовал соединять так мягкий многопроволочный провод, получился плотный узел, а вот с однопроволочным проводом всё не так однозначно, место соединения двух проводов было не плотным, в общем смотрите сами и делайте выводы! Надеюсь информация будет вам полезна.

Итак, для того что бы соединить два провода этим способом, необходимо для начала снять изоляцию с них, примерно пять сантиметров.

Далее загибаем два конца провода как на фото ниже.

Теперь для того что бы было удобнее, представим что коричневый провод у нас левый, а голубой правый. Берём коричневый провод в левую руку и держим горизонтально, что бы его конец смотрел в вверх. В правую руку берём голубой провод и продеваем конец коричневого провода в петлю голубого с сзади.

Конец голубого провода продеваем в петлю коричневого провода.

Теперь сильно тянем за концы проводов и петля затягивается, затем скручиваем оставшиеся концы и соединение готово!

Такое соединение получается очень прочным на разрыв, я пытался порвать его но безуспешно, даже концы не распутались, скорее сам провод порвётся чем такое соединение. Конечно не все провода поддаются такому соединению, например толстые однопроволочные провода соединить очень сложно, многопроволочные соединяются практически все. Остаётся вопрос в том, на сколько такое соединение надёжное в плане безопасности и можно ли так соединять электрические провода, пишите своё мнение в комментариях! Ниже оставлю видео где ещё раз покажу весь процесс поэтапно, если статья была непонятной.

Автор публикации

0 Комментарии: 4Публикации: 112Регистрация: 13-05-2019

Проводка в квартире. Способы соединения проводов |

  Монтаж электропроводки требует качественного и безопасного соединения всех проводников. При проведении электромонтажных работ важно знать, что  места соединений в цепи являются самыми уязвимыми элементами, потому что надежность проводки в большей степени зависит от качества выполнения всех электрических соединений. Дело в том, что 80% ошибок при монтаже электропроводки возникает именно в этой области. Проблемы с проводкой возникают из-за плохого контакта в распределительных коробках, зажимах автоматов или фурнитуры — розетки, выключатели, светильники.

 В шестидесятых годах прошлого века, вся электропроводка выполнялась алюминиевым проводом. При этом обычные  скрутки  были стандартным соединением проводов. Конечно, на отсутствовало таких количество бытовых электрических приборов, как сейчас. Потребляемая мощность всех электроприборов была на порядок ниже, чем теперешних новинок цивилизации. Поэтому и  монтаж выполненный алюминиевой проводкой соответствовал потребностям, а соединять провода простыми скрутками допускалось.


Требования к современной проводке

  На сегодняшний день проводка  осуществляется только медными кабелями и проводами, что дает возможность подсоединять любые мощные современные электроприборы. Международные стандарты говорят о том, что алюминиевые провода  считаются наиболее пожароопасными. Соединять провода можно различными способами, указанными в правилах устройства электроустановок — ПУЭ 7.

   Из этого пункта мы видим — ПРОСТО СКРУТКИ  ЗАПРЕЩЕНЫ!!! Скрутки возможны только как временные соединения перед их окончательным монтажом.

   А дело вот в чем. Со временем, свойства контактного соединения под воздействием разных причин могут ухудшиться. В скрутке появляется зазор между соединенными проводами, увеличивается переходного сопротивления. Что грозит  нагревом скрутки и  разрушением изоляции проводов. Окисляется медный проводник на воздухе уже при комнатной температуре. Соответственно, увеличивается переходное сопротивление контакта, скрутка начинает греться, окисляться, что в итоге может привести к аварии. Окисляется контакт  тем быстрее, чем больше температура самого контактного соединения. Образование оксидной пленки, приводит к еще большему увеличение переходного сопротивления скрутки.

 Ниже перечислены типы соединений которые мы применяем в своей работе

Сварка

  При монтаже электрики для надёжной соединения жил проводов в распаечной коробке мы используем сварку. За счет электрической дуги жилы  кабелей  разогреваются  до образования характерного шарика на конце скрутки. Металл сплавляется в единую каплю, получается фактически монолитный провод. Сопротивление у такого соединения очень низкое (не нагревается под нагрузкой) и тогда ток  течет уже не по самой скрутке, а по  месту наименьшего сопротивления – образовавшуюся каплю! Такое соединение прослужит Вам долгие годы, сохраняя свои свойства.

Винтовые соединения

 Для подсоединения выпусков проводов к  бра или люстрам мы применяем винтовые соединения —  клеммные колодки. Надёжный контакт  получается за счет винтов, которые зажимают вставленный в гильзу провод. Большим плюсом соединения на клеммниках — возможность коммутировать провода из разных материалов, которые здесь не соприкасаются напрямую.

Болтовые соединения

  Болтовое соединение жил кабелей необходимо в тех случаях, когда нужно соединить между собой жилы, изготовленные из разных металлов, например, алюминий и медь. Данное соединение собирается из болта подходящего диаметра, гайки нескольких шайб. Применяется очень редко. Ответственно выполненное  соединение на болтах полностью удовлетворяет всем нормам ПУЭ. Поэтому при ремонте старой электропроводки, когда необходимо использовались кабели, изготовленные из разных материалов, лучше выбрать это соединение.

Соединение проводов при помощи соединительных изолирующих зажимов

 Колпачки СИЗ они же соединительные изолирующие зажимы изготовлены из пластмассового корпуса, в котором  находится  пружина в виде конуса. СИЗы накручивают на  скрутку по часовой стрелке до упора. Таким образом  металлическая пружина, находящаяся в зажиме, раздвигается и обжимает скрутку, образуя плотный контакт. Как правило, СИЗ применяем когда нет другой возможности. При применении СИЗ нужно следить за соответствием размеров колпачка и соединяемых проводников. С их помощью можно соединить несколько одиночных проводов общей  площадью до 20 мм2.

Самозажимные соединения типа WAGO

   Самозажимные клеммы WAGO, на основе пружинного зажима  идеально подходят при монтаже точечных светильников или люстр. Внутри этих устройств есть металлическая пластина, которая и обеспечивает нужную степень контакта. Соединяются провода просто, достаточно поместить зачищенные жилы в клеммные разъемы, где они жестко зафиксируются и  связь между ними будет обеспеченна через токопроводящий материал внутреннего клеммного механизма. Его главное преимущество — простота, удобство и скорость монтажа.Если Вам нужен  монтаж проводки в квартире по доступной цене — обращайтесь к нам! Ответим на все Ваши вопросы!

как правильно соединять проводку (110 фото)

Качественно соединенные провода, дают хорошее и бесперебойное электроснабжение. Коммутация проводов осуществляется различными способами, следует подробнее ознакомиться с каждым из них. Заодно узнаем, как правильно соединять медные и алюминиевые провода.

Как правильно снять изоляцию

С проводов любого типа металла важно правильно снять изоляцию. Это можно сделать хорошо заточенным ножом, но при неправильном усилии токопроводящая жила повреждается. Чтобы этого не случилось, специалисты дают следующую инструкцию:

  • Нужно положить провод на ровную поверхность.
  • Левым указательным пальцем нужно его прижать.
  • Взяв нож в правую руку, следует постепенно вдавить его в изоляцию провода. Нельзя допускать надрез под прямым углом, это повредит металлическую жилу.
  • Зафиксировав нож в таком положении, медленно крутим провод большим пальцем левой руки. Получается круговой надрез изоляции.
  • Отрезанную изоляцию нужно снять.

Существует инструмент, предназначенный как раз для подобных работ. Он имеется у многих профессиональных электриков, и называется – стриппер. С его помощью можно разделать кабель. Этот инструмент очень удобен, и не повреждает металлическую жилу провода.

Стоит помнить, что для каждого способа соединения проводов, необходимо снимать разную длину изоляции.

Соединение проводов методом скрутки

Простота этого метода позволяла соединять любые провода. Но это разрешалось делать полвека назад, потому что количество бытовой техники было минимальным в квартирах.

Сегодня нагрузка на сеть стала в разы выше, и использовать скрутку в проводке нельзя. Но она стала предварительным этапом в таких работах, как сварка и пайка проводов.

Выполнить скрутку проводов, может любой желающий. Главное помнить, что более шести проводов в одном скручивании соединять нельзя.

В скрутке есть своя ненадежность. Из-за остаточной упругой деформации контакты постепенно слабеют, и нагреваются. Если вовремя не исправить соединение, то от нагрева произойдет возгорание.

Провода из разных металлов соединять методом скрутки нельзя. Исключением являются медь и алюминий. В данном случае нужно залудить припоем медный конец провода.

Полученное соединение необходимо заизолировать. Стандартным изолирующим материалом является изолента. Ею нужно обматывать не только скрутку, но и 2-3 см изоляции проводов. Чтобы не допустить попадания влаги изоленту наматывают в несколько слоев.

Еще один метод изоляции – термотрубка. Оба конца термической трубки нужно нагреть, и одеть на соединение. Под воздействием тепла она сжимается, плотно обхватывая скрутку.

Соединение пайкой

Пайка осуществляется с помощью паяльника, олова, и флюза. Расплавленный припой соединяет между собой два провода. Это распространенный метод для соединения медных проводов.

Материалы, которые будут соединяться припоем должны быть чистыми и без следов окисления. Если пайка не удается, то поверхности жил нужно обезжирить.

Пайка достаточный надежный тип соединения. Она долговечна в эксплуатации, а материалы, требующиеся для припоя, стоят дешево. Специальные виды флюсов позволяют при помощи пайки соединять алюминиевые провода.

Чтобы сделать припой, нужно иметь навык владения паяльником. Необходимо следить за температурным режимом, тогда соединение получится качественным между проводами. Не стоит допускать перегрева паяльника (иначе выгорит флюс) и в то же время он должен быть хорошо прогретым.

Сварочное соединение проводов

Сварка – это самый надежный способ коммутации проводов. Этот процесс происходит с помощью сварочного аппарата. Для сваривания двух проводов используются угольные электроды. После сварки на кончиках проводов получается шарик. В таком соединении не сможет образоваться окисление.

Соединение с помощью болтов

Ботовое соединение проводов применяется в основном только для цепей с высоким напряжением. Коммутирование проводов получается надежным, но очень большим и неудобным в эксплуатации.

Соединение при помощи болтов позволяет выполнить коммутацию проводов разной толщины, и металла. Поэтому она проста, ее всегда можно раскрутить и добавить провода.

Чтобы сделать такое соединение, нужно взять болт и надеть на него стальную шайбу. Каждую жилу провода следует зачистить, и загнуть колечком. Далее нужно одевать на болт каждую жилу, разделяя их шайбой. Болтовой контакт позволяет соединять многожильные провода.

Выбирая метод коммутирования проводов, нужно учитывать несколько факторов:

  • сечение и металл проводника;
  • величину тока;
  • уличное или комнатное соединение.

Для визуального ознакомления со всеми существующими типами коммутации, можно посмотреть в интернете фото соединения проводов.

Фото вариантов соединения проводов

Также рекомендуем посетить:

Болтовое соединение проводов: обзор и пошаговая инструкция

Во время соединения проводов необходимо соблюдать правила пожарной безопасности. Даже маленькая ошибка может привести к короткому замыканию и даже пожару. Как правило, многие люди используют методы скрутки проводов, но он запрещен согласно правилам ПУЭ. Есть и альтернативные методы – это соединение проводов колпачками СИЗ и болтами. И именно о том, как выполнить болтовое соединение проводов мы и расскажем в этой статье.

Когда используется болтовое соединение проводов

Когда необходимо соединить между собой медные и алюминиевые провода, болты станут шикарным решением. Так как с помощью них можно выполнить качественное соединение, при этом не нужно использовать специальные инструменты и сложные методы. Для использования такого метода достаточно найти следующие материалы:

  • Гайка и болт в зависимости от размера провода, который вы желаете соединить.
  • Металлические шайбы. Если два используется два провода, то три шайбы будет достаточно.
  • Также нужно взять ключ или другой инструмент, которым вы и будете затягивать болты.
  • Материал для изоляции. Здесь будьте осторожны и читайте статью: как выполнить изоляцию болтов.

Как выполнить болтовое соединение

Помните! Сложного ничего нет, но во время использования такого метода следите, чтобы проводники не соприкасались друг с другом – это важный момент.

Пошаговое использование метода выглядит следующим образом:

  1. Изначально необходимо подготовить проводники. Для этого снимаем изоляцию под размер болта, здесь смотрите своими глазами. Чтобы не сделать ошибку, сразу накручивайте провод на болт.
  2. Когда выяснили размер, нужно сделать специальную петлю. Надеваем провод на болт и смотрим, какие петли правильные, а какие использовать нельзя, так как это может вызвать короткое замыкание.
  3. Перед началом необходимо надеть на болт металлическую шайбу, на нее уже надеваем проводник.
  4. Когда надели провод, вставляем еще одну шайбу и снова надеваем проводник с шайбой. Затем необходимо всю конструкцию закрутить с помощью ключа, делаем это, не прикладывая усилий, чтобы случайно не повредить проводники. Смотрите на фотографию, как это все должно выгладить.
  5. В итоге необходимо сделать изоляцию. Не экономьте материала, лучше сделать хорошо, чем через несколько лет мучатся с коротким замыканием.

Как вы могли заметить, болтовое соединение проводов своими руками – это просто. С такой задачей справится каждый человек. Но помните о том, что можно использовать еще клеммные колодки WAGO, которые также справятся с такой задачей и считаются более современными.

Наша инструкция должна помочь сделать все без ошибок, но для зрительного восприятия всего процесса рекомендуем посмотреть еще следующие видео, где вы увидите, как все делается наглядно.

Соединение проводов и кабелей в стиле «10 основных правил»

 ПараметрПояснениеПункт НТД
1. Методы соединенияСоединение, ответвление и оконцевание жил   проводов и кабелей должны производиться при помощи опрессовки, сварки,   пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с   действующими инструкциями, утвержденными в установленном порядке.2.1.21. ПУЭ
2. Запас для повторного соединенияВ местах соединения, ответвления и   присоединения жил проводов или кабелей должен быть предусмотрен запас   провода (кабеля), обеспечивающий возможность повторного соединения,   ответвления или присоединения.2.1.22. ПУЭ
3. Доступ к местам соединенийМеста соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.2.1.23. ПУЭ
4. Отсутствие усилий тяженияВ местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.2.1.24.  ПУЭ
5. Изоляция соединенийМеста соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т. п. должны   иметь изоляцию, равноценную изоляции жил целых мест этих проводов и   кабелей.2.1.25. ПУЭ
6. Места соединенийСоединение и ответвление проводов и   кабелей, за исключением проводов, проложенных на изолирующих опорах,   должны выполняться в соединительных и ответвительных коробках, в   изоляционных корпусах соединительных и ответвительных сжимов, в   специальных нишах строительных конструкций, внутри корпусов   электроустановочных изделий, аппаратов и машин. При прокладке на   изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.2.1.26. ПУЭ
7. Материал соединительных коробокСоединительные и ответвительные коробки и   изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.2.1.28. ПУЭ
8. Соединения в чердачных помещенияхСоединение и ответвление медных или   алюминиевых жил проводов и кабелей в чердачных помещениях должны   осуществляться в металлических соединительных (ответвительных) коробках   сваркой, опрессовкой или с применением сжимов, соответствующих   материалу, сечению и количеству жил. 2.1.71. ПУЭ
9. Соединения в освещении Соединение проводов внутри кронштейнов,   подвесов или труб, при помощи которых устанавливается осветительная   арматура, не допускается. Соединения проводов следует выполнять в   местах, доступных для контроля, например в основаниях кронштейнов, в   местах ввода проводов в светильники.6.6.13. ПУЭ
10. Соединения в системе уравнивания потенциаловСоединения и присоединения заземляющих,   защитных проводников и проводников системы уравнивания и выравнивания   потенциалов должны быть надежными и обеспечивать непрерывность   электрической цепи. Соединения стальных проводников рекомендуется   выполнять посредством сварки. Допускается в помещениях и в наружных   установках без агрессивных сред соединять заземляющие и нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434   «Соединения контактные электрические. Общие технические требования» ко   2-му классу соединений.
Соединения должны быть защищены от коррозии и механических   повреждений. Для болтовых соединений должны быть предусмотрены меры   против ослабления
1.7.139. ПУЭ

Как сделать безопасное подключение провода

Хороший день для электрика не заканчивается тем, что он тлеет и трясется, как один из тех мультипликационных персонажей, которые коснулись провода под напряжением. Чтобы этого никогда не случилось с вами, при установке соединителя проводов обратите внимание на некоторые меры предосторожности и советы по электробезопасности.

Совет №1: Отключите питание

Первое, что вы хотите сделать перед тем, как приступить к подключению проводов, — это убедиться, что вы отключили автоматический выключатель.Даже если автоматический выключатель был выключен, вы должны убедиться, что в проводе не течет электричество. Используя бесконтактный тестер напряжения, вы сможете подтвердить, что электричество отключилось. Также настоятельно рекомендуется надевать резиновые перчатки во время этого процесса, чтобы снизить вероятность поражения электрическим током.

Совет № 2: снимите изоляцию

Во-вторых, вы хотите удалить всю изоляцию, которая может быть на проводах.Для этого обычно используют инструмент для зачистки проводов. Если вы ищете новый инструмент для зачистки проводов или покупаете его впервые, подумайте о том, чтобы приобрести инструмент, который может работать и как кусачок, и как инструмент для снятия изоляции.

Если вы не знаете, сколько изоляции нужно снять, чтобы обеспечить надежное и правильное электрическое соединение, вы можете посмотреть на упаковку или заднюю часть самого разъема.

Совет № 3: выберите свой коннектор

Тип соединителя, который вы решите использовать, может изменить способ сращивания провода.К ним относятся гайки для проводов, рычажные соединители, вставные соединители и многое другое. Мы рекомендуем использовать разъемы марки Wago, которые бывают нескольких типов. Все они просты в использовании, независимо от того, что вы выберете.

Совет № 4: Создайте надежное соединение

Независимо от того, какой тип разъема вы решите использовать, убедитесь, что вы создаете надежное электрическое соединение. Плохое электрическое соединение похоже на лежачий полицейский на дороге.Это приведет к замедлению электрического тока, создавая трение и нагрев. Слишком слабое соединение также может привести к тому, что электричество будет передаваться по воздуху от одного проводника к другому; это называется дугой.

Оба эти фактора пожароопасны, поэтому необходимо убедиться в наличии надежного соединения, чтобы избежать этого. Рычаг Wago и вставляемый разъем имеют отверстие, которое позволяет вам проверять электрическую непрерывность или напряжение, не отсоединяя провода, и это поможет при создании длительного соединения.

Обязательно примените то, что вы узнали из этого блога, в своих приложениях для электромонтажа. Всегда приятно получить несколько советов о том, на что обращать внимание, когда вы выполняете электрические работы. Ознакомьтесь с некоторыми другими блогами, которые могут оказаться полезными для процесса подключения ниже.

Оставайтесь на связи

Какие меры предосторожности вы принимаете при подключении проводов? Поделитесь с нами своими мыслями сегодня!

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Подробнее:

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Часто задаваемые вопросы о соединениях RS-485, 2-проводный RS485 / RS232

Как мне выполнить соединения RS-485?

Сначала проверьте схему соединений и спецификации устройств, которые вы хотите подключить, чтобы определить, требуется ли вам «2-проводное» соединение RS-485 или «4-проводное» соединение RS-485. Если вы не можете получить эту информацию до выбора преобразователя или последовательной карты, выберите преобразователь или устройство, которые можно легко настроить для работы в любом режиме с помощью переключателей, перемычек или других опций. Чаще всего вы будете настраивать и подключать карту или преобразователь в качестве ведущего к одному или нескольким ведомым устройствам. Ниже приведены рисунки для трех типов 2-проводного подключения Master и одного типа 4-проводного подключения. Обычно терминатор не требуется для скоростей передачи 19,2 КБ или ниже на расстоянии до 4000 футов.(1220 м), поэтому на упрощенных рисунках он не показан. (см. примечание на стр. 3 относительно маркировки и распиновки)

Рисунок 1 применим ко многим серверам Ethernet / Serial и некоторым преобразователям RS-485 B&B, таким как 485SD9TB, 485LPRJ, 485SD9R, 485SD9RJ.

Рисунок 2 относится к нескольким моделям преобразователей B&B, таким как 485DRC, 485LDRC, 485LDRC9 и 4WSD9R. Два переключателя установлены на 2 Вт или на 2-проводной режим RS-485.

Рисунок 3 относится к большинству преобразователей или последовательных карт B&B RS-485, которые можно настроить для 2-проводной или 4-проводной работы, а также для некоторых 2-проводных преобразователей, которые используют одну и ту же печатную плату для модели RS-422. Проверьте схему Data Sheet или блок-схему. Рисунок 3 также используется для повторителей / оптических изолированных повторителей, таких как 485RPTR, 485OP, 485OPDR. Устройство RS-422 не поддерживает три состояния передатчика, поэтому оно не может использовать эти соединения.

Некоторые модели преобразователей: 485BAT3, 485COR, 485CON, 485COSR, 485COSN, 485CSP2, 485TBLED, 485LP9N, 485LP9, P485BTB1, 485HSPR.

4-проводное соединение

Это соединение используется для одного Мастера в 4-проводной системе. Когда используется только один мастер, он может быть установлен в режим RS-422, поскольку нет необходимости совместно использовать пару проводов передачи для приемников всех устройств. Все устройства должны быть RS-485 и Tri-state, так как одна и та же пара проводов к приемнику должна использоваться передатчиками всех устройств. Преимущество 4-проводного подключения заключается в том, что все устройства видят только команды от Мастера, и ни одно Устройство не видит ответы от других устройств.Задержка на разворот также не требуется.

Соединения с несколькими мастерами

2-проводный Multi-Master

Подключите дополнительные мастера так же, как любое устройство (рис. 1-3), соблюдая полярность линий данных A и B. Все устройства должны иметь возможность игнорировать команды для других устройств и игнорировать ответы от других устройств. Любое устройство может передавать данные всем остальным, если это разрешено, или установлен специальный протокол, позволяющий избежать конфликтов данных.Обычно устройства относятся к типу Slave и отвечают только на запросы от Master Device.

4-проводный Multi-Master

Это соединение менее распространено, Мастер 2 может быть где угодно в сети и может использоваться для сбора данных, возвращаемых с устройств. Он может отслеживать данные только с устройств, но не может отслеживать запросы данных от другого Мастера без дополнительных подключений. Только один Мастер может разговаривать с Устройствами одновременно, поэтому один Мастер должен прекратить передачу на время (чтобы избежать конфликтов данных), чтобы другой Мастер мог получить доступ к тем же устройствам, или использовать какой-либо программный протокол, установленный для совместного использования Устройства.Когда ведущее устройство 2 используется в качестве резервного, программа на ведущем устройстве 2 начинает опрос устройств, когда ведомые устройства перестают отвечать в течение заданного времени.

Примечание по маркировке выводов RS-485: Иногда устройство маркируется с полярностью, обратной полярности по сравнению с обычными стандартами RS-485, где линия Data A или TD (A) / RD (A) обозначается (+), а линия Data B линия или TD (B) / RD (B) равно (-). В системе с 2-проводным подключением попробуйте поменять местами линии, чтобы увидеть, ответит ли устройство. В системе с 4-проводным подключением попробуйте поменять полярность принимающей пары и полярности передающей пары.Если соединения неправильные, вы не сможете общаться, потому что биты данных перевернуты, но смена полярности ничего не повредит. Маркировка Rx или Tx может использоваться вместо TD и RD или в 2-проводной системе, TxRx + и TxRx- или Dx + и Dx- для линий данных. Используется множество схем именования. Распиновка RS-485 также имеет множество вариаций, нет единого стандартного расположения выводов или типа разъема, DB9, DB15, DB25, RJ-11, RJ-12, RJ-45 или разъема DIN.

Преобразователи RS-232 в RS-485

Изоляторы RS-232/485

Ethernet для последовательного порта

Отображение символов / точек подключения проводов SOLIDWORKS Electrical

Некоторым пользователям SOLIDWORKS Electrical нравится отображать точки подключения в своих электрических проектах как для символов, так и для проводов, но некоторые этого не делают. Точки / точки соединения для символов и проводов можно включать и выключать на уровне проекта или специально для каждого символа.

Точки подключения ВКЛ Точки подключения ВЫКЛ

Контрольные точки подключения на уровне проекта:

  • Чтобы включить точки соединения для всех символов и проводов в вашем электрическом проекте, перейдите на вкладку «Проект»> «Конфигурации»> «Проект
  • ».
  • Откроется диалоговое окно «Конфигурация проекта».
  • На вкладке «Графика» отображением точек подключения символа можно управлять с помощью параметров раскрывающегося меню: никогда, всегда, при подключении и без подключения.
  • Кроме того, точки подключения проводов можно включать и выключать с помощью флажка.

Таким образом мы можем показать или скрыть точки соединения всех символов и проводов, используемых в проекте.

Уровень проекта — Контроль точек подключения

Контрольные точки подключения для каждого символа:

С другой стороны, мы также можем управлять отображением точек соединения для каждого символа. Есть два способа управления этим отображением:

Метод 1:
  • Во-первых, к нему можно получить доступ через вкладку «Библиотека» на ленте> Щелкните Диспетчер символов> Откроется диалоговое окно диспетчера символов.
  • Щелкните правой кнопкой мыши любой символ> щелкните свойства ИЛИ выберите символ и щелкните свойства на вкладке управления диспетчером символов
  • Откроется диалоговое окно свойств символа
  • В нижней части включите или выключите отображение точек подключения.

Доступ к точкам подключения через библиотеку

Метод 2:
  • Во-вторых, если мы уже использовали символ в нашем чертеже, щелкните правой кнопкой мыши на символе> щелкните на символе> открыть символ> это откроет символ в.dwg и в разделе свойств справа.

Доступ к точкам подключения через свойства символа в чертеже

Таким образом, мы можем управлять отображением или скрытием точек подключения для каждого символа на наших электрических чертежах.

Подробнее о SOLIDWORKS Electrical

Пройдите курс обучения SOLIDWORKS Electrical в ближайшем к вам канадском классе или онлайн. Для получения дополнительной информации об электрическом программном обеспечении и обучающих решениях позвоните по телефону 1-877-219-6757.

Изготовление кабельных сборок и жгутов на заказ

Производство кабельных сборок, выводных проводов, жгутов проводов и электромеханических сборок — это то, что мы делаем лучше всего в Excel Connection. Превосходить ожидания наших клиентов по качеству, доставке и стоимости за счет постоянного улучшения и взаимодействия с клиентами — вот то, как мы делаем это лучше, чем кто-либо другой.

От больших объемов простых подводящих проводов до небольшого количества очень сложных жгутов проводов — Excel Connection обслуживает клиентов и проекты любого размера.Наш производственный объект площадью 30 000 квадратных футов в Милуоки, штат Висконсин, обладает возможностями и персоналом для удовлетворения сегодняшних потребностей клиентов и имеет потенциал для увеличения дополнительных 30 000 квадратных футов по мере роста потребностей.

Excel Connection имеет подтвержденную репутацию высокого качества и своевременной доставки заказных проводов и кабелей. Более 30 лет мы предлагаем решения практически для всех ваших потребностей в распределении электроэнергии.

ЗАПРОСИТЕ ЦЕНУ СЕГОДНЯ

Контрактное производство электрического оборудования с полным комплексом услуг

У нас есть полный спектр автоматизированного оборудования и высококвалифицированный персонал, которые добавят ценности вашему проекту с помощью услуг и возможностей, в том числе:

  • Инвентаризация, управляемая поставщиком (VMI), до 26 оборотов в год
  • Быстрая 48-часовая доставка прототипов
  • Комплектация и упаковка компонентов
  • Кабели большого диаметра до 777 MCM
  • Комплекты проводов более 400 проводов
  • Жгуты проводов более 250 проводов, целостность проверена
  • Защитные покрытия для оплетки, ткацких станков и Mil-Spec
  • DIN-рейка / клеммная колодка в сборе
  • Доставка на место
  • Оборудование для перемещения материалов весом более 15 000 фунтов
  • Доставка по всему миру
  • Сертификат UL
  • Стандарты качества IPC620
  • Сертификат ISO 9001: 2015

Узнайте больше о наших услугах по контрактному производству или свяжитесь с нами через Интернет, чтобы начать разговор.

Ознакомьтесь с заводским обзором Excel Connection

Что нового в @ Excel Connection







Эксклюзивные загрузки Excel Connection

Зарегистрируйтесь, чтобы получить доступ к эксклюзивным техническим документам и другому контенту, недоступному на нашем веб-сайте.

соединений проводов тогда и сейчас

Обновлено: 13 февраля 2021 г.

Электрические соединения для сращивания постоянно менялись за последние 130 лет, поскольку инженеры и производители вводили новшества для обеспечения безопасных, надежных и надежных соединений проводов и кабелей.

На заре электромонтажных работ одинарные медные провода в оболочке проходили внутри стен или потолков домов и зданий и поддерживались фарфоровым изолятором с ручкой или гибким тканевым рукавом. Провода будут соединены путем скручивания и / или пайки двух разных проводов вместе. Эти соединения скреплялись резиновой изоляционной лентой или иногда оставались оголенными внутри распределительных коробок. У проводки с ручкой и трубкой было много преимуществ и недостатков, которые использовались до 1930-х годов и до сих пор можно увидеть в некоторых старых зданиях.

Ранние методы электрического подключения все еще используются во многих старых зданиях. (Изображение Лауры Скаддер согласно CC BY-SA)

Незадолго до Второй мировой войны кабельная и проводная промышленность совершила огромный скачок вперед с появлением оболочек проводов с резиновым покрытием, металлических кабелепроводов и нового типа соединителей проводов. Резиновая ткань позволяла соединять горячий и нейтральный провода вместе, но заземляющего провода все еще не было. Металлический канал позволял протягивать группу проводов через металлическую трубку, которая также могла использоваться как метод заземления.Этот канал может проходить через деревянные и металлические конструкции, а также открытые участки, не подвергая людей воздействию проводов под напряжением.

Новейшее соединение, винтовой соединитель, было представлено в Соединенных Штатах примерно в 1933 году подрядчиком по электрике Уильямом Марром. Этот метод соединения, также известный как соединители с проволочной гайкой, был нормой до недавнего времени, когда компании представили более надежные методы соединения, такие как рычажные или вставные соединители.

Сегодня гибкие металлические трубы все еще используются, хотя трубы из ПВХ могут быть более применимы в областях применения с суровыми условиями окружающей среды.Кроме того, в настоящее время провода обычно покрывают неметаллической оболочкой, в основном из пластика. Разъемы, используемые с этими проводами, также немного изменились. Хотя вы все еще можете увидеть в распределительной коробке винтовые соединения или винтовые соединители, рычажные или вставные соединители стали нормой.

Старые разъемы и новые разъемы

Эти старые методы соединения сращиванием проводов не исчезли полностью, так как они по-прежнему обладают преимуществами.Например, пайка обеспечивает простое решение для соединения проводов. Это также автоматизированный процесс.

Несмотря на то, что пайка существует уже много веков, у нее все же есть недостатки. Неустойчивая изменчивость условий на рабочем месте, колебания температуры, качество материалов и навыки пользователя могут негативно повлиять на согласованность процесса. Некоторые припои не могут использоваться в условиях высоких температур, и прочность соединений часто остается низкой, даже когда соединение дополнительно скрепляется клеями.Пайка вручную — это трудоемкая и неточная наука, и существуют опасности, связанные с использованием расплавленного металла и припоя на основе свинца. Многие страны потребовали перехода на бессвинцовый или композитный припой из свинца и олова, что ослабило некоторые соединения.

Чтобы сократить время установки и упростить установку соединений в небольших помещениях, был создан коннектор с закручивающимся проводом. Если вы откроете распределительные коробки во многих домах, вы увидите множество разноцветных разъемов с несколькими проводами, питающими множество различных электрических устройств.Когда Марр разработал соединение с помощью витого провода, он искал более быстрый и безопасный способ выполнения электрических соединений. Как подрядчик по электрике, он получил травмы из-за расплавленного припоя и искал безопасный способ соединения проводов. В конце концов, он разработал соединение, в котором провода были скручены вместе винтом. В конечном итоге это привело бы к соединителю, который можно было бы скручивать пальцами. Провода сначала были залиты керамикой, а затем пластиком.

Разъемы с закручивающейся гайкой

Накручиваемые соединители для проводов экономят время на установку, занимают меньше рабочего места и сокращают расходы. Однако с преимуществами пришли и недостатки. Большинство витых проводов во многом зависят от навыков установщика и, как таковые, остаются непостоянно надежными. Они также могут выйти из строя при воздействии вибрации, напряжения, колебаний температуры или коррозии. Цветовая кодировка колпачков, необходимое количество и калибр проводов, которые следует использовать с каждым из них, могут сбивать с толку и потенциально опасны.Как и все старые соединения, вы должны соединить правильные провода вместе с крышкой соответствующего размера, чтобы сформировать правильное соединение.

Позже были разработаны клеммные блоки

, чтобы предоставить установщикам модульные изолированные блоки для соединения нескольких проводов вместе. Клеммные колодки служат для закрепления проводов внутри отдельных клемм, часто сгруппированных, и подключаются к заземлению или переключателям и розеткам. Клеммные колодки становятся все более распространенными в жилой проводке, но уже довольно долгое время являются нормой в промышленном секторе.Сегодня эта технология расширилась и включает в себя вставные и рычажные соединители, которые полностью исключают необходимость в установочных инструментах и ​​автоматически обеспечивают надежные электрические соединения.

Технология подключения CAGE CLAMP WAGO, изобретенная в 1977 году, стала промышленным стандартом для технологий электрических соединений. Технология сжатия пружины обеспечивает более короткое время подключения, более быстрый ввод в эксплуатацию, не требующие обслуживания соединения и высокую надежность даже в суровых условиях.

В поле

В то время как многие монтажники в жилых домах до сих пор используют винтовые колпачки для электрических соединений, индустриальный мир сделал следующий шаг. Zero Zone, компания, которая производит холодильники, морозильники и холодильные системы для коммерческих предприятий розничной торговли, перешла от навинчивающихся колпачков для проводов и клеммных колодок с винтовыми зажимами к разъемам Push-in CAGE CLAMP серии 222 WAGO с рычажным приводом, чтобы обеспечить более безопасный , более эффективные и экономичные соединения.«Пружинные соединители CAGE CLAMP обеспечивают отличную видимость и более безопасные и плотные соединения, чем поворотные крышки», — сказал старший инженер-электрик Zero Zone Мэтью Планинг. «Это повторяемый соединитель, который делает его королем, и я считаю, что его все еще недооценивают».

После многих лет работы с серией 222 компания Zero Zone перешла на новые соединители с РЫЧАЖНЫМИ ГАЙКАМИ серии 221. Они предоставили компании разъемы, которые были рассчитаны на весь температурный спектр, что является ключевым фактором при работе с очень низкими или высокими температурами.В отделе планирования говорится, что изменение было инициировано только открытием продукта. «Мы по-прежнему могли бы использовать накручивающиеся колпачки для проводов, но ГАЙКИ РЫЧАГА намного быстрее и легче воспроизводятся».

Соединители с РЫЧАЖНОЙ ГАЙКОЙ WAGO серии 221

Серия 221 также одобрена в соответствии со стандартами ATEX и IECEx (Ex) для сред с высокой летучестью, в том числе для нефтегазовых приложений. Сертификация ATEX требуется в ЕС для всех электрических установок в опасных средах, в то время как технически идентичный рейтинг IECX принят во всем мире, поэтому большинство компаний сертифицируют свою продукцию по обоим стандартам.Разъемы с такими характеристиками обеспечивают надежную защиту от искр или взрывов и могут использоваться в распределительных коробках, системах освещения, клеммных коробках и электронных устройствах, используемых во взрывоопасных средах и средах. Серый цвет обычно используется для обозначения этого дополнительного уровня защиты.

Что ждет в будущем

Трудно сказать, какие инновации ждут нас в будущем для проводной связи. Разработчики соединителей продолжают делать соединения быстрее, прочнее, долговечнее и устойчивее к суровым элементам.Старые методы сварки, возможно, никогда не исчезнут полностью, но производители соединителей будут продолжать развиваться и предлагать новые интересные продукты.

Посетите WAGO онлайн.

Понравилась статья? Ознакомьтесь с другими нашими статьями, посвященными основам разъемов, и материалами, нашими страницами по сборке проводов и кабелей и промышленным рынком, а также с нашими архивами статей за 2020 и 2019 годы.

Последние сообщения Барри Нельсона (посмотреть все)

подключений | Проволока | Фэндом

Актеры и съемочная группа Wire часто сотрудничали в других проектах. Wire упоминается в музыке и в других сериях. Подробную информацию о соединениях с по Wire можно найти здесь.

Телевидение

Дэвид Саймон

Ричард Прайс

Эрик Овермайер

  • Bosch (Amazon, 2015-настоящее время)
  • Человек в высоком замке (Amazon, 2015-2019)

HBO

Драмы
Комедии
  • Антураж
  • Полет Конкордов
  • Умерь свой энтузиазм
  • Счастливчик Луи

Полицейские процедуры

  • Франшиза Law & Order
  • NYPD Синий (ABC, 1993-2005)
  • New York Undercover (FOX, 1994-1999)
  • Третья вахта (NBC, 1999-2005)
  • Бит (UPN, 2000)
  • Франшиза CSI
  • Щит (FX, 2002-2008)
  • Без следа (CBS, 2002-2009)
  • Морская полиция: морская служба уголовных расследований (CBS, 2003-настоящее время)
  • The Closer (ТНТ, 2005-2012)
  • Мыслить как преступник (CBS, 2005-2020)
  • Новый Амстердам (FOX, 2008 — Эрик Овермайер)
  • Голубая кровь (CBS, 2010-настоящее время)

Криминальная драма

  • Шкворень (NBC, 2003)
  • The Kill Point (Спайк, 2007)
  • Черные Доннелли (NBC, 2007)
  • Братство (Showtime, 2006-2008)
  • Взломать (CBS, 2002-2004)
  • Обосновано (FX, 2010-2015)
  • Во все тяжкие (AMC, 2008-2013)
  • Бобышка (Starz, 2011-2012)
  • Longmire (A & E / Netflix, 2012-2017)
  • Peaky Blinders (BBC, 2013-настоящее время)
  • Мощность (Starz, 2014-2020)
    • Power Book II: Ghost (Starz, 2020-настоящее время)
  • Родословная (Netflix, 2015-2017 — Деннис Лехан)
  • Better Call Saul (Netflix, 2015-настоящее время)
  • Наркоманы (Netflix, 2015-2017)
  • Подземный (WGN, 2016-2017)
  • Mr.Mercedes (Аудитория, 2017-2019 — Деннис Лехан)
  • Narcos: Mexico (Netflix, 2018-настоящее время)

Юридическая драма

  • Практика (ABC, 1997-2004)
  • 100 Center Street (A&E, 2001-2002)
  • Queens Supreme (CBS, 2003)
  • Рядом с домом (CBS, 2005-2007)
  • Осуждение (NBC, 2006)
  • Убытки (FX / Audience, 2007-2012)
  • Хорошая жена (CBS, 2009-2015)
  • Американская преступность (CBS, 2015-2017)
  • Goliath (Amazon, 2016-настоящее время)
  • Billions (Showtime, 2016-настоящее время)
  • The Good Fight (CBS, 2017-настоящее время)

Прочие серии

Пленка

Ричард Прайс

Деннис Лехан

  • Таинственная река (2003)
  • Ушел, ребенок, ушел (2007)
  • Остров проклятых (2010)
  • Капля (2014)
  • В прямом эфире (2016)

HBO Films

Криминальная драма

Фильмы прочие

  • Делай правильно (1989)
  • Da 5 Bloods (2020)

Музыка

Билли Вудс

Книги

Дэвид Саймон

Ричард Прайс

Джордж Пелеканос

Романы
  • Shoedog (1994)
  • Драматический город (2005)
  • Ночной садовник (2006)
  • Поворот (2008)
  • Путь домой (май 2009 г.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
