Скрытая проводка в деревянном доме: монтаж, кабель канал

Идея строительства частного дома или дачи из дерева очень привлекательна для многих людей.

Популярность таких жилых объектов не утрачивает своей актуальности многие тысячи лет. Древесина, как строительный материал, обладает рядом несомненных преимуществ: экологической чистотой, способностью создавать комфортный микроклимат, простотой монтажа и многими другими достоинствами. Правда, есть одно но! Дерево горючий строительный материал и это очень серьезный недостаток, требующий четкого соблюдения всех противопожарных мер.

По статистике, больше половины всех пожаров в деревянных строениях происходит по причине выхода из строя электропроводки. Короткое замыкание, воспламенение изоляции и вот ваш дом объят пламенем, а потушить горящую древесину очень трудно! Зачастую такие негативные события возникают в результате несоблюдения элементарных требований и норм к электромонтажу разводки, механическому повреждению изоляционного слоя кабельных изделий, и очень часто в случае превышения общей мощности нагрузки на сеть энергоснабжения. Все это касается любых видов электрической разводки в жилых строениях из древесины.

Открытая разводка внутренних электрических сетей, уложенная в пластиковые кабель-каналы в деревянном доме или на даче, наиболее предпочтительный вариант электрификации таких объектов. В этом исполнении, электропроводка всегда на виду и при аварийных ситуациях можно принять экстренные меры по их устранению. Но такой вариант не всегда устраивает владельцев недвижимости. С эстетической точки зрения и привлекательности интерьера помещения, открытая электроразводка — это «прошлый век», если она, конечно, не является обязательным элементом ретро-дизайна. В этой статье мы ответим на вопрос, как правильно осуществить электромонтаж скрытой разводки в деревянном жилом или бытовом строении, соблюдая все требования и нормы ПУЭ (правил устройства электроустановок).

Важно! Большинство специалистов не рекомендуют выполнять монтаж скрытой электроразводки по легко воспламеняемым конструкциям, к которым относятся и деревянные строения. Однако, если четко следовать всем нормативным документам, то такой тип электрической проводки в строениях из дерева не несет никакой опасности!

Правила монтажа

Скрытое устройство электрической проводки в зданиях из древесины довольно сложный и дорогостоящий процесс. При выполнении монтажа необходимо строго соблюдать меры противопожарной безопасности, требования ПУЭ и ГОСТА Р50572 1–93. Если вы не имеете опыта в проведении таких работ, то лучше нанять соответствующего специалиста-электрика, а не пытаться выполнить их собственными силами. Такой подход может привести к непредсказуемым результатам и даже к полной потере объекта недвижимости! Но и работу наемного исполнителя следует контролировать, а для этого нужно знать элементарные нормы электромонтажа скрытой разводки на объектах, построенных из древесных материалов.

Перед проведением работ необходимо выполнить проектирование принципиальной и монтажной схемы электрической сети по строению. В ней следует указать точную трассу прокладки электрических кабелей и проводов с привязкой к конструктивным элементам объекта, наметить места расположения электрощита, выключателей питания, электрических розеток и других необходимых элементов энергосети. Нормативный документ ПУЭ регламентирует все эти работы и им необходимо руководствоваться в обязательном порядке. После составления детального плана, его лучше согласовать со специалистом энергетической компании, обслуживающей район нахождения недвижимости, хотя действующее законодательство и не предусматривает этого.

После разработки схемы, можно приступать к монтажу скрытой проводки в деревянном строении. Этот процесс весьма трудоемкий и требует больших финансовых вложений, но красота, как говорится, требует жертв. Правда, затраты зависят от типа проекта объект.

Если дом построен из бруса или бревна, то они выше, если конструкция каркасная, то соответственно ниже. В любом случае это недешевое удовольствие, по отношению к устройству открытой проводки в кабель-каналах. Ниже мы дадим ответ на следующие вопросы: что можно, а что нельзя делать при монтаже разводки, как выбрать материалы для выполнения работ и так далее.

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах. К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Внимание! В соответствии с пунктом 7.1.38 ПУЭ скрытая электрическая проводка в домах из древесины не должна соприкасаться с деревянными поверхностями, а также укладываться в пластиковые гофры и короба без защиты этих конструкций специальными материалами. Несоблюдение этих норм может привести к пожару.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги.

Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Как правильно выполнить монтаж

Существует множество вариантов монтажа скрытой разводки электрической сети в деревянном доме или на даче, но только некоторые из них удовлетворяют нормам ПУЭ. Процесс проектирования и проведения электромонтажных работ должен полностью соответствовать требованиям как этого документа, так и нормам противопожарной безопасности. Скрытая электроразводка в строениях из бревна и бруса прокладывается в специальных кабель-каналах, которые способны локализовать воспламенение изоляции внутри себя. Они укладываются в штробы, прорезанные в древесине и обработанные огнеупорными материалами. Для каркасных конструкций технология проще: кабель-каналы размещаются в пустотах конструктивных элементов строения.

Лучшими изделиями для защиты проводов и кабелей, спрятанных в штробах и пустотах конструкций из дерева, считаются металлические короба и трубы. Такие кабель-каналы не нуждаются в дополнительной огнеупорной изоляции. Для гофрированных рукавов и коробов из негорючих полимерных составов необходимо предусмотреть круговую защиту от соприкосновения с древесиной, изготовленную из несгораемых прокладок, с минимальной теплопроводностью. В качестве материала для их установки можно использовать асбест, бетон, алебастр или цементную штукатурку. Толщина защитной прокладки рассчитывается исходя из мощности электропроводки и технических характеристик кабелей и проводов.

Самый надежный вариант монтажа электрической разводки, полностью соответствующий требованиям ПУЭ, в строениях из древесины — это прокладка проводов и кабелей в металлических защитных оболочках, трубах и коробах из меди или стали. Медные трубы легко изгибаются и режутся даже без использования специнструмента, что очень важно при монтаже разветвленной внутренней сети электроснабжения. Использование труб из стали более трудоемкий процесс, требующий высокой квалификации исполнителей и применения специальных инструментов.

Важно! Выполняя прокладку скрытой электрической проводки в металлическом коробе или трубе, мы решаем сразу две важные технологические задачи: защищаем провод или кабель от различных механических повреждений, а также исключаем возможность возгорания деревянного здания в случае короткого замыкания!

Общие требования к электромонтажу

Линию разводки, в обязательном порядке, нужно вести с выполнением всех требований ПУЭ. Количество изгибов, разветвлений и поворотов должно быть минимальным. В тех точках конструкции здания, где невозможно проложить прямую трассу, необходимо устанавливать коробки разветвления. При монтаже этих элементов электропроводки, запрещено закрывать их любыми интерьерными конструкциями, чтобы обеспечить свободный доступ к ним в любой ситуации. Без разветкоробок невозможно правильно выполнить трассировку электропроводки, так как ответвления от основного кабеля необходимо выполнять под прямым углом, без скруток и перегибов.

Трубы и короба электрической скрытой разводки в деревянном здание заглубляются в конструктивные элементы так, чтобы ни в коем случае не ослабить несущую способность строения. Подбор кабель-каналов выполняется исходя из конструктивных особенностей и площади сечения проводов.

Кабель, уложенный в защитную оболочку, должен занимать не более 40% ее внутреннего пространства, а также без проблем протягиваться по всей длине трубы или короба до ближайшей разветкоробки. Если участок электропроводки состоит из нескольких токоведущих проводников, то пропорции должны быть такими же.

Внимание! Руководствуясь пунктом 522.3.2 нормативного документа ГОСТ Р 50571.15–97 в местах возможного накопления сконденсированной влаги, кабель-каналы необходимо укладывать с уклоном и устанавливать технологические заглушки для ее слива. Конденсат может вызвать короткое замыкание!

Выбор проводов и кабелей

После проектирования и трассировки линии электроразводки, определения мест размещения каждого узла необходимо подобрать марки кабелей и проводов, которые будут укладываться в кабель-каналы. Для зданий из древесины рекомендуется использовать следующую кабельную продукцию.

  1. Силовой кабель ВВГ. Это кабель с медными монолитными жилами, количество которых может доходить до пяти штук. Каждая жила имеет собственную ПВХ изоляцию определенного цвета, что позволяет упростить монтаж электропроводки. Кабель имеет общий внешний изоляционный слой, изготовленный из гибкого полимера. Изделие выпускается как в круглом, так и в плоском исполнении.
  2. Силовой кабель NYM. Это импортный аналог ВВГ с монолитными токоведущими жилами из меди и трехслойной изоляцией. Выпускается только в круглом исполнении. Конструктивная особенность изделия заключается в том, что каждая жила покрыта собственной разноцветной изоляцией, весь пучок жил залит дополнительным изоляционным слоем, а сверху вся конструкция заключена в оболочку из ПВХ.

Конечно, при устройстве скрытой проводки в деревянном здании можно использовать и другие подходящие марки проводов и кабелей, но следует знать, что количество жил в используемых изделиях должно быть не менее трех единиц. Это обязательное требование ПУЭ, так как вся электропроводка должна иметь контур заземления.

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Внимание! Части электрического кабеля или проводов необходимо отрезать такого размера, чтобы в монтажных и распредкоробках создавался некоторый запас по длине этих комплектующих, который необходим при коммутации и в других случаях.

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода. Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

  1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
  2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.
  3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
  4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Заключение

Теперь вы в курсе, как выполнять монтаж скрытой электропроводки на любом объекте, построенном из древесины. Электрификация частного дома или дачи, построенных из натуральной древесины — это довольно сложный, дорогостоящий и очень трудоемкий технологический процесс. Если вы обладаете опытом и профессиональными навыками, позволяющими выполнить такие работы, то смело беритесь за монтаж электроразводки. В противном случае лучше пригласит специалиста со стороны, который выполнит все работы в соответствии с нормами и стандартами, а проконтролировать его действия вы вполне сможете, если внимательно прочитали статью!

Видео по теме

Скрытая проводка в деревянном доме как дань эстетике + видео

Бревенчатый сруб или коттедж из бруса: любая постройка из древесины, независимо от пропитки материала антипиренами, пожароопасна, и многие хозяева задаются вопросом – нужна ли скрытая проводка в деревянном доме.

Возможна ли скрытая проводка в деревянном доме?

В квартире высотного дома для того, чтобы проложить электросеть в помещениях, бетонные стены подвергают штроблению, то есть протачивают неглубокие канавки. С кирпичом зачастую поступают проще, просто скрывая проводку под толстым слоем штукатурки. В постройках из бревен или бруса дела обстоят несколько сложнее. Даже самый качественный кабель может легко выгореть вследствие случайного короткого замыкания, из-за чего велика вероятность возникновения пожара. Конечно, есть оптимальный выход – проложить сеть так, чтобы все провода были на виду. Но многим такой вариант покажется неэстетичным.

Допустима ли скрытая электропроводка в деревянном доме? Вполне, если использовать специальные каналы, которые должны укладываться в стены. Основное требование – исключить соприкосновение кабеля с древесиной. Дело в том, что даже без замыканий металлический сердечник, скрытый в изоляции, имеет обыкновение нагреваться при высокой нагрузке на сеть, которая возникает при включении нескольких бытовых приборов. Необходимо заранее позаботиться о том, чтобы деревянные стены не нагревались от проводки, и достигается это с помощью специальных коробов, рукавов или труб, прокладываемых в стенах.

Выбираем канал для протягивания кабеля

Итак, чтобы спрятать все провода в толщу стен, в бревнах или брусе придется выдалбливать выемки, пазы, полости, сквозные отверстия и так далее. Однако, как уже говорилось, даже изолированный кабель не должен соприкасаться с древесиной. В качестве меры предосторожности многие используют металлические рукава, которые для этой цели совершенно не подходят (ввиду плохих теплоизоляционных свойств), они предназначены для протягивания наружной сети. Для укладки кабелей внутри деревянных стен предназначены специальные металлические трубки, в крайнем случае – негорючие или пластиковые, которые имеют свойство затухать без внешнего вмешательства. Рассмотрим оба варианта.

Кабель-каналы из металла предпочтительнее по той простой причине, что совершенно не подвержены возгоранию. Кроме того, следует учитывать усадку стен, из-за которой пластиковые трубы, в отличие от медных, легко деформируются. С другой стороны, в углах каналы должны изгибаться, и в этом случае, если вы работаете с медью, следует набраться терпения. Дело в том, что сначала в трубку протягивают провод, после чего ее следует аккуратно согнуть на специальном трубогибочном приспособлении. При этом место сгиба должно быть с определенным радиусом, иначе есть вероятность повреждения кабеля.

Пластиковые каналы менее предпочтительны, хотя по стоимости более выгодны и позволяют сэкономить немало средств при укладке электросети. Просто помещать их лучше всего в канавки, выбитые в торцах бревен, ограничивающих дверной проем, в крайнем случае, использовать для протягивания проводов сквозь стены. В толщу перегородок между комнатами пластиковые трубки лучше не закладывать, помня об усадке венцов. Пазы с кабель-каналами закрываются вырезанными из доски или бруска заглушками, которые в дальнейшем закрываются наличниками или маскируются с помощью специальной шпаклевки для дерева с последующей шлифовкой поверхности, а также морилкой и лаком.

Как легче всего скрыть электросеть в срубе

Разводку по помещениям лучше всего делать не по стенам, а либо под половым покрытием, либо под потолочной обшивкой. Поскольку такое размещение кабелей считается скрытным, прокладываем по лагам (или под ними, если на перекрытии) медные трубки, соединяя в специальных распределительных коробках, которые ни в коем случае не должны соприкасаться с деревом. Желательно такие пересечения магистралей отделять от обшивки асбестовыми или металлическими листами. В стене, в конце каждого паза под ответвление сети, выдалбливаем выемку для монтажной коробки, поверх которой крепится розетка или выключатель. Диаметр трубы и толщина ее стенки выбирается в зависимости от сечения провода.

Допустимое сечение жилы кабеля, мм2

Необходимая толщина стенки трубы

Алюминий

Медь

Менее 4

Менее 2.5

Не нормируемая

6

2.5

10

4

2.8

16; 25

6; 10

3.2

35; 50

16

3.5

70

25; 35

4.0

Скрутки проводов, даже прикрытые распределительными коробками, должны быть изолированы колпачками, особенно в тех местах, где древесина расположена в непосредственной близости. Если планируется обшивать стены вагонкой, можно пускать кабель-каналы прямо по их поверхности, не выдалбливая пазы. Как раз в этом случае наиболее уместны негорючие пластиковые трубы, причем, независимо от материала, провода должны быть скрыты в них полностью, особенно в местах соединения с распределительными коробками. Как вариант, возможна комбинированная схема, когда магистрали скрыты в металлических желобах и трубах под обшивкой стен, пола и потолка, а разводка по точкам выполняется полуоткрытая, в коробах.

Открытая проводка в деревянном доме как часть дизайна

Прятать кабели совсем не обязательно, если стены не планируется скрывать под обрешеткой с последующей отделкой штукатуркой или под обоями. С бревенчатыми перегородками между комнатами будет прекрасно сочетаться наружная электропроводка, в деревянном доме это решение может стать частью дизайна. Впрочем, если вам кажется, что электросеть, протянутая по стенам и потолку, не будет сочетаться с картинами и ковриками, ее можно уложить в пластиковые короба, которые впишутся в любую обстановку.

Также допускается прокладывать кабели в специальных каналах декоративных плинтусов, что удобно при евроремонте, когда не хочется делать квартиру похожей на офис, используя короба. Некоторые домовладельцы применяют пластиковые гофрированные трубки, отличающиеся гибкостью, но совершенно не защищающие проводку и не обладающие эстетическим видом. В нежилых помещениях очень часто монтируют кабели с помощью металлических скоб, такой вариант уместен в санузле или в бане, а также в мастерской, гараже, в погребе или в сарае.

Внешняя электросеть удобна тем, что легко найти и исправить повреждение, возникшее вследствие короткого замыкания или по иной причине.

Наиболее интересна открытая электропроводка в деревянном доме, выполненная в стиле «ретро», когда скрученные косичкой медные изолированные провода протягиваются прямо по стене, с закреплением с помощью керамических изоляторов. В магазинах нередко можно найти модели розеток и выключателей в стиле 30-40 годов, с массивными корпусами (хотя почти наверняка в розетках будет присутствовать контакт заземления). Единственное условие при организации такой сети – соблюдать между кабелем и стеной промежуток в 10 миллиметров. Однако у данного типа есть и минусы, в частности: открытый доступ детей к проводам (а вдруг ножницами порезать возжелают), а также высокая стоимость и дефицит керамических роликов для крепежа двужильной скрутки.

Оцените статью: Поделитесь с друзьями!

Монтаж электропроводки в деревянном доме

ХХI век — столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища — это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные — неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ — «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т. д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, — максимальное соответствие требованиям пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее — их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме — выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Сечение жил проводов, мм2  Труба с толщиной стенки не менее, мм
 Алюминиевые провода   Медные провода
 4  2,5  не нормируется
 6  —  2,5
 10  4  2,8
 от 16 — до 25  от 6 — до 10  3,2
 от 35 — до 50  16  3,5
 70  от 25 — до 35  4

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме — какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток — вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Скрытая электропроводка в деревянном доме

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

В этой статье я Вам расскажу как правильно выполнить электромонтаж скрытой электропроводки в деревянном доме, согласно нормативных технических документов типа ПУЭ и ПТЭЭП, а также правил пожарной безопасности.

Начну с не очень радостной статистики. Все Вы смотрите новости, и знаете, что чаще всего пожары случаются по причине повреждений электропроводки. Какие виды повреждения могут возникать в процессе эксплуатации Вы можете познакомиться в моей статье повреждения в электроустановках.

Пожары приносят огромный ущерб материальному имуществу, а самое страшное — могут привести к гибели людей.

Причины возникновения пожаров?

Не удивляйтесь, но причин несколько.

1. Экономия на электромонтаже

Стремление сэкономить на электромонтажных работах, путем привлечения непрофессиональных и неграмотных электриков, приводит к плачевным последствиям. Эти горе-электрики выполняют монтаж скрытой электропроводки в деревянном доме, не выполняя требования к электропроводке.

2. Безответственность и халатность собственника жилья

В чем же проявляется халатность и безответственность?

Да все очень просто. Собственнику деревянного дома, да и не только дома, но и квартиры, необходимо периодически проводить ряд основных электрических измерений:

Но т.к. вышеперечисленные электрические измерения требуют дополнительных финансовых расходов, то ими часто пренебрегают.



Монтаж скрытой электропроводки в деревянном доме

А с этого момента читаем очень внимательно и запоминаем!!!

Если монтаж скрытой электропроводки в деревянном доме выполняют не специалисты, или как я еще их называю, горе-электрики, то Вам необходимо очень тщательно и внимательно следить за каждым их шагом и действием. Иначе — негативных последствий Вам не избежать.

Но еще раз Вам советую пользоваться услугами ТОЛЬКО специалистов.

Данную статью я пишу, чтобы Вы знали как правильно выполнять электромонтаж в деревянном доме. Потому как, эти требования значительно отличаются от монтажа скрытой электропроводки в квартире.

Большинство электриков при монтаже пытаются быстро проложить кабели (провода) по деревянным поверхностям и спрятать следы своих «правильных» действий в различных пустотах (промежутках) сгораемых конструкций и перекрытиях, а также за обшивкой стен и потолков.

Что нам гласит ПУЭ на счет нашего случая?

А в ПУЭ черным по белому написано, что прокладка скрытой электропроводки по деревянным поверхностям стен, потолков, полов и др. , в гофре, в металлорукаве и в пластиковом канале или коробе строго ЗАПРЕЩЕНА!!!

Почему же ЗАПРЕЩЕНА прокладка скрытой электропроводки в деревянном доме в гофре ПВХ, металлорукаве, пластиковом канале или коробе?

На самом деле причин несколько. Поговорим о них.



Грызуны

Выполняя монтаж в деревянном доме, Вам необходимо задуматься о защите проводов и кабелей от различных грызунов, которых прямо таки тянет поточить зубки о Ваши электрические линии.

А выполнив это в гофре ПВХ, металлорукаве или пластиковом коробе (канале), или вообще одними проводами без защитной оболочки — значит лишиться этой защиты вообще.

Мыши и другие грызуны с необычайной легкостью прогрызают гофру ПВХ и пластиковые короба (каналы), а тем более жилы проводов без защитной оболочки, что приводит к короткому замыканию.

В пустотах деревянного дома скапливается много древесной пыли, и самая маленькая искра от короткого замыкания может привести к пожару. Но самое страшное это то, что очаг возникновения пожара определить очень проблематично и тем более потушить его.

Думаю с этим Вам все понятно.



Человеческий фактор

Второй причиной особенности монтажа является человеческий фактор. Во время электромонтажа можно случайно повредить изоляцию проводов и кабелей. Во время электрических измерений это повреждение может быть не определено, не найдено и не выявлено.

Но во время эксплуатации, когда электрические линии электропроводки нагружены током (особенно в зимний период), возникает нагрев проводов и кабелей, изоляция между жил ухудшается или вообще отсутствует, в результате чего происходит короткое замыкание.

Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания перегорают, что в итоге приведет к пожару.



Можно ли применять металлорукав?

От многих электриков, причем с большим опытом и стажем работы, слышу мнение, что электромонтаж скрытой электропроводки в деревянном доме с помощью металлорукава совершенно безопасен.

Я сейчас объясню Вам, почему это мнение ошибочное.

Металлорукав, также как и гофра ПВХ и пластиковый короб (канал), защищает электропроводку в доме от небольших механических воздействий, но не служит защитой от воспламенения при коротком замыкании электропроводки. Такое свойство материалов называется, локализационной способностью.

Что такое локализационная способность?

Локализационная способность – это свойство несгораемого материала, в котором проложен провод или кабель, выдерживать токи короткого замыкания в электрической цепи без сгорания стенок несгораемого материала. Т.е. при токах короткого замыкания стенки металлорукава с легкостью перегорают, что конечном результате приведет к пожару.

Думаю теперь все ясно. Монтаж скрытой электропроводки в деревянном доме с помощью металлорукава СТРОГО ЗАПРЕЩЕН!!!

P.S. На этом 1 часть статьи я заканчиваю. Продолжение следует. Подписывайтесь на новые статьи.

Продолжение статьи: (часть 2).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Электропроводка в деревянном доме своими руками пошаговая

Главная > Ремонт > Электропроводка в деревянном доме своими руками пошаговая

Деревянные дома имеют ряд безусловных преимуществ: минимальные материальные затраты, высокая скорость строительства. С течением времени, «мода» на деревянные дома только увеличивается, в них устанавливается вся необходимая электронная и бытовая техника, а освещение соответствует современным тенденциям. Требования к безопасности высокие, так как такой дом боится огня, поэтому, нужно знать все необходимые правила, чтобы сохранить свое имущество и жизнь.

Монтаж проводки в деревянном доме производится согласно ПУЭ (правила устройства электрических установок). Поскольку электрический кабель является потенциальным источником возгорания, а в деревянных домах пожары могут привести к огромной потере материальных средств владельца, необходимо обезопасить свое жилище от чрезвычайных ситуаций по полной программе. Благо, наличие качественных изоляционных материалов для электрических проводников на полках магазинов имеется в большом количестве. Электропроводка в деревянном доме своими руками — вполне допустима.

В деревянном доме можно произвести монтаж электрической проводки двумя способами: открытым и скрытым. Первый потребует меньше времени и затрат на установку, также при дальнейшей замене участков проводки не создаст дополнительных трудностей у электрика. Второй способ подразумевает прокладывание электропроводов в изоляционных трубах через внутренние пустоты стен, в выпиленных пазах, под плинтусом, или под штукатуркой.

Поскольку стены деревянных домов чаще не штукатурятся, а декорируются листами гипсокартона, или вовсе остаются естественными (стена из сруба — вполне может удовлетворять потребности владельца в вопросе создания атмосферы уюта), электрические кабели в металлических трубах размещаются под деревянной или гипсокартонной обшивкой, или в специальных пазах, пропиленных циркуляркой, фрезером, или фрезерной насадкой на обычный шуруповерт.

Второй способ более энергозатратен для мастера, выполняющего прокладку проводки. Также стоит отметить, что в пожелания многих хозяев домов входит пункт: монтаж электрического щита должен быть выполнен скрытым способом, вмонтирован в деревянную стену. Безусловно, все это экономит пространство помещения и выглядит более современно. Обладая необходимыми навыками для работы с электрическими линиями и имея подходящий материал с инструментом, не сложно произвести монтаж проводки своими руками.

Основные требования к проводке в деревянном доме:

  1. Электрические проводники должны быть изолированы, наибольшее распространение имеют кабели ВВГнг и NYM.
  2. Допускаются только медные электрические провода.
  3. Наличие автоматического выключателя и УЗО на щитке.
  4. Электрические провода скрытой проводки обязательно должны находиться в металлической трубе. В деревянных домах запрещается использование металлического рукава в ПВХ изоляции.
  5. Должен осуществляться правильный расчет нагрузки на электропроводку и соответственно использоваться электрический кабель с подходящим сечением. Запас токовой нагрузки должен составлять 30%.
  6. Не стоит скупиться при выборе электрического кабеля и дополнительных материалов — китайские подделки дешевле, но гораздо ниже качеством, особенно опасно использовать их, если планируется производиться скрытая электропроводка в деревянном доме.

После того, как совершены расчеты сечения электрического кабеля, выбран способ прокладывания проводки, необходимо перейти к составлению схемы. Для этого удобно использовать план-схему дома. На схеме отмечается точное расположение всех элементов энергосети во всех помещениях: электрический щиток, электросчетчик, розетки и т.д.

Пример правильно составленной схемы:

Общие рекомендации по составлению схемы:

  1. Распределительный щит лучше монтировать в коридоре на высоте, недоступной для детей.
  2. Розетки можно устанавливать на любой высоте от пола, ограничений в их расположении нет. Учитывайте расположение в помещениях мебели и электротехники, чтобы выбрать оптимальное место для монтажа розеток.
  3. Выключатели для удобства располагаются у дверного проема комнаты на доступной высоте.
  4. Электрический кабель прокладывается горизонтально поверху, или понизу. Все переходы выполняются строго под углом 90 градусов.

Монтаж электропроводки

После прохождения первого шага, когда все расчеты произведены, схема составлена, необходимые материалы закуплены, – можно начинать монтаж электропроводки в деревянном доме. Для начала нужно определиться с месторасположением щитка и вариантом подвода к нему кабеля от ЛЭП. Существует два способа: подземный и воздушный. Первый вариант — наиболее надежный, а второй — менее ресурсозатратный. Затем производится монтаж электрической проводки в доме и монтаж установочных изделий: розеток, выключателей, светильников.

Наружная линия кабеля

Воздушный вариант может подвергаться авариям из-за воздействия природной стихии: сильный порыв ветра может оборвать электрическую линию, падение близстоящих деревьев или опорного деревянного столба так же приведет к разрыву кабеля.

Наружный вариант электрической проводки требует, чтобы расстояние от линии электропередач до объекта составляло не больше 25 метров. В случае, если расстояние превышает допустимое — нужно устанавливать дополнительный опорный столб.

Для подземного варианта копается траншея глубиной 60-80 см, кабель должен уходить под землю в трубе высотой от грунта не менее двух метров, и по такой же трубе входить в помещение. Не обязательно, чтобы электрический кабель под землей по всей длине проходил через трубу, это требуется только на входе и выходе. Принцип наглядно продемонстрирован на картинке.

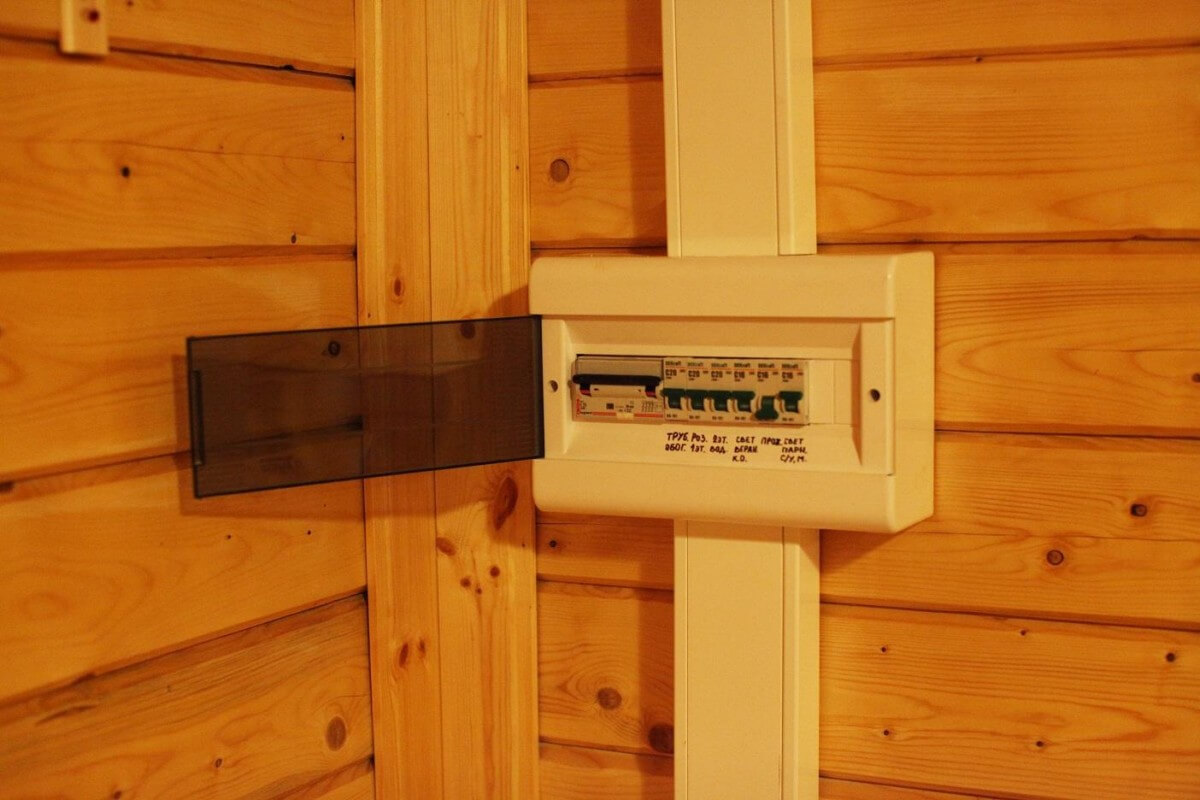

Монтаж электрощита

Внутренний электрический щиток должен быть в несгораемом корпусе и находиться на удалении 0.5 метра от легковоспламеняющихся материалов. Снабжается входным автоматом и устройством защитного отключения. Рекомендуется располагать электрический щиток на высоте, недоступной детям. Электрический щиток, скрытый под деревянной обшивкой или встроенный в структуру деревянной стены, имеет высокий эстетический уровень, но сложность установки так же высока.

Открытая электропроводка

Такой способ значительно упрощает в дальнейшем ремонт и обслуживание электрической сети. Открытая электропроводка в деревянном доме распространена из-за легкости в установке и бюджетной стоимости материалов. Монтаж кабеля производится по периметру деревянных стен в кабельных каналах, в гофре, на изоляционных роликах, или в плинтусе. Проводка электрического кабеля должна располагаться строго в горизонтальном или вертикальном направлении.

Скрытая электропроводка

Электрический кабель размещается в металлической трубе или металлическом рукаве над подвесными потолками, проходит через внутренние пустоты деревянных перегородок, под половыми досками. Важно использовать провода с показателем индекса НГ (не распространяющие горение). Рекомендуется защищать металлические рукава и трубы от коррозии. Распределительные коробки используются металлические, с трубами они соединяются сваркой. Скрытая проводка в деревянном доме — это не работа для новичка. Нужно обладать навыками владения дополнительными инструментами и уметь хорошо все распланировать, чтобы избежать трудностей при ремонте электрической проводки, который может потребоваться через какое-то время.

Подключение розеток и выключателей

Когда трасса электрической проводки проложена, можно приступать к установке выключателей и розеток. Обязательно, для обеспечения пожарной безопасности, размещать их не на деревянном основании, а в металлических подрозетниках и специальных «стаканах» для выключателей, — то есть изолировать негорючими материалами. В помещениях повышенной влажности, нужно использовать выключатели и розетки со степенью защиты — IP-44 — это обезопасит от попадания воды на проводник. С монтажом светильников проблем быть не должно.

После завершения монтажа электрической проводки, подключив в щитке УЗО и автомат выключения, можно становиться в очередь на приемо-сдаточные испытания в Госэнергосети.

Оцените статью:

Скрытая проводка в бревенчатом доме, укладка, советы

Скрытая электрическая проводка является современным видом укладки коммуникации. Такой вид используют в кирпичных, а также деревянных домах. Чтобы обезопасить строение из дерева, необходимо знать, как правильно выполнить проводку электричества.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

  1. В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
  2. Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
  3. Скрытый вид проводки позволяет оформить помещение обоями.
  4. Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
  5. Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
  6. Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
  7. Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

Почему скрытая проводка считается опасной?

Скрытый вид проводки в деревянных строениях считается опасным из-за возникновения случайной искры, это может привести к серьезным последствиям, то есть к пожару. Такое возникает, при ошибках или неправильном монтаже.
Прокладывать проводку скрытого вида необходимо, зная все правила монтажа, которые соответствуют специальным документам. Если нет опыта работы в таком деле, то лучше обратиться к специалистам, которые отлично знают, как безопасно сделать скрытую коммуникацию.

Особенности укладки провода

  1. Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
  2. Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
  3. Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
  4. Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
  5. Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
  6. Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
  7. При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.

Основные правила проведения внутреннего электричества

Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.

Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность. Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.

Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.

Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором.
Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».

Проводка в бревенчатом доме

  1. Для проведения электричества кабель прячется в трубы. Самым удобным способом считается укладка проводки по элементам перекрытия. Углубления для труб под розетки и выключатели, будут опускаться от основной магистрали кабеля.
  2. При сложных разводках используют металлический лоток. Если кабель слишком часто поворачивается, и углы отличаются по величине, то трубы можно заменить медными лотками, в которые раскладываются несколько проводов одновременно. Такие лотки скрепляют друг с другом методом клепки. Но во время использования таких лотков может возникнуть необходимость их подрезки, чтобы обойти те или иные конструкции в помещении. Для каждого лотка выполняют заземление, на поворотных участках поверх лотка надевается гофрированная изоляция. Изоляцию для лотка также используют внутри перекрытия, а затем потолок обшивают гипсокартоном или доской.
  3. Самым обычным способом защиты проводки при монтаже является укладка электричества на алебастр или штукатурку на основе цемента. Для этого делают нижний слой, на него укладывают провод, а затем закрывают верхним слоем до 3 сантиметров. Такой метод используют очень редко, так как штукатурка может треснуть, и пожарная безопасность будет нарушена, возникает риск образования искры.

При работе лучше использовать проверенные способы, которые обеспечивают полную защиту от пожара.

Принцип укладки, и работы электрической проводки

Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.

Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.

В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.

Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.

На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.

Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием.
При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.

Полезные советы

  1. При проведении электрической проводки в многоэтажных домах, используют более мощный кабель, который отличается от частного строения. Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
  2. Для бревенчатых домов самым подходящим считается кабель, имеющий изоляцию тройного вида, который имеет негорючую основу, это позволяет обезопасить помещение от возгорания.
  3. Самыми надежными приборами для защиты основной системы от аварийных ситуаций считаются дифавтоматы. Они способны соединять два устройства защиты, то есть выключатель автоматического вида, и устройство защитного отключения.
  4. Необходимо не забывать сделать заземление для каждой коробки распределения, и трубы. Это является обязательным действием, при правильно выполненной работе.
  5. Трубы должны соединяться надежно, чтобы сквозь отверстия не проникала возможная искра, для этого все швы сваривают или спаивают.
  6. При приобретении материалов, нужно учитывать, что трубы из медного состава лучше сгибаются, и образуют необходимую форму, с ними легче работать.
  7. Чтобы защитить кабель во время продевания его в трубу, используют втулки торцевого вида, которые выполнены из пластикового материала.
  8. Также при проведении проводки, учитывают возможную усадку строения, это позволяет предотвратить защемление электрических проводов.
  9. Если изнутри поверхность стен будет обшиваться вагонкой или обоями из деревянного материала, то углубления можно не сверлить, а трубы с кабелем проводят по сделанным заранее пазам. Это позволяет сэкономить время, при работе с электричеством.
  10. В некоторых случаях проводку скрытого вида комбинируют с открытым типом, это выполняют на участках подвода кабеля к розетке или выключателю.

Основным условием при проведении электричества в бревенчатом доме является скрытие кабеля в трубы из металла. Деревянный материал имеет высокий риск возгорания, и если основное условие не соблюдается, в проводке может возникнуть случайная искра, которая приведет к губительным последствиям. Каждый участок трубы или металлический лоток заземляют, на нескольких участках устанавливают распределительные коробки с аварийными выключателями. При правильно выполненной работе, скрытая проводка послужит много лет, а интерьер помещения сохранит свой внешний вид. Если есть сомнения в самостоятельном выполнении работ, лучше обратиться к специалистам.

Электропроводка в деревянном доме своими руками

Распределительные щиты

Распределительные электрические щиты необходимо устанавливать в местах легкой доступности. Используемый вид исполнения щитов, чаще всего, накладной (накладного монтажа). Необходимо учесть, что щиты не должны находиться на проходе и создавать препятствие для свободного передвижения по дому. Поэтому хозяевам заранее необходимо определить места расположения вводных щитов и согласовать их с инженером.

При компоновке вводного щита необходимо использовать только качественные и сертифицированные компоненты (УЗО, автоматические выключатели, совместные дифференциальные автоматы). Используемое в щите оборудование является основной защитой Вас, Ваших близких, и бытового оборудования, установленного в доме.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

  1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
  2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

№3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

  • кабель-каналы, или электротехнические короба. Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;
  • электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;
  • ролики для изоляции. Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро. Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;
  • специальные скобы. Это самый дешевый и простой вариант, но внешне выглядит не очень;
  • металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Расчет мощности потребителей

рассчитывают ток

Потребляемый ток приборов с электродвигателями (пылесос, холодильник и пр.) рассчитывают по формуле: I = W / (220 * cosϕ * КПД), где

  • W — выходная мощность на валу двигателя, Вт;
  • cosϕ — отношение активной мощности к полной потребляемой;
  • КПД — коэффициент полезного действия.

Все эти данные указываются в паспорте или на шильдике прибора. Если потребители не работают постоянно, как например, обычные кухонные электроприборы, расчетный ток умножают на коэффициент неодновременности, регламентируемый нормативными документами. Для жилых помещений он составляет К = 0,7.

В завершение расчета накидывают запас в 20%.

Как сделать своими руками?

Чтобы правильно смонтировать электросеть в подобных условиях, достаточно знать о правилах, оговоренных в посвященных данному вопросу нормативных документах. Таковыми являются Правила устройства и эксплуатации электроустановок (ПУЭ) и некоторые СНиПы. Ниже будут приведены самые важные, ключевые моменты.

Главный критерий — пожарная безопасность, он базируется на следующих принципах:

  1. правильный выбор сечения проводов с тем, чтобы они не перегревались при подключении номинальной нагрузки;
  2. надежная изоляция токоведущих частей от деревянных конструкций и друг от друга. Нарушение изоляции грозит искрением с последующим возгоранием. Состояние изоляции между токоведущими частями регулярно требуется проверять;
  3. выполнение по всем правилам электрических соединений. При низком их качестве (неплотный контакт, окисление поверхности проводников) возрастает сопротивление на данном участке, а это приводит к сильному нагреву либо даже искрению;
  4. правильный выбор и периодическая проверка работоспособности аппаратов защиты;
  5. использование низковольтного освещения на 12 или 24 В (светодиоды и галогенные лампы).

Деревянный дом в течение 6-12 месяцев дает усадку — до 3 см на 1 м высоты. При монтаже это обязательно учитывается. Наименьшую усадку дают дома из клееного бруса.

4 Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования

Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

Соединение проводов в распределительной коробке

Однофазная электропроводка

220 вольт

Для однофазной схемы электропроводки современная промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.

Следует выбирать трехжильный кабель с индексом «нг» в маркировке, что означает негорючий. Изоляция таких проводов полностью пожаробезопасна.

Разводка

Распределительные коробки

Силовой (то есть подающий ток) кабель может подходить к распределительной коробке как из распредщита, так и из другой коробки.

С целью более равномерной нагрузки на силовой кабель, к нему подсоединяют иногда два-три помещения, в таком случае он может вестись из помещения в помещение через несколько распределительных коробок.

Он имеет три жилы – на фазу, ноль и заземление. Как правило, такие кабели имеют разноцветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:

  • скрутка со спайкой
  • скрутка без спайки
  • зажим болтами в специальных клеммах

При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые к нулю, соответственно, заземление тоже присоединяется к заземлению.

У вас должно получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.

Чуть больше внимания требуют светильники и их выключатели, поскольку они должны соединяться между собой. Эти провода сразу отведите в сторону. Все светильники разведите поочередно, чтобы не запутаться в них.

К силовому кабелю присоединяете фазу выключателя и ноль светильника (соответственно, фаза к фазе, ноль к нолю). Оставшиеся концы проводов светильника и выключателя соединяете между собой. Эти концы скручиваются и изолируются отдельно от остальных скруток.

Внимание! Для многоламповых светильников (люстр) необходимо устанавливать сдвоенный выключатель (с двумя клавишами) и закладывать трехжильный кабель.

Скрутка

в ряд

Затем возьмите вторые плоскогубцы, и также удерживая провода в первых плоскогубцах, закручивайте их. Скрутка должна получиться достаточно тугой, но не перетяните, чтобы концы жил в скрутке не начали обламываться.

Кончики жил откусите кусачками (есть в ваших плоскогубцах) таким образом, чтобы они стали ровными.

При наличии паяльника, эти кончики можно запаять. Осталось заизолировать провода. Это также ответственный этап. Опытные специалисты надевают на скрутку пластиковую изолирующую трубку и фиксируют ее изоляционной лентой.

Можно просто обмотать концы проводов изолентой, без припаивания, но не жадничайте. Изоляция должна быть достаточно надежной и способной выдержать значительный нагрев.

Для изолирования проводов в коробке лучше применить ленту на тканевой основе, потому что она выдерживает более высокие температуры, чем полиэтиленовая. Укладывая провода внутри коробки, разведите их, чтобы фазовая скрутка находилась на противоположной стороне от скруток земли и нуля и не соприкасалась с ними.

Монтаж выключателей и розеток проводится после завершения отделочных работ. Но в закрытой проводке у вас должны быть заготовлены отверстия для них, установлены и закреплены монтажные коробки.

Вход электролинии в дом

Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

  • воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;
  • подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.

Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям.. Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая

Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи

Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.

При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.

Защита вводного кабеля

Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:

  • монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
  • монтаж двухполюсного автомата на входе проводки в дом
  • при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Разводка электрики

Разводку электрики в деревянном доме можно осуществить двумя способами — открытым и скрытым.

Разводка электрики в деревянном доме открытым способом

При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).

В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).

Открытая разводка электрики в деревянном доме обладает следующими преимуществами — стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести — недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.

Наиболее популярный способ разводки электрики в деревянных домах — разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.

Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе

Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.

Разводка электрики в деревянном доме скрытым способом

По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.

Есть еще один способ скрытой разводки, который используется крайне редко — прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.

Основное преимущество данного способа разводки — эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой — более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.

Проход кабеля через стену

Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.

Соединение кабелей

При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.

От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.

Места соединения
кабеля должны быть доступно для ревизий.

Важно!!!

Чем больше кабельных соединений, тем ниже нагрузочная способность системы.

В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.

Важно!!!

Применение «скруток» — не рекомендуется!

Выбор провода и устройств

Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.

Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия

Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.

Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования)

Для освещения подойдет алюминий сечением 1,5–2,5 мм2.

Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.

Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.

На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.

https://youtube.com/watch?v=HsJiGTS4cas

Монтаж и разводка кабеля: пошаговая инструкция

Монтаж и разводка электрокабеля начинается с определения конкретной трассы. Сразу же размечаются места под выключатели и розетки. Если прокладка и разводка выполняются закрытым способом, придется сверлить в стенах штробы. Не забываем, что в будущем может потребоваться замена каких-то деталей, поэтому доступ к распределительным коробкам оставляем максимально доступным.

При открытом способе следует все выполнить максимально аккуратно, чтобы на виду оказался самый минимум кабеля. Распределительные коробки в этом случае почти всегда оказываются на виду (чаще всего их монтируют под потолком), поэтому замена и ремонт электропроводки не составляют проблемы.

Если разводка выполняется в металлической или ПВХ трубе, нужно подбирать ее диаметр так, чтобы кабель не занимал все пространство внутри. В идеале он не должен заполнять просвет трубы более, чем на 40%. Если для прокладки кабеля используется металлическая труба, ее края всегда нужно тщательно зачищать, чтобы во время монтажа не повредить электропровод.

Трубы лучше выбирать медные. Они крепятся к стенам при помощи подходящих хомутов. Затем в трубу протягивается кабель. В распределительной коробке всегда нужно оставлять запас кабеля (не менее 20-ти см). Если в будущем потребуется сделать перемонтаж, этот запас очень пригодится. Провода затем подключаются к розеткам и выключателям.

Аналогичным образом можно провести кабель и в ПВХ коробе. Чтобы на фоне деревянных стен короба не выглядели как инородное тело, лучше подыскать их в цвете «под дерево». А чтобы во время монтажа не перепутать кабеля, электрики всегда используются разметку и маркировку. Подписанные ярлычки помогут на запутаться в сотнях метров электрокабеля.

По окончании этих этапов обязательно нужно сделать заземление и провести еще одну важную работу – установить устройство защитного отключения (УЗО). Последнее защитит от удара током в том случае, если произойдет утечка тока на корпус стиральной машинки, бойлера или другой бытовой техники. По окончании проводится проверка, подключение и испытание работы всей системы.

Современную жизнь невозможно представить без электричества

Особое внимание требует электромонтаж в частном загородном доме, поскольку он требует повышенной безопасности. Для тех, кто строит свой дом и желает узнать, что такое пошаговая электропроводка в деревянном доме своими руками, следует очень тщательно соблюдать правила

Электрическая проводка в доме из дерева

Говоря о том, как провести проводку в деревянном доме, стоит знать, что процесс прокладки электропроводки состоит из таких этапов:

  1. Прежде всего выполняется прокладка электрокабеля.
  2. Далее монтируются распределительные коробки.
  3. На следующем этапе устанавливаются розетки.
  4. После этого монтируются выключатели.
  5. Затем выполняется монтаж осветительных приборов.
  6. Выполняется установка электрического щитка.
  7. В конце устанавливается контур заземления.

Как прокладывать кабель и устанавливать коробки?

Говоря о том, как проложить кабель правильно, стоит знать, что проводка электрокабеля выполняется в кабельных каналах плинтуса. Есть другой метод — установка на бочонки из керамики, однако удобнее всего укладывать электрокабель в плинтус.

С внешней стороны кабельные каналы не монтируются, в данном случае прокладка кабеля осуществляется в трубках из меди.

В случае внутреннего монтажа электропроводки кабель надо будет разрезать на отрезки. После укладки кабеля замки закрывать на данном этапе не нужно.

В местах, где от электрокабеля разветвления питания уходят к выключателям, осветительным приборам и розеткам, понадобится установить коробки. Внутри короба элементы можно зафиксировать следующим образом:

  1. Использование СИЗ. В данном случае кабель надо будет зачистить на 3 см, скрутить, установить на СИЗ и закрутить. Концы электрокабеля надо уложить в коробе так, чтобы они не контактировали между собой.
  2. Скрепление вагами. Понадобится подготовить ваги с необходимым количеством углублений для шнуров. Говоря о том, как правильно проложить кабель, стоит знать, что нужно лишь зачистить провод на 12 мм, после чего вставить в углубления до щелчка. Концы нужно развести и закрепить так, чтобы они не контактировали между собой.
  3. Бюджетным вариантом является соединение проводов с помощью скрутки и изоленты. Провода следует зачистить и скрутить между собой, после чего закрыть изолентой все оголенное основание. Провода укладываются в коробе так, чтобы они не соприкасались.

Установка розеток и осветительных приборов

Розетки в здании из дерева нужно крепить прямо к стенкам. Под розетки надо будет уложить материал для изоляции. В данном случае можно использовать асбест или алюминий. Розетки фиксируются крепко, чтобы они не двигались.

Провода желтого и зеленого цвета надо зажать в контакт заземления, остальные зажимаются в контакт питания.

Выключатели монтируются по тому же методу, что и розетки. Светильники должны размещаться как внутри деревянного дома, так и снаружи. Для внутреннего освещения в большинстве случаев используются:

  • встроенные осветительные устройства;
  • накладные приспособления;
  • уличные конструкции.

Любой светильник можно подключить с помощью проводов желтого и зеленого цвета. На конструкции прибора есть контакты для подобного соединения.

Как скрыть провод динамика

Smarter Home Guide поддерживается аудиторией. Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнайте больше здесь.

Итак, у вас есть птичье гнездо из проволоки, проложенное вокруг вашей гостиной, домашнего кинотеатра или спальни. Вы устали смотреть на него и пытаться решить, как вы будете прятать и скрывать провод динамика. Есть несколько простых и экономичных вариантов.

Просмотр фильмов на вашей системе объемного звучания — это то, чего с нетерпением ждут почти все.Однако, если в вашей комнате повсюду лежат провода колонок, это может испортить эстетический вид комнаты. Более того, эти провода не только доставляют неудобства при уборке пылесосом, но и могут стать опасностью споткнуться как для вас, так и для вашей семьи.

Во многих ситуациях необходимо проложить провод динамика через комнату. Это обычное дело в домах, где есть домашний кинотеатр с объемными динамиками. В таких установках слишком много проводов, чтобы их игнорировать, если вы не замаскируете их должным образом.

( Ознакомьтесь с нашим руководством по созданию небольшого домашнего кинотеатра с ограниченным бюджетом)

Хотя вы все еще можете протянуть эти дополнительные провода вдоль плинтусов, это тоже странно выделяется в вашей комнате.С другой стороны, пытаясь пропустить кабель через стены, вы выдернете волосы, поскольку пробить стены для сокрытия проводов в большинстве случаев не просто.

В какой-то момент вы даже можете начать рассматривать варианты беспроводной связи, чтобы избавиться от проводов, лежащих в вашей комнате. Однако вместо использования беспроводной связи существуют различные методы сокрытия кабеля сабвуфера и проводов динамиков объемного звука. В этой статье мы поможем вам узнать, как эффективно скрыть провода колонок.

Большинство из этих методов работают практически с любым типом проводов или кабелей. Сначала мы рассмотрим решение в самом проводе динамика…

Лента для громкоговорителей

Если вы хотите по-настоящему невидимое, но постоянное размещение проводов и избегайте прорезания отверстий или прокладки проводов через стены, то лучшим вариантом будет плоская лента для проводов динамика. Эти типы проводов похожи на ленту и могут использоваться так же, как упаковочная лента.

Как только вы отклеите основу ленты, она откроет клейкую сторону промышленной прочности.Эта липкая сторона легко наносится на все плоские поверхности.

Поскольку провода очень гибкие и тонкие, вы можете использовать ленту, чтобы полностью обернуть их даже в углах. Вы даже можете покрасить внешнюю сторону ленты, чтобы она идеально соответствовала цвету окружающего плинтуса или стены.

В то же время незаметные провода для громкоговорителей в основном доступны в 16 калибре с двумя или четырьмя проводниками. Вариант с четырьмя проводниками идеально подходит для людей, которые хотят прикрыть провода динамиков с двойным усилением.

Однако, когда вы используете эти типы проводов, вы также должны приобрести клеммные колодки с плоским проводом с одной парой для каждого динамика. Вы должны прикрепить одну сторону клеммной колодки к обычному кабелю динамика, который подключается к задней части динамика, а другую сторону необходимо подключить к плоской медной проводке.

При этом важно тщательно измерить плоский динамик, подробно следовать инструкциям по изделию и в конце покрасить.

Frankever 50FT 16-Guage Лента для проводов для громкоговорителей

Найдено здесь, на Amazon

Найти хороший плоский клейкий провод динамика сложно, поскольку многие из них хрупкие и ненадежные.По нашему опыту, провод Sewell Ghost Speaker Wire был одним из лучших вариантов на рынке.

Больше всего от этого провода динамика выделяется то, что он действительно плоский. Более плоский, чем у большинства проводов для динамиков, которые вы встретите на рынке. Благодаря плоской форме его можно легко положить под ковер или любую другую плоскую поверхность. В то же время вы также можете запустить его вдоль стен или выбрать для звука в машине.

На динамик уже нанесен клей на кабель.Вам нужно только отогнуть ленту и наклеить ее на желаемую поверхность. Кроме того, лента доступна не только для двухжильных проводов динамиков, но и для четырехжильных проводов, что делает ее идеальной для двухпроводных динамиков.

Каждый из этих проводников имеет ширину 1 см и разводку 16 AWG. Кабель из чистой меди, используемый в проводе, идеально поддерживает качество звука и рассчитан на ток до 10 ампер.

На изображении ниже показан Призрачный провод после раскрашивания. Теперь ваш динамик можно подключить к новым терминалам (продаются отдельно).

Плюсы
  • Можно покрасить с одной стороны
  • Поскольку он плоский, его можно легко провести под ковром
  • Доступны как 2-проводные, так и 4-проводные
  • Провод динамика 16 AWG
  • Провод из чистой меди
  • Подходит для установки на высоком динамики объемного звука
Минусы
  • Как и любой плоский провод, вы должны быть осторожны при установке
  • Вы должны приобретать клеммные блоки отдельно

Органайзеры для кабелей и укрыватели для кабелей

Хотя существует множество способов скрыть провода динамиков объемного звука, некоторые из них так же эффективны, как кабельные органайзеры и маскирующие средства.Эти инструменты просты в установке и скрывают провод, не делая его неуместным.

В то же время эти продукты экономичны. Это означает, что вы можете держать все провода динамиков в низкопрофильном состоянии, не вкладывая много денег или труда. Многие варианты, такие как угловые воздуховоды, имеют аксессуары, такие как предварительно нанесенная клейкая подложка, внутренние и внешние углы, тройники и фитинги — вещи, которые могут помочь вам настроить управление проводкой.

С учетом сказанного, хотя многие из этих опций скрывают провода, они остаются видимыми для других.

Дорожки качения угловых воздуховодов

Дорожка кабельного канала в угловом канале Wiremold (можно найти здесь, на Amazon)

Несмотря на то, что в большинстве случаев лента для проводов динамика является достойным вариантом, некоторые пользователи предпочитают другие варианты. Угловой кабельный канал представляет собой экономичную альтернативу проволочной ленте и предназначен для промышленных, коммерческих, а также жилых помещений для хранения и скрытия кабелей в углу комнаты или проводов, идущих от потолка до пола.

Эти кабельные каналы эффективно удерживают кабели и провода громкоговорителей вместе и защищают их от повреждений.Это не только исключает некрасиво оголенный провод динамика, но также позволяет подключать большинство типов кабелей и шнуров питания.

Многие из этих консилеров доступны в уникальном трехстороннем дизайне каналов. Кроме того, эти инструменты содержат предварительно нанесенную клейкую основу, которая поможет вам во время установки. Однако для некоторых проектов вам могут потребоваться дополнительные винты или клейкий материал.

Треугольные воздуховоды имеют две смежные стороны, поэтому их можно прикрепить к прямоугольным стенам, а третья сторона гипотенузы в основном включает защелкивающуюся крышку для облегчения установки.В конце концов, простая конструкция кабельного канала и простота использования делают его идеальным для быстрого обслуживания кабеля и позволяют предотвратить любые структурные повреждения стены при удалении кабеля из углового канала воздуховода.

В качестве последнего штриха вы можете закрасить их под цвет стены.

Простые консилеры для кабелей

Посмотреть текущие цены на консилер Yecaye Cable Concealer на Amazon (125 ″)

Вот текущие цены Amazon на комплект Yecaye 250 ″.

Yacaye — это полный пакет, предназначенный для удовлетворения всех ваших потребностей в организации кабелей. Первый комплект включает 8 кабельных каналов для максимального покрытия. Размер каждого кабельного канала составляет 0,59 дюйма x 0,39 дюйма x 15,7 дюйма, что в сумме дает 125 дюймов. Для большей площади вы можете выбрать второй вариант выше, который дает вам 250 ″ каналов для провода динамика (16 кабельных каналов).

В комплект маскировки входит самоклеющаяся лента повышенной прочности для облегчения установки. Благодаря новому тонкому и гладкому дизайну крышка гармонирует с большинством декоров.И снова большинство людей решают раскрасить канал под стены.

Вы также можете проверить этот список кабельных каналов, доступных на Amazon, для других комплектов маскировки кабеля.

Скрытие провода динамика в комнате с ковровым покрытием

Заправьте провод динамика между ковром и плинтусом

Это довольно простой и эффективный способ скрыть провод динамика. Вообще говоря, это будет хорошо работать только в комнате с ковровым покрытием. Прокладывая провод динамика вдоль стены к компонентам стерео / домашнего кинотеатра, вы можете заправить провод под нижнюю часть плинтусов.

Вам просто нужно немного придвинуть ковер вниз и подоткать проволоку, продвигаясь вдоль плинтуса. Обычно это довольно легко сделать, и никто не сможет сказать, правильно ли вы это сделаете.

Как скрыть провод динамика с деревянным полом

Есть несколько способов справиться с этим. Номер один — использовать один из упомянутых выше маскирующих средств для кабелей или призрачной проволоки. Вы также можете использовать одну из «деревянных» кабельных каналов ниже или спрятать провод динамика за плинтусами.

Проведите по полу дорожку качения подходящего цвета «под дерево».

A + электрические покрытия для цветных деревянных проводов

Посмотреть текущие цены Amazon

Маскирующее средство для кабеля от A + Electric содержит полный комплект крышки электрического напольного шнура, который отлично подходит для укладки любого шнура, включая провода динамиков.

Провода громкоговорителей могут превратиться в беспорядочные комки спутанных птичьих гнезд, если их не проверять. Эти маскирующие средства для кабелей не только минимизируют воздействие проводов, но и сохраняют внешний вид вашей комнаты.

В этот комплект входят 2 канала с клейкой основой общим размером 66 дюймов.

Спрячьте провод динамика за основной платой

Очевидно, что это один из наиболее сложных вариантов. Возможно, это не самый лучший вариант для обычного пользователя. Однако, если вы хорошо владеете руками, вы можете выбрать этот путь. Вот что вам нужно сделать:

Шаг 1

Сначала вы должны поднести канцелярский нож или бритву к месту пересечения стены и верхней части лепнины, чтобы можно было разрезать защитный слой краски.

Шаг 2

После этого необходимо снять молдинги основания со стены, где вы собираетесь проложить провод динамика. Лучше всего начать с первой стойки молдинга, а затем продолжать встряхивать один конец монтировки между гипсокартоном и молдингом. Затем нужно осторожно отодвинуть, чтобы снять молдинг со стены. Продолжайте делать это для каждой стойки, пока вся лепка не будет снята. Будьте очень осторожны в подходе, чтобы не допустить появления пятен и трещин на лепке.

Шаг 3

Поместите молдинг в такое место, где он не будет поврежден. Было бы разумно держать их в порядке, чтобы вы могли разместить их в том же положении, как и раньше. Вы можете на всякий случай пронумеровать их оборотную сторону.

Шаг 4

Вариант A — Найдите часть пола, которая соприкасается со стеной. Обычно у паркетных полов есть дополнительное пространство между стеной и краями досок, поэтому на полу остается пространство, когда он расширяется.Вы можете пропустить проволоку через это пространство и закрыть ее через молдинг, если это кажется приемлемым вариантом.

Примечание: я полагаю, что всегда есть шанс, что ваша расширяющаяся древесина твердых пород может в какой-то момент позже повредить провод динамика. Я считаю это очень сомнительным.

Вариант B — Если вы не хотите прокладывать проволоку по краю пола, вы всегда можете создать канал в стене за молдингом. Вы также можете приобрести множество молдингов, которые имеют встроенные каналы в задней части, так что вы можете пропустить через них свои провода.

Шаг 5

После того, как вы определились, где вы собираетесь скрыть провод динамика, осторожно протяните провод вдоль канала.

Шаг 6

Наконец, вам нужно будет осторожно переустановить молдинг, который вы сняли ранее. В идеале вы разместите каждую полоску молдинга на том же месте, на котором она была раньше, чтобы убедиться, что все правильно совмещено.

Заключение

Провода для громкоговорителей, лежащие в доме, для большинства людей вызывают раздражение.Помимо этого, они также мешают во время вакуумирования и представляют потенциальную угрозу безопасности, которая может привести к несчастным случаям со спотыканием.

Упомянутые выше методы и продукты позволяют легко и экономично ориентироваться в этом вопросе. Большинство этих решений можно использовать для сокрытия проводки, шнуров питания или кабелей любого типа. Просто посмотрите на размер канала, поскольку он соотносится с диаметром ваших проводов.

СКРЫТАЯ ГЕОМЕТРИЯ ПРИРОДЫ

Скрытая геометрия природы
Из нашей озабоченности архитектурой, домами и планами возникают модели, эскизы и фрагменты текста.
Эти фрагменты текста можно объединить в последовательность текста.

Часть этих текстов называется «Скрытая геометрия природы». Название — это выражение подхода, поиска восприятия и смысла, поиска чего-то скрытого, чего-то неотъемлемого от природы, что происходит в природе. Поиск, который должен потерпеть неудачу в данный момент, я считаю, что нашел свою геометрию.

1. Традиция и образ традиции
Я архитектор. До того, как я стал архитектором, я столько лет ходил в школу, что научился и, вероятно, изменил свою природу, делая это, все делать головой.От головы мысли спускаются к рукам, которые рисуют планы мастеров и рабочих. Я уже где-то видел нарисованную деталь корабля. Может быть, я видел это в фильме или на иллюстрации. Когда я показал деталь или свой рисунок рабочему, я заметил, что реальный мир так сильно изменился с тех пор, как я его наблюдал, что рабочий больше не понимает детали. Строительные технологии предложили ему еще одну, возможно, лучшую деталь, и он принял ее, потому что считал, что такие вещи должны измениться, потому что они подвержены развитию, которое следует отождествлять с прогрессом.Все новые и новые ручки для дверей, окон и смесителей; все новые и новые формы для плитки и кирпича, для раковин и ванн; все новые и новые цветовые схемы для каждого строительного продукта.

Таким образом, строительная промышленность изменила мастерство и подавила ремесленные традиции во всем мире. Собственно, традиций в бескомпромиссном и всеобъемлющем смысле слова больше не существует. В лучшем случае есть еще несколько обычаев, полезных для планирования годового календаря.

Но вернемся к рабочему: я больше не могу опираться на эту традицию, поскольку его больше нет.Его заменили разработчики строительной индустрии, которые, безусловно, могут дать мне несколько советов — обычно предостережений от какой-то технической глупости, которую я собирался совершить. Но их руки больше не могут думать, а их мозг больше не интересуется этим процессом. Таким образом, я должен попытаться понять, что предлагает мне индустрия. Мои образы построенного мира должны быть сопоставлены с реальностью продуктов строительной индустрии, я должен анализировать продукты, которые мне доступны — изображения в моей голове и промышленные продукты.Я должен нагреть, растопить и разобрать их, а затем снова охладить в своей собственной потовой ванне.

Архитектурный продукт долгое время создавался не одним мастером. Но уже и чисто индустриальный. Совпадение и соответствие промышленной эстетики и архитектурной эстетики было потеряно с угасанием современного движения. Современная традиция так же невозможна, как и традиция периодов ремесла. Никогда в истории архитектуры архитекторы не теряли ориентации так резко, как сейчас.Никогда еще здесь не было столько ужасной архитектуры, как сегодня.

Но никогда раньше не было так много возможностей, так много направлений, в которых можно было бы двигаться, не беспокоясь о вопросах стиля. Собственно говоря, никогда раньше архитектура не была так близка к искусству и снова так далека от него. Архитектура — это восприятие; архитектура — это исследование, не требующее прогресса.

В этих рассуждениях концепция традиции имеет центральное значение. В более ранних культурах традиция была своего рода этическим образцом, матрицей идентичности вещей, отношений и самопонимания.Традиция — это утопия. Утопия единой культуры и стремление к интеграции жизни в коллектив, функционирующий на очень сложном уровне. Традиция — это всеобъемлющая категория бытия, и поэтому ее нельзя разделить.

Я хочу повторить, что наша архитектура не имеет реальных традиций по сравнению с более ранней архитектурой. Однако он ссылается на это посредством наблюдений, критического восприятия, его копий или отрицания. Это похоже на то, как если бы предыдущее поколение-посредник было уничтожено экологической катастрофой.В этот момент вступает в дело наша современная культура, которую часто называют постмодерном. Только эта культура сохраняет более ранние формы поведения и строит больше в их внешнем виде, чем в их первоначальной всеобъемлющей форме.

Связь с уже существующими архитектурными и строительными формами неизбежна и важна. Архитектура никогда не возникала на пустом месте. Но традиции посредничества больше нет. Это также можно увидеть в том, как современная архитектура так часто пытается сфабриковать отношение к историческим формам с помощью цитат и с этой практикой проникает не дальше, чем поверхность сетчатки глаза.

Что еще мы можем сделать, кроме как нести в себе все эти образы города, или уже существующую архитектуру, и формы зданий, и строительные материалы, запах асфальта и выхлопные газы автомобилей, и использовать нашу ранее существовавшую реальность в качестве отправной точкой и построением нашей архитектуры по наглядным аналогам? Использование этих живописных аналогий, их расчленение и преобразование в архитектурную реальность — центральная тема в нашей работе.

Взяв в качестве примера Фанерный дом 1985 года, можно увидеть различные отношения с другими зданиями, с которыми мы все так или иначе знакомы.В некоторых частях Базеля можно встретить деревянные постройки, похожие на бараки, для детских садов или для занятий спортом.

Чем внимательнее присматриваешься к этим разноплановым зданиям, тем заметнее становится различие, даже противопоставление между ними и нашим фанерным домом. Детские сады и деревянные спортивные сооружения более логичны по своей детализации и по сути определяются техникой отделки с некой линейной, функциональной логикой. Здесь уже нет настоящей традиции в том смысле, который я обсуждал ранее — как взаимопроникновение мастерства, формы строительства и использования.Но все еще заметна «заурядность» деталей и формы строительства, невозможная сегодня. Такие здания, когда они строятся сегодня, являются импровизированными и неповоротливыми, или их заурядность и незаметность рассматриваются как шутка и становятся просто живописными.

Если присмотреться к традиционному старому дому, противопоставления становятся еще более явными. Разорванная традиция действует как далекая утопия целостной и интегрированной культуры.

План этажа кажется простым и понятным; деление по стандартизированному геометрическому образцу.Если я посмотрю на это еще немного, я больше не воспринимаю это разделение как подразделение или подразделение, а скорее как целое, собранное из автономных частей. Я вижу это так, как если бы дом в его унаследованной форме возник не из разделения, то есть из отделения одной функции от другой, а из противоположного процесса сборки, чтобы создать социальное, функциональное, пространственное и конструктивное целое. , буквально единая архитектура.

Если форма плана и поперечное сечение выражены как геометрические эквиваленты, усиливается пространственная интеграция всех частей здания.Здание одновременно является архитектурным выражением каждой отдельной части здания, а также их единой коллективной формы. Именно эту особую взаимосвязь между частями и целым мы пытаемся найти в большинстве наших проектов, как, например, в нашем Каменном доме в Таволе, Италия.

2. Презентация
Размышления о презентации архитектуры идентичны размышлениям о самой архитектуре. Другими словами, презентация каждого архитектора передает понимание архитектуры не столько через представленные изображения этой архитектуры, сколько через саму презентацию; отсюда и наше проблематичное отношение к традиционным архитектурным моделям и перспективному рисунку.Неохотно мы подчиняемся правилам конкурса, которые требуют хорошо известных моделей white site. Хотя они должны быть «нейтральными», на самом деле они сводят архитектуру к объему и геометрии. Таким образом, они, по-видимому, соответствуют точке зрения, выраженной Ле Корбюзье, который написал в «Архитектуре Vers une»: «Архитектура — это научная, правильная и замечательная игра объемов, собранных под светом». Но что, если архитектура — это вообще не игра, тем более не научная и правильная, и если свет часто затуманивается, рассеивается, не такой яркий, как в идеальном южном пейзаже?

Иногда от архитекторов также требуется представить перспективный рисунок в максимально натуралистическом стиле.Такие архитектурные картины, всегда дополненные деталями из новейшего репертуара современного дизайна, даже более невозможны, чем нейтральные белые модели. Тем не менее, эти два метода представления внутренне связаны: в то время как один метод предполагает знание через упущение информации, другой натуралистический метод достигает той же цели за счет переизбытка информации. Чем более натуралистичен такой перспективный рисунок, тем более обманчивым является его замысел. Возникает живописное пространство, которое все чаще воспринимается как реальное.Тем не менее, улавливается только настроение, единственная иллюзия еще не существующей реальности. Традиционный кинорежиссер использует это средство, чтобы начать действие. Но в случае архитектурного образа, помимо эмоционального поля действия самого архитектора, это действие полностью отсутствует. Архитектура, то есть реальность архитектуры, не может быть представлена ​​через перспективу, натуралистическую и иллюзионистскую, созданную вручную или с помощью компьютера. После исправления образ такой архитектуры обратится против своего создателя.Оно изнашивается и станет таким же нелепым, как любовные письма, когда-то предназначенные бывшей девушке. Изображение станет ограничивающим, потому что оно боится реальности возникающей из него архитектуры. Перспективный рисунок станет ограничивающим, потому что он не позволяет наблюдателю ни одного нового способа видения, кроме того, который задумал его автор, или любой новой перспективы, кроме выбранной. Таким образом, перспективный, натуралистический способ представления архитектуры является авторитарным и антипросвещающим.В той же степени архитектура, представленная таким образом, будет отражать такую ​​позицию.

Точность архитектурного представления не может быть найдена в усилении натуралистического внешнего вида архитектуры. Скорее, это реализовано в режиме представления, который вызывает другие образы этого архитектурного выражения, как видимые, так и невидимые. Это представление, которое развивается из самой структуры архитектуры и меняется от проекта к проекту, так же как сама архитектура меняется от сайта к сайту.

3. Реальность
Реальность архитектуры — это не построенная архитектура. Архитектура создает свою собственную реальность вне состояния постройки или постройки и сравнима с автономной реальностью картины или скульптуры. Реальность, о которой я говорю, также не является реальным зданием, тактильным, материальным. Конечно, нам нравится эта осязаемость, но только во взаимоотношениях внутри (архитектурной) работы. Мы любим его духовное качество, его нематериальную ценность.

Произведение искусства является наивысшим онтологическим состоянием материала, если оно вырвано из его естественного контекста. Все другие онтологические состояния материала описывают постепенную девальвацию, заканчивающуюся тотальным изнасилованием, в котором участвует человечество, создавая утилитарные объекты повседневной жизни и типичную архитектуру сегодняшнего дня. Эти мысли о духовном качестве материального мира, как и мысли о традициях и представлениях, следует рассматривать в одном контексте. Этот контекст имеет тенденцию позволять ощущать реальность и интеллектуально противостоять ей, потому что мы считаем это политической необходимостью.

По сути, архитектурный план и архитектурное произведение нас интересуют как инструменты для восприятия реальности и сопоставления с ней. Здесь мы также будем смотреть на моральное и политическое содержание нашей собственной работы с более сомнительной позиции. Не только как позиция в процессе разработки, но и как саморефлексивное качество, которое мы стараемся привнести в сами готовые здания.

Под словом «мораль» я не имею в виду объективную или утвердительную моральную концепцию или даже моральное предписание.Мораль, о которой я говорю, — это не мораль хорошей формы и чистых стилистических средств, которую требовали знаменитые архитекторы международного стиля для нового современного человека. Мы не против разнообразия стилистических средств, а против произвольности его использования. Мы против произвола, потому что он всегда служит для демонтажа сопротивления, эстетического политического сопротивления простому потреблению, головокружительной скорости, с которой это потребительское поведение должно поддерживаться новым графическим материалом.Наше моральное политическое сопротивление этому произволу также связано со страхом самих себя оказаться втянутыми в поток, страхом того, что мы могли бы назвать временной сеткой средств массовой информации, страхом того, что мы сами деградируем в обличьях.

Одна работа, которая, как нам кажется, может выражать сомнение как в себе, так и в месте, — это склад Ricola, который мы построили в бывшем карьере в Лауфене. Суть заключалась в том, чтобы поместить склад в стальную конструкцию с полностью автоматическими складскими установками.

Поскольку внешняя масса здания уже была определена внутренними конструкциями и стальной конструкцией, пропорции здания, которые из-за своих огромных размеров полностью изменили бы масштаб участка, должны были создаваться структурой здания. ножны.Эта конструкция была реализована в виде гигантской «груды досок», в которой вертикальные и горизонтальные несущие элементы, деревянные балки, древесноцементные панели и деревянные платформы «стеллажируют» элементы фасада по аналогии с внутренними полками. здания. Таким образом, внешняя структура соответствует внутренней складской структуре здания. Идея запасных полок не распространяется на постройку, а воплощается в самой постройке. Разные размеры горизонтальных слоев подчеркивают эту концепцию.Здание приобретает почти «дышащий» эффект: видимый на фризе крыши внутренняя стальная конструкция, заключенная в листовой металл, не маскируется. При контакте с полом идея штабелированной сваи снова усиливается за счет размещения бетонных консолей непосредственно на вершине каменного фундамента высотой примерно шесть футов, который остается видимым вдоль северного фасада. Восприятие зрителем камня усиливается из-за его контраста с хрупкой деревянно-цементной конструкцией, и его значение как составного топографического и исторического элемента на этом месте становится более ясным.Известняк, который когда-то здесь добывали, теперь впервые становится частью территории завода.

Здесь, в контексте склада, я хотел бы представить наш жилищный проект в Вена-Асперн. Участок представляет собой ровный участок в восточной части города. Это плоское открытое пространство было нашей отправной точкой с наших первых эскизов и нашло конкретное архитектурное выражение в окончательном плане участка для проекта. С самого начала этого проекта мы работали вместе с Адольфом Кришаницем из Вены и Отто Стейдле из Мюнхена, чтобы разработать общую идею для сайта.Рядные дома разрабатываются каждым архитектором индивидуально.

Поселок состоит из длинных, слегка изогнутых рядов одноквартирных домов. Ряды изогнуты, как железнодорожный поезд, где изгиб позволяет видеть длину поезда. Кривая, которая также служит средством ориентации. Он также описывает центр поселения, не будучи иерархическим, слишком ярко выраженным центром. Это не центр с рыночной функцией или какое-то подобное социологическое изобретение. Чувствуется эта кривая как своего рода укрытие с центральностью, которую я упомянул в общей форме, и одновременно остается что-то текущее, что-то открытое, связанное с плоским ландшафтом.Детали каждого дома тесно связаны с этими идеалами кривой и ориентации. Дома украшены вертикальными полосами грубой или тонкой штукатурки. Окна размещаются либо снаружи, либо внутри кладки. Они либо помещаются в эту штукатурку, либо выходят за ее пределы. Это означает, что благодаря их деталям на первый план выводится тема выпуклой или вогнутой стороны каждого ряда дома. Остальные детали домов следует понимать как часть кода для этих вогнутых и выпуклых сторон для всего здания в целом.Этот код также присутствует в плане участка и благодаря этой взаимозависимости демонстрирует сильную связь со складом в каменоломне, о котором я упоминал ранее.

4. Скрытая геометрия природы
Большинство предметов, которые мы используем в повседневной жизни, имеют для нас четкую идентичность, которая определяется только их утилитарной ценностью. Мы не задаем дополнительных вопросов к такому объекту, например, откуда он, как и из какого материала он изготовлен. Поскольку это полезно, мы принимаем его, не знакомясь с ним лучше.Даже если бы я хотел и имел техническое образование, я не мог понять предметы, используемые ежедневно: телевизор, холодильник, персональный компьютер. Все эти объекты кажутся мне неким синтетическим конгломератом, в котором полученные продукты еще едва узнаваемы. Они настолько смешаны с другими материалами, что их разложение в первоначальную форму больше невозможно. Здесь первоначальная форма даже не была бы естественной. Скорее, он сначала разложился бы на промышленно готовые продукты: кабели, стеклянные панели, стальные лезвия и охлаждающие жидкости.

Культура, в которой мы живем сегодня, особенно западная, — это культура смешивания и смешивания веществ до тех пор, пока они не станут неузнаваемыми. Эти вещества являются частью материи, которая, согласно основному закону физики, никогда не теряется. Однако в бесчисленных продуктах нашего индустриального века эти вещества, эта материя, могут только с большим трудом вернуться в естественный цикл. Это означает, что после того, как они списаны, они затвердевают до бесполезного дегенеративного состояния на свалке или складе.Только там они становятся ядовитыми, опасными для жизни веществами. В этом контексте такие вещества, как свинец, ртуть и хлор, в нашем сознании связаны с отрицательными значениями. Исчез их безобидный обыденный облик батарейки для игрушек или холодильника. Их расцвет закончился: их идентичность, которую, как мы считали, мы могли исчерпать их утилитарной ценностью, утилизируется.

Мой дискомфорт и мое вопрошающее удивление перед лицом нашей повседневной продукции, таким образом, небезосновательны. Я не мог растворить эти эстетические комки, эти конгломераты в своей голове.Я не мог разобрать гораздо больше, чем свалки и склады нашей культуры. Таким образом, кажется, существует связь между эстетическим критическим восприятием, приводящим к физическому дискомфорту, и реальным измеримым разрушением мира природы. Но какое отношение все это имеет к архитектуре? Куда ведет этот способ видения применительно к архитектуре? Я прихожу со всем своим дискомфортом из области архитектуры. Архитектура, границы которой я пытаюсь расширить; архитектура, которую я использую как модель мышления для критического восприятия всей нашей культуры.

Наш интерес к невидимому миру заключается в том, чтобы найти ему форму в видимом мире. То есть прорваться через обманчивый, видимый и знакомый облик, чтобы разобрать его, распылить, прежде чем относиться к нему заново. Невидимый мир не является мистическим, но это также не мир естественных наук, невидимых атомных кристаллических структур.

Под этим мы подразумеваем сложность системы отношений, которая существует в природе, в неисследуемом совершенстве, и аналогия которой в сфере искусства и общества нас интересует.Таким образом, нас интересует скрытая геометрия природы, духовный принцип, а не прежде всего внешний вид природы.

Более интересным, чем более далеко идущее теоретическое объяснение этих идей или вывод позиции против важных философов и художников, проводивших исследования в смежных областях, таких как Гете и Новалис, и Рудольф Штайнер, Таут и Йозеф Бойс, кажется. мне, что я пытаюсь изобразить некоторые наши работы в этом свете, как со складом или поселком в Вене, в котором код, то есть обратная связь наиболее возможных и сложных форм проекта в наиболее ясных и понятных принципах, интересовал нас .

В новом многоквартирном проекте (перепланировка квартала Габа, Базель) мы используем — стоящие рядом — два принципиально разных типа домов.

Одно здание имеет структуру конгломерата, как кусок камня Нагельфлу. Единство дома возникает из смешения различных неотъемлемых и узнаваемых архитектурных частей. Эти похожие на башни части, состоящие из различных материалов, различных размеров и форм, являются наиболее конкретным пространственным выражением различных возможных функций; например, кухни, спальни или лестницы.Этот тип дома, на наш взгляд, связан с Каменным домом, с планом крестообразной формы или с многочисленными формами жилищ в традиционных культурах, в которых законченная внешняя форма также в очень большой степени определяется выталкиванием наружу. внутренняя структура, аналогичная форме роста.

С этой точки зрения пристроенный к нему дом совершенно противоположного типа. Это законченная форма, определяемая внешним видом, знакомое здание, напоминающее фабрику с большими окнами, здание аналогичного характера.Этой, казалось бы, заданной внешней форме соответствуют вписанные в нее квартиры. Большие окна на фасаде важны для фабричного образа фасада и одновременно являются выражением двухэтажных квартир, расположенных за ним. Дифференциация и расположение рядом этих двух типов домов сначала становятся полностью понятными и значимыми по отношению к участку проекта на земельном участке в Базеле на Рейне, на окраине исторического города.Этот дом, похожий на конгломерат, расположен на берегу реки и становится частью очень разнородной городской застройки на берегу реки, в то время как пристроенный дом в стиле классицизма расположен в заднем дворе.

118 Идеи и конструкции заборов

Если вы ищете дополнительную конфиденциальность для своего дома, безопасность для своей семьи и домашних животных или декоративный элемент для вашего двора, заборы станут отличным дополнением к любому пространству.

Несмотря на то, что ваше пространство может быть закрытым, в этом полном руководстве со 118 идеями ограждений не запрещен ни один вариант ограждения! От функционального до сказочного и причудливого — мы включили идею забора для всех!

Зачем строить забор?

Хотя большинство людей могут думать о заборах как о решении проблемы конфиденциальности, на самом деле они могут быть намного больше.

Заборы служат фоном для грядок, служат опорой для горшечных растений, выделяют декоративные элементы и удерживают агрессивные растения под контролем.

Они могут служить в качестве самостоятельных украшений, украшающих или дополняющих ваше жилое пространство на открытом воздухе. Заборы бывают всех форм, материалов, размеров и цветов, поэтому вы действительно можете подобрать их к своему внешнему виду.

Можете ли вы построить свой собственный забор?

Совершенно верно! Построение собственного забора не только гарантирует, что он будет выглядеть ТОЧНО, как вы хотите, но и намного дешевле, чем нанимать профессионала.

Все, что вам нужно, это немного дерева, качественный пистолет для гвоздей и вдохновляющие идеи из этого руководства, и вы будете готовы приступить к строительству красивых заборов.

Дизайн деревянных заборов

Самое замечательное в древесине — это то, что она имеет приятный и естественный вид, который кажется почти продолжением естественного ландшафта. Если ваш сад оформлен в деревенском стиле, то традиционный деревянный забор — отличный вариант для вас. Не говоря уже о том, что деревянные заборы — одни из самых простых в строительстве.

Рустикальный забор

Одной из самых традиционных конструкций ограждений является забор с разрезными рельсами. Этот классический дизайн с 3 планками можно встретить во всем мире и использовать в качестве маркеров границ и контроля над крупными животными.

Деревенская колотая древесина со временем выветривается, чтобы придать вашему забору неповторимый вид. Посадите яркие цветы вдоль деревянного забора, чтобы создать восхитительный контраст.

Простые границы

Никогда еще границы не выглядели так очаровательно! Эти резные столбы создают изюминку загородного коттеджа.

Подумайте о том, чтобы выровнять подъездную дорожку или дорожку этим забором. Чтобы добавить шарма, обвяжите однолетние лозы вдоль столба весной и летом, чтобы приветствовать ваших гостей в гостях.

Двойное единение

Он жив! Обветренные рельсы соединены вместе живыми лозами, чтобы создать этот живой вариант ограды. Хотя это может занять несколько сезонов, оно того стоит, когда этот естественный, элегантный забор будет завершен.

Используйте быстрорастущие многолетние лозы, такие как виноград, трубчатые лозы и глицинии, которые можно натренировать, чтобы они принимали форму чего угодно.

Традиционная древесина

Эти планки традиционной формы образуют хорошо ухоженный фон, а также работают функционально, обеспечивая значительную конфиденциальность.

Вы можете выбрать высоту деревянных досок в соответствии с вашими потребностями. Натуральное дерево также можно покрасить, чтобы добавить индивидуальности, о которой вы мечтаете. Еще одна интересная идея — добавить к забору подвесные кашпо, чтобы расширить ваш сад.

Собранные вместе сообщения

Для создания загородного забора, выглядящего как обветшалый, нужно собрать пиломатериалы вместе.Он станет идеальной опорой для вьющихся растений или вы можете использовать его в качестве примитивной конструкции для подвешивания горшков, украшений и освещения.

Старое дерево

Полностью натуральное дерево выдержит даже самую лучшую обработку, но это неплохо. На мой взгляд, состаренное дерево отлично смотрится с большинством эстетических материалов на открытом воздухе. Соедините выветренную древесину с яркими акцентами, чтобы усилить очарование вашего забора.

Цвет между линиями

Игривый красочный забор можно сделать из закругленных столбов.Креативный изгиб этого уникального забора дополнит причудливые садовые пространства.

Раскрасьте столбы в разные цвета радуги, чтобы добавить сказки! Вы также можете подумать о том, чтобы покрасить столбы в тон вашему дому, если в вашем доме есть забавные цвета, для создания целостного вида.

Удовлетворительно чистые линии

Плотно расположенные материалы ограждения создают довольно чистые линии, которые не только великолепно выглядят, но и обеспечивают превосходную конфиденциальность. Несмотря на то, что в большинстве районов он более современный и приемлемый, из него все же открывается вид на провинцию.

Создание длинных теней

Использование решетчатого ограждения не означает, что материалы должны располагаться заподлицо друг с другом. Напротив, если ламели отделены друг от друга, это может выглядеть готично и деревенски.

Этот дизайн будет создавать длинные тени каждый день, давая материалам вашего забора пространство для дыхания, сохраняя при этом функциональность вашего забора.

Коричневый Is Blegh

Тот факт, что вы выбрали деревянную конструкцию, не означает, что она должна сохранять свой естественный оттенок коричневого.Рассмотрите приглушенные смелые тона, которые помогут выделить цвета растительности, которую вы посадили рядом с ним.

Идеи забора из кедра

Самые популярные деревянные заборы производят из сосны из-за доступности. Однако, если вы хотите сделать деревянный забор, который прослужит вам всю жизнь, подумайте об использовании кедра.

Кедр от природы устойчив к гниению, гниению и нападениям насекомых. Он также имеет насыщенные красные и красновато-коричневые оттенки, которые добавляют дополнительный декоративный элемент вашему забору.

Ширина имеет значение

Уникальный способ выделить ваш забор — использовать широкие доски.Широкие доски создают естественное разделение и служат простым фоном для распускающихся цветов. Не говоря уже о том, что естественная способность кедра отпугивать насекомых может принести пользу вашему саду, если рядом с ним будет забор.

Насыщенный красный

Одно из достоинств кедра — его насыщенный красный цвет! Кедровые доски должны сохранять свой естественный цвет, при этом уход за ними практически не требуется.

Чтобы сделать кедровую доску ярче, смойте скопившуюся пыль и грязь, которые могут образоваться из-за воздействия элементов.

Примитивные параметры

Как и в случае с любым другим вариантом деревянного забора, разрезные перила и фигурные столбы могут добавить примитивности вашему двору, делая его в целом более естественным. Добавьте смесь полевых цветов на необработанную сторону одного из этих заборов, чтобы придать вашему двору ощущение загородного коттеджа.

Современный выбор

Деревянные заборы, в которых деревенские материалы сочетаются с современным дизайном, поистине являются произведениями искусства. Горизонтальные заборы, заборы с полированными элементами и другие современные конструкции выглядят невероятно, когда в них используется кедр.

Пропитанные кедровые доски хорошо сохраняют форму на протяжении многих лет и очень мало деформируются в элементах, чтобы сохранить современный вид, который вы так жаждете.

Сказочные бамбуковые ширмы

Bamboo — недорогой, легкодоступный и легкий вариант для изготовления защитных экранов и ограждений. Устойчивые к гниению, бамбуковые заборы прочны и долговечны. Они добавляют современный, чистый штрих к обычным конструкциям заборов.

Многослойный вид

Укладка бамбуковых столбов не только укрепит ваш забор, но и придаст ему текстурированный и детализированный вид.Несоответствия бамбука могут сделать многослойные сообщения еще более естественными и интересными.

Идеально размещено

Равномерно срезанный бамбук обеспечивает чистые линии, вызывающие максимальное удовлетворение. Высота идеально расположенного бамбукового забора обеспечивает много уединения.

Вы также можете использовать бамбуковый забор, чтобы отделить один участок от другого во дворе. Бамбук легко обрезать до любой высоты, чтобы скрыть неприглядные части вашего двора и привлечь внимание к тому, что вы хотите выделить.

Узкие места

Бамбук можно купить разной ширины. Трости меньшего диаметра, сложенные вместе, создают интересный и уникальный дизайн.

При использовании в сочетании с более прочными опорами для столбов можно добавить густую вьющуюся растительность для создания приятного оттенка зелени.

Половина высоты

Как уже упоминалось, ограждение не обязательно использовать только для уединения. Простые полустены служат также бордюрами для размещения вдоль грядок и дорожек.К тому же, когда они маленькие и простые, как конструкция, приведенная выше, их очень легко построить.

Элегантный и современный

Благодаря гладкой и гладкой эстетике бамбук может быть легко использован в открытых пространствах как с естественной, так и с современной эстетикой. Отшлифованный и окрашенный бамбук имеет очень гладкий дизайн, что делает естественное ограждение более современным.

Защитные ограждения

Защитные ограждения можно построить практически из любого материала.Они служат одной главной цели: блокировать как зрение, так и определенную степень звука.

Также важно учитывать, что ограждение частной собственности часто пересекает границу совместно используемой собственности, поэтому оно должно быть визуально приятной границей для обеих сторон.

Living Heights

Нет ничего более естественного, чем использовать живую изгородь в качестве забора. Конечно, вам нужно набраться терпения, чтобы дождаться заполнения, которое должно произойти. Как только ваша изгородь разрастется, вы будете вне себя от радости.

Вечнозеленые растения, такие как бирючина, туи и падуб, являются популярным выбором и обеспечивают полную конфиденциальность, когда они заполняют промежутки между посадками.

Границы твердого тела

Виниловые стены служат отличным ограждением для частной жизни. Они бывают самых разных цветов, их очень легко и быстро установить. Их гладкие поверхности легко чистятся и хорошо переносят любые погодные условия.

Длинные отрезки

Если вы рассматриваете высокий забор значительной длины, помните, что стоимость ограждения зависит от каждой линейной опоры, которую вы устанавливаете в дополнение к столбам и материальной поддержке.

Некоторые из самых доступных материалов являются самыми традиционными, например, соленые сосновые доски и прочные деревянные столбы.

Прочная конструкция

Нет ничего плохого в том, чтобы смешать и подобрать материалы для ваших ограждений! Фактически, уникальный вид, который он создает, гарантирует, что у вас будет единственный в своем роде забор.

Вы можете смешивать и сочетать материалы, которые сделают ваш забор более прочным и долговечным. Бетонные стены и столбы дополняют окрашенные деревянные доски в этом традиционном дизайне.

Смешайте и сопоставьте

Вы можете смешивать и сочетать не только материалы, но и направления ваших досок! И горизонтальные, и вертикальные доски завершают этот высокий забор, который обеспечивает лучшую видимость за счет использования эффектов половинной деревянной лестницы.

Обновление с помощью Canvas

Модернизируйте существующие заборы или перила настила, используя тяжелый брезент, специально разработанный для защиты от солнца и ветра.

Этот узорчатый дизайн сочетается с использованием тяжелых проушин с металлической подкладкой, которые предотвращают износ материала в ненастную погоду.Просто подумайте о том, чтобы хранить материалы на зиму, так как они могут быстрее порвать ткань.

Прочные параметры конфиденциальности винила

Винил — это синтетический полимер, используемый в различных строительных проектах. Он обеспечивает большую конфиденциальность, а из-за того, что он широко используется, существует множество виниловых дизайнов по доступной цене.

Белая панель Perfection

Чистые линии и долговечность определяют этот современный вид, который хорошо вписывается практически в любой ландшафт.Фигурные столбы придают традиционный вид, не жертвуя текстурой поверхности из-за несоответствий, присущих древесине.

Винил легко имитирует внешний вид многих других материалов за доли стоимости, чтобы обеспечить вид, который вы себе представляли.

Частичные половинки

Полустены стали более популярными из-за их «парящего» вида в ландшафте, который придает как скрытность, так и декоративную ценность жилому пространству на открытом воздухе. Связывание этих конструкций в высокие живые изгороди и садовые клумбы с дощатыми панелями позволяет им плавно вписаться в ландшафт.

Подражание кованому железу

Эта идея забора — отличный способ спрятать неприглядные вещи во дворе, например, кондиционер. Ярко-белый декоративный характер этого небольшого забора заставит гостей оценить его, но не задаться вопросом, что за ним скрывается. Здесь винил придает нотку элегантности, которая иначе была бы бельмом на глазу у садовой клумбы.

Белый штакетник

Больше не нужно белить штакетник! Виниловые стойки и доски с легкостью создают этот традиционный вид.Кроме того, он требует меньшего ухода, что дает вам больше времени, чтобы оценить свой красивый огороженный двор!

Чистый разрез

Как бы вы ни старались сочетать деревянные доски при создании деревянных заборов, у вас будет определенное количество отклонений, поскольку каждый разрез доски уникален. Это НЕ проблема с винилом.

Если вы хотите иметь вид дерева, но предпочитаете более современную, ровную текстуру, винил — отличный вариант для вас!

Забор Забор 2

Поскольку виниловые заборы поставляются в виде готовых частей, все, что вам нужно сделать, это собрать забор, защелкнув его на месте или скрутив предварительно отформованные панели.

После того, как ваши столбы закреплены в земле, ограждение обычно скользит прямо в заранее подготовленные «кровати» для дополнительной безопасности. Легкость сборки — одно из главных преимуществ винила!

Загородное ограждение

Подобно традиционному деревянному ограждению, 3-планочную конструкцию можно легко реализовать с помощью винила. Обновите свой нынешний образ чистыми белыми линиями, не жертвуя более старомодной привлекательностью.

Металлическое ограждение

Один из самых популярных вариантов декоративного ограждения — металлические заборы.Кривые прокрутки и изящные эффекты виноградной лозы иногда переплетаются между этим проверенным и надежным материалом, который прослужит всю жизнь, а то и немного.

Используемый в большей степени для ограждений участков и садовой изгороди, современные решения делают железо модным и элегантным. Несмотря на то, что это не обеспечит уединения, изысканность и долговечность металлических ограждений идеальны.

Сложные детали

Повторяющиеся свитки и запрещающие вершины ограждений — вот о чем я думаю, когда кто-то упоминает кованое железо.Каким-то образом он всегда вызывает в воображении образ старых викторианских усадеб, за забором которых скрываются неописуемые секреты.

Сверкающее золото

Кованое железо хорошо впитывает краску, что видно на этом красивом скролл-дизайне, который контрастирует с плетеными золотыми шарами и черной поддерживающей рамкой.

Iron может принимать форму практически любого, что вы пожелаете, но не игнорируйте более традиционные конструкции, которые вы можете легко обновить с помощью ярких новых идей.

Твист-Он

Простое эклектичное ограждение приобретает «изюминку» с хорошо расположенными изгибами, чтобы создать великолепный, детализированный дизайн ограды.Эта «раскрутка» традиционных конструкций забора доказывает, что заборы могут быть одновременно функциональными и декоративными.

Красивый дизайн

Тщательно продуманные изгибы и дизайн этого забора имитируют растительность, находящуюся за ним, а также обеспечивают определенную степень уединения благодаря множеству различных поверхностей.

Если вам нравятся замысловатые конструкции металлических заборов, но вам нужно больше уединения, подумайте о хорошо украшенных предметах, таких как этот.

Стойкий цвет

Металл не только принимает практически любую форму, но также может принимать любой цвет.Металл хорошо приобретает цвет при правильной окраске, как видно на этих ярко окрашенных воротах.

Узоры из тяжелого железа завершают этот предмет, который, будучи окрашенным в красный цвет, привлекает внимание прохожих, которые не могут не задаться вопросом, что за таинственное поместье находится за его пределами.

Обновить и перекрасить

Сделайте существующие заборы более деревенскими, добавив ярких красок к вашему дому. Акцентные двери бирюзового цвета и желтый сайдинг привлекают внимание этим простым художественным чутьем.

Смешанная техника

Смешивание сред всегда приводит к уникальному детальному дизайну! Это правило подтверждается на замечательном примере забора выше.

Простота бетона в сочетании с блестящими железными воротами выделяет их черный цвет и замысловатый дизайн. Соедините их с ярко-зеленой травой позади, и у вас будет визуальный шедевр для всех, кто проходит мимо вашего дома.

Все дело в деталях

Эти потрясающие ворота имеют сложный и необычный дизайн.Его красивый светло-фиолетовый цвет, золотые акценты и узорчатый дизайн идеально сочетаются друг с другом. Все эти детали, работающие вместе, делают эти ворота красивыми.

Холодное оружие

Вороненая сталь обеспечивает чистый современный дизайн в этом кубическом варианте уединения ландшафта. В сочетании с зелеными изгородями острые углы смягчаются изгибами растительности позади.

Правильное сопряжение

В этом классическом дизайне железо перекрывает основание из кирпича и раствора как по высоте, так и по стилю.Контрастные цвета металла, кирпича и вечнозеленых растений сзади хорошо сочетаются друг с другом.

Рассмотрите высокие растения с металлическими конструкциями как для декора, так и для усиления конфиденциальности, которую обеспечивают ваши ворота.

Работы по камню и кирпичу

Камни раньше использовались в качестве строительного материала в районах, где было трудно найти древесину. Кирпичи производились веками из самых разных материалов, чтобы обеспечить кров по всему миру.

Эти традиционные здания, возможно, были модернизированы для определенного декора за последние несколько сотен лет, но цель, которую они служат, та же; чтобы обеспечить разделение пространств.

Каменная граница

Древний вид этой невысокой каменной стены с обветренными железными воротами прекрасно смотрится в больших разбросанных садах. Все, кто приедет, будут чувствовать, что их окатили в прошлое.

Кирпич и раствор

Обожаю все кирпичное. Кирпичные стены, дорожки, бордюры, что угодно. Ярко-красный цвет эффектно смотрится на фоне ярких зеленых растений. Не говоря уже о том, что цветы появляются и становятся еще более романтичными, когда их ставят перед кирпичной стеной.

Контрасты кирпичной стены

Полукирпичные стены, окружающие вечнозеленые живые изгороди, являются традиционным решением для уединения и создают хороший контраст с растительностью, посаженной рядом и вокруг.

Комбинируйте красный кирпич с другими оттенками, чтобы получить великолепный текстурированный вид.

Стены кирпичные с каркасом

Единственное, что красивее кирпичной стены, — это дверной проем посередине, через который можно заглянуть во двор.Обрамленный кирпичом вид будет еще более впечатляющим, с величественной эстетической привлекательностью. Будь то гористая местность или пруд на заднем дворе, нарисуйте иллюзию с помощью предоставленной вами рамки.

Кирпичные линии

Хорошо выровненные кирпичи по-прежнему образуют уникальные формы и пространства, когда их кладут друг на друга, как показано на этом рисунке. Слегка несовпадающие вертикальные и горизонтальные линии создают уникальный внешний вид и хорошо служить в качестве подпорной стенки для неровного ландшафта.

Подъезд кирпичный

Встречайте ваших гостей (или курьеров UPS) через величественные кирпичные ворота.

Вы можете выйти из коробки или, скорее, прямоугольника, сделав из кирпичей кривые и потоки, не жертвуя их долговечностью.

Соедините их с одинаково элегантным утюгом и опциями освещения, чтобы получить законченный вид!

Стены из белого кирпича

Хотя белая кирпичная стена сама по себе может выглядеть размытой, сочетание ее с ярким, чистым красным кирпичом добавляет ей новый слой эстетической глубины. Используя эту идею, вы можете сделать забор уникального цвета по периметру, который защищает и при этом радует толпу.

Здание Vista

Идеи ограждений подходят не только для дворовых и террасных работ. Виды на крышу тоже нуждаются в особой любви, и ничто не выглядит лучше, чем стена безопасности из кирпича и винила, увенчанная полезным освещением.

Перспективный кирпич

Современные взгляды на кирпич включают забавные формы, гладкие поверхности и новые цветовые комбинации. Бетонная кирпичная стена увенчана узорчатыми кирпичами, которые создают уединенный фон для этого уединенного отдыха на свежем воздухе.

Ландшафтный камень Простота

Если вы ищете естественный садовый забор, это одна из лучших идей!

Вам не нужно копаться на заднем дворе в поисках достаточного количества камней, чтобы создать естественный забор; ландшафтные компании продают камень тоннами. Отметьте свою территорию И оставьте свой след!

Идеи классического белого забора

Нет ничего более классического, чем белый штакетник!

Ничто так не рисует картину домашнего уюта, как белые заборы.Эти заборы больше не только для пригородов; вы также найдете их в сельской и городской местности, добавляя комфорт в пространство.

Измените традиционный вид, выбрав материалы, размещение и даже украшение в течение всего года.

Привлекательный символизм

Хотя они могут показаться простыми, белые заборы могут символизировать независимость и финансовую свободу. Эти классические заборы часто входят в представление людей об американской мечте.Неудивительно, что это все еще популярный выбор фехтования по всей стране.

приветственных просмотров

Сохраняйте красивый вид и цените его, используя короткий белый штакетник, чтобы объявить его «закрытым». Из этой собственности открывается вид на лес, который не омрачен большими столбами или заборами из цепей.

Сезонный декор

Белый фон — идеальный холст для праздничного украшения. В преддверии праздников повесьте ленты, венки, гирлянды и другие праздничные украшения на свой белый штакетник.

Не хотите перестать праздновать? Повесьте бусы Марди Гра на белый забор в феврале, паутину в октябре и украшения флагов в июле.

Довольно цель

Чувствуете себя обескураженным, потому что вам нравятся все эти идеи ограждений, но рационально вам не нужны заборы на вашем участке?

Не беспокойтесь, вы все равно можете использовать декоративные ограждения в своем ландшафте!

Попробуйте использовать частичные панели, чтобы сдержать непослушные цветы, или добавьте высоты в качестве фона для ярких цветов.

Яркость цветения

Посадите яркую растительность вокруг вашего забора, чтобы сделать его по-настоящему популярным!

На этом участке яркий рододендрон и креп-мирт выделяются на фоне ярко-белого штакетника.

Фигурка для резки

Эта идея идеально подходит для любителей современного дизайна, которые хотят смешать традиционный и современный дизайн. Эта простая и яркая идея, создавая ландшафтный ландшафт с помощью этого аккуратного забора, проста.Каскадные секции забора притягивают взгляд к дому, создавая гостеприимный вход.

Добавление глубины

Это ВСЕ о деталях.

Это ограждение, которое окружает этот яркий сад. Сделайте передний план изящно ниспадающих лилий или ирисов на вашем заборе, чтобы создать иллюзию дополнительной глубины.

Добавить подъезд

Завершите свое пикетное ограждение элегантным входом в беседку. Ярко окрашенные цветы создают потрясающий контраст на фоне белого, и вы можете рассмотреть возможность посадки многолетних вьющихся растений, таких как розы, и вьющейся гортензии с дополнительной вертикальной опорой.Бордюрная привлекательность невероятна!

Детские игры

Варианты ограждений можно легко расширить на игровую площадку ваших детей, например, в этом прекрасном дизайне. Игровой домик встроен в него, вместо того, чтобы его обходить. Гений!

Дизайн садовых заборов

Садовые заборы — одни из самых красиво оформленных заборов в мире!

Причудливые, игривые и эклектичные элементы, которые они включают, безупречно сочетаются с великолепной растительностью, которую они заключают.

Комбинируйте и сочетайте деревянные оттенки, формы и размеры, чтобы создать визуально привлекательные структуры среди ваших кроватей с помощью этих идей ограждения.

Решетки деревянные

Решетки можно создавать из самых разных материалов. Он одновременно поддерживает вашу растительность и визуально привлекает садовый ландшафт. Вы также можете скрыть неприглядные стены с помощью тонкой решетки, чтобы придать саду дополнительную глубину.

Смешайте и сопоставьте

Текстуры и смешанная техника уже являются частью вашего сада, так почему бы им не стать частью вашего дизайна ограды? Дерево, бетон, железо и кирпич — все вокруг этого эклектичного забора и ворот в загородный сад.

Смешанная красота

В этом дизайне ухоженные садовые клумбы и каменные дорожки окружены деревенской выветренной баррикадой из деревянных столбов, которые добавляют привлекательности загородному коттеджу. Этот забор не только великолепно выглядит, но и поддерживает другие садовые украшения.

Живой цвет

Заборы необязательно строить из дерева или камня, их также можно выращивать, например, эту живую изгородь из разноцветных гортензий.

Комбинируйте и комбинируйте свою растительность, чтобы включить вечнозеленые сорта для круглогодичного цвета.

Лучшие границы

На мой взгляд, лучшие варианты садовых ограждений — это те, которые переплетаются с длинными стеблями и обилием цветов. Кореопсис — это всегда прекрасный выбор, поскольку он быстро растет и цветет все лето и осень.

Крытая красота

Если вы ищете садовый забор, почему бы не использовать его, чтобы расширить свой растительный след?

Используйте забор, чтобы поддержать множество альпинистов, подвесных горшков и буксируемых разновидностей цветущих цветов.

Забор в японском стиле

Сочетая простые базовые элементы растений, воды и камней с чистыми прямыми линиями, заборы в японском стиле прекрасно сочетают современные и традиционные элементы дизайна. Эти эстетически привлекательные заборы гармонично сочетаются с окружающей их природой.

Чистые панели и прямые линии

Прямые линии подчеркивают гладкие панели и чистый вид этого экрана для уединения, увенчанного сложной металлической крышей.

Однородные цвета позволяют вашим глазам взглянуть по всей длине, прежде чем перейти к остальной части ландшафта, которую вы включите в свой двор. Такой забор, вероятно, потребует профессиональной установки, поскольку он должен быть идеальным для достижения желаемого эффекта.

Бамбуковые дорожки

Иногда простота лучше! Этот забор представляет собой простые бамбуковые шесты, соединенные вместе, чтобы создать короткий, но эффективный путь через лесную тропу.

Благодаря простому дизайну, оттенки зеленого выделяются на первый план, не создавая ощущения беспорядка.Это забавный современный поворот на заборе из рельсов.

Собранные трости

Тонкие собранные стебли бамбука, оставленные в их естественном состоянии и сплетенные вместе, создают эффективный барьер, который является одновременно прочным и долговечным. Он также эффективен в обеспечении уединения уникальным способом, позволяя лишь мельком увидеть ваш двор.

Смелые мосты

Японский дизайн не включает в себя много ярких цветов в ландшафтном дизайне сада, обычно позволяя ярким краскам природы говорить сами за себя.При его использовании используются простые яркие базовые цвета, которые помогают выделить свойства окружающего ландшафта.

связаны

Бамбуковая решетка — популярный выбор экрана как внутри, так и снаружи! Не говоря уже о том, что сделать бамбуковые решетки несложно, ведь для этого проекта требуется очень мало инструментов.

Уникальность цвета и текстуры бамбука компенсируется тем, как стержни соединены вместе. Более традиционные ширмы будут использовать натуральные волокна, тогда как вы можете легко создать свой собственный образ, используя выбранные вами материалы.

Сломанный вид

Разместите свои плетеные трости, чтобы создать экран, который пропускает лучи света и отбрасывает привлекательные драматические тени на земле, когда солнце садится. Такой эффект будет великолепно смотреться на вашем саду в зависимости от времени суток.

Горные повороты

Использование больших валунов имитирует изгибы и контрасты горных хребтов, когда они используются в качестве границы между открытыми пространствами. Вместо того, чтобы строить полустены из камней среднего размера, поставленных вместе, используйте более крупные валуны, чтобы сделать заявление больше, чем жизнь.

Резной камень

Резьба по камню традиционно встречается в простых японских садах. Попробуйте добавить резные столбы из камня вместо деревянных или железных, чтобы добавить новый уровень глубины и интереса к вашим садовым дорожкам.

Современный дизайн занимает

Яркие цвета, гладкий винил, интересные узоры дизайна и смешанная техника — все это часть современного дизайна фехтования!

Тот факт, что ваш ландшафт в настоящее время более традиционный или естественный, не означает, что вы не можете использовать современные идеи.Вместо этого примите различия и посмотрите, что они могут для вас сделать!

Поп цвета

Добавьте веселый и веселый элемент в свою собственность с помощью забора с яркими цветами!

Эти заборы особенно хорошо смотрятся в городских условиях, создавая резкий контраст между углами улиц и бетонными джунглями. Они также могут добавить немного причуды садовым дорожкам.

Против зерна

Вместо того, чтобы размещать доски для ограждения вертикально, перемешайте их и выберите горизонтальный вид, чтобы привлечь внимание к забору.Гладкая текстура и разнообразная морилка придают дополнительный штрих деталям.

Больше не сайдинг

Металлические листы и профильные доски придают газону уникальный и современный вид. Эти материалы, которые обычно используются в жилищных проектах, выглядят потрясающе, когда их добавляют в заборы.

Не бойтесь мыслить нестандартно, когда дело касается вашего двора, и используйте различные материалы, которые можно найти в магазине любого подрядчика.

Бетонные границы

Хотя бетон может выглядеть скучно и некрасиво, при правильном использовании он может приобретать множество текстур и оттенков, создавая элегантную границу вашего двора.Для единообразия подумайте о низких стенах и цветах, которые сочетаются с окружающим патио или проходом.

Лучшее из обоих миров

Полимерные «деревянные» ограждения выглядят ПРОСТО как настоящие, но служат гораздо дольше без выветривания, а деформация натурального дерева подвержена чрезмерным нагрузкам. Используйте его в металлической раме в качестве экрана для уединения, в качестве декоративного ограждения или даже в качестве ограждения для собак.

Современный экстерьер

Материалы смешанной техники стали модным вариантом среди тех, кто любит современный дизайн.Нейтральные тона дополняют этот высококлассный многоквартирный дом, обеспечивая при этом определенную степень безопасности и уединения в городском ландшафте.

Металлический дизайн

Гладкий темный металл создает длинные линии и длинные тени в любое время года как границу современной собственности. Некоторые металлы обладают собственными атмосферостойкими свойствами, что придает еще большую эстетическую ценность выбранному вами ограждению.

Продолжение строительства

Подумайте о продолжении цветов и материалов от зданий вашей собственности до вашего ограждения.Последовательные линии и формы создают приятный вид для всех, кто проезжает мимо.

Приятные панели

Обновите внешний вид панно с изображением сельского скота до городского декора с помощью гладких металлических столбов и современного входа, чтобы создать совершенно уникальную альтернативу границам вашего двора.

Проволочная панель обеспечивает беспрепятственный обзор вашего ландшафта, одновременно защищая собственность от нежелательных посетителей.

Координаты цвета

Используйте знакомые оттенки и подходящие материалы в вашем ландшафте, чтобы создать изысканный прием для ваших гостей, когда они прибудут.Простая ксерокопия выделяется среди белых и светло-серых тонов этого современного дизайна.

Деревенский забор

Если вы любите деревенский дизайн, эти традиционные варианты загородного ограждения обязательно впечатлят вас. Они идеально подходят для загородного дома или очаровательного коттеджа. Игривые мотивы деревенского стиля, которые воплощены в этих конструкциях, дополнят любой ландшафтный дизайн или сад в загородном стиле.

Рельсы Old Fashion

Разделенные ограждения были эффективным средством защиты от хищников и хищников.Хотя у вас может не быть коровы, которую нужно контролировать, вы все равно можете использовать конструкции разделенных ограждений, чтобы придать вашему двору традиционный, старомодный вид.

Гладильные весы

Старые железные колеса и подковы завершают этот единственный в своем роде забор, сваренный вместе, чтобы создать ценный садовый предмет. Имея двойное назначение, он служит как украшением, так и эффектным бордюром.

Закругленные рельсы

Маленькие закругленные перила создают изящный вид ограды в сочетании с потрясающей зеленью этого отдаленного поля.Эту простую идею легко скопировать и использовать.

Коттеджный сад

Большие коттеджи просто НЕ обходятся без обширных причудливых садов.

Чтобы держать ваш сад под контролем, вам понадобится не менее впечатляющее ограждение. Длинные обветренные деревянные перила отражают неровности этого сада, образуя красивый каркас его поднимающегося дома.

Изогнутые рельсы

Зигзагообразно уложенные рельсы очень популярны вдоль границ ферм и парков.Отчасти это связано с их привлекательной, деревенской привлекательностью, а отчасти с тем, насколько легко их построить. Вы можете обновить их более короткими материалами.

Тщательно обработанный

Полимерные доски под старину, деревенские засовы и тщательно обработанное железо придают современный вид этим старомодным воротам скотного двора. Этот стиль, имитирующий старую колючую проволоку и двери сараев, произведет впечатление в более современной обстановке.

Пасторальные картины

Материалы, собранные в природе, объединяются, создавая этот несколько эклектичный, но красивый забор со всех сторон.Развлекайтесь, собирая камни, дерево и другие различные предметы, которые вы можете использовать, чтобы собрать их вместе в виде реальной головоломки, которая соответствует живописной цели.

Upcycle

Прежде чем вы решите заменить или снести старый забор, подумайте о том, чтобы отремонтировать его, добавив в него предметы по вашему выбору, чтобы создать забавный и удивительный фон вдоль дорожек в саду.

Ограждение патио для уединения

Патио — это расслабляющий и умиротворенный уголок на свежем воздухе.

Что делает их еще более миролюбивыми?

Конфиденциальность, конечно же!

Создайте уединение во внутреннем дворике, построив вокруг него элегантный забор.Ваш побег на свежем воздухе будет еще более спокойным и расслабляющим.

Спрятанный

Даже если ваш внутренний дворик уже отделен от оживленных дорожек и проездов, вы все равно можете сделать его еще БОЛЬШЕ приватным и уединенным. Эта элегантная зона для отдыха на открытом воздухе окружена железным забором и хорошо расположенным освещением для создания элегантной зоны отдыха.

Загородный отдых

Создайте райский уголок в своем пригородном районе, создав отдельную зону отдыха на открытом воздухе, где вы можете расслабиться после напряженного дня или даже развлечь гостей.Добавьте высокие деревья и кусты, чтобы почувствовать себя уединенным убежищем в лесу.

Городское пространство

Тот факт, что у вас небольшой городской двор, не означает, что вам нужно жертвовать садом или уединением из-за того, что вы находитесь в непосредственной близости от соседей. Стратегически высаженные кусты и сады обеспечивают дополнительную степень уединения, которую вы так жаждете, в сочетании с хорошо расположенными решетчатыми экранами.

Открытые заборы

Когда дело доходит до ограждений, существует прекрасный баланс: вы хотите повысить конфиденциальность своего двора, не закрывая при этом прекрасный вид.Подумайте о частичных заборах, которые открывают виды, которые вам нравятся.

Вечнозеленое одиночество

Использование вечнозеленых изгородей как единственного средства уединения от мира — всегда жизнеспособный и доступный вариант. Просто не забывайте брать триммеры на живую изгородь в правильное время года, чтобы они оставались здоровыми и плодородными.

Стены из Искусственного Камня

Ограждение патио не обязательно должно быть сосредоточено только на обеспечении большей конфиденциальности. Фактически, он даже не обязательно должен быть функциональным.Частичные заборы, прикрепленные к стенам, как в этом дизайне из искусственного камня, создают уютное уединение.

Малый садовый забор

Создайте во дворе выделенные отдельные зоны, чтобы сделать его более аккуратным и организованным. Используйте небольшие заборы, чтобы выровнять дорожки или свой сад.

Башенные кирпичи

Высокие кирпичные стены могут дополнить патио в городской или загородной местности. Заросшие папоротники и другая растительность эффективно скрывают внешний мир, создавая укрытие, которое ваша семья может назвать своим собственным.

Яркие цветы

Яркие канны придают глубину этому низкорасположенному забору и дают ощущение бегства тем, кто спрятался за своей высокой красотой. Если вы обнаружите, что унаследовали забор, который ниже, чем вы предпочитаете, подумайте о том, чтобы сажать высокие, привлекающие внимание растения, которые помогают блокировать посторонние глаза, но дают больше пространства между вами и внешним миром.

Временное ограждение двора

Не каждый забор вечен.

Используя эти идеи заборов, вы можете построить как функциональные, так и декоративные временные заборы!

Многоразовые панели

Хотя металлические панели могут быть дорогими, их можно использовать снова и снова, не беспокоясь об их износе.Прочные металлические панели укладываются в штабель и могут служить эффективным барьером для определения границ.

Эффект яркости

Хотя эти заборы могут быть не прочными, их яркие цвета будут удерживать людей от входа в определенные места. Используйте недорогие проволочные панели или проволочную сетку, чтобы поддержать этот тип временного ограждения, если вы планируете использовать его в течение длительного времени.

Легкие заграждения

Легкие алюминиевые ограждения — это эффективное ограждение для управления движением или защиты двора в зонах строительства.Эти панели легко маневрировать, когда они не используются, складываются вместе, что позволяет сэкономить место для хранения вещей.

Забор проволочный

Высокие проволочные заборы обычно обеспечивают защиту в местах с интенсивным пешеходным движением. Тем не менее, их можно использовать в самых разных ситуациях, например, чтобы уберечь нежелательных животных, таких как олени, от вашего сада.

Большой выбор

Независимо от ваших потребностей, материалы для временных ограждений обычно бывают самых разнообразных: как для одноразового использования, так и для использования в различных ситуациях.Выберите то, что лучше всего подходит для вас, и выберите материалы, которые прослужат вам долго.

Для цепных и проволочных ограждений используется

Несмотря на то, что многие заборы являются декоративными, если говорить о них, то основная цель заборов, как правило, функциональна. Цепные и проволочные заборы — отличные функциональные заборы, которые подходят для различных практических целей.

Балансировочная проволока

Бетонные ограждения, покрытые катящейся колючей проволокой, являются эффективным способом отпугнуть нарушителей. Это бельмо на глазу вызовет боль у любого, кто попытается его нарушить.Он отлично подходит для защиты крупных ценных вещей.

Крепления для забора

В сельской местности, где требуется что-то более убедительное, чем колючие заборы, фермеры и владельцы ранчо создают отдельные ряды из колючей проволоки, чтобы лошади и крупный рогатый скот не паслись в неправильных местах. Забор крепится шурупами к существующей древесине, чтобы создать запутанную свободную линию вдоль вершин каждой границы.

Электрифицировать это

Простой провод большого сечения можно проложить в два или три ряда, чтобы эффективно удерживать домашний скот с помощью электричества.Hotwire создается с помощью зарядного устройства для забора, которое может работать как от электричества, так и от солнечной энергии.

Изношенный

Вдохновением для этой идеи является старый забор для скота, который изношен и изношен после десятилетий эксплуатации и небрежного обращения. Вы можете получить похожий деревенский вид, используя состаренное дерево и проволоку.

В ногу со временем

Чтобы избежать ухудшения состояния вашего забора, периодически проверяйте его линии, чтобы затянуть провисающую проволоку и залатать все участки, по которым проехали дикие животные или были раздавлены растительностью.Правильное ограждение может прослужить всю жизнь при периодическом обслуживании.

Меры безопасности

Ограждения Chainlink и колючая проволока — это сила, с которой нужно считаться, и их обычно можно встретить на парковках, опасных строительных площадках и в других областях с высоким уровнем безопасности. Если вы хотите защитить большие площади коммерческой недвижимости, это хороший выбор, чтобы отметить линию вашей собственности, хотя это некрасиво.

Лезвие бритвы

Колючая проволока является альтернативой колючей проволоке и представляет собой гораздо более опасный продукт для установки.Его использование является очень серьезным сигналом о том, что с вашим забором и имуществом нельзя шутить.

Оцинкованная высота

Стены из оцинкованной стали, увенчанные колючей проволокой, крики не подпускают вас, и вам не выбраться наружу. Эта конструкция является эффективным средством устрашения и по понятным причинам чаще всего используется в тюрьмах и вокруг них. Очевидно, что что-то с таким негативным подтекстом никогда не должно использоваться в населенных пунктах.

Блестящая резкость

Способ использования колючей проволоки важен для ее общей эффективности.Имейте в виду, что эти материалы предназначены для целей безопасности, поэтому, если вы используете их самостоятельно, будьте осторожны при установке.

Все смешано

Ничто так не кричит «стоп», как обернутая бритвой колючая проволока. Как было сказано выше, этот материал используется для безопасности и довольно эффективен как средство устрашения.

Варианты звеньев цепи

Заборы из звеньев цепи — хороший вариант для многих предприятий и парковок. Конечно, вы можете использовать этот универсальный вариант ограждения по-разному, как в городской, так и в сельской местности вокруг дома или в общественных местах.Хотя сами по себе они не являются хорошим выбором для уединения, если их соткать из полосок винила, вы можете создать прочный забор для уединения.

Завалены?

Надеюсь, это руководство дало вам вдохновение, необходимое для создания лучшего забора для вашего дома и бизнеса. Существует бесконечное количество дизайнов, материалов и планировок заборов на выбор, эти 118 идей только поверхностные! Какой дизайн вы выберете?

Вот как можно спрятать провода в открытом потолке

Вы думаете о строительстве дома с открытым потолком или, может быть, вы уже живете в нем.Так или иначе, вы поняли, что провода на потолке не совсем красивы и на них небезопасно смотреть. Итак, вы пытаетесь узнать, как спрятать провода в открытом потолке.

Чтобы спрятать провода в открытом потолке, вам понадобится творческий подход. Вам также понадобятся некоторые знания о том, как скрыть провода, чтобы избежать несчастных случаев. Один из способов скрыть провода на открытом потолке — это прикрепить их булавками и покрасить в тот же цвет, что и ваш потолок.

В этой статье рассказывается о том, как скрыть провода в открытом потолке.Также будут обсуждаться тенденции открытых потолков и типы открытых потолков.

Скрытие проводов в открытом потолке

Открытые потолки придают вашему дому деревенский вид, если все сделано правильно, а также экономят деньги. Не тратя деньги на материалы и труд, чтобы покрыть потолок, вы можете использовать эти деньги, чтобы вместо этого спрятать провода и купить другие вещи, чтобы улучшить свой дом.

Тем не менее, вы должны помнить, что с вашими проводами должны быть соблюдены меры предосторожности, чтобы гарантировать, что они не вызовут несчастных случаев, даже когда они спрятаны.Это означает, что ваши провода не должны быть оголенными или открытыми. Им также нужно отдыхать в местах, которые не будут намокать или постоянно подвергаться воздействию элементов. Если они подвергаются постоянному воздействию стихий, они легко изнашиваются, и вам нужно будет их заменить.

Чтобы спрятать провода в открытом потолке, первое, что вам нужно сделать, это убедиться, что они прикреплены к балкам. Вы можете сделать это, используя электрические скобы, такие как металлические скобы Gardner Bender на Amazon. После того, как все провода закреплены, вы можете начать творчески скрывать их, покрасив их или используя чехлы для проводов, деревянные насыпи или декоративные коробки.

Можно покрасить провода на потолке

Если вас беспокоят потолочные провода, торчащие из открытого потолка, можно покрасить провода. Это повысит эстетику вашего дома, не отнимая слишком много денег и времени. Для этого все, что вам нужно сделать, это купить краску в цвет потолочной балки. Это маскирует ваши провода и сохраняет простой потолок.

Вы также можете покрасить потолочные балки, если не можете найти оттенок, который соответствует балкам.Вы можете найти краску в местном хозяйственном магазине или на Amazon. Отличной находкой красок является Majic Paints, которым можно покрывать многие поверхности. Вы заметите, что большинство людей выбирают потолок, окрашенный в белый цвет, или провода цвета дерева, но вы можете выбрать другие цвета в Majic Paints.

Преимущество окраски потолочных проводов или даже потолочных балок заключается в том, что вы можете выбрать однородный цвет для своего потолка или спроектировать его. Однако некоторые недостатки включают расходы на краску и оплату труда, если вы нанимаете кого-то для этого.Также есть шанс, что вам не понравится результат.

Вы можете использовать кожухи для потолочных проводов

Если вы не хотите красить, но все же хотите легко исправить открытые потолочные провода, обратите внимание на некоторые кожухи для кабелей. Вы можете легко найти их на Amazon. Среди фаворитов широкой публики — Cord Cover Raceway Kit, Paintable Cord Concealer и Cordinate Fabric Cord Cover.

Cord Cover Raceway и Paintable Cord Concealer поставляются в виде белых наборов покрытий для шнура.Вы можете раскрасить их так, как хотите, чтобы они соответствовали вашему декору, или можете оставить их в таком виде, чтобы сделать акцент на потолочных балках, если балки не белые. Между тем, чехол Coordinate Fabric Cord Cover придаст вашему дому эстетичный вид. Вы можете либо заставить их замаскироваться, либо выделить их самостоятельно.

Если вы выберете твердые обложки, вы можете поместить в них провода, измерив необходимую длину и соответственно обрезав обложки. Затем сдвиньте крышку и просто поместите провода внутри крышек, прежде чем снова их сдвинуть.

Если вы используете тканевый чехол, у вас будет больше гибкости, что может принести вам пользу, а может и не принести пользу, в зависимости от вашей дизайнерской идеи. Вы можете просто повесить тканевые проволочные крышки на потолочные балки или прикрепить их булавками для большей безопасности и большей организованности.

Использование кожухов для кабелей может эффективно и недорого прикрыть оголенные потолочные провода. Вы также можете легко заменить крышки, когда вам надоест их цвет или дизайн и вы выберете новые. Лучше всего то, что вы можете настроить сами чехлы так, как вам хочется.

Вы можете выбрать деревянные молдинги, чтобы скрыть провода

Для более классического вида и лучшей маскировки вы можете выбрать деревянные молдинги, чтобы скрыть потолочные провода. Вы можете найти деревянные молдинги в строительных магазинах, а можете сделать их самостоятельно. Эти молдинги могут выступать в качестве бордюров потолочных балок, и никто не узнает, что они скрывают провода.

Это отличная альтернатива, если вы не хотите использовать пластиковые или тканевые чехлы. Однако они могут стоить дороже, чем покупка чехлов, и требуют больше работы.Вам нужно будет прикрепить деревянные карнизы к потолочным балкам, а это потребует времени и некоторых усилий. Вы также не сможете легко изменить молдинги, если натолкнетесь на точку, в которой хотите.

Вы можете использовать декоративные коробки для сгруппированных проводов

Декоративные коробки отлично подходят для закрытия открытых потолочных проводов группами. Вы можете создать стандартную квадратную коробку, которая будет соответствовать вашим потолочным балкам, или вы можете купить накладки, такие как Arlington Boxes или Garvin Hole Cover на Amazon.Сгруппированные провода идеально подходят для потолочных вентиляторов и осветительных проводов, но вы можете обнаружить, что они хорошо смотрятся даже в местах, где провода не сгруппированы.

Когда началась тенденция к открытию потолков?

Дома с открытыми потолками существовали и были тенденцией до 1800-х годов, когда лесопилки начали массово производить деревянные конструкции. К 1950-м годам люди покрывали потолки. К этому времени тенденция открытых потолков поблекла, и чистые, скрытые потолки стали новым идеалом.

Тем не менее, с появлением множества вариантов, таких как искусственные открытые потолки или даже обнаженные ранее скрытые потолки, тенденция открытых потолков возобновилась к началу 2000-х годов.Существуют два типа открытых потолков: декоративные открытые потолки и фактические открытые потолки.

Фактические открытые потолки опираются на балки, которые поддерживают дом, и никакие другие материалы не покрывают потолки. Между тем декоративные потолки просто так их называют: декоративные. Вы обнаружите, что в этих домах уже есть крытый потолок и просто есть дополнительные балки, чтобы он выглядел как открытый потолок.

Некоторые люди сами создают вид открытого потолка, но это не совсем рекомендуется, так как большинство людей используют тяжелые балки, которые могут вызвать нагрузку на потолок.Между тем, другие используют более легкие материалы, такие как стекловолокно или пластик, а некоторые люди обращаются за советом к инженерам или архитекторам.

Заключительные мысли

Вы можете скрыть провода в открытом потолке, покрасив провода или потолочные балки, или используя пластиковые или тканевые покрытия для шнуров, деревянные формы или декоративные коробки. Однако убедитесь, что ваши провода надежно закреплены, чтобы избежать несчастных случаев.

Вы можете сделать это, прикрепив их булавками, кроме случаев, когда вы используете тканевые чехлы. В этом случае вы можете обойтись без закрепления проводов.Кроме того, не сомневайтесь, если считаете, что вам нужна помощь. Начать самостоятельный проект — это здорово, но обеспечение вашей безопасности должно оставаться вашим приоритетом.

Источники

Прежде чем сверлить отверстия в стене, прочтите это (или рискните сделать самодельную катастрофу)

Если вы полностью готовы приступить к сверлению стены для вашего следующего проекта DIY, нажмите на тормоза. Установка нескольких фотографий в рамке или даже установка телевизора могут показаться достаточно простыми, но каждый год тысячи неудачливых домовладельцев усердно усваивают этот урок: никогда не следует — и мы имеем в виду никогда — сверлить стену в стене, если не знаешь, что за ней скрывается. Это.

В большинстве домов через любую стену проходит несколько труб и проводов, и, если вы не знаете, как их найти, вы рискуете получить травму, серьезно повредить свой дом или и то, и другое.

Итак, прежде чем вы наберете обороты и будете готовы к работе, ознакомьтесь с этими основами безопасности и узнайте, как избежать кошмара, созданного своими руками.

Обратите внимание на выключатели и розетки.

«Основные опасности [просверливания стены] — это удар по электрическому проводу, водопроводной или газовой трубе», — поясняет Иссабель Уильямс , член экипажа Fantastic Handyman UK.«Все эти сценарии могут привести к поражению электрическим током или наводнению».

К счастью, есть несколько уловок, которые помогут вам определить, что находится за стеной, не рискуя получить удар электрическим током.

Электрические провода, например, имеют тенденцию следовать определенной схеме размещения.

«Общее правило — избегать просверливания вокруг выключателей и розеток, поскольку электрические провода могут проходить горизонтально и вертикально вокруг этих светильников», — объясняет Уильямс. «Вы также можете получить представление о том, где проходят провода и трубы, посмотрев на чердак и в подвал, чтобы увидеть, где они проходят вверх или вниз через каркас.”

Используйте инструмент для поиска гвоздей

Также неплохо вложить средства в поисковик для гвоздей, прежде чем начинать какой-либо проект, связанный с просверливанием стен. Инструмент для поиска гвоздей поможет вам найти гвоздики, которые представляют собой вертикальные балки, обрамляющие и поддерживающие ваш дом.

«Электрические провода часто проходят вертикально вдоль шпилек», — говорит Мэтт Дейгл , основатель и генеральный директор сайта Rise, занимающегося экологическим благоустройством дома. «Поиск шпилек — это удобный ручной инструмент, который позволяет быстро и легко найти шпильки, спрятанные за гипсокартоном.”

Чтобы найти шпильку, просто включите устройство и перемещайте его по горизонтали, пока он не укажет на шпильку. Отметьте место стойки карандашом и продолжайте двигаться вдоль стены, чтобы найти больше стоек (при необходимости). Поскольку шпильки обычно расположены на расстоянии от 16 до 24 дюймов, вам не придется долго искать, чтобы найти свою первую.

Тем не менее, не забудьте вложить средства в правильный вид прибора для поиска гвоздей. Хотя доступны магнитные (без источника питания) устройства для поиска гвоздей, Дейгл предостерегает от их использования.

«Магнитные щупы идеально подходят для коммерческих зданий, где обычно используются металлические стержни, — говорит он, — но они гораздо менее точны в домашних условиях.”

Убедитесь, что батареи в поисковике для шпилек тоже разряжены, потому что низкий заряд батарей может вызвать ошибки.

Будьте осторожны со стенами, которые соединяют вашу ванную комнату или кухню

Хотя поиск проводов может быть относительно простым процессом, найти трубы немного сложнее. Одно из практических правил — будьте особенно осторожны при сверлении любых стен, которые соединяются с вашей ванной или кухней — в основном, любой стены, в которой могут быть трубы.

Если вы попали в трубу, говорит Уильямс, вы, вероятно, это узнаете.

«Даже если труба из мягкого металла, она все равно будет оказывать значительное сопротивление», — говорит Уильямс. «И если вы не ударите ее в месте, где она проходит через шпильку, ваше сверло, вероятно, будет отклоняться от криволинейной поверхности. . »

Знайте, когда обращаться к профессионалам.

Самая сложная часть подвешивания тяжелых предметов заключается в том, что для устойчивости им может потребоваться шпилька. Можно подвесить тяжелый предмет на шпильке, но нужно знать, какой толщины у шпильки, а также как к ней прикреплены провода.

Это может немного отличаться в зависимости от года постройки вашего дома и уровня опыта, который был вложен в его строительство. Если другие части вашего дома кажутся спроектированными любителем, не удивляйтесь, если за стенами также есть скрытые несоответствия.

И хотя ваши стены могут показаться достаточно прочными — даже с гвоздями, — не превращайте гипсокартон в швейцарский сыр, пытаясь вешать тяжелые предметы.

«Гипсокартон не так удобен, как бетонные или кирпичные стены, поэтому, если вы хотите что-то повесить, обязательно сначала проверьте, где находятся стойки», — говорит Уильямс.«В противном случае вы рискуете попасть в серьезную аварию из-за падающих предметов».

Если вы не вешаете очень легкую раму (для которой не требуется шпилька) — или не уверены в своих способностях повесить на шпильку что-нибудь побольше, не повредив провода, — вам следует подумать о найме профессионала, который поможет вам получить работу Выполнено.

Электрик в доме из бревна. Процесс установки. Скрытая проводка в деревянном доме. Ретро проводка в деревянном доме. Электрик в бревенчатом доме.Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наши работы включали электромонтаж под ключ, который включает в себя полный электромонтаж (прокладка кабеля в деревянном доме), установку розеток и выключателей, устройства ввода электроэнергии в дом, монтаж распределительных щитов, запуск электрокотла и проверку схемы. надежность при номинальных нагрузках.

Способ разводки исходя из рациональности и сокращения трудозатрат был выбран комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробке)

Все работы выполнены с соблюдением норм строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с подсветкой. Из соображений безопасности и эстетики мы отказываемся от монтажных коробок на этом объекте и выводим каждый светильник и люстру непосредственно на экран.Выберите марку кабеля ВВГнг 3 * 1,5 плоский и защитите от внешних воздействий оранжевой гофрой. Все маршруты выполнены под прямым углом (на архитектурной проекции) и закреплены в скрытой работе. Доступность кабелей в распределительном щите позволяет изменять сценарии включения света и дает множество возможностей для управления им в будущем (возможность дистанционного управления и адаптации к умному дому).




Следующий этап — установка розеточных групп и выключателей.Прокладываем кабель в техническом подполье, а выводы делаем декоративным кабелем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)




Устанавливаем кухонные розетки открытым способом (так как там будет стена рабочей поверхности с керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.




Следующий этап — установка и монтаж электрощитов.В этом деревянном доме их 3 штуки. Коробка вводно-распределительная, включающая (со счетчиком), щит освещения и розеток (распределительный щит) и щит котельной (на нем мы остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку по группам и соблюдать правильность последовательности авто-ампера (мы используем оригинальные автоматы ABB). Группы розеток соединяются через дифференциальные машины (автоматические в сочетании с узо) для безопасности.

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревен, даже если строительный материал пропитан антипиренами, все равно останутся в поднятой группе. пожароопасность. Именно поэтому при строительстве домов из бревенчатого дома на важном месте возникают вопросы пожарной безопасности, в частности, особое внимание уделяется электромонтажным работам.

Электроснабжение деревянного дома

Задача обеспечения безопасной работы электросети дома должна решаться в первую очередь на бумаге, то есть все начинается с проекта.

На стадии разработки приняты решения по:

  • Подключен к центральной электросети.
  • Устройства ввода.
  • Способ прокладки электрических кабелей.
    Это может быть:
    1. Скрытая проводка в срубе.
    2. Открытые, расположены над конструкциями.
  • Способ установки электроприборов:
    1. Переключатели.
    2. Диммеры.
    3. Розетки.
    4. Светильники и пр.

Внимание!
Электрик неквалифицированный, за разработку проекта и его реализацию своими руками лучше не браться.
Пригласите экспертов качественной фирмы для проектирования и установки электрических систем дома, чтобы раз и навсегда решить проблему безопасности.

Тем, кто намерен выполнять электромонтажные работы своими силами, этот материал пригодится как инструкция по пошаговому решению проблемы.

Электрокабель в дом

Подключение к ЛЭП осуществляется двумя способами:

  1. Безвоздушно и быстро осуществимо. Для этого используйте самонесущий кабель с расчетным количеством жил и их сечением.

Примечание!
Расчет мощности автономной электросети выполняется с учетом плановой нагрузки, которая зависит от количества электрооборудования в доме.

  1. Под землей дороже и трудоемко, но имеет ряд преимуществ:
    • Кабель, проложенный под землей, не нарушит внешний вид здания и двора.
    • В этом случае кабель надежно защищен от повреждений, что продлевает срок его службы.

Для подземной прокладки вводной линии в деревянном доме следует использовать силовой медный кабель.

Примечание!
Проект подключения жилого фонда к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Устройство ввода

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через устройство ввода-распределительный щит.

Устанавливается в безопасном месте со свободным доступом в любое время и оснащается:

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую втулку.
При разводке электрической сети в помещениях в местах прохождения кабеля через стены и потолки также устанавливаются жесткие металлические оболочки.

Вводный распределительный щит должен быть максимально защищен от контакта с деревом, обычно он помещается в специальный металлический ящик.Размеры таких ящиков подбираются под конкретное количество «автоматов» и других устройств.

Внутренняя проводка

После установки электрощитка можно приступать к монтажу внутренней проводки.

Как уже было сказано, электромонтаж в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, кроме цены на такую ​​электротехнику. работа намного ниже.

В открытом состоянии кабель укладывается непосредственно на внутреннюю поверхность:

  • Sten.
  • Перегородки.
  • Потолки и другие конструкции.

Электрические провода, улучшающие эстетический вид, и для дополнительной защиты спрятаны в самозатухающих ящиках. Современные производители такой продукции предлагают широкий ассортимент продукции относительно дизайнерских решений:

  • Разные цвета.
  • Имитация текстуры дерева.

В таких каналах электропроводка в доме обычно замаскирована из оцилиндрованного бревна за счет ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянной конструкции небезопасен, трудоемок и очень дорог. Но из эстетических соображений многие склонны устанавливать сетку в своем доме именно таким способом. Поэтому очень важно разобраться, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

Важно!
Основное правило устройства скрытой проводки в доме — исключить контакт проводов с деревом.

Дело в том, что проблема может заключаться не только в коротком замыкании в сети, но и в металлическом стержне, имеющем привычку греться при высоких нагрузках под слоем утеплителя.

  • Кабельные каналы.
  • Трубы.
  • Гофры гофрированные.

Правила скрытой проводки:

  • Прокладка основных линий электропроводки скрытым способом выполняется параллельно со сборкой сруба.
  • Подъемники к осветительным приборам, розеткам и выключателям устанавливаются через подготовленные отверстия.
  • Внутри потолка провода проложены в негорючих пластиковых трубах, чтобы они не подвергались механическим воздействиям.
  • Скрытую проводку в доме из оцилиндрованного бревна следует проводить с расчетом его естественной усадки. Все каналы и рукава с проводами необходимо защитить от давления движущихся бревен.

Как скрытый, так и открытый способы прокладки электрических проводов имеют свои достоинства и недостатки. Из-за этого часто применяется комбинированный метод монтажа элементов электроснабжения деревянного дома.

Выбор электрического кабеля

Чтобы проводка в бревенчатом доме была по-настоящему безопасной, выберите кабель для электропитания определенного типа с буквами в маркировке:

  • NG, что означает не поддерживающий горение.
  • LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

  • Для освещения проложены трехжильные кабели сечением квадрата 1,5 мм (3х1,5).
  • Для разводки под розетки понадобится кабель 3х2,5.
  • Электрический кабель не менее 6 мм2.
  • К проводу, питающему розеточную колодку на 4 и более точек, кроме того ничего не подключайте.
  • Полностью отдельно от остального оборудования подключены: циркуляционный насос отопления и насос подачи воды.
  • Также в обязательном автономном подключении подлежат отопительный котел и водонагреватель (при необходимости или при отсутствии газоснабжения).

Расчет электроснабжения отопительного оборудования достаточно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

  • Определенный объем помещения.
  • Требуемая температура.
  • Потери тепла через конструкцию дома (полы, окна, двери, стены и полы).

Интересно!
Следует отметить, что теплопроводность оцилиндрованного бревна очень низкая по сравнению с камнем и бетоном.
Следовательно, потери тепла через стены сруба будут минимальными, конечно, если герметик был изготовлен с соблюдением всех особенностей технологического процесса.

Рассчитывать на полную пожаробезопасность деревянных домов и эффективное бесперебойное электроснабжение можно только при соблюдении инструкций:

  • Выбор кабелей и кабельных каналов для деревянного дома.
  • Монтаж произведен по правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проведите измерение сопротивления изоляции проводов.

Электропроводку в доме из оцилиндрованного бревна необходимо регулярно каждые три года подвергать профилактическому контролю на отсутствие повреждений изоляции, чтобы исключить возможные короткие замыкания в сети.

Заземление

Еще одной важной составляющей противопожарной защиты является наличие в деревянном доме огнестойкого молниеотвода и контура заземления. Причем заземлению здесь подлежит не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Заключение

Осталось только напомнить, что все работы должны проводиться в строгом соответствии с техникой безопасности и с использованием качественных материалов. Следует исключить наличие жил кабеля с помощью изоленты, на сегодняшний день существует множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, быстрее строятся, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
Электрик в деревянном доме должен соответствовать гораздо более строгим требованиям.Первоначальной задачей электромонтажа в деревянном доме является прокладка вводного (питающего) кабеля от ЛЭП опоры распределительного дома. Есть два способа прокладки кабеля ввода электриков загородного дома: воздушный и подземный (в траншее).

Метод воздушной укладки проще, быстрее и экономичнее. Для устройства воздушной линии электроснабжения загородного дома будет применяться самонесущий провод марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчиком фаз), специальные кабельные зажимы, анкерные анкеры. , так далее.Преимущество использования этого провода заключается в том, что он не требует растяжения кабеля, по которому идет кабель. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетического вида лицевой части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустами), меньшая долговечность.

Способ прокладки вводного кабеля в траншее более трудоемкий и дорогостоящий, но он сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями и увеличивает срок службы вводного кабеля.Для строительства подземной ЛЭП электрики частного дома используют бронированный кабель типа ВБбшв с разным количеством жил и их сечением (в зависимости от выделенной мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра, имеющую песчаную подушку толщиной 15-20 см. Затем кабель засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, на сигнальной ленте проставляется надпись «не копать, кабель», после чего траншея засыпается полностью.
Входной кабель обеспечивает питание распределительного щита, от которого питание распределяется между всеми потребителями электроэнергии. В распределительном щите устанавливаются: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, заземляющие и обнуляющие другие устройства. Автоматика защищает людей, технику и всю электротехнику загородного дома в целом.
Щиты электрики в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются доски открытого монтажа.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Есть два способа прокладки линий электропередачи внутри деревянного дома: фактурная (открытая проводка) и скрытая (скрытая проводка). Открытой называется электропроводка, проложенная по поверхности стен, потолка и так далее. Скрыта проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант — это монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределительных устройств, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудования и квалификации мастеров.
Накладной монтаж осуществляется в негорючих кабельных каналах (коробах) ПВХ, гофре ПВХ (или металлической гильзе) и достаточно вскрыть кабель в негорючей оболочке с помощью крепежа.

]]> ]]> Укладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой ровную поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасные и щитовые дома), то монтаж осуществляется в негорючие ящики из ПВХ. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробках дает следующие преимущества:
— хорошие условия для охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
— свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены
— при необходимости возможность создания ответвления на любом участке трассы
Крышку коробки всегда можно легко снять и добавить дополнительный кабель.Для этого при расчете сечения воздуховода делается запас в 30%.
Производители сегодня предлагают коробки однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответвительные соединения выполняются в коробках для наружной установки или внутри розеток и выключателей.
Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что все кабельные проходы через стены и полы будут выполнены в металлических оболочках.

Прокладка линий электрики ретро кабелем на изоляторах.

В настоящее время стало популярным прокладка внешней электропроводки в деревянном доме ретро-кабелем (витая проволока) на изоляторах. Особенно его желательно использовать в домах из бревен. На рынке электротехнических материалов предлагается ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем лучший способ прокладки электропроводки в бревенчатом доме — комбинацию прокладки в кабельных каналах (коробах) с цветом и фактурой дерева и отступлением кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах по плинтусу пола или у потолка. Спуски и подъемы к выключателям, розеткам и прочим электромонтажным изделиям производятся витым кабелем в декоративной оболочке на изоляторах. Раздвижные соединения выполняются внутри корпусов розеток и выключателей или в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом по стенам с креплением специальными скобами осуществляется в том случае, если прокладка ЛЭП в коробах из ПВХ без нарушения эстетики интерьера затруднена, а иногда и невозможна (например, электрик из оцилиндрованное бревно не обшитое вагонкой) или по желанию заказчика. Раздвижные соединения выполняются в монтажных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах

Скрытая проводка электрики в деревянном доме

В деревянных домах этот вид разводки выполняется в металлических трубах (согласно ОПУ, п. 7.1.32)
Скрытый монтаж линий электрики в деревянном доме процесс намного трудоемкий, длительный и, соответственно, более дорого.Однако с точки зрения дизайна более привлекательный. №
Все магистральные линии электрики в деревянном доме выполняются из металлических стальных труб в перекрытиях до устройства (подшивки) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
Первоначальная, очень важная задача для Заказчика — определить расположение потребителей электроэнергии в доме (с их геометрическими привязками), потому что, в отличие от поверхностного монтажа, чрезвычайно сложно, а иногда и невозможно перенести или добавить электрические точки, не нарушая эстетика интерьера.На основании плана расположения потребителей электроэнергии составляется план сверления вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Отверстия в стенах дома сверлятся в мастерской на этапе распиловки дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при укладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (согласно заранее заданным геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серию устанавливаемых розеток и выключателей, так как установочные коробки для разных серий могут иметь разные размеры.

]]> ]]>

Примеры монтажа электропроводки в домах из деревянных балок

Обращаем ваше внимание, что проводка выполнена из гофрированной трубы, которая в отличие от металлического шланга сплошная, то есть сделана не из рулонной ленты.Следовательно, он имеет возможность локализации, герметичность. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью соответствует СНиП и ПУЭ. Те участки, где присутствует гофрированная труба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]> ]]> В статье «Электроэнергия деревянного дома» обсуждался простейший вариант разводки, сочетающий максимальную безопасность с минимальными затратами.На первый план в описанных случаях стоит функциональность. Эстетика отходит на второй план. Разумеется, можно максимально аккуратно вскрыть проводку, чтобы это было не очень заметно. Но не всем нравятся кабельные каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, использовать коричневый ящик или «под елку», но, к сожалению, выбор таких изделий невелик, качество не всегда совпадает, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки.Без них сложно аккуратно установить кабельные каналы; со временем из-за склонности дерева к вздутию и пересыханию стыки расширяются, ящики несколько смещаются — разводка перестает выглядеть аккуратной.

Бывают довольно неудобные случаи: например, как установить короб на бревенчатые стены, на стены, теперь обшитые модным срубом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибиты к стене скобами из проволоки? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГНГ имеют черную изоляцию, NYM — серую. Как такая «цветовая гамма» сочетается с цветом дерева? Но как быть, если нужно проложить сразу несколько кабелей? В современном, перенасыщенном домом доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте о том, что возможность прокладки кабелей непосредственно на базу без механической защиты рассматривается несколько противоречивой в нормативной документации. Так, СП 31-110-2003 допускает открытую прокладку на горючем основании без футеровки только «одинарным кабелем с медными жилами сечением не более 6 мм2, не распространяющими горение».

Значит, два кабеля рядом нельзя провести? Или нельзя скрепить их одним кронштейном, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требует открытой проводки в жилых помещениях «в электрических плинтусах, воздуховодах и т. Д.» (п. 7.1.37). Можем ли мы предположить «и т. Д.» в качестве допуска к ведению открытой проводки непосредственно кабелем по стенам или на роликах допускается таб.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей и способ их прокладки» IUI занимается электропроводкой в ​​целом, а в гл. 7 об электропроводке в специальных помещениях, включающих в себя и жилые. Таким образом, наверное, пресловутую «ИТТ» следует трактовать не как прямую прокладку кабелей по стенам, а как прокладку в электрических жестких и гибких трубах, металлическом шланге … То есть кабели, проложенные вдоль стен жилых помещений, необходимо защищать от возможное механическое повреждение.
Проблема электромонтажных принадлежностей.

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство уважаемых производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «лосьонов», которые есть в сериях среднего и высокого ценового диапазона. Например, нет программируемых диммеров, перекрестных переключателей, позволяющих управлять светом из трех и более мест, нет разных таймеров и т. Д. Цветовая гамма товаров ограничена; используемый материал — недорогой пластик.

]]> ]]> И хотя качество продукции от известных производителей высокое, не всегда они способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, я могу упомянуть серию Etude (производится на заводе Schneider Electric в Санкт-Петербурге), Wessen также недавно был приобретен Schneider Electric, Elyo — бывшая независимая шведская компания, была приобретена Schneider. Электрик, Саймон (Испания), Копп (Германия) — два последних еще предстоит поискать, и ряд других.Помимо данной продукции на рынке присутствуют розетки и выключатели для наружной установки турецкого и российского производства, но их качество заметно уступает вышеупомянутым сериям.

Legrand и ABB, широко известные в нашей стране, не производят продукцию для наружного монтажа, за исключением специальных, устанавливаемых во влажных и пыльных помещениях. Правда, у большинства производителей есть линейка подъемных боксов (обычно очень ограниченная цветовая гамма), позволяющая монтировать изделия для скрытого монтажа в кабельных системах, но на деревянных стенах такая комбинация смотрится очень противоречиво.Опять же не всем нравится, что уличные товары находятся далеко от стены, что увеличивает вероятность повреждения, особенно в проходах, и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда способна удовлетворить привередливые вкусы пользователей. Но для скрытой проводки на горючие конструкции российская нормативная документация предъявляет еще более жесткие требования, которые иногда кажутся невозможными. Здесь есть только два варианта: прокладка кабеля в металлических каналах или металлических трубах или в негорючей штукатурке, которая должна окружать кабель со всех сторон слоем не менее 10 мм (Таблица 14.2 СП 31-110-2003, ПУЭ: Таблица 2.1.3.). Столь жесткое требование ЭСП кажется невозможным, потому что с точки зрения обывателя превращает дом в «водопровод», по которому должны проходить провода.

Опять же, никому не пришло бы в голову покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда и возникают догадки по поводу завышенных требований. «Что может случиться с кабелем при горении неподдерживаемой изоляции, защищенном современной автоматикой, неразрывно проложенной от панели до розетки?» — так рассуждают некоторые «специалисты» из электриков, подписывая свою неплатежеспособность.

Протягивают кабели по перекрытиям в гофре, проталкивают проволоку под плинтусы, прячут под «выходом» окон и дверных коробок, втискивают неосведомленного клиента, что и нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, по всей видимости, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
1. Грызуны. В потолках и в стенах деревянных домов возможно появление мышей и крыс.Эти очень неприятные «товарищи» человека почему-то любят грызть пластиковую изоляцию проводов. Мне удалось убрать со стен провода, изоляция которых разъедалась на несколько метров. На ней были отчетливые следы зубов. В некоторых местах вообще не было изоляции, и в любой момент могло произойти короткое замыкание. Даже если бы автоматика безопасности работала безупречно, при коротком замыкании на долю секунды возникла бы мощная вспышка, которая могла бы поджечь древесную пыль, пыль, паклю — и немного быстро воспламеняющегося материала со временем накапливается в стенах и потолках.
2. Дерево, как известно, «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заклиниванием дверей и окон зимой и весной, когда повышается влажность воздуха. Кроме того, дома подвержены некоторым сквознякам. В кабеле может возникать опасное напряжение, которое может вызвать повреждение или поломку. Дальнейшие разработки уже обсуждаются в пункте 1.
[Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель будет помещен в негорючую среду, дальнейшее распространение огня не произойдет.Максимум, на что мы рискуем, — это то, что в отдельных помещениях не будет света или перестанут работать одна или несколько розеток.
Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нет предположения об использовании металлического рукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопковой нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент — вытащить пломбировочный шнур и зажечь прикуриватель.Результат развеет все сомнения. Другой металлический шланг производится с уплотнением асбеста (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлический шланг с асбестовой нитью только большого диаметра.

Таким образом, использование металлического рукава для скрытой прокладки кабеля в легковоспламеняющихся конструкциях в соответствии с действующей нормативной документацией недопустимо.
Как «по идее» должна выполняться проводка — понятно. Но как на практике выполнить такие жесткие требования? В этой статье я постараюсь остановиться на технологии выполнения этих непростых работ.
Вариант 1. Объединение кабельных каналов и разводки для скрытой проводки.
Основные линии в этом варианте прокладываются коробками по потолочным или напольным цоколям. [Скрытое расположение выключателя, кабель в кабельном канале] Ответвления к розеткам и выключателям выполнены с низким кабельным каналом, конец которого закрывается заглушкой. Электромонтажные изделия монтируются в металлические подозетники. Под них предварительно просверливается ямка с кроной на дереве. Такой вариант, совмещающий открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет бесконечно расширять ассортимент последних и уменьшать глубину выступающих частей.Как вариант, можно разместить магистрали в соседних помещениях, где эстетика не так важна, просверлить оттуда стену, уложить стальную втулку, установить металлический пол и выполнить скрытый монтаж розеток и выключателей на стенах «парадного» помещения.

Вариант 2. Скрытые магистрали и ответвления в кабельных каналах.
[Кабельный канал на опоре.]
Магистрали проложены в потолке. Для этого иногда используют металлические трубы. Из-за необходимости проводить повороты часто используют медные трубы, цена на которые превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабели в металлических лотках], специально разработанные для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В ширину можно положить десятки кабелей. Подносы изготовлены из оцинкованной стали. Толщина стен не имеет значения, ведь для медных кабелей сечением до 2,5 мм2 этот параметр не нормируется. Кабели желательно предварительно затянуть в гофре или защитить места поворотов и возможных контактов изоляции кабеля острыми металлическими краями гофры или трубки из винилхлорида.Укладка металлических лотков — операция непростая. Требуется частичная обрезка балок перекрытия с последующим усилением в обход несущих конструкций, зачисткой острых краев и герметизацией торцов. Для выполнения всех этих операций требуются разнообразные инструменты и навыки работы с жестью. Подносы скрепляются заклепками или прикручиваются гайками. После того, как в них проложены кабели, производится заземление. металлические конструкции. Для этого натягивается заземляющий провод, надежно прикрученный к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям выполняются через отверстия со стальными втулками в потолке обычного пластикового ящика. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабельных каналов и электромонтажных изделий. Для того, чтобы вырезать такую ​​опору из экструдированной и отшлифованной доски, ее предварительно размечают специальным инструментом, который по старым мастерам назывался обвалочкой.В продаже такого инструмента нет — его придется изготовить самому. Результат можно увидеть на фото.
Вариант 3. Полностью скрытая проводка в бревенчатом доме.
Это самый сложный случай, который неопытному мастеру кажется невозможным. Трассы, как и во втором варианте, выполняются в перекрытиях, в металлических лотках. Но с взлетами дело обстоит сложнее. Самым простым и очевидным является размещение переключателей. Так как обычно они располагаются возле двери, подъем можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожухом. Необходимо на конце бревна вырезать конец паза бензопилы или электропилы, в котором находится металлическая трубка. В этом случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, на общую цену это не сильно влияет. В трубку укладывается проволока, после чего ее загибают «на месте» трубогибом. В стене просверливается отверстие коронкой под металлическое дно. Канавка в конце бревна соединяется отверстием большого диаметра с отверстием заподлицо.Все изгибы должны быть плавными, иначе медная трубка будет пропускать провод. Самый кропотливый — выполнение плоской площадки под каркас электромонтажных изделий. В противном случае переключатель выйдет из равновесия.

С розетками дело обстоит сложнее. Они размещаются там, где это удобно для пользователя, поэтому нелогично [Подкладка лотков для лайнеров к светильникам] размещать большинство розеток возле дверных проемов. Вот один из способов: для подачи [Распределительная коробка света с полностью скрытой проводкой.Здесь сходятся линии от всех фонарей и выключателей. Это можно контролировать и поддерживать.] В гнезде нижележащих бревен проделана канавка. В него вкладывается трубка с проволокой. После этого из доски необходимой ширины изготавливается фуражка. Его плотно вдавливают в паз, распиливают и шлифуют. Заглушку желательно перед установкой смазать столярным клеем. Все сколы и неровности замазываются шпаклевкой по дереву под цвет дерева. После высыхания шпатлевки шлифовку повторяют. В конце доски можно нарисовать рисунок волокон бревна — тогда после покрытия стен лаком или пропиткой точка подключения кабеля будет практически незаметна.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку сайта под один балл мастеру уходит не менее половины рабочего дня, поэтому работа ценится высоко. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения клеммных коробок на потолках и стенах, потому что вполне вероятно, что [глухие поддоны в подземном пространстве] потребуют технического обслуживания во время эксплуатации. Значит, должны быть доступные места.Можно, конечно, провести отдельный кабель от экрана к каждой розетке, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и в разумных пределах объединить кабелем, можно углубить розетку, установить еще одну в глубину и отключить розетку. Нежелательно просто отпаивать и заклепывать розетки, отведенные для мощных, постоянных нагрузок: нагревателей, стиральных и посудомоечных машин, электроплит, бойлеров и т. Д.В этих случаях вы должны тянуть провода прямо из экрана и защищать линию с помощью отдельных устройств.

Естественно, следует уделить особое внимание подбору и установке автоматики защиты. Щит большого дома с разветвленной разводкой может состоять из нескольких десятков элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжения, фазовые переключатели, системы резервного питания и т. Д. Часто для разгрузки основного экрана и уменьшения расхода кабеля используются дополнительные, В коттеджах устанавливаются половые панели.Это также снижает потребление кабеля и упрощает управление системой электроснабжения дома.

Не забывайте, что основным методом защиты от поражения электрическим током является защитное заземление. Поэтому обязательно выполнить контур на участке повторным заземлением, а вся распределительная сеть будет трехпроводной. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «Винтаж».Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро-проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер заведомо отсутствует, то ретро проводка на роликах наверняка будет смотреться наиболее эстетично. Ведь пластиковый кабельный канал в такой ситуации не будет плотно прилегать к стене из-за пазов между лагами, а установка кабеля скобами на горючие конструкции запрещена.Про унылую серую и будничную гофру и молчу.

]]> ]]> Оказывается, выбор ретро-проводки для установки в деревянном доме довольно практичен.

Итак, что такое ретро-проводка? Классически, в начале 20 века, он проводился двумя однопроволочными многопроволочными проволоками, скрученными по спирали. Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скручиванием, которое было спрятано под изоляцией провода, чтобы концы не торчали в стороны.

Ретро электропроводка Как известно, данная электропроводка не отвечает современным требованиям пожарной и электробезопасности. Поэтому сегодня возможно выполнить только имитацию проводки старого образца, стилизацию ее под ретро.

Для этих целей некоторые электрики приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода с помощью дрели в общую жгут. В зависимости от наличия / отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки времени.До и после утеплителя лучше заранее положить небольшие кусочки. термоусаживаемая трубка (ЗДЕСЬ), подходящая под цвет проволоки. Трубка обеспечит надежную установку.

Но все же провода с автоподзаводом для ретро — для тех, кто хочет сэкономить. Да еще и подобрать провод, изоляция которого будет иметь индексы NG (негорючий) и LS (с низким дымовыделением), ибо проложить в ретро обвязку будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для установки в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но российский ретро провод до сих пор не встречается в магазинах нашей страны. Строго говоря, с зарубежной ретро проволокой ситуация на рынке не намного лучше.

Провода и фитинги для монтажа электропроводки в стиле ретро обычно заказывают в Италии. Возможно, вам и не придется ехать туда самому, но вашему поставщику, возможно, придется иметь дело с итальянцами.

Например, компании Fontini и GI Gambarelli производят не только ретро-провода сечением 0,75 — 2,5 квадратных метра. мм с двумя или тремя жилами, а также ролики для прокладки проводов, а также розетки, поворотные переключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общем основании.

Все эти элементы электропроводки стилизованы под старину, изготовлены из фарфора и выполнены с соблюдением всех норм пожарной безопасности. Розетки, естественно, содержат заземляющий контакт.Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Ретро-проволочная бухта длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка будет стоить от полутора до двух тысяч рублей. Один фильм — около 30 рублей (а сколько их нужно на целый дом!). То есть ретро-проводка обойдется любителям старины и эстетов недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на производстве ретро-кабелей и аксессуаров, но расположила свое производство в Китае, по цене не уступает своим итальянским аналогам.Так что экономия вряд ли возможна.

Независимо от того, где вы берете ретро-провод, структура каждого из его проводов будет следующей: многопроволочная медь в двойной оболочке из ПВХ-пластика, покрытая искусственным негорючим шелком. Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия — дело личного вкуса и дизайна. Кто-то считает, что под цвет дерева подойдет золотистая или бежевая проволока.И кому-то кажется, что ретро-проводка — это тоже элемент интерьера, и она должна выделяться на фоне стен по цвету — быть, например, белой или настолько черной, что она просто антрацит.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

Из-за того, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2.5 кв. мм., не стоит рассчитывать на выполнение всей проводки в стиле ретро. Входной кабель не впишется в общий винтажный стиль, его придется спрятать в трубе. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется проложить кабель к мощным стационарным приемникам, например, к электроплите или водогрейному котлу. Вместо труб можно использовать пластиковый кабельный канал, подобранный под цвет стен. Обычный ВВГнг можно использовать как кабель для стационарных электроприемников, потому что он все равно не будет виден и не будет иметь ничего общего с ретро-стилем.

Часто при установке ретро-проводки в деревянных домах электрики по согласованию с домовладельцем или дизайнером находят другой способ сэкономить на дорогостоящем проводе. Та часть разводки, которая отходит от вводного экрана и питает группы, также может быть выполнена обычным кабелем под обшивкой потолка в трубе или просто вдоль стены в коробке. Тогда получается, что сам ретро провод идет только от распределительных коробок к розеткам, выключателям и лампам. Часто этого бывает достаточно, потому что самая видимая часть проводки — это та, которая проходит вертикально по стенам или идет к потолку к светильникам.

Для соединения проводов ретро проводов в распределительных коробках можно использовать два метода:

1. Дурачить и заизолировать обычную скрутку. Многопроволочные жилы легко скручиваются, и если не сэкономить на припое и не забыть о флюсе, соединение будет надежным.

Как лучше всего подготовить точки выхода для установки электрических принадлежностей? Этим вопросом должен заниматься каждый электрик при прокладке коммуникаций в деревянных домах.Будет ли это сруб, оцилиндрованное бревно, круглый брус или блочный дом, есть одна проблема — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, бра. Подготовить участки к точкам можно двумя способами: раскрой и наложение на бревно . Мы расскажем об особенностях применения каждого из них.

Долгие годы был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. Д.Он заключается в том, что вместо точки выхода вырежьте ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учитывать в работе:

Почесать бревно — совершенно непрофильная задача для электрика, браться за такую ​​работу он рискует непоправимо испортить бревно. Поэтому распиловкой колодок обычно занимаются столяры, которые умеют работать с деревом и все делают аккуратно.

Важно учитывать, что даже хороший специалист сможет предотвратить брак в виде трещин, сколов, не полное соблюдение формы.Дерево — материал непредсказуемый. И еще — на фото неправильная монтажная коробка, обзор подходящих плагинов для горючих материалов.


Если в будущем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз. При снятии розетки в бревне останется распиленная дыра, которую уже не ремонтировать. Чтобы это скрыть, придется повесить картину или перенести шкаф, другую мебель.


Если вы планируете готовить участки как плотник, заложите в сроки дополнительные рабочие дни.Потому что на приготовление одной точки в доме уходит до 30 минут.


Метод легкого монтажа розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно — устройство для оборудования точек электропроводки открытого и скрытого типа (при помощи 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, что полностью соответствует диаметру бревна. Верхняя часть обшивки представляет собой плоскую площадку для установки выключателей, розеток, распределительных / распределительных коробок и светильников, бра.

Особенности монтажа технологии облицовки бревна:

Установить может любой электрик. Требуются специальные столярные инструменты.

На подготовку одной точки уйдет 2-4 минуты.


При монтаже облицовки открытого типа Розетку или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на деревянную поверхность, не испортит эстетических характеристик. В случае переноса останутся небольшие дырочки под крепеж, которые легко исправить.

С диэлектрическими накладками пластин повышает пожарную безопасность электропроводки открытого типа. Стекловолокно толщиной 1 мм, точно подогнанное по размеру, плотно закрывает перфорацию в основании пластиковых патронов Legrand Quteo, а в серии

Скрытые проблемы в старых домах

Мэтт Клоусон, участник Houzz

Живете ли вы в старом доме или подумываете о его покупке или ремонте, существуют проблемы старого дома, с которыми вам следует ознакомиться.Некоторые могут показаться просто неприятностями (даже очаровательными), но другие могут быть совершенно опасными. Прежде чем сделать решительный шаг, узнайте признаки и затраты, связанные с ремонтом некоторых распространенных проблем.

Рассматриваете Fixer-Upper? 15 вопросов, которые нужно задать в первую очередь

Во-первых, что такое старый дом? Трудно дать определение. Все, что 30 лет или старше, определенно квалифицируется как более старый дом, в котором могут материализоваться некоторые из следующих проблем, но явно не существует магического числа.

Дома стареют медленно, и большинство потенциальных проблем, упомянутых в этой истории, постепенно накапливаются. Непрерывное обслуживание может сильно повлиять на жизнь дома, как и исходное качество строительства, но чем старше дом, тем выше вероятность того, что вы обнаружите проблемы, влияющие на его пригодность для жизни и даже безопасность.

Проблемы фонда. Если пол неровный настолько, что вы можете легко увидеть и почувствовать его при ходьбе по дому, фундамент, безусловно, требует тщательного осмотра инженером-строителем.Но есть и менее очевидные признаки, которые обычно проявляются и внутри дома.

Двери и окна, которые прилипают или не фиксируются должным образом, могут быть вызваны проблемами с фундаментом, как и трещины в гипсокартоне, особенно над дверями и окнами. Выполнив быстрый внешний осмотр, вы можете проверить наличие выпуклостей в фундаментных стенах или любой секции, которая не кажется отвесной.

Вы можете осмотреть фундамент на предмет сколов и отслаиваний и, если они есть, использовать отвертку, чтобы проверить твердость бетона.

Волосные трещины в бетоне обычно не указывают на серьезную проблему, но осмотр сертифицированным инженером-строителем — единственный способ точно узнать, есть ли проблема. Затраты на ремонт фундамента могут составлять всего 1000 долларов, но могут быть и значительно больше, а в некоторых случаях фундамент невозможно отремонтировать в разумных пределах.

Протекающая крыша. Вторжение воды — это смерть дома со временем, поэтому прочность крыши имеет решающее значение для здоровья старых и новых конструкций.

Изнутри дома пятна воды на потолке являются очевидным признаком проникновения воды, но не всегда указывают на проблемы с кровлей. Протечки в водопроводе и окнах также могут привести к появлению этих пятен.

Водяные пятна на наружных стенах могут быть признаком проблем с высвечиванием кровли, а быстрый осмотр черепицы или черепицы может выявить общие проблемы, такие как незакрепленный оклад, потрескавшаяся черепица, коробление и отсутствие плитки. Также стоит провести быстрый осмотр изоляции чердака на наличие признаков влаги и поиск дневного света под досками крыши.

Стоимость ремонта или замены крыши сильно различается, поэтому при необходимости вы должны получить оценку у местного кровельщика или подрядчика.

Устаревшие детали. Потолок из попкорна когда-то считался современным. Сегодня? Не так много.

К счастью, потолки для попкорна можно снять. Обратной стороной является то, что это может стоить 2000 долларов за небольшую работу и значительно дороже, если покрытие для попкорна содержит асбест, что может быть. Знающий подрядчик будет знать, требуется ли в вашем случае тестирование.

Другие проблемы, такие как нестандартные цвета краски, отделка светильников, шкафов и столешниц, — все это приведет к затратам на модернизацию. Покраска относительно проста, и даже замена светильников может быть быстрым и безболезненным обновлением. Но если есть значительно устаревшие шкафы, столешницы, плитка для пола и душа, у вас на руках может быть работа за 50 000 долларов.

Другие распространенные проблемы, которые следует учитывать, включают устаревшие системы водопровода и электроснабжения, которые может быть трудно определить без тщательного осмотра профессионалом.

20 вещей, которые следует учитывать после проверки

Плохой дренаж и гидроизоляция. Что это за плесень в подвале? Наверное плесень. Раньше ни дренаж под полом, ни дренаж по периметру не предусматривался аналогично тому, как это делается сегодня. То же самое и с гидроизоляцией фундаментных стен и плит перекрытий.

Проблемы обычно не возникают в течение нескольких лет, но если вашему дому 50 или более лет, дренаж по периметру и под полом, вероятно, смехотворно недостаточен по сегодняшним стандартам, и, если он не был решен и обновлен, очень вероятно проблема в какой-то момент — если это еще не было.Во многих старых домах дренаж по периметру и под полом не предусматривался.

Вы можете увидеть следы плесени на стенах старого дома, но чаще вы будете чувствовать запах затхлого газа, выделяемого плесенью, спрятанной в стенах, чердаках и под полом. Об опасности плесени для здоровья строения и, что более важно, его обитателей, написано много.

Если где-нибудь вы почувствуете запах ядовитого газообразного побочного продукта плесени, подумайте о тщательном осмотре у профессионала.Это потенциально может быть серьезной проблемой, поскольку затраты на удаление плесени и правильную установку нового дренажа и гидроизоляции в очень старой конструкции иногда экономически нецелесообразны.

Устаревшие макеты. Маленькие кухни, крошечные спальни, узкие коридоры и лестницы — все это примеры очарования старины, но имейте в виду, что могут быть причины, по которым современность оставила эти тенденции в зеркале заднего вида. Если вы планируете обновить дизайн старого дома, не забудьте посоветоваться с архитектором и строителем, прежде чем приступить к делу.Хороший архитектор может сказать вам, что можно сделать, а хороший строитель может оценить, сколько может стоить этот концептуальный план.

Заражения. Пока не звоните охотникам за привидениями. Вы можете услышать шаги на чердаке, но, хотите верьте, хотите нет, призрачное существо не может нести ответственности. Конечно, возможны термиты, но и другие прекрасные вредители, часто обитающие в укромных уголках старых домов, включают пчел, ос, муравьев, птиц и грызунов всех видов. Эти существа могут нанести серьезный ущерб структурной целостности дома, а также механическим системам.Признаки грызунов следует тщательно исследовать под полом и на чердаке.

Старые окна. Старые окна и двери могут быть основным источником проникновения воды, что приводит к сухой гнили и появлению плесени, описанным выше. Если в течение некоторого времени просачивались плохо освещенные или вышедшие из строя окна, их правильная замена может быть серьезной работой, которая включает в себя работы на внешнем фасаде дома, перекрашивание некоторых стен и полов, а также внутренние работы, не говоря уже о возможном уменьшении плесени.

Внимательно осмотрите старые окна старых домов на предмет пятен, плесени или других повреждений.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
