Содержание

Открытая и скрытая проводка

Каждый из нас с вами, заходя в магазин и выбирая розетку домой, задавался вопросом: что такое открытая или скрытая проводка, и что значат буквы ОП и СП. Эти буквы как раз и обозначают те самые вариации проводки. Оба варианта широко используются, но каждый предназначен под конкретные цели, нормы и задачи. Есть еще один вид проводки, который используется в дизайне помещений достаточно широко. Интересно? Как мы с вами помним, читать полезно, а значит читайте до конца.

Начнем со скрытой проводки. Сразу оговорюсь, что про кабели и провода, которые используются в той или иной проводке говорить сегодня не будем, так как это тема отдельной статьи. Оговоримся лишь, что провода и кабели бывают круглые и плоские. И от этого будем отталкиваться. Скрытая проводка — это очень распространённый способ прокладки инженерных сетей внутри бетонных, кирпичных и пеноблочных домов. То есть такая проводка проходит во всех многоквартирных домах по всему миру.

Также, как правило, такая проводка имеет место быть в частных домах, построенных без использования деревянных материалов.


Провода и кабели при скрытой проводке, как правило, спрятаны в стену. Существуют разные способы скрыть проводку в толще стены. Так, обычно ее кладут в толще строительных конструкций — в каналах бетонных перекрытий, в перегородках из гипса и бетона и под штукатуркой.

Как проложить проводку в стене

Часто происходит так, что мы с вами покупаем новую квартиру, получаем план проводки, и он нас не устраивает. Нередко возникают случаи, когда просто от счетчика провод введен в квартиру и на этом точка. И дальше вам либо переделывать проводку, либо прокладывать ее. И тут начинается самое интересное. Для начала вам нужно начертить трассу, согласно которой будете прокладывать электрическую проводку. В ней должны быть учтены места, где будут установлены розетки, а также выводы под осветительные приборы.

Имея на руках этот чертеж, можно переходить к следующему пункту.

Нам понадобится вооружиться штроборезом и перфоратором. Будем с вами штробить трассы между подрозетниками и выводами под светильники. Отметим, что провода прятать под штукатурку надо в гофрированной трубе. Замазывать жёлоб штукатуркой поверх трубы стоит так, чтобы слой штукатурки был примерно четыре миллиметра. Также прокладывать провод в гофрированной трубе надо так, чтобы он не занимал больше одной трети диаметра. Такие условия прокладки кабеля считаются оптимальными.


Немаловажно, что перед заливкой наливного пола и установкой натяжного потолка стоит позаботиться о проводке в них. Так как после окончания работ по заливке или установке, проводку сделать в этих местах значительно проблематичнее.

Далее перейдём к подрозетникам. Подрозетники, как правило, имеют диаметр 72 или 73 миллиметра. Также для установки подрозетника потребуется проштробить круглое отверстие чуть больше, чем диаметр самого изделия и туда установить его, отшпатлевав и оштукатурив.

Далее провода со всех комнат собрать в щиток. Во все подрозетники установить выключатели и розетки, подключить освещение. И все, проводка готова.


Второй способ установки проводки более простой, и не менее распространённый — открытая проводка. При этом способе провод не прячется в стену, а проходит по поверхности стен и потолка. Как правило, такую проводку используют в деревянных дачных и частных домах. В деревянных домах по пожарным соображениям нельзя прятать провод в стену. Провод постоянно находится под напряжением, а если это еще и дом, где вы постоянно живете? Представьте, как провод под нагрузкой нагревается от стиральной машины, чайника, или других мощных электроприборов? Это попросту может привезти к пожару.

Такая проводка иногда рациональнее, так как все распаячные коробки и провода находятся на поверхности. И при возникновении аварии ее проще найти в открытой проводке, чем в скрытой. Для скрытой проводки нужно специальное устройство для «прозвона» кабеля.

А если же вы въехали в квартиру уже с готовой проводкой, ее переделывал хозяин самостоятельно, а в управляющей компании могут предоставить только схему проводки при постройке? Так что даже при слегка менее «дизайнерском» виде открытой проводки, у нее много плюсов.


Открытая проводка, как правило, укладывается в кабель-канал, гофрированные и гладкие жесткие трубы. И если десять лет назад это были только белые и серые трубы, то сейчас все изменилось. Вы, придя в магазин, можете купить уже не только кабеленесущие системы с цветом под «дерево», но и любого, такого, как вам заблагорассудится.

Итак, нам понадобятся: кабель-канал или трубы, провода, распаячные коробки, выключатели и розетки. От главного щитка на вводе в дом пойдут трассы из кабель-канала, которые в нужных нам местах будут входить в распаячные коробки и там делиться на несколько трасс. Например, нам нужно одну ветку пустить на розетки, другую на выключатели, а третью провести к люстре. Вводим провода в распаячную коробку и там с помощью клеммных колодок делим ее на несколько.


Одно из огромных преимуществ такой сети — не нужно штробить стену под трубы и розетки. Розетки открытой проводки устанавливаются не в подрозетники, а на поверхность стены. И с этим, уж поверьте, справится даже ребенок. Хотя розетки детям не игрушка. С выключателями абсолютно такая же история.

А теперь про дизайнерский вид проводки. На самом деле, это просто вид ОП. Так называемая ретро-проводка. Тут используется специальный провод, похожий на тоненький канат. Держится он на специальных фарфоровых изоляторах. Также для такой проводки часто используются специальные выключатели и розетки. Они имеют фарфоровый корпус, и, как правило, очень красивые. Но важно понимать, что это не особенные розетки, там не может быть ничего особенного. Это самые обычные розетки и выключатели, просто исполненные из необычных материалов и имеющие красивый дизайн.

Поэтому и стоят достаточно дорого. Но поверьте, это правда очень красивый вариант открытой проводки, да еще и очень оригинальный.

Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

Скрытая или открытая проводка?

Скрытая или открытая проводка?

Перед тем, как разрабатывать проект электрики и осуществлять ее монтаж, необходимо определиться с типом будущей проводки. Она бывает двух типов: открытая и скрытая. Рассмотрим особенности, плюсы и минусы каждого из них.

Открытая проводка

Открытая проводка представляет собой проложенные по поверхности стен изолированные провода. Крепление проводки к стенам осуществляется с помощью кабель-каналов или металлических скоб.

Преимущества открытой проводки:

  • простота поиска мест повреждения кабелей и проводов. Так как проводка открыта, не составляет труда своевременно обнаружить и устранить какие-либо дефекты;
  • универсальность. Открытую проводку можно проложить в любом помещении вне зависимости от его планировки и размеров, при необходимости ее можно оперативно изменить;
  • безопасность. Когда провода находятся на виду, их невозможно случайно повредить при осуществлении ремонтных работ.

Недостатки открытой проводки:

  • неэстетичный внешний вид. Открытая проводка не всегда вписывается в дизайн помещения;
  • громоздкость. Открытые провода «съедают» свободное пространство и не дают разместить предметы интерьера в местах их пролегания, розетки и выключатели сильно выступают над поверхностью стены.

Скрытая проводка

Скрытая проводка – это заизолированные провода, проложенные в штробах. Такая проводка стационарна, поэтому расположение проводов, а также места подключения приборов необходимо определить до начала монтажа.

Преимущества скрытой проводки:

  • компактность. Проводка не занимает полезное пространство комнаты, не препятствует свободной расстановке мебели;
  • эстетичность. Провода не нарушают внешний вид комнаты, выключатели и розетки располагаются практически в одной плоскости со стеной;

Недостатки скрытой проводки:

  • невозможность оценить состояние проводов. Любая проводка со временем старее и изнашивается, а это может снизить качество электроэнергии и породить риск возникновения коротких замыканий пожаров. Оценить состояние скрытой проводки без специального инструмента не представляется возможным;
  • невозможность оценить расположение проводов. Если человек купил дом, квартиру или офис со скрытой проводкой, он не может самостоятельно определить, где расположены провода и рискует задеть их при проведении ремонтных работ;
  • стационарный характер. Если хозяевам помещения со скрытой проводкой захочется поменять расположение тех или иных бытовых приборов, розеток и выключателей, им придется долбить стены и наращивать провода, что время- и трудозатратно и довольно дорого.

Открытая и скрытая электропроводка. Открытая и закрытая электрическая проводка Скрытая или открытая электропроводка

Требования к скрытой электропроводке, необходимые материалы и оборудование, особенности монтажа.

Надо отметить, что четкого и однозначного разделения электропроводки на скрытую и открытую просто нет. Бытуют два разных мнения: одни считают скрытой только ту электропроводку, трассу которой не видно, невозможно проследить. В то же время, другие полагают, что и тоже должна относиться к скрытой, поскольку кабель не видно, и он защищен механически.

Ломать на эту тему копий мы не станем. Поговорим лишь об электропроводке, которую все считают скрытой. По способу прокладки кабеля ее можно разделить на проводку, и на проводку, монтируемую под какую-либо обшиву. В одном помещении эти способы прокладки кабеля вполне могут комбинироваться.

Ну, и, разумеется, к скрытой электропроводке предъявляется целый ряд требований, на каждом из которых попытаемся остановиться подробно.

Скрытая или открытая электропроводка — что лучще?

Скрытая проводка кабеля

    проводов не видно за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая.

    при повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка;

    до провода сложно добраться, ведь для этого придется снять керамическую плитку или обои, а значит после починки нужно делать ремонт, что требует немало денежных средств.

Открытая проводка кабеля

    к проводке несложно добраться, при этом не придется снимать плитку или обои, а затем делать ремонт.

    проводники видны, что не совсем эстетично; открытую проводку проще повредить, чем скрытую.

Требования к скрытой электропроводке

Первое и самое главное требование — это требование пожарной безопасности . Из-за этого требования скрытая проводка в деревянном доме под внутренней обшивкой должна выполняться в стальных или ПВХ трубах. В кирпичных же и бетонных домах кабели электропроводки должны либо заделываться в штробе, либо за обшивкой из листов ГКЛ, ГВЛ, СМЛ или фанеры.

Следующее требование — это обеспечение сменяемости электропроводки . Идея здесь в том, чтобы оставить возможность замены и добавления кабелей без того, чтобы снимать обшивку стен и производить какие-либо разрушения. Но, к сожалению, это замечательное требование часто вынужденно не соблюдается. Ведь очень редко имеется возможность пробить в стене штробу, достаточную для укладки целой трубы. Поэтому для сменяемости зачастую остается только труба или гофротруба за обшивкой, да трубы для электропроводки, укладываемые под полы.

Коль скоро проводка скрытая, то к ней предъявляется одно специфическое требование, облегчающее впоследствии ее эксплуатацию. Это требование касается пути прохождения кабельной трассы. Во время монтажа всегда есть некоторый соблазн проложить кабель как душе угодно: где-то по диагонали, где-то горизонтально посередине стены. Это может обеспечить экономию времени и материалов. Однако лучше, все-таки помнить, что все кабельные переходы должны выполняться либо по строгой вертикали, либо по горизонтали под потолком или на высоте 2,5 метра . Это для проводки по стенам. Если же проводка выполнена под полом, то кабель всегда должен идти параллельно какой-либо паре стен .

К атегория: Электричество на даче

Открытая и скрытая электропроводка

По способу прокладки электропроводка, как наружная, так и внутренняя, делится на открытую и скрытую. Во внутренних помещениях чаще всего используется скрытая электропроводка, однако в дачных строениях и подсобных помещениях нередко при меняется и способ открытой проводки.

Открытая электропроводка прокладывается по поверхности стен, потолков и другим конструктивным элементам зданий и сооружений.

Существует много способов прокладки открытой проводки. Наиболее простой — непосредственно по поверхности стен. Применяется также проводка электрически: проводов и кабелей на тросах, струнах, роликах, изоляторах, в гибких металлически: рукавах, в трубах, коробах, на лотках, в электротехнических плинтусах и наличника?

Возможна даже проводка так называемой свободной подвеской, когда электрически провода вообще никак не закрепляются. Следует помнить, правда, что такой cnocoi проводки допускается лишь для временных линий, не предназначенных для сколько нибудь длительного использования. По продолжительности эксплуатации различают переносную, передвижную и стационарную электропроводку.

Скрытая электропроводка прокладывается внутри стен, потолков, фундаментоь перекрытий, под съемными полами и в других конструктивных элементах зданш Скрытая проводка может производиться с помощью труб, гибких металлических рукавов, а также в пустотах строительных конструкций, в бороздах под штукатуркой Скрытая проводка иногда бывает предусмотрена при изготовлении строительных эле ментов, в этом случае провод монтируется в монолит самой конструкции.

Выбор способа электропроводки зависит не только от вашего желания или возмож ностей. В первую очередь он должен соответствовать характеру помещения, в которой вы проводите электрическую линию.

Следует отметить, что проводку кабелем можно применять в любых категориях по мещений. А вот на способ прокладки проводов существенно влияет влажность, запылен ность, химическая активность среды, пожаро- и взрывоопасность.

Любые виды проводок разрешается применять в сухих отапливаемых помещениях — в жилых комнатах, на складах, а также в подсобных помещениях, относительная влажность в которых не превышает 60%.

В сухих неотапливаемых и влажных помещениях запрещена скрытая проводка в изоляционных трубах. К таковым относятся кухни, лестничные клетки, неотапливаемые склады и т. п., где пары и конденсирующаяся влага выделяются лишь временно и относительная влажность не превышает 75%.

В пыльных помещениях разрешена открытая проводка изолированными проводами в-изоляционных трубках с тонкой металлической оболочкой, а также открытая и скрытая проводка изолированными проводами в стальных трубах. Продиктовано это тем, что технологическая пыль может оседать на проводах, проникать внутрь машин и аппаратов, вызывая короткое замыкание цепи.

Сырыми считаются помещения, в которых относительная влажность превышает 75%. Это, как правило, овощехранилища, погреба и туалеты. Особо сырыми (относительная влажность воздуха — до 100 %, потолок, стены, пол, предметы в помещении покрыты конденсатом) являются обычно теплицы и парники. В подобных помещениях применяют открытую или скрытую проводку изолированными защищенными или незащищенными проводами в трубах.

Такой же вид проводки применяется и в особо сырых помещениях с химически активной средой, в которых содержатся животные.

В пожаро- и взрывоопасных помещениях, например хранилищах нефтепродуктов, открытые и закрытые проводки выполняют в трубах.

В жилых помещениях наиболее распространены способы скрытой проводки под штукатуркой, в слое штукатурки, под полом (так называемая система нижней разводки) и прокладка в каналах. Для этой цели применяются провода марок АППВС, АПН, АППВ, АПВ, АПРН и др.

При скрытой прокладке трубы и каналы необходимо закрывать по всей длине на глубину не менее 10 мм, а провода — на глубину не менее 5 мм. Если другой вид прокладки невозможен, допускается прокладка в продалбливаемых в стенах штробах с последующей заделкой. Скрытая прокладка проводов в трубах удобнее тем, что в случае необходимости их легко заменить. Следует, однако, помнить, что не допускается прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий.

Принципиально скрытая проводка в слое и под слоем штукатурки не различается и предполагает горизонтальную и вертикальную прокладку проводов в стенах или по стенам; устройство выемок, штробов, пробоев при прокладке труб; установку штепсельных розеток и коробок в недоступных для касания местах; недопустимость прокладки по дымоходам или шахтам отвода газов.

Провода к светильникам прокладывают сверху через потолок, а проводку к розеткам, выключателям — внутри помещений снизу. Вертикальная прокладка проводов нужна лишь при центральном распределении и между полом и выключателями, так как розетки устанавливают внизу стен. Провода прокладывают по кирпичной стене и покрывают штукатуркой или негорючим поливинилхлоридным материалом.

При прокладке проводов в бесшовном сплошном полу нужно предусмотреть на дежное покрытие определенной толщины. Провода следует укладывать на основу пол; и надежно закреплять, особенно в тех случаях, когда бесшовный сплошной пол наносят на жидкую массу. При устройстве канала основа пола должна быть гладкой и ровное Следует удалить остатки штукатурки и другие загрязнения, так как неровности могу повредить электропроводку.

При проектировании унифицированных панелей и перекрытий направления кана лов в них определяют исходя из кратчайших путей для проводов. Каналы в панеля пересекаются с гнездами под выключатели, розетки или оканчиваются этими гнездам! предназначенными для коробок под электроустановочные устройства (рис. 1).

В тех местах, где каналы выходят из панелей и перекрытий, располагаются узл: соединения проводов (рис. 2). Концы проводов свариваются, изолируются и заделывс ются цементным раствором или гипсом. В жилых домах, кроме скрытой проводки, часч применяются также электротехнические плинтусы, представляющие собой длиннь узкие пеналы с продольными перегородками.

Плинтусы (рис. 3) служат для прокладки электрических и телефонных лини телевизионных кабелей, проводов радиотрансляционной сети.

Изготавливают их из трудносгораемой пластмассы. Плинтус имеет крышку того же материала, которая защелкивается на пенале пружинящими боковыми сте: ками. Располагаются плинтусы в помещениях на стенах у пола, потолка и по пер: метру дверных проёмов.

Прокладка многих видов скрытой электропроводки — дело сложное даже д, квалифицированного домашнего электрика. Возможности мастера при прокладке н вой электропроводки обычно ограничены только применением ее открытых видов и. проводки под последующую штукатурку.

До начала монтажа электропроводки определяются точные места для у станов группового щитка, светильников, розеток, стационарных электроприборов.

Рис. 1. Коробка под электро-установочные устройства

Рис. 2. Соединение проводов в ответвительной коробке

Рис. 3. Плинтусы электротехнические: 1 — основание; 2 — крышка

При разметке вам следует помнить, что высота установки розеток в жилых помещениях выбирается исходя из назначения помещения, удобств подключения электроприборов, интерьера. Общепринятая высота размещения розеток — 50-80 см от пола. Выключатели располагают на высоте 1,5 м. У входной двери в помещение выключатель не должен загораживаться открытой дверью. В целях предотвращения несчастных случаев в детских комнатах розетки и выключатели размещают повыше, на недоступной маленьким детям высоте, примерно 1,8 мот пола.

Выключатели и розетки для туалетных и ванных комнат располагаются, как правило, снаружи в коридоре, так как эти помещения характеризуются повышенной влажностью. Не разрешается размещать также розетки вблизи заземленных металлических устройств — водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Расстояние от таких устройств до розетки должно быть не меньше 50 см.

На стене, разделяющей две комнаты одной квартиры, розетки ставятся, как правило, с каждой стороны стены друг напротив друга и включаются параллельно через пробитое в стене отверстие. Независимо от способа проводки соединения и ответвления проводов в помещениях выполняются в соединительных и ответвительных коробках.

Необходимо позаботиться о том, чтобы изоляция была равноценной по электрической прочности изоляции основной части провода, а места соединений не испытывали механических воздействий.

Для надежности контакта заземляющий и нулевой защитный провода соединяются между собой только посредством сварки, а к электроприборам, подлежащим заземлению или занулению, они подключаются при помощи болтовых соединений.

Хозяева домов нередко предусматривают установку на кухне стационарных элек трических плит, имеющих металлические корпуса. Для их зануления от квартирноп щитка прокладывается отдельный проводник сечением, равным сечению фазного про вода. Он должен быть подсоединен к нулевому защитному проводнику питающей сетки перед счетчиком электроэнергии.

В электрическую линию, состоящую из проводников, которые обеспечивают за щитное заземление или зануление, не должны входить предохранители и выключа тели. Этого требует техника безопасности, поскольку в случае срабатывания защиты все приборы, которые соединяет эта групповая линия, окажутся под опасным напря жением.

В отверстиях перекрытий укрепляются специальные металлические крюки, н которых подвешиваются потолочные светильники (рис. 4). Подвесы светильнике должны быть изолированы от этих крюков пластмассовой трубкой.

На некоторых типах проводов, отличающихся большой жесткостью и прочность светильники можно вешать и без крюков. Но использовать вместо крюков сами гот ющие провода можно только для подвески легкой осветительной арматуры и лиц в том случае, если провода изготовлены для этой цели. В любом случае контактнь зажимы в патроне и в соединительной колодке на потолке не должны испытываг механическую нагрузку.

Рис. 4. Металлические крюки, предназначенные для крепления светильников

Несмотря на то что сейчас уже не выпускаются патроны для ламп накаливаш с токоведущей винтовой гильзой, они все еще встречаются в эксплуатации. Токовед; щие гильзы в таких патронах должны быть присоединены к заземленному нулевое проводу, а центральный пружинящий контакт патрона — к фазному проводу, как то требуют правила техники безопасности. В выпускающихся в настоящее время патронах с изолированной гильзой цоколь вставляемой в них лампочки оказывается под напряжением только после того, как он полностью утоплен в изолированном корпусе патрона. Такие лампы намного безопаснее в эксплуатации.

Как уже говорилось, при открытой электропроводке провода закрепляют непосредственно на поверхности стен, потолков, балок, на изоляторах, в металлических, пластмассовых трубах, в коробах или электротехнических плинтусах.

Открытая электропроводка по поверхности оштукатуренных или оклеенных обоями бетонных, кирпичных, деревянных стен может производиться легкими небронированными кабелями, защищенными проводами, или плоскими проводами марок АППВ, ППВ, АППР.

По ряду показателей медные провода предпочтительнее алюминиевых. Они выдерживают большее количество изгибаний, гораздо лучше «ведут себя» в контактных соединениях (алюминиевые «текут», то есть ослабляют контакт, что приводит к нагреванию).

Горизонтальную прокладку проводов делают параллельно линии пересечения стены с потолком на расстоянии 10-20 см от последнего. Магистрали штепсельных розеток прокладываются по горизонтальной линии, а спуски и подъемы проводов к розеткам, выключателям и светильникам — вертикально. По перекрытиям плоские провода можно прокладывать по кратчайшей трассе между ответвительными коробками и светильниками, следя за тем, чтобы провода не перекрещивались и не подвергались механическим нагрузкам и повреждениям. Целесообразно использовать для этой цели пустотные каналы плит перекрытия.

Необходимо помнить, что расстояние от проложенной параллельно линии электропроводки или от соединительной коробки до стальных трубопроводов не должно быть меньше 10 см. Если линия проводки пересекает трубопровод, расстояние от нее до трубы в месте пересечения не должно быть меньше 5 см.

Для крепления проводов используются скобки, представляющие собой полоски из жести шириной 10 мм. Полоски закрепляются в стену дюбелями или вмазываются в нее цементным или алебастровым раствором в специально высверленные или пробитые в стене отверстия диаметром 10 мм.

Точки крепления провода располагаются на расстоянии не более 40 см. Если провода пересекаются, точки крепления выбирают не дальше 5 см от центра пересечения. Когда крепление производится гвоздями на деревянной стене, расстояние между точками нужно сделать 25-30 см. В этом случае ответвительные коробки укрепляют на деревянном основании шурупами. При креплении ответвительных коробок на других стенах (несгораемых) они приворачиваются шурупами, вставленными в пластмассовые дюбели, или приклеиваются. В некоторых случаях коробки вообще не закрепляются, а висят, поддерживаемые проводами.

Провода, введенные в распределительную коробку, закрепляются на стене на расстоянии примерно 5 см от нее.

Выключатели и розетки защищенного типа при открытой проводке устанавливают ся на пластмассовых или деревянных подрозетниках, прикрепленных к стене. Диаме! по дрозетника должен примерно на 1 см превышать размеры установленного на не устройства.

Для того чтобы провести кабель через деревянную стену, используют отрезки мета, лической трубы, для проводки через бетонную, кирпичную, керамзитобетонную стену -пластмассовые трубки или втулки. Как и провода, кабели соединяются в распределтельных пластмассовых коробках, закрепленных шурупами на стене.

Перед вводом кабеля в корпус светильника, выключателя или розетки его нео ходимо дополнительно закрепить на стене на расстоянии 5-10 см от места ввода.

Аналогичным образом производят проводку с применением защищенных проводе закрепляют их так же, как и кабельную линию.

Скрытая электропроводка (под штукатурку, выполняемую мокрым способом) пр изводится с применением проводов АППВ, АПВ, АППВС, АПН. Будущую линию щ водки размечают на стене, предусматривая гнезда для распределительных короб(коробок розеток и выключателей, пробивают отверстия в стенах для прохода провод коробки должны быть вмазаны в гнезда так, чтобы их края выступали из стены толщину слоя будущей штукатурки.

Штукатурить стены можно тогда, когда скрытая часть проводки будет готова. А остальные работы по монтажу выключателей и розеток, соединению проводов в кор

Электропроводка в трубах применяется в тех случаях, когда необходимо заи тить провода от воздействия агрессивной окружающей среды (сырость, взрывооп ные газовые смеси, химически активные газы) или от механических повреждений. Для. этой цели используют стальные водогазопроводные трубы, полиэтиленовые и полиппиленовые трубы, винипластовые трубы, а также металлические гибкие рукава. Д метр труб можно выбирать исходя от конкретной задачи — от количества и диамет; проводов конкретной электрической линии.

Начинать разметку труб таких проводок нужно с расположения концов труб, п ходящих к электрощитам, электроприемникам, аппаратам управления. После этого р мечают всю трассу, определяя сразу места установки соединительных коробок, у: поворотов, точки крепления.

Применение пластмассовых труб позволяет избежать соединений в местах пс ротов трассы, так как пластмассовые трубы легко гнутся в горячей воде при темпе туре 100-130° С. Следует помнить, что применять пластмассовые трубы можно TOJJ во внутренних помещениях, в которых температура не превышает 60° С.

Чтобы избежать скапливания в трубах конденсата, укладку труб производят с большим уклоном в любую сторону. Все металлические элементы электропровс в трубах должны быть защищены от коррозии, а также заземлены или занулены. единение труб при скрытой проводке выполняется только на резьбе с паклей и за] шивается суриком.

Заземление или зануление производится с помощью гибкой медной перемычки от трубы к корпусу или через трубу заземляющими гайками. Проверка смонтированного трубопровода перед протягиванием проводов сводится к его продувке. Затем в трубы затягивают стальную поволоку диаметром 1,5-3,5 мм, с петлей на конце. Выравненные и выправленные провода присоединяют к проволоке и затягивают в трубу. Затягивание необходимо выполнять вдвоем: один тянет проволоку, другой с противоположного конца следит за подачей проводов в трубу, предотвращая их спутывание.

Запрещено соединять провода в трубах. Любые соединения выполняются только в коробках и тщательно изолируются. После протяжки проводов необходимо испытать сопротивление изоляции проводов между собой и между каждым проводом и землей (трубой). Оно не должно превышать 0,5 МОм.

Розетки и выключатели при скрытой проводке на кирпичном, шлаковом, шлакобетонном основаниях необходимо устанавливать в стальных коробках, которые должны иметь два отверстия для зацепления распорных лапок розетки или выключателя.

Коробки изготавливаются из кровельного железа, жести или подходящих по размерам консервных банок и имеют наружный диаметр 72 мм и глубину 36 мм.

— Открытая и скрытая электропроводка

Вот сегодня узнал чем отличаются скрытая проводка и открытая проводка . В чем преимущества открытой проводке перед скрытой проводкой и наоборот. Принял решения рассказать об этом вам.

И так начнем с открытой проводке . Открытая проводка это когда изолированные провода крепятся прямо на конструкции. Чаще всего открытая проводка проводится по потолку и стенам. В настоящее время для выполнения открытой проводки применяют пластиковые каналы, которые закрепляются к стенам. Поэтому монтаж открытой проводке не требует особых трудозатрат. Да и изменить схему открытой проводки или заменить провода в открытой проводке очень просто.

К недостаткам открытой проводки можно отнести выступающие кабельные каналы и установку розеток с наружным креплением, которые тоже будут выступать на стене на высоту корпуса.

заделывается слоем штукатурки. Так же как и открытая проводка , скрытая проводка ведется по стенам и потолку, но как сказали ранее под слоем штукатурке. К достоинствам скрытой проводке можно отнести отсутствие выступающих частей проводки и применение встраиваемых розеток и выключателей. К недостаткам скрытой проводки можно отнести большие трудозатраты при монтаже и очень низкую степень ремонтопригодности.

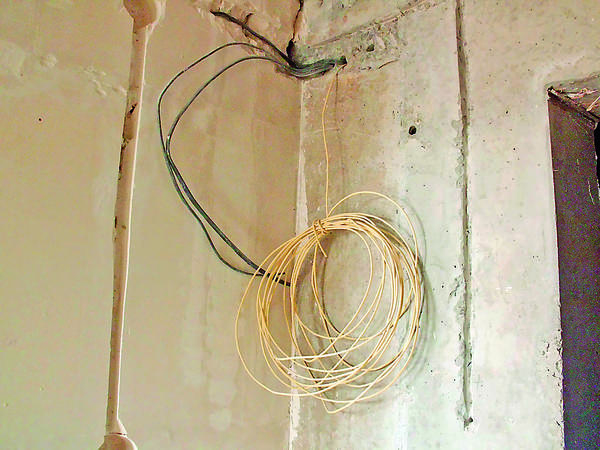

Скрытая проводка перед штукатуркой.

Но, при монтаже и скрытой проводке и открытой проводке нужно учитывать нагрузку на провода. Так как если не рассчитать нагрузку, провода начинают греться. В случаи с открытой проводкой , можно потрогать руками и почувствовать тепло. А вот со скрытой проводкой у вас это не пройдет.

Скрытую проводку не потрогаешь руками и перегрев скорее всего закончится пожаром. Так что когда принимаете решения какую проводку проводить. Скрытую проводку или открытую проводку , помните о
Часто у людей возникает проблема со скрытой проводкой . Нужно по каким то причинам найти где в стене проходит скрытая проводка . Так вот для всех интересующихся существуют специальные индикаторы скрытой проводке.

Для начала давайте разберёмся, что такое внутренняя электропроводка. Это, попросту говоря, все провода и кабели с крепежами, по которым проходит ток у вас дома.

Существует несколько видов электропроводки

  1. проходит по поверхности потолков, стен или других частей здания.
  2. Скрытая электропроводка прокладывается внутри стен или других элементах зданий.
  3. Наружная электропроводка прокладывается по наружным частям зданий. Она тоже может быть как открытой, так и скрытой.

С видами проводки разобрались, теперь приступим непосредственно к монтажу внутренней электропроводки. И так, в зависимости от её вида производят на разных этапах стройки.

Закрытая электропроводка

Закрытую проводку нужно монтировать только до начала всех отделочных работ, так как если отделка помещения уже проведена, будут нужны дополнительные расходы для повторной отделки. Монтируют частями между распределительными коробками. Провода укладываются в заранее сделанных бороздах (штробах), после чего заштукатуривают.

Монтаж открытой проводки

Производят после отделочных работ. Провода крепят скобами из жести, на фарфоровых изоляторах или специальными креплениями из пластмассы которые устанавливаются через каждые полметра. Если стены состоят из горючих материалов, то проходя через них, провода нужно укладывать в металлические или пластиковые трубы.

Подготовка

Прежде чем брать в руки инструмент, нужно всё тщательнейшим образом просчитать и составить план-схему. Выключатели располагают вблизи дверных проёмов. Если проводка проходит в не отапливаемых или сырых помещениях, то нужно использовать провода в специальной оболочке, или укладывают в металлические трубы.

При составлении плана, рассчитывается нужная длина кабеля. Провод берётся с запасом на концах 10-15 сантиметров для того, что бы после можно было подсоединить выключатели, светильники, розетки и скрутить между собой в распределительных коробках. План-схему рекомендуется сохранять, так как возможно понадобится ремонт проводки или просто знать, где проходят провода, если нужно забить в стену гвоздь.

Монтаж электропроводки

Кабель прокладывать необходимо строго по вертикали или горизонтали. На поворотах и изгибах он должен проходить под 90 градусами. Если он пересекается с металлическими частями необходимо усилить изоляцию. Усилить изоляцию можно просто намотав в месте соприкосновения с металлом несколько витков изоленты.

Бороздки (штробы) пробиваем с помощью штробореза, перфоратора или за неимением ни того ни другого просто зубилом и молотком. Если стены деревянные, то под провод подкладывают листовой асбест.

Стоит обратить особое внимание на то, что провод, даже если он плоский нельзя крепить гвоздями. Даже не запитанные концы изолируем, а после того как стены будут оштукатурены, концы соединяют между собой или подключают к выключателям, розеткам. Алюминиевые провода между собой нужно только спаивать, а вот для меди подойдёт как спайка, так и скрутка. В розетках, выключателях и светильниках зачищенные концы зажимаем винтами в клеммах.

Скрытая проводка

Скрытая проводка есть практически во всех жилых домах и квартирах. Обычно, чтобы сделать проводку, в стенах и потолках выбивают небольшие борозды, в них и закладывают электрические провода. Потом эти борозды просто заштукатуриваются цементом или алебастром. Борозды не делают, если проводку проводят ещё только в строящемся доме. Провода прикрепляют с помощью гвоздей, которые вбивают между кирпичами. Также можно провода примазать к стене с помощью алебастра. А после этого идёт штукатурка помещения, и провода оказываются под слоем штукатурки.

Все скрутки проводов прячут в специальные разветвительные коробки, которые устанавливают в местах, где соединяются провода. Эти коробки необходимо устанавливать на уровне поверхности стены. Они закрываются крышками из пластмассы. Это нужно из соображений безопасности, и просто для красоты. Разветвительные коробки также используются для установки выключателей и розеток. Коробки сделаны из пластмассы или из стали. Розетки и выключатели также используются при работе для скрытой проводки. Они почти не выступают над поверхностью стен.

Для скрытой проводки обычно используют два вида провода: медный и алюминиевый. Сечение медного провода — не менее 1мм2, а алюминиевого — не менее 2,5мм2. Монтаж скрытой проводки в квартирах делается в специальных каналах, которые сооружены в стенах. Поэтому, при переключении электропроводов, а также при замене выключателей и розеток, нужно быть осторожным. Чтобы заменить или дорастить электрический провод, нужно добраться до места их соединения, а для этого, если нужно, придётся даже сбивать новую плитку или портить обои.

Открытая проводка

Отличие открытой проводки от скрытой в том, что она прокладывается на поверхности потолков и стен. Для открытой проводки пользуются медными или алюминиевыми проводами, обязательно с резиновой изоляцией. Кроме этого используют провода медные и алюминиевые провода с изоляцией только из поливинилхлорида. Но их можно применять только в том случае, если провод имеет раздельное основание, отделяющее одну жилу провода от другой. Провода закрепляются с помощью роликов, которые сделаны из фарфора — изолирующего материала. На каждом ролике есть отверстие. В это отверстие вставляется гвоздь и прикрепляется к потолку или стене с одетыми на него проводами.

При монтаже пользуются медным проводом с сечением 1 мм2, или алюминиевым с сечением 2,5мм2. По стенам провода прокладывают параллельно линиям пересечения стен и потолка. При этом расстояние от карниза или потолка должно быть 10-20 см. Спуски и подъёмы проводов делают перпендикулярно потолку. Возле дверей и окон провод проводят на расстоянии 10 см от края окна или двери. Ролики крепления провода должны быть друг от друга на расстоянии 50 см.

При открытой проводке все выключатели и розетки фиксируются на стенах, на особых подкладках, которые сделаны из сухого дерева. Называются такие изоляционные подкладки подрозетниками. Сначала с помощью длинного шурупа к стене прикручивают подрозетник. Затем к нему двумя маленькими шурупами крепится розетка или выключатель. При открытой проводке устанавливают выключатели и розетки, отличные от тех, что монтируют при закрытой. Они отличаются и внешне, и способом их установки. В подвалах дома выключатель ставить нельзя, из-за сырости, токопроводящих стен и пола, поэтому выключатель ставят на кухне. Сейчас открытая проводка в многоквартирных домах встречается довольно редко, но например, если дом деревянный, другую проводку просто-напросто нельзя сделать.

Скрытая и открытая проводка. Какие бывают проводки

Вот сегодня узнал чем отличаются скрытая проводка и открытая проводка . В чем преимущества открытой проводке перед скрытой проводкой и наоборот. Принял решения рассказать об этом вам.

И так начнем с открытой проводке . Открытая проводка это когда изолированные провода крепятся прямо на конструкции. Чаще всего открытая проводка проводится по потолку и стенам. В настоящее время для выполнения открытой проводки применяют пластиковые каналы, которые закрепляются к стенам. Поэтому монтаж открытой проводке не требует особых трудозатрат. Да и изменить схему открытой проводки или заменить провода в открытой проводке очень просто.

К недостаткам открытой проводки можно отнести выступающие кабельные каналы и установку розеток с наружным креплением, которые тоже будут выступать на стене на высоту корпуса.

заделывается слоем штукатурки. Так же как и открытая проводка , скрытая проводка ведется по стенам и потолку, но как сказали ранее под слоем штукатурке. К достоинствам скрытой проводке можно отнести отсутствие выступающих частей проводки и применение встраиваемых розеток и выключателей. К недостаткам скрытой проводки можно отнести большие трудозатраты при монтаже и очень низкую степень ремонтопригодности.

Скрытая проводка перед штукатуркой.

Но, при монтаже и скрытой проводке и открытой проводке нужно учитывать нагрузку на провода. Так как если не рассчитать нагрузку, провода начинают греться. В случаи с открытой проводкой , можно потрогать руками и почувствовать тепло. А вот со скрытой проводкой у вас это не пройдет.

Скрытую проводку не потрогаешь руками и перегрев скорее всего закончится пожаром. Так что когда принимаете решения какую проводку проводить. Скрытую проводку или открытую проводку , помните о
Часто у людей возникает проблема со скрытой проводкой . Нужно по каким то причинам найти где в стене проходит скрытая проводка . Так вот для всех интересующихся существуют специальные индикаторы скрытой проводке.

Открытая проводка – это наиболее простой способ прокладки электрических линий. В отличие от скрытой она прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах она используется очень редко. В то же время такой метод требует намного меньше времени и связан не с такими большими трудозатратами, как прокладка линии закрытого типа. Отсутствует и необходимость в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете провести во всем доме проводку в стиле ретро, то открытый метод лучше использовать только на отдельных участках, допустим, в том случае, когда вам нужно незначительно расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, будет портить интерьер.

Монтаж открытой электропроводки требует тщательной подготовки. Такой способ установки связан с определенными правилами, требующими неукоснительного соблюдения.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

  • Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
  • Рядом с кабелями не должно находиться никаких излучателей тепла.
  • Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
  • Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
  • Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последних. Если влажность в помещении достаточно высока, для улучшения герметичности на крышках распредкоробок устанавливаются прокладки.

  • Защитный слой проводника должен сохраняться в целости по всей длине, вплоть до подсоединения жил к розетке, выключателю или электрическому прибору.

  • Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
  • При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
  • Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
  • Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

  • Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
  • Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

  • Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

  • Разметочный шнур.
  • Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
  • Отвес.
  • Рулетка.
  • Молоток.
  • Строительный уровень.
  • Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом.

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Если нет уплотнительной манжеты, то провод рекомендуется вводить снизу.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

  • Легкость установки.
  • Дополнительная защита проводников от механических повреждений и воздействия влаги.
  • Привлекательный внешний вид.

Минусы у этого способа следующие:

  • Необходимо точно подбирать трубы по размеру.
  • Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Заключение

В этом материале мы рассказали о том, что такое открытая проводка, каковы ее особенности и как производится ее монтаж различными способами. Эта информация поможет вам определиться с выбором типа проводки, а при необходимости — провести линию электропитания своими руками.

Требования к скрытой электропроводке, необходимые материалы и оборудование, особенности монтажа.

Надо отметить, что четкого и однозначного разделения электропроводки на скрытую и открытую просто нет. Бытуют два разных мнения: одни считают скрытой только ту электропроводку, трассу которой не видно, невозможно проследить. В то же время, другие полагают, что и тоже должна относиться к скрытой, поскольку кабель не видно, и он защищен механически.

Ломать на эту тему копий мы не станем. Поговорим лишь об электропроводке, которую все считают скрытой. По способу прокладки кабеля ее можно разделить на проводку, и на проводку, монтируемую под какую-либо обшиву. В одном помещении эти способы прокладки кабеля вполне могут комбинироваться.

Ну, и, разумеется, к скрытой электропроводке предъявляется целый ряд требований, на каждом из которых попытаемся остановиться подробно.

Скрытая или открытая электропроводка — что лучще?

Скрытая проводка кабеля

    проводов не видно за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая.

    при повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка;

    до провода сложно добраться, ведь для этого придется снять керамическую плитку или обои, а значит после починки нужно делать ремонт, что требует немало денежных средств.

Открытая проводка кабеля

    к проводке несложно добраться, при этом не придется снимать плитку или обои, а затем делать ремонт.

    проводники видны, что не совсем эстетично; открытую проводку проще повредить, чем скрытую.

Требования к скрытой электропроводке

Первое и самое главное требование — это требование пожарной безопасности . Из-за этого требования скрытая проводка в деревянном доме под внутренней обшивкой должна выполняться в стальных или ПВХ трубах. В кирпичных же и бетонных домах кабели электропроводки должны либо заделываться в штробе, либо за обшивкой из листов ГКЛ, ГВЛ, СМЛ или фанеры.

Следующее требование — это обеспечение сменяемости электропроводки . Идея здесь в том, чтобы оставить возможность замены и добавления кабелей без того, чтобы снимать обшивку стен и производить какие-либо разрушения. Но, к сожалению, это замечательное требование часто вынужденно не соблюдается. Ведь очень редко имеется возможность пробить в стене штробу, достаточную для укладки целой трубы. Поэтому для сменяемости зачастую остается только труба или гофротруба за обшивкой, да трубы для электропроводки, укладываемые под полы.

Коль скоро проводка скрытая, то к ней предъявляется одно специфическое требование, облегчающее впоследствии ее эксплуатацию. Это требование касается пути прохождения кабельной трассы. Во время монтажа всегда есть некоторый соблазн проложить кабель как душе угодно: где-то по диагонали, где-то горизонтально посередине стены. Это может обеспечить экономию времени и материалов. Однако лучше, все-таки помнить, что все кабельные переходы должны выполняться либо по строгой вертикали, либо по горизонтали под потолком или на высоте 2,5 метра . Это для проводки по стенам. Если же проводка выполнена под полом, то кабель всегда должен идти параллельно какой-либо паре стен .

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлой статье про мы узнали какие электропроводки существуют, а также их достоинства и недостатки. Сегодня я Вам расскажу про особенности монтажа открытой электропроводки.

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто, а не внутри них. В данное время используется крайне редко, но зато является одним из самых простейших способов прокладки.

Прежде чем приступать к монтажу открытой электропроводки своими руками изучите мои следующие статьи:

Достоинства открытой электропроводки:

  • быстрый доступ к контролю состояния электропроводки и ее ремонту
  • применяется в пожароопасных помещениях ( или )

Недостатки открытой электропроводки:

  • располагается на видном месте
  • не сочетается с отделкой помещения и дизайном

Применяют несколько способов крепления кабелей и проводов к поверхностям:

  • на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
  • на скобах
  • в гофрированной трубе (металлорукав и пластиковая гофра)
  • в пластиковых коробах (кабель-канал)
  • на кабельных лотках
  • европейских плинтусах

Рассмотрим каждый способ крепления более подробно.

Монтаж открытой электропроводки на фарфоровых роликах или изоляторах

Еще в начале прошлого века в старых квартирах и домах использовали данный способ прокладки электропроводки. Открытую электропроводку прокладывали на фарфоровых (керамических) роликах или изоляторах скрученным проводом.

В настоящее время этот способ прокладки снова набирает популярность, особенно для любителей дизайна ретро — стиля. Такой ретро — монтаж придаст Вашей квартире или дому индивидуальный особый стиль.

Также хочу сказать и про недостатки данного способа.

Во-первых, это затраты на приобретение скрученного медного провода и желательно, чтобы он был в двойной изоляции. Например, для этих целей подойдет провод ПВОп или ГПВОп соответствующих сечений. Правда его цена в несколько раз больше, чем у привычного нам ВВГнг.

Во-вторых, также придется потратиться на приобретение недешевых специальных аксессуаров для ретро стиля: керамические ролики, розетки, выключатели, распределительные коробки и т.п.

Монтаж открытой электропроводки на скобах

Крепление проводов и кабелей при данном способе производят специальными пластиковыми скобами к поверхности стены или потолка. Чаще всего используют кабели с двойной изоляцией марки ВВГнг (медные одножильные, не поддерживающие горение) и тройной изоляцией марки NYM.

Если же Вы используете для монтажа электропроводки (провод универсальный плоский), то необходимо между поверхностью и проводом проложить металлическую или асбестовую прокладку. Причем прокладка должна выступать на 1 см с каждой стороны провода.

Монтаж открытой электропроводки на скобах один из самых дешевых способов прокладки, но он имеет один существенный недостаток — это неэстетичность, особенно при прокладке нескольких кабелей в параллель.

Способ прокладки кабелей и проводов в гофрированной трубе (гофре) является самым распространенным. В гофру затягивается один или несколько кабелей (проводов) и крепят ее к поверхности с помощью пластиковых клипс или металлических скоб.

Гофрированные трубы относятся к не горючим материалам (не поддерживают горение), а также они являются дополнительной механической защитой.

Приведу пример прокладки . ПВХ-гофра крепится к потолку с помощью пластиковых клипс.

А вот пример крепления гофры с помощью металлических скоб.

С точки зрения эстетичности, гофрированная труба смотрится гораздо лучше, чем отдельный кабель или провод на скобах. А также гофра замечательно «ложится» на неровные поверхности.

Монтаж открытой электропроводки в кабель — каналах и пластиковых плинтусах

На поверхности стен и потолков предварительно прикрепляются пластиковые короба (кабель — каналы), не поддерживающие горение. После их крепления в них укладываются провода и кабели, и закрываются крышкой. Для монтажа кабель — каналов требуются специальные навыки и опыт, т.к. сложность заключается в установке их на неровных поверхностях.

Достоинством кабель — каналов является быстрая и простая замена электропроводки, а также эстетичность, фурнитура и цвета, которые позволяют подобрать их под цвет дизайна и и интерьера.

Аналогом кабель — каналов являются пластиковые европейские плинтуса. Они крепятся к поверхности стен с помощью клипс или дюбель-гвоздей.

P.S. Заканчивая статью об открытой электропроводке, хотелось бы заметить, что в условиях электромонтажа иногда приходится комбинировать некоторые из перечисленных способов прокладки электропроводки по разным тому причинам.

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.


Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.


Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод


Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на о дноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки. Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС


Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розето к.

2. Провод ПБПП

Плоский электрический провод с двумя или тремя монолитными жилами из меди . Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель


Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM


Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ

Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки


Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: д ля скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Открытая и внутренняя проводка — преимущества и недостатки.

Открытая и внутренняя проводка — преимущества и недостатки.

Если вы задались вопросом: какую ретро проводку выбрать для вашего дома или иного помещения, то давайте рассмотрим все плюсы и минусы каждого из видов проводки.
Для начала — немного терминологии. Открытой проводкой называют такой способ электроустановки, при котором кабели крепятся открыто на потолок или стены при помощи специальных приспособлений.

Скрытая проводка означает, что кабели скрыты, они проводятся в специальных гипсокартонных нишах, под покрытиями или под штукатуркой.
Преимуществами скрытой ретро проводки можно назвать:

1. Незаметность кабеля. Для многих людей это важный момент, ведь если их стиль жилища не является ретро-стилем, то важно, чтобы кабель был скрыт от глаз.
2. Если рассматривать скрытую проводку с точки зрения возможности или невозможности повреждения, то можно прийти к выводу, что покрытия, под которыми эта проводка проведена, надежно ее защищают от повреждений.
3. В случае короткого замыкания кабеля, скрытая проводка не будет разгораться, кабель оплавится уже в сантиметровом слое штукатурки.
4. Ремонт со скрытой проводкой проводить достаточно просто.
5. Скрытая проводка имеет достаточно долгий период эксплуатации, он превышает период эксплуатации открытого кабеля.

Минусами данного вида проводки можно назвать следующие факты:
1. Установка скрытой проводки проходит в достаточно длительный период времени, сюда же относится штробление стен и отделка помещения.
2. Если кабель повреждается, то для того, чтобы его починить или заменить, придется затратить достаточное количество средств и времени.
3. Максимально допустимый уровень тока в скрытой проводке меньше, чем у открытой, потому что охлаждение такого кабеля происходит хуже.

Открытая проводка также включает как минусы, так и плюсы:
1. Несомненным плюсом открытой проводки является то, что ее установка занимает достаточно немного времени. Это объясняется тем, что стены не нужно штробить, наружная проводка устанавливается без особых проблем.
2. В случае перепланировки открытая ретро проводка намного удобнее скрытой.
3. С помощью открытой ретро проводки создать оригинальный стиль помещения достаточно легко. Особенно, если вы планируете создать интерьер в ретро-стиле.

Современный рынок представлен качественными ретро розетками, ретро кабелями, ретро выключателями для открытой проводки, каждый их которых сам по себе является отдельным оригинальным предметом интерьера.

Минусами открытой проводки принято считать то, что такую проводку можно легко повредить механическими действиями, а также то, что некоторые электроустановочные изделия открытой проводки, имеющие оригинальный дизайн, превышают по стоимости те, что произведены для скрытой проводки, поскольку последние не несут в себе никакой эстетической нагрузки, кроме функциональной.

Мы рассказали о преимуществах и недостатках каждого вида проводки, а какой сделать выбор — решать уже вам!

——

Монтаж открытой проводки в квартире, офисе, на производстве

Где применяется открытая прокладка

В каких случаях целесообразно выполнять монтаж скрытой проводки? Такой вопрос нам задают достаточно часто. Ответить однозначно достаточно сложно, все зависит от массы факторов. При заказе компании для монтажа электропроводки необходимо понимать, что должно быть на выходе, расставлены приоритеты. Открытая проводка имеет свои достоинства и недостатки. К достоинствам относятся, простота монтажа и дальнейшего технического обслуживания. Но наверное основное это низкая стоимость работ. Недостатком является эстетическая сторона проводов проложенных по стенам и потолкам, в определенных случаях легкий доступ может сыграть злую шутку. К сожалению, у нас еще много различных вандалов и охотников за цветными металлами которые могут повредить открытую проводки или сдать ее на металлолом.

Открытая проводка в квартире и офисе

Применение открытой электропроводки в квартире является не целесообразным. Обычно при ремонте любой человек знает, какое будет электрооборудование, места расположения мебели, поэтому правильно рассчитать нагрузки и расположение розеток несложно. Плюс в квартире играют маленькие дети, у многих живу домашние животные, а это не только аквариумные рыбки. Кошки и собаки вполне могут повредить открытую проводку.

В офисных помещениях монтаж открытой проводки осуществляется значительно чаще. Обычно кабели прокладывают в кабель каналах и закрывают крышками. Это дает возможность, в случае необходимости, модернизировать электропроводку, добавить дополнительное рабочее место, провести дополнительное освещение. Скрытая проводки не дает такого пространства для маневров, без серьезных «разрушений». Да и к дизайну в офисе предъявляются меньшие требования

Вывод
Монтаж открытой проводки лучше применять в офисных и производственных помещениях, в квартирах более актуальна скрытая электропроводка.

Цена монтажа открытой проводки

Расценки на открытый монтаж проводки несколько дешевле скрытой. Но поверьте, это только на первый взгляд. Открыто проводка прокладывается в кабель каналах или в гофре. По дизайну гофра выглядит, мягко говоря, не очень здорово, если конечно помещение не выполнено в стиле «Техно». Кабель каналы хорошего качества стоят дорого. Если сложить стоимость работы и материалов то цены на монтаж открытой и скрытой проводки будут сопоставимы, поэтому выбор способа монтажа лучше выбирать из технической целесообразности, а не цены!

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Способы электропроводки в квартире | Все про ремонт квартиры

Способы электропроводки в квартире по нормативам

Любой серьезный ремонт квартиры, и даже локальный ремонт комнаты  и тем более ремонт ванной комнаты не обойдется без замены, дополнении или изменении схемы электропроводки. Планируя эти работы вы должны составить схему электропроводки в квартире (об этом я рассказывал в другой статье блога, и вы можете всегда ее почитать Схемы электропроводки квартиры), и в дополнение к схеме электропроводки  определиться  с  способами электропроводки. Но что-бы с этим определиться — способы электропроводки нужно знать.

Электромонтаж старайтесь выполнять согласно последнему изданию ПУЭ (Правила устройства Электроустановок ), Издание 7- ое. Смотреть и скачать ТУТ.

Согласно  7.1.37 — 7.1.39 ПУЭ при ремонте квартиры,ремонте кухни,ремонте ванной комнаты разрешены следующие способы электропроводки в квартире:

  • Скрытая электропроводка в кабель  каналах строительных конструкций.
  • Скрытая электропроводка-электропроводка несменяемая, замоноличенная в стену или пол.
  • Электропроводка в штробах. В зданиях выполненных из негорючих строительных материалов,к которым относится  бетон, кирпич, шлакоблоки и т.п. Допускается несменяемая замоноличенная скрытая электропроводка групповых сетей в бороздах(штробах) стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке.
  • Открытая электропроводка  в  электроплитусе, коробах, гофре и т.п.

Примечание: Применение несменяемой замоноличенной  скрытой электропроводки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или электропроводка выполняемой в монтажных стыках панелей при монтаже зданий, не допускается (ПУЭ изд.7)

Скрытая проводка замоноличенная в стенах

Само понятие скрытая электропроводка подразумевает в себе, что провода применяемые для электропрводки не должны быть видны. Рассмотрим скрытую электропроводку в штробах (бороздах) стен.

Сделать саму штробу можно несколькими  способами.

  1. Сверление отверстий перфоратором по линии скрытой проводки последующем выбиванием штробы.
  2. Вырезании штробы- штроборезом.
  3. В не бетонных стенах штробу можно сделать с помощью скарпели (ломика) и тяжелого молотка.

Электрические кабели для скрытой электропроводки

Осуществляется скрытая проводка  электрокабелями марок ВВГ (Россия), марки NYM(НЮМ), реже марки ПВС (Россия). Сечение электрокабеля выбирается в зависимости от планируемой нагрузки( таблицу выбора сечений электрокабеля вы можете посмотреть в Статье блога: Схемы электропроводки квартиры)

Электрокабели или провода сначала «примораживаются» в штробе строительным гипсом или алебастром. После подсыхания алебастра (10-15 минут) провода можно заштукатурить. Для этого подойдет любая гипсовая штукатурка (подробно почитать об этом можно в статье Штукатурные работы).

Электромонтажные коробки для скрытой электропроводки

Скрытая проводка подразумевает установку  электромонтажных коробок (подрозетники) для розеток и выключателей. Для установки подрозетников выдалбливается необходимая по размеру ниша. Подрозетники  примораживаются алебастр, в них заводится кабель, потом замоноличивается  коробка гипсовой штукатуркой. Если скрытая проводка делается под плиткой ,то подразетники нужно замоноличивать так,что-бы они немного выступали из стены.

Скрытая проводка в подвесных потолках и перегородках из гипсокартона

Электропроводка  прокладываемые в  подвесных потолках и перегородках из гипсокартона  это тоже скрытая проводка. Выполняется она в  пластиковых трубах,кабель каналах. Хорошо для этого подходит гофра.

гофра

Гофра от французского слова  gaufrer — прессовать складки. В электромонтаже гофра это шланг с диаметральными ребрами жесткости и заложенной внутрь сталистой проволокой.

Проволока предназначена для протягивания внутрь гофры электропроводов или электрокабеля. Гофра применяется не только для открытой, но и для скрытой проводки. Выпускается гофра разных диаметров.

Гофра это труба ПВХ, гофрираванная. Выпускается гофра следующих диаметров: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Прокладка в гофре выполняется только одиночным кабелем, а не пучком кабелей. Для крепления гофры с кабелем к стене или потолку применяют специальные клипсы-зажимы. Диаметр зажимов выбирается по диаметру гофры.

Примечание: Скрытая проводка в гофре должна производиться, согласно ПУЭ (правило устройства электроустановок) п.7.1.38  только по негорючим или слабогорючим поверхностям.

Открытая проводка в кабель канале

Кабель канал предназначен для прокладывания открытой проводки

Кабель канал предназначен для прокладывания открытой  проводки. Изготавливается кабель канал из различных материалов пластика, стали или алюминия. Для открытой проводки в квартире, обычно, используется пластиковый кабель канал.

Самый популярный это — короб, прямоугольный в профиле, с защищающей кабель канал крышкой. Внутри канала для разграничения электрокабелей на силовые и слаботочные используется перегородка. Монтаж электровыключателей, электророзеток и прочих электроустановочных изделий в конструкцию осуществляется несложной защелкой. Сборка и разведение кабельных каналов типа «короб» облегчается через применение деталей-аксессуаров (угол L-образный, угол Т-образный, заглушка, соединитель, угол внешний, угол внутренний).

Выпускаются кабель канал самых разнообразных размеров. Современный рынок стройматериалов позволяет подобрать кабель канал в соответствии с требованиями вашей открытой проводки.

Проводка в электроплинтусе.

По техническим требованиям проводку в электроплинтусе относится как и  проводка в кабель  канале- это открытая проводка.

электроплинтус

Электроплинтус-это плинтус из  ПВХ (поливинилхлорид-пластик) с специальным кабель каналом посередине с фасадной стороны. Прокладку кабеля можно делать как в этом кабель канале, так и между плинтусом и стеной. Идеально подходит для прокладки телефонных, компьютерных и антенных линий открытой проводки. Электроплинтус  легко крепится к стене с помощью дюбель-гвоздей, так-же легко соединяется между собой как по прямой, так и под углом 90º.

Пожалуй это все основные способы электропроводки в квартире ,используемые в ремонте квартиры, ремонте кухни или ремонте ванной комнаты. Надеюсь эта статья  о способах электропроводки в квартире:скрытая проводка,открытая проводка,проводка в гофре, проводка в кабель канале,проводка в электроплинтусе пригодится всем кто осуществляет ремонт квартир, ремонт комнат или ремонт ванной комнаты.

Это все способы электропроводки в квартире. Успехов Вам, в ваших начинаниях!

Работы по штроблению стен (фото)

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

55.61953237.741349

Похожие записи

TV Wiring & Home Theater Wiring Services Near Me In Raleigh, NC

Если вы готовы добавить телевизор своей мечты и компонентную систему в свой дом, доверьтесь ближайшим к вам специалистам по электромонтажу домашнего кинотеатра. Компания Wiretech может прикрепить ваш телевизор к стене и установить всю проводку телевизора, включая розетку для перенапряжения и кабели HDMI, чтобы он выглядел чисто и профессионально. Проводка нашего домашнего кинотеатра и проводка телевизора с плоским экраном скрывают провода, поэтому ваш медиацентр отлично выглядит и избегает видимых проводов, идущих по стене.

Позвоните в компанию Wiretech прямо сегодня, если вы находитесь в районе Роли, Дарем или Чапел-Хилл, Северная Каролина, чтобы обсудить проводку телевизора или проект домашнего кинотеатра.

Возможности подключения телевизора

Добавляя новый телевизор с плоским экраном в жилую или развлекательную зону, вы хотите видеть телевизор, а не путаницу проводов. Наши услуги по установке проводки кабельного телевидения помогут вам со всеми электрическими проблемами для создания вашей идеальной телевизионной комнаты.

Подключение настенного телевизора

Скрытие проводов от настенного телевизора идеально подходит для многих домовладельцев.Если ваш телевизор установлен на гипсокартоне, спрятать шнуры за стеной несложно. Когда телевизор находится над камином, спрятать провода все же возможно, но эту работу должен выполнять профессионал.

Вы можете рассчитывать на опыт компании Wiretech в сфере услуг по электромонтажу настенных телевизоров. Мы выполнили работы по электромонтажу телевизоров во многих домах в Роли, Чапел-Хилл, Дареме и прилегающих районах, и мы предоставим вам такие же профессиональные услуги.

Скрытие проводки телевизора

Одним из недостатков настенного телевизора является то, что все кабели телевизора свисают под ним.Лучший способ добиться желаемого чистого вида без проводов — это проложить телевизионные провода за стеной. Эта система может вместить все ваши шнуры и упрощает управление.

Электрики из Wiretech Company найдут в вашей стене участок без гвоздей, на котором будут проложены провода, и сделают необходимые разрезы, чтобы освободить место для ваших шнуров. После того, как кабели будут введены в стену, они исчезнут из поля зрения.

Возможности подключения домашнего кинотеатра

В домашних кинотеатрах есть множество электронных устройств, от аудиоколонок до кинопроекторов.Каждая часть оборудования, которую вы включаете в свой домашний кинотеатр, имеет определенные требования к проводке.

Услуги по электромонтажу домашнего кинотеатра компании Wiretech помогут вам понять, что вам нужно. Мы возьмем на себя монтажные работы, в том числе прячем провода. Мы рекомендуем предварительную разводку для строящихся театральных залов, чтобы обеспечить надежную прокладку кабелей и наличие места для всего, что вам нужно.

Скрытие проводки аудиосистемы в домашнем кинотеатре

Поскольку в домашнем кинотеатре много проводки, вы можете спрятать ее подальше для лучшего обзора.Прокладка шнуров за стеной улучшит внешний вид вашего кинотеатра и исключит опасность споткнуться. Компания Wiretech работала над многими проектами домашних кинотеатров и завершит работы по установке беспроводной зоны развлечений.

Устройство защиты от перенапряжения для домашнего кинотеатра

Устройства защиты от перенапряжения — это устройства, которые защищают вашу электронику от разрушительных скачков напряжения в блоке питания. Установка сетевой розетки в домашний кинотеатр жизненно важна, поскольку это оборудование может быть дорогим.Компания Wiretech обсудит с вами ваши потребности в защите от перенапряжения и установит оборудование. Вы можете использовать домашний кинотеатр с уверенностью, что ваше оборудование и безопасность защищены.

Ваш источник для услуг по монтажу проводки домашнего кинотеатра

Wiretech Company — это ваш поставщик услуг по внутристенной проводке для вашего телевизора или домашнего кинотеатра. Мы обслуживаем территорию Большого Треугольника с 1990 года, проводя профессиональные электромонтажные работы, и мы удовлетворим все потребности вашего проекта.

Свяжитесь с нашей командой сегодня, позвонив по телефону 919-847-1617 или заполнив нашу контактную форму.

Как спрятать компьютерные шнуры в домашнем офисе

Вот элементы, которыми я прятал компьютерные провода:

Я решил смонтировать панель питания на сторона стола, самая дальняя от двери. Я сделал это по нескольким причинам:
  • Полоса питания не будет видна при входе в комнату или при сидении на стол письменный
  • Панель питания должна быть легко доступна
  • Эта установка могла бы вместить оба «фиксированных» предмета, например, настольную лампу. который был бы подключен один раз и не перемещался, а «подвижные» предметы, такие как мой ноутбук, который можно легко подключать и отключать от сети
Я определил, что мне понадобится максимум три штекера (лампа, ноутбук + запасной). плюс порт USB для зарядки моего телефона.Эта силовая панель имел отличные отзывы, несколько розеток, можно было установить на стене / столе. Это также имелся удлинительный шнур длиной 15 футов, который гарантировал, что он сможет добраться до ближайшая розетка.

Я мог бы спрятать эту силовую панель и установить ее под столом. в свободном месте за ящиками моего стола. Это было бы сложно хотя, чтобы подключать и отключать вещи. Мне пришлось бы залезть под стол, чтобы Сделай так. В этом случае доступность важнее видимости.

Удлинитель был прикреплен к краю стола с помощью винтовые зажимы для кабеля. По ноге я использовал прозрачные стяжки на молнии держите шнур в хорошем состоянии и туго натягивайте. Шнур был белым и вписывался в мой стол, но если бы он был другого цвета, я бы покрасил его так же, как и мой стол. Видно, что шнур едва заметен при взгляде в комната.
У лампы было много лишнего шнура, поэтому я ее и хранил.Я прикрепил к нижней части стола кусок липучки One Wrap. Если вы не знакомы с One Wrap, это потрясающе! По сути, это универсальная лента на липучке. Лента самозатягивающаяся и очень плотно держится. Я использую его везде: чтобы держать шнур наушников намотанным, когда он не используется, чтобы одеяла и коврики были свернуты, чтобы прикрепить телефон к штативу. Он многоразовый, его можно разрезать до любого размера, а одного рулона прослужит вам долгие годы.

Я держу еще один кусок липучки One Wrap на удлинителе.Я использую его, чтобы удерживать шнур ноутбука, когда работаю за столом. Если я решу переехать в другую комнату, достаточно просто отключить от сети и уйти.

Спрятать провода под ковриком

Это может быть самая спорная часть того, как я прятал провода под столом. Я физически прорезал в своем новом коврике прорезь, чтобы удлинитель проходил под ним.

Вы можете подумать, что это ужасное решение, но я действительно не хотел иметь шнур, который мне пришлось бы видеть и, возможно, все время спотыкаться.Ковер также был не таким дорогим, и на нем был узор, который помогал скрыть возможные повреждения. Теперь, когда он внутри, он едва заметен.

Вам нужно знать, где будет стоять ваш стол, прежде чем вы даже попытаетесь это сделать. Чтобы свести к минимуму повреждение ковра, я наклеиваю изоленту на изнанку ковра, прежде чем прорезать прорезь. Это было сделано для того, чтобы свести к минимуму любое отделение волокон ковра или основы. Прорезь видна только тогда, когда вы посмотрите на нее, и я не заметил никакого дополнительного истирания или потери волокон там, где она была разрезана.

Обратите внимание, что вам нужно сделать достаточно большой разрез, чтобы через него могла пройти довольно большая головка заглушки. Этот разрез был около 3 дюймов в длину. Я разрезал его по направлению к выходу, а не за ножку стола. Стол стоит прямо рядом с разрезом, так что он удерживает ковер и предотвращает его перемещение.


Куда ведет удлинитель? Он проходит под моим шкафом для хранения вещей и к розетке на стене позади меня. Раньше у меня был принтер на прилавке, но я предпочел спрятать его подальше.Чтобы приспособиться к этому, мне пришлось проделать отверстие в задней части корпуса, чтобы была доступна стенная розетка.

Основа корпуса — тонкая ДСП, поэтому разрезать ее было несложно. Теперь я могу легко подключать и отключать принтер и удлинитель, если это необходимо.


Спрятать компьютерные шнуры, когда ваш стол стоит посреди комнаты, сложно, но выполнимо. Этот метод требует небольшого повреждения моей мебели, но для меня выгода от относительно беспроводного домашнего офиса того стоит.

У вас проблемы со шнурами питания? Как вы поддерживали их управляемость?

Как спрятать телевизионные провода

Есть пара вещей, которые НИКОГДА не могут быть достаточно большими. Мастерская и телеэкран! Я недавно модернизировал телевизор, чтобы получить тот, который был немного больше для футбольного сезона. Я ОГРОМНЫЙ поклонник Nebraska Cornhuskers и люблю смотреть игры на установке. СТАТЬ БОЛЬШОЙ КРАСНОЙ!

После того, как телевизор был повешен, мне нужно было придумать, как замаскировать все провода. Мне также нужно было понять, куда поставить все компоненты.Гостиная начинала походить на комнату общежития колледжа. Итак, я провел небольшое исследование и решил приобрести комплект для проводки за стеной на Amazon. Наборы варьируются от 50 до 90 долларов и соответствуют кодексу . Спрятать телевизионные провода — это простой проект, с которым может справиться любой из нас!

3 основных преимущества использования комплекта для подключения телевизора

  • СООТВЕТСТВУЕТ КОДУ в США — Прокладка стандартного шнура телевизионной розетки за стеной противоречит нормам. В этот комплект входит провод Romex, который соответствует нормам и может быть проложен за стеной.Никаких модификаций существующих избирательных схем и прямого контакта с проводкой под напряжением не требуется.
  • СКРЫВАЕТ ПРОВОДА — Вы можете спрятать все провода за стеной. Это включает в себя провод Romex и аудио-видео, HDMI и компонентные кабели.
  • ПРОФЕССИОНАЛЬНЫЕ РЕЗУЛЬТАТЫ — Ваш плоский телевизор будет выглядеть гладким, а на стене не будет проводов. Новая конфигурация выглядит профессионально и отлично работает.

Необходимые материалы

Комплект проводки

— я использовал этот, сделанный PowerBridge TSPBIW — 49 долларов

* со времени съемок этот комплект доступен только в черном цвете, поскольку они вышли с более новыми моделями, которые еще проще установить.Итак, обратите внимание на новые комплекты, которые очень похожи и даже имеют некоторые функции, упрощающие их установку. Серия CK избавляет от необходимости подключать провода вручную, потому что у них есть жгут, который просто подключается. Так здорово! (все новые комплекты имеют процесс установки, очень похожий на тот, который описан в видеоуроке DIY)
PowerBridge Solutions Система организации кабелей ONE-CK — 89 долларов США (одна розетка, отлично работает)

PowerBridge Solutions TWO-CK Cable Management System — 99 долларов (две розетки и небольшое отверстие побольше для прокладки большего количества проводов)

Инструменты

* Обратите внимание, что многие ссылки на инструменты и материалы в этом проекте являются партнерскими.Переходя по партнерской ссылке, вы помогаете поддерживать больше бесплатных руководств на сайте DIYPETE.com. Вы всегда можете помочь поддержать веб-сайт, перейдя по адресу www.DIYPETE.com/Amazon, прежде чем покупать что-либо на всем сайте. Спасибо!

Инструмент для зачистки проводов
Карандаш
Крестообразная отвертка и отвертка с плоской головкой
Пила для гипсокартона
Уровень
Универсальный нож
Плоскогубцы с игольчатыми кончиками
Катушка для стальной рыболовной ленты (упрощает прокладку провода за гипсокартоном и необходима, если изоляция находится за гипсокартоном.)


НАСТРОЙКА СИСТЕМЫ MY TV

Samsung 60 Inch LED SMART TV — имеет Pandora, Netflix, Amazon Instant, Spotify, MLB и многие другие приложения. Любить это!
Шарнирно-поворотный и наклонный монтажный кронштейн телевизора — сверхмощный и отлично работает.
Sony STR-DH550 Ресивер / усилитель — Очень мощный, много портов HDMI и доступный.
Сабвуфер Sony SA-W3000 — Очень мощный, хороший бас, создающий ощущение кинотеатра.


Я построил развлекательный центр для размещения компонентов для установки.Кроме того, развлекательный центр отлично подходит для скрытия дополнительных проводов и плагинов за ним. У меня еще не было планов на это, но, возможно, добавлю их в будущем.


Обзор процесса

Установите розетку за телевизором, а другую — внизу. Используйте кабель Romex для их соединения. Это совместимый с кодексом способ прокладки проводов за стеной. Пропустите кабели компонентов через стену. Подключите нижнюю розетку к обычному разъему, чтобы активировать цепь телевизора. Затем подключите телевизор к новой розетке позади него.Это основной обзор! См. Диаграмму ниже.


Пожалуйста, просмотрите руководство в верхней части статьи для получения пошаговых инструкций. Он точно покажет вам, насколько легко выполнить проект «Сделай сам» — спрятать телевизионные провода за стеной.

Большое спасибо за ознакомление с этим руководством. Пожалуйста, поставьте лайк, прикрепите и поделитесь, если вы нашли его полезным. Привет из Монтаны! — Сделай сам PETE

ОБНОВЛЕНИЕ:

У меня было множество запросов о планах для этого проекта, и я наконец нашел время для их создания! Теперь доступны бесплатные планы и полное видео-руководство.По сути, это то же самое, что и в видео «Как скрыть телевизионные провода», за исключением того, что я сделал его немного темнее. Вот ссылка на руководство, видео и планы по телевизионной консоли. Наслаждаться!

Как спрятать провода акустической системы, не разрезая стенку? 11 способов своими руками

Вот 11 лучших способов спрятать провода динамиков, не разрезая стены. Наряду с этим пошаговым руководством мы добавили необходимые инструменты для этой процедуры.

Как спрятать провода динамиков, не разрезая стену? Вы можете скрыть провода динамиков в своей комнате, не разрезая стены, добавив трубы во время строительства, используя плоскую проволочную ленту, угловой воздуховод, светодиодные ленты, коробку из ПВХ и краску.

Разбросанные по полу и стенам провода динамика кажутся странными и злыми. Но не разрезайте стены, чтобы скрыть эти провода. Во многих случаях из-за домашнего кинотеатра вам приходится проложить провода динамиков по комнате.

Скрыть кабели динамиков так же важно, как и установить динамики. Скрывая провода динамика, всегда располагайте их так, чтобы украсить комнату и гармонировать с интерьером.

В этой статье описаны проверенные методы прокладки проводов громкоговорителей в комнате, даже не разрезая стены.Следуя этому руководству, ваша комната домашнего кинотеатра будет выглядеть красиво.

Используйте плоскую проволочную ленту

Плоские проволочные ленты кажутся просто лентой. Клейкой стороной ленты можно наклеивать кабели на плоские поверхности.

Хотя они тонкие и гибкие, при этом лента остается плоской и выглядит как красивые полоски. Вы можете усилить красоту ленты, раскрасив ее в соответствии с окружающей обстановкой.

Они бывают калибра 16 с двумя или четырьмя проводниками. Вы должны знать, какой калибр лучше всего подходит для качества звука.

К каждому изделию необходимо покупать клеммные колодки с плоским проводом по одной паре. Вы должны соединить одну сторону клеммной колодки с помощью плоской проводки.

Теперь соедините другую сторону клеммной колодки и прикрепите ее к задней стороне устройства. Когда вы подключаете клеммную колодку и скрываете провода, то плоские изоленты можно красить.

Монтаж труб во время строительства

Чтобы не допустить сокрытия проводов от проблемы, следует проложить подземные трубы во время строительства.Это простой и разумный вариант без затрат.

Спрятать провода динамиков под коврами и плинтусом

Это самый простой, красивый и оперативный способ заправить кабель между плинтусом и дорожкой для ковриков. Если в вашей комнате ковровое покрытие, у вас должна быть обивка плинтуса, как и в любой комнате с ковровым покрытием.

Это будет эффективнее, чем покупка нового ковра и установка плинтусов. Коврики не только придают эстетический вид, но и избавляют от опасности споткнуться.

Вы должны столкнуть все вещи на ковре. Никогда не кладите гаджеты в места, где вам нужно перемещаться весь день.

Всегда закрепляйте коврики, чтобы не повредить кабели. Их можно заправить пальцами между ковром и плинтусом.

Если кажется, что он слишком тугой и затрудняет нажатие пальцем; затем вы можете использовать тонкую палочку для краски или линейку, чтобы правильно их протолкнуть. На подставки можно поставить напольные колонки.

Под мебель

Другой способ — зацепить шнуры сзади ближайшей мебели.Вам необходимо установить зажимы, чтобы повесить кабели в задней части мебели, вы можете купить эти зажимы в Интернете.

Они доступны на рынке в различных размерах, таких как малые, средние и большие. Размер зажима следует выбирать в соответствии с комплектацией.

На зажимы можно нажимать с помощью молотка. Слишком сильное давление на мебель приводит к ее поломке или поломке. Теперь вам нужно зацепить два-три шнура и дать им ровно идти, ну и есть приставка.

Применение Угловой канал

Имеет треугольную форму.Эти угловые воздуховоды имеют несколько аксессуаров, таких как снаружи и внутри отверстия, предварительно нанесенную основу, тройник, фитинги и индивидуальное управление.

Дорожки качения похожи на длинный ПВХ. В них достаточно места для размещения нескольких товаров. Они легко закрываются и открываются. Вы только вставляете его внутрь в дорожках качения и должным образом изгибаете.

Хотя дорожки качения легкие, вы можете отрезать дорожки качения до необходимой длины с помощью универсального ножа и ножовки.

Проводные кабельные каналы доступны в магазинах, продающих оборудование для стерео-кинотеатров.Вы также можете приобрести кабельные каналы в хозяйственных магазинах; они уже прикрепили ленту сзади и подготовили к применению.

Дорожки качения

также могут быть окрашены или окрашены в цвет пола и потолка. Все части дорожек качения из легкого, прочного, UL 94-VO, прочного и окрашиваемого ПВХ.

Установить крышки проводов

Это прекрасный способ обезопасить свои устройства и аксессуары к ним. Они устанавливаются для украшения комнаты и кажутся симпатичными жесткими полосками.Никто не может распознать, что они находятся внутри этих крышек.

Перед установкой проволочных листов необходимо измерить длину разбросанных проводов. Часто они падают на край устройства, к которому оно прикреплено. Крышки для проводов доступны в хозяйственных магазинах в различных размерах.

Вы можете купить в зависимости от длины, которую вы измерили. Если крышка большого размера, вы можете использовать ручную пилу или нож, чтобы вырезать ее по размеру, который вам нужен.

Для аккуратной установки крышек следует отметить точку карандашом или уровнем.Крышка состоит из двух частей, первая — это основа, а вторая — крышка.

Гвозди или шурупы используются для крепления основания. В комплект входят все компоненты, такие как стыки, скотч, анкер и крышки. Вы можете использовать это, чтобы превратить динамик в сабвуфер.

Вы должны оставить все внутри основания и закрепить его над основанием. Если покрытие провода не соответствует вашему окружению, вы можете его покрасить. Но вы также можете использовать контрастный цвет для дизайна.

Под деревянный пол

Если у вас деревянный пол, не беспокойтесь о скрывающем устройстве.Есть несколько способов прикрыть шнуры методом призрачной проволоки.

Они более плоские, чем стандартные изделия. Однако они слишком плоские, поэтому вы можете быстро положить их на любые плоские поверхности, такие как ковры или коврики.

Призрачные провода доступны с двумя или четырьмя жилами. Вы также можете использовать угловые воздуховоды или кабельные каналы цвета дерева и спрятать свои устройства внутри плинтуса. Вы можете разместить эти кабельные каналы на полу, и это будет похоже на украшение полосы. AV-ресиверы с ЦАП можно легко настроить с помощью вашей системы.

Используйте клейкие или призрачные провода громкоговорителей

Это идеальное и постоянное решение, чтобы спрятать ваши товары без особых усилий и денег на оборудование для сокрытия.

Обычно они слабые или сверхтонкие и обладают большей гибкостью. Так что вы можете бегать по углам.

Они имеют два или четыре проводника, каждый из которых имеет проводку 16 AWG и ширину 1 см.

Эти плоские клейкие провода имеют внутри чистую медь, которая помогает идеально поддерживать звуковую систему.Терминальные блоки следует покупать самостоятельно.

Если вы обнаружите какие-либо проблемы с их подключением, вы можете получить профессиональную помощь на дому. Убедитесь, что вы запрашиваете разрешение у агента по недвижимости или вашего арендодателя, чтобы получить постоянные изменения. Вы можете подключить любой беспроводной сабвуфер к звуковой панели и другим устройствам.

Правильно покрасьте провода динамика

Если у вас нет возможности проложить кабели гаджетов между ковриками или плинтусами и у вас нет деревянных полов, это лучший вариант без особых затрат.

Для этого метода вы должны проложить порты устройств прямо и закрепить их вдоль стен. Вам может потребоваться степлер или стяжки, чтобы выпрямить его.

Этот метод сокрытия не является постоянным; Вы можете легко снять его с застежки-молнии без каких-либо повреждений, если соедините две звуковые панели с одним телевизором и настроите гаджеты.

Добавить светодиодные ленты

светодиодных фонарей доступны в различных цветах, длине, яркости, температуре (теплая или холодная), характеристиках и материалах.

Для некоторых ламп используется настенный адаптер переменного тока. А некоторые фонари питаются от источника USB. Некоторыми световыми полосами можно управлять с помощью мобильного приложения, а некоторыми другими — пультами дистанционного управления.

Эти зажимы легко снимаются, не повреждая поверхность. Нажмите на крючки с аналогичными промежутками и повесьте гаджет под светодиодные фонари.

Используйте коробку из ПВХ

Если вы не можете найти другого способа спрятаться, вы можете использовать для этого таблицу. Перед тем, как поставить коробку, следует украсить ее красивыми картинами и красками.

Теперь поместите эту украшенную коробку под провода. Все соедините и согните в коробку, чтобы их не было видно. Вы должны проделать проход, чтобы пропустить порты через это отверстие.

Пошаговое руководство по скрытию проводов от телевизора

Независимо от того, где расположен телевизор, все провода и кабели, ведущие к телевизору и AV-компонентам, неприглядны и потенциально опасны. Если вы похожи на большую семью, у вас может быть несколько телевизоров — в гостиной, спальне, детской, медиа-комнате или домашнем кинотеатре.Повсюду беспорядок со шнуром. К счастью, провода легко спрятать, что позволяет мгновенно обновить каждую комнату.

Есть два способа скрыть провода, и SANUS упрощает любой из них.

Вариант 1: Монтаж кабелей на стене

SANUS SA304 — это кабельный туннель с клейкой основой. Просто пропустите через него кабели и приклейте к стене. Вы можете отрезать ее до нужной длины и покрасить в тот же цвет, что и ваша стена, чтобы она стала практически незаметной. Вуаля! Всего за несколько минут вы спрятали эти надоедливые кабели.

Совет для профессионалов: покрасьте туннель, прежде чем прикреплять его к стене.

Вариант 2: кабельная разводка в стене

Этот метод немного сложнее, но результат гладкий и профессиональный. Все, что вам нужно сделать, это выполнить несколько простых шагов, чтобы спрятать все кабели за стеной. Обратите внимание, что этот процесс предназначен для настенных телевизоров. SANUS производит множество простых в использовании настенных креплений, а также креплений для компонентов.

Если вы не знаете, на какой высоте установить телевизор, мы рекомендуем использовать наш SANUS Heightfinder TM .

После того, как вы определились, куда будет идти телевизор (или предполагаете, что он уже установлен), вы можете использовать систему SANUS ELM806, чтобы спрятать провода за стеной. В комплект входит все необходимое оборудование, и в нем используются разъемы питания с защелкой, поэтому установка проста — электрика не требуется!

  1. Просверлите в стене два отверстия (не в стойку!) — одно прямо за кронштейном для телевизора, а второе внизу, за развлекательным центром или рядом с электрической розеткой.

(Боковое примечание: если вы используете удлинитель, прикрепите его к стене. На задней панели есть прорези только для этой цели. Это удерживает его от пола и позволяет легко поднимать лишние отрезки шнура, спрятать все за своим развлекательным центром или другой мебелью.)

  1. Вставьте рукав за стену и проденьте через него кабели.
  1. Присоедините утопленные пластины, вставьте вилку, и все готово. Ни провода, ни кабеля не видно.

Давай, боров! Получите ИК-приемник.

Вы можете установить AV-компоненты на полках, как мы отметили выше, но что, если они будут размещены внутри шкафа с дверцами? Ваш пульт дистанционного управления не будет работать, если он не «видит» вашу кабельную приставку. Установка инфракрасного ретранслятора — относительно недорогое решение. Он подключается к задней части вашей кабельной приставки, а затем использует крошечный инфракрасный «глаз», расположенный сверху или снизу телевизора, для связи с вашим пультом дистанционного управления.

Доступно несколько типов ИК-повторителей, некоторые из которых могут управлять 8 устройствами с расстояния до 6 футов.Перед покупкой ознакомьтесь с этими советами. После его установки вы можете скрыть провода от этого устройства, а также кабели от телевизора и других компонентов.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
