Содержание

Открытая и скрытая проводка: краткая характеристика. Shop220

Для того, чтобы Devi теплый пол купить, необходимо решить вопрос с проводкой. Как показывает практика, в большинстве частных домов проводка, обычно, скрытая. При ее установке в оштукатуренных стенах и потолках сверлят небольшие борозды, куда укладываются провода электрического типа. После окончания установки борозды заштукатуриваются алебастром или цементным раствором. Кстати, если монтаж проводки скрытого типа выполняется в строящемся здании, необходимость в пробивке борозд отпадает. Сразу выполняется монтаж проводки, провода фиксируются гвоздями.

В местах крепления проводов устанавливаются специальные разветвительные коробки, куда прячутся все скрутки проводов. Что касается разветвительных коробок, они обязательно должны быть установлены на уровне поверхности стены. Коробки закрываются из соображений безопасности эстетическими крышками из пластмассы. Разветвительные коробки активно используются для установки выключателей и розеток.

Они могут быть выполнены из пластмассы или стали. Для монтажа скрытой проводки применяется, как правило, алюминиевый или медный провод в поливинилхлоридной изоляции.

В отношении открытой проводки можно сказать следующее: она выполняется по поверхности потолков и стен. Для ее установки используются, как правило, провода из меди или алюминия с резиновой изоляцией, покрытые ПВХ. Можно также отдать предпочтение проводам из меди или алюминия с изоляцией только из одного поливинилхлорида, однако только при условии наличия у провода разделительного основания.

Электропровода открытой проводки фиксируются на потолке или на стенах специальными роликами, которые выполнены из изолирующего материала – фарфора. Каждый ролик имеет специальную ось отверстия, через которое продевается гвоздь, фиксирующий к стене ролик с проводами, которые на него надеты.

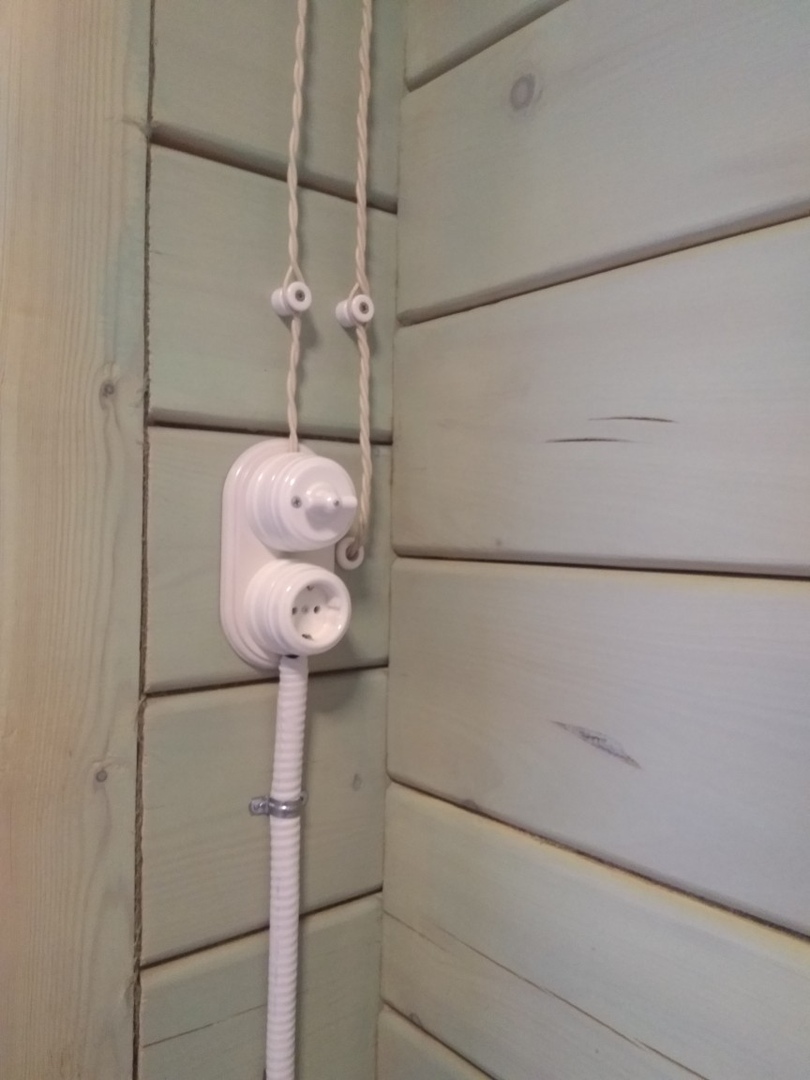

Что касается розеток и выключателей, в случае открытой проводки они фиксируются не к поверхности стены, а на специальные подкладки изоляционного типа из сухой древесины.

«Прятать или не прятать проводку ?» Монтажные (разветвительные) коробки, открытая проводка, специальные плинтуса с кабель-каналами , Энергоснабжение, миниэлектростанции, дизель-генераторы, электрогенераторы и бензогенераторы, Умный дом

Мы остановились на ситуации, когда толщина будущей штукатурки не сможет скрыть находящуюся в трубе ПВХ или гофрошланге проводку. Как выйти из положения?

Если о толщине предполагаемого штукатурного слоя электрики поинтересуются до того, как провода будут затянуты в трубу ПВХ или гофрошланг, то проводку можно распределить по более узким каналам. Другими словами, провода, которые планировалось затянуть в трубу диаметром 32 мм, затягиваются в три трубы, диаметр которых составляет 10 мм. В том случае, когда не предусмотрено использование труб (гофрошлангов) меньшего диаметра, в стене устраивают штробы, и в них утапливается проводка. В данном случае речь идет о кирпичных и бетонных стенах, которые в дальнейшем предполагается покрасить или поклеить обоями.

В тех случаях, когда планируется предварительная отделка стен гипсокартоном, никакой надобности в штроблении нет, так как коммуникации будут «спрятаны» за гипсокартонные листы и каркас, на котором эти листы держатся.

Монтажные (разветвительные) коробки в которых соединяются провода, устанавливаются таким образом, чтобы сама коробка была утоплена в стену, а крышка находилась на одной плоскости с оштукатуренной стеной.

Существуют специальные розетки и выключатели, предназначенные именно для скрытой проводки. Их принципиальное отличие от подобных устройств, предназначенных для открытой проводки, состоит в том, что для них предусмотрена установка  монтажной коробки. В этой коробке, которая «утапливается» в стену, происходит соединение проводов. Причем, «утапливание» производится с таким расчетом, чтобы плоскость, к которой крепится лицевая панель розетки, углублялась в стену на расстояние 1-2 мм относительно поверхности стены. Аналогичным образом устанавливаются и выключатели для внутренней проводки.

Что касается проводов, то для энергоснабжения загородного дома следует использовать алюминиевые (с сечением не менее 2,5 кв.мм) и медные (с сечением не менее 1 кв.мм) провода, «спрятанные» в ПВХ изоляцию.

Но разводка кабелей по дому не ограничивается только лишь «контактами» со стенами. Данные коммуникации необходимы и на потолке, и на полу (в случае устройства «теплого пола», которому будет посвящен отдельный разговор). И если для прокладки кабелей к «теплому» полу в большинстве случаев к штроблению основания не прибегают, то при прокладке коммуникаций на потолке возможны разные варианты.

Относительно простым является вариант, когда в строящемся доме планируется установка подвесных или натяжных потолков. В этих случаях затянутые в трубы ПВХ или в гофрошланги кабели (провода) крепятся к «черному» потолку посредством специальных клипсов. Об этом говорилось в статье «О модульных потолках…и не только о них». Гораздо больше трудностей связано с прокладкой проводки по потолкам, которые впоследствии будут покрыты потолочной плиткой или обоями.

Мы не станем повторяться и рассказывать о способах прокладки коммуникаций по таким потолкам, так как подробно об этом говорилось в статье «… и провод станет невидимым».

Открытая проводка — это еще один способ прокладки кабелей и проводов. Надо сказать, что современная открытая проводка сильно отличается от той, что присутствовала в домах еще 10-15 лет назад. В то время кабель-каналы, в которые «прячутся» провода, только стали появляться на отечественном рынке, и большинство домовладельцев крепили провода к стенам и потолку скобками (в случаях с деревянными домами).

Если стены дома были оштукатурены, то домашними умельцами изготавливалось нехитрое приспособление для закрепления проводов, которое состояло из шурупа, воткнутого в полоску нержавеющего металла. Такие шурупы вкручивались в забитые в стену и в потолок «пробки», а полоска металла «обнимала» провод. До сих пор в большинстве старых построек можно встретить такую проводку. Существовал и еще один способ открытой проводки. Скрученные между собой провода разделялись в месте, где был прибит фарфоровый «бочонок» с углублением для фиксации проводов. Всё это осталось в прошлом.

Сегодня, говоря  об открытой проводке, в первую очередь, подразумевают укладку проводов и кабелей в кабель-каналы. Вертикальные кабель-каналы должны быть расположены строго параллельно дверным косякам и, соответственно, линиям стыка двух стен. Горизонтальные кабель-каналы крепятся к стене параллельно плинтусу (линии стыка стены с полом). Сегодня выпускаются кабель-каналы, имеющие белый и коричневые цвета. В случае необходимости этот материал можно покрасить в любой нужный цвет. Кабель-каналы, способные скрыть от глаз достаточное количество проводов, устроены таким образом, что в них можно установить розетки, причем, не только штепсельные, но и телефонные, а также розетки, предназначенные для подключения интернет-кабеля.

Несколько лет назад на российском рынке появились специальные плинтуса с кабель-каналами. Конечно, силовой кабель в такой плинтус не уложишь, но для телефонных, домофонных и антенных проводов такой плинтус будет желанным «домом».

Есть и еще один открытый способ прокладки проводов. Заключается он в фиксации специальными скобами провода к потолку и стенам. Как правило, применяется он в деревянных домах.

У открытой проводки перед скрытой есть одно неоспоримое преимущество — можно беспрепятственно добраться до любого участка трассы. Но, наряду с этим «достоинством», открытая проводка имеет и существенный недостаток, которого нет у проводки скрытой: кабель-каналы «съедают» часть помещения. Конечно на площади в 40-50 кв.м потерянных сантиметров не видно, зато видно, как мебель не плотно прилегает к стенам, так как по-другому ее не поставить не позволяют кабель-каналы.

О том, какой тип проводки использовать в доме, решает каждый хозяин по-своему. Одни считают, что при скрытой проводке возникшее в стене короткое замыкание самым плачевным образом скажется на безопасности находящихся в доме. Теоретически они правы. Но для того, чтобы возникла реальная опасность, должны быть две предпосылки:

  1. Некачественный монтаж.
  2. Отказ в работе защитных устройств.

Вероятность совпадений двух этих факторов мала, но нельзя отрицать того, что она существует.

Другая категория домовладельцев рассуждает так: «Пусть доступ к проводке будет связан с рядом трудностей, зато никакие кабель-каналы не «своруют» пространство».

И в этих рассуждениях есть доля истины. Но, какое бы решение относительно способа проводки не приняли заказчики, всё зависит от профессионализма рабочих и качества устройств.

В следующий раз мы продолжим разговор об энергоснабжении загородного дома.



Алексей  Каверау



В статье использованы фотографии: сайтов  stroy-materiali, electric-house, rushome, Компаний «Интегрированные Программы», Торгового дома «БУРЫЙ МЕДВЕДЬ»

Проводка: скрытая и открытая — inctanh.

com

В современных квартирах и частных домах, как правило, используется скрытая проводка. При ее монтаже в потолках и оштукатуренных стенах помещения пробиваются неглубокие борозды. Именно в них затем и укладываются электропровода. Завершив подобный монтаж электрической проводки, мастер заштукатуривает борозды алебастром или цементным раствором. Особенно оправдан данный способ в новостройках — необходимость первоначального пробивания бороздок отпадает сама собой.

Первым делом производится непосредственный монтаж проводки: в раствор между кирпичами вбивают закрепляющие провода гвозди. Затем они в нескольких местах дополнительно прикрепляются к стене алебастром. После оштукатуривания стен и потолка, таким образом, электропровода оказываются под слоем штукатурки. Остается лишь спрятать имеющиеся скрутки проводов в разветвительные коробки, которые устанавливаются на уровне поверхности стены. Пластмассовые крышки данных коробок служат не только в качестве эстетического дополнения – соображения безопасности играют более значительную роль.

Еще одно назначение разветвительных коробок – установка выключателей и розеток. Основные материалы при их производстве: пластмасса или сталь. Зачастую выключатели и розетки применяются при монтаже и, после установки, фактически не выступают над поверхностью стен.

Монтаж скрытой электропроводки предполагает использование в поливинилхлоридной изоляции алюминиевого и медного провода. Сечение алюминиевого провода – не менее 2,5 кв. мм, а медного – 1 кв. мм. Замена розеток и выключателей требует особой осторожности: каналы, в которые укладывается скрытая проводка, уже существуют в заранее сделанных перекрытиях и стенах. Жителям квартир стоит помнить о данном нюансе, чтобы невольно не повредить скрытую от глаз систему. Последствия могут быть плачевны: чтобы дорастить или заменить поврежденный провод, возможно, придется не только повредить стену, но и сбить кафельную плитку.

Открытая проводка. Открытую проводку визуально заметить несложно: он делается прямо по поверхности потолков да стен. Подобный монтаж невозможен без использования алюминиевых или медных проводов с резиновой изоляцией. Для дополнительной безопасности, к тому же, их покрывают слоем поливинилхлорида. Такого слоя может оказаться достаточно только в том случае, если провод обладает отделяющим одну жилу провода от другой разделительным основанием.

Закрепление электропроводов открытой проводки осуществляется при помощи особых фарфоровых роликов. Сам фарфор, по сути, служит изолирующим материалом. Такие ролики имеют ось отверстия. Именно через него продевается гвоздь, который и крепит ролик с проводками к потолку или к стене. Сечение проводов аналогично применяемому при осуществлении скрытой проводки: наименьшее сечение алюминиевого – 2,5 кв. мм, а медного – около 1 кв. мм.

Кроме того, стоит отметить, что монтируя горизонтальный участок, проводки кладут по стене параллельно линиям пересечения потолка и стен. Расстояние от карниза или потолка – от 100 до 200 мм. Вертикальная часть проводки, напротив, осуществляется перпендикулярно плоскости потолка. Расстояние от края обрамления окна или стены – не менее 100 мм. Закрепляющие провода ролики, в свою очередь, располагаются с интервалом в 50 см друг от друга.

Розетки и выключатели при открытой проводке, тем временем, крепятся отнюдь не на саму поверхность стены. Для этих целей существуют специальные изоляционные подкладки – так называемые «подрозетники». Изготавливают их из сухого дерева, а крепят на стену при помощи длинного шурупа. Еще два маленьких шурупа – и выключатель или розетка прикручиваются к поверхности.

Сами предназначенные для открытой проводки розетки и выключатели заметно отличаются от тех, что используются при проводке скрытой. Разница заключается не только во внешних различиях, но и в способах закрепления на стенах.

Что касается помещений, условия в которых хуже обычных (токопроводящие стены и полы, сырость и пр.) – использовать открытую проводку в них надо с большой осторожностью. Вместо выключателя в подвале, к примеру, рекомендуется установить его на кухне. Такие неудобства делают открытую проводку менее популярной. При наличии деревянных стен, однако, особого выбора нет – электрические провода иначе просто не провести.

В чем разница между электромонтажом в жилых и коммерческих помещениях?

Современные строения построены с электрической системой. Но знаете ли вы, что между коммерческой и жилой электропроводкой есть несколько ключевых отличий? Изучение этих деталей может помочь вам лучше понять каждый тип системы. Читайте дальше, чтобы узнать больше об этих двух типах монтажа проводки.

Материал и размещение проволоки

В жилых домах провода обычно проложены на чердаке, в подвале или в подвале.Они часто более постоянно подвергаются воздействию факторов окружающей среды, таких как контакт с людьми или домашними животными, которые входят в эти помещения. Благодаря этому тонкий материал проводки имеет специальную пластиковую оболочку для защиты жителей от случайного прикосновения к токоведущему проводу. Жилые помещения также часто меньше, поэтому пластиковая оболочка позволяет проводу безопасно контактировать с окружающей средой и снижает риск электрического пожара.

Для коммерческих помещений провод намного толще, потому что системе требуется больше энергии для оборудования, используемого в бизнесе.Эти широкие провода помещаются в толстые пластиковые или металлические трубы, называемые трубопроводами, обычно располагающимися на открытых пространствах в здании. Поскольку компании несут ответственность за любые несчастные случаи на своей собственности, коммерческие провода покрыты прочным жаропрочным нейлоном вместо пластиковой оболочки.

Эстетика и доступность

Эстетика часто является приоритетом при установке в жилых помещениях. Электропроводка должна быть вне поля зрения, поэтому ее обычно прячут на чердаке или в подполье.Это затрудняет доступ, когда сеть требует ремонта или обслуживания.

Однако для коммерческих помещений доступность обычно важнее эстетики. Электрики должны иметь свободный доступ к проводке, чтобы они могли регулярно обслуживать и ремонтировать систему без каких-либо затруднений. Это также позволяет им быстро устранять неполадки в случае возникновения чрезвычайной ситуации.

Фазовое проектирование

Системы домашней электропроводки обычно имеют меньший ток, протекающий через них.По этой причине часто используют модель с однофазным питанием. Он состоит из одного набора из трех кабелей: положительного, отрицательного и заземляющего.

Коммерческие системы, с другой стороны, нуждаются в сети, которая может эффективно переносить большие токи. Таким образом, они обычно используют модель с трехфазным питанием. Это помогает любому оборудованию получать достаточное количество энергии и даже дольше.

Проконсультируйтесь с нашими электриками сегодня!

Важно выбрать правильный тип электропроводки для вашего коммерческого или жилого здания в Гейнсвилле. Позвоните компании Vintage Electric и получите индивидуальную электрическую систему для вашей собственности.

6 основных причин электрических пожаров и способы их предотвращения

Дата публикации: 1 октября 2020 г. Последнее обновление: 22 октября 2021 г. Абдур Рехман

Домашние электрические пожары составляют примерно 51000 пожаров каждый год, почти 500 смертей , более 1400 травм и $ 1,3 миллиарда ущерба собственности.

Важно знать об опасностях и потенциальных причинах электрических пожаров, чтобы знать, как их избежать. В этом блоге мы рассмотрим некоторые из наиболее распространенных причин электрических пожаров и способы их предотвращения.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы поговорим о всевозможных различных исследованиях и комментариях по проектированию энергосистем. Мы рассмотрим различные блоги, написанные AllumiaX.Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам и получите от этого пользу.

1. Общие электрические розетки

Большинство электрических пожаров вызвано неисправными электрическими розетками (розетками) или изношенными розетками, которые не заземлены должным образом. По мере того, как розетки и переключатели стареют, проводка за ними также изнашивается, а провода натянуты, что со временем ослабнет и потенциально может сломаться и вызвать пожар.

Изношенные приборы являются виновниками многих электрических пожаров, поскольку они потребляют много энергии, а устройства с изношенными и поврежденными шнурами создают дополнительный риск возгорания.

2. Устаревшая или изношенная электрическая проводка

Устаревшая электропроводка часто вызывает электрические пожары. Если дому более 20 лет, у него может не быть проводки, чтобы справиться с увеличивающимся количеством электроприборов в современном обычном доме, таких как компьютеры, широкоэкранные телевизоры, видеоплееры, микроволновые печи и кондиционеры.

Устаревшая домашняя проводка не выдерживает повышенную нагрузку. Старая проводка быстро нагревается и загорается.

Иногда трудно определить, есть ли у вас старая и небезопасная электропроводка, потому что электромонтажные работы в основном скрыты за стенами вашего дома. Однако помните, что проблемы с проводкой представляют собой серьезную угрозу возгорания. Обратите внимание на следующие признаки скрытых проблем с электрикой:

  • Часто перегружаемый выключатель
  • Мигающие огни или периодические отключения электроэнергии
  • Бытовые или электрические устройства, которые кажутся слишком горячими
  • Удары или искры от приборов или розеток
  • Необъяснимый запах гари

Если вы видите изношенные электрические шнуры, их немедленно заменит электрик. Эти оголенные шнуры, которые проходят по полу или по стенам, могут быть невероятно опасными, если из них выплюнет искра.

3. Перегрузки шнуров и электрических цепей

Неограниченное использование удлинителей — серьезная опасность возгорания. Когда телевизор, домашний кинотеатр, компьютер и другие устройства подключены к одному удлинителю, это создает чрезмерную нагрузку на одну розетку, которая может быть не рассчитана на такую ​​нагрузку.

Это означает, что электрическая цепь перегружена, и ваш дом подвергается серьезному риску электрического пожара.

Вот почему важно прилагать сознательные усилия, чтобы никогда не перегружать свои торговые точки. Если у вас недостаточно розеток для удовлетворения ваших потребностей, обезопасьте свой дом и свою семью, позвонив проверенному электрику для установки дополнительных розеток.

Перекрученные или сломанные шнуры выделяют больше тепла, в результате чего изоляция плавится изнутри.

4. Старая техника:

Старые приборы с изношенными шнурами, ослабленной или неисправной проводкой могут загореться.Более того, из-за высокой горючести старой изоляции, используемой в этих приборах, простого электрического ремонта для решения этих проблем может быть недостаточно. Лучше приобретать обновленную технику, чтобы обеспечить вашу безопасность.

Наличие более старых бытовых приборов создает опасность того, что они могут не соответствовать стандартам, когда дело касается потребляемой мощности, качества материалов и правил техники безопасности. Плиты, тостеры, холодильники — все, что вы можете найти на кухне, потенциально может вызвать электрический пожар.Другая проблема с приборами и их взаимосвязь с возгоранием возникает, когда несколько приборов подключены к удлинителям или разветвителям питания, которые не способны выдерживать большое количество энергии, в которой нуждаются приборы.

Вызовите электрика, чтобы установить розетки бытового класса, предназначенные для вашего типа бытовой техники и вашего дома. Электрики также могут установить прерыватели цепи замыкания на землю, которые действуют как сетевые фильтры, чтобы обеспечить безопасность вашего дома.

5.Светильники:

Светильники, лампы и лампочки — еще одна частая причина электрических пожаров. Установка лампы с мощностью, слишком высокой для ламп и осветительной арматуры, является основной причиной электрических пожаров. Всегда проверяйте максимальную рекомендованную мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другая причина возгорания — размещение материалов, таких как ткань или бумага, поверх абажура. Материал нагревается и воспламеняется, вызывая пожар.Неисправные лампы и осветительные приборы также часто приводят к пожарам.

Лампочки

не универсальны, поэтому обязательно следуйте рекомендациям по мощности для всех осветительных приборов в вашем доме. 100-ваттная лампочка в осветительной арматуре, которая требует 60-ваттной лампочки, может вызвать возгорание всего этого. Вот почему важно никогда не превышать максимальную мощность, указанную на ваших осветительных приборах.

6. Переносные обогреватели:

Следите за тем, где вы размещаете обогреватели зимой, и никогда не оставляйте их включенными на длительный период времени, особенно когда вы спите или вышли из дома.Размещение портативного обогревателя рядом с занавесками, ковриками, кроватями, диванами и т. Д. — одна из самых распространенных причин пожаров.

Если вы используете обогреватели, используйте радиатор, который рассеивает тепло по всей поверхности прибора. Они с меньшей вероятностью воспламенит воспламеняющиеся предметы, но их все же следует держать подальше от них.

Советы по пожарной безопасности:

  • Отремонтируйте или замените незакрепленные розетки, как только заметите их. Возможно, вам удастся затянуть гайки проводов, чтобы улучшить соединение, или вам может потребоваться заменить розетку.
  • Вызовите квалифицированного электрика, который следует Национальным правилам установки электрооборудования, чтобы осмотреть ваш дом и заменить старую проводку.
  • Обратитесь к эксперту, который проведет тщательный аудит электробезопасности вашей проводки, внешних силовых панелей и настенных электрических розеток.
  • Установите качественные детекторы дыма и огнетушители, чтобы повысить свои шансы выжить при любом электрическом пожаре, спасти жизни и минимизировать ущерб.
  • Выбирайте удлинители для тяжелых условий эксплуатации для любого применения.Уберите шнур так, чтобы на него никто не наступил. Не прокладывайте шнуры под ковриками, так как это может привести к чрезмерному нагреву. Никогда не полагайтесь постоянно на удлинители. Если у вас недостаточно розеток, попросите электрика установить их больше.
  • Обратите внимание на свою технику. Проверьте шнуры на предмет чрезмерного нагрева или оголенных проводов. Если устройство издает странные звуки или работает неправильно, не ждите, пока шнур загорится — немедленно отремонтируйте или замените его!
  • Покупайте бытовую технику, в которой используются качественные материалы и соблюдают утвержденные стандарты безопасности.
  • Убедитесь, что все лампочки и осветительные приборы включены в электрические розетки с установленной мощностью. Будьте осторожны, чтобы не перегрузить осветительные приборы, и замените те, которые кажутся слишком горячими при включении.
  • Избегайте использования удлинителей для освещения. Замените изношенные или поврежденные шнуры.
  • Если ваши фонари мерцают или не горят, и вы исключили проблемы с переключателем света, замените эти светильники как можно скорее.
  • Ни в коем случае не украшайте лампу бумагой или тканью, которые могут воспламениться, и держите светильники подальше от текстильных изделий, таких как постельное белье или шторы.
  • Убедитесь, что легковоспламеняющиеся материалы расположены подальше от переносных обогревателей. Еще лучше использовать радиационные обогреватели, которые не загораются при прямом контакте.
  • Чтобы снизить риск возникновения пожара при использовании переносного обогревателя, используйте только современную модель, которая включает в себя все современные функции безопасности. Убедитесь, что у вас есть блок подходящего размера для комнаты, которую вы хотите отапливать.Устанавливайте обогреватель вдали от пешеходных зон, а также от мебели, штор, постельного белья и других легковоспламеняющихся материалов.
  • Как и другие приборы, подключайте его непосредственно к розетке. Используйте обогреватель только по назначению и не оставляйте устройство включенным в ваше отсутствие.

  • Об авторе

    Абдур Рехман (Abdur Rehman) — профессиональный инженер-электрик с более чем восьмилетним опытом работы с оборудованием от 208 В до 115 кВ как в коммунальных, так и в промышленных и коммерческих помещениях.Особое внимание он уделяет вопросам защиты энергосистем и инженерным исследованиям.

Разница между обрывом и коротким замыканием

Обрыв и короткое замыкание — это две особые конфигурации, которые заслуживают особого внимания при изучении основ электротехники. Ниже приведены различия между обрывом и коротким замыканием 5.

  1. Ток, протекающий через разомкнутую цепь, равен нулю, тогда как ток через короткое замыкание бесконечен.
  2. Обрыв цепи имеет бесконечное сопротивление, а короткое замыкание имеет нулевое сопротивление.
  3. Напряжение в цепи короткого замыкания равно нулю, а напряжение в цепи короткого замыкания — максимальное.
  4. Омметр, подключенный к цепи короткого замыкания, показывает «0», а омметр, подключенный к разомкнутой цепи, отображает «бесконечность» или «0L».
  5. На практике короткое замыкание происходит, когда провод с низким сопротивлением подключается к цепи, а разрыв цепи возникает, когда цепь размыкается в какой-то точке.

Основные определения

Разрыв цепи — цепь, имеющая разъединение между компонентами. На рисунке ниже показан открытый:

A короткое замыкание — это то, где компоненты соединяются с помощью очень маленького провода или провода с нулевым сопротивлением. На рисунке ниже показан идеальный шорт.

Сопротивление

Обрыв цепи имеет бесконечное сопротивление, а короткое замыкание — нулевое сопротивление.

Ом для разомкнутого → бесконечного

Ом для краткости → Ноль

Омметр, подключенный к короткому замыканию, показывает «0» Ом или очень малые значения Ом. Омметр в открытом положении покажет 1 или 0L. (Большинство производителей мультиметров показывают 0L для разомкнутого состояния).

Текущий

Ток всегда требует пути прохождения. Если он открыт, электроны не будут течь от одного вывода к другому, и результирующий ток будет равен нулю.Точно так же сопротивление является другим регулирующим фактором тока. По закону Ома большее сопротивление означает меньший ток. В случае открытия бесконечное сопротивление означает нулевой ток, а нулевое сопротивление означает бесконечный ток.

По закону Ома I = V / R.

Ток для открытия → I = V / R = V / Infinite = 0

Кратковременный ток → I = V / R = V / 0 = бесконечен

Напряжение

Напряжение на коротком замыкании равно нулю. Однако напряжение на разомкнутой цепи равно напряжению питания.

Как это происходит

Разрыв цепи возникает, когда цепь разрывается в какой-то точке, а короткое замыкание возникает, когда между двумя точками возникает путь с низким сопротивлением.

Практический чемодан:

  1. Вы вставляете вилку телевизора в розетку, но один провод внутри вилки не подсоединен. Это открыто.
  2. Изоляция двух проводов в вашей внутренней линии нарушена. Это коротко.
Кабельная проводка

: лучшая система проводки

Conduit Wiring — лучшая система электропроводки. Есть два метода прокладки водоводов. В одном методе кабелепровод укладывается на поверхность стены, потолка и т. Д. Это называется поверхностной разводкой. Другой метод — проложить кабелепровод в стене или потолке, и эта система известна как скрытая проводка.

Трубопровод может быть жестким или гибким. Жесткий канал используется для общих работ, а гибкий канал — для коротких участков. Для соединения и заделки кабелепровода используются различные типы фитингов. Кабелепровод и его аксессуары должны быть оцинкованы или покрыты эмалью, чтобы они были устойчивы к атмосферным воздействиям и ржавчине.

Деревянные заглушки заделывают в стену с интервалом не более 1 м. Седла подходящего размера используются для закрепления труб для кабелепровода, прикрепленных к этим деревянным заглушкам с помощью деревянных шурупов. На всех выходах или распределительных коробках должен быть предусмотрен жесткий кабелепровод с втулками, чтобы исключить возможность истирания изоляции проводов.

Различные типы трубопроводов :

Используются различные типы кабелепроводов. Но при электромонтаже на практике следует использовать только кабелепроводы большого диаметра. Этот канал будет цельнотянутым или сваренным внахлест, а его внешняя поверхность будет покрыта эмалью или оцинковкой. Каждый канал должен иметь два конца с резьбой. Для прокладки в стене в настоящее время доступен своего рода канал овальной формы.

На рынке доступны три категории кабелепроводов.Это тонкостенные трубы, жесткие трубы и гибкие трубы.

Трубы с тонкими стенками могут быть герметичными или паяными. Труба с закрытым стыком состоит из тонких стальных полос, изогнутых в виде трубы. Между двумя его краями нет механического сцепления. Это самый дешевый тип трубопровода, который не используется для качественной работы. Паяный канал выполнен аналогично трубопроводу с закрытым соединением, при этом два его конца спаяны вместе. В результате припой остается внутри трубы, что очень затрудняет протягивание проволоки по трубам.

Жесткий кабелепровод изготовлен из толстолистовой стали с двумя кромками, электрически сваренными вместе. Его также можно вытянуть из твердого тела, и он не имеет стыков по всей длине. Это самый тяжелый и лучший тип трубопроводов длиной около 3 м. Жесткие трубы могут быть покрыты черной эмалью или оцинкованы.

Гибкие трубы подразделяются на три категории. Это вогнутая двойная полоса, плоская двойная полоса и однополосная. Эти трубы изготовлены из полос оцинкованной стали, специально намотанных друг на друга.Гибкий кабелепровод подходит для установок, где требуется определенная гибкость, например электромонтаж двигателей с выдвижными основаниями. Это дороже, чем жесткий кабелепровод. Поскольку этот тип кабелепровода не является влагонепроницаемым, он не используется для скрытой проводки.

Размер кабелепровода :

Размер кабелепровода для электропроводки должен быть таким, чтобы через него можно было легко провести необходимое количество проводов требуемых размеров. Небрежность в этом отношении приводит к чрезмерной деформации при протягивании через нее кабелей, а также существует риск повреждения изоляции кабелей.

Кроме того, при дальнейшем расширении будет невозможно разместить кабели большего диаметра вместо кабелей меньшего диаметра или еще один или два кабеля в кабелепроводе. Тогда не будет другой альтернативы, кроме как вытащить все кабели из старого канала и протянуть их через канал большего размера. По этой причине кабельная разводка должна проектироваться с учетом идеи будущего расширения. Вот почему внешний диаметр самого узкого кабелепровода, используемого в системе электропроводки, обычно составляет 19 мм (3/4 дюйма).

Приблизительную оценку размеров труб, необходимых для конкретных целей, можно получить из таблиц №№. 17 и 18. Если имеется больше изгибов и / или перекручиваний, следует протянуть такое количество кабелей, чтобы оставалось пространство не менее 60% от общего пространства внутри кабелепровода. В таких случаях размер кабелепровода должен быть на один размер больше. Опять же, если участок прямой и его длина превышает 4 м, там также следует использовать трубопровод на размер больше.

Точки, которые следует соблюдать при прокладке кабелепровода :

Все металлические кабелепроводы должны быть хорошо заземлены, чтобы сохранялась электрическая непрерывность между двумя сторонами соединения.Каждый сустав должен быть прочным и долговечным. Если сам кабелепровод используется в качестве проводника заземления, его сопротивление в постоянном токе цепь и полное сопротивление в переменном токе цепь не должна превышать 1 Ом.

Если переменный ток течет через кабели внутри стального кабелепровода, все фазные провода, а также нейтральный провод (если есть) должны проходить через один и тот же кабелепровод.

В странах, где ветер переносит пыль, необходимо предусмотреть меры, предотвращающие попадание частиц пыли в канал.

Принадлежности для кабелепроводов: кабельная коробка :

Трубопроводы всегда заканчиваются на выходе в коробку. Это называется коробкой для каналов. Существуют разные типы ящиков, которые используются для разных видов работ. Коробки кабелепровода могут быть двухходовыми, двухходовыми угловыми, трехходовыми или четырехходовыми. Для длинных и прямых участков электропроводки возникает необходимость соединить один кусок кабелепровода с другим. Устройство, с помощью которого соединяются две части трубопровода, известно как соединитель. Муфта для кабелепровода выполняет ту же функцию, что и муфта для водопровода или газовой трубы.

В целом распределительные коробки хорошего качества изготавливаются из ковкого чугуна. Но для снижения стоимости производства на рынке также доступны обычные коробки из серого чугуна, и во многих системах электропроводки эти коробки используются. Проблема с этими коробками в том, что серое чугунное железо слабее, чем ковкое, и резьба на них менее прочна. В результате фурнитура не может быть надежно зафиксирована в этих коробках.

Распределительные коробки из обычного серого чугуна выпускаются с отверстием или отрезком трубы на конце. Один такой ящик показан на рис. 148.

Там, где есть коробка с отверстием, конец трубы вставляется в отверстие, и на его наружной резьбе фиксируется муфта. Внутренняя резьба муфты плотно зацепляется на другом конце с шестигранной втулкой (рис. 144) из латуни. Таким образом, кабелепровод соединяется с распределительной коробкой и арматурой.

Труба сначала крепится к стене, а затем через ее внутреннее пространство протягиваются изолированные провода.Поскольку на линии кабелепровода есть различные изгибы и / или повороты, кабельная коробка очень удобна для протяжки проводов. На каждой распределительной коробке есть крышка (см. Рис. 146). Открывая эти крышки, можно легко протянуть провода через кабелепровод.

Вместо распределительных коробок, показанных на рис. 143 и на рис. Колено или изгиб 145 можно использовать для рисования линии кабелепровода, но угловая коробка имеет много дополнительных преимуществ. Если необходимо использовать колено или изгиб (а линия кабелепровода обычно проводится с помощью этих принадлежностей), оно должно быть частично открыто и закрыто крышкой.

Это отверстие предназначено для того, чтобы кабели можно было протянуть так же легко, как через угловую коробку. Такое отверстие называется смотровым. Часто муфта также снабжена смотровым отверстием. Цельный изгиб и цельный изгиб не следует использовать, кроме как в свободном пространстве. Их можно использовать сразу за фитингом или на конце кабелепровода.

Способ крепления трубопроводов :

Шероховатость внутренней поверхности трубопровода, муфты, муфты, изгиба и т. Д., Если таковая имеется.сначала необходимо сгладить, иначе при протирании этой шероховатости изоляция проводов может быть повреждена при протягивании через кабелепровод и его аксессуары. Внутренняя поверхность конца кабелепровода или края распределительной коробки или изгиба должна быть должным образом отполирована и сделана гладкой. Всегда необходимо использовать латунные или эбонитовые втулки на обоих концах кабелепровода. Втулки из резины или волокна также доступны на рынке. Они используются в дешевой работе.

Следующим шагом является отрезание трубы по размеру с помощью очень тонкой ножовки и нарезание резьбы на ее внешней поверхности с двух концов, чтобы закрепить ее с помощью коробки и / или других принадлежностей.После того, как коробки и / или другие аксессуары были оснащены кабелепроводом, необходимо покрасить дополнительную длину его резьбы. Электрическая целостность кабелепровода не будет поддерживаться должным образом, если резьба будет неплотно обрезана.

Следовательно, в этом отношении следует проявлять особую осторожность. При фиксации кабелепровода с распределительной коробкой необходимо следить за тем, чтобы резьба на обеих сторонах была чистой. В противном случае это также отрицательно повлияет на электрическую целостность.

Масло, использованное во время нарезания резьбы, необходимо тщательно стереть, а канал плотно закрепить, чтобы вода и т. Д.может не получить доступа к каналу позже. Стык затягивают после нанесения алюминиевой краски на резьбу. Не следует использовать красный свинец или шпатлевку. Везде, где есть стык, краску необходимо наносить даже в более поздний срок.

Кроме того, трубопровод не должен контактировать с водопроводной или газовой трубой. По всей длине трубопровода, где есть точка поворота, следует использовать отвод с радиусом кривизны не менее 75 мм.По этой причине во многих случаях запрещено использование локтя. Если отвод необходим, в нем должно быть смотровое отверстие. Это помогает легко протягивать провода в угловой точке.

В хорошей установке для протяжки проводов иногда настаивают на использовании газовых труб вместо трубопроводов. Такое расположение применяется там, где необходимо обеспечить надежную защиту проводов и когда линия электропроводки проводится вдоль внешней стены дома. Но в таких случаях следует иметь в виду, что газовые трубы могут ржаветь, так как их внутренняя поверхность не эмалированная, а гладкая, как у жестких трубопроводов.По этой причине по трубам лучше протягивать кабели, покрытые свинцом, и в таких случаях не следует принимать во внимание стоимость проводки.

В этой связи следует отметить еще один момент. Везде, где есть точка поворота, следует использовать ревизионный отвод, ревизионный тройник и т. Д. В противном случае будет непросто протянуть кабели, покрытые свинцом, по трубам. Далее, латунный переходник должен быть установлен в каждой точке, где трубопровод соединяется с газовой трубой. Это связано с тем, что характер резьбы в трубопроводе не такой, как в газовой трубе.

Внутренняя поверхность адаптера имеет резьбу для газа, которая подходит к газовой трубе, а его внешняя поверхность имеет электрическую резьбу, чтобы соответствовать трубопроводу. Размер (внешний диаметр) газовой трубы соответствует внутреннему диаметру переходника на одном конце, в то время как внутренний диаметр трубы соответствует внешнему диаметру переходника на другом конце. Это важный момент, который следует отметить.

В случае, если кабелепровод проходит через пол, крышу или стену, его целостность проверяется сразу после установки и перед завершением строительства пола, крыши или стены, чтобы определить, насколько низко его сопротивление.Если монтажные работы выполнены правильно, почти во всех случаях сопротивление составляет 0,5 Ом или даже меньше.

Кабелепровод устанавливается с помощью распорных опор, закрепленных на деревянных заглушках, залитых в стену с интервалом примерно в один метр или меньше. Во время установки необходимо следить за тем, чтобы между трубой и стеной оставался некоторый зазор. Именно для этого зазора сначала на деревянные заглушки кладут распорную шайбу, а затем над ней закрепляют кабелепровод (рис.153).

Дистанционное седло имеет множество утилит. Во-первых, отверстие, через которое основание седла остается закрепленным на стене с помощью шурупов, имеет не круглую, а овальную форму, что позволяет при необходимости немного перемещать седло в ту или иную сторону. Это облегчает правильную и прямую установку кабелепровода. Во-вторых, два отверстия, через которые вбиваются винты для крепления седла к основанию, разделены (рис. 150). Это помогает легко снять седло с основания.

Также небольшая настройка здесь и там возможна без каких-либо затруднений.Кроме того, нет необходимости полностью откручивать винты; достаточно лишь небольшого ослабления, чтобы снять или переустановить седло.

Часто (особенно при дешевой работе) седла, показанные на рис. 151 используются для установки кабелепровода. Но при этом трубы остаются в контакте со стеной. Следовательно, следует по возможности избегать использования такого типа седел. Тип седла, используемого для установки двух или более трубопроводов бок о бок, известен как множественное седло. Такое седло показано на рис.152.

Во время установки кабелепровода, распределительная коробка, соединительная коробка, потолочная розетка и другие аксессуары должны быть закреплены одновременно, чтобы завершить установку кабелепровода. Деревянный блок не следует использовать при прокладке кабелепровода. Если кабелепровод должен проходить через стену, он должен быть сначала хорошо закреплен на стене, чтобы выключатель, кронштейн и другие фитинги впоследствии не ослабли.

Если в обычной маленькой комнате слишком много изгибов и поворотов, обычно проводят отрезок длинной и узкой стальной проволоки через кабелепровод вместе с процессом фиксации изгибов распределительной коробки и т. Д.Это не P.V.C. кабель; это обычная оцинкованная железная проволока. Позже многие P.V.C. кабели по мере необходимости привязываются к выводу G.I. провод и другой конец G.I. провод медленно протягивается.

Все кабели теперь легко протягиваются через кабелепровод. Кусок узкой стальной проволоки называется натяжной проволокой или рыболовной проволокой. Поскольку прокладка кабелей по прямому участку кабелепровода сравнительно проста, часто Г.И. проволока используется только возле изгиба.

В случае возможности прокладки еще нескольких кабелей в будущем следует использовать трубу большего диаметра наряду с одножильным кабелем P.V.C. или V.I.R. провода, через него также протягивается втяжной провод. В будущем выводы дополнительных кабелей будут связаны проводом для втягивания, а кабели будут протягиваться через кабелепровод.

На рис. 156 показано, как выводы кабелей связаны проволокой для втягивания. Изоляция кабелей обрезается на определенную длину, и все провода скручиваются на одном конце. Затем этот конец сгибают в кольцо. Оставшиеся оголенные провода скручивают вместе и плотно наматывают на свободную сторону проводов, чтобы кольцо не прогибалось во время вытягивания.Позже все это должно быть так хорошо приклеено, чтобы конец связки стал сужающимся.

Поскольку скользкие условия удобны для втягивания, связанный конец хорошо смазывают французским мелом или парафином. Наконец, конец провода для втягивания плотно скручивают с кольцом перед тем, как протянуть кабели. При протягивании кабелей следует соблюдать меры предосторожности: кабели внутри кабелепровода не переплетаются между собой. Это не только затруднит протяжку кабелей из-за меньшего пространства внутри кабелепровода, но также станет невозможной работой по вытягиванию одного кабеля из кабелепровода, когда это необходимо.

При протягивании кабелей через кабелепровод становится труднее протягивать неплетеный полиэтиленовый фильтр. кабели, чем рисовать в оплетке V.I.R. кабели. По этой причине необходимо использовать больше распределительных коробок. Более того, протягивание кабелей облегчается, если на их внешнюю поверхность нанести немного вазелина.

Перед тем, как протянуть кабели через кабелепровод, необходимо протянуть через него кусок влажной ткани или джута. Это позволит удалить любую грязь или другие предметы из кабелепровода.

Для переменного тока Все провода под напряжением и нейтраль должны проходить через каждую часть кабелепровода, в противном случае существует вероятность нагрева кабелепровода. Это хорошая практика для постоянного тока. проводка тоже, хотя в таких мерах предосторожности нет необходимости.

Кабели для кабельной разводки :

Многожильные кабели должны использоваться в кабелепроводе. В случае переменного тока одножильный кабель сечением более 0,013 см 2 (0.002 дюйма 2 ) нельзя протягивать через трубы.

Накопление воды в трубопроводе :

В тропических странах, где лето жарче, а зима холоднее, и в странах с высокой влажностью (например, Бенгалия) вода естественным образом собирается внутри водовода. Именно по этой причине монтаж кабелепровода в этих странах следует выполнять с большой осторожностью, и по той же причине иногда высказываются против кабельного монтажа.

Если трубопровод должен быть проведен на открытом пространстве, он не должен касаться стены; его следует брать над небольшими кусками дерева, прикрепленными к деревянным заглушкам.Это способствует хорошей вентиляции по всему трубопроводу, уменьшая накопление воды. Лучше, если эти деревяшки перед фиксацией окунут в креозот.

Также должна быть предусмотрена вентиляция через пространство внутри трубопровода. В крышках распределительной коробки, тройника и т. Д. Должны быть вентиляционные отверстия. В самой высокой точке трубопровода можно прикрепить тройник или другое устройство, чтобы канал оставался открытым вверх и, таким образом, обеспечивалась вентиляция.

Однако, чтобы белые муравьи или другие насекомые не проникли внутрь кабелепровода и не испортили кабели, все отверстия в трубопроводе следует закрыть тонкой проволочной сеткой. Если линия кабелепровода проходит далеко по горизонтали, необходимо допускать небольшой наклон, чтобы один конец линии находился немного выше, чем другой конец.

На нижнем конце необходимо предусмотреть отвод воды, скопившейся внутри труб. На открытом пространстве необходимо следить за тем, чтобы дождевая вода не попадала в трубу.Ни одна из частей горизонтального трубопровода не должна провисать; в противном случае существует большая вероятность скопления воды на этой части линии.

Однако на этот счет существуют разные точки зрения. В воздухе всегда присутствует некоторая влажность. С изменением температуры изменяется и объем воздуха. В результате из трубы выходит нагретый воздух, а снаружи в трубу попадает холодный воздух. Этого нельзя предотвратить. Поэтому некоторые придерживаются мнения, что вместо обеспечения подходящих отверстий для вентиляции в кабелепроводе, распределительной коробке, потолочной розетке и т. Д.в конечных точках линии можно залить пластиковым изоляционным компаундом.

Это предотвратит попадание холодного воздуха в канал и скопление воды внутри труб. Концы трубопроводов возле платы предохранителей и т. Д. Также должны быть заполнены компаундом. Этот состав доступен на рынке. Но на практике такие меры предосторожности применяются редко.

В случае скрытой проводки, когда кабелепроводы остаются встроенными в стену, потолок или пол, если провода проходят через кабелепровод до того, как он полностью высохнет вместе со стеной, потолком и т. Д., возможно наличие скопившейся воды внутри трубы. Одна из основных причин такого скопления воды заключается в том, что во время строительства крыши или пола повсюду используется огромное количество воды, и эта вода, скорее всего, легко попадет в резьбу изгиба муфты и т. Д. По этой причине кабели никогда не должны протягивать через трубопровод до тех пор, пока пол, крыша и т. д., а также канал не станут полностью сухими.

На всей линии кабелепровода следует использовать кабелепровод только одного размера.Даже для ответвления или линии, соединяющей точку с лампой, размер используемого кабелепровода должен быть таким же, как и для вспомогательной линии.

Там, где есть вероятность скопления воды, лучше использовать кабели на 650 вольт. После установки кабелепровод должен быть должным образом заземлен.

В настоящее время во многих местах вместо стальных труб используются трубы с жесткой полиэтиленовой изоляцией. Эту трубу можно закрепить на стене с помощью седел, привинченных к деревянным дюбелям, как стальная проводка.При использовании скрытой проводки эту трубу можно заделать под штукатурку стены.

Жесткие полиэтиленовые трубы должны изготавливаться в соответствии с Индийскими практическими правилами № I.S .: 2509-1963 и утверждаться Инспектором по электричеству. Кроме того, при подключении необходимо соблюдать еще несколько моментов.

Это следующие:

(i) Полиэтиленовая труба должна быть толстой и изготавливаться из толстой сетки при использовании в скрытой проводке, в противном случае она может уступить весу бетона при установке крыши и т.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
