Провод пугв: особенности использования

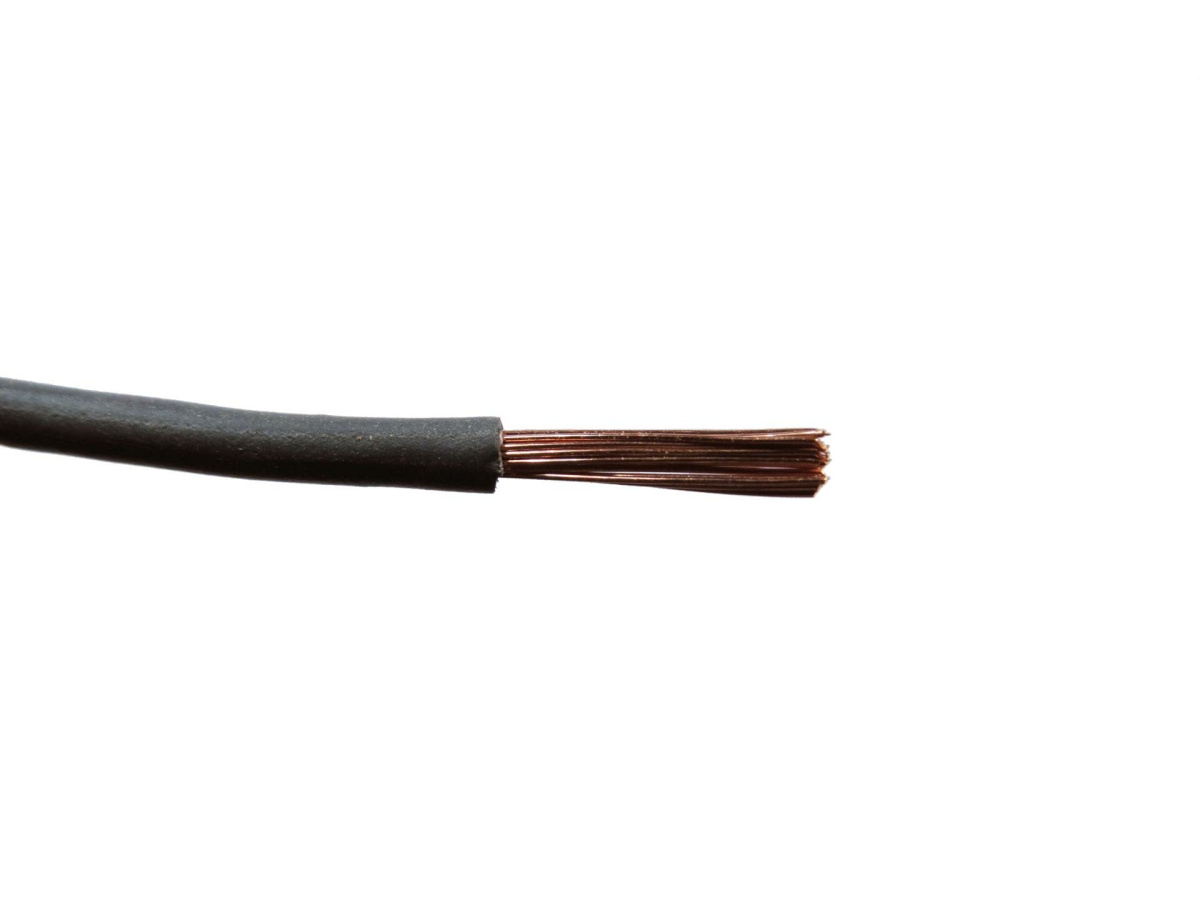

Провода марки ПуГВ

ПуГВ провод появился на нашем рынке только в 2010 году. Но это совсем не значит, что это новейшая разработка и до этого данный провод вы не могли встретить на рынке.

Дело в том, что в 2010 году в силу вступил новый ГОСТ Р 53768-2010. Согласно этого нормативного документа маркировка проводов изменилась и проводом ПуГВ стал называться уже давно хорошо зарекомендовавший себя провод ПВ – 3.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

• Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм ² до 35 мм² минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм² до 95 мм² инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм
  2 сечение каждой отдельной проволоки должно быть не более 0,21 мм². Для провода сечением в 10 мм² это значение уже должно быть не более 0,41 мм², а для провода в 240 мм² будет равно 0,51 мм².

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

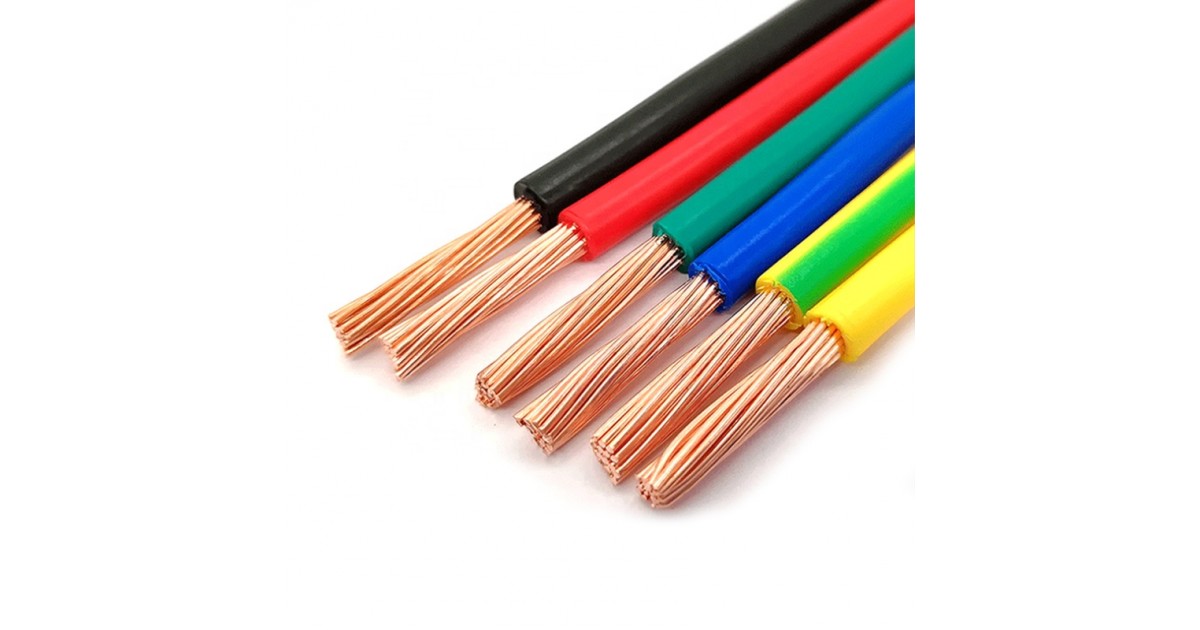

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет.

Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Обратите внимание! Если провода ПуГВ предназначены для использования в качестве заземляющего проводника как на видео, то они должны иметь желто-зеленую окраску. В этом случае на любые 15 см провода должно приходится не более 70% одного цвета и не менее 30 см другого.

Электрические и механические характеристики проводов ПуГВ

Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.

Электрические характеристики провода

Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.

И здесь для нас важным является экономичность и надежность ПуГВ:

• Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
• Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм ² – 0,394 Ом/км.

Электрическое сопротивление проводов ПуГВ

• Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R₂₀=R_tK_t1000/L. В этой формуле R₂₀ – это наше сопротивление при 20⁰С, R_t – измеренное сопротивление жилы, K_t – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.

Поправочный температурный коэффициент

• А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
• Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
• Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.

Сопротивление изоляции провода при температуре 70⁰С/90⁰С

Механические характеристики провода

Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.

Итак:

• Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию.
  Определяющим в этом случае является радиус изгиба.

Радиус изгиба провода

Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.

• Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
• Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.

Обратите внимание! Если монтаж провода вы планируете осуществлять своими руками, то вы должны помнить, что минимальная температура, при которой данный провод можно монтировать составляет -15⁰С. Но лучше монтаж выполнять при плюсовых температурах.

• Срок эксплуатации проводов ПуГВ обычно составляет 20 лет. Гарантийный срок службы обычно составляет 2 – 3 года. Но учитывая опыт, при нормальных условиях эксплуатации данная марка провода может прослужить вам значительно дольше.

Этапы выбора проводов ПуГВ

Интересно и то, что нормативы предусматривают отдельные стадии и для приемки провода.

Эти нормы достаточно просты и вполне могут использоваться и частными лицами:

Проверка конструкции и конструктивных размеров	Прежде всего правила рекомендуют нам осмотреть провод. При этом следует убедиться в соответствии сечении провода, правильности его конструкции и отсутствии видимых деффектов.
Схема измерения сопротивления жилы одинарным мостом	Следующим этапом советуют определить электрическое сопротивление токопроводящих жил. Нормативные документы требуют делать это при помощи, приведенной и подобных схем. Но в частном порядке можно просто воспользоваться омметром.
Схема испытания провода повышенным напряжением	После этого производят электрические испытания изоляции провода. Для этого измеряют сопротивление изоляции и проводят высоковольтные испытания. Как мы уже отмечали выше испытательное напряжение для провода должно быть 2500В.
Проверяем маркировку и упаковку провода	Все провода должны иметь соответствующую маркировку. На ней должен быть указан тип провода, знак завода изготовителя, сечения жилы и год выпуска. При этом данная маркировка должна быть нанесена через каждые 550 мм по изоляции провода.
Ярлык на бухте провода	А вот цена бухты провода должна включать в себя наличие специального ярлыка. На нем должен быть указан знак завода изготовителя, марка провода, дата изготовления, масса провода, длина и знак соответствия.
