ПУЭ: Электропроводки в чердачных помещениях

Внимание!

Ссылка на главу, вышедшую в другом издании

Нумерация может измениться

Данный документ находится в библиотеке сайта ElectroShock

Перейдите по ссылке, чтобы посмотреть список доступных документов

Там же находится ПУЭ в формате справки windows

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;

проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;

незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;

скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2. 1.63-2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.



Электропроводка в деревянном доме — Малахов В.А.

На пороге открытия дачного сезона спешу поделиться со своим читателем очередной темой безопасности в садоводствах и дачах. Статистика наука упрямая. Она утверждает, что треть пожаров происходит от электричества. Именно поэтому эта статья должна раскрыть тему электрификации летних домов.

Физика пожара такова: необходимость трёх компонентов: горючая среда, кислород и источник огня или высокой температуры.

Среда
В строительстве загородных домов дерево наиболее популярный материал. Древесина используется не только при отделке помещений, но и зачастую, конструкции здания полностью состоят из этого материала. Древесина является горючим материалом, но очень не хочется отказываться от древесины.

Кислород
От окислителя (кислорода) можно защититься по принципу отделения поверхности горючего материала слоем негорючего материала.

Источник.
Возможными причинами и следствиями могут быть замыкания электропроводки, нагрев проводников и оборудования, старение электрооборудования, статическое электричество и разряды молний.

Профилактика пожаров направлена на устранение хотябы одного из компонентов этого треугольника. Основное направление это защита горючей поверхности от кислорода и источника. Именно на этом принципе выстроены нормативные требования.

Нормы
Самыми распространенными императивными документами является:
ПУЭ Правила устройства электроустановок (7-е издание) пункты 2.1.37, 2. 1.38, 7.1.38;
СП 31-110-2003 ПРОЕКТИРОВАНИЕ И МОНТАЖ ЭЛЕКТРОУСТАНОВОК ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ пункт 14.15;
ППБ 01-03 Правила пожарной безопасности в Российской Федерации п. 57, 59, 60, 63, 64:

Выдержки
ПУЭ п. 2.1.37 — «При открытой прокладке защищённых проводов (кабелей) с оболочками из сгораемых материалов и незащищённых проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающего с каждой стороны провода (кабеля) не менее чем на 10 мм.»

ПУЭ-7 2.1.38 — «При скрытой прокладке защищённых проводов (кабелей) с оболочками из сгораемых материалов и незащищённых проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

»

ПУЭ-7 7.1.38 — «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородах, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; …»

СП 31-110-2003 пункт 14.15 «Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять: — за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также обладающих локализационной способностью металлических глухих коробах. Локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогарания её стенок.»

Правила пожарной безопасности в Российской Федерации ППБ 01-03:
п. 57. Монтаж и эксплуатацию электрических сетей, электроустановок и электротехнических изделий, а также контроль за их техническим состоянием необходимо осуществлять в соответствии с требованиями нормативных документов по электроэнергетике.

59. Не допускается прокладка и эксплуатация воздушных линий электропередачи (в том числе временных и проложенных кабелем) над горючими кровлями, навесами, а также открытыми складами (штабелями, скирдами и др.) горючих веществ, материалов и изделий.

60. При эксплуатации действующих электроустановок запрещается:
использовать приемники электрической энергии (электроприемники) в условиях, не соответствующих требованиям инструкций организаций-изготовителей, или приемники, имеющие неисправности, которые в соответствии с инструкцией по эксплуатации могут привести к пожару, а также эксплуатировать электропровода и кабели с поврежденной или потерявшей защитные свойства изоляцией;

пользоваться поврежденными розетками, рубильниками, другими электроустановочными изделиями;
обертывать электролампы и светильники бумагой, тканью и другими горючими материалами, а также эксплуатировать светильники со снятыми колпаками (рассеивателями), предусмотренными конструкцией светильника;
пользоваться электроутюгами, электроплитками, электрочайниками и другими электронагревательными приборами, не имеющими устройств тепловой защиты, без подставок из негорючих теплоизоляционных материалов, исключающих опасность возникновения пожара;
применять нестандартные (самодельные) электронагревательные приборы, использовать некалиброванные плавкие вставки или другие самодельные аппараты защиты от перегрузки и короткого замыкания;
размещать (складировать) у электрощитов, электродвигателей и пусковой аппаратуры горючие и легковоспламеняющиеся вещества и материалы.
63. Запрещается эксплуатация электронагревательных приборов при отсутствии или неисправности терморегуляторов, предусмотренных конструкцией.
64. Отверстия в местах пересечения электрических проводов и кабелей с противопожарными преградами в зданиях и сооружениях, должны быть заделаны огнестойким материалом до включения электросети под напряжение.


Молниезащита
В России в настоящий момент существуют два документа на основе которых можно спроектировать систему молниезащиты. Это «Инструкция по молниезащите зданий и сооружений» РД 34.21.122-87 и «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153-343.21.122-2003.
Заземлять необходимо не только здания, но и теле- и радиоантенны.

Во время грозы
Находясь в загородном доме закройте окна, двери и дымоходы. Радио, телевизор и другие электроприборы лучше отключить от электророзетки. Во время грозы воз держитесь от принятия ванн (душа), а также от пользования водопроводными кранами.


Если в дом залетела шаровая молния, не делайте резких движений, не убегайте. Резким движением можно вызвать воздушный поток, по которому сгусток энергии полетит за вами. Надо медленно и спокойно уйти в другую комнату или замереть. Не более чем через минуту молния исчезнет сама собой.

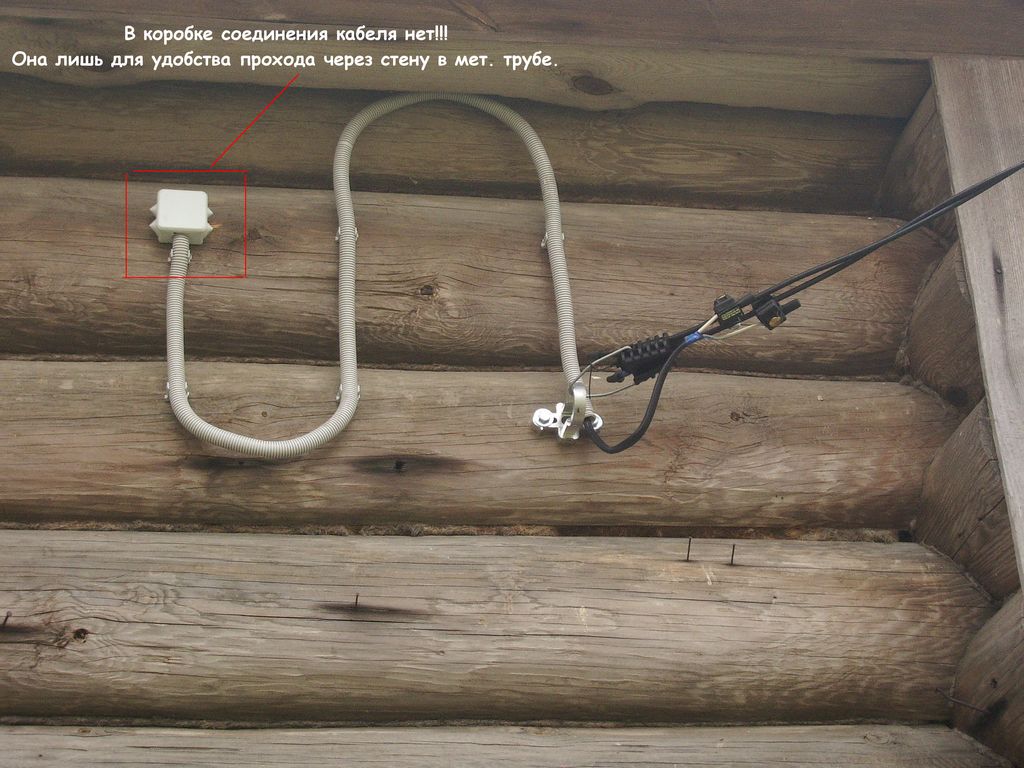

Золотое правило из личного опыта. При прокладке провода по ограждающий конструкциями не допускайте монтаж провода внатяг, дайте ему свободу. Это позволит избежать повреждений проводов вовремя демисезонных колебаниях грунта при набухании почвы и при её высыхании.

Здоровья вам и вашему дому.

Правила монтажа. Электропроводка в деревянном доме. Правила монтажа Кабельные проходки через стены

6.5 В местах прохождения открыто прокладываемых и защищенных кабелей через строительные конструкции, должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструк-ций (ст.82 ТР), обеспечивающие требуемую дымогазонепроницаемость (п. 37 ППБ 01-03) и соответствующие требова-ниям ГОСТ Р 50571.15 и 2.1 ПУЭ.
Для этого в местах прохода труб с кабелями:
—через противопожарные стены, перекрытия и перегородки с нормируемым пределом огнестойкости или их выхода на-ружу в помещениях с нормальной средой эл.цепи проложить в отрезках труб для электропроводок гладких из ПВХ D=25 (п. 3.18 СНиП 3.05.06-85*). Зазоры между кабелями и трубой уплотнить кабельными вводами для труб ПВХ. Уплотнение следует выполнять с каждой стороны трубы;
—через строительные конструкции с не нормируемым пределом огнестойкости эл.цепи проложить в трубах гофрированных ПВХ d=16. Зазоры между кабелями и трубой уплотнить с помощью заглушек ТFLEХ.
Через сгораемые стены и перегородки — в стальных трубах (п.3.18 СНиП 3.05.06)
При проходах через перекрытия кабель в месте прохода защищается от механических повреждений кожухами или короба-ми на высоту 2 м от пола.
—для прохода одиночных кабелей через стены между производственными помещениями с классом взрывоопасной зоны — 2 (по ТРоТПБ) и В-1а (по ПУЭ) и помещениями с нормальной средой ис-пользовать трубы стальные водогазопроводные по ГОСТ 3262-75 и кабельные сальники трубные, устанавли-ваемые со стороны помещения с взрывоопасной зоной более высокого класса. Зазоры между трубами и кабелями должны быть уплотнены с помощью шнура асбестового ШАОН — 3,0 (по ГОСТ 1779-83) на глубину 100-200 мм от конца трубы, с общей толщиной, обеспечивающей огнестойкость строительных конструкций. Схему выполнения одиночных кабельных проходок — см. лист 16 РЧ проекта.
—для прохода сборки кабелей через стены производственных помещений с классом взрывоопасной зоны — 2 (по ТРоТПБ) и В-1а (по ПУЭ) использовать кабельные проходки растворные универсальные, предназначенные для проти-вопожарной защиты мест прохода кабельных линий и состоящие из:
-заделочного огнезащитного состава Формула КП – для герметизации мест прохода кабелей;
— огнезащитного состава Феникс СЕ – для дополнительной огнезащитной обработки кабелей;
— закладных деталей — лотка прямого цельнометаллического перфорированного ЛМ 500х50.
Монтаж кабельных проходок выполнять, соблюдая требования технологического регламента ТРП-10/06 и «Рекомендации по монтажу и эксплуатации проходок кабельных противопожарных типа КП» (Р5. 04.067.10) РУП «Стройтехнорм».

Заделка мест прохода труб через строительные конструкции должна быть произведена несгораемыми материалами (строительным раствором, цементом с песком по объему 1:10, глиной с песком — 1:3, глиной с цементом и песком — 1,5:1:11, перлитом вспученным со строительным гипсом — 1:2 или другими негорючими материалами) по всей толщине стены или перегородки непосредственно после прокладки кабелей или труб (СНиП 3.05.06-85, п. 3.65). Зазоры в проходах через стены допускается не заделывать, если эти стены не являются противопожарными преградами.
—вводы кабелей из траншей в здания осуществляют через отрезки бетонных, железобетонных или асбестоцементных труб или через отверстия в железобетонных конструкциях.
—концы труб должны выступать за стены здания в траншею не менее чем на 0,6 м (рис. 1). При выводе кабелей из земли и подъеме на стену их защищают от механических повреждений трубой, уголком, швеллером или коробом на высо-ту 2 м (рис. 2).
—проходы через деревянные стены и перегородки выполняются в отрезках стальных или асбестоцементных труб диа-метром не менее 100 мм, выступающих в обе стороны от стены или перекрытия на 50 мм, либо через несгораемую за-делку размером 150×150 мм.

2006. Правила устройства электроустановок. Раздел 2. Канализация электроэнергии (41439)

ПУЭ ПУЭ:2006. Правила устройства электроустановок. Раздел 2. Канализация электроэнергии

1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.

2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

3 Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

В музеях, картинных галереях, библиотеках, архивах и других хранилищах союзного значения следует применять провода и кабели только с медными жилами.

2.1.50. Для питания переносных и передвижных электроприемников следует применять шнуры и гибкие кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке, оплетке или иметь общую изоляцию.

Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), следует применять такие конструкции токоподвода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы гибких кабелей, каретки для подвижной подвески гибких кабелей).

2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

ОТКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ

2.1.52. Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях – на высоте не менее 2 м от уровня пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных – на высоте не менее 2,5 м от уровня пола или площадки обслуживания.

Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене.

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т.п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.

В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.

В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется.

2.1.53. В крановых пролетах незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня площадки тележки крана (если площадка расположена выше настила моста крана) или от настила моста крана (если настил расположен выше площадки тележки). Если это невозможно, то должны быть выполнены защитные устройства для предохранения персонала, находящегося на тележке и мосту крана, от случайного прикосновения к проводам. Защитное устройство должно быть установлено на всем протяжении проводов или на самом мосту крана в пределах расположения проводов.

2.1.54. Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IР20, в гибких металлических рукавах от уровня пола или площадки обслуживания не нормируется.

2.1.55. Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод должна быть наложена дополнительная изоляция.

2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, – не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами – не менее 400 мм.

Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

2.1.59. При прокладке незащищенных проводов на изолирующих опорах провода должны быть дополнительно изолированы (например, изоляционной трубой) в местах проходов через стены или перекрытия. При проходе этих проводов из одного сухого или влажного помещения в другое сухое или влажное помещение все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого или влажного помещения в сырое, из одного сырого помещения в другое сырое или при выходе проводов из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубе. При выходе из сухого или влажного помещения в сырое или наружу здания соединения проводов должны выполняться в сухом или влажном помещении.

2.1.60. На лотках, опорных поверхностях, тросах, струнах, полосах и других несущих конструкциях допускается прокладывать провода и кабели вплотную один к другому пучками (группами) различной формы (например, круглой, прямоугольной в несколько слоев).

Провода и кабели каждого пучка должны быть скреплены между собой.

2.1.61. В коробах провода и кабели допускается прокладывать многослойно упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35 % сечения короба в свету; для коробов с открываемыми крышками 40 %.

2.1.62. Допустимые длительные токи на провода и кабели, проложенные пучками (группами) или многослойно, должны приниматься с учетом снижающих коэффициентов, учитывающих количество и расположение проводников (жил) в пучке, количество и взаимное расположение пучков (слоев), а также наличие ненагруженных проводников.

2.1.63. Трубы, короба и гибкие металлические рукава электропроводок должны прокладываться так, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.

2.1.64. В сухих непыльных помещениях, в которых отсутствуют пары и газы, отрицательно воздействующие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических рукавов без уплотнения.

Соединение труб, коробов и гибких металлических рукавов между собой, а также с коробами, корпусами электрооборудования и т.п. должно быть выполнено:

в помещениях, которые содержат пары или газы, отрицательно воздействующие на изоляцию или оболочки проводов и кабелей, в наружных установках и в местах, где возможно попадание в трубы, короба и рукава масла, воды или эмульсии, – с уплотнением; короба в этих случаях должны быть со сплошными стенками и с уплотненными сплошными крышками либо глухими, разъемные короба – с уплотнениями в местах разъема, а гибкие металлические рукава – герметичными;

в пыльных помещениях – с уплотнением соединений и ответвлений труб, рукавов и коробов для защиты от пыли.

2.1.65. Соединение стальных труб и коробов, используемых в качестве заземляющих или нулевых защитных проводников, должно соответствовать требованиям, приведенным в настоящей главе и гл. 1.7.

СКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ

2.1.66. Скрытые электропроводки в трубах, коробах и гибких металлических рукавах должны быть выполнены с соблюдением требований, приведенных в 2.1.63-2.1.65, причем во всех случаях – с уплотнением. Короба скрытых электропроводок должны быть глухими.

2.1.67. Выполнение электропроводки в вентиляционных каналах и шахтах запрещается. Допускается пересечение этих каналов и шахт одиночными проводами и кабелями, заключенными в стальные трубы.

2.1.68. Прокладку проводов и кабелей за подвесными потолками следует выполнять в соответствии с требованиями настоящей главы и гл. 7.1.

ЭЛЕКТРОПРОВОДКИ В ЧЕРДАЧНЫХ ПОМЕЩЕНИЯХ

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;

проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов – на любой высоте;

незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий – только на изоляторах) – на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;

скрытая: в стенах и перекрытиях из несгораемых материалов – на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями – при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями – при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63-2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.

НАРУЖНЫЕ ЭЛЕКТРОПРОВОДКИ

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

под балконом, крыльцом, а также над крышей

промышленного здания 2,5

под окном 0,5

под балконом 1,0

под окном (от подоконника) 1,0

При вертикальной прокладке до окна 0,75

То же, но до балкона 1,0

От земли 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части – не менее 3,5 м.

2.1.77. Расстояния между проводами должны быть: при пролете до 6 м – не менее 0,1 м, при пролете более 6 м – не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63-2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

dnaop.com

Электропроводка | энергетик

Электропроводки и кабельные линии

  1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.
  2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.
  3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.
  4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.
  5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.34. В зданиях следует применять кабели и провода с медными жилами*.

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм2.

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IР20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IР44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

*До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, поэтажных коридоров и других внутридомовых помещений.

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

*Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 °С.

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.

Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

Вернутся в раздел ⇒ Электропроводка

energetik.com.ru

ПУЭ: Электропроводки и кабельные линии

Электропроводки и кабельные линии

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.

7.1.34. В зданиях следует применять кабели и провода с медными жилами 1

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм 2 и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм 2 .

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1 .

1 До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, по-этажных коридоров и других внутридомовых помещений.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Сечения проводников должны отвечать требованиям п. 7.1.45 .

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов 2 — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

2 Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 o c.

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2 .

7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм 2 по меди и 25 мм 2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм 2 по меди и 16 мм 2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм 2. 16 мм 2 при сечении фазных проводников от 16 до 35 мм 2 и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм 2 — при наличии механической защиты и 4 мм 2 — при ее отсутствии.

http://almih.narod.ru

В монтаже электропроводки квартиры и дома, не избежать работ по устройству прохода кабеля через стену. Посмотрим на нормативные требования к таким работам и практику их исполнения.

Но для начала заметим, что в данных работах, кроме, нормативного, есть организационный этап. Так как от работ подобного типа (демонтаж, штробление и т.п.) образуется много строительного мусора, вам заранее нужно продумать его утилизацию.

Для утилизации каменных отходов подобных работ, нужно арендовать специальные мусорные контейнера. Для утилизации проката черных и цветных металлов, разумно присмотреть компанию по скупке металлолома, например тут https://www.metallrutorg.ru/ . Это будет не только удобно, но и выгодно.

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с , правил устройства электроустановок. Скачать ПУЭ можно с сайта .

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

  • При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
  • Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
  • проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
  • кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой). Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах. Важно при сверлении не повредить уже имеющуюся электропроводку, а также не задеть возможные трубы трубопровода.

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал . Народные методы перечислю далее:

  • Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
  • Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
  • В-третьих, для смарфона, есть программы типа «Metall Detector».
  • В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом .

Инструмент

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

Этапы работ по сверлению проходного отверстия

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Деревянная стена

Нужен бур по дереву, простая дрель и аккуратность.

Перегородка из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

  • Найдите место, где нет профилей конструкции;
  • Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
  • Посмотрите есть в перегородке утеплитель;
  • Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем, типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
  • Расширьте отверстие сверлом до нужного размера;
  • В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
  • Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

Вывод

Проход кабеля через стену в квартире и доме вполне сделать под силу своими руками. Главное иметь нужный инструмент соблюдать аккуратность и отключить питание квартиры, чтобы не попасть под удар тока в случае повреждения электропроводки. А перфоратор нужно запитать от другой группы или от (квартирного) щитка, через переноску.

Общаясь с монтажниками электротехнического оборудования из различных регионов России, с удивлением для себя узнал, что практически все они при прокладке силовых или слаботочных кабельных линий через противопожарные преграды (стены, перегородки и т.п.), используют для заделки огнестойкую монтажную пену. На мои вопросы «ПОЧЕМУ?», отвечают, что все так делают, и она же «ОГНЕСТОЙКАЯ», и даже есть сертификат, да и работать с ней удобнее……запенил и все…. А чем это регламентировано никто так и не ответил.

Давайте будем разбираться. Что же на это говорит законодательство.

Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Статья137. Требования пожарной безопасности к строительным конструкциям.
п.4. Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.

СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты».
п.5.2.4 Узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций. Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247, ГОСТ Р 53299, ГОСТ Р 53306, ГОСТ Р 53310.

СП 76.13330.2016 «Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85»
п.5.25 После выполнения электромонтажных работ генподрядчик обязан осуществить заделку отверстий, борозд, ниш и гнезд, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции.

ПУЭ 7. «Правила устройства электроустановок». Издание 7. Раздел 2. Канализация электроэнергии. Глава 2.1. Электропроводки
п. 2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость».
4.1 Проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах, должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции.
4.2 Конструкция проходок должна обеспечивать возможность замены и (или) дополнительной прокладки проводов, кабелей, возможность их технического обслуживания.

Ну и так далее….. Нигде не прописано, какие именно материалы должны использоваться. Соответственно, и огнестойкая монтажная пена «вроде как подходит» по параметрам.
Вот в этом сразу и выявляется главная ошибка!!!
В СП 2.13130.2012 сказано Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247, ГОСТ Р 53299, ГОСТ Р 53306, ГОСТ Р 53310. К кабельным проходкам относится ГОСТ Р 53310. Что такое кабельная проходка?
проходка кабельная : конструктивный элемент, изделие или сборная конструкция, предназначенная для заделки мест прохода кабелей через ограждающие конструкции с нормируемыми пределами огнестойкости или противопожарные преграды и препятствующая распространению горения в примыкающие помещения в течение нормированного времени. Проходка кабельная включает в себя кабели, закладные детали (короба, лотки, трубы и т.п.), заделочные материалы и сборные или конструктивные элементы.

Все огнестойкие пены испытываются по ГОСТ 30247.1-94 на огнестойкость, а также по ГОСТам 30244-94, 30402-96, 12.1.044-89 для определения свойств пожарной опасности материалов. Спрашивается, почему нельзя испытать огнестойкую пену по ГОСТ 53310 и спокойно использовать ее при заделке кабельных проходов? Все дело в свойствах самой пены. Во-первых: огнестойкие пены имеют такую же горючую (пенополиуретановую) основу, как и обычные монтажные пены. Огнестойкость она приобретает за счет специальных антипиреновых огнестойких и пламегасящих добавок. Т.е. под воздействием пламени пена будет плавиться, но не гореть. А во-вторых, она также боится УФ-излучения, от которого разрушается. Для защиты она штукатурится или замазывается специальными герметиками.

Самая большая проблема огнестойких монтажных пен при заделке кабельных проходок – это то, что при горении кабеля она выплавляется вокруг него, и, соответственно, образуется отверстие, через которое распространяется дым и огонь в соседние помещения.

По ГОСТ 53310 испытания проводятся по трем показателям предельных состояний – это потеря теплоизолирующей способности заделочного материала (I), потеря целостности материала заделки (Е) и достижение критической температуры нагрева материала элементов изделия (Т). Обозначение предела огнестойкости проходки состоит из условных обозначений нормируемых предельных состояний и цифры, соответствующей времени достижения одного из этих состояний (первого по времени) в минутах. Предел огнестойкости должен соответствовать одному из чисел следующего ряда: 15, 30, 45, 60, 90, 120, 150, 180, 240, 360.

Многочисленные проверки и испытания показали, что без применения дополнительных мероприятий и средств защиты огнестойкая монтажная пена в кабельных проходках не может обеспечить необходимые пределы огнестойкости, разве что только самые минимальные.

Исходя из всего вышеперечисленного, можно утверждать, что огнестойкие монтажные пены нельзя использовать при заделке кабельных проходок, т.к. они не испытаны по ГОСТ 53310. Испытывать и сертифицировать по ГОСТ 53310 без дополнительной защиты экономически не выгодно. И, наконец, при использовании дополнительных мероприятий и средств защиты, трудоемкость и стоимость увеличивается во много раз.

Мы все должны понимать, что во время пожара, для спасения людей важна каждая минута, и из-за недобросовестности или элементарного незнания требований могут погибнуть люди. Применяйте системы заделки кабельных проходок соответствующие нормативно-технической документации в области пожарной безопасности. Не нарушайте закон. Берегите людей!!!

Материал подготовил директор по развитию, АНГТС по ПБ ООО «Огнеза» Овчинников Д.П.

Проходы через внутренние и наружные стены, перегородки и междуэтажные перекрытия должны выполняться в трубе либо проеме, что обеспечивало бы возможность замены электропроводки. Проходы небронированных кабелей и проводов через несгораемые стены и междуэтажные перекрытия должны выполняться в металлических или изоляционных полутвердых резиновых, поливинилхлоридных трубках (неразрезанных) или в отрезках пластмассовых труб, а через сгораемые стены — в изоляционных трубках, заключенных в отрезки стальных. Концы металлических труб обязательно оконцовывают втулками или воронками. Установка изоляционных трубок необходима не только для обеспечения замены проводок, но и для усиления изоляции незащищенных проводов.

Провода с фальцованным швом (АПРФ, ПРФ, ПРФл) разрешается прокладывать через деревянные стены без дополнительной защиты.

Проходы могут быть открытыми и закрытыми. Открытые проходы проводов и кабелей выполняют в зданиях с деревянными стенами и перекрытиями. В кирпичном здании проход можно выполнить скрыто, в борозде, выбитой в стене, но не под слоем штукатурки.

При подготовке проходов через стены и перекрытия необходимо учитывать среду примыкающих помещений. Если примыкающие помещения относятся к категории сухих, то провод в стене прокладывается через одно отверстие. При проходe из сухого помещения во влажное, сырое или наружу, из сырого во влажное необходимо каждый провод протягивать в отдельной изоляционной трубе.

Чтобы обеспечить сток воды, отверстия делают с небольшим уклоном в сторону влажного, сырого помещения или наружу. Со стороны сухого помещения отверстие обрамляют изоляционной фарфоровой или пластмассовой втулкой, а со стороны влажного, сырого или снаружи — фарфоровой воронкой. Втулки и воронки вмазывают алебастровым или цементным раствором так, чтобы буртик втулки плотно лежал на поверхности стены, а выходное отверстие воронки полностью выходило из стены и было направлено вниз. Втулки надеваются на изоляционную трубку.

Соединение проводов при выходе из сухого, влажного помещения в сырое или наружу здания должно выполняться в сухом или влажном помещении у ролика или в ответвительной коробке, устанавливаемой у прохода.

Чтобы предупредить проникновение воды, распространение пожара, открытые проходы кабелей и проводов через наружные стены помещений следует после прокладки электропроводок уплотнить легкосъемными несгораемыми материалами (минеральной ватой, шлаковатой и т. п.). Воронки с обеих сторон заливают изолирующим составом, например битумной массой. Открытые проходы через внутренние стены нормальных невзрыво- и непожароопасных помещений можно не уплотнять.

Открытые проходы проводов через междуэтажные перекрытия делаются в изоляционной трубке с защитой от механических повреждений на высоту не менее 1,5 м. При скрытой прокладке проводов через междуэтажные перекрытия провода пропускают в изоляционных трубках, выходы из которых оконцовывают фарфоровыми воронками.

При выполнении проходов через междуэтажные перекрытия, где требуется защита провода от механических повреждений при выходе его на верхний этаж, запрещается применять провода марок ПРД, ПРВД (в стальных трубах эти провода не прокладываются).

При выполнении прохода через междуэтажное перекрытие используются одножильные изолированные провода марок АПР, АПВ, АПРВ и т. п. Изолированные трубы в проходах не должны иметь разрывов по длине и заделываются с наружными краями втулок и воронок (они могут выступать из них на 4-5 мм). Запрещается делать проходы в деревянных стенах в стыках между бревнами.

Не рекомендуются пересечения проводов и кабелей между собой. В открытых электропроводках при пересечении незащищенных проводов с незащищенными или защищенными изолированными проводами (при расстоянии между ними менее 10 мм) на незащищенный провод должна быть наложена дополнительная изоляция: на него надевают отрезок целой поливинилхлоридной трубки или накладывают 3-4 слоя изоляционной ленты.

В кирпичных зданиях пересечения проводов выполняются скрыто в заштукатуриваемых бороздах — скрученные двухжильные провода одной из пересекаемых линий укладывают в борозду, одев на них изоляционную или поливинилхлоридную трубку. В местах входа и выхода провода из борозды на изоляционную трубку надевают фарфоровые воронки.


Рис. Обход трубопровода:
1 — провод; 2 — резиновая трубка; 3 — воронка.

В случаях, когда проводка выполняется одножильными проводами, каждый из них помещается в отдельной изоляционной трубе.

Вокруг металлических конструкций зданий, балок, труб и особенно трубопроводов с горячими жидкостями могут образовываться конденсат и ржавчина, которые разрушают изоляцию. Поэтому при пересечении защищенных и незащищенных проводов и кабелей с трубопроводами (рис. 38) расстояние между ними должно быть не менее 50 мм или провода и кабели в местах пересечения должны быть проложены в изоляционных или металлических трубах, заделываемых в борозду. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм их следует дополнительно защитить от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

При открытой параллельной прокладке расстояние проводов и кабелей, а также расстояние от ответвительных коробок скрытой прокладки до трубопроводов должно быть не менее 100 мм.

При пересечении с горячими трубопроводами провода и кабели в обязательном порядке защищают от воздействия высокой температуры

Прокладка кабельных линий через стены. ПУЭ: Электропроводки и кабельные линии

Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от уровня пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или площадки обслуживания.

Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене.

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т. п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.

В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.

В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется.

2.1.53

В крановых пролетах незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня площадки тележки крана (если площадка расположена выше настила моста крана) или от настила моста крана (если настил расположен выше площадки тележки). Если это невозможно, то должны быть выполнены защитные устройства для предохранения персонала, находящегося на тележке и мосту крана, от случайного прикосновения к проводам. Защитное устройство должно быть установлено на всем протяжении проводов или на самом мосту крана в пределах расположения проводов.

2.1.54

Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IР20, в гибких металлических рукавах от уровня пола или площадки обслуживания не нормируется.

2.1.55

Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод должна быть наложена дополнительная изоляция.

2.1.56

При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57

При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.

Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

2.1.58

В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

2.1.59

При прокладке незащищенных проводов на изолирующих опорах провода должны быть дополнительно изолированы (например, изоляционной трубой) в местах проходов через стены или перекрытия. При проходе этих проводов из одного сухого или влажного помещения в другое сухое или влажное помещение все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого или влажного помещения в сырое, из одного сырого помещения в другое сырое или при выходе проводов из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубе. При выходе из сухого или влажного помещения в сырое или наружу здания соединения проводов должны выполняться в сухом или влажном помещении.

2.1.60

На лотках, опорных поверхностях, тросах, струнах, полосах и других несущих конструкциях допускается прокладывать провода и кабели вплотную один к другому пучками (группами) различной формы (например, круглой, прямоугольной в несколько слоев).

Провода и кабели каждого пучка должны быть скреплены между собой.

2.1.61

В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.

2.1.62

Допустимые длительные токи на провода и кабели, проложенные пучками (группами) или многослойно, должны приниматься с учетом снижающих коэффициентов, учитывающих количество и расположение проводников (жил) в пучке, количество и взаимное расположение пучков (слоев), а также наличие ненагруженных проводников.

2.1.63

Трубы, короба и гибкие металлические рукава электропроводок должны прокладываться так, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.

2.1.64

В сухих непыльных помещениях, в которых отсутствуют пары и газы, отрицательно воздействующие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических рукавов без уплотнения.

Соединение труб, коробов и гибких металлических рукавов между собой, а также с коробами, корпусами электрооборудования и т. п. должно быть выполнено:

в помещениях, которые содержат пары или газы, отрицательно воздействующие на изоляцию или оболочки проводов и кабелей, в наружных установках и в местах, где возможно попадание в трубы, короба и рукава масла, воды или эмульсии, — с уплотнением; короба в этих случаях должны быть со сплошными стенками и с уплотненными сплошными крышками либо глухими, разъемные короба — с уплотнениями в местах разъема, а гибкие металлические рукава — герметичными;

в пыльных помещениях — с уплотнением соединений и ответвлений труб, рукавов и коробов для защиты от пыли.

2.1.65

Соединение стальных труб и коробов, используемых в качестве заземляющих или нулевых защитных проводников, должно соответствовать требованиям, приведенным в настоящей главе и гл. 1.7.

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ПРАВИЛА
ВЫПОЛНЕНИЯ ПРОТИВОПОЖАРНЫХ ТРЕБОВАНИЙ
ПО ОГНЕСТОЙКОМУ УПЛОТНЕНИЮ
КАБЕЛЬНЫХ ЛИНИЙ

РД 34.03.304-87

Срок действия установлен с 01.01.88 по 01.01.98

РАЗРАБОТАНЫ: Управлением пожарной безопасности, военизированной охраны и гражданской обороны и В.О. «Союзэлектромонтаж» Минэнерго СССР

ИСПОЛНИТЕЛИ: Замыслов Д.А., Скориков В.В. (Управление пожарной безопасности, ВОХР и ГО)

Коршунов С.Е. (трест «Электроцентрмонтаж») Поединцев И.В. (ВНИИПО МВД СССР)

УТВЕРЖДЕНЫ: Министерством энергетики и электрификации СССР 18.12.87

Заместитель Министра С.И. Садовский

Настоящие Правила разработаны на основании опыта эксплуатации, отдельных действующих директивных указаний Минэнерго СССР и нормативных документов по пожарной безопасности, а также проведенных огневых испытаний во ВНИИПО МВД СССР по исследованию огнестойких уплотнений (проходок) из различных материалов для кабельных линий и принятых рекомендаций по указанному вопросу.

Правила определяют основные требования к проектной документации, организации монтажных работ и выполнению огнестойких проходок кабельных линий для предотвращения проникновения через строительные конструкции пожароопасных факторов, а также локализации пожара в ограниченном отсеке данной пожарной зоны и уменьшении ущерба в случае его возникновения.

С выходом настоящих Правил утрачивают силу «Указания по разработке проектной документации в части обеспечения пожарной безопасности кабельного хозяйства в период строительно-монтажных работ» и «Временные требования пожарной безопасности при проведении строительно-монтажных и наладочных работ в кабельном хозяйстве» (приказ Минэнерго СССР от 23.04.84 № 156 ДСП).

1.1. Правила подлежат обязательному выполнению при разработке проектной документации, производстве строительно-монтажных, ремонтных и эксплуатационных работ в кабельном хозяйстве электростанций, подстанций и во вспомогательных зданиях и сооружениях, а также при прокладке кабельных линий на других объектах Минэнерго СССР.

1.2. Строительные и монтажные работы в кабельных сооружениях должны вестись в соответствии с выданной в производство проектной документацией, а также в объеме проекта организации строительства (ПОС) и проекта производстваработ (ППР). Указанная проектная документация и организация работ должны предусматривать опережающий монтаж стационарной установки пожаротушения в кабельных сооружениях до начала прокладки кабельных линий.

1.3. Схема водоснабжения установки пожаротушения кабельных сооружений до сдачи ее в постоянную эксплуатацию, т.е. на период прокладки кабелей, должна обеспечивать необходимое давление воды, а также ручное управление запорной арматурой до комплексного опробывания технологического оборудования.

1.4. Приказом по управлению строительства, монтажной организации и дирекции предприятия должны назначаться ответственные лица за противопожарное состояние конкретных строящихся зданий, сооружений и помещений, а также за эксплуатацию смонтированных установок пожаротушения.

1.5. Приемку строительной части помещений и кабельных сооружений под монтаж оборудования и конструкций следует производить комиссиями с составлением соответствующего акта, предъявлением исполнительных документов на фундаменты, опоры, строительные и электромонтажные конструкции и закладные элементы, а также с выполнением необходимого уровня чистоты, отделки, гидроизоляции, обеспечения нормального температурно-влажностного режима в помещениях и с обязательным монтажом установки пожаротушения (если она предусматривается по действующим нормам документа).

1.6. Персоналом заказчика, генподрядной и субподрядных организации при проведении строительных, монтажных, пусконаладочных и ремонтных работ должны соблюдаться Правила пожарной безопасности при производстве строительно-монтажных работ на объектах Минэнерго СССР.

1.7. Перед сдачей кабельного хозяйства в постоянную эксплуатацию должны быть закончены все пусконаладочные работы и испытания стационарной установки пожаротушения для перевода ее в автоматический режим работы с оформлением актов, согласно требованиям «Типовой инструкции по эксплуатации автоматических установок водяного пожаротушения» (ТИ 34-00-046-85) и «Типовой инструкции по эксплуатации автоматических установок пожарной сигнализации на энергетических предприятиях Минэнерго СССР» (ТИ 34-00-039-85).

1.8. Запрещается принимать в эксплуатацию кабельные помещения и сооружения энергопредприятий:

1.8.1. При наличии строительных и монтажных недоделок.

1.8.2. При несоответствии норм прокладки кабельных линий или выполнении их с отступлением от проекта, а также при отсутствии согласования этих отступлений от нормативно-технических документов в установленном порядке.

1.8.3. Без полного уплотнения всех кабельных линий.

1.8.4. Без работоспособных дренажных устройств и систем пожаротушения (при их наличии по нормам).

1.8.5. Без противопожарных поясов и перегородок, закрывающихся дверей и других противопожарных мероприятий, предусмотренных проектом.

2.1. Проектная документация на кабельное хозяйство строящихся предприятий, выданная заказчиком в производство, а также ПОС и ППР должны соответствовать действующим строительным нормам и правилам (СНиП), Правилам устройства электроустановок (ПУЭ), Инструкции по проектированию противопожарной защиты энергетических предприятий (РД 34.49.101-87) и настоящим Правилам.

2.2. Проектная документация должна содержать следующие основные противопожарные требования:

2.2.1. Организация строительных и монтажных работ для обеспечения опережающего ввода наружного и внутреннего противопожарного водоснабжения объекта и стационарных установок пожаротушения в кабельных сооружениях.

2.2.2. Очередность общестроительных, монтажных и отделочных работ кабельных сооружений с учетом пускового комплекса.

2.2.3. Объемы и очередность прокладки кабелей (после ввода в действие стационарной установки пожаротушения).

2.2.4. Механизация работ при вертикальном и горизонтальном перемещениях конструкций и кабельной продукции в зоне монтажа и прокладки кабелей по конструкциям, а именно: определение путей транспортировки и мест выполнения строительных проемов, а также накопительных площадок для монтажной зоны, установление мест и типов закладных деталей для электроконструкций, крепления талей, кран-балок, тельферов и других механизмов для выполнения монтажных работ.

2.2.5. Порядок выполнения уплотнения огнестойкими материалами мест прохода кабельных линий через строительные конструкции, перегородки и перекрытия, а также выполнение огнестойких поясов в кабельных коробах в период монтажных работ и перед вводом их в эксплуатацию.

2.2.6. Завершения окончательных отделочных работ и другие мероприятия, необходимые дня ввода кабельных сооружений в эксплуатацию.

2.3. Для прохода кабельных линий через строительные проемы, через стены, перегородки и перекрытия необходимо предусматривать:

2.3.1. Закладные трубы из несгораемых материалов для прокладки одиночных кабелей с обязательным их уплотнением негорючим материалом.

2.3.2. Для пучков контрольных кабелей с максимальными размерами по высоте и ширине не более 100 мм и для одиночных кабелей асбоцементные трубы или модульные кабельные проходки огнестойкостью 0,75 ч с габаритными размерами по длине не менее 200 мм и сечением:

100 ´ 100 мм — односекционные;

100 ´ 200 мм — двухсекционные;

100 ´ 300 мм — трехсекционные;

100 ´ 400 мм — четырехсекционные.

2.4. Для основных потоков кабельных линий объектов следует предусматривать:

2.4.1. В кабельных сооружениях (кабельных этажах, туннелях, каналах, галереях) и электротехнических помещениях — кабельные конструкции и облегченные перфорированные и решетчатые металлические лотки.

Запрещается применение металлических лотков со сплошным дном и коробов.

2.4.2. В технологических помещениях и на эстакадах — открытую прокладку кабелей, а в местах возможных механических повреждений, как правило, в каналах, шахтах — в облегченных перфорированных и решетчатых лотках.

Допускается применение металлических коробов на совмещенных эстакадах с ЛВЖ и ГЖ, а также на неосновных потоках и в местах возможного механического их повреждения, обоснованных проектом.

При установке металлических коробов типов ККБ и КП выполнять в них перегородки и уплотнения с огнестойкостью не менее 0,75 ч в местах: прохода кабелей через стены и перекрытия; на горизонтальных участках и эстакадах через каждые 30 м длины коробов; на вертикальных участках через каждые 20 м высоты и при проходе через перекрытия; в местах разветвления в коробах основных потоков кабеля.

2.4.3. На территории ОРУ и подстанциях — железобетонные лотки, каналы и туннели.

2.5. Прокладку силовых кабелей по конструкциям, в каналах, лотках и коробах следует предусматривать однорядно, а контрольных кабелей послойно или пучками, в соответствии с требованиями ПУЭ , максимальным размером в диаметре не более 100 мм, или в отдельных ячейках специальных кабельных конструкций размером 100 ´ 100 мм.

2.6. Указанные кабельные конструкции, лотки и короба должны применяться только заводского изготовления.

2.7. Для выполнения монтажных работ, эксплуатации и ремонта кабельных трасс вне специальных кабельных сооружений (туннелей, кабельных этажей и т.п.), при их расположении на высоте 2,5 м и более отметки обслуживания, а также с учетом количества кабелей в потоке (10 силовых кабелей и более, 50 контрольных кабелей и более) следует предусматривать площадки обслуживания.

2.8. Для обеспечения пожарной безопасности необходимо предусматривать в проектно-сметной документации многократное уплотнение кабельных проходок, а именно: в период проведения программы укладки кабельных трасс до их сдачи в эксплуатацию — негорючими материалами (супертонкое базальтовое волокно, специальные вспучивающиеся материалы, уплотняющие огнестойкие пакеты и т.п.).

3.1. Выполнение огнестойких проходок кабелей через строительные конструкции, устройство противопожарных перегородок и поясов в кабельных и других помещениях, сооружениях, на открытых трассах, в лотках и коробах должны производиться в соответствии с действующими технологическими инструкциями.

Проходы кабельных линий через стены, перегородки и перекрытия должны быть уплотнены любыми негорючими материалами, согласно приложению, для обеспечения минимального предела огнестойкости 0,75 ч.

В период проведения монтажных работ должны выполняться многократные уплотнения мест прохода кабелей с таким же пределом огнестойкости.

3.2. Многократное уплотнение кабельных линий в основных кабельных помещениях (туннелях, этажах, проходных шахтах и галереях) в период монтажных работ следует выполнять из материалов, позволяющих применять их несколько раз (т.е. инвентарные уплотняющие изделия), а также из материалов легкоразбираемых для продолжения укладки кабелей в следующие периоды монтажных работ:

3.2.1. При перерывах прокладки кабельных линий более 1 суток.

3.2.2. К моменту испытания кабелей и подачи напряжения на собственные нужды со сдачей указанных помещений в оперативное обслуживание эксплуатацией и введением нарядов-допусков.

3.2.3. К комплексному опробованию технологического оборудования.

3.3. Перед сдачей кабельного хозяйства в эксплуатацию торцы кабельных проходок с волокнистыми материалами и пакетами рекомендуется покрывать огнезащитными материалами толщиной не менее 5 мм.

3.4. При применении в производственных помещениях металлических коробов типов ККБ, КП и других (в местах возможных механических и других повреждений) выход отдельных кабелей из них следует выполнять с использованием защитных изделий (патрубков, штуцеров, труб, сальников и т.д.).

3.5. Кабельные линии, проложенные в шахтах и металлических коробах ККБ, КП и других, следует уплотнять с пределом огнестойкости не менее 0,75 ч в следующих местах:

3.5.1. При входе в кабельные сооружения.

3.5.2. При прохождении через каждую отметку основного перекрытия, а также через каждые 20 м на протяженных вертикальных участках кабельных коробов.

3.5.3. Через каждые 30 м горизонтальных участков кабельных коробов, а также в местах примыкания (ответвления) других коробов.

3.6. Не допускается выполнять пучки кабелей диаметром более 100 мм.

При прохождении пучков кабелей через перегородки, стены и перекрытия, для обеспечения уплотнения кабелей их следует раскладывать, как правило, в один слой, отделяя каждый один от другого огнестойким уплотняющим материалом толщиной не менее 20 мм.

3.7. При толщине стены, перегородки и перекрытия больше величин уплотняющих заделок кабелей, указанных в приложении, следует выполнять их с двух сторон (по каждому торцу) с нормативной толщиной заделки кабелей.

При толщине перегородки (перекрытия) менее указанных величин уплотнения кабельных проходок общая толщина заделки должна соответствовать указанным величинам, при этом допускается делать выступы с обеих сторон перегородки.

3.8. Отверстия (проемы) в строительных конструкциях вокруг кабельных проходок, коробов и труб должны быть заделаны цементными растворами на всютолщину строительных конструкций до нормативного предела огнестойкости.

Примечания:

1. Огнезащитный состав ОЗС и пенопласт ФК-75 () применяются на объектах по перечню, согласованному в установленном порядке с Союзэлектромонтажом и ГУКСом Минэнерго СССР.

2. В Перечень разработчиками могут вноситься дополнения и изменения по мере разработки новых огнестойких материалов для уплотнения кабельных линий и проведения огневых испытаний.

2006. Правила устройства электроустановок. Раздел 2. Канализация электроэнергии (41439)

ПУЭ ПУЭ:2006. Правила устройства электроустановок. Раздел 2. Канализация электроэнергии

1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.

2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

3 Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

В музеях, картинных галереях, библиотеках, архивах и других хранилищах союзного значения следует применять провода и кабели только с медными жилами.

2.1.50. Для питания переносных и передвижных электроприемников следует применять шнуры и гибкие кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке, оплетке или иметь общую изоляцию.

Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), следует применять такие конструкции токоподвода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы гибких кабелей, каретки для подвижной подвески гибких кабелей).

2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

ОТКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ

2.1.52. Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях – на высоте не менее 2 м от уровня пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных – на высоте не менее 2,5 м от уровня пола или площадки обслуживания.

Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене.

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т.п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.

В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.

В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется.

2.1.53. В крановых пролетах незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня площадки тележки крана (если площадка расположена выше настила моста крана) или от настила моста крана (если настил расположен выше площадки тележки). Если это невозможно, то должны быть выполнены защитные устройства для предохранения персонала, находящегося на тележке и мосту крана, от случайного прикосновения к проводам. Защитное устройство должно быть установлено на всем протяжении проводов или на самом мосту крана в пределах расположения проводов.

2.1.54. Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IР20, в гибких металлических рукавах от уровня пола или площадки обслуживания не нормируется.

2.1.55. Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод должна быть наложена дополнительная изоляция.

2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, – не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами – не менее 400 мм.

Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

2.1.59. При прокладке незащищенных проводов на изолирующих опорах провода должны быть дополнительно изолированы (например, изоляционной трубой) в местах проходов через стены или перекрытия. При проходе этих проводов из одного сухого или влажного помещения в другое сухое или влажное помещение все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого или влажного помещения в сырое, из одного сырого помещения в другое сырое или при выходе проводов из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубе. При выходе из сухого или влажного помещения в сырое или наружу здания соединения проводов должны выполняться в сухом или влажном помещении.

2.1.60. На лотках, опорных поверхностях, тросах, струнах, полосах и других несущих конструкциях допускается прокладывать провода и кабели вплотную один к другому пучками (группами) различной формы (например, круглой, прямоугольной в несколько слоев).

Провода и кабели каждого пучка должны быть скреплены между собой.

2.1.61. В коробах провода и кабели допускается прокладывать многослойно упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35 % сечения короба в свету; для коробов с открываемыми крышками 40 %.

2.1.62. Допустимые длительные токи на провода и кабели, проложенные пучками (группами) или многослойно, должны приниматься с учетом снижающих коэффициентов, учитывающих количество и расположение проводников (жил) в пучке, количество и взаимное расположение пучков (слоев), а также наличие ненагруженных проводников.

2.1.63. Трубы, короба и гибкие металлические рукава электропроводок должны прокладываться так, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.

2.1.64. В сухих непыльных помещениях, в которых отсутствуют пары и газы, отрицательно воздействующие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических рукавов без уплотнения.

Соединение труб, коробов и гибких металлических рукавов между собой, а также с коробами, корпусами электрооборудования и т.п. должно быть выполнено:

в помещениях, которые содержат пары или газы, отрицательно воздействующие на изоляцию или оболочки проводов и кабелей, в наружных установках и в местах, где возможно попадание в трубы, короба и рукава масла, воды или эмульсии, – с уплотнением; короба в этих случаях должны быть со сплошными стенками и с уплотненными сплошными крышками либо глухими, разъемные короба – с уплотнениями в местах разъема, а гибкие металлические рукава – герметичными;

в пыльных помещениях – с уплотнением соединений и ответвлений труб, рукавов и коробов для защиты от пыли.

2.1.65. Соединение стальных труб и коробов, используемых в качестве заземляющих или нулевых защитных проводников, должно соответствовать требованиям, приведенным в настоящей главе и гл. 1.7.

СКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ

2.1.66. Скрытые электропроводки в трубах, коробах и гибких металлических рукавах должны быть выполнены с соблюдением требований, приведенных в 2.1.63-2.1.65, причем во всех случаях – с уплотнением. Короба скрытых электропроводок должны быть глухими.

2.1.67. Выполнение электропроводки в вентиляционных каналах и шахтах запрещается. Допускается пересечение этих каналов и шахт одиночными проводами и кабелями, заключенными в стальные трубы.

2.1.68. Прокладку проводов и кабелей за подвесными потолками следует выполнять в соответствии с требованиями настоящей главы и гл. 7.1.

ЭЛЕКТРОПРОВОДКИ В ЧЕРДАЧНЫХ ПОМЕЩЕНИЯХ

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;

проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов – на любой высоте;

незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий – только на изоляторах) – на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;

скрытая: в стенах и перекрытиях из несгораемых материалов – на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями – при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями – при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63-2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.

НАРУЖНЫЕ ЭЛЕКТРОПРОВОДКИ

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

под балконом, крыльцом, а также над крышей

промышленного здания 2,5

под окном 0,5

под балконом 1,0

под окном (от подоконника) 1,0

При вертикальной прокладке до окна 0,75

То же, но до балкона 1,0

От земли 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части – не менее 3,5 м.

2.1.77. Расстояния между проводами должны быть: при пролете до 6 м – не менее 0,1 м, при пролете более 6 м – не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63-2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

dnaop.com

Электропроводка | энергетик

Электропроводки и кабельные линии

  1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.
  2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.
  3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.
  4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.
  5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.34. В зданиях следует применять кабели и провода с медными жилами*.

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм2.

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IР20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IР44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

*До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, поэтажных коридоров и других внутридомовых помещений.

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

*Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 °С.

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.

Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

Вернутся в раздел ⇒ Электропроводка

energetik.com.ru

ПУЭ: Электропроводки и кабельные линии

Электропроводки и кабельные линии

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.

7.1.34. В зданиях следует применять кабели и провода с медными жилами 1

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм 2 и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм 2 .

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1 .

1 До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, по-этажных коридоров и других внутридомовых помещений.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Сечения проводников должны отвечать требованиям п. 7.1.45 .

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов 2 — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

2 Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 o c.

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2 .

7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм 2 по меди и 25 мм 2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм 2 по меди и 16 мм 2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм 2. 16 мм 2 при сечении фазных проводников от 16 до 35 мм 2 и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм 2 — при наличии механической защиты и 4 мм 2 — при ее отсутствии.

http://almih.narod.ru

В монтаже электропроводки квартиры и дома, не избежать работ по устройству прохода кабеля через стену. Посмотрим на нормативные требования к таким работам и практику их исполнения.

Но для начала заметим, что в данных работах, кроме, нормативного, есть организационный этап. Так как от работ подобного типа (демонтаж, штробление и т.п.) образуется много строительного мусора, вам заранее нужно продумать его утилизацию.

Для утилизации каменных отходов подобных работ, нужно арендовать специальные мусорные контейнера. Для утилизации проката черных и цветных металлов, разумно присмотреть компанию по скупке металлолома, например тут https://www.metallrutorg.ru/ . Это будет не только удобно, но и выгодно.

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с , правил устройства электроустановок. Скачать ПУЭ можно с сайта .

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

  • При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
  • Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
  • проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
  • кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой). Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах. Важно при сверлении не повредить уже имеющуюся электропроводку, а также не задеть возможные трубы трубопровода.

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал . Народные методы перечислю далее:

  • Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
  • Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
  • В-третьих, для смарфона, есть программы типа «Metall Detector».
  • В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом .

Инструмент

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

Этапы работ по сверлению проходного отверстия

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Деревянная стена

Нужен бур по дереву, простая дрель и аккуратность.

Перегородка из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

  • Найдите место, где нет профилей конструкции;
  • Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
  • Посмотрите есть в перегородке утеплитель;
  • Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем, типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
  • Расширьте отверстие сверлом до нужного размера;
  • В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
  • Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

Вывод

Проход кабеля через стену в квартире и доме вполне сделать под силу своими руками. Главное иметь нужный инструмент соблюдать аккуратность и отключить питание квартиры, чтобы не попасть под удар тока в случае повреждения электропроводки. А перфоратор нужно запитать от другой группы или от (квартирного) щитка, через переноску.

Устройство проходов через стены, перекрытие проводок

Проходы через внутренние и наружные стены, перегородки и междуэтажные перекрытия должны выполняться в трубе либо проеме, которые обеспечивали бы возможность замены электропроводки. Проходы небронированных кабелей и проводов через несгораемые стены и междуэтажные перекрытия должны выполняться в металлических или изоляционных полутвердых резиновых, поливинилхлоридных трубках (неразрезанных) или в отрезках пластмассовых труб, а через сгораемые стены – в изоляционных трубках, заключенных в отрезки стальных. Концы металлических труб обязательно оконцовывают втулками или воронками. Установка изоляционных трубок необходима не только для обеспечения замены проводок, но и для усиления изоляции незащищенных проводов.

Провода с фальцованным швом (АПРФ, ПРФ, ПРФл) разрешается прокладывать через деревянные стены без дополнительной защиты.

Проходы могут быть открытыми и закрытыми. Открытые проходы проводов и кабелей выполняются в зданиях с деревянными стенами и перекрытиями. Если здание кирпичное, то проход можно выполнить скрыто, в борозде, выбитой в стене, но не под слоем штукатурки. При подготовке проходов через стены и перекрытия необходимо учитывать среду примыкающих помещений.

Если примыкающие помещения относятся к категории сухих, то провод в стене прокладывается через одно отверстие. При проходe из сухого помещения во влажное, сырое или наружу, из сырого во влажное необходимо каждый провод протягивать в отдельной изоляционной трубе.

Чтобы обеспечить сток воды, отверстия делают с небольшим уклоном в сторону влажного, сырого помещения или наружу. Со стороны сухого помещения отверстие обрамляют изоляционной фарфоровой или пластмассовой втулкой, а со стороны влажного, сырого или снаружи – фарфоровой воронкой. Втулки и воронки вмазывают алебастровым или цементным раствором так, чтобы буртик втулки плотно лежал на поверхности стены, а выходное отверстие воронки полностью выходило из стены и было направлено вниз. Втулки надеваются на изоляционную трубку.

Из книги Бахчевые культуры. Сажаем, выращиваем, заготавливаем, лечимся автора Звонарев Николай Михайлович

Из книги Ремонт и отделка загородного дома автора Дубневич Федор

Кирпичные стены Кирпичные стены прочны, долговечны, несгораемы, биостойки, но отличаются высокой теплопроводностью. При правильно выполненной кирпичной кладке срок их службы превышает 100 лет.В условиях средней полосы России кирпичные стены из полнотелого кирпича на

Из книги Монтаж систем водоснабжения и канализации для дачного домика автора Мельников Илья

Монолитные стены из шлакобетона При возведении стен садового дома часто используют шлакобетон. Стены из этого материала обладают малой теплопроводностью, дешевы и несгораемы. Их толщина зависит от климатической зоны, назначения стены (внутренняя, наружная) и колеблется

Из книги Строительство парника на дачном участке автора Мельников Илья

Деревянные стены Рубленые брусчатые стены Их возводят из брусьев сечением 150?150 мм обычно из древесины хвойных пород. Материал необходимо использовать сухой, без гнили, трещин, не зараженный жуком-точильщиком и другими болезнями древесины. Качество бруса определяют

Из книги Строительство крыши дачного домика автора Мельников Илья

Рубленые брусчатые стены Их возводят из брусьев сечением 150?150 мм обычно из древесины хвойных пород. Материал необходимо использовать сухой, без гнили, трещин, не зараженный жуком-точильщиком и другими болезнями древесины. Качество бруса определяют ударом по нему обухом

Из книги Умный огород в деталях автора Курдюмов Николай Иванович

Бревенчатые стены Материалом для рубленых стен служат бревна хвойных пород, заготовленные зимой. Для стен рубят деревья, имеющие прямой ствол со сбегом не более 1 см на 1 м длины. Диаметр бревен 1820 см, длина 4–6,5 м.При рубке стен применяют свежесрубленную древесину,

Из книги Выращиваем любимые розы автора Власенко Елена Алексеевна

Деревянные стены каркасной конструкции Стеновой каркас состоит из нижних и верхних обвязок стен, стоек и подкосов жесткости, обитых с внутренней и наружной сторон листовыми материалами или досками толщиной 20–25 мм. Гвозди используют длиной 75–80 мм. Между листовым

Из книги Большая книга дачника автора Петровская Лариса Георгиевна

Стены щитовые, панельные Щитовые либо панельные стены монтируют из готовых элементов (щитов, панелей), выполненных в заводских условиях. Щиты наружных и внутренних стен обычно состоят из двух слоев листового материала, пространство между которыми заполнено утеплителем

Из книги Новая энциклопедия садовода и огородника [издание дополненное и переработанное] автора Ганичкин Александр Владимирович

Устройство колодца Шахтные колодцы подразделяются на два вида, ключевые, в которых источником поступления ключевой воды является дно, и сборные, которые наполняются грунтовой водой через нижнюю и боковые стенки. При строительстве ключевых колодцев стенки сруба в

Из книги автора

Устройство парника Парник представляет собой котлован или канаву с деревянной или железобетонной обвязкой или короб с обязательным устройством каркаса для застекленных рам или полиэтиленовой пленки. Лучше всего, когда каркас составляют несколько одинаковых по

Из книги автора

Устройство крыш Крышей называется функционально важный конструктивный элемент здания, занимает сравнительно небольшую часть его объема, но играет большую роль в обеспечении надежности и комфортности проживания, особенно на верхних этажах здания. Это верхний

Из книги автора

Беседки, заборы и южные стены Если ваш забор — из сетки, то вы имеете отличную шпалерку для высоких и вьющихся овощей. Достаточно выкопать вдоль забора траншейку и заполнить её органикой.Особенно удобна сетка для фасоли и огурцов. Минус небольшой: осенью надо очищать

Из книги автора

Устройство розария Выращивать розу в качестве культурного растения впервые начали на территории современной Турции, о чем сохранились письменные свидетельства, найденные во время раскопок царских гробниц в городе Уру. В них говорится, что примерно 5000 лет назад

Из книги автора

Планирование и устройство Огород выполняет важную функцию – поставлять овощи и зелень к нашему столу. Поэтому к его планированию мы подойдем особенно тщательно.Сначала выберем подходящее место. Им должна быть солнечная часть, защищенная от сквозняков, с плодородной

Из книги автора

Устройство цветника Создание цветника начинается с определения его стиля. Основных стилей два: регулярный и пейзажный (ландшафтный).Регулярному стилю (рис. 5.12) присуще соблюдение строгих пропорций, симметрия в планировке. С использованием данного стиля разбиваются

Тематические материалы:

Обновлено: 17.10.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Какие пункты ПУЭ запрещают электромонтаж скрытой электропроводки по сгораемым основаниям в трубах ПВХ? | ЭлектроАС

Дата: 12 мая, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: ПУЭ, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Семён
Я прочитал у вас на сайте, что категорически запрещается электромонтаж скрытой электропроводки по сгораемым основаниям в трубах ПВХ. Подскажите, пожалуйста, какими пунктами ПУЭ это обосновывается? Заранее благодарю.

Ответ:
Советуем Вам ознакомиться со статьёй «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало» и «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение».

В соответствии с ПУЭ, 7-го издания, п. 7.1.38., электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

ПУЭ-6
2.1.36

Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.

2.1.37

При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38

При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39

При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм.

2.1.40

При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41

При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

Таблица 2.1.3
Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности
Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов
Скрытые электропроводки
1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.
2. С подкладкой несгораемых материалов(1).
Защищенные провода и кабели в оболочке из трудносгораемых материалов.
3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).
Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов.
_____________
1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

Прочая и полезная информация

Прочая и полезная информация

ПУЭ Раздел 2 => Раздел 2. Канализация электроэнергии. Главы 2.4, 2.5 приведены в редакции седьмого издания (2003 г.). Глава 2.1….

Раздел 2



КАНАЛИЗАЦИЯ ЭЛЕКТРОЭНЕРГИИ



Главы 2.4, 2.5 приведены в редакции седьмого издания (2003 г.)



Глава 2.1

ЭЛЕКТРОПРОВОДКИ



ОБЛАСТЬ ПРИМЕНЕНИЯ, ОПРЕДЕЛЕНИЯ



2.1.1. Настоящая глава Правил распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 (при сечении более 16 мм2 — см. гл. 2.3).

Линии, выполняемые неизолированными проводами внутри помещений, должны отвечать требованиям, приведенным в гл. 2.2, вне зданий — в гл. 2.4.

Ответвления от ВЛ к вводам (см. 2.1.6 и 2.4.2), выполняемые с применением изолированных или неизолированных проводов, должны сооружаться с соблюдением требований гл. 2.4, а ответвления, выполняемые с применением проводов (кабелей) на несущем тросе, — в соответствии с требованиями настоящей главы.

Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.

Дополнительные требования к электропроводкам приведены в гл. 1.5, 3.4, 5.4, 5.5 и в разд. 7.

2.1.2. Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с настоящими Правилами.

2.1.3. Кабель, шнур, провод защищенный, незащищенный, кабель и провод специальный — определения по ГОСТ.

2.1.4. Электропроводки разделяются на следующие виды:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.5. Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п.

Наружная электропроводка может быть открытой и скрытой.

2.1.6. Вводом от воздушной линии электропередачи называется электропроводка, соединяющая ответвление от ВЛ с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения, до зажимов вводного устройства.

2.1.7. Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.8. Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.9. Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.

2.1.10. Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Короба могут применяться в помещениях и наружных установках.

2.1.11. Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.

Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.

2.1.12. Чердачным помещением называется такое непроизводственное помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, фермы, стропила, балки и т. п.) из сгораемых материалов.

Аналогичные помещения и технические этажи, расположенные непосредственно над крышей, перекрытия и конструкции которых выполнены из несгораемых материалов, не рассматриваются как чердачные помещения.



ОБЩИЕ ТРЕБОВАНИЯ



2.1.13. Допустимые длительные токи на провода и кабели электропроводок должны приниматься по гл. 1.3 с учетом температуры окружающей среды и способа прокладки.

2.1.14. Сечения токопроводящих жил проводов и кабелей в электропроводках должны быть не менее приведенных в табл. 2.1.1. Сечения жил для зарядки осветительных арматур должны приниматься по 6.5.12-6.5.14. Сечения заземляющих и нулевых защитных проводников должны быть выбраны с соблюдением требований гл. 1.7.



Таблица 2.1.1. Наименьшие сечения токопроводящих

жил проводов и кабелей в электропроводках



Проводники

Сечение жил, мм2

медных

алюминиевых

Шнуры для присоединения бытовых электроприемников

0,35

Кабели для присоединения переносных и передвижных электроприемников в промышленных установках

0,75

Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах

1

Незащищенные изолированные провода для стационарной электропроводки внутри помещений:





непосредственно по основаниям, на роликах, клицах и тросах

1

2,5

на лотках, в коробах (кроме глухих):





для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:





однопроволочных

0,5

многопроволочных (гибких)

0,35

на изоляторах

1,5

4

Незащищенные изолированные провода в наружных электропроводках:





по стенам, конструкциям или опорам на изоляторах;

2,5

4

вводы от воздушной линии





под навесами на роликах

1,5

2,5

Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах

1

2

Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):





для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:





однопроволочных

0,5

многопроволочных (гибких)

0,35

Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)

1

2



2.1.15. В стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.

2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.

3. Цепей, питающих сложный светильник.

4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

2.1.16. В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

2.1.17. В кабельных сооружениях, производственных помещениях и электропомещениях для электропроводок следует применять провода и кабели с оболочками только из трудносгораемых или несгораемых материалов, а незащищенные провода — с изоляцией только из трудносгораемых или несгораемых материалов.

2.1.18. При переменном или выпрямленном токе прокладка фазных и нулевого (или прямого и обратного) проводников в стальных трубах или в изоляционных трубах со стальной оболочкой должна осуществляться в одной общей трубе.

Допускается прокладывать фазный и нулевой рабочий (или прямой и обратный) проводники в отдельных стальных трубах или в изоляционных трубах со стальной оболочкой, если длительный ток нагрузки в проводниках не превышает 25 А.

2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.

2.1.20. Конструктивные элементы зданий и сооружений, замкнутые каналы и пустоты которых используются для прокладки проводов и кабелей, должны быть несгораемыми.

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

2.1.23. Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.

2.1.25. Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т. п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.

2.1.27. Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.

2.1.28. Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.

2.1.29. Металлические элементы электропроводок (конструкции, короба, лотки, трубы, рукава, коробки, скобы и т. п.) должны быть защищены от коррозии в соответствии с условиями окружающей среды.

2.1.30. Электропроводки должны быть выполнены с учетом возможных перемещений их в местах пересечений с температурными и осадочными швами.



ВЫБОР ВИДА ЭЛЕКТРОПРОВОДКИ, ВЫБОР ПРОВОДОВ И КАБЕЛЕЙ

И СПОСОБА ИХ ПРОКЛАДКИ



2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;

двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;

двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;

черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.

При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям.

2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети.

При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51).

2.1.35. Нулевые рабочие проводники должны иметь изоляцию, равноценную изоляции фазных проводников.

В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также металлических корпусов открыто установленных токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве одного из рабочих проводников линии в сетях напряжением до 42 В. При этом должны быть обеспечены непрерывность и достаточная проводимость этих проводников, видимость и надежная сварка стыков.

Использование указанных выше конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от сгораемых частей зданий или конструкций.

2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.

2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

2.1.42. В местах, где вследствие высокой температуры окружающей среды применение проводов и кабелей с изоляцией и оболочками нормальной теплостойкости невозможно или приводит к нерациональному повышению расхода цветного металла, следует применять провода и кабели с изоляцией и оболочками повышенной теплостойкости.

2.1.43. В сырых и особо сырых помещениях и наружных установках изоляция проводов и изолирующие опоры, а также опорные и несущие конструкции, трубы, короба и лотки должны быть влагостойкими.

2.1.44. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться пыль, а удаление ее затруднительно.

2.1.45. В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению к среде либо защищены от ее воздействия.

2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых лучей.

2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, — трубами, коробами, ограждениями или применением скрытой электропроводки.

2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.



Прокладка кабеля по деревянным конструкциям. Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало


Электропроводка в деревянном доме

Требования ПУЭ

Правила Устройства Электроустановок (ПУЭ) главный документ для любого электрика. Проектировщики тоже чтут его и соблюдают.

Написано в Правилах следующее:

«электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Найти упоминаний о дереве в правилах не получится. Там другая формулировка – горючие материалы. И для этих материалов правила оставляют только два варианта проводки. Открытая проводка или скрытая в металлических трубах.

ПУЭ, пункт 2.1.4.

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Открытая проводка

Допускается монтаж на стены кабеля в тройной изоляции NYM или кабеля не распространяющего горение. В маркировке таких материалов есть приписка «нг» (пример кабель ВВГнг). Другой тип кабеля монтируется на подкладку из негорючих материалов, выступающих от края изоляции на расстояние не менее 10 мм.

Наиболее распространенные варианты монтажа:

  • В металлической или пластиковой гофре. Не смотрится эстетично.
  • В плинтусах. Горизонтальные участки прокладываются без проблем. С вертикальными сложнее.
  • Декоративные кабельные тоннели (пластиковый короб с крышкой). Проблематичность – при усадке дома возможна деформация конструкции.
  • Проводка на фарфоровых изоляторах. При условии, что провод отстоит от стены на 10 мм, такой способ считается правильным.
  • Проводка по стене на скобах. Возможна при применении кабеля не распространяющего горение.

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные — металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет — рядом прокладывается другая линия.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Предохранители для дома

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница — значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

7. Заземление в доме должно быть обязательно. В России это сделано не всегда.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.

Проверенные отечественные меры

  • Никакие иностранные клеммники и другие способы монтажа проводов не смогут быть лучше пропаянной скрутки.
  • Отечественный медный кабель является действительно медным.
  • Сечение отечественного кабеля соответствует заявленным параметрам. Этот пункт нынче спорный. Увы, не всегда.

Итог

Специфику электропроводки в деревянном доме определяют два фактора – горючесть материала и усадка дома. Слов «архитектура, дизайн, эстетика» в ПУЭ нет.

Как сделать электропроводку в деревянном доме – дело заказчика. Подрядчики могут сделать любую. Могут по правилам, могут и с нарушениями. Выбор для заказчика не очень лёгкий и сделать его будет надо на стадии проектирования.

keilstroy.ru

120 фото реализации работ различной сложности

Большинство возводимых домов не могут похвастаться экологичностью используемых в их строении материалов.  Для внутренней отделки все чаще применяют химию и синтетику.

Несмотря на доступность и распространённость искусственных материалов, все больше собственников предпочитают возводить дома из дерева. Такие постройки привлекательны снаружи, уютны внутри, а главное — экологичны!

Решив построить деревянный дом, будущие хозяева неизбежно столкнутся с трудностью: каковы правила для прокладывания проводки в деревянном доме?

Как известно, древесина — легко возгораемый, пожароопасный материал. В целях безопасности, следует придерживаться правил устройства электроустановок, особенно если вы не профессионал.

Краткое содержимое статьи:

Как не следует делать

Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!

Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.

Согласно ПУЭ 7.1.38 категорически запрещена укладка проводов внутри деревянных оснований. Этот запрет касается и кабелей, уложенных в гофро-, металлорукава и короба.

Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.

Выбираем тип проводки

Существуют следующие типы проводки в деревянном доме:

Открытая. Данный вариант подразумевает прокладку проводов в специальных защитных каналах. Он имеет ряд преимуществ. Быстрый доступ к проводке. Лучшее охлаждение уложенных проводов. Есть возможность укладки новой линии. Данный способ предпочтителен больше для ровных стен. Прокладывать такие, хоть и декоративные короба, на стены из бруса будет как минимум не уместно.

Обратите внимание! Защитные кабель-каналы доступны не только в белом цвете, но и в окрасе под дерево.

На изоляторах. Принцип монтажа достаточно прост. Вначале устанавливают керамические изоляторы. После проводят монтаж самой проводки. Отличный вариант, если планируется дизайн под ретро.

Для ретро проводки можно подобрать специальные провода нужного цвета и фактуры. Чтобы по достоинству оценить вновь возрождающийся стиль, обратите внимание на фото ретро проводки в деревянном доме.

Скрытая. Преимущество открытого способа — возможность осуществления монтажа по завершении отделочных работ. Скрытая проводка укладывается на стадии строительства.

Проводку помещают в металлические гофрорукава и трубы.

Вся разводка скрыта. По своим характеристикам считается более надежным вариантом. Среди минусов — высокая стоимость работ и более сложный монтаж.

На выбор вида монтажа влияют два фактора: цена вопроса и дизайн.

Составляем схему проводки

Составляя схему разведения проводки в деревянном доме, необходимо придерживаться требований ГОСТа.



Ключевые моменты схемы — электроузлы — счётчик, розетки, выключатели и распределительные коробки. Во время составления схемы все перечисленные точки размещают в местах быстрого доступа. Это упростит дальнейшую эксплуатацию и ремонт.

Выключатели располагают зависимо от потребностей и предпочтений, строгих требований к размещению данных точек нет. Универсальное решение — один метр от пола. Такое размещение удобно большинству людей.

Розетки располагают в максимальной близости к электроприборам. Так минимизируется потребность в удлинителях. Высота монтажа — от 250 мм до 400 мм от пола.

Количество розеток в помещении рассчитывают, исходя из квадратуры помещений. На каждые 4 квадратных метра — одна розетка. В прихожей — 1 розетка на каждые 10 квадратов. В кухне устанавливают розеток больше, чем в других комнатах.

Линии электросетей располагают строго по вертикали и горизонтали.  Допускается верхняя и нижняя разводка сетей. Независимо от выбранного варианта, расстояние от пола или потолка будет составлять 150 мм. Все кабеля сводят и соединяют в распределительные коробки.

Ввод силового кабеля

Еще один немаловажный аспект — ввод силового кабеля. Существует два варианта ввода.

Подземный. Более основательный и безопасный способ. Кабель надежно защищен от влияния внешних воздействий. Минимальная угроза механических повреждений. Глубина закладки силового кабеля в землю — 800 мм. Наземную часть маркируют предупреждающим знаком.

Кабель, проходящий под домом надежно защищен гильзой из прочного металла. Данный способ осуществляется на стадии стартовых строительных работ.

Воздушный. Применяют кабеля СИП. Они характеризуются прочной изоляцией, стойкой к погодным влияниям. Срок службы кабеля — до 30 лет. Согласно требованиям, силовой кабель не заводится в дом. От распределительного щитка в помещение пускают кабель ВВГнг, уложенный в гофрорукав. В месте ввода, в стене устанавливают гильзу (металлическую) для ввода кабеля.

Выбор материалов

Определяясь с вопросом какую проводку использовать, нужно учесть ряд особенностей будущего дома. Будет ли достаточно стандартных 220В, или потребуется 380В. Электроплита — если будет электрическая, потребуется как минимум 8,8 киловатт мощности.

Для вычисления необходимого сечения проводов используют расчётные таблицы. В деревянных домах применяют провода ВВГнг, ВВГнг-П, ВВГнг LS, ВВГнг-П LS и кабеля, изготовленные по немецкой технологии NYM. Это медные кабеля, имеющие цельные жилы, и как минимум, двойную изоляцию. Внешняя изоляция огнеупорная, гибкая и в то же время прочная. Температурный режим эксплуатации от -50 до +50 градусов.

Электрический счетчик подбирают по классу точности, но не менее второго класса. Доступны варианты с учетом разной тарификации. Стандартный однотарифный и экономный двухтарифный.

Розетки в большинстве случаев подбирают по дизайну и типу проводки. Предпочтительней выключатели и розетки с керамической основой, бронзовыми и латунными контактами.

Монтаж

Монтаж проводки можно произвести своими руками. План действий заключается в следующем:

Первый этап — монтаж кабелей проводки. Провода нарезают по количеству будущих розеток и выключателей с запасом в 200 мм на каждую точку. В зависимости от выбранного типа проводки, укладывают в кабель-каналы, внутренние системы прокладки проводов, крепятся на керамические изоляторы, закрепляются на скобы.

Второй этап — монтаж распределительных коробок.

Третий этап —монтаж выключателей, розеток. Наружную установку выключателей и розеток осуществляют через алюминиевые или асбестовые прокладки. Провода подключают с цветовым маркированием.

Четвертый этап — установка люстр и осветительных плафонов. Для деревянного дома идеально подойдут люстры и плафоны с металлическим основанием.

Пятый этап —монтаж электрощита. Электросчетчик монтируют в пластиковый или металлический щит. Лучше выбирать щит с небольшим запасом свободного места.  Контур заземления: оптимальный диаметр арматуры для контура —16 мм на 3000 мм длины. Сечение провода, отводимого от шины заземления должно соответствовать сечению кабеля ввода.

Монтаж скрытой проводки

Более сложный процесс. Предварительно спрятанную в металлические рукава или трубы проводку, укладывают за стенами или под полом.

Важно минимизировать появление коррозии в местах пролегания проводки. Чтобы этого избежать, все конструкции прокрашивают стойкой краской.

Острые края обреза труб и рукавов, защищающих проводку, сглаживают. Как вариант — применение пластмассовых заглушек. Если в доме не планируется поддержание постоянного температурного режима, трубы монтируют под уклоном. Данный прием дает возможность конденсату стекать и испарятся.

Схему электропроводки с дополнительными пометками можно наклеить внутри распределительного щита – для памяти.

Выполненная по правилам электропроводка, станет безопасным и надежным источником энергии на долгие годы!

Фото проводки в деревянном доме

electrikmaster.ru

Скрытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье (часть 1) я рассказал Вам про ошибки, которые совершают электромонтажники при выполнении скрытой электропроводки в деревянном доме, а также какие последствия возникают при этом.

Сегодня пишу для Вас продолжение статьи.



Как правильно выполнить монтаж?

Скажу сразу, что первоосновой должны быть только требования электробезопасности и пожарной безопасности. На второй план уходит стоимость электромонтажных работ и дизайн интерьера.



Способы прокладки

Существует 2 способа прокладки кабелей и проводов в пустотах и перекрытиях, выполненных из дерева, т.е. из сгораемого материла.

1. В металлической трубе

Первый способ я считаю самым безопасным и надежным — это прокладка кабелей и проводов в металлических трубах или металлических коробах.

Но такой способ прокладки достаточно трудоемкий и трудозатратный. Но об этом поговорим чуть ниже.

2. В пластиковой ПВХ гофре, коробе (канале) и в металлорукаве

Пластиковая поверхность гофры и коробов относится к негорючим материалам и обозначается индексом «нг», т.е. не распространяет и не поддерживает горение. Об этом читайте в статье требования к электропроводке.

Про прокладку проводов и кабелей в металорукаве, ПВХ гофре и коробе (канале) я рассказал Вам в первой части статьи. Но здесь хочу добавить следующее.

Такую прокладку разрешено производить при одном ВАЖНОМ условии:

На протяжении всей длины и со всех сторон необходимо подкладывать несгораемый материал между металлорукавом (ПВХ гофрой и коробом) и деревянными поверхностями.

Несгораемыми материалами могут служить: алебастр, штукатурка, цемент, бетон и др.



Монтаж скрытой электропроводки в деревянном доме с помощью металлических труб

Как я уже говорил выше, монтаж скрытой электропроводки в деревянном доме с помощью металлических труб является трудоемким и трудозатратным. Да и к тому же, такой электромонтаж могут выполнить только обученные и квалифицированные специалисты.

С чего начать?

Самое первое, с чего необходимо начинать монтаж — это материалы. И я Вам советую использовать медные трубы.

Почему медные трубы?

Да потому, что медные трубы легко подвергаются деформации (легко гнутся). Поэтому при использовании медных труб, дополнительный профессиональный инструмент можно и не приобретать.

Еще пару слов хочу сказать Вам, что монтаж скрытой электропроводки должен выполнятся так, чтобы обеспечить сменяемость проводов и кабелей. Что нельзя сказать про металлические короба, т.к. при протягивании проводов и кабелей в этом случае мы повредим их изоляцию об острые углы поворотов.

1. Разметка трассы

Если у Вас имеется проект, то это задача проектантов. Но если Вы выполняете монтаж своими руками (самостоятельно), то разметку трассы электропроводки необходимо выбирать наиболее оптимальную, т.е. с минимальным ущербом для деревянных поверхностей, т.к. штробление и сверление в деревянных конструкциях ослабляет их.

2. Установка распределительных коробок

Здесь хочу сказать о том, что устанавливать распределительные коробки нужно только металлические и в доступных местах для осмотра и дальнейшего обслуживания и эксплуатации.

Запрещено прятать и скрывать распределительные коробки.

3. Диаметр металлической трубы

Тоже намаловажный пункт.

Как же выбрать правильный диаметр металлической трубы?

Диаметр металлической трубы выбирается очень просто. Необходимо, чтобы провода и кабели входили в трубу свободно, при этом заполняя 40% сечения трубы.

Как же выбрать толщину стенки металлической трубы?

Толщина стенки металлической трубы для скрытой электропроводки выбирается исходя из сечения провода или жил кабеля, прокладываемого в этой трубе.

Чтобы не загружать Вас лишними цифрами, приведу данные в виде таблицы.

4. Установка монтажных коробок (подрозетников)

Чтобы правильно выбрать места расположения подрозетников, прочитайте статью установка розеток и выключателей.

Необходимо использовать только металлические монтажные коробки для розеток и выключателей, которые крепим к уже подведенной металлической трубе.

Если Вы использовали стальные трубы, то соединяем трубу и монтажную коробку с помощью гайки. Также для соединения можно использовать сварку, что является на мой взгляд более надежным соединением. Аналогично крепятся и распределительные коробки.

Выглядит это так.

Если же Вы при монтаже использовали медные трубы, то в монтажной коробке конец медной трубы развальцовывается.

5. Заземление металлических труб

Монтаж металлической трубы должен осуществляться без разрывов трубы в распределительных и монтажных коробках. В этом случае заземляющий проводник РЕ соединяют с трубой в щите ВРУ.

Если же труба имеет разрывы, то в месте разрыва Вам необходимо обеспечить соединение трубы с заземляющим проводником РЕ.

6. Электрические измерения

Следующим пунктом монтажа является проведение электрических измерений. Необходимо провести измерение наличия цепи между заземлителями и заземленными установками и элементами заземленной установки, т.е. металлосвязь.

Как это сделать я расскажу Вам в следующий раз. Подписывайтесь на новости сайта.

Это измерение дает нам гарантию, что все металлические распределительные и монтажные коробки непрерывны и соединены к общей шине РЕ в ВРУ дома.

7. Прокладка проводов и кабелей

Прокладка электропроводки осуществляется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S. Марку проводов и кабелей Вы можете выбрать по моим рекомендациям. Переходите по ссылке и изучайте материал.

Для сведения — провод ПУНП запрещен к применению.

На концы металлических труб одеваются пластиковые втулки, чтобы не повредить провода и кабели при прокладке.

Затем в металлическую трубу затягивается «сталька», с помощью которой в дальнейшем протягивают провода и кабели к монтажным коробкам.

По завершению работ по прокладке проводов и кабелей скрытой электропроводки в металлических трубах необходимо провести измерение сопротивления изоляции, чтобы убедиться, что во время монтажа не была повреждена изоляция.

8. Подключение

Последним этапом монтажа скрытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию.

9. Окончание работ

После завершения монтажа нужно обратиться к работникам электротехнической лаборатории, которые проведут следующие приемо-сдаточные измерения и испытания:

После всех замеров специалисты электролаборатории напишут заключение о состоянии и исправности Вашей, вновь смонтированной скрытой электропроводки в деревянном доме.

В следующей статье читайте об открытой электропроводке в деревянном доме.

P.S. На этом статью я заканчиваю. Думаю я Вам подробно и наглядно продемонстрировал, как правильно выполнять монтаж. Задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало | ЭлектроАС

Дата: 12 декабря, 2009 | Рубрика: Статьи, Электромонтажные работыМетки: Монтаж коробов, Прокладка кабеля по дереву, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме, Электропроводка по дереву

Этот материал подготовлен специалистами компании «ЭлектроАС». Нужен электромонтаж или электроизмерения? Звоните нам!

В последнее время всё чаще стали появляться в средствах массовой информации сообщения о том или ином случае пожара по вине короткого замыкания в электропроводке. Мало того, что в пожарах сгорают полностью строения и всё имущество, но в этих пожарах гибнут люди. Огонь не щадит никого и ничего. Из-за халатного отношения к себе и к окружающим, в погоне за минимизацией расходов на выполнение электромонтажных работ, люди стараются сэкономить на электробезопасности и противопожарной безопасности рассчитывая на авось. Неверно считать, что причина пожара происходит по вине короткого замыкания в электропроводке.

В большинстве случаев короткое замыкание в электропроводке возникает из-за тупости и скупости собственника помещения, так как он категорически не хочет выполнить электромонтаж электропроводки с соблюдением всех норм и требований. Собственник не желает проводить периодическое обследование и электроизмерения своего электрооборудования и электроснабжения, так как это дополнительные неучтённые расходы на эксплуатацию электрохозяйства. Из-за чего происходят короткие замыкания в электропроводке? Основной причиной коротких замыканий является износ изоляции проводников в электропроводке. Это происходит из-за механических повреждений изоляции электропроводки или чрезмерной нагрузки на провода и кабель. Как же избежать эти неприятности? Что надо предпринять, чтобы не допустить или минимизировать опасность возникновения коротких замыканий в электропроводке? В этой статье мы постараемся донести до читателя как правильно выполнить электромонтаж внутренней скрытой электропроводки в деревянном доме.

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

  1. Введение.
  2. Электромонтаж ввода в деревянный дом проводом СИП.
  3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
  4. Электромонтаж ввода в деревянный дом кабелем ВБбШв
  5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
  6. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
  7. Электромонтаж внутренней открытой электропроводки в деревянном доме
  8. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
  9. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
  10.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
  11.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
  12.   Электромонтаж контура заземления. Начало
  13. Электромонтаж контура заземления. Продолжение
  14. Электромонтаж электропроводки на чердаке
  15. Причины и последствия коротких замыканий в электропроводке

Большинство доморощенных электриков стараются по-быстрому раскидать скрытую электропроводку по деревянным основаниям и закрыть следы своих преступлений в пустотах сгораемых конструкций, то есть за подшивным потолком, под облицовкой стен и в сгораемых перекрытиях. То ли по незнанию, то ли умышленно, но этими нарушениями не гнушаются и некоторые электромонтажные организации. Грубейшим нарушением правил устройства электроустановок является скрытая прокладка кабеля по деревянным основаниям (стены, пол, потолок) в гофрированной трубе, металлорукове, пластиковом коробе. Попадаются такие «кулибины», которые выполняют электромонтаж скрытой электропроводки вообще без всякой защиты, мотивируя свои действия тем, что его прадедушка так делал и дожил до 100 лет.

Почему же нельзя выполнять электромонтаж скрытой электропроводки в деревянных домах с использованием гофрированной трубы ПВХ, металлорукова, пластикового короба? Давайте рассмотрим несколько ситуаций, которые могут возникнуть при эксплуатации электропроводки. Прокладывая скрытую электропроводку с использованием гофрированной трубы ПВХ или короба ПВХ в пустотах деревянных стен, полов и перекрытий, вы не сможете защитить кабель от грызунов, которые очень любят точить свои острые зубы о детали вашего электроснабжения.

Крысы и мыши с лёгкостью прогрызают трубы ПВХ и короба из ПВХ и оголяют жилы проводов, которые впоследствии замыкают, что приводит к короткому замыканию в скрытой электропроводке. В пустотах перекрытий скапливается очень много древесной пыли и малейшая искра приводит к возгоранию деревянного дома, но самое страшное, что очень трудно сразу определить место возникновения пожара и потушить его, так как весь процесс поглощения огнём вашего добра происходит за подшивными стенами и перекрытиями. Можно все стены залить водой и пеной, но результат будет нулевой, потушить его будет не реально, пока не сгорит всё строение.

Но не только грызуны несут угрозу скрытой электропроводке проложенной по деревянным основаниям в пустотах сгораемых перекрытий с использованием труб ПВХ и пластиковых коробов из ПВХ. Во время прокладки кабеля электромонтажник может незначительно повредить изоляцию проводников, и при проведении электроизмерений, это повреждение может быть не выявлено. Но в процессе эксплуатации, когда подключают всё необходимое электрооборудование, электропроводка работает в режиме максимально допустимой нагрузки. Такая эксплуатация может ослабить изоляцию кабеля или провода, так как возникает нагрев проводников, из-за чего происходит короткое замыкание в электропроводке. Так как стенки пластиковых труб и коробов из ПВХ не способны выдерживать короткое замыкание в электропроводке без перегорания стенок , следовательно, такое короткое замыкание в скрытой электропроводке неминуемо приведёт к возникновению пожара.

Бытует мнение, что электромонтаж скрытой электропроводки по деревянным основаниям с использованием металлорукова не несёт в себе опасности и надёжно обеспечивает противопожарную безопасность в деревянном доме. Но такое заблуждение может дорого обойтись тем, кто игнорирует необходимые нормы и требования.

Металлорукав, как и гофрированная труба, защищают электропроводку от незначительных механических повреждений, но не может служить защитой от возгораний при коротких замыканий в электропроводке, так как не обладает локализационной способностью.

Может возникнуть вопрос: А что это за способность такая, которая не даёт возможности хомячкам-электромонтажникам выполнить скрытый электромонтаж без особых затрат и усилий? Отвечаем: Локализационная способность – это способность несгораемого материала (металлическая труба, стальной короб), в котором прокладывается кабель, выдерживать короткое замыкание в кабеле или проводе, без перегорания стенок несгораемого материала.

Это означает, что при коротком замыкании в скрытой электропроводке, стенки металлорукова перегорают, что неминуемо приводит к возникновению пожара. С дальнейшим развитием событий можно ознакомиться из ежедневных сводок МЧС.

Продолжение статьи «Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение»

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

  1. Введение.
  2. Электромонтаж ввода в деревянный дом проводом СИП.
  3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
  4. Электромонтаж ввода в деревянный дом кабелем ВБбШв
  5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
  6. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
  7. Электромонтаж внутренней открытой электропроводки в деревянном доме
  8. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
  9. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
  10.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
  11.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
  12.   Электромонтаж контура заземления. Начало
  13. Электромонтаж контура заземления. Продолжение
  14. Электромонтаж электропроводки на чердаке
  15. Причины и последствия коротких замыканий в электропроводке

ПУЭ-62.1.4Электропроводки разделяются на следующие виды:1. Открытая электропроводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т.п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.Открытая электропроводка может быть стационарной, передвижной и переносной.2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.32При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.37При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36 — 2.1.40.

Таблица 2.1.3Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности

Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов

Скрытые электропроводки1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.

2. С подкладкой несгораемых материалов(1).Защищенные провода и кабели в оболочке из трудносгораемых материалов.

3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов._____________1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

ПУЭ-77.1.38Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в металлических глухих коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.________________* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

elektroas.ru

Могу ли я выполнить электромонтаж кабеля по сгораемым конструкциям на чердаке деревянного дома? | ЭлектроАС

Дата: 16 июня, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работыМетки: Прокладка кабеля по дереву, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС». Нужен электромонтаж или электроизмерения? Звоните нам!

НатальяМогу ли я выполнить электромонтаж кабеля по сгораемым конструкциям на чердаке деревянного дома, а именно: прокладка кабеля NYM до щитка не в стальной трубе, а в металлорукаве? Или для прокладки кабеля надо использовать именно металлическую трубу? И второй вопрос: надо ли при прокладке кабеля в кабельном канале отступать 100 мм от потолка (брус обшит вагонкой) или можно проложить короб прямо у потолка (вагонка)?Вы можете проложить кабель на чердаке из сгораемых материалов в металлорукове, но Вам потребуется подвешивать его на трос таким образом, чтобы расстояние в свету от металлорукова до поверхности конструкций и деталей из сгораемых материалов составляло не менее 100 мм. Советуем Вам выполнить электромонтажные работы электропроводки на чердаке в медных трубах, они легко гнутся и обладают локализованной способностью при коротких замыканиях в кабеле или проводе. Металлорукав такими способностями не обладает.Если есть возможность перевести чердачное помещение в разряд 2 этажа существующего строение, то способ прокладки электропроводки можно будет упростить и выполнить по стенам, обшитым вагонкой, при помощи пластиковых негорючих коробов открытым.

ПУЭ-77.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

ПУЭ-62.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм.

2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок: открытая;проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.

elektroas.ru

Скрытая проводка в деревянном доме: выписка из ПУЭ

Благодаря новейшим вариантам распределения электрики в помещении, стала альтернативой именно скрытая проводка в деревянном доме, монтаж которой осуществляется в соответствии с ПУЭ.

Чтобы заняться воспроизводством скрытого электричества, важно быть максимально подготовленным, так как здесь существуют новые, но весьма определенные риски. Важно изучить ряд нормативов и ГОСТов и только потом приступать к монтажу актуального метода по прокладке электричества.

Важно! Рекомендуется доверить воспроизводство скрытой электрической сети в домах, выстроенных из бруса профессионалам ввиду опасности работ.

Преимущества скрытой электропроводки в деревянных домах

Все не понаслышке знакомы с дизайном, и, если он будет нарушен банальной электропроводкой — это будет очевидно. Рассмотрим ряд преимущественных черт:

Скрытая проводка в деревянном доме устанавливается не только по нормативным требованиям, но еще и с учетом эстетических соображений.

Некоторые правила, обязательные к использованию

Как мы говорили, пренебрежение правилами при работе с электрическими сетями имеет опасный исход.

Важно! Соблюдение государственных стандартов по отношению заведения электропроводки в деревянный дом — это шанс на успешную работу электроприборов.

Мы за безопасность! Чтобы не было никаких проблем после выполненного монтажа, важно все работы проводить исключительно по указаниям схемы. Такую схему можно составить самостоятельно либо найти в интернете, подобрав по условиям строительства дома. Только так может быть гарантирована безопасность.

Исключаем возгорание! Старайтесь прокладывать электрическую проводку в местах, где нет вероятности воспламенения древесины, в случае короткого замыкания или пробоя сверхтоков. Обычно монтаж выполняется на негорючих материалах, например, в перегородках.

Сохраняем интерьер дома! Чтобы разветвлений проводов было незаметно, следует делать их в плинтусах, дверных коробах или возле окон, помещая в специальные деревянные коробки. Также можно делать электрическую сеть в специальных трубах с гофрированной изоляцией, в нее же можно уложить асбестовую прокладку. Она защищает изоляцию от мощной проводки.

Такое соединение проводки в деревянном запрещено

Учет свободного доступа! Не смотря на сохранение дизайнерских решений жилого помещения, важно в любое время оперативно добраться до коробов, куда спрятаны все проводники. Случается, так что приходится устранять некоторые поломки, а рушить для этого полстены обойдется вам в большие затраты.

Скрытая проводка в изоляции в дереве

Как должна входить скрытая проводка в деревянный дом?

Многие горе-электрики стараются использовать самые примитивные и облегченные способы, чтобы подключить свое деревянное жилье к общей электрической сети. Однако и в этом вопросе есть свои нюансы. Предлагаем их рассмотреть.

  1. Ни в коем случае не руководствуйтесь старинными методами завода электрики в дом. Вполне вероятно, что такие варианты давно не соответствуют требованиям.
  2. Не рекомендуется размещать проводники на керамических головках, прикрепленных к уличной стене деревянного дома, как говорится — это мина замедленного действия! Рано или поздно вы столкнетесь с проблемой возгорания.
  3. Не следует монтировать электрическую сеть через деревянный чердак. В условиях сырости и не отапливаемого подкрышного помещения, часто нарушается изоляционный слой, вследствие чего возникает риск возникновения короткого замыкания.
  4. Применяйте разрешенные способы ввода электропроводки. Один из оптимальных — это воздушный способ. Но его недостаток в том, что для осуществления необходимо привлекать профессиональных электромонтажников.
  5. Подземная прокладка проводки характеризуется надежностью и долговечностью. Эти качества обусловлены тем, что провода полностью скрыты и не подвергаются атмосферным явлениям или механическим воздействиям, осуществляемых человеческим фактором.

Важно! Сложность прокладки скрытой проводки в доме доказана осуществлением трудоемких задач.

Такая прокладка проводки запрещена

Помните, что не один сантиметр электрического кабеля не должен соприкасаться с древесными стенами или иными перекрытиями, следовательно, стальные или медные трубки — это обязательное условие для электропроводки в деревянном жилье.

Вас могут заинтересовать:

prokommunikacii.ru

Прокладка электропроводки в деревянном доме

Деревянные дома и строения  относятся к особой категории так, как  строительные материалы из дерева легко воспламеняются. Отнеситесь к вопросам разводки электропроводки  в деревянном доме очень ответственно.

Лучшим вариантом будет обратиться к профессиональным электромонтажникам, но и здесь Я не редко сталкивался с грубыми нарушениями по прокладке электрических кабелей по сгораемым основаниям. Прочтите эту статью до конца и Вы узнаете как правильно сделать своими руками или потребовать от специалистов выполнить электромонтаж в деревянном доме, бане, беседке и т. п.

Пренебрегать общепринятыми правилами и нормами не стоит при прокладке электрокабелей, потому что Вы подвергаете риску не только свое  имущество, а главное себя и безопасность своих близких.

Согласно нормам и правилам электромонтажа электропроводки  в стенах, полу, потолку, материалы которых поддерживают горение — необходимо выполнять в металлических трубах или по стенам на металлополосе.  Обязательно все проходы через стены выполняются в металлических трубах. Все распаячные  (распределительные) коробки и подрозетники должны быть изготовлены только из металла.

Проще говоря, в деревянном доме необходимо тянуть вторую систему из металлических труб, как для водопровода, но только уже для прокладки в них электрической проводки.

Кроме этого, необходимо соблюдать и другие нормы электромонтажа, о которых Я уже рассказывал в этой статье.

Все трубы из металла соединяются между собой или с коробками при помощи сварки или резьбового соединения. Получается что вся работа электромонтажа в деревянных домах очень трудоемкая и затратная по материалам.Гораздо проще можно проложить с использованием металлорукава. В итоге и у Вас получится так, как показано на картинке.

Многие спрашивают- почему существуют такие требования. Все дело в том, что в момент возникновения пробоя кабеля между жилами возникает кратковременная дуга до тех пор, пока не выбьет пробки или не сработает автоматический выключатель. В этот момент и возможно возникновение искры и представьте, что это случится внутри стен, за потолком или под полом- существует риск возникновения пожара.

В моей практике был случай, когда построили деревянный коттедж и после того, как включили электрический щит, загорелась крыша по причине того, что был случайно забит гвоздь в электрический кабель. Металл защищает не только от  механических повреждений электропроводку по вине людей, но и от грызунов.

Я часто встречаю когда, электропроводка делается в деревянном доме внутри ПВХ трубы, чаще всего гофрированной. Запомните так делать нельзя!

В крайнем случае делайте разводку в металлорукаве (но он от гвоздя не защитит) или металлопластиковых трубах, применяемых при прокладке водопровода.

Второй важный момент- это марка кабеля. Для легковоспламеняющийся поверхностей применяете только электрический кабель марки ВВГнг-LS или его аналог NYM-LS , у которых изоляция не распространяет горение и с низким уровнем выделения дыма и газов. Рекомендую прочитать дополнительно нашу статью «Какой кабель выбрать для дома«.

Третий момент, кабель должен быть только медный и его сечение должно соответствовать номиналу автоматического выключателя. Например, для сечения 1.5 кв. мм. устанавливается автомат максимум на 16 Ампер, если поставить на 25 Ампер, то будет греться электрический кабель при превышении уровня предельно допустимой нагрузки для него.

В случае прокладки электропроводки открыто снаружи по стенам или потолкам все становиться намного  проще. Многие ее укладывают в ПВХ-короба. При этом Вы случайно не повредите электрический кабель, потому что видно где он идет. И Вы всегда сможете сделать осмотр кабелей при необходимости. Но к сожалению, по сгораемым основаниям действующие правила- так делать не позволяют. Как выход- это прокладка в металлорукаве в ПВХ коробе, цвет которого к тому же можно подобрать под цвет дерева.

Про основные правила электромонтажа по сгораемым основания Я уже все рассказал, рекомендую дополнительно прочитать нашу статью по этой теме под названием «Прокладка электропроводки в доме или квартире«.

jelektro.ru

Влияет ли проводка центра обработки данных на эффективность использования энергии (PUE)?

Отражает ли показание использования электроэнергии на счетчике коммунальных услуг вашего центра обработки данных мощность, которая течет к вашей сетевой инфраструктуре и соответствующему оборудованию?

Вы приближаетесь к тому, что, по данным Uptime Institute, средний отраслевой уровень PUE составляет около 1,7? Вы даже отслеживаете PUE на своих объектах?

Есть несколько факторов, которые влияют на эффективность использования энергии, и одним из основных является качество проводки центра обработки данных, которым оборудовано ваше предприятие.Для передачи всей мощности с улицы в ваше здание и к оборудованию внутри требуется современная и надежная проводка.

Вот почему вам следует заботиться о PUE и как проводка играет ключевую роль в достижении оптимальной эффективности PUE.

Около 72 процентов компаний ответили на опрос Uptime Institute, заявив, что они измеряют PUE. 82 процента тех, кто измеряет PUE, были руководителями. Удивительная статистика в этом опросе: только 60 процентов корпоративных клиентов, за исключением финансовых и колокационных отраслей, измеряют PUE.Это хорошо для клиентов поставщиков услуг колокации, но многие компании могут не получать электроэнергию от своего поставщика коммунальных услуг, что отражено в их счетах.

PUE — это отношение общей энергии объекта к энергии ИТ-оборудования.

Для многих компаний ежемесячные расходы на электроэнергию не входят в их ИТ-бюджет, они выходят из общего бюджета на эксплуатацию или оборудование.

ИТ-менеджеры могут не иметь представления о своем энергопотреблении относительно того, сколько доставляется на их серверы, охлаждающее оборудование, сетевые концентраторы и коммутаторы.Постоянный диалог между этими отделами жизненно важен. Чтобы установить планку передовых методов эффективного энергопотребления, Google часто регулирует PUE. Распределение мощности оценивается как один из пяти критических факторов оптимизации PUE. Благодаря эффективной проводке, охлаждению и воздушному потоку Google экономит 30 долларов на сервер в месяц за счет оптимизации PUE.

Лучшая проводка центра обработки данных излучает минимальное количество тепла, обеспечивает максимальную мощность для целевых устройств и не подключена к «коматозным серверам», которые больше не используются.

Эффективное размещение блоков источника бесперебойного питания и панели выключателей относительно проводки, а также изоляция проводки и водопровода — вот некоторые из лучших практик ассоциации Green Grid.

Если ваш центр обработки данных был построен в более старом, перепрофилированном здании, ключевым моментом является обеспечение соответствия проводки необходимой нагрузке вашей технологической инфраструктуры. Хотя вначале строительство центра обработки данных может показаться дорогостоящим вложения в перемонтаж, в долгосрочной перспективе вложения окупятся в несколько раз.

Вот несколько отличных советов по подключению центров обработки данных от TechRepublic:

  • Держите кабели питания и Cat5 отдельно, так как они могут вымывать сигнал
  • Многократное испытание кабельной разводки с установкой
  • Дважды отмерьте проводку и один раз отрежьте при ее установке. Слишком много или слишком мало проводов для необходимого места — расточительство
  • Тщательно спланируйте прокладку проводов

В вашем центре обработки данных могут быть высокопроизводительные поставщики коммунальных услуг, но если у вашей силовой проводки недостаточно пропускной способности для доставки ее туда, где это необходимо, вы потратите много ресурсов и денег.

Также исследуйте эффективность трансформаторов и / или блоков питания (PDU), установленных на вашем предприятии или вокруг него. Вы можете модернизировать проводку центра обработки данных, но все равно не достичь целей PUE центра обработки данных, которые вы устанавливаете для своей компании, если трансформаторы или блоки распределения питания неэффективны.

Вы, , тестировали качество проводки вашего центра обработки данных, чтобы обеспечить идеальное значение PUE? Какие шаги вы предприняли на основе полученных результатов? Расскажите об этом в комментариях.

Если вы работаете в центрах обработки данных, в критически важных отраслях или в сфере облачных услуг или продаете услуги в отрасли центров обработки данных, не пропустите наш еженедельный информационный бюллетень с обновлениями — Информационный бюллетень Института продаж и маркетинга центров обработки данных (DCSMI). Получайте уведомления о новых отчетах, событиях, подкастах и ​​сообщениях в блогах.

Электромонтажные и кабельные линии. Прокладка кабеля через стену из пуэ Как пропустить кабели через стены

При прокладке электропроводки и кабельных линий часто возникает необходимость решить вопрос, как провести провод или кабель через наружные стены зданий и внутренние перегородки… Существует множество требований к прохождению электрических проводников через препятствия и очень важно соблюдать каждое из них, ведь от этого зависит не только удобство ремонта и замены проводки, но и безопасность ее использования. В этой статье мы расскажем, как провести кабель через стену из дерева, кирпича и бетона в соответствии с требованиями нормативных документов.

Требования к прокладкам

Требования к данному виду работ регламентированы двумя основными нормативными документами.Первый источник — это ПУЭ, с которым всегда нужно консультироваться, когда дело касается устройства электроустановок. Второй документ — СНиП 3.05.06-85, в котором описаны нормы строительно-монтажных электрических устройств … Информация по этому вопросу содержится также в Федеральном законе № 123, в котором сформулированы требования пожарной безопасности.

Для производства строительно-монтажных работ необходим соответствующий проект. Если предполагается прокладка кабеля или провода через стены, проект должен содержать архитектурную и конструктивную часть.Отверстия, которые должны быть в стене или перегородке, через которые предполагается прокладывать провода и кабели, должны быть указаны на чертежах проекта.

Проемы (отверстия) в стенах, перегородках, перекрытиях и фундаменте, выполненные в соответствии с проектом, не должны иметь ослабленных участков в каркасе, которые могут обрушиться в процессе эксплуатации. В целом прокладка через стены должна соответствовать следующим требованиям:

  • прокладка должна обеспечивать возможность замены проводов и кабелей в процессе эксплуатации.№
  • При установке электропроводки необходимо убедиться, что огонь, дым и влага не могут распространяться через монтажные отверстия из одного помещения в другое.

Выполнение данных условий обеспечивается соблюдением следующих правил:

  1. Прокладка кабелей и электропроводки через противопожарные стены и потолки осуществляется в трубах, каналах или непосредственно в проемах. При этом в проемах без использования дополнительной защиты можно прокладывать только защищенный (армированный) кабель.О том, как провести электропроводку в трубах, мы рассказали в отдельной статье.
  2. Если стена, перегородка или потолок выполнены из горючего материала, то электромонтажные изделия укладываются в стальные трубы.
  3. Пространство между проводами и трубами или воздуховодами, а также все избыточные отверстия и каналы герметизированы. Также мы поговорили о том, как герметизировать кабельный ввод.

Материал, используемый для уплотнения отверстий, должен при необходимости легко сниматься. Огнестойкость герметика не может уступать огнестойкости стены, перегородки и потолка.Герметизация уплотнительным материалом производится с двух сторон труб, каналов, проемов.

Если прокладка кабеля через стену производится отрезком трубы, то его радиус изгиба при его наличии не должен превышать допустимый радиус изгиба используемой марки жилы (этот параметр указывается в технических характеристиках).

Технология установки

Сначала давайте посмотрим, как пропустить силовой кабель или провод через стену. деревянный дом или сруб.

Первый шаг — определить точку входа, в которой просверливается стена.Диаметр отверстия определяется исходя из толщины стальной трубы, в которую будет помещен проводник. Перед тем, как протянуть кабель, необходимо тщательно обработать края, чтобы удалить острые заусенцы, которые могут повредить изоляцию. Для дополнительной защиты кабельной линии лучше прокладывать ее в гофре.

После установки необходимо выполнить требования по заполнению труб. В этом случае вы можете использовать асбестовый шнур, обернув его вокруг кабеля и плотно вбив его в трубу с обеих сторон.На фото деревянная стена и прокладка через нее силового кабеля:

Как провести электропроводку через стену и выполнить разводку показано на фото ниже:

  1. Труба стальная.
  2. Распределительная коробка.
  3. Футеровка асбестоцементная.
  4. Кабельный канал.
  5. Гофра.
  6. Футеровка асбестоцементная.
  7. Двойная розетка.

Например, показаны варианты, как пропустить кабель через кирпичную стену:

Последовательность работ следующая:

  1. V Стена кирпичная, делается проем требуемых размеров.
  2. В подготовленное отверстие вставляется кусок гофры (втулка).
  3. На трубу устанавливается термоусаживаемое уплотнение.
  4. Пространство между гильзой и проемом залито раствором.
  5. Кабель или провод, предварительно помещенный в гофрированную трубу, пропускают через муфту.
  6. Пространство между гофром и гильзой заделывают одним из материалов, соответствующих требованиям правил.
  7. При термическом воздействии (например, с помощью фена) уплотнение сжимается, вплоть до полной герметизации точки входа электрического проводника в гильзу.

Если стена бетонная, то технология такая же, как и для кирпичной. На фото ниже показан пример прокладки кабеля через бетонную стену:

Для промышленного использования представляет интерес технология надувной герметизации кабеля. Уплотнение представляет собой надувную камеру из металлизированного ламината. Кабельная линия обматывается герметиком, покрытым герметиком. Затем камера надувается, чтобы заполнить проход, после чего гелиевый клапан надежно блокируется.Как засыпается проход, показано на фото:

Вот и вся технология прокладки кабеля через стену из дерева, бетона и кирпича. Как видите, проложить линию через препятствия не составляет особого труда, главное знать требования к электромонтажу!

Нравится (0) Не нравится (0)

samelectrik.ru

Как и чем можно герметизировать кабельные проходы и почему?

О компании »Вопросы и ответы» Как и чем можно герметизировать кабельные проходы и почему?

При строительстве новых зданий и сооружений, при реконструкции старых помещений различного назначения в проектах обязательно должны быть предусмотрены условия, требования к размещению в них электросетевых коммуникаций.Основным регулирующим документом являются ПУЭ (правила электроустановок). Сотрудники нашей электролаборатории хорошо осведомлены об этих требованиях, они не раз выполняли их на практике. Постоянно следим за изменением современных требований, изучаем дополнения, СНиПы, ГОСТы и другие нормативные акты.

В документах подробно описаны требования, где и как, какие кабели и провода проложены. Описаны требования, учитывающие множество факторов:

  • пожарная безопасность;
  • условия эксплуатации и расположение зданий, сооружений;
  • производственная площадка, в которой задействованы электроустановки;
  • мощность и максимальный ток нагрузки;
  • виды прокладываемых проводов и кабелей и многое другое.

Основные требования к проходам в стене

В п. 2.1.58 ПУЭ сказано, что для обеспечения возможности прокладки дополнительной проводки или замены старой кабели и провода прокладываются через стены в коробах или обрезках трубы. Чтобы предотвратить проникновение огня или воды, зазоры между кабелем и трубой заделываются огнеупорным материалом, который при необходимости легко удаляется. Огнестойкость наполнителя не должна быть ниже огнестойкости стены, в которой проложен кабельный проход.

Разделы СНиП 3.05.06-85 уточняют многие отдельные детали и расширяют возможности исполнителей, в содержании называются конкретные материалы, которые используются для герметизации кабельных проходов. Кроме того, он определяет конкретные случаи, когда сквозные стены из горючего материала, трубы в проходах должны быть металлическими или асбестовыми. Приведены примеры состава и пропорций герметика для герметизации кабельных проходов:

  • 1:10 цемент и песок;
  • 1: 3 глина и песок;
  • 1.5: 11: 1 глинисто-песчано-цементный;
  • Гипс 2: 1 и вспученный перлит, другие варианты;
  • Красная пена с сертификатом пожарной безопасности.

Зазоры между кабельными рукавами и стеной заделываются цементным раствором или бетоном. В тех случаях, когда стены не являются брандмауэром, эти щели в ремонте не нуждаются. При организации кабельных проходов через перекрытия и стены необходимо прокладывать резервные трубы из металла, асбеста или пластика в зависимости от условий.Помимо обрезков труб, муфты промышленного производства используются для пропускания кабелей и проводов различного диаметра через стены. На атомных станциях используются специальные герметичные устройства. В эти конструкции входят пластины с пазами для кабеля разного диаметра.

Сотрудники строительных компаний или менеджеры организаций, эксплуатирующих здания, не всегда могут правильно ориентироваться при выполнении многих требований. Особенно важно выполнить требования качественно и с минимальными затратами, подобрать оптимальный вариант и материалы для заделки зазоров в кабельных каналах с учетом условий на вашем объекте.

Благодаря большому практическому опыту и знаниям, технической поддержке на высоком уровне электролаборатория может проводить проверки качества. Наши сотрудники подскажут, как, чем и зачем нужно заделывать кабельные проходы, в каждом конкретном случае помогут практически и оформят все Необходимые документы для проделанной работы.

www.megaomm.ru

Открытая электропроводка в помещении / ПУЭ 7

2.1.52. Открытую прокладку незащищенных изолированных проводов непосредственно на основаниях, на роликах, изоляторах, на кабелях и лотках производить: ¶

1.При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от пола или площадки обслуживания. ¶

2. При напряжении выше 42 В в помещениях повышенной опасности и особо опасных — на высоте не менее 2,5 м от пола или площадки обслуживания. ¶

Эти требования не распространяются на спуск к выключателям, розеткам, стартерам, щиткам, настенным светильникам. ¶

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, приборам, экранам и т. Д.должны быть защищены от механических воздействий на высоте не менее 1,5 м от пола или площадки обслуживания. №

В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях разрешается не защищать эти спуски от механических воздействий. ¶

В помещениях, доступных только специально обученному персоналу, высота открыто проложенных незащищенных изолированных проводов не нормируется. ¶

2.1.53. В пролетах кранов незащищенные изолированные провода следует прокладывать на высоте не менее 2.5 м от уровня платформы крановой тележки (если платформа расположена над площадкой кранового моста) или от площадки кранового моста (если платформа расположена над площадкой тележки). Если это невозможно, необходимо предусмотреть защитные устройства для предотвращения случайного прикосновения персонала на тележке и мосту крана к проводам. Защитное устройство следует устанавливать по всей длине тросов или на самом крановом мосту в пределах расположения тросов. ¶

2.1.54. Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IP20, в гибких металлических рукавах от пола или площадки обслуживания не нормируется.¶

2.1.55. Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод необходимо нанести дополнительную изоляцию. ¶

2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояние в свету между ними должно быть не менее 50 мм, а с трубопроводами, содержащими легковоспламеняющиеся или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. Если расстояние от проводов и кабелей до трубопроводов менее 250 мм, провода и кабели необходимо дополнительно защитить от механических повреждений на длине не менее 250 мм с каждой стороны трубопровода.¶

При пересечении горячих трубопроводов провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующие характеристики. ¶

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с легковоспламеняющимися жидкостями и газами — не менее 400 мм. ¶

Провода и кабели, проложенные параллельно горячим трубам, должны быть защищены от высоких температур или иметь подходящую конструкцию. ¶

2.1.58. Там, где провода и кабели проходят через стены, промежуточные этажи или их выход, необходимо обеспечить возможность замены электропроводки. Для этого необходимо сделать проход в трубе, коробке, проеме и т. Д. Во избежание проникновения и скопления воды и распространения огня в местах прохода через стены, перекрытия или выхода наружу, зазоры между проводами, кабели и труба (короб, проем и т. д.), а также резервные трубы (воздуховоды, проемы и т. д.) с легкосъемной массой из негорючего материала.Уплотнение должно допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать огнестойкость проема не ниже огнестойкости стены (пола). ¶

2.1.59. При прокладке незащищенных проводов на изолирующих опорах необходимо дополнительно изолировать провода (например, изолирующей трубой) в местах проходов через стены или потолок. Когда эти провода проходят из одного сухого или влажного помещения в другое сухое или влажное помещение, все провода одной линии могут быть проложены в одной изолирующей трубе.¶

Когда провода проходят из сухого или влажного помещения во влажное, из одного влажного помещения в другое влажное помещение или когда провода выходят из помещения снаружи, каждый провод должен быть проложен в отдельной изолирующей трубе. При выходе из сухого или влажного помещения во влажное или внешнее здание соединения проводов следует выполнять в сухом или влажном помещении. ¶

2.1.60. На лотках, опорных поверхностях, кабелях, тросах, полосах и других несущих конструкциях допускается укладывать провода и кабели вплотную друг к другу в жгуты (группы) различной формы (например, круглые, прямоугольные в несколько слоев).¶

Провода и кабели каждого жгута должны быть скреплены вместе. ¶

2.1.61. В ящиках провода и кабели можно прокладывать многослойно с упорядоченным и произвольным (свободным) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанная по их наружным диаметрам, включая изоляцию и внешние оболочки, не должна превышать: для глухих ящиков 35% от сечения ящика в свету; для ящиков с открывающейся крышкой 40%. ¶

2.1.62. Допустимые длительные токи по проводам и кабелям, проложенным в жгуты (группы) или многослойно, следует учитывать с учетом понижающих коэффициентов, с учетом количества и расположения жил (жил) в жгуте, количества и взаимного расположения жгутов (слоев). ), а также наличие ненагруженных проводников.¶

2.1.63. Трубы, воздуховоды и гибкие металлические рукава электропроводки необходимо прокладывать так, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе. ¶

2.1.64. В сухих, непыльных помещениях, в которых отсутствуют пары и газы, отрицательно влияющие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических шлангов без уплотнения. ¶

Соединение труб, воздуховодов и гибких металлических шлангов между собой, а также с воздуховодами, корпусами электрооборудования и т. Д.необходимо выполнить: ¶

  • в помещениях, содержащих пары или газы, которые отрицательно влияют на изоляцию или оболочку проводов и кабелей, при установке вне помещений и в местах, где масло, вода или эмульсия могут попасть в трубы, каналы и шланги, — с печать;
  • ящики в этих случаях должны быть со сплошными стенками и с герметичными сплошными крышками или глухими, разъемные ящики — с пломбами в точках соединения, а гибкие металлические рукава — герметичными;
  • в пыльных помещениях — с герметизацией стыков и отводов труб, шлангов и воздуховодов для защиты от пыли.

2.1.65. Подключение стальных труб и воздуховодов, используемых в качестве заземляющих или защитных проводов нейтрали, должно соответствовать требованиям, приведенным в этой главе и гл. 1.7. ¶

www.elec.ru

Можно ли на даче прокладывать кабель вдоль деревянных стен и закреплять скобами? | Elcomelectro

О компании »Вопросы и ответы» Можно ли на даче прокладывать кабель вдоль деревянных стен и фиксировать скобами?

Нет, не разрешается прокладывать и закреплять кабель открыто на горючей основе, к которой принадлежит дерево.

ПУЭ п. 2.1.32. При выборе типа электропроводки и способа прокладки проводов и кабелей необходимо учитывать требования электробезопасности и пожарной безопасности. ПУЭ п. 2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из горючих материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из горючих материалов должно быть не менее 10 мм. Если невозможно обеспечить указанное расстояние, провод (кабель) следует отделить от поверхности слоем негорючего материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.ПУЭ п. 2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из горючих материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. Д. С наличием горючих конструкций, необходимо со всех сторон защитить провода и кабели сплошным слоем негорючего материала. ПУЭ п. 2.1.39. При открытой укладке труб и коробов из негорючих материалов на негорючие и негорючие основания и конструкции расстояние в свету от трубы (короба) до поверхности конструкций, деталей из горючих материалов должно быть не менее 100 мм. .Если невозможно обеспечить указанное расстояние, трубу (короб) следует отделить со всех сторон от этих поверхностей сплошным слоем негорючего материала (штукатурка, алебастр, цементный раствор, бетон и др.) Толщиной не менее 10 мм. ПУЭ п. 2.1.40. При скрытой прокладке труб и воздуховодов из негорючих материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. Д. Трубы и воздуховоды следует со всех сторон отделять от поверхностей. конструкций, деталей из горючих материалов со сплошным слоем негорючего материала толщиной не менее 10 мм.ПУЭ п. 2.1.41. При пересечении коротких участков электропроводки с элементами строительных конструкций из горючих материалов эти участки должны выполняться с соблюдением требований 2.1.36-2.1.40.

ПУЭ п. 2.1.58. В местах прохождения проводов и кабелей через стены, межэтажные перекрытия или выхода их наружу необходимо обеспечить возможность замены электропроводки. Для этого проход необходимо сделать в трубе, коробе, проеме и т. Д.В целях предотвращения проникновения и скопления воды и распространения огня в местах прохода через стены, перекрытия или выходов наружу, зазоры между проводами, кабелями и трубой (короб, проем и т. Д.), А также резервные трубы (ящики, проемы и др.) .р.) легкосъемная масса из негорючего материала. Уплотнение должно допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать огнестойкость проема не ниже огнестойкости стены (пола).

Кабельные проходы через стены и потолки … Места прохождения кабелей через потолки, стены, огнестойкие перегородки в кабельных туннелях должны быть тщательно заделаны негорючим материалом, при этом также производится герметизация вокруг кабелей, проходящих через кабельные туннели. насадки. Это одна из необходимых мер по предотвращению распространения пожаров в кабельных сетях и проникновения воды в здание по трубам.

Нормированные расстояния. ПУЭ определяет минимально допустимые расстояния между прокладываемым кабелем и другими кабелями, фундаментами зданий, зелеными насаждениями, трубопроводами с легковоспламеняющейся жидкостью, теплопроводами, кабелями связи, электрифицированными и неэлектрифицированными железными дорогами, трамвайными рельсами, как при параллельном, так и при параллельном расположении. пересечения с ними…. ПУЭ также предусматривает меры защиты на случай близости этих устройств.

Эти ограничения установлены для того, чтобы создать нормальные условия для работы кабелей и минимизировать вредное воздействие на кабель всех видов устройств. Если мы говорим о трубопроводах, то минимально допустимое схождение при параллельной прокладке 1 м необходимо, чтобы кабель не повредился при земляных работах, связанных с ремонтом трубопровода. Для тепловой трубы указанный подход составляет 2 м, чтобы минимизировать вредное влияние тепла, выделяемого тепловой трубкой, на условия охлаждения кабеля.Электрифицированные трамвайные пути железных дорог, метрополитена являются источником паразитных токов в земле, которые при отсутствии должной защиты оказывают разрушающее действие на броню и металлическую оболочку кабеля. Поэтому допустимый подход к таким конструкциям — уже 10 м или, если это расстояние нужно уменьшить, кабели прокладывают в изоляционных трубах (например, асбестоцементных, пропитанных гудроном или битумом). Таким образом, каждое ограничение в подходе и пересечении имеет свое обоснование и должно соблюдаться при прокладке кабелей.

Промышленный кабельный ввод. В последнее время разработан и внедрен в ряде монтажных организаций метод предварительной подготовки в цехах мерных длин армированных кабелей. На технологической механизированной линии производится перемотка кабеля с заводского барабана на специальный инвентарный барабан с замером необходимой длины по кабельному счетчику; нарезка кабеля и установка концевой арматуры и муфт. Подготовленные участки кабелей испытываются повышенным напряжением, жилы кабелей маркируются и окрашиваются, а кабель в инвентарном барабане доставляется на объект для прокладки по подготовленной трассе.

Основным элементом технологической линии является инвентарный кабельный барабан с электроприводом, а также счетное устройство, с помощью которого механизируется процесс измерения и перемотки кабеля. Инвентарный барабан представляет собой сварную раму с вращающимся внутри барабаном. Боковые щеки вращающегося барабана снабжены конструкциями для крепления муфт и концевых соединений. Электропривод соединен с барабаном шарнирно-сочлененным валом. Измерительный прибор со счетчиком типа СК-1 состоит из рамы и подвижной стойки.Рама оснащена направляющими роликами и медным диском, подключенным к измерителю кабеля. Измерительный диск, перемещающийся в поперечном направлении на направляющих штифтах, обеспечивает укладку кабеля из катушки в катушку. Барабан с Тросом поднимается кабельным домкратом. На стенде механизированы и другие монтажные операции: округление секторных жил, опрессовка наконечников и гильз (пресс ПГЭП), сварка и пайка пропан-бутановыми горелками, разрезка кабеля стационарным кабельным ножом с ручным приводом, маркировка пластиковых бирок. со специальным устройством и т. д.

Промышленный сбор кабеля сокращает отходы кабеля и общие затраты на рабочую силу, сокращает время монтажа и улучшает качество монтажа кабельных муфт и концевых заделок.

Проводить открытую прокладку незащищенных изолированных проводов непосредственно на основаниях, на роликах, изоляторах, на кабелях и лотках:

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях повышенной опасности и особо опасных — на высоте не менее 2,5 м от пола или площадки обслуживания.

Данные требования не распространяются на спуск к выключателям, розеткам, стартерам, щиткам, настенным светильникам.

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, приборам, экранам и т. Д. Должны быть защищены от механических воздействий на высоте не менее 1,5 м от уровня пола или площадки обслуживания.

В жилых помещениях промышленных предприятий, в жилых и общественных зданиях эти откосы нельзя защищать от механических воздействий.

В помещениях, доступных только специально обученному персоналу, высота открыто проложенных незащищенных изолированных проводов не нормируется.

2.1.53

В пролетах крана незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня платформы крановой тележки (если платформа расположена над площадкой кранового моста) или от площадки подкранового моста (если платформа расположен над платформой тележки).Если это невозможно, необходимо предусмотреть защитные устройства для предотвращения случайного прикосновения персонала на тележке и мосту крана к проводам. Защитное устройство необходимо установить по всей длине тросов или на самом крановом мосту в пределах досягаемости тросов.

2.1.54

Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IP20, в гибких металлических рукавах от пола или площадки обслуживания не нормируется.

2.1.55

Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то на каждый незащищенный провод в местах пересечения необходимо нанести дополнительную изоляцию.

2.1.56

При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами свободное расстояние между ними должно быть не менее 50 мм, а с трубопроводами, содержащими легковоспламеняющиеся жидкости и газы, — не менее 100 мм.При расстоянии от проводов и кабелей до трубопроводов менее 250 мм, провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждом направлении от трубопровода.

При пересечении горячих трубопроводов провода и кабели должны быть защищены от воздействия высоких температур или должны иметь соответствующую конструкцию.

2.1.57

При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с легковоспламеняющимися или легковоспламеняющимися жидкостями и газами — не менее 400 мм.

Провода и кабели, проложенные параллельно горячим трубам, должны быть защищены от высоких температур или иметь подходящую конструкцию.

2.1.58

В местах прохождения проводов и кабелей через стены, межэтажные перекрытия или выхода их наружу необходимо обеспечить возможность замены электропроводки. Для этого необходимо сделать проход в трубе, коробке, проеме и т. Д. Для предотвращения проникновения и скопления воды и распространения огня в местах прохода через стены, перекрытия или выхода наружу, промежутки между проводами, кабели и труба (коробка, проем и т. д.), а также резервные патрубки (воздуховоды, проемы и др.) с легкосъемной массой из негорючего материала. Уплотнение должно допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать огнестойкость проема не ниже огнестойкости стены (пола).

2.1.59

При прокладке незащищенных проводов на изоляционных опорах необходимо дополнительно изолировать провода (например, изоляционной трубой) в местах проходов через стены или потолок.Когда эти провода переходят из одного сухого или влажного помещения в другое сухое или влажное помещение, все провода одной линии могут быть проложены в одной изолирующей трубе.

Когда провода проходят из сухого или влажного помещения во влажное, из одного влажного помещения в другое влажное помещение или когда провода выходят из помещения снаружи, каждый провод должен быть проложен в отдельной изолирующей трубе. При выходе из сухого или влажного помещения во влажное или внешнее здание соединения проводов следует выполнять в сухом или влажном помещении.

2.1.60

На лотках, опорных поверхностях, тросах, веревках, полосах и других несущих конструкциях допускается укладывать провода и кабели вплотную друг к другу в жгуты (группы) различной формы (например, круглые, прямоугольные в несколько слоев).

Провода и кабели каждого жгута должны быть скреплены вместе.

2.1.61

В ящиках провода и кабели можно прокладывать многослойно с упорядоченным и произвольным (свободным) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанная по их наружным диаметрам, включая изоляцию и внешние оболочки, не должна превышать: для глухих ящиков 35% от сечения ящика в свету; для ящиков с открывающейся крышкой 40%.

2.1.62

Допустимые длительные токи по проводам и кабелям, проложенным в жгуты (группы) или многослойно, следует учитывать с учетом понижающих коэффициентов, с учетом количества и расположения жил (жил) в жгуте, количества и взаимного расположения пучки (слои), а также наличие ненагруженных проводников.

2.1.63

Трубы, воздуховоды и гибкие металлические рукава электропроводки необходимо прокладывать таким образом, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.

2.1.64

В сухих, непыльных помещениях, в которых отсутствуют пары и газы, отрицательно влияющие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических шлангов без уплотнения.

Соединение труб, воздуховодов и гибких металлических шлангов между собой, а также с воздуховодами, кожухами электрооборудования и т. Д.должно быть выполнено:

в помещениях, содержащих пары или газы, отрицательно влияющие на изоляцию или оболочки проводов и кабелей, при установке вне помещений и в местах, где масло, вода или эмульсия могут попасть в трубы, каналы и шланги, — с уплотнением; коробки в этих случаях должны быть со сплошными стенками и с герметичными сплошными крышками или глухими крышками, разъемные коробки — с пломбами в точках соединения, а гибкие металлические рукава — герметичными;

в пыльных помещениях — с герметизацией стыков и отводов труб, шлангов и воздуховодов для защиты от пыли.

2.1.65

Соединение стальных труб и воздуховодов, используемых в качестве заземляющих или нейтральных защитных проводов, должно соответствовать требованиям, приведенным в этой главе и гл. 1.7.

И кабельные линии, часто возникает необходимость решить проблему, как пропустить провод или кабель через наружные стены зданий и внутренние перегородки. Для прохождения электрических проводников через препятствия существует множество требований и очень важно соблюдать каждое из них, ведь от этого зависит не только удобство ремонта и замены проводки, но и безопасность ее использования.В этой статье мы расскажем, как провести кабель через стену из дерева, кирпича и бетона в соответствии с требованиями нормативных документов.

Требования к прокладке

Требования к данному виду работ регулируются двумя основными нормативными документами. Первый источник, к которому всегда нужно обращаться, когда дело доходит до установки электроустановок. Прохождение кабеля через стены описано в разных абзацах, например, в пункте 2.1.58. Второй документ — СНиП 3.05.06-85 (в п. 3.18), в котором описаны нормы устройства и монтажа электрических устройств. Информация по данному вопросу содержится также в Федеральном законе от 22 июля 2008 г. N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности», статья 82, формулирующая требования пожарной безопасности.

Для производства строительно-монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладка кабеля или провода через стены, проект должен содержать архитектурную и конструктивную часть.Отверстия, которые должны быть в стене или перегородке, через которые предполагается прокладывать провода и кабели, должны быть указаны на чертежах проекта.

Проемы (отверстия) в стенах, перегородках, перекрытиях и фундаменте, выполненные в соответствии с проектом, не должны иметь ослабленных участков в каркасе, которые могут обрушиться в процессе эксплуатации. Как правило, прокладка кабеля через стены должна соответствовать следующим требованиям:

  • Прокладка должна обеспечивать возможность замены проводов и кабелей в процессе эксплуатации.
  • При установке электропроводки необходимо убедиться, что огонь, дым и влага не могут распространяться через монтажные отверстия из одного помещения в другое.

Выполнение данных условий обеспечивается соблюдением следующих правил:

  1. Прокладка кабелей и электропроводки через противопожарные стены и потолки осуществляется в трубах, каналах или непосредственно в проемах. При этом в проемы без использования дополнительной защиты можно прокладывать только защищенный (бронированный) кабель.Об этом мы говорили в отдельной статье.
  2. Если стена, перегородка или пол выполнены из горючего материала, проводка прокладывается в стальных трубах.
  3. Пространство между проводами и трубами или воздуховодами, а также все избыточные отверстия и каналы герметизированы. Мы тоже об этом говорили.

Материал, используемый для уплотнения отверстий, должен при необходимости легко сниматься. Огнестойкость герметика не может уступать огнестойкости стены, перегородки и потолка.Герметизация уплотнительным материалом производится с двух сторон труб, каналов, проемов.

Если прокладка кабеля через стену производится отрезком трубы, то его радиус изгиба при его наличии не должен превышать допустимый радиус изгиба используемой марки жилы (этот параметр указывается в ТУ).

Монтажная техника

Сначала давайте посмотрим, как пропустить силовой кабель или провод через стену деревянного дома или бревенчатой ​​конструкции.

Первый шаг — определить точку входа, в которой просверливается стена.Диаметр отверстия определяется исходя из толщины стальной трубы, в которую будет помещен проводник. Перед тем, как протянуть кабель, необходимо тщательно обработать края, чтобы удалить острые заусенцы, которые могут повредить изоляцию. Для дополнительной защиты кабельной линии лучше прокладывать ее в гофре.

После установки должны быть соблюдены требования к заполнению труб. В этом случае вы можете использовать асбестовый шнур, обернув его вокруг кабеля и плотно вбив его в трубу с обеих сторон.На фото деревянная стена и прокладка через нее силового кабеля:

Как провести электропроводку через стену и выполнить разводку показано на фото ниже:

  1. Труба стальная.
  2. Распределительная коробка.
  3. Футеровка асбестоцементная.
  4. Кабельный канал.
  5. Гофра.
  6. Футеровка асбестоцементная.
  7. Двойная розетка.

Например, показаны варианты того, как пропустить кабель через кирпичную стену:

Последовательность работ следующая:

  1. В кирпичной стене делается проем необходимых размеров.
  2. В подготовленное отверстие вставляется кусок гофры (гильза).
  3. На трубу устанавливается термоусаживаемое уплотнение.
  4. Пространство между гильзой и проемом залито раствором.
  5. Кабель или провод, предварительно помещенный в гофрированную трубу, пропускают через муфту.
  6. Пространство между гофром и гильзой заделывают одним из материалов, соответствующих требованиям правил.
  7. При термическом воздействии (например, с помощью фена) уплотнение сжимается до полной герметизации точки входа электрического проводника в гильзу.

Если стена бетонная, то технология такая же, как и для кирпичной. На фото ниже пример прокладки кабеля через бетонную стену:

Для промышленного использования представляет интерес технология надувного уплотнения кабеля. Уплотнение представляет собой надувную камеру из металлизированного ламината. Кабельная линия обматывается герметиком, покрытым герметиком. Затем камера надувается, чтобы заполнить проход, после чего гелиевый клапан надежно блокируется.Как заполняется проход, показано на фото:

Вот и вся технология прокладки кабеля через стену из дерева, бетона и кирпича. Как видите, проложить линию через препятствия в квартиру или дом не составляет особого труда, главное — ознакомиться с требованиями к электромонтажу!

6.5 В местах, где открыто проложенные и защищенные кабели проходят через конструкцию здания, кабельные вводы должны быть обеспечены пределом огнестойкости не ниже предела огнестойкости этих конструкций (статья 82 ТР), обеспечивая требуемую дымо- и газонепроницаемость (пункт 37 ППБ 01-03) и отвечающие требованиям ГОСТ Р 50571.15 и 2.1 ПУЭ.
Для этого в местах прохождения труб с кабелями:
— через противопожарные стены, перекрытия и перегородки с нормированным пределом огнестойкости или выход их наружу в помещениях с нормальной окружающей средой следует прокладывать электрическую цепь в секции труб для гладкой электропроводки из ПВХ Д = 25 (п. 3.18 СНиП 3.05.06-85 *). Герметизируйте зазоры между кабелями и трубами кабельные вводы для труб из ПВХ … Герметизация должна выполняться с каждой стороны трубы;
— сквозные строительные конструкции с нестандартным пределом огнестойкости электрические цепи следует прокладывать в трубах гофрированных ПВХ d = 16.Закройте зазоры между кабелями и трубой заглушками из TFLEX.
Сквозные горючие стены и перегородки — в стальных трубах (п. 3.18 СНиП 3.05.06)
При прохождении через перекрытия кабель в проходе защищают от механических повреждений крышками или воздуховодами на высоте до 2 м от пола.
— для прокладки одиночных кабелей через стены между производственными помещениями с классом взрывоопасной зоны — 2 (по ТРоТПБ) и В-1а (по ПУЭ) и помещениями с нормальными климатическими условиями использовать стальные водогазопроводные трубы в соответствии с ГОСТ 3262-75 и кабельные вводы, устанавливаемые со стороны помещения с взрывоопасной зоной более высокого класса… Зазоры между трубами и кабелями должны быть заделаны асбестовым шнуром ШАОН-3,0 (по ГОСТ 1779-83) на глубину 100-200 мм от конца трубы, общей толщиной, обеспечивающей огнестойкость. строительных конструкций. Схема проходки одиночного кабеля — см. Лист проекта РФ 16.
— для пропуска кабельной сборки через стены производственных помещений с классом взрывоопасной зоны — 2 (по ТРоТПБ) и В-1а (по ПУЭ) использовать универсальный раствор для кабельных вводов, предназначенный для противопожарной защиты кабельных линий и состоящий из:
— Огнезащитный состав Formula KP — для герметизации кабельных проходов;
— огнезащитный состав Phoenix CE — для дополнительной антипиреновой обработки кабелей;
— закладные детали — лоток цельнометаллический перфорированный прямой ЛМ 500х50.
Выполнить устройство кабельных вводов с соблюдением требований технологического регламента ТРП-10/06 и «Рекомендации по устройству и эксплуатации кабельных вводов огнестойких типа КП» (Р5.04.067.10) РУП «Стройтехнорм». .

Герметизация проходов труб через строительные конструкции должна выполняться негорючими материалами (раствор, цемент с песком по объему 1:10, глина с песком — 1: 3, глина с цементом и песком — 1,5: 1: 11, вспученный перлит. штукатуркой париж — 1: 2 или другие негорючие материалы) по всей толщине стены или перегородки сразу после прокладки кабелей или труб (СНиП 3.05.06-85, п. 3.65). Щели в проходах через стены не подлежат ремонту, если эти стены не являются противопожарными преградами.
— кабельные вводы из траншей в здания осуществляются через участки бетонных, железобетонных или асбоцементных труб или через отверстия в железобетонных конструкциях.
— концы труб должны выступать из стен здания в траншею не менее чем на 0,6 м (рис. 1). Когда кабели вынимаются из земли и доходят до стены, их защищают от механических повреждений трубой, уголком, каналом или коробом на высоту до 2 м (рис.2).
— проходы через деревянные стены и перегородки выполняются в секциях из стальных или асбоцементных труб диаметром не менее 100 мм, выступающих в обе стороны стены или потолка на 50 мм, или через огнестойкий уплотнитель 150х150 мм в размер.

Что такое мониторинг ответвленных цепей и как он влияет на PUE?

Что такое мониторинг параллельных цепей?

Branch Circuit Monitoring позволяет пользователям отслеживать эффективность использования энергии (PUE) из центра.Это включает в себя вплоть до уровня отдельной ответвленной цепи и вплоть до счетчика электроэнергии. Он охватывает как ИТ, так и оборудование помещений.

Мониторинг ответвленных цепей важен по нескольким причинам:

1) Планирование мощности

Мониторинг цепей филиалов позволяет менеджеру центра обработки данных отслеживать общую нагрузку и доступную мощность в реальном времени для каждого отдельного шкафа. Эта информация помогает при планировании мощности и позволяет повысить эффективность работы и экономию энергии, а также может быть передана в BMS.

2) Балансировка нагрузки

Мониторинг нагрузок в реальном времени на сторонах A и B панелей защищает от каскадных отказов.

3) Снижение риска

Аварийные сигналы на уровне ответвленной цепи предупреждают пользователей, если заранее установленный порог или предел выключателя близок. Это позволяет менеджерам вносить изменения, чтобы избежать перегрузки и простоев.

4) Точное выставление счетов

Этот уровень детализации позволяет поставщикам услуг Colocation или корпоративным центрам обработки данных в реальном времени отслеживать энергопотребление отдельными арендаторами и отделами для точного выставления счетов и возврата платежей.

Видимость потребности в энергии всего объекта, вплоть до отдельных систем, позволяет пользователям снизить риски, планировать потребности в мощности, точно выставлять счета, обнаруживать неэффективность и вносить изменения для оптимизации использования энергии, улучшения качества электроэнергии и повышения непрерывности обслуживания, и снизить затраты на электроэнергию.

Интеллектуальные разветвители питания (IPDU) — это не то же самое, что и мониторинг цепей ответвлений

Хотя интеллектуальные или контролируемые разветвители питания обеспечивают отличную визуальную индикацию потребляемой мощности в данной стойке, они не обеспечивают точного управления питанием и усилий по снижению рисков .Несколько факторов противостоят дополнительным расходам на внедрение IPDU. Если блоки IPDU не были установлены при изготовлении стойки или во время подготовки, доступ к рабочей стойке для модернизации нецелесообразен. Другая проблема заключается в том, что они представляют только одну сторону потребляемой мощности стойки, а не типичную конфигурацию 2N. Без дополнительного программного обеспечения для мониторинга невозможно точно рассчитать общую потребляемую мощность и определить условия перегрузки. Без программного обеспечения невозможно агрегировать совокупные результаты и историческую тенденцию, что имеет большое значение для управления энергопотреблением в центре обработки данных.

Тогда нужно учесть стоимость. Вот сравнение затрат на модернизацию системы мониторинга параллельных цепей и внедрение интеллектуальных удлинителей. Стоимость IPDU более чем в два раза превышает стоимость мониторинга параллельных цепей, что дает гораздо меньшую выгоду.

Программное обеспечение DCIM следующего поколения обеспечивает возможность мониторинга и агрегирования данных IPDU, установки сигналов тревоги для состояний перегрузки 2N и предоставления статуса уровня полосы. Однако эти решения NextGen DCIM могут контролировать как ответвительные цепи, так и датчики управления питанием в серверах, устройствах хранения и других системах с питанием.Эти решения DCIM обеспечивают более целостное представление об энергопотреблении, потребляемой мощности, анализе тенденций и планировании мощности для всего предприятия и вплоть до рабочей нагрузки отдельных приложений.

BCM как часть интегрированной системы управления центром обработки данных (IDCM)

Мониторинг параллельных цепей является важным инструментом для обеспечения непрерывного и надежного распределения электроэнергии в центрах обработки данных. Это позволяет централизованно записывать данные измерений в четко определенных концентраторах на уровне цепи, фазы и всех распределительных и дополнительных модулей, а также выполнять консолидированный анализ этих данных.Такой интегрированный подход дает менеджерам центров обработки данных и объектов полный обзор всех цепей и потребления. Благодаря совместному использованию этих данных между системами DCIM, BMS и ITSM создается надежная база данных для определения значений PUE (эффективности использования энергии), оптимизации распределения нагрузки и энергопотребления при одновременном повышении экономической эффективности для центра обработки данных и всего объекта.

5 Рекомендации по мониторингу электропитания в центре обработки данных

  • Think Flexibility — Скорее всего, существует несколько различных типов распределения электропитания (напр.g., PDU, Panel Board, Busway и т. д.) в вашем центре (ах) обработки данных. Кроме того, эти продукты будут поставлять различные поставщики (например, Schneider Electric, Siemens, Eaton, GE и т. Д.). Ваше решение для мониторинга мощности должно взаимодействовать с полным спектром типов распределения питания, поставщиков и протоколов, а также с различными значениями силы тока и конфигурациями цепей.
  • Оставайтесь адаптируемыми — Многие центры обработки данных используют питание шинопроводов из-за адаптируемой системы распределения энергии, которую они обеспечивают.PDU и панели также часто меняются и модифицируются для поддержки динамической среды центра обработки данных. Убедитесь, что ваши продукты для мониторинга мощности могут адаптироваться при переключении мощности, чтобы избежать повторного строительства или замены существующих счетчиков.
  • Достижение точности коммунального уровня — Лучшая практика в мониторинге мощности заключается в достижении точности коммунального уровня в пределах одного процента от фактического количества потребляемой мощности. Уровень точности коммунального уровня позволяет совмещенным центрам обработки данных и другим центрам обработки данных справедливо выставлять клиентам счета за электроэнергию.
  • Ожидайте нестандартных протоколов — Центры обработки данных используют несколько протоколов связи (SNMP, Modbus TCP, Bacnet IP и другие проприетарные). Если в счетчиках контроля мощности не используются стандартные протоколы связи, интеграция счетчиков со старыми системами DCIM или BMS потребует больше времени и затрат. Лучший способ избежать этой проблемы — убедиться, что любая приобретенная вами измерительная система имеет ПРАВИЛЬНЫЕ протоколы связи для программной системы, которую вы планируете использовать.В идеале ваша измерительная платформа должна поддерживать все ваши продукты для распределения электроэнергии, просто обмениваться данными с программным обеспечением и беспрепятственно взаимодействовать со всеми другими компонентами центра обработки данных.
  • Ищите более широкие функциональные возможности устройства: Типичные решения для мониторинга требуют сложной и дорогостоящей сети преобразования протоколов, промежуточного программного обеспечения и интерпретации данных, чтобы предоставить операторам и инженерным группам полную картину энергопотребления на объекте.Такие функции, как встроенный Ethernet, встроенная регистрация данных, встроенная сигнализация и доступный веб-интерфейс, могут снизить количество точек отказа и затраты, связанные с развертыванием мониторинга.

Системы мониторинга электропитания в центре обработки данных могут быть мощным инструментом, помогающим реализовать общие инициативы предприятия. Выбор правильной системы контроля мощности для текущих и будущих потребностей вашего предприятия является неотъемлемой частью процесса выбора. Внедрение и интеграция системы контроля мощности — это шаги, которые можно легко упустить из виду.Тем не менее, они играют значительную роль в эффективности объекта и в системах DCIM или BMS, которые они дополняют. Гибкость, адаптируемость, точность, связь и функциональность устройства — важные характеристики успешной системы контроля мощности.

Как оценить PUE и DCIE вашего центра обработки данных

Эффективность использования энергии (PUE) — это общая мощность, потребляемая вашим центром обработки данных по сравнению с энергией, которую использует ваше компьютерное оборудование. Эффективность инфраструктуры центра обработки данных (DCiE) — это обратная величина, выраженная в процентах.

По данным Uptime Institute, средний показатель PUE центра обработки данных составляет 2,5. DCiE этого будет 40%, что составляет накладную потребляемую мощность. Таким образом, эти два показателя являются ценными ориентирами для определения энергоэффективности помещения с оборудованием.

Давайте сделаем шаг назад и поместим эффективность использования энергии и DCiE в контекст

Мы не можем обойтись без нашего ИТ-оборудования и по-прежнему можем предоставлять наши услуги. Нам также нужна безопасная среда для защиты наших данных, пока мы выполняем бизнес-операции, проводим исследования и разработки и поддерживаем рост нашей компании.Однако данные — это растущий фактор затрат, которым мы должны управлять.

Более того, чем больше мы становимся, тем важнее становится защита нашей деловой информации. Таким образом, мы получаем впечатляющую коллекцию компьютерных серверов, концентраторов, маршрутизаторов, коммутационных панелей и другого сетевого оборудования, потребляющего электроэнергию по цене.

Наш центр обработки данных, возможно, начинал свою жизнь как не более чем серверная стойка в шкафу с минимальным энергопотреблением. Однако с тех пор он, возможно, превратился в компьютерный зал, серверную комнату или даже центр обработки данных PUE.

В нашем шкафу в углу теперь есть освещение, климат-контроль для регулирования температуры и влажности, безопасность, резервное питание и контроль доступа. Следовательно, инфраструктура может потреблять больше электроэнергии, чем ИТ-оборудование, для обслуживания которого она существует.

Как PUE и DCiE помогают нам следить за затратами центра обработки данных

Установить отдельные счетчики электроэнергии для ИТ-объекта и для оборудования обработки данных внутри — относительно несложно. Быстрая ежемесячная проверка позволяет нам увидеть, как меняются наши энергетические отношения, и приносят ли наши усилия по их регулированию плоды.

При обработке данных часть получаемой электроэнергии преобразуется в тепло. В то же время он не работает оптимально в жаркой среде. Это явление приводит к увеличению затрат на охлаждение, которые могут стать значительными.

Таким образом, перерабатывающее оборудование — это правильная отправная точка для снижения этих затрат. Наши оценки эффективности использования энергии и DCiE могут сказать нам, насколько срочно нам нужно это сделать. Давайте узнаем, как определить наши реальные рейтинги.

Как определить свой рейтинг DCiE

Ваша оценка может не быть полностью репрезентативной, если вы делаете это впервые.Это связано с тем, что потребление электроэнергии варьируется в зависимости от того, где вы находитесь в рабочем цикле, и от температуры окружающей среды на улице.

Мы рекомендуем ежемесячно снимать показания, вносить их в таблицу и делиться ими со своими людьми. Они, вероятно, лучше оснащены, чтобы понять операционные причины, лежащие в основе пиков и спадов.

  • Запишите показания энергии как можно ближе к тому месту, где источник входит в центр обработки данных, отмечая любые исключительные энергетические события в течение периода.Например, на объекте могло быть отключение электроэнергии или проводились работы по техническому обслуживанию.
  • Запишите показания энергии как можно ближе к месту, где источник питания входит в стойку оборудования, но обязательно после того, как он прошел преобразование мощности, переключение и согласование. Как и прежде, обратите внимание на любые необычные события, связанные с энергетикой, в течение отчетного периода.

Определите отличия от предыдущих показаний и выполните любые действия, указанные в обнаруженных вами данных. В идеале вы хотите увидеть тенденцию к снижению потребления вашего оборудования с помощью более эффективных стратегий охлаждения и повышения общего показателя DCiE.

Энергетическая оценка вашего оборудования является абсолютной, потому что нет двух одинаковых компьютерных залов. Однако ваш общий коэффициент становится относительным, если вы сравните его с этими нормами, предусмотренными 42U.

Почему вы должны делегировать эту задачу своему менеджеру по администрированию

В большом центре обработки данных существуют различные, иногда противоположные роли. Основным видом деятельности являются сами данные, в то время как оборудование для резервного копирования и охлаждения часто занимает больше всего времени. Таким образом, у разных команд разные приоритеты и цели.

Следовательно, у вас, вероятно, есть команда, которая занимается управлением центром обработки данных, особенно резервным питанием и охлаждением. А второй может увидеть, что ИТ-оборудование заслуживает приоритета.

Менеджер объекта обычно решает вопросы, связанные с окружающей средой инфраструктуры, включая питание, охлаждение и воздушный поток, в то время как ИТ-специалисты часто в первую очередь заинтересованы в исправности серверов и сетей.

Таким образом, независимое лицо, такое как администратор, может лучше управлять общим потреблением энергии, включая центр обработки данных и оборудование, которое он обслуживает.Это всего лишь предположение, ведь ваши обстоятельства вполне могут быть другими.

Почему вы можете нахмуриться, упоминая об этом?

Power Usage Effectiveness (PUE) и соответствующая ему эффективность инфраструктуры центра обработки данных (DCiE) пользуются поддержкой влиятельных лиц, таких как Green Grid и Uptime Institute. Однако некоторые творческие ИТ-специалисты считают, что, по словам серверов хранения, они слишком упрощают ситуацию.

Тем не менее, оба являются полезными индикаторами тенденций нашего энергопотребления и его сопоставления с аналогичными показателями.Однако коэффициенты не учитывают и не учитывают уникальные различия по сравнению со «средними центрами обработки данных» (если такие есть).

Эффективность использования энергии и выводы DCiE

DCiE и PUE — это управленческая информация, а не высеченная из камня. Важно то, что вы делаете с информацией, после того, как вы сравните потребление в центре обработки данных с нагрузкой на информационные технологии. Довольны ли вы тем, что видите в контексте большей реальности, с которой вы жонглируете как менеджер?

По крайней мере, вы должны включить PUE или DCiE в ключевые области производительности вашего центра обработки данных.Это потому, что они предоставляют вам средство для сравнения настоящего и прошлого с тем, в каком направлении вы движетесь в своей организации.

Потребляемая мощность влияет на стратегии резервного копирования и охлаждения. Следовательно, может быть эффект умножения, если ваши люди не знают, что вы следите за тем, что происходит в серверной.

Почему мощность в чисто индуктивной и чисто емкостной цепи равна нулю?

Почему мощность равна нулю (0) в чисто индуктивной, чисто емкостной или в цепи, в которой ток и напряжение не совпадают по фазе на 90 °?

Вопросы такого типа задают на собеседовании по электротехнике или электронике.Итак, давайте вернемся к основам, чтобы прояснить основные и важные концепции электротехники.

1. Почему мощность в цепи равна нулю (0), в которой ток и напряжение не совпадают по фазе на 90 °?

Если ток и напряжение не совпадают по фазе на 90 градусов, то мощность (P) будет равна нулю. Причина заключается в следующем:

Мы знаем, что мощность в однофазных цепях переменного тока:

P = V I Cos θ

Где;

  • P = мощность в ваттах
  • V = напряжение в вольтах
  • I = ток в амперах
  • Cos θ = коэффициент мощности цепи i.е. разность фаз между волнами тока и напряжения.

Если угол между током и напряжением составляет 90 ° (θ = 90), тогда

Мощность = P = VI Cos (90 °) = 0… .. → [Cos (90 °) = 0]

Итак, если мы положим Cos 90 ° = 0, тогда общая мощность цепи будет равна нулю (т.е. в чисто индуктивной цепи или емкостной цепи, где напряжение опережает на 90 ° от тока, а ток опережает на 90 ° от напряжения соответственно).

2. Почему мощность в чисто индуктивной цепи равна нулю (0).

Мы знаем, что в чисто индуктивной цепи ток отстает на 90 градусов от напряжения (другими словами, напряжение опережает на 90 ° от тока), то есть разность фаз между током и напряжением составляет 90 градусов.

Как объяснено выше, если ток и напряжение не совпадают по фазе на 90 °, как в чисто индуктивной цепи, общая мощность цепи будет равна 0, как показано ниже.

P = VI Cos θ

если угол между током и напряжением составляет 90 ° (θ = 90), то

Мощность P = VI Cos (90 °) = 0

[Обратите внимание, что Cos (90 °) = 0 ]

Это показывает, что в случае чисто индуктивной цепи полная мощность цепи будет иметь ноль , так как Cos 90 ° = 0.

3. Почему мощность в чисто емкостной цепи равна нулю (0)?

Мы знаем, что в чисто емкостной цепи ток опережает напряжение на 90 ° (другими словами, напряжение отстает на 90 ° от тока), то есть разность фаз между током и напряжением составляет 90 градусов.

Как упоминалось выше, если ток и напряжение не совпадают по фазе на 90 °, как в чисто емкостной схеме, общая мощность схемы будет равна нулю, как показано ниже.

Мощность в цепи переменного тока

P = V I Cos θ

, если угол между током и напряжением составляет 90 (θ = 90) град.тогда

Мощность P = VI Cos (90 °) = 0

[Обратите внимание, что Cos (90 °) = 0]

Это показывает то же самое, что и для чисто индуктивной цепи, т.е. в случае чисто емкостной цепи, полная мощность цепи будет равно нулю , так как Cos 90 ° = 0.

Короче говоря, в цепи, где напряжение или ток опережают или отстают друг от друга на 90 ° (разность фаз = 90 °), положительный цикл отменяет отрицательный что приводит к нулевой средней мощности цепи i.е. общий коэффициент мощности цепи переменного тока равен нулю, что приводит к нулевой средней мощности.

Похожие сообщения:

Как это работает и что нужно знать

При выборе центра обработки данных необходимо учитывать множество факторов.

Хотя общая безопасность центра обработки данных, емкость и масштабируемость, вероятно, находятся в верхней части вашего списка, мощность, которая оживляет центр обработки данных и поддерживает его в рабочем состоянии, является важным, но часто упускаемым из виду компонентом.

Независимо от вашего присутствия в сети, электричество является основой.Понимание того, как мощность соотносится с дизайном центра обработки данных, имеет решающее значение как для непрерывности, так и для безопасности.

Более подробная информация о роли в центре обработки данных , принципах работы и тенденциях, о которых вы должны знать, поможет вам сделать лучший выбор для вашей организации.

Основы энергетики центра обработки данных: Электричество 101

Без электричества даже самая передовая и мощная сеть представляет собой просто груду металлолома. Независимо от того, насколько сложна ваша установка, если она не обеспечивает и не использует энергию эффективно, вы можете упустить ее.Вот несколько основных терминов, которые нужно знать, когда речь идет о мощности центра обработки данных .

Питание переменного и постоянного тока: У вас есть два варианта питания вашего центра обработки данных или любого другого устройства, использующего электричество. Электропитание переменного или переменного тока — это мощность, о которой вы думаете, когда подключаете устройство, прибор или инструмент. Токи 120 или 240 вольт питают по запросу — просто подключите ваш предмет к ближайшей розетке, и вы готовы к работе. «Переменная» часть этого типа мощности зависит от способа ее доставки; он может менять направление несколько раз за одну минуту, чтобы оптимизировать производительность и эффективность.

Питание постоянного или постоянного тока зависит от батарей; ваш ноутбук, телефон и другие устройства, которые можно подключить к розетке переменного тока для зарядки, а затем разрядить аккумулятор. Постоянный ток течет только в одном направлении и более надежен, чем переменный ток, что делает его идеальным способом избежать. В то время как большинство колокационных центров обработки данных используют переменный ток в качестве источника питания, все больше и больше организаций включают питание постоянного тока и комбинацию этих двух типов для повышения энергоэффективности и сокращения времени простоя.

Эффективность использования энергии, или PUE, представляет собой соотношение мощности, доступной для центра обработки данных, и мощности, потребляемой ИТ-оборудованием. PUE — это выражение эффективности; это число может показать, сколько мощности потребляют сами ваши серверы и сколько используется для задач, не связанных с сервером / ИТ. Высокий PUE означает, что вы можете бегать более эффективно, чем есть на самом деле, и что вы можете использовать слишком много энергии. Низкий PUE означает, что вы работаете оптимально и у вас мало отходов.

Определите PUE вашего центра , разделив общую энергию, потребляемую всем вашим учреждением, на энергию, потребляемую вашим ИТ-оборудованием. В результате получается показатель PUE, который в идеале должен быть максимально приближен к 1. Почему так низко? Более низкие коэффициенты означают, что вы используете большую часть своей энергии для выполнения фактической работы, а не для питания офиса, освещения и других вспомогательных элементов.

Показатели эффективности центра обработки данных

Электроэнергия измеряется в конкретных единицах; каждая из них подробно описана ниже и поможет вам понять, что нужно вашей организации для достижения ваших целей в области мощности и энергоэффективности.

  • Амперы: Также называемые «амперы», это фактическое движущееся электричество, которое проходит по вашим проводам, к вашим серверам и оборудованию. Каждое из ваших устройств, от рабочих станций до ноутбуков и серверов, использует для работы определенное количество ампер.
  • Volts: Мощность, которая «проталкивает» электричество от источника к вашим розеткам и устройствам; Фактическое напряжение зависит от местоположения, выбора, сделанного во время строительства и настройки, и даже от производителя устройства, которое вы используете.И батареи, и розетки обеспечивают мощность, которая может быть измерена в вольтах — от 1,5 вольт для небольшой батареи до 110 или 220 в обычной офисной или домашней розетке.
  • Вт: Фактическое количество энергии, потребляемой вашим сервером или устройством, измеряется в ваттах. Эта цифра возрастает по мере того, как вы используете свое оборудование; он также повышается, когда ваше оборудование выполняет несколько задач или решает сложные проблемы. Устройство ASIC или GPU, добывающее криптовалюту или выполняющее сложные задачи, будет использовать больше вашего сервера центра обработки данных или одной из ваших рабочих станций из-за выполняемой работы.

Мощность, доступная вашему центру обработки данных, способ ее использования и даже количество электроэнергии, потребляемой вашими частями, — все это влияет на ваши затраты, эффективность и даже производительность.

Электропитание в ЦОД

Все эти ватты и вольты должны куда-то уходить, а типичный центр обработки данных имеет множество потребностей; некоторые из них более очевидны, чем другие. Несмотря на то, что каждая организация индивидуальна, центру обработки данных для эффективной работы необходимо следующее:

  • Серверы: Фактические единицы, выполняющие работу, хранящие данные и обеспечивающие поддержку вашего бренда, стоек и других связанных элементов.
  • Охлаждение: Серверы и сопутствующее оборудование выделяют тепло; вам необходимо питание оборудования, которое будет поддерживать охлаждение вашего оборудования, чтобы предотвратить повреждение и продлить срок его службы.
  • Инверторы: Вы не заметите их, пока они вам не понадобятся. Инверторы сохраняют мощность и запускаются при отключении источника питания переменного тока. Это предотвращает простои, потерю данных и прерывание обслуживания.
  • Поддержка: Кто-то должен заботиться о серверах, обеспечивать физическую безопасность и реагировать на проблемы.Любому обслуживающему персоналу на месте требуется стандартное электроснабжение офиса. Положитесь на освещение, рабочие станции, HVAC и многое другое для вашей команды на месте.
  • Безопасность: Сигнализация, физическая безопасность, предотвращающая доступ посторонних к вашему центру или оборудованию.

Общие сведения об эффективности использования энергии (PUE)

Понимание того, как измеряется и используется энергия в типичном центре обработки данных, может помочь вам внести изменения, которые повысят вашу эффективность и снизят ваши расходы.От базового понимания того, как измеряется электроэнергия, до того, как потребление энергии, не связанное с ИТ, влияет на вашу прибыль.

Эффективность использования энергии, или PUE, представляет собой соотношение мощности, доступной для центра обработки данных, и мощности, потребляемой ИТ-оборудованием. PUE — это выражение эффективности; это число может показать, сколько мощности потребляют сами ваши серверы и сколько используется для задач, не связанных с сервером / ИТ. Высокий PUE означает, что вы можете работать более эффективно, чем вы есть, и что вы можете использовать слишком много энергии для своего центра обработки данных.Низкий PUE означает, что вы работаете оптимально и у вас мало отходов.

Определите PUE вашего центра, разделив общую энергию, потребляемую всем вашим учреждением, на энергию, потребляемую вашим ИТ-оборудованием. В результате получается показатель PUE, который в идеале должен быть максимально приближен к 1. Почему так низко? Более низкие коэффициенты означают, что вы используете большую часть своей энергии для выполнения фактической работы, а не для питания офиса, освещения и других вспомогательных элементов.

Идеальное целевое значение для существующего центра обработки данных — 1.5 или меньше (новые центры должны стремиться к 1,4 или меньше, в соответствии с целями и ориентирами Федерального директора по информационным технологиям. PUE 2,0 или выше указывает на необходимость проверки. Есть вероятные области неэффективности, которые увеличивают затраты, но не приносят пользу.

В заключение, с учетом проекта энергоснабжения центра обработки данных

Эта информация позволяет принимать обоснованные решения при выборе центра обработки данных. Лучший провайдер гарантирует наличие инфраструктуры электроснабжения, чтобы гарантировать максимально возможное время безотказной работы.Узнайте больше о наших современных центрах обработки данных по всему миру.

Модульные или традиционные центры обработки данных Build

«Будущее центров обработки данных — за модулями», — говорится на одном популярном веб-сайте. «Традиционный центр обработки данных не умер», — говорит другой. Кто прав? Какое будущее у центров обработки данных? Один лучше другого, и если да, то почему?

Вот несколько плюсов и минусов, а также некоторые возможные ответы, которые менеджеры центров обработки данных могут захотеть рассмотреть.

Перейти к разделу:

Modular vs.Традиционный центр обработки данных PUE

Первое, о чем мы говорим о модульных или традиционных центрах обработки данных, — это PUE или Power Usage Efficiency . В большинстве случаев модульные центры обработки данных имеют более низкий PUE. Однако с этим числом связана определенная стоимость.

Традиционные сборки центров обработки данных часто изначально имеют более высокий PUE , потому что есть место для расширения и добавления дополнительного оборудования. Иногда это может сопровождаться более высокими затратами на ОВК и другими расходами, пока центр обработки данных не будет загружен и не будет работать с максимальной эффективностью.Мы поговорим об этом факторе чуть позже.

Для модульных центров обработки данных, поскольку они построены с жесткими спецификациями и уже имеют эффективную пропускную способность на модуль, PUE изначально ниже . Все компоненты легко сочетаются друг с другом, а компактные пространства легче контролировать, когда речь идет об охлаждении, влажности и других факторах.

В чем обратная сторона? Когда кирпичный центр обработки данных запущен и работает на полную мощность и проект хорошо выполнен, уровни PUE могут быть аналогичными , и может быть намного проще выполнять перемещения и изменения без дополнительных модулей и конструкции.

Безопасность

Как и в случае с PUE, у этой медали две стороны. Модульный центр обработки данных проще защитить , поскольку он более компактный и автономный. При установке за безопасным барьером с видеонаблюдением и другими средствами наблюдения физическая безопасность модульного центра обработки данных может быть обеспечена.

Обратная сторона? Модульные центры обработки данных могут развиваться и со временем требовать дополнений , а это означает, что физическое пространство также придется модифицировать.Правильное планирование может смягчить эту проблему, но традиционная сборка центра обработки данных может быть проще в управлении с этой точки зрения , с защитой, встроенной в саму конструкцию, наряду с удаленным мониторингом и другими функциями безопасности, которые должны обрабатываться по-разному в модульных центрах обработки данных.

Спор о том, что лучше, может идти в любом направлении, но постоянство традиционного центра обработки данных и сборки часто побеждает, когда дело доходит до обсуждений безопасности.

Modular vs.Традиционная недвижимость

При размещении центра обработки данных мы говорили о таких вещах, как доступность к зеленой энергосистеме , возможность создавать собственные резервные копии зеленой энергии и многое другое. Недвижимость, которая удовлетворяет всем этим требованиям, бывает трудно найти, и цены отражают эту премию.

Таким образом, в этом случае более компактная модульная конструкция центра обработки данных имеет ряд явных преимуществ. Чем меньше на единиц недвижимости вам потребуется на , тем меньше будут первоначальные затраты на покупку (или аренду) площадей для центра обработки данных.Это также влияет на другой фактор: стоимость сборки.

Стоимость строительства

Строительство модульного центра обработки данных на намного дешевле, чем строительство традиционного, фактически на 30% меньше . Это огромная цифра, если говорить о начальных затратах. В сочетании с более низкой стоимостью недвижимости развертывание модульного центра обработки данных намного эффективнее для тех, кто стремится к гипермасштабированию и совместному размещению.

Это стало особенно актуальным, когда стало доступно еще опций «работа из любого места» и потребность в высокоскоростных центрах обработки данных смещается из центров городов и аналогичных районов в жилые и пригородные.

Это приводит нас к следующему преимуществу:

Скорость развертывания

Время , необходимое для создания традиционного центра обработки данных , намного больше, чем время, необходимое для развертывания модульного центра обработки данных. Для центра обработки данных в среднем требуется 18-24 месяца от начала до конца, но вы можете сэкономить около 30% этого времени, выбрав модульный центр обработки данных.

Частично это связано с тем, что вы избегаете традиционных задержек со строительством из-за плохой погоды, сезонных строительных работ и т. Д.

Нельзя сказать, что модульное развертывание лучше — просто быстрее . Можно утверждать, что традиционная конструкция прослужит дольше, а общая конструкция будет более качественной, но это не всегда так. Многие модульные центры обработки данных созданы с расчетом на аналогичный срок службы и могут прослужить столько же, сколько и традиционная сборка .

Так что лучше?

Подводя итоги, когда дело доходит до того, что лучше, модульная или традиционная сборка центра обработки данных, ответ таков, это зависит от обстоятельств.Задайте эти вопросы:

  • Насколько срочно нужен этот дата-центр ?
  • Где будет располагаться дата-центр? Какие расходы связаны с большим владением недвижимостью?
  • Какова цель этого центра обработки данных ? Ожидается ли необходимость в переездах и изменениях?
  • Какая безопасность нужна , и что возможно в месте расположения дата-центра?
  • Каков долгосрочный план для этого центра обработки данных ?

Ответы в вашей ситуации могут отличаться, но, поскольку традиционный центр обработки данных не мертв , модульный центр обработки данных находится на подъеме , и для многих ситуаций это лучший вариант.

Независимо от того, создаете ли вы модульный центр обработки данных или делаете традиционную сборку, ваша стойка и кабельная разводка имеют значение , как и ваша система маркировки и безопасность физического уровня . В AnD Cable Products мы можем помочь со всем этим. Позвоните нам сегодня, расскажите о своей ситуации, и мы будем рады, если поговорит о том, как мы можем помочь .

Мы готовы удовлетворить все ваши потребности в дата-центре.

Мониторинг и контроль сетевой безопасности среды физического уровня

Полная видимость, сетевая безопасность и контроль над средой физического уровня . Мониторинг всего гибридного облака и ИТ-инфраструктуры с облачной интегрированной информационной панели:

  • Знакомство с системой A150
  • Архитектура системы A150 — общий обзор
  • Характеристики системы A150
  • Аппаратное обеспечение и технические характеристики системного контроллера
  • Контроллеры, датчики и датчики мониторинга

Об авторе

Луи Чомпфф, основатель и управляющий директор, AnD Cable Products
Луи основал AnD Cable Products — Intelligently Designed Cable Management в 1989 году.До этого он проработал более 20 лет в ведущей мировой телекоммуникационной компании на различных руководящих должностях по управлению данными. Луи — энтузиаст-изобретатель, который спроектировал, запатентовал и вывел на рынок свои инновационные стойки для прокладки кабелей Zero U и этикетки для кабелей Unitag , которые стали ведущими в отрасли продуктами для прокладки кабелей в сети. Компания AnD Cable Products предлагает только продукты, которые имеют продуманную конструкцию, повышают эффективность, долговечны и надежны, могут использоваться повторно, просты в использовании или снижают затраты на оборудование.Он является основным автором блога Cable Management Blog , где вы можете найти идеи для организации сетевых кабелей, способы прокладки кабелей в серверной стойке и советы по экономии места, тенденции центров обработки данных, последние инновации и многое другое.
Посетите https://andcable.com или сделайте покупки в Интернете https://andcable.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
