Проводка в доме своими руками

Сегодня трудно представить комфортное существование в доме, оснащенном современной техникой, но не имеющим хорошей электропроводки. Поэтому, если вы желаете сделать жизнь в вашем доме не только удобной, но и безопасной, то, имея старую, ненадежную проводку, во время ближайшего ремонта ее непременно нужно заменить. Тогда появляется вопрос по поводу того, может ли быть сделана проводка в доме своими руками без участия в работе специалистов? Профессионалы заявляют, что выполнить такую работу можно и без образования электрика. Что для этого необходимо? Одним из основных правил является соблюдение всех требований безопасности.

Для того чтобы самостоятельно браться за такую работу, нужно понимать суть и порядок установки системы.

План монтажа

Схема распределения электропроводки

Очень важно составить правильный план помещения, где устанавливается проводка. Если план, по которому проложена старая проводка, удовлетворяет все ваши потребности и соответствует современным требованиям энергопотребления для подключенной новой техники, то можно использовать его.

Если же нужна новая схема, то в ней обязательно указывается, где расположены розетки, техника, выключатели, источники света. Электроплита имеет свои особенности подключения, поэтому нужно указать ее отдельно. Следуя совету опытных специалистов, можно разделить всю систему на несколько подсистем, подключив каждую отдельно к щитку. Это позволит устранить неполадку непосредственно в той части, где найдена поломка.

Ванная комната

Розетка в ванной

В этом помещении следует соблюсти все нормы безопасности, чтобы исключить возможность замыканий, и только потом проводить электричество. Поэтому чаще всего проводка в ванной подключается к автомату аварийного защитного отключения.

Монтаж электропроводки

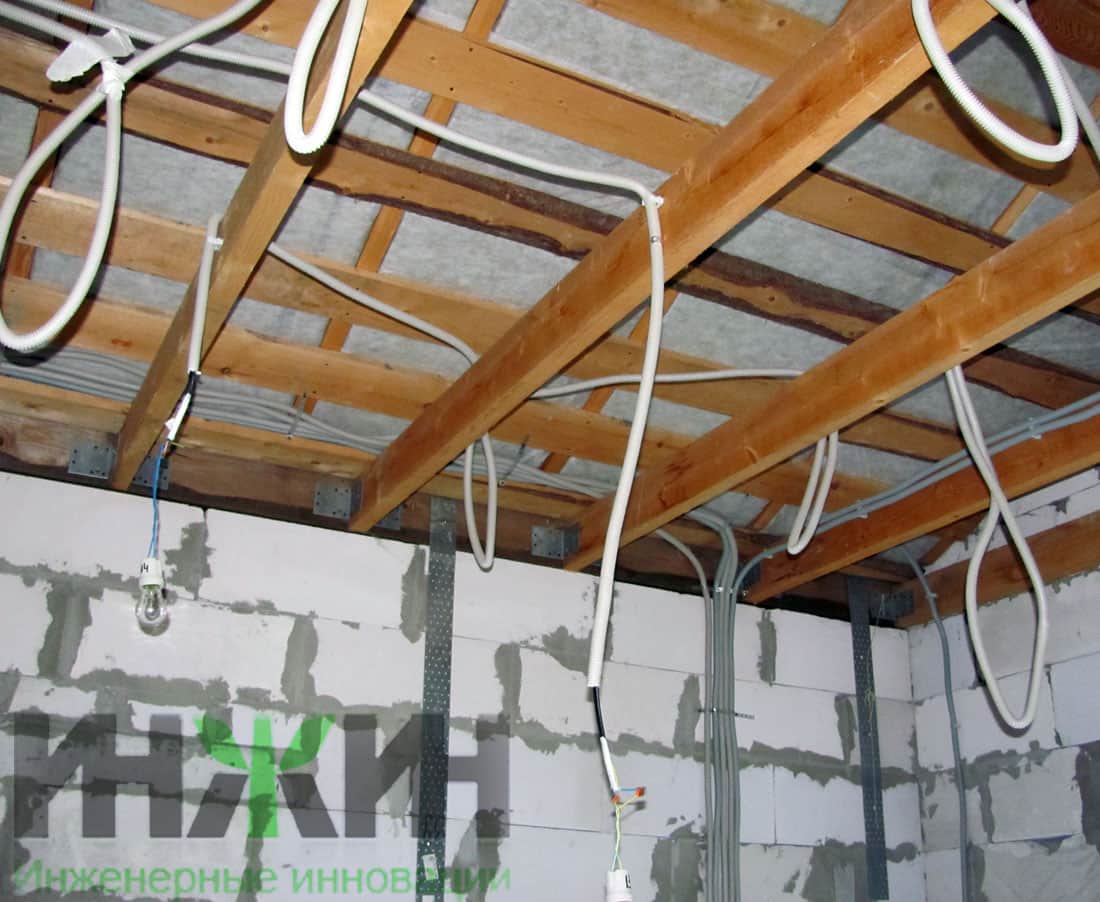

Укладка проводки

Существует несколько способов монтажа:

• Открытый.
• Закрытый.
• Комбинированный.

Первый способ абсолютно не приемлем в ванной, а в квартире он не очень удобен, зато подходит для подсобных помещений. Второй способ предполагает установку дополнительных специальных коробов. Третий вариант самый распространенный и в частном доме, и квартирах. Для этого в бетонных стенах постройки высверливают ниши, куда протягивают провода. Но этот способ требует большей внимательности и затраты сил, кроме того, он весьма шумный и пыльный. Поэтому очень хорошо, если в этом случае остался удобный план прошлой системы электропроводки с готовыми инженерными нишами.

О проводах

Проводка

Если проводка устанавливается полностью новая, то лучше использовать медный провод, так как у него лучшая электропроводность, чем у более хрупкого алюминиевого.

Если меняется только часть системы из алюминиевых проводов, то тогда не стоит покупать медные, а делать всю проводку из проводов однородного металла. Можно попробовать и другой метод – соединить эти два вида винтовым соединением, с прокладкой между ними в виде стальной шайбы. В противном случае, если этого не сделать, из-за разницы свойств этих двух материалов они станут окисляться, и из-за этого будут происходить постоянные сбои и поломки в системе.

Провода следует выбирать такого типа, который не поддерживает горение. Это предотвратит возгорания при коротких замыканиях. Все провода должны быть в защитной оболочке и заизолированы.

Между собой провода лучше спаивать, но это трудоемкая работа, хотя и более надежная, чем установка клемм. Благодаря этому методу отдельные жилы кабеля будут лучше проводить ток в месте спайки, кроме того, такое соединение не станет греться при больших нагрузках.

При установке закрытой проводки нужно учесть все нюансы, так как ниши закрываются слоем штукатурки, краски или обоев. При последующей замене проводки ремонт придется делать заново – полностью или частично.
При тщательном расчете, соблюдении всех норм безопасности, хорошем планировании и четкой последовательности действий, установка проводки в доме самостоятельно пройдет успешно и качественно.

Видео

В этом видеоматериале показано как правильно сделать электропроводку в доме или квартире своими руками.

Электропроводка в деревянном доме своими руками пошаговая инструкция

На чтение 8 мин Просмотров 1.5к.

Проведение электропроводки в деревянном доме требует более ответственного подхода, так как замыкание является самой частой причиной возникновения пожаров.

Перед тем как приступить к работе следует обзавестись необходимыми инструментами.

Понадобится: отвёртка, пассатижи, ножницы по металлу, нож для зачистки проводов, шуруповёрт, рулетка, дрель, вольтметр (для измерения и контроля напряжения в сети), уровень.

Поэтапное выполнение работы и следование правилам сделает возможным проведение проводки в доме своими руками.

Проект электроснабжения дома

Первостепенная задача — составить схематический план проведения электрики. При составлении следует учесть:

• где будет стоять бытовая техника, сколько розеток понадобится и их расположение, количество выключателей;
• рассчитать совокупную мощность бытовых приборов, чтобы определиться с выбором автоматических выключателей;
• учесть освещение дворовой территории.

Изображённую на бумаге схему проведения кабелей, с отмеченными местами для распределительных коробок, розеток и выключателей рекомендуют прикрепить по завершению работ на внутреннюю часть крышки распределительного щитка, чтобы была под рукой, в случае если понадобится устранить неполадки.

В соответствии со схематическим изображением делаются метки на стенах, потолке, где будут крепиться осветительные приборы, розетки, провода. Они послужат ориентиром в работе.

Нужно учитывать, что помимо собственных пожеланий следует руководствоваться определёнными правилами и требованиями:

• провода крепятся только по горизонтали или вертикали. Другое их расположение недопустимо;
• поворот провода возможен только под прямым углом;
• распред.коробки, выключатели, розетки должны быть в зоне свободного доступа;
• выключатели по правилам устанавливаются от пола на 0,6 — 1,5 метра, подводка ведётся сверху. Они не должны закрываться дверью;
• розетки можно размещать на любом расстоянии. Хотя правила регламентируют высоту на 0,5-0,8 метра от пола, но это связано с угрозой затопления. Количество розеток просчитывается заранее (на 6 кв.м 1 элемент — это соотношение является рекомендательным, но необязательным). В помещениях, где много бытовых приборов, их будет гораздо больше;
• провода горизонтально протягиваются на расстоянии 15 см от потолка и пола, вертикально не должны проходить ближе, чем 10 см к проёмам дверей и окон и касаться металлических элементов. Необходимо исключить соприкосновение рядом идущих проводов, расстояние между ними должно быть минимум полсантиметра или их закрывают каждый в отдельном коробе.

Специалисты предлагают разрабатывать схему, выделяя несколько групп. Например, по каждому помещению дома отдельно или «освещение — электроснабжение розеток — внешнее освещение». Это упрощает дальнейшую работу и более точно позволяет рассчитать необходимое количество материалов.

От правильного составления схемы зависит дальнейшая безопасность жильцов дома.

Важно! Расположение приборов, должно быть, продумано на этапе проектирования.

Выбор кабелей и аппаратуры

Выбор проводки осуществляется с учётом технических характеристик объекта (дома). Для деревянного дома нужно использовать только изолированный медный кабель. Алюминиевый тоже пригоден, но он менее надёжен, так как переламывается на изгибах и будет более толстым. Если происходит замена проводки, то лучше старую удалить полностью. Или исключить соединение медных проводов с алюминиевыми. Так как с течением времени это может привести к замыканию.

Сечение провода определяется в зависимости от рассчитанной мощности. Разработаны специальные таблицы, которые помогут определить размер сечения провода в зависимости от напряжения в сети и мощности. Провода для деревянного дома должны иметь маркировку «НГ», что означает, не поддерживают горение и «LS» означающее пониженное дымовыделение. Как правило, для внутренней проводки используются провода с сечением 1,5 и 2,5 мм.

Необходимый метраж для проводки, подсчитывают с помощью рулетки, но следует сверху накинуть ещё несколько метров.

Количество розеток подсчитывается исходя из схемы. Понадобятся также изолента, кабель каналы, короба для проводки, подрозетники.

Способы размещения проводки

В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.

Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).

Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами.

Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.

Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку.

Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.

Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=K2NxVMMwf9o&feature»]

Важно! Гильзы из металла помешают возгоранию при замыкании.

При любом виде монтажа проводки ряд работ проводятся одинаково

• Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.
• Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
• При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
• Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
• В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
• Свести к минимуму количество поворотов и изгибов кабеля.

Важно! Скрывать распределительные коробки нельзя.

Ввод электропитания и вводного автомата

Кабель прокладывается от линии электропередач до дома воздушным путем (подземный не допускается). Этот способ считается удобным быстрым и малозатратным.

Электричество, поступающее в дом, дальше распределяется специальным вводно-распределительным щитом. Он должен быть легкодоступен и располагаться в безопасном месте. В частных деревянных домах используются навесные щиты. Как правило, сейчас по правилам необходимо подключать два щита. Один на улице, в нём будет расположен счетчик. Это делается для удобства учёта потребления электроэнергии контролирующими органами. Второй в доме. Полностью исключена его установка в помещении с высокой влажностью.

В щиток устанавливают:

• аппараты, обесточивающие сеть при замыкании (УЗО). Устройство защитного отключения предотвращает возгорание в доме и защищает от поражения током человека.
• автоматические выключатели, которые отключают нагрузку в случае перепадов напряжения (к ним идут провода от розеток, выключателей и освещения). Их количество соотносится с числом групп освещения, выделенных при составлении схемы. Для дворового освещения обязателен отдельный автомат. Приборы берутся на 16А для выключателей и на 20А для розеток. Если предполагается электрическая плита, то для неё отдельный автомат на 32А.

Часто для упрощения и удобства используют дифференциальные автоматы. Они соединяют в себе функции УЗО и автоматических выключателей. Подключение кабелей в силовом щите лучше доверить специалисту. Корпус щитка обязательно подлежит заземлению.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=jscLvjuwhhA&feature»]

Заземление и испытание электропроводки

Заземление можно выполнить самостоятельно. Для этого у дома размечается территория в виде равностороннего треугольника. В каждый угол вбивается стальной прут. Три точки соединяются стальными пластинами. Крепеж лучше производить не скручиванием, а сваркой. Металлическую конструкцию соединяют со щитом стальной проволокой. Лучшим вариантом была бы стальная пластина, но её сложно проложить по земле. Можно доверить эту работу профессионалам.

Важно! Возместить ущерб можно будет только, если система заземления установлена специализированной организацией.

Работу можно считать выполненной только после проверки изоляции проводки. Замер сопротивления проводится, чтобы убедиться, что во время монтажа, проводка не была повреждена. Такие замеры рекомендуют делать каждые три года.

Электропроводка, сделанная своими руками, прослужит долгое время, если будет выполнен ряд требований и соблюдены правил техники безопасности.

Монтаж электропроводки в деревянном доме – видео-инструкция

При оборудовании электропроводки в деревянном доме и на даче существует одно, очень важное требование – пожарная безопасность.

По подсчетам специалистов, за последние 30 лет бытовое потребление электроэнергии возросло практически втрое.

В жилом помещении могут работать одновременно несколько электроприборов (например, холодильник, стиральная машина, кондиционер), а телевизор стал чем-то вроде звукового фона.

Также постоянно может быть включен компьютер, на котором играют дети, или работают, общаются взрослые. Такая нагрузка на электропроводку приводит к нагреванию проводов.

Из этой статьи вы узнаете, как правильно смонтировать систему электрообеспечения в деревянном доме с учетом пожарной безопасности.

Материалы и инструменты



Провода и кабели



Для подведения электричества к дому может потребоваться кабель. Поэтому определимся с терминологией. Разница между проводом и кабелем заключается в качестве изоляции.

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.

Трехжильный провод кроме жил на ноль и фазу содержит еще жилу на заземление. Этот провод присоединяется к заземляющему контакту и служит для отвода электротока в землю в случае пробоя изоляции или иных аварийных ситуаций.

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.


Розетки и выключатели



Розетка – это устройство для подключения электробытовых приборов. В быту применяются розетки с заземляющим контактом, их подключение проводится 3-х жильным кабелем.

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

• открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
• Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль



Монтажные и распределительные коробки



Монтажные и распределительные коробки производятся из невоспламеняющейся пластмассы или металла. В монтажные коробки встраиваются выключатели и розетки.

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.


Приспособления для прокладки кабелей и проводов



Пенал, короб, кабель-канал – устройства, открытые с двух концов и служащие для защиты проводов и кабелей на наружной стене.

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.


Устройство защитного отключения



УЗО – это не просто приспособление, это полноценный автоматизированный прибор, обеспечивающий защитное отключение энергии в случае короткого замыкания, повышения напряжения в сети.

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

Создание схемы электропроводки

Прежде чем начинать монтаж электросхемы, необходимо ее спроектировать.

Для этого вам нужно иметь полное представление, о том, какие электроприборы будут работать постоянно, а какие — временно.

Для кухонной плиты (если она с электроподключением), стиральной машины и холодильника необходимо устанавливать свои (персональные) розетки. Отдельная розетка необходима для бытовых приборов над разделочным столом хозяйки.

И хотя у каждой хозяйки имеется не менее 5-6 электрических помощников, нет необходимости для каждого устанавливать свой источник питания. Лучше использовать переносной тройник (разветвитель) с выключателем. Тем более что у некоторых бытовых устройств очень короткий провод.

Все вышеупомянутое оборудование довольно энергоемкое, и поэтому обязательно надо устанавливать розетки с заземляющим контактом.

Определяете местоположение электрической коробки, расположение светильников и соответственно, расположение их выключателей. Обычно, на кухне устанавливается 2- 3 светильника: под потолком, в рабочей и столовой зонах.

Спальня. Из числа электроприборов в этой комнате располагается телевизор, осветительные приборы, домашняя электроника. Если в доме нет домашней котельной, то, возможно использование электрических отопительных приборов.

Для них в каждой комнате следует предусмотреть отдельную розетку. Эту же розетку можно использовать для утюга, так как многие хозяйки предпочитают гладить белье в спальне.

Таким образом, для спальни потребуются около 4 розеток, причем, как минимум одна из них с заземляющим контактом. Одна розетка для телевизора и две – для каждого из обитателей спальни.

Эти розетки будут использоваться для светильников и возможно, для подключения с целью подзарядки ноутбуков, планшетов, телефонов. В них заземляющий контакт не нужен, достаточно использовать простые.

В гостиной, где обычно собираются все члены семьи, приходят гости, также следует предусмотреть несколько розеток. Обязательно для телевизора, кондиционера, музыкального центра, другой электроники. Свои условия продиктует освещение.

В детской, рядом с личным столом ребенка, лучше установить одну спаренную (двойную) розетку для компьютера и настольной лампы.

Правда, к персональному компьютеру подсоединяются прочие аксессуары, их целесообразно включать через тройник с автономным выключателем. Освещение проектируйте под потолком и над столом подростка. Отдельная розетка – для отопительных и иных приборов.

С учетом всех предполагаемых розеток и выключателей необходимо определить местоположение соединительных коробок в каждом помещении, и общего распределительного щита для всего дома. Нет необходимости тащить каждую розетку или каждую лампочку в распределительный щит. Это не рационально.

Не разумно также устанавливать розетки под все электроприборы без исключения. Во-первых, никогда все электроприборы не работают единовременно, и, во-вторых, количество и качество электроприборов постоянно меняется в зависимости от потребностей проживающих людей.

Рассчитайте метраж необходимых проводов и кабелей. Для этого необходимо знать пути их прокладки. Метраж проводки напрямую зависит от количества и площади всех помещений.

Подсчитайте количество розеток, выключателей, светильников, предполагаемое количество устройств защитного отключения (УЗО). Данные противоаварийные устройства наряду со счетчиком составят электрощит вашего дома.

В проекте необходимо учесть, какой способ монтажа предпочтителен для вашего дома. Существует открытый и закрытый способы монтажа. В жилых помещениях все чаще применяется закрытая проводка.

На нее и будем ориентироваться в нашем проекте и при подсчете сметы. Для работы потребуется монтажная фурнитура, выбор которой тоже зависит от способа монтажа.

Длина металлорукавов или кабель-каналов, количество соединительной и крепежной фурнитуры, также зависит от общей длины всей электропроводки. Здесь сложно давать какие-либо рекомендации, поскольку каждый дом индивидуален, и в каждом конкретном случае, должен проводиться свой подсчет.

В деревянном доме закрытая проводка потребует особого внимания к процессу монтажа. Выбирая провода и фурнитуру, не бойтесь казаться привередливым и капризным, проверьте наличие сертификатов качества на приобретаемые аксессуары.


Закладка проводов




Монтаж проводов закрытым способом



Закрытый монтаж электрики осуществляется до начала малярно-отделочных работ. Данную проводку можно выполнить несколькими способами:

1. Первый способ пригоден для толстых стен, которые будут оштукатурены под покраску или обои. В стене выдалбливается канавка (штроб), глубина которой на сантиметр больше стальной гофрированной трубки. Провода протягиваются через трубку и крепятся внутри штроба
2. Вторым способом является прокладка проводов поверх асбестовой подкладки, которая настилается внутри канавки и прибивается мелкими гвоздями или степлером на расстоянии 15-20 см. Асбест не проводит ток и не горит, поэтому является идеальным материалом для изоляции и защиты от возгораний

Если предполагается обшивка стен вагонкой, или гипсокартоном, то нет необходимости выдалбливать штробы. Провод крепится поверх стены, под обшивку.

Гофрированный металлорукав в обоих случаях крепится к стене при помощи хомутов на шурупах-саморезах.

При размещении проводов на стене закрытым способом важно учесть одно правило. Все провода на стене должны размещаться вертикально, а на потолке – горизонтально.

И хотя укладка проводов по диагонали позволяет сэкономить, лучше от такой экономии отказаться во избежание случайного повреждения проводов, например, при сверлении стен.

На полу электропроводка не прокладывается, только если вы не монтируете теплый пол. Но и в таком случае розетка для теплого пола монтируется в стене на высоте не ниже 50 см от пола. Она должна располагаться в том месте, где провода выходят к розетке.


Открытый способ



Электрику можно смонтировать также открытым способом, поверх стены. Такой монтаж проводится по отделанным стенам. Наружная проводка имеет ряд важных преимуществ перед скрытой:

• во-первых, она располагается на виду, и, следовательно, можно избежать ее случайного повреждения
• во-вторых, она доступна для ремонта и профилактики
• в-третьих, можно смонтировать, так называемую, ретро-проводку, которая пользуется огромной популярностью и спросом



Соединение проводов в распределительной коробке




Однофазная электропроводка



В частных коттеджах и квартирах, как правило, применяется однофазная электропроводка с оптимальным напряжением 220 вольт.

Для однофазной схемы электропроводки современная промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.

Следует выбирать трехжильный кабель с индексом «нг» в маркировке, что означает негорючий. Изоляция таких проводов полностью пожаробезопасна.


Разводка



Распределительные коробки закладываются в каждой комнате. В эту коробку сходятся все провода от розеток и выключателей.

Силовой (то есть подающий ток) кабель может подходить к распределительной коробке как из распредщита, так и из другой коробки.

С целью более равномерной нагрузки на силовой кабель, к нему подсоединяют иногда два-три помещения, в таком случае он может вестись из помещения в помещение через несколько распределительных коробок.

Он имеет три жилы – на фазу, ноль и заземление. Как правило, такие кабели имеют разноцветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:

• скрутка со спайкой
• скрутка без спайки
• зажим болтами в специальных клеммах

При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые к нулю, соответственно, заземление тоже присоединяется к заземлению.

У вас должно получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.

Чуть больше внимания требуют светильники и их выключатели, поскольку они должны соединяться между собой. Эти провода сразу отведите в сторону. Все светильники разведите поочередно, чтобы не запутаться в них.

К силовому кабелю присоединяете фазу выключателя и ноль светильника (соответственно, фаза к фазе, ноль к нолю). Оставшиеся концы проводов светильника и выключателя соединяете между собой. Эти концы скручиваются и изолируются отдельно от остальных скруток.

Внимание! Для многоламповых светильников (люстр) необходимо устанавливать сдвоенный выключатель (с двумя клавишами) и закладывать трехжильный кабель.



Скрутка



Чтобы скрутка получилась правильной и аккуратной, соберите все скручиваемые провода в ряд, зажмите их плоскогубцами с длинными концами и начинайте скручивать сначала вручную.

Затем возьмите вторые плоскогубцы, и также удерживая провода в первых плоскогубцах, закручивайте их. Скрутка должна получиться достаточно тугой, но не перетяните, чтобы концы жил в скрутке не начали обламываться.

Кончики жил откусите кусачками (есть в ваших плоскогубцах) таким образом, чтобы они стали ровными.

При наличии паяльника, эти кончики можно запаять. Осталось заизолировать провода. Это также ответственный этап. Опытные специалисты надевают на скрутку пластиковую изолирующую трубку и фиксируют ее изоляционной лентой.

Можно просто обмотать концы проводов изолентой, без припаивания, но не жадничайте. Изоляция должна быть достаточно надежной и способной выдержать значительный нагрев.

Для изолирования проводов в коробке лучше применить ленту на тканевой основе, потому что она выдерживает более высокие температуры, чем полиэтиленовая. Укладывая провода внутри коробки, разведите их, чтобы фазовая скрутка находилась на противоположной стороне от скруток земли и нуля и не соприкасалась с ними.

Монтаж выключателей и розеток проводится после завершения отделочных работ. Но в закрытой проводке у вас должны быть заготовлены отверстия для них, установлены и закреплены монтажные коробки.


Проверка и испытания



Прежде чем по новым проводам в вашем деревянном доме побежит ток, всю проводку нужно испытать.

Испытание обесточенной электропроводки (так называемая прозвонка) производится при помощи мегаометра. Этот прибор измерит сопротивление изоляции между жилами в проводах, между жилой и металлической оплеткой внутри кабеля, между жилами всех проводов, находящихся внутри короба или гофротрубы.

В мегаометр вмонтирован генератор переменного тока, измеритель и выпрямитель. При вращении ручки мегаометра вырабатывается ток, пропускаемый через новую проводку.

О целостности изоляции и качестве смонтированной проводки судят по изменению сопротивления. Оно должно быть не менее 1 Ом. Мегаометр можно приобрести в магазине. Вы, конечно, также можете провести испытание сами, но во избежание неприятных последствий в дальнейшем, доверьте проверку профессионалу.


Еще одна причина пригласить электрика



Вам осталось подвести источник электропитания к дому, а для этого нужны разрешительные документы на такое подключение и услуги электрика с правом доступа к внешним электросетям.

Монтаж распределительного щита и счетчика, и подключение дома к электросети должен выполнять профессионал, работающий в той же организации, которая поставляет электроэнергию в вашу местность.

Опытный мастер проверит вашу работу до того, как вы спрячете всю электросистему под панели и штукатурку, подскажет, какие и сколько устройств защитного отключения необходимо заложить в вашем распределительном щите, а также проведет его монтаж и подключение электроэнергии.

Обратите внимание, что специалист, представляющий определенную организацию, должен обладать соответствующей лицензией и правом на выполнение данных работ.


Стоимость работ по электроснабжению



Стоимость прокладки проводки под ключ достаточно сильно варьируется от количества используемых вами электроприборов, выбранных материалов, размещения и числа узловых точек (распредщитов).

Цены на услуги специалиста по проверке сети и подключению к распредустройствам также отличаются в зависимости от его квалификации, необходимости применения спецтехники и механизмов.

При выполнении данных работ самостоятельно для минимизации затрат необходимо тщательно продумывать тип и количество используемых материалов.

Более наглядно монтаж электропроводки в деревянном доме своими руками, вы сможете посмотреть в этом видео:

Оцените статью: Поделитесь с друзьями!

с чего начать монтаж, пошаговая схема, описание

С каждым годом мы используем дома все большее количество бытовой и цифровой техники, которая не только делает нашу жизнь более комфортной, но еще и существенно увеличивает нагрузку на электрическую систему. Старая проводка не всегда может выдержать возрастающую нагрузку, потому у собственника может возникнуть необходимость в модернизации или полной замене электросети. Замена проводки – это очень сложная и ответственная задача, требующая от исполнителя специальных знаний и умений. Сегодня мы поговорим о правилах проектирования и выполнения электромонтажных работ.

Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

Обязательно ли проектировать электросистему перед монтажом?

Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

• последовательный;
• параллельный;
• смешанный.

При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

1. Группа освещения кухни и жилых помещений.
2. Освещения ванной и туалета.
3. Электроснабжение розеток жилых помещений и коридора.
4. Электроснабжение розетки электроплиты.
5. Электроснабжение кухонных розеток.

Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

I=P/U,

Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

1000 400 2000 600=4000 Вт

Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

• ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
• ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
• ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
• ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
• ВВГ-3*5 – для электроплит.

Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

Использование гофротрубы для прокладки электропроводки — это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

Правила выполнения электромонтажных работ

Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно «прозвонить» все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.

Разводка проводки в частном доме своими руками. Проводка в доме своими руками

Разводка проводки в частном доме своими руками. Проводка в доме своими руками

Сегодня нагрузки на электросеть в квартирах и частных домах из-за обилия бытовых приборов чрезвычайно велики. А в зданиях старой постройки проводка вообще не рассчитана на такое серьезное потребление. Залогом комфорта и безопасности проживающих в этих домах может стать грамотно выполненная разводка. Причем это вполне по силам сделать самостоятельно, если четко придерживаться инструкции и не игнорировать существующие правила электробезопасности.

Однако, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие серьезные вещи. При оформлении разводки непременно потребуются базовые бытовые знания и навыки в области электричества и электропитания.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

1. Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
2. Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
3. Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
4. Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
5. На кухне розетки ставят по числу бытовых приборов.
6. Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
7. Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
8. Горизонтальные кабели кладутся на расстоянии:
   • от перекрытий и карнизов — 5-10 см,
   • от пола и потолков — 15 см.
9. Вертикальные кабели кладутся на расстоянии:
   • от оконных и дверных проемов — 10 см, не меньше;
   • от газовых труб — 40 см, не меньше.
10. Для разводки и соединения кабелей применяются специальные короба.
11. Любое проводящее электричество соединение должно быть надежно заизолировано.
12. Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Как раскидать проводку по дому. План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом .  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установитьзавести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Проводка в доме своими руками схемы. Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

Разводка электропроводки в деревянном доме. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электричество в частном доме своими руками

Монтаж внутренней электросети и подключение ее к сети внешней – очень важный этап в обустройстве нового здания.

От правильности производства работ зависит безопасность людей и работоспособность электрооборудования.

Вопросу о том, как проложить электричество (проводку) в частном доме своими руками, будет посвящен наш дальнейший разговор.

Основные этапы

Как происходит подключение электричества к частному дому своими руками? Процесс электрификации дома можно представить в виде последовательности из нескольких шагов:

1. Составляется список осветительных приборов и электрооборудования, которое предполагается установить в доме. Мощность каждой единицы, как и место ее установки, должна быть точно известна.
2. Разрабатывается проект, включающий схему, расчеты и описание всей совокупности технических решений, необходимых для реализации задуманного. На данном этапе подбираются все компоненты системы – от счетчика до проводов и розеток.
3. Здание подключается к сети электроснабжения.
4. Устраивается заземляющий контур.
5. Комплектуется и устанавливается на свое место вводно-распределительный щит.
6. К месту установки розеток, осветительных приборов и электроагрегатов прокладываются провода и кабели.
7. Соединение контактов. При этом важно соблюдать правила, обеспечивающие надежность и отсутствие искрения.
8. Монтаж и подключение розеток и выключателей.

Завершается процесс подключением приборов.

Однофазный ввод или трехфазный – что лучше?

В сравнении с недавним прошлым объемы потребления электрической энергии в домах сегодня значительно возросли. Перечень электроприборов, применяемых в повседневности, постоянно расширяется, причем многие из них, например, бойлеры, являются довольно мощными. В связи с этим многие домовладельцы стремятся оформить вместо обычного однофазного подключения трехфазное.

Такое решение не всегда является оправданным. Прежде всего, 3-фазное подключение не означает само по себе, что у пользователя будет возможность «повесить» на него увеличенную нагрузку. Предельная потребляемая мощность назначается Энергосбытом (указывается в ТУ на подключение) и в общем случае составляет 15 кВт – как для 3-фазного, так и для 1-фазного подключения. При этом счетчик, УЗО и вводный автомат на 3 фазы имеют гораздо большие размеры, чем те же устройства в 1-фазном исполнении.

Схема трехфазной проводки в частном доме

Когда же действительно стоит отдавать предпочтение варианту с 3-мя фазами? В первую очередь, при необходимости подключения 3-фазного электрооборудования. Такое исполнение имеют мощные агрегаты, например, электрокотел или двигатель с большим крутящим моментом.

Нормы предписывают подключать на 3 фазы оборудование с мощность от 12 кВт и выше, но опытные электрики рекомендуют выбирать приборы в 3-фазном исполнении уже от 7 кВт.

Однако, и при наличии только 1-фазных потребителей 3-фазное подключение может оказаться более предпочтительным в силу некоторых достоинств, о которых будет рассказано ниже.

Плюсы и минусы трехфазного ввода

Итак, помимо возможности подключить специальное оборудование, 3-фазное подключение обеспечивает и другие преимущества:

1. Увеличивается «потолок» максимально допустимой мощности. Только не забывайте, что для подключения нагрузки сверх положенных 15-ти кВт нужно получить разрешение в Энергосбыте.
2. При подключении ответственных или особо чувствительных к качеству электроснабжения 1-фазных приборов пользователь получает возможность выбирать наиболее стабильную фазу. Дело в том, что фазы в 3-фазной магистрали никогда не загружаются равномерно и зачастую одна из них бывает перегружена (так называемый перекос фаз). При 1-фазном подключении выбирать не приходится – что подключат, то и подключат. И весьма вероятно, что вам достанется именно перегруженная фаза, в которой часто будет иметь место падение напряжения.
3. Мощные приборы, например, холодильник и кондиционер, можно развести по разным фазам, вследствие чего помехи от работы одного из них не будут влиять на работу другого.

Кое-с-чем придется смириться:

1. Счетчик и другое оборудование имеет большие размеры.
2. Высокое напряжение (380 В вместо 220-ти при 1-фазном подключении) обязывает к принятию более эффективных мер по защите от возгорания и поражения электротоком.

В электрощите придется установить дополнительное оборудование – модульный ограничитель перенапряжения.

Как разместить выключатели и розетки?

Сегодня выключатели принято размещать на высоте 90 – 110 см от пола, на расстоянии не менее 15-ти см от угла или дверного косяка.

Комнатные выключатели размещают прямо в комнатах, а выключатели для ванных, туалетов и прачечных, где наблюдается повышенная влажность, следует устанавливать в коридоре.

Розетки следует устанавливать в соответствии с расположением приборов. В ванной этот элемент должен иметь влагозащищенное исполнение.

Больше всего электроприборов имеется на кухне, поэтому здесь обычно устанавливают двойные розетки.

Кроме розеток для постоянно включенных приборов понадобится несколько дополнительных – для эпизодических включений. В комнатах такие розетки лучше всего размещать в комплексе с выключателями – оба изделия устанавливаются в одной рамке.

Розетки не обязательно устанавливать на стене. Существуют варианты, встраиваемые в пол. Такие розетки удобны тем, что провод к ним нужно тянуть не в обход по стенам, а напрямую – в конструкции пола.

Провода и кабели: что лучше использовать в домашней проводке?

Медные провода стоят значительно дороже алюминиевых, но и характеристики у них выше:

• медь меньше греется: через 1 кв. мм этого материала можно пропускать до 10 А тока. Для алюминиевой жилы того же сечения предел составляет лишь 8 А;
• медный провод хорошо гнется, а алюминиевый при сгибании очень быстро ломается.

Осветительные приборы запитывают проводом сечением 1,5 мм. Максимальная нагрузка для него составляет 2,3 кВт. Обычные розетки подключают проводами с сечением 2,5 кв. мм (максимальная нагрузка – 3,7 кВт). К мощным приборам, потребляющим до 7,4 кВт энергии, подводят кабели сечением 6 кв. мм, к еще более мощным – по расчету.

Внутреннюю проводку следует разделять хотя бы на два контура – для освещения и розеток. При этом контур розеток следует подключать через устройство защитного отключения (УЗО).

Этот элемент размыкает цепь, как только зафиксирует утечку тока. Именно утечка является признаком того, что кого-то из людей ударило током. Также она имеет место при пробое изоляции, угрожая жизни жильцов.

Схема разделения электропроводки на контуры

Розетки в сухих помещениях следует подключать через УЗО, которое отключается при утечке тока от 30 мА. Для розеток и оборудования в ванных комнатах и других помещениях с высокой влажностью требуется более чувствительное УЗО – с током утечки в 10 мА. На отдельной линии, питающей, допустим, кондиционер, УЗО не ставится.

Помимо УЗО на каждом контуре должен быть установлен автоматический выключатель, размыкающий цепь при перегрузке. На контурах с розетками и прочих линиях, где предусмотрена установка УЗО, можно установить дифференциальный автоматический выключатель. Он реагирует и на перегрузку, и на утечку, то есть в одном приборе имеются и УЗО, и автомат.

Скрытая электропроводка

Чтобы не наносить ущерб эстетическим качествам интерьера, провода прокладывают скрытым способом – в штробах или за обшивкой.

В деревянных домах с целью обеспечения пожарной безопасности кабели и провода следует прокладывать только в стальных или ПВХ трубах, скрываемых обшивкой.

В штробах провода лучше всего укладывать в гофрированной трубе. При таком способе перегоревший кабель легко можно будет извлечь и заменить – вскрывать штробу не придется.

Малоопытному монтажнику может показаться само собой разумеющимся проложить провод к розетке или выключателю по кратчайшему пути, то есть наискосок. Недостатки такого подхода проявятся в будущем, когда для каких-нибудь целей придется сверлить стену: не помня точно, как проложен провод, вы рискуете пробить его буром.

Чтобы избежать подобных проблем, провода следует укладывать в соответствии с четкими правилами:

• горизонтальные участки на стенах прокладываются под потолком;
• опуски к розеткам и выключателям направлены строго вертикально.

Аналогичного правила придерживаются при прокладке проводов в конструкции пола: все они должны быть параллельны стенам.

Если вы все-таки забыли, по какой траектории был подведен провод к розетке, отыщите его с помощью специального прибора – сигнализатора скрытой проводки. Только учтите, что некоторые модели работают подобно металлоискателю, а другие фиксируют электрическое поле (провод должен быть под напряжением).

Соединение проводов

Соединяя провода, надо обеспечить хороший электрический контакт между ними. В противном случае участок соединения будет иметь большое электрическое сопротивление.

В результате будут наблюдаться потери электроэнергии, а сам участок будет сильно греться, создавая угрозу пожара.

Если зазор между проводами окажется слишком большим, в нем может иметь место искрение, при котором выделение тепла, как и опасность возгорания, увеличивается многократно.

Наименее надежный способ соединения проводов – скрутка. Гораздо правильнее сваривать их или паять. Если же соединение должно быть разъемным, на зачищенной жиле методом опрессовки нужно установить специальный наконечник.

Если вы хотите провести теплый пол под плитку, то более разумно выбрать электрический вариант. Теплый пол электрический под плитку делается гораздо проще, чем водяной вариант.

Выбрать электрический отопительный котел для дома вам поможет эта информация.

Видео на тему

▶▷▶▷ электропроводка в деревянном доме своими руками пошаговая схема

▶▷▶▷ электропроводка в деревянном доме своими руками пошаговая схема

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	17-03-2019

электропроводка в деревянном доме своими руками пошаговая схема — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Электропроводка в деревянном доме своими руками Пошаговая remooru/elektrika/elektroprovodka-v-derevyannom-dome Cached Электропроводка в деревянном доме своими руками : пошаговая инструкция Основным Электропроводка в частном доме: монтаж своими руками, как 220vguru/elementy-elektriki/provodka/elektropro Cached Электропроводка в частном доме пошаговая схема в доме своими руками в деревянном доме Электропроводка В Деревянном Доме Своими Руками Пошаговая Схема — Image Results More Электропроводка В Деревянном Доме Своими Руками Пошаговая Схема images Проводка в деревянном доме своими руками: пошаговая aqua-rmntcom › Электроснабжение Электропроводка в деревянном доме своими руками — требования, подготовка проекта и пошаговое руководство по монтажу Электропроводка в деревянном доме своими руками — пошаговая stroyvoprosnet/elektrika/elektroprovodka-v Cached Можно выполнить электропроводку в деревянном доме своими руками , однако при этом следует соблюдать все правила монтажа Электропроводка в деревянном доме своими руками: пошаговая stroychikru/elektrika/provodka-v-derevyannom Cached Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами Электропроводка в деревянном доме: пошаговая инструкция setiguru/elektroprovodka-v-derevyannom-dome Cached Важность составления схемы проводки в деревянном доме своими руками Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений С чего начать монтаж проводки в доме своими руками: схема elektrik24net › … › В частном доме Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками : Установка фурнитуры В модной ныне ретро-проводке открытого типа фурнитура может быть самой Электропроводка в деревянном доме своими руками — пошаговая samelectrikru/montazh-elektroprovodki-v Cached Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками Электропроводка в доме своими руками: пошаговая инструкция wwwasutppru/elektroprovodka-v-dome-svoimi Cached Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть Электропроводка в деревянном доме своими руками: пошаговая housechiefru/ehlektroprovodka-v-derevyannom Cached Электропроводка в деревянном доме своими руками : пошаговая инструкция с фото с комментариями, особенности эксплуатации, выбор кабеля для проводки, полезные советы и рекомендации Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 3,320 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• электропро
• водка в деревянном д
• ревянном доме своими руками пошаговая схема

• easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 3
• однако при этом следует соблюдать все правила монтажа Электропроводка в деревянном доме своими руками: пошаговая stroychikru/elektrika/provodka-v-derevyannom Cached Чтобы электропроводка в деревянном доме своими руками была сделана правильно
• как провести электропроводку в частном доме своими руками : Установка фурнитуры В модной ныне ретро-проводке открытого типа фурнитура может быть самой Электропроводка в деревянном доме своими руками — пошаговая samelectrikru/montazh-elektroprovodki-v Cached Вот и вся пошаговая инструкция

электропроводка в деревянном доме своими руками пошаговая схема — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Карты Ещё Покупки Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 96 100 (0,50 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты Электропроводка в деревянном доме своими руками Пошаговая remooru//elektroprovodka-v-derevyannom-dome-svoimi-rukami-poshagovaya Сохраненная копия Рейтинг: 3,8 — ‎6 голосов 24 мая 2018 г — Пошаговая методика выполнения работ: разработка проекта, выбор Согласно схеме электропроводки в частном доме своими руками ‎ Подготовка проекта · ‎ Выбор · ‎ Выполнение монтажа · ‎ Устройство Видео 9:22 Электропроводка в деревянном доме своими руками КабельРФ YouTube — 27 нояб 2017 г 7:50 Электропроводка в деревянном доме Ремонт Квартиры YouTube — 27 июн 2016 г 7:58 Электропроводка в доме своими руками пошаговая Проводка в КабельРФ YouTube — 21 мар 2016 г Все результаты Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия своими руками Пошаговая инструкция позволит выполнить все этапы работы правильно и качественно Электропроводка в деревянном доме своими руками : пошаговая инструкция по выполнению Схема подключения УЗО ‎ Подготавливаем проект · ‎ Электропроводка в · ‎ Монтаж электропроводки Электропроводка в деревянном доме своими руками — stroychikru › Электрика Сохраненная копия Перейти к разделу Схема электропроводки в доме — 1 Схема электропроводки в доме 11 Где ставить вводный щит, требования к корпусу Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия Рейтинг: 5 — ‎2 голоса Перейти к разделу Предварительная подготовка к установке проводки в деревянном — Подобную схему электрики в доме своими руками можно ‎ Грамотная · ‎ Современная · ‎ Способы прокладки · ‎ Надежная Электропроводка в деревянном доме своими руками: пошаговая › Коммуникации › Электрика и освещение Сохраненная копия Рейтинг: 3,8 — ‎5 голосов Электропроводка в деревянном доме своими руками : пошаговая инструкция с Пример схемы размещения электрооборудования в доме с гаражом Делаем электропроводку в деревянном доме своими руками › Строительство › Электрика Сохраненная копия Рейтинг: 3,5 — ‎8 голосов Как установить проводку в деревянном доме своими руками 4 Монтажные работы: пошаговая инструкция Примерная схема электропроводки ; При планировании розеток следует предусмотреть, чтобы все бытовые Электропроводка в деревянном доме своими — Ремонт квартир remontyoudocom › Статьи › Электрика Сохраненная копия Похожие ℹ Электропроводка в деревянном доме своими руками : пошаговая инструкция частном доме , стоит позаботиться о составлении специальной схемы , Электропроводка в деревянном доме: пошаговая инструкция с фото Сохраненная копия Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме И многие в этом случае Электропроводка в деревянном доме своими руками пошаговая stroitelnyj-portalru//elektroprovodka-v-derevyannom-dome-svoimi-rukamihtml Сохраненная копия Перейти к разделу Схема проводки — Составляем план нашего дома , где указываем все Схема электропроводки в деревянном доме Данные Электропроводка в деревянном доме своими руками: схема Сохраненная копия Качественно выполненная схема электропроводки в частном доме , помимо в себя электропроводка в деревянном доме своими руками , пошаговая Когда выполняется электропроводка в доме своими руками пошагово, важно Картинки по запросу электропроводка в деревянном доме своими руками пошаговая схема Другие картинки по запросу «электропроводка в деревянном доме своими руками пошаговая схема» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электропроводка в деревянном доме своими — Сам электрик › Электропроводка › Монтаж электропроводки Сохраненная копия Похожие Рейтинг: 3,7 — ‎10 голосов Перейти к разделу Создание схемы — На специальной схеме электропроводки отмечается места прохождения кабеля по деревянном дому Электропроводка в деревянном доме своими руками: пошаговая строимсвоимирукамирф/elektroprovodka-v-derevyannom-dome-svoimi-rukami-po Сохраненная копия 26 мая 2016 г — Электропроводка в деревянном доме своими руками : пошаговая инструкция Пошаговая схема выглядит следующим образом: 1 Проводка в деревянном доме своими руками — пошаговая инструкция › Электропроводка Сохраненная копия Рейтинг: 5 — ‎1 голос 15 апр 2017 г — Подробно рассматриваем основные этапы проектирования и монтажа проводки в деревянном доме своими руками — от схемы до Проводка в деревянном доме своими руками — Aqua-Rmnt Сохраненная копия Рейтинг: 4,9 — ‎13 голосов 3 Монтаж электропроводки в деревянном доме своими руками — пошаговая Пример двух схем устройства элеткросети в деревянном доме Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия Перейти к разделу Схема заземления — Виды кабелей для электропроводки Сравнительная таблица основных видов кабелей Штыри вбиваются в Электропроводка в деревянном доме: правила укладки, схемы, фото Сохраненная копия Похожие Монтаж электропроводки в деревянном доме – дело, требующее особой ответственности и внимания, так как неправильный подход может привести к Электропроводка в деревянном доме своими руками — пошаговая onlineelektrikru › Электропроводка › Монтаж электропроводки Сохраненная копия Похожие Как сделать электропроводку в деревянном доме своими руками – пошаговая саморезов закрепляются по схеме проведения электрического кабеля Электропроводка в деревянном доме своими руками пошаговая › Ремонт Сохраненная копия Электропроводка в деревянном доме своими руками пошаговая Пример правильно составленной схемы : схема Общие рекомендации по Электропроводка в деревянном доме своими руками — Strportru strportru/svet-osveshchenie/elektroprovodka-v-derevyannom-dome-svoimi-rukami Сохраненная копия Электропроводка в деревянном доме своими руками : схемы Согласно действующим нормам при электрификации частного дома без установки Электропроводка в деревянном доме своими руками Сохраненная копия Рейтинг: 5 — ‎1 голос Монтаж электропроводки в деревянном доме — довольно сложная задача, но если Электропроводка своими руками должна выполняться очень аккуратно, с соблюдением всех требований правильно выбрать оборудование и следовать пошаговой инструкции Схема размещения проводки в доме Электропроводка в деревянном доме своими руками: пошаговая Сохраненная копия Рейтинг: 5 — ‎5 голосов Открытая электропроводка в деревянном доме своими руками : пошаговая инструкция Выбрать схемы ввода электрики в дом , систему подключения Электропроводка в деревянном доме, строгие критерии Сохраненная копия Подробные инструкции с пошаговыми фото , вся электрика от А до Я, Начать электрику деревянного дома стоит конечно же с составления схемы Электропроводка в деревянном доме своими руками: пошаговая › Подключение и установка Сохраненная копия Рассмотрим прокладку электропроводки в загородном доме своими руками : от схема и плана, до выбора автомата, розеток, выключателей Прокладка Как сделать монтаж электропроводки в деревянном частном доме domsdelatru › Главная › Электропроводка Сохраненная копия Хотите монтировать электропроводку в частном доме своими руками ? в частном деревянном доме своими руками : Пошаговая инструкция и схема как Проводка в деревянном доме своими руками – пошаговая Сохраненная копия Рейтинг: 5 — ‎2 голоса При разработке схемы электропроводки в коттедже из бревна или бруса приходится сталкиваться с множеством ограничений и трудностей Чтобы Электропроводка в деревянном доме своими руками: пошаговая webvybory2012ru//1054-elektroprovodka-v-derevyannom-dome-svoimi-rukami-p Сохраненная копия 20 окт 2016 г — Электропроводка в деревянном доме своими руками : пошаговая инструкция для выполнения монтажа Как составить схему и Электропроводка в деревянном доме своими руками пошаговая okarkaseru › Коммуникации › Электричество Сохраненная копия Пошаговая инструкция создания электропроводки в деревянном доме Электропроводка в деревянном доме своими руками — пошаговая инструкция Изображённую на бумаге схему проведения кабелей, с отмеченными Пошаговая инструкция проведения электропроводки в деревянном 5elektromontagnarazdvatriru › Статьи Сохраненная копия Хотите узнать, как провести электропроводку в деревянном доме своими руками пошагово? Обращайтесь в компанию Электромонтаж ПРО Звоните: Проводка в деревянном доме: электропроводка своими руками 6wattru/elektroprovodka/provodka-v-derevyannom-dome Сохраненная копия Проводка в деревянном доме своими руками осуществима Какова пошаговая инструкция, схемы , монтаж, правила и прокладка Проводка в деревянном доме своими руками пошаговая инструкция › Электропроводка › Провода и кабели Сохраненная копия Рейтинг: 5 — ‎4 голоса 30 мая 2018 г — Правила прокладки электропроводки в деревянном доме своими руками Основные требования, предъявляемые к монтажу проводки в Схема электропроводки в деревянном доме и монтаж своими руками profibrusru/montazh-jelektroprovodki-v-derevjannom-domehtml Сохраненная копия Похожие Пример схемы и выбор материала для такой работы, пошаговая инструкция по Схема электропроводки в деревянном доме и монтаж своими руками Не найдено: пошаговая Проводка в деревянном доме своими руками: пошаговая инструкция etotdomcom/remont/provodka-v-derevyanom-dome/ Сохраненная копия Похожие Рейтинг: 4,5 — ‎2 голоса Проводка в деревянном доме своими руками : как провести монтаж, пошаговая инструкция, нормы, схема проводки Как провести проводку в деревянном доме: модернизация или electryru/elektromontazhnye/kak-smontirovat-provodku-v-derevyannom-domeht Сохраненная копия Выполнить монтаж электропроводки в деревянном доме своими руками не А кроме того и сама схема электропроводки в деревянном доме , сегодня и такой же пошаговый план работ – что, как и каким образом нужно делать Электропроводка в загородном деревянном доме своими руками chudesniydomru › Инженерные коммуникации Сохраненная копия Перейти к разделу Схема электрической проводки — Монтаж проводки в деревянном доме следует начинать с составления схемы Проект можно Электропроводка в доме своими руками: пошаговая инструкция › Главная › Электрика в квартире › Монтаж электропроводки Сохраненная копия Рейтинг: 5 — ‎2 голоса 19 янв 2019 г — Предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно Электропроводка в деревянном доме своими руками — 19 cdelayremontru/elektroprovodka-v-derevyannom-dome-svoimi-rukami Сохраненная копия Похожие Электропроводка в деревянном доме по ПУЭ и СНиП Пошаговая инструкция по устройству электропроводки своими руками но 3-х фазных потребителей пока нет, поэтому разводка в доме , происходит по однофазной схеме Не найдено: пошаговая Установка электрики своими руками Пошаговая инструкция по Сохраненная копия Пошаговая инструкция по монтажу электропроводки в квартире своими руками Узнайте о нюансах организации проводки в деревянном доме Электрика в деревянном доме своими руками для чайников Сохраненная копия Перейти к разделу монтаж электрики своими руками , пошаговая инструкция, схемы — При строительстве деревянного дома возникает Важно, чтобы электропроводка не Электропроводка своими руками Проводка в деревянном доме своими руками: правила монтажа obustroenru/inghenernye-sistemy//provodka-v-derevyannom-domehtml Сохраненная копия Рейтинг: 3,5 — ‎2 голоса 27 апр 2017 г — Монтаж электропроводки в деревянном доме – делаем сами, соблюдая в доме самостоятельно, пошаговая инструкция в сопровождении правил, Схема прокладки кабелей, особенно при их скрытой установке, Электропроводка в деревянном доме пошаговая инструкция Сохраненная копия Похожие Рейтинг: 3,4 — ‎10 голосов Разбираемся в месте с этой инструкцией по пунктам в том, как сделать электропроводку в доме или бане своими руками Проводка для деревянных домов Пошаговая инструкция Сохраненная копия Монтаж электропроводки / Проводка для деревянных домов Пошаговая инструкция установки электропроводки в деревянном доме своими руками Как сделать электропроводку в деревянном доме своими руками Сохраненная копия Электропроводка в деревянном доме своими руками — пошаговая инструкция пошаговая инструкция разработки схемы и рекомендации по Электропроводка в деревянном доме: правила проектирования + sovet-ingeneracom › Электрика › Монтаж проводки Сохраненная копия Правильная электропроводка в деревянном доме — залог безопасного проживания Проектирование подключения электричества: составление схемы и сметы, по прокладке скрытого и открытого кабеля, фото и видеоматериалы в деревянном доме : правила проектирования + пошаговый монтаж Электропроводка в деревянном доме своими руками ▶ 8:18 2 янв 2019 г — Добавлено пользователем Александр Иванов Электромонтаж Воронеж Перейти к разделу монтаж электрики своими руками , пошаговая инструкция, схемы — Электропроводка своими руками должна Электропроводка в деревянном доме своими руками: пошаговая elbrusoru/kak-samomu-prolozhit-elektroprovodku-v-derevyannom-domehtml Сохраненная копия Как самому проложить электропроводку в деревянном доме Как все правильно выполнить своими руками , по какой схеме – разговор особый Проводка в деревянном доме своими руками — ТехЗнаток › Подключение, установка, настройка Сохраненная копия Монтаж электропроводки своими руками в деревянном доме Проект электроснабжения обычно включает в себя схему проводки с указанием Как правильно сделать проводку в деревянном доме Сохраненная копия Электропроводка в деревянном доме своими руками : схема монтажа, разводкиЧаще всего частные дома и коттеджи строят из дерева, поэтому в этой Проводка в деревянном доме: изготовление своими руками › Элементы электрики › Проводка Сохраненная копия Рейтинг: 4,8 — ‎47 голосов Схема проводки в деревянном доме и монтаж своими руками Инструменты и комплектующие; Составление схемы ; Пошаговая инструкция Кабель Вместе с электропроводка в деревянном доме своими руками пошаговая схема часто ищут электропроводка в доме своими руками пошаговая силовая проводка в деревянном доме электропроводка в квартире своими руками пошаговая проводка в доме с деревянными перекрытиями проводка в деревянном доме в коробах металлические трубы для электропроводки в деревянном доме щиток в деревянном доме проводка в рубленном доме Навигация по страницам 1 2 3 4 5 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

электропроводка в деревянном доме своими руками пошаговая схема

Инвертор

— Почему на розетках в моем коттедже на солнечной энергии отображается «открытый грунт»?

Что делает заземляющий провод для безопасности, так это то, что он обеспечивает путь повреждения. Когда что-то, на что не должно подаваться напряжение, оказывается под напряжением, заземляющий провод обеспечивает обратный путь с низким сопротивлением к источнику. Это вызывает срабатывание автоматического выключателя и обесточивает цепь. Для того, чтобы это работало, между заземляющим проводом и нейтралью должно быть соединение с низким сопротивлением. Введите связь земля-нейтраль.

Терминология немного неудачна, потому что земля — ​​земля, почва, грязь — на самом деле является плохим проводником. Тем не менее, третий провод, предусмотренный в электрических системах для обеспечения безопасности, называется заземляющим (или заземляющим) проводом. Подключение заземляющего провода к terra firma не очень способствует безопасности при обычных неисправностях; кажется, это больше связано с экстремальными неисправностями или молниями.

В то время как заземляющий штырь в розетках портативного генератора или инвертора почти всегда подключается к шасси устройства, заземление-нейтраль нарушено или отсутствует.Некоторые устройства имеют встроенную связь, другие нет, многие не имеют четкой маркировки, а некоторые могут иметь некоторые ручные или автоматические средства переключения, чтобы время от времени открывать или закрывать облигацию.

В системах, подключенных к сети, соединение «земля-нейтраль» представляет собой винт или перемычку, установленную между нулевой шиной и системой заземления в первой панели после электросчетчика. В независимых системах, таких как лодки, дома на колесах и автономные коттеджи, все становится более тонким. Особенно это касается лодок и жилых автофургонов, которые иногда являются независимыми, но иногда питаются от сети.Мы проигнорируем это, поскольку коттедж постоянно отключен от электросети.

Во всех системах важно, чтобы во всей системе было только одно соединение «земля-нейтраль» и чтобы его размер был достаточным для отключения любого из выключателей максимального тока в системе. Вероятно, все, что вам нужно сделать, это установить перемычку между нулевой шиной и заземляющей шиной на панели выключателя. Если вы можете добавить четкое фото проводки внутри панели, мы можем перепроверить.

Технически, если заземление-нейтраль подключено к главной панели, оно должно быть отключено в генераторе.Причина в том, что обратные токи к генератору вызовут разницу напряжений между шасси генератора и заземленными конструкциями в коттедже. Если каким-то образом человек положит одну руку на генератор, а другую на заземленную конструкцию коттеджа, пока генератор питает значительную нагрузку, может возникнуть опасность поражения электрическим током. Риск сложно определить количественно, поэтому я не могу сказать, достаточно ли он низок, чтобы его можно было игнорировать.

Безопасность коттеджей — Управление по электробезопасности (ESA)

Безопасность коттеджей

Советы по открытию коттеджа
Инфографика: Электробезопасность коттеджа
Общие советы по электробезопасности
Советы по закрытию коттеджа
Информация об отключении питания

Советы по открытию коттеджа

Следуйте этим советам, чтобы убедиться, что ваша электрическая система работает безопасно, когда вы открываете свой коттедж:

Когда вы приедете:

• Поищите повреждения линий электропередач, ведущих к вашему коттеджу.Если вы видите обрушенные или провисающие линии, держитесь подальше и немедленно свяжитесь с местным коммунальным предприятием;
• Кажется, деревья находятся слишком близко к линиям электропередач (в пределах одного метра)? Сообщите свою утилиту. Если у вас есть гидро-столбы и линии электропередач на вашем участке, обратитесь к профессионалу, чтобы подстричь деревья; и
• Есть ли на столбе трансформатор (похоже на маленький мусорный бак)? Линия электропередачи, питающая этот трансформатор, находится под высоким напряжением. Обрежьте ветки так, чтобы они находились на расстоянии не менее четырех метров от линии электропередачи.

Перед включением питания главным выключателем:

• Убедитесь, что вся проводка, ведущая к внешнему оборудованию (например, водяным насосам), не повреждена. Если он поврежден, удалите соответствующий предохранитель или выключите автоматический выключатель и обратитесь к лицензированному подрядчику по электрике;
• Убедитесь, что все приборы или электрические устройства отключены от сети или выключены. Очистите элементы плиты и обогреватели плинтуса от мусора;
• Наполните бак горячей воды;
• Проверьте все устройство и удлинители на предмет повреждений или износа.Остерегайтесь растрескивания или повреждения грызунами;
• Убедитесь, что в дымоходе вашей электропечи нет мусора, например, птичьих гнезд и листьев; и
• Убедитесь, что все ответвительные цепи на вашей электрической панели находятся в выключенном положении. Включив главный выключатель, включайте их по очереди, чтобы избежать скачков напряжения, которые могут повредить вашу технику. Если у вас есть блок предохранителей, подключайте или включайте приборы и электрические устройства по очереди.

(щелкните изображение, чтобы увеличить)

Общие советы по электробезопасности

• Планируете электромонтажные работы? Подайте уведомление о работе с ESA.Мы также рекомендуем вам нанять лицензированного подрядчика по электрике для выполнения электромонтажных работ в вашем доме или коттедже.
• Будьте защищены. Вам нужны прерыватели цепи при замыкании на землю (GFCI) для всех цепей, питающих наружные приборы и инструменты. Это особенно важно для воды. Наружные розетки должны иметь крышки, защищающие их от непогоды. Также вам понадобятся GFCI для розеток, расположенных на кухнях и в ванных комнатах.
• Используете удлинители? Помните, что они предназначены только для временного использования.Постоянная проводка — самый безопасный вариант.
  • Шнуры предназначены для внутреннего или внешнего использования. Убедитесь, что вы покупаете и используете подходящий для работы.
  • Никогда не снимайте третий контакт. Это для вашей безопасности.
  • Выбросьте все шнуры, которые нагреваются во время использования, треснуты, защемлены, изношены или имеют другие повреждения.
  • Держите наружные кабели сухими и защищенными от погодных условий.
• Черт, опять предохранитель! Позвоните лицензированному подрядчику по электротехнике, чтобы узнать, почему предохранители часто перегорают или цепи часто срабатывают.
• Вы покупаете переносной резервный генератор? ESA рекомендует нанять лицензированного подрядчика по электрике для его установки. Дополнительные советы по безопасности генератора можно найти здесь.

Советы по закрытию коттеджа

Подготовка электрической системы коттеджа к зиме может помочь сделать весеннее открывание более безопасным и плавным. Вот несколько советов по безопасному закрытию коттеджа:

• Выключите отдельные автоматические выключатели перед тем, как щелкнуть главный выключатель.Это поможет защитить ваши основные приборы (включая насос и резервуар для горячей воды), когда вы включаете питание весной.
• Если у вас есть панель с предохранителями, отключите или отключите все приборы и электрические устройства, прежде чем отключать основное питание.
• Храните все удлинители в контейнерах, защищающих от грызунов. Или подумайте о том, чтобы хранить их дома, где они не будут подвергаться отрицательным температурам, которые могут привести к их растрескиванию.
• Обойдите свою собственность, чтобы увидеть, не начинают ли деревья расти слишком близко к воздушным линиям электропередач.Помните, что вечнозеленые ветки зимой свисают намного ниже из-за снеговой нагрузки. Если у вас есть гидроопоры на своей территории, наймите профессионала, который подстригает деревья. Если ваша коммунальная компания владеет опорами, сообщите им об этом.

Если вы планируете оставить электричество включенным на зиму:

• Выключите автоматические выключатели на главной панели цепей, питающих основные приборы, включая насос и водонагреватель. Если у вас есть панель с предохранителями, отключите эти основные приборы.
• Выключите автоматические выключатели на главной панели, которая питает все обогреватели. Если у вас есть панель с предохранителями, отключите все обогреватели. В противном случае они могут включиться в холодную погоду.
• Не полагайтесь на обогреватели в насосной яме для систем водоснабжения, которые нельзя полностью осушить. Оставленные без присмотра временные обогреватели представляют опасность пожара.
• Рассмотрите новые технологии, такие как системы дистанционного управления. Они позволяют вам контролировать затопление, замерзание и возгорание, а также включать охранное освещение и управлять термостатом.Некоторые поставляются с видеосистемами, которые контролируют безопасность собственности, а также снегопад.

(щелкните изображение, чтобы увеличить)

Информация об отключении питания

Местное коммунальное предприятие отключило электроэнергию от вашего дома более шести месяцев назад? Прежде чем местное коммунальное предприятие сможет восстановить подачу электроэнергии, необходимо пройти осмотр ESA.

Как подключить потолочную розу простыми шагами

Источник изображения Google Здесь

Привет, ребята! Сегодняшний сделай сам: как простыми шагами соединить потолочную розу

Потолочные розы — один из худших технических кошмаров для владельцев дома.Пока он работает хорошо, у вас никогда не будет проблем с освещением, но когда он ломается, у вас большие проблемы. Если вы попытаетесь отремонтировать это без правильных навыков, весьма вероятно, что предохранитель цепи освещения лопнет, или вы повредите некоторые другие светильники в вашем доме. Понимание работы потолочной розетки Если вы подозреваете, что проблема связана с вашей потолочной розеткой, вы должны сначала получить некоторое представление о том, как работает

. Система

работает как для вашей безопасности, так и для безопасного освещения вашего дома.Вот несколько подробных инструкций, которые помогут вам эффективно подключить потолочную розетку:

Шаг 1

Безопасность превыше всего, и перед тем, как приступить к электромонтажу потолочной розетки, убедитесь, что на потребительском блоке отключено питание. Более того, убедитесь, что у вас есть тестер розеток, и предупредите всех в здании о том, что вы работаете с устройством. Это помогает избежать смертельных случаев.

Шаг 2

Для работы вам понадобятся подходящие инструменты, в том числе отвертка с изолированной средой, кусачки, устройства для зачистки проводов, клеммная отвертка, измерительный прибор и лестница.Также обратите внимание на новые цвета проводов, где коричневый означает «под напряжением», синий «нейтральный» и зеленый / желтый «земля».

Шаг 3

Для успешного подключения розетки необходимо определить тип цепи. Самым распространенным из них является петлевой блок, который прост в установке и требует меньше материалов. После того, как вы откроете розетку, проверьте количество вводимых кабелей — система распределительной коробки имеет один кабель, а контурная петля — два или три входящих кабеля.

Шаг 4

Если вы определили, что это кольцевая система, укажите кабель переключателя коричневого цвета, подключенный к клемме шлейфа.Синий провод с коричневой меткой — это обратный провод переключателя, подключенный к клеммной колодке под напряжением. Этот блок также имеет гибкое соединение с коричневым, идущим к самому свету. В петлевой системе вы найдете заземляющий провод в кабеле переключателя, расположенный вместе со всеми другими заземляющими проводниками. Вы также найдете два кабеля цепи освещения: один идет от последнего источника света, а другой — от следующего источника света. Оба кабеля имеют синий провод, подключенный к нейтральной клемме, и коричневый провод, идущий к клемме токоведущей петли.Если вы подключаете последнюю потолочную розетку в цепи, будет только один кабель цепи, потому что он не обслуживает другие светильники.

Шаг 5

Для схемы с соединительной коробкой вы не найдете кабеля переключателя, кроме кабеля под напряжением, нейтрали и заземления, идущего к потолку и такого же кабеля к свету. Коричневый подключается к клеммной колодке под напряжением, которая также имеет гибкое соединение с коричневым проводом под напряжением, идущим к свету. Синий провод подключен к нейтральному блоку, который также имеет гибкое соединение с нейтралью гибкого провода, идущего к свету.Клемма, конечно, идет к клемме заземления.

Что ж, эти технические аспекты вашей потолочной розетки не должны вас пугать, потому что курсы обучения электричеству могут помочь вам стать экспертом за несколько дней. Дни, когда вам приходилось бояться ремонта электрооборудования, вот-вот закончатся — не упустите этот шанс.

Я надеюсь, что сегодняшние поделки и советы помогут вам всем в ваших проектах по благоустройству дома.

Спасибо, что заглянули сегодня, jen

DIY Примитивный держатель для кухонных полотенец

Привет! Я Шайна из The Wood Grain Cottage, и я вернулась, чтобы поделиться с вами другим проектом! 😀

Мне нравятся простые проекты, которые имеют большое значение, и именно это делает эта вешалка для одежды и крючок для полотенец своими руками.Ощущение коттеджа — это бонус! Это было не только глупо, но и совершенно бесплатно. И то, что выглядит потрясающе, — это вишенка на вершине.

Я начал с вашей базовой металлической вешалки для одежды. Знаете, та, которая запуталась в шкафу…

Затем я кусачками отрезал одну сторону вешалки…

Я начал гнуть проволоку…

И плоскогубцами выдавил угол вешалки…

После того, как я разгладил угол и согнул так, как я хотел, я намотал конец проволоки на крючок вешалки…

И я все оборачивал…

… пока я не почувствовал, что это безопасно.Потом отрезал лишний провод…

И использовал плоскогубцы, чтобы плотно сжать всю проволоку…

На этом все готово! Я же сказал, что это было легко! 😀

Мне это кажется очень примитивным…

Это очень просто, и мне это нравится…

Кроме того, он выглядит потрясающе с деревянными разделочными досками, железным камнем, кухонными полотенцами и яблоками… это всего лишь несколько моих самых любимых вещей!

А теперь, думаю, я пойду обыскать кладовку еще нескольких вешалок… в каждой из наших комнат может понадобиться одна из них! 😀

О, если у вас есть свободная секунда, зайдите, чтобы посмотреть наш летний домашний тур…

До следующего раза… Вы можете найти меня в Pinterest, Facebook, Instagram и Twitter!

И обязательно загляните в The Wood Grain Cottage, чтобы поздороваться! Удачного дня!

Подпишитесь бесплатно сегодня, чтобы получать все мои последние уроки DIY, идеи украшения, предстоящие проекты и многое другое, отправленные прямо на ваш почтовый ящик!

Присоединяйтесь к нам в наших приключениях… и давайте вместе сделаем наши дома «домами»!

Ваш адрес электронной почты никогда не будет передан или продан. Я обещаю!

12 советов по созданию бункера

Вскоре после покупки коттеджа стало очевидно, что нам нужно больше спальных мест для гостей. У меня был большой опыт работы с небольшими проектами, но это был мой первый раз, когда я делал что-то, в чем можно было бы гулять (и поэтому я получил много советов от местного строительного отдела и от некоторых опытных профессионалов). Если вы планируете сделать домик своими руками, вот 12 уроков, которые я усвоил, которые должен иметь в виду любой новый строитель.

1. Постройте из стропил и коньковой балки вместо ферм. Вы получите беспрепятственное место для хранения вещей на чердаке.

2. Для настила крыши используйте доски из цельной древесины вместо фанеры. Они легче, их легче поднять на крышу, и они выглядят намного лучше изнутри (особенно когда вы лежите на кровати и смотрите вверх).

3. Уклон крыши 12/12 (пик 45 °) немного сложнее построить и покрыть гонтовой черепицей, чем стандартный уклон 12/6, но крутой уклон выглядит потрясающе и проливает снег, как бугор.

4. Битумная черепица дешевле металлической крыши, ее легко установить и отремонтировать, и она прослужит вечно (хорошо, от 15 до 25 лет).

5. Установите сплошную вентиляционную решетку для предотвращения перегрева чердака. Мне нравится сетка, которая просто раскатывается по гребню, а потом покрывается битумной черепицей.

6. Обожаю сайдинг из западного красного кедра. Сделайте размеры вашего здания такими же, как и обычная длина сайдинга, и вам будет меньше работы по резке и стыковке. Откройте все связки и установите их из разных стопок, чтобы избежать неоднородных цветовых вариаций.

7. Разметка и обрезка досок настила, чтобы они соответствовали неровным контурам окружающих камней, помогает визуально закрепить здание. Это медленнее, чем прямая стрижка, но определенно стоит потратить дополнительное время.

8. Стройте балки пола и настил идеально ровными и квадратными. Этот готовый настил пола представляет собой готовую платформу для разметки стропил и возведения стен.

9. Проверьте виды из окон, как только стены будут подняты. Окна перенести сейчас намного проще, чем позже.

10. Неподвижные окна (например, окна рядом с дверьми) легко установить на месте и намного дешевле, чем действующие окна. Используйте закаленное стекло в местах, о которых легко ударить.

11. Виниловые окна не так красивы, как деревянные, но их легко установить, и они отлично выдерживают непогоду. Ищите вариант со встроенной кирпичной кладкой — эта дополнительная деталь плотно прилегает к сайдингу и устраняет необходимость в дополнительной внешней отделке.

12. Да будет свет.Добавление электричества сделает вашу койку в геометрической прогрессии более комфортной. (Подумайте: розетка рядом с кроватью для лампы и часов.) Наружная проводка должна представлять собой кабель UF (подземного питателя), который проложен под землей, заключен в кабелепровод или и то, и другое, в зависимости от применения.

История по теме Этот великолепный дом на дереве — наша мечта

Featured Video

Прачечная Свет в фермерском доме — Деревянный коттедж

Посмотрите, как я сделал свет в нашей прачечной на ферме.Я делюсь своим полным пошаговым руководством и рассказываю, как я его сделал менее чем за 30 долларов!

Как вы знаете, мы работали над прачечной. Это был процесс, но мы так близки к завершению!

И так как сегодня четверг 30 долларов, я подумал, что потрачу 30 долларов на создание нового светильника для прачечной.

Если вы новичок, то четверг по 30 долларов США проводится в первый четверг каждого месяца. Эйприл из House by Hoff, Джен из Migonis Home и я ставим перед собой задачу создать проект стоимостью менее 30 долларов, достаточно простой, чтобы его мог сделать каждый.

Для этого раунда я создал это:

Я бы солгал, если бы сказал вам, что я не полностью этим одержим. Я полностью согласен. Тем более, что я видел версии в Интернете гораздо больше, чем потратил на это.

У меня было несколько требований к свету для прачечной. Я хотел, чтобы он был уникальным, включал древесные тона и выглядел как старинный фермерский.

Я думаю, это прекрасно! Изначально у нас там был дешевый светильник Ikea за 10 долларов. Это сработало идеально, но я всегда собирался заменить его позже.С этим светом я смог повторно использовать большую его часть и просто удалил предыдущий пластиковый плафон.

Вот как я его сделал и что использовал:

Прачечная, свет в фермерском доме

Обратите внимание: некоторые ссылки в этом посте являются партнерскими, что позволяет нам взимать небольшую комиссию с вашей покупки, но цена покупки остается прежней. Спасибо за помощь в поддержке нашего блога! Мы очень ценим это!

Припасы:

Сначала я начала с двух пялец.Я использовал 12 ″ и 6 ″.

Я удалил внутренний круг с обоих обручей…

И окрасил их Provincial by Minwax…

Когда дерево высохло, я схватил проволочную сетку и раскатал ее.

Затем я использовал 12-дюймовую обруч для вышивки, чтобы определить размер светильника…

После того, как я измерил размер, я использовал ножницы по металлу и перерезал проволоку.

Я придал проволоке такую ​​форму, чтобы она соответствовала пяльцам для вышивания, и начал наматывать проволочную сетку вместе.

После того, как я связал стороны вместе, я выбрал высоту и использовал ножницы для проволоки, чтобы удалить излишки проволоки.

Чтобы определить правильный размер «верха» светильника, я использовал 12-дюймовый абажур в качестве ориентира.

Я положил его поверх проволочной сетки и с помощью маркера обозначил области, которые мне нужно было разрезать…

Затем я просто начал соединять две части вместе с помощью незакрепленной проволоки.

Чтобы определить высоту верха, я использовал пяльцы диаметром 6 дюймов и протолкнул их поверх проволоки…

Я использовал резец, чтобы отметить области, где мне нужно разрезать, затем удалил лишнюю проволоку.

Что оставило меня с этим:

Затем, чтобы добавить последний «верхний» кусок, я сформировал небольшой кусок проволочной сетки по размеру верха.

Чтобы определить верхнее «отверстие», я использовал существующий источник света, чтобы предположить, какого размера он потребуется, и вырезал отверстие, которое подходило бы к текущему свету.

Потом прикрепил на самый верх.

С этим у меня была законченная форма осветительной арматуры, и она была готова для окраски распылением.

Я использовал комбинацию этих трех для отделки…

Подвесив светильник на проволочной подвеске, я окрасил весь светильник черным слоем.

Затем я распыляю на слой кованой масляной протертой бронзы и заканчиваю толстым слоем текстурированной аэрозольной краски.

Он не только добавил зернистую текстуру, но и отличное сочетание цветов, и он выглядит немного винтажно, и время предупреждает.

Последним шагом было добавление окрашенных пялец, которые держатся на проволоке…

То же самое проделал и наверху…

Чтобы прикрепить проволочную осветительную арматуру к предыдущему фонарю, я использовал проволоку и намотал ее на проволочную сетку и пластиковую крышку лампочки.

Я поигрался с ним и тянул проволоку то тут, то там, чтобы все уравнять, и как только это произошло, я не мог не восхищаться результатами!

Мне нравится, как он добавляет ощущение старинного фермерского дома, а дерево привлекает внимание.

Идеально смотрится со всем остальным в комнате…

И это именно то, что я хотел там.

Что-то уникальное….

В древесных тонах….

И ощущение старинного фермерского дома…

Мне нравится, как сочетается эта комната.Я не шучу, стирать стирку — такое удовольствие.

Немного до и после с новым светом:

Выглядит намного лучше, и я в восторге от того, как это получилось.

---

Вот что Эйприл и Джен были в этом месяце…

Апрель от House by Hoff создал этот потрясающий календарь на классной доске… из старого окна! У нее есть блестящие идеи для старых окон… Вы только посмотрите!

И Джен из Migonis Home сделала этот совершенно удивительный указатель направления из переработанной доски сарая! Он большой и удобный, и мне это нравится!

Я люблю четверг за 30 долларов… и не зря! Не забудьте подписаться на нашу доску интересов.Это такое вдохновляющее место, и каждый проект можно сделать за 30 долларов или меньше!

Хорошего четверга!

Сделай сам вешалка для полотенец

Сегодня четверг, а это значит, что я не только еду в Атланту, штат Джорджия, чтобы посетить свою первую конференцию по блоггерам (ух!), Но и еще 30 долларов в четверг!

Если вы новичок здесь, в четверг за 30 долларов я объединяю усилия с Эйприл из House by Hoff и Джен из Migonis Home, чтобы создать проект за 30 долларов или меньше!

А для проекта этого месяца у вас, вероятно, есть все необходимое.Да, в этом месяце нам будет безумно легко…

Позвольте представить вам мой полотенцесушитель, сделанный своими руками. Это было очень легко сделать и было совершенно бесплатно…

И то, что выглядит потрясающе, — это вишенка на вершине. 😀

Вот как я это сделал:

Я начал с вашей базовой металлической вешалки для одежды. Знаете, та, которая запуталась в шкафу…

Затем я кусачками отрезал одну сторону вешалки…

Я начал гнуть проволоку…

И плоскогубцами выдавил угол вешалки…

После того, как я разгладил угол и согнул так, как я хотел, я намотал конец проволоки на крючок вешалки…

И я все оборачивал…

… пока я не почувствовал, что это безопасно.Потом отрезал лишний провод…

И использовал плоскогубцы, чтобы плотно сжать всю проволоку…

На этом все готово! Я же сказал, что это было легко! 😀

Мне это кажется очень примитивным / деревенским, и из-за этого я становлюсь глупо счастливым…

Это очень просто, и мне это тоже нравится…

Кроме того, он выглядит потрясающе с деревянными разделочными досками, железным камнем, кухонными полотенцами и яблоками… это всего лишь несколько моих самых любимых вещей!

Хорошо, что у нас есть целая куча этих вешалок … и подумать только, я никогда не думал, что смогу использовать их все! 😀

А вот что Эйприл и Джен создали в этом месяце…

Апрель сделал эту совершенно удивительную доску из морских ракушек в деревенском стиле.Люблю люблю люблю!

И Джен показывает, как сделать эти ставни для дома в стиле шейкер. Разве они не классные?

Если вы еще этого не сделали, вы можете посетить нашу групповую доску интересов. Там полно проектов, которые можно воссоздать за 30 долларов или меньше!

OH — если вы хотите увидеть закулисные действия, пока я буду на конференции в Хейвене, обязательно подпишитесь на меня в Instagram. Я с нетерпением жду встречи с некоторыми из моих любимых людей! Увидимся на следующей неделе! 😀

.

No related posts.
