Как вести проводку: по полу или потолку?

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.

Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м²):
Общая длина кабелей по полу составила 2045 м, из них:

• NYM 3*6 — 15 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 610 м.
• NYM 3*1,5 — 600 м.
• NYM 5*1,5 — 100 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

• NYM 3*6 — 18 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 810 м.
• NYM 3*1,5 — 780 м.
• NYM 5*1,5 — 140 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб.  Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Преимущества монтажа электропроводки по полу или потолку?

Монтаж электропроводки по полу или потолку – что лучше

Если вы собираетесь заниматься монтажом электропроводки, то один из основных вопросов при этом действии – где именно ее прокладывать. Чаще всего электропроводка прокладывается или по полу, или по потолку – каждый из этих вариантов обладает как определенными преимуществами, так и недостатками, и эта статья поможет вам определиться, какой вариант подойдет лучше всего именно вам.

Проводка по полу – преимущества и недостатки

Электропроводка в полу проводится в коробах, гофрах или трубах непосредственно под цементной стяжкой или наливными полами, что делает ее надежно закрепленной и практически полностью пожаробезопасной. Кроме этого, из преимуществ подобного способа прокладки можно также выделить экономию на подведении проводов к точкам подключения. Большая часть розеток располагается ближе к нижней части помещения, чем к верхней. Тем не менее, на этом преимущества подобного способа заканчиваются, так как если у вас уже сделана стяжка, проведение в ней штроб плохо скажется на монолитности пола.

Еще одним существенным недостатком можно назвать сложность последующего ремонта и обслуживания проводки, равно как и необходимость четко запоминать или обозначать расположение проводов. В целом, подобный способ хорошо подходит для долговременных помещений коммерческого или производственного назначения, где точки подключения будут строго определены на весь срок их существования, но для частного жилья подходит плохо.

Проводка по потолку — плюсы и минусы

По потолку электропроводка проводится под натяжными потолками, что является одним из ее недостатков, так как высота помещения при наличии таких потолков обязательно уменьшится. Но положительные стороны этого способа проведения электрики значительно перевешивают – ее очень легко разводить по помещению, обслуживать и заменять без каких-либо больших сложностей. Также, проводка в потолке при профессиональном проведении является настолько же безопасной, как и в полу, и не потребует запоминания ее расположения.

Упрощает она и подключение осветительных приборов, поэтому сейчас эта методика является наиболее предпочтительной и удобной.

тянем проводку по полу или по потолку?

Если вы собираетесь монтировать электропроводку, то один из основных вопросов, возникающих при этом  – где именно ее прокладывать. Чаще всего электропроводка прокладывается или по полу, или по потолку – каждый из этих вариантов обладает как определенными преимуществами, так и недостатками, и эта статья поможет вам определиться, какой вариант выбрать.

Проводка по полу

– преимущества и недостатки: Электропроводка в полу проводится в коробах, гофре или трубах, непосредственно под цементной стяжкой , что делает ее надежно закрепленной и практически полностью пожаробезопасной. Так же из преимуществ данного способа прокладки можно выделить экономию на подведении проводов к точкам подключения. Большая часть розеток располагается ближе к нижней части помещения, чем к верхней. Тем не менее, на этом преимущества способа заканчиваются, так как если у вас уже сделана стяжка, проведение в ней штроб так или иначе скажется на монолитности пола. Еще к недостатком способа можно отнести сложность последующего ремонта и обслуживания проводки, равно как и необходимость четко запоминать или обозначать расположение проводов (Можно попасть в проводку, например, при установке межкомнатных порогов) . В целом, способ хорошо подходит для долговременных помещений коммерческого  назначения, где точки подключения будут неизменны на всем сроке их эксплуатации, но для частного жилья это неудобно. Не рекомендуем прокладывать проводку по так называемым электроплинтусам. Это пиарный ход от производителей плинтусов, не более. Безопасность в данном случае стоит под сомнением. По плинтусам можно проложить разве что интернетные коммуникации, телевизионный кабель, не более.

Проводка по потолку – плюсы и минусы



По потолку электропроводка проводится за натяжными (подвесными) потолками, что является одним из ее недостатков, так как высота помещения при этом уменьшится. Но положительных сторон этого способа проведения электрики здесь много – её относительно легко разводить по помещению, обслуживать и заменять все-таки возможно (Потребуется демонтаж потолка). Проводка в потолке при профессиональном монтаже является настолько же безопасной, как и в полу, и не требует запоминания ее расположения.  Подключение осветительных приборов здесь проводить легче, поэтому сейчас эта методика является наиболее популярной.

Как правильно делать проводку,по полу или потолку? | SPOTELECTRO блог электрика

Доброго времени суток!

Этот вопрос волнует практически каждого жителя который собирается делать ремонт «под ключ» или менять проводку полностью.

У каждого электрика будет своё мнение на этот счёт,надо быть готовым к этому.

Правила не запрещают нам прокладку кабельных линий в полу или под потолок,вопрос в практичности.

Под стяжку делать дешевле-меньше штробить сверлить,но в случае пробоя линии или брака кабеля (увы от этого нет страховки) вы получите массу проблем,согласитесь штробить стяжку и допустим ломать плитку не самое приятное занятие в жилой квартире.

Конечно же если всё делать грамотно и правильно проблема маловероятна ,а именно:

1. Кабель не перекручен и не согнут под 100 и более градусов.

Тут имеется в виду технически важные моменты,что бы не осложнять Себе жизнь.

2.Кабель перед заливкой протестирован не менее часа пиковой нагрузкой.

Это простой способ,если электрик опытен он сделает замер сопротивления изоляции.

3.Линия защищена правильно подобранным автоматом,узо,дифавтоматом.

Это очень обширный пункт,подробнее смотрите статью электрика в квартире.введение,так же в ближайшее время выпущу подробный инструктаж по контролю электрика.

4.Линия затянута в гофру для защиты.

Допускается делать и без гофры,тут больше вопросов к кабелю.

Тут стоит сделать отступление и рассказать о гофре:

Серая гофра -подходит исключительно для наружной прокладки,не устойчива к УФ излучению,если производитель типа ДКС не указал на упаковке что она усиленная и спец.назначения в штробы или стяжку.(дкс указывает)

Чёрная гофра- подходит исключительно для наружной прокладки,устойчива к УФ излучению.

Оранжевая или синяя гофра-как правило усиленная и специально создана для прокладки в стяжке или штробах.Устойчива к механическим факторам

Многое так же зависит от производителя,рекомендую компанию ДКС,проверена годами сотнями и тысячами электромонтажников.

Прокладка по потолку:

Имеет неизменно больше плюсов чем в стяжке.

Будет у вас натяжной потолок или опуск гипсокартоном,в любой момент натяжной снимается за 10-30 минут,а гипсокартон вырезается и вставляется обратно с наименьшими потерями в вид штукатурки и покраски.

Из неудобства пожалуй только :

1.Цена монтажа гораздо выше,но зато практичнее

2.Удобнее делать в прокатных ПВХ трубах,дороже но практичнее

Тут конечно же каждый решает сам для себя ,многие кабель прокладывают в пол и без гофры и нам правила не запрещают так делать.

Весь вопрос только в одном:

А если кабель бракованный?А если необходимо прозвонить,поменять,перетянуть,добавить линию?

Вывод:Я и моя команда всегда делаем только по потолку,мы даже не делаем распред. коробок,их намного практичнее сделать за розетками.

В случае чего гораздо приятнее снять натяжной потолок и пару розеток для проверки линии,нежели ломать пол и штробить стены в поисках коробок от горе строителей.

Так же не лишним будет заиметь проект электропроводки на квартиру,спустя 5-10 лет вы будет очень благодарны правильным мастерам за оставленные документы и схемы.

В ближайшее время,а именно 14 марта выйдет статья про виды кабелей и их назначение,номиналы защитных устройств и правильность подбора,подпишись что бы не пропустить!

Электропроводка по полу: имеет ли она смысл?

Разводка коммуникаций по полу считается одной из двух базовых разновидностей прокладки кабелей в квартире и доме. В наше время этот способ встречается всё реже, поскольку предпочтение отдаётся проводке по потолку, скрываемой за декоративными потолками. Тем не менее, мы не можем обойти вниманием такой пласт информации, как разводка электрокоммуникаций в полу, и желаем рассказать читателям обо всех сильных и слабых сторонах такого подхода.

Данный тип проводки подходит и для новостроек, в которых первичного ремонта ещё не было, и для частных домов, особенно деревянных. Несмотря на максимальную известность такого метода, споры по поводу того, стоит ли его использовать в XXI-вом веке, всё ещё не утихают даже в среде профессионалов. Это осложняет выбор тем заказчикам, которые слабо разбираются в вопросах электромонтажа и нуждаются в помощи, не имеют структурированной информации о различных подходах к одному и тому же вопросу. Распланировать местоположение светильников, розеток и выключателей гораздо проще, поскольку это вопрос комфорта и ежедневного взаимодействия человека с электросетью, а процесс проводки кабелей принадлежит к более фундаментальным.







Аргументы «За» и «Против»

Мы стремимся быть объективными при описании любых технических аспектов, а потому будем даже в относительно положительные характеристики включать негативные нюансы. К примеру, часто можно услышать, что проводка по полу помогает сохранить высоту помещения, не отнимая её натяжным потолком. На самом деле разница в высоте при электропроводке двумя подходами составит около 2 см, не более того. Если же мастера предлагают Вам экономию больше указанной величины, можете быть уверены – предполагается нарушение технологии. Чем бы оно ни было продиктовано, последствия такого подхода плачевны, а их устранение гораздо более сложно и затратно, чем монтаж кабеля или провода по потолку.

Среди наиболее доказанных плюсов рассматриваемого варианта электромонтажа можно назвать безопасность самой проводки, её сохранность. В тех случаях, когда преимущественная часть кабельной продукции скрывается не в стенах, а в полу, потребители могут беспрепятственно крепить на стены полки и картины, забивать гвозди или сверлить отверстия в перегородках. Вероятность перебить токоведущий кабель существует только в области размещения электрофурнитуры, а пространство выше неё полностью открыто для Ваших фантазий.

Следующая значимая характеристика – экономия средств на расходных материалах, в первую очередь, на проводе. Хотя мастера часто преподносят заказчикам данный аспект как исключительно позитивный, есть и то, о чём они не договаривают. Давайте сравним. Производя разводку кабелей по потолку, монтажники соблюдают правила классического размещения проводников и все повороты осуществляют под углом в 90°. Для проводки в полу в этом необходимости действительно нет, и мастера готовы предложить радиальную схему разводки от электрощитка (со свободными углами). Экономия в метраже кабелей составит не менее 10%, а в отдельных случаях может доходить и до 25%. Однако с точки зрения затрат на экранирование проводников будут противоположные отличия: монтаж натяжных потолков обойдётся заказчику дешевле, чем заливка стяжки по всей квартире, а сами работы по установке полотна займут всего несколько часов вместо длительного ожидания высыхания раствора, необходимого по технологии. Таким образом, стоимость формирования стяжки полностью перекроет экономию на материалах. Кроме того, если собственник жилья в любом случае планирует монтировать декоративной потолок, он понесёт двойные затраты и потеряет в высоте комнаты с двух сторон, что не имеет никакой логики. Лучше отступить ещё 2 см от балки потолка, перенеся туда всю проводку, но при этом не потерять ни миллиметра на полу.

Следующий аспект, на котором продолжают настаивать сторонники разводки по полу – простота самих электромонтажных работ. От мастеров требуется лишь разложить необходимым образом все кабели, а затем просто залить стяжку. Чтобы сделать систему защищённой, хотя бы минимально обсуживаемой и пригодной для модернизации, прокладка проводов осуществляется в гофре, специальном упрочнённом монтажном коробе или трубках. Следует отдать должное, данный подход действительно удобен с точки зрения снижения объёмов работ по штроблению стен. Особенно удачно сочетается такое решение с позиционированием розеток на высоте около 30 см от пола, а выключателей – 60-90 см. Это ещё сильнее сократит расход кабельной продукции.







Подходя к вопросу с диаметрально противоположной точки зрения, следует прежде всего указать на то, что правила диктуют формировать стяжку на полу толщиной не менее 2 см, а рекомендуемая величина составляет 4 см. И здесь мы предлагаем задуматься, как именно провода пойдут по квартире или дому безотносительно конкретных мест позиционирования розеток и выключателей. Совершенно очевидно, что линии прокладки будут иметь пересечения, а это означает, что возникают пиковые по высоте точки, которые прибавляют к толщине стяжки ещё пару сантиметров. Таким образом, во имя соблюдения правил Вам потребуется поднимать уровень чернового пола. А это потянет за собой расход материала, где счёт пойдёт на сотни килограмм готового раствора, то есть наметится удорожание работ. Иногда вместо того, чтобы провод «переступал» основные линии сверху, мастера пропускают его под шлейфом снизу, но это требует долбления канавки в базовом, несущем перекрытии. Мало того, что оно запрещено, так ещё и часто невозможно в силу того, что армированные панели имеют высокую прочность. Таким образом, ради экономии средств и минимизации потерь высоты комнат при формировании слоя заливки вполне может потребоваться отступить от общепринятых норм безопасности и в ряде мест сделать стяжку тоньше минимального порога.

Ещё один откровенно негативный аспект – все риски, связанные с максимально закрытой проводкой. Если однажды произойдёт обрыв цепи или электропроводку повредят грызуны, обнаружить аварийный участок будет проблематично. Владельцам жилья остаётся лишь уповать на то, чтобы кабели остались неповреждёнными на весь срок их эксплуатации, и внимательно следить за запасом объёма в гофрах при монтаже. Протянуть новый кабель можно только через тот канал, в котором имеется не менее 30% пустующего пространства.

Кроме того, если случится более серьёзная авария, при которой провода оплавятся и замкнут питающую цепь накоротко, протянуть новые кабели будет невозможно. Хозяевам придётся выносить мебель из комнаты, снимать напольное покрытие и подложки, вспоминать, как разложены линии питания, разбивать стяжку и производить полноценный перемонтаж. Всё это длительная и дорогостоящая процедура, которая принесёт жильцам немало дискомфорта.

Необходимо сказать и о форс-мажорных ситуациях, а также их влиянии на электропроводку по полу. Если Ваш частный дом стоит в низине или Вы живёте в квартире с не очень ответственными соседями сверху, жилище однажды может оказаться затопленным. Когда проводка сделана по потолку, жидкость там не задержится – она устремится вниз, а когда по полу, проводам придётся длительное время находиться в воде. Хотя производители кабельной продукции неустанно утверждают, что их товары имеют высокую степень герметичности, ничего хорошего в нахождении токоведущих жил во влажной среде нет. Когда вода проникнет в стяжку, она там будет находиться ещё очень долгое время: процесс полного высыхания без доступа воздуха и теплового воздействия может растянуться на два-три месяца, а за этот срок провода претерпят немало деструктивных изменений.

Чуть менее значительный по сравнению с другими технический аспект касается принципов коммутации проводников. Поскольку делать соединения в толще пола нельзя, они выносятся в условно наружные части. Для этого над плинтусами монтируются монтажные и распределительные коробки, от которых проводка расходится ко всем выключателям и розеткам. В некоторых местах из-за этого придётся немного менять топологию коммуникаций, а число таких коробок в поле зрения потребителей многократно возрастёт в сравнении со способом разводки по потолку. Кроме того, необходимо иметь в виду, что из-за большого числа проводов в одной коробке, они должны быть довольно объёмными: туда обязаны не только помещаться все группы жил с клеммниками, но и оставаться запас для охлаждения проводников.







Где проводка по полу целесообразна?

Опытные электромонтажники утверждают, что наиболее оправдан данный способ электромонтажа для частных домов и коттеджей с деревянными перегородками. Вторыми по этому признаку будут новостройки с полным отсутствием отделки. Давайте рассмотрим все особенности указанных ситуаций, чтобы понять, почему такой подход актуален именно для них.

Итак, в деревянном доме перед потребителями встаёт выбор – либо делать полностью открытую проводку, либо укладывать коммуникации в кабель-каналы. Оба варианта выглядят не очень эстетично, потому дилемму обычно углубляют: смонтировать красивую ретро-проводку, которая не так безопасна, как обычная, или поискать специальные типы каналов с подходящей под интерьер расцветкой и формой сечения. Оба варианта повышают стоимость электропроводки.

В то же время, проводка в полу здесь решает указанные проблемы совместно. Она одновременно делает кабельную продукцию невидимой и безопасной. Кроме того, для проведения обслуживания и ремонта вскрыть половицы в частном доме обычно гораздо проще, чем разбивать бетонную стяжку в квартире. Вдобавок, такое решение выйдет гораздо дешевле. В качестве каналов здесь можно использовать специальные виды негорючей гофры и медные трубки. На этапе подготовки пола следует разметить будущую проводку на лагах: в нужных местах высверливаются отверстия, куда протягивается канал, а уже сквозь него – провод. Единственное дополнение к технологии здесь состоит в том, чтобы дважды покрыть все деревянные элементы и покрытия средствами, предотвращающими распространение пламени.

Зачастую потеря нескольких сантиметров высоты не так критична в дачном домике или коттедже, так что все вопросы безопасности будут соблюдены. Дабы сохранить целостность проводников в местах пересечения лаг рекомендуется использовать гильзы, отрезки труб – лучше металлических, но можно и пластиковых. При закреплении подложки чистового напольного покрытия следует быть крайне внимательными, чтобы не завернуть саморез прямо в провод. Перед финальным подключением сети к питанию, рекомендуется «прозвонить» все выключатели, розетки и точки крепления светильников на предмет отсутствия замыкания.

В новостройках с голыми стенами разводка по полу целесообразна лишь потому, что здесь не приходится идти на переделки, а формировать ровные полы всё равно будет необходимо. Как бы ни старались строители, без дополнительной стяжки полов в каждом жилье будет наблюдаться уклон – обычно не менее 1,5°. А это как минимум перепад в 3 см, если замерять уровень в противоположных концах квартиры. Таким образом, собственникам жилья имеет смысл сразу же предусмотреть прокладку проводов при выравнивании чернового пола.

Важно обратить внимание читателей, что к кирпичному дому в частном секторе не применяются ни правила деревянных построек, ни принципы укладки, справедливые для многоквартирных домов. К примеру, не всегда там можно сделать стяжку по полу, поскольку цементно-песчаная смесь является довольно тяжёлым материалом. Толстый её слой в крупном доме из нескольких этажей будет весить несколько тонн. Запас прочности несущих конструкций здесь меньше, а потому его лучше оставить для мебели и необходимых в быту вещей, нежели отдавать под стяжку. Скрытая проводка в стенах и по потолку здесь всегда в гораздо большем приоритете.

Разумеется, окончательное решение о том, как прокладывать провода, остаётся прерогативой заказчика, однако всегда имеет смысл предварительно проконсультироваться со специалистом, получить совет профессионального монтажника. Все риски, сопряжённые с проводкой по полу, потребители должны осознавать изначально. Электричество в доме – это всегда вопрос безопасности и комфорта.

три провода для люстры, 2 провода как крепить, электропроводка по полу, прокладка электрики, монтаж кабеля в доме

Надежная электропроводка в квартире – залог безопасности ее жильцов

Если вы затеяли капитальный ремонт в квартире, вам нужно перед началом отделочных работ провести проводку. После установки крупных витков на определенном расстоянии вам нужно спрятать электропровода. Для этого можно использовать различные крепежные материалы. Перед проведением работ желательно обзавестись индикаторной отверткой, указателем напряжения и мультиметром.

Люстра и три провода из потолка

Установить люстру с тремя проводами на потолок достаточно просто. Для начала вам нужно определить назначение каждого провода. Делаем это при помощи электрической схемы прибора. Обычно белый провод – это фаза, синий – ноль, а зеленый – заземление. Если у вас нет электрической схемы, можно воспользоваться мультиметром.

Делаем это в следующем порядке:

1. Сначала устанавливаем мультиметр в режим «прозвонка».
2. Затем закорачиваем щуп.
3. Выкрутите из люстры лампочку. Определите расположение фазного и пружинящего контакта.
4. Найдите нулевой провод. Для этого нужно установить щуп мультиметра на боковой контакт патрона. Вторым щупом прикасайтесь к зачищенным проводам. Во время касания к одному из проводов вы услышите звуковой сигнал. Именно этот провод будет нулевым.
5. Определите фазный провод и количество контуров при помощи мультиметра.



Если у люстры только один контур, то третий провод будет заземленным. Для того, чтобы убедиться в этом, нужно приложить один щуп к металлической детали люстры, а другой к 3 проводу.

Установка люстры проводится в такой последовательности:

• Для начала нужно включить обе клавиши, расположенные на выключателе.
• Прикоснитесь к концам провода указателем напряжения. При соприкосновении с фазным проводом, светильник на указателе должен загореться.
• Пометьте фазные провода. Для этого воспользуйтесь маркером.
• Обесточьте выключатель и проверьте каждый провод по отдельности.
• Подключите фазные кабеля люстры к фазным кабелям электропроводки. Не забудьте соедините нулевые провода. Для этого лучше всего использовать клеммную колодку.
• Убедитесь, что люстра работает. На этом установка заканчивается.

Люстра 2 провода: схема установки

Если из люстры торчат 2 кабеля, то её можно прикрепить к потолку несколькими способами. Всё будет зависеть от того, сколько шнуров торчит непосредственно из потолка. Перед тем, как начать монтаж, проверьте, не повредили ли вы провода.

Если из потолка и люстры торчат 2 шнура, установка производится в следующем порядке:

1. Соедините кабели при помощи клеммной колодки. Не забудьте предварительно выявить, где фаза и ноль.
2. Определите, где находится распределительная коробка.
3. Подключите нулевой кабель, который расположен непосредственно в распределительной коробке, к нулевому проводу, который выходит из осветительного прибора.
4. Кабель с фазой подключите к люстре и выключателю.

Помните, что фазный провод должен размыкаться при помощи выключателя. Кроме того, фаза должна быть присоединена непосредственно к центральному контакту, который расположен в электрическом патроне.

Если на люстре два шнура, а на потолке три, то вам нужно сначала определить тип каждого провода. Как правило, 2 из них являются фазными. Третий провод должен быть проводником. Если у вас на люстре 3 или 4 шнура, то сначала нужно закрепить все нулевые провода, после чего их надо провести непосредственно к потолочному кабелю.

Как осуществляется крепление кабеля к потолку

Чаще всего электропроводка закрепляется на потолке при помощи лотка, установленного на кронштейне. Такое крепление является надежным и простым в монтаже. Если проводка прикрепляется при помощи данного способа, то вам необходимо разместить несколько полок параллельно по отношению друг к другу. Кронштейн нужно закрепить на перекрытие. Для этого следует воспользоваться болтами, которые необходимо предварительно вкрутить в анкеры.

Если вы хотите использовать наиболее простой вариант, вы можете прикрепить кабеля при помощи шпильки. Это крепеж нужно установить строго посередине потолка. Данный метод крепления целесообразно применять для создания нескольких ярусов.

Если прокладывается магистральная проводка, то она закрепляется при помощи кабельного лотка. Обычно такие изделия изготавливаются из сталей. Однако, в некоторых случаях кабельный лоток изготавливают из оцинкованной проволоки.

Также крепить кабель к потолку можно при помощи:

• Гофрированной трубы. Эксперты рекомендуют отдавать предпочтение гофре, если у вас установлены подвесные потолки с оцинкованной системой.
• Подвесов С-образной конфигурации.
• Перфоленты.

Проводка по полу или потолку: какая лучше

Прокладка проводки по полу более трудоемкая, чем прокладка по потолку. Однако, такая конструкция обладает рядом преимуществ. Прежде всего, кабеля будут надежно спрятаны и защищены от воздействия коррозии. Кроме того, исключается риск повреждения проводки во время монтажных работ.

Алгоритм скрытого монтажа электропроводки:

1. Сначала производится разводка проводов от электрического щита.
2. Проделайте в стенах штробы.
3. Установите лаги на бетонное основание.
4. Протяните провода в специальном защитном канале.
5. Заземлите кабель-канал.
6. Подведите провода к распределительной коробке.
7. Зафиксируйте кабель-каналы в штробе.

Помните, что укладывать проводники без использования кабель-канала можно лишь в том случае, если вы заделываете кабель при помощи специального раствора. После завершения работы не забудьте проверить электротехнические характеристики каждой цепи.

Прокладка проводи по потолку в квартире: пошаговая инструкция

Для того, чтобы подключить проводку, вам необязательно вызывать электрика. Произвести монтаж электропроводки в доме можно самостоятельно. Прежде всего, вы должны определиться на каком расстоянии от потолка будет подвешена система. Считается, что оптимальное расстояние от проводки до потолочного перекрытия – 10-20 сантиметров.

Если мягкая пружина из нескольких крупных витков подвешена к потолку, то она будет являться катушкой индуктивности. Под воздействием силы тока она будет либо растягиваться, либо сжиматься. Все будет зависеть от направления, в котором движется ток.

Для того, чтобы подключить проводку к потолку, придерживайтесь следующей инструкции:

• Нанесите разметку на стену.
• Определите места установки распределительных коробов.
• Прикрепите трубки к потолку.
• Протяните кабель.
• Сцепите кабельные жилки при помощи пайки.
• Изолируйте провода.
• Заземлите проводку.
• Проверьте целостность и работоспособность конструкции.

Способы крепления электропроводки к потолку (видео)

Для установки проводки к потолку вам нужно подобрать подходящие крепежные материалы. При установке кабелей примите во внимание материал обшивки потолка. Например, если потолок изготовлен из бетона, то используйте гофрированные трубки. В случае, когда потолок деревянный, целесообразно применять стальные трубки. При желании провести проводку по полу. Такой способ прокладки является наиболее трудоёмким и долговечным.

Замена электропроводки: проводка по стене или по потолку — что лучше?

Автор: Евгений Чертушко Рубрика: Полезные советы Вы сейчас здесь: Главная » Полезные советы » Замена электропроводки: проводка по стене или по потолку — что лучше?

Замена электропроводки: проводка по стене или по потолку — что лучше?

Добрый день, уважаемые посетители Elektrika56!

Сегодня речь пойдет о замене электропроводки.

Тот, кто задумал капитальный ремонт в квартире или офисе, строительство частного дома рано или поздно доберется и до замены  электропроводки. То, что вопрос это серьезный,  мало кто сомневается. Сегодня без электричества никуда. Бытовые приборы, ТВ, компьютер, кондиционер, отопительные котлы, водяные   насосы — все требует электричества.

.

Заботу о том, как электричество попадет к вам в  квартиру берет на себя обслуживающая организация. У меня это например — Энергосбыт плюс, Оренбургский филиал. Достаточно вызвать электрика и в вашем распределительном щитке появится 220в, а то и 380в. Что делать дальше? Как подвести электроэнергию к вашим потребителям?

.

Как вариант, можно заказать проект электроснабжения для вашей квартиры. Специально обученный человек, за сравнительно «небольшую» плату, нарисует и подробно распишет, как  должна быть расположена электропроводка вашей квартиры. Главное, что сделает это так, как того требуют строительные нормы и правила устройства электроустановок (ПУЭ).

На практике, услугами проектировщиков пользуются не так уж часто. Чуть чаще, чем никогда.

Иногда отдают решение этого вопроса дизайнеру.



.

В основном, люди даже не задумываются, над тем, как правильно  должны располагаться провода. Главное, чтобы розетки-выключатели находились на нужных местах. Как провод ляжет от распределительного щитка до розетки — вопрос второстепенный.

Наверное поэтому, иногда, встречается на объектах проводка расположенная по диагонали.

Примерно вот так:

Почему так делать нельзя?

Во-первых, диагональное расположение проводов в стене запрещают ПУЭ.

Во-вторых, расположив провода подобным образом, вы рискуете повредить их собственноручно. Через год после окончания ремонта, захотите повесить полочку или часы, как раз там, где проходит провод. Потому что сложно запомнить расположение всей электропроводки, если она скрыта в стене и сделана как попало. Небезопасно и непрактично.

Правильное расположение проводов в стене Горизонтальное или вертикальное.

Вот так.

Первым вариантом, мы стараемся не пользоваться. По одной простой причине. Горизонтально расположенную проводку сложнее обнаружить и легче повредить. Особенно, если розетки находятся на нескольких уровнях по высоте.  Гораздо надежнее, когда от всех электроточек, будь то розетки или выключатели, провода уходят строго вверх. Запутаться в таком случае намного сложнее. Не сверли, не забивай гвоздик над розеткой — и будет твоя проводка в порядке!

На практике это выглядит вот так.

С размещением в стене все понятно.

Теперь вопрос. Как должен идти провод от распределительного щитка до вертикальной штробы?

Тут есть несколько вариантов.

Первый — укладка проводов гофре по полу.

Выглядит это вот так. Да, современная электропроводка это целая куча проводов.

Смотрится красиво, но есть минусы.

Во первых, если уложить провода подобным образом, необходимо заливать полы стяжкой толщиной не менее 5 см. Плюс высота шлейфа проводов 25-50 мм. То есть, получаем полы толщиной 10см. Это мало того, что неудобно. Это еще и довольно таки дорого. Ну и наверняка захочется закрепить порог двери  длинным саморезом. Прямо в кабель. То есть, еще и ненадежно. Поэтому, этим методом не пользуемся.

Изготовление горизонтальной штробы под потолком.

Выглядит это вот так.

По всему периметру квартиры, на расстоянии 20-30 см от потолка изготавливается горизонтальный канал для укладки проводов. На  этом же канале выбираются ниши для распредкоробок.  От них провод опускается вертикально вниз.

.

Для заказчика удобно. Знаешь, что провода от розетки идут строго вверх, на высоте 30 см от потолка — линия проводов. Там сверлить не надо. И для натяжных потолков не помеха. Для них достаточно отступить от потолка 7-10 см. Всем хорош этот метод.

Один минус. Трудоемко и поэтому дорого.

.

Один метр штробы сейчас стоит 100-150р. А таких метров по периметру квартиры набегает прилично. Такой вариант выбираем в том случае, если не будет натяжных или подвесных потолков.

.

Ну и наконец самый удобный, безопасный и относительно недорогой метод.

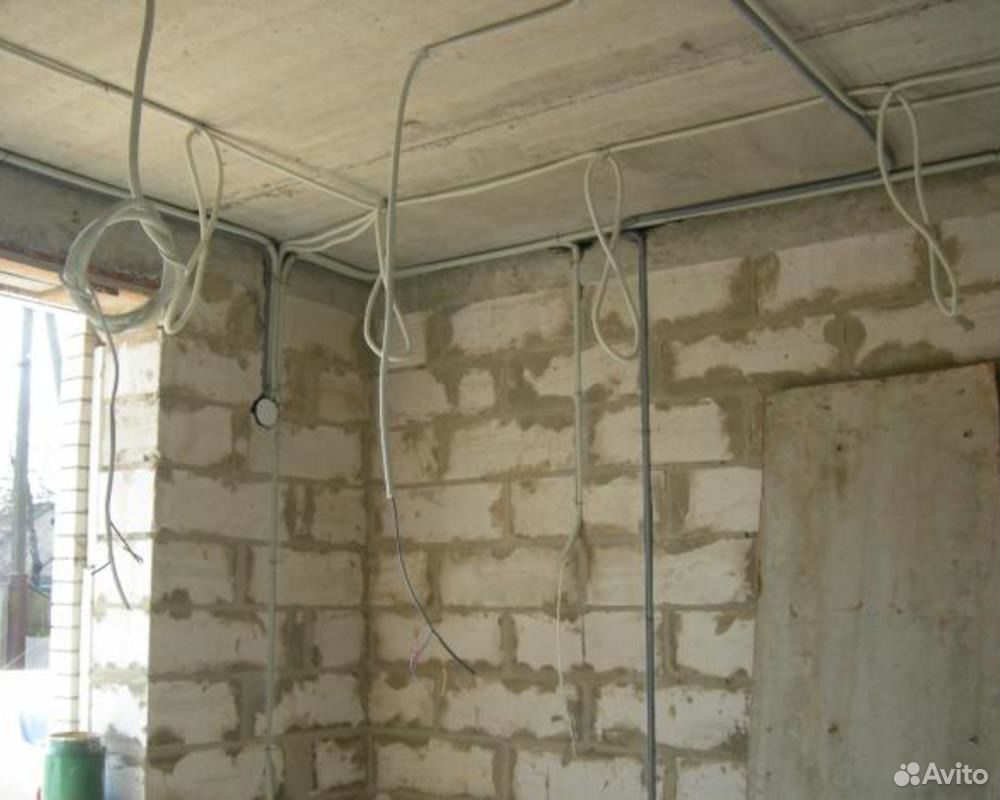

Разводка электропроводки по потолку.

Выглядит это дело вот так.





Провода укладываются  в защитной гофре и крепятся непосредственно на потолок. Там же находятся распредкоробки. В самом конце ремонта, вся эта красота закрывается натяжным потолком. Реже подвесным или конструкцией из ГКЛ.

.

Плюсы данного метода.

Основная масса проводов находится вне стен. В стене только вертикально расположенные провода. Повредить такую проводку очень сложно. Вызывать электрика придется реже.

Дешевле предыдущего метода.

.

При необходимости внести изменения в электропроводку, например добавить несколько розеток или установить проходной выключатель, необходимо всего-лишь снять натяжной потолок, внести необходимые изменения  и  установить потолок  на место.

Согласитесь, это дешевле, чем раздолбить пол-стены в поисках распредкоробки.



На сегодня это все.

Прокладывайте электропроводку правильно.

С уважением, Elektrika56!





Ремонт электропроводки в двухэтажном доме

Электрики часто сталкиваются с чрезвычайно сложными задачами в своей повседневной работе. Один замечательный пример произошел с двухэтажным домом в колониальном стиле 1920 года. Он предлагал множество ситуаций, которые требовали обходных путей или нестандартных решений некоторых очень сложных проблем с проводкой. Ремонт электропроводки двухэтажного дома должен выполняться опытным лицензированным электриком. Вы хотите, чтобы работа гарантировалась и соблюдались строительные нормы.

Ремонт электропроводки в двухэтажном доме

Первая часть этой серии статей, посвященная изменению электропроводки в двухэтажном доме, начинается с очевидной проблемы.А именно как перенести свет и вентиляторы на потолок первого этажа двухэтажного дома? Эта статья не будет достаточно исчерпывающей, чтобы вы могли выполнить всю работу самостоятельно. Мы хотим подбодрить электриков и профессионалов. Кто знает, возможно, мы даже дадим им новые идеи.

Наконец, мы надеемся, что домовладельцы лучше оценят сложность ремонта старого дома. Правильное выполнение работы приводит к появлению большого количества мусора и БОЛЬШОГО заделывания отверстий. Ожидайте, что когда вы это сделаете, вы не испытаете сюрпризов позже.

Доступ — это все

Если задуматься, есть два простых способа получить доступ к электропроводке, оборудованию и ящикам: в подвальном помещении и / или на чердаке. А как насчет двухэтажного дома? Как добраться до потолочных контуров на первом этаже? Доступа на чердак нет, и ползунок мало помогает.

Для многих из нас это было бы препятствием.

В случае с этим домом у нас был доступ как к чердаку, так и к лазарету, но, как мы только что указали, это не решает загадки потолка первого этажа.Однако, когда мы имеем дело с потолочными вентиляторами, осветительными приборами, вентилятором или светом для ванной, в конце туннеля есть свет…

Здесь есть каламбур, но я просто пропущу его.

А чердак и подполье? Они действительно помогают, но не так, как вы могли бы подумать.

Схема решения проблемы

Опять же, мы говорим о подключении потолочных светильников на первом этаже двухэтажного дома. Для этого у нас должен быть план.Это включает в себя сбор некоторой информации о структуре дома и понимание ваших вариантов. Для начала ответьте на следующие вопросы:

Какова конструкция ваших стен?

Это может звучать как простой вопрос, но знание конструкции вашей стены поможет вам точно узнать, какие у вас есть варианты прокладки провода вдоль внешних стен, в отличие от постоянной прокладки внутренних стен. Вы имеете дело с 2х4? Блочная конструкция? Кирпич? Сколько места в ваших стенах? Есть ли изоляция, о которой вам нужно беспокоиться? На эти вопросы нужно ответить.

В каком направлении проходят балки потолка?

Зная ответ на этот вопрос, вы узнаете, как нужно провести проводку внутри потолка, чтобы добраться до стены. Помимо ориентации балок потолка, вы также хотите посмотреть, куда падают ваши окна. Это вступит в игру позже, когда вы начнете разрабатывать конкретный план прокладки проводки.

Хотите модернизировать потолочные вентиляторы до двухканального / двухполюсного переключателя или отдельного диммера для света?

Если вы заранее знаете свои цели для обновлений, это избавит вас от ошибки запуска 12/2, когда вы должны использовать 12/3 Wire. Вы также можете запланировать использование 12/3 для трехпозиционных переключателей и в любом месте, где вам могут понадобиться два отдельных выключателя для определенной области.

Начало работы

На самом деле составление плана — это одно, а реализация — другое. Принцип подключения потолочного вентилятора для первого этажа состоит из следующих основных шагов:

1. Отрежьте блок выключателя / предохранителя и снимите вентилятор или комбинированный вентилятор / осветительный прибор
   Хотя это очевидный шаг, вы хотите снять свет и получить его. с дороги.Вы также должны быть готовы перенастроить выключатели и розетки поблизости, вытащив их из стены. Это может потребовать некоторых усилий, особенно если розетки, выключатели и / или вентиляторы / фонари старые, как этот дом. Штукатурку можно почти приклеить к этим старым металлическим электрическим коробкам, а старые вентиляторы и лампы очень нестандартны в способах установки и потребуют некоторого переосмысления того, как вы будете заменять их на новые коробки.
2. Проверьте направление потолочных балок, чтобы знать, в какую сторону проложить проводку.
   Хотя обычно вы можете сказать, в каком направлении потолочные балки проходят по линии крыши, это хорошо.Старые дома могут «нарушать правила», когда речь идет о передовых методах строительства.
3. Спланируйте отверстия и вырежьте их
   Обычно мы выстраиваем отверстия так, чтобы выходное отверстие было на одной линии с потолочным вентилятором или светом в направлении балок. Это также означает, однако, что вам нужно искать окна, которые выбрасывают этот план, ну… в окно. Если вы наткнулись на окно (и вы не можете проложить кабель в другом направлении к противоположной стене), следующее, что нужно сделать, это выяснить, в каком направлении вы хотите просверлить балки возле потолочного вентилятора / светового отверстия, чтобы чтобы попасть в прилегающую свободную и прозрачную полость стены стойки, которая может спускаться до пола.

Еще несколько пояснений к шагу 3

Что касается третьего шага, общая картина состоит в том, что вы собираетесь проложить новый провод от потолочного вентилятора / светового отверстия до ближайшей «чистой» стены. Затем вы вырезаете коробку прямо в углу потолка и верхней части стены. Здесь вы можете использовать дрель и гибкую коронку, чтобы просверлить отверстие в верхней пластине стены, получив доступ к потолочному пространству, где затем вы можете повернуть к своему потолочному приспособлению. Вот иллюстрация того, о чем мы говорим:

Здесь мы показываем провода, выходящие из отверстий, но это для иллюстрации, чтобы показать вам, как вы можете протянуть их через отверстие и получить некоторое усилие.Идея состоит в том, что вы используете вырезанные отверстия, чтобы получить доступ, и проденьте новые 12/2 или 12/3 на всем пути от подвесного пространства (как было в нашем случае) до потолочного крепления через стену и полость потолка.

Вот как это будет выглядеть при спуске к полу и далее к панели, другой розетке или распределительной коробке:

Спасательные стержни накаливания

Просверлив такие отверстия, вы можете использовать стержни накаливания (мы использовал набор 15 футов накаливания Klein Tools), чтобы легко найти и протянуть кабель через каждую часть трассы. Мы также использовали Jet Line или poly line, которые обладают высокой прочностью на разрыв и позволяют нам надежно перемещаться вперед и назад через одно и то же отверстие при подъеме (или опускании) 12/2. Когда мы ехали на большое расстояние, мы вытащили высокопрочную рыболовную ленту из нержавеющей стали Klein Tools 240 ‘, которая дала нам невероятную жесткость там, где она была важна, а также позволила нам огромное усилие на растяжение при столкновении с менее гладкими стенками. местность.

Примечание редактора: При использовании Jet Line или poly line вы действительно можете тянуть на большинстве версий.У многих есть предел прочности на разрыв 200+ фунтов. Если что-то особенно жесткое, потяните его вверх и вниз, а затем оберните струну Jet Line вокруг плоскогубцев Klein Linemans и достаточно сильно потяните, чтобы протянуть ее. В большинстве случаев это приведет к выходу за край, не прерывая линию. В большинстве случаев, если это не удается, работа в команде из двух человек и движение тяги-толчка сверху или снизу обычно помогает.

После того, как вы узнали секрет проскакивания углов с помощью метода вырезания коробки, вам просто нужно заполнить отверстия, используя стандартные методы гипсокартона.Некоторые стены и потолки оштукатурены, что требует некоторых усилий, чтобы заставить их смешаться должным образом, но по большей части это будет простейшая, хотя, возможно, и самая грязная часть работы.

На что следует обратить внимание для

При работе над старыми домами есть много неизвестных, и мы столкнулись с множеством сценариев, которые могут сделать работу особенно трудной, если вы не сталкивались с ними раньше. Остерегайтесь этого:

Гипсовые стены

Это сложно по нескольким причинам.Во-первых, штукатурка идет медведем и легко крошится. Небольшое отверстие, которое вы намеревались вырезать для своей электрической коробки, может быстро превратиться в кошмар, если вы не будете осторожны. Вы также не можете эффективно использовать прибор для поиска гвоздей на штукатурных и токарных стенах, поэтому лучше всего постучать по нему ладонью и прислушаться к изменению высоты звука. Рекомендуем использовать мультитул. Кажется, это действительно хорошо. Если вы разрежете горизонтально, а не вертикально, вы можете быть уверены, что случайно не заденете гвоздь. Многофункциональные инструменты дают хорошее чистое отверстие для электрической коробки.Однако имейте в виду, что гипсовые мультиинструментальные лезвия EATS. Мы часто вырезаем и очищаем гипс от прямоугольного отверстия бритвенным ножом.

Гипсокартон поверх штукатурки

Хотя гипсокартон поверх штукатурки, безусловно, способствует меньшему крошению во время резки и сверления, он также делает коробки для « старых работ » бесполезными до тех пор, пока вы не отрежете дополнительную коронку на выступах, что сделает их достаточно тонкими, чтобы их можно было используется с дополнительной глубиной, обеспечиваемой токарным станком и штукатуркой. Отрежьте выступ, и вы сможете безупречно использовать старые рабочие ящики, даже с дополнительной толщиной стенок.

Наружные стены

Мы обнаружили, что с внешними стенами над полями часто легче просверлить скважину снизу. Для этого мы рекомендуем что-нибудь долговечное, например, новые биметаллические универсальные биты Lenox.

Иногда, однако, необходимо использовать гибкую коронку. Вам нужно просверлить почти под вертикальным углом, чтобы достичь 18 ″ -20 ″ ниже средней линии отверстия коробки розетки. Сверление под слишком большим углом может повредить внутреннюю стену или даже пробить наружную стену.Когда на чердаке сверлят во внешнюю стену, нам нужен неглубокий угол. Использование более коротких сверл помогает при просверливании коллектора на наклонных сторонах крыши. Если уклон крыши недостаточно крутой, возможно, вам придется сделать отверстие в стене чуть ниже потолка, чтобы провести провод снизу на чердак.

Замена старых потолочных коробок

Один из приемов при замене старых потолочных вентиляторов и коробок для осветительных приборов заключается в расширении отверстия. Это дает вам беспрепятственный доступ к балкам для большей поддержки.Поскольку в результате в потолке может образоваться большая дыра, просто закройте ее потолочным медальоном.

Скрепление

Чтобы соответствовать нормам в большинстве юрисдикций, новый провод должен быть скреплен скобами на внутренних каркасных стенах. Это означает, что для этого вам потребуются дополнительные отверстия для доступа. По этой причине рекомендуется по возможности минимизировать количество точек доступа. Закрепите под домом в подвесном пространстве или наверху на чердаке. Хорошее планирование на начальном этапе экономит много времени и нервов в долгосрочной перспективе.

Ремонт электропроводки в двухэтажном доме Заключение

С некоторой смазкой для локтей и большим объемом работы, ремонт двухэтажного дома может оказаться не той колоссальной задачей, которую вы себе представляли. Возможно, это лучшее, что вы когда-либо сделали, чтобы обновить этот недавно приобретенный дом. В любом случае вы должны высоко ценить электриков и подмастерьев, которые делают такую ​​работу возможной.

Прокладка троса в готовом потолке основного этажа

Цитированный текст здесь

Ремонт потолка из попкорна может быть очень и очень сложной задачей. Кроме того, потолки из попкорна — распространенные примеры того, что может содержать асбест в вашем доме. Делают они это или нет, я не знаю, Я просто рассказываю об этом.
Есть уловки электрика, вроде длинных битов с гибким валом … но черт возьми, 25 футов. Это примерно 18 балок.
Я предполагаю, что балки проходят поперек линии между фанатами. IE, вам нужно пройти через все эти балки, чтобы получить от одного поклонника к другому. Вместо этого, как насчет бега направо углов к этому в полости балки, к одной из боковых стенок, от каждое приспособление.Затем вниз в сторону боковых стен в подвал или ползти пространство, затем снова и снова в стене до переключателя. (Вы были собираетесь переключить их, не так ли?)
Попасть с потолка в стену будет нетривиально, но, возможно, вам придется в состоянии сделать это, не взламывая потолок для попкорна, и если ваш стена из гипсокартона или штукатурки, будет легче сделать бесшовную фиксацию. (Если это обои, ну не очень.) Если там широкая под старину лепнина (возможно, вряд ли с потолком из попкорна) повреждение может быть скрыт за ним. Или, может быть, вы можете повредить потолок и стена соседней комнаты, которую, возможно, будет проще отремонтировать, а может и нет. Собственно, однажды мне удалось проделать именно такую ​​работу через дыру в стена комнаты выше, которую легко залатать (гипсокартон и высокий плинтус).
Дело в том, что вместо того, чтобы сразу переходить от одного прибора к другому, через все балки вы попадаете в каждую из них индивидуально внутри полости балки, а затем соедините их вместе с помощью переключателя или в распределительная коробка.
Если бы было совершенно невозможно добраться до одного из светильников вроде это, то я бы лично рассмотрел хороший прямой участок форма, окрашенный в цвет потолка, чтобы быть менее неприятным, чем плохой Попкорн ремонт потолка.Но это будет звонок вашей жены.
Чип C Торонто

Как проложить провода в существующих стенах и полах

Провода, проложенные по полу, имеют неприглядный вид и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего протянуть их внутри стен или под полом.

Электромонтаж новой конструкции до того, как укладывается гипсокартон, проще простого по сравнению с прокладкой проводов через существующие стены и полы.Но при тщательном планировании, использовании нескольких специальных инструментов и правильных методов прокладка проводов в стене вашего дома может оказаться проще, чем вы думаете.

Если вы не справляетесь с этой задачей, подумайте о том, чтобы проложить проволоку в специальных полых молдингах, которые заменят стандартные коронные молдинги или четверть круга.

Инструменты

Рыболовная лента

Инструменты, необходимые для прокладки проволоки:

• Сверло и биты
• Поиск шпилек
• Измерительная лента
• Фонарик
• Замочная скважина для гипсокартона Пила
• Рыбная лента или проволочная вешалка для пальто
• Изолента
• Строка и грузик

Перед началом работы

• Проверьте строительные коды: В большинстве районов домовладельцы разрешают прокладывать собственную низковольтную проводку, такую ​​как телефонные линии, кабель компьютерной сети и провод динамика, но проверьте чтобы быть уверенным.
• Выберите подходящий провод или кабель: Убедитесь, что вы используете проводку для монтажа в стену с рейтингом UL, которая соответствует местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
• Отключите питание: Всегда выключайте автоматические выключатели в распределительной коробке, прежде чем начнете снижать вероятность поражения электрическим током, если вы случайно порежете или просверлите существующую проводку.
• Избегайте электрических проводов: Держите динамики, компьютер и телефонные провода вдали от стандартной электропроводки из соображений безопасности и для уменьшения помех.
• Выбор стен: По возможности прокладывайте проводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.

Планирование

Начните с того, что определите лучшее место для нового провода. Проследите за существующими электрическими розетками и убедитесь, что вы находитесь на безопасном расстоянии (следующая шпилька или больше), чтобы избежать помех или столкновения с существующими проводами.

Проверьте чердак на предмет невидимых проблем, таких как трубы и провода, спрятанные в стене.

Затем осмотрите это место на чердаке, в подвальном помещении или в подвале, чтобы убедиться в доступности и отсутствии скрытой проводки или водопровода. Также может быть хорошей идеей сканировать стену с помощью металлоискателя, чтобы найти препятствия, такие как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как ваш маршрут будет нанесен на карту, рассчитайте необходимое количество провода или кабеля. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и еще 10% или около того на случай непредвиденных проблем или препятствий.Последнее, чего вы хотите, — это не хватить денег, поэтому давайте побольше и следуйте старой пословице: «Отмерь дважды, а отрежь один раз».

Как ловить проволоку

1. Когда вы будете готовы начать, выключите питание и воспользуйтесь прибором для поиска гвоздей, чтобы найти открытое место в стене между стойками.
2. Просверлите небольшое пилотное отверстие там, где будет выходное отверстие, и используйте выпрямленную металлическую вешалку для одежды, чтобы нащупать внутри стены любые непредвиденные препятствия. Если вы ищете повод приобрести новейший высокотехнологичный инструмент, камера для осмотра на кабеле, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
3. Если все в порядке, увеличьте отверстие для провода или розетки. Обязательно используйте розетку, которую можно прикрепить к существующей стене, но не устанавливайте ее, пока не будет проложен провод.

Вырежьте в стене отверстие для розетки. Просверлите отверстие в настенной пластине.
4. Теперь поднимитесь на чердак, или спуститесь в подвал, или в подполье, и просверлите отверстие в верхней или нижней стеновой плите в той же полости в стене, что и выпускное отверстие.
5. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете на чердаке, вы можете сбросить утяжеленную веревку в полость стены, затем прикрепить проволоку к веревке и протянуть ее.
6. Проложите провод или кабель до места назначения. Это может быть связано с вылавливанием его через другую полость в стене или через небольшое отверстие, просверленное в полу.

Просверлить отверстие в полу.Пропустите провод через отверстие.
7. Пропустите провод через заднюю часть распределительной коробки, вставьте коробку в стену и установите ее на место.
8. Зачистите провода и прикрепите их к розетке или проведите к устройству.

Очистка

Если вы просверлили пилотные отверстия, которые не вышли из строя, залатайте их небольшим количеством шпаклевки. Отшлифуйте пластырь, когда он высохнет, и подкрасите подходящей краской. Заполните небольшие дыры в полу подходящей шпатлевкой для дерева, а большие — смесью шлифовальной пыли и эпоксидного клея.

Как подключить новый потолочный светильник

Шагов:

1. Перед выполнением любых электромонтажных работ всегда отключайте питание дома с помощью главного выключателя.
2. Обведите монтажную коробку на потолке, где будет установлен светильник.
3. Вырежьте просверленное отверстие осциллирующей пилой.
4. Определите место для выключателя света. Он должен быть на высоте 48 дюймов от пола.
5. Обведите электрическую коробку переключателя и вырежьте ее так же, как и монтажную коробку.
6. Найдите источник питания для коммутатора в распределительной коробке или на главной электрической панели.
7. Подключите электрический провод к источнику питания, используя плоскогубцы и проволочные гайки, и протяните его через балки, пока он не достигнет выключателя света. Закрепите проволоку на балках электрическими скобами.
8. Просверлите пол в правильном отсеке для шпилек и проведите провода для выключателя и лампы к выключателю с помощью рыболовной ленты.
9. Установите электрическую коробку с перемычками Мэдисон в стену и подключите выключатель.
10. Вкрутите переключатель в коробку и накройте его крышкой.
11. Вырежьте временное отверстие доступа в стене и проденьте провода от крепления светильника в потолке к временному отверстию, а затем от временного отверстия через балку до подвала, где был подключен выключатель.
12. Закрепите электрическую коробку на потолке с помощью дополнительных стержней Мэдисона и винтов.
13. Подключите новое приспособление к коробке и прикрепите его к потолку.
14. Заделайте стену в том месте, где было вырезано временное отверстие.
15. Включите питание снова.

Ресурсы:
Скотт установил потолочный светодиодный светильник Boxie производства Tech Lighting.

Основные электрические элементы, такие как распределительные коробки, потолочные коробки, провод Romex 14 калибра и переключатели, можно найти в домашнем центре или в доме электроснабжения.

Экспертную помощь в этом проекте оказали компании Caron Electric и Wolfers Lighting.

Как установить электрический провод под полом | Home Guides

Установка настенного выключателя или приведение старой проводки в соответствие с кодом путем добавления розеток в рамках проекта реконструкции немного сложнее, чем прокладка проводки в новом строительстве, потому что гипсокартон и пол уже на месте.Поднять черновой пол только для того, чтобы проложить провод, обычно невозможно, но вы можете выбрать один из нескольких менее разрушительных вариантов в зависимости от планировки вашего дома и внутренней отделки.

Перед запуском

Проконсультируйтесь с местным строительным управлением, прежде чем добавлять розетку или расширять какую-либо цепь. Во многих сообществах вам понадобится разрешение, которое предполагает отправку плана на утверждение. Строительная администрация может захотеть осмотреть электрическую панель, чтобы убедиться, что она достаточно велика для работы с новыми цепями.Если у вас нет лицензии на электричество, вы, вероятно, не сможете подключить провода, но вы можете проложить провод под полом и нанять электрика для выполнения соединений.

Доступ в пространство для сканирования

Если в вашем доме есть пространство для сканирования, вам повезло. Как правило, самый простой способ проложить новый провод — это вырезать часть гипсокартона, чтобы открыть пластину пола для просверливания отверстия для доступа. В зависимости от схемы проводки вам также может потребоваться просверлить еще одно отверстие в пластине на другой стороне комнаты.Из подвесного пространства протяните провод от выходной коробки вниз через отверстие доступа к распределительной коробке или панели, где в конечном итоге будет подключен провод. Используйте электрические скобы, чтобы прикрепить провод к балкам. Оставьте не менее 1 фута лишнего провода на обоих концах. Электрик подрежет провода по размеру при подключении.

Ловля проволоки

Если у вас нет доступа к балкам снизу, например к полу второго этажа, вы можете попытаться провести проволоку через пространство балок.Чтобы это сработало, вы должны проложить провод параллельно балкам и от одной стороны комнаты к другой. Электрическая рыбная лента свернута, как рулетка, и имеет на конце крючок. Ловля проволоки может занять много времени, потому что это процесс проб и ошибок. Вы должны вставить загнутый конец рыболовной ленты в отверстие для доступа в плите пола и продеть его через пространство балки до другого конца. Как только рыбная лента будет насквозь, прикрепите электрический провод и протяните его через пространство балки.Для достижения наилучших результатов оберните соединение крюка / провода изолентой, прежде чем протягивать провод.

Ограниченный доступ

Если у вас нет места для лазания или вы хотите проложить провод перпендикулярно балкам, ваши возможности ограничены. Подумайте о том, чтобы пропустить новый провод через пространство для стоек стены, через чердак на другую сторону и обратно вниз. Если это невозможно, вам, возможно, придется прорезать в стене горизонтальную траншею для проводки шириной около 6 дюймов на высоте выхода, чтобы обнажить стойки.Если вы идете по траншее, используйте дрель с сверлом на 1/2 дюйма, чтобы просверлить отверстия для доступа через центры шпилек для пропуска провода. Использование траншеи для проводки требует ремонта гипсокартона.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Как добавить потолочный светильник

» Дом »Электромонтажные проекты

Установка электропроводки для потолочного светильника: Процесс установки электропроводки будет во многом зависеть от доступа к месту. В некоторых случаях проводка электрической цепи может быть продлена от существующего потолочного светильника и выловлена ​​до места нового светильника.

Электропроводка потолочного светильника
[ad # block] Электрический вопрос: В новых домах в этом районе больше не устанавливают верхний свет в спальнях.

• Это двухэтажный дом, некоторые работы находятся на 1-м и 2-м этажах.
• При первоначальной постройке они устанавливали выключатель, когда вы входите в спальни, но он питает розетку в этой комнате, а не потолочный светильник.
• Я хочу установить потолочный светильник и подключить его к существующим выключателям.
• Насколько сложно протянуть провод через балки потолка без каких-либо работ из листового камня и как это будет выглядеть на схеме подключения?

Спасибо.
Эд

Этот вопрос по электропроводке поступил от: Эд из Сакраменто, Калифорния.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Эд.

Подготовка
Уровень квалификации: от среднего до продвинутого.
Необходимые инструменты: простые ручные инструменты в сумке для электриков, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к осветительным приборам.
Меры предосторожности: Определите цепь освещения или источник питания, выключите его и пометьте примечанием перед работой с проводкой.
Примечание: Установка дополнительных проводов приспособлений должна производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Монтаж электропроводки для потолочного светильника

• Процесс установки электропроводки во многом будет зависеть от доступа к участку.
• В некоторых случаях проводка электрической цепи может быть продлена от существующего потолочного светильника и перемещена к месту нового осветительного прибора. Это будет зависеть от того, как будет выложен каркас потолка, и от требований проекта.
• При прокладке электропроводки между этажами, скорее всего, потребуется открыть часть листового камня, чтобы получить доступ через каркас.
• Удивительно, но ремонт листового камня не так сложен, как казалось, когда вы хорошо работаете с инструментами и все материалы доступны в вашем местном хозяйственном магазине.
• Электропроводка должна быть идентифицирована, поскольку для потолочного светильника требуется полная мощность цепи, которая не всегда находится в распределительной коробке.
• Другим вариантом может быть установка поверхностного карниза проводов, который используется для прокладки проводки из одного места в другое.

Подробнее об электропроводке осветительных приборов

Электрические схемы

• Электрические схемы

• Схемы домашней электропроводки — важный инструмент для выполнения ваших электрических проектов.Схема электропроводки может быть такой же простой, как схема, показывающая, как установить новый выключатель в коридоре, или такой сложной, как полная электрическая схема для вашего нового дома или проекта благоустройства дома.

Как подключить коммутатор

Электромонтаж выключателя света — Схема 1

Подключение выключателя света

Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Монтаж электропроводки спальни

Требования к электропроводке спальни

Полностью объясненные фотографии и электрические схемы для электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов.

Схема подключения

• Электрические схемы
• Подробнее об электропроводке
  • Схемы домашней электропроводки — важный инструмент для выполнения ваших электрических проектов.
  • Схема электропроводки может быть такой же простой, как схема, показывающая, как установить новый выключатель в коридоре, или такой сложной, как полная электрическая схема для вашего нового дома или проекта благоустройства дома.

Вам также могут быть полезны следующие данные:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Насколько безопасно скрыть электрический провод под полом

Скрытая проводка в наши дни очень распространена в современных домах. А что, если электрик предложит сделать скрытую проводку через пол ???

Что ж, скрытая проводка через пол не является предпочтительной для многих домовладельцев, поскольку они считают ее небезопасной.Но позвольте мне сказать вам, что скрытая проводка через пол или потолок на 100% безопасна. Это связано с тем, что провода заключены в трубу из ПВХ. Этот кабелепровод используется для защиты и прокладки электропроводки, что на 100% безопасно. Трубы из ПВХ используются для проводки светильников и вентиляторов, проводки телевизионного кабеля, телефонной проводки и т. Д.

Создание препятствий / поломка колонны / балки является незаконным

Но если в стене есть балка или колонна, то она не должна быть затруднена или сломана для скрытой проводки.Разрушение или внесение каких-либо изменений в колонну / балку является незаконным. В качестве альтернативы следует выполнить скрытую проводку в полу. Если домовладельцу по-прежнему нужна скрытая проводка под потолком, то для колонн и балок используются трубы-рукава.

Гильза

Эти муфты бывают плоскими, тонкими и гибкими. Толщина гильзы такая же, как у проволоки, и благодаря своей гибкости ее можно легко согнуть. Для колонн трубу-муфту изгибают, а затем пропускают через нее проволоку.Рукава трубы изготовлены из ПВХ, что делает их долговечными. Есть разные компании, производящие рукавные трубы, но компания Precision — индийская компания, производящая рукавные трубы самого высокого качества.

Если вы наняли хорошего электрика, имеющего лицензию, он будет использовать втулку в тех местах, где это необходимо, или предложит вам подходящие варианты.

No related posts.
