Чем отличаются кабель и провод, провод и шнур? Как расшифровать маркировку кабеля, шнура, провода? / Статьи

16.12.2009   |  ООО «ТК Энергофорум»   |  94573 просмотров

Давайте разберемся с этими вопросами по порядку.
Что такое кабель? Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку.

Чем отличаются кабель и провод, провод и шнур? Как расшифровать маркировку кабеля, шнура, провода?

Давайте разберемся с этими вопросами по порядку.

Что такое кабель? Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку. Оболочка может быть резиновой, пластмассовой, из сшитого полиэтилена (СПЭ) и даже металлической. Она служит для защиты изоляции жил от воздействия от внешних воздействий (света, влаги, различных химических веществ), а также предохраняет ее от механических повреждений.

Область применения кабелей:

- кабели с ПВХ изоляцией

· пониженной пожароопасности (-нг)

· не распространяющие горение, с низким дымо- и газовыделением (нг-LS)

· пожаробезопасные (-нг-HF; -нг-FRLS)

- кабели с изоляцией из сшитого полиэтилена

- кабели силовые с бумажной изоляцией

- кабели контрольные

- кабели радиочастотные

- кабели коаксиальные

- кабели связи

- кабели геофизические

- кабели оптические

- кабели судовые

- кабели для подвижного состава с изоляцией из термоэластопласта

Что такое провод? Провод — это одна неизолированная, либо одна или более изолированных жил, поверх которых имеется оболочка (ПВХ изоляция, сшитый полиэтилен и т.д.), обмотка или оплетка волокнистыми материалами или проволокой. Провода могут быть голыми и изолированными.

Область применения проводов:

- провода для воздушных ЛЭП

· самонесущие изолированные (СИП)

· с защитной изоляцией

· неизолированные

- провода с ПВХ изоляцией для электрических установок

- провода осветительные

- провода обмоточные

- провода гибкие неизолированные

- провода установочные для водопогружных двигателей

- провода со стальным несущим тросом

- провода для подвижного состава с изоляцией из термоэластопласта

- провода с ПВХ изоляцией кроссовые станционные

Что такое шнур? Шнур — это провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно, покрытых в зависимости от условий эксплуатации неметаллической оболочкой или другими защитными покровами.

Шнуры применяются для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380/660 В.

Номенклатура кабельно-проводниковой продукции обширна. Для каждой марки кабеля, провода и шнура существует своя аббревиатура. Она строго регламентирована нормативными документами.

Расшифровка маркировки кабеля.

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жилаалюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг— негорючий, ПВХ пластикат пониженной горючести. LS «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш— шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

— АПвБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г.

у – усиленная оболочка из полиэтилена

– «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква

П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается.

Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Компания «ТК «ЭНЕРГОФОРУМ» (http://www.energoforum.org/) сотрудничает с ведущими заводами российскими и иностранными заводами, производящими кабельно-проводниковую и электротехническую продукцию. Предлагаем Вам весь ассортимент кабельной продукции, кабельные муфты, сцепную арматуру для СИП, светильники.

Ключевые слова:

Кабель

Провод

Шнур

Чем отличаются кабель и провод, провод и шнур?

Как расшифровать маркировку кабеля, шнура, провода?

АВВГ

АСБ

АВББШв

СИП

ПВ

АКВВГЭ

А

АС

Чем отличается ГОСТ от ТУ

Кабели для проводки – как отличить ТУ от ГОСТ?

Выбирая новый кабель для проводки в доме (или другом здании), приготовьтесь столкнуться с богатым ассортиментом проводов, представленных на рынке. Чтобы проложить надежную проводку, лучше выбирать жесткий провод. Большинство покупателей останавливают свой выбор на ВВГ или же на NYM.

После того, как вы выберите подходящий вам кабель, у многих возникает вопрос – какой из кабелей лучше, ГОСТ или ТУ? Тут сразу следует указать, что к проводке в доме, как и к электроприборам, предъявляется одно ключевое требование – снижение вероятности пожара. От выбранного кабеля передачи данных

будет зависеть качество монтажных работ, долговечность сети и уровень безопасности.

Кабель АВВГнг-LS (6 кВ)

Кабель АВВГнг-LS (6 кВ) используется для передачи электроэнергии. Не проявляет устойчивость к механическим деформациям. Успешно эксплуатируется в шахтах, складских помещениях и подвалах. Может прокладываться на объектах общественного назначения. Подходит для применения на кораблях.

Заказать

ГОСТ или ТУ – различия

Начнем с того, что любой медный силовой кабель производится согласно ТУ. Аббревиатура ТУ читается как «Технические Условия» завода-производителя. Если говорить проще, то ставя индекс ТУ, специалисты завода заявляют потребителю «мы производим кабель ввгнг 4х2,5. Мы делаем жилы такого-то типа, используем определенную медь, выполняем изоляцию из такого-то материала и пр.».

Каждое изделие, выпускаемое на продажу, имеет маркировку ТУ.

Это стандарт, по которому работает производитель.

ГОСТ – в чем отличие?

Теперь что касается ГОСТ. Производитель самостоятельно устанавливает ТУ и выпускает продукцию под своей эгидой, но если он хочет производить ГОСТ продукцию, то ему предстоит соблюдать стандарты. В данном случае, он не может отклоняться от установленных норм и менять условные материалы ГОСТ. К примеру, вы пустив кабель по ГОСТ, но изменив материал изоляции, изделие не будет соответствовать государственному стандарту и не получит выше указанную маркировку.

Если на маркировке продукции нет обозначения ГОСТ, это не значит, что изделие не качественное. Просто, производитель выпустил кабель со своими доработками. Маркировка ТУ должна быть в любом случае.

ЕАС – о чем говорит данная маркировка?

При покупке нового кабеля, важно обращать внимание не на наличие маркировки ГОСТ, а на то, соответствует ли продукт ЕАС. Данный параметр является определяющим. Если он есть на изделии, значит, провод соответствует всем техническим регламентам и прошел всестороннюю проверку. С такой маркировкой вы точно сможете купить хороший и надежный кабель.

Кабель ВВГ-П-ХЛ

Кабель ВВГ-П-ХЛ используется как при внутренних, так и при наружных работах. Производитель отмечает, что изделие стойко переносит воздействия экстремально низких температур. Его можно использовать как для горизонтального, так и для вертикального монтажа.

Заказать

Отличия ГОСТ от ТУ

Чтобы отличить, какой продукт соответствует ГОСТ, а какой ТУ, рассмотрим живой пример. В качестве «подопытного» возьмем коаксиальный кабель «Конкорд». Взглянув на этикетку провода, мы видим, что здесь нет обозначения ГОСТ, но стоит маркировка ЕАС. Их этого следует, что изделие прошло всестороннюю проверку и попадает сразу под несколько государственных стандартов. Также, на этикетке указан ТУ – в нем указываются индексы материалов, которые были использованы при создании изделия.

Кроме маркировки на этикетке, соответствующие обозначения должны быть отпечатаны на самом кабеле. На нем указывается ТУ, знаки ЕАС, иногда ГОСТ и маркировка завода.

Сечение кабеля по ГОСТ не соответствует маркировке

Тут все просто – сертификат на кабели выдается не за имеющееся сечение, а по уровню сопротивления тока на 1 км провода. Получается, что имеющееся сечение провода по ГОСТ может не соответствовать заявленным цифрам. Согласно закону, такие отклонения допустимы. Также, необходимо учитывать, что ваш измерительный прибор (как правило, это линейка или рулетка) тоже имеет погрешности.

Есть ряд допустимых отклонений, которые не должны вас удивлять. Можно провести простой опыт – снимите с 1 метра кабеля оплетку и замерьте жилу в нескольких местах. При этом, проверните жилу, чтобы каждый замер был не с одной стороны. Скорее всего, вы получите несколько различных показателей сечения. Но, стоит учесть, что допустимая норма отклонений не должна превышать 10-15% от исходных показателей.

Кабель ААБ2лШп-10

Кабель ААБ2лШп-10 бладает хорошей прочностью благодаря алюминиевой оболочке. Оно не боится влаги и жестких солнечных лучей, так как защищено от их губительного воздействия несколькими полимерными элементами. Особое бумажное экранирование токоведущих проводников обеспечивает стабильное выравнивание потенциалов.

Заказать

Немного про проблемные моменты

К сожалению, сегодня на рынке представлено много кабелей от недобропорядочных производителей, которые предлагают кабели ЕАС, стоимость которых гораздо ниже, чем у оригинальных изделий. В связи с этим, у покупателей, выбирающих новую проводку, возникает вопрос – почему у вас так дорого, тогда как в другом отделе такой же кабель продают за цену, в два раза ниже вашей?

Все дело в том, что более дешевая проводка с маркировкой ЕАС никакую проверку не проходила и не соответствует заявленным цифрам. Вам просто подсовывают дешевую, но «проверенную» подделку. Специалисты не рекомендуют экономить на покупке и гнаться за низкой ценой – это все может очень плохо закончить как для вас, так и для вашего дома.

Из данного материала можно сделать ряд интересных выводов:

  • ТУ кабель стоит на порядок дешевле ГОСТ. Все дело в том, что для его создания могут использоваться более дешевые и менее качественные материалы;
  • Кабель лучше покупать от прямых поставщиков, закупающих продукцию с завода;
  • Сечения ГОСТ кабеля иногда может не соответствовать заявленным цифрам.

Как было сказано выше, лучше поискать кабели с маркировкой ЕАС, которые отвечают всем нормам и стандартам.

Чем отличается кабель от жгута. Кабель, шнур и провод: отличия, область применения

Большинство людей не видят никакой разницы между кабелем и проводом, хотя она существенна и путать эти понятия не стоит. Главное их сходство – внешний вид, на этом все, далее одни отличия.

Если обратиться к словарям и энциклопедиям, то можно узнать, что провод определяется как проволока из металла, которую используют для передачи электрической энергии.

Кабель же, что интересно, назван электрическим проводом, используемым как проводник электроэнергии под землей и под водой.

Основные отличия

Если просмотреть техническую литературу, с ГОСТом, принятым с советских времен, то можно определить 5 основных отличий этих проводников электричества:

  • количество жил или проволок;
  • их изоляция;
  • кабель может быть бронированным;
  • место применения;
  • разница в сроке службы.

Итак, вышеназванный ГОСТ за номером 15845-80 указывает на то, что провод включает в себя одну или большее количество жил или проволок, скрученных между собой, при этом они могут иметь тонкую изоляцию, либо быть вовсе без нее.

Кабель же состоит из одного или нескольких проводов, которые имеют оболочку защиты и поверх всей конструкции обернут еще один слой изоляции. Эти дополнительные меры безопасности защищают кабель от различных повреждений. Кабель также может быть бронированным, из чего вытекает четвертое отличие, а именно место применения.

Для того, чтобы наверняка отличить провод от кабеля, стоит обращать внимание на маркировку, которая может быть буквенной или цифровой.

Именно благодаря дополнительной изоляции и защиты броней, кабель пригоден для использования под водой, а также это позволяет прокладывать его под землей. С проводами такие виды работ проводить категорически нельзя из-за их недостаточной защиты, что может привести повреждению и аварии с различной степенью угрозы.

Доказательством вышесказанного могут служить правила устройства электроустановок, в которых написано, что электрические провода могут подвергаться установке только внутри электрораспределительных устройств. Вне этих устройств должен производиться монтаж кабелей или шин.

Последним отличием является срок, который прослужат кабеля и провода. Как можно догадаться, благодаря все той же дополнительной защите, кабель более долговечен и может прослужить до 30 лет. Проводник же с одинарной оболочкой будет пригоден на протяжении 15 лет, не более.

Виды кабелей и проводов

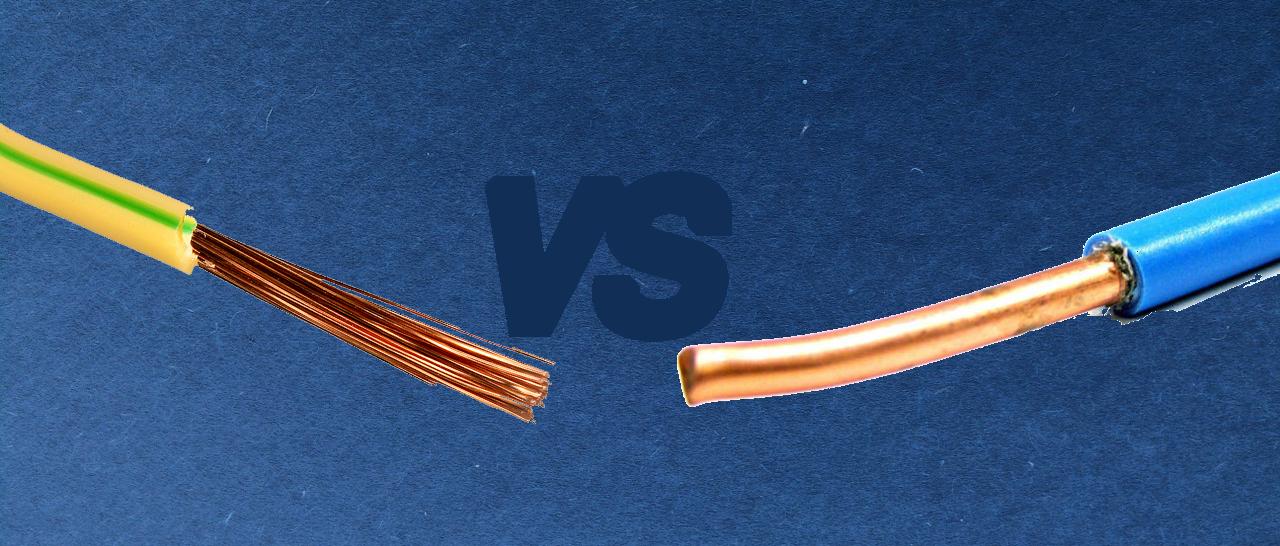

Провода принято разделять на два вида:

  1. Многожильный.
  2. Монолит, то есть из сплошной проволоки.

Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.

Чтобы подобрать кабель или провод, подходящий определенной задаче, нужно знать их виды и характеристики.

Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.

Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.

Полезное видео

Дополнительную информацию по данному вопросу вы можете получить из видео ниже:

После прочтения статьи, уже не может возникнуть вопросов по поводу разницы между кабелем и проводом. Проще говоря, если два или более проводника, скрученных между собой, не имеют изоляции – это провод, изолированные отдельно друг от друга и жилы с общим слоем изоляции – кабеля. Кстати, вследствие повышенной степени защиты, кабеля будут стоить дороже проводов, но и менять их придется намного реже.

Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый вид провода предназначен для решения определенного круга задач.

Связавшись с электромонтажом на своем собственном участке или в собственной квартире, можно очень скоро заметить, что кабели и провода, используемые в монтаже — преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Далее можно заметить, что различной бывает и структура жил этих кабелей: жила может состоять из множества проволочек, а может быть цельной. Структура жил влияет на гибкость кабеля, но никак не сказывается на его проводимости.

Кажется, что на том спектр и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП — чем же они отличаются друг от друга? Большей частью — свойствами изоляции.

В этой статье мы рассмотрим основные распространенные разновидности электрических проводов, остановимся на их характеристиках, и отметим области их применения.

Для электрификации жилых домов используют разные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, включая его модифицированные версии.

Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил — также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля ВВГ относительна, ведь до сечения 25 кв. мм. включительно его жилы выполняются сплошными, а не многопроволочными.

Изоляция кабеля стойка к агрессивным средам, при этом довольно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Главное назначение данного кабеля — передача и распределение электроэнергии в сетях с напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 кв.мм, для электрификации частных домов — до 16 кв.мм. При монтаже допускается изгиб по минимальному радиусу в 10 размеров провода по ширине. Кабель поставляется в бухтах по 100 метров.

Среди разновидностей кабеля ВВГ встречаются: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами.

ВВГ — самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штробы. Изоляция ВВГ обеспечивает ему длительный срок службы — 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время и белый ВВГ совсем перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ — желто-зеленый, для жилы N — голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой.

Модификации кабеля ВВГ с пометками «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация ВВГ, отличающаяся способностью полностью противостоять открытому огню на протяжении какого-то определенного времени в минутах. Такая модификация обозначается латинскими буквами FR.

В быту уже практически не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия — АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.

Медные цельнопроволочные токопроводящие жилы имеет ПВХ-изоляцию, внешняя оболочка — также из ПВХ, не поддерживает горение, стойка к воздействию агрессивных сред. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между проводниками имеется уплотнение мелованной резиной без галогенов, обеспечивающее кабелю термостойкость и прочность. Данный кабель применим в широком температурном диапазоне от -40°C до +70°C, влагостоек. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

Кабель NYM предназначен для монтажа силовых и осветительных сетей в промышленных и жилых зданиях при максимальном напряжении до 660 вольт (300/500/660). Кабель может быть проложен как внутри помещения, так и на открытом воздухе, с учетом, однако, того, что солнечный свет изоляции кабеля вредит, поэтому при монтаже на открытом воздухе его обязательно необходимо от солнечного света защищать, например поместив в гофру.

При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров.

В отличие от ВВГ, кабель NYM всегда имеет только медные и только цельнопроволочные жилы (моножилы). Он достаточно удобен при обычном монтаже, поскольку имеет идеально круглое сечение, но по этой же причине его несколько неудобно закладывать в штукатурку или в бетон, в остальном похож на ВВГ.

Производство кабеля на видео:

Как отличить качественный кабель при его покупке:

СИП означает «самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие существенных механических нагрузок. Если учесть и то, что изоляция СИПа выполнена из сшитого полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то очевидной становится сфера его использования: это уличный кабель для выполнения ЛЭП и . Он потихоньку вытесняет ранее широко использовавшиеся для этих целей неизолированные алюминиевые провода А и АС.

СИП — это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жил СИП составляет 16 кв. мм., а максимальное — 150 кв. мм. В маркировке этого провода напрямую не указывается количество жил — приводится лишь номенклатурный номер, в котором и зашифрованы все данные.

К примеру, СИП-1 — это кабель из трех жил, одна из которых — нулевая несущая. СИП-2 — это кабель из четырех жил, одна из которых — нулевая несущая. А СИП-4 имеет в своем составе четыре токоведущих жилы, механическая нагрузка на которые распределена равномерно.

Поскольку СИП — очень специфичный кабель, то для монтажа с его использованием выпускается весь спектр специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

ПВС — медный провод в изоляции из винила соединительный. Оболочка изготовлена так, что заполняет собой пространство между жилами, чем придает проводу высокую прочность. Количество жил — от двух до пяти, а сечение каждой — от 0,75 до 16 кв.мм.

Диапазон рабочих температур — от -25°C до +40°C, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Провод выдерживает многократные циклы перегибов, до 3000 раз гарантированно. Цвет оболочки белый. Цвет жил: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Провод ПВС широко применяется в быту в качестве различных бытовых приборов, например электрочайников, а также в удлинителях. Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВС используют и в сетях, где требуется гибкий провод для прокладки проводки систем освещения, розеток и т. д. Гибкость — одно из важнейшых достоинств этого провода.

Изоляция ПВС, как внутренняя, так и внешняя, выполнена из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС — многопроволочные, поэтому это очень гибкий кабель. Необходимо только учесть, что жилы ПВС при монтаже надо обязательно оконцовывать или лудить.

С учетом того, что внешний слой винила у круглого ПВС имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров . То есть для их «соединения» с сетью. Поэтому его и называют соединительным.

ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и переносок, не эксплуатирующихся в условиях низких температур. Ведь на морозе оболочка ПВС, к сожалению, просто лопается.

ШВВП — шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель похож на ВВГ, но, в отличие от последнего, ШВВП имеет гибкие многопроволочные медные жилы. Поэтому он, как и ПВС, часто . Однако изоляция ШВВП не отличается повышенной прочностью, и ответственные нагруженные линии этим шнуром не выполняются.

Соответственно, и сечения у ШВВП бывают только небольшие: 0,5 или 0,75 кв. мм. при количестве жил, равном двум или трем. Провод по форме плоский. Данный провод может эксплуатироваться при температурах от -25°C до +70°C, и выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет оболочки белый либо черный. Цвет жил: голубой, коричневый, черный, красный, желтый.

Кроме слабеньких удлинителей (которые, кстати, часто становятся причиной неприятностей в хозяйстве плохо знакомых с электричеством людей), ШВВП чаще всего используется в автоматизации, для питания слаботочных систем.

Также его применяют для присоединения к сети бытовых приборов, таких как холодильники, стиральные машины, приборы личной гигиены и т. д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Весьма гибок, что очень важно в быту.

Основная функция провода ШВВП — присоединительный шнур: на одном конце прибор, на другом — вилка.

КГ — это гибкий медный резиновый кабель с многопроволочными жилами, сечение которых изменяется от 0,5 до 240 кв. мм. Число жил может составлять от одной до пяти. Резина изоляции жил — на основе натуральных каучуков.

Рабочий температурный диапазон кабеля от -60°C до +50°C при влажности до 98%. Изоляция кабеля КГ позволяет прокладывать его на открытом воздухе и даже на открытом солнечном свете. Жилы всегда многопроволочные, что и делает данный кабель гибким. Цветовая маркировка жил: голубой, черный, коричневый, желто-зеленый, серый.

КГ чаще всего используется в промышленных установках, там где необходимо обеспечить гибкий подвижный кабельный ввод.

Кабель КГ предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. д., от сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, либо постоянным напряжением до 1000 вольт.

При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Имеется модификация КГнг — в негорючей изоляции.

Очень важно, что резиновая изоляция этого кабеля даже на сильном морозе частично сохраняет свои свойства, и КГ практически всегда остается гибким, особенно если говорить о модификации ХЛ. Поэтому его часто используют для изготовления удлинителей, эксплуатирующихся в самых разных жестких условиях.

Силовой бронированный кабель с медными токопроводящими жилами, которые могут быть как однопроволочными, так и многопроволочными. От одной до шести жил сечением от 1,5 до 240 кв.мм. имеют ПВХ изоляцию и ПВХ оболочку. Особенность данного кабеля заключается в наличии между жилами и оболочкой слоя стальной двухленточной брони.

Кабель легко выдерживает температуру от -50°C до +50°C при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной либо в сочетании основных маркировочных цветов с белым.

Бронированный кабель ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электрических установок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока — до 6000 вольт. Для постоянного тока применяют традиционно одножильные модификации данного кабеля.

При монтаже допускаются изгибы радиуса не менее десяти внешних диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючее исполнение, ВББШвнг-LS — негорючее исполнение с низким газовыделением в условиях повышенной температуры.

Плоский монтажный провод с медными однопроволочными жилами в ПВХ-изоляции и в ПВХ-оболочке. Жил может быть две или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°C до +50°C, допустимая влажность 98%. Стоек к агрессивным средам. Цвет оболочки белый или черный, цвет жил: белый, синий, желто-зеленый.

Предназначен для монтажа осветительных систем и проводки розеток в зданиях, при максимальном напряжении переменного тока промышленной частоты в 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров.

Модификация ПБППг (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Модификация АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными междужильными вставками. Жил может быть две либо три. Сечение жил от 0,75 до 6 кв.мм. Провод допускается эксплуатировать в температурном диапазоне от -50°C до +70°C.

Изоляция стойка к воздействиям агрессивных сред и к вибрациям, не поддерживает горение, а допустимая влажность окружающей среды составляет 100%. Цвет изоляции традиционно белый, дополнительной защитной оболочки не требуется.

Провод ППВ предназначен для монтажа стационарных осветительных систем и бытовых сетей электрификации, которые прокладываются внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе частотой до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.

Алюминиевый одножильный провод круглого сечения в ПВХ изоляции. Встречается как многопроволочный, так и однопроволочный. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочная — от 2,5 до 16 кв.мм. Диапазон рабочих температур довольно широк — от -50°C до +70°C.

Изоляция устойчива к воздействиям агрессивных сред, а сам провод устойчив к вибрациям. Допускается влажность до 100%. Изоляция белого цвета.

Провод АПВ применяется при монтаже распределительных щитов, силовых сетей, осветительных систем, электрооборудования, например станков. Может работать под напряжением до 750 вольт при переменном токе частотой до 400 Гц, или при постоянном токе с напряжением до 1000 вольт.

Прокладка допускается в закрытых помещениях, либо вне помещений, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. д. При монтаже допустим изгиб радиусом не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров.

Медный одножильный провод круглого сечения в ПВХ-изоляции. Минимальное количество проволок в жиле — одна, минимальное сечение одной проволоки составляет 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная — от 0,5 до 10 кв.мм.

Диапазон допустимых эксплуатационных температур — от -50°C до +70°C, изоляция стойка к химическим воздействиям, провод устойчив к механическим вибрациям, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, начиная с монтажа распределительных щитов и осветительных систем, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей.

Радиус изгиба не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров. Провод АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

Медный одножильный провод круглого сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур — от -50°C до +70°C, изоляция стойка к воздействиям агрессивных сред, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: монтаж распределительных щитов, проводка осветительных систем, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Провод ПВ3 прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Идеален при прокладке проводки по стоякам в домах. Кроме того, этот провод популярен в автомобильном тюнинге. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее пятикратного диаметра провода. Поставляется в бухтах от 100 метров.

Надеемся, что данная статья помогла вам получить общее представление о наиболее распространенных электрических проводах, об их характеристиках и областях применения, и теперь вы сможете без труда правильно подобрать провод подходящего типа для своих нужд.

Люди частенько употребляют слова «провод» и «кабель», как синонимы. Эти два изделия имеют схожий внешний вид, но это не значит, что они совершенно одинаковые. Визуально они похожи, и с этим не поспоришь. Обычному потребителю вряд ли удастся визуально определить, какое изделие у него в руках.

В то время как специалист по электронике, электротехнике или другой профессионал, который по роду своей деятельности имеет дело с электричеством, без труда назовет . Возможно, некоторые обычные пользователи также способны понять суть этого отличия благодаря интуиции. Но сформулировать четко смогут не все.

Людям, которые не получили специальных знаний по электротехнике, но которым приходится сталкиваться с ремонтом бытовых электроприборов, будет очень полезно разобраться в терминологии и получить достоверную информацию.

Отличие кабеля от провода

Какое же у этих изделий сходство или различие? Визуально они очень похожи, но по документации эти изделия проходят под разными наименованиями – «провод» и «кабель». А если заглянуть в строительную смету, то там четко видно, что провод стоит дешевле, чем кабель.

В различной спецлитературе, учебниках и справочниках даются определения этим понятиям, но они довольно пространные. Зато в ТУ и ГОСТ есть характеристика изделий, относящихся к «проводу» или к «кабелю».

В ТУ зачастую можно найти лишь небольшие детали, по которым необходимо различать кабель и провод. Например, форма (плоская или круглая), толщина оболочки, изоляция, количество жил.

Если говорить о форме, то она не несет специфической нагрузке. От формы изделия зависит разве что удобство использования в конкретной ситуации. Определяющим фактом в делении на провод или кабель является спецификация. В ней указано конкретно, какое это изделие.

Слова « кабель» и «провод» часто используются в описаниях электропроводки и электрических сетей, когда имеется в виду проводник электрического тока. Может показаться, что эти два изделия – одно и тоже. Но между ними есть разница, которая будет описана ниже.

Что представляет собой провод ? В электротехнике так называют многожильный или одножильный проводник, который имеет легкую трубчатую изоляцию, либо вовсе ее не имеет.

Кабель представляет собой систему изолированных проводников, которые для удобства монтажа и эксплуатации, а также для защиты от влияния окружающей среды и механических повреждений объединены в единую конструкцию. Для повышения безопасности использования электрических проводов, для облегчения их совместной прокладки, для обеспечения защиты при эксплуатации в сложных условиях электрические провода собирают вместе. На них «одевается» дополнительный слой изоляции. Кабель защищают броневым кожухом при необходимости.

Итак, провод – это одни проводник, а кабель – это две или более изолированные жилы, объединенные вместе. Помимо изоляции жил кабель имеет изоляционную оболочку. Если на двух или более проводниках нет никакой изоляции, то перед вами просто проводник, по классификации – это «провод», а не «кабель».

Все провода и кабели можно разделить на несколько категорий в зависимости от характеристик изделия, особенностей конструкции и материалов, используемых при изготовлении.

Провода делятся на две группы:

  1. — многожильный провод, например, ПВ-3 – гибкий провод из меди;
  2. — из сплошной проволоки (монолит), например, ПВ-1 – однопроволочный провод из меди.

От коэффициента гибкости и уровня сопротивления зависят требования к эксплуатации и применение провода. Одножильные твердые провода могут быть как без оболочки, «голыми», так и в оболочке. Благодаря своей конструкции такой тип провода предполагает уменьшение сопротивления. Если за цель ставится увеличение производительности на высоких частотах, то обычно прибегают к использованию подобных твердых проводников.

Первый тип провода представляет собой множество токопроводящих жил. Этот провод состоит из нескольких нитей медной проволоки, которые сплетены в единое целое. При внешних механических воздействиях, а также при частых перегибах такое строение провода помогает увеличить срок эксплуатации изделия и достичь существенной гибкости.

Многожильная жила или монолит — какой кабель лучше

Кабель с одной жилой обычно называют жестким, а гибким считается кабель с многопроволочной жилой. Гибкость кабеля тем выше, чем тоньше каждая проволочка, и чем больше число этих проволочек в жиле.

В зависимости от гибкости кабель делится на семь классов. Самый гибкий – 7-ой класс, а моножила относится к 1-ому классу. Кабель высокого класса гибкости стоит дороже.

Назначение жесткого кабеля – это укладка в грунт, заделка его в стены, в то время как гибкий кабель применяют для подключения электроприборов или подвижных механизмов. С точки зрения эксплуатации не имеет значения, какой кабель жесткий или гибкий. Что касается монтажа, то все зависит от предпочтений конкретного электрика.

Важно отметить, что концы гибкого кабеля, впоследствии вставляемые в выключатели или в розетку, обязательно необходимо пропаять и обжать специальными трубчатыми наконечниками – оконцевателями. Жесткий кабель не требует такой процедуры.

Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто. Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается.

Изоляция жил и оболочка кабеля

Двойная изоляция однозначно лучше. Как известно, срок службы кабеля в двойной изоляции составляет 30 лет, а в одинарной оболочке срок службы − до15 лет.

  • — для прокладки в сауне или в другом горячем помещении используются термостойкие кабели;
  • — маркировка «нг» означает, что кабель не поддерживает горение, но это не значит, что он термостойкий, то есть для высоких температур такой кабель не предназначен;
  • — есть кабели, которые могут «работать» при воздействии пламени в течение 120, 60 или 30 минут, на них вы увидите маркировку соответственно Е120, Е60 или Е30;
  • — кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте;
  • — кабель с ПВХ (поливинилхлорид) изоляцией можно прокладывать в кабельных каналах или в помещении.

Надеюсь данная статья помогла вам разобраться чем отличается кабель от провода. Если у Вас возникли вопросы оставляйте их в комментариях, с удовольствием на них отвечу.

Слова «кабель» и «провод» — не синонимы. Для потребителя они означают одно и то же. Но при столкновении с ремонтом проводки, электрических изделий, прокладке сети сразу возникает вопрос: «Чем отличается кабель от провода?». В сметах строители указывают необходимое количество и тех и других изделий. И дело не в литературном чутье, не позволяющем использовать одно и то же слово несколько раз подряд.

Кабели и провода обладают одной и той же сферой применения. Просто первые лучше защищены от внешних воздействий. Ассортимент кабелей огромен: от небольших изделий, через которые поступает ток к портативной технике, до огромных линий, подключаемых напрямую к электростанциям. Проводом пользуются реже, чаще всего — внутри электронных устройств, под защитой их оболочки.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции . И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи. Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники.

Классификация изделий проводится по количеству жил:

  • Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
  • Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Провода бывают медными и алюминиевыми. Первые превосходят вторые по всем параметрам, в том числе — по цене. Алюминиевые провода мене долговечны и прочны, но дешевле стоят.

Классификация кабельных изделий

Кабели разделяют по гибкости на 7 классов. Первый — самый жесткий. Он имеет только одну жилу и не терпит большого количества изгибов. Продукция используется при скрытой установке — в грунте, стенах и пр. Гибкие изделия стоят дороже, но обладают широкой сферой применения. Их можно использовать в подвижных механизмах.

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

Также кабели делят по показателю напряжения тока, который можно через них пропустить. В зависимости от этого показателя выделяют низковольтную продукцию (до 1 кВ) и высоковольтную. Визуальное отличие этих видов кабелей — в толщине. Чем толще жила, тем больше тока она способна пропустить не перегревшись.

При выборе важно помнить следующее:

  • В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
  • Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
  • Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
  • Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
  • Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Для простых людей, имеющих дело с электричеством только в качестве потребителя, разница между кабелем и проводом практически отсутствует. В то же время электрик-профессионал не только визуально различает эти электротехнические изделия, но и сможет понятно объяснить, в чем такое отличие заключается. В этой статье мы подробно разберемся в данном вопросе, изучив все аспекты и особенности представленной электропроводной продукции.

Общие понятия

В справочниках по электротехнике и другой специализированной литературе указываются определения, но они довольно пространны и запутаны. Мы попытались их описать простым и более доступным для обычного человека языком.

Провод

Классическим примером провода считается одна неизолированная жила, которая чаще всего выполнена из нескольких перекрученных между собой тонких проводников. Также к этой категории относятся электротехнические изделия, имеющие от одной до трех жил, изоляция которых выполнена в один слой. Провод, имеющий несколько жил, для удобства эксплуатации и монтажа заключают в дополнительную оплетку, в роли которой выступают ПВХ и волокнистые материалы. Исходя из этого, провода подразделяют на изолированные и голые.

  1. Неизолированный провод. Электрики часто называют его голым, поскольку этот вид провода не имеет изоляции. Применяется исключительно для прокладки воздушным путем.
  2. Если токопроводящие жилы имеют резиновое или ПВХ покрытие, провод относится в категорию изолированных изделий.

В свою очередь, изолированные изделия подразделяются на такие виды:

  • Незащищенные: имеющие один слой изоляции из резинового или пластикового материала.
  • Защищенный провод помимо изоляции, дополнительно заключается во внешнюю оболочку. Как правило, это многожильные изделия, обладающие улучшенными эксплуатационными и прочностными характеристиками.

Обратите внимание! Как правило, провод заключается в легкую изоляцию, а в качестве внешней оплетки выступает хлопчатобумажная пряжа или негерметичная ПВХ трубка. По этой причине это электромеханическое изделие не рекомендуется применять в сложных эксплуатационных условиях: повышенной влажности, а также местах, где возникают механические нагрузки на проводник.

Сфера применения

Наиболее популярен для бытового применения установочный провод. Это две медные или алюминиевые жилы с сечением от 0,75 до 6 мм². Такого сечения вполне достаточно, чтобы подключить выделенную осветительную линию и отдельный мощный потребитель, например, варочную панель или проточный водонагреватель. Такие изделия могут монтироваться как открытым, так и закрытым способом. При последнем варианте монтажа, возможна прокладка в условиях повышенной влажности.

Стоит отметить, что основным недостатком провода считается его невысокая механическая прочность и небольшое сечение, неподходящее для значительных нагрузок. К плюсам относят доступную цену, легкость монтажа и разносторонность применения в быту.

Кабель

Под этим определением подразумевают электротехническое изделие, в котором две или более токопроводящие жилы помимо индивидуальной изоляции дополнительно заключены в стягивающую оболочку. Стоит отметить, что кабель отличается более сложной конструкцией изолирующих слоев, а также наличием (в некоторых случаях) стальной брони. Изоляция жил выполняется из резинового или ПВХ материала, дополнительная оболочка – их термостойкого поливинилхлорида. Для дополнительной защиты от влаги и эксплуатации в сложных условиях, применяется битумная обмазка, которая наносится на стальные пластины, выполняющих функцию механических экранов. Кроме этого, кабель имеет увеличенное, по сравнению с проводом сечение токопроводящих жил: до 240 мм 2 .

Сфера применения

Благодаря надежной изоляции токоведущих жил и усилению механической прочности бронью из стальных пластин, кабель отличается более широким кругом применения: от подземной укладки и применения во взрывоопасных условиях, до укладки под водой или воздушным методом.

Конечно, в быту специальный и усиленный кабель применяется довольно редко. Единственное применение – центральный ввод подземным способом в частный дом от трансформатора. Как правило, в быту применяется особо гибкий вид кабеля. Здесь область его применения довольно обширна. Существует большое количество разновидностей кабеля: коаксиальный, витая пара, оптоволокно, силовые кабели и некоторые другие. При этом большинство видов универсально: кабель предназначен как для применения внутри помещений, так и для наружной прокладки. Для подавления электромагнитного излучения, некоторые виды имеют защитные экраны, выполненные из медной оплетки.

Маркировка изделий

Любое устройство имеет свою маркировку. Рассматриваемые электротехнические изделия не стали исключением. Внимательно изучив и расшифровав нанесенную на внешнюю оболочку маркировку, можно понять основные показатели изделия.

Провод в своей маркировке имеет букву П или ПП, если жилы плоские. Металл токопроводящих жил обозначается только для алюминиевых жил (буква А перед П). Далее идет классификация применяемой изоляции: резиновая, полиэтиленовая или ПВХ. После буквенной аббревиатуры указывается количество жил и их сечение.

Кабель также маркируется подобным образом. Но за счет наличия нескольких слоев изоляции имеет более сложную маркировку. Как правило, на внешней оболочке указывается сечение, материал и количество токопроводящих жил. Буквенная аббревиатура обозначает материал изоляции жил, дополнительной и внешней оболочки, а также наличие экранов: медных или стальных.

Подводим итоги

Теперь из всего рассмотренного материала давайте сделаем основные выводы, чем отличается обычный провод от кабеля:

  • У провода более слабая изоляция, кроме того, он бывает вообще без покрытия – для воздушных линий.
  • Кабель отличается большей механической прочностью: это достигается многослойной изоляцией и в некоторых случаях стальной бронью.
  • Сечение токопроводящей жилы у провода ограничено, в то время как кабель рассчитан на более мощные токи.
  • Область применения у этих электротехнических изделий разная. Кабель можно применять даже под водой, для подземной прокладки без дополнительных мер защиты.

Все эти свойства и характеристики кабеля отобразились на его стоимости. Поэтому отметим еще одно отличие: кабель существенно дороже провода, но при этом практичнее и имеет больше функций и сфер для применения.

Рекомендуем также

Силовой и контрольный кабель: сходства и отличия

Контрольный и силовой кабель – между ними существуют определенные отличия. Многие люди задаются  вопросом, что в них разное. Чтобы дать  внятный  ответ, необходимо  разобраться  с этими  понятиями. Только так можно сделать определенные  выводы и обозначить  все отличия. Зная их особенности, удается создать оптимальные условия  для длительной эксплуатации.

Контрольный кабель – основные особенности

Он состоит из множества тоненьких проводов, которые еще называются многожильными. Кабель используют  для того, чтобы можно было передавать информацию о режиме работы,  состоянии, положении тех объектов, к которым  подключен. Располагается он обычно между проводом связи и силовым кабелем.  Обычно его используются для  подключения к аппаратурам дистанционного управления. В продаже  имеется и контрольный кабель с броней. Он представляет собой провод с добавлением  оцинкованных стальных лент.  С их помощью удается повысить  устойчивость к механическим повреждениям.  Контрольный кабель с броней рекомендуется использовать  там, где важна прочность.  Нужно учитывать, что на него не должно действовать  большое растягивающее усилие.

Контрольный кабель  выпускают для разной области применения. Часто его используют там, где повышенный уровень  пожароопасности, в тоннелях, специальных каналах  и на прочих объектах.

Контрольный кабель состоит из:

  • изоляции, роль которой выполняет  поливинилхлоридный пластик;
  • токопроводящей жили, которые выполнены из меди или алюминия;
  • защитного покрытия из стальной оцинкованной ленты;
  • экрана из медной ленты или фольги;
  • оболочки.

Провод обычно используют  при показателях температуры -50 — +50 градусов. Эти показатели считаются оптимальными и допустимыми.

Важно! Прокладку контрольного кабеля выполняют при  температуре  не ниже -15 градусов.

Особенности силового кабеля

Его используют на любых предприятиях. С его помощью  можно  обеспечить любое здание электроэнергией. Силовой кабель  способен использовать и передавать трехфазный ток. Его задача никогда не изменяется, хотя среда эксплуатации часто варьируется.

В силовом и контрольном кабеле  для изготовления токопроводящих жил используют алюминия или медь.  Изоляционные материалы могут изменяться.  Для силового кабеля это сшитый полиэтилен или  пропитанная бумага.  Это еще одно отличие от контрольного провода.

Силовой кабель всегда состоит из:

  • брони;
  • экрана;
  • подушки под броню;
  • заполнителя;
  • поясной изоляции.

Важно! Использовать  такой провод  можно при  — 50 — +50 градусах. Срок эксплуатации составляет  примерно 30 лет.

Общие  особенности силового и контрольного кабеля

Их объединяет  материал, который используют для изготовления токопроводящих жил.  Еще одной особенностью считается  температура окружающей  среды  эксплуатации.

Для изготовления брони используется  оцинкованный металл, который служит дополнительной защитой, что исключает механическое повреждение во время эксплуатации.

Основные отличия двух видов кабеля

Первым становится  сфера применения.  Силовой кабель  предназначается для  общего питания  различных промышленных объектов.  Контрольный кабель  используется для подключения  к тем аппарата, к которым применимо для дистанционного управления.

Кабели изготавливаются из разных материалов.  Отличаются они и изоляционными материалами, которые обеспечивают защиту.

Если  эти два кабеля  эксплуатировать в одинаковых условиях, контрольный провод быстрее придется в непригодность.  Силовой  кабель вббшв 4х16 при грамотном использовании сможет прослужить  несколько десятков  лет.



Основные отличия проводов от кабелей: ТЕРМОЭЛЕМЕНТ

Часто даже у, казалось бы, представителей сферы электроники и прокладки кабелей можно услышать, что ВВГ относится к проводам, а ПУНГ является кабелем. На самом деле же все наоборот. Четкое описание отличий между проводниками указано в ГОСТ 15845-80. На практике же между указанными видами проводников есть существенная разница в конструкции, которая известна опытным электрикам.

В ГОСТ 15845-80 указано, что провода могут состоять из одной или нескольких проволок либо жил, которые скручены между собой. На токоведущую часть может накладываться, а может и не накладываться защитная оболочка.


Кабель по конструкции может состоять из одного или нескольких проводов в обязательном порядке покрытых защитной оболочкой. При этом они дополнительно покрыты изоляционным слоем. Кабель может изготавливаться со специальным бронированным материалом, у провода же такой защиты не бывает.

Еще одним четким отличительным критерием кабеля и провода являются сферы их использования. Из-за того, что провод не имеет брони и не защищен вторым изоляционным слоем, его нельзя эксплуатировать под водой, в грунте и при других условиях, где есть высокий риск повреждений и аварийных ситуаций.

Согласно ПУЭ прокладка электропровода возможно только внутри распределяющих электричество устройств. За пределами ЭРУ применяются лишь шины и кабельная продукция.

Сроки службы у проводов и кабелей тоже разные. Благодаря тому, что кабель изготавливается с двойной изоляцией, период его эксплуатации может доходить до 30 лет. Провода, оснащенные лишь одним слоем изоляции, на практике не прослужат более 15 лет.

Существует миф, что провод обладает устойчивостью к максимальной нагрузке 1 кВ. Кабели же бывают высоковольтными и рассчитаны на более высокие показатели напряжения. Но, каких либо примеров по испытанию или логичных аргументов мы не нашли, так что пока оставим данное мнение в разряде мифов.

От шнура рассматриваемые изделия отличаются более низкой гибкостью и эластичностью. Поэтому шнуры легко и просто соединять с мобильными электрическими приборами и различными установками. Описанные выше два типа проводников предназначены для стационарной укладки.

В качестве вывода можно утверждать, что разница между шнурами, проводами и кабелями весомая. При выборе проводников обязательно обращайте внимание на маркировку изделия!

С термостойкими проводами и термостойкими кабелями  дело обстоит практически аналогично. Для получения подробной консультации по подбору термостойких проводов обращайтесь к нам по телефону или оставляйте свои данные в формах на сайте.

Провод и кабель: разница, отличия, виды

Люди обычно путаются с описанием функций проводов и кабелей, часто в конечном итоге называя одно другим. Хотя, профессионалы знают и понимают оперативные функции проводов и кабелей, они часто дают пустые слова, когда дело доходит до определения одного из них. Провод и кабель — это два термина, которые используются в электрических и полей связи. Их часто путают, но на самом деле они совершенно разные. Они бывают из меди, алюминия и биметалла. Провод — это одиночный проводник (материалом чаще всего выступают медь или алюминий), а кабель имеет два или более изолированных проводников, завернутых в одну оболочку. Несколько проводников, которые не имеют изоляции вокруг будут классифицированы как один проводник.

Типы электрических проводов

Существует два основных вида проводов: одножильный или многожильный.

Одножильный провод — это один проводник, который либо голый или изолированный защитной цветной оболочки. Она имеет малое сопротивление и идеально подходит для использования в более высоких частотах. Эти провода менее устойчивы по сравнению с многопроволочными жилами, которые предлагают главное сопротивление к электричеству. Одножильные провода не менее гибкие и более жесткие, что делает их эффективной антикоррозионной заменой чувствительных средах.

Одножильный провод


Когда внутри обшивки есть много тонких нитей проволок, скрученных вместе, это называется многожильным проводом. Скрученные провода используются там, где важна гибкость — за которого провода могут использоваться в течение длительного периода. Этот тип провода имеют большую площадь сечения, чем сплошная проволока для той же допустимой нагрузки по току.

Многопроволочные жилами более гибкие, так как они представляют собой группы изолированных или оголенных проводов, которые могут направляться в соответствии с требованиями. Жилы проводов выдерживают воздействие временем и стоят дороже, чем сплошная проволока. Скрученные провода используются обычно в контролируемых средах, где существует потребность в гибкости. Как правило, многопроволочные провода идеально подходят для подключения плат и аудио-наушников в то время как, одножильные провода используются в основном в электропроводке и электродвигателях.

Многожильный провод

В общем, многожильный провод должен использоваться в ситуациях, где требуется значительная гибкость, а одножильные провода должны быть использованы, там — где требуется жесткость и прочность. Многожильный провод обычно используется в плате подключения аудио наушников и связи области вокруг движущихся суставов. Твердые медные провода используются в электрических двигателях, катушках и силовых агрегатах.

Виды электрических кабелей

Существуют различные типы кабелей, включая витую пару, коаксиальный кабель, мульти-жильный кабель и оптоволоконный кабель.
Кабель витая пара. Кабель имеет два кабеля, которые скручены друг через друга. Скручивания могут избежать шума, который производится по магнитной муфте, поэтому этот Тип кабеля лучше всего подойдет для проведения сигналов. Обычно он используется в радиосвязи и передачи данных. Во всех жилых домах используется данный тип провода. Есть несколько вариантов в разном ценовом диапазоне. Отличаются чистотой сигнала и качеством сигнала.

Многожильный кабель – многожильный кабель имеет два или более проводников, которые изолированы друг от друга. Их целью является защита целостности сигнала путем уменьшения гула, шума и перекрестных помех. С его помощью подключают компьютерный, средства связи, измерительное оборудование, звук, управление, аудио, и передачи данных.

Многожильный кабель

Коаксиальный кабель – коаксиальный кабель состоит из внутреннего сплошного проводника, окруженного параллельно фольгой внешнего проводника, которая защищена изолирующим слоем. Два проводника отделены друг от друга изолирующим диэлектриком. Коаксиальные кабели обычно используются в кабельном телевидении. Производительность является более стабильной, чем витая пара.

Коаксиальный кабель

Кабель волоконно-оптический – такой кабель передает сигналы на связку стеклянных нитей. Волоконно-оптические кабели имеют гораздо большую пропускную способность, чем металлические кабели, что означает они могут нести больше данных. Они также менее восприимчивы к помехам. По этим двум причинам, волоконно-оптические кабеля все чаще используются вместо традиционных медных кабелей, несмотря на то, что они стоят дорого.

Кабель волоконно-оптический


Следует помнить, что при подключении чего либо, следует подобрать провод\кабель достаточной мощности, для подключения вашего прибора\установки.

Вам стоит использовать исключительно медь, если вам нужно подключить что-то силовое и расстояние от источника питания будет значительным. В других случаях, когда вам нужно подключить розетку, в которую не будет включаться что-то мощное, вам хватит биметаллического провода. Он значительно дешевле в цене, но проиграет при прокладке на расстоянии (чем более расстояние — тем меньше будет проводимость) и по допустимой мощности. Ещё обращайте внимание на толщину жилы в проводе\кабеле.

Некоторые производители медного провода преднамеренно делают «усечённые» провода, снижая при этом цену, но при покупке вы получаете усечение вплоть до 40%. Это заметно даже на глаз, если зачистить изоляцию на кончике. Будьте внимательны, неправильно подобранные провода — это опасность пожара!

Полный гайд по аудиокабелям для домашних студий звукозаписи

Когда так много внимания уделяется самому новому и лучшему оборудованию…

Например…

Конденсаторным микрофонам или студийным мониторам…

Легко упустить из виду менее гламурные аспекты студии…

Как, например, кабели.

Потому что когда всё подключено и работает должным образом…

Вы забываете, что кабели вообще существуют. И так и должно быть.

Однако…

Чтобы достичь этого, требуется ГОРАЗДО больше знаний, чем некоторые могли бы подумать.

Поэтому в сегодняшнем посте, который я назвал “Полный гайд по аудиокабелям для домашних студий звукозаписи”…

Я собрал всё, что нужно знать по этой теме.

Если вы пока ничего не знаете о кабелях, к концу поста узнаете.

Начнём…

Аналоговый и цифровой сигнал

Первый вопрос каждого новичка:

В чём разница между аналоговыми и цифровыми кабелями?

Вкратце…

  • Аналоговые кабели передают данные потоком электричества…
  • Цифровые кабели передают данные цепочкой нулей и единиц (бинарным кодом)

Чтобы узнать подробности о цифровом звуке, почитайте этот пост. А пока сосредоточим внимание на аналоговом звуке.

Далее…

Основы аналоговых кабелей

В студиях звукозаписи есть 2 типа аналоговых кабелей:

  • Балансные
  • Небалансные

…которые мы используем для передачи 3 уровней аудиосигнала:

  • микрофонный (балансный)
  • инструментальный (небалансный)
  • линейный (балансный)

Линейный уровень — это стандартный уровень сигнала, использующийся в профессиональном оборудовании. Поэтому сигналы микрофонного/инструментального уровней усиливаются до линейного уровня перед вхождением в цепочку сигналов.

Сигналы инструментального уровня, идущие из электрогитары или бас-гитары, идут через стандартный гитарный кабель, а затем усиливаются до линейного уровня через директ-бокс.

Сигналы микрофонного уровня, что логично, идут от микрофонов по микрофонному кабелю, а затем усиливаются до линейного уровня в предусилителе.

Чтобы больше узнать о микрофонных кабелях, почитайте этот пост:

Далее…

Балансные и небалансные кабели

Следующий вопрос, который задают практически все новички:

В чём разница между балансными и небалансными кабелями?

Если говорить о характеристиках:

Балансные кабели относительно неуязвимы к шуму помех от, например, радиочастот, электронного оборудования и т. д. Поэтому это стандартный кабеля среди профессионалов.

Говоря о конструкции:

В БАЛАНСНЫХ кабелях — 3 провода:

  1. Сигнальный (+)
  2. Сигнальный (-)
  3. Заземлитель

В небалансных — только 2 провода:

  1. Сигнальный
  2. Заземлитель

Третий провод — как раз то, что подавляет шумы на балансном кабеле. Далее в посте я объясню, как это работает. Пока продолжим разбирать основы.

Далее…

Аналоговые коннекторы

На каждом конце балансного аналогового кабеля вы найдёте 1 из 3 коннекторов:

  • XLR-“папа” — соединяется со входами оборудования
  • XLR-“мама” — соединяется с микрофонами и выходами оборудования
  • TRS — соединяется как со входами, так и с выходами.

В каждом из этих коннекторов есть 3 точки контакта, передающие сигналы с плюсового, минусового и заземляющего проводов, о которых я говорил раньше.

  • В XLR-“папе” — 3 штыря
  • В XLR-“маме” — 3 гнезда
  • В TRS — 3 поверхности, известные как кончик, кольцо и гильза

В небалансных кабелях обычно используется один коннектор, как, например, TS-коннектор, обычно встречающийся на инструментальных/гитарных кабелях.

Далее…

TRS- и TS-коннекторы

Третий вопрос, который обычно задают:

В чём разница между коннекторами TRS и TS?

Как вы можете видеть на картинке, TRS-коннекторы имеют 3 точки контакта, а TS-коннекторы — только 2.

Дополнительная третья точка контакта на TRS-коннекторы позволяет передавать балансный сигнал.

Балансная схема TRS:

  • Кончик — плюсовой сигнал
  • Кольцо — минусовой сигнал
  • Гильза — заземление

Небалансная схема TS:

  • Кончик — плюсовой сигнал
  • Гильза — заземление

Далее…

Как балансные кабели подавляют шум

Ранее я обещал вам рассказать о том, как это работает.

Вот объяснение:

Когда звук попадает в балансный кабель…

Плюсовой и минусовой провода получают идентичный сигнал…

С одной лишь разницей: полярность минусового провода ИНВЕРТИРОВАНА.

По мере прохождения сигналов по кабелю, ОБА провода собирают шумы, так же, как и небалансные кабели, однако

Прежде чем соединиться на другом конце кабеля, полярность минусового провода возвращается в первоначальное положение и снова становится идентичной плюсовому сигналу.

Шумы на ПРОТИВОПОЛОЖНЫХ полярностях подавляют друг друга, оставляя изначальный сигнал свободным от помех.

Просто гениально.

Далее…

Преобразование небалансного сигнала в балансный

Сейчас вы, наверно, интересуетесь:

Если небалансные кабели более шумные, зачем вообще их использовать?

Ответ таков…

Из-за конструкции электрогитар и других инструментов, не всегда представляется возможным сразу получать балансный сигнал.

Но МОЖНО преобразовать его, если нужно. Например, поскольку гитарные кабели длиннее 6 м начинают сильно шуметь…

Директ-бокс (DI box, прямое подключение) обычно используется для преобразования небалансного гитарного сигнала в балансный микрофонный…

Который затем можно передавать на десятки метров обычным микрофонным XLR-кабелем.

Далее…

Балансный МОНО и небалансный СТЕРЕО

Часто люди впадают в ступор, когда впервые замечают…

Что TRS-коннекторы на балансных кабелях…

Те же самые, что и на наушниках.

И встаёт вопрос:

Как это возможно, что один из них — моно, а другой — стерео?

Ответ таков: СТЕРЕОкабели для наушников — небалансные.

В отличие от балансных МОНО-кабелей, где есть плюсовой провод, минусовой провод и заземление…

Схема стереокабеля для наушников такая:

  • Кончик — левый канал
  • Кольцо — правый канал
  • Гильза — заземление

Всё ясно? Отлично.

Теперь, когда мы разобрались с аналоговыми кабелями, давайте перейдём ко второй части поста…

Тема которой…

ЦИФРОВЫЕ кабели

Хорошая новость о микрофонных кабелях: в отличие от аналоговых, вам не обязательно разбираться в том, как они работают, чтобы ими пользоваться.

Плохая новость: их существует ОГРОМНОЕ МНОЖЕСТВО, и они постоянно заменяются новыми по мере развития технологий.

Вот о каких кабелях вам нужно знать:

1.

Три интерфейсных кабеля

Один цифровой кабель, который ОБЯЗАТЕЛЬНО должен быть в каждой студии, — это…

Тот, который соединяет аудиоинтерфейс с компьютером.

Абсолютно точно это один из трёх:

  1. USB — стандартный для бюджетных интерфейсов, самый медленный из трёх, но всё равно подходящий для домашних студий.
  2. Firewire — обычно встречается на более дорогих интерфейсах, но значительно быстрее, чем USB.
  3. Thunderbolt — встречается на самых новых продвинутых интерфейсах, с невероятной скоростью передачи данных, ранее встречавшейся только на встроенных интерфейсах PCI-e.

Вскоре мы наверняка увидим интерфейсы на USB 3.0, который сравним по скорости с Thunderbolt.

Далее…

2. MIDI-кабели

Обычно использующиеся электронными музыкантами…

MIDI-кабели передают данные между электронными инструментами и цифровыми устройствами…

Используя интерфейс, известный как MIDI (цифровой интерфейс музыкальных инструментов)

Который позволяет передавать различную музыкальную информацию, включая ноты и темп.

В домашних студиях эти кабели обычно соединяют синтезатор/MIDI-контроллер с MIDI-интерфейсом, подключенным к компьютеру, и позволяют контролировать виртуальные инструменты, минуя ЦЗРС.

В наши дни MIDI-кабели встречаются не так часто, поскольку USB-кабели позволяют передавать данные MIDI напрямую в компьютер.

Далее…

3. Оптоволоконные кабели

Передавая информацию серией световых импульсов…

Оптоволоконные кабели (световодные кабели) могут передавать несколько каналов цифрового звука через один кабель.

Существует 2 стандартных сигнала:

  • ADAT способен передавать 8 каналов на 48 кГц или 4 канала на 96 кГц
  • S/PDIF (TOSLINK), передающий 2 аудиоканала

ADAT обычно используется в студиях для передачи всех 8 каналов многоканального предусилителя микрофонов в аудиоинтерфейс.

S/PDIF обычно используется для вывода стереосигнала с аудиоинтерфейса на внешнее устройство, например, недорогие мониторы.

Далее…

4. Кабели BNC

Идентичные коаксиальным кабелям, использующимся для подключения кабельного телевидения…

Но с другим названием и целями…

Кабели BNC используются для синхронизации внутренних часов цифровых устройств при подключении двух и более устройств.

Без них цифровые устройства не могут правильно синхронизироваться, что приводит к невыровненным сэмплам и раздражающим щелчкам и хлопкам.

Хотя простые студии редко используют BNC-кабели, они часто требуются большим студиям со сложным путём прохождения сигнала.

Далее…

5. Кабели AES/EBU

Самые странные из всех студийных кабелей…

Кабели AES/EBU используют коннекторы XLR, как на аналоговых микрофонных кабелях…

Для передачи цифрового сигнала S/PDIF.

Их редко можно встретить среди бюджетного оборудования для звукозаписи, но они часто используются в самых крутых интерфейсах и другом оборудовании.

Немногие знают, что…

Термин “AES/EBU” на самом деле обозначает сигнал (НЕ кабель), который может работать с различными коннекторами, например:

  • Оптоволоконными
  • BNC
  • RCA
  • XLR

Но поскольку XLR — самый популярный вариант, мы ассоциируем с этим названием именно их.

Как вы можете понять, их легко можно спутать с микрофонными кабелями… так что не забудьте пометить, где какой, если будете их использовать.

Далее…

6. Кабели Cat5e

Такие же кабели, как и в домашних телефонах…

Кабели Cat5e отлично подходят и для студий…

Потому что могут ОДНОВРЕМЕННО быть источником питания и передавать несколько каналов цифрового звука…

А также их можно использовать на БОЛЬШИХ РАССТОЯНИЯХ с очень НИЗКИМИ ЗАДЕРЖКАМИ.

Благодаря этой комбинации характеристик эти кабели прекрасно подходят для навороченных систем распределения наушников.

Некоторые особо продвинутые системы даже могут передавать до 40 звуковых каналов одним кабелем Cat5e!

Далее…

Кабели питания

Теперь, когда мы разобрали и аналоговые, и цифровые кабели…

Остались только кабели питания.

В профессиональной аудиоаппаратуре хорошо то, что можно использовать один тип кабеля для практически любых устройств.

Известный как IEC C13 (или сокращённо IEC), этот кабель используется практически со всеми устройствами от компьютеров до студийных мониторов и устройств, монтируемых в стойки.

Со временем в студиях накапливается большое их количество, так что если вы вдруг один потеряете, то наверняка найдёте запасной.

Далее…

Организация кабелей

Мы приближаемся к концу, и последняя тема, о которой я вам хотел рассказать, — организация кабелей.

Нетрудно представить, что в большинстве студий организация кабелей — это постоянная проблема.

В качестве завершения поста я дам 3 совета, чтобы упростить вам задачу:

1. Используйте мультикоры

Если ваша главная проблема — слишком много кабелей…

Мультикор может стать отличным решением…

Объединяя несколько кабелей в ОДИН.

Для домашних студий в этом есть 2 преимущества:

Во-первых, это решение позволяет значительно уменьшить беспорядок за стойкой, и становится возможным вносить изменения без распутывания паутины кабелей.

Во-вторых, вы можете переместить входы микрофонного предусилителя в любое место комнаты… и у вас становится на один повод меньше лезть за стойку.

Чтобы узнать больше о мультикорах, почитайте эту статью:

Далее…

2. Используйте держатели кабелей

Профессиональные студии посмеются над предложением использовать держатели кабелей

Но в обычной домашней студии, когда вы каждый день закручиваете и раскручиваете ОДИН гитарный и ОДИН микрофонный кабели…

Благодаря держателям кабелей эта утомительная работа становится не такой тяжкой.

Для увеличения длины просто вытяните кабель на нужную длину, и он автоматически зафиксируется.

Для сворачивания кабеля нужно только дёрнуть за основание и он закрутится сам.

Некоторые считают, что это слишком навороченно… но многие (включая меня) их обожают.

Для домашних студий я рекомендую 3 на выбор:

Последний совет…

3. Паяйте свои кабели

В профессиональных студиях редко когда можно увидеть кабели. Причина проста…

Нарезая и паяя собственные кабели, можно подбирать кабели нужной длины для любых задач.

С другой стороны, в домашних студиях нередко можно встретить 10-метровые кабели для соединения устройств на расстоянии метра друг от друга.

Вы думаете, что паять тяжело?

По своему опыту я знаю, что это совсем не так сложно, как многие думают. Каждый может это делать, используя несколько основных устройств и немного попрактиковавшись.

Поэтому если вы заинтересованы…

Вот хорошее видео, в котором объясняется, как это сделать:

А вот список того, что вам потребуется:

  • Приспособления:
    • плоскогубцы и кусачки
    • паяльник
    • припой
  • Части:
    • балансный кабель
    • коннекторы XLR-“папа” и “мама”
    • коннекторы TRS

Я бы не стал это советовать вообще всем, но если у вас прямые руки, то спустя несколько часов практики вам будет очень просто это делать.

Ещё одно преимущество…

Старые кабели и коннекторы, которые вы уже не используете, можно разобрать на части и несколько раз использовать заново, чтобы соответствовать запросам вашей студии.

Разница между кабелем и проводом

кабель и провод

Кабель и провод — термины, которые часто путают. В большинстве случаев люди используют кабель и провод как синонимы, не понимая их смысла.

Провод — это одножильный провод, тогда как кабель — это группа из двух или более изолированных проводов. Даже если имеется несколько жил или одна жилка и только один проводник, мы называем это проволокой. Также, если имеется несколько проводников, но нет изоляции, это считается проводом.

Также можно сказать, что провода расположены внутри кабелей. Проволоку обычно измеряют по диаметру. Они сгруппированы по номеру датчика. Если число меньше, то проволока будет толще. Обычно в домах используются провода 10-20 калибра. Провода также сгруппированы по электрической емкости типа изоляции.

Кабель состоит из двух или более жил или проводов, заключенных вместе в одну оболочку. В кабелях есть положительные или горячие линии, по которым проходит ток, и нейтральная линия, замыкающая петлю.Также может быть третий провод, который действует как заземляющий провод. Кабели обычно классифицируются по количеству проводов, а также по калибру.
Обычно встречаются два типа проводов — многожильный и одножильный. Есть четыре основных типа кабелей: витая пара, многожильный кабель, коаксиальный кабель и оптоволоконный кабель. Некоторые из других типов кабелей — это двухжильный кабель, трехжильный кабель, кабель BX, кабель romex, кабель термостата, провод для телевизора, домашние сети, удлинитель, шнуры электроприборов, шнуры диапазона и сушилки.
Сводка

1. Провод — это один провод, а кабель — это группа из двух или более изолированных проводов.
2. Даже если имеется несколько жил или одна жила и только один проводник, мы называем это проволокой.
3. Кабель состоит из двух или более жил или проводов, заключенных вместе в одну оболочку.
4. Провода обычно измеряются по диаметру и сгруппированы по номеру калибра и типу изоляции. Кабели обычно классифицируются по количеству проводов, а также по калибру.
5. В кабелях есть положительные или горячие линии, по которым проходит ток, и нейтральная линия, замыкающая петлю. Также может быть третий провод, который действует как заземляющий провод.

Последние сообщения Prabhat S (посмотреть все)

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие.Провод состоит из одного электрического проводника, а кабель — это группа или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества. Будь то внутри или снаружи помещения, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней проводке.

  • 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
  • 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
  • 12-2 с G : кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 12-3 w / G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 600 В : этот кабель рассчитан на максимальное напряжение 600 вольт; обычно используемый кабель NM для домашней проводки.
  • ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

  • T : Термопластическая изоляция, огнестойкий материал
  • H : Термостойкий; способен выдерживать температуру до 167 F.
  • HH : Высокая термостойкость; способен выдерживать температуру до 194 F.
  • W : «Мокрый» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
  • X : Изоляция из синтетического негорючего полимера
  • N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрических Чертежи и схемы

Кабели для электропроводки в жилых помещениях

Электропроводка в жилых помещениях от опоры электросети до приборов или устройств внутри дома делится на пять основных типов.

Service Drop Cable:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, приведенных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, то есть он имеет два проводника; изолированный провод для фазовой линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные провода для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазный провод — кабель AAC , а нейтральный провод — кабель AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от служебной фидерной головки в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода в неметаллической оболочке:

Провода с неметаллической оболочкой или проволокой с оболочкой из NM используются для внутренней проводки. Он может состоять из 2 или более чем 2 изолированных проводов с изолированным или неизолированным заземляющим проводом. Существует еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод является наиболее популярным выбором для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет свое применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или более известный под торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально сконструирован таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, используемый для передачи сигналов. передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио и видеосигнала в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это другой тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Неэкранированная витая пара (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для повышения жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой типа NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Этот тип кабеля имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 провода.Он поставляется с различными калибрами для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс провод заземления.

Трехжильный кабель NM в оболочке : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой в ​​основном известны как кабель переменного тока (армированный кабель) или кабель BX и кабель MC (кабель в металлической оболочке). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабель с металлической оболочкой такого типа имеет защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армированный слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями AC и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но если у них есть защитная внешняя оболочка из ПВХ.

Кабели с металлической оболочкой дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для больших бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые скручены в один кабель с оболочкой.Его задача — избежать беспорядка при подключении, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным, но кабель, имеющий 2 или более чем 2 отдельных трехфазных провода, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

  • Передача аудиосигнала на аудиомикшер.
  • Отправка аудио и видеосигнала в игровые приставки.
  • Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
  • Отправка аудио- и видеосигнала от камеры по одному кабелю.
  • в сети
Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания портативного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температура, влажность, погода, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого сечения, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Благодаря своей плоской форме они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен для защиты изоляции от разрыва из-за коронного разряда, а также во избежание поражения электрическим током.

Однопроводной провод

Одножильный провод или, как правило, просто провод, состоит из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Он доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для применений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах благодаря его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод состоит из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям, предъявляемым к условиям окружающей среды при установке. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в местах, которые физически ограничены и недоступны. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных выработках или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он защищает сигнал от искажений. Проводники в основном многопроволочные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но двухжильный кабель предпочтительнее из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, подобную лестнице, отсюда и название — лестница Line.

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. Они в основном используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Подземный питающий кабель (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, таких как подача электроэнергии в садовый сарай, фонарный столб. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором, чтобы избежать использования столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Многослойная скрутка

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, а центральный сердечник сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгутах

Этот тип кабеля достигается за счет плетения жил вокруг друг друга, так что жилы равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи — это проводники, подвешенные к электрическим мачтам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил из твердотянутого алюминиевого сплава 1350, который на 99% чист, с небольшим количеством кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности и веса.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали, окруженные жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он изготовлен из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены прокладкой в ​​равной степени.


Связанные сообщения:

Понимание аудио и видео проводов и кабелей

Общие сведения о проводах и кабелях для аудио и видео

Прежде чем мы перейдем к самим кабелям, вам нужно знать, что такое проводник.

Проводников

Что такое проводник?

Электрический проводник — это элемент (помните периодическую таблицу в химии?), Который проводит электричество, в отличие от изолятора, который этого не делает, или полупроводника, который пропускает электричество.Существуют также сплавы, которые имеют разные электрические характеристики, и покрытия или другие элементы контактов, например, в соединителях, которые также имеют электрические характеристики, а также химические характеристики в своих применениях. Проще говоря — это не просто вопрос соединения металла с металлом, и у вас есть хорошее соединение. Лучшие конструкции подключения учитывают материалы разъема источника, материалы разъема приемного устройства, материалы разъема кабеля, материалы проводника, а также электрические и химические способы их взаимодействия друг с другом.

Знакомьтесь, проводники — серебро, медь, золото, олово, никель, сталь

Серебро — лучший проводник с очень небольшим краем над медью. Серебро также обладает преимуществом окисления, которое проводит так же, как неокисленное серебро.

Медь — следующий лучший проводник, сопротивление которого примерно в 1,05 раза выше, чем у серебра, и из-за своей более низкой стоимости является наиболее часто используемым проводником для аудио- и видеокабелей. К сожалению, окисление меди является полупроводником, и его следует избегать из-за «скин-эффекта», который заставляет высокие частоты использовать внешнюю сторону проводника на высоких частотах.Если внешняя часть проводника окисляется, ухудшаются характеристики на очень высоких частотах. Примечание. Это не оказывает существенного влияния на диапазон звуковых частот. (Подробнее о скин-эффекте см. Библиотеку статей на сайте Audioholics)

Gold имеет сопротивление примерно в 1,4 раза больше, чем медь, и не окисляется, что делает его популярным покрытием для аудио- и видеоразъемов.

Олово — плохой проводник, его сопротивление примерно в 8,5 раз больше, чем у меди, но оно имеет хорошую стойкость к окислению, а оксид имеет хорошую проводимость.Олово довольно часто используется для защиты меди от коррозии.

Никель имеет сопротивление примерно в 4,5 раза больше, чем медь, хорошее сопротивление окислению и хорошую проводимость оксидов. Никель — очень распространенное покрытие разъемов.

Сталь примерно в 7 раз превосходит медь по сопротивлению, плохой стойкости к окислению и плохой оксидной проводимости. Сталь обычно используется только в высокочастотных кабелях с медным покрытием, которым требуется очень высокая прочность.

Разъемы, материалы проводников и коррозия
Разъемы делают еще более непроницаемыми для проводов и соединений, коррозии и окисления.Если все сделать неправильно, они могут увеличить вероятность.

OFC — OFC Медь отжигается в бескислородной атмосфере. Хотя при этом должна получиться немного более чистая форма меди, которая должна иметь немного лучшую проводимость и пониженный скин-эффект, общие производственные технологии, а также применяемая изоляция могут иметь значительное влияние на то, останутся ли провод или кабель «бескислородными». . Плохая изоляция или плохо нанесенная изоляция приведет к окислению «бескислородных» проводов или кабелей, как и не бескислородных проводов или кабелей.

Виды разводки и «рождение» аудио / видеокабеля


Скрытая проводка — Скрытая проводка — это когда отдельные проводники каким-либо образом (провода или дорожки печатной платы) проходят к компонентам схемы или входным / выходным соединениям, к которым они должны подключиться. В некоторых схемах, особенно в соединениях, не связанных с сигналом, путь или взаимодействие этих типов проводов друг с другом не особенно важны, если они в разумной степени отделены друг от друга.Чем ближе они подойдут, тем больше у них шансов на взаимодействие. Все это исчезает, когда сигнал или «изменение» (вызвано ли они переменным током, аналоговыми сигналами или цифровыми сигналами — в основном, любым типом изменения тока или напряжения) становится частью микса.

Пример: Два провода расположены близко друг к другу, а два других провода находятся дальше друг от друга. Более близкие провода действуют больше как конденсатор (имеют большую емкость), чем вторые два провода. Если схема находится в состоянии покоя — «в состоянии покоя» (никаких изменений не происходит), существует потенциальный накопитель энергии из-за емкости, но без изменений, это не влияет на какой-либо сигнал, поскольку нет изменений.Если вы затем создаете изменение или сигнал, который вызывает прохождение электрического тока, два набора проводов могут затем повлиять на эти изменения из-за емкости, индуктивности и т. Д., И создаваемые изменения могут быть разными в зависимости от частоты сигнал задействован и характеристики проводов и схемы в целом.

Пример: Провод, по которому течет ток, имеет магнитное поле. Два провода, близкие друг к другу, через них протекает ток, оба имеют магнитные поля.Два магнитных поля будут взаимодействовать друг с другом, если они достаточно близки, и это взаимодействие будет влиять на токи, протекающие по проводам, в большей или меньшей степени, в зависимости от скорости изменения. Если провода являются сигнальными проводами типа «отправка и возврат», ток будет противоположным. Если ток протекает противоположно, магнитные поля имеют противоположные направления.

Электромагнитный шум, воздействующий на эти противоположные поля, нейтрализуется (в зависимости от частоты и расстояния между проводниками) — таким образом рождается усовершенствование для передачи сигнала, называемое кабелем.

_______________________
Еще одно интересное замечание: наш лучший друг, Солнце и другие межзвездные объекты создают электромагнитный шум различной частоты. Хотя черная дыра в тысячах световых лет от нас не вызовет никаких проблем с вашими кабелями, Солнце — измеримая причина шума на Земле.

____________________________

Типы кабелей

Парные провода

Провода, конфигурация которых сохраняет их несколько близко друг к другу, представляют собой парные провода.Спаренные провода могут противостоять некоторому шуму из-за подавления сигналов, создаваемых на проводах электромагнитным шумом, идущим в том же направлении, и подавляются из-за противоположного направления тока, протекающего по проводам, с точки зрения приемного устройства.

Эээ, трудно вообразить и очень сложно объяснить. Может быть, это поможет — если бы шум мог создать противоположный эффект, он бы усилил ток, протекающий через оба проводника, и был бы аддитивным сигналом. Чем ближе провода вместе, тем больше шумоподавление.Чем ближе друг к другу два провода заданного размера, тем больше их емкость и ниже их индуктивность.

Витая пара

Витые пары — это провода, которые расположены близко друг к другу или скручены друг с другом. Скручивание проводов вместе облегчает удержание проводов близко друг к другу и, кроме того, значительно увеличивает подавление шума из-за самого скручивания, создавая более или менее равное воздействие шумового сигнала в зависимости от коэффициента скручивания и частоты генерируемого шумом поля.Легкий поворот будет работать для низких частот, тогда как более крутые и крутые повороты необходимы для более высоких и высоких частот. Стабильность скручивания очень важна для надлежащего шумоподавления, а также постоянный интервал для обеспечения постоянной емкости и индуктивности.

Емкость — Чем ближе провода заданного размера, тем больше емкость. Чем больше калибр двух проводов на одинаковом расстоянии, тем больше емкость. Чем выше диэлектрическая проницаемость изолятора, тем выше емкость.

Индуктивность — Чем ближе провода заданного размера, тем меньше индуктивность. Чем больше размер проводов на заданном расстоянии, тем ниже индуктивность.

Сопротивление — Зависит от калибра проволоки и материала.

Импеданс — Зависит от расстояния между проводами, материала проводов, диэлектрической проницаемости изоляции и частоты. На более высоких частотах витые пары обладают так называемым «характеристическим импедансом». * Подробнее об этом см. В разделе о коаксиальном кабеле.

EMI (электромагнитные помехи) — кабели витой пары имеют подавление электромагнитных помех (EMI). Это подавление становится все более эффективным на более низких частотах, и, в отличие от коаксиального кабеля, витые пары имеют защиту от электромагнитных помех на частотах ниже 1 кГц.

Витая пара с экраном (симметричные кабели)

Экранированная витая пара — это витая пара с экраном (оплеткой или фольгой и т. Д.), Окружающим витую пару. Обычно используется в сбалансированном аудио, у вас есть витая пара с общей землей, которая электрически находится между ними.Между каждым проводом и экраном подаются сигналы противоположной полярности. Используя трансформатор или электрическую схему, сигналы объединяются вместе, инвертируя их полярности, поэтому они являются аддитивными, а шум на них — вычитающим. Таким образом, такие симметричные линии обладают даже большей помехоустойчивостью, чем витые пары, и отлично подходят для передачи сигналов на очень большие расстояния с очень низким уровнем шума. Существуют ограничения по частоте, так как скручивание может быть только настолько сильным, а достижение большей степени согласованности становится все труднее и труднее.

Коаксиальный кабель

Область, в которой коаксиальные кабели образуют витые пары и поэтому так полезны для многих приложений, — это поддержание постоянного импеданса, что становится очень важным на более высоких частотах.

Центральный проводник, диэлектрик, экран, сток — Коаксиальный кабель выглядит как круг с концентрическими кольцами из разных материалов, которые выполняют грязную работу. Существует множество конфигураций, некоторые из них имеют несколько экранов разных или похожих типов, а некоторые имеют «дренажный провод» — провод, идущий вместе с экраном.Самый внешний слой — это оболочка кабеля, изолятор и защита экрана (ов). Далее идет защитный слой (и). Экран является одним из двух проводников вместе с центральным проводником. «Сигнал» передается и по экрану, и по центральному проводнику. Внутри экрана между ним и центральным проводником находится изолятор, который иногда называют диэлектриком. Материал и размер сильно влияют на характеристики кабеля, особенно на высоких частотах.

Импеданс — Импеданс — это способность кабеля препятствовать прохождению электрического сигнала.Импеданс изменяется по частоте, потому что он определяется индуктивностью и емкостью кабеля, которые в коаксиальном кабеле определяются соотношением диаметра центрального проводника, диаметра экрана и диэлектрической проницаемости изолятора между ними. их. Общая спецификация, которую вы увидите в рекламе коаксиальных кабелей, — это «характеристический импеданс». Для звуковых сигналов, которые имеют относительно низкую частоту, характеристический импеданс не имеет смысла, поскольку длины волн сигналов наивысшей частоты обычно в тысячи раз длиннее, чем у кабелей, по которым они передаются.Из-за этого отражения не имеют значения. По мере того, как частота увеличивается и фактическая длина волны, проходящей по медному проводу, приближается к длине кабеля, характеристический импеданс становится очень важным. Обычно это диапазон МГц, и поэтому характеристический импеданс так важен для видео- и цифровых аудиосигналов.

Характеристический импеданс — это импеданс на кабеле, при согласованном входном и выходном импедансах на кабеле не будет отражений. Устройство вывода и устройство ввода должны соответствовать характеристическому сопротивлению кабеля, чтобы минимизировать отражения и потери сигнала.Конечно, в реальном мире ни один кабель не может быть идеально однородным по размеру и форме, поэтому небольшие недостатки в производственном процессе могут реально повлиять на характеристики кабеля, особенно при увеличении частот.

Емкость — Емкость снова уменьшается с увеличением расстояния между проводниками и их размера, как и для всех проводов. Емкость увеличивается с увеличением диэлектрической проницаемости изолятора между проводниками.

Индуктивность Индуктивность обычно является небольшим фактором в коаксиальных кабелях, поскольку они прямые, а не скрученные и обычно используются в высокочастотных, а не низкочастотных приложениях.Еще раз, величина индуктивности зависит от размеров проводников и их близости. Чем ближе и больше, тем меньше индуктивность.

Скорость распространения и диэлектрические характеристики — Скорость распространения (VP) — это процент скорости света в вакууме, при котором сигнал может проходить через кабель. Это напрямую связано с диэлектрической проницаемостью изоляции между центральным и внешним проводниками. ПВХ имеет относительно низкую скорость распространения по сравнению с полиэтиленом (PE), полипропиленом (PP) или тефлоновыми диэлектриками — этилен-пропиленом (FEP) или тетрафторэтиленом (TFE).Воздух или другие газы часто используются для «вспенивания» диэлектриков — добавление воздуха, который имеет значение, близкое к 100 VP, снижает общее VP диэлектриков PE, PP или тефлона примерно до 78%.

Проводники, диэлектрики и миграция — Изоляция между проводниками может быть более жесткой или более мягкой, а проводники могут перемещаться на расчетное расстояние друг от друга из-за скручивания или изгиба кабеля. Это изменит емкость, индуктивность и характеристическое сопротивление. Поместите один хороший изгиб кабеля, и теперь у вас будут сильные отражения, потеря сигнала и искажение.При вспенивании диэлектриков необходимо проявлять осторожность, так как это смягчает изоляцию и позволяет центральному проводнику смещаться от центра при изгибе кабеля, особенно с твердыми проводниками. Вспенивание «высокой плотности» с твердыми ячейками и вспенивание с нагнетанием газа могут в значительной степени облегчить эту проблему.

Экранирование — Типы защиты и свойства:

Плетеные, обслуживаемые экраны и фольга — Плетение — это, как это звучит, «плетение» материала проводника, который в данном случае окружает внутренний изолятор и центральный проводник.Обслуживаемые экраны представляют собой слой отдельных жил проволоки, которые уложены одна рядом с другой со спиральным витком вокруг изолятора и проводника. Фольга — это в значительной степени то, на что она похожа — чрезвычайно тонкая, сплошная (не многожильная) фольга, похожая на экран, окружающая изоляцию и внутренний проводник и часто внутри и / или снаружи другого экрана.

Покрытие и частота — Обслуживаемый экран отлично подходит для покрытия на более низких частотах, по крайней мере, пока он не изогнут, что сделает их более восприимчивыми к шуму.Тесьма отлично подходит для покрытия, а двойная коса покрывает примерно 95%. Чем плотнее плетенка, тем меньше «дыр» и тем выше должна быть частота, чтобы проникнуть через экран. Очевидно, что двойная коса будет иметь меньшие отверстия, а оплетка из фольги может обеспечить до 100% покрытия. Так почему бы просто не использовать фольгу? Разве не на 100% идеально? Нет, потому что фольга просто не дает стабильного и постоянного импеданса по длине кабеля, долговечности или устойчивости при изгибе. Многие чрезвычайно дешевые аудио- и видеокабели сделаны с простым экраном из фольги — они очень легко ломаются и, как правило, очень плохо работают.

Трибоэлектрические эффекты, микрофонные эффекты (шум обработки) — Изгиб, скручивание или кратковременные удары по кабелю о пол и т. Д. Во время использования вызовут «щелчки», «треск», «треск» и другие шумы в сигнал из-за быстрого изменения емкости между проводниками. Обычно это считается проблемой со звуком, обычно затрагивающей шнуры микрофона и гитарные шнуры. Обслуживаемые экраны идеально подходят для снижения трибоэлектрических эффектов. Геометрия хорошо сопротивляется большим изменениям емкости при изгибе или ударе.Косы, как правило, для этого не так хороши, как обслуживаемые щиты, опять же из-за их конструкции. Движение и сжатие вызовут шум. Фольги хуже всего подходят для этого — они легко деформируются, вызывая большие изменения емкости и большие «хлопки», исходящие от систем громкой связи. Любой звукорежиссер акустической системы живого звука или студийный инженер должен хорошо разбираться в этих эффектах и ​​знать, как их избежать любой ценой.

_________________________________

* Примечание — стальные вешалки для одежды в качестве кабеля
В то время как типичные безумцы на форумах предполагают, что вешалки для одежды будут работать так же хорошо, как аудиокабель (и плохо спланированные тесты совпадают), существуют определенные причины, почему это не отдаленно хороший выбор.Прежде всего, сталь — очень плохой проводник с сопротивлением более чем в 7 раз больше, чем у медной проволоки. Это означает много потраченной впустую энергии. Во-вторых, сталь легко окисляется, и окисление является плохим проводником. В-третьих, из стали довольно сложно сделать витую пару, что позволяет обеспечить устойчивость к электромагнитным и радиопомехам. Не превращая сталь в витую пару, шум и гудение могут стать большей частью звука!

© RAM Electronics


_________________________________


_________________________________

Статьи Wikepedia:

Емкость

Индуктивность

Диэлектрическая постоянная

Характеристический импеданс

Коаксиальный кабель

RFI и EMI

Расчет емкости

000

в Интернете:

От Belden:

Прецизионные коаксиальные видеокабели

Часть 1: Импеданс

От Audioholics:

Общие сведения о встроенных в стену динамиках, видео и аудио

Номиналы кабелей

Davidson College:

Коаксиальные кабели (красивая иллюстрация)

IEEE

Дренажный провод

Влияние взаимодействия кабеля, громкоговорителя и усилителя

AES6461

FRED E.ДЭВИС

Кабель Ethernet

// Подробное руководство покупателя по кабелям Ethernet

Как выбрать лучший кабель PoE

Когда вы ищете лучшие кабели Ethernet, вы получаете то, за что платите. В недавней статье Networkworld сообщалось о некачественных кабелях Cat5e и Cat6, приобретенных через Amazon. Это просто говорит о том, что даже надежные поставщики, такие как Amazon, могут иногда ошибаться.

Судя по всему, именно этот кабель имел дешевую виниловую оболочку и плохо скрученные алюминиевые жилы. Ой!

Если вы новичок в установке Ethernet, вам может быть интересно: как узнать, какой кабель PoE лучше всего? Что ж, один простой идентификатор — это цена.

Покопайтесь на Amazon, и вы найдете виновного. Его низкая цена побудила некоторых клиентов рискнуть, но это должно было вызвать тревогу. Когда вы работаете в собственном доме, это одно, а установка на рабочем месте клиента — совсем другое.Это просто не стоит риска, связанного с срезанием углов.

Если вы проследите цепочку комментариев, вы обнаружите, что несколько клиентов жалуются на неисправность кабеля. Другие упоминают отсоединение разъемов. Когда вы платите независимым подрядчикам за почасовую работу по прокладке кабеля, последнее, что вам нужно, — это столкнуться с проблемами с повреждениями кабеля.

Давайте рассмотрим, как избежать этого падения в ваших собственных установках. В конце концов, одно дело — поощрять покупку высококачественного кабеля; другое — определить это.

Для начала мы собираемся перечислить 5 способов убедиться, что вы вкладываете средства в лучшие кабели Ethernet.

1. Ищите маркировку UL на корпусе

Одна из вещей, на которую вы должны обратить внимание как на знак качества, — это стандартная маркировка UL.

Underwriters Laboratory (UL) — международная независимая компания, занимающаяся вопросами безопасности. Это некоммерческая организация, специализирующаяся на тестировании, инспекции, сертификации, аудите и проверке. Их цель — общественная безопасность. Они работают во многих отраслях, разрабатывая стандарты, призванные обеспечить соблюдение производителями передовых практик.

Итак, как вы можете определить, соблюдены ли их стандарты на должном уровне? Ищите следующие значки.

Знак UL сообщает покупателю, что продукт прошел надлежащие испытания. Тестирование проводится в Азии, Европе, Латинской Америке и Северной Америке.

Некоторые пираты могут попытаться подделать знак, поэтому внимательно посмотрите на них и запомните. Вы также можете перейти на веб-сайт UL, чтобы просмотреть действительные варианты значков.

2. Проверьте, имеет ли он номинальное значение

Еще одна особенность, которую необходимо проверить, — это номинальная герметичность кабеля.

Неудивительно, что кислород может увеличить опасность возгорания. Кабели Ethernet с номинальной пленкой обозначают особый процесс изоляции с низким пламенем и низким уровнем дыма, необходимый для любого кабеля, установленного в помещениях для обработки воздуха.

По сути, это огнестойкое покрытие, которое существенно снижает опасность за счет предотвращения контакта воздуха и воспламенения пропитанных теплом внутренних частей данного кабеля.

Кроме того, кабели, рассчитанные на герметичность, при сгорании выделяют гораздо менее токсичный дым.Таким образом, в случае возникновения чрезвычайной ситуации, если ваша установка находится в месте с высокой плотностью людей, потребуется пленум.

3. Убедитесь, что это чистая медь или алюминий с медной оболочкой

Как и в случае с другими мерами по снижению затрат, важно всегда тщательно взвешивать затраты и выгоды, прежде чем принимать решение.

Производители часто сокращают расходы на производство кабелей, используя медные (или погруженные) алюминиевые провода вместо чистых медных проводов.Как и следовало ожидать, это приводит к потере качества.

Чего вы и не ожидали, так это размера этой потери. Один источник зарегистрирован, показывая, что сигналы, передаваемые через алюминий, покрытый медью, только на 60-68% эффективнее тех же сигналов, передаваемых по медным проводам.

Что еще хуже, более дешевые провода могут перегреваться при большой нагрузке. Такая простая вещь, как несколько светодиодных ламп, подключенных к основному кабелю, может вызвать эту проблему.

И последнее, но не менее важное: алюминиевые провода более подвержены поломкам со временем, а это означает, что их придется заменять гораздо раньше, чем их аналоги из чистой меди.

4. Ищите стандарты TIA и IEC

Ассоциация телекоммуникационной промышленности (TIA) опубликовала набор стандартов, касающихся коммерческих зданий для телекоммуникационных продуктов и услуг.

Эти стандарты являются совместными, разрабатываются комитетами и обеспечивают соблюдение последних результатов при разработке всех новых продуктов. Авторы — инженеры, и одна из областей, на которой они уделяют особое внимание, — это структурированные кабели.

Как вы, возможно, догадались, стандарты структурированной кабельной разводки — это руководящие принципы, согласно которым конструкция должна быть соединена кабелями.На самом деле структурированная кабельная разводка состоит из 6 компонентов.

  • Контактное лицо по организации входных помещений (EF) с поставщиком услуг Интернета
  • Аппаратная (ER) централизованная телефонная связь для кампуса
  • Магистральные кабели соединительные и подсистемные кабели
  • Телекоммуникационная комната (TR) и телекоммуникационный шкаф (TE)
  • Горизонтальная кабельная разводка (кабельная подсистема 1)
  • Рабочая зона (Вашингтон)

Поскольку кабели с витой парой на 100 Ом (Cat5e и Cat6) являются самой большой частью этих рекомендаций по структуре, очень важно, чтобы сама кабельная система была прочной и высококачественной.

Между прочим, срок службы типичной кабельной системы составляет примерно 16 лет. В таком случае логично, что высококачественная кабельная разводка может сэкономить вашим клиентам много денег в долгосрочной перспективе!

Другой важный стандарт, который следует учитывать, выдвинут IEC (Международная электротехническая комиссия). IEC является частью совместных усилий ISO / IEC / IEEE 8802-3: 2014 по защите потребителей.

Эти стандарты нацелены на работу сети на выбранных скоростях от 1 Мбит / с до 100 Гбит / с.Ищите литературу производителя, поддерживающую эти стандарты, как часть разработки продукта.

5. Будьте осторожны при покупке

Если вы знаете, что искать, вы можете без колебаний покупать кабели где угодно, с одной оговоркой. Всегда учитывайте название производителя.

UL обслуживает Азию, Европу, Северную Америку и Южную Америку, но вы все равно должны быть осторожны перед покупкой. Если что-то кажется рискованным или слишком хорошим, чтобы быть правдой, вероятно, так оно и есть.

Лучше сразу заплатить больше за качественный кабель, чем за ремонт ненужных повреждений в результате пожара в будущем.

Финансовые вложения ваших клиентов, а также время и усилия, затрачиваемые на установку кабельных сетей Ethernet, делают критически важным, чтобы все было сделано правильно с первого раза. Вещи, которые всегда могут пойти не так, независимо от того, насколько хорошо вы подготовлены, но разумное мышление, когда дело доходит до прокладки кабеля, чревато опасностями.

Прямые кабели против кроссовера против ролловера: узнайте различия

Типы кабелей

Наиболее распространенная форма сетевого кабеля называется « неэкранированная витая пара » ( UTP ).Этот формат кабеля используется для стандартов проводки Ethernet , которые находятся в ведении Института инженеров по электротехнике и радиоэлектронике ( IEEE ). Эти стандарты подключения обозначаются кодом 802.3 . Стандарты Ethernet открыты для чтения и включают спецификации конфигураций кабелей и типов разъемов, используемых для подключения кабелей к устройствам. То, что мы обычно называем сетевым кабелем, — это кабель, указанный в спецификации 802.3 для сетей Ethernet.

Прямые, перекрестные и перекрестные кабели разницы

Различие между кабелями с прямым переходом , перекрестным и перекрестным кабелем сводится к способу подключения разъемов на каждом конце. Кабель UTP состоит из восьми проводов . Каждый отдельный провод покрыт цветным пластиковым покрытием, а весь жгут заключен во внешнюю оболочку.

В конфигурации с витой парой восемь проводов кабеля разделены на четыре пары.Два провода в паре скручены друг вокруг друга. Эта обработка защищает оба провода от помех . Пары легко обнаружить, потому что один из двух покрыт сплошным покрытием, а другой — белым со спиральной полосой цвета пары. Цвета этой пары:

Кабельные соединители

Условное название разъемов на концах кабелей Ethernet — RJ-45 . Однако это неправильное название, поскольку RJ-45 больше не выпускается.Собственное название этих разъемов в соответствии со стандартами проводки 802.3 — « 8P8C », что означает « восемь позиций, восемь разъемов ». Однако не волнуйтесь, если вы услышите, как сетевой специалист назвал разъем RJ-45 . Так все называют эти вилки, и если вы придумаете что-то важное, в обеденное время вы будете сидеть один в комнате для отдыха.

Для этих цветных проводов в разъеме 8P8C существует стандартная последовательность.Это не совсем логично. Порядок следующий:

  • Контакт 1: оранжевая полоса
  • Контакт 2: оранжевый твердый
  • Контакт 3: Зеленая полоса
  • Контакт 4: сплошной синий
  • Контакт 5: синяя полоса
  • Контакт 6: сплошной зеленый
  • Контакт 7: коричневая полоса
  • Контакт 8: коричневый твердый

На самом деле не имеет смысла, чтобы все пары входили в разъем рядом друг с другом, за исключением зеленой пары, и нет реальной причины, по которой порядок синей полосы / сплошной полосы меняется на противоположный.Однако — это стандарт проводки , и вы должны следовать ему, потому что розетка, в которую вставляется соединитель, имеет внутреннюю разводку, чтобы принимать сигналы, передаваемые по проводам с цветовой кодировкой в ​​этом конкретном порядке.

Схема разъема, указанная выше, указана в стандарте EIA-568B. Это было определено Electronic Industries Alliance , отсюда « EIA ». В настоящее время стандартом управляет Telecommunications Industry Association , поэтому распиновка также обозначается как TIA-568B . Американский национальный институт стандартов также признает стандарт, поэтому вы увидите, что он называется ANSI-568B . Расположение разъема в стандарте EIA-568B показано ниже.

Основной стандарт разводки для разъемов кабеля Ethernet на самом деле EIA-568A — схема EIA-568B была сделана доступной в качестве приемлемой альтернативы. Однако версия B была внедрена в отрасли в качестве основного стандарта.У стандарта EIA-568A немного другая компоновка:

  • Контакт 1: Зеленая полоса
  • Контакт 2: сплошной зеленый
  • Контакт 3: оранжевая полоса
  • Контакт 4: сплошной синий
  • Контакт 5: синяя полоса
  • Контакт 6: оранжевый твердый
  • Контакт 7: коричневая полоса
  • Контакт 8: коричневый твердый

Схема расположения выводов EIA-568A показана ниже.

Неважно, какой из этих стандартов вы используете, если вы последовательно обжимаете разъемы на обоих концах кабеля.

Кабель проводов назначения

Почему в кабеле Ethernet восемь проводов? Имеет ли значение, какой цвет находится в разъеме? Ответы на эти два вопроса удивительны.

Прежде всего, кабель UTP , который всегда используется для сетей Ethernet, не обязательно должен содержать восемь проводов. Однако это условность. Синяя пара и коричневая пара ничего не делают .

Все провода в цветных оболочках идентичны.Если вы зачистите оболочку провода с синей полосой, он будет выглядеть точно так же, как и сплошной оранжевый провод, когда он зачищен. Тот факт, что существует два разных набора инструкций по подключению RJ-45 , может привести к хаосу. Однако на самом деле не имеет значения, в каком порядке вы подключаете провода, главное, чтобы вы поместили один и тот же цвет на контакт 1 в разъемах на обоих концах и того же цвета на контакт 2 и так далее.

DTE и DCE

Разъем, в который вставляется RJ-45 , припаивается к сетевой карте.Каждое оборудование, которое может подключаться к кабельной сети, должно иметь сетевую карту, которая также известна как контроллер сетевого интерфейса или NIC . На самом деле существует два типа устройств, которые подключаются к сети: DTE и DCE . DTE означает « оконечное оборудование ». Это относится к вашему компьютеру. DCE — это « — оконечное оборудование для цепей данных ». Это означает любое сетевое устройство, такое как модем, маршрутизатор или коммутатор.

Различие между DTE и DCE важно, когда вы хотите решить, использовать ли прямой или перекрестный кабель.

Назначение контактов разъема

Важным фактором, о котором следует помнить при подключении разъемов RJ-45 , является функция каждого контакта. В следующем списке показано назначение каждого разъема в штекере 8P8C , который подходит к DTE:

  • Контакт 1: передача положительного сигнала
  • Контакт 2: передача отрицательного сигнала
  • Контакт 3: прием положительного сигнала
  • Контакт 4: ничего
  • Контакт 5: ничего
  • Контакт 6: прием отрицательного сигнала
  • Контакт 7: ничего
  • Контакт 8: ничего

Соединения в розетке с обеих сторон должны соответствовать друг другу.Нет смысла в передаче данных DTE по контактам 1 и 2 вниз, если DCE на другом конце также рассматривает эти контакты как соединения, по которым он должен отправлять данные. Таким образом, розетки на DCE подключены в обратном порядке. Вот назначение вывода для DCE :

  • Контакт 1: прием положительного сигнала
  • Контакт 2: прием отрицательного сигнала
  • Контакт 3: передача положительного сигнала
  • Контакт 4: ничего
  • Контакт 5: ничего
  • Контакт 6: передача отрицательного сигнала
  • Контакт 7: ничего
  • Контакт 8: ничего

Итак, DTE передает данные на контакты 1 и 2 и принимает сигналы на контактах 3 и 6. DCE передает на контакты 3 и 6 и принимает на контактах 1 и 2.

Прямой кабель

Прямой кабель часто называют проводным соединительным кабелем или кабелем Ethernet . Кабель, который идет в комплекте с маршрутизатором, представляет собой прямой кабель — это наиболее распространенный формат сетевых кабелей. Прямой кабель имеет конфигурацию, описанную выше. Не имеет значения, соответствует ли приобретаемый вами кабель EIA-568A или EIA-568B , потому что в обоих случаях провод одного цвета подключается к одному и тому же контакту на обоих концах.Это кабель, который вы используете для подключения DTE к DCE . Нет неправильного конца . Разъемы на обоих концах точно такие же, и розетка на вашем компьютере, в которую вставляется кабель, точно такая же (внешне), как и вилка на вашем маршрутизаторе или модеме, к которой подключается кабель.

Кабели для принтера

Кабели для принтера — дело сложное. Если вы подключаете свой принтер к коммутатору, то вам понадобится прямой кабель .Обычно нельзя использовать прямой кабель для подключения принтера к компьютеру . Это потому, что и ваш компьютер, и ваш принтер DTE . Оба будут рассматривать контакты 1 и 2 как каналы передачи, и оба будут прослушивать входящие данные на контактах 3 и 6. Итак, если ваш компьютер отправляет данные на контакты 1 и 2, а ваш принтер прослушивает контакты 3 и 6, распечатка никогда не будет произойдет. В данном случае вам понадобится перекрестный кабель .

Перекрестные кабели

Перекрестный кабель работает в точности так, как следует из названия, он пересекает провод от контакта 1 на одном конце до контакта 3 на другом разъеме.Провод, который обжат на контакте 2 на одном конце, присоединяется к контакту 6 на другом конце, а контакты 3 и 6 провода идут к контактам 1 и 2 в другом разъеме соответственно. Перекрестный кабель соответствует как EIA-568A , так и EIA-568B . Это A на одном конце и B на другом. Итак, эти противоречивые стандарты в конечном итоге оказались полезными .

Чтобы сдать экзамен CCNA , вам просто нужно знать, что штырь, к которому подключается оранжевый полосатый провод слева на схеме, совпадает с полосатым зеленым проводом справа на схеме.Штифт, который соединяет сплошной зеленый провод слева, принимает сплошной оранжевый провод справа. Вы также можете записать оранжевый слева и зеленый справа, и вы все равно получите полную оценку.

Прямой или кроссовер

Если вы хотите соединить компьютер и принтер кабелем, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и один принтер, вам нужно купить коммутатор . Все компьютеры будут подключаться к коммутатору с помощью прямого кабеля , а ваш принтер также будет подключаться к коммутатору с помощью прямого кабеля.

Помните, что к сетям подключаются два типа устройств. Когда вы соединяете два устройства разного типа вместе, вы используете прямой кабель . При подключении двух устройств одного типа вместе используется перекрестный кабель . Все кабели проходят прямо, если вы вставляете сетевое устройство между двумя устройствами одного типа. Если вам нужно купить сетевой кабель, определите устройства, к которым вы хотите подключить каждый конец кабеля, по категориям DTE / DCE .Этот список должен уточнить конфигурацию кабеля, который вам нужен.

  • DTE DCE : прямой кабель
  • DTE DTE : перекрестный кабель
  • DCE DTE : прямой кабель
  • DCE DCE : перекрестный кабель

Кабель, используемый как для прямого, так и для кроссоверного форматов, абсолютно одинаковый. Разница между прямым и перекрестным кабелем заключается в том, что в конфигурации перекрестного кабеля цветные провода, которые выступают из изношенных концов кабеля, по-разному подключаются к вилке на одном конце .

В сетевых кабелях нет конца DTE или DCE . Вы не можете подключить их неправильно. Если провода одного цвета подключаются к одним и тем же контактам в разъемах на обоих концах, вы можете подключить любой конец к компьютеру, а другой конец — к маршрутизатору. Неважно. Если последовательность подключения различается между двумя концами, не имеет значения, какой конец вы подключаете к компьютеру, а какой — к принтеру.

Еще один указатель для тех, кто сдает экзамены CCNA, Схема подключения прямого кабеля в тесте показывает распиновку EIA-658B на обоих концах .

MDI и MDI-X

Помимо экзаменов CCNA, есть еще одна сложность , которую следует учитывать при покупке сетевых кабелей. Если ваше устройство поддерживает MDI и MDI-X , вам не нужно беспокоиться о перекрестных кабелях. MDI — это стандарт Medium Dependent Interface , работающий внутри сокета сетевой карты. Он может определить, какие провода передачи поступают на, а не Упорно прослушивания на контактах 3 и 6. MDI-X обозначает интерфейс, зависящий от среды — Crossover .Итак, если на вашем компьютере, принтере, коммутаторе, маршрутизаторе или модеме на коробке напечатано MDI , вам нужно только купить прямой кабель.

Трос опрокидывания

В наши дни вам не нужно беспокоиться о переключаемых кабелях . Они просто меняют порядок выводов каждого провода в кабеле. Провод, который подключается к контакту 1 на одном конце, идет к контакту 8 на другом конце, провод, который идет к контакту 2, а первый конец идет к контакту 7 на другом конце. В середине разъема контакты 4 и 5 поменяны местами. Этот формат используется для разъемов RS-232 , которые подключаются к последовательным портам на компьютерах, принтерах или мониторах. Последовательные порты — это давняя новость, и вам не нужно беспокоиться о покупке переключаемого кабеля.

Цвета оболочки кабеля

Вы можете видеть сетевые проводные кабели серого цвета, другие желтые, некоторые синие, а затем белые. Почему? Большинство профессионалов в области кабельных сетей скажут вам, что цвет оболочки кабеля не имеет значения; это просто вопрос эстетики.Отчасти они правы. Содержимое кабеля точно такое же, независимо от цвета пластиковой оболочки. . Однако производители кабелей не просто производят кабельные оболочки разного цвета для развлечения.

Существует отраслевой стандарт, для которого эти цвета имеют значение. Решите ли вы следовать этому соглашению, решать вам — большинство сайтов не обращают внимания на стандарт. Международная консалтинговая служба Building Industry Consulting Service International (BICSI) распространяет стандарты интеграции ИТ-услуг в конструкции.Среди стандартов, которые он продвигает, — EIA-568 , о котором вы уже читали. Другой стандарт — это стандарт для телекоммуникационной инфраструктуры коммерческих зданий, , также известный как ANSI / TIA / EIA-606-B (PDF). Отсюда и берут начало цвета кабелей. Значения цветов кабеля следующие:

  • Оранжевый: точка демаркации
  • Зеленый: подключение к сети
  • Фиолетовый: Общее оборудование
  • Красный: Система ключей
  • Белый: Магистраль первого уровня
  • Серый: Магистраль внутри здания (MC-IC или IC-HC)
  • Коричневый: магистраль между зданиями (IC-HC)
  • Синий: горизонтальный
  • Желтый: Другой

Вот изображение раздела цветового кодирования стандарта EIA-606-B , в котором определены эти цвета.

Узнайте о сетевых кабелях

Создание, обслуживание и администрирование сети — очень приятный карьерный путь. Это очень техническая область, и вы встретите много академической и теоретической информации по этой теме. Тем не менее, также является очень важным реальным фактором , который заставляет вращаться колеса коммерции. По мере того, как вы станете более опытным в теории и практике кабельных сетей, вы внесете больший вклад в экономику и поможете миру процветать.Ваша отправная точка — это знание того, как закрепить разъем на конце сетевого кабеля.

Теперь, когда вы знаете, как прокладывать сетевые кабели и как подключать их к устройствам, вы на пути к тому, чтобы стать сетевым инженером или сетевым администратором! Мы надеемся, что вам понравилось наше руководство по кабелям.

Часто задаваемые вопросы о сетевых кабелях

Как изготавливаются перекрестный кабель, перекрестный кабель и прямой кабель?

Длина кабеля UTP становится перекрестным кабелем, перекрестным кабелем или прямым кабелем, когда кто-то обжимает разъем на каждом конце.Порядок, в котором внутренние провода входят в разъемы, определяет, будет ли это перекрестный, перекрестный или прямой кабель.

Почему прямой кабель работал, когда я подключал маршрутизатор к другому маршрутизатору?

Хотя в соглашении указано, что для соединения между двумя маршрутизаторами (от DCE к DCE) требуется перекрестный кабель, прямой кабель будет работать, если одно или оба устройства реализуют стандарт Medium Dependent Interface ( MDI ).Это определяет, какие провода следует прослушивать для входящих данных, и, таким образом, определяет, какие провода следует использовать для передачи, поэтому проводка внутри разъема не имеет значения.

Какие инструменты необходимы для прокладки прямого кабеля?

Инструменты, необходимые для преобразования сетевого кабеля и двух разъемов RJ-45 в прямой кабель:

  • Инструмент для обжима восьми проводов. Это также будет включать широкий резак.
  • Инструмент для снятия изоляции с внешней оболочки кабеля и отдельных оболочек вокруг внутренних проводов.Для этого можно использовать ножницы.
  • Кабельный тестер для проверки соединения после его установки.

Изображения:
EIA-568A из Wikimedia Commons. Всеобщее достояние.
EIA-568B из Wikimedia Commons. Всеобщее достояние.
Цвета сетевого кабеля от PXHere. Всеобщее достояние.

Описание кабеля RG-6 — объединенные электронные провода и кабели

Коаксиальные кабели десятилетиями использовались в таких приложениях, как коммерческое радио и кабельное телевидение, обеспечивая передачу высокочастотного сигнала.

Коаксиальные кабели, изобретенные Оливером Хевисайдом, представляют собой электрические кабели на основе меди с внутренними проводниками, окруженными трубчатым изолирующим слоем, затем обернутыми вместе металлическим экраном и, зачастую, также и синтетической внешней оболочкой.

Название «коаксиальный» произошло от внутреннего проводника и внешнего экрана, имеющих общую геометрическую ось.

Что делает эти коаксиальные кабели уникальными среди других экранированных кабелей, так это их способность функционировать в качестве линий передачи за счет контролируемых размеров кабеля с постоянным шагом проводников.

Коаксиальные кабели являются стандартными кабелями своего типа и совместимы с большинством электроники повседневного использования. Несмотря на то, что существует несколько коаксиальных кабелей, часто встречающийся тип кабеля в домашних и жилых помещениях — это кабель RG-6.

Просмотр коаксиальных кабелей

Что такое RG?

Кабель RG прошел долгий путь и приобрел значимость с момента его первоначального использования. RG на самом деле означает «Radio Guide» и происходит от Второй мировой войны, RG Cable использовался для U.S. военных спецификаций, так как изначально это был единичный индикатор для объемной радиочастоты.

Это объясняет, почему кабели связаны с числовыми значениями, поскольку каждый тип коаксиального кабеля имеет различный рейтинг RG с различными характеристиками и спецификациями. Если кабель RG также был обозначен буквой «U», это означало «универсальный» или для общего использования.

Номера, связанные с кабелями RG, не имеют большого значения в сегодняшнем использовании, поскольку они используются только для спецификаций оригинального Radio Guide, которое в настоящее время является устаревшим.

Тем не менее, эти важные для отрасли коаксиальные кабели по-прежнему называются своими оригинальными названиями, такими как обычно используемые, RG-6. Эта опция RG используется в широком спектре потребительских приложений и становится отраслевым стандартом.

Подробнее: Типы кабелей RG

RG-6

RG-6 в основном используется для кабельной и спутниковой передачи сигналов в жилых или коммерческих помещениях.

Тонкий коаксиальный кабель, который легко сгибается для установки на стене или потолке, остается предпочтительным выбором для ретрансляции сигналов кабельного телевидения.

Кабель имеет большой проводник, который обеспечивает лучшее качество сигнала, а также имеет более толстую диэлектрическую изоляцию, что снижает вероятность прохождения вредных электрических токов.

Коаксиальный кабель RG-6 имеет лучшее экранирование, что делает его совместимым с сигналами уровня ГГц и обеспечивает превосходную защиту от помех сигналов.

Кабель позволяет уменьшить статическое электричество и улучшить качество изображения. Эти кабели, используемые для сигналов высокого разрешения в домашних и коммерческих развлекательных системах, бывают разных вариантов для спецификаций, в том числе в подземных или влажных помещениях.

Конечно, есть и другие кабели RG, актуальные в современной индустрии, такие как RG-11, предназначенные в основном для прокладки на открытом воздухе или под землей, и RG-59, который, как известно, работает для низкочастотных передач. Однако в последние годы RG-6 стал стандартом и заменил другие коаксиальные кабели.

Эти типы коаксиальных кабелей теперь стали повсеместными в кабельных установках и могут работать с различными электронными системами. Также известно, что кабели RG-6 относительно доступны по цене использования и совместимости.


Для получения дополнительной информации о стандартных и нестандартных решениях Consolidated для коаксиальных кабелей, свяжитесь с экспертом сегодня.

Tracer Wire Vs. THHN Wire

Tracer Wire против THHN Wire

* Tracer Wire — большая часть того, что мы делаем здесь, в Performance Wire and Cable. Цель этого поста не в том, чтобы сказать, что трассировщик электрического провода лучше, чем провод THHN или наоборот. Он призван указать на различия между ними и помочь объяснить, почему эти два варианта подходят для разных приложений.


Мы видели несколько статей, в которых обсуждается использование трассирующего провода для этого или провода THHN для этого; мы также получили вопросы о разнице между двумя проводами. Читайте ответы.

Во-первых, что такое трассирующий провод? Что такое провод THHN?

Трассирующий провод : хотя он используется в электрических цепях общего назначения, станках и приборах, он в основном используется для обнаружения подземных водопроводных / газовых труб и оптоволоконных кабелей. Вот почему его часто называют подземным локатором, проводом, трассировщиком электрического провода и т. Д.

THHN Wire : Термопластический высокотемпературный нейлон (THHN) также используется в станках и некоторых приборах, но его главная претензия к славе — это самый популярный тип строительной проволоки. Проще говоря, провода THHN передают электричество по всему зданию.

Макияж

В этом разделе мы начнем с провода THHN, так как он немного упрощает описание трассирующего провода ниже. Как указано выше, THHN означает термопластичный нейлон с высокой термостойкостью. Основное отличие — нейлоновое покрытие, которым обладает эта проволока.На самом деле провод либо медный, либо алюминиевый (так как он должен проводить электричество). Следующий слой — поливинилхлорид, более известный как ПВХ. Последним идет нейлоновое покрытие.

Подземный индикаторный провод может называться либо проводом TH, либо проводом THW. Как и проволока THHN, TH означает термостойкость термопласта. Добавленная буква «W» в THW означает, что провод также устойчив к воде. В отличие от нейлона, внешний слой проводов локатора состоит из полиэтиленового покрытия.

Особенности / преимущества

Провода

THHN одобрены для работы с напряжением до 600 вольт, что позволяет удовлетворить большинство бытовых и промышленных электрических нужд.В сухих условиях температура достигает 90 градусов Цельсия. Если он не имеет номинала THWN, провод THHN не работает во влажной среде. Внешний нейлоновый слой придает проволоке большую гибкость, что имеет решающее значение для проводки и прокладки кабелей.

Трассирующий провод, или электрический измеритель проволоки, во многих отношениях сравним с проволокой THHN. Он также одобрен для напряжений до 600 вольт и хорошо работает до 90 градусов по Цельсию. Он колеблется от 8-14 AWG. Трассирующий провод может выдерживать температуру до 75 градусов Цельсия во влажных условиях благодаря полиэтиленовому покрытию.Этот внешний слой также обеспечивает устойчивость к коррозии, повреждению водой и воздействию газа и масла. Вот почему он идеально подходит для поиска газовых труб, водяных труб и т. Д.

Для более полного описания преимуществ трассирующего провода щелкните здесь.

Стоимость

THHN чуть дешевле трассирующей проволоки; отсюда и его претензии на звание самого популярного строительного провода. В некоторых жилых, промышленных или строительных сценариях, где требуется много строительной проводки, провод THHN является логичным выбором, поскольку он может обеспечить значительную экономию.

Однако проблемы возникают, когда подрядчики выбирают THHN для приложений и применений, которые лучше подходят для трассирующего провода. Они могут увидеть первоначальную экономию затрат, но постоянные затраты на ремонт, техническое обслуживание и замену могут быстро превратить эту немедленную экономию в колоссальную потерю в течение длительного периода. Обратите внимание на то, как провод THHN (черный провод посередине) изнашивается по сравнению с желтым проводом трассировки снаружи.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
