Чем отличаются кабель и провод, провод и шнур? Как расшифровать маркировку кабеля, шнура, провода? / Статьи

16.12.2009   |  ООО «ТК Энергофорум»   |  95511 просмотров

Давайте разберемся с этими вопросами по порядку.
Что такое кабель? Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку.

Чем отличаются кабель и провод, провод и шнур? Как расшифровать маркировку кабеля, шнура, провода?

Давайте разберемся с этими вопросами по порядку.

Что такое кабель? Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку. Оболочка может быть резиновой, пластмассовой, из сшитого полиэтилена (СПЭ) и даже металлической. Она служит для защиты изоляции жил от воздействия от внешних воздействий (света, влаги, различных химических веществ), а также предохраняет ее от механических повреждений.

Область применения кабелей:

- кабели с ПВХ изоляцией

· пониженной пожароопасности (-нг)

· не распространяющие горение, с низким дымо- и газовыделением (нг-LS)

· пожаробезопасные (-нг-HF; -нг-FRLS)

- кабели с изоляцией из сшитого полиэтилена

- кабели силовые с бумажной изоляцией

- кабели контрольные

- кабели радиочастотные

- кабели коаксиальные

- кабели связи

- кабели геофизические

- кабели оптические

- кабели судовые

- кабели для подвижного состава с изоляцией из термоэластопласта

Что такое провод? Провод — это одна неизолированная, либо одна или более изолированных жил, поверх которых имеется оболочка (ПВХ изоляция, сшитый полиэтилен и т.д.), обмотка или оплетка волокнистыми материалами или проволокой. Провода могут быть голыми и изолированными.

Область применения проводов:

- провода для воздушных ЛЭП

· самонесущие изолированные (СИП)

· с защитной изоляцией

· неизолированные

- провода с ПВХ изоляцией для электрических установок

- провода осветительные

- провода обмоточные

- провода гибкие неизолированные

- провода установочные для водопогружных двигателей

- провода со стальным несущим тросом

- провода для подвижного состава с изоляцией из термоэластопласта

- провода с ПВХ изоляцией кроссовые станционные

Что такое шнур? Шнур — это провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно, покрытых в зависимости от условий эксплуатации неметаллической оболочкой или другими защитными покровами.

Шнуры применяются для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380/660 В.

Номенклатура кабельно-проводниковой продукции обширна. Для каждой марки кабеля, провода и шнура существует своя аббревиатура. Она строго регламентирована нормативными документами.

Расшифровка маркировки кабеля.

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр.

Как расшифровать марку кабеля?

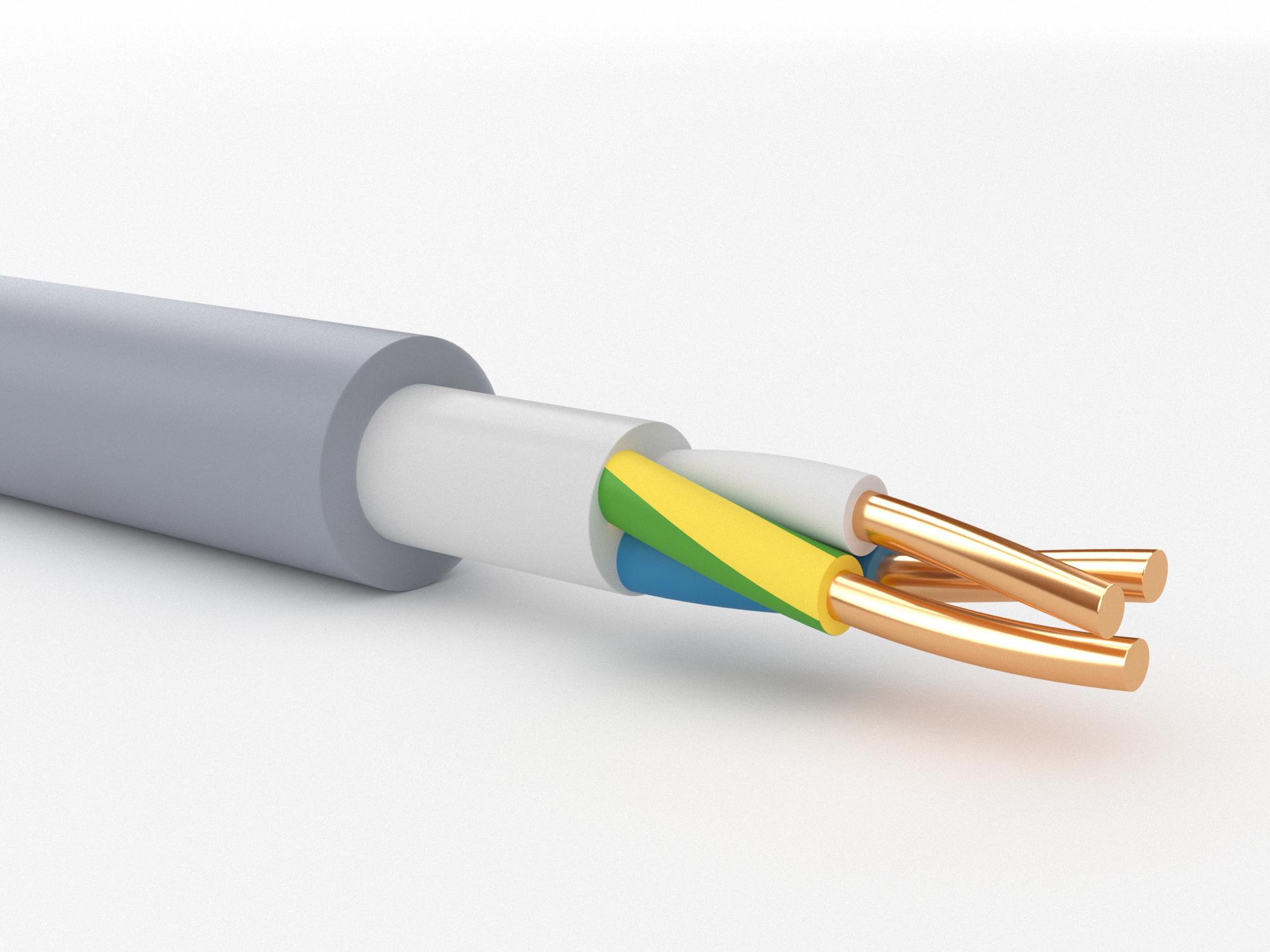

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг— негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш— шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

— АП

вБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г.

у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква

П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается.

Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Компания «ТК «ЭНЕРГОФОРУМ» (http://www.energoforum.org/) сотрудничает с ведущими заводами российскими и иностранными заводами, производящими кабельно-проводниковую и электротехническую продукцию. Предлагаем Вам весь ассортимент кабельной продукции, кабельные муфты, сцепную арматуру для СИП, светильники.

Ключевые слова:

Кабель

Провод

Шнур

Чем отличаются кабель и провод, провод и шнур?

Как расшифровать маркировку кабеля, шнура, провода?

АВВГ

АСБ

АВББШв

СИП

ПВ

АКВВГЭ

А

АС

Силовой и контрольный кабель: сходства и отличия

Контрольный и силовой кабель – между ними существуют определенные отличия. Многие люди задаются  вопросом, что в них разное. Чтобы дать  внятный  ответ, необходимо  разобраться  с этими  понятиями. Только так можно сделать определенные  выводы и обозначить  все отличия. Зная их особенности, удается создать оптимальные условия  для длительной эксплуатации.

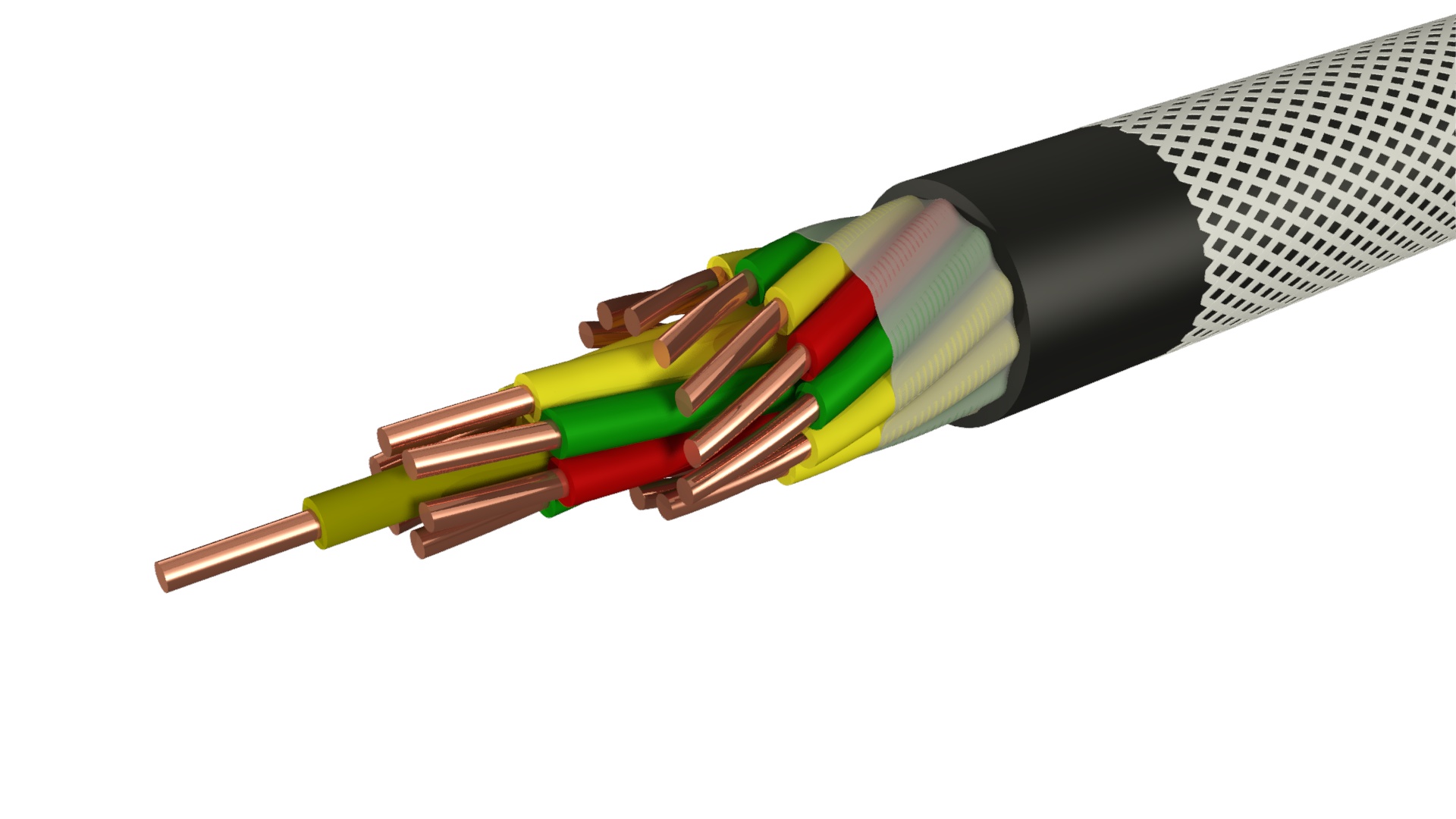

Контрольный кабель – основные особенности

Он состоит из множества тоненьких проводов, которые еще называются многожильными. Кабель используют  для того, чтобы можно было передавать информацию о режиме работы,  состоянии, положении тех объектов, к которым  подключен. Располагается он обычно между проводом связи и силовым кабелем.  Обычно его используются для  подключения к аппаратурам дистанционного управления. В продаже  имеется и контрольный кабель с броней. Он представляет собой провод с добавлением  оцинкованных стальных лент.  С их помощью удается повысить  устойчивость к механическим повреждениям.  Контрольный кабель с броней рекомендуется использовать  там, где важна прочность.  Нужно учитывать, что на него не должно действовать  большое растягивающее усилие.

Контрольный кабель  выпускают для разной области применения. Часто его используют там, где повышенный уровень  пожароопасности, в тоннелях, специальных каналах  и на прочих объектах.

Контрольный кабель состоит из:

• изоляции, роль которой выполняет  поливинилхлоридный пластик;
• токопроводящей жили, которые выполнены из меди или алюминия;
• защитного покрытия из стальной оцинкованной ленты;
• экрана из медной ленты или фольги;
• оболочки.

Провод обычно используют  при показателях температуры -50 — +50 градусов. Эти показатели считаются оптимальными и допустимыми.

Важно! Прокладку контрольного кабеля выполняют при  температуре  не ниже -15 градусов.

Особенности силового кабеля

Его используют на любых предприятиях. С его помощью  можно  обеспечить любое здание электроэнергией. Силовой кабель  способен использовать и передавать трехфазный ток. Его задача никогда не изменяется, хотя среда эксплуатации часто варьируется.

В силовом и контрольном кабеле  для изготовления токопроводящих жил используют алюминия или медь.  Изоляционные материалы могут изменяться.  Для силового кабеля это сшитый полиэтилен или  пропитанная бумага.  Это еще одно отличие от контрольного провода.

Силовой кабель всегда состоит из:

• брони;
• экрана;
• подушки под броню;
• заполнителя;
• поясной изоляции.

Важно! Использовать  такой провод  можно при  — 50 — +50 градусах. Срок эксплуатации составляет  примерно 30 лет.

Общие  особенности силового и контрольного кабеля

Их объединяет  материал, который используют для изготовления токопроводящих жил.  Еще одной особенностью считается  температура окружающей  среды  эксплуатации.

Для изготовления брони используется  оцинкованный металл, который служит дополнительной защитой, что исключает механическое повреждение во время эксплуатации.

Основные отличия двух видов кабеля

Первым становится  сфера применения.  Силовой кабель  предназначается для  общего питания  различных промышленных объектов.  Контрольный кабель  используется для подключения  к тем аппарата, к которым применимо для дистанционного управления.

Кабели изготавливаются из разных материалов.  Отличаются они и изоляционными материалами, которые обеспечивают защиту.

Если  эти два кабеля  эксплуатировать в одинаковых условиях, контрольный провод быстрее придется в непригодность.  Силовой  кабель вббшв 4х16 при грамотном использовании сможет прослужить  несколько десятков  лет.



Отличие кабеля от провода — основные различия, особенности и характеристики.

Использование электроэнергии стало привычным, и рядовому потребителю практически незнакома разница между кабелем и проводом. Внешняя схожесть таких изделий может ввести в заблуждение, что приведёт к серьёзным ошибкам при прокладке сети или подключении электроприборов. Небольшое отличие кабеля от провода при визуальном осмотре не должно стать причиной ошибок. Более детальное изучение таких проводников позволит понять область их применения и сделать правильный выбор при покупке.

Назначение и виды провода

Провод представляет собой простейший проводник тока, который может иметь защитную диэлектрическую оболочку или выпускаться без неё. Токопроводящий элемент в подобных изделиях представляет собой одну или множество стянутых в скрутку жил. Наиболее востребованы провода из меди и алюминия, а в роли защитной оболочки обычно используется ПВХ или резина. В зависимости от назначения провода различаются на следующие виды:

• Голые провода – не имеют защитной оболочки, что существенно ограничивает их использование. Серии А, АС  широко применяются при монтаже ЛЭП или аналогичных типах сетей, проходящих над землёй. Такая проводка размещается в местах, где нет возможности короткого замыкания или повреждений силовой линии.
• Защищённые провода – выполнены в защитной оболочке, исключающей контакт металла с внешней средой. Такая проводка изолирована по всей длине и может использоваться при укладке в грунт или аналогичных способах монтажа.
• Установочные провода – используются для монтажа осветительных или силовых сетей методом неподвижной прокладки. Токопроводящий сердечник в этих изделиях может иметь различное сечение и состоять из моножилы или скрученных жил например ПВС, ПВ3, ПВ1, ВВГ и др. Такие провода обладают минимальной защитой от повреждений и жестко крепятся по ходу прокладки сети.

Использование провода в монтаже электросетей получило широкое применение, хотя его защищённость ограничена простейшим типом изоляции или вовсе отсутствует. Для прокладки требовательных к безопасности сетей или подключения техники используются более защищенный типы проводки. Чтобы понять их назначение потребуется выяснить отличие кабеля и провода от шнура, что поможет избежать массы проблем.

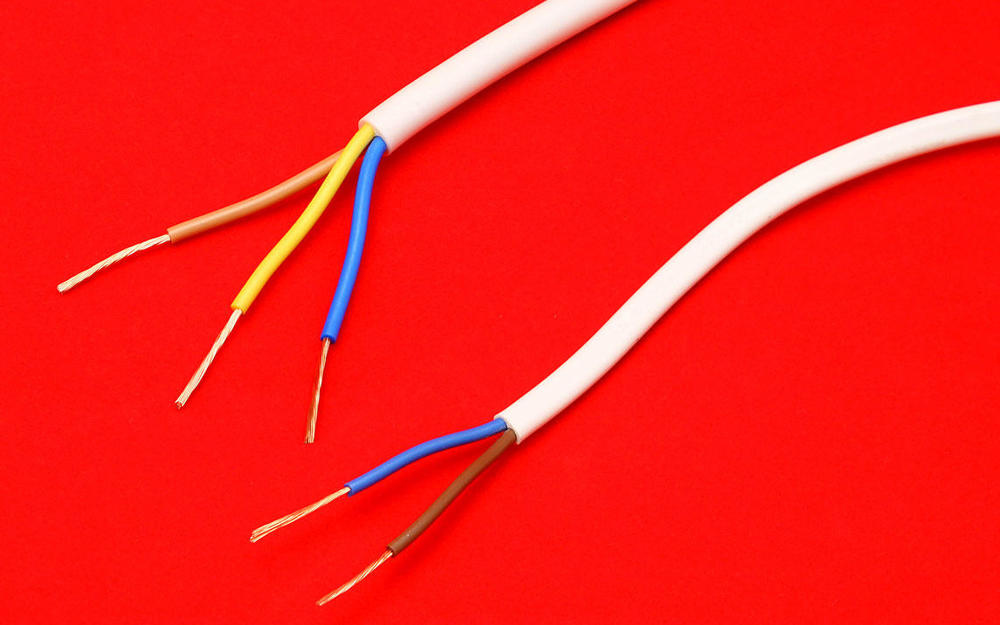

Назначение электрического шнура

Шнур ШВВП – представляет собой проводник тока, состоящий из нескольких гибких жил изолированных друг от друга. В качестве наружной оболочки обычно используется ПВХ или аналогичные материалы. Требования к электрическим шнурам ограничивают толщину жилы сечением 1,5 мм2, для придания наибольших показателей гибкости. Такие особенности необходимы для безопасного подключения подвижных устройств в сеть.

Большинство видов проводки, предназначенной для работы бытовой техники, называются шнурами и различаются по сечению жилы и исполнению оплетки. Шнуры, имея ограничения по сечению, не являются наиболее защищенным типом проводки. Для организации мощной сети будет важно понять кабель и провод — в чем разница и какому типу проводки отдать предпочтение.

Назначение и характеристики кабеля

Кабель – наиболее защищённый вид электротехнических изделий. В его конструкцию входят две или более токопроводящие жилы, имеющие собственную изоляцию и дополнительно заключённые в общую защитную оболочку. По сути, кабель состоит из нескольких проводов, которые могут быть многожильными или иметь моножилу. Многослойная конструкция таких изделий обеспечивает высокую надёжность в эксплуатации, не допуская изломов и замыканий.

Существенная разница между кабелем и проводом также заключается в его оболочке. Для дополнительной защиты силовые кабеля могут иметь бронирование или экранирование в виде фольгированной оболочки. Прочная изоляция позволяет не допустить повреждений и может быть стойкой к воздействию высоких температур. Наиболее востребованы силовые кабеля предназначенные для подключения мощных потребителей тока. Для вычислительной техники, высокоточных приборов и слаботочных систем используется проводка с меньшим сечением жилы. Для решения таких задач применяются коаксиальные и оптические кабеля, а также витая пара.

Область применения кабеля

Благодаря надёжному изоляционному слою использование кабельной продукции стало возможным в разных областях. Существенное отличие кабеля от провода делает кабель более универсальным материалом для прокладки электрических сетей и подключения оборудования. Негорючая оболочка является самой востребованной, и продукция с таким уровнем защиты может использоваться для прокладки производственных сетей. Маркировка кабелей позволяет выбрать нужную оболочку и сечение жилы, что поможет приобрести электропроводку необходимых параметров.

В чем отличия СИП-2 от СИП-4?

СИП применяются во время создания воздушных электросетей, их изготавливают в соответствии с требованиями ГОСТов. Если сравнивать с прочими разновидностями проводов, то данные современные СИП характеризуются множеством положительных свойств. К примеру, если возникнет ситуация, когда опора линий электропередач обрушится, возникнет схлестывание фазных проводников или же случайных перекрытий, то силовые СИП не дадут возникнуть короткому замыканию из-за наличия изоляционного покрытия и оболочки.

---

СИП применяются во время создания воздушных электросетей, их изготавливают в соответствии с требованиями ГОСТов. Если сравнивать с прочими разновидностями проводов, то данные современные СИП характеризуются множеством положительных свойств. К примеру, если возникнет ситуация, когда опора линий электропередач обрушится, возникнет схлестывание фазных проводников или же случайных перекрытий, то силовые СИП не дадут возникнуть короткому замыканию из-за наличия изоляционного покрытия и оболочки.

В случае наличия значительной дистанции между столбами, стальные конструкции с самонесущими изолированными проводами устраняют риск провисания. Поэтому представленные провода прекрасно подходят для экономии денег во время прокладки электропередач за счет уменьшения числа опор.

Данные изделия характеризуются рядом технических и конструкционных особенностей, поэтому в их маркировке есть цифры от одного до пяти. В данной статье попробуем разобраться в основных отличиях и свойствах СИП-2 и СИП-4.

Свойства СИП-2

СИП-2 представлен в форме провода, где есть несколько проводников, которые скручиваются на подобии жгута. В данном проводе есть один нулевой проводник. Нулевая несущая жила имеет изоляционное покрытие. Как у ТПЖ, так и у нулевой несущей жилы — используется светостабилизированный сшитый полиэтилен, в качестве изоляции.

Провода с обозначением СИП-2 используются для монтажа и восстановления воздушных линий электросетей. Более того, данные изделия можно применять во время прокладки линий снабжения, которые проложены по конструкциям строений, а также в роли спусков к силовому электрическому оборудованию. Данный вид привода имеет несколько отличительных свойств:

• Нулевая или несущая жила в данном кабеле всегда имеет изоляцию.
• Для изготовления изоляции используется не простой светостабилизированный полиэтилен (иными словами, материал стойкий к воздействию ультрафиолетового излучения), а особо прочный так называемый «сшитый» полиэтилен с поперечными молекулярными связями. При этом толщина изоляции должна быть не меньше 1,3-1,7 мм для кабелей с различным сечением.

За счет наличия изоляции на СИП-2, монтаж и ремонт сетей электропередач может проводиться без выключения передачи электричества. Во время обслуживания линий электропередач шанс поражения током при случайном контакте минимальный. Несмотря на то, что стоимость проводов СИП-2 незначительно больше, нежели у аналогичных кабелей без изоляции, этот недостаток легко окупается бесперебойной работой электросети и минимальным риском возникновения чрезвычайных ситуаций.

Технические особенности и область эксплуатации СИП-4

СИП-4 производятся также, из светостабилизированного сшитого полиэтилена. Главной особенностью кабеля является то, что в нем нет самонесущей жилы, что обуславливает некоторые особенности эксплуатации и мест возможного монтажа. К техническим особенностям данного провода относится:

• каждая токопроводящая жила изготовлена из алюминия и имеет равное сечение;
• все жилы оснащены изоляцией, изготовленной из светостабилизированного сшитого ПЭ.

К особенностям эксплуатации СИП-4 относится то, что его не стоит применять для прокладки ВЛ электросетей. Характерная конструкция провода отличается довольно низкой устойчивостью к разрыву, поэтому даже при умеренной ветровой нагрузке, провод может оборваться. Из-за этого лучше всего применять СИП-4 для спуска от ВЛ электросетей к вводам в жилые строения, здания хозяйственного назначения, также они подойдут для установки по конструкциям строений. Представленный провод разрешено эксплуатировать в холодных и умеренных климатических условиях.

Зачастую СИП-4 используется для подсоединения частных строений к воздушным линиям электросети. Стоит заметить, что при установке самонесущих изолированных проводов в пожароопасных областях, требуется использовать дополнительные меры противопожарной безопасности.

В чем основное отличие СИП-2 от СИП-4?

СИП-4 с отсутствующим несущим элементом применяется для ответвлений от воздушных линий электропередач к вводу, а также для прокладывания сетей по стенам строений. В то время как СИП-2, где есть изолированная нулевая жила, используется для создания магистралей воздушных линий электропередач и ответвлений от данных сетей. Поэтому перед тем как выбирать определенный вид самонесущего изолированного провода, необходимо определиться с местом монтажа.

В чём разница между кабелем и проводом? | Xiot

Слова «провод» и «кабель» часто используются как синонимы. В основном, только технические специалисты и электрики понимают и знают отличие и значение каждого слова. Давайте рассмотрим отличия кабеля от провода.

Каждый из них обладает своими техническими характеристиками и особенностями, ввиду которых имеет определённую сферу применения. В зависимости от структуры и среде, в которой их можно применить.

Для того, чтобы понять отличие проводов от кабелей, давайте рассмотрим их с точки зрения мест применения и строения.

Что такое кабель?

Понятие кабеля получило широкое применение в связи. Практически любой проводник в этой сфере считается кабелем, даже тот, который способен пропускать только слабые сигналы. Пример: витая пара, которая также считается кабелем.

Кабель — это изделие, в котором присутствует 1 или несколько изолированных проводников. Любой кабель, в соответствии с ГОСТ, должен иметь не только изоляцию жил, но и защитную оболочку, выполненную из металла, или иных материалов (ПВХ).

Помимо этого, у кабеля могут быть дополнительные защитные слои, предотвращающие возгорание.

Кабеля используются как в низковольтных (до 1000 В), так и высоковольтных (свыше 1000 В) сетях. Многие кабели можно прокладывать в земле или под водой, так как их защитная оболочка и изоляция жил предусматривает длительную эксплуатацию в агрессивной среде.

Кабели можно подразделять на следующие типы:

• Бронированный – используют для силовых линий, прокладывают под водой, по воздуху или под водой. В быту применяют редко.
• Коаксиальный – используют для передачи сигнала от антенны или станции кабельного ТВ к приемнику телевизора, также применяют в видеонаблюдении.
• Витая пара – используют для передачи сигналов, подсоединения электронной аппаратуры систем связи, видеонаблюдения, сигнализации.
• Оптиковолоконный – проводник с функциями, как и у витой пары, но с большей пропускной способностью.

Что такое провод?

Провод — это одна, или же несколько жил из алюминия, меди, или иных металлов с изоляцией (опционально). Часто встречается прокладка проводов без изоляции вовсе. Одно из отличий провода от кабеля — отсутствие оболочки и недостаточная гибкость.

Жилы обычно делают из таких металлов:

• нихром,
• медь,
• алюминий,
• сталь.

Все провода делят на 2 категории – изолированные и оголенные. Первую категорию используют для следующего:

• Электрического подсоединения отдельных элементов цепей или плат в электронных устройствах.
• Обеспечения внутренней проводки и создания электросетей внутри зданий любого назначения.
• Для подсоединения элементов, плат или запитки деталей внутри электроприборов.

Оголенный вариант без изоляции не используют для прокладки внутри зданий, подсоединения элементов электроцепи внутри электронных устройств или быттехники. Такой вид подходит только для обеспечения воздушной линии. Но, ни одну разновидность – изолированную или оголенную, нельзя использовать для обеспечения соединения между элементами под землей или под водой, так как они достаточно слабые и на такую механическую нагрузку не рассчитаны.

Основное, что следует запомнить, это изоляция проводов, которая не допускает постоянного его применения в качестве «переносок». Любой провод имеет куда более слабые характеристики, в сравнении с кабелем, но и стоит меньше.

Провода из алюминия. Данные провода отличает лёгкий вес, меньшая стоимость и защита от коррозии. Слабым свойством алюминиевых проводов является высокая степень окисления. Это приводит к разрушению соединений и, как следствие, падению напряжения и повышению нагрева провода.

Провода из меди. Данные провода лучше проводят электричество, чем алюминиевые.

Провода бывают защищенными и незащищенными. В первом случае, кроме электрической изоляции, изделие покрыто дополнительной оболочкой. Незащищенные таковой не имеют.

Исходя из областей применения, провода можно подразделять на следующие типы:

Силовые. Как и в примере выше — данные провода применяют для Применяют для прокладывания сетей.

Монтажные. Чаще всего используются для монтажа в электрощитах и в различных электроприборах.

Шнуры

Шнуры — это отдельный вид проводов. У шнуров нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Чаще всего их используют для обеспечения связи портативных устройств с электросетью.

У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

ИТОГ

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Спасибо за внимание и не пропустите следующие статьи.

Подписаться.

#электрика #ремонт #строительство #электричество #кабель

Обратитесь к специалистам xiot.ru и мы разработаем для Вас детальный проект любой сложности.

Приобрести оборудование автоматизации Вы можете в нашем магазине xiot-shop.ru

Больше полезных советов, обзоров, интересных статей, оборудования умных домов и новостей о нём Вы можете найти на новостной странице нашего сайта, Ютубе и  Инстаграм.​

Кабели и провода. Основные термины и характеристики | RuAut

Автор: Руслан Мусин

В чем же заключается разница между проводом и кабелем? Часто в описаниях электрических сетей и электропроводки используют эти два слова для обозначения одного понятия – проводника электрического тока и, казалось бы, что это одно и тоже, но разница все же существует.
Для начала определим, что такое жила.

Жила – это металлическая проволока, сердечник любого электрического проводника. Жила бывает цельной монолитной либо в виде множества скрученных в жгут тонких проволочек. В первом случае она называется однопроволочной, во втором – многопроволочной или гибкой. Жилы различаются по виду проводника. Бывают алюминиевые, медные и из алюмомеди. Жилы нагреваются при эксплуатации подобно спирали в лампочке, но не так сильно. Одной из главных характеристик жилы является площадь сечения.

Провод является одним проводником в то время, как кабель представляет собой группу из двух или более изолированных жил. Суть в том, что если бы не было ни какой изоляции на два и более проводника, то это уже будет не кабель, а проводник, который классифицируется как провод. Существуют четыре различные категории проводов и кабелей, делящиеся по характеристикам и особенностями конструкции и используемых в их изготовлении материалов.

Так, провода делятся на два группы: из сплошной проволоки, например однопроволочный медный провод ПВ-1, и многожильный провод, как гибкий провод из меди ПВ-3. Обе группы имеют различные применения и требования к эксплуатации, в зависимости от уровня сопротивления и коэффициента гибкости. Твердые, с одной жилой, провода могут находиться как в изоляционной оболочке, так и “голыми”. Такой тип проводов, благодаря своей конструкции, предполагает снижение сопротивления. Обычно, если преследуется цель достичь повышение производительности на высоких частотах, то используют подобные твердые проводники. Второй вариант проводов, состоящих из множества токопроводящих жил представляет собой провод, сплетенный из нескольких нитей проволоки в единое целое. Такая специфика способствует достижению существенной гибкости и увеличения срока эксплуатации при частых перегибов и внешних механических воздействиях.

Кабели можно разделить на три основных типа: витые пары, коаксиальный кабель и оптоволокно.

Шнур – это провод, из двух или более многопроволочных гибких жил, каждая из которых заключена в изоляцию, покрытых сверху защитной оболочкой из мягкого пластика или резины. Шнуры используют в бытовой технике, поскольку они имеют повышенную мягкость и гибкость по сравнению с кабелем или обычным проводом. Шнур можно крутить и сгибать без риска повредить жилы и изоляцию.

Изоляция – это материал, препятствующий распространению электрического тока. Или по-другому: изоляция – это вещество-диэлектрик, которой покрываются жилы, передающие электрический ток. В качестве диэлектрика применяются стекло, керамика и различные полимеры, например поливинилхлорид или целлулоид.

Основные характеристики составляющих проводников

Материал жилы

В бытовых условиях чаще всего используют алюминий, медь и алюмомедь. Алюмомедь это не сплав, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди.

Алюминий. Прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводностью, хорошо отдает тепло, химически стоек. Но алюминиевый провод не может быть гибким. Такие провода используются только в стационарных установках и там, где нет острых углов поворота кабеля. Алюминий окисляется на воздухе. Оксид алюминия – тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев и риск потерять контакт в местах соединения. По сравнению с медью алюминий обладает проводимостью, меньшей в полтора раза.

Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов. Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Недостатки: дороговизна, высокая плотность, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммные соединения.

 Сечение жилы

Прежде всего толщина жилы зависит от напряжения и силы тока. Чем больше сечение – тем выше проводимая нагрузка.

Количество проволок в жиле

От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник. Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например при монтаже распределительных щитов, применяются однопроволочные жилы.

Материал изоляции.

Это важнейшая часть проводников. Именно изоляция придает кабелю или проводу те или иные качества. Проводники могут быть бронированными, термостойкими, водонепронициаемыми, защищенными от давления и другими – все это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников. Изоляция подразделяется на ТПЖ (токопроводящая жила) и оболочку,  которая покрывает проводник снаружи.

Возможна ли замена кабеля КВВГ на кабель ВВГ?

Кабели ВВГ и КВВГ при поверхностном изучении идентичны – изготавливаются по одной технологии; токопроводящие жилы – медные; изоляция и внешняя оболочка из поливинилхлорида пластиката; электрические характеристики — одинаковые.

Однако,  кабели имеют разное определение, разную стоимость, разные сферы применения:

ВВГ – силовой кабель, предназначенный для передачи и распределения электрической энергии.

КВВГ — контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках.

Кабели КВВГ могут эксплуатироваться в условиях агрессивной среды, кабели ВВГ не могут использоваться даже для подземной прокладки.



Столь большое различие в использовании  определяется конструктивными особенностями этих кабелей. Рассмотрим кабели ВВГ и КВВГ с одинаковым сечением и количеством токопроводящих жил: ВВГ 3х2,5 и КВВГ 3х2,5.



Цветовая маркировка изоляционной оболочки:

В кабеле КВВГ токопроводящие жилы скручены, в каждом повиве обязательно счетная жила — синего цвета, жила направления – красного цвета. Третья жила в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары.

В кабеле ВВГ расцветка изоляционной оболочки одинаковая. Жила заземления может быть выполнена сечением меньшего диаметра, чем все остальные токопроводящие жилы.



Максимальная температура нагревания жилы:

Кабель КВВГ – 70⁰С.

 Кабель ВВГ – 80⁰С.



Эластичность:

Кабель КВВГ – изгиб до 4 внешних диаметров.

Кабель ВВГ – изгиб до 10 внешних диаметров.



Ключевым, самым существенным отличием кабелей ВВГ и КВВГ является толщина изоляции, так как толщина защитных слоёв влияет как на сферу применения кабеля, так и на номинальное рабочее напряжение:

Номинальная толщина изоляции кабеля КВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,7 мм.

Номинальная толщина изоляции кабеля ВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,8 мм.

Номинальная толщина внешней оболочки кабеля КВВГ: 1,2 мм.

Номинальная толщина внешней оболочки кабеля ВВГ: 1,5 мм.



Требования ГОСТа к тестовым испытаниям:

Кабель КВВГ должен выдерживать напряжение до 2,5 кВ в течение 5 минут.

Кабель ВВГ должен выдерживать напряжение до 3 кВ в течение 10 минут.



Вывод: менее стойкая к пробивному напряжению изоляции кабеля КВВГ исключает полную идентичность кабелю ВВГ.

Замена кабеля ВВГ кабелем КВВГ невозможна.

Замена кабеля КВВГ кабелем ВВГ возможна при условии нежёстких эксплуатационных условий. Следует учитывать, что кабель ВВГ несколько дороже кабеля КВВГ за счёт более высокой толщины изоляции токопроводящих жил и оболочки.



Разница между кабелем и проводом

Ключевое отличие: Провод — это один проводник, а кабель — это группа из двух или более проводов.

Термины «провода» и «кабели» используются как синонимы, но на самом деле они совершенно разные. Один из способов различить их — помнить, что провода являются составной частью кабелей. Также провода имеют гораздо более широкую сферу применения. Проволока представляет собой отдельную жилу или группу жил из электропроводящего материала, обычно алюминия или меди.С другой стороны, кабель состоит из двух или более изолированных проводов и может быть либо оголенным, либо покрытым. Самый простой способ отличить их друг от друга — это то, что провод обычно виден, тогда как кабель обычно изолирован.

Существует два основных типа проводов: одножильные и многожильные. Сплошной провод обычно представляет собой длинный одножильный провод. Многожильный провод — это множество тонких жилок, скрученных вместе. Сплошные провода обладают низким сопротивлением и идеально подходят для использования на более высоких частотах, тогда как многожильный провод имеет более длительный срок службы благодаря своей гибкости и может использоваться в течение более длительного периода, чем одиночный провод. Провода в основном используются для передачи электрических и телекоммуникационных сигналов, но также могут использоваться в различных других формах, от несения механических нагрузок до обогрева и даже в ювелирных изделиях и одежде.

Кабель обычно представляет собой два или более проводов, соединенных вместе или связанных, скрученных или скрученных вместе. Обычно они скорее изолированы, чем нет, что дает им лучшую защиту, чем просто провода. Кабели в основном используются для передачи электрических и телекоммуникационных сигналов.

Существуют различные типы кабелей, включая витую пару, коаксиальный кабель, многожильный кабель и оптоволоконный кабель.Кабель витой пары состоит из двух кабелей, скрученных друг с другом, и в основном используется для передачи сигналов. Многожильный кабель состоит из множества изолированных друг от друга проводов и лучше всего подходит для управления. В коаксиальном кабеле сигнал на двух проводниках неодинаков. Это называется несимметричной линией, и характеристики этого кабеля более стабильны, чем у кабеля витой пары. Существует три типа оптоволоконных кабелей: пластиковое волокно, используемое для передачи звука, многомодовое волокно, используемое для передачи данных, и одномодовое волокно, которое можно увидеть только под микроскопом и которое имеет наилучшие характеристики.

Подробное сравнение провода и кабеля:

	Провод	Кабель
Определение	однопроволочный	два или более проводов
использует	Для выдерживания механических нагрузок, передачи электроэнергии и телекоммуникационных сигналов, отопления, ювелирных изделий, одежды, сеток, автомобильных или промышленных деталей, булавок, игл, рыболовных крючков, лампочек.	Передача электроэнергии для передачи электроэнергии и телекоммуникационных сигналов.
Типы	Одножильный и многопроволочный	Кабель витая пара, коаксиальный кабель, многожильный кабель и оптоволоконный кабель.
Преимущества	Жесткие провода идеально подходят для работы на высоких частотах, обладают низким сопротивлением. Многожильный провод показывает более высокую устойчивость к усталости металла.	Повышенная прочность, тяжелые условия эксплуатации, изоляция.

В чем основная разница между проводами и кабелями?

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

Мы используем много электрических кабелей и проводов в нашем доме, но если кто-то спросит нас, в чем разница между проводом и кабелем, мы часто запутаемся и дадим им совершенно пустое выражение.

Если вы хотите использовать электрические провода или кабели надлежащим образом, чтобы обеспечить электрические соединения в вашем доме, вам необходимо иметь некоторые знания об этом, иначе вы в конечном итоге купите не тот продукт.

Также прочтите: 10+ важных советов по безопасности при работе с электричеством, которые сделают вашу домашнюю аварию безопасной!

«Провода и кабели» играют важную роль в вашей повседневной жизни. Оба они регулярно используются в электрических и коммуникационных устройствах.На самом деле провода и кабели сильно отличаются друг от друга. В электрическом поле провода и кабели в основном предназначены для передачи электрического тока из одной точки в другую.

В этой статье мы подробно расскажем о различиях между проводами и кабелями.

(a) Разница между проводом и кабелем

Основное различие между проводом и кабелем состоит в том, что провод является одним проводником, с другой стороны, кабель состоит из двух или более проводов, и все провода обернуты в одном проводнике.

Электрические провода находятся внутри кабелей. Диаметр проволоки измеряется калибром или мм. Если калибр маленький, значит, проволока толще. Идеальный калибр, который используется в жилых помещениях, — 10 и 20. Провода — это проводники, из которых состоит кабель. Обычно электрический провод изготавливается из меди или алюминия, чтобы обеспечить низкую стоимость и низкое сопротивление. Всегда помните, что большие провода пропускают больше тока и могут повредить бытовую технику из-за сгорания предохранителей. Помимо материала и диаметра / калибра, провода также различаются по типу изоляции и электрической емкости.

Заземляющие провода (с желтым покрытием) защищают пользователей, обеспечивая путь с низким сопротивлением от приборов к земле.

Различные буквы, такие как THHN, THWN, THW и XHHN, обозначают основные типы изоляции отдельных проводов. Эти буквы описывают следующие требования NEC (Национальный электротехнический кодекс).

• T- Термопластическая изоляция
• H — Термостойкость
• HH — Высокая термостойкость (до 194 ° F)
• W — подходит для влажных помещений
• N — нейлоновое покрытие, устойчивое к газу или маслу
• X — Синтетический полимер, устойчивый к возгоранию

Ниже приведены различные типы электрических проводов, которые используются при строительстве нового дома.

• Тройные провода
• Провода главного фидера
• Провода панельной подачи
• Провода в неметаллической оболочке
• Однонитевые провода

Цветовые коды проводов и их использование

• Черный провод: Черный провод известен как горячий провод, который используется для выключателей или розеток.
• Красный провод: Красный провод также известен как горячий провод. Они используются для смены ножек. Также для соединения двух проводных дымовых извещателей используется красный провод.
• Синий и желтый провод: Синий и желтый провод также известны как горячие провода, которые используются для протягивания кабелепровода. Синий провод используется для 3-4-позиционного переключателя, а желтый провод используется для ножек переключателя для управления вентилятором, освещением и т. Д.
• Белый провод: Белый провод всегда используется как нейтральный.
• Зеленый и неизолированный медный провод: Зеленый и неизолированный медный провод используются только для заземления, а также для заземления.

Кабель — это группа из двух или более изолированных проводов, которые используются для передачи электрической энергии сигналов.Все кабели имеют три типа проводов: первый провод для передачи тока, второй — для создания замкнутой петли, а третий провод — для заземляющего провода. Проводник обычно классифицируется по номеру калибра, номеру провода и цвету. Существует множество дизайнов, основанных на предполагаемом применении. Провод необходимо использовать в областях, которые подвергаются резким механическим нагрузкам и обеспечивают лучшую защиту, чем провода. Электрический кабель тоже бывает разного цвета и разных типов.

Цветовая маркировка изоляции кабеля используется для определения того, является ли изоляция кабеля активной, нейтральной или заземляющей.В NEC (Национальный электротехнический кодекс) цвет не предлагается. В разных странах / регионах они имеют разную цветовую кодировку кабелей, и важно знать, что применимо в вашем регионе.

Ниже приведены различные типы электрических кабелей, которые используются при строительстве нового дома.

• Коаксиальный кабель
• Прямой подземный кабель
• Гибкий кабель
• Кабель Heliax
• Кабель в неметаллической оболочке
• Кабель в металлической оболочке
• Многожильный кабель
• Парный кабель
• Переносной шнур
• Ленточный кабель
• Экранированный кабель
• Одинарный кабель
• Структурированная кабельная разводка
• Близнец и земля
• Твинаксиальный кабель

(b) Правила использования проводов и кабелей

• Всегда обращайтесь к инструкциям производителя по использованию и применению.
• Храните кабели и провода в недоступном для детей месте.
• Поврежденные или сломанные кабели или провода необходимо заменить.
• Не размещайте кабели и провода там, где они могут быть опасными.

(c) Металлы, используемые в проводах и кабелях

Для жилых, коммерческих, промышленных помещений, а также для передачи данных и связи используются провода и кабели. Основной компонент электрического провода — металл, который проводит электричество. Ниже приведены металлы, которые обычно используются в электрических проводах и кабелях.

• Алюминий
• Золото
• Медь
• Серебро
• Крышка / олово

Термины «провода» и «кабели» в значительной степени используются как синонимы, но на самом деле они совершенно разные. Один из способов их различить — помнить, что кабели представляют собой состав проводов. Также провода имеют достаточно широкую сферу применения.

Проволока — это одна или группа жил из электропроводящего материала, обычно алюминия или меди. С другой стороны, кабель состоит из двух или более изолированных проводов (проводов) и может быть либо оголенным (открытым), либо покрытым. Самый простой способ отличить их друг от друга — это то, что провод обычно виден, тогда как кабель обычно изолирован, а диаметр кабеля больше диаметра провода.

Если вы считаете, что некоторые моменты упущены, или у вас есть какая-либо информация по этой теме, кроме указанной в статье, поделитесь с нами или добавьте в качестве комментария здесь.

Также читайте:

Избавьтесь от общих проблем с кондиционером этим летом!

16 советов, как сохранить прохладу в доме летом без кондиционера

Изображение предоставлено: Изображение 1, Изображение 4, Изображение 5, Изображение 6, Изображение 7

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает в качестве автор контента для Gharpedia.Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска определенных тем

В чем разница между проводом, жгутом и кабелем?

Вы когда-нибудь задумывались, почему авиационный кабель называется авиационным кабелем , а не авиационным кабелем ? Используете ли вы слова , кабель, и , трос, , как взаимозаменяемые, если не уверены, какое из них является правильным? Мир производства полон слов для описания изделий из проводов, и хотя сначала может показаться запутанным их отслеживание, наличие некоторых базовых знаний о конструкции кабеля поможет вам понять каждый компонент. Давайте попробуем разграничить наши термины и начнем с малого.

Проволока: В простейшей форме проволока представляет собой одиночный гибкий стержень в виде струны. Он начинает свою жизнь в виде металла, такого как нержавеющая или углеродистая сталь, который становится более узким в диаметре, поскольку его протягивают через серию небольших отверстий, называемых штампами. Проволока используется во всем, от электрического оборудования и вешалок до художественных проектов и гвоздей, и является основой многих широких и разнообразных предметов.

Прядь: Прядь состоит из двух или более проволок, наложенных вокруг одной центральной проволоки.В общем, продукты «1 на…» считаются пряди, например 1×7 и 1×19, которые представляют собой две распространенные конфигурации.

Обратите внимание, что эта жила 1×7 представляет собой блок, состоящий из отдельных проводов. Это 1 жила из 7 проводов. 1×19, как другой пример, представляет собой 1 жилу из 19 проводов. Как и проволока, прядь может существовать как самостоятельный продукт или может быть наложена на сердечник в несколько раз, чтобы стать кабелем или тросом.

Кабель: Кабели изготавливаются путем концентрической намотки групп жил.Например, кабель 7×7 состоит из семи жил, каждая из которых состоит из 7 жил. Кабель 7×19, как другой пример, состоит из семи жил по 19 жил в каждой. Стальной канат технически также представляет собой группу прядей, намотанных вокруг сердечника, поэтому термины кабель и канат часто используются как синонимы. Профессионалы будут утверждать, что трос предназначен для изделий диаметром более 3/8 дюйма, а трос предназначен для всех меньших диаметров, но на практике эти термины в некоторой степени взаимозаменяемы.

Итак, вот разница между проводом, жгутом и кабелем — ни один из них не является взаимозаменяемым!

Провод: Односторонний

Пряжа: Две или более проволоки, намотанные вокруг сердечника

Кабель: Группа жил в намотке

Ищете провод, жилу или кабель для вашего приложения? Убедитесь, что вы указали размер, конструкцию и материал продукта при составлении предложения на сайте www. strandcore.com. К счастью, Strand Core предоставляет подробные спецификации для всех наших авиационных кабелей и канатов общего назначения, чтобы облегчить ваш выбор. Посетите https://strandcore.com/products/general-purpose-wire-rope/, чтобы начать просматривать наши канатные изделия уже сегодня.

Жгут проводов и кабельная сборка: в чем разница?

Кабельные сборки и жгуты проводов часто принимают за одно и то же.

Путаница понятна, поскольку многие профессионалы используют эти термины как синонимы, а сами продукты имеют очень похожие основные функции. Тем не менее, эти продукты очень отличаются друг от друга, как и их назначение, а это означает, что необходимо дать определения, чтобы помочь людям получить нужные им продукты. Это краткое объяснение кабельной сборки и жгута проводов, а также того, как каждый продукт используется в мире.

Кабельная сборка и жгут проводов

Прежде чем перейти к разнице между кабельной сборкой и жгутом проводов, важно отметить разницу между проводом и кабелем, поскольку эти термины также используются взаимозаменяемо, несмотря на то, что это очень разные продукты. По сути, провод — это нить из материала, проводящего электричество, например алюминия или меди. Кабель, напротив, представляет собой два или более проводов, соединенных вместе. Они часто скреплены или сплетены вместе, поэтому вы видите кабели, которые выглядят как пучки переплетенных проводов.

Жгут проводов

По своей сути жгуты проводов представляют собой простую внешнюю оболочку, покрывающую некоторые провода или кабели. Обычно он изготавливается из термопласта или термореактивного материала, который помогает защитить провода от окружающей среды.По большей части жгуты проводов связывают кабели и провода, которые уже защищены собственной внешней оболочкой. Это означает, что вы можете открыть жгут проводов и увидеть несколько кабелей с их собственными покрытиями, но все они находятся в одном жгуте.

Жгуты проводов — это недорогое электрическое решение, которое лучше всего подходит для поддержания порядка в электрических системах. Связывая вместе провода и кабели, инженеры и электрические подрядчики могут поддерживать порядок в своих системах электропроводки. Поскольку жгуты проводов часто являются недорогим организационным инструментом, они обычно не могут защитить провода внутри от постоянного трения, перепадов температуры или других факторов, которые могут вызвать повреждение проводов внутри жгута.

Кабельная сборка

Кабельные сборки — это группа проводов или кабелей, покрытых гораздо более интенсивным внешним продуктом. Как правило, они изготавливаются из прочных материалов, включая термоусадочный термопласт, термопластичный каучук или винил. Эти сборки выполняют те же функции, что и жгуты проводов, включая организацию проводов и кабелей, но предназначены для совершенно разных сред.

Кабельные сборки

разработаны с учетом конкретных факторов окружающей среды, включая размер территории, где они используются, и типы факторов окружающей среды, с которыми они могут столкнуться.По этой причине кабельные сборки могут быть разных форм и размеров и предназначены для защиты внутренних проводов и кабелей от тепла, трения, влаги, истирания, сжатия и других опасностей.

Так в чем разница между жгутом проводов и кабельной сборкой? Что ж, каждый используется в разных средах. Жгуты проводов предлагают недорогое решение для организации проводов, в то время как кабельные сборки обеспечивают безопасность всех продуктов в самых экстремальных обстоятельствах.

Если вы ищете прочные и качественные кабельные сборки и жгуты проводов, Meridian Cable может предоставить вам именно тот продукт, который вам нужен.

Часто задаваемые вопросы о кабельной сборке и жгуте проводов

Что такое жгут проводов?

Жгут проводов — это пучок проводов или кабелей, в котором используются недорогие элементы для организованного и эффективного соединения его компонентов. В жгуте проводов обычно используется материал оболочки, такой как термопласт, который обеспечивает некоторую защиту его внутренних проводов и кабелей, но по большей части эти компоненты уже будут иметь собственную защитную оболочку, что сводит к минимуму необходимость в дополнительных мерах защиты.

Для чего нужен жгут проводов?

Жгуты проводов решают две важные проблемы в электрической системе — геометрические ограничения и электрические требования. Жгуты проводов помогают обеспечить систему физической поддержки для кабелей и проводов, которые должны использоваться в очень специфическом пространстве организованным и защищенным образом. Жгуты проводов используются в самых разных областях, от двигателей самолетов до электропроводки в коммерческих и жилых помещениях.Жгуты проводов представляют собой недорогое решение для организации и защиты определенной группы кабелей и проводов в системе.

Почему часто путают жгут проводов и кабельную сборку?

По своей природе жгуты проводов и кабельные сборки содержат кабели и провода. Основное отличие заключается в разработке компонента, соответствующего приложению. Жгуты проводов — это недорогое средство, позволяющее обеспечить определенную степень защиты связки кабелей и проводов, сохраняя при этом их организованность для простоты установки и обслуживания в будущем. Кабельные сборки обеспечивают гораздо более надежную защиту, удерживая компоненты плотно прилегающими к прочной внешней оболочке. Кабельные сборки предназначены для использования в сложных условиях, где такие факторы, как тепло, трение или влажность, могут преждевременно изнашивать кабель или провод.

В чем разница между проводом и кабелем?

Суть различия между жгутами проводов и кабельными сборками заключается в том, что провода и кабели — это две совершенно разные вещи.Проволока представляет собой одиночную жилу из проводящего материала, такого как олово или медь. Как только связка проводов скручена или сплетена и заключена в защитную внешнюю оболочку, они становятся кабелем.

Как изготавливаются жгуты проводов?

Жгуты проводов проходят множество этапов проектирования и производства, прежде чем концепция будет готова для использования в полевых условиях. Во-первых, наша блестящая команда дизайнеров встретится с клиентом, чтобы определить характеристики проекта. Команда разработчиков использует такие инструменты, как программы автоматизированного черчения, для измерения необходимых компонентов системы.

После того, как элементы дизайна завершены, мы переходим к созданию прототипа. Прототипирование позволяет нам производить несколько итераций предложенного дизайна. После нескольких раундов испытаний на автоматизированных испытательных машинах, таких как наши блоки Cerrus, эти прототипы будут переведены в нашу «лабораторию жизнедеятельности», где компоненты будут подвергаться воздействию реальных условий и постоянно оцениваться на функциональность, долговечность и, прежде всего, безопасность. Создание прототипов также дает нашим дизайнерам время проверить, будут ли различные исходные материалы жизнеспособными с точки зрения логистики.Если определенные элементы не будут доставлены эффективным и экономически жизнеспособным образом, это может нарушить весь производственный процесс и увеличить расходы. Создание прототипов позволяет решать любые логистические проблемы перед запуском производства, чтобы процесс проходил как можно более гладко. Итерация прототипа также поможет нашей производственной группе узнать, какие инструменты нужно будет зарезервировать из нашего набора специальных инструментов.

После того, как все эти элементы будут устранены, установка перейдет к серийному производству, окончательному тестированию и, в конечном итоге, к распределению по предполагаемым местам назначения.Имея производственные мощности, расположенные как в США, так и в Китае, мы можем быстро доставлять нашу продукцию клиентам по всему миру.

Как жгуты проводов могут предложить недорогое решение для организации проводов?

Жгуты проводов могут помочь сгруппировать определенные наборы проводов и кабелей в системе, которые предназначены для различных целей. В системе промышленного управления, подобной тем, которые автоматизируют производственный процесс, множество различных кабелей и проводов будут генерировать необходимые сигналы, данные и питание, которые управляют множеством движущихся частей системы. Поскольку они не должны выдерживать такое же внешнее давление, как кабельная сборка, жгуты проводов помогают инженерам и подрядчикам с минимальными затратами поддерживать все в рабочем состоянии и организованно в пространстве.

Что такое кабельная сборка?

Кабельная сборка — это:
набор кабелей или проводов;
включает в себя проводку разного калибра, которая может быть скрученной или скрученной;
обернут изоляционным материалом;
снабжен соответствующими для окружающей среды наполнителями, такими как кевлар или нейлон;
имеет прочный внешний слой, который действует как последний изолятор, экран и защитное покрытие;
обеспечивает превосходную защиту своих компонентов и поэтому предназначен для тяжелых условий эксплуатации, таких как тяжелая промышленность и тех, с которыми сталкиваются наши мужчины и женщины в униформе.

Как кабельные сборки могут обеспечить безопасность всех продуктов в самых экстремальных обстоятельствах?

Кабельные сборки — это группы проводов и кабелей, покрытых действительно прочным материалом, таким как термоусадочный термопласт или винил. Кабельные сборки соответствуют требованиям окружающей среды как по размеру, так и по способности обеспечивать защиту внутренних кабелей от таких факторов, как вода, сильные жары и холода, трение и окисление. Применения наказания, подобные тем, которые испытывают наши мужчины и женщины в униформе, часто включают в себя одни из самых суровых условий на планете с чрезвычайно высокими показателями использования.Такое сочетание прочности и долговечности представляет собой серьезную проблему для проектирования при работе в ограниченном пространстве, но наши инженеры любят решать сложные проблемы. Свяжитесь с нашим компетентным отделом продаж сегодня, чтобы приступить к проектированию кабельной сборки для вашего проекта.

Жгут проводов отличается от электрического жгута?

Нет никакой разницы, жгут проводов называется по-разному, включая кабельный узел, кабельный жгут и монтажный узел.Распространенное заблуждение, что кабельные сборки и жгуты — это одно и то же. Фактически, эти два компонента играют отдельные и разные роли в электрической системе.

Как называется пучок проводов?

Пучок проводов превращается из отдельных жил проводника в единый кусок кабеля. Кабели обычно представляют собой сплетенные или скрученные жилы проводника, которые затем покрывают защитным материалом, например термопластом.Готовы к творческому решению ваших кабельных и электромонтажных задач? Свяжитесь со специалистом по продажам сегодня.

Что такое инвентарь инструментов в процессе сборки жгутов проводов?

Инвентарь играет жизненно важную роль в производственном процессе. За более чем 30 десятилетий работы в бизнесе мы накопили более 5000 инструментов для различных разъемов, соединений, форм и корпусов. Если у нас нет существующего инструмента для удовлетворения потребностей проекта, наша блестящая команда дизайнеров сможет создать его с нуля.Перед запуском производства инженеры-технологи физически «проверяют» все различные инструменты, которые потребуются для производства продукта.

Почему сертификация UL важна для кабельных сборок и жгутов проводов?

Underwriters Laboratories (UL) — это независимая служба тестирования, уполномоченная правительством США на проведение испытаний продуктов и процессов на безопасность, функциональность и соответствие стандартам проектирования. Мы гордимся тем, что являемся сертифицированным UL производством и используем сертифицированные UL кабели и провода во всех наших кабельных сборках и жгутах проводов.Имея кабель или провод с заранее известными характеристиками и жизнеспособностью, наши инженеры могут уверенно использовать эти решения без необходимости разрабатывать новые на месте.

Насколько сложно производство жгутов проводов?

Иногда наши конструкции довольно просты — например, два провода, соединенные вместе с некоторыми основными клеммами, прикрепленными к концу. Но другие проекты требуют невероятно сложной конструкции, включающей множество различных проводников, разъемов, выводов, оболочки, формовки, втулки и / или устройства снятия натяжения. Принимая во внимание все эти элементы дизайна, наши блестящие штатные инженеры создают идеальный дизайн для приложения, одновременно функциональный и экономичный. Свяжитесь с нашей командой, чтобы начать свой проект.

Кабели и провода: сходство между ними

Знаете ли вы сходство между кабелями и проводами? Провода и кабели очень похожи по своей природе и могут иметь схожее назначение.

Основные сходства

Основное сходство между кабелями и проводами состоит в том, что они оба проводят электрический ток.Провода — это составляющие кабеля. Несколько проводов составляют один кабель. Кроме того, одиночный провод и одиночный кабель могут иметь изоляцию или изоляционные оболочки. Однако кабель имеет внешнюю оболочку, в то время как отдельные провода внутри также имеют свои оболочки. Различия в изоляции могут определять различное использование провода и кабеля.

Кабели

Как указывалось ранее, кабели состоят из нескольких проводов. Есть кабели, у которых провода скручены, чтобы удерживать их вместе. Есть также такие, у которых отдельные провода заключены в изолированную оболочку.Эта оболочка не только скрепляет внутренние провода, но также защищает внутренние провода от элементов. Кабели также могут содержать множество изолированных проводов. Дополнительный уровень защиты обеспечивается, когда отдельные провода в кабеле имеют собственную изоляцию. Благодаря дополнительной изоляции отдельные провода защищены от коррозии и трения.

Провода

Жесткие и многожильные — это два типа проводов. Многие отдельные жилы проволоки, скрученные вместе, образуют скрученные жилы.Эти пряди могут быть очень тонкими или крупнее в зависимости от области применения. Как правило, чем больше прядей и чем меньше прядей, тем гибче проволока. Сплошная проволока — это всего лишь одна медная жила, натянутая на соответствующий размер. Также провода могут быть изолированными или неизолированными. Изолированные провода с меньшей вероятностью будут иметь коррозию или дополнительную проблему контакта между неизолированными проводами. В ряде различных приложений используются неизолированные провода. К этим приложениям относятся места, где необходима электрическая проводка, провод якоря и магнитный провод.Неизолированная проводка отличается от изолированной. Это происходит из-за того, что он ничем не покрыт и не покрыт металлическим покрытием.

Чтобы узнать больше о сборке жгутов проводов, нажмите здесь! Также доступны бесплатные оценки жгутов проводов.

Подробнее о проводах читайте в нашем блоге!

Вы также можете почерпнуть отличные идеи своими руками на нашей странице в Facebook! Чтобы получить дополнительную информацию о производстве электроники, свяжитесь с нами в Twitter, Google+ и LinkedIn.

Чем отличаются кабельные сборки, жгуты проводов и ткацкие станки

Кабельные сборки, жгуты проводов и жгуты проводов — это термины, которые обычно используются как взаимозаменяемые.Но если вы достаточно любознательны, возможно, вы захотите узнать, действительно ли все трое одинаковы. Для непрофессионала все это может показаться одним и тем же, но как профессионалу важно понимать разницу между ними. Есть небольшие различия в конструкции, характеристиках и среде, в которой они должны использоваться. Итак, давайте разберемся со всем в этом блоге.

Провода и кабели

Прежде всего, давайте поймем разницу между проводом и кабелем.Хотя оба они проводят электричество, провод представляет собой токопроводящую металлическую нить, которую можно обернуть защитной оболочкой, а кабель — это пучок из нескольких проводов в защитной оболочке. Теперь давайте перейдем к пониманию того, чем кабельные сборки, жгуты проводов и жгуты проводов отличаются друг от друга.

Жгут проводов, кабельная сборка и жгут проводов — базовая конструкция

Эти три термина используются взаимозаменяемо, потому что все три продукта описывают совокупность нескольких проводов или кабелей, которые связаны или связаны вместе в единое целое.Преимущество такой системы заключается в том, что все провода / кабели аккуратно связаны друг с другом организованным образом, что уменьшает беспорядок и пространство, которые в противном случае занимают место, а также делает их быстрыми и легкими в установке, обеспечивая безопасность для оператора и долговечность. провода и кабели внутри. Такая организация особенно важна там, где в приложении требуются сотни тысяч проводов / кабелей или когда необходимо изготовить несколько идентичных единиц оборудования.

Жгут проводов:

Жгут проводов — это комбинация, состоящая из нескольких проводов, связанных вместе в простой обертке или оболочке из термореактивного или термопластичного материала.Основная цель такой компоновки состоит в том, чтобы удерживать провода в заранее заданном расположении, таким образом уменьшая перемещение, ограничивая используемое пространство и защищая провода от элементов окружающей среды. Это самый дешевый вариант, когда речь идет о расходах.

Кабельная сборка:

Кабельная сборка — это комбинация кабелей, удерживаемых вместе в защитной оболочке, более прочной, чем та, которая используется в жгутах проводов. Используемые материалы могут включать винил, термопластичный каучук или термоусадочный термопласт.Таким образом, удерживая кабели на месте, кабельная сборка также обеспечивает дополнительную защиту от тепла, влаги, трения и истирания; что делает его подходящим выбором для использования там, где необходимо учитывать воздействие факторов окружающей среды.

Ткацкий станок:

Ткацкий станок представляет собой сложную сборку, в которой несколько разных типов проводов и кабелей объединены в несколько групп, часто с использованием различных методов связывания. Ткацкие станки можно использовать даже в самых сложных приложениях, таких как автомобили и самолеты, где требуются сложные массы кабелей.

Где производить вашу продукцию?

Теперь, когда вы поняли мельчайшие различия между тремя типами комплектации, теперь вы можете лучше решить, что конкретно вам нужно для ваших индивидуальных приложений. Независимо от того, что вы можете захотеть, все, что вам нужно сделать, это связаться с Miracle Electronics, самыми надежными ткацкими станками, кабельными сборками и производителями жгутов проводов из Индии , которые поставляют все такие виды высококачественной продукции в клиентов по всему миру уже более десяти лет.Несмотря на то, что каждый продукт производится с особой тщательностью и качеством, каждый продукт также тщательно проверяется перед доставкой клиенту, таким образом гарантируя, что только продукты самого высокого качества будут доставлены на территорию клиента.

Разъемы и клеммы жгута проводов — правильный выбор Разработка нового продукта — от POC и прототипирования до MVP и производства

В чем разница между кабельными сборками, жгутом и ткацкими станками?

Автор,

Жгуты, ткацкие станки и кабельные сборки часто могут использоваться как взаимозаменяемые, но на самом деле все они совершенно разные.Важно убедиться, что вы хорошо понимаете, что отличает каждый из них, когда речь идет о способе их изготовления, их эффективности и о том, где они могут быть наиболее полезными. Хотя все три термина могут использоваться для описания совокупности проводов или кабелей, которые скреплены в одном блоке, который, как правило, находится там, где заканчивается точное сходство (провода представляют собой проводящие металлические нити, обернутые в защитную оболочку, а кабели представляют собой несколько проводов в защитной оболочке). внешняя куртка).Следует отметить ряд ключевых отличий.

• Жгуты проводов. Эффективный, недорогой и простой жгут проводов представляет собой базовую конструкцию оболочки, в которой несколько проводов или кабелей могут быть связаны вместе, чтобы гарантировать, что они останутся в определенном порядке. Оболочка обычно изготавливается из термореактивного или термопластического материала, но не предназначена для защиты проводов внутри — это должно происходить от отдельных оберток проводов. Основная функция жгутов проводов — организовывать — это простой способ удерживать провода в определенном положении, будь то минимизация количества перемещений, которое может иметь место, или максимальное использование доступного пространства.
• Кабельные сборки. Между жгутом проводов и кабельной сборкой есть некоторое сходство, но есть одно большое ключевое отличие — защитная оболочка вокруг кабельной сборки делает гораздо больше, чем просто удерживает провода или кабели в одном месте. Эта защитная оболочка может быть изготовлена ​​из винила или такого материала, как термоусадочный термопласт или термопластичный каучук. Он не только позволяет организовать провода или кабели, но и добавляет дополнительный уровень защиты, например, когда дело доходит до сведения к минимуму воздействия тепла, трения, истирания или влаги.Кабельные сборки могут быть особенно полезны там, где необходимо защитить провода или кабели от факторов окружающей среды.
• Ткацкие станки. Электропроводку можно рассматривать как эволюцию кабельной сборки, поскольку она берет базовую концепцию и поднимает ее на новый уровень — что может быть необходимо в отраслях, где простой и понятной конструкции просто недостаточно.

  No related posts.
