Чем отличается кабель от провода, в чем разница

Задумывались ли вы, чем отличается кабель от провода и шнура? В проектах различных строительных объектов упоминаются оба названия. Возможно, это просто путаница и разные обозначения одного и того же изделия? Попробуем разобраться.

Определение понятий

Провод, если следовать его определению, содержит 1 жилу, имеющую легкую изоляцию или не имеющую ее вовсе. Таких жил может быть несколько. И они также не имеют общей усиленной изоляции.

Основное отличие кабеля в том, что это — несколько жил, имеющих дополнительную общую изоляцию. Он может быть двух-, трех-, и многожильным.

Что такое шнур? Кабель, состоящий из нескольких гибких жил, скрученных или уложенных параллельно и покрытых изолирующей оболочкой называют шнуром. Обычно применяют для подключения электрических приборов, которые во время эксплуатации могут перемещаться, например, пылесос, утюг, фен.

Казалось бы все просто. 1 жила — это провод, больше — кабель. Но и здесь есть свои особенности. Главная разница между кабелем и проводом все-таки не в количестве жил, а в уровне изоляции. Провод может быть вовсе не изолированным. Электричество, передаваемое воздушным способом, проходит именно по проводам. Кабель же обязательно имеет дополнительную изоляцию, причем зачастую не одну. Существуют и бронированные оплетки, и слои, невосприимчивые к агрессивной среде. Это позволяет использовать его для прокладки в земле или по дну океана. Везде, где проводник будет подвергаться разрушающему воздействию окружающей среды, применяется кабельная продукция.

Кроме того, кабели применяются не только для передачи электрического напряжения, область их применения значительно шире. Есть кабели для передачи и распространения радиосигнала, это коаксиальные радиочастотные кабели, и даже излучающие кабели, которые используется для организации беспроводной связи на станциях метро. Есть и такие, функция которых преобразование электричества в тепло. Существуют даже кабели, жилы которых изготовлены из пластмассы или стекла — это оптоволоконные кабели. Из-за широкого спектра применения кабельная продукция по цене дороже, чем провода.

Какие бывают жилы

Сами провода, которые и являются проводниками, могут существенно отличаться друг от друга. Они могут быть монолитными, то есть состоящими из 1 медной или алюминиевой жилы. А есть и многопроволочная жила. Она состоит из множества тонких проволок, также медных или алюминиевых, которые скручены в 1 жилу. Такой проводник используется в тех случаях, когда от провода требуется более высокая гибкость.

Все жилы, монолитные или многопроволочные, стандартизированы по диаметру. Для каждого из сечений в ГОСТ и справочной литературе указаны номинальные и предельные значения тока, пропускаемого по проводу. При превышении допустимой силы тока проводник начнет греться, изоляция может воспламениться, провод выйдет из строя, а высокие температуры создадут пожароопасную ситуацию.

Для каждого типа агрессивной среды разработан свой вид изоляции, отличающийся устойчивостью к тому или иному воздействию. В качестве изолирующего материала могут использоваться резина, полимеры, ткань, бумага и пр. Кабель может быть экранированным с помощью металлической фольги или полимерной сетки, которая имеет металлическое покрытие.

Есть и более сложные устройства кабелей, например, с отдельно экранированными жилами, которые дополнительно помещены в трубопровод, наполненный маслом.

Подводя итог, можно сказать, что отличия кабеля от провода заключаются главным образом в системе изоляции. Кабель имеет несколько слоев, а провод может не иметь ни одного. Это дает возможность использовать кабель в самых разных условиях: закапывать его в землю, пропускать под водой, проводить его сквозь химически активные среды. А провод предназначен для более щадящих условий использования. Кабельная продукция используется не только для передачи электричества, как провод. Но при этом не стоит приходить к выводу, что такой вариант во всех случаях предпочтительнее провода. Зачастую в такой разносторонности нет смысла. Если стоит задача, передать электроэнергию по открытому месту из одного пункта в другой, то тогда именно провод, окажется прекрасным решением и обойдется существенно дешевле.

К тому же при передаче электричества по воздуху немаловажное значение имеет масса самого проводника. Для тяжелых проводов потребуется большее количество опор. Несмотря на то, что электропроводность у алюминия ниже, чем у меди, использование алюминия для проводов более целесообразно. Его плотность в 3,5 раза меньше, чем плотность меди, а это значит, что для такого провода нужно гораздо меньше опор.

На вопрос, чем отличается кабель от провода, правильнее было бы ответить так — они отличаются своим предназначением. Нельзя сказать, что одно лучше, а другое хуже. В каждом конкретном случае стоит выбрать тот вариант, который более всего соответствует требованиям по эксплуатации.

Сейчас рынок изобилует большим разнообразием электропроводки. И для того чтобы не запутаться в ней, перед монтажом необходимо тщательно рассчитать все нагрузки, учесть все особенности области применения и свериться со справочной литературой. Это поможет избежать рисков и выбрать наиболее оптимальный вариант.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

в чём разница, все отличия

Часто понятия кабель и провод используются как синонимы и только сведущие в электричестве специалисты четко понимают, что эти изделия разные. Каждый из них обладает различными техническими характеристиками, сферой применения и конструкцией. В некоторых случаях возможно использование только одного из них. Чтобы понять, чем отличается кабель от провода, необходимо рассмотреть оба изделия с точки зрения их строения и предназначения.

Что такое кабель?

Кабель представляет собой изделие, в котором присутствует 1 или несколько изолированных проводников. Они могут быть покрыты броневой защитой, если сфера применения подразумевает возможность механических повреждений.

Согласно с областями использования кабели могут быть:

1. Силовыми. Применяются для передачи и распределения электроэнергии посредством осветительных и силовых установок через кабельные линии. Могут иметь алюминиевые или медные жилы с оплеткой из полиэтилена, бумаги, ПВХ и резины. Оснащаются защитными оболочками.
2. Контрольными. Используются для питания техники низким напряжением и создания линий контроля. Основной материал изготовления жил сечением 0,75-10 мм² — медь и алюминий.
3. Управляющими. Предназначены для автоматических систем. Производятся из меди с оболочкой из пластика. Оснащаются защитным экраном от повреждений и электромагнитных помех.
4. Для передачи высокочастотных (на дальние расстояния) и низкочастотных (местных) сигналов связи.
5. Радиочастотными. Благодаря им осуществляется связь между радиотехническими приборами. Изделие состоит из центральной медной жилы и внешнего проводника. Изоляционный слой производится из ПВХ или полиэтилена.

Что такое провод?

Провод — это изделие из 1 неизолированного или нескольких изолированных проводников. В зависимости от условий прокладки оплетка может быть выполнена из волокнистых материалов или проволоки. Различают голые (без использования покрытий) и изолированные (с резиновой или пластмассовой изоляцией) изделия.

Материал жил в проводах могут быть алюминиевые, медные и другие металлы. Рекомендуется монтаж электропроводки из 1 материала.

Алюминиевая проводка легче по весу и стоит дешевле, также у неё высокие антикоррозийные свойства. Медная лучше проводит электричество. Минусом алюминия является высокая степень окисления на воздухе, что приводит к разрушению соединений, падению напряжения и сильному нагреву точки стыковки.

Провода бывают защищенными и незащищенными. В первом случае, кроме электрической изоляции, изделие покрыто дополнительной оболочкой. Незащищенные таковой не имеют.

По сфере применения провода классифицируют на:

1. Монтажные. Используются для гибкого или фиксированного монтажа в электрических щитках. Кроме того, при изготовлении радио и электронных приборов.
2. Силовые. Применяют для прокладывания сетей.
3. Установочные. С их помощью осуществляется монтаж подключения установок, систем электропередач внутри помещения и на улице.

Существует отдельная категория проводов — шнуры. Они предназначены для создания подвижного соединения. Провода отличаются от шнура плотностью изоляции жил, большим сечением и мощностью.

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Изоляция

Так как кабель может прокладываться в разных, в том числе агрессивных средах, то изоляция кабеля должна быть рассчитана на это. Для прочности дополнительно добавляют броню — металлическую оплётку, каждую жила кроме изоляции, может быть покрыта дополнительной плёнкой, а пространство между жилами заполнено абсорбентом (тальком) — для впитывания влаги и ухудшения горения.

Проводу же всего этого не требуется, он имеет один слой ПВХ изоляции.

Маркировка

Все электротехнические изделия снабжаются маркировкой, которая подробно описывает их характеристики и предназначение. Надписи на кабелях и проводах имеют свои различия.

Маркировка проводов расшифровывается так:

1. Наличие буквы «А» на первом месте говорит о том, что проводник алюминиевый. Если первая не «А» — медный.
2. Литера «П» указывает на наличие 1 провода, «ПП» — 2 или 3 плоских жил.
3. Следующая буква рассказывает о материале изоляции жил: «П» — полиэтилен, «Р» — резина, «В» — поливинилхлорид, «Л» — оплетка из хлопчатобумажной пряжи.
4. Если после обозначения оболочки следует «Н», это указывает на дополнительный защитный слой из негорючего найрита, «В» — из ПВХ.
5. Если в проводе присутствует гибкая токоведущая сердцевина, ее обозначают литерой «Г».
6. Многожильные изделия с противогнилостным покрытием маркируют «ТО».
7. Цифры в коде указывают на тип полиэтилена и сечение проводника.

При маркировке кабелей ГОСТ установил такой порядок:

1. Материал жилы («А» — алюминий, отсутствие буквы — медь).
2. Тип («К» — контрольный, «КГ» — гибкий).
3. Изоляция («П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «НГ» — негорючая, «Ф» — фторопластовая).
4. Бронь или внешняя оболочка («А» — алюминиевая», «С» — свинцовая, «П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «О» — покрытие всех фаз, «Пв» — полиэтилен вулканизированный).
5. Защитный слой («Б» — броня с антикоррозийным покрытием, «Бн» — негорючая броня, «2г» — двойная полимерная лента, «Шв» — поливинилхлоридный шланг, «Шп» — полиэтиленовый шланг, «Шпс» — шланг из самозатухающего полиэтилена).

Кроме этих обозначений, существует много других, которые указывают на специальные характеристики. Например, литера «Э» в начале кода указывает на то, что кабель электрический. Эта же буква в середине говорит о наличии экрана.

Сразу после буквенного обозначения следует цифровое, в котором первое число сообщает о количестве жил, второе — их сечении.

На кабелях обязательно указывается индекс напряжения — «W». Число за ним расшифровывается так: 1 — до 2 кВ, 2 — до 35 кВ, 3 — более 35 кВ.

Условия применения

Провода используются только для распределения внутри электрических устройств. В остальных случаях применяется кабель. Это продиктовано спецификой оборудования, необходимостью использования большого количества жил. Кроме того, они имеют повышенную защиту от повреждений.

Срок службы

Срок эксплуатации кабеля может достигать 30 лет и более ввиду наличия двойной защиты в виде изоляции и брони. Провод способен прослужить примерно в 2 раза меньше.

Напряжение питания

В зависимости от сферы применения и по ПУЭ бывает важно, какой токопроводящей силой обладает кабель или провод. Первый вид оснащен как минимум двойной защитой и повышенной стойкостью материала изоляции. Он может использоваться для высокого напряжения, достигающий сотен киловольт.

Провода же используют для напряжения до 1 кВ. По этой причине все производственные и высотные линии собирают исключительно из кабелей, а применение провода реализуется для сборки электроприборов.

Выбор между кабелем и проводом

Выбирать кабель и провод необходимо основываясь на условиях в которых он будет применяться.

их виды, отличия, применение в 2021 году

Электронное и электротехническое оборудование – ТВ, связь, бытовые и другие приборы, не могут работать без шнуров, кабелей и проводов. Но, все 3 вида соединений и токопроводящих элементов имеют отличия, у них разное применение и их много видов. Они отличаются мощностью, пропускной способностью, а также конструкцией, чем и обусловлены их разные названия.

Почему путают

В быту не нужны специфические электротехнические знания, а также понимание того, как работает электроника. Главное – все эти устройства функционируют, а когда происходит их поломка – вызывают мастера по ремонту. Техническая грамотность почти не нужна, поэтому понятия «шнур», «кабель», «провод» стали фактическими синонимами и их используют в качестве взаимозаменяемых слов.

Тем не менее, эти проводящие сигнал или энергию элементы желательно различать, так как у них категорически разное применение и почти никогда шнур не может заменить кабель, а его, по аналогии – провод. Знание разницы в этих термина нужно не только «ради интереса» или «общего развития», но и для упрощения процесса поиска замены вышедшего из строя компонента.

На заметку!

Когда вышел из строя какое-то бытовое устройство, к примеру – утюг, если проблема заключена в том, что отсутствует его питание, то проще найти пути ее решения, когда есть знания о правильном названии этого элемента. То есть – как устранить повреждения шнура утюга узнать быстрее, чем в ситуации, когда не знаешь название этого элемента и путаешь его с другим термином.

В чем разница

Для тех, кто не работает с электрикой или электроникой, терминология и разница между понятиями не принципиальна и понятна мало. Тем не менее, отличия токопроводящих элементов достаточно большие. Эти проводники используют по-разному, к примеру – провода обеспечивают передачу электроэнергии из одной точки в другую, а кабеля применяют не только для электричества, но и для других типов сигналов.

Провод

Обычно это металлическая, не имеющая изоляции, жила. Но, кроме оголенных разновидностей, есть и изолированные, когда поверх жилы присутствует определенная оболочка из материала-диэлектрика. Жилу делают из токопроводящих металлов. Конкретный вид металла, из которого она изготовлена, зависит от ее назначения. Жилы обычно делают из таких металлов:

• нихром;
• медь;
• алюминий;
• сталь.

Тем не менее, такие проводники бывают не только одно-, но и многожильными – несколько жил малого сечения присутствуют в скрутке. Их обычно используют для ЛЭП (линии электропередач), они соединяют опоры между собой и сделаны из алюминия. Провода с единственной или несколькими скрученными жилами могут быть изолированными – в резиновой или ПВХ оплетке. То есть, все провода делят на 2 категории – изолированные и оголенные. Первую категорию используют для следующего:

1. Электрического подсоединения отдельных элементов цепей или плат в электронных устройствах.
2. Обеспечения внутренней проводки и создания электросетей внутри зданий любого назначения.
3. Для подсоединения элементов, плат или запитки деталей внутри электроприборов.

Оголенный вариант без изоляции не используют для прокладки внутри зданий, подсоединения элементов электроцепи внутри электронных устройств или быттехники. Такой вид подходит только для обеспечения воздушной линии. Но, ни одну разновидность – изолированную или оголенную, нельзя использовать для обеспечения соединения между элементами под землей или под водой, так как они достаточно слабые и на такую механическую нагрузку не рассчитаны.

Кабель

Такой элемент называть проводом неправильно. Его используют для прокладки линий под водой или землей, у него мощная оболочка, защищающая его внутренние жилы от повреждений. Это проводниковый элемент, у которого многослойная сложная структура внешнего экранирования и изоляции с одной и свыше токопроводящей жилой. Кроме изоляции каждой жилы, у кабеля присутствует общая защитная оболочка, которая часто герметична. Она защищает от сторонних воздействий изолированные жилы. Есть 4 основных вида:

1. Бронированный – используют для силовых линий, прокладывают под водой, по воздуху или под водой. В быту применяют редко.
2. Коаксиальный – используют для передачи сигнала от антенны или станции кабельного ТВ к приемнику телевизора, также применяют в видеонаблюдении.
3. Витая пара – используют для передачи сигналов, подсоединения электронной аппаратуры систем связи, видеонаблюдения, сигнализации.
4. Оптиковолоконный – проводник с функциями, как и у витой пары, но с большей пропускной способностью.

Справка!

Есть другие виды, но они не применимы в домашних условиях – у них специфическое назначение.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети.

В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

Загрузка…

Провод и кабель отличие

​Чем отличается кабель от провода и когда их нужно использовать

Зачастую люди, не имеющие никакого отношения к электронике и электротехнике, сталкиваются с необходимостью проведения различных ремонтных работ в этих областях.

В подобной ситуации информация о том, чем отличается кабель от провода, будет весьма уместной.

Казалось бы, эти понятия практически идентичны, однако неправильный выбор проводника может привести к весьма неприятным последствиям!

Содержание

• 1 Конструкция проводов
• 2 Описание кабелей
• 3 Сравнение
• 4 Применение

Конструкция проводов

Провод — это изделие электротехнической промышленности, покрытое изоляционной оболочкой, состоящей из определенного количества жил. Данная конструкция повреждается при определенном механическом воздействии, поэтому в помещениях, где велик риск ее повреждения, провода для повышения прочности заключаются в стальную или медную оплетку.

Ее функция не ограничивается защитой устройства от механических повреждений: помимо этого она способствует его защите от отрицательного воздействия электромеханических наводок. Кроме этого важной составной частью этого проводника считается его изоляционное покрытие, выполненное, как правило, из резины или винила.

Сегодня магазины предлагают к покупке 2 типа электропроводов: однопроволочные и многожильные. Первые (их еще называют «со сплошной проволокой») не требуют внешнего покрытия, используются для повышения производительности высокочастотных электронных приборов.

Многожильные же, в отличие от них, более гибкие, прочные и устойчивые к внешним повреждениям, поэтому обладают более длительным сроком эксплуатации.

Описание кабелей

Кабель по своей сути представляет собой группу изолированных друг от друга жил, объединенных в единую конструкцию. Цель данного объединения — защита проводников от механического повреждения, негативного воздействия внешней среды, а также упрощение процесса монтажа, эксплуатации.

Вся конструкция окружена дополнительным слоем изоляционного покрытия (броневым кожухом, если это необходимо). Повышенные требования безопасности, необходимость совместной прокладки и сложные условия эксплуатации — вот условия, при которых объединение проводников в единую конструкцию просто необходимо!

Сравнение

Главная характеристика всех проводников электрического тока — их максимальное номинальное напряжение. Для проводов оно равняется 100 В, тогда как для кабелей этот показатель практически не имеет ограничений.

Провода в отличии от кабелей могут не иметь изоляционной оболочки, тогда как для последних она обязательна.

Более того, при необходимости она может быть усилена специальной броней. Именно этот фактор является ключевым для использования кабеля под землей или на глубине, помимо их повышенной прочности, а также долговечности.

Предлагаем вашему вниманию видео о сравнительных технических характеристиках проводов и кабелей:

Применение

Провода в большинстве случаев меньше сопротивляются нагреву, то есть обладают слабой термической защитой, обусловленной лишь свойствами самого изоляционного покрытия. При этом они гораздо легче других проводников, что должно учитываться при монтаже.

Установка большого количества линий передач тока максимальной мощности на небольшой площади нежелательна, поскольку при возгорании помещение может сгореть полностью!

Воздушные линии электропередач — еще одна сфера применения проводов.

Их малый удельный вес позволяет протягивать изделия через опоры, стоящие на значительном расстоянии друг от друга.

Конечно, по воздуху можно проложить кабель, но для этого потребуется утяжеление опорных столбов во избежание их раскачивания и дальнейшего повреждения проводника.

Силовые проводники идеально подходят для передачи больших объемов мощности в условиях проводящей среды. Внешняя изоляционная оболочка из резины, бумаги, термоустойчивых полимеров, свинца, витой стальной ленты — все это делает риск возгорания практически невозможным.

Итак, разница между кабелем и проводом следующая. Первый состоит из нескольких проводов, объединенных одним или несколькими слоями защиты. Максимальное номинальное напряжение провода равняется 1000 В, кабель же может эксплуатироваться при любых показателях напряжения. Определенные конструкционные нюансы делают кабель более предпочтительным вариантом для прокладки в воде или в толще земли.

В заключение предлагаем посмотреть интересное и познавательное видео, чем отличается кабель от провода:

Поделиться:

2 Комментария

elektrik24.net

Виды кабелей и проводов, их назначение, характеристики и маркировка

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

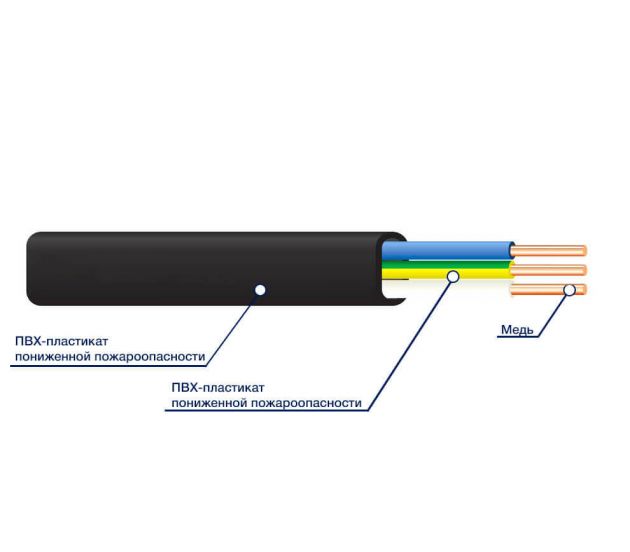

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод. Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.



+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.



— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.



+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.



— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью – мягкий и пластичный материал. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.



Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.



Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.



Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.



Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний. Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т. п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример рашифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

srbu.ru

Чем отличается провод от кабеля

Для простых людей, имеющих дело с электричеством только в качестве потребителя, разница между кабелем и проводом практически отсутствует. В то же время электрик-профессионал не только визуально различает эти электротехнические изделия, но и сможет понятно объяснить, в чем такое отличие заключается. В этой статье мы подробно разберемся в данном вопросе, изучив все аспекты и особенности представленной электропроводной продукции.

Общие понятия

В справочниках по электротехнике и другой специализированной литературе указываются определения, но они довольно пространны и запутаны. Мы попытались их описать простым и более доступным для обычного человека языком.

Провод

Классическим примером провода считается одна неизолированная жила, которая чаще всего выполнена из нескольких перекрученных между собой тонких проводников. Также к этой категории относятся электротехнические изделия, имеющие от одной до трех жил, изоляция которых выполнена в один слой. Провод, имеющий несколько жил, для удобства эксплуатации и монтажа заключают в дополнительную оплетку, в роли которой выступают ПВХ и волокнистые материалы. Исходя из этого, провода подразделяют на изолированные и голые.

1. Неизолированный провод. Электрики часто называют его голым, поскольку этот вид провода не имеет изоляции. Применяется исключительно для прокладки воздушным путем.
2. Если токопроводящие жилы имеют резиновое или ПВХ покрытие, провод относится в категорию изолированных изделий.

В свою очередь, изолированные изделия подразделяются на такие виды:

• Незащищенные: имеющие один слой изоляции из резинового или пластикового материала.
• Защищенный провод помимо изоляции, дополнительно заключается во внешнюю оболочку. Как правило, это многожильные изделия, обладающие улучшенными эксплуатационными и прочностными характеристиками.

Обратите внимание! Как правило, провод заключается в легкую изоляцию, а в качестве внешней оплетки выступает хлопчатобумажная пряжа или негерметичная ПВХ трубка. По этой причине это электромеханическое изделие не рекомендуется применять в сложных эксплуатационных условиях: повышенной влажности, а также местах, где возникают механические нагрузки на проводник.

Сфера применения

Наиболее популярен для бытового применения установочный провод. Это две медные или алюминиевые жилы с сечением от 0,75 до 6 мм². Такого сечения вполне достаточно, чтобы подключить выделенную осветительную линию и отдельный мощный потребитель, например, варочную панель или проточный водонагреватель. Такие изделия могут монтироваться как открытым, так и закрытым способом. При последнем варианте монтажа, возможна прокладка в условиях повышенной влажности.

Стоит отметить, что основным недостатком провода считается его невысокая механическая прочность и небольшое сечение, неподходящее для значительных нагрузок. К плюсам относят доступную цену, легкость монтажа и разносторонность применения в быту.

Кабель

Под этим определением подразумевают электротехническое изделие, в котором две или более токопроводящие жилы помимо индивидуальной изоляции дополнительно заключены в стягивающую оболочку. Стоит отметить, что кабель отличается более сложной конструкцией изолирующих слоев, а также наличием (в некоторых случаях) стальной брони. Изоляция жил выполняется из резинового или ПВХ материала, дополнительная оболочка – их термостойкого поливинилхлорида. Для дополнительной защиты от влаги и эксплуатации в сложных условиях, применяется битумная обмазка, которая наносится на стальные пластины, выполняющих функцию механических экранов. Кроме этого, кабель имеет увеличенное, по сравнению с проводом сечение токопроводящих жил: до 240 мм2.

Сфера применения

Благодаря надежной изоляции токоведущих жил и усилению механической прочности бронью из стальных пластин, кабель отличается более широким кругом применения: от подземной укладки и применения во взрывоопасных условиях, до укладки под водой или воздушным методом.

Конечно, в быту специальный и усиленный кабель применяется довольно редко. Единственное применение – центральный ввод подземным способом в частный дом от трансформатора. Как правило, в быту применяется особо гибкий вид кабеля. Здесь область его применения довольно обширна. Существует большое количество разновидностей кабеля: коаксиальный, витая пара, оптоволокно, силовые кабели и некоторые другие. При этом большинство видов универсально: кабель предназначен как для применения внутри помещений, так и для наружной прокладки. Для подавления электромагнитного излучения, некоторые виды имеют защитные экраны, выполненные из медной оплетки.

Маркировка изделий

Любое устройство имеет свою маркировку. Рассматриваемые электротехнические изделия не стали исключением. Внимательно изучив и расшифровав нанесенную на внешнюю оболочку маркировку, можно понять основные показатели изделия.

Провод в своей маркировке имеет букву П или ПП, если жилы плоские. Металл токопроводящих жил обозначается только для алюминиевых жил (буква А перед П). Далее идет классификация применяемой изоляции: резиновая, полиэтиленовая или ПВХ. После буквенной аббревиатуры указывается количество жил и их сечение.

Кабель также маркируется подобным образом. Но за счет наличия нескольких слоев изоляции имеет более сложную маркировку. Как правило, на внешней оболочке указывается сечение, материал и количество токопроводящих жил. Буквенная аббревиатура обозначает материал изоляции жил, дополнительной и внешней оболочки, а также наличие экранов: медных или стальных.

Подводим итоги

Теперь из всего рассмотренного материала давайте сделаем основные выводы, чем отличается обычный провод от кабеля:

• У провода более слабая изоляция, кроме того, он бывает вообще без покрытия – для воздушных линий.
• Кабель отличается большей механической прочностью: это достигается многослойной изоляцией и в некоторых случаях стальной бронью.
• Сечение токопроводящей жилы у провода ограничено, в то время как кабель рассчитан на более мощные токи.
• Область применения у этих электротехнических изделий разная. Кабель можно применять даже под водой, для подземной прокладки без дополнительных мер защиты.

Все эти свойства и характеристики кабеля отобразились на его стоимости. Поэтому отметим еще одно отличие: кабель существенно дороже провода, но при этом практичнее и имеет больше функций и сфер для применения.

Загрузка…Понравилась статья? Поделитесь:

voltland.ru

В чем разница между кабелем и проводом

Главная » Электропроводка » Провода и кабеля » В чем разница между кабелем и проводом

Многие люди задаются вопросом: чем отличается кабель от провода? Очень часто в различных статьях люди встречают  такие понятия, и негде нет никакого разъяснения  по этим понятия. Однако четко есть условия, которые требуют соблюдать. Кажется, что различие чем отличается провод от кабеля  совсем не существенное, но это только на первый взгляд. На самом деле это разные проводники, и каждый применяется в своем случае. Чтобы не допустить ошибку во время монтажа, узнайте отличие провода от кабеля. Мы решили для вас подробно рассказать и объяснить на картинках их главные отличия.

Отличие провода от кабеля

Провод считается цельным проводником, в то время кабель сочетает в себе целую группу заизолированных жил. Главная суть отличие провода от кабеля заключается только в количестве заизолированных проводников. В любом проводе он только – один, в кабели – их может быть любое количеств. Но, здесь и обращайте внимание, существуют провода, которые имеют несколько заизолированных жил, в этом случае его можно назвать проводником. Чтобы вам стало более понятней, смотрите особенности отличие провода от кабеля. Более детально читайте про кабель ПВС.

Особенности провода

Все провода можно разделить на две основных группы:

• Те, которые имеют сплошную проводку;
• Многожильные (медный провод ПВ-3).

Эти две группы имеют существенное различие по применению и непосредственно по эксплуатации. Твердые провода могут даже не находится в изоляции, они всегда имеют более низкое сопротивление. Если люди хотят повысить производительность, именно такой тип и используется. Главный пример, вы сможете найти, просто взглянув на любой столб. В РЭСе такие провода используются регулярно.

Второй тип имеет более высокое сопротивление. Но считается гибким и по сроку эксплуатации гораздо превышает название числа. Используя его можно достичь существенной гибкости, также они защищены от всех механических повреждений.  Эти знание дадут вам ответ на вопрос, чем провод отличается от кабеля. Но, обратите свое внимание и на особенности всех кабелей, к примеру: кабель ВВГ.

Все кабели можно со смелостью разделить на четыре главных вида. Это даст возможность понять отличие провода от кабеля.

• Витые пары кабелей.
• Многожильные кабели.
• Коаксиальный кабель.
• Кабель из оптоволокна.

Витая пора включает в себя проводники, все они скручены между собой. Предназначаются они для передачи сигнала. Распространение получили в телеграфе, даже сейчас их используют для проводки телефонных линий. Главное их преимущество  – это защита от различных помех. Благодаря своей конструкции они способны служить долгое время.

Многожильные кабели всегда включают в себя некоторое количество заизолированных проводников. Чаще всегда такие кабеля используют для проводки сетей освещения, на открытых участках, в различных помещениях. Они считаются универсальными и часто используемыми.  Обратите внимание, у проводов таких характеристик нет, это и есть главное отличие провода от кабеля.

Коаксиальный кабель способен передавать сигнала высокой чистоты. У него уникальная конструкция, она носит название – коаксил. Все проводники располагаются соосно, разделяет их изоляция.

Кабель из оптоволокна схема  Похожая статья: Кабель СИП описание.

vse-elektrichestvo.ru

Чем отличается кабель от провода

Как выбрать провод?

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

• Они не так сильно подвержены окислению.
• Лучше проводят ток.
• Более адоптированы под внешнюю среду.
• Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

• изолированной;
• неизолированной;
• находится в составе кабеля;
• быть отдельным одножильным проводом;
• алюминиевой;
• медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

• ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
• NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
• ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

• ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
• ШВВП – аналогично предыдущему, только он не круглый, а плоский.
• ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

В чем разница

Для тех, кто не работает с электрикой или электроникой, терминология и разница между понятиями не принципиальна и понятна мало. Тем не менее, отличия токопроводящих элементов достаточно большие. Эти проводники используют по-разному, к примеру – провода обеспечивают передачу электроэнергии из одной точки в другую, а кабеля применяют не только для электричества, но и для других типов сигналов.

Провод

Обычно это металлическая, не имеющая изоляции, жила. Но, кроме оголенных разновидностей, есть и изолированные, когда поверх жилы присутствует определенная оболочка из материала-диэлектрика. Жилу делают из токопроводящих металлов. Конкретный вид металла, из которого она изготовлена, зависит от ее назначения. Жилы обычно делают из таких металлов:

• нихром;
• медь;
• алюминий;
• сталь.

Тем не менее, такие проводники бывают не только одно-, но и многожильными – несколько жил малого сечения присутствуют в скрутке. Их обычно используют для ЛЭП (линии электропередач), они соединяют опоры между собой и сделаны из алюминия. Провода с единственной или несколькими скрученными жилами могут быть изолированными – в резиновой или ПВХ оплетке. То есть, все провода делят на 2 категории – изолированные и оголенные. Первую категорию используют для следующего:

1. Электрического подсоединения отдельных элементов цепей или плат в электронных устройствах.
2. Обеспечения внутренней проводки и создания электросетей внутри зданий любого назначения.
3. Для подсоединения элементов, плат или запитки деталей внутри электроприборов.

Оголенный вариант без изоляции не используют для прокладки внутри зданий, подсоединения элементов электроцепи внутри электронных устройств или быттехники. Такой вид подходит только для обеспечения воздушной линии. Но, ни одну разновидность – изолированную или оголенную, нельзя использовать для обеспечения соединения между элементами под землей или под водой, так как они достаточно слабые и на такую механическую нагрузку не рассчитаны.

Кабель

Такой элемент называть проводом неправильно. Его используют для прокладки линий под водой или землей, у него мощная оболочка, защищающая его внутренние жилы от повреждений. Это проводниковый элемент, у которого многослойная сложная структура внешнего экранирования и изоляции с одной и свыше токопроводящей жилой. Кроме изоляции каждой жилы, у кабеля присутствует общая защитная оболочка, которая часто герметична. Она защищает от сторонних воздействий изолированные жилы. Есть 4 основных вида:

1. Бронированный – используют для силовых линий, прокладывают под водой, по воздуху или под водой. В быту применяют редко.
2. Коаксиальный – используют для передачи сигнала от антенны или станции кабельного ТВ к приемнику телевизора, также применяют в видеонаблюдении.
3. Витая пара – используют для передачи сигналов, подсоединения электронной аппаратуры систем связи, видеонаблюдения, сигнализации.
4. Оптиковолоконный – проводник с функциями, как и у витой пары, но с большей пропускной способностью.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В

Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

• Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
• Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.

• Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.

• Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
• Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
• Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.
• Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
• Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.
• Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
• Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

• Описание и характеристики кабеля NYM
• Какой кабель лучше ВВГнг или NYM
• 5 способов закрепить кабель в стене

Изоляция жил и оболочка кабеля

Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.

Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.

Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы

Виды кабелей

Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:

1. Силовые кабели;
2. Кабели для передачи информации;
3. Специализированные кабели.

Силовые кабели

К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.

ВВГ

Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.

Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.

Кабель ВВГ

АВВГ

По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.

КБ АВВГ

КГ

Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.

ВББШ

КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.

Кабели для передачи информации

К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:

• КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
• Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
• Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.

Специализированные кабели

Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.

Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.

Отличия ФТП кабеля от ЮТП

Метод скручивания проводов для подавления помех использовался ещё во времена телеграфных линий. Данная технология даёт ощутимую добротность сигнала, вплоть до некоторых частот при определённых дистанциях линий. Однако в современных сетях этих показателей недостаточно, и обычные кабели утп принимают на себя слишком много наведённых помех, особенно вблизи силовых проводников и прочих мощных источников радиопомех. Спастись от этого воздействия помогает кабель FTP.

Важно! Попадание помех на кабель, передающий аналоговый сигнал, на первый взгляд может быть незаметным. Однако в измерительных цепях сторонние наводки приводят к погрешностям

Поэтому лучше использовать экран для дополнительной защиты от помех.

Между кабелями utp ftp разница заключается в строении. Сама аббревиатура FTP расшифровывается как «Foiled Twisted Pair», что означает «фольгированная витая пара». Данный вид кабеля является усовершенствованным UTP и позволяет передавать данные на более высоких частотах и на дальние расстояния. В роли защиты от помех выступает металлическая фольга. Экран располагается под наружной оболочкой кабеля и имеет толщину менее 0,1 мм. Наличие металла в проводнике никак не сказывается на его гибкости и прочих монтажных свойствах. Однако существенно увеличивается помехоустойчивость линии. При этом фольгу необходимо заземлять, чтобы с неё могли стекать наведённые потенциалы и помехи.

Строение FTP

Также выделяют S/FTP кабеля. В них, помимо общего наружного металлического экрана, предусмотрена фольга на каждой отдельной витой паре. Такое усиление также заметно сказывается на пропускной способности линии, ведь в этом случае помехам придётся преодолеть ещё один дополнительный слой экранирования. Существует и вариант, в котором фольга имеется только на скрученных проводниках, а общий экран отсутствует. В этом случае кабель будет называться U/STP.

Кабель U-STP

Наличие экранирующей фольги работает и в обратную сторону. Она помогает снизить помехи, испускаемые самой витой парой ftp во внешнюю среду. Тем самым уменьшается общий электромагнитный фон, и создаётся возможность работы вблизи линии более чувствительного к помехам оборудования.

Таким образом, экран не только защищает сам кабель, но и находящееся рядом с ним оборудование. Дополнительно фольга выполняет функцию механической защиты, ведь, в отличие от поливинилхлорида, она не трескается от перепада температур и солнечных лучей. Такое свойство крайне необходимо при уличной прокладке.

Без UTP линий невозможен век цифровых технологий. Благодаря данным кабелям, люди способны непрерывно обмениваться информацией. При этом передача данных происходит на немыслимых 10 лет назад скоростях, а о существовании помех практически можно забыть.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники

Классификация изделий проводится по количеству жил:

• Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
• Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

• Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
• Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
• Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

• В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
• Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
• Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
• Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
• Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Область применения и назначение

Кабель ВВГ применяется для организации бытовой электропроводки, подачи напряжения на объекты электропотребления. Существует два вида кабелей такого типа: напряжением до 660 В и 1 кВ. Простота конструкции и относительная дешевизна позволяют его применение почти во всех случаях бытового использования. Оптимально выгодно использование в жилых помещениях и объектах хозяйственного назначения.

Интересно. Провод ВВГ незначительно дороже аналогов с алюминиевыми жилами, но по качеству и безопасности сильно опережает. Поэтому использование описываемого кабеля значительно увеличит качество и долговечность электропроводки.

ГОСТ и ТУ кабель, в чём разница?

Рассказываем про разницу между ГОСТ и ТУ кабелем, а так же делаем вывод о том, какой кабель для каких работ лучше применять.

---

Статья от профессионального электрика о том, как и какой кабель выбрать для прокладки в доме, офисе, на производстве.

Присаживайтесь по удобнее, букв не будет много. Через 5 минут чтения этой статьи вы будите знать всё необходимое, чтобы выбрать между ГОСТ и ТУ кабелем.

Начало:

Самое первое что нужно знать: абсолютно все кабели делаются по ТУ.

Отметка ТУ на кабеле обозначает, что завод на котором производится этот кабель соответствует всем техническим условиям для изготовления этого кабеля и то, что этот кабель изготовлен по стандартам, установленным заводом изготовителем. Поэтому, любой кабель должен иметь отметку ТУ, иначе, его не может быть)))

Что же такое ГОСТ?

Это государственный стандарт качества продукции. Отметка ГОСТ значит что продукт соответствует всем условиям, которые по мнению государства являются важными при производстве продукта, например качество изоляции (изоляция сделана из хороших ПВХ материалов, которые не горят) определённый сплав с необходимым сопротивлением ( благодаря этому мы можем точно рассчитать, какого сечения кабель нам нужно использовать для имеющейся нагрузки, и быть уверенными в том, что он выдержит). Используя кабель без отметки ГОСТ, мы не можем знать наверняка, какую нагрузку выдержит кабель, если только будем верить техническим характеристикам производителя, проверить которые не всегда возможно.

Так как большинство всё-таки привыкло делить кабель на ТУ и ГОСТ, подведу краткий итог.

В чём отличие кабеля ТУ от ГОСТ?

• Кабель ГОСТ — прошёл испытания и соответствует государственному стандарту, это значит что вы можете быт более уверены в том, что этот кабель выдержит заявленные нагрузки. А ТУ — стандарт, установленный заводом изготовителем и он скорее всего будет отличаться по качеству сплавов и изоляции.

• В большинстве случаев ГОСТ можно отличить от ТУ даже зрительно. Кабель ТУ зачастую меньше по диаметру чаще всего изоляции чем ГОСТ, и если приложить два одинаковых кабеля друг к другу, разница будет заметна невооружённым взглядом.

Но, это не обязательное условие так как фактическое сечение ГОСТ кабеля может отличаться от заявленного. По закону это разрешено, и основное тут стоит отметить, что одним из самых важных параметров при прохождении ГОСТ сертификации является сопротивление кабеля и нагрузка, которую он выдерживает. И тут же из своего опыта могу сказать что фактическое сечение хорошего кабеля не должно отличаться от заявленного более, чем на 10-15 процентов.

— Кстати, маркировка провода 2х5 не говорит о том, что каждый провод имеет диаметр 2х5 мм. У кабеля всегда указывается сечение провода. А в случае, если вы делаете замер линейкой или штангенциркулем, вы получите диаметр кабеля. Вы можете самостоятельно приобразовать его по формуле. Или воспользоваться таблицей соответствия сечений проводников их диаметру:

Важный момент, EAC.

Помимо обозначения ГОСТ на кабеле есть обозначение EAC

EAC — знак обращения, говорящий нам о том, что кабель, маркированный им, прошел все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что кабель соответствует требованиям всех распространяющихся на него технических регламентов. в том числе и всех ГОСТ (а их, на самом деле, достаточно много). Поэтому именно знак EAC означает, что это хороший и проверенный кабель.

Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC.

Мои выводы:

Кабель ТУ вам обойдётся дешевле чем ГОСТ, но качество провода скорее всего будет хуже. Связано это с тем что в его производстве используются менее качественные материалы.

Но если вы у вас так скажем не ответственные работы или вы берете квадрат сечения с серьезным округлением в большую сторону, то, думаю, можно взять и ТУ кабель.

При этом, если вы покупке провода в квартиру или на ответственный объект лучше взять ГОСТ кабель.

От «Электроград»

Думаем, эта статья достаточно полно раскрывает особенности выбора проводов и кабелей.

На нашем сайте и в любом нашем розничном магазине вы всегда сможете приобрести ГОСТ продукцию от надёжных поставщиков.

Провод и кабель: разница, отличия, виды

Люди обычно путаются с описанием функций проводов и кабелей, часто в конечном итоге называя одно другим. Хотя, профессионалы знают и понимают оперативные функции проводов и кабелей, они часто дают пустые слова, когда дело доходит до определения одного из них. Провод и кабель — это два термина, которые используются в электрических и полей связи. Их часто путают, но на самом деле они совершенно разные. Они бывают из меди, алюминия и биметалла. Провод — это одиночный проводник (материалом чаще всего выступают медь или алюминий), а кабель имеет два или более изолированных проводников, завернутых в одну оболочку. Несколько проводников, которые не имеют изоляции вокруг будут классифицированы как один проводник.

Типы электрических проводов

Существует два основных вида проводов: одножильный или многожильный.

Одножильный провод — это один проводник, который либо голый или изолированный защитной цветной оболочки. Она имеет малое сопротивление и идеально подходит для использования в более высоких частотах. Эти провода менее устойчивы по сравнению с многопроволочными жилами, которые предлагают главное сопротивление к электричеству. Одножильные провода не менее гибкие и более жесткие, что делает их эффективной антикоррозионной заменой чувствительных средах.

Одножильный провод

Когда внутри обшивки есть много тонких нитей проволок, скрученных вместе, это называется многожильным проводом. Скрученные провода используются там, где важна гибкость — за которого провода могут использоваться в течение длительного периода. Этот тип провода имеют большую площадь сечения, чем сплошная проволока для той же допустимой нагрузки по току.

Многопроволочные жилами более гибкие, так как они представляют собой группы изолированных или оголенных проводов, которые могут направляться в соответствии с требованиями. Жилы проводов выдерживают воздействие временем и стоят дороже, чем сплошная проволока. Скрученные провода используются обычно в контролируемых средах, где существует потребность в гибкости. Как правило, многопроволочные провода идеально подходят для подключения плат и аудио-наушников в то время как, одножильные провода используются в основном в электропроводке и электродвигателях.

Многожильный провод

В общем, многожильный провод должен использоваться в ситуациях, где требуется значительная гибкость, а одножильные провода должны быть использованы, там — где требуется жесткость и прочность. Многожильный провод обычно используется в плате подключения аудио наушников и связи области вокруг движущихся суставов. Твердые медные провода используются в электрических двигателях, катушках и силовых агрегатах.

Виды электрических кабелей

Существуют различные типы кабелей, включая витую пару, коаксиальный кабель, мульти-жильный кабель и оптоволоконный кабель.
Кабель витая пара. Кабель имеет два кабеля, которые скручены друг через друга. Скручивания могут избежать шума, который производится по магнитной муфте, поэтому этот Тип кабеля лучше всего подойдет для проведения сигналов. Обычно он используется в радиосвязи и передачи данных. Во всех жилых домах используется данный тип провода. Есть несколько вариантов в разном ценовом диапазоне. Отличаются чистотой сигнала и качеством сигнала.

Многожильный кабель – многожильный кабель имеет два или более проводников, которые изолированы друг от друга. Их целью является защита целостности сигнала путем уменьшения гула, шума и перекрестных помех. С его помощью подключают компьютерный, средства связи, измерительное оборудование, звук, управление, аудио, и передачи данных.

Многожильный кабель

Коаксиальный кабель – коаксиальный кабель состоит из внутреннего сплошного проводника, окруженного параллельно фольгой внешнего проводника, которая защищена изолирующим слоем. Два проводника отделены друг от друга изолирующим диэлектриком. Коаксиальные кабели обычно используются в кабельном телевидении. Производительность является более стабильной, чем витая пара.

Коаксиальный кабель

Кабель волоконно-оптический – такой кабель передает сигналы на связку стеклянных нитей. Волоконно-оптические кабели имеют гораздо большую пропускную способность, чем металлические кабели, что означает они могут нести больше данных. Они также менее восприимчивы к помехам. По этим двум причинам, волоконно-оптические кабеля все чаще используются вместо традиционных медных кабелей, несмотря на то, что они стоят дорого.

Кабель волоконно-оптический

Следует помнить, что при подключении чего либо, следует подобрать провод\кабель достаточной мощности, для подключения вашего прибора\установки.

Вам стоит использовать исключительно медь, если вам нужно подключить что-то силовое и расстояние от источника питания будет значительным. В других случаях, когда вам нужно подключить розетку, в которую не будет включаться что-то мощное, вам хватит биметаллического провода. Он значительно дешевле в цене, но проиграет при прокладке на расстоянии (чем более расстояние — тем меньше будет проводимость) и по допустимой мощности. Ещё обращайте внимание на толщину жилы в проводе\кабеле.

Некоторые производители медного провода преднамеренно делают «усечённые» провода, снижая при этом цену, но при покупке вы получаете усечение вплоть до 40%. Это заметно даже на глаз, если зачистить изоляцию на кончике. Будьте внимательны, неправильно подобранные провода — это опасность пожара!

Wire vs Cable: в чем разница?

Знаете ли вы?

В области электротехники для обозначения одного и того же часто используются термины «провод» и «кабель» . Однако между проводом и кабелем есть существенные различия, которые следует учитывать для успеха электрического проекта.

Основное различие между ними состоит в том, что «провод» всегда является одним проводником, а кабель — группой проводников, изолированных вместе в одной оболочке.В каждом случае проводники обычно изготавливаются из меди, алюминия или другого проводящего металла. Заметным исключением из этого правила является оптоволоконный кабель, сделанный из оптических волокон.

Итак, что такое провод?

Проволока может состоять из одной или нескольких жил, но всегда действует как одиночный провод. Двумя распространенными типами проволоки являются одножильный и многожильный. Одножильные провода являются одножильными, а многожильные — многопроволочными. Многожильные провода более гибкие, тогда как одножильные провода обычно более жесткие.Он может быть оголенным или изолированным с помощью защитной оболочки. Провода обычно используются для передачи электроэнергии и телекоммуникационных сигналов в коммерческих и жилых зданиях. Они демонстрируют отличные характеристики на более высоких частотах. Преимущество использования проводов в том, что они дешевле, чем кабели, что может помочь сократить расходы на электроэнергию. Провода не используются в промышленных приложениях, требующих высокой прочности кабеля.

Провода классифицируются по номеру калибра и электрическим характеристикам изоляции.Их можно использовать независимо или как компонент кабеля.

И что такое кабель?

Кабели, как и провода, также используются для передачи электрических сигналов. Однако они более разнообразны. Некоторые распространенные типы кабелей включают многожильные кабели питания переменного тока, кабели витой пары, коаксиальные кабели и оптоволоконные кабели. Все эти кабели имеют разные механизмы, которые соответствуют их точному назначению. В коаксиальных кабелях два проводника несут разные сигналы. В грозовых кабелях проводники несут мощность и несколько сигналов.В большинстве кабелей проводники работают вместе, передавая сигнал.

На рынке существует огромное разнообразие кабелей для всех мыслимых целей. Обычно кабели используются в силовых и сигнальных цепях в электронных устройствах; передача электроэнергии и освещение в зданиях; междугородняя подводная связь и др.

Основные классификации кабеля включают номер калибра, номер провода и цвет оболочки. Однако классификаций может быть больше в зависимости от какой-либо дополнительной характеристики.

Основные различия между проводами и кабелями

Ничто не остается незамеченным в процессе эволюции. То же касается и технологии изготовления проводов. С тех пор, как электричество проложило путь в наши пространства, мы используем провода и кабели для удовлетворения наших требований к электричеству. Чаще всего люди используют такие термины, как провода и кабели, как синонимы. Однако они сильно отличаются друг от друга.

Первый способ различить их — это принять во внимание, что провода являются составной частью кабелей.А провода используются гораздо чаще или имеют более широкую сферу применения, чем кабели. Если говорить простыми словами, провод обычно представляет собой отдельную жилу или группу жил из проводящего материала, такого как медь или алюминий; в то время как кабель состоит из двух или более изолированных проводов, обернутых оболочкой. Самый простой способ отличить их друг от друга — это то, что провод обычно виден, но кабель обычно изолирован. Давайте узнаем больше о том, чем провода отличаются от кабелей.

Провода

Как указывалось ранее, провод представляет собой отдельную жилу или группу жил, заключенную в изоляционную оболочку для предотвращения нежелательных контактов между проводниками.Провода обычно используются для передачи электроэнергии и телекоммуникационных сигналов; однако его также можно использовать для механических нагрузок. По сути, существует два типа проводов: одножильные и многожильные. В то время как сплошной провод на самом деле представляет собой длинный одиночный проводник, многожильный провод состоит из нескольких тонких жил, скрученных вместе. Сплошные провода обладают низким сопротивлением и идеально подходят для работы на более высоких частотах. Многожильные провода более гибкие и, следовательно, имеют более длительный срок службы. Кроме того, многожильные провода имеют лучшую площадь поперечного сечения, чем одножильные провода, при той же допустимой нагрузке по току.

Кабели

Кабель, как правило, представляет собой два или более проводов, соединенных вместе или связанных, скрученных или скрученных вместе. Они в основном изолированы, чтобы обеспечить лучшую защиту, чем просто провода. Кабели в основном используются для передачи энергии, а также для передачи электрических и телекоммуникационных сигналов. Существует много типов кабелей, например, витая пара, коаксиальный кабель, многожильный кабель и оптоволоконный кабель. Если мы говорим о кабеле витой пары , он состоит из двух кабелей, скрученных друг вокруг друга, и в основном используется для передачи сигналов.

С другой стороны, многожильный кабель состоит из множества проводников, изолированных друг от друга, и используется для защиты целостности сигнала за счет уменьшения шума, шума и перекрестных помех. Коаксиальный кабель состоит из внутреннего твердого проводника, окруженного параллельным внешним проводником из фольги, защищенным изолирующим слоем, и обычно используется в телевизионных кабелях. Волоконно-оптические кабели помогают передавать сигналы посредством пучка стеклянных нитей. Эти кабели имеют гораздо большую пропускную способность, чем металлические кабели, что указывает на то, что они могут передавать больше данных.

Основное различие между проводами и кабелями
	Провода	Кабели
Классификация	Однопроволочный	Два или более проводника
Использует	Для передачи механических нагрузок, передачи электроэнергии и телекоммуникационных сигналов. Также используется в отоплении, ювелирных изделиях, одежде, сетке, автомобильных или промышленных деталях, булавках, иглах, рыболовных крючках и лампочках.	Для передачи электроэнергии, передачи электроэнергии и телекоммуникационных сигналов.
Типы	1. Жесткий провод 2. Многожильные провода	1. Кабель витая пара 2. Многожильный кабель 3. Коаксиальный кабель 4. Волоконно-оптический кабель
Преимущества	Сплошные провода обладают низким сопротивлением, поэтому идеально подходят для использования на высоких частотах.Многожильный провод показывает более высокую устойчивость к усталости металла.	Повышенная прочность, тяжелые условия эксплуатации и изоляция.

Завершить

Вкратце, провод — это один проводник, а кабель — это группа из двух или более проводов. Возможно, теперь вы можете лучше различать провода и кабели. В Havells вы можете приобрести все типы проводов и кабелей, которые изготовлены из высококачественных материалов для повышения производительности и повышенной защиты.

Поставщики и ресурсы беспроводной связи RF

О мире беспроводной связи RF

Сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN

---

Статьи о беспроводной радиосвязи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, по тестированию на соответствие, используемым для тестов на соответствие устройств RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.

---

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤

---

Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤

---

Основы и типы замирания : В этой статье описаны мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирания и т. Д., Используемые в беспроводной связи. Читать дальше➤

---

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤

---

Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤

---

5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP

---

Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>

---

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF

---

В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.

---

RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide

---

Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования ИУ на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA

---

Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH

---

Поставщики, производители радиочастотных беспроводных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т.Производители радиокомпонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор

---

MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды

* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Часто мойте их
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: Не трогай его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.

---

RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤ Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR

---

IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB

СВЯЗАННЫЕ ЗАПИСИ

RF Wireless Учебники

Датчики разных типов

Поделиться страницей

Перевести страницу

РАЗНИЦА МЕЖДУ ПРОВОДОМ, КАБЕЛЕМ, ПРОВОДНИКОМ И ДРУГИМИ ТЕРМИНОЛОГИЯМИ ОСНОВЫ | ПРОЕКТИРОВАНИЕ ТРАНСМИССИОННЫХ ЛИНИЙ и СТУПИЦА ЭЛЕКТРОТЕХНИКИ

Проволока. Тонкий стержень или нить из тянутого металла. (Это определение ограничивает термин провод тем, что обычно понимается под термином сплошной провод. В определении слово тонкий используется в том смысле, что длина больше по сравнению с диаметром.

Если провод покрыт изоляцией, его правильно называют изолированным проводом, хотя термин «провод» относится в первую очередь к металлу; тем не менее, когда контекст показывает, что провод является изолированным, термин «провод» следует понимать как включающий изоляцию.)

Проводник. Проволока или комбинация проводов, не изолированные друг от друга, пригодные для пропуска одиночного электрического тока. (Термин проводник не включает в себя комбинацию изолированных друг от друга проводников, которые подходят для проведения нескольких различных электрических токов. Катаные проводники, такие как шины, конечно, являются проводниками, но не рассматриваются в приведенной здесь терминологии. )

Многожильный провод. Проводник, состоящий из группы проводов или любой комбинации групп проводов.(Провода в многожильном проводе обычно скручены или скручены вместе.)

Кабель. Многожильный провод (одножильный кабель) или (2) комбинация изолированных друг от друга проводов (многожильный кабель). Составляющие жилы второго типа кабеля могут быть как одножильными, так и многопроволочными, и этот вид может иметь или не иметь общее изолирующее покрытие. Первый вид кабеля — это одножильный кабель, а второй — группа из нескольких жил.

Strand. Один из проводов или групп проводов любого многожильного провода.

Многожильный провод. Группа небольших проводов, используемых как один провод. (Проволока определяется как тонкий стержень или нить из тянутого металла. Если такая нить подразделяется на несколько более мелких нитей или прядей и используется как одиночная проволока, ее называют многожильным проводом.

Нет четкой разделительной линии длины между многожильным проводом и кабелем.Если он используется в качестве провода, например, при намотке катушек индуктивности или магнитов, он называется многожильным проводом, а не кабелем.Если он существенно изолирован, он называется шнуром, определение которого приведено ниже.)

Шнур. Маленький кабель, очень гибкий и существенно изолированный, чтобы выдерживать износ. (Нет четкой разделительной линии по размеру между шнуром и кабелем, а также нет четкой разделительной линии по характеру изоляции между шнуром и многожильным проводом.)

Concentric Strand . Прядь, состоящая из центрального сердечника, окруженного одним или несколькими слоями спирально уложенных проводов или групп проводов.

В чем разница между типами основных автомобильных проводов?

При всех различных типах автомобильного первичного провода может быть трудно определить, какой из них является правильным для вашего приложения. Вам необходимо понимать среду, в которой будет использоваться провод, чтобы выбрать правильный тип.

Чтобы понять разницу между типами, вам необходимо знать разницу между ПВХ и автомобильным проводом с поперечными связями.Основное различие между ними — диапазон температур. Сшитая автомобильная проволока может выдерживать более высокие температуры и нагрузки, чем ПВХ.

Автомобильный провод с перекрестными связями

Автомобильная проволока с поперечными связями выдерживает высокие температуры, абразивный износ, повышенную прочность и старение. Он часто используется в приложениях с высокими нагрузками, таких как гонки или промышленные автомобили. Сшитая изоляция создается путем выдавливания материала через трубку под действием тепла и давления, чтобы «сшить» или перевести молекулы изоляции в другое состояние.Сшитый автомобильный провод совместим с большинством автомобильных разъемов.

Сшитый автомобильный первичный провод состоит из трех разных типов проводов:

Провод типа GXL

Проволока

GXL имеет тонкую стенку или толщину и используется в основном для грузовиков и прицепов. GXL имеет диапазон температур от -40 ° C до 125 ° C. GXL обладает отличной термостойкостью, имеет меньший диаметр и меньший вес, чем стандартный S.A.E J1128, тип SXL.

Провод типа SXL

Провод

SXL имеет стандартную стенку или толщину, обладает отличной термостойкостью и стойкостью к истиранию и используется для электромонтажа обычных цепей.SXL имеет диапазон температур от -40 ° C до 125 ° C

Провод типа TXL

Провод

TXL отличается очень тонкой стенкой или толщиной, отличной термостойкостью и гибкостью, используется для электромонтажа обычных цепей и имеет диапазон температур от -40 ° C до 125 ° C. Тонкостенная конструкция TXL облегчает прохождение через ограниченные пространства.

Автомобильный провод из ПВХ

Поливинилхлорид (ПВХ) — это синтетический термопластический материал, полученный путем полимеризации винила и хлорида .Автомобильный провод из ПВХ обычно используется в кабинах и под капотом. Его изоляция отличается высокой прочностью и устойчивостью к маслам, жирам и кислотам, что делает его идеальным для автомобильных, грузовых, прицепных, морских, строительных и многих других автомобильных электрических соединений.

Провод GPT типа

Провод

GPT имеет стандартную стенку, которая обычно используется для проводов прицепа и общей цепи, и имеет отличную стойкость к маслу, пламени и истиранию. GPT имеет диапазон температур от -40 ° C до 85 ° C.

Провод TWP типа

Провод

TWP имеет тонкую стенку, не содержит свинца и рассчитан на температуру 105 ° C.

Провод типа HDT

Проволока

HDT — это толстостенная автомобильная проволока, рассчитанная на температуру 85ºC. HDT используется там, где требуется повышенная физическая защита, и предназначен для электрических систем наземных транспортных средств.

Обзор основных автомобильных проводов

Имя	Тип	Температура	Использовать	Технические характеристики
GXL	Перекрестная ссылка	от -40 ° C до 125 ° C	Тонкая стенка.Наиболее общий. Моторный отсек — повышенный нагрев.	Спецификация Chrysler MS-8900 Ford Specification ESB-M1L85-B (голая медь) ESB-M1L85-A (луженая медь), S.A.E J1128
SXL	Перекрестная ссылка	от -40 ° C до 125 ° C	Стандартная стена. Моторные отсеки, где требуется повышенное сопротивление.	Chrysler Specification MS-5919 (голая медь) Ford Specification ESB-M1L85-A (голая медь) Ford Specification ESB-M1L8-A (луженая медь)
TXL	Перекрестная ссылка	от -40 ° C до 125 ° C	Экстра тонкая стенка. Самый маленький и легкий.	MS-8288 (голая медь) Ford Specification ESB-M1L123-A (голая медь) Ford Specification ESB-M1L123-A2 (луженая медь)
GPT	ПВХ	от -40 ° C до 85 ° C	Общая схема подключения	S.A.E J 1128
TWP	ПВХ	от -40 ° C до 105 ° C	Тонкая стенка. Легкий и маленький.	S.A.E J 1128
HDT	ПВХ	от -40 ° C до 85 ° C	Провод общей цепи Самая толстая стенка.	SAE J-1128, Ford M1L-50A, Chrysler MS-3494

Понимание вашего приложения, того, как используется провод, а также окружающей среды и температуры, в которых он будет использоваться, может помочь вам определить подходящий автомобильный первичный провод, который вам понадобится.Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к Lapp Tannehill по телефону, электронной почте или в чате. Наша компетентная команда по обслуживанию клиентов готова помочь.

Посмотреть другую техническую информацию.

Магазин первичной автомобильной проволоки.

В чем разница между кабелем и тросом?

Трос и трос, есть ли разница? Эти термины часто используются как синонимы, но отличаются ли они? Каждый считается машиной. Тросы обычно имеют диаметр дюйма или больше, а тросы или шнуры меньше.Хотя это небольшое различие существует в авиационных и морских кабелях, тросы и кабели во многих других отношениях являются синонимами.

Жила состоит из двух или более проводов, скрученных вокруг центрального провода. Каждая жила состоит из 7, 19 или 37 проводов. Трос или трос изготавливаются, когда группа прядей скручивается вокруг центральной проволоки или каната. Они названы по номерам проводов и жил. Кабель 7 × 7 имеет 7 жил, по 7 проводов в каждой, намотанных вокруг центральной жилы. Кабель 7 × 19 будет включать 7 жил по 19 проводов в каждом кабеле.

Материалы

Для различных применений троса требуются разные требования к абразивному износу, прочности и коррозионной стойкости. Для разных нужд используются разные материалы. Кабели диаметром менее «считаются авиационными кабелями, а диаметры более 3/8 дюймов — тросами.

• Нержавеющая сталь — Тип 302, состоящий из сплава 18% хрома и 8% никеля, является наиболее распространенным сплавом из-за его высокой прочности и устойчивости к коррозии. Когда требуются немагнитные свойства, используется тип 305.Другие распространенные типы, используемые в тросах, — это 304, 305, 316 и 321. Каждый из них имеет определенные преимущества и недостатки. Нержавеющая сталь является более прочной из двух, поэтому ее стоимость выше, но она того стоит.
• Оцинкованная углеродистая сталь — Для защиты от атмосферных воздействий на тросы, используемые при их изготовлении, нанесено покрытие из цинка. Этот канат лучше всего использовать, когда необходима прочность, но коррозионная стойкость не является достаточно значительной, чтобы гарантировать использование нержавеющей стали. Оцинкованная углеродистая сталь — это лучший выбор для рентабельности.

Кабели

Если вам нужна гибкость, вам нужны провода, у которых больше жил, больше жил — больше гибкости. Ищите 3 × 7, 7 × 7 и 7 × 19; это даст вам больше гибкости. Однако по мере увеличения степени гибкости сопротивление истиранию уменьшается. Эти кабели наиболее полезны там, где требуется постоянное изгибание. Базовая конструкция кабеля:

• Кабель 1 × 7 — этот кабель обеспечивает наименьшее растяжение и жесткость при больших диаметрах, но наиболее жесткие при меньших диаметрах.
• Кабель 1 × 19 — этот кабель все еще достаточно гибкий, но он выдерживает сжимающие усилия. Он гладкий снаружи, а диаметр более 3/32 дюйма — самый прочный.
• Трос 7 × 7 — подходит для использования над шкивами. Прочный и долговечный, с высокой устойчивостью к истиранию и гибкостью.
• Трос 7 × 19 — Лучше всего использовать над шкивами с наибольшим натяжением из всех тросов, помимо того, что он самый прочный и имеет наибольшую гибкость.

Трос

Очень важно правильно оценить качества, необходимые для работы, которую будет выполнять трос.Чтобы решить, насколько важны основные атрибуты для выполнения работы, вам нужно обратить внимание на качество и выяснить, выдержит ли оно то, как оно будет использоваться, и сколько времени оно может использоваться в этом качестве. При выборе троса для выполняемой работы необходимо учитывать следующие четыре вещи:

• Достаточная прочность для подъема груза, а затем немного, учитывая безопасность. Всегда переоценивайте.
• Достаточная гибкость для непрерывного изгиба
• Сопротивление истиранию
• Сопротивление злоупотреблениям: раздавливание и деформация веревки

Прочность

Убедитесь, что веревка, которую вы будете использовать, имеет прочность, чтобы выдержать ваш груз.На это решение влияет множество факторов:

• Сколько веревок будет использовано?
• Какой угол они будут использовать для подъема?
• Какая конфигурация строп будет использоваться?
• Какая машина будет выполнять подъемные работы?

Будь то кран, шкив или другая машина, убедитесь, что выбрали правильный размер, конструкцию и класс троса, подходящие для работы.

Silver State Wire Rope

Чтобы найти канат или кабель, необходимый для работы, свяжитесь с нами в Silver State Wire Rope по всем вопросам, связанным с канатом и такелажем.У нас есть кабели и тросы всех размеров; Если вам это нужно для использования в самолетах, на море или на суше, у нас есть все!

7 различий между кабельной сборкой и жгутом проводов

1. В чем основная разница между проводом и кабелем?

Часто люди путают эти два основных термина. Короче говоря, провод — это отдельная жила электрического проводника. Обычно он голый, но иногда кажется скрученным. Некоторые провода содержат несколько жил для большей гибкости.Однако эти жилы всегда остаются в электрическом контакте друг с другом. Таким образом, он действует как одиночный проводник. Также доступны провода с покрытием из изоляционного слоя или ПВХ светлого цвета.

Напротив, кабель представляет собой пучок из двух или более проводов. Он состоит из нескольких индивидуально изолированных проводов в защитной оболочке. Эти изолированные проводники проложены параллельно, скручены или скручены в один кожух. Количество кабелей в кабеле может варьироваться от 2 до 100, а иногда и больше.Обычно вокруг проводов кабеля имеется защитное покрытие. Кабель имеет внутреннюю оболочку, броню и внешнюю оболочку для обеспечения оптимальной защиты. Как правило, большинство кабелей содержат положительный провод, нейтральный провод и заземляющий провод.

Производители используют такие материалы, как алюминий или медь, для изготовления проводов и кабелей.

2. Что такое жгут проводов и кабельная сборка?

Жгут проводов представляет собой защитную оболочку и оболочку, покрывающую пучок проводов или кабелей.Жгут проводов может объединять сотни кабелей высокоорганизованным образом, соединяться с помощью стяжек, ленты, шнурков или комбинации всех трех. Жгут проводов укладывает провода так, чтобы они не мешали работе электрической системы. Он также держит кабели отдельно, чтобы избежать ненужного взаимодействия или стыковки цепей. Жгут проводов обеспечивает максимальное использование пространства на ограниченных площадях.

Кабельная сборка — это группа кабелей, покрытых дополнительной защитной втулкой / оболочкой. Эти провода могут быть скрученными или скрученными.Примеры кабельных сборок включают силовые кабели, кабели Ethernet и антенные кабели. Функция кабельной сборки также заключается в организации проводов и кабелей. Однако есть заметная разница в материалах, используемых в этих двух продуктах. Давайте посмотрим на это подробнее.

3. В чем разница в конструкции кабельной сборки и жгута проводов?

Материал крышек обоих продуктов схож, но различается по прочности.

Жгут проводов будет иметь защитную оболочку из термопласта или термореактивного материала.Этого будет достаточно для обеспечения необходимой защиты проводов от ударов или коррозии. Провода и кабели имеют необходимую изоляцию из пластика или резины. Однако эти провода и кабели обычно имеют низкое сопротивление. Вы можете использовать калибры для измерения этих проводов. По мере увеличения емкости индикатора размер индикатора будет уменьшаться. Как ни странно, более толстые провода подвергаются большему риску повреждения, чем более тонкие.

Между тем, кабельная сборка обеспечивает дополнительную прочность и долговечность проводам и кабелям.Он имеет устойчивое к нагрузкам покрытие и использует более прочный материал для дополнительной защиты, покрытие выполняет функции как защитного экрана, так и изолятора. Производители используют винил, термопластичный каучук или термоусадочный термопласт для изготовления этого покрытия. Кроме того, кабельная сборка содержит множество наполнителей, таких как нейлон или кевлар. Кроме того, в нем также будут соединения и выводы.

Производители настраивают кабельные сборки в соответствии с конкретной средой их использования.В основном они изготавливаются вручную из-за их сложной конструкции. Сегодня вы можете выбрать кабельные сборки разных размеров, форм и даже цветов.

4. Где мы используем кабельную сборку или жгут проводов? Почему?

Жгуты проводов сегодня являются неотъемлемой частью большинства устройств и машин. К ним относятся такие продукты, как компьютер, телевизор и холодильник. В большинстве бытовых товаров и инструментов используются жгуты проводов. Это потому, что большинство этих продуктов уже имеют защитную оболочку.Это устраняет необходимость в дополнительной защите жгута проводов. Кроме того, жгут проводов также присутствует в большинстве автомобилей, от автомобилей до самолетов.

Кабельная сборка предназначена для использования в суровых климатических условиях или при резких перепадах температуры. Тяжелая промышленность обычно использует кабельные сборки для своих производственных процессов; они защищают внешние факторы от электрического потока в его проводах или кабелях. Например, они могут спасти техников от многих опасностей для здоровья и поражения электрическим током.

В таких отраслях, как медицина, военная промышленность, авиакосмическая промышленность, безопасность и строительство, широко используются кабельные сборки. Кроме того, кабельные сборки более доступны для прокладки, чем жгуты проводов. Таким образом, они наиболее подходят для высокоскоростной передачи данных.

В большинстве машин и изделий используется большой набор проводов и кабелей. Если протянуть эти провода, они могут растянуться на километры. Вот почему связывание и закрепление их вместе становится решающим фактором в любом продукте. Это не только оптимизирует использование пространства, но и защитит провода от повреждений или ударов.Таким образом, и жгут проводов, и кабельная сборка играют важную роль в нашей повседневной жизни.

5. В чем разница в стоимости жгута проводов и сборки кабеля?

Жгут проводов — это экономичное решение для лучшей организации электрических кабелей и проводов. Он не делает упор на обеспечение дополнительной защиты проводов и кабелей. Таким образом, он стоит меньше по сравнению с кабельной сборкой. Более того, он обычно имеет меньший объем по сравнению с кабельной сборкой.Это означает, что они требуют меньшего количества материала и усилий. Это также является важным фактором снижения стоимости жгута проводов.

Однако стоимость кабельной сборки разумна из-за дополнительной защиты, которую он обеспечивает. Поэтому, прежде чем выбирать эти продукты, подтвердите их ценность для вашей цели.

6. Вы ищете для использования внутри или вне помещений?

Перед тем, как выбирать эти продукты, важно понимать область применения.

Жгут проводов обеспечивает минимальную защиту проводов. Он не может защитить их от экстремальных температур или трения друг о друга. Его единственная цель — эффективно организовать провода и кабели. Поэтому жгут проводов больше подходит для использования в помещении.

Напротив, кабельная сборка — лучший выбор для использования вне помещений. Это связано с его высокой устойчивостью к внешним факторам. Он обеспечивает достаточную защиту от внешних факторов, таких как жара, пыль и влага.Он также защищает провода и кабели от трения, сжатия, коррозии и т. Д. Вы можете выбрать кабельную сборку любого размера и формы в соответствии с вашими потребностями. Формат будет зависеть от области, в которой вы собираетесь его использовать, и других факторов окружающей среды.

7. Какие соединения доступны для кабельной сборки и жгута проводов?

Если требования к кабелю не очень велики, можно обойтись жгутом проводов. Это также дешевле и проще, чем использование здесь кабельной сборки.

Жгут проводов — лучший вариант, если разъем имеет несколько ответвлений. Например, в кабеле питания ПК используется жгут проводов вместо кабельной сборки. Это потому, что у него есть различные отделы, которые подключаются к жесткому диску, материнской плате и светодиоду.

Однако в кабельной сборке вы можете легко обернуть и отформовать соединители. Они повысят уровень защиты проводов и кабелей. Эти разъемы обычно есть на каждом конце кабеля. Если вам нужно соединить две печатные платы, лучшим вариантом будет сборка кабеля.

Обратной стороной кабельной сборки является то, что она часто имеет прочную и громоздкую конструкцию. Это затрудняет использование во многих ситуациях. Напротив, жгут проводов легкий и компактный. Это делает его очень простым и удобным в использовании.

Как жгут проводов, так и кабельная сборка делают установку возможной за меньшее время. Благодаря этим продуктам вам больше не нужно прокладывать каждый провод и кабель по отдельности.

Заключение

Кабельная сборка и жгут проводов аналогичны друг другу по своему назначению.Однако их цель использования и окружающая среда совершенно разные. Вы можете использовать и то, и другое для удобной организации проводов и кабелей в своем проекте. Но очень важно выбирать между ними в соответствии с вашими конкретными потребностями.

Если вам нужно только недорогое решение для организации электрической системы, выберите жгут проводов. Однако, если для вас важна качественная защита, вместо этого используйте кабельную сборку.
