Содержание

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта.

Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

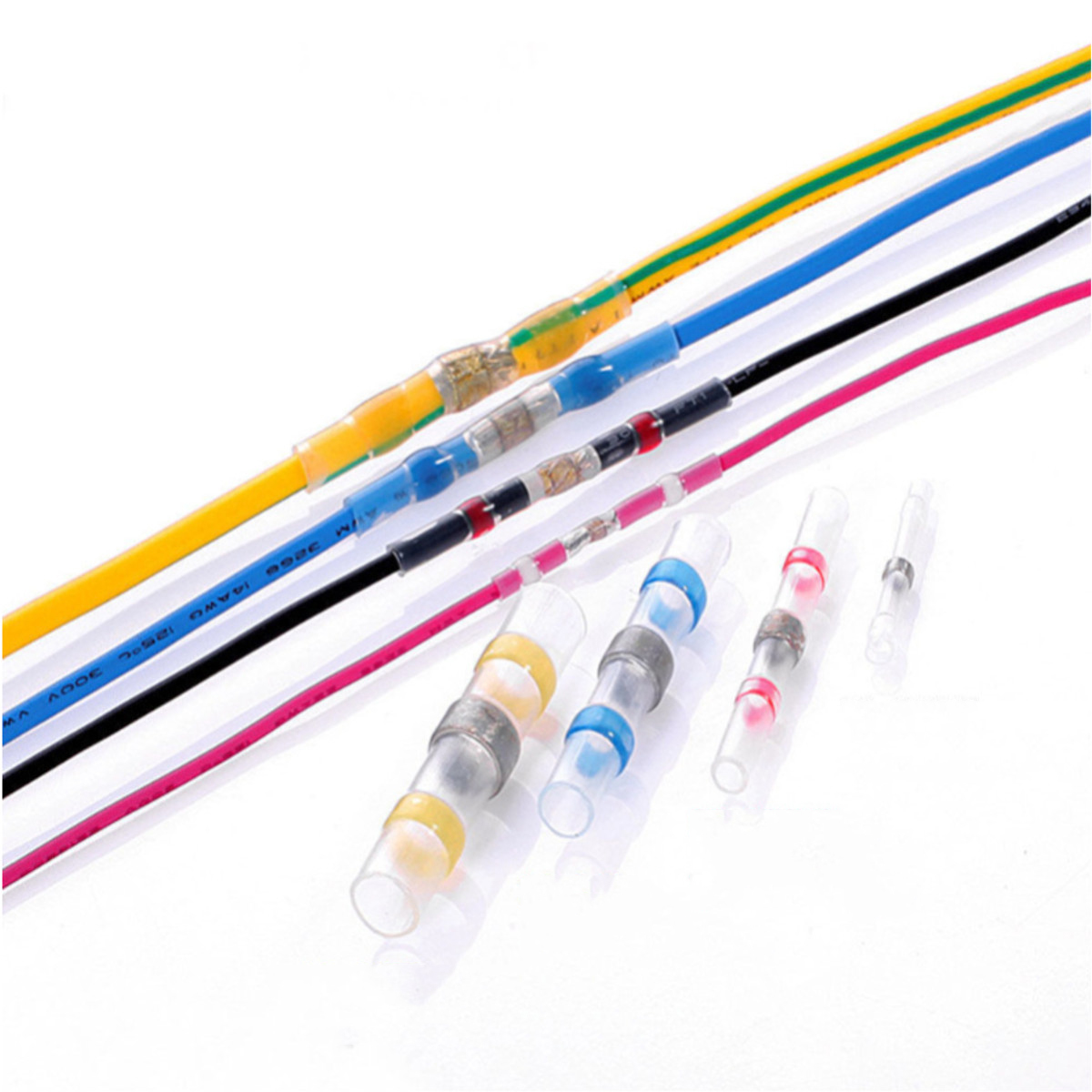

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

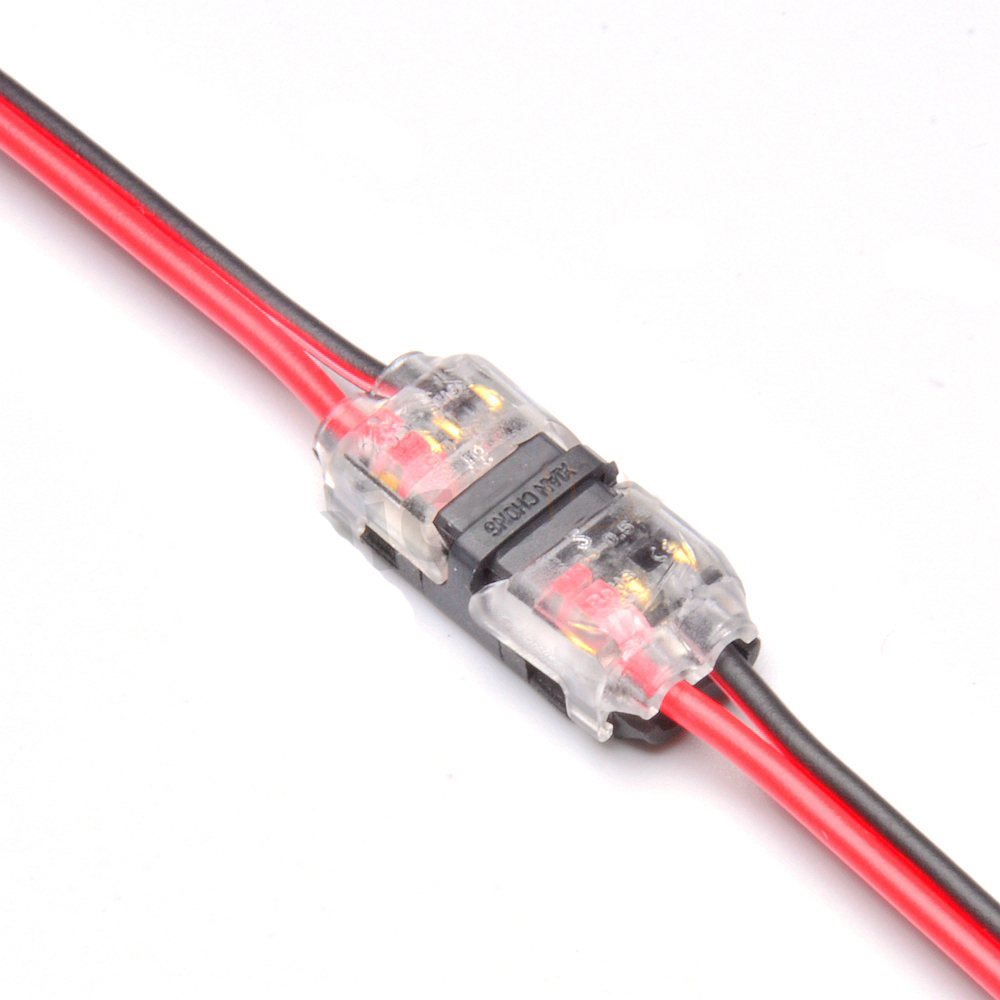

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью.

Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Приспособление для соединения проводов. Инструменты и приспособления для соединения и оконцевания жил проводов и кабелей


способы, инструменты, как сделать самому

Сращивание проводов между собой, на самом деле это ответственное дело. От этого зависит работоспособность электрического узла или агрегата, уровень сопротивления в сети. Некачественно собранная проводка может привести к нагреву в зоне контакта, а это может создать пожароопасную ситуацию.

Соединение проводов клеммниками

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

  • Сварка — этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
  • Клеммники (клеммные колодки) — это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
  • Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
  • Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
  • Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
  • Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

  • Во-первых, это материал, из которого выполнен проводник.
  • Во-вторых, размер и форма сечения.
  • В-третьих, тип изоляции.
  • В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Сварка

Соединение проводов сваркой

Для выполнения такого вида соединения необходимо кабеля скрутить между собой, а их концы надо сварить. Результатом правильно выполненной сварки станет шарик из металла. Он и обеспечивает надежное и постоянное сращивание. При этом оно надежно не только в плане электрических характеристик, но и в прочностном тоже. Металл сваренных проводов после сварочной операции представляет собой монолит. При выполнении сварки существует одна тонкость — важно нагреть кабеля таким образом, чтобы не пострадала от высокой температуры изоляция.

У сварного соединения есть один существенный минус — такое сращивание не подлежит разбору. И при необходимости придется просто отсекать сварку и выполнять сборку проводов по новой. Кроме того, для выполнения такой работы у монтажника должен быть под руками сварочный аппарат и электроды. Кроме этого, при выполнении сварки необходимо принимать определенные меры защиты окружающих предметов. Другими словами, сварка проводом связана с некоторыми ограничениями. Поэтому этот способ применяют в исключительных случаях.

Опрессовка

Соединение проводов опрессовкой

Для соединения проводов, таким образом, потребуется гильза, выполненная из алюминия или меди. Ее выбирают в зависимости от марки соединяемых проводов и толщины пучка. Кабеля, очищенные от изоляции и зачищенные до блеска вставляются в гильзу, которая затем обжимается специальными клещами. Предприятия-производители выпускают гильзы с разными характеристиками. Кстати, клещей для обжимки гильз тоже выпускают несколько типоразмеров.

Укладка и обжимка проводов выполняется по определенным требованиям. То есть оголенный провод должен соответствовать определенным размерам. Такой способ соединения проводов применяют профессиональные электрики, но в последнее время они все чаще применяют для соединения проводов пружинные замки.

Клеммники или клеммные колодки

Клеммы различных видов

Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.

Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.

С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.

Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия.

При таком способе между проводами нет непосредственного контакта и поэтому нет риска нагревания проводов и пр.

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

Пружинные зажимы

Множество споров вызывает такой метод, как сращивание проводов с помощью пружинных зажимов. На практике чаще всего применяют два типа зажимов WAGO и колпачки СИЗ. Эти два устройства имеют один общий элемент – сильную пружину, которая создает надежный контакт с проводом.

Пружинные зажимы

Именно эта пружина и вызывает споры. Критики этой системы утверждают, что со временем пружина ослабевает, и качество контакта снизиться. Такое снижение будет приводить к нагреву пружины и ее большему ослаблению. То есть существует вероятность того, что через некоторое время температура нагрева достигнет такого уровня, при котором пластиковый корпус начнет деформироваться, ну а к чему это может привести неизвестно.

Сторонники такого способа соединения утверждают, что если сращивание выполнено в полном соответствии с требованиями изготовителя, проблем с соединением быть не может.

На самом деле, на рынке электротехнической арматуры существует множество контрафакта, который, ни в какой мере не отвечает требованиям, предъявляемым к продукции такого рода. Лицензированная продукция работает в электрическом оборудовании годами и не вызывает при этом никаких нареканий.

Зажимы WAGO

Они вышли на отечественный рынок не так давно и уже произвели определенный фурор. С их использованием соединения выполняют довольно быстро, при этом сращивание такого класса отличается высокой надежностью. Особенно если оно в полной мере отвечает требованиям производителя.

Зажимы WAGO

Это изделие возможно использовать для соединения проводов, причем не так и важно, состоит он из одной жилы или нескольких. Но сечение не должно быть меньше 0,5 мм2 и больше 4 мм2. Для соединения проводов с большим сечением применяют модификации этого разъема.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

  • резак, который оснащен острыми сменными лезвиями;
  • плоскогубцами;
  • ножницы, которые применяют для разрезания проводов и металла.

Следует принять во внимание, что любое неосторожное движение может повредить жилы, проложенные внутри кабеля.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции.

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Использование клеммных колодок

Среди профессиональных электриков ходит такая присказка о том, что электротехника это наука о контактах. В самом деле, при ремонте или восстановлении проводки чаще всего встречаются неисправности именно в проводке, точнее, в отсутствии контакта. Один из способов получения качественного контакта является использование клеммных колодок.

Клеммные колодки

Простая скрутка проводом уже давно в прошлом. На рынке можно найти множество приспособлений, предназначенных именно для эффективного соединения проводов. Одно из таких приспособлений – это и есть клеммная колодка.

Эти изделия различаются не только по цене, но и по используемым для их производства материалам. Существуют определенные различия и в конструкции, но они не принципиальны.

Конструктивно колодка устроена следующим образом. В ячейки корпуса устанавливают трубки, выполненные из медного сплава, в теле которых проделана резьба.

Размеры этих трубок отличаются друг от друга, и зависят от размера сечения проводов.

Колодки нашли свое применение в самых разнообразных местах. Например, ее можно встретить дома, там ее устанавливают при подключении потолочного светильника к домовой электрической сети.

Без такого устройства сложно обойтись при ремонте перебитой проводки. Часто бывает так, что длины проводов просто не хватает для их прямого соединения (скрутки).

Но, допустимо применять колодку, только в том случае, если она будет установлена в коробке. Скрывать ее настенное покрытие недопустимо.

Бесспорно, сращивание, выполненное с применением колодки, обладает меньшей надежностью, чем пайка, но такое сращивание требует меньшее количество трудозатрат на его создание.

К явным достоинствам соединения проводов через колодки можно назвать возможность соединения алюминиевой и медной проводки.

На что необходимо ориентироваться, выбирая тип коробки. В первую очередь на размер тока, который будет протекать через сращивание и, конечно, потребное количество отверстий для закрепления проводов.

Работа с коробкой не вызывает особых затруднений даже у новичков в профессии или любителей. На самом деле, монтаж выполнить очень просто. Необходимо подобрать колодку с нужным размером ячейки, отсечь лишние ячейки. Установить подготовленные жилы в ячейки и, используя предустановленные винты зажать каждый проводник. Для установки кабеля необходимо снять слой изоляции на расстоянии 5 – 7 мм от конца кабеля.

Особого внимания требует работа с алюминиевыми проводами. Если соединяют кабеля, выполненные из алюминия, то необходимо помнить о том, что жила из этого материала может переломиться. У проводов из алюминия наблюдается текучесть. Под воздействием давления, создаваемым винтом, алюминий может «поплыть». Таким образом, состояние контакта ухудшится.

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.

Пружинные клеммы WAGO

Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

  1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
  2. Высокую скорость сборочных работ.
  3. Качество сборки, которое практически не зависит от квалификации монтажника.
  4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
  5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник.

Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Опрессовка специальными гильзами

В практической работе электрики применяют несколько методов соединения проводов. Их сваривают, паяют, соединяют через колодки и пружинные зажимы. У каждого способа есть определенные недостатки и достоинства, которые становятся видны во время работы электрического оборудования.

Для получения соединения проводов, работающих под высоким напряжением самым эффективным способом, считают опрессовку с использованием гильз.

Использование этого способа соединения позволяет добиться решения двух задач – получение качественного контакта и обеспечение механической стыковки.Для опрессовки проводов с диаметром до 120 мм2 можно использовать ручной обжимной инструмент. При обработке проводов с большим сечением, необходимо использовать зажимы проводов с гидравлическим приводом.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Скрутка и изоляция

Как уже понятно, способы соединения проводов многочисленны и каждый из них имеет плюсы и минусы. Еще не так давно, самым популярным способом была скрутка.

Способы скрутки проводов

Ее делали, таким образом, концы проводов зачищали и скручивали между собой. Такое сращивание, наверное, самое ненадежное. Полного контакта проводов при скрутке, как при сварке не может быть. Поэтому эти соединения часто перегреваются и выходят из строя. Именно поэтому правила выполнения электромонтажа запрещают использования такого способа соединения.

Для изоляции проводов применяют изоляционную ленту.

Зажим орех

Зажим «орех»

Такое устройство применяют довольно часто. Они широко используются при укладке проводки на этажах в подъезде. На самом деле такое устройство называют ответвительным разъемом, а орехом его прозвали профессиональные электрики, по внешнему виду он действительно похож на этот плод.

Использование болта

Для сборки проводников без пайки часто применяют болтовое сращивание. Такой вид сборки применяют для соединения проводов, выполненных из разных сортов металла, к примеру, меди и алюминия.

Что делать если проводов несколько

Для соединения проводов использую разные способы, но необходимо понимать, что сажать на одну линию компьютер и какой-то мощный аппарат нецелесообразно. Поэтому перед тем как приступить, к выполнению работ по прокладке проводов в доме надо понять, как и куда будет подключен тот или иной прибор. Так, стиральную или моечную машины, необходимо подключать по отдельной линии.

Что делать если жилы разного сечения

Для соединения проводов разного сечения используют клеммные колодки.

Объединение многожильных и одножильных изделий

Для соединения многожильных и одножильных проводов применяют разные методы:

  • сварку;
  • пайку;
  • опрессовку.

Как проводить работы в воде и земле

Работа с электричеством требует соблюдения всех мер безопасности и использования только электрозащищенного инструмента. Все работы могут выполняться только при отключенном электричестве.

Как соединить алюминиевые и медные проводники

Любой, даже начинающий электрик знает, что прямое сращивание медного и алюминиевого проводов недопустимо. В месте контакта начинаются окислительные процессы, приводящие в результате к нагреву и потере контакта.

Поэтому для сращивания проводов разного типа применяют или клеммные колодки или ботовое сращивание.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вам также могут быть интересны статьи:



stankiexpert.ru

Инструменты и приспособления для соединения и оконцевания жил проводов и кабелей

Инструменты МБ-1м (рис. 1, а), МБ-2 (рис. 1, б) и М-1 (рис. 2) предназначены для снятия изоляции с концов проводов и жил кабелей. Инструмент МБ-1м модернизирован на основе МБ-1, имеет улучшенную конструкцию с дополнительными ножами для перекусывания проводов и жил кабелей сечением 0,75; 1 и 1,5 мм2 и массой 0,25 кг. Длина участка снятия изоляции может быть от 5 до 30 мм. Инструмент выполнен в виде клещей с двумя ручками 7 и 9 и рабочими губками 5 и 11. В последних размещены неподвижный 1 и подвижный 2 ножи, а также подвижный прижим 10.

Ряс. 1. Инструмент МБ-1м, МБ-2:1 — пружина, 2 — ось, 3, 6 — ручки, 4 — фиксатор, 5 — эксцентрик

Рис. 2. Инструмент М-1:12 8 — ножи, 3 — копир, 4 — поводок, 5, 11 — губки, 6 — крышка с ножами, 7,9 — ручки, 10 — прижим, 12 — пружина

Инструмент МБ-2 используют для снятия изоляции с двужильных плоских проводов АППВС с одновременным разделением токопроводящих жил путем разрезания перемычки. Сечение проводов 0,5—4 мм2, масса инструмента 0,6 кг. Инструменты М-1 применяют для снятия изоляции с проводов малых сечений.Пресс-клещи ПК-3 (рис. 3) и IIK-4 предназначены для соединения и оконцевания жил проводов и кабелей опрессованием.Пресс-клещи ПК-3 состоят из двух рукояток 11, бугеля 6, толкателя 1, двух тяг 7 и блокирующего устройства, включающего гребенку 8, скобу с собачкой 10 и пружиной 9, установленных на рукоятке двух комплектов блок-пуансонов 3 и блок-матриц 4.

Рис. 3. Пресс-клещи ПК-3:1 — толкатель, 2 — винт, 3 — блок-пуансон, 4 — блок-матрица, 5 — шариковый фиксатор, 6 — бугель, 7 — тяги, 8 — гребенка, 9 — пружина, 10 — собачка, 11 — рукоятки

Рис. 4. Ручные прессы:а — механический РМП-7м, б — гидравлический РГП-7м; 1 — матрица, 2 — рейка для пуансона, 3,5 — кольца, 4 — барабан с тросом, 6,7 — подвижная и неподвижная ручки, 8 — трос, 9 — рычаги, 10, 12 — корпуса, 11 —откидная скоба, 13 — насос, 14 — рычаг насоса, 15 — резервуар для масла, 16 — запорный кран, 17 — вилка, 18 — поршень с пуансономМаксимальное рабочее усилие на пуансоне может быть 12,5 кН, на ручке — 200 Н, ход пуансона составляет 12 мм. Клещи имеют габаритные размеры 325X60X33 мм, массу 1,16 кг и служат для опрессования алюминиевых жил в гильзах ГАО-4, ГАО-5, ГАО-6 и медных жил сечением 4—6 мм2 в наконечниках Т и гильзах ГМ, а также для оконцевания медных жил сечением 1,5 и 2,5 мм2 в кабельных концевых наконечниках П.Клещи ПК-4 предназначены для опрессования вручную кабельных наконечников и соединительных гильз сечением 16—35 мм2 на проводах и кабелях с алюминиевыми жилами.Клеши ПК-3 и ПК-4 снабжены блокирующим устройством, которое не позволяет раскрывать их во время опрессования и снимать наконечник или гильзу до его окончания на требуемую глубину. Возврат рычагов в начальное открытое положение происходит после срабатывания блокирующего устройства.Ручной механический пресс РМП-7м и ручной гидравлический пресс РГП-7м предназначены для опрессования кабельных наконечников на жилах проводов и кабелей сечек нем 16—240 мм с однозубым вдавливанием и сечением 16—95 мм2 с двузубым вдавливанием.Пресс РМП-7м (рис. 4, а) имеет форму клещей и состоит из корпуса 10 и двух рычагов 9 с зубчатым сектором, откидной скобы 11 для установки матриц 1, рейки 2 для установки пуансона, подвижной 6 и неподвижной 7 ручек. При опрессовании движением ручки вверх и вниз трос 8 наматывается на барабаны 4, при этом рычаги 9 сближаются до момента соприкосновения заплечиков пуансона с матрицей и вдавливают пуансон в трубчатую часть наконечника, образуя зубья.Рис. 5. Ручной гидравлический пресс ПГР-20М1:1 — скоба для установки матриц и пуансонов, 2—корпус (рабочий цилиндр), 3—стакан, соединяющий корпус с ручкой, 4 — рычаг, 5 — ремень, 6 — рукоятка, 7 — пуансоны, 8 — матрицы, 9 — опрессованные кабельные наконечникиРучной пресс РМП-7м выполняет те же операции, что и пресс РГП-7м. Для уменьшения усилий на нем рычаги сжимаются с помощью стального троса, намотанного на барабан правого рычага. Опрессование осуществляется качанием рукоятки до соприкосновения заплечика пуансона с матрицей.Ручной гидравлический пресс РГП-7.М (рис. 4, б) состоит из корпуса 12, насоса 13 с клапанами, поршня 18 с пуансоном, резервуара для масла 15, вилки 17 с матрицей и рычага 14 насоса. При качании рычага насоса под действием давления масла перемещается поршень с пуансоном и происходит опрессование. Ручной гидравлический пресс ПГР-20М1 (рис. 5) предназначен для опрессования наконечников и соединительных гильз на медных и алюминиевых жилах проводов и кабелей сечением 16—240 мм2 многогранным обжатием (шестигранное обжатие и местное вдавливание). Пресс может быть использован для скругления секторных комбинированных жил проводов сечением до 185 мм2, а также секторных однопроволочных алюминиевых кабелей сечением 25—240 мм2.Пресс состоит из корпуса 2, являющегося рабочим цилиндром, бугеля, служащего для крепления с помощью винтов матриц 8 и пуансонов 7, запорного клапана, рукоятки 6, стакана 3, соединяющего корпус с рукояткой, рычага 4, установленного шарнирно на стакане, масляного баллона и ремня 5 для удобства работы и переноски пресса. Поршень перемещается под давлением, которое создается в цилиндре при качании рукоятки насоса, для чего запорный клапан предварительно завертывают до отказа. Чтобы поршень занял исходное положение, запорный клапан отвертывают на 2—3 оборота. Пресс снабжен предохранительным клапаном, отрегулированным на максимально допустимое давление. Для выполнения опрессования в пресс устанавливают пуансон и матрицу, соответствующие сечению и конструкции, жилы кабеля или провода. В матрицу укладывают наконечник (или гильзу), насаженный на жилу, и закрывают клапан. После этого рукоятку насоса качают до тех пор, пока буртик пуансона не войдет в соприкосновение с матрицей. Затем открывают клапан, в результате чего поршень с пуансоном возвращается в исходное положение, и снимают опрессованный наконечник. При опрессовании на трубчатой части наконечника (гильзы) образуются зубья местного вдавливания и обжатия. Таким же способом осуществляют скругление секторных алюминиевых однопроволочных жил кабелей и секторных комбинированных жил проводов.Гидравлический ручной пресс ПГЭ-20 с электроприводом производит опрессование многогранным обжатием соединений и оконцеваний алюминиевых жил изолированных проводов и кабелей сечением от 16 до 240 мм2, скругление секторных однопроволочных алюминиевых жил сечением от 25 до 240 мм2 и секторных комбинированных жил сечением 120—185 мм2. Приводом пресса служит электросверлильная машина с двойной изоляцией ИЭ1022А мощностью 250 Вт.Рабочее усилие пресса составляет 200 кН, время опрессования — 10—12 мин, масса (без кабеля) — 6,5 кг. Для работы пресса выпускают набор инструментов НИСО и НИОМ.Применяемые для опрессования ручные прессы с механическим, гидравлическим и электрическим приводами унифицированы: имеют единые посадочные места для установки рабочих инструментов.Набор НИСО состоит из матриц и пуансонов, уложенных в ячейки панели футляра, на которой указана их маркировка. Универсальный набор НИОМ содержит 10 комплектов (пуансон — матрица) для опрессования соединений и оконцеваний медных жил кабелей сечением 16—240 мм2.Инструменты набора обеспечивают опрессование с применением стандартных гильз и наконечников для соединения и оконцевания медных жил кабелей всех конструкций (в том числе секторной и сегментной форм). При этом номенклатура гильз и наконечников сокращается до 10 типоразмеров, отпадает необходимость в специальном инструменте для скругления секторных однопроволочных жил. Для наконечников и гильз введена упрощенная маркировка.

Всего комментариев: 0

ukrelektrik.com

Способы соединения проводов

Места соединения проводов — зона особой опасности. Как правило, 90 % всех неполадок и аварий возникает именно в контактах и кабельных скрутках.Способов соединения проводов существует множество. Самый распространенный и простой из них — ручная скрутка ТПЖ винтом и заматывание данного места изолентой (рис. 1).

Рис. 1. Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается (рис. 2).

Рис. 2. Варианты соединения проводов скруткой

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать (рис. 3).

Кабельные сжимы — эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки (рис. 4). Используется для ответвления проводов от основной (магистральной) линии.

Рис. 3. Современные способы соединения проводов при помощи клемм и клеммных колодок Рис. 4. Присоединение провода к магистральной жиле при помощи ответвительного сжима

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами (рис. 5). Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом (рис. 6).

Рис. 5. Клеммная колодка Рис. 6. Соединение проводов при помощи клеммной колодки

Скрутка (колпачок) — простейший способ соединения ТПЖ небольшого сечения (рис. 7 и 8). Применяется, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручиваются вместе, и колпачок скрутки навинчивается на них.

Рис. 7. Скрутки Рис. 8. Соединение жил при помощи скруток-колпачков

Пружинные клеммы — очень удобный вариант соединения, при их помощи можно соединять вместе медные и алюминиевые проводники (рис. 9 и 10).

Рис. 9. Виды клемм Рис. 10. Пружинная клемма

Концы жил оголяются и вставляются внутрь клеммы, где пружинный зажим фиксирует их на месте (рис. 11).

Рис. 11. Клемма на 3 проводника

Клеммники (нолевые шины) применяются в распределительных шкафах (рис. 12).

Рис. 12. в распределительном шкафу: слева — заземляющая шина, справа — нолевая

Они представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения используется, когда необходимо соединить несколько проводников в одно целое. Например, при подсоединении подходящих проводов заземления к общему. Винтовые зажимы представляют собой контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов (рис. 13).

Рис. 13. Винтовой зажим и закрепленный в нем пятижильный кабель

Пайка. Соединение проводов при помощи паяльника и специальных припоев постепенно отходит в прошлое. На замену этому трудоемкому процессу пришли новые виды соединений, рассмотренные выше. Однако иногда приходится соединять провода и так.

Термоусадочная трубка (ТУТ) — отличная альтернатива классической изоленте (рис. 14) .

Рис. 14. Термоусадочная трубка, обрабатываемая пламенем горелки

Более того, она обладает качествами, которые изоленте недоступны. По внешнему виду напоминает кембрик. При необходимости изолировать открытые участки кабеля, повысить его механические и изоляционные свойства термоусадочная трубка нарезается кусками, которые надеваются сверху оболочки или изоляции. Затем термоусадочную трубку просто нагревается при помощи паяльной лампы, фена, горелки или обычной зажигалки. Трубка уменьшается в размерах, плотно обхватывая кабель и надежно изолируя его.

www.eti.su

Клеммы для соединения проводов: виды и использование

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

Что такое

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил. Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Разновидности

Существует множество разновидностей клеммников. Винтовой клеммник. Использование винтового крепежа на сегодняшний день самая популярная конструкция. Она одновременно и простая, и надежная. Использование винтовых клеммников часто применяется для разведения электрической проводки, для розеток и различных подключений. Работают по принципу зажима.

Такой тип может служить зажимом для минусовых и плюсовых клемм аккумулятора (и в аккумуляторах автомобилей), для соединения группы осветительных элементов и других устройств. Клеммы в автомобильных аккумуляторах могут быть сделаны из свинца. Это связано с тем, что в аккумуляторе содержится кислота для электролиза. Зачастую винтовые клеммники изготавливаются из поликарбоната и устойчивого полипропилена. Но также их могут делать из полиамида или прессованного полиэтилена. Материал может зависеть от типа клеммника и его производителя.

Винтовое приспособление не подходит для соединения алюминиевых контактов, так как они слишком хрупкие, и во время закрепления контактов их можно повредить. Они предназначены для работы с медными жилами. Не редко такой клеммник может быть сделан с учетом необходимости подключить к нему заземляющие провода. Для этого на нем можно найти винтик зеленого цвета. В эту точку нужно подводить заземление. Также у него есть маленькие зубцы, которые улучшают сцепление.

Обжимной клеммник. Такой вид конструкции применяются для соединения силовых кабелей, сечение которых не превышают 2,5 мм, а сила тока 24 ампера. Обжимной клеммник способен выдержать нагрузку до 5000 вольт. Если работает более мощное оборудование, то для соединений потребуется другой способ. Обжимная конструкция позволяет одновременно подключать до 8 жил. Для каждой их них есть отдельное гнездо. Это позволяет увеличить скорость монтажа электрической проводки. Зажимы могут быть автоматическими, которые сразу зажимают введенный в гнездо контакт, и механическими, что нужно делать самостоятельно. Если не превышать допустимую нагрузку на клеммник, то он имеет хороший уровень надежности.

Изолирующий (СИЗ). Данный тип соединительных элементов может иметь вид обычного пластмассового колпачка. Производится из термостойкого материала – полимер, который не подвержен воспламенению. Считается, что он служит для защиты проводки от возгорания, однако СИЗ способен обеспечить хороший и надежный механический контакт жил. На специальную скрутку накручивают контакты проводов. При этом их зажимает пружина, которая улучшает соединение. Если саму скрутку обработать особой пастой, то можно избежать окисления металла. При помощи такой конструкции можно легко соединить не только провода с однородным сечением, но и медный с алюминиевым контактом.

Отдельно нужно отметить группу силовых клеммников. Они имеют более громоздкую и сложную конструкцию. Это обусловлено тем, что к ним можно подвести силовые кабеля с разной толщиной сечения, разной мощностью, а также соединить медные жилы с алюминиевыми. Они используются, когда речь идет не о тонких проводах, а кабелях, сечение которых может достигать 300 мм2. Крепятся к монтажной плате или DIN-рейке. Контактирующая пластинка изготовляется из меди и покрывается оловянным сплавом. При помощи шайб конической формы соединение не ослабляется.

Универсальные и барьерные клеммники. Отличаются от остальных тем, что в их конструкции есть небольшие металлические полосы. Они разделены слоем изоляции. С его помощью можно полностью исключить соприкосновение соседних проводов. Изготавливаются с высоким качеством, имеют дополнительные винты для более надежного крепления. Можно заводить алюминиевые жилы. Алюминиевые контакты в таких клеммах окисляются гораздо хуже.

Карболитовые клеммники могут работать также с двумя видами сечения. Они выполнены из специфического сплава именно для этих целей. Незаменимым материалом является керамика, из которой может быть сделана соединительная конструкция, в том числе и колодка.

Видео «Типы клемм для соединения проводов»

Как пользоваться

При помощи клеммников для соединения силовых проводов важно знать, как их подключать к нему.  Очень часто применяется крепление под головкой закрученного винта. Через пластинки протягивается зачищенный контакт шнура, а затем завинчивается само крепление. Повредить элемент можно при постоянно прокручивании винта, но само соединение будет весьма надежным.

В проходных гребенках или колодках есть специальные металлические наконечники, куда заводится шнур. Затем другой конец подсоединяют к электрическому шкафу или другому оборудованию. В колодках также есть винтовые зажимы. Колодки достаточно дешевое соединение и доступно в любом специализированном магазине. При применении клеммников Wago достаточно оттянуть зажимной рычажок, чтобы завести или вытащить кабель. Такая методика подключения подходит для фиксации Wago только, если он многоразовый.При использовании одноразового устройства Wago, крепление должно проходить за один раз, так как обратно изъять провод не получится. Для этого его придется отрезать при помощи кусачек или острого ножа.

Чтобы осуществить качественное соединение клеммнике Wago необходимо зачистить провод от внешней изоляции приблизительно на 1 сантиметр. Затем нужно поднять рычажок и завести его внутри, а потом опустить зажим. Пружинный механизм позволит плотно зафиксировать проводник с сечением до 4 мм2.

В чем преимущества

Очень часто в электромонтажных работах частного жилого дома или в квартире хозяева используют соединение проводов методом обычной скруткой, и крайне редко применяют пайке для крепления. Такой метод соединения постепенно начинают вытеснять специальные конструкции – колодки и клеммники. Они не дорогие в производстве и доступные. Их надежность значительно превышает самодельное крепление, а также с помощью них можно легко и быстро сделать отключение от конструкции, произведя замену шнура. С использованием колодки или соединителя Wago такую работу способен сделать даже новичок. При помощи удобной и понятной конструкции это не составит труда и не займет много времени.

Производитель Wago сделал крепеж на таких деталях еще более простым – зажимной рычажок, которые обеспечивает надежный присоединение алюминиевых и медных кабелей. Применение клеммников Wago позволит сделать присоединение аккуратным, без торчащих контактов, и сэкономить место в распределительном щитке. Wago соединение достаточно маленькое, чтобы эффективно подключить как одножильный, так и многожильный кабель.

Видео «Клеммы компании WAGA»

Что это такое и как используется, узнаете из видео-ролика, который мы для вас подготовили.

otoke.ru

Клеммники электрические для соединения проводов

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

  1. Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
  2. Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.

Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.



шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Похожие статьи

infoelectrik.ru

Как соединить медные провода между собой в распредилительной коробке

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком. Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

  • Скрутка с последующей пайкой или сваркой.
  • Монтаж с применением клеммных колодок.
  • Соединение с использованием «орешков».
  • Применение соединительных шин.
  • Соединение кабеля с использованием пружинных клемм типа WAGO.
  • Болтовой способ монтажа.
  • Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т.д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов. В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки. Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной. Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

  • Существенное сокращение времени монтажных работ.
  • Наличие отдельного изолированного клеммного места под каждый проводник.
  • Защиту кабеля от повреждений и негативного внешнего воздействия.
  • Аккуратный вид и компактные размеры мест соединений кабеля.
  • Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв.мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Способы соединения проводов — Наши статьи

  Места соединения проводов — зона особой опасности. Как правило, 90 % всех неполадок и аварий в Санкт Петербурге возникает именно в контактах и кабельных скрутках.
  Способов соединения проводов в СПб существует множество. Самый распространенный и простой из них — ручная скрутка ТПЖ винтом и заматывание данного места изолентой.
  Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается. Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при со единении медных и алюминиевых проводников.



  Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно  есть из чего выбрать.



Способ соединения проводов кабельными сжимами! — эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки. Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка! — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами. Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом.

Скрутка! (колпачок) — простейший способ соединения проводов небольшого сечения. Применяется, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручиваются вместе, и колпачок скрутки навинчивается на них.

Пружинные клеммы! — очень удобный вариант соединения проводов, при их помощи можно соединять вместе медные и алюминиевые проводники.

  Концы жил оголяются и вставляются внутрь клеммы, где пружинный зажим фиксирует их на месте.

Клеммники! (нолевые шины) применяются в распределительных шкафах. Они представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения проводов используется, когда необходимо соединить несколько проводников в одно целое. Например, при подсоединении подходящих проводов заземления к общему.

Винтовые зажимы! представляют собой контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов.

Пайка! Соединение проводов при помощи паяльника и специальных припоев постепенно отходит в прошлое. На замену этому трудоемкому процессу пришли новые виды соединений, рассмотренные выше. Однако иногда приходится соединять провода и так.

Термоусадочная трубка! (ТУТ) — отличная альтернатива классической изоленте. Более того, она обладает качествами, которые изоленте недоступны. По внешнему виду напоминает кембрик. При необходимости изолировать открытые участки кабеля, повысить его механические и изоляционные свойства ТУТ нарезается кусками, которые надеваются сверху оболочки или изоляции. Затем ТУТ просто нагревается при помощи паяльной лампы, фена, горелки или обычной зажигалки. Трубка уменьшается в размерах, плотно обхватывая кабель и надежно изолируя его.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Клеммы для соединения проводов: разновидности и особенности

Автор aquatic На чтение 6 мин. Просмотров 8k. Обновлено

Много вопросов возникает при работе с электричеством, которые связаны не только с уровнем безопасности, но и со способом соединения элементов. Даже у опытных мастеров иногда возникают споры, какой метод лучше выбрать в конкретной ситуации. Довольно часто используют клеммы для соединения проводов. Рассмотрим их особенности и уровень надежности.

Разнообразие типов клемм

Способы соединения и требования к ним

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

  • Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
  • Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.

Присоединение оголенных жил

После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».

Колпачок

Обратите внимание! Нельзя соединять разнородные провода таким способом.

Статья по теме:

Гофра для проводов и кабеля. В статье подробно рассмотрим конструкцию, среднюю стоимость и материал, из которого изготавливается гофрированная труба, а также как правильно работать с данным приспособлением.

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.

Варианты скрепления жил

Полезный совет! Для спаивания применяется оловянно-свинцовый припой и канифоль.

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.

Вариации колодки

Клеемные колодки различны по методу крепления:

  • с винтом для затягивания;
  • с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.

Пружинные клеммы

Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Статья по теме:

Как правильно пользоваться мультиметром. В обзоре рассмотрим методики измерения: силы тока, сопротивления. Как проверить конденсаторы и полевые транзисторы, а также провести диагностику повреждений.

Клеммы для соединения проводов: разновидности и особенности

Любому монтажнику и электрику известны все основные разновидности клеемников. В целом, их можно разделить на винтовые и безвинтовые. Первый вариант менее надежен, так как из-за винта могут повреждаться оголенные жилы.

Варианты клемм от BLOX connect

Все варианты помещены в пластиковый или капроновый корпус (может быть каболитовый), которые обеспечивает изоляцию и содержит в составе группу контактную (механизм для соединения проводов).

Обратите внимание! Часто для применения клеммника участок сцепки следует оконцевать.

Оконцовка не требуется в проводах со сплошными жилами, которые зажимаются без использования наконечника. При этом на переходах необходимо обеспечить самые маленькие потери и отсутствие нагрева, что достигается за счет нескольких факторов:

  • использование оптимальной пары металлов;
  • применение кварцевазелинововой смазки против окисления;
  • конструктивные особенности клеммы предполагают затягивание провода или наконечника с контактной группой.

Соединение при помощи клеммы

Использование нужной пары предполагает выбор металла, из которого изготовлена группа контактов. Провода и наконечники выпускают из меди, алюминия или луженной меди. Хороший контакт с такими видами материала обеспечивает сталь, латунь и некоторые особые сплавы, из которых делают группы контактов.

Как соединить алюминиевый провод с медным быстро и просто: фото и видео

Не следует допускать прямого скручивания меди и алюминия, так как такой контакт недолговечен и может привести к замыканью, для решения проблемы используют клеммы для соединения проводов.

Есть способ, когда можно обойтись и без специального коннектора, для которого потребуется винт или гайка. Такой способ позволяет соединить практически любое количество элементов, которое ограничивается только длиной самого шурупа. Соединение можно выполнить с проводами разной толщины и из разного металла, а также одножильные и многожильные варианты.

Таким простым способом можно соединять сразу несколько проводов. Если планируете использовать многожильный вариант, то вначале проудите его припоем. Чтобы было легче разобраться, посмотрите видеоматериал в конце статьи.

Если у вас под рукой оказалась клеммная колодка, все будет значительно проще. При этом полученное соединение не требует дополнительной изоляции, как вариант с болтом. Чтобы выполнить данную сцепку, достаточно отчистить от слоя изоляции концы на длину в 0,05 см и вставить в отверстие, закрутив зажим.

Зажимные клеммники

Помимо соединения проводов при помощи зажимов в клеммных колодках, можно использовать другой вариант приспособления, где используется принцип пружины. Есть варианты многоразового использования коннектора, что очень удобно.

Ведущие производители клемм для проводов

Даже такое приспособление, как клемма следует тщательно выбирать, ведь от ее надежности и долговечности будет зависеть стабильность работы кабеля. Пользователи вывели рейтинг мировых производителей таких коннекторов, некоторые модели которых рассмотрим более подробно.

Многоразовые коннекторы

В ТОП-3 ведущих производителей клемм для соединения проводов вошли:

  • Компания Samtec занимает первую позицию (США).
  • На втором месте также производитель из США – Kycon
  • HARTING Германия – третье место рейтинга.

Компания Samtec предлагает профессиональный инструмент для обжима клемм для проводов – трещетку CAT-HT-281-2430-13 по средней стоимости в 30 010. Клемма от Kycon GAX-4-88 будет по средней стоимости в 600 р. за штуку.

Или можно подобрать более дешевые и простые варианты, по цене от 200 р. за штуку. В любом случае подбирайте коннекторы исходя из количества соединяемых жил и элементов.

Видео: соединение медного и алюминиевого провода

https://www.youtube.com/watch?v=hylQRwyxtDA

В заключение

Использование различных модификаций клемм значительно упрощает соединение проводов, причем разного размера и материала изготовления. Можно использовать и метод скручивания или спайки, который не будет столь надежен.

Соединяя медный и алюминиевый провода, не забывайте, что напрямую этого делать нельзя, следует использовать болт или коннектор.

Выбирая коннектор, смотрите на количество разъемов, фирму-производителя и другие характеристики устройства. Если сделать выбор самостоятельно сложно, можно обратиться за консультацией к профессионалам.

Emerson представляет новое приспособление Greenlee® GRE-6: один инструмент для резки проводов, обжимки соединений и перфорации электроразделительных щитов

РОКФОРД, ШТАТ ИЛЛИНОЙС. (3 августа 2020 г.) Наконец у работников, выполняющих электромонтажные работы, появился практичный и универсальный многофункциональный инструмент для резки проводов, обжимки соединений и перфорации электроразделительных щитов — новое приспособление шесть в одном от Greenlee для концевой заделки кабеля, оснащенное заменяемыми насадками и оборудованное аккумуляторной батарейкой Makita®. GRE-6 — это гидравлический инструмент с шестью заменяемыми насадками и усилием выдавливания 6 тонн с семилетней гарантией Greenlee Gator®
.

«GRE-6 идеально подходит для специалистов, занимающихся устранением электрических неисправностей и техническим обслуживанием с использованием разнообразных инструментов с гидравлическим приводом», — говорит Райен Берг (Ryan Berg), менеджер по продуктам подразделения Greenlee for Emerson. — GRE-6 обеспечивает универсальность благодаря быстрой смене насадок, сокращая тем самым время поиска необходимого инструмента. Это приспособление способно заменить три инструмента, обеспечивая эффективность и точность выполнения работ».

Кроме того, GRE-6 экономит затраты на приобретение и эксплуатацию и сокращает площадь хранения. Доступная отдельно или в комплекте система QuickChange позволяет операторам максимально быстро и легко менять насадки. Возможные варианты насадок

  • Насадка резак-ножницы для медного/алюминиевого провода: предназначена для резки установочного медного/алюминиевого провода толщиной до 750 тыс. круговых милов (MCM).
  • Насадка резак-ножницы для сталеалюминиевого провода: возможность резки сталеалюминиевого провода толщиной до 477 тыс. круговых милов (MCM) и натяжного провода толщиной до 3/8″.
  • Обжимная насадка с четырьмя точками и усилием выдавливания 6 тонн: классификация по UL 1976 для медных разъемов и проводов от № 8AWG до 750 тыс. круговых милов (MCM) и алюминиевых разъемов и проводов от № 8AWG до 500 тыс. круговых милов (MCM).
  • Обжимные насадки с четырьмя точками и усилием выдавливания 6 тонн (конфигурации O и BG) для следующих вариантов применения.
    • Медные ответвления: № 10 жесткие — 2/0 скрученные
    • Алюминиевые и сталеалюминиевые ответвления (AL и ACSR): № 14 жесткие — 4/0 ACSR
    • Хомуты: № 6 — 4/0 ACSR
    • Соединение проводов с натяжением: № 10 жесткие — 4/0 ACSR
    • Проушины и соединения проводов: № 8 — 350 MCM AL, 500 MCM CU
    • Вводы: № 10 жесткие — 4/0 ACSR
  • Перфорационно-резальная насадка: перфорация отверстий от 1/2 до 4″ в мягкой стали 12 калибра и нержавеющей стали 14 калибра. Поворот головки на 360 градусов повышает удобного использования. В комплект поставки входят шпильки и втулки.

Литийионная аккумуляторная батарея Makita® напряжением 18 В LXT® и 2,0 А·ч обеспечивает длительную работу при разовом заряде. Возможна быстрая зарядка аккумуляторной батареи с использованием устройства для ускоренной зарядки (продается отдельно).

Запланируйте демонстрацию нового GRE-6, посетив сайт по адресу Greenlee.com/Request-Demonstration. Найдите местного дилера Greenlee, посетив сайт по адресу Greenlee.com/where-to-buy. Более подробную информацию по GRE-6 можно найти на сайте Greenlee.com/GRE-6.

Подразделения Emerson по разработке профессиональных инструментов предлагают во всех уголках мира широкий ассортимент современных и надежных инструментов и технологий торговых марок Greenlee, RIDGID® и Klauke® для работы с механическим оборудованием, электрооборудованием и трубами. Более подробную информацию можно найти на сайте emerson.com/professionaltools.

Makita® является зарегистрированным товарным знаком MAKITA CORPORATION.

О компании Emerson:
Emerson (NYSE: EMR) со штаб-квартирой в Сент-Луисе, штат Миссури (США), является глобальной технологической и инжиниринговой компанией, предлагающей инновационные решения для заказчиков на промышленных, торговых и бытовых рынках. Подразделение Emerson по разработке решений для автоматизации помогает предприятиям непрерывного, гибридного и штучного производства оптимизировать затраты на энергоресурсы и эксплуатацию оборудования, обеспечивая при этом безопасность персонала и защиту окружающей среды. Подразделение Emerson по разработке решений для коммерческого сектора и ЖКХ помогает поддерживать комфортные условия для жизни людей, заботиться об их здоровье, обеспечивать качество и безопасность продуктов питания, повышать энергоэффективность и создавать устойчивую инфраструктуру. Более подробную информацию можно найти на сайте Emerson.com.

Свяжитесь с нами для получения более подробной информации

Контактное лицо в агентстве: Лиз Дорланд (Liz Dorland) ▪ 402-437-6066 ▪ [email protected]

Корпоративное контактное лицо: Майкл Фаррис (Michael Farris) ▪ 815-312-6839 ▪ [email protected]

Способы соединения электрических проводов — как ПРАВИЛЬНО соединять провода между собой

Общие правила соединения проводов между собой в домашних условиях

— Нельзя соединять жилы проводов, накручивая один на другой, — можно лишь перекручивать их. Таким образом допустимо сопрягать до шести жил разного сечения.

— Нельзя скручивать жилы алюминиевого и медного проводов. Если все же есть острая необходимость, то жилы медного провода обрабатываем канифолью и покрываем припоем ТОС и только потом скручиваем с алюминиевым кабелем. Использовать флюс на основе кислоты в этом случае запрещено.

— Для соединения алюминиевых и медных проводов можно использовать резьбовой зажим. На болт толщиной в два-три раза больше сечения провода надеваем шайбу, затем накидываем петлю одного провода, потом вторую шайбу и петлю другого провода. Поверх надеваем третью шайбу и все зажимаем гайкой.

— Для улучшения качества скрутки конец пучка из скрученных проводов откусываем бокорезами (кусачками). В результате концы жил спаиваются между собой способом «холодной сварки».

— Чтобы исключить образование оксидной пленки, ухудшающей плотность соединения на скрутке, желательно использовать кварцевазелиновую смазку для алюминиевых проводов и вазелиновую смазку для медных.

— Для увеличения срока службы скрутки концы соединения можно пропаять оловянно-свинцовым припоем с канифолью в качестве флюса.

— Соединять провода в домашних условиях можно также с помощью различных клеммников, соединительных блоков, обжимных гильз и т. д.

— Независимо от вида и способа соединения все оголенные участки проводов следует изолировать тремя слоями изоляционной ленты.

Места соединения проводов — зона особой опасности. Как правило, 90% всех неполадок и аварий возникает именно в контактах и кабельных скрутках.

Способов соединения проводников существует множество. Самый распространенный и простой из них ручная скрутка ТПЖ винтом и заматывание данного места изолентой (рис. 4.65).

Рис. 4.65. Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается (рис. 4.66).

Рис. 4.66. Варианты соединения проводов скруткой

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать (рис. 4.67).

Рис. 4.67. Современные способы соединения проводов при помощи клемм и клеммных колодок

Кабельные сжимы
эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки (рис. 4.68). Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами (рис. 4.69). Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом (рис. 4.70).

Сварочный аппарат для беспаечных проводов | Прохладный Инструменты

Простое нарезание резьбы на проволоку

Инструмент : беспаечный разъем для быстрого сращивания проводов с защелкой

Гость : Тайлер Вайнгарнер

Цитаты :
Итак, сегодня я продемонстрирую эти беспаечные разъемы для быстрого сращивания проводов.Как и в случае с разъемами для проводов, они бывают разных цветов и относятся к разным калибрам проводов, с которыми они могут работать. Вы видите, что у нас в основном два канала для проводов, и все, что они позволят вам сделать, — это быстро соединить провод, который уже активен. Я впервые столкнулся с ними, когда получил эти комплекты для установки на мой мотоцикл грейферов с подогревом. Идея заключалась бы в том, чтобы вы подключили питание своей фары, а затем использовали этот источник питания 12 В для питания нагретых рукояток.

У вас есть два проводных канала.У этого сбоку есть зазор, который вы можете вставить поверх провода, к которому вы хотите подключиться, поэтому вам не нужно его отсоединять, вы можете просто надеть его на провод. И тут то, что вы видите, это что-то вроде гильотинного лезвия с двумя V-образными лезвиями, которые вы используете плоскогубцы, чтобы прижать их к проводам, и это то, что заставляет ваши провода сращивать.

Также упоминается :
Как соединять и разводить провода с помощью Digi-Key

07.09.20

Инструменты для сращивания канатов: фидеры, толкатели и палочки

Руководство по сварке Samson

В этом прочном руководстве представлены удобные инструкции по новейшим технологиям сварки.В полноцветной идентификационной таблице веревок Samson представлены 52 различных веревки с соответствующей конструкцией и обозначением класса. Это одно из лучших доступных руководств по сварке, которое пригодится как энтузиастам, так и профессионалам. В нем содержится информация о стольких различных типах сращиваний, что они могут быть полезны специалистам по сращиванию во всех областях: в промышленности, судостроении, лесоводстве, конном спорте и т. Д. 158 страниц 30 различных сращиваний, сгруппированных по 7 типам веревочных конструкций. Ламинированная откидная крышка.

159 страниц, переплет по спирали, ч / б иллюстрации.

Трубчатые соединения алюминия Samson

Эти зажимы предназначены для сращивания всех тросов Samson в соответствии с их инструкциями по сращиванию. Размеры определяются в «длинах опоры», поэтому вам нужно будет приобрести стыковочную головку, соответствующую диаметру скручиваемого каната. Вам также понадобится соответствующий толкатель для скрипки.

Samson 1 1/4 дюйма зажим для сращивания проволоки

Для веревок диаметром более 1 дюйма Самсон рекомендует использовать проволочные зажимы. Имейте в виду, что в то время как трубчатые зажимы имеют размер 100% для инструкций Самсона по сращиванию, проволочные зажимы имеют масштаб 1/2, а длина инструмента — 1 / 2 — фактическая длина троса для соответствующего диаметра троса.

Самсон Фид Толкатели

Толкатели Samson используются при сращивании троса для проталкивания трубчатых тисков, прикрепленных к тросу, через трос для завершения захоронения, а также могут использоваться для извлечения сердечниковых волокон в начале сращивания. Выберите размер толкателя, соответствующий диаметру троса, который вы хотите сращивать. Сделано в США компанией Samson Ropes для использования вместе с инструкциями по сращиванию канатов.

Набор для сварки Samson

Полный набор полезных инструментов для сварки.Содержит один маленький толкатель, по одному алюминиевому корпусу размером 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 7/16 дюйма и 1/2 дюйма. Отличный способ сэкономить деньги, если вы хотите сращивать самые разные веревки от 1/4 дюйма до 1/2 дюйма. Инструменты для сращивания из этого набора будут полезны для сращивания 12-прядей, таких как Tenex, диаметром до 1/2 дюйма. Мы рекомендуем взять руководство по сварке для получения полных инструкций.

Набор щупов и толкателей Samson (от 7/16 до 3/4 дюйма)

В этот комплект входят зажимы и толкатели, необходимые для соединения обычных подъемных и такелажных тросов, используемых при работе с двумя тросами.Включает малые и большие толкатели Samson, фиксаторы 7/16, 1/2, 5/8 и 3/4 дюйма. Эти инструменты позволяют выполнять сращивание в соответствии с проверенными Самсоном методами сращивания канатов. Вам также захочется подобрать малярный скотч и фломастер для маркировки прядей.

Закажите этот комплект для фидеров и толкателей, необходимых для сращивания наиболее часто используемых в лесоводстве лески, а затем перейдите на нашу страницу инструкций по сращиванию тросов Samson, чтобы загрузить и распечатать бесплатные инструкции, необходимые для начала сращивания, или купить полный набор инструкций по сращиванию тросов Samson в прочном Руководстве по сращиванию тросов Samson ниже.

Комплект Samson Fid, от 1/2 до 1 дюйма

Комплект Fid содержит трубчатые алюминиевые крышки 1/2 «, 9/16», 5/8 «, 3/4», 7/8 «и 1».

Набор для обучения сварке Samson

Содержит все необходимое, чтобы научиться сращивать веревки с двойной оплеткой; включая толкатель, ручку, инструкции и 2 отрезка тренировочной веревки с двойной оплеткой.

Сварочные пластины Samson Selma (набор из 5)

Крышки из полированной нержавеющей стали имеют уникальный дизайн с защелкой внутри, которая захватывает прядь и устраняет необходимость прикреплять веревку к зажиму.Эти норвежские фидеры популярны во всем мире для сращивания морских строп и отлично подходят для канатов с полой оплеткой из 12 прядей, двойной оплетки и 3 прядей.

Этот набор из 5 фидов Selma содержит фиды с внутренним диаметром 4,0, 5,5, 7,5, 10,0 и 13,0 мм. Каждая крышка помещается в следующую большую, что делает хранение удобным и компактным.

Комплект для сварочного аппарата Yale Compact

Полный набор профессиональных инструментов, наиболее полезных для арбористских веревок. С помощью этого компактного сварочного аппарата от Йельского университета вы сможете самостоятельно сращивать прусики и стропы для лазания.

    Содержание:
  • Анодированные алюминиевые вставки: 1/4 «, 5/16», 3/8 «, 7/16», 1/2 «, 9/16»
  • Иглы из нержавеющей стали (3): размеры A и B
  • Шведский малый фид
  • Таблица размеров Fid
Профессиональный сварочный аппарат Yale

Yale’s Professional Splicer Kit предоставляет вам полный набор фидеров, толкателей и сопутствующих инструментов в сворачиваемой тканевой сумке для хранения. В сумке есть люверсы, поэтому ее можно повесить рядом со станком для сварки для быстрого доступа.

    Комплект содержит:
  • 10 трубок из алюминия диаметром от 1/4 «до 1»
  • 2 толкателя, 1 SM, 1 LG
  • 1 пара ножниц
  • 3 иглы для прямого шитья: SM, MD, LG

Используйте с инструкциями Yale по сварке для получения профессиональных результатов.

Корзина для проволоки Yale Fid

Эта новая петля от Йельского университета разработана для того, чтобы упростить сращивание 12-прядных полых кос, таких как Tenex и AmSteel-Blue. Проволочная корзина на крышке работает так же, как китайская ловушка для пальцев: пальцами соберите проволочную корзину, затем вставьте конец веревки и потяните.Корзина закрывается на веревку, что позволяет легко завершить стыковку и закапывание. Когда закончите, просто соберите проволоку и снимите веревку. Отличная экономия времени для тех, кто плетет полые плетеные косы из 12 прядей диаметром до 5/8 дюйма.

Фидеры для сращивания нержавеющей стали

Соединительные щетки из нержавеющей стали с ручками из твердой древесины для сращивания трехпрядных канатов, например, Samson Pro-Master.

Игла для сращивания проволоки Marlow
Проволочная петля из нержавеющей стали

Marlow на 3-миллиметровом шнуре Excel Pro является отличным инструментом для легкого натягивания при сращивании небольших шнуров.Как и в случае с инструментами New England Fids, Marlow Wire отлично подходит для узких кроссоверов и представляет собой приятную минималистичную проволочную фиксацию для людей, которые не хотят использовать метод фортепианной проволоки / зажима.

Трубка для сращивания

С помощью палочки для сращивания Brion Toss сращивание плетеной веревки намного проще, чем с помощью обычных инструментов. Вставьте инструмент в веревку, возьмитесь за нужный конец петлей и вытащите инструмент. Инструмент для профессионалов. Инструкции прилагаются к каждому устройству.

Примечание. Арбористская палочка очень длинная (42 дюйма) для облегчения сращивания арбористских веревок.Эту палочку можно использовать, чтобы сэкономить значительное количество времени при сращивании 16-прядных разделенных хвостов.

Марлин Шип

Традиционный инструмент для сращивания стали помогает разделить пряди во время сращивания. Вставьте инструмент в тесьму, чтобы открыть ее. Также можно использовать для развязывания затянутых узлов. 11 дюймов в длину.

Японский шип марлина

Меньше и компактнее, чем стальной шип марлина, этот марлин в японском стиле является одним из самых полезных инструментов в арсенале сварочных аппаратов.Этот шип отлично подходит для разделения куртки, чтобы добраться до сердцевины в двойной плетеной веревке и прусиках, и столь же полезен для выдергивания отдельных прядей из куртки при сращивании 16 прядей. Прочный 6-дюймовый шип из высококачественной японской инструментальной стали. Утиное острие для плавной вставки. Ручка из белого дуба.

Иглы для парусных мастеров

Эти высококачественные стальные иглы можно использовать для сращивания прядей или сращивания веревок большего размера. Идеально подходит для работы со стыками двойной оплетки Tenex или большого диаметра.

Большую из двух игл парусных мастеров можно использовать аналогично шипу Marlin для извлечения сердечника веревки в крайнем случае, но со временем она не станет идеальной заменой.

Игла для сращивания 24 прядей

Игла для ручного шитья для сращивания 24-прядных строп. Длина 2,25 дюйма.

Игла для сращивания, размер C, Yale

Игла для сращивания, размер C, Yale Cordage.

Пальма парусника

Кожаная ладонь скользит по руке и помещает металлическое гнездо в середину ладони, чтобы защитить руку, когда ладонь используется для проталкивания игл через стык.Правосторонняя и левосторонняя версии.

Инструмент для бандажа

Инструмент для наложения ленты на 100 лент

Эти ленты были изменены из-за их ветеринарного использования, чтобы плотно прилегать к нашим 5-дюймовым сращиваниям для глаз. Это помогает удерживать карабин в правильном положении. Их также можно использовать для изготовления спидлайн-строп, правильно удерживая нейлоновые полозья расположен на овальном карабине. Используйте инструмент для обвязки, чтобы быстро наложить ремешок, чтобы любая петля или проушина превратилась в невидимый глаз.

Wire Fid

Проволочные петли для сращивания канатов с двойной оплеткой.

Компоненты комплекта для сращивания троса
Комплекты для сварки

WesSpur содержат множество аппаратных средств и специализированных инструментов, которые также доступны по отдельности.

Круглые пластиковые гильзы для веревки

Коуши сохраняют большую прочность на разрыв веревки при использовании с узлом или сращиванием глаз, сохраняя большой радиус изгиба и защищая веревку.

Каплевидные пластиковые веревочные гильзы

Коуши сохраняют большую прочность на разрыв веревки при использовании с узлом или сращиванием глаз, сохраняя большой радиус изгиба и защищая веревку.

Нейлоновый наперсток в форме слезы 1/2 «с ушками

Нейлоновый наконечник для канатов из фибры от 11 до 13 мм (7/16 «- 1/2»).

Пластиковый наперсток с высокими стенками

У этого пластикового наперстка высокие края, чтобы он оставался на месте внутри проушины для сращивания, с открытыми краями, чтобы можно было удалить (требуются инструменты) после сращивания, если это необходимо. Подходит для веревки от 7/16 «до 1/2». Не рекомендуется для работы в тяжелых условиях / для такелажных работ.

Металлические наперстки в форме капли

Коуши сохраняют большую прочность на разрыв веревки при использовании с узлом или сращиванием глаз, сохраняя большой радиус изгиба и защищая веревку.

DMM Стальные гильзы

Коуши сохраняют большую прочность на разрыв веревки при использовании с узлом или сращиванием глаз, сохраняя большой радиус изгиба и защищая веревку. Эти стальные гильзы от DMM совместимы с проволочными или текстильными канатами, имеют открытые канатные каналы для облегчения проверки канатов.

DMM Стальной наперсток с выступом

Эти гильзы из нержавеющей стали от DMM совместимы с проволочными или текстильными тросами и имеют открытые каналы для троса, что облегчает осмотр троса.Дополнительный выступ в ушке делает этот наперсток полезным при создании предохранителей от трения, так как он дает мячу для поиска что-то, за что можно зацепиться.

Tenex Tec

Tenex Tec (Two-End-Carrier) — это высокопрочный канат с низким растяжением, идеально подходящий для сращивания строп. Конструкция держателя с двумя концами дает больше, позволяет Tenex Tec лучше прилегать к поверхности дерева, чем стандартные одинарные плетеные веревки, обеспечивая лучшее сцепление. Tenex Tech имеет покрытие Samthane для увеличения срока службы. Легко стыкуется.

Стабильная оплетка — без покрытия

Stable Braid — это полностью полиэфирная веревка с двойной оплеткой, которая является стандартом для оснастки деревьев. Стабильная оплетка без покрытия не обрабатывается Samthane (покрытие, повышающее износостойкость), поэтому она мягче для рук, чем стабильная оплетка с покрытием. Стабильная тесьма без покрытия часто используется при изготовлении поводков для животных на заказ, и ее можно использовать для оснастки.

Самсон Про-Мастер

Pro-Master — это трехпрядная веревка с мягкой свивкой, которую очень легко сращивать, что делает ее популярным материалом для всех видов строп, тросов, привязных ремней и других канатных инструментов.

Chafe Sleeve (навалом)

Нейлоновый натягивающий рукав для защиты арбористских канатов и строп. Вы можете заказать здесь рукав для натирания лапкой для ваших собственных сварных изделий или запросить его для любого изготовленного нами соединенного изделия, которое подходит к рукаву. Часто используется для усиления проушин или в качестве подвижной муфты натира на перекидных линиях, тросах лебедки и т. Д.

Статус HTTP 404 — страница не найдена

Тяга кабеля

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Плоскогубцы с длинным носом

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые насадки для судов

Короткие сверла шнековые

Гибкие биты

Кольцевые пилы

Фрезы с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Освещение

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки со шнуром

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

Используйте разветвители для подключения электрических проводов

Соединители для ответвлений позволяют добавить новый провод.Соединители для сращивания ответвлений представляют собой оконечные устройства из винилового пластика, которые используются для быстрого сращивания или соединений с использованием двух или более кусков провода, которые находятся в пределах рекомендуемого диапазона проводов для соединения ответвлений. Соединитель для сращивания — это оконечное устройство для проводов из винилового пластика с острой металлической вставкой, которая безопасно прорезает пластиковые изоляционные оболочки двух проводов и сжимает их вместе. Затем соединительный элемент закрывается, чтобы надежно удерживать соединения проводов вместе.

Сварочные аппараты

также называются быстросъемными аппаратами и предназначены для использования с электрическими проводами, некоторыми телефонными проводками и проводами других электрических устройств.Очень распространенный пример использования этих ответвительных соединителей — электромонтажные работы прицепа, когда требуется быстрое и безопасное соединение. Соединители для сращивания ответвлений доступны с различными размерами проводов AWG, комбинациями проводов и цветами, соответствующими размеру проводов AWG. Соединения ответвлений — это недорогой и безопасный способ соединить существующий провод с новым без их пайки.

Для чего нужен переходник для сращивания ответвлений?
Разъемы с отводом предназначены для подачи в него существующей проволоки и нового чистого обрезанного конца другой проволоки.Когда металлическая часть ответвителя прижимается, он разрезает оба провода и устанавливает соединение между двумя проводами. Пластиковый кожух складывается и надежно удерживает провода, не снимая изоляционной оболочки, обеспечивая плотное и чистое соединение между проводами. Соединение завершено, когда кожух крана закрыт и плотно обжат.

Соединение ответвлений — это надежный способ соединения двух проводов одного калибра. Это простой и эффективный способ сращивания проводов, который обычно используется во многих электрических приложениях.Чтобы упростить поиск подходящего сварочного аппарата, компания Electrical Basics предлагает различные размеры, которые внесены в список CSA в целях безопасности, с высокими температурными характеристиками до 220 F.

Как соединитель ответвителя обеспечивает электрические соединения
Соединитель ответвителя имеет две камеры, по одной на каждом конце, которые предназначены для надежного удержания двух проводов внутри соединителя. Чтобы правильно соединить ответвитель, вам нужно поместить каждый из проводов в отдельную камеру, параллельную длине разъема.Затем вам нужно будет осторожно закрыть крышку сращивания ответвлений, чтобы каждая вставка проводов касалась каждого провода. Удерживая провода и соединители ответвлений на месте, вы можете осторожно закрыть крышку и медленно и осторожно зажать ее плоскогубцами. При нажатии на плоскогубцы металлическая вставка вдавливается в разъем. Это давление будет выдавливать провода через зазор в центре, когда они проникают в разъем. Давление плоскогубцев на стыковочное соединение прорежет два провода и сожмет их вместе, чтобы создать надежное стыковое соединение.Затем вы должны потянуть за провода, чтобы убедиться, что соединение выполнено плотно и провода надежно прикреплены к разъему. Повторите этот процесс для всех соединений проводов, которые могут потребоваться для вашего проекта электропроводки, убедившись, что используются только провода в пределах рекомендуемого диапазона сечения стыковочного соединителя.

После того, как надежно сращенные кабели будут подключены, вы должны связать кабели пластиковой стяжкой или использовать изоленту, чтобы предотвратить разрыв сращивания сращивания.Оберните стяжку-молнию или изоленту вокруг нижней части оголенной изоляционной оболочки обоих кабелей, и это поможет дополнительно закрепить установку. Затем вы можете обрезать излишки конца галстука-молнии ножницами, если используете этот метод.

Соединения метчиков разного цвета указывают, какой калибр провода следует использовать:


Сращивание лент Винил Желтый AWG 12-10

Сращивание лент Винил Синий AWG 16-14

Сращивание лент Винил Красный AWG 22-18

Каждый раз, когда вам нужно создать новое проводное соединение, вы всегда должны думать о безопасности в первую очередь.Перед тем, как начать любое проводное соединение с помощью ответвителя, вам необходимо:

  • Выключите питание в монтажной коробке перед началом работы
  • Соединяйте вместе провода только одного калибра
  • Обязательно соблюдайте все местные электротехнические нормы и правила.

Ответвительные соединители — это надежный способ выполнения быстрых соединений для безопасного, надежного и беспаечного соединения проводов с проводами AWG. Использование этого типа соединителя — отличный способ создать долговечные электрические соединения во многих типах электрических приложений.

Если у вас есть какие-либо вопросы о выполнении стыковых соединений или о том, какой стыковочный соединитель вам нужен для вашего проекта, позвоните специалистам в отделе «Основы электротехники» по телефону 877-947-8437. Мы поможем вам выбрать правильный ответвительный соединитель, который будет использоваться в вашей ситуации с электропроводкой.

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может произойти в любом месте, где вы хотите разветвить цепь в двух или более направлениях.Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с глухой крышкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Изучение техники сращивания позволит решать бесчисленные проекты, которые улучшают ваше жилое пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Меры безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием утвержденных UL соединителей, соединенных внутри утвержденной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа. Этот метод одобрен Национальным электротехническим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения нельзя оставлять сами по себе в полости стены или потолка.Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

Сращивание проволоки — несложная техника. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Примечание

Этот проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Ель / Марго Кэвин

электротехнический АЛЬЯНС || Обучение || Сертификаты || Сертификат сращивания кабелей

Надежность благодаря сертификации

Наша комплексная программа позволяет людям продемонстрировать свои знания, навыки и способности при сращивании и заделке экранированных электрических силовых кабелей. После сдачи экзамена на знание (письменный) и практического (практического), компетентность в сварке будет подтверждена выдачей сертификационной карты успешному кандидату в конкретной проверенной категории.

Сертификат сращивания кабелей

Многое было написано о компетентности и мастерстве лиц, выполняющих работы по сращиванию кабелей среднего напряжения. Программы, поддерживаемые отраслью, которые разрабатываются и управляются на национальном уровне, будут способствовать установлению уровней компетентности, отвечающих потребностям промышленности и населения в безопасной и надежной доставке электроэнергии.Сертификация позволит нам официально признать тех людей, которые успешно продемонстрировали понимание знаний, навыков и способностей в области сращивания кабелей.

Процесс экзаменов справедливый

После утверждения заявки кандидат становится кандидатом, который сначала должен успешно сдать письменный экзамен по основным знаниям, а затем один производственный (практический) экзамен в выбранной кандидатом категории сращивания и завершения.Экзамен по основным знаниям будет проводиться всем кандидатам, как правило, в групповой обстановке. Каждый экзамен будет содержать примерно 100 вопросов и будет проходить в формате с несколькими вариантами ответов, представленном в бумажном буклете. Под наблюдением экзаменаторов человек будет сращивать и / или заделывать экранированный электрический силовой кабель в соответствии со стандартизованным процессом тестирования. Категории проверки работоспособности: предварительно изготовленные комплекты (предварительно отформованные, термоусадочные, холодноусадочные), ручное нанесение (ручное приклеивание лентой) и / или PILC.

Программа сертификации и повторной сертификации персонала

Национальный совет по сертификации сращивания кабелей (NCSCB) разрабатывает и устанавливает программу сертификации и повторной сертификации персонала для кандидатов, успешно демонстрирующих свои знания, навыки и способности в области сращивания и заделки экранированных электрических силовых кабелей. Программа Национального совета по сертификации сращивания кабелей предназначена для всех, кто выполняет сращивание или заделку кабелей для / с:

  • Электроэнергетика
  • Специализированные электрические подрядчики
  • Подземное распределение
  • Обслуживание сети
  • Строительные подрядчики
  • Промышленные предприятия / установки

Если вы сращиваете или заделываете кабель среднего напряжения, это сертификат, который вы должны получить на национальном уровне.

Сертификат NCSCB для персонала среднего напряжения будет доступен квалифицированным кандидатам, имеющим как минимум двухлетний опыт сращивания и заделки экранированных силовых кабелей в диапазоне 2,1–35 кВ.

Неправительственные организации, подобные Национальному совету по сертификации кабельных систем, разрабатывают специализированные добровольные программы аттестации, такие как аттестация персонала, чтобы обеспечить механизм признания лица, продемонстрировавшего с помощью научно подтвержденного тестирования уровень знаний и навыков. и способности в данной области.

NCSCB будет следовать классическому определению и предлагать учетные данные для сертификации персонала, которые признают значительный уровень мастерства в определенной области работы. Этот сертификат уважается на национальном уровне и выдается после демонстрации навыков в области сращивания кабелей, а также прохождения соответствующей предварительной квалификации, политики повторной сертификации и обязательных письменных экзаменов и экзаменов по производительности.

Сертификация означает соответствие

Многие агентства федерального правительства уже требуют сертификации кабельного соединителя или терминатора (раздел 16000), и это требование обычно упоминается в различных строительных документах, издаваемых правительством, инженерами-консультантами, генеральными подрядчиками или субподрядчиками.Удостоверение NCSCB для персонала среднего напряжения — это метод обеспечения соответствия контрактным требованиям для сертифицированных лиц, выполняющих сращивание и заделку экранированных электрических силовых кабелей среднего напряжения.

NCSCB и наш совет директоров были сформированы в 2004 году из представителей коммунальных предприятий, подрядчиков, производителей, организаций, производителей кабеля и других. NCSCB — это независимая некоммерческая организация, которая существует исключительно с целью разработки и управления программами качества и комплексной сертификации при сращивании и заделке экранированных электрических силовых кабелей.В данную организацию входят:

  • Международное братство электротехников (IBEW)
  • Национальная ассоциация подрядчиков по электротехнике (NECA)
  • Независимые электрические подрядчики (МЭК)
  • Национальный объединенный комитет по обучению и обучению в электротехнической промышленности (NJATC)

Филиалов:

  • 3M — Горнодобывающая промышленность Миннесоты
  • Американская Электроэнергетика
  • Elastimold — подразделение Thomas & Betts
  • Джорджия Пауэр — Южные компании
  • Дж.К. Дрискилл
  • John E. Kelley and Sons Electrical Construction
  • Okonite Cable Company
  • PECO и компания Exelon
  • Potomac Testing — член NETA
  • Power Plus Engineering — член NETA
  • Primary Service Corporation
  • Primo Electric Company
  • Прогресс Энерджи
  • Prysmian — ранее Pirelli Power Cable
  • Инструменты Ripley
  • SRP
  • Электрооборудование Tidewater JATC
  • Tyco Electronics — Подразделение энергетики
  • Уокер Инжиниринг
  • XCEL Energy

Какова ваша цель?

Национальный совет по сертификации сращивания кабелей (NCSCB) стремится разрабатывать, устанавливать, поддерживать и администрировать программы сертификации и повторной сертификации для практиков, демонстрирующих знания, навыки и способности в области сращивания и заделки кабелей.

Что такое Национальный совет по сертификации сращивания кабелей (NCSCB)?

Национальный совет по сертификации сращивания кабелей был создан в 2004 году с участием представителей коммунальных служб, подрядчиков, производителей, организаций, специалистов по сращиванию кабелей и других лиц, заинтересованных в подтверждении знаний, навыков и способностей рабочих, которые сращивают и заделывают электрические силовые кабели.NCSCB — это независимая некоммерческая организация, которая существует с целью разработки и администрирования качественной и комплексной программы сертификации в области сращивания кабелей.

-Что такое сертификация при сращивании кабелей среднего напряжения?

NCSCB разработал комплексную программу, которая позволяет человеку продемонстрировать свои знания, навыки и способности в сращивании и заделке экранированных электрических силовых кабелей.После сдачи письменного и практического (практического) экзамена способность студента к сварке будет подтверждена выдачей аттестационной карты по экзаменуемым специальностям.

-А как насчет лицензий, сертификатов и других учетных данных, связанных с работой?

Неправительственные организации, подобные NCSCB, разрабатывают специализированные программы добровольной аттестации, такие как аттестация персонала, чтобы предоставить механизм признания лица, продемонстрировавшего с помощью научно подтвержденного тестирования уровень знаний, навыков и способностей в конкретное поле.Часто наблюдается «размывание» сертификации персонала и таких терминов, как лицензии, степени и сертификаты. Сертификация — это удостоверение личности, которое получает человек и признает значительный уровень владения знаниями, навыками и способностями в определенной области, связанной с работой. Другие термины, используемые для описания документов, удостоверяющих личность, выдаваемую лицам за образовательные или служебные достижения, включают:

  • Лицензия — учетные данные могут предлагать только правительства.
  • Degree — школы, университеты и другие учебные заведения предлагают степени.
  • Сертификат или Сертификат об окончании — обычно посещение определенной программы, семинара или определенного курса обучения позволяет человеку получить сертификат, подтверждающий участие или завершение.

NCSCB разработал комплексный экзамен в области сращивания кабелей среднего напряжения, который состоит из базового (письменного) экзамена и отдельных экзаменов на основе технических характеристик (практические занятия) для изготовленных комплектов, ручного приклеивания лент и сращивания PILC.Сертификация указывает на серьезную профессиональную приверженность к области и документирует опыт человека. Программы сертификации разработаны в соответствии с высокими стандартами и тщательно изучаются, чтобы обеспечить соответствие индексам рабочих заданий, статистическую надежность, справедливость и соответствие профессиональным стандартам тестирования. NCSCB следует классическим определениям и предлагает значимые учетные данные для сертификации персонала. Это удостоверение, которое выдается после демонстрации опыта в области сращивания кабелей, а также наличия соответствующих политик предварительной квалификации и повторной сертификации.

-Почему предлагает сертификацию в сращивании кабелей?

Многое было написано о компетентности и мастерстве лиц, выполняющих работы по сращиванию кабелей среднего напряжения. Программы, поддерживаемые отраслью, которые разрабатываются и управляются на национальном уровне, позволят значительно повысить уровень компетентности, который отвечает потребностям промышленности и населения в безопасной и надежной доставке электроэнергии.Сертификация позволит нам официально признать тех людей, которые успешно продемонстрировали понимание знаний, навыков и способностей в области сращивания кабелей.

-Кто будет искать сертификацию NCSCB?

Предполагаемый кандидат для экзаменов NCSCB по электрическим силовым кабелям работает в основном в качестве строительного / промышленного или специализированного электрика / линейного электромонтера для электроэнергетической компании или подрядчика по электричеству, занимающегося сетевыми системами, строительством и обслуживанием подземных распределительных сетей или коммерческими / промышленными установками. .

-Каковы требования для программы сертификации среднего напряжения?

NCSCB определил, что кандидат должен иметь как минимум двухлетний опыт сращивания электрических экранированных силовых кабелей до сдачи письменного экзамена по основным знаниям.

-Что такое письменный экзамен?

Кандидатам сдается письменный экзамен по основным знаниям, как правило, в группе.Каждый экзамен включает около 100 вопросов и будет проходить в формате с несколькими вариантами ответов.

-Какой процесс сдачи экзаменов на успеваемость?

Будет предложено три экзамена на успеваемость (практические). Человек должен сначала успешно сдать письменный экзамен по основным знаниям, а затем один экзамен по успеваемости. Человек может быть сертифицирован по любой категории или по всем трем категориям сварки.Категории состоят из изготовленных комплектов (сращивания и заделки), наклеиваемой вручную ленты, сращивания и заделки PILC. Кандидат под наблюдением экзаменаторов сращивает и / или заделывает экранированные электрические силовые кабели в соответствии со стандартизованным процессом тестирования.

-Кто разработал экзамены?

Технические специалисты по экранированным силовым кабелям под руководством Американских исследовательских институтов (AIR) в Вашингтоне, округ Колумбия.C. разработали экзамен. В комитетах по разработке тестов было национальное представительство. Кроме того, было уделено внимание тому, чтобы на всех совещаниях по разработке тестов присутствовали разные технические специалисты из коммунальных предприятий, подрядчиков и производителей.

-Как кандидат готовится к экзаменам?

NCSCB разрабатывает все экзамены для кандидата, имеющего не менее двух лет опыта в области сращивания электрических экранированных силовых кабелей.Будет выпущен исчерпывающий набор материалов для соискателей, объясняющих предметные области знаний, которые включают письменный экзамен, библиографию источников, использованных при разработке экзаменационных вопросов, специализированный глоссарий и образцы вопросов. Специалист должен быть знаком с различными типами соединений, концевых муфт и производимых комплектов, используемых в промышленности.

-Предлагают ли NCSCB программы обучения?

№Мы ожидаем, что другие могут предлагать курсы повышения квалификации в будущем или публиковать справочные материалы, относящиеся к сращиванию кабелей среднего напряжения и подготовке кабелей. NCSCB предоставит подробную информацию любому человеку или организации, которые желают разработать учебные материалы.

-Как будет проверяться сертификация?

Кандидату будет выдана сертификационная карточка, подтверждающая, что он или она успешно продемонстрировали знания, навыки и способности в прикладной категории сертификации.Кроме того, их имена будут перечислены NCSCB и доступны для проверки работодателями и владельцами объектов / собственности.

-Сколько будут стоить экзамены?

  • Регистрационный взнос — 100,00 долларов США
  • Стоимость письменного экзамена — 295 долларов США
  • Стоимость практического экзамена
  • Kit — $ 595,00
  • Практический экзамен по «Приложению вручную» (лента) — 595 долларов США

-Когда будут предлагаться экзамены?

Письменный экзамен в настоящее время планируется.Следите за будущими бюллетенями и пресс-релизами NJATC, чтобы узнать даты и места проведения.

-Как получить дополнительную информацию о программе?

Любой желающий может связаться с операционным директором NCSCB, и дополнительная информация будет отправлена, когда она станет доступной. Кроме того, заседания совета директоров NCSCB открыты, и посетители могут присутствовать на них. Актуальное расписание и контактную информацию можно найти на нашем веб-сайте http: // www.ncscb.org/

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы подтвердим, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас возникли проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind.Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
