Содержание

виды и их основные функции, принцип работы системы поиска

Иной раз стремление отдохнуть на природе за пределами города настолько велико, что люди просто покупают себе загородный дом. После покупки, как правило, производится ремонт, причём некосметический, а кардинальная работа, которая затрагивает даже электропроводку, но именно тут часто появляются трудности.

В частных домах, особенно если речь идёт о старых постройках, отсутствуют планы электропроводки. Как правило, вся система установлена в стены, и найти её достаточно трудно, но можно при помощи детектора обнаружить скрытую проводку. Этот прибор разделяется на множество типов. Его можно приобрести как на строительном рынке, так и сделать своими руками, причём даже если человек не имеет определённых навыков в электрике.

Основные функции детектора проводки

Во время ремонта в частном доме может потребоваться не только перепланировка электрической системы, но и могут просто возникнуть проблемы, если захочется, например, забить гвоздь, а там проходит проводка. В итоге, в лучшем случае придётся вскрывать стенку и восстанавливать проводку

, а может быть и так, что человек получит серьёзную травму от разряда электричества. Поэтому при проведении работы с электрической проводкой нужно использовать специальный прибор для обнаружения электрической системы в стене.

Кроме того, такой прибор можно использовать не только во время ремонта, но и просто, если захотелось установить декор, а точнее, прибить картину или установить дополнительную розетку. Причин для использования детектора, как видно может быть много. Само собой, что можно обойтись и без детектора, а просто логически угадать расположение проводки, которая может идти либо в горизонтальном направлении или по вертикали, но такой способ достаточно рискованный. Детектор поиска скрытой проводки позволяет точно определить расположение всех кабелей.

Виды приборов для поиска скрытой проводки

В наше время существует большое количество моделей детекторов, предназначенных для поиска скрытой проводки. Если раньше можно было определить только их положение, оценить план электрической системы или просто найти металлические предметы в стене, то современные модели могут определить даже разрывы в проводке. Иной раз это очень помогает, так как при разрыве проводки не придётся вскрывать всю стену в поисках дефекта, а достаточно просто пробить дыру на месте поломки. Детекторы также можно разделить по типу:

  • поиска по глубине залеганий кабелей;
  • материалу кабелей;
  • по времени работы;
  • количеству дополнительных функций.

Самая простая модель, называется электростатическим прибором. Он дешевле относительно других моделей и, к тому же прост в использовании. Ещё одно преимущество этой модели в том, что

прибор может обнаружить проводку, захватывая большой радиус стены, и поэтому не придётся проверять каждый сантиметр поверхности. У этого детектора, также имеется и несколько существенных недостатков. К примеру, его нельзя использовать в помещении, если электричество просто выключено. Кроме того, в местах с повышенной влажностью, таких как гаражи, бани, сауны, прибор просто не будет работать. Также прибор не может, обнаружит проводку, если стена состоит из металлического материала.

Есть ещё один бюджетный вариант, детектора для обнаружения скрытой проводки. Этот детектор работает по принципу электромагнитного импульса, что позволяет находить положение проводки с большой точностью. Он может зафиксировать местоположение даже проводки, которая имеет нагрузку всего лишь 1 кВт, то есть способен распознавать нахождение кабеля даже в выключенном состоянии. Детектор

фактически реагирует на металл, который входит в состав проводки, но такой вариант не всегда на руку при проверке.

В частных домах, которые построены из деревянного материала, детектор будет работать хорошо. В случае, если постройка выполнена из панельных элементов, в состав которых входят стальные прутья, то детектор будет реагировать на любое присутствие металла.

Наиболее востребованным на сегодняшний день считается комбинированный детектор для обнаружения скрытой проводки. Он позволяет с высокой точностью находить месторасположение электрической системы. Кроме того, можно выбрать функцию работы с этим прибором. Таким образом, можно определить разрывы кабеля, нахождение цветных металлов, дерева или пластикового материала. Комбинированные детекторы имеют только один существенный недостаток — высокую стоимость.

Как правильно выбрать детектор скрытой проводки?

Разнообразие детекторов для обнаружения скрытой проводки достаточно большое на современном строительном рынке. Поэтому перед тем как отправиться за покупкой, нужно определиться для каких целей он будет предназначаться. Так, например, он может использоваться только один раз или многократно. Детектор может быть нужен для обнаружения простой схемы кабеля или для поисков всех скрытых деталей в стене помещения.

Стоит также взять во внимание его характеристики. Речь идёт о мощности, глубине сканирования стены и времени работы.

Если выбрать неправильный тип прибора, то можно просто пропустить некоторый участок кабеля, так как прибор просто не рассчитан на достаточно большую глубину сканирования.

Профессиональные модели прибора используют, как правило, на предприятиях, где глубина залегание кабелей может быть достаточно большой. Такой прибор, безусловно, обнаружит проводку на любой глубине залегания, но из-за своей высокой стоимости он просто не нужен для работы в бытовых условиях. Если речь идёт о проверке наличия проводки в частном доме или квартире, подойдёт простой тип, который точно укажет расположение электрической сети. Самый простой тип детектора, который работает при включённом электричестве, как правило, не очень эффективен, но подойдёт для разового использования и убережёт от получения травмы и ожогов.

Система поиска скрытой проводки

Как правило, все детекторы скрытой проводки работают по принципу обнаружения электрического поля. Дорогие модели могут обнаружить такое поле даже при выключенном состоянии электричества. Детектор улавливает электрическое поле и посылает сигнал, который и укажет на местоположение кабеля.

Перед началом работы прибор включается с помощью специальной кнопки, расположенной на корпусе устройства. Как правило, сразу после включения он сам начинает калибровку, для более точной работы в дальнейшем. В это время нельзя мешать калибровке или подносить прибор к стене, где проводки просто нет, но можно помочь, если установить устройство на место, где точно проходить кабель.

После того как калибровка закончилась, можно приступать к работе. Прибор проводится по всей поверхности стены. Сигнал об обнаружении проводки поступит тогда, когда устройство обнаружит кабель. Как правило, время проведения такой работы зависит от качества модели детектора. Как уже говорилось ранее, детектор может использоваться на больших зонах поверхности стены, в то время как дешёвые модели могут фиксировать сигнал от электрического поля только в диапазоне нескольких сантиметров.

Кроме того, работа прибора также зависит и оттого, находятся под напряжением кабеля или нет. Дешёвые модели могут просто не работать на влажных поверхностях или в местах с толстым слоем отделочного материала или просто показывать неточные результаты.

Детектор обнаружения скрытой проводки своими руками

Само собой, что купить устройство для обнаружения скрытой проводки намного проще, но если он будет использоваться только на любительском уровне, то достаточно будет и прибора, который можно сделать просто своими руками. Он сможет работать только на местах проведения кабеля, которые находятся под напряжением и точность показателей будет не такой высокой. Но устройство подойдёт в случае, если нужно просто сделать отверстие для картины и убедиться в том, что в стене нет кабеля.

Схем по созданию своего детектора в интернете достаточно много, но все они построены по одному принципу.

Необходимо:

  • подобрать материал;
  • собрать устройство.

Для того чтобы собрать самый простой детектор скрытой проводки потребуется найти стрелочный омметр и обычный полевой транзистор. Все эти детали можно купить на любом строительном рынке по сходной цене. Также можно использовать в приборе ещё и головной телефон, который имеет аккумулятор. В таком случае устройство покажет нахождение электропроводки не только с помощью отклонения стрелки, но и будет слышен характерный сигнал. Телефон нужен только для комфортного использования устройства, а на все остальные параметры он не оказывает влияния.

Сборка всех необходимых деталей проходит достаточно быстро. Нужно всего лишь присоединить омметр к полевому транзистору и начать проверку стены на наличие электропроводки. Как правило, если кабель есть и прибор улавливает электромагнитное поле, то стрелка просто отклоняется вбок в местах, где мощность самая большая.

В случае с присоединением телефона, принцип работы не меняется. Тут различия в том, что при поиске кабеля, устройство будет издавать сигнал, который по мере приближения к электромагнитному полю будет просто нарастать.

Весь принцип работы самодельного детектора для обнаружения проводки строиться именно на свойствах полевого транзистора.

Как видно, такой прибор не особенно мощный и может использоваться только на небольшой глубине залегания проводки. К тому же работать он будет, только в том случае, если есть напряжение. Как правило, он подходит для работы в бытовых условиях, но если проходит проверка на предприятии или человек занимается ремонтными или строительными работами, то лучше всего приобретать мультидетектор. Он может и стоит дороже, но зато он значительно упрощает работу и повышает точность поиска кабелей.

Модели детекторов для поиска скрытой проводки

На рынке представлено большое разнообразие детекторов. Самыми популярными и универсальными считаются:

  • модель LA-1010, предназначена для поиска кабелей на сравнительно небольшой глубине. Может также использоваться в виде нивелира или лазерной указки. Преимущество в функциях, которые позволяют искать проводники переменного напряжения, а также конструкции из деревянного и металлического материала.
  • модель LA-1014. Подходит не только для обнаружения скрытой проводки, но также позволяет находить обрывы в системе кабелей, перехлёст жил или короткие замыкания.
  • модель S-Line. предназначена для обнаружения скрытой проводки, а также металлических, деревянных и гипсокартонных конструкций на большой глубине. Эта модель относится к строительным типам. Имеет автоматическую калибровку, а также прочный и удобный для использования корпус.
  • модель TS-72. Простой тип детектора, который используется преимущественно в быту. Может обнаружить проводку во включённом и отключённом состоянии, а также металлические и деревянные скрытые конструкции.

Благодаря разнообразию детекторов для обнаружения скрытой проводки, можно значительно упростить работу в строительной сфере, ремонте или просто при установке какого-либо элемента интерьера, когда нужно пробивать стенку. Прибор также позволяет снизить уровень опасности для здоровья человека при работе с электросетью.

Приборы для поиска и трассировки скрытой проводки, идентификации элементов сетей электропитания

В данном разделе представлены приборы для поиска скрытой проводки и трассировки электрических кабелей, которые могут находиться как в стенах, так и в металлических или пластиковых кабель-каналах. Приборы обеспечивают поиск мест повреждения проводов (обрывов и коротких замыканий), замыканий на землю, позволяют обнаружить распределительные коробки, прерыватели, предохранители. Для удобства работы все устройства оборудованы средствами световой и звуковой индикации. Кроме того, имеется возможность работы на линиях, находящихся под напряжением. Рабочая частота передатчика 33.3 кГц. Устройство поставляется в комплекте с прочным и удобным для переноски кейсом.

Наименование Power Finder 2007 CS-8000 Fluke 2042
Частота работы передатчика 33.3 кГц 15.15 кГц 125 кГц
Питание 2 х 9В 4 х AA 6 х АА + 1 х 9В
Температурный диапазон работы -17 ..+50°С 0 ..+50°С 0 ..+40°С
Настройка чувствительности приемника автоматическая Автоматическая / Ручная
Наличие ЖК дисплея у приемника   √
Поиск автоматических выключателей √
Поиск предохранителей √
Поиск перегоревших предохранителей   √
Поиск и трассировка скрытой проводки √
Поиск реле и трансформаторов √
Поиск замыкания на землю √
Поиск и трассировка проводов в каналах из ПВХ √
Поиск обрывов цепей   √
Определение местоположения щитов питания √
Работа на линиях под напряжением 9-300 В 0-750 В до 400 В
Работа на низковольтных линиях √
Работа на линиях со снятым напряжением √2 √
Трассировка экранированных кабелей1   √
Трассировка проводов в металлических каналах √3 √
Сортировка проводов   √
Автоматическое усиление
Дальность действия (приемник-передатчик) 4. 9 — 6.5 км 915 м — 6.5 км
Определение ориентации проводника Косвенное Да Да

1 Необходимо хорошее заземление.
2 При трассировке линии, не находящейся под напряжением, для подачи питания в линию подключите батарею 9 В последовательно с линией и передатчиком.
3 Только для замкнутых линий.
4 Меньшее расстояние для разомкнутых линий, большее расстояние для замкнутых линий.

специальный тестер или самодельный датчик металла?

В процессе эксплуатации зданий неизбежно возникают ситуации, при которых требуется производить поиск мест расположения проводов и кабелей скрытой проводки. В число таких ситуаций могут входить замены, ремонт неисправностей проводки, потребность в переоборудовании или переустройстве помещения, необходимость монтажа навесной мебели или оборудования. Быстро найти провода, не разрушая стен, помогает искатель скрытой проводки. Что собой представляет такой прибор, и какие виды искателей существуют?

Скрытая проводка

При скрытом способе монтажа обнаружить проводку под толщей кирпича или бетона – задача непростая для человека, который впервые сталкивается с такой проблемой. Поэтому в больших объемах работы по поиску выполняют квалифицированные электрики.

Однако, любой, кто достаточно разбирается в электричестве, может самостоятельно производить поиск и дальнейший ремонт. Поможет ему прибор для поиска проводов.

По своей сути это детектор или прибор для определения местонахождения кабелей, которые не обнаруживаются визуально. Пользоваться этим прибором совсем несложно, достаточно внимательно прочитать инструкцию по эксплуатации.

Принцип работы

Работа приборов для поиска электропроводки скрытого типа основана на следующих принципах:

  • либо на излучении магнитного поля самим детектором;
  • либо на улавливании магнитного поля, излучаемого проводником, по которому проходит ток.

В первом случае прибор будет реагировать на металлическую структуру проводника, и сигнализировать о наличии металла одним из способов, предусмотренных конструкцией детектора (обычно это световая или звуковая сигнализация, но возможны варианты с жидкокристаллическими дисплеями).

Недостатком этого вида устройств является очень малая точность обнаружения. Результат обследования железобетонной панели, например, может быть очень сильно искажен из-за того, что прибор наряду с проводами будет показывать и наличие арматуры, монтажных петель.

Во втором случае датчик, вмонтированный в прибор, определит наличие проводника по распространяемому магнитному полю. Количество «ложных срабатываний» будет минимальным, но для положительных результатов поиска проводка должна быть под напряжением. А некоторые устройства смогут улавливать магнитное поле только при наличии в сети еще и нагрузки довольно высокой мощности.

А как быть, если проводка повреждена, и ток по ней не идет, например, при поиске места обрыва кабеля? Для этого существуют приборы, обладающие свойствами обоих видов. С их помощью легко определить проводку в стене, не боясь вместо нее наткнуться на арматурный стержень.

Обзор моделей детекторов

В настоящее время наиболее распространенными устройствами для поиска скрытой проводки в стенах, являются несколько приборов различных производителей.

Дятел

Е-121 или «Дятел» — недорогой прибор, который может с достаточно высокой точностью определить не только местоположение скрытой проводки на расстоянии до 7 см от поверхности стен, но и найти место обрыва вследствие механического повреждения провода.

При помощи этого тестера можно полностью прозвонить проводку в квартире, если возникла неизвестная и непредвиденная неисправность. Страна производитель прибор – Украина.

MS-258A

Тестер MS-258A MEET – бюджетный прибор китайского производства. Определяет наличие металла в конструкции по заявлению производителя на расстоянии до 18 см, работает и по наличию магнитного поля.

Индикация результата производится двумя способами – включением контрольной лампы и звуковым сигналом. В конструкции имеется переменный резистор, позволяющий регулировать чувствительность прибора.

Недостатком этой модели является низкий результат, когда необходимо обнаружить экранированный или фольгированный кабель.

BOSCH DMF

Следующий детектор BOSCH DMF 10 zoom – добротный прибор известной марки. Определяет, в зависимости от установленных настроек, наличие металла, дерева, пластмассы, спрятанных в строительных конструкциях.

Прибор имеет многофункциональный жидкокристаллический дисплей, на котором отображается процесс настройки, вывод результатов.

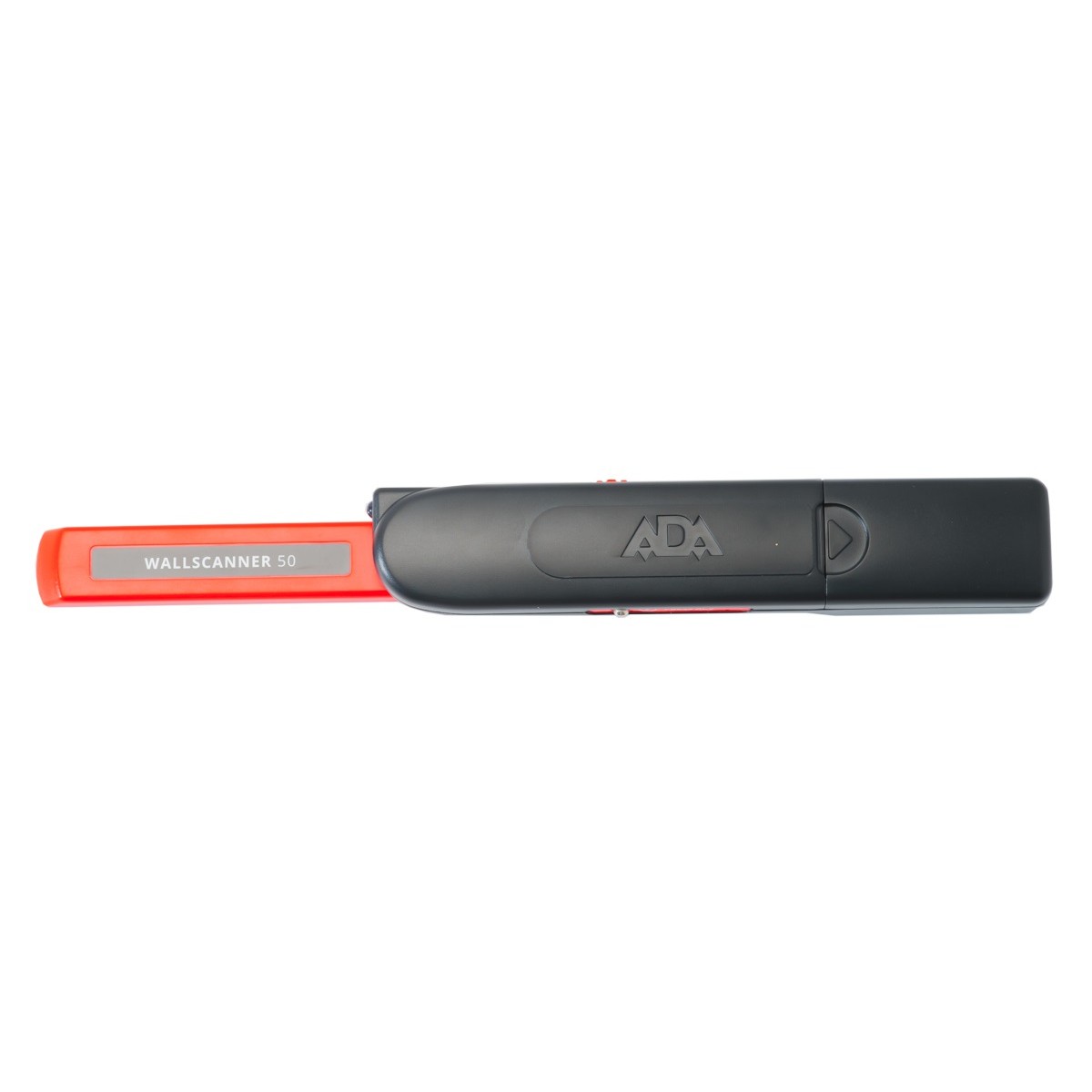

Wall Scanner

Модель Wall Scanner 80 – похожий по свойствам на своего предшественника по обзору, прибор. Выпускается, в основном в Китае, предприятиями компании ADA.

В зависимости от выставленных настроек, может использоваться для нахождения различных материалов в строительных конструкциях. Прибор довольно компактен и небольшой по весу.

Микрофон, радиоприемник и тепловизор

При отсутствии прибора для обнаружения скрытой проводки, поиск можно осуществлять множеством различных способов. В большинстве случаев детекторы заменяют электрическими приборами другого назначения.

В качестве искателя с успехом можно использовать обычный аудио микрофон, подключенный к усилителю с громкоговорителем (динамиком). С приближением микрофона к месту предполагаемого расположения электропроводки, он должен издавать усиливающийся фоновый звук.

И, чем ближе к проводке будет микрофон, тем сильнее и громче должен быть звук. Очевидно, что такой способ поиска работает при наличии в скрытой проводке напряжения. Обесточенную проводку прибор не обнаружит.

Вместо микрофона можно использовать для поиска портативный радиоприемник с регулировкой частоты.

Настроив его на частоту около 100 кГц, необходимо плавными движениями вдоль стены обследовать место предполагаемого нахождения кабелей.

Когда радиоприемник будет приближаться к проводнику, скрытому в стене, динамик прибора должен издавать усиливающийся треск и шипение – следствие помех, создаваемых электрическим током.

Стоит обратить внимание на возможность использования для поиска скрытой проводки и наличия неисправностей, такого прибора, как тепловизор.

Он быстро и точно покажет не только наличие и расположение кабелей в стенах, но и места обрывов или коротких замыканий.

Использование его основывается на свойстве проводника излучать некоторое количество теплоты при пропускании электрического тока.

Обесточенные проводники с обрывом будут выглядеть на экране тепловизора, как холодные, а при замыкании замыкания, напротив, будут светиться очень ярко.

Применение схемы

В случае, когда нет под рукой ни одного из детекторов, можно определить местоположение скрытой проводки абсолютно без приборов. Для этого достаточно знать, что по установленным правилам провода и кабели прокладываются в стенах строго вертикально или горизонтально.

По потолкам провода идут по прямым линиям, соединяющим осветительные приборы с распределительными коробками или выключателями, параллельно стенам помещения и располагаются в пустотах перекрытий или в трубах за конструкцией подвесных потолков. Все соединения проводов производятся в распределительных коробках.

Как это знание помогает при поиске? Можно по стенам и потолкам нанести схему существующей скрытой проводки или ее участка, и в дальнейшем пользоваться этой схемой, не имея дорогих приборов.

Для начала нужно провести прямые линии вертикально вверх от розеток и выключателей. На стене, на высоте 150-250 мм от потолка должны находиться распределительные коробки.

Определить их местоположение можно простукиванием стен. По изменившемуся звуку отмечаются коробки и соединяются прямыми линиями, которые и будут обозначать расположение кабелей.

Соединение коробок и распределительного щита тоже происходит по прямым вертикальным или горизонтальным линиям. Конечно же, все эти правила справедливы для скрытой проводки, и использовать их рекомендуется только при поиске мест возникновения неисправностей ввиду очень низкой точности определения.

В случае открытой проводки, очевидно, можно обойтись без прибора и простукивания.

Как найти обрыв

Для ремонта проводки сначала нужно определить место, где предположительно произошел обрыв или короткое замыкание. Алгоритм поиска прост.

В случае, когда напряжение отсутствует в отдельных розетках или светильниках в пределах одной группы, имеет место обрыв на одном из участков провода.

Здесь необходимо отсечь мысленной линией неработающие розетки. Сразу выявится распределительная коробка, после которой отсутствует ток в проводниках.

Останется только проверить наличие напряжения в этой распределительной коробке с помощью такого известного прибора, как индикаторная отвертка или мультиметр.

Если напряжение отсутствует, надо искать обрыв на участке, предшествующем этому узлу со стороны распределительного щита.

Если напряжение отсутствует во всей группе, и при этом срабатывает автоматический выключатель, защищающий ее, то с большой долей вероятности произошло замыкание на одном из участков электропроводки.

Его можно диагностировать измерением сопротивления каждого участка, отключая его от коробки и сняв с него всю нагрузку.

Для получения точного результата должна производиться прозвонка каждого участка. Замыкание обнаруживается там, где сопротивление будет равно нулю. Использовать для этих целей можно обычный тестер.

Можно провести поиск места короткого замыкания, последовательно отключая в коробках участки, начиная со стороны самой дальней цепи от распределительного щита.

После отключения каждого отдельного участка необходимо проверять работоспособность цепи подачей напряжения до тех пор, пока защитный автомат не перестанет выключаться.

Этот способ поиска необходимо применять с большой осторожностью, обезопасив себя и остальных работников от поражения электрическим током.

Необходимо отметить, что вышеперечисленные способы поиска скрытой проводки становятся неактуальными, если имеется технический паспорт, в котором отражена вся информация по расположению электропроводки в помещении.

Если же техпаспорт отсутствует, настоятельно рекомендуется после обнаружения проводки и ее замены составить схему, чтобы в будущем избежать трудоемких работ.

Приборы для обнаружения скрытой проводки

В статье описаны принцип работы нескольких разных приборов для поиска неисправностей в электропроводке. Данная статья будет полезна как для начинающих электриков, так и для людей, которым это просто интересно.

Практически каждый мужчина хоть раз в жизни, да забил гвоздь в стену. Кто-то для того чтобы повесить красивую, дорогую картину, которую недавно приобрели на выставке. Кто-то просто прибил полочку для цветочка. И наверняка у каждого второго промелькнула мысль: « а нет ли тут провода электрического или арматуры?». И хорошо если у вас есть чертеж, согласно которого прокладывались электрические провода. А если нет такого рисунка? Тогда каждый действует на свой страх и риск.

А вот для того, чтобы не попасть впросак и не наделать делов, существуют специальные приборы, которые относительно точно укажут на наличие электропроводки или арматуры в данном месте.

В данной статье мы рассмотрим самые популярные и доступные приборы для поиска скрытой электропроводки.


Чтобы понять, как работают эти самые приборы, необходимо знать немного теории.

Итак, электрические провода под напряжение создают вокруг себя электрическое поле. Вот это самое электрическое поле эти приборы и улавливают. Далее специальный усилитель усиливает сигнал и показывает, в каком месте находиться наш проводник.

В зависимости от типа и сложности прибора, в качестве индикатора могут быть простой светодиод, стрелочный индикатор или цифровое табло. Цены на данные приборы могут быть от 1 $ до нескольких сотен и выше, в зависимости от функционала и назначения.

Есть еще один тип приборов для поиска скрытой электропроводки. Принцип работы этих приборов такой же, как у металлоискателя. Есть катушка, которая создает свое магнитное поле. Если в это поле попадает какой-то посторонний металлический предмет, поле изменяется. Это грубая теория, но принцип работы, думаю, Вам понятен.

Ну и третий тип приборов, это гибриды двух основных видов. В эти приборы встроен генератор и усилитель. Но эти приборы уже достаточно дороги и используют их, как правило, в лабораториях. Хотя существую и простые аналоги для домашнего пользования.

Рассмотрим самые распространенные и доступные приборы для поиска скрытой проводки, которые есть на наших рынках.

Одним из самых популярных приборов для обнаружения неисправностей скрытой проводки, которым пользуются многие профессиональные электрики, является «Дятел».

Официально он называется «сигнализатор скрытой проводки Е121». Данному прибору уже не один год. За это время он зарекомендовал себя как один из самых надежных приборов. Прибором пользоваться достаточно просто и легко. При помощи «Дятла» можно обнаружить провода под слоем штукатурки до 5-7 см. Это, пожалуй, один из немногих доступных по цене и качественных приборов, которые производятся у нас. Также данный прибор отлично реагирует на электромагнитное излучение, которое создают практически все бытовые приборы-телевизоры, м/в печи, компьютеры и т.д.

Достаточно распространены у нас различные приборы китайского производства из серии MS (металл сенсор). Особую популярность они получили ввиду своей низкой стоимости.

Прибор для обнаружения металлических частей и скрытой проводки MS-158 M. Среди профессиональных электриков, популярностью особой не пользуется, так как реагирует на все подряд — на гвозди, арматуру, провода. Для того чтобы правильно пользоваться, необходимо к нему привыкнуть. Через какое-то время, при постоянной эксплуатации данного прибора, уже можно отличать по силе сигнала арматуру от гвоздей и проводов.

MS-58 M. Более ранняя модель прибора MS-158. Отличается от MS-158 лишь дизайном корпуса. У 158 он более современный и практичный.

Из-за своей невысокой цены эти приборы приобретают в основном начинающие электрики и домашние мастера.

MS-48, MS-18 и прочие индикаторы этого класса. Выполнены они в форме обыкновенных индикаторов.

Пользоваться данными приборами нужно очень и очень аккуратно. Даже зная принцип работы данного прибора, но, не имея соответствующего опыта пользования этими индикаторами, каждый второй имеет шанс познакомиться с электричеством ближе, чем хотелось бы.

Если стена, в которой проложен провод немного влажная, или влажность помещения выше нормы, индикатор будет постоянно светиться, куда бы Вы ни поднесли сей «чудо-прибор». Хотя, справедливости ради, хочется отметить, что при соответствующей подготовке и «сноровке», прибором можно относительно точно + -15-20 см, определить место нахождения электрического провода. А немного потренировавшись можно даже найти место, где произошел обрыв провода.

Для более профессионального подхода к проблеме поиска неисправностей есть и более качественные приборы. Принцип работы основан на том, что к одному из концов подсоединяют генератор определенной частоты. Приемником, настроенным на эту же частоту, проводят вдоль кабеля. В том месте, где тональность поменялась, и есть место повреждения кабеля. Но эти приборы относительно дорогие и используются, как правило, в передвижных электролабораториях. Аналогичный, но более компактный, прибор применяют телефонисты для поиска повреждения кабеля.

Существует еще множество зарубежных довольно качественных приборов для обнаружения электропроводки в стене. Но эти приборы достаточно дорогие и не каждый может себе их позволить. Да и, честно говоря, работоспособность их желает оставлять лучшего.

Примером такого прибора может служить BOSCH DMF 10 zoom.

Прибор всем хорош. Красивый, компактный, удобный в работе, но от своих китайских собратьев его отличает лишь качество сборки и исполнение. Принцип работы примерно тот же.

Но в любом случае, для работы с этими приборами необходимы соответствующие навыки и знания. При соответствующем правильном обращении, любой из вышеперечисленных приборов, даже самый простой и дешевый, существенно облегчит поиск и устранение неисправностей в электропроводке.

Доверяйте профессионалам, и будет Вам счастье. Удачи Вам!

Автор статьи Сергей Серомашенко,  http://electrik.info/

Поиск проводки в стене — Детектор скрытой проводки Дятел MS158

Занимаясь ремонтом каждый сталкивался с необходимостью забить гвоздь или просверлить отверстие в стене. И тут возникает вопрос, а не попаду ли я в провод под штукатуркой и как этого избежать? Для того чтобы найти скрытую проводку вовсе не обязательно прибегать к услугам профессиональных мастеров, прибор обнаружения скрытой проводки легко справится с этой задачей.

Есть множество причин по которым вам может понадобится прибор для обнаружения скрытой проводки:

  • капитальный ремонт квартиры с перепланировкой комнат. Вам необходимо вырезать в стене дополнительные проемы для дверей
  • исчезновение напряжения в розетке в связи с обрывом в скрытой проводке. Здесь придется еще и установить место обрыва
  • подвеска на стены различных предметов быта — телевизор, светильники, картины

Приборы и их виды

Есть несколько видов приборов для облегчения задачи обнаружения проводки. Вот основные из них:

  1. сигнализатор проводки E-121 или в просторечии «Дятел»
  2. детектор MS-158
  3. индикатор-пробник IEK или 47 HC
  4. зарубежные детекторы Bosch DMF и им подобные

Сигнализатор E-121 «Дятел»

Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:

  • проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
  • поиск скрытой проводки
  • поиск фазного провода без снятия изоляции с жилы
  • поиск обрыва в проводах которые находятся под напряжением
  • проверка наличия напряжения в высоковольтной линии 6-10кв с земли
  • максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)

При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.

Детектор имеет 4 кнопки чувствительности обнаружения проводки:

Диапазон чувствительностиРасстояние от конца антенны до провода, мм
>от 0 до 10 (+-5)
>от 0 до 100 (+-50)
>от 0 до 300 (+-150)
>от 0 до 700 (+-350)

Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.

Порядок работы детектором Дятел:

  • нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
  • когда Дятел начинает трещать с максимальным звуком — делаем пометку
  • ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
  • провод должен располагаться между этих меток посредине
  • переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
  • на чувствительности кнопки №1 расстояние до провода должно быть +- 1см

Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.

Для лучшего обнаружения проводника и более точной его локализации рекомендуется прикладывать ладонь к поверхности стены вблизи сигнализатора Дятел.

Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.

Посмотреть паспорт детектора скрытой проводки Дятел

Видео обзор прибора

Детектор MS-158

Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.

Одним из неудобств является то, что прибор одинаково обнаруживает как проводку под напряжением, так и другие металлический предметы в стене — арматуру, гвозди.

Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.

Перед началом работы детектор необходимо проверить и откалибровать. Переключатель ставится во второе положение. Щуп выдвигается на 90 градусов. После чего одним пальцем руки касаетесь металлической контактной пластины, а другим пальцем нажимаете находящийся на боковой поверхности корпуса электрод. Прибор должен издать звуковой сигнал.

Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.

Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.

Видео обзор работы детектора

Индикатор-пробник IEK

Этот индикатор еще более экономичный по сравнению со всеми предыдущими. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. металлический контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным способом (при этом не нужно прикасаться пальцем к металлической контактной пластине сбоку) и зеленый — для бесконтактных замеров.

Основной недостаток — очень большая чувствительность на всех режимах работы. Иногда может фонить буквально за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, путем заклейки скотчем металлической контактной пластины и оборачиванием фольги верхней части прибора.

BOSCH DMF-10 Zoom

Это уже другой класс приборов как по цене, так и по качеству. Однако могут попасться экземпляры которые при неправильной калибровке также будут иметь значительную погрешность.

Пример работы прибора:

Есть еще один инструмент который как по ценовой так и по качественной характеристике однозначно относится к профессиональным детекторам — это Hilti PS38.

Ознакомиться с его устройством и работой можно в статье — Как найти проводку мультидетектором hilti ps 38.

Подводя итог всем приборам для обнаружения скрытой проводки можно сделать один общий вывод, что успешная работа с инструментом прежде всего зависит от двух моментов — понимания принципа работы прибора и насколько точно была произведена его калибровка.

Статьи по теме

Прибор для поиска скрытой электропроводки, виды и чем отличаются

Не все знают, по каким чертежам прокладывалась проводка в доме. Но редкий интерьер обходится без таких элементов, как картины, полки, бра. А для их монтажа необходимо либо вбивать гвозди, либо сверлить стены дрелью. Как в таком случае сделать все так, чтобы не повредить электрическую проводку? Действовать на свой страх и риск? В этом нет необходимости, потому что существуют специальные приборы, с помощью которых можно точно определить в каком именно месте пролегает электропроводка. Такой прибор для поиска скрытой электропроводки или ее обрыва, является одним из самых востребованных устройств у электриков.

Принцип работы прибора по поиску поводки

Виды приборов и принцип работы

Первая группа приборов регистрирует электромагнитное поле, которое исходит от электрических проводов. Эффективность приборов ограничивается возникновением электромагнитного (ЭМ) излучения. Например, проводка под напряжением без потребителя дает малое излучение, что затрудняет е обнаружение, а сырая штукатурка будет создавать помехи для его работы.

По этому принципу построено большое количество самоделок для поиска скрытой электропроводки, которые сталкиваются с проблемой чувствительности: низкая– не находит провода без мощного потребителя, высокая – фон (срабатывание от рядом находящихся приборов).

Группу приборов можно разделить по принципу действия: 1) электростатические – обнаруживают любые электростатические наводки, но сильно чувствительны к посторонним наводкам; 2) электромагнитные – регистрируют электромагнитное возбуждение от провода под нагрузкой.

Электростатические детекторы для обнаружения проводки достаточно просты в использовании, они точно определяют место прокладки кабеля и имеют большой радиус действия. Но работа с этим устройством осложняется, если в стенах есть металлические конструкции или стены имеют высокую влажность. К тому же, обязательным условием является наличие напряжения в проводах. Возможно в квартире прибор при  поиске электропроводки в стене справится, но с проводкой в бане или гараже, лучше выбрать прибор работающий по другим принципам.

Электромагнитные детекторы отличаются особой точностью в работе. К тому же они удобны и просты в обращении. Обнаружить проводку при сканировании стен электромагнитным детектором можно быстро и точно. Однако искомый кабель должен непременно находиться под напряжением, при этом, под высоким (минимум 1 кВт). Слабо нагруженная электропроводка может быть и не обнаружена.

Если нет возможности подать в провода достаточное напряжение, то для обнаружения проводов придется воспользоваться металлодетектором. Их тоже используют для поиска скрытой проводки. С одной стороны, возможность найти обесточенный провод, это значит решить проблему, но такой прибор будет реагировать на все металлическое: металлоконструкции в стенах, гвозди, шурупы.

Вторая группа приборов регистрирует не на само ЭМ поле, а изменение электромагнитного возмущения, возникающего в металле из-за воздействия внешнего магнитного поля. Прибор работает по принципу металлоискателя, поэтому инструмент с успехом обнаруживает не только электропровода, но и арматуру, и другие металлические предметы.

Третья группа приборов имеет гибридный принцип действия основанным на первом и втором  способах, поэтому они самые эффективные для поиска скрытой электропроводки в стенах. Приборы относятся к профессиональным инструментам, поэтому их стоимость значительно выше. Комбинированные детекторы обладают массой возможностей. Ведь они могут не только обнаружить проводку, но и с большой точностью определить,  под напряжением ли она и как глубоко проложена. Мультидетекторы способны обнаружить в стенах цветные металлы, деревянные перекрытия и пластик.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М



Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
  Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка  позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.
Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

Тестер — мультиметр для поиска скрытой проводки

LA-1014 — представляет собой прибор искатель срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.

Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов. Шнур для подключения 220В, как правило его длина 1,5 — 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.
На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал — транзистор Т1 в закрытом состоянии —   LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
  В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.



Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные  по 1,5в R6 — AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
  При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.
Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед  поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в  в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
  Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при  движении зонд  был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb

Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров. При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток — сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки — в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.

Best Wire Tracer (обзор и руководство по покупке) в 2021 году

Преимущества устройств отслеживания проводов

  • Эффективно. Устройства отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С подходящим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
  • Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода.Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
  • Экономия бюджета. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах. Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов.Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д. Устройство отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это делается с помощью прямого подключения или передачи сигнала. Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов.Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем.Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний в области инструментов для электриков и техников HVAC. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера.Он стоит за первыми токоизмерительными клещами и первым прибором для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цена на трассировщики проводов

  • 30–40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов. Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стен, они очень эффективны и точны.
  • От 50 долларов США и выше: Более дорогие трассировщики проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь.Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения.Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, являетесь ли вы профессионалом или домашним мастером, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов.Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в зависимости от ситуации и окружающей среды.

Прочие соображения

  • Диапазон. Не все линейные искатели имеют одинаковую дальность действия. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
  • Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель. Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
  • Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем.В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Главный недостаток данного прибора для трассировки проволоки — хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, когда оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может найти и дифференцировать определенные провода в группе.

Советы

  • Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
  • Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
  • Выполните необходимые тесты, чтобы убедиться, что устройство для отслеживания проводов работает нормально. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика.Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Трассировщик проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них определять местонахождение находящихся под напряжением или не находящихся под напряжением проводов.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Заключительные мысли

Meterk Wire Tracker — наш лучший выбор, когда дело касается трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Семь лучших производителей стад 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Хороший поисковик может стать решающим фактором между успешным домашним проектом своими руками и катастрофой. Забивая или ввинчивая предметы в стены, потолки и полы, нужно знать, что находится с другой стороны гипсокартона.В конце концов, вы не хотите, чтобы ваш тяжелый телевизор рухнул из-за того, что он на самом деле не был закреплен на стенной стойке, или столкнулся с проводом под напряжением во время сверления отверстия для подвешивания полок. Вот почему так важен поиск гвоздика.

Все поисковые системы делают одно и то же, используя электронные датчики или магниты: они обнаруживают, где в стенах находятся опорные зоны, такие как стойки и балки. Все искатели шпилек могут обнаруживать дерево, большинство обнаруживают металл, а многие также обнаруживают электрическую проводку под напряжением. Некоторые искатели предоставляют базовые возможности обнаружения, которые подходят только для стен.Остальные можно использовать для полов и потолков. Лучшие поисковые системы позволяют регулировать глубину проникновения датчиков в стену, повышая ваши шансы обнаружить все важное, скрытое за гипсокартоном.

Чтобы удовлетворить все ваши потенциальные потребности, вот лучшие инструменты для поиска гвоздей.

Окончательный вердикт

Для точного и быстрого поиска шпилек мы рекомендуем Precision Stud Finder Franklin Sensors 710. Он может обнаруживать более одной стойки одновременно, а режим глубокого сканирования позволяет обнаруживать стойки в более толстых стенах.Однако, если вы ищете что-то более дешевое, электронный настенный сканер Zircon StudSensor e50 — надежный вариант, который по-прежнему обеспечивает надежные результаты.

Тип датчика

В приборах для поиска точек используются два основных типа датчиков: электронные и магнитные.

Электронные поисковые устройства работают от батареек. Они работают, обнаруживая изменения плотности сканируемой поверхности. Как правило, электронные средства поиска шпильки имеют визуальный дисплей, который определяет местоположение шпильки, а также часто имеют звуковой сигнал.Электронные поисковые устройства обычно обнаруживают объекты, похороненные глубже в стенах, чем магнитные датчики, но они также стоят дороже.

Магнитные поисковые устройства содержат редкоземельные магниты, которые фактически не обнаруживают древесину внутри стен; вместо этого они обнаруживают металл в шурупах или гвоздях, удерживающих шпильки на месте. Эти устройства для поиска гвоздей довольно недороги, но не покажут вам точных краев гвоздика и не проникают в стену так глубоко, как их электронные аналоги.

Регулировка глубины

Некоторые электронные средства поиска гвоздей позволяют регулировать глубину проникновения датчиков в стену.Как правило, стойки заглублены на дюйма за гипсокартоном, но бывают случаи, когда вам нужно пойти глубже, чтобы найти другие скрытые объекты, или вы сканируете пол в поисках балок, а не стен. Многие искатели шпилек с этой функцией могут проникать на поверхность на глубину до 1,5 дюймов.

Альтернативные материалы

Хотя все поисковые системы обнаруживают дерево, существуют и другие типы материалов, которые могут быть спрятаны за вашими стенами, включая пластиковые или металлические трубы и проводку переменного тока. Многие из современных электронных устройств поиска гвоздей имеют режимы обнаружения этих материалов, что очень полезно, когда вы делаете больше, чем просто ищете шпильку для поддержки тяжелого зеркала или полки.

Как пользоваться поисковиком гвоздика?

Использовать инструмент для поиска гвоздей несложно, но эти простые инструменты могут помочь вам отличить успешный проект DIY от проекта, который провалился в корне. В конце концов, никто не хочет слышать, как ночью эта тяжелая полка рушится о землю, потому что она не была прикреплена к стенке, а просто привинчена к гипсокартону.

  1. Для начала включите прибор для поиска шпилек и убедитесь, что батареи заряжены.Убедитесь, что датчики в нижней части инструмента не пыльные и не повреждены.
  2. Поместите искатель гвоздей на стену, где вы планируете повесить полку или другой предмет, и медленно перемещайте искатель гвоздей горизонтально по стене.
  3. Когда искатель шпильки обнаруживает край шпильки, он издает звуковой сигнал, мигает или использует комбинацию сигналов, чтобы предупредить вас. Отметьте край шпильки небольшой отметкой карандашом.
  4. Продолжайте медленно перемещать прибор для поиска стоек по стене, пока не найдете другой край стойки.Отметьте и это карандашом. Некоторые средства поиска шпильки автоматически определяют оба края шпильки.
  5. Продолжайте перемещать датчик стойки по стене, пока не найдете несколько стоек. Обычно они находятся на равном расстоянии от 16 до 24 дюймов друг от друга, поэтому после определения местоположения и маркировки нескольких стоек проверьте расстояние, чтобы убедиться, что вы действительно нашли стойки, а не другие материалы за стенами.
  6. После того, как вы определили, что нашли шпильки, вы можете без проблем повесить полку, телевизор или другой тяжелый предмет.

Могут ли специалисты по поиску шпилек ошибаться?

Поисковик гвоздей нередко вызывает предупреждение, и все же скрытый объект за стеной на самом деле не гвоздь, а труба, кронштейн или другой материал. Многие датчики-шпильки различают эти различные типы материалов, но инструмент не является безошибочным, и можно получить ложные показания. Вот почему так важно сканировать стену до тех пор, пока не найдете хотя бы три стойки; если расстояние между ними одинаковое и составляет от 16 до 24 дюймов, можно быть уверенным, что вы нашли шпильки, а не какой-либо другой строительный материал.

Работают ли гвоздики через керамическую плитку?

Если вы планируете установить поручни в ванной, но у вас стены полностью облицованы плиткой, вы можете решить, что воспользуетесь датчиком стойки, чтобы найти стойки за плиткой. К сожалению, хотя датчики-шпильки не имеют проблем при сканировании через гипсокартон и аналогичные материалы, очень немногие из этих инструментов, принадлежащих среднему домовладельцу или домашнему мастеру, могут надежно работать через керамическую плитку. Для этого вам, как правило, нужен сканер, который использует радар для «просмотра» стены, а это, как правило, очень дорого.Однако некоторые стержневые датчики с глубинным датчиком с настройками для обнаружения металла могут проникать в плитку с довольно надежной точностью, поэтому стоит попробовать, если вы настроены на крепление чего-то тяжелого к плиточной стене.

Эта статья отредактирована и обновлена ​​Мишель Ульман, экспертом по инструментам компании The Spruce. Она имеет большой опыт не только в написании обо всех вещах, связанных с домом, но и в выполнении различных проектов DIY, включая ландшафтный дизайн, покраску, напольное покрытие, оклейку обоев, ремонт мебели и простой ремонт.Для этого обзора она рассмотрела десятки искателей шипов, ища те, которые обладают наибольшим количеством функций, лучшей точностью и высочайшей похвалой как от тестеров продуктов для The Spruce, так и от реальных покупателей этих устройств.

Cool Tools: Детекторы цепей | Журнал «Электротехника»

Бесконтактный тестер напряжения является одним из самых основных инструментов, который носит каждый электрик. Важные дополнительные инструменты включают искатели выключателя и тональные щупы для отслеживания проводов. Сканирующие устройства могут видеть сквозь стены и полы, чтобы идентифицировать провода, каналы и другие объекты.

Тестеры напряжения

Бесконтактные тестеры напряжения — это «простые портативные устройства в форме ручки, которые обнаруживают электрическое поле, создаваемое наличием переменного [переменного тока] потенциала», — сказал Шон О’Флаэрти, директор по управлению продуктами, Klein Tools, Линкольншир, Иллинойс. . «При таком обнаружении тестер обычно выдает звуковые и визуальные предупреждения».

Последнее поколение расширило дальность обнаружения.

«Способность обнаруживать напряжения от 12 В [вольт] переменного тока до 1000 В переменного тока на одном портативном тестере делает эти продукты очень полезными для электриков, которые могут сталкиваться с множеством различных задач электромонтажа в своей повседневной работе», — сказал он. сказал.«Независимо от того, устанавливает ли электрик дверной звонок или промышленное оборудование, один и тот же бесконтактный тестер можно использовать для проверки наличия напряжения в месте установки устройства.

«Многие производители занимаются разработкой новых и инновационных продуктов. За последние несколько лет были внедрены бесконтактные тестеры со встроенными фонарями для освещения рабочих мест при слабом освещении и датчиками приближения, которые показывают силу, а не только наличие обнаруживаемого потенциала », — сказал он.

Ричард Векслер, директор по приборам компании Flir Systems, Уилсонвилл, штат Орегон, сказал, что бесконтактный датчик напряжения является незаменимым инструментом для электриков.

«Простые тестеры напряжения развивались в двух основных областях: повышенная универсальность с добавлением встроенных функций и повышенная гибкость с точки зрения регулируемой точности», — сказал он. «Эти устройства размером с ручку часто имеют яркий встроенный светодиодный фонарик или инфракрасный термометр для дополнительной универсальности. Ручки напряжения удобны для проверки проводки или розеток.Но когда проводка проложена за стенами, экраном или кабелепроводом, они могут пропустить цепи под напряжением, и используется бесконтактный датчик тока ».

Кейт Моффатт, старший менеджер по продукции для испытаний и измерений, Гринли, Рокфорд, штат Иллинойс, сказал, что важной разработкой для бесконтактных детекторов напряжения является наконечник с двумя лезвиями, который работает с устойчивыми к взлому и обычными розетками на 110 В.

«Второе лезвие открывает защитную шторку на розетке с защитой от взлома, поэтому детектором можно очень эффективно пользоваться только одной рукой», — сказал он.«Тестеры напряжения также эволюционировали, чтобы включить звук, регулировку чувствительности, использование светодиодов для увеличения яркости, улучшенные поверхности захвата и эргономичные поперечные сечения.

«Еще одно соображение заключается в том, что применение бесконтактных детекторов напряжения очень разнообразно. Пользователи хотят обнаруживать слабые сигналы, но в то же время они хотят обнаруживать только то устройство или проводник, которые им особенно интересны. Это усложняется тем, что часто интересующие устройства очень близки к другим напряжениям. источников », — сказал Моффатт.

Кристофер Фортхаус, старший менеджер по продукции, Ideal Industries, Сикамор, штат Иллинойс, сказал, что большинство электриков имеют в наличии бесконтактные тестеры напряжения и тестеры розеток.

«В целом простые тестеры стали более эргономичными, меньше и легче», — сказал он. «Лучшие тестеры имеют рейтинг CAT III или IV и внесены в список UL, а некоторые теперь оснащены фонариками».

Пейдж Бовард, менеджер группы, Milwaukee Tool, Брукфилд, Висконсин, сказала, что детекторы напряжения являются самым быстрым и простым способом определения напряжения в цепи, находящейся под напряжением.

«С добавлением многих низковольтных систем некоторые детекторы напряжения теперь могут автоматически обнаруживать низкое напряжение», — сказал Бовард. «Двухдиапазонные датчики напряжения удовлетворяют потребности растущего рынка автоматизации зданий, такие как светодиодное освещение, датчики присутствия, средства управления HVAC и системы безопасности.

«Просто включив инструмент, прибор осветит рабочую зону, а также обнаружит и дифференцирует системы с напряжением ниже 50 В, которые ранее могли остаться незамеченными. После включения продукт можно разместить рядом с любым проводом, по которому проходит ток, и пользователь будет автоматически уведомлен, если он подает напряжение 10–49 В или 50–1 000 В, с помощью светодиодов разного цвета и звукового сигнала », — сказала она.

Поиск автоматических выключателей

«В отличие от искателей автоматических выключателей, зависящих от розетки, в новых инструментах используется беспроводная технология для идентификации осветительных приборов и даже немаркированных проводов в середине участка», — сказал Векслер. «Компактный передатчик уведомляет электрика на панели выключателя, когда правильная цепь выключена или включена. Распространены модели на основе розеток, но особенно полезны идентификаторы цепей, которые прикрепляются к одному из многих проводов в середине участка ».

Также произошли изменения в эргономике.

«Современные средства поиска выключателей также менее утомительны в использовании из-за их эргономичной формы», — сказал Моффатт. «Эти устройства когда-то были гораздо более прямоугольными, а теперь стали более скульптурными. Эти более эргономичные формы также помогают удерживать сигнальные антенны близко к сканируемому объекту для повышения мощности сигнала. Улучшенная обработка сигнала улучшает способность отличать помехи от интересующего сигнала, обеспечивая более надежный результат за меньшее время. Процесс настройки чувствительности стал более автоматизированным, что ускорило использование искателей выключателей.”

Элвин Ли, менеджер по продукции, Southwire Tools, Кэрроллтон, Джорджия, описал достижения в области поиска выключателей.

«Много лет назад единственным способом идентифицировать конкретный выключатель было отключение выключателя. Что и говорить, это очень неудобно. Сегодняшние искатели выключателей используют передатчик, подключенный к розетке цепи. Передатчик посылает сигнал локатора через выходную проводку. Затем приемник используется на панели для идентификации автоматического выключателя для этой конкретной цепи.Усовершенствованные средства поиска выключателей с GFCI могут определить отдельный выключатель для предотвращения прерывания обслуживания. Этот передатчик также может тестировать розетки, защищенные GFCI », — сказал он.

Между тем, Forthaus сказал, что инструменты продолжают развиваться.

«Обнаружители выключателей [используют] цифровые сигналы и усовершенствованные приемные антенны, что приводит к более быстрой идентификации выключателя и сокращению числа ошибочных определений выключателя», — сказал он. «Некоторые из них были разработаны, чтобы быть более эргономичными, что упрощает их удержание и использование.”

Тональные зонды

«Наборы тональных датчиков состоят из тонального генератора и датчика», — сказал О’Флаэрти из Klein Tools. «Тональный генератор модулирует электрический сигнал на проводе или проводах, к которым он подключен, и зонд, настроенный на« прослушивание »этого сигнала, можно проследить вдоль пучка смешанных незакрепленных проводов, чтобы найти провода, которые были подключены к тон-генератор. Это обычно используется для идентификации немаркированных проводов путем присоединения тонального генератора к источнику проводов и поиска правильных подключенных проводов в каком-либо месте назначения.Стандартные измерительные приборы, обычно используемые в кабелях передачи данных, не должны подключаться к цепям, подключенным к электросети ».

Харви Трейджер, менеджер по продукции инструментального оборудования, Fluke Networks, Эверетт, Вашингтон, сказал, что наборы тональных сигналов и датчиков важны для широкого круга сотрудников.

«Наборы тональных сигналов и датчиков считаются важным инструментом для многих технических специалистов по обработке данных, подрядчиков, установщиков и технических специалистов, [у которых] обычно есть один в их личном наборе инструментов или в грузовике», — сказал он.«Также часто можно увидеть зонд тонального сигнала, висящий на распределительной панели в коммутационном шкафу. Тонеры и датчики используются для определения прокладки кабелей и используются для проверки правильности подключения кабелей, что полезно для установки и устранения неполадок в новом строительстве или для перемещений / добавлений / изменений. Можно использовать более продвинутые модели, чтобы определить, правильно ли подключен кабель и даже если кабель или его часть подключены к коммутатору Ethernet ».

По словам Векслера, эти комплекты имеют много применений.

«Помимо их полезности для установки телекоммуникационной / передачи данных, комплекты тонального сигнала и пробника полезны для установки и идентификации новой электропроводки или устранения неисправностей в обесточенной проводке», — сказал он. «Сегодняшние более сложные комплекты идентификаторов кабелей оснащены передатчиком, который может идентифицировать множество проводов, а не только один набор проводов за раз. Одна модель может использоваться для одновременной идентификации до 16 проводов ».

Комплекты тональных сигналов и датчиков необходимы при трассировке кабелей в пучках.

«Их также можно использовать для прокладки электрических проводов за гипсокартоном», — сказал Ли. «Мощные комплекты тональных сигналов и датчиков могут отслеживать кабели за стенами, но достаточно чувствительны, чтобы идентифицировать отдельные разъемы. Некоторые из них также оснащены сменными насадками, светодиодным фонариком, светодиодным индикатором мощности сигнала, задним динамиком и разъемами для стереонаушников ».

Сканеры для стен и пола

«Контроллеры цепей и настенные сканеры — наиболее часто используемые инструменты для поиска / отслеживания скрытых проводников и других объектов», — сказал Фортхаус из Ideal.«Цепные индикаторы являются наиболее эффективными при обнаружении обесточенных / находящихся под напряжением проводников и могут использоваться для поиска многих обесточенных, но проводящих материалов, а также медных труб и коаксиальных проводов, дверных звонков или сигнальных проводов, чтобы назвать некоторые из них. Наш индикатор также можно использовать для поиска распространенных ошибок сварки и коротких замыканий. Настенные сканеры можно использовать для обнаружения проводящих и непроводящих материалов с интенсивным сканированием ».

Стив Уилкокс, менеджер по продукции Bosch Power Tools, Mount Prospect, Ill., Сказал, что сверхширокополосная радарная технология обеспечивает эффективность обнаружения до 6 дюймов.

«Эта технология часто имеет до шести режимов обнаружения, включая бетон, мокрый бетон, глубокий бетон, теплый пол, гипсокартон и металл», — сказал он. «Эти сканеры обнаруживают проводку под напряжением, кабелепроводы и трубы, черные и цветные металлы, дерево и пластиковые трубы. Лучшие модели имеют большой дисплей с подсветкой, который показывает глубину и местоположение объекта [центр, относительную ширину и край] ».

Лучшие и бюджетные детекторы проводов, кабелей и труб

Ознакомьтесь с нашей статьей о лучших детекторах кабелей, проводов и труб

Детекторы кабелей и труб используются для обнаружения скрытых элементов под поверхностью стены.Самые простые и дешевые модели просто обнаруживают электрические токи, поэтому подходят для поиска проводки. Более дорогие модели могут обнаруживать все металлические предметы или даже области с большей плотностью. В то время как сканеры более высокого уровня могут обнаруживать даже пластиковые трубы!

Если вы планируете просверлить поверхность стены, эта работа будет намного безопаснее, если вы воспользуетесь детектором! Если вы просверлите стену, не имея четкого представления о том, что находится под поверхностью, вы рискуете получить удар электрическим током или лопнуть трубы.Кроме того, если вы устанавливаете тяжелый предмет на стену, вероятность того, что он останется на месте, будет гораздо выше, если вы просверлите отверстие в центре стойки, а не просто проделаете отверстие в штукатурке. Инвестиции в детектор проводов и труб — хорошая идея для тех, кто регулярно выполняет работы своими руками или планирует ремонт, эта покупка может не только сделать любые работы по дому более безопасными, но и сэкономить массу ненужных хлопот и времени, гарантируя вам сверлить в нужном месте каждый раз с первого раза.

Слишком часто бывают несчастные случаи, которые происходят в доме, связанные с работой по ремонту или ремонту дома, одна очень распространенная неудача — просверливание труб или кабелей, проложенных в стенах.Сверление водопровода может привести к серьезной утечке воды и дорогостоящему ущербу, а также к счетам за водопровод. Но просверливание электрического кабеля может иметь гораздо более серьезные последствия, включая потенциально смертельный удар электрическим током. Лучший способ избежать проблем — знать, где находятся все трубы и кабели, чтобы не просверлить их! Здесь пригодятся детекторы труб и кабелей, которые обнаруживают металл под поверхностью и любые электрические токи под напряжением — до того, как вы начнете бурение!

Устройства, которые представляют собой простые металлодетекторы и могут обнаруживать электрическую проводку и металлические трубопроводы, можно купить менее чем за 20 фунтов стерлингов, но вам нужны более дорогие модели для поиска проводов, кабелей, балок и шпилек, а также труб из пластика или цветных металлов. металлы.Модели более высокого уровня также покажут, находится ли какая-либо электрическая проводка под напряжением, и даже могут отобразить напряжение!

Эти детекторы не слишком дороги, от 60 до 70 фунтов стерлингов можно купить модель, которая имеет все функции, которые вам понадобятся, и эти небольшие вложения могут сделать разницу между быстрой работой и дорогостоящей ошибкой! Эти устройства также просты в использовании: вы просто проводите детектором над областью, которую планируете вырезать или сверлить, а затем проверяете наличие каких-либо предупреждений. Некоторые устройства даже сообщают вам, насколько глубока труба или кабель, и позволяют отслеживать их с помощью ЖК-экрана.Лучше всего при обнаружении труб / кабелей пометить их на стене карандашом, чтобы избежать попадания в зону.

Однако, независимо от того, насколько хорош детектор, всегда предполагайте худшее, поэтому, даже если вы используете лучший детектор для кабелей и труб, отключите воду и питание перед тем, как резать или сверлить стены или пол.

Детектор Bosch GMS 120 Professional

Одним из лучших обнаружителей кабеля и труб, имеющихся в продаже на данный момент, является профессиональный детектор Bosch GMS 120.Менее чем за 75 фунтов стерлингов вы получаете надежное и функциональное устройство, которое может обнаруживать объекты на глубине до 12 см и имеет стандартную двухлетнюю гарантию. Bosch GMS 120 имеет автоматическую калибровку и простой в использовании трехцветный светодиодный кольцевой дисплей с подсветкой. GMS 120 Professional предлагает три режима обнаружения: режим гипсокартона, режим металла и режим кабеля под напряжением и питается от одной блочной батареи 9 В (входит в комплект).

Bosch GMS 120 Professional может обнаруживать черные металлы на глубину до 12 см, цветные металлы на глубину до 8 см и провода под напряжением на глубине до 5 см.Но, кроме того, его можно использовать для размещения массивных деревянных подконструкций на глубину до 3,8 см — поэтому он идеально подходит для подвешивания полок или других предметов в стенах с карнизами, позволяя вам разместить стойку для надежного крепления.

Мульти извещатель Bosch PMD 7

При ограниченном бюджете многофункциональный детектор Bosch PMD 7 почти так же хорош, но имеет гораздо более привлекательную цену — около 30 фунтов стерлингов! Мульти-детектор PMD 7 поможет вам перед этим проверить безопасность сверления, обнаружив электрические кабели, находящиеся под напряжением, а также трубопроводы из черных и цветных металлов.Как и другие детекторы Bosch, эта модель имеет автоматическую калибровку, поэтому ее действительно легко использовать. Просто включите его, и он готов к обнаружению, электрические кабели или металлические трубы под напряжением при обнаружении можно легко увидеть с помощью светодиодной системы индикации светофора и звукового предупреждающего сигнала.

Bosch PMD 7 — это компактный прибор размером 144 x 60 x 30 мм, поэтому он легко помещается в карман куртки или брюк. Устройство также оснащено устройством для маркировки, чтобы обозначить безопасное место для сверления, и имеет мягкую рукоятку, поэтому его удобно держать.За исключением обнаружения шпилек, в нем есть все, что вы найдете в более дорогих детекторах, хотя максимальная глубина обнаружения ниже, чем у более дорогих устройств, около 7 см, поэтому, возможно, это не лучшее устройство для толстых стен с большим количеством штукатурки.

Светодиодная система светофоров на мультидетекторе Bosch PMD 7 заслуживает особого упоминания, поскольку она действительно проста в использовании — фактически, она заставляет посрамить многие более дорогие устройства, поскольку они часто требуют много практики и не особенно интуитивно понятны. использовать.Но детектор PMD 7 настолько прост, что каждый может использовать его прямо из коробки! Когда светодиод горит зеленым светом, материалы не обнаружены, поэтому сверлить можно безопасно. Когда светодиод горит желтым, поблизости был обнаружен материал, поэтому будьте предельно осторожны при сверлении или резке. Когда светодиодный индикатор горит красным, не сверлить, так как в стене прямо в этой точке находится детекторный материал. Простой!

Top 8 Best Stud Finders и британские обзоры на 2021 год

Наш сайт поддерживает читателей, это означает, что мы можем получать небольшую комиссию от Amazon и других аффилированных лиц, когда вы совершаете покупки по ссылкам на нашем сайте.

Последнее обновление: 11 мая 2021 г.

Как профессиональные, так и домашние пользователи могут получить выгоду от работы с надежным прибором для поиска шпилек. Поиск шпильки помогает избежать несчастных случаев, которые могут повредить пользователя или структуру того, над чем он работает. Вы можете избежать просверливания проводов под напряжением или проколов отверстий в водопроводе. Как обычно, вы можете найти на рынке целый ряд устройств для поиска шипов, но поиск лучшего устройства для поиска шипов может сбить с толку. Прежде чем выбирать модель, с которой вы будете работать, необходимо помнить о нескольких вещах.

Звучит сложно, но на самом деле это легко. Мы проделали всю тяжелую работу, и все, что вам нужно сделать, это выбрать модель, которая подойдет вам. Прочтите обзор и узнайте, почему настенный сканер Tavool Stud Finder является лучшим на рынке. Благодаря датчикам, которые предоставляют очень точную информацию, эта модель сканирует все, начиная от металла, электрических проводов, балок и балок. Автоматическая калибровка — еще одна вещь, которую мы здесь любим. На ваш выбор у нас есть много других программ для поиска производителей, поэтому не стесняйтесь анализировать их все.Наше руководство по покупке даст вам хорошее представление о том, что искать в системе поиска производителей. Начнем.

BEST PICK Магнитный подборщик для профессионалов

Title

Bosch Professional Wall Scanner D-tect 150

CH Hanson 03040 Stud Finder

Обзор

Доступный, простой в использовании с большим ЖК-экраном. Режим «Шпилька» обнаруживает деревянные балки и балки в гипсокартоне толщиной до 1,2 дюйма. Режим «Металл» обнаруживает трубы, арматуру, алюминий и медь до 1.57 дюймов. Глубокий режим обнаруживает деревянные и металлические детали на расстоянии до 1,77 дюйма, а переменный ток 85 ~ 240 В для напряжений и электрических линий до 2,36 дюймов.

Усовершенствованная профессиональная модель с радарной технологией для обнаружения всех типов объектов, включая кабели под напряжением и не находящиеся под напряжением, пластиковые трубы, заполненные водой, а также магнитный и немагнитный металл. Также указывает найденный материал и рекомендует рекомендуемую глубину сверления.

Обладает мощными неодимовыми магнитами и редкоземельными магнитами, которые помогают находить винты, гвозди и металлические шпильки.Простой и удобный в использовании, идеально подходит для размещения шпилек под гипсокартоном.

BEST PICK

Обзор

Доступный, простой в использовании большой ЖК-экран. Режим «Шпилька» обнаруживает деревянные балки и балки в гипсокартоне толщиной до 1,2 дюйма. В режиме «Металл» обнаруживаются трубы, арматура, алюминий и медь на глубине до 1,57 дюйма. В режиме «Глубокий» обнаруживаются деревянные и металлические детали, расположенные на расстоянии до 1,77 дюйма, а переменный ток 85 ~ 240 В для напряжений и электрических линий до 2,36 дюймов.

Professionals Pick

Title

Bosch Professional Wall Scanner D-tect 150

Обзор

Усовершенствованная профессиональная модель с радарной технологией для обнаружения всех типов объектов, включая кабели под напряжением и без напряжения, водонаполненные пластиковые трубы, а также магнитные и не магнитные поля. -магнитный металл.Также указывает найденный материал и рекомендует рекомендуемую глубину сверления.

Magnetic Pick

Title

CH Hanson 03040 Stud Finder

Overview

Обладает мощными неодимовыми магнитами и редкоземельными магнитами, которые помогают находить винты, гвозди и металлические шпильки. Простой и удобный в использовании, идеально подходит для размещения шпилек под гипсокартоном.

BEST PICK

Настенный сканер Tavool Stud Finder

Это лучший выбор, потому что он прост и обеспечивает хорошее соотношение цены и качества.Подходящий как для домашних, так и для профессиональных целей, этот искатель шпильки имеет четыре функции для использования. С ним удобно работать, поскольку он эргономичен и снабжен звуковыми подсказками при достижении цели. Считающийся более доступным по сравнению с моделями высокого класса, этот инструмент спасает жизнь.

Ищете камеру для осмотра, чтобы видеть труднодоступные места? — Ознакомьтесь с моим обзором лучших инспекционных камер здесь.

Первое, что вам нужно решить, это то, какой тип искателя шипов вам действительно нужен, есть два разных типа, первый — это магнитный искатель шипов, и он, безусловно, самый дешевый.Нам очень нравится магнитный искатель шипов CH Hanson, но у него есть свои ограничения, во-первых, это просто искатель шипов, который не обнаруживает ничего, например, труб или электропроводки. Он идеально подходит для тех, кому нужно привинтить или прибить гвоздь к гипсокартону и закрепить в деревянном каркасе. На самом деле он не находит гвоздь, он обнаруживает гвозди или винты, которые закреплены в деревянной раме стойки, такие как шурупы или гвозди, крепящие гипсокартон к каркасу стойки и т. Д.

Второй тип поиска гвоздей — это действительно многоцелевой -детектор, они могут обнаруживать медные или пластиковые трубы, деревянные каркасы и электропроводку даже в кирпичных стенах.Их сложнее использовать, и для их освоения требуется некоторая практика, но они могут быть неоценимы, когда вам нужно ввинтить стены и теперь есть идеи, что стоит за ними. Они действительно могут спасти вас от случайного просверливания меди или водопроводных труб, что, как известно любому, кто это делал, является настоящей катастрофой.

Professional Pick

Детектор Bosch D-tect 150 Professional

Если вам нужен инструмент с расширенными функциями, тогда этот профессиональный детектор Bosch D-tect 150 для вас.Он имеет пять функций обнаружения и точные датчики, которые предоставляют надежную информацию. Инструмент дорогой, но долговечный, энергоэффективный и простой в использовании. Для профессионалов, разбирающихся в своем деле, этот прибор для поиска гвоздей может быть незаменим. Он не требует частой калибровки и оснащен светодиодным индикатором, который уведомляет пользователя о том, что цель достигнута. Если вы поклонник продукции Bosch, вам понравится и эта модель.

Stud Multi Finder Buyers Guide

Прежде чем мы перейдем к нашим обзорам, мы хотели бы кое-что прояснить: мультидетекторы — это не волшебное устройство, они определенно не могут точно определять местоположение металла, проводов или шпилек. всего одна волна по стене с большой стрелой, говорящей «труба» здесь, они просто так не работают.Это требует опыта и, в идеале, некоторых знаний о том, что там может быть, а также большого терпения. Эти детекторы могут пропустить трубы, а также сработать, когда я знаю, что ничего не может быть, обычно это срабатывает при обнаружении небольшого пятна случайного металла в кирпиче или строительном растворе и т. Д. Просто небольшое предупреждение перед тем, как мы начнем. После этого продолжайте читать, чтобы узнать больше.

Поиск подходящего детектора шипов может оказаться затруднительным, особенно если вы не понимаете, как их правильно использовать и что делают различные функции.Если вы поймете, какую функцию они на самом деле выполняют, вы поймете, на что обращать внимание при выборе подходящей модели, что также может сэкономить вам много денег, не платя за расширенные функции, которые вам просто не нужны. Высокопроизводительный мультисканирующий искатель обнаружит гвоздики в гипсокартоне. и при правильном использовании они очень надежны и точны, чтобы избежать скрытия электропроводки и медных или пластиковых труб в стене.

Ниже мы рассмотрим, что следует учитывать и искать в хорошем мультидетекторном

Типы искателя шипов

На рынке доступны две основные формы искателей шипов.Две основные категории — это магнитные устройства для поиска стоек и электрические устройства для поиска стоек, которые используют диэлектрическую постоянную (относительную диэлектрическую проницаемость) стены для обнаружения стоек и предметов в стене.

Магнитные искатели — основоположники находок. Магнитные искатели шипов по-прежнему используются сегодня, поскольку они могут быть очень точными и очень доступными. Магнитные поисковые устройства работают, обнаруживая близлежащие металлические предметы, которые прикреплены к стойке, обычно это винты, используемые для изготовления стойки, и винты, используемые для крепления гипсокартона к каркасу стойки при строительстве самой стены.Они очень популярны, поскольку поисковая система CH Hanson Stud Finder, вероятно, является одной из самых популярных в Великобритании.

Magnetic Pick

CH Hanson Magnetic Stud Finder — более простая в использовании, очень простая и надежная конструкция для поиска каркаса шипов. Это, вероятно, лучший продукт на рынке поисковиков с сотнями отзывов на Amazon, но у него есть свои ограничения. Это базовая магнитная шпилька, предназначенная в первую очередь для определения точного расположения винтов или гвоздей в стене с каркасом.Встроенный двухсторонний уровень позволяет точно отмечать обнаруженные точки.

Устройство не требует аккумуляторов и не требует калибровки; Возможно, это одна из причин, по которой он такой дешевый наряду с простым дизайном. Его портативность не имеет себе равных, он помещается даже в кармане. Этот локатор винтов имеет мягкую рукоятку и удобен в использовании. Его даже можно прикрепить к магнитной области на стене для работы без помощи рук. CH Hanson Stud Finder может не иметь наворотов, присущих другим дорогостоящим моделям, но он определенно выполняет свою работу, и ни один энтузиаст или торговец своими руками не должен оставаться без него.

Электроискатели, напротив, работают, обнаруживая заметные различия в плотности строительных материалов. Другими словами, они ищут небольшие изменения стабильной диэлектрической проницаемости. Под электрическими поисковиками вы найдете еще несколько отличий. У нас есть центральные, краевые и мгновенные искатели. В зависимости от того, что вы ищете, вы можете выбрать соответствующий вариант.

Есть и другие устройства для поиска гвоздей, которые отличаются своими особенностями. У нас есть устройства для поиска точек, основанные на 3D-технологиях и радарных технологиях.На рынке есть бренды, в которых сочетаются как магнитные, так и электрические функции. Это, в свою очередь, дает более точное местоположение.

Долговечность

Говоря о долговечности, мы смотрим на общую конструкцию материала и срок службы батарей для электронных детекторов. Общая конструкция устройства для поиска шпилек имеет решающее значение, поскольку их, как правило, роняют чаще, чем нам хотелось бы, особенно в загруженных рабочих средах. Материал и компонент устройства для поиска гвоздей должны быть изготовлены из высококачественных материалов.Резиновый молдинг и прочный пластик — все это делает модель качественной.

Срок службы батареи определяет, как долго вы можете использовать этот инструмент. Мы заметили, что при использовании более дешевых батарей срок службы батарей может быть плохим с некоторыми моделями, мы рекомендуем просто платить за качественные батареи Duracell,

Материалы для сканирования через

Материал и толщина поверхности, которую вы хотите сканировать, будут определять стержень. искатель, который вы хотите приобрести. Существуют поисковые устройства, которые могут сканировать различные материалы, а некоторые — специализированные.

Эти устройства для поиска гвоздей также различаются по дальности. Есть те, которые могут сканировать глубже в стены, и те, которые сканируют объекты на поверхности. Например, наш «Лучший выбор» от Zircon может найти медные трубы глубиной до 38 мм и черные металлы, такие как арматура, глубиной до 75 мм, поэтому всегда лучше проверять спецификации.

Учитывайте размер и вес

Существуют модели, которые поместятся в кармане, и модели, предназначенные для коммерческого использования. Размер различается в зависимости от особенностей и функций.Большинство рассмотренных нами устройств для поиска гвоздей были легкими и идеально подходили для домашнего и профессионального использования. Их можно легко перемещать и использовать при необходимости. Более крупные модели имеют больше функций и стоят немного дороже, чем другие. Чем шире диапазон, тем больше вероятность того, что размер будет больше. Любители DIY часто используют карманные версии меньшего размера. Они наименее сложные и отлично справляются со своей работой.

Простота использования

Простота использования продукта зависит от того, насколько он прост в использовании.В идеале функции должны быть гибкими и несложными, но некоторые из них могут быть немного сложнее в использовании. Большинство искателей шипов имеют экран со светодиодной подсветкой для лучшей видимости, что нам нравится. Чем четче и крупнее экран, тем легче его читать.

Есть модели с меньшим количеством кнопок и более простым интерфейсом. Это сделано для того, чтобы сделать их простыми в использовании, и зачастую они лучше подходят для тех, кто занимается домашним хозяйством. Экраны с подсветкой тоже помогают. Он, среди прочего, отображает возможное местоположение, уровень сигнала, заряд батареи и помогает облегчить чтение.

Есть некоторые модели, у которых есть дополнительные настройки звука, чтобы уведомить вас, когда вы обнаружите шпильку или что-то тревожное, что является хорошей функцией. Цветовые индикаторы также подходят для моделей без дисплеев. Эта маленькая вещь имеет огромное значение, так что будьте осторожны.

Цена поисковика для гвоздей

Цена, которую вы платите за устройство для поиска гвоздей, будет зависеть от выполняемой вами функции и вашего бюджета. Если вы ищете тот, который справится с легкими обязанностями и будет магнитным, они не будут стоить вам много.Недорогие поисковики для гвоздей предлагают вам основные функции. Помните, что чем больше у них функций, тем больше вероятность того, что цена будет значительно дороже и, вероятно, сложнее будет использовать. Хорошая более тонкая магнитная шпилька легко будет стоить менее 10 фунтов стерлингов, однако более продвинутые модели более надежны, но стоят от 60 до 100 фунтов стерлингов.


Наши 8 лучших обзоров поиска стержней

BEST PICK

Настенный сканер Tavool Stud Finder

Профи
  • Он может сканировать электрические провода, балки, дерево, балки и металл.
  • Особенности точных датчиков, которые предоставляют точную информацию.
  • Он имеет как звуковые, так и визуальные подсказки на ЖК-экране, чтобы дать пользователю точное местоположение.
  • Продается по доступной цене.
  • Удобен в использовании, имеет автоматическую калибровку.

Настенный сканер Tavool Stud Finder — подходящий инструмент, если вы хотите найти в своих стенах гвоздики, электрические провода, дерево и металл. Доступный по цене искатель шпилек предлагает 4 функции и дополнительное глубокое обнаружение.Он может сканировать стойки на глубину до 38 мм в стене, 1,57 дюйма для металлов и 2,36 дюйма для проводов, несущих напряжение 85–240 В. Функция глубокого сканирования заглядывает в стену на 1,77 дюйма. Важно отметить, что эта модель работает только на определенных типах стен, таких как гипсовые стены, гипсокартон и потолки из попкорна. Более тяжелые стены, такие как кирпичные, не подойдут для этого средства поиска гвоздей.

Опираясь на звуковые и визуальные подсказки, полученные от средства поиска, пользователь может найти центр того, что они искали.Инструмент станет громче, показывая, что вы нашли то, что искали. Датчики, используемые в системе поиска точек, предоставляют точную информацию, поэтому она может быть полезна как в домашних, так и в профессиональных целях.

Прибор для поиска точек прост в использовании, поскольку он автоматически калибруется и эргономичен. Инструмент разработан так, чтобы легко помещаться в руках как в перчатках, так и без них. Для питания инструмента вам необходимо приобрести марганцевую батарею на 9 В. Модель энергоэффективна, поэтому аккумулятор прослужит вам долго, прежде чем потребуется его замена.


Мы бы порекомендовали

Для тех, кто нуждается в надежном поисковике шпилек, но не хочет платить большие деньги, может воспользоваться этим инструментом. Он имеет основные функции, необходимые для поиска шпилек, металла, токоведущих проводов и дерева, среди прочего. Предлагаемая точность может быть не лучшим выбором на рынке, но для простых операций она работает хорошо.


Мультисканер Zircon i700

Плюсы
  • Эффективно находит деревянные или металлические шпильки до 38 мм (1.5 ″) глубиной
  • Он может обнаруживать деревянные шпильки, металлические шпильки и проводку переменного тока.
  • Может определять края и центр шпилек.
  • Обладает ярким дисплеем со встроенным маркером для лучшего направления.
  • Он поставляется с индикатором мощности сигнала и индикатором поддержки звука для большей точности.
  • Поставляется в комплекте с DVD-диском о том, как работать с устройством для поиска гвоздей.

Мультисканер Zircon i700 — это высококачественный надежный прибор для поиска шпилек, предназначенный как для профессионального, так и для домашнего использования.

Он может идентифицировать различные материалы, такие как металл, дерево, проводку переменного тока, скрытую за потолком, стенами и полом. Поскольку ваш дом состоит из разных компонентов, вам нужен искатель гвоздей, который может определять различные материалы.

Zircon i700 является таким устройством, и его очень легко калибровать и использовать.

Модель также оснащена дисплеем, на котором отображается вся важная информация. Он скажет вам, где находится центр шпильки, а также края, а также имеет звуковые и визуальные функции.Мультисканер Zircon i700 имеет экран с подсветкой, который может отображать важную информацию даже в тускло освещенных местах.

Он также поставляется со встроенным маркером, это достаточная поддержка, когда у вас нет маркера под рукой. Маркер точен, и его можно стереть при необходимости. Вы можете почувствовать, когда нашли то, что ищете, с помощью индикаторов. Индикатор сигнала будет заполнен, когда вы попадете в цель, и уведомит вас о центре. Индикаторы звука также погаснут.Вместо длинного руководства они решили использовать DVD и простые инструкции. Таким образом, мы можем получать информацию быстрее, и часто легче научиться использовать инструмент, наблюдая за тем, как кто-то его использует, чем читать сложные руководства.


Мы бы порекомендовали

Мультисканер Zircon i700 может сканировать стены с гвоздями, медные трубы, электрические провода и даже пластиковые трубы, что делает его очень эффективным средством поиска шпилек.

В целом эта модель — одна из лучших моделей, которые мы когда-либо рассматривали, и при цене менее 80 фунтов стерлингов это не самая дешевая модель на рынке, но это фантастический комплект.

Нам нравится идея встроенного маркера-карандаша, которая полезна, единственный недостаток заключается в том, что, несмотря на то, что он довольно надежен, мы не хотели бы, чтобы его ударили о ящик для инструментов, поэтому чехол будет хорошим дополнением.

В целом эта модель была безупречной и обладала всеми функциями, которые потребуются профессиональному мастеру, благодаря своим общим характеристикам, надежности и доступности эта модель была удостоена награды «Лучший выбор» и является настоящей жемчужиной и одним из лучших инструментов для поиска гвоздей. Великобритания в настоящее время доступна.


BEST PROFESSIONAL PICK

Bosch D-tect 150 Professional Detector

Pros
  • Он предлагает 5 настроек обнаружения, которые различаются в зависимости от типа стены, проверяемой на наличие шпилек, металла и токоведущих проводов.
  • Может легко находить широкий спектр материалов, что делает его полезным в различных профессиональных условиях.
  • Имеет светодиодный индикатор, который показывает, был ли обнаружен определенный тип материала.
  • Поставляется с эргономичной ручкой для удобного обращения с большими секциями.
  • Предлагает защитную сумку для безопасного хранения инструмента, когда он не используется.
  • Имеет индикатор глубины, необходимый для сверления.

Компания Bosch зарекомендовала себя как надежный бренд на протяжении десятилетий, и профессиональный детектор Bosch D-tect 150 продолжает подтверждать это. Пройдя через пять настроек обнаружения, вы сможете находить материалы сквозь разные типы стен. В поисковике шпилек используются радарные датчики, способные улавливать магнитные / немагнитные материалы, пластиковые трубы с водой или без нее, а также провода под напряжением / без напряжения.

Подходящий для буровых работ, этот искатель шпильки имеет индикатор глубины, который помогает пользователю узнать, на какую глубину идти. Это устраняет беспокойство из процесса, позволяя пользователю быть более уверенным в том, что он делает. Инструмент прост в использовании, поскольку он не требует калибровки, что экономит ваше время в профессиональной среде. Он имеет ЖК-экран с подсветкой и ручку для облегчения маневрирования для пользователя. Эта модель по цене немного выше, чем у вашего обычного средства поиска гвоздей, она долговечна и предлагает хорошее соотношение цены и качества.При покупке этого предмета вы получаете защитную сумку и батарейки 4АА. Вы можете без проблем использовать инструмент прямо из коробки.


Мы бы порекомендовали

Учитывая цену на поисковик, этот инструмент в основном подходит для профессиональной деятельности. Он имеет такие функции, как настройки обнаружения, которые зависят от типа стены. Кроме того, не всегда нужно откалибровать заново перед использованием инструмента. Мы рекомендуем этот инструмент тем, кто занимается различными буровыми работами, и им нужен надежный инструмент.


CH Hanson 03040 Магнитный искатель шпильки

** НАИЛУЧШИЙ ДЕТЕКТОР ШПИЛЬКИ **
Плюсы
  • Компактный размер, поэтому легко поместится в кармане при работе.
  • Очень сильные магниты фиксируют стойку, поэтому вы можете работать без помощи рук.
  • Эргономичный дизайн для удобного захвата.
  • Поставляется с двухступенчатым механизмом маркировки и пузырьковым уровнем.

Магнитный искатель шипов CH Hanson 03040 — это очень простой в использовании малогабаритный магнитный искатель шипов.Что касается магнитных искателей, они могут идентифицировать только магнитные материалы, это означает, что они находят гвозди или винты в стене, чтобы вы могли найти стойку, в которую они, очевидно, ввинчены.

То, что он помещается в кармане, делает его очень удобным для тех, кто не хочет тратить много денег. Они подходят для небольших домашних работ.

Он использует сильные магниты, чтобы определить, где находятся металлические шпильки или металлические крепления. Они ограничены типом материала, который они могут сканировать.

Так как вы можете удерживать этот продукт какое-то время, вы не хотите, чтобы его края торчали и протыкали вас. Вам нужна форма и дизайн, с которыми легко справится рука любого размера.

Для маркировки поверхности, с которой вы работаете, CH Hanson 03040 Magnetic Stud Finder имеет две системы маркировки вашей поверхности. Это гарантирует точность прицеливания. Эти магнитные устройства поиска шпилек не нуждаются в батареях, что делает их простыми и низкими в обслуживании.

Он маленький, поэтому обращайтесь с ним осторожно, так как на него легко наступить и сломать.

  • Ограничивается только обнаружением металлических шпилек. Он не может захватывать другие материалы или горячие провода. Ему не хватает монитора для более точного определения местоположения. В целом, хотя он отлично справляется со своей задачей, было бы лучше с небольшим футляром для небольшой защиты.

Мы бы порекомендовали

CH Hanson 03040 Magnetic Stud Finder — это аккуратный магнитный искатель, который в целом выполняет фантастическую работу.

Что нам нравится в этом продукте, так это его портативность и доступная цена.Этого более чем достаточно для большинства домовладельцев, которые устанавливают полки, подвешивают зеркала, прикрепляют к стене новый телевизор с плоским экраном и выполняют множество других подобных работ.

У него есть свои ограничения, однако он отлично справляется со своей задачей при правильном использовании, ему не хватает расширенных функций более дорогих моделей, однако это всего лишь средство поиска шпилек, теперь средство поиска проводов, труб и т. Д.

Если у вас есть несколько дел по дому, это, вероятно, все, что вам нужно, и при цене меньше десяти долларов вы не разберетесь с деньгами.Большое значение.


INTEY Stud Finder для настенных электрических детекторов проводов переменного тока

** Один из лучших детекторов 3 в 1 **
Pros
  • Включает три режима сканирования: стержень, металл и переменный ток.
  • Широкий диапазон обнаружения; 3 дюйма для металла, 2 дюйма для проводов переменного тока и глубиной 1,5 дюйма для дерева.
  • Быстрая калибровка за секунды для точного сканирования.
  • Имеет ЖК-экран с подсветкой, обеспечивающий четкое изображение даже в условиях низкой освещенности.
  • Включает индикатор низкого заряда батареи.

INTEY Stud Finder — один из наиболее доступных детекторов игл с тремя режимами сканирования для полного обнаружения. Во-первых, это режим «STUD SCAN», который предназначен для обнаружения краев и центра древесины на глубине 1,5 дюйма. Второй режим — «СКАНИРОВАНИЕ МЕТАЛЛА», который подходит для поиска металла, такого как арматура, толщиной до 3 дюймов, а последний — «СКАНЕР ПО ПЕРЕМЕННОМУ РЕЗУЛЬТАТУ» для обнаружения проводов под напряжением глубиной до 2 дюймов.

Чтобы использовать устройство, просто выберите режим и плавно перемещайте устройство по поверхности, чтобы найти объект.Устройство издает непрерывный звуковой сигнал, когда обнаруживает шпильку. Он работает быстро, экономит ваше время и усилия, упрощая выполнение задач.

Обнаруженная информация, такая как центральная линия, отображается на четком ЖК-экране для интерпретации. На экране также отображаются такие элементы, как мощность сигнала, автоматическая калибровка и заряд батареи. В этой модели используется батарея 9 В, поэтому при необходимости ее легко заменить. Экран также имеет функцию подсветки, это помогает облегчить чтение с экрана даже в тускло освещенных местах.Устройство всегда указывает, было ли оно откалибровано, обеспечивая максимальную надежность и значительно сводя к минимуму ошибки при обнаружении.

INTEY Stud Finder имеет компактную конструкцию с противоскользящим корпусом, который удобен в использовании в качестве ручного домашнего инструмента, и большинству будет казаться, что он в целом сделан хорошо. У него действительно широкий спектр применения, поскольку он является отличным помощником для домашних мастеров и всех, кому требуется точное обнаружение шпилек по доступной цене. Если у вас возникнут какие-либо проблемы с устройством, просто знайте, что INTEY предоставляет техническую поддержку, если у вас есть проблемы или вы изо всех сил пытаетесь использовать его, что является бонусом.Гарантия на сам продукт составляет 24 месяца.

  • Инструкции могут быть лучше, некоторым они могут показаться трудными для понимания, особенно если вы никогда раньше не пользовались поисковиком шпильки.

Мы бы порекомендовали

Это устройство является одной из наиболее доступных моделей, и в целом его стоит рассмотреть, нам нравится простой эргономичный дизайн для простоты использования, просто жаль, что инструкции не немного лучше. Он имеет автоматическую калибровку, которая увеличивает точность обнаружения каждый раз, когда нам нравится.Детектор шпилек имеет три режима обнаружения объектов и приличный диапазон глубины.

Показанный ЖК-экран довольно прост для чтения и понимания, не только для считывания показаний, но и для проверки таких вещей, как калибровка и уровень заряда батареи. Хорошо, что у него также есть двухлетняя гарантия на случай любой неисправности устройства, и их техническая команда будет рада помочь, стоит заплатить немного больше за хорошую поддержку клиентов, которую мы находим.

Если вы ищете недорогой прибор для поиска шпилек, который идеально подходит для целого ряда приложений, вам следует рассмотреть детектор INTEY в бюджетном ценовом диапазоне.


Цифровой мультисканер Bosch GMS120

** НАИЛУЧШИЙ ДЛЯ РАЗЛИЧНЫХ ТИПОВ СКАНИРОВАНИЯ — ДРЕВЕСИНА, МЕТАЛЛ, ЖИЛЫЕ ПРОВОДА **
Pros
  • Обладает мультирежимами, которые позволяют легко обнаруживать различные типы материалов.
  • Обнаруживает деревянные стойки, проводку переменного тока, металл, включая арматуру, медные и стальные трубы.
  • Питание от батарей 9 В, обеспечивающих более длительное время работы.
  • Он поставляется с автоматической перекалибровкой для простоты использования и получения точных результатов, а также имеет функцию поиска сигнала со звуковой поддержкой.
  • Система с цветовой кодировкой, указывающая, насколько далеко вы находитесь от шпильки.
  • Поставляется с автоматическим центральным позиционированием и имеет эргономичный дизайн для комфорта.

Цифровой мультисканер Bosch GMS120 может обнаруживать шпильки, сделанные из различных материалов, что делает его идеальным для решения ряда задач. Он может обнаруживать деревянные шпильки, металл, медные трубы, проводку под напряжением и даже арматуру на глубину до 4-3 / 4-дюймов (120 мм) в бетон. Это настоящая профессиональная универсальная шпилька.

Может использоваться в разных режимах в зависимости от материала, с которым вы работаете.Как указывалось ранее, существуют устройства для поиска гвоздей, которые более адаптированы к конкретным материалам. И другие, которые могут подбирать разные материалы. Те, которые могут подбирать много разных материалов, будут иметь большее значение для ваших денег, если вы сможете использовать различные функции, как, вероятно, большинство профессионалов. Это также сэкономит вам время и сэкономит нервы, связанные с покупкой различных приспособлений для поиска гвоздей для разных материалов.

Этот прибор для поиска точек работает от батареи 9 В и обеспечит вас энергией, достаточной для многочасового сканирования, если это необходимо.

Цифровой мультисканер Bosch GMS120 может выполнять повторную калибровку самостоятельно, что является дополнительным преимуществом, поскольку значительно упрощает точную работу. Вы можете использовать его на любой поверхности, не опасаясь неточных результатов. Неточные результаты могут привести к непредвиденным травмам и беспрецедентным счетам, которых мы все хотим избежать.

Нам нравится, что помимо автоматической калибровки есть поддержка звукового поиска. Этот звук укажет, приближаетесь ли вы к шпильке или проводам под напряжением.В случае, если у вас плохое зрение, аудиоподдержка поможет вам определить местонахождение шипа.

Чтобы помочь вам найти шпильку, в цифровом мультисканере Bosch GMS120 используется система с цветовой кодировкой. Эта цветовая кодировка будет варьироваться в зависимости от расстояния до шпильки. Эта функция особенно удобна для людей с плохим зрением. Он также может автоматически определять центр шпильки. Центральное расположение — дополнительный бонус. Дисплей покажет вам состояние поиска шпильки и расположение шпильки.

  • Наш совет — отключите Wi-Fi, поскольку известно, что они влияют на его использование.

Мы бы порекомендовали

Цифровой мультисканер Bosch GMS120 — это топовый продукт, который можно отметить по цене.

Нам нравится тот факт, что они включают в себя различные механизмы, указывающие, когда вы находитесь в нужном месте, для большей точности, чего нет в более дешевых моделях, что делает их менее надежными.

Он имеет компактный дизайн, он может сканировать 120 мм бетона и 80 мм меди, что также довольно впечатляет по сравнению с более дешевыми моделями.

В целом, отличная модель от бренда, которому мы доверяем, графический ЖК-дисплей с подсветкой? также очень хорошо разработан и легко читается.

Отличный продукт, который стоит рассмотреть, если вы ищете более совершенную многоцелевую модель.


Цифровой мультидетектор Bosch Truvo

** ИДЕАЛЬНО ДЛЯ ПОИСКА ТРУБ И ПРОВОДОВ **
Плюсы
  • Идеально подходит для домашнего использования и энтузиастов DIY, чтобы узнать, где не рекомендуется сверлить из-за риска удары по трубам или проводам.
  • Для простоты использования он оснащен системой управления одной кнопкой.
  • Поставляется с непостоянным звуковым индикатором, указывающим на наличие медных труб, стальных или токоведущих проводов.
  • Питание от 3 x 1,5 В для максимальной производительности
  • Он может обнаруживать находящиеся под напряжением провода и металлические предметы в ваших стенах и потолках
  • Он имеет автоматическую калибровку и эргономичный дизайн для удобства использования

Цифровой мультидетектор Bosch Truvo примерно так же просто, как и они, но раньше он решал, где не сверлить, а не искать деревянные шпильки.

Интерфейс настолько прост в использовании, что ребенок может легко с ним маневрировать. Однокнопочная операционная система позволяет получать доступ к различным функциям с помощью одной кнопки.

Эта кнопка используется для облегчения сканирования. Это сканирование покажет результаты с помощью звука и светодиодной системы светофоров, когда обнаружит металл, медные трубы или провода под напряжением.

Он разработан для обеспечения различных уровней звука в зависимости от того, насколько близко вы находитесь к объекту. Этот непостоянный шум является признаком того, что вам придется пройти мимо, поскольку у него нет дисплея, за исключением системы светофора.

Эту модель подводит то, что она не может сканировать древесину. Он может улавливать только провода под напряжением и металлические предметы. Это означает, что он предназначен для предупреждения вас о том, где нельзя сверлить.

Он может сканировать до 70 мм для обнаружения стали, 60 мм для меди и 50 мм для проводов под напряжением. Это неудобно, если вы хотите специально разместить деревянные стойки в вашем здании. Как мы уже говорили ранее, чем больше функций есть, тем больше вы получаете за свои деньги. Он быстро калибруется при включении устройства.

  • Он не может сканировать и находить деревянные шпильки и не имеет ЖК-экрана.

Мы бы порекомендовали

Цифровой мультидетектор Bosch Truvo — уникальный. Он полагается исключительно на звук и светодиодную систему светофоров для обнаружения любых металлов или проводки под напряжением в стене.

У него меньшее время работы по сравнению с остальными, но его можно использовать. Его можно использовать в домах, где трудно найти трубы, это пригодится при сверлении плитки.

Он несколько ограничен, так как не может сканировать и находить древесину.В остальном это идеальный продукт для всех типов работ.

Его нельзя сравнивать с мультидетектором Bosch PMD 10 или цифровым мультисканером Bosch GMS120, но его будет достаточно для домашнего использования, и его цена будет приемлемой. Если вы пытаетесь найти деревянные шпильки, это не подойдет, за исключением того, что это довольно хорошо помогает избежать труб, проводов и т. Д.


Детектор Silverline 3-в-1

Pros
  • Он может обнаруживать различные материалы, а именно металл, токоведущие провода и древесина.
  • Для точного позиционирования он оснащен звуковыми и световыми индикаторами.
  • Обладает компактной и прочной конструкцией.
  • Простой удобный дизайн по доступной цене.

Детектор Silverline 3-в-1 может обнаруживать древесину, металл и провода под напряжением и имеет довольно простую конструкцию.

Его дизайн в целом довольно компактен и, вероятно, один из самых простых в использовании. Однако такой размер удобен для работы вне дома. Он портативный.Чтобы указать, что вы нашли правильный стержень или провод под напряжением, в детекторе Silver line 3-в-1 используется звуковая идентификация и светодиодный индикатор. Эта звуковая идентификация становится тем громче, чем ближе вы приближаетесь к цели. Мы предпочитаем модели с подробным отображением, но иногда приходится работать с тем, что у вас есть.

Конструкция позволит вам легко с ней справиться. Он не стоит дорого, что может быть отражено количеством доступных функций и его общим качеством сборки, неплохо по цене, но не ожидайте слишком многого.

  • Отсутствует светодиодный дисплей для точного позиционирования.

Мы бы порекомендовали

Детектор «3-в-1» Silverline 288659 является одним из самых простых в использовании. Его интерфейс не предоставляет вам всю необходимую информацию, которая может вам понадобиться, но для простых задач он выполняет свою работу.

Помните, что характеристики прямо пропорциональны цене. Если вам нужна модель получше, вы могли бы рассмотреть мультидетектор Bosch PMD 10, но за дополнительную плату.Если вы ищете базовую модель, то это хорошая альтернатива стандартным магнитным моделям, не требующая слишком больших затрат.

Отличный доступный вариант, но с ограниченными возможностями.


FAQ’s

Действительно ли работают поисковики?

Да, поисковики действительно работают, иначе им не было бы никакого смысла присутствовать на рынке.

Что могут обнаружить средства поиска стержней?

Измерительные щупы могут обнаруживать широкий спектр материалов, включая дерево, металлы, провода под напряжением, водопроводные трубы и другие материалы.Уровень обнаружения будет зависеть от выбранной вами модели и предлагаемых функций.

Обнаруживают ли провода шпильки?

Да, есть модели, такие как Детектор Bosch D-tect 150 Professional, которые могут обнаруживать как находящиеся под напряжением, так и не находящиеся под напряжением электрические провода. Подобные модели обычно работают при определенном напряжении, которое может быть обнаружено прибором.

Подойдет ли для гипсовых стен прибор для поиска гвоздей?

Это зависит от модели, которую вы приобретаете, и качества предоставляемых функций.Некоторые из них могут читать сквозь штукатурку стен, а некоторые — нет. Прочтите инструкции, чтобы понять, как использовать искатель шпильки и какие материалы применимы.

Как пользоваться устройством для поиска гвоздей?

Убедитесь, что прибор для поиска стоек откалиброван, прежде чем прикреплять его к стене. В зависимости от того, какой материал вы ищете, выберите правильную настройку / функцию сканирования. Перемещайте инструмент по стене до тех пор, пока искатель не покажет, что он снял показания. Отметьте точку считывания и действуйте осторожно, чтобы избежать ошибочных показаний.

Работают ли гвоздики через кирпич?

Да, есть такие, которые смогут работать через кирпич, но это будет непросто. Некоторые предпочитают магнитные устройства поиска металлических стержней, а другие предпочитают электрические устройства поиска стержней для обнаружения деревянных стержней. В любом случае возраст дома и внешней конструкции повлияет на точность показаний.


Заключительные мысли и выводы

Как мы установили, поисковые устройства для гвоздей может быть непросто купить, поскольку их функции могут варьироваться от поиска деревянных шпилек до простого определения местоположения таких объектов, как медная труба и проводка переменного тока, которых следует избегать, делает все, будет лучшим вариантом, и мы обнаружили, что есть большой выбор почти во всех возможных ценовых диапазонах.

Различия между ними невелики, но все зависит от того, для какой работы вы планируете его покупать.

И последнее замечание, которое мы хотели бы сделать: нам еще предстоит найти устаревший прибор для поиска шпилек, ни одна из рассмотренных нами моделей не является 100% -ной, и все они могут быть немного сложными в использовании, особенно электрические модели, все они будут давать ложные показания, вам нужно только прочитать обзоры в Интернете и увидеть, как некоторые люди говорят, насколько хороша модель, а другие говорят, что она бесполезна.По правде говоря, им мало времени, чтобы научиться правильно пользоваться. Ни одна модель не будет обнаруживать все каждый раз и давать 100% правильные показания, однако они запускаются и работают достаточно хорошо, если вы выберете правильную модель.


BEST PICK

Настенный сканер Tavool Stud Finder

Это лучший выбор, потому что он прост и обеспечивает хорошее соотношение цены и качества. Подходящий как для домашних, так и для профессиональных целей, этот искатель шпильки имеет четыре функции для использования. С ним удобно работать, поскольку он эргономичен и снабжен звуковыми подсказками при достижении цели.Считающийся более доступным по сравнению с моделями высокого класса, этот инструмент спасает жизнь.

Последнее обновление от 2021-05-11 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Сопутствующие

Невидимый детектор обрыва провода — инженерные проекты

Переносные нагрузки, такие как видеокамеры, галогенные прожекторы, электрические Утюги, ручные дрели, шлифовальные машины и резаки получают питание от подключения длинных 2- или 3-жильных кабелей к сетевой вилке.Из-за длительного использования провода шнура питания подвергаются механическим напряжениям и нагрузкам, что может привести к внутреннему обрыву проводов в любой точке. В таком случае большинство людей идут на замену жилы / кабеля, так как определить точное местоположение обрыва провода сложно. В трехжильных кабелях практически невозможно обнаружить обрыв провода и точку обрыва без физического нарушения всех трех проводов, скрытых в оболочке из ПВХ.

Рис. Невидимый детектор обрыва провода

Схема, представленная здесь, может легко и быстро обнаружить обрыв / неисправный провод и его точку обрыва в одножильных, двухжильных и трехжильных кабелях без физического нарушения целостности проводов.Он построен с использованием шестнадцатеричного инвертора CMOS CD4069. Ворота N3 и N4 используются в качестве генератора импульсов, который колеблется с частотой около 1000 Гц в звуковом диапазоне. Частота определяется компонентами синхронизации, состоящими из резисторов R3 и R4 и конденсатора C1. Затворы N1 и N2 используются для определения наличия поля 230 В переменного тока вокруг провода под напряжением и буферизации слабого переменного напряжения, снятого с испытательного щупа. Напряжение на выходном контакте 10 затвора N2 может включать или отключать схему генератора. Когда измерительный щуп находится вдали от любого высоковольтного переменного тока, выходной контакт 10 затвора N2 остается низким.В результате диод D3 проводит и препятствует генерации колебательного контура. Одновременно на выходе затвора N3 на выводе 6 устанавливается низкий уровень, чтобы отключить транзистор T1. В результате LED1 гаснет.

Когда измерительный щуп приближается к проводу 230 В переменного тока, 50 Гц, во время каждого положительного полупериода выходной контакт 10 затвора N2 становится высоким.

Таким образом, в течение каждого положительного полупериода сетевой частоты схема генератора может колебаться с частотой около 1 кГц, заставляя красный светодиод (LED1) мигать.(Из-за постоянного обзора светодиодный индикатор кажется непрерывным.) Этот тип мигания снижает потребление тока от кнопочных ячеек, используемых для источника питания.

Электропитания 3 В постоянного тока достаточно для питания всей цепи. Для схемы можно использовать кнопочные элементы типа AG13 или LR44, которые также используются внутри лазерных указателей или в светодиодных тестерах. Схема потребляет 3 мА во время измерения сетевого напряжения переменного тока.

Для аудиовизуальной индикации можно использовать небольшой зуммер (обычно встроенный в кварцевые часы) параллельно с одним маленьким (3 мм) ЖК-дисплеем вместо светодиода 1 и резистора R5.В таком случае ток, потребляемый схемой, составит около 7 мА. В качестве альтернативы можно использовать две батареи типа R6 на 1,5 В или типа AA. С помощью этого гаджета можно также быстро обнаружить перегоревшие маленькие лампочки накаливания в последовательных шлейфах, питаемых от сети 230 В переменного тока.

Вся цепь может быть помещена в небольшую трубу из ПВХ и использована в качестве удобного детектора обрыва провода. Перед обнаружением обрыва неисправных проводов отключите любую подключенную нагрузку и сначала найдите неисправный провод методом проверки целостности цепи, используя любой мультиметр или тестер целостности.Затем подключите провод под напряжением 230 В переменного тока к одному концу неисправного провода, оставив другой конец свободным. Подключите нейтраль сетевого переменного тока к оставшимся проводам на одном конце. Однако, если любой из оставшихся проводов также оказывается неисправным, оба конца этих проводов подключаются к нейтрали. Для однопроводного тестирования достаточно подключить нейтраль только к проводу под напряжением на одном конце, чтобы обнаружить точку обрыва.

В этой схеме в качестве испытательного щупа используется толстый одножильный провод длиной 5 см (2 дюйма).Чтобы определить точку обрыва, включите переключатель S1 и медленно переместите испытательный щуп ближе к неисправному проводу, начиная с точки входа провода под напряжением и двигаясь к его другому концу. LED1 начинает светиться при наличии переменного напряжения в неисправном проводе. При достижении точки обрыва LED1 немедленно гаснет из-за отсутствия сетевого напряжения переменного тока. Точка выключения LED1 — это точная точка обрыва провода.

При тестировании сломанного трехжильного скругленного провода кабеля согните край зонда в форме буквы «J», чтобы увеличить его чувствительность, и переместите загнутый край испытательного зонда ближе к кабелю.Во время тестирования избегайте любого сильного электрического поля вблизи цепи, чтобы избежать ложного обнаружения.

Walabot: лучшее приложение для поиска гвоздей

Посмотрите на шпильки, трубы, провода, балки и многое другое за стеной

Возможно, вы использовали средство для поиска гвоздей для стен только для того, чтобы запутаться в звуковых сигналах, свете или символы, которые гаджет использует для обозначения того, что вы установили стойку на стене, на которую можно повесить полки, шкафы, тяжелые произведения искусства или новый телевизор, который вам не терпится посмотреть.Хорошие новости как для профессионалов, так и для бесстрашных домашних мастеров: некоторые приложения для поиска гвоздей лучше, чем устаревшие. Благодаря передовым технологиям, этот виден даже сквозь стены.

Зачем использовать приложение Walabot Stud Finder?

Если вы безуспешно пытались научиться пользоваться прибором для поиска гвоздей или с большим количеством ложных срабатываний, вы определенно не одиноки. Стандартный искатель деревянных гвоздей обычно ищет простые препятствия внутри стен, то есть он издает звук или мигает светом всякий раз, когда он вообще что-либо обнаруживает.Это могут быть металлические воздуховоды, трубы, электропроводка или те неуловимые шпильки. Walabot DIY — одно из лучших доступных приложений для поиска гвоздей, благодаря его способности различать и предотвращать беспорядочные, дорогостоящие или даже опасные ошибки.

Как работает приложение Walabot Stud Finder

Стандартный поиск деревянных стержней работает, считывая изменения плотности внутри стен. Некоторые из старых полагаются на магнитометры, а некоторые используют импульсный радар, что отлично подходит для подрядчиков, которым нужно найти шпильки под несколькими слоями материала.Тем не менее, есть место для ошибки, поскольку ни одна технология не скажет вам, что именно скрывается под этим слоем штукатурки или гипсокартона. Подобно многим старомодным поисковикам, большинство приложений для поиска гвоздей являются магнитными, то есть они просто полагаются на встроенный магнитометр телефона для определения местоположения металлических предметов внутри стен. Поскольку деревянные шпильки крепятся металлическими гвоздями и / или шурупами, эти приложения могут точно определить их местоположение. Новейшие технологии разные. Настенный сканер Walabot может обнаруживать различные материалы, чтобы пользователи могли нанести на карту свои стены и исключить риск дорогостоящих или опасных ошибок, которые могут произойти при случайном просверливании отверстий в водопроводе или электрических проводах.Он также обнаруживает движение внутри стен, помогая пользователям точно определить местонахождение вредителей, таких как мыши и крысы. После настройки приложение Walabot Stud Finder работает с гипсокартоном. Он обнаруживает водопроводные трубы, кабелепровод, проводку и шпильки. В сочетании с приложением Walabot DIY предлагает три полезных режима.

Режимы приложения Walabot Stud Finder

Режим изображения Walabot

Предоставляет изображения предметов внутри стен в реальном времени, когда устройство Walabot проходит над ними.

Элементы имеют цветовую маркировку и маркировку для облегчения идентификации, т.е.е. «Деревянная шпилька» или «проволока или труба».

Walabot Expert Mode

Expert Mode позволяет обнаруживать пересечения труб, проводов, шпилек и т. Д.

Этот режим также является отличным инструментом для отслеживания траектории объекта и даже отслеживания движения в вашей стене и легкого определения местонахождения опасных домашних вредителей.

Посмотрите, что у вас за стенами

Чтобы начать работу над проектом, просто проведите Walabot над рабочей зоной и найдите количество шпилек, необходимых для безопасного подвешивания вашего объекта (ов) или выполнения другой задачи.

Отметьте положение шпилек карандашом и приступайте к своему проекту.

Вы сможете работать, не беспокоясь: как только вы найдете гвоздики на стене и определите, где разместить их, вы можете с полной уверенностью повесить эти полки или телевизор.

Есть и другие варианты использования Walabot DIY. Благодаря своей способности исключать догадки, его можно использовать для определения наилучшего положения для установки светильников и вентиляторов, не повреждая потолки и стены, а также он идеально подходит для прокладки сетевых кабелей.Возможность определять местонахождение встроенных объектов ускоряет выполнение многих задач по благоустройству дома, помогая предотвратить дорогостоящий и ненужный ремонт, вызванный неточностями.

Walabot экономичен и прост в использовании. Благодаря своей способности предоставлять изображения в реальном времени, он идеально подходит для подрядчиков, электриков, сантехников, ремонтников и обычных людей, которые хотят упростить проекты DIY, точно найдя карнизы для стен и другие предметы.

Готовы видеть сквозь стены?

Best Stud Finder App

Советы по использованию приложения Walabot Stud Finder

Использовать Walabot DIY и прилагаемое к нему приложение для поиска шпилек просто.Вот несколько полезных указателей:

  • Прочтите все, что написано мелким шрифтом в приложении, прежде чем начать.
  • Просмотрите обучающие материалы по Walabot DIY и ознакомьтесь с любыми дополнительными материалами, такими как бесплатные руководства DIY, которые поставляются с устройством Walabot.
  • Возьмите карандаш, прежде чем приступить к своему проекту по поиску гвоздиков своими руками, чтобы не останавливаться на достигнутом.
  • Выберите «гипсокартон», когда будет предложено это сделать.
  • Откалибруйте Walabot в соответствии с указаниями, проводя его по поверхности стены круговыми движениями.Приложению обычно требуется менее 30 секунд для калибровки и уведомит вас, когда Walabot будет готов к использованию. Поскольку поверхности имеют разные характеристики и могут различаться по толщине, Walabot необходимо повторно калибровать перед каждым использованием. Это обеспечивает точность и помогает добиться успеха в текущем проекте.
  • Когда Walabot будет готов, начните сканировать вашу стену. Установите приложение в режим карты и плавно проведите устройством по поверхности стены, чтобы определить, где расположены стойки. Приложение сообщит вам, сколько шпилек было обнаружено в области, которую вы нанесли на карту.
  • Затем переключитесь в режим изображений. Это позволит вам ближе рассмотреть шпильки, над которыми вы хотите работать. Переключение в необработанный режим позволит вам отрегулировать интенсивность сканера, чтобы вы могли легко видеть край шпильки. Определив края шпильки, вы сможете определить ее центр, чтобы закрепить предметы как можно надежнее.
  • С помощью карандаша сделайте небольшие отметки, когда найдете область, над которой хотите работать. Вы можете пометить опасности, если хотите, или вы можете повторно проверить их непосредственно перед сверлением / забиванием гвоздей.Помните, что вы можете использовать это приложение для поиска шпилек, чтобы делать скриншоты для дальнейшего использования.

Вот и все!

Вы готовы завершить свой проект с помощью передового приложения для поиска гвоздей, как никакое другое.

Walabot DIY идеально подходит для подрядчиков, электриков, плотников, сантехников и, конечно же, домовладельцев, которым нужны преимущества передовой визуализации стен.

Приложение для поиска шпилек Walabot совместимо с Android 6 и новее.

Эти телефоны должны поддерживать USB On-The-Go.Для работы этого приложения требуется устройство Walabot DIY.

Пользователи должны загружать его только после того, как они приобрели, получили и подключили свои устройства Walabot DIY.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
