Содержание

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить.

В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку.

В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

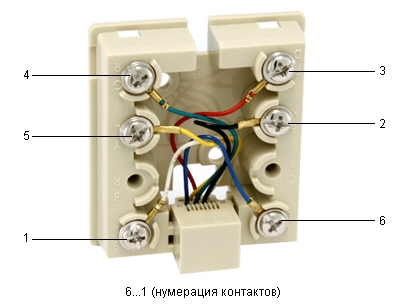

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

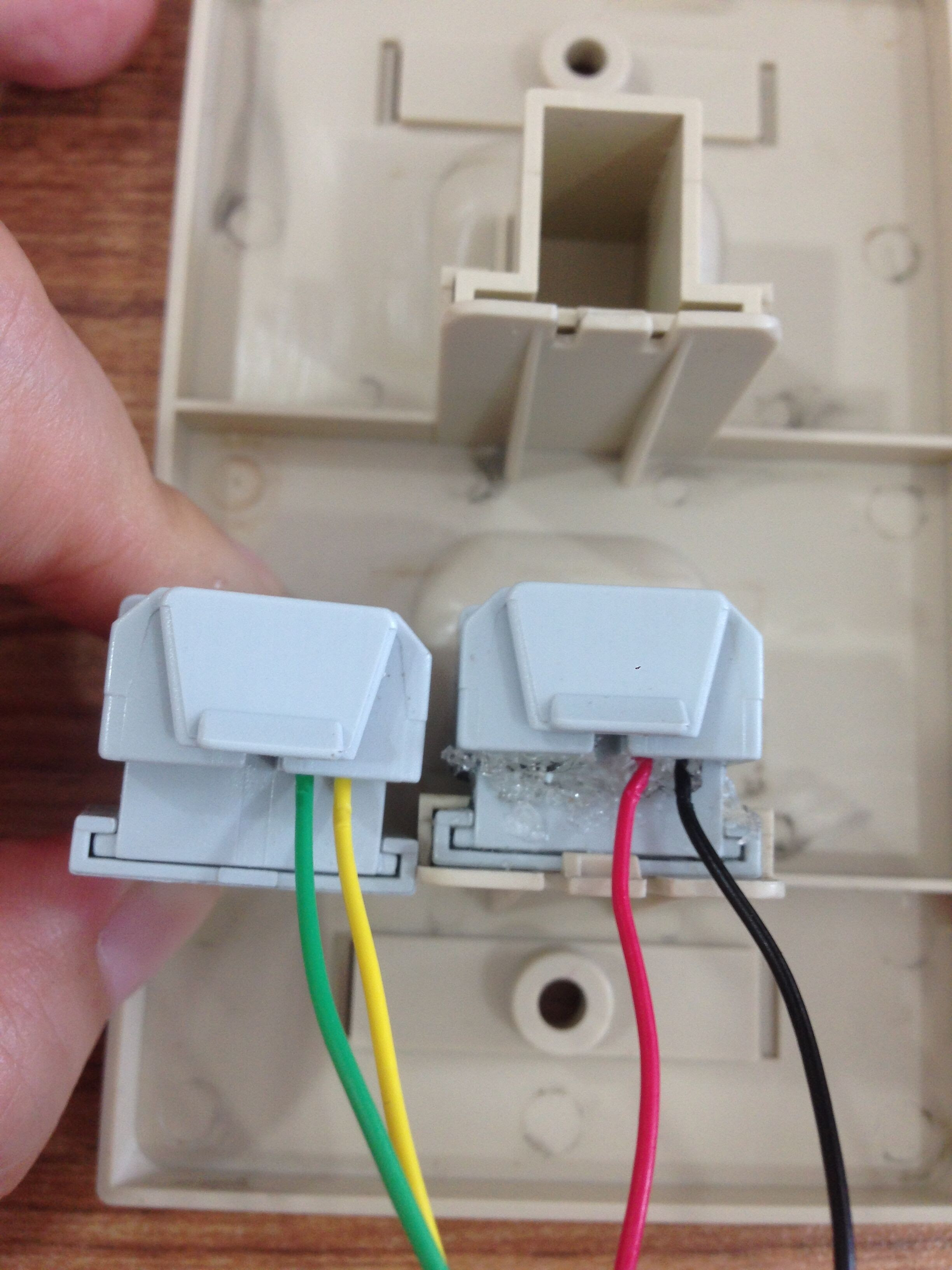

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • тестер  – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий.
    Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Подключение телефонной розетки schneider. Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.
Почти все виды розеток подключаются к сети с помощью двух контактов.
Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.
Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJПодключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

  • Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
  • RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
  • RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
  • RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.
  • RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
  • RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
  • RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Подключение телефонной розетки ртшк-4. Конструкция телефонной розетки, устройство кабеля связи

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

  • корпус — изготавливается из диалектических материалов, например, керамики или пластики;
  • контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
  • клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты.

Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

  • Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
  • Плоской отверткой последовательно вдавливаются все контакты;
  • Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Дляобжима сетевого кабеляпонадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard

Нам потребуется: Самая розетка с телефонным входом Провод и изолента (последнее необязательно) 2 телефон для проверки

Итак, производим следящие деяния и получаем 100% результат.

Любой мужчина просто должен уметь делать все по дому, до сего списка можно отнести и то, как подключить телефонную розетку, и в случае чего пролагать телефонный кабель, провести проводку и все другое. Для включения телефонной розетки не нужны никакие специальные знания, а эта работа не связана с риском получить удар током, например как по телефонной линии проходит, в среднем, от 9 до 12 вольт. Начать установка розетки нужно с проверки, подходит ли телефонная вилка непосредственно к данной розетке. Поэтому, что в некоторых моделях телефонных аппаратов вилки имеют заграничный стандарт, который не подходит к Российскому. В случае если же все выбрано верно, то возможно начинать разметку того, где и как несомненно будет крепиться розетка. Этому нужно уделить огромное внимание, на данный момент проблема болтается розетки имеет возможность не сильно взволновать, но когда о ней некоторое количество раз кто-то зацепит ногой, то это начнет досаждать. Так что для розетки следует выбрать мало проходное место

Для того, собственно что бы подключить телефонную розетку ее нужно разобрать, ведь ее же нужно несомненно будет подключать к основной сети питания. Звичайнисинька, среднестатистическая розетка закреплена 4 саморезами на своей тыльной стороне. Они находятся по углам самой розетки. Эти саморезы нужно открутить. Иногда встречается и один фронтовой саморез. После изъятия всех элементов коепления надо(надобно) снять основную крышку розетки. Во всех штатных розетках мается 4 гнезда для включения питания и телефонной линии. Соответственно 2 из их будут отвечать за непосредственное подключение питания, а 2 станут отвечать за телефонный сигнал. Не во всех розетках обозначенный порядок подключения, а в некоторых отсутствуют распознавательные знаки для включения телефонной сети. Здесь поможет очень незатейливый и легкий образ. В первейшую очередь нужно попытаться подключить питание розетки, и убедится в том, собственно что оно работает. Делается это специальной отверткой с лампой ревизии

После того, как телефонная розетка несомненно будет запрошена от сети можно переходить к телефонным включением. Для простого подключения сети, о котором рассказывалось выше, необходимо подключить рабочий телефон к розетки стереотипными средствами, то есть, подключить питание и телефонную сеть. Далее нужно взять в руки 2 контакта для включения в сети и поочередно замыкать их, и при данном нужно проверять или доходит сигнал к телефонному аппарату, или нет. Естественно при правильном включении телефон будет работать в штатном режиме, а при неверному сигнал не будет подавать. Конечно, это незатейливый метод «тика», но в большинстве случаев он есть единым легкодоступным, верным, а главное, самым оперативным. Хотелось бы подметить, что не все вышеописанное доступно для четырех контактного типа питания. Там придется поекспериментувати. Хотя и в этом нет ничего сложного или необычного. Очень важно учитывать конструктивные особенности розетки. Большое количество, кто решает собрать и подключить розетку сам натаскивает контакты, коие проходят в розетке, максимально сильно. А со временем в последствии любого рывка они просто срываются со собственных пазов. Этого делать не следует. Надо(надобно) подключать все контакты с запасом. Но есть розетки, в которых есть встроена заглушка, кот-ая максимально снижает возможность движения контактов снутри самой розетки

Очень большое значение при включении имеет и телефонный провод. Во многих магазинах возможно встретить просто нерабочие провода и естественно ревизия сети с помощью их не даст ничего, не считая того, что человек подумает, что сборник был изготовлен, не верная. До этого тоже идет по стопам отнестись с надлежащим вниманием. Если же все обстоит благополучно и все трудится, то можно собирать розетку, очень бережно и аккуратно. И здесь же следует обратить внимание на конструкционные особенности собственной розетки. Все розетки делятся на 2 на подобии. Первый тип имеет на тыльной стороне 2-х постороннюю клейкую полосу, кот-ая позволяет приклеивать розетку там, где охота хозяину. Это очень практически, удобно, а основное крепко. Второй тип предусматривает исключительно винтообразное крепление и ничего больше. Но ничто не не дает приклеить любую двустороннюю ленту и там. Как возможно заметить, процесс полного подключения довольно незатейливый и даже человек без опыта в этой сфере с легкостью с нимвпораеться.

Видео подключение телефонной розетки и ip-телефонии.

Как установить и подключить телефонную розетку?

Как подключить телефонную розетку к двухжильному проводу

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.

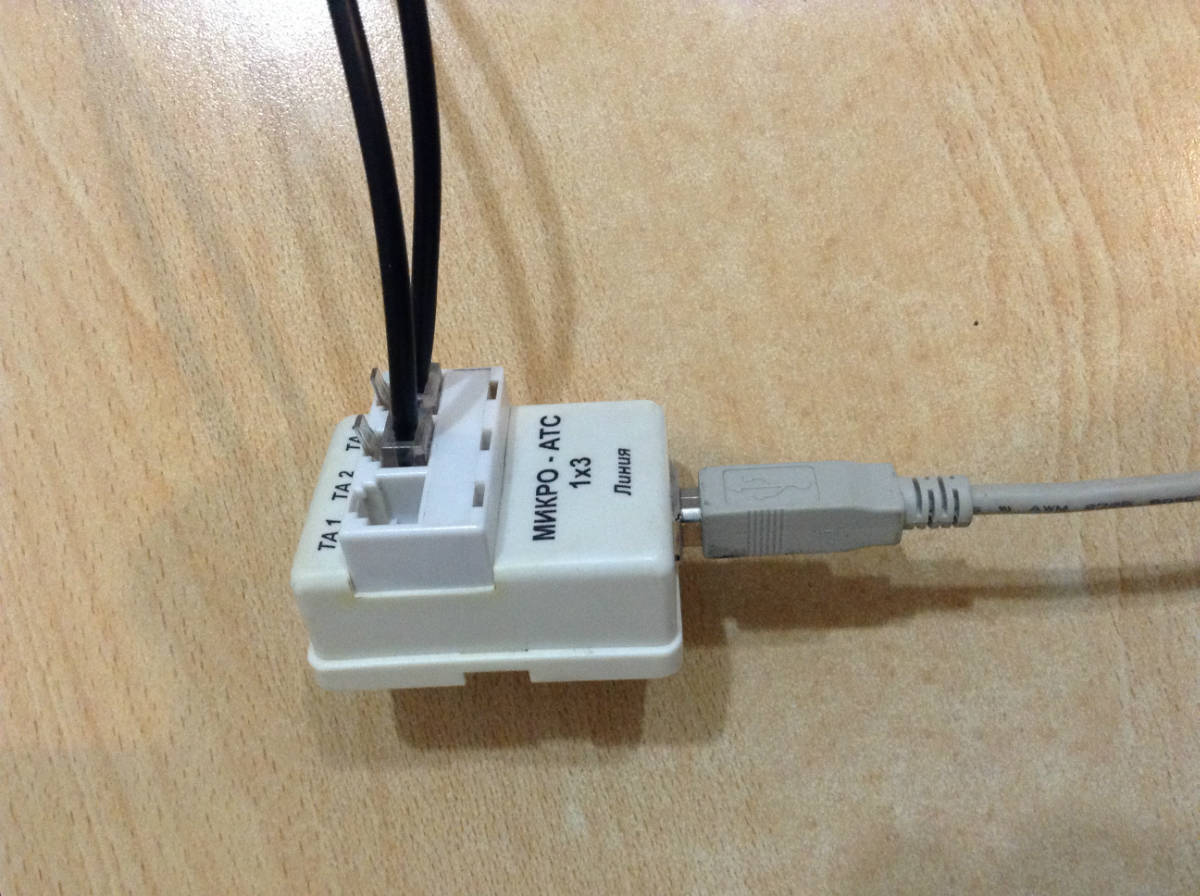

  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Как подключить телефонную розетку к двухжильному проводу

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

  1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
  2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
  3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
  4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
  5. Собрать корпус розетки.
  6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

  • Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

  • Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).
  • Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
  • (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
  • 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
  • 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.
схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как подключить телефонную розетку.

Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

  •  RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
  • RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
  • RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

  • RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
  • РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

  • скрытой розетки;
  • перфоратора с наличием коронки для кирпичных поверхностей;
  • крепежных элементов;
  • бокорезов или другого устройства, помогающего деизолировать провода;
  • тестера или мультиметра;
  • отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

  • Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

  • С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
  • Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
  • С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
  • Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
  • Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

  • снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
  • расправление всех жил кабеля, их может быть от двух до шести;
  • укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
  • обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

  • универсальные;
  • встраиваемые;
  • наружные или евро розетки;
  • розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Рекомендации по монтажу телефонных розеток

Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

  • зелено-белый;
  • оранжево-белый;
  • сине-белый.

Отрицательные провода, по современной маркировке:

  • синего;
  • зеленого;
  • оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

  • оранжевый, черный и зеленый провода обозначают плюс;
  • красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

  • розовым;
  • зеленым;
  • коричневым цветом.

А отрицательный:

  • желтым;
  • серым;
  • белым.

Среди основных типов коннекторов выделяют следующие:

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1.  Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

  • зачистить провод кабеля;
  • соединить его с проводами красного и зеленого цветов розетки;
  • проверить телефон на работоспособность.

2.  “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

  • одинарного;
  • комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

  • разберите розетку и с внешней стороны найдите устройство в виде клеммника;
  • зачистите провода для телефонного и интернетного кабелей;
  • соедините эти два кабеля в соотношении с цветовыми жилами;
  • установите провода в устройство клеммника;
  • зажмите его и поставьте на место в розетке;
  • проверьте телефон и интернет на отсутствие ошибок в работе.

Как подключить два светильника к двойному выключателю

Главная » Статьи » Как подключить два светильника к двойному выключателю

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

gderemont.com

Как подключить двойной выключатель на две лампочки

Многие современные люстры выпускаются на две лампы, равно как и системы освещения имеют две линии. Как правильно подключать их к выключателям? В этой статье мы разберем, как подключить двойной выключатель на две лампочки, расскажем, насколько это практично и как это правильно сделать. Также рассмотрим схему подключения двойного выключателя света.

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

  1. Корпус, который вставляется в короб в стене.
  2. Двух кнопок из пластика.
  3. Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).
Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

Крепление проводов

Для крепления проводов в клеммниках могут использоваться обычные винты (позволяют затянуть кабель при помощи отвертки) или же самозатягивающиеся устройства, которые “запирают” кабель после вставки внутрь. Первые более предпочтительны, поскольку при замене нужно просто выкрутить винт. А вот вытащить без повреждений кабель с запирающего клеммника практически невозможно — придется применять силу или откусывать его у основания.

Отметим, что схема подключения двухклавишного выключателя на две лампочки достаточно проста и легко реализуема. При необходимости вы можете поставить выключатели с диммерами или индикаторами — они подключаются к входной фазе и показывают наличие напряжения в сети (очень удобно ночью).

Внимание: диммеры (регуляторы яркости) работают только с лампами накаливания. Если вы планируете ставить светодиоды или люминесцентные, то учитывайте, что диммеры с ними не работают.

Схема подключения

Ниже вы можете увидеть классическую схему расключение двухклавишного выключателя. Она лучше всего подходит для монтажа двух ламп или линий.

Принципиальная схема подключения двойного переключателя на две лампы

Здесь используется классическое заземление класса TN-C. Разберем, как правильно подключать его по этой схеме. Фаза из разделительной коробки L уходит на выключатель, из него по проводам 1 и 2 приходит к люстре. Ноль и земля идут напрямую. Изучив схему, вы сможете самостоятельно подключить устройство быстро и безопасно. Главное — следите за тем, чтобы выключатель размыкал именно фазу.

Набор инструментов для монтажа

Теперь вы знаете, как подключить двухклавишный выключатель к двум лампочкам. Разберем, какие именно инструменты нужны для этого. Вам понадобится:

  1. Набор отверток с крестовым и прямым шлицем.
  2. Нож монтажный для зачистки проводов.
  3. Кусачки для подрезки кабеля.
  4. Индикаторная отвертка.

Если провода планируется подключать в новом помещении, то вам еще понадобится штроборез или классическая болгарка с алмазным диском, зубило или перфоратор и уровень. При походе в магазин нужно будет приобрести достаточное количество кабеля (от включателя к коробке, от коробки до люстры+запас 15%), саму люстру, выключатель, коробку для его монтажа (они бывают разные, под гипсокартон и под бетонные стены), клеммы для соединения проводов и изолента.

Монтаж

Если все необходимые материалы закуплены, то пришла пора подключить выключатель с двумя клавишами к люстре. Мы рассмотрим вариант, когда проводка делается в новом помещении, поскольку если кабеля уже проложены, то задача сильно упрощается.

Схема подключения коробки

Итак, у нас есть просто линия освещения под потолком, в которую мы решили врезать выключатель. Начинаем производить разметку. Если линия проходит на нужной стене, то ставим коробку вертикально над выключателем. Если линия находится на другой стене, то ставим коробку недалеко от угла, от нее тянем кабель по верху до нужного места, опускаем его вниз и ведем до люстры.

Первым делом рисуете полоску на месте залегания кабеля, затем при помощи болгарки вырезаете штробу, проводя два разреза на расстоянии 2-3 см друг от друга. При помощи зубила или перфоратора делаете борозду и крепите в ней кабель стяжками. Его желательно спрятать в пластиковую или металлическую гофру, чтобы избежать неприятных ситуаций. Далее обесточиваете вашу линию, подключаете провода в коробке, устанавливаете выключатель и люстру. Затем включаете напряжение, проверяете все индикаторной отверткой (фаза пришла на выключатель и больше нигде не светится при выключенных клавишах). Если все в порядке, то включаете люстру — она должна заработать.

Внимание: если вам нужно подключить дорогую цифровую люстру с трансформатором, то лучше не экспериментировать с ней. Попробуйте соединить двойной выключатель на две лампочки и проверьте работоспособность системы. Если что-то пойдет не так, то вы просто потеряете лампочку, а не всю люстру. Да и люстры обычно вешаются уже после того, как сделана вся облицовка и косметический ремонт, поэтому не торопитесь ее цеплять.

Монтаж

После прокладки проводов рекомендуем вам подсоединить двойной выключатель, а уже потом собирать коробку. Делается это так:

  1. С кабеля снимается изоляция примерно на 10 см.
  2. Провода заводятся в короб, удерживающий выключатель.
  3. Зачищаются концы (1 см в большинстве случаев достаточно). Если провод многожильный, то его скручивают, желательно пропаять конец, особенно если он будет вставляться в винтовой зажим. Для клеммных зажимов пропайка не нужна.
  4. Входная фаза крепится к входу L включателя. Двойной провод, который идет на лампы, крепится к выходам 1 и 2. Этот провод приходит на люстру вместе с нулем из коробки.

Внимание: в некоторых выключателях есть два входных и два выходных контакта. Не нужно вводить в него две фазы — можно просто изготовить перемычку и запитать второй контакт от первого.

На этом установка двухклавишного выключателя считается завершенной. Далее проводится подключение в распределительном коробе и изоляция контактов (если не используются клеммники), подключение ламп и электроэнергии.

knigaelektrika.ru

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:
  • Схема подключения проходного выключателя
  • Соединение розеток между собой
Понравилась статья — сохрани на стену!

electricvdome.ru

СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

  • Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
  • Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

  1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

el-shema.ru

Официальный сайт компании AXiOM (Подключение без батареи)

Подключение без батареи

Про видео регистратор без внутренней Li Ion батареи! Совсем без батареи!

Здравствуйте! Принимайте на рассмотрение мою инсталляцию.

Вступление и теория:

Для чего видео регистратору AxiomCarVision (далее – ВР или регистратор) нужна собственная батарея? Второе независимое и не снимаемое питание ВР, в виде внутренней LiIon батареи, необходимо в нескольких режимах работы ВР, а именно:

· в основном режиме, при действии на отключение ВР, работающего в этот момент на видео регистрацию. Такое отключение стандартно происходит по факту снятия с входа miniUSB регистратора управляющего напряжения 5В от контроллера, которое является одновременно и основным напряжением для питания ВР в режиме авто видео регистратора (далее — управляющее напряжение). Снятие управляющего напряжения переводит ВР в дежурное состояние, при котором ВР отключен (далее – ВРоткл). Не снимаемое батарейное питание будет использовано регистратором в момент отключения, для формирования видео файла (его правильного завершения и сохранения), для завершения запущенных программных процессов ВР и на его выключение, с переходом в «ВРоткл»;

· для поддержания хода часов регистратора и листание внутреннего календаря, в режиме ВРоткл;

· для обеспечения работы регистратора, в случае его принудительного включения от кнопки включения ВР, когда управляющего напряжение 5В отсутствует.

Тут надо пояснить, что при наличии поданного от контроллера на ВР, через вход miniUSB, управляющего напряжения «5В» (в стандарте USB, нормально 5+ 0,25В, максимально не более 6,0В), от него будут обеспечиваться все потребности питания ВР, включая буферный режим батареи ВР, с подзарядом батареи слабым током. Т.е. управляющее напряжение 5В является тем основным напряжением («первым» напряжением), которое обеспечивает все потребности ВР в энергии. При наличии поданного на ВР основного напряжения, заряд внутренней батареи не расходуется.

О подзаряде батареи именно слабым током, можно судить по имеющимся наблюдениям, когда разрядившаяся батарея не успевает восстанавить свой заряд в процессе работы ВР на видео регистрацию, а требует отдельной зарядки, от сетевого зарядника, в режиме ВРоткл. Отсутствие разряда батареи в циклах работы ВР говорит, что подзаряд все-таки происходит (специально не проверял).

Зачем все это надо?:

Хотя считается, что использование Li Ion аккумуляторов (на разряд!) может производиться до минус 20°С, ее рабочие характеристики ухудшаются уже при температуре близкой к 0°С, а заряжать Li-Ion аккумуляторные батареи допустимо только в интервале температур от +5° С до +45° С.

Так же была поставлена цель, разместить ПРН в батарейном отсеке ВР, ведь место-то есть, и оно не должно пустовать! Кроме того, все пониженные рабочие напряжения следует локализовать внутри приборов и не допускать их необоснованного ветвления по жгутам автомобильной сети. Сборка DC\DC преобразователя с некоторыми внешними (об этом ниже) навесными элементами, вставляемая в штатный батарейный отсек, названа картриджем ПРН.

Что использовано в качестве ПРН:

Практически «готовый» Mini 3A DC-DC Converter Adjustable Step down Power Supply, собранныйна базе MP1584. Куплен на еВау (http://www.ebay.com/itm/Mini-DC-DC-…Electrical_Test_Equipment&hash=item53fdd7894c), стоимостью около 55руб/шт, при бесплатной пересылке. Схемка изготовлена на микросхеме MP1584 от известного производителя MonolithicPowerSystems(MPS).

Габариты изделия от еВау внушают уверенность, что в штатный батарейный отсек Axiom CarVision все должно поместиться. Вот как выглядит готовое изделие от еВау, пока без перепайки делителей и с переменным резистором для регулировки выходного напряжения:

Купленный на еВау Mini 3A DC-DC Converter Adjustable Step down Power Supply, принципиально соответствует схеме типового применения MP1584, но есть исключения, и требуется обязательная адаптация по ABSOLUTEMAXIMUMRATINGS из даташитаMP1584 заменой установленного R6 со 100К на любое сопротивление в диапазоне от 24К до 66К. Ну и очень желательно убрать переменное сопротивление R1, заменив его на постоянное.

Что было переделано в купленной схеме:

С4 установил номиналом 47nF

R6 100К заменил на 24К, как по типовому применению, хотя при R5 100К, R6 можно и до 66К, исходя из требования ABSOLUTEMAXIMUMRATINGS: AllOtherPins ……………….. –0.3Vto +6V. Для питания Axiom Car Vision 1100, возможно, лучше ставить R6 что-то около 50К, исходя из его большей склонности к потере часов, календаря при пропадании батарейного питания (об этой склонности см. ниже).

R2 заменил на 39К. Использование далее постоянного R1=160К дает выходное напряжение Uвых=4,12В.

С учетом диапазона работы: 3,7В – номинал Li Ion батареи, 4,2В – прекращение заряда Li Ion батареи, напряжение Uвых=4,12В было оставлено для работы ПРН с видео регистратором Axiom Car Vision 1000.

Дополнительно:

на входе установлена электролитическая емкость 22мкФ 50В, на выходе 220мкФ 16В. Для спасения схемы от возможных выбросов напряжения обратной полярности, на входе ПРН установлен в прямом направлении диод Шоттки ES3B 3A 100В. Установка диода так же уменьшит влияние ПРН на внешние цепи, диод защищает от подачи на схему входного напряжения неверной полярности, ну и в случае беды, сыграет роль предохранителя ;).

Падение напряжения на нем в данном применении не критично.

Были сделаны многие замеры по потреблению всей сборки ПРН в разных режимах. Во всех режимах сохраняется U вых=4,12В. Самое основное из замеров в рабочих режимах: когда управляющее напряжение 5В от контроллера снято (оно же основное питание ВР), потребление по цепи ПРН, со стороны «12В», при напряжения автомобильной сети от 15В до 10В, не превышает 0,5А в любом режиме работы ВР. В случае дальнейшего снижения напряжения автомобильной сети, на «12В» входе ПРН, при Uвх=8В, Iпотр.макс=0,6А; при Uвх=7В, Iпотр.макс=0,7А. Замер при +23грС. Напряжение отключения ПРН (когда начинаем терять U вых=4,12В) получилось 6,5В на «12В» входе ПРН, а обратное его включение при повышении напряжения (когда снова начинаем получать Uвых=4,12В), происходит при 7,7В на «12В» входе ПРН. Это справедливо для R6=24К. ЕслиR6 по величине брать ближе к 50К, пороговое напряжение отключения ПРН будет ниже.

А самое главное то, что на ВР, в режиме ВРоткл, регистратор по цепи ПРН потребляет менее 1 миллиампера при поданных 14В! При таком мизерном потреблении данную цепь не требуется прерывать по режиму сохранности автомобильной аккумуляторной батареи от глубокого падения на ней напряжения, поскольку потребление по данной цепи значительно меньше естественного саморазряда нашей автомобильной аккумуляторной батареи. И это питание ВР по цепи ПРН как раз очень важно сохранить неснимаемым, поскольку в режиме ВРоткл оно поддерживает часовой ход и листание внутреннего календаря ВР. Поддержание функции часов и календаря ВР необходима, поскольку все зафиксированные на ВР события теряют половину своего прикладного смысла при не настроенных часах и тем более, при сброшенном календаре! Ну, и вот он, важный вывод – режим «ВРоткл» можно поддерживать «бесконечно» долго, без прерывания питания ПРН, не ухудшая при этом свойства и сохранность аккумуляторной батареи автомобиля.

Да, неприятно удивил результат отсутствия сохранности часов и календаря при пропадании «батарейного питания», даже на незначительное время, на ВР AxiomCarVision 1100, на котором и проводились все эти замеры. На ВР AxiomCarVision 1000, при пропадании «батарейного питания», ход часов и календарь сохраняется несколько часов. Следует при тяжелых холодных пусках первоначально проверять сохранность часов и календаря ВР на Axiom CarVision 1100, но не думаю, что напряжение в автомобильной сети просядет ниже 6В. Если сбросы часов – календаря будут, можно увеличить R6 в сторону 50К, тогда влияния тяжелых пусков быть не должно.

В дополнение, по замерам: при любом режиме работы ВР, его потребление по цепи основного питания, на входе контроллера управления, не более 0,5А при напряжения автомобильной сети от 15В до 10В. В случае дальнейшего снижения напряжения автомобильной сети, при Uвх=8В, Iпотр.макс=0,6А; при Uвх=7В, Iпотр.макс=0,7А. Данный замер важен для известной дискуссии по нагрузке на LUKAS, используемый мною для защиты от глубокого разряда аккумуляторной батареи автомобиля при работе ВР на стоянке, по датчику движения. LUKAS имеет паспортное ограничение не более 1А по питаемой нагрузке, и сделанные замеры подтверждают, что работа видеорегистраторов линейки Axiom CarVision (1000, 1100) через LUKAS будет долгой и плодотворной.(кому интересно, тема тут http://videoregforum.ru/threads/luk…igatelja-otkljuchaet-rozetki.1339/#post-48094)

Проверка ПНР на источник помех: сделана обычным радиоприемником на АМ и FM диапазонах – помех не выявлено.

Испытания температурой: холодильником и феном. Вывод – влияние температуры практически отсутствует. Единственно, желательно помазать все на картридже лаком, т.к. при отпотевании элементов возможно искажение работы ПРН. Правда, если картридж будет помещен внутрь ВР, в том пространстве, скорее всего, отпотевание не проявится. Покажут дальнейшие проверки в реальных условиях.

О картридже:

Картридж – сборка, выполненная на плате по размерам батарейного отсека ВР, где установлены все элементы, вместе используемые взамен штатной батареи. На сборке установлены: диод Шоттки ES3B 3A 100В, электролит 22мкФ 50В на «12В» входе, сам ПРН, электролит 220мкФ 16В на его 4,12В выходе. Перечисленные элементы закреплены на общей плате из двухстороннего фольгированного стеклотекстолита односторонним навесным монтажом, т.е. без сверления. Электролиты положены боком, утоплены и вклеены в распилы платы картриджа. «12В» на вход картриджа подается через штекер по двухжильному проводу, который засажен в термоусадку и закреплен на плате двумя пластиковыми хомутами. Выходные ламели картриджа ПРН контактируют с + и – выводов ВР в батарейном отсеке, в соответствии с маркировкой на батарее. Контактные ламели выхода картриджа ПРН дополнительно укреплены резьбовым крепежом. На минусовой ламели крепежный винт служит одновременно контактом для подачи минуса на полигон задней сторону платы картриджа. Платка ПРН наклеена на картридж двухсторонним скотчем. Ну, собственно и все. Картридж, как и задумано, установлен в батарейном отсеке ВР. Для этого спилена тонкая перемычка на боковине корпуса ВР и сделан выпил 🙂 в задней крышке ВР.

Плата картриджа пока не пролачена… осталось ха-ха в планах… или забить?:))

Про удобства:

В случае необходимости использовать ВР для просмотра записанных файлов, учитывая короткие провода по его рабочему месту, вынести ВР из бардачка в салон на полметра, с отключением его от miniUSB и видеокабеля, можно с использованием специально запасенного для этих целей полуметрового удлинителя цепи входного питания «12В» картриджа. Все разъемные соединения и этот удлинитель так же получены с еВау, бесплатной пересылкой.

Что было отмечено при наладке:

1. Если индикаторная светодиодная полоса ВР перемигивается на «половинный красный» (видно, что одновременно с прочими цветами, светодиодная полоса ВР мигает на половину красным), это значит, что батарейное питание утеряно. Типичный случай при недееспособной внутренней батарее. Однако! Пока управляющее напряжение 5В от контроллера на ВР подано, часы-календарь идут, все функции ВР пока выполняются и пока не потеряны. Но если напряжение управления от контроллера сейчас снимется (а это нормально, ведь это управление), то часы-календарь ВР сбросятся к начальному, условно нулевому, значению. Так же нужно понимать, что при этом не будет нормального завершения рабочих процедур ВР, что приведет к сбою последующего включения ВР. А это больший геморрой чем потеря часов – календаря. Сбросу часов — календаря, увы, при любом снятии «батарейного питания» (это же и про питание от ПРН), особо подвержена модель Axiom CarVision 1100, где сброс происходит практически сразу. Более ранняя модель, Axiom CarVision 1000, при пропадании «батарейного питания», ход часов и календарь сохраняет довольно долго — несколько часов (видимо, от достаточно мощного внутреннего ионистора).

2. Потребление от батареи ВР (в данном случае потребление от ПРН) начинает происходить только после снятия управляющего напряжения и требуется для штатного завершения всех функций регистратора, с переходом его в режим «ВРоткл». Пока управляющее напряжение подано, потребление от батареи не происходит. При наличии установленной батареи, в этом режиме идет её подзаряд слабым током (буферный режим работы). При установленном вместо батареи ПРН, влияние на него буферного режима нет, за исключением небольшого броска встречного напряжения до 4,21В при подаче управляющего напряжения.

Натурные проверки и испытания:

Электронная сборка, в виде картриджа, установлена на боевое дежурство в реальных автомашинных условиях Мурманской области, в Axiom CarVision 1000 с 26.10.14 и работает там по сегодняшний день. Сбоев не выявлено. Потихоньку забывается и уходит в прошлое ставшее привычным действие зимой по выемке Li Ion аккумуляторной батареи из ВР, перед холодной ночной стоянкой.

Рекомендую к повторению!

Вопросы:

Замечательная идея (и реализация) исключить батарею, которая замерзает и тянет за собой массу неприятностей!

Но возникло несколько вопросов:

1. касаемо «управляющего напряжения» когда оно снимается, каким образом?

2.ВРоткл как производится — нажатием на кнопку отключения видеорегистратора, и таким же образом-нажатием кнопки на ВР он включается, так? И смысл в постоянном подключении — только часы с календарем в ВР запитывать, чтобы не сбивались? Т.е. после запуска двигателя нужно будет ВР вручную включать?

3.При чем тогда вообще режим «Парковка»

Если что-то недопонял, прошу пояснить

Ответы:

Спасибо за хорошие вопросы! А вот и ответы

— На 1.:

Если кратко, то так:

Источником напряжения для ВР является контроллер. Штатным источником напряжения для контроллера является автомобильная розетка. ВР включается в работу, когда на нем появляется напряжение от контроллера. Как правило, напряжение на розетках появляется при включении зажигания и снимается при отключении зажигания. Таким образом, при запущенном двигателе, ВР работает, а при остановке двигателя ВР отключается и делается это автоматически, управляющим напряжением питания от розеток, преобразованным контроллером.

Далее, в подробностях:

«Контроллер» для Axiom CarVision – это отдельное устройство с белой или коричневой кнопкой (белая для 1000 модели и коришшневая для 1100 модели), преобразующее «12В» бортовой сети в «5В» стандарта USB. Это напряжение «5В» подается на ВР через его вход типоразмера miniUSB (формата 10pin). Если на ВР напряжение от контроллера подано, регистратор находится в работе. Термин «находится в работе», означает, что ВР находится в режиме работы, т.е. выполняет свои полезные функции согласно настроенному внутреннему алгоритму, например, пишет или стоит на стопе по датчику движения. Если напряжение с контроллера снять, ВР завершит режим работы, и перейдет в отключенное состояние (в своем изложении я его назвал состоянием ВРоткл, и это дежурное состояние). Таким образом, напряжение, подаваемое на регистратор со стороны контроллера, является управляющим напряжением для изменения состояний ВР, автоматически переключая его из режима ВРоткл в режим работы, и обратно. Теперь о том, каким образом снимается или подается управляющее напряжение. По типовой схеме подключения ВР, напряжение «12В» бортовой сети подается на контроллер из автомобильной розетки. Как правило, напряжение на авторозетках появляется при включении зажигания и снимается при отключении зажигания. Следовательно, при запущенном двигателе, ВР находится в режиме работы, а при останове двигателя ВР переходит в режим ВРоткл, и делается это автоматически, управляющим напряжением питания розеток, преобразованным контроллером.

— На 2.: легкий способ переключиться регистратору в ВРоткл, это через снятие напряжения с контроллера, которое будет происходить автоматически, при отключении зажигания. ВР отключается и делается это через снятие напряжения питания розеток. ВР завершает режим работы и переходит в отключенное состояние, названное для краткости ВРоткл. Сделается такое переключение при останове двигателя автоматически, т.е. без нашего участия. Обратное включение ВР произойдет так же автоматически, при включении зажигания, через появление напряжения на розетках. Так же, при отдельном желании, можно и кнопкой на корпусе ВР, и кнопкой контроллера, но, как показала моя практика, автоматического переключения для поддержания автомобильной видео регистрации, будет более чем достаточно.А смыслов в постоянном подключении батарейного питания на ВР два или даже мб три, я не считал. Правильно завершить процедуры ВР при переходе его в ВРоткл, например, многие посчитают главной из решаемых при этом задач. Особенно это будут те, кто терял в эксплуатации ВР батарейное питание, они то это знают, и бегут заряжать батарею ВР к далекому сетевому заряднику. Тот еще, доложу, геморрой. Подробнее можно покурить форум тут или есть ветка по Axiom CarVision 1000. Не буду убеждать, но и поддержание на ВР функции часов с календарем архи необходима, поскольку все зафиксированные на ВР события потеряют половину своего прикладного смысла при ненастроенных часах и тем более, при сброшенном календаре! Что будем демонстрировать ППСнику-то (избави нас от беса к ночи!)? Кино про событие, автор неизвестен. .?

И как было упомянуто, режим «ВРоткл» описанным способом можно поддерживать «бесконечно» долго, не ухудшая при этом свойства и сохранность автомобильной аккумуляторной батареи, сохраняя полноценно абсолютно все функции ВР. Еще раз подчеркиваю, фсе-фсе!

— На 3.: а про режим Парковка я не понял вопроса :(, прошу уточнить

Вот и настала она, эта пора схем и чертежей. Похоже, без этого в нашем деле, как у других без пол-литры, – не разберешься! Выкладываю мое черчение для поддержки разговора. Теперь дело быстрее пойдет


Фотографии с установкой

Как установить телефонную розетку

Телефонные розетки могут быть установлены заподлицо или на поверхности, поэтому обязательно купите замену, которая подходит для вашей конкретной установки.

Несмотря на то, что в телефонных линиях низкое напряжение, во время звонка они пропускают достаточный ток, чтобы вызвать легкий электрошок, поэтому рекомендуется отключить линию перед тем, как на ней работать. Кроме того, никогда не работайте по телефону во время грозы, так как молния может пройти по проводу и вызвать серьезные травмы.

Чтобы отключить линию, найдите телефонный интерфейсный блок, который обычно монтируется на внешней стене, где телефонные линии проходят в ваш дом.

Откройте панель доступа клиента и отсоедините тестовый разъем.

На старых интерфейсных блоках без тестового разъема открутите клеммы и отсоедините провода, запомнив, какой из них к какой клемме.

Если интерфейсный блок затруднен, снимите с крючка другой телефон на той же линии, чтобы он не звонил во время работы с ним.

Убедившись, что на линии, на которой вы работаете, нет гудка, отключите телефон от гнезда.Снимите розетку со стены, отметив, какие цветные провода подключены к клеммам, чтобы вы могли сопоставить их с новым.

Хотя для работы телефона требуется только два провода, кабель обычно содержит четыре или более проводов для обеспечения дополнительных линий или на случай выхода из строя одной линии. Они имеют цветовую кодировку: красный и зеленый, которые обычно используются для первой строки, желтый и черный — для второй, а также синий и белый — для третьей.

Отсоединив провода от старого разъема, присоедините их к новому.Если оголенные концы проводов выглядят обесцвеченными или хрупкими, отрежьте поврежденный участок и снимите внешнюю изоляцию вокруг линии на пару дюймов назад, стараясь не порезать провода.

С помощью универсального ножа отрежьте от ½ «до ¾» изоляции вокруг каждого провода.

Согните оголенный конец проволоки в форме буквы «U» плоскогубцами.

Проденьте провод через соответствующую клемму нового разъема так, чтобы он обернулся вокруг клеммы по часовой стрелке.

После затяжки винтов клемм прикрепите разъем к стене, снова подключите линию к интерфейсному блоку и снова подключите телефон.

Для получения дополнительной информации о работе с телефонными линиями ознакомьтесь с нашими статьями по адресу:

Что делают желтый и черный провода в розетке домашнего телефона?

Для подключения телефона требуется всего два провода, но в большинстве случаев домашняя проводка состоит из четырех проводов. Красный и зеленый провода находятся на двух центральных клеммах обычного телефонного разъема, а черный и желтый провода — на двух внешних клеммах.Такое расположение позволяет большинству обычных домов очень легко обрабатывать две телефонные линии .

Многие (если не большинство) линейных шнуров, которые вы получаете при покупке телефона (для подключения к настенной розетке и телефону), имеют только два центральных провода. В целях экономии два внешних элемента опущены.

Когда вы вводите в дом вторую телефонную линию, эта новая линия использует желтый и черный провода. Если у вас есть двухлинейный телефон , то телефон обычно готов автоматически принимать вторую линию на желтом и черном проводах.Вы подключаете один линейный шнур к телефону, и он разделяет две линии внутри телефона. Убедитесь, что линейный шнур между разъемом и телефоном действительно содержит все четыре провода!

Если вы хотите подключить к второй телефонной линии что-то вроде факсимильного аппарата, вы не можете просто подключить его к стене. Обычно вам нужно купить небольшой подключаемый преобразователь , который берет две внешние клеммы (желтый / черный) телефонного разъема и подводит их к двум центральным клеммам (красный / зеленый).Вы подключаете конвертер к стене, а факс — к конвертеру.

В связи с распространением факсов, модемов, автоответчиков и других устройств, связанных с телефонной связью, многие новые дома имеют проводку, позволяющую обслуживать до шести телефонных линий. Все шесть линий присутствуют на каждом отдельном разъеме, и вы решаете, какие два разъема будут нести, подключив их к красному / зеленому или желтому / черному проводу разъема.

Вот несколько интересных ссылок:

Телефонные розетки и объяснение их подключения

Нелегко понять разницу между основной телефонной розеткой и удлинительной розеткой, особенно если у вас нет опыта в этой области.

Разъемы расширения традиционно подключаются к мастеру, однако в последние годы линейные коробки NTE5 или CTE5 были установлены вместо мастер-разъемов. У них есть съемная панель, на которой расположены клеммы для подключения проводов к вторичным розеткам.

Проще говоря, разница между ними заключается в следующем;

Главный или основной сокет имеет внутри три компонента, которые отсутствуют в сокете расширения;

Это
1) Ограничитель перенапряжения на линейных контактах 2-5
2) Конденсатор, который передает переменный вызывной ток с одной стороны линии (вывод 2) на вывод 3
. 3) Высокомощный резистор, образующий обратный путь от контакта 3 обратно к другой стороне линии (контакт 5), так что оборудование для тестирования линии может «видеть» оконечную нагрузку, когда ничего не подключено.

Инструменты, которые вам понадобятся

• Инструмент для снятия изоляции с перфорацией — для быстрой и надежной установки проводов данных в клеммы, автоматической, точной обрезки и герметизации.
• Отвертка с плоским шлицем и параллельной плоской головкой с изолированной головкой — Отвертка C.K Dextro VDE с плоским шлицем, дополнительный отклик, дополнительные ощущения и скорость, удобство работы, эргономичный дизайн с закругленной областью вращения.
• Отвертка — отвертка C.K Tools Robertson Dextro разработана профессионалами, профессионалами; чтобы придать этой отвертке идеальный эргономичный дизайн.
• Саморезы по дереву — идеально подходят для закрепления ваших установок на месте.
• Настенный выключатель основной телефонной розетки — основная телефонная розетка, предназначенная для подключения вашего дома к поставщику услуг, не путать с дополнительными розетками для общего использования по всему дому.
• Разъем адаптера разветвителя широкополосной лицевой панели ADSL — увеличивает скорость и надежность широкополосного доступа, заменяет нижнюю половину главного разъема BT NTE5a или NTE5b и обеспечивает выходы для RJ11 (для модемов ADSL) и 431A (для оборудования телефонной линии).
• Лицевая панель телефона / сети BT / RJ11 с фильтром ADSL — подходит для тех, кто хочет иметь встроенный микрофильтр ADSL в лицевую панель с BT и разъемом ADSL-RJ11. Устраняет необходимость иметь фильтры в стиле плагина для более чистого вида.

На старых установках (до 1980 г.) использовались кремовые или серые кабели. Они содержали проводники, окрашенные в синий цвет для контакта 2, оранжевый для контакта 5, коричневый для контакта 3 и зеленый для контакта 4 (если используется), на некоторых преобразованиях зеленый использовался для контакта 3 и коричневый для контакта 4.

На некоторых модулях внутренней удлинительной проводки (после 2012 г.) BT / Openreach прошли полный круг и вернулись к использованию белого четырехжильного кабеля, содержащего сплошные цвета: синий — к контакту 2, оранжевый — к контакту 5, коричневый — к контакту 3 и зеленый к контакту 4 (если используется).

Дополнительные звонки подключаются между контактом 3 (оранжевый / белый) и контактом 5 (белый / синий).

Цветовой код внешней воздушной телефонной линии: оранжевый / белый = линия 1; зеленый / черный = строка 2.
Кабель BT Drop Cable (кабель, идущий снаружи) часто имеет оранжевый, белый, зеленый и черный провода.Обычно (но не всегда) оранжевый и белый являются активной парой и идут на соединения 2 и 5 в главном сокете. В некоторых мастер-боксах они идут к двум разъемам с маркировкой A и B.

Обычно не имеет значения, в какую сторону они подключены, но некоторые модемы и некоторые автоответчики имеют особую полярность, поэтому всегда проверяйте напряжение на линии и подключайте -48 В к Aleg (5) и 0 В к Bleg (2 ) в главном сокете.

Если у вас есть подземная проводка с небольшой серой соединительной коробкой у двери, внутренние кабели обычно будут того же типа и цвета, что и удлинительные кабели.

Неисправности

Что касается неисправностей, то их бывает трудно найти и не всегда очевидны. Большинство неисправностей либо плохие, либо неправильные соединения. Вот некоторые из наиболее распространенных ошибок, с которыми сталкиваются люди:

Нет звонка — Клемма 3 отключена
Телефон звонит постоянно — Терминалы 2 и 5 поменяны местами (2 на одном разъеме подключены к 5 на другом, и наоборот)
Очень плохое качество речи, возможно, плохой звонок — Терминалы 3 и 2 или 3 и 5 транспонированы
Звонит, но нет речи (или очень плохая речь) и не удается набрать номер — Обрыв провода между клеммами 2 или 5.

Тестирование кабелей

Если у вас есть устройство, в котором основная розетка работает, а удаленная розетка не работает, вам нужно проверить целостность цепи. Вы можете использовать очень длинный провод и тестер — или обмануть!

• Полностью отсоедините линию BT.
• На удаленном конце соедините любые два терминала (запишите, какие два).
• Измерьте целостность цепи между этими двумя проводами на конце главного разъема — не более нескольких Ом.
• Повторите то же самое для второй пары проводов.
• Если какой-либо из них показывает ошибку, поменяйте местами комбинации — так, если вы попробовали 2 и 4, и это было нормально, а затем 3 и 5, и это не удалось, вы знаете, что 2 и 4 оба хороши, поэтому попробуйте 2 и 5 и 2 (или 4) и 3 покажет вам неисправный провод.

Итак, предположим, вы проверили кабели, в вашей недавно украшенной стене проложен кабель, и только 2 провода имеют целостность — что вы делаете?

В этом и в этом случае обманываете только вы — используйте второй главный разъем.

Второй мастер возвращает вам сигнал вызова. Просто подключите два рабочих провода к клеммам 2 и 5 нового мастера.

Число эквивалентных звонков (REN)

REN измеряет нагрузку, которую устройство помещает на линию при звонке. Обычная линия BT будет поддерживать как минимум 4 REN (4 телефона / факса / модема), количество REN, сложенное вместе, должно НИКОГДА не превышает 4. (REN обычно находится на этикетке в основании аппарата)

Это число легко превысить, потому что устройства с REN, равным 1, на самом деле могут иметь реальное REN, составляющее лишь часть единицы.Это несовместимо с используемой процедурой тестирования, и, к сожалению, многие линии могут иметь REN более 4.

Вы можете получить бустеры REN, которые при желании увеличат пропускную способность линии, хотя, если вы дойдете до этого этапа, вам, вероятно, следует подумать об установке небольшой PABX.

Телефонные цепи не сильно изменились за прошедшие годы, но с возрастом Интернета пришлось изменить розетки и конфигурацию, чтобы облегчить это. При добавлении маршрутизатора / модема к вашей телефонной линии вам потребуются фильтры для предотвращения «шума».Подключаемые фильтры были обычным способом борьбы с этим, но, как и любые другие надстройки, они были подвержены ударам, ударам и сбоям.

Со временем производители объединились и разработали лицевые панели, что означало, что у вас были розетки, соответствующие вашим требованиям.

Телефонная связь

На этой веб-странице описаны основы установки или подключения телефона. линия в вашем доме. Эти схемы подключения являются стандартными для США, но может не быть стандартом для других частей мира.

Электропроводка жилого телефона: кто за что отвечает?

В те дни, когда вы заказывали телефонную связь на дом, телефонная компания обеспечит телефонную линию к вашему дому, а также выполнит телефонную проводка в вашем доме. Все изменилось в последние годы, и они больше не выполняют внутренние работы. Когда ты закажите телефонную связь на дом, местная телефонная компания установит устройство сетевого интерфейса (NID) и направляет линию от их пьедестал к НИД.NID выглядит серым пластиковый ящик, обычно устанавливаемый либо в подвале, либо снаружи стена. От NID вы должны провести кабели до вашего телефонные розетки разбросаны по всему дому.

Внутреннюю проводку можно сделать самостоятельно, на самом деле это довольно легко. Нет никакого смысла тратить свои кровно заработанные деньги на электрика или телефонную компанию (если они предлагают service), чтобы выполнить эту задачу за вас.Даже если вам придется покупать провода и модульные домкраты, вы все равно придете далеко вперед, если вы делаете свою работу.

Установка дополнительных телефонных линий

Установка дополнительных телефонных линий — один из самых распространенных телефонов электромонтажные работы в наш век модемов и факсов. Что здесь описаны соглашения о цветовой кодировке телефонной проводки, и как установить соединения для некоторых из самых простых конфигурации.

Телефонные провода несут электричество низкого напряжения, но есть Достаточное напряжение в действующей телефонной линии, чтобы дать вам небольшой толчок. Вы должны отключить свой дом от устройства сетевого интерфейса. перед работой по проводке.

В большинстве домашних телефонных проводов кабель содержит четыре отдельные провода. Большинство телефонных проводов было проложено в США во время вторая половина 20 века имеет следующий вид:

Четырехжильный провод:

Телефонная связь, показанная выше, теперь устарела. Для всех новых В проектах телефонной проводки следует использовать кабель CAT5.Все провода CAT 5 Я видел, как в телефонных системах используется следующая цветовая кодировка:

В любом случае важно следующее: только одна телефонная линия требует двух этих нитей. В подавляющем большинстве случаев два других провода не используются, но если вы захотите, вы можете используйте их для второй строки (т.е. полностью отдельной строки с ее собственный номер телефона, который местная телефонная компания соединит с второй терминал в устройстве сетевого интерфейса).Это означает, что если вы устанавливаете вторую линию для факса, модема и т. д., вы обычно не требуется физически прокладывать новые провода; Вы можете подключите два лишних провода ко второй телефонной линии в сети интерфейсное устройство.

Если вы собираетесь купить двухлинейный телефон, вам больше нечего необходимо сделать, так как телефон с двумя линиями ожидает, что «Линия 2» будет работать на жёлтые / чёрные провода. Для обычного телефонного оборудования такой модем, однако вам необходимо преобразовать разъем «Line 1» в разъем «Line 2».Один это можно сделать с помощью подключаемого адаптера, но метод описанный здесь включает в себя замену нескольких проводов в гнезде.

Покупать вторую линию у телефонной компании становится все меньше и реже встречается в современных домах, так как все больше людей обращаются к Voice Over IP (VOIP) для своих телефонных линий. Эта технология использует ваши подключение к Интернету, чтобы установить телефонную линию за пределами вашего дома. С помощью VOIP вы можете добавить столько линий, сколько позволит ваше интернет-соединение. поддержка (вероятно, с вас будет взиматься дополнительная плата за дополнительные линии с вашим VOIP-провайдером).VOIP обычно поддерживает факс машин как и обычный телефон. Сотовые телефоны также сократило количество домов, нуждающихся во вторых линиях, на самом деле многие домохозяйства покончили с проводными телефонными линиями в целом из-за наличия сотовых телефонов.

Телефон Подключение к устройству сетевого интерфейса

Не бойтесь ковыряться в Сети Интерфейсное устройство. Это может показаться запретным и официальным, но у вас есть полное право быть там.

На следующих двух диаграммах показана схема цветовой кодировки для старый вид проволоки. Это, вероятно, относится к вашему дому, если вы не запускаете любой новый кабель, и просто запускаете вторую линию через существующие неиспользованные желто-черные провода. Если вы используете кабель Cat 5, вам нужно будет выполнить соответствующие преобразования цветов.

При стандартной 4-проводной однотонной проводке (распространенной в большинстве домашних хозяйств) вы можете подключить разъемы следующим образом.Просто помните, что красный и зеленый составляют пару. Также помните, что черный и желтый составляют пару. Вы должны поменять местами наконечник и кольцо для правильной пары с другой парой при преобразовании между расширениями.

Разъем для проводов
2-х проводный

Разъем для проводов
только линия 1 с удлинителем

Разъем для проводов
Преобразование линии 1 в линию 2

  \ \
 T R Line 2


T R Строка 1
/ /
  \ \
 T R Line 2
 T R  Строка 1   T R
   / \ / \ _______ / __ /
__ / \ ________ /
  ________
   / \
\ / \ / ------- \ - \
 T R Строка 2 T R
 T R  Линия 1 T  R
/  \ / \ _______  /  __ /
   \ ________ /

НАКОНЕЧНИК = ЗЕЛЕНЫЙ / ЧЕРНЫЙ

ЛИНИЯ 1 ПАРА = ЗЕЛЕНЫЙ / КРАСНЫЙ
КОЛЬЦО = КРАСНЫЙ / ЖЕЛТЫЙ ЛИНИЯ 2 ПАРА = ЧЕРНЫЙ / ЖЕЛТЫЙ

Обратите внимание, что черный заменяется на зеленый, а желтый — на зеленый. красный.Конечно, это также будет работать, если вы постоянно меняете местами черный и желтый провода наоборот (черный для красного, желтый для зеленый), но это не стандарт. Учитывая, что ты должен быть согласовано между двумя концами провода, вы также можете следуйте стандарту.

Преобразование гнезда в линию 2 означает, что вы больше не сможете чтобы использовать его для строки 1. На практике вы, вероятно, захотите установить второй монтажный блок рядом с первым и используйте короткий кусок четырехжильный провод для расширения системы от существующего блока до новый.Таким образом, у вас может быть гнездо Line 1 рядом с Line 2 домкрата.

Предостережение: Иногда бывает, что красный и / или зеленые провода становятся поврежденными и непригодными для использования, но черный и желтые провода целы. Ремонтники иногда исправляли это проложив одну телефонную линию через черный и желтый провода вместо того, чтобы заменять кабели. Если это случилось, ты не будешь иметь возможность провести вторую линию через четырехжильный провод. (Это необычно, но об этом нужно знать).

Четырехжильный провод поддерживает до двух телефонных линий. Если ты установив три или четыре линии, вы также можете рассмотреть возможность покупки восьмижильная проволока. Соглашения о цветовом кодировании для этого типа провода следующие:

Условные обозначения для восьмижильной проволоки следующие:

  • Цветные пары совпадают; например БЕЛЫЙ с синей меткой сочетается с СИНИЙ с белой отметкой для одной телефонной линии и т. Д.
  • БЕЛЫЙ с цветовой меткой, соответствующей зеленой линии из четырехжильной проволоки.
  • Пары используются в указанном на рисунке порядке: таким образом, для первая строка — синий; во втором — апельсин и т. д.

Если у вас в доме очень старая проводка, она может не соблюдайте соглашения, описанные выше, но новая проводка должна следовать их.

Поиск и устранение неисправностей телефонной проводки

Если вы думаете, что все подключили правильно, кроме одного или несколько ваших линий «не работают» (нет гудка), проблема может быть в проблема местной телефонной компании, или это может быть ваша собственная проводка. будьте уверены, что проблема не в вас проводка или в одном из ваших собственных телефонов, прежде чем позвонить компании, чтобы узнать о проблеме. Если они определят, что проблема находится на их стороне устройства сетевого интерфейса, они должны исправить проблема бесплатно для вас; но если они определят, что проблема на вашей стороне устройства сетевого интерфейса, они взимают с вас плату только за то, что вы определили это, и они будут взимать с вас второй раз, если они сделают ремонт в вашей проводке за вас.

Так как узнать, чья это проблема? Это просто: когда ты откройте блок сетевого интерфейса, обратите внимание, что есть модульный разъем для каждой телефонной линии. Вы можете отключить разъем для линии в вопрос (обратите внимание, что это отключает весь ваш дом от телефонной сети компании) и подключите рабочий телефон к разъему вместо. Этот телефон теперь подключен непосредственно к телефонной компании. сеть. Если при таком подключении телефон работает правильно, значит проблема в вашей же проводке.Если телефон не работает, либо ваш телефон сломан, либо в телефоне проблема сеть компании. Попробуйте второй телефон, который, как вы знаете, работает, и если похоже, что на линии все еще нет службы, проблема в возможно на стороне телефонной компании сетевого интерфейса устройство.

Если проблема в вашей собственной проводке, могут ошибаться:

  • В какой-то момент вы могли поменять местами цвета. Проверьте свои соединения.
  • Провод, возможно, отсоединился от винта в сети интерфейсного устройства или в одном из ваших разъемов. Проверьте свои соединения.
  • Возможно, поврежден провод. В зависимости от того, где повреждение есть, у вас могут быть услуги домкратов в вашем доме, но не другим; вам нужно будет проследить проводку в вашем доме и выяснить, какой участок провода содержит повреждение.

Если на линии возникают помехи, возможно, есть отверстие где-нибудь в изоляции провода, пропускающее влагу и вызывая короткое замыкание.Следуйте по проводам от сетевого интерфейса устройство к домкрату и ищите отверстия. Например, если вы использовали скобы для крепления провода к стене, проверьте наличие скоб прокалывание изоляции.

Домкраты модульные

Две вещи, на которые обращают внимание при покупке модульных домкратов. Во-первых, для обычных жилая проводка, следует покупать модульный домкрат типа четыре контакта внутри гнезда; не совершайте ошибку при покупке более широкий модульный разъем с шестью контактами , если вы не уверены это то, что вам нужно (вы должны присмотреться, чтобы увидеть разница).Вот различные типы телефонных разъемов, которые вы можете может увидеть:

RJ-12, 6P6C (6 позиций, 6 проводов)

RJ-11, 6P4C (6-контактный, 4-проводный)

RJ-45, 8P8C (8 позиций, 8 проводов) — обычно используется для разводки домашней сети

Во-вторых, вы можете купить модульные домкраты с или без блок проводки (это тяжелая пластиковая деталь, которую вы устанавливаете на стена, с винтами для крепления проводов; смотри картинку выше на странице).Если вы устанавливаете совершенно новый домкрат, вам понадобится блок проводки. Если вы обновляете существующий старомодный (предмодульное) подключение к модульному разъему, вы можете использовать существующий блок проводки, и в этом случае вам не нужно купить домкрат с монтажной колодкой; Иногда вы можно снять старую крышку и просто накинуть новую модульную крышку на старый блок проводки. В магазине со стороны сложно отличить запечатанный пакет, включен ли блок.Прочтите этикетку осторожно!

Распиновка телефонного разъема

Где пин №1?

Дополнительные виды, показывающие распиновку телефона

Провод

Как упоминалось выше, вы должны покупать провод CAT 5 для всех новых телефонов. электромонтажные проекты. Более старый четырехцветный тип допускает больше перекрестных помех между проводами; это может быть лишь незначительным раздражением для голосовых реплик, но это большая проблема для модемов или линий DSL.Даже если вы этого не сделаете есть ближайшие планы по передаче таких данных по вашей линии, лучше предусмотреть гибкость в будущем. CAT 5 теперь национальный стандарт. CAT 6 также работает и имеет еще лучший сигнал целостность, чем CAT 5.

Требования к проводке для поддержки DSL

Цифровая абонентская линия (DSL) — это семейство технологий, которые используется для передачи цифровых данных по телефонным линиям. в телекоммуникационный рынок, термин DSL широко понимается как асимметричная цифровая абонентская линия (ADSL).Для домашнего интернета доступ — это наиболее часто используемая технология DSL. DSL услуга может предоставляться одновременно с услугой проводной телефонной связи по тем же медным телефонным линиям. Это возможно, потому что DSL использует более высокие полосы частот для данных. У вас дома или в хижине установка, фильтр DSL на каждой розетке не-DSL блокирует любые высокочастотные помехи для одновременного использования голоса и услуги DSL.

Скорость передачи потребительских услуг DSL может варьироваться от 256 кбит / с до более 100 Мбит / с в направлении к заказчику (нисходящий поток / загрузка), в зависимости от технологии DSL, состояния линии, и реализация провайдера.Скорость загрузки обычно ниже поскольку большинство пользователей загружают и транслируют больше веб-контента, чем они загружают. Интернет-провайдеры обслуживают это необходимо, выделив большую часть доступной полосы пропускания на потребительские линии DSL в направлении нисходящего потока / загрузки.

Электрика — Основы

Жилой Электрические нормы и правила

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключатели и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование — установка основной линии обслуживания

Пожар / Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствует NEC ® Electrical Calc Elite или Electric Toolkit для Android и iOS.В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте) и другие электрические справочные данные.

Основы подключения к домашнему телефону

к Мэрион Бейтс

Последнее изменение: 31 декабря 1969 г. 16:00:00


НЕТ.


Для начала: для одной телефонной голосовой линии требуется одна пара проводов. Это имеет смысл, если вы думаете об этом с точки зрения электричества — для создания полной цепи должно быть как минимум два провода.

Два провода, образующие одну пару, обозначаются как кольцо и наконечник . Эти имена восходят к ранним дням существования телефонной системы, когда операторы CO (центральный офис) физически отключили, переместили и снова вставили большие микрофонные разъемы в гигантский коммутатор, чтобы соединить отдельные вызовы.Эти разъемы имели кольцевую часть и наконечник, как и микрофонный разъем.


«Только что потерял Пеорию!»

Раньше полярность двух проводов имела значение, а в современных телефонах — нет. Однако лучше придерживаться стандарта, как и большинство установщиков. Поэтому кольцевой провод почти всегда красный — помните о двух буквах R. Зеленый — кончик.


Красный и зеленый!

В домах и других небольших жилых зданиях телефонная компания поставляет провода от своих столбов или линий метро, ​​а завершает их в небольшой распределительной коробке или demarc (как в демаркации и произносится как «DEE-mark») парнями, чьи штаны свисают слишком низко) или устройство сетевого интерфейса или NID (произносится как «нид» вышеупомянутыми парнями с низко висящими штанами), прикрепленное снаружи дома.В дальнейшем я буду называть его «ящиком». Коробка обычно пластиковая, размером около квадратного фута или чуть меньше, с атмосферостойкой прокладкой и винтом, плотно закрывающим крышку.


Коробка / NID / demarc / что угодно.

Современные коробки проштампованы надписью «доступ клиента» и стрелкой, указывающей на обычный винт; есть дополнительная крышка, которая обычно закрывается с помощью утопленного болта с шестигранной головкой, которая, предположительно, предназначена только для «доступа телефонной компании». Клиентская «сторона» коробки обычно содержит клеммы проводки для каждой внутренней телефонной линии дома и тестовое гнездо , которое представляет собой обычное настенное гнездо для обычного телефонного кабеля.Идея здесь в том, что в случае возникновения проблемы покупатель может открыть упрощенную сторону коробки и попробовать линию со стандартным телефоном; если линия работает у коробки, но не внутри дома, значит, проблема внутри дома, а это проблема клиента. Если в коробке нет линии, значит, проблема в телефонной компании. Они гарантируют свое обслуживание только до коробки.


Довольно современная коробка.

Иногда в старых коробках тестовый разъем покупателя имеет короткий конец телефонного провода и уже вставлен разъем.В этом случае имейте в виду, что когда вы отсоединяете этот маленький хвостик и подключаете свой собственный телефон для проверки, домашняя проводка теперь физически отсоединяется от коробки. Другими словами, маленький хвост соединяет внутреннюю проводку с проводами компании. Это может иметь больше смысла после того, как вы прочтете ниже.


Достаточно старая коробка.

В большинстве резиденций есть стандартный двухпарный провод, идущий от улицы к коробке. В большинстве домов используется только одна из пар (т.е. у большинства людей только одна телефонная линия.Вторая пара физически может использоваться в качестве другой телефонной линии с другим номером / учетной записью, связанной с ней, но по умолчанию она не активирована. Эта вторая пара обычно бывает черно-желтой и иногда известна как «пара Хэллоуина». Здесь желтый цвет — сторона кольца, а черный — кончик; Я не знаю ни одной хорошей мнемоники, чтобы запомнить это, кроме рифмы ядовитой змеи, которая начинается со слов «красный и желтый убить парня …». Вот как я ассоциирую красный и желтый как стороны кольца.Опять же, в наши дни полярность не имеет решающего значения.

«Брюс» пишет: «Мне нравится, когда ваша змеиная мнемоника — красный и желтый — убивает парня, тем более, что кольцо несет отрицательное напряжение, а кончик заземлен. Вторую пару я называю« пара шмелей ». Пчелы атакуют черным кончиком. » Круто!

Немного отступив на сторону клиента коробки: Электропроводка. В некоторых коробках они открываются, когда вы открываете основную крышку доступа клиентов, но в других коробках каждая из них имеет свою мини-крышку.Две пары телефонов компании идут к задней части коробки, и каждая пара, в свою очередь, подключена к одному набору (паре) клемм с винтовыми зажимами. Со стороны клиента эти провода не видно. Столбы помечены и имеют цветовую кодировку красный / зеленый для полярности, и важно отметить, что даже столбы для второй пары с улицы красные и зеленые. Это значимые цвета в телефонной аппаратуре, а остальные провода только черные и желтые, чтобы отличить их от базовой пары. Возможно, было бы менее сложно выбрать изоляцию с красными и зелеными полосами для второй пары, но они не сделали этого тридцать лет назад, поэтому до сих пор не делают.


Хороший подробный вид демарка.

Большинство коробок имеют 3 или 4 пары проводов, хотя в большинстве случаев с улицы идут только две пары проводов. Я предположил, что логика здесь заключается в том, что проложить еще один комплект проводов с улицы тривиально легко и недорого, но сложнее и дороже поменять целую коробку для этого относительно редкого человека, которому нужно более двух линий. Таким образом, они просто предоставляют дополнительные сообщения, хотя у большинства людей никогда не бывает больше двух телефонных линий.

Провода, которые вы видите, идущие к столбам, — это провода, идущие внутри вашего дома. Столбы — это место, где электропроводка вашего дома встречается с линией компании с улицы. Точно так же, как телефонная компания использует две пары проводов и обычно использует только одну, ваша внутренняя домашняя проводка состоит из двух пар (всего четыре провода) к КАЖДОЙ розетке. Обычно вы используете только базовую пару, и на самом деле большинство телефонов, которые вы покупаете сегодня, поставляются с телефонным шнуром, в котором всего два провода.Это два центральных провода из четырех возможных (если вы внимательно посмотрите через прозрачный разъем на конце, вы увидите четыре канавки для четырех возможных проводов). Двухлинейные телефоны в деловом стиле имеют шнуры с четырьмя проводами, и если у вас есть две телефонные линии, идущие к одному разъему, для второй линии используется пара Хэллоуина (то есть два внешних провода). ИЛИ вы можете приобрести в Radio Shack адаптер «2-линейный разветвитель», который разделяет одно гнездо с двумя линиями на два гнезда, каждое с одной линией. Еще не запутались? 🙂 Опять же, дело в избыточности…. у большинства людей есть только одна линия, но для тех, кому нужна вторая линия, это позволяет использовать ее, не проделывая новое отверстие в стене и не протягивая новый провод.


Разветвитель на две линии штука.


Еще один.

НЕ путайте упомянутый выше двухпроводной адаптер разветвителя с более распространенным дуплексным адаптером идентичного вида. Двухпроводной разветвитель берет КАЖДУЮ пару и отправляет ее в центр по два провода каждого из двух одинарных разъемов; дуплексный адаптер просто дублирует центральную пару в двух гнездах.


Это все объясняет.

В идеальном мире для каждого разъема в вашем доме должна быть одна связка из четырех проводов (из которых вы обычно используете только два), идущих к распределительной коробке и соединяющихся с клеммами проводки. К сожалению, так бывает не всегда. Вместо этого обычно некоторые ИЛИ все телефонные гнезда в доме соединяются гирляндной цепочкой, при этом только один набор проводов выходит и подключается к фактической коробке. Кроме того, в некоторых домах, где это так, пары Хэллоуина остаются отключенными.Затем, если вы ДЕЙСТВИТЕЛЬНО хотите использовать вторую строку, она будет казаться мертвой после коробки. Это ужасный для устранения неполадок, если у вас есть проблема. Вы должны отвинтить каждую настенную пластину телефонной розетки, проверить / подключить все четыре провода к соответствующим контактам разъема (к счастью, они обычно помечены), а затем проверить и надеяться, что все провода между разъемами не повреждены.

Независимо от того, связана ли домашняя проводка с описанным выше кошмаром гирляндной цепи, может произойти повреждение базовой пары — скоба или гвоздь могут перерезать провод или замкнуть пару вместе, и вам придется либо оголить / замените весь провод, ИЛИ, если вы не используете пару Хэллоуина для линии 2, вы можете переключиться на эту пару.Другими словами, вы полностью отказываетесь от поврежденной базовой пары и используете вторую пару в качестве замены на месте. Позже это может сбить вас с толку и / или телефонистов, и вы облажаетесь, если вам нужно добавить вторую линию к этому набору проводов, но, в крайнем случае, это работает. Вы также должны перемонтировать разъем — так, чтобы пара Хэллоуина подключилась к двум средним позициям проводов в разъеме. Только упомянутые выше специальные двухлинейные телефоны могут использовать внешнюю пару, обычные телефоны будут работать только с внутренней парой.


Телефонный разъем, провода оголены.

Инструменты

: вы можете делать практически все, что связано с телефонной проводкой, с помощью относительно обычных инструментов (отверток, инструментов для зачистки проводов или ножниц, мультиметра с функцией измерения непрерывности или сопротивления). Но есть некоторые специальные инструменты, которые вы можете получить, чтобы ваши штаны немного соскользнули. Один из них — телефонная трубка линейного мастера или buttset (клянусь, я не выдумываю).


А приклад.

Телефон линейного мастера на самом деле не более чем прославленный телефон.У него есть лишние кнопки и навороты, которые нас не касаются; Главная особенность — клипсы из кожи аллигатора. Они относятся к специальному типу, прокалывающему изоляцию, хотя обычно вам не нужна такая возможность. Его реальная ценность заключается в том, что вы можете подключаться напрямую к набору проводов, используя не прокалывающие концы зажимов, ИЛИ вы можете закрепить на концах оголенного провода.

Хороший, вроде того, что изображен, может легко стоить вам 80 долларов или больше. Я нашел один в компании по производству электроники примерно за 20 долларов, работающий, за исключением того, что его зажимы были обрезаны.Так что я также заказал пару зажимов, достал провода и отремонтировал вещь. Тем не менее, вы можете сделать такой из дешевого телефона, при условии, что он правильный. Это довольно сложно описать, но телефон должен быть таким, чтобы иметь все схемы, ВКЛЮЧАЯ кнопку отбоя или крючок в трубке. На самом деле это может быть сложно найти — в большинстве магазинов электроники есть телефоны, которые слишком «хороши» для этой цели, т.е. они слишком сложны и не могут работать без базы И трубки, а это просто не годится.Попробуйте сетевую аптеку — во многих есть выбор небольшой дешевой бытовой техники, и здесь вы, скорее всего, найдете самый дешевый и самый дерьмовый телефон на Земле, а это именно то, что вам нужно. Такие, у которых нет основания, а они «вешают» трубку, садясь на плоскую поверхность. Это не должно стоить больше 10 долларов.


Дешевый телефон, который можно превратить в дешевый комплект.

«Тонкий» телефон тоже подойдет, если опять-таки в телефоне есть верхняя вешалка.Обратите внимание на это на картинке. Иногда на есть кнопка отбоя, как на базе , так и на трубке — это тоже нормально — но у многих она есть ТОЛЬКО на базе, и они не подходят для преобразования, по крайней мере, я не смог понять как.

Когда у вас есть телефон, все остальное довольно просто — перережьте провод, выбросьте основание и обожмите или припаяйте два зажима из крокодиловой кожи на концах двух центральных проводов (подойдут обычные зажимы от Radio Shack, вы не можете не нужны изоляционные прокалывания, но если вы можете получить их с резиновыми втулками, сделайте это…когда они прикреплены к концам провода, они имеют тенденцию раскачиваться, сталкиваться друг с другом и вызывать короткое замыкание.) Провода в телефонном кабеле, вероятно, будут красными и зелеными, но не обязательно. Сложность здесь в том, что это, как правило, крошечные , тонкие провода, и если вы не предоставите какую-либо поддержку или снятие напряжения, они быстро устанут и сломаются там, где они прикреплены к зажимам из кожи аллигатора. Обычно я аккуратно разрезаю внешнюю изоляцию провода прямо посередине, зачищаю (иногда огнем) провод и пропускаю его и его половину изоляции вместе в воротник зажима типа «крокодил», затем обжимаю вниз на обоих (убедившись, что реальная проволока контактирует с металлическим ошейником зажима из кожи аллигатора.) Таким образом, изоляция действует как шина для тонкой проволоки внутри.

А теперь по-настоящему крутой инструмент, который стоит любой цены:


Всемогущий тон-генератор и комплект пробников.

Вы берете небольшую квадратную деталь с свисающими проводами, вставляете в нее 9-вольтовую батарею, вставляете ее модульный разъем в настенную розетку и включаете ее тумблер. Затем вы подходите к коробке и ткните щупом рядом с пучком проводов , и зонд издаст слышимый трель, который становится громче по мере приближения к правому проводу . Это чистая магия. На самом деле это индукция и довольно простая … нет, магия. Когда вам нужно противостоять бессмысленному и пугающему пучку проводов, и вам нужно найти другой конец одного, ничто не заменит этот инструмент. Зажимы типа «крокодил» на тон-генераторе позволяют использовать его также с оголенным проводом.

На этом пока все …

Советы по подключению телефона

Советы по подключению телефона

Прокладка телефонного кабеля — настоящее удовольствие, особенно если вы весь день проложили кабель высокого напряжения 12-го калибра.Телефонный кабель легко тянуть и работать с ним. Единственная проблема, с которой я столкнулся, — это удаление внешней изоляции, которая покрывает и защищает отдельные провода внутри кабеля. Именно здесь у большинства новичков возникают проблемы. Мы поговорим об этом через несколько минут, так что наберитесь терпения.

Модемы или подростки

Телефонные компании завалены запросами на дополнительные телефонные линии в жилых домах. Причины различны, но в большинстве случаев все сводится к модему компьютера или подростку, которому требуется телефонная связь.В некоторых домах есть до трех или четырех телефонных линий, особенно в тех, где человек работает дома, как я!

Если вы оказались в этом месте и хотите сэкономить, я предлагаю вам заняться установкой телефонной линии после того, как телефонная компания установит внешний кабель и соединительное устройство в вашем доме. Телефонные кабели может успешно установить любой человек.

Два провода — все, что нужно

Большинство людей уклоняются от работы по телефону, потому что видят все разноцветные провода в телефонной розетке и в распределительной коробке.Расслабиться! Только два провода питают ваш телефон, факс или модем. Телефонный кабель, который идет с улицы в ваш дом, состоит из двух проводов или из нескольких пар проводов. В моем доме есть подземный кабель, который я проложил. Он состоит из пяти пар проводов или всего 10 проводов. Если все провода в порядке, это означает, что к моему дому можно подключить пять отдельных телефонных линий.

Минимум четыре пары для вашей линии

Если вы собираетесь удлинить новый кабель от распределительной коробки телефона или там, где телефонная компания установила / завершила вашу новую линию, вы должны использовать как минимум 4- или 6-жильный кабель.Что это? Это просто один кабель, содержащий 4 или 6 отдельных проводов. Зачем тратить два других провода? Что ж, вы не можете их тратить зря. Вы можете установить другой телефон позже или вам, возможно, придется использовать один из проводов, если один из других проводов, которые вы намеревались использовать, неисправен.

В старых домах часто используется четырехжильный «четырехжильный» кабель. Этот кабель часто содержит четыре одножильных провода. Цвета проводов почти всегда красный, зеленый, желтый и черный. Если вы решите использовать эти провода, вы не получите высококачественный голосовой сигнал или сигнал данных.

Современный телефонный кабель для жилых домов содержит отдельные провода калибра 22 или 24, полосатые для идентификации и скрученные в виде витых пар. Скручивание двух проводов друг вокруг друга позволяет поддерживать качество сигнала на очень высоком уровне.

Из пункта А в пункт Б

Прокладка кабелей в существующем доме может быть проблемой. Некоторые люди оставляют телефонный провод незащищенным и проводят его по плинтусу. Установщики телефонной компании делали это годами.Фактически, у них был изящный маленький основной пистолет, который позволял им аккуратно выполнять эту задачу. Я бы сделал это только в крайнем случае. Телефонный кабель несколько хрупкий. Он действительно мог использовать как можно больше защиты. По возможности старайтесь запускать его внутри стен.

Если вы пытаетесь проложить кабель с одного этажа на другой или, скажем, с чердака на подвал в доме на ранчо, найдите место расположения трубы водопровода. Часто мне удавалось бросить гвоздь, прикрепленный к веревке, с чердака в подвал прямо рядом с водопроводной трубой.Сантехники почти всегда вырезают пол или плиты, оставляя лишнее место. Если пошевелить веревкой, ноготь упадет прямо в подвал.

Создание тестовой розетки

Пара зажимов типа «крокодил», прикрепленных к проводам, идущим к задней части модульной розетки, позволяет вам сделать грубую копию тех классных маленьких телефонов, которые установщик телефона носит на поясах с инструментами. Эта установка позволяет вам закрепить концы проводов в вашем доме или на оконечном блоке телефонной компании, чтобы проверить, можете ли вы генерировать гудок.Эта небольшая установка может быть сделана менее чем за 8 долларов в большинстве случаев и позволяет вам использовать стандартный телефон для проверки ваших линий.

Убедитесь, что зажимы типа «крокодил» не касаются друг друга во время использования. Если они соприкоснутся, в линии произойдет короткое замыкание, и вы не получите ничего, кроме статического электричества, отключения или того и другого.

Мне нравится делать провода на зажимах типа «крокодил» длиной около 16 дюймов. Провода, идущие от концов зажимов типа «крокодил», подключаются к зеленому и красному проводам на задней стороне модульной розетки.Эти два провода почти всегда соединяются с двумя центральными проводами или проводниками модульных розеток и мини-вилок.

Храните розетку и зажимы типа «крокодил», когда они не используются, в самоуплотняющемся прозрачном пластиковом пакете для хранения продуктов в морозильной камере. В пакете он остается чистым, и вы всегда можете увидеть его содержимое!

Колонка В155

Страница советов по подключению домашнего телефона телефонистки

Страница рекомендаций по подключению домашнего телефона телефониста — Разъемы для двух линий
Подчеркнутый курсив = будущая горячая ссылка на дополнительную информацию
Вы можете комбинировать способы подключения проводов в разных местах в зависимости от ваших требований.За настенные домкраты, такие как те, что есть на большинстве кухонь, вы захотите использовать первый метод, показанный ниже. Это ставит оба линии на одном гнезде, чтобы при желании можно было использовать двухлинейный телефон. Если вы хотите ограничить количество строк, доступ в определенном месте, например, чтобы предоставить подросткам доступ только к линии 2 в их спальне, вы захотите воспользуйтесь вариантом второго способа. Для большинства мест расположения домкратов я рекомендую использовать третий метод. Этот Метод позволит вам использовать либо существующие однострочные наборы, либо специальные двухстрочные наборы.Эта опция также предоставляет вам с большой гибкостью, разрешая доступ к любой линии как «линии 1» на контактах 4 и 5 разъема. Это предусматривает подключение однолинейного устройства, такого как факсимильный аппарат или модем, к любой линии без использования переходных штекеров.

У вас есть несколько вариантов подключения разъемов для двух линий:

  • Линия 1 и Линия 2 на одном гнезде (самый простой способ использовать «двухполюсные» телефоны и можно использовать существующие гнезда с переходниками)
  • Line 1 и Line 2 на отдельных разъемах (самый простой способ использовать существующие однолинейные телефоны)
  • Оба вышеперечисленных (это то, что я рекомендую — обеспечивает максимальную гибкость без использования дорогих переходных заглушек)
Задняя часть большинства гнезд с винтовыми клеммами отмечена буквами, обозначающими цвет провода для подключения к клемме. и иметь провода от терминала до самого гнезда.На некоторых схемах ниже я оставил провода от винта клеммы к фактическим разъемам для ясности. Оставьте их на винтовых клеммах, соответствующих маркировке.

Соединение линий на одном разъеме

Такое подключение разъемов может позволить использовать существующие разъемы. Вы даже можете обнаружить, что ваши домкраты уже связаны таким образом. Однако вы должны убедиться, что черная и желтая пара подключены к линии два.Я покажу соединения для винтовых клеммных колодок.

Это наиболее простое подключение. Чтобы подключить обе линии к одному разъему, просто подключите провода кабеля к разъему. соответствующий винтовой зажим. Чтобы использовать линию два с одним телефоном или другим однолинейным устройством на разъеме, подключенном таким образом, вам понадобится адаптер разветвителя A / B.

Соединительные линии на отдельных домкратах

Подключение разъемов таким образом потребует использования лицевых панелей с двумя разъемами, если только вы хотите, чтобы одна линия отображалась в определенном месте.Я покажу соединения с винтовыми клеммами.

Чтобы подключить линию один к верхнему разъему, подключите зеленый провод к винтовой клемме, отмеченной зеленым, и красный провод. на винтовой клемме, отмеченной красным. Для подключения второй линии к нижнему разъему подключите черный провод к винту. клемма отмечена зеленым цветом, а желтый провод на винтовой клемме — красным. Если вам нужна только одна строка появляются на одном разъеме, просто подключите пару для этой линии к винтовым клеммам, отмеченным зеленым и красным.Использовать небольшой кусок электротехнической ленты, чтобы изолировать оголенные медные провода на проводах другой пары, чтобы они не коротко друг к другу или к чему-то еще.

Соединение обеих линий двумя гнездами

Для подключения разъемов таким образом потребуется использовать лицевые панели с двумя разъемами. Я покажу оба винта терминальные разъемы сейчас. Я добавлю схему домкратов на 110 перфораторов в будущем.

Чтобы подключить разъемы таким образом, сначала снимите около шести дюймов крышки с конца кабеля.Около четырех От конца каждого провода удалите примерно полдюйма изоляции. Этот разрыв в изоляции огибает винтовые клеммы на верхнем домкрате. Подключите петлю на каждом проводе к соответствующей винтовой клемме верхнего разъема.

Теперь подключите конец проводов к нижнему разъему следующим образом: черный провод к винтовой клемме, отмеченной зеленым, желтый провод к винтовой клемме, отмеченной красным, зеленый провод к винтовой клемме, отмеченной черным, и красный провод к винтовой клемме, отмеченной желтым.

«Двухлинейный» телефон, подключенный к верхнему разъему, будет подключен к обеим линиям. Двухстрочное устройство также будет подключен к обеим линиям на нижнем гнезде, но «вид линии» будет обратным.

Однолинейное устройство, подключенное к верхнему разъему, будет подключено к первой линии. На нижнем разъеме он будет подключен к строка вторая.

Вернуться на домашнюю страницу Phone-Man

Copyright © 1996-2019 Keith A. Michal. Все права защищены.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
